от чего зависит температурный режим пламени баллончика на пропане? – Расходники и комплектующие на Svarka.guru

Газовая горелка позволяет выполнять различный спектр работ посредством контролируемого пламени повышенной температуры. Устройство применяется для выполнения паяльных, сварочных, бытовых задач. Специальные модели используются в туристических целях для приготовления пищи и розжига костра. Температура газовой горелки зависит от разновидности и особенностей конструкции изделия.

Содержание

1 Принцип работы и особенности
2 Виды
3 От чего зависит?
4 Температурный режим разных видов горелок на баллон
5 Наивысшая температура пламени
6 Регулировка
7 Рекомендации в работе

Принцип работы и особенности

Пользователь получает ровный факел, мощность которого контролируется специальным клапаном. За счет чего изменяется температура, на которую он прогревает в зависимости от толщины материала и преследуемых задач.

Устройство экономически более выгодно для проведения сварки и резки, чем массивное дорогостоящее оборудование.

Спектр использования настолько велик, что изделие даже применяется для дезинфекции деревянных ульев, обработки клеток животных, кровле и так далее.

Розжиг горелки производится спичками, зажигалкой или открытым источником огня. Такой вариант дешевле, чем модели с установленным пьезоподжигом. Этот элемент приводит к возгоранию после нажатия кнопки, что провоцирует появление искры, от которой газовая струя поджигается.

[stextbox id=’warning’]По принципу функционирования пьезоэлемент напоминает привычную зажигалку.[/stextbox]

Виды

Горелка – востребованный инструмент, поэтому разработчики стремятся к усовершенствованию конструкции и увеличению функциональности. Рынок предлагает несколько разновидностей подобного оборудования:

Газовый паяльник.
Резак.
Горелка для туризма.
Паяльная лампа.

Паяльная лампа – одна из разновидностей горелок. Показывает высокую температуру и применяется для обработки металла, пластика и других прочных материалов.

Каждый вид отличается внешним видом (конструкцией, цветом, упаковкой) и предназначением. Данные особенности учитывают перед покупкой, поскольку это напрямую определяет конечный результат обработки и удобство эксплуатации.

От чего зависит?

Температура горелки определяется химическим составом газа и мощностью изделия. В процессе исследований удалось установить, что температурные показатели факела зависимы от теплотворных свойств газовой смеси.

После соединения топлива с воздухом газ расходуется критически, поэтому интенсивность горения увеличивается. За счет дополнительного источника воздуха повысить какую температуру у горелки вы будите получать. Без обдува значение достигает 1500 градусов, доступ вспомогательного воздушного потока выдает рост до 2200 градусов. В разных частях факела температура отличается:

Внутренняя. Это короткая зона с незначительным нагревом.
Средняя. На этом участке температура пламени от газовой горелки достигает предела, но огонь не раскрывается полностью, что связано с нехваткой кислорода и выделением продуктов распада.
Окаймляющая. Визуально характеризуется ярким огнем с высоким КПД.

Дешевые модели горелок конструктивно одинаковые. Дорогие оснащаются дополнительными элементами, которые увеличивают технические характеристики и удобство использования.

Для выполнения сварки и резки предъявляются особые требования к составу газовой смеси, поскольку от неё зависит температурный режим изделия.

Температурный режим разных видов горелок на баллон

Приобрести горелку можно через Интернет либо в строительном магазине. Лучше отдать предпочтение второму варианту, поскольку покупатель может проконсультироваться с опытным продавцом, он подберет целесообразный вариант в зависимости от задач, которые поставил пользователь. В ассортимент продукции входят модели, отличающиеся по температурному режиму:

Перезаправляемые. Характеризуются небольшими габаритами и продуманной формой, а также удобством использования и пьезоэлектрическим элементом. К баллонной разновидности горелок на газу этот вид не относится.

На цанговом баллончике. Являются источником мощного пламени со средней температурой на выходе 1500 градусов.
Резьбовые. В составе топлива львиную долю занимает пропан, благодаря чему в зоне горения температура составляет 1800 градусов. Продвинутые модели оборудованы системами смешивания воздуха с пропановой смесью.

Некоторые горелки оснащаются автономным подогревом горючей смеси, что увеличивает угол использования.

[stextbox id=’alert’]Важно! Средний расход газа – 125 г/час, показатель определяется видом устройства и требуемой температурой.[/stextbox]

Наивысшая температура пламени

Этот показатель определяет скорость резки материала, определяется свойствами газовоздушной смеси и разновидностью горючего. Высокое значение гарантирует ацетилен, вещество стремительно нагревает металл для расплавления. На кончике огня температура достигает около 3000 градусов. Чем дальше от этой точки, тем число меньше.

[stextbox id=’info’]Сварщик высшей категории ООО «Прогресс» Дегтяренко В.О:«Повышенная температура факела имеет и негативные последствия: оплавление какой-то из кромок обрабатываемого изделия. По этой причине ацетилен показывает не такое качество реза, как пары керосина или бензина».[/stextbox]

Регулировка

От правильной настройки пламени зависит чистота резки. Кислородная обработка проводится при несколько окисленном или нормальном факеле. Тщательно откорректированное пламя у резаков с расположением мундштуков концентрического типа окружено режущим потоком кислорода. Ядро факела на каждом участке должно быть симметричным и не отличаться яркостью.

Резку горелкой со сдвинутым мундштуком проводить нельзя, поскольку это приведет к нагреву кромки, что негативно отразится на качестве разреза. Использование самоцентрирующихся мундштуков повышает удобство использования подобного оборудования, ведь устройство делает пламя симметричным.

Иногда движение газовой смеси затрудняется из-за засорения канала, что разделяет факел на струйки и приводит к потере стабильности. Такое изделие не только уменьшает качество обработки, но и снижает производительность. Корректировка пламени основана на создании симметричного пламени нужной мощности по отношению к кислородной режущей струе.

[stextbox id=’alert’]Важно! Установленная мощность горения определяется толщиной материала.[/stextbox]

Нормальное пламя обеспечивается на приоткрытых вентилях, что дает возможность проводить регулировку в процессе работы. При полностью открытом ацетилене и кислороде наблюдается чрезмерное количество первого. Плавное перекрытие ацетиленового клапана приводит к стабилизации процесса.

Газовая горелка на баллончик. Выбор и использование

Как в быту, так и в профессиональном ремонте портативные газовые горелки очень популярны. Сфера их применения весьма широка, а разновидностей существует несколько. Правильно подобрать горелку для текущих задач и научиться правильно ее использовать вы сможете, изучив эту статью.

Основные разновидности портативных горелок

Газовые горелки в виде насадок для баллонов с цанговым присоединением необходимо рассматривать как отдельный класс инструмента. Они применяются в условиях высокой пожарной безопасности на объектах, где не работает тяжелое строительное оборудование и риск повреждения самой горелки минимален.

В первую очередь горелки характеризуются температурой и формой пламени. Наиболее простые устройства имеют температуру горения близкую к минимальной, всего 700–1000 °С. Воздух в горелку поступает естественным путем, поэтому он всегда в недостатке. В то же время более дорогие изделия имеют специальную форму воздухоподводящих каналов, за счет этого увеличивается приток воздуха, и температура горения поднимается до 1200 °С.

Еще более горячее пламя выдают горелки эжекторного типа, в которых воздух поступает к очагу за счет разрежения, сила потока прямо пропорциональна рабочему давлению газа. Это позволяет поднять температуру до 1500–1600 °С и относительно плавно регулировать ее вместе с длиной пламени простым поворотом крана. Очагов горения в горелке может быть несколько, такой инструмент не предназначен для тонкой работы, но отлично прогревает обширные участки.

Наивысшая температура горения для горелок составляет 2000–2400 °С и достигается она за счет концентрации нагнетаемого воздуха в очаге горения и использования специального газа: метилацетилена пропадиена (МАПП). В пламени горелки образуется высокотемпературный конус, сопоставимый по мощности и температуре с газокислородной сваркой, однако не способный к автогенной резке.

Опционально для всех видов горелок возможно наличие гибкой или поворотной трубки, пьезорозжига и высокочувствительного регулировочного клапана. При большом диапазоне температур существует такой же широкий выбор горелок по мощности и соответствующему расходу газа.

Туристические горелки

Низкотемпературные горелки решают действительно широкий спектр задач и подходят для бытового использования и профессионального строительства. Такими паяльными лампами чаще всего заменяют электрические фены в местах, где возможна только автономная работа.

Главный недостаток горелок без инжектора — низкая стабильность пламени, что особо заметно при резких поворотах и наклонах. Плескания сжиженного газа не оказывают существенного влияния в горелках более дорогого класса со специальным редуктором и контуром подогрева.

Для паяния такие горелки, как правило, не используются. Основное их назначение — розжиг дров и углей или разогрев материалов, допускающих использование открытого пламени. Незаменим такой инструмент также дляоттаивания труб, подогрева автомобильных двигателей или распаковки сгонов на пакле, обжига краски для ее снятия и прочих черновых работ.

Паяльные лампы с наддувом

Эжекторные паяльные лампы имеют более специфичное устройство и назначение. Это неизменные помощники многих конструкторов и мастеров по обработке цветных металлов. Благодаря высокой температуре и регулировке пламени горелки идеально подходят для пайки и закалки металлов или другой термической обработки, при которой необходима высокая точность температуры и четко очерченный конус.

Из-за специфики применения может сильно отличаться размер горелок и сопел. Миниатюрные используются для пайки ювелирных украшений и тонкого металла, несмотря на отсутствие подачи чистого кислорода, они справляются даже с филигранной работой. Горелки среднего класса имеют толщину конуса от 3 до 9 мм и наилучшим образом подходят для электрической пайки соединительных кабельных муфт, медных и алюминиевых трубок.

Более крупные горелки за счет их высокой мощности рационально использовать в таких отраслях, как художественная ковка, точная гибка или штамповка металла. Именно такие инструменты домашние мастера используют как основу самодельных газовых горнов и закалочных печей.

Для эжекторных горелок понятие нестабильного пламени носит чисто фигуральный характер, и хотя возможны периодические вспышки газа, температура в ядре остается относительно стабильной. Контур преднагрева газа используется больше для повышения экономичности горелок, более быстрого их выхода на рабочую мощность и точной регулировки температуры.

Высокотемпературные газовые горелки

Нельзя обойти вниманием горелки, в которых вместо пропан-бутановой смеси используется MAPP газ. Температура горения пламени в них составляет 2200–2400 °С, при этом основная энергия сконцентрирована в конусе, который достаточно стабильный и имеет выраженную границу.

Используют такие горелки для прогрева, ковки и гибки высокоуглеродистых сталей и массивных деталей. Высокая температура позволяет также более качественно закалять и отпускать металл.

В плане пайки и сварки горелки на MAPP газе отлично справляются с нержавеющей сталью, при этом даже тонкие детали не перегреваются. Еще одно преимущество газа MAPP — низкая температура кипения, за счет чего возможно его использование при температурах в -20 °С даже в горелках без контура подогрева.

Выбор оптимального варианта

Выбирая газовую горелку для различных задач, следует обращать внимание на отдельные нюансы. Для туристических целей хорошо подходят самые простые факельные горелки без наддува. С розжигом костра или подогревом пищи справятся даже дешевые китайские изделия, сломать или потерять их абсолютно не жалко.

Для бытовых целей и мелкого ремонта лучше не приобретать инструменты из любительской серии. Чуть более дорогие полупрофессиональные горелки имеют более продуманную конструкцию и лишены таких неочевидных недостатков как, например, оплавление пластиковой обкладки мундштука или работающий со сбоями пьезорозжиг. Еще один аргумент против средней ценовой категории — практически повсеместное отсутствие нормального регулировочного клапана, что даже для грубых работ может быть важным.

Если горелка выбирается для тонкой работы, пайки или сварки, следует дополнительно уделить внимание эргономике и балансировке. При таких работах горелку приходится часто включать и выключать, поэтому форма корпуса и размещение элементов управления должны позволять сделать розжиг и точную регулировку одной рукой.

При выборе мощности следует руководствоваться толщиной и материалом обрабатываемых деталей. Горелки в 500–700 Вт будет вполне достаточно для обжигания краски или пайки медных проводов. Трубки из цветных металлов и стальные изделия толщиной до 3 мм будут хорошо прогреваться при мощности пламени около 1200–1500 Вт. Горелки в 2–3 кВт используют для нагрева и гибки арматуры толщиной до 14 мм. Существует еще одна особенность: пламя мощных качественных горелок может быть отрегулировано для более тонкой работы, а вот прогреть маломощной горелкой массивную деталь никак не получится.

http://www.rmnt.ru/ — сайт RMNT.ru

Особенности применения ручной газовой горелки на баллон, разновидности горелок и советы по выбору

И среди людей, выполняющих ремонты профессионально, и среди домашних умельцев большой популярностью пользуется ручная газовая горелка с баллоном. Сфера их применения очень широкая, есть несколько разновидностей. В этой статье рассказано, как правильно выбрать газовую горелку на баллон и научиться пользоваться данным аппаратом не самой замысловатой конструкции, но крайне полезным во многих случаях, когда выполняется ремонт помещения.

Параметры горелок
Туристические лампы
Лампы с наддувом
Высокотемпературные лампы
Выбираем оптимальный вариант

Параметры горелок

Газовые горелки на баллончик с цанговым присоединением представляют отдельный класс инструментов. Применяются они в условиях высокой пожарной безопасности там, где задействовано серьезное строительное оборудование, а риск повреждения аппарата сведен к минимуму.

Основными параметрами являются температура и форма пламени. У простейших устройств температура горения близка к минимальной — 700−1000°С. Воздух поступает естественным образом, и его всегда не хватает. У более дорогих изделий специальная форма воздухоподводящих каналов, что увеличивает приток воздуха, а температура пламени возрастает до 1200°C.

Пламя еще большей температуры у эжекторных горелок, в которых к очагу воздух поступает за счет разрежения, а сила потока находится в прямой пропорциональной зависимости к рабочему давлению газа. Благодаря этому температуру можно увеличить до 1500−1600°С и сравнительно плавно регулировать ее с длиной пламени лишь поворотом крана. В аппарате может быть несколько очагов горения. Таким инструментом не выполняют тонкую работу, но успешно прогревают обширные участки.

Пороговая температура горелок — 2000−2400°С, а достигается она путем концентрации нагнетаемого воздуха в очаг горения, а также использования газа метилацетилена пропадиена (МАПП). В пламени образуется высокотемпературный конус, чья мощность и температура могут быть сопоставлены с газокислородной сваркой.

В дополнение изделие любого вида может оснащаться гибкой или поворотной трубкой, пьезорозжигом и высокочувствительным регулировочным клапаном. Существует широкий выбор аппаратов по мощности и расходу газа.

Туристические лампы

Низкотемпературные устройства используются для выполнения широкого спектра работ, подходят как для использования в быту, так и для профессионального строительства. Эти паяльные лампы чаще заменяют электрические фены там, где возможна лишь автономная работа.

Основным недостатком горелок без инжектора является низкая стабильность пламени, особенно заметная при резких наклонах и поворотах. Плескания сжиженного газа не влияют существенно в более дорогих аппаратах, имеющих специальный редуктор и контур подогрева.

Обычно такие аппараты не используются для пайки. Главным образом с их помощью разжигают дрова и угли или разогревают материалы, которые допускают использование открытого пламени. Лампа незаменима для оттаивания труб, подогрева двигателей автомобилей, обжига краски для ее устранения, распаковки сгонов на пакле, иных черновых работ.

Лампы с наддувом

Устройство и назначение эжекторных паяльных ламп более специфичное. Данные устройства используются для обработки цветных металлов. Благодаря большой температуре и возможности регулировать пламя эти устройства превосходны для пайки и закалки металлов, прочей термической обработки, требующей высокой точности температуры и строго очерченного конуса.

Специфика применения серьезно корректирует размер сопел и горелок. Миниатюрные аппараты служат для пайки тонкого металла и ювелирных украшений. У горелок среднего класса толщина конуса составляет 3−9 мм, они более остальных подходят для электрической пайки соединительных кабельных муфт, алюминиевых и медных трубок.

Благодаря высокой мощности более крупные изделия рационально использовать в следующих областях:

художественная ковка;
точная штамповка и гибка металла.

Именно эти инструменты используются домашними мастерами в качестве основы самодельных закалочных печей и газовых горнов.

В случае с эжекторными вариантами понятие нестабильности пламени сугубо фигуральное, хотя есть вероятность периодических вспышек газа, в ядре температура остается стабильной относительно. Контур преднагрева газа больше используется для повышения экономичности горелок, быстрейшего их выхода на рабочую мощность, более точного регулирования температуры.

Высокотемпературные лампы

Есть аппараты, где MAPP газ используется вместо пропан-бутановой смеси. Температура пламени в этих аппаратах равна 2200−2400°С. Основная энергия при этом концентрируется в конусе, достаточно стабильном и с выраженной границей.

Такие изделия используются для прогрева, гибки и ковки массивных деталей и высокоуглеродистых сталей. Высокая температура позволяет качественнее отпускать и закалять металл.
Что касается сварки и пайки, устройства на MAPP газе прекрасно справляются с нержавейкой, и даже тонкие детали при этом не перегреваются. Еще одним плюсом MAPP является низкая температура кипения, что позволяет использовать его при температуре -20°С даже в изделиях без контура подогрева.

Выбираем оптимальный вариант

При выборе газовой горелки не забудьте о нюансах.

Для туризма хорошо подходят простейшие факельные горелки без наддува. Произвести розжиг костра или подогреть пищу помогут даже дешевые китайские изделия, которые не особо жалко сломать или потерять.

Для быта и мелкого ремонта предпочтительны инструменты любительской серии. Конструкция полупрофессиональных горелок более сложна, и в ней нет недостатков, как, к примеру, оплавление пластиковой обкладки мундштука или сбой пьезорозжига.
Дополнительным аргументом против средних цен является практически повсеместное отсутствие нормального клапана регулировочного, который может быть важным и в случае грубых работ.
Если с помощью аппарата планируется выполнять тонкую работу, пайку или сварку, дополнительно должно уделяться внимание балансировке и эргономике. Эти работы подразумевают частое включение и выключение горелки, следовательно, форма корпуса и размещение элементов управления должны позволять одной рукой осуществить розжиг и регулировку.
Выбор мощности диктует толщина и материал обрабатываемых деталей.
Горелки мощностью 500−700 Вт вполне годны для пайки медных проводов или обжигания краски. Стальные изделия и трубки из цветных металлов толщиной до 3 мм хорошо прогреются горелкой мощностью порядка 1200−1500 Вт. Горелки в 2−3 кВт используются для нагрева и гибки арматуры толщиной до 14 мм.
И еще об одной особенности: пламя качественных мощных горелок можно отрегулировать для более тонкой работы, но маломощной горелкой прогреть массивную деталь не удастся.

выбор и использование. Для тонкой работы

Температура огня заставляет в новом свете увидеть привычные вещи — вспыхнувшую белым спичку, голубое свечение горелки газовой печки на кухне, оранжево-красные язычки над пылающим деревом. Человек не обращает внимания на огонь, пока не обожжёт кончики пальцев. Или не спалит картошку на сковороде. Или не прожжёт подошву кроссовок, сохнущих над костром.

Когда первая боль, испуг и разочарование проходят, наступает время философских размышлений. О природе, цветовой гамме, температуре огня.

Горит, как спичка

Кратко о строении спички. Она состоит из палочки и головки. Палочки изготавливают из дерева, картона и хлопчатобумажного жгута, пропитанного парафином. Дерево выбирают мягких пород — тополь, сосну, осину. Сырьё для палочек называют спичечной соломкой. Чтобы избежать тления соломки, палочки пропитывают фосфорной кислотой. Российские заводы мастерят соломку из осины.

Головка спички проста по форме, но сложна по химическому составу. Темно-коричневая голова спички содержит семь компонентов: окислители — бертолетова соль и дихромат калия; стекляннюу пыль, сурик свинцовый, серу, цинковые белила.

Головка спички при трении воспламеняется, нагреваясь до полутора тысяч градусов. Порог воспламенения, в градусах Цельсия:

тополь — 468;
осина — 612;
сосна — 624.

Температура огня спички равна Поэтому белая вспышка серной головки сменяется желто-оранжевым язычком спички.

Если пристально разглядывать горящую спичку, то взгляду предстают три зоны пламени. Нижняя — холодная голубая. Средняя в полтора раза теплее. Верхняя — горячая зона.

Огненный художник

При слове «костёр» вспыхивают не менее ярко ностальгические воспоминания: дым костра, создающий доверительную обстановку; красные и желтые огни, летящие к ультрамариновому небу; переливы язычков с голубого до рубиново-красного цвета; багровые остывающие угли, в которых печётся «пионерская» картошка.

Изменяющийся колер пылающего дерева сообщает о колебаниях температуры огня в костре. Тление дерева (потемнение) начинается со 150°. Возгорание (задымление) происходит в интервале 250-300°. При одинаковом поступлении кислорода породы при несовпадающих температурах. Соответственно, градус костра тоже будет отличаться. Берёза горит при 800 градусах, ольха — при 522°, а ясень и бук — при 1040°.

Но цвет огня также определяется химическим составом горящего вещества. Желтый и оранжевый вносят соли натрия. Химический состав целлюлозы содержит и соли натрия, и соли калия, придающие пылающим углям дерева красный оттенок. Романтические в древесном костре возникают из-за недостатка кислорода, когда вместо СО 2 образуется СО — угарный газ.

Энтузиасты научных опытов измеряют температуру огня в костре прибором под названием пирометр. Изготовляют три типа пирометров: оптические, радиационные, спектральные. Это бесконтактные приборы, разрешающие оценивать мощность теплового излучения.

Изучаем огонь на собственной кухне

Кухонные газовые плиты работают на двух видах топлива:

Магистральный природный газ метан.
Пропан-бутановая сжиженная смесь из баллонов и газгольдеров.

Химический состав топлива определяет температуру огня газовой плиты. Метан, сгорая, образует огонь мощностью 900 градусов в верхней точке.

Сжигание сжиженной смеси даёт жар до 1950°.

Внимательный наблюдатель отметит неравномерность раскраски язычков горелки газовой плиты. Внутри огненного факела происходит деление на три зоны:

Тёмный участок, расположенный возле конфорки: здесь нет горения из-за недостатка кислорода, а температура зоны равна 350°.
Яркий участок, лежащий в центре факела: горящий газ разогревается до 700°, но топливо сгорает не до конца из-за недостатка окислителя.
Полупрозрачный верхний участок: достигает температуры 900°, и сгорание газа полноценное.

Цифры температурных зон огневого факела приведены для метана.

Правила безопасности при огневых мероприятиях

Разжигая спички, плиту, позаботьтесь о вентиляции помещения. Обеспечьте приток кислорода к топливу.

Не пытайтесь самостоятельно ремонтировать газовое оборудование. Газ не терпит дилетантов.

Хозяйки отмечают, что горелки светятся голубым цветом, но иногда огонь становится оранжевым. Это не глобальное изменение температуры. Изменение цвета связано с изменением состава топлива. Чистый метан горит без цвета и без запаха. В целях безопасности в бытовой газ добавляют серу, которая при сгорании окрашивает газ в голубые оттенки и сообщает продуктам сгорания характерный запах.

Появление оранжевых и желтых оттенков в огне конфорки сообщает о необходимости профилактических манипуляций с плитой. Мастера прочистят оборудование, удалят пыль и сажу, горение которых и изменяет привычный цвет огня.

Иногда огонь в горелке становится красным. Это сигнал опасного содержания угарного газа в Поступления кислорода к топливу настолько мало, что плита даже тухнет. Угарный газ без вкуса и запаха, и человек рядом с источником выделения вредного вещества заметит слишком поздно, что отравился. Поэтому красный цвет газа требует немедленного вызова мастеров для профилактики и наладки оборудования.

Для мягкой кровли оптимальными гидро- и теплоизоляционными материалами являются те, которые наплавляются с помощью кровельной горелки. Это трудоемкая и сложная работа, которая, к тому же выполняется на высоте. Результатом качественного монтажа будет продолжительный срок службы кровли. Поэтому для работы выбирается только качественное оборудование. В статье рассмотрим существующие виды и преимущества различных кровельных горелок.

Что собой представляет горелка для кровли

Это специальное оборудование для разогрева наплавляемой кровли. Помимо этого, с помощью горелки просушивают поверхность, нагревают заготовки для строительных работ, обжигают строительную краску и применяют при всех работах, где требуется подогреть элементы или поверхности.

Горелка газовая для кровли состоит из:

металлического стакана из жаропрочного материала;
шланга для подачи газа;
форсунки для розжига горелки с защитой от ветра.

Кровельная горелка — это мобильная конструкция с удобными ручками для ее переноски. Она имеет небольшой вес, до 1,5 кг и оснащена удобной для работы рукояткой из дерева или пластика длинной до 1 м.

В качестве газа, чаще всего, используется пропан. Он поступает в корпус через газопроводный шланг. Регулируют его подачу и длину пламени с помощью специального вентиля на горелке. Для экономии расходуемого газа, кровельные горелки оснащены редуктором, который контролирует расход топлива.

Во всех конструкциях газовых горелок предусмотрена система подсоса атмосферного воздуха. Это обязательная функция, но есть и дополнительные, которые делают работу более комфортной. В первую очередь возможность регулировать рабочие режимы. Например, когда в работе получается перерыв, включается режим ожидания и экономится топливо. Любая газовая горелка зажигается с обычными спичками или зажигалкой.

Менее популярны, но тоже используются для кровельных работ горелки, работающие на дизельном топливе.

Применение газовых горелок

Их используют в большинстве отраслей строительства и промышленности.

Конструкция газовых горелок зависит от топлива, на котором они работают и от области применения. Но в целом они идентичны. Горелка, состоящая из корпуса, рычага регулировки пламени вентиля для подачи топлива присоединяется к баллону с газом через редуктор. Некоторые производители дополняют конструкции газовых горелок дополнительной ветрозащитой пламени и пьезоподжигом.

Виды газовых горелок

Для укладки кровли из битумных материалов применяются ручные горелки. Чаще всего это пропановые горелки для кровли рычажной конструкции. Они удобны при работе — длина пламени легко регулируется простым нажатием рычажного механизма, переходя в экономичный режим потребления газа.

Во время работы, газовая горелка расходует смесь пропана с воздухом или с добавлением технического кислорода. Наиболее безопасны для работы газовоздушные горелки. Они дают достаточную температуру для кровельных работ, разогрева металлических деталей, отжига краски и для пайки кабелей.

Газовые горелки вентильного типа отличаются простотой в использовании, легким весом и не вызывают сложностей при ремонте. Создавая высокое пламя с большой мощности, они делают возможным производить работы даже в ветреную погоду.

Также существуют ацетиленовые горелки, работающие на смеси ацетилена с кислородом. Чаще всего их используют для сварочных работ. Они устроены таким образом, что кислород, в инжекторных ацетиленовых горелках, нужен не только для поддержания горения, но и для подачи ацетилена.

Кроме этого, горелки различаются по функциональности и имеют разные аббревиатуры:

ГВ 500

Применяются при кровельных работах. Она способна создавать температуру нагрева до трехсот градусов, что вполне достаточно для наплавления всех битумных материалов;

ГВ 850

Более усовершенствованная модель. Имеет вентиль для точной регулировки подачи технического газа из баллона. А благодаря рычагу, легко регулируется длина пламени во время работ. Ее мощности хватит для плавления металлопластиковых труб и тугоплавких кабелей.

ГВ 3

Работает на пропане. Используется для подогрева и сварки металла и ручной пайки. Размер диаметра стакана 5 см.

ГГС1-1,7

Наиболее универсальная и самая популярная горелка. Нагревает поверхность до четырехсот градусов. Применяется при укладке мягких кровельных материалов, дорожных и гидроизоляционных работах. Мощность составляет 115 КВт с расходом топлива 9кг/ч.

ГГС1-1,0

Незаменима для работы в ограниченном пространстве и на кровле с большим углом наклона. Является хорошей заменой обычной паяльной лампе. При небольших размерах (длина 50см) имеет большую мощность, безопасна, экономична и удобна в использовании. Ее мощность 40 КВт, а расход газа 3 кг/ч.

ГГС1-0,5

Используется для мелкого кровельного ремонта, пайки, сварки кабелей. Из-за экономичного расхода топлива, может работать с пятилитровым газовым баллоном. Мощность составляет 10 КВт, расход — 0,7 кг/ч.

ГГС2-1,5

Оборудована двумя параллельно расположенными раструбами, благодаря чему она обладает высокой производительностью. Мощность 179 КВт с расходом топлива 14кг/ч.

ГГС4-1,0

Или раскатчик. Имеет 4 раструба, что обеспечивает одновременный прогрев шириной в 1 метр и позволяет вести работу безостановочно. По кроям имеются специальные зацепы для кровельного материала, с их помощью всю работу по его укладке может выполнять один человек. Мощность 120 КВт, расход — 12 кг/ч.

Газовые горелки применяются во всех видах строительно-ремонтых работ и могут разогревать поверхности до четырехсот градусов. В частности: Горелка газовоздушная инжекторная ГГ-2, газовая горелка ГВК 1, Горелка жидкотопливная ГРЖ-1, горелка пропановая ГСП-3, горелка пропановая ГВК-1-Р, пропановая горелка ГСП-4 и другие.

Цена на газовые горелки для кровли сильно варьируется и зависит от множества факторов: от производительности, дополнительных функций, от способности работать с тем или иным топливом, а также от фирмы изготовителя. Стоит отметить, что они стоят недорого и доступны большинству потребителей.

Что нужно знать при работе с газовой горелкой для мягкой кровли?

Рассмотрим это на примере кровельных работ при настиле рубероида:

вначале очищается вся поверхность — удаляется не только крупный мусор, но и мелкая пыль;
для разметки листы рубероида раскладывают на крыше с нахлестом до 10 см, после этого его скручивают, а края всех листов закрепляют газовой горелкой у основания кровли;

во время работы, рулон рубероида раскатывают постепенно, подплавляя и плотно прижимая к поверхности кровли. Следует сразу же убирать все образовавшиеся складки и пузыри под материалом. При работе на плоских крышах это делается помощью ручного катка;
финальным этапом работ с газовой горелкой, станет прогрев всех швов рубероида. Нагреваясь, он плавится, плотно приклеиваясь к нижнему листу. Дополнительно швы укрепляются ручным катком.

Когда для работы используется качественная газовая горелка с регулировкой подачи топлива, то безостановочно можно застелить до 600 м кровельного материала.

Важно! Использовать газовую горелку для мягкой кровли допускается при температуре не ниже 15 градусов. Если требуется производить работы при более низкой температуре, понадобится горелка на жидком топливе.

Техника безопасности при работе с кровельной газовой горелкой

Производить кровельные работы требуется в специальной одежде и в обуви с нескользящей подошвой;
использовать страховочную систему;
перед началом использования, газовая горелка внимательно осматривается. Необходимо убедиться, что все элементы конструкции находятся в исправном состоянии;
во время работы горелки, на крыше не должно быть второго баллона с газом. Также периодически надо проверять герметичность соединения шланга с редуктором и баллоном;
поджигая горелку, ни в коем случае нельзя находиться перед соплом;
регулировать высоту пламени нужно таким образом, чтобы оно не задело баллон, шланг или людей;
нагревая наплавляемый кровельный материал нельзя допустить его воспламенения;
расплавляться должна только нижняя часть листа, без размягчения всей толщины материала;
поджигая горелку, работающую на пропане, сперва следует открыть вентиль на пол оборота и оставить для продувки на несколько секунд. И только потом смесь можно поджигать и регулировать высоту пламени;
с работающей газовой горелкой запрещается покидать рабочую зону или подниматься по лесам;
чтобы потушить горелку вначале перекрывается поступление газа, а потом опускается рычаг блокировки;
если горелка перегрелась или возник обратный удар, работа сразу же прекращается, газ перекрывается, и горелку кладут охлаждаться в емкость с холодной водой.

Купить готовую горелку или сделать самостоятельно?

Стоит сразу же сказать, что намного проще и безопаснее будет купить готовую горелку, нежели мастерить ее самостоятельно. Но если есть уверенность в своих силах и любовь делать все своими руками, то можно попробовать.

Газовая горелка — это сложный прибор и для того, чтобы сделать его потребуются определенные навыки, и доскональное соблюдение множества правил. Но все, же часть работы лучше оставить для профессионалов. В первую очередь это касается системы подачи и емкости для хранения газа.

Для изготовления факела используется металлический стержень и рассекатель. Прикрепляют их к рукоятке из термостойкого дерева.

Шланг для подачи газа заимствуется из газосварочной системы или самостоятельно вытачивается из латуни.

Несмотря на то, что внешне кровельная горелка собранная своими руками будет значительно отличаться от магазинных аналогов, со своими основными функциями она справится.

Но при работе с ней, придется особенно внимательно обращать внимание на малейшие протечки газа или другие неисправности. И даже при незначительной проблеме работу следует прекратить немедленно.

Горелка дизельная для кровли

Данные кровельные горелки работают на жидком топливе. Они особенно актуальны для работы при большом температурном минусе, в этом случае их оборудуют встроенным подогревом топлива. Они полностью автоматизированы и способны работать с топливом различного качества. Дизельные кровельные горелки оснащены высоконапорной воздуходувной системой, которая обеспечивает стабильный и безопасный поджиг и снижает образование сажи.

Горелки на жидком топливе конструктивно отличаются от газовых аналогов. В дизельной топливо поступает в камеру под высоким давлением, что приводит к распылению жидкости. И уже распыленные мельчайшие частицы поджигаются на выходе из сопла, создавая пламя. В связи с чем, горелка подключается к компрессору и емкости с топливом при помощи маслобензостойких шлангов.

Кровельная горелка на жидком топливе предназначена работать в следующих условиях:

при окружающей температуре от — 25 до + 40 градусов;
при атмосферном давлении — 101 кПа;
при необходимости температуры пламени до 600-800 градусов.

При этом примерный расход дизельного топлива составляет 10 л /100 м2 площади.

Порядок работы с дизельной кровельной горелкой:

проверить исправность всех элементов конструкции;
включив компрессор подать воздух на форсунку. Затем открыв вентиль для подачи топлива поднести специальный поджигающий жгут к соплу. После поджига краном подачи дизельного топлива отрегулировать уровень пламени.

Нынешнее поколение “левшей” редко пользуется паяльной лампой, предпочитая ей электрический промышленный фен или газовую горелку, пользоваться которыми намного проще и безопаснее. А ведь еще 40-50 лет назад паяльная лампа была практически в каждой домашней мастерской слесаря или автолюбителя, поскольку была единственным инструментом, способным разогреть различные материалы до нужной температуры.

Паяльная лампа сжигает в форсунке бензин, выдавая достаточно большую струю открытого пламя.

Но сдавать паяльную лампу в утиль в наш век научно-технического прогресса все же не стоит. Например, газовую горелку на сильном морозе разжечь практически невозможно. С промышленным феном ситуация не лучше: для его работы нужен постоянный источник электроэнергии. А старенькой паяльной лампе все эти сложности нипочем.

Читайте также:
– пошаговая инструкция.
Что такое лобзик и как им пользоваться –
Принцип горения в паяльной лампе
Паяльная лампа – нагревательный прибор, работающий на жидком топливе. Ее особенность в том, что в рабочем инструменте, горелке, горят пары заправленного в лампу топлива, а не оно само. Поступая с высокой скоростью в горелку, струя таких паров всасывает в себя находящийся вокруг горелки воздух, тем самым обеспечивая себя достаточным количеством кислорода.
Такое самообеспечение очень важно, поскольку для полного сгорания 1 кг жидкого горючего на основе углеводородов нужно определенное количество кислорода. В этом случае будет достигнуто полное сгорание, после которого от горючего останется только углекислый газ и вода.
Но если просто зажечь жидкое топливо, например, бензин, в открытой емкости, он не будет полностью сгорать. На это указывает оранжево-красное пламя подобных горящих очагов, к тому же с изрядным выделением копоти. Но если в такой очаг горения искусственно нагнетать воздух, то пламя с оранжево-красного станет голубым, практически без копоти, а его температура значительно увеличится. Причиной этих изменений станет находящийся в воздухе кислород.
Именно принцип искусственного обогащения пламени воздухом, позаимствованный у газовых светильников (т.н. рожков), положен в основу работы паяльной лампы. Причем регулируется такая подача воздуха самопроизвольно: пары топлива попадают в горелку, и чем больше поступление, тем мощнее будет струя и, соответственно, тем воздуха в себя она втянет больше.
Иногда случается, что струя втягивает слишком много воздуха, и кислород не успевает полностью сгорать. В этом случае температура горения заметно снижается, поскольку избыток воздуха, проходя через горелку, охлаждает его. Однако такое случается только при использовании некачественного топлива. При нормальном наполнении горелки парами топлива втянуть в нее лишнее количестве воздуха невозможно по чисто физическим причинам.
Вернуться к оглавлению
Топливо для паяльных ламп
Универсальность паяльной лампы в том, что работать она может практически на любом, способном к возгоранию, жидком топливе: спирте, керосине, бензине, солярке, нефти. Но это вовсе не значит, что в каждую паяльную лампу можно заливать что угодно.
Топливо должно быть качественным. К тому же нужно учитывать, что неподходящий вид топлива очень быстро забьет своими испарениями форсунку. На сегодня паяльные лампы бывают трех видов:
керосиновые;
бензиновые;
спиртовые.
Принцип паяльной лампы сохранился и в работе газовой горелки, поэтому некоторые специализированные источники этот прибор тоже относят к паяльным лампам, выделяя его отдельным, четвертым, видом.
Заправлять лампу другим видом топлива, не соответствующим ее конструкции, категорически запрещается инструкцией по технике безопасности. И это правило должно неукоснительно соблюдаться. Ведь залитый в бензиновую “паялку” керосин сделает из нее инструмент наподобие огнемета. Попадая в горелку, он не успеет полностью испариться, следовательно, гореть будут не пары, а сам керосин. Нормально работать такой инструмент не будет.
Еще опаснее в керосиновую паяльную лампу заливать бензин. Бензин значительно быстрее керосина испаряется, и давление его паров в горелке будет в 6 раз больше расчетного. При попытке зажечь пары взорвутся, превратив полезный инструмент в опасную бомбу. Поэтому, если вы пользуетесь керосиновой паяльной лампой, заправлять ее нужно только чистым керосином, без каких-либо примесей, не используя смесей керосина с бензином или другим топливом.
Та же ситуация и с бензиновой паяльной лампой. Ее нужно заправлять только чистым бензином. При этом показатель октанового числа бензина на работу инструмента практически не оказывает влияния: ни на быстроту воспламенения, ни на время горения, ни на температуру пламени. Но при выборе марки бензина не следует забывать, что у низкооктановых марок различных добавок и примесей намного меньше, поэтому при работе намного меньше будет загрязняться форсунка.
У спиртовых паяльных ламп маленький объем резервуара (всего 200-300 мл), соответственно, ее горение сильно ограничено во времени, поэтому сегодня вместо них мастера предпочитают пользоваться газовыми горелками.

Цель настоящей статьи – рассказать, как делается газовая горелка своими руками. Газовые горелки в малом предпринимательстве, индивидуальном техническом творчестве и в быту применяются весьма широко для спаечных, слесарно-кузнечных, кровельных, ювелирных работ, для запуска на газе отопительных приборов и получения для различных нужд пламени с температурой свыше 1500 градусов.

В технологическом аспекте газовое пламя хорошо тем, что обладает высокой восстановительной способностью (очищает поверхность металла от загрязнений и восстанавливает его окисел в чистый металл), не проявляя сколько-нибудь заметно иной химической активности.

В теплотехническом – газ высокоэнергоемкое относительно недорогое и чистое топливо; 1 ГДж газового тепла обходится, как правило, дешевле, чем от любого другого энергоносителя, а закоксовывание газовых отопительных приборов и осаждение в них сажи минимальны или отсутствуют.

Но вместе с тем, повторим прописную истину: с газом не шутят. Газовая горелка не так уж сложна, но как добиться ее экономичности и безопасности – об этом и пойдет далее разговор. С примерами правильного технического исполнения и рекомендациями по изготовлению самостоятельно.

Выбираем газ

Своими руками изготавливается исключительно газовая горелка на пропане, бутане или пропан-бутановой смеси, т.е. на газообразных насыщенных углеводородах, и атмосферном воздухе. При использовании 100% изобутана (см. далее) возможно достижение температуры пламени до 2000 градусов.

Ацетилен позволяет получить температуру пламени до 3000 градусов, но ввиду его опасности, дороговизны карбида кальция и необходимости в чистом кислороде как окислителе практически вышел из употребления и в сварочных работах. Получить чистый водород в домашних условиях возможно; водородное пламя от горелки с наддувом (см. далее) дает температуру до 2500 градусов. Но сырье для получения водорода дорого и небезопасно (один из компонентов – сильная кислота), но главное – водород не ощутим на запах и вкус, добавлять к нему меркаптановую отдушку нет смысла, т.к. водород на порядок скорее распространяется, а примесь его к воздуху всего в 4% уже дает взрывоопасный гремучий газ, причем воспламенение его может произойти просто на свету.

Метан не используется в бытовых газовых горелках по сходным причинам; кроме того, он сильно ядовит. Что касается паров ЛВЖ, пиролизных газов и биогаза, то при сжигании в газовых горелках они дают не весьма чистое пламя с температурой ниже 1100 градусов. ЛВЖ средней и ниже средней летучести (от бензина до мазута) сжигаются в специальных жидкостных горелках, напр., в горелках для дизтоплива; спирты – в маломощных пламенных приборах, а эфиры вообще не жгут – малоэнергичны, но очень опасны.

Как добиться безопасности

Чтобы сделать газовую горелку безопасную в работе и не пожирающую зря топливо, золотым правилом следует взять: никакого масштабирования и вообще изменений чертежей прототипа!

Тут дело в т. наз. числе Рейнольдса Re, показывающем взаимосвязь между скоростью потока, плотностью, вязкостью текущей среды и характерным размером области, в которой она движется, напр. диаметром поперечного сечения трубы. По Re можно судить о наличии турбулентности в потоке и ее характере. Если, к примеру, труба не круглая и оба характерных ее размера больше некоторого критического значения, то появятся вихри 2-го и более высоких порядков. Физически выделенных стенок «трубы» может и не быть, напр., в морских течениях, но многие их «фокусы» объясняются именно переходом Re через критические значения.

Примечание: на всякий случай, для справки – для газов значение числа Рейнольдса, при котором ламинарный поток переходит в турбулентный, есть Re>2000 (в системе СИ).

Далеко не все самодельные газовые горелки точно рассчитываются согласно законов газовой динамики. Но, если произвольно изменить размеры деталей удачной конструкции, то Re топлива или подсасываемого воздуха может скакнуть за пределы, которых оно придерживалось в авторском изделии, и горелка станет в лучшем случае коптящей и прожорливой, а, вполне возможно, и опасной.

Диаметр инжектора

Определяющим параметром для качества газовой горелки является диаметр сечения ее топливного инжектора (газового сопла, форсунки, жиклера – синонимы). Для горелок на пропан-бутане на обычную температуру (1000-1300 градусов) его можно ориентировочно принять таким:

На тепловую мощность до 100 Вт – 0,15-0,2 мм.
На мощность 100-300 Вт – 0,25-0,35 мм.
На мощность 300-500 Вт – 0,35-0,45 мм.
На мощность 500-1000 Вт – 0,45-0,6 мм.
На мощность 1-3 кВт – 0,6-0,7 мм.
На мощность 3-7 кВт – 0,7-0,9 мм.
На мощность 7-10 кВт – 0,9-1,1 мм.

В высокотемпературных горелках инжекторы делают более узкими, 0,06-0,15 мм. Отличным материалом для инжектора послужит отрезок иглы для медицинского шприца или капельницы; из них можно подобрать сопло на любой из указанных диаметров. Иглы для надувания мячей хуже, они не жаропрочны. Их используют более как воздуховоды в микрогорелках с наддувом, см. далее. В обойму (капсюль) инжектора его запаивают твердым припоем или вклеивают жаропрочным клеем (холодной сваркой).

Мощность

Делать газовую горелку на мощность свыше 10 кВт ни в коем случае не следует. Почему? Допустим, КПД горелки 95%; для любительской конструкции это очень хороший показатель. Если мощность горелки 1 кВт, то на саморазогрев горелки уйдет 50 Вт. О 50 Вт паяльник можно обжечься, но аварией он не грозит. А вот если сделать горелку на 20 кВт, то лишним будет 1 кВт, это уже оставленные без присмотра утюг или электроплитка. Опасность усугубляется тем, что ее проявление, как и числа Рейнольдса, пороговое – или просто горячо, или вспыхивает, плавится, взрывается. Поэтому чертежи самодельной горелки более чем на 7-8 кВт лучше и не искать.

Примечание: промышленные газовые горелки выпускаются на мощность до многих МВт, но достигается это точной профилировкой газового ствола, в домашних условиях невыполнимой; один из примеров см. далее.

Арматура

Третий фактор, определяющий безопасность горелки – состав ее арматуры и порядок пользования ею. В общем схема такова:

Горелку ни в коем случае нельзя гасить регулировочным вентилем, подачу топлива прекращают вентилем на баллоне;
Для горелок мощностью до 500-700 Вт и высокотемпературных (с узким инжектором, исключающим переход Re газового потока за критическое значение), питаемых пропаном либо изобутаном от баллона до 5 л при наружной температуре до 30 градусов, допустимо совмещать регулировочный и запорный вентили в одном – штатном на баллоне;
В горелках на мощность более чем 3 кВт (с широким инжектором), или запитанных от баллона более чем на 5 л, вероятность «проскока» Re за 2000 весьма велика. Поэтому в таких горелках между запорным и регулировочным вентилями обязательно нужен и редуктор, поддерживающий в подающем газопроводе давление в определенных пределах.

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

Свободно-атмосферной.
Атмосферно-эжекционной.
С наддувом.

Атмосферные

В свободно-атмосферных горелках газ сгорает в свободном пространстве; приток воздуха обеспечивается свободной конвекцией. Такие горелки неэкономичны, пламя рыжее, коптящее, пляшущее и бьющееся. Интерес, представляют, во-первых, потому, что избыточной подачей газа или недостаточной воздуха любую другую горелку можно перевести в свободно-атмосферный режим. Именно в нем горелки поджигают – на минимуме подачи топлива и еще меньшем притоке воздуха. Во-вторых, свободный приток вторичного воздуха может быть очень полезен в т. наз. полутораконтурных горелках для отопления, т.к. намного упрощает их конструкцию не в ущерб безопасности, см. далее.

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр., топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

Однорежимные;
Двухрежимные;
Модулируемые.

Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Примеры конструкций

Разбираясь в конструкциях газовых горелок, пойдем по пути увеличения мощности, это позволит лучше понять материал. И с самого начала познакомимся с таким важным обстоятельством, как наддув.

Мини от баллончика

Как устроена однорежимная мини газовая горелка для настольной работы с питанием от баллончика для заправки зажигалок, хорошо известно: это 2 иглы, вставленные друг в друга, поз. А на рис.:

Наддув – от аквариумного компрессора. Поскольку без сопротивления распылителя под водой он дает заметно пульсирующий поток, нужен ресивер из 5 л баклаги. Газировка в таких не выпускается, так что пробку ресивера нужно будет дополнительно загерметизировать сырой резиной, силиконом или просто пластилином. Если взять компрессор для аквариума на 600 л и более, а топливом – 100% изобутан (такие баллончики дороже обычных), можно получить пламя свыше 1500 градусов.

Камни преткновения при повторении данной конструкции, во-первых, регулировка подачи газа. С воздухом проблем нет – его подачу устанавливают штатным регулятором компрессора. Но регулировка газа перегибанием шланга очень груба, а регулятор от капельницы быстро выходит из строя, он же вместе с ней одноразовый. Во-вторых, сопряжение горелки с баллончиком – чтобы его клапан открылся, нужно надавить на заправочный штуцер

Поможет решить проблемы первое, узел, показанный на поз. Б; делают его из той же пары игл. Сначала нужно подобрать отрезок трубочки для втулки, с небольшим усилием налезающий на штуцер баллончика, а затем, также с небольшим усилием, затолкать его в канюлю иглы; ее, возможно, придется немного рассверлить. Но втулка не должна болтаться ни на штуцере, ни в канюле по отдельности.

Затем делаем обойму для баллончика с регулировочным винтом (поз. В), вставляем баллончик, надеваем на штуцер регулятор по поз. Б, и заворачиваем винт до получения нужной подачи газа. Регулировка очень точная, буквально микроскопическая.

Паяльные горелки

Проще всего сделать паяльную горелку прим. на 0,5-1 кВт, если у вас есть в наличии любой газовый вентиль: кислородный серии ВК, от старого автогена (ацетиленовый ствол заглушается) и т.п. Один из вариантов конструкции паяльной горелки на основе газового вентиля показан на рис.

Его особенность – минимальное количество точеных деталей, да и те можно подобрать готовые, и достаточно широкие возможности регулировки пламени перемещением насадки 11. Материал деталей 7-12 – достаточно жаростойкая сталь; в данном случае подойдет относительно недорогая Ст45, т.к. температура пламени из-за полного отсутствия профилировки газового канала и эжекторных окон (которых как таковых и нет) не превысит 800-900 градусов. Также, вследствие того, что эта горелка одноконтурная, она довольно-таки прожорлива.

Двухконтурные

Двухконтурная газовая горелка для пайки намного экономичнее и позволяет получить пламя до 1200-1300 градусов. Примеры конструкций такого рода с запиткой от 5 л баллона даны на рис.

Горелка слева – на мощность ок. 1 кВт, поэтому состоит всего из 3-х деталей, не считая газового ствола и ручки, так что отдельного вентиля на регулировку пламени не требуется. При желании можно сделать сменные капсюли инжектора на меньшие мощности; расход топлива на малых мощностях при этом весьма заметно упадет. Простота конструкции в данном случае достигнута благодаря использованию схемы с неполным разделением воздушных контуров: весь воздух засасывается через отверстия в корпусе, но часть его увлекается горящей газовой струей через отверстие диаметром 12 мм в дожигатель.

Неполное разделение воздушных контуров не позволяет выйти на мощность свыше 1,2-1,3 кВт: Re в камере сгорания скачет «выше крыши», отчего начинается горение хлопками вплоть до взрыва, если попытаться наладить пламя, поддав газку. Поэтому, не имея опыта, инжектор в это горелку лучше ставить 0,3-0,4 мм.

Горелка с полным разделением воздушных контуров, чертежи которой даны справа на рис., развивает мощность до нескольких кВт. Поэтому в ее арматуре необходим, кроме запорного на баллоне, и регулировочный вентиль. Совместно со скользящим первичным эжектором он позволяет в достаточно широких пределах регулировать температуру пламени, выдерживая минимальный на данной мощности его расход. Практически, выставив вентилем пламя желаемой силы, перемещают первичный эжектор, пока на пойдет узкая голубая струя (очень горячая) или широкая желтоватая (не такая горячая).

Для горна и кузницы

Двухконтурная горелка с полным разделением контуров пригодна и для кузнечных работ. Напр., как за 10-15 мин соорудить из подручных материалов горн для только что описанной, см. видео:

Видео: газовый горн за 10 минут

Слесарно-кузнечная газовая горелка специально для горна также может быть построена по полной двухконтурной схеме, см. след. ролик.

Видео: газовая горелка для горна своими руками

И, наконец, мини газовая горелка может греть и маленький настольный горн; как их вместе сделать самому, см.:

Видео: мини-горн своими руками в домашних условиях

Для тонкой работы

Здесь на рис. даны чертежи газовой горелки со встроенным регулировочным вентилем для особо точных и ответственных работ. Ее особенность – массивная камера сгорания с охлаждающим оребрением. Благодаря этому, во-первых, уменьшаются термические деформации деталей горелки. Во-вторых, случайные скачки подачи газа и воздуха практически не влияют на температуру в камере сгорания. В результате установленное пламя долгое время держится очень стабильно.

Высокотемпературная

Наконец, рассмотрим горелку, предназначенную для получения пламени максимально высокой температуры – на 100% изобутане без наддува это горелка дает пламя с температурой более 1500 градусов – листовую сталь режет, плавит в мини-тигле любые ювелирные сплавы и размягчает любое силикатное стекло, кроме кварцевого. Неплохой инжектор для этой горелки получается из иглы от инсулинового шприца.

Отопительные

Если вы планируете раз навсегда перевести свою старую печку или котел с дров-угля на газ, то у вас нет иного выхода, как приобрести модулируемую горелку с наддувом, поз. 1 на рис. В противном случае любая экономия на самоделке скоро будет съедена перерасходом топлива.

В случае, когда для обогрева требуется мощность более 12-15 кВт и вдобавок есть человек, готовый и способный взять на себя обязанности истопника, регулирующего подачу газа сообразно наружной температуре, более дешевым вариантом будет двухконтурная атмосферная горелка для котла, схема устройства которой дана на поз. 2. Хорошо в данном качестве зарекомендовали себя т. наз. саратовские горелки, поз. 3; они выпускаются на широкий диапазон мощностей, давно и успешно применяются в теплотехнике.

Если же вам нужно продержаться на газе некоторое время, напр., до конца отопительного сезона, и затеять затем реконструкцию системы отопления, или запустить на газе, напр. , дачную либо банную печку, то для этого своими руками может быть изготовлена полутораконтурная газовая горелка для печи. Схема ее устройства и работы дана на поз. 4. Непременное условие – топка отопительного прибора должна быть с поддувалом: если пускать вторичный воздух в зазор между зевом топки и корпусом горелки, расход топлива существенно возрастет. Чертеж полутораконтурной газовой горелки для печи мощностью до 10-12 кВт дан на поз. 5; продолговатые отверстия для забора первичного воздуха должны находиться снаружи!

Кровельные

Газовая горелка для кровельных работ с современными наплавляемыми материалами (кровельная лампа) обязательно выполняется двухрежимной: на половинной мощности прогревают подстилающую поверхность, а на полной наплавляют покрытие после разворачивания рулона. Промедление здесь недопустимо, поэтому тратить время на переналадку горелки (что возможно только после ее остывания) нельзя.

Устройство кровельной газовой горелки промышленного производства показано слева на рис. Она двухконтурная по схеме с неполным разделением контуров. В данном случае такое решение допустимо, т.к. горелка работает на полной мощности ок. 20% времени технологического цикла и эксплуатируется подготовленным персоналом вне помещения.

Самый сложный узел кровельной лампы, вряд ли повторимый в домашних условиях – клапан переключения мощности. Однако без него возможно обойтись ценой небольшого увеличения расхода топлива. Если вы – мастер-универсал и кровельными работами занимаетесь эпизодически, то снижение рентабельности из-за этого не будет заметно.

Технически данное решение реализуемо в горелке со связанными парами воздушных контуров, см. справа на рис. Переход с режима на режим осуществляется либо установкой/снятием корпуса внутренних контуров, либо просто перемещением лампы по высоте, т.к. режим работы такой горелки сильно зависит от противодавления на выхлопе. Для прогрева подстилающей поверхности лампу относят от нее подальше, тогда из сопла пойдет мощный широкий поток не чрезмерно горячих газов. А для наплавки лампу подводят ближе: по кровельному материалу растечется широкий «блин» пламени.

В заключение

В этой статье рассмотрены лишь отдельные примеры газовых горелок. Общее число их конструкций только на «домашний» диапазон мощностей до 15-20 кВт исчисляется сотнями, если не тысячами. Но будем надеяться, что и вам пригодится какая-то из описанных здесь.

Основные разновидности портативных горелок

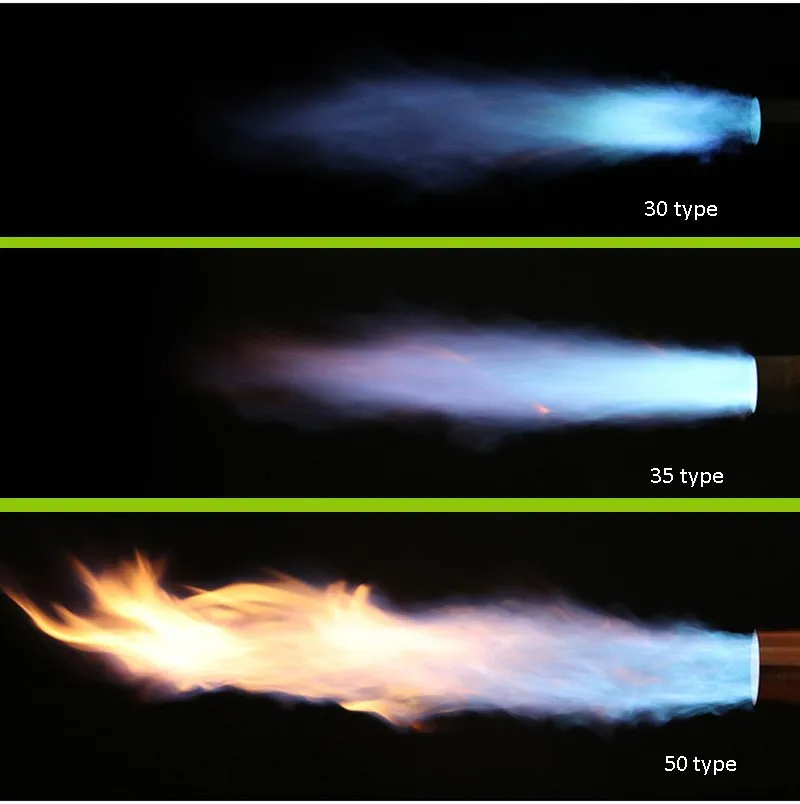

В первую очередь горелки характеризуются температурой и формой пламени. Наиболее простые устройства имеют температуру горения близкую к минимальной, всего 700-1000 °С. Воздух в горелку поступает естественным путем, поэтому он всегда в недостатке. В то же время более дорогие изделия имеют специальную форму воздухоподводящих каналов, за счет этого увеличивается приток воздуха, и температура горения поднимается до 1200 °С.

Еще более горячее пламя выдают горелки эжекторного типа, в которых воздух поступает к очагу за счет разрежения, сила потока прямо пропорциональна рабочему давлению газа. Это позволяет поднять температуру до 1500-1600 °С и относительно плавно регулировать ее вместе с длиной пламени простым поворотом крана. Очагов горения в горелке может быть несколько, такой инструмент не предназначен для тонкой работы, но отлично прогревает обширные участки.

Наивысшая температура горения для горелок составляет 2000-2400 °С и достигается она за счет концентрации нагнетаемого воздуха в очаге горения и использования специального газа: метилацетилена пропадиена (МАПП). В пламени горелки образуется высокотемпературный конус, сопоставимый по мощности и температуре с газокислородной сваркой, однако не способный к автогенной резке.

Туристические горелки

Для паяния такие горелки, как правило, не используются. Основное их назначение — розжиг дров и углей или разогрев материалов, допускающих использование открытого пламени. Незаменим такой инструмент также для оттаивания труб , подогрева автомобильных двигателей или распаковки сгонов на пакле, обжига краски для ее снятия и прочих черновых работ.

Паяльные лампы с наддувом

Высокотемпературные газовые горелки

Нельзя обойти вниманием горелки, в которых вместо пропан-бутановой смеси используется MAPP газ. Температура горения пламени в них составляет 2200-2400 °С, при этом основная энергия сконцентрирована в конусе, который достаточно стабильный и имеет выраженную границу.

Выбор оптимального варианта

При выборе мощности следует руководствоваться толщиной и материалом обрабатываемых деталей. Горелки в 500-700 Вт будет вполне достаточно для обжигания краски или пайки медных проводов. Трубки из цветных металлов и стальные изделия толщиной до 3 мм будут хорошо прогреваться при мощности пламени около 1200-1500 Вт. Горелки в 2-3 кВт используют для нагрева и гибки арматуры толщиной до 14 мм. Существует еще одна особенность: пламя мощных качественных горелок может быть отрегулировано для более тонкой работы, а вот прогреть маломощной горелкой массивную деталь никак не получится.

газовая горелка зимой — Risk.ru

Как известно, температура замерзания самого «замерзающего» газа бутана равняется -130°С, пропан замерзает при -180°С. Казалось бы, любой газ должен «работать» при температурах до -70°С, однако в стандартном режиме эксплуатации газовых горелок этого не происходит.

Проблема работы газовых горелок при низких температурах заключается в температуре кипения газов, так как горят пары газа, газ в жидком виде гореть не может. Температура кипения бутана составляет около 0°С, изобутана около -12°С, пропана около -40°С. Именно эти параметры определяют температурный диапазон работы газовых горелок.
При стандартном режиме эксплуатации и температуре — 5°С бутан находится в баллоне полностью в жидком виде и в работе горелки не участвует. Аналогичным образом при температуре — 15°С ведет себя изобутан. То есть, в том случае, если резьбовой баллон стоит вертикально (или цанговый баллон лежит на «правильном» боку), при температуре воздуха ниже — 12°С и выше -40°С испаряется (и соответственно поступает в горелку) только пропан, другие газы (бутан и изобутан) в горении не участвуют и остаются в баллоне в жидком виде. Другими словами, при температуре ниже -12°С через несколько часов (в зависимости от процентного соотношения пропана) работы горелки пропан полностью вырабатывается, после чего работа горелки прекращается, хотя в баллоне остается «полно» бутана и изобутана (в результате чего на маршруте возникает проблема транспортировки полупустых баллонов).
Существует несколько способов решения проблемы работы газовых горелок при низких температурах (ниже — 20°С). В частности, баллон с газом можно опустить в воду (если снег удалось растопить с помощью другого нагревательного устройства) или подогреть с помощью свечи, сухого спирта, бензиновой каталитической грелки либо другого устройства. Непрерывная тряска баллона также способна оказывать «магическое» воздействие на работу горелки.
После запуска горелки баллон с газом можно положить на крышку котла или подогревать с помощью теплообменника (полоски металла, передающей тепло пламени на корпус баллона).
Существует еще несколько способов обеспечения работы газовых горелок при низких температурах, которые в совокупности расширяют температурный диапазон работы данных устройств до уровня «Оймякона».
Способ 1. Тепловой «колпак» и тепловая «юбка» (которые применяются вместо ветрозащиты).
Если систему «горелка + котелок (на горелке) + баллон (на котелке)» поместить в тепловой «колпак» (то есть накрыть «куском» стеклоткани или полиэтилена, создав условия для притока свежего воздуха и выхода отработанных газов), и нагреть образовавшееся небольшое пространство до слабо положительной температуры с помощью свечи или таблетки сухого спирта, горелку можно «запустить» при любой температуре воздуха во внешней среде.
Ресурсы свечей при обогреве палаток объемом порядка 3 куб.м. демонстрирует следующее типичное для зимних рыбаков сообщение в социальных сетях. «При -20 на улице использую в палатке две свечи. Руки не мерзнут, лунка не замерзает. При -30 надо три свечи».
При нагреве воздуха в тепловом «колпаке» с помощью свечи надо соблюдать определенные правила. В частности, теплопродукция свечи должна соответствовать объему нагреваемого воздуха (то есть, свечи-таблетки при серьезном минусе не подойдут в силу небольшого диаметра фитилей). Теплопотери должны быть существенно меньше теплопродукции. То есть, если материал стеклоткани тонкий или разреженный, «колпак» необходимо дополнительно укрыть полиэтиленом. «Колпак» необходимо накрывать полиэтиленом также при сильном ветре (либо надо строить высокую ветрозащитную стенку). Вход в «колпак» должен располагаться с подветренной стороны.
В начале «разгона» системы вентиляционные «окна» желательно уменьшить, ориентируясь на пламя свечи, которая сразу гаснет, если ей не хватает кислорода.
После выхода горелки на рабочий режим свечу надо убрать, так как положительная температура в пространстве под «колпаком» будет в дальнейшем поддерживаться за счет работы горелки. Кроме того, свечу надо убрать из теплового «колпака» потому, что после прогревания воздуха в тепловом «колпаке» до +40С свеча начинает деформироваться и оплывать.
Тепловая «юбка» функционирует аналогичным способом, она менее эффективна, но более функциональна, чем «колпак». Тепловая «юбка» — это «кусок» стеклоткани, который неплотно оборачивается вокруг котла в его верхней части и скрепляется с помощью булавки (или иным способом), после чего подвешивается на ручках котла с помощью булавок (или иным способом). В отличие от «колпака», преимущества «юбки» заключаются в том, что крышку котла можно легко открывать – закрывать.
Заметим, что в горелке при резко отрицательных температурах возможно образование ледяных «шариков» на основе конденсата, которые способны «закупорить» топливопровод. В том случае, если горелка на морозе, несмотря на нагревание газового баллона, отказывается работать или работает неравномерно (рывками), целесообразно продуть (отдельно) шланг и горелку. Если воздух через горелку не идет, надо просушить топливопровод, сняв жиклер.
Способ 2. Использование сжиженного газа как жидкого топлива (что достигается переворотом газового баллона «вниз головой» — или «вверх ногами») в сочетании с размещением баллона по высоте выше уровня горелки (по принципу «чем выше, тем лучше»).
Летняя газовая смесь при использовании данной технологии достаточно уверенно работает в диапазоне температур до -25С без подогревания баллона.
Идея использования сжиженного газа как жидкого топлива не нова. В частности, принцип «перевернутого баллона» уже несколько лет используется в некоторых модификациях джетбойлов и газовых горелок с парогенератором, но в них баллон находится ниже уровня горелки или на её уровне, и поэтому данные устройства не работают при температурах ниже — 20/-25С. Важным свойством технологии «перевернутого баллона» является пропорциональный расход газа, то есть все фракции газа (бутан, изобутан, пропан) расходуются одновременно и пропорционально.
Когда баллон находится на уровне горелки, поступление сжиженного (жидкого) газа в горелку обеспечивается за счет давления паров газа в баллоне. Поэтому при низких температурах (когда давление паров газа в баллоне значительно снижается) вышеназванные устройства не работают, если баллон на старте не подогревается за счет внешнего источника тепла.
Предлагаемая технология основана на том, что сжиженный газ находиться в баллоне (в основном) в жидком виде и подчиняется законам движения жидкости. При этом важно, что сжиженный газ, в отличие от бензина, при температурах ниже -40С сохраняет достаточно высокую текучесть. В бензине при таких температурах при отсутствии специальных присадок начинает образовываться лед. Так, например, температура замерзания бензина Калоша (Галоша), близка к -40С, так как в нем нет специальных антиобледенительных присадок.
Баллон надо расположить на крышке котла или подвесить на что либо (на дугу палатки или штатив фотоаппарата в палатке, на ледоруб или треккинговые / лыжные палки вне палатки), по принципу «чем выше, тем лучше».
При этом складывается следующая ситуация. Соответственно закону сообщающихся сосудов под влиянием гидростатических сил жидкий газ при открытых вентилях перетекает из выше расположенного баллона в расположенную ниже горелку, точнее в парогенератор (при низких температурах это довольно длительный процесс), и далее уже пары газа поступают в жиклер.
Заметим, что когда газовая горелка начинает работать в штатном режиме, газ из баллона (помимо движущей силы в виде гидростатического давления), начинает «подсасывать» горелка. В дальнейшем нагревается баллон, который находится на крышке котла, и на жидкий газ начинают «давить» пары газа.
По мере прогревания баллона проявляется характерная особенность данной технологии: сложность регулировки пламени – горелка всё время «стремится» работать на максимальной мощности (в турбо режиме). С целью решения этой проблемы баллон после прогревания прямо на крышке котла необходимо перевернуть в положение «вверх головой». Либо работающую систему «горелка + баллон» можно осторожно перенести в палатку, где, после прогревания воздуха в палатке, можно перевернуть баллон в положение «верх головой».
В качестве подставки для резьбового газового баллона можно использовать пустую консервную банку без «крышки» объемом около 1 л, вырезав в стенке банки «окно» для шланга.

Фото 1.

Фото 2.
В этой же банке горелку можно хранить при транспортировке.

Фото 3.
Оптимальным вариантом является расположение баллона при «разогреве» системы на крышке котла.

Фото 4
На этапе старта (а также, если нет теплового «колпака», то на протяжении всего времени работы горелки) вязкость жидкого газа можно уменьшить, нагрев баллон с газом с помощью свечи-таблетки, поставленной на дно банки, при этом воздействие пламени на пластмассовые детали и соединительные узлы шланга должно быть исключено. Для этого достаточно положить баллон на банку боком.

Фото 5
Насколько велика опасность перегрева газового баллона от пламени свечи (этого опасаются многие пользователи газовых горелок)? Одна свеча-таблетка при температуре воздуха -5°С способна нагреть верхнюю (максимально удаленную от свечи) стенку резьбового баллона до 0°С. То есть, при низких температурах одной свечи-таблетки будет мало для разжижения газа, площадь дна банки позволяет использовать три свечи-таблетки.
Температурный диапазон возможности запуска горелки при использовании сжиженного газа как жидкого топлива в описанной технологии определяют следующие параметры:
Бутан, температура вспышки -69 С.
Изобутан, температура вспышки -74 С.
Пропан, температура вспышки — 96 °С.
Другими словами, в сочетании с тепловым колпаком эту технологию можно применять при сверхнизких температурах. При этом функцию нагревания воздуха в пространстве теплового «колпака» помимо свечки выполняет таблетка сухого горючего, с помощью которой производится нагревание трубки парогенератора.

Фото 6

Фото 7
Немаловажным является следующее свойство данной технологии — можно не опасаться, что, когда давление газа в баллоне упадет и горелка погаснет, то газ при этом будет продолжать выходить из горелки. В данной технологии газ вырабатывается полностью, то есть горелка не погаснет, пока в баллоне есть хотя бы «чуть-чуть» газа. Фактически, использование описанной технологии устраняет проблему полупустых баллонов. Заметим, что после выключения горелки пламя не гаснет в течение приблизительно 1 минуты, это время требуется для того, чтобы полностью выработать газ, оставшийся в шланге.
Прочность корпуса мульти-топливных горелок в сочетании с мульти — функцией делает их весьма привлекательными устройством для зимних маршрутов, если данные горелки параллельно не используются как примус с применением некачественного бензина или дизтоплива, что приводит к коксованию трубки парогенератора и залипанию тросика. Высокооктановый бензин (вследствие наличия коксующихся присадок) обладает аналогичным эффектом, более растянутым во времени, если горелка долгое время используется на максимальной мощности.
Проверить — работает технология газа как жидкого топлива или нет, довольно просто. Для этого нужны -15С или -20С, полупустой цанговый баллон с «летним» газом, горелка с парогенератором и шлангом, переходник, сухой спирт. Выходим на улицу, открываем вентиль (пока баллон с газом еще теплый) и слушаем — газ шипит. Кладем баллон на снег, ждем 20-30 минут, открываем вентиль, газ не шипит. Оставляем вентиль открытым, поджигаем таблетку сухого спирта под парогенератором, поднимаем баллон на максимальную высоту в положении «вниз головой» над горелкой (чтобы баллон попал в зону тепла, излучаемого горящим сухим горючим) и ждем несколько минут.
Либо в комнатных условиях можно положить баллон с летним газом в морозильник (температура -24С) и через 2-3 часа произвести вышеописанные действия.

Войдите на сайт или зарегистрируйтесь, чтобы оставить комментарий

Горелки для стекла.Типы горелок и их классификация

Классификация стеклодувных горелок

Горелки для стекла (газовые стеклодувные горелки) используются для нагрева стеклянных изделий с целью изменения их формы в соответствии с назначением изделия и обеспечения выполнения этим изделием заданных функций. Применяются для всех видов работ, связанных с обработкой стекла в стеклодувных мастерских и на промышленных предприятиях.

При эксплуатации в стеклодувную горелку подают смесь горючего газа (природный газ или пропан-бутан) с окислителем, в качестве которого используют как кислород, содержащийся в окружающем воздухе, так и чистый кислород, в том числе и в смеси со сжатым воздухом.

Более подробная информация о горении газов и окислителях для представлена в приложении 01.

Нажми! Щелкни
и приложение 01 откроется!

Горением называется быстрая химическая реакция соединения горючих компонентов с кислородом, сопровождающаяся интенсивным выделением тепла и резким повышением температуры.

Реакции горения описываются стехиометрическими уравнениями, характеризующими качественно и количественно вступающие в реакцию и образующиеся в результате нее вещества.

Реакция горения любого углеводорода может быть выражена следующим общим уравнением:

C_mH_n + (m+n/4)O₂ = mCO₂ + (n/2)H₂O + Q

где m — число углеводородных атомов в молекуле углеводорода; n — число водородных атомов в той же молекуле; Q — количество тепла, которое выделяется при горении (теплота сгорания).

Количество тепла, которое выделяется при сгорании газов, используемых в газовых горелках, приведена в табл.01.

Таблица 01. Теплота сгорания горючих сухих газов
при 0°С и 760 мм. рт.ст.
Вид газа	Формула реакции	Теплота сгорания (Q), ккал/м³	Теплота сгорания (Q), мДж/м³
Водород	2H₂ + O₂ = 2H₂O	2576	10,8
Метан	CH₄ + 2O₂ = CO₂ + 2H₂O	8558	35,8
Этан	C₂H₆ + 3,5O₂ = 2CO₂ + 3H₂O	15230	64,8
Пропан	С₃Н₈+5O₂ = 3СО₂+4H₂O	21800	91,3
Бутан	С₄Н₁₀+6,5O₂ = 4СО₂+5H₂O	28845	120,8
Ацетилен	С₂Н₂+2,5O₂ =2СО₂+H₂O	13855	56,0

Данные, приведенные в табл. 01 можно использовать для расчета тепловой мощности горелки.

Тепловая мощность горелки вычисляется как произведение часового расхода газа на его теплоту сгорания.

Расчет производится по формуле

N_квт = (0,278) х V_n х Q

где N_квт — мощность горелки в квт.;
V_n — номинальный объемный расход газа в м³/час;
Q — теплота сгорания газа, приведенная в табл. 01, в мДж/м³

Практически значение объемного расхода газа для конкретной горелки можно получить путем прямых измерений при помощи ротаметра (счетчика расхода).

Из данных табл.01 и вышеприведенной формулы следует, что при одинаковом расходе горючего газа тепловая мощность горелки на пропане почти в 9 раз превышает тепловую мощность горелки на водороде. А из законов физики следует, что чем быстрее мы хотим нагреть конкретное тело до определенной температуры, тем большей мощности должен быть источник тепловой энергии, в данном случае горелки.

В дальнейших расчетах количество воздуха и газа будет определяться в нормальных кубических метрах — нм³

Нормальный кубический метр это внесистемная единица измерения количества вещества, которое в газообразном состоянии занимает один кубический метр при условиях, называемых «нормальными условиями» (давление 760 мм рт. ст., что составляет 101325 Па, и температура 0 °С)

Теплота сгорания сложных газов, состоящих из нескольких компонентов (например смеси пропана и бутана), определяется по химическому составу газа и теплоте сгорания компонентов, ккал/нм³ :

Q_0°,760) = (1/100)(r₁Q₁ + r₂Q₂ + _{. . . +}r_nQ_n) (1)

где r₁, r₂ + _{. . . +}r_n — процентное содержание компонентов в сложном газе.

В практических условиях сжигания газа кислород для горения подается с воздухом (как его составная часть). Состав сухого воздуха, без учета незначительных количеств двуокиси углерода и редких газов, принимается как указано в табл. 02

Таблица 02. Состав сухого воздуха в %
газ	по объему	по весу
кислород	21,0	23,2
азот	79,0	76,8

Следовательно, 1 м³ кислорода содержится в 4,76 м³ воздуха.

Реакция горения любого углеводорода в воздухе выражается уравнением

C_mH_n + (m+n/4)(O₂ + 3,76N₂) = mCO₂ + (n/2)H₂O + (m+n/4)3,76N₂

где m — число углеводородных атомов в молекуле углеводорода; n — число водородных атомов в той же молекуле;

Потребности в кислороде и воздухе при горении различных газов, подсчитанные по реакциям горения, представлены в табл.03.

Таблица 03. Теоретическая потребность в сухом кислороде и воздухе
Объем продуктов сгорания газа при α = 1,0
Наименование газа	Количество на 1нм³ газа, м³		Количество продуктов сгорания на 1нм³ сгоревшего газа, м³
Наименование газа	Кислород	Воздух	Двуокись углерода	Водяной пар	Азот	Всего
Водород	0,5	2,38		1,0	1,88	2,88
Метан	2,0	9,52	1,0	2,0	7,52	10,52
Пропан	5,0	23,80	3,0	4,0	18,80	25,80
Бутан	6,5	30,94	4,0	5,0	24,44	33,44
Ацетилен	2,5	11,90	2,0	1,0	9,40	12,40

Фактический расход воздуха в нм³ на объем газа в нм³ , вследствие несовершенства смешивания горючего и окислителя в процессе горения берется несколько больше теоретического

V_факт = V_теор х α

где V_факт — фактический расход воздуха; V_теор — теоретический расход воздуха, представленный в вышерасположенной таблице; α — коэффициент избытка воздуха.

Коэффициент α в зависимости от качества смешения газа и воздуха принимается в пределах 1,05-1,2.

В реальных условиях сжигания газа коэффициент избытка воздуха α всегда должен быть больше единицы, так как в противном случае будет неполное сгорание газа.

Для сложного газа теоретический расход сухого воздуха может быть подсчитан по уравнению, составленному на основании потребности в кислороде отдельных компонентов, нм3/нм3 газа:

V_теор = (4,76/100)(0,5H₂ + 0,5CO + 2CH₄ + 3,5C₂H₆ + 5C₃H₈ + 6.5C₄H₁₀ + 3C₂H₄ + 4,5C₃H₆ + 6C₄H₈ — 0₂) (2)

Теоретический расход влажного воздуха больше подсчитанного по формуле (2) на объем содержащихся в нем водяных паров, нм³/нм³.

V_m = V_теор(1 + 12,4х10^-6d_в) (3)

где
d_в — влажность воздуха, г/нм³;
12,4х10^-6 — объем 1 г водяного пара в нм³.

Ниже приведены примеры расчетов горения газа

ПРИМЕР 1.

Определим теплоту сгорания 1 нм³ сухого природного газа следующего состава:
CH₄ -97%, C₂H₆ — 2%, C₃H₈ — 0,3%, C₄H₁₀ — 0,2%, CO₂ — 0,2% и N₂ — 0.3%

Решение:

Используя данные табл.01 и формулу (1) определим теплоту сгорания газа

Q = 85.5⋅97 + 152⋅2 + 218⋅0.3 + 288⋅0,2 = 8720 ккал/нм³

ПРИМЕР 2.

Определим потребность в воздухе в нм³ для полного сжигания 1 нм³ природного газа, имеющего состав, указанный в примере 1. Температура воздуха t_возд = 20 °С; относительная влажность φ = 0,6; коэффициент избытка воздуха α = 1,1.

Решение:

Теоретический расход сухого воздуха подсчитаем по формуле (2)

V_теор = (4,76/100)(2⋅97 + 3,5⋅2 + 5⋅0,3 + 6,5⋅0,2) = 9,7 нм³/нм³

Содержание водяных паров в воздухе при t_возд = 20 °С и φ = 0,6; равно:

ds = 17,3⋅0,6 = 10 г/нм³

При расчете учтено, что воздух при температуре 20 °С может накапливать максимально 17,3 г водяного пара.

Теоретический расход влажного воздуха определяем по формуле (3).

V_m = 9,7+ 0,00124 х 10 х 9,7 = 9,82 г/нм³

Фактический расход влажного воздуха при α = 1,1:

V_факт = 9,82 х 1,1 = 10,8 нм³/нм³

Т.е. для полного сжигания 1 нм³ природного газа требуется 10,8 нм³ воздуха (с учетом его естественной влажности) и при рекомендуемым коэффициенте избытка воздуха равного α = 1,1

Основные типы стеклодувных горелок можно классифицировать по следующим признакам:

По виду горелки
- 1.1 стационарные
- 1.2 ручные
По виду горючего газа
- 2.1 горелки для природного газа
- 2.2 горелки для пропан-бутана
- 2.3 горелки универсальные (без ограничения по виду газа)
По виду окислителя
- 3.1 воздух
- 3.2 сжатый воздух
- 3. 2 чистый кислород
- 3.3 смесь сжатого воздуха и чистого кислорода
По способу подачи окислителя
- 4.1 горелки атмосферные (инжекционные)
- 4.2 горелки с принудительной подачей сжатого воздуха
- 4.3 горелки с подачей чистого кислорода
- 4.4 горелки с одновременной подачей сжатого воздуха и чистого кислорода
По способу смешивания газа с окислителем
- 5.1 без предварительного смешивания
- 5.2 с полным предварительным смешиванием
- 5.3 с неполным предварительным смешиванием
По типу факела.
- 6.1 с одним пламенем
- 6.2 с двойным пламенем

Горелка стационарная (поз. 1.1) крепится на рабочем столе. Изменение направления факела обеспечивается шарнирной системой, через которую головка горелки связана с узлом крепления. Обработка производится перемещением изделия относительно горелки.

Горелка ручная (поз. 1.2) не имеет какого-либо крепления на рабочем столе. Изменение направления факела обеспечивается вручную. Обработка производится преимущественно перемещением горелки относительно изделия.

Горелка для природного газа (поз. 2.1) использует в качестве горючего газа метан (CH₄). Кроме метана в состав природного газа входят его ближайшие гомологи: этан, пропан, бутан. Содержание метана в природном газе составляет не менее 80%.

Горелка для пропан-бутана (поз. 2.2) использует в качестве горючего газа смесь пропана (C₃H₈) и бутана (C₄H₁₀). При этом содержание пропана в горючем газе составляет не менее 75%.

Горелка универсальная (поз. 2.3) использует в качестве горючего газа как природный газ, так и пропан-бутан.

Окислитель воздух (поз. 3.1) используется, когда кислорода, находящегося в атмосферном воздухе, достаточно для полного сгорания горючего газа. Применяется в горелках с малым расходом горючего газа.

Окислитель сжатый воздух (поз. 3.2) используется, при увеличении подачи горючего газа, когда кислорода, находящегося в атмосферном воздухе, недостаточно для полного сгорания горючего газа.

Окислитель чистый кислород (поз. 3.3) используется в горелках с большим расходом горючего газа.

Окислитель смесь сжатого воздуха и чистого кислорода (поз. 3.4) используется, когда необходимо снизить температуру пламени горелки, но и обеспечить при этом полное сгорание горючего газа. Поэтому в таких горелках расход горючего газа устанавливают меньшим, чем в предыдущем случае.

Горелка атмосферная (поз. 4.1) использует воздух для горения из окружающей среды, который поступает в горелку через отверстия в ее корпусе за счет подсоса (инжекции) горючим газом, который с большой скоростью выходит из сопла инжектора, расположенного внутри горелки.

Горелка с принудительной подачей сжатого воздуха (поз. 4.2) использует для горения сжатый воздух, подаваемый от компрессора или иного устройства, обеспечивающего необходимое для газовой горелки давление сжатого воздуха.

Горелка с подачей чистого кислорода (поз. 4.3) использует для горения горючего газа чистый кислород. Для подачи в горелку кислорода преимущественно используют баллоны с кислородом под давлением, но иногда в случае малых расходов горелкой кислорода (до 0,5 м³/час) применяют кислородные концентраторы.

Горелка с одновременной подачей сжатого воздуха и чистого кислорода (поз. 4.4) использует для горения горючего газа смесь сжатого воздуха и чистого кислорода. В этом случае сжатый воздух, подаваемый в горелку, используется для разбавления продуктов сгорания и понижения их температуры.

Горелка без предварительного смешения (поз. 5.1), в которой горючий газ и окислитель смешиваются за выходными отверстиями ее сопла.

Горелка с полным предварительным смешиванием (поз. 5.2), в которой горючий газ и окислитель смешиваются в корпусе горелки перед выходными отверстиями ее сопла.

Горелка с неполным предварительным смешиванием (поз. 5.3), в которой горючий газ частично смешивается с окислителем до выходных отверстий сопла и частично смешивается с окислителем за выходными отверстиями сопла.

Горелка с одним пламенем (поз. 6.1) имеет сопло, которое формируют факел, состоящий из одного пламени.

Горелка с двойным пламенем (поз. 6.2) имеет сопло, которое формирует один факел двойного пламени, при этом к каждому пламени подводится свой горючий газ и окислитель и оба пламени расположены симметрично относительно центральной оси сопла.

Общие замечания по работе стеклодувных горелок

С учетом вышеприведенной классификации стеклодувных горелок при использовании последних надо учитывать следующее.

Для выполнения стеклодувных операций используется различная регулировка горелки — как по качественному составу смеси горючего газа с воздухом (или кислородом), так и по количеству смеси.

При выборе стеклодувной горелки с тем или иным видом окислителя необходимо исходить из того, что количество кислорода будь он в составе атмосферного или сжатого воздуха или в чистом виде определяется количеством горючего газа потребляемой горелкой. Так для полного сгорания одного литра метана, согласно химической реакции его горения, необходимо 2 литра чистого кислорода или 10 литров атмосферного воздуха. Для сгорания одного литра пропана требуется в 2,5 раза больше кислорода, чем для полного сгорания метана. При этом надо учитывать, что с увеличением количества горючего газа, потребляемой горелкой, ее тепловая мощность увеличивается и наоборот с уменьшением расхода горючего газа тепловая мощность горелки уменьшается.

Использование сжатого воздуха в стеклодувных горелках дает более низкотемпературное пламя по сравнению с горелками, в которых в качестве окислителя используется чистый кислород. Низкотемпературное пламя получается потому, что воздух имеет высокое процентное содержание инертных газов, которые не принимают участия в горении, но резко снижают температуру газового пламени. Поэтому для того, чтобы обеспечить универсальность стеклодувной горелки, т.е. возможность ее использования для нагрева как мягкого (с низкой температурой размягчения), так и твердого стекла (с высокой температурой размягчения) в горелку наряду с кислородом подают и сжатый воздух. Меняя в составе окислителя соотношение кислород-воздух можно регулировать температуру факела горелки в широких пределах.

Более подробная информация по вопросам подачи дополнительного воздуха в горелку рассмотрена в приложении 02.

Нажми! Щелкни
и приложение 02 откроется!

На практике различаются следующие температуры горения газов в горелке: жаропроизводительность, калориметрическая, теоретическая и действительная .

Жаропроизводительность определяется как температура продуктов полного сгорания горючих газов в адиабатических условиях с коэффициентом избытка воздуха α = 1,0 при температуре газа и воздуха t = 0°С.

Калориметрическая температура горения отличается от жаропроизводительности тем, что температура газа и воздуха, а также коэффициент избытка воздуха α принимаются при их действительных значениях.

Теоретическая температура горения определяется аналогично калориметрической температуре, но с поправкой на эндотермические реакции диссоциации двуокиси углерода и водяного пара. Для стеклодувных горелок газовых горелок теоретическая температура горения практически равна калориметрической.

Действительная температура продуктов сгорания ниже теоретической температуры горения и зависит от величины теплопотерь в окружающую среду, степени отдачи тепла из зоны горения излучением и других[ теплопотерь.

Калориметрическая температура горения природного газа) и пропана технического в воздухе при температуре 0 °С с влажностью 1% в зависимости от коэффициента избытка воздуха приведены в табл.04.

Таблица 04. Теоретическая (калориметрическая) температура горения в зависимости от коэффициента избытка воздуха α
Коэффициент избытка воздуха α	Природный газ	Пропан технический
1,0	2010	2110
1,1	1880	1970
1,3	1650	1730
1,4	1510	1630
1,5	1470	1540
1,6	1420	1470
1,7	1300	1390
1,8	1270	1340
2,0	1170	1210

Как следует из приведенных в таблице данных, разбавление продуктов сгорания избыточным воздухом (с ростом α) приводит к снижению теоретической температуры горения топлива.

Полученный результат можно объяснить, если рассмотреть реакцию горения углеводородов в воздухе, например, пропана.

Уравнение горения пропана имеет вид: (см. приложение 01)

C₃H₈ + 5O₂ + 18,8N₂ = CO₂ + 4H₂O + 18,8N₂

Азот в реакции горения не участвует но, нагреваясь уносит из зоны горения значительное количество теплоты. Понятно, что тем больше азота в пламени, тем больше уносится теплоты и температура пламени с увеличением азота должна падать.

Объем азота, подаваемого а зону горения, вместе с воздухом, определяется формулой ;

V_N₂ = 0,79αV_m + 0,01N₂

где V_N₂ -объем азота; α -коэффициент избытка воздуха; V_m — теоретический расход сухого воздуха.

Таким образом с увеличением коэффициента избытка воздуха, увеличивается объем азота, подаваемого в зону горения и, следовательно, больше теплоты отводится из зоны горения и в результате температура горения уменьшается.

В практике надо знать не только приведенные выше теоретические температуры горения, но и максимальные температуры, возникающие в пламени. Их приближенные значения обычно устанавливают экспериментально методами спектрографии. Максимальные температуры, возникающие в свободном пламени на расстоянии 5–10 мм от вершины конусного фронта горения, приведены в таб.05.

Таблица 05. Максимальная температура пламени в зависимости от вида окислителя
Вид газа	Химическая формула	газ + воздух	газ + кислород
Водород	H₂	2045	2660
Метан	CH₄	1870	2740
Пропан	C₃H₈	1920	2780
Ацетилен	C₂H₂	2320	3000

Поскольку в стеклодувных горелках обычно не используют ни ацетилен ни водород, то из таблицы следует, что температура пламени у стеклодувных горелок с пропаном выше чем у горелок с метаном при любом виде окислителя, хотя отличия и не существенные (не более 3%).

При стеклодувных работах применяют горелки без предварительного смешивания горючего газа с окислителем (далее горелки наружного смешивания) и горелки с предварительным смешиванием указанных газовых сред, (далее горелки внутреннего смешивания), а также горелки неполного внутреннего смешивания.

Горелки наружного смешивания (рис.1) являются наиболее удобными для регулировки параметров пламени. В этих горелках горючий газ и окислитель проходят через горелку отдельно друг от друга. Так кислород проходит через горелку по множеству капилляров, выходные отверстия которых (порты) расположены на наружной поверхности сопла. В результате газ и кислород смешиваются за выходными отверстиями горелки.

Количество портов в горелке может достигать значений до несколько десятков. От того, сколько портов в горелке и как они размещены относительно друг друга зависит форма и температура пламени и его ширина. Именно этот фактор, а также выбор материала для сопла и головки горелки, и есть то, чем горелки различных моделей отличаются друг от друга.

Рис.1 Горелка наружного смешивания

К достоинствам этого типа горелок следует отнести наличие очень спокойного мягкого широкого пламени, которое легко подается регулировке и, что самое важное, для мягких стекол (это натрий-кальций-силикатное стекло, а также свинцовое стекло) технические характеристики пламени у горелок этого типа более предпочтительней, чем у пламени горелок внутреннего смешивания.

Кроме того у горелок наружного смешивания нет проскока пламени внутрь горелки и пламя менее шумно в сравнении с горелками внутреннего смешивания.

Множество видов цветных стекол, особенно непрозрачных, при нагреве в горелках внутреннего смешивания теряют свой первоначальный цвет, при этом происходит изменение характера и степени окраски вплоть до серого. Как уже указывалось у горелок наружного смешивания характеристики пламени хорошо регулируется и в этих горелках легко можно получить нейтральное пламя, т.е. пламя в факеле которого не имеется избытка ни горючего газа ни кислорода, что позволяет при обработке цветного стекла сохранить его первоначальный цвет.

У горелок внутреннего смешивания (рис.2) горючий газ и окислитель смешиваются внутри горелки. Так как эти горелки не имеют внутри своего корпуса каких либо трубопроводов и капилляров для подачи газовых сред к отверстиям сопла, то эти горелки более просты в производстве и сравнительно дешевле в сравнении с горелками наружного смешивания.

Рис.2 Горелка внутреннего смешивания

Горелки внутреннего смешивания хорошо себя зарекомендовали при работе с твердым боросиликатным стеклом, но как указывалось выше не слишком хороши при работе с мягкими стеклами. При этом пламя у горелок внутреннего смешивания более узкое и имеет несколько более высокую температуру и более шумно, чем у горелок наружного смешивания.

При выборе горелки всегда обращайте внимание на количество входных штуцеров для газовых сред. Горелки, имеющие три и более входных штуцеров, способны обеспечивать температуру пламени, необходимую для обработки практически любых видов стекол.

Исходя из вышеизложенного при выборе горелки надо принимать во внимание, что если горелка предназначена для работы только с твердыми боросиликатными стеклами, то достаточно иметь горелку только внутреннего смешивания. Если же стеклодувная горелка необходима для работы как с твердым, так и мягким стеклом а также и с цветным стеклом, то следует иметь горелку наружного смешивания.

При выборе горелок наружного смешивания для профессиональных работ более предпочтительны горелки, имеющие три и более входных штуцеров для газовых сред.

Принимая решение, какую горелку необходимо приобрести для стеклодувных работ следует также учитывать, что на большой горелке получить небольшое по размерам пламя легче, чем на маленькой горелке получить большее пламя. На маленькой горелке, чтобы нагреть стекло до более высокой температуры надо приблизить факел горелки как можно ближе к поверхности стекла, а это может расплавить и прожечь стекло.

В тоже время большее по размерам пламя дает больше тепла, чтобы нагреть стекло без того, чтобы делать пламя более интенсивным. Кроме того, большее по размерам пламя охватывает большую поверхность стекла и поэтому стекло не будет быстро охлаждаться при переходе из одной области обработки стекла к другой соседней области. А быстрое охлаждение стекла может привести к возникновению внутренних напряжений и, как следствие, к его растрескиванию

Некоторые из рассмотренных ниже горелок имеют отдельное центральное пламя внутреннего смешивания небольшой мощности, которое может быть использовано без большого окружающего его пламени наружного смешивания большой тепловой мощности. Это позволяет получить на горелке пламя различных форм и размеров.

Типы стеклодувных горелок

В этом разделе приведены основные типы стеклодувных горелок, реализуемых компанией ООО «ФИРМА БСТ-3М» на отечественном рынке.

Щелкнув по любому рисунку или наименованию модели в таблице можно перейти к подробному техническому описанию горелки.

Рис.3 Горелка Теклю

Для работы со стеклом в большинстве случаев применяют газовые горелки преимущественно настольного типа. Для обеспечения нагрева стекла в горелку подают смесь горючего газа (метана или пропана) с окислителем, в качестве которого используют как кислород, содержащийся в окружающем воздухе, так и чистый кислород.

Рис.4 Горелка Мекера

Для работы с так называемым мягким легкоплавким стеклом (например, натрий-кальций-силикатное стекло) рабочая температура пламени горелки должно быть в пределах 800-1100 град. Цельсия. Для этой цели при работе с тонкостенным стеклом малого диаметра (трубки из стекла диаметром до 10 мм и толщиной стенки не более 1 мм), не требующих большой мощности горелки (например, работы по запайке ампул) можно использовать горелки Теклю (Фиг.3) или горелки Мекера (Фиг.4). Эти горелки имеют максимальную мощность порядка 1200 Вт и для их работы достаточно кислорода окружающего воздуха. Подробные технические характеристики этих горелок приведены на сайтах «Горелка Теклю» и «Горелка Мекера».

На прилагаемом видеоролике показано изготовление стеклянных капилляров на горелке Мекера

Изготовление стеклянных капилляров на горелке Мекера

Для нагрева трубок из мягкого стекла диаметром до 30 мм и с толщиной стенки до 1 мм и более необходима горелка более высокой мощности, чем вышеупомянутые горелки Теклю и Мекера. Для этого применяют горелку с более высоким расходом горючего газа и для его полного сгорания в горелку подают воздух под давлением. Такая горелка изображена на Фиг.5 (модель СТ-33).

Рис.5 Горелка газ+воздух мод.СТ-33

Левый штуцер предназначен для принудительной подачи воздуха, а правый для подачи горючего газа. Эта горелка наружного смешивания имеет мощность до 4 кВт с максимальной температурой пламени 1700 град. Цельсия. Общее количество портов у этой горелки для газа и воздуха равно 42. Подробные технические характеристики горелки и описание конструкции имеются на странице сайта «горелка для стекла мод.33».

Если для обработки стекла требуется более высокая рабочая температура пламени горелки , то используют горелки в которые вместо воздуха подают чистый кислород. Такая горелка изображена на Фиг.6 (модель СТ-80). Это горелка наружного смешивания.

Рис.6 Горелка газ+кислород мод.СТ-80

Верхний штуцер предназначен для подачи горючего газа, а нижний для подачи кислорода. Эта горелка имеет мощность до 3,3 кВт. но дает пламя с максимальной температурой 2200 град.Цельсия. Имеет семь портов для кислорода и семь портов для горючего газа. Подробные технические характеристики горелки и описание конструкции имеются на странице сайта «горелка для стекла мод.80».

Для обеспечения работы на газовой горелке с любыми видами стекол, как мягкими так и твердыми, необходимо чтобы температура пламени горелки могла регулироваться в широких пределах. Для этого в горелку подают одновременно газ, кислород и воздух.

При этом в горелке при ее работе горят два независимых друг от друга пламени. Одно из них центральное основное пламя внутреннего смешивания, в которое подается горючий газ и кислород, вокруг которого формируется второе дополнительное пламя наружного смешивания, для которого используется кислород (подается через капилляры), горючий газ и воздух.

Такая горелка двойного пламени в одном факеле изображена на Фиг.7 (модель СТ-32).

Рис. 7 Горелка двойного пламени газ+кислород+воздух мод.СТ-32

Эта горелка имеет три входных штуцера. Левый штуцер служит для подачи кислорода, средний- для подачи воздуха и правый-для подачи горючего газа. Горелка имеет четыре регулировочных вентиля для кислорода и воздуха и один регулировочный кран для подачи газа.

Левый верхний регулировочный вентиль служит для регулировки подачи кислорода в центральное сопло (основное пламя), правый верхний — для регулировки подачи газа в это же сопло.

Для регулировки параметров дополнительного пламени горелка имеет отдельные от указанных выше регулировочные вентили один для подачи кислорода (расположен сбоку слева) и второй для сжатого воздуха (расположен сбоку справа) и кран для регулировки подачи горючего газа (расположен сбоку справа).

Кислород добавляют непосредственно в среду горючего газа и воздуха на выходе из горелки для обеспечения полного сгорания горючего газа. При этом добавочный кислород равномерно распределяется по всей поверхности сопла, поступая через большее количество капиллярных отверстий, расположенных на поверхности сопла вокруг центрального сопла добавочного пламени.

Горелки СТ-32 имеет 37 портов из них 15 для основного пламени и 22 порта для дополнительного.

Такая горелка обеспечивает плавную регулировку рабочей температуры пламени в пределах 1100-2600 град. Цельсия при мощности горелки до 10 кВт. Однако большая мощность горелки требует и большего расхода кислорода и горючего газа по сравнению с горелками других моделей. Подробные технические характеристики горелки и описание конструкции имеются на странице сайта «горелка для стекла мод.32».

Для обеспечения экономии кислорода и горючего газа помимо трех входных штуцеров, как у горелки СТ-32, добавляют еще два штуцера для отдельной подачи кислорода и газа в центральное сопло. Это позволяет использовать последнее в качестве поджигающей горелки для дополнительного пламени.

Такая горелка имеет пять штуцеров для подачи газовых сред, расположенных в два ряда и изображена на Фиг.8 (модель СТ-03).

Рис.8 Горелка с поджигающим пламенем газ+кислород+воздух мод. СТ-03

В первом ряду расположены штуцера для кислорода, воздуха и горючего газа, газовые среды в которые подаются через устройство экономии газовых сред мод.С1, данные о котором приводятся ниже.

В два штуцера, расположенных во втором ряду подается кислород и газ напрямую от источников газовых сред для основного пламени, которое горит постоянно при работе горелки.

Подробные технические характеристики горелки и описание конструкции имеются на странице сайта «горелка для стекла мод.03».

По основным техническим характеристикам горелка СТ-03 с устройством С-1 аналогична горелке СТ-32, но имеет важное преимущество — значительно меньший расход кислорода и газа.

Аналогичная горелка (с пятью входными штуцерами), но имеющую мощность до 25,5 кВт изображена на Фиг.9 (модель СТ-02). Эта горелка имеет 37 портов для основного пламени и 114 портов для вспомогательного пламени. Всего 151 порт.

Рис.9 Горелка высокой мощности газ+кислород+воздух с поджигающим пламенем мод. СТ-02

Подробные технические характеристики горелки и описание конструкции имеются на странице сайта «горелка для стекла мод.02».

Для уменьшения потребления горючего газа, кислорода и воздуха газовыми горелками, использующие помимо основного пламени и вспомогательное (поджигающее) пламя, применяется, как указывалось выше, устройство для экономии расхода газовых сред мод. С-1 (экономайзер), которое изображенное на Фиг.10.

Рис.10 Устройство экономии газовых сред (экономайзер) мод.С-1

Описание устройства для экономии газовых сред приведено на соответствующей «странице сайта».

При использовании устройства в исходном положении горит только поджигающее пламя горелки. При нажатии на ножную педаль воспламеняется основное пламя горелки.

Ручная горелка — один из важнейших инструментов стеклодува. Ею он выполняет целый ряд операций — от оплавки концов отрезанной трубки до спаев и сгибов. Горелка должна иметь возможно меньшую массу и размеры, чтобы облегчить манипулирование ею. Это задача успешно решена в горелке мод. СТ-21Р.

Стеклодувная горелка ручного типа СТ-21Р неполного внутреннего смешивания, изображенная на Фиг.11, предназначена для обработки твердого боросиликатного стекла и может сжигать природный газ или пропан-бутан вместе с кислородом и воздухом. Горелка имеет четыре регулировочных игольчатых вентиля по одному для газа и воздуха и два для кислорода, при этом часть кислорода смешивается с горючим газом внутри горелки, а часть вне ее. Оптимальная настройка горелки модели СТ-21Р позволяет достичь температуры пламени до 2800 °C при максимальной мощности около 4 кВт.

Рис.11 Ручная трехпроводная горелка СТ-21P

Подробное описание горелки представлено на странице сайта «горелка ручная трехпроводная стеклодувная мод.СТ-21Р».

Применяется и другая модель ручной стеклодувной горелки. Это горелка СТ-22. Горелка по техническим параметрам аналогична горелку СТ-33. Используется для работы с мягким натриево кальциевым стеклом или со свинцовым стеклом. Максимальная температура 1700°С. Максимальная тепловая мощность 4 кВт. В качестве окислителя применяется сжатый воздух. Кислород не используется.

Рис.12 Ручная горелка газ+воздух СТ-22

Подробное описание горелки представлено на странице сайта «горелка ручная стеклодувная мод.СТ-22».

При работе с размягченным стеклом стеклодуву помимо газовой горелки необходимо иметь комплект разверток для обработки торцов трубок, отверстий, изготовления фланцев, а также придания размягченному стеклу необходимых форм и конфигураций.

Комплект Р-11, содержит 11 типоразмеров разверток 4-х форм, изображенных на Фиг.12. Этот комплект обеспечивает стеклодува необходимым инструментом этого типа для выполнения практически любых видов работ.

Рис.12 Комплект разверток P-11

Подробное описание состава комплекта разверток Р-11 представлено на странице сайта «Комплект разверток для стеклодувных работ Р-11».

В заключение приведем сводную таблицу расхода газовых сред для вышеуказанных горелок за один час непрерывной работы. Щелкнув на наименовании модели можно перейти к ее подробному описанию.

Расход газовых сред для стеклодувных горелок
Вид газа	Модели горелок
Вид газа	02	03	32	33	80	21P
Пропан-бутан
давление, кПа	не более 50	2,94…50	2,94…50	2,94…50	2,94…50	2,94…50
расход, кг/час	1,65	0,66	0,66	0,32	0,2	0,25
Кислород
давление, кПа	не менее 20	не менее 20	не менее 20	—	не менее 20	не менее 20
расход, м³/час	2,0	0,8	0,8	—	0,4	2,0
Воздух
давление, кПа	не менее 10	не менее 10	не менее 10	не менее 10	не менее 10	—
расход, м³/час	3,25	1,3	1,3	—	—	3,25
Выходная мощность, кВт	21,25	8,5	8,5	4,0	2,9	4,0
Природный газ (метан)
давление, кПа	не более 50	1,71. ..50	1,71…50	1,71…50	2…40	1,71
расход, м³/час	2,75	1,02	1,02	0,32	0,33	0,32
Кислород
давление, кПа	не менее 20	не менее 20	не менее 20	—	не менее 20	не менее 20
расход, м³/час	5,75	2,3	2,3	—	0,58	10,42
Воздух
давление, кПа	не менее 10	не менее 10	не менее 10	не менее 10	не менее 10	—
расход, м³/час	3,75	1,5	1,5	—	—	0,9
Выходная мощность, кВт	25,5	10,2	10,2	3,2	3,3	3,2

При пользовании таблицей надо принимать во внимание, что 1 кг пропан-бутана дает 0,535 м³ паров, а при сжигании в горелке пропан-бутана вместе с кислородом максимальная температура пламени 2850ºС достигается при соотношении паров пропан-бутана к кислороду равным 1,42 м³/м³. Дальнейшее увеличение этого соотношения повышения температуры пламени не дает, а при снижении подачи кислорода температура пламени уменьшается и при соотношении 1,3 м³/м³ температура пламени будет 2700ºС а при соотношении 1,27 м³/м³ температура пламени будет 2600ºС.

Аналогичные данные при сжигании природного газа (метана) с кислородом равны: при соотношении газ кислород равным 1,18 максимальная температура пламени составляет 2780ºС, а при соотношении 1,1 будем иметь 2600ºС.

Порядок приобретения горелок

С порядком приобретения всех вышеупомянутых горелок для стекла можно ознакомиться на соответствующей странице сайта «Как купить».

Горелки отгружаются со склада в Москве во все регионы РФ.

Насколько сильно нагревается газовая плита?

Теперь мы готовим на газу, детка! Все, что вам нужно знать о температуре пламени горелки вашей газовой плиты.

Температура пламени, выходящего из горелки вашей плиты, зависит от двух факторов: от типа газа, к которому подключена плита, и от смеси воздуха и топлива, поступающей в горелку. При максимальной эффективности природный газ сгорает при температуре 3596°F (1980°C), а пропан сгорает при чуть более низкой температуре 3578°F (1970°C).

Увы, большая часть тепла пламени уходит на прогрев решетки горелки и обогрева вашей кухни. Подсчитано, что газовые плиты передают тепло с эффективностью 40%, что означает, что 60% тепловой энергии пламени тратится впустую.

Тепловая энергия, которая передается вашей сковороде или кастрюле, нагревает ее, в результате чего тушеные и тушеные блюда в кастрюлях закипают, а стейки и свиные отбивные на сковороде шипят.

Сколько тепла я должен использовать?

Несмотря на поверье, вам редко приходится готовить на сильном огне . Это в основном для кипячения соусов, тушения, супов и тушеных блюд с целью испарения содержащейся в них влаги и, таким образом, их загущения.

Оказавшись там, уменьшите пламя до слабого или среднего для медленного кипения.

Средний огонь следует использовать только для обжаривания толстых кусков мяса и обжаривания тонких кусков мяса или нарезанных овощей.

При обжаривании вы нагреваете сковороду, добавляете растительного масла ровно столько, чтобы покрыть поверхность, затем шлепаете стейки, отбивные или филе и оставляете их подрумяниваться на 1-2 минуты с каждой стороны без перерыва. На поверхности образуется хрустящая золотисто-коричневая корочка. Затем вы уменьшите огонь до среднего, чтобы мясо прожарилось, или разогрейте сковороду до температуры 375-400°F (190-205°С) печь.

Обжаривание в качестве метода приготовления включает нарезание продуктов тонкими полосками, чтобы они быстро готовились. Вы бросаете продукты на предварительно разогретую сковороду, смазанную небольшим количеством растительного масла, а затем обжариваете их, подбрасывая и переворачивая.

Идеально подходит для птицы, морепродуктов и овощей, таких как грибы.

Большую часть времени вы будете готовить на среднем огне . Это включает в себя методы приготовления пищи на сухом огне, такие как обжаривание на сковороде, мелкое обжаривание и обжаривание во фритюре; и методы приготовления с влажным жаром, такие как варка на медленном огне.

Жарка выполняется с использованием 1-2 столовых ложек растительного масла; мелкое обжаривание с добавлением такого количества масла, чтобы в нем плавала ½ продукта; а жарка во фритюре — это полное погружение кусочков пищи, обычно в панировке или в кляре, в горячее масло.

Низкий нагрев , который, как и на сильном огне, вы не будете использовать так часто, предназначен для варки яиц-пашот и варки соусов без их подгорания.

Какая посуда лучше всего подходит для приготовления пищи на газу?

Вы не раз читали и слышали этот совет от авторов кулинарных книг и телевизионных поваров, и не зря: «Вытащите чугунную сковороду с толстым дном и толстыми стенками, а затем разогрейте ее. ”

Чугунные сковороды и жаровни — отличная посуда для газовой плиты, поскольку они нагреваются медленно, но равномерно. Как только чугунная посуда нагреется, она равномерно передает тепло пище и удерживает это тепло в течение длительного времени, даже если вы поместите в нее холодную партию продуктов или отрегулируете шкалу нагрева.

Углеродистая сталь, которая имеет структуру, аналогичную чугуну, и также нуждается в выдержке, является хорошей альтернативой легким сковородам, которые легче поднимать и маневрировать. Если вы не хотите возиться с приправами для посуды (и хранить ее в таком виде), выбирайте нержавеющую сталь.

Керамические и антипригарные сковороды и кастрюли предотвращают пригорание пищи, но имеют менее привлекательные свойства по сравнению с чугуном, углеродистой и нержавеющей сталью, особенно при приготовлении пищи на газу.

Пропановая или газовая плита?

Хотя пропан и природный газ являются ископаемыми видами топлива без запаха и цвета, которые горят при одинаковой температуре, пропановые печи намного более энергоэффективны, чем их аналоги, работающие на природном газе.

Один кубический фут пропана дает 2520 британских тепловых единиц (БТЕ). Для сравнения, один кубический фут природного газа дает всего лишь 1012 БТЕ. Проще говоря, пропановые плиты быстрее нагревают ваши кастрюли и кастрюли и потребляют меньше топлива по сравнению с газовыми плитами.

Конечно, удобство также играет роль при сравнении пропановых и газовых плит: в качестве топлива пропан доставляется в дом в цистернах, а природный газ легко течет по трубопроводам.

Таким образом, природный газ может стать находкой для домовладельца, который по тем или иным причинам не может рассчитывать на электричество и не хочет возиться с баками. С природным газом нет необходимости планировать — и планировать свой день — доставку.

Печь, работающая на пропане, может быть переоборудована для работы на газе (и наоборот). Тем не менее, какой газ подключить к вашему дому, является одним из тех решений, которые лучше всего принять до того, как вы переедете в него.

Переоборудование прибора — это дорогостоящий и трудоемкий процесс, который требует замены горелок, газовых отверстий и регуляторов давления, и это лишь некоторые из них. Кроме того, она должна быть ароматизирована квалифицированным специалистом по газу, иначе вы захотите аннулировать гарантию на плиту или страховку вашего дома.

Какого цвета должно быть пламя?

При приготовлении пищи на газу важен цвет пламени.

Если соотношение воздух-топливо в смеси, поступающей в горелку, правильное, пламя должно быть яркого, ледяного синего цвета, подчеркнутое маленькими глазками чуть более темного оттенка вокруг отверстия каждого отверстия горелки, где больше всего тепла интенсивный.

Красное, оранжевое или желтое пламя указывает на неисправность, поэтому рекомендуется обратиться к местному газовому специалисту для проверки и регулировки вашей печи. (Вы не хотите ждать с этим, так как неисправная печь может привести к накоплению ядовитого угарного газа в воздухе, которым дышите вы и ваша семья.)

Синее пламя против желтого газового пламени. Голубое пламя газовой плиты — это хорошо.

Красное/желтое газовое пламя… не очень…

Синее пламя по сравнению с желтым цветом пламени является вопросом безопасности, правильного сжигания и экономии газа.

Газовое пламя обычно синее, но иногда оно горит красным или желтым, когда возникает проблема.

Цвет голубого пламени природного газа и сжиженного нефтяного газа (пропан) — какая температура?

Синий цвет пламени природного газа (газа метана) и синий цвет пламени сжиженного нефтяного газа (пропана) горят цветом, отличным от цвета других материалов, таких как дерево. Для природного газа цвет пламени метанового газа синий, а температура около 1,960°С.

При полном сгорании пламя сжиженного нефтяного газа (пропана) имеет синий цвет и горит при температуре около 1980°C, что на 20°C выше, чем у природного газа. См. таблицу цветовой температуры пламени ниже.

Вы получаете голубое газовое пламя с углеводородным газом, когда у вас достаточно кислорода для полного сгорания.

Когда у вас достаточно кислорода, газовое пламя кажется синим, потому что полное сгорание создает достаточно энергии для возбуждения и ионизации молекул газа в пламени.

Отсутствие синего цвета пламени природного газа (газа метана) или синего цвета пламени сжиженного нефтяного газа (пропана), а вместо этого наличие желтого/красного цвета пламени может свидетельствовать о проблеме с прибором.

Синее пламя в сравнении с желтым цветом пламени газа – цвет пламени сжиженного нефтяного газа (пропан) и природного газа (метан)

Цвет пламени сжиженного нефтяного газа (пропана) и природного газа (газа метан) синий. Синий цвет и температура пламени газовой плиты означают полное сгорание, указывая на то, что вы не тратите газ и деньги впустую.

Красный или желтый цвет пламени природного газа или газа пропана вместо синего может означать признаки неполного сгорания, потери газа и серьезной угрозы безопасности.

В случае углеводородного пламени, такого как газ, количество кислорода, подаваемого с газом, определяет скорость горения газа, цвет и температуру пламени.

Во всех случаях, кроме исключительных, таких как декоративное пламя газового камина на пропане, вам всегда нужен голубой цвет газового пламени от горелки газового прибора.

Цвет пламени (Цвет) Таблица температур

На следующей диаграмме цветовой температуры газового пламени синий цвет пламени пропана означает, что он горит при температуре около 1980°C.

Синий цвет пламени природного газа (метана) означает, что он горит при температуре около 1960°C.

Желтый цвет пламени природного газа или сжиженного нефтяного газа – пропана свидетельствует о неполном сгорании и выбросах угарного газа. Пламя желтого газа горит только при температуре около 1000°C.

Таблица цветовой температуры газового пламени
Газ	Пламя Цвет	Температура Диаграмма
СНГ (пропан)	Синий	1980°С
Природный газ (газ метан)	Синий	1960°С
СНГ или природный газ	Желтый	1000°С
Температуры указаны приблизительно. Температуры синего пламени предполагаются полное сгорание.

Цвет пламени газового камина

Цвет пламени газового камина желтый и является исключением из правил. Газовые камины обычно предназначены для горения оранжевым или желтым пламенем, а не синим, для более естественного вида.

Дрова не горят синим цветом газового пламени, поэтому цвет пламени газового камина желтый или оранжевый для реалистичного внешнего вида. Он также спроектирован для безопасной работы с этим цветом пламени.

Это означает, что газовые камины нарушают правило наличия синего пламени. Они также дымоходы, так что нет проблем с выбросами в помещении, если они производят некоторое количество CO от оранжевого пламени.

Температура газовой плиты

Температура газовой плиты не совпадает с температурой газового пламени, максимальная температура которой составляет почти 2000°C. Фактический диапазон температур газовой плиты обычно составляет примерно от 90°C до не более 300°C.

Температура пламени пропановой горелки

Температура пламени пропановой горелки такая же, как и у других пропановых горелок, 1,980°С.

Цвет температуры пламени пропановой горелки также будет синим.

И почему это важно?

Это имеет значение.

Чтобы понять все это, нам нужно взглянуть на фон пламени и горения.

Количество кислорода, поставляемого с газом, является наиболее важным фактором, определяющим цвет пламени.

Голубое пламя означает полное сгорание

Голубое пламя означает полное сгорание газа.

Если вы когда-нибудь посещали уроки химии в старшей школе и имели возможность использовать горелку Бунзена, вы знаете, как регулировка подачи воздуха (кислорода) влияет на цвет и температуру пламени.

Когда вы отрегулировали горелку Бунзена, чтобы увеличить подачу воздуха, вы получили более полное сгорание, меньше сажи, более высокую температуру и голубой цвет газового пламени.

При полном сгорании пламя сжиженного нефтяного газа (пропана) горит при температуре около 1980°C.

Для природного газа (метана) температура составляет около 1,960°C, в соответствии с таблицей цветовой температуры пламени.

Полное сгорание:

Газ + Кислород = Вода + Углекислый газ + Тепло

Красно-желтое пламя означает неполное сгорание

Красное, оранжевое или желтое пламя означает неполное сгорание газа.

Опять же, вспоминая школьные годы, если вы лишали горелку Бунзена воздуха, процесс сгорания был неполным, а цвет газового пламени горел сажисто-красным или желтым и при более низкой температуре.

Желтый цвет газового пламени обусловлен накаливанием очень мелких частиц сажи, образующихся в пламени.

Этот тип пламени горит только при температуре около 1000 ° C, как указано на диаграмме цветовой температуры пламени.

В зависимости от освещения вы, возможно, действительно видели сажу, поднимающуюся от пламени.

Чего вы не видели, так это того, что неполное сгорание также приводило к образованию опасного угарного газа.

Сравнивая различные газы, вы обнаружите, что для их полного сгорания требуется разное количество воздуха.

Для правильного сжигания сжиженного нефтяного газа (пропана) требуется объемное соотношение воздуха и газа примерно 24:1.

Для бутана это примерно 31:1.

Для природного газа (метана) требуется объемное отношение воздуха к газу около 10:1.

Неполное сгорание также приводит к образованию опасного угарного газа:

Газ + кислород = вода + двуокись углерода + угарный газ + тепло

Почему синее пламя означает, что это безопаснее?

Голубое пламя означает, что происходит полное сгорание. Основным предупредительным признаком того, что вам требуется обслуживание газового прибора, является желтое или красное пламя или цвет газового пламени с желтым горящим кончиком.

Другие признаки включают скопление желтой/коричневой сажи вокруг прибора, частое перегорание контрольных ламп или едкий запах и раздражение глаз.

Исключением являются газовые камины и газовые камины, которые имеют желтый цвет газового пламени.

Все вышеперечисленное свидетельствует о неполном сгорании.

В результате вы можете тратить газ и/или генерировать опасный угарный газ.

Последнее представляет собой серьезную проблему безопасности, если это происходит с бытовым прибором.

Если вы заметили какой-либо из этих предупреждающих знаков, вам следует как можно скорее записаться на обслуживание.

Горелка должна быть очищена и проверена на работоспособность.

Горелки, забитые грязью, могут привести к неправильному сгоранию, что приведет к накоплению сажи внутри прибора.

Пламя в газовой духовке – какого цвета должно быть пламя в газовой духовке?

Как и в случае с другими газовыми приборами, пламя в газовой духовке должно гореть голубым цветом, что означает полное сгорание. То же самое относится к цвету пламени варочных панелей на пропане или природном газе.

Почему при горении сжиженного нефтяного газа (пропана) возникает голубое пламя, а при горении дров – желтое пламя?

Цвет пламени сжиженного нефтяного газа (пропана) кажется голубым, потому что полное сгорание создает достаточно энергии для возбуждения и ионизации молекул газа в пламени.

Исключением является желтый цвет пламени газового камина для более реалистичного вида.

Горящая древесина имеет желтый цвет пламени из-за накаливания очень мелких частиц сажи, образующихся в пламени.

В зависимости от освещения вы, возможно, действительно видели сажу, поднимающуюся от пламени.

Горение и угарный газ (CO)

Все газовые приборы, бытовые и промышленные, производят водяной пар, двуокись углерода и тепло, а также, как правило, очень небольшое количество окиси углерода.

При правильной установке и обслуживании работа газового прибора обеспечивает быстрое и эффективное отопление, приготовление пищи, горячее водоснабжение и прочее, а продукты горения не создают опасных ситуаций.

Если прибор неправильно установлен и не обслуживается или был модифицирован, продукты сгорания могут измениться и стать опасными для людей, находящихся рядом с прибором.

Такая простая вещь, как изменение вентиляции (подача свежего воздуха в прибор для поддержания полного сгорания), может привести к неисправности газового прибора и создать опасную ситуацию для окружающих.

Иногда очевидна неисправность газового прибора.

Копоть, красное или желтое пламя или низкая производительность являются индикаторами, но иногда индикаторы не очевидны.

Если угарный газ (CO) образуется и попадает из прибора в окружающий воздух, это не будет заметно (без запаха и вкуса), но будет очень опасным.

Очень важно, чтобы газовые приборы правильно устанавливались и обслуживались каждые два года, чтобы поддерживать хорошее сгорание и безопасную и эффективную работу.

Угарный газ

Правильно работающие газовые приборы вполне безопасны.

Голубое пламя является признаком правильной работы и полного сгорания.

Как уже говорилось, неисправные устройства могут выделять угарный газ из-за неполного сгорания.

Если вы испытываете какие-либо признаки отравления угарным газом во время эксплуатации вашего внутреннего газового прибора, вы должны прекратить его использование до тех пор, пока он не будет отдан на обслуживание вашим газовым установщиком.

Как синий цвет газового пламени означает, что вы экономите деньги?

Синий цвет газового пламени означает полное сгорание.

Это указывает на то, что газ сжигается эффективно без несгоревшего и потерянного газа.

При полном сгорании вы получаете максимальную теплоотдачу от вашего газа и используете меньше газа для выработки тепла с любым прибором, который вы используете.

Вы также минимизируете или устраняете образование угарного газа.

Заключительные мысли

Итак, теперь вы знаете, почему газовое пламя горит синим, и в чем проблема, если оно не горит.

Следите за своими газовыми приборами и обслуживайте их по мере необходимости, чтобы обеспечить их правильную и безопасную работу.

Также следуйте рекомендациям производителей по периодическому плановому обслуживанию.

Ваша семья будет в большей безопасности, а вы сэкономите деньги.

Посмотреть другие блоги о сжиженном газе

Комментарии, вопросы или отзывы?

Пожалуйста, напишите нам по адресу: [email protected]nz

Информация в этой статье получена из различных источников и считается верной на момент публикации. Однако информация может быть не безошибочной и применимой не во всех обстоятельствах.

Цвет газового пламени — синяя слава против желтого пламени

администратор
Последнее обновление: 27 июля 2021 г.

Голубое пламя по сравнению с желтым цветом пламени — это вопрос полного сгорания по сравнению с неполным сгоранием. Цвет пламени сжиженного нефтяного газа (пропан) и природного газа (метан) синий. Синий цвет и температура пламени означают полное сгорание. Красное пламя или желтый цвет газового пламени могут быть признаком неполного сгорания, потери газа и серьезной угрозы безопасности. Синее пламя против оранжевого пламени, синее пламя против красного пламени и синее пламя против желтого пламени — все это проблема неполного сгорания.

Голубое пламя хорошо.

Красное пламя и желтое газовое пламя… не так много…

Синее пламя против красного пламени – это вопрос безопасности, правильного сжигания и экономии газа.

Газ обычно горит синим пламенем, но иногда при возникновении проблемы он горит желтым или красным пламенем.

Значение цвета пламени

Значение цвета пламени может свидетельствовать о температуре, типе топлива или полноте сгорания. Например, синее пламя является самым горячим, за ним следует желтое пламя, затем оранжевое и красное пламя. Углеводородные газы горят синим, в то время как дерево, уголь или свечи горят желтым, оранжевым или красным. Голубой цвет газового пламени также указывает на полное сгорание.

Что означает синее пламя – Синее пламя означает полное сгорание

Синее пламя означает полное сгорание газа. При полном сгорании сжиженный нефтяной газ (пропан) горит голубым пламенем. Чистые углеводороды, такие как метан (очищенный природный газ), пропан, бутан и этан, также горят голубым пламенем. Все эти газы являются алканами и представляют собой газ, который горит голубым пламенем.

Эти газы образуются в результате переработки сырого природного газа и нефтепереработки.

СНГ горит голубым пламенем при температуре около 1,980°C, как указано на диаграмме цветовой температуры пламени.

Для природного газа (метана) температура синего пламени составляет около 1960°C.

Когда вы настроили горелку Бунзена на увеличение подачи воздуха, вы получили более полное сгорание, меньше сажи, более высокую температуру и голубой цвет пламени.

Желтое или красное пламя означает неполное сгорание

Оранжевое, желтое или красное пламя означает неполное сгорание газа.

Опять же, вспоминая школьные годы, если вы лишали горелку Бунзена воздуха, процесс горения был неполным, а цвет газового пламени горел как сажисто-желтое или красное пламя и при более низкой температуре.

Голубое пламя указывает на полное сгорание углерода, поэтому вы видите голубое пламя в газовых приборах. Пропан – это углеводород, содержащий атомы углерода. Голубое пламя указывает на полное сгорание по сравнению с желтым пламенем или оранжевым пламенем.

Желтое или красное пламя возникает из-за накала очень мелких частиц сажи, образующихся в пламени.

Этот тип красного пламени горит только при температуре около 1000 °C, как указано в таблице цветовой температуры пламени.

В зависимости от освещения вы могли увидеть сажу, поднимающуюся от пламени.

Чего вы не видели, так это того, что неполное сгорание также производило опасный угарный газ.

Сравнивая разные газы, вы обнаружите, что для их полного сгорания требуется разное количество воздуха.

Неполное сгорание сжиженного нефтяного газа Формула приводит к образованию опасного угарного газа:

Сжиженный нефтяной газ + кислород = вода + двуокись углерода + угарный газ + тепло с желтым пламенем

Какого цвета природный газ

Природный газ не имеет цвета. Природный газ в естественном состоянии прозрачен и не имеет запаха. Запах, который у людей ассоциируется с природным газом, добавлен в него из соображений безопасности. Вонь предупреждает нас об утечках газа, которые в противном случае могли бы остаться незамеченными.

Какого цвета горит метан? Цвет газа метан

Метан горит голубым пламенем, когда происходит полное сгорание, с температурой пламени метанового газа приблизительно 1960°C. Газообразный метан также горит желтым, оранжевым или красным цветом при неполном сгорании, при этом температура пламени метанового газа составляет около 1000 °C.

Этан, пропан, бутан и изобутан также горят голубым пламенем.

Газообразный метан является основным компонентом природного газа и горит синим пламенем. Если при горении метана появляется желтый, оранжевый или красный цвет пламени, это свидетельствует о неполном сгорании. Также могут появляться другие цвета, указывающие на то, что в метане горят другие вещества.

Голубое пламя природного газа и сжиженного нефтяного газа (пропан) Цвет голубого пламени – какая это температура?

Надлежащий цвет пламени прибора, работающего на природном газе, — яркое синее пламя с более светлой синей частью в середине пламени. Может присутствовать небольшой кончик желтого цвета. Синий цвет пламени природного газа указывает на правильное сгорание и минимальные потери газа.

Пламя природного газа должно быть синим. Отсутствие синего цвета пламени природного газа или синего цвета пламени сжиженного нефтяного газа (пропана), а вместо этого наличие желтого или красного пламени может указывать на проблему с прибором.

Голубое пламя природного газа указывает на то, что горелка обеспечивает правильную топливно-воздушную смесь с достаточным количеством кислорода для полного сгорания в горелке. Голубое пламя полностью сжигает топливо с образованием углекислого газа, воды и тепла.

Температура пламени природного газа составляет около 1960°C. Природный газ горит голубым пламенем с полным сгоранием. LPG (пропан) также горит голубым пламенем. При полном сгорании сжиженный нефтяной газ (пропан) горит голубым пламенем и горит при температуре около 1,980°C, как указано на диаграмме цветовой температуры пламени.

Голубое пламя сжиженного нефтяного газа горит на 20°C выше, чем голубое пламя природного газа. См. таблицу цветовой температуры пламени ниже.

И природный газ, и сжиженный нефтяной газ горят цветом, отличным от цвета других материалов, таких как дерево.

Вы получаете синее пламя с углеводородным газом, когда у вас достаточно кислорода для полного сгорания.

Когда у вас достаточно кислорода, пламя газа кажется синим, потому что полное сгорание создает достаточно энергии для возбуждения и ионизации молекул газа в пламени.

Какого цвета природный газ

Какого цвета природный газ? Ответить можно двумя способами. Природный газ сам по себе бесцветный газ, в то время как пламя природного газа горит голубым цветом.

Какой газ горит голубым пламенем

Газ, который горит голубым пламенем, включает чистые углеводороды, такие как метан (очищенный природный газ), пропан, бутан и этан. Эти газы образуются в результате переработки сырого природного газа и нефтепереработки. Все эти газы являются алканами и представляют собой газы с голубым пламенем.

Существуют соединения меди, которые горят голубым пламенем, включая хлорид меди (I), обычно называемый хлоридом меди (CuCl), карбонат меди (CuCO ₃), арсенит меди (CuHAsO ₃) и сульфат меди CuSO ₄ .

Синий цвет пламени и красный цвет пламени — сжиженный нефтяной газ (пропан) и природный газ (метан) Цвет пламени

Сжиженный нефтяной газ — пропан — и природный газ (метан) горят синим цветом пламени. Синий цвет и температура пламени газовой плиты означают полное сгорание, а это означает, что вы не тратите газ и деньги впустую. См. таблицу цветовой температуры пламени ниже.

Красное пламя или пламя пропан-природный газ оранжевого цвета вместо синего могут означать признаки неполного сгорания, потери газа и серьезной угрозы безопасности.

Во всех случаях, кроме исключительных, например, в декоративном цвете пламени газового камина на сжиженном нефтяном газе, вам всегда нужен синий цвет пламени горелки газового прибора.

Таблица цветовой температуры пламени – Цвет газового пламени – Таблица цветов пламени – Голубое пламя – Красное пламя

На следующей диаграмме цветовой температуры газового пламени (таблица цветов пламени) красное пламя или желтый природный газ или сжиженный нефтяной газ – пламя пропана цвет свидетельствует о неполном сгорании и выбросах угарного газа. На диаграмме цветовой температуры пламени красное пламя или желтое газовое пламя горят только при температуре около 1000°C.

Синее и желтое пламя

Что касается углеводородных газов, синее пламя указывает на полное сгорание, а желтое пламя указывает на неполное сгорание. Голубое пламя сжиженного нефтяного газа также горит горячее, около 1,9.80°C против около 1000°C для желтого пламени.

Цвет пламени пропана

Цвет пламени пропана — синий цвет пламени на диаграмме цветовой температуры пламени с полным сгоранием и горением при температуре около 1980°C.

Цвет пламени природного газа — цвет пламени природного газа Оранжевый — какого цвета горит метан — цвет газа метана

Цвет пламени меняется на оранжевый, желтый или красный, а пламя колеблется. Желтый/оранжевый/красный цвет создают частицы углеродной сажи в пламени, образующиеся в результате неполного сгорания газообразного метана.

При полном сгорании метан горит голубым пламенем (голубое пламя природного газа) и горит при температуре около 1960°C. Оранжевый цвет пламени природного газа указывает на неполное сгорание. Какой цвет горит метан — это тот же вопрос, и ответ — синий цвет газа метана, который горит при температуре около 1960°C. См. таблицу цветовой температуры пламени ниже:

Таблица цветовой температуры пламени

Таблица цветовой температуры пламени газа (Таблица цветов огня)

Газ	Пламя Цвет	Температура Диаграмма
СНГ (пропан)	Голубое пламя	1980°С
Природный газ (газ метан)	Голубое пламя	1960°С
СНГ или природный газ	Желтое или красное пламя	1000 °С
Температура указана приблизительно. Температуры голубого пламени предполагаются равными полное сгорание.

Цвет пламени газовой печи на пропане

Цвет пламени газовой печи на пропане такой же, как и цвет пламени на пропане. Цвет пламени пропановой печи соответствует синему цвету пламени на диаграмме цветовой температуры пламени с полным сгоранием и горит при температуре около 1980°C.

Цвет пламени газового камина

Пламя газового камина имеет желтый или красный цвет и является исключением из правил. Цвет пламени газового камина обычно предназначен для горения красным пламенем, а не синим пламенем, для более естественного вида.

Дрова не горят голубым пламенем, поэтому газовому камину требуется желтое или красное пламя для реалистичного внешнего вида. Он также спроектирован для безопасной работы с желтым или красным пламенем.

Это означает, что цвет пламени газового камина нарушает правило синего пламени. Они также имеют дымоход, поэтому нет проблем с выбросами внутри помещений, если они производят некоторое количество CO от красного пламени.

Цвет пламени пропанового камина

Цвет пламени пропанового камина обычно желтый, так как цвет пламени пропанового камина предназначен для более естественного горения.

Поскольку дрова не горят голубым пламенем, не должно быть и имитации дровяного огня. Пропановый камин нуждается в желтом или красном пламени для реалистичного внешнего вида. Он также спроектирован для безопасной работы с желтым или красным пламенем, с дымоходом для устранения выбросов в помещении.

Желтое пламя газовой плиты – температура газовой плиты

Желтое пламя газовой плиты указывает на проблемы с горением. Газовая плита или плита должны иметь голубое пламя.

Температура газовой плиты не совпадает с температурой газового пламени, максимальное значение которой составляет почти 2000°C. Фактический диапазон температур газовой плиты обычно составляет около 9от 0°С до не более 300°С.

Температура пламени пропановой горелки

Температура пламени пропановой горелки такая же, как и у других пропановых горелок, 1980°C. Цвет пламени пропановой горелки также будет голубым. См. таблицу цветовой температуры пламени выше.

И почему это важно?

Это имеет значение.

Чтобы понять все это, нам нужно взглянуть на фон за пламенем и горением.

Количество кислорода, подаваемого с газом, является наиболее важным фактором, определяющим цвет пламени.

Полное сгорание сжиженного нефтяного газа Формула:

Сжиженный нефтяной газ + кислород = вода + углекислый газ + тепло голубого пламени

Соотношение воздух-газ для природного газа и сжиженного нефтяного газа Правильное сгорание

Существует разница в соотношении воздух-газ для природного газа и сжиженного нефтяного газа (пропан или бутан), необходимых для правильного сгорания. Соотношение воздуха и газа для природного газа составляет около 10:1.

Соотношение воздух/газ для сжиженного нефтяного газа выше. Соотношение воздуха и газа для пропана составляет приблизительно 24:1. Соотношение воздуха и газа для бутанового газа составляет приблизительно 31:1.

Чтобы достичь этой разницы, сжиженный нефтяной газ обычно поставляется в меньшем количестве, но при более высоком давлении, что приводит к вовлечению большего количества кислорода в процесс сгорания, что обеспечивает более высокое соотношение воздуха к газу сжиженного нефтяного газа, чем для природного газа.

Желтое пламя газовой плиты – опасно ли желтое или красное пламя на газовой плите

Желтое или красное пламя на газовой плите опасно, так как свидетельствует о неполном сгорании и образовании угарного газа (CO). Желтое пламя газовой плиты представляет собой опасную проблему безопасности, если это происходит с бытовым прибором, таким как газовая плита. Вы могли также тратить газ.

Желтое пламя газовой плиты означает, что вам следует запланировать обслуживание газовой плиты как можно скорее.

Почему синее пламя означает, что оно безопаснее красного пламени?

Другие признаки включают накопление желтой/коричневой сажи вокруг прибора, частое перегорание контрольных ламп или едкий запах и раздражение глаз.

Исключением являются газовые камины и газовые камины, предназначенные для желтого или красного пламени.

Все вышеперечисленное указывает на неполное сгорание.

В результате вы можете тратить газ и/или выделять опасный угарный газ.

Последнее представляет собой серьезную проблему безопасности, если это происходит с бытовым прибором.

Если вы заметили какой-либо из этих предупреждающих знаков, вам следует как можно скорее запланировать обслуживание.

Горелка должна быть очищена и проверена на правильность работы.

Пламя в газовой духовке – какого цвета пламя в газовой духовке

Пламя в газовой духовке должно гореть синим цветом, что означает полное сгорание, как и в других газовых приборах. Голубое пламя в газовой духовке также относится к цвету пламени варочных панелей на пропане или природном газе.

Почему голубое пламя для сжиженного нефтяного газа (пропан) и желто-красное пламя на горящем дереве?

Сжиженный нефтяной газ (пропан) имеет синее пламя, потому что полное сгорание создает достаточно энергии для возбуждения и ионизации молекул газа в пламени. Исключением является газовый камин с желтым или красным пламенем для более реалистичного вида.

Горящая древесина имеет желто-красное пламя из-за накала очень мелких частиц сажи, образующихся в пламени.

В зависимости от освещения вы могли увидеть сажу, поднимающуюся от пламени.

Горение и угарный газ (СО)

Все газовые приборы, бытовые и промышленные, выделяют водяной пар, двуокись углерода и тепло, а также, как правило, очень небольшое количество угарного газа.

При правильной установке и обслуживании работа газового прибора обеспечивает быстрое и эффективное отопление, приготовление пищи, горячую воду и многое другое, а продукты горения не создают опасных ситуаций.

Иногда неисправность газового прибора очевидна.

Копоть, желтое или красное пламя или низкая производительность являются индикаторами, но иногда индикаторы отсутствуют.

Угарный газ

Правильно работающие газовые приборы вполне безопасны.

Голубое пламя является признаком правильной работы и полного сгорания.

Как уже говорилось, неисправные устройства могут выделять угарный газ из-за неполного сгорания.

Как синий цвет пламени означает, что вы экономите деньги?

Синий цвет пламени означает полное сгорание.

Это указывает на то, что газ сжигается эффективно без несгоревшего и отработанного газа.

При полном сгорании вы получаете максимальную тепловую мощность от вашего газа и используете меньше газа для выработки тепла с любым прибором, который вы используете.

Вы также минимизируете или устраняете образование угарного газа.

Заключительные мысли

Итак, теперь вы знаете, почему у газа голубое пламя и почему это проблема, если оно имеет желтое или красное пламя.

Также следуйте рекомендациям производителей по периодическому плановому обслуживанию.

Ваша семья будет в большей безопасности, а вы сэкономите деньги.

Просмотреть больше блогов о сжиженном нефтяном газе

Комментарии, вопросы или отзывы?

Пожалуйста, напишите нам по адресу: [email protected]

Газовый гриль сильно нагревается при низком уровне мощности (решено!)

Грили, работающие на природном газе или пропане, прекрасно подходят для приготовления пищи на открытом воздухе. Они обеспечивают быстрый и простой способ приготовления пищи без использования открытого пламени, которое может быть опасным при неправильном обращении. Однако ваш газовый гриль может иметь ошибочную низкую настройку, из-за которой газовый гриль сильно нагревается при низкой настройке. Высокая температура газового гриля может привести к сухости мягкого мяса, такого как курица или рыба. Если вы подозреваете, что ваш газовый гриль страдает от высокой температуры, читайте ниже о том, почему это может произойти и как это можно исправить.

Итак, почему газовый или пропановый гриль сильно нагревается при низкой температуре? Существует множество причин, по которым низкотемпературный режим вашего газового гриля может стать слишком горячим; некоторые из них включают тип регулятора (низкое давление или высокое давление), неправильное отверстие для типа топлива, неисправный клапан или трубку Вентури из-за грязи или паутинных гнезд, забитые горелки, возгорание жира и т. д.

Прежде чем продолжить , во-первых, позвольте мне прояснить, если вы считаете огромное желтое пламя причиной высокой температуры газового гриля, ваше предположение неверно. Итак, примените приведенные ниже рекомендации, если после устранения проблемы с желтым пламенем вашего газового гриля.

Читайте также: Предотвращение намокания гриля Weber

Содержание

Какова минимально возможная температура на газовом гриле?

Зависит от количества горелок в газовом гриле. При включении только одной горелки в режиме низкой температуры самая низкая температура пропанового газового гриля Weber составляет около 240 или 250 градусов по Фаренгейту. Самая высокая температура газового гриля может достигать от 500 до 550 градусов по Фаренгейту, когда все горелки установлены на высокую мощность. Итак, если температура вашего газового гриля поднимается выше 350 градусов по Фаренгейту при низких настройках, есть определенные причины, которые я рассмотрел в следующем разделе.

Если вы хотите приготовить пищу при температуре ниже 250 градусов по Фаренгейту, лучшим вариантом будет гриль на пеллетах.

Газовые грили обычно горят сильнее, чем угольные грили. Температура газового гриля зависит от количества горящих горелок и их настройки. Например, в газовом гриле Weber Genesis на ручке горелки указаны три уровня нагрева:

Полный — сильный нагрев
3/4 — средний нагрев
Четверть (1/4) — слабый нагрев

Ручка управления горелкой газового гриля Weber показана на рисунке ниже.

Это немного сбивает с толку при контроле температуры газового гриля Weber. Это не похоже на обычные газовые плиты, в которых вы получаете максимальный нагрев, когда полностью поворачиваете ручку против часовой стрелки.

В газовых грилях Weber максимальное вращение ручки газового гриля Weber против часовой стрелки установит ее на самое низкое значение. Настройка низкой температуры находится в крайнем правом углу ручки горелки, а настройка высокой температуры — слева от горелки газового гриля Weber. Всякий раз, когда вы меняете положение ручки горелки, обязательно подождите не менее 15–30 минут, держа крышку закрытой.

Возможные причины перегрева газовых или пропановых грилей

Ниже приведены основные причины перегрева газовых грилей при низкой температуре:

Регулятор не используется
Неправильный тип отверстия
Трубки Вентури имеют паутину
Газовый пропановый клапан не открыт полностью

Газовые грили более технологичны по сравнению с угольными грилями из-за нескольких компонентов, которые контролируют поток газа. Если какой-либо из компонентов имеет дефекты, это может привести к перегреву или неравномерному нагреву газового гриля, что может привести к подгоранию пищи. Кроме того, если ваш газопровод природного газа или газовый баллон с пропаном помечен как высокий psi, это также может быть причиной слишком горячего газового гриля при низкой настройке.

Газовый гриль состоит из следующих основных частей, которые регулируют подачу газа к горелкам гриля и регулируют смесь воздуха и газа для регулирования температуры.

Шланговое соединение
Регулятор давления
Трубки горелок
Газовая заслонка/трубки Вентури

Давайте подробно обсудим причины слишком горячего газового гриля и найдем возможные решения для устранения проблемы с горячим газовым грилем.

Проблемы с регулятором давления газового гриля

Существуют следующие проблемы с регулятором газовых грилей, которые могут вызывать слишком высокую температуру при низких настройках.

Неправильный выбор регулятора давления, т.е. установка регулятора высокого давления вместо регулятора низкого давления
Разрыв мембраны
Пружина потеряла жесткость из-за изменения температуры или колебаний давления газа

Поскольку рекомендуется чтобы полностью открыть пропановый баллон газового гриля, в газовом гриле требуется регулятор давления, чтобы контролировать скорость потока газа, который, в свою очередь, регулирует тепло газового гриля. Для пропановых грилей регулятор соединяется с баллоном с пропаном для регулирования давления. Если у вас есть гриль, работающий на природном газе, убедитесь, что регулятор установлен на газовой линии вашего дома, а гриль должен быть привязан после регулятора.

Также обратите внимание, что регуляторы пропана и природного газа не взаимозаменяемы. Газ пропан более плотный по сравнению с природным газом и производит в 2,5 раза больше тепла по сравнению с природным газом. Если вы используете регулятор давления природного газа на линии пропана, он не сможет контролировать поток пропана, что приведет к сильному пламени и высокой температуре в газовом гриле при низкой настройке.

Также обратите внимание, что стандартный баллон с пропаном на 20 фунтов должен соединяться с регулятором низкого давления типа QCC1. это Пропановый гриль Weber имеет стандартный нерегулируемый регулятор давления, который подходит только для подключения к 20-фунтовому баллону с пропаном и создает выходное давление 11 дюймов водяного столба.

Таким образом, если вы замените баллон с пропаном на 20 фунтов на баллон с пропаном на 100 фунтов и будете использовать его со стандартным регулятором давления гриля Weber, он не сможет преобразовать его в номинальное давление 11 дюймов водяного столба. В результате давление пропана на выходе будет выше, и ваш газовый гриль будет гореть сильнее при низких настройках.

С другой стороны, если вы используете регулятор природного газа , такой как этот , для газового гриля на пропане, это приведет к разрыву диафрагмы, из-за чего регулятор давления не сможет уменьшить давление газа. Это приведет к значительному повышению температуры газового гриля.

Кроме того, неисправный регулятор давления может стать причиной многих проблем с газовым грилем. Важно периодически проверять регулятор давления на наличие повреждений и чистить. Если регулятор давления засорится грязью или смазкой, он не будет работать должным образом и может привести к неконтролируемому потоку газа, что может привести к опасной ситуации.

Кроме того, тепло или холод также изменяет сопротивление пружины внутри регулятора, что может повлиять на работу регулятора давления. Итак, если вы обнаружите, что регулятор вашего пропанового гриля Weber поврежден, вы можете купить этот регулятор низкого давления, который предназначен для соединения с 20-фунтовым баллоном с пропаном.

Проблема с подключением шланга

Если вы установили подходящий регулятор давления в газовой линии вашего гриля, но подключение шланга неправильное, это нарушит поток газа и вызовет неконтролируемое повышение температуры свой газовый гриль. Шланг для природного газа имеет отверстие большего диаметра, предназначенное для природного газа. Если вы используете его для газового гриля на пропане, через шланговое соединение будет поступать больше пропана.

Кроме того, также обратите внимание, что внутри шланга нет паутины, так как непрерывный поток газа может вызвать неравномерное пламя.

Наконец, убедитесь, что изоляция шланга вашего газового гриля не повреждена. Если вы готовите на гриле в солнечный день, окружающее тепло может привести к расширению газа, проходящего через шланг. Это повысит давление газа. В результате это повышенное давление повысит температуру сгорания газа.

Неправильный размер отверстия на клапане горелки

На клапане управления горелкой газового гриля установлено отверстие, которое действует как сопло для увеличения скорости газа, чтобы он мог смешиваться с воздухом в трубке Вентури для сгорания.

Размер отверстия для пропана и природного газа вы можете увидеть на рисунке ниже.

На изображении выше вы можете видеть, что размер отверстия для природного газа почти в два раза превышает размер отверстия для пропана. Если вы установите отверстие для природного газа для пропанового гриля, количество газа пропана, проходящего через клапан горелки, будет больше, из-за чего газовый гриль может стать слишком горячим. Лучший способ проверить отверстие — вставить в отверстие хвостовик сверла 3/64 дюйма. Если хвостовик сверла вставлен, это отверстие NG. В противном случае это было бы пропановое отверстие.

Кроме того, если ваш газовый гриль становится слишком горячим при низких настройках и правильном размере отверстия, убедитесь, что он не покрыт углеродом. Уголь может повредить отверстие, что также может привести к повышению температуры газового гриля.

Размещение газового гриля под прямыми солнечными лучами

Эта проблема в основном возникает с газовыми грилями на пропане. Нахождение баллонов с пропаном под прямыми солнечными лучами в течение длительного времени приводит к расширению газа внутри баллона. Это увеличивает давление пропана, что также может быть причиной слишком горячего газового гриля при низкой настройке. Поэтому рекомендуется размещать баллон с пропаном в тени и не подвергать его воздействию температуры выше 120F.

Засорение горелок

Обычно это вызвано скоплением частиц пищи или жира, которые со временем ограничивают подачу газа. Это приводит к тому, что из горелки выходит неравномерное пламя.

Из некоторых областей будет исходить огромное пламя, а в некоторых областях пламя будет незначительным. Это неравномерное распределение потока газа к забитой горелке приведет к возникновению точек перегрева и неравномерному распределению тепла внутри газового гриля. Итак, если термометр находится прямо над местом, где есть огромное пламя, он покажет высокую температуру газового гриля.

С одной стороны горелки видно огромное пламя из-за неравномерного распределения газа.

Причина неравномерного распределения пламени в газовом гриле заключается в том, что отверстия в горелке либо плохо обработаны, либо забиты сажей и жиром. Если вы посмотрите на эти новые трубки горелок, вы увидите, что все прорези горелок по длине трубки горелки имеют одинаковый размер.

Кроме того, если рисунок щелей не одинаков на всех трубах горелок газового гриля, это также может привести к появлению точек перегрева в гриле.

Таким образом, очистка прорезей горелки устранит проблемы с неравномерным нагревом в газовом гриле.

Трубки Вентури и воздушная заслонка Издание

Схематическая диаграмма сборки воздушной заслонки и трубки Вентури в газовом гриле показана ниже.

Воздушная заслонка регулируется на заводе для обеспечения определенного соотношения воздух/газ, необходимого для эффективного сгорания. На заслонке имеется винт для регулировки отверстия для смешивания воздуха с газом. Если вы испортили воздушную заслонку вашего газового гриля, это также может быть причиной слишком горячего газового гриля при низкой температуре. Отверстие в воздушной заслонке гриля, работающего на природном газе, больше, чем отверстие заслонки газового гриля, работающего на пропане.

Также убедитесь, что в трубках Venture нет паутины или коконов других насекомых.

Несколько советов по предотвращению перегрева продуктов на газовом гриле

Вот советы, которым вы можете следовать, чтобы устранить проблемы с высокой температурой в газовом гриле.

Косвенный нагрев

Непрямой нагрев может предотвратить воздействие высокой температуры газового гриля на вашу пищу. Однако косвенный нагрев возможен, если у вас газовый гриль с 3 конфорками. При непрямом нагреве включите все три конфорки примерно на 15 минут на низкую мощность. Затем выключите третью конфорку на конце (слева или справа) и поставьте туда продукты. Таким образом, он не будет подвергаться воздействию высоких температур.

Использование рассеивателя тепла

На решетку гриля можно поместить пластину рассеивателя тепла, подобную этой. Он будет распределять тепло перед тем, как подвергать пищу воздействию, и предохранит ее от высокой температуры газового гриля.

Не включать обжарочную станцию

Некоторые газовые грили, такие как Weber Spirit E330 Lp Black Grill, имеют обжиговую горелку/станцию, которая работает только на полную мощность, чтобы оставить следы гриля на мясе.

Если вы посмотрите на картинку ниже, шептала (маленькая ручка) находится на второй цифре слева.

При использовании шептала создается интенсивная зона нагрева, которая вызывает слишком высокую температуру газового гриля. Поэтому убедитесь, что вы случайно не включили ручку горелки на газовом гриле.

Используйте дополнительный термометр

Встроенный термометр, который находится в крышке газового гриля, может не точно регистрировать температуру внутри газового гриля. Вы можете использовать этот датчик температуры Bluetooth для точного определения температуры внутри газового гриля.

Содержите гриль в чистоте для равномерного приготовления

Важно содержать гриль в чистоте, чтобы тепло распределялось равномерно. Если на гриле есть какой-либо жир или остатки, он также начнет гореть и выделять дополнительное тепло, которое будет причиной слишком горячего газового гриля.

Как диагностировать и устранять проблемы с нагревом газового гриля

Автор Команда Grill Spot
14 сентября 2021 г.

Для приготовления пищи на газовом гриле требуется тепло, выделяемое пламенем. Если ваш гриль работает правильно, газ будет равномерно распределяться по горелкам, пламя будет синим с желтыми кончиками, а ваш гриль будет быстро нагреваться.

Если вам интересно, почему ваш гриль недостаточно разогревается, есть несколько простых приемов, которые вы можете попробовать, чтобы вернуть его в рабочее состояние, прежде чем задуматься о замене деталей или покупке нового гриля. Низкие температуры и неравномерный нагрев обычно легко решаются всего за несколько простых шагов, но прежде чем приступать к устранению неполадок, полезно понять, как работает ваш гриль, чтобы вам было легче определить, какие детали могут быть причиной проблемы.

Пламя на газовом гриле, работающем на пропане, питается газом, который начинается в баллоне с пропаном. Когда он выходит из баллона, газ пропан проходит через регулятор, который регулирует давление. Затем он проходит через коллектор, который разделяет газ между горелками, прежде чем он пройдет через регулирующий клапан, где вы можете регулировать скорость потока для контроля температуры. Оттуда газ проходит через трубки Вентури, где он смешивается с кислородом, чтобы он мог гореть, затем поступает в горелки и выходит через отверстия горелок, где видно пламя. Также обычно над горелками располагается нагревательная пластина, которая помогает равномерно распределять тепло и улавливать капли пищи.

Если вы обнаружите какие-либо проблемы, такие как низкие температуры и неравномерный нагрев или поворот ручек управления не увеличивает размер пламени, у вас может быть проблема с регулятором или горелками, или может быть засорение в одной из трубок. . Слабое пламя или его отсутствие обычно вызывают:

Почти пустой баллон с пропаном
Поврежденный порт или компонент, например, неисправный регулятор или коррозия горелок
Сработало устройство ограничения потока
Плохое соединение

Если ваш гриль недостаточно нагревается или нагревается неравномерно, первое, что вы всегда должны сделать перед устранением неполадок, — это перекрыть клапан резервуара и отсоединить баллон с пропаном от гриля. Если ваш гриль был включен, убедитесь, что он полностью остыл, прежде чем отсоединять резервуар. Если газ был включен, подождите 5 минут, чтобы газ рассеялся, прежде чем устранять неполадки.

Продолжайте читать наши советы экспертов по устранению неполадок вашего гриля, в том числе о том, как отрегулировать регулятор газового гриля, как проверить наличие утечек газа и как устранить проблемы с неравномерным нагревом.

Как исправить слабое пламя и низкие температуры

Если вы испытываете слабое пламя и низкие температуры, начните с сброса газового регулятора гриля. Все газовые грили имеют пропановый регулятор, который регулирует поток газа из баллона с пропаном в гриль, и этот регулятор является одной из наиболее распространенных причин, по которой барбекю недостаточно нагревается.

С середины 90-х годов все газовые грили-регуляторы должны также оснащаться защитным устройством, называемым устройством ограничения потока или «устройством защиты от переполнения» (OPD). Устройство ограничения потока предотвращает переполнение гриля газом или выброс большего количества газа, если оно обнаруживает, что газ уже находится в трубопроводе или коллекторе. Это предохранительное устройство легко непреднамеренно активировать, даже если у вас нет утечки газа, особенно если вы включаете ручки управления до того, как открываете клапан баллона с пропаном. В этом случае предохранительный клапан не откроется полностью до тех пор, пока давление газа не выровняется между баком и грилем, и ваш гриль не перейдет в так называемый «байпасный режим». Когда это произойдет, ваш гриль будет достигать температуры только между 250 и 300, даже если все горелки включены на максимальную мощность.

Непреднамеренное включение «байпасного режима» вашего гриля является одной из наиболее распространенных причин слабого пламени и низких температур. Не беспокойтесь — сброс или регулировка регулятора газового гриля и устройства ограничения потока просты и занимают всего несколько минут.

СОВЕТ ДЛЯ GRILL SPOT: Прежде чем использовать приведенные ниже указания, прочтите и следуйте инструкциям производителя вашего гриля по регулировке регулятора газового гриля. Если у вас нет инструкций производителя, следуйте приведенным ниже инструкциям.

Как отрегулировать регулятор газового гриля

Чтобы отрегулировать регулятор газового гриля и сбросить устройство ограничения потока, выполните следующие действия:

Откройте крышку гриля, выключите газ в баллоне с пропаном и отключите подачу газа. линия от бака.
Поверните все ручки управления на максимум, включая боковую горелку, если она у вас есть.
Подождите одну минуту, затем выключите все ручки управления.
Снова подсоедините регулятор к баллону с пропаном и медленно включите газ в баллоне.
Зажгите гриль. Он должен нормально гореть и нагреваться.

Если пламя по-прежнему слабое, следующим шагом будет проверка на утечку газа.

Как проверить газовый гриль на наличие утечек газа

Проверка на утечку газа занимает всего несколько минут. Мы рекомендуем вам проверять наличие утечек газа каждый раз, когда вы подсоединяете регулятор или газовый шланг к грилю или после длительного хранения.

Чтобы проверить наличие утечки газа, выполните следующие действия:

Убедитесь, что подача газа отключена и все ручки управления находятся в положении ВЫКЛ.
Осмотрите все шланги на решетке, внимательно осмотрев их на наличие признаков износа, таких как трещины, потертости, отверстия или разрывы. Убедитесь, что все шланги плотно подсоединены, а газопровод не имеет резких изгибов или перегибов.
Проверьте газовый баллон на наличие ржавчины, вмятин, вздутий, коррозии, проколов или других признаков повреждения.
Смешайте раствор воды и средства для мытья посуды в пропорции 50/50 и нанесите на газовый шланг и места соединений с помощью пульверизатора или чистой щетки.
Откройте подачу газа, но НЕ включайте ручки управления и НЕ зажигайте гриль. НЕ курите во время проверки на утечку газа.
Осмотрите шланг и точки соединения. Если вы видите, что в какой-либо точке образуются растущие пузырьки, это указывает на утечку газа.
Отключить подачу газа.

Ознакомьтесь с полными инструкциями по проверке на утечку газа.

Проверка на утечку газа также является прекрасной возможностью убедиться в том, что все соединения герметичны и надежны. Ненадежные соединения также могут привести к низкой температуре и стать причиной возникновения пожара.

Как проверить наличие препятствий

Если у вас сильный нагрев, но он неравномерный или вы видите желтое или оранжевое пламя, возможно, трубки Вентури не выровнены должным образом с горелкой или горелка может быть забита остатками пищи или насекомыми.

Начните с проверки правильности посадки трубки горелки на газовом клапане. Если это не так, выровняйте трубку горелки так, чтобы клапан находился внутри отверстия горелки. Если выравнивание горелок выглядит нормально, снимите горелки и используйте щетку для бутылок или специальную щетку Вентури, чтобы очистить трубку Вентури каждой горелки — пауки и насекомые любят обосновываться в этих трубках и являются частым источником засоров. Оставленные без присмотра эти блокировки могут привести к обратному возгоранию, когда газ направляется к панели управления, и в этом случае вы можете увидеть пламя в передней части гриля или обнаружите, что ручки управления горячие.

В-третьих, проверьте, не засорены ли какие-либо отверстия порта горелки. Капли могут стекать с нагревательных пластин на горелки и забивать отверстия. Обычно их можно обнаружить, наблюдая за тем, как горит гриль. Если есть участки без пламени, возможно, вы засорили порты горелки. Если это так, все, что вам нужно, это проволочная щетка или другой предмет, похожий на иглу, чтобы удалить эти отложения из каждого забитого порта и восстановить нормальный поток газа.

Почему мой гриль все еще недостаточно разогревается?

Если вы перенастроили регулятор, проверили на наличие утечек, затянули соединения и устранили препятствия, а ваш гриль по-прежнему недостаточно нагревается, вам может потребоваться заменить некоторые детали гриля:

Если пламя постоянно низкий, вам может понадобиться новый регулятор пропана.
Если пламя горячее, но неравномерное, может потребоваться замена горелки.

Газовый гриль не нагревается? Вот почему (+ Как исправить) — Temperature Master

Если ваш газовый гриль не нагревается так, как раньше, это может быть довольно неприятно. Эта проблема может возникнуть по нескольким причинам, большинство из которых связано с баллоном с пропаном, линией или регулятором. Чем дольше вы позволяете проблеме продолжаться, тем хуже она может стать. Починка газового гриля имеет решающее значение, если вы хотите получить от него максимальную отдачу.

Ваш газовый гриль не нагревается, потому что необходимо переустановить регулятор, засорена газовая линия, недостаточно газа или на горелках слишком много мусора. Выключите горелки, почистите решетку, затем сбросьте регулятор, отсоединив и снова подключив его.

В этой статье мы обсудим, почему ваш газовый гриль не получает достаточно тепла, как сделать его более горячим, а также краткое руководство по сбросу регулятора подачи пропана. Мы также покажем вам, как вы можете решить различные проблемы, которые приводят к низкоуровневому пламени.

Почему ваш газовый гриль недостаточно нагревается?

Ваш газовый гриль недостаточно нагревается из-за засоров, проблем с низким уровнем газа, неисправных ручек горелок или сломанного регулятора. Пламя также может быть нарушено слишком сильным ветром, сломанной печатью или коррозией. Накрывайте гриль во время дождя, чтобы ржавчина не нанесла непоправимый ущерб.

Итак, что делать, если ваш газовый гриль не нагревается?

Жесткой щеткой сотрите мусор с горелок, решеток и других компонентов . Это следует делать часто, чтобы предотвратить ржавчину, проблемы с перегревом и многие другие проблемы. Уход за грилем необходим для того, чтобы он прослужил несколько лет, а не пару сезонов.
Всегда выключайте горелки и регулятор баллона с пропаном после окончания использования гриля . Нет причин оставлять постоянный поток газа через пропановую линию, если вы не используете гриль. Эта распространенная ошибка может привести к неверным показаниям регулятора, из-за чего ваш газовый гриль не будет получать достаточно тепла.
Проверьте баллон с пропаном и убедитесь, что в нем достаточно газа . Иногда самые простые решения оказываются самыми эффективными. Пропана должно быть достаточно, чтобы поддерживать пламя в течение длительного времени. Если пламя начинает мерцать или окрашиваться, это означает, что в баке недостаточно пропана.

Сброс регулятора — тоже отличный шаг. Большинство людей забывают работать с регулятором или оставляют линию подачи пропана открытой, когда она не используется. Если вам нужно сбросить регулятор, чтобы устранить проблемы с низким нагревом вашего газового гриля, читайте дальше.

Как сбросить регулятор на газовом гриле?

Чтобы сбросить регулятор газового гриля, следуйте этим инструкциям :

Выключите все ручки горелок на гриле . Важно выключить ручки, чтобы предотвратить протекание газа в линиях, когда вы ремонтируете регулятор.
Закройте вентиль на баллоне с пропаном, чтобы остановить протекание газа по линии . Выключение клапана сообщает регулятору, что через него не должно проходить никакого газа. Вы должны всегда оставлять клапан закрытым, когда не используете газовый гриль.
Открутите регулятор пропана от баллона и подождите минуту . Этот шаг позволяет газу выйти из линии, поэтому вы должны убедиться, что находитесь в хорошо проветриваемом помещении.
Переустановите регулятор пропана или добавьте новый, если он сломан . Затяните его и убедитесь, что уплотнение закрыто. Линия уже должна быть подключена к грилю, поэтому на этом шаге вам нужно снова подключить ее к баку.
Включите горелки, чтобы зажечь пламя . Некоторые производители рекомендуют определенные шаги для первого зажигания пламени после сброса регулятора. Просмотрите рекомендации, чтобы проверить, не нужно ли вам делать что-то дополнительно.

Если вы предпочитаете обучающее видео, просмотрите это видео на YouTube от Woodland Direct, Inc.:

Как сделать мой газовый гриль более горячим?

Чтобы сделать газовый гриль более горячим, держите крышку максимально закрытой, чтобы удерживать тепло. Отрегулируйте ручки горелок на правильную температуру, добавьте кирпичи для гриля для лучшей изоляции и не забывайте регулярно чистить гриль. Всегда давайте грилю разогреться, прежде чем добавлять продукты в горелки.

Согласно инструкции «Сделай сам», вы должны держать гриль закрытым после того, как зажгли пламя, а затем дать ему нагреться, прежде чем добавлять продукты. Все, что попадает в гриль, поглотит часть тепла. Подождав, чтобы поставить еду на гриль, вы позволите конфоркам разогреться настолько, насколько это возможно. Вы также можете завернуть еду в оловянную фольгу, чтобы изолировать ее.

Низкокачественные грили не дают столько тепла, сколько модели высокого класса. Возможно, вам придется оставить гриль на самом высоком уровне, чтобы получить достойное ревущее пламя. Используйте термометр для гриля, например, термометр из нержавеющей стали Rubbermaid, чтобы узнать, достаточно ли жарко. Этот термометр вставляется внутрь гриля или духовки для круглосуточного считывания внутренней температуры.

Как исправить слабое пламя на газовом гриле?

Если вы хотите исправить слабое пламя на газовом гриле, замените или переустановите регулятор, затем очистите горелку, чтобы удалить лишний мусор. Масло, остатки еды и другие пролитые вещества могут засорить горелки и помешать разгоранию пламени. Эта проблема гораздо более актуальна, когда вы держите горелки на низком уровне, поскольку это может погасить пламя.

от чего зависит температурный режим пламени баллончика на пропане? – Расходники и комплектующие на Svarka.guru

Принцип работы и особенности

Виды

От чего зависит?

Температурный режим разных видов горелок на баллон

Наивысшая температура пламени

Регулировка

Рекомендации в работе

Газовая горелка на баллончик. Выбор и использование

Особенности применения ручной газовой горелки на баллон, разновидности горелок и советы по выбору

Параметры горелок

Туристические лампы

Лампы с наддувом

Высокотемпературные лампы

Выбираем оптимальный вариант

выбор и использование. Для тонкой работы

Горит, как спичка

Огненный художник

Изучаем огонь на собственной кухне

Правила безопасности при огневых мероприятиях

Что собой представляет горелка для кровли

Применение газовых горелок

Виды газовых горелок

ГВ 500

ГВ 850

ГВ 3

ГГС1-1,7

ГГС1-1,0

ГГС1-0,5

ГГС2-1,5

ГГС4-1,0

Что нужно знать при работе с газовой горелкой для мягкой кровли?

Техника безопасности при работе с кровельной газовой горелкой

Купить готовую горелку или сделать самостоятельно?

Горелка дизельная для кровли

Принцип горения в паяльной лампе

Топливо для паяльных ламп

Выбираем газ

Как добиться безопасности

Диаметр инжектора

Мощность

Арматура

Какую делать?

Атмосферные

Эжекционные

С наддувом

Управление горением

Примеры конструкций

Мини от баллончика

Паяльные горелки

Двухконтурные

Для горна и кузницы

Видео: газовый горн за 10 минут

Видео: газовая горелка для горна своими руками

Видео: мини-горн своими руками в домашних условиях

Для тонкой работы

Высокотемпературная

Отопительные

Кровельные

В заключение

Основные разновидности портативных горелок

Туристические горелки

Паяльные лампы с наддувом

Высокотемпературные газовые горелки

Выбор оптимального варианта

газовая горелка зимой — Risk.ru

Горелки для стекла.Типы горелок и их классификация

Классификация стеклодувных горелок

ПРИМЕР 1.

Решение:

ПРИМЕР 2.

Решение:

Общие замечания по работе стеклодувных горелок

Типы стеклодувных горелок

Порядок приобретения горелок

Насколько сильно нагревается газовая плита?

Сколько тепла я должен использовать?

Какая посуда лучше всего подходит для приготовления пищи на газу?

Пропановая или газовая плита?

Какого цвета должно быть пламя?
