Замена воздухоотводчика на котле Main-5 24f

Замена воздухоотводчика на котле Main-5 24f

Сообщение Aclii » 28 сен 2015, 14:28

Котел: Baxi Main 5 24F
Насос: WILO INTBXSL 15/5-1

Сегодня из котла начала капать вода – снял переднюю крышку и обнаружил течь из воздухоотводчика насоса, давление выше 1 кг/см2 никогда не поднимал, перед уходом на работу закрыл красную крышку клапана воздухоотводчика, вечером посмотрю сухо там или нет.

Подскажите, пожалуйста что делать ?

Почитал интернет, пишут что может помочь чистка воздухоотводящего клапана, так ли это ?

Main 5 24f – вода из воздухоотводчика

Сообщение Bahus » 28 сен 2015, 16:38

Main 5 24f – вода из воздухоотводчика

Сообщение Aclii » 28 сен 2015, 16:42

Main 5 24f – вода из воздухоотводчика

Сообщение Bahus » 28 сен 2015, 17:01

Main 5 24f – вода из воздухоотводчика

Сообщение garry » 28 сен 2015, 17:49

Main 5 24f – вода из воздухоотводчика

Сообщение Гость » 28 сен 2015, 23:54

Большое всем спасибо за подсказки!

Решил починить/почистить сам и теперь не капает.

Внутри там особо ломаться нечему, кроме металлической пружины (думаю она из нержавеющего материала, так как не было ржавчины), остальные детали пластик/резина. Был черный маслянистый налет, все разобрал почистил, собрал и поставил на место.

Main 5 24f – вода из воздухоотводчика

Сообщение electric » 29 сен 2015, 00:03

Main 5 24f – вода из воздухоотводчика

Сообщение Aclii » 29 сен 2015, 00:35

Main 5 24f – вода из воздухоотводчика

Сообщение Aclii » 29 сен 2015, 17:12

Сделал небольшой фотоотчет, вдруг пригодится кому-нибудь.

На фото не показан процесс снятия и установки, вот краткое описание:

  1. Перед проведением работ снимите избыточное давление из контура отопления и отключите котел от сети;
  2. Прежде чем приступить к извлечению клапана, надо удалить фиксирующую П-образную клипсу, для этого необходимо вытолкнуть ее из посадочных отверстий в сторону задней стенки;
  3. Для извлечения клапана из корпуса насоса (насос не снимался, у котла была снята только лицевая панель) потребуется обычный разводной ключ – настраиваем размер ключа под размер клапана, просовываем между корпусом насоса и «ушками» клапана, после чего легкими движениями ключа вверх/вниз раскачиваем клапан и постепенно извлекаем из корпуса насоса.
    В процессе данной операции в систему начнет поступать воздух и будет слышно характерное «бульканье»;
  4. Для установки клапана на место необходимо смазать тонким слоем силиконовой смазки ( смазки на нефтяной основе разрушают резину) уплотнительное резиновое кольцо, в этом случае он довольно легко устанавливается, в противном случае можно повредить уплотнительное кольцо или нервную систему;
  5. Установить фиксирующую клипсу на место;
  6. Заполнить контур отопления до достижения необходимого давления, после чего включить котел в сеть – если все сделано правильно вы услышите кратковременное шипение из клапана, это удаляется лишний воздух.

Устройство и принцип работы котлов Навьен

Котлы Навьен корейского производства выпускаются в напольном и настенном исполнении, с открытой и закрытой камерой сгорания. По принципу работы разделяются на атмосферные, турбированные, конденсационные . По типу используемого топлива -на газовые и дизельные котлы.

Принцип работы агрегатов навьен такой же, как и у других аналогичных устройств. Теплообменник нагревается за счет получаемого тепла в процессе сгорания топлива. Вода циркулирует по системе отопления с помощью циркуляционного насоса. Продукты сгорания отводятся через дымоход в приборах с открытой камерой сгорания и через коаксиальную трубу с закрытой камерой.

Устройства оснащены прибором для сглаживания скачков напряжения в сети. Может работать при падении давления воды до 0,1 Бар, что позволяет устанавливать их на верхних этажах многоэтажек и низком давлении в газопроводной магистрали до 4 Бар.

Агрегаты оборудованы защитой от замерзания — при понижении температуры в контуре до 10 градусов автоматически включается циркуляционный насос, прокачивает воду по системе, предотвращая таким образом ее замерзание. При падении температуры до 7 градусов включается горелка и прогревает теплоноситель до 21 градуса.

Конструктивно делятся на одноконтурные и двухконтурные, одноконтурные используются только для отопления, двухконтурные кроме отопления позволяют получать горячую воду. Устройство APS в двухконтурных настенных котлах контролирует подачу газа на горелку, обеспечивая стабильную и экономичную работу агрегата.

Выносной пульт котла Навьен

Выносной пульт с встроенным комнатным датчиком температуры позволяет управлять котлом дистанционно. Все агрегаты Навьен оснащены двумя теплообменниками, позволяющими эффективно использовать топливо, металлические составляющие выполнены из нержавеющей стали, предотвращающей коррозию.

Основные коды ошибок

Автоматическая система контроля при сбоях в работе выдает на дисплей код ошибки, позволяющий определить неисправность. В некоторых случаях ,это просто сбой системы и восстановить работу котла можно путем сброса ошибки.

Наиболее часто встречающимися среди неисправностей газового котла Навьен можно отметить следующие:

  • ошибка 02 сигнализирует о недостаточном наполнении водой котла и труб отопления или обрыв цепи датчика протока. Почему падает давление — может завоздушиться система, спустите воздух, возможна течь в батареях, определите место и устраните ее.

Повреждение циркуляционного насоса, если есть возможность, отремонтируйте, в противном случае требуется замена. Поломался датчик протока, проверьте мультиметром сопротивление на его контактах, если оно не соответствует, замените датчик.

Датчик протока

Если мало воды, добавьте воду в систему до достижения давления 1,2 — 1,5 Бар, открыв вентиль. Нет напряжения на циркуляционном насосе — проверьте плату управления, если неисправна, замените ее. Код 02 появляется, если в теплоносителе используется антифриз — запрещен в котлах Навьен, слейте антифриз и залейте воду;

ошибка 03 в котлах навьен айс, навьен делюкс появляется, когда котел не запускается, нет сигнала о наличии пламени или есть обрыв цепи датчика.

Как это исправить — проверьте, включен ли газовый кран, не погнулся или загрязнился электрод, отрегулируйте и почистите электрод. Исправность датчика можно проверить, измерив сопротивление на замыкание;

устройство выдает ошибку номер 10 на котлах Навьен 16К (Navien Ace 16K), Navien Deluxe, в случае проблем с дымоудалением. Причиной может быть неисправность датчика, нарушение или окисление контактов — проверьте исправность, подсоедините или зачистите провода.
Котел Navien Ace 16K

Может быть забит дымоход, прочистите его. В навесных моделях с закрытой камерой сгорания может быть неправильно смонтирован коаксиальныйдымоход, либо затруднено в нем движение воздуха и отработанных газов. Переустановите дымоход в соответствии с рекомендациями производителя или прочистите его.

Ошибки и методы их устранения описаны выше, в часто повторяющихся ошибках.

Котел не запускается и выдает ошибку 04 — при отсутствии пламени поступает сигнал о его наличии. Почему это случается — возможно короткое замыкание или нарушение контактов в цепи электрод- блок управления.

Ионизационный электрод пламени соприкасается с жиклерами горелки, отогните их, оптимальное расстояние 8 мм плюс-минус 1 мм. Если электрод покрыт сажей, прочистите его. Может быть сбой в электронной плате управления, требуется замена платы.

Ошибка 05, ошибка 06 сигнализирует об обрыве цепи термодатчика на отопительном контуре. Проверьте сопротивление на контактах, при необходимости замените датчик.

Датчик температуры теплоносителя

Ошибка 07 появляется на дисплее в случае короткого замыкания датчика горячего водоснабжения, требуется замена.

Ошибка 09 возникает при сбое работы вентилятора. В этом случае котел часто включается и выключается. Возможные причины -залипание контактов дифференциального реле, нарушилось соединение проводов, проверьте и исправьте.

Когда вентилятор работает на малых оборотах, не достигая нужной скорости, причина может крыться в недостаточном подающем напряжении, проверьте напряжение сети и сопротивление обмотки двигателя. Если вентилятор неисправен, замените его. В некоторых случаях такой код появляется при нарушении дымоотведения в атмосферниках, проверьте дымоход, прочистите его.

Ошибка 10 означает проблемы с дымоудалением и нарушение в работе реле давления воздуха. Причины и способы устранения неисправности описаны в часто повторяющихся ошибках.

Ошибка 11 поступает от датчика уровня воды, что значит в системе упало давление воды. Проверьте и промойте фильтры, возможно их засорение препятствует нормальному давлению. Возможна протечка труб отопления в местах соединения, их разгерметизация или свищ в трубах теплообменника.

Чистка фильтра котла Навьен

Батареи загерметизируйте, способ устранения течи на теплообменнике — пайка, если не поможет, придется менять. Нелишним будет проверить расширительный бак и мембрану в нем. После устранения неисправностей добавьте в систему воду.

Код 12 -это ошибка в работе газового оборудования. Проверьте достаточное ли давление газа, не забиты ли форсунки, не сместился ли электрод, не намок ли он. Форсунки можно почистить от копоти, электрод просушить феном. Ремонт газового оборудования своими руками небезопасен, лучше довериться специалистам.

Ошибка 13 появляется в случае короткого замыкания датчика отопительного водоснабжения.

Проверьте не завис ли флажок, разберите и почистите датчик. Если не помогло, требуется замена.

Ошибка 15 означает сбой в работе, либо неисправность платы управления. Проверьте контакты платы, соединения разъемов. Проверьте правильность подключения ДИП переключателей в соответствии с инструкцией. Затем перезапустите котел, если ошибка повторяется, замените плату.

Плата управления

Ошибка 16 — это перегрев котла. Почему происходит перегрев — по причине большого количества накипи в теплообменнике уменьшается количество пропускаемого потока, увеличивается температура, в этом случае очистите и промойте его. Перебои в работе циркуляционного насоса также вызывают перегрев, отрегулируйте или замените насос. Проверьте подачу газа, если она увеличена, прикрутите газовый вентиль. Возможно, некорректно работает сам датчик, проверьте и замените его.

При неправильной установке ДИП переключателей на дисплее появляется ошибка 17. Переустановите их в соответствии с таблицей в инструкции к вашему агрегату.

Ошибка 18 свидетельствует о перегреве датчика дымоудаления. После остывания попробуйте перезапустить колонку. Если при повторном включении опять произошла сработка, проверьте дымоход,если он забит, почистите. На моделях с коаксиальным дымоудалением может скопиться иней или лед, удалите помеху.

Датчик контроля тяги котла Навьен

Проверьте исправность датчика, если нужно, замените его. Причиной может быть неисправная плата управления, ремонту не подлежит, требуется замена (только для навесных котлов Navien Ace 24 K, Navien Ace 13K и др моделях Навьен Айс).

Ошибка 27 показывает проблемы с датчикам давления воздуха на агрегатах Навьен АСЕ — обрыв либо короткое замыкание. Что делать в этом случае — нужно прозвонить контакты, если есть обрыв либо короткое замыкание, поменяйте его.

Вторая причина — отсутствие контакта между контактами датчика и платой управления, проверьте контакты. Возможна неисправность платы управления, если после перезапуска котел не включается, замените плату.

Другие неисправности

В работе котла бывают и сбои, при которых на дисплей не выводится информация о неисправности. Котел не отключается после того, как набрал установленную температуру. Это происходит чаще всего в случаях, когда отапливаемое помещение плохо утеплено и все тепло уходит на улицу. Кроме того, можно попробовать изменить значение модуляции и тем самым изменить минимальную мощность.

Промывка теплообменника

Громкий шум может появиться при большом содержании накипи в теплообменниках. Методом устранения является снятие теплообменника и его прочистка. Недостаточный нагрев воды также может быть вызван такой причиной.

При нормальной работе котла нет горячей воды в кранах. Это может быть вызвано неисправностью трехходового клапана. Средний срок службы клапана не более 4 лет. Как правило, ремонт и его прочистка результата не дают, нужна замена.

В заключение предлагаем посмотреть видео о наиболее частых ошибках котлов Навьен:

САФАРГАЛИ » 30 сен 2012, 05:35

oleg.dmitrievic » 30 сен 2012, 08:04

ivanich » 30 сен 2012, 08:14

САФАРГАЛИ » 30 сен 2012, 09:12

САФАРГАЛИ » 30 сен 2012, 09:19

Code » 30 сен 2012, 12:57

Чудес не бывает, нужно искать.
Падает в холодном состоянии тоже?
Учтите, что горячая вода легко испаряется, и следов может и не быть.
Краны могут быть неисправны.

САФАРГАЛИ » 30 сен 2012, 15:01

Code » 30 сен 2012, 15:23

САФАРГАЛИ » 30 сен 2012, 16:31

Бабай Бабаевич » 03 окт 2012, 17:53

САФАРГАЛИ » 04 окт 2012, 04:45

Ortodox » 04 окт 2012, 09:47

Ortodox » 04 окт 2012, 10:16

Ortodox » 08 окт 2012, 10:11

Кто сейчас на конференции

Сейчас этот форум просматривают: Bing [Bot] и гости: 35

Воздухоотводчик автоматический для системы отопления и водоснабжения, принцип работы спускника воздуха, виды, установка, выбор воздушника

Воздухоотводчик – что это такое, устройство, принцип работы

Приспособление для отвода воздуха, устанавливаемое на трубы и приборы отопления, представляет собой автоматический клапан или ручной вентиль, предназначенный для стравливания скопившегося внутри системы воздуха. Независимо от того, механически или автоматически функционирует прибор, в его устройство входят одни и те же основные узлы:

  1. Канал – по которому выходит накопившийся воздух.
  2. Игольчатый клапан – в зависимости от положения закрывающий или открывающий канал.
  3. Механизм приведения прибора в работу – в ручной модели его роль выполняет поворотный регулятор, в автоматической его функцию обеспечивает специальный поплавок, реагирующий на воздушное давление.

Принцип работы автоматического воздухоотводчика для системы отопления сводится к следующему алгоритму:

  • Накопленный в системе воздух проникает в прибор.
  • По мере заполнения камеры и достижения показателя давления до определенного значения, поплавковый механизм переходит в нижнее положение.
  • Перемещение поплавка запускает в ход держатель, который в свою очередь отодвигает клапан и открывает канал.


Схема устройства и работы автоматического воздухоотводящего механизма Источник indclimat. ru

  • Скопившийся воздух вытравливается.
  • Повышение воды в камере поднимает поплавок, и устройство срабатывает в обратном порядке – на закрывание клапана.

Для стравливания воздуха на ручных моделях пользователю приходится самостоятельно задействовать специальный поворотный механизм для открывания клапана. Сначала воздух начинает выходить с силой, затем с разбрызгиванием теплоносителя, а в завершении – вытекает только один теплоноситель. Тогда поворотный узел переводится в закрытое положение.

Рекомендация! Для эффективного развоздушивания системы автоматические модели воздухоотводчиков должны устанавливаться исключительно в вертикальном положении и на самом высоком месте. Иначе прибор будет давать течь, а газы будут удаляться не полностью – так как по своей природе всегда стремятся вверх и занимают пространство в наивысших областях труб и оборудования.


Воздухоотводчик устанавливается в вертикальном положении Источник eurosantehnik. ru

Варианты исполнения приборов

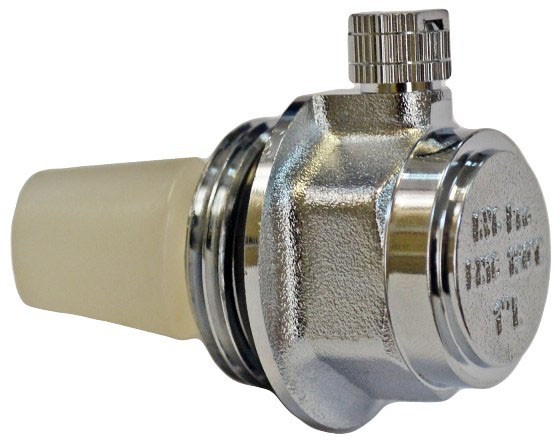

Автоматические воздухосбросники имеют три разновидности: углового типа, прямого и радиаторного. Внешние различия и область применения при этом никоим образом не оказывают влияния на принцип работы устройств. Разберем особенности каждой модификации.

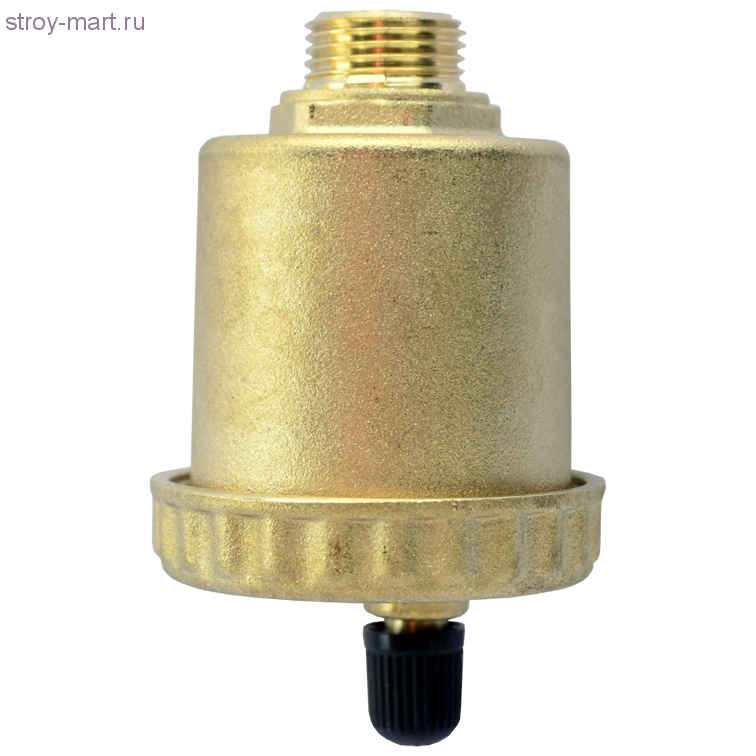

Прямой воздухосбросник

Прямой воздухоотводчик

Наиболее распространенный тип с прямым присоединительным патрубком. Устанавливается в самых высоких точках отопительной системы, где чаще всего образуются воздушные пробки.

Прямой автоматизированный воздухоотводчик входит в группу безопасности теплогенератора, которая располагается на отходящей от него трубе. Воздухосбросник здесь необходим для отвода воздуха при наполнении котловой емкости водой. В случае проведения профилактических работ, котловой бак можно отсоединить от системы отопления и опустошить посредством воздухосброса.

Установки воздухосбросника требуют также некоторые виды циркуляционных насосов в целях обеспечения бесперебойного функционирования. Перекачивающее оборудование транспортирует лишь несжимаемую среду, и, в случае появления воздушной пробки в рабочем колесе, оно может остановиться. Эту угрозу контролирует и предотвращает отводчик.

Причины завоздушивания и последствия отсутствия спускников

Установка автоматических спускников воздуха по грамотной схеме избавляет систему отопления от проблемы завоздушивания. Однако одно дело, когда в теплоносителе растворено и высвобождается ограниченное количество газа, другое – когда он поступает в него постоянно. В последнем случае качество работы оборудования существенно ухудшится.

Кроме того, воздухоотводчики также могут пострадать, так как они рассчитаны на определенное количество циклов срабатывания – после которого они также нуждаются в постоянной чистке, ремонте, обслуживании или замене. Поэтому причины проникновения воздуха в систему нужно находить и устранять. Их может быть несколько:

  1. Проведение ремонтных работ, замена компонентов, длительный простой.
  2. Быстрое заполнение системы теплоносителем.
  3. Эксплуатация после первичной заливки. Свежий теплоноситель содержит растворенный кислород, который при нагреве высвобождается и образует газовые пробки.
  4. Нарушение целостности герметичных соединений – уплотнителей, швов, стыков. Является наиболее распространенной и основной причиной завоздушивания.


Воздух в системе отопления – частая причина недостаточного нагрева батарей Источник regnum.ru
Первым признаком того, что системе появился воздух, являются посторонние звуки от перемещения пузырьков, неравномерный прогрев батарей или полное их отключение. Если после обнаружения таких симптом на ответственные места схемы обогрева не установить воздухоотводчики, системе отопления грозит следующий ряд неполадок:
  • Замедление циркуляции теплоносителя.
  • Неравномерный прогрев помещений.
  • Скачки давления в системе.
  • Нагрузка на оборудование.
  • Появление вибраций, способных разрушить сварные стыки между трубами и батареями.
  • Коррозия металлических частей трубопровода и оборудования.
  • Засорение системы продуктами ржавления.


Воздух в системе отопления приводит к быстрому износу батарей Источник hotel-a.ru
Постоянное наличие воздуха в отопительной системе и отсутствие правильно установленных стравливателей может привести не только к постепенному разрушению труб и радиаторов, резкому снижению срока службы оборудования, но и внезапной поломке основных жизнеобеспечивающих узлов. В результате жилище может внезапно оказаться без обогрева в пик отопительного сезона со всеми вытекающими из этого негативными последствиями.

Смотрите также: Каталог компаний, что специализируются на инженерных системах (отоплении, водоснабжении, канализации и прочих) и сопутствующих работах

Автоматический воздухоотводчик условно разделается по следующим основным типам

1. Воздухоотводчик постоянного действия. рис 1. Это означает, что автоматический воздухоотводчик производит отвод воздуха и газов постоянно в заполненной системе. Он отличается высокой надежностью, относительно небольшой пропускной способностью и как правило работает как на впуск, так и на выпуск воздуха. Это модели как бытового, так и промышленного применения, например на стояках жилых зданий.

2. Пусковой воздухоотводчик. рис 2. Используется для быстрого удаления воздуха при заполнении систем, в дальнейшем закрывается и воздух не отводит. Автоматический воздухоотводчик такого типа может работать только на выпуск воздуха, или на выпуск и на запуск во время слива системы. Как правило данные воздухоотводчики применяются только на водяных системах с температурой до 60С.

3. Воздухоотводчик комбинированного действия. рис 3. Данный автоматический воздухоотводчик в своей конструкции имеет 2 поплавка – большой для работы на запуск или опорожнение системы и пропускает большое количество воздуха и малый – для работы клапана, когда система уже заполнена. Такие клапана используются в основном так же на системах водоснабжения и канализации, намного реже в системах отопления.

Разновидности воздухоотводчиков и их особенности

Воздухоотводчики, работающие в автоматическом режиме, устанавливаются в верхней части трубопроводов и коллекторов. Ручные их аналоги монтируются на радиаторы. Модификации первого типа весьма разнообразны по конструкционному исполнению и особенностям выполняемых задач. Их стоимость в 3-5 раз выше механических моделей.


Автоматические воздухоотводчики с различными способами подсоединения Источник triduima.ru

При этом выделяются 3 основные типа приборов по стравливанию воздуха для систем обогрева частного дома:

  • Автоматические.

Современные производителя для осуществления тех или иных задач выпускают автоматические сбросники воздуха в следующих вариантах исполнения конструкции:

  1. С защитной планкой. Назначение – отражение давления воды на механизм, возникающей при гидроударе.
  2. С пружинным клапаном-отсекателем, в который монтируется воздухоотводчик. При снятии прибора устройство перекрывает выход и не дает вытекать теплоносителю.
  3. Оснащенные боковыми резьбовыми патрубками. При необходимости могут подсоединяться к радиаторам, теплым полам, гидрострелкам.
  4. Аналоги воздухоотводчиков – сепараторы микропузырьков. Подключенные в последовательную схему к трубопроводу, при прохождении через сеточный фильтр они способствуют торможению, сбору и стравливанию растворенного в воде воздуха.
  5. С кулисным приспособлением. В основе лежит пластиковый поплавок, взаимодействующий с ниппельно-игольчатым запорным клапаном.


Схема устройства авто-сбросника воздуха с обратным клапаном Источник oboiman.ru

Как разобрать

Часто при эксплуатации автоматических воздухоотводчиков случается, что они начинают течь. При этом на клапане игольчатого типа появляются налет и механические отложения. При этом кран закрывается полностью, оттуда вытекает теплоноситель, то есть кран течет. Необходимо демонтировать устройство, разобрать его, мягким инструментом почистить саму иглу, седло и другие разобранные детали. При хорошей очистке можно не знать подобных проблем до следующего образования осадков. Для сборки воздухоотводчика рекомендуется использовать ФУМ-ленту в качестве уплотнительного соединения резьбы, а корпус закручивается вручную.

Специфика установки

В простейших системах обогрева на одной трубе, где теплоноситель распределяется по приемникам самотечной силой, скапливающиеся воздушные пузыри естественным образом удаляются через открытый расширительный бак. Однако если вместо него устанавливается мембранный аналог, то есть с закрытым корпусом, то для устранения заводушивания труб, радиаторов, оборудования и потребуется монтаж воздухоотводчиков. Тем более без них не обойтись в более сложных схемах отопления.

Для эффективного стравливания газовых пробок приборы устанавливаются преимущественно в следующих местах системы:

  • Наивысшие точки магистрали. Примером является изгиб трубы, когда она верхом обходит какое-либо препятствие. Горячие воздушные пузырьки будут всегда стремиться вверх, и потому скапливаться в максимально высокой точке системы. Поэтому и требуется монтировать автоматические воздушники в том числе на трубопроводе системы отопления.

Способы удаления воздуха

Воздушная пробка не может находиться в легкодоступном месте постоянно. Во время ошибок при укладке или проектировании воздух скапливается в трубах. Удалить его оттуда довольно сложно. Для этого сначала нужно выявить месторасположение пробки. На участке ее появления трубы становятся холодными, также можно услышать внутри них журчание. Если не отмечается явных признаков, то можно проверить трубы по звуку с помощью простукивания. В зоне скопления воздушной пробки звук более громкий и звонкий.
Читать так же: как правильно выпускать воздух из батареи отопления.
После этого воздух необходимо выгнать. Если рассматривать отопительную систему частного дома, то для этого нужно поднять давление или температуру. Чтобы увеличить давление, необходимо открутить подпиточный вентиль и ближайший клапан выпуска воздуха. В контур отопления начнет поступать вода, увеличивая давление, что вынуждает воздух передвигаться вперед. Пробка выйдет после того, как попадёт в спускной клапан. Когда все воздушные массы полностью выйдут, воздухосбрасыватель перестанет шипеть.


Перед удалением воздуха, внимательно прочитайте нюансы этого действия

Но не все воздушные пробки можно удалить таким способом. В определенных случаях необходимо одновременно увеличивать и давление, и температуру. Эти показатели нужно поднять до значений, которые близки к критичным, но превышать их нельзя. Если после проведенной процедуры воздух не вышел, можно попробовать открыть дополнительно спускной и подпиточный кран. Возможно, так получится сдвинуть воздушную пробку.

Если проблема появляется регулярно на одном участке, значит, виной всему неправильная разводка труб или ошибка в проекте. Чтобы не мучаться все время в сезон отопления, в проблемную зону врезают спусковой клапан. В трубопровод можно установить тройник и на свободный вход поставить вентиль. В этом случае проблема в дальнейшем решается очень просто.

Автоматический клапан приточной вентиляции AERECO:

Видео описание

Видео-пример, как отремонтировать протекающий авто-воздухоотводчик:

  • Радиаторы. Из-за наличия сложного контура и большого количества секций возникают благоприятные условия для скопления газа в батареях. На них, как правило, устанавливаются ручные регуляторы – типа крана Маевского.
  • Полотенцесушители. Змеевик должен оснащаться авто-стравливателем – ввиду специфики эксплуатации и расположения этого бытового устройства.
  • Коллекторы для системы теплых полов. Узлы подключаются к магистралям различных контуров и всегда располагаются выше трубопровода. Поэтому должны комплектоваться автоматическими регуляторами.
  • Гидрострелки. При вертикальном ее расположении обязательно внедрение в верхнюю часть корпуса автоматического стравливателя воздушных пробок.
  • Обвязка отопительного котла. Должна оснащаться воздушниками на случай общего завоздушивания.
  • П-образные переходы и байпасы.

На заметку! Воздухоотводчики ручного типа, как правило, устанавливаются только на батареи. В остальных местах системы, где невозможно точно определить, когда произойдет завоздушивание, применяются более надежные автоматические модели.

Радиаторный воздухосбросник

Радиаторный воздухоотводчик

Автоматический радиаторный воздухоотводчик монтируют на радиаторы вместо кранов Маевского. Он немного отличается от традиционной модели по размеру и дороже по стоимости. Врезка элемента необходима в алюминиевых и биметаллических батареях, где при химической реакции металлического сплава с носителем постоянно образуются воздушные пробки.

Правила выбора

Для того чтобы система обогрева и горячего водоснабжения частного дома работала долго и бесперебойно, воздухоотводчики для нее необходимо выбирать в соответствии со следующими правилами:

  1. Приобретать продукцию известных марок с гарантией и сертификатом. Дешевые аналоги заедают, быстро разрушаются и пропускают не только воздух, но и теплоноситель даже в закрытом положении вентиля.
  2. Модели с вращающимися рукоятками не лучший варианта – когда в доме есть маленькие дети.
  3. Авто-воздухоотводчики всегда лучше монтировать поверх предварительно установленного отсечного клапана – для быстрого демонтажа при необходимости ремонта или замены.
  4. Экземпляры с анодированным покрытием не ржавеют и дольше служат.
  5. Если прибор устанавливается в систему, работающую под напором, среди его основных технических параметров должно быть соответствующее предельно допустимое значение давления.

При правильном подборе параметров, грамотной установке и соблюдении условий эксплуатации фирменные автоматические стравливатели воздуха служат не менее 10 лет, а ручные аналоги – около 15 лет.

Какое оборудование сможет его заменить

Автоматическое устройство имеет преимущества, но на старые чугунные радиаторы такие воздухоотводчики не ставят. Самым популярным вариантом замены станет кран Маевского с ручным приводом. Надежность конструкции состоит в том, что внутри корпуса нет подвижных деталей, которые засоряются, ржавеют. Механический вентиль с ручным управлением до сих пор остается востребованным устройством наравне с автоматическими воздухоотводчиками.

Коротко о главном

Воздухоотводчик позволяет в автоматическом или ручном режиме стравливать воздух из системы обогрева. Независимо от модификации он включает 3 основные рабочие части – канал, игольчатый клапан и регулирующий механизм. Автоматический прибор работает на принципе взаимодействия поплавкового механизма с запирающим клапаном, ручной – приводится в действие поворотом запорного винта.

Завоздушивание системы может происходить по разным причинам – ремонт или замена, долгий простой, быстрая заливка теплоносителя, первичная эксплуатация, разгерметизация швов. Если вовремя не устранить их и не стравить воздух, то возникнет ряд проблем с техническими параметрами в работе оборудования и системы в целом.

Современные спускники воздуха подразделяются на 3 основные вида:

  1. Автоматические.
  2. Механические.
  3. Радиаторные.

Каждый из них имеет свои особенности устройства, работы и применения. Обеспечить высокую эффективность их работы, тем самым создав стабильные условия работы системе обогрева, можно путем правильного их выбора и установки – в наиболее важных местах схемы.

Оценок 0

Прочитать позже

Типы запорного механизма

*

Все существующие воздушные клапаны отопления, канализацию или водопровод можно поделить согласно конструкции запорного механизма. Выделяют такие виды:

  1. Поворотные. Модели фиксируются на трубопроводе благодаря врезке. Чтобы контролировать поток воздуха используется золотник или рычаг. Когда идет сильный приток воздуха, золотник делает поворот, воздух проходит. Данный вид считается безопасным и надежным.
  2. Шаровые. Такие клапаны удобно использовать на трубах маленького диаметра. Механизм состоит из шарика и пружины, они контролируют поток воды и воздуха. Уместно применять устройства на системе перед умывальником или душевой кабиной.
  3. Подъемные. Если в квартире установлен вертикальный стояк с широким диаметром трубы, то подъемный тип запорного механизма придется кстати. Суть работы заключается в изменении положения мембраны, сделанной из поливинилхлорида. Поток поднимает приспособление снизу, но от подъема обратно его сдерживают надежные крепежи.
  4. Межфланцевые. Небольшой воздушный клапан межфланцевого типа монтируется с помощью резьбы, может быть использован на водопроводе из пластика или металла. Гибкая мембранная является рабочей частью механизма, ее положение изменяется под воздействием потока воды.


Пример установки устройства под раковину
Большой выбор воздушных клапанов можно обнаружить в магазинах сантехнических приборов. Покупателю необходимо заранее решить, какого типа изделие нужно для установки в систему водопровода, канализации или отопления.

7 Распространенные проблемы с воздушным потоком ОВКВ и способы их решения

Проблемы с воздушным потоком ОВКВ могут привести к чрезмерным счетам за электроэнергию и проблемам с поддержанием комфортной температуры в вашем доме. В этом посте мы рассмотрим некоторые из наиболее распространенных проблем с воздушным потоком, с которыми вы столкнетесь при работе с центральными кондиционерами и обогревателями.

Что такое проблемы с воздушным потоком HVAC?

Хотя мы уже обсудили общие проблемы с кондиционерами, проблемы, связанные с потоком воздуха, немного более специфичны. Как вы могли догадаться, эти проблемы связаны с тем, что воздух не поступает из вашей печи или кондиционера в различные части вашего дома.

В то время как некоторые из этих проблем требуют профессионального монтажа воздуховодов, другие можно легко устранить с помощью самодельных решений.

Выявление распространенных проблем с воздушным потоком ОВКВ и их решение

Печь не дует воздух через вентиляционные отверстия

Если ваша печь включается, но не подает горячий воздух через вентиляционные отверстия, существует несколько возможных проблем. Наиболее вероятным из них является неисправность вентилятора печки. Чтобы выяснить, с чем вы имеете дело, вот что вам нужно сделать:

  1. Выключите печь.
  2. Переключите термостат в режим «только вентилятор».
  3. Прислушайтесь, включается ли вентилятор.

Если сработает вентилятор (что нельзя не заметить, так как он обычно довольно громкий и безошибочно исходит из печи), вы будете знать, что у вас нет этой проблемы.

Если, однако, вентилятор не включается в течение нескольких минут, подойдите к автоматическому выключателю и проверьте, не сработал ли выключатель вашей печи. Это указывает на проблему с проводкой вашего вентилятора, и в этом случае вам следует обратиться к специалисту.

Если автоматический выключатель не отключил , ваш вентилятор или термостат, вероятно, нуждаются в замене. Вы можете сначала попробовать заменить последний, так как он немного дешевле.

Другой потенциальный виновник того, что печь не пропускает воздух через вентиляционные отверстия, — это концевой выключатель. Это модуль, который фактически связывается с вентилятором вашей печи, сообщая ему, когда включать и выключать. Вы определенно захотите поработать с техническим специалистом, чтобы заменить эту деталь; их диагноз также поможет вам исключить двух предыдущих потенциальных виновников.

Некоторые вентиляционные отверстия не подают воздух в дом

Если ваш вентилятор работает, но некоторые вентиляционные отверстия не подают воздух в дом, вы, вероятно, имеете дело с недостаточной мощностью печи или кондиционера. Нефункционирующие вентиляционные отверстия будут находиться дальше всего от устройства. Это одна из причин, по которой так важно правильно подобрать размер вашего кондиционера.

В то время как большой кондиционер будет регулярно включаться и выключаться, маленькому блоку будет сложно обслуживать ваш дом. Единственным постоянным решением является замена устройства.

Если вы ищете более дешевый вариант решения проблемы с вентиляцией кондиционера, не дующей в одной комнате, рассмотрите следующее.

Как увеличить приток воздуха в одну комнату

Вы можете попытаться улучшить приток воздуха в затронутую комнату, закрыв вентиляционные отверстия в других второстепенных областях. Например, если на вашем чердаке есть вентиляционное отверстие, и вам не нужно обогревать или охлаждать это пространство, вы можете закрыть его. Это перенаправит некоторое количество воздуха через воздуховод и из пострадавшего вентиляционного отверстия.

Конечно, это не идеально; если вы когда-нибудь решите использовать свое второстепенное пространство, вы вернетесь к исходной точке. Вы должны думать об этом скорее как о временном временном решении, пока вы ждете, пока вы не сможете обновить свою печь или кондиционер.

Как увеличить приток воздуха на второй этаж

Еще одна проблема, с которой вы можете столкнуться, — уменьшение притока воздуха на второй этаж вашего дома. Несмотря на то, что, как описано выше, вероятным виновником здесь является слишком маленькое устройство, есть также некоторые дополнительные соображения, о которых следует помнить.

Первым из них является ваш воздуховод. Если вы живете в старом доме, возможно, в какой-то момент ваши воздуховоды были скомпрометированы. Тонкие куски металла, из которых состоят эти воздуховоды, могут со временем «сжиматься» или деформироваться, что может привести к уменьшению количества воздуха, попадающего на второй этаж.

Также стоит взглянуть на журналы наверху, особенно если вы давно этого не делали. На удивление легко случайно закрыть свои регистры; все, что нужно, это удар по мебели или ваша нога на выключателе.

Также следует осмотреть заслонки внутри воздуховодов вашего кондиционера. Большинство кондиционеров в Фениксе имеют тонкие металлические диски, которые направляют поток воздуха. Вы можете найти их в вентиляционных отверстиях рядом с вашим домашним контроллером HVAC. Если один из этих дисков выпал с места и оказался в вентиляционном отверстии, ведущем наверх, это ваша проблема. Вы можете просто вставить вентиляционное отверстие обратно в выступы, которые его надежно удерживают.

Как увеличить поток воздуха в воздуховоде

Проверка на предмет засорения

Другой распространенной причиной затруднения потока воздуха является засорение. Это особенно вероятно, если вы испытываете разные температуры во всех комнатах в вашем доме и / или более высокий счет за электроэнергию.

Со временем воздуховоды могут забиться пылью от ремонта и даже посторонними предметами, которые могли попасть внутрь случайно. Если вы подозреваете засор, снимите каждый регистр в вашем доме и посмотрите, не лежит ли что-нибудь возле отверстия. Чтобы проверить глубже, вам нужно обратиться к специалисту по HVAC, который знает, как осмотреть воздуховод, не повредив его.

Регулярно меняйте фильтры

Если вы месяцы (или, что еще хуже, годы) не меняли фильтр HVAC, вы можете заметить проблемы, подобные тем, которые возникают при засорении. Если это так, немедленно замените грязный фильтр переменного тока и посмотрите, улучшится ли ситуация.

Вы всегда должны менять фильтры HVAC не реже одного раза в два месяца (возможно, чаще, если район, в котором вы живете, сильно загрязнен или в вашем доме есть курильщики).

Проверка на утечки

Если вы изучили все потенциальные причины проблем с воздушным потоком, о которых мы упоминали выше, и не можете найти виновника, вы можете проверить наличие утечек. Иногда суставы в ваших протоках могут расширяться, вызывая щели. Используйте методы, описанные в пункте № 9 этого контрольного списка, для проверки на наличие утечек.

Если вы обнаружите утечку, обратитесь к специалисту для устранения повреждения. Хотя вы можете заклеить утечку клейкой лентой, это всего лишь временное решение; в конечном итоге вы захотите, чтобы утечка была устранена должным образом.

Проблемы с воздушным потоком HVAC: Заключение

В этом посте мы рассмотрели ряд распространенных проблем с воздушным потоком HVAC, в том числе:

  • печь не дует воздух через вентиляционные отверстия
  • некоторые вентиляционные отверстия не дуют воздух в доме
  • ACvent не продувка воздуха в одной комнате

Если вы живете в столичном районе Финикса и у вас проблемы с потоком воздуха, не стесняйтесь звонить нам для получения профессиональной консультации. В American Home Water and Air мы предоставляем услуги по установке и обслуживанию систем отопления, вентиляции и кондиционирования воздуха уже более 30 лет. Мы будем рады протянуть вам руку помощи!

Часто задаваемые вопросы

Как увеличить поток воздуха от кондиционера?

Если вы заметили проблему с потоком воздуха, в первую очередь нужно проверить термостат и регистры, чтобы убедиться, что они настроены неправильно. Если это не так, проверьте свои фильтры, чтобы убедиться, что они не слишком забиты, чтобы воздух мог свободно проходить. Если ни один из них не виноват, выполните более сложные диагностические процессы, описанные выше, или свяжитесь с местным специалистом по ОВКВ.

Что означает слабый поток воздуха в вашем кондиционере?

Когда это происходит, вы либо имеете дело с незначительной проблемой, такой как закрытые напольные регистры, либо с чем-то более серьезным, например, с неисправным вентилятором.

В каком направлении движется воздух в кондиционере?

Это может показаться глупым вопросом, но на самом деле это важно при установке воздушных фильтров. Стрелки всегда должны указывать в направлении воздушного потока. Хотя это может показаться нелогичным, это означает, что стрелки должны указывать на 9.0029 по направлению к вашего подразделения. Другими словами, если вентиляционное отверстие находится на потолке, стрелки должны указывать на потолок. Ваша вентиляция на стене? Стрелки должны указывать на стену. Если вы нам не верите, просто возьмите полиэтиленовый пакет и поднесите его к вентиляционному отверстию, пока ваш кондиционер работает. Мешок будет всасываться к вентиляционному отверстию, потому что это направление, в котором течет воздух.

Похожие сообщения

Master Flow® Fresh Air Vent

 Доступность продукта может быть изменена без предварительного уведомления. Не все продукты доступны на всех объектах.

Weight 6.6 lb. (2.99 kg)
Diameters 4″ (102 mm)
Weight 7. 4 lb. (3.36 kg)
Diameters 5 дюймов (127 мм)
Вес 7,8 фунта (3,55 кг)
Диаметры 6 дюймов (152 мм)

Сертифицированные кровельные компании GAF рядом с вами

{{Имя}}

{{Расположение}} {{Мили}} миль

{{#star-score Рейтинг 5}} {{/star-score}} ({{Всего отзывов}})

{{#if DisplayMessageUsCTA}} {{/если}} Просмотреть профиль

Ваш запрос отправлен. Подрядчики свяжутся с вами.

Информация о проекте

Пожалуйста, введите действительный адрес

Пожалуйста, введите действительный номер телефона

Проект TimingASAP1-2 месяца3-6 месяцев. ?

GAF рекомендует получить как минимум 2 оценки.

{{Имя}} {{Расположение}}

{{#if RatingStarScore}}

{{/если}}

Установив этот флажок и нажав кнопку «Отправить», я принимаю следующие положения и условия.

  • Вы разрешаете GAF раскрывать информацию, которую вы предоставили выбранным вами подрядчикам.
  • Вы соглашаетесь с тем, что эти подрядчики звонят и отправляют текстовые сообщения по указанному номеру телефона для обсуждения кровельных продуктов и услуг.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
