Запуск лампы дневного света без стартера

Содержание

Выбор стартера: на что обращать внимание

Самые распространенные критерии, основываясь на которых потребители покупают элементы освещения для своего дома, — это производитель и цена. Такие параметры важны, но далеко не всегда можно выбрать подходящее конструктивное решение устройства, руководствуясь лишь этими моментами

При покупке пускового элемента стоит обратить внимание на:

1. Номинальное напряжение. Для подключенной двухламповой системы подойдет устройство пуска, рассчитанное на 127 В. Если система подключения одноламповая, применим стартер на 220 В. В маркировке это указано.
2. Мощность. В зависимости от уровня мощности ламп принято различать и пусковые устройства, которые также обладают разными мощностными показателями.
3. Качественный корпус. Основной параметр — огнеустойчивость. Так как в конструкции элемента не исключен вариант возгорания за счет электродуги, перегрева.
4. Срок эксплуатации. Этот параметр по-разному оценивается у разных производителей. К примеру, срок службы стартеров фирмы Филипс, при нормальных условиях эксплуатации, обозначенных на упаковке, подразумевает возможное количество включений лампы, превышающее 6 000 раз.
5. Продолжительность замкнутого состояния электродов или время катодного подогрева. Разброс в значениях этой характеристики у разных производителей — значителен.
6. Тип конденсатора.

Стоит помнить! Маркировка отечественных производителей отличается от заграничных.

Основа маркировки по ГОСТу:

1. Буква «С» — стартер.
2. Цифры перед «С» — это мощность источника света (60 Вт; 90 Вт или 120 Вт).
3. Цифры после — это напряжение (127 В или 220 В).

Заграничная маркировка:

1. Под лампы мощностью от 4 Вт до 80 Вт и с показателем напряжения в 220 В стартеры обозначаются: S10; FS-U; ST 111.
2. Для лампочек мощностью не больше 22 Вт и напряжением 127 В пускатели маркированы: S2; FS-2; ST 151.

Обратите внимание! Маркировки по ГОСТу таких деталей для ЛДС приводятся на корпусе пускателя. Производителей подобных элементов стартерной системы зажигания ламп достаточно много

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Производителей подобных элементов стартерной системы зажигания ламп достаточно много

Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа

Устройство

Конструкция люминесцентной лампы состоит из:

• прозрачной вытянутой трубки;
• двух цоколей с двумя электродами;
• стартер, начинающий работать от розжига;
• электромагнитный дроссель;
• конденсатор от сети.

Колба лампочки производится из кварцевого стекла. В начале работы на производстве из колбы выкачивают воздух и создают вакуумную среду, а потом она наполняется смесью инертного газа с добавлением ртути. Последняя должна быть в газообразном состоянии, потому что внутри высокое давление.

Превращение в световой луч

Поверхность колбы изнутри покрывается фосфоресцирующим веществом, оно перерабатывает энергию ультрафиолетового света в видимый человеческому глазу луч.

К концам электродов лампочки подсоединяется переменное напряжение сети. Нити из вольфрама покрываются тяжелым металлом, который во время работы испускает электроны. В основном используются цезий, барий, талий. Дроссель похож на катушку, у которой высокая величина магнитной проницаемости.

Электрод

Наружной частью электрод спаивается с цоколем. Из сосуда начинают обильное откачивание всего воздуха с помощью штенгеля, который находится в одной из ножек c электродами. Далее начинается наполнение вакуумной среды инертными газами c добавками ртути.

На определенные виды электродов обязательно напыляют активирующее вещество, например оксид бария, талия или кальция.

Стандартный цоколь

Атом ртути

В люминесцентную лампу добавляют немного ртути, которая превращается в пар во время розжига разряда, и некоторую часть аргона, которая помогает повышению срока эксплуатации изделия и улучшению условий для оживления атомов ртути.

При включении устройства к сети подается электрический разряд, оживляющий работу паров ртути. Тонкая пленка люминофора активизируется под воздействием света паров ртути.

Стеклянная трубка

Трубка из стекла может иметь различный диаметр. Сила светового потока может быть разной, это зависит от мощности люминесцентной лампы. Для ее правильной работы необходим стартер дроссельного вида.

Внимание! Температура в трубке не должна быть свыше 55 градусов. Поэтому данную лампу нельзя применять в промышленных горячих цехах

Классическая электросхема

Люминофор

Самой главной частью люминесцентного устройства будет слой люминофора. КПД люминофоров— соотношение величины излучаемых квантов к величине, поглощённых по большей степени, зависит от качества сырья, используемого при производстве люминофора.

Принцип действия лампы дневного света

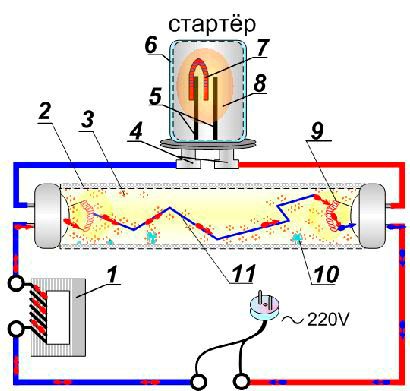

Принципиальное отличие ЛДС от лампы накаливания в том, что преобразование электроэнергии в свет происходит благодаря протеканию тока через пары ртути, смешанные с инертным газом в колбе. Ток начинает протекать после пробоя газа высоким напряжением, приложенным к электродам лампы.

1. Дроссель.
2. Колба лампы.
3. Люминесцентный слой.
4. Контакты стартера.
5. Электроды стартера.
6. Корпус стартера.
7. Биметаллическая пластина.
8. Газ.
9. Нити накала лампы.
10. Ультрафиолетовое излучение.
11. Ток разряда.

Образующееся ультрафиолетовое излучение лежит в невидимой для человеческого глаза части спектра. Для его преобразования в видимый световой поток стенки колбы покрывают специальным слоем, люминофором. Меняя состав этого слоя можно получать разные световые оттенки.
Перед непосредственным запуском ЛДС электроды на её концах разогреваются прохождением через них тока или же за счёт энергии тлеющего разряда.
Высокое напряжения пробоя обеспечивает ПРА, который может быть собран по известной традиционной схеме или же иметь более сложную конструкцию.

Как работает экономка

Внешний облик ламп дневного света может быть различным. Несмотря на это они имеют одинаковый принцип работы, который реализуется благодаря следующим элементам, которые обычно содержит схема прибора:

• электродов;
• люминофор – специальное люминесцентное покрытие;
• стеклянная колба с инертным газом и парами ртути внутри.

Строение люминесцентной лампочки

Такая лампа дневного света представляет собой газоразрядное устройство с герметичной стеклянной колбой. Газовая смесь внутри колбы подобрана таким образом, чтобы снижать затраты энергии, необходимые на поддержку процесса ионизации.

Для этого на электроды люминесцентной лампы подается на электроды напряжение конкретной величины. Они расположены в противоположных сторонах стеклянной колбы. Каждый электрод имеет два контакта, которые соединяются с источником тока. Таким образом происходит обогрев пространства вблизи электродов.
Фактическая схема подключения данного источника света состоит из серии последовательных действий:

• нагрев электродов;
• далее на них осуществляется подача высоковольтного импульса;
• в электроцепи поддерживается оптимальное напряжение для создания тлеющего разряда.

В результате этого в колбе образуется ультрафиолетовое невидимое свечение, которое, проходя через люминофор, становится видимым для человеческого глаза.
Чтобы поддерживать напряжение для создания тлеющего разряда, схема работы люминесцентных ламп предполагает подключение следующих приспособлений:

дросселя. Он выступает в роли балласта и предназначен для ограничения силы тока, текущего по прибору, до оптимального уровня;

Дроссель для люминесцентных лампочек

стартера. Он предназначен для защиты лампы дневного света от перегрева. При этом он регулирует накал электродов.

Очень часто причиной поломки экономок является выход из строя электронной начинки балласта или перегорания стартера. Чтобы этого избежать, можно не использовать в подключении перегорающие детали.

Стандартная схема соединения

Стандартная схема, применяемая для подключения люминесцентных ламп, может быть видоизменена (идти без дросселя). Это позволит минимизировать рис выхода из строя осветительного прибора.

Вариант включения без балласта

Как мы выяснили, балласт в устройстве лампы дневного света играет важную роль. При этом на сегодняшний день существует схема, при которой можно избежать включение данного элемента, который очень часто выходит из строя. Можно избежать включения, как балласта, так и стартера.

Как видим, данная схема не содержит нить накала. При этом питание ламп/трубки здесь будет осуществляться через диодный мост, который и будет создавать повышенное постоянное напряжение. Но в такой ситуации необходимо помнить о том, что при данном способе питания осветительное изделие может потемнеть с одной стороны.
В реализации приведенная выше схема достаточно проста. Ее можно реализовать при помощи старых компонентов. Для такого типа подключения можно использовать следующие элементы:

• трубка/источник света мощностью 18 Вт;
• сборка GBU 408. Она будет выступать в роли диодного моста;

Диодный мост

конденсаторы с рабочим напряжением не превышающего 1000 В, имеющие емкость 2 и 3 нФ.

Собранная схема

Необходимо помнить о том, что подбор диодов для диодного моста, а также конденсаторов необходимо осуществляться с запасом по напряжении.
Осветительный прибор, собранный таким образом будет давать свечение немного меньшее по яркости, чем при использовании стандартного варианта подключения с использованием дросселя и стартера.

Как проверить исправность?

Дроссель является достаточно прочным и надежным составным элементом люминесцентной лампы. Поэтому выходит из строя устройство очень редко.

Но все же иногда может возникать обрыв его обмотки или перегорание. Также при нарушении изоляционного слоя между витками дроссель перестает функционировать. Как определить исправность дросселя?

Проверка проводится мультиметром. Прибор, настроенный на величину сопротивления подключают к выводам дросселя. При нарушениях в обмотке на измерительном приборе высвечивается бесконечное сопротивление. Минимальные показатели этого значения свидетельствуют о непригодности изоляции или замыкании между витками.

При перегорании обмотки в катушке ощущается характерный паленый запах, который изначально исходит от детали в процессе ее работы. Все описанные характеристики неисправности дросселя в основном относятся к устройствам электромагнитного типа.

Для чего нужен?

Люминесцентная лампа не может работать по принципу простой лампы накаливания. Чтобы обеспечить ее функционирование необходимо дополнительное устройство, которое способно создать импульс для электрического пробоя наполненной газом среды. Таким элементом является дроссель. Он поддерживает требуемую мощность в процессе работы светильника.

Чтобы задействовать люминесцентную лампочку необходимо не только обеспечение доступа тока, а и подача напряжения к ней. Для этого подключают дроссель, который ограничивает нарастание движения электрического заряда при подключении к электросети.

Основными функциями ограничивающего ток устройства являются:

• обеспечение беспрерывной работы лампы независимо от возникающих в электрической сети отклонений напряжения;
• организация подачи оптимального и безопасного для конкретного светильника тока, способствующего быстрому разогреву при зажигании электродов;
• стабилизация разрядов тока при номинальных показателях.

С помощью дросселя в люминесцентной колбе происходит формирование разряда за счет образования в обмотке импульса повышенного напряжения.

Как проводится проверка стартера

При ремонте люминесцентных осветительных приборов часто возникает потребность в отдельной проверке стартера. В конструкции осветительного прибора он представляет собой небольшую и достаточно простую деталь, которая при выходе из строя может принести настоящую головную боль. Поэтому, если у вас имеется нерабочий светильник, работающий на люминесцентных источниках света, то всегда нужно в первую очередь проверить на работоспособность стартера.
Обычно они выходят из строя по причине износа лампы тлеющего разряда или биметаллической пластины. В такой ситуации светильник при запуске может вообще не загореться или во время работы мигать. При этом запустить прибор со второй попытки также не удастся. Это связано с тем, что ему просто не хватает напряжения для запуска лампы.Самым простым способом проверить стартер на работоспособность является его замена на другой аналогичный прибор. Если поставить в лампу новую деталь и она начнет работать, значит проблема была именно здесь.

Замена стартера на новый

Как видим, здесь можно обойтись вообще без какого-либо измерительного прибора. Но не всегда под рукой имеется запасная деталь той же мощности. Поэтому чаще всего для проверки создают простейшую схему в которой стартер нужно последовательно подключить с лампой накаливания. Питание схемы происходит от сети в 220 В через розетку.

Лучше всего брать лампочки, с небольшой мощностью примерно в 40-60 Вт. Включив в сеть такую схему, можно сразу же вычислить рабочий ли стартер или нет. Если лапочка зажглась, и будет гореть с периодическим отключением на доли секунды, то это сигнализирует о его работоспособности. При этом будет слышен характерный щелчок. Это будут срабатывать его контакты.
В ситуации, когда лампочка не загорается или наоборот, постоянно горит и не моргает, то наша деталь признается нерабочей и подлежит замене.

Также бывают ситуации, когда деталь будет абсолютно исправной, но светильник не работает. В таком случае необходимо искать причину поломки в дросселе или других элементах электросхемы.

Принцип работы

В начале работы появляются свободно перемещающиеся электроны. Это начинается во время включения рабочего переменного напряжения в зонах около вольфрамовых нитей внутри колбы.

Вольфрамовые нити из-за того, что покрыты пленкой из тяжёлых металлов по мере накаливания выполняют эмиссию электронов. Внешнего напряжения будет не хватать для получения электронного потока. Во время перемещения эти свободные частицы выталкивают электроны с краев атомов инертного газа (аргон). После этого они начинают также перемещаться хаотично.

Далее в итоге совместной деятельности стартера и электромагнитного дросселя получаются условия для повышения силы тока и получение тлеющего разряда аргона. Далее начинается световой поток.

Устройство изделия

Перемещающиеся атомы обладают необходимой кинетической энергией, которая нужна для перевода электронов паров ртути, которая есть в составе ЛЛ на более высокую орбиту. Получение яркого света получается в слое люминофора, который покрывает внутреннюю часть лампочки.

Принцип работы

Дроссель функционирует в лампе вместе со стартером. Принцип их действия имеет такую последовательность:

• при возникновении напряжения в лампе электрические заряды поступают в стартер, который состоит из заполненного инертным газом баллона с контактами и конденсатора;
• за счет напряжения газ ионизируется и по цепи дросселя проходит ток;
• происходит возрастание силы тока до 0,5 Ампер за счет разогрева контактов из биметалла и газа;
• далее происходит нагревание катодов, и освобождаются электроды, подогревая в трубке светильника ртутные пары;
• ионизация завершается при мгновенном замыкании контактов завершение ионизации происходит при мгновенном замыкании контактов;
• при понижении температуры стартера осуществляется их быстрое размыкание и прекращение подачи тока к катоду и стартеру.

Заряд, сформировавшийся в ртутных парах, обеспечивает ультрафиолетовое излучение, под воздействием которого возникает освещение видимое человеком.

Особенности источника света

Сегодня сложно встретить помещение, в котором бы не использовались люминесцентные лампы. Они покорили потребителей своей ценой и качественным свечением и стали отличной заменой морально устаревших ламп накаливания.

Люминесцентные лампы в офисе

При этом такие источники света способны создавать свечения различных типов. Все технические характеристики данной продукции указаны в маркировке, которая отражает:

• мощность лампы;
• диаметр ее трубки;
• цвет свечения.

Несмотря на столь обширное разнообразие, для люминесцентной лампы любого типа характерен один и тот же принцип работы. Поэтому, зная, каким образом функционирует данный тип лампы, можно проверить работоспособность каждого элемента электросхемы своими руками. Особенно, если сомнения вызывает именно стартер.
В отличие от своего предшественника, лампы накаливания, для люминесцентной продукции характерна более сложная конструкция. Внешне данный тип источника имеет вид стеклянной непрозрачной трубки или баллона, заполненного ртутными парами и инертным газом.

Строение люминесцентной лампочки

По краям баллона размещены электроды, имеющие вид подогреваемых спиралей. На них происходит подача напряжения, благодаря которой в парах ртути формируется электрический разряд, порождающее невидимое ультрафиолетовое излучение. Ультрафиолетовое излучение влияет на слой люминофора. Он нанесен на стекло изнутри ровным слоем. Благодаря ему такие лампы и образуют ровное свечение.

Такого рода лампы запускаются с помощью специального пускорегулирующего аппарата (ПРА). Это устройство может быть двух типов:

• электронным;
• электромагнитным.

В электромагнитном ПРА основным элементом является дроссель или балластное сопротивление. Дроссель имеет вид катушки с железным сердечником, которая последовательно подключена к лампе. Данный элемент обеспечивает стабильность разряда, а также ограничивает ток в осветительном приборе.
При включении дроссель ограничивает стартовый ток, пока катоды (электроды) разогреваются. После этого он создает повышенное напряжение, необходимое для зажигания лампы. Но кроме дросселя, у любой люминесцентной лампы есть еще один важный элемент – стартер тлеющего разряда. Именно стартер нужно проверить в первую очередь, если люминесцентный источник света перестал работать.

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ

Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

Технические характеристики

Технические особенности дросселей, на которые стоит обязательно обращать внимание при выборе источника света, следующие:

• Назначение. В люминесцентном устройстве катушка индуктивности создает нужный импульс для того, чтобы пары металла могли в устройстве гореть, также она поддерживает нужное значение мощности во время функционирования устройства.
• Мощность. Главным техническим параметром ограничителя является значение его мощности. Именно от него зависит работоспособность всех других параметров и лампы в целом. Исходя из показателей мощности, эти параметры у каждого ограничителя светильника будут разные. По уровню мощности ограничители разделяются на три больших категории: B, C, и D. От того, к какой категории они относятся, зависит наименование ограничителей.
• Коэффициент самоиндукции. За счет индуктивности дросселя мощность электроэнергии, которая приходиться на проводящие контакты лампы.

Коэффициент самоиндукции.

Устройство стартера люминесцентных ламп

Конструкция этого элемента достаточно проста. Каждая модель, выпущенная определенным производителем, имеет свои технические характеристики. Это следует учитывать при выборе ламп. Стартер – это стеклянный баллон, внутри которого находится инертный газ. Это может быть смесь гелия с водородом или неон. В баллон впаяны неподвижные металлические электроды. Их выводы проходят через цоколи.

Баллон расположен внутри пластмассового или металлического корпуса, имеющего сверху отверстие. Самым популярным материалом для изготовления корпуса является пластик. Справляться с высокой температурой такому корпусу позволяет специальная пропитка. Любой имеет только две ножки (контакта).

Если вынуть конструкцию из корпуса видно саму колбу. Также видно, что параллельно электродам колбы подключен какой-то элемент – это конденсатор. Его емкостью составляет порядка 0,003-0,1 мкф. Конденсатор призван выполнять сразу две функции:

• — борется с радиопомехами, которые возникают из-за контакта электродов, посредством снижения их уровня.
• — участвует в процессе зажигания лампы.

Конденсатор снижает импульс напряжения, который формируется при размыкании электродов, и повышает его продолжительность.

За счет параллельного включения с электродами конденсатор снижает вероятность их сваривания (залипания). Подобное явление может произойти в процессе размыкания электродов вследствие формирования электрической дуги. Конденсатор в кратчайшие сроки гасит дугу.

Устройство и особенности работы лампы

Возникает вопрос, зачем для включения подобных лампочек нужно собирать какую-то схему. Чтобы на него ответить, стоит разобрать их принцип действия. Итак, люминесцентные (иначе – газоразрядные) лампы состоят из следующих элементов:

1. Стеклянная колба, чьи стенки покрыты изнутри веществом на основе фосфора. Этот слой выделяет равномерное белое свечение при попадании на него ультрафиолетового излучения и носит название люминофора.
2. По бокам колбы установлены герметичные торцевые цоколи с двумя электродами каждая. Внутри контакты соединены вольфрамовой нитью накала, покрытой специальной защитной пастой.
3. Источник дневного света наполнен инертным газом вперемешку с парами ртути.

Свечение люминофора вызывает поток электронов, проходящий сквозь пары ртути в среде аргона. Но вначале между двумя нитями накала должен возникнуть устойчивый тлеющий разряд. Для этого требуется кратковременный импульс высокого напряжения (до 600 В). Чтобы его создать при включении светильника, как раз и нужны вышеупомянутые детали, подключенные по определенной схеме. Техническое название устройства — балласт или пускорегулирующая аппаратура (ПРА).

В экономках ПРА уже встроена в цоколь

Проверяем светильник

В ходе своей работы люминесцентный светильник может выйти из строя. При этом проверить его составные элементы электросхемы и исправить поломку можно своими руками. Для этого потребуется воспользоваться мультиметром или тестером.
Чтобы правильно проверить стартер у люминесцентного светильника, необходимо прежде всего знать вариант используемой для него электросхемы.

Кроме этого необходимо демонтировать или просто снять люминесцентный светильник с потолка или стены. После этого можно проверить все важные элементы электросхемы.



Два варианта

Рассмотрим оба варианта проверки электросхем, приведенных выше. При этом способ проверки в обоих случаях будет идентичной.

Наиболее часто для проверки используют следующие измерительные приборы:

• оометр. На нем должна быть установлена позиция для требуемого измеряемого диапазона сопротивления;
• тестер стредочного типа;

Тестер для проверки

мультиметр.

Многие специалисты рекомендуют использовать более совершенный и универсальный измерительный прибор – мультметр. При этом диагностика светильника (дросселя и т.д.) должна проводиться исключительно пассивным способом. Это означает, что осветительную установку нельзя подключать к внешнему источнику напряжения.
Чтобы проверить люминесцентный светильник, необходимо провести следующие манипуляции:

• кладем осветительный прибор на стол;
• подключаем к выводам проводов два щупа измерительного прибора;
• измеряем общее сопротивление.

Проверка мультиметром люминесцентного светильника

Но при наличии в схеме стартера таким образом проверить общее сопротивление будет невозможно, так как он буде разрывать электрическую схему. В связи с этим в обоих вариантах необходимо проделать следующие действия:

• вынимаем стартер из его электрического патрона;
• замыкаем контакты стартера и электрического патрона.

Только после этого можно проверить светильник на параметр общего сопротивления.
При этом помните, что в отключенном состоянии эта деталь имеет разомкнутые электроды. В связи с этим его невозможно проверить на работоспособность

Его можно только заменить резервным, который будет иметь такую же мощность.
Обратите внимание! Неисправный стартер, точно так же, как и другие сломанные детали, не подлежат ремонту. Их нужно сразу выбросить и поменять на рабочие





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Стартеры для ламп в категории «Электрооборудование»

OSRAM St 111 4-80w 240v single стартер для люм. ламп. Италия

На складе в г. Киев

Доставка по Украине

25 грн

24.75 грн

Купить

Продажа источников света специального и бытового назначения

Стартер для люминесцентных ламп S2 ST 510

Доставка из г. Киев

8.70 грн

Купить

Лайт Маркет

Стартер для люминесцентных ламп Philips S10

На складе

Доставка по Украине

21 грн

Купить

v-sezone

Игнитор для лампы HMI 575, поджиг для дриш 575, стартер

Доставка по Украине

1 500 грн

Купить

Продажа источников света специального и бытового назначения

Стартер Philips S-2, для люм.ламп 4-22вт

Доставка по Украине

от 21 грн

Купить

Продажа источников света специального и бытового назначения

Стартер Philips S-10, для люм.ламп 4-65т

Доставка из г. Киев

21 грн

Купить

Продажа источников света специального и бытового назначения

Стартер Евросвет ИЗП 70W-400W для МГЛ и ДНАТ ламп

На складе в г. Киев

Доставка по Украине

115.91 грн

Купить

ООО «Энерго Лайф»

Предохранитель-заглушка стартер для лампы T8 Osram [01.01.20.030.1534] Осрам

Доставка из г. Киев

6.26 грн/ед.

5.64 грн/ед.

Купить

Elnik.Shop: Оптово-розничная компания

Пускатель (стартер) для последовательной работы лампы долгосрочный (блистер 2 шт) 22Вт, 220-240В, 21.5мм

Под заказ

Доставка по Украине

48.60 грн/ед.

43.74 грн/ед.

Купить

Elnik.Shop: Оптово-розничная компания

Стартер для люминесцентной лампы

Доставка по Украине

20 грн

Купить

7ledshop

Стартер для люминесцентной лампы

Доставка по Украине

20 грн

Купить

7ledshop

Стартер OSRAM для люминесцентной лампы ST111 SCHP 220V 4-65 W (4008321364883)

Доставка из г. Киев

14 грн

Купить

ЕлектроВсесвіт

Стартер PHILIPS для люминесцентной лампы S10 220V 4W-65W (928392220229)

Доставка из г. Киев

21 грн

Купить

ЕлектроВсесвіт

Стартер PHILIPS для люминесцентных ламп S2 220V/127V 4W-22W (928390720229)

Доставка из г. Львов

21 грн

Купить

ЕлектроВсесвіт

Стартер для LED ламп Philips Master LEDtube Starter EMP — 929000299902

Заканчивается

Доставка по Украине

24 грн

Купить

ЕлектроВсесвіт

Смотрите также

Стартер для люминисцентных ламп S2

Доставка по Украине

Купить

ООО СМ-Электросервис

Стартер для люминесцентных ламп S2 4-20 W Philips

Доставка по Украине

20.50 грн

Купить

Мир Ремонта

Стартер для люминесцентных ламп Philips S10 4-65 W

Доставка по Украине

20.50 грн

Купить

Мир Ремонта

Стартеры для люминесцентных ламп — типа S2 (4 — 22Вт)

Доставка по Украине

22 грн

Купить

ТОВ «Світоч Електро»

Стартеры для люминесцентных ламп — типа S10 (4 — 65Вт)

Доставка по Украине

22 грн

Купить

ТОВ «Світоч Електро»

Стартер для люминесцентных ламп ST 111 VS25, Starters, Osram [4008321364883] Осрам

Доставка из г. Киев

12.78 грн/ед.

11.50 грн/ед.

Купить

Elnik.Shop: Оптово-розничная компания

Стартер для люминесцентных ламп ST 151 VS25, Starters, Osram [4008321364937] Осрам

Доставка из г. Киев

12.78 грн/ед.

11.50 грн/ед.

Купить

Elnik.Shop: Оптово-розничная компания

Стартер для люминесцентных ламп Osram ST 151 4-22W

Доставка из г. Киев

14.20 грн

Купить

Lampochka.com.ua

Стартер для люминесцентных ламп Osram ST 111 4-40W-65W

Доставка из г. Киев

14.20 грн

Купить

Lampochka.com.ua

Стартер для люминесцентных ламп 4-65W Philips S10

Доставка по Украине

26 грн

Купить

Мастер-Ключ

Стартер для люминесцентных ламп TL Philips S2 4-22W

Доставка из г. Киев

21 грн

Купить

Lampochka.com.ua

Стартер для люминесцентных ламп TL Philips S10 4-65W

Доставка из г. Киев

21 грн

Купить

Lampochka.com.ua

Стартер для ламп 220В S10 4-65 Вт MAGNUM 10шт.

На складе в г. Киев

Доставка по Украине

55 грн

Купить

ТОВ «220ЮА»

Стартер для ламп 110-130В S2 4-22 Вт MAGNUM 10шт. (10062676)

На складе в г. Киев

Доставка по Украине

65 грн

Купить

ТОВ «220ЮА»

Стартеры и балласты — Ace Hardware

• Выберите 2 или более продуктов для параллельного сравнения характеристик.

• Выберите 2 или более продуктов для сравнения характеристик.0006

• Выбрать 2 или более продуктов для бок о бок по бок сравнение. Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения сравнение функций.Сравнить

• Выбрать 2 или более продуктов для бок о бок по сравнению с функциями Comparision.compare

• Выберите 2 или более продуктов для боковых объектов сравнение. Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите продукты для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций сравнение.Сравнить

• Выбрать 2 или более продуктов для бок о бок по бок.

  Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните

• 2

• 04 Выберите 2 или более продукты для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения функций. Сравните

• Выберите 2 или более продуктов для параллельного сравнения сравнение функций.Сравнить

• Выбрать 2 или более продуктов для бок о бок по сравнению с функциями сравнения. 29 из 29

  Что такое люминесцентный стартер и как он работает?

  Стартер — это небольшое устройство, используемое в некоторых типах освещения, особенно в люминесцентных лампах. Обычно он состоит из небольшого стеклянного контейнера с аргоном внутри и биметаллической фольги.

  По сути, люминесцентный стартер генерирует достаточный разряд, чтобы «активировать» газ внутри лампы, чтобы она загорелась. Рассмотрим подробнее, как происходит этот процесс.

  Содержание

  1. Как работает стартер люминесцентной лампы
  2. Элементы пускателя люминесцентной лампы
  3. Типы пускателей
  4. Люминесцентные лампы без пускателя
  5. Стартеры светодиодов: какие они на самом деле?

  Как работает стартер люминесцентной лампы

  Можно сказать, что стартер люминесцентной лампы это просто термовыключатель. Когда вилка нажата и ток может течь, он достигает трубки через балласт и сам стартер.

  Внутри трубки цепь замыкается нитями накаливания. В это время стартер ведет себя как разомкнутый выключатель, и поэтому ток, протекающий через цепь, очень мал.

  Напряжение вызывает повышение температуры внутри стартера, что изгибает биметаллические контакты (они имеют разную степень расширения), замыкая цепь, повышая ток в нитях трубки, которые, достигнув точки накала, активируют окружающий их газ .

  Затем температура стартера начинает падать, так как газ внутри него больше не ионизируется, снова разделяя биметаллические фольги. Это вызывает всплеск напряжения, достаточно высокий для ионизации газа внутри трубки.

  В этот момент стартер остается открытым, а балласт действует как ограничитель тока, предотвращая преждевременное перегорание трубки.

  Элементы люминесцентного стартера

  Очень простое электрическое устройство. Фактически в большинстве случаев он состоит из двух компонентов: газонаполненной стеклянной капсулы и конденсатора, соединенных параллельно.

  Как показано на изображении, стекло содержит биметаллическую пластину, обеспечивающую функционирование всей системы, и обычно заполнено аргоном или неоном.

  С другой стороны, у нас есть конденсатор, который работает как радиочастотный фильтр. Его основной задачей является поглощение электрических помех, создаваемых разрядами на электродах, для устранения радиопомех, которые могут повлиять на другие электронные устройства. Это также снижает начальный пик напряжения и распределяет его во времени, делая систему зажигания более надежной и долговечной.

  Типы пускателей

  Тип пускателя, который нам нужен, будет зависеть от мощности трубки. Хотя номенклатура может варьироваться в зависимости от производителя, основными типами стартеров для люминесцентных ламп являются:

  • Стартер S2 или FS-22: используются в лампах мощностью от 4 Вт до 22 Вт.
  • Стартер S1 или FS-11: для ламп от 4 Вт до 65 Вт.
  • Стартер S16: в трубках от 70 Вт до 125 Вт.

  Люминесцентные лампы без стартера

  Хотя они многим неизвестны, мы можем найти более современные модели ламп, которым не нужен стартер. Наиболее распространены те, в которых используется электронный балласт.

  Чтобы зажечь трубку в холодном состоянии, необходим импульс высокого напряжения для испарения конденсированной ртути внутри трубки. Электронные балласты основаны на этом принципе и в большинстве случаев состоят из высокочастотного трансформатора и транзистора.

  No related posts.
