Стандартные размеры профнастила: Какие бывают стандартные размеры профлиста для забора

Содержание

Какие бывают стандартные размеры профлиста для забора

Сейчас одним из самых распространенных материалов для заборов домов, дач и промышленных объектов является профнастил. Ограждения из стальных листов отличаются надежностью, долговечностью и эстетичным видом.

Профнастилом называется лист холодного гнутого железа, прошедший грунтование, пассировку, оцинковку. Иногда на материал может наноситься полимерный слой или покрытие из пластизола. У каждого листа есть ребра жесткости, образуемые после проката на специальном оборудовании. Высота и форма ребер жесткости у разных видов профнастила отличается.

Оптимальный выбор материала напрямую зависит от вида и назначения профнастила. Так, стоимость простого материала меньше по сравнению с профлистом, имеющим полимерное покрытие. Но наличие покрытия продлевает срок эксплуатации конструкции, повышает стойкость к механическим повреждениям и другие показатели.

Параметры профлиста позволяют сооружать конструкции с секциями по 8 м. Можно подобрать материал под имитацию природных материалов. Большое разнообразие оттенков позволяет выбрать профлист в соответствии с архитектурным ансамблем.

Материал отличается легкой и оперативной установкой, возможностью сочетания с другими стройматериалами (деревом, камнем и кирпичом). Благодаря профилированной структуре заборы обладают шумо- и звукоизоляцией.

Какие бывают виды профнастила для забора?

Отличие материала по типу покрытия

Листы профнастила отличаются видом покрытия. Существует оцинкованный стандартный материал, лист с полимерным слоем и пластизол:

Простые оцинкованные листы покрыты слоем горячего цинка толщиной 20-30 мкм. Они применяются в строительстве перекрытий хозяйственных объектов и в сооружении навесов. Стоимость материала ниже на 40% по сравнению с другими типами.
Профлисты, обработанные полимерным слоем из пластмассы и синтетических смол, защищены от повреждений, имеют яркие расцветки.
Профнастил, покрытый слоем пластизола, более устойчив к разным механическим повреждениям и воздействиям природной среды, он имеет толщину до 200 мкм.

В продаже можно встретить профнастил с параметрами стандартного листа, но имитирующий внешним видом природные материалы (камень, дерево). По сравнению с другими разновидностями материала цена профиля с рисунком выше.

Отличие материала по маркировке

При выборе профнастила для ограждения нужно внимательно изучить маркировку, где обозначается тип, ширина, высота волны и толщина стали.

Производители предлагают следующие виды:

Н — несущий профнастил, используемый в сооружении перекрытий и кровель;
С — стеновой материал, применяемый в строительстве заборов и стен хозяйственных объектов;
НС — универсальный профлист, подходящий для любых работ и возведения ограждений.

Также существует маркировка профнастила буквами A и R. При постройке заборов могут применяться только А-профили, которые не имеют гидрозатвора и окрашиваются с одной части.

Для забора наиболее подходящими марками являются С10, С21, С20, НС35. При этом цифрой обозначается высота гофры (мм). Применение таких профилей позволяет выполнить конструкцию по невысокой стоимости и необходимой жесткости.

Показатели наиболее распространенных видов профлиста

Размеры и другие характеристики профнастила

У каждого изготовителя наибольшая толщина листа может отличаться. Ее показатель может варьироваться от 0,4 до 14 мм. Стандартные виды имеют высоту до 2 м.

Параметры оцинкованного профиля указаны в ГОСТе 24045-2010, основные требования к материалу обозначены в ГОСТе 14918-80. ГОСТ 30246-94 описывает качество листов с полимерным слоем.

Профлист марки С8 имеет следующие параметры:

115,0 см полезная ширина;
120,0 см полная ширина;
8 мм высота профилей;
62,5 мм шаг между ребрами.

Это бюджетный вариант профиля, имеющий хорошие рабочие параметры, долговечный, надежный и удобный в монтаже.

Более подробно о данном виде профлиста — на видео:

Профлист марки С10 имеет следующие характеристики:

рабочая ширина равна 110,0 см;
общая ширина 115,5 см;
шаг ребер жесткости 4,5 см;
толщина листа 0,4-0,8 мм;
высота ребра 1,0 см.

Заборный профлист марки С21 имеет следующие характеристики:

рабочая ширина 100,0 см;
общая ширина 105,1 см;
толщина 0,4-0,7 мм;
высота гребней 2,1 см;
расстояние между волнами 6,5 см.

Материал имеет трапециевидный профиль. Стандартная длина листа 2, 3, 6 м. Применение марки С21 минимизирует затраты на работы из-за малой ширины перекрытия листов.

Размеры металлопрофиля С21

Профлист марки С20 имеет следующие размеры листа:

рабочая ширина 110 см;
общая ширина 115 см;
высота гофры 2,0 см;
расстояние между ребрами 13,75см;
толщина листа 0,45-0,7 мм.

Профлист марки НС35 имеет следующие характеристики:

рабочая ширина 100,0 см;
общая ширина 106,0 см;
толщина стенок 0,5-0,9 мм;
расстояние между ребрами 7,0 см;
высота ребер 3,5 см.

Если вас интересует, как сделать калитку из профнастила своими руками, ознакомьтесь с этим материалом.
Подробная информация о том, как установить столбы для забора из профнастила — в этой статье.
О выборе и монтаже заборов из металлического профиля можно почитать здесь.

Какой профлист лучше выбрать?

Выбор профлиста на забор делается согласно эксплуатируемым условиям и пожеланиям его владельца. К забору не предъявляются жесткие требования по герметичности, поэтому обычно выбирается материал толщиной 0,5-07 мм и небольшой гофрой (С8, С10, С20). С8 не подходят для зон со значительными ветровыми нагрузками.

Несмотря на небольшую толщину, С20 можно назвать подходящим вариантом для строительства забора. Он надежен, прочен и имеет высокие звукоизоляционные показатели.

Перед приобретением материала нужно изучить его срок эксплуатации, наличие защитного покрытия. Удачным выбором будет покупка профлиста с антикоррозийным слоем полимера, который имеет яркий оттенок.

Если дом располагается в условиях сурового климата, то оптимальным решением будет установка ограждения из пластизольного профлиста, устойчивого к механическим воздействиям.

При покупке профнастила на забор нужно обратить внимание на его качество и толщину. Жесткий лист не должен гнуться, быть без царапин, иметь соответствующую толщину и размеры.

Профнастил – технические характеристики, свойства, размеры листа

Профнастил (стеновой, кровельный, несущий) – один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, типов и цветов делают профильный лист достойной альтернативой другим материалам.

Технические характеристики профнастила

Что такое профнастил?

Профнастил – это профилированный лист металла с широкой сферой применения в строительной отрасли (для ограждений и заборов, для облицовки стен и покрытия кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей известен под название гофролист или профлист. Изготавливается в заводских условиях путем проката листовой стали.

Стальное ядро придает профлисту жесткость, покрытие – эстетичный вид и устойчивость к внешнему воздействию, профилирование – дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие между этими материалами заключается в специфике расположения валов на прокатном стане, позволяющее формировать конфигурацию подобную натуральной черепице. Однако монтаж профнастила и монтаж металлочерепицы выполняется по отличным друг от друга технологиям.

Профнастил – ГОСТ (нормативная база)

О том, что профилированный настил для отечественного рынка новый, но демонстрирующий быстрое развитие материал, свидетельствует принятие в 2012 г. нормативных условий на его изготовление. Сегодня производители, которые репутацией отвечают за качество профнастила, опираются на положения ГОСТа 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

К другим стандартам относятся:

Производители профнастила

Отметим, что производство профнастила достаточно затратный проект, поскольку качественное оборудование стоит дорого. Но, не настолько, чтобы служить существенным барьером для кустарного производства.

На отечественном рынке есть производители с мировым именем: Ruukki (Финляндия), Pruszynski (Польша) – одни из первых поставщиков профлиста. Следует знать, что производство профнастила под брендом Прушински организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена профнастила тоже.

Среди тех, кто наладил производство профнастила в России и зарекомендовал себя как надежный поставщик, можно выделить несколько компаний, чья деятельность не ограничивается отдельными регионами. Тем не менее, ввиду особенностей транспортировки в каждом регионе есть крупные производители профнастила.

Например, где можно купить профнастил от производителя:

в Москве: ООО «ПрофСтальПрокат», завод «Стил-Пласс», компания ММК Профиль-Москва, ООО «Сталькомпрофиль»;

в Самаре: «КСП» (завод кровельных и стеновых профилей), компания НПЦ «Кровля», завод «Электрощит», завод «Маяк»;

в Екатеринбурге: ООО «МеталлПрофиль Урал», ООО «ПГСоюзПрофиль», ООО «Уральский завод кровельных материалов».

При этом отметим, что в каждом регионе крупных поставщиков сравнительно мало, в основном работают компании, предлагающие популярные виды профнастила: стеновой и кровельный (низковолновой). Однако судить о качестве товара по размеру производителя нельзя. Выбор профнастила более сложен и осуществляется по целому ряду факторов.

Технические характеристики профнастила

Основные характеристики и свойства профнастила – это структура металла, виды, типы и разновидности профлиста, толщина металла, длина, ширина, толщина листа, вид покрытия.

Структура профнастила

Профнастил это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев, с четкой границей между ними и заключается особенность металла, применяемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается эффект синергии.

Состав металла отличается у разных производителей числом слоев – от 3 до 10 и толщиной каждого слоя.

Структура профнастилаСлои профнастила

Вне зависимости от того, сколько защитных слоев у профнастила, обязательными составляющими являются: стальной лист и двухсторонний слой оцинкованного покрытия. Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большая гарантия на профнастил предоставляется производителем. Это обусловлено тем, что каждый слой выполняет свою функцию. Отличаются слои не только толщиной нанесения, но и визуальным видом и способностью противостоять воздействию внешней среды.

Покрытие профнастила (цвет и текстура)

Покрытие определяет срок службы профлиста, который колеблется в пределах 5-50 лет. Согласитесь, стоит изучить, от чего это зависит. В первую очередь от покрытия. С точки зрения покрытия весь представленный на рынке профнастил можно разделить на 3 группы:

Оцинкованный профнастил

В данном случае стальное ядро покрыто цинком с плотностью нанесения 275 гр/м.кв. (минимальная толщина 90 мкм). Такая толщина покрытия является стандартной, прописанной немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие 5 лет. Расчетный срок службы – до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных ограждений, формирования опалубки и т.п. Некоторые производители вообще не предоставляют гарантию на оцинкованный профиль.

Примечание: Цинк летучий материал. Чем меньше его слой, тем быстрее он улетучится и обнажится стальное ядро профлиста. Соответственно, тем быстрее профнастил поржавеет.

Алюмооцинкованный профнастил

Для покрытия используется смесь цинка и алюминия. Гарантия на него 10 лет. Расчетный срок службы – до 30 лет.

По сравнению с цинковым, алюмоцинковое покрытие обладает большей коррозийной стойкостью (в два раза).

Профнастил с полимерным покрытием

Гарантия на покрытие зависит от его вида и варьируется в пределах от 10 до 20 лет, а расчетный срок службы составляет более 50 лет.

Профнастил с полимерным покрытием — варианты цветов

Материал подготовлен для сайта www.moydomik.net

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие. При этом толщина цинкового покрытия профнастила, согласно нормативу, неизменно должна составлять 275 гр/м.кв. (в сумме с двух сторон).

Полиэстер, пурал, полиуретан – это разновидности покрытия, общее назначение которых, защита цинка.

Толщина полимерного покрытия профнастила – 25-200 мкм. Цвет покрытия определяется по каталогу таблиц RAL и RR (у Ruukki).

полиэстер (РЕ). Популярное покрытие, придающее дополнительную устойчивость к коррозии. Что касается текстуры поверхности, то она бывает глянцевая либо матовая. Глянцевый ПЭ наносится толщиной в 25 мкм, матовый – 35 мкм. Покрытие разработано для использования в нормальных климатических условиях;

пурал (Pural). Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;

пластизол (PVC и PVС200). Основу составляет поливинилхлорид (ПВХ). Толщина покрытия 200 мкм. Рекомендовано для использования в сложных климатических условиях;

полидифторионад (PVF2). Одним из компонентов смеси выступают фторсодержащие полимеры;

композитные материалы. Покрытия, содержащие дополнительный слой разных материалов, обеспечивающие листу эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;

принтеч. Выделяется из ряда других покрытий тем, что является имитацией дерева, каменной или кирпичной кладки. Особенно хорошо смотрятся заборы из профнастила под камень, кирпич, дерево.

Дополнительным видом покрытия является пленка (ламинирование). Она накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10 %. Поэтому зачастую ее нанесение обсуждается с заказчиком и является предпочтительным для дорогих покрытий, целостность которых сложно восстановить путем подкрашивая.

Бумага используется для упаковки профнастила. Таким образом, снижая вероятность повреждения во время транспортировки или хранения.

На практике, в основу выбора профнастила положена цветовая гамма, которая достаточно разнообразна.

Типы и разновидности профнастила

Можно выделить три основных типа профнастила, в основе которых лежит высота волны. Каждый из типов имеет виды, связанные с конфигурацией волны (трапеция, цилиндр, и ее высота) что в свою очередь, обуславливает значительное количество разновидностей.

Стеновой профнастил

Характеризуется более мелким профилированием, что позволяет обеспечить большую рабочую ширину листа. У каждого производителя своя маркировка стенового профлиста. Однако общим является буквенная маркировка, показывающая принадлежность к стеновому, и число – обозначающее высоту профилирования (профнастил стеновой высота волны). К стеновым относятся листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличает такое качество как парусность. Сплошной лист подвержен ветровой нагрузке, снизить которую можно путем выбора листа с более высокой волной или обустройства мощного каркаса.

Кровельный профнастил

Отличается более высокой волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается он также, как и стеновой, буквой и числом. Например, ПК-35 – профнастил кровельный высота волны 35 мм. К кровельным относятся листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. К кровельному относится любой профнастил с высотой волны более 20 мм. Это значение является пограничными и встречается в кровельном и в стеновом профнастиле. А назначение (отличие) определяется наличием или отсутствием капиллярной канавки или при использовании более простого оборудования в ориентации цветной стороны (см. рисунок).

Несущий профнастил

К этой категории относятся листы с высотой волны в 75, 80, 90 и 100 мм. Их используют при устройстве перекрытий в т.ч. железобетонных. Для усиления на несущем профнастиле применяется выштамповка.

Примечание. Чем выше высота волны, тем жестче профлист, но тем меньше его полезная площадь.

Теоретически для забора или другого ограждения можно использовать любой профнастил, однако целесообразно использовать именно стеновой, ввиду большей площади. Также следует знать, что кровельный имеет капиллярную канавку, она служит препятствием для проникновения воды в месте стыка листов профнастила вдоль. Наличие канавки усложняет стыковку листов между собой. Точно также на крышу можно уложить любой профнастил, но имеет смысл использовать листы с более высокой волной.

Обратите внимание. Профилирование (высота волны, расстояние между волнами, угол наклона трапеции) отличается в зависимости от используемого оборудования. Поэтому следует приобретать профнастил сразу всей партией или докупать у одного и того же производителя.

Виды профнастила – фото

Виды и типы профнастила — 1Виды и типы профнастила — 2

Размеры профнастила

Вне зависимости от вида производители выделяют три ключевых геометрических параметра профнастила: длину, ширину и толщину листа. И одну производную от них – вес.

Геометрические параметры профилированного листа

Длина профнастила

С точки зрения технология изготовления максимально возможная длина профлиста – 12 000 мм. Некоторые производители нарезают ее кратно 1 000 мм. Другие же кратно 50 мм. Точность размеров порезки определяется качеством применяемого оборудования.

Лучше брать лист с нужным размером. Профнастил достаточно легкий материал, так что лист длиной 6 000 мм без труда поднимается на крышу вручную бригадой из трех человек. При необходимости, можно приобрести два листа, а расчет длины профнастила вести с учетом поперечного нахлеста. На участке сложно обеспечить высокую точность, а главное безопасность резки.

Примечание. Чем ниже угол наклона кровли, тем больший нахлест нужно обеспечить. Например, угол уклона крыши в 15° требует, чтобы был обеспечен перехлест в 200 мм. Это повышает расход материала, но снижает вероятность затекания, в частности талых вод.

Ширина профнастила

Производители всегда указывают два размера при обозначении ширины листа. С чем это связано? С тем, что ширина профнастила изменяется в зависимости от высоты волны. Несмотря на то, что в производство идет лист стандартной ширины в 1 250 мм (очень редко 1 000 мм) конечная ширина всегда разная. Так, для листа любой волны важна: общая и рабочая ширина.

Общая ширина профнастила используется при оформлении счета. Обратите на это внимание. А полезная ширина профнастила – при расчетах количества материала, т.е. та площадь профнастила, которая непосредственно используется в строительстве. Обозначая ее, профессионалы оперируют понятием «рабочая ширина профнастила». Полезная ширина вычисляется, как общая минус нахлест. Величина нахлеста составляет одну волну.

Примечание. В частном строительстве, выполняя расчет профнастила для забора или крыши, мастера пользуются общей шириной листа. Это оправдано в случае, если забор секционный и одна секция равна одному листу.

Стандартная ширина профнастила зависит от производителя, и на практике колеблется в диапазоне 1150-1080 мм (для ПС-10, профнастила с высотой волны в 10 мм.)

Толщина профнастила

Производители предлагают профнастил толщина которого находится в пределах 0,3-1 мм. На рынке РФ распространены листы толщиной в 0,45-0,5 мм (характерно для стенового и кровельного профнастила). Не стоит настороженно относиться к такой, казалось бы, незначительной толщине. Благодаря профилированию лист обладает высокой прочностью. По листу, уложенному на крышу, свободно передвигаются строители, не рискуя его деформировать.

Примечание: Производство профнастила регулируется ГОСТом 24045-2010, а отклонения по толщине ГОСТом 19904-90. Последний допускает отклонение для указанной толщины на +/- 0,06 мм. Поэтому допустимо, что при заявленной толщине в 0,45 фактическая толщина металла профнастила составит 0,39.

Толщина несущего профнастила обычно составляет 0,7-1 мм.

Вес профнастила

Чтобы рассчитать вес листа профнастила нужно знать его площадь, длину и ширину. Обратите внимание, на вес профнастила оказывают влияние:

длина листа;
расстояние между волнами;
толщина металла;
наличие покрытия и его вид;
количество слоев в структуре металла и толщина каждого из них;
дополнительная упаковка: бумага, пленка, поддон, прокладочный картон.

Допуски и отклонения размеров профнастила

ГОСТ 19904-90 регулирует отклонения:

Отклонения размеров профнастила по толщине

Примечание. Отклонения по толщине могут быть вызваны как отклонениями на стадии производства так на стадии профилирования.

Примечание. Предельное отклонение по ширине и длине определяется технологичностью применяемого профилегибочного оборудования. Например, на автоматической линии производства компании «Profilekeskus» (Финляндия) допустимое отклонение по ширине составляет всего 0,4 мм. А на линии Shell Group Shanghai Ltd (Китай) – 6 мм.

Комплектующие и аксессуары для профнастила

Для монтажа профнастила существуют разнообразные декоративные элементы и аксессуары. К ним относятся планки, позволяющие облицевать поверхность любой конфигурации и различного рода уплотнители, саморезы, краска и т.п.

Цена профнастила

Цена-размер – два основных параметра, на которые ориентируется пользователь, принимая решение о покупке. Стоимость складывается из различных компонентов, начиная от толщины металла и заканчивая имиджем производителя профнастила и металла. Также цена на профлист отличается в зависимости от уровня конкуренции в регионе.

Ориентировочная стоимость профнастила стандартных размеров, приведена в таблице.

Если рассматривать стоимость профилированного настила в зависимости от толщины, то картина будет иметь вид:

Примечание. Упаковка в пленку увеличивает стоимость на 5-10 %.

Плюсы и минусы профнастила

Профлист, как и любой другой материал, имеет свои достоинства и недостатки, с которыми тоже следует ознакомиться, принимая решение об использовании.

Сфера применения профнастила

Не в последнюю очередь популярность профнастилу обеспечила широкая сфера его применения.

для установки заборов;
для строительства и облицовки стен;
в качестве кровельного материала;
при монтаже быстро возводимых зданий;
для временных и постоянных ограждений;
в качестве неснимаемой (несъемной) опалубки.

Преимущества профнастила

прочность;
надежность;
длительность эксплуатации;
широкая цветовая гамма;
дизайн;
простота монтажа;
незначительный вес;
минимальный уход в процессе эксплуатации;
удобство транспортировки и хранения;
возможность выполнить установку профнастила своими руками;
устойчивость к ультрафиолету, перепадам температур, влажности, механическим повреждениям и т.п.

Недостатки профнастила

эффект «барабана». Использование профнастила в качестве покрытия для кровли выдвигает повышенные требования к звукоизоляции чердачного помещения. Т.к. звук, который хорошо проводится металлом, создает дискомфорт жильцам дома.

появление ржавчины. Происходит при повреждении защитных слоев стального ядра металла, из которого изготовлен профнастил.

Заключение

Работа с профнастилом позволяет быстро и самостоятельно выполнить значительное количество работ на приусадебном участке, а знание основных параметров поможет выбрать качественный материал, который будет долго выполнять свои непосредственные функции и радовать глаз красивым внешним видом.

Размеры профлиста: классификация

Технические характеристики, которые имеет профлист определяют его лидирующие позиции среди аналогичных строительных отделочных материалов. Он легок, что значительно удешевляет, упрощает доставку. Присутствие двойного слоя защиты надежно защищает профлист от вероятного повреждения коррозией, продлевая срок его эксплуатационной службы. Порядка 30 цветовых оттенков, позволяют реализовать любые дизайнерские идеи.

Профнастил устойчив к ультрафиолету, агрессивным факторам среды окружения, что дает возможность наслаждаться его ярким, привлекательным внешним видом как минимум полвека.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Размеры профнастила зависят от его технического назначения. Именно по этим критериям составляется классификация модельного ряда изделий. Чем выше нагрузка, которую может принять на себя лист профилированного настила, тем большими будут его габаритные размеры, высота волны.

Размеры профлистов

Профнастил, изготовленный из рулонной стали позволяет не ограничивать размера длины листа, однако чаще всего встречаются рулоны по 12, 13 и 14 метров. Впрочем, в зависимости от функционального назначения листы всегда можно разрезать на нужные размеры.

Классификация по размерам и маркировке

Стальной профнастил выпускается в соответствии с технологической карточкой по установленному государственному стандарту. Технологический процесс производства, который проходит профнастил перед выпуском, предполагает задействование специального профилегибочного станка.

Профлист — строительный материал, имеющий достаточно широкий спектр возможного использования. Он незаменим в процессе сооружения объектов производственного и складского назначения. Используется для организации сооружений оградительного характера, в качестве кровельного, отделочного материала.

Исходя из характера использования, профлист предполагает деление на несколько категорий, маркируемых определенным образом. Маркировка профилированных листов состоит из буквенного и цифрового обозначения. Буква характеризует его непосредственное функциональное назначение, цифра – размер, причем первой указывается высота волны, а второй — монтажная ширина, которую имеет профнастил. Подбор настила определенной марки зависит от характера выполняемых работ.

Кровельный

Профнастил применяется при организации кровли. Маркируется буквой «Н». Основной его отличительной особенностью является размер, а точнее высота. Она превышает высоту прочих аналогичных листов, используемых при проведении облицовочных работ, а так же в качестве несущих конструкций. Как правило, высота волны такого материала превышает 44 мм.

Стандартные размеры профнастила, используемого в качестве кровельного покрытия, допускают ширину 1100 — 1250мм, длину порядка 13 м, необходимой кратности отреза. Листы изготавливаются из стали 0,6-0,8мм. Маркируется профлист — Н57. Его высокие технические характеристики, особенно достаточная жесткость, устойчивость к агрессивным природным воздействиям, позволяют применять изделия, монтируя конструкции опорного и несущего назначения. Цифра 57 указывает высоту волны в мм, а 750 – монтажная ширина изделия.

Кроме того строительный рынок готов предложить профлист следующих марок:

Стеновой

Ведение работ облицовочного характера осуществляется посредством использования стеновых профилированных листов, имеющих самую маленькую высоту волны – 8 — 44 мм. Примером маркировки стенового настила является профнастил С10-1150, где С- указывает на то, что материалом осуществляют облицовку стен, 10 — высоту волны, «монтажная ширина»- 1150. Профиль предполагает использование в производстве образцов стали 0,45-0,7мм. Рабочая ширина единицы – 1250мм, размер длины до 12 м допуская нужное отрезание пошагово.

Профнастил аналогичных моделей, обладающий достаточной высотой волны, допустим С18, С21,С-44, отличается широкими полками, армированными ребрами жесткости. Это позволяет пользоваться таким профнастилом для облицовки стен, ведения кровельных работ, установки ограждений.

Применение универсального профлиста

Характеристики размеров

Профиль универсального использования маркируется «НС». Ее отличительной особенностью является достаточная толщина изделий, сочетающаяся со значительной высотой гофры, колеблющейся в пределах 35-44мм.

Наиболее востребованы следующие марки изделий данной категории:

Размеры габаритов, которыми обладает модель НС35-1000, соответствуют 1250 мм (ширина), 14 м длины необходимой кратности разреза, 0,4-0,8 мм — толщина стали. Им удачно покрывать конструкции ограждающего характера, стены. Прокат изделия предполагает формирование достаточного числа ребер жесткости (шириной 7 мм), его нередко используют в создании несъемной опалубки. Цифра 1000 показывает монтажную ширину изделий.

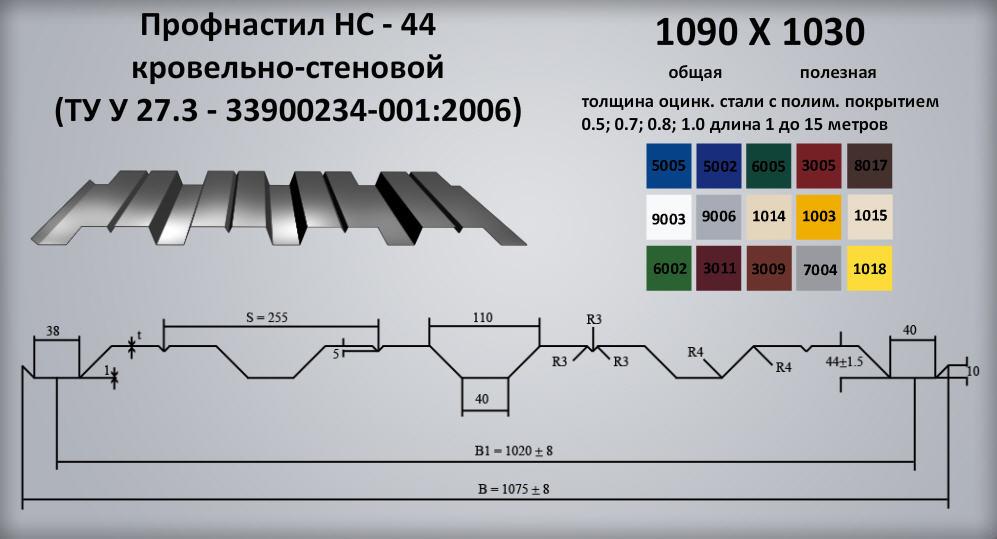

Использование профлистов НС44-1000 целесообразнее всего производить для отделки ограждений, стен, поскольку он состоит из стали 0,55-0,8 мм.

Профнастил НС60-1000 – альтернативный вариант организации металлических опалубок, покрытия кровли. Толщина листа 0,65-0,9 мм позволяет изделию легко справляться с поставленными функциональными задачами. Заготовка шириной 1250 мм, 14 м длины.

Размеры листов профнастила и профлиста для забора — sdelayzabor.ru

Профилированный лист является одним из наиболее распространенных строительных материалов, применяемых для кровельных и отделочных работ, для возведения ограждений и строительства каркасных конструкций. Это гофрированные листы оцинкованного металла, которые могут иметь полимерное покрытие или обходиться без него. Зная размеры профнастила для забора, можно подобрать оптимальный вариант для конкретного вида работы.

Профлист — универсальный материал с широкой гаммой расцветок

Различные виды металлопрофиля отличаются многими параметрами. Обычно указываются такие размеры: высота гофры, общая ширина листа, рабочая ширина, толщина металлического листа.

Маркировка профлиста

Все виды профнастила подразделяются на 3 категории, в зависимости от предназначения. Они обозначаются разными буквами:

С — профлист стеновой, предназначенный для всех видов облицовочных работ, а также для возведения ограждений. Отличается доступной стоимостью и надежностью. Волна приподнята на 4-44 миллиметра.
Н -профлист кровельный. Способен выдерживать значительные давящие нагрузки. Высота гофры — более 44 миллиметра.
НС — профлист универсальный, который можно применять для любых работ. Гофра может иметь подъем 35-44 миллиметров.

Нельзя говорить о том, что профлист разного назначения имеет стандартные размеры. Различные марки продукции различаются своими габаритами и другими характеристиками. Например, размеры профлиста для забора будут отличны от габаритов кровельного профнастила.

В качестве примеров разберем наиболее популярные и доступные типы металлического профиля, такие, как С8, С10, С20, С21, указав их особенности и размеры.

Размеры профнастила марки С8

Одним из наиболее экономичных вариантов считается С8. Он широко применяется для возведения временных конструкций, ограждений, обшивки стеновых поверхностей. Благодаря малой высоте гофры, С8 можно использовать для подшивки подвесных потолков. Листы не забирают пространство у внутреннего объема помещения. Небольшой вес листа С8 дает возможность использовать для его монтажа легкие деревянные каркасы. Тем самым уменьшается себестоимость строительства.

Для кровельных работ профилированный настил С8 не рекомендуется применять ввиду его недостаточной жесткости.

Размеры листа С8:

Общая ширина — 1,2 метра;
полезная (рабочая) ширина — 115 см;
толщина металлического профиля — 0,4-0,8 мм;
высота гофры — 8 мм;
шаг волны между соседними ребрами — 115 мм.

Другие виды стенового профнастила допустимо использовать для кровли при соблюдении определенных условий.

Размер профлиста для забора марки С10

Это оцинкованный лист с небольшой высотой волны, позволяющий создавать сложные конструкторские и дизайнерские решения.

Сферы применения профильного листа С10:

Отделочные работы на стеновых конструкциях.
Материалом С10 обшивают здания внутри, изготавливают подвесные потолки.
В качестве временных ограждений на стройплощадках и прочих объектах.
Листы С10 используются для строительства заборов.

Если применять лист С10 в качестве элемента кровли, то необходимо обеспечить значительный угол наклона крыши. Это необходимо для того, чтобы избежать возможных весовых нагрузок в виде снега, которые могли бы продавить металлопрофиль.

Размер профлиста для забора С10

Размеры С10:

Общая ширина — 1,16 метра;
полезная (рабочая) ширина — 110 см;
толщина металлического профиля — 0,4-0,8 мм;
высота гофры — 10 мм;
шаг волны между соседними ребрами — 100 мм.

Размеры профлиста марки С20

Размеры профнастила С-20

Это прочные листы оцинкованного металла, в разрезе имеющие форму трапеции или волны. Применяется в самых различных областях строительства:

Для кровельных работ. Шаг обрешетки при использовании С20 должен быть не более 40 см.
С20 применяется для изготовления сэндвич-панелей.
Изготовление жестких конструкций. В качестве основы, для монтажа С20, должен использоваться усиленный профиль.
Обшивка стен зданий, гаражей, ангаров, мастерских и прочих построек.
Обустройство перегородок внутри зданий.
С20 применяется для изготовления надежных заборов.

Размеры листа С20:

Общая ширина — 1,15 метра;
полезная (рабочая) ширина — 110 см;
толщина металлического профиля — 0,45-0,7 мм;
высота гофры — 18-20 мм;
шаг волны между соседними ребрами — 137,5 мм.

Размеры профлиста С21

Размеры профнастила C21

Это листы трапецевидного профиля. Стандартные длины листов составляют 6, 3 и 2 метра. Несмотря на то, что данный профлист относится к категории стеновых материалов, области его применения гораздо шире:

Облицовка стен и фасадов зданий.
Строительство заборов из С21 позволяет создавать долговечные и жесткие конструкции.
С21 позволяет возводить легкие здания по бескаркасной технологии.
Монтаж кровли, имеющей разреженную обрешетку. Панели С21 имеют высокую гофру, поэтому обладают повышенной несущей способностью. Используется для любых уклонов кровли.
Из листов С21 изготавливают качественные сэндвич-панели.
Обшивка деревянных сооружений, павильонов, гаражей, хозпостроек.
Из С21 возводят красивые и прочные заборы, в том числе ограждения для промышленных предприятий.

Размеры листа С21:

Общая ширина — 1,051 метра;
полезная (рабочая) ширина — 100 см;
толщина металлического профиля — 0,4-0,8 мм;
высота гофры — 21 мм;
шаг волны между соседними ребрами — 100 мм.

Какой бы виды профлиста вы ни выбрали для своих нужд, вначале узнайте их размеры, чтобы изготовить конструкцию с минимальным количеством отходов. Приобретайте профнастил с запасом около 1 погонного метра, так как листы будут перекрывать друг друга. Возможно, потребуется запас и более 1 метра, если сооружается, например, длинное ограждение.

Размеры материалов для забора из профнастила, композитные составы, толщина

Высота профиля различается в пределах от 1,8 до 2,5 метров. Однако для возведения заборов стандартного размера с оптимальными показателями парусности и прочности наиболее востребованы двухметровые изделия.

Отличается не только размер, но и толщина листа профнастила для забора. Она зависит от параметра самого металла, из которого изготовлено полотно, от типа покрытия – с напылением пуралом, полиэстером, полиуретаном, различными композитными составами:

С оцинкованным покрытием по ГОСТ не меньше, чем 275 г на квадрат площади. Минимально такое напыление делается величиной 90 мкм. Считается самым тонким листом из бюджетной серии.
С полимерным покрытием из смолистых веществ, пластикатов. Их толщина варьируется в пределах 175-200 мкм. Профиль отличается прочностью, функциональностью, долговечностью. Он легко выдерживает предельно низкие температуры, ветровые порывы, механические воздействия.
Со слоем из алюминия и полимерных компонентов – алюмооцинкованные листы. Это продукция с высокими параметрами по износостойкости, невосприимчивости к внешним факторам, эстетичным дизайном.

Толщина стартует от 0,3 миллиметра, может достигать 1,2 мм. «Золотая середина» по такому показателю – это листы толщиной 0,45-0,5 мм. Они сочетают прочность, хорошую жесткость ребер, но вместе с тем не сильно утяжеляют конструкцию забора.

Классифицируется и размер волны профлиста для забора. Чем гребень выше, тем жестче и прочнее лист, но меньше его полезная площадь. Стеновые полотна могут иметь показатели 21, 20, 15 мм, но популярнее изделия на 10, 8, 15 мм за счет демократичной стоимости и оптимальным прочностным показателям.

Кровельный профнастил имеет варьированную высоту профилированных выступов – на 45, 60, 80, 100 мм и иные типоразмеры. Наиболее востребованные с маркировкой 20, 21, 35. Линейка несущих профлистов включает полотна с высотой гребня 75 и 80, а также на девяносто и сто миллиметров.

Профнастил на забор стандартный – это двухметровое полотно типа С10-С20 толщиной в 0, 5 мм. Модели с более низкими показателями не отличаются качеством, они быстро выйдут из строя.

Как рассчитать количество квадратных метров профлиста для забора?

Чаще всего покупатель не знает, как рассчитать профлист на забор. А между тем, от этого зависит:

Достаточно ли будет купленного профиля на обустройство всего ограждения, не останется лишний.
Насколько надежной получится конструкция, не разрушится от неверного подбора.
Как быстро проведут монтаж, насколько качественно.

Из какого профлиста лучше делать забор? Данный вопрос решается в каждом конкретном случае. Решение зависит от параметров земельного участка, особенностей проекта, высоты конструкции, прочих факторов. Это рекомендуется определять с расчетами на бумаге, с непосредственным выявлением всех параметров в реальности – при выезде на участок.

Оптимальным считается лист толщиной 0,5 мм, с покрытием из полимера. Слишком тонкие полотна с оцинкованием хоть и доступнее, но очень ненадежны и годятся только на временные заграждения.

Если требуется рассчитать листы профнастила на забор, то учитывайте следующее:

С самого начала измерьте периметр участка с учетом наличия неровностей, чтобы скорректировать показатель.
Рассчитайте количество полотен – для этого поделите общий периметр на полезную ширину листа. Учитывайте, что результат лучше округлять в большую сторону.
Для площади умножьте проектную высоту забора на периметр. Не забывайте вычесть из этой суммы ворота, калитки, декоративные столбы – например, бетонные или кирпичные.

При горизонтальном монтаже отталкивайтесь от того, что ширина полотна – это будет высота забора, а высота «станет» погонажем. В расчетах количества квадратных метров действуйте аналогично – весь периметр умножайте на ширину профиля. Если монтируете встык, добавляйте на каждый по 5-10 см, а при установке с просветами «вычитайте» из периметра все имеющиеся столбы.

Если вы растерялись в многообразии вариантов, не знаете, какой профлист лучше для забора. Не стоит паниковать. Вам необязательно разбираться в тонкостях профиля, лаг, столбов и изучать рынок в поиске подходящего предложения. Обратитесь в нашу компанию, чтобы с минимальными затратами сил, времени и денег получить достойный результат.

Специалисты расскажут, какой бывает профлист для забора, компетентно помогут сделать правильный расчет материалов и выбрать оптимальный вариант по стоимости, функциональным и эстетическим параметрам.

Из чего складывается стоимость материалов и что учесть при расчетах?

Цена формируется из нескольких главных и второстепенных элементов:

Основным моментом является расход профнастила на забор. Он зависит от протяженности участка, его геометрии, высоты ограждения.
На стоимость влияет количество используемых столбиков, перекрытий, материалом их изготовления и параметров.
Также в смету вносится стоимость крепежей, метизов, декоративных элементов.

В определении стоимости учитываются особенности крепления, например, расчет забора из профнастила нахлест будет выше по сумме, чем аналогичное ограждение с установкой полотен встык.

Расчет метизов производится с ориентацией на число крепежей на каждый отдельный лист. В основном саморезы фиксируются на каждую лагу с чередованием через одну волну. Для определения числа нужно количество лаг перемножить на имеющиеся точки фиксации.

Количество лаг определяется по периметру, умноженном на два при двухрядном расположении и на три – при трехуровневом. При креплении нахлестом – придется накинуть по 5-8 см на каждый такой стык. При приваривании добавлять запас не нужно.

Длина опор рассчитывается, в зависимости от высоты забора, степени заглубления ниже уровня промерзания, типа почвы.

Чтобы правильно и точно определить количество материалов и комплектующих, расчеты лучше доверять профессионалам, которые проанализируют все параметры конкретного объекта и ограждения. Самостоятельный расчет может привести к непоправимым ошибкам с риском перерасхода или нехватки материала, а также небезопасности использования.

Любые формы оплатыОплачивайте так, как вам удобно!

Выезд для монтажаВ пределах 300км от Москвы Оперативная доставкаВозможность оперативной доставки материалов на объект Гарантия качестваГарантия качествавсех работ Круглосуточный прием заявокВсегда рады вашему звонку!

Именно поэтому рекомендуем рассчитывать все размеры и прочие параметры заборов с помощью экспертов компании «КС-Забор» — гаранта надежности и безопасности ограждений из профиля, доступности цен, быстрого выполнения работы любой сложности.

Москва и Московская область — основные направляения работы компании КС — ЗАБОР

Апрелевка
Балашиха
Белоозёрский
Бронницы
Верея
Видное
Волоколамск
Воскресенск
Высоковск
Голицыно
Дедовск

Дзержинский
Долгопрудный
Домодедово
Дрезна
Дубна
Егорьевск
Жуковский
Звенигород
Ивантеевка
Истра
Кашира

Клин
Коломна
Королёв
Котельники
Красноармейск
Красногорск
Краснознаменск
Кубинка
Ликино-Дулёво
Лобня
Лосино-Петровский

Лыткарино
Люберцы
Мытищи
Наро-Фоминск
Одинцово
Озёры
Орехово-Зуево
Павловский Посад
Подольск

Вес профнастила 1 м2 — таблица, размеры

Зачем знать вес профнастила? Для того, чтобы правильно рассчитать нагрузку, которую будет испытывать несущая конструкция. И если для дачного забора это не столь важно, то при планировке стропильной системы пренебрегать расчетами не стоит.

Стандартный вес листов профнастила — от чего зависит и как рассчитать

В таблице весов приведены значения популярных типов оцинкованного профилированного листа не только в расчете на 1 м², но и на квадратный метр полезной ширины.

Вес профлистов с полимерным покрытием ниже неокрашенного профнастила. Все из-за того, что указывается общая толщина листа. Как результат — металла в окрашенном листе толщиной 0,4 мм меньше, чем в оцинкованном. В таблице указан вес листов с нанесенным полиэстером (толщина покрытия — 25 мкм).

Вес листов профнастила — не фиксированное число. Его значение зависит от:

толщины металла, из которого изготовлен профилированный лист — от 0,3 до 3 мм;
толщины полимерного покрытия — от 25 до 100 мкм;
ширины листа — от 800 до 1200 мм;
высоты профиля (волны) — от 8 до 114 мм;
длины проката — от 0,5 до 12 м.

Именно поэтому в расчетах учитывается не вес листа, а вес 1 м².

Сами листы маркируют в зависимости от высоты и формы профиля:

стеновой (С) — с трапециевидным профилем;
несущий (Н) — с дополнительными ребрами жесткости;
универсальный (НС).

Высота профиля в миллиметрах указывается цифрами рядом с буквенным обозначением — С8, Н57 и т.д. При этом некоторые типы листа взаимозаменяемы. Главное помнить, что чем выше профиль и толще лист, тем лучше несущая способность. Другими словами, стены или забор можно соорудить из несущего профлиста, а вот перекрытия из стенового — нет.

Полезная, или рабочая, ширина профлиста указывает на площадь, которая будет накрыта с учетом нахлестов. Этот параметр всегда указывается в характеристиках листов. Например, общая ширина профлиста НС44 1070 мм, а рабочая — 1000 мм.

Читайте также: Профнастил для крыши: недостатки материала, отзывы

Стоимость профнастила

Цена на профнастил, как и его вес, зависит от толщины металла и высоты профиля. При этом, окрашенные гофролисты стоят дороже просто оцинкованных.

Ориентировочная стоимость профлистов:

стеновой — от 162 руб/м² за оцинкованные листы и от 210 руб/м² за окрашенные;
несущий — от 243 руб/м² и от 283 руб/м² за оцинкованные и с полимерным покрытием соответственно;
кровельный — от 350 руб/м².

При этом профнастил может быть окрашен с двух сторон, что особенно актуально для заборов. В этом случае его цена начинается с 295 руб/м². Если же хочется оригинальной расцветки «под камень», стоимость поднимается — от 450 руб/м² и выше.

В качестве экономии можно приобретать готовые двухметровые листы — не в сезон они стоят дешевле профнастила, нарезанного по размерам покупателя, так как их легче хранить. Но тут стоит быть внимательным — используя листы стандартного размера на многоскатной крыше, получится гораздо больше отходов.

Перед покупкой профилированных листов следует внимательно ознакомиться с их характеристиками, и тогда удастся избежать многих досадных ошибок!

Читайте также: Ондулин или профнастил: что лучше, отзывы

стандартные размеры профнастила и вес, рабочая ширина листов и другие характеристики, оцинкованные листы и другие виды

Профлист С8 — популярный вариант для отделки наружных стен зданий и сооружений, строительства временных ограждений. Оцинкованные листы и другие виды этого материала имеют стандартные размеры и вес, а их рабочая ширина и прочие характеристики полностью соответствуют назначению. О том, где и как лучше применять профлист марки С8, об особенностях его монтажа, поможет больше узнать подробный обзор.

Что это такое?

Профлист С8 относится к категории стеновых материалов, поскольку в его маркировке присутствует литера С. Это значит, что несущие способности листов не слишком велики, а их применение ограничено лишь вертикально расположенными конструкциями. Марка относится к самым дешевым, у нее минимальная высота трапеции. При этом разница с другими материалами есть, и не всегда в пользу листов С8.

Чаще всего профлист сравнивают с аналогичными покрытиями. Например, отличия продукции марки С8 от С10 не слишком велики.

При этом выигрывает здесь С8. Несущие способности у материалов практически равные, поскольку толщина и жесткость профлиста почти не меняется.

Если рассматривать, чем марка С8 отличается от С21, разница будет более разительной. Даже в ширине листов она превысит 17 см. Вот только ребристость у материала марки С21 намного выше, трапециевидный профиль довольно высокий, что обеспечивает ему дополнительную жесткость. Если речь идет о заборе с высоким уровнем ветровых нагрузок, о стенах каркасных строений, этот вариант окажется оптимальным. При установке ограждения между участками при равной толщине листов С8 выиграет у своих аналогов за счет снижения трат и скорости монтажа.

Технические характеристики

Профнастил марки С8 изготавливается по ГОСТу 24045-94 или ГОСТу 24045-2016, из оцинкованной стали. Воздействуя на поверхность листа методом холодного проката, гладкую поверхность превращают в ребристую.

Профилирование позволяет получить поверхность с трапециевидными выступами высотой 8 мм.

Стандартом регламентируется не только площадь покрытия в квадратных метрах, соответствовать должна и масса изделий, а также допустимая цветовая гамма.

Размеры

Стандартные показатели толщины для профлиста марки С8 составляют 0,35-0,7 мм. Его габариты тоже строго определены нормативами. Эти параметры производители не должны нарушать. Для материала характерны следующие размеры:

рабочая ширина – 1150 мм, полная – 1200 мм;
длина – до 12 м;
высота профиля – 8 мм.

Полезная площадь, как и ширина, заметно отличается у этого типа профлиста. Уточнить ее показатели вполне можно, исходя из параметров конкретного отрезка.

Вес

Масса 1 м2 профлиста С8 при толщине 0,5 мм составляет 5,42 кг по длине. Это относительно немного. Чем толще лист, тем больше он весит. Для 0,7 мм этот показатель равен 7,4 кг. При толщине 0,4 мм вес составит 4,4 кг/м2.

Цвета

Профнастил С8 выпускается как в традиционном оцинкованном виде, так и с декоративной отделкой поверхности. Окрашенные изделия изготавливаются в различных вариантах оттенков, чаще всего имеют полимерное напыление.

Изделия с фактурным покрытием могут иметь оформление под белый камень, под дерево. Небольшая высота волн позволяет придать рельефу максимальную реалистичность. Также окрашивание возможно по каталогу RAL в различных вариантах палитры — от зеленого и серого до коричневого оттенка.

Почему нельзя использовать для кровли?

Профлист С8 — самый тонкий из представленных на рынке вариантов, с высотой волны всего 8 мм. Этого достаточно для использования в ненагружаемых конструкциях — в обшивке стен, создании перегородок, строительстве заборов. В случае с укладкой на кровлю профлист с минимальным размером волны потребует создания сплошной обрешетки. Даже при небольшом шаге опорных элементов материал просто продавится под снеговыми нагрузками зимой.

Также использование профлиста С8 в качестве обшивки кровли вызывает вопросы относительно его экономичности.

Монтаж приходится делать с перехлестом не в 1, а в 2 волны, увеличивая расход материала. При этом крыша потребует замены или серьезного ремонта уже через 3-5 лет после начала эксплуатации. Попадания осадков под кровлю при такой высоте волны практически не избежать, частично снизить их влияние можно только при помощи герметизации стыков.

Виды покрытий

Поверхность профлиста в стандартном варианте имеет только защитное цинковое покрытие, придающее стальному основанию антикоррозионные свойства. Этого достаточно для создания наружных стен бытовок, временных ограждений. Но если речь идет об отделке зданий и сооружений с более высокими эстетическими требованиями, в ход идут дополнительные декоративно-защитные покрытия, позволяющие добавить привлекательности недорогому материалу.

Оцинковка

Качественный оцинкованный профлист марки С8 имеет слой покрытия, равный 140-275 г/м2. Чем он толще, тем лучше материал защищен от внешних атмосферных воздействий. Показатели, актуальные для конкретного листа, можно найти в сертификате качества, прилагающемся к товару.

Оцинкованное покрытие обеспечивает профлисту С8 достаточно длительный срок службы.

Оно может разрушаться при резке вне производственного цеха — в этом случае на стыках будет проявляться коррозия. Металл с таким покрытием имеет серебристо-белый оттенок, плохо поддается окрашиванию без предварительного нанесения грунта. Это самый недорогой материал, используемый лишь в конструкциях, не имеющих высокой функциональной или погодной нагрузки.

Покраска

В продаже можно найти профлист, окрашенный с одной или двух сторон. Он относится к декоративным элементам стеновых материалов. Этот вариант продукции имеет цветной наружный слой, окрашивается на производстве порошковыми составами в любые оттенки в рамках палитры RAL. Обычно такие изделия производят на заказ, с учетом пожеланий клиента, ограниченными партиями. По своим защитным свойствам такой профлист превосходит обычный оцинкованный, но уступает полимеризованным аналогам.

Полимерные

Для того чтобы повысить потребительские свойства профлиста С8, производители дополняют его наружную отделку вспомогательными слоями декоративно-защитных материалов. Чаще всего речь идет о напылении составов с полиэстеровым основанием, но могут применяться и другие варианты. Они наносятся поверх оцинкованного покрытия, обеспечивая двойную защиту от коррозионных воздействий. В зависимости от исполнения, в качестве покрытия выступают следующие вещества.

Пурал

Полимерный материал наносится на оцинкованный лист слоем в 50 мкм. В составе наплавляемой смеси — полиамид, акрил и полиуретан. Многокомпонентный состав обладает превосходными эксплуатационными свойствами. Он имеет срок службы более 50 лет, обладает эстетичным внешним видом, эластичен, не выгорает под воздействием атмосферных факторов.

Глянцевый полиэстер

Самый бюджетный вариант полимера наносится на поверхность материала в виде пленки толщиной всего 25 мкм.

Защитно-декоративный слой не рассчитан на значительные механические нагрузки.

Материал рекомендуется использовать исключительно в обшивке стен. Здесь срок его службы может достигать 25 лет.

Матовый полиэстер

В этом случае покрытие имеет шероховатую структуру, а толщина слоя полимера на металле достигает 50 мкм. Такой материал лучше противостоит любым нагрузкам, его можно без опасений мыть или подвергать другим воздействиям. Срок службы у покрытия тоже заметно выше — не менее 40 лет.

Пластизоль

Под этим названием выпускаются листы с покрытием из пластифицированного ПВХ. У материала значительная толщина напыления — более 200 мкм, что обеспечивает ему максимальную механическую прочность. При этом термическая стойкость ниже, чем у полиэстеровых аналогов. В ассортименте продукции разных производителей есть профлисты с напылением под кожу, дерево, натуральный камень, песок, другие фактуры.

PVDF

Поливинилфторид в сочетании с акрилом — самый дорогостоящий и надежный вариант напыления.

Срок его службы превышает 50 лет. Материал ровно ложится на оцинкованную поверхность слоем всего 20 мкм, не боится механических и термических повреждений.

Цветовое исполнение разнообразное.

Это основные варианты полимеров, используемые для нанесения на поверхность профлиста марки С8. Определить наиболее подходящий для конкретного случая вариант можно, обращая внимание на стоимость, долговечность и декоративность покрытия. Стоит учесть, что в отличие от окрашенных листов полимеризованные обычно имеют защитный слой с 2 сторон, а не только с фасада.

Сферы применения

Профлисты марки С8 имеют достаточно широкий спектр применения. При соблюдении определенных условий они годятся и для крыши, если кровельный материал кладется на сплошное основание, а угол уклона превышает 60 градусов. Поскольку здесь обычно используется лист с полимерным покрытием, удается обеспечить конструкции достаточную эстетичность. Оцинкованный лист с малой высотой профиля на кровлю категорически не годится.

К основным сферам применения профнастила марки С8 можно отнести следующие.

Сооружение заборных конструкций. Как временных ограждений, так и постоянных, эксплуатируемых вне участков с сильными ветровыми нагрузками. Профлист с минимальной высотой профиля не обладает высокой жесткостью, на забор его монтируют с более частым шагом опор..

Обшивка стен. Здесь используются декоративно-защитные свойства материала, его высокая укрывистость. Можно быстро обшить поверхность наружных стен временной постройки, бытовки, жилого дома, коммерческого объекта.

Изготовление и обустройство перегородок. Они могут собираться на каркасе прямо внутри здания или формироваться на производстве в качестве сэндвич-панелей. В любом случае высокими несущими свойствами эта марка листа не обладает.

Изготовление подвесных потолков. Небольшой вес и слабый рельеф становятся преимуществом в тех случаях, когда необходимо создать минимальную нагрузку на перекрытия. За такими панелями можно спрятать вентиляционные короба, проводку, другие элементы инженерных систем.

Создание арочных конструкций. Гибкий и тонкий лист хорошо держит форму, что позволяет применять его как основу при строительстве сооружений различного назначения. Арочные элементы в этом случае получаются достаточно аккуратными за счет слабо выраженного рельефа металлического изделия.

Используются профлисты С8 и в других сферах хозяйственной деятельности. Материал универсален, при полном соблюдении технологии производства — прочен, долговечен.

Технология монтажа

Правильно класть профлист марки С8 тоже нужно уметь. Его принято стыковать внахлест, с заходом соседних листов по краям друг на друга на одну волну. По СНиП, на кровлю укладка возможна только по сплошному основанию, с сооружением покрытия на строениях, не подверженных значительным снеговым нагрузкам. Все стыки герметизируются уплотнителем.

При установке на стены или в качестве ограждения монтаж листов осуществляется по обрешетке, с шагом 0,4 м по вертикали и 0,55-0,6 м по горизонтали.

Начинаются работы с точного расчета. Важно убедиться в том, что материала хватит на обшивку. Стоит учесть и способ монтажа — для ограждения берут двухсторонние материалы, на фасад хватит и одностороннего покрытия.

Порядок выполнения работ будет таким.

Подготовка дополнительных элементов. Сюда входят финишная полоса и стартовая П-образная планка, уголки и другие элементы.
Подготовка к монтажу каркаса. По деревянному фасаду его делают из брусьев, на кирпичном или бетонном проще закрепить металлопрофиль. Его же используют и при строительстве заборов с использованием профлиста. Стены предварительно обрабатываются от грибка и плесени, в них заделываются трещины. Все доборные элементы на время проведения монтажа убираются со стен здания.
Разметка выполняется по стене, с учетом указанной частоты шага. По точкам фиксируются регулируемые кронштейны. Под них предварительно высверливаются отверстия. При монтаже используют дополнительно паронитовую прокладку.
Направляющий профиль устанавливается, наживляется саморезами к профилю. Проверяются горизонталь и вертикаль, если нужно выполняется смещение конструкции в пределах 30 мм.
Каркас собирается. При вертикальном монтаже профлиста его делают горизонтальным, при обратном положении — вертикальным. Вокруг проемов к каркасу обрешетки добавляются вспомогательные перемычки. Если планируется теплоизоляция, ее проводят на этом этапе.
Крепится гидроизоляция, пароизоляция. Лучше сразу взять мембрану с дополнительной защитой от ветровых нагрузок. Материал растягивают, фиксируют саморезами с перехлестом. На деревянную обрешетку рулонные пленки монтируют строительным степлером.
Установка цокольного отлива. Он крепится по нижней кромке обрешетки. Планки соединяются внахлест с заходом на 2-3 см.
Оформление откосов двери специальными планками. Их выкраивают по размеру, выставляют по уровню, монтируют через стартовую планку саморезами. Оконные проемы также обрамляют откосами.
Монтаж наружных и внутренних углов. Их наживляют на саморезы, выставляют по уровню. Нижний край такого элемента делают на 5-6 мм длиннее обрешетки. Выставленный правильно элемент закрепляют. Простые профили можно монтировать поверх обшивки.
Установка листов. Она начинается с тыльной стороны здания, в направлении фасада. В зависимости от вектора укладки за точку отсчета берут цоколь, отмостку или угол здания. Пленку с листов снимают, крепить начинают снизу, с угла, по краю. Саморезы фиксируются через 2 волны, в прогибы.
Последующие листы устанавливаются друг на друга внахлест, в одну волну. Выравнивание производится по нижнему срезу. Шаг по линии стыка — 50 см. Важно при креплении оставлять компенсационный зазор около 1 мм.
В области проемов перед установкой листы раскраивают под размер ножницами по металлу или пилой, болгаркой.
Монтаж доборных элементов. На этом этапе крепят наличники, простые углы, молдинги, стыковочные элементы. Последним обшивается фронтон, если речь идет о стенах жилого здания. Здесь шаг обрешетки выбирают от 0,3 до 0,4 м.

Монтаж профлиста С8 может осуществляться в горизонтальном или вертикальном положении. Важно лишь обеспечить необходимый вентиляционный зазор, позволяющий сохранить естественный воздухообмен.

Руководство по размерам и толщине гофрокоробов

Гофрированные или картонные коробки по-прежнему являются предпочтительным типом упаковки для многих продуктов — и не зря. Во-первых, гофроупаковка имеет тенденцию быть прочной благодаря множеству слоев (лайнер и средний), которые защищают содержимое внутри коробки.

Из-за своего состава картон является одним из самых надежных средств доставки на большие расстояния, а продукты, которые защищает гофрированная упаковка, часто могут без проблем выдержать удары и падения.

Более того, в картонную коробку можно без труда добавить различные типы защитной упаковки, чтобы еще больше усилить защиту продукта.

Но не все виды гофроупаковки одинаковы. Фактически, существуют различные стандарты размера и толщины, которые вы должны соблюдать в отношении продукта, который вы отправляете. А вот и повнимательнее:

Размер гофрированного картона, направляющие толщины

Итак, какой тип картона лучше всего подходит для отправки вашего продукта.Вот более подробные сведения о направляющих размера и толщины, от наименее прочных до наиболее долговечных:

Односторонняя : Как мы уже отмечали ранее и как следует из названия, это наименее прочный тип картона. Он лучше всего подходит для внутренней облицовки ящиков для вторичной защиты продукта, так как сам по себе он не долговечен для изготовления транспортной упаковки. Однако это также самый доступный вид гофроупаковки.
Одностенная : это наиболее распространенный тип гофроупаковки, состоящий из одного среднего куска рифленого лайнера, приклеенного между двумя кусками облицовочного картона, образуя коробку.Он идеально подходит для продуктов, которые нелегко разбить.
Двойная стенка : Гофрированная двойная стенка — это, по сути, одностенный картон, умноженный на два. Это обеспечивает дополнительный уровень безопасности для любой гофроупаковки, а также делает коробки более удобными для штабелирования. Двустенная упаковка обычно используется для промышленных контейнеров или тяжелых продуктов.
Тройная стенка: Тройная стенка — это картонный заменитель деревянных ящиков. Он идеально подходит для перевозки тяжелых промышленных товаров.

Типы канавок

Гофрированные канавки — это, по сути, куски лайнера, которые находятся между кусками облицовочного картона. Итак, если вы возьмете любую коробку и разрежете ее, вы встретите флейты, которые призваны придать ей прочность и долговечность.

Есть разные типы гофроящиков, есть и разные типы канавок. Чем лучше флейта и чем больше стенок у коробки, тем она обычно прочнее. Наиболее распространенные типы канавок — канавки B, канавки C и канавки E.

Рассмотрим каждую из них поближе:

B канавки обычно имеют толщину 1/8 дюйма и лучше всего подходят для небольших картонных коробок, которые не предназначены для перевозки тяжелых продуктов.
Канавки C: Это наиболее распространенный тип канавок, обычно немного толще, чем канавки B на 3/16 дюйма, и являются предпочтительным типом канавок для повседневных перевозок.
E канавки: Это самые тонкие и наименее прочные типы канавок, их толщина составляет всего 3/32 дюйма.Эти канавки используются только для небольших коробок и картонных коробок. Пожалуй, лучший пример упаковки с флейтой E — это коробка для пиццы.

Чтобы получить полное руководство по пониманию гофрированных канавок, включая обзор более необычных типов канавок, щелкните здесь !

Создайте свой идеальный ящик

Какой размер и толщина лучше всего подходят для вашего продукта или области применения? Наша команда экспертов будет рада помочь подобрать идеальный размер и толщину для транспортировки вашего продукта.

Обращайтесь сегодня по индивидуальным запросам или исследуйте наш магазин с более чем 25 000+ товарами, чтобы найти свою идеальную картонную коробку.

Что такое гофрированный? — Подробная информация об общих стилях досок и канавках

Флейты

Флейты бывают нескольких основных обозначений. Канавки с одинаковым обозначением имеют одинаковый размер, но могут иметь различные профили канавок и количество канавок на фут в пределах данного обозначения:

Канавка была первоначальным профилем канавок для гофрированного картона. У него около 33 флейт на фут.
Б канавка была разработана для самонесущих консервов, поэтому для них не требовались ящики, выдерживающие большую нагрузку. У него около 47 флейт на фут.
Флейта C была разработана как универсальная флейта, и у нее около 38 канавок на фут.
E-образная канавка была следующим успешным профилем канавки, и она имеет около 90 канавок на фут.
F-образная канавка была разработана для небольших складных картонных коробок. У него около 125 флейт на фут.

Доска комбинированная

Односторонний: Один гофрированный материал приклеен к одному плоскому листу лайнер-картона.
Одностенная: Гофрированный материал приклеивается между двумя листами облицовочного картона. Также известен как Double Face.
Двойная стенка: Три листа лайнера с двумя средними между ними.
Тройная стенка: Четыре листа облицовочного картона с тремя средними между ними.

Стили коробок

Многие стандартные стили ящиков можно идентифицировать тремя способами: по описательному имени, по аббревиатуре, основанной на этом имени, или по международному кодовому номеру. Система числовых кодов, известная как International Fibreboard Case Code, была разработана Европейской федерацией производителей гофрированного картона (FEFCO) в сотрудничестве с Европейской организацией по твердому картону (ESBO), чтобы избежать путаницы при общении на разных языках.

Ниже приведены некоторые общие категории и конструкции стиля коробки.Имейте в виду, что существует множество других стандартных стилей, из которых можно выбирать. Кроме того, ящики из гофрированного картона могут быть изготовлены по индивидуальному заказу для удовлетворения конкретных потребностей любого пользователя ящика. Более подробную информацию о дополнительных возможностях стиля коробки можно получить у представителя производителя.

Для получения дополнительной информации о гофрированном картоне:

Закажите Справочник по волоконно-оптическим коробам, выпущенный к 75-летнему юбилею, — один из самых популярных информационных текстов в индустрии гофрирования. Нажмите здесь , чтобы узнать об этом подробнее или разместить заказ.
Посетите www.corrugated.org , где можно найти дополнительную информацию о самом гофрированном картоне, других организациях, работающих над тем, чтобы гофрированный картон оставался на переднем крае всей упаковочной индустрии, а также о возможностях карьерного роста в области гофрированного картона.

Толщина и материал картона

А канавка: толщина 5 мм

A-Flute — это широко используемый в Японии гофрированный картон, который обладает высокой амортизацией и подходит для упаковки легких и простых в использовании предметов.
Используется для транспортировки, транспортировочная коробка

B Канавка: толщина 3 мм

B-канавка — это плоская прочность на сжатие, которая выше, чем у канавки A, и она подходит для упаковки твердых вещей.
Обычно используется для упаковки ящиков для пищевых продуктов и деталей машин.

C Канавка: толщина 4 мм

C-образная канавка — это наиболее широко используемый размер канавок.
C-Flute идеально подходит для штабелирования и обычно используется для упаковки мебели и изделий из стекла.

Канавка E: толщина 1,5 мм

E-Flute идеально подходит для печати, потому что поверхность более гладкая, чем у других канавок.
Это второй по популярности гофрокороб, используемый для упаковки косметики и средств по уходу за кожей.

F Канавка: толщина 1,1 мм

F-образная канавка предназначена для небольшой розничной упаковки и является экологически чистой заменой складных картонных коробок.
Используется для нестандартных коробок с печатью, картонных коробок с печатью и розничной упаковки.

G Канавка: толщина 0,9 мм

G-Flute можно печатать непосредственно на офсетной печатной машине.

W Канавка: толщина 8 мм

W-Flute — это 5-слойный картон в структуре, в которую были склеены A / F и B / F.
Используется для тяжелых предметов, экспортная коробка.

Двухслойный столик AA: толщина 10 мм

Флейта АА — это две склеенные вместе флейты А.
Используется для упаковки тяжелых предметов.

Трехслойный столик AAA: толщина 15 мм

AAA в 6-10 раз прочнее, чем другой обычный картон.

Обозначение канавки	Флейт на погонный фут	Толщина канавки (дюймы)	Флейт на погонный метр	Толщина канавки (мм)
Канавка	33 +/− 3	³ ⁄ ₁₆	108 +/− 10	4.8
Канавка B	47 +/− 3	¹ ⁄ ₈	154 +/− 10	3,2
C-образная канавка	39 +/− 3	⁵ ⁄ ₃₂	128 +/− 10	4,0
Канавка E	90 +/− 4	¹ ⁄ ₁₆	295 +/− 13	1.6
F-образная канавка	125 +/− 4	¹ ⁄ ₃₂	420 +/− 13	0,8

от Jay Enterprises Limited

Гофроящики и картонные коробки разных размеров

Гофроящики также называются картонными коробками .Если вам все это интересно, в чем разница между ними обоими. Тогда можно расслабиться, ведь это одно и то же. Гофроящики доступны в различных цветах — в основном белом и коричневом и размерах.

Также они печатаются на другой бумаге, такой как крафт-бумага , художественная бумага, вторичная бумага, текстурная бумага, металлическая бумага и т. Д. .

Крафт-бумага обычно является предпочтительным выбором, поскольку она имеет большую удерживающую способность по сравнению со всеми другими видами бумаги.

Printpack, известные изнутри печатной и упаковочной индустрии, утверждают, что эти картонные коробки никуда не денутся.Продажи упаковочной продукции выросли на 16,5% как в организованном, так и в неорганизованном сегментах. Этот рост феноменален и продолжает расти. Это ответ всем критикам будущего упаковочной индустрии.

Размеры гофрокоробов лучше понимать по назначению, которое они решают . Классификация этих стандартизированных форм по приложениям: —

Размер куба в картонной коробке:

Эти коробки имеют одинаковую длину, ширину и высоту.Они имеют кубическую форму и лучше подходят для изделий аналогичного размера . Доступные стандартные размеры: —

3x3x3 дюйма
4x4x4 дюймов
5x5x5 дюймов
10x10x10 дюймов
12x12x12 дюймов
16x16x16 дюймов
24x24x24 дюймов

Плоский гофрокороб

Плоские коробки доступны как в белом, так и в коричневом цвете. Они используются для отправки и хранения одежды, картинок, различных книг, вы можете хранить провода и электрооборудование , а также можете хранить измерительные весы.

6x6x2 дюйма
7x7x3 дюймов
8x8x4 дюймов
9x9x4 дюймов
10x6x3 дюймов
12x18x3 дюймов
12x10x4 дюймов
13x10x2 дюймов
13x11x5 дюймов
14x6x2 дюймов
36x12x4 дюймов

Телескопический гофрокороб высокий

Они, как следует из названия, имеют высокую форму и открыты как сверху, так и снизу.Они идеально подходят для магазинных ламп, рулонов ковров, шестов, комплектов для гольфа и т. Д. .

4x4x8 дюймов
4x4x60 дюймов
4x4x36 дюймов
4x4x74 дюймов
5x5x36 дюймов
6x6x72 дюймов
10x10x72 дюймов

Многоуровневая коробка

Ящики для разной глубины — это своего рода инновационный продукт. Размеры можно отрегулировать согласно требованию. На высоте выполнено многократных биговок.Это позволяет регулировать их в соответствии с различными требованиями к размеру.

Этот позволяет сэкономить на расходах, если вы отправляете свою продукцию с такими компаниями, как FedEx, Bluedart, UPS и т. Д., Которые взимают с вас размерный вес . Также это защитит материал, так как не останется пустого воздушного пространства. Вам нужно просто отрезать его от мятой высоты, а затем сложить.

8x8x8 дюймов (высота может быть 8,7,6,5 или 4 дюйма)
10x10x12 дюймов (высота может составлять 12,10,8 или 6 дюймов)
12x12x18 дюймов (высота может быть 18,16,14,12 или 10 дюймов)
14x8x6 дюймов (высота может быть 6,4 или 2 дюйма)
14x14x14 дюймов (высота может быть 14,12,10 или 8 дюймов)

Длинные гофроящики

Эти коробки открываются по длинной стороне, а не вверху, как у высоких конвертов.Его довольно легко упаковать. Они используются для компактного хранения.

6x6x3 дюймов
10X6x6 дюймов
14X7x7 дюймов
22x6x6 дюймов
30x6x6 дюймов
32x10x10 дюймов
48x12x12 дюймов
60x12x12 дюймов

Ящики из ДСП

Эта доска используется для бланков , визитных карточек и компьютерных канцелярских товаров, таких как мышь, клавиатура и т. Д.Они также имеют прочную конструкцию с возможностью изготовления замка.

4x5x2 дюйма
4x7x2 дюйма
8.5X11x2 дюймов
9X12x2 дюймов

Картонная коробка большого размера

Это картонная коробка большого размера. Они изготавливаются из 5-слойного, 7-слойного и выше материала для дополнительной прочности и несущей способности . Он идеально подходит для смены цели и одновременной переноски нескольких предметов.

8x4x46 дюймов
14X4x25 дюймов
24X5x18 дюймов
30X6x30 дюймов
56X10x32 дюймов

Основные сведения о коробке — Boxmaster
История гофроящиков
Чем больше люди узнают о гофрокоробах, тем больше они понимают, что в них нет ничего «элементарного».Каждая коробка состоит из трех листов бумаги, поэтому комбинации безграничны. Но не волнуйтесь … это то, для чего мы здесь. Мы постарались сделать эту страницу информативной с удобной для восприятия информацией, которая познакомит вас с основами работы с гофрированным картоном.
Типы картонных коробок
Контейнеры со стандартными прорезями
Это наиболее распространенный стиль коробки.Все створки одинаковой длины от бортика до края. Идеально подходит для: доставки небольших отдельных предметов, таких как чашки и кружки, книги.
Гофролотки
Гофрированные лотки — это в основном лотки для хранения других предметов. Они полезны, когда первостепенное значение имеют видимость продукта и простота использования. Идеально подходит для продуктов пищевой промышленности и производства напитков, таких как вода в бутылках, безалкогольные напитки, закуски и полуфабрикаты в упаковке.
Контейнеры с половинными прорезями
Контейнеры с половинными прорезями похожи на обычные контейнеры с прорезями, за исключением того, что у них есть только один набор створок. Противоположная сторона коробки открыта, что позволяет ей скользить по предмету. Идеально для: больших и тяжелых предметов, таких как холодильники и стиральные машины.
Die Cut Custom
Это гофроящики на заказ, разработанные по точным спецификациям в зависимости от требований заказчика.Boxmaster может изготовить нестандартные коробки ПОЛНОГО цвета, доступные во всех стилях и нестандартных размерах. Идеально для: уникальных продуктов с особыми требованиями, таких как коробки для косметических продуктов, коробки для игрушек, коробки для подарков.
Полный круг
Внешние створки перекрывают всю ширину ящика, что делает его особенно устойчивым к грубому обращению.Все створки имеют одинаковую глубину, а их глубина равна ширине коробки. Идеально для: тяжелых предметов, требующих дополнительной опоры, таких как холодильники и стиральные машины.
Верх для складывания концов роликов
Это простые несклеенные ящики, которые при сборке нужно складывать. Они отлично подходят для доставки узких предметов. Идеально для: упаковки витаминов, розничной упаковки, упаковки кофе, упаковки чая.
Типы методов печати
Метод печати
Описание
Преимущества
Флексографская линия
Самый основной вид печати на гофрированном картоне.
Позволяет добавлять информацию о компании или содержимом упаковки на поверхность коробки по относительно низкой цене. Графика, как правило, представляет собой базовый штриховой рисунок и текст с использованием от 1 до 3 цветов.
Флексографский процесс
Используется для высококачественной графики, использующей 4 триадных цвета.Он обеспечивает более сильное визуальное воздействие и позволяет использовать изображения фотографического качества.
Поскольку требуются 4-х цветные печатные формы, общие затраты на печатные формы обычно выше, чем у Flexo Line. Минимальные тиражи обычно намного выше, чем у линии Flexo.
С покрытием
Позволяет использовать сплошное 100% покрытие цвета.Чаще всего используется с дисплеями POP и упаковкой для розничной торговли.
Покрытия можно наносить с помощью стандартных печатных форм, поэтому расходы на штамп не являются расходами для клиента.
Этикеточный ламинат
Достигается приклеиванием отпечатанных листов к внешней поверхности гофрированного материала.Позволяет наносить глянцевое трехцветное изображение (фотографического качества) и является приемлемым вариантом для малых и средних тиражей. Размер этикетки ограничен максимальным размером листа большинства коммерческих печатных машин (28 x 40 дюймов).
Он обеспечивает чистый профессиональный внешний вид, который выглядит сравнимо с высококачественной упаковкой, аналогичной той, которая используется с программным обеспечением и электроникой. Этикетки можно наносить в виде 100% покрытия или в качестве точечных этикеток в сочетании с другими линиями флексографской печати.
Трафаретная печать
Другой способ нанесения графических интенсивных изображений непосредственно на внешнюю поверхность гофроупаковки.
Этот процесс чаще всего используется для дисплеев POP и приложений для розничной упаковки и может быть более рентабельным при небольших тиражах.Ограничения по размеру больше, чем у ламината этикеток, и возможны сочетания цветов более 4.
Лито-ламинат
Обеспечивает такой же готовый продукт, что и ламинат этикеток, но требует гораздо более высоких минимальных тиражей (обычно 10-20 тыс.).
Печатная поверхность фактически является частью упаковочного материала, в отличие от ламината этикеток, который добавляется вручную.
Препринт
Предоставляя готовый продукт, аналогичный процессу флексографской печати, этот процесс включает в себя покупку заказчиком предварительно отпечатанных рулонов бумаги, которые используются при производстве лайнер-картона.
Это требует очень больших объемов работ и значительных предварительных вложений со стороны клиента, но может быть экономически эффективным способом применения впечатляющей графики в таких количествах. Чаще всего используется в пищевой промышленности и производстве напитков, например в ящиках для пива и ящиках с мандариновыми апельсинами.
Гофрированный картон прочности
Прочность доски — это все факторы, которые определяют, насколько прочной должна быть коробка.Есть ряд вопросов, которые вы должны задать себе, прежде чем сможете точно оценить, насколько прочной должна быть изготовлена конкретная коробка, например:
Характер упаковываемой продукции
Общий вес ящика
Размер ящика
Как будет складываться, храниться и транспортироваться картонная коробка.
Boxmaster предоставляет вам два различных уровня настроек при выборе прочности коробки. Первый — это тип канавки, а второй — испытание на раздавливание кромок.
Гофроящиковый короб Типы канавок
Гофрированные канавки — это S-образные волны / дуги гофрокороба, из которого состоит картон. Это называется гофром досок. Флейты — это, по сути, арматура, из которой состоит доска. Они проходят параллельно глубине контейнера и придают ему жесткость и прочность при раздавливании / штабелировании.Канавки не только обеспечивают прочность при штабелировании, но и обеспечивают изоляцию, защищающую продукты от резких перепадов температуры. Вообще говоря, канавки большего размера, такие как профиль A и B, обеспечивают большую прочность и амортизацию, в то время как меньшие профили канавок, такие как D и E, обеспечивают лучшую возможность печати и складывание. Канавки
B имеют 42-50 канавок на фут и имеют толщину 1/8 дюйма. Они обеспечивают второй по величине размер арки. Канавки
B обеспечивают хорошую прочность при штабелировании и сопротивление раздавливанию. Идеально подходит для консервов и дисплеев.Канавки
C имеют 39-43 канавки на фут и имеют толщину 11/64 дюйма. Они являются средним звеном между флейтой A и флейтой B и очень распространены. Канавки
C обеспечивают хорошую амортизацию, укладку и печать. Идеально подходит для стекла, мебели и молочных продуктов. Канавки
E имеют 94 канавки на фут и имеют толщину 1/16 дюйма. Профиль доски супертонкий, что, в свою очередь, уменьшает размер коробки и экономит место на складе. Канавки
E обеспечивают высочайшее сопротивление раздавливанию и превосходную поверхность для печати, что делает его отличным выбором для изготовления коробок, высеченных на заказ.
Конструкция из гофрокороба
Boxmaster предоставляет вам возможность выбора между конструкцией из картона с одинарными и двойными стенками.
Одностеночный материал является наиболее распространенным гофрированным материалом — он просто состоит из 1 слоя любого типа канавки, который вы выберете. При нормальных обстоятельствах будет достаточно конструкции с одной стенкой, так как они предлагаются от 23 ° до 44 °.
Конструкция с двойными стенками, также известная как «сверхпрочный» гофрированный материал, используется для тяжелых или крупных объектов. Двойная стенка состоит из 2 слоев канавок, обычно 1 слой B и 1 слой C. Они примерно на 35% прочнее, чем обычные одностенные гофры. Boxmaster предлагает картонные коробки с двойными стенками от 44 до 61 ECT.
Типы флейты
Флейты / Лапка
Толщина
Преимущества
B Флейта
42-50
1/8 «
Хорошая амортизация, укладка и печать
C Флейта
39-43
11/64 «
Хорошее штабелирование, прочность и сопротивление раздавливанию
E Флейта
94
1/16 «
Наивысшая стойкость к раздавливанию и поверхность для печати
BC Флейта
Двойная стена
Очень толстый
Вмещает очень большие и тяжелые предметы
Испытание на раздавливание кромок
Испытание на раздавливание кромок — это просто метод, используемый для определения «складывания» или «раздавливания» куска гофрированного картона.Испытание проводится для определения силы, которая раздавит картон, стоящий на краю. ECT определит вероятную прочность на сжатие контейнера, сделанного из картона.
Виды строительства
Испытание на раздавливание кромок
Максимальный рекомендуемый предел нагрузки (фунты)
Какие стандартные размеры картонных упаковок? — Картонная справка
Поделиться — это забота!
Картонные коробки, сделанные из гофрированной бумаги, бывают разных размеров, чтобы вместить самые разные предметы.Хотя некоторые компании действительно создают индивидуальные коробки для конкретного продукта, большинство картонных упаковочных коробок имеют стандартный размер. Я провел небольшое исследование размеров транспортных коробок из гофрированного картона, и в этой статье мы собираемся обсудить именно это.
Стандартные картонные коробки для транспортировки
Картонных коробок не существует стандартного или стандартного размера. Размер обычно зависит от компаний электронной коммерции, которые заказывают коробки определенного размера в соответствии со своими потребностями.Тем не менее, для общего представления мы можем сказать, что средняя картонная коробка имеет размеры около 15-20 дюймов, а для больших коробок — около 20-25 дюймов. Для основных перемещений и упаковки большинство картонных размеров имеют размер 2x2x2 фута.
Несколько распространенных размеров картонных коробок:
Наши рекомендации по картонным коробкам здесь
12x12x12 дюймов
16x16x16 дюймов
18x18x18 дюймов
22x22x22 дюймов
24x24x24 дюймов
Ящики объемом 1 кубический фут также называют ящиком для файлов.Он используется для упаковки деловых и личных документов, писем, папок и т. Д. Его размеры 15 ″ x 12 ″ x 10 ″ .
Ящики объемом 1,5 куб. Фута — стандартные ящики, выпускаемые большинством компаний. Его размер 16 ″ x 12 ″ x 12 ″ . Его еще называют, так как книжный ящик — самый маленький из лота. Эта коробка обычно используется для упаковки небольших, но тяжелых предметов, таких как электроинструменты, книги, консервы, компакт-диски, пластинки и т. Д.
Ящики объемом 3 кубических фута — это ящики среднего размера, которые используются для упаковки и транспортировки большинства предметов.Его размеры 18 ″ x 18 ″ x 16 ″ . Картонная коробка предназначена для переноски электронных гаджетов, цоколей для ламп, уличных инструментов, мелкой кухонной техники.
Ящики объемом 4,5 кубических фута — это большие ящики, которые используются для упаковки и транспортировки более крупных и тяжелых предметов, таких как одежда, постельное белье, игрушки, кухонные принадлежности, абажуры и т. Д. Его размеры 18 ″ x 18 ″ x 24 ″ .
Коробки объемом 6,0 кубических футов — это очень большие коробки, обычно используемые для подушек, одеял, стеганых одеял, полотенец, ковриков, пальто и т. Д.Его размеры 24 ″ x 18 ″ x 24 ″ .
Ящики для ламп — это меньшие ящики объемом 3,3 кубических фута, которые используются для перевозки предметов необычной формы, таких как лампы, телескопы, спортивный инвентарь и т. Д. Его размер составляет 12 ″ x 12 ″ x 40 ″ .
Помимо вышеупомянутых коробок, существуют другие типы, такие как зеркальный ящик, ящик для посуды и шкафы для одежды, которые являются довольно стандартными для всех поставщиков картонных коробок.
Как USPS оплачивает негабаритные коробки? Картонные размеры
в основном касаются владельцев предприятий электронной коммерции, которые хотят использовать правильные транспортные коробки, как для улучшения присутствия своего бренда, так и для снижения затрат за счет выбора картонной коробки правильного размера для своей продукции.Не стоит упаковывать пресс-папье в большую картонную коробку! Размер картона имеет большее значение, учитывая размерные весовые тарифы на доставку, применяемые такими компаниями, как UPS и FedEx.
Для USPS максимальный размер ящика для приоритетной почты составляет 12 ″ x 12 ″ x 12 ″. Если ваш ящик превышает 1 кубический фут, вам придется заплатить дополнительную плату, называемую ценой раздувания.
Как оплачивается негабаритная посылка?
Стоимость пересылки применяется к весу посылки; однако, если размер упаковки превышает размер содержащегося в ней предмета, за посылку может взиматься плата за место, которое она занимает во время транспортировки.USPS применяет три различных типа дополнительных сборов в зависимости от габаритного веса, веса воздушного шара и негабаритной упаковки. Сборы взимаются в зависимости от класса почты, веса, размера и пройденного расстояния.
«Габаритный вес» применяется только к отправлениям Priority Mail, размер которых превышает один кубический фут.
«Вес баллона» применяется к приоритетной почте для зон 1–4 и к посылкам Parcel Select, длина и обхват которых составляет от 84 до 108 дюймов.
Надбавка за «негабаритный» размер применяется к посылкам Parcel Select, дополнительная длина и обхват которых превышает 108 дюймов.
Габаритный вес
Если вы отправляете посылки Priority Mail в зоны 5–9 USPS, с вас может взиматься плата за габаритный вес USPS. Он применяется к любым упаковкам, размер которых превышает 1 кубический фут или 1728 кубических дюймов.
Для прямоугольных упаковок:
Если Д * Ш * В больше 1728, разделите это на 194 и округлите до следующего целого числа, и вы получите размерный вес в фунтах.Стоимость почтовых услуг зависит от фактического веса или габаритного веса в фунтах, в зависимости от того, что больше.
Для непрямоугольных упаковок:
Если округление L * W * H * 0,785 больше, чем 1728, то разделите это число на 194 и округлите до следующего целого числа, и вы получите размерный вес в фунтах. Здесь также будет применяться ставка почтовых расходов, основанная на фактическом весе габаритного веса, в зависимости от того, что больше.
Вес баллона
Если вы отправляете посылку с помощью Parcel Select или Priority Mail в пункт назначения в зонах USPS 1–4, то для вас может быть применена балансовая ставка.
Это относится к упаковке, которая весит менее 20 фунтов и длина (самая длинная сторона) + (2 * ширина) + (2 * высота) составляет от 84 до 108 дюймов. Стоимость доставки будет основана на весе посылки 20 фунтов, а не на фактическом весе.
Увеличенная ставка
Если посылка доставляется с использованием функции «Выбор посылки», а длина (самая длинная сторона) + (2 * ширина) + (2 * высота) превышает 108 дюймов, то к вам применяется ставка превышения размера.
Коробки нестандартной формы
Упаковки странной формы измеряются относительно другим способом, поскольку их длину, ширину и высоту невозможно точно определить.Здесь общий размер = длина самой длинной стороны + обхват. За пакет взимается такая же плата, как упоминалось ранее.
Какие общие типы ящиков используются для доставки?
Судоходные компании используют различные упаковочные коробки в зависимости от массы, формы и размера отгружаемого продукта. Вот 3 распространенных типа ящиков, используемых для отправки товаров.
Картон:
Складные картонные коробки являются наиболее распространенным типом транспортных ящиков и первыми использовались в упаковочной промышленности.Это простые в использовании, легко продаваемые и удобные для переноски коробки, что является основной причиной его предпочтения судоходными компаниями. Обычно он используется для перевозки легких товаров, таких как обувь, консервы, одежда, постельное белье и т. Д. Когда-то складные картонные коробки использовались только для перевозки дорогих товаров, но сегодня они используются почти для всех легких товаров.
Жесткие коробки
Жесткие коробки намного прочнее, выдерживают большой вес и сохраняют структурную целостность даже при высоком давлении.В отличие от складных картонных коробок, которые можно расстегивать и собирать при необходимости, жесткая коробка не обеспечивает такой гибкости. Жесткие ящики обычно используются для перевозки высококачественных товаров и могут поставляться с кожаной или тканевой оберткой. Большинство электронных устройств, таких как динамики, мобильные телефоны, зеркальные фотоаппараты и т. Д., Упакованы в жесткую коробку.
Гофроящики
Ящики из гофрированного картона являются стандартными ящиками для большинства транспортных компаний и компаний, занимающихся электронной торговлей. Эти легкие коробки из гофрированного картона выдерживают большой вес и высокое давление.Почти все типы предметов могут быть отправлены в гофрокоробах и используются для более тяжелых предметов, которые нельзя хранить в картонных или жестких коробках. Почти все продукты, от гитар до гардеробы, мебели и всего остального, можно отправлять в гофрокоробах. Он также часто используется упаковщиками и грузчиками для перевозки предметов.
Как правильно выбрать транспортировочную коробку для вашего продукта?
Компании, занимающиеся электронной коммерцией, вкладывают значительные средства и рекламные усилия в транспортные коробки.Печать на транспортных коробках с их логотипом и компанией связана с расходами, кроме того, они должны быть осторожны с размерами и весом картона, чтобы избежать дополнительных сборов.
Вот руководство, которое поможет вам выбрать подходящую упаковку для ваших товаров.
Структура и размеры коробки
Прежде всего, вы должны подобрать коробку подходящего размера для вашего продукта. Негабаритная коробка для небольшого предмета повлечет за собой ненужные расходы на доставку из-за занимаемого места, тогда как небольшая коробка может повредить продукт при транспортировке.Размер коробки должен точно соответствовать отправляемому вами продукту и иметь дополнительное место для набивки и наполнителей. Набивка и наполнители имеют важное значение, поскольку обработчики пакетов не могут бережно обращаться с транспортными ящиками при погрузке и разгрузке. Для продуктов нестандартной формы вы можете заказать упаковочную коробку на заказ у производителей упаковки. Или вы можете использовать обычную прямоугольную транспортировочную коробку, которую затем можно заполнить арахисом и другими прокладками из пенополистирола для защиты. Вместе с размером коробки запишите тип коробки, маркировку, структуру, вес и т. Д.
Выживать при длительных переходах
Если вы осуществляете международную доставку, вы должны учитывать способность упаковочной коробки выдерживать неправильное обращение, падения, погодные повреждения, скольжение, скатывание и т. Д. Она должна быть достаточно прочной, чтобы добраться до места назначения при длительной транспортировке с минимальным повреждением коробки. Для хрупкого или громоздкого продукта ваша упаковочная коробка должна быть прочной и сохранять структурную целостность при высоком давлении. Для дизайнерских вещей вы можете использовать коробку с глянцевым покрытием, обработанную УФ-излучением, которая сохранит ее содержимое в безопасности, а также придаст поразительный внешний вид.Транспортные коробки из гофрированного картона — отличный вариант для перевозки хрупких и тяжелых предметов. Вы должны уделять достаточно внимания материалу и прочности коробки, потому что стоимость замены поврежденных предметов дороже, чем использование высококачественной транспортной коробки.
Материал коробки
Учитывайте материал транспортной коробки, соответствующий продукту, который вы отправляете. Вы должны помнить о безопасности продукта, стоимости доставки и пункте назначения.Правильный выбор коробки из материала, толщины и веса — это победа в битве. Вы можете выбрать коробку из картона или гофрированного картона. Картон легкий и дает яркий отпечаток на упаковке, что отлично подходит для брендинга. Он идеально подходит для пищевых продуктов, фармацевтических препаратов, косметики, молочных продуктов и т. Д. Гофроящики, с другой стороны, прочные, гибкие и выдерживают вес и давление. Обычно он используется для перевозки хрупких предметов, товаров электронной коммерции, электронных товаров и других картонных коробок.
Какие бывают типы транспортных ящиков из гофрированного картона?
Если вы входите в бизнес электронной коммерции, вы должны знать о гофрокоробах, которые будут использоваться для доставки вашей продукции. Гофроящик имеет ряд особенностей, которые позволяют адаптировать его к вашим потребностям при транспортировке. Есть гофрокороб для всех видов продукции.
Во-первых, вам нужно посмотреть на профили канавок гофрированного картона. Размеры? картон б / у.Размер канавки будет определять толщину стенки ящика и его прочность при штабелировании. Наиболее часто используемые сегодня профили канавок — это A, B, C, E и F, где «A» является наибольшим. Это также оригинальная гофрированная канавка толщиной почти 5 мм, что делает ее отличным вариантом для продуктов, которым требуется дополнительная амортизация и дополнительная прочность для штабелирования.
Канавка «B» толщиной почти 3,2 мм предназначена в первую очередь для самозакрепляющихся продуктов, таких как консервы. Он сконструирован таким образом, что ящик не должен выдерживать большую часть нагрузки.Это также популярный выбор для дизайна высечки.
Флейта
‘C’ — это наиболее часто используемые универсальные коробки. Он имеет толщину примерно 4 мм с немного более толстой доской, содержащей 38 канавок на фут, в отличие от 47 канавок на фут в канавке «B».
Профили с канавками
‘E’ и ‘F’ являются довольно новыми и имеют толщину 1,6 мм и 0,8 мм соответственно. Он в основном используется для розничной упаковки из-за своей способности обеспечивать четкую четкость печати.
Помимо профилей с канавками, гофрокартон можно разделить на 4 типа:
Односторонний:
Этот гофрированный картон имеет одну гофрированную среду, приклеенную к одному плоскому листу облицовочного картона.Обычно они продаются в рулонах, которые используются для обертывания продуктов для обеспечения амортизации и предотвращения повреждений при транспортировке.
Одностенный:
Здесь на гофрированном носителе приклеены два листа лайнера. Его также называют двусторонним гофрированным картоном. Это наиболее распространенный тип плат, продаваемых на рынке, и его можно использовать как для доставки, так и для розничных дисплеев. Гладкие внутренние и внешние поверхности обеспечивают надежное хранение продукта и удобную поверхность для печати логотипов брендов и сообщений.
Двустенные:
Он состоит из трех листов облицовочного картона с двумя гофрированными материалами между ними. Обычно он используется для более тяжелых продуктов и для больших штабелей на складах, а также для перевозки крупногабаритных товаров.
Тройная стенка:
Изготовлен из четырех листов облицовочного картона с тремя гофрированными материалами между ними. Он обычно используется для транспортировки промышленных деталей и является легкой альтернативой деревянным транспортным ящикам.
Затем вам необходимо узнать о марке гофрированного картона, которая подразделяется на Mullen или ECT (Edge Crush Test).ECT гофрированного картона измеряет прочность при штабелировании или давление, которое коробка может выдержать перед раздавливанием. Здесь профиль канавки отвечает за придание доске прочности при штабелировании. Значение ECT колеблется от 23ECT для одностенных до 120ECT для трехслойных. Коробки с тройными стенками имеют наивысшее значение, следовательно, имеют самую высокую прочность на сжатие. Используется, когда ящики штабелируются выше и в течение долгих дней хранятся на складской полке.
Значение Муллена, с другой стороны, определяет величину давления, которое коробка может выдержать перед тем, как вырвется наружу при проколе.Чем выше значение Mullen, тем прочнее доска.
Наконец, вам нужно знать стили коробок из гофрированного картона.
Стандартный щелевой контейнер (RSC)
Это наиболее распространенный тип транспортировочной коробки, с помощью которой можно отправить любой товар. Это также тип упаковщиков коробок, которые использовали бы грузчики или владельцы домов. В этом ящике все створки имеют одинаковую длину и обычно составляют половину длины ящика, поэтому в закрытом состоянии они встречаются посередине.
Полная конструкция телескопа (FTD) Конструкторские коробки
Telescope состоят из двух частей с раздельными крышкой и днищем. Они подходят друг другу, образуя пакет. Эти коробки подходят для упаковки хрупких предметов и обеспечивают высокую прочность при штабелировании.
Цельная папка (OPF)
Коробка, которую часто используют для книг, журналов и другой печатной продукции, представляет собой просто лист гофрированного картона, который можно сложить с четырех сторон в упаковку.
В чем разница между картонной коробкой и гофрированной коробкой?
Картон — это просто прочная бумага, также известная как картон. Картонные коробки обычно не используются для транспортировки товаров, поскольку они не обеспечивают необходимой прочности конструкции. Обычно он используется для изготовления потребительских упаковок, таких как коробки для хлопьев и другие картонные коробки. С другой стороны, гофрирование производится с использованием двух облицовочных досок, между которыми наклеивается гофрированный материал. Эта гофрированная структура придает упаковочной коробке прочность и структурную целостность.Гофроящики используются в транспортировочной, розничной упаковке и ящиках для доставки пиццы.
Заключение
Размеры картонных коробок типичны только для индустрии доставки и электронной коммерции. Для обычных потребителей размеры картонных коробок не имеют большого значения и не влияют на их финансовое положение. Для большинства людей использованные картонные коробки — типичный выбор контейнеров для перевозки, перемещения или хранения своих вещей. Картонные коробки — это не только их размер и прочность. Мы расскажем больше в наших следующих статьях.
Поделиться — это забота!
Картонные коробки из гофрированного картона
Гофрированный картон
Стандартный лист профнастила изготавливается из трех компонентов; лист гофрированной рифленой бумаги, зажатый между внешним вкладышем. Каждая сторона флютинга (среднего) приклеена к листу плоской подкладочной бумаги. Это склеивание фиксирует или прикрепляет канавки к линейным доскам с помощью клея, оно сопротивляется изгибу и давлению со всех сторон, таким образом, способно выдерживать значительный вес, а также придает легкой бумаге особенно высокую стабильность.
Альберт Л. Джонс — отец гофрированного картона. Уроженец Америки, Джонс открыл для себя эту идею при изготовлении воротников и оборок на плиссировочной машине. Вместо ткани он пропустил бумагу через фрезерные цилиндры, чтобы получить эластичный упаковочный материал. В декабре 1871 г. он получил патент. В 1874 году Оливер Лонг добился значительных улучшений, приклеив рифленый лист гофрированного материала к облицовочному картону, создав таким образом односторонний гофрированный картон. Первые попытки производить гофрированный картон в Европе были предприняты в 1883 году в Лондоне.Через три года, в 1886 году, в Кирхберге в Германии была основана первая фабрика по производству гофрированного картона на континенте.
Типы бумаги, используемой для изготовления картонных коробок
Основным материалом для производства гофрированного картона является картон. Есть два основных типа картона. Есть два основных типа картона: крафт и тест.
Крафт-бумага: Производится из древесины хвойных пород — самая прочная форма бумаги, и лучше всего на ней можно печатать. Это наиболее распространенный внешний лайнер для гофроящиков.
Контрольная бумага: Это так называемый двухслойный картон (двусторонняя бумага). В большинстве стандартных картонных коробок используется переработанная бумага для гофрирования и внутренней подложки.
Каждый лист лайнера обычно состоит из двух слоев. Более тонкий покровный слой идеально подходит для печати и эстетики, а основной слой отлично подходит для прочности сцепления.
Толщина: после типа бумаги следует обратить внимание на толщину. Это измеряется одинаково для всех бумаг.Возьмите один квадратный метр бумаги и взвесьте его. Результат — ХХ граммов на квадратный метр (сокращенно GSM). Пример фотокопировальной бумаги = 80 г / м2
Доска марок
Комбинируя все вышеперечисленное, можно указать простое краткое описание, которое определяет класс платы коробки. Например 125K / B / 125T. Это означает гофрокороб, сделанный из внешней прокладки из крафт-бумаги плотностью 125 г / кв.м, канавки B и внутренней прокладки 125 г / кв.м Test.
Виды картонных коробок
Стандартная картонная коробка с прорезями (RSC)
RSC, также называемые транспортными ящиками, являются наиболее часто используемыми ящиками.Обычно они окрашены в коричневый крафт, имеют четыре створки сверху и снизу, а боковые стенки герметизированы в одном углу, известном как «стык производителя». Эта конструкция очень функциональна для большинства упаковочных приложений.
Картонная коробка для полного телескопа (FTD)
Коробка, состоящая из двух частей, с отдельной крышкой, которая надевается на нижний лоток. Для ящиков телескопического типа высота (h) верхней части (крышки) должна быть указана как четвертое измерение после косого хода, т.е.
.
350 (длина) x 200 (ширина) x 120 (высота) / 40 (высота)
Двухкомпонентная картонная коробка с отдельной крышкой (CSL)
«Соединение производителя» — это место, где два конца боковых панелей встречаются, образуя коробку.На месте панели скрепляются скотчем, скобами или клеем. Толщина боковой панели и вес содержимого определяют тип уплотнения, используемого производителем. Например, клей используется для большинства коробок с одинарными стенками, но скобы можно найти в некоторых коробках с двойными стенками и в большинстве коробок с тройными стенками.
Международный ящик из ДВП, код
Этот код, подготовленный в сотрудничестве с ESBO (The European Solid Board Organization), содержит методическое представление всех существующих стилей дизайна коробки, причем каждому дизайну присваивается кодовый номер.В качестве справочного документа этот код используется во всем мире и был принят Организацией Объединенных Наций.
Обозначение на чертеже Код Описание
Вырезы, насечки, прорези и т. Д. класс Контуры смонтированных корпусов или линии разреза заготовок корпусов
SC Прорези с прорезями
CI Линии складки (загиб внутрь)
CO Линии складки (загиб наружу)
SI Линии надрезания (загиб внутрь)
SO Линии скольжения (загиб наружу)
DS Двойные надрезные линии
PL Линии перфорации
SE Линии резки Soft Edge
TP Перфорация слеза
Завод-изготовитель ПК Шов
UC Соединение лентой
NC Клей
Открытия ПК Поручни раздетые
UC Поручни без разборки
NC Поручни без разборки
Направление канавки FD Флейта указателя поворота
Заводской штамп
Чтобы убедиться, что материал коробки, который вы покупаете, соответствует отраслевым стандартам, нужно поискать штамп производителя, который обычно напечатан на одной из нижних крышек коробки.Штамп идентифицирует материал как «одинарная стенка», «двойная стена» или «тройная стенка». Он также удостоверяет испытание на разрыв Муллена (наиболее распространенное при испытании на разрыв 200 фунтов на квадратный дюйм) или испытание на раздавливание кромки (ECT 32 фунта на дюйм). Тест Маллена измеряет прочность гофрированного картона на разрыв, в то время как тест краевой корки измеряет прочность облицовочного картона при штабелировании.
Размеры коробки
Все размеры выражены как внутренние размеры и могут быть указаны в мм, см или дюймах в зависимости от технических характеристик покупателя.
Пример L350 x W200 x h220
Длина (L) = более длинный размер у отверстия (длиннее из двух направляющих)
Ширина (B) = меньший размер в проеме (короче с двух сторон)
Высота (H) = Размер от верха проема до них (перпендикулярно длине или ширине)
Маркировка коробки
Маркировка коробки печатается четкими черными буквами и должна соответствовать данному макету.Содержимое каждой экспортной коробки должно быть четко указано на передней и задней сторонах. Как правило, информация содержит такую информацию, как адрес отправителя и адрес получателя, номер заказа на поставку, номер стиля, размер / с, номер отдела, цвет, номер коробки, общее количество, заводской идентификатор, номер артикула, вес брутто, вес нетто, страну из происхождения, коробки должны быть надлежащим образом промаркированы для СМЕШАННОГО количества, упаковки ODD, номера партии и упаковочного листа.
Стандарты качества футеровки
Макс.вес / содержимое коробки (фунты.) Мин. Испытание на разрыв одинарная / двойная стенка (фунты на кв. Дюйм) Мин. Испытание на раздавливание кромок (ECT) (фунтов на дюйм ширины)
Гофроящики одностенные
20 125 23
35 150 26
50 175 29
65 200 32
80 250 40
95 275 44
120 350 55
Гофроящики с двойными стенками
80 200 42
100 275 48
120 350 51
140 400 61
160 500 71
180 600 82
Гофроящики с двойными стенками
240 700 67
260 900 80
280 1100 90
300 1300 112
Обычная канавка Размеры
Гофрированный картон имеет пять стандартных размеров гофры: «A», «B», «C», «E» и «F».
No related posts.
