Солнечный водонагреватель для дачи своими руками: Гелиоколлектор на даче: идеи и фото как сделать солнечный коллектор своими руками

Содержание

Солнечные коллекторы для нагрева воды: как сделать

Оглавление:
Солнечные коллекторы для нагрева воды: как сделать своими руками
Солнечный водонагреватель своими руками: сборка системы

Обеспечить себя горячей водой на даче можно различными способами, но наиболее привлекательным является тот, который предусматривает использование солнечной энергии. Так называемые солнечные коллекторы для нагрева воды, которые можно купить в магазине, отдав за них немалое количество денег или изготовить самостоятельно с минимальными финансовыми затратами. Естественно, лучше сэкономить, тем более что изготовить солнечный коллектор своими руками не так уж и сложно, как может показаться с первого взгляда. Именно этим мы и займемся в данной статье, в которой вместе с сайтом moyadacha.org разберемся с вопросом, как сделать солнечный водонагреватель для дачи?

Солнечный коллектор для дачи фото

Солнечные коллекторы для нагрева воды: как сделать своими руками

Для того чтобы изготовить солнечный коллектор для дачи, понадобится не так уж много всего – если быть конкретным, то всего-навсего пару вещей. Если не считать мелочевки (крепеж и тому подобное), то приобрести нужно будет металлопластиковую трубу двух различных диаметров (полдюйма и дюйм) и что-либо для изготовления корпуса или, правильнее будет сказать, основания коллектора. Идеальным вариантом для этой цели будет влагостойкая фанера (из нее нужно собрать неглубокий ящик большого размера) и монолитный поликарбонат (оргстекло, которым коллектор закроется сверху). Естественно, нужно будет подумать о приспособлении для установки такого коллектора на крыше – необходимо сварить несущую конструкцию, которая будет удерживать коллектор под углом 45 градусов относительно вертикали и четко в уровне горизонта. В общем, по большому счету, не так уж мало всего понадобится, но, в любом случае, это будет намного дешевле, чем приобретать заводскую систему солнечного нагрева воды.

Теперь что касается непосредственного решения вопроса, как изготовить солнечный коллектор своими руками? Изготавливать его лучше сразу на крыше дома, а весь этот процесс выглядит следующим образом.

Опорная конструкция. Попросту говоря, это металлическая рама, сваренная из профильной трубы. Ее конструкция имеет довольно простой вид – это прямоугольник, усиленный несколькими перемычками. Гораздо важнее правильно его сориентировать на крыше – оптимальным направлением установки опорной конструкции и, следовательно, самого солнечного коллектора, будет ориентация его вдоль линии движения солнца. Крепится эта конструкция на крыше с помощью опорных пяток и саморезов, ввинчиваемых в стропила крыши. Металлическая конструкция в обязательном порядке должна быть покрыта грунтовкой и краской.
Солнечная установка для нагрева воды фото
Короб для нагревательных трубопроводов. Короб также не является сложным изделием. Для начала на раму нашиваются листы фанеры так, чтобы они образовали площадку. Потом по периметру этой площадки устанавливаются бруски, которые задают глубину ящика. Когда он будет собран, всю его наружную часть и брус нужно будет покрасить. Что касается внутренней поверхности, то она попросту оклеивается отражающей теплоизоляцией фольгой вверх – она позволит использовать для нагрева воды не только прямые лучи солнца, но и отраженные, что в значительной мере увеличит эффективность коллектора.
Установка трубопроводов. Для начала нужно собрать две распределительные гребенки – это куча тройников, собранных в одну линию как можно ближе друг к другу. Длина этих гребенок зависит от ширины вашего ящика – располагаться они будут горизонтально (одна вверху, другая внизу). Следовательно, после того как они будут собраны, устанавливаем для них два ряда клипс, на которые и крепим гребенки. Совсем забыл, один конец верхней гребенки оборудуем краном для сброса воздуха, а аналогичный конец нижней гребенки попросту глушим – два других конца выводим наружу через просверленные в бруске отверстия. На этих концах устанавливаем краны для подключения к системе нагрева воды. Теперь дело за малым – нужно соединить попарно тройники верхней и нижней гребенки тонкими трубками диаметром полдюйма. После сборки системы трубы лучше окрасить в черный цвет, т.к. солнечные лучи прилипают к темным поверхностям в прямом смысле слова.
Солнечные коллекторы для нагрева воды фото

В принципе, все, можно сказать, что солнечная установка для нагрева воды, а вернее ее часть под названием «коллектор», готова – остается только проверить ее на наличие утечек и закрыть монолитным поликарбонатом, защитив ее от механических повреждений.

О том, как работает такой коллектор, можно посмотреть в этом видеоролике.

Солнечный водонагреватель своими руками: сборка системы

Как и говорилось выше, солнечный коллектор – это всего лишь часть системы солнечного нагрева воды. Чтобы он работал, как говорится, по полной программе, его нужно дополнить теплоаккумулятором. Попросту говоря, изолированным и утепленным баком, который сможет сохранять нагретую солнцем воду длительное время. Вообще нагрев воды в таких системах происходит постепенно – за счет естественной циркуляции жидкости и разницы температуры в коллекторе и баке происходит постоянное движение воды через коллектор, в котором она постепенно и нагревается. В целом же, чтобы запустить этот коллектор в работу, понадобится только правильно соединить теплоаккумулятор с ним и системой домашнего водопровода. С этим и стоит разобраться подробнее – тонкостей здесь немало.

Чтобы система работала самотеком и без насоса, накопительный хорошо утепленный резервуар необходимо установить на том же уровне, что и коллектор – то есть рядом. В таком случае, если вы будете использовать старый водонагреватель, его придется переделать – врезать дополнительные патрубки сбоку бачка (один вверху, другой внизу). Это обусловлено элементарными законами природы, которые заставляют нагретую воду подниматься вверх. Гораздо проще сделать свой резервуар в соответствии с габаритами коллектора.
Другой момент, который нужно знать, подходя к решению вопроса, как собрать водонагреватель солнечный коллектор, это его подключение к водопроводу. Да, да, такой тип солнечного нагревателя требует подключения к напорному водопроводу – если его нет, то и строить все это нет необходимости. В таком случае проще всего смонтировать на крыше бак, вода из которого будет поступать в душ или к умывальнику под действием гравитации. В упрощенном варианте коллектор с бачком подсоединяются к водопроводу стандартно – приток свежей (холодной) воды делается в нижней части бака, а забор нагретой, соответственно, в его верхней части.

Как изготовить солнечный коллектор своими руками фото
Если говорить о более сложной системе нагрева воды посредством солнечного коллектора, то она предусматривает использование теплообменника и, как результат, насосов и всего необходимого подобного оборудования. В таких системах в первичном контуре коллектора вода не меняется – она только слегка остывает в теплообменнике, отдавая тепло во вторичный контур, водой из которого вы будете пользоваться. Эффективность такой системы значительно выше, так как солнцу не приходится нагревать воду, как говорится, с нуля – оно ее просто подогревает.

Как правило, теплообменное оборудование устанавливается уже внутри дома, то есть внизу, что нарушает принципы естественной циркуляции. Следовательно, движение воды в контуре солнечного коллектора запускается с помощью насоса, что как минимум уже не делает систему полностью энергонезависимой.

В принципе, для дачи, которая посещается только летом, когда очень горячая вода, в общем-то, не нужна, подойдет и упрощенный вариант с накопительным резервуаром на крыше. В таком случае и утеплять его совсем не обязательно – хотя как знать, если вы на даче ночуете, то утром наличие горячей воды в кране будет не лишним.

Водонагреватель солнечный коллектор фото

В заключение темы про солнечные коллекторы для нагрева воды добавлю только одно – высокоэффективную систему нагрева воды солнечными лучами таким способом вы не сделаете. Да, вода будет горячей, но ночью она будет охлаждаться практически в два раза. Хотите собрать действительно качественный солнечный водонагреватель? Тогда придется приобрести вакуумный солнечный коллектор для воды. Как вариант, его можно приобрести по частям и уже самому осуществить сборку, что, опять-таки, не очень хорошая идея. Покупайте готовый коллектор и не мудрите – дорого, но зато эффективно! Единственное «но» – за ним придется следить, чтобы не украли, когда вас нет на даче.

Как сделать солнечный нагреватель воды своими руками

Нагрев воды для летнего душа с помощью бака или бочки, окрашенных в черный цвет, занимает много времени и эффекта можно дождаться где-то к 16:00, да и то, если с утра и в течение всего дня ярко светит солнце. Ускорить нагрев воды для летнего душа можно с помощью простых конструкций, также использующих солнечную энергию. Справиться с такой работой сможет любой взрослый человек, умеющий обращаться с самыми простыми инструментами.

Солнечный нагреватель воды своими руками для дачи

В качестве основного конструктивного элемента для дополнительного нагрева воды в баке летнего душа используем гофрированную трубу длиной 10 м и эффективным сечением 15 мм. Зная ее нагреваемую площадь 0,015 × 10 = 0,15 кв. м. и тепловую мощность Солнца в средних широтах РФ 800 Вт/кв. м., определяем, какой дополнительный нагрев в баке обеспечит такая труба 0,15 × 800 = 120 Вт. То есть он нагреет 100 л воды в баке за 1 час на 1 градус Цельсия, что за 1 световой день составит прибавку в температуре 5-7 градусов Цельсия, что вполне приемлемо.

Витки гофрированной трубы можно было бы расположить вплотную друг к другу, но мы их будем располагать с зазором, т. к. она не слишком длинная, а также в надежде на то, что сработает «эффект теплицы», т. е. нагретый от основы воздух дополнительно подогреет трубу.

Собираем из деревянных брусков с помощью шурупов боковые стенки квадратного ящика. Из пенопласта составляем квадрат, равный по площади основанию ящика, и обрамляем его боковыми стенками. К днищу ящика с помощью клея приклеиваем фанерный квадрат тех же размеров.

Затем убираем боковые стенки, на пенопласт наносим клей и приклеиваем тонкий жестяной лист, который накрываем бумажным шаблоном с контурами укладки витков гофрированной трубы, что существенно облегчит ее монтаж.

Разбиваем шаблон на 12 секторов линиями-радиусами и сверлим дрелью отверстия во всех точках пересечения радиусов с центральными линиями контуров витков. Из проволоки делаем П-образные скобы для закрепления витков гофрированной трубы к основанию.

К концам гофротрубы прикручиваем латунные фитинги-повороты на 90 градусов. На конце шаблона последнего внутреннего витка сверлим сквозное отверстие и вставляем в него латунный фитинг-поворот.

Снизу в смежные отверстия вставляем П-образные скобы и концы ножек скручиваем плоскогубцами. Верхнюю часть скруток откусываем. По мере закрепления трубы бумажный шаблон удаляем. В конце также в основании сверлим сквозное отверстие и вставляем в него второй фитинг-поворот.

Окрашиваем витки гофрированной трубы и жестяной лист в черный цвет аэрозольной краской. Напрессовываем на основание деревянную раму, переворачиваем конструкцию и закрепляем раму к основанию шурупами.

Для тестирования солнечного коллектора заполняем его водой. Насос утяжеляем грузом и подключаем солнечную панель.

Проверяем эффективность солнечного коллектора. Убеждаемся с помощью дистанционного термометра, что начальная температура воды в ведрах одинаковая и равна 16,4 градуса Цельсия.

Контрольное ведро будет нагреваться естественным способом. Воду во втором ведре дополнительно будем прогревать солнечным коллектором. Через 1 час и 18 минут вода в контрольном ведре нагрелась до 23,8 градуса, а в другом составила 36,2 градуса.

Итак, десятилитровое ведро после 1 часа и 18 минут прогрелось 12,4 градуса больше контрольного. Это значит, что 100 литров воды дополнительно прогреется почти на 1 градус Цельсия в час.

Теперь проведем тестирование при тех же самых условиях, но коллектор закроем стеклом и проверим сработает ли «эффект теплицы». Температура воды в ведрах на начало эксперимента одинаковая и равна 15,4 градуса Цельсия.

Через 1 час и 19 минут фиксируем температуру воды в ведрах. На этот раз разница температур воды в ведрах составила 18,6 градуса, что при пересчете на 100 литров дает прирост температуры за 1 час на 1,4 градуса, что почти в 1,5 раза больше, чем с коллектором без стекла. Эксплуатация обогревателя показала, что он полностью себя оправдал.

Смотрите видео

Как сделать солнечный нагреватель для бассейна своими руками менее чем за 100 долларов

Как собрать солнечный нагреватель для бассейна своими руками менее чем за 100 долларов

Шпаргалка по идеально сбалансированной воде в бассейне и кристально чистому плаванию

Загрузите эту БЕСПЛАТНУЮ шпаргалку для печати, чтобы ваш бассейн был чистым и чистым без лишней суеты. Благодаря этому простому в использовании руководству вы больше никогда не будете беспокоиться о своем бассейне.

Щелкните здесь, чтобы получить БЕСПЛАТНУЮ шпаргалку

Мэтт Джованиски | Обновлено: 19 апреля 2022 г.

Если вы ищете недорогой и энергоэффективный способ обогрева бассейна, отличным вариантом будет изготовление собственного солнечного нагревателя для бассейна своими руками. Мало того, что вы можете использовать солнечную энергию для нагрева воды, весь проект, вероятно, будет стоить менее 100 долларов (что намного дешевле, чем покупка солнечных батарей).

Вот пошаговое руководство по сборке солнечного нагревателя для бассейна своими руками. Вы можете посмотреть видео ниже или продолжить чтение для полного руководства.

Как работает солнечный нагреватель для бассейна

Конструкция этого легкого солнечного нагревателя для бассейна своими руками довольно проста. Более холодная вода выкачивается из вашего бассейна с помощью дренажного насоса. Затем эта вода поступает в змеевик черной трубы, нагреваемой солнцем. Затем эта нагретая вода возвращается в ваш бассейн.

Для этой установки вам понадобится солнечное место над землей, чтобы установить солнечный нагреватель, и вам понадобятся несколько расходных материалов, которые должны стоить вам менее 100 долларов.

Имейте в виду, что это не так эффективно, как покупка электрического водонагревателя или газового водонагревателя, но очень доступно в эксплуатации и сборке. И этот тип солнечного нагрева бассейнов лучше всего работает с надземными бассейнами, поскольку он недостаточно мощный, чтобы нагреть подземный бассейн.

Список поставок для самодельного солнечного нагревателя для бассейна

Вот материалы, которые вам понадобятся для нагревателя для бассейна своими руками:

200 футов черного ирригационного шланга диаметром ½ дюйма. Этот полиуретановый шланг можно купить в Интернете или в местном хозяйственном магазине, так что стоит поискать его по хорошей цене. Просто убедитесь, что он черный, так как он должен поглощать тепло солнца. Теперь имейте в виду, что вам понадобится более 200 футов, если у вас есть большой бассейн. Длина вашего шланга должна составлять не менее 50% площади поверхности вашего бассейна. Например, если ваш бассейн имеет размеры 16 на 32 фута, его площадь составляет 512 квадратных футов. А это значит, что вам понадобится не менее 256 футов ирригационного шланга.
Погружной насос. Самый простой способ прокачать воду через поливной шланг — это использовать водоотливной насос. Надеюсь, у вас уже есть такой как у владельца пула. Если нет, это может быть самый дорогой запас в списке и может стоить вам около 50 долларов. И хотя вы можете использовать свой насос для бассейна, полезно, чтобы нагреватель и насос работали отдельно.
Соединитель ирригационного шланга для помпы. Они сделаны специально для подсоединения ½-дюймовых поливочных шлангов к кранам и насосам.
Фанерная плита и деревянные детали для ее обрамления. Это деревянный поднос, на котором будет стоять ваш поливочный шланг. Это также удержит ваш шланг от холодной земли и позволит вам наклонить его к солнцу. Размер вашего куска фанеры будет зависеть от того, сколько шланга вы используете. Но листа фанеры 4×4 достаточно для шланга длиной около 200 футов. Вам также понадобится немного дерева, чтобы стабилизировать и обрамить лист фанеры. Кроме того, дополнительный кусок дерева поможет удерживать спиральный шланг. А чтобы закрепить древесину, вам понадобится столярный клей, дрель или молоток и гвозди.

Есть несколько дополнительных принадлежностей, которые помогут вашему солнечному нагревателю работать еще лучше:

Черная аэрозольная краска, черный пластик или черный толь. Покраска деревянного подноса в черный цвет или покрытие его черным брезентом или черным толем добавит больше тепла вашему солнечному нагревателю. Если вы используете пластик или толь, вам может понадобиться строительный степлер или клейкая лента для крепления к дереву.
Прозрачный пластиковый брезент. Покрытие всего лотка прозрачным брезентом удерживает больше тепла. Это как превратить вашу установку в мини-духовку.
Черная трубка PEX вместо ирригационного шланга. Трубка PEX обычно намного дороже черного ирригационного шланга. Но ирригационные трубки могут изнашиваться от тепла и химикатов в бассейне через несколько лет. Поэтому, если вы хотите инвестировать в что-то более долговечное, используйте катушку PEX.
Запорный кран или шаровой кран. Простое запорное приспособление на конце шланга поможет вам контролировать поток воды, и вы сможете отключить его, если станет слишком жарко.
Солнечное одеяло или солнцезащитный чехол. Солнечное одеяло предотвращает испарение и потерю тепла ночью. Без солнечного покрытия вы потеряете любую температуру воды, которую вы набрали в течение дня. Поэтому очень важно помочь сохранить это тепло в вашем бассейне.

Как сделать солнечный нагреватель для бассейна своими руками

Установите деревянный поднос. Цель состоит в том, чтобы держать ваш поливочный шланг закрепленным на чем-то над землей, чтобы вы могли наклоняться к солнцу. Плоский лист фанеры может отлично работать сам по себе, но его обрамление путем добавления дерева по бокам поможет сделать его более прочным.
Выстелите деревянный поднос черной тканью, черным войлоком или черной краской. Если вы хотите увеличить количество тепла, которое вы улавливаете, вам нужно на этом этапе застелить поднос чем-то черным. Но это необязательно и может не понадобиться, особенно если у вас небольшой пул.
Намотайте ирригационный шланг на деревянный поднос. Начните сматывать поливной шланг на деревянный поднос. Ваш шланг должен ровно лежать на дереве, почти как пластинка на проигрывателе. Вам нужно обернуть шланг как можно туже, чтобы можно было разместить как можно больше петель. Поместите 2 × 4 поверх шланга, когда вы его наматываете, это может помочь скрепить шланг. Также может помочь наличие второго человека, который будет удерживать вещи. Убедитесь, что концы шланга находятся по разные стороны деревянного поддона. Один из этих концов — ваш вход, куда закачивается холодная вода. Другой — ваш выход, куда уходит горячая вода. Они не должны входить и выходить в одной и той же точке в воде вашего бассейна.
Заверните солнечный обогреватель в прозрачный брезент. Если вы хотите обернуть свой солнечный обогреватель, сейчас самое время это сделать. Но опять же, это необязательный шаг. Вы можете сначала протестировать обогреватель, а затем добавить прозрачный брезент.
Добавьте насадки для шлангов. Присоедините соединитель шланга для орошения к концу шланга, который будет входить в бассейн. Это для подключения дренажного насоса. Кроме того, прикрепите запорный клапан или шаровой кран к противоположному концу шланга, если вы его используете.
Установите солнечный нагреватель и подсоедините дренажный насос. Поставьте деревянный поднос рядом с бассейном, над землей и на солнце. Затем подсоедините откачивающий насос к разъему поливного шланга. Погрузите насос в воду и включите дренажный насос. Убедитесь, что выход шланга находится в бассейне, чтобы вернуть горячую воду.

Кстати, если вам нужны простые советы и рекомендации по уходу за бассейном, посмотрите наш видеокурс по уходу за бассейном.

Устали добавлять химикаты и постоянно поддерживать чистоту в бассейне?

Мы избавили вас от путаницы, связанной с обслуживанием бассейнов, в этой удобной для чтения иллюстрированной электронной книге и видеокурсе. Это поможет вам сразу сэкономить 100 долларов на уходе за бассейном!

Щелкните здесь, чтобы узнать больше

Поиск и устранение неисправностей самодельного солнечного нагревателя для бассейна

Если у вас возникли проблемы с подогревом воды, вот несколько советов по устранению неполадок:

Держите дренажный насос и возвратную горячую воду на противоположных сторонах бассейна. Убедитесь, что насос, подающий холодную воду, находится далеко от шланга, подающего горячую воду. Это повысит эффективность вашего солнечного нагревателя. И поместите насос как можно ниже в бассейне, так как более холодная вода, как правило, находится на дне.
Увеличьте скорость насоса. Чем выше скорость потока, тем больше тепла вы передаете воде в бассейне. Вы можете не заметить большую разницу температур в бассейне, но на самом деле вы увеличите передачу тепловой энергии. Стремитесь к тому, чтобы разница между водой, выходящей из вашего бассейна, и нагретой водой, возвращающейся в ваш бассейн, составляла от 2 до 5 градусов. Постоянное медленное повышение температуры означает, что у вас есть эффективный обогреватель.
Установите змеевики над землей и максимально используйте солнечное тепло. Вы не хотите, чтобы холодная земля охлаждала вашу трубку, поэтому убедитесь, что она немного приподнята над землей. И, как мы упоминали ранее, вы также можете выстелить свой лоток пластиковой пленкой или накрыть катушки прозрачным брезентом для большего поглощения солнца и изоляции.

Часто задаваемые вопросы о солнечных нагревателях для бассейнов

Ищете дополнительную информацию о том, как построить солнечный нагреватель для вашего бассейна? Вот несколько общих вопросов и ответов.

Можно ли использовать садовый шланг вместо поливного шланга?

Мы не рекомендуем использовать черный садовый шланг для этого проекта «Сделай сам». Садовые шланги изготавливаются из разных материалов и имеют диаметры, отличные от полипропиленовых трубок для орошения.

Как сделать более мощную солнечную систему обогрева бассейна?

Если вы не хотите делать это самостоятельно, вы можете приобрести солнечные панели онлайн. Это простой способ создать большую версию этого солнечного водонагревателя своими руками без необходимости собирать собственную систему (однако это будет стоить на сотни долларов больше).

Солнечные панели, приобретаемые в магазине, обычно поставляются с комплектами разъемов, что позволяет вам собрать серию солнечных коллекторов. Вам также понадобится фанера, пиломатериалы, труба из ПВХ, трехходовой клапан, хомуты и фитинги.

Кроме того, вы можете собрать и соединить несколько систем подогрева воды для бассейна своими руками. Но независимо от того, какой тип солнечного коллектора вы используете, обязательно используйте накрытие для бассейна, например, солнечное одеяло или солнцезащитное покрытие, чтобы предотвратить утечку тепла из вашего бассейна ночью.

Нужна дополнительная помощь по обслуживанию бассейна?

Загрузите нашу бесплатную памятку по уходу за бассейном. Это бесплатное и простое в использовании руководство, которое поможет вам следить за состоянием вашего бассейна.
Подпишитесь на наш канал Swim University на YouTube. Мы публикуем бесплатные видео-уроки в течение всего бильярдного сезона.
Ознакомьтесь с нашим курсом по уходу за бассейном. Вы получите более 30 пошаговых видеороликов и загружаемое руководство со всей необходимой информацией об обслуживании бассейна.

Мэтт Джованиски является основателем Swim University® и работает в индустрии бассейнов и спа с 19 лет.95. С тех пор его миссия — сделать уход за бассейном и джакузи простым для всех. И с каждым годом он продолжает помогать большему количеству людей с химией воды, очисткой и устранением неполадок.

Шпаргалка по идеально сбалансированной воде в бассейне и кристально чистому плаванию

Нажмите здесь, чтобы получить БЕСПЛАТНУЮ шпаргалку

3 способа сборки солнечного нагревателя для бассейна своими руками

Ничто не сравнится с освежающим купанием в теплом бассейне в прохладный день. Хотя нагреватель для бассейна не сделает ваш бассейн похожим на джакузи, он может сделать его более комфортным для купания и более приятным местом для проведения прохладных летних вечеров.

Солнечный обогреватель также доступен по цене, удобен и прост в эксплуатации. Самостоятельное строительство еще больше снижает затраты и делает его намного дешевле.

Что такое нагреватель для бассейна?

Нагреватель для бассейна осушает бассейн, транспортирует воду в резервуар для хранения, а затем снова наполняет бассейн горячей водой. Даже если на улице холодно, в вашем бассейне всегда будет приятная температура благодаря чередующемуся потоку холодной и теплой воды. Солнечный нагреватель для бассейна также является экологически чистым способом нагрева вашего бассейна, поскольку он работает на возобновляемой энергии солнечного света.

Большинство солнечных нагревателей для бассейнов работают с солнечным коллектором, фильтром, насосом и регулирующим клапаном. Вода из бассейна циркулирует через фильтр и нагревается в коллекторе перед возвратом в бассейн. Как правило, водонагреватели на солнечных батареях менее мощные, чем электрические и газовые, но они дешевы и просты в изготовлении.

Солнечная энергия может делать в вашем доме гораздо больше, чем нагревать бассейн. Мы описали некоторые из лучших гаджетов на солнечных батареях, которые вы могли бы использовать в своем доме.

Существует три основных подхода к созданию работающего солнечного нагревателя для бассейна в зависимости от типа солнечного коллектора: коллектор с плоской пластиной, коллектор с вакуумной трубкой и коллектор периодического действия.

1. Плоский коллектор

Этот метод является наиболее популярным способом изготовления солнечного нагревателя для бассейна. Основная идея проста: темная плоская поверхность, обычно это медный или алюминиевый лист, нагревается солнечным светом, и эта энергия передается бассейну для повышения его температуры. Этот принцип работы обеспечивает несколько преимуществ, таких как доступность, простота установки и низкие эксплуатационные расходы.

Плоские коллекторы обычно устанавливаются лицом к экватору. Изоляция добавляется к нижней и боковым сторонам листа, чтобы свести к минимуму тепловые потери. Вот пример проекта, в котором используется этот подход к созданию солнечного нагревателя для бассейна:

Самодельный солнечный нагреватель для бассейна

Пользователь Bnaiver построил нагреватель для своего надземного бассейна, чтобы поддерживать комфортную температуру весной и осенью. Инструменты и оборудование, необходимые для этого проекта, дешевы и могут быть найдены в Home Depot менее чем за 100 долларов. В нем используется кусок фанеры 4×4, виниловый шланг для орошения длиной 200 футов и диаметром полдюйма, устойчивые к ультрафиолетовому излучению застежки-молнии для крепления шланга к фанере, узел клапана, состоящий из ряда клапанов и буквы «Y». адаптеры и наружный механический таймер.

Клапан в сборе служит для подачи воды в нагреватель, а затем обратно в бассейн. Это также позволяет отключать подачу и отвод нагревателя, когда он больше не нужен.

Используя инфракрасный термометр, Bnaiver смог получить показания 99℉ в бассейне. Следуя руководству Instructables, вы сможете построить свой собственный хорошо работающий солнечный нагреватель для бассейна менее чем за день.

Если вы заинтересованы в создании чего-то более масштабного, чем солнечный водонагреватель, мы перечислили компоненты, необходимые для создания автономной системы солнечной энергии.

2. Вакуумный трубчатый коллектор

Вакуумный трубчатый коллектор представляет собой систему солнечного отопления с рядом стеклянных трубок, содержащих медный стержень или трубку. Воздух внутри этих трубок удаляется для создания вакуума. Кроме того, нитрат алюминия или оксид нитрида титана наносят на внутреннюю часть внутренней стеклянной трубки для максимального поглощения солнечного света.

Вакуумные трубчатые коллекторы обычно более эффективны, чем плоские солнечные коллекторы. Вакуумное пространство между внутренней и внешней стеклянными трубками обеспечивает изоляцию и позволяет трубкам удерживать тепловую энергию с минимальными потерями. Это позволяет им стабильно хорошо работать.

Однако вакуумные трубчатые коллекторы, как правило, дороже. Вакуумный трубчатый коллектор может стоить на 20-40% дороже, чем плоский коллектор. Они требуют меньше обслуживания и могут служить вам в течение многих лет после установки. Хотя обычно существуют некоторые различия в специфике конструкции солнечных водонагревателей с вакуумными трубками, основные концепции остаются прежними.

В этом учебном пособии Пита Стотерса на YouTube вы узнаете, как построить собственный солнечный нагреватель для бассейна с вакуумными трубками. Он использует массив вакуумных трубок (с 12 трубками) и циркуляционный насос 12 ~ 24 В постоянного тока. Как упоминалось ранее, коллекторы с вакуумными трубками довольно дороги, и вы можете рассчитывать на то, что потратите на этот проект до 400 долларов. Вот вторая часть урока.

Этот проект можно автоматизировать с помощью Home Assistant, чтобы время от времени контролировать температуру и регулировать скорость подачи насоса. Как упомянул Пит, этот проект «сделай сам» может гораздо лучше подходить для бассейнов с меньшей площадью поверхности, таких как джакузи или катушка на заднем дворе.

3. Коллектор порций

3 Изображения

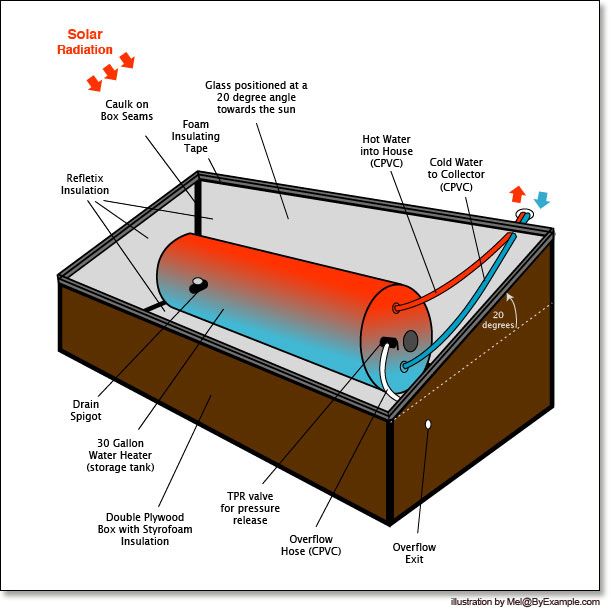

Это наименее популярный тип солнечного коллектора. Он также менее эффективен и занимает гораздо больше места по сравнению с другими коллекторами. Однако режим работы достаточно прост, и требует гораздо меньше обслуживания.

Коллекторы периодического действия представляют собой разновидность системы хранения интегральных коллекторов (ICS), что означает, что бак и солнечный коллектор объединены в единое целое. Это устраняет необходимость в насосах и элементах управления в системе.

Изолированная коробка со стеклянным покрытием позволяет солнечному свету нагревать темный резервуар для воды, который поглощает тепло. Вода нагревается более эффективно благодаря металлическому змеевику вокруг внешней поверхности бака, который всасывает тепло и распределяет его по внутренней части бака.

Большинство коллекторов периодического действия размещают свой резервуар для хранения воды в изолированном корпусе из стекла или пластика. Для использования в качестве коллектора партии все, что вам нужно, это старый, обычный бак водонагревателя. Благодаря изолированным стенкам резервуар для хранения воды теряет меньше тепла с наружным воздухом, а его стеклянная крыша пропускает солнечную энергию для нагрева воды.

Вы можете создать свой собственный сборщик пакетов, следуя этому руководству Instructables от Ганеша Раскина. Он использует как можно больше переработанных материалов при создании своего коллектора. По словам самого Ганеша, этот Instructable немного грубоват по краям, но основные шаги хорошо детализированы, и вы сможете понять суть того, что описывается.

Некоторые из инструментов и оборудования, которые вам понадобятся, это старый бак для водонагревателя, два листа фанеры, стеклянная дверь патио, два отрезка медных и стальных труб, шурупы для гипсокартона, стальные дюбели, тефлоновая лента для труб и грунтовка.

Сборка собственного солнечного нагревателя для бассейна

Использование солнечного нагревателя для бассейна — это экологически безопасный способ поддержания тепла в бассейне.
