Солнечный нагреватель Sunheater (0.6х6м) (комплект)

Производитель: Smartpool. США

Модель: Sunheater

В комплекте: солнечный коллектор. вентиль отсекающий (В комплекте: 1шт вентиль на 1.5. 2шт тройника на 1.5. 4шт адаптера.) и набор креплений для установки.

Инструкция (нажать)

Коллектор солнечный Sunheater 6х0.6 м – используется для обогрева воды в бассейне с помощью энергии солнца. Представляет собой полотно. состоящее из склеенных чёрных пластиковых трубок. концы полотна из трубок припаяны к пластиковым трубам. к которым и подключается система фильтрации. Специальные трубки и сетки собирают энергию солнца в коллекторе нагревателя. При прохождении воды через коллектор она нагревается и затем возвращается в бассейн. Солнечный нагреватель способен поднимать температуру воды на 10-15 градусов в теплое время года. В пасмурные дни температура воды немного понижается. но она быстро восстанавливается с приходом солнца.

Количество коллекторов необходимых для обогрева бассейна зависит от размеров бассейна и от климатических условий. в которых работает нагреватель. Для областей. где плавать в бассейне можно круглый год. следует добавить дополнительный коллектор для подогрева во время зимних месяцев.

Нагреватель следует устанавливать в месте. где на него будут попадать лучи солнца не менее 6 часов в день. Нагреватель работает лучше. если он обогревается солнцем полностью. Его можно установить на крыше. возле бассейна или в любом другом освещенном месте.

Для подсоединения нагревателя необходим соединительный шланг и фитинги. Подача воды в коллектор осуществляется с помощью насоса.

Специальное солнечное защитное покрытие сохраняет тепло в воде в ночное время суток и в зимнее время года. Защитное покрытие следует убирать в теплое солнечное время суток. чтобы энергия солнца глубже проникала в воду.

Схема установки нагревателя возле бассейна:

Схема подключения нагревателя к системе водоподготовки бассейна:








(Установка. эксплуатация и ремонт)



Как работает солнечный нагреватель?

Насос прокачивает воду бассейна через солнечный коллектор

Нагретый солнцем коллектор нагревает воду проходящую через него

Разогретая вода возвращается обратно в бассейн

Особенности солнечного нагревателя

Вода бассейна нагревается. когда она проходит через сетки и трубки малого диаметра солнечного коллектора.

Эти трубки и сетки являются тепловыми солнечными ловушками. они преобразуют солнечную энергию в тепло

Коллектор является реверсивным (поворотный)

Солнечный нагреватель безопасен и энергетически эффективен

Как функционирует солнечный нагреватель?

Правильно установленная и расчитанная система Sunheater для бассейна повышает температуру на 10-15° во время солнечной активности. Когда облачно или дождливо. температура понизится. но она восстановится за пару солнечных дней.

Насос

Если прокачивающий насос работает правильно. проблемы при его использовании возникнуть не должны. насос должен прокачивать воду до 10 метров от бассейна. У правильно работающего нагревателя Sunheater коллекторы должны быть холодными при правильном расположении нагревателя к солнцу – примерно под углом 90 градусов.

Какое колво нагревателей нужно для пользования?

Обратите внимание на таблицу с размерами на упаковке и в инструкции.

Где установить Sunheater

В любом месте. где солнце способно светить минимум 6 часов в день. Коллектор работает лучше. если он полностью обогревается солнцем под максимальным углом. близким к 90 градусов. Если вы устанавливаете коллектор на крыше или другой возвышенности. старайтесь повернуть его на юг.

Дополнительные принадлежности



Потребуется трубы или шланг для подсоединения коллектора к бассейну. Если вы хотите установить коллектор на крыше. то необходима трубка 40 ПВХ (полихлорвиниловая трубка). полихлорвиниловую грунтовка. клей. и фитинги. Клей и фитинги можно заказать в этом разделе (нажать). Для установки и закрепления на крыше. используйте набор 60633.

Солнечное защитное покрытие

Солнечное защитное покрытие сохраняет тепло в воде в ночное время. в зимнее время года. Рекомендуется убирать защитное покрытие в теплое солнечное время суток чтобы энергия солнца глубже проникала в воду. Помните. солнечный подогреватель нагревает воду. а защитное покрытие только сохраняет тепло.

Установка

коллектора на стойку

Многие владельцы бассейнов предпочитают устанавливать стойку для коллектора. Ваш солнечный коллектор будет лучше обогревать. если он будет удален от земли в основном в зимний период. когда земля еще холодная. Может помочь пластик черного цвета или платформа под коллектором.

Если коллектор установлен на стойку с наклоном. он должен смотреть на ЮГ – полностью освящаться солнцем.

Установка на наклонной поверхности: крыша. забор

Требуется: набор №60633 для установки на крыше

Материалы: силиконовый герметичный материал.

ручная дрель со сверлом 1/8. отвертка.

Достаньте нагреватель Sunheater из коробки и прогрейте его на солнце в течение 30 мин. Вокруг солнечного устройства должно оставаться расстояние 30 сантиметров для кронштейнов и трубной обвязки. Если крыша со шлицами. диаметр которых 3. коллекторы могут быть установлены на любой стороне шлица.

Кронштейны верхней сборки расположены в каждом пазе по всей длине коллектора. Коллектор должен находиться под наклоном к заглушкам для выкачки воды в случае демиргаринизации (подготовки к зимней эксплуатации).  Установите нижние кронштейны прямо под низом каждого верхнего кронштейна (см. на рисунке слева).

Просверлите отверстия 1/8 для всех кронштейнов. Шуруп с квадратной головкой должен быть длинным чтобы он мог касаться внутренней стороны крыши под кровельной плиткой. Заполните отверстия обильным количеством герметика (укрепляющий материал) и так же поверхность вокруг отверстий.

Вставьте кронштейны в крышу вместе с кронштейнами установленными в пазы. Залейте герметиком головку шурупа.

Зоны где возможен сильный ветер: Существует дополнительный комплект для установки коллектора в случае сильного ветра.

Установка коллектора на крыше: Используется полихлорвиниловая трубка. Прилагается веревка для установки коллектора вертикально.

Запуск нагревателя Sunheater

  1. Проверьте все соединения. убедитесь. что они надёжно установлены.
  2. Откройте кран чтобы вода протекала через нагреваетель.
  3. Запустите насос. проверьте на наличие утечек.

Функционирование

  1. Коллектор. через который проходит вода. должен оставаться холодным при прикосновении. Это означает. что тепло передается воде.
  2. Вода. возвращаясь в бассейн. становится на 3-5 градусов теплее. При данной циркуляции вода нагревается сильнее при каждом проходе через солнечную установку и возвращается в бассейн уже подогретой.
  3. Пропускайте воду сквозь солнечный нагреватель только в теплый день. Если делать это ночью или в холодный день – вода не только не нагреется. но может и охладиться.



    УСТАНОВКА НА НАКЛОННУЮ ПОВЕРХНОСТЬ



    Инструменты: – силиконовый герметик(при установке на крышу). отвертка. дрель. сверло 25 мм.

    Выньте коллектор из упаковки и оставьте не солнце расправляться 30 мин. – 1 час. Освободите место вокруг нагревателя для кронштейнов и трубок.

    Определите положение коллектора. Верхний установленный кронштейн будет расположен в пазу по длине коллектора. Коллектор должен быть наклонен в направлении заглушек для дренажа. Просверлите отверстие для крепления всех кронштейнов. Длина крепежа должна быть достаточной для уверенного закрепления кронштейнов. Нанесите силикон для герметизации отверстий в крыше. Установите кронштейны на крыше и закрепите коллектор.

    Привяжите коллектор с помощью ремней между верхним и нижним кронштейном. Не следует устанавливать дополнительных крепежных кронштейнов. Коллектор должен свободно двигаться под ремнями в пределах длины паза.

    Установка на забор производится в случаях если имеет место недостаток свободного пространства. так как вертикальная установка не так эффективна особенно когда солнце находится в зените.



    Установка более одного коллектора

    • Кронштейны устанавливать в отверстия коллектора как показано на рисунке
    • Максимум можно устанавливать не более 2-х (4′ х 20′) или 3-х (2′ х 20′) коллекторов.
    • Обеспечьте наклон коллектора в сторону заглушек для обеспечения слива воды на
       зиму.
    • Допускается использование оригинальных установочных комплектов для коллекторов.

        ПОДСОЕДИНЕНИЕ ШЛАНГА ИЛИ ТРУБЫ

        Вкрутите все заглушки и фитинги с тефлоновой лентой для обеспечения герметичности

        Вверните угольник с адаптером в несущую трубу

        Присоедините с помощью хомута шланг к адаптеру. К адаптеру можно подсоединить шланг д. 1-1/4 дюйма или 1-1/2 дюйма

        Для жесткой ПВХ трубы используйте угольник д. 1.5 дюйма в клеевые соединения. Обратитесь к продавцу.

        Подготовка оборудования к зимней эксплуатации Демаргаринизация

        Данная солнечная установка должна быть высушена для демаргаринизации. Вы должны осушить коллекторы так же. как вы осушаете бассейн. Уберите заглушки. удостоверьтесь что вся вода ушла из установки. включая самые труднодоступные места в коллекторах. Рекомендуется основательно высушить коллекторы и убрать их на хранение в место где температура выше температуры замерзания.

        Ремонт коллектора

        Если коллектор протекает

        Используйте метод починки описанный ниже:

        Метод по устранению протекающей трубки.  Используя острый нож отрежьте приблизительно 1 трубки у обеих головных частей. Завинтите металлический шуруп #10 желательно нержавеющий! Если шуруп демонтируется или если устройство продолжает протекать используйте шуруп #12. Данный метод починки не предусмотрен гарантией.

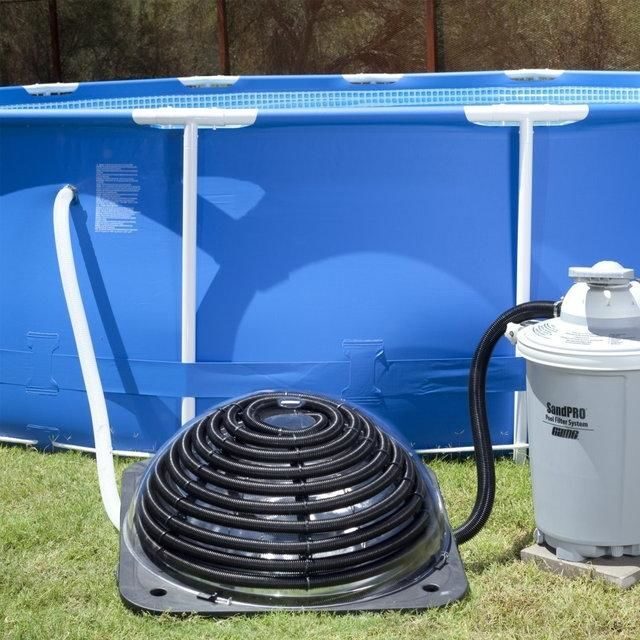

        Солнечный нагреватель Kokido Keops

        Этот нагреватель осуществляет подогрев воды в бассейне, используя экономичный источник энергии – солнечное излучение.

        Устройство имеет вид квадратного основания, на котором пластиковая трубка с ребристой поверхностью, скручена в виде спирали. Куполообразная форма изделия обеспечивает лучшую теплопередачу в сравнении с плоскими солнечными платформами. Вода проходит через нагреватель, который способен повышать температуру на 5-15 градусов, в зависимости от площади бассейна и погодных условий.

        Данную модель можно использовать для бассейнов объемом не более 10 м3. В случае превышения данного показателя, нужно установить несколько нагревателей, которые подключаются к насосу последовательным образом.
