Соединительные клеммы WAGO: как правильно пользоваться +ВИДЕО

Качественное соединение проводов — залог безопасности вашей и вашей семьи. Еще это гарантия стабильной работы оборудования. Но обеспечить надежное соединение надо уметь. Один из самых простых и надежных способов — соединительная клемма WAGO (Ваго). Это небольшие соединители для проводов, при помощи которых легко можно сращивать провода, соединять мягкие и жесткие жилы, разные металлы.

Содержание статьи

  • 1 Насколько они надежны
  • 2 Общие моменты: как правильно работать с клеммами WAGO
  • 3 Достоинства и недостатки
  • 4 Для подключения светильников
    • 4.1 224 серия
    • 4.2 294 серия
  • 5  Для распределительных или монтажных коробок
    • 5.1 Клеммники WAGO 222 серии
    • 5.2 221 серия — улучшенная универсальная
    • 5.3 Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений
  • 6 Сервисная клемма

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась. В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны. Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Достоинства и недостатки

Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

Это 773 серия — в корпусе из прозрачного пластика

Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.

Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.

В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.

Для подключения светильников

Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь. Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.

Подключать люстру удобнее всего с Ваго

224 серия

Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:

  • медных- 24 А,
  • алюминиевых — 16 А.

Так внешне выглядят пружинные клеммы Ваго для подключения люстры

Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины. То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.

Для подключения силового кабеля надо его только зачистить на указанную длину. Рекомендуемая длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проконтролировать насколько точно вы справились с задачей. После этого провод вставляют в соответствующее гнездо. Зажим происходит автоматически. Клеммные зажимы 224 серии со стороны подключения силового кабеля могут быть с пастой или без. Паста снимает окислы с поверхности проводника, что обеспечивает хороший контакт. Это необходимо, если провода зачищались давно и они слишком короткие чтобы их обрезать и еще раз снять изоляцию.

Люстровые клеммники WAGO — 224 серия

Со стороны светильника можно подключать провода любого типа: моножилу, многожильный жесткий или мягкий. С этой стороны для подключения провода необходимо нажать на выступающую часть корпуса. Откроется окошко прямоугольной формы достаточно большое по размеру, чтобы можно было без проблем ввести многожильный провод.

Зачищенный (тоже на 10 мм) провод вводим до упора, отпускаем «кнопку». Соединение готово.

Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно соединять медные и алюминиевые провода. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.

294 серия

Эта серия позиционируется тоже для подключения осветительного оборудования. Эти клеммные зажимы также могут работать в сети переменного тока напряжением до 500 В. Максимальный ток при подключении медных проводов 2,5 мм² — 24 А, аналогичного алюминиевого провода — 16 А. От описанной выше серии отличается тем, что все провода подключаются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от двух до семи входов. Есть варианты с клеммой для подключения заземления, есть без.

Клеммовый зажим WAGO для подключения осветительной техники 294 серии

Все контактные группы подписаны, что не позволит запутаться. С той стороны, где подключаются провода от люстры/бра имеются отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии могут закрепляться на стене при помощи самореза — для этого на корпусе есть специальная металлическая ножка с отверстием под саморез. Второй вариант установки — специальная защелка.

Внутри находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может только достаточно жесткий проводник. Это моножила или маложильный жесткий провод. Диаметр подключаемых с этой стороны проводников — от 1 мм² до 2,5 мм² (маложильный рекомендован до 2,0 мм²). Обратите внимание, что это соединение не является разъемным. При желании провод можно вытащить, но его надо будет снова зачистить и использовать новый клеммник.

При помощи клеммников Вага подключить люстру не проблема

От люстры, бра или другого осветительного прибора подключать можно любые провода. Тут, как и в 224 серии, есть подпружиненная кнопка — фирменный соединительWINSTA® Linect®. При нажатии на которую открывается окошко, в которое и вставляется проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм². Это соединение хорошо тем, что провод можно легко вынуть — нажать на кнопку и достать проводник. Повторное соединение будет ничуть не хуже по параметрам.

 Для распределительных или монтажных коробок

Любые соединения проводов должны быть обслуживаемыми. При разведении электропроводки все соединения делают в распределительных коробках. Для этих целей есть четыре серии Ваго.

В распаечных коробках

Клеммники WAGO 222 серии

Одна из самых известных и популярных серий клеммных зажимов Ваго — 222. Считается универсальным зажимом, так как может соединять 2, 3 и 5 проводов. Подходит для соединения одножильных и жестких многожильных проводов с площадью сечения от 0,08 до 2,5 мм², с мягкими жилами сечение может быть до 4 мм². Как и все остальные, может использоваться для сети переменного тока напряжением не выше 400 В.  Токовые нагрузки — при максимальном сечении проводников в 2,5 мм² — 24 А (медь) при сечении 4 мм² — 32 А.

Клеммовый зажим WAGO 222

Используется пружинный зажим Ваго вместо скрутки. С его помощью можно подключать любые устройства и оборудование. Соединять провода при помощи WAGO 222 очень просто. Контакты снабжены флажковыми фиксаторами. Они легко поднимаются и опускаются. Благодаря этому можно легко собирать/реконструировать сеть, разбирать уже существующие соединения для проверки, измерений и т.д. Для удобного обслуживания в верхней части корпуса есть прямоугольное отверстие для щупа измерительного прибора или отвертки-индикатора. Через него можно проверить наличие напряжение, определить фаза это или ноль.

Соединительная клемма WAGO 222 создана для удобного соединения проводов проводящих значительный ток (до 32 ампер)

Для соединения проводников зачищаем изоляцию, оголяя 8-10 мм провода. Поднимаем флажок, вставляем до упора проводник, зажимаем соединение, опуская флажок на место. Обратите внимание, что опускать флажок надо до упора, а для этого придется приложить определенные усилия. На этом все — соединение готово.

Как работать с WAGO 222

Соединительная клемма WAGO 222 серии подходит для соединения проводов разного диаметра или типа: одножильных с многожильными. Другими средствами этого добиться не слишком просто. Подходят только клеммные колодки. Также не возникает конфликта при соединении меди и алюминия, но для этого полость контакта заполняется специальной пастой.

Для фиксации при горизонтальном расположении проводов

Для монтажа в распределительном шкафу есть адаптер для установки на DIN-рейку. С ее помощью коннекторы можно прикрутить к любой вертикальной или горизонтальной поверхности. Для более аккуратного монтажа есть пластина разгрузки жгута.

Провода лучше закрепить

Одножильные или маложильные провода большого сечения плохо гнутся. Чтобы обезопасить соединение от расшатывания контакта, их закрепляют при помощи разгрузочной пластины. Ее использование не обязательно, но она повышает надежность, да и соединение выглядит аккуратнее.

221 серия — улучшенная универсальная

Некоторое время назад выпущена новая серия универсальных зажимов Ваго — 221. От описанной выше 222 серии, которой она и пришла на смену, отличается тем, что имеет меньшие габариты, более плоский корпус, часть передней панели стала прозрачной. Это все для удобства. Меньших размеров прямоугольный корпус проще укладывать в распределительной коробке, например.

Универсальные компактные клеммы WAGO серии 221 более удобны по сравнению с 222. Прозрачный корпус WAGO 221 позволяет визуально контролировать монтаж

Прозрачный пластик позволяет контролировать качество соединения — действительно ли провод зачищен на нужную длину и не окислился ли он. Изменилась и форма флажка — он стал более плоским и широким. Теперь его удобнее поддевать и проще нажимать.

Это характеристики «стандартного варианта» — до 4 мм2

Также появилась версия для более толстых проводников — сечением до 6 мм² (коды отличаются наличием шестерки во второй части 221-612 или 221-613). Они имеют более высокое номинальное напряжение — до 450 В, номинальный ток — до 41 А. Из других технических новшеств — более высокая рабочая температура — до +105°C.

Универсальные компактные клеммы WAGO серии 221 позволяют быстро, легко и безопасно соединять однопроволочные, многопроволочные и тонкопроволочные проводники сечением от 0,14 до 6 мм².

Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений

Для быстрого и простого соединения нескольких проводов идеально подходит соединительная клемма WAGO 773 и 2273 серий. Внешне они отличаются мало, зато в технических параметрах есть существенная разница:

Соединительная клемма WAGO 773 серии рассчитана на провода большего сечения

  • Сечение проводников:
    • 2273 — 0,5 мм — 2,5 мм²;
    • 773 есть в двух вариантах:
      • 1,5-4 мм²;
      • 2,5 — 6 мм².
  • Номинальный ток:
    • 2273 — 24 А;
    • 773 зависит от исполнения:
      • 41 А для сечения 6 мм²;
      • 32 А для 4 мм².

Пружинные клеммы Ваго 2273 подходят для тонких проводов

Итак, разница между 773 и 2273 сериями в том, что 2273 предназначена для более тонких проводников — сечением не более 2,5 мм². Ее используют при монтаже осветительных сетей — в распределительных коробках. Клеммники Ваго 773, наоборот, работают с более мощными проводами, которыми подключаются мощные потребители (типа бойлера, электроплиты или духового шкафа). Поэтому путать данные серии нельзя.

Надежный контакт обеспечивается плоско-зажимной пружиной

Соединять провода очень просто. Зачищенные проводники (оголенные жилы на 8-10 мм) до упора вставляются в гнезда. Все. Больше делать ничего не надо. Соединительная клемма WAGO надежно удерживает и фиксирует провода. Такой способ соединения удобен тем, что легко можно соединить провода разного диаметра. Например, сделать ответвление меньшего диаметра от общей магистрали.

Для того чтобы соединить даже всего три провода сечением 6 мм² при помощи скрутки — надо сильно постараться. Провода очень жесткие и добиться нормального контакта скруткой почти нереально, а в соединителях WAGO даже такие толстые провода имеют отличный контакт.

Сервисная клемма

Соединять многожильные провода — то еще удовольствие. Добиться нормального контакта сложно, так как проводки плохо гнутся. Срастить два провода можно при помощи сервисной клеммы WAGO (маркировка 224-201). Она состоит из двух одинаковых частей с кнопками. При нажатии на них открывается достаточно большое окошко, в которое вставляется зачищенный проводник. Когда кнопка отпускается, пружина прижимает провод к контактной площадке.

Сервисная клемма Ваго — для соединения многожильных проводов

Аналогичная операция проводится с другой стороны. При таком способе соединения контактная пластина имеет большую площадь соприкосновения с проводниками — зажимает множество проводков. Это действительно дает хорошие результаты.

Клеммы для проводов соединительные, обжимные, автомобильные

Применение обжимных соединительных клемм для проводов — коммутация силовых кабелей, так и в слаботочных цепях, где они являются обязательными. При ремонте, такие провода можно легко разъединить. Опыт применения различных типов обжимных клемм для соединения проводов. Обзор инструментов для обжима наконечников.

Содержание

  1. Клеммы для проводов виды
  2. Клеммы для проводов обжимные
  3. Кольцевые
  4. Вилочные
  5. Автомобильные
  6. Соединительные клеммы для проводов
  7. Ножевые
  8. Штыревые
  9. Клещи для обжима наконечников проводов
  10. Обжимка проводов

Клеммы для проводов виды

Клемма — это контактный элемент, который предназначен для разъемного соединения проводников между собой.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

    Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  1. ножевых;
  2. вилочных;
  3. кольцевых;
  4. штыревых.

Клеммы для проводов обжимные

Кабельные наконечники обжимные или клеммы для проводов соединительного типа предназначены для быстрого и надёжного соединения проводов в электрических схемах путём зажима с изоляцией.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Автомобильные

Клеммы для проводов обжимные автомобильные: при работе с автомобилем нередко приходится выполнять различные электрические подключения с использованием разъемов или клемм. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие.

Для неизолированных клемм используются кримперы со специальным профилем губок, во время обжатия загибающих концы металла вовнутрь. Такие кримперы обжимают провод и дополнительно фиксируют изоляцию, чтобы провод от перегибов и вибрации не обломился.

Как показывает опыт, для стандартных 6-мм автомобильных клемм требуется кримпер с губками на провод с сечением 1,5 мм2, не меньше, иначе клемма и провод будут передавливаться.

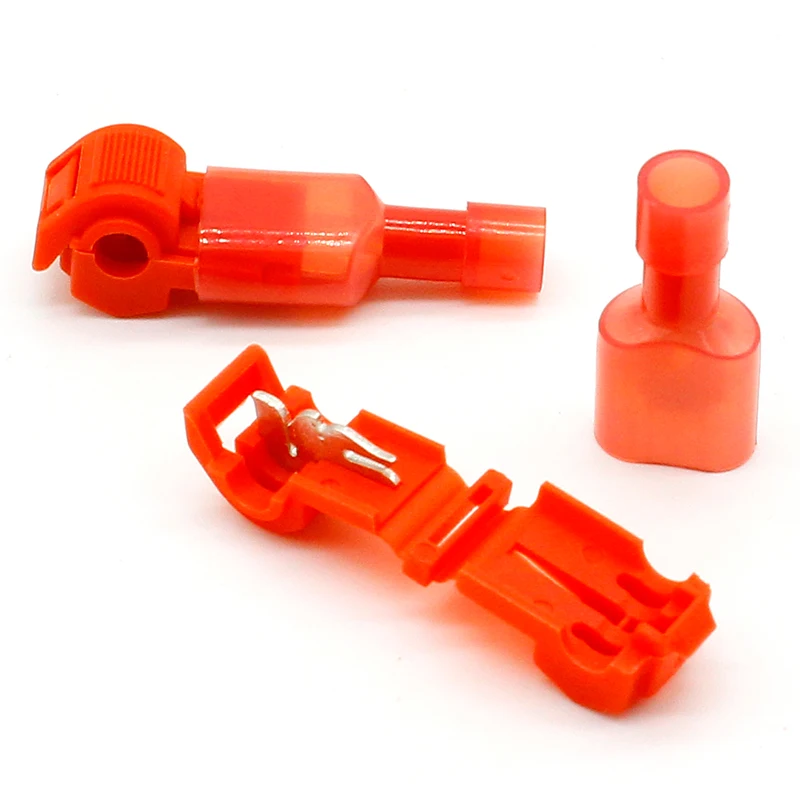

Соединительные клеммы для проводов

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

    Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
  1. Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
  2. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
  3. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

https://www.youtube.com/watch?v=uzPVJnmAJZI&t

виды, устройство, характеристики и правила подключения


Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.


Соединение проводов с помощью зажимов Wago

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

  • увеличение темпа разводки проводки;
  • экономия изоляционных материалов;
  • большая наглядность электропроводки для ремонтного персонала;
  • возможность оперативных переключений в схеме;
  • быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

  1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
  2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.


Устройство клеммы Wago
Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.


Клемма заземления WAGO

Сервисная клемма

Соединять многожильные провода — то еще удовольствие. Добиться нормального контакта сложно, так как проводки плохо гнутся. Срастить два провода можно при помощи сервисной клеммы WAGO (маркировка 224-201). Она состоит из двух одинаковых частей с кнопками. При нажатии на них открывается достаточно большое окошко, в которое вставляется зачищенный проводник. Когда кнопка отпускается, пружина прижимает провод к контактной площадке.

Сервисная клемма Ваго — для соединения многожильных проводов

Аналогичная операция проводится с другой стороны. При таком способе соединения контактная пластина имеет большую площадь соприкосновения с проводниками — зажимает множество проводков. Это действительно дает хорошие результаты.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.


Габариты клеммников ваго

Изоляция клеммника выполнена из устойчивого к перегреву материала. Он кратковременно выдерживает температуру до 200 °C. Это свойство необходимо с точки зрения требований пожарной безопасности.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории. Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями.

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.

Разновидности клеммников Ваго

Разные типы клеммников имеют отличающиеся характеристики и функционал. На практике чаще всего используются три модификации соединителей Ваго:

  1. С плоской пружиной.
  2. Cage Clamp.
  3. Fit Clamp.

С плоской пружиной

Подходят для оперативных монтажных работ. Согласно инструкции, данный вид клеммника одноразовый. Технически же его возможно применить с десяток раз. После этого он ломается.

Зажим Wago с плоской пружиной часто используют для монтажа сетей освещения. Это очень удобно, ведь работа выполняется под потолком. Использовать на высоте прочие методы соединения затруднительно.


Зажим с плоской пружиной

Конструкция зажима позволяет подключать им кабели от 0,5 до 4 кв. мм. Провода при этом должны быть одножильными. Возможно соединение и гибких кабелей, состоящих из множества тонких проволок. В таком случае на них должен одеваться и опрессовываться наконечник.

Выпускаются двух модификаций:

  1. Для подключения только медных проводов;
  2. Для меди с алюминием.

Cage Clamp

Позволяют многократно соединять провода клеммниками. Подходят для более серьезных нагрузок. С их помощью соединяются электрические двигатели, магнитные пускатели или маломощные нагревательные элементы. Ничего не мешает использовать их для подключения различных датчиков и слаботочных цепей.


Зажимы Cage Clamp WAGO используются для большой нагрузки

Устройство этого типа зажима дает возможность применять его с проводкой до 35 кв. мм. Для разжатия пружины и монтажа провода необходима тонкая отвертка или любой подобный острый предмет. Допускается подключение многожильных проводов без наконечников.

Fit Clamp

Предназначены для экспресс-работ по электромонтажу. В своем устройстве имеют самозажимный врезной контакт. Это позволяет перед подключением провода не снимать с него изоляцию. За такое удобство, конечно, придется немного доплатить. Но если соединить требуется сотни проводов, то затраты вполне оправданы.

Стоит отметить, что для нормального прокола изоляции, она должна быть свежей и невысохшей. Возможны проблемы при подключении проводки в условиях отрицательных температур. В таких случаях многие типы изоляции становятся слишком твердыми.


Зажимы Fit Clamp для соединения проводов без снятия изоляции

Серии клеммников

Производимые компанией Ваго клеммники подразделяются на несколько серий. Каждая из них подразумевает работу в тех или иных условиях. При подборе серии следует руководствоваться следующими характеристиками проводки или оборудования:

  • номинальное напряжение в сети;
  • максимальный действующий ток;
  • температура, влажность и прочие условия окружающей среды;
  • качество и надежность монтажа.

Для сетей освещения

К этому виду соединителей относятся клеммники, которые пригодны для подключения осветительных приборов. Их особенность — низкий рабочий ток. Они пригодны для работы в бытовых сетях 220 В и соответствуют всем требованиям пожарной безопасности.


Клемный блок Wago 272-312

Данная категория подразумевает быстрое выполнение поставленных задач. Поэтому клеммники изготовлены по технологии Push-in Cage Clamp и не требуют применения наконечников даже на гибких проводах. Примеры зажимов, пригодных для монтажа осветительных приборов:

  • серия 294 — подходит для подключения самых тонких проводов;
  • 272 — рассчитана на жилы стандартного сечения 2,5 кв. мм;
  • 293 — оснащается выводом для заземления и монтажной защелкой.

Для электромонтажных работ

Эта категория применяется наиболее часто. Клеммники для электромонтажных работ используют для разводки квартирной проводки и маломощных промышленных устройств. Они предназначены для подключения в компактных коробках и там, где прочие виды креплений просто не поместятся.

Популярные представители этой категории:

  • серия 222 — пригодна для любых типов квартирных кабелей и справляется с высокими токами;
  • 221 — имеет прозрачный корпус для визуального контроля надежности соединения;
  • 243 — для низковольтной проводки диаметром 0,6–0,8 мм;
  • 273 — для самой распространенной в быту проводки сечением 2,5 и 4 кв. мм;


Соединительные разъемы Wago серии 222

Важно! Многократное применение одного и того же ваговского зажима с рычагом снижает усилие его пружины. Поэтому такие клеммники, особенно в силовых цепях, следует применять только один раз.

Отмечаются и многоуровневые электромонтажные клеммники. Они представляют собой устройство, состоящее из нескольких независимых соединителей, расположенных в одном корпусе. Разработаны для экономии места и повышения плотности монтажа.

Для установки на DIN-рейку или в щит

Получили массовое распространение в распределительных щитах и шкафах управления. Их особенность — возможность установки на DIN-рейку. Это позволяет применять клеммники в сложных электрических устройствах, где необходимо подключить по схеме сотни проводов.

В конструкцию входит защелка для крепления и поле для установки маркировочной ленты. Дополнительно клеммники могут оснащаться контактными отверстиями для измерений.

Популярные примеры:

  • серии 260 и 860 — применяются для боковой и фронтальной установки на монтажную дин-рейку;
  • 862 — имеет усиленный корпус и возможность подключения проводов без наконечников;
  • 869 — обладает компактными размерами и подходит для слаботочной проводки сечением до 4 кв. мм;


Клемма серии 260-301 для монтажа на DIN-рейку

Сервисные клеммные колодки

Сервисные клеммы универсальны по своему назначению. Они используются как временный соединитель проводов. Имеют двухстороннюю конструкцию. Получается 2-проводная клемма. Провод входит слева и выходит справа.

Внутри также имеется контактная пружина. Сверху кнопка-рычаг для его ослабления. Жилы соединяемых кабелей предварительно зачищаются. Затем они вставляются по бокам клеммника. Распространенные серии:

  • 224;
  • 221.


Соединительная клемма с рычажком WAGO 222

Другие серии

Существуют и менее распространенные серии клеммников Ваго. Они реже встречаются в продаже или электротехнике. Но каждый из этих типов обладает своей особенностью. К прочим видам соединителей относятся:

  • 273 серия — пригодна для подключения алюминиевых проводов к медным;
  • 862 серия — проходная клемма с номинальным током до 6 А и фиксацией корпуса на винты.


Зажимы серии 862 с возможностью фиксации на винты

Для распределительных или монтажных коробок

Любые соединения проводов должны быть обслуживаемыми. При разведении электропроводки все соединения делают в распределительных коробках. Для этих целей есть четыре серии Ваго.

В распаечных коробках

Клеммники WAGO 222 серии

Одна из самых известных и популярных серий клеммных зажимов Ваго — 222. Считается универсальным зажимом, так как может соединять 2, 3 и 5 проводов. Подходит для соединения одножильных и жестких многожильных проводов с площадью сечения от 0,08 до 2,5 мм², с мягкими жилами сечение может быть до 4 мм². Как и все остальные, может использоваться для сети переменного тока напряжением не выше 400 В. Токовые нагрузки — при максимальном сечении проводников в 2,5 мм² — 24 А (медь) при сечении 4 мм² — 32 А.

Клеммовый зажим WAGO 222

Используется пружинный зажим Ваго вместо скрутки. С его помощью можно подключать любые устройства и оборудование. Соединять провода при помощи WAGO 222 очень просто. Контакты снабжены флажковыми фиксаторами. Они легко поднимаются и опускаются. Благодаря этому можно легко собирать/реконструировать сеть, разбирать уже существующие соединения для проверки, измерений и т.д. Для удобного обслуживания в верхней части корпуса есть прямоугольное отверстие для щупа измерительного прибора или отвертки-индикатора. Через него можно проверить наличие напряжение, определить фаза это или ноль.

Соединительная клемма WAGO 222 создана для удобного соединения проводов проводящих значительный ток (до 32 ампер)

Для соединения проводников зачищаем изоляцию, оголяя 8-10 мм провода. Поднимаем флажок, вставляем до упора проводник, зажимаем соединение, опуская флажок на место. Обратите внимание, что опускать флажок надо до упора, а для этого придется приложить определенные усилия. На этом все — соединение готово.

Как работать с WAGO 222

Соединительная клемма WAGO 222 серии подходит для соединения проводов разного диаметра или типа: одножильных с многожильными. Другими средствами этого добиться не слишком просто. Подходят только клеммные колодки. Также не возникает конфликта при соединении меди и алюминия, но для этого полость контакта заполняется специальной пастой.

Для фиксации при горизонтальном расположении проводов

Для монтажа в распределительном шкафу есть адаптер для установки на DIN-рейку. С ее помощью коннекторы можно прикрутить к любой вертикальной или горизонтальной поверхности. Для более аккуратного монтажа есть пластина разгрузки жгута.

Провода лучше закрепить

Одножильные или маложильные провода большого сечения плохо гнутся. Чтобы обезопасить соединение от расшатывания контакта, их закрепляют при помощи разгрузочной пластины. Ее использование не обязательно, но она повышает надежность, да и соединение выглядит аккуратнее.

221 серия — улучшенная универсальная

Некоторое время назад выпущена новая серия универсальных зажимов Ваго — 221. От описанной выше 222 серии, которой она и пришла на смену, отличается тем, что имеет меньшие габариты, более плоский корпус, часть передней панели стала прозрачной. Это все для удобства. Меньших размеров прямоугольный корпус проще укладывать в распределительной коробке, например.

Универсальные компактные клеммы WAGO серии 221 более удобны по сравнению с 222. Прозрачный корпус WAGO 221 позволяет визуально контролировать монтаж

Прозрачный пластик позволяет контролировать качество соединения — действительно ли провод зачищен на нужную длину и не окислился ли он. Изменилась и форма флажка — он стал более плоским и широким. Теперь его удобнее поддевать и проще нажимать.

Это характеристики «стандартного варианта» — до 4 мм2

Также появилась версия для более толстых проводников — сечением до 6 мм² (коды отличаются наличием шестерки во второй части 221-612 или 221-613). Они имеют более высокое номинальное напряжение — до 450 В, номинальный ток — до 41 А. Из других технических новшеств — более высокая рабочая температура — до +105°C.

Универсальные компактные клеммы WAGO серии 221 позволяют быстро, легко и безопасно соединять однопроволочные, многопроволочные и тонкопроволочные проводники сечением от 0,14 до 6 мм².

Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений

Для быстрого и простого соединения нескольких проводов идеально подходит соединительная клемма WAGO 773 и 2273 серий. Внешне они отличаются мало, зато в технических параметрах есть существенная разница:

Соединительная клемма WAGO 773 серии рассчитана на провода большего сечения

  • Сечение проводников: 2273 — 0,5 мм — 2,5 мм²;
  • 773 есть в двух вариантах: 1,5-4 мм²;
  • 2,5 — 6 мм².
  • Номинальный ток:
      2273 — 24 А;
  • 773 зависит от исполнения: 41 А для сечения 6 мм²;
  • 32 А для 4 мм².

    • Пружинные клеммы Ваго 2273 подходят для тонких проводов

    Итак, разница между 773 и 2273 сериями в том, что 2273 предназначена для более тонких проводников — сечением не более 2,5 мм². Ее используют при монтаже осветительных сетей — в распределительных коробках. Клеммники Ваго 773, наоборот, работают с более мощными проводами, которыми подключаются мощные потребители (типа бойлера, электроплиты или духового шкафа). Поэтому путать данные серии нельзя.

    Соединительные клеммы WAGO обеих серий рассчитаны на работу с напряжением не выше 400 В. За счет общей пружины обеспечивается хороший контакт соединяемых проводников. Это дает возможность использовать клеммы серии 773 для монтажа силовой сети — сечение до 6 мм² — это уже серьезно и покрывает потребности практически любого частного дома.

    Надежный контакт обеспечивается плоско-зажимной пружиной

    Соединять провода очень просто. Зачищенные проводники (оголенные жилы на 8-10 мм) до упора вставляются в гнезда. Все. Больше делать ничего не надо. Соединительная клемма WAGO надежно удерживает и фиксирует провода. Такой способ соединения удобен тем, что легко можно соединить провода разного диаметра. Например, сделать ответвление меньшего диаметра от общей магистрали.

    Для того чтобы соединить даже всего три провода сечением 6 мм² при помощи скрутки — надо сильно постараться. Провода очень жесткие и добиться нормального контакта скруткой почти нереально, а в соединителях WAGO даже такие толстые провода имеют отличный контакт.

    Wago и алюминиевые провода

    В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

    Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.


    Соединение алюминиевого и медного провода с помощью клеммы

    Достоинства и недостатки

    Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

    Это 773 серия — в корпусе из прозрачного пластика

    Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.

    Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.

    В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.

    Признаки оригинального зажима Wago

    Клеммники Ваго обрели невероятную популярность. Находятся производители, которые пытаются выдавать себя за этот бренд. Поэтому важно отличать настоящую продукцию Ваго от некачественных подделок. Нужно помнить три простых правила:

    1. Оригинальные клеммники на своей тыльной стороне содержат схематическую инструкцию по применению.
    2. На корпусе настоящего клеммника обязательно указан его рабочий ток и логотип «WAGO».
    3. Рычаги для ослабления пружин у подделок имеют более темный оранжевый цвет. Оригинальная же соединительная клемма заметно ярче.


    Оригинальные клеммники WAGO

    Что важно знать

    Клеммники WAGO подразделяются на одноразовые и многоразовые. Пользоваться одноразовыми самозажимающимися клеммами следует в тех случаях, когда создаваемое соединение электрических проводов не требует дальнейшего обслуживания. Теоретически демонтировать жилу можно, однако это потребует значительных усилий. Помимо этого, существует большая вероятность разрушить, как соединитель, так и сам проводник.

    Многоразовые соединители используют, когда необходимо создать неоднократное разборное электрическое подключение разных кабелей. Механизм подключения очень прост и выглядит следующим образом: в одноразовый клеммник провод нужно вставить в гнездо, а в многоразовом клеммнике WAGO оголенную жилу необходимо поместить в отверстие и замкнуть защелку.

    Советы по использованию клеммников

    При использовании соединителей Ваго желательно руководствоваться некоторыми несложными принципами. Они отчасти не совпадает с рекомендациями производителя. Однако практика показывает, что этих правил все же стоит придерживаться. Советы по использованию клеммников Ваго:

    1. Лучше всего данное соединение пригодно для сетей освещения с током не более 5 А.
    2. При работе на мощности свыше 1 кВт важную роль играет чистота поверхности проводки.
    3. При токах свыше 10–15 А лучше избегать применения клеммников Ваго. А если все же приходиться использовать, то как можно чаще следить за их состоянием.
    4. Не стоит допускать контакт соединителей Ваго с легковоспламеняющимися материалами.


    Соединение проводов в распредкоробке с помощью клеммников

    Важно! После подключения кабеля его контакт с колодкой проверяется на надёжность. Для этого необходимо с небольшим усилием попробовать выдернуть токопроводящую жилу из зажима. Она должна оставаться на месте.

    Клеммники Wago

    Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

    В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

    Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции. После этого провод просто вставляется в разъем и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

    Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

    Характеристики

    При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

    В отличие от скруток и спаек, характеристики клеммников Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

    А главное – они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

    Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

    Внутренняя конструкция

    Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

    Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

    Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

    Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

    Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

    Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

    Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

    Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

      Преимущества клемм WAGO:
    1. Быстрый и легкий монтаж за секунды.
    2. Соединение не требующее дополнительной изоляции.
    3. Возможность соединять проводники различного сечения из различных материалов.
    4. При необходимости соединение может быть легко переделано.
    5. Возможность производить диагностику цепи без её разрыва.
    6. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

    Официальный сайт

    ООО «ВАГО Контакт Рус» было основано в 2007 г. и является дочерней компанией WAGO Kontakttechnik GmbH & Co. KG (Германия).

      Главный офис располагается в Москве, кроме того для удобства заказчиков работают филиалы в 7 городах России:
    1. Санкт-Петербурге;
    2. Новосибирске;
    3. Екатеринбурге;
    4. Ростове-на-Дону;
    5. Казани;
    6. Самаре;
    7. Чебоксарах.

    Вся необходимая информация о продукции WAGO на русском языке и контактах офисов в России доступна на официальном сайте www.wago.ru

    Рекомендации по установке

    Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

    1. У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
    2. Соединения Ваго должны быть доступны для осмотра.
    3. Не стоит превышать номинальный ток клеммника. Лучше приобретать его с двойным запасом по мощности.
    4. При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
    5. При хранении и эксплуатации зажимов важно изолировать их от влаги.

    Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

    Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

    Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

    Страница 3 из 3

    Строительно-монтажные клеммы WAGO для подключения светильников.
    Серия 224-1xx.


    Клеммы предназначены для соединения однопроволочных проводов (например, стационарной проводки) с многопроволочными или однопроволочными проводами осветительных приборов или другого оборудования. В основе клемм 224-й серии лежат две разные контактные глупы PUSH WIRE (т.н. монтажная сторона) и CAGE CLAMP (сторона светильника), выполненные на единой токонесущей шине.
    Технические характеристики клемм WAGO серии 224-1xx.
    Модель клеммы224-111224-112 224-122
    Количество входов2 (PUSH WIRE + CAGE CLAMP)3 (2xPUSH WIRE + CAGE CLAMP)
    Внешний вид и размеры

    Наличие кварцевазелиновой пастыДа (224-111, 224-122) Нет (224-112)
    Тип контактной группыPUSH WIRE + CAGE CLAMP
    Типы проводов для стороны PUSH WIREОднопроволочные
    Допустимые сечения проводов для стороны PUSH WIRE1 – 2,5 кв. мм (14 — 12 AWG)
    Типы проводов для стороны CAGE CLAMP*Однопроволочные, многопроволочные низкого класса гибкости, многопроволочные высокого класса гибкости**
    Допустимые сечения проводов для стороны CAGE CLAMP0,5 – 2,5 кв.мм (20 — 16 AWG)
    Максимальный рабочий ток при указанном напряжении (согласно стандарту испытаний)20 А при 300 В (UL, PSE) 24 А при 300 В (BV) 24 А при 400 В (CCA, DEMKO, DNV, KEMA, ABS, LR, RMR, VDE)
    Максимальная долговременная рабочая температура105°C

    * Допускается использовать также многопроволочные провода с предварительно залуженным концом или опрессованным наконечником. ** На провода с особо тонкими проволоками, класса гибкости 5 и выше, рекомендуется опрессовать наконечники.

    Клеммы серии 224-1xx.


    Пример использования клеммы 224-112 для соединения однопроволочного провода (синий) с многопроволочным (красный).


    Пример использования клемм серии 224 для подключения люстры. Клемма 224-122 в разобранном виде. Разборка очень проста, заключается в снятии верхней крышки и отделении полукорпусов друг от дурга.
    Подсоединение проводов к клемме серии 224-1xx.

    1. Зачистить изоляцию проводов на длину 9-10 мм. Длину зачистки можно проверить по рисунку на корпусе клеммы. Провод должен быть прямым. 2. Вставить провод в клемму со стороны PUSH WIRE. 3. Нажать на кнопку, вставить провод в клемму со стороны CAGE CLAMP, отпустить кнопку.

    Извлечение провода из клемм WAGO, имеющих контактную группу типа PUSH WIRE.

    Для извлечения провода из клемм серий 773, 2273, 224 (с монтажной стороны) и других аналогичных по конструкции, необходимо, зафиксировав пальцами или плоскогубцами извлекаемый провод, с силой потянуть за клемму (красная стрелка на фото), при этом чуть покачивая клемму в стороны (синяя стрелка).

    Практика показывает, что редко удается без труда извлечь провод, особенно если работать приходится в стесненных условиях. Алюминиевые провода извлекаются несколько лучше, но вероятность обрыва алюминиевого провода выше. Извлечь оборвавшийся кусок провода можно только разобрав клемму.


    Извлечение провода из клемм WAGO, имеющих контактную группу PUSH WIRE.


    Вид типичных повреждений поверхности однопроволочного провода, образующиеся в процессе извлечения его из клемм WAGO c PUSH WIRE. Как правило, эти повреждения не критичны, каким-либо образом удалять их — обкусывать или шлифовать провод — необязательно.

    Алюминиевые провода и кварцевазелиновая паста.

    Алюминиевые провода должны вводиться только в клемму (независимо от модели) с заполнением кварцевазелиновой пастой. Если клемма поставляется без пасты, её нужно заложить. Для этого можно приобрести фирменную пасту WAGO «Alu-Plus», либо другую аналогичную. При монтаже проводки, после механической зачистки поверхности алюминиевого провода, необходимо ввести его в клемму без промедления. Медные провода не нуждаются в применении пасты, ровно как и не требуют специальных действия по её удалению из клеммы.

    Кварцевазелиновая паста служит для удаления тончайшего слоя окиси с поверхности алюминиевых проводов, одновременно защищая их от повторно окисления. Несмотря на то, что кварцевазелиновая паста не является электропроводной, она не оказывает негативного влияния на переходное сопротивление, так как силой пружины паста полностью выдавливается из контактной области.


    Заполнение клеммы пастой «Alu-Plus».

    Положение клемм и тепловой режим.

    Согласно документации производителя, в норме клеммы WAGO вышерассмотренных серий могут испытывать нагрев до 85°C и выше. При нагреве клеммы, кварцевазелиновая паста разжижается и может вытечь, что в свою очередь со временем может ухудшить электроконтакт. Чтобы этого не происходило, все наполненные пастой клеммы (с алюминиевыми проводами внутри) при монтаже рекомендуется ориентировать отверстиями вверх, как показано на рисунке ниже.

    С целью смягчения теплового режима (улучшения охлаждения), клеммы нужно располагать внутри распределительной коробки свободно, с примерно равными расстояниями друг от друга.

    Клеммы WAGO 773, наполненные кварцевазелиновой пастой, в распределительной коробке ориентированы отверстиями вверх.

    Негативная практика применения клемм WAGO.

    Несмотря на многочисленные сертификаты испытаний и положительную мировую статистику эксплуатации клемм WAGO, аварии иногда случаются. Даже при соблюдении всех писанных правил монтажа и эксплуатации, контакт в клемме может ухудшиться, и клемма выйдет из строя. Как правило, это сопровождается сильным нагревом контактной группы и, как следствие, расплавлением корпуса клеммы. На практике, чаще всего подобного рода неприятности случаются с алюминиевыми проводами.


    На рисунке изображена вскрытая аварийная распределительная коробка с алюминиевыми проводами. Линия защищена автоматом с номинальным током отключения 16 А. Клемма WAGO 773-306 расплавилась (сверху на фото), пружина потеряла упругость, контакт плохой, наблюдается искрение.


    Та же распределительная коробка после ремонта (замены сгоревшей клеммы) продержалась около полугода, клеммы снова расплавились. Ток не превышал 16 А.

    Из соображений недопущения подобных аварийных ситуаций и обеспечения высокого уровня пожарной безопасности, можно рекомендовать следующее.

    • Во-первых, при работе с алюминиевыми проводами, желательно ограничить максимальный рабочий ток до уровня примерно равного половине максимально допустимого (паспортного) тока через клемму.
    • Во-вторых, из нескольких значений максимально допустимого тока, согласно разным стандартам испытаний, следует ориентироваться на наименьшее. Клемма не должна работать на пределе паспортных возможностей, нужно иметь «запас» по силе тока.
    • В-третьих, необходимо применять только самозатухающие, трудновоспламеняемые материалы вблизи клемм и распределительных коробок. Исключить возможность внешнего теплового воздействия на клеммы.

    Пример сборки распределительной коробки на основе клемм WAGO серии 2273.

    Покажем как правильно собрать простую распределительную (распаечную) коробку, имеющую один вводной (запитывающий) кабель марки ВВГ 3×2,5 и два отвода к потребителям: розетку (ВВГ 3×2,5) и люстру с выключателем (ВВГ 3×1,5). Работать будем «с запасом прочности», то есть выполнять ряд необязательных (с точки зрения производителя клемм) действий, которые теоретически должны положительно сказаться на качестве и долговечности.

    Итак, есть распределительная коробка, в которой сходятся четыре электрокабеля, провода которых необходимо соединить. Порядок монтажа следующий.

    1. Заведенные кабели обрезать до длины на пару-тройку сантиметров большей диаметра распределительной коробки. Другими словами, любой кабель должен дотягиваться до противоположной стороны коробки, плюс иметь небольшой запас.


    В распределительную коробку заведены электрические кабели и обрезаны до нужной длины.

    2. Снять внешнюю изоляцию с концов кабеля. Снять изоляцию с проводов на требуемую длину, в зависимости от типа применяемой клеммы (в нашем случае это 11 мм). Операцию удобнее и правильнее производить специальным инструментом для снятия изоляции (стриппером), например, КВТ WS-04.


    Снятие изоляции стриппером WS-04.

    3. Развести концы зачищенных проводов по разным сторонам, слегка зачистить поверхность металла (в данном случае, меди) надфилем или мелкой наждачной бумагой. Выпрямить провод плоскогубцами (рекомендуется делать всегда, даже если на вид провод кажется прямым).

    Разведение проводов в стороны, выпрямление плоскогубцами, зачистка надфилем.

    4. Устанавливаем клеммы. В первую очередь, необходимо вставить в клеммы концы вводного кабеля (по возможности, в центр клеммы). Далее, согласно цвету изоляции и плану электропроводки, вставляем провода всех потребителей, начиная с более толстых проводов (больших сечений), заканчивая самыми тонкими. На расстоянии 1-2 см, все провода каждой клеммы фиксируем нейлоновым хомутиком. Это предотвратит возможный нежелательный изгиб проводов в непосредственной близости от клеммы.


    Подключение вводного кабеля.

    5. Изгибая провода вручную или с помощью больших круглогубцев, укладываем клеммы во внутреннее пространство распределительной коробки. Стараемся равномерно распределить пространство между всеми клеммами. Так как провода медные, ориентировать клеммы отверстиями вверх нет необходимости. Монтаж завершен, коробку можно закрывать.

    Завершение монтажа: укладывание провода, установка крышки.

    Любые распределительные коробки и другие места инсталляции клемм WAGO должны быть обслуживаемыми, для возможности проведения планового инспектирования. Это значит, что ни в коем случае нельзя замуровывать клеммы под штукатурку, оставлять внутри каркасных перегородок и тому подобное.

    При полном соблюдении всех правил монтажа, соединение проводов клеммами WAGO можно считать достаточно надежным и безопасным. С определенной (в зависимости от типа соединяемых проводов) корректировкой в сторону смягчения условий эксплуатации по току, характеристики клемм, указанные в документации производителя, можно считать соответствующие действительности. Способов соединения проводов существует не мало, каждый из них может стать оптимальным решением при определенных условиях. Когда же нужен быстрый и компактный электромонтаж сертифицированными изделиями, выбор прост – клеммы WAGO.

    Похожие статьи:

    • Плохая сварка и правильная опрессовка
    • Пресс-клещи ПК-16

    Предыдущая 3 Далее

    Соединитель клемм проводов



    Это соединитель, позволяющий подключить провод к устройству. Провода можно впаивать в устройства или печатную плату. Но это сделает какое-то постоянное соединение, которое будет трудно удалить и собрать снова. Но поскольку соединители используются для обеспечения временных соединений, проводные клеммы также обеспечивают такие соединения. Все, что вам нужно сделать, это прикрепить клемму к концу провода, и вы сможете подключить ее к другим устройствам с помощью винтов или зажимов.



    Процесс соединения конца или клеммы провода с металлическим соединителем, если речь идет о соединителях, называется заделкой. Провод можно прикрепить к клеммному соединителю такими способами, как обжим, смещение изоляции, поверхностный монтаж и пайка.

    Доступны различные варианты проводных клемм, включая кольцевые клеммы, лепестковые клеммы, ленточные клеммы и т. д. Давайте обсудим их подробно.

    КОЛЬЦЕВАЯ КЛЕММА

    Кольцевая клемма — самый простой вид соединителей в мире соединителей. Провод может быть обжат в кольцевой разъем, который затем можно использовать для подключения к другому устройству с помощью винтов и гаек.

    Рис. 1: Изображение кольцевых клемм

    Соединитель имеет область обжима, закрытую пластиковой крышкой. Провод можно обжать в этой области с помощью обжимного инструмента после его пайки. Затем этот участок можно безопасно изолировать пластиковым покрытием. Металлическое кольцо, открытое на конце, можно привинтить к другим устройствам и, таким образом, обеспечить соединение.

    Рис. 2. Изображение, показывающее части кольцевой клеммы



    Кольцевая и лопаточная клемма

    Круглый разъем можно прикрепить болтами не только к устройству, но и к другому круглому разъему. Когда мы подключаем круглый соединитель с проводом к другому круглому соединителю, удерживающему провод, он образует соединитель «провод-провод».

    Кольцевые клеммы можно использовать с любыми устройствами, от выключателей до вентиляторов, ИБП и т. д.

    Спецификация образца:

    .

    Лопастная клемма почти аналогична кольцевой клемме, за исключением того факта, что вместо кольца на конце используется лопаткообразная металлическая конструкция для обеспечения контакта. Как и в случае с кольцевой клеммой, одиночный провод можно обжать в области обжима соединителя с помощью обжимного инструмента после припаивания провода к области обжима.

    Рис. 3:  Изображение штыревых лепестковых контактов

    Обжим должен быть выполнен безупречно, и после обжима область может быть закрыта пластиковой крышкой, которая обеспечивает изоляцию от окружающей среды. Конец провода зачищается, а затем припаивается в месте обжима. Затем обжимной инструмент используется для обжима области, чтобы обеспечить дополнительную прочность.

    Рис. 4:  Изображение, показывающее область обжима лопаточной клеммы

    В отличие от кольцевого соединителя, лепестковый соединитель также имеет соответствующий гнездовой соединитель. Штыревой разъем-лопатка может быть как прикручен к точке, так и может быть подключен к гнездовому разъему.

    Рис. 5: Изображение лепестковых гнездовых разъемов

    Соединение провода с лепестковым разъемом «папа» с другим проводом с лепестковым разъемом «мама» называется соединением «провод-провод». Следовательно, лепестковая клемма также может использоваться в качестве соединителя провод-провод.

    Лепестковые клеммы используются со многими устройствами, но особенно используются в ситуациях, когда требуется более частое отключение и проверка, отличные от кольцевых клемм. Он используется для соединения проводов от аккумулятора и в основном используется внутри телефонных кабельных коробок.

    Спецификация образца:

    Оценка тока ——————— 27 ампер

    . Резюме

    ПЛОСКИЕ КЛЕММЫ

    Ленточные клеммы — это разъемы, которые можно использовать как проводные клеммы, а также как межпроводные соединители. Обычно изготавливается из пластика с прорезями для ввода проводов. Каждый провод можно затянуть в своих пазах с помощью винтов. В отличие от кольцевых клемм или лепестковых клемм, в этом типе разъемов не требуется опрессовка.

    Рис. 6:  Изображение полосового соединителя

    На приведенном выше изображении полосковый соединитель имеет отверстия для ввода проводов с обеих сторон, так что два провода могут образовывать соединение провод-провод. Весь разъем можно оставить висеть между проводами или прикрутить к устройству болтами.

    Ленточные клеммы используются в ситуациях, когда необходимо выполнить одновременное подключение большего количества проводов. Применяются в бытовых электропроводках, соединениях проводов за панелью лампового освещения и т.п.

    Спецификация образца:

    Оценка тока ——————— 63 ампер

    .

    {C}{C}{C}{C}{C}·         {C}{C}{C}{C}{C}Проводной наконечник используется для оконцевания провода в точке соединения

    {C}{C}{C}{C}{C}·         {C}{C}{C}{C}{C}Обычно используемые типы проводных клемм: кольцевая клемма, лепестковая клемма и ленточная клемма

    {C}{C}{C}{C}{C}·        {C}{C}{C}{C}{C}Все три разъема можно использовать в качестве терминаторов или межпроводных разъемов

    {C}{C}{C}{C}{C}·         {C}{C}{C}{C}{C}Кольцевая клемма и лепестковая клемма требуют обжимного соединения, но ленточная клемма не требует обжимного соединения

    {C}{C}{C}{C}{C}·         {C}{C}{C}{C}{C}В отличие от двух других разъемов, лепестковый разъем поставляется в виде пар штекерных и гнездовых разъемов.

    Рубрики: Учебники
    С тегами: соединитель, кольцо, лопатка, клемма провода


    Соединение очень тонких проводов на лодках

    Если вы мечтаете о новых светодиодах или морской электронике, вы скоро обнаружите, что запутываетесь с крошечными проводными соединениями, которые кажутся настолько хрупкими, что трудно представить себе какой-либо обжим или разъем, обеспечивающий необходимую надежность. в морских системах. Хотя создать надежный обжим или соединение между проводами размера AWG 12 (около 2 мм в диаметре), используемыми для питания многих 12-вольтовых аксессуаров, довольно легко, как только размеры проводов начинают уменьшаться до обычно используемого провода AWG 22 (около 0,6 мм в диаметре). в кабелях передачи данных и маломощных светодиодах для создания надежных соединений требуются специальные инструменты и методы.

    За последние несколько лет морской эксперт Род Коллинз из журнала «Морское руководство» и технический редактор журнала «Practical Sailor» Дрю Фрай оценили различные соединители для небольших проводов, представленные на рынке для журнала «Practicic Sailor». Их отчеты дали морякам список инструментов и методов, которые облегчают соединение тонких проводов и гарантируют, что они останутся соединенными. Ссылки на эти отчеты находятся внизу этой страницы, и вы должны прочитать их, чтобы получить полное представление об этой теме.

    Сначала немного предыстории.

    Стандарты ABYC

    Американский совет по лодкам и яхтам (ABYC) довольно четко указывает, какие соединения допустимы в соответствии с его добровольными рекомендациями, но есть много места для маневра:

    электрические соединения без повреждения проводников. Соединения только под пайку не допускаются. Соединитель не может сломать или повредить тонкие жилы.

    Металлы, используемые для клеммных шпилек, гаек и шайб, должны быть стойкими к коррозии и гальванически совместимыми с проводником и клеммным наконечником. Алюминий и сталь без покрытия не должны использоваться для шпилек, гаек и шайб.

    Концевые соединители должны быть кольцевого или лепесткового типа.

    ИСКЛЮЧЕНИЕ: Соединители фрикционного типа могут использоваться на компонентах, если:

    1) Цепь рассчитана на ток не более 20 ампер или рейтинг производителя для клеммы, разработанной в соответствии с требованиями UL 310, Электрические быстроразъемные клеммы; или UL 1059, Клеммные колодки, и 2) Падение напряжения от клеммы к клемме не превышает 50 милливольт при протекании тока силой 20 ампер, и 3) Соединение не разъединяется, если в течение одной минуты подвергается удару в шесть фунтов (27 фунтов). Ньютон) сила растяжения в осевом направлении соединителя при первом извлечении. Для сравнения, стандарт, обычно применяемый для домашних электрических систем (UL 486C), составляет 10-25 фунтов для гаек и пружинных зажимов, в зависимости от размера провода, и 30-70 фунтов для клеммных колодок с винтовыми зажимами.

    Соединения могут быть выполнены с использованием соединителя проводника нажимного типа с установочным винтом при условии, что используются средства, предотвращающие непосредственное опирание установочного винта на жилы проводника. Некоторые разъемы для шоколадных блоков и DIN-рейки имеют их, а некоторые нет. UL 486A и C, на которые ссылается Береговая охрана, также подчеркивают необходимость защиты жил провода от прямого контакта с винтом.

    Типы фитингов

    Согласно нашим испытаниям, барьерные блоки (также известные как клеммные колодки) с винтами для соединения кольцевых клемм являются предпочтительным вариантом для соединения нескольких проводов, когда это целесообразно. Соединения легко осматривать, очищать и защищать тонким слоем антикоррозионной смазки. Но этот вариант не всегда самый практичный, особенно с меньшими проводами. В предыдущих отчетах мы рассмотрели плюсы и минусы различных сращиваний и паяных соединений, герметизированных термоусадкой.

    Ниже приводится краткий обзор наших обширных исследований в области морской проводки и соединителей, основное внимание в которых уделяется многожильным клеммным фитингам, подходящим для тонких проводов, которые можно использовать как с DIN-рейками, так и без них. Ссылки, указанные ниже, содержат более подробную информацию, а для получения наиболее полной информации по этой и смежным темам с подробными фотографиями загрузите выпуск в формате PDF, в котором отчет был впервые опубликован. (Выпуск в формате PDF находится в архиве полных выпусков журнала «Практический моряк» и представляет собой выпуск ПОСЛЕ первого месяца публикации, который появляется в верхней части каждого онлайн-отчета.)

    DIN-рейки. Эти направляющие представляют собой модульную платформу для клеммных блоков. На более новых лодках эти направляющие используются для крепления проводов, разъемов и переключателей. Они обеспечивают компактный и упорядоченный способ организации проводки. Используйте алюминиевые рельсы; тонко оцинкованные рельсы иногда подвергаются коррозии, что затрудняет обслуживание.

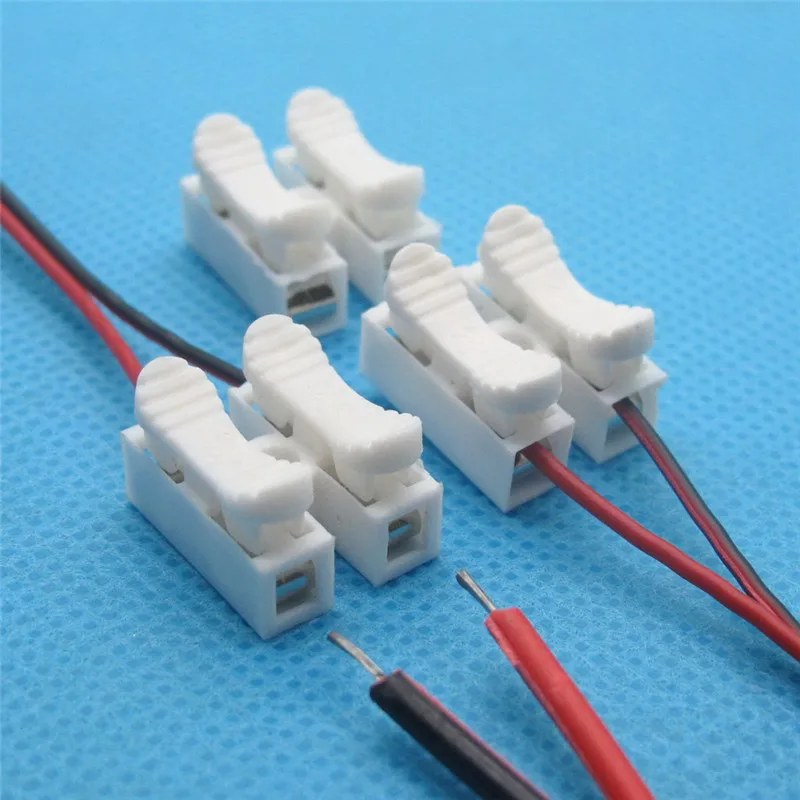

    Подпружиненные соединения. Распространенный в бытовой 120-вольтовой проводке провод просто зачищается и проталкивается в отверстие. Они рассчитаны только на сплошную проволоку. Они могут соответствовать требованиям, если вы обжимаете контакты на концах проводов, но мы их избегаем. С этой проблемой чаще всего сталкиваются при установке розеток на 120 вольт с использованием каких то розеток бытовых; используйте только розетки с кольцевыми клеммами.

    Винтовые клеммные колодки. В эту группу входят так называемые шоколадные блоки, сокращенно от шоколадных блоков, поскольку их можно защелкивать по длине. Если имеется не менее шести винтов, их можно прикрутить к панели двумя винтами. Установочный винт опирается непосредственно на жилы проволоки. Они подходят только для одножильных проводов, что прямо запрещено ABYC. Провода THHN с более грубыми жилами (на 16 AWG больше) выдержат достаточно хорошо, но тонкие инструментальные провода обычно портятся.

    Клеммная колодка (также известная как евроблок или шоколадный блок) должна иметь прижимные пластины, чтобы сам винт не давил на провод.

    Предпочтительный вариант клеммного блока с винтовыми зажимами включает прижимную пластину. Установочный винт давит на пластину, и пластина фиксирует провод. Там может быть несколько тонких канавок для увеличения трения, но ничего, что могло бы повредить пряди. Для проводов меньше 20 калибра подумайте о том, чтобы аккуратно удвоить конец, если вы не можете получить хороший укус. Они соответствуют требованиям ABYC, если компоненты имеют луженое покрытие и соответствуют требованиям к коррозионной стойкости и гальванической совместимости, которые они обычно выполняют. Может быть допустимо вставлять более одного провода для добавления ответвлений, но только меньшего сечения.

    Блоки барьерные. Стандарт для большинства морских применений с использованием проводов типичных размеров, они очень надежны, если провода заканчиваются обжатыми кольцами или удерживаемыми вилочными фитингами. Блоки более высокого качества изготовлены из луженой меди и нержавеющей стали и очень устойчивы к коррозии. Добавляя перемычки, вы можете добавлять ответвления цепей. Использование их с проводами меньшего размера может быть проблематичным, поскольку требует обжима клеммных фитингов.

    Рычажные соединители Wago. Чаще всего они используются свободно плавающими в качестве замены проволочных гаек, но их можно монтировать на DIN-рейку с добавлением соответствующего монтажного кронштейна и можно монтировать на панели с помощью соответствующего кронштейна для снятия натяжения. Они работают так же, как веревочная муфта; поднятие рычага поднимает подпружиненный зажим, позволяя легко вставлять даже тонкопроволочные провода. Опускание рычага надежно фиксирует провод на месте. Как и в глушителе, если рычаг снова поднять, провод можно удалить, и их можно использовать снова и снова.

    Жесткая пайка концов часто предлагается как способ увеличения долговечности многих из этих типов соединителей, возможно, даже для обеспечения безопасности вставных и подпружиненных соединителей. Это неправда. При высокой механической нагрузке припой деформируется, ослабляя соединение и позволяя обрезать жилы. Если соединение перегреть (и это не обязательно до температуры плавления припоя) достаточно его слегка размягчить — провод деформируется и соединение разболтается. Циклически несколько раз, они могут буквально развалиться. Луженая проволока подходит, но не подготавливайте концы проволоки каким-либо образом, кроме скручивания. Обжим штифта на конце провода должен быть последним средством, и мы никогда не видели в этом необходимости на лодке.

    Поскольку нет обжима или термоусадки для снятия натяжения, будьте осторожны, поддерживая провода в пределах нескольких дюймов. Мы видели, как из-за вибрации отламывались провода от небольших инструментов.

    Пози-замок. Внешне напоминающие такелажные клеммы Sta-loc, мы возлагали большие надежды. Для установки на провод SAE зачистите провод, как указано. Для луженых морских и машинных проводов THHN зачищайте примерно на 1/16 дюйма меньше, чем указано в инструкциях, иначе часть неизолированного провода может быть оголена. Вставляйте провод, пока он не выйдет примерно на 1/16 дюйма за отверстие. Наденьте наконечник на центральную часть и плотно затяните.

    Существуют и другие типы, но они не подходят для многожильного провода. Для получения более подробной информации о различных соединителях, обжимах и соединениях, которые работают, а также о тех, которые не соответствуют требованиям, ознакомьтесь со следующими тремя отчетами Коллинза и Фрая.

    Out Out, краткое описание клемм
    Как подключить небольшие провода
    Соединения малых проводов, часть II
    Термосвариваемые разъемы

    расширенная шеститомная электронная книга «Морские электрические системы» исследует все, от правильного заземления систем 120 В переменного тока до «ловли» проводов в узких кабелепроводах, до выбора самых надежных разъемов и кабелей для антенн, установленных на мачте (это не самый OEM производители лодок используют). Вы также узнаете, какие соединители и антикоррозийные меры обеспечат пуленепробиваемые соединители для мест, которые часто промокают.

    Клеммы Push-In по сравнению с другими типами соединений

    ЭЛЕКТРИЧЕСКОЕ И ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ В системах используется широкий спектр клеммных колодок на DIN-рейку с различными методами соединения в зависимости от потребностей приложения. Электрические панели на автомобильных заводах, химических заводах, коммунальных предприятиях, зданиях и всех типах автоматизации и производства требуют жесткого соединения того или иного типа.

    Инженеры-конструкторы следили за потребностями пользователей и создавали компактные продукты, изготовленные из различных материалов для различных сред и модульные для расширения в соответствии с потребностями клиентов. Клеммные блоки для DIN-рейки со временем претерпели изменения. В конечном счете, выбор клеммной колодки должен обеспечивать длительный срок надежной работы, минимальное техническое обслуживание и возможность быстрой и эффективной установки в любых условиях.

    Мы обсудим наиболее распространенные варианты технологии подключения для ваших требований к клеммной колодке на DIN-рейке — винтовой зажим и пружинный зажим Клеммная колодка на DIN-рейке, — а затем обсудим особенности и преимущества вставных клемм.

    Винтовые клеммные колодки на DIN-рейку

    Винтовые клеммы широко используются при распределении электроэнергии в домах и многоквартирных домах, а также на складах, заводах и фабриках внутри всех типов панелей и распределительных коробок. Клеммы винтового типа существуют уже давно и в наибольшей степени зависят от взаимодействия с человеком из-за необходимости затягивания винтов (часто с различными значениями крутящего момента). Они работают просто, вставляя провод в открытый зажим элеваторного типа и затягивая винт с указанным крутящим моментом с помощью отвертки. Большинство клеммных колодок с винтовыми зажимами также имеют какую-либо функцию блокировки, гарантирующую безопасное соединение и предотвращающую ослабление винта (рис.

    2).

    Клеммные колодки с винтовыми зажимами часто используются, когда необходимо выдерживать физическую нагрузку нескольких больших проводов (размером до 250 тыс.см), установленных в одном и том же месте, а также выдерживать большие токи, проходящие по проводам. Из-за более крупных проводов эти клеммные колодки изготовлены из ударопрочных материалов, таких как сталь, что гарантирует безопасные и надежные соединения.

    Принадлежности включают системы винтовых или вставных перемычек, торцевые пластины, разделительные пластины для разделения и варианты маркировки для идентификации клемм и проводов. Другим дополнительным клеммным блоком является клемма с кольцевым наконечником/шпилькой, специально используемая для соединения с наконечником в форме лопатки или кольцевым (петлевым) наконечником (рис. 3).



    Клеммные колодки с пружинными зажимами на DIN-рейку

    Большинство инженеров, работающих с контроллерами и внутренними корпусами межсоединений машин, знакомы с клеммными колодками с пружинными зажимами (рис. 4). Человеческий фактор для этих типов соединений меньше, чем для винтового клеммного блока на DIN-рейке. Инструмент, такой как отвертка, по-прежнему необходим, чтобы открыть пружину, но указанный крутящий момент не требуется. Надежное соединение обеспечивается за счет использования предварительно нагруженной пружины.

    Простота эксплуатации: с помощью узкой отвертки или аналогичного инструмента пользователь вставляет инструмент в паз, где он открывает предварительно натянутую крутую пружину из нержавеющей стали. Как только провод вставляется в клемму, инструмент убирается, и сила пружины прижимает проводник к токовой шине с медным луженым покрытием для соединения. Одножильный или многожильный провод можно использовать для создания надежного соединения за меньшее время, чем при использовании винтового зажима. Этот тип клеммной колодки также предназначен для шкафов лифтов, машин и транспортных средств из-за его естественной устойчивости к вибрации и ударам.

    Клеммные колодки с пружинными зажимами можно использовать с проводами всех размеров, и на самом деле их проще использовать для небольших проводов, чем клеммные колодки с винтовыми зажимами. Проводники могут быть подключены надежно и независимо друг от друга. Эти клеммные колодки не только универсальны, обеспечивая надежное газонепроницаемое соединение, но и не имеют винтов, которые можно ослабить во время работы, что делает их виброустойчивыми. Как и другие клеммные колодки, устройства с пружинными зажимами подходят для проводов с наконечниками или без них, что обеспечивает работу без технического обслуживания.

    Вставные клеммные колодки для DIN-рейки

    Инновационные конструкции клеммных колодок продолжают развиваться. Благодаря достижениям в области материалов и потребностям конкретных приложений технология вставных клеммных колодок, возможно, не требующая инструментов, предоставила пользователям дополнительные преимущества. Этот новый вариант проводки позволяет пользователям просто вставлять одножильные и многожильные провода с наконечниками в клеммную колодку для быстрого и надежного подключения. Этот тип клеммной колодки требует наименьшего вмешательства человека и хорошо работает в автоматизированных и роботизированных ситуациях (рис. 5).

    Все больше OEM-производителей переходят на эту зарекомендовавшую себя технологию не только из-за ее скорости установки (рис. 6) и безопасности, но и из-за ее надежности и чрезвычайно большого усилия отрыва (рис. 7). Конечные пользователи внедряют технологию вставных клеммных колодок, чтобы упростить установку взаимосвязанных датчиков и устройств управления в системах ввода-вывода и РСУ для управления процессами и автоматизации.

    Специально разработанный зажимной механизм для вставных клемм позволяет сделать их тоньше даже при напряжении 600 В. Это уменьшение размера позволяет увеличить плотность проводов на 33% без ущерба для нагрузки по напряжению, степени загрязнения или перенапряжения. Самая компактная клеммная колодка толщиной 3,5 мм позволяет подключать провод сечением 14AWG (1,5 кв. мм). Примеры прикладных/клеммных блоков включают клеммные колодки датчиков и приводов, а также распределительные клеммные колодки (рис. 8).

    Независимые ряды для установки перемычек позволяют использовать различные варианты замыкания различных типов клеммных колодок без использования внешних перемычек. На клеммной колодке доступны различные положения для крепления маркеров, позволяющих идентифицировать их под любым углом внутри панели или корпуса. Для использования в глобальных электрических системах эти клеммные колодки доступны в семи различных цветах.

    Клеммные колодки, такие как доступные в серии вставных компонентов Altech CP, предлагают одноуровневые, двухуровневые и многоуровневые версии, все с версиями с заземлением, а также специальным датчиком и приводом, ножевыми разъединителями и кроссировочными клеммными колодками, а также большим разнообразные аксессуары.

    Многие производители предлагают полную линейку компонентов, подходящих для широкого спектра применений в промышленности. Знание ограничений и ограничений вашего приложения может помочь в выборе правильных клеммных колодок. При сильноточных соединениях больших проводов винтовые клеммы могут быть правильным выбором. Тем не менее, когда требуется быстрая установка и меньшее техническое обслуживание, клеммные колодки с пружинными зажимами могут стать ответом на ваши потребности.

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
