Соединение в звезду: Что такое соединение звездой

Содержание

Что такое соединение звездой

Для увеличения мощности передачи без увеличения напряжения сети, снижения пульсаций напряжения в блоках питания, для уменьшения числа проводов при подключении нагрузки к питанию, применяют различные схемы соединения обмоток источников питания и потребителей (звезда и треугольник).

Схемы

Обмотки генераторов и приемников при работе с 3-фазными сетями могут соединяться с помощью двух схем: звезды и треугольника. Такие схемы имеют между собой несколько отличий, различаются также нагрузкой по току. Поэтому, перед подключением электрических машин необходимо выяснить разницу в этих двух схемах — звезда и треугольник.

Схема звезды

Соединение различных обмоток по схеме звезды предполагает их подключение в одной точке, которая называется нулевой (нейтральной), и имеет обозначение на схемах «О», либо х, у, z. Нулевая точка может иметь соединение с нулевой точкой источника питания, но не во всех случаях такое соединение имеется. Если такое соединение есть, то такая система считается 4-проводной, а если нет такого соединения, то 3-проводной.

Схема треугольника

При такой схеме концы обмоток не объединяются в одну точку, а соединяются с другой обмоткой. То есть, получается схема, похожая по виду на треугольник, и соединение обмоток в ней идет последовательно друг с другом. Нужно отметить отличие от схемы звезды в том, что в схеме треугольника система бывает только 3-проводной, так как общая точка отсутствует.

В схеме треугольника при отключенной нагрузке и симметричной ЭДС равно 0.

Фазные и линейные величины

В 3-фазных сетях питания имеется два вида тока и напряжения – это фазные и линейные. Фазное напряжение – это его величина между концом и началом фазы приемника. Фазный ток протекает в одной фазе приемника.

При применении схемы звезды фазными напряжениями являются Ua, Ub, Uc, а фазными токами являются I a, I b, I c.

При применении схемы треугольника для обмоток нагрузки или генератора фазные напряжения — U, U, U, фазные токи – I ac, I , I .

Линейные значения напряжения измеряются между началами фаз или между линейных проводников. Линейный ток протекает в проводниках между источником питания и нагрузкой.

В случае схемы звезды линейные токи равны фазным, а линейные напряжения равны U ab, Ubc, U ca. В схеме треугольника получается все наоборот – фазные и линейные напряжения равны, а линейные токи равны I a, I b, I c.

Большое значение уделяется направлению ЭДС напряжений и токов при анализе и расчете 3-фазных цепей, так как его направление влияет на соотношение между векторами на диаграмме.

Особенности схем

Между этими схемами есть существенная разница. Давайте разберемся, для чего в различных электроустановках используют разные схемы, и в чем их особенности.

Во время пуска электрического мотора ток запуска имеет повышенную величину, которая больше его номинального значения в несколько раз. Если это механизм с низкой мощностью, то защита может и не сработать. При включении мощного электромотора защита обязательно сработает, отключит питание, что обусловит на некоторое время падение напряжения и перегорание предохранителей, или отключение электрических автоматов. Электродвигатель будет работать с малой скоростью, которая меньше номинальной.

Видно, что имеется немало проблем, возникающих из-за большого пускового тока. Необходимо каким-либо образом снижать его величину.

Для этого можно применить некоторые методы:

  • Подключить на запуск электродвигателя реостат, дроссель, либо трансформатор.
  • Изменить вид соединения обмоток ротора электродвигателя.

В промышленности в основном применяют второй способ, так как он наиболее простой и дает высокую эффективность. Здесь работает принцип переключения обмоток электромотора на такие схемы, как звезда и треугольник. То есть, при запуске мотора его обмотки имеют соединение «звезда», после набора эксплуатационных оборотов, схема соединения изменяется на «треугольник». Этот процесс переключения в промышленных условиях научились автоматизировать.

В электромоторах целесообразно применение сразу двух схем — звезда и треугольник. К нулевой точке необходимо подключить нейтраль источника питания, так как во время использования таких схем возникает повышенная вероятность перекоса фазных амплитуд. Нейтраль источника компенсирует эту асимметрию, которая возникает вследствие разных индуктивных сопротивлений обмоток статора.

Достоинства схем

Соединение по схеме звезды имеются важные преимущества:

  • Плавный пуск электрического мотора.
  • Позволяет функционировать электродвигателю с заявленной номинальной мощностью, соответствующей паспорту.
  • Электродвигатель будет иметь нормальный рабочий режим при различных ситуациях: при высоких кратковременных перегрузках, при длительных незначительных перегрузках.
  • При эксплуатации корпус электродвигателя не перегреется.

Основным достоинством схемы треугольника является получение от электродвигателя наибольшей возможной мощности работы. Целесообразно поддерживать режимы эксплуатации по паспорту двигателя. При исследовании электромоторов со схемой треугольника выяснилось, что его мощность повышается в 3 раза, по сравнению со схемой звезды.

При рассмотрении генераторов, схемы – звезда и треугольник по параметрам аналогичны при функционировании электродвигателей. Выходное напряжение генератора будет больше в схеме треугольника, чем в схеме звезды. Однако, при повышении напряжения снижается сила тока, так как по закону Ома эти параметры обратно пропорциональны друг другу.

Поэтому можно сделать вывод, что при разных соединениях концов обмоток генератора можно получить два разных номинала напряжения. В современных мощных электромоторах при запуске схемы – звезда и треугольник переключаются автоматически, так как это позволяет снизить нагрузку по току, возникающей при пуске мотора.

Процессы, происходящие при изменении схемы звезда и треугольник в разных случаях

Здесь, изменение схемы — имеется ввиду переключение на щитах и в клеммных коробках электрических устройств, при условии, что имеются выводы обмоток.

Обмотки генератора и трансформатора

При переходе со звезды в треугольник напряжение уменьшается с 380 до 220 вольт, мощность остается прежней, так как фазное напряжение не изменяется, хотя линейный ток увеличивается в 1,73 раза.

При обратном переключении возникают обратные явления: линейное напряжение увеличивается с 220 до 380 вольт, а фазные токи не изменяются, однако линейные токи снижаются в 1,73 раза. Поэтому можно сделать вывод, что если есть вывод всех концов обмоток, то вторичные обмотки трансформатора и генераторы можно применять на два типа напряжения, которые отличаются в 1,73 раза.

Лампы освещения

При переходе со звезды в треугольник лампы сгорят. Если переключение сделать обратное, при условии, что лампы при треугольнике горели нормально, то лампы будут гореть тусклым светом. Без нулевого провода лампы можно соединять звездой при условии, что их мощность одинакова, и распределяется равномерно между фазами. Такое подключение применяется в театральных люстрах.

соединение звездой — jungimas žvaigžde statusas T sritis automatika atitikmenys: angl. Y connection; star connection; wye connection vok. Y Schaltung, f; Sternschaltung, f rus. соединение звездой, n pranc. connexion en étoile, f; connexion étoile, f ryšiai: sinonimas … Automatikos terminų žodynas

соединение звездой — žvaigždinis jungimas statusas T sritis fizika atitikmenys: angl. connection in star; star connection; star grouping vok. Sternschaltung, f rus. соединение звездой, n pranc. connexion en étoile, f; couplage en étoile, m … Fizikos terminų žodynas

СОЕДИНЕНИЕ ЗВЕЗДОЙ И ТРЕУГОЛЬНИКОМ — способы соединений, применяемые в трехфазной электрической цепи (рис. С 15). При соединении звездой концы обмоток трех фаз генератора (трансформатора, электродвигателя) соединяют в общую нейтральную точку, а начала обмоток присоединяют к трем… … Металлургический словарь

ЗВЕЗДОЙ, СОЕДИНЕНИЕ — (Star connection) способ соединения генератора и приемников трехфазного тока, при котором все три фазные обмотки имеют один конец в общей точке (нулевой точке), другие же концы выводятся наружу, от них берется в сеть получаемый от генератора… … Морской словарь

СОЕДИНЕНИЕ — (1) деталей, изделий, конструкций способы механического скрепления или сочленения составных частей для образования из них машин, агрегатов, механизмов, приборов, а также сборных элементов в строительных конструкциях с целью выполнения ими… … Большая политехническая энциклопедия

Треугольником и звездой соединения — в электротехнике, способы соединения элементов электрических цепей (См. Электрическая цепь), при которых ветви цепи образуют соответственно треугольник и трехлучевую звезду (см. рис.). Наибольшее распространение Т. и з. с. получили в… … Большая советская энциклопедия

звезда — соединение звездой — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия Синонимы соединение звездой EN wye … Справочник технического переводчика

линейный ток — Ток, протекающий в линейном проводнике трехфазной электрической цепи, соединяющем источник и приемник электрической энергии. EN phase current, I value of the current flowing in each phase of an electrical distribution system [IEC 61557 12, ed.… … Справочник технического переводчика

фазный ток — Ток, протекающий в фазной обмотке (фазе) источника или приемника электрической энергии. Четырехпроводная система трехфазного тока Нейтраль (N) общая точка соединенных концов фазных обмоток генератора (источника питания). То же самое относится и к … Справочник технического переводчика

СИСТЕМА ТОКА — один из способов включения потребителей электрической энергии в распределительную сеть и способы питания сети в зависимости от рода тока (переменного или постоянного).

Широко применяются следующие С. т.: а) двухпроводная постоянного тока, в… … Большая политехническая энциклопедия

Схема «звезда с нулевым проводом». При соединении фазных обмоток источника трехфазного тока (например, генератора) по схеме «звезда с нулевым проводом» концы его трех обмоток соединяют в общий узел 0, который называется нулевой точкой, или нейтралью источника (рис. 206). Приемники электрической энергии объединяют в три группы ZA, ZB и Zc (фазы нагрузки), концы которых также соединяют в общий узел 0′ (нулевая точка, или нейтраль нагрузки). Обмотки источника соединяют с фазами нагрузки четырьмя проводами. Провода 1, 2 и 3, присоединенные к началам фазных обмоток (А, В, С), называют линейными. Провод 4, соединяющий нулевые точки 0 и 0′, называют нулевым, или нейтральным. Напряжения uА, uв и uс между началами и концами обмоток отдельных фаз источника или фаз нагрузки Z

A, ZB и Zc называют фазными. Они равны также напряжениям между каждым из линейных проводов и нулевым проводом. При отсутствии потери напряжения в обмотках источника (при холостом ходе) фазные напряжения равны соответствующим э. д. с. в этих обмотках. Фазными токами iA, iB, ic называют токи, протекающие по обмоткам источника или фазам нагрузки ZA, ZB и Zc. Напряжения uAB, uBC, uCA между линейными проводами и токи, проходящие по этим проводам, называют линейными.

Примем условно за положительное направление токов iA, iB и ic в фазах источника — от конца соответствующей фазы к ее началу,

Рис. 206. Схема «звезда с нулевым проводом», направление в ней линейных и фазных токов и напряжений

Рис. 207. Векторные диаграммы напряжений для схемы «звезда с нулевым проводом»

в фазах нагрузки — от начала к концу, а в линейных проводах — от источника к приемнику. Будем считать положительными напряжения uА, uB и uC в фазах источника и нагрузки, если они направлены от начала фаз к концам, а линейные напряжения uАВ, uBC, uСА — если они направлены от предыдущей фазы к последующей.

Из рис. 206 следует, что в схеме «звезда» линейные токи равны фазным, т. е. Iл = Iф, так как при переходе от фазы источника или нагрузки к линейному проводу нет каких-либо ответвлений. Мгновенные значения напряжений согласно второму закону Кирхгофа:

Переходя от мгновенных значений напряжений к их векторам, имеем:

Следовательно, линейное напряжение равно разности векторов соответствующих фазных напряжений. По полученным векторным уравнениям можно построить векторную диаграмму (рис. 207, а), которую можно преобразовать в диаграмму (рис. 207,б). Из этой диаграммы видно, что в симметричной трехфазной системе векторы линейных напряжений ?AB, ?ВС, ?СА образуют равносторонний треугольник ABC, внутри которого расположена симметричная трехлучевая звезда фазных напряжений ?А, ?В, ?С. В равнобедренных треугольниках АОВ, ВОС и СОА основание равно Uл две другие стороны — Uф и острый угол между этими сторонами и основанием составляет 30°. Следовательно,

Таким образом, в трехфазной системе, соединенной по схеме «звезда с нулевым проводом», линейное напряжение больше фазного в ?З раз. Величина ?З = 1,73 положена в основу шкалы номинальных напряжений переменного тока: 127, 220, 380 и 660 В. В этом ряду каждое следующее значение напряжения больше предыдущего в 1,73 раза.

В нулевом проводе проходит ток i0, мгновенное значение которого равно алгебраической сумме мгновенных значений токов, проходящих в отдельных фазах: i0 = iA+iB+ic.

Переходя от мгновенных значений токов к их векторам, имеем:
?=?A+?B+?C.

Векторы токов ?А, ?В и ?С сдвинуты относительно векторов соответствующих напряжений ?A, ?B, ?С на углы ?A, ?B, ?C (рис. 208, а). Значения этих углов зависят от соотношения между активным и реактивным сопротивлениями, включенными в данную фазу. На этой же диаграмме показано сложение векторов ?А, ?В и ?C для определения вектора тока ?. Обычно ток ? меньше токов

Рис. 208. Векторные диаграммы напряжений и токов в отдельных фазах для схемы «звезда с нулевым проводом» при неравномерной (а) и равномерной (б) нагрузках фаз

IA, 1В и IC в линейных проводах, поэтому нулевой провод имеет площадь поперечного сечения, равную или даже несколько меньшую площади сечения линейных проводов.

В схеме «звезда с нулевым проводом» приемники электрической энергии можно включать на два напряжения: линейное Uл (при подключении к двум линейным проводам) и фазное UФ (при подключении к нулевому и одному из линейных проводов).

Схема «звезда без нулевого провода». При равномерной или симметричной нагрузке всех трех фаз, когда во всех фазах включены одинаковые активные и реактивные сопротивления (RA =RB = RC и ХAВС), фазные токи iA, iB и iC будут равны по величине и сдвинуты от соответствующих фазных напряжений на равные углы. В этом случае получаем симметричную систему токов, при которой токи iA, iB, iC будут сдвинуты по фазе друг относительно друга на угол 120°, а ток i в нулевом проводе в любой момент времени равен нулю (рис. 208,б).

Очевидно, что при равномерной нагрузке можно удалить нулевой провод и передавать электрическую энергию источника к приемнику по трем линейным проводам 1, 2 и 3 (рис. 209). Такая схема называется «звезда без нулевого провода». При трехпровод-ной системе передачи электрической энергии в каждое мгновение ток по одному (или двум) проводу проходит от источника трехфазного тока к приемнику, а по двум другим (или одному) протекает обратно от приемника к источнику (рис. 210). Векторная диаграмма напряжений для схемы «звезда без нулевого провода» при равномерной нагрузке фаз будет такая же, как и для схемы «звезда с нулевым проводом» (см. рис. 207). Такими же будут и соотношения между фазными и линейными токами и напряжениями:

Следует отметить, что схема «звезда без нулевого провода» может быть применена только при равномерной нагрузке фаз. Практически это имеет место лишь при подключении к источникам трехфазного тока электрических двигателей, так как каждый трехфазный электродвигатель снабжен тремя одинаковыми обмотками, которые равномерно нагружают все три фазы. При неравномерной нагрузке напряжения на отдельных фазах нагрузки будут различными. На некоторых фазах (с меньшим сопротивлением) напряжение уменьшится, а на других увеличится по сравнению с нормальным, что является недопустимым.

Рис. 209. Схема «звезда без нулевого провода»

Практически неравномерная нагрузка фаз возникает при питании трехфазным током электрических ламп, так как в этом случае распределение тока между всеми тремя фазами не может быть гарантировано (отдельные лампы могут включаться и выключаться в индивидуальном порядке). Особенно опасны в схеме «звезда без нулевого провода» обрыв или короткое замыкание в одной из фаз. Можно показать путем построения соответствующих векторных диаграмм, что при обрыве в одной из фаз напряжение в других двух фазах уменьшается до половины линейного, вследствие чего лампы, включенные в эти фазы, будут гореть с недокалом. При коротком замыкании в одной из фаз напряжение в других фазах увеличивается до линейного, т. е. в ?З раз, и все лампы, включенные в этих фазах, перегорят. Поэтому при схеме «звезда с нулевым проводом» во избежание разрыва цепи нулевого провода в ней не устанавливают предохранители и выключатели.

Рис 210. Кривые изменения токов в линейных проводах (а) при трехпроводной системе и направление в них токов в различные моменты времени (б в, г)

6.2. Соединение в звезду. Схема, определения

     Если концы всех фаз генератора соединить в общий узел, а начала фаз соединить с нагрузкой, образующей трехлучевую звезду сопротивлений, получится трехфазная цепь, соединенная звездой. При этом три обратных провода сливаются в один, называемый нулевым или нейтральным. Трехфазная цепь, соединенная звездой, изображена на рис. 7. 1.

Рис. 6.1

     Провода, идущие от источника к нагрузке называют линейными проводами, провод, соединяющий нейтральные точки источника Nи приемника N' называют нейтральным (нулевым) проводом.     Напряжения  между началами фаз  или между линейными проводами называют линейными напряжениями. Напряжения между началом и концом фазы или между линейным и нейтральным проводами называются фазными напряжениями.       Токи в фазах приемника или источника называют фазными токами, токи в линейных проводах - линейными токами. Так как линейные провода соединены последовательно с фазами источника и приемника, линейные токи при соединении звездой являются одновременно фазными токами.

Iл = Iф.

ZN - сопротивление нейтрального провода.

     Линейные напряжения равны геометрическим разностям соответствующих фазных напряжений

(7.1)

     На рис. 6.2 изображена векторная диаграмма фазных и линейных напряжений симметричного источника.

Рис. 6.2

       Из векторной диаграммы видно, что

       При симметричной системе ЭДС источника линейное напряжение больше фазного в √3 раз.

Uл = √3 Uф

6.3. Соединение в треугольник. Схема, определения

       Если конец каждой фазы обмотки генератора соединить с началом следующей фазы, образуется соединение в треугольник. К точкам соединений обмоток подключают три линейных провода, ведущие к нагрузке.         На рис. 6.3 изображена трехфазная цепь, соединенная треугольником. Как видно из рис. 6.3, в трехфазной цепи, соединенной треугольником, фазные и линейные напряжения одинаковы.

Uл = Uф

       IA, IB, IC - линейные токи;

       Iab, Ibc, Ica- фазные токи.

       Линейные и фазные токи нагрузки связаны между собой первым законом Кирхгофа для узлов а, b, с.

Рис. 6. 3

       Линейный ток равен геометрической разности соответствующих фазных токов.     На рис. 7.4  изображена  векторная  диаграмма трехфазной цепи, соединенной треугольником при симметричной нагрузке. Нагрузка является симметричной, если сопротивления фаз одинаковы. Векторы фазных токов совпадают по направлению с векторами соответствующих фазных напряжений, так как нагрузка состоит из активных сопротивлений.

Рис. 6.4

       Из векторной диаграммы видно, что

,

Iл = √3 Iф- при симметричной нагрузке.

     Трехфазные цепи, соединенные звездой, получили большее распространение, чем трехфазные цепи, соединенные треугольником. Это объясняется тем, что, во-первых, в цепи, соединенной звездой, можно получить два напряжения: линейное и фазное. Во-вторых, если фазы обмотки электрической машины, соединенной треугольником, находятся в неодинаковых условиях, в обмотке появляются дополнительные токи, нагружающие ее. Такие токи отсутствуют в фазах электрической машины, соединенных по схеме "звезда". Поэтому на практике избегают соединять обмотки трехфазных электрических машин в треугольник.

Соединение звездой и треугольником формулы

Трехфазная цепь является совокупностью трех электрических цепей, в которых действуют синусоидальные ЭДС одинаковой частоты, сдвинутые относительно друг друга по фазе на 120 o , создаваемые общим источником. Участок трехфазной системы, по которому протекает одинаковый ток, называется фазой.

Трехфазная цепь состоит из трехфазного генератора, соединительных проводов и приемников или нагрузки, которые могут быть однофазными или трехфазными.

Трехфазный генератор представляет собой синхронную машину. На статоре генератора размещена обмотка, состоящая из трех частей или фаз, пространственно смещенных относительно друг друга на 120 o . В фазах генератора индуктируется симметричная трехфазная система ЭДС, в которой электродвижущие силы одинаковы по амплитуде и различаются по фазе на 120 o . Запишем мгновенные значения и комплексы действующих значений ЭДС.

Сумма электродвижущих сил симметричной трехфазной системы в любой момент времени равна нулю.

Соответственно

На схемах трехфазных цепей начала фаз обозначают первыми буквами латинского алфавита ( А, В, С ), а концы – последними буквами ( X, Y, Z ). Направления ЭДС указывают от конца фазы обмотки генератора к ее началу. Каждая фаза нагрузки соединяется с фазой генератора двумя проводами: прямым и обратным. Получается несвязанная трехфазная система, в которой имеется шесть соединительных проводов. Чтобы уменьшить количество соединительных проводов, используют трехфазные цепи, соединенные звездой или треугольником.

2. Соединение в звезду. Схема, определения

Если концы всех фаз генератора соединить в общий узел, а начала фаз соединить с нагрузкой, образующей трехлучевую звезду сопротивлений, получится трехфазная цепь, соединенная звездой. При этом три обратных провода сливаются в один, называемый нулевым или нейтральным. Трехфазная цепь, соединенная звездой, изображена на рис. 7. 1.

Рис. 6.1

Провода, идущие от источника к нагрузке называют линейными проводами, провод, соединяющий нейтральные точки источника Nи приемника N’ называют нейтральным (нулевым) проводом. Напряжения между началами фаз или между линейными проводами называют линейными напряжениями. Напряжения между началом и концом фазы или между линейным и нейтральным проводами называются фазными напряжениями. Токи в фазах приемника или источника называют фазными токами, токи в линейных проводах – линейными токами. Так как линейные провода соединены последовательно с фазами источника и приемника, линейные токи при соединении звездой являются одновременно фазными токами.

ZN – сопротивление нейтрального провода.

Линейные напряжения равны геометрическим разностям соответствующих фазных напряжений

(7.1)

На рис. 6.2 изображена векторная диаграмма фазных и линейных напряжений симметричного источника.

Рис. 6.2

Из векторной диаграммы видно, что

При симметричной системе ЭДС источника линейное напряжение больше фазного в √3 раз.

Для увеличения мощности передачи без увеличения напряжения сети, снижения пульсаций напряжения в блоках питания, для уменьшения числа проводов при подключении нагрузки к питанию, применяют различные схемы соединения обмоток источников питания и потребителей (звезда и треугольник).

Схемы

Обмотки генераторов и приемников при работе с 3-фазными сетями могут соединяться с помощью двух схем: звезды и треугольника. Такие схемы имеют между собой несколько отличий, различаются также нагрузкой по току. Поэтому, перед подключением электрических машин необходимо выяснить разницу в этих двух схемах — звезда и треугольник.

Схема звезды

Соединение различных обмоток по схеме звезды предполагает их подключение в одной точке, которая называется нулевой (нейтральной), и имеет обозначение на схемах «О», либо х, у, z. Нулевая точка может иметь соединение с нулевой точкой источника питания, но не во всех случаях такое соединение имеется. Если такое соединение есть, то такая система считается 4-проводной, а если нет такого соединения, то 3-проводной.

Схема треугольника

При такой схеме концы обмоток не объединяются в одну точку, а соединяются с другой обмоткой. То есть, получается схема, похожая по виду на треугольник, и соединение обмоток в ней идет последовательно друг с другом. Нужно отметить отличие от схемы звезды в том, что в схеме треугольника система бывает только 3-проводной, так как общая точка отсутствует.

В схеме треугольника при отключенной нагрузке и симметричной ЭДС равно 0.

Фазные и линейные величины

В 3-фазных сетях питания имеется два вида тока и напряжения – это фазные и линейные. Фазное напряжение – это его величина между концом и началом фазы приемника. Фазный ток протекает в одной фазе приемника.

При применении схемы звезды фазными напряжениями являются Ua, Ub, Uc, а фазными токами являются I a, I b, I c. При применении схемы треугольника для обмоток нагрузки или генератора фазные напряжения — U, U, U, фазные токи – I ac, I , I .

Линейные значения напряжения измеряются между началами фаз или между линейных проводников. Линейный ток протекает в проводниках между источником питания и нагрузкой.

В случае схемы звезды линейные токи равны фазным, а линейные напряжения равны U ab, Ubc, U ca. В схеме треугольника получается все наоборот – фазные и линейные напряжения равны, а линейные токи равны I a, I b, I c.

Большое значение уделяется направлению ЭДС напряжений и токов при анализе и расчете 3-фазных цепей, так как его направление влияет на соотношение между векторами на диаграмме.

Особенности схем

Между этими схемами есть существенная разница. Давайте разберемся, для чего в различных электроустановках используют разные схемы, и в чем их особенности.

Во время пуска электрического мотора ток запуска имеет повышенную величину, которая больше его номинального значения в несколько раз. Если это механизм с низкой мощностью, то защита может и не сработать. При включении мощного электромотора защита обязательно сработает, отключит питание, что обусловит на некоторое время падение напряжения и перегорание предохранителей, или отключение электрических автоматов. Электродвигатель будет работать с малой скоростью, которая меньше номинальной.

Видно, что имеется немало проблем, возникающих из-за большого пускового тока. Необходимо каким-либо образом снижать его величину.

Для этого можно применить некоторые методы:

  • Подключить на запуск электродвигателя реостат, дроссель, либо трансформатор.
  • Изменить вид соединения обмоток ротора электродвигателя.

В промышленности в основном применяют второй способ, так как он наиболее простой и дает высокую эффективность. Здесь работает принцип переключения обмоток электромотора на такие схемы, как звезда и треугольник. То есть, при запуске мотора его обмотки имеют соединение «звезда», после набора эксплуатационных оборотов, схема соединения изменяется на «треугольник». Этот процесс переключения в промышленных условиях научились автоматизировать.

В электромоторах целесообразно применение сразу двух схем — звезда и треугольник. К нулевой точке необходимо подключить нейтраль источника питания, так как во время использования таких схем возникает повышенная вероятность перекоса фазных амплитуд. Нейтраль источника компенсирует эту асимметрию, которая возникает вследствие разных индуктивных сопротивлений обмоток статора.

Достоинства схем

Соединение по схеме звезды имеются важные преимущества:

  • Плавный пуск электрического мотора.
  • Позволяет функционировать электродвигателю с заявленной номинальной мощностью, соответствующей паспорту.
  • Электродвигатель будет иметь нормальный рабочий режим при различных ситуациях: при высоких кратковременных перегрузках, при длительных незначительных перегрузках.
  • При эксплуатации корпус электродвигателя не перегреется.

Основным достоинством схемы треугольника является получение от электродвигателя наибольшей возможной мощности работы. Целесообразно поддерживать режимы эксплуатации по паспорту двигателя. При исследовании электромоторов со схемой треугольника выяснилось, что его мощность повышается в 3 раза, по сравнению со схемой звезды.

При рассмотрении генераторов, схемы – звезда и треугольник по параметрам аналогичны при функционировании электродвигателей. Выходное напряжение генератора будет больше в схеме треугольника, чем в схеме звезды. Однако, при повышении напряжения снижается сила тока, так как по закону Ома эти параметры обратно пропорциональны друг другу.

Поэтому можно сделать вывод, что при разных соединениях концов обмоток генератора можно получить два разных номинала напряжения. В современных мощных электромоторах при запуске схемы – звезда и треугольник переключаются автоматически, так как это позволяет снизить нагрузку по току, возникающей при пуске мотора.

Процессы, происходящие при изменении схемы звезда и треугольник в разных случаях

Здесь, изменение схемы — имеется ввиду переключение на щитах и в клеммных коробках электрических устройств, при условии, что имеются выводы обмоток.

Обмотки генератора и трансформатора

При переходе со звезды в треугольник напряжение уменьшается с 380 до 220 вольт, мощность остается прежней, так как фазное напряжение не изменяется, хотя линейный ток увеличивается в 1,73 раза.

При обратном переключении возникают обратные явления: линейное напряжение увеличивается с 220 до 380 вольт, а фазные токи не изменяются, однако линейные токи снижаются в 1,73 раза. Поэтому можно сделать вывод, что если есть вывод всех концов обмоток, то вторичные обмотки трансформатора и генераторы можно применять на два типа напряжения, которые отличаются в 1,73 раза.

Лампы освещения

При переходе со звезды в треугольник лампы сгорят. Если переключение сделать обратное, при условии, что лампы при треугольнике горели нормально, то лампы будут гореть тусклым светом. Без нулевого провода лампы можно соединять звездой при условии, что их мощность одинакова, и распределяется равномерно между фазами. Такое подключение применяется в театральных люстрах.

На сегодняшний день асинхронные электродвигатели большой мощности отличаются надежностью работы и высокой производительностью, удобством эксплуатации и обслуживания, а также приемлемой ценой. Конструкция этого типа двигателя позволяет выдерживать сильные механические перегрузки.

Как известно, из основ электротехники, основными частями любого двигателя являются статичный статор, и вращающейся внутри его ротор.

Оба эти элемента состоят из токопроводящих обмоток, при этом статорная обмотка находиться в пазах магнитопровода с соблюдением расстояния в 120 градусов. Начало и конец каждой обмотки выведены в электрическую распределительную коробку и установлены в два ряда.

При подаче напряжения от трехфазной электросети на обмотки статора создается магнитное поле. Именно оно заставляет ротор вращаться.

Как подключить электродвигатель правильно – знает опытный электрик.

Подключение асинхронного двигателя к электрической сети осуществляется только по следующим схемам: «звезда», «треугольник» и их комбинации.

Определение типа способа соединения

Выбор того или иного подсоединения зависит от:

  • надежности энергосети;
  • номинальной мощности;
  • технических характеристик самого двигателя.

Каждое соединение имеет свои плюсы и минусы в работе. В паспорте двигателя от завода-изготовителя, а также на металлическом лейбле на самом устройстве обязательно указана схема его подключения.

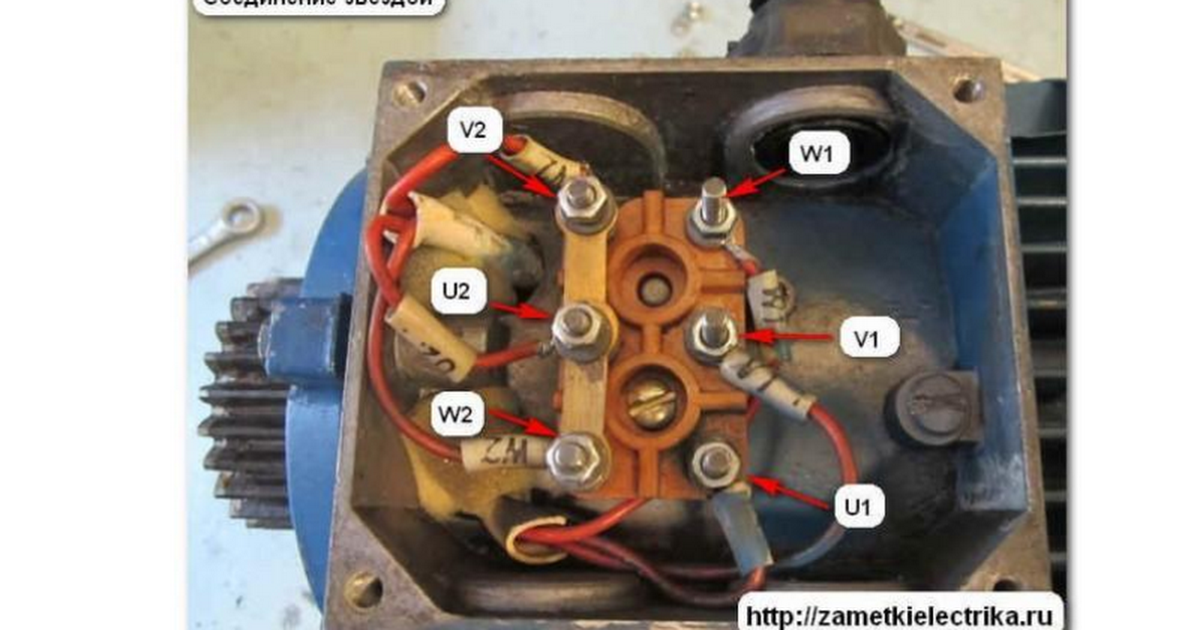

При соединении «Звезда» все концы статорных обмоток сходятся водной точке, а напряжение поступает на начало каждой из них. Подключение двигателя «звездой» гарантирует плавный, безопасный пуск агрегата, но на начальном этапе наблюдается значительная потеря нагрузки.

Подключение «треугольником» подразумевает последовательное соединение обмоток в замкнутую структуру, т. е.начало первой фазы соединяют с концом второй и. т.д.

Такое соединение дает выходную мощность до 70% от номинальной, но в таком случае существенно возрастают пусковые токи, что может спровоцировать поломку электродвигателя.

Существует также комбинированное соединение «звезда-треугольник» (такой значок Y/Δ обязательно должен значиться на корпусе мотора). Представленная схема вызывает скачки тока в момент переключения, которые приводят к тому, что скорость вращения ротора быстро снижается, а потом постепенно входит в норму.

Комбинированные схемы актуальны для электромоторов мощностью свыше 5 кВт.

Зависимость выбора от напряжения

Сейчас в промышленности более применимы асинхронные трехфазные электродвигатели отечественного производства, рассчитанные на номинальное напряжение от сети220/380 В. (агрегаты на 127/220 В уже редко используются).

Схема подключения «треугольник»- единственно верная для подключения к российским энергосетям зарубежных электромоторов номинальным напряжением 400-690 В.

Подключение трехфазного двигателя любой мощности осуществляется по определенному правилу: агрегаты низкой мощности присоединяются по схеме «треугольник», а высокомощные – только «звездой».

Так электромотор прослужит долго и проработает без сбоев.

Способ «звезды» применяется при подключении трехфазных асинхронных двигателей номинальным напряжением 127/220 В к однофазным сетям.

Как снизить пусковые токи электродвигателя?

Явление значительного повышения пусковых токов при запуске высокомощных устройств, подсоединенных по схеме Δ, приводит в сетях с перегрузкой к кратковременному падению напряжения ниже допустимого значения. Все это объясняется особой конструкцией асинхронного электродвигателя, у которого ротор с большой массой обладает высокой инерционностью. Поэтому на начальном этапе работы мотор перегружается, особенно это актуально для роторов центробежных насосов, турбинных компрессоров, вентиляторов, станочного оборудования.

Чтобы снизить влияние всех этих электротехнических процессов, используют подключение электродвигателя «звездой» и «треугольником». Когда двигатель набирает обороты, ножи специального переключателя (пускателя с несколькими трехфазными контакторами) переводит обмотки статора со схемы Y на Δ.

Для реализации смены режимов кроме пускателя нужно специальное реле времени, благодаря которому происходит временная задержка 50-100 мс при переключении и защита от трехфазного короткого замыкания.

Сама процедура использования комбинированной схемы Y/ Δ эффективно помогает уменьшить пусковые токи мощных трехфазных агрегатов. Происходит это следующим образом:

При подаче напряжения 660 В по схеме «треугольник», каждая обмотка статора получает 380 В (√3 раза меньше), а, следовательно, по закону Ома, в 3 раза уменьшается сила тока. Поэтому при запуске в свою очередь в 3 раза снижается мощность.

Но такие переключения возможны только для моторов с номинальным напряжением 660/380 В при включении их в сеть с такими же значениями напряжения.

Опасно подключать электродвигатель с номинальным напряжением 380/220 В в сеть 660/380 В, его обмотки могут быстро перегореть.

И также помните, что вышеописанные переключения недопустимо применять для электромоторов, у которых на валу размещена нагрузка без инерции, к примеру, вес лебедки или сопротивление поршневого компрессора.

Для такого оборудования устанавливают специальные трехфазные электрические двигатели с фазным ротором, где реостаты уменьшают значение токов при пуске.

Чтобы изменить направление вращения электромотора, необходимо сменить местами две любые фазы сети при любом типе подключения.

Для этих целей при эксплуатации асинхронного электродвигателя применяют специальные электроаппараты ручного управления, к которым относятся реверсивные рубильники и пакетные переключатели или более модернизированные приборы дистанционного управления — реверсивные электромагнитные пускатели (рубильники).

Соединение звездой

Если фазные обмотки генератора или потребителя соединить так, чтобы концы обмоток были соединены в одну общую точку, а начала обмоток присоединены к линейным проводам, то такое соединение называется соединением звездой и обозначается условным знаком Y. На рис. 1 обмотки генератора и потребителя соединены звездой. Точки, в которых соединены концы фазных обмоток генератора или потребителя, называются соответственно нулевыми точками генератора (0) и потребителя (0’). Обе точки 0 и 0’ соединены проводом, который называется нулевым, или нейтральным проводом. Остальные три провода трехфазной системы, идущие от генератора к потребителю, называются линейными проводами. Таким образом, генератор соединен с потребителем четырьмя проводами. Поэтому эта система называется четырехпроводной системой трехфазного тока.


Рис. 1. Соединение звездой

Сравнивая несвязанную и четырехпроводную системы трехфазного тока, видим, что в первом случае роль обратного провода выполняют три провода системы, а во втором – один нулевой провод. По нулевому проводу протекает ток, равный геометрической сумме токов:
IA, IB и IC, т. е. Ī0= ĪA + ĪB + ĪC.
Напряжения, измеренные между началами фаз генератора (или потребителя) и нулевой точкой (или нулевым проводом), называются фазными напряжениями и обозначаются UA, UB и UC, или в общем виде Uф. Часто задаются величины э.д.с. фазных обмоток генератора. Они обозначаются ЕA, ЕB и ЕC, или Еф. Если пренебречь сопротивлениями обмоток генератора, то можно записать:
ЕA= UA, ЕВ= UВ, ЕC= UС.
Напряжения, измеренные между началами двух фаз: А и В, В и С, С и А – генератора или потребителя, называются линейными напряжениями и обозначаются UАВ, UВС, UСА, или в общем виде Uл. На рис. 1 стрелки показывают выбранное положительное направление тока, которое в линейных проводах принято от генератора к потребителю, а в нулевом проводе – от потребителя к генератору.

Если присоединить зажимы вольтметра к точкам А и В, то он покажет линейное напряжение UАВ. Так как положительные направления фазных напряжений UA, UB и UC выбраны от начал фазных обмоток к их концам, то вектор линейного напряжения UАВ будет равен геометрической разности векторов фазных напряжений UA и UB:
ŪA— ŪВ.
Аналогично можно записать:
ŪВСВ— ŪС;
ŪСАС— ŪА.
Иначе можно сказать, что мгновенное значение линейного напряжения равно разности мгновенных значений соответствующих фазных напряжений. На рис. 2 вычитание векторов заменено сложением векторов:
UA и — UB; UВ и — UС; UС и — UА.
Из векторной диаграммы видно, что векторы линейных напряжений составляют замкнутый треугольник.


Рис. 2. Фазные и линейные напряжения при соединении звездой


Зависимость между линейным и фазным напряжениями:
U=2UBcos30o, так как cos30o=√3/2, то U=√3UB,
или в общем виде Uл=√3Uф.
Следовательно, при соединении звездой линейное напряжение в √3 раз больше фазного напряжения.

Ток, протекающий по фазной обмотке генератора или потребителя, называется фазным током и обозначается в общем виде Iф. Ток, протекающий по линейному проводу, называется линейным током и обозначается в общем виде Iл. На рис. 1 видно, что при соединении звездой линейный ток равен фазному току, т. е.
Iл=Iф.

Рассмотрим случай, когда нагрузка в фазах потребителя одинакова как по величине, так и по характеру. Такая нагрузка называется равномерной, или симметричной. Это условие выражается равенством
z1= z2= z3.
Нагрузка не будет равномерной, если, например, z1= r1=0,5ом; z2=ωL2=0,5ом и z3=1/ωC3=0,5ом, так как здесь выполнено лишь одно условие – равенство сопротивлений фаз потребителя по величине, в то время как характер сопротивлений различен (r1 - активное сопротивление, ωL2 - индуктивное сопротивление, 1/ωC3 - емкостное сопротивление).

При симметричной нагрузке
IА=UА/zА; IВ=UВ/zВ; IС=UС/zС; IА=IВ=IС.
Фазные коэффициенты мощности вследствие равенства сопротивлений и одинаковости их характера будут одинаковы:
cosφ1=rА/zА; cosφ2=rB/zB; cosφ3=rC/zC; cosφ1=cosφ2=cosφ3.
В нулевом проводе должна протекать геометрическая сумма токов всех трех фаз. Если посмотреть на кривые изменения токов при симметричной нагрузке трехфазной системы, то увидим, что максимальные значения для всех трех синусоид тока одинаковы. Поскольку при симметричной нагрузке сумма мгновенных значений токов трехфазной системы равна нулю, следовательно, ток в нулевом проводе будет равен нулю.

Отбрасывая нулевой провод в четырехпроводной системе, переходим к трехпроводной системе трехфазного тока. Если имеется симметричная нагрузка, как, например, трехфазные двигатели переменного тока, трехфазного тока, трехфазные печи, трехфазные трансформаторы и т. п., то к такой нагрузке подводятся только три провода. Потребители, включенные звездой с несимметричной нагрузкой фаз, нуждаются в нулевом проводе.

При симметричной нагрузке фазные напряжения отдельных фаз равны между собой. При несимметричной нагрузке трехфазной системы симметрия токов и напряжений нарушается. Однако в четырехпроводных цепях часто пренебрегают незначительной несимметрией фазных напряжений. В этих случаях между линейными и фазными напряжениями существует зависимость
Uл=√3Uф.

Соединение типа звезда и треугольник для электродвигателей

На сегодняшний день данная тема особо актуальна, и в интернете можно найти массу вопросов по ней. Ответов тоже много, но некоторые из них на гранью фантастики. Поэтому мы решили пошагово и точно рассказать о соединении обмоток электродвигателя так исходя из своей практики.

Для начала вкратце вспомним действие асинхронного электродвигателя. Подключают его сети с трехфазным переменным напряжением. В статоре есть 3 обмотки, сдвинутые по отношению друг к другу на 120 электроградуса. Все это необходимо для того. Чтобы возникло вращающееся магнитное поле.



Выводы обмоток статора обозначают так:

  • С1, С2, С3 – начала обмоток,
  • С4, С5, С6 – конец обмоток.

Указанное обозначение является стандартным, но сегодня появились новые маркировки выводов, которые соответствуют ГОСТу 26772-85:

  • U1, V1, W1 — начала обмоток,
  • U2, V2, W2 – конец обмоток.

Выводы фазных обмоток асинхронного двигателя выводят на клеммник или колодку и размещают так, чтобы при подключении использовать специальные перемычки и не перекрещивать провода.

Клеммник в основном стараются прикреплять сверху или, если не получается, сбоку.  Иногда если тип клеммника позволяет его можно развернуть на 180°, чтобы осуществление подводки питающих кабелей было удобней.

На клеммник можно вывести 3 или 6 выводов фазных обмоток статора.





Рассмотрим каждую ситуацию отдельно.

Например:

Если вывести в клеммник 6 выводов обмоток статора, то подключиться можно в сеть на два разноуровневых напряжения, которые могут отличаться величиной в 1,73 раза (√3). Если взять электродвигатель с напряжением 220/380 (В), а в сети уровень линейного напряжения будет составлять 380 (В), то статорные обмотки следует соединять по схеме звезда.



Соединение звездой

Концы трех обмоток соединяем в одной точке за счет специальной перемычки. На начальные концы обмоток подаем трехфазное сетевое напряжение. Напряжение фазной обмотки должно составить 220 (В), а линейное напряжение между двумя фазными обмотками — 380 (В).





Соединение треугольником

Если сеть имеет линейное напряжение уровнем 220 (В), то обмотку статора нужно соединить по схеме треугольник. Пошаговое соединение по типу треугольник фазных обмоток:

  • конец обмотки фазы «А» C4 (U2) соединяем с началом обмотки фазы «В» С2 (V1)
  • конец обмотки фазы «В» С5 (V2) соединяем с началом обмотки фазы «С» С3 (W1)
  • конец обмотки фазы «С» С6 (W2) соединяем с началом обмотки фазы «А» С1 (U1)

Места, где произведено соединение, подключаются к соответствующим фазам питающего трехфазного напряжения.

Линейное напряжение в данном случае должно составлять 220 (В), и на трехфазной обмотке также 220 (В).

На клеммнике при подключении по схеме треугольник обмоток статора асинхронного двигателя специальные перемычки следует установить так:





В представленных примерах при подключении, что по схеме звезда, что треугольник напряжение каждой фазы обмотки асинхронного двигателя составляет 220 (В).

Частный случай

Иногда так бывает, что на клеммник асинхронного двигателя выведено не 6, а 3 вывода. В такой ситуации соединение независимо от вида схемы будет выполняться внутри двигателя с торца. В данном случае подключение к сети можно будет провести только при одном напряжении, которое указано на таблице с технической информацией.

Если обмотки асинхронного двигателя соединены звездой, то запуск будет мягким, а работа плавной. При этом допускаются кратковременные перегрузки.

При соединении треугольником обмоток асинхронного электродвигателя можно достичь его максимальной мощности. В период запуска токи будут иметь большое значение. Можно будет еще пронаблюдать, что двигатель, подключенный по данной схеме, будет сильнее нагреваться.



Исходя из полученных данных, мы должны понимать, что асинхронные двигатели средней мощности и выше следует запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника.

Также на основе собственного опыта рекомендуем для асинхронного электродвигателя использовать стеатитовые клеммные колодки, которые позволят надежно и безопасно провести подключение проводов к любой сети. Их можно использовать не только для электродвигателей, но и для оборудования и отдельных нагревательных элементов с повышенным уровнем температуры.





Клеммные колодки КМ имеют керамический корпус и расположенный внутри трубчатый латунный профиль. Наличие резьбовых отверстий позволяет устанавливать шпильки для колодки.

Выбирая клеммные колодки, в первую очередь обращайте внимание на предъявляемый уровень их сопротивления температурной нагрузке. Клеммники низкого качества приводят к плавлению изоляции, и провоцирую появление коротких замыканий в системе питания. Применение стеатитовых колодок позволяет исключить перечисленные риски, т. к. корпус из керамики выдерживает температуру вплоть до 1000 °С. А клеммные колодки керамические для для асинхронного электродвигателя работают при постоянной температурной нагрузке окружающей среды в 300°С.



Помимо стеатитовых клеммных колодок для электродвигателей «Элемаг» изготавливает еще несколько разных вариантов колодок обладающих высоким уровнем термостойкости. В разделе товаров на сайте вы можете рассмотреть:

Термостойкие колодки от «Элемаг» широко используют для подключения электротехнического оборудования, т. к. им характерно безопасное использование и удобное проведение соединений. Мы изготавливаем клеммники для температурных нагрузок свыше 100°С. Мы используем для разных типов колодок стеатит, керамику и даже фарфор. Это отличные изоляторы способные выдерживать сверхвысокие температуры, обладают устойчивостью к пробоям тока, не поддаются плавке и горению. Для увеличения защиты мы можем покрывать колодки специальной керамической глазурью.

Корпуса у колодок могут быть закрытыми или открытыми. У первых контакты располагаются внутри корпуса, а у вторых контакты размещены вверху колодки. Для фиксации колодок в корпусе могут быть выполнены специальные отверстия.

У нас в ассортименте вы сможете подобрать и открытые и закрытые колодки на 2, 3, 4, 5 контактов.

Мы советуем устанавливать лампы, чередуя в шахматном порядке. Эта схема поможет уменьшить количество необогреваемых точек.

Соединение электродвигателя по схемам звезда



Разберем свойства соединения обмоток электродвигателя по схемам звезда - треугольник на конкретном примере.

Электродвигатель АИР250S4, 75 кВт, треугольник-звезда и соответствующие им U=380/660В и I=143/82,8А.

Подключаем треугольником на 380В. Полная мощность будет вычисляться по формуле S=U·I·√3.
S=380·143·1,73=94008 в·а.

Если мы подключим этот электродвигатель по схеме звезда к той же сети, то полная мощность будет вычисляться, конечно, по той же формуле S=U·I·√3. Но значения в нее нужно подставлять уже другие.
При переключении на звезду на каждую обмотку пришлось в √3 меньшее напряжение. Соответственно ток тоже уменьшился в √3 раза. И это еще не все. При схеме треугольник линейный ток был в √3 раза больше фазного, а при переключении стал равным фазному. Т.е. ток уменьшился в итоге в √3·√3=3 раза.

Полная мощность станет равна S=380·143/3·1,73=31336 в·а.

Такая ситуация возникает чаще всего (по нашему опыту) в двух случаях.
Во-первых, непонимание электриками вышеупомянутых расчетов.
Во-вторых, в случае когда в эксплуатации был аналогичный двигатель, но с напряжением 220/380В и соответственно схемой подключения треугольник-звезда. Такие двигатели даже большой мощности до сих пор производятся некоторыми заводами. При замене двигателя электрик "на автомате" подключает звездой и двигатель выходит из строя.

Вот цитата из письма одного из предприятий, после того как двигатель вышел из строя из-за неправильной схемы подключения.



Т.е. непонимание свойств соединений и того что указано на шильдике.

Также стоит обратить внимание на то, что пуско-защитная аппаратура подбирается на номинальную мощность электродвигателя, но при некорректном подключении звездой просто физически не может выполнять свои функции.

Наиболее полную защиту электродвигателя можно обеспечить с помощью термисторных реле. В наших электродвигателях начиная от 160 высоты оси вращения установлены РТС термисторы и контакты выведены в клеммную коробку.

Еще одна важная по нашему мнению информация. При пуске электродвигателя для уменьшения пусковых токов многие используют общеизвестную схему переключения со звезды на треугольник, т.е. запуск производится на звезде и после набора оборотов происходит переключение на треугольник с помощью реле времени (этот метод описан на множестве сайтов).
Такой метод работает, к сожалению, не всегда.
Если производится пуск, например центробежного насоса или вентилятора (имеется ввиду правильный пуск на закрытую задвижку), то такая схема успешно работает. Центробежный насос и вентилятор при пуске на закрытую задвижку потребляют минимальную мощность, которая увеличивается по мере открывания.
Но такую схему крайне нежелательно применять в условиях тяжелого пуска (т.е. таких механизмов которые при пуске уже потребляют мощность близкую к номинальной), например пресса, дробилки и др.
Также важно обратить внимание на время переключения, оно не должно быть большим. После того как двигатель набрал обороты нужно сразу производить переключение на треугольник. В большинстве случаев набор оборотов занимает до 5-10 сек., поэтому установка реле на 30-50 сек. грозит выходом из строя электродвигателя.

Если у вас есть замечания или мы в чем-то ошибаемся, пишите: [email protected]



Соединение звездой и треугольником разница

Звезда и треугольник принцип подключения. Особенности и работа

Для увеличения мощности передачи без увеличения напряжения сети, снижения пульсаций напряжения в блоках питания, для уменьшения числа проводов при подключении нагрузки к питанию, применяют различные схемы соединения обмоток источников питания и потребителей (звезда и треугольник).

Схемы

Обмотки генераторов и приемников при работе с 3-фазными сетями могут соединяться с помощью двух схем: звезды и треугольника. Такие схемы имеют между собой несколько отличий, различаются также нагрузкой по току. Поэтому, перед подключением электрических машин необходимо выяснить разницу в этих двух схемах — звезда и треугольник.

Схема звезды

Соединение различных обмоток по схеме звезды предполагает их подключение в одной точке, которая называется нулевой (нейтральной), и имеет обозначение на схемах «О», либо х, у, z. Нулевая точка может иметь соединение с нулевой точкой источника питания, но не во всех случаях такое соединение имеется. Если такое соединение есть, то такая система считается 4-проводной, а если нет такого соединения, то 3-проводной.

Схема треугольника

При такой схеме концы обмоток не объединяются в одну точку, а соединяются с другой обмоткой. То есть, получается схема, похожая по виду на треугольник, и соединение обмоток в ней идет последовательно друг с другом. Нужно отметить отличие от схемы звезды в том, что в схеме треугольника система бывает только 3-проводной, так как общая точка отсутствует.

В схеме треугольника при отключенной нагрузке и симметричной ЭДС равно 0.

Фазные и линейные величины

В 3-фазных сетях питания имеется два вида тока и напряжения – это фазные и линейные. Фазное напряжение – это его величина между концом и началом фазы приемника. Фазный ток протекает в одной фазе приемника.

При применении схемы звезды фазными напряжениями являются Ua, Ub, Uc, а фазными токами являются I a, I b, I c. При применении схемы треугольника для обмоток нагрузки или генератора фазные напряжения — U, U, U, фазные токи – I ac, I , I .

Линейные значения напряжения измеряются между началами фаз или между линейных проводников. Линейный ток протекает в проводниках между источником питания и нагрузкой.

В случае схемы звезды линейные токи равны фазным, а линейные напряжения равны U ab, Ubc, U ca. В схеме треугольника получается все наоборот – фазные и линейные напряжения равны, а линейные токи равны I a, I b, I c.

Большое значение уделяется направлению ЭДС напряжений и токов при анализе и расчете 3-фазных цепей, так как его направление влияет на соотношение между векторами на диаграмме.

Особенности схем

Между этими схемами есть существенная разница. Давайте разберемся, для чего в различных электроустановках используют разные схемы, и в чем их особенности.

Во время пуска электрического мотора ток запуска имеет повышенную величину, которая больше его номинального значения в несколько раз. Если это механизм с низкой мощностью, то защита может и не сработать. При включении мощного электромотора защита обязательно сработает, отключит питание, что обусловит на некоторое время падение напряжения и перегорание предохранителей, или отключение электрических автоматов. Электродвигатель будет работать с малой скоростью, которая меньше номинальной.

Видно, что имеется немало проблем, возникающих из-за большого пускового тока. Необходимо каким-либо образом снижать его величину.

Для этого можно применить некоторые методы:
  • Подключить на запуск электродвигателя реостат, дроссель, либо трансформатор.
  • Изменить вид соединения обмоток ротора электродвигателя.

В промышленности в основном применяют второй способ, так как он наиболее простой и дает высокую эффективность. Здесь работает принцип переключения обмоток электромотора на такие схемы, как звезда и треугольник. То есть, при запуске мотора его обмотки имеют соединение «звезда», после набора эксплуатационных оборотов, схема соединения изменяется на «треугольник». Этот процесс переключения в промышленных условиях научились автоматизировать.

В электромоторах целесообразно применение сразу двух схем — звезда и треугольник. К нулевой точке необходимо подключить нейтраль источника питания, так как во время использования таких схем возникает повышенная вероятность перекоса фазных амплитуд. Нейтраль источника компенсирует эту асимметрию, которая возникает вследствие разных индуктивных сопротивлений обмоток статора.

Достоинства схем
Соединение по схеме звезды имеются важные преимущества:
  • Плавный пуск электрического мотора.
  • Позволяет функционировать электродвигателю с заявленной номинальной мощностью, соответствующей паспорту.
  • Электродвигатель будет иметь нормальный рабочий режим при различных ситуациях: при высоких кратковременных перегрузках, при длительных незначительных перегрузках.
  • При эксплуатации корпус электродвигателя не перегреется.

Основным достоинством схемы треугольника является получение от электродвигателя наибольшей возможной мощности работы. Целесообразно поддерживать режимы эксплуатации по паспорту двигателя. При исследовании электромоторов со схемой треугольника выяснилось, что его мощность повышается в 3 раза, по сравнению со схемой звезды.

При рассмотрении генераторов, схемы – звезда и треугольник по параметрам аналогичны при функционировании электродвигателей. Выходное напряжение генератора будет больше в схеме треугольника, чем в схеме звезды. Однако, при повышении напряжения снижается сила тока, так как по закону Ома эти параметры обратно пропорциональны друг другу.

Поэтому можно сделать вывод, что при разных соединениях концов обмоток генератора можно получить два разных номинала напряжения. В современных мощных электромоторах при запуске схемы – звезда и треугольник переключаются автоматически, так как это позволяет снизить нагрузку по току, возникающей при пуске мотора.

Процессы, происходящие при изменении схемы звезда и треугольник в разных случаях

Здесь, изменение схемы — имеется ввиду переключение на щитах и в клеммных коробках электрических устройств, при условии, что имеются выводы обмоток.

Обмотки генератора и трансформатора

При переходе со звезды в треугольник напряжение уменьшается с 380 до 220 вольт, мощность остается прежней, так как фазное напряжение не изменяется, хотя линейный ток увеличивается в 1,73 раза.

При обратном переключении возникают обратные явления: линейное напряжение увеличивается с 220 до 380 вольт, а фазные токи не изменяются, однако линейные токи снижаются в 1,73 раза. Поэтому можно сделать вывод, что если есть вывод всех концов обмоток, то вторичные обмотки трансформатора и генераторы можно применять на два типа напряжения, которые отличаются в 1,73 раза.

Лампы освещения

При переходе со звезды в треугольник лампы сгорят. Если переключение сделать обратное, при условии, что лампы при треугольнике горели нормально, то лампы будут гореть тусклым светом. Без нулевого провода лампы можно соединять звездой при условии, что их мощность одинакова, и распределяется равномерно между фазами. Такое подключение применяется в театральных люстрах.

Что такое звезда и треугольник в электродвигателе

Вся нагрузка в трёхфазных цепях соединяется по схеме звезда или треугольник. В зависимости от вида потребителей электроэнергии и напряжения в электросети и выбирают соответствующий вариант. Если говорить об электродвигателях, то от выбора варианта соединения обмоток зависит возможность его работы в конкретной сети с номинальными характеристиками. В статье мы рассмотрим, чем отличаются звезда и треугольник в электродвигателе, на что они влияют и какой принцип подключения проводов в клеммнике трёхфазного двигателя.

Теория

Как уже было сказано, схемы соединения звезда и треугольник характерны не только для электродвигателя, но и для обмоток трансформатора, нагревательных элементов (например, тэнов электрокотла) и другой нагрузки.

Чтобы понять почему эти схемы соединения элементов трёхфазной цепи так называются, нужно их несколько видоизменить.

В «звезде», нагрузка каждой из фаз соединена между собой одним из выводов, это называется нейтральная точка. В «треугольнике» каждый из выводов нагрузки подключается к разноимённым фазам.

Всё сказанное в статье далее справедливо для трёхфазных асинхронных и синхронных машин.

Рассмотрим этот вопрос на примере соединения обмоток трёхфазного трансформатора или трёхфазного двигателя (в этом контексте это не имеет значения).

На этом рисунке отличия более заметны, в «звезде» начала обмоток подключаются к фазным проводникам, а концы соединяются вместе, в большинстве случаев к этой же точке нагрузки подключается нулевой провод от питающего генератора или трансформатора.

Точкой обозначены начала обмоток.

То есть в «треугольнике» конец предыдущей обмотки и начало следующей соединяются, и к этой точке подключается питающая фаза. Если перепутать конец и начало — подключаемая машина не будет работать.

В чем разница

Если говорить о подключении однофазных потребителей, кратко разберем на примере трёх электротенов, то в «звезде», если сгорит один из них продолжат работать два оставшихся. Если сгорит два из трёх – вообще ни один не будет работать, поскольку они попарно подключаются на линейное напряжение.

В схеме треугольника даже при перегорании 2 тэнов – третий продолжит работать. В ней нет нулевого провода, его просто некуда подключать. А в «звезде» его подключают к нейтральной точке, и нужен он для уравнивания токов фаз и их симметрии в случае разной нагрузки по фазам (например, в одной из веток подключен 1 ТЭН, а в остальных по 2 параллельно).

Но если при таком соединении (с разной нагрузкой по фазам) отгорит ноль, то напряжения будут неодинаковы (там, где больше нагрузка просядет, а где меньше – возрастёт). Подробнее об этом мы писали в статье о перекосе фаз.

При этом нужно учесть, что подключать обычные однофазные приборы (220В) между фазами, на 380В, нельзя. Либо приборы должны быть рассчитаны на такое питание, либо сеть должна быть с Uлинейным 220В (как в электросетях с изолированной нейтралью некоторых специфичных объектов, например, кораблей).

Но, при подключении трёхфазного двигателя, ноль к средней точке звезды часто не подключают, так как это симметричная нагрузка.

Формулы мощности, тока и напряжения

Начнем с того что в схеме звезды есть два разных напряжения – линейное (между линейными или фазными проводами) и фазное (между фазой и нулём). Uлинейное в 1,73 (корень из 3) раз больше Uфазного. При этом линейный и фазный токи равны.

То есть линейное и фазное напряжение соотносятся так, что при линейном в 380В, фазное равно 220В.

В «треугольнике» Uлинейное и Uфазное равны, а токи отличаются в 1,73 раза.

Мощность в обоих случаях считают по одинаковым формулам:

  • полная S = 3*Sф = 3*(Uл/√3)*I = √3*Uл*I;
  • активная P = √3*Uл*I*cos φ;
  • реактивная Q = √3*Uл*I*sin φ.

При подключении одной и той же нагрузки на те же Uфазное и Uлинейное, мощность подключённых приборов будет отличаться в 3 раза.

Допустим, есть двигатель, который работает от трёхфазной сети 380/220В, а его обмотки рассчитаны на подключение по «звезде» к электросети с Uлинейным в 660В. Тогда при подключении в «треугольник» питающее Uлинейное должно быть в 1,73 раза меньше, то есть 380В, что подходит для подключения к нашей сети.

Приведем расчеты, чтобы показать, какие отличия для двигателя будут при переключении обмоток с одной схемы на другую.

Допустим, что ток статора при подключении в треугольник в сеть 380В был 5А, тогда полная его мощность равняется:

Переключим электродвигатель на «звезду» и мощность снизится в 3 раза, так как напряжение на каждой обмотке снизилось в 1,73 раза (было 380 на обмотку, а стало 220), и ток тоже в 1,73 раза: 1,73*1,73=3. Значит с учетом пониженных величин проведем расчет полной мощности.

Как видите – мощность упала в 3 раза!

Но что будет, если есть другой электродвигатель и он работал в «звезде» в сети 380В и током статора в те же 5А, соответственно и обмотки рассчитаны для подключения в «треугольник» на 220В (3 фазы), но по какой-то причине их соединили именно в «треугольник» и подключили к 380В?

В этом случае мощность вырастет 3 раза, так как напряжение на обмотку теперь наоборот увеличилось в 1,73 раза и ток во столько же.

Мощность двигателя стала больше номинальной в эти самые 3 раза. Значит он просто сгорит!

Поэтому нужно подключать электродвигатель по той схеме соединения обмоток, которая соответствует их номинальному напряжению.

Практика — как выбрать схему для конкретного случая

Чаще всего электрики работают с сетью 380/220В, так рассмотрим же как подключить, звездой или треугольником, электродвигатель к такой трёхфазной электросети.

В большинстве электродвигателей может быть изменена схема соединения обмоток, для этого в брно есть шесть клемм, расположены они таким образом, чтобы с помощью минимального набора перемычек можно было собрать нужную вам схему. Простыми словами: вывод начала первой обмотки расположен над концом третьей, начала второй, над концом первой, начало третьей над концом второй.

Как отличить два варианта подключения электродвигателя вы видите на рисунке ниже.

Поговорим о том, какую схему выбирать. Схема подключения катушек электродвигателя не имеет особого влияния на режим работы двигателя, при условии соответствия номинальным параметрам двигателя питающей сети. Для этого смотрим на шильдик и определяем, на какие напряжения рассчитана конкретно ваша электрическая машина.

Обычно маркировка имеет вид:

Это расшифровывается так:

Если межфазное напряжение равно 220 – собирайте обмотки в треугольник, а если 380 – в звезду.

Чтобы просто ответить на вопрос «Как соединить обмотки у двигателя?» мы сделали для вас таблицу выбора схемы соединения:

Переключение со звезды на треугольник для плавного пуска

При запуске электродвигателя наблюдаются высокие пусковые токи. Поэтому для снижения пусковых токов асинхронных двигателей используется схема пуска с переключением обмоток со звезды на треугольник. При этом, как было сказано выше, электродвигатель должен быть рассчитан подключение в «треугольник» и работе под Uлинейным вашей сети.

Таким образом в наших трёхфазных электросетях (380/220В) для таких случаев используют двигатели номинальными «380/660» Вольт, для «Δ/Y» соответственно.

При пуске обмотки включаются «звездой» на пониженное напряжение 380В (относительно номинальных 660В), двигатель начинает набирать обороты и в определенный момент времени (обычно по таймеру, в усложненных вариантах — по сигналу датчиков тока и оборотов) обмотки переключаются в «треугольник» и работают уже на своих номинальных 380 вольтах.

На иллюстрации выше описан такой способ пуска двигателей, но в качестве примера изображен перекидной рубильник, на практике же используют два дополнительных контактора (КМ2 и КМ3), она хоть и сложнее обычной схемы подключения электродвигателя, но это не является её недостатком. Зато у неё целый ряд преимуществ:

  • Меньше нагрузка на электросеть от пусковых токов.
  • Соответственно меньшие просадки напряжения и уменьшается вероятность остановки сопутствующего оборудования.
  • Мягкий пуск двигателя.

Есть два главных недостатка этого решения:

  1. Нужно прокладывать два трёхжильных кабеля от места расположения контакторов непосредственно до клемм двигателя.
  2. Падает пусковой момент.

Заключение

Как таковые различия в рабочих характеристиках при подключении одного и того же электродвигателя по схеме звезда или треугольник нет (он просто сгорит, если вы ошибетесь при выборе). Также, как и нет преимуществ и недостатков какой-либо из схем. Некоторые авторы приводят в качестве аргумента то, что в «звезде» ток меньше. Но при аналогичной мощности двух разных двигателей, один из которых рассчитан на подключение в «звезде», а второй в «треугольнике» к сети, например, 380В — ток будет одинаковым. А один и тот же двигатель нельзя переключать «как попало» и «непонятно для чего», так как он просто сгорит. Главное выбирать тот вариант, который соответствует напряжению питающей сети.

Надеемся, теперь вы стало больше понятно про то, что собой представляет схема звезда и треугольник в электродвигателе, какая разница в подключении каждым из способов и как выбрать схему для конкретного случая. Надеемся, предоставленная информация была для вас полезной и интересной!

Чем отличаются соединения звездой и треугольником

Питание асинхронного электродвигателя происходит от трехфазной сети с переменным напряжением. Такой двигатель, при простой схеме подключения, оснащен тремя обмотками, расположенными на статоре. Каждая обмотка имеет сдвиг друг относительно друга на угол 120 градусов. Сдвиг на такой угол предназначен для создания вращения магнитного поля.

Концы фазных обмоток электродвигателя выведены на специальную «колодку». Выполнено это с целью удобства соединения. В электротехнике используют основных 2 метода подключения асинхронных электродвигателей: методом соединения “треугольника” и метод “звезды”. При соединении концов применяют специально предназначенные для этого перемычки.

Различия между «звездой» и «треугольником»

Исходя из теории и практических знаний основ электротехники, способ подключения «звезда», позволяет электродвигателю работать плавнее и мягче. Но при этом данный способ не позволяет выйти двигателю на всю мощность, представленную в технических характеристиках.

Соединив фазные обмотки по схеме «треугольник», двигатель способен быстро выйти на максимальную рабочую мощность. Это позволяет использовать по полной КПД электродвигателя, согласно техпаспорта. Но у такой схемы соединения есть свой недостаток: большие пусковые токи. Для уменьшения значения токов применяют пусковой реостат, позволяя осуществить более плавный пуск двигателя.

Соединение «звездой» и его преимущества

Каждая из трех рабочих обмоток электродвигателя имеет два вывода – соответственно начало и конец. Концы всех трех обмоток соединяют в одну общую точку, так называемую нейтраль.

При наличии нейтрального провода в цепи схему называют 4-х проводной, в противном случае, она будет считаться 3-х проводной.

Начало выводов присоединяют к соответствующим фазам питающей сети. Приложенное напряжение на таких фазах составляет 380 В, реже 660 В.

Основные преимущества применения схемы «звезда»:

  • Устойчивый и длительный режим безостановочной работы двигателя;
  • Повышенная надежность и долговечность, за счет снижения мощности оборудования;
  • Максимальная плавность пуска электрического привода;
  • Возможность воздействия кратковременной перегрузки;
  • В процессе эксплуатации корпус оборудования не перегревается.

Существует оборудование с внутренним соединением концов обмоток. На колодку такого оборудования будет выведено всего лишь три вывода, что не позволяет применить другие методы соединения. Выполненное в таком виде электрооборудование, для своего подключения не требует грамотных специалистов.

Подключение трехфазного двигателя к однофазной сети по схеме звезда

Соединение «треугольником» и его преимущества

Принцип соединения «треугольник» заключается в последовательном соединении конца обмотки фазы А с началом обмотки фазы В. И дальше по аналогии – конец одной обмотки с началом другой. В итоге конец обмотки фазы С замыкает электрическую цепь, создавая неразрывный контур. Данную схему можно назвать было кругом, если бы не структура монтирования. Форму треугольника предает эргономичное размещение соединения обмоток.

При соединении «треугольником» на каждой из обмоток, присутствует линейное напряжение равное 220В или 380В.

Основные преимущества применения схемы «треугольник»:

  • Увеличение до максимального значения мощности электрооборудования;
  • Использование пускового реостата;
  • Повышенный вращающийся момент;
  • Большие тяговые усилия.

Недостатки:

  • Повышенный ток пуска;
  • При длительной работе двигатель сильно греется.

Метод соединения обмоток двигателя «треугольником» широко используется при работе с мощными механизмами и наличия высоких пусковых нагрузок. Большой вращающий момент создается за счет увеличения показателей ЭДС самоиндукции, вызванных протекающими большими токами.

Подключение трехфазного двигателя к однофазной сети по схеме треугольник

Тип соединения «звезда-треугольник»

В сложных механизмах, зачастую используется комбинированная схема «звезда-треугольник». При таком переключении резко вырастает мощность, и если двигатель по техническим характеристикам не предназначен для работы по методу «треугольника», то он перегреется и сгорит.

В этом случае напряжение на соединении каждой обмотки будет в 1,73 раза меньше, следовательно, будет меньше и протекающий в этот период ток. Дальше происходит увеличение частоты и продолжение снижения показания тока. Тогда применяя релейно-контактную схему, произойдет переключение со «звезды» на «треугольник».

В итоге, используя данную комбинацию, получим максимальную надежность и эффективную продуктивность используемого электрического оборудования, не боясь вывести ее из строя.

Переключение «звезда-треугольник» допустимо для электродвигателей с облегченным режимом пуска. Этот метод неприменим, если необходимо понизить ток пуска и одновременно не снижать большой пусковой момент. В этом случае применяют двигатель с фазным ротором с пусковым реостатом.

Основные преимущества комбинации:

  • Увеличение срока службы. Плавный пуск позволяет избежать неравномерности нагрузки на механическую часть установки;
  • Возможность создания двух уровней мощности.

Подключение звезда и треугольник – в чем разница?

Обмотки генераторов, трансформаторов, электродвигателей и других электрических приемников при их подключении к трехфазной сети соединяются двумя способами: звездой или треугольником. Эти схемы подключения сильно отличаются друг от друга и несут на себе разные токовые нагрузки. Поэтому есть необходимость разобраться в вопросе, как производится подключение звезда и треугольник – в чем разница?

Что собой представляют схемы

Подключение обмоток звездой – это их соединение в одной точке, которая носит название нулевая точка или нейтральная. Она обозначается буквой «О».

Схема подключения треугольником – это последовательное соединение концов рабочих обмоток, в которых начало одной обмотки соединяется с концом другой.

Разница очевидна. Но какую цель преследуют эти виды соединения, почему звезда треугольник применяются в разных электрических установках, в чем эффективность той и другой. Вопросов по данной теме возникает немало, с ними и надо разобраться.

Начнем с того, что при запуске того же электродвигателя ток, который называется пусковым, обладает высоким значением, который превышает номинальную его величину раз в шесть или восемь. Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат. И это вызовет обязательно «проседание» напряжения и выход из строя предохранителей или автоматических выключателей. Сам же двигатель начнет вращаться с небольшой скоростью, отличающуюся от паспортной. То есть, проблем с пусковым током немало.

Поэтому его надо просто снизить. Есть несколько для этого способов:

  • установить в систему подключения электрического двигателя один из перечисленных приборов: трансформатор, дроссель, реостат;
  • изменяется схема подключения обмоток ротора.

Именно второй вариант используется на производстве, как самый простой и эффективный. Просто производится преобразование схемы звезда в треугольник. То есть, во время пуска двигателя его обмотки соединяются по схеме звезда, затем как только мотор наберет обороты, переключается на треугольник. Процесс переключения звезды на треугольник производится автоматически.

Рекомендуется в электродвигателях, где используются одновременно два варианта соединения – звезда-треугольник, к соединению обмоток по схеме звезда, то есть, к их общей точке подключения, подсоединить нейтраль от сети питания. Для чего это необходимо делать? Все дело в том, что во время работы по данному варианту подсоединения появляется высокая вероятность асимметрии амплитуд разных фаз. Именно нейтраль будет компенсировать данную асимметрию, которая обычно появляется за счет того, что обмотки статора могут иметь разное индуктивное сопротивление.

Преимущества двух схем

У схемы звезда достаточно серьезные достоинства:

  • плавный запуск электрического двигателя;
  • номинальная его мощность будет соответствовать паспортным данным;
  • двигатель будет работать нормально и при кратковременных высоких нагрузках, и при долгосрочных небольших перегрузов;
  • в процессе работы корпус мотора не будет перегреваться.

Что касается схемы треугольник, то основное ее преимущество – это достижение электрическим двигателем в процессе его работы максимальной мощности. Но при этом рекомендуется строго придерживаться эксплуатационных режимов, которые расписаны в паспорте мотора. Тестирование электродвигателей, соединенных по схеме треугольник, показало, что его мощность в три раза больше, чем соединенных по схеме звезда.

Если говорить о генераторах, которые выдают ток в питающую сеть, то схемы соединения звезда и треугольник по своим техническим параметрам точно такие же. То есть, выдаваемое напряжение треугольником будет больше, правда, не в три раза, но не менее 1,73 раза. По сути, получается, что напряжение генератора при звезде, равное 220 вольт, преобразуется в 380 вольт, если провести переключение с одного варианта на другой. Но необходимо отметить, что мощность самого агрегата при этом остается неизменной, потому что все подчиняется закону Ома, в котором напряжение и сила тока находятся в обратной пропорциональности. То есть, увеличение напряжения в 1,73 раза, снижает ток точно на такую же величину.

Отсюда вывод: если в клеммной коробке генератора располагаются все шесть концов обмоток, то можно будет получить напряжение двух номиналов, отличающихся друг от друга коэффициентом 1,73.

Делаем выводы

Почему соединения треугольником и звездой сегодня присутствуют во всех современных мощных электродвигателях? Из всего вышесказанного становится понятным, что основное требование ситуации – это снизить токовую нагрузку, которая возникает в процессе пуска самого агрегата.

Если расписать формулы такого подключения, то они будут выглядеть вот так:

Uф=Uл/1,73=380/1,73=220, где Uф – напряжение на фазах, Uл – на питающей линии. Это соединение звездой.

После того, как электрический агрегат разгонится, то есть, скорость его вращения станет соответствовать паспортным данным, произойдет переход на треугольник со звезды. Отсюда фазное напряжение станет равным линейному.

Подключение звезда и треугольник — в чем разница

Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.

Что представляет собой соединение обмоток звездой?

Трехфазный двигатель или трансформатор имеет 3 рабочих, независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Соединение «звезда» подразумевает собой, что все концы трех обмоток соединяются в один узел, часто называемый нулевой точкой. Отсюда выходит и понятие — нулевая точка.


Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С. Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую 380 или 660 В.

Что представляет собой соединение обмоток в треугольник?

Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей. Конец третей обмотки создает электрический контур, поскольку замыкает электрическую цепь.


При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное 220 или 380 В. Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.

Разница между соединением обмотки в треугольник и звезду

Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия.

Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок. Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент. Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю. Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента.

Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в 7-10 раз.

Преимущества соединения обмоток в звезду

Основные преимущества соединения обмоток в звезду заключаются в следующем:

  • Понижения мощности оборудования с целью повышения надежности.
  • Устойчивый режим работы.
  • Для электрического привода такое соединение дает возможность плавного пуска.

Преимущества соединения обмоток в треугольник

Основными преимуществами соединения обмоток в треугольник являются:

  1. Повышения мощности оборудования.
  2. Меньшие пусковые токи.
  3. Большой вращающийся момент.
  4. Увеличенные тяговые свойства.

Оборудование с возможностью переключения типа соединения со звезды на треугольник

Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.

В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник. После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду. Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.

Посмотрите так-же интересное видео на эту тему:

Схемы электродвигателя звезда и треугольник: виды подключения, особенности и отличия

Асинхронные электрические двигатели в настоящее время используются очень активно. У них есть определенные преимущества, благодаря которым они и стали так популярны. Для подключения к электрической сети мощных двигателей используются схемы «звезда», «треугольник». Электродвигатели, работающие на таких схемах, обладают своими достоинствами и недостатками. Сами же они отличаются надежностью в эксплуатации, возможностью получить большой крутящий момент, а также высоким показателем производительности.

Подключение двигателя

Как показывает практика, существует две оптимальных схемы — «звезда», «треугольник». Электродвигатели подключаются по одной из них. Возможно также преобразование «звезды» в «треугольник», к примеру.

Среди достоинств асинхронных двигателей выделяются следующие:

  • возможность переключения обмоток во время работы;
  • восстановление обмотки электрического двигателя;
  • невысокая стоимость прибора по отношению к другим;
  • наличие высокой стойкости к механическим повреждениям.

Основная особенность, характеризующая все асинхронные электрические двигатели, — это простота конструкции. Однако при всех своих преимуществах, есть и некоторые недостатки, возникающие во время работы:

  1. Отсутствует возможность контролировать частоту вращения ротора, не теряя при этом мощности.
  2. При увеличении нагрузки уменьшается крутящий момент.
  3. Высокие показатели пусковых токов.

Описание подключений

Схемы «звезда» и «треугольник» для электродвигателя имеют определенные различия в подключении. «Звезда» означает, что концы статорной обмотки оборудования собираются в одной точке. При этом напряжение сети в 380 В будет подаваться на начало каждой из обмоток. Обычно на всех схемах подключения такой способ обозначается как Y.

В случае использования схемы подключения «треугольник» статорные обмотки электродвигателя соединяются последовательно. То есть, конец первой обмотки соединяется с началом второй, она, в свою очередь, — с третьей. Последняя будет замыкать цепь, соединяясь с началом первой.

Отличия схем подключения

Схемы «звезда» и «треугольник» у электродвигателя — это единственные способы их подключения. Они отличаются между собой, обеспечивая разные режимы работы. Так, к примеру, подключение при помощи схемы Y обеспечивает более мягкую работу, если сравнивать с двигателями, соединенными в «треугольник». Данная разница играет ключевую роль при выборе мощности электрического устройства.

Более мощные двигатели эксплуатируются только на «треугольнике». Схема подключения электродвигателя «звезда-треугольник» отлично подходит для тех случаев, когда необходимо обеспечить плавный пуск. А в нужный момент переключиться между обмотками для получения максимальной мощности.

Здесь важно добавить: подключение Y гарантирует мягкую работу, но при этом двигатель не сможет набрать свою паспортную мощность.

С другой стороны, схема соединения электродвигателя «треугольник-звезда-звезда» обеспечит большую мощность, но вместе с этим значительно возрастет и значение пускового тока для оборудования.

Именно разница в мощности между подключением Y и треугольником является основным показателем. Электродвигатель со схемой звезды будет обладать мощностью примерно в 1,5 раза ниже, чем через треугольник, однако такое подключение поможет снизить значение пускового тока. Все соединения, которые имеют в своем составе два способа подключения, являются комбинированными. Обычно они применяются лишь в тех случаях, когда необходимо запустить в работу электрический двигатель с большой паспортной мощностью.

Схема пуска «звезда-треугольник» для электродвигателя отличается еще одним преимуществом. Включение осуществляется по схеме Y, что снижает значение пускового тока. Когда во время работы устройство набирает достаточные обороты, происходит переход на схему треугольника для достижения максимальной мощности.

Комбинированные подключения

Схема переключения «звезда-треугольник» электродвигателя достаточно часто применяется в случаях, когда нужно запустить двигатель с минимальным пусковым током. Но при этом всю работу осуществлять нужно на соединении «треугольник». Для создания такого переключения используются специальные контакторы на три фазы. Для обеспечения автоматического переключения между схемами необходимо выполнить два условия. Во-первых, обеспечить блокировку контактов от одновременного включения. Во-вторых, все работы обязательно должны выполняться с задержкой по времени.

Второй пункт необходим, чтобы со 100% вероятностью произошло полное отключение «звезды» перед включением «треугольника». Если этого не сделать, то во время переключения между фазами будет происходить короткое замыкание. Для выполнения нужных условий используется реле времени с задержкой от 50 до 100 миллисекунд.

Осуществление задержки времени

При использовании комбинированного метода подключения «звезда-треугольник» наличие реле времени для задержки переключения необходимо. Специалисты чаще всего выбирают один из трех способов:

  1. Первый вариант осуществляется при помощи нормально-разомкнутого контакта реле времени. В таком случае РВ будет отключать схему подключения треугольником во время пуска, а за переключение будет отвечать токовое реле РТ.
  2. Второй вариант предполагает применение современного реле времени с задержкой переключения от 6 до 10 секунд.
  3. Третий способ — это управление контакторами электродвигателя автоматическими приборами или вручную.

Рассмотрение способа переключения

Использование классического варианта с применением реле времени для комбинированных схем «звезда-треугольник» ранее считалось наиболее оптимальным. У него имелся лишь один недостаток, который иногда становился достаточно существенным, — габариты самого РВ. Такие типы приспособления гарантировали задержку времени переключения при помощи намагничивания сердечника. Однако на обратный процесс требовалось время.

В настоящее время такие РВ и прочие приборы были вытеснены современными приборами — частотными преобразователями. Переключение схемы электродвигателя со схемой «звезда-треугольник» при помощи ПЧ обладает большими преимуществами. Сюда относят более стабильную работу, низкие пусковые токи.

Это оборудование имеет встроенный микропроцессор, отвечающий за изменение частоты. Если рассматривать суть ПЧ для электродвигателя, то его принцип работы следующий: преобразователь вырабатывает нужную частоту переменного тока. На сегодняшний день в промышленности используются специальные или универсальные модели ПЧ для подключения асинхронных двигателей.

Специальные модели разрабатываются и используются лишь с определенными типами двигателей. Универсальные могут применяться в комплекте с любыми устройствами.

Недостатки схемы

Несмотря на то что классическая схема подключения проста и надежна, она имеет свои определенные недостатки.

Во-первых, очень важно точно определить нагрузку на вал электродвигателя. В противном случае он будет слишком долго набирать обороты, что, в свою очередь, исключит возможность быстрого переключения на схему треугольника при помощи токового реле. В этом режиме нежелательно долго эксплуатировать электрическое устройство.

Во-вторых, при такой схеме подключения возможен перегрев обмоток, из-за чего специалисты рекомендуют установить в схему дополнительное тепловое реле.

В-третьих, при использовании современных временных реле необходимо точно соблюдать паспортную нагрузку на вал электрического двигателя.

Заключение

При использовании подключения схемы «звезда-треугольник» очень важно правильно рассчитать нагрузку на вал электродвигателя. Еще один неприятный факт кроется в том, что в момент переключения с Y на треугольник, когда двигатель еще не набрал нужных оборотов, происходит самоиндукция. В этот момент в сети появляется повышенное напряжение. Это грозит выходом из строя других приборов и устройств, подключенных к этой же сети.

Сравнение соединений звездой и треугольником

Соединения звездой и треугольником - это два типа соединений в трехфазных цепях. Соединение звездой - это 4-проводная система, а соединение треугольником - 3-проводная система.

Прежде чем переходить к деталям соединения звездой, соединению треугольником и сравнения этих двух, позвольте нам сделать очень краткое замечание о трехфазной электроэнергии.

Однофазная система состоит всего из двух проводов (проводов): один называется фазой, по которой течет ток, а другой называется нейтралью, которая действует как обратный путь для замыкания цепи.

В трехфазной системе у нас есть минимум три проводника, по которым идет переменный ток. Передача мощности с использованием трехфазного источника питания более экономична по сравнению с однофазным источником питания, поскольку трехфазный источник питания может передавать в три раза больше энергии с помощью трех проводников по сравнению с двухпроводным однофазным источником питания.

Следовательно, большая часть генерируемой и распределяемой электроэнергии на самом деле является трехфазной (но большинство домашних хозяйств будут получать однофазное питание).

Далее, трехфазная система электроснабжения может быть организована двумя способами. Это: звезда (также называемая Y или Wye) и Дельта (Δ).

При соединении звездой имеется 4 провода: 3 фазных провода и 1 нейтральный провод, тогда как при соединении треугольником только 3 провода для распределения, и все 3 провода являются фазами (нейтраль в соединении треугольником отсутствует). На следующем изображении показано типичное соединение звездой и треугольником.

Позвольте нам больше узнать об этих соединениях, используя следующее сравнение соединений типа "звезда" и "треугольник".

Соединения
Соединение звездой (Y или Wye) Соединение треугольником (Δ)
Соединение звездой - это 4-проводное соединение (в некоторых случаях 4-й провод является дополнительным) Соединение треугольником представляет собой 3-проводное соединение.
Возможны два типа систем соединения звездой: 4-проводная, 3-фазная система и 3-проводная 3-фазная система. При соединении треугольником возможна только 3-проводная 3-фазная система.
Из 4 проводов 3 провода являются фазами, а 1 провод - нейтралью (который является общей точкой 3 проводов). Все 3 провода являются фазами при соединении треугольником.
При соединении звездой один конец всех трех проводов подключен к общей точке в форме Y, так что все три открытых конца трех проводов образуют три фазы, а общая точка образует нейтраль. При соединении треугольником каждый провод соединяется с двумя соседними проводами в форме треугольника (Δ), и все три общие точки соединения образуют три фазы.
Общая точка звездного соединения называется нейтральной или звездной точкой. Нет нейтрали в Delta Connection
Линейное напряжение (напряжение между любыми двумя фазами) и фазное напряжение (напряжение между любой из фаз и нейтралью) различаются. Линейное напряжение и фазное напряжение одинаковы.
Линейное напряжение равно трехкратному фазовому напряжению, то есть VL = √3 VP. Здесь VL - линейное напряжение, а VP - фазное напряжение. Линейное напряжение равно фазному напряжению, то есть VL = VP.
При соединении звездой вы можете использовать два разных напряжения, поскольку VL и VP разные.Например, в системе 230 В / 400 В напряжение между любым фазным проводом и нейтральным проводом составляет 230 В, а напряжение между любыми двумя фазами - 400 В. При соединении треугольником мы получаем только одно значение напряжения.
Линейный ток и фазный ток одинаковы. Линейный ток в три раза больше фазного тока.
В соединении звездой, IL = IP. Здесь IL - линейный ток, а IP - фазный ток. В соединении треугольником, IL = √3 IP
Общая трехфазная мощность при соединении звездой может быть рассчитана по следующим формулам.
P = 3 x VP x IP x Cos (Φ) или
P = √3 x VL x IL x Cos (Φ)
Общая трехфазная мощность при соединении треугольником может быть рассчитана с использованием следующих формул.
P = 3 x VP x IP x Cos (Φ) или
P = √3 x VL x IL x Cos (Φ)
Поскольку линейное и фазное напряжение различаются (VL = √3 VP), изоляция, необходимая для каждой фазы, меньше при соединении звездой. При соединении треугольником линейное и фазовое напряжения одинаковы, поэтому для отдельных фаз требуется дополнительная изоляция.
Обычно соединение звездой используется как в передающих, так и в распределительных сетях (с однофазным или трехфазным питанием. Delta Connection обычно используется в распределительных сетях.
Поскольку требуется меньшая изоляция, соединение звездой может использоваться на больших расстояниях. Delta Connections используются для меньших расстояний.
Соединения звездой часто используются в приложениях, требующих меньшего пускового тока «треугольник» часто используются в приложениях, требующих высокого пускового момента.

Почему соединение звездой используется в статоре высоковольтного двигателя.

Для трехфазного двигателя обмотка статора имеет два способа соединения: угловое соединение и соединение звездой. В способе соединения звездой хвост трехфазной обмотки соединяется вместе, а головка трехфазной обмотки соединяется с источником питания.

Есть два случая подключения звездой: подключение сторонних источников и внутреннее подключение звездой.Двигатель с внутренним соединением звездой предназначен для фиксации точки звезды, соединенной трехфазной обмоткой, в соответствующей части обмотки статора, с тремя выходными концами, выходящими наружу, в то время как внешнее соединение выводит всю головку и хвост трехфазной обмотка, при этом осуществляется внешнее подключение и электромонтаж двигателя.

Метод соединения треугольником заключается в соединении головки одной фазной обмотки с хвостом другой фазной обмотки, то есть U1, W2, V1, U2, W1, V2, и точка соединения подключается к источнику питания.

Если каждую фазную обмотку рассматривать как линию, после соединения звезд они очень похожи на светящиеся звезды, а соединение треугольником очень похоже на треугольник, поэтому оно называется соединением звезды или соединением треугольника.

Мы также можем подключить треугольный двигатель в двух случаях: внутренний угол и внешний угол.

Если это двигатель с одним напряжением, возможны как внутренние, так и внешние соединения, но для двигателей с двумя напряжениями верхняя и задняя части трехфазных обмоток могут быть только вытянуты, а затем может осуществляться внешнее соединение выход в соответствии с напряжением, при этом высокое напряжение соответствует соединению звездой, а низкое напряжение соответствует угловому соединению.

Для низковольтных двигателей он будет обрабатываться секциями в соответствии с мощностью, например, базовые двигатели в соответствии с границей 3 кВт, не превышающей 3 кВт при соединении звездой, другие соединения угловым соединением, а для двигателей с регулируемой частотой - разграничением 45 кВт, не более 45кВт при соединении звездой, остальное при соединении под углом; в то время как для подъемных и металлургических двигателей, в соответствии с соединением звездой, подъемные двигатели больших технических характеристик также будут использовать угловое соединение.

Высоковольтные двигатели, как правило, имеют звездообразную проводку, цель которой состоит в том, чтобы обмотки двигателя не выдерживали более высокое напряжение.

В способе соединения звездой линейный ток равен фазному току, а линейное напряжение в 3 раза больше знака корня фазного напряжения (в методе треугольного соединения линейное напряжение равно фазному напряжению и линейный ток в 3 раза больше фазного тока), поэтому напряжение на обмотке двигателя относительно низкое.

В высоковольтном двигателе ток часто невелик, и требуется более высокая степень изоляции двигателя, поэтому изоляция двигателя при соединении звездой лучше и экономичнее.

Если вам необходимо приобрести моторы или узнать больше, свяжитесь с нами: [email protected]

Спутниковое телевидение в Барабу, штат Висконсин | Звезда соединения

В Star Connection наши сотрудники прошли тщательную подготовку по процедурам обеспечения чистоты и чтобы предотвратить распространение болезни, в том числе рекомендованные CDC.

  • Как всегда, если у нас есть известная болезнь, они не будут посещать дом клиента.
  • В целях вашего здоровья и безопасности нам посоветовали не пожимать руки.
  • Мы будем носить перчатки как можно чаще, и, возможно, перед этим потребуется очистить или продезинфицировать поверхности. прикоснувшись к ним во время нашего визита. Мы также будем носить бахилы в вашем доме.

Если у вас или у кого-либо из членов вашей семьи проявляются признаки заболевания, включая жар или симптомы гриппа симптомы, мы просим вас перенести все предстоящие визиты технического специалиста к вам домой.Перепланирование легко. Позвоните нам по телефону (608) 355-2025, если вам нужно перенести деловое свидание, встреча.

Если вы не можете изменить график до нашего приезда, мы просим вас уведомить нас, прежде чем мы введем ваш Главная. Мы даем возможность нашим техническим специалистам принимать решения относительно их личного здоровья и безопасности, в том числе досрочное прекращение встреч, если у кого-то в семье проявляются симптомы гриппа или других заразные болезни.

Конечно, мы просим весь наш персонал строго практиковать основы, изложенные CDC:

  • Оставаться дома во время болезни
  • Частое мытье рук водой с мылом в течение не менее 20 секунд или использование дезинфицирующего средства для рук с содержанием алкоголя не менее 60%
  • Прикрытие кашля и чихания салфеткой или верхним рукавом
  • Очистка поверхностей и предметов, к которым часто прикасаются, включая инструменты Для вашего здоровья и благополучия, мы надеемся, что вы тоже следуете этим правилам.

John Catt - Blue Star Connection

В 2003 году Джон Кэтт основал Grand Country Blues Society, организацию, занимающуюся распространением живой блюзовой музыки в Гранд-Каунти, Колорадо. В 2005 году после концерта Grand County Blues Society чтобы помочь детям с серьезными заболеваниями, Джон встретил ребенка, который изменил его жизнь. На следующий день после концерта в вестибюле домика в Винтер-парке Джон начал разговор о гитарах с Колином Коннерсом, 17-летним онкобольным из Денвера, который приехал в Гранд-Каунти послушать живую блюз-музыку.Когда Джон спросил Колина, есть ли у него собственная гитара, он ответил: «Да, побитая старая акустика». Джон спросил его, будет ли он играть на электрогитаре, если она у него есть, и Колин ответил: «Все, что может скрасить мой день». "Какой цвет?" - спросил Джон. Колин посмотрел на свою маму, которая улыбнулась и сказала: «Детские голубые, как его глаза». Не прошло и недели, как друг и местный музыкант подарил голубую электрогитару Ibanez и усилитель, предназначенные для Колина. Несколько недель спустя Джон получил электронное письмо от врача Ларри Макклири, который десятилетиями работал с Колином и другими детьми, больными раком.Его послание было глубоким; он увидел кардинальные изменения во взглядах Колина ».

В ближайшие недели Джон и Общество блюза Гранд-Каунти получили сообщения от Колина о том, что он нашел других детей его возраста, интересующихся музыкой. Через несколько месяцев у них родилось 5 новых детей. Именно тогда родилось сообщество людей, известное как Blue Star Connection. Хотя Колин все еще жив, у него неизлечимая неизлечимая опухоль мозга, которая мешает ему по-настоящему усвоить музыкальные концепции. Джон отмечает, что цель программы не в том, чтобы научить детей играть на инструментах, а в том, чтобы подарить им дары гордости, надежды и удовольствия, получаемые от музыкальной терапии.

С момента своего основания в 2005 году Blue Star Connection удалось предоставить отдельным детям более 500 инструментов, включая гитары, бас-гитары, гармоники, скрипки, клавишные, флейты и барабанные установки. География деятельности Blue Star Connection глобальна: «Голубые звезды» (так называются больные дети, которым они помогают) в Колорадо, Техасе, Калифорнии, Вашингтоне, Гавайях, Род-Айленде, Флориде, Иллинойсе, Южной Дакоте, Миссисипи, Теннесси, Джорджия, Невада, Мэриленд, Индиана, Огайо, Пенсильвания, Вирджиния, Оклахома, Орегон, Аризона, Миссури и когда-то давно красивая девушка по имени Снеха из Нью-Дели, Индия.

Blue Star Connection получает 3-4 пожертвования приборов в неделю как от частных лиц, так и от организаций, желающих помочь. Примерно 25% инструментов переданы в дар организации, а остальные 75% куплены Blue Star Connection. Средства на приобретение инструментов поступают от различных музыкальных благотворительных организаций, которые Blue Star Connection либо организуют, либо принимают в них участие. Основные спонсоры Blue Star Connection - это связи Джона с блюзовыми обществами по всей стране.

Помимо предоставления инструментов для детей, Blue Star превратилась в организацию для музыкальных терапевтов в детских больницах по всей стране. В настоящее время BSC работает с музыкальными терапевтами в 42 детских больницах по всей стране, распространяя преимущества музыки на тысячи больных детей в течение 10 лет, которые они ведут. Поддержка Blue Star Connection в области музыкальной терапии включает в себя предоставление в дар пригодных для использования инструментов и связи музыкальных терапевтов с нуждающимися детьми.

В 2014 году Американская ассоциация музыкальной терапии присудила Blue Star Connection высшую награду в области музыкальной терапии «Защитник музыкальной терапии».Во время церемонии Джон был удивлен, услышав от незнакомцев, что люди знают о его работе и на них положительно повлияли его работы.

Джон получает несколько звонков и писем в неделю от родителей детей и музыкальных терапевтов, обращающихся за помощью в BSC, а также отзывы от врачей, музыкальных терапевтов и других лиц, осуществляющих уход, о положительном влиянии музыкальной терапии на их детей.

Джон хотел бы и дальше распространять программы музыкальной терапии Blue Star Connection на другие больницы по всей стране. По его оценкам, новая программа музыкальной терапии в больнице стоит 5000 долларов. Стремясь собрать средства для большего количества программ музыкальной терапии, Blue Star Connection проводит концерты, гала-концерты и участвует в фестивалях для распространения информации. На самом деле, несколько детей из «Голубой звезды» участвуют в этих мероприятиях, чтобы продемонстрировать музыкальные навыки, которые они приобрели в программах BSC.

Контактная информация:

Веб-сайт: bluestarconnection.org
Телефон: (970) 531-1641
Адрес: P.O.Box 1530, Winter Park, CO 80482

Star Connection Frh (104bn70) | FEI.org

Большинство браузеров по умолчанию настроены на автоматический прием файлов cookie, но обычно вы можете изменить настройки своего браузера, чтобы предотвратить автоматическое принятия и предлагать вам каждый раз, когда вам отправляется файл cookie или разрешать вы можете вообще не получать файлы cookie. Если вы хотите заблокировать файлы cookie, следуйте соответствующим инструкциям. Убедитесь, что выбранные вами инструкции соответствуют типу и версии программного обеспечения вашего браузера:

  • IE11,10

    Откройте Internet Explorer, нажмите кнопку «Инструменты», а затем нажмите «Свойства обозревателя».
    На вкладке «Конфиденциальность» переместите ползунок вверх до «Блокировать все файлы cookie».
    Дополнительные сведения: Поддержка Internet Explorer

  • IE9,8,7

    Откройте Internet Explorer, нажав кнопку «Пуск». В поле поиска введите Internet Explorer, а затем в списке результатов щелкните Internet Explorer.
    Нажмите кнопку «Инструменты», а затем - «Свойства обозревателя». Щелкните вкладку Конфиденциальность, а затем в разделе "Настройки" переместите ползунок вверх, чтобы заблокировать все файлы cookie или внизу, чтобы разрешить все файлы cookie, а затем нажмите OK.
    Дополнительная информация: Поддержка Internet Explorer

  • Хром

    Щелкните меню Chrome на панели инструментов браузера.
    Выберите «Настройки»
    Нажмите «Показать дополнительные настройки»
    В разделе «Конфиденциальность» нажмите кнопку «Настройки содержимого».
    В разделе «Файлы cookie» выберите «Блокировать сайты от установки любых данных»
    Дополнительная информация : Поддержка Chrome

  • Mozilla Firefox

    Выберите «Инструменты» на главной панели задач, а затем «Параметры».
    Щелкните панель «Файлы cookie».
    Выберите панель «Конфиденциальность».
    В разделе «Файлы cookie» снимите флажок «Принимать файлы cookie с сайтов».
    Нажмите «ОК»
    Дополнительная информация: Поддержка Firefox

  • Safari

    Нажмите кнопку «Инструменты» на главной панели задач, а затем «Настройки».
    Нажмите на панель «Безопасность».
    В разделе «Принимать файлы cookie» нажмите «Никогда».
    Нажмите на значок X в правом верхнем углу, чтобы закрыть окно.
    Дополнительная информация: Поддержка Safari

  • Определение соединения звездой - ваше руководство по электричеству


    В этом методе соединения три одинаковых конца a ’, b’, c ’трех обмоток соединены вместе в общей точке.Эта точка известна как точка звезды или нейтраль N.

    Три проводника, встречающиеся в точке звезды, заменяются одним проводником, известным как нейтральный проводник (или нейтраль).

    Если напряжение генератора переменного тока, подключенного звездой, приложено к сбалансированной нагрузке, нейтральный провод будет проводить три тока нагрузки, которые точно равны по величине, но не совпадают по фазе между собой 120 o . Следовательно, их векторная сумма равна нулю.

    т.е. I a + I b + I c = 0,
    или I N = 0.

    В случае сбалансированной нагрузки нейтраль может быть опущена, чтобы получить трехфазную трехпроводную систему. Трехфазная четырехпроводная система широко используется для подачи электроэнергии бытовым, а также коммерческим и промышленным потребителям, поскольку она обеспечивает два различных значения напряжения питания.

    В системах, соединенных звездой (т. Е. Генераторы или трансформаторы), разность потенциалов между любой линией (или клеммой) и нейтралью называется фазным напряжением (V PH ), но разность потенциалов между любыми двумя линиями дает линейное напряжение (В L ).

    В сбалансированном соединении звездой

    В L = √3 В ф. (по величине)

    Но линейное напряжение опережает фазное напряжение на 30 o .

    I L = I ф. (по величине и фазе)

    Мощность, P трехфазный = √3 В L I L cos φ

    Мощность, P трехфазный = 3 В фаза I фаза cos φ

    При рассмотрении распределения тока в трехфазной системе всегда помните о следующих двух моментах:

    1. Стрелки, расположенные рядом с фазными токами I a , I b и I c указывают направление тока, когда они предполагаются положительными, а не направление в конкретный момент, и ни в коем случае все три тока не будут течь в в том же направлении. Причина в том, что три тока имеют разность фаз 120 o .
    2. Ток, текущий наружу в одном проводе, равен сумме токов, текущих внутрь в двух других проводниках. Это означает, что каждый проводник обеспечивает обратный путь для токов двух других проводников.

    Преимущества и применение соединения звездой

    • Трехфазные генераторы обычно соединяются звездой. Причина в том, что на каждую фазную обмотку генератора переменного тока будет приходиться только 1 / √3 сетевого напряжения.Это означает, что в генераторе, подключенном по схеме звезды, количество витков катушки на фазу меньше, чем для генератора, подключенного по схеме треугольник.
    • Соединение звездой обеспечивает два напряжения, то есть фазное напряжение и линейное напряжение. Следовательно, осветительные нагрузки подключаются по трем фазам, тогда как силовые нагрузки, такие как трехфазные двигатели, подключаются по линиям.
    • Еще одно преимущество соединения звездой состоит в том, что нейтраль генератора может быть заземлена. В этом случае разность потенциалов между каждой линией и землей равна фазному напряжению i.е. V L / √3.

      Следовательно, если посредством линии короткого замыкания провод заземлен, изолятор должен выдерживать только напряжение V L / √3. Но в случае соединения треугольником изолятор должен выдерживать полное линейное напряжение V L . Это увеличит вероятность выхода из строя изолятора.

    Сбалансированное соединение звездой


    Сбалансированное соединение звездой - это соединение, в котором трехфазные напряжения равны по величине, но смещены друг от друга на 120 o .В сбалансированной системе, соединенной звездой, три линейных напряжения также будут равны по величине, но смещены друг от друга на 120 o .

    Основы переменного тока | Все сообщения

    © http://www.yourelectricalguide.com/ определение звездообразного соединения.

    Соединение конденсаторов звездой и треугольником - нарушение напряжения

    Силовые конденсаторы в 3-фазных соединениях конденсаторных батарей соединяются треугольником или звездой (звезда). Между этими двумя типами соединений есть различия в их применениях, номинальном значении кВАр, обнаружении неисправных конденсаторов и т. Д.В этой статье обсуждается разница между конденсаторами, соединенными звездой и треугольником, а также преимущество конденсаторных батарей, соединенных звездой и треугольником.

    Калькулятор, представленный ниже, можно использовать для расчета эффективных кВАр, произведенных для конденсатора при соединении треугольником или звездой.

    Конденсаторы высокого напряжения

    Блок конденсаторов с подключением треугольником Конденсаторы

    , соединенные треугольником, обычно используются при низком напряжении, хотя их можно применять и при более высоких напряжениях.К клемме каждого конденсатора прикладывается полное фазное напряжение. Почему низковольтные конденсаторные батареи соединены треугольником? Помните, что генерируемая кВАр изменяется как квадрат приложенного напряжения. Формула для VAR, генерируемого в конденсаторной батарее, имеет следующий вид:

    Подключение конденсаторной батареи по схеме треугольника дает больше VAR по сравнению с подключением по схеме звезды. Это связано с тем, что при соединении звездой на конденсатор подается только напряжение фаза-нейтраль, а в случае соединения треугольником - полное фазное напряжение.

    Соединение конденсаторов треугольником

    Соединение конденсаторов треугольником требует двух вводов. Поскольку нет соединения с землей, конденсаторная батарея не может быть «стоком» для любых токов заземления или токов нулевой последовательности. . Отдельную ветвь конденсатора, соединенного треугольником, необходимо защитить от межфазного короткого замыкания с помощью токоограничивающего предохранителя.

    Блок конденсаторов с подключением звездой

    При соединении звездой напряжение на каждом конденсаторе в 1 / sqrt (3) раз больше напряжения фаза-фаза. Следовательно, полученный VAR также будет соответственно меньше по сравнению с соединением треугольником . Соединение звездой в основном используется в системах среднего напряжения (> 1 кВ). Одним из основных преимуществ использования соединения звездой является то, что конденсатор должен быть рассчитан только на напряжение фаза-нейтраль системы по сравнению с номиналом фаза-фаза в системе треугольника . Следовательно, отдельные конденсаторы среднего напряжения будут подвергаться нагрузке только при более низком уровне напряжения, что увеличивает срок их службы. Есть и другие преимущества в использовании звездообразного соединения на конденсаторах среднего напряжения.Существует два основных типа соединения звездой:

    Заземленная звезда (звезда)

    При соединении «звездой» или «звездой» с заземлением нейтраль батареи надежно заземлена. Это означает, что нейтраль не нужно изолировать до уровня BIL всей системы. Следовательно, при использовании этого соединения можно добиться некоторой экономии затрат. Кроме того, переходное восстанавливающееся напряжение (TRV) в этой связи может быть менее серьезным. Неисправность одной фазы конденсаторной батареи не приведет к повышению напряжения на других исправных ветвях батареи. Как показано ниже, неисправность конденсатора фазы B не приведет к повышению напряжения на других исправных фазах.

    Подключение конденсатора звездой

    Недостатком заземленного соединения звездой является то, что заземленная нейтраль может пропускать токи земли и гармонические токи нулевой последовательности . Это может вызвать помехи от телефона. Кроме того, заземленная звездочка также будет вносить ток короткого замыкания в систему во время замыкания фазы на землю. Из-за заземленного соединения может протекать высокий ток между фазой и землей, когда конденсатор не заземлен.Это требует использования токоограничивающих предохранителей для этого приложения.

    Незаземленная звезда (звезда)

    При незаземленном соединении звездой нейтраль конденсаторной батареи , а не соединена с землей. Следовательно, это соединение не допускает протекания токов заземления и гармонических токов нулевой последовательности. При замыкании фазы на землю в системе незаземленная звездочка не вносит тока замыкания.

    Недостатком этого подключения является то, что нейтраль батареи должна быть полностью изолирована от фазного напряжения системы.Нейтральная точка может находиться под потенциалом фаза-фаза во время переключения или во время неисправности. Для банков выше 15 кВ это может стать дорогим.

    Еще одним недостатком этого подключения является то, что при выходе из строя конденсатора на одной фазе нейтральная точка смещается. Напряжение на неисправных (исправных фазах) повысится до полного фазо-фазного потенциала. Ток через неисправные конденсаторы достигает 1,732 о.е., а максимальный ток на поврежденной фазе будет 3 о.е. Такое увеличение напряжения и тока в банке могло привести к дополнительным сбоям.

    Как показано ниже, неисправность конденсатора фазы B приведет к увеличению напряжения в 1,732 (квадрат 3) раз от номинального напряжения между фазой и нейтралью, которое является полным фазным напряжением на других исправных фазах.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
