информационная статья компании Полимернагрев на сайте tvoy-nagrev.ru

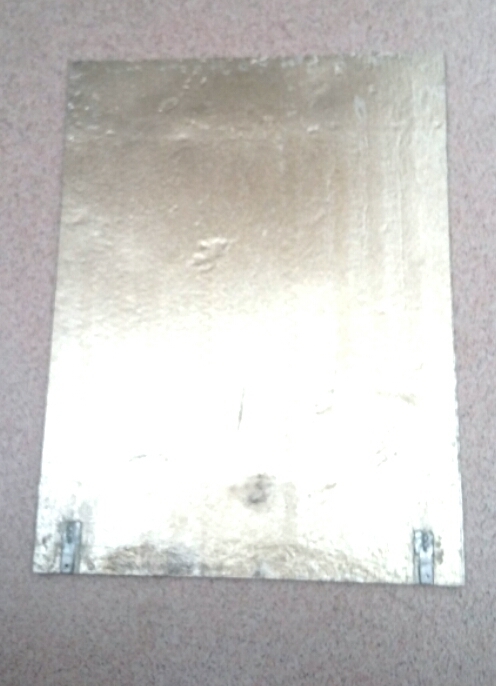

Нагреватели с миканитовым изолятором называются резистивными элементами, так как тепловой поток осуществляется непосредственно от проволоки с высоким сопротивлением. Миканит в этом случае выполняет функцию защиты от пробоев электричества и теплового проводника. Следует отметить, что существуют некоторые нагревательные элементы, в которых миканит действует не только как изолятор, но и как оболочка корпуса.
Миканитовые или слюдяные нагреватели относят к резистивным элементам, т.к. тепловая подача осуществляется непосредственно от проволоки высокого сопротивления. Миканит в данном случае выполняет функцию изолятора. Стоит отметить, что существуют некоторые элементы нагрева, у которых миканит выступает не только изолятором, но и корпусной оболочкой.
Конструкция слюдяного нагревателя:
Корпусное основание — состоит из керамики или стали с диэлектрическими свойствами.
Толщина корпуса нагревателя обычно составляет не более 3 мм. Форма выпуска является произвольной.
Изоляция — состоит из слюдяной бумаги, которая находится внутри защитного корпуса.
Резистивный элемент. Он изготовлен из проволоки и предназначен для прямого генерирования тепловой энергии. Конструктивно расположен во внутренней части нагревательного устройства вместе с миканитовым изолятором.
Устройства относятся к отдельной классификации промышленных нагревательных устройств, изготавливаемых путем нанесения рисунка токопроводящих паст с помощью трафаретной печати. В дальнейшем термическая обработка проводится для создания качественной изолирующей цепи электрического сопротивления.
Виды плоских ТЭНов и области их применения
Пластинчатые (плоские) нагреватели с миканитовым изолятором принято разделять на три основные группы:
Керамические плоские ТЭНы — производят нагрев до сверх высоких температур.
Металлические пластинчатые ТЭНы — выполняют температурную подачу среднего диапазона.
Пластинчатые нагреватели с миканитовой оболочкой — предназначены для установки на ограниченные по размеру площади и производят средний и низкотемпературный нагрев.
У плоских нагревателей со слюдяным изолятором работает только одна сторона, противоположная хоть и прогревается в рабочем процессе, но не способна производит качественное нагревание до необходимых значений. Плюс на противоположную сторону зачастую устанавливают термопару и протягивают контактные выводы. Благодаря небольшой толщине они очень популярны при нагреве плоских поверхностей промышленного оборудования. Нагреватели отличаются не только типом сборки и вариантом корпусной основы, но и разными типами выходов. Возможные варианты выводов плоских миканитовых нагревательных элементов:
Контактная шпилька;
Вилка с тремя контактами;
Клеммные колодки;
Термостойкая проводка.
Установка миканитового обогревателя осуществляется за счет специальных пазов или карманов. Они используются для нагрева различных плоских поверхностей, для которых требуется нагревательный элемент небольшой толщины, например: в литейных формах, клеевых машинах, пресс-формах, лабораторном оборудовании и мн. др.
Из миканита также изготовлены кольцевые обогреватели цельной конструкции и в виде полуколец. Данный тип нагревателя предназначен для нагрева цилиндрических поверхностей промышленного оборудования.
Миканитовые элементы нагрева служат для тепловой подачи на различные промышленные установки, предназначаемые для обработок различных материалов:
в экструзии;
в литьевом оборудовании;
в грануляторах полимеров и другого сырья;
в термопластавтоматах и мн. др.
Преимущества и недостатки электрообогревателей с изоляцией из миканита
Как и у любого нагревательного устройства, элементы из миканита обладают определенным перечнем преимуществ и недостатков, которые не присущи аналогам.
Основные преимущества электронагревателей с миканитом:
Равномерная теплоотдача по всей рабочей поверхности;
Одна рабочая поверхность. Хотя вторая сторона и производит тепловую отдачу, но она находится на низком уровне и недостаточна для качественного обогрева.
Также можно отметить, что слюдяной нагреватель, в котором слюда выполняет функцию оболочки в дополнение к изоляции, характеризуется повышенной хрупкостью.
Возможность изготовления нагревательных элементов из миканита в разных формах и с разным количеством отверстий, с одной стороны, является положительным фактором в удобстве эксплуатации и непосредственной установке. Но, с другой стороны, те же отверстия уменьшают рабочую зону и эффективный теплообмен.
Если плотность контакта между нагревателем и объектом нагрева нарушается, эффективность теплового воздействия значительно снизится, и нагреватель может вскоре перегреться и выйти из строя. Чтобы устранить этот инцидент, рекомендуется соблюдать правила монтажа и эксплуатации и, при необходимости, прибегать к использованию термопасты.
Негерметичное выполнение кольцевых нагревателей с изоляцией из миканита. В условиях высокой влажности такие устройства не рекомендуется использовать, но попадание небольшого количества воды на устройство не вызовет значительных повреждений из-за наличия стального корпуса.
Заказать миканитовые нагреватели под любой тип плоской поверхности с необходимым количеством зазоров вы можете у официального производителя «Полимернагрев». Доставка осуществляется по всей России.
Преимущества и особенности кольцевых миканитовых нагревателей
Хомутовые электронагреватели вырабатывают тепловую энергию за счет прохождения электрического тока по нихромовой греющей ленте с высоким сопротивлением. Изоляцией греющей спирали может служить миканит или керамика, а снаружи кольцевые нагреватели имеют корпус из нержавеющей стали, оцинкованной стали или латуни.
Способ передачи тепла от кольцевых нагревателей включает два метода – излучение и прямая теплопередача. Излучение доступно только для керамических кольцевых нагревателей, их можно устанавливать даже без очень плотного контакта с поверхностью. Миканитовые же нагреватели напротив, требуют тщательной подгонки и очень качественного прижима к нагреваемому объекту. Для улучшения контакта даже применяют термостойкую высокотемпературную монтажную пасту.
Не смотря на то, что в сравнении с керамическим кольцевым нагревателем в миканитовом хомутовом нагревательном элементе не такая высокая температура нагрева и требуется плотный контакт с поверхностью, все же он является самым популярным вариантом из всех типов кольцевых электронагревателей.
Давайте рассмотрим особенности конструкции миканитовых кольцевых нагревателей и основные преимущества, которые делают данные нагреватели такими популярными.
Конструкция миканитового хомутового нагревателя
Миканитовый кольцевой нагреватель является наиболее распространенным методом нагрева сопла и цилиндра экструдера, а также подогрева цилиндра термопластавтомата. Нагревательная лента из нихрома наматывается на пластину из миканита и снаружи также изолируется слоем слюды. Снаружи для защиты от внешних повреждений и придания нагревателю требуемой формы находится корпус из нержавеющей стали.
Миканитовые нагреватели могут производиться самых сложных форм, иметь множество отверстий и вырезов, что делает их очень удобными для подогрева разных цилиндрических и прямоугольных поверхностей на экструдерах и ТПА. Рамочные нагреватели в виде двух Г-образных плоских миканитовых нагревательных элементов – это идеальное решение для подогрева штампов на пластиковых экструдерах.
Преимущества кольцевых нагревателей с миканитовой изоляцией
Нагревательные элементы с изоляцией из миканита – это самый популярный тип кольцевых электронагревателей, потому как слюдяные нагреватели обладают рядом преимуществ:
Возможность изготовления нагревателя даже очень маленьких диаметров от 25 мм, которые могут применяться для нагрева сопел и мелких деталей
Быстрое изготовление нагревателя от 1 дня при наличии согласованных чертежей
Много вариантов форм, возможность изготовления с отверстиями и вырезами
Легкость в обслуживании
Равномерный нагрев
Низкая стоимость
Высокая эффективность работы
Долгий срок службы при правильной установке и эксплуатации
Области применения кольцевых нагревателей со слюдяной изоляцией
Хомутовые миканитовые нагреватели применяются во многих отраслях и на различном оборудовании с цилиндрическими поверхностями. Для плоских форм используются пластинчатые или рамочные миканитовые нагреватели.
Миканитовые электронагреватели применяются для подогрева фильер экструдера, на выдувных машинах, для нагрева цилиндров термопластавтоматов и экструдеров, труб, бочек, лабораторных банок, горячеканальных формовочных системах и прочем оборудовании. Дополнительно они могут применяться в металлургии, пищевой промышленности, системах регенерации масла, деревообрабатывающем оборудовании, в торговых автоматах и еще во многих других отраслях.
Варианты форм и конструкций
Кольцевые нагреватели с изоляцией из миканита могут изготавливаться в самых разнообразных формах и конструкциях. Основными типовыми формами являются:
Полукольцевые нагреватели и сегменты цилиндра
Нагреватель в виде полукольца является цельной конструкцией, закрепляющейся на поверхности при помощи различных зажимов. Могут производиться как в форме половины кольца (наиболее популярный вариант), так и в форме сегмента цилиндра произвольного размера.
Кольцевой нагреватель из двух полуколец
Обычно для облегчения установки применяют кольцевые нагреватели в виде двух полуколец, соединенных болтами или скрепленных петлями. Такая конструкция позволяет легко и быстро произвести монтаж нагревателя на цилиндре без риска повреждения при разгибании.
Миканитовые нагреватели – это отличный вариант электронагрева вашего оборудования, поскольку они обладают высокой эффективностью и низкой стоимостью, а при правильном техобслуживании и эксплуатации будут служить вам очень долго.
Компания Элемаг занимается изготовлением миканитовых кольцевых и плоских нагревателей под заказ с различными параметрами и формами. Получить подробную информацию по техническим характеристикам миканитовых нагревателей можно на страницах товаров или же просто звоните нам прямо сейчас по телефону, и мы подробно ответим на все ваши вопросы.
Китай Индивидуальные круглые слюдяные нагреватели пластин Производители, Поставщики, Фабрика — Высокое качество
Подогреватель Mica Plate может быть сконструирован и изготовлен с различной формой, например, круглой или квадратной пластины. Круглые слюдяные нагреватели сконструированы на основе фактической внутренней структуры и формы нагревательного прибора и оборудования. Круглые нагреватели слюды сконструированы путем наматывания никель-хромовой ленты сопротивления вокруг слюдяной изоляции и заключены в оболочку из нержавеющей стали.
Теперь говорите
Подробная информация о продукции
Круглый слюдяной нагреватель
Подогреватель Mica Plate может быть сконструирован и изготовлен с различной формой, например, круглой или квадратной пластины. Круглые слюдяные нагреватели разработаны с учетом фактической внутренней структуры и формы нагревательного прибора и оборудования. Нагреватели Mica Round изготавливаются путем наматывания никель-хромовой ленты сопротивления вокруг слюдяной изоляции и заключаются в оболочку из нержавеющей стали. Они доступны в широком разнообразии размеров и форм с вариантами отверстий, выемок и вырезов. Ряд резьбовых клемм, вариантов провода и клеммных коробок обеспечивают большую гибкость для проводки на месте.
С температурными возможностями до 900 ° F. Подогреватель слюдяных пластин производства Jaye может быть изготовлен в широком диапазоне размеров и ватт. Нагреватели слюды обладают рядом явных преимуществ по сравнению с другими технологиями гибких нагревателей, включая чрезвычайно низкую утечку, более низкие материальные затраты и более высокие рабочие температуры.
Технические характеристики:
Слюдяной утеплитель
Круглые слюдяные нагреватели
ножны
Слюда или нержавеющая сталь 304
изоляция
Лист слюды или пластина слюды
Сопротивление нагревательного провода
Никель-хромовая проволока
температура
500-600 градусов по Цельсию
Плотность мощности
3 Вт на квадратный сантиметр
Форма и размер
Индивидуальные требования доступны
Применение пластинчатого нагревателя слюды:
Пластинчатые нагреватели Mica являются эффективными и экономичными решениями требований отопления многих применений.
Бытовая техника
Рисоварки, микроволновые печи, электронный дезинфекционный шкаф, фен, утюг и т. Д.
Нагревательный элемент на различных машинах и оборудовании
Прессы, копиры, принтеры, факсы и прочее
Промышленное и сельскохозяйственное отопление
Пресс-формы для нагрева, пластмассы и другое отопительное и сушильное оборудование
