Сложить печь своими руками: пошаговая инструкция, как самому правильно сложить печь с плитой на даче, кладем пошагово, как переложить, как сделать топку из кирпича, чертежи

Как своими руками сложить печь. Фото — Будівельний портал ПрофіДОМ

Пожалуй, до появления современных методов и способов отопления и приготовления пищи, печи были основным инженерным сооружением домов. Еще не было водопровода, канализации, а печи обогревали жилье, на них спали и готовили еду. Как построить печь, как ее правильно выложить, чтобы не создавать чада, гари и, одновременно, эффективно согреть дом – это было искусство, которым владели столетиями и передавали из поколения в поколение. Строительный портал ProfiDom.com.ua начинает серию публикаций о порядке и правилах строительства печей в домах. Эта тема сейчас особенно актуальна в нашей стране

По сведениям журналистов ProfiDom.com.ua,  теоретические и практические знания о том, как построить печь, нигде не фиксировались в бумажном виде, вплоть, до конца 19-го века. И, вместе с тем, печи в домах наших прадедов, стояли крепкие и надежные. И только в 1896 году в Санкт-Петербурге году был выпущен первый самоучитель о том, как построить печь. Сейчас на просторах Интернета – великое множество учебников, фотографий на эту тему.

В данной статье мы приводим только лишь краткое руководство и фотографии на тему строительства простейшей кирпичной печи. Конечно, одни только фотографии не дадут полного представления, как построить печь, но в дальнейшем мы продолжим публикации на эту тему и расскажет об этом более подробно.

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении.

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме, голландские печки канального типа, камерно-канальные шведские кирпичные печи, классические русские печки или отопительно-варочные печи со встроенным водяным теплообменником.

Как разместить печь в доме

Многое зависит о того, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. На фотографии ниже представлены примеры размещения различных печей внутри дома.

Какой кирпич нужен для строительства печи

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище. Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида: красный керамический марки 150 и огнеупорный шамотный.

Как выкладывать кирпич при постройке печей

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента, лучше всего – монолитном железобетонном. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания. Прежде всего, следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.

Как называются стороны кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи.

Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Чтобы выложить кирпичную печь самостоятельно, потребуется много личного времени и терпения. Здесь, не бывает второстепенных узлов или частей, каждый кирпич имеет значение. Если подойти к вопросу тщательно и ответственно, то результатом будет здоровое тепло и комфорт в вашем жилище.

Продолжение следует

Детальніше в цій категорії: « Освобождение Крыма. Слабые места Крымского моста. Окончание Як правильно вибрати робочі рукавички: поради та рекомендації »

вгору

КАК СЛОЖИТЬ ПЕЧЬ СВОИМИ РУКАМИ – СОВЕТЫ СПЕЦИАЛИСТА — Всё о потолках. Дизайн, ремонт, монтаж

Кладка кирпичных печей– мероприятие довольно непростое, требующее определенных навыков. При этом важно понимать принципиальное устройство конструкций, их различия и особенности выполнения работ. В ходе проектирования строительства следует правильно определить место расположения отопительного устройства и его выбрать порядовую схему.

Содержание

• 1 ТИПЫ КИРПИЧНЫХ ПЕЧЕЙ
• 2 КОНСТРУКЦИИ КИРПИЧНЫХ ПЕЧЕЙ
• 3 ВЫБОР ОПТИМАЛЬНОГО МЕСТА
• 4 ВЫБОР ИНСТРУМЕНТОВ И МАТЕРИАЛОВ
• 5 ПОДГОТОВКА К РАБОТЕ
• 6 ФУНДАМЕНТ
• 7 КЛАДКА НАСУХО

ТИПЫ КИРПИЧНЫХ ПЕЧЕЙ

При выборе конструкции кирпичной печи следует определить, какие функции будет выполнять это отопительное устройство. Печи, выполненные из кирпича, разделяются на несколько типов.

Варочная. Этот агрегат оборудован чугунной панелью, которую используют в качестве источника тепла при приготовлении пищи и для кипячения воды. Как правило, такие печи небольшие по размеру, поэтому их часто используют в частных домах и на дачах. Они способны обогреть помещение небольшой площадью.

Отопительно-варочная. Использование такой печи позволяет создать требуемый температурный режим в доме с большими размерами. Нередко одной из ее деталей является лежанка, а помимо плиты монтируется духовка, емкость для нагрева воды и даже ниши, предназначенные для сушки фруктов.

Отопительная. Конструкция печи отличается компактностью и исключает варочную поверхность, так как предназначена для обогрева дома. Подобное сооружение без труда нагреет до нужной температуры две смежных комнаты, если его разместить в стене.

Отопительно-варочная печь с духовкой

КОНСТРУКЦИИ КИРПИЧНЫХ ПЕЧЕЙ

В зависимости от принципа действия, кирпичные печи бывают:

• канальные, в которых перемещение газов происходит принудительно;
• колпаковые, в которых газы движутся свободно.

К канальным конструкциям относится голландка, многооборотная печь и им подобные теплотехнические агрегаты. Они оборудованы топкой с отходящим от нее дымовым каналом. Основная задача устройства заключается создание условий для максимально длительного пребывания нагретых до высокой температуры дымовых газов внутри устройства. Это необходимо для наиболее полной отдачи тепловой энергии стенкам печи и от них – воздуху комнаты.

Каналы, по которым движутся газы, имеют небольшое поперечное сечение, поэтому возникает сопротивление их перемещению. Для его преодоления нужно создать существенную разницу давлений, которая достигается созданием трубы со значительной высотой.

Особенностью такой конструкции является неравномерный нагрев печи. Верхняя ее часть имеет более высокую температуру по сравнению с нижней. Таким образом, пол бывает холодным, а наверху – очень жарко.

Регулирование процесса горения достаточно сложное мероприятие и связано с непростыми манипуляциями с заслонками и дверцами печи. Без определенного навыка с этой работой не справиться.

Наиболее удачные конструкции канальных печей имеют КПД порядка 60% при среднем показателе равном 40%.

Печь обладает значительной инерционностью. Это означает, что для прогрева большой массы устройства требуется много времени, но и отдача тепла происходит долго.

Существуют варианты печей, которые оборудованы теплообменниками. Однако присутствие этой детали ухудшает условия сгорания топлива и приводит к росту количества сажи.

Конструкции печей

Принцип работы колпаковых печей основан на разнице плотностей газов в нагретом и холодном состоянии.

Теплый воздух стремится вверх, а холодный – вниз. Это физическое явление положено в основу работы агрегата. В такой печи топка и топочная камера имеют значительный объем и объединены между собой. Их соединяет сухой шов, который представляет собой свободное от раствора пространство в 20-30 мм. Его располагают в нижней части камеры.

При работе печи нагретые газы перемещаются в верхнюю часть первого колпака. Они пребывают там до момента остывания, которое происходит вследствие передачи тепла стекам, образующим колпак. После этого происходит их вытеснение горячими газами из топки, и они движутся вниз. В результате таких процессов идет постоянный нагрев колпака. Газы с более низкой температурой перемещаются по сухому шву под свод второго колпака. Там происходят процессы по принципу, который описан выше, но при более низких температурах.

Напротив входа во второй колпак устраивает дымовой канал или, в некоторых случаях, третий колпак.

Преимуществом такой конструкции является отсутствие необходимости в сооружении дымохода со значительной высотой. При монтаже дополнительного устройства во второй колпак не произойдут сколько-нибудь ощутимые изменения в работе первого. Кроме этого камеры могут быть расположены как вертикально, так и горизонтально. Возможно создавать печи любого размера: от самых миниатюрных до многофункциональных комплексов.

Для сооружения такого отопительного устройства необходимо меньшее количество материалов. Теплоотдача купольной печи происходит длительный период времени. В результате КПД агрегата составляет 80%.

ВЫБОР ОПТИМАЛЬНОГО МЕСТА

Выбор конструкции кирпичной печи – это только часть этапа проектирования интерьера. Не менее важно определить правильное расположение отопительного устройства для достижения максимального эффекта.

Установка печи по центру большого помещения позволит разделить его на функциональные зоны. В этом случае часть печи, оборудованная варочной плитой, направляется в сторону кухни, а ровную стену обращают в гостиную. При возведении стены, которая будет разделять помещения, следует предусмотреть противопожарную защиту с использованием негорючих материалов.

Если отопительное устройство располагается между двумя комнатами, то также необходимо его отделить с помощью негорючих материалов.

Строительство печи у внешней стены нецелесообразно, так как она будет быстро остывать.

Необходимо тщательно определить размеры места строительства. В ходе этого мероприятия следует учесть, что габариты фундамента должны превышать размеры печи на 100-120 мм. Правильно определенная высота сооружения позволит оптимально расположить его в помещении.

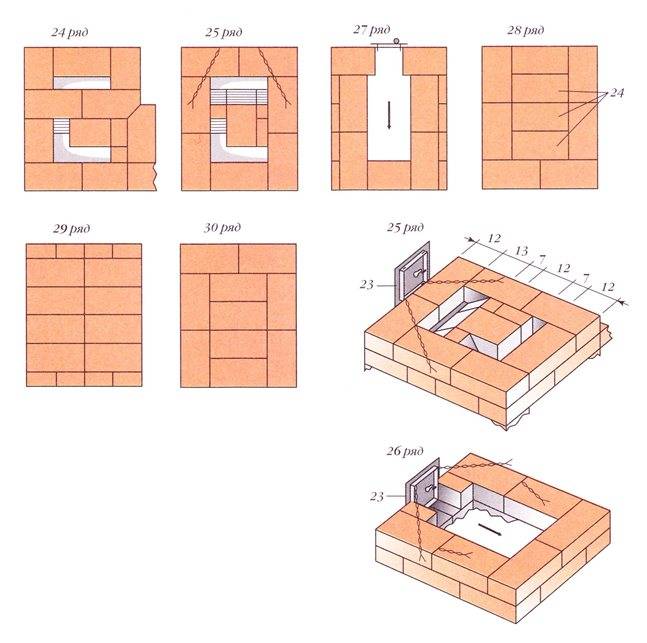

Значительно упростит процесс кладки печи правильно подобранная порядовая схема.

ВЫБОР ИНСТРУМЕНТОВ И МАТЕРИАЛОВ

Для сооружения печи потребуется следующий набор инструментов:

• Мастерок. Используется при работе с раствором. Форма и размеры кельмы подбираются так, чтобы работа велась максимально комфортно.
• Молоток. Он необходим для обтесывания, правки и раскалывания кирпичей.
• Кирка. Требуется для работы с кирпичом и получения более точных размеров и аккуратной формы материала.
• Правило. Представляет собой деревянную линейку с длиной не менее чем 500 мм. Инструмент может быть выполнен из металла, однако желательно иметь под рукой и деревянное правило.
• Уровень и отвес. С их помощью происходит контроль положения кладки в горизонтальном и вертикальном направлениях.
• Угольник. Используется при разбивке фундамента и проверки правильности выполнения прямых углов.

Кирпичная кладка печи требует тщательного подбора материалов. Для ее строительства используют:

ПОДГОТОВКА К РАБОТЕ

Заливка фундамента основного здания и печи может вестись одновременно, но без создания жесткой связи между ними. Нередко строительство печи осуществляется в готовом доме.

В зависимости от конструкции пола ведутся дальнейшие работы.

В случае бетонного пола, который выполнен в виде монолита, и проекте строительства небольшой печи, допускается установка на пол с сооружением гидроизоляции.

При использовании фундамента ленточного фундамента или наличия полов, выполненных из дерева, возведение фундамента требует выполнения полного цикла работ.

ФУНДАМЕНТ

Для устройства основания печи производится разметка места строительства с последующим демонтажем конструкции пола. В результате образуется свободный доступ к грунту. В нем роют котлован, глубина которого составляет 400-500 мм. На дне ямы устраивается песчаная подушка толщиной 100 мм, а сверху нее насыпается щебень. Слои подушки должны быть тщательно утрамбованы.

В котловане монтируется опалубка, повторяющая его конфигурацию с высотой на 100-120 мм выше уровня пола. Ее полностью заполняют раствором цемента и разравнивают.

Для того чтобы основание было прочным и надежным следует, чтобы раствор полностью просох. Для получения требуемых характеристик фундамента необходимо на следующий день после заливки и последующие дни смачивать его поверхность. Это мероприятие способствует равномерному созреванию раствора и не допустит возникновения трещин.

На поверхность готового фундамента настилается рубероид, который будет служить гидроизоляцией.

Основание печи

КЛАДКА НАСУХО

Опытные печники не рекомендуют приступать к кладке печи сразу на раствор, что позволит избежать ошибок и упростить выполнение работ. Такой совет будет особенно полезен начинающим мастерам печного дела.

Кладку сначала выполняют на сухую, то есть без использования раствора. К этому мероприятию следует отнестись очень ответственно и постоянно сверяться с выбранной порядовкой. При проведении этой работы появляется возможность изучить конструктивные особенности отопительного прибора, разобраться с системой дымоходных каналов и других его элементов.

Для выполнения кладки таким способом потребуются рейки толщиной 5 мм, которые будут заменять слой отсутствующего раствора, и представлять швы.

По окончании процесса сборки модели печи вплоть до дымоходной трубы, производится ее демонтаж. При этом желательно пронумеровать каждый кирпич и указать ряд и принадлежность к определенному элементу конструкции.

Кладка печи

Перед тем, как приступить к кладке кирпичей на раствор, рекомендуется еще раз выложить ряд на сухую для дополнительного контроля правильности действий. Только после этого начинается кладка с использованием раствора.

Процесс сооружения кирпичной кладки ведется путем нанесения слоя раствора толщиной около 7 мм и последующего прижимания кирпича. При необходимости его пристукивают с помощью резинового молотка.

Лишний раствор удаляют мастерком.

После того, как будут уложены 2-3 ряда, до момента схватывания раствора необходимо оформить швы. Для этого выполняется расшивка. При недостаточной влажности раствора его смачивают, применяя для этого пульверизатор.

Весь ход сооружения кирпичной печи контролируется для соблюдения вертикальности и горизонтальности конструкции.

Имея на вооружении такие тонкости кладки печи, можно приступать к строительству.

(Visited 55 times, 1 visits today)

22.01.2017

DIY Соберите свою собственную печь для пиццы

В 2016 году я решил построить свою собственную печь для пиццы, и после многих часов чтения сообщений на различных форумах и просмотра видео на YouTube я придумал проект о том, как построить свою собственную дровяную пиццу. печь.

Я выбрал так называемую «печь Помпеи», и эта статья шаг за шагом расскажет вам, как я это сделал.

Перейти к…

Бюджет

Бюджет печи для пиццы может сильно различаться в зависимости от нескольких переменных:

• Дизайн и размер
• Материалы
• Кто это строит

Я хотел сделать свою сборку как можно дешевле, собирая материалы, где мог, покупая только самое необходимое, и в конце концов я потратил около 350 долларов / 300 фунтов стерлингов.

Местонахождение духовки

Это самое важное, что нужно учитывать, так как, когда она там, вы не собираетесь ее перемещать!

Вам нужно место, которое находится вдали от зданий, но также как можно ближе к кухне, так как это поможет вам получить хорошее место для приготовления и сократить ваши шаги вперед и назад.

Печи для пиццы создают дым, так что вот некоторые вещи, которые следует учитывать.

1. Проверьте, нет ли каких-либо законов или строительных и противопожарных норм, запрещающих вам строить печь. Вы находитесь в «зоне дымоудаления», которая запрещает выброс дыма из трубы здания, печи или стационарного котла?
2. Может ли это повлиять на соседей? Подумайте, могут ли на них повлиять шум, дым и запахи. Вы должны убедиться, что он находится вдали от границ/зданий.
3. Согласие собственника здания. Если это ваш дом, то круто, а если вы арендатор арендованного имущества, то лучше проверить.

Размеры печи

После того, как вы определились с расположением печи, пришло время начать планирование и определить размер печи, которую вы хотите построить.

Высота купола и дверцы влияет на циркуляцию воздуха и нагрев, поэтому ее измерения необходимы, а эта таблица поможет вам определиться с желаемым диаметром печи.

Внутренние размеры	Площадь варочной поверхности	Высота свода	Высота двери 900 49	Ширина двери	Фундамент	Пицца (10″)
Диаметр 30 дюймов (76 см)	4,9 фута 2  (0,45 м 2 )	16 дюймов (41 см)	10 дюймов (2 5 см)	16″ (41 см)	53″ x 66″ (135см х 145см)	1-2
Диаметр 34 дюйма (86 см)	6,25 футов 2  (0,58 м 2 )	16 ″ (41см)	10″ (25см)	18″ (46см) 145 x 180 см (0,88 м 2 )	18 дюймов (46 см)	11″ (28см)	18″ (46см)	65″ x 78″ (165см x 200см)	4-5
Диаметр 50 дюймов (130 см)	14,3 фута 2 (1,32 м 2 )	22 дюйма (56 см)	14 дюймов (36 см) 9 0050	18″ (46 см)	73″ x 86″ ( 185см x 220см)	7-9

Однако больше не всегда лучше. Я решил построить печь диаметром 30 дюймов, и этот меньший размер позволит вам быстрее нагреться до температуры, использовать меньше топлива, а затем готовить пиццу при максимально возможной температуре.

Именно на этом этапе я счел полезным нарисовать примерное представление о том, как будет выглядеть духовка, а также размеры основания и т. д., чтобы не сбиться с пути.

Строительство фундамента

Печь для пиццы будет тяжелой, поэтому вам понадобится прочный и ровный фундамент, и в моем случае я построил бетонный фундамент.

Я не специалист по строительству, поэтому это были небольшие догадки, но как только я определился с местом, я выкопал подходящую глубину и вставил деревянную раму, которая имела размеры для фундамента. Это позволило бы мне сделать хорошее квадратное основание, а также означало, что я мог бы сделать его красивым и ровным, используя спиртовой уровень по всем доскам.

В этот кадр я добавил немного хардкора, который у меня был, а затем добавил бетон. В итоге мне пришлось купить 13 мешков бетонной смеси по 25 кг, что составляет 325 кг, или 716 фунтов, или 51 стоун! Я не уверен, как это произошло, но это определенно будет сильная база!

Возможно, у вас уже есть патио или фундамент, который можно использовать, поэтому учтите это, если хотите немного упростить задачу.

Строительство основания

Теперь пришло время отточить свои навыки кладки кирпича, но, честно говоря, не беспокойтесь слишком сильно, так как позже это будет сделано с помощью гипса, так что это не должно быть красиво.

Я выбрал духовой шкаф с диагональной ориентацией, и хотя этот дизайн немного сложнее, чем просто квадратная конструкция, он лучше подходит для имеющегося у меня пространства.

Изображение выше даст вам представление о том, как я использовал следующие материалы:

• Плотные бетонные блоки x 30
• Бетонная перемычка 1200 мм
• Бетонная перемычка 600 мм
• Плиты 600 мм x4
• 25 кг готового раствора x 2

Вам также понадобятся следующие инструменты:

• Ведро для смешивания
• Мастерок
• Отбойный молоток
• Долото
• Спиртовой уровень
• Рулетка

Во многих проектах для оснований печей не требуется перемычка, вместо этого строится деревянная опалубка, а затем заливается бетонный верх, но я решил, что перемычки и готовые бетонные плиты будут более дешевым и быстрым вариантом.

Резка бетонных блоков

Вам нужно будет разрезать несколько блоков, и делать это вручную с помощью долота для валиков намного быстрее и чище, чем с помощью чего-то вроде угловой шлифовальной машины.

Вот именно это видео научило меня, как это делать.

Кладка блоков

Когда у вас есть все необходимое и представление о том, что вы делаете, вы можете приступить к кладке кирпичей.

Проверьте каждый кирпич, чтобы убедиться, что он стоит ровно и не строит шаткую стену. Да, есть более точные методы, которые будут использовать каменщики, но я просто самодеятельный любитель, и все это сработало.

После того, как стороны и перемычки добавлены, пришло время добавить плиты. Поскольку я использую перемычку 1200 мм, я знал, что плиты 4 x 600 мм подойдут идеально.

Мой план сработал идеально!

Для последнего блока я измерил его, а затем использовал угловую шлифовальную машину, чтобы вырезать нужный угол, прежде чем приклеить его на место.

Продолжение следует….
