Скатные крыши — виды формы и конструкции | Своими руками

Скатная крыша считается наиболее подходящей для нашего климата. Снег и дождевая вода с наклонных плоскостей сходят сами, а внутреннее пространство можно использовать как чердак или жилую мансарду.

Крышам со скатной конструкцией свойственно многообразие форм. Они могут быть одно- и двухскатными, шатровыми, вальмовыми (полувальмовыми), мансардными (ломаными), многощипцовыми.

При желании можно сделать крышу с криволинейными (кружальными) скатами. Но чем причудливее форма крыши, тем сложнее ее монтаж. Работа потребует от плотников и кровельщиков высокого профессионального мастерства, которое оплачивается недешево. Словом, хотите немного сэкономить – заказывайте проект дома с простой двухскатной крышей.

Виды скатных крыш

1 – Односкатная
2 – Двухскатная (щипцовая)
3 – Четырехскатная (вальмовая)
4 – Полувальмовая двухскатная
5 – Мансардная
6 — Полувальмовая четырехскатная

7 – Многощипцовая

Деревянная классика

Чаще всего несущая конструкция крыши выполняется из древесины: досок и брусьев. Достоинства такой стропильной системы очевидны – это доступность материала, простота монтажа и подгонки, легкий вес. Дешевле всего обходится простой обрезной пиломатериал. Обструганная древесина камерной сушки стоит дороже, зато она менее подвержена деформации и воздействию вредителей. Клееная древесина — отличный, но дорогостоящий материал, поэтому из нее обычно делают наиболее ответственные фрагменты стропильных систем. Деревянные двутавровые балки можно использовать для изготовления стропил или прогонов. Лежни, мауэрлаты, стойки, ригели и другие элементы следует выполнять из пиломатериалов.

Ссылка по теме: Вальмовая крыша своими руками – расчеты

Крыша счет любит

Сечение стропил зависит от расчетной величины нагрузок, – иными словами, от индивидуальных особенностей конструкции каждой крыши Оптимальным для стропил любой конструкции считается сечение 50 х 150 мм или 50 х 200 мм.

Среднее расстояние между стропильными ногами составляет 0,5-0,9 м. На крышах с уклоном более 45° это расстояние может увеличиваться до 1,2 м, а на крышах с высокой нагрузкой, напротив, уменьшается до 0,6 м. Более точно шаг установки стропильных ног можно определить, исходя из расстояния между опорами несущей конструкции и типа кровельного материала. Длина стропильной ноги варьирует от 3 до 6 м.

Распорные стропильные системы

Самая простая и недорогая стропильная система состоит из пары стропильных ног, соединенных между собой горизонтальной затяжкой, которая может располагаться как внизу, у основания (в этом случае она служит балкой перекрытия), так и вверху (в этом случае ее называют ригелем). Затяжка служит опорой стропилам и не дает им разъехаться в стороны. Подобные конструкции обычно устраивают в зданиях с легкими стенами, а также в домах без внутренних несущих стен и с пролетом крыши 7-12 м. При больших пролетах конструкция может быть сложной и включать в себя дополнительные элементы, например стойки («бабки») с подкосами.

Чертеж 2. Стропила с балками-затяжками

1 – стропильная нога
2 – мауэрлат
3 – ригель Щ (затяжка)
4 – противоветровая доска

Готовые стропильные системы

Конструктивные возможности традиционных стропильных система ограничены геометрическими параметрами пиломатериала, используемого для их изготовления. Для перекрытия значительных проемов часто используют деревянные фермы-полуфабрикаты — готовые стропильные конструкции с наклонными подкосами и вертикальными стойками, соединенными между собой зубчатыми пластинками. Стандартные фермы используются для сооружения бесчердачных одно- или двухскатных крыш с небольшим уклоном ската. Под заказ изготавливают фермы для сооружения крыш с мансардой. Монтаж таких изделий происходит быстро, но нужно иметь в виду, что для работы может понадобиться строительный кран.

Комбинированные системы

Жилые помещения на чердаке выполняют с помощью мансардных ферм, которые относятся к комбинированному типу стропильных систем. В ломаной конструкции крыши (полувальмовой или вальмовой) используются 4-скатные плоскости, расположенные под разными углами. Этот тип конструкции несколько сложнее в проектировании и возведении, чем обычные двухскатные крыши.

Он имеет двухъярусную структуру: верхняя часть фермы работает как распорная конструкция (с балками-затяжками), а нижняя часть — как безраспорная (например, прогонно-ригельная).
1 – стропильная нога
2 – стойка (бабка)
3 – ригель (затяжка

4 – прогон
5 – мауэрлат
6 – лежень
Макс, расстояние между крайними опорами -16 м
Ссылка по теме: Стропильная система крыши
Жесткое решение
Конструкции крыши необходимо придать жесткость. Сначала это делают в процессе возведения стропильной системы – для того, чтобы ее элементы не разъезжались. Стропильные ноги после установки соединяют друг с другом противоветровыми досками, прибитыми под углом. Доски крепят со стороны чердака для того, чтобы они не мешали при монтаже покрытия. Противоветровые доски могут служить постоянными ребрами жесткости в том случае, если крыша имеет крутые скаты, а на чердаке нет жилых помещений. Дополнительную жесткость крыше придает обрешетка. Если устраивается жесткий настил, противоветровые доски удаляют после его монтажа.
Чертеж 4. соединение стропильных ног с ригелем
1 — соединение в полупотай («ласточкин полухвост» 2 — безврубочное соединение с накладками.

Виды крыш – плюсы и минусы
Красивая крыша — предмет законной гордости хозяев. Однако, выбирая форму «шляпки» для дома, следует обращать внимание не только на модный дизайн, но и на практичность конструкции. Какие же крыши наиболее удобны и экономичны в строительстве и эксплуатации?
ОДНОСКАТНАЯ КРЫША
Самой простой в изготовлении считается односкатная крыша.
Ее стропила наклонены в одну сторону и опираются прямо на стены, имеющие разную высоту, а такие элементы конструкции, как конек, стойки и подкосы, отсутствуют. Уклон односкатной крыши обычно небольшой, поэтому она не подходит для регионов с большим количеством осадков. Во влажном климате данную конструкцию обычно применяют при возведении небольших построек хозяйственного назначения. А вот в жарких сухих регионах односкатные крыши весьма распространены. Ими покрывают здания с пролетом не более 6-8 м. В больших домах односкатные крыши нередко «разбивают» на несколько небольших односкатных плоскостей, направленных в разные стороны.

Помните: тяжелый кровельный материал следует планировать заранее!
ДВУХСКАТНАЯ КРЫША
Наиболее распространена в частном домостроении двухскатная крыша Ее конструкция как нельзя лучше подходит для простых прямоугольных зданий. Две наклонные плоскости крыши располагаются вдоль длинных сторон дома, соединяясь в коньке, а с торцевых сторон ограничены треугольными стенами — фронтонами или щипцами (благодаря чему подобные конструкции еще называют щипцовыми). Коньковый брус опирается на вершину фронтонов. Стропильная система не очень сложна в исполнении и в разрезе напоминает букву А. Наличие щипцовых стен очень удобно для организации освещения – в вертикальные плоскости легко вставляются стандартные окна. На ровные прямые скаты удобно укладывать любой кровельный материал, причем количество отходов будет минимальным.

ЛОМАНАЯ КРЫША
Крыша, нижняя часть которой имеет больший уклон, чем верхняя, является вариантом двухскатной системы. Однако в отличие от простой двухскатной крыши конструкция ломаной позволяет более рационально использовать подкровельное пространство. Обычно там размещают жилую мансарду, благодаря чему конструкцию часто называют «мансардной». В нижней части ломаной крыши уклон составляет 65-80°, а в верхней – 25-30°. Стропильная система ломаной крыши несколько сложнее в исполнении, чем у двухскатной, зато позволяет «совместить крышу со стеной» и таким образом немного сэкономить на стенах.
ВАЛЬМОВАЯ КРЫША
Четырехскатная вальмовая крыша характеризуется наличием скатов (вальм), наклоненных со всех сторон дома, и отсутствием фронтонов на фасадах дома. Такая крыша придает постройке солидность, поэтому обычно ею покрывают большие здания. Маленькую постройку вальмовая крыша может зрительно «придавить». Конструкция стропильной системы сложнее двухскатной (обычно используются наслонные стропила с затяжками и стойками в крайних точках конька). Усложняются и вопросы освещения: в вальмовую крышу вставляют специальные мансардные окна (устанавливаются в скаты под наклоном) либо встраивают в стропильную систему небольшие «домики» – слуховые окна.
ШАТРОВАЯ КРЫША
Разновидность вальмовой, шатровая крыша состоит из четырех одинаковых скатов, которые сходятся в одной точке. Такая крыша вовсе не имеет конька и подходит исключительно для квадратных в плане построек небольшого размера. В больших домах «шатром» обычно покрывают лишь башенки. Наиболее часто на дачных участках такая крыша украшает собой садовые беседки.

СЛОЖНЫЕ ТИПЫ КРЫШ
При комбинации простых типов крыш возникают сложные конструкции. Если дом имеет выступы, перепады уровней и углубления, необходимость крыши сложной формы возникает сама собой. Водрузить сложную крышу на простой в плане дом можно, но не очень целесообразно. Строительство крыши затейливой конфигурации обойдется дороже, чем обычной двухскатной конструкции. А кроме того, форма с большим количеством ребер и изломов будет иметь слишком много стыков, которые со временем могут дать протечки.
Что нужно учесть при строительстве скатной крыши своими руками
Чтобы впоследствии не столкнуться с неожиданными техническими проблемами и слишком высокой ценой крыши, кроме формы нужно учитывать и другие критерии:
Расстояние между несущими стенами.
При больших пролетах и отсутствии промежуточных опор обычная стропильная система может оказаться слишком сложной для выполнения. Тогда лучше выбрать готовые стропильные фермы заводского изготовления.

Способ обустройства чердака.
Для разных функций нужна разная полезная высота и разный объем незастроенного пространства. Для жилой мансарды потребуется более мощная стропильная система, способная выдерживать вес не только покрытия, но также теплоизоляции и отделочных материалов.
Угол наклона скатов.
Должен быть рассчитан с учетом климатических особенностей местности (ветровая, снеговая нагрузки, количество осадков и т. п.) и предполагаемого кровельного покрытия. А Вес кровельного покрытия. От него зависит сечение элементов стропильной системы. Для легких покрытий сечение может быть меньше, что означает меньший расход пиломатериалов.
Задать форму крыши
Пространственная структура скатных крыш задается наклонными балками-стропилами, которые одним концом опираются на наружные стены, а другим – на коньковый прогон. Для равномерного распределения нагрузки на наружные стены используют опорный брус – мауэрлат. В бревенчатых домах его роль выполняет верхний венец сруба, в каркасных – верхняя обвязка. В домах из кирпича или бетонных блоков мауэрлат укладывают на анкеры, выступающие из аттиковой стенки или перекрытия, и прижимают, закручивая болты. Под мауэрлатом должна быть уложена гидроизоляция.
Ссылка по теме: Устройство мансардной крыши своими руками – важные вопросы и аспекты
Безраспорные системы
Безраспорные прогонно-ригельные системы используются в домах, имеющих большую ширину. Такие стропила состоят из пары стропильных ног, нижние концы которых опираются на стены. Верхние, соединенные друг с другом концы опираются на прогон, поддерживаемый стойками, или на опорные рамы, состоящие из нижних прогонов, стоек и подкосов. Усиление конструкции дополнительными опорами позволяет перекрыть расстояние до 16 м.
СОВЕТ
Для мансарды толщина стропил должна быть более 250 мм. При этом лучше использовать качественный клееный брус.
Крепление стропил
Способ крепления стропильных конструкций зависит от размеров крыши. Традиционные плотницкие соединения достаточно сложны в исполнении и отнимают у мастеров много времени. Сегодня крепление стропил между собой, к мауэрлату, подкосам, стойкам все чаще выполняют с помощью специальных металлических крепежных элементов для деревянных конструкций: пластин, уголков, кронштейнов, болтов и шпилек. Для небольших крыш простой конфигурации можно использовать гвозди и саморезы с обязательным применением накладок из фанеры. Места соединения резьбовых элементов укрепляют шайбами или полосами, предотвращающими врезание болтов в древесину.
Строительство скатной крыши – ошибки
Нет стыковки
1. Можно подумать, что доски, из которых были заготовлены эти стропила, были распилены тупой пилой. Но главное, не обеспечена четкая стыковка несущих элементов стропильной конструкции, от которых напрямую зависит благополучие скатной крыши. Стропила соединены тяп-ляп, что может спровоцировать возникновение неучтенных проектом внутренних напряжений. Последствия подобных упущений непредсказуемы. Трещины в основных несущих элементах – стропилах, прогонах, ветровых связях – еще один тревожный симптом.
Неточная врубка
2.Здесь строители промахнулись с врубкой. В результате стропильная нога не закрепилась на прогоне. Чтобы обеспечить устойчивость элемента, под опорную часть врубки подложили щепочку. Через некоторое время стропило лишилось спасительной подложки (щепа попросту выпала), и теперь находится в неустойчивом положении. Того и гляди соскользнет с прогона. Причем ладно бы строители ошиблись в одном месте, так нет. Они умудрились испортить все стропила. Налицо аварийная ситуация.
Букет ошибок
3.Жуки-древоточцы скажут спасибо строителям, которые возводили эту крышу. Ведь доска с обзолом (т. е. с остатками коры на торцах) -любимое лакомство короедов. К тому же под корой они разводят потомство. Как говорится, и стол, и дом. Стропильная конструкция также вызывает бурю возмущения. Стропила не состыкованы и не объединены в коньковом узле накладками. Стойки установлены вкривь и вкось. Устойчивость крыши вызывает большие сомнения. Ну а геометрические погрешности видны невооруженным глазом.
Опасное сочетание
4.Дерево и металл плохо уживаются друг с другом. Дело в том, что у этих материалов диаметрально противоположные коэффициенты теплопроводности. Холодная сталь при резком перепаде температуры покрывается «испариной», т. е. обильным конденсатом,
а теплое дерево таким недугом не страдает. Но при прямом контакте с металлическими элементами древесина отсыревает. Это приводит к появлению плесени, грибка и гнили. Именно такое развитие событий ожидает деревянные балки этой мансардной крыши. Ведь их торцы не изолированы.
Неправильная установка фронтонного окна
5.Пример неправильной установки окна во фронтон мансардной крыши. Монтажники переборщили с пеной. Согласно действующим нормативам монтажный шов (примыкание оконной коробки к стенкам проема) должен выполняться в три слоя. Теплоизоляцией служит монтажная пена. Ее следует наносить постепенно, тщательно заполняя зазор. От дождя и снега пену защищает паропроницаемая саморасширяющаяся лента (ПСУЛ), которая крепится снаружи. Чтобы в монтажную пену не проникали пары, изнутри шов надо закрывать паро-изоляционной лентой.
Ссылка по теме: Конструкции виды и устройство кровли
Некачественная укладка кровли
6.Строителей не смутили щели между листами металлочерепицы, которые образовались при укладке кровли. Какой толк от такого покрытия, если оно изобилует протечками? Перед монтажом металлочерепицы нужно было убедиться в геометрии скатов. На неровное основание этот материал укладывать нельзя. Ведь металлочерепичные листы стыкуются между собой так, что образуют единое водонепроницаемое полотно.
Отделка свесов скатной крыши
Свес кровли — важный архитектурный элемент. Он защищает фундамент и стены дома от осадков, придает силуэту здания красивый законченный вид. В принципе, свес крыши зашивать снизу не обязательно, поскольку через него поступает воздух, необходимый для эффективного функционирования кровли. Но если стропила не слишком красивые либо виден низ кровельного покрытия, пространство между стеной дома и свесом лучше закрыть софитом. Это, помимо прочего, обеспечит защиту подкровельного пространства от появления птичьих, пчелиных и осиных гнезд.
Чем подшить?
Для подшивки свесов используют деревянную и пластиковую вагонку, сайдинг из ПВХ, обрезную доску, панели из древесно-полимерного композита, профнастил с полимерным покрытием.
Панели из ПВХ — самый популярный сегодня материал для отделки софитов. Панели недороги, устойчивы к погодным факторам, легко монтируются и не нуждаются в дополнительной обработке. Уход за этим материалом несложен: раз в несколько лет софиты моют водой с добавлением антистатика. Панели имеют разную ширину, богатую цветовую гамму, гладкую или перфорированную поверхность с уже готовыми вентиляционными отверстиями.
Деревянная доска — традиционный, проверенный веками материал для защиты карнизного свеса. Главным недостатком такого решения является необходимость периодической обработки древесины защитными средствами.
Способы крепления подшивки к крыше
Существуют два способа подшивки свесов кровли. По стропилам. Элементы софита можно закрепить непосредственно к стропилам, повторяя угол их наклона. В этом случае вагонку или обрезную доску прибивают прямо на стропила. Неровные поверхности можно выровнять с помощью подкладных дощечек. Горизонтально. В этом случае от края стропил по направлению к стене дома устанавливают горизонтальную направляющую. Один ее край крепят к концу стропил, а другой – к доске, примыкающей к стене и закрепленной верхним краем к стропилам. В результате образуется жесткий каркас треугольного сечения. Сайдинг и профнастил крепят с помощью специального J-образного или F-образного направляющего профиля.
Материал подшивки можно уложить вдоль стены дома, но более эффектно смотрится укладка досок перпендикулярно. Сложнее всего оформить внешние углы. Если в углу дома сходятся свесы разной ширины, элементы подшивки все равно режутся под углом 45°, и линия их соединения проходит от угла крыши к стене дома. Софиты из ПВХ комплектуются различными угловыми профилями, предназначенными для соединения элементов под разными углами. Для стыковки панелей в одной плоскости имеются двойные профили или планки Н-образного сечения. Эти планки обеспечивают ювелирную точность соединения деталей софита.
Читайте также: Крыша: устройство конструкции и материалы в вопросах и ответах
Софитом называют обращенную книзу поверхность карнизного свеса крыши. Ширина стандартного софита — 50-60 см. Если он шире 80 см, его нужно закрепить дополнительно. Общая площадь вентиляционных отверстий на 1 м длины свеса должна составлять 200 кв. см. То есть в софите должно быть пробито около 200 отверстий 1×1 см.
Софит должен быть выполнен так, чтобы он обеспечивал поступление воздуха. Вентиляционные отверстия должны занимать примерно 1 /40 площади софита. Для этого можно использовать панели с перфорацией (или вырезать перфорацию самостоятельно — это не так уж сложно), круглые решетки или вентиляционные планки.
Между досками оставляют вентиляционные зазоры 5-8 мм, а в вагонку через каждые два метра врезают вентиляционные решетки. Все зазоры, в которые не вставлены решетки или планки, закрывают сеткой для защиты от грызунов или насекомых.
Подшитые свесы придают крыше аккуратный завершенный вид
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Конструкция зеленой крыши (фото) Устройство «зеленых» крыш Крыша, покрытая грунтом…
Защита деревянных свесов крыши Чем и как защитить свесы…
Уборка снега с крыши с помощью самодельного устройства Устройство для очистки крыши от. ..
Как отремонтировать рубероидную крышу своими руками Ремонт крыши из рубероида В качестве…
Игрушечный домик своими руками – пошаговое описание и фото Как сделать кукольный домик своими…
Приспособление для складывания одежды своими руками УДОБНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ СКЛАДЫВАНИЯ ОДЕЖДЫ Чтобы…
Погреб – холодильник своими руками: чертежи и описание строительства Как построить самодельный «погреб холодильник» В…
Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Виды скатных крыш

Скатными называются крыши с наклонными поверхностями кровли, что позволяет обеспечить естественный сток воды. Угол наклона ската к горизонту называется уклоном крыши и выражается в градусах. Скатные крыши имеют уклон более 5°. Выбор уклона зависит главным образом от климатических условий, архитектурных требований и от материала кровли. Так, например, в районах с большим количеством осадков и при неплотном кровельном материале (металлочерепица) скаты кровли должны быть крутыми. В местностях с сильными ветрами устраивают более пологие кровли, чтобы уменьшить давление ветра на них. Правильный выбор требуемого уклона способствует снижению стоимости здания. Для покрытия крутых крыш, например, требуется больше материалов, трудовых затрат, следовательно, они обходятся дороже.
Чем сложнее крыша, тем более качественные пиломатериалы https://www.realwood.ru/products/termodrevesina/termososna/
потребуются для ее возведения и внутренней отделки.

Скатные крыши весьма разнообразны. Форма их зависит от назначения здания и очертания его в плане, но во всех случаях она должна обеспечивать хороший отвод дождевых и талых вод.
Односкатные крыши являются простейшими по форме, они отводят воду в одну сторону. Такими крышами покрывают небольшие домики, хозяйственные постройки, пристройки к дому, крыльцо, временные сооружения. Эти постройки, как правило, делают бесчердачными или с антресолями в подкрышном пространстве.
Двускатные крыши чаще всего устраиваются на малоэтажных зданиях; они имеют два ската (наклонные плоскости) прямоугольной формы. Боковые (треугольные) части стен по концам крыши называются фронтонами.
Четырехскатные, или шатровые, крыши образуются из двускатных, фронтоны их срезаются наклонными плоскостями на всю высоту. Треугольные скаты шатровых крыш называются вальмами.
Полувальмовые крыши отличаются от четырехскатных тем, что наклонными плоскостями у них срезаются лишь части фронтонов.
Мансардные крыши устраиваются в случаях, когда чердачные помещения используются для жилья или имеют служебное назначение.
Пирамидальные крыши устраиваются в зданиях, имеющих в плане форму квадрата или правильного многоугольника. Высокие, вытянутые вверх пирамидальные крыши называются шпилями.
Конические и купольные крыши перекрывают здания, имеющие в плане форму круга.
Двускатные с фонарем крыши устраиваются на промышленных зданиях.
Четырехщипцовые крыши образуются от соединения четырех двускатных плоскостей.
В кровлях скатных крыш различают следующие элементы:
– скат – наклонная поверхность кровли;
– ребра – пересечения скатов, образующие наклонные линии;
– конек – пересечение скатов, образующее верхнее горизонтальное ребро;
– щипец или фронтон – торец стены под двускатными плоскостями;
– разжелобки (ендовы) – места пересечения двух скатов, образующих входящий угол;
– выдра – борозда под выступом, образованным выступающим бортом;
– карнизные свесы – края крыши, выступающие за плоскость наружных стен;
– настенные желоба – устройства для приема стекающей со скатов воды и направления ее к водосточным трубам;
– слуховые окна – проемы для освещения и проветривания чердачных помещений, а также для выхода на крышу.
Конструкции и устройство скатных крыш
Как и любые крыши, скатные состоят из двух основных конструкций – несущей и ограждающей (собственно кровли).
Несущие элементы воспринимают нагрузку от собственной массы, массы снега, давления ветра и передают эти нагрузки на стены и отдельные опоры. В качестве несущих элементов скатных крыш коттеджей и других малоэтажных домов обычно применяются деревянные стропила.
Стропила по конструкции разделяются на два типа: наслонные, опирающиеся концами и средней частью (в одной или нескольких точках) на стены здания, и висячие, опирающиеся только концами на стены здания (без промежуточных опор).
Наслонные стропила устраивают в тех случаях, когда расстояние между опорами (пролет) не превышает 6,5 м. При наличии одной дополнительной опоры ширина, перекрываемая наслонными стропилами, может быть увеличена до 10-12 м, а при двух опорах – до 16 м.
Стропильные балки (ноги) двускатных крыш опираются с одной стороны на подстропильные брусья (мауэрлаты), а с другой – на прогоны, расположенные по линии внутренних опор, или на подкосы. Мауэрлаты укладывают на наружные стены по прокладке из гидроизоляционного материала на высоте не менее 40 см от верха чердачного перекрытия. Прогоны через каждые 3-5 м опираются на стойки, врубленные нижним концом в лежни, которые укладывают на нижние опоры. При большой длине стропильной ноги ей придают дополнительные опоры в виде подкосов, опирающихся на лежни. Угол между подкосом и стропильной ногой должен быть близок к прямому.
Висячие стропила представляют собой две стропильные ноги, соединенные снизу затяжкой, воспринимающей распор. Для уменьшения прогиба стропильных ног при пролетах до 8 м параллельно затяжке врезают ригель (между затяжкой и вершиной стропил), а при пролетах более 8 м устанавливают бабку. В одноэтажных однопролетных домах пролетом до 6 м в стропильных конструкциях используются доски сечением 50х150 мм. Все сопряжения элементов выполняют в виде врубок с применением накладок (досок толщиной 25 мм), скоб, болтов и гвоздей.
Устройство стропильной системы
В зависимости от материала, из которого выполнено здание, стропильные ноги могут крепиться:
– на верхние венцы в деревянных, рубленых или брусчатых зданиях;
– на верхнюю обвязку в деревянных каркасных зданиях;
– на опорные брусья – мауэрлат – в каменных зданиях, толщина мауэрлата при этом должна быть 150-160 мм, а сам он может быть цельным (по всей длине здания) или частичным (брусья подкладываются только под стропильную ногу).
Если стропильные ноги выполнены с небольшим сечением, то предохранять их от провисания можно с помощью решетки из стойки, подкосов и ригеля. Стойки и подкосы изготавливаются из досок шириной
150 мм и толщиной 25 мм или из деревянных пластин, полученных из бревна диаметром не менее 130-140 мм.
При установке стропильная нога врубается в затяжку. Чтобы ее конец не скользил по затяжке и не скалывал ее, врубать ногу надо зубом, высота которого составляет 1/3 высоты затяжки, шипом или с использованием обоих способов. Кроме того, затяжка будет оставаться целой и не скалываться, если установить стропила на расстоянии примерно 300-400 мм от края. Стропильная нога врубается в конец затяжки, а зуб при этом отодвигается как можно дальше.
Для усиления крепления стропил используют двойной зуб. Высота зубов может быть одинаковой, но чаще всего их делают так, чтобы высота первого составляла 1/5 толщины затяжки, второго – 1/3. Для первого зуба на затяжке делается упор и шип, а на стропиле – проушина; для второго – только упор. В качестве дополнительного крепления стропил в затяжках можно использовать хомуты или болты. Болты применяются реже, так как ослабляют сечение стропильных ног и затяжек.
Подкосы с бабкой соединяются врубкой, при этом в бабке долбится гнездо, а в подкосе вырубается шип. Такое соединение в висячих стропилах укрепляется дополнительно болтами или хомутами.
Соединение ригеля со стропильными ногами осуществляется врубкой и крепится болтом и нагелем, а для придания ему большей прочности – скобой.
Составные части затяжки скрепляются между собой зубом, металлической накладкой и болтами. С бабкой затяжка соединяется хомутом.
Чтобы предохранить стены здания от атмосферных осадков, крыша должна иметь свес длиной не менее 550 мм.
Кроме того, что концы стропильных ног крепятся в затяжке с помощью так называемых скруток, они закрепляются дополнительно за стены здания. Это позволяет уберечь крышу от повреждения при сильных порывах ветра.
Скрутка представляет собой кусок крупной проволоки, один конец которой прикреплен к стропильной ноге, а другой – к костылю, вбитому в шов каменной кладки на расстоянии 300-350 мм от верхнего края стены или к балке чердачного перекрытия. В рубленых деревянных домах вместо скрутки используется железная скоба, соединяющая стропила со вторым венцом сруба.
Устройство обрешетки
При деревянной несущей конструкции под металлическую кровлю устраивается основание (обрешетка). Деревянные основания выполняют разреженными или сплошными из брусков или брусьев и досок, уложенных перпендикулярно стропильным ногам. В качестве сплошного настила допустимо использовать древесно-стружечную плиту, шпунтованные или обрезные доски.
Перед установкой обрешетки укладывают карнизный настил и обшивают фронтовые свесы строгаными досками. Обрешетка непосредственно воспринимает нагрузку кровельного материала и в свою очередь давит на стропила, которые передают тяжесть крыши несущим стенам. Обрешетку крепят к деревянным стропилам болтами и гвоздями.
К деревянным основаниям предъявляют следующие требования.
– Все элементы обрешетки или сплошного настила должны быть прочно закреплены на несущих конструкциях.
– Стыки брусков, жердей и досок должны располагаться вразбежку над стропилами.
– Расстояния между элементами разреженной обрешетки должны быть выдержаны по разметочному шаблону в зависимости от размеров кровельных материалов.
– Наибольшие по ширине обрешетины должны располагаться по осям опирания перекрывающих друг друга кровельных материалов, а также у конька и карниза. Первая от конька обрешетина должна быть выше остальных на толщину кровельного настила – на 10-35 мм.
– Основание под разжелобок должно быть шириной 800 мм, а под карнизный свес с настенными желобами – на всю его ширину в виде сплошного дощатого настила.
– В коньках и на ребрах кровли деревянные бруски устанавливают на ребро. Деревянные обрешетины, настил и элементы стропил должны отстоять от дымовых труб на 130 мм. Закладные детали для пропуска труб должны быть установлены до укладки кровельного материала.
Обрешетка изготавливается из сосны, ели, пихты и осины. Влажность древесины не должна превышать 12 %.
Для защиты деревянных элементов от загнивания их необходимо обрабатывать антисептическими составами. В настоящее время, как правило, эта операция осуществляется на месте строительства. Для антисептирования древесины элементов крыш используют водорастворимые пропиточные составы на основе фтористых и кремнефтористых соединений натрия, а также препараты на основе борной кислоты и буры. Широкое распространение получили антисептические составы серии «Древесный лекарь», «Биокс Универсал» (НП фирма «Ловин»). Эти антисептики хорошо проникают в древесину, не снижая ее прочности, они практически безвредны для людей. Наносить антисептические составы можно кистью, валиком, распылением, окунанием.
Для защиты древесины от возгорания, кроме конструктивных огнезащитных мероприятий, на деревянные конструкции наносят огнезащитные составы или пропитывают древесину химическими веществами – антипиренами. Огнезащитные составы в виде красок или паст, приготовляемые из связующего вещества, наполнителя и антипирена, наносят на поверхность деревянных конструкций кистями, а также путем двукратного опрыскивания поверхности конструкций жидкими составами. При использовании любых защитных составов следует учитывать ограниченный срок их действия и необходимость повторной обработки деревянных конструкций.
Ляпидевская О.Б., кандидат технических наук
Назад в раздел
Виды кровельных материалов для скатной крыши
Если маленького ребенка попросить нарисовать дом, то он, скорее всего, изобразит квадрат с треугольником сверху, который будет изображать крышу. Если говорить строительной терминолодгией, то правильнее назвать крышу кровлей. Даже для детей очевидна важность этого элемента конструкции. В этой статье мы рассмотрим один из важнейших элементов кровельной системы — кровельное покрытие.
Зачем нужна кровля?
Зачем дому нужна крыша? Вопрос, ответ на который очевиден даже для человека далекого от строительства. Наверное, самым распространенным ответом будет защита от дождя. С этим сложно спорить, но на деле у кровельной системы намного больше функций и это важно понимать при выборе материала для покрытия.
Гидроизоляция — собственно под этим понятием и подразумевается защита от дождя и вообще от любой влаги. По этой причине внешнее покрытие крыши должно не пропускать воду.
Теплоизоляция — не только стены дома должны обладать теплоизолирующими свойствами, но и его крыша. Теплоизолирующие материалы с низкой теплопроводностью обычно закладываются внутрь «кровельного пирога».
Под «кровельным пирогом» обычно понимают сложную систему покрытия крыши, которая предполагает наличие множества слоев с разными свойствами, отсюда и появляется такая аналогия.
Ветрозащита — кровля должна быть защищена от проникновения холодного воздуха, в противном случае на чердаке и во всем доме будут гулять сквозняки.
Для обеспечения ветрозащитных свойств, внешнее покрытие должно быть непроницаемым для ветра, при этом со стороны внутренних помещений дома кровля должна пропускать воздух и пар, чтобы на внутренней стороне не образовывался конденсат.
Эстетическая функция — нельзя отвергать тот факт, что крыша является одним из важнейших элементов здания, от конструкции и дизайна крыши зависит весь внешний облик строения.
Элементы конструкции
Для понимания вопроса важно знать, что крыша состоит из различных элементов, которые и определяют ее конструктивные особенности.
Стропильная система — несущий каркас всей крыши, именно он придает кровле ее форму.
На основательность стропильной системы влияет выбор кровельного покрытия.
Чем тяжелее кровля, тем крепче должен быть каркас
Теплоизоляция — слой теплоизолирующих кровельных материалов, которые прокладываются между стропилами.
Гидро- и пароизоляция изготавливаются из пленочных материалов, которые предотвращают скапливание влаги внутри теплоизоляции.
Обрешетка создает прочное основание для последующей укладки кровельного покрытия. Может изготавливаться из деревянных брусков или досок. Также вместо обрешетки могут укладываться древесные плиты, такие как влагостойкая фанера (ФСФ) или ОСБ (ОСП).
Кровельное покрытие — внешний слой, который отвечает за защиту от воздействий из окружающей среды, звукоизоляцию и гидроизоляцию.
Большими площадями или маленькими частями
Фактически все кровельные покрытия можно разделить на два больших типа: листовые и штучные материалы. Есть еще и рулонные покрытия, но мы их не рассматриваем, так как они практически не используются для скатных крыш в частном домостроении.
Листовые материалы — выпускаются отдельными листами. Это значительно упрощает укладку материала, так как при работе мы имеем дело не с маленькими элементами, а с крупными пластами. Это особенность одновременно является сложностью, так как возникает проблема, связанная с укладкой крыш нестандартной формы. Твердые листовые материалы, например, те, которые изготавливаются на основе цемента, разрезаются достаточно тяжело. Даже изделия, которые легко нарезаются на части оставляют после себя большое количество отходов. Например, металлочерепица может оставлять после себя до 60% отходов при монтаже на кровлю сложной формы.
Штучные изделия состоят из множества элементов, которые соединяются между собой, образуя кровельное покрытие. Ярким примером такого материала является «классическая» керамическая черепица. Из-за специфики структуры кровельные покрытия из штучных элементов хорошо подходят для крыш нестандартной формы, но при этом они часто сложны в монтаже и стоят дороже листовых.
Виды кровельных покрытий
Все разновидности кровельных покрытий имеют свои особенности в зависимости от материала, из которого они сделаны. Попробуем разобраться в достоинствах и недостатках отдельных кровельных покрытий.
Гибкая черепица — кровельный материал, который также известен как битумная черепица. Как понятно из названия, основным компонентом этих изделий является битум, которым пропитывается стеклохолст, изготовленный из плавленого стекла. Битум идет несколькими слоями, нижний обеспечивает фиксацию на кровельном настиле. Специальные полимерные добавки придают черепице прочность и устойчивость к деформациям. За фактуру и цвет отвечает мелкий слой посыпки, для которого используется гранульные материалы мелкой фракции. Элементы черепицы имеют прямоугольную, многоугольную, ромбовидную или круглую форму.
Структура битумной черепицы
Уклон кровли для гибкой черепицы должен составлять не менее 11 градусов. На уклоне до 18 градусов под покрытие необходимо подкладывать дополнительный слой гидроизоляции, на большем наклоне гидроизоляции укладывается по периметру скатов, в местах соединения двух скатов, а также в местах примыкания к вертикальным поверхностям (стенам, дымоходным и вентиляционным трубам). Для крепления покрытия на стропильной системе надо создать сплошной настил, для этого потребуются ориентированно-стружечные плиты (ОСП), фанера или доски. При этом по СНиПам уровень влажности для фанеры и ОСП не может превышать 12 %, для доски — 20 %.
Слой посыпки из гранулята придает гибкой
черепице сходство с керамическими изделиями
Достоинства: Внешне материал практически не отличается от керамической черепицы. Материал обеспечивает хорошую тепловую и звуковую изоляцию. Покрытие не подвержено коррозии. Благодаря небольшому весу покрытие достаточно легко монтировать.
Недостатки: Укладка требует сплошного настила из ОСБ, фанеры или доски. Для битума свойственно поглощать влагу, поэтому под покрытие подходят только сухие материалы. При небольшом наклоне кровли потребуется уложить дополнительный слой гидроизоляции.
Подробнее о гибкой черепице вы можите прочитать в статье «Гибкая кровля: обзор»
Металлочерепица — профильная оцинкованная сталь, которая покрывается полимерными составами. Иногда в качестве материала используется алюминий. Металлочерепица представляет собой листовой материал, который крепится на деревянную обрешетку из брусков или досок с помощью саморезов. Из-за низкой паропроницаемости кровля должна оснащаться вентиляционными отверстиями. Вытяжка при этом осуществляется через конек.
Металлочерепица может иметь различные расцветки
Минимальный наклон крыши для укладки металлочерепицы составляет 12 градусов. Чтобы избежать протеканий нахлест листов должен составлять не менее 25 см. После укладки швы герметизируются или прокладывается дополнительный слой гидроизоляции.
Достоинства: Монтаж металлочерепицы достаточно прост, поэтому обойдется не так дорого, как кровля из других материалов. Покрытие хорошо переносит удары, нагрузки, обладает хорошей морозостойкостью. Кровельное покрытие можно класть прямо сверху старой крыши.
Недостатки: При покрытии нестандартной крыши остается большое количество отходов. Материал приходится резать, это не всегда хорошо сказывается на качестве стыков. Металл обладает плохой звукоизоляцией и наоборот усиливает шумы от ударов по поверхности, поэтому шум дождя может быть очень сильно слышен внутри дома.
Подробнее о металлочерепице вы можите прочитать в статье «Как выбрать металлочерепицу»
Ондулин — волнистые листы на основе целлюлозы и битума. Сверху они покрываются несколькими слоями полимерной краски, которая защищает их от влаги. Минимальный уклон для крепления должен составлять 6 градусов, при этом по СНиПам рекомендуется использовать уклон от 12 градусов. На крышах от 6 до 12 градусов необходимо сделать сплошной настил, если уклон составляет более 12 градусов, то допускается укладка на обрешетку с шагом 45 см или 60 см. Нахлест у листов должен составлять 30 см.
Крепление ондулиновой крыши
Битумные волнистые листы могут укладываться на старое кровельное покрытие. Они часто используются для хозяйственных построек: сараев, бань, террасных навесов, беседок. Также материал подходит для крыш сложной формы.
Достоинства: Обладает небольшим весом, поэтому прост в монтаже. Листы легко поддаются разрезанию, что актуально для кровельных покрытий нестандартной формы. Материал обладает хорошей устойчивостью к воздействию влаги. Срок службы до 15 — 20 лет.
Недостатки: Ондулиновые крыши по внешнему виду уступают черепице. Со временем на материале начинают появляться следы от воздействия ультрафиолетового излучения: краска выцветает и местами могут появляться потертости. В жару материал сильно размягчается. По циклам морозостойкости материал соответствует марке F25.
Композитная кровля представляет собой синтез металлочерепицы и гибкой черепицы. Композитное покрытие состоит из алюмоцинковых элементов, покрытых базальтовыми и гранитными гранулами. Минимальный уклон должен составлять 6 градусов, при этом под покрытием необходимо сделать водоизолирующий слой. Если уклон составляет более 12 градусов, то такой слой можно не делать. Обрешетку рекомендуется изготавливать из досок, шаг доски зависит от расстояния между волнами черепицы.
Композитная кровля сочетает в себе достоинства мягкой черепицы и металлочерепицы
Достоинства: Композитная кровля отличается высокой тепло- и звукоизоляцией. Также для изделий характерен долгий срок службы. Внешне такая черепицы выглядит очень похожей на керамическую.
Недостатки: Высокая цена по сравнению с другими видами кровельных покрытий.
Цементно-песчаная кровля — штучный вариант покрытия крыши, представляет собой аналог керамической черепицы. Только вместо глины в ней используются прессованный песок и цемент. Внешне изделия получаются практически идентичными старинной глиняной черепице, а вот физико-технические характеристики у этого материала заметно лучше.
Цементно-песчаная черепица внешне идентичная керамической
Уклон крыши для монтажа должен составлять не менее 20 градусов и не более 60. Для цементно-песчаной черепицы потребуется надежный слой гидроизоляции и обрешетка. Также укладку производят с перевязкой рядов — каждый последующий ряд перекрывает предыдущий на половину длины.
Достоинства: Долгий срок службы. Привлекательный внешний вид.
Недостатки: Значительный вес покрытия потребует серьезной стропильной системы.
Вывод
В этой статье мы уделили внимание не всем разновидностям кровельных покрытий. «За скобками» остались профнастил, керамическая и сланцевая черепица и др. Выбирать покрытие следует в зависимости от бюджета и конечной цели. Наиболее бюджетными вариантами считаются металлочерепица и ондулин. Последний больше подойдет для хозяйственных построек. Наиболее привлекательными с эстетической точки зрения считаются керамическая цементно-песчаная и сланцевая черепица. По оптимальному сочетанию цены и качества выигрывает композитная и мягкая черепица.
В начало
Виды кровельных материалов для скатной крыши
Скатные кровли многопустотные бетонные плиты
PAROC Air представляет собой простое и безопасное строительное решение для создания систем «сухой плоской кровли». Решение PAROC Air обеспечивает оптимальный влажностный режим внутри теплоизоляционного слоя конструкции кровли без применения каких-либо механических устройств. В основе этого простого, но эффективного решения лежит использование естественного атмосферного давления.
Эффективные системы изоляции кровли состоят, как правило, из трех-четырех слоев изоляции. Нижний слой изоляции образует однородную подложку для слоя пароизоляции. Пароизоляция препятствует просачиванию влажного воздуха в слой изоляции. Благодаря сплошной подложке на основе базальтовой ваты целостность пароизоляции сохраняется даже при небольших колебаниях конструкции.
В верхней части промежуточного слоя изоляции имеется ряд канавок, образующих сеть вентиляционных каналов. Благодаря своей пористой структуре, базальтовая вата, обладает высокой паропроницаемостью. Прекрасная паропроницаемость продукции PAROC и наличие вентиляционных каналов в утеплителе позволяют отводить влагу из конструкции через вентиляционные дефлекторы.
На верхней части слоя изоляции, содержащей продольные канавки, размещается тонкая и плотная изоляционная плита на основе базальтовой ваты. Она закрывает вентиляционные каналы и несет нагрузку, возникающую в результате хождения людей в процессе монтажа и обслуживания конструкции.
Ниже представлены некоторые примеры эффективных конструкций кровли:

Кровельная мембрана
Механические крепёжные элементы
Плита PAROC ROB 80 / PAROC ROB 80t / PAROC ROB 60(t)
PAROC ROS 40g
PAROC ROS 40
Пароизоляция
Несущая конструкция: многопустотная бетонная плита

Конструкция энергоэффективного дома
Для теплоизоляции «пассивного» дома требуется использование системы многослойной изоляции, в которой нижний слой изоляции состоит из трех плит. Применение такого решения наиболее эффективно для вентилируемых кровельных систем PAROC Air, на поверхности верхнего промежуточного слоя которых имеются канавки.
Кровельная мембрана
Механические крепёжные элементы
Пароизоляция
Несущая конструкция: многопустотная плита

Примечания:
Согласно определению энергоэффективного или так называемого «пассивного дома» (англ. passive house), данному «Институтом пассивного дома», годовое потребление первичной электроэнергии, а также энергии на отопление и охлаждение не должно превышать определенного уровня. Хотя качественная теплоизоляция играет основную роль в обеспечении соответствия требованиям стандарта, регламентирующего характеристики «пассивного дома», очевидно, что применение только лишь теплоизоляции не может считаться достаточным для решения этой задачи. Установление требований к другим системам и составным частям здания может осуществляться с использованием различных расчетных инструментов, таких, например, как «Пакет проектирования пассивного дома» (PHPP), представленный на сайте www.passiv.de
виды, узлы и устройство скатной кровли

Крыша дома – это завершающий элемент внешнего архитектурного облика любого здания. Она осуществляет технические функции и, в то же время, является украшением, которое может придать дому особый запоминающийся вид. Скатные крыши и их конструкции являются сложными инженерными сооружениями, и от их правильного обустройства будет зависеть уют и комфортное пребывание проживающих под ней людей. Справочник строителя дает четкое понятие, что подразумевается под словами «кровля» и «крыша».
Крыша – это верхняя часть дома, покрывающая его и защищающая от негативного влияния окружающей среды и атмосферных осадков, таких, как дождь, снег, солнечная радиация, холодный и горячий атмосферный воздух и т.д. В широком смысле, крыша представляет собой конструкцию, которая воспринимает нагрузки от атмосферных осадков и ветровых воздействий, а также веса своего внешнего слоя (финишного покрытия).
Кровля – это верхний элемент крыши, ее покрытие, защищающее дом от всевозможных внешних воздействий. Она несет, как технические функции, так и декоративные, представляя собой своеобразный надежный и красивый шатер, покрывающий дом.
Крыши бывают плоскими и наклонными. В последних поверхность крыши имеет уклон (скат) в сторону наружных стен. В зависимости от формы ската наклонные крыши бывают
односкатными;
шатровыми;
щипцовыми.
Дом со скатной кровлей
Скатные крыши бывают самой разной формы – коническими, пирамидальными, шпилевыми и др. Наши климатические условия и сложившиеся веками традиции сделали скатные крыши наиболее популярными в загородном строительстве. Эта статья будет посвящена данному виду крыш. Она поможет индивидуальным застройщикам правильно выбрать конструкцию крыши и грамотно осуществить контроль во время работ по ее возведению. Какой она будет и из какого материала будет сделана, определяют на стадии проектирования. Многое зависит от архитектурного вида фасада здания и технологии устройства кровельного покрытия.
Основное о скатной крыше
К скатным относятся такие виды крыш, у которых поверхность кровли наклонена в сторону наружных стен. Такое устройство дает возможность естественным образом стекать дождю и талым водам.

Угол, под которым скат наклонен к горизонту, принято называть углом крыши. Он выражается в градусах. В основном скатные крыши имеют угол не менее 5°. Бывают случаи, когда отдельные участки крыши могут иметь угол наклона 90°. Какое устройство скатной кровли и ее угол наклона понадобится для вашего дома, будет зависеть от климата, общей архитектуры дома и от выбранного материала для финишного покрытия. К примеру, там, где выпадает большое количество осадков, и кровельное покрытие является неплотным (металлочерепица), кровельные скаты нужно делать крутыми. Там, где часто дуют сильные ветра, с целью уменьшения ветрового давления, кровли устраиваются более пологими. Если правильно выбрать уклон крыши, то можно уменьшить стоимость строительства дома. Крутые крыши более дорогие, поскольку требуют больших трудовых затрат и материалов.
Чем привлекательны скатные крыши, так это своим разнообразием. Форму и вид кровли выбирают, принимая во внимание назначение постройки и его план. Но, в любом случае, она должна осуществлять качественный отвод воды, которая стекает по ней в период таяния снега и в дождливую пору года. Скатные крыши могут быть оборудованы чердаком или быть без него, а также иметь мансардное жилое помещение.
Разновидности скатных крыш
Крыши скатные по своему виду могут быть:
односкатными. Это самый простой по форме скат, который отводит воду лишь в одном направлении. Их используют для покрытия небольших домиков, пристроек к дому, крылец, временных сооружения и хозяйственных построек. Все они строятся без чердака или имеют антресоли в пространстве под крышей;
двускатными. Ее устраивают, как правило, в малоэтажных домах. Она обладает двумя скатами или наклонными плоскостями, имеющими прямоугольную форму. Боковые части стен треугольной формы, применяемые при устройстве такой крыши, имеют название фронтоны;
четырехскатными или шатровыми, образованными из двухскатных крыш. Треугольные скаты в устройстве шатровой крыши называют вальмами. Фронтоны этой крыши по всей высоте срезаются наклонной плоскостью;
полувальмовыми. Их отличие от четырехскатных крыш состоит в том, что наклонные плоскости в таких крышах срезают только часть фронтона;
четырехщипцовыми. В таких крышах соединяются четыре двускатные плоскости;
мансардными. Такие крыши необходимы, когда чердачное пространство используется для жилых комнат или для служебного назначения;
коническими и купольными. Они устраиваются для перекрытия зданий, имеющих по плану круглую форму;
пирамидальными. Применяются в домах, которые имеют в плане квадратную форму или форму правильного многоугольника. Эти высокие и вытянутые вверх крыши называют также шпилями.
Основные части скатной крыши
Конструкция скатной кровли включает в себя два типа основных элементов – несущие и ограждающие (речь идет непосредственно о кровле).
Несущие элементы скатных крыш предназначены, чтобы принимать нагрузки от снежного покрова, ветрового давления, веса самой крыши. С их помощью происходит перераспределение нагрузок на несущие стены и отдельно расположенные опоры. Все это предъявляет к прочности несущих элементов повышенные и довольно жесткие требования.
Мауэрлат крыши
К ним относят такие элементы, как мауэрлат и стропильную систему двускатной крыши.
Кроме них есть необходимость в дополнительных крепежных элементах (стойках, ригелях, распорках, подкосах и т.д.). С их помощью стропильной ферме придается нужная жесткость.
Мауэрлатом называется брус, который служит опорой для наклонных деревянных стропил. С его помощью распределяется нагрузка, создаваемая крышей дома. Его можно отметить, как своеобразный фундамент для всей конструкции крыши. В классическом варианте он имеет сечение 15х15 см, но, как правило, не меньше 10х10 см.
Мауэрлат устраивают таким образом, что он может простираться на всю длину здания или его подкладывают только под стропильные ноги. Когда сечение стропильной ноги по ширине небольшое, то с течением времени она может провиснуть. Во избежание этого пользуются специальной решеткой, в которую включаются подкосы, стойки и ригели. Для изготовления стоек и подкосов используют доску шириной 15 см и толщиной 2,5 сантиметров. Можно также пользоваться деревянными пластинами, сделанными из бревен диаметром не меньше 13 см. Мауэрлат укладывают по верхнему обрезу стены – по ее оси, а также в сторону наружного и внутреннего края (прослеживается зависимость от конструкции крыши и стен).
Лучше не производить укладку мауэрлата ближе, чем 5 см от края наружных плоскостей стен. Он должен надежно крепиться к стене, поскольку крышу можно сравнить с большим парусом, который под порывом ветра может быть, если не сорван, то несколько передвинут, что является крайне нежелательным.
По традиции материалом для мауэрлата служит дерево, но при изготовлении кровельного каркаса из металла можно пользоваться швеллером, двутавром и другими металлопрофилями.
Укладывание мауэрлата осуществляют по прокладке из гидроизоляционного материала (к примеру, рубероида) на высоте не меньшей, чем 40 см от верхней части чердачного перекрытия. Через каждые 3-5 метров прогоны должны опираться на стойки, которые своими нижними концами врублены в лежни. Угол, расположенный между стропильной ногой и подкосом должен быть приближенным к 90°. Когда устройство скатной крыши предусматривает, что стропильная нога имеет большую длину, осуществляют монтаж дополнительных опор, представляющие собой подкосы, опирающиеся на лежни. Поскольку каждое звено мауэрлата связывают с двумя звеньями, находящимися по-соседству и одновременно прикрепляют их к стропилам, то в результате по всему периметру кровельной системы получается устойчивая надежная конструкция. Можно отдельными сегментами подкладывать мауэрлат под стропильные ноги.
Когда говорят о стропильной системе крыши, то речь идет о несущей конструкции скатной кровли, в состав которой входят наклонные стропильные ноги, вертикальные стойки и наклонные подкосы. Стропила могут быть сделаны из дерева, железобетона, металла и смешанных материалов. При помощи таких крепежных элементов, как подкосы, ригели, стойки, распорки и т. п. Стропила соединяют в стропильные фермы (системы).
Стропильная система формируется на такой геометрической фигуре, как треугольник. Причина в том, что благодаря этому, она является наиболее устойчивой и жесткой.
Для стропил используется брус с разным сечением, это определяется длиной стропильных ног, шагом установки стропил и расчетной величиной нагрузок (снеговых, ветровых) для конкретного региона. Для простых конструкций крыш рекомендуемая величина сечения колеблется в пределах 40х150 мм и 100х250 мм.
Стропильные системы могут быть с:
двухскатными фермами;
фермами с верхним поясом сложной формы;
фермами-ножницами;
мансардными фермами.
О типах и разновидностях стропильных систем
На особенности конструкции стропильных систем влияет расположение и количество внутренних опор, форма самой крыши, величина пролета между опорами, действующие на обрешетку нагрузки и другие факторы.
Основной элемент стропильной системы – это стропильные ноги, которые поддерживают обрешетку. Их принято укладывать вдоль кровельного ската.
Фермовая конструкция может обустраиваться с применением стропил двух типов – наслонных, которые опираются концом и средней частью на стены здания, и висячих, опирающихся на стены здания только концами без использования промежуточных опор.
Крепление стропил
Стропила висячего типа производят передачу нагрузки на две крайние опоры, в их качестве могут выступать и стены здания. Ноги таких стропил могут работать, как в сторону изгиба, так и в сторону сжатия. С их помощью в горизонтальном направлении создается распирающее усилие, которое является очень большим и передается стенам. Металлические и деревянные затяжки помогают значительно уменьшить это усилие. Расположение затяжек может быть у основания стропил и выше. Чем выше будет располагаться затяжка, тем более мощной она должна быть. Материал, из которого она изготовлена, в этом случае, не имеет значения. Такая скатная кровля, узлы которой надежно соединены со стропилами, является стабильной и долговечной.
Поскольку в висячих стропилах опора осуществляется только в двух крайних точках, то затяжка, соединяющая стропильные ноги, не дает им разъезжаться. Когда пролет меньше 8 м, чтобы уменьшить прогиб стропильных ног, параллельно затяжке врезается ригель. При пролете больше 8 м ставится бабка с подкосами. Висячими стропилами пользуются в сооружениях, обладающих легкими стенами. Их большое достоинство, что они могут перекрывать длинные пролеты.
Стропила наслонного типа применяют в зданиях, которые имеют среднюю несущую стену, а также обладают столбчатыми промежуточными опорами. Их используют, когда расстояние между ними не больше 7,0 м. Дополнительная опора может увеличить ширину перекрытия до 12 м, а наличие двух – до 15,5 м. Стропильные ноги в деревянных домах (брусчатых или рубленных) имеют опору на верхних венцах, в каркасных – на верхней обвязке. В домах из камня опорой для стропильных ног будет служить мауэрлат.
Из этого видно, что окончания стропил осуществляют передачу нагрузки на внешние стены здания, а их средняя часть производит передачу нагрузки на внутренние стены или опоры.
По сравнению с другими типами кровельных систем кровельная система с использованием наслонных стропил является более легкой в монтаже. При этом экономятся пиломатериалы, а значит, уменьшается стоимость строительства.
В одной кровельной конструкции может допускаться чередование висячих и наслонных стропильных систем. Когда отсутствуют промежуточные опоры, более целесообразными являются висячие стропила, в других случаях производят установку наслонных стропил.
Существуют конструкции крыш, когда используются комбинированные стропильные системы, когда происходит чередование между собой наслонных и висячих стропильных систем. Для увеличения их жесткости под коньковый прогон устанавливают стойку с подкосами. С помощью этого приема можно увеличить расстояние между боковыми опорами в пределах 12 метров.
Скатные кровли
В отличие от плоских крыш, скатные имеют уклон поверхности (или поверхностей) для стока талых и ливневых вод. Могут быть чердачные и бесчердачные (с утеплением), с разным количеством скатов.
Помимо скатов, формировать поверхность скатных крыш могут фонари, слуховые окна, мансардные окна, люкарны и пр. Участок стены между двумя скатами называется щипцом, или фронтоном, если отделён от остальной стены карнизом.
Формы крыш определяются архитектурой зданий, их конфигурацией в плане и видом несущих конструкций. Форму скатной крыши лучше делать несложной, что облегчает уход за ней и повышает ее водонепроницаемость.
Отвод воды с крыши любой формы может быть наружный, т. е. непосредственно с карнизного свеса или через систему водосточных труб, либо внутренний — через системы вертикальных водостоков, располагаемых внутри здания.
По количеству и способу сопряжения скатов различают:
Односкатная крыша;
Двускатная крыша;
Вальмовая крыша и полувальмовая крыша;
Шатровая крыша;
Мансардная крыша.
Односкатная крыша своим скатом опирается на наружные стены, находящиеся на разных уровнях.
Двускатная крыша состоит из двух наклонных к наружным стенам скатных плоскостей, опирающихся на стены, расположенные на одном уровне. Треугольные части торцовых стен между скатами называют щипцами или фронтонами.
Шатровая крыша имеет четыре треугольных ската, вершины которых сходятся в одной точке.
Вальмовая (четырехскатная) крыша образуется от соединения двух трапецеидальных скатов и двух треугольных торцовых скатов, называемых вальмами.
Полу вальмовая (двускатная) крыша имеет срезанные вершины над торцовыми стенами в виде треугольников (вальмов).
Мансардная крыша — покатая крыша, для которой характерна конструкция ската, состоящего из двух частей — верхней, пологой, и нижней, более крутой. Образуемое тем самым более объёмное чердачное помещение называют мансардой или мансардным этажом.
Несущей системой скатной кровли, передающей нагрузки от кровли на стены здания, является стропильная система. Стропильные системы бывают наслонные, висячие и висячие фермы со шпалами. Выбирается тип стропильной системы в зависимости от конструкции строящегося дома и его размеров.
Висячие стропила подходят для двухскатных крыш, где пролет не более 6 метров, а стен внутри не имеется. Внизу стропила опираются на мауэрлат, в вверху друг на друга.
Наслонные стропильные системы подходят для крыш, где пролет составляет от 10 до 16 м, Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками.
В зависимости от требований к прочности и долговечности конструкции, а так же проектных решений, материалом для изготовления стропильной системы может служить дерево или металл. Металлические системы более надежные и долговечные, но стоимость их гораздо выше чем у деревянных.
Для покрытия скатных кровель применяются гибкие и жесткие материалы. К гибким материалом относится битумная черепица, к жестким металлочерепица, профлист, шифер, глинянная черепица и т.д. На картинке снизу представлен вариант кровельного пирога с покрытием гибкой черепицей.
Специалисты нашей компании готовы выполнить устройство, ремонт или реконструкцию скатных крыш любого типа с покрытием гибкими или жесткими материалами. Узнать стоимость работ и материалов для устройства кровли Вы можете предоставив нам проект крыши на просчет или, при отсутствие проекта, пригласив нашего специалиста для осмотра объекта.
Выезд специалиста на объект для осмотра кровли и составления предварительной сметы — бесплатно!
Монтаж скатной кровли — СК СтройКров
Скатными называются крыши с наклонными поверхностями. Угол наклона скатов может варьироваться от 5 до 90⁰. Скатные – самые востребованные типы крыш на всей территории РФ. Устройство стропильной конструкции скатов в полной мере учитывает особенности российского климата: сезонные периоды дождей, большой слой снежного покрова, ветровые нагрузки, повышенную влажность.
Односкатная крыша обладает простейшей кровельной системой, но в силу небольшого угла наклона кровли устанавливается в основном на технические и хозяйственные постройки. На жилые дома монтируются двух- или многоскатные крыши. Цены установки двухскатных конструкций выше, но стоимость полностью окупается презентабельным внешним видом таких кровель и их эксплуатационными характеристиками.
Однако, двускатную и другие виды многоскатных крыш с симметричными или несимметричными, округлыми или сложными скатами устанавливать и ремонтировать гораздо сложнее. В процессе строительных работ здесь уже не обойтись без сооружения мауэрлата, установки стропил, прогонов, стоек и пр. Многоскатные крыши менее требовательны к кровельному покрытию, хорошо переносят замену отдельных областей металлического или мягкого кровельного материала. Чем раньше будут обнаружены протечки или другие дефекты покрытия, тем менее затратным станет монтаж скатной кровли. На первоначальных этапах разрушения можно обойтись локальными работами. При прогнивании стропил и проседании крыши понадобится уже полный ремонт с заменой отдельных элементов или всей опорной конструкции.
Этапы установки скатных крыш
Крыши любого вида монтируются прежде, чем начаты внутренние отделочные работы или мероприятия по утеплению и украшению фасадов. Для успешного монтажа скатной крыши необходимо провести расчет строительных, утеплительных, гидроизоляционных и кровельных материалов, которые потребуются для воплощения мечты. Если произведенные подсчеты покажут, что стоимость установки крыши выше, чем ваши финансовые возможности, следует пересмотреть технологию монтажа, поискать способы удешевления работ или уменьшить сложность конструкции.
Первый этап монтажа кровли
Установка крыши начинается с подготовки, поднятия и скрепления элементов стропильной системы:
укладки мауэрлата по периметру стен;

установки опорных стоек;

нарезки стропил, их понятия на крышу и закрепления в соответствии с выбранной конструкцией;

установки затяжек и стоек.

От надежности и устойчивости стропильной системы будут во многом зависеть срок эксплуатации и технические характеристики (ветроустойчивость, максимальные снеговые нагрузки, способность к водоотведению и т.д.).
Второй этап установки скатной кровли
Укладка обрешетки – вторая, не менее важная стадия монтажа крыши. Обрешетка бывает:
Сплошная – система, допускающая зазоры между листами обрешетки шириной не более 1 см. В качестве сплошных материалов могут использоваться плиты ДСП и другие аналогичные материалы, выдерживающие вес кровельщика. Сплошная обрешетка укладывается под рулонную кровлю, металлочерепицу, плоский шифер.

Разреженная. Изготавливается из досок толщиной 20 – 40 мм или бруса 50х50 мм. Желательно, чтобы доска была обрезной, не имела сучков (в местах сучков древесина более хрупкая и может сломаться при нагрузке). Не рекомендуется использовать доски шириной более 140 мм, от перепадов температур они коробятся и могут повредить кровельный материал. Разреженная кровля идеальна для металлического и натурального шифера, натуральной черепицы.

Комбинированная. Состоит из тонкого сплошного материала, уложенного на деревянную обрешетку.

Третий этап монтажа кровли
Третий этап установки кровли считается основным. Именно от него будут зависеть герметичность и внешний вид крыши. Выполняется монтаж за две стадии:
покрытие обрешетки гидроизоляционным материалом;

укладка выбранного вида кровли.

Следует помнить, что гидро-, паро- и теплоизоляция укладывается сверху-вниз, а кровельный материал снизу-вверх. Чтобы исключить протечки, необходимо следить за боковыми нахлестами, которые не должны быть менее 5 – 7 см.
Монтаж одно- и двускатных кровель несложно выполнить своими руками. Для крыш более замысловатых конструкций требуется проведение многочисленных дополнительных операций, существенно увеличивающих трудоемкость работ. Выполнить монтаж кровли для скатной крыши «под ключ» могут мастера СК «СтройКров». Звоните, мы предложим вам самые выгодные условия сотрудничества!
Как заказать услугу?
Позвоните нам по тел. (495) 231-06-74, (985) 444-33-53 или заполните заявку на сайте. Наши менеджеры оперативно позвонят Вам, ответят на все интересующие вопросы и согласуют время приезда замерщика
Скатная крыша — Designing Buildings Wiki
Скатная крыша — это крыша, которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края до другого. «Уклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.
Скатная крыша отличается от плоской крыши, которая технически представляет собой любую крышу с уклоном менее 10 °; однако на практике они имеют тенденцию быть более мелкими, обычно выражаются в виде градиента и могут составлять от 1:40 до 1:80. Для получения дополнительной информации см. Плоская крыша.
Руководство по моделированию Национальной методологии расчетов (NCM) (для зданий, отличных от жилищ в Англии), издание 2013 года, опубликованное Министерством по делам сообществ и местного самоуправления (DCLG), считает, что скатная крыша — это «крыша с уклоном более 20 градусов и меньше или равно 70 градусам — если шаг больше 70 градусов, это должно считаться стеной ».
Двумя основными методами строительства скатных крыш являются:
Существует также ряд других каркасных конструкций, например, портальные каркасные крыши.
Есть несколько различных типов скатной кровли :
Односкатная крыша — это крыша, которая скатывается с одной стороны здания (или его части) на другую. Односкатная крыша обычно использовалась для создания пристроек в викторианские времена и до сих пор используется аналогичным образом. В домашнем строительстве он обычно состоит из ряда стропил, прикрепленных к стенам на обоих концах пролета крыши, которые поддерживают рейки, к которым крепится кровельное покрытие.
Для получения дополнительной информации см. Односкатная крыша.
Часто называемая простейшей формой скатной крыши , парная крыша состоит из двух отрезков бруса (стропил), прислоненных друг к другу, привязанных в местах пересечения наверху.
Для получения дополнительной информации см. Парная крыша.
Добавляя потолочные балки, отрезок бруса, проходящий горизонтально между стропильными ножками, к парной форме крыши, конструкция становится намного более безопасной. Балка действует как стяжка, предотвращая прогиб стены наружу и увеличивает потенциальный пролет крыши.их также можно использовать для поддержки плоского потолка.
Для получения дополнительной информации см. Закрытая парная крыша.
За счет увеличения высоты балок перекрытия над уровнем низа стропил, воротниковая крыша позволяет частично возводить верхние помещения в пространстве крыши, что приводит к некоторой экономии за счет небольшого уменьшения высоты внешних стен и, следовательно, количества нужна кирпичная кладка.
Для получения дополнительной информации см. Крыша воротника.
Чтобы увеличить возможные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или дополнительных затрат, можно использовать прогоны.Установив прогон в конструкцию крыши, стропила получают дополнительную поддержку и больше не должны быть такими толстыми и тяжелыми.
Для получения дополнительной информации см. Кровля из обрешетки.
Фермы позволяют достичь более широких пролетов, чем предыдущие методы. До 1920-х годов в типичном жилище было обычным делом иметь две фермы, однако в зависимости от нагрузки можно было использовать и больше.
Для получения дополнительной информации см. Ферма большого сечения.
В современном домостроении наиболее распространенная форма стропильных ферм известна как финка или w-ферма.Он состоит из стропил, включающих в себя элементы растяжения и сжатия в форме W. Эти стропильные фермы могут иметь пролеты до 12 м и могут быть спроектированы с учетом множества различных углов наклона.
Для получения дополнительной информации см. Стропильная балка.
Наиболее распространенными видами покрытия для скатных крыш являются:
Для получения дополнительной информации см. Кровельные покрытия.
Типы скатных крыш — Signature Exteriors
«Что такое скатная крыша?»
«Какой у меня наклон крыши?»
«Какие бывают типы скатных крыш?»
Эти вопросы часто задают домовладельцы, желающие устранить протечки на крыше.Уклон крыши является важным фактором, когда вы получаете оценку от местных кровельных компаний, и вы должны быть знакомы с уклоном вашей крыши и требованиями, которые могут потребоваться. Итак, приступим!
Что такое скатная крыша?
Скатная крыша — это крыша с наклонной поверхностью или поверхностями. Его угол более 20 градусов. Уклон крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой крутизны крыши. Самый распространенный шаг r00f в жилых домах приходится на период с 12 апреля по 12 сентября. «Подвижная крыша» обычно определяется как имеющая уклон крыши 7/12 или ниже.
Существует много различных типов скатных крыш, включая двускатную крышу , шатровую крышу , двускатную крышу , купольную крышу , и мансардную крышу .
Если вы строите дом, типы крыш играют важную роль в определении общего вида и стиля дома. Если вы подаете заявление о страховании кровли, уклон вашей крыши играет роль в ценообразовании, которое они утверждают для замены крыши.Это огромный фактор для линейных измерений, и в случае ошибки в расчетах он может стоить вам переизбытка, дефицита и даже оплаты труда! Теперь, когда у нас есть общее представление, мы перейдем к конкретным типам скатных крыш.
Двускатная крыша
Двускатная крыша — один из самых популярных типов крыш в США. Их легко узнать по треугольной форме. Они эффективно отводят воду и снег, а также предоставляют больше места для чердака или сводчатых потолков. Их изначально простой дизайн позволяет легко построить или переоборудовать крышу. Двускатные крыши могут быть проблематичными в районах с сильным ветром и ураганами, если рамы не построены должным образом с соответствующей опорой. Вы можете заменить кровельный материал двускатной крыши на асфальтовую черепицу, кедровую плитку, металлическую, глиняную или бетонную черепицу.
Существуют подтипы двускатной кровли, например, скрещенный двускатный, когда две части двускатной крыши соединяются под прямым углом.
2.Вальмовая крыша
Вальмовая крыша имеет скаты со всех четырех сторон, стороны равной длины и сходятся вместе наверху, образуя конек крыши. Эти крыши обычно более устойчивы, чем стандартная двускатная крыша, поскольку они имеют наклон внутрь со всех 4 сторон. Они отлично подходят для пролива воды, снега и противостояния сильному ветру. Учитывая дополнительную опору, замена вальмовой крыши обычно обходится дороже, чем двускатная. Его конструкция более сложная и часто требует большего количества материала.Правильная конструкция и уход за кровлей необходимы, чтобы мелкие проблемы не превратились в серьезные.
3. Крыша Gambrel
Крыша Gambrel (также известная как крыша сарая или голландская крыша) представляет собой двухстороннюю симметричную крышу, имеющую два ската с каждой стороны. Нижний склон более крутой, а верхний расположен под пологим углом. Крыши Gambrel имеют простую конструкцию, что делает замену крыши относительно простой. Поскольку кровли Gambrel имеют только 2 балки, они требуют меньше материала и помогают снизить стоимость замены крыши.Крыши Gambrel не идеальны для мест с сильным снегопадом или ветром, открытая конструкция прекрасна, но может привести к обрушению крыши под сильным давлением. Если вы строите новую двускатную крышу, ключевую роль играет гидроизоляция коньков. Мы рекомендуем кровельные материалы, такие как деревянная, асфальтовая или шиферная черепица, но металлическая кровля также является отличным выбором (и требует меньшего ухода!).
4. Мансардная крыша
Мансардная крыша , также известная как бордюрная крыша или французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которая соединяется и образует низкую крышу. .Нижний уклон мансардной крыши намного круче верхнего. Мансардные крыши отлично подходят для домовладельцев, если они хотят гибкости для создания будущих дополнений к дому. Низкий скат мансардной крыши не идеален для участков с сильным снегопадом. Мы рекомендуем использовать кровельные материалы, такие как металл, на нижней, более крутой секции. Важно отметить, что на мансардных крышах нельзя использовать типичную черепицу с перекрытием. Асфальтовую черепицу по-прежнему можно использовать на более крутых участках в обычном порядке.
5. Плоская крыша
Но плоская крыша не имеет ската ?! На самом деле это так. Совсем чуть-чуть, чтобы вода направлялась в специально отведенные водостоки на крыше. Плоские крыши обычно используются на промышленных или коммерческих зданиях, но в Шарлотте их часто можно увидеть и на жилых домах! Если вы строите новый дом, плоские крыши могут обеспечить дополнительное жилое пространство в качестве патио на крыше или сада. Плоские крыши легко построить, но для их гидроизоляции требуется специальный кровельный материал.Низкий уклон делает плоские крыши уязвимыми для протекания крыш, и они обычно не рекомендуются для районов с сильным дождем или сильным снегом. Для замены плоской кровли вам следует использовать специальный плоский кровельный материал, такой как EPDM или TPO.
На рынке представлено множество различных типов скатных крыш. Независимо от того, строите ли вы дом или заменяете крышу, очень важно хорошо понимать структуру вашей крыши.Если у вас есть какие-либо вопросы, вы можете позвонить специалистам по кровельным работам Signature Exteriors, и мы подробно обсудим ваш проект кровли.
Дизайн крыши | Сравнение плоских и скатных крыш
Когда пришло время заменить старую крышу или добавить новую к сараю, одно из соображений, о которых вам нужно подумать, — это наклон конструкции. Мы рассмотрели сравнение конструкций крыш в архитектурном стиле с плоской крышей и архитектуры в стиле скатной крыши, а также поддержание конструкции скатной крыши и обслуживание конструкции плоской крыши.
Так же, как и материалы, использованные при ее строительстве, уклон вашей новой крыши играет ключевую роль в ее соответствии с местным климатом. Ваш скат крыши также говорит о вашем доме или бизнес-пространстве и собственности в целом: какой это тип дома, какова его стоимость, насколько высокое или низкое обслуживание и т. Д. Крыша и ее дизайн говорят сами за себя!
К счастью, Stapleton предлагает кровельные услуги в Аризоне для обоих типов кровельных конструкций.Если вам нужна скатная или плоская крыша для вашего дома или бизнеса, у нас есть все необходимое. Узнайте, что новая крыша может означать для вашей собственности!
Сравнение конструкций крыш: техническое обслуживание и стиль
Stapleton Roofing, ваш местный кровельный подрядчик, обсуждает плоские и скатные крыши и обсуждает, какой дизайн лучше всего подходит для вашего дома. Мы провели сравнение конструкций крыш скатных и плоских крыш, определив относительную прочность скатных и плоских крыш с точки зрения технического обслуживания и внешнего вида.Если вы обсуждаете скатную крышу или плоскую крышу для своего дома, мы можем дать вам два сравнения, чтобы помочь вам определить, какой из двух типов может быть идеальным для вас с точки зрения внешнего вида, стоимости и практичности.
Сравнение скатной крыши и плоской крыши
В ходе нашего опыта и исследования плоской крыши и скатной крыши мы обнаружили, что обслуживание скатной крыши может быть трудным, но не так часто, как обслуживание конструкции плоской крыши, которую легко чистить, но нужно часто.Мы также определили, что архитектурный стиль плоской крыши и архитектура конструкций скатной крыши различаются по тому, насколько современными или классическими они выглядят в доме, а также по стоимости.
Обслуживание крыш
При сравнении варианта кровли и конструкции крыши мы обнаружили, что с точки зрения регулярного технического обслуживания плоские и скатные крыши требуют примерно одинакового внимания. Если вы посмотрите на владение каждым типом крыши в долгосрочной перспективе, вы можете обнаружить, что плоские крыши, которые обслуживаются быстрее, но чаще, и скатные крыши, которые обслуживаются более интенсивно, но реже, вполне сопоставимы с точки зрения затрат и времени.Плюсы и минусы между скатными крышами и плоскими крышами здесь в основном заключаются в том, какой график вы предпочитаете для обслуживания скатной или плоской крыши.
Уход за скатной крышей
Отличие, которое вы можете заметить в обслуживании плоских крыш и скатных крыш, состоит в том, что скатные крыши немного сложнее чистить, но тот факт, что они наклонные, означает, что они естественным образом сбрасывают мусор и воду. Обслуживание скатной крыши может быть не таким частым, но мы рекомендуем вам нанять профессионала, который сделает это, когда вам нужно выполнить обслуживание, чтобы избежать падения.Независимо от типа работы, профессиональное кровельное обслуживание стоит своих затрат, и оно не обязательно должно быть очень дорогим, чтобы быть высококачественным.
В области обслуживания скатной крыши существует также широкий диапазон различий между типами материалов, используемых на скатной крыше, а также количеством используемых материалов (это может зависеть от того, имеет ли крыша низкий или больший уклон). . Вам может понадобиться больше материала для покрытия более крутой крыши. Возможно, вам также придется заплатить гораздо больше за такой материал, как плитка, чем за обычную черепицу или металл.
Обслуживание плоской крыши
Плоские крыши, несмотря на простоту обслуживания, требуют большего внимания к водонепроницаемой мембране на протяжении всего срока службы. Это связано с отсутствием смолы, опасностью скопления воды на поверхности здания и повышенным риском утечек. Хотя они часто поставляются с водонепроницаемым уплотнением, они также требуют большего ухода. Этот более высокий уровень обслуживания конструкции плоской крыши является одной из причин, по которой многие кровельщики и домовладельцы не рекомендуют мембранные плоские крыши, если в вашем районе много дождя и воды в течение года.
Обслуживание крыши Arizona
Вполне возможно, что «плоская крыша» может иметь небольшой уклон, который предотвращает скопление на ней части влаги и мусора. Вы все равно захотите проверить крышу, чтобы убедиться, что она в хорошем состоянии. Для жителей Аризоны большая часть дождевой воды в году выпадает в течение трех месяцев в конце лета. Это означает, что содержание конструкции плоской крыши в это время года очень высоко, но в остальное время года относительно мало.Однако мембрана с плоской крышей может быть энергоэффективной, и наличие энергоэффективных домов, потребляющих меньше энергии, полезно для домов в Аризоне и коммерческих зданий. По этой причине многие жители предпочитают водостойкие мембранные плоские крыши и готовы пожертвовать тем, чтобы поддерживать их в сезон дождей.
Скатная крыша может быть дороже с точки зрения используемых материалов, но она также может иметь хорошую энергоэффективность. Многие домовладельцы в Аризоне используют крыши из бетонной или глиняной черепицы — два варианта, которые хорошо подходят для того, чтобы дома оставались прохладными в течение длительного времени. Это снижает затраты на электроэнергию и помогает использовать меньше энергии в жаркие месяцы. Жители Феникса и его окрестностей имеют много преимуществ при выборе этого типа крыши, поскольку он дает им снижение затрат на электроэнергию, к которому они стремятся, с менее частой очисткой и заменой крыши (черепица — одна из самых долговечных крыш материалы). Другие материалы, такие как металлическая черепица и пена, могут дать скатным крышам те же преимущества, что и черепица, при меньших затратах.
Меньше материалов
Еще одно отличие плоской крыши от скатной — количество кровельного материала, необходимого для кровли.Если у вас скатная крыша, вы можете использовать черепицу, металлическую кровлю, черепицу, пенопласт или любое количество материалов. Для наклонных крыш потребуется больше или меньше материалов в зависимости от того, насколько они крутые или пологие. Плоские крыши не требуют многого по сравнению с скатной крышей, за исключением периодического кровельного покрытия. Одноразовая скатная крыша может стоить дороже из-за материала, необходимого для ее замены, но скатную крышу не нужно будет менять очень часто. У вас должен быть профессионал, обслуживающий вашу мембрану для плоской крыши, и вы должны иметь график, чтобы делать это регулярно, особенно в тех местах или в течение года, когда поступает много воды.
Архитектурный стиль
Наконец, важно учитывать архитектурный стиль вашего нового или существующего дома, когда вы выбираете дизайн крыши. Многие домовладельцы могут использовать изменение высоты звука, чтобы придать дому или постройке новый вид. Скатная крыша и плоская крыша могут иметь свои визуальные преимущества в зависимости от конструкции, на которой они появляются. Скатная крыша также может сильно различаться по высоте или низкому уклону, что означает, что у скатной и наклонной крыш есть масса гибкости и потенциала визуального дизайна.
Скатные крыши для традиционных домов
В нашем сравнении конструкций плоских крыш и скатных крыш, архитектура скатных крыш является предпочтительным выбором для традиционных и большинства современных домов, поскольку они имеют «классический» скатный вид, который соответствует архитектуре здания. Неподвластная времени архитектура скатных крыш может выделить их, особенно в таких регионах, как Феникс, где многие дома имеют более простой вид с плоской крышей.Скатная крыша может стать для вас стратегическим способом привлечь внимание к эстетике вашего дома.
Плоская крыша для современного дома
И наоборот, архитектурный стиль с плоской крышей — единственный выбор для ультрасовременных домов. Это связано с ограничениями визуального выбора, зачастую минималистичного. Плоские крыши сами по себе имеют простой внешний вид, который лучше соответствует внешнему виду этих домов. Архитектурный стиль плоской крыши так же прост как визуально, так и в обслуживании, и многие жители Аризоны предпочитают его.Юго-западные дома также обычно имеют архитектурные стили с плоской крышей.
Выбор лучшего типа крыши
Рассмотрев поддержание конструкции скатной крыши и обслуживание конструкции плоской крыши, а также архитектурного стиля плоской крыши по сравнению с архитектурой стилей скатной крыши, вы можете почувствовать вдохновение при проектировании или перепроектировании конструкции крыши вашего собственного дома. Увидев плюсы и минусы различных типов крыш, вы сможете лучше понять, какую из них вы хотите видеть в своем доме или офисе.
Если вы планируете заменить крышу или изменить ее уклон, Stapleton всегда готов помочь и будет очень рад помочь вам на каждом этапе проектирования и завершения проекта. Мы выполняем работы на крышах, начиная от черепицы на крышах и заканчивая плоскими крышами из пенопласта и т. Д., И мы можем помочь вам с работой на вашей крыше по более низкой цене и с высоким качеством, к которому вы можете привыкнуть.
Stapleton Roofing в Аризоне
Как ваша местная кровельная компания, мы поможем вам принять взвешенное решение по поводу вашей новой кровли.Вы можете связаться с нами по телефону (602) 562-4991 или (602) 833-7663 (ROOF) для получения дополнительной информации о наших жилищных и коммерческих строительных услугах для крыш. Мы — местный подрядчик в Фениксе и других частях Аризоны.
Независимо от того, используете ли вы битумную черепицу, металл или кровельный материал из пенопласта, мы можем помочь вам найти конструкцию крыши, ресурсы и качественную работу, которая вам нужна, в удобные для вас сроки и по разумной цене. Мы предлагаем отличные доступные крыши и услуги, и мы можем работать с вами, чтобы подобрать подходящую крышу для вашего дома или коммерческого помещения.Если вас беспокоят затраты или другие плюсы и минусы крыш вашего здания, Stapleton — хороший вариант. Мы можем показать вам преимущества разных крыш, разницу в стоимости и помочь вам найти идеальный вариант для вашей собственности или помещения.
Повышение планки кровли
Stapleton Roofing стремится к совершенству в кровельных работах. Наша команда была свидетелем нескольких поколений выполненных качественных кровельных проектов, довольных заказчиков жилых и коммерческих зданий во всех районах Аризоны, а также прочных отношений с сообществом, которому мы служили в течение многих лет.Клиенты знают, что они могут доверять экспертам Stapleton Roofing любой проект, будь то ремонт жилого или коммерческого назначения, замена крыши, установка и строительство крыши, осмотр, консультации и рекомендации или любая другая задача по улучшению дома, которую мы решаем. Они обращаются к нам, зная, что у нас есть дисциплина для выполнения каждого проекта в срок, мастерство для достижения совершенства, опыт, обеспечивающий глубокое понимание, доступность высококачественных продуктов и доверие к отношениям для построения уважительных, дружественных и надежных партнерских отношений с их.
Крыши — наша страсть, и мы хотим предоставить вам один из лучших ресурсов, к которому можно обратиться, когда дело доходит до кровельных услуг и консультаций по выбору наилучшего варианта крыши для вашего дома или офиса. Имея так много типов крыш и подрядчиков на выбор, мы предлагаем надежную компанию и команду, которые помогут вам с вашей недвижимостью и крышами. Stapleton предлагает вам преимущества как владельцу дома или коммерческого помещения, потому что вы можете получить отличные услуги на крышах практически любого типа, которые доступны на месте и стоят дешевле, чем у многих других подрядчиков.
Стандарт качества Стэплтона
В Фениксе и прилегающих районах компания Stapleton создала наследие не только из отличных кровельных материалов, но и благодаря надежному и дружелюбному обслуживанию по цене, которую местные домовладельцы могут себе позволить. Эти два фактора незаменимы при ремонте дома и обслуживании кровли. Мы здесь для вас и вашего дома или компании, чтобы помочь с любыми вашими потребностями, и мы с нетерпением ждем установления и построения прочных отношений, к которым вы будете уверены, что сможете каждый раз обращаться к нам и полагаться на отличное обслуживание.
Свяжитесь с нами сегодня
Если вы или кто-то из ваших знакомых готовы воспользоваться услугами команды, поднявшей планку передового опыта в кровельной отрасли, свяжитесь с нами. Мы специализируемся на обслуживании клиентов в регионах Аризоны со всеми их решениями для кровли, и мы готовы встретить вас, где бы вы ни находились, на своей крыше или дома. Если у вас есть вопросы, мы готовы на них ответить, а если у вас возникнет необходимость, мы здесь, чтобы услышать ее и удовлетворить эту потребность с помощью наших кровельных услуг. Если вы готовы начать отличное партнерство, не сомневайтесь! Позвоните в компанию Stapleton Roofing сегодня!
Copyright 2020, все права защищены.
Преимущества скатных крыш | Cupa Pizarras
Натуральный сланец
19.02.2018
доля
Крыша — одна из важнейших частей любого здания, выступающая в качестве первой линии защиты от всех опасностей окружающей среды.
Кровли развивались с годами, и скатные крыши часто ассоциируются с более классическим внешним видом. Тем не менее, правда в том, что они остаются наиболее распространенным и эффективным решением для обеспечения максимальной защиты.
Основные преимущества скатной кровли
Стиль
Скатные крыши бывают всех форм и размеров, от простых двухсторонних скатов до более сложных форм, сочетающих шатры и впадины. Их универсальность не имеет себе равных, позволяя архитектору свободно выражать свои мысли.
Некоторые материалы, такие как натуральный сланец CUPA PIZARRAS, можно производить в широком диапазоне форм и размеров, безупречно адаптируясь к любому уклону или дизайну.
Не пропустите эту подборку самых распространенных типов крыш.
Теплоизоляция
Здания с скатной крышей примерно на 10-15% компактнее, чем с плоской крышей. Это значительное сокращение приводит к более высокой теплоизоляции за счет простого ограничения размера поверхности, открытой снаружи.
Экономия энергии
На ограждающую конструкцию здания приходится около 25-35% потерь энергии в здании. Скатные крыши построены для обеспечения естественной вентиляции между внешним слоем и зданием, сохраняя энергию.
Защита от вредных воздействий окружающей среды
Скатные крыши созданы, чтобы выдерживать снег, лед, воду и ветер. Они имеют форму треугольника, они устойчивы, прочнее и обеспечивают идеальный отвод воды.
Некоторые виды черепицы, например, натуральный сланец, чрезвычайно прочны, водонепроницаемы и огнестойки.
Экономичное дополнительное пространство
Этот вид крыши позволяет создавать дополнительные комнаты или складские помещения под ними без необходимости добавлять дополнительный (и дорогостоящий) этаж ко всему зданию.
Более длительный срок службы
Плоские крыши требуют постоянного обслуживания дренажных систем во избежание протекания. Хотя скатные крыши, как правило, дороже, это компенсируется более дешевым и менее частым ремонтом.
Это особенно верно, если крыша покрыта высококачественным натуральным сланцем, срок службы которого превышает 100 лет и не требует какого-либо ухода.
Повторное использование дождевой воды
Крыша этого типа упрощает повторное использование дождевой воды, чем плоская крыша.Внешнюю дренажную систему легче модифицировать и перенаправлять.
Кроме того, определенная скатная черепица, такая как натуральный сланец, которая производится без использования каких-либо химических продуктов, не влияет на качество воды.
Устойчивость
Существует широкий ассортимент кровельной черепицы с экологическими показателями, а солнечные панели легко и эффективно интегрируются в структуру скатных крыш.
Обратите внимание на THERMOSLATE ^®, солнечные тепловые панели из натурального сланца.
Если мы добавим технические и эстетические свойства скатных крыш к свойствам натурального сланца CUPA PIZARRAS, в результате получится непревзойденная долговечная и надежная линия защиты для любого здания.
Плоская крыша vs. скатная крыша
В нашем блоге мы рассказывали о скатных крышах и асфальтовой черепице, но поскольку это не единственное, что мы делаем, я хотел поговорить о разница между плоской крышей и скатной крышей — что больше типично для жилых помещений.Есть очевидные отличия и не так очевидно.
Плоские крыши чаще используются для коммерческих зданий и, хотя и не так архитектурно красив, как скатная крыша, также может использоваться для жилые дома. Все дело в том, что вы хотите от своей крыши.
Будет ли плоская крыша доставить мне проблемы?
Прежде всего, «плоский» — нет, а может и не быть. Многие «плоские» крыши имеют уклон для отвода воды и становятся крышами с низким уклоном. Много «Плоские» крыши на самом деле представляют собой крыши с низким уклоном для обеспечения дренажа.Чтобы измерить уклон, нужно измерить подъем крыши более чем на 12 градусов. дюймы. Если крыша поднимается на один дюйм выше 12 дюймов, это называется 1 к 12. и это был бы невысокий уклон. Все, что написано 3 и 12 или меньше, считается считается невысокой скатной крышей. Скатные крыши бывают 4 и 12 или над.
При кровле «плоской» или «пологой» кровли мы используем мембранную систему. чтобы покрыть это. Мембранная система — это лист рубероида, который мы установите, чтобы даже стоячая вода не попадала в здание.В наиболее распространенными типами мембранных систем для плоских крыш являются факел вниз, однослойные и сборные. Причина, по которой мы используем мембранную систему, заключается в том, что черепица слишком сильно протекает на низкой скатной крыше — даже на 3 и 12 скатной крыше. кровля, вы можете столкнуться с протеканием черепицы в экстремальных условиях.
Итак, как предотвратить обрушение кровли на плоской крыше?
Простой. Это установка, осмотр и обслуживание. если ты знакомы с коммерческой кровлей, вы знаете, что плоские крыши плохо репутация.Они также не проливают воду и, скорее всего, потекут. плюс утечки труднее найти.
Однако есть способы продлить срок службы вашей плоской крыши. Крыши обычно игнорируется в любом здании, и тогда мы получаем позвонили, чтобы исправить то, что нужно заменить. Вы можете помочь предотвратить это при регулярном обслуживании крыши вашего коммерческого здания: осмотры каждый год. Мы проводим краткую проверку, которая идеально подходит для этот вид содержания.
Хорошая кровельная компания должна уметь применять лучший продукт для требования погоды и здания.В зависимости от здания мы можем использовать:
Однослойные системы EPDM (расшифровывается как этилен Пропилендиеновый мономор). Это в основном, как и вся плоская кровля, большой сплошной лист водостойкого материала — в данном случае это по сути, резина, сделанная из нефти и природного газа, и она черная. Этот Гарантия производителя составляет 15-20 лет. Кровля из EPDM — если правильно установлен и герметичен — отлично переносит дождь, снег, УФ-лучи, ссадины, озон и колебания температуры.
Тепловая сварка TPO (что расшифровывается как Thermoplastic Полиолефин) относится к семейству каучуков. Этот вид может быть дешевле, широко используется, и он белый, что делает его более идеальным для некоторых применений.
Гибридные однослойные системы — это два или более продукта, доказавших свою совместную работу, используемых для различных применений на одной крыше.
Стандартные и готовые системы Duro-Last . Этот материал — ПВХ — наиболее известен своими трубами.Это твердый, прочный материал с пластификаторами, поэтому относительно податливый. Сборные системы измеряются на заводе, поэтому установка быстрее и проще. Все изделия из ПВХ сварены по швам термической сваркой.
Take Away
Хотя плоская кровля отличается по цене или долговечности от скатной крыши, она может быть у вас, и со временем потребуется осмотр и ремонт. Лучшее, что вы можете сделать для своего кошелька с плоской крышей, — это попросить Cannon Roofing осмотреть его и помочь вам в обслуживании.Свяжитесь с нами сегодня!
Что такое скат крыши и почему он важен?
Уклон крыши — это величина уклона вашей крыши. Это один из многих важных элементов вашей крыши, и есть веская причина понять его назначение и то, что это значит для здоровья и безопасности крыши над вашей головой.
Не так давно местные новости в Эллисбурге, штат Нью-Йорк, сообщили, что во время зимнего шторма обрушилась крыша сарая и погибли несколько коров. Днем позже в Монтане обрушилась крыша начальной школы, но, к счастью, никаких травм не поступало.Обрушение крыши — такая проблема в снежном климате, что правительство штата Массачусетс даже публикует инструкции по расчистке снега таким образом, чтобы избежать обрушения крыши. В руководящих принципах упоминается, что «плоские и низкие крыши, которые в основном встречаются на промышленных зданиях, но также используются в некоторых домах, подвержены наибольшему риску коробления под сильным снегом и скоплением льда». Итак, очевидно, что уклон крыши имеет значение с точки зрения целостности здания и безопасности. Но что такое скат крыши?
Определенный шаг крыши
Скат крыши — один из наиболее заметных аспектов кровли.Это мера крутизны крыши или ее уклона. Уклон крыши выражается как отношение вертикального подъема крыши к ее горизонтальному пролету, или «пробег». В Соединенных Штатах наклон крыши обычно измеряется в дюймах и выражается в виде отношения. Чем выше первое число (подъем) в соотношении, тем круче крыша. Второе число — это измеренная горизонтальная площадь, обычно измеряемая как стандартные 12 дюймов (один фут крыши). Таким образом, наклон крыши 10:12, как показано ниже, означает, что на каждые 12 дюймов крыши по горизонтали крыша поднимается на 10 дюймов.Это крутая крыша.
Для любопытных и тех, кто занимается своими руками, на Wikihow есть хорошее объяснение того, как измерить уклон вашей крыши в простые шаги. Просто используйте общие правила безопасности для лестниц и крыш или, если они у вас есть, вы можете снять измерения на чердаке.
Почему важен уклон крыши?
Уклон крыши в основном предназначен для стока дождя и снега. В большинстве случаев в районах с более высоким уровнем снега или осадков предпочитают строить крыши с более крутым уклоном.Хорошо построенные крыши предназначены для предотвращения скопления воды или снега, так как со временем они могут вызвать повреждение крыши, от плесени и протечек до трещин или даже обрушения. Многие штаты, особенно северные, где снегопад является обычным явлением, включают минимальные уровни высоты уклона в свои строительные нормы и правила. Эта страховая компания дает некоторые общие рекомендации по расчету безопасной снеговой нагрузки для домовладельцев, столкнувшихся с неожиданно сильным снегопадом, который в некоторых районах наблюдался за последние несколько лет.
Общие типы скатов крыши
Хотя категории уклона кровли строго не определены, обычно их можно сгруппировать следующим образом:
Плоская — Ни одна крыша не является по-настоящему плоской, поскольку они, по крайней мере, немного наклонены для обеспечения отвода воды, и, следовательно, плоские крыши — это крыши с уклоном (в дюймах) только ½: 12 к 1: 12.
Низкий уклон — 1:12 до 4:12. Кровли с низким уклоном требуют специальных методов и материалов для предотвращения протечек.По плоским и пологим крышам легко ходить, но они гораздо менее эффективны для стекания дождя и снега.
Средний наклон — от 4:12 до 9:12, которые часто математически сокращаются и выражаются как 1: 3 и 3: 4. Кровли с уклоном 6:12 — самые распространенные. Хороший баланс между стеканием воды и снега и легкостью доступа.
Крутой склон — Любое поле выше 9:12. Эти крыши могут потребовать дополнительных креплений, и по этим более крутым крышам очень сложно ходить.
Многие дома построены с крутым уклоном, потому что их угловатые формы привлекательны для глаз. Строительство скатной крыши стоит немного дороже, поскольку вертикальный угол означает, что пролет крыши длиннее, и для ее строительства требуется больше материалов. Для строительства и обслуживания крыши с высоким скатом может также потребоваться более квалифицированный персонал. Декоративные элементы, такие как фронтоны или карнизы, добавят больше стоимости, но они также сделают крышу интересной и привлекательной.
Обычно, однако, в районах с небольшим снегом достаточно низкая скатная крыша выполняет свою работу и хорошо сочетается с популярными стилями, такими как дома на ранчо и большинство домов на Юго-Западе.Некоторые материалы больше подходят для кровли с низким уклоном, например, металлическая или бетонная кровля, в то время как черепица и черепица, уложенные слоями для защиты от атмосферных осадков, лучше всего подходят для кровли от умеренного до высокого.
Конечно, климат является ключевым фактором при выборе уклона крыши для вашего дома. Если вы живете в зоне с сильным снегом, вам понадобится крыша с более высоким уклоном, чтобы защитить ее от снежных нагрузок. Здесь, в Южной Неваде, хотя нашим домам не нужны высокие уклоны, сезонные и интенсивные муссонные дожди оправдывают наличие достаточного уклона крыши, чтобы вода могла быстро стекать с крыши. Ваш кровельщик может рассмотреть все ваши варианты, если вы ремонтируете крышу или проектируете новый дом.
Prestige Roofing может ответить на ваши вопросы по кровле
Клиенты в Южной Неваде, Юте и Аризоне могут положиться на компанию Prestige Roofing в Северном Лас-Вегасе, которая проконсультирует вас и поможет установить качественные крыши. Мы не только лицензированные кровельщики, но и сертифицированные установщики TRI (Tile Roofing Institute). Независимо от ваших потребностей в кровле, не стесняйтесь обращаться к профессионалам Prestige Roofing.
Prestige Roofing предлагает широкий спектр работ: от обслуживания и ремонта, ремонта кровли и нового строительства до коммерческих и жилых помещений. Они также выполнили работу для ультрасовременных проектов в долине Лас-Вегаса.
Справочник по кровельным откосам и кровельным материалам
При выборе кровельных материалов может показаться, что у вас есть бесконечный выбор любого материала, представленного на рынке: асфальт, композит, металл, древесное волокно, резина, рулонная кровля MSR. Легко представить, что выбор будет чисто эстетическим или экономическим: вы выбираете кровельный материал в соответствии с тем, что вам нравится или что вы можете себе позволить.
Это правда лишь отчасти. Другие факторы определяют, какие кровельные материалы вы можете использовать. Одним из важных факторов является наклон крыши, также известный как уклон крыши. Уклон кровли может мгновенно изменить разговор. Возможно, вам понравится классическая композитная черепица на крыше. Но если уклон кровли ниже определенного соотношения, вам может потребоваться установить другой тип кровли — возможно, рулонную кровлю или металлическую кровлю со стоячим фальцем.
Какой скат крыши
Шаг описывает угол, наклон или наклон вашей крыши.
Обозначения уклона крыши состоят из двух цифр, обозначающих соотношение. Отношение может быть показано разделительной косой чертой, разделяющей числа, например 2/12 или 7/12. Или двоеточие может заменить косую черту, как в 2:12 или 7:12. В любом случае, обозначение обозначает соотношение между двумя размерами крыши — числителем и знаменателем.
Числитель: Числитель, или первое число, относится к вертикальному измерению (высоте) крыши.
Знаменатель: Знаменатель или второе число обозначает горизонтальный размер (длину) крыши.Чтобы упростить задачу, для кровельных целей знаменатель всегда равен 12. Хотя базовая математика говорит нам, что 12/12 можно уменьшить до 1/1, это не делается с уклоном крыши. В знаменателе остается 12.
Пример
Крыша с вертикальным размером в любом месте по уклону 2 фута и горизонтальным размером 4 фута имеет уклон 2: 4. Чтобы приспособиться к кровельным целям, вы должны умножить второе число на три. Первое число тоже нужно умножить на три.Угол наклона крыши составляет 6:12.
Как рассчитать шаг крыши по соотношению
Уклон крыши — это не что иное, как коэффициент, показывающий, насколько велика высота крыши на 12-кратном горизонтальном расстоянии.
Пример: соотношение 5:12 или 5/12
Когда вы видите соотношение 5:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 5 футов по вертикали.
Пример: соотношение 8:12 или 8/12
Когда вы видите соотношение 8:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 8 футов по вертикали.
Для большинства домашних стилей уклон крыши находится в диапазоне от 4/12 (умеренный) до 8/12 (довольно крутой). Примеры экстремальных уклонов варьируются от 1/4/12 (почти пологий) до 12/12 (спуск под идеальным углом 45 градусов).
Кровельные откосы и кровельные материалы
Очень низкие уклоны кровли: от 0,25 / 12 до 3/12
Скаты кровли с меньшими углами, например от 1/12 до 3/12, встречаются в более городских домах в современном стиле, а также в промышленных зданиях и лачугах.Для домов в современном стиле, построенных в 1960-х годах, было модно иметь небольшой уклон, лишь незначительный уклон для отвода воды. Визуально эта крыша кажется плоской. Этот шаг может быть всего 1/12. К материалам плоских кровель, наиболее подходящим для таких пологих крыш, относятся:
Застроенная кровля: Иногда называемая гудронно-гравийная, или BUR, современная форма этого вида кровли состоит из чередующихся слоев битума и армирующей ткани.
Кровля Torch-Down: Это однослойный кровельный материал в виде мембраны, который активируется нагревом горелкой во время укладки.
Резиновая мембрана: EPDM (сокращение от этилен-пропилендиенового мономера) — это настоящая резина, которую можно прикрепить к крыше с помощью клея или механических анкеров.

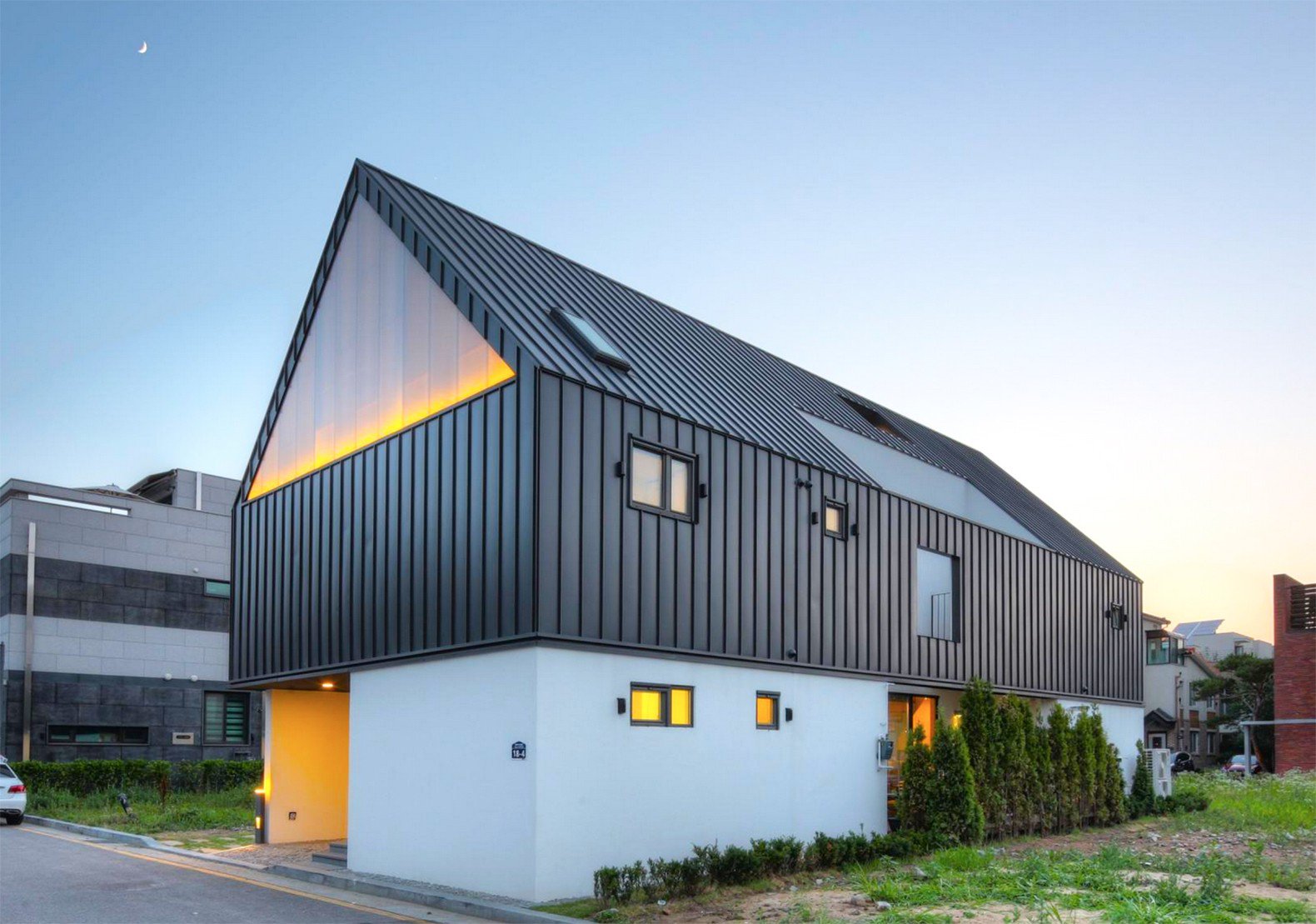

Металл со стоячим швом: Эти крыши сделаны из алюминиевых или стальных панелей, соединенных вместе в выступающих швах. Их можно использовать на крышах с уклоном от.25/12. Они также используются на более крутых крышах.
Низкие уклоны крыши: 2,5 / 12 — 19/12
Глиняная или цементная черепица может использоваться на крышах с широким диапазоном уклонов. Для скатов от 2,5 / 12 до 4/12 требуется двойная стяжка. Уклоны выше 19/12 не рекомендуются, так как черепица на очень крутых крышах может дребезжать.
Нормальный или средний шаг кровли: 4/12 — 20/12
В эту категорию попадает очень много крыш для жилых домов. Кровельные материалы, наиболее часто используемые для этих скатов, включают асфальтовую (композитную) черепицу: традиционная черепица с тремя выступами, сделанная из асфальтобетонного композита, является наиболее популярным типом черепицы и наиболее гибкой с точки зрения адаптации ко многим скатам кровли.Эта черепица подходит для уклона от 4/12 до 12/12. Думайте о них как о средней дороге с точки зрения уклона крыши — не слишком плоской и не слишком крутой.
Склоны для высоких крыш: с 5/12 по 12/12
Древесная и шиферная черепица используются во многих из тех же типов крыш, что и битумная композитная черепица, но могут не подходить для крыш около нижнего конца, поскольку они более подвержены протечкам. Древесная и сланцевая черепица не соединяются так плотно, как другие типы черепицы.
Очень высокие скаты крыши: 18/12
Крыши домов викторианской эпохи часто были резко скошенными и крутыми. Представьте себе старый дом с его высокими вершинами, и вы получите картину с высокой крышей. Это один из редких участков, где числитель больше знаменателя, а наклон достигает 18/12.
Обзор кровельных материалов
Большинство кровельных материалов имеют рекомендуемый диапазон уклона, для которого они наиболее подходят.Иногда правила могут быть нарушены, но, как правило, не следует превышать нижний предел рекомендации.
Например, деревянная и шиферная черепица могут подойти для крыш, более крутых, чем верхняя рекомендация 12/12, но вам не следует устанавливать их ниже нижнего диапазона 4/12.
Наращивание (BUR): от 0,25 / 12 до 3/12
Кровельное покрытие с факельным опусканием: от 0,25 / 12 до 3/12
Резиновая мембрана: от 0,25 / 12 до 3/12
Стоячий шов металл: от 1/12 до 19/12
Глиняная или цементная плитка: 2.
No related posts.
