Силовая розетка для варочной панели: Розетки для электроплит, купить силовую розетку для варочной панели и духового шкафа в Москве по низким ценам

какая нужна для индукционной и газовой

Опубликовано: 27.02.2020Рубрика: Обслуживание и уходАвтор: Виктория Ананьина

Варочные панели, электроплиты и духовые шкафы относятся к энергоемкому кухонному оборудованию. Поэтому к установке и подключению такой техники подходят с особым вниманием. Небрежность при выборе комплектующих приводит к перегреву проводки, коротким замыканиям и поломкам приборов.

Мы расскажем о том, как выбрать розетку для варочной панели, как ее установить и как правильно подключить прибор к сети.

Содержание

1. Выбор розетки и вилки для варочной панели
2. Для индукционной варочной панели
3. Для настольной индукционной плиты
4. Для газовой варочной панели
5. Инструкция по установке
6. Заключение

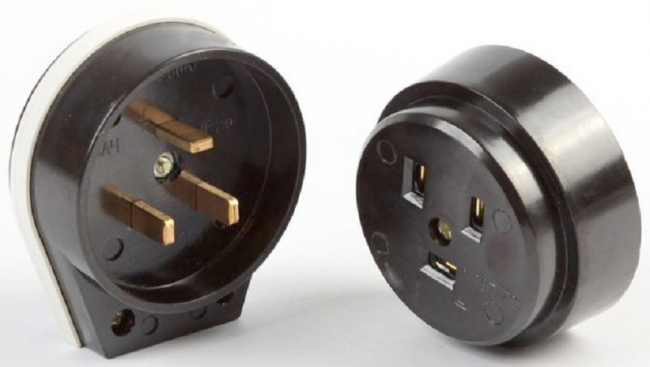

Выбор розетки и вилки для варочной панели

Варочные панели в среднем потребляют 7-8 кВт. Этот показатель соответствует току 32-38А. При этом обычные розетки и вилки для бытовых электроприборов рассчитаны на ток 16А-25А. Поэтому для подключения электроплит и духовок применяют специальные силовые розетки и вилки для варочных панелей, поддерживающие кабели большого сечения (4-6 мм²).

В продаже есть несколько видов комплектующих, соответствующих таким требованиям. Для подключения варочных поверхностей чаще всего применяют разъем РШ/ВШ–32. Такие розетки и вилки бывают двух видов: для подключения к однофазной сети и для подключения к трехфазной сети.

Внимание! Розетку для подключения варочной поверхности выбирают исходя из характеристик конкретной модели. Мощность панелей бывает от 3,5 до 10 кВт. Чем выше энергопотребление, тем более серьезные требования предъявляются к комплектующим и электропроводке.

Таким образом, купив новую плиту, ее не подключают в первую попавшуюся розетку. Для бесперебойной и безопасной работы прибора нужны специальные комплектующие.

Для индукционной варочной панели

Средняя нагрузка индукционной плиты составляет 25-32 А в зависимости от количества и мощности конфорок. Поэтому для подключения прибора используют силовую розетку с выделенной линией электропроводки. Сечение используемого кабеля зависит от нагрузки прибора: для тока 25 А используют медный кабель сечением 4 кв. мм, для нагрузки 32 А – 6 кв. мм.

Важно! Для безопасной эксплуатации варочной панели необходима электропроводка с защитным заземлением. Это значит, что для однофазной сети подводится трехжильный кабель, а используемый комплект силовой розетки с вилкой имеет третий заземляющий контакт.

Для настольной индукционной плиты

Настольная индукционная электроплита – маломощный прибор, имеющий шнур и штепсельную вилку для подключения в обычную бытовую розетку, устанавливать специальную силовую не надо. Но сначала стоит оценить состояние подрозетника и электропроводки. Если вилка электроприбора плохо контактирует с разъемами, такую розетку меняют.  Также необходимо убедиться, что электропроводка исправна, а подключенный кабель имеет сечение не менее 2,5 кв. мм.

Для газовой варочной панели

Подключение к электросети газовой варочной панели требуется, если прибор оснащен функцией электрического поджига. В этом случае устанавливают отдельную розетку на 16 А с заземлением, соединенную с автоматическим выключателем на щитке.

Подрозетник устанавливают на стене под столешницей. Если у шкафа под плитой глухая стенка, в ней вырезают отверстие для свободного доступа к оборудованию.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит доверяют специалистам. Но если есть опыт, можно справиться самостоятельно.

Установка предполагает выполнение следующих шагов:

1. Отключение питания кабеля, с которым вы будете работать. После отключения электричества обязательно проверяют, что ток в проводе действительно отсутствует.
2. В выбранном месте с помощью перфоратора делают отверстие для стакана подрозетника (для силовой розетки скрытого типа).
3. В подрозетник продевают питающий кабель и снимают с него защитную оплетку. Освобожденные провода зачищают на 0,8-1 см.
4. Присоединяют провода к механизму розетки. Желто-зеленый провод, отвечающий за “землю”, крепят к центральному заземляющему контакт. “Фазу” и “ноль” присоединяют к крайним контактам.
5. После того, как провода будут закреплены, подрозетник плотно фиксируют в стене, используя гипсовый раствор.
6. Когда раствор высохнет, механизм закрепляют шурупами и устанавливают верхний изолирующий корпус силовой розетки.

Смотрите это видео на YouTube

На этом процесс установки считается завершенным. Теперь подключают питание и проверяют, работает ли оборудование.

Это интересно:

Подключение варочной панели и духового шкафа к одной розетке и можно ли так делать

Все о выдвижных розетках для кухни

Все о розетках на фартуке для кухни

Заключение

Электрические и индукционные варочные поверхности не подключают к обычным бытовым розеткам. Для нормальной работы такого мощного оборудования необходимы специальные усиленные комплектующие. Исключение составляют маломощные настольные модели индукционных плит и газовые варочные поверхности с электроподжигом. Для подключения этих устройств подходят обычные розетки на 16 А.

Смотрите это видео на YouTube
