Существует схема установки циркуляционного насоса двух видов: однотрубная, двухтрубная. Первая схема установки циркуляционного насоса характеризуется постоянным расходом теплоносителя и небольшим температурным перепадом, а вторая, наоборот, — переменным расходом и высоким температурным перепадом.

Содержание

1. Однотрубная схема установки циркуляционного насоса:
2. Двухтрубная схема установки циркуляционного насоса:
3. Расчет расхода циркуляционного насоса для отопления
4. Советы по установке циркуляционного насоса

Однотрубная схема установки циркуляционного насоса:

Однотрубная схема установки циркуляционного насоса

1 — котел;
2 — главный стояк;
3 — расширительный бак;
4 — сигнальная линия;
5 — подающая линия;
6 — воздухосборник;
7 — подающие стояки;
8 — обратные стояки;
9 — обратная линия;
10 — насос;
11 — расширительная труба;

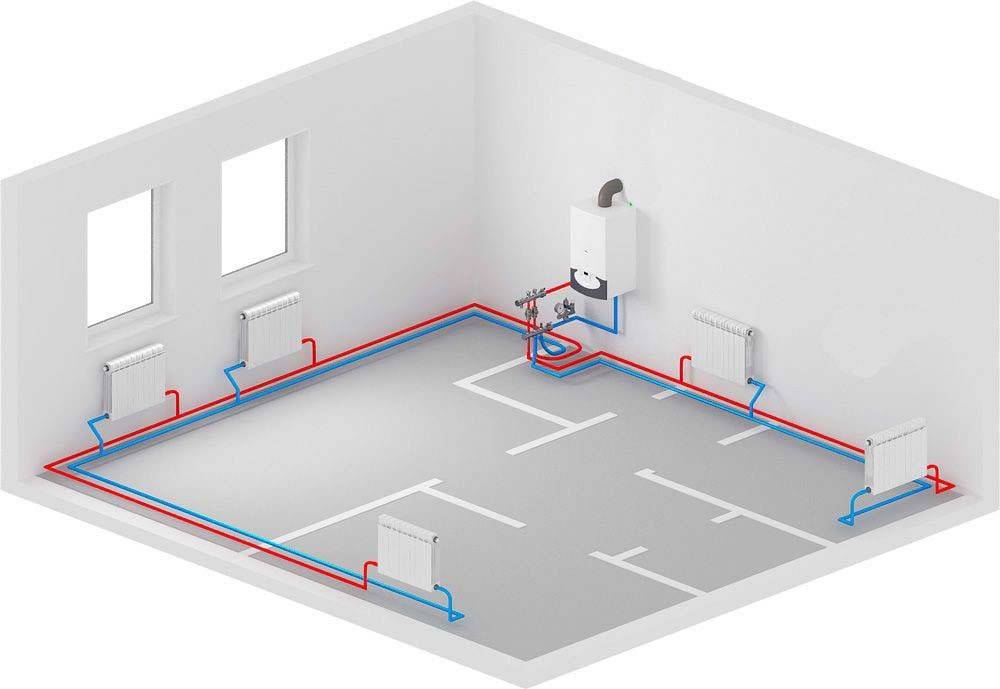

Двухтрубная

схема установки циркуляционного насоса:Двухтрубная схема установки циркуляционного насоса

1 — котел;
2 — подающая линия;
3 — обратная линия;
4 — подающие стояки;
5 — обратные стояки;
6 — воздушная линия;
7 — воздухосборник;
8 — расширительный бак;
9 — насос;
10 — расширительная труба

Расчет расхода циркуляционного насоса для отопления

Любой циркуляционный насос имеет ряд показателей, за которыми и определяется его производительность. Основными являются напор и расход. Эти параметры отражаются в техническом паспорте.

Расход циркуляционного насоса отопления рассчитывается за формулой:

Q = N/(t2-t1)

где:
Q – величина, определяющая расход насосного оборудования;
N- мощность котла;
t1,t2- температура, выходящая из источника тепла (в большинстве случаев — 90-95 градусов) и находящаяся в оборотном трубопроводе (в основном -60-70 градусов)  соответственно.

Таким же образом рассчитывается и напор насоса отопления, согласно  европейским стандартам на 1 м.кв площади частного дома необходимо 100 Вт мощности.

Советы по установке циркуляционного насоса

1. Насосы с мокрым ротором всегда устанавливают так,чтобы вал находился в горизонтальном положении.
2. Не включайте насос, до заполнения системы водойи полного удаления воздуха из системы. Даже непродолжительные периоды “работы в сухую” могут повредить насос.
3. Перед пуском насоса, промойте систему чистой водой для удаления инородных частиц.
4. Насос размещайте как можно ближе к расширительному бачку.
5. В “закрытых системах”, если возможно, насос размещают на обратном трубопроводе из-за более низкой температуры на данном участке.
6. Не устанавливайте насос большей производительности, так как это может привести к шуму в системе .
7. В системах с переменным расходом всегда устанавливают насос с регулятором частоты вращения.
8. Убедитесь, что возможно стравить воздух из насоса и трубопровода. Если это невозможно, установите насос с воздушным сепаратором.
9. Устанавливайте насос таким образом, чтобы избежать попадания воды в клеммную коробку через кабельный ввод.

схема установки циркуляционного насоса

Насосы Нормативы Отопление дома и квартиры Проектирование трубопроводов

Оцените автора

Подключение насоса к котлу отопления: грамотная схема

---

• ПОСЛЕДНИЕ ЗАПИСИ
Какими дровами лучше топить печь Подготовка дачного участка к зиме своими руками Пуфик из пластиковых бутылок: как сделать своими руками? Идеи, как выполнить полки в гараже своими руками
• РУБРИКИ
• Автоматическое открывание, проветривание и полив теплиц
• Акриловые краски
• Балкон
• Блоки арболитовые
• Бурение скважин на воду
• Вода из скважины
• Водосток кровельный
• Воздух в квартире
• Выращивание дома
• Гидроизоляция
• Гидрофобизация материалов
• Дорожки садовые
• Камин своими руками
• Каркасный дом
• Кладка печи своими руками
• Крыша из металлочерепицы
• МДФ
• Монтаж кровли
• Монтаж ламината
• Монтаж линолеума
• Монтаж подложки под ламинат
• Натяжные потолки
• Опилкобетон
• ОСБ плита
• Отделка откосов
• Оштукатуривание
• Полипропиленовые трубы
• Расход материалов
• Тротуарная плитка
• Устройство отмостки
• Утепление
• Утепляем баню самостоятельно
• Фасад
• Фундамент из свай
• Шлакоблок
• Эмаль для ванны

Равномерность распространения тепла в жилище с независимой отопительной конструкцией зависит от типа насоса, благодаря которому теплоноситель принудительно перемещается по трубам и батареям.

Преимущества и недостатки использования насоса

Раньше в частных домах пользовались естественным отоплением. Источником тепла были печь, газовый котел, некоторые подключались к сети центрального отопления. Современные производители отопительного оборудования предлагают малогабаритные устройства, обладающие своими плюсами:

1. Скорость перемещения теплой среды увеличилась. Тепло, вырабатываемое котлом, быстрее поступает в батареи, соответственно и помещение прогревается быстрее.
2. При ускоренном движении теплового носителя увеличивается пропускные характеристики труб, то есть идентичное количество тепловой энергии может поступать в комнаты по трубам с меньшим диаметром.
3. Магистраль допускается прокладывать с небольшим уклоном, и ее сложность и длина могут принимать любые значения. Главное, чтобы данные насоса соответствовали требуемой мощности.
4. Появилась возможность осуществления теплых полов и более результативной отопительной системы закрытого вида.
5. Возможность спрятать отопительные коммуникации, которые проходят через помещения.
6. Трубы можно укладывать за навесными потолками, под полами, за стенами.

К минусам насосного отопления относится необходимость использования электричества, расходуемого насосом. В случае, если на участке часто отключают электроэнергию, необходимой будет установка в доме агрегата, обеспечивающего бесперебойную ее подачу.

В каком месте отопительной системы монтировать прибор

Монтирование прибора осуществляется на линии сразу после установленного на ней теплогенератора до первой ветки разветвления.

Где лучше установить аппарат

Работоспособность насосов на подающей и на обратной ветке будет одинаково эффективной, так как разница статических давлений теплоносителя в одну и другую сторону не существенна и не влияет на обогрев комнаты.

Есть ли исключения?

Да, если используются дешевые котлы, функционирующие на твердом топливе. В них отсутствует автоматика. Поэтому, в случае перегрева теплоноситель закипает. Проблемы начинаются, когда электронасос наполняется водой с паром. Она выходит через корпус прибора с работающим колесом, и наблюдается следующее:

1. Газы воздействуют на крыльчатку насоса, и его КПД снижается. Тепловой носитель начинает медленнее циркулировать.
2. Жидкости в бачок станет поступать недостаточно. Перегрев устройства неизбежен, и пара формируется еще больше, при попадании которого в крыльчатку гретая вода прекращает свое движение. Повышенное давление приводит к срабатыванию заслонки предохранителя. Пар выбрасывается прямо в котельную. Аварийная ситуация на лицо.
3. Если сразу не затушить источник тепла, клапан не сможет преодолеть нагрузку, и случится взрыв.

Как правило, от момента перегрева до времени, когда срабатывает клапан предохранителя, проходит не более пяти минут. При монтировании насоса на обратной ветке это время составляет 30 минут, и его вполне хватает, чтобы прекратить подачу тепла.
Отсюда вывод: нежелательно и к тому же опасно монтировать циркуляционный прибор на подающую ветку тепломагистрали. Насосы для котлов на твердом топливе лучше устанавливать в обратной линии трубопровода. К системам с автоматикой это условие не относится.

Отопительная система с комплексом магистралей

При схеме, разведенной на несколько отдельных отопительных линий, отапливающих разные этажи или стороны дома, на каждую ветку устанавливается свой насос. При монтаже конкретного устройства можно будет отрегулировать желаемый режим его работы. Так как тепло имеет свойство подниматься вверх, на верхнем этаже будет всегда теплее, благодаря чему можно понизить циркулирующую скорость теплоносителя. Врезка прибора осуществляется аналогично (после теплогенератора до первого ответвления). При установке двух устройств в двухэтажном особняке на отопление второго этажа теплоносителя будет расходоваться намного меньше.

Схемы подключения прибора для разных систем отопления

Если насос бытовой, его необходимо устанавливать на участок, удобный для его обслуживания. На подаче прибор монтируется после узла безопасности и отсечном блоке котла.
На обратной ветке трубопровода устройство монтируется перед теплогенератором. Так как вода содержит разные примеси (песок и пр.), которые могут заклинить крыльчатку, перед насосом устанавливается фильтр-грязевик.
Теплосеть открытого типа может функционировать в двух режимах циркуляции теплоносителя: самотечная (естественная) и принудительная. Первый вариант подходит для районов с частым отключением электричества. Это намного дешевле, чем покупать генератор или бесперебойник. Здесь шаровой отсечной кран монтируют на байпасе. Пока работает перекачка, кран закрыт, и система действует по принудительному принципу. Когда отключают электроэнергию, или в устройстве происходят неполадки, кран на байпасе открывают, а кран, ведущий к насосу закрывают. Система начинает действовать как гравитационная.

Циркуляционный прибор и котел, действующий на твердом топливе

Здесь насос подсоединяется к системе на обратной ветке и подключается со смесительным клапаном и байпасом в контур котла. На трехходовом клапане могут быть установлены сервопривод и накладной датчик температур. Так как отопительные приборы работают на полную мощность только в холодное время года, можно устанавливать теплоаккумулятор, способный поглощать избытки тепла, а потом, по требованию, возвращать его отопительной системе. На аккумуляторе с одной стороны имеется два патрубка для его подключения и два – с другой стороны для подсоединения к ветке радиаторов.

Схема установки насоса

Чтобы бытовое циркуляционное устройство нормально функционировало, необходимо его грамотно смонтировать на трубу или регулирующую арматуру. Крепление осуществляется с помощью накидных гаек. Такой способ фиксации дает возможность снять его в любой момент для проверки или починки. Монтаж элементов отопительной системы по всем правилам гарантирует равномерный нагрев магистрали. При установке насоса следует соблюдать правила:

1. Прибор можно устанавливать в любых местах. Сам трубопровод может располагаться под наклоном, вертикально или горизонтально. Но роторная ось должна находится в горизонтальном состоянии.
2. Пластиковую коробку с контактами электрического питания надо располагать так, чтобы они находились сверху корпуса, иначе при аварии они могут быть залиты водой.
3. Насос устанавливают таким образом, чтобы стрелка на нем указывала направление потока.

Дополнительное оснащение

Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:

• на обогрев здания требуется более одного котла;
• схема обвязки наделена буферной емкостью;
• отопительная система разветвляется на несколько линий;
• используются гидроразделители;
• протяженность тепломагистрали превышает 80 метров;
• нужно организовать теплые полы.

Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.

Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам.
Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.

Подключение насоса к электросети

Желательно провести специальную линию электропитания с автоматической защитой. Для подключения необходимо задействовать три провода: фазовый, заземляющий и нулевой. Подсоединение можно осуществлять одним из способов:

• использовать устройство дифференциального автомата;
• подсоединить к электросети с бесперебойником;
• использовать автоматическую систему котла;
• использовать термостат.

Включать насос, используя вилку и стандартную розетку, специалисты не советуют. Этот метод не безопасен. Здесь отсутствует заземление и автомат защиты от скачков напряжения.

Заключение

При соблюдении всех правил не возникнет никаких сложностей с установкой насоса и его подключением к источнику электропитания. Самая трудная задача – это врезка прибора в стальную трубу. Но, если использовать лерки для нанесения резьбы на стальные трубы, можно самолично сформировать перекачивающий узел.

Как работает насос рециркуляции горячей воды? #Диаграмма

Если у вас на кухне или в другом месте есть горячая вода, вы могли заметить, что горячая вода не поступает именно в тот момент, когда вы открываете кран. Вам нужно подождать пару минут, прежде чем вы сможете получить доступ к горячей воде. Во многих случаях это может сильно раздражать. Хотя может показаться, что это не так много в расчете на один экземпляр, это действительно может быть потеря тысяч литров воды, если посмотреть на это с годовой точки зрения.

Циркуляционный насос для горячей воды поможет вам решить эту проблему. Давайте посмотрим, что такое рециркуляционный насос для горячей воды и как он может решить эту проблему для вас.

Содержание

• 1 Для чего служит рециркуляционный насос?
• 2 Какова основная причина медленного нагрева воды?
• 3 Как работает насос рециркуляции горячей воды?
• 4 Что такое сенсорный клапан?
• 5 Как работает циркуляционный насос горячей воды «под раковиной»?
• 6 Как работает «выделенная линия возврата»?
• 7 Типы рециркуляционных насосов для горячей воды
• 8 Сколько воды можно сэкономить с помощью рециркуляционного насоса?
• 9 Какова стоимость электроэнергии насосов рециркуляции воды?
• 10 Традиционные водонагреватели и водонагреватели без резервуара – в чем разница?
  • 10.1 Безбаковые водонагреватели
  • 10.2 Традиционные водонагреватели
• 11 Итоги

Для чего служит циркуляционный насос?

Рециркуляционный насос для горячей воды позволяет получать горячую воду в момент открытия крана. По определению, рециркуляционный насос для горячей воды — это водяной насос особого типа, установленный в вашем доме, который обеспечивает мгновенную или почти мгновенную подачу горячей воды в ваш кран или другие приспособления.

Рециркуляционный насос для горячей воды просто сокращает время, необходимое для того, чтобы горячая вода достигла вашего крана. Это существенно повышает уровень удобства в дополнение к экономии миллионов литров воды впустую ежегодно.

Что является основной причиной медленного нагрева воды?

Одной из основных причин медленной подачи горячей воды является расстояние между источником горячей воды и каждым из приборов, где требуется горячая вода. Большинство домов сегодня имеют водопроводные трубы большего диаметра, и для того, чтобы горячая вода достигла места назначения, требуется много времени.

Несколько распространенных и основных причин медленного нагрева воды могут включать несколько из следующих:

• Коррозия труб – Если ваша сантехника достаточно старая, то основной причиной медленного нагрева воды могут быть проржавевшие трубы. В большинстве случаев это может быть одним из самых дорогих вопросов. Было бы неплохо заменить водопроводную систему медными или ПВХ трубами.
• Температура окружающей среды – Температура также может быть решающим фактором, влияющим на расход горячей воды. В идеале вы будете испытывать более быструю горячую воду летом, чем зимой.
• Шкала жесткой воды – Накипь жесткой воды может быть одним из решающих факторов и может определять скорость, с которой течет горячая вода в вашей системе. Жесткая вода может привести к образованию накипи в трубопроводе и вызвать серьезные проблемы. В конечном итоге это может привести к падению потока жесткой воды.

Как работает рециркуляционный насос горячей воды?

Рециркуляционный насос для горячей воды, как следует из названия, создает контур, по которому горячая вода проходит через все приспособления, краны и смесители в вашей системе циркуляции воды. Горячая вода непрерывно циркулирует по всей сантехнике, включая даже самые дальние приборы. Сенсорный клапан на самом дальнем светильнике отключает насос, когда до него доходит горячая вода, и включает его, когда температура горячей воды падает ниже установленного порога. Контур горячей воды постоянно поддерживается, чтобы избежать ожидания горячей воды на каком-либо из приборов.

Водяной насос, используемый в рециркуляционном насосе для горячей воды, в идеале должен иметь размер мяча для софтбола. Обычно он устанавливается над водонагревателем или чуть ниже раковины. В большинстве случаев установка над обогревателем считается одним из лучших вариантов. Однако известно, что даже установка под раковиной имеет свои преимущества.

Рециркуляционный насос горячей воды может быть в основном двух типов:

• По запросу
• Гравитационный

Система управления по запросу имеет переключатель или датчик движения, расположенный рядом с каждым из светильников. Это используется для активации энергосберегающей системы циркуляции. Насос также оснащен датчиком температуры и обратным клапаном для предотвращения попадания холодной воды в обратку. Датчик используется для определения того, достигла ли горячая вода самого дальнего из приборов, и если это происходит, насос отключается.

Гравитационная система основана на концепции термосифона. Это связано с тем, что горячая вода поднимается вверх, а холодная вода достигает дна. В такой циркуляционной насосной системе горячего водоснабжения водонагреватель требуется размещать под кранами горячей воды, для которых вы планируете его использовать.

Что такое сенсорный клапан?

Вы когда-нибудь задумывались о том, как работает система циркуляции воды? Он использует технику, называемую сенсорным клапаном. Сенсорный клапан сообщает клапану циркуляции горячей воды, когда следует отключить и включить насос.

Что такое сенсорный клапан? Сенсорный клапан — это термостатический клапан, который помогает вам считывать температуру воды, а затем либо открывает, либо закрывает клапан. Как правило, сенсорный клапан устанавливается под раковиной, наиболее удаленной от водонагревателя.

Сенсорный клапан открывается или закрывается в зависимости от температуры воды. Когда температура в линии горячей воды падает до заданного значения, она просто открывается, и, таким образом, начинает работать насос горячей воды. Когда температура воды достигает 95 градусов по Фаренгейту, сенсорный клапан закрывается, и насос горячей воды выключается.

Сенсорные клапаны могут быть оснащены таймерами, чтобы насос горячей воды мог работать только в течение определенного периода времени.

Как работает циркуляционный насос горячей воды «под раковиной»?

Во многих случаях циркуляционный насос горячей воды устанавливается над водонагревателем. Хотя это была стандартная процедура, бывают случаи, когда насос для горячей воды устанавливается под раковиной. Процедура установки остается такой же, как и в случае с системой над водонагревателем, но вы получаете локальную установку.

Одно из огромных преимуществ, связанных с установкой под раковиной, заключается в простоте установки, к которой она обеспечивает доступ. Вам нужно будет просто подключить гибкие соединители воды, чтобы выполнить задачу. Нет необходимости в сложной процедуре установки, такой как пайка и депайка.

По стандарту над установками отопителя необходимо установить сенсорный клапан между насосом и краном. В случае установки насоса горячей воды под раковиной сенсорный клапан устанавливается внутри насоса, что дополнительно устраняет необходимость в отдельном процессе установки. Однако подавать горячую воду он может только к тем приборам, которые установлены между водонагревателем и раковиной, под которыми установлен насос.

Как работает «выделенная линия возврата»?

Выделенная обратная линия, как следует из самого названия, состоит из отдельных обратных линий от каждого из приборов. Это создает выделенную петлю и не использует линию холодной воды в качестве линии возврата. Вместо этого вы получите доступ к выделенной линии возврата воды.

В случае выделенной обратной линии, обратная линия проходит от самого дальнего из светильников и соединяется обратно с водонагревателем. В идеале обратная линия используется в традиционной конструкции рециркуляционного насоса горячей воды.

Преимущество выделенной линии возврата в том, что она создает идеальную петлю для системы циркуляции воды.

Типы рециркуляционных насосов для горячей воды

В основном вы найдете два типа рециркуляционных насосов для горячей воды – Полная поршневая насосная система и Рециркуляционная насосная система Comfort. Каждая из этих двух систем отличается настройками, навыками, трудозатратами и стоимостью.

Полная система поршневых насосов

Полная система поршневых насосов включает монтаж дополнительной трубы для всей водопроводной системы дома. Система предназначена для создания петли от нагревателя к светильникам и обратно к нагревателю. Если в трубе есть неиспользованная горячая вода, она возвращается в нагреватель.

Это означает, что в трубопроводе не осталось воды для охлаждения. У вас есть доступ к мгновенному горячему водоснабжению в тот момент, когда вы открываете кран.

Это, возможно, заставит вас поверить, что система существенно увеличивает затраты на электроэнергию. Поскольку насос и нагреватель должны работать постоянно, это будет связано с затратами на электроэнергию. Однако на практике это не так. Насосы поставляются с датчиками и клапанами. Датчик просто отключает насос, как только горячая вода сможет создать полный контур. Таймер, если он используется, можно настроить на активацию датчика только при необходимости.

Система полного поршневого насоса может быть довольно дорогой, и большая часть этой стоимости связана с необходимостью дополнительного трубопровода. Кроме того, это также будет ограничено в зависимости от того, позволяет ли проект вашего дома установить дополнительный трубопровод.

Система комфорта с циркуляционным насосом

Система комфорта с циркуляционным насосом использует существующую систему трубопроводов холодной воды для возврата неиспользованной воды обратно в водонагреватель. Отсутствие необходимости прокладки какого-либо дополнительного трубопровода значительно снижает стоимость. Это может сделать его отличным вариантом для тех из вас, кто ищет бюджетное решение проблемы с медленной подачей горячей воды.

Эти насосы имеют простую конструкцию и обеспечивают доступ к недорогой системе рециркуляции горячей воды. Если ваша система водоснабжения находится довольно далеко от кухни или душа, система комфорта с рециркуляционным насосом может помочь вам вернуть систему к работе.

Однако в системе есть несколько проблем. Поскольку система использует одну и ту же трубу для горячей и холодной воды, вы можете получить теплую воду из крана. На самом деле, ваш холодный кран, скорее всего, получит немного горячей воды, что иногда может быть нежелательным, особенно летом. Возможно, это объясняет, почему некоторые домовладельцы предпочитают отключать насос летом.

Сколько воды можно сэкономить с помощью насоса рециркуляции воды?

Вопрос о том, экономит ли рециркуляционный насос воду, всегда вызывал споры. Были разные школы мысли об этом. Тем не менее, предполагается, что в среднем 31 галлон воды в день может быть потрачено впустую, пока вы ждете, пока горячая вода будет доступна в кране. Глядя на среднюю стоимость подъема воды, это можно считать огромными потерями.

Исследования показали, что в среднем 11461 галлон воды в год тратится впустую во всех Соединенных Штатах в ожидании горячей воды. Исходя из этих статистических данных, может быть целесообразно считать, что это эквивалентно экономии не менее 11000 галлонов воды в год. Фактическая экономия на дом может зависеть от количества человек в домохозяйстве и широкого круга других факторов.

Каковы затраты на электроэнергию насосов рециркуляции воды?

Фактическая стоимость электроэнергии для водяных циркуляционных насосов может зависеть от системы и мощности вашего насоса. Если у вас есть таймер на насосе, средняя стоимость — при условии, что в среднем от трех до четырех часов работы — вы будете нести от 20 до 30 долларов в год на затраты на электроэнергию для вашего насоса рециркуляции воды.

Средняя стоимость электроэнергии для небольшого насоса должна составлять от 0,12 до 0,15 долларов США за кВт. По этим расчетам это должно стоить вам энергии от 26 до 34 долларов.

Традиционные водонагреватели и водонагреватели без резервуара – в чем разница?

Водонагреватель без бака также известен как водонагреватель по требованию. Они используют мощные горелки для быстрого нагрева воды. Безрезервуарные водонагреватели подают горячую воду прямо в ваши краны, не храня ее. С другой стороны, традиционный накопительный водонагреватель имеет изолированный бак. Емкость бака может варьироваться от 30 до 50 галлонов.

Если вы изучаете различия между безбаковым и традиционным водонагревателями, то однозначного победителя нет. Оба они имеют свои преимущества и недостатки.

Проточные водонагреватели

Pros

• Они обеспечивают значительную экономию энергии.
• Они обеспечивают более длительный срок службы и долговечность
• Они занимают меньше места.
• Вы можете получить доступ к горячей воде в любое время.
• Проточные водонагреватели обеспечивают мгновенный нагрев воды

Минусы

• Первоначальная стоимость может быть выше
• Стоимость установки может быть немного выше
• Одновременное использование горячей воды может привести к тому, что водонагреватель не сможет обеспечить оптимальное тепло

Традиционные водонагреватели

Pros

• Значительно более низкая стоимость установки
• Простое управление
• Меньшие требования к техническому обслуживанию
• Ремонт обычно дешевле

Минусы

• Ваши энергетические заряды могут увеличиться
• Они могут занимать больше места для хранения
• Долговечность — большой вопрос

The Bottom Line

Система рециркуляции горячей воды может стать отличным подспорьем, если вы не хотите ждать горячей воды. Независимо от размера вашего дома, использование превосходной системы рециркуляции горячей воды может помочь вам в значительной степени сэкономить ваше время, энергию и затраты.

сантехника — Правильно ли подключен мой циркуляционный насос горячей воды?

Спросил 4 года, 9 месяцев назад

Изменено 3 года, 2 месяца назад

Просмотрено 18 тыс. раз

Прочитал здесь несколько похожих вопросов, но ни один из них, похоже, не касался именно моей проблемы:

В этом году купил дом, в котором водонагреватель стоит в чулане рядом со всеми ванными комнатами. Единственный долгий путь идет к кухонной раковине / посудомоечной машине, где для получения горячей воды потребуется 2 с лишним минуты, к большому неудовольствию жены.

Исследовал и обнаружил в подвале циркуляционный насос (Grundfos up 15-42f) с устройством, очень похожим на изображение ниже.

Я пропущу рассказы о засорении, перегорании насоса, проблемах с домашней гарантией и т. д., а сразу перейду к своим вопросам:

1. Какие улучшения мы можем внести в систему? Прямо сейчас насос либо постоянно включен, либо выключен, только управляется выключателем, раздражающе расположенным в подполье. Я надеюсь, что улучшения будут:

   • Переместите выключатель в шкаф с водонагревателем (к счастью, насос и выключатель находятся прямо под нагревателем).
   • Добавить таймер, чтобы он выключался ночью (жена работает из дома, поэтому использует горячую воду в течение дня)
   • Добавить запорные клапаны до и после насоса, чтобы я мог изолировать его для ремонта и т. д.
   • Приобретите насос с датчиком расхода, датчиком температуры или обоими.

2. Когда насос выключен (например, ночью или прямо сейчас, когда он сломался), будет ли подача холодной воды обратно через насос (игнорируя показанные стрелки)? Я ожидаю, что это так, потому что, когда я пошел сливать воду из водонагревателя и закрыл холодный клапан прямо на нагревателе, вода все равно попала бы в него — питаясь от холодной уличной подачи полностью назад через горячую линию (я думаю). Пришлось перекрыть воду во всем доме на улице, чтобы ее слили.

   • Может ли это частично объяснить, почему на кухню так долго подается горячая вода? Тянет воду и из водонагревателя и из холодоснабжения?
   • Не вызовет ли это проблем с насосом?
   • Должны ли мы установить еще один обратный клапан между насосом и линией холодоснабжения?

Спасибо за помощь.

• сантехника
• водонагреватель
• насос

Чтобы ответить на ваш первый вопрос, я бы посоветовал проверить местные правила сантехники и электроснабжения, прежде чем перемещать выключатель, так как может потребоваться, чтобы он находился в пределах видимости насоса (это таким образом, сервисный техник может легко увидеть, что питание отключено, и никто не включил его, когда они не смотрели) Вместо этого вы можете добавить еще один переключатель последовательно и расположить его рядом с нагревателем.

Запорные клапаны всегда хорошая идея (как вы сказали, для будущих сервисных работ)

Вместо насоса со встроенным термостатом вы можете купить аквастат с зажимом и установить его на медные трубы на кухне и протяните кабель обратно к насосу, так как это может быть дешевле. И тогда не будет необходимости в таймере.

По вашему второму вопросу должен (надеюсь) уже быть обратный клапан после насоса, но до тройника

Это необходимо для предотвращения возврата холодной воды через насос (один из них сделает вашу горячую воду холодной, как вы сказали, а второй может раскрутить крыльчатку назад и повредить двигатель). Если есть один, он может быть изношен и вышел из строя, и в этом случае вам нужно будет его заменить. Если его нет, вы можете добавить его.

2

2) не все циркуляционные насосы стандартно поставляются с обратным клапаном. Например, насосы Laing имеют два разных коллектора. Один со встроенным шаровым обратным клапаном и два без (резьбы или пота) для меди 1/2 дюйма. Оказывается, я эксплуатирую свою систему уже почти 6 лет без обратного клапана и действительно начал замечать проблемы с обратным сальто только тогда, когда мой насос начал работать, и холодная вода из линии подачи проталкивалась мимо моего насоса в систему горячего водоснабжения. Это более заметно в системах горячего водоснабжения, ближайших к линии рециркуляции, и не так сильно ниже по течению.

1

Grundfos производит насосы со встроенным таймером. Установите его на включение примерно за 1 час до предполагаемого использования воды. Обязательно убедитесь, что между клапаном холодной воды и местом подключения насоса есть обратный клапан, чтобы горячая вода не попадала в вашу холодную воду. Последнее, что нужно проверить, это если линия рециркуляции идет на кухню, а затем обратно к насосу. Если это так, то он правильно подключен. Если нет, то поставьте тройник на линию, идущую к вашей кухонной раковине с горячей водой, и верните ее к насосу. Удачи. Надеюсь получится или уже получилось.

1

1: Я бы поставил на кухне переключатель типа «датчик присутствия», который включал бы насос при обнаружении движения на кухне. В качестве улучшенного решения он будет проходить через термостатический выключатель (датчик на линии кухонного крана), который не позволит ему включиться, если он уже горячий, и выключит его, как только нагреется.
