2 в 1 схемы подключения уличного освещения

Монтаж уличного освещения в загородном доме можно разделить на три этапа работ:

раскопка траншеи и укладка кабеля

монтаж закладных и установка светильников

сборка схемы и подключение автоматики освещения

При этом само подключение можно выполнить в ручном режиме, когда все запускается и выключается вручную через один единственный выключатель, либо в автоматическом от датчиков освещенности.

Но лучше всего применить более универсальный вариант с реализацией обоих способов в одной щитовой. Его то и рассмотрим более подробнее.

Материалы

До начала работ вам потребуется закупить следующие материалы:

3-х жильный кабель сечением 1,5мм2

Для освещения с потреблением не более 16А обычно хватает данного сечения. Но все может зависеть от протяженности участка и мощности ламп.

Если вы не ограничены финансово, то можно выбрать бронированный кабель. В этом случае не придется использовать трубы ПНД.

Однако разделывать его как в щитовой, так и при подключении светильников будет не просто. Поэтому большинство использует привычную марку ВВГнГ 3*1,5мм2.

труба ПНД

модульный контактор с нормально открытыми контактами

датчик освещенности или фотореле + сумеречное реле

уличные светильники

модульные автоматы

переключатель 3-х позиционный

Прокладка кабеля под землей

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.

Далее на дно засыпаете песчанную подушку высотой в 10-15см.

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.

Каждая труба должна иметь выход в местах установки уличного светильника.

То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.

В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.

Кое-где рекомендуется сделать отдельный выход под розетки.

Они бывают очень полезны на территории сада.

После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.

Разрезаете в этих местах кабель и тяните его к следующему фонарю.

Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.

Когда все провода проложены присыпаете траншею землей.

На глубине от поверхности в 30см желательно проложить сигнальную ленту.

1 of 2

Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.

Установка уличного светильника

Теперь можно приступить к монтажу закладной для установки светильников.

Делаете в местах выхода труб ПНД опалубку с армирующей сеткой. Размер опалубки зависит от подпятника фонарного столбика.

Для хорошей устойчивости фонарного столба, фундамент должен быть заглублен не менее 30см.

Схема укладки проводов и монтажа закладной в разрезе выглядит следующим образом:

После этого заливаете все раствором и дав ему выстояться и застыть, демонтируете все лишнее.

Есть садовые светильники с отдельной нижней тумбой, встраиваемые на уровне земли. Для них не нужно делать никакой опалубки для подпятника.

Достаточно засыпать нижний слой гравием, дабы обеспечить дренаж дождевой воды.

Далее закрепляете нижний диск на небольшой слой цементного раствора.

При этом обязательно контролируйте строительным уровнем горизонт установки.

Внутри такой тумбы заливать раствор также не нужно. В ней как раз таки и осуществляется вся разводка и подключение проводов.

Есть еще один простой вариант монтажа закладной. Берется круглый фланец по диаметру основания фонарного столба.

К нему приваривается арматура.

В земле ручным садовым буром делается лунка на соответствующую глубину, и все это заливается бетоном.

Жесткость такой конструкции даже лучше, чем у просто забетонированной опалубки. Кроме того, все крепежные шпильки уже будут выведены наружу.

Когда бетонное основание готово, пропускаете кабель через нижнюю часть фонарного столбика, а само основание закрепляете на закладной.

1 of 2

Для этого прикладываете его к бетонной подложке и отмечаете места крепления под анкера.

Перфоратором высверливаете отверстия нужной глубины.

Вставляете и забиваете в них дюбель.

После чего прочно притягиваете основание фонаря к бетонной площадке.

Далее необходимо подключить и соединить все жилы кабелей. Зачищаете концы жил и заводите их в распредкоробку.

Соединение можно выполнить любым удобным способом.

Самый простой — это применение клеммников Ваго.

Самое главное — надежно заизолировать и герметизировать данное место. Сделать это можно при помощи специального электроизоляционного компаунда.

После полной герметизации размещаете залитую распредкоробку в основании и окончательно монтируете уличный светильник.

Есть модели светильников, у которых все расключение проводов происходит непосредственно на специальной контактной колодке, расположенной внутри столбика.

Тут все будет зависеть от вида и типа уличных фонарей. А разнообразие у них очень богатое, есть из чего выбрать.

Проделываете все эти операции по подключению со всеми остальными светильниками на вашем загородном участке.

Сборка и подключение схемы уличного освещения

Переходим к монтажу и подключению всей коммутационной аппаратуры для управления освещением в щитке.

Общая схема подключения и управления уличным освещением от фотореле с применением пускателя, будет выглядеть следующим образом:

Давайте разберем подробнее, как она работает и собирается «вживую» своими руками.

Для того, чтобы обеспечить два режима работы освещения — ручной и автоматический, используйте трехпозиционный выключатель.

В первом положении через обычный одноклавишник, можно будет вручную включать и выключать уличное освещение когда вам захочется.

Также это пригодится, если вдруг автоматика выйдет из строя или заглючит.

Второе положение — это режим автоматического управления от выносного датчика света и сумеречного реле.

В позиции «0» — освещение полностью отключено.

На DIN рейке по порядку в один ряд выставляете всю необходимую автоматику:

3-х позиционный выключатель или как его еще называют переключатель ввода резерва

сумеречное реле

модульный пускатель

автоматы

Первым делом подключаете фазу питания.

Заводите ее от отдельного дифф.автомата в щитке сначала на трехпозиционник (контакт №1).

А далее на сумеречное реле (нижний контакт L) и входные контакты пускателя №2 и №4.

Если мощность светильников небольшая и общий ток не превышает 16А, то все подключение можно сделать перемычками как на рисунках выше.

Если же у вас стоят мощные фонари, типа ДНаТ или весь периметр обвешан прожекторами, то пускатель следует запитывать только напрямую от автомата без всяких перемычек.

Выход с пускателя заводите на верхние клеммы автоматов, к которым будут непосредственно подключаться кабели проложенные в земле до светильников.

После подключения питающей фазы, подсоединяете ноли. Один на клемму N сумеречного реле.

А другой на катушку пускателя А2.

Дабы постоянно не лазить в рапредшкаф при ручном управлении, на удобной для вас стене, рядом с щитовой монтируете обыкновенный одноклавишный выключатель.

Подводите к нему двухжильный кабель ВВГнГ 2*1,5мм2.

Один провод кабеля сажаете на трехпозиционный переключатель (клемма №2).

А второй пускаете на обмотку модульного контактора А2.

Таким образом, переключив 3-х позиционник в ручной режим (положение язычка — I) и включив выключатель на стенке, вы тем самым напрямую подадите напряжение на катушку пускателя. Он втянется и фаза пойдет через автоматы на освещение.

Осталось подключить автоматику. Снаружи здания на улице монтируете датчик фотореле.

При этом соблюдайте два правила:

датчик не должен находиться в тени деревьев или другого соседнего здания

фотореле не должно ночью попадать под прямой свет от уличных светильников

В противном случае это все приведет к некорректной работе и ложным срабатываниям. К датчику от щитка протягиваете кабель ВВГнГ 2*1,5 и подключаете к его контактам.

Второй конец от кабеля фотодатчика заводите на сумеречное реле (контакты №2 и №4).

При срабатывании реле снаружи, сумеречное реле в щитке будет замыкать свои верхние контакты №1 и №3. Поэтому на эти клеммы также нужно подать фазу от трехпозиционника с клеммы №4.

После сумеречного реле она поступает на катушку пускателя А1.

В итоге и получается следующая схема работы автоматики:

3-х позиционный переключатель находится в положении II. На улице темнеет, а следовательно в определенный момент срабатывает фотореле.

Замыкание его контактов запускает сумеречное реле и фаза через него попадает на обмотку модульного контактора. Ноль на обмотке дежурит постоянно.

Как только на ней появляется фаза, пускатель втягивается и подает напряжение на верхние клеммы автоматов освещения. Уличные свет и фонари загораются.

На рассвете фотореле размыкает свой контакт, заставляя своего «сумеречного собрата» в щитке разорвать фазу. Контактор отпадает и свет отключается.

Хотите выключить всю автоматику? Просто перещелкните вводной переключатель в положение I.

Источники — https://cable. ru, Кабель.РФ

Проект и Монтаж Уличного Освещения: Алгоритм Действий

Хорошо освещенная придомовая территория в ночное время суток

Правильное освещение во дворе вашего дома – это не только красота территории, но и безопасность передвижения по ней. Если все дорожки хорошо видны, то чтобы споткнуться обо что-то нужно постараться.

Сегодня мы с вами поговорим про монтаж уличного освещения, разберем все рабочие этапы и разработку проекта. Тема будет интересной, так что наливаем чаек и внимательно читаем.

Содержание

Подготовка к работе
- Материалы
Все этапы монтажа уличного освещения.
- Прокладка подземных коммуникаций
- Установка уличных светильников
- Последний этап – подключение

Подготовка к работе

Итак, монтаж наружного освещения можно разделить на три основных рабочих этапа:

Разметка территории, раскапывание траншей и укладка кабеля – это один;
Установка закладных под светильники и, собственно, их монтаж – это два;
И сборка всей схемы и подключение ее к автоматике – это три.

Закладная под фонарь уличного освещения

Интересно знать! Схема может управляться как вручную, так и при помощи различных датчиков, например, освещения, движения или звука. Но самым лучшим решением будет совмещение этих способов в одной щитовой.

Материалы

Какие материалы нам понадобятся для всего этого?

Электрический кабель

Кабель ВВГ-нг Ls трехжильный, сечением 1,5 мм2. Конечно, сечение, в первую очередь, будет зависеть от потребляемого схемой тока и протяженности участка, но так как сегодня используются преимущественно светодиодные лампы, и редко какой объект потребляет больше 16 А, хватает и такого кабеля.
Данный кабель не самый дорогой, однако его нужно дополнительно помещать в трубы, и если вы уж совсем не укладываетесь в бюджет, то можете приобрести бронированный кабель, к которому дополнительная защита не нужна, и тем самым сэкономить. Однако стоит заметить, что такой кабель будет достаточно сложно разделывать при подключении светильников и в щитовой.

Труба ПНД

Трубы ПНД – в принципе, назначение этого элемента мы уже упомянули – защитная оболочка для провода. Трубы используются разные – гофрированные, двустенные и гладкие. На фото выше показан не совсем правильный пример – синяя полоса означает, что труба пойдет для питьевой воды. Нам же нужен вариант вообще без полосок.

Модульный контактор

Контактор модульный с нормально открытыми контактами.

Датчик освещения

В схему мы также включим датчик освещенности, либо же заменим его фотореле в комбинации с сумеречным реле. Это будет автоматическая часть нашей схемы.

Уличный фонарь в современном стиле

Уличные светильники, которые вы желаете установить на своем участке. Это могут быть любые понравившиеся приборы. Отличает их от комнатных, прежде всего, степень их защиты от влажности и механических повреждений.

Модульный автомат

Автоматы модульные.

Переключатель

Трехпозиционный переключатель.

Теперь давайте посмотрим, как из всего этого собирается схема.

Все этапы монтажа уличного освещения.

Не будем утомлять вас морем текста. Поговорим лишь про самое важное и сопроводим каждое действие по сборке фотографиями. Так, инструкция будет более наглядной и понятной.

Прокладка подземных коммуникаций

Уличного освещения монтаж требует точного плана

Прежде чем браться за копку траншей, вам необходимо составить план вашего участка, желательно в четком масштабе, и разметить места расположения светильников и оптимальное положении трасс до них.

На плане обязательно отметьте все объекты, которые могут помешать работе. Это избавит вас от ненужных действий и поможет точно подсчитать необходимое количество материала.

Ровная траншея при помощи мини-экскаватора

Далее от места расположения щитовой РЩ-0,4кв прокапываем траншею глубиной 70 сантиметров вдоль всех точек будущих светильников, как вы это разметили ранее на плане.

На дне траншеи делается песчаная подушка

На дно траншеи насыпается слой песка. Высота подушки должна составлять 10-15 сантиметров. Если песка не имеется, то вместо него можно использовать рыхлую землю, но этот вариант не самый лучший, так как впоследствии будет возможна значительная усадка грунта.

Укладка ПНД трубы в траншее

Поверх подушки укладывается труба ПНД. Она должна иметь выход в точке каждого светильника, то есть доводим ее до нужного места, загибаем кверху и отрезаем выше уровня грунта.
Отрезанную часть тут же опускаем вниз и ведем дальше, к следующей точке. В результате получается классическая схема с параллельным подключением источников света.

Тройной вывод

В зависимости от схемы подключения и способа расстановки фонарей может понадобиться вывести и три, и четыре трубы на поверхность.

Элегантная садовая розетка

Кстати, не будет лишним установить и садовые розетки, под которые также нужно предусмотреть выводы. Это устройство будет очень полезным, например, если вы пользуетесь электрической газонокосилкой.

Тросик внутри ПНД трубы

ПНД трубы имеют внутри тросик, или по-другому – зонд. С его помощью кабель протягивается внутри.
Сделайте это и оставьте по 30 сантиметров запаса на выводах для удобства дальнейшей работы.
Кабель разрезается точно также как и труба и тянется к следующему фонарю.

Совет! Если линия у вас на участке будет разветвленной, то каждый кабель рекомендуется как-то пометить для ориентирования во время соединения.

Кабель засыпан песком

После того как протяжка проводов завершена, кабель нужно засыпать слоем песка. Его толщина также составляет 10-15 сантиметров. В результате труба у нас оказывается внутри подушки.
Затем насыпаем еще около 20 сантиметров земли поверх песка и притрамбовываем ее.

Сигнальная лента с предупреждением

У нас еще остается где-то 30 сантиметров до уровня земли. На этой глубине рекомендуется проложить сигнальную ленту, которая, возможно, однажды спасет чью-то жизнь. Цена такой ленты сущие копейки, но переоценить ее значение сложно.

Установка уличных светильников

Естественно, ни о каком креплении светильников прямо на грунт не может быть и речи, кроме, разве что, самых компактных вариантов, которые можно просто воткнуть в грунт. Даже для невысоких изделий требуется прочное и надежное основание.

Смонтированный столб освещения с закладной в разрезе

Отличным основанием для наземных светильников, а тем более столбов освещения будет бетонный фундамент.
Устанавливаем опалубку из досок в местах выводов Труб ПНД.

Собранная опалубка, внутри армирующая сетка

Сколачивается она в виде прямоугольного ящика. Ее размер будет зависеть от размера подпятника монтируемого фонарного столба.
Чтобы фонарь стоял надежно, необходимо основание заглубить в грунт не менее 30 сантиметров.
Внутри рекомендуется проложить армирующую сетку, которую необходимо приподнять на 5 сантиметров.

Готовые закладные

Далее опалубка заполняется бетоном. Для этих целей вполне будет достаточно раствора марок М150 или М200.
Бетону необходимо дать выстоятся несколько дней, чтобы он затвердел. После этого опалубка демонтируется, а траншеи можно засыпать полностью землей и утрамбовать ее.

Кстати, существуют светильники, оснащенные специальной нижней тумбой, которая погружается в грунт. Для таких вариантов делать закладные нет никакой необходимости.

Их установка происходит следующим образом:

Дренажная подушка

Делаем подсыпку основания из ПГС, гравия ищи щебня, для того чтобы обеспечить хороший дренаж для дождевой воды.

Установка подземной тумбы

Далее при помощи цементного раствора нижняя часть основания хорошо фиксируется. Ее необходимо установить строго по уровню, поэтому воспользуйтесь подходящим инструментом.
Раствор заливается только снаружи тумбы. Внутри он не нужен – там будут только провода и их соединения.

Соединение проводов внутри тумбы

Далее производится монтаж верхнего диска и соединение проводов. Делайте это обязательно через клеммы, для надежной защиты и изоляции контактов.
Затем устанавливаются лампы и стекло светильника – все, он готов к использованию.

Существует еще один способ создания прочного основания для фонарных столбов, и мы его обязаны упомянуть.

Фланец, приваренный к арматурному каркасу

Берется фланец, диаметр которого соответствует диаметру фонарного столба;
К нему приваривается арматурный каркас, как это показано на фото выше;
В грунте при помощи садового бура делается лунка достаточной глубины;
Далее все заливается бетоном, естественно, после вывода наружу всех проводов.

Основание твердеет

Такое основание будет намного прочнее рассмотренного нами первым в этой главе, и при этом наружу будут выведены крепежные шпильки, что очень удобно. Но вернемся к нашему первому фундаменту, чтобы разобрать, что нужно делать с ним дальше.

Монтаж освещения уличного

Мы берем нижнюю монтажную часть фонарного столбика, пропускаем в нее провода, ставим на основание, и при помощи карандаша размечаем все точки крепления.
По разметке делаем перфоратором отверстия нужного диаметра и глубины под заготовленные анкера.

Закрепление основания столба

Погружаем в отверстия дюбеля – они могут быть и пластиковыми, и крепим подпятник. Тут все просто и понятно без лишних слов.
Затем происходит соединение всех проводов. Делается это внутри распределительной коробки, которыми оснащается большинство столбов.
Соединение делается любым удобным способом, но лучше, как мы уже говорили, брать именно клеммы. Это и надежнее и намного быстрее, чем скрутки.

Распределительная коробка, залитая компаундом

Очень важно сделать качественную изоляцию соединений. В некоторых случаях распределительные коробки заливаются компаундом, как показано на картинке выше.
Прежде чем это делать, обязательно проверьте работоспособность всех соединений, иначе выковырять потом клеммы будет очень непростым занятием.
Загерметизированная коробка монтируется в основании столба, после чего происходит его полная установка, согласно прилагаемой инструкции.
Не все столбы оборудуются распределительной коробкой. Есть более современные и удобные решения, когда в конструкцию включаются специальные контактные колодки – очень удобно, но придется немного переплатить.

Аналогичным образом устанавливаются все светильники и розетки на вашем участке, после чего можно перейти к самому интересному – их подключению.

Последний этап – подключение

Схема подключения уличного освещения

Итак, чтобы своими руками подключить уличное освещение, нужно понять и запомнить представленную на рисунке выше схему. Как мы уже говорили, она включает в себя фотореле и пускатель.

Наша задача обеспечить два режима управления освещением – ручной и автоматический. Для этого нам в схеме и потребуется трехпозиционный переключатель.
В первом положении освещение можно будет включать через простейший выключатель. Пользоваться, возможно, вы этим режимом будете редко, но он однозначно будет полезен, когда автоматика выйдет из строя, что случается и довольно часто.
Во втором режиме будет запускаться автоматика, реагирующая на выносной датчик освещения через сумеречное реле.
Третья позиция «0» полностью отключает все освещение.

Монтаж оборудования в щитке

Устанавливаем все приготовленное оборудование на DIN-рейку, расположенную внутри щитовой, в следующей последовательности, слева-направо: трехпозиционный выключатель, реле сумеречное, модульный пускатель и автоматы.

Разводка фазы

От отдельного дифференциального автомата в щитке подводим фазу питания на трехпозиционный выключатель. Соединяем провод с контактом 1.
От этого контакта подключаем нижний контакт L сумеречного реле.
Следующие отрезки проводов соединяют с фазой контакты 2 и 4 модульного пускателя.

Внимание! На картинке показано соединение автоматики перемычками. Это допускается лишь при условии, что ток в цепи не превысит 16А. В противном случае пускатель допускается подсоединять только напрямую от автомата.

Дальнейшее соединение схемы

Выходы 1 и 3 пускателя соединяются с верхними контактами автоматов. К ним снизу будут подключаться кабели, которые мы прокладывали в земле.

Ноли в схеме

Далее нужно подсоединить ноли. Один подводится к контакту N сумеречного реле, а второй к катушке пускателя А2.
Неподалеку разместите обыкновенный одноклавишный выключатель. Нужен он будет для удобства, чтобы постоянно не лазить в щитовую.
Подводим к нему двухжильный кабель ВВГ-нг такого же сечения, что мы прокладывали в земле.

Подключение выключателя

Одна из жил этого кабеля подводится к обмотке контактора А1, а вторая на клемму №2 трехпозиционного выключателя.
В результате, если вы установите трехпозиционник в первое положение, то нажав на клавишу выключателя, вы напрямую подадите напряжение на пускатель, в обход сумеречного реле.
Пускатель втянется и питание пойдет через автоматы на светильники.

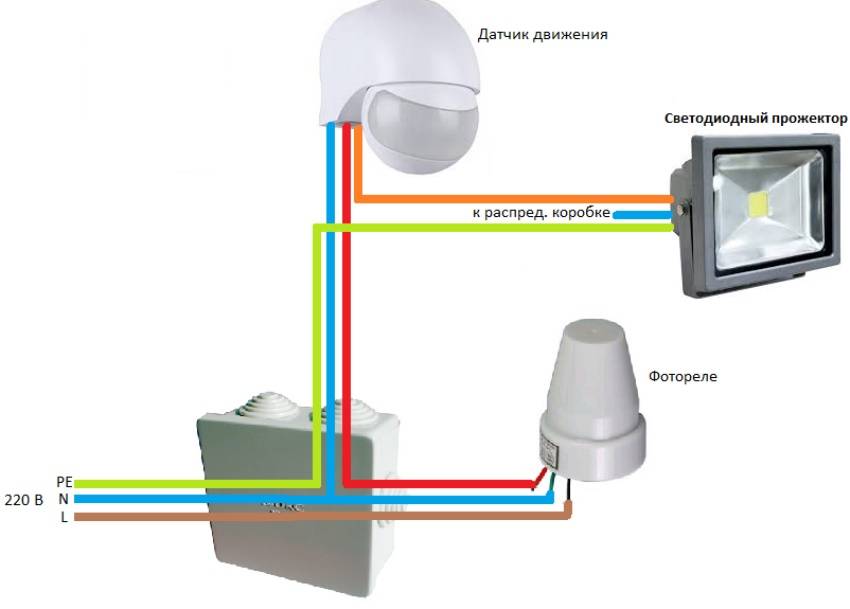

Следующая задача – установить наше фотореле:

Обратите внимание, чтобы датчик не находится в тени от каких-нибудь предметов или деревьев, но и под прямыми солнечными лучами он находиться не должен.
Если пренебречь этими правилами, то датчик может функционировать некорректно, допуская ложные срабатывания.
К датчику прокладывается такой же провод, как и к выключателю.

Наружное освещение — подключение автоматики

Провод подключается с другого конца к сумеречному реле, контакты 2 и 4.
При срабатывании внешнего реле, сумеречное реле замыкает свои верхние контакты – 1 и 3.
Соответственно, к ним нужно подключить фазу, которая пойдет от трехпозиционника. Используем для этого его 4-ю клемму, перемычка от которой подойдет к клемме 1 сумеречного реле.
Клемма №3 от реле подсоединяется также к катушке А1. Мы помним, что при подаче на нее питания, свет начинает гореть.

Полностью описать работу этой части схемы можно так:

Трехпозиционный переключатель устанавливается в положение 2;
Когда на улице темнеет, срабатывает фотореле;
Замыкание его контактов заставляет сработать сумеречное реле, которое замыкает контакты 1 и 3.
К контакту 1 уже подведена активная фаза, а значит, при срабатывании, она попадает на контактор, у которого уже подключен ноль.
Далее пускатель втягивается, и напряжение подается на автоматы освещения, свет начинает гореть.

Как только на фотореле попадает свет, его контакты размыкаются и сумеречное реле разрывает свой контакт. Все просто!

Итак, мы разобрали с вами стандартную схему подключения. Зная всю цепочку, вы сможете даже самостоятельно осуществить ремонт уличного освещения, при выходе из строя того или иного оборудования.

Видео в этой статье поможет разобраться в теме еще лучше.

Китай Различное освещение, такое как солнечный уличный фонарь Производитель, солнечный ветровый уличный фонарь, солнечный садовый светильник Поставщик

Горячие продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

СИСТЕМА СОЛНЕЧНОЙ ЭНЕРГИИ

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

СОЛНЕЧНАЯ СИСТЕМА

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Гибридный солнечный комплект

Цена на условиях ФОБ: 200-500 долларов США / шт.

Мин. Заказ: 1 шт.

Свяжитесь сейчас

ВСЕ В ОДНОМ СОЛНЕЧНОМ УЛИЧНОМ СВЕТИЛЬНИКЕ

Видео

Свяжитесь сейчас

Видео

Элантра светодиодный свет

Цена на условиях ФОБ: 478-498 долларов США / шт.

Мин. Заказ: 50 штук

Свяжитесь сейчас

Джунай светодиодный свет

Цена на условиях ФОБ: 478-498 долларов США / шт.

Мин. Заказ: 50 штук

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Светодиодный свет Оркия

Цена на условиях ФОБ: 478-498 долларов США / шт.

Мин. Заказ: 50 штук

Свяжитесь сейчас

Видео

Светодиодный свет для бездорожья

Цена на условиях ФОБ: 478-498 долларов США / шт.

Мин. Заказ: 50 штук

Свяжитесь сейчас

Профиль компании

{{ util.

each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Основные продукты:	Различный свет, такой как солнечный уличный фонарь , уличный фонарь с солнечным ветром , солнечный садовый свет , вел . ..
	Количество работников:	52
	Год основания:	2010-11-11
	Сертификация системы менеджмента:	ИСО9001:2008
	Среднее время выполнения:	Время выполнения заказа в пиковый сезон: один месяц Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Информация отмечена проверяется СГС

SunMaster Solar является профессиональным производителем систем солнечного освещения и солнечной энергии с 2010 года. Расположенная в Цзиньхуа, Китай, компания SunMaster занимает общую площадь 35 000 квадратных метров, включая ассоциированную компанию и филиалы в Италии и Египте. Наша опытная команда по исследованиям и разработкам сочетает современные технологии с дизайном каждого продукта и обеспечивает сильную техническую поддержку для удовлетворения потребностей наших клиентов.

Наша основная продукция включает в себя автономную и сетевую солнечную энергетическую систему, солнечный уличный фонарь, солнечную панель, солнечную …

Просмотреть все

Сертификаты

12 шт.

Серия СМЛН

Сертификация GMC

Сертификация МЭК

Сертификация SGS

Английский сертификат ISO

Наши сертификаты RoSH солнечной фотоэлектрической системы

Китайский сертификат ISO

Наши сертификаты CE солнечной фотоэлектрической системы

Наши сертификаты RoSH на солнечные светодиодные лампы

Наши-CE-сертификаты-солнечных-светодиодов

Пошлите Ваше сообщение этому поставщику

* От:

* Кому:

г-н Миа Сюй

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Система управления освещением Электрическая схема Электрические провода и кабели Уличные фонари, упреждающие, Светильник, угол, электрические провода Кабель png

PNG теги

Светильник,
угол,
Кабель электрических проводов,
Уличный фонарь,
свет,
природа,
,
интеллектуальное освещение,
,
технологии,
провод,
Датчики движения,
Система управления освещением,
освещение,
Реле блокировки,
Аппаратный аксессуар,
,
Аксессуар для электроники,
Электрическая сеть,
потолок,
Схема подключения,
png,
прозрачный,
скачать бесплатно

Информация PNG

Размеры: 1605x735px
Размер файла: 339,21 КБ
Тип MIME: Изображение/png

Скачать этот PNG ( 339.

21KB )

Изменение размера онлайн png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

Электрические выключатели освещения Схема подключения Блокировочное реле, выкл., Электрические провода Кабель, свет, электричество png 550x800px 2190,62 КБ
Электрик Электричество Ремонт сантехники Электрические провода и кабели, электрические, электроника, сервис, электрические провода Кабель png 1200x1200px 657,65 КБ
Автоматический выключатель Электрический распределительный щит Электрические выключатели Электричество Электрические провода и кабели, пожаротушение, Электрические провода Кабель, электрическая проводка, электрические выключатели png 1200x1241px 1,09 МБ
org/ImageObject»> Зарядное устройство iPhone Электрический кабель Провод Сетевое оборудование, Проектор, электроника, компьютер, адаптер png 1200x900px 1,01 МБ
Электричество Электрические провода и кабели Электрический кабель Электротехника, прочее, электроника, электрические провода Кабель, аксессуары png 1000x650px 355,77 КБ
Электрические провода и кабели Электрический кабель, розетка, электроника, электрические провода Кабель, кабель png 1902x3517px 2,17 МБ
Автоматический переключатель Электрические выключатели Контактор Электрические провода и кабели Схема подключения, электроэнергетическая техника, электрические провода, кабель, реле, электричество png 860×898 пикселей 675,66 КБ
org/ImageObject»> Электрические провода и кабели Электрический кабель Электричество Электронная схема, ELECTRICO, Электрические провода Кабель, кабель, электричество png 565x535px 211,85 КБ
Электрический кабель Электричество Электрические провода и кабели Электротехника, розетка, электроника, электрические провода Кабель, кабель png 1500x1197px 1,41 МБ
Электрические провода и кабели Электрический кабель Домашняя проводка Электричество, Удлинитель, электроника, электрические провода Кабель, кабель png 540x540px 53,82 КБ
Гибкий кабель Электрический кабель Электрические провода и кабели Электричество, стальная проволока, электроника, электрические провода Кабель, кабель png 635x635px 166,07 КБ
org/ImageObject»> Электрические провода и кабели Электричество Электрические выключатели Вилки и розетки переменного тока Электротехника, розетка, электроника, электрические провода Кабель, электрический свет png 1000x778px 768,26 КБ
Схема подключения Лампа накаливания Wire Electricity, IDEA, электроника, электрические провода Кабель, кабель png 1200x1767px 99,9 КБ
столб серого света, солнечный уличный фонарь Освещение светодиодный уличный фонарь, уличный фонарь, Светильник, угол, электроника png 600x600px 37,58 КБ
Вилки и розетки переменного тока Электрические выключатели Схема подключения Электрические провода и кабели Блокировочное реле, розетка, электроника, электрические провода Кабель, электронное устройство png 566x566px 204,36 КБ
org/ImageObject»> Электрические провода и кабели Электрический кабель Электронный символ Схема подключения, провод, электроника, электрические провода Кабель, схема png 1536x1536px 3,02 МБ
Электроника Аксессуар Электротехника Электронная техника Электронный компонент, спиртовка, электроника, электрические провода Кабель, инжиниринг png 1100x600px 737,63 КБ
Провод с покрытием разных цветов, Электрический кабель Электрические провода и кабели Схема подключения Электричество, провода, электроника, электрические провода Кабель, кабель png 1000x513px 387,62 КБ
Серводвигатель Электродвигатель Сервомеханизм Arduino, сервопривод, угол, электрические провода Кабель, кабель png 600x600px 148,97 КБ
org/ImageObject»> Y-Δ преобразование Электродвигатель Схема подключения Трехфазная электроэнергия Стартер, другие, электроника, электрические провода Кабель, двигатель png 600x581px 335,3 КБ
Контактор Реле Автоматический выключатель Схема подключения Магнитный пускатель, светлячок, электрические провода, кабель, контроллер двигателя, реле png 500x500px 266,06 КБ
Подвесной светильник с подсветкой, Освещение Лампа накаливания Подвесной светильник Светильник, Струнные светильники, фонарь, светодиодная лампа, свет png 700x500px 168,51 КБ
Автоматический выключатель Изолятор Разъединитель Реле Электрические выключатели, Автоматический выключатель, Электрические провода Кабель, электронное устройство, электричество png 500x500px 141,56 КБ
org/ImageObject»> Электрические выключатели Компьютерные иконки Блокировочное реле, другие, угол, электрические провода, кабель, обои для рабочего стола png 550x800px 229,52 КБ
Электронная схема Электрическая сеть Цифровая электроника, цифровая классификация, угол, электроника, текст png 1500x970px 280,84 КБ
Электрические выключатели Электронный символ Электроника Реле Электронная схема, Вкл. Выкл., угол, электрические провода Кабель, электрические выключатели png 2000x578px 26,36 КБ
Люстра освещения EGLO Подвесной светильник, люстра, Светильник, стекло, декор png 1700x1700px 867,64 КБ
Электрический кабель Оптоволокно Оптика Интернет, Банда, компьютерная сеть, сервис, кабель png 855x474px 324,28 КБ
org/ImageObject»> Уличный свет Ландшафтное освещение, свет, светильник, фонарь, глобус png 447x1353px 172,08 КБ
Лампа накаливания Computer Icons Lamp, эффективность игрового освещения, угол, текст, лампа png 1200x1200px 34,91 КБ
электрический ток, Принципиальная схема Печатная плата Электронная схема, технология, угол, текст, электрические провода Кабель png 1051x1500px 698,48 КБ
иллюстрация линии черного провода, электронная схема рабочего стола, схема, угол, текст, прямоугольник png 599x582px 69,18 КБ
Сетевые кабели Электрический кабель Витая пара Компьютерная сеть Кабель категории 5, СЕТЕВЫЕ КАБЕЛИ, компьютерная сеть, адаптер, кабель png 2048x1433px 888,47 КБ
org/ImageObject»> Блокировочное реле Вилки и розетки переменного тока Electronics Light Technology, розетка, электроника, компьютер, электронное устройство png 1000x1000px 199,3 КБ
провод с разноцветным покрытием, Электрический кабель Электрические провода и кабели Силовой кабель Электрик, электрический, Электрические провода Кабель, кабель, электричество png 501x525px 137,52 КБ
Светильник Подвесной светильник Освещение Люстра, Ретро Электро, Светильник, угол, уличный свет png 724x724px 62,53 КБ
Электрический кабель Электрические провода и кабели Схема подключения Электроника, провода и кабели, электроника, электрические провода Кабель, кабель png 800x765px 660,86 КБ
org/ImageObject»> Электрический кабель Электрические провода и кабель Кабельное телевидение Электричество, профильная компания, Электрические провода Кабель, кабель, бизнес png 600x594px 547,54 КБ
связка кабелей разных цветов, сетевые кабели, электрические провода и кабели, электрические кабели, провода, компьютерная сеть, электрические провода Кабель, компьютер png 1300×891 пиксель 739,01 КБ
Jump wire Jumper Электрические провода и кабели Электрический разъем, Plug Wire, электроника, электрические провода Кабель, кабель png 800x600px 183,26 КБ
Провод Электрический кабель Принципиальная схема Схема подключения Наушники, провод, электроника, электрические провода Кабель, кабель png 1818x666px 285,94 КБ
org/ImageObject»> Трековые светильники Светильник EGLO, трехсторонний прожектор, угол, прямоугольник, комната png 1000x1000px 116,76 КБ
Свет Пассивный инфракрасный датчик Детектор Блокировочное реле, свет, электрические провода, свет, пассивный инфракрасный датчик png 500x500px 13,78 КБ
Электротехника Контроллер двигателя Система управления, двигатель, электроника, электрические провода Кабель, инжиниринг png 5665x3403px 6,37 МБ
voltaics Электрический корпус Солнечная энергия voltaic system voltaic power station, SCB, Электрические провода Кабель, электрическая проводка, электричество png 600x600px 350,33 КБ
иллюстрация электрической схемы, электрическая сеть печатная плата электронная схема электроника, дизайн электронной платы, угол, белый, текст png 1396x1445px 69,77 КБ
No related posts.
