Обвязка твердотопливного котла — схема подключения к отоплению

От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов на других видах топлива, потому требуют особого подхода.

Предлагается подробно рассмотреть, как после монтажа отопительной разводки подключить котел на твердом топливе, в том числе – своими руками. Описание различных схем подключения ТТ-котла к системе отопления  вы сможете найти в данном материале.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

  1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
  2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Примечание. Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры. Если вы поставили шаровой кран для отсечения и ремонта деталей группы, снимите со штока рукоятку.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Важный нюанс. В паре с 3-ходовым вентилем ставится специальная головка с датчиком и капилляром, рассчитанная на регулирование температуры воды в определенном диапазоне (например, 40…70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Справка. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

  • природном газе и дровах;
  • твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

Cхема подключения твердотопливного котла с фото.

Инструкция подключений котлов отопления

Предлагаем ознакомиться с наиболее популярными схемами подключения твердотопливных котлов:

Самая простая схема подключения газогенераторного котла

1. Группа безопасности 3. Насос циркуляционный
2. Бак расширительный

Схема подключения пиролизного котла с гидрострелкой

1. Группа безопасности 4. Гидравлическая стрелка
2. Бак расширительный 5. Гребенки
3. Насос циркуляционный 6. Радиатор

Схема подключения котла на дровах с контуром подмеса

1. Группа безопасности 3. Насос циркуляционный
2. Бак раширительный 4. Шаровый кран

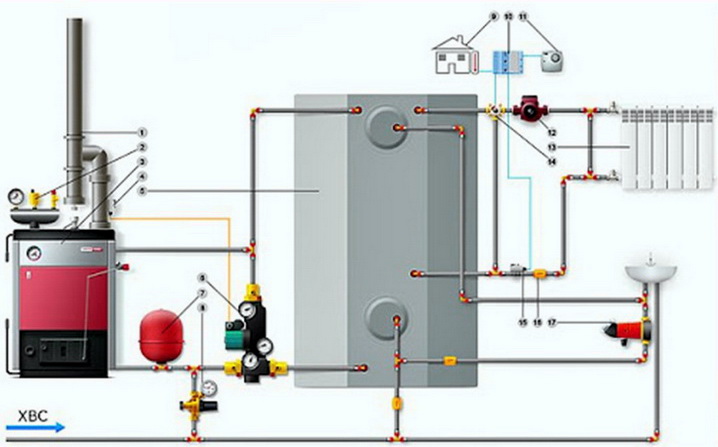

Схема подключения котла на твердом топливе и теплоаккумулятора с управлением Laddomat 21

1.
Группа безопасности
6. Насос циркуляционный
2. Теплоаккумулятор 7. Радиатор
3. Laddomat 21 8. Смесительный клапан трехходовой
4. Бак расширительный 9. Клапан обратный
5. Клапан подпитывающий 10. Насос циркуляционный



Самыми важными вопросами, которые нужно решить в процессе перехода на использование качественного твердотопливного котла, являются:

  • Выбор подходящей модели.
  • Подключение твердотопливного котла.
  • Ввод устройства в работу.
  • Обслуживание и эксплуатация агрегата.

На нашем сайте вы найдете всю интересующую вас информацию по каждому из перечисленных вопросов. При необходимости вы можете воспользоваться полезными рекомендациями специалистов компании “Атом”, чтобы принять наиболее рациональное решение по тому или иному вопросу.

Если вы уже подобрали устройство, которое устраивает вас по своим техническим характеристикам и стоимости, то вам необходимо ознакомиться с информацией о способах надежного подключения котла.

Простая схема подключения твердотопливного котла может включать три основных элемента — расширительный бак, циркуляционный насос и группу безопасности. Чем сложнее схема, тем больше элементов принимают в ней участие.

Базовым документом, в котором зафиксированы все детали процесса подключения и запуска устройства, является инструкция подключения ТТ-котла. Следуя схеме подключения, важно опираться на данные инструкции.

Рассмотрим самые популярные схемы подключения отопительного агрегата, работающего на твердом топливе.

Как подключить твердотопливный котел отопления?

Подключение твердотопливного котла к системе отопления по схеме может осуществляются разными способами в зависимости от наличия элементов, которые будут задействованы в общей системе. Перечислим четыре типа схем подключения ТТ-котлов, получивших самое широкое распространения в условиях отечественного рынка:

  • Простая схема подключения пиролизного котла.
  • Подключение пиролизного котла с гидрострелкой. Данная схема используется в системах, состоящих из нескольких контуров, она налаживает взаимодействие между группой безопасности, циркуляционными насосами, накопительным баком, встроенной гидрострелкой, гребенками и радиатором.
  • Подключение котла на дровах с контуром подмеса. Такая схема подразумевает дополнение простой конструкции несколькими кранами и контуром подмеса, что позволяет регулировать количество теплоносителя, поступающего в подмешивающий контур.
  • Подключение агрегата на твердом топливе и теплоаккумулятора с управлением Laddomat 21. Схема подключения теплоаккумулятора к твердотопливному котлу подразумевает под собой взаимодействие аккумулирующей емкости и контура горячего водоснабжения.

Компания “Атом” является официальным представителем Лебединского моторостроительного завода “Мотор Сич”, чья продукция пользуется авторитетом на украинском и российском рынках. Поэтому специалисты компании могут предоставить вам всю необходимую информацию о том, какая схема подключения подойдет для создания вашей системы отопления и как произвести подключение всех ее компонентов.

Котлы “Мотор Сич” — это экономичные и надежные устройства, показатели эффективности которых на порядок превышают аналогичные значения основных конкурентов.

Котельная с котлом отопления на твердом топливе

Котел мощностью более 30 кВт можно устанавливать только в отдельном помещении. Какие строительные нормы и рекомендации при этом следует соблюдать?

На фото:

Как обустроить котельную? Стены, пол и перекрытия рекомендуется выстраивать из огнестойких материалов, котел – устанавливать на фундамент (альтернативный вариант – негорючая основа с ровной поверхностью). Площадь фундамента должна слегка превышать размеры котла: с лицевой стороны – на 30 см, со всех остальных – на 10 см. Котел должен стоять ровно, допустимый уклон – 5 мм и только в лицевую сторону.

Проектирование котельной

Какое помещение подойдет для котельной? Объем котельной зависит от мощности устанавливаемого отопительного оборудования: котел мощностью до 30 кВт следует размещать в комнате с объемом не менее 7,5 м³, мощностью от 30 до 60 кВт – не менее 13,5 м³, от 60 до 200 кВт – не менее 15 м³.

Высота полка при этом должна быть не менее 2,5 м. Как показывает схема подключения котла, грамотная установка предоставляет свободный доступ ко всем его частям, а это значительно облегчает обслуживание и уход.

Где установить котел? Лучше, если котел будет находиться по центру относительно обогреваемых помещений. Его можно установить на уровне этих помещений или в подвале. Здесь же можно хранить топливо – на расстоянии не менее 1 метра от котла. Конкретные рекомендации по выбору места расположения агрегата можно увидеть на схеме подключения отопительного котла. Специалисты советуют устанавливать котел так, чтобы расстояние от стен помещения  до боковых и задней стенки котла составляло не менее 60 см. Перед передней стенкой должно оставаться свободное пространство не менее 1 м. Если вы устанавливаете несколько отопительных агрегатов в котельной, схема подключения котлов отопления не меняется.

Инженерные устройства

Вентиляция. Два основных требования: трехкратный (в час) воздухообмен плюс обеспечение дополнительного притока воздуха, необходимого для сгорания топлива. Чтобы создать условия для притока воздуха, в нижних частях дверей или стен (только тех, что примыкают к нежилым помещениям) обустраиваются незакрывающиеся отверстия. В помещении с котлом мощностью до 30 кВт площадь отверстия составляет 200 кв. см, с большей мощностью – не менее 250 кв. см. Другой вариант – установить решетку в наружной стене здания. Если в котельной установлен дымоход с естественной тягой, то запрещается монтировать в этом же помещении вытяжную принудительную вентиляцию.

Канализация. Есть два способа сброса воды из отопительной системы. Первый – подсоединиться к системе канализации, второй – выстроить небольшой колодец. Сбрасываемая вода может иметь достаточно высокую температуру (до 100 градусов). Если отопительная система оборудована трубами, изготовленными не из металла, рекомендуется установить специальный теплообменник, который охладит воду. Слив этой воды тоже производится в канализационную систему.


В статье использованы изображения: viessmann. ru


Подключение котла на твердом топливе

При неправильном подключении котла возможно его разрушение и (или) значительное сокращение срока службы, а также другие неприятности.

Твердотопливный котел должен работать не только безаварийно и долго служить, но и меньше нагружать заботой о себе жильцов, а его КПД весь срок службы должен быть большим. Как этого добиться?

Оказывается, внешняя автоматика, способы подключения, решают такие задачи. Как правильно подключить твердотопливный котел рассмотрим подробнее.

Эти теплогенераторы отличаются тем, что не оборудованы автоматикой и могут работать совсем без электроснабжения. Автоматизируется работа таких котлов с помощью внешних дополнительных приборов и подключения.

Котел не должен закипеть


Твердотопливный котел работает непрерывно. Его нельзя остановить быстро как газовый или на жидком топливе. Набирает температуру он также медленно, по мере разгорания топлива.

Если в работающем котле остановится движение жидкости, то он закипит и разрушится, взорвется. Это произойдет в течении небольшого периода времени. Поэтому циркуляционный насос должен работать непрерывно. Его обязательно нужно подключить к бесперебойному источнику питания.

Насос должен включаться и отключаться вовремя

Если включением и выключением насоса управлять вручную, то «не далек тот день» когда, его просто забудут включить. Или выключить, — и он будет зря гонять жидкость. Или включат слишком поздно.

И большой объем теплоносителя с высокой температурой (выше 100 градусов, если котел еще не взорвется) попадет в отопительный трубопровод из полипропилена или из сшитого полиэтилена, или металлопласитковый.

Все стыки потекут. Система отопления будет разрушена. А может и котел взорваться и система разрушиться. Поэтому включение насоса котла нужно автоматизировать с помощью термостата с вынесенным датчиком-колбой, который сможет включать электрические контакты и подключать насос в работу, как только повысится температура.

На теплообменнике не должна выпадать роса


Котел разогревается сам медленно и весьма медленно будет набирать температуру вся система отопления – 2 – 8 часов.

И все это время в теплообменник будет идти холодная обратка – ниже 50 градусов С.

Попадание жидкости с такой температурой в котел значительно охладит его. А это значит, что сверху на теплообменнике будет обильно выпадать роса. Она опасна, так как, во первых, будет кислотной и усиленно разрушает металл, а во вторых, на нее налипают и пригорают частички золы, копоть и пыль, в результате образуется корка, которая теплоизолирует и значительно понижает КПД котла. Очистить ее сложно.

Нужно сделать так, чтобы обратка разогревалась до температуры свыше 50 градусов как можно быстрее — не более 20 минут. Поможет включение в систему трехходового смесительного клапана, с помощью которого можно подогреть обратку от подачи котла.

Обеспечиваем непрерывную работу насоса

Чтобы котел не закипел из-за остановки насоса, достаточно просто подключить его к блоку бесперебойного питания. Но сделать это нужно обязательно. Блок должен обеспечить работу при отключении электроэнергии пока котел не затухнет или пока не будет включен резервный источник энергоснабжения. Простая схема включения насоса и котла приведена на рисунке, обезопасит его эксплуатацию.

Схема подключения котла электрическая. Указаны термостат, дополнительный выключатель шунтирующий термостат и бесперебойный блок питания.

Сделаем автоматизированное включение насоса

Применяем термостат замыкающий электрические контакты включения насоса. Его температурный датчик-колба устанавливается прямо на подаче на выходе из котла.

При необходимости для установки можно пригласить и электрослесаря. Теперь насос будет самостоятельно включаться в работу, как только котел начнет нагреваться температура жидкости на его выходе повысится. А выключится будет при затухании, и не будет зря «молотить» недельку – месяцок, пока жильцы в отпуске.

Но важно настроить реле на температуру включения в 27-30 градусов и не выше. В это время температура жидкости может уже достигать 40 – 50 градусов – пора двигать теплоноситель. Нужно не забыть летом проверить, не включился ли насос сам по себе от сезонного нагрева….

Полезно параллельно контактам термостата установить перемычку с выключателем рассчитанным на 220 В. Тогда насос можно будет включить этим выключателем вручную в любое время при какой-либо необходимости.

Подключение котла к трубопроводу

Температура жидкости поступающей в котел по обратке не должна быть ниже 50 градусов, в этом случае теплообменник будет работать нормально, без образования большого количества росы. Добиться этого проще всего применив термостатические клапана нажимного действия. Они бывают смесительные и распределительные.

С помощью них часть горячей жидкости с подачи будет подаваться в обратку. А регулироваться это будет термоголовкой, которая и управляет тарельчатым клапаном. Никакого электричества, — сплошная механика, система работает надежно.

  • Смесительный клапан смешивает жидкость. В него поступают два потока а на выходе – один. Указывается стрелочками или букавами – поступает поток А и поток В, а на выходе АВ.
    Устанавливается на обратке.
  • Распределительный клапан – распределяет потоки жидкости, входит один поток АВ, а затем разделяется на два – А и В.
    Устанавливается на подаче.

Схема подключения твердотопливного котла к трубопроводу. Смесительный клапан обеспечивает поддержание высокой температуры на обратке. Не указаны другие элементы обвязки – фильтр, расширительный бак, краны и др.

Что устанавливается и как работает

Итак, нам нужно в обратку врезать смесительный клапан. И на него сделать подвод с подачи. Важно правильно установить клапан в соответствии с направлением движения жидкости, которое указывается стрелочками и буквами на корпусе. Иначе клапан начнет рычать, а система не будет работать.

Для управления всей системой приобретается обычная термоголовка с вынесенным капиллярным датчиком. Этот датчик — термоколба устанавливается обязательно на обратке прямо возле входа в котел с помощью специальной седловины (в комплекте). Он будет регистрировать температуру трубопровода обратки.

Термоголовка настраивается на нужную температуру срабатывания в 55 — 60 градусов. Она будет давить на клапан смесителя и приоткрывать его, если температура на обратке будет ниже заданного значения. С открытым клапаном произойдет смешение жидкости и в обратку пойдет горячая жидкость прямо с подачи.

По мере прогревания всей системы клапан будет постепенно закрываться, уменьшая количество жидкости поступающей с подачи на обратку, затем закроется полностью и закорачивание струи теплоносителя прекратится.

Этот автоматический способ подогрева обратки является проверенным и самым оптимальным – не требует контроля и наличия электронных управляющих устройств.

Таким образом, с помощью довольно простых решений мы обеспечили правильное подключение твердотопливного котла, его оптимальный режим работы, безопасность эксплуатации, сняли с себя заботу о постоянном контроле за его состоянием. Подключение котла должно быть правильным.

Как правильно подключить твердотопливный котел

Устройство системы отопления в частном доме начинается с установки котла. Во многих загородных поселках отсутствует газопровод с природным газом. Инструкция, как правильно подключить твердотопливный котел облегчит эту проблему.

Необходимые условия для правильного подключения твердотопливного котла к системе отопления

  1. Помещение для котельной выбирается отдельное. Площадью порядка 7м2. Котельная в отдельном здании идеальный вариант. Загрузку топлива в котельную можно облегчить. Достаточно в зоне приемного бункера с наружной стороны где будет выгружаться, к примеру, уголь, смонтировать так называемую течку. Выгрузив топливо в приемный бункер, уголь по наклонной ссыпается внутрь котельной самостоятельно.
  2. Расположить котел отопления предпочтительно ниже 0 отметки пола. Данный вариант установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
  3. Основание под котел необходимо выполнить из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котлом должно быть больше габаритов подключенного котла на 20 см. Со стороны топки 40-50 см.
  4. По нормам СНиП и пожарным требованиям НПБ расстояние между котлом и стеной 50 см. Со стороны топочного отверстия, топки, до противоположенной стены расстояние не менее 1,3м.
  5. Установленный отопительный котел не должен иметь зазоров между основанием и корпусом.
  6. Подключить котел к системе отопления необходимо стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и полимерными трубами неправильно.

Ниже применена схема правильного подключения твердотопливного котла.

Методов подключения много. Рассмотрим один из простых и надежных способов подключения.

От котла на прямом трубопроводе устанавливается группа безопасности. После группы безопасности устанавливается тройник для байпаса. Далее, подача подключается к разводке системы отопления. Отдав свое тепло в системе отопления, теплоноситель по обратной трубе возвращается в котел. Чтобы избежать главной болезни в работе твердотопливных котлов, конденсата, который отрицательно сказывается на целостности котла, монтируется термостатический трехходовой клапан, на байпасе подключенный к обратке, настроенный на температуру 50-60°C. Нагреваясь, теплоноситель циркулирует по малому контуру через трехходовой клапан. Температура в 55°C предотвращает образование конденсата на внутренних стенках котла. После трехходового термостатического клапана монтируется циркуляционный насос. Как только температура по обратке достигнет 55°C, открывается трехходовой клапан, и нагретый теплоноситель устремляется в отопительный контур к радиаторам.

Подключение твердотопливного котла в паре с газовым, схемы и особенности

Схема подключения твердотопливного котла параллельно с газовым котлом отличается от установки двух твердотопливных. Разнятся и требования к котельной, где главным условием является воздухообмен:

  • Площадь котельной с газовым котлом согласно рекомендации пожарными органами и газовой службой, рассчитывается следующим образом:  1 кВт мощности – 0,2 м3 при потолке высотой 2,5 м, но не менее 15 м3.
  • Котельная с газовым котлом обязана быть оборудована окном с форточкой, размер которого 0,03 м2 на 1 м3 объема помещения.
  • Входная дверь  котельной обязана выходить только на улицу. Ширина двери минимум 80см.

Газовые котлы выпускаются в двух вариантах. Напольный и настенный. Требования к установке напольного газового котла те же, что и к твердотопливному котлу. Длина трубы, соединяющая дымоход и котел, не более 25 см. Если котел коаксиальный, труба для отвода продуктов горения устанавливается под углом -3°. В ином варианте для газового котла необходима отдельная труба из керамики или облицованная нержавеющей сталью с люком для удаления продуктов сгорания, и в нижней части трубы устанавливается тройник с краном для удаления конденсата.

Газовый и твердотопливный котел подключаются параллельно к системе отопления несколькими способами. Схемы различны, знать их все не обязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к вашему помещению:

  1. Эффективно использовать теплообменник. Он разделит открытый контур отопления и закрытый. Подключить котел к одному из контуров, а второй котел подключить ко второму контуру. Твердотопливный котел, способный поднять температуру теплоносителя до 115°C, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел настраивается на температуру порядка 50-60°C. Основную нагрузку примет на себя твердотопливный котел. По мере прогорания топлива в работу автоматически включится газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур оснащен диафрагменным расширителем. Закрытый расширительный бак обеспечивает защиту радиаторов от избыточного давления. При такой схеме подключенного твердотопливного котла имеется возможность установки открытого расширительного бака прямо в котельной под потолком.
  2. Использование гидравлической стрелки для параллельного подключения котлов применяется в основном в домах с большой площадью. Принцип работы данной системы следующий. Отопительный твердотопливный котел устанавливается первым с циркуляционным насосом, к примеру, 25/60 установленный на обратной трубе. На трубе между котлом и насосом монтируется электромагнитный клапан MD, регулирующий работу циркуляции котла. Обязательная установка настроенного предохранительного клапана на подающем трубопроводе. Запорная арматура на подаче не устанавливается. Газовый котел устанавливается вторым. Через тройник котел по подающей трубе соединяется с трубой от твердотопливного котла и далее соединяется с гидравлической стрелкой. Запорная арматура на стрелке не устанавливается. На втором котле монтируется на подаче предварительно настроенный предохранительный клапан. От гидравлической стрелки на обратном трубопроводе до тройника устанавливается закрытый расширительный бак. Затем через тройник на трубе подключается первым к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без сервопривода. Далее, от тройника на обратном трубопроводе подключается твердотопливный котел. Применение коллектора после гидравлической стрелки позволяет собрать несколько отопительных контуров с насосными группами на каждом из них. Коллектора создают возможность настроить каждый контур индивидуально по нагрузкам на отопительные приборы.
  3. Ещё один метод параллельного подключения котлов, когда первым устанавливается твердотопливный отопительный агрегат, вторым газовый, а между ними на подающем трубопроводе устанавливается обратный лепестковый клапан, работающий по направлению от первого отопительного агрегата. Перед обратным клапаном монтируется байпас, подключенный трехходовому термостатическому клапану настроенного на температуру 55°C. Между термостатическим клапаном и котлом устанавливается на обратном трубопроводе циркуляционный насос большей мощности чем в газовом. Газовый котел подключается через тройник на подающем трубопроводе с твердотопливным котлом и далее подающий трубопровод идет на радиаторы. Обратный трубопровод от радиаторов через тройник подключается вначале к газовому котлу. После тройника необходимо установить у котла пружинный обратный клапан. При одновременной работе обоих котлов нужно настроить температурный режим на котлах. Газовый котел настраивается на температуру 45°C. Твердотопливный котел настраивается на температуру 75-80°C. Приоритет работы будет у твердотопливного. В процессе сгорания топлива и понижении температуры в первом котле, газовый котел включится автоматически и будет поддерживать заданную температуру в доме.
  4. Применение буферной емкости. Теплоаккумулятор представляет из себя большую стальную теплоизолированную емкость, задача которой сохранить нагретый теплоноситель от котла. Максимальная нагрузка возникает в процессе горения топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из основных задач. Но есть большие минусы в данной схеме. Для того чтобы нагреть радиаторы до нужной температуры уходит от 2 до 4 часов. Вот здесь-то газовый котел и играет свою главную роль. Разберем схему монтажа. Твердотопливный котел обвязывается традиционным способом. Перед байпасом на подающем трубопроводе устанавливается группа безопасности. Затем через тройник устанавливают байпас. Далее, подающий трубопровод подключается к аккумулирующему баку. Байпас соединяется с обратным трубопроводом через термостатический трехходовой клапан, настроенный на температуру 55°C. Затем, монтируется циркуляционный насос, работающий в сторону котла, и далее подключается трубопровод к котлу. Создается рабочий контур, и теплоноситель в теплоаккумуляторе начинается постепенно нагреваться. От аккумулирующего бака подающий трубопровод идет к отопительным приборам. На нем устанавливается трехходовой клапан, идущий на байпас. С другого выхода трехходового клапана монтируется циркуляционный насос, установленный на подающей трубе.

После насоса устанавливается обратный лепестковый клапан, работающий в сторону радиаторов. Далее, через тройник подключается подача от газового котла с подачей от аккумулятора. После выполнения этих работ прямой трубопровод подключается к разводке системы отопления. От системы отопления обратный трубопровод через тройник подключается к газовому котлу с обязательной установкой пружинного обратного клапана, работающего в сторону газового котла. Перед тройником врезается закрытый расширительный бак, обеспечивающий защиту системы отопления. После тройника, через который подключается газовый котел по обратке, обратный трубопровод идет к тепло аккумулятору и подключается к байпасу от подающего трубопровода также через тройник. После соединения с обводной линией обратный трубопровод подсоединяется к аккумулирующему баку. Данная схема позволяет быстро нагреть систему отопления. Дальнейшая работа системы рассчитана на приоритет работы твердотопливного котла.

Совместная работа твердотопливного котла в паре с электрическим

Схема подключения твердотопливного котла параллельно с электрическим в подробностях и вопросах рассказана на видео:

Согласованная работа твердотопливного, газового и электрического котлов отопления

При желании можно с помощью достаточно простой схемы подключения объединить работу 3-х и более различных видов отопительных котлов дополнительно к твердотопливному, который всё же остаётся самым приемлемым и экономным по части потребления растопочных ресурсов.

Обзоры и тесты. Чертежи и схемы котлов на твердом топливе

Современный модельный ряд твердотопливных котлов учитывает множество особенностей их размещения в жилых помещениях (квартирах, домах) и на промышленных и технических объектах.

Разные варианты оборудования подразумевают и разные варианты его подключения. Схемы монтажа продуманы в зависимости от особенностей контура ГВС и отопления в соответствующем помещении. В одном случае конкретная схема монтажа котла на твердом топливе может являться максимально приемлемой, а в другом – единственной и незаменимой. Впрочем, это не означает, что для достижения оптимального результата необходимо заучивать все варианты подключения. В целях эффективного монтажа и наладки оборудования достаточно понимать общий принцип работы, преимущества и недостатки котла.

При расчете оптимального варианта подключения отопления необходимо уделить особое внимание совмещению функционирования котла твердотопливного с баком аккумуляции тепловой энергии. Особенность заключается в том, что температура водоподогревающего прибора находится в постоянном колебании в диапазоне 60 – 90 ⁰C. Удержать ее на одном уровне практически невозможно. В отличие от дизельных, электрических или газовых моделей, котел на твердом топливе является инертным устройством. Приведем пример схемы подключения оборудования такого типа.

В реальной ситуации не всегда есть возможность установки дополнительного водяного насоса для принудительной циркуляции теплоносителя в контуре. Причины могут быть самыми разными. Распространенный вариант – нестабильность напряжения и частые перепады в сети, которые невозможно выровнять стабилизатором. Другая ситуация – отсутствие линии электропередач в непосредственной близости от дома. Стоимость системы в таком случае будет значительно ниже из-за отсутствия дополнительного оборудования, но для ее монтажа и подключения потребуется особая внимательность в соблюдении уклонов.

В данной ситуации мы рекомендуем установить на входной и выходной трубах дополнительные предохранительные клапаны. При этом они должны быть расположены как можно ближе к водонагревателю. Старайтесь сделать так, чтобы расстояние между расширительным баком и местом соединения котла было минимальным и полностью исключало наличие врезных кранов или предохранительных клапанов.

Обратите внимание: участок h на схеме монтажа котла обозначает необходимое расстояние, которое определяет высоту подъема расширительного бака в верхней точке системы отопления. Если нет возможности расположить бак достаточно высоко, следует установить циркуляционный насос непосредственно в трубу. Иначе в контуре неизбежно будет появляться вероятность попадания воздуха в верхние радиаторы.

Если требуется установить дополнительный циркуляционный насос, он должен быть смонтирован как можно ближе к твердотопливному котлу отопления на трубе. Такое расположение позволит системе функционировать без принуждения в случае перебоев в подаче электроэнергии. Циркуляционный насос должен быть установлен по обводному пути, чтобы можно было отключить его от сети и при необходимости перекрыть обвод кранами.

Обвязка котлов — 130 фото и видео описание основных схем подключения


Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).
  • Подготовка
  • Безопасность
  • Схемы
  • Фото
  • Видео
  • Резюмируем

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

  • подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
  • также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

  • установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
  • монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
  • подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
  • подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
  • в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:
    V бака = V системы : 10

    Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

  • подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
  • схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Особенности эксплуатации твердотопливных котлов

Процесс горения древесины или угля несколько сложнее, чем сжигание того же метана (природного газа). Метан – простое неорганическое соединение, разлагающееся при высокой температуре на углекислый газ и воду с некоторой примесью угарного газа. Дерево и уголь – это сложные органические вещества, которые при сжигании образуют несколько веществ и газов, часть из них агрессивны. Это накладывает свой отпечаток на долговечность работы теплогенератора. Индивидуальная обвязка твердотопливных котлов делается для того, чтобы создать оптимальный рабочий режим и тем самым продлить им срок эксплуатации.

Одна из особенностей работы водогрейных агрегатов, сжигающих твердое топливо, проявляется после розжига топки и выхода на рабочий режим. Если монтаж трубопроводов отопления выполнить напрямую к отопительной установке и во время разогрева пропускать через водяную рубашку агрегата холодную воду, то на внутренних стенках топки начнет интенсивно выделяться конденсат. Он вступает в реакцию с продуктами горения, смешивается с золой и намертво пристает к металлической или чугунной поверхности. Результаты следующие:

  1. Стальные стенки камеры сгорания разъедаются коррозией.
  2. Чугунная топка не так подвержена коррозии, но ее шероховатая поверхность способствует прилипанию налета, который удалить очень трудно. Такой же налет появится и на стенках камеры из стали.

Для успешной борьбы с конденсатом надо выполнить малый контур циркуляции с трехходовым клапаном, подключение твердотопливного котла к системе отопления не рекомендуется осуществлять напрямую.

Из правила есть одно исключение-при подключении теплогенератора к самотечной системе отопления, функционирующей без циркуляционного насоса, монтаж допускается осуществлять напрямую. Теплоноситель здесь течет по принципу конвекции, по мере разогрева увеличивая скорость движения, конденсат при этом не появляется. Правда, это возможно лишь при малой мощности отопительного оборудования и в небольших домах.

Еще одна особенность работы отопительных установок на дровах – инерционность. Когда температура воды в системе достаточна, автоматика закрывает доступ воздуха в топку и останавливает процесс. Тем не менее еще какое-то время горение продолжается, температура теплоносителя превышает заданную. Такое же явление наблюдается при остановке циркуляционного насоса в результате отключения электроэнергии. Вода в рубашке может вскипеть, образуя пар, и разрушить оболочку либо порвать трубы. Чтобы этого избежать, на подающий трубопровод или прямо в бак котловой воды устанавливается группа безопасности со сбросным клапаном, настроенным на определенное критическое давление.

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

  • циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
  • расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
  • группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Применение теплоаккумуляторов в ТТ отопительных системах

Стандартный тепловой аккумулятор (или, как его еще называют, буферная емкость) – это утепленная емкость (бочка), заполненная теплоносителем, использующаяся для накапливания излишков тепла, возникающих при работе ТТ котлов. Конструкция его такова, что без особого труда можно самому сделать теплоаккумулятор из подручных средств. Главное – точный расчет и грамотная схема включения.

Основные достоинства данного элемента:

  1. Обвязка твердотопливного котла с теплоаккумулятором позволяет экономить топливо. При работе, котел нагревает теплоноситель не только в отопительном контуре, но и непосредственно в баке. При прогорании топлива в топочной камере температура теплоносителя в СО поддерживается накопленным теплом аккумулятора тепла. Грамотное утепление и правильно подобранная емкость устройства позволяет сохранять тепло в СО на протяжении суток, что значительно сокращает расход топлива.
  2. Бак-аккумулятор позволяет значительно увеличить срок службы ТТ котельного оборудования. Благодаря буферному баку, ТТ котел работает значительно меньше, в результате чего его срок службы увеличивается более чем вдвое.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Данная конструкция является наиболее эффективным механизмом поглощения избыточной тепловой энергии, которая часто приводит к аварийным ситуациям вследствие перегрева котла.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Элементы обвязки

Обвязка котла отопления твердотопливного, схема:

Кроме самого агрегата схема обвязки котла твердотопливного включает расширительный бачок, аварийное питание насоса (если он есть), коллектор-смеситель (если больше одного контура), циркуляционный насос (кроме систем с естественной циркуляцией), теплоаккумулятор (что такое теплоаккумулятор для котлов отопления).

Последний может выполнять функцию резервной емкости: если подача горячего теплоносителя прекратится, контуры могут какое-то время питаться из запасного резервуара.

Группа контроля и безопасности регистрирует параметры цепи, регулирует подачу, при аварии предохранительный клапан блокирует контур. В обвязку котла ТТ включены датчики температуры и скорости перемещения теплоносителя.

Схема обвязки твердотопливного котла с циркуляционным насосом может включать в себя насос с радиатором. Радиатор нужен для быстрого охлаждения системы в случае ее перегрева, т.к. у твердотопливных агрегатов регулировка мощности осложнена по сравнению с электрическими и газовыми аналогами.

Расширительный бак сбрасывает избыток давления теплоносителя при повышении температуры более 100 градусов, радиатор позволяет охладить теплоноситель до 100. По достижении оптимальной отметки радиатор перекрывается, вода движется по контуру свободно.

Электрокотел с твердотопливным котлом: упрощённая схема

Как обычно, начнём с общей схемы, чтобы дать общее же представление:

В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.

На схеме электрокотел самый простой: без встроенной автоматики и без циркуляционного насоса, а собственно ёмкость с приваренными патрубками и ТЭНами внутри. Поэтому на схеме насос снаружи. Возможно, вы купите другую модель, что-то вроде этого:

В него «всё включено», остаётся лишь присоединить трубы. Ну и вентили на подаче и обратке перед котлом обязательны.

Схема подключения в систему отопления

Ниже представлена детальная типовая обвязка твердотопливного котла полипропиленом с малым контуром и узлом смешивания.

Назначение смесительного узла – не пропустить холодную воду из обратного трубопровода в водяную рубашку теплогенератора. Трехходовой клапан, настроенный на температуру не ниже 45º, замыкает движение теплоносителя по малому кругу до тех пор, пока его температура не достигнет установленного значения. После этого клапан подмешивает в обратный трубопровод воду из системы. Для того чтобы очищать ее от накипи и шлама, перед трехходовым краном ставится фильтр – грязевик. При этом устанавливать его нужно точно в таком положении, как изображено на схеме, вертикальный монтаж фильтра является ошибкой.

Принципиальная схема дровяных печей с котлами

Теперь, когда мы рассмотрели первичный контур, радиатор радиатора и насосные радиаторы, мы можем взглянуть на всю систему на одной принципиальной схеме. Для начала рассмотрим печь с двухпортовым котлом:

.

ВАЖНОЕ ПРИМЕЧАНИЕ: Трубопровод между верхней частью змеевика и местом, где он встречается с вертикальной трубой (к которой прикреплен кусок трубы B) должен иметь небольшой подъем от цилиндра к вертикальной трубе (в отличие от чертежа, где он падение, что неправильно), чтобы предотвратить попадание воздуха в зону в верхней части змеевика.

<<< Вернуться к главному меню, к Руководству по монтажу печки и многим другим статьям

Во-вторых, давайте посмотрим на четырехходовую котельную печь (на мой взгляд, это самый простой способ решения проблем, и инжектор Т не требуется):

Не обращайте внимания на ссылку Т форсунки, так как в этой цепи такой части нет. ВАЖНОЕ ПРИМЕЧАНИЕ: Трубопровод между верхней частью змеевика и местом, где он встречается с вертикальной трубой (к которой прикреплен кусок трубы B), должен иметь небольшой подъем от цилиндра к вертикальной трубе (в отличие от чертежа, где он имеет небольшое падение, которое неправильно), чтобы предотвратить попадание воздуха в зону в верхней части змеевика.

Я добавил два дополнения к этой диаграмме, ЛИБО из которых требует Building Control в Документе G (3.13). Конечно, вы можете подобрать и то, и другое, если хотите. Первый вариант (B) — это клапан, который закроет контур с цилиндром в случае перегрева цилиндра (установлен высокий, скажем, 90 градусов по Цельсию) — подойдет нормально закрытый двухходовой клапан. Другой вариант (который я выбрал) (F) — это предохранительный клапан температуры, расположенный рядом с верхней частью цилиндра, который безопасно отправляет воду наружу в случае перегрева цилиндра (так же, как при использовании горячего крана). ПРИМЕЧАНИЕ, ЧТО ЭТОТ КЛАПАН НЕОБХОДИМ. БЫТЬ УСТАНОВЛЕННЫМ, ЧТОБЫ ВОЗДУХ НЕ МОЖЕТ ЗАСЛУЖИВАТЬСЯ ПОД НЕЙ И НЕ ОСТАНОВИТЬ РАБОТУ — I.E. ЕСТЕСТВЕННО ВЫПУСТИТЕ ОТ КЛАПАНА (по существу вставьте его в трубу, которая немного направлена ​​вверх по склону от клапана).

Подробнее в КОТЕЛЬНЫЕ ПЕЧИ> Основные строительные нормы и правила.

Примечание. Трубка, выходящая из верхней части вашей катушки (обычно 22 мм), должна немного подниматься между цилиндром и тем местом, где она встречается с первичным контуром, чтобы воздух не задерживался в верхней части вашей катушки. Если вы ищете это на моих схемах выше, это труба, к которой привязана буква «B». Я также добавил тройник к этой трубе с ручной задвижкой 15 мм на конце.Затем, если воздух будет задерживаться в змеевике во время заполнения (это может случиться), я могу добавить шланг и промыть его.

<<< Вернуться к главному меню, к Руководству по монтажу печки и многим другим статьям

Котел Hurst | Модели котлов | План просмотров

Все документы доступны для скачивания.

Брошюра по ассортименту котлов Hurst

Промышленные котельные установки


Hurst Boiler, Inc.является ведущим производителем паровых и водогрейных котлов, работающих на газе, масле, древесине, угле, твердом топливе, твердых отходах, биомассе и гибридном топливе.

Морские котлы Scotch

Серия 200 Котлы


В конструкции двухходового котла отсутствуют огнеупорные перегородки между проходами дымовых газов. Минимальное обслуживание благодаря прочной конструкции для очень длительного срока службы.Эффективность позволяет сжигать масло № 5 и № 6 при полном сгорании с низким тепловыделением.

Серия 250 Котлы


Двухходовой шотландский судовой котел с полувлажным обратным потоком. Двухходовая конструкция исключает наличие огнеупорных перегородок между проходами дымовых газов. Во многих случаях КПД равен 3- и 4-ходовым котлам.

Котлы серии

мощностью 250Вт


КОТЛ ВЫСОКОГО ДАВЛЕНИЯ мощностью от 20 до 2500 л. с.От 670 до 83 688 МБТЕ / час. Пар до 86250 PPH. Двухпроходный шотландский морской дизайн с гидробакетом

Котлы серии 300


Трехходовой шотландский судовой котел с сухой обратной связью. Задний дымовой ящик снабжен съемным соединителем для дымовой трубы и имеет задние двери с откидной крышкой и петлями.

Котлы серии 400


Судовой трехходовой шотландский котел с мокрым ротором использует новейшие технологии HVACR и идеально подходит для всех коммерческих и промышленных применений.Он обеспечивает топливную экономичность, превышающую большинство четырехходовых конструкций. Не имея большую огнеупорную задней двери, эти котлы позволяют один лаборант легкого доступа ко всем трубам.

Серия 500 Котлы


мощностью от 30 до 1500 л. с. От 1004 до 50 213 МБТЕ / час; Пар 15-300 фунтов на квадратный дюйм; Вода до 60 фунтов на квадратный дюйм 4 ПРОХОДА SCOTCH MARINE DESIGN с мокрой конструкцией МОДУЛЬНАЯ УПАКОВКА

, УСТАНОВЛЕННАЯ НА СКОЛЬЖЕНИИ

Конструкция Wetback исключает дорогостоящие износостойкие огнеупорные задние двери и перегородки между проходами дымовых газов.

Котлы серии LPW


Котел жаротрубный шотландский трехходовой модернизированный. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.

Котлы серии LPE


КОТЛ НИЗКОГО ДАВЛЕНИЯ.Модифицированный трехходовой шотландский паровой котел. Предназначен для прохождения через стандартную дверь размером 36 x 80 дюймов. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания. На салазках и в модульной упаковке.

Специальные котлы Огайо


Трехходовой шотландский морской котел с мокрой спиной. Очень большая печь для низкого тепловыделения.

Котлы евросерии


Доступно 8 моделей мощностью от 100 до 2000 л.с. Давление пара до 15-300 фунтов на квадратный дюйм. Секция горячего водоснабжения I и Секция IV

Котлы серии LPX


Котел двухходовой морской модернизированный. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой.Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.

Противоточная серия


Новое противоточное устройство

Hurst повышает эффективность котла без увеличения площади поверхности теплопередачи и падения давления дымовых газов в котле.

Thermalmaster


Hurst Boiler рада объявить об одобрении патента на новый революционный противоточный котел Hurst Boiler Thermal Master, в котором реализованы функции, повышающие эффективность котла.

Котельные установки на салазках


Hurst Boiler предлагает индивидуальные комплекты блоков котлов премиум-класса для всех типов паровых и водогрейных котлов.

Блоки салазок для систем паровых и водогрейных котлов


Hurst Boiler предлагает индивидуальные комплекты блоков котлов премиум-класса для всех типов паровых и водогрейных котлов.

Гибридная конденсационная система с горячей водой


Инновационная конструкция включает в себя сверхтяжелые стальные котлы Hurst и систему рекуперации тепла с высоким расходом, которая обеспечивает желаемое повышение эффективности.

StackMaster


Внутренний стековый экономайзер Hurst — это устанавливаемое на заводе устройство, которое предназначено для повышения эффективности работы котла и сокращения его эксплуатационных расходов в течение всего срока службы котла.

Синхронизированное управление тягой


Системы последовательного регулирования тяги используются для поддержания предсказуемого и надежного давления дымовых газов на выходе из котла.

Котлы топочные

Серия 45 Котлы


Трехходовая топка. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, тяжелая нефть и комбинация газ / нефть. Доступен с конфигурацией с низким уровнем выбросов NOx.

Серия 100 Котлы


Трехходовая топка. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, тяжелая нефть и комбинация газ / нефть. Доступен с конфигурацией с низким уровнем выбросов NOx.

Вертикальные котлы

4VT Циклон горячей воды


Циклонный водогрейный котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

4VT Циклон паровой


Циклонный паровой котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

VIX серии


Вертикальная конструкция пожарных трубок отличается высокоэффективными ребристыми пожарными трубами X-ID. Монтируемые на салазках комплектные системы легко устанавливаются.Серия VIX предлагает меньшую площадь основания, чем большинство типичных вертикальных котлов.

УКВ серии


Гибридный котел VHF (вертикальный ручной) является последним достижением компании Hurst, отражающим наши постоянные разработки в области технологии твердотопливных котлов.

Котельные системы на биомассе

Типы систем отопления на биомассе


Три способа оптимизации сжигания твердого топлива


Преимущества биомассы


Типы топлива из биомассы


Теплотворная способность древесины


Системы питательной воды

Кормушка


Для всех типов паровых котлов с давлением до 300 фунтов на кв. Дюйм.Системы питательной воды с открытой вентиляцией. Полностью подключен к трубам и проводам. Промышленный рейтинг. Готовы к установке от 30 до 1000 галлонов. (Большие размеры по запросу).

Оксимайзер


Компактные деаэраторные системы, от 5000 до 200000 PPH. Обеспечивает питательную воду до 0% CO2 и 0,005 см3 / л кислорода.

Система рекуперации тепла с обдувом поверхности


Высокотемпературная вода, очищенная от «поверхностной» продувочной системы котла, несет ценную тепловую энергию, которая обычно теряется в канализацию.Система рекуперации тепла котла Hurst может регенерировать эту потерянную энергию и передавать ее подпиточной воде котла для повышения общей эффективности.

Сепараторы продувки

Интегрированные системы управления

Котлы на твердом топливе

Котлы на твердом топливе: уголь


Чертежи твердого топлива в плане


Котлы на твердом топливе: дерево


Твердотопливные котлы: ТЭЦ


Hurst Boiler & Welding Co, Inc.

100 Boilermaker Lane
Кулидж, GA 31738-3765

Тел .: 229-346-3545

© 2021 г. Hurst Boiler & Welding Co, Inc. Все права защищены.

Пиролизный котел на твердом топливе | Серверная служба

Принцип работы, лежащий в основе работы пиролизного котла, принципиально отличается от принципа работы классического твердотопливного котла.На схеме ниже показаны основные конструктивные элементы пиролизного котла, а также принцип пиролизного сжигания и нагрева теплоносителя:

Внешний вид пиролизного котла мощностью 25-80 кВт

Как видно из вышеприведенной диаграммы, в пиролизном котле существует разделение фаз горения:

На первом этапе не дрова, а газ, который выделяется из древесины под воздействием высокой температуры и недостатка кислорода,
На втором этапе горит твердый остаток.

Достоинством пиролизных котлов является высокий КПД котлов данного типа, достигающий 85%, практически полное отсутствие золы и сажи, возможность регулировки мощности в диапазоне 100% -30% от номинальной мощности. Однако стоимость пиролизных котлов намного выше стоимости простых классических твердотопливных аналогов.

Установка твердотопливного пиролизного котла потребует тщательного соблюдения всех требований, включая высоту и внутреннее сечение дымохода. Параметры дымохода будут зависеть от типа и мощности котла.Наконец, они определяются в соответствии с ручным обслуживанием конкретного котла.

Важным обстоятельством является возможность дальнейшего подключения газа. Котел может быть как с одним контуром, так и с несколькими, также возможно использование одноконтурного котла с подключением котла. Твердотопливные котлы по конструкции топки могут быть стальными и чугунными, что тоже необходимо учитывать перед установкой — материал различается по весу. Котлы можно устанавливать как на стяжку — жесткое основание, так и непосредственно на фундамент.

Монтаж пиролизного твердотопливного котла должен производиться с соблюдением требований безопасности. Обязательное требование — вентиляционное и дымоходное оборудование в помещении, где установлен котел. В течение одного часа воздухообмен должен пройти трижды, без учета воздуха, который потребуется для горения. В этом помещении запрещено хранение легковоспламеняющихся и взрывоопасных веществ. Установка котла на твердом пиролиза топлива должна осуществляться методом размещения котла на основе тугоплавкого — металлического листа толщиной до 0.6 мм или асбестовая плита толщиной не менее полсантиметра. Перед самим котлом к ​​полу крепится металлический лист размером не менее 0,5 х 0,7 м.

Котел необходимо устанавливать на расстоянии не менее полуметра от горючих конструкций. Проход между лицевой стороной котла и противоположной стеной должен быть не менее одного метра для нормального обслуживания агрегата. Зазоры в дымоходе и соединениях дымохода после подключения необходимо заполнить глиняным раствором или любым другим термостойким герметиком, чтобы избежать возникновения пожароопасной ситуации или неудовлетворительной работы котельного оборудования.При установке в качестве уплотнительного материала для резьбовых соединений желательно использовать льняную нить с пропиткой из белого цинка на льняном масле или свинцовой смоле, а также ленту ФУМ. Допускаются и другие способы герметизации резьбовых соединений, которые могут гарантировать герметичность соединения.

Монтаж пиролизного котла на твердом топливе должен выполняться только специалистом!

Запрещается использовать воду из системы отопления для бытовых нужд во избежание выхода из строя котла, системы отопления и автоматических систем безопасности (может произойти коррозия защитной гильзы регулятора температуры воды).
Кипячение воды в отопительном котле и системе отопления запрещено, температура воды на выходе из котла не должна превышать 90 градусов. Если в системе произошел стук — из-за образования пара начались гидроудары, — тепло от топки необходимо отвести.
Очистить камеру котла можно только после того, как она полностью остынет.

Если Вам необходим качественный монтаж твердотопливного пиролизного котла — звоните нам по телефонам Ташкента:

+998 (71) 207-33-32

7-07 УСТРОЙСТВА ГОРЕНИЯ ТВЕРДОГО ТОПЛИВА

ГЛАВА 7-07


УСТРОЙСТВА ДЛЯ СЖИГАНИЯ ТВЕРДОГО ТОПЛИВА

РАЗДЕЛОВ:

7-07-001-0001 ОПРЕДЕЛЕНИЯ:

7-07-001-0002 ОБЩИЕ ПРАВИЛА И СТАНДАРТЫ:

7-07-001-0003 УСТАНОВКА:

7-07-001-0004 НАРУШЕНИЯ:

7-07-001-0001 ОПРЕДЕЛЕНИЯ:

А. «Старинный дровяной обогреватель» означает дровяной обогреватель или каминную топку, изготовленные до 1940 года, имеющий богато украшенную конструкцию и текущую рыночную стоимость, значительно превышающую обычную дровяную топку или каминную топку, произведенную в тот же период времени, и основная цель которых — декоративная.

Этот прибор освобожден от норм выбросов и требований Раздела 2 со следующим условием. Старинный дровяной обогреватель нельзя использовать на регулярной основе в качестве единственного источника тепла для поддержания комфортной температуры в помещении.

B. «Сертифицированное устройство» означает дровяную каменку или каминную топку, сертифицированную в соответствии с действующими стандартами, принятыми Агентством по охране окружающей среды.

C. «Уголь» означает минеральное вещество, состоящее из обугленного растительного вещества.

D. «Кухонная плита» означает прибор на дровах, предназначенный в первую очередь для приготовления пищи и имеющий следующие характеристики:

1. Духовка объемом 0,028 кубических метра (1 кубический фут) или более и решетка для духовки,

2. Устройство для измерения температуры духовки,

3. Путь пламени, проходящий вокруг печи,

4. Решетка шейкерная,

5. Зольник,

6. Дверца для удаления золы под печью, и

7. Отсутствие вентилятора или тепловых каналов для отвода тепла от прибора.

Этот прибор не соответствует нормам выбросов и требованиям Раздела 2.

E. «Открытый каменный камин» означает очаг и топку из твердых каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящим дымоходом.

Камины из открытой каменной кладки без изменений для создания безвоздушных рабочих условий, освобождены от норм выбросов и требований Разделов 2 и 3.

F. «Каминная вставка» означает изделие заводского изготовления, устанавливаемое на месте, состоящее из узла топки, предназначенного для установки внутри или частично внутри топочной камеры камина, в которой дымоход камина используется для выпуска продуктов сгорания.

Этот прибор должен соответствовать нормам выбросов и требованиям Разделов 2 и 3.

G. «Горелка для пеллет» означает устройство для сжигания твердого топлива, предназначенное для обогрева внутренних помещений здания.Это нагреватель с принудительной тягой с автоматической или ручной подачей, который подает в топку кормовой материал соответствующего размера или прессованные гранулы из древесины или другого материала биомассы.

Этот прибор должен соответствовать нормам выбросов и требованиям Разделов 2 и 3.

H. «Устройство для сжигания твердого топлива» означает подключенное к дымоходу устройство, которое сжигает твердое топливо, предназначенное для обогрева, приготовления пищи или того и другого. К таким приборам относятся дровяные обогреватели и каминные топки.

I. «Комплект для печи» означает комплект, который может включать дверь, ножки, дымовую трубу и хомуты, кронштейны, болты и другое оборудование, а также инструкции по сборке дровяного обогревателя с помощью обычных инструментов.

Дровяные обогреватели, изготовленные из таких комплектов, должны соответствовать всем нормам выбросов и требованиям Разделов 2 и 3.

J. «Котел» означает твердотопливный прибор, работающий на сжигании топлива, используемый в основном для обогрева помещений, за исключением помещения, в котором установлен прибор, путем распределения по трубам газа или жидкости, нагретой в приборе.

Этот прибор не соответствует нормам выбросов и требованиям Раздела 2.

K. «Печь» означает прибор, работающий на твердом топливе, который спроектирован для размещения вне обычных жилых помещений и который согревает помещения, отличные от помещения, в котором находится прибор, путем распределения воздуха, нагретого в приборе, по каналам.

Этот прибор освобожден от норм выбросов и требований Раздела 2.

L. «Строение» означает все, что построено или построено, строение или здание любого рода, или любое произведение, которое построено искусственно или состоит из частей, соединенных определенным образом.

M. «Несертифицированный» означает дровяную каменку или каминную топку, которые не могут быть проверены на соответствие сертифицированным стандартам.

N. «Дровяной обогреватель» означает закрытый дровяной котел, способный и предназначенный для обогрева помещений и нагрева воды для бытового потребления, который отвечает всем следующим критериям:

1.Соотношение воздух-топливо в камере сгорания в среднем менее 35: 1,

.

2. Полезный объем топки менее 20 кубических футов,

3. Минимальная скорость сжигания менее 5 килограммов в час, и

4. Максимальный вес 800 кг.

Приборы, описываемые как сборные камины и предназначенные для установки дверей или других аксессуаров, которые могут создать условия работы дровяного обогревателя с ограниченным воздухом, должны соответствовать стандартам выбросов, если они соответствуют критериям, указанным в приведенном выше определении, с установленными аксессуарами. .

Дровяные обогреватели могут включать дровяные печи, сборные камины или любые устройства для сжигания твердого топлива, которые соответствуют критериям в приведенном выше определении, если только устройства для сжигания твердого топлива не исключены ниже.

Дровяные обогреватели не включают открытые каменные камины, устройства для барбекю, газовые камины, бойлеры, печи, старинные дровяные обогреватели или кухонные плиты.

В случае, если определение, данное в настоящем документе, неясно или вызывает противоречие, преобладают стандартные определения, установленные Агентством по охране окружающей среды США.(Приказ 1803, 06.09.94)

(Приказ № 1664, вступил в силу 06.05.90; Приказ № 1803 с поправками от 06.09.95)

7-07-001-0002 ОБЩИЕ ПРАВИЛА И СТАНДАРТЫ

A. Начиная с 1 июля 1990 г., незаконно рекламировать, продавать, предлагать продавать или устанавливать дровяные обогреватели или каминные топки в любом сооружении в пределах города Флагстафф, если они выделяют больше, чем стандарт Фазы I Агентства по охране окружающей среды. 8,5 граммов твердых частиц в час для некаталитического прибора или 5.5 граммов твердых частиц в час для каталитического устройства. Начиная с 1 июля 1992 года, стандартом будет стандарт EPA Phase II: 7,5 граммов твердых частиц в час для некаталитических устройств и 4,1 граммов твердых частиц в час для каталитических устройств. Наличие на устройстве сертификационной этикетки EPA свидетельствует о том, что устройство соответствует этим стандартам.

B. С 1 июля 1990 г. или после этой даты никто в городе Флагстафф не должен сжигать уголь.

(Приказ № 1664, вступил в силу 06.05.90) ​​

7-07-001-0003 УСТАНОВКА

A. Начиная с 1 июля 1990 года никто не должен устанавливать дровяную печь или каминную топку без предварительного получения разрешения от строительного управления на такую ​​установку в соответствии с применимыми положениями Единых строительных норм и правил, принятых городскими властями. Флагстаффа. Начиная с 1 июля 1990 г. установка дровяной печи или каминной топки должна соответствовать всем письменным спецификациям производителя.Дровяная печь или каминная топка не должны эксплуатироваться до тех пор, пока она не будет проверена и одобрена после завершения установки городским строительным инспектором или его уполномоченным.

(Приказ № 1664, вступил в силу 06.05.90) ​​

7-07-001-0004 НАРУШЕНИЯ

A. Нарушение разделов 2 и 3 настоящего Постановления Кодекса города Флагстафф объявляется правонарушением.

Б.

1. Реклама, продажа, предложение продать несертифицированную дровяную каменку или каминную топку или установка дровяной каменки или каминной топки в любой конструкции без получения необходимого разрешения влечет наложение штрафа в 100 долларов.

2. Второе нарушение наказывается штрафом в размере 300 долларов США.

3. Третье нарушение наказывается штрафом в размере 500 долларов США.

4. Каждое последующее правонарушение карается штрафом в размере 1500 долларов США.

C.

1. Нарушение статьи 2 настоящего Постановления любым лицом наказывается штрафом в размере 100 долларов США.

2. Каждое последующее нарушение влечет наложение штрафа в размере 1000 долларов США.

Д.

1. Нарушение статьи 3 настоящего Постановления любым лицом наказывается штрафом в размере 100 долларов США.

2. Каждое последующее нарушение влечет наложение штрафа в размере 1000 долларов США.

E.

1. Любые дровяные обогреватели или каминные топки, которые не соответствуют разделам 2 и 3, должны быть удалены или заменены сертифицированными дровяными каменками или каминными топками в течение 30 дней с момента уведомления, или на владельца будет наложен штраф в размере 10 долларов за штуку. дня, пока не будут удалены или заменены не соответствующие требованиям дровяные каменки или каминные топки.

F.

1. Термин «последующее нарушение» означает нарушение, которое произошло после осуждения и приговора за ранее совершенное нарушение.

2. В случае признания виновным в пятом последующем нарушении последующее нарушение любого положения настоящей статьи влечет наложение штрафа в размере 2 500 долларов США.

G. Нарушение положения настоящего Кодекса сотрудником фирмы при ведении бизнеса от имени фирмы считается отдельным нарушением со стороны работника и управляющего собственника, партнера или должностного лица фирмы. .

H. Нарушение любого положения этой статьи, не включенное в подпункты A-G выше, влечет наложение штрафа в размере не более 500 долларов США. (Приказ 1664, 05.06.90)

(Приказ № 1664, вступил в силу 06.05.90) ​​

Producent kotłów, piece co, kotły grzewcze

Stabilność

Jesteśmy стабильная фирма, dbającą o ciągły rozwój i ulepszanie produktów. Świadczą o tym przyznawane nam nagrody oraz nieustająca popularność naszych produktów wśród tysięcy zadowolonych i powracających do nas użytkowników.

Zadowolenie

Robimy wszystko, aby nasi klienci byli usatysfakcjonowani. Produkty dopasowujemy do potrzeb i staramy się zapewnić jak najlepszą obsługę serwisową i pozakupową. Cały nasz zespół pracuje po to, aby móc oferować Państwu Fachowy serwis oraz produkty wysokiej jakości w możliwie najniższych cenach.

Niezawodność

W Proceie produkcji wykorzystujemy nowoczesne roboty spawalnicze, ale w miejscach, w których konstrukcja powinna być wyjątkowo szczelna, jako jako jednich zsuielicze.Jest to czynność wymagająca więcej czasu ze względu na udział człowieka, ale dzięki temu możemy udzielić Państwu aż 10 lat gwarancji na szczelność połączeń spawalniczeń.

Wydajność

Efektywne spalanie w kotłach automatycznych osiągnęliśmy dzięki zastosowaniu systemu podawania paliwa sterowanego elektronicznie. Zespół podajnika odpowiada za optymalne dozowanie opału, dostosowane do zapotrzebowania budynku na ilość ciepła. W ten sposób, automatyka skutecznie zastępuje pracę człowieka wyręczając go w obsłudze kotła i wpływając na znacznie oszczędniejsze zużycie paliwa.

Solidność

Dla naszej firmy najważniejsze jest oferowanie trwałych urządzeń grzewczych. Dlatego do ich produkcji używamy sprawdzonej blachy, która zapewnia odporność na korozję i daje długą żywotność żółtych konstrukcji. Nasze produkty są całkowicie dostosowane do polskich norm budowlanych.

Optymalność

Robimy wszystko, aby ułatwić rutynowe czynności wykonywane w trakcie obsługi kotła tj. zasyp opału czy wybieranie popiołu. Dbamy również o to, aby nasze kotły cieszyły użytkowników nie tylko swoją pracą, ale również wyglądem.Dlatego nasi projektanci odświeyli obudowę zewnętrzną, dodając jej więcej ekskluzywności i ergonomii.

Хлевы горячей воды (для твердого топлива — сжигание биомассы) — Ventobacco

Установки горячей воды

1. Общая информация
Принцип работы системы горячего водоснабжения с помещениями для сушки табака.

Установки горячей воды для коровников для выдержки табака спроектированы таким образом, что тепло в табачные помещения подается с помощью горячей воды, произведенной в водогрейных котлах на твердом топливе (биомассе) или водогрейных котлах, работающих на жидком или газовом топливе, и распределяется в коровники по изолированным трубопроводам. .

В отличие от обычного способа работы коровников, где источник тепла находится на каждом помещении индивидуально, при сжигании твердого топлива (биомассы) неэффективно и безопасно сжигать его отдельно на каждой воздушной печи (с современной горелкой для пеллет) для нескольких причины (сжигание биомассы невозможно точно контролировать, как жидкое или газовое топливо, многие стебли выхлопных газов расположены близко друг к другу, рискуя подавать дым в воздухозаборник следующего помещения, что приводит к высокому содержанию нитрозаминов, больший риск утечек из камеры сгорания, что приводит к выходу выхлопных газов в табак, намного больше обслуживания — работа по очистке золы на каждой печи и т. д….).

При сжигании биомассы настоятельно рекомендуется использовать горячую воду для отверждения, поскольку сжигание биомассы происходит вдали от воздухозаборников коровника, а подачу горячей воды можно точно контролировать для максимально плавного отверждения.

Работа амбаров для отверждения табака горячей водой зависит от надлежащего и тщательного проектирования центральной системы горячего водоснабжения, поскольку источник тепла больше не находится в каждом стойле по отдельности, а в центральном месте, где производимое тепло обычно распределяется между несколькими стойлами, поэтому если установка не работает должным образом, это повлияет на все подключенные коровники.

Каждая установка горячего водоснабжения, а также змеевики в коровнике разрабатываются специально для каждой установки, в которой они должны работать, с учетом определенных факторов. размер и количество сушильных камер, прикрепленных к каждой установке, различные способы распределения воды, проходы и размер трубопроводов, вид топлива, работа с более высокой или низкой температурой воды, работа с маленькими или большими вентиляторами в амбарах и т. д.

Сушка табака в амбарах с горячей водой идеальна.Это лечение табака наилучшего качества.

Эффективность отверждения у водяных теплообменников выше, чем у любого другого теплообменника, работающего на дизельном или газовом топливе, из-за прогрессивной (аналоговой) подачи тепла к каждому помещению и более низкой температуры нагревательного элемента.

Специальная и опытная конструкция установки обеспечивает минимально возможный расход топлива, надежную и безопасную установку и работу коровника с отличными результатами отверждения.

Плохая конструкция установки приводит к высокому расходу топлива, ненадежной и небезопасной работе с невозможностью контролировать процесс отверждения на всех пристроенных коровниках.

Как устроена установка горячего водоснабжения.

Твердотопливные водогрейные котлы спроектированы таким образом, что они могут эффективно сжигать древесину, уголь или другое твердое топливо, подаваемое вручную или автоматически с помощью механизмов, предназначенных для автоматической подачи горючего материала, когда он находится в форме щепы или пеллет, даже полуавтоматического механизмы для подачи древесины в бревна.

Горячая вода, производимая в котле, рециркулирует в одной или нескольких изолированных трубопроводных системах через один или несколько насосов рециркуляции воды.

К системе трубопроводов горячей воды независимо подключены один или несколько амбаров, оборудованных змеевиками (радиаторами) водяного отопления с сервоприводными водяными клапанами.

Самыми эффективными установками (как по стоимости установки, так и по эксплуатационным расходам) являются те, в которых помещения сгруппированы по партиям по 5-7, где принцип «загружайте одно помещение в день» обеспечивает непрерывную и стабильную подачу тепла на протяжении всего цикла отверждения. что приводит к максимальной эффективности сгорания.

Отверждение длится 6-7 дней.В эти дни ~ половина сараев будет требовать небольшого тепла (несколько БТЕ) в течение ~ 3 дней (окраска и окончание сушки стебля), а другая половина — максимального тепла (сушка увядания листьев и начало сушки стебля).

Следуя принципу «загружайте один амбар в день» на каждую группу из 5-7 коровников, потребность в тепле остается стабильной в течение всего цикла отверждения, размер необходимого котла может быть намного меньше, его мощность сгорания почти стабильна в течение недели и это максимальная эффективность.

Обычно комплект котла и его гидравлические части монтируются в «котельной».

В котельной могут быть установлены один (или несколько) водогрейных котлов, работающих параллельно или раздельно.

Одна (или более) группа стойл для сушки табака может быть подключена к помещению с водогрейной котельной, если размер водогрейного котла (ов) достаточен для подачи необходимого тепла в группу (группы) табачных помещений.

Один (или более) большой инерционный (накопительный) резервуар для горячей воды является частью этой системы трубопроводов, когда водогрейный котел имеет небольшой объем воды, чтобы придать системе большую инерцию.

Один (или несколько) комплект гидравлических частей, например, рециркуляционный насос, расширительный бак, автоматический заправочный клапан, электролитическая защита магния, регулирующие клапаны, предохранительные клапаны, клапаны продувки воздухом, термостаты и другие механизмы на котле, обеспечивающие надлежащую циркуляцию воды в трубопроводе надежная и безопасная работа системы горячего водоснабжения и пристроенных к ней стойл.

Если необходимо добавить инерционный водяной бак, его можно установить в котельной или рядом с ней.

Система трубопроводов соединяет котел с его частями с табачными стойлами.Контур разработан в соответствии с каждой установкой и может быть индивидуальным с рециркуляционным насосом для каждого коровника или группы коровников или основным контуром с одним рециркуляционным насосом для всех коровников.

A) Твердотопливный водогрейный котел.

Котел изготовлен из толстолистовой стали с решеткой из тяжелого чугуна или «мокрой» решеткой (решеткой из труб тяжелой воды), где твердое топливо (дрова или уголь) горит либо вручную, либо автоматически. чтобы вода оставалась горячей.

Если твердое топливо находится в форме пеллет или меньше ~ 3 см шт, котлы оснащены автоматическим механизмом подачи пеллет «шнекового» типа с инверторным самонастраивающимся питателем или автоматической горелкой давления пеллет новейшей технологии.

Котел изготовлен опытным производителем для твердого топлива с большой камерой сгорания, поэтому он может вместить много древесины или угля и эффективно сжигать биомассу, а также большой объем воды, чтобы придать системе как можно большую инерцию.

Необходимый кислород для эффективного сгорания:

— либо естественное всасывание (небольшие котлы) из заслонки забора свежего воздуха, приводимой в действие механическим термостатом с рычагом, который погружается в горячую воду наверху котла, увеличивая отверстие для забора свежего воздуха, когда температура воды опускается ниже заданного значения, либо уменьшается это когда температура воды превышает заданное значение, или

-питание от вентилятора (ов), подача воздуха которого автоматически регулируется через преобразователь частоты в зависимости от подачи твердого топлива и желаемой температуры воды.

Котел должен быть оборудован как минимум основными устройствами, необходимыми для обеспечения безопасной эксплуатации

  • термометры и манометры для контроля температуры и давления воды.
  • предохранительные клапаны сброса давления, которые открываются в случае превышения давления определенного значения.
  • Вытяжной клапан
  • для регулирования всасывания дымовых газов в дымоход.
  • впускных и выпускных отверстий для воды и вспомогательные порты.

Котлы (в основном крупногабаритные) могут быть оборудованы автоматическими золоуловителями и пылеуловителями.

Размер и тип котла, а также конструкция установки зависят от топлива, которое будет топиться, размера и типа сарая, а также от общей тепловой мощности установки.

B) Дымоход

Дымоход должен быть изолирован в соответствии с рекомендациями производителя котла с достаточной высотой для обеспечения надлежащего всасывания выхлопных газов, заканчиваясь не менее чем на 5 метров выше крыши сарая, чтобы избежать всасывания дыма из заслонок забора свежего воздуха сарая.

Регулирующая заслонка (ручная или автоматическая на больших котлах) на выхлопе котла позволяет регулировать всасывание выхлопных газов для повышения эффективности сгорания.

Пылесборники, механизмы очистки дымовых газов, ручные или автоматические, с подачей воздуха под давлением могут быть добавлены к котлам для обеспечения постоянной высокой эффективности сгорания и поддержания чистоты окружающей среды.

Тип, размер и высота дымохода зависят от конструкции и мощности котла.

C) Инерционный накопительный бак горячей воды

Этот резервуар представляет собой большой изолированный резервуар, который размещается рядом с котельной или рядом с ней и подключается к контуру трубопровода.

Этого можно избежать в некоторых случаях, когда в водогрейном котле достаточно воды.

Этот бак увеличивает объем воды в установке, придавая ей необходимую инерцию, чтобы минимизировать колебания температуры воды, и помогает замедлить кипение воды в случае неисправности других предохранительных устройств.

Обычно имеет впускной и выпускной порт, пару вспомогательных портов, термометр и предохранительный клапан.

Размер инерционного бака зависит от технических характеристик каждой установки.

Г) Насос рециркуляционный и гидравлические части и механизмы котельной.

Циркуляционный насос (ы) обеспечивает надлежащую рециркуляцию воды в трубопроводах, и некоторые из них или все (в зависимости от конструкции установки) всегда работают, когда котлы работают, чтобы обеспечить непрерывную рециркуляцию воды в системе.

Элементы управления отверждением Smart Ventobacco могут изменять температуру воды, подачу и давление насоса в соответствии с потребностью в тепле в коровниках, чтобы обеспечить постепенное отверждение.

Расположение насоса (ов) зависит от конструкции установки, чтобы избежать проблем с кавитацией и т. Д.

Циркуляция воды регулируется в зависимости от потребности установки в тепле.

Прочие навесные детали гидравлики:

Расширительный бак для воды может быть открытым или закрытым, в зависимости от конструкции установки.

Объем и давление расширительного бака соответствуют конструкции установки, а также рабочей температуре и давлению.

Клапаны сброса давления, предохранительные клапаны, клапан автоматического долива воды, клапаны автоматического удаления воздуха, манометр, термометр находятся на подающей и обратной линиях котла, чтобы завершить «котельную».

Прочие гидравлические детали согласно спецификации установки.

E) Помещения для выдержки табака

Камеры для отверждения табака в таких установках вместо классической печи-горелки оснащаются змеевиками (радиаторами).

Каждая камера для выдержки имеет нагревательный змеевик, обычно сделанный из медных трубок и алюминиевых ребер или из гальванизированной или нержавеющей стали, в зависимости от конструкции установки.

Размер змеевика, количество трубок, диаметр трубок и расстояние между ребрами зависят от температуры воды в установке и объема водоснабжения, размера амбаров, мощности и давления их вентиляторов.

Каждый нагревательный змеевик оснащен либо вторичным водяным насосом, либо трехходовым клапаном, который в соответствии с приказом регулятора сухого термометра в помещении либо направляет горячую воду из трубопровода в нагревательный змеевик, либо отводит ее обратно в трубопровод, не загоняя ее в помещение. нагревательный змеевик.

Конструкция нагревательного змеевика зависит от конструкции установки, вместимости каждого помещения и характеристик вентилятора.

F) Трубопровод горячей воды (рециркуляция)

Изолированные трубопроводы каждой установки соединяют водогрейный котел (с инерционным баком и т. Д.) С нагревательными змеевиками варочного цеха.

Трубопроводы изготавливаются либо из медных (небольшие установки), либо из стальных труб в соответствии со схемой трубопроводов горячей воды для каждой установки, стараясь не допускать попадания воздуха в точки «ловушки» с автоматическими клапанами стравливания воздуха в более высоких точках.

Он хорошо изолирован для минимизации тепловых потерь.

Размер трубопровода согласно проекту установки.

G) Трубопровод пресной воды. (поставка)

Прибытие трубопроводов пресной воды:

— в котельную, чтобы обеспечить постоянную подачу свежей воды к клапану автозаполнения котла, чтобы котел оставался наполненным водой в случае потери воды из системы горячего водоснабжения.

— в каждый коровник для подачи в его опрыскиватели для кондиционирования табака после сушки стебля.

ВНИМАНИЕ : Подача пресной воды в основном в котельную абсолютно необходима для обеспечения безопасности установки. Если давление воды ниже 2–3 бар, необходима установка нагнетательного насоса.

Размер трубопровода подачи свежей воды в котельную соответствует габаритам котла.

На каждую трубу амбара ½ дюйма для работы при давлении ~ 4 бар для опрыскивателей.

H) Генераторная установка

Дизель-генераторная установка используется в качестве резервного источника энергии для обеспечения:

— Насос рециркуляции горячей воды будет продолжать работать при отключении городского электричества, чтобы обеспечить охлаждение котла.

-Что коровники, находящиеся на критической стадии лечения (сушка увядания листьев), будут продолжать работать.

ПОМНИТЕ : Обжиг дров или угля не прекращается мгновенно при отключении электроэнергии и вода может закипать в котле, если циркуляция воды ограничена.

Конечно, в систему встроены предохранительные устройства, замедляющие горение в таком случае (механизм подачи котла, воздушная заслонка горения, инерционный бак, предохранительные клапаны), но работа рециркуляционного насоса при работе котла на твердом топливе является обязательной.

Размер генераторной установки в соответствии с общей мощностью сарая и электрическими нагрузками установки.

I) Электрический монтаж

Электроустановка состоит из главной электрической панели 3 фазы + нейтраль + земля

с предохранителями подходящего размера в зависимости от нагрузки каждой установки.

Альтернативный выключатель (автоматический или ручной) обычно устанавливается рядом с панелью, чтобы отвести электроэнергию от города или генератора к установке.

Электропитание от главного электрического щита должно поступать в котельную и в каждый сарай.

Электрооборудование и установка должны выполняться местным инженером-электриком в соответствии с местными правилами в соответствии с электрическими спецификациями каждой установки.

G) Мониторинг коровника (программа Ventobacco® 12)

За работой коровника

и места обработки можно следить по беспроводной сети или с помощью двухжильного кабеля от каждого помещения к концентратору на ПК.

Добавить комментарий

Ваш адрес email не будет опубликован.
