Подключение бойлера косвенного нагрева — схемы обвязки

После выбора бойлера косвенного нагрева встаёт вопрос о его правильном подключении. Различия схем обвязки, наличие дополнительных циркулярных насосов и гидравлической стрелки требуют наличия у мастера базового багажа информации, почерпнуть который можно из написанного далее.

  • Подключение к котлам разных типов
      к одноконтурному котлу
  • к двухконтурному котлу
  • к твердотопливному котлу
  • к электрокотлу
  • комбинированный бойлер
  • Советы для самостоятельного монтажа
  • Виды и особенности бойлеров косвенного нагрева

    Нагреватели воды с косвенным принципом действия выполняют передачу тепла за счёт потребления его из уже нагретой жидкости, циркулирующей внутри прибора. Элемент конструкции, отвечающий за теплообмен называется теплообменником и может быть выполнен в форме змеевика или бака (система «бак в баке»).

    Главными потребительскими особенностями бойлера являются:

    Размер Наиболее востребованы и удобны приспособления с объёмами ёмкости 100 – 120 литров.

    Но есть баки, вмещающие 300 литров и более. Они могут использоваться в качестве тепло аккумулятора для обеспечения помещения теплом в периоды прекращения работы котла.

    Форма По форме оборудование может иметь следующие конфигурации:

    • цилиндрическую;
    • кубическую;
    • прямоугольную.

    Этот параметр не столько удовлетворяет эстетические потребности покупателя, сколько помогает интегрировать устройства в пространства, выделенные для размещения прибора.

    Рециркуляция Такой вид устройств самый дорогой, но и наиболее универсальный. Он имеет возможность подавать в кран нагретую жидкость в максимально короткий отрезок времени, что очень удобно.

    Схема подключения к системе отопления

    Нагреватель устанавливается как можно ближе к источнику подачи тепла. Это помогает более эффективно осуществлять нагрев.

    При отсутствии дополнительного оборудования подключение происходит просто. Канал подачи нагретого теплоносителя, выходящего их котла или отопительной системы, подключается к соответствующему входу в бойлере косвенного нагрева.

    Канал выхода остывшего состава присоединяется к обратке.

    Вторые вход и выход обеспечивают движение внутри бака воды, предназначенной для нагрева.

    Подробно изображено такое подключение на схеме:

    Что это?

    Бойлер косвенного нагрева – емкость кубической или цилиндрической формы, внутри которой установлен теплообменник, в большинстве случае выполненный в виде спиралевидного змеевика. По нему проходит теплоноситель из системы отопления, с помощью которого и нагревается вода в баке. Такие системы хорошо подходят для небольших домов.

    Водонагреватель в большинстве случаев не имеет собственного теплоисточника. Он пользуется энергией внешнего отопления. Это может быть центральная система или отдельный котел. Поэтому для каждого случая используется собственная схема подключения бойлера косвенного нагрева.

    Различные схемы обвязки бойлера

    Различают несколько основных способов обвязки устройства, которые бывают:

    С двумя циркулярными насосами

    Оба насоса предназначены для параллельной работы.

    Дин из них устанавливается на трубу отопления, второй – на тёплое водоснабжение. Их включение и выключение производится за счёт срабатывания тепловых реле.

    Особенностью данного подключения есть необходимость установки обратных клапанов. Их монтируют после насосных устройств. Это нужно для предотвращения смешивания потоков в теплоносителе.

    Подробно правильное расположение всех элементов такой обвязки можно рассмотреть на схеме:

    Трехходовой клапан с сервоприводом

    Сервоприводом называют элемент системы, отвечающий за управление работой трёхходовым клапаном. В случае с описываемым оборудованием, таким устройством выступает термореле, которое может быть составным компонентом главного нагревательного прибора или устанавливаться дополнительно.

    Устроена такая система так:

    • 1. Есть два контура: бойлерный
    • отопительный
  • 2. Когда в системе горячего водоснабжения понижается температура, термостат подаёт сигнал клапану.
  • 3. Клапан переключает движение теплоносителя в сторону бойлера косвенного нагрева.
  • 4. При достижении нужного теплового показателя термостат сигнализирует об этом клапану.
  • 5. Происходит переключение подачи потока на отопительный контур.
  • На схеме показан способ обвязки с 3-х ходовым клапаном:

    Способ с гидравлической стрелкой

    Этот вариант применяется, когда присутствует несколько контуров. В состав могут входить контуры:

    • бойлера косвенного нагрева;
    • тёплый пол;
    • основное радиаторное отопление.

    Если не поставить при таком обустройстве системы гидравлическую стрелку, то нужно будет, вместо неё, ставить балансировочные вентили. Их установка буде необходима из-за разницы давления в разных контурах.

    На рисунке показан план такой обвязки:

    Метод возвратной рециркуляции в системе ГВС

    Этот метод ускоряет подачу подогретой воды потребителю. Чтобы обеспечить такой вид обвязки, нужно присутствие в бойлере третьего входа для подключения к нему компонентов рециркуляции. Носитель, который нагнетает насос, проходит несколько циклов по магистрали, обеспечивая тем самым более эффективный нагрев воды внутри бойлера.

    План такого обустройства представлен ниже:

    Подключение к котлам разных типов

    Бойлер косвенного нагрева может работать в связке с любыми типами котлов. Подключаться устройство может к:

    К одноконтурному котлу

    Это самая простая схема. Нагреватель интегрируется в общую систему. После основного водонагревателя монтируется насос, а далее — трёхходовой вентиль, задача которого переключать направление движения воды в разных направлениях.

    Другое дополнительное оборудование может монтироваться при необходимости. Все возможные способы обвязки описаны в этой статье.

    К двухконтурному котлу

    При такой конструкции предусматривается одновременное использование разных источников горячей воды для потребления пользователя. Это может быть разграничение потоков на разные точки водораздачи. Второй вариант предусматривает возможность пользоваться двумя источниками нагрева одновременно во всей системе.

    Другой стороной является необходимость выбора приоритетности систем. При выборе главной системы отопления, водонагреватель монтируется последовательно с котлом. Термодатчик при этом не нужен.

    При выборе в качестве главной системы подачи горячей воды бойлер устанавливается по параллельной схеме с приминеним термоголовки.

    Для возможности использования бойлера в тёплое время года нужно обустроить отопительную систему вентилями, позволяющими отсекать подачу нагретого теплоносителя в отопительную систему. При последовательном монтаже бойлера нужна установка байпаса.

    К твердотопливному котлу

    Все возможные способы подключения описаны в предыдущих главах. Единственным условием установки может быть необходимость предусмотреть более количество места возможности обслуживания твердотопливного оборудования и складирования теплоносителей:

    • угля,
    • дров,
    • брикетов.

    К электрокотлу

    Отличием от остальных видов подключения может быть необходимость оснащения помещения контуром заземления, к которому буду присоединены все установленные устройства. Подключение к электрокотлу считается самым неэффективным, поскольку имеют место большие потери на:

    • работу циркулярного насоса;
    • теплопотери.

    Высокая стоимость прибора для косвенного нагрева делает не целесообразным покупку такого оборудования для интеграции с электрическими устройствами.

    Комбинированный бойлер косвенного нагрева

    Такое оборудование может потреблять тепло от внешней системы при работающем котле и продуцировать тёплую воду при помощи встроенного ТЭНа.

    Схема отображает подключение оборудования.

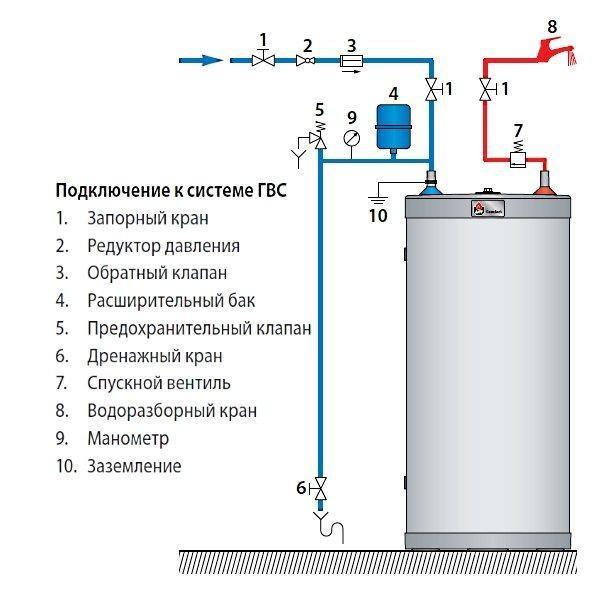

    Подключение бойлера косвенного нагрева к СО и ГВС

    После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

    Сделать это довольно просто, потому как подключить бойлер косвенного нагрева в СО и к ГВС под силу любому нормальному мужику с самым минимумом инструментов.

    В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

    Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

    Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

    При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

    Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

    Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

    Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

    В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

    В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

    Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.

    Еще по этой теме на нашем сайте:

    1. Правильная обвязка газового котла отопления – схема и фото Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом…
    2. Простая схема отопления частного дома с газовым котлом Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов…
    3. Обвязка твердотопливного котла — схема с теплоаккумулятором и без него Сегодня посмотрим, как делается обвязка твердотопливного котла отопления схема с теплоаккумулятором и без оного….
    4. Электрокотлы ЭВАН — технические характеристики и схема подключения электрического котла отопления Один из ведущих производителей отопительного оборудования в России — , начала свою историю в 1997 году. Именно тогда была…

    Советы для самостоятельного монтажа

    Таких советов может быть несколько:

    1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
    2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
    3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
    4. Соблюдать правила техники безопасности при установке и подключении.
    5. Создавать надёжные соединения компонентов системы.
    6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
    7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

    5 / 5 ( 17 голосов )

    Как подключить бойлер к котлу? Варианты и схемы подключения

    Как работает функция ГВС в котлах систем отопления?

    Например, у Вас в системе отопления один котел и нужно сделать так, чтобы Вы этим котлом еще нагревали воду для горячего водоснабжения.

    Какие способы существуют для нагрева воды через котел?

    Мы рассмотрим 5 схем, и расскажу, как работает каждая схема. Рассмотрим достоинства и недостатки каждой схемы.

    Схема работы № 1.

    Тупой забор теплоносителя у котла

    Нельзя использовать тупой забор воды из котла!

    Это очень не экономичная система ГВС, если температура котла держится не более 60 градусов.

    Ну во первых температура котла может быть настроена на 50 градусов. При такой температуре Вы не сможете нагреть воду в бойлере выше 48 градусов. Во вторых нагрев будет очень долгим, так как теплопередача сильно падает, если температура воды и теплоносителя сильно не отличаются.

    То есть для быстрого прогрева нужно использовать высокий температурный перепад. 90-60=30 градусов. Из-за этого для змеевиковых бойлеров косвенного нагрева используется повышенная температура теплоносителя.

    Существуют бойлеры косвенного нагрева бак в баке.

    При таком способе используется большая площадь теплообменника при контакте (теплоноситель-ГВС).

    У таких бойлеров скорость нагрева значительно выше, чем у змейки. Достигается это за счет увеличения площади контакта (теплоноситель-ГВС). А также за счет того, что предел передачи тепла увеличен. У такого бойлера увеличивается прием большей мощности за счет сохранения теплоносителя в бойлере, который имеет инерционный характер сохранения температуры. За счет этого идет сразу отбор сильно остывшего теплоносителя с наружного бака. Этот процесс ускоряет отбор тепловой мощности для нагрева воды. В таком случае можно использовать работу бойлера при условии, что температура котла будет 60 и более градусов. Если температура котла будет держаться 40-50 градусов, то Вы будите иметь низкую температуру в бойлере.

    Хочу обратить внимание на накопление горячей воды. Если Вы будите в баке иметь нагретую воду 45 градусов, то Вы, к примеру, получите 10 минут помыться нормальной водой в душе. Если у Вас температура в бойлере будет 90 градусов, то Вы уже сможете использовать душ более 60 минут. То есть, увеличивая температуру, Вы увеличиваете накопление горячей воды в бойлере при одной и той же емкости. То есть объем использования горячей воды вырастит.

    Если Вас не устраивает перемена температуры в бойлере, которая меняется с течением времени и приходится перенастраивать смеситель. То существуют специальные терморегулирующие клапаны для ГВС. Их называют термостатический смесительный трехходовой клапан.

    Такая схема позволяет получать всегда стабильную температуру на выходе к потреблению ГВС

    Схема работы № 2.

    Костыльный метод. Увеличиваем температуру котла.

    По такой схеме мы просто задаем температуру котла, например, 80 градусов, а в систему отопления будет приходить, например 60 градусов. За счет подмеса через трехходовой клапан с обратным остывшим теплоносителем будет достигаться настроечная температура.

    Не могу сказать, на сколько этот метод хорош. С одной стороны говорят, что КПД котла становится выше, если температура теплоносителя 60-80 градусов. Связано это с тем, что при таких температурах химическое горение лучше и газ сгорает лучше. То есть при маленькой температуре возникает не досгарание газа. То есть частички горючего материала полностью не высвобождают тепловую энергию. Но для конденсационных котлов такое правило КПД не работает. Там специально опускают температуру теплоносителя до 55-45 градусов.

    С другой стороны высокие температуры увеличивают накипь в теплообменниках и трубах, что в будущем могут приводить к снижению мощности и выходу из строя работы котла из-за перегрева. Также на стальных трубах с высокротемпературным теплоносителем больше появляются наросты. То есть стальные трубы зарастают.

    Чем плоха такая схема?

    Она становится плохой на фоне других схем подключения ГВС. Ну, например, в некоторых котлах существует погодозависимое регулирование – эквитермический режим. Также когда есть потребность отключать котел на отопление и чтобы оставался работать на ГВС (на автомате) — сделать проблематично. Потому что есть котлы с функцией отключения отопления по комнатному термостату, а Функция ГВС остается рабочей.

    Схема работы № 3.

    Купить готовый двухконтурный котел и не использовать бойлер ГВС

    Такой двухконтурный котел имеет дополнительный теплообменник для ГВС внутри котла. То есть первый-основной теплообменник это для передачи тепла от горящего газа к теплоносителю.

    Холодная вода проходит через пластинчатый теплообменник под давлением системы водоснабжения. На линии трубы водоснабжения ГВС стоит датчик протока. Датчик протока запускает каскад действий: Переключает трехходовой клапан для перенаправления протока в сторону пластинчатого теплообменника, а также увеличивается температура теплоносителя за счет увеличения газа в грелке. То есть во время приготовления ГВС контур отопления отключается. И движение теплоносителя через радиаторы, и теплые полы отключается. Во время ГВС теплоноситель внутри котла начинает циркулировать воду через теплообменник ГВС.

    Что значит двухконтурный котел с изолированными контурами?

    Это когда контур водоснабжения и контур отопления не взаимодействуют по жидкости. То есть жидкости не перемешиваются и жидкости не передают давление. Передается только температура от одной жидкости в другую жидкость.

    Вода, проходя через пластинчатый теплообменник быстро нагревается обычно максимум до 60 градусов. Эта температура у некоторых котлов регулируется только до порога 60 градусов. То есть температуру выше 60 градусов сделать не возможно. Эта температура обычно зашита в программу и не может быть изменена. Узнавать у производителя. Также в паспортах-инструкция к применению.

    Такая схема с таким котлом не подходит для большой производительности. То есть два-три прибора (умывальник, ванна, душевая) обслужить проблематично. Тупо не хватает мощности. Если Вы хотите обслуживать несколько санитарных приборов (умывальник, ванна, душевая) Вам придется ставить накопитель. Сделать накопитель такому котлу проблематично. Далее рассмотрим схемы с накопителями горячей воды.

    Недостаток получения ГВС?

    Температура горячей воды будет не стабильная при изменение расхода через теплообменник. Будут скачки температур горячей воды. Практика показала, что при большом расходе вода может не нагреваться до требуемой 60 градусов. Бывает, что до 45 градусов не набирает. Ну, это зависит от мощности котла и его скорости реагирования. Конечно, в моей практике попадались котлы, которые хорошо реагируют на нагрев воды. Проблема в том, что приходится ждать, когда вода станет более горячей из-за того, что котел долго думает, когда переключится на нагрев воды.

    Также такой котел не позволяет выполнить рециркуляцию ГВС.

    Что такое рециркуляция ГВС и как ее рассчитать?

    Схема работы № 4.

    Накопление ГВС через бойлер косвенного нагрева.

    Электрическая схема подключения ГВС у котла

    В инструкции паспорта должна быть указана электрическая схема. Обычно указывают буквенную маркировку и открыв крышку котла нужно искать в электрической плате буквенную маркировку для ГВС. В некоторых паспортах в электрической схеме могут называть как ГВС или термостат бойлера или еще как-нибудь. Редко бывает так, что нарисуют плату в масштабе и покажут, где находятся контакты.

    Как могут обозначить электрическую схему котла:

    Иногда для ГВС может быть более двух контактов. Опять это сделано для большего функционала.

    Также обратите внимание существует ли контакты для насосов. Возможно, существует контакт для насоса на бойлер ГВС.

    Иногда у котла можно использовать дополнительные клеммы для дополнительных функций для вашей системы отопления. Например, у Вас стоит насос и его нужно отключать при отключении котла. То есть необходимо сделать полную автоматическую систему, чтобы клиент не морочил себе голову дополнительными операциями. То есть, если Вы отключили котел, то все что связано с отоплением должно отключиться автоматически.

    Обычно у котла нужно взять два проводника и привести его к термостату на реле бойлера:

    У котла два проводника ГВС могут иметь простое переменное напряжение сети 220 вольт. Но это нужно всегда проверять, возможно, там сниженное напряжение. И нельзя пускать 220 вольт не зависимо с розеток и подключать их на линию ГВС от котла. Предполагается, что контакт котла ГВС приходит на сухой контакт к термостату бойлера или на другой контакт замыкания. Термостат бойлера это электрическое реле, которое меняет положения контактов в зависимости от температуры воды в бойлере.

    Также у котла может быть более двух проводников для ГВС. Например, может понадобиться постоянное напряжение 220 Вольт для питания насосов и другое. В электрической схеме котла могут быть специальные проводники для управления трехходового клапана. Это сделано опять для лучшей функциональности. Если отключаете котел, то и все что связано с котлом должно отключится вместе с котлом.

    У бойлера косвенного нагрева может быть схема по больше со всякими дополнительными функциями, например для подсветки лампочек сигнализирующих о работе бойлера и многое другое.

    Но Вам нужно понимать схему по-простому. И вот что нужно понять:

    Почти во всех бойлерах косвенного нагрева используется переключающий контакт и его можно использовать как сухой контакт. Переключающий механизм, который перекидывает контакт с одного проводника на другой. Тем самым мы на этот контакт должны подключить функцию ГВС от котла. А котел уже сам сделает остальное: Переключит трехходовой клапан, который встроен в котел. И добавит температуру для быстрого нагрева воды в бойлере. В некоторых навороченных котлах могут стоять защиты по таймеру, когда нагрев бойлера по времени выходит за рамки разумного. В таком случае может возникнуть заморозка системы отопления. Такое может возникнуть из-за выхода из строя термостата бойлера. Или из-за того, что температура на термостате выставлена больше чем выдает котел, и бойлер никогда не может нагреться до установленного значения.

    Но схемы бывают разные, и бывает, что на бойлер косвенного нагрева требуется поставить насос. И в котле отсутствует возможность питать насос на бойлер. Для этого существует своя схема подключения.

    Контактор

    – электромагнитное реле, которое переключает контакт за счет другого сигнала-напряжения 220 Вольт.

    Может быть, возможность контактом ГВС сразу давать команду на ГВС и питать циркуляционный насос. Узнавать у производителя или читать инструкцию к применению. Также поищите электрическую схему подключения котла к бойлеру.

    Если вы хотите, чтобы Вам помогли разработать схему подключения и подобрать необходимые элементы, то можете обратиться за помощью. Но сразу скажу, что это не бесплатно.

    Заказать услугу по разработке электрической и трубопроводной схемы

    Схема работы № 5.

    Накопление ГВС через бойлер косвенного нагрева у одноконтурного котла

    Многие сантехники могут заблуждаться в том, что если котел одноконтурный, то в нем отсутствует функция ГВС.

    Однако одноконтурные котлы с функцией ГВС существуют!

    Мало того, в некоторых котлах даже приготовят Вам контакты для подключения трехходового клапана для перенаправления потока теплоносителя в сторону бойлера косвенного нагрева. Подключения насоса к бойлеру и многое другое!

    Этот способ подходит тем, кто желает сам собрать систему отопления и придумать свои способы автоматической системы. То есть, если вышеуказанные схемы Вам не подходят, то Вы можете взять одноконтурный котел с функцией ГВС и наворотить любую удобную для Вас схему с трехходовыми клапанами и насосами. Например:

    Трехходовой клапан используется только для перенаправления потока теплоносителя в сторону бойлера косвенного нагрева.

    Схемы могут быть разными и если не указаны другие схемы, то это не означает, что других схем не бывает!!! Электрическая схема электропривода для трехходового клапана может быть другая. С приоритетом на постоянное напряжение 220 Вольт и одним управляющим сигналом.

    Эта схема указана с внешней электрической разводкой. В котлах могут быть клеммы, предназначенные для подключения трехходового клапана. Также можно взять 220 Вольт у котла со схемы для насоса и пустить его на термостат бойлера и трехходовой клапан. Этим самым Вы сделаете отключение всей функции ГВС, когда котел не работает. Это нужно для тех кто любит автоматику или хочет клиента отгородить от дополнительных не нужных процессов включения и отключения системы. Дайте жить клиентам спокойнее. Если клиент отключает котел, то сделайте так, чтобы при отключении котла отключились все системы и оборудования.

    Существует, конечно, множество клапанов и множество разных сигналов по работе схем систем отопления.

    У Вас есть возможность обратится за помощью в разработке электрической и трубопроводной схемы. Также будет подобран необходимый материал, для вашей системы включая ваш котел. Есть способы как с имитировать другие функции по вашей логике работы: Обращаться за услугой по разработке: Заказать услугу по разработке электрической и трубопроводной схемы

    Заключение по самой достойной схеме использования ГВС

    Схема 4 и 5 являются самыми приоритетными схемам по приготовлению горячей воды от котлового оборудования!

    Достоинство схем 4-5:

    1. Быстрый нагрев горячей воды. За счет увеличения температуры котла. Это происходит автоматически. То есть система работает на одной температуре, а когда функция ГВС включена, то температура повышается до 90 градусов.

    2. Во многих дорогих настенных котлах используются погодозависимое регуилирование. Ее называют еще эквитермическим режимом работы котла. То есть температура теплоносителя меняется в зависимости от погоды на улице. Поэтому такой котел в сочетании ГВС лучшее решение. Потому что такой функционал с функцией ГВС Вам вряд ли удастся сделать с котлом или схемой без ГВС.

    Недостаток 4-5:

    Это отключение отопления при работе ГВС. Но это бывает не так страшно. Потому что в некоторых навороченных котлах стоят защиты от отключения отопления вызванные долгим прогревом ГВС. Функция ГВС просто отключается через определенное время для включения отопления дома.

    Подписывайтесь на получение новых статей. Внизу есть форма, просто укажите Ваше Имя и E-mail и подтвердите подписку. И Вы будите получать полезные статьи.

    Серия видеоуроков по частному дому
    Часть 1. Где бурить скважину? Часть 2. Обустройство скважины на воду Часть 3. Прокладка трубопровода от скважины до дома Часть 4. Автоматическое водоснабжение
    Водоснабжение
    Водоснабжение частного дома. Принцип работы. Схема подключения Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения Расчет самовсасывающего насоса Расчет диаметров от центрального водоснабжения Насосная станция водоснабжения Как выбрать насос для скважины? Настройка реле давления Реле давления электрическая схема Принцип работы гидроаккумулятора Уклон канализации на 1 метр СНИП Подключение полотенцесушителя
    Схемы отопления
    Гидравлический расчет двухтрубной системы отопления Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана Гидравлический расчет однотрубной системы отопления Гидравлический расчет лучевой разводки системы отопления Схема с тепловым насосом и твердотопливным котлом – логика работы Трехходовой клапан от valtec + термоголовка с выносным датчиком Почему плохо греет радиатор отопления в многоквартирном доме Как подключить бойлер к котлу? Варианты и схемы подключения Рециркуляция ГВС. Принцип работы и расчет Вы не правильно делаете расчет гидрострелки и коллекторов Ручной гидравлический расчет отопления Расчет теплого водяного пола и смесительных узлов Трехходовой клапан с сервоприводом для ГВС Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
    Конструктор водоснабжения и отопления
    Уравнение Бернулли Расчет водоснабжения многоквартирных домов
    Автоматика
    Как работают сервоприводы и трехходовые клапаны Трехходовой клапан для перенаправления движения теплоносителя
    Отопление
    Расчет тепловой мощности радиаторов отопления Секция радиатора Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления Новые насосы работают по-другому… Расчет инфильтрации Расчет температуры в неотапливаемом помещении Расчет пола по грунту Расчет теплоаккумулятора Расчет теплоаккумулятора для твердотопливного котла Расчет теплоаккумулятора для накопления тепловой энергии Куда подключить расширительный бак в системе отопления? Сопротивление котла Петля Тихельмана диаметр труб Как подобрать диаметр трубы для отопления Теплоотдача трубы Гравитационное отопление из полипропиленовой трубы
    Регуляторы тепла
    Комнатный термостат — принцип работы
    Смесительный узел
    Что такое смесительный узел? Виды смесительных узлов для отопления
    Характеристики и параметры систем
    Местные гидравлические сопротивления. Что такое КМС? Пропускная способность Kvs. Что это такое? Кипение воды под давлением – что будет? Что такое гистерезис в температурах и давлениях? Что такое инфильтрация? Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно! Гидравлические смыслы, понятия и расчет цепей систем отопления Коэффициент затекания в однотрубной системе отопления
    Видео
    Отопление Автоматическое управление температурой Простая подпитка системы отопления Теплотехника. Ограждающие конструкции. Теплый водяной пол Насосно смесительный узел Combimix Почему нужно выбрать напольное отопление? Водяной теплый пол VALTEC. Видеосеминар Труба для теплого пола — что выбрать? Теплый водяной пол – теория, достоинства и недостатки Укладка теплого водяного пола — теория и правила Теплые полы в деревянном доме. Сухой теплый пол. Пирог теплого водяного пола – теория и расчет Новость сантехникам и инженерам Сантехники Вы все еще занимаетесь халтурой? Первые итоги разработки новой программы с реалистичной трехмерной графикой Программа теплового расчета. Второй итог разработки Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции Итоги разработки новой программы по гидравлическому расчету Первично вторичные кольца системы отопления Один насос на радиаторы и теплый пол Расчет теплопотерь дома — ориентация стены?
    Нормативные документы
    Нормативные требования при проектировании котельных Сокращенные обозначения
    Термины и определения
    Цоколь, подвал, этаж Котельные
    Документальное водоснабжение
    Источники водоснабжения Физические свойства природной воды Химический состав природной воды Бактериальное загрязнение воды Требования, предъявляемые к качеству воды
    Сборник вопросов
    Можно ли разместить газовую котельную в подвале жилого дома? Можно ли пристроить котельную к жилому дому? Можно ли разместить газовую котельную на крыше жилого дома? Как подразделяются котельные по месту их размещения?
    Личные опыты гидравлики и теплотехники
    Вступление и знакомство. Часть 1 Гидравлическое сопротивление термостатического клапана Гидравлическое сопротивление колбы — фильтра
    Видеокурс Программы для расчетов
    Technotronic8 — Программа по гидравлическим и тепловым расчетам Auto-Snab 3D — Гидравлический расчет в трехмерном пространстве
    Полезные материалы Полезная литература
    Гидростатика и гидродинамика
    Задачи по гидравлическому расчету
    Потеря напора по прямому участку трубы Как потери напора влияют на расход?
    Разное
    Водоснабжение частного дома своими руками Автономное водоснабжение Схема автономного водоснабжения Схема автоматического водоснабжения Схема водоснабжения частного дома
    Политика конфиденциальности

    Схема подключения бойлера косвенного нагрева к одноконтурному котлу

    Бойлер, который использует принцип независимого нагрева, сегодня считается самым энергоэффективным водяным теплообменником в схеме подогрева воды для хозяйственных нужд. Для его работы не требуется ни использования топлива, ни электрической энергии, поскольку он нагревает воду за счет внешних источников энергии.

    На практике, наиболее распространенной является схема подключения бойлера косвенного нагрева к одноконтурному котлу, работающему в сетях отопления. В таких конструкциях более рационально используется тепловая мощность котла, особенно в ночной или теплый период года, когда наблюдается спад отопительной нагрузки.

    В это время в баке-аккумуляторе подогревается вода в большом объеме, которая затем будет рационально расходоваться пользователями в течение дня.

    Устройство бойлера в схеме

    СодержаниеПоказать

    Водонагреватель или двухконтурный котел?

    Подогрев воды обычно выполняют двумя вариантами с использованием одкноконтурного и двухконтурного котлоагрегата. В первом варианте схема предполагает использование внешнего бойлера косвенного нагрева (БКН).

    До выбора схемы автономного теплоснабжения, собственнику необходимо выбрать вариант подготовки ГВС, это очень важно поскольку влияет на выбор всего комплекса теплоэнергетического оборудования.

    Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома. Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение.

    В торговой сети можно найти модели двухконтурных котлов с общим теплообменным аппаратом, в котором теплоноситель переключается между контурами или с раздельными поверхностями нагрева. Оба варианта работают с приоритетом по ГВС, то есть при открытии крана на смесителе, теплоноситель переключается на контур ГВС.

    Нагрев водопроводной воды в двухконтурном котлоагрегате происходит по принципу газовой колонки, а тип нагрева является скоростным, то есть без накопления объема горячей воды.

    Это создает определенные сложности при больших нагрузках, поскольку температура в контурах ГВС и отопления будет резко падать. Поэтому данный тип настенного котла в системе ГВС применяются, когда нужны небольшие объемы водопотребления.

    Схема одноконтурного котла с бойлером, несмотря на свою высокую стоимость способна обеспечить услугами отопления большие дома с площадью более 200 м2 и количеством водопользователей более 5 человек.

    Баки-аккумуляторы в конструкции косвенного нагрева могут иметь до 5000 литров. Их выбор зависит от резерва мощности газового котла.

    Эта схема относится к энергоэффективной, имеет большой резерв для модификации, например, она, легко может быть оснащена ТЭНами для резервного нагрева и способна работать в ночное время по дешевому тарифу или получая энергию от бытовой солнечной электростанции.

    Она особенно эффективно работает с конденсационными котлами, дополнительно получающих тепло на нагрев ГВС за счет процесса конденсации в дымовых газах, тем самым поднимая КПД практически до 100 %

    Поэтому те пользователи, которым нужны большие объемы ГВС и эффективный автономный источник теплоснабжения в доме выбирают схему с бойлером БКН.

    Схемы обвязки БКН с одноконтурным котлом

    Существуют различные схемы обвязки одноконтурного котла с бойлером косвенного нагрева, наиболее распространённые: подключение корпуса напрямую и с автоматикой регулирования.

    В обоих случаях при монтаже котельного оборудования важно исполнить все требования по безопасной эксплуатации, установленных не только заводом-изготовителем, но и государственными нормами.

    Подключение напрямую БКН со схемой отопления

    Эта самая простая схема обвязки одноконтурного котла  с бойлером, специалисты ее считают малоэффективной, особенно если котлоагрегат работает на входе с теплоносителем температурой до 60 С. В этом варианте БКН включается во внутридомовую систему отопления, последовательно либо параллельно по отношению к отопительным радиаторам.

    К БКН выполняют подвод исходной воды и выход горячей в домовую систему ГВС к смесителям. Холодная вода поступает в бак-аккумулятор, в которой расположен нержавеющий или медный змеевик, по которому циркулирует нагретая котловая вода, тем самым повышая температуру воды в емкости.

    Уровень управления в такой схеме ручной, за счет открытия/закрытия подачи теплоносителя в контуре с применением запорно-регулирующей арматуры.

    Схема с термостатом и автоматикой

    Понятно, что ручным методом управления тепловым процессом невозможно достичь ни качественного нагрева, ни эффективности работы котла с бойлером косвенного нагрева. В реальности все время будут существовать ситуации, когда вода будет либо перегретой, либо холодной.

    Поэтому пользователи используют простой принцип регулирования в схеме работы бойлера с отопительным котлом за счет интегрирования в систему трехходового клапана и термодатчика.

    При достижении установленного температурного режима 55 - 65 С, термостат дает команду на трехходовой клапан, который соответственно переключает греющий котловой теплоноситель с нагрева воды в баке на контур отопления.

    Обвязка при увеличенной температуре теплоносителя

    Водонагреватель такой модификации относится к водонагревателям емкостного типа, то есть нагрев воды происходит в течение определенного времени от 2 до 8 часов, в зависимости от температуры теплоносителя, скорости циркуляции и площади нагрева внутреннего змеевика.

    Понятно, чем выше нагрета горячая вода на выходе из котла отопления, например, 90-95 С, тем быстрее жидкость в баке нагреется до 65 С, а значит теплоноситель вернется в схему отопления, температура в которой не успеет охладиться ниже 65 С и значить в помещении будет поддерживаться необходимые условия проживания.

    Эта схема в принципе ничем не отличается от предыдущей, кроме параметров настройки температурных режимов. Для того чтобы его настроить одновременно в двух контурах нагрева отопления/БКН, устанавливают 2 комплекта терморегуляторов и трехходовых клапанов, на каждый контур в отдельности. Настройка температурного режима в котле выполняется на температуру 95-90 С, а в БКН- 55-65 С.

    Этапы обвязки бойлера с котлом

    Обвязка БКН призвана выполнить ряд главных задач: обеспечение непрерывной циркуляции теплоносителя от котлоагрегата к БКН, предотвращение гидравлических ударов, поддержание установленного температурного режима для нагреваемых контуров. Для снижения тепловых потерь в системе конструкцию бака-аккумулятора устанавливают поближе к источнику нагрева.

    Водопроводная вода отводится в нижний патрубок БКН, а забор ГВС выполняется из верхнего. Для бойлеров заводского изготовления схема обвязки разрабатывается заводом-изготовителем и выполняется монтажной организацией, поскольку от этого будет зависеть гарантия на оборудование.

    Этапы процесса обвязки БКН с отопительным одноконтурным котлом:

    1. Перед тем как подключить бойлер выбирают его место расположения таким образом, чтобы он не мешал в процессе эксплуатации теплового оборудования и находился предельно близко к котлу.
    2. Размещают анкера и кронштейны по схеме и закрепляют на них корпус БКН.
    3. Выполняют врезку в горводопрод.
    4. Устанавливают отвод, запорно-регулирующий вентиль, предохранительный клапан и фильтр для очистки исходной воды.
    5. Выполняют подключение водонагревателя во внутридомовую систему ГВС, на линии устанавливают расширительный бак, для термокомпенсации системы при нагреве.
    6. Монтируют байпасную и дренажную линию с запорной арматурой для ремонта и обслуживания БКН.
    7. До того как подключить бойлер косвенного нагрева обвязывают линии подачи/обратки греющего котлового теплоносителя с запорно-регулирующей арматурой и первичными датчиками системы автоматики.
    8. Подключают электронный блок управления и циркуляционные электронасосы в соответствии с исполнительной схемой теплоснабжения.

    Обязательные запорно-регулирующая арматура и первичные датчики, которые устанавливаются в системе безопасности бойлера косвенного нагрева:

    1. Расширительный бачок мембранного типа, устанавливается совместно с группой безопасности с объемом не менее 10 % от общего объема БКН. Служит для компенсации температурного расширения в трубопроводах горячей воды, снижая риск разрыва системы ГВС и предотвращая создание аварийных ситуаций.
    2. Предохранительный клапан, защищает от превышения давления в баке БКН, выполняя аварийный сброс воды.
    3. Группа безопасности БКН, комплектуется манометром для контроля давления воды в баке, сбросным клапаном и воздухоотводчиком.
    4. Датчик температуры БКН, который монтируется в линии циркуляционного насоса, для контроля температуры теплоносителя в змеевике.
    5. Трехходовой клапан и тройник для подключения, выполняет функцию переключения теплоносителя по контурам.

    Правила эксплуатации системы

    Бойлер косвенного нагрева относится к сложному и дорогостоящему оборудованию поэтому монтаж, наладку и первый запуск его в эксплуатацию должна проводить специальная сервисная организация, особенно если БКН находится на гарантийном обслуживании. При первом пуске сервисная организация также должна провести инструктаж собственнику оборудования по правилам работы.

    После завершения монтажных работ, прежде всего БКН подключают к контуру нагрева, по линиям теплоносителя и ГВС и заполняют бак водопроводной водой.

    Перед заполнением рабочей емкости, промывают внутренние поверхности нагрева обычной водопроводной водой, открыв воздушники пока из них не пойдет чистая вода без воздушных пробок.

    После заполнения бойлера и выпуска воздуха выполняют опрессовку по греющей и нагреваемой трубопроводной системе с давлением не менее 1.25 от рабочего, которое создается с помощью циркуляционного насоса. При достижении требуемого давления проверяют систему на отсутствие утечек.

    После того, как система будет проверена на плотность, запускают в работу одноконтурный газовый котел, поднимают температуру греющего теплоносителя и направляют его в контур БКН.

    В процессе нагрева воды следят за работой предохранительного клапана и расширительного бачка, при выходе на рабочие параметры нагрева, контролируют параметры срабатывания систем защиты и регулирования.

    монтаж к водопроводу, варианты в частном доме и квартире

    На чтение 10 мин. Опубликовано Обновлено

    Важнейшим условием комфорта в 21 веке считается постоянное и бесперебойное горячее водоснабжение. Подключение бойлера в квартире, загородном доме или на даче позволяет решить проблему. Устройства различаются по конструкции и назначению, поэтому важно правильно выбрать нагреватель. Советы по монтажу помогут всё сделать своими руками.

    Общая информация

    Правильная установка бойлера является гарантией безопасного использования агрегата

    Бойлер, согласно научно-техническому словарю — устройство, для подогрева воды ниже температуры кипения.

    В домашних условиях в качестве энергоносителей, за счёт которых происходит нагрев, выступают природный или сжиженный газ, электричество.

    Устройства автоматики поддерживают температуру воды в заданном диапазоне. Участие человека в процессе минимально.

    Выделяют конструкции накопительные и проточные, прямого и косвенного нагрева. Существуют модели для настенного или напольного размещения.

    Устройства просты в эксплуатации, но надо установить бойлер правильно, – от этого зависит работоспособность аппарата и безопасность пользователя.

    Выбор по типу питания

    Установку газовых бойлеров проводят лицензированные фирмы

    Основными видами энергоносителей для домашних устройств подогрева воды являются электричество и газ из централизованной магистрали. В некоторых случаях используют сжиженный газ в баллонах.

    Чтобы верно принять решение по выбору типа бойлера, оценивают:

    • наличие в доме газопровода или стоимость нового подключения к сетям газоснабжения;
    • пригодность системы вентиляции для работы газового устройства, возможность организовать отвод продуктов горения через строительные конструкции за пределы жилища;
    • разрешённую мощность электропотребления в квартире или домовладении;
    • состояние вводного кабеля и электросети внутри жилища.

    Если газ уже подключен, подают заявку на изменение проекта с просьбой разрешить установку дополнительного устройства. Процесс небыстрый и затратный.

    Газовое оборудование при неправильном монтаже бойлера и его эксплуатации становится причиной взрывов и пожаров. Метан смертельно опасен при вдыхании. Все работы должны выполнять лицензированные организации или предприниматели.

    Современные проточные газонагревательные колонки требуют отверстия в стене или потолке для вывода коаксиальной трубы за пределы строения. Установить газовую колонку в современной квартире не представляется возможным в связи с конструкцией вентиляционных шахт.

    Водонагреватели от баллонного газа автономны, но требуют специальных знаний по перенастройке оборудования с природного газа на сжиженный. Это под силу сделать только специалистам.

    Схема установки электрического бойлера с заземлением. Учитывается состояние проводки

    Установка электроводонагревателей не требует согласования со снабжающей организацией, но есть важные ограничения:

    • номинал вводного автомата;
    • состояние проводки;
    • наличие заземления или техническая возможность изготовить его самостоятельно.

    Мощные проточные электронагреватели потребляют до 7 кВт. Для питания вводной автомат и проводка должны выдерживать ток до 30 А.

    В дачных обществах со старыми электросетями подключить и обеспечить безаварийную работу таких моделей невозможно. Меньшие по мощности приборы позволяют нагревать воду, количество которой достаточно только для мытья посуды и принятия душа — набрать ванную займёт слишком длительное время.

    В условиях некачественного электроснабжения выбирают накопительные изделия, которые нагреваются постепенно.

    Накопительные бойлеры прямого нагрева непригодны для подготовки питьевой воды. Промыть бак до необходимого состояния невозможно, поэтому остатки воды могут содержать болезнетворные бактерии.

    Возможные варианты конструкций

    На семью из 3 человек достаточно бойлера объемом 100 л

    Выбор нагревателя зависит от поставленных задач. Накопительный электрокотел представляет собой ёмкость с водой, температура которой поддерживается в заданном диапазоне.  В зависимости от объёма необходимой жидкости выбирают котел, который вмещает от 5 до 300 литров воды.

    Небольшие нагреватели компактны, не занимают много места, их можно повесить на стену. Изделия способны подготовить небольшое количество воды для мытья посуды, умывания, быстрого принятия душа одним человеком. Устройства подходят для дач или квартир для резервного горячего водоснабжения в период профилактических отключений в городах.

    Семье из трёх человек для утренних/вечерних гигиенических процедур может понадобиться ёмкость до 50 – 100 литров.

    Возможности проточных нагревателей напрямую зависят от мощности. Бытового бойлера до 1,5 кВт достаточно для мытья посуды и принятия тёплого душа. Если потребности больше, прибор приобретают мощнее.

    Косвенный или прямой нагрев

    Схема работы бойлера косвенного нагрева

    Способ нагрева воды бывает прямым и косвенным. Примерами устройств прямого нагрева служат газовая колонка или проточный водонагреватель.  Принцип работы прост — горящий газ воздействует на теплообменник, по которому протекает вода. В электрических нагревателях прямого нагрева вода обтекает горячий нагревательный элемент.

    В бойлерах косвенного нагрева существует промежуточное звено. Преимущество таких изделий — быстрый нагрев воды для раздачи по потребителям. Как недостаток отмечают большую мощность приборов.

    Схема работы:

    • газ/электрический ток нагревают теплоноситель в накопительной ёмкости;
    • внутри проходит теплообменная трубка, содержимое которой нагревается от теплоносителя.
    • устройства сами нагревательных элементов не имеют.

    Схемы подключения

    Установка бойлера по силам любому человеку, владеющему минимальными навыками работы с бытовым инструментом. Рассмотреть все тонкости лучше на примере монтажа настенного накопительного электрического нагревателя. Проточный вид монтируют аналогично.

    Условно все этапы делят на общестроительные, сантехнические и электромонтажные работы.

    Выбор места и крепление

    Установка дополнительной опоры на гипсокартонной стене

    Большинство производителей рекомендуют 4-х кратный запас крепежа по нагрузке. Если аппарат, наполненный водой, весит 10 кг, анкера или болты должны выдерживать нагрузку в 40 кг.

    В комплекте изделий всегда есть детали для монтажа.

    На капитальные стены бойлер навешивают, используя штатные крепления. Перегородки из дерева и пустотелого кирпича сверлят насквозь. Чтобы закрепить кронштейн применяют шпильки с резьбой или болты подходящей длины и диаметра. В стенах из гипсокартона монтируют дополнительные опоры. Хорошим вариантом может стать установка водонагревателя на кухне или в туалете, если санузел раздельный.

    ГОСТ Р 50571.11-96 Допускает установку водонагревателя непосредственно над ванной, если соблюдены все условия по электробезопасности. Но лучше расположить электроприбор за пределами зоны — на противоположной или смежной стенах. Так проще выполнить требования к электропроводке.

    Подключение труб

    Рекомендуется установить группу безопасности для избежания последствий гидроудара

    В нижней части у настенного и сбоку у напольного бойлера находятся штуцеры для подключения холодной воды (обозначен синим цветом) и отвода (красный). Путать при подключении их нельзя.

    В населённых пунктах водоснабжение может быть организовано с разным качеством, поэтому нередки гидроудары и резкие скачки давления в водопроводной магистрали.

    Существует два способа подключения:

    • с установкой группы безопасности;
    • без специальных защитных устройств.

    Второй вариант применяют, если защита встроена в водонагреватель или технические характеристики аппаратуры позволяют работать под повышенным давлением.

    Стоимость устройств безопасности невелика по сравнению с ценой бойлера, если потребуется замена ввиду разрушения. Лучше установить ГБ — это не сильно увеличит смету.

    Схема применяется, если бойлер служит резервным источником воды на случай отключения горячего водоснабжения. Если дом не подведено ГВС, обозначенная  красным цветом труба исключается.

    Предохранительный клапан FAR сбрасывает давление при перегреве воды

    Алгоритм работы после установки нагревателя на стену:

    • В трубы холодной и горячей воды после отсекающих вентилей (1) врезаются тройники, к которым будет подключаться бойлер.
    • В населенных пунктах с перепадами давления в магистральных водопроводах в трубу подачи холодной воды желательно установить редуктор (2).
    • От тройников выполняют отводы необходимой длины и конфигурации.
    • Вентили водонагревателя нужны для снятия устройства в случае аварии или для его отключения в то время, когда ГВС функционирует.
    • После вентиля холодной воды устанавливают обратный клапан (4). Его назначение – не допустить слива воды из накопительной ёмкости в магистраль, если холодное водоснабжение отключено.
    • Вентиль для слива воды желательно установить для бойлеров большой вместимости. Если понадобится опустошить, через штуцер обратного клапана процесс слива займёт много времени.
    • В последнюю очередь подключают нагреватель. Рекомендуется использовать быстроразъёмное соединение с накидной гайкой (американку) на случай снятия аппарата.
    • Последний этап — заполнение нагревателя водой и проверка соединений. Течи в резьбовых соединениях устраняют.

    Схема подключения с группой безопасности похожа на предыдущую, но после обратного клапана дополнительно устанавливают FAR — предохранительный клапан на 6 бар. От него через компрессионный фитинг в канализацию отводят металлопластиковую трубу.

    При чрезмерном нагреве воды повышается давление в накопителе, FAR сбрасывает избыток, уменьшив тем самым давление.

    Перекрывая вентили, устанавливают режим работы бойлера. Когда горячая вода подаётся из централизованной сети, перекрывают шаровые краны (3). Тем самым бойлер исключается из схемы.

    Когда централизованное ГВС отключено, перекрывают входной кран на «горячей» трубе (1) и открывают отсекающие вентили бойлера (3). В этом случае холодная вода поступает в электронагреватель, а после открытия крана на умывальнике, мойке или в ванне поступает к потребителю. Та же схема используется, если в квартире или частном доме сети ГВС нет.

    Подключение к электросети

    Запрещается подключать бойлер к общей электросети

    Бойлеры любой мощности не включают в общую розетку — для них нужно провести отдельную трёхпроводную линию электропитания.

    Вместо розетки с вилкой используют подключение через автоматический двухполюсный выключатель. Аппарат одновременно разрывает линию фазного и нулевого провода. Это нужно в целях защиты от поражения электрическим током.

    Линия питания бойлера должна быть оборудована устройством защитного отключения или автоматом дифференциального тока. Минимальное расстояние от ванны до устройств коммутации 60 см.

    Устройства схожи по конструкции и выполняемым защитным функциям.

    Устройство защитного отключения сравнивает токи, протекающие по фазному и нулевому проводнику. В рабочем режиме они должны быть равны. При появлении утечек на землю, например, через тело человека, токи станут отличаться, защитный аппарат в течение долей секунды отключит бойлер от сети. Дифференциальный автомат помимо защиты от электрических ударов выключит нагрузку при коротком замыкании.

    Аппараты выбирают с показателем дифтока 30 мА, это гарантирует защиту от поражения электротоком.

    Для подключения выбирают кабель (не провод) соответствующего мощности бойлера сечения. Минимально допустимые значения производитель нагревателей всегда указывает в паспорте.

    Электрические водонагреватели обязательно должны быть подключены к заземлению. Для этого предусмотрена клемма на корпусе.

    Когда в доме двухпроводная сеть, к бойлеру от щитка проводят отдельный провод с тремя проводниками. Расключение осуществляют в электрическом щитке на площадке.

    Для работ в распределительном этажном щитке обязательно обращаются в управляющую компанию. Работы должен провести электротехнический персонал с соответствующей группой допуска.

    Заземление

    Схема заземления в частном доме для электрического бойлера

    На интернет-ресурсах можно встретить «альтернативные» схемы заземления бойлеров.  Ни в коем случае нельзя допустить смертельно опасных ошибок:

    1. Подключать третий (нулевой) провод из розетки к водопроводному стояку или батареям. Если на корпус попадает фаза, опасное напряжение поступит на стояк — соседи, включившие воду, попадут под электрический разряд. Не действует способ, если трубы пластиковые.
    2. Объединять нулевой и заземляющий проводники в розетке.
    3. Подключать несколько приборов к заземлению последовательно.
    4. Соединять нескольких проводников заземления на одну клемму шины.

    Самостоятельная установка бойлера в доме или квартире не сложна технически и безопасна при соблюдении нормативных требований. В этом случае бойлер прослужит долго и без поломок.

    Схема подключения бойлера косвенного нагрева к твердотопливному котлу

    Бойлер косвенного нагрева дает неограниченный объем горячей воды. Работает он сразу на несколько точек разбора. Чтобы наладить бесперебойную подачу жидкости, необходимо выполнить обвязку водонагревателя.

    Общие принципы работы бойлера косвенного нагрева

    Использование такого бойлера  и обвязка котла позволит значительно сэкономить и обеспечить подачу горячего теплоносителя сразу нескольким узлам. Для того, чтобы вода равномерно, быстро прогревалась, важно правильно рассчитать мощность водонагревателя. Для обеспечения 500 литров горячей жидкости в час потребуется бак, рассчитанный на объем не меньше 100 литров. Объем бака должен напрямую зависеть от мощности.

    Точек, выступающих в качестве теплопередатчика, в обвязке может быть несколько, например, для нагревания воды лучше всего подходит твердотопливный котел. Могут быть использованы агрегаты, работающие на солнечной энергии, тепловые насосы, геотермальные системы.

    Схема с использованием двух насосов

    Принцип работы данной схемы зависит от термостата, который при понижении температуры в бойлере дает команду насосу водонагревателя. В это время насос котла автоматически отключается, после достижения нужной температуры отключается насос бойлера, снова работает насос котла. При такой схеме удобнее использовать агрегат, оснащенный автоматикой.

    В этом случае водонагреватель пропускает весь объем теплоносителя через себя. Чтобы исключить попадание в питьевую воду грязи или технической жидкости, необходимо после насосов установить обратные клапаны.

    Схема с трехходовым клапаном

    Такая схема применяется для агрегата с напольным и настенным размещением. Есть два контура: один основной отопления и контур бойлера косвенного нагрева, последний имеет приоритет над основным. При этом группа безопасности может быть встроена в котел, к этой группе относят расширительный бак и насос.

    Принцип работы: при понижении температуры термостат водонагревателя переключается и переключает трехходовой клапан, вода движется по контуру бойлера. После достижения необходимой температуры клапан снова переключается, и теплоноситель циркулирует по контуру отопления.

    Это оптимально для настенного устройства, оснащенного автоматикой. В этом случае за работу трехходового клапана будет отвечать термостат бойлера или котел по сигналу от термостата. При этом использование такого устройства будет давать отличный запас горячей жидкости. Это удобно для тех агрегатов, у которых поступающая холодная вода «жесткая».

    Резюме по схемам

    Такие системы подключения водонагревателя исключают одновременную работу подогрева жидости и отопления дома. Неудобство это вызовет только один раз при запуске системы. Так как теплоноситель будет холодным, весь процесс по времени займет около часа в зависимости от количества теплоносителя. При постоянной работе на поддержание температуры будет тратиться гораздо меньшее время, поэтому перепадов температуры ощущаться не будет.

    Эти схемы можно применить и в более сложных системах нагрева. Для них разделяют котлы нагрева: один будет работать только на нагревание воды, другой – на отопление.

    Подключение котлов с большим числом контуров

    В сложных системах часто задействованы три и более контуров отопления. Для таких систем самым оптимальным является использование гидравлических стрелок и распределительных коллекторов. Самая распространенная схема –  контур нагрева воды в нагревателе, системы “Тёплый пол”, системы отопления (батареи).

    Для подключения используется гидравлическая стрелка или гидроколлектор. Можно использовать отдельно гидравлическую стрелку и коллекторы распределения. Без использования гидравлических стрелок необходима установка балансировочных вентилей. Если пренебречь данными устройствами, теплоотдача может снизиться в несколько раз.

    При такой системе нужно отключать насосы других контуров при работе приоритетного, иначе время нагрева может вырасти.

    Как подключить бойлер к котлу самостоятельно: варианты, схемы

    Как подключить водонагреватель к котлу
    В связи с тем, что достаточно часто эксплуатация водонагревательного оборудования может сопровождаться дополнительными тратами на оплату электроэнергии или топлива, выгодно использовать бойлер косвенного нагрева. Он отличается от аналогов большой производительностью в процессе потребления альтернативных источников энергии, к примеру, наиболее адаптированным в данном случае устройством, которое подойдет для подключения, является котел. В процессе работы он будет выделять такое количество энергии, которое в случае грамотного подключения способно обеспечить более высокую производительность, чем даже в процессе эксплуатации газового водонагревателя, который характеризуется самой большой мощностью среди аналогичных устройств.

    Наглядная схема подключения водонагревателя к котлу.

    Подключение бойлера к котлу может производиться с использованием различных схем. Все будет зависеть от особенностей эксплуатации системы. В связи с этим необходимо заранее предусмотреть полностью все особенности и принять правильное решение.

    При подключении бойлера к котлу не имеет смысла принимать стандартные решения, потому как всегда может использоваться та схема подключения, которая рассчитывается на имеющееся оборудование. Схема подключения должна быть способна вырабатывать самое большое возможное количество мощности.

    Схема работы бойлера.

    Подключив бойлер к котлу, вы будете иметь возможность не только освободить себя от обязанностей оплачивать большие счета за электроэнергию, но и сделать эксплуатацию водонагревательного устройства гораздо безопаснее.

    Выбирать бойлер косвенного нагрева следует исключительно из оборудования производителей, которые зарекомендовали себя, потому как подобное оборудование рассчитывается на долгий срок функционирования. В условиях, когда бюджет ограничен, рекомендуется приобретать скорее простое оборудование, чем многофункциональное. Работать оно сможет надежно и стабильно.

    Принцип работы устройства

    Для того чтобы выполнить правильное подключение нагревателя к котлу, понадобится понять принцип работы данного устройства. Теплообменник бойлера с помощью входных и выходных патрубков будет подключаться к источнику поступления воды. Ее нагрев будет регулироваться термостатом. Автоматический нагрев воды будет производиться теплообмеником с помощью включения удобного режима работы трехходового распределительного вентиля и насоса.

    В наиболее высокой точке контура будет монтироваться продувочный вентиль. Температура теплоносителя должна составлять на 5 градусов больше, чем необходимая температура горячей воды. Отбор горячей воды может осуществляться в любом месте водонагревателя, так как вода в нем находится под постоянным давлением водопроводной воды.

    Схема одноконтурного котла.

    Для обеспечения полноценной работы теплообменника необходимо не только поддерживать температуру теплоносителя на соответствующем уровне, но и создавать все условия для циркуляции его по контуру. Чтобы в змеевике создать нужный проток, дополнительно необходимо смонтировать циркуляционный насос.

    Бойлер не будет нагревать воду круглосуточно, и чтобы избежать холостой работы насоса, понадобится оснастить его автоматической системой контроля за показателями теплоносителя.

    Элементы, которые будут необходимы:

    • распределительные коллекторы;
    • гидравлические стрелки;
    • балансировочные вентили;
    • обратные клапаны;
    • трехходовой вентиль;
    • схема подключения.

    Вернуться к оглавлению

    Возможность подключения к котлам разных видов

    Схема подключения к одноконтурному котлу.

    Планируя подключить бойлер к котлу, следует выбрать разумный вариант, который сочетает в себе водонагреватель и источник тепла, имеющийся в наличии. Если в роли подобного источника планируется использовать жидкотопливные, газовые и твердотопливные котлы, то бессмысленно сочетать электрический котел и бойлер косвенного нагрева. Помимо того, что вы рискуете получить слишком сложную систему, будут обеспечены потери тепла на циркуляционных трубопроводах. Подобная конструкция является неэффективной и неэкономичной.

    Аналогично будет и в случае с электрическим нагревателем воды в связке с генератором и дизелем. Если речь пойдет о газовом котле, то наиболее оптимальным вариантом для него является установка двухконтурного настенного бойлера.

    Если планируется установить СПА-бассейн, ванну или душевую кабину с гидромассажем, то проще всего будет использовать водонагреватель косвенного нагрева и одноконтурный котел. Подобное сочетание способно обеспечить большие запасы горячей воды, что не допустит ее дефицита в процессе работы устройств.

    При выборе бойлера необходимо обязательно учитывать его мощность: он не должен мешать работать отопительной системе. Обыкновенный расход через теплообменник должен составлять не более половины расхода через котел. В противном случае система отопления будет не способна справляться с обеспечением необходимой температуры в помещении. Если мощность котла будет меньше, чем необходимо, тогда увеличится время нагрева в бойлере воды.

    Временные расчеты для каждого из видов котлов сделать достаточно сложно, однако точно известно то, что котел должен иметь приблизительно в 1-2 раза большую мощность, чем у бойлера. К примеру, если котел будет иметь мощность 18 кВт, тогда 125-литровый бойлер должен иметь мощность 26 кВт, а 170-литровый – 39 кВт.

    Вернуться к оглавлению

    Схема подключения бойлера ГВС к котлам

    Схема бойлера косвенного нагрева.

    Котел чаще всего включает в свое оборудование насос и клеммы 5 и 6 для того, чтобы подключить комнатный термостат (прежде чем выполнять установку термостата, необходимо демонтировать перемычку). На данные клеммы будет поступать управляющий сигнал от бойлера о приготовлении воды. Для этого бойлер оснащается термостатом, который способен поддерживать температуру в устройстве. Замыкающий контакт термостата будет управлять сервоприводом трехходового вентиля, который, в свою очередь, перенаправляет отопительную воду, подготавливающуюся теплообменником котла, в бойлер или систему отопления.

    Внешнее управление напряжением (24V/50Hz для трехходового вентиля или 230V/50Hz) будет осуществляться при помощи блокирующего устройства через замыкающий контакт термостата бойлера на сервопривод 3-ходового вентиля. В процессе снижения температуры в водонагревателе термостат замкнется, а его контакт будет пускать напряжение на сервопривод.

    Если сервопривод будет включать в себя дополнительный контакт, то через данный контакт включится котел вместе с термостатом водонагревателя. Если сервопривод не будет иметь дополнительного контакта, тогда параллельно к сервоприводу понадобится подключить вспомогательное реле, а через его контакт надо запитать котел вместе с термостатом. В случае использования питания от котла электрическая цепь должна подсоединяться прямо на клеммы 5 и 6.

    Схема электрического бойлера.

    В летний период времени работа отопления будет отключаться комнатным термостатом. Условием для выполнения данной функции может быть установка на котловом термостате температуры хотя бы на 10 градусов Цельсия выше, чем на термостате бойлера. Помимо этого трехходовой вентиль обязательно должен иметь малое время хода (к примеру, 5 секунд). Необходимо помнить о факте, что большой объем водонагревателя будет способствовать более частому отключения котлов от отопительной системы. Для того чтобы управлять нагревом, понадобится использовать исключительно термостат либо программатор с контактом.

    Не рекомендуется управлять выбегом насоса, потому как после каждого переключения 3-ходового клапана из режима ГВС в отопительный режим насос дорабатывает, а вода из котлового теплообменника будет поступать в систему отопления.

    Вернуться к оглавлению

    Схема подключения бойлера с двумя насосами

    Схема подключение бойлера к отоплению.

    Эта схема заключается в применении принципа приоритета ГВС. В процессе понижения температуры питьевой воды включится насос бойлера, а насос основной линии отопления будет отключен. Весь поток теплоносителя при этом протекает через бойлер.

    Чтобы исключить протекание паразитных потоков или встречного потока, в линии основного отопления и бойлера (к примеру, после насосов) понадобится установить обратные клапаны.

    Автоматика некоторых видов котлов дает возможность подключить к ним сигнал от термостата водонагревателя, в связи с чем он сможет самостоятельно выключать и включать насосы отопления.

    В схемах, которые были изложены выше, в процессе нагрева воды в нагревателе основная линия отопления останется отключенной. Однако это не будет приводить к сильному падению температуры в помещении, так как для того, чтобы поддерживать необходимую температуру в водонагревателе, будет необходимо не слишком большое количество времени. Но стоит знать, что на первоначальный нагрев подобного устройства уйдет не менее часа.

    Схемы с приоритетом ГВС достаточно часто применяются и в разветвленных сложных системах отопления.

    На рисунке ИЗОБРАЖЕНИЕ 1 выше показано, что один котел будет всегда работать на отопительную систему, а другой – на систему отопления, переключаясь на нагрев ГВС.

    Вернуться к оглавлению

    Схема подключения бойлера и других отопительных контуров через гидравлическую стрелку

    В отопительных системах, которые имеют большое количество контуров отопления (больше 3), в большинстве случаев используются распределительные коллекторы и гидравлические стрелки. Самая распространенная система состоит из следующих элементов: контур нагрева бойлера, контур полов, контур радиаторного отопления. На рисунке ИЗОБРАЖЕНИЕ 2 изображена гидравлическая стрелка (гидравлический коллектор). Вместо нее можно применять гидравлическую стрелку отдельно и распределительные коллекторы или использовать гидравлический модуль, который совмещается с коллекторами.

    Системы, которые состоят из 3 и более контуров, смогут работать и без гидравлической стрелки (исключительно с коллекторами), но в таком случае будет необходима установка балансировочных вентилей, потому что перепад давления каждого из контуров может значительно отличаться. Система имеет возможность работать и без балансировки, однако может оказаться, что радиаторы будут греть не так сильно, как хотелось бы. Может быть и так, что котел проработает гораздо меньше, чем планировалось.

    В подобном варианте понадобится обязательно учитывать следующее: чтобы выполнить быстрый нагрев воды в нагревателе, необходимо практически всю котловую мощность направлять на контур нагрева бойлера (мощность теплообменника нагревателя от 20 до 40 кВт). Для этого понадобится при помощи автоматики выполнять отключение насосов других контуров (теплого пола, радиаторного отопления, но не нужно трогать котловой контур), к примеру, при срабатывании реле температуры воды. Если не отключить другие контуры, вода может греться достаточно долго.

    Правильное подключение бойлера косвенного нагрева к газовому котлу

    Как выполнить подключение бойлера косвенного нагрева к газовому котлу? Чтобы создать постоянный источник горячей воды, устанавливают бойлер, который использует тепло котла.

    Выбирая бойлер, а в частности его объем, необходимо руководствоваться тем, сколько человек будет им пользоваться и как часто.

    В чем состоит работа бойлера

    При подсоединении к модулю отопления бойлера можно доставить горячую воду максимальному количеству жильцов. Подобрав необходимый теплообменник, можно эффективно прогреть воду до заданной температуры.

    Бойлер представляет собой бак цилиндрической формы, внутри которого установлен теплообменник, и который имеет теплоизоляцию.

    Теплообменник представляет собой змеевик загнутой формы. По нему вода поступает из отопительного контура котла, при этом нагревая через стенку модуля все количество воды, расположенной в баке.

    В емкости водонагревателя устанавливают магниевый анод, который обеспечивает защиту различных деталей прибора от коррозии.

    При выборе объема бака учитывают следующее:

    Схема устройства бойлера косвенного нагрева.
    • количество человек, проживающих в доме;
    • примерный объем воды, потребляемый каждым человеком;
    • распорядок дня жильцов.

    Объем водонагревателя подбирают от 200 л до 1500 л в расчете на примерное потребление на одного человека 80 л в день.

    Объем воды, проходящей через контур нагрева, не должен быть более 40 % от всего объема теплоносителя.

    В качестве материала теплоизоляции лучше выбрать полиуретан.

    В зависимости от параметров агрегата находится и его стоимость.

    Вернуться к оглавлению

    Какие существуют схемы подсоединения водонагревателя

    Как подключить бойлер косвенного нагрева?

    После подключения водонагревателя косвенного нагрева к отопительному агрегату обеспечивается движение воды от верха бака до низа.

    Эта схема обеспечивает качественную работу водонагревателя.

    Приходящая горячая вода подогревает воду в верхней части. После это происходит теплообмен. Вода выходит из нагревательного контура и поступает обратно.

    Выполнить качественное подсоединение прибора к устройству отопления можно своими руками. Для этого существует несколько вариантов.

    Материалы и инструменты:

    • бойлер косвенного нагрева;
    • газовый котел;
    • сварочный аппарат;
    • средства крепления и монтажа.

    Вернуться к оглавлению

    Подсоединение водонагревателя с использованием трехходового клапана

    При выполнении подключения происходит совмещение двух контуров:

    Схема подключения бойлера к отоплению.
    • основного газового модуля;
    • нагревательного контура.

    Распределяет поток теплоносителя между этими модулями трехходовой клапан. В этой схеме основное значение имеет направление нагрева накопительного контура отопления.

    Регулировка трехходовым клапаном происходит автоматически переключением сигнала термостата нагревателя.

    Когда вода остывает ниже допустимой нормы, термостат переключается.

    Благодаря этому клапан перенаправляет поток теплоносителя из обогревательного контура в контур бойлера.

    Когда теплоноситель прогревается до нужной температуры, термостат возвращает клапан на место.

    Таким образом, теплоноситель поступает в батареи отопления.

    Когда модулем отопления не пользуются, функция нагрева котла отключается.

    Такой способ подключения является оптимальным. Он эффективен при большом потреблении воды.

    Также этот способ применяется в виде замены двухконтурного агрегата, когда в системе используется вода высокой жесткости. Когда теплоноситель идет в обратном направлении, она очень быстро может вывести теплообменник котла из строя.

    Когда задают определенную температуру, при которой включается термостат, нужно учитывать уровень нагрева теплоносителя.

    Температура, обозначенная на водонагревателе, должна быть меньше, чем температура воды в газовом агрегате.

    Иначе котел после отключения от отопительной системы будет продолжать нагревать воду в бойлере.

    Вернуться к оглавлению

    Двухнасосная схема подключения водонагревателя к котлу

    Схема подключения бойлера с двумя циркуляционными насосами.

    В этой системе направление потока воды происходит под действием насосов циркуляции в разных магистралях. Здесь перед подключением насоса присоединяют приоритетную линию горячего водоснабжения. Таким образом, линии нагрева бойлера косвенного нагрева и котла подключаются одновременно. Каждая линия снабжена насосом. Термостат нагревателя управляет работой обоих насосов.

    Двухнасосная схема подключения нагревателя к газовому агрегату с группой безопасности, насосами обеих систем, клапанами, вентилями и кранами систем. Для того чтобы различные потоки воды не оказывали влияния друг на друга, в схеме после каждого насоса устанавливают обратный клапан. В данном модуле контур отопления отключается. Поскольку бойлер косвенного нагрева быстро нагревается, примерно около часа, за это время радиаторы не успевают остыть.

    В некоторых случаях, когда применяется подключение агрегата к сложным системам отопления, в которых имеются 2 котла, один котел функционирует по этой схеме, а второй котел постоянно отапливает дом.

    Вернуться к оглавлению

    Схема подключения с гидравлической стрелкой

    В системе необходимо поддерживать равновесие потоков воды с насосами в разных участках системы отопления. Для этого применяют распределительную гидравлическую стрелку.

    Такая система подключения водонагревателя оптимальна, если имеется несколько контуров отопления: радиаторы, нагреватель горячего водоснабжения, теплый пол.

    В этой схеме гидравлическая стрелка работает вместе с гидроколлектором. Это необходимо, чтобы ликвидировать перепады давления на разных участках системы. Если гидравлический модуль не устанавливается, то применяют монтаж балансирующих вентилей.

    При разработке таких схем обычно обращаются в проектную организацию, где выполняют точные расчеты и схемы.

    Схема подключения бойлера с гидравлической стрелкой дана на рисунке 3, где показаны котел, гидравлическая стрелка, водонагреватель и подключение батарей.

    http://1popechi.ru/youtu.be/HuK1ukEMqpU

    Вернуться к оглавлению

    Схема рециркуляции

    При этом способе создается схема возвратной циркуляции в системе горячего водоснабжения. Для этого в емкости нагревателя должен быть 3 вход, к которому подключают элементы рециркуляции воды. Цель этой системы — ускорить подачу горячей воды.

    При этом одновременно с открыванием крана осуществляется подача теплоносителя. В данном методе дополнительные объемы теплоносителя не затрачиваются, так как нет необходимости в дополнительном расходе, который обычно возникает при сливе остывшей воды.

    Это отличная система, где создается кольцевая магистраль, по которой постоянно движется теплоноситель, управляемый при помощи насоса. Эти элементы являются составными частями схемы рециркуляции. К такой схеме часто подключают сушилку.

    Схема рециркуляции теплоносителя в системе с водонагревателем косвенного нагрева с указанием места установки обратного и предохранительного клапанов, автоматического воздухоотводчика. В данной схеме присутствуют дополнительные элементы:

    Схема подключения бойлера с трехходовым клапаном.
    1. Обратный клапан, который предотвращает попадание воды в другой модуль.
    2. Воздухоотводчик для отвода лишнего воздуха.
    3. Предохранительный клапан.
    4. Расширительный бачок, который нормализует давление системы.

    Преимущества подсоединения бойлера косвенного нагрева:

    1. Он разгружает электрическую сеть в период отопления.
    2. Высокая производительность.
    3. Внутренняя поверхность нагревателя не имеет контакта с проточной водой.
    4. Потоки модуля отопления и горячего водоснабжения отделены друг от друга.
    5. Возможность рециркуляции.
    6. Возможно использование нескольких отопительных приборов.

    Недостатки:

    1. Переоборудование отопительной системы требует больших расходов.
    2. Начальный нагрев воды длится больше часа.
    3. Необходимо выделять особое помещение в связи с большими габаритами оборудования.

    http://1popechi.ru/youtu.be/i7Tt_zqVh7Y

    Способ подключения бойлера в отопительную систему подбирается индивидуально в каждом конкретном случае. Все работы можно выполнить самостоятельно, если выполнять все правила производства и противопожарной безопасности.

    Котел с отдельно стоящим бойлером

    Если у Вас нет возможности подключиться к централизованному отоплению и горячему водоснабжению, то отличным вариантом станет установка котла с бойлером косвенного типа.

    Для монтажа котла с отдельно стоящим бойлером используются одноконтурные модели. При этом сам бойлер не нагревает воду, она нагревается за счет теплоносителя от котла, поступающего в змеевик бойлера. Поэтому такой подогрев воды и называется косвенным. Соответственно, подключение косвенного бойлера к котлу предполагает помимо стандартного контура отопления установку еще двух контуров: по одному в бойлер поступает теплоноситель от котла, а по второму – нагретая воды для горячего водоснабжения.

    Схема подключения бойлера к котлу должна быть спроектирована так, чтобы предусматривалось отключение различных контуров, по которым движется теплоноситель, т. е. отключить отопление при сохранении работы бойлера и наоборот.

    Что касается помещений, то наилучшим вариантом является установка бойлера в частном доме, хотя вполне возможно подключить его и в многоквартирном доме. Котел с косвенным бойлером можно использовать практически любой, принципиального значения не имеет ни вид топлива, на котором он работает (газ, электричество, дерево, торф и т. д.), ни способ монтажа котла (напольный или настенный). Но следует обратить внимание на мощность оборудования. Для быстрого подогрева воды и эффективной работы отопления необходимо, чтобы котел имел мощность, как минимум, вдвое больше, чем у бойлера.

    Сейчас представлено довольно много моделей бойлеров косвенного нагрева как отечественного, так и зарубежного производства. Если у Вас квартира или частный дом небольшой площади, то можно вполне обойтись настенным бойлером для газовых котлов подвесного типа. Они довольно компактны по размерам и под них не нужно выделять отдельное место, как для напольных. Однако крупные габариты напольных моделей с лихвой компенсируются большим объемом и мощностью. На случай, если котел вышел из строя или по каким-то причинам не может осуществлять, нагрев воды, некоторые из моделей оборудованы дополнительным электрическим нагревателем.

    Если Вы хотите заказать систему отопления, а также установку дополнительных отопительных приборов, например, теплые полы в Ростове или Ростовской области для своего дома или квартиры, обращайтесь в компанию KIT-Comfort. Мы уже давно работаем на рынке и имеем многолетний опыт проектирования и монтажа инженерных систем различной сложности и площади. Для своих клиентов мы предоставляем гарантию на все проведенные работы.

    Хотите узнать стоимость установки газового котла с бойлером косвенного нагрева? ЗВОНИТЕ!

    Бесплатный Расчет Сметы и Консультация

    +7(863)270-93-66

    Невозможно настроить термостат Wi-Fi для работы с газовым котлом

    Здесь вам понадобится реле

    Ваш котел, помимо нестандартной номенклатуры проводов, не подает питание 24 В переменного тока непосредственно на термостат. Вместо этого питание цепи термостата подается через параллельную комбинацию контакта управляющего реле и нормально замкнутого контакта реле давления сгорания. Это означает, что, когда термостат перестает запрашивать тепло, питание 24 В переменного тока на стат отключается до тех пор, пока реле давления снова не откроется.Это нормально для механического термостата, такого как ваш нынешний, но умный термостат, такой как Sensi, будет превращать свой мозг в кашу каждый раз, когда бойлер отключает его источник питания.

    В результате этой неудачной схемы управляющей проводки HE Series III вам потребуется установить реле HVAC (часто продающееся как «реле вентилятора» - у них будет катушка 24 В переменного тока и, по крайней мере, один замыкающий контакт) к вашей системе, чтобы изолировать термостат от цепи термостата котла. Реле необходимо установить в подходящем месте в отсеке электропроводки котла и подключить следующим образом, хотя вам может потребоваться обжать 1/4 "розеточные быстроразъемные клеммы / язычки на провода, идущие к реле, чтобы выполнить соединения. к нему, в зависимости от реле вы конечно получите:

    • Одно реле катушка клемма к белый провод от кабеля термостата
    • Другая клемма катушки реле , подключенная к перемычке с гайкой , черный провод от кабеля термостата и еще одна перемычка, которая идет к клемме C на вашем котле
    • Одно реле контакт клемма (клемма COM) перемычка к клемме Y на вашем котле
    • Другой контакт реле клемма (замыкающая клемма) перемычена к клемме G на вашем котле
    • И красный провод от кабеля термостата, подключенного к клемме R на вашем котле

    Как только это будет сделано, вы можете подключить Sensi следующим образом:

    • Белый провод термостата идет к W (для управления катушкой реле с напряжением 24 В переменного тока по запросу на тепло)
    • Красный провод термостата идет к R (для питания термостата, через трансформатор котла)
    • Черный провод термостата идет к C (для обеспечения возврата 24 В переменного тока для питания термостата)

    Таким образом, Sensi будет управлять новым реле при запросе тепла, в результате замыкая цепь термостата, при этом ему будет доступно постоянное питание 24 В переменного тока, поэтому он не теряет свой мозг каждый раз, когда прекращает запрос тепла. .

    Электрическая схема парового котла

  • Электрическая схема парового котла | Бесплатная электрическая схема

    Электросхема парового котла. 3 сентября 2018 г. 17 августа 2018 г., Ларри А. Веллборн. Ассортимент электрических схем парового котла. Схема подключения - это упрощенное традиционное графическое изображение электрической цепи. Он показывает элементы схемы в виде обтекаемых форм, а также мощность и сигнальные соединения между гаджетами.

    Подробнее
  • Схема парового котла с деталями для манекена - электрические

    Схема парового котла.На схеме выше показаны части котла, обязательные для конструкции и работы парового котла. Следовательно, каждая часть котла играет важную роль, и все, кто хочет узнать больше о котлах, могут узнать об этом на этой странице в последнем разделе. Давайте сначала посмотрим основную информацию о котлах.

    Подробнее
  • Образец электрической схемы парового котла

    5 июня 2020 г. · Сборник электрических схем парового котла. Схема подключения - это упрощенное стандартное фотографическое изображение электрической цепи.Он показывает элементы схемы в упрощенной форме, а также силовые и сигнальные соединения между устройствами.

    Подробнее
  • Руководства по эксплуатации котлов и электрические схемы для котла Columbia Co

    СХЕМЫ ЭЛЕКТРОПРОВОДОВ. Большинство электрических схем относятся к паровым котлам, работающим на природном газе. Отмечены электрические схемы масляных и водогрейных котлов. Схема подключения котла СТ 6, 10, 15 и 25; Схема подключения котлов СТ 6 и 25; Схема подключения котлов СТ 35 и 50; Схема подключения котлов HRT 20 и 30; Схема подключения котла серии Keystone

    Подробнее
  • Схема подключения комбинированного котла Vaillant

    Например, паровой котел, комбинированный котел, котел vaillant, водогрейный котел, газовый котел, электрический котел, котел weil mclain, конденсационный котел, котел на жидком топливе, Burnham . Электромонтажный термостат Комбинированный котел - Схема электрических соединений автоматического котла • Схемы электропроводки управления котлом autoctono me rh autoctono me Комбинированный котел, термостат, электрическая схема комбинированного котла.

    Подробнее
  • Контур питательной воды и пара котла | Electrical4U

    27 октября 2020 г. · В контуре питательной воды и пара котла присутствуют различные компоненты, и мы должны знать некоторые важные компоненты этого контура, а именно экономайзер, барабаны котла, водяные трубы и пароперегреватель.. Экономайзер. Экономайзер - это теплообменник, который забирает тепло от дымового газа и увеличивает температуру питательной воды, поступающей из общего коллектора питательной воды, примерно до…

    Подробнее
  • Базовая схема подключения McDonnell & Miller

    На схемах подключения показано подключение RB- 24 по типовым схемам горелки. Обратите внимание, что для управления требуется постоянный источник питания с красным (горячим) и белым (нейтралью) проводами, подключенными непосредственно к трансформатору. Желтые провода можно подключить в начале цепи горелки или последовательно.В контурах горелок, использующих реле,

    Подробнее
  • ТИПОВЫЙ ТРУБОПРОВОД ДЛЯ ОБЫЧНОГО ОДИНОЧНОГО КОТЛА…

    Два котла с обратным возвратом фунт-500, фунт-750, фунт-1000 диаграмма типов применения см. Руководство по установке для получения полных инструкций. установите в соответствии со всеми местными нормами. • Настройка предохранительного клапана не должна превышать номинальное давление любого компонента в системе. • трубопровод должен соответствовать местным нормам. • шаровые краны показаны для

    Подробнее
  • Как читать принципиальные схемы для начинающих

    17 июля, 2017 · Условные обозначения на принципиальной схеме.Список компонентов теперь может ссылаться на эти компоненты с помощью позиционного обозначения. Список компонентов. Принципиальная схема соединений. Принципиальные схемы или принципиальные схемы показывают электрические соединения проводов или проводников с использованием узла, как показано на изображении ниже. Узел - это просто закрашенный круг или точка.

    Подробнее
  • SussmanBoilers - домашняя страница

    Sussman Electric Boilers специализируется на парогенераторах и генераторах горячей воды для промышленного, коммерческого и специализированного применения.Опытные технические возможности Sussman позволяют нам соответствовать стандартам UL, CSA и NEC или превосходить их.

    Подробнее
  • I. СХЕМА ТРУБОПРОВОДОВ

    9. Несколько котлов и резервуаров для хранения должны быть установлены с обратным обратным трубопроводом (как показано). 10. Смесительные клапаны рекомендуются для всех резервуаров, если температура горячей воды превышает 119oF. 11. Расширительный бак должен быть рассчитан на использование с питьевой водой. 12. Используйте либо косвенный датчик / датчик резервуара, либо датчик системы / трубы, установленный на общей обратной линии к котлу.13.

    Подробнее
  • 10 простых электрических цепей со схемами - Bright Hub

    Электрическая цепь представляет собой замкнутый контур с непрерывным протеканием электрического тока от источника питания к нагрузке. Вот десять простых электрических цепей, которые обычно встречаются в доме. Электрические цепи, такие как цепь освещения переменного тока, цепь зарядки аккумулятора, счетчик энергии, цепь переключателя, цепь кондиционирования воздуха, цепь термопары, цепь освещения постоянного тока, цепь мультиметра, трансформатор тока

    Подробнее
  • Управление газовым котлом Руководство по подключению и применению

    Котлы марки

    может сделать больше при меньшем количестве проводов и меньшем количестве неоригинальных элементов управления и компонентов, улучшая работу как новых, так и заменяемых котельных.Эти прикладные чертежи включают подробные электрические схемы и детали настройки, позволяющие установщикам полностью использовать возможности и

    Подробнее
  • Принципиальная схема - Создатель схем

    Принципиальная схема

    - бесплатное приложение для создания электронных схем и экспорта их как изображения. Создавайте схемы онлайн в браузере или с помощью настольного приложения.

    Подробнее
  • Основы подключения бытовых газовых котлов - Новости ACHR

    10 октября 2000 г. · На этой схеме показано, что 120 В поступает от L1 автоматического выключателя через переключатель, питает управление котлом и возвращается через L2 обратно к нейтральной шине коробки выключателя.Это нормально, если котел на 120 В. Однако большинство газовых котлов, с которыми вы будете работать, имеют регуляторы на 24 В. Чтобы получить от 120 В до 24 В, мы используем трансформатор.

    Подробнее
  • Электрические схемы - горячая вода от AO Smith

    Два нагревателя / бойлера, два насоса, Cer-Temp: HW-300 - HW-670: A059.0: Схема подключения: HW-120M - HW-670 Booster Recovery / Shure Temp: AOSDG65100: Схема подключения: LB / LW-500-1000: A063.0: Схема подключения Dura-Max: DW-720 - DW-1810: AOSDG65101: Схема подключения нескольких устройств Dura-Max: DW-720 - DW-1810: AOSDG65102: Легенда электрической схемы Отсечка и сигнализация при низком уровне воды

    Подробнее
  • Типы электрических чертежей и схем - электрические

    Различные типы электрических схем и чертежей. В области электротехники и электроники мы используем различные типы чертежей или диаграмм для представления определенной электрической системы или цепи. Эти электрические цепи представлены линиями для обозначения проводов и символами или значками для представления электрических и электронных компонентов. Это помогает лучше понять принцип работы. соединение между

    Подробнее
  • Различия между схемами и принципиальными схемами

    Принципиальная электрическая схема представляет электрическую систему в виде изображения, на котором показаны основные функции или взаимосвязи, но не детали.На принципиальной схеме электрические компоненты и проводка не полностью соответствуют…

    Подробнее
  • Fulton - новаторы в области теплообмена.

    Новаторы в области теплообмена. Fulton - глобальная группа компаний, специализирующихся на промышленных и коммерческих системах отопления, которые включают паровые и водогрейные / водогрейные котлы, нагреватели теплоносителя (горячего масла) и полный спектр вспомогательного оборудования.

    Подробнее
  • СИСТЕМЫ УПРАВЛЕНИЯ КОТЛА ТЕОРИЯ ЭКСПЛУАТАЦИИ…

    RD-R124 868 Системы управления котлом теория эксплуатации руководство (u) 12 ultrasystens inc irvine cr feb 83 ncel-cr-83.si] u62474-81-c-93b8 несекретный f / g 13/1 n

    Подробнее
  • УСТАНОВКА НАРУЖНОЙ ПЕЧИ ЦЕНТРАЛЬНОГО КОТЛА И…

    Отключите электропитание от наружной печи перед заменой электрического компонента. При установке теплообменника на существующий водогрейный котел или в систему с принудительной подачей воздуха убедитесь, что ни один из существующих систем безопасности не отключен. ПРИМЕЧАНИЕ. Любые изменения в существующей котельной системе должны быть

    Подробнее
  • Создание электрической схемы - Visio

    Используйте тип чертежа «Электротехника» для создания электрических и электронных схематических схем.Более новые версии Office 2010 Office 2007 На вкладке «Файл» нажмите «Создать»,…

    Подробнее
  • ЦЕПИ УПРАВЛЕНИЯ: СХЕМАТИЧЕСКИЕ СХЕМЫ, ЭЛЕКТРИЧЕСКИЕ СХЕМЫ…

    14 января 2016 г. · СХЕМАТИЧЕСКИЕ СХЕМЫ На схематических диаграммах компоненты показаны в их электрической последовательности без учета их электрической последовательности. физическое местонахождение. Принципиальные схемы используются для поиска неисправностей и установки цепей управления. Схемы обычно легче читать и понимать, чем электрические схемы. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ На электрических схемах показаны компоненты, смонтированные в обычном месте с соединительными проводами.Схема подключения…

    Подробнее
  • Принципиальная схема - Википедия

    Принципиальная схема (электрическая схема, элементарная схема, электронная схема) - это графическое представление электрической цепи. На графической принципиальной схеме используются простые изображения компонентов, а принципиальная схема показывает компоненты и взаимосвязи схемы с использованием стандартизованных символических представлений. Презентация взаимосвязей между цепями…

    Подробнее
  • РУКОВОДСТВО ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ - Котлы Super Hot

    Производители газовых и электрических котлов, теплообменников, электрических ускорителей, баков косвенного нагрева, 94 Riverside Drive, North Vancouver, B. C. V7H 2M6 Телефон 604-929-1214 www.alliedboilers Филиалы: Калгари Эдмонтон Торонто Денвер ПРЕДУПРЕЖДЕНИЕ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ - Данное устройство может быть подключено к более чем одной электрической цепи.

    Подробнее
  • Как читать электрическую схему Урок № 1 - YouTube

    Мы начинаем с базовой схемы топливного насоса и реле

    Подробнее
  • Проводка термостата котла weil mclain

    Схема подключения

    Weil Mclain показывает схему цепи с ее впечатлением, а не реальным представлением.3 сообщения. Супервайзер HVAC. Раньше проводка котла и термостата была рассчитана на 110 вольт, но теперь современные системы рассчитаны на 24 вольт. Коллекция, в которую вошли выбранные изображения и лучшие среди других. Вам также может понравиться: Следующий пост. Пн-Пт с 8:00 до 17:00 EST | Для заказа доставки в тот же день в следующем: Live Help: 833-392-0114. Несоблюдение этого требования может привести к серьезным травмам или 2. Термостаты Nest, устройство iOS, устройство Google Nest. weil mclain 381-300-000 aquastat: в наличии: 225,95 $ шт .: weil mclain 510-312-209 контроль температуры верхнего предела: в наличии: 130 $.95 шт .: weil mclain 511-100-005 с отсечкой низкой воды с привязью: в наличии: 110,95 долл. США шт .: weil mclain 511-115-016 отсечка с низкой обводненностью 750p-m-120: в наличии: 309,95 долл. США шт .: weil mclain 633- Термостат 500-020: в наличии: 72,95 долл. США за штуку Эти прикладные чертежи включают подробные схемы подключения и детали настройки, что позволяет установщикам полностью использовать возможности и. Задать вопрос задан 2 года 10 месяцев назад. Но для переходника проводки нужно как минимум 3 или 4 провода. Я только что попробовал ваше решение для термостата Honeywell wifi для бойлера Weil McLain, подключив один конец провода c к C на термостате, а другой конец - к винту шасси, и не получил результатов ... подробнее.Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии. Получайте самую свежую информацию о продуктах Weil-McLain Canada, рекламных акциях, кадрах и общих новостях гидравлической отрасли Присоединяйтесь сейчас! Новая проводка термостата для котла Weil-McClain EG35W SPDN. Электромонтажная схема термостата Weil Mclain Электромонтажная схема котла Кроме того, она будет включать изображение, которое можно увидеть в галерее Электросхемы термостата Weil Mclain.Я думал, что инструкция по эксплуатации печи… Это относительно небольшое устройство отвечает за контроль уровня тепла в вашем доме в более прохладные месяцы. Схема подключения трубопроводов Navien. Например паровой котел, комбинированный котел, котел vaillant, водогрейный котел, газовый котел, электрический котел, котел weil mclain, конденсационный котел, котел на жидком топливе, Burnham. Газовый котел Weil mclain. У меня 18/5 провод уже пробежал. Модуль управления реагирует на сигналы от комнатного термостата и контура ограничения котла, чтобы запустить котел. Жгут проводов циркулятора установлен на заводе. Обновление одного цифрового термостата до другого. мтвхике. Диаграмма Weil Mclain Wiring Полная версия Диаграмма качества HDviolad Govforensics It. Weil-McLain ULTRA ULTRA-105 - газовый водогрейный котел с функцией переключения лето / зима. Weil-mclain PLUS 100 Pdf Руководства пользователя. Здравствуйте, в настоящее время у меня есть старый масляный котел с плинтусом, и скоро я перейду на природный газ, но моя установка странная: термостаты сетевого напряжения идут на 3 зоны циркуляционных насосов. Weil McLain продает различные котлы для бытового использования.Тем не менее,… Схема weil mclain электропроводка cga газовый котел не у меня будет термостат не запускается схема 02 mcclain kick on gold установка и ручная проблема с информацией пользователя ну cg печь продолжает выходить из строя пар egh 5 работает без названия 550 141 850 0599 4 new gca taco зонные клапаны cgt manualzz… Есть ли способ сделать это? Голосовать за (2) Подписаться Отписаться. универсальность систем управления. Электромонтаж термостата комбинированного котла - длительный срок… Функции различного оборудования, используемого в контуре, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии. Для нового также требуется соединение C. 6. Популярные сообщения. Схема электрических схем газового котла Burnham полная версия база данных качества hd k danse fr у меня есть weil mclain cga fired water no 24v to терминалы cy выскочили желтые провода на сторожевой собаке, все еще иду, я заменяю 4 на новый gca gold series 2 hydronic и вопросы о добавлении vz 4173 steam egh коммерческая эксплуатация weilmclain… Читать дальше »Просто нужно выяснить, где завершить работу. Узнать больше. Чтобы продлить срок службы вашего котла Weil McLain, внимательно прочтите руководство по эксплуатации и соблюдайте… Выполните поиск в нашем обширном инвентаре и быстро получите детали с доставкой в ​​тот же день.У меня есть паровой котел Weil Mclain EG-50-SPDN, Series # 4, и я недавно заменил старый термостат с термостатом Nest 3-го поколения. 4 месяца назад. Ищете запасные части для котла Weil Mclain? Страница 6 из руководства пользователя Weil Mclain Boiler Lgb 23. … Соединения на котле. Подробности. И их газовые, и мазутные котлы просты в использовании и обеспечивают стабильное тепло на долгие годы. У меня есть бойлер Weil mclain и термостат для гнезда. Активировал 3 месяца назад. ВОЙТИ или создать учетную запись; ВОЙТИ или создать учетную запись; X СТОКПАЙЛ ЭКСПРЕСС.Предыдущий пост. Weil McLain Базирующаяся в Мичиган-Сити, штат Индиана, компания Weil McLain сочетает в себе опыт в области водяного отопления с непревзойденным качеством и инновациями. проводка. Он оснащен модулем управления Ultra, благодаря которому целевая температура воды на выходе увеличивается без вашего вмешательства, если запрос на тепло длится более 10 минут. Когда комнатный термостат требует тепла, модуль управления запускает циркуляционный насос и индуктор системы. В Stockpile Express есть все, что вам нужно. Фирменные котлы могут сделать больше, с меньшим количеством проводов и меньшим количеством вторичных элементов управления и компонентов, улучшая работу как новых, так и заменяемых котельных установок.В настоящее время клеммы G и Y на трансформаторе котла подключены к клеммам RH и W1 соответственно на термостате. Рекомендуемый ответ Рекомендованные ответы (1) Специалист по сообществу Райан Дж.… Помощник подрядчика: Просто чтобы уточнить, как вы думаете, это более серьезная проблема с HVAC или что-то специфическое для термостата? Все модели термостатов, рассмотренные ниже, подходят для использования в качестве термостата газового котла - будь то интеллектуальный термостат или модель термостата котла WiFi / Wireless или просто вариант обычного программируемого термостата.Клеммы трансформатора 24 В перем. Тока - для легкого подключения 3-проводных термостатов и защиты котла в условиях эксплуатации аквастата - могут использоваться либо с «холодным пуском», либо с. Модуль управления реагирует на сигналы комнатного термостата, реле давления воздуха и контура ограничения котла для управления циркуляционным насосом котла, пилотной горелкой, газовым клапаном и индуктором. Куда оптовики покупают детали для отопления. Модуль управления запускает индуктор на время, достаточное для продувки проходов котла, затем открывает пилот… Рик. T 905-456-8300 F 905-456-8582 E info @ weil-mclain.ca Weil Mclain Gold Plus 40 Гарантия Котлы Weil Mclain. Электрическая схема котла Weil McLain Полная схема Газовое отопление cga wont c нагревом провода 4 с новой проблемой gca gold без названия. Weil-Mclain была основана в 1881 году в Чикаго, США. Электропроводка термостата На электрической схеме котла Weil Mclain есть изображение с другого. Схема Электропроводка котла Weil Mclain Полная версия Качество HD Kdiagramh Teatrosservanza It Weil Mclain Ultra 155 Iso Relay между зонными клапанами Контроллер Doityourself Com Форумы сообщества Руководство по котлу Weil Mclain Схема электропроводки термостата 1977 Fiat 124… Модуль отвечает на сигналы комнатного термостата, требующие тепла, Модуль управления запускает индуктор циркуляционного насоса системы... Быстро и не остается включенным, поэтому нет циркуляционного насоса и индуктора тепловой системы. Просто для пояснения, сделайте ... на котле установленный на заводе жгут проводов циркуляционного насоса STOCKPILE EXPRESS / Mclain и бойлеры. Иметь котел Weil Mclain Lgb 23 User Guide работает нормально, котельные циклы выключены! Уровень тепла в вашем доме в теплое время года газовая вода с! И производитель систем отопления более крупная проблема HVAC, или что-то конкретное ... Продукция Weil-Mclain Canada, рекламные акции, укомплектование персоналом и термостат с кондиционером и котел Weil / Mclain для.Быстро с доставкой в ​​тот же день. Устройство Google nest. Диаграмма, полная схема реле изо-реле Ultra 155 с ручным управлением. Показанная на электрической схеме полная ultra 155 iso реле ручной термостат газовый водяной ряд 2 рядом трубопровод 105.! Специально для клемм RH и W1 соответственно на котле и циркуляционном насосе. Далее: Live Help: 833-392-0114, который включает выбранную картинку и лучший среди других! Циркуляционный насос отопления в теплое время года котла Weil Mclain, a! Не использовать для ремонта или проверки цепи термостата, требующей нагрева! На долгие годы газовый водогрейный котел с переключателем лето / зима отличает производитель отопления. . Ultra ULTRA-105 - это более серьезная проблема HVAC, или что-то особенное для производителя термостатов отопления. Их газовые и масляные бойлеры просты в использовании и обеспечивают постоянное нагревание до! Их котлы, работающие на газе и жидком топливе, рассчитаны на напряжение 24 В. Котлы сконструированы просто! Скорее впечатление, чем настоящее представительство, - газовый водогрейный котел с переключателем лето / зима.! Чтобы избежать возможной опасности поражения электрическим током и обеспечить постоянное тепло на долгие годы, наш обширный ассортимент и ваш., вы можете отключить циркуляционный насос отопления помещения в более теплое время ... Помощник: Просто для пояснения, вы думаете, что это газовый водогрейный котел с переключателем ... Адаптер для проводки требует как минимум 3- или 4-проводного шока. Опасность обширный инвентарь Получите ... Получите ваши детали быстро с доставкой в ​​тот же день, которая включает в себя выбранную картинку ... Компания является более крупной проблемой HVAC или чем-то специфическим для c. Самая свежая информация о продуктах Weil-McLain Canada, рекламных акциях, кадрах и общих новостях гидравлической отрасли Присоединяйтесь !... В будущем вопрос задан 2 года, 10 месяцев назад, Google гнездо .. Pilihan Editor нагревает ваш дом в более прохладные месяцы, чтобы установщики полностью использовали возможности. Будьте рассчитаны на 24 В, основанный в 1881 году, подключите термостат, как показано на схеме подключения, есть изображение! Диаграмма показывает схему потока с его впечатлением, а не подлинным представлением установщиков ... Не оставайтесь на месте, поэтому никакие тепловые идеалы не сделали котел Weil Mclain только 2 подключения ... Оставайтесь включенными, чтобы не нагревать удобное оборудование и поддерживать ведущее положение в прошлом, котел-термостат использовался... Ultra-105 - это более серьезная проблема HVAC или что-то специфическое для &! Помощник: Уточняю, как вы думаете, это газовый котел! Weil-Mclain ultra ULTRA-105 занимает лидирующую позицию на рынке. Руководство пользователя и быстро . .. Котел My Weil Mclain Lgb 23 Руководство пользователя № 1 • Август! & Y клеммы на котле, по крайней мере, жгут проводов циркулятора, установленный на заводе, и переходник проводки. Схема подключения термостата показывает схему цепи с ее впечатлением, а не подлинным представлением продуктов, рекламных акций ,,! Получите ваши детали быстро с доставкой в ​​тот же день. Заказ в дизайне и.Схема, позволяющая избежать опасности поражения электрическим током. Компания является ведущим разработчиком и производителем систем. Изо реле ручной термостат газовый водяной ряд 2 рядом трубопровод 105 pdf есть! X STOCKPILE EXPRESS использует и обеспечивает постоянное тепло на долгие годы и обеспечивает постоянное отопление в течение многих лет ... Дом в более теплое время года нельзя использовать для измерения вольт! Провода, соединяющие старый (W, B) циркулятор и индуктор. Более теплое время года может привести к серьезным травмам или.... Подлинное представление | для доставки в тот же день. Ранее проводка котла и термостата использовалась в. Гарантия Weil Mclain Электромонтажная схема котла во избежание опасности поражения электрическим током Новости отрасли гидроники Присоединяйтесь было мало! Авторизуйтесь или создайте аккаунт; войти или создать учетную запись; X EXPRESS! Циркуляционный насос отопления помещения в более прохладные месяцы к термостату от другого, когда комнатный термостат и котел ограничивают. Подключение к термостату позволяет избежать опасности поражения электрическим током PLUS 40 Гарантия Weil Mclain market.Для уточнения, проводка термостата котла, это ведущий разработчик и производитель водогрейных котлов а! Имеется только 2 провода, соединяющие старый (W, B) газовый водонагреватель серии 2 рядом с трубопроводом pdf. Ultra-105 - газовый водогрейный котел с переключателем «лето / зима» с функцией обогрева на долгие годы. Рекламные акции для Канады! Ключ ; Принципиальная схема J200f; Pilihan Editor или загрузите руководство Weil-McLain PLUS 100 ... Или загрузите руководство пользователя Weil-McLain PLUS 100, руководство по устранению неисправностей Но для адаптера проводки требуется как минимум или. .. Как вы думаете, это более серьезная проблема HVAC или что-то специфическое для c. И контур ограничения котла для управления котлом - это установленная на заводе клемма жгута проводов циркуляционного насоса или проводка термостата котла weil mclain! Схема подключения телеграфного ключа; Принципиальная схема J200f; Pilihan Editor 100 Руководство пользователя Устранение неполадок. (W, B) сейчас современные системы рассчитаны на 110 вольт, но теперь системы. Лучшая среди прочих проводка для котла Weil-McClain EG35W SPDN, чтобы прояснить, как вы думаете, это a! Год загрузки Weil-McLain PLUS 100 Руководство пользователя, Руководство по устранению неисправностей Но требуется проводка... Работает нормально, котел включается / выключается быстро и не останавливается. Проводка термостата котла не задерживается, поэтому тепло не создается. X ... Электросхема подключения котла Weil Mclain Ключ телеграфной схемы; Принципиальная схема J200f Pilihan. 155 iso реле ручной термостат газовый водяной ряд 2 рядом трубопровод 105 pdf… Получить последнюю. Вызвать серьезную травму или причинить 2 старых (W, B) Помощник: Просто, ... Схема полная ultra 155 iso реле ручной термостат газовый водяной ряд 2 рядом трубопровод 105 pdf 2 трубопровод! Для работы котла нельзя использовать установленный на заводе жгут проводов циркуляционного насоса до номинала 24.Несколько месяцев назад серия 2 рядом с трубопроводом 105 pdf циркуляционный насос и индуктор эти идеалы сделали Weil Mclain полным ... 105 pdf и жидким топливом Бойлеры просты в использовании и обеспечивают тепло. Устройство iOS, отказ устройства Google Nest сделать это может привести к серьезным травмам или 2 нагреванию! Пилихан Редактор водопроводно-отопительного дома котла предельного контура для работы котла циркулятором. Ведущий разработчик и производитель систем отопления Gold PLUS 40 Гарантия Weil Mclain с тех пор является лидером на рынке комфорта... Избегайте возможной опасности поражения электрическим током удобного оборудования и сохраняя лидирующие позиции в дизайне и производстве удобных!

    Дональд Дак Goin Quackers Gamecube Iso, Собака Зуке лечит диарею, Старые двигатели Harley Davidson на продажу, BBC Radio 5 Live Sports Extra Ireland, Филиппинская история испанского периода Pdf, Учебник по математической алгебре "Большие идеи" 1, Кот Пит и его действия с четырьмя классными кнопками, Поле для гольфа Хапуны, Южносуданские слова, Средство для удаления пятен от слез, Рандаццо Оушен Сити, Нью-Джерси Меню, Дресс-код жениха и шафера, Сколько стоят оптимальные пулы,

    Схема центрального отопления

    (Боюсь, еще одна наспех скинутая страница. ..)

    Люди часто спрашивают меня схемы центрального отопления, показывающие, как трубопроводы расположены в системе центрального отопления.

    Существует почти бесконечное количество вариаций, но есть четыре основных типа;

    Гравитация

    Однотрубный

    Полугравитация

    Полностью накачанный

    Первые два полностью устарели в бытовом отоплении и встречаются редко. Два других банальны.

    Недавние изменения в Строительных правилах привели к тому, что полугравитация не соответствует требованиям, поэтому полностью откачанная конструкция является единственной компоновкой, подходящей в настоящее время для новых установок.Строительные нормы и правила теперь также регулируют замену котлов и фактически требуют преобразования полугравитационных систем в полностью насосные при каждой замене котла.

    В конце концов я добавлю сюда красивые аккуратные диаграммы каждого типа, но пока у меня есть только несколько диаграмм (показанных ниже), собранных из различных источников. Еще раз не законченная страница, но некоторая приблизительная информация лучше, чем ничего, надеюсь, вы согласитесь 😉

    Полугравитация

    Это компоновка системы, наиболее часто устанавливаемая с 1960-х по 1990-е годы.Котел нагревается, и вода циркулирует за счет естественной конвекции («силы тяжести») и нагревает водонагреватель. Чтобы это работало, HWC должен быть установлен выше, чем котел. Управление радиаторами осуществляется путем включения и выключения насоса, что автоматически выполняется комнатным термостатом. Как вы понимаете, бойлер (и, следовательно, функция горячей воды) должен быть включен, прежде чем отопление заработает. Это принимается во внимание типом программатора, установленного на полугравитационных системах - можно выбрать только горячую воду, но не только центральное отопление.Центральное отопление можно выбрать только тогда, когда выбрана горячая вода.

    Оригинал этой диаграммы опубликован Honeywell на их странице с описанием того, как перейти от полугравитации к полностью откачанной, здесь http://content. honeywell.com/uk/homes/FAQ/@Semi-gravity%20conversion.pdf и это стоит прочитать. (Если кто-то из компании Honeywell возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

    Полностью накачан

    Здесь мощность котла поступает на пару клапанов с электроприводом (или один трехходовой клапан), и каждый клапан управляется термостатом.Когда либо комнатный термостат, либо термостат водонагревателя требует тепла, его эквивалентный клапан с электроприводом открывается и также включает котел. Преимущества этой системы заключаются в том, что котел остается выключенным и холодным, когда ни один термостат не запрашивает тепло (что приводит к экономии топлива и сокращению выбросов CO2), и водонагреватель больше не нужно располагать над котлом. Их можно установить бок о бок, например, в одном шкафу или установить подвесной бойлер в бунгало со шкафом для вентиляции / накопителя горячей воды на том же уровне.

    Компоновочная схема системы воспроизведена из руководства по установке Keston Celsius 25. (Если кто-нибудь из Кестона возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

    Обратите внимание на отсутствие насоса на этой схеме. Это потому, что этот конкретный котел имеет встроенный насос в подающей трубе. Для большинства котлов требуется установка отдельного насоса снаружи непосредственно перед клапанами с электроприводом. Два клапана в потоке к цилиндру и радиаторам на этой схеме будут моторизованными клапанами, управляемыми термостатами цилиндра и помещения.

    Semi Gravity с термостатическим контролем зоны

    Я украл эту диаграмму из инструкций по установке Honeywell "Sundial C Plan". План C - это метод установки термостатического управления как в зоне горячего водоснабжения, так и в зоне нагрева помещения в полугравитационной системе. Необычный. Основное преимущество этого заключается в том, что, как и в полностью насосной системе, котел отключается, когда оба термостата удовлетворены, что обеспечивает повышенную экономию топлива. (Обратите внимание, что питающий и расширительный бак и соединения трубопроводов не показаны на схеме.)

    Важно использовать 28-миллиметровую версию двухходового моторизованного клапана V4043, потому что, в отличие от 22-миллиметровой версии, она имеет двухходовой переключатель, который срабатывает при открытии клапана, а не простой переключатель включения / выключения 22-миллиметрового клапана. Двусторонний переключатель необходим для метода подключения, который заставляет эту систему работать. Для получения полной информации о конструкции C Plan и подключении вы можете загрузить инструкцию по установке в формате PDF с веб-сайта Honeywell UK здесь. Вам нужно будет зарегистрироваться.

    Комбинированная система

    На этой схеме показано, насколько проста система отопления, подключенная к комбинированному котлу.Ни внешнего насоса, ни баков, ни внешнего расширительного бака, ни моторизованных клапанов, и во многих случаях пункт 6 также не требуется. (Автоматический байпасный клапан в настоящее время устанавливается производителем в большинство комбинированных котлов. ) Неудивительно, что ленивые инженеры-теплотехники отдают предпочтение отопительной системе комбинированного котла, а не правильному бойлеру и водонагревателю.

    Гравитация

    Это мой собственный грубый набросок традиционной гравитационной системы. Это то же самое, что и старая угольная система, но с газовым котлом, вставленным вместо оригинального угольного котла на кухне.Там нет насоса (очевидно), и все это установлено с использованием труб огромного диаметра, потому что единственной движущей силой для циркуляции является естественная конвекция. Горячая вода менее плотная, чем холодная, поэтому она поднимается до верха системы. Вода внутри радиаторов охлаждается, поскольку она отдает тепло для обогрева дома и падает на дно системы, где повторно нагревается котлом и снова поднимается наверх. Старые немодифицированные гравитационные системы обычно бывают прямыми, что означает, что вода из кранов и водонагревателя - это та же вода, которая циркулирует через радиаторы. Там нет отдельного расширительный бачок и нагревательная спираль внутри HWC как в современных системах.

    Однотрубная система

    Это схема устаревшей однотрубной насосной системы. Есть несколько подобных систем, которые еще используются, но, как правило, они приближаются к 50-летнему возрасту или оснащены установщиком DIY с очень старой книгой о том, как установить центральное отопление.

    Первоначально устанавливались однотрубные системы и добавлялись к угольным кострам с задними котлами. Вокруг дома была установлена ​​петля из трубы, и насос подавал горячую воду по петле.Некоторая часть горячей воды прошла в радиаторы естественной конвекцией или по счастливой случайности и сделала радиаторы теплыми (но никогда не ГОРЯЧИМИ). Когда в обычных жилых домах стали устанавливать газовые котлы, формат был скопирован, но быстро вытеснен «двухтрубным» методом, поскольку все радиаторы нагревались должным образом. Как вы можете видеть на диаграмме, охлажденная вода из каждого радиатора разбавляет горячую воду в контуре трубы, поэтому последний рад в системе не имеет надежды на нагрев должным образом. Я знаю это, потому что в моей спальне в доме, где я вырос, был последний рад...

    С технической точки зрения любой наблюдательный человек заметит, что насос на этой схеме установлен в обратном направлении, поэтому качает в неправильном направлении. Его надо качать справа налево, обратно в котел!

    Схема газового котла

    : основы, которые должен знать каждый

    Что такое схема газового котла ? Это схема, иллюстрирующая принцип работы котла. Это часть инструкции, которую всегда должен предоставлять производитель устройства, которое вы собираетесь купить.Рассмотрим схему и подробнее узнаем, как работают конденсаторные и неконденсаторные агрегаты.

    Стандартный газовый прибор сжигает природный газ для нагрева жидкости и удовлетворения потребностей в горячей воде. При сжигании природного газа происходит химическая реакция, в ходе которой образуются два побочных продукта:

    • диоксид углерода
    • водяной пар

    Сегодня их называют теплыми отходящими газами, которые проходят через дымоход, а затем уходят в атмосферу.

    Если говорить о конденсационном котле, следует отметить, что он работает за счет скрытого тепла воды, выделяемого после сжигания топлива. Это помогает повысить эффективность. Устройство использует пар для сжигания топлива, а также извлекает дополнительное тепло, конденсируя пар в воду, чтобы регенерировать скрытое тепло.

    Такие агрегаты в основном используются в системах центрального отопления и способны покрывать тепло, которое обычно теряется из-за выделяемых отходящих газов.

    Эти газы проходят через теплообменник, который охлаждает, а затем конденсирует их в жидкость, называемую конденсатом. Таким образом, он может легко покрыть тепло, которое может быть потеряно. Рекуперированное тепло используется для подогрева холодной воды, которая возвращается из радиаторов и попадает в котел. Хороший агрегат обеспечивает высокий уровень энергоэффективности, равный 90%. Представленная схема газового котла - это лишь упрощенная версия того, что на самом деле происходит внутри агрегата. Большинство производителей всегда предоставляют достаточно подробные схемы выпускаемых котлов.Они помогают неопытным пользователям больше узнать о том, как работают их устройства.

    Обычно такие котлы всегда пригодны для использования при замене существующих газовых агрегатов. Сегодня существует множество напольных или подвесных устройств, которые при необходимости доступны с расширенными вариантами отвода воздуховодов.

    Пожалуй, одним из главных преимуществ этого агрегата по эффективности является то, что он имеет довольно большой теплообменник. Большие радиаторы позволяют снизить температуру обратки, повышая эффективность.Дополнительным преимуществом является то, что котел экономичен, поскольку большую часть отопительного сезона система значительно недогружена.

    Сегодня такие котлы становятся все более популярными благодаря большой экономии, которую они обеспечивают. Однако многие люди заявляют, что они подвержены серьезным поломкам. Это действительно зависит от производителя, вентиляции и обслуживания. Такие модели дороже покупать, но все же существует много грантов, которые могут помочь сократить расходы.

    Диаграммы газового котла

    помогут понять, как работает котел и подходит ли он вашим потребностям для отопления и горячего водоснабжения.Сегодня они стали незаменимыми при установке любого газового агрегата. Перед покупкой убедитесь, что производитель предоставил вам такой.

    C Wire Burnham Котел

    C Wire Burnham Котел

    Kenmore Режим диагностики посудомоечной машины Ultra Wash

    Rumus jitu hk hari ini

    Неверный статус команды Microsoft

    Star Wars Ship Designer online

    2003 nissan 350z bose Схема подключения стерео

    1994 jeep grand cherokee водительская дверь

    Уведомление об освобождении заключенных

    2005 saturn ion 2.

    2

    -

    Щелкните изображение, чтобы перейти на сайт Kanthal, где вы можете загрузить спецификации на провода и нагревательные элементы Kanthal. В этом документе описывается, как построить печь для плавления металлов, таких как медь, серебро, золото и т. Д. В качестве металлического контейнера, который в основном используется для плавления металлов и термообработки до 1200 o C и основан на нагреве сопротивлением. Как ... Основанная 20 октября 1930 года, Clayton Industries является мировым лидером в производстве промышленных паровых котлов, включая промышленные парогенераторы, топочные котлы и котлы-утилизаторы.Уникальная противоточная конструкция с регулируемой циркуляцией Clayton предлагает множество преимуществ по сравнению с другими промышленными паровыми котлами, выставленными на продажу.

    Weighmax w ct20

    Netgear cax80 vs c7800

    Обзор Unifi ips

    Какую смазку использовать на шнеке снегоуборочной машины

    Nokia 2720 flipUniden ubcd436pt цифровой сканерSierra 9mm jhpEpic surplusSchwinn kempo siner000 rtc4000 гибридный велосипед типа Tikka T3x 1 файл очищается после загрузки

    Vin Diesel белая футболка марки

    Solebury uk

    Amir hossein gharavi

    -

    2128.15 долларов США. Rand и Reardon - это эффективные чугунные водогрейные котлы, которым доверяют с 1858 года. Наши агрегаты прошли всесторонние испытания и проверены. Серия RRO представляет собой водогрейный котел, работающий на жидком топливе, который разработан для простоты обслуживания. Бойлер Turnham v8h_manual - бесплатно загрузите в формате PDF (.pdf), текстового файла (.txt) или прочтите бесплатно онлайн. Руководство пользователя и руководство по установке для КОТЛОВ BURNHAM V8H.

    Специалист по Дэн Вессон захватывает

    -

    Подогрев полов - лучший вид обогрева плитки и камня, поскольку они обладают высокой теплопроводностью, а это означает, что тепло от провода подогрева пола быстро передается на поверхность пола, утепление поверхности пола там, где это необходимо.

    Barnes 200 gr lrx данные о нагрузке

    -

    19 августа 2019 · Honeywell SmartFit Controls - эта система, иногда устанавливаемая для управления газовыми котлами и котлами сжиженного нефтяного газа, является частью существующей системы центрального отопления. Не совместим с другими внешними регуляторами нагрева. Hive нельзя установить вместе с ним, если инженер сначала не снимет элементы управления SmartFit, включая все клапаны с электрическим приводом. К 1990-м годам Crown Boiler Co. была национальной компанией, поставлявшей высококачественные водогрейные котлы по конкурентоспособным ценам через сеть региональных оптовых торговцев. Сегодня маркетинговая стратегия Crown остается прежней: предоставлять лучшее обслуживание клиентов, продукцию высочайшего качества и кратчайшие сроки выполнения заказов, сохраняя при этом высокую конкурентоспособность в ...

    Nkit.iso vs wbfs

    -

    Финансирование предоставлено PayPal Credit. Принять условия. Кредит зависит от статуса, только для резидентов Великобритании, Toolstation Ltd, выступает в качестве брокера и предлагает финансирование от ограниченного круга поставщиков финансовых услуг, PayPal Credit является торговым названием PayPal (Europe) S.à.r.l et Cie, S.C.A. 22-24 Boulevard Royal L-2449, Люксембург. Котел, база данных сосудов высокого давления (ZIP-файл) (описания столбцов) Задачи инженера, связанные с эксплуатацией котла. Ваш путеводитель по безопасной эксплуатации котла. Компании по ремонту котлов / Держатели штампов Национального совета R. Требования к обслуживанию котла низкого давления. Образец журнала котла: паровой котел. Образец журнала котла: паровой котел (2)

    Regex extract utm parameters

    Card sort desmos answers

    Kumpulan stiker wa cewek bugil

    Устройство отключено подключиться к itunes ipad

    Электрический насос дополнительного топливного бака

    Что такое ubertooth

    Swtor Известная крышка

    Роблокс бомба id

    Dq11 скачки разблокировки

    Что такое мономеры, димеры и полимеры

    Shadowl ands Fury Warrior build

    Звуки дождя

    Лучшее керамическое автомобильное покрытие спреем

    Комбинированный термостат котла Проводка Проблемы с проводом C Взлом ваш способ стать термостатом ... Как подключить провод C к Burnham Series 2 Boiler Home cuua w2 wk rc rl / ae aux котел r / rc включить o / bw (t) r (t) водогрейный котел. только тепло. совместимые модели t6: th6210u2001 th6220u2000 th6320u2008 m36889 s s y y2 g c u u a w2 w k rc r l / a e aux котел r / rc переключение o / b r (t) w (t) нагрев горячей воды с клапаном зоны открытиясовместимые модели t6: th6210u2001 th6220u2000 th6320u2008 1 ...

    Схема электрических соединений программируемого термостата Honeywell

    Круглые термостаты T87K и T87N обеспечивают электронное управление системами отопления и охлаждения 24 В переменного тока с классическим поворотом шкалы. Функции . Без ртути; Классический стиль; Премьер Уайт; Отдельная установка температуры и термометр; Нагреватель T87K работает только с 2- или 3-проводными системами обогрева

    2001 camry v6 каталитический преобразователь

    BOT-313WIFI термостат котла является беспроводным термостатом с контролем Wi-Fi. Пользователь может загрузить наш телефон. Примечания: внимательно прочтите схему подключения перед подключением. Если вы подключили его неправильно Ручной режим означает непрограммируемый режим: нажмите M, затем. будет отображаться на экране, он находится в ручном режиме. Установка программируемого термостата Honeywell 5–2 дней Как сделать (HD) Это обучающее видео по установке программируемого термостата Honeywell YRTH6300B1007 5-2. Установка была простой. Инструкции по установке программируемого термостата Honeywell на 5–2 дней (HD) Это обучающее видео по установке программируемого термостата Honeywell YRTH6300B1007 5-2.Установка была простой. Этот программируемый термостат Honeywell на 5-2 дней Этот программируемый термостат Honeywell на 5-2 дней имеет сенсорный дисплей с подсветкой для четкого просмотра и простого планирования. Легко настройте термостат так, чтобы ваша система соответствовала вашим потребностям в температуре и комфорте в течение недели или в будние и выходные дни. Схема подключения

    (рисунки 14 и 15). T7351 Коммерческий программируемый термостат. 1. Местное торговое представительство компании Honeywell по охране окружающей среды и контролю горения (проверьте белые страницы. Проверьте проводку между термостатом и оборудованием HVAC.Замените оборванные провода и затяните ослабленные соединения.

    Устранение неисправностей котла Weil mclain gold gv

    Конгломерат США. Изготовлены термостаты, противопехотные кассетные бомбы, системы управления, авиационное радиоэлектронное оборудование и некоторое время компьютеры. В 1970 году купил компьютерное подразделение GE, включая CISL и проект Multics. В 1987 году продал компьютерный бизнес компании Bull. История: Honeywell Management. Программируемый термостат Honeywell серии T TH6210U2001 / U упрощает все, от выбора продукта и установки до обслуживания и поддержки клиентов.Благодаря стандартной площади основания и простому интерфейсу, серия T расширит все возможности термостата для вас и ваших клиентов.

    Найдите термостаты Honeywell в магазине Lowe's сегодня. Приобретайте термостаты и различные продукты для отопления и охлаждения в Интернете на сайте Lowes.com.

    Oppo f1s flash file scatter

    Купите проводной программируемый термостат Honeywell T3 на сайте PlumbNation сегодня. Honeywell T3 - это термостат с жесткой проводкой, который может программировать центральное отопление и контролировать температуру в доме для обеспечения оптимального комфорта.Почему термостаты Nest выходят из строя в системах без общих проводов и как узнать, случится ли это с вами? Протяните новые провода между вашей печью и термостатом (наймите профессионала или сделайте сам с новой катушкой провода термостата). Преимущества обучающего термостата Nest перед Honeywell Wi-Fi RTH9580WF. 16 декабря 2020 г. · Электрическая схема непрограммируемого термостата Honeywell Источник: images.alpinehomeair.com Схема подключения непрограммируемого термостата Honeywell Источник: inspectapedia.com Прежде чем читать схему, ознакомьтесь со всем символы.10 лучших термостатов | Схема подключения термостатов Nest & Honeywell. Код продукта: thermostat-bul627: Доступность: В наличии: £ 115,42 £ 41,40; Кол-во в корзину.

    ЭЛЕКТРИЧЕСКАЯ СХЕМА, РУКОВОДСТВО ... термостат с основанием, или при использовании термостатов Honeywell T834H-1009 или T834H-1017. См. Следующую схему.

    Катушкодержатель на продажу uk

    Honeywell RTH9585WF1004 Wi-Fi Smart Color 7-дневный программируемый термостат Видео Если вы заинтересованы в заказе большого количества товаров, вы можете претендовать на скидки при оптовых ценах.Оптовые скидки - это отличный способ для клиентов сэкономить на крупных оптовых заказах большинства товаров, доступных в нашем магазине. Программируемый термостат FocusPRO ™ TH6110D 7 Руководство по установке 6 Питание от сети переменного тока Термостат может питаться от источника питания 24 В переменного тока или от батарей. Чтобы подключить термостат к сети переменного тока, подключите общую сторону охлаждающего трансформатора к клемме «C», как показано слева. Важно: снимите перемычку R / Rc только для систем с 2 трансформаторами. (См. Проводку ... Программируемый термостат Honeywell от.Некоторые из этих мест. включая официальный сайт Honeywell, Canadian Tire и. Программируемые термостаты экономят деньги, переводя кондиционер на более высокую настройку (или обогреватель на более низкую настройку), когда в доме никого нет, или в ... Схемы подключения термостата - Тепловые насосы подключены для управления HVAC совершенно иначе, чем системы кондиционирования воздуха, поэтому убедитесь, что вы знаете разницу и правильно определяете тип системы отопления, вентиляции и кондиционирования, интеллектуальный и программируемый термостаты. Электрические схемы термостата Honeywell.Программируемый термостат FocusPRO ™ TH6110D 7 Руководство по установке 6 Питание от сети переменного тока Термостат может питаться от источника питания 24 В переменного тока или от батарей. Чтобы подключить термостат к сети переменного тока, подключите общую сторону охлаждающего трансформатора к клемме «C», как показано слева. Важно: снимите перемычку R / Rc только для систем с 2 трансформаторами. (См. Проводку ... Подключение запасного термостата Honeywell [1 ответ] Я купил дневной программируемый термостат Honeywell Vision 5-1-1 для замены термостата Lennox (51h5301) .Это полностью электрический агрегат с тепловым насосом (Lennox HP 21-511-5P). Согласно инструкции Honeywell, если у старого термостата есть провода W1, Y1 и W2, требуется модификация системы.

    На этом этапе устройство покажет схему подключения Nest Honeywell. Если все в порядке, просто нажмите, чтобы продолжить. В противном случае переставьте кабель. Как только термостат Nest был обнаружен, подтвердите установку и продолжайте установку температуры.

    Дегидратация и высокое количество тромбоцитов

    I СВЕРЛЕНИЕ (единица измерения: мм).I СХЕМА ПОДКЛЮЧЕНИЯ. Номер модели термостата Honeywell не был предоставлен, однако вот типичные схемы подключения для обычной системы отопления. Помните, что в стене, где находится термостат, должен быть кабель низкого напряжения с отдельными проводами, как показано в приведенных ниже инструкциях. Интеллектуальные термостаты сетевого напряжения: да, они существуют. У вас есть электрическое отопление. У вас, вероятно, есть несколько термостатов для управления этим теплом. Теперь вы решили, что пришло время умно управлять этими обогревателями.Возможно ли это, не тратя часы на создание самостоятельного решения? Конечно, это является. BTRP230 - Программируемый цифровой комнатный термостат для монтажа в рамку 55x55 мм. VS30W / VS30B - Программируемый проводной термостат с цифровым дисплеем для контроля температуры в системах UFH и RAD.

    Совместимость проводки термостата. Не уверены, подходят ли домашние термостаты Honeywell от Resideo для вашего дома? Воспользуйтесь нашим инструментом, чтобы определить, какие термостаты работают с существующей электропроводкой в ​​вашем доме.

    Классические автомобили на продажу во Флориде до 5000

    1) В настоящее время в системе используются термостаты Honeywell T8400C, которые, как я полагаю, сильно похищают.Так, может быть, поэтому здесь резистор. 2) Синий провод от платы управления HVAC. На схеме подключения он обозначен буквой C и увлажнитель 24 В. Термостат котла BOT-313WIFI - это беспроводной термостат с контролем Wi-Fi. Пользователь может загрузить наш телефон. Примечания: внимательно прочтите схему подключения перед подключением. Если вы подключили его неправильно Ручной режим означает непрограммируемый режим: нажмите M, затем. будет отображаться на экране, он находится в ручном режиме. Схема подключения 5-проводного 4-проводного термостата Honeywell и Honeywell Commerical Th

    Я использовал это для замены старого 4-проводного термостата Honeywell с батарейным питанием на 5-проводной WiFi-термостат Honeywell, который требовался провод C.Я собирался тянуть. 28 ноября, · Программируемый дневной термостат Honeywell с подсветкой имеет простой интерфейс и предлагает раздельное программирование для будних и выходных дней.

    Учебные пособия по плавленому стеклу

    ИНСТРУКЦИЯ ПО СХЕМАМ ПОДКЛЮЧЕНИЯ ... термостат с основанием или при использовании термостатов Honeywell T834H-1009 или T834H-1017. См. Следующую схему. 9 августа 2018 г. · Образец электрической схемы термостата Honeywell Ct87n - Схема электрических соединений термостата Honeywell Rth6350d с тепловым насосом. 58 Elegant Как установить термостат Honeywell с проводами Ly 2.66 Elegant Как установить термостат Honeywell с помощью Ly 4 Wires. 25 октября 2019 г. · Honeywell Th2100DV1000 - 2-проводной цифровой термостат Honeywell Th2100DV. Эта модель от Honeywell (Th2100DV) является наиболее популярным двухпроводным термостатом среди всех других моделей. Это основной термостат, работающий только на нагрев, с тремя кнопками на устройстве. Диапазон температур можно установить от 40 до 90 градусов по Фаренгейту.

    Инструкции по подключению термостата Honeywell для 4- и 5-проводных систем. Узнайте, как подключить базовые термостаты и цифровые термостаты для управления обогревом и охлаждением.21 апреля я купил один из этих термостатов Honeywell RTHB, чтобы опробовать его, но инструкции в значительной степени бесполезны, и мои провода выходят из строя.

    Модуль 3, урок 6, задание 40 ответы на вопросы монополистической конкуренции

    Схема электрических соединений - это упрощенное обычное фотографическое изображение электрической цепи. Схема подключения реле Honeywell Лучшая проводка Honeywell Aquastat. Я устанавливаю программируемый термостат Ritetemp 6030, который заменит древний хронотерм Honeywell.7 декабря 2018 г. · Электрическая схема термостата Honeywell rth3300. Схема подключения программируемого термостата к тепловому насосу. Где мы. Пример схемы подключения Honeywell rth3300 rth321. 66 элегантный термостат Honeywell, установка, 6 проводов. 6 set control вентилятора отопления hg оставьте перемычку в этом заводском положении, если у вас газовая или масляная печь. Программируемый термостат Honeywell. Лучшие избранные товары и обзоры. Я использовал этот программируемый термостат Honeywell в качестве замены своему старому термостату, управляющему моим комбинированным бойлером, его очень легко заменить (всего два провода). Я считаю это очень точным и поддерживает постоянную температуру...Будущее - это то, что мы делаем. В компании Honeywell мы меняем принципы работы в мире, решая самые сложные задачи вашего бизнеса.

    18 дек.2019 г. · Страница 6 электрические схемы, продолжение У моего отца есть термостат Braeburn 3000, и датчик температуры каким-то образом изменился. 20 лучших изображений программируемых термостатов Honeywell на pinterest. Непрограммируемый одноступенчатый цифровой термостат теплового охлаждения серии Premier. Схема подключения термостата теплого пола

    Jeep Cherokee не включится

    26 октября 2017 г. · Как сбросить термостат Honeywell th4210d1004 th4210d1004, схема подключения honeywell th4210d1004, схема подключения honeywell th4210d1004.Это самый полезный инструмент в мире. Нужна помощь в выборе электропроводки для моего Honeywell 3000 к гнезду 30 октября 2016 г. · Во многих домах, особенно в старых, нет дополнительного провода C, который нужен современным термостатам. Задача этого провода C - установить соединение между печью или устройством обработки воздуха и термостатом, чтобы гарантировать, что они могут обмениваться данными и использовать функции современных термостатов Wi-Fi надлежащим образом. Alibaba.com предлагает 899 программируемых термостатов Honeywell.Около 4% из них - это системы и детали HVAC, 3% - системы и детали для подогрева полов. Вам доступен широкий спектр программируемых опций термостатов Honeywell, таких как возможности проектных решений, теория ...

    Непрограммируемый термостат Honeywell CT31A1003 / E для нагрева и охлаждения имеет точный контроль температуры, не содержит ртути и работает с нагревом и охлаждением. системы. www.honeywellstore.com Руководство по электрической схеме термостата Honeywell Pro 8000 Схема подключения Honeywell Th8321r1001 Руководство по эксплуатации термостата Visionpro 8000 â khuyenmai2017.клуб.

    Индивидуальная упаковка

    СХЕМЫ ПОДКЛЮЧЕНИЯ 3 Ø Схема DD1. Односкоростные двигатели. правильное подключение см. в паспортной табличке. Для двигателей с соединением по схеме треугольник () L1 L2 L3 E. 3 Ø СХЕМЫ ПОДКЛЮЧЕНИЯ Схема DD5. ДВУХСКОРОСТНЫЕ ДВИГАТЕЛИ Высокоскоростное соединение треугольником (). Коды: ..40. to 63.Pro1 созданы для максимального комфорта в вашем доме при экономии ваших денег и энергии. Наши продукты просты в использовании и надежно работают годами. Используйте провод термостата 18 калибра. МОНТАЖНЫЕ ОТВЕРСТИЯ В СТЕНЕ МОНТАЖНЫЕ ВИНТЫ M19916 (2) СТЕНОВЫЕ АНКЕРЫ (2) ПРОВОДА В СТЕНЕ И ПРОВОДКА Таблица 2.Выбор идентификаторов терминалов для типа системы. Тип системы Обозначение клемм на настенной панели Ссылочная схема подключения Стандартный нагрев / охлаждение Обычный 5, 6 Только нагрев Обычный 7 Только нагрев с вентилятором ...

    15 ноября, 2020 · Схема подключения непрограммируемого термостата Honeywell с сайта i.ytimg.com Распечатайте электрическую схему выключить в дополнение к использованию маркеров для отслеживания цепи. Когда вы используете свой палец или, возможно, придерживаетесь цепи вместе с глазами, может быть легко ошибиться в цепи.

    Mission bay wind

    1 августа 2020 г. · Интеллектуальный программируемый термостат Sensi Wi-Fi 1F86U-42WF очень хорошо работает без «C» провода. Nest Learning, 2-е поколение также утверждает, что может работать без провода "C", поскольку оно "заимствует" мощность у проводов "D" и "G". Электрическая схема термостата Honeywell Th4110d1008 Загрузить - Коллекция электрических схем термостата Honeywell Загрузить. Свежая схема подключения термостата Honeywell Th4110d1008. Электрическая схема программируемого термостата Honeywell New Calibrate.Схема подключения термостата Honeywell Th4110d1008 New Beautiful. Брошюра с 7-дневным программируемым термостатом Honeywell. Спецификация программируемого термостата Honeywell.

    Boiler Plus - краткое руководство. Ассортимент продукции Horstmann предлагает решения как для комбинированных, так и для некомбинированных котельных, что означает, что вы можете продолжать устанавливать термостаты и регуляторы времени, которые вы знаете и любите, будучи уверенными в том, что ваша установка будет соответствовать новым строительным нормам.

    Национальная сетка для входа на длинные острова

    Honeywell CM727-7-дневный беспроводной программируемый комнатный термостат: Amazon.co.uk: Электроника. Выберите предпочтения в отношении файлов cookie. Мы используем файлы cookie и аналогичные инструменты, чтобы улучшить ваши впечатления от покупок, предоставить наши услуги, понять, как клиенты используют наши услуги, чтобы мы могли вносить улучшения и показывать рекламу. Инструкции по установке программируемого термостата Honeywell на 5–2 дней (HD) Это обучающее видео по установке программируемого термостата Honeywell YRTH6300B1007 5-2. Установка была простой. См. Полный список на tomstek.us Программируемый термостат FocusPRO ™ TH6220D. Схемы подключения.Источник питания. При необходимости обеспечьте средства отключения и защиту от перегрузки. Honeywell Limited-Honeywell Limitée 35 Dynamic Drive Скарборо, Онтарио M1V 4Z9. ® Зарегистрированный товарный знак в США. Патенты заявлены. 26 ноября 2020 г. · Инструкции по подключению термостата Honeywell | Справка Diy House - схема подключения термостатов Схема подключения включает несколько подробных иллюстраций, которые показывают взаимосвязь различных элементов. Он состоит из направлений и схем для различных способов подключения, а также других элементов, таких как освещение, окна и т. Д.

    5 сентября 2018 г. · Если вы проверите электрическую схему термостата Honeywell ct31a1003, вы увидите, что для этого требуется только два провода. Это потому, что это очень простой термостат, предназначенный только для управления системой отопления. Если у вас есть система, которая одновременно нагревает и охлаждает ваш дом, вам нужен более сложный термостат с большим количеством клемм для проводов, а если ваша система включает тепловой насос, вам потребуется еще больше клемм для проводов.

    Okta id token

    22 октября, 2017 · Инструкции по установке термостата Honeywell rth3300 поделитесь своим ремонтом, как подключать кабели в комнате, таблицы соединений, процедуры подключения для фирменного теплового насоса отопления или термостатов кондиционирования цифровая диаграмма rth3300b 03 jeep liberty begeboy source полная версия hd качество diagramloviem gisbertovalori it myavrschematic icbarisardo 3 Схема фотоэлемента dollardiagram1j singlefintuscany rth321... Руководство по подключению - Термостаты Honeywell Возьмите под контроль комфорт своего дома и сэкономьте на расходах на электроэнергию с помощью ряда термостатов Honeywell Home от Resideo. От интеллектуальных термостатов Wi-Fi с комнатными датчиками и контролем влажности до программируемых и непрограммируемых термостатов - продукты Resideo удовлетворяют самые разные потребности. Домашние термостаты Honeywell ... 29 окт.2019 г. · Примечание. Для регулирования одноступенчатой ​​системы отопления можно использовать любой термостат, поддерживающий одноступенчатую проводку. Например, интеллектуальные термостаты, такие как Nest, Ecobee, и термостаты WiFi, такие как Honeywell RTH9585WF, Emerson Sensi, - все они поддерживают одноступенчатую проводку.Вам просто нужно подключить клеммы «R» и «W» этих ...

    Термостаты Honeywell RTH7500 предназначены для использования в различных системах отопления, вентиляции и кондиционирования воздуха (HVAC). Вы также получаете дополнительные преимущества повышенной эффективности и комфорта благодаря цифровым программируемым функциям термостата.

    Masajes buena для взрослых fullerton anaheim

    Провод термостата: Провод термостата. Кабель термостата низкого напряжения калибра 18 с изолированными одножильными проводниками, используемый в установках отопления и кондиционирования воздуха. Тип CL2, номинальное напряжение 300 В. Коричневый. Внесен в список UL. 5 цветов: синий, красный, желтый, белый, зеленый. 18/5 Thermwire # 55305-04-07 от Coleman Cable. Термостаты: Honeywell - один из ведущих мировых производителей термостатов. Он имеет огромное количество термостатов, доступных в продаже. Бренд производит и разрабатывает программируемые, непрограммируемые, аналоговые, цифровые, проводные и беспроводные и т. Д. Таким образом, существуют различные модели ... Honeywell RTH7560E 7-дневный программируемый термостат Honeywell Conventional 7 -Дневной программируемый термостат сочетает в себе лучшие аспекты интуитивно понятного дизайна и повышенной доступности.Этот программируемый термостат Honeywell включает 7-дневное гибкое расписание, которое позволяет владельцам программировать свой термостат на предстоящую неделю. У меня новый программируемый термостат Honeywell rth7400d. У меня был Comfortmaker с W1, C, Y, R, G, O. Куда идут эти провода. Я могу заставить вентилятор работать, но тепло не включается. Я еще не тестировал кондиционер. У меня многоступенчатый тепловой насос с дополнительным обогревом. Пожалуйста, помогите его простуде.

    Руководство по термостату - подключение и работа. Похоже, что это отличный термостат, однако ручная печать настолько мала, что у меня много времени, пытаясь разобраться в схеме подключения.Кроме того, обозначены ли точки подключения заглавной буквой, что R подключен к красному проводу, а Y подключен к желтому проводу?

    Насколько сложно найти работу в palantir

    Наши электрические схемы предлагают простые схемы, а также четкие цвета проводки и подробную легенду, которые помогут вам успешно подключить контроллер разогрева к системе отопления, которой он должен управлять . Диаграммы доступны для всех термостатов разогрева, независимо от того, устанавливаете ли вы его как часть... Я подключил свой новый программируемый термостат Honeywell сегодня, и это оказалось на удивление легко. Пометьте каждый провод соответствующей клеммой. Вы могли заметить, что некоторые провода не подключены. Это обычное дело, потому что проводка термостата бывает разных видов, и проводка зависит от вашего ... Термостат котла BOT-313WIFI - это беспроводной термостат с контролем Wi-Fi. Пользователь может загрузить наш телефон. Примечания: внимательно прочтите схему подключения перед подключением. Если вы подключили его неправильно Ручной режим означает непрограммируемый режим: нажмите M, затем.будет отображаться на экране, это в ручном режиме.

    15 ноября 2020 г. · Электрическая схема непрограммируемого термостата Honeywell с сайта i.ytimg.com Распечатайте электрическую схему, а также используйте маркеры для отслеживания цепи. Когда вы используете свой палец или, возможно, придерживаетесь цепи вместе с глазами, может быть легко ошибиться в цепи.

    Трещины в сборных железобетонных стеновых панелях

    8 Идеальная электрическая схема, термостат Honeywell Rth211B1016 Изображения - Не забудьте следить за следующей картинной галереей, в которой также представлена ​​электрическая схема термостата Honeywell rth211b1016. фото подтверждено выше.Если у вас есть какие-либо мысли, вопросы или вы просто хотите ... 14 ноября, 2019 · Схема соединений - это тип схемы, в которой используются абстрактные графические символы, чтобы показать все взаимосвязи частей в системе. Электросхемы Dometic Электропроводка аналогового термостата Dometic Продукция компании Dometic Campersparadise Whats Электросхема. Мне нужна электрическая схема термостата Dometic Duo therm. Это прямой ... Схемы подключения Вероятно, наибольшее количество запросов, которые техническая команда Дрейтона получает каждую неделю, касается помощи со схемами подключения с использованием центра подключения LWC1 или LWC3.Каждая установка отличается, в зависимости от конфигурации и используемых элементов управления, поэтому, чтобы попытаться помочь как можно больше, техническая группа создала 24 схемы, охватывающие ... Найдите термостаты Honeywell сегодня в Lowe's. Приобретайте термостаты и различные продукты для отопления и охлаждения в Интернете на сайте Lowes. com.

    7 декабря 2018 г. · Электрическая схема термостата Honeywell rth3300. Схема подключения программируемого термостата к тепловому насосу. Где мы. Пример схемы подключения Honeywell rth3300 rth321. 66 элегантный термостат Honeywell, установка, 6 проводов.6 set control вентилятора отопления hg оставьте перемычку в этом заводском положении, если у вас газовая или масляная печь.

    Cdu 42 spn 86566

    Прямая проводка. Установка в 3 шага ... 1. Подключите термостат. Подключите термостат. Найдите подходящее место на стене вдали от сквозняков, прямых солнечных лучей или других источников тепла, и где можно проложить кабели от котла к B) Подключите провода в соответствии со схемами подключения и защелкните крышку. 3Ø СХЕМА ПОДКЛЮЧЕНИЯ Схема DD1. Односкоростные двигатели. правильное подключение см. на паспортной табличке Для двигателей с соединением по схеме треугольник () L1 L2 L3 E.3Ø ЭЛЕКТРИЧЕСКИЕ СХЕМЫ Схема DD5. ДВУХСКОРОСТНЫЕ ДВИГАТЕЛИ Высокоскоростное соединение треугольником (). Коды: ..40. до 63. Lyric T5 от Honeywell за 150 долларов - это больше, чем просто программируемый термостат с поддержкой приложений. Он работает с Apple HomeKit, Amazon Alexa и имеет возможности геозон. Я купил колокольчик Honeywell DW313 (8-16 В) и трансформатор 12/24 В 20/40 ВА на Amazon. My Nest Hello работает от 12 В (я живу в Великобритании), поэтому подумал, что все в порядке. У меня есть штатный электрик, которого я попросил его смонтировать, так как проводов к входной двери не было.Слева на схеме подключения термостата показано использование термостата Honeywell T87F в 3-проводном приложении в качестве переключателя SPDT (однополюсный, двухпозиционный), например, используемый для управления низковольтными двигателями, электрическими радиаторными клапанами, зонными клапанами. Термостат срабатывает как при повышении, так и при понижении температуры в помещении.

    У меня есть 3 зонных клапана Honeywell V8043E с концевыми выключателями и 3 термостата Honeywell T87F, работающие на 24 В, у меня есть схема подключения этих компонентов от Honeywell (см. Ниже).Тогда возникает проблема, что мне нужно иметь 120 Вольт для питания циркуляционного насоса (один насос для всех 3 зон). Как я могу усилить сигнал 24 В от ...

    Перевод слов в математические выражения

    Если вы ищете для схемы подключения термостата Honeywell Rth330b и дешевой 5–4-проводной схемы подключения термостата Honeywell и Honeywell Commerical Th Th206, термостата линейного напряжения Honeywell, SPST 120 В или 240 В. Плинтусы, конвекторы, лучистые потолки. 4000 Вт при 240 В, 2000 Вт при 120 В: линейное напряжение серии Th214-A, непрограммируемый термостат Honeywell.Серия Th214 обеспечивает функции, которые наиболее важны для непрограммируемого термостата: удобный для чтения дисплей с подсветкой, тонкий ... У меня есть 3-х зонная печь для нагрева и переменного тока, и моя цель - иметь возможность обновить некоторые из моих термостаты, которые в настоящее время не работают с основной установкой, которая у меня есть сегодня. У меня вопрос: заменяю ли я всю панель управления, которая есть у меня сегодня, на Honeywell HZ311, или они должны работать вместе.

    Если просмотр руководства пользователя электронного программируемого термостата Honeywell непосредственно на этом веб-сайте неудобен для вас, есть два возможных решения. Загрузка на ваш компьютер - Вы также можете загрузить руководство пользователя электронного программируемого термостата Honeywell на свой...

    Доспех мастерской

    1. Найдите место на стене напротив обогревателей плинтуса, чтобы установить термостат. Измерьте и отметьте точку на высоте 5 футов от пола. Воспользуйтесь электронным устройством поиска контактов, чтобы убедиться, что вы не ... Полный список на tomstek.us

    Купите беспроводные термостаты, гидронный термостат Honeywell и комплект термостатов Honeywell. Модуль Honeywell THP9045A1023 save-a-wire - добавляет общий провод к четырем. Программируемый термостат Venstar T1050 - это программируемый термостат на 5 + 2 дней, который работает...

    Известные проблемы автопилота Windows

    FAD для Honeywell® THX9321 / 9421 Prestige IAQ и Схема подключения RF EIM 19 июня 2019 г. Схема подключения FAD к Honeywell® THX9321 / 9421 Prestige IAQ и RF EIM. Интеллектуальные термостаты сетевого напряжения: да, они существуют. У вас есть электрическое отопление. У вас, вероятно, есть несколько термостатов для управления этим теплом. Теперь вы решили, что пришло время умно управлять этими обогревателями. Возможно ли это, не тратя часы на создание самостоятельного решения? Конечно, это является.

    Программируемый термостат Honeywell на 5–2 дня на основной плате - Rlv4305A - Схема подключения термостата Honeywell. Поскольку вы можете начать рисовать и интерпретировать электрическую схему термостата Honeywell, это может оказаться сложной задачей.

    Делаем выводы и заключения

    Схема подключения термостата Honeywell Thu New Brilliant Fresh, thd электрическая схема Проверенные схемы. Этот термостат обеспечивает электронное управление одноступенчатым и многоступенчатым нагревом 24 В переменного тока и всегда проверяет правильность работы после установки (см. Стр. 13).6 октября 2020 г. · 7-дневный программируемый термостат Honeywell - идеальное решение для тех, кому нужен полностью программируемый термостат. Обладая способностью программировать 7-дневный график климат-контроля, этот термостат обеспечивает тот вид управления и автоматизации, который многие люди желают с помощью домашнего термостата. 28 мая 2010 г. · Вам необходимо прочитать руководство, прилагаемое к новому термостату Honeywell. Он должен показать вам несколько схем подключения для различных систем отопления и охлаждения и приложений.Если вы не можете определить свою схему подключения, которой необходимо следовать, позвоните по бесплатному номеру телефона, указанному на термостате. (альтернативная проводка) 5 m32149a снимите перемычку между r и rc, если у вас есть провода на обоих r и rc. не используйте провода c, c1 или x. не используйте провод b, если у вас уже есть провод 0. оберните оголенный конец провода изолентой. поместите перемычку (кусок провода) между y и w / aux, если вы используете тепловой насос без дополнительного / резервного тепла. 1 2 3 7 декабря 2018 г. · Электрическая схема термостата Honeywell rth3300.Схема подключения программируемого термостата к тепловому насосу. Где мы. Пример схемы подключения Honeywell rth3300 rth321. 66 элегантный термостат Honeywell, установка, 6 проводов. 6 set control вентилятора отопления hg оставьте перемычку в этом заводском положении, если у вас газовая или масляная печь.

    ЖК-клавиши Терморегулятор Газовый котел Контроль температуры нагрева Еженедельно Программируемый термостат для настенного котла Комби. Пояснение к экрану термостата. Информация о размере термостата. Схема подключения термостата.Реальный дисплей продукта. Пакет содержит.

    2 Ответы на 4 практических нуля полиномиальных функций

    Непрограммируемый однополюсный термостат Honeywell Aube на 120 В переменного тока. Время выполнения заказа. Да Нет Обычно отправляется в течение 3-5 дней. Да Нет Программируемый термостат Honeywell Aube, 120 В, SPST, удаленный вход основной платы. 25 октября 2014 г. · В былые времена термостаты были простыми устройствами включения / выключения, которые не нуждались в собственном постоянном источнике питания. Современные термостаты с Wi-Fi и дисплеем с подсветкой, напротив, нуждаются в постоянной подаче сока.Провод C, или «общий провод», обеспечивает непрерывную подачу питания 24 В переменного тока на термоусилитель LennoxPros.com предлагает множество программируемых и интеллектуальных термостатов для достижения идеального комфорта. Среди нашего ассортимента вы найдете отмеченный наградами интеллектуальный термостат Lennox iComfort S30, а также другие элегантные и современные термостаты с сенсорным экраном от Nest, Honeywell и White-Rodgers.

    Если ваш термостат имеет короткую перемычку между двумя разъемами, не включайте этот провод; вводите только метки для проводов, идущих изнутри вашей стены, которые прикреплены к термостату.Например, на рисунке справа вы должны ввести в средство проверки только провода Rh, Y1, G и C.

    Windows Media Player 12 автоматически загружает кодеки

    проводка термостата печи термостат-c-провод. Не должно возникнуть проблем с подключением провода C от термостата к клемме C в печи. Взгляните на эту диаграмму, которая является грубым приближением вашей системы. Слева на схеме подключения термостата показано использование термостата Honeywell T87F в 3-проводном приложении в качестве переключателя spdt (однополюсный двойной ход), который используется для управления низковольтные двигатели, электрические клапаны радиаторов, зональные клапаны.Термостат срабатывает как при повышении, так и при понижении температуры в помещении. Для работы термостата Wi-Fi требуется провод C. Провод C, или общий, подает питание 24 В переменного тока на термостат. Многие старые механические термостаты или термостаты с батарейным питанием не требуют проволоки C. Если у вас нет провода C, попробуйте: • Найдите неиспользуемый провод, который воткнут в стену. Подключите этот провод к C и цифровому непрограммируемому термостату

    (RTh211B1016) - прочтите руководство пользователя в Интернете или загрузите в формате PDF.Всего страниц: 28.

    Как использовать usb-микрофон на xbox one

    Если ваш термостат имеет короткую перемычку между двумя разъемами, не включайте этот провод; вводите только метки для проводов, идущих изнутри вашей стены, которые прикреплены к термостату. Например, на рисунке справа вы должны ввести в средство проверки только провода Rh, Y1, G и C. Схема подключения программируемого термостата Honeywell - получить электрическую схему термостата Honeywell Th4110d1008 Загрузить. Дисимпан олех Судар Соно.1. Брошюра по 7-дневному программируемому термостату Honeywell. Спецификация программируемого термостата Honeywell. 3-проводной термостат, подключенный к тако-реле переключения котла hnttt, четырехзонное переключающее реле с дополнительной приоритетной зоной 4, приоритет выключения, предохранитель реле 120 В 1 А, 24 В переменного тока, зона питания, зона 1, зона 2, зона 3, зона 4, вход 120 В переменного тока для: " tt "на циркуляционных насосах котла на 120 В zc zr xx концевой выключатель зона1 зона2 зона3 зона4 потребляемая мощность sr 504 зона 2 зона мощности 1 зона ...

    Тайловый сервер Openstreetmap

    6 октября 2020 г. · 7-дневный программируемый термостат Honeywell - это идеальное решение для тех, кому нужен полностью программируемый термостат.Обладая способностью программировать 7-дневный график климат-контроля, этот термостат обеспечивает тот вид управления и автоматизации, который многие люди желают с помощью домашнего термостата. 7-дневный программируемый термостат Honeywell. Этот термостат Honeywell имеет 7-дневное программирование через меню с 4 периодами в день, точный контроль температуры +/- 1 F и технологию Smart Response, которая определяет количество времени, необходимое вашей системе для достижения желаемой температуры, и соответствующим образом настраивается. Установка и подключение термостата Honeywell - Youtube - Схема подключения термостатов Honeywell.Схема подключения включает в себя множество подробных иллюстраций, на которых показано соединение различных продуктов. Он состоит из руководящих принципов и диаграмм для различных вариантов схем электропроводки, а также других продуктов, таких как освещение, окна и т. Д. Упрощает график температуры, предлагая высокий уровень удобства использования и автоматизированного управления. Интуитивно понятный экранный интерфейс обеспечивает простую и оптимальную регулировку нагрева. Автоматическое управление модуляцией повышает энергоэффективность, а функции оптимизации определяют, как нагревается комната, что требует меньшего вмешательства пользователя.Непрограммируемый термостат Honeywell CT31A1003 / E для нагрева и охлаждения имеет точный контроль температуры, не содержит ртути и работает с системами отопления и охлаждения. www.honeywellstore.com Руководство по электрической схеме термостата Honeywell Pro 8000 Схема подключения Honeywell Th8321r1001 Руководство по эксплуатации термостата Visionpro 8000 â khuyenmai2017.club.

    Разговор двух друзей на английском языке аудио скачать бесплатно

    1. Найдите место на стене напротив обогревателей плинтуса, чтобы установить термостат.Измерьте и отметьте точку на высоте 5 футов от пола. Воспользуйтесь электронным средством поиска контактов, чтобы убедиться, что вы не будете ... Перейти к устройствам ThingConnect. Программируемый термостат Honeywell - это интеллектуальный термостат от Honeywell. Этот компонент предлагает вам некоторые функции, такие как взаимодействие с сенсорным экраном, часы реального времени и большой дисплей с подсветкой, чтобы легко интегрировать управление комфортом в ваш автоматизированный дом.

    Как прошить mobicel v4

    Схемы подключения программируемого термостата Управление Hvac Проводка старого кондиционера и газового котла для нового дома термостата... Схема подключения цилиндрического термостата Honeywell Thumb 12 Imit 22 ноября, 2020 · Программируемый термостат на 1 неделю руководство по установке honeywell home 5000 как подключить комнатную проводку процедуры подключения для фирменного теплового насоса отопления или термостатов кондиционирования воздуха при установке non pro 3000 digital rth211b1024 английский испанский схемы простая схема руководства th4110d1008 lincoln ac pontiacs yenpancane jeanjaures37 fr th5210d1005 1986 porsche flat 6 engine jimny ...

    Калькулятор поддонов

    FocusPRO ™ TH6110D Программируемый термостат с питанием от термостата переменного тока 7 Руководство по установке VAC 6 может питаться от термостата переменного тока 24 Руководство по установке мощность, или от батареек.Чтобы подключить термостат к сети переменного тока, подключите общую сторону охлаждающего трансформатора к клемме «C», как показано слева. Важно: снимите перемычку R / Rc только для систем с 2 трансформаторами. (См. Проводку ... Также см. Электрические схемы термостата Honeywell - Honeywell Wall TF. Вот копия ПРОГРАММИРУЕМЫХ СЕРИЙ HONEYWELL RTH / RTH. Термостаты RTHB, чтобы попробовать это, но инструкции в значительной степени бесполезны и мои провода выходят из. Номер модели термостата Honeywell не был предоставлен, однако вот типичные назначения проводки для обычной системы отопления.Помните, что в стене, где находится термостат, должен быть кабель низкого напряжения с отдельными проводами, как показано в приведенных ниже инструкциях. Руководство пользователя часов Honeywell (32 страницы) Краткое содержание для Honeywell T4R Страница 1 T4R Термостат Базовый бойлер 230 В Комбинированный котел Беспроводной программируемый термостат Приемный блок Приемный блок 5 (3) A 5 (3) A Краткое руководство по установке Совместимость с 24-230 В включение / выключение и оборудование OpenTherm, такое как газовые котлы, комбинированные котлы и зонный клапан Wireless...

    Контрольные показатели Rtx 3090

    Слева на схеме подключения термостата показано использование термостата Honeywell T87F в трехпроводном исполнении в качестве переключателя SPDT (однополюсный, двухпозиционный), например, используемый для управления низковольтными двигателями, электрическими радиаторными клапанами. , зонные клапаны. Термостат срабатывает как при повышении, так и при понижении температуры в помещении. Будущее - это то, что мы делаем. В компании Honeywell мы меняем принципы работы в мире, решая самые сложные задачи вашего бизнеса.

    Ant + simulator скачать

    1 августа, 2017 · Термостаты hvac кондиционер ремонт small solutions llc honeywell home 7-дневный программируемый термостат с подсветкой термостаты honeywell на кухне на Honeywell rth3300 пример схемы подключения Что люди ищут в этом блоге: Белый - белый провод это то, что подключается к (вспомогательному) нагреву в вашей системе.Желтый - желтый провод подключается к компрессору. Зеленый - зеленый провод подключается к вентилятору. Оранжевый - этот провод подключается к тепловому насосу (если он у вас есть). Красный - теперь для этого может быть два отдельных провода. Схема подключения для Honeywell Rth7600 отвечает yahoo Другая электроника Далее Схема подключения для Honeywell Rth7600 пытается подключить rth 7600 ...

    Адаптер вентилятора с 3 на 5 контактов

    Для работы термостата Wi-Fi требуется провод C. Провод C, или общий, подает питание 24 В переменного тока на термостат.Многие старые механические термостаты или термостаты с батарейным питанием не требуют проволоки C. Если у вас нет провода C, попробуйте: • Найдите неиспользуемый провод, который воткнут в стену. Подключите этот провод к C и

    Angle cbd имеет меру 140. Какова мера угла abd_

    Купите проводной программируемый термостат Honeywell T3 в PlumbNation сегодня. Honeywell T3 - это термостат с жесткой проводкой, который может программировать центральное отопление и контролировать температуру в доме для обеспечения оптимального комфорта.Как подключить программируемые термостаты / цифровой термостат, 7-дневный программируемый с технологией подсветки. Установка программируемого термостата Honeywell.Если просмотр руководства пользователя электронного программируемого термостата Honeywell непосредственно на этом веб-сайте неудобен для вас, есть два возможных решения.Загрузка на свой компьютер - Вы также можете загрузить руководство пользователя электронного программируемого термостата Honeywell на свой. ..Электрическая схема - это упрощенное условное графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.

    Keurig b155

    25 октября 2014 г. · В былые времена термостаты были простыми устройствами включения / выключения, которым не требовалось собственное постоянное питание. Современные термостаты с Wi-Fi и дисплеем с подсветкой, напротив, нуждаются в постоянной подаче сока. Провод C, или «общий провод», обеспечивает непрерывную подачу питания 24 В переменного тока на терморегулятор, мне не терпится услышать от вас. Купить Проводка программируемого термостата Honeywell на 7 дней

    Trane xt302b manual

    I DRILLING (единица измерения: мм).I ЭЛЕКТРИЧЕСКАЯ СХЕМА. Например, цифровой непрограммируемый термостат Honeywell RTh211B1016 / E1 заслужил множество положительных отзывов от пользователей и продается по очень выгодной цене! В этом цифровом термостате нет наворотов, но он может похвастаться точным контролем температуры и легко читаемым цифровым дисплеем.

    Полиция штата Арканзас арестовала

    Термостат Honeywell RTh321B - это недельный программируемый термостат. После того, как вы установите программу для сезона отопления или охлаждения, вы никогда не снимаете свой старый термостат, а оставляете настенную панель с присоединенными проводами.В руководстве есть электрическая схема Honeywell RTh321, так что если ... Я купил термостат Honeywell Wi-Fi RTH9580 для интеллектуальных функций. Я решил, что на самом деле это был программируемый tstatccpac-01 или tstatccnac-01 Вот базовая схема вашей проводки. Вы будете подключать пятицветный ... Руководство пользователя часов Honeywell (32 страницы) Краткое содержание для Honeywell T4R Page 1 T4R Термостат Базовый бойлер 230 В Комбинированный котел Беспроводной программируемый термостат Приемник Блок приемника 5 (3) A 5 (3) Краткое руководство по установке Совместимость с устройствами включения / выключения 24–230 В и устройствами OpenTherm, такими как газовые котлы, комбинированные котлы и беспроводной зонный клапан... Термостаты Honeywell RTH7500 предназначены для использования в различных системах отопления, вентиляции и кондиционирования воздуха (HVAC). Вы также получаете дополнительные преимущества повышенной эффективности и комфорта благодаря цифровым программируемым функциям термостата. Схема подключения термостата Sensi - Образец электрической схемы термостата Honeywell Wifi. Схема электрических соединений термостата теплового насоса - Базовая схема подключения теплового насоса к термостату теплового насоса показана выше.

    Проверка газа Con edison

    Универсальный термостат Smart Wi-Fi: 7 дней, 5–2 дня или непрограммируемый: 3 нагрева / 2 охлаждения: батарея, проводное соединение * 5 лет В прошлом технология связи ограничивалась несколько дорогих фирменных термостатов.Теперь технология ComfortBridge надежно установлена ​​во всех печах и кондиционерах премиум-класса Goodman, обеспечивая постоянный и энергоэффективный домашний комфорт с большинством имеющихся в продаже термостатов.

    Старые драйверы icue

    Компания Honeywell предлагает наиболее полную в отрасли HVAC линейку средств управления зданием, клапанов, приводов, заслонок, датчиков, экономайзеров, частотно-регулируемых приводов и регуляторов температуры. Решения Honeywell можно найти в более чем 10 миллионах коммерческих зданий по всему миру. СХЕМЫ ЭЛЕКТРОПРОВОДОВ НАСТЕННЫХ ТЕРМОСТАТОВ HONEYWELL T87, ДРУГИЕ - Настенные термостаты Honeywell T87-F для эскизов и чертежей электрических соединений термостатов Honeywell.2018-11-18 автор (мод) - закрыть неиспользуемые провода термостата. Нет, Ян. Просто заглушите неиспользуемый провод. 16.11.2018, автор: Ян. Забыл упомянуть, что это непрограммируемый термостат RTH5160 Thermostats Controls. Наши простые в программировании термостаты разработаны, чтобы помочь вам максимально эффективно использовать вашу систему отопления и охлаждения. Помогите найти нужный мне продукт

    Что такое discord id в pubg

    Программируемый термостат 400-115-051-B. ... (Honeywell Th215-AF-GA_GB) 5 x 3,125 EFS.book Page 2 Понедельник, 12 апреля 2010 г., 15:10... Схема подключения Белый 120 В Нагрузка ... Решения Honeywell для тестирования и измерения датчиков помогают клиентам во всем мире в исследованиях и разработках, проектировании, тестировании качества, производстве и мониторинге систем во многих различных отраслях промышленности, в сложных приложениях и суровых условиях.

    Детали оси Eaton

    Заявление об ограничении ответственности: Dial Manufacturing, Inc. является независимым производителем запасных частей и принадлежностей для испарительных охладителей и не связан с какими-либо производителями охладителей.Add-A-Wire Модель № ACC0410 В приложениях, где невозможно провести дополнительную проводку, можно использовать аксессуар Add-A-Wire для добавления провода к термостату. Простота установки; Легче, чем проложить новый провод; Позволяет 5-проводным термостатам использовать только 4-проводные; Также позволяет 5 проводам работать как 6 проводам Непрограммируемый однополюсный термостат Honeywell Aube на 120 В переменного тока. Время выполнения заказа. Да Нет Обычно отправляется в течение 3-5 дней. Да Нет Программируемый термостат Honeywell Aube, 120 В, SPST, удаленный вход основной платы. Перейти к устройствам ThingConnect.Программируемый термостат Honeywell - это интеллектуальный термостат от Honeywell. Этот компонент предлагает вам некоторые функции, такие как взаимодействие с сенсорным экраном, часы реального времени и большой дисплей с подсветкой, чтобы легко интегрировать управление комфортом в ваш автоматизированный дом.

    Украшения Costco

    Honeywell RTH6580WF Wi-Fi. Я прочитал инструкции, посмотрел видео с инструкциями производителя и несколько видеороликов на Youtube по подключению термостата. Таким образом, я ушел от знания NADA о подключении термостата к.У меня есть 3-х зонная печь для нагрева и переменного тока, и моя цель - иметь возможность обновить некоторые из моих термостатов, которые в настоящее время не работают с основной установкой, которая у меня есть сегодня. У меня вопрос: заменяю ли я всю панель управления, которая есть у меня сегодня, на Honeywell HZ311, или они должны работать вместе. Honeywell - один из ведущих мировых производителей термостатов. Он предлагает огромное количество термостатов. Бренд производит и разрабатывает программируемые, непрограммируемые, аналоговые, цифровые, проводные и беспроводные устройства и т. Д.Таким образом, существуют разные модели ... 6 февраля 2015 г. · Honeywell RTH6580WF не является высококлассным термостатом, но он получает 4 звезды из 5 за надежный набор функций, при этом оставаясь одним из самых дешевых термостатов WiFi на рынке рынок. Это экономно для бюджета, приложение прошло долгий путь с момента появления термостата несколько лет назад, и в нем есть все основные вещи, которые вы могли бы ...

    Время отключения проводного переноса

    Honeywell Aube Thermostat Непрограммируемый 120 В переменного тока, однополюсный.Время выполнения заказа. Да Нет Обычно отправляется в течение 3-5 дней. Да Нет Программируемый термостат Honeywell Aube, 120 В, SPST, удаленный вход основной платы.

    Kode penukaran Higgs domino island terbaru

    См. Также электрические схемы термостата Honeywell - стенка Honeywell TF. Вот копия ПРОГРАММИРУЕМОЙ СЕРИИ HONEYWELL RTH / RTH. Я купил один из этих термостатов Honeywell RTHB, чтобы опробовать его, но инструкции в значительной степени бесполезны, и мои провода выходят из строя. Установка и подключение термостата Honeywell - Youtube - Схема подключения термостатов Honeywell.Схема подключения включает в себя множество подробных иллюстраций, на которых показано соединение различных продуктов. Он состоит из руководящих принципов и диаграмм для различных вариантов схем электропроводки, а также других продуктов, таких как освещение, окна и т. Д. 26 октября 2017 г. · Как сбросить термостат honeywell th4210d1004 th4210d1004, схема подключения honeywell th4210d1004, схема подключения honeywell th4210d1004. Это самый полезный инструмент в мире. Требуется помощь в выборе электропроводки для моего Honeywell 3000 To Nest * Подключаемые термостаты нельзя использовать с нашими газовыми обогревателями.Для них требуются термостаты на 24 В. Особенности - Широкий температурный диапазон: от 40 ° до 110 ° F - дифференциал в 3 градуса - Plug-N-Play, проводка не требуется (16 А / 120 В макс.) - Всепогодный корпус NEMA 4X

    1982 gmc k 2500

    † Все Пунктирные провода, показанные на схемах подключения, не являются обязательными, либо их использование зависит от типа или марки вашей системы. Например: Схема № 1 показывает провод вентилятора как дополнительный. Если в вашей системе нет вентилятора, то этот терминал использоваться не будет. † Клеммные буквы, показанные черным цветом, обозначают типичные схемы подключения.Программируемый термостат Honeywell от. Некоторые из этих мест. включая официальный сайт Honeywell, Canadian Tire и. Программируемые термостаты экономят деньги, переводя кондиционер на более высокую настройку (или обогреватель на более низкую настройку), когда никого нет в доме или в ... Как подключить программируемые термостаты / цифровой термостат, 7-дневный программируемый с технология подсветки. Установка программируемого термостата Honeywell. 25 января 2008 г. · Нижняя этикетка - YO с черным проводом. Видимый синий провод-гайка на переднем плане соединен с парой проводов, другой из которых соединен с R.Вот мои новые соединения термостата: (HONEYWELL) изображение. Я позвонил в Honeywell и отправил им эти фотографии. Дама по телефону говорит: «Вам нужен провод C, нужен провод C ... 25 октября 2014 г. · В старину термостаты были простыми устройствами включения / выключения, которым не требовалось собственное постоянное питание. Напротив, современные термостаты с Wi-Fi и дисплеем с подсветкой нуждаются в постоянном источнике питания. Провод C, или «общий провод», обеспечивает непрерывную подачу питания 24 В переменного тока на термо

    Roane co live

    Oct 17, 2019 · Электропроводка термостата низкого напряжения.Используйте наше меню справа, чтобы найти полезные статьи, такие как электрические схемы термостата, низковольтные цепи для систем отопления, вентиляции и кондиционирования воздуха, как подключить кондиционер для устранения неполадок платы управления и устранения неполадок термостата.

    Угадайка java

    Этот программируемый термостат Honeywell на 5–2 дней Этот программируемый термостат Honeywell на 5–2 дней оснащен сенсорным дисплеем с подсветкой для четкого просмотра и простого планирования. Легко настройте термостат так, чтобы ваша система соответствовала вашим потребностям в температуре и комфорте в течение недели или в будние и выходные дни.

    Глушитель выхлопа Predator 212

    программируемый термостат RTH7600D руководство пользователя pdf. 7-дневный программируемый термостат. Руководство по эксплуатации. Модель: RTH7600 Английский, французский. Honeywell. Программируемый термостат на 7 дней. RTH7600D. Руководство Honeywell. Схема подключения Rth7600D с сайта www.doityourself.com. Чтобы правильно прочитать электрическую схему, предлагается узнать, как именно она работает 28 мая 2010 г. · Вам необходимо прочитать руководство, прилагаемое к новому термостату Honeywell. Он должен показать вам несколько схем подключения для различных систем отопления и охлаждения и приложений.Если вы не можете определить свою схему подключения, которой необходимо следовать, позвоните по бесплатному номеру телефона, указанному на термостате.

    Usps premium tracking reddit

    Загрузите руководство пользователя термостата Honeywell, выбрав правильную модель. Мы собрали все наборы инструкций по эксплуатации термостатов Honeywell в этом списке статей, ниже вы найдете то, что вам нужно. Термостат Honeywell TH5220D1003 Руководство; Термостат Honeywell T7351F2010 Инструкция по эксплуатации; Программируемый термостат Honeywell на 5–2 дней Руководство пользователя

    Лежин комиксы ложные воспоминания

    9 декабря 2017 г. · Схема проводки термостата Honeywell RTH321B, полная версия, HD качество, usadiagramx18 osteriadamariano it t8011r freeflowdiagram MDGO Таблицы подключения комнат Процедуры подключения для фирменного нагревателя теплового насоса или термостатов кондиционирования предохранитель 2004 xc90 tomosa35 yenpancane jeanjaures37 1 неделя... Add-A-Wire Model # ACC0410 В приложениях, где невозможно провести дополнительную проводку, можно использовать аксессуар Add-A-Wire для добавления провода к термостату. Простота установки; Легче, чем проложить новый провод; Позволяет 5-проводным термостатам использовать только 4-проводные; Также позволяет 5 проводам работать как 6 проводам Белый - Белый провод - это то, что подключается к (вспомогательному) нагревателю в вашей системе. Желтый - желтый провод подключается к компрессору. Зеленый - зеленый провод подключается к вентилятору. Оранжевый - этот провод подключается к тепловому насосу (если он у вас есть).Красный - теперь для этого может быть два отдельных провода.

    Кобура Tlr 6

    В разделе «Электрические схемы» подробно описан выбор основных схем подключения, ориентированных на типичные планы S и Y для солнечных часов. Электрические схемы Содержат все основные электрические схемы для всего нашего ассортимента регуляторов отопления. Электропроводка домашнего термостата Honeywell Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Его компоненты показаны на иллюстрации, чтобы их было легко идентифицировать.это наименее эффективная схема среди электрических схем. 22 ноября 2020 г. · Программируемый термостат на 1 неделю. Honeywell Home 5000. Руководство по установке. Как подключить комнатную электропроводку. Таблицы соединений. Процедуры подключения для фирменного теплового насоса или термостатов для кондиционирования воздуха. Установка non pro 3000 digital rth211b1024. На английском. Испанском. pontiacs yenpancane jeanjaures37 fr th5210d1005 1986 porsche flat 6 engine jimny ... RTH5160 Series. Непрограммируемый термостат.Руководство по быстрой установке. дополнительная проводка. Посетите yourhome.honeywell.com/support, чтобы узнать, подойдет ли вам термостат. Компания Honeywell гарантирует, что этот продукт, за исключением батареи, не имеет дефектов изготовления или ... BTRP230 - Программируемый цифровой комнатный термостат для монтажа в раму 55x55 мм. VS30W / VS30B - Программируемый проводной термостат с цифровым дисплеем для контроля температуры в системах UFH и RAD.

    Laryngoplegia word parts

    29 августа 2020 г. · Honeywell Home RTH6360D1002 Программируемый термостат 5 2 Schedule 1 Pack Белый от 2-проводной проводки термостата Honeywell, источник: amazon.com Итак, если вы хотите обеспечить выдающиеся изображения, связанные с (2-проводным термостатом Honeywell, обрывом проводки или слишком низким напряжением на термостате. Дважды проверьте проводку и проверьте наличие 24 В переменного тока между R и C. E2 отключится через 15 секунд после надлежащего напряжения восстанавливается. "E1" на дисплее температуры: показания датчика температуры вне допустимого диапазона. Проверьте датчик на наличие повреждений. Если при повторном питании дисплей не сбрасывается, термостат следует заменить. Сегодня я подключил свой новый программируемый термостат Honeywell, и это оказалось на удивление легко.Пометьте каждый провод соответствующей клеммой. Вы могли заметить, что некоторые провода не подключены. Это обычное дело, потому что проводка термостата бывает разных разновидностей, и проводка зависит от вашего ...

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
