При выполнении разводки электрической проводки своими руками, часто бывает необходимо подключить вроде бы простые и понятные приборы, но не всегда это может получиться правильно. Для правильного подключения и последующего удобного использования, нужно знать все возможности электрических приборов, тем более, таких простейших, как двухклавишный выключатель.
Содержание:
- Конструкция и назначение двухклавишного выключателя
- Двухклавишный проходной выключатель
- Принцип подключения люстры к двойному выключателю
- Подключение проходного выключателя
Конструкция и назначение двухклавишного выключателя
Перед тем, как подключить двухклавишный выключатель света, надо разобраться, что он вообще собой представляет и на что стоит рассчитывать при его подключении, а на что нет. Такие выключатели света нужны прежде всего для дистанционного управления включением двух отдельных потребителей электроэнергии, причем независимо друг от друга.
Также двойной выключатель может помочь компоновать источники света на две группы, что может быть полезным при:
- подключение двойного выключателя к двум лампочкам и более;
- разделение управлением двух отдельных бра;
- управление включением групп точечного и заливного света;
- включение эффектов отдельно от основного света в конструкциях натяжных потолков соответствующего типа.
Однако, это не все возможности 2-клавишного выключателя.
Двухклавишный проходной выключатель
Проходной выключатель служит для того, чтобы управлять одним источником света из разных мест одновременно. То есть, если в длинном коридоре стоит источник света, то он может управляться из двух точек сразу, что удобно в тех случаях, когда коридор слишком длинный, чтобы устанавливать один выключатель равноудаленно от концов коридора. Таким образом можно управлять лампой независимо из разных концов коридора и при этом можно использовать выключатели с подсветкой.
Одноклавишный проходной выключатель и схема его подключения показаны на чертеже ниже.
Точно так же может быть использован и двухклавишный проходной выключатель, с той лишь разницей, что он может управлять дистанционно не одной лампой или группой, а двумя. Конструктивно такой выключатель не имеет никаких отличий от обычного, разница в том. Что его схема подключения реализована так, что он может быть включен, независимо от своего положения.
Принцип подключения люстры к двойному выключателю
Вначале разберемся, как подключить две лампочки на двойной выключатель в люстре, а после рассмотри, как реализовать схему включения люстры ч разных точек и рассмотрим варианты использования маршевых выключателей. Вот схема подключения 2-клавишного выключателя и принцип разделения люстры на группы.
Схема понятна и доступна, объяснений, надеемся, не требует. Чтобы разобраться в этой схеме достаточно просто различать цвета. Таким образом, на схеме подключены отдельно две лампы.
Но бывают случаи, когда нужно подключить больше, чем одну лампу на каждую клавишу. В этом случае придется группировать источники света так, чтобы каждой группе соответствовала отдельная клавиша, тогда есть смысл подключать люстру к двойному выключателю. Если недостаточно двух групп, тогда нужно устанавливать выключатель с тремя клавишами, он будет управлять тремя группами, но в том случае, если это предусмотрено проводкой, проложенной в стене.
Подключение проходного выключателя

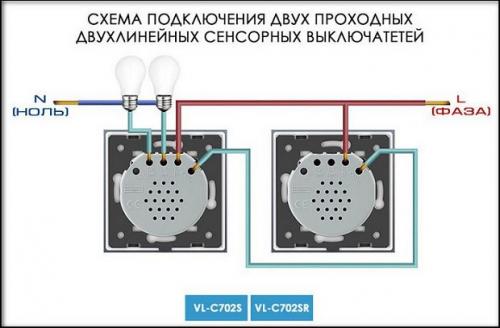

Схема подключения линий с двумя клавишами освещения реализуются, зачастую, в тех местах, где нужно отдельное управление из разных мест двух различных осветительных линий. В этом случае, чтобы на запутаться при управлении световыми линиями, на клавиши наносятся маркеры в виде меток, указывающих направление включения или выключения источника света. Разница с обычными переключателями в том, что в этом случае нет четко фиксированного положения вкл или выкл. Все зависит от положения противоположного переключателя, для этого и нужно наносить соответствующие метки.
Пользуясь этой элементарной схемой подключения двухклавишных проходных выключателей, удастся реализовать достаточно сложную систему дистанционного управления сразу двумя ветками освещения. Главное — не перепутать землю с фазой, тогда система просто не будет работать. Чтобы вычислить фазу, необходимо использовать обычный электрический пробник.
К тому же соблюдение фазности необходимо и в целях безопасности, поскольку при замене лампы обязана отключаться именно фаза, а не ноль. С фазой лучше не шутить и соблюдать необходимые меры предосторожности. Таким образом, можно использовать двухклавишный выключатель в разных целях, и как проходной, и как разделительный выключатель.
Читайте также Разводка электрики в квартире своими руками
Схема подключения люстры двухклавишным выключателем
Ремонт
25.10.2017
2 345 Время чтения: 2 мин.
Приобретение новой люстры всегда требует определённых действий по её подключению.
Случается так, что сняв старую люстру, которая включалась с помощью одинарного или тройного выключателя требуется внести изменения в распределительную коробку или выключатель.
Именно в этом поможет наша схема подключения люстры двухклавишным выключателем. Ознакомьтесь со схемой и почитайте рекомендации по правильному и безопасному монтажу.
Люстра и двойной выключатель
Люстра и двойной выключатель подключаются по схеме, с помощью которой можно управлять включением люстры в трех режимах, когда одной клавишей включается одна часть лампочек на люстре, второй клавишей включаются остальные лампочки, а при включении обоих клавиш включаются все лампочки на люстре.
Подключение производится в распределительной коробке, куда приходят три провода от двойного выключателя и минимум три провода от люстры.
Хорошо, если на люстру проложен дополнительный четвертый провод для заземления корпуса светильника.
Читайте также
Провод заземления (желто-зеленого цвета) и нейтральный провод N (синего цвета) не заводятся в выключатель, а проходят через коробку транзитом.
Ознакомьтесь с монтажной схемой подключения люстры. Приступайте к работе с электричеством только при полной ясности объёма и характера действий, осознавая их последовательность и соблюдая технику безопасности при работе с электричеством.
Монтажная схема подключения люстры двухклавишным выключателемПравила и рекомендации по проведению монтажа
Выполняя монтажные работы по подключению соблюдайте общие правила и следуйте рекомендациям. При наличии сомнения в правильности действий проконсультируйтесь со специалистом. Не спешите — в данном деле спешка не только не уместна, но и опасна для жизни и здоровья.
- Коммутируется только фазный провод (черного, коричневого, красного, белого цвета), который идет в выключатель и распределяется на два управляющих фазных провода, которые через распределительную коробку управляют включением своей секцией на люстре.
- Цвет проводов при подключении выключателя не нормируется, но удобнее фазный провод от щита, который напрямую проходит в выключатель, выбрать под цвет фазного провода, а отходящие провода от выключателя оставить желтым и синим.
В коробке они соединяются с двумя фазными проводами на светильник, люстру, которые также лучше проложить черным проводом или сделать дополнительную маркировку на проводе другого цвета. - При подключении люстры по этой схеме можно не обращать внимание на порядок подключений лампочек в люстре. Если после сборки и подключения выключателя вам потребуется, чтобы клавиши включали другую группу ламп, то это можно сделать переставив местами отходящие провода на люстру. Если вы заметили что выключатель не исправен, то поменять выключатель, даже если вы не электрик, не составит труда?
- Распределительная коробка чаще всего располагается над выключателем, под потолком в 15-25 см. Это удобно при монтаже новой электропроводки и ее будет легко найти другому электрику, в случае неисправности. В домах плановой застройки распределительная коробка может находится в любом месте и ее можно будет найти только во время ремонта или полной замены электропроводки.
- Кабель для подключения выключателя и люстры по этой схеме можно использовать покупной, на выключатель 3 провода, на люстру 4 провода сечением 1,5 кв. мм. Обозначаются эти кабели как 3х1,5 и 4х1,5. Можно не покупать специально кабель, а использовать провода нужного цвета, которые уложить в гофрированную пластиковую трубу и проложить ее к выключателю и люстре.
- Приобретая и устанавливая новые электроприборы не забывайте проверять соответствие нагрузки в сети вашим вводным автоматам. Узнать как выбрать автоматический выключатель для дома, квартиры, а потом и произвести его замену самостоятельно для вас не составит труда.
В коробке они соединяются с двумя фазными проводами на светильник, люстру, которые также лучше проложить черным проводом или сделать дополнительную маркировку на проводе другого цвета.
мм. Обозначаются эти кабели как 3х1,5 и 4х1,5. Можно не покупать специально кабель, а использовать провода нужного цвета, которые уложить в гофрированную пластиковую трубу и проложить ее к выключателю и люстре.Читайте также
2 банды | Проводка освещения
В наши дни вы не увидите их так часто, так как многие производители изготавливают только двухклавишные двухпозиционные выключатели света, которые служат той же цели (вы просто не используете третью клемму L2 на каждой банде), однако я думал, что мы будет включать его на всякий случай, если вы столкнетесь с одним!
По сути, это всего лишь два однопозиционных выключателя на одной лицевой панели
Двухклавишный выключатель лицевой панели
Рис.
2: Двойной однопозиционный выключатель света
Механизм переключения
Механизм одностороннего выключателя освещения
Каждая из групп (или переключателей) выше на рис. 2 (которых их два) работает следующим образом: когда переключатель «включен», клеммы COM и L1 соединены вместе. В выключенном состоянии COM ни к чему не подключен.
Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.
Теги: 1-позиционный, 2-клавишный, выключатель света
2-позиционный переключатель, соответствующие схемы и электрические схемы
Проводка 2-ходового выключателя освещения (3-проводная система, новые цвета кабелей)
2-ходового включения освещения (3-проводная система, старые цвета кабелей)
2-ходового включения освещения (2-проводная система)
3-проводного подключения переключателя света (3-проводная система) , старые цвета)
Проводка трехпозиционного выключателя освещения (трехпроводная система, новые цвета кабелей)
Проводка трехходового переключателя освещения (двухпроводная система)
Этот переключатель представляет собой два двухпозиционных переключателя на одной лицевой панели.
Некоторые марки выключателей света могут иметь несколько иную маркировку на клеммах (например, C L1 L2 или даже L1 L2 и L3).
Лицевая панель двухклавишного выключателя
Рис. 2: Двойной двунаправленный переключатель освещения
Механизм переключения
Рис. 3: Двухпозиционный переключатель освещения
Каждая из групп (или переключателей) выше на Рис. 2 (из которых два) работают следующим образом (рис. 3): в положении 1 (когда переключатель опущен или включен) COM и L1 соединены вместе (точно так же, как односторонний переключатель). В положении 2 (когда переключатель поднят или выключен) COM и L2 соединены вместе.
Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.
Просто чтобы отличаться 🙂
Клеммы на вашем коммутаторе могут немного отличаться от показанных выше, но будьте уверены, что они работают так же, как описано выше, но контакты клемм находятся в другом положении.
Вы можете увидеть следующее:
двухклавишный двухпозиционный выключатель света, вариант клеммы 1
двухганговый двухпозиционный выключатель света, вариант клеммы 2
Теги: 2-ганговый, 2-позиционный, 2-позиционный переключатель, электрические выключатели, выключатель света , двусторонний переключатель
Схемы электрических соединений промежуточного выключателя и схемы подключения
Схема подключения промежуточного выключателя (старые цвета кабелей)
Схема подключения промежуточного выключателя (новые цвета кабелей)
Промежуточный выключатель освещения используется, когда три или более переключателя управляют одним светом и используется в сочетании с двумя двухпозиционными выключателями для достижения этой цели. По сути, это два одинарных промежуточных переключателя на одной лицевой панели.
Лицевая панель двухклавишного переключателя
Рис. 2: Двухсекционный промежуточный выключатель освещения
Механизм выключателя освещения
Рис.
3: Механизм промежуточного выключателя освещения
Каждая из групп (или переключателей), показанных выше на Рис. 2 (их два), работает следующим образом (Рис. 3): есть четыре терминала, обычно L1, L1 и L2, L2. В одном положении L1 и L2 соединены попарно. В другом положении соединяются чередующиеся пары.
Теги: 2 группы, 2 направления, электрические выключатели, Промежуточный выключатель света, проводка промежуточного выключателя, выключатель света
Как подключить два выключателя света
» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Проводка для двух выключателей света: как мне взять эти два провода и подключить два выключателя, чтобы иметь отдельное управление для двух выключателей. |
| |||||
Проводка для двух выключателей света
[ad#block] Электрика Вопрос: Как подключить эти два провода к двум переключателям, чтобы управлять двумя переключателями по отдельности?
- Я добавляю наружное освещение в свой дом 1941 года.
- Ставлю двухбаночную коробку на два выключателя.
- У меня есть два провода, ведущих к сборной коробке, один белый и один черный.
- Как подключить эти два провода к двум переключателям, чтобы иметь раздельное управление для двух переключателей.
- Когда я подключил его, как я думал, он будет работать, внешний свет загорался только тогда, когда я выключал внутренний свет. Могу ли я получить схему того, что я делаю неправильно, пожалуйста.
Этот вопрос по электропроводке поступил от: Криса, разнорабочего из Ист-Гранд-Форкс, Миннесота
. Дополнительные комментарии: Я очень высоко оцениваю ваш веб-сайт!
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Крис.
Как подключить выключатели света
Применение: Электрическая проводка для выключателей света.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: Определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Схемы подключения выключателей света
Схемы электрических соединений
Домашние электрические схемы являются важным инструментом для завершения ваших проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.
Следующее поможет вам при проводке для двух выключателей света
Электрическая проводка
СПРАВЛЕНИЕ СИДЕГОВ
СПРАЧА важный инструмент для завершения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.
