устройство печи из металла согласно чертежу и полезные советы

Установка металлической печи в бане: выбираем место

Где именно в парной вы видите будущую печку (см. тут про выбор печи для парилки)? Будет она располагаться в углу или только у одной из стен? Куда будет выходить топка – в парилку или в смежное помещение (предбанник, например)? Какое расстояние будет между печью и полками, противоположной стеной, соседней стеной? На каком расстоянии от балки пройдет дымоход?

На все эти вопросы нужно найти ответы. А так как часть ответов продиктована нормами пожарной безопасности, то к ним мы и обратимся.

Для начала разберемся с расстоянием до стены. Если она из горючего материала, то оптимальным было бы расстояние в полметра до печи. Но у кого в парилке столько пространства? Единственный способ сократить промежуток между ними – это либо облицевать стену негорючим материалом, либо заменить кусок деревянной стены на кирпичную. Последнее чаще всего делается в тех случаях, когда топка находится в смежном помещении. Учитывая, что топочный тоннель обычно между 20 и 30 см, печка не может быть намного удалена от стены. Топочные тоннели имеют разную длину. Они проходят через стену. Вычитаем толщину стены. Оставшееся расстояние – максимум, на сколько печь может отстоять от стенки.

Правило касательно полуметра относится и к промежуткам между горючими стенами и боковыми стенками печки. С той же поправкой на негорючую облицовку или кирпичную разделку. Да, это касается всего горючего, включая полки.

По поводу топки: выносная предпочтительнее по двум причинам: больше кислорода останется в парилке, а часть тепла достанется предбаннику. Но тут есть важный момент:

ВАЖНО! Где бы ни находилась топка, перед ней должно быть свободное пространство не менее полутора метров, а на полу перед ней нужно класть притопочный лист, защищающий не менее полуметра поверхности пола от случайных искр и выпавших угольков.

По поводу балок: расстояние между ними изначально должно быть не слишком маленьким.

Например, это может быть 90 см. В этом случае дымоход лучше пустить посередине, окружив его разделочным коробом.

Разделочные короба

Совет! Не забывайте о расположении балок, выбирая место для печи, чтобы не пришлось изгибать дымоход.

И по поводу вентиляции: приточку надо выводить рядом с поддувалом, чтобы в топку попадал насыщенный кислородом уличный воздух. А вентиляция закладывается во время строительства и переделывать ее весьма хлопотно, поэтому еще раз: думайте загодя. Советуем поисследовать материалы по вентиляции бань.

Бак для воды и место для камней

Чертеж печи из металла с каменкой и баком для водыПечь для бани с трубой, проходящей через каменку и водяной бак

Викторианский стиль в интерьере: история

Восшествие королевы Виктории на трон произошло в 1837- м году. Она правила более 63 лет, в течение которых Британская империя достигла своего наибольшего могущества.

Благодаря притоку капитала из многочисленных колоний и промышленной революции, английская буржуазия стала быстро богатеть.

Если ранее покупателями предметов роскоши являлись только аристократы, то при королеве Виктории их стали приобретать люди, сколотившие состояние благодаря своей деловой хватке.

Многие из них разбогатели, торгуя колониальными товарами. Они много путешествовали и привозили из дальних стран различные диковинки и предметы искусства. Такие «трофеи» становились главным украшением их жилищ, и их с гордостью демонстрировали гостям.

Все это привело к тому, что со временем английские чопорные интерьеры стали эклектичными и в них можно было заметить черты, характерные для оформления жилищ индийских махараджей или китайских мандаринов.

Кроме того, консерватизм всегда мешал британцам расставаться с предметами меблировки и искусства, доставшимися в наследство от многих поколений предков.

Вам точно понравится:

1. Арабский стиль в интерьере
2. Готический стиль в интерьере
3. Средиземноморский стиль в интерьере

В связи с этим, индийский инкрустированный шкаф мог соседствовать с готическим комодом или с изящной этажеркой в стиле рококо.

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки.

Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством. Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры

Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

• Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
• Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища. Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Металлическая печь для бани своими руками из трубы вертикальная

Преимущество модели в минимальном количестве швов. Кроме трубы, нужно будет немного листового металла на перегородки (толщина от 8 мм.).

Подготовительные работы

Заливается бетонный участок – фундамент. Его ширина должна быть чуть больше, чем диаметр будущего корпуса. Выставляется опалубка, выравнивается и утрамбовывается дно, засыпается слой щебня, заливается часть бетона. Затем укладывается арматура и заливается второй слой.

Общая толщина основания = 20 см.

Изготовление печи

Роль дна может исполнять бетонное основание. Нижний край трубы хорошо выравнивается, чтобы конструкция не шаталась. В нижней части устанавливается дверца поддувала 7 х 20 см.

Дальше крепится дно топочной камеры. Это может быть блин, с вставленной в него колосниковой решеткой, или сплошные ряды арматуры. Металл для этого участка стоит брать потолще – не менее 12 мм.

Пример банной печи из металла

Над поддувалом располагается дверца топки. Размеры отверстия 25 х 30 см. Если дверца будет выходить в соседнее помещение, приваривается прямоугольный короб такой толщины, которую подскажут стены в бане. Общая высота топки и поддувала = 90 см.

Если сделать колосник из уголка, расположив его канавкой кверху, он долго не прогорит.

Виды кирпичных каменок

По частоте использования делятся на два типа.

Постоянного действия

Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.

Основные виды топлива – электричество, газ.

В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.

Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.

Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.

Топят печь до момента достаточного нагрева камней и образования пара.

На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.

Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.

Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг

Для получения сухого пара в саунах камней нужно минимально.

Периодического действия

Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.

Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.

Для твердого топлива

В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.

Компактная (малогабаритная)

Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.

Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.

Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.

Со встроенным баком для воды

Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.

Он располагается сверху или снизу конструкции.

Сверху

Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.

Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.

Снизу

В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.

Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.

Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.

Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.

Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.

Виды дровяных печек: чугунные, стальные, кирпичные

Материал, из которого изготовляется печь, имеет решающее значение как для скорости теплообмена, а следовательно, и времени нагрева парной, так и для срока службы той или иной печи.

Основное деление можно провести так: есть печи кирпичные (кладочные) и есть металлические.

Кирпичные

Их считают самыми правильными для русской бани, но не для сауны. Высокая теплоемкость кирпича не дает перегреть воздух парной на протяжении тех долгих часов, пока камни в закрытой каменке доходят до температуры, способной дать легкий пар.

Масса кирпича печи вместе с дымоходом может быть весьма велика – полторы тонны, например. Поэтому такая печка просто не может обойтись без собственного фундамента. А все вместе – кирпич, работа профессионального печника, фундамент – делают ее одной из самых дорогих банных обогревателей.

КСТАТИ! Такие печи маленькими не бывают, поэтому ставят их в относительно просторных семейных или семейно-гостевых банях (если говорить о частных парилках).

Стальные

Полная противоположность кирпичной печке – стальная. Делаются они из тонкой стали, толщиной от 2 мм. Понятно, что такая модель может быть не просто компактной, но даже и миниатюрной, хотя с отсеком для дров совсем крохотными они быть не могут.

С другой стороны, известно, что длительный нагрев приводит к тому, что железо окисляется, покрывается окалиной и разрушается, образуя дыры в корпусе.

НА ЗАМЕТКУ! В стальных печках большое значение имеет марка стали, из которой она изготовлена. Конструкционные стали прогорают быстро. Легированные (нержавейки) тоже прогорят, но не так скоро. Лучшими считаются стали с высоким содержанием хрома.

Кстати, экономия металла – не единственная причина, по которой изготовители делают стенки тонкими. Такая печь еще и быстро прогревается сама, а следом за ней и вся парная. В сауне тонкостенная печь более чем уместна.

Чугунные

Толщина стенки или перекрытия чугунной печи больше, чем у стали. Но и тут важную роль для долговечности играет марка чугуна.

К СВЕДЕНИЮ! Лучшие марки чугуна – жаропрочные, легированные.

В наше время компаниям гораздо проще работать со сталью, чем с чугуном, поэтому количество моделей на рынке из этого сплава довольно ограничено. Тем не менее, спрос на них никогда не падает. Потому что считается, что чугунная печь хороша для русской бани почти так же, как кирпичная.

Разумеется, в русской бане и чугунную печку просто так зачастую не ставят, хотя теплоемкость чугуна выше, чем у стали. Окружают ее экраном из кирпича. Причем так окружат, что со стороны будет смотреться как настоящая кирпичная печь. В этом случае тоже придется заранее позаботиться о том, чтобы под печкой был надежный фундамент.

Чугунные печи для сауны на дровах – это лишнее, если, конечно, во главу угла не поставлена долговечность агрегата.

Особенности: плюсы и минусы

Настоящий ценитель русской бани предпочтет, конечно, кирпичную печь, она долго держит тепло, с её помощью воздух в бани создается более влажным. Эти характеристики благотворно влияют на здоровье человека, что, несомненно, является преимуществом русской бани. Такую печь растопить дровами до нужной температуры – дело хлопотное и займет оно от 3 часов до суток. Она требует серьезного, регулярного ухода, ее надо чистить каждый год, перебирать, промазывать хотя бы раз в 2-3 года, для этого тоже нужен специалист и немалые деньги. Также необходим основательный запас дров.

Самодельные печи разнообразны в своей конструкции и зависят от размеров бани, фантазии, возможностей и главное, от предпочтений хозяина. В финской бане температура воздуха достигает 85 градусов, а влажность воздуха небольшая – от 5 до 15%. В русской традиционной бане температура воздуха должна держаться 55-65 градусов, а влажность воздуха – до 60%. Вот от этого и будут зависеть конструктивные особенности этих изделий для бани.

В финской бане для оптимального прогрева помещения нужна большая топочная часть, которая прогревает окружающий её воздух. Для такой печи каменку делать необязательно, а если ее и делают, то маленькую и не закрытую, ведь пара в такую баню много не надо.

В русской бане печь, напротив, должна производить как бы туман температурой 150 градусов. Получить такой эффект можно с помощью камней, накалённых не менее чем до 500 градусов, желательно в закрытой большой каменке, устроенной сверху топки.

Какой результат необходимо получить от печки из металла:

• быстрота прогревания парилки;
• дольше поддерживать тепло в печи и бане – это поможет добиться увеличения размеров топки и (или) создание каменки, устроенной внутри или снаружи печи;
• экономия место в парной;
• безопасность.

Разновидности

С баком для воды

Несколько слов про металлические печи для бани, дровяные, с баком для воды. Бак для воды – полезное приспособление, когда нет централизованного горячего водоснабжения, но нам не привыкать, да? Поэтому будем выбирать такие дровяные металлические печи для бани, которые приспособлены для установки баков. Описания годных печек в статье «Какая из печей для бани с баком для воды подойдет для вашей парилки».

С теплообменником

Может быть еще печка для бани железная с теплообменником. Если же хозяину больше по душе выносной бак, который и помещение заодно обогреет, то стоит задуматься о печке с теплообменником – именно в нем происходит нагрев воды, которая затем поступает в выносной бак. Разновидности конструкций вы найдете в статье «Выбираем печь для бани с теплообменником для воды и отопления».

Печь-камин

Рассмотрим еще вкратце такие железные печи-каменки для бани: печь-камин. Приятное дополнение к удачной печке – большое каминное стекло или портал. Главное – правильно выбрать: чтобы крепление стекла было правильное (не точечное), чтобы присутствовала какая-то из систем самоочищения стекол (в противном случае придется постоянно оттирать копоть вручную). О том, из чего приходится выбирать – наша статья «Выбираем печь-камин для бани: варианты и нюансы с дверкой, советы по самостоятельному возведению».

Печи для сауны

Финская баня – основное место применения железных печей-каменок. Они идеально подходят друг другу. И это открывает широчайшие возможности для выбора – качество пара не имеет значения (сауна – баня суховоздушная), нагрев допустим до высоких температур. В общем, все, что проще в изготовлении и применении – желанный гость в этой бане. Хотите узнать, на что же ориентироваться при выборе – читайте статью «Печь для сауны».

Дровяные

Конструкция печи из металла для русской бани

У русской бани есть несколько требований к печам, одно из которых – чисто конструкционное. Скажем так: если этой детали в конструкции печи из металла не будет, то ее вообще нет смысла ставить в русскую парную. Что это за деталь и каким вообще должна соответствовать печка в русской бане – читайте в статье «Особенности печей для русской бани».

Печь для русской бани с закрытой каменкой

Ну, выше мы, наверное, зря так жестко интриговали по поводу секретов печи для русской бани. На самом деле все очень просто: в ней обязательно должна присутствовать закрытая каменка.  Популярностью пользуются чугунные и кирпичные печи с закрытой каменкой. Не все производители на рынке делают такие. Поэтому стоит познакомиться поближе с теми, кто делает и выяснить, какие модели лучше. Загляните в статью «Выбираем лучшие печи для русской бани: модели с закрытой каменкой и рейтинг лучших печей».

Конструкция банной печи из металла для парилки

Для дачной парилки годятся самые разные конструкции печей из металла. Главное – чтобы владелец точно знал свои предпочтения и они были учтены в этой самой конструкции.

Кому нравится русская парная – выбирают печи с закрытыми каменками, облицованные со всех сторон кирпичом. Остальные выбирают между верхним и нижним розжигом, вертикальной и горизонтальной конструкцией и другими нюансами.

Тому, какую печку вообще можно поставить в парилку мы посвятили статью «Виды печей для парилки: на дровах, на газу и электропечи».

Металлические печи для бани из трубы

Одно из крайне популярных решений при самодельном изготовлении металлической печи для бани – воспользоваться промышленной трубой большого диаметра – обычно полуметрового. Но не думайте, что подкупает исключительно простота изготовления. Тепло распространяется радиально, поэтому цилиндрическая форма – это максимальное приближение к идеалу. Вот почему металлические печи для бани из трубы– отличное решение.

Хотите узнать больше, познакомиться со схемами, примериться к созданию своей печки – читайте «Печь для бани из трубы».

Требования к металлическим источникам тепла

При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств

Цветовая палитра каления стали Учет названных нюансов обеспечит:

• продолжительную аккумуляцию тепловых масс;
• прогрев бани и поднятие в ней температурного режима в короткий срок;
• высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

схемы, устройство печи в бане

Печь для бани своими руками: инструкция по изготовлению металлической конструкции

Если вы решили изготовить металлическую печь для бани своими руками, ознакомитесь сначала с их особенностями. Они достаточно быстро нагреваются и остывают. Именно поэтому к конструктивным особенностям подобных изделий предъявляются особые требования.

Металлическая печь может иметь различный размер и конструкцию

Заготовка и раскрой материала

Изготавливать металлическую конструкцию следует из листовой стали, толщина которой − 1,5-2 мм. Раскрой металла выполняют следующим образом.

Иллюстрация	Описание действия
	Выполняется эскиз будущего изделия. Прорисовывают все детали, и указывается их размер. Подсчитывается суммарная площадь всех элементов определения потребного количества материала.
	Все размеры переносятся на металл. Обязательно контролируются прямые углы.
	Последовательно отрезаются все элементы будущего изделия. Для резки металл используют болгарку. Убираются заусенцы должным образом.

Сваривание своими руками банной печи из металла

После того как все элементы будут отрезаны в размер, можно приступать к их соединению. Сваривается банная печь из металла своими руками следующим образом.

Иллюстрация	Описание действия
	Для обеспечения требуемого пространственного расположения деталей относительно друг друга соседние элементы прихватываются, а затем наносится основной шов.
	Свариваются все сборочные единицы будущей печи.

Сборка своими руками отдельных элементов печи для бани из металла в единую конструкцию

После того как основная конструкция будет сварена, делают установку оставшихся элементов в соответствии с чертежом. На печь для бани из металла своими руками устанавливается дымоход, навешиваются дверцы.

На конечном этапе устанавливается дымоход, и навешиваются дверцы

Предлагаем посмотреть фото печей для бани, изготовленных из металла.

1 из 4

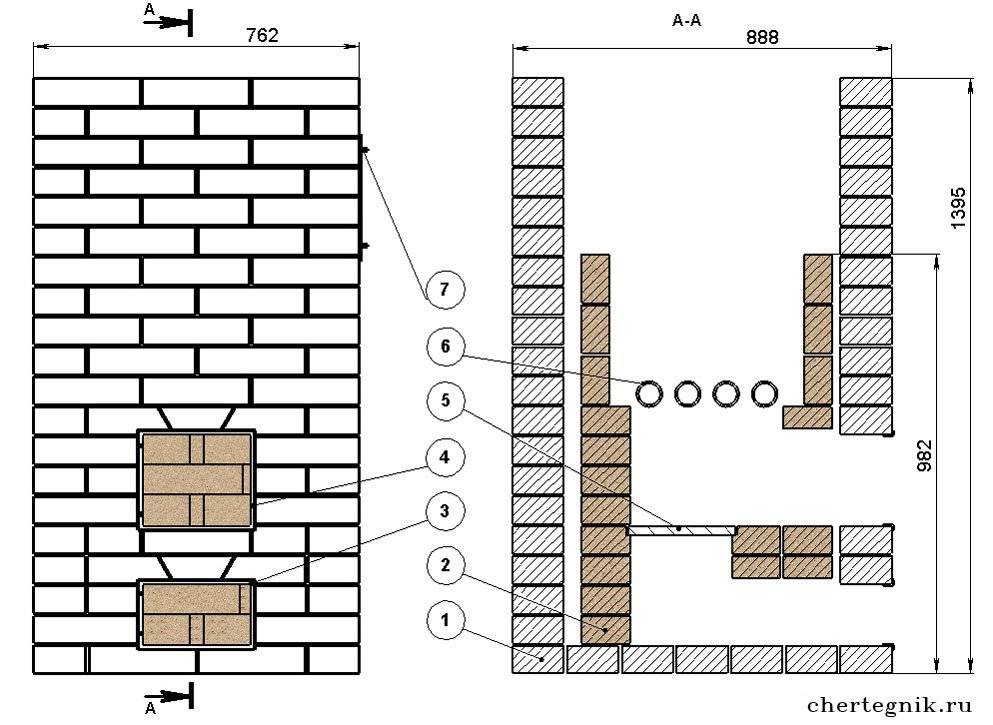

Особенность возведения простой кирпичной печи для бани

Безусловно, классическая печь банная должна возводиться из кирпича. Подобные конструкции значительно легче тех, которые устанавливаются в доме для отопления. Их единственное предназначение – вскипятить воду любым удобным методом и образовывать пар.

Другие варианты порядовок. Кликните для увеличения изображения

Один из простых вариантов порядовки приведен на изображении выше. Но прежде чем приступать к работе, необходимо возвести фундамент и подготовить песчано-глиняный раствор.

Основание необходимо углублять ниже точки промерзания почвы (около 0.5-1 м). Чтобы обезопасить себя от движения грунта, дно котлована делается с расширением.

Первые 15 см засыпают песчаной подушкой. Слив обильно ее водой, насыпают слой до 20 см битого камня или кирпича. Затем засыпается примерно такой же слой щебня.

Подготовив площадку под фундамент, устанавливаются опалубка, армирующий каркас и вливается бетон не достигая 15 см над уровнем земли. Зазор от демонтируемой опалубки засыпается смесью крупного песка и гравия.

Бетонная стяжка накрывается рубероидом и начинается кирпичная кладка первых двух сплошных рядов.

В качестве смеси для кладочных швов использую песчано-глиняный раствор. Каждый печник сам выбирает соотношение входящих в него компонент. Важны степень густоты (как у жирной сметаны) и хорошая липкость. Раствор должен не растекаться, а ложиться лепками и плавно разглаживаться.

Сравнение брикетов для отопления — узнайте их основные достоинства по сравнению дровами

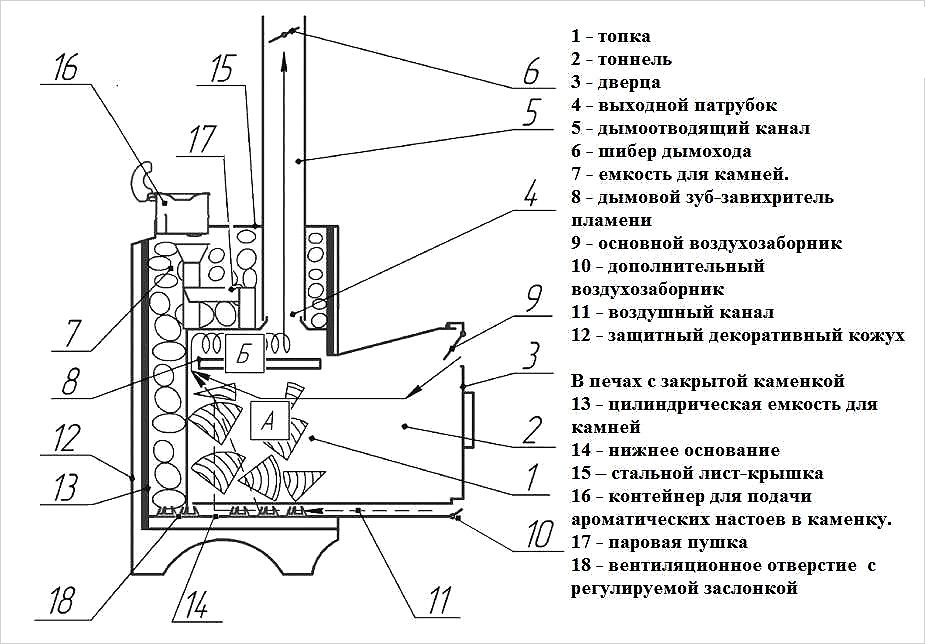

Конструктивные особенности

Как известно, основное предназначение печи – обогрев здания парной в течение конкретного времени. Для того чтобы работать с максимальной теплоотдачей их оснащают такими элементами конструкции:

• Каменка – главный атрибут печи. Её предназначение заключается в сохранении стабильного потока тепла, которое осуществляется за счёт массы камней, набирающих тепло от горящих дров.
• Дымоход. Представлен в виде трубы, выходящей с топки и отводящей продукты сгорания наружу. Ввиду чего, печи для бани на дровах с баком для воды отличаются слабой эффективностью.
• Дверца с проходным туннелем. Предназначена для возможности топить баню дровами в соседней комнате, то либо в предбаннике.
• Теплообменник. Устанавливается с целью нагревания воды во время топки.
• Топливник – участок для закладки прогревания топлива, тут же выделяется теплоэнергия. Зачастую в нём монтируется колосниковая решётка в различном положении, которое зависит от типа топлива. Для дров колосниковую решётку необходимо расположить на уровне с дверцевой топкой. Также делаются скосы с трёх сторон для скатывания продуктов горения вперёд.
• Зольник. Место под колосниковой решёткой, в котором находится зола.

Составные элементы печи

Особенности кладки: материалы и рекомендации

Для кладки корпуса и дымохода использовать рекомендовано обычный глиняный полнотелый кирпич. Марка М150 и выше, размер 250*120*65 мм. Рассчитать количество кирпича для печей Кузнецова несложно: нужно количество рядов выбранной вами модели умножить на 0,8. Этого количества хватит на кладку корпуса (с учетом боя и отбраковки). Для дымохода считать нужно отдельно. Схема расчета чуть другая: вы знаете сколько кирпичей на один ряд, умножаете на количество рядов (у каждого разное в зависимости от габаритов печи и высоты здания), добавляете 10% на бой и получаете искомое число.

Для шамотного ядра (если есть) рекомендован Ш-5 (230*114*40 мм) или ШБ-8 (250*123*65 мм). Его количество считается по схеме поштучно. Ядро в печах Кузнецова несвязное с корпусом, то есть, между ними нет общих точек соприкосновения. Между двумя параллельными стенками, корпуса и шамотного ядра, должна оставаться щель в 5-6 мм. Чтобы ее проще было выдержать, можно готовое ядро (обычно его кладут вначале) обернуть обычным упаковочным картоном соответствующей толщины. Вместо этого для лучшей теплоизоляции топки можно проложить теплоизолятор,  базальтовый картон, например.

Барбекю тоже строить можно по принципу колпаковых печей

По высоте ряды кладки из керамического кирпича не совпадают с высотой рядов шамота. Их не нужно подгонять один под другой

Важно выдерживать вертикальность и горизонтальность, отслеживать угла, а также рекомендованную ширину шва. И тогда все будет так, как нужно

В реалии габариты керамических кирпичей отличаются от стандарта 250*120*65 мм. Если отклонения некритичные, откорректировать их можно швом. Потому и при расчетах печей и их высоты берут высоту кирпича со швом. Она должна быть 70 мм. Но делать шов более 7 мм нельзя, так что ищите кирпич подходящего качества и размера.

Сверху, в местах, где заканчивается кладка шамота, есть компенсационные зазоры, которые учитывают разные коэффициенты расширения материалов. Их соблюдать обязательно: расширение у шамотного кирпича больше, чем у керамического и если такого зазора не будет, ядро через некоторое время разобьет находящуюся сверху кладку из-за того, что расширяется сильнее.

Вырезка из порядовки печи Кузнецова с меткой

Величину зазора нужно высчитывать по отметкам на порядовке. На чертежах нанесена метка высоты последнего ряда шамота. Высоту стенки из керамического кирпича считаете сами: кол-во рядов умножаете на высоту ряда со швом (70мм) и получаете искомую величину. Она должна быть больше высоты шамота на 10-15 мм. Вот этот зазор и является компенсационным и он должен присутствовать. Образовавшуюся пустоту закладывают каменной базальтовой ватой (не стекловатой, а той, которая имеет температуру использования выше 1200оС).

Если внутри есть столбики и внутренние стенки (толщина обычно в четверть), кирпич в них можно класть плашмя или на ребро. Разницы нет, делайте как удобнее. Есть места в чертежах, где в одном ряду находится кирпич, поставленный плашмя и на ребро. В этом случае его нужно погонять под размер (пилить).

В местах установки печного литья также есть нюансы. На чертежах над дверцей топки из-за особенностей программы изображен керамический кирпич, но ставить там нужно шамот на ребро. При перепаде высот, пустоты заполняются вырезанными пластинами из шамота. Между металлическими частями и кладкой остается зазор в 5 мм — снова-таки из-за разных температурных расширений. В этот зазор укладывают подходящий теплоизолятор (с температурой эксплуатации от 1200оС).

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Теперь о растворе: для кладки корпуса (из керамического кирпича) используют глиняный или глиняно-песчаный раствор. Для кладки огнеупорного шамота используют покупные составы (огнеупорные мастики). Кузнецов перед кладкой мочить кирпич не рекомендует. Если и нужно это делать то только со вторичным сырьем. Сразу после завершения печь нужно просушить, даже в том случае, если сразу вводить ее в эксплуатацию не будете. Если этого не сделать, в последствии при нескольких первых топках будет присутствовать запах угара.

Делаем проект безопасным: основные положения

Традиционно печь возводится около стены, противоположной по отношению к полкам в парилке. Проект печи нужно создать так, чтобы между греющимися частями готового агрегата и всем, что поддерживает горение, соблюдалось минимум 30-40-сантиметровое расстояние. Если будет обустроена специальная защита, к примеру, из асбестового картона, этот показатель можно будет уменьшить до 15-20 см.

Цены на асбестовый картон

асбестовый картон

Между дымоотводящей трубой и элементами перекрытий/кровли, которые с ней соприкасаются, должен быть соблюден зазор, заполняемый впоследствии огнеупорным материалом. Чаще всего для защиты используется асбест. Сверху упомянутый зазор с изоляцией закрывается стальной фигурной накладкой.

Для дополнительной защиты, участок пола перед печной топкой укрывается металлическим листом толщиной порядка 10 мм. Он будет обеспечивать защиту материала изготовления пола от возгорания в случае, если из топки выпадут угольки.

Стандартный вариант размещения печи в пространстве бани показан на следующем изображении. Здесь же можно видеть порядок организации водяного контура, который можно взять за основу, если снабжение теплой водой будет обеспечиваться силами печного агрегата, а также особенности подключения и вывода дымохода.

Стандартный вариант размещения печи в пространстве бани

Видео

Смотрите на видео рекомендации по строительству банной печи по системе Кузнецова:

Печи Кузнецова отличаются многообразием форм, позволяющим подобрать определенный вариант печи, в соответствии с планировкой и конструктивными особенностями банного помещения, а также личными предпочтениями и пожеланиями заказчика.

Порядовка печи для бани, или схема укладки кирпичей, является важнейшим элементом, с помощью которого вы можете выполнить правильную кладку печи, обладая при этом минимальными навыками выполнения печных работ.

Стоит отметить, что, несмотря на обилие в продаже готовых металлических печей, традиционная дровяная каменка до сих пор удерживает пальму первенства в русских банях. При этом порядовка кирпичной печи для бани, правильно выдержанная, позволяет выполнить её конструкцию надёжной, что положительно скажется на сроке службы вашей печки.

Виды кирпичных печей

За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.

При этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:

• серая печь;
• чёрная;
• печь по-белому;
• каменки, совмещённые с плитой.

Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.

Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.

Наиболее распространёнными же в наше время являются так называемые белые печи, для которых характерно наличие полностью закрытого дымохода, не выпускающего наружу продуктов сгорания. Однако у них также есть свои недостатки, например, они очень долго нагревают баню. Кроме того, белая кирпичная печь каменка для бани и её порядовка сложны в исполнении, и выполнить их под силу далеко не каждому домохозяину.

Что же касается печек с плитами, то в бане они обычно не используются, а выкладываются в подсобных помещениях в том случае, когда оно, например, совмещено с летней кухней. Кроме того, такие печи могут быть возведены в мойке и используются они для нагрева воды необходимой для мытья или стирки белья.

Существуют и необычные схемы, например, печи для бани Кузнецова и порядовки к ним. Автор такой печки заявляет, что КПД его детища превышает 80%, однако, если вы строите баню в первый раз и не имеете достаточного опыта в этой сфере, лучше не рисковать и отдать предпочтение традиционной дровяной каменке.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Чтобы сделать печь для бани из трубы, сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

• лист стали толщиной не менее 8 миллиметров;
• колосник;
• металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
• 10-миллиметровый пруток;
• дверцы и щеколды для обустройства поддувала, каменки и топки;
• водный кран;
• примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Подборка проекта

Данный проект печки подходит для большинства видов бань.

Размеры конструкции позволят отопить помещение (10-15 м2) до 50 градусов, а при подаче пара до 90 градусов. Бак емкостью 180 литров, вмонтирован в печку и удовлетворяет всю необходимую потребность в горячей воде для комфортного процесса мытья всех членов семьи. Для более долгого остывания каменки после завершения топки, предусмотрены железные трубы (6 штук, рядом с баком для воды).

Так же трубы поддерживают камни над топкой. Трубы быстро нагреваются, а после завершения процесса нагрева постепенно отдают тепло. Над булыжниками расположено отверстие, через которое и будет подаваться вода, для образования пара.

Фундамент для банной печки из кирпича

Кирпичная печь является достаточно массивной конструкцией, она оказывает на фундамент нагрузку в 4-5 раз больше, чем печь из железа с аналогичными параметрами. Следовательно, фундамент под такое строение должен быть более прочным и основательным.

Фундамент для кирпичной печки

Формируется фундамент для кирпичной печки по следующей технологии:

Вначале роют котлован, его глубина должна составлять не менее 0,7 метра

Что касается ширины и длины котлована, то здесь важно, чтобы они превышали параметры основной конструкции примерно на 0,2 метра.
Дно готового котлована выравнивают и тщательно утрамбовывают.
Далее насыпают песок слоем до 0,2 метра, хорошо увлажняют его и уплотняют с помощью виброплиты или другого приспособления.
Поверх песчаного слоя необходимо насыпать битые кирпичи, щебень или камни. Высота этого слоя должна составлять не менее 0,2 метра

Бутовый материал хорошо разравнивают, засыпают небольшим количеством песка, проливают водой и основательно трамбуют. Песок должен заполнить все пустоты в бутовом слое, поэтому его добавляют, пока материал не будет оставаться на поверхности.
Поверх утрамбованного слоя бутового материала и песка насыпают щебень средней фракции на высоту до 0,1 метра, его следует также утрамбовать с помощью специальных приспособлений.
На сформированной подушке обустраивают опалубку из деревянных досок. Если котлован по длине и ширине превышает печь на 0,1 метра с каждой стороны, то размеры опалубочной конструкции должны полностью соответствовать длине и ширине банной печки. Над уровнем грунта деревянная опалубка должна возвышаться примерно на 15-20 см.
Внутри опалубочной конструкции укладывают армирующий каркас, для его изготовления используют стальные прутья диаметром 12 мм.
Далее следует приготовить бетонный раствор по классической технологии и залить его в опалубку с армирующим слоем. Прежде чем залить бетон стенки опалубки увлажняют, чтобы предотвратить впитывание влаги из бетонной смеси. Раствор заливают слоями по 0,2 метра до достижения верхнего уровня деревянной опалубки, поверхность хорошо разравнивают и оставляют на 21 день для набора бетоном необходимой прочности. В течение этого времени фундамент следует защищать от пересыхания.
После этого деревянную конструкцию демонтируют.
Между стенками котлована и готовым фундаментом под кирпичную банную печь образовалось пространство по 10 см с каждой стороны, что позволяет выполнить гидроизоляцию основания. Для этой цели используют растопленный гудрон, которым покрывают боковые поверхности фундамента в 2-3 слоя.
Затем свободное пространство заполняют мелким гравием или крупнозернистым песком. Из этих материалов создается своеобразный дренажный слой.

Основные требования к печам для русской бани

Прорабатывая чертёж печи для бани, следует помнить, что к подобным конструкциям предъявляются следующие требования:

• высокая тепловая мощность, позволяющая обеспечить прогрев воздуха у потолка до 95-100°С, у пола – до 45°С. Численные значения данного параметра зависят от площади строения и материала, из которого изготовлены стены;
• небольшие габариты. Печь для русской бани должна занимать минимум места;
• нагрев достаточного количества воды. В среднем для одного человека требуется не менее 15 л;
• возможность аккумуляции тепла на протяжении длительного времени;
• безопасность. В процессе работы отопительной конструкции внутрь бани не должен проникать дым и газ.

Чтобы микроклимат был подходящим, печь должна отвечать определённым требованиям

Расчёты, схемы, чертежи

Некоторые мастера предпочитают строить банную печь «на глазок», аргументируя это простотой и нетребовательностью сооружения. Но от того, насколько правильно будет она спроектирована, зависит тепловой режим и качество пара (при желании в бане всегда можно поставить парогенератор). Например, при избыточной мощности воздух в парной нагреется очень быстро, но камни будут длительное время оставаться холодными. Если же производительности отопительного прибора будет недостаточно, то он постоянно будет перетапливаться, что быстро выведет его из строя.

Расчёт параметров банной печи ведут исходя из фактической кубатуры помещения. Чтобы определить объём парной умножают три величины — её длину, высоту и ширину. После этого вносят коррективы, связанные с особенностями конкретного строения. Так, для бань с голым срубом полученное значение надо увеличить в 1.5 раза, а на каждый неизолированный квадратный метр поверхности (окна, двери и т. д.) к объёму помещения добавляют 1.2 м3. Например, фактический объём необшитого строения размером 2х2х3 м с окном (1х1 м9 и стеклянной дверью (1х2 м( принимают равным V= 2х2х3х1.5+1.2+2.4=21.6 м3.

Опытные печники рассчитывают мощность печи исходя из того, что на каждый кубический метр фактического объёма парной потребуется 1 кВт энергии. Так, в нашем случае подойдёт 20-кВт отопительный прибор. Для расчёта размеров его топки полученную мощность умножают на 2. Например, в рассмотренном выше примере потребуется топочная часть объёмом 40 литров. Что же касается линейных размеров, то высота камеры сжигания должна составлять не более 2/3, а глубина — не менее 2,5 от её ширины.

Заключение

К строительству пески для бани нельзя подходить сумбурно. Необходимо произвести расчеты средств, материалов, времени. После подведения итогов – если у вас сходится смета с вашим бюджетом, можно приступать к строительству. Любое отхождение от правильной последовательности постройки печи может привести к не обратимым последствиям.

Если у вас есть знакомые профессионалы, стоит их попросить о консультации или помощи. В случае если вы решили построить все своими руками, наберитесь терпения и точно следуйте инструкциям, примерам и пожеланиям данной статьи в постройки печки для бани и у вас все обязательно получится.

Для тех, кто прочел всю статью, но информации не хватило, или необходимо вам наглядное пособие, предлагаем ознакомиться с нашим подробным видеороликом о постройки печки для бани собственными руками

Банная печь из металла своими руками: чертежи, размеры, фото

Выбор готовой металлической печи

Чтобы правильно выбрать готовую печь для бани из металла, рекомендуется учитывать ряд важных параметров, как:

• Диапазон рабочих температур.
• Скорость обогрева помещений.
• Общие габариты оборудования и объем топочной камеры.
• Материал для изготовления корпуса.
• Тип компоновки конструктивных элементов.
• Тип используемого топлива.
• Особенности эксплуатации и технического обслуживания.

Современный рынок представлен металлическими отопительными печами для бани следующих типоразмеров:

• Мини-устройства для обогрева помещений площадью от 10 до 12 кв. м.
• Стандартные печки для помещений площадью от 12 до 25 кв. м.
• Габаритные агрегаты для нагрева воздуха в помещениях площадью от 25 кв. м.

Многие модели печей оборудуются водонагревателем, установленным на задней панели конструкции.

В качестве декоративной отделки металлического корпуса используются жаростойкие и долговечные материалы – керамическая плитка, кирпич, изразцы и камень.

Изучив все эксплуатационные параметры печей для бани, можно легко подобрать подходящую модель устройства, учитывая конструктивные особенности строения, технические требования к отопительному оборудованию и финансовые возможности владельца.

Некоторые примеры конструкций печек

Кирпичный вариант — классика печного искусства

Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

Самые простые самодельные варианты печек

Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

Конструкция металлической печи

В отличие от кирпичной печи металлический источник жара достаточно универсален. Эта универсальность во многом проявляется за счет разнообразия конструкций:

• Закрытые модели – очень компактные, предусматривают решетку для укладки камней, а также внутреннюю камеру для заполнения огнестойким материалом, способствующим теплостойкости;
• Открытые аналоги – выделяются емкостью для набора воды и открытым доступом к каменке;
• Комбинированные устройства – сочетают в себе элементы двух предыдущих образцов.

Также к комбинированным печам часто относятся модели, работающие за счет газа или электричества. Соответственно, угольные и дровяные печи – преимущественно безопасные закрытые и удобные открытые модели.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

• экономия денежных вложений;
• металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
• достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
• округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
• быстрый прогрев помещения менее чем за 1 час;
• металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
• цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

• печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
• обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
• при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
• расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

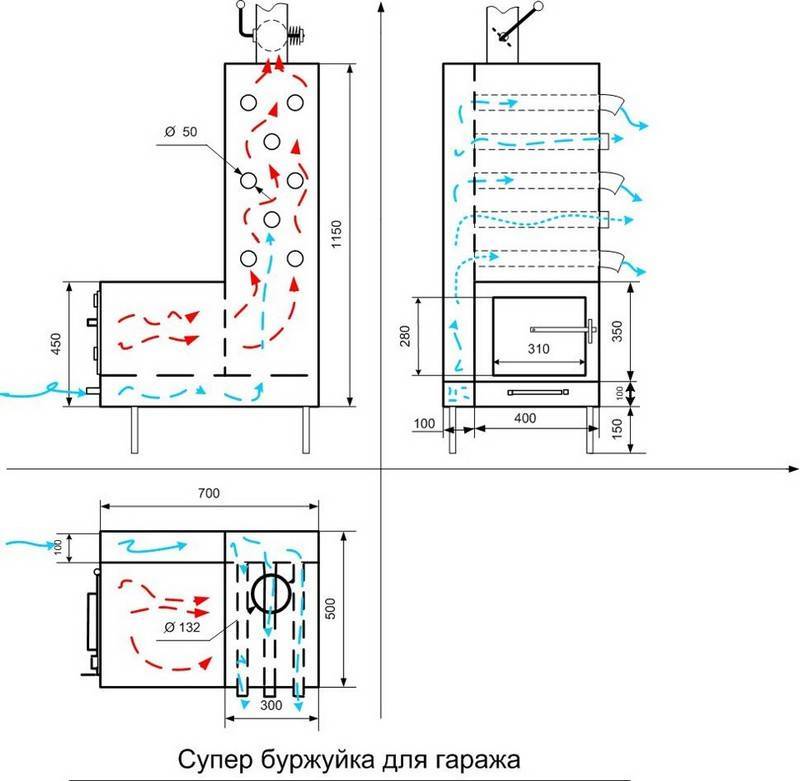

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

Задвижка для дымохода

Задвижка — вид 2

медные

Камины из цветного металла стоят дороже, чем чугунные или стальные. Но они позволяют привнести в интерьер теплые медные оттенки. Бронзовый камин менее склонен к коррозии и ржавчине. А пластичность материала позволяет изготавливать из него детали любой сложности и филигранности, что позволяет сделать камин настоящим произведением искусства.

По назначению металлические камины подразделяются на следующие группы:

устройства отопления. Это самая распространенная группа каминов, выполняющих лишь основную функцию – обогрев помещения;

печи-камины. Верхняя поверхность таких печей является варочной плитой. Таким образом можно даже на небольших каминах подогреть еду или, например, вскипятить чайник;

мангал. Оказывается, это тоже одна из разновидностей металлических каминов. Основная функция в таких конструкциях с открытым верхом – приготовление пищи на углях или дровах при слабом горении;

декоративные камины. Особого тепла они не дают, зато в металлических декоративных каминах можно наблюдать за игрой живого огня. Существуют очень компактные модели декоративных каминов, пригодные для установки в самых маленьких нишах.

Металлические печи для бани: конструкция

печи для бани своими рукамиСамые простые — буржуйки

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом. На основании этого признака выделяют несколько их видов.

• Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
• Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
• Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Металлические печи для бани

более компактныйрегулировать ее работу невозможно.

Холодные печи-каменки отлично подходят для установки в отапливаемом помещении. Они довольно долго нагреваются, однако их температуру можно регулировать. О них трудно обжечься, поскольку температура стен печи редко преодолевает отметку в 50 градусов.

Сделать своими руками такую печь несложно, ее делают из чугуна или толстолистовой стали. Конструкция топки в такой печи претерпела ряд изменений за пару десятков лет: на сегодняшний день она имеет две камеры сгорания топлива, благодаря чему КПД печи возрастает на 20%.

Достоинства металлических печей

1. Быстрый прогрев. Такая печь разогревается за 1−2 часа.
2. Достаточно скромные размеры делают такую печку незаменимой в маленьких банных помещениях.
3. Предполагает постройку облегченного фундамента, чем значительно экономит время и средства на постройку.
4. Устройство такого отопительного аппарата не слишком трудоемкое, в отличие от кладки кирпичной печи-каменки.

Недостатки печей из металла

1. Не способны аккумулировать тепло и быстро остывают. Поэтому такие печи требуют постоянного поддержания горения топлива.
2. Не могут отапливать слишком большие помещения.
3. Если в печи не установлены двойные стенки с прослойкой воздуха между ними, повышается вероятность получить тепловой удар.
4. Уровень пожаробезопасности металлической печи-каменки гораздо ниже чем кирпичной. Это потребует усиленной защиты внутренней обшивки бани.

К банной печи предъявляются определенные требования. Это в первую очередь продуктивность в работе: печь-каменка должна соответствовать площади отапливаемого помещения, максимально быстро прогреваться и иметь такую же максимальную теплоотдачу. Также немаловажным фактором является соблюдение правил пожарной безопасности, поскольку банное помещение, как правило, отделано деревом.

Нужно учесть, что, например, кирпичную печь нельзя будет передвинуть и если вы выбрали такой вариант отопления бани, то необходимо точно определиться с расположением печи, чтобы потом не возникло неудобств.

При установке металлической печи-каменки горячего типа нужно продумать защиту для предотвращения ожогов. Например, можно обложить печь декоративным кирпичом или установить металлический защитный экран, который может также играть роль конвектора, для более равномерного нагрева помещения.

Исходя из вышесказанного, можно сделать вывод, что плюсов и минусов достаточно в любом из вариантов. Для получения качественного результата нужно только постараться совместить преимущества обоих вариантов в одном.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

• площадь помещения — от нее зависят габариты устройства;
• наличие желаемых функций — нагрев воздуха, воды;
• присутствие каменки открытого или закрытого типа;
• теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка с отрезным диском по железу;
• емкость для замешивания раствора;
• печной молоток-кирка;
• мастерок;
• правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

• несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
• недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
• неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Типы конструкции железной печи

Выделяют 2 типа устройств отопления из металла для бани:

1. Горячего. Такие конструкции быстро нагреваются. Специалисты рекомендуют устанавливать их в помещениях непостоянного использования, например, на даче. В других помещениях контролировать температуру нагрева будет невозможно, что приведет к перегреву воздуха.
2. Холодного. Агрегаты снабжают системой контроля температуры. Стенки таких устройств не нагреваются выше 50 С.

По типу конструкции устройства отопления делят на холодные и горячие

Выделяют 3 вида конструкции отопительных устройств:

1. Аппараты закрытого типа. Компактное оборудование устанавливают в небольших банях. Изнутри устройство обкладывают огнеупорным материалом для повышения теплостойкости. Также размещают решетку для камней.
2. Агрегаты открытого типа. Аппараты часто снабжают емкостью для воды и открытой каменкой.
3. Комбинированные аппараты.

Выделяют печи открытого, закрытого и комбинированного видов

По виду топлива выделяют печи для бани:

• на угле;
• дровяные;
• электрические;
• газовые печи.

3 вида топлива: дрова, электричество и газ

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Подробный чертеж в правильном оформлении

Каменка и бак с водой

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом

При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать

Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Металлические модели

Проектировка и подбор материала

В большинстве своем самодельные печки для бани представлены стальными и кирпичными моделями. Конечно, встречаются и оригинальные конструкции, использующие фабричные детали (например, цельнолитые чугунные топки), но они являются скорее исключением, а потому рассматривать их мы не станем.

Металлическая печь из стальных труб – самое простое устройство. Для его изготовления нам понадобится отрезок стальной трубы или толстостенной бочки, а также сварочный аппарат и болгарка.

Итак, если стальная модель нам по душе – приступаем  к планированию работ:

Для начала необходимо определиться с особенностями конструкции

Устройство стальной модели – один из вариантов

• Как правило, для изготовления всех заготовок применяются стальные трубы с толщиной стенки не менее 8-10 мм. Чтобы сделать стандартную компактную печь для парилки нужно  около полутора метров такой трубы.
• Также нам понадобится несколько решеток и листовой металл. Размеры металлического листа нужно определить заранее, поскольку они зависят от габаритов отдельных элементов.
• Кроме этого стоит купить два комплекта петель и защелок для дверцы топки и зольного ящика, кран для бака с водой и т. д. Цена этих деталей невысока, так что о превышении бюджета можно не волноваться.

Когда все материалы закуплены – можно начинать изготовление конструкции своими руками.

Собираем заготовки в единую конструкцию

Самодельная печка для бани из стальной трубы изготавливается по такому алгоритму:

• Полутораметровый отрезок трубы разрезаем на две части — 90 и 60 см (приблизительно). Большая часть будет использоваться как заготовка для топки с каменкой, а меньшая – как водонагревательный бак.
• Далее начинаем обрабатывать отрезок в 90 см. В нижней части вырезаем паз высотой до 50 мм и шириной 20-25 см. Полученное отверстие будет работать в качестве поддувала, обеспечивая топку кислородом.

Вырезаем отверстия

•  Над поддувалом привариваем толстую стальную пластину с закрепленной колосниковой решеткой. Эта пластина выполняет функцию днища топки.
• В стенке трубы проделываем топочное отверстие. На одном краю отверстия привариваем петли и навешиваем дверцу – ее можно изготовить из того же стального листа, предварительно согнув по радиусу трубы.
• Далее нужно изготовить каменку – емкость, в которой будут размещаться нагревательные элементы (галька, булыжники,  специальные камни для бани и т.п.). В качестве каменки можно использовать либо отрезок трубы, либо металлическую корзину, сваренную из арматурных прутьев.

Каменка из прутьев

• Из отрезка трубы длиной 60 см делаем бак для нагрева воды. Для этого в нижней части привариваем дно с отверстием для дымохода, а в одной из боковых стенок устанавливаем кран.
• Крышку на бак лучше сделать таким образом, чтобы как минимум треть его оставалась открытой: так можно будет доливать воду, не опасаясь обжечься о металл.

Топку с каменкой и бак привариваем друг к другу. Для более прочного соединения частей можно по периметру закрепить стальные полосы или же муфту из металлического листа. Дымоход пропускаем через водонагревательный бак и привариваем к днищу максимально герметично.

Трубы для дымохода

Советы по установке

Самодельные железные печи для бани монтируются довольно просто.

Однако к некоторым рекомендациям все же стоит прислушиваться:

• Устанавливать конструкцию нужно таким образом, чтобы топка открывалась по направлению к входной двери.
• В основание печи стоит залить бетонный фундамент толщиной до 30 см. Также не лишней будет укладка двух слоев огнеупорного кирпича на глиняном растворе.
• Расстояние от края печи до любой вертикальной поверхности не должно быть меньше 20 см.
• Для обеспечения пожарной безопасности в деревянном строении нагревательные конструкции можно облицевать кладкой в полкирпича. Кстати, это и от ожогов вас сбережет!

Разновидности конструкций

Открытая печь

Перед тем как делать котел для парилки, нужно оценить его соотношение к размеру помещения и уровень безопасности.

Печка для бани на дровах своими руками может быть изготовлена в таком исполнении.

• Закрытая. Сооружение отличается компактностью и практически полностью исключает вероятность получения ожогов. Выведенная в парную часть котла обкладывается стенками из огнеупорного кирпича, а сверху полностью перекрывается камнями.
• Открытая. Боковые части не закрываются, благодаря чему обеспечивается более ускоренный и сильный нагрев помещения. На крышке котла приваривается металлический короб, в который засыпаются булыжники. Емкость для воды делается меньшего объема. Такая печка для бани с баком своими руками делается просто и быстро.
• Комбинированная. В таких печах тепловая энергия используется по максимуму. В конструкции выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка с четырьмя отверстиями для трубы и обводного колена.

Также различают нагревательные устройства по типу применяемого топлива:

• дровяные — требуют постоянной дозаправки и присмотра, но могут использоваться автономно, независимо от наличия коммуникаций;
• электрические — современные, надежные, оснащенные защитой высокого класса устройства, потребляющие большое количество энергии, а значит — дорогие в эксплуатации;
• газовые — практичные, безопасные экономичные устройства с возможностью регулировки мощности нагрева.

Выбор делается исходя из особенностей помещения, финансовых возможностей и умений мастера.

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что принцип изготовление печей из металла довольно пост. При этом существует масса различных конструкций, которые имеют свои определенные особенности и характеристики (см.также статью «Чертежи металлической печи для бани своими руками: как соорудить каменку в парной с высоким КПД»).

Отдельное внимание при этом стоит уделить некоторым заводским изделиям, которые представлены в виде дверей, дымоходов и решеток. Они позволят значительно облегчить процесс изготовления, а значит, именно на их базе стоит разрабатывать чертежи

Металлическая печь для бани сделать самому своими руками: чертеж, сборка, установка

Баня является чрезвычайно популярна в России. Сегодня это обязательный атрибут дачи, частного дома или загородной усадьбы. Печное оборудование можно классифицировать по разным параметрам: кто-то выстраивает кирпичные каменки, кто-то предпочитает металлические печи, собранные своими руками. Последний вариант на практике оказывается более экономичным, ведь такая модель может быть сделана из подручных материалов.

Почему стоит выбрать металлическую печь

Металлическая печь для бани своими руками собирается сегодня многими домашними мастерами. Это обусловлено множеством факторов, например:

• компактностью;
• отсутствием необходимости возведения массивного фундамента;
• возможностью поддержания постоянного процесса горения;
• возможностью сооружения конструкции из имеющихся материалов.

Такие печи действительно получаются довольно компактными, а значит, установить их можно будет даже в небольшой парилке. Массивного фундамента конструкция не потребует, для этого можно будет возвести облегченное основание. Это не только упростит процесс монтажа печного оборудования, но и сэкономит время. Благодаря тому, что процесс горения можно будет поддерживать постоянно, температура будет удерживаться на необходимом уровне.

Минусы металлической печи

Несмотря на то что металлическая печь для бани своими руками может быть собрана, многие отказываются от такой конструкции в пользу дорогостоящих кирпичных сооружений, возвести которые под силу лишь опытному специалисту. Это объясняется некоторыми минусами металлических печей, среди них:

• быстрое остывание;
• низкая способность нагрева помещения с большой площадью;
• необходимость обеспечения противопожарной защиты.

Металлические печи достаточно быстро нагреваются, но и быстро остывают. Накапливать тепловую энергию у таких конструкций не получается. Для того чтобы добиться в бане нормальной температуры для процедур, необходимо будет поддерживать процесс горения. Некоторые владельцы бань отказываются от металлических печей еще и по той причине, что такие конструкции необходимо защищать, чтобы обеспечить нормальный уровень пожарной безопасности. Некоторые, например, используют дополнительную обшивку корпуса.

Устройство металлической печи

Простая металлическая печь для бани обычно имеет две части, одна предназначается для топки, вторая – для бака с водой. Поддувало располагается в нижней части трубы, над ним находится круглая стальная пластина. Над топкой должна находиться каменка, от верха до дна должно быть 10 см или больше. В баке для горячей воды проделывается отверстие для дымовой трубы. Важно при этом обеспечить герметичность швов. Металлическая печь для русской бани имеет преимущества перед кирпичной в том, что она довольно быстро нагревается, а вероятность отравления угарным газом отсутствует. Кроме того, изготовить такую конструкцию довольно просто самостоятельно.

Рекомендации по параметрам печи

Если вами будет изготавливаться металлическая печь-каменка для бани, то вы можете сделать ее по своему чертежу. Однако если создавать его нет желания, то можно изготовить короб из заготовок следующих размеров:

• две пластины с размерами 600х1400 мм;
• одна пластина с размерами 270х600 мм;
• одна пластина с размерами 270х140 мм.

Для того чтобы выполнить нишу для камней, следует вырезать из листового 5-мм железа две заготовки со следующими параметрами: 270х300 мм. Ещё две заготовки должны иметь другие размеры: 270х250 мм. Один лист стали должен иметь следующие размеры: 25х300 мм. Однако довольно часто металлические печи для бани из трубы изготавливаются. В этом случае подойдет заготовка с параметрами, которые упоминаются в статье.

Самостоятельное изготовление металлической печи: выбор формы корпуса

Если будет собираться металлическая печь для бани своими руками, то на первом этапе предстоит выбрать форму корпуса. Этот параметр будет влиять на производительность оборудования и удобство его эксплуатации. Печь может быть:

• цилиндрической;
• фигурной;
• горизонтальной;
• прямоугольной.

Последняя разновидность более популярна и удобна. Если печь будет иметь такую конфигурацию, то форма сохранится наиболее длительное время. А об углы будет довольно сложно обжечься, ведь именно эти зоны подвергаются минимальному накалу. Равномерность нагрева конструкции и помещения будет зависеть от формы печи. Вы должны учитывать еще и необходимость обеспечения устойчивости конструкции. Например, цилиндрический или круглый корпус обладает низкой устойчивостью. Кроме того, такое оборудование требует более плотных стенок, так как нагреваться будет сильнее.

Выбор конструктивных особенностей и подготовка материалов

Металлические банные печи известны довольно давно, за это время умельцы разработали множество разновидностей и исполнений таких устройств. Наиболее простым решением станет печь-каменка, которую можно изготовить из бочки. Для этого у емкости срезаются крышка и дно. В результате удастся получить цилиндр, который до половины наполняется кирпичами, установленными на ребро.

Сверху следует уложить колосниковую решетку. Оставшаяся половина бочки должна быть заполнена камнями на 2/3. Конструкцию следует дополнить дымоходом и установить на печь крышку. Такая технология довольно проста, но конструкция не отличается удобством в использовании. Если будет выполняться металлическая печь для бани своими руками, то для проведения работ можно использовать листовую сталь, которая тоже ляжет в основу корпуса печи-каменки.

Внутренняя поверхность конструкции должна быть выложена кирпичом. Какой бы вариант исполнения вы ни выбрали, следует подготовить некоторые материалы, среди них:

• листовая сталь;
• 10-мм прут;
• щеколды;
• трубы;
• металлическая труба;
• колосник;
• водный кран.

Листовая сталь должна иметь толщину, равную 8 мм или больше. Что касается металлической трубы, то толщина ее стенок должна составить 10 мм, тогда как диаметр может изменяться в пределах от 50 до 60 см. Для топочной камеры понадобятся не только щеколды, но и дверки.

Подготавливая трубу, вы должны позаботиться о наличии 90-см отрезка, который пойдёт на топку. Для бака понадобится 60-см отрезок, тогда как на второстепенные детали пойдет 50-см труба. Когда выполняются печи для бани на дровах, довольно часто дверцы изготавливаются самостоятельно. Что касается инструментов, то для проведения работ следует подготовить сварочный аппарат и углошлифовальную машину.

Изготовление печи с закрытой каменкой

Если вам нужна печь с закрытой каменкой, то вы должны быть готовы к тому, что для подачи пара необходимо будет открыть дверку. Такая конструкция изготавливается по следующей технологии. В большом куске трубы, диаметр которой составляет 50 см или больше, необходимо проделать проем для поддувала. Его размер должен быть равен 5х20 см. Внутри нужно приварить крепление для установки колосника. Для этого можно применить металлическую пластину с проушинами.

Теперь можно начинать работы по обустройству топки. Для неё прорезается отверстие с размерами, которые равны 25х20 см. Для прутов каменки необходимо приварить крепления. Для того чтобы сделать колосниковую решетку, можно использовать сантиметровые прутья, но некоторые домашние умельцы предпочитают приобретать данный элемент печи.

На противоположной стенке следует прорезать отверстие, через которое будет поступать пар. Каменка заполняется камнями, которые подойдут для такой конструкции. Лучше всего выбрать диабаз или талькохлорит, однако отказаться стоит от кремния, слюдосодержащих камней и гранита. В крышке следует проделать отверстие для дымоходной трубы, установив ее на следующем этапе.

По такой технологии вами могут быть выполнены печи для бани на дровах. Дополнительно конструкция может быть усовершенствована, для этого можно использовать бак для горячей воды. Для этого подготавливается отрезок трубы внушительного диаметра, в который нужно вварить кран. Для бака с водой следует подготовить крышку. Ее нужно разрезать на две части, в одной из них вырезается проем для дымохода, эту часть нужно будет приварить сверху бака. Вторая часть крышки будет съемной, для удобства к ее поверхности необходимо приварить ручку и петли.

Изготовление металлической печи с открытой каменкой

Если вам удастся подготовить чертеж печи для бани из металла, то он значительно упростит проведение работ. В качестве альтернативного решения вы можете воспользоваться схемой, которая представлена в статье. Перед началом сборки конструкции следует ознакомиться с еще одной технологией, которая предусматривает изготовление печи с открытой каменкой. Если в наличии есть металлический лист, то соорудить агрегат будет достаточно просто.

Конструкция будет иметь вид трубы, которую следует разделить на два отсека колосниковой решеткой. Верхняя часть станет топкой, тогда как нижняя будет выполнять функцию зольника поддувала. Отделения необходимо дополнить дверцами, через которые можно будет закладывать дрова, и обеспечить подачу воздуха, а также удалять продукты сгорания.

В дальнем на торце трубы необходимо установить патрубок дымохода, диаметр которого составит 100 мм. Поверх корпуса нужно приварить металлический короб, заполняемый камнями. С помощью колена дымохода вы сможете обеспечить нагревание камней, ведь контактирующая поверхность станет больше.

Если вы задумались о том, как сделать металлическую печь для бани, то конструкция может быть выполнена в форме параллелепипеда. В этом случае следует подготовить листы металла, а не трубу. Для такого оборудования понадобится водогрейный бак. В прямоугольной печи бак может быть размещен по одному из нескольких способов. Его иногда располагают на любой стороне, фиксируют сверху, врезают трубы на подачу и забор воды, выполняют рубашку по нескольким сторонам. Для того чтобы добиться максимально удобного способа получения горячей воды, можно установить теплообменный бак, который должен располагаться на трубе дымохода.

Водонагреватель может быть выполнен самостоятельно или приобретён в магазине, в последнем случае конструкция будет дополнена трубой стандартных размеров. При этом дымоход нужно будет врезать в бак, а вертикальную часть расположить над корпусом печи. При достаточном объеме воды бак будет выполнять функцию резервуара или выступать в качестве теплообменника, который можно подключить к емкости.

Изготовление печи открытого типа с кирпичными стенами

Довольно часто домашними мастерами изготавливается металлическая печь для бани, обложенная кирпичом. В этом случае конструкция будет иметь открытый тип. Оборудование довольно сложно в исполнении, но у него будет отличная способность накапливать тепло. Конструкция будет иметь металлический корпус, внутри которого – кирпичная кладка.

Требования к толщине металла при этом следует снизить, можно использовать 2-мм лист. Для кладки следует приобрести огнеупорный шамотный кирпич. Укладка материала осуществляется на готовую смесь, которая предназначается для проведения печных работ. Замес проводится с учетом требований инструкции.

Перед тем как сделать металлическую печь для бани, необходимо подготовить основание. К нему привариваются ножки и пятки, что позволит сделать сооружение более устойчивым. На данное основание необходимо уложить сплошной кирпичный ряд. Для остальных видов возле топки необходимо осуществлять кладку в полкирпича, тогда как в области дымоходных каналов стоит использовать четверть кирпича.

Как только камера-поддувало будет готово, можно переходить к монтажу чугунного колосника. Расположить его нужно между зольником и топкой. Для того чтобы оформить проемы загрузочного окна и поддувала, следует использовать металлические уголки квадратного сечения со стороной в 20 мм. Важно при этом следить за тем, чтобы швы между рядами были максимально ровными.

Металлическая решетка из прутьев должна быть уложена над топочной камерой. Диаметр прутьев может быть равен 12 мм. Как только вы достигните уровня каменки, слева и справа следует оставить проем. В него вы будете загружать камни, чистить и доставать их. В это окно во время процедур можно будет плескать водой, чтобы получить пар.

Рекомендации по проведению работ

Рассмотрев схемы металлических печей для бани, вы можете взять за основу описываемую в данном разделе конструкцию. В ней дымоходный канал лучше сделать извилистым. Это будет способствовать максимальному прогреву корпуса и сгоранию топлива. В том месте, где труба будет поворачиваться наверх, следует создать ревизионное окно. В нём должна быть задвижка, которая будет сохранять тепло после завершения процесса топки.

Верхние ряды кирпичей следует сделать сплошными, оставив проем для установки дымохода. Как только кирпичная кладка будет завершена, раствор следует оставить до момента схватывания. Затем можно начинать варить стенки металлического корпуса. В данном случае он будет напоминать футляр. По стыкам следует пустить уголок квадратного сечения с вышеупомянутыми размерами, который позволит облегчить работы по сварке. Важно обеспечить герметичность швам.

Когда выполняется передняя стенка, не следует забывать вырезать в ней проемы для загрузочной камеры и зольника. Передняя стенка после этого устанавливается на свое место, петли для дверей нужно будет приварить на следующем этапе. Если двери вы хотите изготовить самостоятельно, то их ширина должна быть больше на 10 мм с каждой стороны по сравнению с проемами. Это обеспечит герметичность. Дополнительно можно использовать для этого асбестовый уплотнитель, который прокладывается по периметру дверки или по внутренней поверхности.

Дополнительные советы специалиста

Вами тоже может быть осуществлено изготовление металлических печей для бань. Если вы решили использовать описываемую технологию, то в боковой стенке необходимо сделать проем для окна под образование пара. Металлическую дверь нужно установить с уплотняющим материалом. Желательно сделать ее открывающейся вниз. На крышке вырезается отверстие для дымоходной трубы, а после крышку можно вварить на место. Как только дымоходный канал будет установлен, его следует проварить по периметру. Металлическую печь на следующем этапе можно установить на место и наполнить камнями.

Особенности установки металлической печи

Размеры металлической печи для бани будут определены трубой или бочкой, которая ляжет в основу конструкции. Однако для правильной и безопасной эксплуатации отопительного оборудования важно не только соблюдать технологию проведения сборки, но и позаботиться о том, чтобы были учтены правила установки конструкции.

Банная печь должна быть удалена от стен на 1 м или больше. Сооружение следует расположить близко от дымохода. Важно разместить конструкцию на специальную подставку или фундамент из огнеупорных материалов. Стены парной, возле которой будет располагаться печь, необходимо отделать огнеупорным листовым материалом.

Заключение

Подготовив чертеж печи для бани из металла, вы облегчите себе работу. Однако схема не обеспечивает успех. При работах по сварке деталей важно удостовериться в герметичности швов, в противном случае конструкция может оказаться опасной при эксплуатации. Если вы хотите избежать ошибок, вами должно быть более подробно изучено устройство.

Металлические печи для бани обычно изготавливаются из труб или листовой стали. Первый вариант окажется проще, ведь количество работ по сварке можно будет сократить. Облегчить сборку печи можно ещё несколькими способами. Например, купив готовые дверки, решетку, ручки и навесы. Некоторые домашние умельцы пытаются изготовить эти элементы самостоятельно. Кроме того, чертеж вовсе нет необходимости составлять самостоятельно, можно воспользоваться готовыми решениями. Некоторые варианты представлены в статье. Они позволят вам понять, какими размерами должна обладать печь, а также какое устройство она имеет.

Изготовление печей для бани, схемы, описание, советы, видео инструкция

Схемы печей для бани в силу своей специфики имеют значительные отличия в конструкции от схем классических печей, которые используют для обогрева жилых домов. Банные печи называют каменками, так как схема конструкции печи для бани предполагает обустройство спецкармана, заполняемого грудой камней. Банная печь обладает высоким показателем теплоемкости и нагревает помещение банного комплекса за относительно короткое время.

Существует несколько типов схем печей для бани, которые владелец может сделать своими руками при наличии необходимых навыков и опыта. Наиболее распространенными типами схем печей для бани, которые изготавливаются своими руками, являются следующие:

1. Колосниковая топка. Этот тип имеет в своей конструкции специальный отсек – поддувало. Наличие этого конструкционного элемента позволяет создавать внутри топки высокотемпературное пламя. Такая система дает возможность в кратчайшие сроки прогревать воздушное пространство парного отделения. Такая печь идеально подходит при использовании в качестве топлива дрова.
2. Бесколосниковая топка. Этот тип печей имеет более простую конструкцию, является экономичным и простым в обслуживании, бережно расходует топливо, однако такие печи являются очень требовательными к качеству используемого топлива.

Для создания  конструкций печей для комплекса помещений бани могут использоваться такие материалы, как огнеупорный кирпич и металл. При использовании обожженного кирпича для создания конструкции печи потребуется привлечение опытного специалиста – печника.

Печь из металла является более простой в изготовлении и, помимо того, что такую печь можно приобрести в специализированном магазине, ее также при желании и наличии соответствующего опыта у владельца банного комплекса можно изготовить собственноручно.

Печи для банного комплекса из обожженного кирпича

В оснащении банного комплекса русской бани чаще всего еще с древнейших времен использовались печи, выложенные из такого стройматериала, как кирпичи из обожженной глины. В процессе изготовления такой печи для ее кладки применяется глиняный раствор. В настоящий момент такие печи являются одними из наиболее популярных конструкций, так как использование схемы печи для бани из кирпича позволяет добиться того, что в помещении происходит формирование отличного сухого пара.

При разработке схемы кирпичной печи для бани в качестве стройматериала применяется проверенный временем классический тип красного жаростойкого кирпича из обожженной глины, который обладает повышенным показателем прочности.

В качестве связующего материала применяется специальный глинопесчаный раствор, приготовленный в определенном соотношении, помимо этого в процессе создания конструкции печи требуется учитывать некоторые особенности и нюансы, особенно это относится к процессу подготовки раствора:

1. Глину для приготовления раствора следует использовать красную, она предварительно подвергается замачиванию на несколько дней, после осуществляется вымешивание размоченной глины до тех пор, пока она не приобретет консистенцию однородного киселя.
2. Пропорции при приготовлении раствора для кладки из глиняного киселя с песком, следует соблюдать соотношение 1:2 или 1:3. Дальнейшее приготовление раствора заключается в подгонке массы под необходимое состояние.

Критерии готовности раствора к проведению работ по кладке печи определяются по поведению раствора. Прилипание раствора к рабочему инструменту свидетельствует о высокой жирности состава. В этом случае к раствору добавляется песок и вода. Если раствор начинает рваться и тяжело намазывается на поверхность кирпича, то к составу следует добавить глиняного киселя.

Наиболее распространенными моделями печей, смонтированных из кирпича, является печь с изготовленной мойкой из чугуна и модель печи для бани, которая в своей схеме имеет верхнее расположение емкости для воды комбинированного типа.

Наиболее распространенные схемы печей из кирпича

Для строительства печи с мойкой из чугуна потребуется подготовить следующие материалы и комплектующие:

• кирпич красный обожженный в количестве 220 шт. ;
• раковина, изготовленная из чугуна – 1 шт.;
• дверцы металлические необходимые одна – для чистки и вторая – с отверстиями;
• задвижка металлическая для регулировки тяги, имеющая размер 13х13 см;
• металлический уголок 40 мм и толщиной металла 4 мм;
• емкость для воды размером 250х350х270 мм.

Работы проводятся в определенном порядке и с соблюдением всех технологических норм и требований.

Первые 2 ряда кирпича выкладываются сплошной кладкой. В процессе выкладки третьего ряда монтируется дверца для топочного отделения. Дверцу следует использовать ту, которая имеет отверстия в своем корпусе. Одновременно с монтажом дверцы для топочной, при выкладке третьего ряда устанавливается дверца для чистки дымохода. На этом этапе начинается выкладка перевальной стенки.

В процессе выкладки четвертого ряда осуществляется монтаж водогрейной коробки. При укладке кирпичей, входящих в пятый ряд, проводится перекрытие дверцы чистки. В процессе монтажа шестого ряда осуществляется формирование топочной камеры с дымовой трубой и проводится перекрытие топочной дверцы. При формировании перевальной стенки требуется провести стесывание верхнего кирпича.

В процессе выкладки седьмого, восьмого и девятого рядов проводится перекрытие водогрейной коробки и формируется основание под раковину. На девятом ряду требуется провести стесывание углов кирпича для более плотного прилегания раковины.

При монтаже десятого ряда ставится стальной уголок и раковина. Последующие 20 рядов используются для монтажа дымовой трубы, а задвижка устанавливается на 30 ряду.

Для каменки с верхним размещением бака для воды потребуется подготовить:

• кирпич – 190 шт.;
• колосниковая решетка 300х200 мм;
• плита чугунная 470х380 мм;
• заслонка;
• 2 дверки – большая для топочной и маленькая для поддувала;
• пластины стали;
• бак для воды.

Конструкция печи состоит из 21 ряда кирпича, с 21 ряда начинается формирование вытяжной трубы. Дверца для поддувала устанавливается на втором ряду, колосниковая решетка на четвертом. Дверца топки ставится на пятом ряду. Камера топки формируется при монтаже шестого и седьмого рядов кладки. С 10 по 13 ряды проводится формирование тепловой камеры для камня, Задвижка устанавливается на 20 ряду.

Схемы конструкций печей для бани из металла

При монтаже печи для бани из металла схема конструкции должна быть правильно рассчитана, так как от правильной схемы конструкции зависит не только качество обогрева помещений, но и безопасность эксплуатации печи для бани из металла.

Чаще всего при монтаже печи для банного помещения с использованием металла агрегаты можно изготовить в двух вариантах:

• вертикальном;
• горизонтальном.

Горизонтальные металлические печные агрегаты изготавливаются с использованием бочки, а в конструкции вертикального агрегата используют отрезок трубы соответствующего диаметра.

Для обогрева небольшой бани оптимальным является использование закрытой металлической печи. Такое устройство достаточно легко конструируется в домашних условиях при наличии необходимых навыков работы с металлом. Этот тип конструкции является очень компактным. Но такая печь имеет существенный недостаток: она обладает небольшим показателем теплоемкости, этот недостаток конструкции можно устранить, облицевав ее кирпичом.

Открытый тип печи можно использовать для более крупных банных комплексов.

Такая конструкция банной печи отличается от закрытой наличием у первой каменки.

Для монтажа металлической печи потребуется перед проведением работ подготовить требуемые материалы и инструменты:

• труба металлическая или бочка;
• пластины металлические толщиной не менее 10 мм;
• навесы для крепления дверок;
• труба для монтажа дымохода;
• огнеупорный кирпич для проведения облицовочных работ;
• бак для нагрева воды;
• камни для наполнения каменки;
• сварочный агрегат;
• ножницы по металлу;
• молоток;
• пассатижи.

Перед проведением монтажа составляется подробная схема конструкции с указанием размеров всех элементов конструкции.

Монтаж печи в банном комплексе

При обустройстве банного комплекса следует особое внимание уделить месту расположения и монтажу агрегата для обогрева банных помещений. Схема установки любой конструкции печи в бане требует подготовки под нее отдельного фундаментного основания. В процессе выбора места для размещения отопительного агрегата следует выбирать с учетом того что в процессе функционирования печи обогреваться ее теплом должна не только парная банного комплекса, но и остальные помещения. Помимо этого эксплуатируемая печь должна обеспечивать владельцу банного комплекса максимальную безопасность.

Существует две схемы возможного монтажа банной печи:

1. Установка печи полностью в парной.
2. Установка печной конструкции с выносом топочной дверцы в другое помещение, смежное с парной.

Обе эти схемы имеют свои недостатки и преимущества.

При установке печи в парной без выноса дверцы топочной имеется возможность оперативно контролировать интенсивность горения топлива, а недостатком такой схемы является то, что при небольшой площади парной сложно найти место для размещения дров. Помимо этого в парной происходит интенсивное выжигание кислорода, что тоже является большим недостатком.

банная печь из кирпича, проект, схема и порядовка своими руками, фото и видео

Выбор материала

Приобретая материал для печи, его следует внимательно осмотреть. Стандартный размер кирпича составляет 125*250*65 мм. Допускается незначительное отклонение в 2 мм. При осмотре нужно убедиться в отсутствии трещин и сколов, допускаются лишь незначительные бороздки и нитевидные трещинки. При выборе материала следует убедиться, соответствует ли материал указанным параметрам. Иногда изделия от разных производителей или даже разных партий одного производителя могут отличаться.

Печь должна быть идеально ровной, поэтому кирпичи должны иметь одинаковый размер, иначе через щели начнет просачиваться дым и со временем топка может развалиться. Не рекомендуется приобретать изделие с пленкой, которая напоминает слюду. Это означает, что в процессе изготовления был допущен брак.

При постройке дома шов между кирпичиками может быть до 10 мм, для печей такая толщина просто недопустима. Уже при толщине больше 4 мм при постоянном нагревании шов начнет крошиться, а в комнату начнет поступать дым.

Кроме основного материала, следует подготовить:

• емкость, где можно замачивать кирпич;
• глину и песок для раствора;
• емкость, где будет замешиваться раствор;
• сито для песка;
• дымоотводящую трубу, которую можно приобрести в магазине или сделать самостоятельно;
• стальную проволоку, которая понадобится при установке топочной и дверки поддувала;
• козлы для работы на высоте;
• рубероид, асбест;
• строительную рулетку, веревку, уровень, карандаш.

Еще раз напомним, что лучше выбрать шамотный и огнеупорный красный кирпич, но может подойти жаропрочный глиноземный и клинкерный кирпич для печи. Шамотный кирпич берут, чтобы выложить топочное ядро, остальные варианты используют, чтобы обкладывать внешние стены, элементы декора.

Цвет материала может указывать на его качество. Он должен быть однородным. Неоднородный цвет означает, что обжиг изделия был неравномерным, поэтому прочность кирпича на разных участках будет разной.

Желательно выбрать один кирпич и разбить его, чтобы осмотреть. Там не должно быть никаких посторонних включений, а цвет должен быть без темных пятен. Если в середине будет темный цвет, такой кирпич не стоит использовать для строительства печи и иных построек.

Чтобы сделать качественную обкладку печи, стоит выбрать материал, промаркированный буквой «М» с цифрами, которые указывают на допустимую нагрузку на 1 кв. см. Оптимальным выбором станет кирпич с маркой не менее М-150.

После того как все подготовлено, можно приступать непосредственно к самой работе.

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
• Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
• На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Поверх пятого ряда укладываются стальные уголки для колосника.
• После этого приступают к кладке топки.
• В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
• Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
• Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
• Продолжается укладывание внешнего кирпича.
• Дверки топки перекрываются.
• Устанавливается перегородка для дымохода.
• Монтируется бак для воды.
• На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
• Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
• Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Выбор печи для парилки: разновидности конструкций

Чтобы сделать правильный выбор, необходимо иметь представление и о других особенностях банных печек. Сегодня можно говорить о классификации по следующим признакам:

• скорость нагрева;
• особенности компоновки;
• способ нагрева каменки;
• используемое топливо.

В зависимости от температуры наружных стенок все банные печи можно разделить на «горячие» и «холодные». У первых температура поверхности достигает более 100°С, что позволяет очень быстро нагреть помещение большой площади. Такая печка незаменима, если парная используется эпизодически, и постоянное отопление в ней не предусмотрено. Вот только из достоинств таких конструкций вытекают и существенные недостатки. Во-первых, прикосновение к раскалённым стенкам чревато получением ожогов. Во-вторых, быстрым нагревом трудно управлять, поэтому повышается вероятность случайного перегрева воздуха, и, как следствие, получение теплового удара.

«Холодные» печки требуют более длительного прогрева, но зато температура их стенок даже при самом интенсивном пламени не поднимается выше 50–60 градусов. Случайно обжечься о неё невозможно. Кроме того, способность «холодных» печей аккумулировать тепло позволяет поддерживать нужную температуру воздуха в течение нескольких часов. Благодаря этому облегчается эксплуатация сооружений, предназначенных для регулярного использования

Немаловажно и то, что растянутый во времени нагрев позволяет установить в помещении оптимальную температуру и влажность воздуха

Что касается компоновки, то существуют варианты с размещением печи как в самой парилке, так и в предбаннике. Первая конструкция, безусловно, дешевле и проще в монтаже. Тем не менее она имеет несколько недостатков. Так, при открывании дверцы для добавления топлива в помещение может пойти дым. К тому же из-за высокой влажности не получится хранить дрова рядом с печью, а каждый раз бегать за ними в другое помещение будет не совсем удобно. Пострадает и безопасность сооружения, поскольку в тесной парилке многократно повышается риск прикоснуться к раскалённой дверце. Поэтому лучше монтировать выносную топочную часть, которую можно разместить в смежном помещении, а в парной оставить только каменку. Конечно, этот вариант имеет право на жизнь только в том случае, если баня имеет достаточную площадь.

Конструкция печи с открытой каменкой наиболее популярна

Если говорить о способе нагрева каменки, то сегодня особой популярностью пользуются печи, в которых камни не контактируют с огнём. Их размещают в специальной огороже, приваренной к кожуху отопительного прибора, или металлических корзинах, которые располагают на стенках или печной трубе. При этом температура камней достигает 400 градусов. Достоинством этого способа является возможность топить печь и регулировать влажность воздуха одновременно с приёмом водных процедур.

Совсем по-другому устроены печи периодического действия. В них камни контактируют с продуктами сгорания, поэтому разогреваются до очень высокой температуры — 1000°С и больше. Вот только приступать к оздоровительным мероприятиям можно только после полного прогорания дров и удаления угарного газа из внутреннего пространства печи. А чтобы не допустить быстрого остывания каменки, её закрывают кожухом или откидывающейся дверцей.

Зная все особенности банных печей, совсем нетрудно подобрать нужную конструкцию, ориентируясь на особенности конкретной постройки, эксплуатационные требования и личные предпочтения владельца.

Какую печь строить в бане?

Простая печь с открытой каменкой – это самый распространенный тип отопительного прибора в русской бане. Небольшая комната часто является единственным отделением, предназначенным для мытья и парения, поэтому сложить банную печь из кирпича можно в любом удобном месте. Габариты сооружения могут быть 3,5х4 или 4х5 кирпичей в зависимости от размеров помещения. Для нагрева воды ставят бак. Разместить можно как сверху печи, так и сбоку от нее.

Для современных бань можно выбрать печь с закрытой каменкой, с одновременным обогревом нескольких помещений и т. д. Часто для обслуживания отопительного прибора строят отдельную котельную, а в парной и моечной находятся только «чистые» части. Выбор конструкции печи для бани всегда делает сам хозяин в зависимости от своих потребностей и планировки банного домика.

Основные характеристики банной печи из кирпича

Преимущества печи для бани из кирпича своими руками перед металлической конструкцией заключаются в долгом сохранении температуры в помещении. Во время протопки кирпичные стенки работают как аккумулятор тепла и отдают его в пространство больше 1 часа, постепенно отдавая его в пространство моечной или парной. В зависимости от конструкции они могут обогреть и большую площадь.

Даже нагретый кирпич не раскаляется до такой же температуры, как тонкие стальные стенки. Печь-каменка из кирпича сильно нагревается только сверху, а боковые поверхности пожаробезопасны и в деревянных постройках. Простой красный кирпич не выделяет вредных веществ в воздух и не имеет запаха. Это тоже относят к преимуществам экологически чистого материала.

Аккуратно выложенная дровяная печь из кирпича является элементом общего декора баньки. Ее можно стилизовать под старинную русскую или красиво облицевать керамической плиткой.

Выбор кирпича для кладки печи

Основной материал для кладки банной печи из кирпича должен быть качественным. К его выбору нужно подойти наиболее ответственно, т. к. качество отразится не только на красоте сооружения, но и на долговременности его эксплуатации. Некачественный, недожженный или пережженный камень потрескается от возникающих при протопке температур.

Для работы чаще берут 2 вида материала:

• красный полнотелый или облицовочный для внешних стенок изделия;
• шамотный (огнестойкий) – для отделки топки внутри.

При использовании облицовочной разновидности построенную печку можно не штукатурить и не монтировать на нее декоративное покрытие.

Выбрать красный полнотелый и облицовочный кирпич для печи можно по следующим характеристикам:

• отсутствие видимых сколов или маленьких трещин на поверхности;
• прямые грани и ровные плоскости;
• отсутствие слюдяной пленки на поверхности;
• звонкий звук при постукивании твердым предметом (глухой свидетельствует о наличии трещин или недостаточном обжиге).

Отбирать материал нужно с запасом. Выкладывая печь для русской бани, мастер разбивает кирпич на половинки и четверти, а при раскалывании часть материала ломается.

Шамотный кирпич имеет желтый цвет и визуально состоит из крупинок, отличающихся оттенком. Основные критерии выбора – ровные грани и отсутствие трещин.

Какой раствор нужен для кладки печи?

В качестве кладочного раствора применяют глиняные составы. Как и печной камень, их разделяют на огнеупорный и простой. Огнеупор лучше всего приобрести в строительном магазине вместе с шамотным кирпичом. Сухую смесь разводят водой по инструкции.

Состав для кладки простого кирпича тоже удобнее покупать в виде сухой смеси. Если на участке или поблизости от него есть выходы глины, то можно сэкономить на покупке готовых смесей. Глину копают там, где она не содержит примесей почвы. Определить качество и пригодность для кладки можно простым способом:

• замесить немного глиняного теста мягкой консистенции;
• скатать шарик и бросить его на пол с высоты примерно 1,5 м;
• жирная глина не образует трещинок по краям и нуждается в добавке песка, а слишком тощая покроется крупными трещинами.

Кирпичные банные печи: история

Исторический момент тоже важен: понимание того, как развивается русская баня, способно указать на самое существенное в ней.

Вот первые печки складывались просто из камня, даже на раствор его не клали – груда камней над костром, грубо говоря. И трубы не было – дым стелился по всей избе (да, баня прямо в избе делалась, никаких дворовых построек, она же и отапливала) и утекал в окна и двери. До 15 века такие бани были наиболее распространенными на Руси.

Печь для бани из кирпича

Первым нововведением стала все-таки труба, но сделанная из дерева, она часто становилась причиной пожара (причина проста – дерево воспламеняется при температуре меньшей, чем у печных газов на выходе из топки).

Следом изобрели нечто среднее между печью «по-белому» и «по-черному» – для этого над очагом поставили что-то вроде вытяжки (колпак, на вершине которого находилась дымоходная труба). Но и это еще не кирпичная печка.

Революцию же, как и следовало ожидать, совершил Петр I – во-первых, он вывез из Голландии десяток печей вместе с мастерами, во-вторых, запретил в столицах устроение печей, которые топились «по-черному». А в итоге получилось то же самое, что с картошкой – прижилась кирпичная печь, стала как родная.

Надеемся, вы углядели главное – русская баня изначально отапливалась печами периодического действия с проточными каменками, которым не хватало только изоляции камнем очага да трубы дымоходной. А когда пришла кирпичная, то она все эти проблемы разом и решила. Особенности выбора печей для саун представлены в отдельной статье.

Строительство печи своими руками

Традиционный вариант для работы – это печь для бани из кирпича с баком. Его строительство можно условно разделить на несколько этапов:

• Подготовка чертежа.
• Заливка фундамента.
• Возведение стен печи.
• Оформление дымохода.

Завершают работу декоративной отделкой поверхностей.

Необходимые требования

Вполне подойдет простая кирпичная печь для бани. Однако сооружение должно отвечать ряду определенных требований. Чертеж кирпичной печи выполняется с учетом общей площади помещения. Конструкция должна быть сложена по всем правилам. Такая печь должна вести себя одинаково и при -20, и +20 градусах. Таким образом, в течение лета первоочередно должна прогреваться кирпичная печь. Только потом наступает очередь самого помещения. Если плохо нагретые камни вступят во взаимодействие с протопленным помещением, то будет образовываться тяжелый сырой пар. Он, в свою очередь, не отличается каким-либо оздоровительным эффектом, а только вредит.

Недостатки печей из кирпича

Печи подобного типа могут иметь и определенные недостатки:

1. Большой вес строения. Баня с кирпичной печью требует обязательной заливки фундамента.
2. Необходимость обустраивать качественный дымоход. Выполнять данный этап работы лучше специалисту, чтобы тяга обеспечивала качественный отток дыма из парилки.
3. Значительные финансовые вложения, включая расходы на работу специалистов.

Ещё одним существенным минусом практического использования является длительное время протапливания печи (для некоторых моделей оно составляет около 3 часов).

Руководства по установке каменки – Сауны повышенной комфортности

1. Домашний
2. Руководства по установке нагревателя

Электрические обогреватели Finnleo / Helo

• Установка Himalaya Elite & Pure 2.0
• Гималаи Trend Установить
• Установка Piccolo Pure 2. 0
• Контроллер Designer Pure 2.0
• Designer B Установка встроенных элементов управления
• Designer S Установить аналоговые элементы управления
• Конструктор T Установка элементов управления T1
• Дизайнер Trend Control
• Установка Vena
• Установка Vena Pure 2.0
• Junior Install SL2 Control
• Junior Install 120 В / 240 В, старое настенное управление
• Viki Install SL2 Control
• Viki Install цифровая сенсорная панель настенного управления
• Pro / Laava Установить коммерческий размер, элементы управления Elite и Pure 2.0
• Pro / Octa / Laava Install коммерческого размера, настенное управление
• Pro / Octa / Laava Digi Install коммерческого размера, цифровое настенное управление
• Настенные элементы управления Steamy Install
• Ручное управление SaunaTime Install
• Pikkutonttu Установка цифровых настенных пультов
• Saunatonttu Установить ручное управление
• Операция управления SC
• Управление Digi I
• Операция управления Digi II
• Операция управления Digi VII
• SaunaLogic Operation

Электрические нагреватели HUUM

• DROP Install

• УЛЕЙ Установка
• СКАЛ Установка
• СТАЛЬ Руководство по установке
• Установка управления UKU и проводка
• Установка блока расширения

Нагреватели Hotass

• Установка серии HomeHeat
• Установка серии ProHeat
• Установка серии ClubHeat
• Руководство по управлению нагревательной панелью

Электрические обогреватели Polar

• Polar Junior Install 120/240 В, управление SL2
• Polar Junior Install 120 В / 240 В, настенное управление
• Встроенные элементы управления Polar PD Mini Install
• Polar HMR Установка встроенных элементов управления
• Polar HNVR Установка настенных элементов управления
• Настенные элементы управления Polar Steamy Install
• Polar LA Install коммерческого размера, настенное управление
• Polar LA Digi Install коммерческого размера, цифровое настенное управление

Нагреватели Tylo

• Tylo Electrics Установка всех моделей
• Установка Tylo Sense Все модели
• Установка Tylo Sense Plus для всех моделей
• Установка Tylo Sense Combi Все модели
• Руководство по установке Tylo Pure Control

Электрические обогреватели Amerec / McCoy

• Настенные пульты управления Junior Install 120/240 В
• HMR Установка встроенных элементов управления
• HNVR Установка настенных элементов управления
• Steamy Install Wall Controls
• LA Установка настенных элементов управления коммерческого размера
• LA Digi Install Digital Wall Controls коммерческого размера

Дровяные печи

• Установка Kastor 20
• Кастор Сага 22 Установить
• Kastor Saga 22T Установка
• Печь All Polar Woods 2014
• Установка Helo R20
• Дровяная печь Blackline 16CK
• Дровяные печи KS
• KL-16VE Дровяная печь для сауны
• Дровяная печь КС-20, КС-20В, КС-27В
• Руководство по эксплуатации дровяной печи KSIS 20 и 27
• Дровяные печи для сауны
• Дровяные печи с внешней подачей
• Дровяная печь Ukkotonttu Установка

Дровяные обогреватели HUUM

• Деревянная установка HIVE
• Тепловая установка HIVE

Дровяные печи Nippa

• Руководство по установке Nippa Все модели

Нагреватели более старых моделей

• Серия Amerec T, от 1,7 до 7 кВт
• Amerec серии W и NW, от 5 до 12 кВт
• Серия Amerec F, от 9 до 15 кВт
• Серия Helo SKSL
• Серия Helo Mini / PD
• Серия Metos MW, от 5 до 7,5 кВт
• SO-S Установка встроенных элементов управления
• SO-SC Установка настенных элементов управления
• SO-D Установить цифровое настенное управление

Обслуживание каменки для сауны

• Схема сброса камней для сауны

Информация о допуске UL, ETL и CSA

• Модели обогревателей Junior и Viki
• Сертификация обогревателей HUUM США
• Сертификация контроллеров HUUM для США

5 Самодельные чертежи печи для сауны, которые вы можете сделать сегодня

Сауны обычно нагреваются до температуры от 150 до 195°F. Характерно, что они обычно имеют регуляторы температуры, относительной влажности и неокрашенные интерьеры.

Говоря об этом, если вы когда-либо использовали его раньше, вы, должно быть, поняли, что его интерьеры сделаны из дерева. Причина этого в том, что, в отличие от других материалов, древесина известна тем, что выделяет больше тепла в атмосферу.

Интерьеры не окрашены, так как краска повлияет на то, как дерево «дышит». То есть он не сможет эффективно поглощать или медленно выделять тепло и влагу.

Сауны полезны для здоровья. По мнению экспертов в области здравоохранения, они потенциально могут снизить риск болезни Альцгеймера, уменьшить болезненность мышц за счет усиления кровообращения, способствовать расслаблению и даже улучшить здоровье сердечно-сосудистой системы.

Мы хотим, чтобы вы пользовались некоторыми из этих преимуществ, поэтому мы составили этот список печей для сауны, которые вы можете собрать самостоятельно уже сегодня.

Топ 5 печей для сауны, которые вы можете собрать дома

1.

Дровяная печь для сауны

См. инструкции здесь Умеренный

Дровяные печи не так распространены в Соединенных Штатах, как в Европе. Несмотря на то, что эти страны так же развиты в технологиях, как и мы, они считают, что некоторые вещи не нужно менять. Если вы спросите их, что делает дровяную печь для сауны такой особенной, они расскажут о звуке, запахе, аромате и более мягком тепле, которое может генерировать только этот тип печи.

Как работает печь? Так же, как газовая или электрическая плита, за исключением того, что для облегчения вентиляции требуется дымоход. Говоря о вентиляции, поскольку вы будете работать с огнем — элементом, который требует кислорода, — вам придется найти способ втягивать воздух снаружи.

Размер печи не является критичным фактором, если мы говорим о количестве тепла, которое она способна производить. То, насколько жарко горит печь, зависит от типа дров, которые вы используете. Если вы выберете сосну, вы, скорее всего, не сможете достичь необходимого тепла. Но если вы решите работать с кленом или железной корой, вам гарантирован опыт на всю жизнь.

---

2. Электрическая печь для сауны

Инструкции см. здесь

Уровень сложности:

Высокий

Почти в каждой сауне, которую вы посетите, будет электрическая каменка, если вы житель США. Дело не в том, что мы не любим дровяные печи. Некоторые из нас это делают, но для того, чтобы натопить сауну, требуется время. Оба они нагревают с помощью конвекции, но электрическая банная печь более эффективна, поскольку работает с резистивными элементами.

Именно благодаря этому сопротивлению производимая энергия преобразуется в тепловую энергию, тем самым нагревая частицы воздуха в помещении. Вы заметите несколько камней, сложенных в обогреватель, если вы когда-либо были рядом с одним из них. Помимо обеспечения достаточного количества тепла для следующего пользователя, они также способствуют эффективной передаче тепла по комнате.

При сборке электроплиты вам понадобится оцинкованный металл, алюминий или нержавеющая сталь. Материалы, которые, как известно, обладают высокой устойчивостью к коррозии и ряду других элементов. Крайне не рекомендуется красить, так как это может повлиять на функциональность сауны. Даже если это не так, вы просто зря потратите время, так как в конечном итоге он отсоединится из-за высоких температур.

---

3. Газовая печь для сауны

Инструкции см. здесь

Уровень сложности:

Высокий

С экономической точки зрения газовые плиты дешевле электрических. Более того, эксперты доказали, что они намного «чище», чем их аналоги, благодаря тому, что они вносят меньший вклад в выбросы парниковых газов.

Известно, что газовые печи для саун не только экономичны, но и универсальны. Вы можете подключить его к пропану, сжиженному нефтяному газу (LPG) или природному газу. Единственное, что вам нужно помнить, это то, что пропановые или газовые плиты должны питаться от внешнего газового баллона.

Мощность вашей газовой плиты в основном зависит от ее размера. Пропановые и газовые печи не такие мощные, как газовые, потому что они относительно меньше. Но это не значит, что вы должны строить что-то похожее на преувеличение. Если вы решите пойти слишком далеко, вы можете в конечном итоге построить что-то, что нагревает воздух, но ничего не делает со скамейками или камнями, предназначенными для хранения тепла.

---

4. Печи дальнего инфракрасного диапазона (FIR)



Уровень сложности:

Умеренный

Вам интересно, почему вы никогда не слышали и не видели печи такого типа? Ну, это потому, что это все еще относительно новая концепция. И то, как они работают, сильно отличается от того, к чему мы привыкли. Вместо того, чтобы обогревать ваше пространство с помощью конвекции, они будут делать это с помощью радиационного нагрева. То есть они будут нагревать ваше тело напрямую, а не комнату.

Инфракрасный свет не следует путать с ультрафиолетовым светом. Последний способен вызывать рак и имеет более короткую длину волны по сравнению с видимым светом.

Поскольку вы будете поглощать все излучаемое тепло, ничего не потеряется в пространстве вокруг вас. Но вы должны расположить обогреватель таким образом, чтобы тепло шло прямо к вам — инфракрасное тепло распространяется только по прямой линии.

Инфракрасная печь — отличный выбор для тех, кому воздух в традиционной сауне слишком влажный, чтобы дышать. Степень, в которой она влияет на влажность и температуру в помещении, незначительна, если сравнивать ее с другими печами.

---

5. Парогенератор

Инструкции см. здесь

Уровень сложности:

Высокий

Новинкой на рынке стал парогенератор. Он также используется для обогрева помещения путем заполнения его паром, но другое отличие заключается в его применении. Видите ли, в отличие от других обогревателей, именно этот можно использовать в душе.

Ваш парогенератор должен работать так же, как система горячего водоснабжения. Те, с которыми мы столкнулись, полагались на электричество для питания, но мы слышали о других, которые полагаются исключительно на газ. Таким образом, вы можете выбрать вариант, который соответствует вашим потребностям.

Различные типы саун

Мы рассмотрели печи, и теперь пришло время взглянуть на конструкции, в которых размещаются эти печи, а также подробные инструкции, чтобы вы могли сделать их дома.

1. Сауна-бочка

Изображение предоставлено: Piqsels

Забавно то, что, несмотря на то, что этот тип печи имеет цилиндрическую форму, он может легко вписаться в любое квадратное пространство. Другая хорошая вещь, по сравнению с вашей обычной сауной, имеет меньше неиспользуемого воздушного пространства и равномерное распределение тепла. Эта кривизна будет автоматически толкать поднимающийся вверх горячий воздух, позволяя теплу равномерно распределяться по всему пространству.

Сауна-бочка – лучший вариант для людей, которые живут в более прохладном климате и считают себя любителями активного отдыха. Он имеет прочную структуру, которую не может разрушить любое количество снега, даже если он выпадает в течение нескольких недель. Вы можете использовать западный красный кедр, чтобы обеспечить его высокую устойчивость к гниению и воде.

---

2. Переносная сауна

Посмотреть этот пост в Instagram

Пост, которым поделилась Шарлотта | Бьютиблогер (@charlottaeve)

Очевидно, что это план для тех, кто думает о жизни в фургоне или в дороге. Этот дизайн стручка достаточно мал, чтобы брать его с собой куда угодно, не выглядя при этом бросающимся в глаза. Ну, если только вам не удалось построить портативную сауну, настолько красивую, что она не может остаться незамеченной.

Дело в том, что вам не нужен большой автомобиль или дом на колесах, чтобы перевозить этот тип печи по стране, если это одна из ваших забот. Портативность означает, что даже велосипед может легко тащить его. Кроме того, не позволяйте его размеру обмануть вас. Тот факт, что снаружи он выглядит маленьким, не означает, что только один человек может с комфортом разместиться внутри этой капсулы для пота.

В зависимости от размера людей, входящих, он может вместить до шести человек, прежде чем это место начнет казаться переполненным. Система отопления также эффективна и устойчива, а в капсуле есть дымоход для защиты от дыма.

---

3. Сауна на заднем дворе/на открытом воздухе

Изображение предоставлено: jennyfriedrichs, Pixabay

Есть ли что-нибудь лучше, чем сауна на собственном заднем дворе? По сути, вы получите лучшее из обоих миров — наслаждаетесь отдыхом на свежем воздухе и снимаете стресс с помощью пота.

Вдобавок ко всему, сауну на заднем дворе очень легко построить, она не требует большого количества материалов и всегда отлично смотрится на заднем дворе.

---

4. Транспортировочный контейнер для сауны

Посмотреть этот пост в Instagram

Пост, опубликованный Löyly Portland, OR. (@loylysaunapdx)

Приложив немного времени и терпения, можно превратить транспортный контейнер в сауну. Теперь у нас есть то, что рынок называет «сауной», и она была разработана, чтобы имитировать обычную парную на дровах.

«Дровяной» означает, что он поставляется с дровяной печью, а «обычный» означает, что он так же водонепроницаем, как и сауна, к которой вы привыкли. Другая вещь, которая отличает коробку для сауны, — это тот факт, что она питается от солнечных батарей. Более того, он был изготовлен на заказ с использованием материала, изготовленного из кортеновской стали. Следовательно, делает его устойчивым к коррозии.

---

5. Панорамная сауна-бочка

instagram.com/p/B1O5sjdFpHj/?utm_source=ig_embed&utm_campaign=loading» data-instgrm-version=»14″>

Посмотреть этот пост в Instagram

Пост, опубликованный Backcountry Recreation (@backcountryrecreation)

Если вы уже влюбились в модель печи для сауны, которую мы описали выше, вы влюбитесь в эту еще больше.

В панорамной бане-бочке есть все, что есть в бане-бочке, и даже кое-что. Он эстетичен, сделан из дерева, цилиндрической формы, имеет деревянную печь и огромное смотровое окно.

---

6. Внутренняя сауна с ванной

Посмотреть этот пост в Instagram

Пост, опубликованный Saunastore Oy (@saunastore)

В ванной комнате есть инфракрасная или дровяная печь. Весь план предназначен для домовладельцев, которые хотят проводить больше времени дома и экономить деньги. Строить его не так уж и сложно, учитывая, что у вас уже есть стены и все остальное. Единственное, что вам рекомендуется сделать, это убедиться, что пространство хорошо изолировано, а все приспособления и фитинги удалены.

Если вы хотите, чтобы он выглядел немного более традиционно, вы можете использовать кедр в дизайне. Или любой другой тип дерева, который не будет слишком сильно расширяться после воздействия тепла.

Заключение

Нам бы очень хотелось узнать, что вы думаете о планах, которыми мы только что поделились. Они вам понравились? Или вы нашли их слишком сложными для понимания?

Также, если у вас есть возможность, поделитесь этой статьей со своими друзьями и членами семьи. Расскажите им о преимуществах использования саун и о том, какое удовольствие вы можете получить, строя их.

---

Авторы избранных изображений: Аарон Финн, Shutterstock

Содержание

• 1 Топ-5 банных печей, которые можно построить дома
  • 1. 1 1. Дровяная банная печь
  • 1.2 2. Электрическая банная печь
  • 1.3 3. Газовая банная печь
  • Фарес-инфракрасный 1.4
  • 1,5 5. Парог генератор
• 2 Различные типы саун
  • 2.1 1. Баррель сауна
  • 2.2 2. Портативный Sauna
  • 2.3 3. Backyard/Outdoor Sauna
  • 2.4 4. КОНСТВЕННЫ
  • 2,5 5. Панорамная сауна-бочка
  • 2.6 6. Внутренняя сауна для ванной комнаты
• 3 Заключение

HUUM HIVE Дровяная печь для сауны Инструкция по эксплуатации

Документ

Дровяная печь HUUM HIVE

Инструкция по установке и эксплуатации

ВАЖНО!
Эти инструкции одновременно содержат инструкции по установке для моделей 13 кВт, 17 кВт и 17 кВт LS. Внимательно следуйте инструкциям для вашей модели.
ВАЖНО!
Банная печь, описанная в данной инструкции, должна быть подключена к дымоходу только специалистом

В комплект поставки банной печи HIVE Wood входят:

• банная печь;
• Инструкция по установке и эксплуатации печи для сауны.

ВАЖНО! Для печи для сауны требуются камни для сауны.

Технические характеристики банной печи	УЛЕЙ Wood 13	HIVE Wood 17
Steam room size range (m³)	6-13	8-16
Nominal heating power (kW)	13	17
Steel frame diameter (mm)	450	555
Depth (mm) + extension of the combustion chamber LS (mm)	350	620+155 LS
Height (mm)	750	750
Empty weight (kg)	45	70
Weight of stones (kg)	90	140
Thickness of furnace walls (mm)	5	5
Maximum length of firewood (cm)	30	40
Diameter of firewood (cm)	8-15	8-15
Diameter of smoke outlet (mm)	115	115
Required temperature class of chimney	T600	T600
Minimum cross section of chimney (mm²)	10200	10200
Минимальное сечение вентиляционных отверстий (мм²)	7850	7850
Тепловая мощность в парилке (кВт)	902 3 7 404 4,420 904 16	Fuel	Wood	Wood
Safety distances from combustible materials	Table 1	Table 1
Fire safety (ignition of nearby objects)	Passed	Passed
Exhaust gases процесса горения	Пройдено	Пройдено
Температура поверхности	Пройдено	Пройдено
Выбросы вредных веществ	NPD	NPD
Cleanability	Passed	Passed
Flue gas temperature	430°C	443°C
Mechanical resistance	Passed	Passed
Выбросы углекислого газа при содержании O2 13% (%)	Выполнено (0,67)	Выполнено (0,67)
Общий КПД (%)	67	66
Minimum required chimney draught (Pa)	12	12
Wood weight (kg) / in three parts up to (kg)	8,6 / 4	11 ,2 / 5,6
Открытие зольника при розжиге (мм) / после розжига (мм)	10 / 2-3	10 / 2-3

Поздравляем, вы сделали отличный выбор!
Печь для сауны HUUM является лучшей в своем роде и прослужит вам очень долго при правильном использовании и уходе.

• Внимательно прочитайте инструкции перед установкой и использованием.
• Сохраните эти инструкции для дальнейшего использования.

ВАЖНО! Внимательно прочтите инструкцию перед использованием электрокаменки!

ОБЩИЕ СВЕДЕНИЯ

Печь для сауны HIVE Wood предназначена для сухого или влажного пара в сауне.
В нашем ассортименте представлены различные модификации банных печей HIVE Wood. Потребители могут выбирать между печами с разной номинальной мощностью. Печь может быть оборудована приспособлением для производства горячей воды и отверстием для топки в стене, которое в данной инструкции обозначено буквами LS.

УСТАНОВКА

• Установка печи для сауны должна соответствовать всем местным нормативным документам, включая применимые национальные стандарты и стандарты Европейского Союза, касающиеся установки, включая EN 15821:2010.
• Безопасные расстояния А, В и 1200 мм над печью указаны для горючих материалов.
• При установке печи в нише из негорючего материала (камень, бетон) между стеной и печью должно оставаться не менее 100 мм для движения воздуха.
• Безопасное расстояние для горючих материалов может быть уменьшено до 1/2 в случае одинарного и 1/4 в случае двойного теплового барьера. Тепловой барьер считается в пределах безопасного расстояния, а перепад между внешней поверхностью и защищаемой зоной должен быть не менее 30 мм.
• Печь для сауны должна быть установлена ​​на негорючей поверхности с необходимой грузоподъемностью.
• Электрооборудование и электропроводка не должны находиться в зоне безопасности печи для сауны.

Table 1	Power kW	Room m3	A mm	B mm	C mm	D mm	E mm	F mm	Ø mm	H mm
HIVE Wood 13	13	6-13	250	900	240	425	5	300	450	750
HIVE Wood 17	17	8-16	500	1000	300	460	35/185 LS	400/395 LS	555	750

Установка HIVE Wood 12 LS для обогрева из другого помещения

• Ввод топки банной печи должен производиться через негорючую стену (камень, бетон и т. п.).
• Кроме того, рекомендуется изоляция минеральной ватой или аналогичным материалом.
• Между вводом и печью должно быть оставлено не менее 100 мм для облегчения движения воздуха, поэтому к высоте D необходимо добавить 200 мм и Если пол перед печью выполнен из горючего материала, огнестойкий защита пола должна быть установлена ​​перед дверцей печи. Ограждение должно быть на 600 мм шире ширины ворот С и иметь глубину не менее 400 мм.

Соединение печи для сауны с дымоходом

• Выход дымовых газов печей HUUM находится в верхней части печи для сауны. Банная печь соединяется с дымоходом с помощью специальных металлических дымоходов, которые дополнительно уплотняются термостойкой уплотнительной веревкой.
• Изгибы соединительных трубок должны быть гладкими, чтобы свести к минимуму потери тяги.
• Трубка вставляется в стенку дымохода и уплотняется минеральной ватой.
• Печь для сауны может быть подключена к дымоходу только специалистами.
• Дымовые газы печи должны выводиться в отдельный дымоход. Использование общего дымохода с другими печами не допускается.

ВНИМАНИЕ! Принудительная вытяжная вентиляция может вызвать проблемы с вентиляцией помещения и неполное горение топки, поэтому проектирование и строительство такой вентиляционной системы допускается только под наблюдением лицензированного специалиста. ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ
Подготовка к использованию

• • Для печи для сауны подходят любые натуральные гранитные камни или специальные камни для банных печей, продаваемые в хозяйственных магазинах. Использование керамических камней может сократить срок службы печи.
  • Камни перед укладкой необходимо тщательно вымыть.
  • Количество камней для бани:
  • Дрова HIVE 13 кВт: 6 x 15 кг;
  • HIVE Wood 17 кВт: 5 x 20 кг + 2 x 15 кг.

ВНИМАНИЕ! Банную печь можно топить только дровами.

Обогрев сауны

• Избегайте перегрева печи для сауны; о перегреве сообщается при избегании перегрева банной печи; о перегреве свидетельствует красное свечение корпуса печи. Перегрев вызывает деформацию металла, и производитель не несет ответственности за этот дефект.
• В случае перегрева зольник должен быть полностью закрыт, чтобы остановить процесс горения топки. Держите дверцу печи закрытой. Если возможно, перекройте доступ воздуха в помещение.
• Каждый раз, когда вы топите печь для сауны, рекомендуется, чтобы некоторое количество топлива состояло из мелких и легко воспламеняющихся кусочков материала, которые являются более пористыми и легкими по сравнению с остальным количеством топлива.
• Печь для сауны можно топить только дровами. Для HIVE Wood лучше всего подходят 13 бревен длиной 30 см, а для HIVE Wood 17 бревен длиной 40 см.
•  Количество воздуха для горения регулируется изменением положения ящика пепельницы. Во время розжига желательно держать зольник открытым до 10 мм. По мере воспламенения материала закрывать зольник так, чтобы расстояние между передней частью лотка и стеной составляло 2-3 мм в зависимости от сквозняка.
• Держите дверцу печи закрытой во время нагрева. Открывайте дверь только для того, чтобы добавить дрова.
• Избегайте попадания брызг воды на горячее стекло печей со стеклянной дверцей. На закаленное дверное стекло гарантия не распространяется.
• Время нагрева парилки зависит от термостойкости стеновых материалов, размера помещения и мощности печи для сауны.
• Внешние поверхности печи для сауны горячие во время нагрева. Контакт с открытыми частями тела может вызвать ожоги.
•  Не брызгайте соленой водой на печь для сауны.
• Не рекомендуется выливать на печь сауну жесткую воду или воду с высоким содержанием железа.

Техническое обслуживание

• Для безопасной эксплуатации печи целесообразно хранить чистящие средства (лопата, метла, грабли) в более низкотемпературной
  (ниже 40°C) части парилки.
• Опорожняйте зольный поддон печи сауны перед каждой топкой, так как он используется для регулировки тяги.
•  Если сауной долгое время не пользовались, перед тем, как топить банную печь, обратитесь к специалисту для проверки состояния топки, колосника и зольника. При необходимости организовать проверку состояния дымохода и дымохода. Также, при необходимости, позвольте специалисту провести дальнейшую очистку.
• Большие колебания температуры со временем могут привести к крошению камней банной печи и потере необходимых свойств. Поэтому рекомендуется раз в год заменять раскрошившиеся камни для сауны новыми.
• Регулярно очищайте нагревательные поверхности печи для сауны, по крайней мере, каждые 20 использований.
• Не реже одного раза в год необходимо чистить дымоход и дымоходы.
• Чистка банной печи должна осуществляться в соответствии со всеми локальными нормативными документами, регламентирующими правила пожарной безопасности при чистке печей (РТЛ 1998, 195/196, 771 и РТЛ 2000, 99, 1555).

ГАРАНТИЯ

сообщите об этом объявлении

Производитель дает на свои печи 60-месячную гарантию, начиная с даты, указанной в чеке о покупке.
Гарантия распространяется на неисправности, вызванные производственным браком. Данная гарантия не распространяется на совместное воздействие высокой температуры и воды на печь для сауны:

• деформация металла;
• покрытие поверхности;
• дверное стекло.
  Все требования должны быть представлены непосредственно на адрес HUUM OÜ: Vinkli 2, Tartu 51014, Эстония или по электронной почте: [email protected]

Документы / Ресурсы

	HUUM HIVE Wood] Сауна Печь [pdf Руководство по эксплуатации HIVE Wood Sauna Stove, HIVE Wood, Sauna Stove
	HUUM HIVE Wood Sauna Stove [pdf] Instruction Manual HIVE Wood, Sauna Stove, HIVE Wood Sauna Stove

References

• HUUM — Обезжиренная и инновационная сауна juhtpuldid
• HUUM — Обезжиренная и инновационная сауна juhtpuldid
• HUUM — Обезжиренная и инновационная сауна juhtpuldid

14 мая 2022 г. 14 мая 2022 г. Опубликовано вHUUMТеги: HIVE Wood, HIVE Wood Sauna Sun, HUUM, Сауна-каменка

HUUM Hive Heat Сауна-каменка Инструкция по эксплуатации

Документ

   HUUM Hive Heat Печь для сауны
Instruction Manual

[email protected] www.huum.eu

Declaration of Performance

[email protected]

HIVE Heat
SAUNA STOVE
Installation and user instructions
ВАЖНО! Эти инструкции содержат одновременно инструкции по установке для моделей 12 кВт и 12 кВт LS. Внимательно следуйте инструкциям для вашей модели.
ВАЖНО! Печь для сауны, описанная в данной инструкции, должна подключаться к дымоходу только специалистом. В комплект поставки банной печи HIVE Heat входят:

• банная печь;
• Инструкция по установке и эксплуатации печи для сауны.

ВАЖНО! Для банной печи требуются камни для сауны.

Поздравляем, вы сделали отличный выбор!
Печь для сауны HUUM является лучшей в своем роде и прослужит вам очень долго при правильном использовании и уходе.

• Внимательно прочитайте инструкции перед установкой и использованием.
• Сохраните эти инструкции для дальнейшего использования.
  ВАЖНО! Внимательно прочтите инструкцию перед использованием электрокаменки!

ОБЩИЕ СВЕДЕНИЯ

Печь для сауны HIVE Heat предназначена для сухого или влажного пара в сауне. В нашем ассортименте представлены различные модификации банных печей HIVE Heat. Потребители могут выбирать между печами с разной номинальной мощностью. Печь может быть оборудована приспособлением для производства горячей воды и отверстием для топки в стене, которое в данной инструкции обозначено буквами LS.

• Weight of the sauna stove 56 kg
• Minimal diameter of ventilation openings 78. 5 cm²
• Size of the steam room 6 m³ – 13 m³
• Minimal diameter of the chimney flue 102 cm²

INSTALLATION

• Installation of печь для сауны должна соответствовать всем местным нормативным документам, включая применимые национальные стандарты и стандарты Европейского Союза, касающиеся установки, включая EN 15821:2010.
• Безопасные расстояния А, В и 1200 мм над печью даны для горючих материалов.
• При установке печи в нише из негорючего материала (камень, бетон) между стеной и печью должно оставаться не менее 100 мм для движения воздуха.
• Безопасное расстояние для горючих материалов может быть уменьшено до 1/2 в случае одинарного и 1/4 в случае двойного теплового барьера. Тепловой барьер считается в пределах безопасного расстояния, а перепад между внешней поверхностью и защищаемой зоной должен быть не менее 30 мм.
• Печь для сауны должна быть установлена ​​на негорючей поверхности с необходимой грузоподъемностью.
• Электрооборудование и электропроводка не должны находиться в зоне безопасности банной печи.

Установка HIVE Heat 12 LS для обогрева из другого помещения

• Топочный ввод банной печи должен быть выполнен через негорючую стену (каменную, бетонную и т.п.) длиной 600 мм до стороны и 1400 мм над проемом.
• Между втулкой и печкой желательно оставлять воздушный зазор 50 мм; поэтому при расчете размеров проема прибавьте 50 мм к высоте D и 100 мм к ширине С, указанной в таблице 1.
•  Если пол перед топкой выполнен из горючего материала, перед топочной дверцей необходимо установить огнеупорную защиту пола. Ограждение должно быть на 600 мм шире ширины ворот С и иметь глубину не менее 400 мм.

Соединение печи для сауны с дымоходом

• Выход дымовых газов печей HUUM находится в верхней части печи для сауны. Банная печь соединяется с дымоходом с помощью специальных металлических дымоходов, которые дополнительно герметизируются термостойкой уплотнительной веревкой.
• Изгибы соединительных трубок должны быть гладкими, чтобы свести к минимуму потери тяги.
• Трубка вставляется в стенку дымохода и уплотняется минеральной ватой.
• Печь для сауны может быть подключена к дымоходу только специалистами.
• Дымовые газы печи должны выводиться в отдельный дымоход. Использование общего дымохода с другими печами не допускается.

ВНИМАНИЕ! Принудительная вытяжная вентиляция может вызвать проблемы с вентиляцией помещения и неполное горение топки, поэтому проектирование и строительство такой вентиляционной системы допускается только под наблюдением лицензированного специалиста.

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

Подготовка к использованию

• Для печи для сауны подходят любые камни из природного гранита или специальные камни для банных печей, которые продаются в хозяйственных магазинах. Использование керамических камней может сократить срок службы печи.
• Камни должны быть вымыты перед укладкой. · Количество камней для бани:
• HIVE Heat 12: 6 x 15 кг.
  ВНИМАНИЕ! Банную печь можно топить только дровами.

Обогрев сауны

• Избегайте перегрева печи для сауны; о перегреве свидетельствует красное свечение корпуса печи. Перегрев вызывает деформацию металла, и производитель не несет ответственности за этот дефект.
• В случае перегрева зольник необходимо полностью закрыть, чтобы остановить процесс горения топки. Держите дверцу печи закрытой. Если возможно, перекройте доступ воздуха в помещение.
• Каждый раз, когда вы топите печь для сауны, рекомендуется, чтобы некоторое количество топлива состояло из мелких и легко воспламеняющихся кусочков материала, которые являются более пористыми и легкими по сравнению с остальным количеством топлива.
• Печь для сауны можно топить только дровами. Для HIVE Heat 12 лучше всего подходят бревна 30 см.
• При необходимости подачу воздуха для горения можно отрегулировать, регулируя тягу дефлекторов в передней части каменки путем изменения положения заслонки. Для воспламенения рекомендуется держать зольник открытым на 2 мм. Во время обогрева рекомендуется держать вентиляционные отверстия полностью открытыми в верхней части передней стороны обогревателя.
• Держите дверцу печи закрытой во время нагрева. Открывайте дверь только для того, чтобы добавить дрова.
• Избегайте попадания брызг воды на горячее стекло печи для сауны со стеклянной дверцей. На закаленное дверное стекло гарантия не распространяется.
• Время нагрева парилки зависит от термостойкости стеновых материалов, размера помещения и мощности печи для сауны.
• Внешние поверхности печи для сауны горячие во время нагрева. Контакт с открытыми частями тела может вызвать ожоги.
• Не брызгайте соленой водой на печь для сауны.
• Не рекомендуется выливать на печь сауну жесткую воду или воду с высоким содержанием железа.
  Обратите внимание! При приготовлении на пару не превышайте влажность, указанную в таблице.

Техническое обслуживание

• Для безопасной эксплуатации печи целесообразно хранить приспособления для уборки (лопата, метла, грабли) в более низкотемпературной (ниже 40°C) части парилки.
• Опорожняйте зольный поддон печи сауны перед каждой топкой, так как он используется для регулировки тяги.
• Если сауной долгое время не пользовались, перед тем, как топить банную печь, обратитесь к специалисту для проверки состояния топки, колосника и зольника. При необходимости организовать проверку состояния дымохода и дымохода. Также, при необходимости, позвольте специалисту провести дальнейшую очистку.
• Сильные перепады температуры со временем могут привести к крошению камней печи для сауны и потере необходимых свойств. Поэтому рекомендуется раз в год заменять раскрошившиеся камни для сауны новыми.
• Нагревательные поверхности топки необходимо периодически очищать, по крайней мере, после каждых 20 раз топки банной печи.
• Не реже одного раза в год необходимо чистить дымоход и дымоходы.
• Очистка банной печи должна осуществляться в соответствии со всеми локальными нормативными документами, устанавливающими правила пожарной безопасности при очистке печей (РТЛ 1998, 195/196, 771 и RTL 2000, 99, 1555).

ГАРАНТИЯ

Производитель дает на свои печи 60-месячную гарантию, начиная с даты, указанной в чеке о покупке. Гарантия распространяется на неисправности, вызванные производственным браком. Данная гарантия не распространяется на совместное воздействие высокой температуры и воды на печь для сауны:

• деформация металла;
• покрытие поверхности;
• дверное стекло.

Последние обновления можно найти на нашем веб-сайте www.huum.eu

NOTES
© All rights reserved HUUM 2021

report this ad

www.huum.eu

Documents / Resources

HUUM Hive Heat Sauna Stove Heater [pdf] Instruction Manual Hive Heat Каменка для сауны, Hive Heat, Каменка для печи

Каталожные номера

• HUUM — Обезжиренная и инновационная сауна juhtpuldid
• HUUM — Обезжиренная и инновационная сауна juhtpuldid

28 мая 2022 г. 30 мая 2022 г. Posted inHUUMТеги: Hive Heat, Hive Heat Печь для сауны, HUUM, Каменка для печи

Технические руководства – Scandia MFG

, найдите всю необходимую вам информацию Брошюры и технические руководства для вашей сауны, парной или аксессуаров. Нажмите, чтобы загрузить любой из этих документов.

Брошюра о продукте PDF

Сауны

Постройте сауну своей мечты

DOWNLOAD

Scandia Interior Pre-Cut Sauna

DOWNLOAD

Eco Saunas

DOWNLOAD

Scandia Barrel Sauna

DOWNLOAD

Scandia Внутренняя модульная сауна

СКАЧАТЬ

Сауна Scandia с ручной отделкой

СКАЧАТЬ

Outdoor sauna

DOWNLOAD

Steam Room

Advanced Hybrid Steam Room

DOWNLOAD

Printed Acrylic Walls

DOWNLOAD

Steam shield 8000

СКАЧАТЬ

Продукты из гималайской соли

Сауна из гималайской соли Scandia

СКАЧАТЬ

Himalayan Salt Panels Health Benefits

DOWNLOAD

Himalayan Salt Panels Cleaning Instruction

DOWNLOAD

Himalayan Salt Look Book

DOWNLOAD

Himalayan Salt Panels Handling Instructions

СКАЧАТЬ

Стеновые панели из гималайской соли Брошюра

СКАЧАТЬ

Himalayan Salt Accessories

DOWNLOAD

Sauna Heaters

Scandia Electric Heater

DOWNLOAD

Scandia Gas Heater

DOWNLOAD

Heater Guard Rail

СКАЧАТЬ

Wi-Fi контроллер Smart Sauna

СКАЧАТЬ

Аксессуары

Scandia PowerZone

DOWNLOAD

Natural Sauna Rocks

DOWNLOAD

Sauna Accessories

DOWNLOAD

Sauna Wood Oil

DOWNLOAD

Пол для сауны

СКАЧАТЬ

Освещение для сауны

СКАЧАТЬ

Product Data Sheets

Saunas

Product Data Sheet

Electric Sauna Heaters

DOWNLOAD

Product Data Sheet

Sauna Gas Heaters

СКАЧАТЬ

Парилки

Лист технических данных

Высокотемпературный сигнал пара

DOWNLOAD

ADA Compliance

DOWNLOAD

Accessories

Product Data Sheet

Powerzone Series

DOWNLOAD

Product Data Sheet

Серия Aroma Guard

СКАЧАТЬ

Инструкции по установке

Sauna Heaters

Installation Instructions

Sauna Gas Heaters

DOWNLOAD

Installation Instructions

Electric Heaters — Large

DOWNLOAD

Инструкции по установке

Электронагреватели — средние

DOWNLOAD

Installation Instructions

Electric Heaters — Small

DOWNLOAD

Saunas

Installation Instructions

Modular Saunas

DOWNLOAD

Инструкция по установке

Сауна-бочка традиционная

СКАЧАТЬ

Installation Instructions

Barrel Sauna Canopy

DOWNLOAD

Steam Rooms

Installation Instructions

Powerzone Series

DOWNLOAD

Installation Instructions

Парогенераторы Ultra

СКАЧАТЬ

Installation Instructions

Himalayan Salt Panels

DOWNLOAD

Maintenance & Technical

Warranty

Sauna Heater

DOWNLOAD

Troubleshooting Guide

Каменка для сауны

СКАЧАТЬ

Гарантия

Sauna Alarm

DOWNLOAD

Troubleshooting Guide

Sauna Alarm

DOWNLOAD

Use & Maintenance

DOWNLOAD

Additional Information

Инструкция по эксплуатации

Электрокаменки

СКАЧАТЬ

Prep Checklist

Sauna Kit

DOWNLOAD

Operating Instructions

Scandia PowerZone

DOWNLOAD

Как построить печь для сауны? (Пошаговое руководство)

Если вы любите сауны, наличие такой у себя дома может стать мечтой. И построить собственную сауну не так сложно, как вы думаете.

Одной из самых дорогих частей проекта обычно является банная печь. Но если у вас нет денег, чтобы раскошелиться на готовую модель, не отчаивайтесь! Вы можете получить отличные результаты — и реальное чувство достижения — создав свой собственный.

Мы шаг за шагом расскажем вам, как построить печь для сауны. И мы поделимся некоторыми профессиональными советами, которые помогут вам добиться отличных результатов.

Итак, приступим!

Инструменты и материалы

• Старый, пустой баллон с пропаном – одного на 30 фунтов достаточно для большинства небольших саун
• Большой контейнер – достаточно большой, чтобы вместить бак
• Длина одностенной печной трубы
• Стальная лента
• Стальной стеллаж или листовой металл
• Шурупы для листового металла
• Петли
• Шланг
• Угловая шлифовальная машина
• Сварочный аппарат и защитное снаряжение
• Камни

Пошаговое руководство по изготовлению печи для сауны своими руками

Шаг 1.

Удалите пропан из баллона

Для изготовления корпуса печи мы будем использовать старый баллон с пропаном.

Баллоны с пропаном прекрасно работают, потому что металл достаточно прочный, чтобы выдерживать высокие температуры. Они также отлично излучают тепло в вашу сауну. Походите по магазинам, и вы сможете найти его очень дешево на Craigslist или подобных сайтах. Вы даже можете получить один бесплатно.

Прежде чем приступить к работе с баллоном, необходимо убедиться, что внутри не осталось следов пропана. Вы собираетесь врезаться в бак угловой шлифовальной машиной, и это, вероятно, вызовет искры. Искры и пропан — это не та комбинация, с которой вам хотелось бы быть рядом!

Отвинтите ручку в верхней части бака и установите на ее место шланг. Теперь заполните резервуар водой. Вы хотите, чтобы он был полностью полным, чтобы вода выходила сверху. Когда резервуар переполнится, закройте кран и вылейте содержимое.

Будьте осторожны с водой, которая была внутри резервуара. Он может содержать пропан, так что сам теперь может быть легковоспламеняющимся. Утилизируйте его безопасно, подальше от того места, где вы будете резать.

Теперь наполните большой контейнер свежей водой и поместите бак внутрь. Это позволит убедиться, что пропана не осталось.

Очень важно тщательно выполнить этот шаг, прежде чем двигаться дальше. Ознакомьтесь с дополнительными советами для получения дополнительной информации о том, как убедиться, что ваш резервуар безопасен для работы.

Совет: Если вы хотите и можете сделать это безопасно, вы также можете сжечь бак в костре. Это отличный способ убедиться, что в баке нет следов пропана, когда пришло время его разрезать.

Шаг 2: Подготовьте корпус печи

Теперь, когда в вашем баллоне нет пропана, вы можете приступить к его резке.

В большинстве печей для саун резервуар находится в горизонтальном положении. Это означает, что вам нужно будет сделать несколько ножек, чтобы держать его. Но это стоит дополнительных хлопот, так как эта конструкция, кажется, нагревается более эффективно. Это видео на YouTube показывает довольно сложную конструкцию печи, в которой бак используется в горизонтальном положении.

Начните со снятия фитинга. Затем используйте угловую шлифовальную машину, чтобы разрезать верх и низ бака. Теперь уберите все зацепки сверху. Отложите обрезки в сторону — возможно, вы сможете использовать их в другом месте сборки.

Теперь у вас должен быть простой металлический цилиндр.

Шаг 3. Сделайте отверстие для печной трубы

Теперь пришло время вырезать сбоку отверстие для печной трубы. Это отведет дым от горящих дров из внутренней части сауны. Убедитесь, что диаметр отверстия немного меньше диаметра трубы.

Помните: цилиндр будет стоять на боку, и вам нужно, чтобы печная труба выходила сверху. Это означает, что вам нужно будет разрезать изогнутую сторону резервуара.

Совет: Если вы хотите сэкономить место в сауне, вы можете спроектировать печь так, чтобы бак располагался вертикально. Но если вы это сделаете, вам нужно будет вырезать кусок листового металла, чтобы использовать его в качестве перегородки. Это необходимо для того, чтобы поддерживать огонь в топке, а не прыгать в дымоход.

Шаг 4: Изготовление дверцы печи

Дверца печи служит двум целям. Это будет пространство, через которое вы будете подбрасывать дрова в свой огонь. И это также обеспечит доступ, чтобы вы могли очистить интерьер. Поэтому убедитесь, что ваша дверь достаточно велика для этих задач.

Отметьте, где будет стоять ваша дверца, убедившись, что она находится точно посередине резервуара. Теперь используйте угловую шлифовальную машину, чтобы вырезать отверстие.

Сохраните вырезанный кусок металла. Вы будете использовать это для двери. Теперь используйте стальную ленту и винты для листового металла, чтобы прикрепить петли к двери. Повторите процесс, чтобы прикрепить петли и дверцу к резервуару.

Теперь у вас есть все основные компоненты печи для сауны!

Шаг 5: Изготовьте ножки

Ваша печь должна надежно стоять на полу сауны. Значит, ему нужны ноги!

Если вы отрезали концы резервуара по прямой линии, вы можете использовать их для этой цели. Просто переверните их и приварите ко дну бака так, чтобы плоская поверхность оказалась внизу.

Другой вариант — использовать отрезки металлической трубы для ножек. Согните две длины в кривую той же окружности. Затем вы можете приварить их к дну бака, по одному с каждого конца. Прикрепите их так, чтобы каждый изгиб образовывал две ножки для печки.

Шаг 6: Прикрепите дымоход

Установите печь в выбранном вами месте в сауне. Теперь обрежьте печную трубу до нужной длины, чтобы дым выходил через стену или крышу сауны. Если он будет проходить сквозь стену, вам понадобятся две секции — одна более короткая горизонтальная и более длинная вертикальная секция.

Верх трубы должен заканчиваться как минимум на пару футов выше крыши.

Затем приварите печную трубу к проделанному ранее отверстию. Теперь у вас есть дымоход, который будет отводить дым из внутренней части сауны.

Шаг 7: Сделайте подставку для камней

Последним компонентом печи для сауны являются камни. Они стоят на плите, и вы льете на них воду, чтобы создать пар.

Чтобы это сработало, вам нужно каким-то образом сбалансировать камни на плите. Есть как минимум два варианта сделать это.

Один из них – изготовить простой поднос из листового металла. Слегка изогнутые края помогут удержать камни на месте. Вы можете приварить лоток к верхней части резервуара, чтобы сделать его более безопасным.

Другой вариант – создать клетку вокруг печной трубы. Это можно сделать с помощью стеллажей из стальной проволоки. Это позволит вам добавить гораздо больше камней. А высокая колонна может стать ярким акцентом в вашей сауне.

Когда вы сделали подставку, последним шагом будет добавление камней.

Ваша сауна готова к работе. Почему бы не вознаградить себя сеансом после всей вашей тяжелой работы?

Дополнительные советы

• Крайне важно, чтобы ваш пропановый баллон был полностью пуст, прежде чем вы начнете с ним работать. Также очень важно аккуратно утилизировать все чистящие средства, которые могут содержать пропан.

Это включает тщательную утилизацию воды, в которой был очищен бак. Убедитесь, что вы делаете это достаточно далеко от того места, где вы будете резать. В противном случае случайная искра может легко воспламенить пропан в воде.

Если вы сомневаетесь в том, что бак полностью пуст, не режьте его. Риск может быть фатальным.

• Мы уже рассмотрели два способа изготовления подставки для камней. Если вы не использовали обрезки из своего аквариума в качестве опор, другой вариант — использовать их здесь.

  No related posts.
