Сэндвич панель это: Плюсы и минусы сэндвич-панелей

что это такое, виды, характеристики, маркировка, размеры

Комплексные стройматериалы, объединяющие ряд технических компонентов в удобную в применении систему, пользуются повышенным спросом. Их разработчики с готовностью представляют новаторские варианты, облегчающие монтаж и оптимизирующие эксплуатацию. К таким новым, но уже получившим заслуженную популярность материалам относятся сэндвич-панели.

Не исключено, что многие из наших посетителей имеют весьма отдаленное представление о них. Давайте разберемся, что это такое, в чем заключаются их неоспоримые преимущества, а возможно, и веские недостатки передовых разработок?

К причинам разработки и внедрения панелей под названием сэндвич без сомнений отнесем желание ускорить темпы строительства и стремление сократить часть стандартных этапов.

Их применение позволяет устраивать утепленную систему с изоляционными оболочками, с внешним и внутренним покрытием одновременно, не разделяя процесс на традиционные технологические шаги.

Применение панельной технологии

В ходе стандартного сооружения утепленной кровли, например, уложенный между стропилинами утеплитель со стороны обустраиваемого мансардного пространства защищает пароизоляционная пленка. Снаружи его оберегает гидроизоляция, поверх которой устанавливается кровля.

Для отвода конденсата, пара, атмосферной воды, приникающих в кровельный пирог, устанавливается один или два яруса обрешетки, которая формирует вентиляционные каналы и обеспечивает дистанцию между материалами, которым нежелательно контактировать напрямую.

Использование сэндвичей предоставляет возможность все перечисленные компоненты уложить одновременно. По сути, указанные панели в своей структуре содержат перечисленные компоненты или позволяют отказаться от нескольких составляющих системы без потери в качестве пирога.

Так что же это такое в реальности – сэндвич панель? Это трехслойная конструкция, состоящая из двух внешних жестких оболочек и проложенного между ними утеплителя.

Своим появлением они обязаны быстровозводимым модульным домам, сооружаемым на основе металлического каркаса.

Металлоконструкции, выполняющие функции опорного каркаса, проще и легче обшивать подготовленной к установке системой, чем отдельно устраивать каждый из слоев.

В итоге применения подготовленных к монтажу панелей строительство павильонов и складов, коммерческих, производственных, общественных и жилых зданий проводится в течение нескольких месяцев/недель, а не пары лет.

Кровельные и стеновые разновидности

Готовые к установке панели, получившие технический термин сэндвич, применяются в формировании и обшивке вновь возводимых строительных конструкций, а также в утеплении и восстановлении старых зданий. Сфера использования появившихся около десятка лет назад на российском рынке материалов достаточно широка.

По специфике применения панели все же имеют различия в формате номенклатуры, согласно чему их делят на:

• Стеновые. С их помощью сооружают внешние стены, ставят межкомнатные перегородки, проводят облицовку внешних и внутренних поверхностей, подшивку потолков. Наружная жесткая оболочка стеновых панелей может быть стальной или пластиковой, подбирают их в зависимости от условий предстоящей эксплуатации.
• Кровельные. Служат модульными компонентами в устройстве плоских и скатных крыш. Кровельные варианты выпускают с покрытием из оцинкованного стального сплава, потому что нагрузка на кровлю значительно больше, чем на стены.

Наружная сторона кровельной разновидности сэндвичей обязательно снабжается рельефом для отвода атмосферных осадков. Точнее, развернутая наружу жесткая сторона панели выполняется из профнастила, ребра которого способствуют отводу воды с поверхности.

Как кровельные, так и стеновые сэндвич системы оснащаются монтажными замками по кромке, благодаря чему производится предельно точное и герметичное соединение элементов между собой.

Для оформления, облагораживания конструкций, защиты открытых участков от атмосферных осадков, улучшения изоляции по линии состыковки панелей выпускают всевозможные доборы. В их числе: карнизные и фасадные кровельные планки, коньки, угловые детали для выполнения примыканий, угловые панели для устройства теплоизоляции по ребрам зданий.

Ширина стеновых сэндвич модулей варьирует от 1,0 м до 1,9 м, длинна от 0,5 м до 12,0 м. Геометрические данные кровельных систем несколько отличаются. Их ширина 1,0 м, длинна от 2,5 до 12,0 м.

Толщина строительных сэндвичей измеряется от 50 мм до 250 мм. Зависит она от необходимых теплотехнических качеств, которыми должна обладать панель.

Кроме толщины теплоизоляционного слоя панелей отличается еще и составом. В качестве утеплителя применяются пенополистирол, полиуретан и минеральная вата. Рассмотрим, какими плюсами и минусами обладает каждый из указанных видов.

Характеристика пенополистирола (EPS)

Материал получают в результате спекания гранул вспененного полистирола или, как еще говорят, суспензионной полимеризации. В народе его именуют пенопластом. В списке положительных качеств этого утеплителя значатся:

• Необычайная легкость. Приоритетное качество, которое сложно переоценить и во время перемещения панелей на крышу для установки, и в ходе монтажа, и при эксплуатации.
• Жесткость. При всей своей легкости пенопласт отличается высокой жесткостью, отлично сопротивляется прямонаправленным нагрузкам, но при воздействии на изгиб может треснуть и надломиться. Правда эта ситуация в панелях со стальной оболочкой фактически невозможна.
• Долговечность. Срок службы пенопластовой теплоизоляции доходит до 80-ти лет. Это больше, чем срок службы установленного с внешней стороны панели профнастила.
• Водоотталкивающие свойства. По структуре материал представляет собой массу спекшихся стирольных шариков, не пропускающих воду внутрь себя. Проникновение влаги возможно лишь по микроскопическим каналам между шариками, но ввиду их предельно малого размера, влага практически не попадает в толщу утеплителя.
• Отличная изоляция. Из-за того что каждый из участвующих в строении шариков наполнен воздухом, эта разновидность теплоизоляции не пропускает через себя тепловые волны, препятствует прохождению звуковых волн.

К недостаткам материала отнесем горючесть. Без пропитки антипиренами он горит, что случается при +200º С, и распространяет горение. Однако у нас в стране и в соблюдающих строительные требования странах пенопласт в обязательном порядке обрабатывают антипиренами, поэтому при возгорании он просто затухает.

Температура плавления EPS пенополистирола составляет +80º С, т.е. при нагреве до этого предела он начинает плавиться и выделять воду, летучую углекислоту и фреоны, которые использовали для пенообразования.

Следовательно, панели с пенопластом не подходят для устройства крыш в южных регионах, где нагрев металлической кровли в знойные дни может значительно превышать указанную температуру плавления.

Описание пенополиуретана (Urethane)

Вспененный полиуретан получают посредством вспенивания нефтепродуктов. В результате получается сплошная плита с предельно высокими водоотталкивающими свойствами. Этот вид утеплителя отличается ячеистой структурой. В каждой из пор-ячеек содержится воздух, обеспечивающий в сумме самый высокий уровень теплоизоляции.

Обоснованные плюсы пенополиуретана:

• Минимальная теплопроводность. По изоляционным характеристикам этот утеплитель обгоняет кирпич в 2,5 раза.
• Легкий вес. Результат пористой структуры, благодаря которому панели с полиуретаном не доставляют неудобств ни в транспортировке, ни в установке, ни в эксплуатации.
• Противостояние горению. Для панелей со вспененным полиуретаном необязательно проводить пропитку антипиренами, потому что утеплитель относится к категории трудносгораемых и не поддерживающих огня. Правда обработку все же выполняют, т.к. в панелях применяются воспламеняющиеся клеевые составы.
• Инертность к химической агрессии. Пенополиуретановая теплоизоляция не реагирует на воздействие бензина, технических масел, кислот, спиртов. Поэтому активно применяется в сооружении ангаров для хранения химической продукции и стройматериалов.
• Гидроизоляция. Утеплитель вообще не пропускает и не впитывает влагу, может использоваться как самостоятельный вид гидроизоляции.

Недостатком пенополиуретанового наполнителя считают то, что при воздействии низких температур он может разрушаться. Разрушение начинается при -50/-55ºС. Следовательно, применять панели с таким изоляционным наполнением в районе крайнего севера и приравненных к нему областях нельзя.

Отметим, что это самый распространенный вид теплоизоляции, используемый в изготовлении панелей. Однако служит он тоже не слишком долго, не более 30 лет, но в большинстве случаев для быстровозводимых зданий этого срока вполне достаточно.

Обзор минваты (Mineralwool)

Минеральную вату получают при расплавлении базальта и подобных ему магматических горных пород. Выбирающим сэндвич панели полезно знать, что при таком воздействии вулканический минерал можно вытянуть в тонкие нити.

Волокнистый массив из вытянутых минеральных нитей напоминает хлопковую вату внешне и по некоторым техническим качествам. Отсюда и название – вата, хотя к привычной всем органике эта теплоизоляция вообще не имеет отношения.

В перечне веских приоритетов минераловатной теплоизоляции отмечают:

• Негорючесть. Минеральная теплоизоляция начинает терять связи лишь при +150º С, т.е. начинается плавление связующих компонентов. Сами базальтовые волокна плавятся аж при 1000º С. Значит, панели с минватой подходят для сооружения цехов с опасными производственными условиями.
• Превосходные изоляционные свойства. Течению тепловых и звуковых волн через ватный вид теплоизоляции препятствуют прослойки воздуха, находящиеся между волокон.
• Устойчивость к химическому воздействию. Утеплитель не вступает в реакции с техническими и бытовыми веществами, едкими щелочными и кислотными составами.
• Экологические плюсы. Теплоизоляция из минеральной ваты не выделят вредных для окружающей среды и живых организмов токсинов. Легко утилизируется без образования не разлагаемых в природе составляющих.
• Сопротивляемость биологическому воздействию. На минеральной основе практически невозможно зарождение и распространение колоний грибков, материал неинтересен мышам и микробам.

В числе недостатков лидирует низкая влагостойкость. При намокании минвата утрачивает практически половину изоляционных качеств. Вследствие чего срезы и стыки плит при использовании их в устройстве кровли должны быть надежно защищены и заизолированы, чтобы исключить малейшую вероятность проникновения атмосферной и бытовой влаги в любом виде.

Строительные системы класса сэндвич можно без оговорок назвать передовым словом в индустриальном, промышленном и малоэтажном строительстве.

Их использование предоставляет возможность:

• В максимально сжатые сроки построить готовое к эксплуатации здание любой площади и этажности. Скорость строительства весьма положительно отражается на зарплатной статье расходов задействованных работников всех уровней.
• Сократить бюджет строительства за счет высокой скорости возведения и отказа от мощного фундамента. Для легких сэндвич-конструкций достаточно облегченного варианта основания из висячих буро-набивных или винтовых свай с металлическим ростверком.
• Обеспечить высокий уровень изоляции. Облицованные панелями дома отличают превосходные теплотехнические и звукоизоляционные характеристики.
• Соорудить модульную конструкцию, которую при необходимости можно разобрать для установки на новом месте, достроить, модернизировать, изменить конфигурацию.
• Доставить с минимальными затратами конструктивные составляющие, и, как следствие, сэкономить на длительной аренде строительной спецтехники и складов.

Также, несомненным плюсом является более чем доступная цена материалов. Возведенные из них дома и павильоны по теплотехнике не уступают зданиям, построенным традиционными способами.

Предусмотрена безупречная защита от сквозняков и утечек тепла, что в ходе эксплуатации оборачивается серьезным экономическим эффектом.

Обеспечена огнестойкость и высокие санитарно-гигиенические показатели – это одни из важнейших требований к эксплуатации вновь возведенного или восстановленного дома. Конструкции не гниют, не распространяют негативных запахов и вредных веществ.

Стоит отметить эстетические показатели конструкций, в отделке или сооружении которых применялись системы сэндвич. Для окрашивания внешней стороны можно выбрать любую позицию цвета из градационного каталога RAL, что дарит дизайнерам и архитекторам обширные перспективы.

Для того чтобы внешний слой металлической облицовки с обеих сторон не был поврежден, панели оклеивают защитной полиэтиленовой пленкой. Снимать ее лучше после сооружения всей конструкции.

Следует помнить, что для формирования соединения, обеспечивающего прочность и изоляцию по линии стыка, нужно применять только методы, указанные производителем.

Большинство панелей защелкивается замками или соединяется шпонками. Места состыковки с металлическим каркасом оклеиваются демпферной лентой.

Для крепления к стропильной системе выпускают саморезы, в подборе которых для строительства и облицовки учитывается материал основания. К коробке здания крыша из панелей фиксируется через установленный по периметру мауэрлат или заменяющий его деревянный брусок по металлической обвязке.

Крепежные элементы подбирают не только с учетом предстоящего применения и типа основания, к которому надлежит крепить. Обязательно учитывается толщина панели, на которую также ориентируются в выборе фасонных деталей и доборных элементов для обустройства стеновой облицовки и сооружения утепленных мансардных крыш.

Видео #1. Презентация продукции отечественной компании-производителя панелей с минеральноватной теплоизоляцией:

Видео #2. Опыт строительства с использованием панелей, ценные рекомендации по монтажу:

Видео #3. Подробное видео-руководство по установке и креплению:

Не стоит опасаться появления новых стройматериалов. Их разработка связана, прежде всего, с желанием инженеров облегчить нелегкую участь монтажников и разнорабочих на стройплощадке.

В случае с многослойными утепленными панелями, получившими техническое название сэндвич, они прекрасно справились с задачей – внедрили в строительство экономичный материал и перспективную технологию.

Преимущества и недостатки сэндвич панелей



Сэндвич панели – обладающая уникальными рабочими характеристиками и простая в монтаже конструкция, предназначена для строительства. Сэндвич панели – это три слоя материала — металлические листы со слоем утеплителя между ними. Собственно, из-за такой трехслойной конструкции, материал и получил название «сэндвич панели».



Сэндвич панели – великолепный строительный материал для быстровозводимых зданий и сооружений. В зависимости от того, из какого материала создан каркас быстровозводимого здания, крепление сэндвич панели к нему осуществляется при помощи самонарезающих болтов по дереву или по металлу, либо при помощи специальных дюбелей, если необходимо прикрепить сэндвич панели к каркасу из бетона. Одна из очень важных положительных сторон использования в строительстве сэндвич панелей заключается в том, что здание, возведенное с их помощью, не нуждается в дополнительной отделке. Монтаж сэндвич панелей можно произвести в очень короткие сроки. Выбор расцветок сэндвич панелей очень широк. Заказывая сэндвич панели, Вы можете воспользоваться каталогом цветов RAL и выбрать именно тот цвет и тот оттенок, что нужен Вам.



ПРЕИМУЩЕСТВА И НЕДОСТАТКИ



Говоря о сэндвич панелях, невозможно не сказать о преимуществах этой строительной системы.



Сэндвич панели удобны тем, что они пригодны к монтажу в любое время года и во всех климатических зонах;

 Скорость монтажа сэндвич панелей значительно выше, чем строительство с использованием традиционных материалов. Бригада всего из двух человек, использующая один грузоподъемный механизм, способна за одну рабочую смену перекрыть 200 и более кв. метров поверхности.

Использование сэндвич панелей позволяет серьезно сэкономить на накладных расходах. Кроме того, благодаря сэндвич панелям существенно снижается нагрузка на фундамент. А это позволяет снизить расходы на обустройство фундамента.

Во многих случаях, благодаря высокому качеству покрытия конструкции сэндвич панелей, готовые строения не нуждаются не только во внешней, но и во внутренней отделке.



  Естественно, ни один, даже лучший строительный материал не может состоять исключительно из преимуществ. Имеют они и несколько довольно несущественных отрицательных моментов:



Один из основных недостатков заключается в том, что сэндвич панели – самонесущие конструкции, которые просто не способны взять на себе сколь либо значительную дополнительную нагрузку.

Существует вероятность получить повреждение полимерного покрытия или даже вмятину на панели в процессе неаккуратной транспортировки, при монтаже или при эксплуатации. Впрочем, это не является неразрешимой проблемой: царапина легко поддается косметической коррекции. При существенном дефекте сэндвич панель можно легко заменить.

 Если имели место нарушения в технологии монтажа сэндвич панелей, могут иметь место промерзания панелей в стыках, или даже образование льда в точке росы в холодное время года.



ОСНОВНЫЕ ВИДЫ СЭНДВИЧ ПАНЕЛЕЙ



Как правило, утеплителем в сэндвич панелях является либо базальтовое волокно (т.е. минеральная вата), либо пенополиуретан, либо пенополистирол. Одна из основных рабочих характеристик сэндвич панелей – коэффициент теплопроводности. Чем ниже значение – тем выше способность утеплителя удерживать тепло.



Как уже говорилось ранее, одной из основных характеристик сэндвич панели является коэффициент теплопроводности используемого утеплителя (Вт/м*С). Кроме того, довольно важным моментом является масса квадратного метра сэндвич панели в расчете на толщину в 100 мм. Наконец, способность к сопротивляемости огню. Металл, ясное дело, гореть не может, соответственно речь идет о степени горючести утеплителя:



пенополистирол является самозатухающим материалом, его степень горючести составляет 0,039 9,94 Г1;

пенополиуретан – сгораемый материал с коэффициентом горючести 0,028 18,36;

базальтовое волокно – совершенно негорючий материал, со степенью горючести 0,05 19,0.



Стоит отметить что, не смотря на то, что пенополистирольный утеплитель имеет более высокий чем, скажем, пенополиуретановый коэффициент теплопроводности, благодаря значительно меньшей горючести, он используется гораздо более широко. Пенополистирольные сэндвич панели эффективны в строительстве зданий, к которым предъявляются повышенные требования по пожарной безопасности.



Несколько слов о сэндвич панелях, созданных на основе различных утеплителей:



Сэндвич панели, с утеплителем из пенополистирола. Эти сэндвич панели обладают малым весом, что является очень важным положительным моментом. Благодаря меньшему весу, происходит уменьшение нагрузки, ложащейся на несущие конструкции строения. Все материалы, идущие на изготовление панелей в обязательном порядке проходят гигиенический контроль. Сфера применения сэндвич панелей на основе утеплителя из пенополистирола – строительство зданий и сооружений, предназначенных для производственных целей. Они великолепно показали себя при возведении специальных объектов для холодильной промышленности. Толщина оцинкованного листа, являющегося сразу и каркасом и защитой конструкции – 0,5мм. Все сэндвич панели на основе пенополистирольного утеплителя выполняются окрашенными с обеих сторон.

Сэндвич панели, с утеплителем из пенополиуретана. Такие панели – лучшие по характеристикам теплоснабжения. Как правило, эти сэндвич панели используются в качестве стеновых ограждений, а так же как кровельные покрытия при строительстве помещений производственного или складского назначения. Сэндвич панели с утеплителем из пенополиуретана защищены оцинкованным металлическим листом толщиной 0,7мм. Эта, довольно тяжелая сэндвич плита может быть окрашена с двух или с одной стороны.

Сэндвич панели, с утеплителем из минерального волокна. Эти сэндвич панели способны полностью удовлетворить самые жесткие требования, предъявляемые в рамках обеспечения пожарной безопасности строящегося объекта, так как совершенно негорючи. Материалы, идущие на создание этих сэндвич панелей, полностью соответствуют всем возможным нормам санитарных и экологических требований. Они разрешены для использования, в том числе и в жилищном строительстве. Толщина облицовочного оцинкованного листа – 0,5 мм. Панели, как правило, окрашиваются с обеих сторон и могут использоваться в создании зданий, предназначенных для пищевой промышленности.



СП-МОНТАЖ — Строительство в России. Монтаж, демонтаж сэндвич панелей, быстровозводимые здания из металлоконструкций.

виды, свойства, применение, какие бывают

Сэндвич-панель – облицовочный строительный материал. Словосочетание происходит от английского слова sandwich (многослойный бутерброд). Сэндвич-панели используются в строительстве, ремонте, производстве предметов интерьера.

Как выглядят сэндвич-панели

Каждая плита состоит из двух внешних листов и прослойки утеплителя между ними. Слой пароизоляции защищает от выпадения конденсата. Специальные замковые соединения предназначены для стыковки смежных блоков. Примеры, как выглядят сэндвич-панели, фото.

Прилегающие поверхности надежно фиксируются специальным клеем и прессованием. Жесткая облицовка устойчива к внешним воздействиям. Фасадные панели имеют длину 3 м и ширину 1.15 м. Толщина изделий составляет 10-32 см.

В комплекты поставки входят доборные элементы. Доборы используются для монтажа углов, стыков, примыканий к стенам. Нащельники, отливы, коньковые, фронтонные планки защищают внутренний слой теплоизоляции от повреждений.

Виды сэндвич-панелей

Все модификации используются для строительства домов серий СИП, модульных зданий, каркасных, временных, быстровозводимых конструкций, канадских коттеджей. Какие бывают сэндвич-панели? По назначению облицовочные плиты делятся на:

• стеновые;
• кровельные.

Из стеновых серий собираются наружные, межкомнатные перегородки. В некоторых случаях эксплуатационные характеристики подходят для монтажа межэтажных перекрытий, полов на цокольных и первых этажах (стеновые сэндвич-панели, фото).

Из кровельных модификаций собираются крыши. Сэндвич-панели защищают от ветров, осадков, утечек тепла. Прочность поверхности позволяет ходить по крыше при монтаже или техобслуживании.

Как правило, из таких плит изготавливаются исключительно скатные крыши. Некоторые серии не имеют финишных покрытий. Поверхность кровли после завершения монтажа закрывается наплавляемыми мембранами.

К отдельной категории относятся сэндвич-панели поэлементной сборки. Стальной оцинкованный профиль сочетается с высокоэффективным утеплителем.

Система ветровой, гидрозащиты обеспечивает высокую устойчивость к любым атмосферным воздействиям. Комплекты поэлементной сборки известные хорошей шумоизоляцией, экономичностью, ремонтопригодностью.

Из чего делают сэндвич-панели

Производители выпускают облицовочные плиты из различных материалов. От состава зависят технические характеристики. Наружные слои изготавливаются из

• листовой стали;
• гипсокартона;
• OSB;
• пластика.

Продукция из листовой стали предназначена для устройства крыш, возведения стен зданий, автомоек, торговых центров, магазинов. Изделия устойчивы к атмосферным воздействиям.

Как правило, в производстве используются оцинкованная сталь или профнастил. Толщина металла недостаточна для использования в качестве несущих элементов. К стенам не рекомендуется крепить полки, стеллажи, другие конструкции.

Плиты с гипсокартонными стенками подходит для устройства внутренних перегородок. Такие серии не выдерживают значительных нагрузок. Поверхность отличается отсутствием перепадов, хорошей адгезией со штукатуркой, шпаклевкой. Возможно использование любых видов декора.

Многослойные модули из OSB считаются универсальным вариантом для монтажа внутренних и наружных конструкций. Оболочки изготавливаются из ориентированно-стружечной плиты. Жесткие и крепкие конструкции подходят для возведения межэтажных перекрытий, наружных стен, внутренних перегородок между помещениями.

Снаружи конструкции покрываются сайдингом, вагонкой, профлистом, другими фасадными или кровельными материалами. Внутренние поверхности после завершения сборки декорируются гипсокартоном, вагонкой, деревянной рейкой.

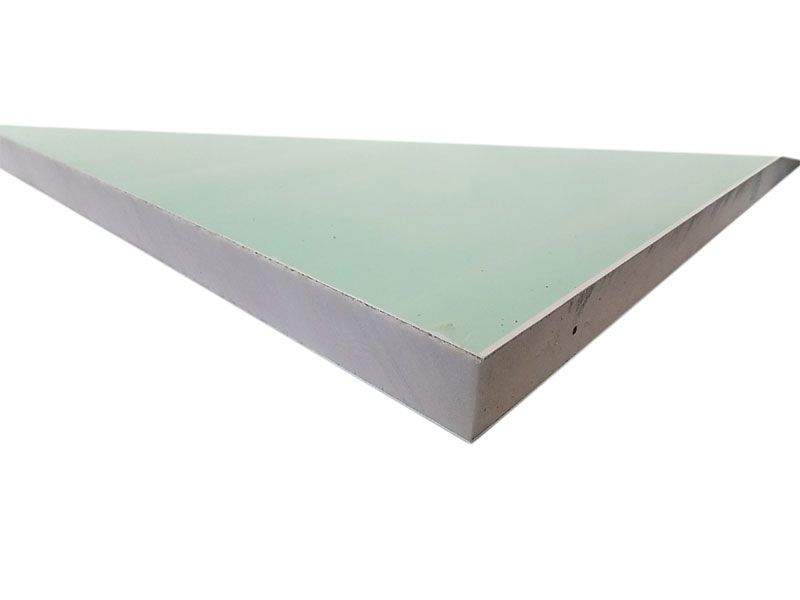

Сэндвич-панели, облицованные пластиком, применяются для оформления внутренних интерьеров. Это must-have отделка кинотеатров, офисных, торговых центров. Внешние слои изготавливаются из ПВХ, пурала, полиэстера, пластизола. Красивые поверхности не требуют декоративной отделки.

Комбинированные серии производятся из разных материалов. С одной стороны размещаются гипсокартон, пластик, OSB.

С другой стороны наклеиваются металлические листы. Такие сэндвич-панели, как правило, используются при возведении внутренних перегородок. Некоторые модификации имеют внутренние кабель-каналы для укладки проводки.

Виды утеплителя

Утеплитель расположен между внешней облицовкой плит. Чем отличаются сэндвич-панели, из чего сделаны? Прослойка изготавливается из:

• пенополистирола;
• пенополиуретана;
• минеральной ваты;
• других материалов.

Теплоизоляционные характеристики материалов значительно отличаются. Самым теплым является полиуретан (коэффициент теплопроводности примерно 0,02 Вт/м°С). Второе место занимает пенополистирол, а третье – минеральная вата.

Например, для обшивки фасада используются полиуретановые сэндвич-панели толщиной 80 мм. Такими же теплоизоляционными качествами отличаются пенополистирольные плиты сечением 100 мм и минерально-ватные – толщиной 120 мм.

Полиуретановые серии часто используются для строительства производственных, технических, вспомогательных сооружений. Материал химически инертен, идеален для гидроизоляции, потому что закрыто 99% пор.

По гигиеническим нормам ППУ подходит для использования в холодильном оборудовании, предназначенном для пищевых продуктов. Пенополиуретан долговечен, устойчив к механическим и температурным деформациям. Ограничением для применения в жилых помещениях является пожароопасность материала.

Пенополистирол стоек к биологическим, химическим факторам, водонепроницаем. Материал долговечен, в 2 раза легче минваты, обладает хорошей адгезией. Наполнитель не деформируется при колебаниях температуры.

Изделия из ППУ можно монтировать в любое время года. К недостаткам относится низкий предел возгорания. После пожара стандартные плиты подлежат полной замене. Возможно приобретение стройматериала, изготовленного из самозатухающих и трудновоспламеняемых видов пенополистирола.

Утеплитель из минваты отличается лучшей теплопроводностью, практически не горит. Кроме того, минеральная вата не подвержена усадке, температурным деформациям, поглощает посторонние звуки и шумы. Из-за нулевой коррозионной активности на металлической облицовке не образуется ржавчина. С другой стороны, материал отличается повышенной паропроницаемостью.

К определенным недостаткам также относится невысокая влагостойкость минваты. Водопоглощение материала при размещении в жидкости достигает 600%. Гигроскопичность составляет 0,2-2%.

Намокший материал утрачивает теплоизоляционные свойства. Поэтому облицовка, изготовленная из минеральной ваты, обязательно защищается обшивкой. При монтаже тщательно контролируется герметичность соединений замков, доборных элементов.

Преимущества сэндвич-панелей

Современные стройматериалы пользуются растущим спросом из-за отличных характеристик. По многим показателям традиционные кирпич, бетон, дерево уступают облицовочным плитам. Посмотреть, что такое сэндвич-панели, примеры монтажа можно на фото.

Мобильность. Плиты имеют стандартные размеры и небольшой вес. Возможны легкая транспортировка со склада на объект, оперативное перемещение материалов. Расходы на доставку квадратного метра стены в 40 раз ниже затрат на перевозку бетона или кирпича такой же площади. Возможен быстрый демонтаж конструкции, перевозка и сборка в другом месте.

Высокая скорость строительства. Из-за малой массы снижается общая нагрузка на фундамент и перекрытия. Возможно уменьшение проектной прочности основания, использование недорогих проектных решений, снижение затрат на возведение объекта. В некоторых случаях можно обойтись без использования тяжелой строительной техники, что также повышает скорость и снижает расходы на строительство.

Экологичность. Плиты с наполнителем из минеральной ваты относятся к группе материалов НГ, соответствующей нормам пожарной безопасности. Соответствие стандартам подтверждается сертификатами и декларациями.

Металл и пластик не подвержены воздействию грибков, плесени. Защитное полимерное покрытие предотвращает разрушение материала химическими веществами. Облицовка выдерживает постоянные перепады температур, повышенную влажность.

Хорошая теплоизоляция. 10-сантиметровый слой пенополистирола эквивалентен:

• 52.5 см бруса;
• 60 см пенобетона;
• 101 см керамзитобетона;
• 230 см кирпича;
• 450 см бетона.

Из-за низкой теплопроводности во много раз сокращаются расходы на отопление. Использование более тонких перегородок увеличивает полезную площадь помещений. Сэндвич-панели широко применяются для реконструкции и ремонта фасадов, повышения теплоизоляционных характеристик.

Долговечность. Нормативный срок службы зданий превышает 40 лет.

Ремонтопригодность. Если поврежден один из участков, элемент демонтируется и быстро заменяется новой плитой.

Приемлемая стоимость. Основной причиной популярности является низкая себестоимость строительства. Фасады и помещения оформляются привлекательными декоративными материалами. Внешний вид сооружений ничем не уступает зданиям, построенным по классическим технологиям.

Особенности монтажа

Бригада профессионалов может построить каркас здания 70-100 м² из сэндвич-панелей за 5-7 дней. Обязательными условиями считаются наличие подробного проекта и предварительная подготовка плит. Благодаря высоким темпам сокращаются расходы на зарплату.

Из-за небольшой нагрузки проектировщики часто выбирают недорогой свайно-винтовой фундамент. Такие связки быстро устанавливаются и отстаиваются. Возможно возведение каркаса без выжидания технологической паузы.

Следует учитывать, из чего состоят сэндвич-панели. В плитах невозможно бурить штробы. Поэтому трубы и проводка прокладываются снаружи. Тем не менее, некоторые коммуникации можно спрятать под фальшполом или стяжкой.

Перед началом строительства составляется подробный проект. Порядок формирования каркаса рассчитывается с точностью до сантиметра. Поэтому практически невозможна модернизация, если требуется внести изменения на этапе завершения стройки.

Монтаж сложно выполнить неподготовленному человеку. В зависимости от расположения панельных зон используются анкера, шпильки, болты, саморезы. Некоторые участки обрабатываются монтажной пеной.

Если нарушена последовательность монтажа, возможны быстрое разрушение, постоянное выпадение конденсата, снижение теплоизоляционных характеристик.

Сэндвич-панели требуют аккуратного обращения. При неравномерной усадке стены слегка перекашиваются. Косвенным признаком проблем являются плохо закрывающиеся двери, окна.

Производство сэндвич-панелей

Изготовление облицовочных плит производится в автоматическом или полуавтоматическом режиме. Последовательность операций зависит от состава оборудования на производственной линии. Себестоимость продукции, произведенной полуавтоматическим методом, выше из-за применения ручного труда.

Производство изделий из различных видов утеплителей имеет определенные особенности.

Технические характеристики пенополистирола изотропны и одинаковы по всем направлениям. Плиты материала нарезаются по размеру и укладываются между облицовкой.

Утеплитель из минеральной ваты проходит предварительную подготовку. Сначала собираются отдельные ламели с ориентацией волокон по длине изделия. Затем заготовки размещаются между внешними слоями. Такая конструкция повышает механическую прочность строений.

Процесс производства плит с металлическим покрытием состоит из следующей последовательности:

• Размещение рулона металла на разматывающем барабане.
• Протяжка в прокатный стан.
• Прохождение через валки и формирование проектного профиля со стыковыми замками.
• Размещение на сборочном стенде.
• Нанесение клеевого состава на нижний слой облицовки.
• Нанесение слоя утеплителя. Соседние участки смещаются по длине.
• Фрезерованные ламели, формирующие пазогребневые стыки, размещаются по краям.
• Нанесение клеевого состава на ламели.

Укладка верхнего слоя облицовки. В полуавтоматическом режиме размещение производится вручную. На автоматизированных линиях специальное устройство захватывает накрывающий лист и размещает поверх ламелей.

Полимеризация клеевого состава. После сборки заготовки размещаются под прессами. Упаковка. Готовая продукция отправляется на склад.

Изделия, изготовленные на автоматизированных линиях, имеют более высокое качество и низкую себестоимость. Поэтому продукция крупных компаний пользуется постоянным спросом.

Производство облицовки с наполнителем из пенополиуретана (ППУ) имеет другую последовательность операций. Профилированная облицовка фиксируется на неподвижной основе. В пространство между внешними слоями подается жидкий ППУ.

Происходит процесс полимеризации, после затвердевания материал приклеивается к металлическим листам. Стоимость изделий с наполнителем из ППУ невысока. Но область применения ограничена из-за группы горючести.

Из материала, посвященного теме сэндвич-панели, для чего используются, следует, что плиты – универсальная продукция для качественной облицовки. Готовые конструкции отличаются низкими эксплуатационными затратами, высокой ремонтопригодностью. Из-за многочисленных преимуществ облицовочные плиты постепенно вытесняют с рынка традиционные стройматериалы.

Что такое сэндвич-панели? — строительство быстровозводимых зданий из сэндвич панелей кровельных, стеновых от компании СК Битэкс

Сэндвич-панель – это современный высокотехнологический материал, получивший широкое применение в строительстве быстровозводимых зданий, различного назначения. Это могут быть:

• Промышленные здания
• Логистические и складские комплексы
• Торговые комплексы, рынки
• Промышленные холодильники
• Спортивные комплексы

Существует разделение сэндвич-панелей на два вида по их функциональному назначению:

• стеновые сэндвич-панели
• кровельные сэндвич-панели

Стеновые сэндвич-панели используются в качестве ограждающих конструкций стен и перегородок внутри здания

Кровельные сэндвич-панели предназначены для устройства кровли.

В зависимости от назначения толщина панелей может варьироваться.

Сэндвич-панель представляет собой трехслойную металлическую конструкцию, состоящую из двух слоев горячеоцинкованного стального листа, с декоративным защитным полимерным покрытием и теплоизоляционного слоя. Крепление всех элементов между собой выполняется с помощью двухкомпонентного клея на полиуретановой основе.

Цветовое покрытие сэндвич — панелей подбирается по желанию заказчика по оригинальным каталогам цветов RAL, либо может быть подобран любой другой желаемый оттенок.

Основные преимущества сэндвич-панелей:

• Высокая степень огнестойкости
• Хорошая тепло и звукоизоляция
• Высокие показатели экологичности
• Устойчивость к агрессивным воздействиям окружающей среды и перепадам температур
• Высокая прочность и малый вес
• Небольшая цена
• Простой и быстрый монтаж

Эти и другие качества делают сэндвич — панели одним из самых востребованных и практичных материалов в современном строительстве.

Сэндвич-панели: что это, виды, характеристики

Сэндвич-панели — это надежный материал для строительных и отделочных работ, как бытовок так и строений любого другого вида. Он состоит из трех спрессованных слоев: утеплитель между двумя листами оцинкованного металла или пластика с защитным покрытием. Строительные сэндвич-панели (СПП) просты в установке, обладают высокой прочностью, теплоизоляционными свойствами, что позволяет их использовать для строительства зданий любого назначения.

Когда появились сэндвич-панели?

В 30-х годах перед американским архитектором Франком Ллойдом Райтом стояла задача спроектировать дома для среднего класса. Основной его идеей было создание жилых строений, которые выглядели бы презентабельно, и при этом гармонировали с природным ландшафтом. Райт придумал конструкцию одноэтажных блочных домов, в которых фасадные панели крепились на каркас, что значительно уменьшало расходы на строительство. Панели Райта состояли из трех слоев фанеры с двухслойным рубероидом. Фасады из фанеры были быстровозводимыми, простыми в установке. Однако недостаточная изоляция делала их непрочными.





Спустя 20 лет ученик Райта Олден Доу усовершенствовал технологию, заменив рубероид полиэстером. Массовое использование многослойного материала началось в 70-х. В качестве утеплителя стали добавлять пенополиизоцианурат (ПИР) и пенополиуретан (ПУР). Длительное время сборка слоев производилась прямо на стройплощадке. В начале 90-х появились предприятия, изготавливающие сэндвич-панели, готовые для монтажа.

Что представляют собой сэндвич-панели?

Стандартные строительные сэндвичи выпускают шириной в 1000 или 1200 мм, квадратной или прямоугольной формы. Максимальная длина составляет 1350 мм. Листы металла или пластика крепятся к утеплителю на двухкомпонентный клей. Их поверхность обрабатывают полимерным покрытием разных цветов, поэтому ССП не требуют дополнительной облицовки. Утеплители бывают четырех видов: минеральная вата, пенополистирол, пенополиуретан, пенополиизоцианурат, каждый из которых обладает различными показателями влагоустойчивости, огнеупорности, теплопроводимости.



Стены из сэндвич-панелей не уступают по прочности железобетонным и кирпичным, но при этом тоньше, что позволяет сохранить пространство.





Удельный вес материала от 21 до 35 кг/м², т.е. в десятки раз меньше, чем у силикатных и керамических кирпичей, что не требует укрепления основания. Между собой панели плотно крепятся системой шип-паз, zip lock и другими стыковыми конфигурациями, которые позволяют сохранить температуру.

Классификация строительного сэндвича

ССП используют для строительства, а также отделки торговых павильонов, ангаров, складских помещений, установки крыш, фасадов, стен жилых малоэтажных домов, кроме несущих. Выбор строительного сэндвича зависит от назначения и физических характеристик. Панели классифицируют:



• по типу утеплителя;
• по типу облицовки;
• по типу защитного покрытия;
• по назначению.





Подробнее о каждом признаке.

Состав утеплителей

Характеристики компонентного состава утеплителя ссп определяют противопожарные, звукоизоляционные, теплоизоляционные свойства стройматериала. Качество утеплителя влияют на износостойкость.



• Минеральная вата — волокнистый материал, сделанный из доменного шлака или расплава горных пород. Обладает огнеупорными свойствами, из-за которых панели из минваты часто используются при строительстве промышленных зданий, где высок риск возгорания. Слоистая структура объясняет низкую теплопроводность и высокое звукопоглощение. Однако материал не влагостойкий, поэтому монтаж ССП с минватой невозможен при осадках. Нарушения технологии установки приводят к попаданию влаги в утеплитель, минвата разбухает, затем панель деформируется.
• Стекловата — альтернативное решение для помещений с высоким уровнем влажности. Утеплитель не горюч, прочен, экологичен. Материал обладает повышенной теплопроводностью, из-за чего не популярен в отделке жилых помещений. Используется в строительстве автомоек, складских боксов. Максимальный период эксплуатации — 10 лет.
• Пенополиуретан (ППУ) состоит из вспененных углекислым газом пластмасс. Материал не впитывает влагу, устойчив к грибкам, химическим соединениям. Пористая структура обеспечивает шумоизоляцию и удерживает тепло. Панели из ППУ популярны из-за легкости, долговечности (срок службы более 30 лет), высокой окупаемости. Такой утеплитель обладает низкой огнеустойчивостью.
• Пенополистирол или пенопласт чрезвычайно легкий. Его низкая цена обуславливает использование ССП в строительстве временных конструкций и перекрытий. Огнеустойчивость низкая. Для устранения этого недостатка производители обрабатывают утеплитель антипиреном.
• Пенополиизоцианурат (ПИР) сравнительно новый тип утеплителя, объединяющий положительные свойства минеральной ваты и пенополиуретана. Устойчив к влаге, огню, сохраняет тепло, при этом легкий и долговечный. Единственный недостаток — сравнительно высокая стоимость.





Выбор утеплителя зависит от типа будущего строения.

Виды облицовки строительного сэндвича

ССП отличаются типом облицовки. Двусторонняя металлическая оцинкованная обшивка применяется при установке кровель, в качестве фасадов каркасных технических помещений, гаражей, торговых киосков. При комбинированной облицовке одна поверхность сэндвич-плиты металлическая, вторая — из гипсокартона, ДВП или фанеры. Такими плитами создают внутренние перегородки, которые сохраняют прочность и декоративные функции, используют как напольное покрытие.



Для отделки откосов, балконов, офисных перегородок используют панели из ПВХ. Бумажно-алюминиевая обшивка применяется в теплоизоляционной отделке стен и пола.

Защитное покрытие облицовки

Для защиты металлической обшивки строительных сэндвичей от коррозии, химических веществ, ультрафиолета используют различные полимерные покрытия:



• Полиэстер (PE) самое популярное покрытие, толщиной 25 мкм. Обработанный таким составом металл можно использовать в любых климатических условиях.
• Пластизол (PVC) применяется на облицовке для наружной отделки и кровельных работ. Плотность слоя в 200 мкм защищает от коррозии, механических повреждений.
• Полидифторионад (PDVF) выдерживает суточные перепады температур от +120 до -60 градусов. Устойчив к ультрафиолету, не позволяет выцветать краске, применим даже в условиях агрессивной среды.
• Пурал (Pural) — полиуретановое матовое покрытие, стойкое к воздействию коррозионно-активных веществ.



Состав защитного покрытия, а также его толщина в мкм указывается в маркировке сэндвич-плит.

Отличия стеновых и кровельных панелей

По способу применения сэндвич-панели делятся на стеновые и кровельные. Стеновые ССП имеют стандартный композитный состав, могут различаться типом облицовочного материала, утеплителя и профилирования. Металлическая облицовка имеет мелковолновой, трапециевидный, v- образный или гладкий профиль. Последний тип профлиста используется при создании внутренних перегородок. Стеновые панели крепятся между собой замковым соединением шип-паз или скрытым замком zip lock.



Кровельные панели применяют для создания крыш. Листовой стали придают дополнительные ребра жесткости, чтобы крыша выдерживала вес осадков. Для заполнения пустот ребер металлопрофиля используют дополнительный слой изоляции. Фиксируют кровельные CСП фальцевым замком.

Особенности монтажа стеновых и кровельных сэндвичей

Поскольку строительные сэндвичи не являются несущим элементом, их установка начинается с подготовки каркаса или основания. Поверхность должна быть очищена и обработана от коррозии. На металлический каркас панели крепятся самозакручивающимися винтами, для основания из брусьев подойдут саморезы по дереву. К основанию из бетона плиты фиксируются на анкерный дюбель.





При работе со стеновыми ССП применяют 2 способа монтажа:



• Горизонтальный. Начинают с установки рисок для разметки и дальнейшего выравнивания панелей. Материал монтируют прямо на цоколь. Вертикальные швы каждого ряда уплотняют минватой.
• Вертикальный начинают от нижнего угла. Ровность монтажа проверяют отвесом.
  Пазы замков ССП заполняют тонким слоем герметика, непосредственно перед стыковой, чтобы не деформировать. Между рядами делается компенсационный шов.



Установка кровельного профнастила также вертикальная или горизонтальная. При обеих технологиях монтаж начинается с нижнего края крыши. Пазы одной плиты совпадают с серединой следующей, поэтому комплектовать их необходимо в шахматном порядке. Для монтажа используют саморезы с уплотнений резиной. Края ССП зачищают на 1 см от слоя уплотнителя для плотной стыковки.





Для дополнительной гидроизоляции швов используют монтажную пену. При выборе материала следует обратить внимание на толщину панелей: для крыш с наклоном до 10 градусов она должна быть не менее 300 мм.

Неоспоримые достоинства сэндвич-панелей

Благодаря небольшому весу и замочному креплению, строительство домов из сэндвич-материала напоминает сборку конструктора и занимает всего 4-6 месяцев. Такие сооружения запрещено создавать высотой больше двух этажей, но легкую в сборке и демонтаже конструкцию можно переделывать и достраивать.



Физические характеристики материала не требуют возведения мощного фундамента, позволяют проводить строительные работы при любых погодных условиях.



Панели выпускают в различной цветовой гамме, матовые и ламинированные. В домах из ССП не требуется теплоизоляция, что делает их комфортными для проживания в северных широтах. Такие здания сохраняют тепло в 3 раза лучше домов из бревен, в 10 раз лучше кирпичных, в 30 — из железобетона. Состав утеплителя устойчив к грибкам, дома из ССП безопасные и гигиеничные.

Недостатки

Что нужно знать о недостатках домов из сэндвич-панелей перед выбором стройматериала? Для герметичной стыковки ССП требуется опыт и профессионализм, что скажется на цене работы. Ошибки в монтаже сведут на нет теплоизоляционные свойства материалов. Конструкция жилого дома с поддержанием температуры требует установки системы вентиляции.



Трехслойные сэндвич — панели

Сэндвич — панели для промышленного и гражданского строительства

Сэндвич — панели это прекрасное решение для стеновых/кровельных ограждающих конструкций зданий и сооружений промышленного и гражданского строительства, а так же внутренние перегородки для помещений общественного и производственного назначения. Это строительный материал, имеющий трёхслойную структуру, состоящую из двух листов жёсткого материала (в основном металл) и слоя утеплителя между ними. Все элементы сэндвич — панелей склеиваются между собой с помощью горячего прессования. Современные линии по производству панелей в промышленных масштабах (в основном европейские) полностью автоматизированы. В отличие от их предшественников (полуавтоматические линии), где присутствовал человеческий фактор — люди вручную подавали утеплитель и, порой, самостоятельно наносили клей только на 60-80% поверхности металла, на современных автоматических линиях все происходит автономно: одновременно подается теплоизоляция и лист металла с обеих сторон, идет профилировка листа, автоматизированное распыление двухкомпонентного клея на 100% поверхности металла, и в итоге мы получаем высокую адгезию, панели имеющую ровную геометрию и безупречный внешний вид. В зависимости от назначения панели делятся на кровельные и стеновые. Стеновыми сэндвич — панелями производится облицовка фасада здания, кровельными – защита крыши (кровельные перекрытия). В коммерческом строительстве сэндвич — панели применяются для строительства быстровозводимый зданий на основе металлического или монолитного каркаса (промышленные цеха, автомойки, торговые центры, сельско­хозяй­ст­вен­ные здания, спортивные сооружения и т. д.). И кровельные и стеновые панели имеют одинаковый тип конструкции, но разные типы стального профиля обшивки.

Стеновые сэндвич — панели

Применяются в качестве стеновых ограждающих конструкций при вертикальной или горизонтальной раскладке, а так же для подшивки потолков. Имеют несколько типов профилировки наружного листа:





Стык панелей разделяется на два типа замков:

Стеновая панель с замком ”Z-Lock”	Стеновая панель с замком ”Secret-Fix”

Осуществить монтаж стеновых сэндвич — панелей довольно просто, однако, чтобы не допустить ошибок, необходимо строго следовать инструкции.

Технические характеристики:

Тип: Стеновые

Длина: от 2500 до 13 000 мм.

Ширина: 1190, 1200 и 1000 мм.

Толщина панели: 50 60 80 100 120 150 170 200 220 250 300мм.

Толщина облицовок: 0,5мм.

Кровельные сэндвич — панели

Панели для кровельного покрытия имеют высокий трапециевидный профиль, который делает панель высокопрочной и устойчивой к деформации (это качество важно зимой, когда на крыше скапливаются большие и тяжелые снежные массы). В кровельных сэндвич — панелях используют более плотный утеплитель, что придает им дополнительной жесткости. Например, кровельный наполнитель из минеральной ваты должен обладать плотностью от 120 кг/м² и выше, а пенополистироловый наполнитель – от 25 кг/м² и выше. Стыковочный замок, который внахлест соединяет между собой кровельные панели, имеет более сложное строение, чем замок, используемый для соединения стеновых панелей. Это нужно для того, чтобы преодолеть более сильное давление на сэндвич — панели крыши.



Технические характеристики:

Тип: Кровельные

Длина: от 2500 до 13 000 мм.

Ширина: 1000 мм.

Толщина панели: 50 60 80 100 120 150 170 200 220 250 300мм.

Толщина облицовок: 0,5мм.

Виды наполнителя ТСП:

Минеральная вата

Один из наиболее востребованных в настоящее время утеплителей для сэндвич — панелей. Базальтовое волокно производится из силикатных расплавов горных пород, шлаков или их сочетаний. Как правило, панели с минватой актуальны при возведении несложных по конструкции построек, ремонт которых при возникновении необходимости будет проведен очень быстро. Минеральная вата ценна тем, что не поддерживает открытого горения; она обеспечивает отличные показатели тепло- и звукоизоляции, стойко переносит температурные колебания, воздействие агрессивных веществ. Имеет сертификаты НГ.

Пенополистирол

Малый по весу материал, имеющий ячеистую структуру. Это утеплитель, который широко используется при строительстве цехов, складских помещений, торговых павильонов, холодильных камер, дачных и жилых домов по «канадской технологии» и так далее. Сэндвич — панели с пенополистиролом монтируются /демонтируются в короткие сроки. Имеют самую низкую стоимость при высоких теплотехнических характеристиках.

Экструдированный пенополистирол

Панели типа сэндвич из экструдированного пенополистирола абсолютно не впитывают влагу. Теплопроводность сэндвич — панелей из данного материала высокая, они сохраняют теплотехнические и физические характеристики даже тогда, когда подвергаются многократному замораживанию и оттаиванию. Отличаются высокой стоимостью за квадратный метр.

Виды полимерных покрытий:

Пластизол — это модифицированный с помощью пластификаторов поливинилхлорид. В виду повышенной плотности покрытие сохраняет свои эксплуатационные свойства даже в неблагоприятных условиях окружающей среды. Пластизол хорошо переносит механическое воздействие. Подходит как для внутренней, так и для внешней отделки.

Полиэстер — вырабатывается из полиэфиров, имеет волокнистую структуру. Хорошо переносит даже регулярное действие высоких температур. Покрытие на основе полиэстера не выгорает, адекватно воспринимает механическое воздействие. Самый недорогой и распространенный тип покрытия.

Пурал — является веществом, которое получается из модифицированного полиамидом полиуретана. Защищает поверхность от коррозии, выгорания, разрушения под действием перепада температур. Используется как внутри, так и снаружи здания.

Стеновая панель (6мх1190 мм)

Толщина панелей,мм	Количество,м2	Количество палет,шт.	Количество панелей в паллете,шт
60	1028,16	8	18
80	742,56	8	13
100	628,32	8	11
120	514,08	8	9
150	399,84	8	7
200	285,6	8	5
250	228,48	8	4
300	171,36	8	3

Стеновая панель (6мх1000 мм)

Толщина панелей,мм	Количество,м2	Количество палет,шт.	Количество панелей в паллете,шт
60	864	8	18
80	624	8	13
100	528	8	11
120	432	8	9
150	336	8	7
200	240	8	5
250	192	8	4
300	144	8	3

Кровельная панель (6мх1000 мм)

Толщина панелей,мм	Количество,м2	Количество палет,шт.	Количество панелей в паллете,шт
60	576	8	12
80	432	8	9
100	384	8	8
120	336	8	7
150	288	8	6
200	192	8	4
250	144	8	3
300	144	8	3

Общие рекомендации для транспортировки и хранения.

Для сохранения панели в рабочем состоянии при транспортировке и разгрузке рекомендуется следовать основным правилам.

Транспортировку панелей можно осуществлять любым видом транспорта, который по габаритам соответствует перевозимым сэндвич — панелям. В основном перевозка осуществляется автомобильным транспортом.

Автотранспорт должен иметь ширину борта не менее 2,45 метра и длину кузова не менее длины перевозимых сэндвич — панелей.

Для целей транспортировки сэндвич — панели упаковываются в паллеты и складываются на поддонах от 3 до 20 штук в зависимости от толщины.

Паллеты должны быть зафиксированы в кузове специальными текстильными ремнями, в количестве не менее 6 шт., которые пропускаются поверх поддонов и закрепляются с обоих бортов кузова автомобиля.

 При доставке на близкие расстояния применяется стандартная упаковка в виде обмотки стрейч — пленкой и использования брусков из пенопласта

При доставке на дальние расстояния автотранспортом для бережной транспортировки настоятельно рекомендуется использовать дополнительную деревянную упаковку.

На панели наносится пленка с двух сторон и после монтажа панелей рекомендуется её сразу снимать, или заказчик рискует остаться с ней навсегда с логотипами нашей компании по всему фасаду или кровле.

Погрузка и разгрузка сэндвич — панелей упакованных в паллеты может осуществляться вилочным погрузчиком или краном. В случае использования крана (грузоподъемность не менее 3 тонн) работы производятся при помощи специальной траверсы с закрепляемыми на ней грузовыми мягкими стропами.

При транспортировке и хранении на строительной площадке сэндвич — панели необходимо обеспечить их защиту от прямых солнечных лучей, чтобы предотвратить сильное прилипание защитной пленки, которой покрыты металлические поверхности, к полимерному покрытию.

При складировании продукции на неровную поверхность, ее следует предварительно выровнять прокладками из деревянных брусьев, которые укладываются в одной плоскости перпендикулярно длинной стороне упаковки. С небольшим уклоном (не более 3 градусов) для стекания воды.

Запрещается ходить по сэндвич — панелям и класть любые предметы, которые могут повредить поверхность. Запрещается поднимать паллеты за края (в т. ч. за один край), поднимать одновременно две и более паллеты, а также перемещать упаковку посредством толкания.

Обращайтесь к специалистам нашей компании, мы рассчитаем точную стоимость панелей по Вашему проекту или рабочим чертежам, проконсультируем и предложим оптимальное решение для реализации Вашего проекта.

Описание трехслойных сэндвич-панелей производимых на заводе в Москве

Сэндвич панели – это сравнительно недавно появившийся на отечественном рынке строительный материал, применяющийся для возведения стен и крыш различных конструкций. Трехслойные сэндвич-панели состоят из двух металлических листов, между которыми находится прослойка из теплоизоляционного материала. В качестве утеплителя могут применяться разные материалы: минеральная вата, обычное стекловолокно, пенополистирол или пенополиуретан.

Как было упомянуто выше, с внешней стороны панели представлены металлическими листами, поверхность которых защищена разными сплавами или составами.

• Металлические сэндвич-панели могут быть покрыты цинком. Чем больше его слой, тем более долговечным в эксплуатации будет этот материал.
• Существуют сэндвич-панели, покрытые пластизолом. Он так же в значительной мере продлевает срок их годности.
• Алюцинковое покрытие полностью устойчиво к воздействию ультрафиолетовых лучей. Его применяют в случаях, если на конструкцию будут воздействовать температуры выше +300°С.
• Обшитые гипсокартоном сэндвич-панели идеально подходят для использования в ремонтных работах, проводящихся внутри жилых помещений. Он наделяет панели дополнительной устойчивостью к механическим повреждениям, а так же повышает визуальную привлекательность этого материала.

Если говорить о внутренней составляющей, то здесь, как и в случае с внешней отделкой, выбор так же богат.

Пожалуй, самыми надежными в эксплуатации являются панели, заполненные пенополиуретаном. Этот материал обладает хорошей устойчивостью к воздействию влаги, благодаря чему на нем никогда не появляются ни плесень, ни грибок. Следствием высокой влагоустойчивости становится возможность применять такие панели для гидро- и теплоизоляции сооружений. Они прекрасно защищают помещение от обильных атмосферных осадков, а так же от перепадов температур. Устойчивость пенополиуретана к возгоранию делает эти кровельные сэндвич-панели пожаробезопасными.

Металлические сэндвич-панели с внутренним наполнителем из минеральной ваты отличаются исключительной простотой в монтаже. Их можно быстро собирать (демонтировать) в любых условиях, даже не обладая мастерскими навыками. Их преимущества заключаются в жаростойкости и высокой степени тепло- и звукоизоляции.

Наличие стекловолокна во внутренней части панели обуславливает ее легкость. Такие материалы легко транспортировать, что значительно сокращает время и упрощает процесс доставки и монтажа. Они так же хорошо выдерживают высокие и низкие температуры и обладают способностью «гасить» звуки.

Трехслойные сэндвич-панели с пенополистиролом обладают очень большим количеством эксплуатационных достоинств. Во-первых, они очень мало весят и не создают трудностей в установке. Во-вторых, они экологически чисты. В-третьих, они не пропускают внутрь и не выпускают наружу тепло/холод помещения. Именно поэтому они идеально подходят для устройства холодильных установок.

Однако несмотря на колоссальное количество положительных свойств, к которым так же относится и невысокая стоимость, у сэндвич-панелей есть некоторые недостатки. Например, они не выдерживают сильные физические нагрузки, которые могут испортить внешний вид поверхности.

опасности при строительстве сэндвич-панелей

В течение последних нескольких десятилетий в строительстве возросло использование «сэндвич-панелей». Они дешевы, легки, просты в установке, гигиеничны и способны обеспечить отличный тепловой барьер. Хотя они не разжигают пожары, они были причастны к быстрому распространению огня, вызванному опасной операцией.

Что такое «Сэндвич-панели»?

Сэндвич-панель состоит из сердечника из изоляционного материала, помещенного между двумя слоями металла, обычно из стали или алюминия, скрепленных под давлением.Изоляционный материал может быть горючим или негорючим. Список используемых материалов, от худшего к лучшему, и их горючесть следующие:

• Пенополистирол или полиэтилен (легковоспламеняющиеся)
• FRP или полиэфирная смола, армированная стекловолокном (горючая)
• Полиуретан или полиизоцианат (горючий)
• Стекловолокно или минеральная вата (негорючие)

Почему они опасны?

Здание, построенное из сэндвич-панелей, не сохраняет свою целостность при пожаре, и панели действительно могут способствовать распространению огня.Сердечники из полистирола и полиэтилена начинают плавиться при температуре около 200 F, что позволяет этим пластмассам течь и подпитывать огонь, как легковоспламеняющаяся жидкость. Полиуретан, полиизоцианат и стеклопластик воспламеняются в диапазоне от 650 F до 1000 F. Все эти материалы при горении выделяют густой черный сажистый дым. И все будет гореть, независимо от того, содержат он огнезащитный состав или нет, при правильных условиях. Все здания этого типа конструкции классифицируются Международной организацией по стандартизации как Каркас (1).Здания этой конструкции имеют свойство разрушаться при пожаре.

Панели из стекловолокна или минеральной ваты не горят, но они плохо выдерживают огонь, а также имеют тенденцию к разрушению. Здания этого типа конструкции классифицируются ISO как негорючие (3).

Где используются сэндвич-панели?

Сэндвич-панели широко используются в пищевой промышленности, холодильных камерах, электронике и фармацевтике, но их можно найти практически везде.

Как определить, использовались ли при строительстве дома горючие или негорючие панели?

Это сложный вопрос, и даже инспекторы ISO допускают ошибки. За исключением вскрытия панели, лучший и самый точный метод — это узнать название компании, которая изготовила панель, а затем свериться с ее техническими данными.

Какие шаги можно предпринять для минимизации потерь при пожаре в конструкции из горючих сэндвич-панелей?

1. Опасные процессы, которые могут быть источниками возгорания, должны быть надлежащим образом защищены и расположены вдали от стен.Сварка, приготовление пищи, подзарядка аккумуляторов вилочного погрузчика и окраска распылением — вот примеры опасных процессов.
2. Вся электрическая энергия, проходящая через стены или потолок, должна быть заключена в металлический кабелепровод.
3. Оставляйте широкие проходы между складскими помещениями и стенами, обшитыми сэндвич-панелями.
4. Внутренние стены должны быть негорючими, чтобы обеспечивать определенную степень разделения.
5. Не допускайте повреждения вилочным погрузчиком любых панелей и незамедлительно устраняйте любые повреждения, которые могут возникнуть.
6. Горючие материалы нельзя хранить вдоль внешних стен здания.
7. Спринклерная защита, подходящая для людей, должна быть предусмотрена, когда значительная часть здания построена из горючих сэндвич-панелей. В соответствии с рекомендациями NFPA для горючих конструкций требуется спринклерная защита, за исключением случаев, когда здание полностью пустует.

Строительство из горючих сэндвич-панелей подлежит страхованию, но необходимо соблюдать защитные меры, чтобы предотвратить катастрофу.

Для получения дополнительной информации о сэндвич-панелях см .: FM Global, «Понимание опасности, пластмассы в строительстве»; Gen Re Facultative Matters, ноябрь 2004 г., «Вопросы и ответы о композитных панелях»; Ассоциация британских страховщиков, май 2003 г., «Техническое описание противопожарных характеристик систем сэндвич-панелей»; FM Global, Таблицы данных по предотвращению имущественных потерь, «Пластмассы в строительстве».

Стеновые и сэндвич-панели PortaFab

Стандартные панели

В следующем списке показаны некоторые из наших наиболее распространенных панелей.Большинство из них могут быть изготовлены различной толщины с альтернативными поверхностями и т.п.

Заполняющие панели
Привлекательная, энергоэффективная альтернатива стеклянным панелям или дополнение к ним.

Изоляционные панели
Заполняющие панели с толстым полиизо-сердечником для повышения изоляционных свойств.

Звуковые панели
Панели с улучшенными звукоизоляционными характеристиками для улучшения акустических характеристик.

Панели из шпона
Недорогие, легкие панели с гладкой внешней отделкой.

Панели облицовки
Недорогие легкие панели с текстурированной внешней отделкой.

Панели витрины
Не требующая обслуживания, ударопрочная альтернатива или дополнение к стеклянным витринам.

Строительные панели
Хорошая огнестойкость и ударопрочность является привлекательной альтернативой или дополнением к стеклу.

Облицовка из стекловолокна
Легко очищаемые панели идеально подходят для внутренней облицовки стен в лабораториях.

Алюминиевый гипс
Легко очищаемые панели идеально подходят для внутренней облицовки стен в чистых помещениях.

Фанера с покрытием FRP
Панели внутренней облицовки часто используются на кухнях, ванных комнатах и ​​приютах для животных.

Панели OSB с покрытием из стеклопластика
, разработанные для обеспечения легкой в ​​уходе поверхности для внутренних стен.

PE покрытый гипс
Поверхность полиэтилена обеспечивает простую в обслуживании панель для внутренних стен.

Покрытые FRP панели Luan
обеспечивают легкую очистку поверхности для внутренних стен.

Fire & Sound
Экономичные панели с отличной теплоизоляцией, звукопоглощающими свойствами и классом негорючести.

FRP на полистироле
Идеально подходит для лабораторий и любых других областей применения, подверженных воздействию влаги или агрессивных чистящих средств.

Сталь на полистироле
Легкие панели с отличной термостойкостью и прочной стальной внешней стороной.

Сталь на Polyiso
Полностью негорючая стеновая панель с отличной теплоизоляцией.

Панель Slatwall
Храните выставочные или настенные панели, в которых можно разместить широкий спектр аксессуаров для стеновых панелей.

Пользовательские панели
Выберите лицевую поверхность, сердцевину и заднюю часть вместе с любыми внутренними подложками, чтобы удовлетворить ваши потребности.

Что такое сэндвич-панель?

Строительство зданий из сэндвич-панелей стало очень распространенным в строительстве. Разработку сэндвич-панелей также продвигает множество организаций. Становится все труднее придерживаться нынешнего обычного использования.
Если вы сравните файлы архитектурных материалов, созданные несколько десятилетий назад, с современной литературой, вы увидите быстрый рост числа сэндвич-компонентов любого типа.Однако даже определение «сэндвич-структуры» применительно к сэндвич-панелям все еще непросто. Официальные органы строительного сектора пришли к единому мнению относительно следующего определения:

Сэндвич-корпус

«Это структура, содержащая комбинацию альтернативных, различных, простых или композитных материалов, которые собраны вместе и прочно закреплены вместе с целью использования структурных преимуществ каждого из них.
Это лучшее определение из всех других определений.В любом случае этот термин означает, что части, которые образуют сэндвич-панель, используемую в зданиях, каким-то образом соединяются вместе, чтобы обеспечить единое действие для окружающей среды, в которой они находятся.
Сэндвич-панели могут отличаться от навесной стены, которая может ограничивать блоки. Сэндвич-панель может быть навесной стеной, но ее нельзя просто назвать навесной стеной. Сэндвич-панель может быть, а может и не быть, если это навесная стена. Хотя идея структурного сэндвич-строительства не совсем нова, только в последние десятилетия сэндвич-панели нашли достаточно широкое применение в зданиях.Среди первых значительных сэндвич-панелей были различные комбинации покрытий из цементно-асбестовых листов и сердцевины из волоконных листов.

Как правило, они использовались в сочетании с типом рамы. Таким образом, сэндвич-панели выдерживают нагрузки, приложенные непосредственно к ним, но не поддерживают полную нагрузку здания. Этот тип — типичная ранняя постройка дома.
В большинстве случаев промышленное и коммерческое использование сэндвич-панелей также включает каркас, в который помещаются сэндвич-панели.

Основная причина использования сэндвич-панелей — это достижимая структурная эффективность.Тонкие, твердые, прочные, жесткие покрытия плотно прикреплены к толстым легким сердечникам. Геометрия этой комбинации, материала покрытия и материала сердцевины может легко обеспечить большую прочность и жесткость при небольшом весе или толщине. Тонкие и прочные поверхности обеспечивают сопротивление внутренним изгибам, краю, а материал сердцевины устойчив к разрезанию. Он также стабилизирует поверхности от коробления.
Как отмечалось выше, в настоящее время сэндвич-панели используются только частично; то есть панели встроены в структурный каркас, который несет большую часть нагрузки, а сэндвич-панели несут только непосредственно загруженные нагрузки.
Обычно эти сэндвичи представляют собой стеновые панели, подверженные только поперечным нагрузкам. Они передают эти нагрузки на основной каркас конструкции. На самом деле, этот вопрос, который должны делать строительные сэндвич-панели, — это привычка. Для многих приложений строительство — это понимание, которое ограничивает конструктивное использование сэндвич-панелей. Также нет естественной причины для легких конструкций, особенно домов и одно- или двухэтажных коммерческих или промышленных зданий, что строительные сэндвич-панели не должны нести все нагрузки и устранять несущий каркас.
Многие сэндвич-панели могут или оказывают полное структурное воздействие с относительно небольшими модификациями.

Свойства сэндвич-панелей

Тепловые свойства

Одной из наиболее привлекательных особенностей строительных сэндвич-панелей является их способность обеспечивать высокую эффективность теплоизоляции (т.е. низкий общий коэффициент теплопередачи) при минимальном нагреве. Существует множество теплоэффективных материалов сердечника, подходящих по конструкции. Толщина сэндвич-панелей определяется конструктивными требованиями (такими как минимальные размеры дверных и оконных рам) и другими соображениями, а не тепловыми.Вторые термические свойства сэндвич-панелей не очень хороши для каждой сэндвич-панели. Материалы, состоящие из сэндвич-панелей, могут иметь разные коэффициенты теплового расширения. А изменение температуры приводит к разным изменениям размеров в разных частях сэндвича. Это, сгибание или растяжение легко может привести к ухудшению состояния. Кроме того, одна сторона сэндвича, например внешняя поверхность стеновой панели, может претерпевать значительно большие изменения температуры, чем другая. Даже если разные части имеют равные коэффициенты, они могут создавать температурные градиенты, приводящие к дифференциальному расширению или усадке.Результат — снова разрушение. Чтобы свести к минимуму эти эффекты, требуется тщательный дизайн.

Влага и ее эффекты тесно связаны с тепловыми свойствами

Изменения температуры могут вызвать изменения давления воздуха внутри сэндвича из-за действия откачки, которое приводит к просачиванию водяного пара в панель. На панелях может образоваться конденсат, поэтому необходимо принять меры, чтобы избавиться от воды или предотвратить ее накопление. Это требует создания воздухонепроницаемых герметичных панелей или открытых конструкций, которые позволяют влаге проникать и стекать.

Проблемы со звуком

В основе акустических проблем лежит тенденция звука к светлым каркасам и доскам, открытым планам и часто к разделителям пространства. Этой ситуации способствуют стены из сэндвич-панелей, отсеки, разделители пространства и другие полуструктурные части здания.
Ранее использовавшаяся более тяжелая постоянная конструкция обеспечивала хорошие акустические барьеры благодаря своей массе. Современные легкие конструкции легко передают звук. Проблема состоит в том, чтобы сохранить акустические свойства легких панелей, близких к преимуществам сплошной жесткой конструкции, и обеспечить хорошие акустические барьеры и звукоизоляцию.По этой причине при изготовлении сэндвич-панелей необходимо пересмотреть основы передачи звука. Следует использовать инструменты с высоким акустическим сопротивлением, не прибегая к большой массе. По этой причине опорные системы важны при проектировании сэндвич-панелей, в том числе по акустическим причинам. Это не просто хорошие сэндвич-панели.

Системные требования

Панель должна быть частью здания. Также важно, чтобы некоторые системы использовались для встраивания сэндвич-панелей в здание.Фактически, система вставок может стать очень важным элементом, а плохое соединение может легко превратить хорошую сэндвич-панель в проблему.
Хотя сэндвич-система сама по себе является модульной, она должна адаптироваться к немодульной конструкции. Это должно позволить смешивать бутерброды с другими ингредиентами. Если такая гибкость не будет обеспечена наряду с простотой, вся сэндвич-панель и система крепления будут вызывать серьезные ограничения на практике.

в части архитектурного проектирования

Строительные сэндвич-панели открывают перед архитекторами как возможности, так и вызовы.Множество материалов, которые можно использовать в них, обеспечивают широкий диапазон узоров и цветов, а доступные размеры и формы обеспечивают значительную гибкость при проектировании. С другой стороны, необходимо использовать большое количество этих типов для снижения производственных затрат. Требования к доставке накладывают ограничения на размеры, формы и вес.
Панели также должны адаптироваться к другим элементам, таким как окна и двери, которые изготавливаются на заводе и должны использоваться повторно. Это может быть большой проблемой в эстетике.Это может создать однообразие и подвергнуться резкой критике. Проблема проектирования также может быть серьезной проблемой, но при успешном планировании может появиться эстетически удовлетворительное, а также эффективное здание. Тот факт, что панели, произведенные на заводе, можно при желании преобразовывать в различные формы, создает большое преимущество.

Положения

Сэндвич-панели в значительной степени новы по сравнению с другими архитектурными компонентами.Во многих случаях строительные процедуры и другие нормативные правила не учитывают неотъемлемые возможности использования сэндвич-панелей. Также вероятно, что эти правила были написаны, чтобы затруднить внедрение системы сэндвич-панелей. Это особенно верно для часто встречающихся кодов типов спецификаций. Должностные лица, составляющие процедуры, не хотят отказываться от привычной старой практики, даже если они позволяют это сделать.
Потребуются большие образовательные усилия. Архитекторов, инженеров, строителей и владельцев не нужно убеждать в надежности системы, но они должны убедить власти.Вы должны легко убедиться, что используемые сэндвич-панели действительно соответствуют условиям.

Материалы сердцевины и покрытия

В строительстве сэндвич-панелей использовалось много разных материалов. Он активно разрабатывается или исследуется во многих других композитных материалах. Лист между материалами покрытия, цемент, алюминий, фанера, нержавеющая сталь, ДСП, сталь с эмалированным фарфором и алюминий, армированные пластмассы, ламинаты высокого давления и прозрачные пластмассы — это железобетон.
Материалы сердечника также разнообразны. Стекло включает стирол, уретан, фенольные смолы и другие пенопласты; такие материалы, как подсолнухи, фанера, пробковое дерево, дерево и металлическая решетка; сотовые конструкции, переборки, маты из стекловолокна и заполнители из пенобетона.

Важным материалом во многих сэндвичах является клей, используемый для скрепления различных ингредиентов. Конструктивно клей должен выдерживать многократные повторяющиеся напряжения скольжения и растяжения, поскольку сэндвич подвергается нагрузкам различного типа.Он должен быть полностью водонепроницаемым, выдерживать высокие и низкие температуры и быть устойчивым к воздействию плесени и организмов животных.
Большинство клеев, используемых в строительных сэндвичах, основаны на синтетических смолах, термореактивных пластиках или термопластах, которые обычно сочетаются с другими материалами, такими как резина. Однако не все из них синтетические, и различные клеи основаны на природных материалах, включая асфальт. Прочность, долговечность и достаточная гибкость для восприятия дифференциальных сил — основные требования к конструкции хорошего клея.

Герметики и уплотнения

Герметики и уплотнения стали важными компонентами зданий. В этой области ведется активная деятельность. С этими материалами отдельно работают строительные исследовательские организации. Герметики и уплотнения, возможно, являются первыми важными в любой системе, использующей многослойную конструкцию.

На открытом воздухе, помимо обеспечения воздухонепроницаемости стыков, они также должны оставлять пыль, помогать устранять воздушный шум и обеспечивать подушки для предотвращения скрипа и других шумов, когда панели расширяются, сжимаются и перемещаются под нагрузкой.
Герметичность не важна для внутренних помещений, но для передачи звука и образования шума следует полагаться на уплотнительные материалы и уплотнения.

Герметики и уплотнения могут применяться в тяжелых условиях. Панели расширяются и сжимаются при изменении температуры, влажности или того и другого. Таким образом, тонкое уплотнение или соединение легко может подвергаться нагрузкам и силам давления в 50 процентов и более.
Ожидается, что соединение останется герметичным при высоких и низких температурах. Материал должен прилипать к соседним панелям или плотно прижиматься, не затвердевать достаточно, чтобы трескаться при низких температурах, и не болтаться в горячем состоянии.Он должен проявлять исключительную устойчивость к усталостным нагрузкам и не должен портиться в течение длительного времени под воздействием солнечного света, влаги, замораживания и оттаивания. Желательно, чтобы он наносился легко. Неудивительно, что по этим причинам они являются очень важной областью.

Контроль качества

Невозможно переоценить важность контроля качества при производстве сэндвич-панелей. Во многих отношениях наиболее важным аспектом сэндвич-панели является линия соединения между различными частями.В частности, это связь между сердечником и покрытиями. Несколько многообещающих комбинаций не увенчались успехом. Потому что он не мог достаточно хорошо связать части. Напряжение связок может быть серьезным из-за нагрузок и термических изменений. Влага, проникая внутрь, может вызвать расслоение, и даже если это не опасно, неприятная ситуация может легко возникнуть для глаза.
Очевидно, что различных частей сэндвич-панелей должно хватить для работы. Поверхности должны быть устойчивы к воздуху и износу и сохранять свой внешний вид.Даже если происходят изменения, материал сердцевины не должен портиться со временем и при изменении содержания влаги. Допуски на размеры сэндвич-панелей часто должны быть близкими. При многократном употреблении бутербродов в большом количестве, вероятно, будут заметны изменения в размере. При обнаружении плоских поверхностей с высокой отражающей способностью, как в случае с рядом бутербродов, заметно заметны волнистость и выступы. Поэтому строгий контроль качества становится обязательным.

Наружная поверхность и другие конструкционные формы

Именно заполнения в каркасах, вероятно, будут нести основную нагрузку на конструкцию.Это естественная тенденция думать о сэндвич-панелях как о плоской стене или кровле. В любом случае сама панель и кромочные планки считаются простыми отношениями. Некоторые из лучших применений бутербродов в будущем могут заключаться в использовании простых плоских панелей.

Использование на открытых пространствах показывает, что сэндвич-панели, используемые в различных формах, являются обязательными в таких ситуациях, как покрытие верхней части больших пространств. Гнутые и фасонные пластины особенно хорошо подходят для этих требований. Несмотря на проблемы изгиба и изгиба плоских панелей на больших площадях, существует необходимость преобразования сэндвич-панелей в различные формы.

Статус сэндвич-панелей, используемых в стеклопластике, по сравнению с общими характеристиками

Когда мы смотрим на эти свойства сэндвич-панелей, мы анализируем, почему стеклопластик, то есть стеклопластик, широко используется. Стекловолокно само по себе представляет собой сэндвич-поверхность.
Сэндвич-панели, поддерживаемые этим материалом, наилучшим образом соответствуют требованиям, предъявляемым к сэндвич-панелям, благодаря естественным элементам, исходящим из конструкции. Таким образом, это легкие, гибкие и многослойные панели, состоящие из листов, армированных стекловолокном, и системы пенопласта очень хорошо поглощают звук.Их можно очень легко комбинировать с опорными системами здания, ожидаемыми от сэндвич-панелей. Они могут изготавливаться в разных архитектурных решениях для разных проектов. Они не создают однообразного дизайна. Они могут быть произведены в тысячах различных форм и цветов.

Поскольку этот материал все чаще используется, он стал строительными компонентами, которые, по мнению надзорных органов, хорошо известны и подпадают под действие правил.
Поскольку материалы, из которых состоит сэндвич, естественным образом состоят из стеклопластиковых панелей, устойчивых к коррозии, влаге, износу в погодных условиях, растягивающим и механическим нагрузкам, они более эффективны в конструкциях, чем любые другие альтернативные сэндвич-панели.Материалы сердцевины и покрытия близки друг к другу из-за коэффициентов термического напряжения, материалы не отделяются друг от друга из-за разницы температур. Учитывая ожидания лучших сэндвич-панелей, сэндвич-панели, созданные из стеклопластиковых листов, легко понять, почему мы видим все больше и больше в конструкциях с каждым днем.

5 главных преимуществ сэндвич-панелей

Автор: Tex Tech Industries на 4 декабря 2020 г., 16:24 | Оставить комментарий

Сэндвич-панели, также называемые композитами с сэндвич-структурой или сэндвич-структурами, представляют собой конструкционные материалы, которые состоят из жесткого сердечника между двумя лицевыми панелями (т.э., скины). Сердечник разделяет и поддерживает два внешних слоя, в результате чего получается композит с высокой жесткостью на изгиб, но с низким весом материала. Эти качества, в дополнение к превосходной структурной стабильности, долговечности и рентабельности материала, делают сэндвич-панели подходящими для использования в различных инженерных областях.

Не знаю, подходят ли сэндвич-панели для вашего применения. Узнайте больше о преимуществах материалов ниже.

Преимущества сэндвич-панелей

По сравнению с другими конструкционными материалами сэндвич-панели обладают рядом преимуществ, в том числе:

1.Огнестойкость

Сэндвич-панели демонстрируют исключительные характеристики при воздействии огня. Некоторые варианты обеспечивают огнестойкость при температурах до и выше 1000 ° C.

Используя многослойные материалы при строительстве здания, проектировщики и инженеры могут лучше обеспечить безопасность сотрудников и оборудования. Однако они должны учитывать размер и высоту здания, а также требуемую степень огнестойкости.

2. Теплоизоляция

Сэндвич-панели обладают хорошими теплоизоляционными свойствами.Однако соотношение теплоизоляции и теплопроводности материала зависит от типа и толщины используемых материалов.

Использование сэндвич-панелей при строительстве здания помогает снизить количество энергии, необходимой для операций обогрева / охлаждения, что приводит к снижению общих затрат на электроэнергию. Кроме того, при правильной установке они снижают риск образования плесени и избыточной влажности, возникающих в результате теплового движения и конденсации. Толщина изоляционного материала, используемого в сэндвич-системе, зависит от требований к тепловой и несущей способности, условий окружающей среды и назначения здания.

3. Звукоизоляция

В приложениях, создающих высокий уровень шума, необходимы звукоизоляционные материалы. Они помогают изолировать источник шума от других зон на предприятии, что помогает сохранять в этих зонах тишину и комфорт для рабочих и прохожих.

4. Высокое отношение прочности к массе

По сравнению со сплошными ламинатами сэндвич-панели имеют лучшее соотношение прочности к массе. В результате они могут выдерживать сопоставимые нагрузки с меньшим количеством конструкционного материала, что может привести к снижению затрат на закупку материалов и транспортировку.

5. Экономическая эффективность

Сэндвич-структуры являются экономически эффективным вариантом, потому что их внутренние материалы менее дороги, чем другие композитные армирующие материалы, и их легко совместное отверждение с кожей в одноразовых процессах (например, введение смолы). Кроме того, присущая им долговечность снижает затраты на техническое обслуживание.

Сэндвич-панели в Tex Tech

В Tex Tech мы являемся мировым лидером в исследованиях, разработках и производстве высококачественных материалов.Наша команда постоянно ищет способы улучшения и расширения наших материальных возможностей, чтобы предоставить клиентам новые и инновационные решения для их проблем с инженерными тканями. Вот почему мы с гордостью сообщаем, что недавно приобрели технологию для продукта ZPlex, совместимой полной сэндвич-системы.

ZPlex — это армирующий материал, состоящий из вспененных сердцевин с закрытыми порами, заключенных в трехмерный тканый материал. В нем есть пути прохождения смолы, образованные путем вплетения тонких вспененных сердцевин в материал и объединения их с обшивкой с помощью Z-волокон.Такая конструкция помогает ускорить процесс инфузии за счет интеграции каналов для смолы и уменьшить сквозную печать из-за использования пены.

Некоторые из ключевых преимуществ ZPlex включают:

• Он очень удобен в исходном состоянии.
• Затвердевший продукт непросто раздавить.
• Не уплотняется под вакуумом.
• Не впитывает влагу.
• Не подвержен расслоению.
• Подходит для ручной укладки.

Мы предлагаем ZPlex с полиэтиленовой сердцевиной толщиной 1/4 и 3/8 дюйма и структурной обшивкой 54 унции / ярд ² . Ее можно обрезать ножницами или другими механическими средствами.

Чтобы узнать больше об этой сэндвич-системе, загрузите ZPlex: Conformable Total Sandwich System Data Sheet.

---

Сэндвич-панель — обзор

14.6.1 Композитные сэндвич-панели

Сэндвич-панели обычно содержат относительно мягкую сердцевину, зажатую между двумя жесткими внешними лицевыми листами.Добавление сердечника увеличивает жесткость на изгиб за счет увеличения второго момента площади конструкции без значительного увеличения веса. Таким образом, такие конструкции обладают высокой удельной прочностью и жесткостью, а также акустическими демпфирующими свойствами, что делает их привлекательными материалами для применения в аэрокосмической отрасли. Например, 8% смачиваемой поверхности Boeing 707 составляют многослойные конструкции, этот показатель вырос до 46% в самолетах Boeing 757 и 767 [56]. Кроме того, фюзеляж Boeing 747 в значительной степени основан на сотовых конструкциях Nomex, а также полы, потолок и боковые панели [56].Точно так же Beech Starship признан первым самолетом-сэндвичем, имеющим в своей конструкции углерод / номекс и арамид / номекс. Многослойные конструкции, в основе которых лежат сотовые заполнители, также находят широкое применение в стенах багажных отсеков, конструкциях, которые потенциально могут подвергаться взрывным нагрузкам от скрытых взрывчатых веществ [57].

Существует огромная возможность для потенциальных комбинаций лицевых листов и сердечников, включая изменение геометрии (толщины лицевых листов и сердечника), материала (смола, арматура, материал сердечника), методов соединения и изготовления.Arora et al. В [58] представлены измерения переходных характеристик взрывных испытаний сэндвич-панелей с эпоксидными лицевыми панелями из Е-стекловолокна и сердцевинами из полимерной пены (Corecell). Панели считались репрезентативными для полноразмерных панелей, используемых на морском транспорте, с открытой целевой площадью 1,6 × 1,3 м. Панели были загружены путем взрыва 30 кг сфер из полиэтилена 4 на расстоянии нескольких метров от панели. Данные поля нестационарной деформации и смещения были получены с использованием высокоскоростной фотографии и цифровой корреляции изображений [58].Наблюдалась асимметричная деформация панели из-за граничной поддержки панелей. Конечно-элементные модели были построены с использованием Abaqus, чтобы понять влияние граничных условий на отклик панели. Повреждение лицевой стороны произошло из-за растрескивания и сопровождалось локальным отслаиванием. Также были очевидны растрескивание сердечника при сдвиге и разрушение поверхности раздела. На задних лицевых листах не было видимых разрывов на разрыв и растрескивание [58].

Gardner et al. [59] представили результаты испытаний ударно-нагруженных сэндвич-панелей, содержащих лицевые листы из винилэфира из Е-стекла и сердцевину из полимерной пены Corecell.Были также исследованы испытания на панелях с сердцевинами ступенчатого изменения плотности и прослойками из полимочевины. Корреляция цифрового изображения использовалась для захвата динамического отклика панелей. Результаты показали, что сердцевина из полимочевины улучшает характеристики панелей при размещении на задней стороне панели. Наблюдались сжатие сердечника, отслоение лицевой панели и растрескивание сердечника.

Langdon et al. [60] протестировали композитные панели из стекловолокна и винилэфира, имеющие массу, эквивалентную многослойным панелям, имеющим такой же композит в лицевой панели и сердцевине из вспененного ПВХ.Хотя винилэфирные полимеры не относятся к смолам для аэрокосмической промышленности, метод и результаты исследования представляют интерес для тех, кто занимается взрывными испытаниями многослойных структур для аэрокосмической промышленности. Панели имели открытую площадь диаметром 200 мм и заряжались взрывчатым веществом в непосредственной близости от панелей [60]. Наблюдалось расслоение лицевых листов, сжатие сердцевины, фрагментация сердцевины и разрыв волокна [60], как показано в типичном примере на рис. 14.9. Также было выполнено конечно-элементное моделирование отклика панели.Испытания показали, что в этом конкретном случае простые композитные панели обладают превосходной устойчивостью к взрывной нагрузке, поскольку они могут подвергаться взрывам с большей массой заряда без разрушения. КЭ анализ и эксперименты показали, что это произошло из-за более высокой скорости, передаваемой на переднюю поверхность листа во время взрывного нагружения, что привело к выходу из строя лицевой панели. Высокие скорости вызвали разрушение волокна на передней поверхности листа, в результате чего мягкий сердечник подвергся взрывной нагрузке, что привело к фрагментации сердечника.Хотя панели предназначались для использования в морских приложениях, работа подчеркивает как необходимость тщательного проектирования композитных панелей, так и сложную взаимосвязь между геометрическими и материальными свойствами этих конструкционных материалов.

Рисунок 14.9. Фотография поперечного сечения ударно-нагруженной полимерной сэндвич-панели с лицевыми панелями из винилэфира из стекловолокна и сердцевиной из вспененного ПВХ (импульс = 19,1 нс, заряд 10 г ПЭ4) [60].

Ma et al. [61] изучали реакцию на взрыв алюминиевых сотовых сэндвич-панелей на основе FML-оболочек из базальтового волокна / алюминиевого сплава.Базальт был выбран из-за его превосходных механических свойств и экологических характеристик. Авторы исследовали несколько конструкций, основанных на различных конструкциях сотового заполнителя. Было показано, что эти армированные натуральным волокном конструкции обладают превосходной взрывостойкостью по сравнению с аналогичными панелями, изготовленными с использованием обшивки из алюминиевого сплава. Было также продемонстрировано, что ударопрочность сэндвич-панелей зависела от геометрических размеров мишени, класса ядра, а также от интенсивности взрыва.

Хотя большая часть опубликованных работ по взрывной реакции сэндвич-панелей сосредоточена на плоских ламинатах, лишь в ограниченном количестве работ исследовалось влияние взрывной нагрузки на изогнутые сэндвич-панели [62,63]. Лэнгдон и др. [62] исследовали влияние кривизны и направления нагрузки на взрывную реакцию изогнутых стекловолоконных / эпоксидных ламинатов и сэндвич-панелей. Более низкие уровни импульса передавались, когда выпуклая сторона изогнутых панелей была ориентирована в сторону взрыва.Панели из ламината показали превосходные характеристики по сравнению с сэндвич-панелями эквивалентной массы, поскольку порог разрыва ламината был намного выше. Было рекомендовано увеличить толщину лицевого листа сэндвич-панелей, но не исследовалось. Ху Фатт и Сириволу [63] разработали аналитическую модель для прогнозирования реакции на взрыв неглубоких композитных многослойных конструкций с двойной кривизной. Здесь уравнения движения Лагранжа использовались для предсказания отклика оболочек с изотропным и трансверсально изотропным упругопластическим сердечником.Авторы провели подробное параметрическое исследование, в котором было показано, что взрывостойкость панелей с двойной кривизной увеличивается с уменьшением степени кривизны.

С точки зрения авиакосмической отрасли, работа, о которой сообщалось выше, указывает на важные соображения по использованию композитных сэндвич-панелей во взрывобезопасных приложениях. Некоторые из важных соображений — это толщина передней лицевой панели, эквивалентность простых композитных ламинатов, технология покрытия, характеристики поглощения энергии сердцевиной и сопротивление расслаиванию композитных лицевых листов.

Сэндвич-панель — обзор

13.6.1 Композитные сэндвич-панели

Сэндвич-панели обычно содержат относительно мягкую сердцевину, зажатую между двумя жесткими внешними лицевыми листами. Добавление сердечника увеличивает жесткость на изгиб за счет увеличения второго момента площади конструкции без значительного увеличения веса. Таким образом, такие конструкции обладают высокой удельной прочностью и жесткостью, а также акустическими демпфирующими свойствами, что делает их привлекательными материалами для применения в аэрокосмической отрасли.Например, 8% смачиваемой поверхности Boeing 707 составляют многослойные конструкции, этот показатель вырос до 46% в самолетах Boeing 757 и 767 [39]. Кроме того, фюзеляж Boeing 747 в значительной степени основан на сотовых конструкциях Nomex, а также полы, потолок и боковые панели [39]. Точно так же Beech Starship признан первым самолетом, полностью состоящим из сэндвичей, в конструкции которого использованы углерод / номекс и арамид / номекс. Многослойные конструкции, в основе которых лежат сотовые заполнители, также находят широкое применение в стенах багажных отсеков, конструкциях, которые потенциально могут подвергаться взрывным нагрузкам от скрытых взрывчатых веществ [40].

Существует огромная возможность для потенциальных комбинаций лицевых листов и сердечников, включая изменение геометрии (толщины лицевых листов и сердечника), материала (смола, арматура, материал сердечника), методов соединения и изготовления. Arora et al. [41] представляют измерения переходных характеристик в результате взрывных испытаний сэндвич-панелей с эпоксидными лицевыми панелями из E-стекловолокна и сердцевинами из полимерной пены (Corecell). Панели считались репрезентативными для полноразмерных панелей, используемых на морском транспорте, с открытой целевой площадью 1.6 × 1,3 м. Панели были загружены путем взрыва 30 кг сфер из полиэтилена 4 на расстоянии нескольких метров от панели. Данные о нестационарном поле деформации и смещения были получены с помощью высокоскоростной фотографии и цифровой корреляции изображений [41]. Наблюдалась асимметричная деформация панели из-за граничной поддержки панелей. КЭ-модели были построены с использованием Abaqus, чтобы понять влияние граничных условий на отклик панели. Повреждение лицевой стороны произошло из-за растрескивания и сопровождалось локальным отслаиванием.Также были очевидны растрескивание сердечника при сдвиге и разрушение поверхности раздела. На оборотных лицевых листах не обнаружено видимых разрывов от разрывов и растрескиваний [41].

Gardner et al. [42] представили результаты испытаний ударно-нагруженных сэндвич-панелей, содержащих лицевые листы из винилэфирного стекла E и сердцевину из полимерной пены Corecell. Были также исследованы испытания на панелях с сердцевинами ступенчатого изменения плотности и прослойками из полиуретана. Корреляция цифрового изображения использовалась для захвата динамического отклика панелей. Результаты показали, что полиуриевый сердечник улучшает характеристики панелей при размещении на задней стороне панели.Наблюдались сжатие сердечника, отслоение лицевой панели и растрескивание сердечника.

Langdon et al. [43] протестировали композитные панели из стекловолокна и винилэфира, имеющие массу, эквивалентную многослойным панелям, имеющим такой же композит в лицевой панели и сердцевине из вспененного ПВХ. Хотя полимеры на основе сложных виниловых эфиров не являются смолами для аэрокосмической промышленности, метод и результаты исследования представляют интерес для тех, кто занимается взрывными испытаниями многослойных конструкций для аэрокосмических приложений. Панели имели открытую площадь диаметром 200 мм и заряжались детонирующим пластиковым взрывчатым веществом в непосредственной близости от панелей [43].Наблюдалось расслоение лицевых листов, сжатие сердечника, фрагментация сердечника и разрыв волокна [43], как показано в типичном примере на Рисунке 13.9. КЭ моделирование отклика панели также было выполнено. Испытания показали, что в этом конкретном случае простые композитные панели обладают превосходной устойчивостью к взрывной нагрузке, поскольку они могут подвергаться взрывам с большей массой заряда без разрушения. КЭ анализ и эксперименты показали, что это произошло из-за более высокой скорости, передаваемой на переднюю поверхность листа во время взрывного нагружения, что привело к выходу из строя лицевой панели.Высокие скорости вызвали разрушение волокна на передней поверхности листа, в результате чего мягкий сердечник подвергся взрывной нагрузке, что привело к фрагментации сердечника. Хотя панели предназначались для использования в морских приложениях, работа подчеркивает как необходимость тщательного проектирования композитных панелей, так и сложную взаимосвязь между геометрическими и материальными свойствами этих конструкционных материалов.

Рисунок 13.9. Фотография поперечного сечения ударно-нагруженной полимерной сэндвич-панели с лицевыми панелями из стекловолокна и винилэфиром и сердцевиной из вспененного ПВХ

(импульс = 19.1 Н · с, заряд ПЭ4 10 г) [43].

С точки зрения авиакосмической отрасли, работа, опубликованная в [40–43], указывает на важные соображения по использованию композитных сэндвич-панелей во взрывостойких приложениях. Некоторые из важных соображений включают толщину лицевого листа, эквивалентность простых композитных ламинатов, технологию покрытия, характеристики поглощения энергии сердцевиной и сопротивление расслаиванию композитных лицевых листов.

Технологии производства сэндвич-панелей | Новости металлического строительства

Способы непрерывного и периодического производства панелей

За последние 50 лет сэндвич-панели превратились в особенно экономичное средство строительства.Комбинированные материалы всегда представляют собой два слоя оболочки (жесткий металлический облицовочный материал или гибкие оболочки, такие как тонкий алюминий, бумага или мембраны, в зависимости от области применения) и изоляционный материал сердцевины.

В основном существует две технологии производства панелей: непрерывная и прерывистая. В непрерывном процессе все используемые материалы обрабатываются вместе, и полностью сформированная панель разрезается на желаемую длину без остановки линии. В прерывистом процессе материалы обрабатываются отдельно; это означает, что облицовки формируются и разрезаются на желаемую длину, а затем собираются вместе в прессе, куда впрыскивается пена.

Прерывистый процесс имеет более низкий уровень производительности, который нельзя сравнить с непрерывным. Сегодня он используется для продуктов, форма которых не позволяет осуществлять непрерывный процесс, или когда требуемая производительность не оправдывает инвестиций в непрерывную линию.

Непрерывная линия имеет среднюю скорость около 14 метров в минуту при производстве панелей средней толщины (40-50 мм) с металлической облицовкой.При одной восьмичасовой смене в день в течение 220 дней в году объем производства составляет около 1 180 000 метров в год при эффективности 80 процентов. Прерывистая линия с двойным прессом длиной 12 метров при тех же условиях может достичь производительности около 100 000 метров в год при работе в одну смену в день.

Линия непрерывного производства панелей

Типичная непрерывная линия состоит из следующих трех участков:

• участок обработки внешних слоев

• участок обработки изоляционных материалов

• участок обработки панелей

В типичном случае сэндвич-панели с обеими внешними поверхностями из листового металла и изоляционным сердечником из жесткого пенополиуретана первая секция начинается с разматывателей листов и продолжается со всем оборудованием для придания двум листам желаемой формы.Панно может быть панелью для стен или для крыши. Сэндвич-панели с гибкими слоями (алюминий, стекловолокно, асфальтобумага) не подвергаются рулонной формовке. Обе поверхности готовых панелей полностью плоские. Поверхности предварительно нагревают до температуры, необходимой для процесса (обычно от 40 до 65 C), а затем подготавливают изоляционный материал.

В случае полиуретановых панелей (PU-PIR) пена образуется из требуемых химических компонентов, дозированных и смешанных вместе в пенообразователе.Полученная жидкая смесь равномерно распределяется по нижнему металлическому листу. Металлическая облицовка, пена и, возможно, боковые полосы или прокладки запрессовываются внутри двойного конвейера или пресса непрерывного действия. Эта машина должна поддерживать разделение металлических листов на желаемом расстоянии, пока пена расширяется.

Таким образом, панель будет иметь желаемую толщину и форму после того, как пена расширится и полностью затвердеет. Наиболее важным параметром для обеспечения хорошего результата процесса является контроль температуры химических компонентов, металлических листов и зоны прессования.Если изоляционный материал представляет собой минеральную вату или пенополистирол, он вставляется и приклеивается к металлическим листам в виде матрасов, которые были обрезаны и сформированы до нужной толщины перед вставкой.

Температура снова является критическим параметром, на этот раз для реакции клея, то есть для хорошей адгезии внутренней плиты к внешним слоям. После формирования панель разрезается, охлаждается, укладывается в стопку и оборачивается полиэтиленовой пленкой.Эти последние операции могут выполняться автоматически или вручную, в зависимости от уровня автоматизации, который требуется заказчику для своей производственной линии. Команда инженеров Bradbury Group, Италия, Трибано, Италия.

Инженерная группа Bradbury Group, Италия, Трибано, Италия. Для получения дополнительной информации посетите www.bradburygroup.com

.
