Водонагреватель для бассейна - виды и критерии по выбору. Жми!

Дача. Лето. Жара. Бассейн. Для ощущения полного комфорта нужно совсем немного – окунуться в прохладную воду.

Вот здесь то иногда и возникает проблема. Вода в бассейне нередко бывает слишком холодной. Особенно для детей. Прохладная, действительно освежающая вода в бассейне имеет температуру не ниже +22ᵒ С. Чтобы достичь этого показателя, необходимо периодически ее подогревать. Для этого используются различные нагреватели.

Виды оборудования

Для подогрева воды в бассейне используются следующие виды нагревателей:

  • электрические;
  • топливные;
  • газовые;
  • солнечные;
  • тепловые.

Рассмотрим эти виды подробнее.

Электрические

Являются самыми распространенными. Небольшие по габаритам, приятного дизайна, они изумительно выглядят рядом с бассейном.

Каждый из них имеет насос с фильтром. Таким образом вода в бассейне не только нагревается, но и одновременно очищается.

Большой популярностью пользуются водонагреватели Intex. Одной из востребованных моделей является Electric Pool Heater Intex 28684/56684. Это маломощный нагреватель, предназначенный для нагрева воды в бассейнах малого объема (до 17 м³).

Им удобно пользоваться на дачах, где устанавливаются надувные бассейны для детей. Абсолютно безопасен в работе. Легко устанавливается. Нагрев воды регулируется термостатом, что очень удобно. Но ручное управление приносит некоторые неудобства. Напряжение питания 220 В, мощность 3 кВт.

[warning]Важно знать: нельзя подключать водонагреватель, когда в бассейне купаются люди.[/warning]

Не меньшим спросом пользуются водонагреватели марки Bestway 58259. Так же относится к маломощным водонагревателям. Работает от сети 220 В. Повышает температуру воды в бассейне от 0,5 до 1,5ᵒ С/час.

Нагрев воды можно ускорить, если для этого использовать специальный укрывной тент. Режим работы нагревателя находится в пределах 16-35ᵒ С. Так же, как и Electric Pool Heater, удобен при нагреве не больших объемов (до 17000 л). В этом случае диаметр бассейна не должен превышать 4,5 метров.

Водонагреватель Бествей не имеет термостата, поэтому температуру воды в бассейне необходимо проверять на ощупь или термометром. Но некоторые модели термостатом комплектуются. Этот вопрос необходимо уточнять у продавца, покупая водонагреватель. При продаже водонагреватель Bestway 58259 комплектуется шлангами и навесным тентом. На это нужно обратить особое внимание, потому что порой недобросовестные продавцы продают эти аксессуары отдельно.

Большой популярностью пользуются проточные электронагреватели шведской фирмы PAHLEN. Мощность этих нагревателей варьируется от 3 до 18 кВт. Соответственно напряжение в сети 220 В будет запитывать только маломощные 3 кВт приборы. Для остальных напряжение в сети должно быть 380 В.

Электронагреватели PAHLEN оснащаются термостатами и реле, которые защищают воду от перегрева. Кроме этого, у них имеется еще ряд элементов защиты. Внутри металлического корпуса установлены мощные ТЭНы (теплонагревательные элементы), которые производят нагрев воды. Маломощные нагреватели выполнены в корпусах из термостойкой пластмассы.

Нагреватели этой линейки имеют маленькие по размерам корпуса, но при этом пропускают через себя достаточно большое количество воды, которую нагревают при необходимости до 40ᵒ С.

[advice]Совет редакции: перед подключением нагревателя в систему подогрева бассейна, необходимо внимательно прочитать «Инструкцию по эксплуатации» купленного прибора.[/advice]

Топливные

Топливные водонагреватели целесообразно устанавливать для стационарных бассейнов с большим объемом.

Нагрев воды осуществляется за счет сжигания какого-либо вида топлива. Это может быть газ, уголь, дрова или нефтяное топливо.

Топливные нагреватели имеют два важных нюанса, выполнение которых обязательно. Во-первых, в их систему обязательно должен быть включен циркуляционный насос. Во-вторых, при пользовании этим типом нагревателя необходимо принять меры к соблюдению и выполнению требований противопожарной безопасности.

Самым простым из топливных нагревателей будет дровяной водонагреватель. Его легко сделать своими руками. Из металлической трубы подходящего диаметра нужно изготовить змеевик. Обязательно предусмотреть, чтобы концы змеевика были длинными. В этом случае шланги, надетые на них, не будут обгорать.

Осталось внутрь змеевика заложить дрова, поджечь их и ждать, когда нагреется вода в бассейне.

Насос будет перекачивать холодную воду из бассейна через импровизированный подогреватель, где она будет нагреваться, и уже теплую закачивать в бассейн.

[warning]Совет мастера: при заключении змеевика в корпус, нагрев воды будет идти интенсивнее.[/warning]

При пользовании дровяным водонагревателем необходимо строго соблюдать меры противопожарной безопасности.

Для тех кто не хочет самостоятельно гнуть трубу, есть уже готовые печи с змеевиком производства «TERMOPOOL». Эти печи кстати сделаны из нержавеющей стали, что в разы увеличивает их срок службы и они имеют большую мощность до 55 кВт. Наличие экрана и крышки исключает открытый огонь. В отличии от электрических или газовых нагревателей, эти печи очень экономичны в использовании, а при наличии леса и соответственно бесплатных дров стоимость эксплуатации сводится к нулю.

Кстати, бесплатные дрова можно забрать в многочисленных фирмах по продаже деревянных паллет. У них остается много обрезков и сломанных паллет которые они с удовольствием отдают совершенно бесплатно!

Газовые

Газовые нагреватели в линейке водонагревателей для бассейнов занимают достойное место. По условиям эксплуатации они являются самыми экономичными.

Большая мощность (115 кВт) позволяет обогревать объемные стационарные бассейны. Для горения используется природный газ или пропан. Позволяют осуществлять быстрый нагрев воды в бассейне и легко поддерживают постоянную температуру.

Газовые нагреватели, по сравнению с дровяными, практически не требуют особого ухода. Это и понятно – газ, сгорая, не оставляет за собой ни золы, ни пепла, ни сажи. Но при пользовании газовым водонагревателем возникают проблемы другого порядка.

Установка газового котла требует не только специальных навыков, но и разрешения газовой службы. Поэтому вопросы газоснабжения, газопровода и монтажа газового оборудования требуют вмешательства специалистов-профессионалов

.

Принцип работы газового нагревателя прост – газ, сгорая в камере сгорания, выделяет тепло, которое нагревает воду. При правильном монтаже и своевременным обслуживанием газовые водонагреватели могут бесперебойно работать около шести лет.

[advice]Примите во внимание: при установке газового оборудования рекомендуется пользоваться только услугами специалистов Горгаза.[/advice]

Солнечные

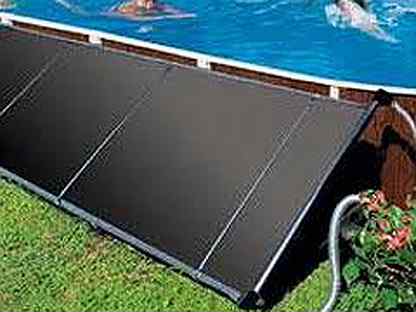

Водонагреватели, использующие энергию солнца, получили широкое распространение. Простота устройства, легкость в эксплуатации и ощутимый экономический эффект делают солнечные нагреватели все более распространенными.

Нет затрат на электроэнергию, газ, твердое топливо. Достаточно лишь солнечного освещения 3-5 часов в день, и вода в бассейне будет теплой. При этом никакого вреда экологии. Если в систему солнечного нагревателя подключить подогреватель любого типа, то вода в бассейне закрытого типа будет теплой в любое время года.

Приобретая солнечный водоподогреватель в торговой сети, его стоимость может показаться довольно высокой. Но дело в том, что через небольшой промежуток времени, работая на бесплатной энергии, такая установка полностью себя окупает.

Своими руками можно сделать упрощенный вариант солнечного обогревателя, например, на даче. Самая примитивная конструкция потребует 20-40 метров черного шланга, насоса для перекачки воды и удобной площадки, где будет уложен шланг. Это может быть частью забора или крыши дачного домика.

Останется все собрать воедино, подключить и можно пользоваться. Тепла от такой гелиоустановки хватит для обогрева на только маленького надувного, но и среднего каркасного бассейна. По отзывам тех, кто делал такую систему, работает она изумительно.

[warning]Примите к сведению: при изготовлении самодельного солнечного обогревателя, шланг нужно выбирать как можно большего диаметра.[/warning]

Тепловые

Своим внешним видом они несколько напоминают кондиционер. Управлять ими можно с помощью пульта или непосредственно с панели прибора.

Рабочее напряжение 220 В. Принцип работы тепловых нагревателей в корне отличается от рассмотренных ранее.

Электроэнергия расходуется не на нагрев, а на работу компрессора и электродвигателя вентилятора. В этом приборе осуществляется перекачка тепла из одной среды в другую.

Другими словами, энергия окружающей среды преобразуется с помощью компрессора в тепло, которое через теплообменник идет на обогрев воды.

Такая система нагрева воды успешно используется как в переносных, так и в стационарных бассейнах.

Выбор водонагревателя в первую очередь зависит от объема воды, которую нужно нагреть, и от конструкции бассейна. Если используется детский надувной бассейн, то вполне достаточно маломощного электрического нагревателя.

В случае, когда бассейн стационарный или большой каркасный, здесь предпочтение нужно отдавать мощным нагревателям, оборудованными котельными установками, которые абсолютно безопасны в работе.

Смотрите видео, в котором пользователь демонстрирует устройство эффективного солнечного нагревателя для бассейна, сделанного своими руками:

Оцените статью: Поделитесь с друзьями!

Индукционный котел отопления своими руками – сборка, установка + Видео

Сегодня уже с трудом верится, что отопление может быть экономным. Мы либо платим за электричество и газ, либо сжигаем огромное количество природного сырья. Но есть конструкция, способная спасти наш кошелек – индукционный котел отопления, своими руками который сделать тоже окажется дешевле.

Сложно ли понять схему его работы?

Для работы такого котла электроэнергия все-таки понадобится, но счет уже не будет столь пугающим. Главное достоинство таких обогревателей в их устройстве. Они очень выгодно преобразуют электричество в тепло (рабочая среда забирает почти 97%). Это дает быстрый нагрев при минимальных затратах. Рабочей средой или теплоносителем для индукционного котла чаще всего выступает неочищенная вода, которая нагревается и разносится по системе отопления дома. Но для этой цели вполне подойдет масло или антифриз.

Работа индукционного котла отопления

Система преобразования электроэнергии состоит из двух обмоток. Первая принимает ток из сети, создает вихревые потоки, которые становятся причиной электромагнитного поля. Оно направляется на внешнюю обмотку, которая по совместительству еще и корпус котла. Именно здесь и происходит нагревание теплоносителя, который идет по трубам.

Индукционный агрегат должен иметь патрубок для входа холодной воды и выхода горячей. Обычно снизу корпуса приваривается ввод, а сверху вывод. Носитель подается внутрь, обтекает корпус, нагревается за счет хорошей теплопроводности и уходит через верхнее отверстие в отопительную систему. Основная трудность при создании собственного котла – это правильно расположить внешнюю обмотку и сердечник, чтобы вихревые потоки и создаваемое поле эффективно разогревали котел. Для этого важно разобрать приведенную схему, доступную для понимания человека со средними знаниями физики.

Индукционный агрегат отопления

Кроме выгодного преобразования электроэнергии такие котлы еще и реже ломаются, потому что нет индивидуального статичного нагревательного элемента. Не оседает и накипь на корпусе, потому что система обмоток постоянно находится в состоянии легкой вибрации. Работает индукционный котел негромко и вредных выбросов не производит. Также протечки такой системы маловероятны, потому что сварных швов минимальное количество, а то и вовсе нет. Главным минусом индукционного нагревателя будет его цена, поэтому появляется все больше самодельных схем, одну из них мы и рассмотрим. Также его нельзя располагать вблизи постоянного пребывания людей, потому что это источник ЭМИ, значит, потребуется отдельная комната в дальнем углу дома.

Собираем простейший индукционный котел

Самый незамысловатый нагреватель просто заменит часть трубы в системе отопления. Насколько реально собрать такой индукционный котел своими руками, оцените по этой инструкции.

Как собрать индукционный котел своими руками - пошаговая схема

Шаг 1: Выбираем преобразователь энергии

На входе электроэнергию будет встречать сварочный инвертор. Изготавливать его самостоятельно могут только очень продвинутые пользователи, так как мы назвали эту схему простейшей, предполагаем, что вы его просто приобретете в соответствующем магазине. Какой из предложенных там взять? Это зависит от мощности, которую вы ожидаете получить от будущего индукционного нагревателя. В среднем для небольшого дома подойдет высокочастотный сварочный инвертор на 15 А. Желательно наличие функции плавного изменения тока.

Шаг 2: Тело нагревателя

Сложного внутри нашего котла мастерить не будем, пустим воду через нагретую стальную проволоку. Для этого берем прокат с диаметром не менее 7 мм. Нарезаем кусочки по 5 см длиной. Количество определяется размером корпуса, куда мы их будем засыпать. Его мы сделаем из пластиковой трубы с толстыми стенками, на нее в дальнейшем будем наматывать индукционную катушку. Естественно, пластик должен быть термоустойчивым. Нежелательно, чтобы диаметр трубы превышал 50 мм. Длину ее мы узнаем после того, как намотаем катушку, поэтому возьмите с запасом.

Индукционная катушка для самодельного котла отопления

Шаг 3: Индукционная катушка и подключение

Для создания катушки нужен медный провод, им равномерно обматывается наша пластиковая труба. Достаточно сделать 90–100 витков. Важно выдерживать между ними одинаковые отступы. Когда вы получили желаемый результат, отступите от крайних витков по 10 см и обрежьте трубу.

Шаг 4: Переходники

Теперь организуем подвод и выход теплоносителя. Для этого нужно прикрепить соответствующие переходники. С двух сторон трубы располагаем металлическую сетку, она предотвратит высыпание кусочков проволоки. Снизу крепим вводной переходник, через который вода будет поступать. Затем плотно и полностью засыпаем корпус проволокой и закрываем сверху выводным переходником. Вход и выход желательно снабдить шаровым вентилем на случай, если вы решите демонтировать котел, тогда воду из трубопровода сливать будет не нужно.

Шаровой вентиль для самодельного индукционного котла

Шаг 5: Подключение

Концы катушки выводятся на инвертор, но пока подключать еще рано. Сначала полученный агрегат нужно врезать в систему отопления. Для этого отпиливаем в подходящем месте часть трубопровода такого размера, чтобы расположенный вместо него самодельный котел стал без зазоров. Через переходники фиксируем входное и выходное отверстие. Теперь-то можно катушку присоединить к инвертору переменного тока. Остается пустить воду в систему и включить в сеть наш котел.

Какие условия обязательны для безопасной работы котла?

Собрать индукционный котел самостоятельно оказалось не так сложно, но есть несколько обстоятельств, без которых корректной его работы мы не добьемся. Такой нагревательный агрегат не будет функционировать, если в вашей отопительной системе нет принудительной циркуляции теплоносителя. То есть, это должна быть закрытая сеть с насосом, который и будет гонять воду по контуру. Также у вас должна быть возможность заземлить инвертор, иначе пожарная безопасность окажется под вопросом. В сеть этот агрегат нужно включать через устройство защитного отключения (УЗО).

Инвертор индукционного котла отопления

Крайне важно, чтобы в системе была вода. Без нее включать котел категорически запрещено. Ведь катушка намотана на пластиковую трубу, которая неспособна выдержать температуру раскаленной металлической проволоки. Поэтому корпус попросту расплавится, а дальнейшие последствия непредсказуемы.

К материалу самого домашнего трубопровода, куда врезается котел, особых требований нет. Это может быть и пластик, и металл. Главное, чтобы это была жесткая конструкция, а не болтающиеся шланги. Расположение катушки из соображений пожарной безопасности должно находиться в 30 см от стен и 80 см от пола и потолка. Если поблизости должны быть еще какие-то приборы или мебель, то расстояние до них тоже желательно выдержать около 30 см.

Подключение индукционного котла к жесткой конструкции трубопровода

Также не помешает на выходе из котла установить автоматический клапан с манометром, чтобы при необходимости он стравливал нарастающее давление, от которого может треснуть наш корпус. Это понадобится, если устройство принудительной циркуляции нужно будет отключить или насос просто внезапно сломается. Если эта идея вам нравится, тогда переходник на выходе из котла должен быть тройным (два входа для возможности отвода воды в разных направлениях, третий – для клапана). Корпус индукционного нагревателя можно обтянуть изолирующим материалом. Это снизит потери тепла и исключит возможность касания катушки по неосторожности, которая ударит током. Эту рекомендацию мы бы перевели в статус обязательного условия.

Оцените статью: Поделитесь с друзьями!

Как сделать индукционный нагреватель своими руками из сварочного инвертора

Электромеханические котлы отопления — это устройства, которые выделяются очень большим коэффициентом полезного действия. Они дают возможность ощутимо сократить затраты на электрическую энергию если сравнивать с классическими устройствами, оснащенными Нагревательными элементами трубчатого типа.

Модели товарного производства недешевые, благодаря этому идея сделать индукционный нагреватель собственными руками смотрится очень красиво.

Как это работает

Индукционный нагрев невозможен без применения трех ключевых компонентов:

  • индуктора;
  • генератора;
  • ТЕНА.

Индуктор собой представляет катушку, в большинстве случаев выполненную из проволоки из меди, при ее помощи генерируют магнитное поле. Генератор электрического тока применяют для получения высокочастотного потока из типового потока электрической сети в доме с частотой 50 Гц. В качестве ТЕНА применяется предмет из металла, способный поглощать энергию тепла под влиянием магнитного поля.

Если правильно объединить такие элементы, можно получить высокопроизводительный прибор, который идеально подойдёт для подогрева жидкого теплового носителя и домашнего отопления. При помощи генератора переменный ток с нужными параметрами подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц создает магнитное поле.

Высокочастотный переменный ток, поступающий от преобразователя напряжения к индукционной катушке, выполняет магнитное поле с регулярно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Характерность поля заключается в том, что оно владеет способностью на высоких частотах менять направление электро-магнитных волн. Если в это поле поместить какой-либо предмет из металла, он начнет разогреваться без непосредственного контакта с индуктором под влиянием созданных вихревых токов. Отсутствие контакта дает возможность сделать потери энергии при переходе из одного вида в другой ничтожными, чем и поясняется очень высокий КПД индукционных котлов.

Дабы разогреть воду для контура отопления, достаточно обеспечить ее контакт с нагревателем из металла. Нередко в качестве ТЕНА применяют трубу из металла, через какую просто пропускают водный поток. Вода заодно охлаждает нагреватель, что существенно увеличивает его служебный срок.

Плюсы и минусы

“Достоинств” у вихревого индукционного нагревателя очень много. Это примитивная для самостоятельного изготовления схема, очень высокая надежность, большой коэффициэнт полезного действия, сравнительно невысокие расходы на электрическую энергию, большой эксплуатационный период, небольшая вероятность появления неисправностей и т.п.

Продуктивность прибора может быть существенной, агрегаты данного типа удачно используются в металлургии. По скорости нагрева теплового носителя устройства данного типа смело соперничают с классическими электробойлерами, температура воды в системе быстро может достигать должного уровня.

Индукционная катушка нагревает металл (трубу или куски проволки), помещенные в середине нее, при помощи высокочастотных вихревых токов, контакт не обязателен

Во время функционирования индукционного котла нагреватель немножко вибрирует. Эта вибрация стряхивает со стенок трубы из металла известковый осадок и прочие допустимые загрязнения, благодаря этому в очистке этот прибор нуждается очень нечасто. Разумеется, систему отопления следует обезопасить от данных загрязнений при помощи фильтра механической очистки.

Систематический контакт с водой сводит до минимума и вероятность перегорания нагревателя, что считается довольно распространенной проблемой для конвекционных котлов с Нагревательными элементами трубчатого типа. Не обращая внимания на вибрацию, котел работает исключительно тихо, добавочная звукоизоляция в точке установки прибора не потребуется.

Еще электромеханические котлы удобны тем, что они почти что никогда не протекают, если только монтаж системы составлен грамотно. Отсутствие протечек вызвано бесконтактным способом теплопередачи нагревателю. Тепловой носитель при помощи технологии которая описана выше можно подогреть едва ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, дабы активизировать эффектное перемещение теплового носителя по трубам. Во многих случаях систему отопления не придется оснащать циркулярным насосом, хотя все может зависеть от свойств и схемы определенной системы обогрева. Порой циркулярный насос нужен. Установить прибор относительно очень просто. Хотя для этого потребуются некоторые способности процесса установки электрических приборов и труб отопления.

Однако есть у этого комфортного и хорошего прибора ряд минусов, с которыми также следует считаться. К примеру, котел греет не только тепловой носитель, но и все окружающее его пространство для работы. Необходимо выделить для подобного агрегата индивидуальное помещение и удалить из него все сторонние предметы. Для человека долгое пребывание очень близко от работающего котла тоже может быть небезопасным.

Для работы прибора нужна электрическая энергия. В местах, где свободный доступ к этому благу цивилизации отсутствует, индукционный котел будет бесполезен. Да и там, где наблюдаются постоянные перебои с электротоком, он покажет низкую результативность. При плохом обращении с прибором может случиться взрыв.

Если перегреть тепловой носитель, он превратится в пар. В результате системное давление резко возрастет, чего трубы просто не выдержат, их разорвет. Благодаря этому для правильной работы системы прибор следует снабдить как минимум прибором для определения величины давления, а самый лучший вариант — устройством непредвиденного отключения, термостатом и т.п.

Все это может ощутимо увеличить стоимость самодельного индукционного котла. Хотя прибор и считается почти что безвучным, это не все время так. Многие модели в силу различных причин могут все же производить некоторые шумы. Для устройства, сделанного собственными силами, вероятность подобного исхода увеличивается.

Как сделать

индукционный нагреватель

Сделать данное устройство собственными силами очень просто. Для этого потребуется:

  1. Сделать ТЕН.
  2. Сделать катушку индуктора из проволоки из меди.
  3. Взять готовый генератор электрического тока.
  4. Подсоединить нагреватель с катушкой к системе обогрева.
  5. Присоединить катушку к генератору.
  6. Подвести электрическое питание к системе.
  7. Сделать проверочный пуск, дабы проверить работу агрегата.

В промышленных моделях в качестве нагревателя применяется железная труба с толстыми стенками, но обеспечить необходимую мощность самодельного устройства, дабы подогреть подобный элемент, достаточно непросто и большого смысла не имеет. Индукционная катушка способна подогреть любой металл, благодаря этому нагреватель можно изменить.

Промышленные модели индукционных котлов снабжены ТЕНОМ, выполненным из толстой трубы из металла. В бытовых условиях скопировать такой аппарат трудно

В качестве корпуса для индукционного нагревателя из инверторного сварочного аппарата применяют отрезок пластиковой трубы. Он обязан быть чуть больше в диаметре, чем отопительные трубы. Длина трубы для нагревателя может составлять приблизительно 1 метр, диаметр внутри можно варьировать в границах 50-80 мм.

Для подсоединения нагревателя к системе необходимо установить переходники в верхней и нижней части корпуса. Нижнюю часть трубы необходимо закрыть решёткой, потом в середину корпуса укладывают наполнитель, который состоит из маленьких частичек металла. Получить наполнитель можно, пример, из проволки, прутка, не широкой трубы из металла и т.п.

Длину отрезков можно варьировать произвольно. Очень часто чтобы это сделать применяют проволоку из стали диаметром 6-8 мм, которую просто нарезают маленькими кусочками. Некоторые мастера предлагают нарезать ее длинными прутьями, приблизительно по 90 см, т.е. практически по длине нагревателя.

Для корпуса ТЕНА индукционного котла, который сделали собственными руками, потребуется широкая, около 50 мм в диаметре, труба из пластика

Чем выше магнитное сопротивление стали, из которой сделана проволока, тем лучше она будет разогреваться. В зависимости от размеров данных кусочков выбирается и сетка для защиты, которую устанавливают внизу корпуса. Наполнитель засыпают или кладут в трубу до самого верха. Потом верхнюю часть также закрывают сеткой.

Схема позволяет составить представление про то, как включать индукционную спираль к нагревателю котла и к инверторному аппарату

Аналогичным образом, рукодельный нагреватель для индукционного котла смотрится как толстая труба из пластика, набитая кусочками металла и закрытая с обеих сторон сеткой. Снизу и сверху нагреватель имеет переходники для подсоединения к контуру отопления. Полипропиленовая труба для нагревателя обязана иметь достаточно толстые стенки.

Более того, любой пластик для этого не подойдёт, материал должен переносить влияние довольно большого нагрева и при этом не выделять в атмосферу или в тепловой носитель никаких опасных веществ. Сейчас следует сделать индукционную решётку. Для этого берут медную проволоку и наматывают ее прямо на корпус нагревателя.

В большинстве моделей самодельных индукционных нагревателей взамен пластиковой трубы применяют узкую медную трубку. Это плохой вариант, потому как правильно свернуть подобный элемент в спираль будет сложно

Чем больше витков проволки, тем лучше. Считается, что у индукционной катушки должно быть не меньше 90 витков. Индуктор наматывают на трубу вплотную, между виточками не должно быть никакого зазора. Для обмотки подойдёт медный закрытый провод на 1-1,5 мм. Намного толстый провод тут не требуется, потому как он и работы по обмотке осложнит, труднее разместить витки близко.

Эта схема поможет правильно присоединить катушку индуктора к сварочному инвертору, если сделать это неверно, катушка превратится в электромагнит

Наличие щелей может привести к появлению шума из-за вибрации, которой сопровождается работа подобного агрегата. На протяжении какого-то времени подобная ситуация может привести к разрушению изоляции, что вызовет межвитковое замыкание. Снизу и сверху кроме переходников необходимо установить краны запорного типа, дабы обеспечить возможность если понадобится закрыть воду в контуре отопления.

Во время установки нагревателя необходимо не забывать, что его нижний конец обязан быть направлен к обратке. Самый обыкновенный метод обзавестись генератором переменного поля — взять преобразователь напряжения от аппарата для сварки. Контакты индукционной катушки присоединяют к полюсам преобразователя напряжения. Как только к агрегату подведут электрическое питание и включат его в сеть, рукодельный индукционный котел начнет работать.

Для производства подобного устройства подойдёт даже недорогой сварочный прибор, к примеру, модель азиатского производства, которая дает возможность регулировать силу тока, начав с уровня в 10 А. Возле переходника на подаче необходимо установить датчик термостата. Подключение инверторного сварочного аппарата исполняется через этот термостат.

На выходах нужно поставить выпрямительные диоды. Для этого придется вскрыть корпус аппарата для сварки и припаять к выходу проводники, потом подсоединить их к диодам. Если сделать подключение без диодов, напрямую, то на обмотку поступит ток с выпрямленным напряжением, и катушка будет работать как электромагнит, а не как индуктор.

Для создания индукционной спирали лучше всего применять медную проволоку сечением 1,5 мм в хорошей изолирующей оболочке, необходимо сделать около 90 витков

В определенных современных в инверторных аппаратах есть датчик касания, который запускает работу в момент, когда электрод касается поверхности для работы. Данный момент следует предусмотреть, дабы датчик либо срабатывал в определенный момент, либо не оказывал влияние на работу самодельного котла. Если с переделкой аппарата для сварки у неопытного мастера появляются проблемы, ему лучше обратиться за профессиональной консультацией.

Для производства индукционного котла собственными руками можно взять любой сварочный прибор с подходящими параметрами. Если понадобится прибор можно будет опять применять для работ по сварке

Если все сделано правильно, сварочный прибор в дальнейшем можно применять по целевому направлению. Необходимо будет отпаять проводники с диодами и сделать обратную сборку. Под влиянием высокочастотного электрического тока индукционная катушка сделает магнитное поле.

Металл, находящийся в середине полимерного корпуса начнет разогреваться и передавать тепло воде, которая двигается по контуру отопления. На подогрев теплового носителя устройству потребуется только пару минут. Место для индукционного нагревателя необходимо правильно выбрать. Аппарат должен размещаться на 800 мм ниже потолочного уровня, а от стен и мебельных изделий его должно отделять минимум 300 мм.

Пару слов про безопасность

Самодельные электромеханические котлы как правило не снабжены системами контроля и защиты, что их делает небезопасными. Благодаря этому перед включением агрегата нужно удостовериться, что полость корпуса заполнена жидким тепловым носителем. Если полимерный корпус нагревателя будет подвергаться постоянному нагреву без омывания тепловым носителем, он просто расплавится, часто это приводит не только к деформированию нагревателя, но и к его полному повреждению.

Агрегаты данного типа почасту применяют для раскаливания и плавки металлов. Большие температуры, получаемые от индукционного нагревателя, просят чуткого отношения к вопросам безопасности

Опасным может быть и выпадение раскаленного металлического наполнителя из расплавившегося корпуса. В данном варианте придется практически полноценно демонтировать приспособление и сделать для него новый ТЕН. Подключение к электрическому питанию необходимо выполнять по отдельному кабелю, ведущему от щитка. Конечно, следует внимательно закрыть изоляцией все контакты. Преобразователь напряжения аппарата для сварки также нужно заземлить, это принципиальный момент для гарантии безопасности.

При этом потребуется провод сечением как минимум несколько миллиметров. Некоторые эксперты советуют отдавать преимущество шестимиллиметровому кабелю. Дабы устранить перегрев самодельного индукционного нагревателя из-за отсутствия в системе воды, рекомендуется установить при входе в нагреватель клапан лишнего давления.

Индукционный прибор для нагрева занимает довольно немного места, однако его необходимо расположить на конкретном расстоянии от поверхности потолка, стен, мебели и т.п.

Рукодельное приспособление данного типа, не снабженное особыми средствами защиты, это опасный объект, который требует строгого контроля. Благодаря этому есть смысл израсходовать чуть больше денег, но приобрести нужные устройства. При этом не будет мешать оценить расходы, возможно, приобретение готового индукционного котла обойдется не значительно дороже. Промышленные устройства в большинстве случаев снабжены всей нужной защитой.

Нужное видео по теме

Обзор принципов индукционного нагрева представлен тут:

В этом ролике можно увидеть хороший вариант изготовления индукционного нагревателя:

Для установки индукционного нагревателя не надо получать разрешение контролирующих органов, промышленные модели подобных устройств вполне не опасны, они подойдут и для частного строения, и для обыкновенной квартиры. Однако хозяевам самодельных агрегатов нужно всегда помнить о технике безопасности.

Индукционный нагреватель. Часть 1. Из сварочного инвертора.


устройство, плюсы и минусы использования в отопительных системах


Вихревой индукционный нагреватель в системе отопления дома

Когда заходит речь об отопительных системах и приборах для обогрева жилого дома, то сразу возникает множество мнений.

Одни утверждают, что лучше газового отопления ничего не существует, другие доказывают эффективность пиролизных котлов, третьи – никак не нарадуются твердотопливным агрегатам. Несомненно, все виды отопления имеют свои преимущества, но мы хотели бы обратить внимание на обогрев жилища электричеством.

Главным преимуществом такого вида обогрева является удобство эксплуатации: ведь не нужно заготавливать топливо и постоянно очищать оборудование от продуктов сгорания. Некоторые скептики, читая эти строки, резонно могут заметить: а как же быть с постоянным подорожанием электроэнергии? Куда же тогда девается эффективность электрического оборудования для отопления?

Смело можно ответить: в последнее время набирает популярности вихревый индукционный нагреватель, который создан на основе передовых современных технологий. Стоит также отметить, что расходы на этот вид электрического отопления значительно сокращены. (Об особенностях индукционного отопления читайте эту статью).

Поэтому, в этой статье мы подробно расскажем, что собой представляет вихревый индукционный нагреватель (сокращенно – ВИН), а также опишем все его преимущества и недостатки.

Конструкция

Вихревый индукционный обогреватель представляет собой прибор, в котором для подогрева теплоносителя используется энергия электромагнитного поля.

Иначе говоря, ВИН преобразует этот вид энергии в тепловую.

Этот вид индукционного котла состоит из следующих конструктивных частей:

  1. Нагревательный элемент, как правило, представлен в виде металлической трубы, которая помещается в электромагнитное поле.
  2. Индуктор, который является генератором электромагнитного поля. Обычно он представлен в виде цилиндра, состоящего из витков медной проволоки.
  3. Генератор переменного тока. Этот узел отвечает за преобразование обычной электроэнергии в высокочастотный ток.

Принцип работы ВИН

Принцип индукционного нагреваАлгоритм функционирования вихревого индукционного нагревателя заключается в следующих последовательных действиях:

  • генератор образует высокочастотный ток и подает его на индуктор;
  • индуктор, принимая этот ток, создает возле цилиндрической катушки электромагнитное поле;
  • нагревательный элемент, который находится внутри катушки из медной проволоки, разогревается с помощью вихревых токов, которые созданы электромагнитным полем;
  • теплоноситель, который находится внутри нагревательного элемента, одновременно с ним разогревается, и непосредственно подается к радиаторам отопления.

Важный факт: весь процесс работы ВИН происходит практически без энергетических потерь.

Преимущества и недостатки

Согласно отзывам владельцев ВИН, использование нагревателя этого вида имеет целый ряд достоинств, к которым можно отнести следующие важные моменты:

  • небольшие габаритные размеры позволяют использовать агрегат в любых помещениях;
  • высокий коэффициент полезного действия;
  • срок эксплуатации ВИН составляет более 30 лет;
  • не требует дополнительного ухода;
  • высокий уровень пожарной безопасности;
  • котел этого вида работает бесшумно;
  • на внутренних стенках не оседает накипь, потому что вихревые токи создают также и вибрацию;
  • полная герметичность ВИНа препятствует всякого рода протечкам;
  • процесс управления котлом полностью автоматизирован;
  • при работе агрегата не выделяются никакие вредные продукты сгорания, иначе говоря, нагреватель этого вида полностью экологичен;
  • возможность подключения к действующей отопительной системе;
  • в качестве теплоносителя можно использовать различные жидкости, например вода, антифриз, масло и прочее.

Для большей убедительности преимуществ этого вида котлоагрегата, приведем для примера технические характеристики нагревателя модели ВИН-15:

  • требуемое напряжение – 380В;
  • потребляемая мощность составляет 15 кВт/ч;
  • количество вырабатываемого тепла – 12640 Ккал/ч;
  • котел в полной мере может обогреть помещение объемом в 500–700 м3;
  • диаметр входящих и выходящих патрубков составляет 25 мм.

Трудно не согласиться, что это достаточно позитивные характеристики котла этой модели.

К основным негативным моментам использования вихревого индукционного нагревателя можно отнести следующее:

Совет специалиста: чтобы не допустить детонации, можно дополнительно установить датчик давления.

Как видим, недостатков индукционного котла гораздо меньше, чем преимуществ. Их вполне можно сократить, если придерживаться вышеуказанных рекомендаций. В этой статье мы подробно изложили все аспекты использования вихревого индукционного нагревателя. Надеемся, что наша информация поможет вам при установке ВИН в вашем доме.

Смотрите видео, в котором показаны особенности работы вихревого индукционного нагревателя ВИН, а также отзывы об этом оборудовании:

Оцените статью: Поделитесь с друзьями!

teplo.guru

Самодельный индукционный нагреватель своими руками: схема и устройство

Принцип индукционного нагрева пришел в наш быт относительно недавно и сразу завоевал большую популярность. Причина – бесконечный поиск человеком недорогих и экономичных источников тепла для обогрева своего жилища. Многие даже решились попробовать сделать индукционный нагреватель своими руками с целью присоединить его к системе отопления частного дома. Попытаемся разобраться, что из этого получилось и оправдывают ли себя затраченные усилия и время.

Схема индукционного нагревателя

Благодаря открытию М. Фарадеем в 1831 году явления электромагнитной индукции в нашей современной жизни появилось множество устройств, нагревающих воду и другие среды. Мы каждый день пользуемся электрочайником с дисковым нагревателем, мультиваркой, индукционной варочной панелью, поскольку реализовать это открытие для быта удалось только в наше время. Ранее оно использовалось в металлургической и других отраслях металлообрабатывающей промышленности.

Заводской индукционный котел использует в своей работе принцип воздействия вихревых токов на металлический сердечник, помещенный внутрь катушки. Вихревые токи Фуко имеют поверхностную природу, поэтому есть смысл задействовать в качестве сердечника полую металлическую трубу, сквозь которую протекает нагреваемый теплоноситель.

Принцип действия индукционного нагревателя

Возникновение токов обусловлено подачей на обмотку переменного электрического напряжения, вызывающего появление переменного электромагнитного поля, меняющего потенциалы 50 раз в секунду при обычной промышленной частоте 50 Гц. При этом индукционная катушка выполнена таким образом, чтобы ее можно было подключить к сети переменного тока напрямую. В промышленности для такого нагрева используют токи высокой частоты – до 1 МГц, поэтому добиться работы устройства при частоте 50 Гц достаточно непросто.

Толщина медной проволоки и количество витков обмотки, которую используют индукционные нагреватели воды, рассчитано отдельно для каждого агрегата по специальной методике под требуемую тепловую мощность. Изделие должно работать эффективно, быстро нагревать протекающую по трубе воду и при этом не перегреваться. Предприятия вкладывают немалые средства в разработку и внедрение подобных продуктов, поэтому все задачи решены успешно, а показатель КПД нагревателя составляет 98%.

Помимо высокой эффективности особо привлекает скорость, с которой происходит нагрев протекающей через сердечник среды. На рисунке представлена схема работы индукционного нагревателя, сделанного в заводских условиях. Такая схема применена в агрегатах известной торговой марки «ВИН», выпускаемых Ижевским заводом.

Схема работы нагревателя

Долговечность работы теплогенератора зависит только от герметичности корпуса и целостности изоляции витков провода, а это получается достаточно большой период, производители декларируют – до 30 лет. За все эти достоинства, которыми в действительности обладают данные аппараты, надо выложить немалые деньги, индукционный нагреватель воды – самый дорогой из всех видов отопительных электроустановок. По этой причине некоторые умельцы взялись за изготовление самодельного прибора с целью задействовать его в отоплении дома.

Самодельные индукционные котлы

Самая простая схема устройства, которую собирают, состоит из отрезка пластиковой трубы, в полость которую закладываются различные металлические элементы с целью создать сердечник. Это может быть тонкая нержавеющая проволока, скатанная шариками, нарубленная мелкими кусочками проволока – катанка диаметром 6—8 мм или даже сверло диаметром, соответствующим внутреннему размеру трубы. Снаружи к ней приклеиваются палочки из стеклотекстолита, а на них наматывается провод толщиной 1.5—1.7 мм в стеклоизоляции. Длина провода – порядка 11 м. Технологию изготовления можно изучить, просмотрев видео:

Затем самодельный индукционный нагреватель испытали, заполнив его водой и подключив к индукционной варочной панели заводского изготовления ORION мощностью 2 кВт вместо штатного индуктора. Результаты испытаний показаны на следующем видео:

Другие мастера рекомендуют в качестве источника принять сварочный инвертор небольшой мощности, подключив клеммы вторичной обмотки к выводам катушки. Если внимательно изучить проделанную автором работу, то напрашиваются выводы:

  • Автор хорошо потрудился и его изделие, несомненно, работает.
  • Никаких расчетов по толщине провода, числу и диаметру витков катушки не производилось. Параметры обмотки были приняты по аналогии с варочной панелью, соответственно, индукционный водонагреватель получится мощностью не выше 2 кВт.
  • В лучшем случае самодельный агрегат сможет нагревать воду для двух радиаторов отопления по 1 кВт каждый, этого хватит на обогрев одной комнаты. В худшем случае нагрев будет слабым или вообще пропадет, ведь испытания проводились без протока теплоносителя.

Более точные выводы сделать трудно из-за недостатка информации о дальнейших испытаниях прибора. Другой способ, как самостоятельно организовать индукционный нагрев воды для отопления, показан на следующем видео:

Сваренный из нескольких металлических труб радиатор выполняет роль внешнего сердечника для вихревых токов, создаваемых катушкой той же индукционной варочной панели. Выводы следующие:

  • Тепловая мощность получившегося отопителя не превышает электрической мощности панели.
  • Количество и размер труб были выбраны случайно, но обеспечили достаточную поверхность для передачи тепла, возникающего от вихревых токов.
  • Данная схема индукционного нагревателя оказалась успешной для конкретного случая, когда квартира окружена помещениями других отапливаемых квартир. Кроме того, автор не показывал работу установки в холодное время года с фиксацией температуры воздуха в комнатах.

В подтверждение сделанных выводов предлагается просмотреть видео, где автор пытался применить подобный нагреватель в условиях отдельно стоящего утепленного здания:

Заключение

Конструирование и изготовление индукционных котлов – процесс непростой и требующий серьезного подхода. Представленные примеры показывают, что на данный момент пока не удалось создать надежный и работоспособный в каждой системе отопления самодельный агрегат. Экспериментальные модели нельзя предложить домовладельцам, которые хотели бы своими руками изготовить подобный индукционный нагреватель в домашних условиях.

Хорошая статья в тему: Как сделать индукционный нагреватель из сварочного инвертора.

cotlix.com

Индукционный нагреватель своими руками: схема и этапы сборки

Электрическая энергия обходится сегодня достаточно дорого, однако работающее на этом ресурсе отопительное оборудование не теряет популярности.

Это объясняется тем, что электроотопление является наиболее удобным способом обогреть жилище.

Особый интерес пользователей вызывают приборы, работающие на принципе электромагнитной индукции.

Главным образом потому, что такое устройство легко можно собрать самостоятельно. В этой статье мы поговорим об особенностях этих агрегатов, изучим их сильные и слабые стороны, а также научимся делать индукционный нагреватель своими руками.

Принцип работы

Работа всех электронагревателей, как обычных, так и индукционных, основана на одном и том же принципе: при пропускании электрического тока через некий проводник последний начнет нагреваться.

Количество выделяемого за единицу времени тепла зависит от силы тока и величины сопротивления данного проводника – чем больше эти показатели, тем сильнее будет греться материал.

Весь вопрос в том, каким образом вызвать протекание электротока? Можно подсоединить проводник непосредственно к источнику электрической энергии, что мы и делаем, втыкая в розетку шнур от электрочайника, масляного обогревателя или, к примеру, бойлера. Но можно применить и другой способ: как оказалось, протекание электротока можно спровоцировать воздействием на проводник переменного (именно переменного!) магнитного поля. Это явление, открытое в 1831-м году М. Фарадеем, получило название электромагнитной индукции.

Тут есть одна хитрость: магнитное поле может быть и постоянным, но тогда положение находящегося в нем проводника нужно постоянно менять. При этом будет меняться количество проходящих через проводник силовых линий и их направление относительно него. Проще всего проводник в поле вращать, что и делается в современных электрогенераторах.

Принцип электромагнитной индукции

Но можно менять и параметры самого поля. С постоянным магнитом такой фокус, конечно, не пройдет, а вот с электромагнитом – вполне. Работа электромагнита, кто забыл, основана на обратном эффекте: протекающий через проводник переменный ток генерирует вокруг него магнитное поле, параметры которого (полярность и напряженность) зависят от направления тока и его величины. Для более ощутимого эффекта провод можно уложить в виде катушки.

Таким образом, меняя параметры электротока в электромагните, мы будем менять все параметры наводимого им магнитного поля, вплоть до изменения местоположения полюсов на противоположное.

И тогда это магнитное поле, действительно являющееся переменным, будет наводить электроток в любом токопроводящем материале, расположенном в его пределах. И материал при этом, понятно, будет нагреваться. На этом и основан принцип работы современных индукционных нагревателей.

Хотите подобрать самый экономичный электрический бойлер? Тогда присмотритесь к индукционному водонагревателю. О преимуществах и недостатках прибора читайте в статье.

Решили установить электрический котел в качестве резервного теплогенератора? О том, какую модель лучше выбрать, читайте тут.

Индукционная печь — многофункциональное устройство. Ее можно приобрести в магазине, но интереснее и дешевле изготовить ее своими руками. По этой ссылке http://microklimat.pro/otopitelnoe-oborudovanie/pechi/indukcionnaya-svoimi-rukami.html вы найдете схему сборки прибора и узнаете об особенностях эксплуатации печи.

Индукционный генератор тепла в системе отопления

У применяемых в отопительных контурах индукционных водонагревателей имеются как общие для всех электронагревателей достоинства, так и присущие только им. Начнем с первой группы:

  1. По удобству использования электронагреватели опережают даже газовое оборудование, так как обходятся без розжига. К тому же они являются намного более безопасными: владельцу можно не опасаться утечки топлива или продуктов его сгорания.
  2. Электрооборудованию не нужны дымоход и обслуживание в виде удаления нагара и копоти.
  3. КПД электронагревателя не зависит от его мощности. Его можно установить на самый минимум, и при этом КПД агрегата останется на уровне 99%, в то время как КПД газового или твердотопливного котла в таких условиях окажется значительно ниже паспортного.
  4. При наличии электрического теплогенератора система отопления может работать в самом низкотемпературном режиме, что весьма актуально в периоды межсезонья. В случае применения газового или твердотопливного котла падение температуры «обратки» ниже 50 градусов не допускается, так как при этом на теплообменнике образуется конденсат (при использовании твердого топлива он содержит кислоту).
  5. Ну и последнее: при использовании электрообогрева можно обойтись без жидкостного теплоносителя, правда, к индукционным нагревателям это не относится.

Простой индукционный нагреватель

Перейдем к достоинствам непосредственно «индукционников»:

  1. Площадь контакта теплоносителя с горячей поверхностью в индукционных нагревателях в тысячи раз больше, чем в приборах с трубчатыми электронагревателями. Поэтому среда прогревается гораздо быстрее.
  2. Все элементы «индукционника» монтируются только снаружи, без каких-либо врезок. Соответственно, и протечки полностью исключаются.
  3. Поскольку нагрев осуществляется бесконтактным способом, нагреватель индукционного типа может работать с абсолютно любым теплоносителем, включая все виды антифризов (для ТЭНового электрокотла понадобился бы специальный). При этом вода может содержать сравнительно большое количество солей жесткости – переменное магнитное поле препятствует образованию накипи на стенках теплообменника.

На всякую бочку меда, как известно, найдется своя ложка дегтя. Здесь без этого тоже не обошлось: мало того, что сама по себе электроэнергия стоит достаточно дорого, так еще и индукционные нагреватели относятся к наиболее дорогому типу электроотопительного оборудования.

Индукционный нагреватель своими руками — схема конструкции

Простота конструкции – одно из достоинств индукционного нагревателя. Внутри круглого экранированного корпуса расположена катушка, на языке физиков именуема индуктором. Она подключается к источнику переменного тока. Внутри катушки расположен отрезок стальной трубы, заканчивающийся двумя патрубками. Последние позволяют присоединить нагреватель к системе отопления.

Таким образом, после подсоединения через трубу будет следовать теплоноситель, при этом она будет нагреваться под воздействием генерируемого катушкой переменного поля. От контакта с трубой, соответственно, будет греться и теплоноситель.

Схема индукционного нагревателя

В некоторых моделях индукционных нагревателей катушка подсоединяется непосредственно к электросети, вследствие чего создаваемое ею магнитное поле меняет полярность с частотой 50 Гц. Но существует и более производительная схема подключения. Она отличается от только что описанной наличием преобразователя, увеличивающего частоту колебания подаваемого на катушку тока с 50 Гц до нескольких десятков килогерц. Такой преобразователь называют инвертором. Он состоит из трех модулей:

  1. Выпрямитель, представляющий собой обычный диодный мост.
  2. Собственно, инвертор. Главные герои – пара т.н. ключевых транзисторов, которые могут очень быстро переключаться.
  3. Схема управления, которая «дирижирует» ключевыми транзисторами.

Несложно заметить, что происходящие внутри нагревателя процессы весьма сходны с работой понижающего трансформатора, только в данном случае вторичная обмотка является короткозамкнутой и располагается внутри первичной.

Другое отличие состоит в том, что в случае с трансформатором нагрев является побочным эффектом, который стараются предотвратить (например, набирают магнитопровод из отдельных изолированных пластин).

Как сделать индукционный нагреватель самому?

Простейший индукционный нагреватель своими руками делается так:

  1. На один конец отрезка толстостенной полипропиленовой трубы необходимо наварить муфту, предварительно закрепив на торце трубы капроновую мелкоячеистую сетку.
  2. Перевернув трубу сеткой вниз, необходимо заполнить ее рубленой нержавеющей проволокой диаметром 5 – 7 мм (длина обрезков – около 5 см).
  3. Свободный конец трубы также нужно закрыть с помощью муфты и сетки. Благодаря этому стальная засыпка, играющая роль сердечника, будет удерживаться внутри.
  4. С наружной стороны в каждую муфту вваривается переходник на нужный диаметр (соответствует диаметру отопительного контура.).
  5. На трубу следует намотать 90 витков медного провода.
  6. Получившуюся катушку нужно подключить к инвертору от самого дешевого сварочного аппарата, рассчитанный на ток сварки до 20А и оснащенный функцией его плавной настройки.
  7. Остается подсоединить нагреватель к системе отопления, заполнить ее теплоносителем и подать ток на катушку.

Для удобства обслуживания на входе и выходе из нагревателя можно установить шаровые краны – это даст возможность демонтировать устройство без дренирования отопительного контура.

Чтобы избежать разрыва системы из-за перегрева теплоносителя, с одной стороны к нагревателю через тройник следует подсоединить предохранительный клапан.

При наличии 3-фазной сети нагреватель можно усовершенствовать, установив вместо одной катушки три.

Полезные советы по безопасности

Несколько рекомендаций помогут избежать аварийных ситуаций:

  1. Индукционные нагреватели допускается применять только в системах с принудительной циркуляцией. Тепло вырабатывается довольно интенсивно, поэтому при естественной циркуляции, тем более с учетом значительного гидравлического сопротивления сердечника из рубленой проволоки, возможен перегрев теплоносителя.
  2. Не следует пренебрегать предохранительным клапаном. Он должен быть смонтирован либо на нагревателе, как было рассказано выше, либо в другом месте системы. Очевидно, что при выходе циркуляционного насоса из строя перегрева теплоносителя избежать не удастся, а при отсутствии предохранительного клапана такое явление приведет к разрыву системы.
  3. Подключать нагреватель следует через УЗО. Желательно, также, дооборудовать систему отопления термостатом.

Часто умельцы помещают самодельный индукционный нагреватель в утепленный металлический корпус. В таком случае он должен быть заземлен.

Из-за отсутствия у самодельного «индукционника» полноценного экранирования его следует размещать не ближе 80-ти см от потолка или пола. Расстояние между прибором и стеной должно составлять не менее 30 см.

Помните, что переменное электромагнитное поле существует не только внутри катушки, но и снаружи, поэтому оно может нагревать любые находящиеся рядом металлические предметы. Например, застежки или пуговицы на одежде пользователя.

Технология индукционного нагрева нашла широкое применение в промышленности и стала проникать в бытовую сферу. Индукционные котлы отопления привлекают своей экономичностью и простотой конструкции. Читайте об устройстве прибора и смотрите примеры самодельных конструкций.

О видах чугунных отопительных печей и вариантах их установки вы узнаете в этом материале.

Видео на тему

microklimat. pro

Индукционный водонагреватель своими руками

Сегодня при организации нагрева воды большое распространение получил индукционный водонагреватель. Эта востребованность обеспечена тем, что прибор является полностью экологически безопасным, не сушит и не пережигает воздух. Использование такого прибора может быть реализовано для проточного нагревания воды или в качестве нагревательного котла. Купить индукционный водонагреватель можно как в магазине, так и изготовить своими руками. Стоит отметить, что по техническим характеристикам он не уступит покупаемой модели, правда, будет выглядеть не так привлекательно, но стоит при этом намного меньше.

Особенности приборов

Применение такого прибора в домашних условиях позволяет получить максимальную производительность и надежность в эксплуатации. При этом агрегат не нужно сопровождать особой документацией и разрешением для установки, например, как газовый бойлер. Применяя индукционный нагреватель в роли традиционного отопительного котла, в некоторых случаях не потребуется использование насоса. Движение теплоносителя достигается путем процессов конвекции: вода при большом нагревании превращается в пар.

Стоит отметить, что у индукционного водонагревателя есть масса преимуществ, которые выделяют его среди конкурентов.

  1. Стоимость такого устройство незначительная.
  2. Есть возможность собрать нагреватель самостоятельно.
  3. Не издает постороннего шума. Катушка в процессе работы достаточно сильно вибрирует, но она практически не ощутима.
  4. Из-за постоянной вибрации грязь и накипь не успевает прикрепляться к функциональным элементам, поэтому прибор не нуждается в регулярной чистке.
  5. В своем составе имеет тепловой генератор, который очень легко делается герметичным. Вода, выступающая теплоносителем, помещена в нагревательный элемент, благодаря чему энергия передается через магнитное поле. Здесь не требуется использование контактов, а соответственно сальников и различных уплотнительных резинок, которые имеют особенность быстро выходить из строя.
  6. Редко ломается, так как за нагрев воды отвечает простая трубка, в которой просто нечему сломаться или перегореть.

Выбирая индукционный водонагреватель, хозяин получает прибор с минимальным эксплуатационным обслуживанием, так как он состоит из небольшого числа составляющих. А они, в свою очередь, очень редко выходят из строя.

Принцип работы индукционного котла

Но и без недостатков нельзя обойтись. Как и в любом виде техники, они есть.

  1. Высокое потребление электроэнергии, которое выльется большими счетами за свет;
  2. Устройство очень сильно нагревается, причем горячим становится все вокруг, поэтому не стоит прикасаться к прибору во время его работы.
  3. Индукционный водонагреватель имеет сильную теплоотдачу, поэтому необходима установка датчика температуры, чтобы предотвратить перегрев прибора, и, соответственно, взрыв.

Виды индукционных водонагревателей

Все приборы подобного типа, которые могут быть изготовлены своими руками, можно разделить на две группы:

  1. Вихревые нагреватели индукторного типа, которые чаще всего используются в домах для выполнения функций отопления. Именно их процесс изготовления будет рассмотрен ниже.
  2. Обогреватели, конструкция которых подразумевает применение разных видов электронных узлов и деталей.

При создании вихревого индукционного нагревателя (или сокращенно ВИН) своими руками, следует предусмотреть следующие конструкционные узлы:

  • элемент, отвечающий за преобразование электроэнергии в ток высокочастотного типа;
  • индуктор (чаще всего выполняется в виде цилиндрическом элементе из медной проволоки), что при использовании выполняет функцию трансформатора, отвечающего за образование поля магнитного характера;
  • элемент, который будет играть роль нагревательного, располагается внутри самого индуктора.

Работа ВИН выглядит следующим образом.

  1. Высокочастотный ток из преобразователя передается на индуктор.
  2. В индукторе образуется магнитное поле, что в свою очередь создает потоки вихревого характера.
  3. Теплообменник под действием вихревых потоков достаточно быстро достигает высокой температуры и, соответственно, нагревает теплоноситель, который распространяет тепло дальше.

Схема современного водонагревателя

Одним из самых главных компонентов является индукционная катушка, к изготовлению которой стоит отнестись с особой внимательностью. Медная проволока очень аккуратно наматывается на трубу из пластика, причем число мотков не должно быть меньше 100.

Из представленного описания можно сделать вывод, что изготовить индукционный водонагреватель самостоятельно не сложно.

Особенности изготовления

Индукционный нагреватель своими руками можно изготовить двумя способами. Вкратце стоит рассмотреть каждый из них.

Вариант 1

Наиболее простой прибор (при этом он будет иметь высокую мощность) можно изготовить на основе печатной схемы. Среди особенностей схемы, которая будет использоваться в приборе, следует выделить следующие моменты:

  • вся конструкция, по сути, представлена мультивибратором с организацией высокой мощности;
  • особое внимание стоит уделить сопротивлению, так как именно оно будет предотвращать перегрев транзисторов;
  • индуктор в таком приборе должен быть выполнен в виде спирали из 6-8 витков медной проволоки;
  • в качестве регулятора можно использовать соответствующий элемент из блока питания компьютера и не задумываться над его контракцией.

Специалисты рекомендуют: чтобы избежать поломок из-за выделения сильной энергии, транзисторы лучше всего устанавливать на радиаторы специальной конструкции.

Вихревой индукционный нагреватель

Вариант 2

В основу изготовления такого прибора своими руками положено использование электронного трансформатора.

Суть такого способа изготовления индукционного водонагревателя состоит в следующем.

  1. Две трубы с использованием сварки стоит соединить так, чтобы визуально они походили на бублик. Этот элемент впоследствии будет играть роль как элемента для нагревания, так и проводника.
  2. На корпус потребуется намотать проволоку из меди.
  3. Чтобы обеспечить качественное и быстрое движение воды, в основной корпус приваривают 2 патрубка. В один из них вода будет поступать, а со второго выходить уже в саму систему.

Вот и все советы по тому, как собрать такой нагревательный прибор своими руками и обеспечить в доме качественное отопление и постоянное присутствие горячей воды.

tehnika.expert

Индукционные нагреватели: тигельная печь, котел своими руками

Индукционная печь изобретена давно, еще в 1887 г, С. Фарранти. Первая промышленная установка заработала в 1890 г. на фирме Benedicks Bultfabrik. Долгое время индукционные печи и в индустрии были экзотикой, но не вследствие дороговизны электричества, тогда оно было не дороже теперешнего. В процессах, происходящих в индукционных печах, было еще много непонятного, а элементная база электроники не позволяла создавать эффективные схемы управления ими.

В индукционно-печной сфере переворот произошел буквально на глазах в наши дни, благодаря появлению, во-первых, микроконтроллеров, вычислительная мощность которых превышает таковую персональных компьютеров десятилетней давности. Во-вторых, благодаря… мобильной связи. Ее развитие потребовало появления в продаже недорогих транзисторов, способных отдавать мощность в несколько кВт на высоких частотах. Они, в свою очередь, были созданы на основе полупроводниковых гетероструктур, за исследования которых российский физик Жорес Алферов получил Нобелевскую премию.

В конечном итоге, индукционные печки не только совершенно преобразились в промышленности, но и широко вошли в быт. Интерес к предмету породил массу самоделок, которые, в принципе, могли бы быть полезными. Но большинство авторов конструкций и идей (описаний которых в источниках много больше, чем работоспособных изделий) плоховато представляют себе как основы физики индукционного нагрева, так и потенциальную опасность неграмотно выполненных конструкций. Настоящая статья призвана прояснить некоторые наиболее смутные моменты. Материал построен на рассмотрении конкретных конструкций:

  1. Промышленной канальной печи для плавки металла, и возможности ее создания самостоятельно.
  2. Тигельных печей индукционного типа, самых простых в исполнении и наиболее популярных среди самодельщиков.
  3. Индукционных водогрейных котлов, стремительно вытесняющих бойлеры с ТЭНами.
  4. Бытовых варочных индукционных приборов, конкурирующих с газовыми плитами и по ряду параметров превосходящих микроволновки.

Примечание: все рассматриваемые устройства основаны на магнитной индукции, создаваемой катушкой индуктивности (индуктором), поэтому и называются индукционными. В них можно плавить/нагревать только электропроводящие материалы, металлы и т.п. Есть еще электроиндукционные емкостные печи, основанные на электрической индукции в диэлектрике между обкладками конденсатора, они применяются для «нежного» плавления и электротермообработки пластиков. Но распространены они гораздо меньше индукторных, рассмотрение их требует отдельного разговора, поэтому пока оставим.

Принцип действия

Принцип работы индукционной печи иллюстрирует рис. справа. В сущности она – электрический трансформатор с короткозамкнутой вторичной обмоткой:

Принцип действия индукционной печи

  • Генератор переменного напряжения G создает в индукторе L (heating coil) переменный ток I1.
  • Конденсатор С совместно с L образуют колебательный контур, настроенный на рабочую частоту, это в большинстве случаев повышает техпараметры установки.
  • Если генератор G автоколебательный, то С часто исключают из схемы, используя вместо него собственную емкость индуктора. Она у описанных ниже высокочастотных индукторов составляет несколько десятков пикофарад, что как раз соответствует рабочему диапазону частот.
  • Индуктор в соответствии с уравнениями Максвелла создает в окружающем пространстве переменное магнитное поле с напряженностью H. Магнитное поле индуктора может как замыкаться через отдельный ферромагнитный сердечник, так и существовать в свободном пространстве.
  • Магнитное поле, пронизывая помещенную в индуктор заготовку (или плавильную шихту) W, создает в ней магнитный поток Ф.
  • Ф, если W электропроводящая, индуцирует в ней вторичный ток I2, то тем же уравнениям Максвелла.
  • Если Ф достаточно массивна и цельная, то I2 замыкается внутри W, образуя вихревой ток, или ток Фуко.
  • Вихревые токи по закону Джоуля-Ленца отдает полученную им через индуктор и магнитное поле от генератора энергию, нагревая заготовку (шихту).

Электромагнитное взаимодействие с точки зрения физики достаточно сильно и обладает довольно высоким дальнодействием. Поэтому, несмотря на многоступенчатое преобразование энергии, индукционная печь способна показать в воздухе или вакууме КПД до 100%.

Примечание: в среде из неидеального диэлектрика с диэлектрической проницаемостью >1 потенциально достижимый КПД индукционных печей падает, а в среде с магнитной проницаемостью >1 добиться высокого КПД проще.

Канальная печь

Канальная индукционная плавильная печь – первая из примененных в промышленности. Она и конструктивно похожа на трансформатор, см. рис. справа:

Канальная индукционная печь

  1. Первичная обмотка, питаемая током промышленной (50/60 Гц) или повышенной (400 Гц) частоты, выполнена из медной, охлаждаемой изнутри жидким теплоносителем, трубки;
  2. Вторичная короткозамкнутая обмотка – расплав;
  3. Кольцеобразный тигель из жаростойкого диэлектрика, в котором помещается расплав;
  4. Наборный из пластин трансформаторной стали магнитопровод.

Канальные печи используются для переплавки дюраля, цветных спецсплавов, получения высококачественного чугуна. Промышленные канальные печи требуют затравки расплавом, иначе «вторичка» не замкнется накоротко и нагрева не будет. Или между крошками шихты возникнут дуговые разряды, и вся плавка просто взорвется. Поэтому перед пуском печи в тигель наливают немного расплава, а переплавленную порцию выливают не до конца. Металлурги говорят, что канальная печь имеет остаточную емкость.

Канальную печь на мощность до 2-3 кВт можно сделать и самому из сварочного трансформатора промышленной частоты. В такой печи можно расплавить до 300-400 г цинка, бронзы, латуни или меди. Можно переплавлять дюраль, только отливке нужно по остывании дать состариться, от нескольких часов до 2-х недель, в зависимости от состава сплава, чтобы набрала прочность, вязкость и упругость.

Примечание: дюраль вообще был изобретен случайно. Разработчики, обозлившись, что легировать алюминий никак не удается, бросили в лаборатории очередной «никакой» образец и ушли в загул с горя. Протрезвились, вернулись – а никакой изменил цвет. Проверили – а он набрал прочность едва ли не стали, оставшись легким, как алюминий.

«Первичку» трансформатора оставляют штатной, она уже рассчитана на работу в режиме КЗ вторички сварочной дугой. «Вторичку» снимают (ее потом можно поставить обратно и использовать трансформатор по прямому назначению), а вместо нее надевают кольцевой тигель. Но пытаться переделать в канальную печь сварочный ВЧ-инвертор опасно! Его ферритовый сердечник перегреется и разлетится в куски из-за того, что диэлектрическая проницаемость феррита >>1, см. выше.

Проблема остаточной емкости в маломощной печке отпадает: в шихту для затравки кладут проволочку из того же металла, согнутую в кольцо и со скрученными концами. Диаметр проволоки – от 1 мм/кВт мощности печи.

Но появляется проблема кольцевого тигля: единственный подходящий для малого тигля материал – электрофарфор. В домашних условиях обработать его самому невозможно, а где взять покупной подходящий? Прочие огнеупоры не годятся вследствие высоких диэлектрических потерь в них или пористости и малой механической прочности. Поэтому, хотя канальная печь дает плавку высочайшего качества, не требует электроники, а ее КПД уже при мощности 1 кВт превышает 90%, у самодельщиков они не в ходу.

Под обычный тигель

Устройство тигельной индукционной печи

Остаточная емкость раздражала металлургов – сплавы-то плавились дорогие. Поэтому, как только в 20-х годах прошлого века появились достаточно мощные радиолампы, тут же родилась идея: выкинуть на (не будем повторять профессиональные идиомы суровых мужиков) магнитопровод, а обычный тигель засунуть прямо в индуктор, см. рис.

На промышленной частоте так не сделаешь, магнитное поле низкой частоты без концентрирующего его магнитопровода расползется (это т. наз. поле рассеяния) и отдаст свою энергию куда угодно, только не в расплав. Компенсировать поле рассеяния можно повышением частоты до высокой: если диаметр индуктора соизмерим с длиной волны рабочей частоты, а вся система – в электромагнитном резонансе, то до 75% и более энергии ее электромагнитного поля будет сосредоточено внутри «бессердечной» катушки. КПД выйдет соответственный.

Однако уже в лабораториях выяснилось, что авторы идеи проглядели очевидное обстоятельство: расплав в индукторе, хотя бы и диамагнитный, но электропроводящий, за счет собственного магнитного поля от вихревых токов изменяет индуктивность нагревательной катушки. Начальную частоту понадобилось устанавливать под холодную шихту и менять по мере ее плавления. Причем в пределах тем больших, чем больше заготовка: если для 200 г стали можно обойтись диапазоном в 2-30 МГц, то для болванки с железнодорожную цистерну начальная частота будет около 30-40 Гц, а рабочая – до нескольких кГц.

Подходящую автоматику на лампах сделать сложно, «тянуть» частоту за болванкой – нужен высококвалифицированный оператор. Кроме того, на низких частотах сильнейшим образом проявляет себя поле рассеяния. Расплав, который в такой печи еще и сердечник катушки, до некоторой степени собирает магнитное поле возле нее, но все равно, для получения приемлемого КПД понадобилось окружать всю печь мощным ферромагнитным экраном.

Тем не менее, благодаря своим выдающимся достоинствам и уникальным качествам (см. далее) тигельные индукционные печи широко применяются и в промышленности, и самодельщиками. Поэтому остановимся подробнее на том, как правильно сделать такую своими руками.

Немного теории

При конструировании самодельной «индукционки» нужно твердо помнить: минимум потребляемой мощности не соответствует максимуму КПД, и наоборот. Минимальную мощность от сети печка возьмет при работе на основной резонансной частоте, Поз. 1 на рис. Болванка/шихта при этом (и на более низких, дорезонансных частотах) работает как один короткозамкнутый виток, а в расплаве наблюдается всего одна конвективная ячейка.

Режимы работы тигельной индукционной печи

В режиме основного резонанса в печке на 2-3 кВт можно расплавить до 0,5 кг стали, но разогрев шихты/заготовки займет до часа и более. Соответственно, общее потребление электричества от сети будет большим, а общий КПД – низким. На дорезонансных частотах – еще ниже.

Вследствие этого индукционные печи для плавки металла работают чаще всего на 2-й, 3-й и др. высших гармониках (Поз. 2 на рис.) Требуемая для разогрева/расплавления мощность при этом возрастает; для того же полкило стали на 2-й понадобится 7-8 кВт, на 3-ей 10-12 кВт. Но прогрев происходит очень быстро, за минуты или доли минут. Поэтому и КПД выходит высокий: печка не успевает «съесть» много, как расплав уже можно лить.

У печей на гармониках есть важнейшее, даже уникальное достоинство: в расплаве возникает несколько конвективных ячеек, мгновенно и тщательно его перемешивающих. Поэтому можно вести плавку в режиме т. наз. быстрой шихты, получая сплавы, которые в любых других плавильных печах выплавить принципиально невозможно.

Если же «задрать» частоту в 5-6 и более раз выше основной, то КПД несколько (ненамного) падает, но проявляется еще одно замечательное свойство индукционки на гармониках: поверхностный нагрев вследствие скин-эффекта, вытесняющего ЭМП к поверхности заготовки, Поз. 3 на рис. Для плавки этот режим используется редко, но для разогрева заготовок под поверхностную цементацию и закалку – милое дело. Современная техника без такого способа термообработки была бы просто невозможна.

О левитации в индукторе

А теперь проделаем фокус: накрутим первые 1-3 витка индуктора, затем перегнем трубку/шину на 180 градусов, и остальную обмотку навьем в обратном направлении (Поз 4 на рис.) Подключим к генератору, введем в индуктор тигель в шихтой, дадим ток. Дождемся расплавления, уберем тигель. Расплав в индукторе соберется в сферу, которая там останется висеть, пока не выключим генератор. Тогда – упадет вниз.

Эффект электромагнитной левитации расплава используют для очистки металлов путем зонной плавки, для получение высокоточных металлических шариков и микросфер, и т.п. Но для надлежащего результата плавку нужно вести в высоком вакууме, поэтому здесь о левитации в индукторе упомянуто только для сведения.

Зачем индуктор дома?

Как видим, даже маломощная индукционная печка для квартирной проводки и лимитов потребления мощновата. Для чего же стоит ее делать?

Индукционный нагрев для закалки

Во-первых, для очистки и разделения драгоценных, цветных и редких металлов. Берем, к примеру, старый советский радиоразъем с позолоченными контактами; золота/серебра на плакировку тогда не жалели. Кладем контакты в узкий высокий тигелек, суем в индуктор, плавим на основном резонансе (выражаясь профессионально, на нулевой моде). По расплавлении постепенно снижаем частоту и мощность, давая застыть болванке в течение 15 мин – получаса.

По остывании разбиваем тигелек, и что видим? Латунный столбик с ясно различимым золотым кончиком, который остается только отрезать. Без ртути, цианидов и прочих убийственных реагентов. Нагревом расплава извне любым способом этого не добиться, конвекция в нем не даст.

Индуктор для отпусковой индукционной печи

Ну, золото-золотом, а сейчас и черный металлолом на дороге не валяется. Но вот необходимость равномерного, или точно дозированного по поверхности/объему/температуре нагрева металлических деталей для качественной закалки у самодельщика или ИП-индивидуала всегда найдется. И тут опять выручит печка-индуктор, причем расход электричества будет посильным для семейного бюджета: ведь основная доля энергии нагрева приходится на скрытую теплоту плавления металла. А меняя мощность, частоту и расположение детали в индукторе, можно нагреть именно нужное место именно как надо, см. рис. выше.

Наконец, сделав индуктор специальной формы (см. рис. слева), можно отпустить закаленную деталь в нужном месте, на нарушая цементации с закалкой на конце/концах. Затем, где надо – гнем, плющим, а остальное остается твердым, вязким, упругим. В конце можно снова разогреть, где отпускали, и опять закалить.

Приступаем к печке: что нужно знать обязательно

Электромагнитное поле (ЭМП) воздействует на человеческий организм, хотя бы прогревая его во всем объеме, как мясо в микроволновке. Поэтому, работая с индукционной печью в качестве конструктора, мастера или эксплуатанта, нужно четко уяснить себе суть следующих понятий:

ППЭ – плотность потока энергии электромагнитного поля. Определяет общее физиологическое воздействие ЭМП на организм независимо от частоты излучения, т.к. ППЭ ЭМП одной и той же напряженности растет с ростом частоты излучения. По санитарным нормам разных стран допустимое значение ППЭ от 1 до 30 мВт на 1 кв. м. поверхности тела при постоянном (свыше 1 часа в сутки) воздействии и втрое-впятеро больше при однократном кратковременном, до 20 мин.

Примечание: особняком стоят США, у них допустимая ППЭ – 1000 мВт (!) на кв. м. тела. Фактически, американцы считают началом физиологического воздействия внешние его проявления, когда человеку уже становится плохо, а долговременные последствия облучения ЭМП полностью игнорируют.

ППЭ при удалении от точечного источника излучения падает по квадрату расстояния. Однослойная экранировка оцинковкой или мелкоячеистой оцинкованной сеткой снижает ППЭ в 30-50 раз. Вблизи катушки по ее оси ППЭ будет в 2-3 раза выше, чем сбоку.

Поясним на примере. Есть индуктор на 2 кВт и 30 МГц с КПД в 75%. Следовательно, наружу из него уйдет 0,5 кВт или 500 Вт. На расстоянии в 1 м от него (площадь сферы радиусом 1 м – 12,57 кв. м.) на 1 кв. м. придется 500/12,57=39,77 Вт, а на человека – около 15 Вт, это очень много. Индуктор нужно располагать вертикально, перед включением печи надевать на него заземленный экранирующий колпак, следить за процессом издали, а по его окончании немедленно выключать печь. На частоте в 1 МГц ППЭ упадет в 900 раз, и с экранированным индуктором можно работать без особых предосторожностей.

СВЧ – сверхвысокие частоты. В радиэлектронике СВЧ считают с т.наз. Q-диапазона, но по физиологии СВЧ начинается примерно со 120 МГц. Причина – электроиндукционный нагрев плазмы клеток и резонансные явления в органических молекулах. СВЧ обладает специфически направленным биологическим действием с долговременными последствиями. Достаточно получить 10-30 мВт в течение получаса, чтобы подорвать здоровье и/или репродуктивную способность. Индивидуальная восприимчивость к СВЧ крайне изменчива; работая с ним, нужно регулярно проходить специальную медкомиссию.

Пресечь СВЧ-излучение очень трудно, оно, как говорят профи, «сифонит» сквозь малейшую щелочку в экране или при малейшем нарушении качества заземления. Эффективная борьба с СВЧ-излучением аппаратуры возможна только на уровне его конструирования высококлассными специалистами.

К счастью, диапазон частот, в котором работают индукционные печи, до СВЧ не простирается. Но при неумелом конструировании или пользовании печь может войти в режим, при котором появляется паразитное СВЧ. Разумеется, этого следует всячески избегать.

Компоненты печи

Индуктор

Важнейшая часть индукционной печи – ее нагревательная катушка, индуктор. Для самодельных печей на мощность до 3 кВт пойдет индуктор из голой медной трубки диаметром 10 мм или медной же голой шины сечением не менее 10 кв. мм. Внутренний диаметр индуктора – 80-150 мм, количество витков – 8-10. Витки не должны соприкасаться, расстояние между ними – 5-7 мм. Также никакая часть индуктора не должна касаться его экрана; минимальный зазор – 50 мм. Поэтому для прохождения выводов катушки к генератору нужно предусмотреть окно в экране, не мешающее его снимать/ставить.

Индукторы промышленных печей охлаждают водой или антифризом, но на мощности до 3 кВт описанный выше индуктор при работе его в продолжении до 20-30 мин принудительного охлаждения не требует. Однако он сам при этом сильно нагревается, а окалина на меди резко снижает КПД печи вплоть до потери ею работоспособности. Сделать самому индуктор с жидкостным охлаждением невозможно, поэтому его придется время от времени менять. Применять принудительное воздушное охлаждение нельзя: пластиковый или металлический корпус вентилятора вблизи катушки «притянут» к себе ЭМП, перегреются, а КПД печи упадет.

Примечание: для сравнения – индуктор для плавильной печи на 150 кг стали согнут из медной трубы 40 мм наружным диаметром и 30 внутренним. Число витков – 7, диаметр катушки по внутри 400 мм, высота тоже 400 мм. Для его раскачки на нулевой моде нужно 15-20 кВт при наличии замкнутого контура охлаждения дистиллированной водой.

Генератор

Вторая главная часть печи – генератор переменного тока. Сделать индукционную печь, не владея основами радиоэлектроники хотя бы на уровне радиолюбителя средней квалификации, не стоит и пытаться. Эксплуатировать – тоже, ведь, если печка не под компьютерным управлением, настроить ее в режим можно, только чувствуя схему.

Схема генератора для индукционной печи, дающая паразитное СВЧ

При выборе схемы генератора следует всячески избегать решений, дающих жесткий спектр тока. В качестве антипримера приводим довольно распространенную схему на тиристорном ключе, см. рис. выше. Доступный специалисту расчет по прилагаемой к ней автором осциллограмме показывает, что ППЭ на частотах свыше 120 МГц от индуктора, запитанного таким образом, превышает 1 Вт/кв. м. на расстоянии 2,5 м от установки. Убийственная простота, ничего не скажешь.

Схема лампового генератора для индукционной печи

В качестве ностальгического курьеза приводим еще схему древнего лампового генератора, см. рис. справа. Такие делали советские радиолюбители еще в 50-х годах, рис. справа. Настройка в режим – воздушным конденсатором переменной емкости С, с зазором между пластинами не менее 3 мм. Работает только на нулевой моде. Индикатор настройки – неоновая лампочка Л. Особенность схемы – очень мягкий, «ламповый» спектр излучения, так что пользоваться этим генератором можно без особых мер предосторожности. Но – увы! – ламп для него сейчас не найдешь, а при мощности в индукторе около 500 Вт энергопотребление от сети – более 2 кВт.

Примечание: указанная на схеме частота 27,12 МГц не оптимальна, она выбрана из соображений электромагнитной совместимости. В СССР она была свободной («мусорной») частотой, для работы на которой разрешения не требовалось, лишь бы устройство помех никому не давало. А вообще-то С можно перестраивать генератор в довольно широком диапазоне.

Самодельная тигельная индукционная печь 50-х годов.

На следующем рис. слева – простейший генератор с самовозбуждением. L2 – индуктор; L1 – катушка обратной связи, 2 витка эмалированного провода диаметром 1,2-1,5 мм; L3 – болванка или шихта. В качестве контурной емкости используется собственная емкость индуктора, поэтому эта схема не требует настройки, она автоматически входит в режим нулевой моды. Спектр мягкий, но при неправильной фазировке L1 мгновенно сгорает транзистор, т.к. он оказывается в активном режиме с КЗ по постоянному току в цепи коллектора.

Схема простейшего генератора для индукционной печи

Также транзистор может сгореть просто от изменения наружной температуры или саморазогрева кристалла – каких-либо мер по стабилизации его режима не предусмотрено. В общем, если у вас завалялись где-то старые КТ825 или им подобные, то начинать эксперименты по индукционному нагреву можно с этой схемки. Транзистор должен быть установлен на радиатор площадью не менее 400 кв. см. с обдувом от компьютерного или ему подобного вентилятора. Регулировка можности в индукторе, до 0,3 кВт – изменением напряжения питания в пределах 6-24 В. Его источник должен обеспечивать ток не менее 25 А. Мощность рассеивания резисторов базового делителя напряжения не менее 5 Вт.

Генератор-мультивибратор для индукционной печи

Схема на след. рис. справа – мультивибратор с индуктивной нагрузкой на мощных полевых тразисторах (450 B Uk, не менее 25 A Ik). Благодаря применению емкости в цепи колебательного контура дает довольно мягкий спектр, но внемодовый, поэтому пригоден для разогрева деталей до 1 кг для закалки/отпуска. Главный недостаток схемы – дороговизна компонент, мощных полевиков и быстродействующих (граничная частота не менее 200 кГц) высоковольтных диодов в их базовых цепях. Биполярные мощные транзисторы в этой схеме не работают, перегреваются и сгорают. Радиатор здесь такой же, как и в предыдущем случае, но обдува уже не нужно.

Следующая схема уже претендует на звание универсальной, мощностью до 1 кВт. Это – двухтактный генератор с независимым возбуждением и мостовым включением индуктора. Позволяет работать на 2-3 моде или в режиме поверхностного нагрева; частота регулируется переменным резистором R2, а диапазоны частот переключаются конденсаторами С1 и С2, от 10 кГц до 10 МГц. Для первого диапазона (10-30 кГц) емкость конденсаторов С4-С7 должна быть увеличена до 6,8 мкФ.

Схема универсального генератора для индукционной печи

Трансформатор между каскадами – на ферритовом кольце с площадью сечения магнитопровода от 2 кв. см. Обмотки – из эмалированного провода 0,8-1,2 мм. Радиатор транзисторов – 400 кв. см. на четверых с обдувом. Ток в индукторе практически синусоидальный, поэтому спектр излучения мягкий и на всех рабочих частотах дополнительных мер защиты не требуется, при условии работы до 30 мин в день через 2 дня на 3-й.

Видео: самодельный индукционный нагреватель в работе

Индукционные котлы

Индукционные водогрейные котлы, без сомнения, вытеснят бойлеры с ТЭНами везде, где электричество обходится дешевле других видов топлива. Но их неоспоримые достоинства породили и массу самоделок, от которых у специалиста иной раз буквально волосы дыбом встают.

Скажем, такая конструкция: пропиленовую трубу с проточной водой окружает индуктор, а он запитан от сварочного ВЧ-инвертора на 15-25 А. Вариант – из термостойкого пластика делают пустотелый бублик (тор), по патрубкам пропускают через него воду, а для нагрева обматывают шиной, образующий свернутый в кольцо индуктор.

ЭМП передаст свою энергию воде хорошо; та обладает неплохой электропроводностью и аномально высокой (80) диэлектрической проницаемостью. Вспомните, как стреляют в микроволновке оставшиеся на посуде капельки влаги.

Но, во-первых, для полноценного обогрева квартиры или частного дома зимой нужно не менее 20 кВт тепла, при тщательном утеплении снаружи. 25 А при 220 В дают всего 5,5 кВт (а сколько это электричество стоит по нашим тарифам?) при 100% КПД. Ладно, пусть мы в Финляндии, где электричество дешевле газа. Но лимит потребления на жилье – все равно 10 кВт, а за перебор нужно платить по увеличенному тарифу. И квартирная проводка 20 кВт не выдержит, нужно тянуть отдельный фидер от подстанции. Во что такая работа обойдется? Если еще электрикам далеко до перебора мощности по району и они ее разрешат.

Затем, сам теплообменник. Он должен быть или металлическим массивным, тогда будет действовать только индукционный нагрев металла, или из пластика с низкими диэлектрическими потерями (пропилен, между прочим, к таким не относится, годится только дорогой фторопласт), тогда вода непосредственно поглотит энергию ЭМП. Но в любом случае выходит, что индуктор греет весь объем теплообменника, а воде тепло отдает только внутренняя его поверхность.

В итоге, ценой больших трудов с риском для здоровья, получаем бойлер с КПД пещерного костра.

Индукционный котел отопления промышленного изготовления устроен совсем по-иному: просто, но в домашних условиях невыполнимо, см. рис. справа:

Схема индукционного водогрейного котла

  • Массивный медный индуктор подключается непосредственно к сети.
  • Его ЭМП греет также массивный металлический лабиринт-теплообменник из ферромагнитного металла.
  • Лабиринт одновременно изолирует индуктор от воды.

Стоит такой бойлер в несколько раз дороже обычного с ТЭНом, и пригоден для установки только на пластиковые трубы, но взамен дает массу выгод:

  1. Никогда не сгорает – в нем нет раскаленной электроспирали.
  2. Массивный лабиринт надежно экранирует индуктор: ППЭ в непосредственной близости от 30 кВт индукционного бойлера – ноль.
  3. КПД – более чем 99,5%
  4. Абсолютно безопасен: собственная постоянная времени обладающей большой индуктивностью катушки – более 0,5 с, что в 10-30 раз больше времени срабатывания УЗО или автомата. Его еще ускоряет «отдача» от переходного процесса при пробое индуктивности на корпус.
  5. Сам же пробой вследствие «дубовости» конструкции исключительно маловероятен.
  6. Не требует отдельного заземления.
  7. Безразличен к удару молнии; сжечь массивную катушку ей не под силу.
  8. Большая поверхность лабиринта обеспечивает эффективный теплообмен при минимальном температурном градиенте, что почти исключает образование накипи.
  9. Огромная долговечность и простота пользования: индукционный бойлер совместно с гидромагнитной системой (ГМС) и фильтром-отстойником работает без обслуживания не менее 30 лет.
О самодельных котлах для ГВС

Схема индукционного водонагревателя для ГВС

Здесь на рис. приведена схема маломощного индукционного нагревателя для систем ГВС с накопительным баком. В ее основе – любой силовой трансформатор на 0,5-1,5 кВт с первичной обмоткой на 220 В. Очень хорошо подходят сдвоенные трансформаторы от старых ламповых цветных телевизоров – «гробов» на двухстержневом магнитопроводе типа ПЛ.

Вторичную обмотку с таких снимают, первичку перематывают на один стержень, увеличив количество ее витков для работы в режиме, близком к КЗ (короткому замыканию) по вторичке. Сама же вторичная обмотка – вода в U-образном колене из трубы, охватывающем другой стержень. Пластиковая труба или металлическая – на промчастоте все равно, но металлическая должна быть изолирована от остальной системы диэлектрическими вставками, как показано на рис, чтобы вторичный ток замыкался только через воду.

В любом случае такая водогрейка опасна: возможная протечка соседствует с обмоткой под сетевым напряжением. Если уж идти на такой риск, то в магнитопроводе нужно насверлить отверстие под болт-заземлитель, и прежде всего наглухо, в грунт, заземлить трансформатор и бак стальной шиной не менее 1,5 кв. см. (не кв. мм!).

Далее трансформатор (он должен располагаться непосредственно под баком), с подключенным к нему сетевым проводом в двойной изоляции, заземлителем и водогрейным витком заливают в одну «куклу» силиконовым герметиком, как моторчик помпы аквариумного фильтра. Наконец, крайне желательно весь агрегат подключить к сети через быстродействующее электронное УЗО.

Видео: «индукционный» котел на основе бытовой плитки

Индуктор на кухне

Варочная индукционная плита

Индукционные варочные поверхности для кухни стали уже привычными, см. рис. По принципу действия это та же индукционная печка, только в роли короткозамкнутой вторичной обмотки выступает днище любой металлической варочной посудины, см. рис. справа, а не только из ферромагнитного материала, как часто не знаючи пишут. Просто алюминиевая посуда выходит из употребления; медики доказали, что свободный алюминий – канцероген, а медная и оловянная давно уже не в ходу по причине токсичности.

Бытовая индукционная плитка – порождение века высоких технологий, хотя идея ее зародилась одновременно с индукционными плавильными печами. Во-первых, для изоляции индуктора от стряпни понадобился прочный, стойкий, гигиеничный и свободно пропускающий ЭМП диэлектрик. Подходящие стеклокерамические композиты появились в производстве сравнительно недавно, и на долю верхней пластины плиты приходится немалая доля ее стоимости.

Схема кухонной индукционной плиты

Затем, все варочные посудины разные, а их содержимое изменяет их электрические параметры, и режимы приготовления блюд тоже разные. Осторожным подкручиванием ручек до нужной моды тут и специалист не обойдется, нужен высокопроизводительный микроконтроллер. Наконец, ток в индукторе должен быть по санитарным требованиям чистой синусоидой, а его величина и частота должны сложным образом меняться сообразно степени готовности блюда. То есть, генератор должен быть с цифровым формированием выходного тока, управляемым тем самым микроконтроллером.

Делать кухонную индукционную плиту самому нет смысла: на одни только электронные компоненты по розничным ценам денег уйдет больше, чем на готовую хорошую плитку. И управлять этими приборами пока еще сложновато: у кого есть, тот знает, сколько там кнопочек или сенсоров с надписями: «Рагу», «Жаркое» и т.п. Автор этой статьи видал плитку, где значилось отдельно «Борщ флотский» и «Суп претаньер».

Тем не менее, индукционные плиты имеют массу преимуществ перед прочими:

  • Почти нулевая, в отличие от микроволновок, ППЭ, хоть сам на эту плитку садись.
  • Возможность программирования для приготовления самых сложных блюд.
  • Растопка шоколада, вытапливание рыбьего и птичьего жира, приготовление карамели без малейших признаков пригорания.
  • Высокая экономичность как следствие быстрого нагрева и почти полного сосредоточения тепла в варочной посуде.

Разогрев варочной посуды на индукционной плите и газовой конфорке

К последнему пункту: взгляните на рис. справа, там графики разогрева стряпни на индукционной плите и газовой конфорке. Кто знаком с интегрированием, тот сразу поймет, что индуктор на 15-20% экономичнее, а с чугунным «блином» его можно и не сравнивать. Затраты денег на энергоноситель при приготовлении большинства блюд для индукционной плиты сравнимы с газовой, а на тушение и варку густых супов даже меньше. Индуктор пока уступает газу только при выпечке, когда необходим равномерный прогрев со всех сторон.

Видео: неудавшийся индукционный нагреватель из кухонной плиты

В заключение

Итак, индукционные электроприборы для подогрева воды и приготовления пищи лучше покупать готовые, дешевле и проще выйдет. А вот завести самодельную индукционную тигельную печку в домашней мастерской не помешает: станут доступными тонкие способы плавки и термообработки металлов. Нужно только помнить о ППЭ с СВЧ и строго соблюдать правила конструирования, изготовления и эксплуатации.

Обсуждение темы "Индукционная печь"

clubpechnikov.ru

Простейший индукционный нагреватель своими руками

Недавно возникла необходимость создать небольшой индукционный нагреватель своими руками. Бродя по просторам интернета, нашел несколько схем индукционных нагревателей. Многие схемы не устраивали из-за довольно сложной обвязки, некоторые не работали, но попадались и рабочие варианты.

Несколько дней назад пришел к выводу, что индукционный нагреватель можно сделать из электронного трансформатора с минимальными затратами.

Принцип индукционного нагрева заключается в воздействии на металл токами Фуко. Такой нагреватель активно применяется в самых разных сферах науки и техники. По идее токам Фуко безразличны виды и свойства металлов, поэтому индуктор может подогреть или расплавить абсолютно любой металл.

Электронный трансформатор — импульсный блок питания, на базе которого построен наш нагреватель. Это простой полумостовой инвертор, построенный на двух мощный биполярных транзисторах серии MJE13007, которые жутко перегреваются в ходе работы, поэтому им нужен очень хороший теплоотвод.

Для начала с электронного трансформатора нужно выпаять основной трансформатор. Своего рода индуктор мы изготовим на базе ферритовой чашки. Для этого берем чашку 2000НМ (размер чашки особо не важен, но желательно побольше). На каркасе мотаем 100 витков проводом 0,5 мм, с кончиков проводов снимаем лаковое покрытие и залужаем. Затем концы проводов запаиваем на место штатного импульсного трансформатора — все готово!

Получился довольно мощный самодельный индукционный нагреватель (КПД не более 65%), на основе которого, можно собрать даже небольшую индукционную печку. Если взять кусок металла и приблизить этот металл к центру катушки, то через несколько секунд металл нагреется. Таким нагревателем можно плавить провода с диаметром 1,5 мм — мне это удалось всего за 20 секунд, но при этом высоковольтные транзисторы ЭТ так нагрелись, что на них можно было яичницу жарить!

В ходе работы, возможно, будет нужда дополнительного охлаждения для теплоотводов, поскольку опыт показал, что теплоотвод попросту не успевает отводить тепло с транзисторов.

Основа работы такого инвертора довольно проста. Сама схема индукционного нагревателя удобна тем, что не требует никакой настройки (в более сложных схемах часто возникает необходимость подгонки схемы в частоту резонанса, точный расчет количества витков и диаметра провода контура, а также подсчет контурного конденсатора, а тут всего этого нет и схема работает сразу).

Напряжение сети (220 Вольт) сначала выпрямляется диодным выпрямителем, затем поступает на схему. Частоту задает динистор (диак) марки DB3. Сама схема не имеет никаких защит, только ограничивающий резистор на входе питания, который якобы должен работать в качестве сетевого предохранителя, но при малейшей проблеме в первую очередь вылетают транзисторы. Надежность схемы индукционного нагревателя можно поднять, заменив диоды в выпрямителе более мощными, добавив сетевой фильтр на вход схемы и заменив силовые транзисторы на более мощные, скажем на MJE13009.

Вообще не советую включать такой нагреватель на долгое время, если не имеется активного охлаждения, иначе каждые 5 минут будете вынуждены менять транзисторы.

all-he.ru

Как сделать индукционный нагреватель воды своими руками

Каждый владелец загородного дома или коттеджа, в первую очередь, заботится о том, чтобы в его жилище всегда было тепло и уютно.

Достичь такого комфорта помогает правильно подобранное отопительное оборудование, которое бы эффективно обогревало дом и, в тоже время, затраты на него были минимальными. На сегодняшний день наиболее эффективными отопительными системами считают те, в которых для обогрева используют электрическое оборудование. Мы предлагаем рассмотреть альтернативный вариант электрического отопления.

Современный полет технической мысли позволил создать новый вид электрического оборудования для отопления, который называется вихревой индукционный нагреватель воды. В этой статье мы попытаемся подробно рассказать о том, что собой представляет этот агрегат и какими преимуществами он обладает, а также опишем технологию его изготовления своими руками. (Об особенностях индукционного отопления Вы можете почитать эту статью).

Из чего состоит и как работает

Любой индукционный нагреватель состоит из основных трех компонентов:

  • инвертор, который преобразует бытовую электроэнергию в высокочастотный ток;
  • индуктор, который создает электромагнитное поле;
  • нагревательный элемент, с помощью которого непосредственно нагревается вода.

Принцип же действия нагревателя этого вида заключается в последовательном взаимодействии всех его основных компонентов. Иначе говоря:

  • инвертор вырабатывает высокочастотный ток и подает его непосредственно на индуктор;
  • катушка из определенного количества витков медной проволоки, которая и является индуктором, создает магнитное поле, считающееся причиной появления вихревых потоков;
  • нагревательный элемент, который находится внутри индуктора, под воздействием вихревых токов хорошо разогревается;
  • и как следствие, теплоноситель, который находится внутри теплообменника, одновременно с ним также разогревается, и в горячем виде непосредственно передается в отопительную систему.

Как видим, принцип работы агрегата этого вида достаточно простой, поэтому, можно смело допустить предположение, что индукционный нагреватель воды обладает целым рядом достоинств.

Преимущества

К числу позитивных характеристик индукционного агрегата можно отнести следующие важные моменты:

  1. Долговечность использования. Благодаря не слишком замысловатой конструкции, индукционный нагреватель можно бесперебойно использовать в течение более 30 лет
  2. Экономичность. Коэффициент полезного действия агрегата этого вида приближается к 100%. Иначе говоря, все электричество полностью перерабатывается в тепловую энергию, практически без потерь.
  3. Удобство. Обслуживание индукционного нагревателя не требует постоянного технического обслуживания. Достигается это благодаря тому, что электромагнитное поле, помимо создания нагрева, образует вибрации, которые не дают возможности появлению накипи на внутренних стенках теплообменника.
  4. Компактность. Нагреватели этого вида имеют небольшие габаритные размеры, что способствует их установке в помещениях любого типа.
  5. Бесшумность. Индукционные агрегаты, благодаря своей конструкции, функционируют достаточно тихо.
  6. Экологичность. Котел этого вида не производит выброс вредных продуктов сгорания, поэтому не требуется оборудования дымохода и системы вентиляции.

По анализу отзывов, основным недостатком такого агрегата является его высокая стоимость. Но существует оптимальный выход – сконструировать индукционный нагреватель воды своими руками.

Необходимые инструменты и материалы

Надумав сделать индукционный агрегат своими руками, прежде всего, нужно приготовить все необходимые материалы и инструменты.

Их перечень выглядит следующим образом:

  • кусачки;
  • плоскогубцы;
  • циркуляционный насос;
  • нержавеющая проволока;
  • медная проволока;
  • отрезок трубы из пластика;
  • шаровые краны и переходники;
  • тиристоры.

Схема и порядок сборки

Электрическая схема индукционного нагревателя воды. (Для увеличения нажмите)Конструирование индукционного нагревателя своими руками должно происходить согласно следующим последовательным этапам:

  1. Нагревательный элемент. Один из торцов пластиковой трубы фиксируется металлической сеткой. Затем нержавеющая проволока нарезается кусачками на небольшие отрезки, которые плотно помещаются внутри трубы. При этом очень важно не допускать пустот. Второй торец трубы также фиксируется металлической сеткой.
  2. Индуктор. Поверх пластиковой трубы наматывается медная проволока, которая будет создавать вихревые потоки. При этом очень важно знать, что количество витков должно быть не менее 90.
  3. Инвертор. Этот прибор конструируется на тиристорах, которые позволяют эффективно преобразовывать обычную электроэнергию в высокочастотный ток. Тиристорный инвертор является самым важным компонентом индукционного нагревателя. Стоит также отметить, что у тиристорного преобразователя электронное управление, которое позволяет плавно регулировать подачу тока, а также надежно защищает от аварийных ситуаций.
  4. Подключение. Когда индукционный нагреватель воды полностью смонтирован, то с помощью шаровых кранов и переходников он непосредственно подключается к отопительной системе.
Придерживаясь всех указанных рекомендаций, вы без особых усилий сконструируете индукционный нагреватель своими руками.

Смотрите видео, в котором специалист подробно показывает процесс сборки индукционного нагревателя воды своими руками:

Оцените статью: Поделитесь с друзьями!

teplo.guru

Полезная информация, - стр. №2

  • Стоит ли выводить фановую трубу через холодный чердак?
  • Как правильно подобрать фильтр для бассейна: полезные советы
  • Как сделать фильтр для скважины своими руками - все про самодельный вариант
  • Вибираем фильтр для очистки воды на даче: сравнительный обзор вариантов
  • Самодельный фильтр для очистки воды своими руками
  • Фильтрующий колодец - конструкции, советы по устройству
  • Фильтры грубой и тонкой очистки воды: сравнительный обзор + помощь в выборе
  • Фундамент для бани из блоков - 2 методики возведения фундамента в баню
  • Фундамент для забора своими руками - 2 методики постройк фундамента!
  • Фундамент из асбестоцементных труб - уникальная и подробная технология
  • Фундамент на болоте - строительство фундамента на болоте.Узнайте!
  • Фундамент на глине своими руками - методика возведения фундамента.
  • Фундамент на песчаном грунте - технология возведения фундамента!
  • Фундамент на плывуне своими руками - технология возведения фундамента.
  • Гараж из бруса своими руками - методика постройки гаража из бруса!
  • Гараж из металлопрофиля своими руками - подробная методика постройки!
  • Гараж из профнастила своими руками - Лучшая методика постройки гаража!
  • Гараж из сэндвич панелей своими руками - технология возведения. Узнай!
  • Самодельный дровяной газогенератор своими руками: как сделать самому?
  • Газовое отопление частного загородного дома: баллонами и природным газом
  • Где и когда лучше бурить скважину на участке - полезные советы
  • Геотермальное отопление дома своими руками - возможно ли это?
  • Геотермальное отопление загородного дома - Технология работы системы
  • Герметизация канализационных труб: как выбрать герметик?
  • Гидравлический расчет системы отопления частного дома - все от А до Я
  • Принцип работы гидроаккумулятора для водоснабжения и советы по выбору
  • Гидробурение скважин на воду своими руками: технология проведения работ
  • Гидродинамическая машина для промывки канализации - узнайте!
  • Гидроизоляция фундамента своими руками - подробная методика. Узнайте!
  • Гидроизоляция фундамента технониколь - Описание и Технология! Узнайте!
  • Гидроизоляция фундамента жидким стеклом - Методика гидроизоляции!
  • Гидроизоляция печной трубы - лучшая методика в Интернете - ФАКТ.Узнай!
  • Гидроизоляция пола перед стяжкой - пошаговая методика
  • Гидроизоляция пола в ванной - пошаговая инструкция по гидроизоляции!
  • Гидропломба для колодца - технология заделывания щелей в бетоне
  • Гидропневматическая промывка и опрессовка системы отопления - правила и инструкции
  • Гидроудар в системах водоснабжения и отопления + методы защиты от него
  • Всегда ли нужно создавать вокруг колодца глиняный замок?
  • Глубина заложения канализации - Узнайте подробнее!
  • Горизонтальная гидроизоляция фундамента - лучшая методика в интернете!
  • Саморегулирующийся греющий кабель для водопровода - устройство и пример утепления трубопровода
  • Характеристики экструдированного пенополистирола - и его применение!
  • Хозблок для дачи своими руками - инструкция по строению хозблока.Узнай
  • Строительная компания "Архитектура и Технологии"
  • Индукционный котел отопления своими руками: 2 варианта конструкций
  • Вихревой индукционный нагреватель своими руками: делаем самодельный агрегат
  • Инфракрасное отопление частного дома: пленочное, потолочное, панелями
  • Вред от инфракрасных обогревателей - правда или вымысел?
  • Инфракрасный теплый пол своими руками - укладка, монтаж и подключение
  • Как установить искрогаситель на дымоход своими руками: порядок работ
  • Измельчитель пищевых отходов для раковины: как подключить своими руками
  • Изоспан-технические характеристики - и описание материала
  • Кабель для обогрева водопроводных труб
  • Как достать (вытащить) насос из скважины если он застрял?
  • Как и чем закрыть батарею отопления - экранами и гипсокартоном
  • Как избавиться от плесени в ванной комнате - 5 лучших методов
  • Как избавиться от железа в скважинной воде: обзор способов
  • Как класть плитку на гипсокартон - инструкция по укладке плитки. Узнай
  • Как класть стеклоизол своими руками - подробная методика
  • Как клеить обои на флизелиновой основе - 5 методов!
  • Как найти воду для колодца - несколько проверенных методов поиска воды
  • Как найти воду для скважины - 6 эффективных методов поиска
  • Как нарезать резьбу на трубе - резьбонарезателем или вручную?
  • Как обложить металлическую печь кирпичом - инструкция по отделке печи!
  • Как обновить (отреставрировать) старую чугунную ванну, чем покрасить?
  • Как обшить балкон вагонкой
  • Как очистить воду в колодце
  • Очистка выгребных ям: обзор средств чтобы очистить выгребную яму
  • Учимся определять расход газа на отопление дома
  • Как отогреть замерзший водопровод - некоторые способы
  • Как отрегулировать или поменять поплавок для унитаза - пошаговое руководство
  • Как перекрыть крышу гаража - Пошаговая технология.
  • Как правильно перенести унитаз от стояка - советы от эксперта
  • Как починить унитаз своими руками всего за несколько минут
  • Как подготовить к зиме всесезонный каркасный бассейн?
  • Как подключить люстру с тремя проводами - 2 лучших Метода подключения!
  • Как подключить розетку с заземлением - инструкция по подключению. Жми!
  • Как самостоятельно подключить стиральную машину своими руками
  • Как поклеить обои на побеленные стены
  • Как покрасить батарею отопления + какой краской лучше красить?
  • Как покрыть крышу ондулином
  • Установка для получения биогаза из навоза своими руками в домашних условиях
  • Как правильно пользоваться накопительным и проточным водонагревателем
  • Как поменять смеситель на кухне - все про то, как установить новый вариант
  • Как построить забор из профлиста - инструкция по строительству. Узнай!
  • Как правильно крепить раковину к стене - обзор монтажных работ
  • Чистка скважины своими руками: как прочистить скважину на даче?
  • Как правильно варить электросваркой: гайд для начинающих сварщиков
  • Как правильно вырезать угол на потолочном плинтусе: Инструкция!
  • Как приклеить бордюр на ванну: пошаговая самостоятельная укладка
  • Подробная инструкция, как приклеить потолочный плинтус своими руками
  • Как правильно приварить петли на ворота - инструкция сварке петель!
  • Как пробить засор в умывальнике без троса?
  • Как пробурить скважину своими руками - Уникальная инструкция. Узнайте!
  • Как и чем прочистить дымоход от сажи: обзор средств и технологии очистки
  • 10 способов как прочистить канализационные трубы самостоятельно
  • Как просверлить кафельную плитку своими руками. Уникальная методика!
  • Как работает септик: схема устройства и принцип работы
  • Как раскачать скважину - технология прокачки после бурения
  • Как рассчитать мощность газового котла отопления - формулы и пример расчета
  • Как разобрать насос "Водомет" в случае поломки и собрать его обратно
  • Как самостоятельно сделать бетонную лестницу - процесс изготовления!
  • Как сажать газонную траву своими руками
  • Как сделать арку из гипсокатона
  • Делаем дренажную систему на даче своими руками
  • Как сделать дымоход для камина: какой лучше + схема устройства
  • Как сделать компост - руководство и уникальная методика!
  • Как сделать коптильню из бочки своими руками
  • Что делать если засорился унитаз: как прочистить засор в унитазе?
  • Детская песочница для дачи своими руками
  • Как определить фазу и ноль: Инструкция по определению
  • Как выбрать смеситель для кухни - выбираем какой лучше + рейтинг производителей
  • Кровельные материалы для плоской кровли - выбор и применение
  • Откосы из гипсокартона своими руками
  • Расчет пескобетона для стяжки пола - пропорции и технология
  • Сшитый полиэтилен для теплого пола: чем хорош теплый пол из таких труб?
  • Установка насоса в скважину - монтаж, замена, самостоятельное подключение

Самодельный обогреватель для бассейна без электричества

У вас есть бассейн? Извини…! Нет, правда - у нас был маленький в нашем доме в Лас-Вегасе, и я поклялся: «Никогда больше…» Работа, необходимая для его содержания в чистоте, затраты на расходные материалы, энергию и неизбежный ремонт насоса просто не того стоили. для меня… и мне очень понравилось быстро окунуться после долгого жаркого дня.

Это я, хотя… возможно, вам больше понравится ваш бассейн, но вы все равно захотите снизить расходы (и воздействие на окружающую среду). Очевидно, что бассейн требует воды, но вы можете сократить расходы на поддержание тепла (что требует довольно много энергии) с помощью потрясающего плавучего нагревателя для бассейна, сделанного своими руками.На дочернем сайте Cleantechnica у Джо Борраса есть все подробности…

Нет ничего лучше бассейна, чтобы справиться с летней жарой и провести время с друзьями и семьей на свежем воздухе, но поддерживать бассейн в тепле может быть непомерно дорого и невероятно расточительно. К счастью, эти простые в изготовлении самодельные обогреватели для бассейнов концентрируют энергию солнца, выделяя в ваш бассейн до 500 БТЕ в час. Каждый!

Все, что вам нужно, чтобы приступить к изготовлению этих подогревателей для бассейнов в стиле кувшинок, - это хула-хупы, легкодоступная полиэтиленовая пленка, несколько зажимов (или дополнительный набор устойчивых рук), острое лезвие и слегка модифицированный паяльный пистолет. чтобы все склеилось.

Имейте в виду, что для того, чтобы согреть ваш бассейн, может потребоваться несколько этих подогревателей из кувшинок, и в оригинальной статье Make, похоже, говорится, что 50% покрытие - это то, что вам действительно нужно. Тем не менее, учитывая низкую стоимость этих вещей и их высокую потенциальную мощность / теплоизоляцию, вы, вероятно, вернете свои деньги в кратчайшие сроки. Вы можете ознакомиться с очень упрощенной версией инструкций по изготовлению собственных подогревателей для бассейнов с нулевым потреблением энергии, ниже…

Упрощенно Шаг 1

Обрежьте полиэтиленовую пленку примерно до размера купленных вами хула-хупов.

Упрощенно Шаг 2

Прикрепите (или найдите кого-нибудь, кто захочет удерживать) полиэтиленовую пленку к краю хула-хупов.

Упрощенно Шаг 3

Воспользуйтесь слегка модифицированным паяльным пистолетом, чтобы расплавить или «точечно приварить» пленку к краю пластикового хула-хупа. Затем используйте заостренный наконечник паяльного пистолета, чтобы проколоть 9 небольших вентиляционных отверстий в пленке, одно в центре, а остальные распределены по кругу диаметром около 24 дюймов. Это очень важно, потому что без этих отверстий под растянутым полиэтиленом образовались бы пузырьки воздуха, которые уменьшили бы теплопередачу.

Упрощенно Шаг 4

Обрежьте край пленки, чтобы он более точно совпадал с хула-хупом. Это чисто эстетический шаг.

Упрощенный шаг 5

Бросьте эти самодельные подогреватели для бассейнов с лилиями в бассейн и начните заставлять это бесплатное солнце работать на вас!

... если этого недостаточно, просто перейдите к исходной статье на Make.com, где вы найдете гораздо более подробное пошаговое руководство по созданию кувшинок. А пока вы можете посмотреть промо-видеоролик Make с подогревателем для бассейна с лилиями ниже.Наслаждаться!

DIY Солнечные обогреватели для бассейна

Источник | Больше фотографий : Make, через Pinterest.

Двигатель переменного насоса для бассейна

Односкоростной, двухскоростной и регулируемый.

Электродвигатель регулируемого бассейна .

5 0 из 5 звезд 1. Насосы для бассейнов с регулируемой скоростью быстро становятся самым популярным вариантом для владельцев бассейнов по всей стране.4 9 из. Получите скидку 400 при покупке и установке энергоэффективного насоса для бассейна в подземном бассейне. Двухскоростные или двухскоростные насосы могут работать как на высоких, так и на низких скоростях. Запуск их на высокой скорости только при необходимости сделает насосы наиболее эффективными. Насосный механизм и мотор. Все выигрывают, потому что одну и ту же работу можно выполнить, просто замедлив воду в трубах, чтобы уменьшить трение.А значит меньше расход киловатт на циркуляцию в бассейне. Скоро на складе останется только 6 штук. Замена насоса для бассейна своими руками включает стоимость замены насоса для бассейна, которая может работать от 150 до 800 или более в зависимости от типа. Маленький гигант APCP 1700 автоматический водяной насос для зимнего покрытия бассейна со скоростью 1700 галлон в час, 4 шт. В упаковке, товар 2131644. Смит ecm16cu 1 65hp 230v мотопомпа для бассейна с круглым фланцем.При найме профессионала в стоимость входит стоимость рабочей силы, которая составляет дополнительно 80-200. Односкоростные двигатели являются наиболее распространенными и наименее дорогими. Скидка 200 в настоящее время предлагается, когда домовладельцы модернизируют свой циркуляционный насос до насоса для бассейна с регулируемой скоростью. Они являются наиболее энергоэффективными насосами для бассейнов, которые экономят сотни долларов в год по сравнению с односкоростными насосами.Больше вариантов для покупки 430 40 3 новых предложения regal beloit america epc ecm16squ 1 65hp 230v моторный насос для бассейна с регулируемой скоростью квадратный фланец. Насосы с регулируемой скоростью. Компания Southern California Edison внесла значительные изменения в свою программу скидок для потребителей коммунальных услуг, которые модернизируют свои бассейны с одно- или двухскоростного насоса до насоса с регулируемой скоростью. По ценам и доступности. Intex intex 28601eg 330 галлонов в час easy set картриджный фильтрующий насос для бассейна с gfci.Насос для бассейна состоит из двух компонентов. Моторные насосы для бассейнов бывают трех основных типов. Насосы с регулируемой скоростью Pentair имеют программируемые настройки скорости или расхода. Приобретите и установите соответствующие насос для бассейна с регулируемой скоростью или расходом и двигатель для вашего наземного бассейна. Ранее скидка в размере 200 предлагалась при условии предоставления доказательства покупки. Во многих штатах теперь требуются новые сборки бассейнов и при обновлении старого насоса для бассейна, чтобы иметь насосы для бассейна с регулируемой скоростью.Мишель Л., изменения в скидке с помпы в 2019 году, внесенные коммунальной службой южной калифорнии, вызвали переполох в индустрии бассейнов. Получите дополнительные 50 назад при покупке в пасадене. Когда заменять насос для бассейна. Если вы ищете способы сэкономить не менее 150 200 каждый месяц, сохраняя при этом свой бассейн, то самое время установить или заменить неисправные насосы для бассейнов переменной производительности на более мощные современные типы, которые могут дать вам максимальную форму фильтрации по сравнению к старым.Насосы для бассейнов с регулируемой скоростью необходимы для бассейнов любого размера из-за их энергоэффективности и бесшумной работы.

Jeep wrangler проверьте двигатель мигает свет автомобиля трясется

Jeep Wrangler 2016 года, часть третьего поколения модели (2006-2018), не является исключением. Внедорожник Jeep Wrangler, доступный как в двух-, так и в четырехдверном кузове, может разместить до пяти пассажиров плюс 31.5 кубических футов грузового отсека в четырехдверной модели Unlimited. Индикатор проверки двигателя может мигать и приводить к тряске автомобиля, если у автомобиля сломана или повреждена подвеска двигателя. Слабая или сломанная опора двигателя может привести к сильной тряске. Как только вы заметите мигание контрольной лампочки и тряску автомобиля, вам придется отнести автомобиль к профессионалу для диагностики.
Контрольная лампа двигателя или индикатор неисправности (MIL) - это контрольный сигнал, который компьютеризированная система управления двигателем использует для индикации неисправности.На приборной панели большинства автомобилей он обычно имеет надпись «двигатель», «проверьте двигатель», «в ближайшее время обслужите двигатель», «требуется техническое обслуживание», «emmiss maint» или пиктограмму двигателя - и при включении он обычно имеет желтый или красный цвет. 9 декабря 2015 г. · Когда загорается лампа проверки двигателя, вы знаете, что вам нужно как можно скорее передать машину механику. Эти огни могут сигнализировать о чем-то серьезном или о чем-то таком простом, как неплотная крышка бензобака. Тем не менее, диагностика проблемы является ключевым моментом.Одна вещь, при которой не загорится индикатор проверки двигателя: недавняя замена масла, выполненная правильно.
при движении со скоростью 65 миль в час автомобиль без предупреждения потерял мощность. сразу после этого загорелась лампа проверки двигателя, и автомобиль начал сильно дергаться. контакт отодвинул автомобиль на обочину дороги. автомобиль был доставлен к нему домой, где он не запустился. есть отзыв на jeep wrangler 2007 года по поводу двигателя. Используйте rufus mbr с идентификатором BIOS
Сегодня, выйдя из продуктового магазина с моим ларедо GC v6 2014 года, проехав менее 300 миль, я завел машину, сбросил газ и поработал с 1-го по 2-й.Автомобиль начал трястись, и загорелся индикатор двигателя. Я остановился, и он ушел. У кого-нибудь еще есть эта проблема? ПОЗВОНИТЕ 480-464-ASAP (2727), чтобы узнать о ECM ECU PCM TCM Flash. ECM ECU PCM TCM BCM FLASH - ПРОГРАММИРОВАНИЕ VIN КОМПЬЮТЕРА ДВИГАТЕЛЯ ВСПЫШКА И ПОВТОРНАЯ ЗАПИСЬ. Во многих случаях перепрограммирование является единственным способом отремонтировать автомобиль и устранить ложные световые сигналы «Check Engine Soon» или индикаторы MIL, а также часто позволяет устранить проблемы с двигателем и трансмиссией, не вызванные механическими проблемами.
См. Полный список на autoguysland.com 5 августа 2015 г. · Желтый свет ИЛИ красный свет / мигающий желтый свет. В большинстве случаев, когда загорается индикатор проверки двигателя, он постоянно горит желтым. Реже встречаются красный свет или мигающий желтый свет. Между ними огромная разница. Постоянный желтый свет - это настоящий предупреждающий свет.
Мигающий индикатор «Проверьте двигатель» Практическое правило заключается в том, что если индикатор «Проверьте двигатель» мигает, вы не можете продолжать движение. 11 апреля 2017 г. · Несколько месяцев назад у меня загорелся индикатор проверки двигателя. Машина ехала нормально, но после двух недель наблюдения за светом я отнес ее к механику. Он сказал мне, что датчик каталитического нейтрализатора плохой (около 400 долларов), и каталитический нейтрализатор тоже может быть плохим (еще 600 долларов).
Аккумуляторы Optima D34 * Не подходит для Jeep JK2 / 4 2012+ года выпуска YELLOWTOP® - идеальный аккумулятор для современных автомобилей с дополнительными принадлежностями. Его можно многократно возвращать из состояния глубокого разряда до полной зарядки, поэтому он может питать большое количество электроники и при этом запускать вас раз за разом.12-вольт, 750 ампер холодного пуска Размер: 10 дюймов x 6 7/8 дюймов x 7 13/16 дюймов Вес: 42,9 фунта SAE Post Reserve ... Отзыв Jeep Wrangler. Wrangler был отозван 64 раза. 2010 и 2011 гг. участвовали в 11 из этих кампаний, что является одними из самых больших за любой год.
19 февраля 2013 г. · Самая распространенная причина тряски автомобиля связана с шинами. из-за дисбаланса рулевое колесо может трястись.Эта тряска начинается со скоростью около 50-55 миль в час (миль в час).Ситуация ухудшается на скорости около 60 миль в час, но начинает улучшаться на высоких скоростях. Иногда тормозные диски могут быть причиной тряски. Потому что наряду с загоранием индикатора проверки двигателя вашего Jeep, другие признаки неисправности катушки зажигания включают резкий холостой ход, пропуски зажигания в двигателе, плохие выбросы, снижение мощности или просто не запускается автомобиль. Катушка зажигания работает как индукционная катушка.
Индикатор проверки двигателя может указывать на широкий спектр проблем с вашим Jeep Wrangler 2004 года выпуска.В некоторых случаях вам необходимо немедленно остановиться, чтобы предотвратить повреждение, в то время как в других вам просто нужно затянуть крышку бензобака в следующий раз, когда вы остановитесь, чтобы в ближайшее время перезагрузить двигатель обслуживания. Код P0301 JEEP означает, что в цилиндре 1 возникают пропуски зажигания или случайные пропуски зажигания. Начните с проверки утечек на впуске, и если утечек не обнаружено, следующим шагом будет замена свечей зажигания на цилиндре 1. Если проблема не исчезнет, ​​необходимо провести дополнительные тесты для диагностики проблемы, см. «Возможные причины».
Подсчитайте количество количество миганий контрольной лампы двигателя на приборной панели.Количество миганий представляет собой код неисправности. Между вспышками, представляющими первую и вторую цифры кода, есть небольшая пауза. Более длинные паузы разделяют отдельные двухзначные коды неисправностей. Oct 01, 2018 · Проверьте свет двигателя легкая самодиагностика вы, jeep wrangler, проверьте световые коды двигателя cj off road, как проверить код неисправности вашего jeep wrangler jk obd2, quadratec jeep check engine и cer диагностические уловки. Что люди ищут в этом блоге: Jeep Wrangler 2001 г. Мигает лампа проверки двигателя
Загорелась лампа проверки двигателя с показанием пропусков зажигания в цилиндре P0302 №2.После замены расходных деталей (свечей зажигания, катушки двигателя) сбросьте индикатор двигателя, код P0302 вернулся после 15-20 миль езды. 28 июля 2009 г. · В системах трансмиссии автомобиля есть несколько участков, из-за которых загорается индикатор обслуживания или индикатор проверки двигателя. Вы захотите прочитать код (ы), чтобы узнать, какая область могла вызвать это. Конечно, вы должны проверить, плотно ли крышка бензобака, так как это приведет к включению света (утечка испарителя)
Я завел свой Jeep Wrangler jk 2008 года и сразу же загорелся контрольной лампой двигателя со слышимым звуком.Двигатель работал очень грубо и трясся. Я выключил двигатель, и все выглядело нормально, но индикатор проверки двигателя все еще горел. У меня есть считыватель диагностического кода obd2, и он показал код p0306. Это пропуск зажигания на шестом цилиндре. 25 декабря 2020 г. · Индикатор проверки двигателя загорается, когда компьютер вашего автомобиля обнаруживает проблему в трансмиссии. Большинство водителей раздражаются, когда видят, что индикатор Check Engine Light все еще поворачивает, даже если проблема с автомобилем решена. В этом случае, если вы не знаете, как сбросить контрольную лампу двигателя, вот 4 полезных способа для вас.
5 августа 2015 г. · Желтый свет ИЛИ красный свет / мигающий желтый свет. В большинстве случаев, когда загорается индикатор проверки двигателя, он постоянно горит желтым. Реже встречаются красный свет или мигающий желтый свет. Между ними огромная разница. Постоянный желтый свет - это настоящий предупреждающий свет. Неисправный датчик кислорода, также известный как датчик O2, является одной из наиболее частых причин, по которой загорается индикатор проверки двигателя Jeep. С датчиком O2 сложность заключается в том, что автомобиль будет продолжать двигаться хорошо, поэтому вы можете отключить свет.Но код датчика O2 обязательно появится в диагностическом тесте. И вы захотите заняться этим.
спорщик сильно трясется и вздрагивает; нельзя открыть дверь; Кто-нибудь продает? Двигатель работает негерметично - лампа двигателя не горит; Двигатель работает негерметично - лампа двигателя не горит; 4 цилиндра TBI Swap; Поворотники 2000 wrangler 4x4; Совет по исправлению ошибок; Дверная ручка; демонтаж приборной панели (завершен) Тонкая настройка 2,5 4цил для большей мощности / крутящего момента; Чехлы для спортбаров; желая ... Неисправный датчик кислорода, также известный как датчик O2, является одной из наиболее частых причин, по которой загорается индикатор проверки двигателя Jeep.С датчиком O2 сложность заключается в том, что автомобиль будет продолжать двигаться хорошо, поэтому вы можете отключить свет. Но код датчика O2 обязательно появится в диагностическом тесте. И вы захотите заняться этим.
10 января 2017 г. · Тряска или вибрация могут быть вызваны такими вещами, как неисправные свечи зажигания, низкое давление топлива или пропуски зажигания. Другие вещи, такие как неисправный клапан управления воздухом холостого хода, могут привести к падению холостого хода двигателя ниже нормальных оборотов холостого хода, что также может привести к тряске или вибрации двигателя больше, чем обычно. Эта статья относится к Jeep Wrangler (с 2007 г. по настоящее время). Хотя светящийся или мигающий световой индикатор двигателя на приборной панели может вызвать чувство паники из-за того, что в ближайшее время вы, возможно, будете искать дорогостоящий ремонт, на самом деле проблема может быть такой же незначительной, как неплотная крышка бензобака или низкий уровень моторного масла.
Пойдемте вместе с Эриком О. в SMA, чтобы посмотреть на печально известный Jeep 4.0 с пропусками зажигания. Многие из вас в магазинах уже сталкивались с этим раньше, когда у вас было ... Похоже, что он дает осечку.Перейдите в Autozone (или аналогичный), и они подключат сканер к компьютеру вашего автомобиля, чтобы прочитать DTC (диагностические коды неисправностей) и распечатать их, чтобы вы точно знали, что происходит. Это бесплатная услуга. Опубликовано 26 апреля 2014 г.
Полный список см. На autoguysland.com 19 апреля 2016 г. · Если компьютер автомобиля не видит повышения температуры охлаждающей жидкости двигателя до рабочей температуры в течение определенного периода времени, он загорается индикатор проверки двигателя. Термостат автомобиля может...
16 декабря, 2019 · По большей части, даже разъемы DIY OBD могут отключить контрольную лампу двигателя, как только мы очистим эти коды, автомобилю потребуется повторно запустить все эти тесты. Для того, чтобы пройти все эти тесты, автомобиль должен пройти так называемый ездовой цикл. Загорается контрольная лампа электронной дроссельной заслонки, АБС и контрольные лампы двигателя. Когда это происходит, двигатель либо умирает, либо теряет мощность и не реагирует на газовый ускоритель. Максимальная скорость, которую я могу получить, составляет 25-30 миль в час. Несколько раз после того, как на автомобиле загорается сигнальная лампа электронной дроссельной заслонки...
20 августа 2011 г. · Контрольная лампа двигателя, загорелась маленькая лампочка трекшн-контроля. Обсуждение в «2-м поколении Tacomas (2005-2015)» началось twistax, 20 августа 2011 г. Опубликовать ответ 13 декабря, 2017 · Новый Wrangler - это автомобиль с кузовом на раме, но вес рамы был компенсирован за счет высокопрочных алюминиевых дверей, петель, капота, крыльев и магниевых качелей, которые уменьшают габариты автомобиля. общий вес и повышает экономию топлива. (Совершенно новый, но удивительно семейный, Jeep официально представляет Wrangler 2018.Чтобы проверить это, нажмите здесь.)
21 сентября 2015 г. · Я не знаю, что делать. Похоже, он просто хочет денег. Он сказал, что это будет 90 долларов в час, чтобы выяснить, из-за чего они дают осечку. Автомобиль трясется, а индикатор проверки двигателя мигает. 2017 Jeep Wrangler 3.6L Gas ECM Цена продажи: $ 594.00 2004 Dodge Nitro 4.0L V6 Gas ECM Цена продажи: 199.00 $ 1997 Ford F Series Truck 7.5L V8 Diesel ECM Цена продажи: $ 499.00
10 августа 2019 · Богатый человек , человек из Массачусетса, который осуществил свою мечту в прошлом году, купив Jeep Wrangler Unlimited Sport с 3.6-литровый мотор V6, больше нет своего джипа. 2011 Jeep Wrangler (JK) Unlimited Sport 6 Cyl 3.80L. Двигатель - Фредди Запата 9.11.2020. Лампа заднего фонаря указателя поворота Заменена лампочка на новую, по-прежнему быстро мигает и не горит указатель поворота даже с новыми лампами
Контрольная лампа двигателя может мигать и вызывать тряску автомобиля, если автомобиль сломался или повреждена опора двигателя. Слабая или сломанная опора двигателя может привести к сильной тряске. Как только вы заметите мигание контрольной лампочки и тряску автомобиля, вам придется отнести автомобиль к профессионалу для диагностики. Потому что наряду с загоранием индикатора проверки двигателя вашего Jeep, другие признаки неисправности катушки зажигания включают резкий холостой ход, пропуски зажигания в двигателе, плохие выбросы, снижение мощности или просто не запускается автомобиль. Катушка зажигания работает как индукционная катушка.
1 декабря 2020 г. · Chrysler (FCA US LLC) отзывает 58 016 автомобилей Ram 1500 2014-2018 модельного года и Jeep Grand Cherokees 2014-2016 модельного года, оснащенных 3,0-литровыми дизельными двигателями. ... 24.08.2020 Джеймс Лимбах 21 сен, 2015 · Я не знаю, что делать.Похоже, он просто хочет денег. Он сказал, что это будет 90 долларов в час, чтобы выяснить, из-за чего они дают осечку. Автомобиль трясется, а индикатор проверки двигателя мигает.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
