Горизонтальная печь из трубы своими руками, печи из трубы 500 мм

Проще всего оборудовать баню заводской печкой. Но тогда придётся раскошелиться. Тем, кто не обделён прямыми руками, целесообразней изготовить конструкцию самостоятельно. Горизонтальная печь – наиболее простое «кустарное» решение. Даже самые заковыристые чертежи не потребуют от мастера высокой квалификации и отточенных годами навыков.

Изготавливают такую печь для бани из трубы диаметром 500-530 мм. Взяв за основу подходящую заготовку, можно избавить себя от ненужных сложностей, связанных со сваркой агрегата из листового металла. Трубные конструкции бывают вертикальными и горизонтальными. У каждого варианта есть достоинства и недостатки.

Рисунок 1. Работа горизонтальной печки

Преимущества горизонтальных печей

У вертикального решения есть очевидный плюс – экономия площади. Для слишком маленьких бань сложно придумать что-либо более подходящее. Но в остальном плюсы «горизонтали» перевешивают.

На заметку! У обоих вариантов есть общее преимущество. Цилиндрическая форма способствует более качественному обтеканию воздушными потоками. Поэтому к каменке и гидробаку поступает больше тепла.

Достоинства горизонтального варианта:

  • продольно расположенный корпус агрегата способствует образованию термоизлучения, которое прогревает всё рабочее пространство помещения; хуже прогревается зона под топливником; вертикальные же печки лучше справляются с прогревом стен, тогда как немало полезной площади остаётся «за бортом» отопления;
  • конструкция подразумевает тонкослойное распределение твёрдого топлива в топке; благодаря этому поленья сгорают почти целиком и равномерно; в вертикальном оборудовании загрузка дров тонким слоем будет означать чрезмерно малую закладку;
  • каменка расположена ниже – это удобней;
  • загружать дрова в камеру, благодаря малой высоте, тоже комфортней;
  • быстрый прогрев бани – самодельный агрегат способен прогреть помещение за 40-60 минут;
  • долговечность – при качественном изготовлении печка для баньки прослужит не один десяток лет;
  • простота изготовления и монтажа – трубное оборудование сделать проще, чем, к примеру, кирпичный вариант;
  • бюджетность – даже если корпус придётся покупать, конечная цена изделия будет совсем невысокой; в сравнении с фабричными агрегатами или конструкцией из шамота, цена «трубы» и вовсе мизерная;
  • более привлекательный внешний вид.

*

Есть у этого варианта и минусы. Среди недостатков – довольно быстрое остывание. По этой причине печку приходится регулярно подтапливать. В объёмном помещении становится заметным ещё один минус – неравномерный обогрев бани. В небольшой парилке в этом плане всё в порядке, но в общественной бане лучше поставить несколько агрегатов в разных зонах.

Рисунок 2. Один из вариантов горизонтального агрегата

Читайте также — обзор печей для обогрева гаража.

Особенности горизонтального оборудования

Обычно умельцы изготавливают печи для бани из металлических труб 500 или 530 мм в диаметре. В ход идёт как б/у металл, так и заказные обрезки. Продольный вариант предполагает только использование округлых заготовок. Это не аксиома, но такая геометрия даёт дополнительную теплоотдачу.

Масса агрегата зависит от толщины металла и чаще всего колеблется в пределах 50-200 кг. Даже самая массивная конструкция не отличается слишком большим весом, поэтому мощного основания не требуется.

Это тоже можно записать в список преимуществ. Обычно для монтажа трубчатой печи хватает небольшого металлокаркаса, установленного на теплоизоляционном слое.

Что понадобится для изготовления печки?

Из инструментов понадобятся:

  • сварочный аппарат;
  • металлорежущий инструмент (болгарка и/или ножницы по металлу).
Рисунок 3. Приваривание боковин к печной трубе

*

Список материалов:

  • обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
  • ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
  • 6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
  • металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
  • 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
  • 2 дверцы – для топливника и зольника.

Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.

Совет! Нужно стараться избегать «бэушных» заготовок. Они обычно характеризуются определённой деформацией, которая нежелательна.

Изготовление горизонтальной банной печки

Если сравнить различные чертежи, можно заметить, что печь из трубы 530 мм имеет однотипную конструкцию. Главные конструктивные нюансы относятся к расположению каменки, дымоотводящей трубы и гидробака, а также к особенностям поддувала и зольника.

В простейшем варианте решётку и зольник приваривают к металлическим уголкам (или иному профилю). Решётку рекомендуется делать по всей длине трубы, но шириной максимум 100-120 мм. Более широкие элементы приведут к ухудшению тяги.

Совет! Лучше использовать чугунную решётку. Практика показывает, что в контексте печного отопления колосники из чугуна долговечней арматурных элементов.

*

Боковины (в вертикальном варианте – днища) вырезают, либо исходя из сечения трубы, либо с припуском относительно верхних и нижних точек. После монтажа нижние зоны боковин подгоняют под корпусные опоры. К низу корпуса можно приварить лист металла, образовав дополнительные «крылья». Последние служат бонусными теплопроводниками, усиливая теплоотдачу печи.

Рисунок 4. Чугунная решётка на дне трубы

Зольник рекомендуется делать в коробчатом формате. Обособленный компонент позволяет обходиться без забивки воздушного подсоса топливными остатками. Толщина металла для зольника в этом случае аналогична толщине корпусной трубы.

В такой конструкции печи для бани из трубы каменку располагают обычно ближе к дымоходу, в верхней зоне. Фронтальная зона трубы характеризуется более низкой температурой, поэтому её задача – подогрев банного воздуха. На некоторых схемах видно, что конструкторы изогнули дымоотводящую трубу не один раз. Благодаря этому площадь контакта с каменкой и гидробаком предельно увеличена.

А, значит, и теплоэффективность такого агрегата выше.

Окошко для топливной загрузки тоже может иметь вариативное исполнение. Но чаще всего его делают в туннельном формате. Такое решение позволяет вывести элементы зольника из парилки в подсобку. Это же решает проблему грязи в устройстве.

Монтаж трубчатого агрегата в парилке

Рисунок 5. Чертёж трубчатой печи

*

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

  • Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
  • Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
  • Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки.
    На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
  • Монтируют гидробак и ёмкость для камней.
  • Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
  • Из труб и коленных элементов изготавливают дымоотводящий канал. Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню. Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
  • Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.
Рисунок 6. Готовая горизонтальная печка

*

Рекомендация! Перед эксплуатацией трубы нужно убедиться в том, что печка надёжно защищена от коррозии. Желательно на финальной стадии конструкцию тщательно отшлифовать болгаркой с шлифнасадкой. Чтобы усилить антикоррозийный эффект, печь можно покрыть термостойкой краской. После покрытия красящим полимерным составом изделие нужно протопить, чтобы краска стала одним целым с трубой. Но делать это нужно вне помещения.

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться  в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Заключение

Даже не самый «рукастый» пользователь наверняка заметил, что печка из трубы – действительно простейшее решение для обогрева бани. Следуя приведённой схеме, можно быстро, просто и дёшево оборудовать парилку эффективным и безопасным отопительным агрегатом. Зачем выворачивать карманы, если аналогичного эффекта можно добиться более простыми и экономичными путями?

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.

Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.

Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:

  • листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
  • как следствие, такая печь будет стоить дороже;
  • топливник цилиндрической формы лучше проводит тепло;
  • исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
  • плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.

В чем плюсы именно металлических печей:

  • цилиндр лишь немного проигрывает сферической форме по теплопроводности;
  • толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
  • печь можно перемещать, она долговечна;
  • стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
  • подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
  • многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
  • помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.

Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

  • вертикальные;
  • горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материалы

Для проведения работы необходимы следующие материалы:

  • непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
  • труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
  • труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
  • листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
  • навесные петли из металла;
  • небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
  • отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
  • цементный состав;
  • кирпичи;
  • песок.

Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.

Необходимые инструменты:

  • аппарат для сваривания элементов;
  • любой сильный резчик по металлу;
  • электроды;
  • врезной кран;
  • металлопрокат для ножек;
  • асбестовый шнур;
  • ручки для дверей.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

  • В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
  • Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
  • Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
  • С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
  • Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.

Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.

Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.

Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.

Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.

Горизонтальная печь

При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:

  • Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
  • Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
  • Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
  • Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.

Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.

Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.

Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.

Вертикальная

Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.

Этапы изготовления.

  • Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
  • В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.
  • Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
  • Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
  • К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
  • Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
  • Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
  • К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
  • Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
  • Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
  • Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
  • В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
  • Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
  • Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
  • Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.

Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.

Как сварить печку из трубы своими руками, смотрите в видео ниже.

Как сделать печь для бани из трубы своими руками

Каждый человек пытается построить баню на загородном участке, ведь это уже стало символом дачи. Качественная парилка зависит от правильно запроектированной и построенной печи. Последнее время предпочтение отдается металлическим вариантам. Производители выпускают дорогостоящие модели, которые купить проблематично. Чтобы потратить меньше денег, нужно самостоятельно создать печь для бани из трубы.

Достаточно иметь инструменты и навыки сварки, чтобы собрать устройство, идеально подходящее под объем помещения, которое будет служить продолжительное время.

Какая труба подойдет для печи

Решившись самостоятельно делать банную печь, следует выбрать правильную трубу, обращая внимание на диаметр и толщину металла. Ее главная задача – быстро и равномерно прогревать корпус. Толщина стенки должна быть достаточно большой, чтобы выдерживать влияние больших температур на протяжении длительного времени.

Это не единственные два параметра, которыми трубы отличаются между собой. Остальными характеристиками выступают: метод изготовления (прокатные, сварные), марка стали. Для изготовления источника тепла обычно используются куски труб, которые не всегда имеют маркировку. Поэтому, внимание обращают на диаметр и толщину, ведь их можно самостоятельно померить.

Самодельная печь для бани, изготавливаемая из трубы диаметром 530 мм, является оптимальным вариантом. Получаемые размеры топки позволяют хорошо прогревать помещение. Она должна иметь толщину в пределах 8-12 мм. Диаметр играет большую роль в расходе топлива печи. Банные печи из трубы 600 мм своими руками требуют много дров, поскольку нужно обогреть значительную площадь корпуса.

Важно применять только стальные трубы. Если она будет изготовлена из чугуна – быстро придет в негодность. Дело в том, что на раскаленную поверхность постоянно попадает вода. Чугун не выдерживает быстрого перепада температуры и разрушается.

Высокоуглеродистая сталь тоже не должна использоваться, поскольку ее швы не выдерживают больших температурных нагрузок, что приводит к деформациям, разрывам.

Принцип работы печи

Перед тем, как банная печь из трубы 530 будет сооружена своими руками, нужно составить чертеж. Проектная часть очень важна, поскольку отвечает за правильные размеры и конфигурацию будущей каменки.

Чаще всего печи оборудуются теплообменниками. Такие конструкции предназначены для передачи тепловой энергии помещению. Они могут располагаться в любой части корпуса, но от этого не изменяются функциональные способности.

Тепло от горящего топлива поступает в теплоноситель, который размещается в теплообменнике и происходит постепенное его нагревание. Вода в баке имеет собственную температуру, отличающуюся от теплообменника. Эта разница способствует правильной циркуляции носителя тепла. Подогретая жидкость предназначается для гигиенических процедур.

После использования некоторого количества воды, в бак заливается следующая порция, и проходит повторный цикл.

Если предполагалось создание закрытой системы, где бак с водой выступает в качестве отопительного прибора, жидкость должна заливаться до розжига печи. В противном случае могут произойти необратимые деформации, обусловленные большой разницей температур.

Банный агрегат из трубы, которая оснащается теплообменником, обеспечивает теплой водой помещения предбанника и душевую. Это позволяет не устраивать дополнительный водонагревательный бак, и отопление здания будет обеспечено.

Виды печей из трубы

Самодельные печи для бани из трубы могу выполняться только двух вариантов – вертикальная и горизонтальная. Остальные разновидность, которые направлены на поиск оптимального соотношения, стали не такими популярными и эффективными.

Горизонтально размещение элементы работают лучше с точки зрения физических правил. В подобных печах наблюдается полное сгорание дров, что приводит к высокой энергоэффективности, другими словами – высокий КПД. Считается, что такая ориентация не сильно подходит для парилок маленьких размеров, поскольку будет занимать много места. Такое правило относится для совсем малых площадей.

Другим достоинством горизонтального устройства выступает вынесенная в предбанник топка. С одной стороны, это хорошо, поскольку будет обеспечиваться чистота парилки, но с другой – постоянно нужно бегать в предбанник, чтобы подкинуть дров.

Вертикальный агрегат подходит тем, кто хочет совместить каменку с баком для воды. Достаточно просто отделить пространство при помощи листа металла. Вода будет нагреваться не только от разогретых камней, но и благодаря дымоходу, проходящему сквозь емкость.

Главным преимуществом вертикальной печи выступает возможность создания закрытой каменки, ведь горизонтальные рассчитаны для устройства открытых вариантов. Такая конструкция не подходит для любителей русской парилки.

Вертикальная печь

Зачастую банные печи из трубы 530 мм изготавливаются из трех отсеков, разделенных металлическими дисками:

  • бак для воды;
  • каменка закрытого типа;
  • топка.

Топка состоит из таких составляющих: камера сгорания, колосники, зольник. Колосники можно изготовить самостоятельно или приобрести в магазине готовый вариант. Если делать их своими руками, нужно создать окружность из металлической полосы и приварить к ней основные элементы (прутки). Зольник лучше всего устраивать выдвижными. Его передвижение позволяет регулировать мощность горения, увеличивая или уменьшая тягу. Для регулирования можно использовать другой вариант – специальное отверстие в поддувале.

Поскольку корпус трубы, выводящей газы, располагается вертикально, это позволяет передавать энергию воде и камням.

Каменка может быть проточной, то есть, камера сгорания соединяется с камнями через решетку, напоминающую колосники. Такое расположение позволяет быстро прогревать булыжники, но они быстро рассыпаются. Нужно чем-то жертвовать для получения качественного пара.

Как вариант, можно создать закрытую каменку путем врезания дополнительной трубы меньшего размера. Решение дает возможность поддавать в процессе горения дров. Ниже каменки целесообразно создать отсекатель с закругленными краями, чтобы газы могли выходить.

Горизонтальная печь

Банная печь своими руками из трубы горизонтальная почти ничем не отличается от предыдущего варианта кроме формы.

Нужно сделать рамку по длине колосников и расположить из вдоль трубы. Если простая печь для бани из трубы 530 мм имеет несложные чертежи и размещается горизонтально, она прекрасно подходит для сауны. Открытые варианты имеют два минуса:

  • камни не прогреваются до нужной температуры, при которой может образовываться мелкий пар;
  • стремительная конвекция, влияющая на перегрев помещения.

Оптимальные горизонтальные размеры печи для бани из трубы своими руками – 52 см. Конструкция предназначается для сгорания дров, служит своеобразным топливником. Сверху дополнительно устанавливаются водяной бак и сетка для камней.

Делаем банную печь своими руками

Много людей задавались вопросом: «Как сделать печь для бани из трубы своими руками?». Процесс имеет тонкости, которые стоит знать прежде чем приступать к самостоятельной сборке агрегата.

Чтобы экономить средства при создании парилки, можно сделать печь в баню из трубы своими руками. Такой вариант подходит для тех, кто не имеет больших сбережений, но любит париться. Самодельные банные печи из трубы требуют много приспособлений и материалов, среди которых:

  • образец большого диаметра, толщиной не менее 8 мм;
  • труба для камней, примерно в 2 раза меньшего диаметра;
  • плоские металлические листы;
  • петли навесные;
  • отрезок водопроводной трубы;
  • чугунные колосники;
  • сварочный аппарат;
  • арматура, длиной около 0,5 м;
  • дрель;
  • болгарка;
  • рулетка;
  • молоток.

Труба для дымохода банной печи своими руками должна иметь длину 50 см, а диаметр до 35 см. Такие параметры позволяют обеспечивать нормальный отвод газов, получаемых после сгорания топлива.

Так что, если решились сооружать печь из труб для бани своими руками, следует ознакомиться с подробной инструкцией. Подобный подход позволяет создавать правильные устройства, гарантирующие прогрев парилки.

Горизонтальная

Чертежи и схемы такой конструкции не отличаются большой сложностью. Самодельная горизонтальная печь для бани из трубы отличается тем, что может располагать бак для воды внутри корпуса или над корпусом топки. Для удобства его выносят наружу, поскольку такой вариант намного удобнее.

Приступим. Чтобы сделать банную печь своими руками как подобает, следует придерживаться инструкции:

  1. Основная труба укладывается горизонтально. Уже можно приваривать ножки, чтобы обеспечить устойчивость. Они могут быть отдельными или цельными, на усмотрение хозяина.
  2. От нижней грани отступается третья часть диаметра, замеряется длина между вертикальными стенками. По полученным результатам вырезается квадратный металлический лист, длиной 700 мм. Он предназначается для подкидывания дров. В центральной части вырезанного элемента делается отверстие для устройства колосниковой решетки. Берутся арматурные стержни и привариваются поверх отверстия. Чтобы их не делать самостоятельно, можно накупить готовых колосников.
  3. Собранная часть помещается внутрь трубы и закрепляется сваркой.
  4. Для торцевой части вырезаются два прямоугольника, длиной 700 мм, шириной 530 мм. После достижения требуемых размеров, листы привариваются к торцевым сторонам.
  5. На боковой поверхности делаются отверстия, при этом используется болгарка. Потом привариваем петли, чтобы закрепить дверцы топки и поддувала (на них крепятся запоры).
  6. Сбоку вверху делается небольшое отверстие для выхода дыма. Форма неважна, главное требование – не делать его слишком большим.
  7. Берется дымовая труба длиной 35 см и разделяется пополам, торцы завариваются. В одном экземпляре делается прорез для выхода дыма.
  8. Вторая часть трубы накрывает корпус так, чтобы отверстия были смещены друг от друга. Такое решение позволяет сохранять тепло от дыма внутри печи как можно дольше.
  9. Приваривается патрубок к отверстию для дымоотвода.
  10. Изготавливается корзина для булыжников. Основным материалом выступает арматура, конструкция закрепляется сверху.
  11. На заднюю поверхность печи из трубы прикрепляется бак для воды. Его изготавливают из нержавеющей стали.

Процедура создания самодельной конструкции завершена.

Вертикальная

Чтобы соорудить печь для бани из трубы 500 мм, при этом сделать все с первого раза, рекомендуется придерживаться инструкции:

  1. Из металлического листа (толщиной не менее 8 мм) вырезается окружность, диаметр которой совпадает с диаметром основной трубы. Этот элемент используется в качестве дна печки. Остается приварить его к основному телу и проверить качество сварки.
  2. Укрепление конструкции выполняется из квадратных профилей. Они будут служить ножками.
  3. От нижней грани отступается 4 см и вычерчивается отверстие прямоугольной формы, с размерами 25х8 см. Оно предназначено для устройства поддувала. Вырезаем дверцу поддувала из металлического листа, привариваем петли и навешиваем. Не забываем создать запорную щеколду.
  4. Делаем печь качественную, изготавливаем решетку для колосников. Вырезается окружность равным диаметром с основной трубой. В центральной части делается квадратное отверстие, на которое наваривается арматурная решетка. Вместо этого разрешается просверлить много отверстий. Полученное решето закрепляется на внутреннюю стенку печи, отступив 17-20 см от дна.
  5. Для топки печи устраивается дверца на расстоянии 20 см от колосников. Оптимальные размеры 25х25 см.
  6. Изготавливается отсек, который будет наполняться камнями. Существует два способа: применять трубу большого диаметра с вырезом, или использовать арматурные прутья. На внешней стороне печи делается отверстие для закладки булыжников.
  7. Бак для воды делается из такого же куска, который применялся для основного устройства, только меньший по длине. На дно приваривается металлический лист, проделывается отверстие для дымохода, крепится патрубок.
  8. Вырезается крышка для бака. Удобней всего использовать две половинки – с одной соединяется труба, вторая крепится на петлях и закрывает проем.
  9. Внизу делается отверстие для установки крана забора теплой воды.
  10. Полученные два больших элемента свариваются в единую конструкцию.

Вот и закончилось изготовления банных печей. Вне зависимости от диаметра трубы, процедура проходит аналогично.

Установка и эксплуатация

Чтобы установка и эксплуатация металлических печей проходила правильно, нужно придерживаться правил техники безопасности.

Основание, на которое будет устанавливаться устройство, должно иметь собственный фундамент. Он может изготавливаться из кирпичей, залитых раствором.

Дополнительно защищаются стены, возле которых будет монтироваться агрегат. Их можно покрыть слоем глины.

Защита от травм и ожогов предусматривает дополнительного ограждение, предотвращающее контакт с раскаленной поверхностью. В качестве ограждения может выступать кирпичная кладка.

Перед дверками поддувала и топливника, на полу, нужно прибить металлический лист, чтобы предотвратить воспламенения деревянного пола.

Когда основные требования к установке печи выполнены, можно переходить к безопасной ее эксплуатации.

Схемы и чертежи печей

Правильный подход к созданию вертикальной или горизонтальной печи из труб своими руками заключается в использовании определенной схемы, чертежа. По наглядному рисунку лучше понятна сама конструкция.

Печь для бани из трубы 530 мм, располагающейся вертикально, имеет несколько вариантов устройства топки. Поэтому, важно выбирать те проекты, которые позволяют добиться нужного размера агрегата, способного обогреть все помещение. Благодаря нашему ресурсу каждый посетитель сможет подобрать конструкции печей для бани на свое усмотрение, предварительно оценив при этом финансовые возможности, конструктивную сложность устройств.

По рекомендации специалистов, лучше всего устраивать вертикальные экземпляры. Новичкам без прототипа не удается создать правильную поверхность открытой печи. Это значительно влияет на возможность прогрева камней.

Банные печи своими руками - пошаговая инструкция!

Для полноценного обустройства парной владелец должен выбрать качественную и эффективную банную печь. Благо, на современном рынке представлен огромный выбор таких агрегатов. Однако не у каждого владельца бани есть возможность или желание платить неизвестно кому деньги за то, что можно сделать самостоятельно.

Банные печи своими руками

Вашему вниманию предлагаются инструкции по изготовлению нескольких разных металлических печей. Одни из них собираются в буквальном смысле из подручных материалов, для сборки других нужно приложить более существенные усилия. Изучите доступные варианты, выберите подходящую вам конструкцию печи и приступайте к работе.

Банные печи своими руками

Требования к банной печи

При грамотном подходе к работе самодельная банная печь ни в чем не будет уступать своему аналогу заводского производства.

Печи для бани дровяные

При выборе типа печи нужно учитывать ключевые особенности самой бани. Однако, вне зависимости от выбранного типа варианта конструкции, банная печь должна соответствовать нескольким основным требованиям, актуальным для любых агрегатов подобного типа.

Банные печи своими руками

Среди наиболее важных требований нужно отметить следующие моменты:

  • наличие необходимой тепловой мощности и возможности для ее регулирования;
  • наличие парогенератора и аккумулятора тепла в конструкции. Эти приспособления позволят менять влажностный и температурный режимы, что сделает посещение парилки максимально комфортным;
  • отсутствие (на практике – практически полное отсутствие) поверхностей, нагревающихся до температуры выше 150 градусов;
  • наличие возможности регулирования конвекции.

В дополнение к перечисленным моментам, к каждой банной печи выдвигаются индивидуальные требования в отношении габаритов топки, показателей пожаробезопасности и пр.

Банные печи из чугунаПечи для баниПечь в банеПечь в бане

Компактная печь для бани

Компактная печь для баниКонструкция печи
Цены на банные печи Sawo

Банные печи Sawo

Первый вариант

Главное преимущество этого варианта – отсутствие необходимости приобретения дорогостоящих материалов и предельная простота сборки.

Основными конструктивными элементами такой печи являются:

  • корпус из металла;
  • стенка из кирпича;
  • дымоотводящая труба;
  • водяной бак;
  • топливник;
  • решетка из чугуна;
  • камни.

В нижней части агрегата оборудуется топка, в верхней — устанавливается водяной бак.

Компактная печь для бани

Первый шаг. Сварите корпус печи из листового металла. Рекомендованная толщина материала – от 0,5 см.

Оптимальные габариты такой печи – 700х700х1600 мм. При необходимости изменения размеров, пересчитывайте их с сохранением пропорций.

Второй шаг. Выложите топку печи огнеупорным кирпичом. Элементы кладки устанавливайте на ребро.

Третий шаг. Обложите каменку кирпичом.

Как обложить металлическую печь

Четвертый шаг. Уложите на стенки каменки основание для камней. В качестве основания можно использовать уголки, швеллеры и другие сортопрокатные изделия.

Укладывайте элементы основания так, чтобы в зазоры между ними могли нормально выходить образующиеся газы.

Пятый шаг. Сделайте боковую дверцу. Через нее вы будете лить воду на камни для создания пара.

Схема обкладки железной печи кирпичом

Шестой шаг. Сделайте бак для воды требуемого объема. Наиболее распространенный объем – 30 л. Оснастите бак съемной крышкой и зафиксируйте его над каменкой.

Седьмой шаг. Установите дымоотводящую трубу, пропустив ее через водяной бак. Вода в баке будет нагреваться теплом дымовой трубы.

Для повышения эффективности печи, можете обложить ее кирпичом.

Второй вариант

Конструкция печи

Такая печь нагревается в кратчайшее время при минимальном потреблении топлива.

В состав печи входят следующие элементы:

  • металлический корпус;
  • дымоход;
  • топливник;
  • поддувало;
  • дверца для пара.

Порядок сборки практически не отличается от рассмотренного ранее. Вы свариваете корпус из металлического листа, устанавливаете боковую дверцу, монтируете дымоход и выполняете внутреннюю облицовку основных конструктивных элементов кирпичом. Стенки печи обкладывайте в полкирпича.

Вода и пар поступают внутрь подобной печи через боковую дверцу.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Узнайте, как установить парогенератор для бани своими руками, а таже ознакомьтесь с инструкцией для домашнего мастера, из нашей новой статьи.

Печь из металлической трубы

Очень хорошая банная печь может быть изготовлена из металлической трубы.

Печь из металлической трубы

Первый шаг. Отрежьте метровый кусок трубы для изготовления каменки.

Второй шаг. Отрежьте 70-сантиметровый кусок трубы для водяного бака.

Самодельная печь из металлической трубыИз куска трубы делаем камеру для камнейДелаем печь для бани из трубы

Третий шаг. Ближе к нижней части трубы для каменки вырежьте поддувальное отверстие размерами 6х20 см.

Четвертый шаг. Приварите металлическую пластину к верхнему краю поддувального отверстия.

Пятый шаг. Сделайте в приваренной пластине отверстия для фиксации решетки колосника.

Шестой шаг. Вырежьте в центральной части трубы отверстие для топки.

Печь для бани из трубы

Седьмой шаг. Приварите завесы и запоры для дверки.

Печь для бани из трубы

Восьмой шаг. Над топкой при помощи сварки закрепите трубу диаметром 300 мм, перпендикулярно по отношению к стене топочной камеры. Это будет каменка.

Девятый шаг. Заполните каменку печи камнями.

Десятый шаг. Установите трубу для отведения дыма.

Практически готовая печь из трубы

Одиннадцатый шаг. Примерно на 15 см выше каменки установите водяной бак с краном и съемной крышкой.

Двенадцатый шаг. Устраните следы сварки при помощи зачистного круга.

Для дополнительного увеличения показателей теплоотдачи и безопасности, можете обложить готовую металлическую печь кирпичом.

При определении высоты дымохода учитывайте, что на улице он должен возвышаться над кровлей не менее чем на 50 см.

Цены на банные печи Гефест

Банные печи Гефест

Часть дымоотводящей трубы, проходящую через перекрытие, изолируйте при помощи негорючего материала.

Перед установкой в бане рекомендуется несколько раз протопить печь на улице. Это позволит материалу изготовления конструкции дать необходимую усадку.

Установите печьУстановите печь

При установке печи в бане соблюдайте элементарные правила противопожарной безопасности. Печь должна быть установлена на негорючем основании. Минимальное расстояние между печью и стенами – 30-50 см (в зависимости от материала изготовления стен). На пол перед топочной дверцей печи рекомендуется уложить металлический лист.

Если баня деревянная, то печь из трубы нужно обложить кирпичом

Следуйте приведенным рекомендациям, и вы безо всяких проблем сделаете прекрасную печь для своей бани.

Банная печь из трубы горизонтальная

Удачной работы!

Видео – Банные печи своими руками

Печи для бани из трубы своими руками: чертежи, видео

Печь из трубы – один из наиболее легких и доступных способов организации качественного обогрева бани любого размера. Здесь вам не нужно будет задействовать большие финансовые, рабочие или временные ресурсы – при наличии чертежей и опыта работы со сваркой, вы сможете своими руками соорудить функциональную топку буквально за несколько часов. В безопасности такой затеи можете быть уверены – герметичный корпус печи надежно защищает человека от угарного газа. Конечно же, эти преимущества могут стать реальностью только при грамотном изготовлении топки, так что перед тем, как непосредственно приступить к делу, предлагаем ознакомиться с пошаговой инструкцией и видео сварки печи.

Подготовительные работы

Прежде всего, позаботьтесь об инструментах и расходных материалах. Вам понадобится:

  • стальная труба: диаметр – 50 см, высота – 1,5 м;
  • металлический лист толщиной не меньше 1 см;
  • дымовая труба: длина – 50 см, диаметр – 30-35 см;
  • пруты для колосников;
  • стальные листы для дверок;
  • металлические петли;
  • кирпичи;
  • цемент;
  • песок;
  • болгарка;
  • сварочный аппарат.
Горизонтальная печь для бани

Далее нужно выбрать, какую именно печь вы будете мастерить. Вариантов два:

  1. Вертикальная – компактная модель, в которой топка и колосники размещаются друг над другом. Идеальный вариант для маленьких парных.
  2. Горизонтальная – более традиционная модель с увеличенным топочным отсеком. Последний часто выносится в предбанник для упрощения процесса растопки. Используется преимущественно в больших банях.

Определившись с видом печи, приступайте к составлению рабочего чертежа. В нем нужно указать расположение, размеры и конфигурацию всех составных частей будущего устройства.

Совет. Если вы занимаетесь подобной работой впервые, лучше обратитесь к готовому чертежу и изготавливайте типовую модель, иначе есть риск допустить ошибки, которые могут спровоцировать неправильное функционирование печи.

Обустройство места для печи

Следующий шаг – подготовка места для установки печи из трубы. Сначала делаем крепкий фундамент:

  1. На участке, где планируется расположение печи, выкопайте яму: глубина – 50 см, длина – 70 см, ширина – 70 см.
  2. Засыпьте дно полученной ямы мелким щебнем высотой 30 см и тщательно утрамбуйте слой.
  3. На щебень залейте слой цементного состава: 1 часть сухого цемента, 4-5 частей песка + вода. Оставьте основание застывать на сутки.
  4. На застывший цемент уложите несколько листов рубероида – он будет выполнять функцию гидроизоляции.
  5. Залейте рубероид бетонным составом: 1 часть сухого цемента, 2 части песка, 4-5 частей мелкого гравия + вода. Выровняйте залитое основание уровнем.
Подготовка площадки для установки печи

Когда фундамент высохнет, обустройте на нем кирпичную площадку 70 х 70 см. Выкладывайте кирпич в один или в два ряда на стандартный глиняный состав.

После этого соорудите защитный экран для стен бани в зоне монтажа печи: укладывайте кирпич в один ряд «на ребро», сцепляя глиняным составом. Оптимальная высота такого экрана – 120 см. Печь нужно будет располагать на расстоянии не меньше 20 см от защиты.

Совет. Для выполнения подушки и экрана используйте огнеупорный или красный кирпич.

Изготовление горизонтальной печи

Горизонтальную печь для бани собирают по следующей схеме:

  1. Из трубы вырежьте рабочий кусок длиной 70-90 см и тщательно зачистите его края.
  2. Сформируйте площадку для колосников: из металлического листа вырежьте прямоугольник 80 х 40 см. Затем вырежьте середину изделия и к полученному проему приварите прутья в вертикальном или горизонтальном положении. В нижней части трубы внутри ее корпуса приварите готовый колосник.
  3. Из металлического листа изготовьте выносную топку, то есть фасад печи, в форме прямоугольника с активно закругленным верхом. Оптимальная ширина – 60 см, высота – 70 см. Сделайте в изделии два выреза – под дверки для топочного отсека и поддувала. Приварите фасад к трубе.

    Самодельная печь для бани из трубы

  4. Изготовьте заднюю стенку – вырежьте круглый элемент, соответствующий диаметру трубы, и приварите его к основной конструкции.
  5. В верхней части трубы вырежьте отверстие 15 х 15 см для дымохода. Сверху приварите свод печи, предварительно выполненный из металлического листа. В своде оставьте отверстие под дымоход. Затем приварите к нему непосредственно дымоходную трубу.
  6. Установите дверцы топки и поддувала.
  7. Зачистите и отшлифуйте корпус печи и покройте его термостойкой полимерной краской.

Совет. Первый раз печь нужно протапливать не в бане, а на улице, дабы краска обгорела без вреда для человека.

После того как печь будет готова, можете зафиксировать на ее задней части платформу для емкости с водой.

Изготовление вертикальной печи

Последовательность сварки вертикальной печи из трубы:

  1. Отрежьте от трубы кусок высотой 90 см – это будет ваша рабочая основа.
  2. Обустройте дно печи – приварите к нижней части трубы металлический круг, соответствующий ей по диаметру.
  3. В нижней части трубы выполните вырез прямоугольной формы под поддувало: ширина – 18-20 см, высота – 50 см.
  4. Сверху над поддувалом установите колосник: над прямоугольным отверстием приварите круглую металлическую пластину – ее диаметр должен точно соответствовать диаметру основной трубы, вырежьте середину круга и наварите на полученное отверстие пруты.
  5. Над колосником выполните отверстие прямоугольной формы – это будет топочная камера. Далее вырежьте из металлического листа дверку, соответствующую своими размерами отверстию топочного отсека.

    Основа для металлической печи

  6. Обустройте каменку: немного выше топки вырежьте отверстие прямоугольной формы, по уже упомянутой схеме установите в нем колосник, а затем смонтируйте на прямоугольник дверку.
  7. Сверху заварите корпус трубы круглой заготовкой из металлического листа, предварительно выполнив в ней отверстие для дымоходной трубы. Приварите к отверстию саму трубу.
  8. Установите дверцы топочного отсека и поддувала.

Как и в случае с горизонтальной моделью, зачистите корпус печи и покройте готовую конструкцию термостойкой краской. Из остатка трубы можете смастерить бак для воды.

Таким образом, в изготовлении печи из трубы в действительности нет ничего нереального. Ознакомившись с инструкцией, изучив особенности сварки и имея необходимые инструменты, вы сможете успешно справиться с задачей даже без посторонней помощи. А наградой за усилия будет надежная и безопасная топка, способная обогревать любую баню, независимо от ее габаритов.

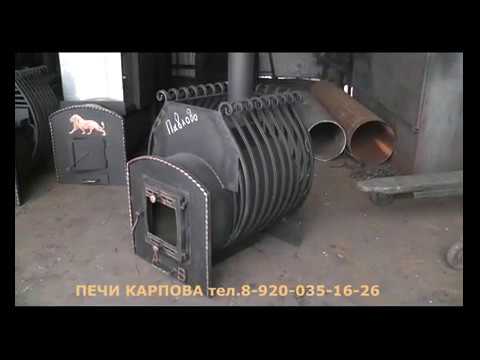

Печь для бани из трубы: видео

Печь для бани: фото

как сделать самодельную банную печку на отработке своими руками

Для русского человека баня – это непросто помещение для помывки, это практически ритуальное сооружение. Целебный ароматный  пар, очищающий жар бани и массаж березовым веничком – это лучшее средство от стресса, усталости и множества других болезней.

«Сердце» любой бани – это печь, поэтому ее выбору стоит уделить повышенное внимание. Кстати, необязательно тратить деньги на покупку этого оборудования,  самодельная печь для бани из трубы будет служить ничуть не хуже. Рассмотрим, как можно сделать такую печку.

Пример печи для бани, выполненная из трубы

Печь в бане выполняет сразу две важные функции.

  • Разогревает воздух в помещениях;
  • Нагревает воду, необходимую для гигиенических процедур.

Принцип работы у оборудования заводского производства и у печей, сделанных самостоятельно, один и тот же. Конечно, в заводских печах могут присутствовать различные дополнительные функции, да и дизайн этих изделий, как правило, более привлекателен.

Но и самодельная печь из трубы для бани, при условии аккуратного изготовления, будет достойно выполнять свои главные функции и не принесет разочарования хозяевам.

Преимущества и недостатки печей для бани, выполненных из металла

Пример металлической трубы для банной печи

Чтобы соорудить банную печку, используют, как правило, металл или кирпич. И тот, и другой вариант имеет свои плюсы.

В чем же достоинства печей из металла?

  • Устойчивость к высоким температурам;
  • Износостойкость и длительный срок эксплуатации
  • Способность быстро нагреть баню. Даже самые простые печи из трубы для бани способны прогреть помещение за 40-90 минут, в зависимости от окружающей температуры.
  • Возможность использования различных видов топлива.
  • Доступность материалов. К примеру, если строится печка для бани из трубы своими руками, то расходы на закупку материалов будут незначительными.
    А если в хозяйстве отыщется кусок трубы, оставшийся от ремонта, то печь будет построена практически даром.
  • Несложный монтаж. При желании печку сможет собрать любой человек, который хоть немного умеет обращаться с инструментом.
  • Небольшой вес. Для печи из металла нет нужды сооружать массивный постамент, необходимый для каменки.

Конечно, есть у металлических печей и недостатки. Одним из основных является то, что такая печь быстро остывает, поэтому ее приходится «подтапливать» в процессе принятия банных процедур.

Кроме того, тепло от металлических печей распределяется неравномерно. Впрочем, если баня небольшая, то этот недостаток практически незаметен.

Совет!

Для бани с большими помещениями, рекомендуется установка нескольких печей.

Конструкция банной печи

Пример использования металлической печи в бане

Качественная банная печь из трубы может быть построена своими руками.

Основными элементами этой конструкции являются:

  • Топка печи.
  • Расположенная внутри корпуса либо открытая емкость, предназначенная для банных камней.
  • Камера зольника-подувала.

Между камерами устанавливаются особые элементы – решетки-колосники. Отдельным элементом является бак для разогрева воды. В некоторых моделях он является частью корпуса печи, в других – располагается на опорах над камерой с банными камнями.

Есть варианты печей с отдельным водонагревательным баком, который соединен с печью трубами или шлангами.

Еще одним важным элементом является дымоходная труба, которая необходима для вывода за пределы помещения продуктов, образующихся в процессе сгорания топлива.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы. Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой».

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Совет!

Для изготовления печей пригодных только качественные трубы, без признаков коррозии.

Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм.

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

  • Первым делом, следует заняться поддувалом. Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
  • Далее формируется ниша для топки и выполняется дверца для нее. Дверца подвешивается на петлях или крючках.
  • Над топкой приваривается отрезок трубы, который будет использоваться, как каменка. Высота отрезка 30-35 см.

Совет!

Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.

  • В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

  • Для его изготовления используется отрезок трубы высотой 0,6 м.
  • К торцовой части отрезка трубы приваривается стальной круг – дно.

Совет!  Толщина металла для изготовления дна бака для воды – не менее 8 мм

  • В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
  • Дымовая труба фиксируется ко дну бака сваркой. Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
  • Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается  горловина с крышкой.

Установка готовой печи

Установленная в бане печь из трубы

После того, как изготовление печи для бани из трубы своими руками будет закончено, следует приступить к ее установке. При этом необходимо помнить о соблюдении правил, обеспечивающих пожарную безопасность.

Вне зависимости от того, куплено ли готовое оборудование или изготовлены самодельные банные печи из трубы, при их установке следует руководствоваться нормами, изложенными в СНиП 41-01-2003:

  • Если баня имеет деревянные стены (или стены, облицованные деревом), то расстояние от печи до поверхности стены должно быть не менее 1 метра.
  • Расстояние от печи до стены может быть сокращено до 20 см в том случае, если стена облицована огнеупорным кирпичом или обшита металлическими листами.
  • Целесообразно устанавливать печи банные из трубы на постамент, возвышающийся на 20 см от пола.
  • Желательно обезопасить зону загрузки топлива, положив перед топкой лист металла.
  • Печь устанавливается так, чтобы дверцы топки были повернуты ко входу, а дверцы камеры каменки – в противоположную сторону.

Печи, работающие на отработанном масле

Банная печь из трубы, работающая на отработанном масле

Выше описано строительство печи, которая работает на твердом топливе, но можно соорудить и печь на отработке из трубы.

Элементы печи составляют единую конструкцию, которая состоит из следующих деталей:

  • Резервуар для топлива, расположенный в нижней части.
  • Горелка;
  • Нагреваемый модуль.

Если сооружается из трубы печь на отработке, то в нижней части конструкции следует предусмотреть отверстие, предназначенное для заливки топлива и регулировки интенсивности горения. В верхней части располагается газоотводящий патрубок, который необходим для вывода продуктов горения в дымоход.

Самодельная печь из трубы на отработке работает по следующему принципу: Верхний слой залитого в топливный резервуар масла при нагревании печи закипает. Пары масла поступают в горелку, где происходит их обогащение кислородом.

Продукты, образованные в результате сгорания масла поступают в верхний модуль печи, а потом выводятся через дымоход. Таким образом, верхний модуль разогревается до самой высокой температуры. Поэтому тут может быть размещен водонагревательный бак.

Выводы

Таким образом, используя обрезки трубы достаточно большого диаметра можно изготовить хорошую печь, предназначенную для бани.

Как сделать печь из трубы собственными руками

Печь для бани – это не только просто, но и выгодно в финансовом плане, чем покупка уже готовой. Если есть опыт работы со сварочным аппаратом и подходящие под рукой материалы, то смастерить обогрев для бани можно за 3–4 часа. Больше времени уйдёт на подготовку основания. В статье рассмотрим два вида таких печей и все моменты сборки.

Как выбрать подходящую конструкцию

Сначала стоит сказать, что печи мастерят из труб, либо листовой стали, которой придают прямоугольный вид. Второй вариант менее эффективен, чем цилиндрической. Почему так?

Железную трубу можно считать уже обогревательным прибором. А вот металл необходимо подготовить: правильно разрезать, приготовленные заготовки сварить нужной формы. Это отразится на стоимости.

Печь лучше сохраняет и удерживает тепло. Как, это ни странно звучит, для потока дыма, предпочтительней круглая фигура.

Основная задача стоит в выборе: вертикальная или горизонтальная конфигурация. Все два варианты подходят для обогрева, имеют свои недостатки и преимущества.

Для небольших помещений отдают предпочтение вертикальной конструкции – она компактней. Но, как известно, жар поднимается, «сбегает» с дымом, не успевая нагреть стенки.

Весьма эффективна при обогреве печь из трубы горизонтальная. Здесь дымоход находится далеко: это даёт выходящим газам задерживаться, нагревая корпус. Но такая конструкция массивна и не подойдёт для обычных дачных бань.

Печь в баню из трубы своими руками

При малом помещении оптимальным вариантом будет отдать предпочтение вертикальной конструкции. Тут имеются существенные плюсы: нет необходимости искать место, чтобы установить дополнительный бак с водой. Сама по себе процедура сборки проста. Основная задача – это уметь сваривать железо. Печь для бани из трубы своими руками можно собрать, имея:

  • Сварочный аппарат.
  • Болгарка либо резак.
  • Цемент, щебень.
  • Песок, желательно морской.
  • Кирпичи.
  • Для дверок – листы из стали.
  • Арматура для колосников.
  • Труба дымовая.
  • Труба стальная.
  • Стальной лист до 2 см.
  • Рубероид.
  • Гравий.

Подготовка и сборка

  • Сначала необходимо залить фундамент. Для этого в грунте выкапывается углубление порядком 50–60 см. Ширина 70–80 см. Укладывается арматура 8–12 мм.
  • Делается опалубка из подходящих досок. На дно нужно засыпать щебень и утрамбовать (средних размеров 10–20 мм).
  • Бетон замешивается в пропорциях: 1 часть цемента, 4 песка, 7 щебня.
  • После заливки раствору надо дать схватиться. Это займёт не менее суток.
  • На застывшую площадку укладывается рубероид (вполне хватит одного слоя).
  • Поверх гидроизоляции нужно заливать раствор (без щебня): 1 часть цемента, 3 песка, 4 гравия.

    Важно знать! Основание должно получиться ровным, поэтому стоит проверить вертикаль строительным уровнем. Оставить повторно на 24 часа до полного высыхания.

  • Теперь выкладывается площадка из кирпича (огнеупорного).
    Кладка происходит в один ряд, на раствор, приготовленный из специальной глины. Её можно приобрести практически в любом строительном магазине, стоит недорого.
  • Следует позаботиться о безопасности стен.
    Для этого сооружается защитный экран из кирпичей, которые ставятся на ребро. Раствор для кладки глиняный.
    Стандартной вышиной считается порядком метр, полтора высотой.
  • Сборка:
    • Внизу трубы, предварительно зачищенной с двух концов, вырезается зольник, он же будет поддувалом. Габариты подбираются под каждую отдельно – это зависит чертежей. Стандартные размеры таких дверок варьируются от 160х270 мм.
    • Сверху поддувала сооружают топку. Для этого вырезается круг из листа металла 12–15 мм. По центру изготовляют колосник. Он покупается, либо изготавливается самостоятельно.
    • В итоге должна получиться решётка из металлического уголка и арматуры, ширина которых равняться промежутку между ними.
    • Отступив от дна 6–7 см, вырезается отверстие для дверцы, привариваются петли, производится установка створок.
    • Для лучшего нагрева стенок чуть выше топки делают отсекатель. (по углам трубы приваривается лист из металла).
    • Вверху всей конструкции устанавливают каменку. Низ решетчатый. Отступив пять сантиметров кверху, аккуратно приваривается.
    • Дверца делается по схеме топочной.
  • Бак
    Каменка будет накрыта баком с водой, изготавливают его из трубы 50 см. Дно хорошо проваривается листовым железом. По центру диска вырезается отверстие под трубу. А также для бака следует сделать съёмную крышку. Внизу для слива воды приваривается кран.

Горизонтальная печь для бани из трубы

Превосходство подобных печей от их предшественников в конструкции большой топки. Баня, в которой находится такое устройство, будет лучше прогреваться. Существенным плюсом является и то, что дверцу для топки можно установить в предбаннике. Недостатком считается расположение каменки: невозможно сделать непосредственно в трубе. Её придётся подвешивать. В основном изготавливают такую конструкцию из трубы 0,8–1 метра, толщиной 5–8 миллиметра, или баллона 0.5 метра. Потребуется лист металла не тоньше 12 мм.

  • Начинаем:
    Надо из трубы сделать заготовку 80 см, не забывая зачистить края.
    Колосник изготавливается из листа металла в виде прямоугольника 40–80 сантиметров.
  • В центре заготовки вырезается отверстие, к нему приварен колосник, который закрепляется сваркой в трубе.
  • Для того чтобы шов был более крепким, его варят снизу. Таким образом, перестраховываются, так как сильный жар может его повредить.
  • Для фасада печи — прямоугольник, вырезанный из металлического листа. Требуется закруглить одну сторону. В заготовке вырезают два отверстия 60–70 сантиметров – это будет топкой и поддувалом.
  • Подготовленный металлический лист размером 70–90 см будет служить задней частью печи. Верхняя часть не обрезается и не закругляется.
  • Дальше сваривается ограничитель, передняя, тыльная и фасадные части корпуса.
  • В месте установке дымоотвода делается квадратное отверстие 15–16 см. Над ним при помощи листа металла изготавливается свод, через который будет, выходить дым. Ближе к передней части, где находится свод, должен быть зазор 15–16 см.

Должен получиться излом – это нужно для отсечения огня и полного сжигания древесины. Дымовая труба устанавливается в проём свода, которая заменяет каменку.

Отсек для камней увеличивается на 20 см, если приварить решетку. На заранее сделанные отверстия для поддувала топки, монтируют дверцы.

Весь процесс заканчивают полной шлифовкой конструкции – это делается для ликвидации ржавчины и окалин после сварки.

Важно знать! Водяной бак устанавливается к заранее приваренной полке в задней части бака.

Прежде чем занести и установить печь в баню, необходимо три раза протопить вне помещения. Перед этим можно воспользоваться огнеупорной краской и придать конструкции эстетический вид.

Сейчас в продаже существуют краски, способные выдерживать температуру от 600 до 800 градусов. Устанавливая, следует помнить про пожарную безопасность, дымоход должен быть защищён на стыке кровли специальной огнеупорной изоляцией.

Как правильно подобрать материалы

Мало просто собрать и сварить. Необходимо правильно подобрать материал. Не весь металл хорошо подходит для конструкции печи. Чтобы изделие получилось надёжным и прочным, необходимо выбрать сталь с минимальным присутствием углерода. Самым подходящим считается 2%.

Сваривая детали из металла, содержащего высокий уровень углерода, в процессе остывания могут треснуть швы. Такая же сталь при большой температуре просто деформируется и, что еще опаснее, разорвётся. Не ошибиться и узнать качество достаточно просто.

Для этого понадобиться обычный наждачный станок. Поднеся к нему нужный металл, следует немного проточить, обращая внимание на искры. Так жёлтый цвет указывает на подходящий материал. А вот если искры белые, либо оранжевые – высокое содержание углерода на лицо, и такой металл не подойдёт.

Советы по установке

  • Следует не забывать, что установка должна происходить исключительно на фундамент с отступом от защитной стены в 15–20 см. Стену предварительно следует отштукатурить раствором из глины. Дымовая труба, выходящая наружу, должна составлять минимум 12 см. Все, что может привести к нежелательному пожару следует обложить войлоком или обработать специальным составом.
  • Промежуток в потолке подлежит обработке огнеупорной глиной. Труба обязательно должна выступать над крышей не менее 50–60 см.
  • Установленный полок возле печи должен быть рассчитан так, чтобы сидящий человек не касался потолка головой.

Ошибки — советы

Чтобы обеспечить сохранность тепла выдуваемой печью, поможет дополнительная задвижка в дымовой трубе. Часто этим пренебрегают при конструировании печи.

Требуется установить дополнительный агрегат для «уничтожения» сажи. Чтобы это сделать, в трубе сверлят два небольших отверстия, в которые вставляются дополнительные трубочки, выходящие к трубе. Таким образом, копоть не будет скапливаться, и будет поступать дополнительный кислород — для полного сжигания сажи.

Несколько слов в заключение

Собрать своими силами банную печь из трубы легко. Но у неё есть один важный недостаток: такие устройства передают инфракрасное излучение. Человек, находящийся рядом, чувствует повышенный жар — в то же время помещение не нагревается.

Избежать этого достаточно просто. Дополнительно обкладывается огнеупорными кирпичами сама конструкция. Кладка происходит на расстоянии 10–15 см от печи, при этом оставляют зазоры в кладке. Таким образом, стена выполняет две защитные функции: оберегает от излучения и предотвращает случайное обжигание.

Как можно увидеть, процесс сварки печи очень прост и доступен каждому, не требует больших усилий и знаний. Правильно воспользовавшись советами, можно собрать печь, которая будет не хуже заводской, а в некотором случае даже лучше.

7 способов прочистить ванну

Как я люблю чистить ванну, позвольте мне посчитать способы… Ага, 7 кажется волшебным числом. (Если вы можете придумать что-то еще, не стесняйтесь просветить нас.) По моему опыту, стоки в ванне обычно не забиваются полностью. Они постепенно замедляются, день за днем, пока не переходит в тонкую струйку. Вы знаете, что вам действительно нужно что-то делать, когда принимаете душ, но кажется, что ваши ступни и лодыжки принимают ванну.

1. Вешалка для одежды

Возьмите проволочную вешалку и плоскогубцы.Отрежьте крючок и скрученную часть, затем распрямите проволоку (оставьте в ней один изгиб для «ручки»). Сделайте небольшой крючок на одном конце, и вы получите бесплатный захват для волос. Вставьте его в сливное отверстие (которое обычно имеет какую-то сетчатую корзину, требующую небольшого крючка на проволоке; или снимите сетчатый фильтр, если можете) и посмотрите, что вы можете вытащить. Если у вас есть пробка выдвижного типа, вы можете вытащить пробку для лучшего доступа к сливу. Советы: делайте это перед завтраком и перед душем; когда вы увидите, что выходит из канализации, вы поймете, почему.Будьте осторожны, не дергайте за провод, если он застрял; вы не хотите повредить какие-либо части пробки внутри слива.

2. ZipIt

Это "лучшая мышеловка" версия плечиков. Это гибкий пластиковый инструмент с ручкой на одном конце и длинной полосой с крошечными зазубринами, идущими по обеим сторонам. Вы вставляете полоску в слив, а затем вытаскиваете ее обратно. Колючки захватывают волосы и все, что они зацепили. В каждой семье с длинноволосыми жителями должен быть один из этих недорогих инструментов, спрятанный под раковиной в ванной.

3. Плунжер

Вам может показаться, что поршень - это то же самое, что кровопускание в средневековой медицине: оно почти никогда не помогает, но время от времени оно действительно работает, так что вы можете попробовать его ( и это часто эффективно с туалетами). Для слива ванны вам понадобится стандартный поршень. Если у вас есть поршень для унитаза - с узкой втулкой под большей частью чашки - загните втулку внутрь чашки так, чтобы край чашки соприкасался с поверхностью ванны.Добавьте в ванну немного воды, если она высохла. Закройте отверстие сливного отверстия (круглая металлическая пластина на стенке ванны над сливом) тряпкой, чтобы воздух не мог пройти через него и нарушить всасывание. Установите чашку поршня над сливом так, чтобы кромка плотно прилегала к поверхности ванны, и погрузите ее в сторону. Помните, что всю работу выполняет всасывание, поэтому постоянно держите чашку под давлением, чтобы она прилегала к поверхности ванны.

4. Очиститель слива жидкости

Никаких объяснений не требуется.Я не большой поклонник этого материала, но многим нравится его использовать. Я, конечно, вижу привлекательность в том, чтобы налить немного жидкости, отправиться в офис на день, а затем вернуться домой ночью, чтобы найти очищенную канализацию. Независимо от того, работает этот метод или нет, не забудьте тщательно очистить ванну после использования в ней очистителя для слива. Вы также можете попробовать сделать нетоксичный очиститель для сточных вод своими руками.

5. Дренажная змея

Простая 25-футовая змея, скорее всего, доберется до засора, если это необходимо.Обычно вам нужно продеть слив ванны через переливную трубу: открутите винты переливной пластины и осторожно потяните вверх и наружу; Узел рычажного механизма для сливной пробки, скорее всего, будет поставляться с пластиной, и это хорошо. Подайте змею через переливное отверстие, чтобы она начала змеиться. Помните, что прямо под ванной есть П-образный сифон. Там может быть засор, но в противном случае вам придется провести змею мимо ловушки, чтобы попасть в водосточную трубу за ее пределами.

6. Разберите сливные детали

Это жизнеспособный вариант только в том случае, если у вас есть легкий доступ к Р-сифону сливной ванны (или ближайшей очистке или съемному трубному фитингу) из области под ванной, и это того стоит. учитывая только то, что слив все еще идет медленно после того, как вы очистили его от вещей со стороны ванны.Дренажные трубы ванны могут забиться остатками мыла и другим мусором, который накапливается на стенках трубы, особенно если это старый чугун. В моем доме 1951 года мне периодически приходилось открывать слив из ванны снизу и продвигать горизонтальный участок трубы от ванны к основной сливной трубе (основной слив дома). После того, как я соскребаю трубу змеей, я очищаю ее струйной струей из садового шланга и насадки.

7. Очистите основной слив

Иногда забивается не слив ванны, а основной слив или канализационная линия.А из-за того, что в ванне используется большой объем воды, часто именно здесь вы впервые замечаете проблему. Если, например, вы слышите бульканье из ванны при смывании туалета или кран в раковине некоторое время работает, велика вероятность, что основной слив забит. Пришло время вызвать профессионального сантехника или, если вы действительно хорошо проводите время, сами протолкните линию. Имейте в виду, что если вы прочистите основной слив или канализационную линию, а слив из ванны все еще медленнее, чем обычно, возможно, что основная засорение привело к накоплению в сливе ванны, так что вам, возможно, все равно придется его извлекать.

Филип Шмидт пишет для Networx.

Обновлено 24 декабря 2017 г.

термодинамика - Улучшение конструкции самодельной гидромассажной ванны?

Закрыто. Это вопрос не по теме. В настоящее время он не принимает ответы.

Хотите улучшить этот вопрос? Обновите вопрос, чтобы он соответствовал теме Physics Stack Exchange.

Закрыт 6 лет назад.

Мы с братом построили дровяную гидромассажную ванну на основе конвекции и циркуляции тепла. (С кислородно-ацетиленовой горелкой, партией 1,5-дюймовых трубок, тормозным барабаном и джакузи тридцатилетней давности.) Наша конструкция аналогична той, которую производят и продают за 7000 долларов под названием Dutchtub:

Теперь, как я уверен, вы можете понять из рисунка, дерево горит внутри змеевиков, нагревая воду, холодная вода всасывается снизу, а горячая вода выталкивается сверху.В нашей версии используется люфт из стекловолокна 80-х годов или около того, который вмещает ок. 500 галлонов воды. После завершения строительства и заполнения мы решили протестировать наше творение. Мы знали, что это будет медленно. (учитывая, что мы не только нагревали около 1900 литров конвекцией, но и то, что температура была всего на пару градусов выше нуля. Мы зажгли огонь в 17:00 и поддерживали его горение до 21:00 в течение первых 20 минут. мы уже заметили разницу: через час или два верх был влажным, и первые шесть-восемь дюймов воды были готовы.однако в 21:00, когда было время перерыва, мы должны были объявить это днем. К сожалению, температура в ванне повысилась только на 30 сантиметров. Мой брат считает, что нам нужно установить какой-то насос, чтобы увеличить циркуляцию, потому что он чувствует, что температура в ванне достигает плато, а потери тепла слишком велики. Я думаю, что установка насоса в первую очередь разрушает всю цель ванны. Вот мой вопрос (ы).

Помогло бы перемешивание в ванне? Насколько я понимаю, это замедлит циркуляцию, так как разница в температуре будет ниже.Однако средняя температура воды будет постоянной. Следовательно, печь не только не должна будет так сильно изменять температуру поступающей воды, но и более теплая вода не будет охлаждать печь так быстро, как холодная вода, сидящая на дне и ожидающая всасывания. Существует также эффект джоуля для Я думаю, что в данном случае это окажет крайне минимальное влияние. Тем не менее, разве это, помешивание, не будет иметь большого значения для общего нагрева ванны?

Еще несколько вещей, которые следует учитывать.

1. Крышка Наша крышка сделана из фанеры на 3/4, что не дает идеального покрытия. Древесина также перфорирована с отверстиями 3/8 дюйма на каждый квадратный фут.

2. Ванна Он закопан в землю, но только наполовину. Это означает, что только половина ванны находится под землей, с некоторой грязью по бокам. Я понимаю, поправьте меня, если я ошибаюсь, но упаковка грязи по краям ванны поможет сохранить тепло. Потому что сначала грязь будет действовать как радиатор, но в долгосрочной перспективе она поможет поддерживать температуру в ванне.В отличие от кровотечения, которое нагревает край ванны, чтобы холодный воздух рассеивался.

3. Пожар Мы начали с довольно плотного огня внутри печи, затем мы окружили змеевики кирпичом (с отверстием, открытым так, чтобы дно очага пожара / угольного пласта все еще получало кислород и могло вздыбиться). Также была вершина химинеи, которую мы установили. сверху катушек / кирпичей, чтобы удерживать больше тепла. (В любой момент времени из вершины вырывалось пламя размером 8-18 дюймов). Через некоторое время мы изменили тактику.Мы потянули верх и поставили кирпичи примерно в 6 дюймах от катушек и разожгли огонь побольше. Мы знали, что не будем удерживать столько тепла, но будет производиться намного больше, и змеевики будут нагреваться изнутри печи и снаружи. * Наша плита находится менее чем в ярде от ванны, но мы установили лист оцинкованной стали, который действует как тепловой экран, чтобы ванна не загорелась.

В заключение, насколько драматичными были бы наши достижения, если бы мы, утрамбовав грязь до самого края ванны, начали с того стиля огня, которым закончили, и, я думаю, что наиболее важно, перемешали воду в ванне?

Вентиляция водонагревателя - все, что вам нужно знать

Фото: istockphoto.com

Когда домашняя водопроводная система работает без проблем, домовладельцы редко задумываются о водонагревателе. Совсем другое дело, когда этот жизненно важный прибор выходит из строя, мешая всем тем жизненно важным повседневным действиям, которые требуют постоянной подачи горячей воды. Когда это произойдет - вы будете вынуждены принимать холодный душ или мыть посуду вручную - вы, вероятно, заметите, что немного задумаетесь о водонагревателе!

Если кажется, что ваш водонагреватель на последнем издыхании или если он вообще перестал работать, есть все соблазны как можно скорее установить замену.Однако поспешное принятие этого решения было бы ошибкой. Прежде всего, существует множество различных типов водонагревателей, и они могут похвастаться широким диапазоном профилей энергоэффективности. Сколько вы будете платить за постоянный нагрев воды, во многом зависит от типа водонагревателя, который вы выберете.

Есть еще одна, более тонкая причина, чтобы не торопиться: «мудрый выбор водонагревателя на замену часто означает избежание ненужных затрат на установку», - говорит Дэниел О’Брайан, технический специалист SupplyHouse.com. Если ваш текущий водонагреватель требует вентиляции, а это требуется в большинстве случаев, то, как правило, дешевле заменить устройство, которое вентилирует таким же образом. В противном случае вам, вероятно, придется заплатить больше, чем необходимо для установки.

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Это не означает, что нет никаких оснований для перехода на водонагреватель, который вентилирует иначе, чем старый агрегат.Как отмечает О’Брайан, «замена, которая значительно сэкономит вам на счетах за электроэнергию, может стоить дополнительных затрат на установку». При оценке вариантов водонагревателя целесообразно рассмотреть вопрос о вентиляции, но когда, наконец, придет время совершать покупку, О’Брайан говорит: «Обязательно взвесьте как предварительные, так и текущие расходы».

Фото: supplyhouse.com

Нужна ли вентиляция для водонагревателей?

Каждому водонагревателю нужна вентиляция? Нет, но несмотря на то, что технология водонагревателей изменилась за последние годы, водонагреватели для горения остаются наиболее распространенными.То есть в обычном водонагревателе по-прежнему сжигается топливо - будь то природный газ, нефть или пропан - и при сжигании топлива выделяются побочные продукты, такие как окись углерода. Без надлежащей вентиляции вредных газов, образующихся при сгорании, современное водяное отопление было бы опасным занятием.

Типы вентиляции водонагревателя

Если вы покупаете водонагреватель на солнечной или электрической энергии, или если вы живете в теплом климате и планируете разместить водонагреватель на открытом воздухе, то у вас нет подумать о вентиляции.Однако практически для всех других установок требуется какая-то внешняя вентиляция, но не все вентиляционные системы работают одинаково, и в результате требования к установке могут сильно различаться.

  • Атмосферная вентиляция относится к системе, в которой выхлоп из водонагревателя естественным образом выходит из камеры сгорания прибора, а затем проходит вверх через стандартный дымоход, который заканчивается на крыше. В отличие от некоторых других типов вентиляции, атмосферное разнообразие не требует включения моторизованного вентилятора, но требует вытяжной трубы, которая простирается от водонагревателя до крыши без перерыва.
  • Прямая вентиляция и Электропитание Системы предлагают большую гибкость, поскольку ни одна из них не требует прямого подключения к крыше. Вместо этого обе системы обычно выводят выхлопные газы через трубу, выходящую наружу через внешнюю стену. Разница в том, что водонагреватель с вытяжной вентиляцией втягивает воздух для горения из пространства вокруг прибора, а затем использует вентилятор для продвижения выхлопных газов через вентиляционное отверстие. Система прямой вентиляции всасывает воздух снаружи, а затем выпускает выхлоп через горизонтальную трубу.Эта разница в работе означает, что вы можете установить систему прямой вентиляции практически в любом месте, но водонагреватель с механической вентиляцией должен быть размещен в комнате с достаточным потоком воздуха.

«Выбор между принудительной и автономной вентиляцией часто сводится к простому планированию дома и наличию места для вентиляции», - отмечает О’Брайан из Supply House.

Фото: supplyhouse.com

Получите помощь

О’Брайан рекомендует проконсультироваться с подрядчиком, даже если вы планируете перейти на водонагреватель с вентиляционными отверстиями, не отличающимися от вашего старого устройства.Это может показаться простой заменой, но когда вы имеете дело с потенциально смертельными газами, О'Брайан предупреждает: «Очень плохо иметь даже незначительные утечки». Другими словами, не рискуйте. Проведите исследование, выберите эффективное устройство с емкостью, отвечающей потребностям вашей семьи, а все остальное предоставьте установщику.

Фото: supplyhouse.com

Эта статья была доставлена ​​вам на сайте SupplyHouse.com.

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную бесплатную смету для вашего проекта.

+

Что нужно знать об удалении воздуха из водонагревателя

Для всех водонагревателей, работающих на природном газе или сжиженном пропане (LP), требуется система вентиляции. Процесс горения газа называется горением, и в нем выделяется тепло, выхлопные газы (включая очень ядовитый угарный газ) и влагу. Система вентиляции водонагревателя удаляет эти побочные продукты из дома, что делает ее важной функцией безопасности. В большинстве случаев тип системы вентиляции зависит от типа водонагревателя.

Предупреждение

Эта статья представляет собой общее руководство по принципу работы вентиляции водонагревателя, а не набор инструкций. Не пытайтесь самостоятельно устранять или устранять проблемы с вентиляцией вашего водонагревателя, так как неправильная вентиляция может привести к серьезным проблемам со здоровьем. Если вы считаете, что у вашего водонагревателя есть проблемы с вентиляцией, немедленно обратитесь к специалисту.

Основы вентиляции водонагревателя

Все системы вентиляции водонагревателя используют вентиляционный канал или трубу, также называемую дымоходом или дымоходом, для вывода выхлопных газов из водонагревателя на улицу.Воздуховод может быть металлическим или пластиковым, в зависимости от типа вентиляционной системы. Каналы водонагревателя могут выходить прямо на улицу или могут соединяться с более крупным вентиляционным каналом, который также обслуживает газовую или пропановую печь или котел в доме. Это называется стандартной конфигурацией , , , вентиляции, . Во многих случаях выхлоп от более крупного прибора нагревает общее вентиляционное отверстие, улучшая поток вентиляционного отверстия водонагревателя.

Хотя правильно установленные общие системы вентиляции полностью эффективны, существует вероятность возникновения проблем с обратной вытяжкой, если они установлены неправильно.По этой причине общие конфигурации вентиляции больше не разрешены в некоторых юрисдикциях, где прямая вентиляция или вентиляция водонагревателей теперь является обязательной.

Помимо вентиляции, газовые и пропановые водонагреватели нуждаются в подаче воздуха для горения. Это может происходить из атмосферного воздуха в доме или через вентиляционную трубу, по которой воздух забирается снаружи.

Правильная вентиляция предотвращает обратную тягу

Наиболее распространенной проблемой, связанной с вентиляцией водонагревателя, является состояние, называемое обратным тягом , при котором выхлопные газы из водонагревателя не выходят из дома через вентиляционное отверстие и попадают в дом.Обратное вытягивание может иметь множество причин, но чаще всего это связано с плохой конструкцией или установкой вентиляционных отверстий и / или несбалансированностью объема воздуха в доме. Последнее часто является результатом работы вентиляторов, таких как вентиляторы для ванной или кухни, которые вытягивают воздух из дома и создают эффект вакуума, который втягивает выхлопные газы вниз и в дом через вентиляционное отверстие водонагревателя.

Некоторые системы вентиляции водонагревателя исключают возможность обратной вытяжки с помощью вентиляции с помощью вентилятора или технологии прямой вентиляции.

Вентиляция атмосферы

Стандартные водонагреватели - наиболее распространенный тип - часто используют метод, известный как вентиляции атмосферы . Вентиляционное отверстие состоит из вертикального или наклонного вверх вентиляционного канала, который обычно соединяется с общим вентиляционным отверстием. Система работает исключительно за счет естественной конвекции, основанной на принципе подъема горячего воздуха. Горячий выхлоп из водонагревателя естественным образом поднимается вверх через вентиляционное отверстие в воздух на улицу, создавая притяжение, которое способствует восходящему потоку воздуха.Мощность вытяжки увеличивается по мере нагрева вентиляционного канала.

Системы вентиляции атмосферы работают хорошо (и без электричества), если они правильно спроектированы и в доме нет проблем с обратной тягой. Плохо спроектированные вентиляционные отверстия обычно имеют недостаточную вытяжку и / или очень подвержены вытяжке.

Отвод воздуха

Водонагреватели с принудительной вентиляцией поставляются с электрическим вентилятором (часто очень тихим), установленным наверху водонагревателя, и могут иметь вертикальные или горизонтальные вентиляционные каналы.Поскольку вентиляция не зависит от плавучести горячего воздуха, ее можно направлять горизонтально за пределы дома. Воздуходувка охлаждает воздух, поэтому вентиляционное отверстие может проходить в трубе из ПВХ (а не в металлической, как требуется при атмосферной вентиляции), и его легко собрать. Рядом с водонагревателем должна быть электрическая розетка для питания вентилятора.

Водонагреватели с прямым отводом воздуха

В системе прямого выпуска воздух для горения забирается из выпускной трубы, проходящей через внешнюю стену или крышу.Выхлопные газы выводятся наружу через отдельный вентиляционный канал или через отдельную камеру той же трубы (для этого требуется вентиляционный канал с двойными стенками). Системы с прямой вентиляцией по существу «дышат» наружным воздухом, поэтому они не подвержены эффектам обратной вытяжки в доме. Они также снижают риск случайного возгорания, вызванного воспламеняющимися парами вокруг водонагревателя.

Водонагреватели для дома на колесах

Водонагреватели в передвижных домах аналогичны водонагревателям, используемым в стандартных домах, но они должны быть предназначены для этого применения.Производители часто не гарантируют, что водонагреватель установлен в передвижном доме, если он специально не одобрен для этого использования. Стандартные атмосферные водонагреватели в передвижных домах часто требуют наружной панели доступа. Если водонагреватель расположен внутри передвижного дома без доступа извне, это, скорее всего, агрегат герметичного горения с прямой вентиляцией.

Проблемы с водопроводом: 13 решений распространенных проблем с водопроводом

Распространенные проблемы с водопроводом, как правило, решить проще, чем вы думаете, хотя действительно стоит знать разницу между проблемой, которую легко решить, и проблемой, для которой требуется профессиональный сантехник.Работаете ли вы над реконструкцией и обнаружили ли какие-то основные проблемы с вашим трубопроводом; узнали, что ванная комната вашей мечты невозможна из-за ограничений трубопроводов; или вы уже выбрали идеальную ванну, не зная, подходит ли она для вашего помещения, мы здесь, чтобы предложить решения для каждой из ваших проблем с водопроводом.

Установка сантехники в ванную комнату часто оказывается второстепенной задачей в процессе проектирования, когда все идеи для ванной комнаты воплощаются в жизнь. Но на самом деле он должен быть в верхней части вашего списка вместе с наиболее важными решениями, которые вы принимаете.Следуйте нашим 10 лучшим советам и рекомендациям для решения распространенных проблем с ванной и с легкостью создайте пространство своей мечты.

1. Открытые трубопроводы ванной комнаты портят внешний вид

Видимые трубопроводы могут стать бельмом на глазу в новой ванной комнате, но раннее планирование может помочь вам найти решение, обновляете ли вы новую ванную комнату или устанавливаете ее.

Хотя вполне вероятно, что плитку придется удалить, важно вырубить стены и поднять полы, чтобы скрыть горячую и холодную сантехнику и канализационные трубы, если вы хотите получить высококачественную отделку без лишних помех.Там, где трубопровод не может быть скрыт в стенах или потолке, вы можете заключить его в коробку. Некоторая мебель для ванных комнат также закрывает трубы.

Сточные трубы обычно располагаются на внешних стенах, поэтому при планировании новой ванной необходимо это учитывать. Объединение унитаза, раковины и ванны / душа вместе помогает удерживать трубопроводы в одном месте, но не делайте этого в ущерб удобству использования.

Хорошо спроектированная ванная комната зависит от хорошо спланированной сантехники. Серия Affini от B&Q включает туалеты и раковины

(Изображение предоставлено B&Q)

2.Проблемы с водопроводом в небольших ванных комнатах мешают проектированию.

В небольших помещениях водопровод может превратиться в кошмар с точки зрения логистики. Сантехнику нужно не только место для работы, но и достаточно места для оборудования, которое они используют.

Пластиковые фитинги легче модернизировать, поскольку гибкую трубу можно продеть через балки и по углам без необходимости соединения. Доступны переходники с меди на пластик для расширения существующих систем. Пластик устанавливается быстрее, чем медь, что снижает затраты на рабочую силу.

3. Проблемы, связанные с падением сточных труб, разрушают новую планировку.

Сточные трубы необходимо прокладывать с уклоном, чтобы вода текла правильно. Это должно быть минимум 10 мм падения на каждые 4 м трубы, что может привести к недостаточному падению в пустоту пола под ванной или душем (особенно под низкоуровневыми душевыми поддонами или душевыми поддонами со сливом).

В этом случае подумайте о том, чтобы поднять уровень пола, чтобы создать пустоту. Вы можете разместить отходы между балками и под ними, заключив их в коробку на уровне потолка в комнате ниже.Или, если это невозможно, подумайте о строительстве цоколя, чтобы поднять ванну или душ над уровнем пола и скрыть трубопроводы внизу. Это также может сделать пространство более привлекательным.

Туалет и ванна в этой семейной ванной комнате установлены на цоколе, аккуратно скрывая всю сантехнику.

(Изображение предоставлено Полом Артуром)

4. Множество труб в старом доме усложняют работу

Это Хорошая идея - установить запорные клапаны на каждую трубу, чтобы их можно было отключить для обслуживания.Это позволяет вам вносить изменения или исправлять, чтобы вся ванная комната не выходила из строя.

Клапаны могут быть встроенными, но наиболее оптимальным решением является использование одного коллектора горячего и холодного воздуха с индивидуальными и главными запорными клапанами, расположенными за съемной панелью для облегчения доступа.

(Изображение предоставлено Брентом Дарби)

5. Сантехника в неудобных местах ограничивает реконструкцию вашей ванной комнаты

Хотите добавить ванную комнату или туалет в той части вашего дома, которая находится слишком далеко от основной канализации? Или, может быть, вы недавно переоборудовали подвал и столкнулись с трудностями при установке туалета, в котором сила тяжести действует против сточной трубы?

В идеале все новые ванные комнаты должны быть подключены к 100-миллиметровой грунтовой трубе, но там, где это невозможно, гибкая сточная труба малого диаметра и насос с мацератором позволят приспособить ванную комнату даже к самой маленькой или неудобной. дотянуться до пространств.

Найдите больше идей для маленьких ванных комнат в нашей функции.

6. Вода не сливается из душа с сильным напором воды

Стоящая вода в душевом поддоне - первый признак того, что слив может быть заблокирован. Если это не так, убедитесь, что ширина сливной трубы достаточна для увеличенного объема воды из более мощного душа.

Для очень большой лейки душа или душа с сильным напором используйте 50-миллиметровую сливную трубу, а не стандартную 40-миллиметровую трубу, чтобы справиться с высокой скоростью потока.Это должно решить любые предыдущие проблемы с медленным сливом душа.

Подробнее о выборе душа.

Просторный и мощный душ может быть таким же роскошным, как долгое принятие ванны. В этой конструкции используется безрамный стеклянный экран из Impey

(Изображение предоставлено Impey)

7. Попробуйте эти методы очистки, чтобы устранить неприятный запах сточных вод.

Вонючие стоки - еще один признак засорения. В первую очередь разблокируйте раковину или слив, о которых идет речь.

Использование пищевой соды для устранения неприятного запаха из сточных вод

Использование не более чем пищевой соды и белого уксуса - и удобного инструмента, если вы пытаетесь избавиться от сточных вод, набитых волосами - мы поможем вам избавиться от запаха сточных вод без потребность в агрессивных химикатах. Мы не можем обещать, что опыт будет приятным. Но мы можем пообещать, что вы почувствуете физический и эмоциональный триумф, как только это будет сделано. Итак, приступим к делу. Надели противогазы, люди ...

1. Просто залейте пищевую соду в отверстие для пробки - это работает как на кухне, так и в ванной - и оставьте ее творить чудеса на 30-40 минут.Не бойтесь проявлять щедрость с пищевой содой: лучше слишком много, чем слишком мало.

2. Затем слейте в канализацию немного белого уксуса и оставьте еще на 15 минут. Вы должны услышать легкое шипение, это не должно вас беспокоить. Когда время истечет, слейте в канализацию чайник, полный кипятка.

Верхний совет: , если причиной неприятного запаха от сточных вод является скопление волос, шампуня и т.п., пищевой соды может быть недостаточно, чтобы навсегда избавиться от неприятного запаха.Мы бы порекомендовали приобрести змейку для очистки канализации, которая поможет вам удалить любые засоры и значительно уменьшить запахи.

Использование серной кислоты для устранения неприятного запаха из стоков

Отказ от ответственности: используйте этот метод только в том случае, если ничего не помогло, и только в защитных перчатках и очках и следуя инструкциям производителя. Не удобно? Позови сантехника.

Серная кислота вызывает коррозию и буквально растапливает все, что прилипло к вашим трубам.Безопасно использовать с пластиковыми трубопроводами; чистящие средства на основе серной кислоты различаются по концентрации от 45 до 95 процентов, причем самые сильные, как правило, продаются только торговцам.

Всегда следуйте инструкциям на упаковке и не используйте слишком много кислоты - небольшое количество действительно очень важно для этого материала. Когда вы чистите канализацию серной кислотой, убедитесь, что рядом нет детей / домашних животных.

Если закупорка серьезная, возможно, вам придется выполнить очистку несколько раз в течение пары недель, прежде чем запах исчезнет.Если после обработки серной кислотой запах все еще сохраняется, необходимо вызвать сантехника.

8. Вызов сантехника для устранения серьезных засоров водостока

Если проблема не устранена, возможно, проблема не в закупорке, и пора вызвать сантехника.

Если длина сточной трубы превышает 2 м, вытесненная сточная вода может вытягивать воздух из ближайших ловушек для сточных вод, а не из вентиляционной трубы, откачивая гидрозатвор, создавая булькающий звук и выделяя запахи от сточных вод.

Этого можно избежать, установив антисифонные клапаны или антисифонные ловушки в сливные ловушки. Если вы находитесь на стадии проектирования, вы также можете подумать об установке сантехники, чтобы сточная труба была как можно короче.

9. Низкое давление воды портит время принятия душа

Перед тем, как выбрать душ, проверьте давление в системе горячего и холодного водоснабжения - для многих смесителей для душа и крана требуется давление 3 бар или более, и они не подходят для традиционной самотечной подачи. (напорный бак) система. В результате получился бы слабый, неудовлетворительный душ.

Душевая лейка для систем с низким давлением воды может помочь, но не решит проблему. Вместо этого вам нужно рассмотреть альтернативу.

Один из них предназначен для установки насоса для повышения давления воды в водопроводной сети из самотечной системы. Хорошие насосы стоят примерно от 100 фунтов стерлингов и должны быть установлены электриком. В качестве альтернативы переключитесь на электрический душ высокого давления (подробнее об этом ниже) или, если вы все еще хотите принять душ со смесителем, убедитесь, что ваш комбинированный бойлер может обеспечивать достаточный расход горячей воды.

(Изображение предоставлено CP Hart)

10. Горячая вода требует времени, чтобы добраться до крана

Если в ванной комнате закончился длинный водопровод, горячая вода может поступить долго. Вы можете подсоединить конец трубы обратно к водонагревателю и установить бронзовый насос на контуре, чтобы горячая вода циркулировала (таймер сэкономит энергию). При открытии краны мгновенно нагреваются.

11. В бойлере слишком низкое давление для нового душа

Если вы добавляете новый душ в ванную, но в существующем комбинированном бойлере не хватает потока горячей воды или давления, подумайте о установке электрического душа, который нагревает собственную горячую воду. по запросу, питается водой прямо из водопровода.

Не забывайте, что для работы вам понадобится дипломированный электрик, а также сантехник.

12. Как прочистить унитаз без поршня

Неважно, есть ли у вас забавный животик или забавный унитаз (история , вероятно, ), мы все испытали агонию, обнаружив, что туалет заблокирован всего за несколько минут до этого. друзья, семья или новый парень, которого вы отчаянно пытаетесь впечатлить, должны прибыть к вам домой. И в довершение ко всему, у вас нет поршня.

Не бойтесь, ребята, мы здесь, чтобы помочь.Используя только теплую воду и средство для мытья посуды, мы научим вас, как прочистить туалет без ванны. А если это не поможет? Мы научим вас, как использовать вешалку для движения вещей. Это будет неинтересно, но будет эффективно ...

Вам понадобятся:

  • Жидкость для мытья посуды
  • Теплая вода - избегайте кипячения воды, так как это может вызвать трещины в унитазе
  • Неоткрытый вешалка (для очень сложных ситуаций)

Как:

1. Вылейте достаточное количество жидкости для мытья посуды в унитаз. Если вы паникуете, мы бы сказали, что всегда лучше использовать слишком много, чем слишком мало. Оставьте на 10 минут - это поможет смазать трубы и смыть засор.

2. Налейте в миску теплой воды, но не кипящей, и подождите пару минут. Если все пойдет хорошо - мы скрещиваем пальцы за вас - вы можете заметить, что содержимое вашего туалета разрушается. Достаточно сказано.

3. Попробуйте спустить воду в унитазе. Если вы все еще сталкиваетесь с засорением, повторите предыдущие шаги несколько раз.

4. Не повезло? Отчаянные времена требуют отчаянных мер. Распутайте проволочную вешалку, возьмите в саду палку или принесите в жертву деревянную ложку и попытайтесь помочь чему-нибудь. Да пребудет с тобой сила.

Избегайте этой проблемы снова, купив поршень ...

13. Как починить капающий кран

Капающий кран - очень распространенная проблема водопровода, которую, к счастью, довольно легко исправить самостоятельно.Обычно проблема заключается в шайбе или, в моноблочных смесителях, в картридже, и ее необходимо заменить. Вам просто нужно отключить водопровод, отвинтить кран, разобрать его и заменить стиральную машину / картридж. Подробнее о том, как отремонтировать капающий кран, читайте в нашем руководстве.

Больше ноу-хау для ванной:

13 креативных способов сделать открытые трубы шикарными (В ЛЮБОЙ КОМНАТЕ)

Вместо того, чтобы пытаться выяснить, как скрыть открытые трубы, продемонстрируйте их с помощью этих 13 творческих способов сделать открытые трубы шикарными в любой комнате.

Потолочные трубы, водопроводные линии, воздуховоды и электрические трубы - они важны для надлежащего функционирования систем электроснабжения, отопления, охлаждения и канализации в наших домах. Но давайте посмотрим правде в глаза. Они бельмо на глазу. Открытые трубы портят наши интерьеры и делают наши дома убогими. Они отвлекают и отвлекают от нашего очаровательного декора.

Мы часто инвестируем в подвесные потолки, проектируем шкафы, а иногда ломаем стены и реконструируем их, просто чтобы убедиться, что открытые трубы спрятаны глубоко внутри наших домов.Какими бы эффективными ни были эти методы, они требуют больших финансовых вложений и времени. Кроме того, вам также необходимо найти квалифицированных специалистов, которые берут с вас изрядную плату за свои услуги (э-э-э).

Что делать, если вы не можете себе этого позволить? Означает ли это, что вам придется жить с унылыми гостиными и неприглядными ванными комнатами? Уже нет! Читайте дальше, мы покажем вам десять дешевых, но интересных способов прикрыть открытые трубы.

Связано: Кредитные карты для сантехников | Виды сантехников | Альтернативы смягчителям воды | Идеи подарков для сантехников

1.Стань ретро. Сделайте свои трубы шоу

В самом деле, если сомневаетесь, выбирайте индустриальный стиль, ретро, ​​рустик или классику, и позвольте этим трубам показать себя! Конечно, вам потребуется тщательная координация цветов, чтобы выделить открытые трубы. Например, нейтральные стены и земляной пол с черными или медными металлическими трубами - убийственная комбинация. Поместите винтажную мебель, красочный ковер и, возможно, несколько артефактов или декоративных горшечных растений, и ваша гостиная будет выглядеть потрясающе. Вы можете вдохновиться этим декором, одним из наших любимых дизайнов.Взгляните на этот замечательный проект DIY с деревенским деревом и открытыми трубами!

2. Добавьте декоративную упаковку для деревянных труб

Фактически вы можете купить упаковку для деревянных труб и дополнительный стол для труб или столбов. Ознакомьтесь с этими решениями (доступны на Polewrap.com).

а. Заглушка для трубы деревянная

г. Стол для трубы или опоры

3. Прочие покрытия для столбов и труб

а. Варианты дерева

г. Варианты камня

г. Пример клея

Если создание покрытия для трубы или обертки не для вас и не в ваших силах, выберите клей.Проверить это:

Купить в Home Depot4

5. Используйте модульные блоки

Вы можете использовать модульные блоки Everblocksystems, чтобы легко скрыть водопроводные трубы или другие открытые трубы в вашем доме. Вы можете не только скрыть точки, но и, скорее всего, сделать это таким образом, чтобы в то же время получить что-то полезное.

Хотя у Everblocksytems нет примера в своей галерее, следующие изображения показывают только два из многих примеров того, как выглядят эти блоки. Проявив немного творчества, вы можете легко спрятать или скрыть открытые трубы.Проверить это:

Хотя это пример перегородки комнаты, суть в том, что вы можете легко использовать эти модульные строительные блоки, чтобы скрыть открытые трубопроводы, особенно если они расположены вдоль стены. Как вы можете видеть, эти блоки можно построить от пола до потолка, чтобы скрыть красивое покрытие. много всего.

4. Постройте книжную полку вокруг трубок и / или перед ними.

Вы не только получаете достаточно места для хранения ваших копий в мягкой обложке, но и создание книжной полки вокруг открытых трубопроводов также дает захватывающую возможность использовать промышленную сантехнику, чтобы ваша библиотека выглядела шикарно и элегантно.

5. Используйте растения, чтобы скрыть неприглядные трубы и другие открытые предметы, которые вы хотите скрыть

Вы можете купить толстые растения, высокие растения, тощие растения, листовые растения… практически любой формы и размера, которые вы хотите, а затем использовать их, чтобы скрыть трубы. Фактически, вы можете использовать виноградные лозы для украшения или полного укрытия.

6. Сшейте юбку раковины, чтобы скрыть трубы под раковиной

Трубы под раковиной, к сожалению, всегда отвлекают, особенно если ваша ванная или кухня оформлена со вкусом.Почему бы тебе не спрятать их под юбкой для раковины? Выбор подходящей ткани и цвета для юбки чрезвычайно важен. Вы можете либо сливаться, либо выделяться - оба способа работают очень хорошо. На Amazon, eBay и других торговых площадках можно приобрести индивидуальные юбки самых разных стилей, так что вы, возможно, тоже захотите взглянуть на них.

7. Оберните трубы в ванной веревкой

Деревенский стиль с деревянными стенами, землистыми оттенками и открытыми водопроводными трубами, обернутыми веревкой, - это необычный способ обставить вашу ванную комнату.

Вы можете использовать веревку разных типов, включая толщину, цвет и текстуру.

Вы также можете сделать простую пленку или что-нибудь более декоративное.

Дизайн не только приятный на вид, но и очень успокаивает. Только представьте, что сделает с вашей душой приятный душ с горячей водой в этой ванной, особенно после долгого утомительного рабочего дня.

Вот видео, демонстрирующее, как плести косу из кукурузного початка вокруг столба.

8. Инвестиции в стальные трубы

Стальные трубы - это дорогое удовольствие, но они также делают вашу ванную комнату величественной.Соедините стальные трубы с неоклассическим дизайном интерьера, и вам никогда не придется беспокоиться о том, что моделирование вашей ванной комнаты выйдет из моды. Классические и элегантные стальные трубы можно использовать практически везде, под кухонной раковиной, в прачечной и в подвале. Они также обладают другими преимуществами, такими как прочность, долговечность и минимальная коррозия, так что это будет инвестиция, которую вы сделаете на всю жизнь!

9. Покраска труб в яркие цвета

Раньше мы говорили о покраске труб, но в этом есть изюминка.Пусть «раскрашивание трубок» станет для ваших детей заданием на праздник. Помогите им использовать свои творческие способности, воображение и посмотрите, как они добиваются впечатляющих результатов. Возможно, у вас не будет выставки, достойной искусства, но она определенно будет милой. Кроме того, вы хорошо проведете время с семьей и останетесь с воспоминаниями, которые будут храниться вечно.

Или используйте медь. Довольно круто смотрится медная обвязка. То же самое и с серебром. Почему бы не украсить их серебряной или медной краской?

10. Оберните трубы раковины (или любую открытую трубу) дизайнерской лентой

Лента Washi может превратить ваши оголенные трубы из бельма на глазу в произведение искусства.Эти декоративные ленты доступны в местных магазинах по очень низким ценам и могут превратить вашу ванную комнату из серого в потрясающий. Чтобы получить больше дизайнерских идей, которые не нарушат бюджет, нажмите здесь!

11. Используйте красочную изоляционную ленту для электрических проводов - Абсолютно да!

Электрические провода нельзя оставлять открытыми. Они обязательно должны быть покрыты изоляционной лентой. Но не обязательно все время использовать надоевшие белые или черные изоляционные ленты. На Amazon и eBay можно приобрести разнообразные ленты с принтом и ярких цветов по невысокой цене.Принимая во внимание атмосферу вашего дома, вы можете выбрать любой цвет, который лучше всего подходит. После того, как вы выберете цвет, ознакомьтесь с этой статьей о том, как выбрать правильную ленту для ваших требований к электрической изоляции.

12. Оберните искусственной листвой открытые трубы

Это отличная идея, чтобы придать вашему дому тропическую атмосферу. Искусственная листва - это решение проблемы с открытыми трубами, портящими ваш домашний декор, без лишних хлопот. Если вы умеете обращаться с настоящей листвой, инвестируйте в альпинистов и лиан. Они действительно требуют некоторых усилий для их обрезки, полива и кондиционирования, но поверьте нам, они выглядят экзотично! Цветущая лиана или денежное растение станет идеальным решением для настоящей листвы.

13. Сделайте леденцы из открытых трубок

Посмотрите это видео, в котором подробно описывается покраска труб из ПВХ полосами леденцов.

Заинтригованы? Мы знали, что ты им будешь. Если у вас в гостиной или в гостиной из ниоткуда появляются воздуховоды из ПВХ, вы можете превратить их в конфеты. Взгляните, например, на эту картинку. Идея потрясающая, требует совсем немного усилий и может украсить ваш интерьер в кратчайшие сроки. Покрасьте трубу в белый цвет, а затем обмотайте ее лентой красной лентой.Просверлите отверстия на каждой белой полосе, привяжите к конфете кружевную ленту - и готово!

Есть ли у вас еще какие-нибудь творческие идеи, которые могли бы эффективно скрыть (или использовать) открытые трубы? Есть ли еще более стильные конструкции труб, которые могут легко сделать ваше жилое пространство шикарным? Почему бы вам не поделиться ими в разделе комментариев ниже? Мы будем очень рады услышать от вас!

Связано: Типы сантехнических инструментов | Типы водонагревателей | Учебники по сантехнике своими руками | Сантехник против сантехника

Как правильно вентилировать трубы

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и дочерние сайты.

Если вы готовы заняться ремонтом кухни или ванной комнаты, вы можете испугаться, когда подумаете о водопроводе. Перед тем, как приступить к каким-либо серьезным изменениям, вам следует многое знать. Но, к счастью, выучить основы легко. Наша схема вентиляционных отверстий и простые инструкции для самостоятельной сборки помогут вам выполнить реконструкцию, прежде чем вы об этом узнаете.

Давайте посмотрим, как правильно вентилировать трубы. Тогда вы можете с уверенностью приступить к ремонту кухни или ванной комнаты.Вот что вам нужно знать, чтобы завершить свой проект.

Как правильно вентилировать трубы

Итак, вы готовы переделать свою кухню или ванную комнату и поняли, что новая сантехника в порядке. Если это не проблема, с которой вы сталкивались раньше, возможно, вам будет немного сложнее, чем в большинстве других проектов DIY. Прежде чем паниковать и вызывать сантехника, узнайте, что есть простые способы обеспечить надлежащую вентиляцию ваших труб.

Быстрый поиск в Интернете по запросу «схема вентиляционных отверстий» поможет найти несколько способов решения этой проблемы.Но как узнать, какой из них подойдет для вашего дома? Каковы плюсы и минусы каждой системы? Будь то новая раковина, ванна или унитаз, вот как правильно вентилировать трубы.

Что такое вентиляционное отверстие

Визуализация труб внутри вашей стены (с помощью схемы вентиляционных отверстий) станет проще, если вы начнете с того места, где вы можете видеть. Вы открывали шкафы под раковиной, прежде чем увидели P-образную трубку прямо под сливом, верно? Он называется Р-ловушкой, и он запускает процесс отвода сточных вод / вентиляции.

Прочтите по теме: все, что вам нужно знать о водопроводных ловушках

Эти сливные трубы подключаются к душам, раковинам, ваннам и другим приборам, чтобы отводить воду после того, как вы закончили пользоваться ею. Оттуда вода попадает в дренажные трубы немного большего размера, по мере того как они продолжают соединяться и попадают в штабель. Почвенные трубы делают то же самое для туалетов.

Стековая труба проходит через крышу и далее под землю в направлении, противоположном основным канализационным линиям.Вода и сточные воды направляются вниз по трубе, а газы выводятся вверх и наружу. Стеклянная труба также пропускает свежий воздух, чтобы вода беспрепятственно протекала по трубопроводу.

Без стека для правильной вентиляции ваш дом будет вонять и наполняться ядовитыми канализационными газами. Чтобы дымовая труба выполняла свою работу, к приспособлениям часто добавляются вентиляционные трубы. Это позволяет газам свободно выходить из вашего дома, а свежий воздух беспрепятственно перемещает сточные воды.

Большинство домовладельцев не любят об этом думать.Но это важная часть любого домашнего хозяйства. Каждый раз, когда вы ремонтируете, ремонтируете сантехнику или просто добавляете новую арматуру, очень важно убедиться, что эта система функционирует должным образом.

Типы вентиляционных отверстий

В трубопроводе используются четыре основных типа вентиляции. Их:
  • Настоящая вентиляция
  • Отводная труба
  • Вентилятор общий
  • А петля вентиляционная

Настоящая вентиляционная труба выровнена по вертикали и присоединяется к дренажной линии через крышу.Это лучше всего реализовать, если приспособление стоит близко к штабелю и верхнему этажу вашего дома, позволяя штабелю служить вентиляционным отверстием. Истинные вентиляционные отверстия также не пропускают воду. Хотя настоящая вентиляция проста, это не всегда возможное решение, поскольку приспособления редко располагаются так близко к стеку.

Вентиляционные трубы, также известные как вспомогательные вентиляционные отверстия, присоединяются к дренажной линии рядом с вашей арматурой. Они бегут вверх и через главное вентиляционное отверстие. Их можно прикрепить сразу за приспособлением или горизонтально к сливной линии.Это отличные варианты, когда ваша мойка находится слишком далеко от основной стеллажа.

Если у вас есть другое приспособление на противоположной стороне стены, вы, вероятно, захотите использовать общую вентиляцию. Это позволяет соединить обе дренажные линии в санитарный крест. Обычно их можно найти на раковинах, стоящих вплотную друг к другу.

Вентиляционная петля - решение для многих отдельно стоящих раковин. Перед подключением к водосточной трубе он закручивается вверх и по кругу. Это позволяет обеспечить достаточную вентиляцию сразу за осветительным прибором.Есть еще и влажная отдушина. Тем не менее, они в основном предназначены для ванн, которые находятся рядом со стопкой и могут быть запрещены кодексом вашей местности.

В качестве альтернативы вентиляции в целом некоторые нормы допускают использование клапанов для впуска воздуха. Они позволяют воздуху попадать в канализацию, а затем за счет силы тяжести уплотняют, прежде чем газы смогут вернуться в комнату. Они относительно новые, поэтому не забудьте проверить коды своего региона, прежде чем покупать их.

Размещение осветительного прибора

Какую бы вентиляционную систему вы ни выбрали, не менее важно разместить вашу арматуру на определенном расстоянии от вентиляционной трубы.Эта область называется критическим расстоянием и требует некоторых вычислений. Размер ваших труб, тип светильника, который вы устанавливаете, и количество светильников с влажной вентиляцией в вашем доме - все это играет важную роль в определении этого измерения.

На этом этапе настоятельно рекомендуется проконсультироваться с сантехником после измерения длины ваших труб. Они также могут рассказать вам, как правильно вентилировать трубы, указав, какая из систем работает лучше всего и соответствует местным нормам.

Установка вентиляционного отверстия

В отличие от водосточных труб, вентиляционные трубы не должны иметь уклона. Вы можете запускать их на одном уровне, если нет препятствий, которые нужно обойти. Основная цель здесь - обеспечить сухость вентиляционного трубопровода. Вот почему на большинстве диаграмм они изображены вертикально, чтобы вода не попадала обратно в систему.

Рентген - единственное исключение, так как он проходит горизонтально. Тем не менее, он должен быть не менее чем на шесть дюймов выше уровня затопления вашего прибора, чтобы не намокать.На мойке это будет либо ободок, либо переливное отверстие.

Прочтите по теме: Сантехнические инструменты, которые домовладелец использовал бы

Примечание о главном сливе

При установке вентиляционных отверстий настоятельно рекомендуется спланировать дренажные линии, чтобы минимизировать риск засорения. И кухня (1-1 / 2 дюйма), и ванная (1-1 / 4 дюйма) намеренно меньше остальной канализационной системы. Они ведут в большие отводные дренажные трубы, ведущие в 4-дюймовую трубу.

Поскольку основная труба вертикальная, засорение этой трубы случается редко. В то время как другие трубы, соединяющие штабель, должны быть горизонтальными, увеличение их размера позволит большому количеству воды свободно проходить через них. Это также хорошее время, чтобы профессионально проверить вашу основную дренажную линию, которая находится под землей, на предмет засорения.

Полезные схемы вентиляционных отверстий

Чтобы помочь вам лучше представить себе, как выглядят эти трубопроводные системы, мы подумали, что может помочь включить диаграмму вентиляционных отверстий.На изображении ниже показана типичная ванная комната с несколькими вентиляционными отверстиями. В комплект даже входит отверстие для влажной вентиляции, которое соединяется с ванной.

Как видите, истинное вентиляционное отверстие совпадает со стеклом сразу за унитазом. Однако раковина ставится подальше. Поэтому был добавлен повторный вентиль, чтобы гарантировать выход канализационных газов.

На следующем изображении показаны различные типы вентиляционных труб за раковиной. Это дает вам более точное представление о том, как они могут выглядеть в вашем собственном проекте.В зависимости от планировки вашего дома один из них, скорее всего, подойдет вам лучше всего.

На этом изображении четко показано, как выглядит петлевое вентиляционное отверстие, которое может потребоваться, если ваша мойка находится слишком далеко от трубы для сбросной трубы. На нем также показано, как будет выглядеть сантехнический крест, если у вас есть раковина с другой стороны стены. Обе раковины соединяются в одной точке, разделяя общее истинное отверстие в стеке.

С бокового угла становится легче представить, как эти трубы могут выглядеть за стенами вашей ванной комнаты или кухни.Обратите внимание, как основная вентиляционная труба и сливная труба остаются разделенными за раковиной, соединяясь только через прилагаемую отводную трубу. Это обратное отверстие находится как минимум на шесть дюймов выше линии перелива и должным образом соединено с дренажем T.

Дополнительная информация о впускном воздушном клапане

В случае, если в ваших стенах недостаточно места для каких-либо из вышеперечисленных вентиляционных отверстий, местный кодекс может позволить вам выбрать клапан для впуска воздуха (AAV). Этот односторонний клапан предназначен для впуска воздуха в водопровод, когда в результате слива создается отрицательное давление.После впуска воздуха он герметизируется, чтобы не допустить проникновения запахов и газов.

Эти устройства обычно крепятся под раковиной сразу за сифоном, обеспечивая достаточное проникновение воздуха в ваши трубы. Помните об этом методе, если вы прорветесь в стену и обнаружите, что для вентиляционной трубы мало места. Тем не менее, всегда проверяйте местные нормы и правила у сантехника, чтобы убедиться, что вы можете использовать AAV.

Прочтите по теме: Как установить водоотводчик за 7 шагов

Удаление воздуха из труб с помощью вентиляционного отверстия, схема

Ну вот и все.Теперь вы знаете все тонкости правильной вентиляции канализационных труб и готовы заняться этим аспектом вашего проекта ремонта. Не забудьте использовать наилучшую возможную настройку в зависимости от того, где находится ваш прибор, и вернитесь к этим схемам, чтобы убедиться, что вы правильно настраиваете вентиляционные отверстия.

Приходилось ли вам переделывать кухню или ванную комнату с помощью схемы вентиляционных отверстий и своих навыков «сделай сам»? Поделитесь своим опытом в комментариях ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
