Розетки и выключатели — какие бывают виды электрических розеток и выключателей

Эти изделия относятся к электроустановочным и являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов (рис. 5.35). Однако суть остается прежней.

Полное название — штепсельная розетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь.

Розетка — это часть штепсельного соединения, в которое также входит вилка (рис. 5.36). Эти составляющие называют «мамой» и «папой».

Рис. 5.35. Розетка и выключатель фирмы Makel

Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно ему нужна.

По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности.

Любая розетка состоит из следующих основных элементов:

— контактов;

— основания, которое называется колодкой;

— защитного корпуса.

Контакт — основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора.

Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой.

Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны. Розетки старого образца рассчитаны на номинальное напряжение в 220-230 В и силу тока 6,3-10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10-16 А.

Рис. 5.36. Штепсельное соединение

От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к отдельной розетке (рис, 5.37). Сравните старый образец — 1386 Вт (1386 Вт = = 6,3 А х 220 В) и современный — 3520 Вт (3520 Вт = = 16 Ах 220 В).

Рис. 5.37. Пример грубого нарушения правил эксплуатации силовых разъемов: сумма мощностей подключаемых приборов не должна превышать мощности отдельной розетки

Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увеличения мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стиральную машину или кондиционер. Материал контакта может не выдержать.

Это не единственная проблема старых розеток. Расстояние между выходными контактами тоже разное, у современных оно больше. Кроме того, диаметр

штырьков вилки также разнится: вместо 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электроприбор без помощи молотка (рис. 5.38). Сейчас в розетках устанавливают три провода: фазовый, нолевой и заземляющий. В старых образцах их только два фаза и ноль, в то время как на новых приборах установлены специальные заземляющие проводники (рис. 5.39). Ясно, что при под Рис. 5.38. Розетка ключении к старой старого образца розетке данная защита работать не будет, а это абсолютно недопустимо с точки зрения безопасности. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземления, а может и не иметь. Это чаще всего случается в домах старой постройки.

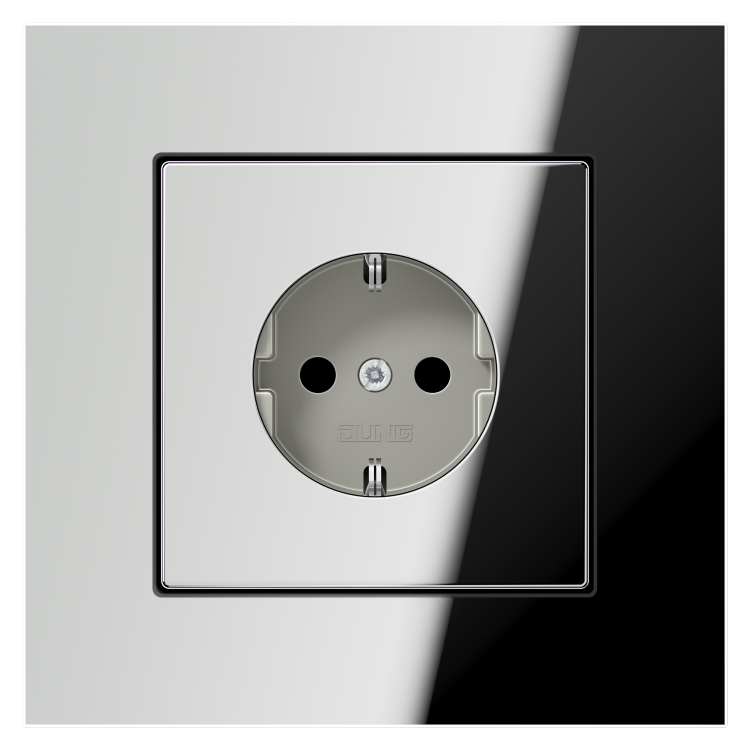

Рис. 5.39. Розетка с заземляющими контактами, по бокам колодки видны лапки, при помощи которых она крепится в установочной коробке

Колодка — основание розетки, то, на чем держатся контакты и защитный корпус (рис, 5. 40). Сделана она из керамики или карболита (в старых образцах). Керамика — прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его минус — это хрупкость. Иногда колодки изготавливаются из специального пластика, как, например, в розетках Wessen.

Рис. 5.40. Розеточная колодка

Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике.

Защитный корпус это внешняя покрышка разъема с отверстиями под штепсельную вилку (рис, 5.41).

Рис. 5.41. Встроенная розетка в подрозетнике

Он выполняет защитную и декоративную функции.

В определенных видах в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д. Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки.

Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов.

Встроенная розетка так называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены (рис, 5.42). Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники).

При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками.

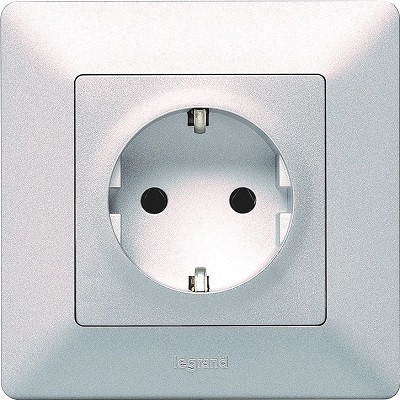

У розеток с заземлением есть контакты, соединенные с заземляющим проводом (рис, 5.43). Предназначены для установки в электрические сети, у которых есть заземление.

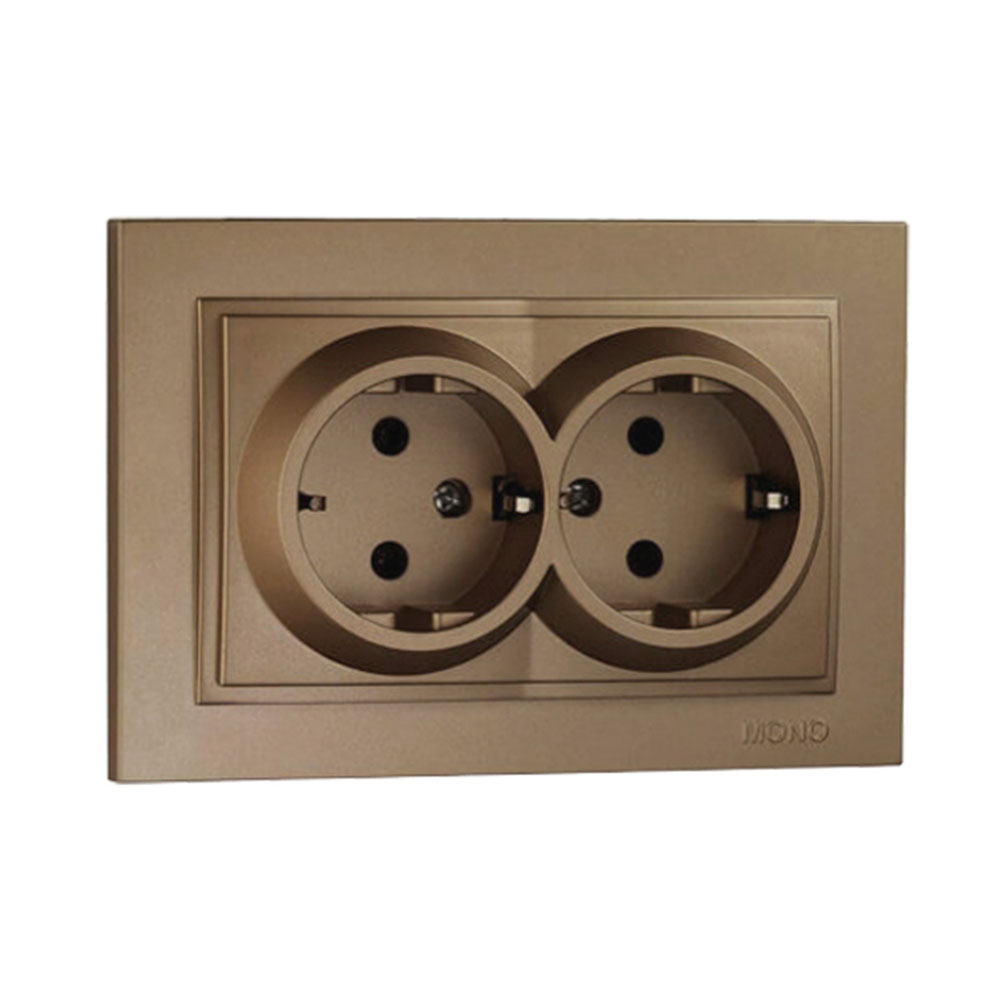

Двойные розетки используются для подключения сразу двух штепсельных вилок.

В основании имеют одну колодку стандартного размера, поэтому

встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка) (рис. 5.44).

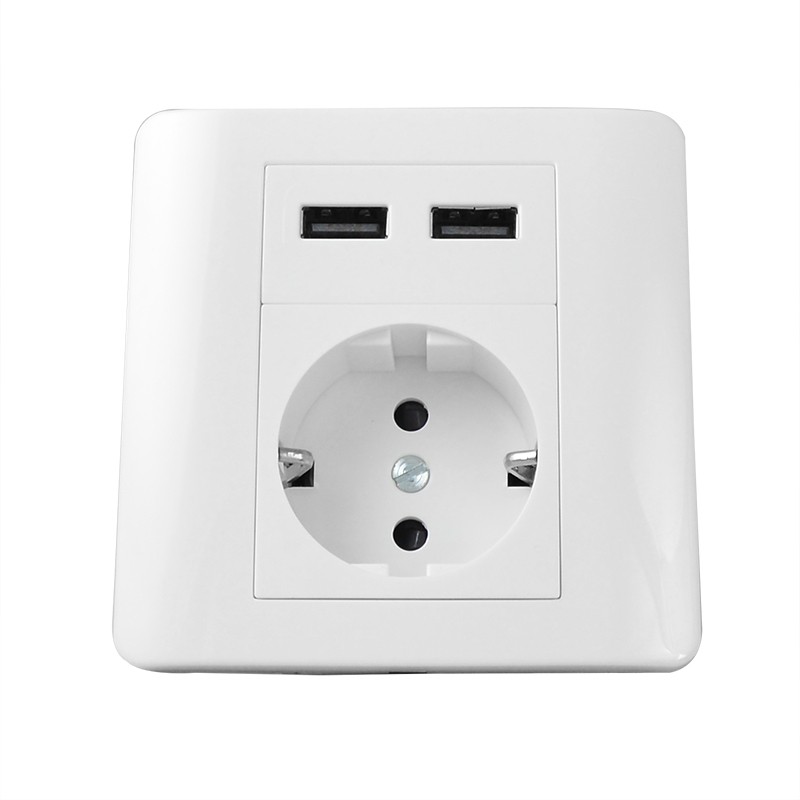

Розетки с дополнительными функциями могут быть любого типа, главное отличие — в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения (рис. 5.45-5.47).

Рис. 5.45. Розетка с таймером

Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з).

Существует такой вид розетки, как проходная. Это означает, что она не является конечной в электрической цепи. Силовой провод, запитывая такую розетку, идет дальше к следующей. Они монтируются при бескоробочном расключении проводов.

Помимо силовых существуют и розетки для наконечников информационных кабелей.

Антенная розетка отличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля (рис. 5.48). Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место.

Рис. 5.48. Блок из силовой, антенной, телефонной и компьютерной розеток

Рис. 5.47. Накладная розетка с крышкой для защиты от брызг — такие устанавливают в ванных комнатах

ПРИМЕЧАНИЕ

Никогда не доставайте вилку из розетки, дергая за шнур. При малейшем перекосе штырьков вилки она застрянет в контактах розетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания.

Компьютерная розетка по внешнему виду очень похожа на телефонную (рис. 5.50).

Рис. 5.50. Компьютерная розетка с двумя гнездами

Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой.

Среди многочисленных видов разнообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы (рис. 5.51).

Рис. 5.51. Группа розеток, включающая в себя силовые разъемы, телефонное, компьютерное и антенное соединения в одной рамке

Телефонная розетка создана под разъем телефонного аппарата. Существует несколько видов: от самых простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки (рис. 5.49).

В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен, купленный в России, невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов используются специальные переходники (рис. 5.52). Кстати, так называемые евророзетки — немецкий стандарт.

Колодка — это своего рода заготовка для самостоятельного изготовления удлинителей (рис. 5.53).

Она может использоваться как обычная силовая розетка открытой установки. При изготовлении удлинителя к колодке крепится шнур (обычно используется ПВС) необходимой длины и к его концу монтируется штепсельная вилка — удлинитель готов.

Рис. 5.52. Универсальный переходник

Помимо обычных бытовых существуют переносные удлинители, которые применяют при различных строительных работах или вне дома, например в саду (рис. 5.54).

Рис. 5.54. Переносной удлинитель с катушкой для кабеля

Силовые разъемы — это штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов (рис. 5.55).

В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка (рис. 5.56).

Выключатели

Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки (рис. 5.57).

Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый. В некоторых видах есть контакт для подсоединения провода земли.

Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается.

Основные виды выключателей следующие.

Клавишные выключатели: основной вид — это прибор с одной клавишей или кнопкой (рис, 5.58).

Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш (рис, 5.59).

Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением нескольких комнат.

Проходной выключатель (переключатель) — этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгляде на его контакты. Вместо 2 в одноклавишном переключателе их 3. У двухклавишного — 6 вместо 3. Проходной выключатель — вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья.

На корпусе выключателя с подсветкой или прямо на клавишах встроена индикаторная лампочка, которая светится в темноте (рис, 5.60). Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь.

Контрольный по внешнему виду ничем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лампа зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли освещение в удаленном помещении.

Рис. 5.57. Одноклавишный встроенный выключатель

Рис. 5.58. Двухклавишный накладной выключатель

Рис. 5.59. Трехклавишный выключатель

Рис. 5.60. Двухклавишный выключатель с подсветкой

Ударопрочные и пылевлагозащищенные выключатели с повышенной механической прочностью и защитой от влаги и пыли устанавливаются на улице, в ванных комнатах и т. д. (рис. 5.61).

Светорегулятор (диммер) — это выключатель — регулятор освещения (рис. 5.62). В последнее время они стали очень популярными. С помощью диммера можно погрузить комнату в полумрак или залить слепящим светом, плавно поворачивая ручку или нажимая клавишу. Существуют диммеры, которые управляются не вручную, а при помощи пульта от телевизора или голосовыми командами. Стоит такая вещь в 6-7 раз дороже, чем обычный выключатель. Помимо преимуществ диммер имеет и некоторые минусы. Например, он создает радиопомехи. Подключенные последовательно светорегуляторы ведут себя непредсказуемо. Они не могут использоваться при энергосберегающих лампах (с ПРА).

Кнопочные, или линейные, выключатели монтируются сразу на провод. Чаще всего они используются в торшерах, бра и прочей осветительной технике (рис. 5.63).

Выключатель с таймером имеет часовой механизм, который включает или отключает свет в заданные промежутки времени.

С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Иногда такие датчики монтируются прямо в корпус выключателя (рис. 5.64 и 5.65).

Рис. 5.61. Пылевлагозащищенный выключатель

Рис. 5.62. Диммер с поворотным регулятором

Рис. 5.64. Выключатель с датчиком движения

Выключатель с розеткой в одном корпусе. Узнаем как подключить выключатель с розеткой в одном корпусе?

Подбор и монтаж электроприборов в жилых помещениях не являются наиболее важной частью ремонтных работ, но все-таки имеют огромное значение в вопросах визуальной отделки. Ассортимент различных устройств сегодня достаточно широкий, чтобы можно было найти для себя наиболее подходящее изделие по форме, цвету, размеру и конструкции. Можно экономно разместить выключатель с розеткой в одном корпусе. Подобное комбинирование стало пользоваться популярностью последнее время у многих покупателей.

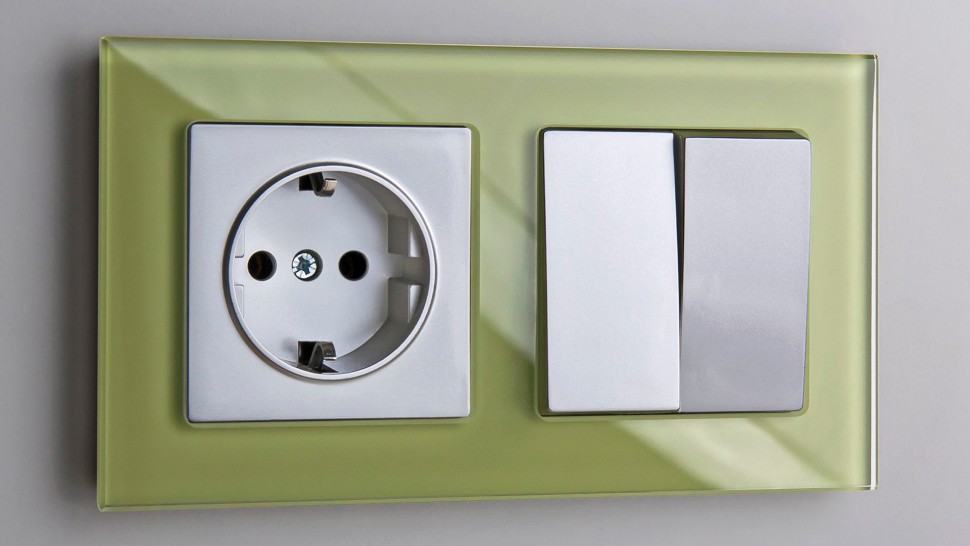

Преимущество объединения в один корпус розетки и выключателя

Главным преимуществом монтажа объединительного блока для выключателя и розетки является легкость подключения. В этих случаях не возникает необходимости делать два отверстия в стенке и вести контакты в несколько мест, как при отдельном подключении розеток и выключателей. Штробы при этом обязательно приходится маскировать посредством небольшого косметического ремонта. Дополнительным удобством, естественно, можно считать расположение на одной и той же высоте выключателя и розетки. Для правильного соблюдения европейских стандартов характерен именно такой принцип монтажа.

Благодаря доступности этих устройств всегда есть возможность купить самый дешевый выключатель и розетку и повести монтаж в одной схеме. Простота установки этих электроприборов облегчает выполнение работ своими руками. При необходимости блок легко переносится в другое место. При этом две отдельных подводки подкладывать не нужно. Не возникнет необходимости выравнивать выключатель и розетку на одном уровне.

Особенности монтажа

Подключить тройной выключатель с розеткой в одном корпусе можно практически на любых поверхностях, будь то пеноблок, гипсокартон, камень или кирпич. Установка таких приборов возможна как внутри помещений, так и с наружной стороны любого здания. Для уличного монтажа рекомендуется использовать модели с предусмотренной защитой от влаги.

Какие присутствуют недостатки?

К негативным сторонам таких устройств относится необходимость замены всего блока при его частичной неисправности. Не удастся, например, вынуть поврежденный элемент выключателя и вставить новый. И все же данный недостаток не настолько важен, если сравнивать его с преимуществами использования комбинированных корпусов.

Как выбрать походящий блок?

Розетка с выключателем в одном корпусе доступны в продаже на современном рынке в различных комбинациях, которые классифицируются по двум основным принципам. Первый – количество клавиш выключателя и штепсельных розеток, а второй – внешний вид блока. Так, например, в одном корпусе можно приобрести одиночную розетку и тройной выключатель или любую другую комбинацию, которых для выбора предоставляется огромное количество.

Кроме того, различают, как известно, внутренние и наружные розетки. Первые используются для скрытой подводки, а вторые – для открытой. Наружный выключатель с розеткой в двойном корпусе по сравнению с внутренним выглядит более громоздко. Однако это будет единственным возможным вариантом в том случае, если жилое помещение оборудовано открытой системой проводки, и ее замена будет затруднительной.

Как устанавливается розетка с выключателем в одном корпусе?

Подключение блока осуществляется примерно таким способом. После отключения электропитания делается разметка для последующего монтажа корпусов. Стена проверяется коронкой в нужном месте. Перфорированные отверстия, которые предназначаются для заводки кабелей, обязательно необходимо сломать.

Установочные коробки соединяются между собой, а в пазы вставляются специальные соединители. Кабель предварительно зачищается и заводится в коробки. Конструкция закрепляется на стене при помощи винтов крепления. Провода необходимо подготовить к подключению.

Крышка с розетки снимается, и контакты подсоединяются к ее клеммам. Розетка устанавливается в коробку после выворачивания винтов. Провода выключателя изолируются, а затем подключаются. Устанавливается общая для розетки и выключателя накладка блока, а крышка закрывается. Включается питание и проверяется качество работы устройства.

Подходящие места для установки

Такие приборы удобно устанавливать в коридорах, ванных комнатах, а также других помещениях, где возникает необходимость в компактных электрических устройствах. В таких местах розетки в основном служат временными источниками питания для самых разных электроприборов.

Теоретически выключатель с розеткой в одном корпусе можно устанавливать в любом уголке дома или квартиры, но следует уделять планировке больше внимания. Лучше всего подобрать подходящее место для монтажа в соответствии с планом жилого помещения. Можно выбирать количество клавиш, в зависимости от определенного места. Если планируется установка блоков выключателей с розетками во влажных помещениях, понадобится устройство со специальными шторками для защиты. Также потребуется соблюдение основных правил и требований по установке.

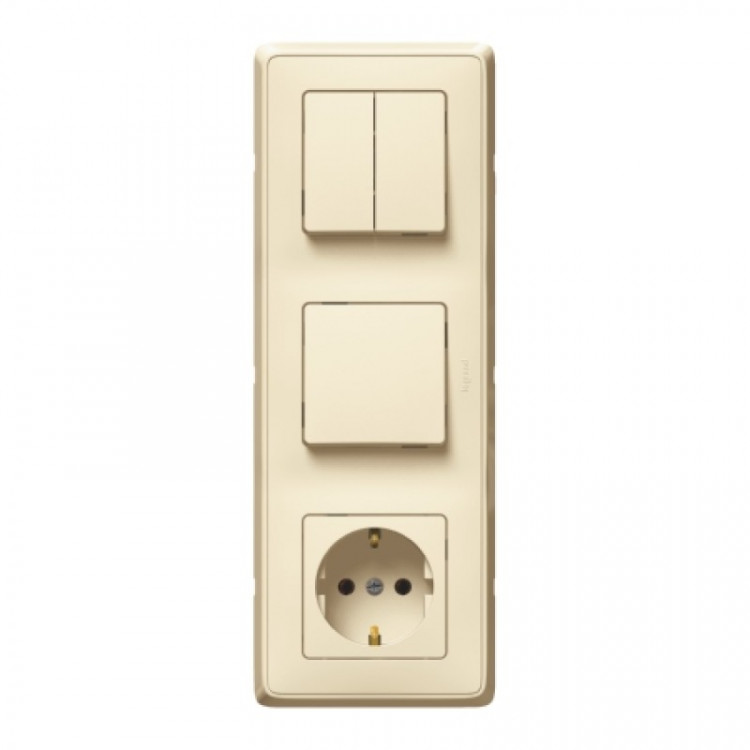

Монтаж блока с одноклавишными выключателями

Современный выключатель с розеткой в одном корпусе пользуется все большей популярностью у покупателей. Для монтажа такого блока выполняется несколько простейших действий. К распределительной коробке от центрального щитка необходимо проложить фазу и ноль. В распределительную коробку также должны входить два три провода от блока и два от лампочки, в которых объединяются отдельные приборы.

Фазный контакт из щитка скрепляется с проводом, выведенным на розетку, которая объединена с клеммой на выключателе при помощи перемычки. Остальные два фазных контакта от выключателя и патрона потребляющего источника освещения скручиваются и изолируются. В том случае, если в блоке предусматривается заземление, необходимо подключить его при помощи дополнительных проводов.

Благодаря этой схеме розетка, объединенная с коммутатором в одном корпусе, будет функционировать независимо от выключателя, который будет выполнять свои главные функции по выключению и включению электрической лампочки.

Схема с выключателем с двумя клавишами

Далее приводится еще одно описание того, как подключается розетка с выключателем в одном корпусе. Фото устройств данного типа вы можете видеть в обзоре. В основном блоки, объединяющие двухклавишный выключатель и розетку монтируются на перегородках между дверьми в туалет и ванную. Возможность управлять освещением в двух помещениях появляется при использовании только одного блока. При этом всегда есть возможность запитать любой потребитель электричества от розетки.

Розетка с выключателем в одном корпусе наружная требует прокладки пяти проводников к электрической спаренной системе из распределительного блока. Нулевой провод из щитка распределения, а также заземляющую жилку необходимо подключить только к розетке. Для вывода фазы на двойной выключатель предусмотрены специальные перемычки в коммутирующих блоках. Две свободных жилки подключаются к коммутирующим контактам выключателей, через которые будут производиться подача фазы к приборам в ванной и туалете.

В распределительных коробах делаются скрутки контактов, подающих через коммутатор фазу, а также свободных жилок, направленных на патроны лампочек в туалете и ванной комнате. Заземление от потребляющего прибора и нулевые провода берут в распределительных коробках методом соединения оголенных концов со скрутками, предназначенными для питания розетки. Если возникает необходимость изменить последовательность кнопок, подающих питание на лампочки в ванной и туалете, на коммутирующих контактах нужно просто поменять жилки местами.

Чем отличается один способ от другого

Можно заметить, что схема подключения одинарного и двойного коммутатора, совмещенных в корпусе с розеткой, отличается только необходимым количеством контактов. Для первого варианта понадобится четыре провода, а также заземление, а второй предусматривает наличие целых пяти.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой электропроводки в частном доме, квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Разновидности электрических розеток и выключателей

Современная электрофурнитура помимо основных своих функций способна выполнять множество дополнительных задач. Не являются исключением в этом случае розетки и выключатели. Они могут различаться не только по внешнему виду, но и по техническим и другим параметрам. Чтобы не ошибиться с выбором этих аксессуаров, стоит внимательно изучить перед покупкой их основные особенности.

Какие бывают розетки

Все модели розеток различаются по техническим параметрам, способу монтажа и дополнительному оснащению.

Технические характеристики

Номинальное напряжение – стандартные изделия для дома и офиса работают от сети 220-240 вольт. Существуют также модели, рассчитанные на напряжение 380 вольт, они обычно используются в помещениях промышленного назначения для подключения приборов высокой мощности.
Тип разъёма – в нашей стране наиболее распространены модели розеток с разъемом типа С (двумя круглыми контактами) и типа F (теми же двумя круглыми контактами, дополненными сверху и снизу заземляющими скобками.
Количество розеток в модуле – в зависимости от количества одновременно подключаемых электроприборов в различных помещениях могут использоваться модули на две, три, четыре и более розеток. Существуют также комбинированные модели, дополненные USB, HDMI, RJ-45, RJ-11 разъемами.
Степень пыле- и влагозащиты – маркируется индексом IP и указывает на возможность эксплуатации розеток в тех или иных условиях влажности и загрязненности среды.

Способ монтажа

Встроенные модели: колодка с контактами у таких розеток заключена в специальную коробку – подрозетник, который монтируется в стену. Видимым остаётся только часть корпуса устройства, выступающая над поверхностью стены. Розетки, устанавливаемые на сети с заземлением, имеют дополнительные заземляющие контакты.
Накладные модели используют в случае открытого монтажа кабельной системы.
Переносные модели: эти розетки обычно комплектуются шнуром и вилкой для использования их в качестве удлинителей. В продаже можно найти и модели без дополнительных шнуров – их подключают напрямую к кабелю, выходящему из стены.

Для монтажа розетки её аккуратно разделяют на две части, затем зачищенные контакты вставляют в зажимные клеммы. В качестве дополнительных опций некоторые устройства этого типа имеют кнопку включения питания и индикатор рабочего режима.

Дополнительные функции

Современные розетки могут оснащаться защитными крышками, таймерами отключения электрооборудования, выталкивателем вилки (для аккуратного её извлечения), встроенным электросчётчиком и многими другими полезными опциями.

Особенности выбора розеток

Для бытового использования в квартирах и офисах устанавливаются стандартные розетки. Потребность в их количестве рассчитывается индивидуально, но рекомендуется хотя бы по одной из стен устанавливать модели с 4-6 разъёмами на тот случай, когда потребуется подключить в сеть приборы, не эксплуатирующиеся повседневно.

В детских комнатах лучше монтировать устройства, которые имеют крышки или шторки, закрывающие детям доступ внутрь розеток.
Для ванных комнат, других помещений с повышенной влажностью и уличной эксплуатации нужно подбирать изделия с высокой степенью пыле- и влагозащиты (IP44, 54, 65 или 68).
На приусадебных участках частных домов часто используется разнообразная техника и оборудование (газонокосилки, станки, прочие садовые и огородные приборы). Для них имеет смысл предусмотреть отдельный модуль внешних розеток. Такие устройства обязательно должны иметь заземление.

Какие бывают выключатели

Главная задача стандартного выключателя – обеспечение подачи питания от сети к электроприбору и прекращение его при отсутствии необходимости в использовании источника света. Выключатели могут иметь самое разное исполнение.

Все модели можно классифицировать по следующим признакам:

способ коммутации;
способ монтажа;
степень пыле- и влагозащиты;
способ управления устройством.

Рассмотрим каждую характеристику подробнее.

Способ коммутации

Устройства с винтовыми зажимами: провода в них соединяются специальными зажимными элементами, которые фиксирует обычный винт. Такой вариант коммутации считается максимально надёжным, однако он более сложен в плане монтажа.
Устройства с пружинным контактом: провода в таких механизмах фиксируются специальными подпружиненными пластинками-контактами. Способ соединения достаточно надёжен, более прост в монтаже. При нем провода должны обязательно быть зажаты в определённом положении, иначе выключатель не будет работать.

Способ монтажа

Накладные устройства: механизм накладывается на поверхность стены и фиксируется на ней. Из-за того, что такие выключатели выступают над стенами, они не всегда смотрятся эстетично. Однако они боле просты в установке и функциональны.
Встроенные устройства: коммутатор этих механизмов монтируется в полость, высверленную в стене, и полностью утапливается в неё. Такие устройства имеют более привлекательный внешний вид, но их гораздо сложней устанавливать по сравнению с накладными.

Степень защиты корпуса

Бытовые выключатели могут эксплуатироваться в самых различных и в том числе неблагоприятных условиях, поэтому их корпуса должны иметь соответствующий уровень защиты от влаги и загрязнений.

Выяснить степень защищённости можно, найдя в маркировке цифровое значение индекса IP – чем оно выше, тем надёжней светильник независимо от условий его использования.

Приборы с IP20 подходят только для сухих помещений,
IP44 – для комнат с повышенной влажностью,
IP65 – для эксплуатации на улице,
IP68 – для установки под водой.

Способ управления

Существует множество типов коммутаторов, различающихся по способу управления, основные из них:

клавишные – такие выключатели оснащены стационарно закреплёнными в корпусе контактами и качающимся подпружиненным механизмом. При сжатии или растяжении последнего происходит передача сигналов. подобные приборы могут иметь одну, две и более клавиш для более комфортной их эксплуатации.
сенсорные – эти устройства не имеют клавиш, шнурков или кнопок, они работают от лёгкого касания специальных чувствительных панелей, расположенных на лицевой стороне приборов.
с дистанционным управлением – механизмы этого типа позволяют управлять светом при помощи пульта ДУ на расстоянии;
со встроенными датчиками – у таких изделий имеются специальные детекторы, которые считывают и анализируют определённую информацию из окружающей среды (движения, изменение освещённости и др.), после чего дают сигнал контроллерам для включения или выключения электроэнергии.

Есть и другие варианты управления выключателями, но практически все они являются разновидностями вышеперечисленных типов.

Особенности выбора выключателей

В жилых помещениях чаще всего используются клавишные механизмы: они просты и удобны в эксплуатации, а также имеют огромное множество вариантов исполнения, среди которых легко подобрать нужную модель под любой интерьер.
В помещениях с повышенной влажностью (ванных комнатах, саунах, банях, душевых) допускается использование только тех устройств, которые имеют повышенную степень пыле- и влагозащиты. Незащищённые модели при попадании на них воды могут создать аварийную ситуацию и даже причинить серьёзный вред здоровью пользователя.
В спальных и детских комнатах, а также в коридорах и прихожих рационально использовать модели, имеющие дополнительную подсветку и встроенный диммер для регулирования яркости освещения.
Современные системы типа «умный дом» обычно комплектуются выключателями сенсорного или бесконтактного типа управления.

Розетки и выключатели – казалось бы, незначительные элементы интерьера, от которых, однако, многое зависит. Правильно подобранные аксессуары позволяют рационально использовать электрическую энергию, а также подключать и эксплуатировать столько приборов, сколько требуется для комфортной жизни и работы.

Перейти ко всем розеткам

Схема Подключения Розетки И Выключателя —

Содержание

Схема Подключения Розетки И Выключателя

Как подключить выключатели первой группы к лампочке.

Каждая пара — это фазная и нулевая жилы.

Фаза после автомата, через распределительную коробку подключается к розетке. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода. Одна пара для розетки, вторая от выключателя, а третья — для распределительного щитка.

Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя отходящая фаза и белую фазную жилу с провода идущего на лампочку. Следует учесть, что первые три рисунка верху с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Второй вариант является наиболее практичным и долговечным.

Корпус коробки нужно закрыть пластмассовой заглушкой.

При подключении внимание стоит уделить клеммам, заземлению и занулению.

Как подключить лампочку через выключатель: разъясняем схему

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.

Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.

Сделать это можно по цветовой раскраске провода. Как это сделать подробно рассмотрено в статье указатели напряжения.

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Схема подключения трех лампочек к одному выключателю Внимание!

А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Монтируем установочные элементы

Так как в основе каждой из них лежат разные схемы подключения.

На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам. Также внимание нужно обратить на степень защищенности устройства — это код IP на упаковке.

Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность. А прокладывать открытую проводку тем более, штробить стену не хочется.

Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.

При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки. Обычно, определенный провод имеет свой цвет.

Разновидности, дизайн и средние цены

Вторую жилу подсоедините к выходному контакту выключателя. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь.

Это делают при помощи распорных лапок. Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп. Часть коридора обычно занята входным распределительным щитом и прибором учета счетчиком.

Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Собирая схему, следует обратить внимание на надёжность контактов. На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу. Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп. При монтаже штроб учитывайте несколько важных правил: Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

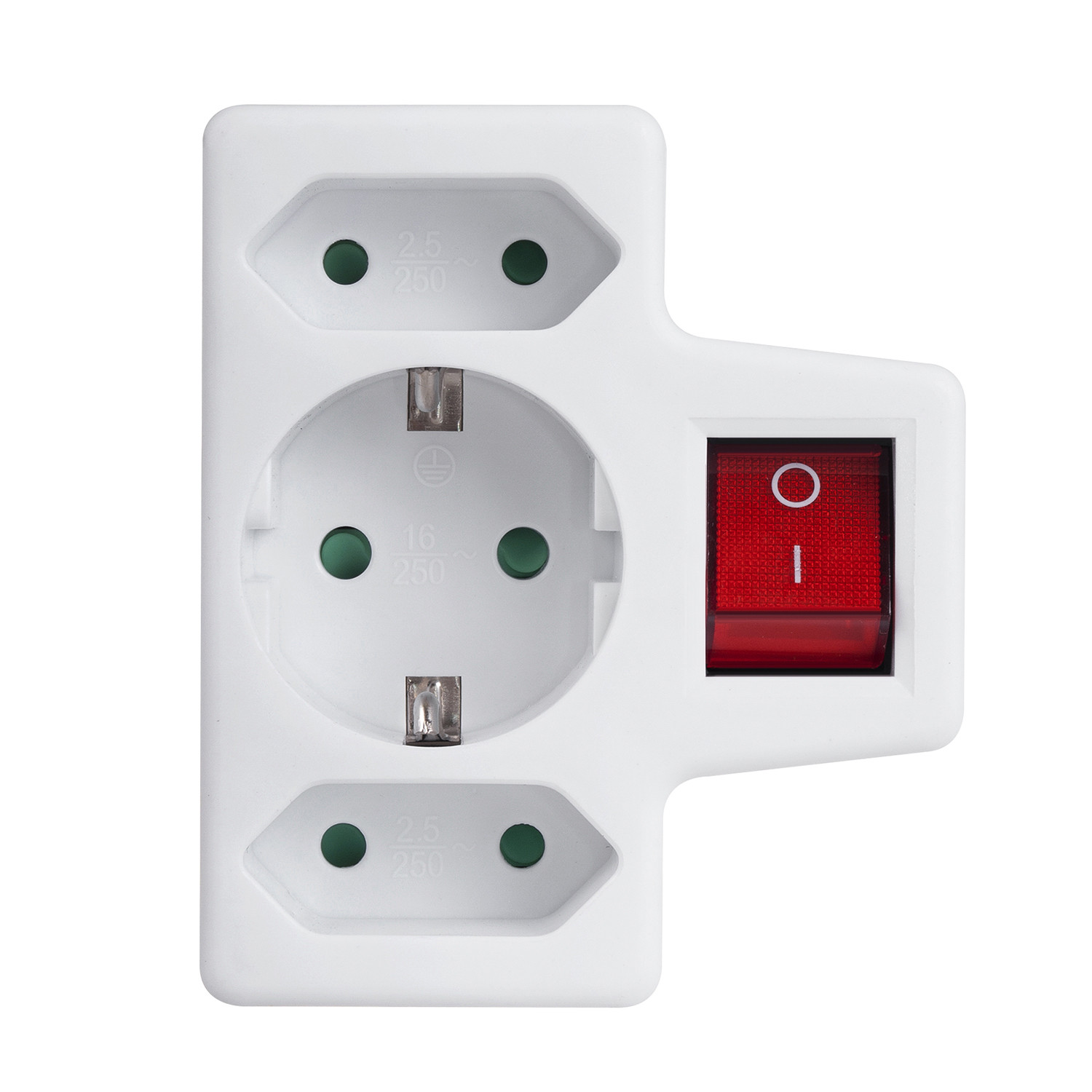

Розетка с выключателем в одном корпусе

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе.

В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
Аккуратно снимите обе клавиши выключателя.
Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Как выполняется установка розеток и выключателей

Схемы подключения розеток и выключателей

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Нормы установки выключателей и розеток

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально процесс штробления стен и установки выключателей и розеток.

Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

Установка закладных коробок под розетки и выключатели

Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

Теперь такие же действия производим в распределительной коробке. К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
То же самое проделываем с защитным проводом.
Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

Варианты подключения различных выключателей

Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
От нулевого провода в распределительной коробке подключаем один из выводов светильника.
От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Розетка с выключателями в одном корпусе

Фактически, ни одно современное помещение вне зависимости от его назначения, не обходится без наличия в нем каких-либо электроприборов. На сегодняшний день, рынок предлагает широкий ассортимент разнообразных изделий, среди которых имеется блок, совмещающий в своей конструкции кнопочный выключатель и розетку.

Это не является новым изобретением, такие устройства изготавливаются уже достаточно давно и до сих пор пользуются спросом, во многом это обусловлено рядом положительных сторон:

Схемы подключения отличаются своей простотой, поскольку нет необходимости сверлить отверстия в поверхности стены и протягивать проводку отдельно для каждого из устройств. Это является значимым преимуществом, если процесс монтажа планируется проводить самостоятельно.
Выключатель и розетка после установки будут находиться на одном уровне высоты.
Установка совмещенного блока соответствует современным европейским стандартам качества.
Доступность встраиваемых устройств позволяет выбрать бюджетные модели розеток и выключателей, после чего провести их объединение в единую схему.
Повышение уровня безопасности, поскольку в случае возникновения значительных перегрузок в питающей электросети или короткого замыкания, снижается риск возгорания.

Значимый недостаток у подобного блока всего один: в случае поломки какой-либо его части, придется осуществлять замену всего устройства целиком. Однако, этот минус полностью компенсируется удобством монтажа и эксплуатации.

Особенности монтажа

блок

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Подключение розетки, коммутируемой через выключатель

Такой вариант раздельной схемы является наиболее простым из всех доступных, для его реализации необходимо будет осуществить соединение всех контактов, идущих от питающей сети и устройств, в распределители, делается это в соответствии со специальной схемой.

Сам процесс будет выглядеть следующим образом:

Для внутреннего блока необходимо заблаговременно подготовить отверстие для подрозетника, если была приобретена внешняя разновидность, то просто разметить место монтажа на поверхности стены. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа.
В распределителе должно находиться по две жилы от общей проводки, подключаемого блока и самого распределительного щита. В каждой паре имеется фаза и нуль, их необходимо правильно распознать. Иногда может присутствовать дополнительная третья жила, которая является заземлением.
Первоначально должна быть идентифицирована именно фаза распределительного щита, которая сразу после этого подлежит обесточиванию для безопасности проводимых работ.
После обесточивания помещения необходимо найти провод питания, идущий от основной сети, и соединить его с проводом выключателя. Для реализации этого процесса потребуется провести зачистку концов обоих жил, скрутить и обеспечить изоляцию. Последнее действие осуществляется путем использования изоляционной ленты.
Нуль, идущий от электросети, соединяется с соответствующим розеточным проводом.
В подключаемом блоке на данном этапе остается две свободные жилы, которые необходимо скрутить друг с другом и обеспечить им изоляцию.
Если подключение было произведено в точности с описанной выше схемой, то в итоге получается, что розеточная фаза коммутируется через устройство выключателя, когда он находится во включенном режиме.

Предлагаемая схема является довольно простой, и она наиболее распространена в следующих случаях:

Редкое использование розетки по назначению.
Подключение к розетке потребителей, которые требуют частого включения и выключения.
Проведение дополнительного освещения в смежное помещение через удлинитель, поскольку в таком случае управление им будет осуществляться через установленный блок.

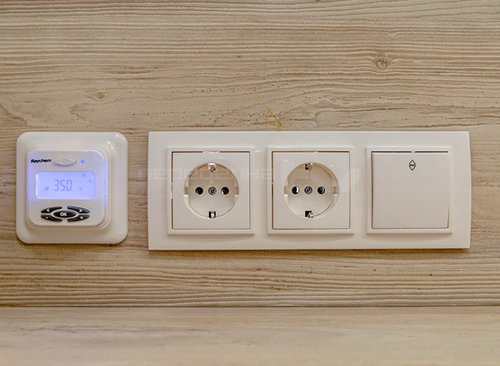

Установка совмещенного блока с одноклавишным выключателем

подключение с одноклавишным выключателем

Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.

Фактически, все современные модели подключаются одним способом: через группу клемм, к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.

Пошаговая инструкция этого процесса выгляд

Монтаж электропроводки в квартире — 7 шагов от А до Я. Схемы, установка розеток и выключателей, прокладка кабеля, сборка распредщитка.

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

плюс кондиционер или другая мощная техника

В детскую комнату можно завести отдельный провод под розетку на телевизор. Это делается для того, чтобы ребенок мог безопасно находиться в этом помещении, даже без вашего присмотра.

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

В среднем три:

розетки

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

варочная панель

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2

для розеток и кондиционирования — 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

сварка с предварительной скруткой

Подробнее

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Подключение светильников

При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.

Более подробно о правильном подключении потолочных светильников говорится в видео ниже.

После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.

Сборка распредщитка

Один из самых важных моментов в эл.монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

кабель 3*1,5мм2 – 10А

кабель 3*2,5мм2 – 16А

кабель 3*4мм2 – 20А или 25А

кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

реле напряжения

выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Статьи по теме

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т. д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Глава 4. Элементарные сокеты TCP

Переключить навигацию Заметки Шичао

APUE Содержание
Глава 1.Обзор системы UNIX
Глава 2. Стандартизация и реализации UNIX
Глава 3. Файловый ввод-вывод
Глава 4. Файлы и каталоги
Глава 5.Стандартная библиотека ввода / вывода
Глава 6. Файлы системных данных и информация
Глава 7. Технологическая среда
Глава 8. Управление процессом
Глава 9. Отношения процессов
Глава 10. Сигналы
Глава 11. Потоки
Глава 12. Управление потоком
Глава 13.Демонические процессы
Глава 14. Расширенный ввод-вывод
Глава 15. Межпроцессное взаимодействие
Глава 16. Сетевой IPC: сокеты
Глава 17.Расширенный IPC
UNP Содержание
Глава 1 Введение
Глава 2. Транспортный уровень: TCP, UDP и SCTP
Глава 3.Сокеты Введение
Глава 4. Элементарные сокеты TCP
Глава 5. Пример TCP-клиент / сервер
Глава 6. Мультиплексирование ввода-вывода: функции выбора и опроса
Глава 7.Опции сокета
Глава 8. Элементарные сокеты UDP
TCPv1 Содержание
Глава 1.Введение
Глава 2. Архитектура Интернет-адреса
Глава 3. Канальный уровень
Глава 4. ARP: протокол разрешения адресов
Глава 5.Интернет-протокол (IP)
Глава 6. Конфигурация системы: DHCP и автоконфигурация
Глава 7. Межсетевые экраны и преобразование сетевых адресов (NAT)
Глава 8.ICMPv4 и ICMPv6: протокол управляющих сообщений Интернета
Глава 9. Широковещательная и локальная многоадресная рассылка (IGMP и MLD)

sklibfun.mif

% PDF-1.4 % 1 0 obj > endobj 9 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > ручей Acrobat Distiller 7.0 (Windows) FrameMaker 7.22008-01-16T11: 59: 59Z2008-01-16T11: 59: 59Zapplication / pdf

sklibfun.mif

ccimr_migadm.gen

uuid: 9d286695-b153-4c39-af56-342467965404uuid: 68aaec34-2404-40fd-aaa2-07da2d23fe3c конечный поток endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект 3510 endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > ручей HWr ܸ} WLi (k7JN4N \ e «rHQ ߜ / خʃ-

C ++ Tutorial: Sockets — Server & Client

Сокеты — Сервер и Клиент — 2020

Боготобого. com поиск по сайту:
Розетка
Серверные / клиентские приложения
Основные механизмы настройки клиент-сервер:
Клиентское приложение отправляет запрос серверному приложению.
Серверное приложение возвращает ответ.
Некоторые из основных способов передачи данных между клиентом и сервером:
Передача файла — отправляет имя и получает файл.
Веб-страница — отправляет URL-адрес и получает страницу.
Echo — отправляет сообщение и возвращает его.
Серверная розетка
создать сокет — Получить дескриптор файла!
привязать к адресу -Какой порт у меня?
слушает на порту и ждет установления соединения.
принимает соединение от клиента.
send / recv — так же, как мы читаем и пишем для файла.
выключение для завершения чтения / записи.
закрыть для выпуска данных.
Клиентская розетка
создать гнездо .
bind * — вероятно, в этом нет необходимости, потому что вы являетесь клиентом, а не сервером.
подключить к серверу.
send / recv — повторять до тех пор, пока мы не получим или не получим данные
выключение для завершения чтения / записи.
закрыть для выпуска данных.
Ссылки для программирования розеток и сетей
Для программирования сокетов с Boost.Asio , пожалуйста, посетите:
Boost.Asio — 1. Блокирующее и неблокирующее ожидание с таймерами
Boost.Asio — 2. Привязка аргументов к функции-члену обработчика обратного вызова
Boost.Asio — 3. Многопоточность, синхронизация и обработчик
Boost.Asio — 4. Программирование сокетов TCP
Для программирования сокетов с Qt посетите
http://www. bogotobogo.com/cplusplus/sockets_server_client_QT.php.
Qt 5 Учебники:
Qt QHttp — Загрузка файлов
Qt 5 QNetworkAccessManager и QNetworkRequest — загрузка файлов
Qt 5 QTcpSocket
Qt 5 QTcpSocket с сигналами и слотами
Qt 5 QTcpServer — Клиент и сервер
Qt 5 QTcpServer — Клиент и сервер, использующие многопоточность
Qt 5 QTcpServer — Клиент и сервер, использующие QThreadPool
Розетка — сводка
Вот краткое изложение основных концепций:
Socket — это способ взаимодействия с другими программами с использованием стандартных файловых дескрипторов .
Где взять дескриптор файла для сетевого взаимодействия?
Итак, мы вызываем системную подпрограмму socket () .
После того, как socket () вернет дескриптор сокета, мы начинаем общаться через него, используя специализированные вызовы API сокета send () / recv () .
Сокет TCP — это экземпляр конечной точки
Сокет TCP — это , а не соединение , это конечная точка конкретного соединения.
TCP соединение определяется двумя конечными точками или сокетами.
Назначение портов — различать несколько конечных точек на заданном сетевом адресе.
Номера портов закодированы в заголовке пакета транспортного протокола, и их могут легко интерпретировать не только отправляющие и принимающие компьютеры, но и другие компоненты сетевой инфраструктуры. В частности, брандмауэры обычно конфигурируются для различения пакетов на основе их исходных или целевых номеров портов , как при переадресации портов .
Это пара сокетов ( 4-кортеж , состоящий из IP-адреса клиента, номера порта клиента, IP-адреса сервера и номера порта сервера), которая определяет две конечные точки, которые однозначно идентифицируют каждое TCP-соединение в Интернет.
Только один процесс может связываться с определенной комбинацией IP-адреса и порта , используя один и тот же транспортный протокол . В противном случае мы получим конфликты портов , , когда несколько программ пытаются привязаться к одним и тем же номерам портов на одном IP-адресе, используя один и тот же протокол.
Для подключения к другой машине нам понадобится розетка .
Что такое связь?
Отношение между двумя машинами, где две части программного обеспечения знают друг о друге . Эти две части программного обеспечения умеют общаться друг с другом. Другими словами, они знают, как передать друг другу бит .
Соединение через сокет означает, что две машины имеют информацию друг о друге, включая сетевое местоположение (IP-адрес) и TCP-порт .(Если мы можем использовать анологию, IP-адрес — это номер телефона , а порт TCP — это добавочный номер ).
Сокет — это объект, похожий на файл, который позволяет программе принимать входящие соединения, исходящие соединения, а также отправка и получение данных. Перед двумя машины могут обмениваться данными, обе должны создать объект сокета .
Сокет — это ресурс , назначенный серверному процессу. Сервер создает его с помощью системного вызова socket () , и он не может использоваться другими процессами.
TCP против UDP
Существует несколько различных типов сокетов, которые определяют структуру транспортного уровня. Наиболее распространенными типами являются потоковых сокетов и датаграмм сокетов.
TCP (потоки) UDP (дейтаграммы)
Подключения Сокеты без установления соединения
Нам не нужно поддерживать открытое соединение, как в случае с потоковыми сокетами.
Мы просто создаем пакет, помещаем в него IP-заголовок с информацией о месте назначения и отправляем его.
Соединение не требуется: сокеты дейтаграмм также используют IP для маршрутизации, но они не используют TCP
* примечание: может быть connect () ‘d, если мы действительно хотим.
SOCK_STREAM SOCK_DGRAM
Если мы выведем два элемента в сокет в порядке «A, B», они появятся в порядке «A, B» на противоположном конце.
Они также будут безошибочными. Если мы отправим дейтаграмму, она может прийти.
Но может прийти и не в порядке.
Однако, если он прибудет, данные в пакете будут безошибочными.
Зачем нам использовать ненадежный протокол?
Скорость! Мы просто игнорируем отброшенные пакеты.
Содержание произвольной длины Ограниченный размер сообщения
Контроль потока сопоставляет отправителя с получателем Может отправлять независимо от состояния получателя
Контроль перегрузки сопоставляет отправителя с сетью Может отправлять независимо от состояния сети
http, telnet tftp (тривиальный протокол передачи файлов), dhcpcd (клиент DHCP), многопользовательские игры, потоковое аудио, видеоконференцсвязь
* примечание: они используют дополнительный протокол поверх UDP для повышения надежности

Потоковые сокеты
Потоковые сокеты обеспечивают надежную двустороннюю связь , аналогичную тому, когда мы звоним кому-то по телефону. Одна сторона инициирует соединение с другой, и после того, как соединение установлено, любая сторона может обмениваться данными с другой.
Кроме того, сразу же появляется подтверждение того, что сказанное нами действительно достигло пункта назначения. Потоковые сокеты
используют протокол управления передачей (TCP) , который существует на транспортном уровне модели взаимодействия открытых систем (OSI). Данные обычно передаются пакетами. Протокол TCP разработан таким образом, чтобы пакеты данных приходили без ошибок и последовательно.
Веб-серверы, почтовые серверы и соответствующие им клиентские приложения используют TCP и потоковые сокеты для связи.

Датаграммные сокеты
Обмен данными с датаграммным сокетом больше похож на отправку письма по почте, чем на телефонный звонок. Подключение одностороннее только и ненадежное .
Если мы отправляем несколько писем по почте, мы не можем быть уверены, что они прибудут в одном порядке или даже что они вообще достигли места назначения. Сокеты дейтаграмм используют User Datagram Protocol (UDP) .На самом деле это не настоящее соединение, а просто базовый метод отправки данных из одной точки в другую.
Сокеты дейтаграмм и UDP обычно используются в сетевых играх и потоковой передаче мультимедиа.
Хотя в этом разделе мы в основном уделяем внимание приложениям, которые поддерживают соединения со своими клиентами, используя ориентированный на соединение TCP, есть случаи, когда накладные расходы на установление и поддержание соединения через сокет не нужны.
Например, просто для получения данных процесс создания сокета, установления соединения, чтения одного ответа и закрытия соединения — это слишком много.В этом случае мы используем UDP.
Службы, предоставляемые UDP, обычно используются, когда клиенту нужно сделать короткий запрос к серверу и ожидает одного короткого ответа. Чтобы получить доступ к службе из UDP, нам нужно использовать специальные системные вызовы UDP, sendto () и recvfrom () вместо read () и write () в сокете.
UDP используется приложением, которому не нужна надежность или байтовые потоки.
Voice-over-ip (ненадежный), например конференц-связь.(посетите VoIP)
DNS, RPC (ориентированный на сообщения)
DHCP (начальная загрузка)
Клиент / Сервер
Модель клиент-сервер различает приложения и устройства. Сетевые клиенты делают запросы к серверу, отправляя сообщения , и серверы отвечают своим клиентам, действуя на каждый запрос и возвращая результаты .
Например, поговорим о telnet .
Когда мы подключаемся к удаленному хосту через порт 23 с помощью telnet (клиента), программа на этом хосте (называемая telnetd , сервер) оживает.Он обрабатывает входящее соединение Telnet, настраивает нас с запросом на вход в систему и т. Д.
Один сервер обычно поддерживает множество клиентов, и несколько серверов могут быть объединены в сеть в пул для обработки возрастающей нагрузки обработки по мере роста числа клиентов.
Некоторые из самых популярных приложений в Интернете используют модель клиент-сервер, включая электронную почту, FTP и веб-службы. Каждый из этих клиентов имеет пользовательский интерфейс и клиентское приложение, которое позволяет пользователю подключаться к серверам.В случае электронной почты и FTP пользователи вводят имя компьютера (или IP-адрес) в интерфейс, чтобы установить соединение с сервером.
Шаги по установке сокета на стороне сервера :
Создайте сокет с помощью системного вызова socket () .
Серверный процесс дает сокету имя. В файловой системе linux локальным сокетам дается имя файла в каталоге / tmp или / usr / tmp. Для сетевых сокетов имя файла будет идентификатором службы, номером порта, к которому клиенты могут подключаться.Этот идентификатор позволяет маршрутизировать входящие соединения (у которых есть номер порта) для подключения серверного процесса. Сокет получает имя с помощью системного вызова bind () .
Затем серверный процесс ожидает подключения клиента к названному сокету, который в основном прослушивает соединения с помощью системного вызова listen () . Если более одного клиента пытается установить соединение, системный вызов listen () создает очередь.
Машина, получающая соединение (сервер), должна привязать свой объект сокета к известный номер порта.Порт — это 16-битное число в диапазоне 0-65535, которым управляет операционная система и используется клиентами для однозначной идентификации серверов. Порты 0-1023 есть зарезервировано системой и используется общими сетевыми протоколами.
Примите соединение с помощью системного вызова accept () . На этапе accept () создается новый сокет, отличный от названного сокета. Этот новый сокет используется исключительно для связи с этим конкретным клиентом.
Для TCP-серверов объект сокета, используемый для получения соединений, не тот же самый сокет используется для последующего общения с клиентом. В частности, accept () Системный вызов возвращает новый объект сокета, который фактически используется для соединения. Это позволяет серверу одновременно управлять соединениями от большого количества клиентов.
Отправка и получение данных.
Указанный сокет остается для дальнейших подключений от других клиентов. Типичный веб-сервер может использовать несколько подключений. Другими словами, он может обслуживать страницы сразу нескольким клиентам. Но для простого сервера другие клиенты ждут в очереди ожидания, пока сервер снова не будет готов.
Шаги по установке сокета на стороне клиента :
Создайте сокет с помощью системного вызова socket () .
Подключите сокет к адресу сервера с помощью системного вызова connect () .
Отправка и получение данных. Есть несколько способов сделать это, но самый простой — использовать системные вызовы read (), и write () .
TCP-связь
UDP-связь — клиенты и серверы не устанавливают соединение друг с другом
* блок вызова, перейдите к Блокирующий сокет против неблокирующего сокета.

Розетки для помещений | Выключатели и розетки
перейти к содержанию Перейти в меню навигации Wickes
Строка заказа 0330123 4123
Список проектов
Обслуживание клиентов
Войдите или зарегистрируйтесь
Поиск Корзина Корзина 0 вернуться наверх
Просматривать
Назад
Магазин
Новое в
Ванные комнаты
Отопление
Кухни
Наружное освещение
Просмотреть все Новое в
Кухни
Выставочный зал кухонь
Посмотреть все диапазоны
Кухня Галерея
Забронируйте БЕСПЛАТНУЮ встречу по дизайну
Брошюра о кухне
Продажа кухни
Офисная мебель
Готовые кухни
Посмотреть все диапазоны
Кухонные гарнитуры
Мэдисон Кухня
Орландо Кухня
Дакота Кухня
Кухня Огайо
Кухонный гарнитур
Метчики
Все смесители для кухни
Кухонные моноблочные смесители
Смесители для кухни
Аксессуары
Ручки и ручки для шкафа
Хранение на кухне
Отопление и электричество
Ящики для кухни
Освещение Кухни
Краска для кухни
Плитка для кухни
Раковины
Раковины из нержавеющей стали
Керамические мойки
Раковины из гранита и композитных материалов
Установки для утилизации отходов
Бытовая техника
Духовки
Варочные поверхности
Плиты
Вытяжки
Холодильники и морозильники
Посудомоечные машины
Туфли для скинали
Шкафы
Кухонные гарнитуры
Декоративные панели
Двери для бытовой техники
Цоколи и карнизы
Винные шкафы
Столешницы и Тумбы
Столешницы из ламината
Столешницы из массива дерева
Подставки
Фартуки
Рабочие поверхности из инженерного дерева
Столешницы барной стойки
Посмотреть все кухни
Ванные комнаты
Ванная комната выставочный зал
Посмотреть все люксы
Галерея Ванной
Брошюра для ванной
Продажа ванных комнат
Забронируйте БЕСПЛАТНУЮ встречу по дизайну
Люксы с ванной
Мебель и шкафы
Мебель для умывальника
Шкафы и Хранение
Туалеты
Встроенная мебель для ванной
Модульная мебель для ванных комнат
Столешницы для ванной
Зеркала для ванной
Метчики
Все смесители для ванной
Смесители для бассейнов
Смесители для ванны
Шайбы для кранов и ремонт
Душевые и ограждения
Душевые кабины
Душ
Аксессуары для душа
Душевые поддоны
Душевые Панели
Прогулка в душевых и влажных помещениях
Шторки для ванной
Раковины
Мебель для умывальника
Раковины столешницы
Гардеробные Раковины
Пьедестал бассейнов
Настенные бассейны
Подставка для бассейна
Ванны и аксессуары
Все ванны
Прямые ванны
Душевые ванны
Панели для ванны
Отдельностоящие ванны
Двухсторонние ванны
Фигурные ванны
Туалеты и аксессуары
Все туалеты
Комбинированные туалеты
Сиденья для унитаза
Туалеты
Вернуться к стене туалета
Подвесные туалеты
Низкие и высокие туалеты
Аксессуары
Все аксессуары для ванной
Аксессуары для душа
Сиденья для унитаза
Зеркала для ванной
Полки для ванной
Держатели туалетной бумаги
Радиаторы для полотенец
Клапаны радиатора
Вертикальные радиаторы для полотенец
Горизонтальные радиаторы для полотенец
Электрические радиаторы для полотенец
Радиаторы для черных полотенец
Современные радиаторы для полотенец
Посмотреть все ванные комнаты
Строительные материалы
Коммутаторы для внутренней установки | Выключатели и розетки
перейти к содержанию Перейти в меню навигации Wickes
Строка заказа 0330123 4123
Список проектов
Обслуживание клиентов
Войдите или зарегистрируйтесь
Поиск Корзина Корзина 0 вернуться наверх
Просматривать
Назад
Магазин
Новое в
Ванные комнаты
Отопление
Кухни
Наружное освещение
Просмотреть все Новое в
Кухни
Выставочный зал кухонь
Посмотреть все диапазоны
Кухня Галерея
Забронируйте БЕСПЛАТНУЮ встречу по дизайну
Брошюра о кухне
Продажа кухни
Офисная мебель
Готовые кухни
Посмотреть все диапазоны
Кухонные гарнитуры
Мэдисон Кухня
Орландо Кухня
Дакота Кухня
Кухня Огайо
Кухонный гарнитур
Метчики
Все смесители для кухни
Кухонные моноблочные смесители
Смесители для кухни
Аксессуары
Ручки и ручки для шкафа
Хранение на кухне
Отопление и электричество
Ящики для кухни
Освещение Кухни
Краска для кухни
Плитка для кухни
Раковины
Раковины из нержавеющей стали
Керамические мойки
Раковины из гранита и композитных материалов
Установки для утилизации отходов
Бытовая техника
Духовки
Варочные поверхности
Плиты
Вытяжки
Холодильники и морозильники
Посудомоечные машины
Туфли для скинали
Шкафы
Кухонные гарнитуры
Декоративные панели
Двери для бытовой техники
Цоколи и карнизы
Винные шкафы
Столешницы и Тумбы
Столешницы из ламината
Столешницы из массива дерева
Подставки
Фартуки
Рабочие поверхности из инженерного дерева
Столешницы барной стойки
Посмотреть все кухни
Ванные комнаты
Ванная комната выставочный зал
Посмотреть все люксы
Галерея Ванной
Брошюра для ванной
Продажа ванных комнат
Забронируйте БЕСПЛАТНУЮ встречу по дизайну
Люксы с ванной
Мебель и шкафы
Мебель для умывальника
Шкафы и Хранение
Туалеты
Встроенная мебель для ванной
Модульная мебель для ванных комнат
Столешницы для ванной
Зеркала для ванной
Метчики
Все смесители для ванной
Смесители для бассейнов
Смесители для ванны
Шайбы для кранов и ремонт
Душевые и ограждения
Душевые кабины
Душ
Аксессуары для душа
Душевые поддоны
Душевые Панели
Прогулка в душевых и влажных помещениях
Шторки для ванной
Раковины
Мебель для умывальника
Раковины столешницы
Гардеробные Раковины
Пьедестал бассейнов
Настенные бассейны
Подставка для бассейна
Ванны и аксессуары
Все ванны
Прямые ванны
Душевые ванны
Панели для ванны
Отдельностоящие ванны
Двухсторонние ванны
Фигурные ванны
Туалеты и аксессуары
Все туалеты
Комбинированные туалеты
Сиденья для унитаза
Туалеты
Вернуться к стене туалета
Подвесные туалеты
Низкие и высокие туалеты
Аксессуары
Все аксессуары для ванной
Аксессуары для душа
Сиденья для унитаза
Зеркала для ванной
Полки для ванной
Держатели туалетной бумаги
Радиаторы для полотенец
Клапаны радиатора
Вертикальные радиаторы для полотенец
Горизонтальные радиаторы для полотенец
Электрические радиаторы для полотенец
Радиаторы для черных полотенец
Современные радиаторы для полотенец
Посмотреть все ванные комнаты
Строительные материалы
Древесина
Строганная древесина с квадратными кромками
Обработанные пиломатериалы
CLS Studwork Древесина
Обработанный пиломатериал C16
Сушеные пиломатериалы в печи
Сушеный Пиломатериал C16
Доска для строительных лесов
Листовые материалы
Листы фанеры
Листы МДФ
Декоративные панели
Листы OSB
ДСП
Оргалит
Гипс и гипсокартон
Угловой бус и арочные углы
Ковинг
Соединения Соединения
Штукатурка
Гипсокартон
Ленты и клеи для штукатурки
Дюбели и крепления для гипсокартона
Цемент и агрегаты
Балласт и вспомогательная база
Цемент
Бетон
Строительство и ландшафтный дизайн
Декоративный камень и гравий
Миномет
Песок
Кровля
Битумные гофрированные листы
Стеклопластик и плоская кровля
Листы поликарбоната
Гофрированные листы ПВХ
Кровельный Войлок
Клеи и грунтовки для кровельного войлока
Черепица
Изоляция
Утепление чердака
Изоляционная плита
Акриловые листы
Исключители проекта
Изоляция стен полостей
Трубы и куртки
Желоба и дренаж
Эффект чугуна
Канальный дренаж
Водосточные желоба большой емкости
Водосточный желоб Mini Line
Водосточные желоба круглой линии
Почва и вентиляция
Квадратная линия водостока
Облицовка
Внешняя деревянная облицовка
Наружное покрытие из ПВХ
Внутренняя деревянная облицовка
Внутренняя облицовка ПВХ
Оконные доски
Кирпичи, блоки и перемычки
Блоки
Кирпичи
Бетонные перемычки
Стальные перемычки
Фасции и софы
Фасции и крышки
Доски для Софита
Профили и стыки
Вентиляторы и крепления
Защита от воды и влаги
Курс защиты от влаги
Влагостойкие мембраны
Защита от наводнений
Жидкости для ремонта крыш
Жидкости для защиты от воды и влаги
Посмотреть все строительные материалы
Выгодные розетки выключателя — Выгодные предложения на розетки выключателя от глобальных продавцов розеток выключателя
Отличные новости !!! Вы находитесь в нужном месте для розеток выключателей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти верхние розетки для выключателей в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетки для выключателей на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в розетках для выключателей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch sockets по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
.
схема подключения и особенности монтажа
Как подключить одноклавишный выключатель от розетки
Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.
По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.
Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.
В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.
Нормы установки выключателей и розеток
Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.
Нормы по установке розеток
Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.
Нормы установки розеток
Итак:
Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.
Нормы по установке выключателей
Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.
Нормы установки выключателей
Итак:
Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.
Типовой пример объединения розетки и выключателя в одном блоке
Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:
Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.
Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.
Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.
Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.
Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.
Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.
Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.
В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.
Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.
Виды устройств и их особенности
Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.
Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.
Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.
Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.
Основные популярные типы
К ним относятся:
вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.
Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.
Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.
Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.
Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.
Основные варианты соединения
Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.
Одноклавишный вариант
Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.
В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.
Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.
Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!
<noscript><img loading='lazy' src='/800/600/http/img30.360buyimg.com/ecps/s400x400_jfs/t4510/365/1814405851/98653/702ad393/58e614d3N0d032950.jpg' /></noscript> youtube.com/embed/z66M3TZvmgM?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Двухклавишный блок
Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.
Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.
Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.
Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя
Важно не путать маркировку, чтобы позже не пострадать
Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.
<noscript><img loading='lazy' src='/800/600/http/immpuls.ru/images/catalog/1463582501.jpg' /></noscript> youtube.com/embed/DgJvwkDsPag?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.
Блок с тремя клавишами
Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.
Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.
Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.
Схема подключения
Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.
схема подключения блока выключатель-розетка для ванной и туалета
От распределительной коробки до установленного блока прокладывается трёхжильный провод.
В распределительной коробке производится следующая коммутация:
Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
Фаза из сети соединяется с фазным проводом розетки.
Теперь коммутационные действия, которые нужно произвести в самом блоке:
Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.
Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.
Если подключаемый блок имеет выключатель с двумя клавишами, то:
фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.
В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.
В этом видео подробно разбираются различные варианты схемы подключения:

Как выбрать подходящий блок?
Широкий ассортимент моделей и модификаций подобных устройств, представленный на современном рынке, зачастую значительно усложняет процесс выбора.
Для того, чтобы купить подходящий блок и в последующем не жалеть о совершенном выборе, необходимо учитывать следующие важные критерии:
Необходимое количество розеток и кнопок выключателя, которые должны быть включены в конструкцию блока. На сегодняшний день, имеется большое количество самых разнообразных вариантов и лучше всего сразу сделать точный подсчет потребителей, чтобы в дальнейшем не пришлось пользоваться удлинителями.
Способ монтажа, который различается для внешних и внутренних устройств. Первый вариант рекомендован для помещений с открытой проводкой, поскольку визуально такой блок будет выглядеть более заметным и громоздким.
Дизайн приспособления, который позволит ему гармонично вписаться в общее внутреннее оформление помещения.
Установка одноклавишного блока
Инструкция:
При осуществлении монтажных работ по установке одноклавишного устройства, используется 2 подрозетника, которые имеют конструкцию, позволяющую объединить их в один блок. Подрозетники устанавливаются в углубление в стене, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный.
Подрозетники фиксируются в углублении с помощью гипсового раствора.
Когда раствор полностью высохнет, к розетке подключается 3-жильный провод. При этом, следует внимательно отнестись к фазировке этого провода и подсоединить заземление к соответствующей клемме. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя. «Земля» подсоединяется к третьей свободной клемме розетки.
На выходе выключателя подключается одножильный провод, который будет по штробе направляется к светильнику.
После того, как провода будут подключены, необходимо установить внутреннюю часть в подрозетники и с помощью винтового раздвижного механизма надёжно закрепить во внутренности подрозетников.
Затем осуществляется заключительный этап установки такого устройства. Декоративная пластиковая накладка прикручивается к внутренней части с помощью болтов. Со стороны выключателя часто крепление осуществляется посредством защёлки.
Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность
Высушенная древесина хорошо горит.
Это свойство создает большие проблемы в вопросах обеспечения безопасности зданий из дерева: бревна, бруса или выполненного по каркасной технологии.
Монтаж проводки в деревянном доме требует строгого соблюдения правил, выработанных многолетним опытом человечества, а установка розеток является необходимой частью этого процесса.
Печальный опыт погорельцев и пожарников свидетельствует, что когда очаг возгорания находится внутри деревянной стены, то тушить его очень сложно. Придется первоначально разобрать часть стеновой конструкции, а на это уходит много времени.
Требования законодательства к скрытой проводке
Российские нормативы требуют изолировать электрические провода и кабели от древесины герметичным пространством из металла.
Оно в случае повреждения изоляции и начала ее возгорания не даст возможности огню перекинуться на дерево, а ограниченный объем воздуха исключит приток кислорода, чем предотвратит горение.
Поэтому скрытая проводка помещается в металлических трубах или коробах определенной толщины, а розетки и выключатели встраивают в специальные конструкции подрозетников из негорючих материалов.
У них сбоку имеется отверстие для резьбового соединения с трубой ввода кабеля электропроводки, а розеточный механизм вставляется и крепится сверху винтами. Обычные пластиковые конструкции здесь запрещены.
Монтаж розеток в открытой проводке
Приведу два разрешенных правилами и наиболее пожаробезопасных способа:
ретро проводка;
кабель-каналы.
Для этих случаев изготавливают закрытые со всех сторон корпуса розеток из пластика.
Их крепят к стене через специальные переходники — подрозетники из негорючих материалов.
Существуют подобные подставки из различных слоев древесины, которые дополнительно используются в декоративных целях. Их защищают от возгорания пропиткой противопожарными смесями.
Подобная обработка не исключает полное развитие пожара, но значительно отодвигает начало возгорания.
Способы открытой прокладки проводки и монтаж электрических точек в ней допустимо делать не только в деревянных домах, но и внутри зданий из любых других строительных материалов.
Технические моменты подключения и размещения проводки в стиле ретро предлагаю посмотреть в видеоролике Владислава Гуслер.

Последовательность установки
Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.
Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.
Примерная последовательность операций при подключении комбинированного блока следующая:
Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
Зачищенные концы провода заводятся внутрь коробок.
Коробки закрепляются в стенной панели.
Сняв крышку с розеточного блока подключают к ее клеммам провода.
Блок устанавливается внутрь коробки и закрепляется в ней.
Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.
При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.
Подключение с одноклавишного блока
Схема подключения розетки с одноклавишным выключателем
Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.
В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.
Последовательность операций следующая:
От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.
Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.
Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.

Устройство, контролирующее две группы светильников
Схема подключения двухклавишных проходных выключателей
Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.
Монтаж двойного проходного выключателя
Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:
В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.
Подключение перекрестного выключателя
Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.
Провода в распределительной коробке
Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
https://youtube.com/watch?v=9cG_VmdR4uk
В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения
Принцип подключения проходных выключателей
Схема подключения двухклавишного выключателя с подключением через распредкоробку
В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.
Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.
Как подключить розетку от выключателя: можно ли запитать, последствия
Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.
Содержание
Устройство квартирной или домовой электросети
Главная схема квартирной электросети
Подключение выключателей и розеток
Изменение назначения электроточки и подключение одной от другой
Замена розетки на выключатель
Замена выключателя на розетку
Подключение от розетки выключателя
Подключение выключателя от розетки без распредкоробки
Подключение выключателя и розетки от одного провода
Подключение от выключателя розетки
Как подключить светильник через выключатель от розетки
Устройство квартирной или домовой электросети
Во время ремонта часто возникает необходимость обустройства новой электроточки
Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.
Главная схема квартирной электросети
Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.
Возможная схема электропроводки в квартире
Подключение выключателей и розеток
Подключение розетки
Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).
При подключении розеточного гнезда используют кабели:
Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.
Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.
Подключение выключателя
В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.
Изменение назначения электроточки и подключение одной от другой
Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.
Замена розетки на выключатель
Замена розетки на выключатель делается без заземления
Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.
Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.
Замена выключателя на розетку
Замена выключателя на розетку требует добавочных кабелей
Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.
Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.
Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.
Подключение от розетки выключателя
Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.
Подключение выключателя от розетки без распредкоробки
Схема подключения без распределительной коробки
Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.
Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.
Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).
Подключение выключателя и розетки от одного провода
Схема подключения от одного провода
Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.
Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.
Подключение от выключателя розетки
Подключения выключателя от розетки
Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.
Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:
замкнуть накоротко кабели осветительного прибора;
выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.
Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.
Как подключить светильник через выключатель от розетки
Подключение светильника через выключатель от розетки
Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.
Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.
HI-PLASST (2+2) Плата расширения с 2-мильными розетками (5A) и 2-мильными переключателями (5A) — длинный провод 4 м, 2 розетки Цена в Индии Периферийные устройства
Плата расширения HI-PLASST (2+2) с 2-мя розетками (5A) и 2-мя переключателями (5A) — 4-метровый длинный провод с 2 розетками (белый, коричневый, 2 м)
Доступные предложения
Партнерское предложениеЗарегистрируйтесь в Flipkart Pay Later и получите подарочную карту Flipkart на сумму до 1000 рупий*
Узнать больше
Предложение партнераКупите этот продукт и получите скидку до 250 ₹ на мебель Flipkart
Узнайте больше
Предложение банка5% Cashback на Flipkart Банковская карта Axis
T&C
Партнерское предложениеКупите этот продукт и получите скидку 5 до ⹂00 Flipkart Furniture
Узнать больше
Гарантия
Производственный брак (если есть)
Доставка
Чек
Введите пин-код
Обычно доставляется за 7 дней
?
Введите Pincode для точных дат доставки/сборы
Подробности просмотра
Основные моменты
Длина шнура: 2 м
Тип: Стрип
Номер сокетов: 2
8. любой)
Политика замены в течение 7 дней
?
Возможен наложенный платеж
?
Продавец
JENNEY ENTERPRISE
4.8
Просмотреть других продавцов от 445₽
Описание
Плата расширения Hi-PLASST с 2 разъемами (5A) и 2 переключателями (5A) — длинный провод 4 метра
Подробнее
3 Технические характеристики Box
1 switch board
General
Brand
HI-PLASST
Номер модели
2+2
Название модели
(2+2) Плата расширения с розетками на 2 мили (5A) и переключателями на 5 миль 9001 4 провода 900tr-4M
Тип
Стрипа
Количество сокетов
2
. СТО0015
Input Connection Type
standard
USB Port
No
Body And Design Features
Shape
rectangle
Элементы комфорта
Защитная шторка
№
LED Indicator
No
Wired
Yes
Power Features
Power Requirement
220-240V 50Hz
Размеры
9
250 g
Длина кабеля питания
2 м
Вес
Warranty
Warranty Summary
Manufacturig Defect (if any)
Covered in Warranty
Replacement
Warranty Service Тип
10 дней с проверкой гарантии
Часто покупают вместе
HI-PLASST (2+2) Расширительный распределительный щит с 2-мя розетками (5A) и. ..
4
(95)
₹ 445
₹ 799
44% скидка
В настоящее время недоступно
Hi-Plasst Extension Board с индикатором и 4 сокетами и 2 …
3,8
(1800 и 4 …
3,8
(1800 и 4 сокета и 2 …
3.8
(180 и 4 сокета и 2 …
3,8 9000
(180 и 4 сокета и 2 …
3,8 9000
(180 и 4 сокета и 2 …
3,8 9000
(180 и 4 сокета и 2 …
3,8
(180 и 4 сокета и 2 …
3,8 9000
(180 )
Hi-Plasst 3-Way Multiplug Universal UK Flat Pin 3 PIN-PINT Powe . ..
3,7
(3)
1 Предмет
₹ 445
2 Дополнительные сведения
₹ 1 348
₹1,793
Рейтинги и обзоры
95 Ratings &
16 Reviews
5★
4★
3★
2★
1★
49
19
11
8
8
5
Worth every penny
good quality switch board I received as expected image switch box and wire length is слишком хорошо
ПОДРОБНЕЕ
Venkatesha T K
Сертифицированный покупатель, Nelamangala
Декабрь 2018 г.
Постоянная ссылка
Сообщить о нарушении
1
Hated it!
очень очень плохое качество, во время использования товара внезапно загорается 🔥 из провода. …..
ПОДРОБНЕЕ
НАГЕНДРА КУМАР АКОДЖУ
Сертифицированный покупатель, Коввур
Январь, 2019
0 Постоянная ссылка Злоупотребление
1
Не работает !!
Товар был доставлен вовремя, но он был бывшим в употреблении и даже не функционировал. Не покупайте этот товар на Flipkart.
Читать Подробнее
Flipkart Customer
Сертифицированный покупатель, Trivandrum
октября 2018 г.
Постоянная ссылка
Отчет о злоупотреблениях
2
Ожидаемый продукт
Не хорошее качество …
Прочтите больше
8 Клиент Flipkart
Сертифицированный покупатель, Chinchinim
8 месяцев назад
Постоянная ссылка
Сообщить о нарушении
4
Довольно хорошо
Качество пластика не очень хорошее, но в целом хорошее.
ПОДРОБНЕЕ
Самар Мукерджи
Сертифицированный покупатель, Калькутта
Июнь 2021 г.
Постоянная ссылка
Сообщить о нарушении
5
900 Купить!
Очень хорошо хорошо
ПОДРОБНЕЕ
Дипак Пуррайастха
Сертифицированный покупатель, Силчар
Октябрь 2020 г.
Permalink
Отчет о злоупотреблениях
3
Good
Низкий качество
Читать Подробнее
Amal John
Сертифицированный покупатель, Thodupuzha
октябрь 2020
. Покупайте
. !
хороший товар.
ПОДРОБНЕЕ
bikrom gogoi
Сертифицированный покупатель, Sonari
ноябрь 2019 г.
Постоянная ссылка
Сообщить о нарушении
3
Fair
Плохой пункт Sockt — локальный тип. Awarage не удовлетворяется …
Читать подробности
Promoth Kumar T
Сертифицированный покупатель, Neduva
октябрь 2019
Permalink
Report
5
Настоятельно рекомендуется
Соотношение цены и качества
ПОДРОБНЕЕ
Клиент Flipkart
Сертифицированный покупатель
Сен, 2019
Постоянная ссылка
8 Сообщить о нарушении
830008 Все 16 отзывов
Вопросы и ответы
Вопрос: использовать ли это для стиральной машины
О: Да, качество хорошее
pappu mazumdar
Сертифицированный покупатель
Сообщить о нарушении
3 9 ответ, который вы искали
Безопасные и надежные платежи. Легкий возврат. 100% подлинные продукты.
Вас может заинтересовать
Офисные стулья для учебы
Мин. Скидка 50%
Купить сейчас
Адаптеры для всего мира
Мин. Скидка 50%
Купить сейчас
Вернуться к началу
Умный 3-позиционный выключатель — Розетка 118 — 2 группы — Умный дом
Интеллектуальный 3-позиционный переключатель — Розетка 118 — 2 группы
Цвет: Socket 118 — 2-клавишный 3-позиционный переключатель
yoswit.com/image/cache/catalog/products/118_2gang/118_2g_grey_side-545×410.png»>
png»>
yoswit.com/image/cache/catalog/products/118_2gang/118_2g_grey_mix_side-545×410.png»>
png»>
Сопутствующие товары
Описание
Спецификация
Установка
загрузок
Характеристики
Без замены проводки
В отличие от аналогичных продуктов на рынке, наш 3-позиционный переключатель Yoswit Smart является единственным продуктом на рынке, который может работать с традиционной 3-полосной проводкой, а это означает, что он не требует замены проводки или косметического ремонта.
Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и удобен. Просто замените свой традиционный настенный выключатель нашим интеллектуальным трехпозиционным выключателем, и ваш умный дом готов.
Работа с традиционным 3-позиционным переключателем
Наш продукт можно использовать с традиционным 3-позиционным переключателем, что обеспечивает большую свободу использования.
Самая высокая совместимость
Обладая самой высокой совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов. И поддержка светодиодов с низким ваттом до 3 Вт при 2-проводной проводке.
Выключатель с временной задержкой и обратным отсчетом
Выключатель с временной задержкой представляет собой удобный способ экономии энергии и денег в местах, где освещение обычно требуется в течение ограниченного или известного времени, например, в кладовых, на лестницах, в ванных комнатах и кладовых.
Кроме того, свет выключится только после того, как вы покинете территорию, если вы боитесь темноты ночью.
Блокировка переключателя
Надежно блокирует переключатель во включенном или выключенном состоянии, чтобы предотвратить его случайное включение дома, в офисе или в общественном месте. Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.
Индивидуальный светодиодный индикатор
Каждый из наших интеллектуальных выключателей освещения Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или загорался только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.
Состояние при включении по умолчанию
При восстановлении питания переключатель может по умолчанию перейти в состояние Вкл/Выкл в соответствии с вашими настройками.
Демонстрация реального продукта
<noscript><img loading='lazy' src='/800/600/http/img.ubu.ru/gal_prodazha_khoroshikh_rozetok_i_vyklyuchateley_po_rossii1_20569590.jpg' /></noscript> youtube.com/embed/OClEAsngTA4″>
Сравнение
Нет концентратора/маршрутизатора
Без повторной проводки
Без настройки
Нет сопряжения
2-проводная совместимость
3-проводная совместимость
Совместимость с трехсторонней проводкой
Работа с традиционным 3-позиционным переключателем
Совместимость со светодиодами (2-проводная)
Два режима работы
1–2 группы
Доступный тип гнезда
Технология
Интеллектуальный коммутатор Yoswit
Нет концентратора/маршрутизатора:
Без повторной проводки:
Без настройки:
Нет сопряжения:
2-проводная совместимость:
3-проводная совместимость:
3-сторонняя проводка Совместимость:
Работа с традиционным 3-позиционным переключателем:
Совместимость со светодиодами
(2-проводная): 3 Вт или выше
Два режима работы:
1–2 группы:
Доступный тип гнезда: 55/86/118/120
Технология: Bluetooth
Шнайдер

(ULTI Ezinstall3)
Нет концентратора/маршрутизатора:
Без повторной проводки:
Без настройки:
Нет сопряжения:
2-проводная совместимость: не поддерживает светодиод
3-проводная совместимость: не поддерживает светодиод
3-сторонняя проводка Совместимость:
Работа с традиционным 3-позиционным переключателем:
Совместимость со светодиодами
(2-проводная): не поддерживает светодиод
Два режима работы:
1–2 группы:
Доступный тип гнезда: 55 / 86
Технология: RF
Легран

(Arteor/Adorne/Radiant)
Нет концентратора/маршрутизатора:
Без повторной проводки:
Без настройки:
Нет сопряжения:
2-проводная совместимость: не поддерживает светодиод
3-проводная совместимость:
3-сторонняя проводка Совместимость:
Работа с традиционным 3-позиционным переключателем:
Совместимость со светодиодами
(2-проводная): не поддерживает светодиод
Два режима работы:
1–2 группы:
Доступный тип гнезда: 55/86/120
Технология: Wi-Fi/Zigbee/RF
Левитон

(Декора)
Нет концентратора/маршрутизатора:
Без повторной проводки:
Без настройки:
Нет сопряжения:
2-проводная совместимость:
3-проводная совместимость:
3-сторонняя проводка Совместимость:
Работа с традиционным 3-позиционным переключателем:
Совместимость со светодиодами
(2-проводная): не поддерживает светодиод
Два режима работы:
1 группа на 2 группы: 1 группа
Доступный тип гнезда: 120
Технология: Wi-Fi/Bluetooth/ZWAVE
ЛУТРОН

(Caseta)
Нет концентратора/маршрутизатора:
Без повторной проводки:
Без настройки:
Нет сопряжения:
2-проводная совместимость:
3-проводная совместимость:
3-сторонняя проводка Совместимость:
Работа с традиционным 3-позиционным переключателем:
Совместимость со светодиодами
(2-проводная): не поддерживает светодиод
Два режима работы:
1–2 группы:
Доступный тип гнезда: 120
Технология: Wi-Fi/Zigbee/RF
Поддержка Android
Мы поддерживаем версии Android 4. 3 и выше. Это первая версия Android с поддержкой Bluetooth Smart, которая была выпущена только в августе 2013 года. Название продукта Интеллектуальный трехпозиционный переключатель Yoswit Модель ИО843м Редакция В2 Соответствие CE, FCC, RoHS Производитель Дизайн Yoswit в Гонконге. Собрана в Китае.
Размеры
Размер продукта
Механический
Поверхностные материалы V0 огнестойкий ПК+АБС
Тип гнезда Розетка 118
Условия хранения от -20°C до 60°C
Операционная среда В помещении
Диапазон рабочих температур от -10°C до 40°C
Пылевлагозащита (IP) 20
Диапазон рабочей влажности 0-90% относительной влажности, без конденсации
Электрика
Входное напряжение AC100-240В
Частота Автоматическое определение частоты 50/60 Гц при включении питания
Ток резистивной нагрузки Макс. 6А
Ток индуктивной нагрузки Макс. 2А
Минимальная мощность нагрузки 5 Вт (*только для 2-проводной [без нейтрального провода] установки)
Питание в режиме ожидания
Варианты подключения Сведения о проводке доступны на странице установки
Bluetooth
Совместимость продуктов Продукты Bluetooth Smart Ready
Частота 2,4 ГГц
Мощность радиопередачи 0~5 дБм
Диапазон Bluetooth Открытая площадка: >50 м; в помещении: 3-20 м
Сертификация чипов Bluetooth БКВ
Версия Bluetooth Bluetooth 4. 2
Упаковка
Вес 188 г
Что в коробке
Руководство по установке
ВНИМАНИЕ!
Отключение питания
Во избежание сильного удара или поражения электрическим током всегда отключайте питание на сервисной панели перед установкой. Только лицензированные электрики должны выполнять установку.
Базовая установка
1
Вариант 2:
Если вы хотите подключить два трехпозиционных переключателя Yoswit, снимите оба трехпозиционных переключателя.
2
3
Для снижения риска поражения электрическим током устройство должно быть правильно заземлено в соответствии с местными нормами и правилами. Неподсоединение заземляющего провода приведет к небезопасной установке, которая может привести к травмам.
5
7
8
Установка — стабилизатор мощности светодиодов (дополнительно)
1
Установка завершена.
Загрузите приложение Yoswit на свое интеллектуальное устройство и наслаждайтесь им прямо сейчас!
Yoswit автоматически обнаружит коммутатор и добавит его в список устройств.
Специализируется на умных выключателях освещения
2 выключатель 2 розетка схема подключения-2 розетка 2 подключение выключателя
2 выключатель 2 розетка схема подключения-2 розетка 2 подключение выключателя
сегодня я вам расскажу как сделать подключение 2х выключателей и двух розеток и представит вам схему, которую можно увидеть и по проводке.
Также в этой статье я расскажу вам сделать три разных типа проводки, связанных с ним, если вам это нужно, то вы также можете использовать его, потому что много раз это также происходит
что из-за того, что мы не получили доску нужного размера, мы должны ее получить. Обе розетки должны быть подключены к одному и тому же выключателю, то есть я также расскажу о том, как он будет подключен.
Иногда мы не можем использовать ту плату из-за потери линии, но если в ней сделать инверторное подключение, то эта плата будет продолжать давать нам электричество в течение 24 часов и как она будет подключена.
Я собираюсь рассказать эту информацию и это тоже с помощью диаграммы, так что оставайтесь с нами, чтобы учиться и узнавать обо всех этих трех типах цепей, чтобы вы могли легко получить все виды информации.
Прежде чем что-либо рассказывать, позвольте мне сказать вам одну вещь, чтобы отметить, что при выполнении проводки всегда делайте подключение фазного провода в самом выключателе, чтобы ни один подключенный электрический прибор не мог перейти на прямую фазу, и наш прибор также Безопасно.
подключение нейтрали всегда должно производиться с левой стороны розетки, потому что если вы внимательно посмотрите в розетку или вилку любого устройства, то в ней тоже нейтраль указана на стороне покупателя, а фаза указана справа сторона.
Для подключения двух выключателей и двух розеток нам понадобятся в основном четыре предмета, список которых приведен ниже, и он будет легко доступен в любом магазине электротоваров, бюджет которого будет легко доступен в пределах ста рупий.
Гнездо из 2 шт.
2 переключателя
Провод
Коробка
Прежде всего, по вашему удобству, закрепите в коробке два выключателя и две розетки, и вы можете установить его с любой стороны по вашему желанию, но способ подключения останется прежним, который указан в фото выше.
Первое подключение будет нейтральным, и позвольте мне сказать вам одну вещь, что нейтраль входит в плату только тогда, когда в этой плате есть подключение розетки или установлен индикатор. Подсоедините провод к отверстию для контакта на левой стороне розетки, а другой конец подключите к контакту на левой стороне другой розетки и подключите провод от того же отверстия непосредственно к нейтрали основной линии.
Как мы знаем, простой выключатель имеет только два отверстия в виде соединения, в котором провод от самого нижнего отверстия будет соединять небольшой кусок по размеру и соединять его другой конец с правой стороной розетки. Точно так же этот процесс будет выполняться и для других сокетов.
Теперь мы соединим верхние контакты обоих выключателей вместе с помощью провода и соединим провод от одного из отверстий непосредственно с фазой основной линии и таким образом наша схема будет завершена.
для подключения инвертора – схема подключения платы 2 выключателя 2 розетки
Не обязательно, чтобы одинаковое подключение выполнялось для установки везде только двух розеток, но если у вас в доме установлен инвертор и вы хотите подключите инвертор к этой плате, затем необходимо внести небольшое изменение, в котором будет двухпозиционный переключатель. Всего на этой плате будет установлено 5 элементов, которые вы можете видеть на изображении ниже.
Прежде всего, позвольте мне сказать о двухпозиционном выключателе, что он выглядит точно так же, как выключатель, но у него есть три соединения на задней стороне, в которых l1, т. е. первая фаза подключена вверху и общая в середине, поэтому что подача идет наружу и находится l2 внизу.
В котором подключается вторая часть или провод инвертора. Это означает, что если вы переключитесь, то ваше устройство будет работать от основной линии, а затем ваше устройство будет работать от инвертора.
Прежде всего, соедините контакт Байера обеих розеток и соедините его с нейтралью, затем, соединив два конца переключателя вместе, подключите один его конец к контакту между двухпозиционным переключателем .
Теперь подключите оба выключателя с помощью небольшого кусочка провода к правой стороне штыревого разъема и обратите внимание, что подключение первого выключателя к первому разъему, а подключение второго выключателя ко второму разъем.
Подключите фазу к верхнему контакту двустороннего переключателя и добавьте провод инвертора к контакту под ним, и вы можете изменить это соединение в соответствии с вашими потребностями, таким образом, ваша схема будет завершена.
как подключить двойную розетку выключателя
Если на вашей плате недостаточно места для установки двух розеток и двух выключателей, то в такой ситуации вы можете сделать свою монтажную плату, соединив две розетки в один выключатель, как будет осуществляться его подключение. Меня описали ниже.
Если вы хотите, вы можете завершить это соединение, соединив оба разъема вместе (провод правого разъема находится в другом разъеме с правой стороны, а провод левого разъема — с левой стороны).
Прежде всего, соедините контакты на левой стороне обоих коньков со своим и соедините его с нейтралью основной линии с помощью другого провода. После этого соедините контакты на правой стороне оставшихся двух разъемов с контактами в нижней части переключателя.
Теперь пин над выключателем соединим с основной линией т.е. фазой и таким образом наша схема будет завершена, теперь проверяем поставив ее, ваша плата начнет работать на выключатель.
Вывод (2 выключатель 2 розетка схема подключения-2 розетка 2 схема подключения выключателя)
Как вам моя статья 2 выключатель 2 розетка схема подключения или плата 2 выключатель 2 розетка схема подключения , обязательно скажите нам в комментарии, которые мы будем ждать и оставайтесь с нами, чтобы читать подобные полезные статьи, потому что мы будем делать такие статьи для вас. Оставайтесь на этом сайте допоздна, спасибо.
Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или гостиницы
Вопросы? Позвоните по номеру 01926 289 289
Бесплатная доставка заказов по Великобритании на сумму более 95 фунтов стерлингов
Специалисты по розеткам и выключателям
Быстрый поиск — популярные отделки
Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированный хромПолированная медьСатинированный хромСатинированный никельСатиновая нержавеющая стальБелый
Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаРозетка с USB-зарядкойРозетка с переключателемПереключатель / тележка
Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…

Нужны большие розетки и выключатели?
Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.
Посмотреть все розетки и выключатели большого ассортимента>

Розетки с зарядкой через USB A и USB C
У вас есть телефон, планшет или другое устройство с зарядкой через USB C?
Мы добавляем в наш ассортимент все больше и больше двойных зарядных разъемов USB A + C. Просто загляните в разделы «Разъемы USB», чтобы увидеть доступные комбинированные разъемы USB.

Управляйте энергией с помощью умных розеток и выключателей Lightwave
Управляйте освещением, розетками и отоплением в своем доме с помощью Lightwave RF.
Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.
Работает с
См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей
Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и выключателей с этой отделкой.
Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей
Бронза
Бронзовый нуар
Какао Бронза
Светлая бронза
Старая бронза
Шелковая бронза
Олово и старые металлы — красота металла и идеальная для того времени собственность.
Натуральный олово
Кованая оловянная посуда

года Литой алюминий
Старый никель
старая латунь
Котлы — потрясающая медь в современной и традиционной отделке
Натуральная медь
Кованая медь
Вороненая медь
Полированная медь
Матовая медь
Старая медь
Необычная отделка — чтобы добавить нотку разнообразия
Выветренная медь
Ржавчина
Шифер
Кованый черный
Зеленый цвет наследия
Состаренная латунь

Напольные розетки
Получите напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.
Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи. Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.
Посмотреть ассортимент напольных розеток>

Retro Industrial
Традиционно отлитые, эти розетки и выключатели воплощают современность прошлого в знак уважения к ретрофутуризму.
Изготовлены вручную из переработанных металлов, каждая из них сама по себе является произведением искусства. Очень стимпанк.
Посмотреть промышленные серии Retro>

RetroTouch В дизайне
Розетки и выключатели RetroTouch идеально подходят для тех, кто ищет недорогой и стильный способ отделки своего дома, офиса или отеля. Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.
Уникальный дизайн выключателей света сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнайте больше и ознакомьтесь со всем ассортиментом >

Линейка розеток и выключателей Studio
Характерная ромбовидная насечка на элементах управления, отделанная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio идеальным выбором для ваш дом и офис.
Узнайте больше о The Studio Range.
Безвинтовые квадратные розетки и выключатели
Гладкий, четкий дизайн с четкими прямоугольными углами и низким профилем делает линейку безвинтовых квадратных розеток и выключателей одной из самых умных на рынке. Они просто потрясающе выглядят.
См. линейку безвинтовых угольников.

Не в Великобритании?
Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем вам помочь.
Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.
Клиенты выбрали розетки и выключатели в Дубае, Мальте, странах Карибского бассейна, Кипре, Бахрейне, Малайзии и других странах.
Почему розетки и выключатели?
Выбирайте из более чем 80 000 розеток и выключателей
Традиционный и современный дизайн
Множество уникальных дизайнов тарелок на выбор
Изготовлено в соответствии с высочайшими стандартами Великобритании
Износостойкая, долговечная, превосходная отделка
Многослойные лаки для долговременной защиты
Каждое изделие собрано вручную и упаковано в индивидуальную коробку
Более 98% нашей продукции разработано и произведено в Великобритании
Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.

Артикул Поиск
Раскрась меня!
Хотите, чтобы ваши розетки и выключатели соответствовали цветам комнаты, тогда ознакомьтесь с нашими диапазонами цветов и окраски Розетки и выключатели, блок A5, Quarry Park, Old Milverton Lane, Blackdown, Leamington Spa, Warwickshire, CV32 6RW | [email protected]
Китай Розетка для выключателя света, Розетка для выключателя света Производители, Поставщики, Цена
Главная Электротехника и электроника Настенная розетка Розетка для выключателя света 2022 Список продуктов
Розетка для выключателя света 54 780 продукты найдены из 1 565
Вид:
Просмотр списка
Просмотр галереи
Вопросы и ответы о розетке выключателя света
Q
Сколько стоит розетка выключателя света?
Особенности продукта
мин. Заказ
Поиск в пределах
Заземление
Применение
HOLE-CRIGIT
Длина кабеля
Рейтинг IP
Сертификация
См. Более функции
. Компания.
Бриллиантовый член
Золотой участник
Проверенный поставщик
Тип бизнеса
Возможности НИОКР
Город
Вэньчжоу (18 065)
Нинбо (2965)
Дунгуань (2,953)
Шэньчжэнь (2910)
Фошань (2771)
Шанхай (2479)
Фучжоу (2302)
Ханчжоу (2137)
Шаосин (1999)
Цзянмэнь (1725)
Подробнее
Электрические выключатели и розетки — их типы и применение
Покупаете электрические товары онлайн в первый раз? Ну, может быть трудно понять, какие типы выключателей и розеток вам понадобятся для вашего дома и офиса. Каждый тип выключателя и розетки служит разным целям, и знание этих основных функций помогает сделать осознанную покупку.
Итак, сегодня мы поделимся объяснением для каждого типа выключателя и розетки и их использования.
Электрические выключатели
Прежде всего, это управляющие устройства, которые мы называем переключателями. Переключатели, как вы знаете, используются для щелчка и переключения между состояниями включения и выключения питания.
Однополюсные выключатели: Это наиболее распространенный тип электрических выключателей, которые мы видим и используем в повседневной жизни. Однополюсный переключатель управляет одним прибором из одного места. Итак, вы щелкаете выключателем, и включается свет, или в подключенной розетке начинает течь ток, и тому подобное. Однополюсные переключатели также известны как тумблеры на обычном жаргоне.
Двухполюсные выключатели: Имея несколько иную функциональность, эти выключатели могут управлять двумя светильниками одновременно, не требуя отдельного блока. По сути, двухполюсные выключатели похожи на два отдельных однополюсных выключателя, которыми можно управлять с помощью одной и той же кнопки.
Двусторонние/промежуточные выключатели: Другой распространенный тип установки выключателей, который мы встречаем в спальнях, гостиных, холлах и офисных помещениях, трехпозиционная конфигурация переключателей позволяет управлять одним прибором из двух разных мест. Несмотря на простоту использования, для правильной установки этих выключателей требуются опытные электрики.
Колокольные кнопочные выключатели: По сути, это однополюсные выключатели с пружинным механизмом. Выключатели звонка допускают кратковременную вспышку электрического тока при нажатии, а затем возвращаются в выключенное положение, тем самым разрывая цепь. Эти переключатели обычно используются для управления дверными звонками в домах и офисах, но также находят применение в некоторых промышленных установках для быстрой проверки состояния питания.
Читайте также: Модульные коммутаторы ULTI от Schneider Electric, произведение искусства
Электрические розетки
Розетки буквально заряжают вас сегодня, когда в нашем распоряжении так много портативных устройств.
Розетка необходима для передачи электрического тока к вашим электроприборам и оборудованию. Хотя розетки различаются по форме и размеру в зависимости от страны, в которой вы находитесь, их функциональность остается одинаковой во всех странах. Как правило, мы видим 2-контактные, 3-контактные и 5-контактные розетки в наших домах и офисах. Еще одна вещь, которая отличает розетки, — это допустимое напряжение, то есть количество тока, которое они могут пропустить. В Индии трехконтактная вилка рассчитана на 6 А / 250 В.
Розетки с двумя штырями: Эти электрические розетки имеют два длинных разъема для незаземленного соединения.
Розетки с тремя контактами: Этот тип электрических розеток имеет заземляющий контакт, чтобы предотвратить поражение электрическим током из-за незакрепленной проводки.
Розетка с пятью контактами: Представляет собой комбинацию двухконтактной и трехконтактной розеток.
Универсальные розетки или розетки международного стандарта: Эти модульные конструкции розеток имеют отверстия, которые подходят для различных вилок, используемых в странах Америки и Европы.
См. также — Интеллектуальные решения Schneider Electric для работы из дома во время пандемии
Электрические модули
Эти модули предназначены для решения конкретных задач в области освещения и охлаждения дома и офиса.
Диммеры: Относительно новые в использовании диммеры позволяют увеличивать или уменьшать уровни яркости внутреннего освещения, декоративного освещения и т. д. Диммеры также легко подключаются к решениям для умного дома, обеспечивая четкий контроль атмосферы вашего дома.
Регуляторы вентилятора: Подобно диммерам, регуляторы вентилятора используются для увеличения/уменьшения скорости потолочного вентилятора по мере необходимости. Наиболее распространенные типы регуляторов вентиляторов предлагают 4-ступенчатое или 5-ступенчатое управление скоростью.
Блоки питания : В основном это комбинация выключателя и розетки в одном модуле, эти блоки используются для подачи питания на мощные приборы. Однако после появления модульных выключателей и розеток эти устройства все реже используются в современных домах и офисах.
Читайте также: Мощный ИБП с резервным аккумулятором от APC By Schneider Electric
Коммуникационные модули
Различные модули передачи данных также являются частью общей электрической схемы.
Телефонная розетка: Технически называемая разъемом RJ11, телефонная розетка позволяет подключать телекоммуникации вместе с электрическими проводами.
Гнездо для передачи данных: Находя все более широкое применение благодаря распространению широкополосного и высокоскоростного Интернета, розетки для передачи данных позволяют подключаться к сети по всему дому или в офисе, обеспечивая функции локальной сети.
No related posts.
