Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Розетка с выключателем в одном корпусе подключение — блок электророзеток

Подключение розеток с выключателем на 1–3 клавиши

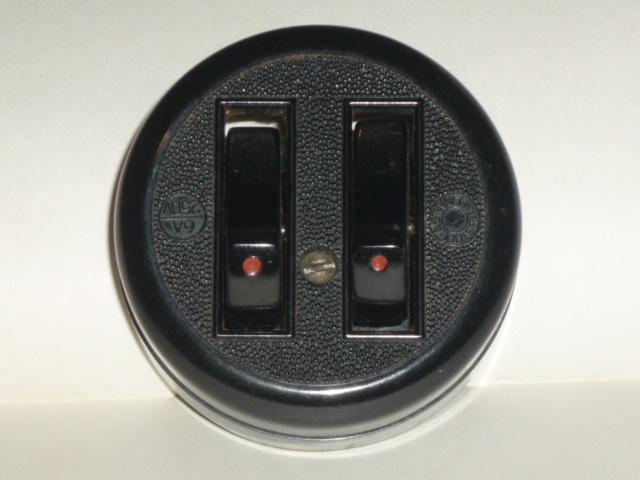

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом сохранность денежных средств и экономия пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

  1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
  2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
  3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным. Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

  • Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
  • Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.

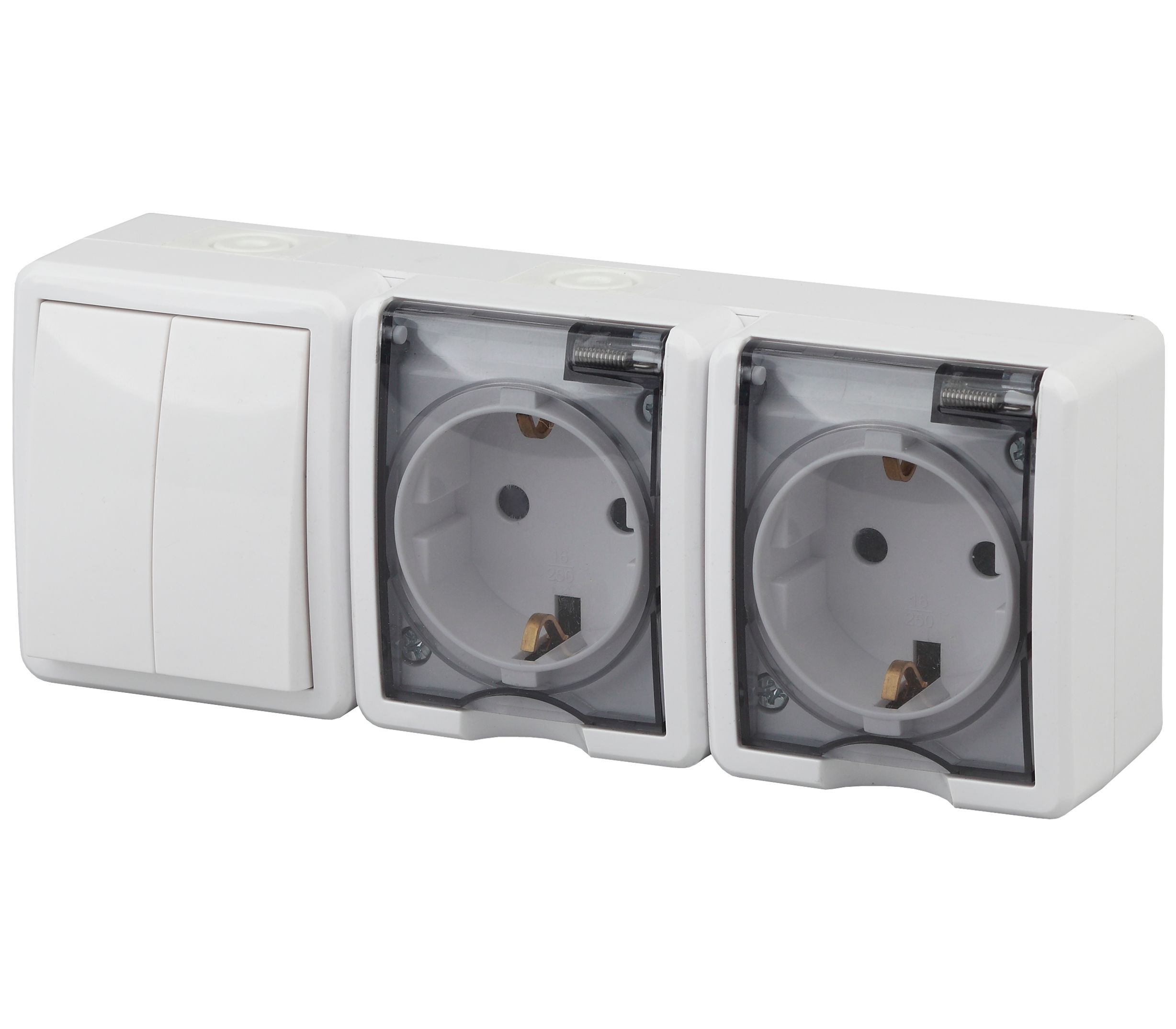

  • Высококачественные приборы могут использоваться снаружи и внутри помещений.
  • Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно сетевое гнездо это или рубильник. Практически всегда потребуется полная его замена. Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений Фото изШаг 1: Демонтаж испорченного блокаШаг 2: Извлечение клавиши выключателяШаг 3: Удаление фиксирующей рамкиШаг 4: Удаление рамки розеточного механизмаШаг 5: Повторная проверка отсутствия напряженияШаг 6: Отделение проводов от розеточного механизмаШаг 7: Удаление механизма выключателяШаг 8: Обрезка и зачистка проводов от изоляции

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений Фото изШаг 9: Монтаж механизма выключателяШаг 10: Подсоединение механизма розеткиШаг 11: Установка удерживающих рамокШаг 12: Крепление лицевых деталей блока

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, как подключать розетку с выключателем в цельной конструкции. Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

  1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
  2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
  3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
  4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
  5. Далее, нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
  6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
  7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если рубильник включён. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Объединенные блоки конструкции, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно. Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий.

  1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
  2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
  3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
  4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
  5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
  6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и двухклавишный рубильник, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света. Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

  1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
  2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
  3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
  4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
  5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
  6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
  7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного рубильника задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

  • основной;
  • дополнительные источники света;
  • декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

  • в месте, где планируется многоярусное освещение;
  • в комнатах с большой площадью и сложной формой;
  • в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

  • клавиши не западают;
  • не издают посторонних звуков при нажатии;
  • внутренняя часть выключателя содержит схему его подключения;
  • гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя на горище или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

  • пассатижи для зажима и захвата деталей;
  • стриппер для удаления изоляции с края провода;
  • плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

  1. Перед началом работ надо убедиться, что сеть полностью обесточена.
  2. Нулевые и фазные кабели необходимо распределить.
  3. Проверить фазу специальной отверткой с индикатором.
  4. Подсоединить кабель к распределительному боксу.
  5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска кабеля с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Инструкция по монтажу

Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры. Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — высота установки розеток по евростандарту.

Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для штробления стен под проводку и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Шаг 2 – Разметка стен

На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке. Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место. Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.

Когда стены будут размечены, можно переходить к штроблению.

Шаг 3 – Создание штроб

На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.

Как выполнить штробление кирпичной стены под установку розеточной панели

Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.

Монтаж стаканов в гипсокартонной перегородке

Шаг 4 – Крепление подрозетников

Следующее что Вы должны сделать – установить блок подрозетников. На сегодняшний день существуют специальные пластиковые стаканы, которые могут соединяться между собой. Соединить подрозетники не составит труда даже электрику-новичку.

В кирпичных и бетонных стенах нужно самому вмазать стаканы гипсовым раствором. В гипсокартоне все проще – подрозетники прижимаются к листу специальными лапками по бокам. Опять-таки, увидеть сущность установки подрозетников Вы можете в статье, на которую мы сослались еще в начале.

Шаг 5 – Подключение электрики

Когда раствор застынет (это касается стен из бетона и кирпича), можно переходить к подключению внутреннего блока розеток к сети 220В своими руками. Подключить несколько евророзеток допускается шлейфом от одного вводно кабеля, если Вы не будете подсоединять очень мощную бытовую технику, к примеру, электроплиту.

Итак, для начала отключите электроэнергию на квартирном щитке, после чего заведите в первый подрозетник вводные провода от распределительной коробки: фазу, ноль и заземление. После этого сделайте перемычки для подключения остальных розеток в блоке. Подключение блока из 3 либо 4 розеток нужно производить по данной схеме:

После того как Вы подключите все жилы в соответствующие клеммы, можно самостоятельно фиксировать корпуса евророзеток в подрозетниках и установить декоративную крышку.

Видео инструкция по монтажу

Как быстро подключить тройную розеточную панель к электросети?

Вот и вся технология установки и подключения блока розеток в стене. Как Вы видите, все этапы электромонтажных работ не очень сложные, поэтому установить розеточную панель может любой желающий. Настоятельно рекомендуем просмотреть видео примеры, чтобы Вы увидели всю сущность разметки, штробления стен, а также подключения проводов!

Также читают:

  • Как отремонтировать выключатель света
  • Как собрать распределительный щит своими руками
  • Схема подключения блока розеток с заземлением
  • Как подключить варочную панель к сети

виды и подключение. Где лучше устанавливать?

С целью экономии проводов и места на стенах, часто электрические приборы комбинируются между собой посредством распределительных коробок или других приспособлений. Наиболее часто в одном корпусе сочетается розетка с выключателем, благодаря своей практичности именно эта схема подключения стала самой популярной среди домовладельцев.

Схема подключения розетки с двухклавишным выключателем

Кабель от одного коммутатора перейдет к фазовой линии, а другой к лампе. Поместите механизмы в коробку. Поместите механизмы в коробку и затяните винты. Подключение коммутатора и распределительной коробки. Если каждый блок механизма переключения подключен к регистровому ящику или обходит его, он действует следующим образом.

Черно-серый провод коммутатора должен подключить его в своем регистровом ящике к фазовой линии в соответствующей ячейке; Помните, что кабель 1, 5 мм. Другой механизм будет подключен к другому регистровому ящику, который также попадает в гофрированную трубку лампы: вы должны пропускать черно-серый провод от этого механизма непосредственно к лампе с помощью обходного блока.

Существует несколько видов подключения, которые разнятся по своему типу и принципу работы. Раньше в квартире и частном доме в основном устанавливались розетки с выключателями, необъединённые в одном корпусе. Это позволяло соединить между собой провода в распределительной коробке, но при этом не совмещать вместе эти два электроотвода. Такой вариант подходит, если по какой-то причине нет возможности установить данные потребители рядом или на одной высоте.

Если два механизма и лампа соединены гофрированными трубами в одном и том же блоке регистра, используется одна и та же процедура: один выключатель должен быть подключен к фазовой линии, а другой должен быть подключен непосредственно к лампе. Убедитесь, что он работает правильно.

Поместите рамки на каждый механизм, включите выключатель освещения на распределительном щите и убедитесь, что переключатели работают правильно. Если вы пропустите автоматическое после установки. Если после выполнения работы автоматический пропустить, не волнуйтесь. Есть что-то, что было сделано неправильно, но ваша установка обнаружила его. Когда свет, попавший в электрическую панель, отключится, проверьте все этапы. Вы должны проверить соединения на переключаемых переключателях, а также на соединениях, выполненных в распределительных коробках и лампе.

Фото — Схема

Достоинства этого варианта:

  1. Доступность. Можно купить самые дешевые розетки и выключатели для светильников и объединить их в одну схему;
  2. Простая схема подключения. Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет;
  3. Безопасность. При коротком замыкании или перенагрузке проводки провода могут оплавиться. За счет того, что одинарный, двойной или тройной выключатель установлен отдельно от розетки, повышается пожаробезопасность квартиры.

Сейчас же все чаще мастерами с такими целями используется специальный блок (к примеру, это производители Makel — Макел, АВВ – ABB), в котором совмещены электрическая розетка и выключатель. Главным достоинством такой схемы подключения является её простота – не требуется отдельно вести контакты и перепроверять правильность их подключения. Также нужно отметить, что не нужно долбить перфоратором стену в двух местах, достаточно только одного отверстия, подходящего под размеры блока.

Схема подключения блока розетка-выключатель с двумя клавишами

Убедитесь, что провода правильно вставлены и вставлены на клеммы переключателей, клемм распределительной коробки и лампы, если вы проделали какую-либо работу над ним. Никогда не теряйте нити. Подключите, чтобы проверить работу. В электроустановках одним из важнейших соединений является, несомненно, подключение лампы через простой переключатель, это одно из первых соединений, которое электрик должен научиться выполнять.

Преимущества и недостатки конструкции

Для этой деятельности нам понадобятся следующие материалы. Хороший электрик должен сначала знать, как читать жилой электрический проект, этот проект составлен, в большинстве случаев, архитектурными чертежами резиденции и электрической схемой. Существует три типа электрической схемы, для этой сборки мы будем использовать многопроводную диаграмму.

Фото — блок

Плюсы :

  1. Легко можно провести перенос системы, её расположение просто меняется путем перетяжки кабелей;
  2. Высота установки этой розетки с выключателем просто сделать по евростандарту, не нужно отдельно измерять уровень каждого отвода;
  3. Могут использоваться для уличного размещения, комнатного и т. д.;
  4. Удобно монтировать на любые поверхности. Возможен монтаж в гипсокартон, кирпич, камен, пеноблок.

К недостаткам можно отнести тот факт, что если потребуется замена какой-либо отдельной части конструкции, то, скорее всего, придется менять весь блок.

Многофункциональная схема подключения лампы через простой переключатель. Внимание: перед началом практики соблюдайте все меры предосторожности, в случае каких-либо сомнений не выполняйте, несчастные случаи могут быть фатальными. Если вы подключаете это соединение в жилой установке, это не будет необходимо, так как для схемы, в которой вы работаете, будет автоматический выключатель.

Что нужно для установки?

Затем подключите кабель от выхода соединительного разъема к входу выключателя. Подключите следующий выходной кабель выключателя к единственной клемме выключателя. Если установка находится в резиденции, ее необходимо выполнить в соответствии с приведенной выше многожильной схемой, сделать шунт в фазовом кабеле и подключить его к клемме переключателя.

Блоки классифицируются по количество штепсельных розеток и типу выключателей лампочки или люстры. Можно купить одноклавишный, двухклавишный, трехклавишный вариант.

Раздельная схема подключения

Самый простой вариант, как подключить розетку и 1-клавишный выключатель производства Анам – это соединить провода сети и устройств между собой в определенном порядке в распределительной коробке. Рассмотрим, как провести монтаж :

Чем отличается один способ от другого?

Подключите следующий кабель ко второму выводу коммутатора, этот кабель называется возвратом. Возврат должен иметь другой конец, подключенный к гнезду в терминале, который ведет к центральному контакту, это процедура безопасности, потому что если это возврат, подключенный к боковому контакту в тот момент, когда лампа находится на боковой нити, она уже может быть активирована, если Переключатель находится в положении включения, что может привести к поражению электрическим током.

Следующим шагом является создание сращивания ветви на нейтральном кабеле, а затем подключение его к боковой стойке сосуда. Окончательная сборка лампы, управляемой одним выключателем. Ниже приведен видео с этим монтажом. Затяните все винты и закрепите другие компоненты, лампу и выключатель. Используйте мультиметр для проверки целостности кабелей и определения правильности соединения.

  1. Нужно подготовить отверстие в стене, если розетка внутренняя, или просто место монтажа – если приборы наружные. Накладные розетки и выключатели часто используются в домах с открытой проводкой, они более просты в установке и эксплуатации, но имеют низшие показатели безопасности, нежели стандартные со скрытой установкой;
  2. В распределительную коробку по умолчанию должно входить 6 проводов – по два от розетки, выключателя и сети. Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;
  3. Первыми нужно подсоединить фазу сети и выключателя. Они крепятся друг к другу скруткой и фиксируются изолентой;
  4. Нулевой провод отводится к розетке. Если так подключить кабеля, то выйдет, что фаза коммутируется – это очень удобно в повседневном использовании;
  5. Нулевой провод проводки подключается к нулевому кабелю розетки.

Включите и проверьте работу лампы. Всегда ищите квалифицированного специалиста, следуйте правилам и используйте защитное оборудование для любых работ, связанных с электричеством.

  • Рафаэль Марселино.
  • Это немного зависит от того, как эта установка, видя, как это сложно помочь.
Ну, это зависит от того, хотите ли вы использовать переключатель для включения двух лампочек или использовать ту же схему из коммутатора. Если у вас есть какие-либо вопросы, вы можете спросить.

Хосе Рибамар Карвалью да Силва

Мы публикуем новые видеоролики каждую неделю. . Интересно, что происходит, когда фазовый проводник подключен к резьбовой части лампы в зависимости от срока службы лампы? У меня есть вопрос: можно ли вернуть лампу на нейтраль цепи гнезд? Спасибо и большое объятие, Марио.

Фото — подключение

Такая совмещенная система работает очень просто. При включении выключателя, фаза розетки замыкается и по ней начинает идти электрический ток. К ней можно подключить удлинитель, любой бытовой прибор и т. д. Если выключить выключатель, то цепь разомкнется. Конечно, при необходимости можно подключить схему так, чтобы каждый потребитель функционировал независимо друг от друга.

Процесс точно такой же, как лампа накаливания, но в этом случае возврат подключается к фазовому силовому кабелю реактора и нейтралу, который подключается непосредственно к нейтральному кабелю реактора. У меня есть сомнения. 1º, если вы положили фазу в коммутатор во время возможного обмена, не было бы безопаснее, если бы оно было в лампе? 2-й в обмене лампой не нужно перемещаться внутри устройства на столбе лампы.

Просто используйте мультиметр, измеряя шкалу непрерывности между клеммами переключателя. В одной позиции это должно указывать на непрерывность, а в другом — не на положение. Хенрике МаттетеХелло, спасибо за сообщение. . Когда мы планируем электрическую часть конструкции, очень важными являются разъемы и переключатели. Когда дело доходит до выходов питания, следует разделить между особым использованием и общим использованием.


Фото — принцип соединения

Обратите внимание, что если установить на разрыв не провод фазы, а нуль, то даже при выключенном переключателе розетка будет находиться под напряжением. Поэтому электрики не рекомендуют использовать такую схему. Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор.

Схема подключения блока розетка-выключатель c двумя клавишами

Специальные гнезда предназначены для высоковольтных приборов, таких как электрический душ, стиральная машина, микроволновая печь и холодильник. Вы должны планировать количество сокетов, которые будут установлены в каждой комнате. Идеально один выход на каждые 5 футов. В случае кухни необходимо иметь большее количество выходов, в ванной не забудьте поставить розетку рядом с раковиной, которая должна находиться на расстоянии более 60 сантиметров от коробки, чтобы избежать контакта с водой.

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

  1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
  2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
  3. Нулевые провода соединяются между собой;
  4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Очень важно принять шаблон высоты в различных точках электричества. Это значительно облегчает планирование вашей работы. Низкие розетки общего назначения должны быть размещены на расстоянии 30 см от пола. Высокие розетки, например, электрический душ, должны быть не менее 225 см от пола. Основная функция выключателей света состоит в том, чтобы прервать или установить прохождение электрического тока, выключение и точки света. Рекомендуется устанавливать их рядом с дверью, чтобы облегчить ее работу.

Модель разъемов и переключателей может быть полностью интегрирована с отделкой, выполненной в том же стиле, отделке и цвете стены. На темных стенах предпочитают темные розетки и выключатели; На светлых стенах выберите светлые пластины. В идеале стиль и цвет сокетов и переключателей не должны препираться с элементами декора.


Фото — соединение нескольких потребителей

Видео: схема соединения выключателя и розетки в коробке

Обзор цен

Купить розетку с выключателем Легранд (Legrand), Unica Schneider Electric (Шнайдер Электрик), Viko, Lezard, Gira и прочие можно в фирменных магазинах, цена зависит от типа и характеристик. Очень удобно, что выбрать нужный блок можно как по внешнему виду рамки, так и по техническим параметрам. Рассмотрим стоимость Легранд Valena:

Вам понравились наши советы по розеткам и коммутаторам? Если вы купили дом для ремонта, и вы намерены и переключаетесь, этот предмет, безусловно, предназначен для вас. Действительно, ранее использовались переключатели и электрические розетки с когтями, это не обязательно так и есть сегодня.

Что такое система крепления когтя

В старых коробках в то время не было винтов по бокам. Таким образом, невозможно было защитить электрооборудование. В поперечном сечении электрического штекера ниже, зажимная скоба окружена. Если вы разобьете свои старые электрические розетки, и вы поймете, что в ваших монтажных коробках для заподливки нет винтов, это связано с тем, что выходы имеют зажимные крепежные детали.

При покупке всегда проверяйте сертификат качества и технические характеристики устройства. Описанные модели можно найти в фирменных дилерских центрах и интернет-магазинах.

Розетка, выключатель и светильник основные составляющие любой электропроводки в квартире, частном доме, гараже или другом служебном помещении. Поэтому каждый рачительный домовладелец обязан знать, как подключить схему всех приборов при проведении ремонтных работ или возведении нового сооружения своими руками, в том числе и совмещённых, которые объединены в одном корпусе.

Электрическая розетка и крепление для зажима, запрещено?

Как насчет электрических выключателей
Электрическая вилка с когтями не допускается, это не относится к переключателю. Вполне возможно использовать выключатель с застежкой-защелкой, поэтому для продажи доступны все системы этого типа. Откройте двери самого красивого интернет-магазина! Обязательно ознакомьтесь с полным объемом нашего предложения по сниженным ценам. Вы ищете веб-сайт, который поможет вам, посоветуйте вам о покупке коробочного коммутатора по более дешевой цене, предложит вам последние тенденции, гарантируя вам цену, которая рифмуется со скидками и сделками, вы не могли бы лучше упасть!

Ещё не так давно подключение проводов от выключателя к электрической цепи переменного тока проводилось наугад. Поэтому в домах старых построек большая часть таких приборов электрической цепи до сих пор остаются подключёнными с нарушением всех правил безопасности. Естественно, на работу самого выключателя это никак не повлияло, но безопасность эксплуатации такого устройства остаётся под большим сомнением.

Вы обретете свое счастье, сбережения и улыбку! И дорогие клиенты, что вы ищете! Чтобы включить или выключить светильник от двух переключателей, подключите их правильно. Пример одного для контроля выхода. Перед установкой электрооборудования предостережение, убедитесь, что источник питания отключен от электрической панели.

Зачистка конца проводников

Установите сетевую розетку. Разделите концы проводников плоскогубцами.

Поставка переключателя через фазовый провод
С помощью красного провода подключите фазовую клемму распределительной коробки и входной клеммы переключателя. Соединение между переключателем и гнездом. С черным проводом подключите выходной разъем переключателя и входной разъем гнезда. Затяните винт соединительных клемм.

В последнее время для экономии проводов и места на стене производители электрических приборов начали совмещать и комбинировать несколько устройств в одном корпусе. При этом чаще всего совмещают розетку и клавишный включатель так, как благодаря такой схеме подключения достигается максимальная эффективность и удобство использования таких электрических приборов.

Подключение штекера и соединительной коробки

С помощью синего провода подключите нейтральный вывод распределительной коробки и выходной разъем гнезда.

Подключение заземления
С помощью зелено-желтого провода подключите клемму заземления соединительной коробки и клемму заземления гнезда. Затяните винты клемм. Положите крышку на палочки для еды. Закрепите корпус и крышку распределительной коробки. Закрепите корпус переключателя, а затем кнопку переключения на переключателе. Закрепите корпус гнезда, а сам корпус гнезда. Затяните соединительный винт центра вилки.

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

  1. Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель и подключить их, совместив в одной схеме.
  2. Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
  3. Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь — это обусловлено тем, что отпала надобность прокладывать два отдельных провода к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

  • при необходимости можно легко перенести блок в другое место , при этом не нужно прокладывать две отдельных проводки;
  • нет необходимости по отдельности вымерять высоту установки розетки и выключателя , так как оба устройства совмещены в одном корпусе;
  • благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
  • совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента , вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Установка совмещённого блока с одноклавишным выключателем

Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.

  1. От центрального щитка к распределительной коробке прокладывается фаза и ноль.
  2. Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
  3. Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
  4. Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
  5. Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
  6. Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.

Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

Как видно, схема подключения одноклавишного и двухклавишного коммутатора, совмещённых в одном корпусе с розеткой, отличается только количеством проводов. В первом случае используется четыре провода, включая заземление, а второй вариант предусматривает наличие пяти проводников.

Что лучше установить в щитке: «дифавтомат» или УЗО?

Без защитных элементов электрической сети в квартире и на даче не обойтись в любом случае. Эти устройства не только предотвращают серьезные последствия при коротком замыкании и защищают от превышения в сети допустимых нагрузок, но и не допускают утечки тока. В большинстве случаев для защиты устройств от последствий короткого замыкания используются автоматические выключатели, или «автоматы», в то время как для защиты от возможных утечек применяются устройства защитного отключения — УЗО.

Вместе с тем, и то и другое хорошо решают комбинированные приборы, которые имеют математическое название — дифференциальные автоматические выключатели, или «дифавтоматы». Это весьма удобные устройства, которые в одном корпусе совмещают две функции: УЗО и автоматический выключатель.

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

Как подключать УЗО и дифавтомат

Сборка этих приборов выполняется стандартным образом: фазный провод подключается на автоматический выключатель, а затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.

Схема подключения дифавтомата немного проще: фазный и нулевой провод подключаются сразу на верхние клеммы прибора. С нижних клемм питание идет к потребителю.

Особенности применения

Как известно, в электрической цепи необходимо устанавливать защитное устройство именно с целью защиты: в результате скачка напряжения или других нештатных ситуаций оно отключает питание с помощью специальных технологий. В результате такого срабатывания мастеру предстоит найти причину отключения, среди которых может быть как замыкание, так и утечка тока. В случае с использованием АВДТ такие причины сразу можно и не обнаружить.

Но вот при использовании связки «автомат + УЗО» вам будет сразу видно: если отключилось УЗО — неисправность кроется в утечке тока, если же сработал автовыключатель, то причина в коротком замыкание или перегрузка линии.

Что такое УЗО

УЗО работает как защитник человека от поражения электрическим током и как превентивный механизм по предотвращению случайного возгорания кабелей проводки и подключаемых шнуров электроприборов.

Функциональная идея рассматриваемого устройства основана на законах электротехники, постулирующих равенство входящего и выходящего тока в замкнутых электрических цепях с активными нагрузками.

Это значит, что ток, протекающий через фазный провод, должен быть равен току, протекающему через нулевой провод — для цепей однофазного тока при двухпроводной разводке и что ток в нейтральном проводе должен быть равен сумме токов, которые протекают в фазах для трехфазной четырехпроводной цепи.

Когда в таком контуре из-за случайного прикосновения человека к неизолированным частям токопроводящих элементов цепи или при контакте оголенной части проводки (из-за повреждения) с другими токопроводящими предметами, образующими новую электрическую цепь, происходит так называемая утечка тока — равенство входящего и выходящего токов нарушается.

Это нарушение может быть зарегистрированным и использоваться как команда на отключение всей электрической цепи. На этом процессе и было сконструировано УЗО. А ток «утечки» в рамках электротехники стали называть дифференциальным током. УЗО может регистрировать очень малые токи «утечки» и выполнять функции механизма выключателя.

При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на ток утечки. Поэтому последовательно с устройством защитного отключения обязательно должен устанавливаться автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.

Как отличить УЗО от дифавтомата визуально

Здесь все достаточно просто, хотя два устройства очень похожи между собой. В первую очередь, у УЗО сразу на лицевой стороне виден мощный рубильник, индикатор и кнопка «Тест». Во-вторых, на УЗО на корпусе крупными цифрами указывается маркировка по току, например, 16А.

Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, перед силой тока 16 идет буква «С», что означает тип характеристики электромагнитного и теплового расцепителей.

Когда УЗО не защитит

УЗО не среагирует, когда человек или животное попадет под напряжение, но тока замыкания на землю при этом не произойдет. Такой случай возможен при прикосновении одновременно к фазному и нулевому проводнику, находящимся под контролем УЗО, или при полной изоляции с полом. Защита УЗО в таких случаях полностью отсутствует. УЗО не может отличить электрический ток, проходящий через тело человека или животного от тока, протекающего в нагрузочном элементе. В таких случаях безопасность могут обеспечить меры по механической защите (полная изоляция, диэлектрические кожухи и др.) или полное обесточивание электроприбора перед его техническим осмотром.

Поэтому, УЗО всегда подключают последовательно с автоматом. Работают эти два устройства именно в паре: одно защищает от утечек, другое от перегрузок и короткого замыкания.

Что такое дифавтомат

Это устройство, сочетающее сразу два защитных устройства — это одновременно УЗО и автоматический выключатель.

Прямым предназначением дифавтомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты.

Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата — замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

Читайте также:

Фото: компании-производители

S201 C10 Автомат 1-полюсный 10А 6кА (хар-ка C) ABB 2CDS251001R0104 – цена, фото, отзывы

Описание товарной позиции 2CDS251001R0104 от производителя ABB

Автоматический выключатель  S201 C10  типа C, предназначен для работы в цепях переменного тока с напряжением до 235 Вольт, номинальном токе 10 Ампер и защиты резистивных и индуктивных нагрузок с низким импульсным током от перегрузок и коротких замыканий. Корпус выключателя выполнен из  термопласта, устойчивого к механическим повреждениям. максимальное сечение подключаемых кабелей — 35 кв.мм. Данная модель предназначена  для крепления на дин-рейку имеет 1 полюс и занимает на дин-рейке, соответственно, 1 DIN-модуль. Используется два типа клеммных разъёмов: передний для кабелей до 35 кв.мм и задний для кабелей до 10 кв.мм или для шин. Диапазон рабочих температур  от -25 °C  до +55 °C.

Для данной модели имеется  возможность подключения дополнительных аксессуаров, таких как дополнительные, вспомогательные и сигнальные контакты, дистанционные расцепители, моторные приводы, расцепители минимального напряжения. Оригинальный автоматический выключатель  имеет лазерную маркировку знаков сертификации, схему подключения и технические характеристики на видимой области корпуса. Электрические контакты выключателя имеют  степень защиты IP20, которая исключает возможность прикосновения  пользователя к оголённым токопроводящим частям выключателя.

Номин. напряжение220 … 250 В
Характеристика срабатывания-кривая токаC
Возможна дополнительная комплектацияДа
Отключение нейтрали NНет
Номин. ток10 А
Глубина монтажн. встраиваемая68 мм
Класс токоограничения устройства3
Количество модулей (модульная ширина)1
Степень защитыIP2X
Степень загрязнения устройства2
Номин. отключающая способность по IEC 60947-27,5
Тип напряженияПеремен./постоян. (AC/DC)
Номин. отключающая способность6 кА
Кол-во полюсов1
Макс. сечение кабеля35

Продукция DEKraft — Автоматические выключатели ВА-330 А

Описание

Силовой автоматический выключатель — это коммутационный аппарат в литом корпусе, предназначенный для проведения тока в нормальном режиме, защиты оборудования и силовой цепи при возникновении перегрузки или короткого замыкания.

Автоматические выключатели в литом корпусе серии ВА-330 А предназначены для использования в силовых распределительных цепях переменного тока. Данные аппараты применяются в сетях напряжением до 415 В и 50Гц для распределения электрической энергии, а также для защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания.

Автоматические выключатели в литом корпусе ВА-330 А имеют регулируемый термомагнитный расцепитель с уставками 0,8*In, 0,9*In и 1,0*In.

Аппараты этой серии производятся на токи от 16А до 630А с номинальным рабочим напряжением до 415В. Установка внутренних аксессуаров может быть осуществлена в левый и правый слоты автоматического выключателя.

Принцип действия

Когда в защищаемой линии возникает перегрузка вследствие подключения к цепи чрезмерной нагрузки (большого количества оборудования, потребляющего электроэнергию), ток перегрузки заставляет биметаллическую пластину изогнуться. Она, в свою очередь, толкает рычаг, воздействующий на механизм расцепления. Подвижный контакт отходит от неподвижного, осуществляя защиту линии от перегрузки.

Когда в защищаемой линии возникает ток короткого замыкания (КЗ), сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм расцепления. Подвижный контакт отходит от неподвижного, защищая тем самым линию от воздействия токов КЗ.

Сфера применения

Автоматические выключатели в литом корпусе серии ВА-330 А устанавливаются в ГРЩ, ячейки ВРУ в качестве вводных, секционных и распределительных аппаратов для монтажа в щитах управления двигателями на энергетических, жилых, промышленных, транспортных и других объектах.



Читать далее

Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В примере рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, в другой комнате — освещение в коридоре. В основном, розетка используется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена ​​отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, ознакомьтесь с моей статьей про нормы требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту.Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жилого питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабеля.Это пренебречь, то при перегрузе в розеточной линии или линии кабель освещения начало греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (по схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5), мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

П.С. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, воспользуйтесь возможностью формы комментариев к данной статье.Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Автомат c1 — характеристики, маркировка, производитель, цена

Автоматический выключатель — автомат c1 служит для защиты электрической линии от короткого замыкания и токов перегрузки. Вдобавок ко всему прочему, он является коммутационным аппаратом, то-есть им можно включить и отключить нагрузку

Как правило, цена на автомат c1 складывается из его характеристик, количества полюсов и «раскручености» бренда.Как можно увидеть, цены на автоматы одного бренда и с одинаковым товаром различаются. То есть цена автомата зависит от коммутационной отключающей способности автомата.

Модульный автомат C1

В этой статье рассматривается модульный автомат C1а. Несомненно, автомат называется модульным потому, что каждый его полюс представляет собой отдельный модуль. По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом.Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Общие характеристики автоматического выключателя c1, их маркировка

При любом количестве полюсов автомат с1 имеет общие характеристики. То есть номинальный ток, коммутационная способность, класс токоограничения.Значения этих характеристик промаркированы на автоматическом выключателе.

Номинальный ток автомата c1

Номинальный ток В автомата c1 равен 1 амперу. То есть, автомат может длительное время не пропускать ток силой не более 0,5 ампер. При средней температуре 30 ° C. Теоретически автомат C0,5 может пропускать ток такой силы бесконечно долго. Однако, стоит учитывать температурные изменения. С одной стороны, при снижении температуры номинальный ток будет увеличиваться.С другой стороны, в случае увеличения температуры номинальный ток будет снижаться.

Коммутационная или отключающая способность автомата с1

Коммутационная или номинальная отключающая способность Icn — это возможность автомата отключатся при токе КЗ мощной силы. Автоматический выключатель должен при отключении остаться работоспособным. Как правило, маркировка силы указана в прямоугольной рамке на корпусе автомата. Бытовые модульные автоматы обычно имеют коммутационную способность 4500A (4,5 кА), 6000A (6 кА).На сериях может указываться без промышленных рамок. Чем коммутационная способность больше, тем автомат качественней и дороже. Про отключающую способность более подробно.

Класс токоограничения автомата c1

Класс токоограничения автоматического выключателя показывает, за какое время происходит гашение дуги. Соответственно, существует три класса токоограничения автоматических выключателей. Третий класс токоограничения означает, что дуга гасится за 3-5 миллисекунд (0,003-0,005 секунды).В свою очередь, при втором классе гашение дуги происходит за 5-10 миллисекунд (0,005-0,01 секунды). На первый класс ограничение не установлено и гашение происходит за 10 миллисекунд и более.

Маркировка класса токоограничения нанесена на автомат в виде квадратной рамки с цифрами 3 или 2. По обыкновению, она установлена ​​под прямоугольной рамкой коммутационной способности или с ней. В частности, если маркировки нет, это автомат с первым классом токоограничения. Про токоограничение более подробно.

Времятоковые характеристики срабатывания электромагнитного и теплового расцепителей автомата C1

Каждый автомат имеет два расцепителя — тепловой (биметаллическая пластина) и электромагнитный (реле максимального тока). По сути, при помощи этих расцепителей происходит автоматическое отключение. По замыслу тепловой расцепитель отключает автомат при длительном превышении мощности на участке сети, защищенного автоматом. С другой стороны, электромагнитный расцепитель отключает автомат при коротком замыкании.Однако, может быть и наоборот. Такое может произойти при установке автомата, с неверно подобранными характеристиками. Параметры силы тока, при котором происходит отключение, и время, которое происходит, называются времятоковыми характеристиками автомата .

Времятоковые характеристики электромагнитного и теплового расцепителей автомата C1 промаркированы на автомате в виде буквы C . Соответственно, эта буква изображена перед числом, обозначающим номинальный ток.Например, в данном случае перед числом 1.

Времятоковые характеристики отключения теплового расцепителя для автомата c1

Несомненно, чем больше мощность нагрузки подключенной к автомату, тем больше сила тока проходящая через автомат. Соответственно, слишком большая сила тока способна повредить кабель, идущий от автомата к электроприбору. Значит, задача автомата отключить ток до того, как его сила достигнет величин, способных повредить кабель.

Времятоковые характеристики теплового расцепителя для автомата c1 составляют интервал от 1,13 In до 1,45 In.Строго говоря, при прохождении через тепловой расцепитель автомата C1 тока, равному 1,13 от номинального, он выключится за время, равное более часа. Во время прохождения тока 1,45 от номинального выключится менее, чем за час.

Так или иначе, автомат c1 выключится тепловым расцепителем в течении часа или более при токе 1,13 Ампер (1,13 × 1A = 1,13A). И выключается за время менее часа при токе 1,45 Ампер (1,45 × 1А = 1,45А).

При повышении силы тока более 1,45 Ампер время отключения автомата будет уменьшаться.Наконец, если сила тока достигнет достаточных для отключения электромагнитного расцепителя, то отключать автомат будет уже этот расцепитель.

Времятоковые характеристики срабатывания электромагнитного расцепителя автомата C1

Автомат C1 будет отключаться электромагнитным расцепителем, когда сила тока, протекающая через автомат, станет в 5 (пять) раз больше номинального тока автомата. Время отключения составит более 0,1 секунды. При токе, превышающем номинальный в 10 (десять) раз, автомат отключится за 0,1 секунды или менее.

При силе тока (1 × 5 = 5) 5 Ампер автомат c1 отключится за время более 0,1 секунды. Когда сила тока достигнет (1 × 10 = 10) 10 Ампер — за 0,1 секунды или еще быстрее.

Сечение кабеля для автомата c1

Сечение кабеля для автомата c1 вызвано времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c1 более, чем час времени может протекать ток 1,13 Ампер. С другой стороны, через него, примерно, в течение часа может протекать ток 1,45 Ампер.Образуется интервал длительного не отключения автомата примерно до 1,5 ампер. Значит, сечение проводника, подключаемого после автомата, должно быть примерно 1 мм² меди. Кабель с медными жилами сечением 1 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 10-14 Ампер. Понятное дело, что это зависит от количества, материала изоляции и условий прокладки жилого кабеля. Соответственно, жилы кабеля таким сечением не будут нагреваться при токе в 1,5 ампера.

Другие характеристики одно-1p (п) двух-2p (п) трех-3p (п) и четырехполюсного 4p (п) автомата c1a

Некоторые характеристики автомата c1 изменяются в зависимости от количества фаз сети, в которой используется автомат.Точнее, изменяется номинальная мощность и мощность подключаемой к автомату нагрузки.

Безусловно, для однофазной сети, где используются однополюсные или двухполюсные автоматы C1. Для трехфазной сети, где используются трехполюсные или четырехполюсные автоматы C1, эти характеристики будут другими. Разумеется, изменена также схема подключения автомата.

Итак, однополюсные и двухполюсные автоматы применяются в однофазной сети.Трехполюсные и четырехполюсные используются в трехфазной сети.

Бывает, что двухполюсные автоматы используются в двухфазной сети. Однако в быту двухфазные сети обычно отсутствуют. Исключением могут быть признаны не заземленные выходы однофазного генератора и разделительный трансформатора.

Однополюсные и трехполюсные автоматы отключают фазные проводники, а нулевую оставляют не разомкнутым. С другой стороны, двухполюсные и четырехполюсные автоматы размыкают и фазные и нулевой проводник одновременно.

По сути, существуют разновидности двухполюсных автоматов — 2п и 1п + н. Двухполюсные 2п автоматы состоят из двух одинаковых однополюсных автоматов, соединенных механически. Стало быть, в этом случае оба полюса защиту имеют.

Двухполюсные 1п + n состоят из однополюсного автомата и однополюсного рубильника, также механически соединенных. Иначе говоря, размыкающий нулевой проводник не содержит автоматических расцепителей, а только механизм, размыкающий контакты. Контакты размыка создаются с помощью механического привода при отключении автомата, размыкающего фазного проводника.Другими словами, полюс n защиты не имеет.

Соответственно, четырехполюсные автоматы 4п состоят из четырех полноценных однофазных автоматов, а автоматы 3п + n из трех однополюсных автоматов и однополюсного рубильника.

Номинальное напряжение автоматического выключателя C1

Во-первых, для автомата C1 на корпусе промаркировано Ue номинальное напряжение. Иначе говоря, такое напряжение, которое при автомате длительно может пропускать через себя номинальный ток. Так, для однополюсных и двухполюсных автоматов оно обычно составляет 230 — 400 вольт.В свою очередь, для трехполюсных и четырехполюсных 400 вольт. Во-вторых, может быть промаркировано максимальное Umax и минимальное Umin напряжение при котором автомат сохраняет работоспособность. В-третьих, Ui номинальное напряжение изоляции. Другими словами, напряжение не достаточное для того, чтобы пробить сопротивление материала из которого изготовлен автомат, во время прикасания к нему человека.

Маркировка на автомате в виде волнистой линии ∼ или ≈ означает, что он предназначен для использования в цепи переменного тока.Нанесена маркировка обычно перед обозначением номинального напряжения. С другой стороны, для цепей постоянного тока автоматы с немного другим и маркировкой в ​​виде прямой линии -.

Иногда на автомате указывается номинальное импульсное выдерживаемое напряжение Uimp в КилоВольтах. То есть, пиковое значение импульсного (кратковременного) напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений при определенных условиях.

Мощность нагрузки (На сколько киловатт автомат C1 a)

Итак, мощность нагрузки автоматического выключателя c1 зависит от количества фаз сети.Очевидно, что в трехфазной сети к трехфазному автомату можно нагрузку большей мощности, чем в однофазной к однофазному автомату с тем же номинальным током.

Как полагается, однополюсный и двухполюсный автоматы c1а предназначены для однофазной сети. Напряжение в бытовой однофазной сети составляет 220-230 вольт. Соответственно, пользуясь простой формулой P = U × I, можно определить мощность, которую можно подключить к автомату. P = 220 × 1 = 220 Ватт. P = 230 × 1 = 230 Ватт.

Мощность нагрузки для однополюсного и двухполюсного автоматов c1 равна 220-230 Ватт. Безусловно, лучше ограничить мощность подключенного к автомату c1 электроприбора в однофазной сети до 220 Ватт. Это не перегревать кабель и не позволит вызвать частое отключение автомата. Тем более, что ни говори, напряжение в сети обычно понижено. По новому госту напряжение однофазной сети быть 230 вольт ± 10%. Соответственно, в трехфазной сети 400 вольт ± 10%. Но обычно оно минус 10% или ниже и намного реже плюс.

Трехполюсные и четырехполюсные автоматы предназначены для трехфазной сети.Напряжение бытовой трехфазной сети составляет 380-400 вольт. По формуле P = U × I, таким образом, определяем что мощность нагрузки для трех- и четырехполюсных автоматов c1 составляет 380-400 Ватт. Определенно, как и для однофазной сети лучше взять нижний предел. Соответственно, ограничить мощность электроприемника, подключенного к автомату C1 в трехфазной сети, до 380 Ватт.

Где использовать автомат c1

Однополюсные и двухполюсные автоматы c1 могут быть применены для защиты линии на отдельный электроприбор мощностью около 220Ватт.Трехполюсные и четырехполюсные автоматы c1 электрические схемы для защиты сети на отдельныйриемник мощностью 380 Ватт.

Строго говоря, автомат c1 может быть установлен для защиты сети с активной, индуктивной или ёмкостной нагрузкой. Это может быть сделано для защиты от электроснабжения в двигателях, трансформаторах и других электронных устройствах. Однако настоящее его применение — это сеть со смешанной нагрузкой.

По сути, автоматическое обозначение буквы C для защиты сети, к которой подключены разные виды нагрузок. С другой стороны, для более корректной защиты сети нередко используются автоматы с другими характеристиками. К примеру, для защиты сети, установленной с помощью двигателя с большим пусковым током, установлен автомат с характеристиками D .

Схема подключения автомата c1

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контактуата.Обычно это означает подключение сверху. Но могут быть и исключение. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

Итак, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. В то время как, 3 — вход, 4 — выход у двухполюсного автомата. Цифры 5 — вход, 6 — выход у трехполюсного; 7 — вход, 8 — выход у четырехполюсного.

В случае, если кроме цифр на схеме и контактах есть обозначение буквы N , то на эти контакты подключается нулевой проводник.Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.

На данной схеме показано применение автомата c1 для отдельной цепи. Стоит обратить внимание, что вышестоящий автомат должен быть минимум на два номинала больше нижестего автомата, для селективности по тепловому расцепителю.

Бренд — Компания производитель. Купить автоматический выключатель C1. Цена автомата c1

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, ИЭК, ЭКФ.

Безусловно, модульный автомат зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Как водится, модульные автоматы отечественных компаний в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они лишь немного хуже бытовых серий зарубежных компаний. Мало того, стоить они могут дешевле. И кроме того, тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленных зарубежных брендов.

Среди отечественных производителей уровня КЭАЗ. Факт, они действительно сами производят в России автоматы в литом корпусе.Модульные автоматы, как и все, заказывают в Китае. Но заказать производство товара и проконтролировать его качество тоже можно по разному. Их познание в практическом производстве дает надежду на более высокий уровень в этом плане.

УЗО и дополнительные приспособления для автомата C1

Выбирая автоматичекий выключатель, не стоит рассматривать его отдельно от других компонентов электрощита. Стоит отметить, что покупая автомат, надо иметь в виду то, что он будет монтироваться вместе с УЗО.По совести, применять УЗО лучше не только одного производителя с автоматом, но из одной серии с ним. Во всяком случае, при этом можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову сказать у отечественных производителей УЗО по качеству уступают зарубежным. Действительно, часто они не имеют серии электромеханических УЗО. И кроме того, они имеют намного меньшее разнообразие в характеристиках.

Обычно минимальный номинал УЗО 16 ампер. Поэтому с автоматом C1 применяется УЗО на номинальный 16 ампер.

Применяя зарубежные автоматические выключатели промышленных серий, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К огорчению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен. Использование дополнительных устройств для использования с дополнительными устройствами.

Автомат c1 Выбор производителя

Безусловно, среди зарубежных брендов рекомендовать к применению стоит компанию ABB.Как водится, все бренды стараются по возможности сэкономить и удешевить свою продукцию. Само собой, ABB не исключение. Однако, по этой компании, они относятся к этой тенденции. Например, в сериях их продукции вообще нет электронных УЗО. Известно, механическое УЗО лучше электронного тем, защищает от удара током даже при обрыве нуля и пониженном напряжении. Несомненно, автоматы фирмы и сопутствующие им аксессуары этой удобны для монтажа и разнообразием.Также у них неплохо развита логистика. Другими словами, если чего то нет на местном складе в данный момент, всегда можно заказать с другого склада.

Без всяких сомнений, Schneider Electric и Legrand тоже имеют в ассортименте аппараты не уступающие по качеству ABB. Причем, многим людям удобнее использовать в использовании продукцию этих компаний. Бесспорно, это дело личных предпочтений и привычки.

К сожалению, такие компании как Siemens, Hager, GE, часто не представлены на отечественном рынке в своем полном ассортименте.Вероятно, можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о других устройствах.

Без сомнения, речь идет только о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. В сущности, бытовые серии разных зарубежных производителей.

Автомат C1 — цена и где купить

Как правило, цена автомата c1 складывается из его характеристик, количества полюсов и «раскручености» бренда.Цены на автоматы C1 одного бренда и с одинаковым полюсов различаются, в зависимости от коммутационной отключающей способности автомата.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата отключена определенное количество раз, при токе короткого замыкания (КЗ) силы силы. Бытовые автоматы марки изменяются по стандарту IEC 23-3 / EN 60898.Международный стандарт- «Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения». Натурально, по правилам этого стандарта на автоматическом выключателе указывающая номинальная наибольшая отключающая способность Icn Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяет скорость гашения электрического дуги, соответствующую при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающими контактами образует электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры…

Характеристики автоматических выключателей — обозначения на корпусе

Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель Необходимо указать характеристики автоматических выключателей , обозначения которых нанесены на корпус автомата Читать далее…

Ваш Удобный дом

Что лучше установить в щитке: «дифавтомат» или УЗО?

Без защитных элементов электрической сети в квартире и на даче не обойтись в любом случае.Эти устройства не предотвращают серьезные последствия при коротком замыкании и защищают превышения в сети допустимых нагрузок, но не допускают утечки тока. В большинстве случаев для защиты устройств от случаев короткого замыкания используются автоматические выключатели, или «автоматы», в то время как для защиты от утечек устройства защитного отключения — УЗО.

Вместе с тем, и то и другое хорошо решают комбинированные приборы, которые имеют математическое название — дифференциальные автоматические выключатели, или «дифавтоматы».Это весьма удобные устройства, которые в одном корпусе совмещают две функции: УЗО и автоматический выключатель.

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представьте оба устройства, а также разрядним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также установить автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще).То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволяют сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и Посвящается.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

Как подключать УЗО и дифавтомат

Сборка этих приборов выполняется стандартным образом: фазный провод подключается на автоматический выключатель, а выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО.Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.

Схема подключения дифавтомата Проще: фазный и нулевой провод подключаются сразу на верхние клеммы прибора. С нижних клемм питание идет к потребителю.

Особенности применения

Как известно, в электрической цепи необходимо установить защитное устройство именно с целью защиты: в результате скачка напряжения или других нештатных действий оно отключает питание с помощью специальных технологий.В результате такого срабатывания мастеру предстоит найти причину отключения, среди которых может быть как замыкание, так и утечка тока. В случае использования АВДТ такие причины сразу можно и не нанесение.

Но вот при использовании связки «автомат + УЗО» вам будет сразу видно: если отключилось УЗО — неисправность кроется в утечке тока, если же сработал автовыключатель, то причина в коротком замыкании или перегрузка линии.

Что такое УЗО

УЗО как защитник человека от поражения электрическим током и как превентивный механизм по предотвращению случайного возгорания кабелей и подключаемых шнуровриборов.

Функциональная идея рассматриваемого устройства на основе законах электротехники, постулирующих равенство входящего и выходящего тока в замкнутых электрических цепях с активными нагрузками.

. .

. токов нарушается.

Это нарушение может быть зарегистрированным и знакомым как команда на отключение всей электрической цепи. В этом процессе и было сконструировано УЗО.А ток «утечки» в электротехники стали на тестировании дифференциальным током. УЗО может регистрировать очень малые токи «утечки» и выполнять функции механизма выключателя.

При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на токчки. Должен быть установлен автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.

Как отличить УЗО от дифавтомата визуально

Здесь все достаточно просто, хотя два устройства очень похожи между собой. В первую очередь, у УЗО сразу на лицевой стороне виден мощный рубильник, индикатор и кнопка «Тест». Во-вторых, на УЗО на корпусе крупными цифрами указывается маркировка по току, например, 16А.

Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, перед силой 16 идет буква «С», что означает тип характеристики электромагнитного и теплового расцепителей.

Когда УЗО не защитит

УЗО не среагирует, когда человек или животное попадет под напряжение, но замыкание на землю при этом не произойдет. Такой случай возможен при прикосновении одновременно к фазному и нулевому проводнику, находящимся под контролем УЗО, или при полной изоляции с полом. Защита УЗО в таких случаях полностью отсутствует. УЗО не может отличить электрический ток, проходящий через тело человека или животное от тока, протекающего в нагрузочном элементе.В таких случаях могут быть обеспечены меры по механической защите (полная изоляция, диэлектрические кожухи и др.) Или полное обесточивание электроприбора перед его техническим осмотром.

Поэтому, УЗО всегда подключают последовательно с автоматом. Работают эти два устройства именно в паре: одно защищает от утечек, другое от перегрузок и короткого замыкания.

Что такое дифавтомат

Это устройство, сочетающее сразу два защитных устройства — это одновременно УЗО и автоматический выключатель.

Прямым предназначением дифавтомата является защита человека от электрического током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через поврежденные токопроводящие компоненты.

Существом использования различного автомата отсутствие необходимости подбора УЗО.

Среди недостатков — вероятность выхода из строя одного из двух компонентов дифавтомата — замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

Читайте также:

Фото: компании-производители

S201 C10 Автомат 1-полюсный 10А 6кА (хар-ка C) ABB 2CDS251001R0104 — цена, фото, отзывы

Номин. напряжение 220 … 250 В
Характеристика срабатывания-кривая тока C
Возможна дополнительная комплектация Да
N 9038 9038 9038

Описание товарной позиции 2CDS251001R0104 от производителя ABB

Автоматический выключатель S201 C10 типа C , предназначенный для работы в цепях переменного тока с напряжением до 235 Вольт, номинальном токе 10 Ампер и защиты резистивных и индуктивных нагрузок с низким импульсным током от перегрузок и коротких замыканий.Корпус выключателя выполнен из термопласта, устойчивого к механическим повреждениям. максимальное сечение подключаемых кабелей — 35 кв.мм. Данная модель для крепления на дин-рейку имеет 1 полюс и занимает на дин-рейке, соответственно, 1 DIN-модуль. Используется два типа клеммных разъёмов: передний для кабелей до 35 кв.мм и задний для кабелей до 10 кв.мм или для шин. Диапазон рабочих температур от -25 ° C до +55 ° C.

Для данной модели имеется возможность подключения дополнительных аксессуаров, таких как дополнительные, вспомогательные и сигнальные контакты, дистанционные расцепители, моторные приводы, расцепители минимального напряжения.Оригинальный автоматический выключатель имеет лазерную маркировку знаков сертификации, схему и технические характеристики на видимой области корпуса. Электрические контакты выключателя имеют степень защиты IP20, которая исключает возможность прикосновения пользователя к оголённым токопроводящим частям выключателя.

Номин.ток 10 А
Глубина монтажн. встраиваемая 68 мм
Класс токоограничения устройства 3
Модульная ширина загрязнения устройства 2
Номин.отключающая способность по IEC 60947-2 7,5
Тип напряжения Перемен. / постоян. (AC / DC)
Номин. отключающая способность 6 кА
Кол-во полюсов 1
Макс. сечение кабеля 35

устройство, типы, характеристики, как выбрать, производители

При включении электрочайника, стиральной машины-автомат или телевизора мало кто задумывается о неприметной конструкции, обеспечивающую работу техники.

Розетка — незаменимый элемент помещения, и комфортное оборудование дома во многом зависит от того, насколько она соответствует имеющейся электросети и характеристикам бытового.

Устройство розетки

Розетка представляет собой корпус со встроенной арматурой, подключенный к источнику питания с помощью кабеля. Существующая между внутренними контактами потенциаловальная сила.

Через предусмотренные отверстия это напряжение передается подключенным в розетку приборам.

Устройство арматуры:

  • На основании пластика или керамики закреплены контакты при помощи металлических пластин.
  • С помощью пластины зажима места винтового крепления проводов — между ними и зажимной лапкой прокладывается зачищенная жила кабеля.
  • В некоторых моделях предусмотрен дополнительный контакт или пластина для заземления устройства.
  • Собранная конструкция монтируется в стакан или на заднюю крышку с рельсами — в зависимости от установочного типа.

Верхняя декоративная накладка прикручивается к основанию небольшим шурупом или защелкивается на клипсы, после чего устройство приобретает законченный вид и используется по назначению.

Типы и характеристики розеток

Розетки делятся на типы по методу встраивания и допустимому вольтажу: 220 или 380 В и слаботочные.

Розетка 220 В

  • Используется два рабочих контакта: фаза и ноль.
  • Существуют электроточки с заземлением и без него.
  • Подразделяются по виду монтажа на встраиваемые, наружные и переносные.
  • Дополнительно предусмотрено деление по количеству и форме контактных отверстий.

Встраиваемые розетки

Выпускаются на одно посадочное место — подрозетник. Доступны устройства с одним или двумя гнездами для вилок. Монтаж арматуры происходит при помощи лапок, которые разжимаются винтами или креплением суппорта к стакану саморезами.

Особенности:

  • подходят для скрытой проводки;
  • возможен монтаж блока из нескольких розеток;
  • количество и конфигурация посадочных мест ограничены только декоративной накладкой — рамкой;
  • в таком блоке размещены одновременно различные типы розеток.

Производителями выпускаются уже готовые к монтажу блоки квадратной и прямоугольной формы. Для них не требуется установка подрозетников.

Наружные розетки

Производятся для монтажа на поверхности без заглубления арматуры.

Особенности:

  • подходят для скрытой и открытой проводки;
  • в пластиковых корпусах с выпускаются гнездо от одного до четырех;
  • монтаж сводится к подключению проводов к клеммам, креплению основания на поверхности и установке крышки.

К наружному типу монтажа розетки, встраиваемый в специальный кабель-канал. Собирается группа розеток в монтажную рамку, подключаются соответственно провода, рамка фиксируется в кабель-канале зажимами и устанавливается декоративная накладка.

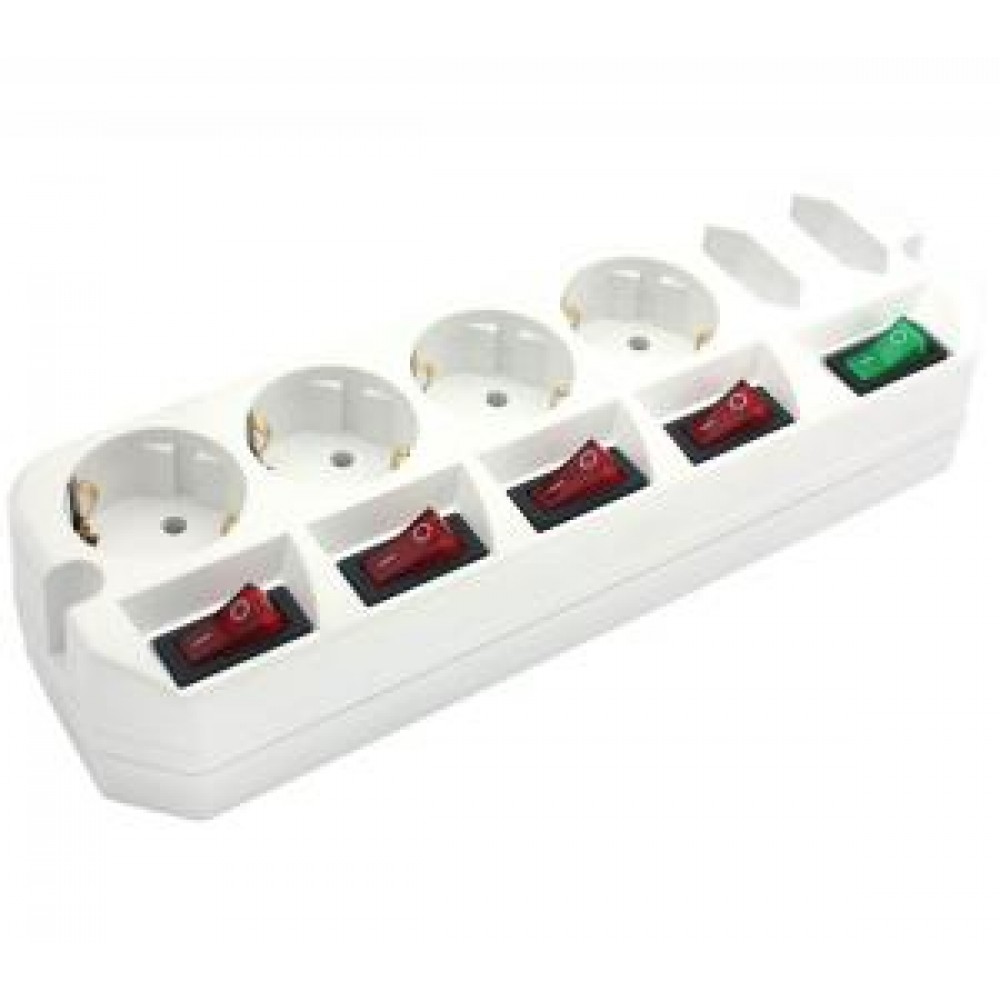

Переносные розетки

Этот тип розеток также носит название удлинителя.

Особенности:

  • используются в местах, где невозможно сделать проводку;
  • подходят для временного подключения нагрузки на удалении от стационарных силовых точек;
  • выпускаются удлинители отдельно колодками по 2–4 гнезда или в готовом виде с кабелем и вилкой.

В первом случае потребуется приобрести вилку и подобрать кабель нужного сечения, количества жил и длины. Готовые удлинители производятся разной длины, имеют на конце одного до шести гнезд, комплектуются выключателями питания.

Длинные кабели производители комплектуют бобинами для намотки.

В зависимости от используемых материалов в розетках изменяется максимальная нагрузка. Он указывается в амперах.

Для ванных комнат и сырых помещений выпускаются розетки с влагозащитой.С лицевой стороны у них используется пластиковая крышка, а с обратной стороны арматура закрыта эластичной герметичной пленкой.

Эти розетки укомплектованы зажимными клеммниками, в которые вставляются провода.

Розетка на 380 вольт

Характеризуется от 1 до 3 фаз, нулевой линией и наличием заземления.

Особенности:

  • Конфигурация корпуса, формы и положения предполагает включение вилки только в определенном положении.Это не позволит перепутать линию.
  • Выдерживает максимальный ток до 32 ампер.
  • Такой тип розеток востребован для подключения электрических плит, мощность которых не позволяет устанавливать обычные электроточки.

В промышленных и производственных условиях используются электроприборы с повышенными требованиями к потребляемой мощности, которые нужны одновременно три фазы. Такие устройства подключаются только к розеткам на 380 В.

Слаботочные розетки

Используются для подключения телефонов, телевизоров, интернета, акустики.

Особенности:

  • Чаще предназначено для внутреннего монтажа. Допустима установка в блоки.
  • Основание из керамики или пластика, контакты чаще пружинные, подключение к электросети происходит с помощью клемм из комплекта.
  • Доступны модели наружного и встраиваемого типа. Первый вид свойственен устройствам телефонии, интернет-сетей и радио.
  • Провода в таких устройствах соединяются по цвету, отличается количество от привычного — 2–16.Их принято не скручивать, а обжимать специальным следует.

похожие устройства подчас встречаются как дополнительные с привычными моделями розеток внутри единого блока.

Розетка с таймером

Вид устройств с табло, который задает комфортное время включения / выключения бытовой техники. Доступны в механическом и электронном исполнении.

Механический таймер

Запускается при помощи часового механизма, частие секторов циферблата задает время включения устройства.

Особенности:

  • Рабочие сегменты по 15 или 30 минут в зависимости от модели.
  • Установка программно происходит при вращающемся диске, на котором происходит текущее время.
  • Доступно суточное программирование.
  • Сегменты подбираются в сочетании со временем работы электроприборов.
  • Устройство обязательно присоединяется к сети, чтобы таймер выполнил запланированные функции.

Доступен отдельный вид таймеров вытяжки — настройка прибора начинается с сягивания индикаторного кольца.Дальнейшие действия зависят от режима прибора. Чаще всего задается цветовая маркировка.

Временная шкала помогает установить время обесточивания прибора.

Электронный таймер

Электронные устройства с таймером предполагают установку сотни программ включения и отключения приборов.

Особенности:

  • Часто в конструкции присутствует встроенный датчик имитации присутствия, включающий свет в запланированное время в заданных интервалах.
  • Кроме суточного доступ недельный вид программирования.
  • Эксплуатационная температура прибора ниже, чем у механических аналогов, диапазон оценивается от -10 до + 40 градусов.
  • Чаще всего электронные виды снабжены индикатором, указывающим рабочее состояние.
  • Устройство перед эксплуатацией заряжаются, срок зависит от модели, в среднем он составляет 14 часов.
  • Очистка памяти переводит розетку в рабочий режим, при котором задаются собственные программы включения: дни недели, будни или выходные, ручная или автоматическая работа.

Максимальная нагрузка — 16 ампер. Таймер не зависит от электросети, питание происходит от батареек типа AAA. Настройки сохраняются даже в случае сбоев электропитания.

Плюсы

Достоинства розеток основываются на типе расположения устройств.

Встраиваемые

  • Экономят пространство за счет малого выступа над поверхностью — к ним вплотную придвигается мебель, а межкомнатные двери не угрожают случайным сносом конструкции.
  • Эстетичны — вписываются в интерьер, доступны нестандартные модели рамок вплоть до индивидуальной отделки.
  • Повышенный срок службы фурнитуры за счет жесткой фиксации к несущим конструкциям.
  • Большинство устройств такого типа приспособлено для монтажа с заземлением, что подходит для новых квартир.

Наружные

  • Оптимальный вариант при наружной проводке.
  • Предполагают больший контроль влаго- и пожаробезопасности, чем встраиваемые аналоги.
  • Не требуют трудоемкого и пыльного штробления бетонных стен для кабелей и стаканов.
  • Возможность организовать термозащитную прокладку между поверхностью и сопротивлением, отвечающую нормативам ПУЭ.

Переносные

  • Мобильны, разворачиваются в необходимом месте снаружи или внутри помещения.
  • Не нуждаются в текстже.
  • Быстрое подключение — достаточно соединить с розовой розеткой или проводкой.
  • Не требуют привлечения электриков, с ними справится и человек, не имеющий представления о проводке.
  • Провод недостающей длины быстро заменяется без вмешательства в интерьер.

Минусы

Недостатки также основаны на способе размещения.

Встраиваемые

  • Розетку невозможно установить с нуля без вмешательства в декоративное покрытие поверхности, потребуется штробление с использованием перфоратора и насадок.
  • Недостаточно пожаробезопасны.
  • При демонтаже розетки остается глубокое отверстие, которое нелегко заделать, порой требуется обновление ремонта помещения.
  • Слабая степень влагозащиты, специальные накладки чаще используются лишь для наружных аналогов.
  • Встраиваемые модели не подходят для использования в деревянных домах, но этим условием часто пренебрегают.

Наружные

  • Неэстетичность, ограниченный модельный ряд и скромная цветовая гамма.
  • Устройство выпирает над поверхностью, подвержено механическим повреждениям, создает проблемы при перестановке мебели.
  • На верхней части устройства скапливается пыль.
  • Пластиковые виды подвержены выцветанию.
  • Прие дизайна помещения требуется приобретение новой розетки в сборе, если старая не подходит по стилю.

Переносные

  • Кабель чаще размещается на полу — он неэстетичен, затрудняет передвижение и перемещение мебели.
  • Стандартизированный внешний вид, практически не встречаются модели, совместимые с интерьером.
  • При частой смене позиций быстро выходят из строя.
  • Часто становятся объектом повышенного внимания домашних животных и грызунов.
  • Пожароопасность повышена, так как склонны к механическим повреждениям.
  • Временная проводка не годится для мощной техники.

Как выбрать розетку

При выборе розетки учитывается ряд параметров: тип проводки, материал изготовления, безопасность, а также наличие признаков, характеризующих качественное оборудование.

Тип проводки

  • Если имеющаяся проводка скрыта за каркасом или утоплена в поверхности стены, то предпочтительны встроенные модели розеток.

Они устанавливаются в специальные коробки, вмонтированные в поверхность; после наблюдения остается лишь декоративная рамка небольшой толщины.

  • Открытая проводка подразумевает установку наружного типа электрооборудования. К поверхности без утапливания крепится декоративный корпус, обеспечивающий арматуру.Чаще этот вид выпирает над поверхностью на 2–4 см.

Базовые параметры

  • Проверьте наличие заземляющих контактов на устройстве подключения к трехпроводным электросетям.
  • Устройство с подвижным пружинным устройством для зажима вилки наиболее долговечно по с латунными аналогами.
  • Обращайте внимание на внешний вид и аккуратность контактов, даже если доступен только один — заземляющий.
  • На задней стороне устройства или между отверстиями для вилки маркировка допустимой нагрузки.
  • Способ подключения проводов бывает винтовым или самозажимным. Если не хватает или навыков требуется быстрый монтаж, предпочтительнее второй вариант.

Материал розеток

Речь на базовом материале изготовления. Декоративные функции и покрытие не рассматриваются, так как предпочтения индивидуальны.

  • При выборе проверьте запах, исходящий от устройства. Варианты из дешевого пластика имеют наиболее едкий аромат выделения, вредны для человека.
  • Керамические модели рассчитаны на больший ток, выдерживают нагрузку 25 А.
  • Если материал изготовления слишком мягок, со временем он деформируется.

Наличие инструкций по сборке и внятное описание химического состава также пользуется услугами.

Безопасность

  • Устройство с защитой от случайного током комплектуются шторками, предотвращающими непреднамеренный контакт, ставятся в детские. Шторки открываются при вводе с небольшим усилием контактов вилки.
  • Модели с защитными крышками применяют в помещениях с повышенной влажностью.

Для деревянных и пожароопасных помещений степень защиты устройства должна быть не ниже IP44. Как правило, этот параметр подбирается равным 54. Чем выше цифра, тем лучше.

  • ПУЭ предъявляет требование отделения электрооборудования от горючих материалов негорючими прокладками.
  • Если предстоит монтаж на деревянную поверхность, задняя часть корпуса должна быть выполнена из тугоплавких пластмасс, металла или керамики.Легкоплавкие модели недопустимы, потому что искрение может спровоцировать пожар.

Деревянные помещения по умолчанию к категории пожароопасных. В них установлен открытый тип электропроводки для быстрой локализации возгорания, поэтому сюда подходят только модели наружного типа с заземлением.

Какие лучше

Идеальная розетка должна соответствовать:

  • условиям окружения;
  • требования пожаробезопасности;
  • изоляции, нагрузки и диаметра сечения проводов;
  • потребляемой мощности электроприборов.

Дополнительные признаки лучшего устройства подбираются исходя из возможностей помещения и функциональности:

  • В плане долговечности и безопасности предпочтительны модели с арматурой и задней стенкой из металла или керамики. Они встречаются реже, но превосходят по показателям пластиковые аналоги.
  • Для квартир и кирпичных строений наиболее удобный встраиваемый тип. Деревянные дома и помещения с повышенными требованиями пожаробезопасности предусматривают использование накладных розеток.

Розетки с заземления предотвращают фатальные последствия ударов током. Ранее эта функциональность не была предоставена, в старых зданиях заземление отсутствует.

Современные нормы предполагают монтаж заземляющего провода совмещать с нулевой жилой на распределительном щите.

Как пользоваться

Меры предосторожности и особенности использования сводятся в единый набор правил:

  • Запрещено подключать прибор к сетям с неподходящей нагрузкой.
  • При проверке убедитесь, что штепсель совпадает с отверстиями розетки и плотно в нее входит.
  • Нежелательна установка вблизи отопительных приборов: радиаторов, полотенцесушителей.
  • Для помещений с повышенной влажностью практикуется установка моделей в защитном корпусе, специально предназначенном для санузлов.

  • Не используйте поврежденные устройства с признаками искрения и при задымлении.
  • Избегайте контакта с водой, в том числе погружения.
  • Храните неподключенные приборы в температурном диапазоне от -25 до 50 градусов.
  • Для очистки використовуйте сухие салфетки.
  • В целях безопасности при обслуживании электроприборов применяется обесточивание.

Гарантия

Перспективы получения бесплатного обслуживания или замены некондиционного товара зависят от сохранности полученного при покупке набора документов. Речь идет о кассовом чеке, заполненном гарантийном талоне с обязательной печатью и подписью продавца.

Производители электрооборудования включают ряд факторов, при которых их обязательства утрачивают силу:

  • неправильная транспортировка и монтаж изделия;
  • механические повреждения корпуса или арматуры;
  • некорректная эксплуатация;
  • самостоятельный ремонт или частичная замена комплектующих.

В остальных помещениях срок которых зависит от производителя и ценового сегмента техники. Средний срок гарантии на розетки составляет 12 месяцев.

Неисправности и ремонт

Розетки выходят из строя в случае неустойчивого контакта с проводами на месте их крепежа, а также из-за того, что пластины, удерживают вилку в устройстве, теряют пружинистые свойства.

Негромкий треск в розетке

Свидетельствует о плохом контакте. Требуется переборка конструкции. Для этого помещения обесточивается, затем скручивается крышка и аккуратно вынимается арматура.

Концы проводки заново зачищаются и устанавливаются на прежнее место, после чего происходит их зажим болтами или фиксаторами.На следующем этапе устанавливается крышка и подается напряжение.

Оплавление корпуса

Происходит от потери пружинистости пластин. Контакт с вилками приборов при этом неплотный, искры или оплавление встречаются часто.

  • Требуется разобрать розетку, как в жилой дом. Внимательно проверьте, не окислились ли внутренности.
  • Окисление снимается наждачной бумагой. В сложных случаях разумно заменить арматуру целиком.
  • При небольших оплавлениях снимаются потемнения и неровности покрытия, в пружинных моделях отработанный элемент заменяется на аналогичный — может вставляться в пазы или фиксироваться болтом в зависимости от типа.

В моделях с латунными пластинками вместо пружин требуется их сдвигание при помощи плоскогубцев.

Неплотная вставка вилки исправляется тем же способом, что и оплавление, но обычно не требуется зачистка шкуркой.

Розетка болтается

Это происходит по двум причинам. Первая — раскрутился фиксирующий саморез. Ремонт сводится к банальному прокручиванию. Вторая причина сложнее — она ​​означает, что разжаты или неплотно стоят лапки подрозетника.

Для ремонта потребуется снять декоративную накладку и вынуть арматуру из стакана. После чего нужно поджать фиксирующие лапки на подрозетнике.

Если лапки сломаны (такое часто бывает у пластиковых моделей), потребуется замена стакана на новый.

При наличии старых металлических подрозетников также уместно замена, но если она невозможна, следует убедиться, что стакан плотно установлен в гнездо.

Если это не так — произведена его повторная фиксация и поджимание лапок.После этих действий розетка прикручивается на место.

Отсутствие напряжения

Проблема из-за повреждения внутренних элементов арматуры, чаще встречается как последствие расшатывания стакана или нарушения фиксации декоративной панели.

Внутренние причины:

  • отошел провод из контактного гнезда;
  • сместилась внутренняя пластина;
  • отошла пружина, зажимающая вилку.

Внешней причиной может стать срабатывание автомата или обесточивание помещения.Поэтому первым делом стоит проверить, работают ли другие источники питания, подключенные к той же группе (коробке).

Если они в порядке, значит, проблема внутренняя. Для ремонта потребуется разобрать устройство и вернуть отошедшие детали на место, а затем зафиксировать и собрать конструкцию обратно.

Производители розеток

В большинстве случаев присутствует электротехническая специализация.

ABB — шведско-швейцарский производитель электрооборудования.Доступны встраиваемые модели техники, большинства вариаций идут в комплекте со светодиодной подсветкой. Гарантия на продукцию 10 лет.

Elektrostandard — производитель и оптовый продавец светотехнических приборов. Страна производства не указана, но дилеры относят продукцию к китайской. Доступны розетки-таймеры. Гарантия 12 месяцев.

ERA — российский производитель электротехнических изделий. Продукция в представленном накладном виде, корпуса из поликарбоната и автозажимы.Гарантия 2 года.

Legrand — производитель из Франции. Специализируется на электротехнике премиум-класса. Доступны накладные и встраиваемые модели, в том числе и специального назначения: с антивандальным, антибактериальным покрытием. Гарантия заявлена ​​лишь на продукцию в составе сборных систем, ее срок составляет 25 лет.

Makel — турецкий производитель электроприборов. Розетки накладного и встроенного типа, а также переносные.Доступны бюджетные модели с изолированными разъемами и сетевым фильтром. Гарантия 12 месяцев.

Viko — производитель из Турции. Специализируется на установочной техники, включая счетчики. Доступны накладные модели в белом и кремовом исполнении с цветными вкладками, заземлением и защитными шторками. Условия гарантии не заявлены.

Bticino — итальянское представительство группы компаний Legrand. Розетки с дизайнерскими рамками различных геометрических форм, включая овальные, доступны сверхтонкие модели.Гарантия до 3 лет.

Schneider Electric — французская машиностроительная компания, специализирующаяся на комплексных энергоэффективных продуктах. Модели розеток для бытовой эксплуатации и спецприменения. Гарантия 18 месяцев со дня установки, но не более 1 года со времени отгрузки.

Реклама от спонсоров: // // //

УЗО — электронное или электромеханическое

← Новые дифференциальные автоматические выключатели HAGER для трехфазной сети || ДАВ3 — Инновационное соединение Hager для бытового сегмента →

УЗО — электронное или электромеханическое — что лучше

Для защиты от утечек тока применяются выключатели дифференциального тока, или устройство защитного отключения (УЗО).В каждой новой квартире, новом доме это устройство становится оборудованием.

Однако, под общим названием можно продавать устройство с принципиально иной внутренней конструкцией, которая определяет надежность работы всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкцию расцепителя УЗО . Он бывает электромеханический или электронный.Только как сходу отличить УЗО электромеханическое от электронного? Этот вопрос необходимо подробно осветить.

В чем отличие электромеханического УЗО от электронного

УЗО и дифавтоматы (это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему конструктиву делятся на два вида: электромеханические и электронные . Это никак не влияет на рабочие характеристики и технические характеристики. У многих сразу возникает вопрос: так в чем же их отличие? А отличие есть, и немаловажное: УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, не зависимо от напряжения в сети есть или нет .Основным рабочим модулем механического УЗО является электромеханический трансформатор (тороидальный сердечник с обмотками). Если на поврежденном участке возникла утечка, то во вторичной обмотке этого трансформатора возникает напряжение, включающее поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока на поврежденном участке и только при наличии напряжения в сети. То есть, для полноценного работы устройства защитного электронного отключения типа внешний источник питания.Это связано с тем, что основным рабочим модулем электронного УЗО является электронная плата с усилителем. И без внешнего питания эта плата работать не будет.

Откуда берется источник питания? Внутри УЗО нет никаких батареек и аккумуляторов. А напряжение для питания электронной платы с усилителем поступает от внешней сети. Есть в сети 220В, появилась утечка тока, — УЗО сработает! Если напряжения в сети нет — защитное устройство не сработает.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО — необходима утечка тока и напряжение в сети.

На рисунке слева — УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство сохраняло свою работоспособность при отсутствии напряжения? Уверен, многие пользователи ответят так: если напряжение в сети есть, электронное УЗО будет работать. Если напряжение в сети нет, тогда зачем ему вообще работать, тогда напряжение в сети нет, значит и утечки тока браться неоткуда. А какие вы знаете аварийные ситуации, когда в доме или квартире может пропасть или напряжение, как в народе говорят, «нет света»? Это может быть авария на линии, подход к дому, может быть — еще одна очень распространенная проблема — отгорание нулевого провода в этажном щите.Вся аппаратура будет без признаков жизни, все сигнальные приборы (сигнальные лампы, если есть) будут свидетельствовать, что напряжения в сети нет. Однако фаза не куда не делась! Опасность поражения током сохраняется. Представим, что в такой ситуации возникло повреждение изоляции внутри машины, фаза попала на корпусе. Если в этот момент Вы прикоснетесь к корпусу машинки, возникнет утечка и УЗО должно сработать. Но именно электронное УЗО не сработает, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питание отсутствует, поэтому возникший ток утечки электронная плата не зафиксируется, отключающий импульс на механизм отключения не поступит, и УЗО не отключится.Для человека такая ситуация крайне опасна. Поэтому, как бы не было печально, при появлении утечки тока в данной ситуации электронное УЗО не сработает .

Еще одна распространенная проблема — это скачки напряжения в сети. Конечно, сейчас многие для защиты устанавливают реле напряжения, но не у всех они стоят. Что представьте собой скачки напряжения — это отклонение от номинального значения. То есть, у вас в розетке вместо 220 Вольт может появиться 170 Вольт или 260 Вольт, или, еще хуже — 380 Вольт.Повышенное напряжение опасно для электронного оборудования, чем собственно электронные электронные УЗО и электронные электронные автоматы. Из-за скачков напряжения может выйти из строя электронная плата с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО на утечку не отреагирует.

О том, что внутренняя начинка защитного устройства вышла из строя, вы можете и не знать.Поэтому нужно периодически выполнять проверку работоспособности УЗО кнопкой «ТЕСТ». Специалисты рекомендуют выполнять такую ​​проверку не реже одного раза в месяц.

Итак, в сети электроснабжения могут вызвать различные аварийные ситуации, когда электронные УЗО или диффавтоматы могут утратить свои защитные функции. Для электромеханических защитных устройств вышеописанные проблемы не опасны , так как для их работы не требуется внешний источник питания. Будет напряжение в сети или нет, электромеханическое УЗО (АВДТ) отработает в любом случае, если появится утечка тока в сети.

Как отличить УЗО электромеханическое от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях. Для того чтобы понимать, какое устройство защитного отключения перед вами находится электронное или электромеханическое, нужно уметь их различать. Думаете, что это под силу только профессионалам? Но уверяю Вас это не так, здесь нет ничего сложного.

Обратите внимание на схему, изображенную на корпусе УЗО

Самый простой и надежный способ — изучить схему, которая изображена на корпусе УЗО.На любом защитном устройстве наносится электрическая схема. Между отображенными схемами на электромеханическом УЗО и электронном есть небольшие отличия.

На схеме механического УЗО или электрофавтомата отображается электронный трансформатор (который через «продеты» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле соединено со вторичной обмоткой. Поляризованное реле уже непосредственно действует на механизм отключения. Все это отображено на схеме.Нужно только понять, какой фигурой обозначен каждый вышеописанный элемент. Например, электромеханическое УЗО европейского производителя HAGER:

Дифференциальный трансформатор обозначен в виде прямоугольного (иногда это овал) фазного и нулевого провода. От него отходит виток вторичной обмотки, который связан с поляризованным реле. По схеме поляризованное реле обозначается в виде прямоугольника или квадрата. Реле имеет механическую связь со спусковым механизмом отключения.

Еще здесь обозначена кнопка ТЕСТ со своим сопротивлением (сопротивление позволяет создать утечку 30мА, безопасный порог для жизни человека).Как видите, в механическом УЗО нет никаких электронных плат и усилителей. Конструкция состоит из одной механики.

Теперь рассмотрим электронное УЗО. Для примера, электронный дифавтомат на 16А, 220В, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата обозначено практически все тоже самое, что и на механическом защитном устройстве.

Но, если присмотреться, то можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>.Это та самая электронная плата с усилителем. Кроме того, что к плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом снизу). Это как раз и есть тот внешний источник питания, который необходим для полноценной работы такого типа УЗО. Не будет питания, не будет работать и УЗО. Не зависимо от того есть утечка или нет.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО — необходима утечка тока и напряжение в сети.Мы же рекомендуем Вам рекомендуем приобретать УЗО или диффавтомат именно электромеханического типа.

нужны, автоматические выключатели, как выбрать

Вступление

Как таковые, автоматические выключатели не защищают человека, от токов утечки. Для этой цели УЗО или дифференциальных автоматы защиты. Правильно рассчитанный автомат защиты защищают электрический кабель, следовательно, саму групповую цепь от перегрева и короткого замыкания.

Автоматы защиты — устройство

Основой устройства автоматы являются два расцепителя .Именно они реагируют на перегрузку и короткое замыкание в цепи. Согласно СП31-110–2003 во внутренних сетях сетей применяются автоматы защиты с двумя типами расцепителя, тепловым и электромагнитным . Такие автоматы носят название автоматы с комбинированным расцепителем.

Тепловые расцепители земли для размыкания цепи при перегрузке.

Работают они следующим образом. Основа теплового расцепителя биметаллическая пластина. В нормальном режиме работы, когда ток с цепи соответствует норме, биметаллическая пластина не работает.При увеличении тока в цепи, возникает при перегрузке или коротком замыкании, биметаллическая пластина деформируется и «щелкает» по механизму расцепления. Все разомкнута, автомат выполнил свою задачу. После остывания и взведении рычага управления автомат опять готов к работе.

Так как процесс процесса не моментальный, то автомат защиты срабатывают на перегрузку временной задержкой, порой очень длительной.

Если для защиты групповой цепи ставить автомат защиты, только с тепловым расцепителем, то для защиты от короткого замыкания цепи требуется установить плавкий предохранитель.

Вторым расцепителем в автомате защиты, является индукционный или электромагнитный расцепитель . Этот тип расцепителя срабатывают моментально. Предназначен индукционный для защиты электрической цепи от короткого замыкания.

Принцип работы индукционного расцепителя в следующем. Механизм расцепления это сердечник двигающийся внутри катушки. При нормальном режиме он замкнут. При аварийном режиме увеличения тока в катушке, приводит к втягиванию сердечника и цепь расцепляется.

Относительный недостаток индукционного расцепителя, это срабатывание при токах (токи отключения) значительно превышающих номинальные токи цепи. Такие токи могут возникать только при коротком замыкании (КЗ).

Значение отключения индукционного автомата зависит от типа покупаемого автомата защиты. О типах автоматов защиты чуть ниже по тексту.

Автоматы защиты по время-токовой характеристике

Не буду занимать ваше внимание теорией, просто скажу, что время-токовая характеристика «придумана» за тем, чтобы разделить автоматы защиты по месту их применения.А за основу взяты следующие вычисления тока защиты от короткого замыкания (КЗ):

  • Тип B: Ток защиты (отключения) при КЗ от 3 до 5 значений номинального тока в цепи.
  • Тип C: Ток защиты (отключения) при КЗ от 5 до 10 значений номинального тока в цепи.
  • Тип D: Ток защиты (отключения) при КЗ от 10 до 20 значений номинального тока в цепи.

На самом деле для практики, приведенные выше значения токов отключения, не имеют особого значения. Для практики, большее значение имеет места применения автоматов защиты в зависимости от типа: B; C; D; K; Z.Смотрим таблицу.

Разделение автоматов на типы, происходит по их характеристикам зависимости токов отсечки и времени отсечки, называемые время-токовые характеристики. Для электросети квартиры актуальны автоматы типа B и C.

Тип автомата вы можете увидеть, при покупке автомата, на его корпусе в связке с номинальным током. Например: C16A. Это значит автомат защиты типа C на номинальный ток 16 Ампер. Или B32A — это автомат типа B на 32 Ампера.

Практика применения знаний про автоматы

Например, защита.У вас в квартире групповая цепь из 8 розеток для устройств со средней мощностью 300 Вт. Рассчитаем минимально допустимый ток срабатывания автомата и выберем его тип.

  • I номин. = 300 × 8⁄220 = 10,9 А;
  • I расчетная автомата защиты = 10,9 × 1,45 = 15,8 А.
  • Розеточная группа, значит тип автомата C.

Рассчитанный таким образом расчетный ток автомата защиты, не может служить основанием для установки автомата защиты, C16A. В окончательном расчете автомата защиты нужно учесть сечение токопроводящих жил кабеля и способ их прокладки.Сечение жилы связать с допустимым током нагрузки на него, по нему рассчитать ток автомата защиты, сравнить его с расчетным током автомата защиты, как в этом примере, и только потом определить номинал автомата защиты.

© Ehto.ru

Еще статьи

Похожие посты:

.

Добавить комментарий

Ваш адрес email не будет опубликован.
