Регулирующая арматура, запорно-регулирующая назначение

Любой трубопровод включает в свою конструкцию устройства, предназначенные для регулировки, отключения и включения, перемещения веществ, которые носят название «арматура». Все они обладают своей классификацией, в том числе и регулирующая арматура. Этот вид позволяет поддерживать давление, уровень и расход в нужных пределах. Рассмотрим подробнее основные виды регулирующей арматуры и их назначение.

Виды регулирующей арматуры

В силу своих конструкционных особенностей регулирующая арматура очень походит на запорную. Поэтому зачастую данные элементы имеют одинаковую марку. Регулирующие устройства делятся на 2 типа:

редукционный, который работает на снижение давления рабочей среды;
запорно-регулирующий.

Теперь о видах регулирующей арматуры. Наиболее распространенным видом принято считать регулирующие клапаны, которые также делятся на несколько подвидов:

проходные;
угловые;
смесительные, обладающие трехходовой конструкцией.

К остальным видам регулирующих устройств относятся запорно-регулирующие клапаны, регуляторы давления прямого действия, а также регуляторы уровня.

Обо всех перечисленных устройствах далее более подробно.

Особенности работы регулирующих клапанов

Регулирующие клапаны, как уже говорилось ранее, относятся к наиболее распространенным видам запорных устройств. Их основная функция – это изменение давления среды, которая проходит по определенной трубопроводной системе. Сфера применения данных устройств:

водопроводные системы;
системы газоснабжения;
магистрали, предназначенные для перемещения нефтепродуктов и газообразных веществ.

Материал, использующийся для изготовления этой арматуры, может быть разнообразным: латунь, чугун, сталь, высоколегированные сплавы. Выбор определенного исполнения зависит от трубопроводной системы и находящейся в ней среды.

В зависимости от особенностей работы все регулирующие клапаны делятся на 2 вида:

с ручным приводом, где управление происходит с помощью специально встроенного штурвала, который при необходимости нужно собственноручно вращать. Для труб с большими параметрами такой вариант практически не используется, поскольку приведение регулирующего устройства в работу требует значительных усилий;
с автоматическими управлением, где работа выполняется за счет встроенного гидравлического, пневматического либо электрического привода. Для обеспечения своевременного срабатывания затвора в регулирующее устройство входят датчики, которые измеряют существующее давление в системе.

Также существует классификация клапанов-регуляторов в зависимости от их формы:

проходные устанавливаются на прямом трубопроводе и никак не воздействуют на направление среды;
угловые изменяют направление среды, а значит и самого трубопровода на 90˚;

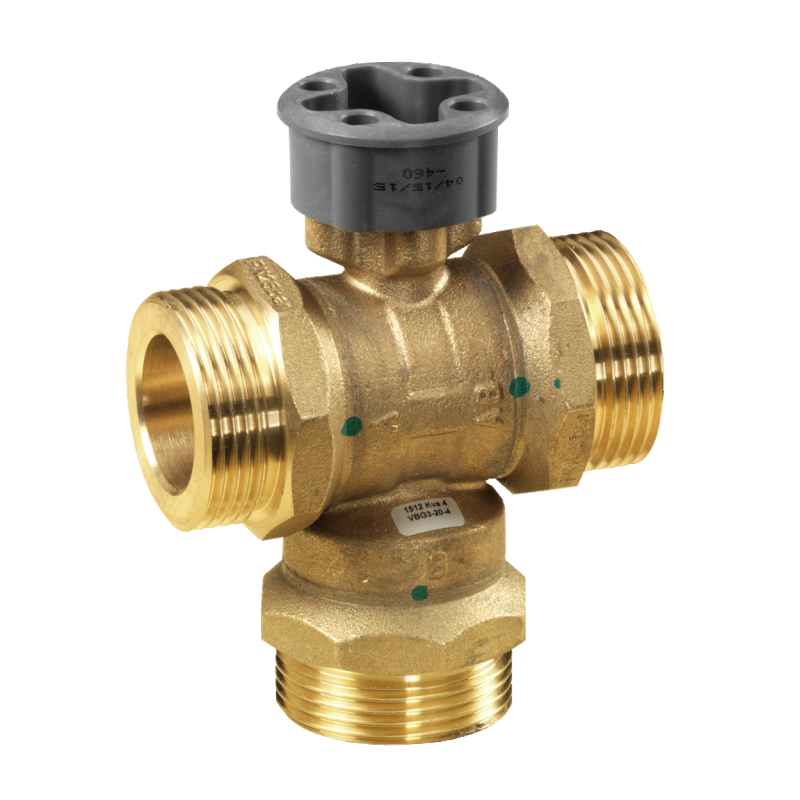

смесительные включают в свою конструкцию 3 патрубка, которые две рабочие среды в совместный поток.

Принцип работы запорно-регулирующих клапанов

Основное назначение запорно-регулирующих клапанов – это контроль рабочей среды в трубопроводе и изменение ее расхода. Эта регулирующая арматура может использоваться в следующих системах:

сети отопления и горячего водоснабжения;
центральные и индивидуальные тепловые пункты;
вентиляционная система.

Для каждого из условий существует определенный тип исполнения и используемого материала.

Запорно-регулирующие клапаны являются универсальными регулирующими устройствами. Это объясняется тем, что они не только контролирует расход используемой в трубопроводе среды, но еще и выполняет запорную функцию, способную полностью перекрыть движение потока.

Рассмотрим принцип действия запорно-регулирующей арматуры: внутри корпуса запорный элемент перемещается благодаря вращению штока, который приводится в движение собственноручно либо при помощи предусмотренного привода. Особенностью этого регулирующего устройства является присутствие уплотнителя, благодаря которому при опускании штока происходит полная герметизация системы.

Запорно-регулирующая арматура обладает рядом достоинств, самыми главными из которых является простота в использовании и обслуживании, надежность в эксплуатации. Установка регулирующих устройств возможна не только на трубопроводы стандартного типа, но и на магистрали с нестандартными углами и поворотами. К тому же зачастую они используются для работы в агрессивных средах.

Регуляторы давления прямого действия

Регулятор давления прямого действия необходим для того чтобы автоматически поддерживать нужный показатель перепада давления на одном из участков системы.

Эта регулирующая арматура делится на 2 вида:

до себя;
после себя.

Регулятор давления состоит из корпуса, клапана двухседельной конструкции, крышки, дополненной сальниковым устройством, грузового механизма и исполнительного механизма мембранного типа.

Особенностью конструкции такой регулирующей арматуры является наличие сразу двух клапанов на одном штоке. Такая особенность необходима для уравновешивания показателя давления рабочей среды на клапан, и соответственно, на шток.

Оба типа регуляторов отличаются друг от друга только расположением клапанов относительно седел. Регулирующая арматура «после себя» под воздействием давления от грузового механизма благодаря клапанам образует проход в седлах. Суть работы этого регулирующего устройства достаточно проста: при поступлении рабочей среды к нему проходное сечение находится в открытом состоянии, поэтому она проходит за него в трубопровод. Там и происходит увеличение показателя давления, которое перемещается по импульсной трубке к мембране и создает нагрузку для штока в противоположном направлении от воздействия груза, размещенного на рычаге. При достижении усилия большего, чем усилие груза движение штока будет направлено книзу и клапаны закроют отверстия в корпусе.

При настройке такой регулирующей арматуры на определенный показатель давления необходимо подобрать величину груза и его расположением на рычаге.

Отличие принципа работы регулирующей арматуры «до себя» от предыдущего вида в закрытых клапанах под воздействием имеющегося груза. Когда давление в системе увеличивается, то при передаче его через импульсную трубку на мембрану и тем самым создается усилие на шток по направлению противоположную действию груза. Это и приводит к открытию клапанов, что впоследствии ведет к выводу рабочей среды за них. А это значит, что давление в системе начинает снижаться.

Информация о регуляторах уровня

Предназначение регулятора уровня в поддержке уровня рабочей среды (жидкости) в необходимых пределах и заданной высоте. Используемый сосуд может находиться под давлением, а может соединяться непосредственно с атмосферой, что встречается значительно чаще. Такие условия характерны для резервуаров, наполненных нефтепродуктами или водой. Поддержка показателя давления здесь на заданном уровне осуществляется за счет впуска дополнительного объема жидкости. В этом случае регулирующая арматура носит название регулятор питания. Когда жидкость выпускается из резервуара под действием избыточного давления, регулирующая арматура называется регулятором перелива.

Действующими и главными элементами в такой регулирующей арматуре являются датчик положения уровня, чаще называющийся чувствительным элементом и элемент исполнительного действия, представленный в виде клапана регулирующего или запорного действия.

Принцип работы такого приспособления основан на прекращении или регулировании подачи рабочей среды (жидкости) с помощью исполнительного устройства, работа которого зависит от командного оповещения встроенного датчика.

Для регуляторов уровня прямого действия датчик обычно представлен в виде поплавка полой шарообразной формы, подсоединенного к затвору клапана. При увеличении или уменьшении уровня воды больше установленных пределов поплавок создает подъемную силу, которая и перемещает рычаг клапана в направление, заданное для работы исполнительного механизма регулятора.

Заключение

Регулирующая арматура относится к очень важным элементам, присутствующим во всех трубопроводных системах. В функции данных регулирующих устройств входит поддержание давления в системе на должном уровне. Некоторые также дополнительно выполняют и запорную функцию. Можно неустанно перечислять различные виды регулирующей арматуры, но самыми часто используемыми являются регулирующие и запорно-регулирующие клапаны, регуляторы давления прямого действия и регуляторы уровня.

Запорно-регулирующая арматура. Принцип действия

Запорно-регулирующая арматура используется для контроля потока среды на объектах промышленного производства, и бытовых системах жизнедеятельности. Магистральные трубопроводы, месторождения нефти и газа и заводы по их переработке, сталеплавильные и химические предприятия, очистные сооружения и городской водопровод – вот лишь небольшая часть предприятий, где требуется огромное количество запорно-регулирующей арматуры.

Существует множество типов и модификаций запорно-регулирующей арматуры. Мы рассмотрим принцип действия наиболее распространенных типов изделий, таких как шаровые краны, дисковые поворотные затворы, шиберные задвижки, запорные клапаны и мембранные клапаны.

Принцип действия всех вышеперечисленных типов запорной арматуры примерно одинаков. Все эти устройства либо ограничивают поток среды (воздуха, жидкостей, пара, газа, сыпучих тел), либо полностью перекрывает его. Различаются лишь элементы конструкции типов запорной арматуры, (мембрана, диск, шар) с помощью которых и происходит перекрытие потока.

Принцип действия шарового крана.

Шаровый кран – один из самых надежных элементов запорной арматуры. Краны такого типа обеспечивают очень хорошую возможность полного перекрытия потока, в случае поворота запорного элемента на четверть оборота (90°). К достоинствам шарового крана следует также отнести низкое время закрытия, и низкую вероятность протечки, в случае износа уплотнения

Шаровые краны можно разделить на неполнопроходные, и полнопроходные. Неполнопроходной кран в открытом состоянии имеет диаметр прохода меньший, чем диаметр трубопровода, полнопроходный кран имеет диаметр прохода равный диаметру трубопровода. Полнопроходный шаровый кран более эффективен, т.к. позволяет свести к минимуму падение давления в клапане.

Шаровые краны рекомендуются только для использования в полностью открытом, или полностью закрытом положении. Они не приспособлены для точного регулирования потока, или функционирования в частично открытом положении, так как создается избыточное давление на часть корпуса, что может привести к его деформированию. Деформирование корпуса приводит к протечкам и поломкам.

Принцип действия дискового поворотного затвора

В положении «открыто»
Шаг 1
Шаг 2
В положении «закрыто»

Дисковый поворотный затвор регулирует поток при помощи специального элемента – диска, закреплённого на валу, и поворачивающегося вокруг своей оси. Также, как и шаровый кран, дисковый затвор способен осуществить перекрытие за достаточно короткое время, так как диск осуществляет такой же оборот на 90 °, из-за чего этот затвор называют также четверть-оборотным.

В зависимости от положения диска и вала относительно корпуса, дисковые затворы могут быть трехэксцентриковыми и двухэксцентриковыми. Затвор со смещенным эксцентриситетом означает, что ось диска смещена относительно геометрической оси корпуса, что обеспечивает более плотное прилегание диска к уплотнению затвора, а следовательно – исключает протечки.

Дисковые поворотные затворы характеризуются простотой конструкции, легкостью веса, и компактными размерами. Но материалы, используемые при производстве затворов, могут ограничить их применение при очень высоких температурах, или крайне агрессивных средах. В основном это касается уплотнений затвора, изготовляемых из полимерных материалов.

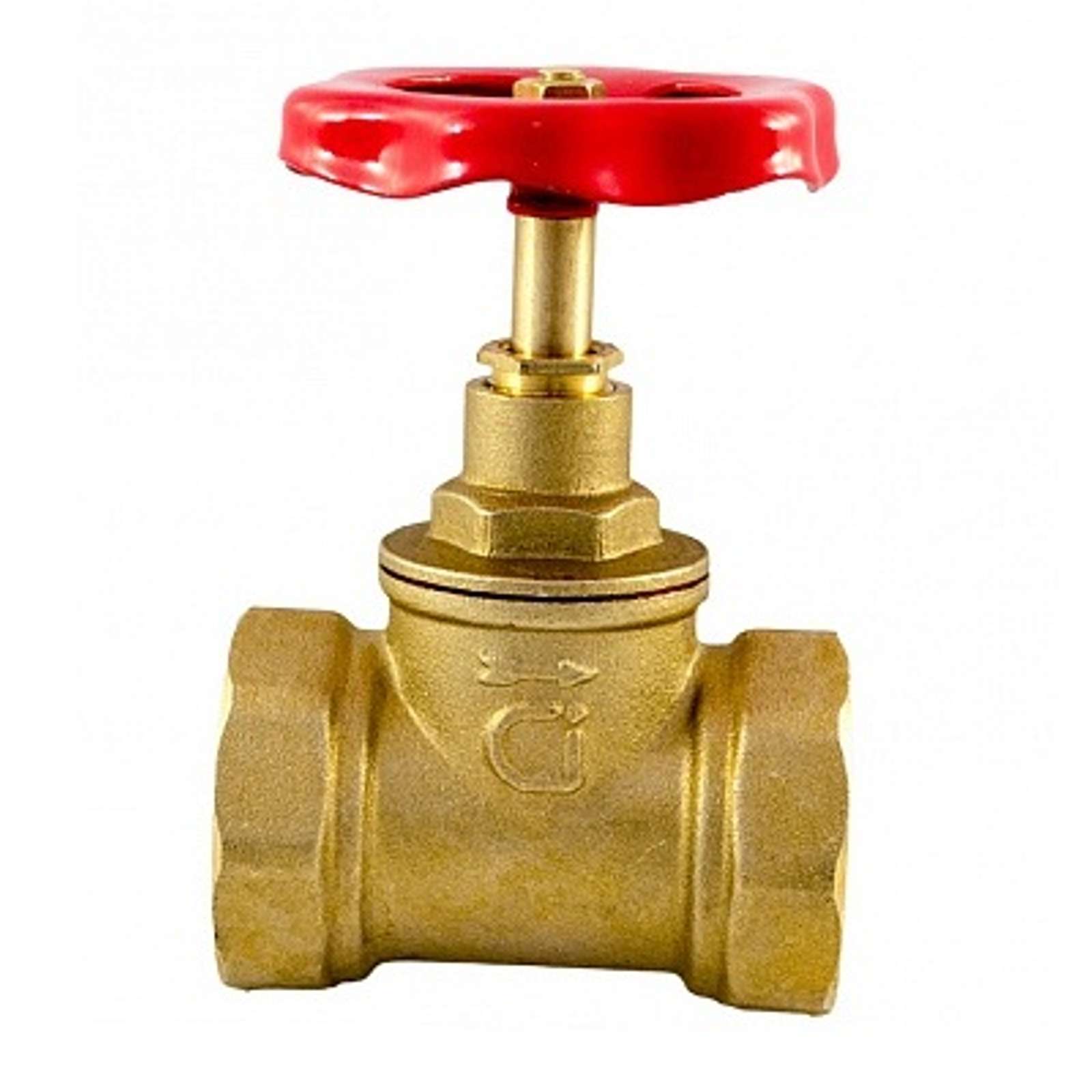

Принцип действия запорно-регулирующего клапана

В положении «открыто»
Шаг 1
Шаг 2
В положении «Закрыто»

Запорно-регулирующий клапан подходит для использования на различных технологических объектах, исключая лишь трубопроводы больших диаметров, для контроля и регуляции потока среды.

Принцип действия клапанов не сильно отличается от принципа действия прочей запорно-регулирующей арматуры. Достоинства этих клапанов состоят в малом ходе затвора для полного открытия, соответственно такой клапан обычно имеет малые габариты и приемлемую массу. Также клапан обладает высокой герметичностью, и отсутствием трения уплотнения затвора о седло, что значительно сокращает их износ.

Недостатки подобного типа клапанов заключаются в сильном гидравлическом сопротивлении, и, соответственно, в больших потерях энергии, ограничении максимального диаметра трубопроводов, на которые их можно установить, а также в существовании застойных зон (по причине S-образного внутреннего сечения), где могут накапливаться примеси и мусор.

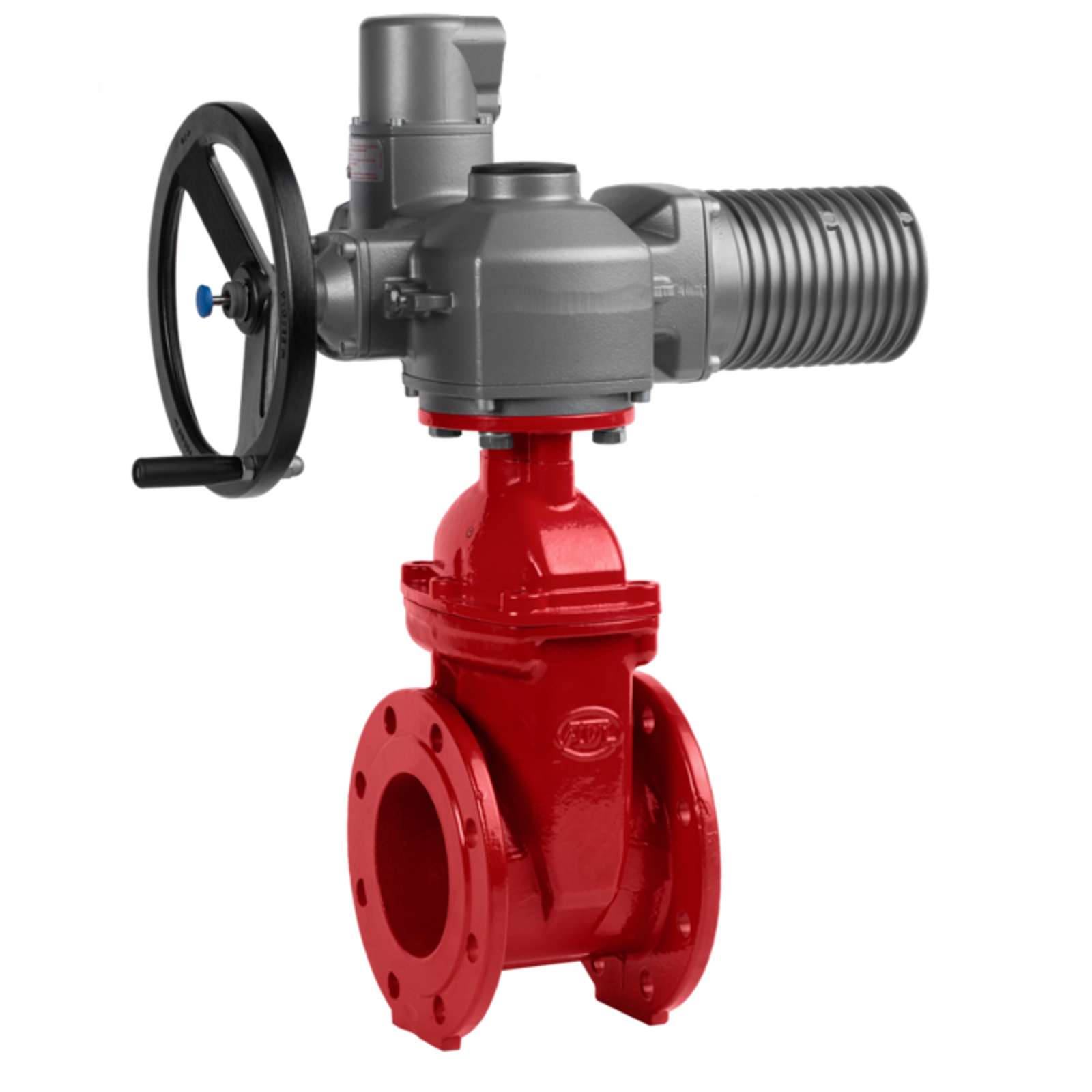

Принцип работы шиберной задвижки

В положении «открыто»
Шаг 1
Шаг 2
В положении «закрыто»

Конструкция шиберной задвижки напоминает шлюз — поток регулируется путем его разделения при помощи металлической пластины – шибера. Шиберная задвижка – одно из наиболее простых приспособлений для регуляции потока.

Шиберные задвижки, в зависимости от конструкции запирающего элемента могут быть межфланцевыми, двусторонними и ножевыми.

К достоинствам шиберной задвижки следует отнести то, что этот тип задвижек в открытом состоянии не содержит никаких элементов, препятствующих потоку.

Принцип действия мембранного клапана

В положении «открыто»
Шаг 1
Шаг 2
В положении «закрыто»

Мембранные клапаны используют в качестве запорного элемента гибкую мембрану (диафрагму) метод «щипать», чтобы остановить поток клапана, используя гибкую мембрану.

Одним из преимуществ мембранного клапана является то, что компоненты самого клапана отделены от потока среды, что в случае агрессивных сред увеличивает срок службы клапана, при условии регулярного обслуживания и своевременной замены мембраны.

Эти типы клапанов, как правило, не подходит для агрессивных сред, и сред с высокими температурами, в основном, они применяются для водопроводных систем.

Ниже представлено видео, в котором наглядно показан принцип работы трехэксцентрикового дискового затвора

Регулирующая арматура

При строительстве и эксплуатации трубопроводных систем возникает необходимость установки трубопроводной арматуры. К трубопроводной арматуре относят устройства, которые предназначены для управления потоками сред путем отключения трубопроводов или их участков, распределения потоков по требуемым направлениям, регулирования различных параметров среды и выпуска среды по необходимому направлению путем изменения проходного сечения в рабочем органе арматуры. Эти устройства монтируются на трубопроводах, емкостях, котлах и других установках, входящих в трубопроводную систему.

По функциональному назначению трубопроводную арматуру можно разделить на следующие группы:

• запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью;

• регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды;

• защитная арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путем отключения обслуживаемой линии или участка;

• предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.

Регулирующая арматура служит для регулирования параметров рабочей среды: регулирования расхода среды, поддержания давления среды в заданных пределах, смешивания различных сред в необходимых пропорциях, поддержания заданного уровня жидкости в сосудах, изменения направления движения сред и так далее. Все эти функции осуществляются как правило за счет изменения расхода среды через проходное сечение.

Регулирующую трубопроводную арматуру можно разделить на две группы:

• регулирующая арматура прямого действия;

• регулирующая арматура непрямого действия.

В регулирующей арматуре прямого действия подвижный элемент клапана приводится в движение за счет энергии рабочей среды. Подвижный элемент клапана в регулирующей арматуре непрямого действия приводится в движение под действием внешних источников энергии: электро-, пневмо- или гидроприводов.

В зависимости от конкретных условий эксплуатации применяются различные виды управления регулирующей арматурой, чаще всего при этом используются внешние источники энергии и управление по команде от датчиков, фиксирующих параметры среды в трубопроводе. Используется также автоматическое управление непосредственно от рабочей среды. Реже в современной промышленности встречается ручное управление.

Наиболее распространенными устройствами, относящимися к регулирующей арматуре, являются регулирующие клапаны. Они применяются как для непрерывного, так и для дискретного регулирования расхода и давления рабочей среды. Угловые или многоходовые регулирующие клапаны используются для изменения направления потока.

Смесительные клапаны используются в тех случаях, когда необходимо в определенных пропорциях смешивать различные среды, выдерживая постоянным какой-либо параметр или изменяя его по заданному закону. Отличие смесительных клапанов от регулирующих заключается в том, что управляющее воздействие, задающее положение клапана, определяет расходы одновременно двух сред, а не одной, как в регулирующих клапанах.

Регуляторы давления используются для редуцирования (понижения) давления газа и поддержания выходного давления в заданных пределах вне зависимости от изменения входного давления и расхода газа, что достигается автоматическим изменением степени открытия регулирующего органа регулятора. В отличие от арматуры непрямого действия, в которой для непрерывного регулирования нужно отслеживать специальными датчиками состояние контролируемого параметра и при его отклонении от нормы выдавать командный сигнал приводу, регулятор давления срабатывает непосредственно от среды в контролируемом участке трубопровода без использования посторонних источников энергии. Регулирование давления может производиться после регулятора (по направлению потока среды), в этом случае регулятор называют «после себя», или перед ним, в этом случае он называется «до себя».

В качестве регулирующей арматуры также используются редуцирующие клапаны, регулирующие заслонки, шаровые краны, задвижки, приводные регулирующие вентили, самодействующие регулирующие клапаны, регуляторы уровня, конденсатоотводчики и другие устройства.

Регулирующая и запорная арматура: вкратце о терминологии

Не каждый частный застройщик может общаться «на равных» с инженерно-техническими работниками предприятий, специализирующихся на монтаже трубопроводов. Особый сленг, используемая специалистами, далеко не всегда понятна простому обывателю. Дабы избежать недопонимания, в статье, подготовленной компанией «Армметалл», вкратце разъяснены значения ряда терминов, применяемыми техническими специалистами, а также рассмотрены вопросы покупки нового и ранее эксплуатировавшегося оборудования.

Трубопроводная арматура

Чем отличается запорная арматура от водопроводной задвижки или газового крана? Оказывается, ничем: это обобщающее понятие, которым обозначают устройства (или совокупность устройств) для перекрытия, перенаправления, регулировки или смешения рабочей среды (жидкости или газа). Таким образом, под данным определением следует понимать группы устройств с различной конструкцией и назначением: задвижки, краны, клапаны, затворы, конденсатоотводчики и регуляторы. Ниже — о некоторых классификационных признаках, благодаря которым любой неспециалист сможет понять разницу между краном и задвижкой, затвором и клапаном.

Назначение

Главный классификационный признак — назначение: по данному признаку трубопроводную арматуру подразделяют на ряд нижеперечисленных технических средств.
Запорная арматура — устройства для остановки потока рабочей среды.
Регулирующая — устройства, с помощью которых можно изменять параметры рабочей среды.
Предохранительная арматура — оборудование, автоматически срабатывающие при превышении заданных величин или при изменении характеристик рабочей среды (так называемые подрывные клапаны и пр.)
Распределительно-смесительная применяется для изменения направления потока или смешивания нескольких потоков жидкости или газа.

Принцип действия

Одни и те же операции — перекрытие, регулировка, смешение — можно выполнять, используя различное оборудование. Чтобы не возникало путаницы, нормативная документация подразделяет трубопроводную арматуру на ряд классов. Например, задвижка — это разновидность запорной арматуры, в которой рабочий орган (втулка) перекрывает поток газа или жидкости перпендикулярно их направлению движения; при этом втулка перемещается обратно-поступательно. Чаще всего задвижки используют только для остановки потока, для регулировки применяют другие устройства. В клапанах рабочий орган (клапанная тарелка) перемещается параллельно потоку; принцип действия кранов основан на вращении рабочего органа, а затворов — на изменении геометрии сечения пропускного канала.

Что предпочесть: б/у или новое?

Нередко застройщик сталкивается с выбором: купить новое оборудование или же обратиться в фирму, специализирующуюся на продаже б/у-труб и арматуры? Ответить на этот вопрос однозначно нельзя: несмотря на выгодность приобретения ранее использовавшихся устройств, подобная покупка сопряжена с определенной долей риска, и в то же время сулит немалую экономию.

Всё решается исходя из технического состояния оборудования и его стоимости: если продажа труб б/у сопровождается демонстрацией устройств с высокой степенью износа и коррозийными повреждениями, такое оборудование лучше не покупать — долго оно не прослужит. В то же время стоит отметить, что нередко на складах так называемого делового металла можно встретить трубы в идеальном техническом состоянии. В любом случае, мы рекомендуем обсудить с предприятием, осуществляющим продажу труб б/у возможность возврата, а также заручиться поддержкой специалистов компании «Армметалл».

http://best-stroy.ru/ — строительный портал БЕСТ-СТРОЙ

Регулирующая трубопроводная арматура

Сложность инженерных систем возрастает с каждым годом, повышаются требования к их энергоэффективности, надёжности, безопасности, что диктует применение современной трубопроводной арматуры, в первую очередь, регулирующей.

В данной статье мы рассмотрим основные типы регулирующей арматуры, которые играют важную роль в решении вышеназванных задач, а также разберем некоторые особенности регулирующих клапанов.

Регулирующая трубопроводная арматура прямого действия, как известно, для регулирования параметров потока рабочей среды на определенном участке технологической системы или трубопровода использует энергию этой же среды. Благодаря чему преимуществами данного типа арматуры являются: независимость от внешних источников энергии, точность регулирования, а также надёжность. Однако имеется и недостаток, который, нередко, сильно осложняет и ограничивает применение регуляторов прямого действия – это отсутствие гибкости. Другими словами, каждый регулятор предназначен для использования в очень узком диапазоне параметров системы. Например, если мы используем регулятор давления прямого действия для регулирования выходного давления величиной 5 бар, то, чтобы изменить настройку, например, на 10 бар (все остальные параметры неизменны), нам, скорее всего, потребуется совершенно другой клапан.

Встречаются следующие типы регуляторов прямого действия:

редукционные клапаны (регуляторы давления «после себя»), предназна ченные для поддержания постоянного выходного давления независимо от изменений входного давления или расхода;
перепускные клапаны (регуляторы давления «до себя»), обеспечиваю щие поддержание постоянного дав ления перед клапаном за счет пере пуска части среды;
регуляторы перепада давления, слу жащие для поддержания постоянно го перепада давления между двумя заданными точками системы;
специальные регуляторы (следящие регуляторы давления, гасители ги дравлического удара и др. )

Регулирующая арматура непрямого действия наоборот использует внешнюю энергию, например электроэнергию (электропривод), энергию сжатого газа (пневмопривод) и т.д. Управляющий сигнал для подобных регуляторов также является внешним. Сигнал поступает от логического устройства, непосредственно реализующего алгоритмы регулирования в системе. Таким образом регулирующая арматура непрямого действия обеспечивает так необходимую нередко гибкость. Например, для регулирования разных величин давления или даже для регулирования иных параметров в ряде случаев может использоваться один и тот же регулирующий клапан с приводом. Конечно, системы, где применяются регуляторы непрямого действия, значительно сложнее систем с использованием регуляторов прямого действия, что зачастую отрицательно сказывается и на скорости регулирования, и на показателях надёжности. Однако современные электроприводы позволяют исключить названные недостатки.

Итак, для управления регулирующими клапанами используют линейные электроприводы. Рассмотрим чуть подробнее особенности линейных электроприводов серий PSL и PSL-AMS производства компании PS-Automation (Германия).

Электроприводы серии PSL сконструированы по модульному принципу, что позволяет получить максимум функциональных возможностей при минимальных затратах. Приводы PSL отвечают всем требованиям, предъявляемым к регулирующей арматуре: точное позиционирование, прочность, надежность и долговечность, даже при высоких нагрузках. Основу составляет стандартный привод с трёхпозиционным управлением и необходимым набором функций защиты. При этом характеристики привода могут сильно меняться в зависимости от установки дополнительных опций. Например, установка на привод платы позиционера и потенциометра позволяет приводу управляться аналоговым сигналом (например, 4…20 мА, 2-10 В и т.д.). В соответствии с задачами заказчика, специалисты модифицируют электроприводы регулирующих клапанов, производят необходимые настройки и тестирование. Важным преимуществом является и то, что функциональность привода может быть изменена уже после его поставки и даже установки в системе.

Большинство опций привода можно приобрести отдельно, среди которых:

позиционер с ак тивным выходным сигналом;
потенциометр;
преобразователь сигнала положе ния;
дополнительные концевые выключа тели;
обогревающий резистор и др.

Для увеличения надёжности работы системы электроприводы PSL комплектуются следующими функциями защиты:

автоматическое отключение привода при достижении крайнего положе ния;
автоматическое отключение привода при достижении максимального ли нейного усилия;
автоматическое отключение привода при риске перегрева обмоток двига теля;
возможность определения позици онирования при обрыве питающей или управляющей сети; Причём это положение (нормально-открытое, нормально-закрытое, текущее) может быть изменено непосредственно на трубопроводе с помощью переклю чателя.
ручной дублёр.

Интеллектуальные линейные электроприводы серии PSL-AMS имеют усовершенствованные электронные схемы на базе микропроцессора с картой памяти, что обеспечивает надежность и точность управления, а также простой ввод в эксплуатацию и легкую настройку.

Функции контроля электрического тока и напряжения позволяют настраивать работу привода под конкретные условия системы. Так, через специальное коммуникационное программное обеспечение PSCS (поставляется в стандартной комплектации) можно задать различные параметры работы привода, корректирующие данные, провести диагностику и многое другое.

Интеллектуальные электроприводы серии PSL-AMS также обладают рядом дополнительных опций, таких как: функция локального управления на корпусе, позволяющая производить настройку работы привода на месте установки, а также блокировать доступ к его управлению, интегрированный PID-регулятор процесса, осуществляющий мониторинг и контроль заданных параметров работы с возможностью программирования любого нестандартного поведения привода, интеллектуальные протоколы управления (HART, Ethernet, Bluetooth и т.д) и т.д.

Все вышеназванные серии линейных электроприводов имеют класс защиты IP65 или IP67 и могут изготавливаться в металлическом корпусе.

Электроприводы PS-Automation успешно используются для комплектации регулирующих клапанов собственного и европейского производств. Номенклатура регулирующих клапанов представлена двухходовыми односедельчатыми (как сбалансированной, так и несбалансированной конструкции) и трехходовыми клапанами в диапазоне диаметров от DN 15 до 300 мм, давлений от PN 16 до 40 бар, для сред температурой до 300 °С.

Стоит особо отметить, что монтаж электропривода на регулирующий клапан, его настройка и тестирование осуществляются на производственном комплексе нашей компании, что гарантирует работоспособность, минимальные сроки поставки, а также позволяет изготовить специальное исполнение регулирующего клапана под требования конкретной системы.

Ниже представим лишь самые основные характеристики регулирующих клапанов, поставляемых нашей компанией.

Пропускная способность клапанов: 1,7…1030 м3/ч;
Материал корпуса: латунь, чугун, углеродистая сталь, нержавеющая сталь;
Питающее напряжение привода: 10, 24, 110, 220, 380В;
Управляющий сигнал: трёхпозиционный, аналоговый, HART и т. д.;
Линейное усилие электропривода: 1.000…25.000 Н;
Температура окружающей среды: -40..+80°C;

Читайте также:

Особенности шкафов фирмы Интертек

Преимущества и недостатки импульсного предохранительного устройства

Обзор устройств по контролю заземления

Ремонт дисковых затворов Verdelet

Запорно-регулирующая арматура для трубопроводов — ТрубоПроводные Системы

Расчет стоимости заказа

Серия 100/110: Арматура серии 100/110 предназначена для установки в системах тепловодоснабжения на холодную и горячую воду или 30% водный раствор этиленгликоля с температурой не более 150°С и номинальным давлением не более 1,6 МПа.

Серия 200/210

Серия 200 используется для регулирования водяного насыщенного пара с температурой не более 220°С и номинальным давлением не более 2,5 МПа.

Серия 210 применяется для регулирования водяного и насыщенного пара, других жидких и газообразных сред, нейтральных к материалам деталей, соприкасающихся со средой с температурой до 260°С и номинальным давлением не более 4,0 Мпа.

Серия 400: Клапаны проходные регулирующие, запорно-регулирующие и отчечные серии 400 эксплуатируется для регулирования и герметичного перекрытия потока рабочей среды – жидкости, пара, газа температурой не более плюс 400 °С, давлением не более 40 кгс/см2 , не агрессивной по отношению к материалам деталей клапана, соприкасающихся с ней.

Регулирующая арматура для трубопроводов

В ООО «Трубопроводные системы» Вы можете заказать регулирующую трубопроводную арматуру по выгодным ценам. Все товары изготавливаются на ведущих отечественных производствах.

Назначение

Регулирующая арматура для трубопроводов применяется для контроля и регулирования потоков рабочей среды. В отличие от запорных механизмов, она не должна выполнять полное перекрытие, даже наоборот, подобное для большинства изделий нежелательно (для этого существует запорно-регулирующая арматура для отопления,водоснабжения и т. д.).

Виды регулирующей арматуры

Фоторазделительная – используется, когда нужно разделить поток на несколько разносоставных частей.
Конденсационная – удаляет пары, который присутствуют в рабочей среде вместе с подогретой жидкостью.
Защитная – перекрывает систему при некорректных изменениях в ней (обычно это больше запорно-регулирующие приспособления).
Контрольная – контролирует подачу составов в измерительно-контрольные устройства.
Смесительно-распределяющая – делит потоки, направляя их в разные стороны, или наоборот, смешивает разные потоки.

Любые типы арматуры, которые мы реализуем, выполняются согласно ГОСТ, что гарантирует их надежность, долговечность и продуктивную эксплуатацию.

Чтобы купить регулирующую арматуру для отопления или водоснабжения, уточнить стоимость, размеры и другие характеристики, обратитесь к нашим консультантам по телефону: +7 343 25 38 032 или e-mail: [email protected]. Мы осуществляем доставку по Екатеринбургу, в Тюмень, другие города Урала и Поволжья.

Сертификаты

Задавайте вопросы, пишите Ваши пожелания!

Екатеринбург

ООО «Трубопроводные системы»

Адрес: 620017 г. Екатеринбург,
пр. Космонавтов, 11 «Б», литер «Д»

Тел/факс: 83432538032
многоканальный

E-mail: [email protected]

Посмотреть схему проезда

Тюмень

Филиал ООО «Трубопроводные системы»

Адрес для корреспонденции: 620017, г. Екатеринбург, пр. Космонавтов, 11 «Б», литер «Д»

Тел/факс: 83452381198

E-mail: [email protected]

Регулирующая арматура

Каталог регулирующей арматуры АРМАТЭК

Регулирующая трубопроводная арматура предназначена для регулирования рабочей среды посредством изменения расхода или проходного сечения. Она не обязательно должна обеспечивать полное перекрытие проходного сечения. Равно как нежелательно, иногда недопустимо, перекладывать «обязанности» регулирующей арматуры на запорную арматуру. Для одновременного выполнения функций запорная и регулирующая арматура существует комбинированного вид ─ запорно-регулирующая арматура.

В действующем ныне «ГОСТ 24856-2014. Арматура трубопроводная. Термины и определения »не рекомендуется называть регулирующую арматуру дроссельной или дроссельно-регулирующей, а запорно-регулирующую арматуру ─ запорно-дроссельной. И совсем недопустимо применение такое «термины» как «регулируемая арматура» и «запорно-регулируемая арматура».

Какой бывает регулирующая арматура

Производятся различные виды (или правильнее — разновидности) регулирующей арматуры.Из основных типов трубопроводной арматуры в этом качестве используются три — клапаны, краны и дисковые затворы. Только относящиеся преимущественно к запорной арматуре задвижки для регулирования применяются ограниченно. В ряде нормативных документов специально оговаривается нежелательность использования запорной арматуры в качестве регулирующей. Но, как известно, правил без исключений не бывает.

Регулирующая арматура может быть реализована в регуляторов. Хотя считать регуляторы самостоятельным типом регулируемой арматуры по конструкции затвора неправильно, поскольку тип арматуры предназначен для перемещения запирающего или регулирующего элемента относительно потока рабочей среды.А регуляторы ─ это устройства, в которых один из перечисленных выше типов арматуры (например, клапан) является всего лишь частью конструкции.

Основной «массив» регулирующей арматуры формирующиеся регулирующие клапаны, нередко являющиеся наиболее значительными и дорогостоящими элементами контура регулирования.

Регулирующие клапаны могут быть предназначены для выполнения конкретных задач. Например, т. н. дыхательный клапан (другие названия ─ впускной клапан, выпускной клапан) служит для герметизации емкостей, использует поддержание в пространствах этих емкостей заданных параметров давления.С помощью редукционного клапана за счет увеличения гидравлического сопротивления осуществляется снижение рабочего давления в системе.

Существует большое разнообразие конструкций регулирующих клапанов. Они могут иметь один затвор — односедельный клапан или проходное сечение, образованное двумя и последовательными расположенными на одной оси затворами, ─ многоступенчатый клапан, например, регулирующий двухседельный клапан.

В получающих все большее распространение клеточных клапанах затвор выполнен в виде неподвижной детали, которую из-за наличия в ней профилированных отверстий для пропуска рабочей среды называют клеткой.Перемещающийся внутри клетки плунжер изменяет суммарную площадь открытых сечений этих отверстий, что позволяет выполнять клеточному клапану выполнять регулирующие функции.

Золотник ─ запирающий элемент затвора клапанов, обеспечивающий регулирование расхода рабочей среды, ─ может тарельчатым, поршневым (цилиндрическим), сферическим, игольчатым. В последнем случае регулирующий клапан носит название игольчатый клапан.

В качестве регулирующей арматуры применяют целые преимущества дисковые затворы.Они требуют мало места для установки, не приводят к потере давления, с металлическим уплотнением в широком диапазоне температур, имеют сравнительно небольшую стоимость.

Хорошо подходят для регулирования вязких жидкостей и пульп шаровые краны. Для управления регулирующей арматурой используются разные приводы: пневматические, гидравлические, электрические.

Основные параметры регулирующей арматуры

Одним из основных параметров регулируемой арматуры является пропускная способность, численно равная расходу рабочей среды с плотностью 1000 кг / м, протекающей через арматуру, при перепаде давлений 0,1 МПа (1 кгс / см).Она сформировала базисом, на основе сформированной целое семейство параметров, словосочетание «пропускная способность»: условная пропускная способность, начальная пропускная способность, минимальная пропускная способность, относительная пропускная способность, действительная пропускная способность.

Не менее важный параметр ─ пропускная характеристика ─ зависимость пропускной способности от хода арматуры. Определенная экспериментальным путем, она носит название «действительная пропускная характеристика».Помимо нее есть еще линейная пропускная характеристика, равнопроцентная пропускная характеристика, специальная пропускная характеристика. А также другие характеристики: конструктивная характеристика (зависимость площади проходного сечения в затворе регулируемой арматуры от текущего хода), кавитационная характеристика, рабочая расходная характеристика.

Количественным критерием негерметичности в затворегулирующей арматуры является параметр, носящий название относительная утечка. Конечно, регулирующая арматура должна обеспечивать герметичность при закрытии, но способность регулировать поток ─ важнее.

Поэтому для регулирующей арматуры особое значение имеют параметры, отражающие ее возможности регулирования рабочей среды, ─ диапазон регулирования, диапазон настройки регулятора, зона регулирования.

При разработке, производстве и последующем использовании регулируемой арматуры во внимание принимаются также такие параметры, как нечувствительность, зона нечувствительности, коэффициент кавитации и другие.

Значение регулирующей трубопроводной арматуры

Регулирующей арматуры принадлежит важное место в общей номенклатуре трубопроводной арматуры.Проводимые в России и за рубежом маркетинговые исследования, неизменно гарантируют экспортную арматуру в общем объеме других видов трубопроводной арматуры.

Регулирование потока рабочей среды, необходимое для эффективного управления технологическими процессами и контроля над ними, ─ технически очень сложная задача. В т. ч. и потому, что изменение положения регулирующего органа осуществляется динамическим изменением скорости рабочей среды ─ давления и потока.

Без регулирующей арматуры обеспечить стабильность номинальных режимов и «штатное» протекание переходных. Эффективно работающая регулирующая арматура ─ гарант нормального функционирования транспорта, оборудования энергетической системы и множества других продуктов.

Так, в теплоэнергетике использование ее обеспечивает эффективную работу котлов, их безопасную и экономичную эксплуатацию в расчетных режимах. Регулирующая арматура должна быть установлена на питательных линиях каждого котла.Регуляторы давления — обязательный атрибут тепловых пунктов с переменным расходом пара. Использование запорной арматуры для регулирования давления пара не допускается. Чтобы адекватно отвечать на вызовы времени, обусловленным общим усложнением технологий повышением требований к экономичности и экологической безопасности промышленных систем, регулирующая арматура постоянно совершенствоваться. Основными приоритетами увеличения ее надежности, уменьшения скорости увеличения скорости регулирования и быстродействия, повышения коррозионной стойкости.И при этом устройстве регулирующей арматуры не может чрезмерно усложняться, поскольку она должна иметь приемлемую стоимость, оставаться удобной в эксплуатации, не требовать сложного и дорогостоящего технического обслуживания в межремонтный период.

Требования к регулирующей трубопроводной арматуре

К регулирующей арматуре предъявляется широкий комплекс требований, которым она должна отвечать на протяжении всего жизненного цикла. В частности, это требования по виду регулировочной характеристики и точности регулирования параметров.Например, регулирования продолжительности циклов закрывания и открывания, а также фиксации затвора в нужном промежуточном положении.

Регулирующая арматура должна быть прочной и жесткой, без пластических и упругих деформаций, переносить высокие механические нагрузки.

Как и любая другая трубопроводная арматура, регулируемая арматура не вправе не быть герметичной. Как по отношению к внешней среде, так и к разделяемым затвором участкам трубопровода.

Регулирующая арматура должна быть надежной и долговечной, т.е. способ на протяжении заданного срока гарантированно выполнять свои функции. Гарантированно ─ значит с допустимой интенсивностью отказов, с заданной вероятностью выполняя установленное число циклов срабатывания до первого отказа.

Эксплуатация регулируемой арматуры должна быть удобной и не сопровождаться значительными эксплуатационными расходами. Это означает обслуживание регулирующей арматуры не предполагает частой и трудоемкой регулировки, смазки и т. д. Это особенно важно для арматуры, расположенной в необслуживаемых помещениях, установленных на удаленных участках трубопроводов или производств непрерывного цикла, остановка для проведения профилактических работ нежелательна.

Запорно-регулирующая арматура

Широкое распространение получили технические устройства, не ограничивающиеся решением задач, стоящих перед регулирующей арматурой, а способные служить еще и в качестве запорной арматуры, обеспечивая перекрытие потока рабочей среды с определенной герметичностью, что дало повод выделить отдельный вид комбинированной арматуры. Запорно-регулирующая арматура ─ то трубопроводная арматура, сочетающая функции регулирующей и запорной арматуры.

Ее наглядная иллюстрация может служить запорно-регулирующие клапаны. Например, клапаны КЗР, предназначенные для регулирования и перекрытия потоков регулируемой среды. Они демонстрируют, как в одном техническом устройстве могут быть успешно объединены запорная и регулирующая арматура для систем отопления.

Запорно-регулирующая арматура для отопления, дающая возможность регулировать параметры теплоносителя, а при необходимости на время отключать отдельные контуры отопления, позволяет сделать централизованные и автономные системы теплоснабжения более удобными, безопасными и энергоэффективными.Это одинаково справедливо как для «малой» сантехнической арматуры, так и для арматуры, используемой в «больших» тепло- и электроэнергетике. В т. ч. в технологических системах, включая системы безопасности, таких сложных и ответственных объектов, как атомные станции любого типа. А также в системах приточной вентиляции, горячего водоснабжения, центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), при регулировании широкого круга технологических процессов в самых разных областях технологий.

Не применяет современную регулируемую арматуру, что нельзя обеспечить одновременно надежную и максимально экономичную работу оборудования в самых разных направлениях современных технологий: во всех отраслях энергетики, включая находящуюся в ее авангарде ядерную, трубопроводном транспорте, химической промышленности и других.

Регулирующая арматура, запорно-регулирующая назначение

Любой трубопровод включает в свою конструкцию устройства, предназначенные для регулировки, отключения и включения, перемещения материалов, которые носят «арматура». Все они обладают своей классификацией, в том числе и регулирующая арматура. Этот вид позволяет поддерживать давление, уровень и расход в нужных пределах. Рассмотрим подробнее основные виды регулируемой арматуры и их назначение.

Виды регулирующей арматуры

В силу своих конструкционных качеств регулирующая арматура очень походит на запорную.Поэтому зачастую данные элементы имеют одинаковую марку. Регулирующие устройства делятся на 2 типа:

редукционный, который работает на снижение давления рабочей среды;
запорно-регулирующий.

Теперь о прекрасной арматуры. Наиболее распространенным видом считается регулирующие клапаны, которые также делятся на несколько подвидов:

проходные;
угловые;
смесительные, обладающие трехходовой конструкцией.

Обо всех перечисленных устройств далее более подробно.

Особенности работы регулирующих клапанов

Регулирующие клапаны, как уже говорилось ранее, наиболее распространенным видом запорных устройств. Их функция основная — это изменение давления среды, которая проходит по стандартной системе.Сфера применения устройств:

водопроводные системы;
системы газоснабжения;
магистрали, предназначенные для перемещения нефтепродуктов и газообразных веществ.

В зависимости от работы все регулирующие клапаны делятся на 2 вида:

с ручным приводом, где управление происходит с помощью специально встроенного штурвала, который при необходимости собственноручно вращать.Для использования такого варианта практически не используется, поскольку приведение регулирующего устройства в работу требует значительных усилий;
с автоматическим управлением, где работа выполняется за счет встроенного гидравлического, пневматического либо электрического привода. Для обеспечения своевременного срабатывания затвора в регулирующее устройство входят датчики, которые измеряют существующее давление в системе.

Также существует классификация клапанов-регуляторов в зависимости от их формы:

проходные устанавливаются на прямом трубопроводе и никак не воздействуют на направление среды;
угловые изменяют направление среды, а значит и самого трубопровода на 90˚;
смесительные устройства включают в свою конструкцию 3 патрубка, которые две рабочие среды в совместный поток.

Принцип работа запорно-регулирующие клапаны

Основное назначение запорно-регулирующих клапанов — это контроль рабочей среды в трубопроводе и изменение ее расхода. Эта регулирующая арматура может установить в следующих системах:

сети отопления и горячего водоснабжения;
центральные и индивидуальные тепловые области;
вентиляционная система.

Для каждого из условий существует особый тип исполнения и используемого материала.

Запорно-регулирующие клапаны являются универсальными регулирующими устройствами. Это объясняется тем, что они не только контролируют расходную систему в среде, но еще и трубопроводную функцию, способную полностью перекрыть движение потока.

Рассмотрим принцип действия запорно-регулирующей арматуры: внутри корпуса запорный элемент перемещается благодаря вращению штока, который приводится в движение собственноручно либо при помощи предусмотренного привода.Особенностью этого регулирующего устройства является уплотнитель.

Запорно-регулирующая арматура обладает рядом достоинств, самыми главными из которых является простота в использовании и обслуживании, надежность в эксплуатации. Установка регулирующих устройств возможна не только на трубопроводы стандартного типа, но и на магистрали с нестандартными углами и поворотами. К тому же часто они используются для работы в агрессивных средах.

Регуляторы давления прямого действия

Регулятор давления прямого действия необходим для того, чтобы поддерживать нужный показатель перепада давления на одном из участков системы.

Эта регулирующая арматура делится на 2 вида:

до себя;
после себя.

Особенность конструкции такой регулируемой арматуры является наличие сразу двух клапанов на одном штоке. Такая особенность необходима для уравновешивания показателя давления рабочей среды на клапан, и соответственно, на шток.

Оба типа регуляторов отличаются друг от друга расположением клапанов относительно седел. Регулирующая арматура «после себя» под воздействием давления от грузового механизма благодаря клапанам образует проход в седлах. Суть работы этого регулируемого устройства достаточно проста: при поступлении рабочей среды к нему проходит проходное сечение находится в открытом состоянии, поэтому она проходит за ним в трубопроводе.Там и происходит увеличение показателя давления, которое перемещается по импульсной трубке к мембране и создает нагрузку для штока в противоположном направлении от нагрузки, размещенного на рычаге. При достижении усилий большего, чем усилие движения штока будет направлено книзу и клапаны, закроют отверстия в корпусе.

При настройке такого регулируемого арматуры на определенный показатель необходимо подобрать нагрузку и его расположением давления на рычаге.

Отличие принципа работы регулирующей арматуры «до себя» от предыдущего вида в закрытых клапанах под воздействием имеющегося груза.Когда давление в системе увеличивается, то при передаче его импульсную трубку на мембрану и тем создается усилие на шток по противоположной действию груза. Это и приводит к открытию клапанов, что имеет к выводу рабочей среды за них. А это значит, что давление в системе начинает снижаться.

Информация о регуляторах уровня

Предназначение регулятора уровня в поддержке уровня рабочей среды (жидкости) в необходимых пределах и заданной высоте.Используемый сосуд может находиться под давлением. Такие условия характерны для резервуаров, нефтепродуктов или водой. Поддержка показателя давления здесь на заданном уровне осуществляется за счет впуска дополнительного объема жидкости. В этом случае регулирующая арматура носит название регулятор питания. Когда жидкость выпускается из резервуара под высоким давлением, регулирующая арматура называется регулятором перелива.

Действующие и главные элементы в такой регулирующей арматуре являются датчик положения уровня, чаще называющийся чувствительный элемент и элемент исполнительное действия, представленный в виде клапана регулирующий или запорное действие.

Принцип работы такого приспособления основан на прекращении или регулировании исполнительной рабочей среды (жидкости) с помощью устройства, работа которого зависит от командного оповещения встроенного датчика.

Для регуляторов уровня прямого действия датчик обычно представлен в виде поплавка полой шарообразной формы, подключенного к затвору клапана.При увеличении или уменьшении уровня воды больше, перемещает рычаг клапана в направлении, заданном для работы исполнительного механизма регулятора.

Заключение

Регулирующая арматура относится к очень важнымм, присутствующим во всех трубопроводных системах. В функции регулирующих устройств входит поддержание давления в системе на должном уровне. Некоторые также работают и запорную функцию. Можно неустанно перечислять различные виды регулирующая арматура, но самый часто используемый является регулирующим и запорно-регулирующий клапаны, регуляторы давления прямого действия и регуляторы уровня.

Регулирующая арматура

При строительстве и эксплуатации трубопроводных систем возникает необходимость установки трубопроводной арматуры. Устройства, предназначенные для управления потоками средним путем отключения трубопроводов или их участков, распределения потоков по требуемым направлениям, регулируют различных параметров среды и среды по необходимому пути изменения проходного сечения в рабочем органе арматуры.Эти устройства монтируются на трубопроводах, емкостях, котлах и других установках, входящих в трубопроводную систему.

По функциональному назначению трубопроводную арматуру можно разделить на следующие группы:

• регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды;

• предохранительная арматура — арматура, предназначенная для автоматического оборудования и трубопроводов от недопустимого превышения давления посредством сброса избыточной рабочей среды.

Регулирующая арматура служит для регулирования производительности рабочей среды: регулирование расхода среды, поддержание давления среды в заданных пределах, смешивания различных сред в необходимых пропорциях, поддержание заданного уровня жидкости в сосудах, изменения направления движения сред и так далее. Все эти функции осуществляются как правило за счет изменения расхода среды через проходное сечение.

Регулирующую трубопроводную арматуру можно разделить на две группы:

• регулирующая арматура действия прямого;

• регулирующая арматура непрямого действия.

Регулирующая арматура прямого действия подвижный элемент клапана в движении за счет энергии рабочей среды. Подвижный элемент клапана в регулирующей арматуре непрямого действия в движение под действием внешних источников энергии: электро-, пневмо- или гидроприводов.

В зависимости от конкретных условий эксплуатации используются различные виды управления регулируемой арматурой, чаще всего используются внешние источники энергии и по команде от датчиков, фиксирующие параметры среды в трубопроводе. Используется также автоматическое управление непосредственно от рабочей среды. Реже в современной промышленности ручное управление.

Наиболее распространенными устройствами, относящимися к регулируемой арматуре, являются регулируемые клапаны . Они как для непрерывного, так и для дискретного регулирования расхода и давления рабочей среды. Угловые или многоходовые регулирующие клапаны используются для изменения направления потока.

Смесительные клапаны используются в тех случаях, когда используются определенные в пропорциях смешивать различные среды, выдерживающие постоянным каким-либо параметром.Отличие смесительных клапанов от регулируемого заключается в том, что управляющее воздействие, задающее положение клапана, определяет расходы одновременно двух сред, а не одного, как в регулирующих клапанах.

Регуляторы давления используются для редуцирования (понижения) давления газа и поддержания выходного давления в заданных пределах вне зависимости от входного давления и расхода газа, что достигается автоматическим изменением степени открытия регулирующего органа регулятора. В отличие от арматуры непрямого действия, в которой для непрерывного регулирования необходимо контролировать специальными датчиками состояние контролируемого и при его отклонении от нормы выдавать командный сигнал приводу, регулятор давления срабатывает непосредственно от среды в контролируемом участке трубопровода без использования посторонних источников энергии. Регулирование давления может производиться после регулятора (по направлению потока среды), в этом случае регулятор называют «после себя», или перед ним, в этом случае он называется «до себя».

В регулирующей арматуры также используются редуцирующие клапаны, регулирующие заслонки, шаровые краны, задвижки, приводные регулирующие вентили, самодействующие регулирующие клапаны, регуляторы уровня, конденсатоотводчики и другие устройства.

Запорно-регулирующая арматура. Принцип действия

Запорно-регулирующая арматура используется для контроля потока среды на объектах промышленного производства, и бытовые системы жизнедеятельность. Магистральные трубопроводы, месторождения нефти и газа и заводы по их переработке, сталеплавильные и химические предприятия, очистные сооружения и городской водопровод — вот лишь небольшая часть предприятий, где требуется огромное количество запорно-регулирующей арматуры.

Принцип действия шарового крана.

Шаровый кран — один из самых надежных элементов запорной арматуры. Краны такого типа обеспечивают очень хорошую возможность полного перекрытия потока, в случае поворота запорного элемента на четверть оборота (90 °). К достоинствам шарового крана следует также отнести низкое время закрытия, и низкую вероятность протечки, в случае износа уплотнения

Шаровые краны можно разделить на неполнопроходные, и полнопроходные. Неполнходный кран в открытом состоянии диаметр прохода меньший, чем диаметр трубопровода, полнопроходный кран имеет диаметр прохода равнопроходного диаметра трубопровода.Полнопроходный шаровый кран более эффективен, т.к. позволяет свести к минимуму падения давления в клапане.

Шаровые краны рекомендуются только для использования в полностью открытом или полностью закрытом положении. Они не приспособлены для точного регулирования потока, функционируют в частично открытом положении, так как создается избыточное давление на часть корпуса. Деформирование корпуса приводит к протечкам и поломкам.

Принцип действия дискового поворотного затвора

909

В «открытом положении»
Шаг 1	000
000
В положении «закрыто»

Дисковый поворотный затвор регулирует поток при помощи специального элемента — диска, закреплённого на валу, и поворачивающегося вокруг своей оси. Также, как и шаровый кран, дисковый затвор способен осуществить перекрытие за достаточно короткое время, так как диск осуществляет такой же оборот на 90 °, из-за чего этот затвор называют также четверть-оборотным.

В зависимости от положения диска и вала относительно, дисковые затворы могут быть трехэксцентриковыми и двухэксцентриковыми. Затвор со смещенным эксцентриситетом означает, что ось диска смещена относительно геометрической оси корпуса, что обеспечивает более плотное прилегание диска к затвора, следовательно — исключает протечки.

Дисковые поворотные затворы характеризуются простотой конструкции, легкостью, и компактными размерами. Материалы, используемые при производстве затворов, ограничивают их применение при очень высоких температурах. В основном это касается уплотнения затвора, изготовляемых из полимерных материалов.
