«Мир-Каминов.РФ» предлагает изготовление порталов для электрокаминов, биокаминов, а так же порталы под TV, бары, и фальш-камины наивысшего качества по размерам и эскизам заказчика. Мы сотрудничаем с дизайнерами интерьеров, а так же предоставляем варианты для подбора дизайна нестандартных каминов. В данном разделе представлены примеры наших работ. Только у нас любой портал можно сделать угловым, в любом цвете, в любых размерах и с любым очагом! Whatsapp, Viber +7(900)-220-73-37 Сергей / подбор стиля и производство каминных порталов.

Размеры портала для камина

Как правильно рассчитать размер камина

При всем многообразии внешних форм и размеров каминов, все они — изделия стандартизированные. Причина в том, что для нормального горения топлива и вывода дыма необходимо наличие воздушного потока, способного доставить необходимое количество окислителя (кислорода) и предотвратить выход продуктов горения из топки в любом направлении, кроме дымохода. Соблюдение всех размеров камина — залог его надежной работы.

Воздух поступает в топку через портал (окно) камина. Считается, что для обеспечения правильной работы отопительного прибора скорость движения воздуха через портал должна быть не менее 0,25 м/сек.

На практике измерить значение скорости трудно. До растопки камина можно только определить, есть тяга или ее нет по отклонению пламени зажженной бумаги. Насколько тяга (скорость воздушного потока) хороша или плоха, пользователь камина убеждается на практике по запаху гари (задымлению помещения) и скорости сгорания дров.

На тягу влияет множество параметров, среди которых — температура внутри и снаружи помещения, степень разогрева дымовых газов, состояние дымохода (наличие или отсутствие в нем трещин, через которые в трубу подсасывается дополнительный воздух), вид, количество и влажность топлива.

Но самое главное условие исправной работы камина, обеспечивающее его функционирование в широких пределах переменных параметров — соблюдение основных размеров и их соотношений в конструкции отопительного устройства.

Основные размеры каминов

К основным размерам конструкции камина относятся высота (В), ширина (А) каминного окна и его площадь (F), высота (Hтр), размеры проходного сечения, площадь сечения дымовой трубы (f). Конечно же, все эти размеры могут быть различны, но между ними должно соблюдаться определенное соотношение, иначе камин работать не сможет.

Не определяет работоспособность камина, но существенно влияет на эффективность его работы глубина топливника © и размеры, определяющие положение его боковых стенок. Не меньше чем параметры топки, на эффективность работы камина влияют размеры и положение каминного зуба (выступа), высота начала выступа от пода камина (L), превышение уровня зуба над верхней границей каминного окна (G), ширина проема трубы, не перекрываемая каминным выступом (M).

Остальные размеры камина на его работоспособность и эффективность влияния не оказывают. Форму камина, размеры корпуса, положение каминного стола (каминной полки) выбирать следует исходя из того, насколько гармонично камин вписывается в общий интерьер помещения.

Дымовая труба

В статье «Устройство камина» уже упоминалось, что площадь окна каминного портала выбирают в зависимости от объема помещения, в котором он установлен, а именно, количество квадратных метров площади окна должно быть в 20 раз меньше количества кубических метров объема помещения. Исходя из выбранных размеров каминного окна, рассчитывают площадь поперечного сечения трубы не менее чем 1/16 от площади портала. В случае, если камин пристраивается к уже готовой дымовой трубе, то исходя из требуемых соотношений расчет ведется на основе размеров готовой трубы, из которых высчитываются допустимые параметры каминного окна.

Приведенные рассуждения и соотношения в основном верны, но в них не учтены важные параметры — высота дымовой трубы и форма ее сечения.

Дымовая труба в поперечном сечении может быть круглой, квадратной или прямоугольной. Дым (каминные газы) поднимается по трубе не вертикально вверх, а восходящими спиралеобразными потоками. В круглой трубе форма потока соответствует форме трубы, все ее пространство занято единым восходящим потоком газов.

В трубах квадратного сечения по углам образуются завихрения, направленные против основного потока газов, в результате восходящее движение дыма происходит не по всей площади сечения трубы, а только в ее центре, что практически ведет к уменьшению эффективного сечения трубы. Еще сильнее мешают восходящему движению завихрения, образующиеся в трубах прямоугольного сечения.

Из-за уменьшения эффективного поперечного сечения трубы в зависимости от формы, трубы круглого, квадратного и прямоугольного сечения, имеющие одни и те же пропорции по отношению к площади портала, выводят дым из камина с различной эффективностью.

Точный инженерный расчет параметров дымовой трубы — задача скорее для теоретика, чем для практика, требующая не только учета множества непостоянных параметров, но и обладания определенными специальными познаниями в теплотехнике.

На практике обычно пользуются усредненными таблицами и диаграммами, рассчитанными специалистами. Различные специализированные фирмы предлагают расчеты дымовых труб применительно к собственной продукции, поэтому точные значения «фирменных» параметров могут различаться.

На рисунке представлена диаграмма, разработанная немецкой фирмой «Shiedel», связывающая диаметр круглого дымохода собственного производства с высотой дымовой трубы и площадью портала открытого камина.

Следующая диаграмма облегчает выбор высоты трубы с разной геометрией проема в зависимости от соотношения площади портала и сечения проема дымовой трубы.

Как видно из графика — разница в необходимой для обеспечения тяги высоте трубы при одних и тех же значениях соотношения площади портала и сечения довольно значительна. На практике соотношение выбирают в зависимости от диаметра трубы, имеющейся в наличии, а при строительстве кирпичных труб ориентируются на размеры проема, выложенного целыми полноразмерными кирпичами.

Еще один фактор, влияющий на окончательную высоту трубы — размещение выхода дымохода над кровлей. При расположении трубы вблизи конька крыши (до 1,5 м), верхний срез дымохода должен располагаться выше конька как минимум на 50 см. На расстоянии 1,5-3 м — не должен опускаться ниже конька. При удалении свыше 3 м, угол между горизонтальной линией, проходящей через конек, и линией, соединяющей его с верхним срезом трубы, не может превышать 10°. Если пренебречь рекомендациями, то тягу будет существенно уменьшать воздушный поток, образованный атмосферным ветром, дующим со стороны противоположного ската крыши.

Приведенные в таблицах и диаграммах значения высоты трубы и соотношения между сечением трубы и площадью портала не абсолютны. Различие цифр, полученных из разных источников, объясняется тем, что четких границ между камином, работающим правильно или с некоторыми незначительными недостатками, не существует. Кроме того, как уже отмечалось, на эффективность камина оказывают влияния и другие факторы, а не только геометрические размеры. Поэтому практически определить (тем более до начала эксплуатации), насколько идеально будет работать отопительное устройство, невозможно.

При наличии сомнений в целесообразности той или иной цифры лучший советчик — личный опыт. К сожалению, домашний мастер обычно им не обладает, поэтому без консультации с профессионалом не обойтись.

Благодарим фирму «РЕТРО» за помощь в подготовке материала. Компания «РЕТРО» осуществляет весь спектр печных работ, занимается изготовлением, ремонтом, реставрацией печей и каминов.

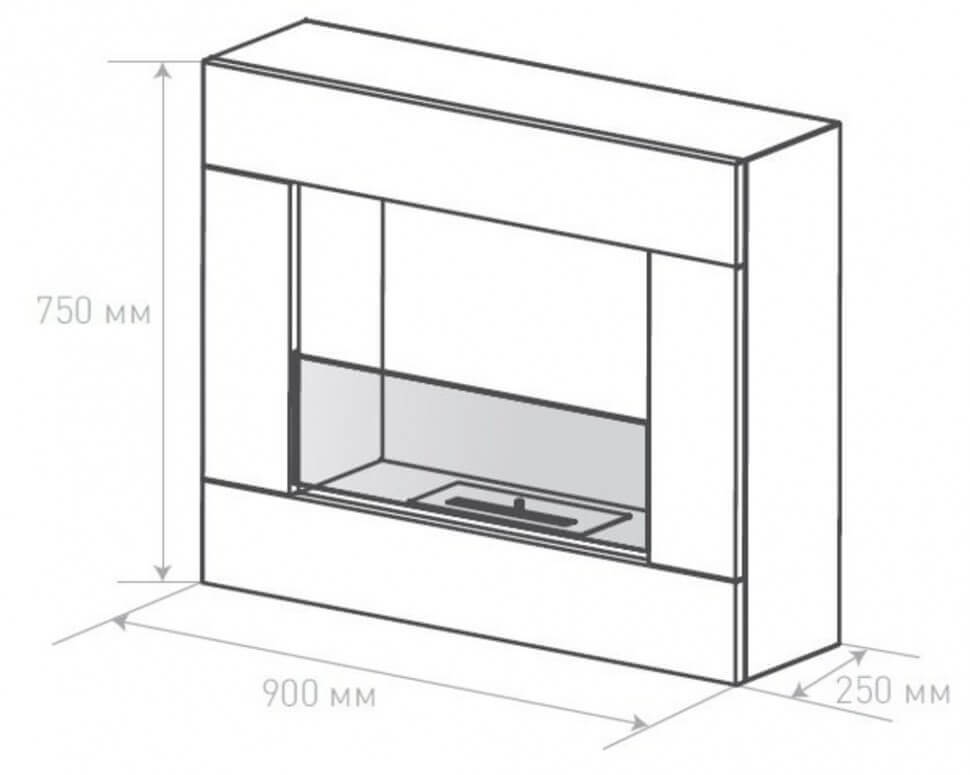

Размеры фальш камина: чертежи, схемы и рекомендации

07.03.2017
6746
Печник (Москва)

Размеры фальш камина, играют большую роль при установке данного агрегата. От того на сколько правильно рассчитаны все показатели установки, ещё на этапе планирования и соблюдены в дальнейшем, напрямую зависит не только его внешний вид, но и устойчивость, срок службы и возможность применения в отделке различных облицовочных материалов.

Фальш камин для небольшой гостиной

Размеры декоративного камина, индивидуально подбираются в каждом случае конкретно. Размер, высота и глубина каждого элемента напрямую зависит от общей площади помещения, расположения установки.

Если ваша гостиная достаточно небольшая, и вы хотите выгодно сэкономить пространство и при этом разнообразить оформление фальш установкой, рекомендуем собрать камин своими руками встроенную, пристенную, подвесную или угловую модель. Такие устройства имеют следующие преимущества:

• Размеры декоративных каминов подвесного, пристенного, углового и встроенного типа, позволяют сделать достаточно миниатюрную и одновременно заметную конструкцию и поместить её в любом удобном и наиболее подходящем месте,
• Благодаря большому количеству отделочных и облицовочных материалов, выполнить декор можно с минимальными денежными и временными затратами,
• Многие материалы имеют небольшой вес, позволяющий спроектировать очень лёгкую конструкцию,
• Даже самые миниатюрные фальш камины могут быть выполнены и декорированы в любом стиле,
• Конструкции выполняются любой формы. Могут присутствовать полки, колоны.

Для того чтобы подробней ознакомиться с примерами каминов для небольших помещений, рекомендуем просмотреть фото в этой статье.

Большой по размерам фальш камин с полками, столешницами и декоративными дровницами

Небольшой камин с топочной камерой декорированной горящими свечами

Маленький каминный портал с топочной камерой

Важно: небольшой, считается гостиная, площадь которой составляет от 16 до 20 квадратных метров.

Важно: для небольших помещений, идеальным вариантом станет угловая конструкция, глубина которой составляет 330, а длина 1300. Этот вариант со всеми другими замерами, вы можете просмотреть на данной схеме:

Ещё одни размеры камина из гипсокартона для небольшого по площади помещения, просмотреть которые можно на схеме расположенной ниже, позволят вам быстро и просто сделать портал (1360х500х1050).

Фальш камин для гостиной средних размеров

Камин декоративный, размеры которого напрямую зависят от площади помещения, могут устанавливаться в гостиных средних размеров. Требования к таким установкам не такие жёсткие как к самым маленьким моделям.

Важно: средней, считается гостиная, площадь которой составляет от 20 до 30 квадратных метров.

Особенности и преимущества установок для средних по площади помещений:

• Возможность размещения более массивных и объёмных устройств,
• В дизайне гостиной с камином и ее оформлении могут присутствовать не только полки и полоны, но и столешницы,
• Возможно островное размещение небольшой модели портала по центру помещения.

Фальш камин из гипсокартона в современном стиле

Встроенный декоративный фальш камин

Совет: выбирая портал для декоративного устройства, заранее подберите оптимальное место для расположения установки и перенесите все замеры. Так вы сможете получить наиболее точную и реальную картину.

Совет: Для того чтобы маленькое помещение выглядело более большим и просторным, топку можно декорировать зеркалами, которые визуально увеличат пространство.

Данный чертёж с размерами фальш камина для средней гостиной, позволяет своими руками изготовить достаточно массивную пристенную модель из любого материала:

Ещё один вариант- схема напольной пристенной конструкции ширина нижней части которой составляет 1500, глубина 345 и ширина верхней части- 1490:

Совет: если вы хотите чтобы фальш портал выглядел заметно и дорого, рекомендуем использовать такие материалы как: искусственный и природный камень, кованые элементы, изразцы, дерево.

Декоративный портал для больших гостиных

Большой, принято считать гостиную, размер которой составляет более 30 квадратных метров. Если вы хотите установить портал в таком помещении, значит вы с уверенностью сможете воплотить в реальность практически любую идею или задумку и воспользоваться всеми существующими возможностями.

Совет: если цена для вас не стоит на первом месте, выбирайте порталы, изготовленные из более дорогих и долговечных материалов, таких как: мрамор, дуб, ясень, металл.

Возможности и преимущества для больших гостиных:

• Самым выгодным вариантом установленного портала, будет островное расположение достаточно массивной и большой по своим габаритным размерам конструкции,
• Пристенные модели могут также иметь достаточно большие габаритные размеры,
• Из-за большого веса конструкции, использовать подвесные порталы не рекомендуется,
• Изделие может повторять форму не только стандартного камина, но и большой деревенской печи.

На данной схеме, вы можете ознакомиться с подробным и точным чертежом фальш установки, ширина которой составляет- 2000, высота-1285 и глубина- 900. Достаточно большая топка, позволяет использовать в качестве очага не только простое декоративное оформление, но и электрический или газовый агрегат:

При правильно подобранном расположении, в помещении площадью от 30 кв.м. можно установить и небольшой портал. Конструкция должна располагаться в максимально удобном месте, а угол обзора по возможности максимальный со всех сторон для островной конструкции, с трёх- для пристенной.

На следующем чертеже, вы можете подробней ознакомиться с проектом пристенного камина. Его ширина составляет- 160, глубина- 31 и высота 114:

Самым простым станет изготовление камина по следующей схеме:

Каркас изготавливается из гипсокартона, что позволяет выгодно экономить не только денежные средства, но и время. Высота портала составляет- 1190, ширина- 1700 и глубина 300 (нижней части), 320 (верхней вместе с полкой).

Декоративный портал, изготовленный в эко направлении

Размеры камина

Современный камин и его размеры

Правильная ширина, высота и глубина отопительного прибора обеспечивают его высокую продуктивность. Если сделать его непропорциональным, слишком большим или маленьким, невозможно добиться желаемого эффекта. В доме будет холодно при больших затратах твердого топлива.

Конфигурация топочного отверстия

Габариты топки в первую очередь зависят от площади комнаты, в которую нужно отапливать. Ее нужно разделить на 50, чтоб получить рекомендуемое значение этого важного конструктивного элемента.

Чтоб получить максимальное количество тепла при низких затратах дров, подберите оптимальную глубину камеры для горения дров. Если сделать топку неглубокой, можно получить задымленное помещение. При регулярном отоплении дома, он станет непригодным для жилья. Глубина топочного отверстия должна составлять 2/3 от высоты камина.

Размеры камина в зависимости от площади помещения

Для примера произведем расчет для жилого помещения 28 кв. м.

• 28/50=0,56 кв. м. – такую топку необходимо разместить в помещении.
• Размер камина составляет 61х92 см. Площадь топочного отверстия 0,61·0,92=0,5612 кв. м., что полностью удовлетворяет условиям расчета.
• Рассчитываем глубину камеры (610·2)/3=406,7 мм. Округляем и получаем, что глубина топки составляет 40 см.

Особенности расчета дымохода

Чтоб предотвратить образования конденсата и обеспечить хорошую тягу важно установить дымоход, площадь выходного отверстия которого должна быть 1/8-1/15 от площади топки.

В нашем случае установите дымоотводный канал 20х26 см, который имеет площадь 0,052 кв. м, что приблизительно составляет 1/10 от значений топки.

Размеры каминов при высоте дымовой трубы 10м

Расчет фундамента

Фундамент должен иметь глубину заложения не меньше 500 мм. Если вы устанавливаете прибор в доме, который не отапливается постоянно, тогда увеличьте это значение на 200 мм от глубины сезонного промерзания грунтов.

Верхняя плоскость фундамента не должна доходить до уровня чистого пола на 150 мм. Основание под отопительный прибор должно быть больше от его корпуса на 5-10 см со всех сторон.

Регулирование высоты

Для регулирования отопительного прибора по высоте используют специальные болты, которые устанавливаются на его ножки, или при помощи опор-подставок. Чтоб выставить необходимое расстояние от дна топливника кирпичной конструкции до пола, произведите укладку нескольких рядов кирпича.
Основные требования до размещения топочной камеры по высоте:

• нужно обеспечить расстояние до пола 300-400 мм,
• если под топливником находится ниша для дров, это расстояние может быть больше,
• при расчете размещения дна топочной камеры обратите внимание, что нужно учитывать конструкцию пола со всеми составляющими. Подумайте об этом на этапе планирования отопительной системы.

Дополнительные параметры

Для устройства безопасной отопительной системы в загородном доме учитывайте такие дополнительные параметры:

• выступ основания перед порталом, который срывает дефекты топки, не меньше 0,5 м,
• выступ по бокам портала – 250-300 мм,
• предтопочный лист должен выходить на 0,2-0,3 м за пределы площадки,
• задняя стенка топки должна иметь угол наклона 20°,
• наклон задней панели начинается с 1/3 части стенки,
• боковые панели находятся под углом 45-60°.

Расчет угловой модели

Угловой камин с треугольной топкой

Чтоб определить размеры камина, который устанавливается в углу помещения, нужно рассчитать его площадь. Эту цифру разделите на 100. В результате мы получим рекомендуемое значение для отопительного прибора. В нашем случае это 0,28 кв. м.

Камера для топлива выполняется в форме треугольника или трапеции. Это считается самым удачным вариантом, чтоб получить высокую продуктивность.

Если вы выбрали вариант с дном в форме треугольника, произведите расчет ширины топочной части по формуле:

Высота угловой модели должна быть немного больше от ширины. Глубина ровняется значению, которое получаем, разделив ширину топки на 1,4.

В нашем случае ширина топочной камеры будет равна 1 м, а высота – 1-1,2 м. Глубина будет составлять 0,7 м с двух сторон.

Необходимые размеры декоративной модели

Данные элемент интерьера не выполняет никаких важных функций, кроме декоративной. Его можно разместить в любом участке помещения городской квартиры или загородного дома.

Особенности выбора металлического прибора

Размеры и мощность печи «Амур»

Этот вид отопительных приборов очень популярен среди владельцев загородных домов. При его

выборе учитывайте мощность устройства, которая указана в его паспорте. Размеры камина будут определяться этим значением, которое зависит от опаливаемого объема.

Для расчета мощности вам нужно знать общую площадь дома, которую умножьте на высоту потолков. Полученную цифру разделите на 20. Данное значение будет определять минимальную мощность установки. Размеры каминов будут зависеть от этого значения.

Калькулятор расчета сечения дымохода камина

Многие владельцы частных домов мечтают о камине – этом олицетворении особого уюта, располагающего к спокойному комфортному отдыху в зимние холода. Подобную мечту вполне можно воплотить в жизнь – приобрести уже готовый камин заводского изготовления, или сложить «классическое» сооружение из кирпича.

Калькулятор расчета сечения дымохода камина

Если приобретается готовое изделие, то особых проблем не предвидится – производитель уже до мелочей предусмотрел размеры самого прибора и диаметр необходимой для него дымоходной трубы. С кирпичным камином все обстоит несколько сложнее, особенно, если хозяин сам решил взяться за его проектирование. Должно быть учтено немало размерных нюансов, и один из них – это оптимальное сечение дымоотводного канала, от которого зависит и эффективность работы камина, и обеспечение безопасности его эксплуатации. Помочь с этим вопросом может калькулятор расчета сечения дымохода камина, размещенный ниже.

Во втором подразделе публикации будут приведено несколько необходимых пояснений по проведению расчетов.

Калькулятор расчета сечения дымохода камина

На чем основан и как проводится расчёт?

Дымоход является одним из основных элементов камина, и его размеры должны строго соответствовать особенностям обогревательного прибора (сооружения). Причем, эта зависимость – достаточно многогранная.

Дымоходная труба, сооруженная «на глазок», или в угоду только внешним декоративным качествам камина, без учета его параметров, может привести к целому ряду негативных последствий. Существуют специальные нормативы, которые регламентируют площадь сечения дымохода в зависимости от общей площади топливного окна. Считается, что примерное соотношение площадей должно быть 1:10. Однако, трубы различной конфигурации сечения (круглые, квадратные или прямоугольные) имеют свои специфические аэродинамические особенности, поэтому указанное соотношение может меняться в ту или иную сторону.

Кроме того, сюда же вносит свою «лепту» и высота дымоходной трубы, отсчитываемая от колосниковой решетки (дна топочной камеры) до верхнего торца (устья). С увеличением высоты (до определённых пределов) возрастает и тяга, и это тоже сказывается на расчётном значении соотношения площадей дымоходного канала и топливного окна.

Таблицу в данном случае приводить нет смысла, так как все необходимые значения из нее уже заложены в программу калькулятора.

• Значения ширины и высоты каминного окна вносятся в миллиметрах.
• Высота дымоходной трубы представлена в диапазоне от 5 до 11 метров. Менее 5 метров – недопустимо по правилам безопасности (СНиП напрямую запрещает это), а при высоте трубы более 10-11 метров камин начинает работать неэффективно – становится слишком «прожорливым», но без необходимой теплоотдачи. Приходится принимать дополнительные меры по искусственному снижению тяги.
• В отдельном окне калькулятора будет предложено указать форму канала – круг или прямоугольник (квадрат).
• В соответствии с этим выбором и берется значение после проведения расчета.

— А – диаметр круглого дымохода (в миллиметрах),

— Б – длина стороны квадратного канала (в миллиметрах)

— В – значение для прямоугольного канала дано в единицах площади (в квадратных сантиметрах), так как здесь возможны варианты – удлинение одной стороны за счет укорочения другой.

Следует правильно понимать, что калькулятор дает минимальные ориентировочные значения. Безусловно, на практике они приводятся или к долям кирпича (при кладке кирпичной трубы), или к стандартным диаметрам труб (для металлических или керамических дымоходов).

Сложно ли самостоятельно сложить камин?

Не обольщайтесь, что кладка небольшого камина выглядит простой – в этом деле очень много нюансов, и стоит очень хорошо все взвесить, прежде чем приниматься за самостоятельную работу. Подробнее о сооружении кирпичного камина своими руками – в соответствующей статье нашего портала.

Размеры камина

Если вы решились сложить кирпичный камин своими руками, то неотъемлемой первостепенной задачей является определение размеров.

Размеры топок будут одинаковыми для типов следующих топливников – когда топливо сгорает на плоском поду или колосниковой решетке.

Подготовка чертежей

Чертеж будущего очага должен быть выполнен в двух вариантах – горизонтальном разрезе и фасад. Печи имеют разные формы, поэтому от максимально точного чертежа зависит качество очага, выполненного своими руками. Лучше всего производить возведение камина одновременно с домом. На чертежах отражают каждый ряд (порядовка).

Например, порядовка углового камина:

• 1-й ряд — укладывается на фундамент.
• Со 2-го по 3-й ряды – занимает основание камина.
• 4 и 5-й ряды – зольник.
• 6-ой ряд – начало печи.
• 7-ой ряд – начало топки.
• С 8-го по 13-й ряд – стенки камина.
• 14-й – 19 ряд – дымосборник.
• 20-й-25-й ряды – дымоход.

Как рассчитать размер камина

Топочное отверстие. Чтобы рассчитать топку камина, необходимо знать размеры комнаты. Соотношение топочного отверстия к площади комнаты должно соотноситься 1 к 50. Например, если площадь комнаты 25 квадратный метров, то 25/50 = 0,5 кв. метров, это размер топочного отверстия. Высота и ширина определяется соотношением 2 к 3 (для нашей площади В и Ш – 63 и 80, соответственно). Глубина же составит 2/3 высоты – 38. При неправильном расчете размеров может нарушиться тяга, что приведет к задымлению комнаты или плохой теплоотдаче.

Расчет материалов. При подготовке чертежей и покупке материала, нужно знать не только размеры отдельных частей камина, но и сколько понадобится кирпича для его возведения. Кроме того, для начала, необходимо знать место возведения и материал, из которого планируется выполнить очаг. Нужно также учесть затраты на фундамент и выкладку околокаминного пространства.

Размеры электрокамина

Размеры каминов могут различаться от способов их установки:

• напольные,
• навесные – крепятся к стене на анкерные крепления,
• встраиваемые – устанавливаются в ниши.

Размеры можно подобрать под любое помещение. Но все же стоит учитывать и размеры помещения, в котором планируется установить прибор, оно не должно быть маленьким, но должно быть хорошо проветриваемым. Идеальное соотношение 1 к 50 площади комнаты.

Для маленькой спальни или кабинета стоит остановиться на размере 60х50 см. Большие гостиные можно украсить и подходящим камином, размер которого может достигать двух метров.

Расположение камина в пространстве. Электрические камины лучше не устанавливать напротив окна, иначе блики могут испортить эффект. В таком помещении следует выбрать боковую стену, также важно позаботиться о розетке.

Кирпичные камины не рекомендуется устанавливать на сквозняке, хоть блики света им и не страшны, но теплоотдача может снизиться. Лучше изначально отразить проект камина в доме на чертежах, чтобы процесс изготовления своими руками не затянулся на лишние подготовки.

Особенности установки встраиваемого электрокамина

• Выбрать место и разметить поверхность. Размеры необходимо определить исходя из размеров комнаты и размеров электрической топки, чтобы конструкция не смотрелась слишком громоздко.
• Необходимо подвести электричество (вывести розетку).
• Изготовить низ камина, обустроить нишу.
• Обустроить верхнюю часть камина и топку.
• Декорировать портал камина.

Камин начинаем делать с низа, в качестве материала можно взять МДФ, гипсокартон, ламинированную плиту или же листовое железо. При изготовлении корпуса необходимо продумать вентиляцию для охлаждения устройства топки и оставить небольшие зазоры сзади и боков для лучшей вентиляции. В зависимости от веса и размера камина, крепление к стене не обязательно. На финальном этапе портал очага декорируется, для придания натуральности можно выбрать изразцы или камень.

При желании можно выполнить своими руками как кирпичный камин – более функциональный, но желательно сразу наметить его в плане дома, так и электрический – он легок в установке и подходит для квартир. Главное определить первостепенные задачи, и размер помещения, в котором планируется установить очаг.

Устройство, размеры, портал, чертежи и обрамление

Камины были изобретены сотни лет назад для обогрева помещений дровами. Однако дровяные камины сейчас можно установить далеко не в каждой комнате. Поэтому публике был представлен декоративный электрокамин, ставший достойным аналогом дровяных конструкций.

Содержание

1. Устройство и принцип действия
2. Принцип действия
3. Типы современных электрокаминов
4. Материалы и инструменты
5. Подготовительная стадия
6. Проектирование и расчет параметров
7. Сделать декоративный электрический камин с помощью собственных рук
8. Сделать пьедестал
9. Устройство и принцип работы Электрокамин выполняет функции освещения и обогрева

   Конструкция состоит из двух основных частей: портала и очага. Портал – это внешний каркас конструкции, а очаг – место для топки.

   Очаг может быть съемным или встроенным. Последние чаще всего изготавливаются по специальному проекту, поэтому сложности при монтаже возникают редко. Сменный имеет разные размеры, поэтому портал для него подбирается в конкретном случае.

   Портал выполняет только декоративную функцию. Очаг должен выполнять две основные задачи – освещение и обогрев. Неоспоримым преимуществом устройства является возможность использования его летом. Для этого выключите отопление и оставьте освещение.

   Принцип действия

   Существует несколько способов создания эффекта горящего дерева. Самые популярные и эффектные среди них:

   • Горизонтальный электрокамин дополнительно оснащен встроенными динамиками, издающими потрескивающие звуки горящих дров.
   • В центре очага изображены дрова, которые изготовлены из окрашенных пластиковых брусков. Они скреплены полосками красной ткани (чаще всего используется натуральный шелк), внизу монтируется лампа накаливания и вентилятор. Когда лампа нагревается, она начинает поджигать пластиковые дрова, вентилятор разгоняет воздух, обдувая материю. Этот способ самый бюджетный, но качественная реализация создает хорошую картинку.
   • В более дорогих комплектациях используется аналогичная схема, но немного дополненная. Под пластиковыми планками размещен вращающийся отражатель. Свет придает древесине блики и создает иллюзию танцующего пламени.
   • В самых современных каминах электромагнетизм огня достигается проекцией бликов на облако пара, также могут использоваться разноцветные светодиоды.

   Прибор достойно справляется с функцией обогрева, так как оснащен встроенными спиралями и нагревательным элементом. Их можно устанавливать как над, так и внизу очага. Вентилятор, которым оснащено устройство, выгоняет тепло из камина, а также способствует его охлаждению.

   Большинство современных электрических каминов имеют электронное управление, поэтому устройство работает практически автономно. Человеку достаточно выполнить всего два действия:

   1. Подключить устройство к источнику питания.
   2. Установите желаемую температуру в помещении.

   При достижении заданной температуры камин автоматически выключается. Когда комната остывает, она снова включается.

   Типы современных электрокаминов

   В зависимости от технических характеристик и конструктивных особенностей электрокамины подразделяются по мощности, стилю, применяемым технологиям и типу топки.

   Электрические очаги делятся на два типа:

   • Объемные камины, оснащенные трехмерной имитацией живого огня.
   • 2D — используется двухмерная проекция изображения языков пламени.

   В последнем случае хозяева будут созерцать плоский костер, только дровам придается объем. В целом картинка привлекательна и выглядит ярко. Преимуществом конструкций является простота эксплуатации и обслуживания, приемлемая стоимость. Недостатками являются повторяющаяся анимация и двухмерные изображения.

   3D имеют более высокую стоимость и нуждаются в регулярном обслуживании, но их преимущество в более реалистичной картине горения. Используются звуковые и световые эффекты, парогенераторы, имитирующие дым, а также запах горящих дров.

   По мощности устройства делятся на следующие виды:

   • Малая мощность — 1 кВт. Устанавливаются для обогрева небольших помещений.
   • Средняя мощность — 2 кВт. Предназначен для обогрева помещений площадью не более 20 кв.
   • Большая мощность — более 2 кВт. Такими электрокаминами можно обогреть небольшой загородный дом или квартиру-студию.

   Исходя из потребностей подбирается декоративный электрокамин необходимой мощности и конфигурации.

   Материалы и инструменты

   При самостоятельном изготовлении камина в первую очередь необходимо его спроектировать. Как правило, очаг приобретается в магазине в готовом виде.

   Портал электрокамина является составной частью, представляет собой короб с декоративной облицовкой. Конструкция не будет подвергаться воздействию высоких температур, поэтому можно использовать любой материал, даже листовой:

   • паркет или массивная многослойная доска;
   • гипсокартон;
   • фанера;
   • пластик;
   • плиты древесноволокнистые и/или древесно-стружечные;
   • алюминиевые панели;
   • стекло;
   • Листы стальные, окрашенные порошковой краской или в полимерной оболочке.

   Также портал можно построить из штучных материалов, например, камня или кирпича, но из-за дороговизны и больших размеров этот способ не стал востребованным. Чаще всего каркас делают из гипсокартона. Это прочный материал, который сохраняет свою форму.

   Перед началом работы нужно подготовить инструменты. Чтобы сделать портал для электрокамина своими руками, вам потребуются:

   • отвертки и отвертки;
   • Уровень строительный и отвес для монтажа перекосов;
   • наждачная бумага;
   • болгарка с тонким отрезным диском или ножницы по металлу;
   • Канцелярский нож.

   Если все рабочее оборудование и расходные материалы подготовлены, можно приступать к проектированию камина.

   Подготовительный этап

   В первую очередь необходимо продумать блок питания и место, где будет установлен фальш-камин.

   Форма портала будет зависеть от выбранного места. Стоит ознакомиться со следующими вариантами:

   • Встраиваемая конструкция позволяет значительно сэкономить место.
   • Навесная конструкция – нестандартный подход, но смотреться она будет эффектно, при условии, что пространство вокруг нее не будет загромождено различными предметами интерьера.
   • Если помещение небольшое, то наиболее предпочтительный вариант установки – угловой. Как правило, это наименее востребованная зона, поэтому установка самодельного камина не повлияет на наличие свободного места. Основание углового портала треугольное.
   • Расположение спиной к стене является наиболее распространенным вариантом, поскольку выглядит наиболее правдоподобно. Но установка возможна только в одном случае – помещение должно быть просторным. Форма портала прямоугольная.
   Навесной Угловой Настенный Встроенный

   Если помещение настолько маленькое, что ни один из вышеперечисленных вариантов не подходит, можно рассмотреть возможность встраивания конструкции в мебель или перегородку.

   На этапе проектирования также важно позаботиться об электроснабжении очага. Розетку рекомендуется монтировать рядом с местом установки камина. Не стоит устанавливать его таким образом, чтобы он находился внутри портала, несмотря на то, что этот вариант считается наиболее предпочтительным с точки зрения эстетики. Камин, как и любой другой электроприбор, представляет собой потенциальную угрозу, поэтому важно позаботиться о своей личной безопасности.

   Проектирование и расчет параметров

   Чертеж каминного портала

   На этапе проектирования важно обратить внимание на следующие детали:

   • Конструктивные особенности. Основным элементом портала являются форточки, необходимые для беспрепятственной циркуляции свежего воздуха. В противном случае при оснащении системы ТЭНами электроочаг будет сильно перегреваться.
   • Размеры отверстия для сжигания. Края отверстия не должны загораживать безель. Придерживаться этого правила нужно обязательно, независимо от того, нейтральное обрамление или выполнено в каком-либо стиле.
   • Размеры электрических каминов. Размеры портала должны быть пропорциональны размеру используемого поражения. Как правило, тело в 2 раза шире очага и в 1,5 раза выше.

   Крючки или полки также важны для надежного удержания шнура питания.

   Изготовление декоративного электрокамина своими руками

   Этапы изготовления портала из гипсокартона

   Изготовление тумбы

   В качестве тумбы чаще всего используется столешница, которая укладывается на металлический каркас высотой примерно 50 мм. Изготавливается из различных материалов:

   • ДСП;
   • несколько листов тонкой фанеры или листов толстой фанеры, склеенных между собой;
   • щит, сбитый из нескольких досок или цельного дерева.

   Наиболее привлекательно выглядят столешницы из ламинированного МДФ. Найти их можно в любом хозяйственном магазине.

   По размерам он должен быть чуть больше размера портала. Вокруг тумбы для возведения боковых стен используется плинтус того же цвета, что и столешница.

   Сборка каркаса

   Каркас рекомендуется изготавливать из металлического профиля, который специально предназначен для монтажа гипсокартонных конструкций. Технология сборки:

   1. Участок стены, закрытый порталом, обшит специальным огнеупорным экраном. В этом случае лучше всего использовать лист жести с базальтовым картоном, менее подходящая альтернатива – асбестовый лист.
   2. Разметка чертежа переносится на стену и столешницу, горизонтальные и вертикальные линии необходимо контролировать уровнем или отвесом.
   3. Направляющий профиль крепится к стене с помощью дюбелей и саморезов. Наиболее подходящие его размеры 50*40 мм.
   4. С помощью саморезов к направляющему профилю крепится стоечный профиль таким образом, чтобы в результате получилась форма параллелепипеда.

   Полученный каркас усилен такими же стоечными профилями.

   Обшивка гипсокартоном

   Резка листа гипсокартона осуществляется с помощью обычного канцелярского ножа. Размеры деталей должны быть такими, чтобы швы между ними приходились на каркас. Гипсокартон крепится с помощью саморезов по металлу размерами 2,5*3,5 мм, цвет черный.

   Винт вкручивают так, чтобы верхний край его шляпки входил в кожу на 1 мм. Далее переходят к шпаклевке и декорированию камина.

   Украшение конструкции

   Украсить электрокамин можно по-разному, используя разные материалы. Самым распространенным декоративным элементом являются камни.

   Дизайн электрокаминов не ограничивается отделкой порталов и самих очагов. Единый и неповторимый образ можно создать с помощью дополнительных аксессуаров. На каминной полке часто размещают фотографии, часы, различные подсвечники и статуэтки.

   Английский стиль считается универсальным способом оформления камина. Его характерной чертой является большая глубина очага. Порталы таких видов отопительных приборов обрамляют вишней, грецким орехом и/или дубом. Альтернативный классический вариант – французский стиль, который легко узнать по топкам из кирпича.

   Часто задаваемые вопросы об электрических каминах

   Источник: Plough & Hearth

   Популярность электрических каминов растет. Они могут сделать любую комнату теплой и уютной без хлопот традиционного камина с дымоходом, вентиляцией и уходом. Они могут быть декоративными и создавать приятную атмосферу.

   Какие типы каминов существуют?

   Вы можете приобрести типичный электрический камин, установленный на одной стене, каминный камин, который больше похож на традиционный камин, медиа-консоль, электрическую плиту или гелевый камин. Имейте в виду, что эти камины используются в качестве дополнительных источников тепла и не должны заменять какой-либо основной источник тепла.

     В чем разница между гелевым и электрическим камином?

   В гелевых каминах для получения пламени используются гелевые банки или бутылки, в то время как электрические камины должны быть подключены к сети и поставляются с вентилятором, обеспечивающим тепло. Гель обычно не дает столько тепла, сколько электрический камин. Хотя они дешевле, чем электрические камины, когда речь идет о первоначальных затратах, вам придется постоянно покупать гелевые банки или бутылки.

   Какие преимущества дает электрический камин?

   Абсолютно. Они просты в установке, дымоход и вентиляция не требуются, уход за ними минимален, они недороги по сравнению с обычными каминами, их легко использовать, просто нажав переключатель или нажав кнопку на пульте дистанционного управления. , они экологичны и при этом выглядят реалистично. Единственное техническое обслуживание электрических каминов требует замены лампочек каждые несколько лет.

   Что делать, если у меня уже есть камин?

   Если вы устали от настоящего огня и ухода за традиционным камином, существуют электрические каминные топки, которые можно установить в ваш традиционный камин. Вы должны использовать профессионала для установки вставки или электрического камина в любое время и должны убедиться, что у вас есть правильные размеры. Тогда он будет работать так же, как электрический камин с видом и ощущением традиционного.

   Комнату какого размера может обогреть камин?

   Средняя площадь комнаты, в которой можно установить электрический камин, составляет около 400 квадратных футов. Чем больше и дороже вы идете, тем больше может быть комната, и наоборот. Хотя это зависит и от других факторов, таких как изоляция в помещении, расположение электрокамина, температура наружного воздуха и многое другое. Но федеральный закон гласит, что электрический камин не может иметь мощность более 1500 Вт или около 5000 БТЕ, поскольку за пределами этого предела они становятся опасными.

   Можно ли обращаться с каминной полкой и медиа-консолью так же, как с обычным камином?

   Да. Установка телевизора, украшений или картин на электрическом камине или над ним безопасна. Просто убедитесь, что каминная полка или консоль выдержат вес и размер предметов, которые вы выберете.

   Какие еще интересные функции есть у электрического камина?

   Некоторые электрические камины позволяют включать пламя без тепла, если вам просто нужна атмосфера. Вы также можете включить обогрев без пламени, если вы заинтересованы только в том, чтобы согреть комнату, а не смотреть на пламя. Стекло электрических каминов обычно остается прохладным на ощупь, в отличие от настоящих каминов, которые становятся все горячее и горячее по мере приближения, что делает его безопасным для детей и домашних животных. Необычные электрические камины имеют возможность менять цвет пламени. Вы также можете приобрести пульт дистанционного управления для электрического камина, чего вы точно не сможете сделать с традиционным камином.

   No related posts.
