Диаметры дымоходов из нержавейки

Выбирая дымоход из нержавеющей стали, обратите внимание на три пункта:

1. Не вся нержавейка одинакова

Разные марки нержавейки – разный химический состав. Он и определит, какая нержавейка подходит под соответствующий тип топлива (дрова, газ, дизель, пеллеты). Посмотрите: Таблица нержавеющей стали для дымоходов

Какую нержавейку выбрать для дымохода?

Если нужен дымоход, который не придется менять через пару лет из-за прогара или сквозной коррозии – выберите жаростойкую аустенитную нержавейку (начинается с цифры три –AISI 321, AISI 316, AISI 310).

Если нужно сэкономить, и вы готовы через пару лет переделать (разобрать старый, купить и собрать новый) дымоход – выберите ферритную нержавейку (начинается с цифры четыре – AISI 430, AISI 439, AISI 444).

Когда можно использовать ферритную нержавеющую сталь (AISI 430, AISI 439, AISI 444)? – на наружный контур сэндвич дымохода или для вентиляции. Там тепловая нагрузка будет минимальна.

Какой толщины выбрать нержавейку для дымохода?

Толщина нержавейки дымохода может быть от 0,5 мм до 2 мм. Если нержавейка жаростойкая аустенитная (начинается с тройки), то оптимальная толщина для бытовых агрегатов:

для дров – 0,8 мм – 1 мм,
для дизеля – 0,5 мм,
для пеллетов – 0,5 мм – 0,8 мм,
для газа – 0,5 мм.

Таблица рекомендаций выбора марки и толщины стали в зависимости от отопительного агрегата и диаметра дымохода

2. Не у всех производителей трубы сварены герметично

Чтобы труба была герметична, она должна быть сварена встык в среде аргона или лазерной сваркой.
Другие способы сборки трубы: фальц и сварка на точку – устарели и не герметичны (конденсат и осадки протекают в теплоизолятор сэндвич трубы) .

3. Не все производители используют правильный теплоизолятор

Основные типы теплоизолятора, которые используют в дымоходах из нержавеющей стали:
– базальтовый: классический или безусадочный теплоизолятор. Безусадочный имеет ряд преимуществ при сборке и эксплуатации дымохода.

– сыпучий (вермикулит, перлит). Такой тип теплоизолятора спорный и для того, чтобы он не высыпался из трубы, устанавливают перемычки из стали между наружным и внутренним контуром трубы. По этой перемычке температура с внутренней трубы передается на наружную. И смысл сэндвич трубы теряется.

Толщина теплоизолятора дымохода.

Популярные толщины – 25 мм, 30 мм, 50 мм, 100 мм.
25 мм и 30 мм – для вентиляции и низкотемпературного котла, если он пройдет внутри помещения.
50 мм – для отопительного агрегата на дровах или низкотемпературного котла снаружи здания.
100 мм – мощная банная печь или вариант для снижения температуры наружного контура дымохода сэндвича.

Таблица зависимости температуры на наружном контуре сэндвич дымохода от диаметра дымохода и температуры теплоносителя

Посмотрите: Цены на дымоходы из нержавеющей стали

Сегодня на рынке стройматериалов предлагается множество дымоходов. К вопросу выбора печного оборудования нужно подойти очень ответственно, ведь от этого зависит пожаробезопасность всего дома. Этому главному критерию наилучшим образом соответствует сэндвич труба.

Составные элементы дымохода сэндвич

Она пользуется большой популярностью, и это неспроста. Дымоход сэндвич имеет легкую и компактную конструкцию, он практичный и функциональный. А самое главное — его можно легко установить своими руками.

Основные характеристики сэндвич дымоходов

Дымоходы сэндвич представляют собой конструкцию, которая имеет три слоя. Такая конструкция состоит из внешней и внутренней трубы разного диаметра, а между ними уложен слой теплоизоляции. Поэтому дымоходы и получили такое название. Внутренняя труба обязательно должна быть из нержавеющей стали, а наружная часть может изготавливаться из оцинкованной стали либо другого материала. Сэндвич трубы для дымоходов отличаются диаметром и толщиной теплоизоляции, в зависимости от того, при каком режиме температуры будут использоваться. Такие печные устройства обладают массой достоинств по сравнению с другими видами:

  • Отсутствует конденсат;
  • Простой монтаж;
  • Наивысшая степень пожаробезопасности;
  • Компактность;
  • Устойчивость к агрессивным средам.

Единственным недостатком такого устройства является его дорогая цена. На сегодняшний день дымоходы сэндвич являются самым оптимальным вариантом, так как могут устанавливаться в домах, построенных из любого материала. Они имеют высокую степень надежности и безопасности.

Устройство дымохода сэндвич

Сэндвич трубы для дымоходов продаются частями, длина каждого сегмента не превышает одного метра.

Виды и размеры соединительных элементов

В зависимости от того, где будет использоваться печное отопление, определяется диаметр трубы. Подбирается диаметр внутренней трубы, так как она несет основную температурную нагрузку. Диаметр сэндвич трубы определяется исходя из мощности отопительного устройства: чем он мощнее, тем большее сечение необходимо. Размеры печного оборудования регламентирует СНиП. В основном, диаметр указывается в техническом паспорте прибора: например, 120180; 150210 либо 200260 мм. Первая цифра — это внутреннее сечение, а вторая внешнее. Труба из нержавейки может использоваться для газового и твердотопливного котла, печи, камина, сауны, в качестве сегмента при установке вертикальных частей печного отопления. К данной трубе подбираются соединительные части из нержавейки соответствующего диаметра:

  • Дымоход-конвектор 120, 150, 200 мм — предназначен для отведения продуктов сгорания;
  • Колено 120, 150, 200 мм — состоит из нескольких частей, сваренных под углом, благодаря чему можно изменить направление дымохода;
  • Тройник 120, 150, 200 мм — служит для отвода газов и конденсата;
  • Ревизия 120, 150, 200 мм — предназначена для очистки дымохода от сажи;
  • Переходник 120, 150, 200 мм — служит для соединения элементов;
  • Кагла 120, 150, 200 мм — используется для регулирования тяги;
  • Флюгер термо 120, 150, 200 мм — предназначен для защиты от осадков и задувания ветра;
  • Конус термо 120, 150, 200 мм — служит для защиты от атмосферных осадков;
  • Розетта 120, 150, 200 мм — является вспомогательным элементом и предназначена для декора;
  • Грибок 120, 150, 200 мм — состоит из оцинкованной стали и предназначен для верхушки дымохода.

Соединительные части дымохода сэндвич

Чем толще нержавейка, тем будет дольше срок службы печного отопления.

Сэндвич конструкции из нержавеющей стали обеспечивают качественный отвод продуктов сгорания, а благодаря оцинкованной стали дымоход можно дополнить разными декоративными элементами.

Установка печного оборудования своими руками

Конструкция дымохода сэндвич изначально имеет высокую степень пожаробезопасности, поэтому не сложна в монтаже. И придерживаясь некоторых правил, ее можно установить своими руками. Основные из рекомендаций — это:

  • При проходе трубы по наиболее пожароопасному участку требуется дополнительный слой термоизоляции;
  • Запрещается устанавливать сэндвич трубу над печным устройством.

В качестве термоизоляционного слоя наиболее распространенным является базальтовое волокно, так как имеет хорошую стойкость к воздействию различных химических веществ и высоких температур. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм. Монтаж конструкции своими руками может осуществляться по двум принципам:

  • По дыму;
  • По конденсату.

Установка дымохода сэндвич

По дыму дымоходы собирают с целью не допустить попадание угарных газов в дом путем закрепления тройников. По конденсату собирают, чтобы конденсат, полученный от разницы температур, смог стекать вниз по трубе. При такой установке тройники не потребуются. Правильно будет, если внутренняя часть трубы будет установлена по конденсату, а наружная — по дыму. Какой бы способ не был выбран, самое важное — это то, что необходима качественная герметизация стыков. Соединяется дымоход такими способами, как:

Правильно устанавливать конструкцию своими руками нужно от печи до кровли, поэтапно соединяя все части хомутами. Для работы понадобятся такие инструменты:

Установка сэндвича с применением отводов

Первую часть конструкции устанавливают из нержавейки без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель обгорит. Для того чтобы конструкция была надежной, для соединения стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.

Некоторую сложность при установке печного отопления своими руками может представить проход через перекрытия. Для этого необходимо вырезать проем и в местах соприкосновения перекрытия со специальными патрубками проложить еще один слой теплоизоляции. Далее трубу проводят через проем.

Как правильно провести дымоход через перекрытие

Очень ответственной и сложной частью является проход дымохода через перекрытие. Сначала с внутренней стороны крыши делают проем. Далее внутри закрепляется подкрышный лист, который сделан из оцинкованной стали, а снаружи — крышная разделка. После закрепления фартука, который приварен к крышной разделке, устанавливают следующую часть конструкции. Чем ниже расположена труба, тем больше она должна возвышаться над крышей. Дымоход может возвышаться над крышей:

  • При расстоянии до конька 150 см, размеры трубы над коньком 50 см;
  • При расстоянии 150-300 см, размеры трубы не ниже конька;
  • При расстоянии более 300 см — размеры трубы ниже конька до условной линии, которая проведена под 10˚ уклоном к линии горизонта.

Стыковка элементов дымохода

В завершении, после того как нужные размеры длины трубы установлены, крепится грибок. Монтаж печного отопления в загородном доме является неотъемлемой и обязательной частью при установке каминов, бань, саун. Изучив все тонкости и принципы, вполне можно установить сэндвич дымоход своими руками. И тогда безопасность, уют и комфорт обеспечен на долгие годы.

Монтаж дымохода

Отопительная конструкция включает множество рабочих элементов, среди которых достойное место занимает дымоход. Его технические характеристики находятся в прямой зависимости от теплоотдачи печи и пожаробезопасности системы отопления. Воспользовавшись современными сэндвич трубами, которые легко устанавливаются и разбираются, можно забыть о появлении конденсата в период эксплуатации печного устройства.

Особенности

Уникальное дымоходное приспособление состоит из трех частей:

  • внутренней трубы из нержавеющей стали отменной прочности и жароустойчивости;
  • теплоизоляционного материала в виде базальтовой или керамической ваты, пенополиуретана, вермикулита.
  • защитной наружной трубы из оцинкованной/нержавеющей стали.

Для улучшения аэродинамики конструкторы предусмотрели форму цилиндра. Все три слоя сэндвич трубы из нержавеющей стали склеиваются между собой, а некоторые части дымохода монтируются, как и в трубах водоотведения, с раструбами.

Выгодное применение двойных труб

В чем же преимущество применения таких изделий для дымоходных устройств? Прежде всего, в:

Правильный подход и грамотное изучение основных нюансов поможет выполнить установку сэндвич дымохода самостоятельно.

Благодаря этой характеристике, отдельный фундамент для печи не потребуется.

  • Компактности, которая в сочетании с легкостью позволяет без проблем транспортировать изделия к месту назначения.
  • Несложном ремонте, благодаря которому специалисты без особого труда заменят в дымоходе одну из его частей.
  • Многообразии фасонных деталей, что поможет установить устройство с выходом через кровлю или стену.
  • Наличии между трубами теплоизоляционной прослойки, позволяющей снижать температуру извне.

Это преимущество направлено на улучшение пожаробезопасности конструкции.

  • Отсутствии застоев и возможности эффективного отвода дыма, т.к. внутренняя поверхность трубы имеет ровную форму цилиндра.

Вот поэтому в трубах для дымохода из нержавейки сэндвич образуется так мало сажи.

  • Антикоррозийных материалах, из которых изготовлены изделия, поэтому на стенках последних не накапливаются конденсат и химические соединения разрушительного действия.
  • Простоте эксплуатации. Регулярные профилактические осмотры дымоходов, конечно, нужны, но конструктивные нюансы таких изделий позволяют выполнять их не так часто.
  • Привлекательном внешнем виде. Сэндвич трубам не нужна дополнительная отделка, и они великолепно смотрятся как снаружи, так и внутри помещений.

Нержавеющая сталь: нюансы конструкции

Этот материал довольно устойчив к перепадам температур и наделен великолепными антикоррозийными качествами. Внутренние изделия из нержавейки могут выдержать температуру +850̊ С и даже ее перепады до +1200̊ С.

При производстве сэндвич труб, чаще всего, востребованы две марки стали: 310S и 316 Ti. Температуры рабочих сред для этих материалов довольно высокие, максимальный порог достигает +1000̊ С. Особенно эти две марки нержавеющей стали предпочтительны в дымоходных конструкциях для бань и твердотопливных котлов, где необходимо выдержать очень высокую температуру. Такие изделия для дымохода прослужат очень долго.

Если вас интересует высокопрочная конструкция, то идеальным вариантом станет изготовление внутренней и внешней оболочки трубы из одной нержавеющей стали.

Толщина теплоизоляционной прослойки влияет на размеры сечения трубы. Помимо этого, диаметр сэндвич трубы для дымохода зависит от местонахождения устройства. В зависимости от мощности отопительного прибора подбирают внутренние трубы. Чем она больше, тем размер сечения изделия должен быть тоже больше. Такая прямая зависимость появилась неспроста, так как внутренняя труба из нержавейки принимает на себя в процессе работы основной температурный удар.

Вот основные показатели зависимости диаметра трубы и мощности печной конструкции:

  • поперечное сечение изделия 50-600 мм- для газотурбинных установок и печей на дровах;
  • диаметр 50-700 мм- для твердотопливных котлов;
  • 50-500 мм- для дизель-генераторов и газопоршневых устройств;
  • 50-300 мм- для микротурбинных приспособлений;
  • до 200 мм- для котлов на газу или дизтопливе.

Нельзя забывать, что в качестве теплоизоляционного слоя не рекомендуется использовать стекловолокно, потому что оно сохраняет свои эксплуатационные характеристики лишь при температуре, не превышающей +350̊ С. А в конструкциях для бань данный показатель достигает +600̊ С.

Разновидности сэндвич труб

Помимо нержавейки и оцинкованной стали, применяются и другие материалы для производства сэндвич труб для дымоходных конструкций. Например, также пользуются спросом черные металлы, но их затем покрывают защитным слоем эмали. Такие изделия выдерживают рабочую температуру до +500̊ С и ее перепады до +750̊ С. Читайте также: "Виды оцинкованных труб для дымохода, их преимущества и правила установки".

Кстати, готовые трубы сэндвич нержавейка устойчивы к разрушительному действию коррозии и смотрятся довольно презентабельно. Если говорить об их стойкости к высоким температурам, то они значительно уступают устройствам из нержавеющей стали. Но, в то же время, дымоходы из черных металлов востребованы при производстве каминов и печей. Такая каминная труба легко устанавливается, она долговечна и практична в обслуживании.

Еще одна разновидность сэндвичей − комбинированные конструкции из оцинкованной стали (покрытой эмалью) и нержавейки. Такие дымоходы способны выдержать температуру − максимум 600̊С.

Утеплитель для трубы: основные характеристики

Между двумя трубами дымоходной конструкции (внешней и внутренней) находится материал для теплоизоляции. В основном, это минеральная вата (базальтовая или керамическая).

Иногда в роли утеплителя выступает природный материал вермикулит. Чтобы использовать его по назначению, предварительно измельчают до гранулированного состояния, а затем подвергают обжигу в особой печи.

Такие процедуры необходимы для получения максимально качественных характеристик:

  • устойчивости к высоким температурам и их перепадам;
  • малому весу;
  • прочности и др.

Вермикулит стоит намного дороже, чем минеральная вата, но его отличает возможность сохранить свои качественные характеристики при рабочей температуре дымохода +1150̊ С.

Самым популярным вариантом минерального материала для теплоизоляции признана базальтовая вата, которую добывают из расплавленного базальта. Этот утеплитель можно использовать в дымоходной конструкции, функционирующей при температуре до +600̊ С. Трубу с такой теплой прослойкой можно купить по разумной цене.

А вот керамическая вата более термостойкая и выдерживает рабочую температуру +1260̊ С, т.е. больше чем в два раза аналогичного показателя предыдущего материала. Соответственно, цена сэндвичей с таким наполнителем будет выше, чем труб с базальтовой ватой или вермикулитом.

Основные размеры трубных изделий

Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка.

Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.

Соединительные элементы труб имеют углы:

  • 90̊ С − для уголков и тройников;
  • 135̊ С − только для тройников.

Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.

В техпаспорте на изделия указаны диаметры внутренней и внешней труб через дробь, например, 110/170 мм. Читайте также: "Как сделать сэндвич трубу своими руками для дымохода".

Виды соединительных элементов

Отопительное устройство, помимо сэндвич-труб, включает и иные фасонные детали, например:

  • дымоход-конвектор, служащий для выхода продуктов сгорания за пределы постройки;

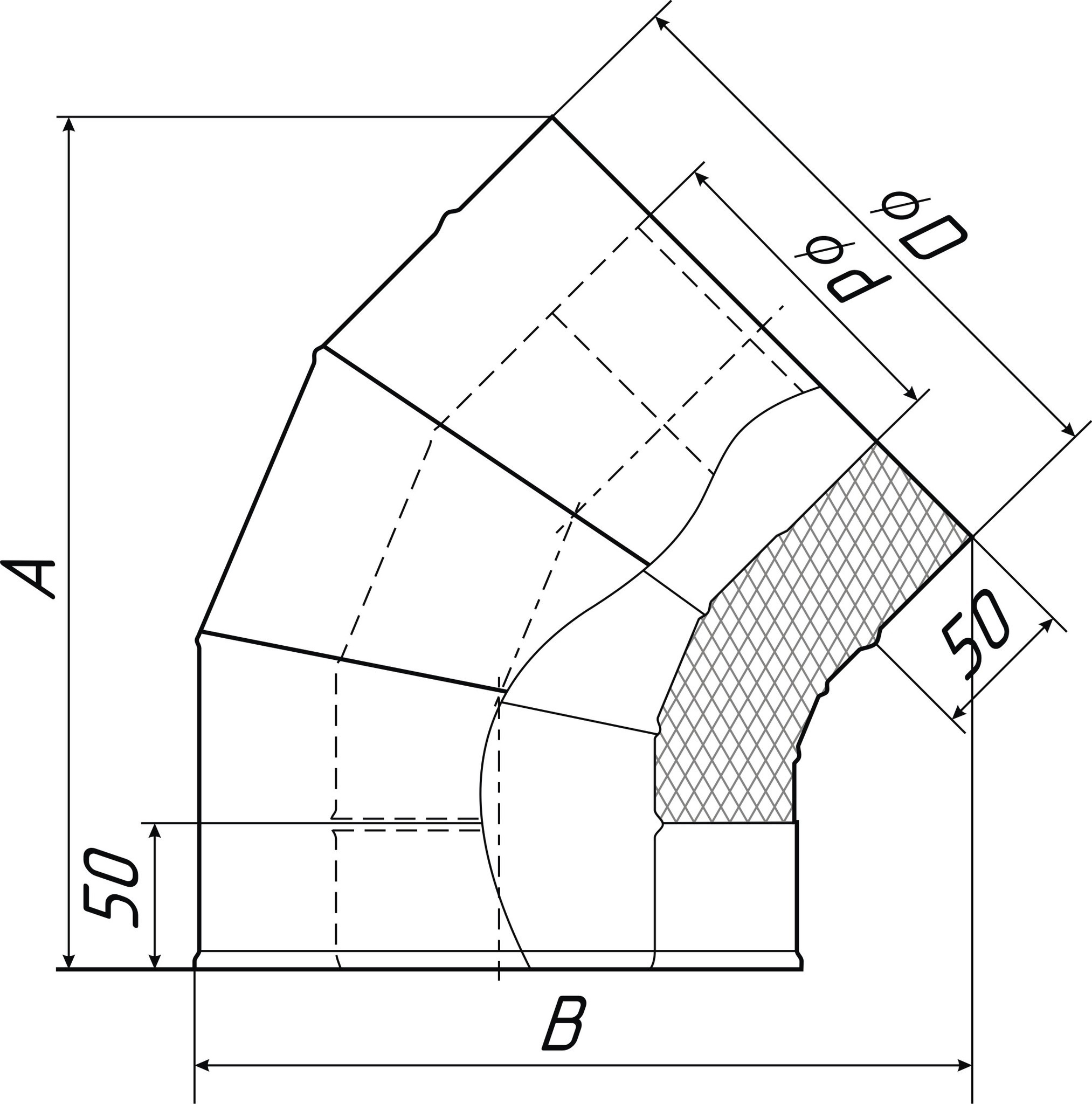

  • колено, состоящее из нескольких частей, которые стыкуются между собой под соответствующим углом. С помощью колена можно изменять направление вывода продуктов сгорания;
  • тройник, выполняющий функцию отвода конденсата и дыма, применяется очень часто;
  • переходник, обеспечивающий стыковку некоторых труб, наиболее распространенный элемент;
  • ревизия − для очистки конструкции от сажи;
  • кагла, регулирующая тягу;
  • розетта − для декорирования дымохода;
  • флюгер и конус, защищающие отопительную систему от природных осадков;
  • грибок из оцинкованного стального листа, предохраняющий дымоходную конструкцию от попадания в нее снега и дождя. Монтируется на самом краю выводящей трубы.

Все эти соединительные элементы могут иметь диаметры: 120, 150,200 мм и применяются в зависимости от конструктивных особенностей дымоходного устройства и иных факторов. Диаметр внутренней трубы всегда соответствует размеру сэндвич дымохода и его дополнительных изделий.

Важная информация на заметку! Чтобы продлить эксплуатационный период отопительной системы, нужно воспользоваться более толстым слоем нержавейки и оцинкованного листа для производства внутренней и наружной трубы в сэндвич-устройстве.

Правильный выбор дымохода

В этом деле важны некоторые факторы:

  1. Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
  2. Размеры сэндвич трубы.
  3. Плотность слоя теплоизоляции.
  4. Вид трубного шва (катанный, лазерный).

Катанные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности. Читайте также: "Какая труба лучше для дымохода частного и промышленного типа – особенности выбора".

Если для производства внутренней трубы применить оцинкованную сталь, то такая конструкция прослужит недолго и через некоторое время подлежит замене. Иногда используют и другой металл для внутренней прослойки дымохода, но он больше востребован для установки вентиляции или конструкций, функционирующих при низких температурах.

Размещение сэндвич дымохода: рекомендации

Установить такое сооружение несложно даже дилетанту, но для правильного монтажа необходимо знать некоторые важные правила:

  • высота дымохода по отношению к вертикальной крыше не должна быть меньше 0,5 м;
  • при кровле из легковоспламеняющихся материалов высота конструкции должна быть больше − от 1 ми выше;
  • если расстояние между выводящей трубой и коньком кровли равняется 1,5 м, то высота дымохода не должна превышать 0,5 м;
  • если эта дистанция − свыше 3 м, то высота дымохода рассчитывается из таких соображений − проводится воображаемая линия под углом 10̊ от конька крыши к горизонту. Читайте также: "Как выполнить монтаж дымохода из сэндвич труб – подробная инструкция".

Продолжительность службы сэндвич труб

Гарантированный срок службы на разные изделия системы варьирует от 10 до 15 лет. Такой показатель реален лишь при строгом соблюдении всех требований при монтаже дымохода: правильном выборе материала, толщины уплотнителя и др. Нередко все эти условия не соблюдаются, поэтому срок службы сокращается, что в конечном итоге приводит к полной замене дымохода примерно лет через пять. А бывает, что и раньше.

Какие же частые причины ранней поломки конструкции? Их много, но нередко даже заводской брак может вывести конструкцию из строя уже в самом начале ее функционирования. Поэтому специалисты рекомендуют с особой тщательностью выбирать трубы для дымохода и проверять их на наличие дефектов.

Немаловажное значение имеет своевременность профилактических очисток в системе. Даже при малейшем обнаружении в конструкции отклонений от нормы, эксплуатация должна быть прекращена, и проведены ремонтные работы либо полная замена дымохода.

Если соблюсти все правила при покупке и функционировании сэндвич установки, то она прослужит вам очень долго. В противном случае, может возникнуть авария с вытекающими негативными последствиями. Если вы сомневаетесь в своих силах относительно правильной покупки составляющих и их установки, то в таком случае лучше довериться специалистам.

Дымоходы Феррум (Ferrum): виды, характеристики

Краткое содержание

Перечень требований к дымоходам

Никогда не надоедает смотреть на игру языков пламени, поэтому, чтобы придать дому особый уют, многие хозяева частных домов устраивают камин в своем жилище. Дымоходы феррум – наиболее качественный и экономичный вариант отводящей дым конструкции.

Дымоходы Феррум из нержавейки

Чтобы обеспечить хорошую тягу в камине, следует выполнять нехитрые правила:

  • труба должна быть без отводков, длиной не менее 6 метров;
  • на дымоотводе требуется термоизоляция, наиболее подходит конструкция «сэндвич»;
  • следует придерживаться рекомендуемого удаления от легко воспламеняющихся материалов;
  • при соприкосновении или проходе сквозь деревянные перекрытия, необходимо дополнительно использовать специальную изоляцию из огнеупорных материалов, причем не рекомендуется использовать
  • токсические материалы типа асбеста;
  • на верхушку трубы желательно установить «грибок» – специальную защиту от влаги.

Продукция Воронежского завода «Феррум» известна российским потребителям с 2003 года. Недорогие и достаточно качественные дымоходы используются большинством строительных организаций страны:

  • в котлах и колонках при отоплении газом;
  • для каминов и их вставок, использующих любой вид топлива;
  • в различных конструкциях домовых и банных печей.

Выпускаемые серии дымоходов Феррум

Чем отличаются дымоотводы воронежского производства

Хорошие дымоходы создают в конструкции камина естественную тягу, которая снабжает топку кислородом, необходимым для полного сгорания твердого топлива.

Дымоотводы ferrum отличаются:

Комплектующие для дымохода

  • легкостью монтажа и сборки, которую обеспечивает модульная система конструкции;
  • долговечностью использования – качественная сталь обладает большой устойчивостью к высоким температурам;
  • прочностью сборного сооружения, которую придает раструбный метод соединения деталей;
  • привлекательностью внешнего оформления, зеркальной поверхностью внутренних деталей;
  • устойчивостью к действию коррозии, при условии эксплуатации в сухом режиме.

Чтобы обеспечить безопасность эксплуатации камина, надо правильно рассчитать необходимые размеры дымоотвода ferrum:

Размеры дымохода

  • Диаметр трубы, предназначенной для отвода дыма, должен быть меньше размеров поддувала и соответствовать соотношению 1:1,5 относительно размера топки.
  • Мощность всей конструкции, которая вырабатывает тепло, должна соответствовать площади круга в сечении диаметра трубы для дыма.
  • У дымоотводной трубы разрешается иметь не больше 3-х отклонений от прямого русла, радиус кривизны которых рекомендуется делать таким же или больше диаметра трубы дымохода.

Каждая отопительная система должна иметь отдельный дымоход.

Потолочно проходные узлы феррум

Чтобы дымоотвод работал без перебоев, необходимо соблюдать правила его эксплуатации:

  • запрещается использовать для растопки горючие смеси;
  • нельзя заливать водой полость топки;
  • опасно выжигать скопление сажи огнем;
  • не рекомендуется нарушать целостность дымохода.

Выпускается 2 вида, принципиально различающихся дымоходов: для внутреннего и внешнего расположения.

Одностенные дымоотводы

Одностенные дымоходы марки ferrum используются при расположении внутри кирпичной конструкции или при наружной установке поверх огнеупорного материала. При разогреве дымохода до высокой температуры – 450° С и больше, не создается пожароопасная ситуация.

Одностенный вид дымоходов привлекает покупателей следующими качествами:

  • конструкцию практически любой сложности можно собрать из стандартного набора деталей, облегченную сборку которой обеспечивает одинаковый диаметр запчастей;
  • дымоотвод обладает легкостью, надежностью деталей. Специальная сталь с содержанием ниобия и титана обеспечивает высокую жаропрочность, выдерживает колебание температуры до 850° С;
  • внешняя привлекательность дымоходов ferrum обеспечивает постоянный спрос.

Дымоходы Феррум – одностенный и двухстенный


Проверка хомута дымохода Ferrum

Двустенные виды дымохода

Двустенная система дымоходов состоит из двух труб различного диаметра, вставленных одна в другую. Свободное пространство между трубами заполнено базальтовым волокном, служащим теплоизоляционным материалом. Наполнение выполнено одинаково по всей протяженности дымохода, его плотность составляет 120 кг на кубометр.

Быстро нагревающаяся внутренняя труба дымохода повышает температуру внутри конструкции, препятствуя возникновению конденсата на стенке. В результате дымоход используется в сухом режиме, позволяя намного увеличить срок эффективной эксплуатации составляющих агрегата.

Сэндвич-дымоход Феррум

Двустенный дымоотвод ferrum называют сэндвичем за схожесть компоновки бутерброду. Марка стали и толщина внутренней и внешней трубы различаются: AISI 439, 0,8 мм и AISI 430 и 0,5 мм соответственно. Внутренняя труба содержит повышенное содержание молибдена, предохраняющее от агрессивного воздействия продуктов сгорания твердого топлива.

Гладкая поверхность и отсутствие влаги на внутренней стороне трубы предотвращают оседание сажи и копоти, что увеличивает срок эксплуатации дымоотводной конструкции.

Использование двустенного дымохода оправдано, если:

  • дом, где надо построить дымоотвод, состоит из деревянных деталей;
  • чердак не отапливается;
  • агрегат для отвода дыма прокладывается на улице.

Конструкция камина требует использовать дымоход–сэндвич с толщиной утеплителя не менее 40-50 мм, так как температура нагрева системы достигает 600° С.

Преимущества феррум дымоходов

Агрегаты для отвода дыма ferrum производятся на новейшем оборудовании европейского образца:

  • создана отличная герметизация изделий – залог хорошей функциональности всей системы. Тонкий лазерный шов сохраняет количество хрома и титана в трубе дымохода, обеспечивающее противодействие высокой температуре;
  • метод холодной формовки позволяет изготавливать части дымоотводной системы одинакового размера и толщины, пригодные для модульной сборки конструкций практически любой конфигурации. Зеркально-гладкие внутренние стенки изделия, исключают завихрения газовых смесей, чрезмерное отложение сажи. Обеспечивается легкость сборки и монтажа конструкции, соответствие международным стандартам качества продукции;

    Характеристики дымоходов Феррум

  • производство дымоотводов ferrum происходит автоматически без участия человека, поэтому исключены любые ошибки в соблюдении геометрических размеров. Обработка деталей и герметический сварной шов обеспечивают необходимую точность и соответствие международным стандартам;

    Тройник Феррум

  • равномерное распределение утеплителя, выполненное автоматически, исключает появление брака в виде разрыва или изменения плотности и массы базальтовой ваты Іzovol mat 50. Все детали производятся идентичного веса, что позволяет собирать конструкции, одинаковые по тяжести. Наполнитель, используемый компанией «Феррум», выдерживает более высокий температурный режим, имея коэффициент теплопроводности 0,034 Вт на кубометр. Волокно не проседает на протяжении всего срока эксплуатации;
  • для соблюдения пожаробезопасности внедрены новейшие европейские технологии производства сложных деталей – тройников. Автоматизация процесса позволяет выпускать тройники, используя высококачественную лазерную сварку. Шов получается тонкий, ровный, без изъянов. Геометрическая форма изделия соответствует всем стандартам мирового качества. Вся деталь выглядит единым целым;
  • компания «Феррум» наладила выпуск крепежных деталей в огромном ассортименте, позволяющем собирать конструкцию для отвода дыма полностью из оригинальных составляющих.

Дымоходы для камина из нержавеющей стали доказали свое качество и длительный срок использования за годы существования компании. Соблюдение необходимых требований пожаробезопасности и практичность в эксплуатации – главное условие в выборе дымохода.

Видео: Дефлектор, грибок, флюгер для дымохода

Дымоход из нержавеющей стали: размеры труб, характеристика комплектующих

Если вы хоть раз сталкивались или видели конструкцию отопительного устройства, функционирующего на твёрдом, жидком или газообразном топливе, то наверняка в курсе о наличии в ней отводящей системы отработанных продуктов горения. И не имеет значения, печь ли это, камин либо котёл, дымоход – в обязательном порядке. Ещё совсем недавно как такового аналога не было – владельцы приборов обогрева возводили конструкции из кирпича или прибегали к установке асбестоцементных труб, у которых минусов намного больше, чем плюсов. Сейчас же всё складывается иначе: безусловную универсальность показывают трубы из нержавейки для дымохода.

Нержавеющие трубы для дымохода

Преимущества дымоходных труб из стали

Печные трубы и дымоходы из нержавеющей стали характеризуются рядом достоинств, которые трудно недооценить:

  • продолжительный эксплуатационный период, что обусловлено уникальными свойствами материала изготовления;
  • высокопрочность;
  • возможность установки системы разной сложности;
  • универсальность;
  • приемлемая цена.

Труба для дымохода из нержавейки прочнее, чем из кирпича, которая относительно неустойчива к перепадам температур, что в свою очередь приводит к её разрушению. Стальной трубе не страшны процессы коррозии, на ней никак не отражается высокая влажность либо воздушная сухость, повышенный нагрев и агрессивные среды.

Данная труба имеет модульную структуру, позволяющую быстро заменить вручную какую-либо деталь конструкции при необходимости. Монтаж дымохода выполняется с применением особых отводов. При помощи таких элементов можно обойти инженерные блоки либо конструкции архитектуры.

Установка трубы для дымохода из нержавейки вручную может осуществляться со сдвигом в любом направлении без перемещения отопительного оборудования.

Круглое сечение стальной трубы делает интенсивность оседания продуктов сгорания на его поверхности изнутри ниже. Данные трубы не так часто требуют чистки.

Разновидность нержавеющих труб для дымохода

При установке вручную применяются следующие виды комплектующих:

  1. Однослойная труба.
  2. Гофрированная труба.
  3. Труба-«сэндвич».

Нержавеющая труба для дымохода одного слоя характеризуется толщиной 0,6-2 мм, приемлемой ценой, однако ограниченной сферой использования.

Однослойные нержавеющие трубы

Данную трубу можно применять лишь внутри утеплённых помещений.

Большая температурная разница снаружи и изнутри способствует чрезмерному расходу носителя энергии, а большое количество появляющегося конденсата отражается на общей функциональности и эксплуатационном периоде системы отопления.

Гофрированная труба из нержавеющей стали для дымохода применяется для осуществления криволинейных переходов. Данные изделия из иных материалов редко могут похвастаться прочностью и устойчивостью к температурам. Гофрированная стальная конструкция легко переносит нагрев до 900 °C и довольно хорошо убирает продукты горения камина, котла, печи и т.п.

Гофрированная труба дымохода

Сэндвич-трубы являются многофункциональными. Их монтаж выполняется вручную и с внутренней, и с наружной части помещения.

Двустенные дымоходы типа сэндвич

Марки нержавейки

Труба из нержавеющей стали для дымохода может быть разных марок, что в свою очередь отражается на эксплуатационных параметрах изделия.

Марка стали Характеристики
304 Схожа с маркой нержавейки 316, но имеет меньше легирующих добавок.

Характеризуется отличной свариваемостью, сопротивлением коррозии и высокой прочностью при достаточно низких температурах.

310S Отличается устойчивостью к нагреву до 1000 °C.
316 Обогащена включениями молибдена и никеля.

Это повышает стойкость нержавейки к химическому воздействию, разнице температур.

Отлично подходит для организации дымоотвода камина и котельных, обогревательные агрегаты в которых функционируют на дизельном топливе, дровах или газе.

316i, 321 Многофункциональны.

Характеризуются высокой пластичностью, термостойкостью до 850 °С и кислотному воздействию.

Специалисты рекомендуют использовать трубы данных марок стали для дровяных печей.

409 Подходит для прибора, который работает на твёрдом топливе (камина, печки).
430 Применяется для деталей, в наименьшей мере подверженным агрессивным воздействиям.

Часто из неё изготавливают внешние кожуха, так как влажная окружающая атмосфера на неё не влияет.

Диаметры стальных дымоходов разнятся от 80 мм до 300 м.

Диаметр Н Масса 0,5 Масса 0,8
80 195 0,27
100 195 0,32 0,61
110 195 0,36 0,68
115 195 0,37 0,7
120 195 0,39 0,74
130 195 0,42 0,8
135 195 0,43 0,82
140 195 0,45 0,86
150 195 0,48 0, 91
160 195 0,51 0,97
180 195 0,58 1,1
200 195 0,64 1,22
220 195 0,71 1,35
250 195 0,8 152
280 195 0,9 1,71
300 195 0,96 1,82

Популярными являются:

  • нержавейка 150 мм;
  • нержавейка 80 мм.

Трубы дымохода из нержавейки 150 обычно применяются в каминах, достаточной мощностью для обогрева дома за городом либо бани с большой парилкой.

Виды стальных деталей для дымохода

На профильном рынке можно увидеть разнообразие элементов из нержавейки, производимых для дымохода.

Вид Характеристика
Прямые трубы протяженностью от 330 до 1000 мм Все характеризуются специальным раструбным сопряжением, которое не требует никаких дополнительных элементов.
Колено (отвод) 45º Используется при необходимости изменения направления дымоходной трубы на вертикальных или наклонных участках.
Отводы 90º Обычно применяются для перехода от короткого горизонтального участка у прибора отопления к основной части дымохода.
Тройники под углом в 45º либо 87º Монтируется в месте монтажа конденсационного сборника либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (необходимо отдельное согласование контролирующих органов).
Ревизионные дымоходные элементы Необходимы для постоянного контроля и прочистки системы.
Конденсационный сборник Монтируется в нижней части главного вертикального участка, необходим для регулярной очистки дымохода от собравшейся влаги.
Искрогаситель, колпак, гидроизоляционная юбка Это элементы верхней части дымохода.

Также можно купить и особые детали для прохождения через стену, перекрытия между этажами либо кровлю. Если данные элементы не реализуются поставщиком, то их потребуется сделать вручную.

Установка трубы для дымохода из нержавейки

В данном пункте вы найдёте рекомендации на тему, как правильно собрать трубу дымохода из нержавейки. Стоит сказать, что работа по монтажу дымоходной стальной трубы начинается после:

  • составления проекта прокладки дымохода;
  • получения специального согласия органов контроля;
  • приобретения нужных деталей.

При установке стальных дымоходных труб их стыки лучше дополнительно укреплять герметиком, выдерживающим нагрев до 1000 °C.

Это позволит не беспокоиться об ухудшении тяги и проникновении вредных продуктов горения в помещение из канала из стали. Дымоходные трубы оснащены особыми участками сопряжения, из-за этого их соединение – не очень сложная задача.

В случае самостоятельного монтажа в самом помещении, внимание стоит обратить на проход дымоходных стальных труб через перекрытия. Есть компании, выпускающие элементы конкретно для этих целей, однако при желании можно их сделать вручную.

Кронштейн для крепления дымохода

На стене извне стальные трубы крепятся при помощи кронштейнов, находящихся на расстоянии минимум двух метров друг от друга. В обязательном порядке опора должна быть в месте прокладки канала через стену и креплении ревизионного люка.

Чтобы обеспечить лучшую тягу, высота дымоходной стальной трубы должна быть больше пяти метров. Участки, расположенные горизонтально, должны быть максимум один метр. При самостоятельном монтаже на открытом пространстве либо в помещении без отопления трубы из стали требуется изолировать. Если дымоходные трубы проходят через дом с наличием возгораемых материалов, в обязательном порядке нужен монтаж искротушителя.

В случае самостоятельной установки конструкции нужно помнить про прохождения через стены, дом, перекрытия. При отсутствии изоляции и выполнении каналов из нержавеющей стали, трубы должны находиться на расстоянии как минимум один метр от перекрытия.

Не стоит производить соединение труб в толще стен.

Промежуток между потолком, полом и стенами должно быть как минимум 70 сантиметров. В случае прохода стальной дымовыводящей трубы через холодную кровлю, расстояние между ней и перекрытием должен составлять минимум 13 сантиметров.

Общее количество дымоходных поворотов – максимум три. Труба нержавейка для дымохода должна иметь диаметр меньше выходного патрубка прибора отопления.

Также о важных моментах установки дымохода из нержавейки:

  1. Гофрированная труба из нержавеющей стали для дымохода может использоваться для его монтажа изнутри и снаружи, для перехода от выходного патрубка к главному каналу, для ремонта дымохода из кирпича с изгибами.
  2. Если выполняется установка горизонтального или наклонного участка от прибора отопления или камина, то труба надевается на предыдущую от устройства. Тем самым происходит беспрепятственное движение продуктов горения по дымоходу. При монтаже вертикальной части дымоходной трубы следующий трубный отрезок помещается в тот, что стоит ниже.
  3. В случае наклона кровли с горизонтом, отверстие под стальные трубы должно быть формы эллипсиса или прямоугольника. При установке нужно следить за тем, чтобы дымовыводящая труба пролегала примерно посредине между балками потолка и стропилами. Стоит не забывать и про рекомендации по высоте над кровлей дымоходного среза.

Применение канала из нержавейки говорит об обязательном наличии гидроизоляции сверху. Это необходимо для того, чтобы влага или осадки из атмосферы не попали на чердак.

Нержавеющие трубы для дымохода являются хорошим вариантом для монтажа дымовыводящей системы. Установка сама по себе не представляет сложности при чётком выполнении всех указаний.

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов


На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

  • Соединительные патрубки, который соединяет трубу с котлом — переходники.
  • Трубы различной длины.
  • Проходные патрубки.
  • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
  • Конусообразный наконечник.
  • Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

  • Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
  • В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
  • Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
  • Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
  • Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
  • Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
  • Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

  • Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

  • Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
  • Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
  • Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
  • Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
  • Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

  • Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
  • Далее устраиваются отверстия по разметкам для прохождения трубы.
  • Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
  • Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
  • Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
  • Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
  • Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
  • Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
  • Завершает конструкцию наконечник в виде конуса.
  • Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

  • Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
  • Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
  • Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
  • Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

  • Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
  • Преимуществом можно назвать безопасность этого элемента отопления.
  • Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
  • В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок



Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

Дымоход размеры. Расчеты размеров дымохода для безопасной эксплуатации печи

Здравствуйте! Так и не смог найти ответ на нужный мне вопрос, посоветуйте, пожалуйста. Есть стальная самодельная печь, примерный размер: высота – 70, длина – 70, ширина – 50. Нужно сделать трубу. От основания выходит труба (133 мм), хочу уменьшить до 108 мм, поднять вверх на 1 метр, потом колено, 70 см в сторону стены, сквозь стену, на улицу, затем второе колено и вверх. Хочу длину вверх сделать около двух метров. Правильны ли мои расчёты? Или надо длиннее делать?

Ответ на вопрос

При монтаже систем печного отопления нужно делать проектирование, включающее расчеты на основаниях СНиПов и нормативных актов. Это очень важно для правильной работы будущей печи и безопасности её эксплуатации.

На фото показаны способы подключения дымохода к печи

Правила работы отопительного оборудования

Одну печь можно использовать для отопления не более трех комнат, находящихся на одном этаже. В домах с несколькими этажами допустимо устройство многоярусной печи, и при этом у каждой должен быть отдельный отвод и топливник.

Недопустимо:

  • Устанавливать принудительно вытяжную вентиляцию без обустройства соответствующей приточной системы
  • Применение для отвода продуктов горения вентиляционного канала, а не дымохода
  • Делать дымовой отвод, который располагается в наружной стене, установка которого делается из разного каменного негорючего материала.

С использованием коренной или насадной дымовой трубы. Каждая печь должна комплектоваться своим дымоходом (расчеты нужно делать так, чтобы один отопительный прибор имел отдельный отвод и дымовую трубу). В нескольких вариантах допустимы присоединения к одному каналу двух и более отопительных оборудований, которые находятся на одном этаже.

Базовые параметры конструкции

При применении двух или нескольких труб для обустройства отвода, предусматривают рассечки толщиной 0, 12 мм на расстоянии не меньше одного метра от стыка трубы. Расчеты должны включать монтаж задвижек в каналах. При этом в задвижке должно быть одно отверстие с диаметром 15 мм в случае применения такого топлива, как торф или уголь.

Дымоходную трубу желательно проектировать вертикально, без уступов и изгибов. Если для монтажа канала применяется огнеупорный кирпич с толщиной стенки больше 120 мм или жаростойкий бетон с толщиной больше, чем 60 мм, нужно предусматривать карманы глубиной 250 мм с отверстием для чистки.

Трубу лучше монтировать строго вертикально, но допустимо отклоняться от вертикали на тридцать градусов, с откосом, который не превышает 1м. Если дымоходная труба используется в здании с кровлей из горючего материала, монтируются искроуловители из металлической сетки, размер отверстий не должен превышать 5 х 5 мм.

Если у печки есть присоединяющиеся конструкции из горючего материала, то их защищают разделками из негорючего материала, который предотвратит возгорание. Промежуток между частями системы отопления и горючим материалом может быть разным. Это зависит от применяемого топлива, материала дымохода и ряда других параметров.

О монтаже дымохода для бани говорится в видео:

Параметры системы отвода продуктов горения

Расчеты основных параметров, влияющих на работу печки, заключаются в том, чтобы определить сечение и высоту дымохода. Диаметр или сечение, который имеет дымоход, зависит от мощности тепла, которую выделяет печь.

Размеры такие:

  • С мощностью до 3, 50 кВт – 140 х 140 мм
  • С мощностью от 3, 50 до 5, 20 кВт – 140 х 200 мм
  • С мощностью от 5, 20 до 7, 20 кВт – 140 х 270 мм.

Если печь имеет круглый диаметр для отвода продукта горения, то расчеты производятся с учетом того, что площади сечений круглых каналов будут не меньше площади сечений прямоугольных.

Высота дымоходов рассчитывается так, чтобы конструкция:

  1. Возвысилась над коньком на 0, 5 м
  2. Была на удалении 1, 5 м от конька
  3. Была не ниже уровня плоской кровли, желательно, выше на 1 м.

Если печь с каналом, который превышает уровень кровли на 1, 5 м, применяют дополнительную растяжку. Данная высота может приводить к повышенной ветровой нагрузке и деформированию конструкции. Печь может иметь разные конструкции, высоту, диаметр дымохода, поэтому нужно применять для расчетов дополнительные формулы с целью обеспечения эффективности работы печи и увеличения пожаробезопасности.

Вопрос
Хочу в своем загородном доме переложить печку и заменить трубу с кирпичной на цементно - асбестовую. И чтобы была лучше тяга и не дымила, хочу сделать её повыше. Какой диаметр трубы лучше всего поставить?

Вистр
Сразу могу посоветовать не делать трубу печи слишком высокой. Делайте её выше конька крыши
на 50 - 60 см. В противном случае труба будет остывать на ветру и тяга будет плохой.
Есть правило для печи: температура выходных газов на срезе трубы не должна быть ниже 95 - 105
градусов. Если хотите сделать трубу выше, то Вам прийдется её обязательно утеплить.
Диаметр трубы для печи зависит от многих факторов: от объёма топки, сечения и формы дымоходов,
от количества змеевика дымоходов и от типа топлива.
Есть ещё одно правило, обеспечивающее хорошую тягу в печи: сечение дымоходов в сторону
трубы должно постепенно сужаться. Тогда газы, продвигаясь в сторону трубы, постепенно
уменьшают свой объём, но сохраняют свою температуру (закон Бойля-Мариотта).
Но Вы дали слишком мало данных, чтобы можно было что-то ответить конкретно.
Если топка печи будет сложена с подворотом, то при таких размерах входное сечение дымохода после
топки должно быть равно не менее площади широкой стороны кирпича.
Затем, пять колен дымода змеевика для таких размеров слишком много. Их должно быть четыре.
Змеевик делайте не по классике, т.е. располагайте каналы не вертикально, а горизонтально.
Тогда проходные горячие газы будут постепенно подниматься вверх не создавая газовых пробок.
Причём у нижнего и второго канала сечение должно быть равно площади широкой части кирпича,
у третьего и четвертого канала - 3/4 кирпича, сечение оголовка трубы 1/2 кирпича и сечение трубы
тоже 1/2 кирпича. Отсюда: если Вы хотите установить асбесто-цементную трубу, то вполне подойдёт
диаметра 150 мм. Но с условием, что топливом будут дрова. Если будете применять кору или уголь,
то трубу прийдётся часто чистить.
При указанных размерах, тяга в разогретой печи будет всегда хорошей при любой погоде.
Но обязательно трубу надо утеплить от оголовка и, желательно, до среза трубы.

Ихалайнен
Не ставил бы я асбестоцементную трубу на дымоход. Не для этих дел она создавалась.
Впрочем если без нее никак то выбираете асбестоцементную трубу диаметром 200 мм.
Такой диаметр взят потому, что типоразмеров асбестоцементных труб не так много.
100 мм слишком мал, тем более что 100 мм это не внутренний проход а наружный диаметр.150 мм пойдет но в без запаса. 200 мм самое то.
Vistr, Вы про двух оборотный дымоход писали? Помнится сложил дымоход двух оборотный с горизонтальными каналами. Дымы было много. Пришлось перекладывать на однобортный с вертикальными каналами. Более менее стало. Без опыта с горизонтальными каналами я бы связываться не советовал бы.
У них тяга плохая.
Если уж делать для себя, и бюджет позволяет то есть на металобазах толстостенные трубы из нержавейки. Это не те дымоходы где стенка максимум 1 мм. Там толщина стенки бывает 2,3,4 мм.
Ассортимент диаметров тоже большой. Хотя для нержы 150 мм в самый раз будет.
Эти трубы бывают не везде и стоят они дорого но они того стоят.

Монтаж печи требует определения места установки изделия и соответственно расчет всех параметров. Размеры и диаметр трубы, зависят от мощности, изделия.

Важной составляющей в строительстве бани является строгое следование правилам и стандартам, нужно действовать согласно составленному проекту, малейшие изменения повлекут за собой последствия. Определить диаметр трубы, полезно еще во время составления проекта.

Цилиндрическая форма не дает скапливаться саже и позволяет продуктом сгорания свободно уходить наружу. Размеры определяются с учетом параметров проходного отверстия и высоты.

Труба в бане не является объектом сложных расчётов, её можно подобрать по готовым диаграммам, главное знать мощность установленной печи.

Существуют стандарты, которым нужно придерживаться, от мощности изделия зависят параметры. Прямоугольные, квадратные дымоходы рассчитываются в пропорциях: 140х140 мм используется до 3,5 кВт, соответственно 140х200 мм 3,5-5,2 кВт, 140х270 мм 5,2-7,2 кВт.

Если ваша дымовая труба круглая она не должна быть меньше места выхода с отверстия печи, больше допустимо, меньше нет.

Площадь трубы должна быть не меньше 8 см² с расчетом на каждый кВт мощности. Вычисления можно производить самостоятельно, в этом поможет «светлая голова» и формула площади круга.

Про высоту и размеры

Расчет высоты дымохода зависит от уровня возвышенности самого помещения, и вида кровельного материала. Высота трубы, которая будет находиться на крыше, очень важна.

Как высоко необходимо поднять дымоход, чтобы он нормально функционировал?

Правила очень просты, запомните их. Если труба находится над коньком 0,5 м, тогда расстояние будет составлять до 1,5 м от конька. Труба вровень или даже немножко выше конька, устанавливается в случае, если находиться 1,5–3 м от конька.

Обязательно посмотрите видео с подробным объяснением.

Коротко о важном

Создавая трубу для бани, учитывайте все мельчащие детали. Единственная ошибка может привести к достаточно тяжелым последствиям и устранить неполадки будет крайне сложно.

В сети можно встретить «40 бочек арестантов» вариаций стандартов для измерения от «самоделкинов», но лишь соблюдая все эти рекомендации и правила, вы получите качество и надежность.

Все эти данные нам были нужны для качественного монтажа. можно прочитать подробнее как это сделать.

Как правильно рассчитать необходимый диаметр дымоходной трубы? При проектировании автономной отопительной системы этот вопрос должен решаться в первую очередь. В подавляющем большинстве случае дымоходная труба подбирается по примерным параметрам – почему-то считается, что чем больше ее диаметр, тем лучше. Но это далеко не так. Для того, чтобы система отопления работала в оптимальном режиме, необходимо сделать правильный расчет дымохода.

Исходные параметры

Существуют определенные параметры, которые прямым образом будут влиять на характеристики будущего дымохода. Наиболее важными из них являются:

  • Тип отопительного прибора. В большинстве случаев организация системы газоотведения нужна для твердотопливных печей и котлов. При этом в расчет берется объем камеры сгорания и площадь проема камеры поступления воздуха в топку – зольника. Нередко она рассчитывается и для самодельных котлов, работающих на газу или дизельном горючем.
  • Общая длина дымохода и его конфигурация. Оптимальной является 5 метровая конструкция с прямой магистралью. Каждый поворотный узел создает дополнительные вихревые зоны, которые отрицательно сказываются на тяге.
  • Геометрия сечения дымохода. Идеальный вариант – это цилиндрическая конструкция. Но для кирпичной кладки добиться такой формы очень сложно (). Поэтому квадратное (прямоугольное) сечение менее эффективно, но при этом и требует меньших трудозатрат.

Беря во внимание все эти факторы, можно приступать к расчетам.

Примеры расчета – точный и приблизительный

Точные вычисления базируются на довольно сложной математической платформе. Для них требуется знать основные физические характеристики дымохода, прибора отопления и топлива. В качестве примера можно привести расчет стандартной трубы круглого сечения без поворотных узлов, которая подключена к печи, работающей на дровах. Входными параметрами вычисления послужат:

  1. Показания температуры газов при входе в трубу t– 150°С.
  2. Средняя скорость их прохождения по всей длине – 2 м/с.
  3. Оптимальная высота дымохода – 5 м.
  4. Скорость сжигания топлива (дров) при одной закладке B= 10 кг/час.

Исходя из этих данных можно приступать непосредственно к вычислениям. На первом этапе необходимо узнать объем выходящих газов. Для этого существует формула:


Где V – объем воздуха, который понадобится для поддержания процесса горения со скоростью 10 кг/час. Он равен 10 м³/кг.

Подставляя значения получаем результат:


Как видно, для такого точного расчета необходимо знать все параметры будущей системы отвода газов. На практике эта схема применяется крайне редко, во всяком случае – для организации бытового автономного отопления. Существуют и другие способы узнать диаметр дымохода.

Можно руководствоваться габаритами камеры сгорания. Ведь от ее размеров зависит количество сжигаемого топлива, а следовательно – и объем выходящих газов. Для открытых топок и дымохода с круглым сечением принято соотношение 1:10. Т.е. если размер камеры сгорания составляет 50*40 см, то оптимальный диаметр дымохода будет равен 18 см.

Если планируется возведение кирпичной конструкции, то соотношение будет несколько другим — 1:1,5. В этом случае диаметр дымоходной системы должен быть больше, чем размер поддувала. Причем квадратное сечение будет не менее 140*140 мм. Как уже говорилось выше, это связанно с завихрениями, которые создаются в кирпичной трубе.

Шведский метод

Во всех вышеописанных методиках не берется во внимание высота газоотводной системы. Для нее применяется соотношение площади камеры сгорания к сечению трубы. При этом учитывается и ее высота. Основополагающим инструментом является представленный график.

В качестве расчетных данных потребуются:

  1. Площадь топки – F.
  2. Площадь дымохода — f.

Например, пусть F равно 77*35=2695 см, а f — 26*13=338. Следовательно, соотношение составляет (338/2695)*100%=12,5%. Сверив это значение по графику можно увидеть, что оптимальная высота трубы для таких параметров может быть около 5 м.

Но этот метод больше применим для каминных систем, так как не берется в расчет объем воздуха для топки.

Выбор метода расчета диаметра может быть различным, но при сложных системах отопления важен оптимально точная схема. В особенности это касается низкотемпературных отопительных приборов длительного горения.

решения для дымоходов и вентканалов

О-блоки YTONG для устройства дымовых труб и вентиляционных каналов

YTONG предлагает О-блоки из автоклавного газобетона

                   Характеристики

Область применения:

 1. Устройство шумозащитных и теплоизоляционных оболочек вентиляционных каналов – приточных и/или вытяжных с возможностью скрытого размещения канала внутри стены или пристраивая к ограждающей конструкции;
 2. Устройство шумозащитных и теплоизоляционных оболочек дымовых труб со встроенной гильзой отведения продуктов сгорания;

                                               Номенклатура изделий

Описание

Газобетонные блоки для дымохода служат тепловой изоляцией из негорючего материала для труб/сборных изделий из нержавеющей стали, керамических труб, обеспечивая безопасность людей при возможном прикосновении к оболочке и пожарную безопасность.

Газобетонный блок для вентиляции не требует дополнительных гильз и легко встраивается в стеновую кладку, но применение гильз увеличивает долговечность и КПД системы. Малый коэффициент теплопроводности оболочки каналов из ячеистого бетона обеспечивает тягу воздуха и нивелирует риск выпадения конденсата. На одном О-блоке размещается до двух отверстий канала.

Крепление дымоходной оболочки и вентканалов из О-блоков к ограждающей конструкции осуществляется с помощью гибких связей, монтируемых в шов кладки каждого ряда блоков.

Преимущества

  • Когда создается дымоход или вентиляция, газоблок O-формы позволяет быстро возвести вентканалы, не нарушая при этом однородность кладки.
  • Монтаж О-блоков ведется на обычный клей для газобетонных блоков YTONG, сохраняя технологический процесс.
  • Автоклавный газобетон YTONG сертифицирован на класс пожарной опасности К0, является негорючим материалом.
  • О-блоки класса прочности В3.5 обеспечивают прочность самонесущих конструкций дымоходов/вентиляционных каналов.

Усиление стеновой кладки

О-блоки в качестве несъемной опалубки применяются для бетонных работ при усилении кладки в сейсмически опасных районах строительства, нестабильных грунтах или когда этого требует конструктивная схема здания.

С ценами на О-блоки YTONG можно ознакомиться в прайс-листе

Керамическая труба для дымохода: размеры, схема, видео


Ни одна отопительная печь не обойдется без дымохода, к устройству которого предъявляются крайне высокие требования. Чтобы дымоход соответствовал всем нормам безопасности и качественно служил долгое время, лучше всего установить на него керамическую трубу. Ее крайне просто установить, а ее параметры качества значительно выше, чем у аналогов из других материалов.

труба для дымохода своими руками

Преимущества керамической трубы перед кирпичной

В прошлом, дымоходные трубы всегда строились из кирпича, но в наше время все чаще используются керамические трубы. Все дело в огромном превосходстве керамики над другими материалами. Керамические трубы имеют следующие превосходства перед кирпичными:

  • Более совершенная тяга. Кирпич имеет большую шероховатость, а керамические трубы покрываются изнутри глазурью, имеющей высокую жаропрочность. Благодаря гладкой поверхности, тяга становится намного лучше, что помогает избежать задымления помещения при топке.
  • Большая прочность. Труба из керамики не впитывает в себя воду благодаря глазури, которая имеет низкую водопроницаемость. Вся влага, попадающая на трубу, не впитывается, а сливается в отстойник, предусмотренный заранее. Кирпичные трубы впитывают всю влагу в себя, из-за чего труба, при низких температурах замерзает. Это приводит к деформации кирпича и кладочного раствора.
  • Практически не остается сажи. На шершавой поверхности кирпича постоянно скапливается сажа, которая может воспламениться, что может привести к пожару. На керамической трубе, имеющей гладкую поверхность, сажа практически не скапливается. Большая ее часть уходит вместе с дымом. Даже скопившиеся остатки сажи легко очистить.
  • Невозможность пожара. Благодаря своей жаропрочности и низкому уровню скопления сажи, такая труба не сможет нагреться и стать причиной пожара. При воспламенении сажи, даже боковые стенки трубы практически не нагреются, так как они имеют низкую теплопроводность.
  • Защита от повреждений дымом. В дыме находятся химически-агрессивные элементы, такие как азот и сера. Когда они соединяются с водой, которая может попасть в дымоход с осадками, то преобразуются в кислоту. Эта кислота разрушительна для кирпичных и металлических дымоходов. Глазированные керамические трубы не взаимодействуют с кислотами. Поэтому они не являются разрушительными для таких дымоходов.
  • Легкая сборка. Установки кирпичной дымоходной трубы занимает большое количество времени и требует особых умений и знаний. Керамика менее требовательна. Любой, хорошо прочитавший инструкцию, сможет своими руками установить себе такой дымоход. Кроме того, керамику легко обработать, если потребуется просверлить дополнительные отверстия или укоротить размер.
сэндвич труба керамическая

Срок, который в среднем могут прослужить керамические трубы, достигает тридцати сорока лет. Однако, есть особенности, которые необходимо учесть при установке. Например, это большой вес. Так же, для установки, необходимо заранее подготовить фундамент.

Сэндвич-дымоход и его устройство

труба керамическая термостойкая

Как правило, керамические трубы помещают в короб из бетонных блоков. Промежутки между блоками заполняют утеплителем, изготовленным на минеральной основе. Именно эта конструкция именуется сэндвич-дымоходом. Такое устройство решает одновременно много задач:

  • Благодаря теплоизоляции трубы, ее внешняя и внутренняя поверхность всегда имеют практически одинаковую температуру, вследствие чего уменьшается образование конденсата на трубах. Это улучшает тягу и понижает образование вредоносных кислот, содержащихся в дыме.
  • Дымоход идеально соответствует нормам и требованиям пожарной безопасности, за счет теплоизоляции, в местах прохода через кровлю. До опасных температур никогда не нагревается и сам дымоход, благодаря чему не возникает проблем с проходом трубы через верхние этажи дома.
  • Дымоход прекрасно вписывается в интерьер, имея большую привлекательность и минимальную отделку.

Особые требования для установки

Керамические дымоходы, обычно, продают уже в собранном виде, поэтому нужно выбрать подходящий агрегат, для вшей отопительной системы. Не каждый сможет разобраться в этом самостоятельно, так что придется прибегнуть к помощи продавца-эксперта, который поможет выбрать нужный дымоход. Для правильного выбора обязательно необходим план и параметры дома, в котором будет проходить установка.

Устройство дымохода с керамической трубой

керамическая труба для дымохода

Установить дымоход можно внутри или снаружи здания, у одной из стен. Удобно будет сделать специальную комнату котельной. Керамические дымоходы имеют очень большой вес, поэтому их нужно внедрять в фундамент, а не устанавливать на обыкновенных перекрытиях.

Проба бетона для основания должна быть не меньше М250. Уклоны и неровности в основании дымохода не допустимы. Для предотвращения контакта дымохода с влагой, содержащейся в грунте и фундаменте, обязательно укладывается сверху фундамента двойной рулон гидроизоляции.

Сэндвич-дымоход может иметь различную форму в зависимости от количества отопительных приборов выходом, для которых он служит. Но в любой сборке снизу обязательно должен быть предусмотрен модуль, собирающий конденсат и решетка для вентиляции. Чтобы подключить все дымоходные пути и установить прочистную дверцу, необходимо наличие тройников.

сэндвич труба для дымохода

Составляющие сэндвич-дымохода

Очень важно помнить простое противопожарное правило: никакие сгораемые предметы не должны храниться на расстоянии ближе шестидесяти сантиметров от неизолированной трубы.

Распространено мнение, что тяга зависит от длины трубы. Из-за него многие стараются построить дымоход как можно выше. В действительности, это мнение ошибочно и высота трубы должна зависеть от дистанции до верхней точки крыши. Наверх трубы нужно установить специальный конусообразный оголовок.

Все элементы крепятся специальным раствором из порошковой смеси, разведенной водой. Когда керамическая труба приставляется отдельно, то закрепить ее следует хомутами через метр.

Размер дымохода и камина

Размер дымохода и камина

Дымоходы и камины бывают разных форм и размеров. Ниже приводится краткое обсуждение различных размеров дымохода и камина, а также вещей, которые следует сохранить помните, прежде чем удалять воздух из печи или камина. Эта статья касается в основном для каминов и печей, которые сжигают дрова или уголь в качестве топлива.

Сначала поговорим о размерах дымохода. Дымоходы можно разбить на две основные категории; металл и кладка. Металлические дымоходы, также называемые сборными , класс A и Двойные или тройные стенки обычно встречаются трех диаметров. как показано ниже.Большие диаметры, которые могут применяться в сборных каминах. круглый Также показаны дымоходная плитка или одностенная нержавеющая облицовка дымохода. Каждый диаметр имеет определенную полезную площадь, которую также называют поперечным сечением. Емкость дымохода для удаления дыма и / или БТЕ из прибора напрямую связано в эту область.

Размер дымохода квадратных дюймов Обычная вентиляция
Внутренний диаметр 6 дюймов 28,3 Печи, центральные обогреватели
Внутренний диаметр 7 дюймов 38.5 Печи, центральные обогреватели
8 дюймов внутренний диаметр 50,3 Печи, малые камины, центральные обогреватели
10 дюймов внутренний диаметр 78,6 Печи *, камины, центральные обогреватели
12 дюймов внутренний диаметр 113 Камины, центральные обогреватели

* только в редких старых печах используются 10-дюймовые дымоходы

Из этой таблицы мы замечаем, что дымоход 6 дюймов - это почти 1/2 размером с 8-дюймовый дымоход.Естественная тенденция может заключаться в том, чтобы думать, что 6 " дымоход «всего» на два дюйма меньше 8-дюймового, но на самом деле как видите, разница намного больше.

Дымоходы

Размер дымохода (наружный диаметр) квадратных дюймов Обычная вентиляция
7 1/2 X 7 1/2 31 Печи, центральные обогреватели
8 1/2 x 8 1/2 41 Печи, центральные обогреватели
8 1/2 X 13 70 Печи, камины, центральные обогреватели
13 х 13 99 Камины
13 х 18 156 Камины

Полезная площадь

Поскольку дым поднимается по кругу, только определенная площадь квадратного дымохода плитка действительно находит эффективное применение.Списки в таблице выше относятся к к полезной площади.

Удаление воздуха из отдельно стоящей плиты

Как правило, следует использовать дымоход того же диаметра, что и воротник дымохода. на вашей плите, то есть 6-дюймовая печь должна использовать 6-дюймовый дымоход или 7 1/2 X 7 1/2 дымоходной плитки. В большинстве случаев вы также можете увеличить размер на один или два ... например, 6-дюймовая печь могла выходить в изолированный дымоход 8 дюймов. Если ваш дымоход более чем в 3 раза больше выходного отверстия вашей печи (т. е. из 6-дюймовой печи в 13 X 13 Дымовая плитка), то могут возникнуть проблемы с переохлаждением дыма, в результате плохая тяга и / или образование избыточного креозота.Нержавеющая сталь облицовка дымохода того же размера, что и выход из печи, решит эту проблему.

Вентиляция каменного камина

Камины из каменной кладки бывают разных размеров. Самый популярный размерный ряд:

Ширина от 32 до 36 дюймов
Высота от 25 до 29 дюймов

Важно правильно рассчитать размер дымохода, чтобы он соответствовал проем камина. Практическое правило - соотношение 1/10, означающее, что камин проем может быть в 10 раз больше, чем поперечное сечение дымоходной плитки.Например:

Камин высотой 27 на 32 дюйма = 864 квадратных дюйма открывания. размер дымохода должен быть 86,4 квадратных дюйма или больше - плитка размером 13 дюймов на 13 дюймов будет соответствовать этим критериям.

В некоторых случаях правило 1/10 может быть расширено до 1/12, что означает что отверстие может быть в 12 раз больше поперечного сечения дымохода. Однако другие такие факторы, как высота дымохода, конструкция коптильной камеры и расположение дымоход нужно учитывать. Дымоходы для двухсторонних каминов следует рассчитывается путем сложения отверстий с обеих сторон.Это может потребовать очень большие плитки для дымохода, такие как 18 x 18 дюймов.

Более подробную информацию о дымоходах и тяге можно найти здесь.

[Вернуться на страницу с конкретной информацией ] [в магазины] [в продукты ]

Удаление воздуха из нескольких устройств в общий дымоход

Подключение более одного масляного обогревателя к общей дымовой трубе может быть простым и выгодным, если мы понимаем основные правила. При соблюдении инструкций по установке система будет работать на вас.Не соблюдайте эти правила, и система может работать против вас.

Размер дымохода и дымохода не только регулирует отвод побочных продуктов сгорания, но также напрямую влияет на подачу воздуха в горелку. Когда тяга прибора увеличивается, крыльчатка вентилятора горелки легче перемещает воздух. По мере того, как тяга к прибору падает, крыльчатка вентилятора должна работать сильнее, чтобы перемещать такое же количество воздуха. Правильная конструкция дымохода и дымохода, а также надлежащий контроль тяги обеспечивают эффективный процесс горения.

Важные указания

  1. Всегда следуйте рекомендациям производителя прибора по вентиляции конкретного прибора. Не менее важно соблюдать местные правила и требования.
  2. Дымоход должен быть подходящего размера, чтобы правильно отводить газы, создаваемые общим вводом БТЕ всех приборов вместе взятых. См. Рисунок 1.
    Рисунок 1 ОБЩИЕ РАЗМЕРЫ ДЫМОХОДА и ВХОД В БТЕ
    БТЕ, дюйм брутто Прямоугольный Разм. Круглый Разм. Минимальная высота
    144000 8 1/2 ″ x 8 1/2 ″ 8 ″ 20 футов
    235000 8 1/2 ″ x 13 ″ 10 ″ 30 футов
    374000 13 ″ x 13 ″ 12 ″ 35 футов
    516000 13 ″ x 18 ″ 14 ″ 40 футов
    612000 13 ″ x 18 ″ 15 ″ 45 футов
    768000 18 ″ x 18 ″ 18 ″ 50 футов
    960000 20 ″ x 20 ″ 18 ″ 226.98
  3. Дымовой трубопровод системы, будь то для одного или нескольких приборов, должен быть как можно более коротким и подниматься на 1/4 дюйма на каждый погонный фут вверх и в сторону дымохода. По возможности не превышайте длину дымоходной трубы 10 футов.
  4. Не допускайте поворота трубопровода более чем на два 90 градусов. Дополнительные повороты на 90 градусов дополнительно ограничивают выхлопную систему при запуске горелки.
  5. Трубопровод, вставленный во вход в дымоход, не должен выходить за пределы внутренней поверхности вкладыша дымохода.Место вокруг дымохода должно быть герметично закрыто на входе в дымоход.
  6. При отводе воздуха из двух приборов отдельно в общий дымоход, всегда устанавливайте дымоход меньшего размера (прибор с наименьшим расходом GPH) в более высокой точке дымохода, чем больший дымоход для прибора с наибольшим вводом GPH. См. Рисунок 2.

Основные требования

Следующее соответствует рекомендациям Национального агентства противопожарной защиты: для определения размера основного дымохода или коллектора, необходимого для вывода в дымоход более одного устройства, необходимо объединить размеры дымохода отдельных устройств.Пример. Допустим, у вас есть работа, в которой вы объединяете печь или котел (дымоход 8 дюймов) с водонагревателем (дымоход 6 дюймов). Чтобы определить размер основного дымохода, обратитесь к Рисунку 3 и найдите площадь в квадратных дюймах каждого отдельного размера дымохода.

Дымоход 6 ″ = 28,27 кв. Дюйма
Дымоход 8 ″ = 50,27 кв. Дюйма
Всего = 78,54 кв. Дюйма

Затем просуммируйте площади в квадратных дюймах и вернитесь к рисунку 3, чтобы определить размер трубы, которому соответствует сумма. В нашем примере 78,54 квадратных дюйма равны размеру трубы 10 дюймов.Наш главный дымоход или коллектор, необходимый для правильной вентиляции этих двух устройств, представляет собой 10-дюймовую трубу.

Рисунок 3 ДЫМОХОДНАЯ ПЛОЩАДЬ ДЮЙМА КВАДРАТНАЯ
Диаметр дымохода Экв. Кв. В. Площадь Диаметр дымохода Экв. Кв. В. Площадь
3 ″ 7,06 11 ″ 95,03
4 ″ 12,56 12 ″ 113.1
5 ″ 19,63 13 ″ 132,73
6 ″ 28,27 14 ″ 153,94
7 ″ 38,48 15 ″ 176,71
8 ″ 50,27 16 ″ 201,06
9 ″ 63,62 17 ″ 226,98
10 ″ 78.54 18 ″ 254,47

Независимо от того, объединяете ли вы два или более приборов, вы будете следовать той же методике суммирования размеров отдельных дымоходов для определения основного дымохода или коллектора.

Общие методы

Иллюстрации на рисунках 4 и 5 являются наиболее распространенными системами, используемыми на нашем рынке. Это конический коллектор и вентилируемые коллекторные системы постоянного размера.
Как и в нашем предыдущем примере, чтобы получить правильный размер дымохода или коллектора для коллектора постоянного размера, сложите итоговые данные о муфтах дымохода.(См. Рисунок 5.)

При расчете размеров конусного коллектора (рис. 4) вы подберете размер каждой секции в соответствии с размерами дымохода, который будет выходить через эту секцию. Со временем вы уменьшите размер коллектора до тех пор, пока он не станет равным размеру дымохода самого дальнего от дымохода устройства.

Наконец, вам также следует ознакомиться с расположением барометрической заслонки. Имейте в виду, что правильно спроектированная система требует надлежащего управления барометрической заслонкой для правильного функционирования. Рисунок 6 дает вам эту информацию.

Обращающие внимание аспекты конструкции и размеров камина

  • Стороны камина должны защемляться назад
  • Задняя стенка камина должна быть ровной для первых 12 дюймов
  • Задняя стенка должна иметь наклон вперед для остальной высоты
  • Ширина и высота проема ДОЛЖНЫ быть указаны в таблице ниже
  • Полка для дыма над камином должна иметь правильный размер - см. Ниже

Топка - внутренняя конструкция топки, в которой горит огонь. При проектировании камина следует учитывать два аспекта.Первый - это внутренняя конструкция топки, где горит огонь (топка), скрытая область дымовой полки над топкой и дымоход, который поднимается вверх и проходит через крышу. Это ДОЛЖНО БЫТЬ сделано правильно, иначе камин будет выпускать клубы дыма в ваш дом. Все, что вам нужно знать, находится ниже.

Второе дизайнерское соображение - это то, как выглядит камин для тех, кто смотрит на него, находясь в комнате. Второе дизайнерское соображение - это то, как выглядит камин для тех, кто смотрит на него, находясь в комнате.Если вам нужно вдохновение и вы хотите увидеть потрясающие фотографии фантастических каминов, закажите «Камины: практическое руководство по проектированию каминов и печей»

.

Таблица размеров камина

Все следующие размеры даны в дюймах, за исключением высоты дымохода. Это значение указано в футах. Конструкция топки имеет решающее значение. Выше фотография каменной топки в моем собственном доме. Задняя стенка топки поднимается вертикально от пола камина, а затем начинает наклоняться к каминному отверстию примерно на 14 дюймов.Боковины топки вертикальные. Обратите внимание, что топка имеет разную ширину спереди назад. К задней части топки он сужается.

Глубина топки не включает толщину кирпича - или мраморной плитки в моем случае - который обращен к вашему камину. Это очень важно! Вы можете комбинировать размеры дымоходов с высотой дымохода. Чтобы правильно определить размер дымохода, необходимо использовать номограф. См. Техническую записку 19B Ассоциации производителей кирпича - Дымоходы в жилых домах. Всегда лучше использовать дымоход меньшего размера, если у вас есть два варианта.При использовании дымохода меньшего размера вам потребуется увеличить высоту дымохода. Более высокие дымоходы втягивают лучше, чем короткие дымоходы того же размера.

Высота и конструкция коптильной камеры очень важны. Обычно это пространство не видно, так как оно скрыто над заслонкой камина. Высота заслонки тоже очень важна. Нижняя часть заслонки должна быть минимум на 8 дюймов выше верха отверстия камина. Если ваш демпфер находится не менее чем на 8 дюймов выше этого места, у вас наверняка возникнут проблемы с курением!

Я призываю вас прочитать упомянутые мной брошюры от Ассоциации производителей кирпича.У них есть отличные иллюстрации, которые позволят вам ясно увидеть то, что я пытаюсь объяснить. Следующая таблица и ее значения любезно предоставлены Ассоциацией производителей кирпича.

Размеры топки и высота дымохода

Ширина проема камина 24 ″ 28 ″ 32 ″ 36 ″ 40 ″ 42 ″ 48 ″
Высота камина 24 ″ 24 ″ 29 ″ 29 ″ 29 ″ 32 ″ 32 ″
Глубина топки 16 ″ 16 ″ 16 ″ 16 ″ 16 ″ 16 ″ 18 ″
Ширина задней топки 11 ″ 15 ″ 19 ″ 23 ″ 27 ″ 29 ″ 33 ″
Высота задней стенки топки по вертикали 14 ″ 14 ″ 14 ″ 14 ″ 14 ″ 16 ″ 16 ″
Номинальный размер дымохода 8 × 12 8 × 12 12 × 12 12 × 12 12 × 16 12 × 16 16 × 16
Минимальная высота дымохода 15 ′ 20 ′ 18.5 ′ 20,5 ′ 13 ′ 19,5 ′ 16,5 ′
Еще статьи
Справка по выбору размеров футеровки

- Депо футеровки дымохода

Как мне узнать, какой размер лайнера мне нужен?

Выбор длины

Наилучший способ определить размер облицовки дымохода - это снять рулетку с верхней кромки дымохода и измерить расстояние от этой точки до наперстка или отверстия, где ваш прибор или печь будут соединяться с дымоходом.На всякий случай всегда полезно добавить еще одну-две ноги.

Выбор диаметра

Общее практическое правило - узнать, какого размера розетка на вашей плите или приборе. В большинстве случаев для каминных топок требуется облицовка дымохода диаметром 6 дюймов. Для дровяных печей обычно требуется футеровка дымохода диаметром от 6 до 8 дюймов.

В любой ситуации вы должны сначала проконсультироваться с инструкциями производителя вашего устройства перед установкой лайнера.

Руководство по подбору облицовки открытого камина

В приведенной ниже таблице используется соотношение 10-1.Соотношение 10-1 следует использовать для дымоходов высотой менее 25 футов, а соотношение 12-1 - для дымоходов высотой более 25 футов.

Каминное отверстие Диаметр футеровки
До 600 кв. В 9 ″
601 - 760 кв. Дюймов 10 ″
761 - 942 кв. Дюйм 11 ″
943 - 1140 кв. Дюймов 12 ″
1141 - 1356 кв.дюймы 14 ″
1357 - 1846 кв. Дюймов 16 ″

Ниже приведена таблица размеров футеровок газовых приборов:

Выбор диаметра некруглой трубы

Эти таблицы помогут вам найти размеры овальной, квадратной и прямоугольной трубы. Начните с поиска труб второстепенного внешнего размера в левой части диаграммы. Двигайтесь вправо, чтобы найти главный внешний размер .Затем перейдите к самому верхнему заголовку. Это даст вам круглый размер трубы, который вам понадобится перед овализацией.

Овальная форма

Прямоугольник

Квадратная форма

проектные размеры камина

Детали дизайна камина можно найти в этой удивительной книге. НАЖМИТЕ ЭТО ИЗОБРАЖЕНИЕ, ЧТОБЫ ПОЛУЧИТЬ ВДОХНОВЛЯЮЩИЕ ФОТОГРАФИИ БОЛЬШИХ КАМИНОВ.

"Детали конструкции камина не останавливаются на лицевой стороне камина.Топка должна иметь идеальную форму и размер, чтобы она не курила ».

Пересмотрено в сентябре 2018 г. и опубликовано в информационном бюллетене AsktheBuilder от 30 сентября 2018 г.

Обязательно проверьте дымящийся камин Тима (не тот, который был у AsktheBuilder), о котором говорилось в информационном бюллетене от 31 января 2021 года.

Контрольный список деталей дизайна камина

  • Борта топки должны защемляться назад
  • Задняя стенка камина должна быть ровной для первых 12 дюймов
  • Задняя стенка должна иметь наклон вперед для остальной высоты
  • Ширина и высота проема ДОЛЖНЫ быть указаны в таблице ниже
  • Полка для дыма над камином должна иметь правильный размер - см. Ниже

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ и БЫСТРЫЕ СТАВКИ от местных каменщиков на строительство вашего нового камина.

Почему дымится камин?

Камин будет дымить в комнату, если его конструкция некорректна. Физика дыма, поднимающегося в трубу, сложна, и необходимо сделать несколько вещей, чтобы весь дым от огня выходил из вашего дома.

Важно понимать, что есть три аспекта дизайна камина, о которых следует беспокоиться. Во-первых, это внутренняя форма и конструкция топки, в которой горит огонь (топка), скрытая область дымовой полки над топкой и дымоход, который поднимается вверх и проходит через крышу.

Вот камин, когда-то законченный. Мэгги и ее дочь проделали великолепную работу, и гашеная известь будет выглядеть так хорошо в течение десятилетий. Авторские права 2017 Тим Картер

Все эти три вещи ДОЛЖНЫ БЫТЬ выполнены правильно, иначе ваш камин будет выпускать клубы дыма в ваш дом. Все, что вам нужно знать, находится ниже.

Камень - лучший материал для камина?

Каменные камины могут быть очень прочными. Гранит и многие другие плотные камни могут сделать великолепный внешний вид вашего камина.Вот один, который я видел в Юго-Западной гавани, штат Мэн.

Это потрясающий камин из настоящего камня. Цвета камней действительно делают его визуально привлекательным. Каменщик проделал великолепную работу по приданию камням формы, чтобы они соответствовали друг другу, как кусочки мозаики. Авторские права 2018 Тим Картер

Второе соображение при проектировании - это то, как выглядит камин для тех, кто смотрит на него, находясь в комнате. Если вам нужно вдохновение и вы хотите увидеть потрясающие фотографии фантастических каминов, закажите «Камины: практическое руководство по проектированию каминов и печей»

.

Ссылки по теме

Как построить бездымный камин

Основы проектирования каминов - ВАЖНЫЕ СОВЕТЫ ЗДЕСЬ

Где можно найти бесплатную литературу по дизайну каминов?

Ассоциация кирпичной промышленности выпустила три прекрасных брошюры о проектировании и строительстве каминов и дымоходов.Я рекомендую вам прочитать эти три вещи:

# 19 Проектирование жилого камина

# 19А Камины жилые, детали и конструкция

# 19B Проектирование дымохода для жилых домов

Посмотрите это короткое видео, чтобы увидеть кирпич топки с правильным уклоном:

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных каменщиков на строительство вашего нового камина.

Каковы лучшие дизайнерские размеры камина?

Лучшие конструктивные размеры камина - это те, которые гарантируют, что ваш камин не будет дымить.Ассоциация кирпичной промышленности, пожалуй, самый уважаемый источник критериев проектирования каминов в мире.

Убедитесь, что ваш каменщик строит камин в соответствии со значениями, указанными в следующей таблице. Все данные любезно предоставлены Ассоциацией производителей кирпича.
.

Ширина проема камина 24 " 28 " 32 " 36 " 40 " 42 " 48 " 54 "
Высота камина 24 " 24 " 29 " 29 " 29 " 32 " 32 " 37 "
Глубина топки * См. Примечание ниже 16 " 16 " 16 " 16 " 16 " 16 " 18 " 20 "
Ширина задней топки 11 " 15 " 19 " 23 " 27 " 29 " 33 " 37 "
Высота задней топки по вертикали 14 " 14 " 14 " 14 " 14 " 16 " 16 " 16 "
Высота дымовой камеры 19 " 21 " 24 " 27 " 29 " 32 " 37 " 45 "
Высота горловины 8 " 8 " 8 " 8 " 8 " 8 " 8 " 8 "
Номинальный размер дымохода 8x12 " 8x12 " 12x12 " 12x12 " 12x16 " 12x16 " 12x16 " 16x16 "
Минимальная Высота дымохода 18 ' 22 ' 19 ' 21 ' 15 ' 19 ' 23 ' 23 '

* Примечание: глубина топки не включает толщину облицовочного материала, которую вы видите, глядя на камин.

Конструкция топки имеет решающее значение. Вот фото новой каменной топки в моем собственном доме. Задняя стенка топки поднимается вертикально от пола камина, а затем начинает наклоняться к каминному отверстию как раз наверху газовых поленьев. Боковины топки вертикальные. Обратите внимание, что топка имеет разную ширину спереди назад. К задней части топки он становится уже!

Можно ли комбинировать размеры дымохода с высотой дымохода?

Вы можете комбинировать размеры дымоходов с высотой дымохода.Чтобы правильно определить размер дымохода, необходимо использовать номограф.

Это замечательный инструмент для определения размеров дымохода. Это номограмма из Технических заметок № 19 Ассоциации производителей кирпича. Авторское право 2018 Ассоциация кирпичной промышленности

Какой размер дымохода лучше всего?

Всегда лучше использовать дымоход меньшего размера, когда у вас есть два варианта. При использовании дымохода меньшего размера вам потребуется увеличить высоту дымохода.

Высокие дымоходы вытягивают лучше, чем короткие?

Более высокие дымоходы притягивают лучше, чем короткие дымоходы того же размера.

Высота дымовой камеры критична?

Высота и конструкция коптильной камеры очень важны. Обычно вы не видите это пространство, так как оно скрыто над заслонкой камина.

Насколько высоко должна быть заслонка над проемом камина?

Нижняя часть заслонки должна быть минимум на 8 дюймов выше верха отверстия камина. Эта часть камина называется горловиной. Если ваш демпфер находится не менее чем на 8 дюймов выше этого места, у вас наверняка возникнут проблемы с курением!

Я призываю вас прочитать упомянутые мной брошюры от Ассоциации производителей кирпича.У них есть отличные иллюстрации, которые позволят вам ясно увидеть то, что я пытаюсь объяснить! Следующая таблица и ее значения любезно предоставлены Ассоциацией производителей кирпича.

Что такое лучшие ступки для Beige огнеупорного кирпича?

Лучший раствор для огнеупорного кирпича является шамот. Его часто называют огнеупорным цементом, и он рассчитан на температуру выше 2000 градусов по Фаренгейту.

.

Это огненная глина. Это мелкий порошок, который нужно смешать с водой. НАЖМИТЕ НА ВАННУ, чтобы доставить его к вам домой в считанные дни.

Огненная глина - это мелкий порошок, который смешивают с водой до консистенции соуса. Вы окунуть один край огнеупорного кирпича в горшок с влажной огнеупорной глины, чтобы покрыть его. Вам не нужны большие широкие суставы. Швы между огнеупорным кирпичом не должны превышать 3/32 дюйма!

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных каменщиков на строительство вашего нового камина.

Колонка В110

Размер дымохода, изгибы дымохода и размер фурмы - дымоходы, вытяжки и дымоходы

Из архива: A0027 Размер дымохода
, автор Glenn Conner

Было несколько дискуссий о Дымоходе ПРАВИЛЬНОГО размера для кузницы.Каждый ищет одно число или размер, подходящие для всех ситуаций, и его просто не существует, поскольку каждая ситуация индивидуальна.

Диаметр дымохода - это всего лишь один фактор. Другие факторы включают в себя количество колен или изгибов, прямая труба, вытяжка, боковая тяга или переход к дымоходу, высота дымохода, есть ли у дымохода заглушка, расположение от дымохода до ближайших деревьев, зданий и т. д., ветровые потоки в этом районе, погодные условия, такие как сильная погода во время шторма или ясный день, и т. д. и т. д..

Давайте на минуту рассмотрим диаметр дымохода.

В следующей таблице показано соотношение диаметра в дюймах к площади в квадратных дюймах

3 = 7,1
4 = 12,5
5 = 19,3

6 = 28,3
7 = 38,5
8 = 50,3

10 = 78,5
12 = 113,1

14 = 154
16 = 201,1
18 = 251,5

Предполагается, что оптимальная площадь большинства кузниц составляет около 100 квадратных дюймов. Это означает, что должен работать дымоход диаметром 10 или 12 дюймов, причем больший считается лучше.Опять же, вам нужно учитывать тип кузницы и размер огня в уравнении.

Из таблицы видно, что вам потребуются 3 дымохода на 6 дюймов вместе, чтобы получить площадь 100 квадратных дюймов, или 2 дымохода на каждые 8 ​​дюймов вместе. Мы не собираемся вдаваться в гидродинамику воздушного потока, поскольку мы просто пытаемся показать взаимосвязи.

Можно использовать квадратный дымоход. Квадрат со стороной 10 дюймов попадет в 100 квадратных дюймов.

-----------------------------

Еще один пост из архива

Иногда ответ на вопрос находится в старых справочниках.Ответ также связан с кузницами и работой, выполнявшейся в то время (до 1945 года) кузнецами, которые РАБОТАЛИ по 10 часов в день и зарабатывали на жизнь тем, чем и сколько производили.


12-е изд. Справочник по машинному оборудованию 1945

Параметры воздуха и размеры труб для кузн

Кузнечные кузницы требуют давления воздуха от 1-1 / 2 до 6 унций на квадратный дюйм. Небольшие кузницы с воздуходувкой рядом с ними достаточно снабжены давлением 1-1 / 2 унции.Если нагнетатель находится на некотором расстоянии и длинная выпускная труба с множеством изгибов ведет к кузнице, даже если последняя небольшая, может потребоваться выдержать давление в 3 унции или более, чтобы преодолеть трение в воздуховодах. Для больших кузн обычно требуется давление от 3 до 6 унций. В таблице «Давление воздуха и размеры труб для кузнечных кузниц» приведены диаметры выпускной магистрали для различных размеров фурм и количества кузниц.

Для одной кузнечной установки цифры представляют собой диаметр кузнечной фурмы в дюймах и диаметр выпускной магистрали у нагнетателя в дюймах.

Кузнечная фурма 3/4 ......... Диаметр нагнетательного трубопровода 1-1 / 2 у нагнетателя в дюймах
1 кузнечная фурма ............ 1-1 / 2 диаметр нагнетательного патрубка у нагнетателя в дюймах
1-1 / 4 кузнечная фурма ...... 2 диаметра нагнетательного патрубка нагнетателя в дюймах
1-1 / 2 кузнечная фурма ...... 2 диаметра нагнетательного патрубка при воздуходувка в дюймах
1-3 / 4 кузнечные фурмы ...... нагнетательная магистраль диаметром 2-1 / 2 у нагнетателя в дюймах
2 кузнечные фурмы ........... 3 диаметра нагнетания главный у нагнетателя в дюймах
2-1 / 4 кузнечная фурма...... 3 диаметр разряда Основной в нагнетателя в дюймах
2-1 / 2 кузнечно фурмы ...... 3-1 / 2 диаметр разряда главной в нагнетателя в дюймах
2-3 / 4 кузнечно фурмы. ..... Нагнетательная труба 4 диаметра у нагнетателя в дюймах
3 кузнечные фурмы ........... 4 диаметра выпускной трубы у нагнетателя в дюймах
3-1 / 2 кузнечные фурмы .... . Диаметр выпускного трубопровода 4-1 / 2 на нагнетателе в дюймах
4 кузнечные фурмы ........... 6 диаметров выпускного трубопровода на нагнетателе в дюймах

Далее в книге приведены размеры кузнечных фурм и диаметр нагнетательной магистрали у нагнетателя до 10 кузниц, подключенных к одной системе подачи воздуха.


Я не видел ничего, связанного с CFM воздуха, необходимого для кузницы, только унции давления.

-------------------

Обсуждение до сих пор НЕ касалось размера или конфигурации кузницы и того, сколько угля фактически выгружается в кузницу и на стол.

В некоторых своих заметках я нашел следующие ссылки. Источник не указан.


Для кузнечного машинного производства кузницы должны иметь диаметр от 36 до 42 дюймов и высоту от 26 до 30 дюймов, причем верх фурмы должен быть на 4-1 / 2-7 дюймов ниже вершины кузницы.Поскольку нет стандартов или определенных данных для руководства при определении размера отверстия для фурм или глубины, на которой они должны быть размещены ниже уровня очага. В приведенной ниже таблице указаны размеры, которые автор считает правильными для работы, от 1 до 10 дюймов в диаметре, когда взрыв осуществляется под давлением 8 унций на квадратный дюйм или более. Изделия диаметром более 10 дюймов можно нагреть в печи более равномерно и экономично.

Таблица размеров и расположения фурм.

Размер отверстия в фурме .................................. 3/4 дюйма .... ............ 1 дюйм
Расстояние между верхом фурмы и верхом кузницы ... 4 дюйма ................. 5 дюймов
Размер подающей трубы ........................................... 1-3 / 4 дюйма ............. 2 дюйма
Объем работы ........................ ............. от 1/4 до 1 дюйма ........ от 1 до 2 дюймов


Кузница имеет диаметр от 3 до 3-1 / 2 ФУТА (метр). Верх фурмы ниже верха кузницы на 4-5 дюймов с дополнительным углем поверх этого.Воздушный поток составляет 8 унций на квадратный дюйм или больше.

-------------------------------------------------- ------------------

И пока ты копаешься в архиве

Опубликовано: 17 февраля 2007 г. (отредактировано)

Читая журнал «Fuel Oil News» за апрель 2006 г., я наткнулся на статью Джорджа Лантьера «Проектирование дымоходов», который благодарит Тима Бегоске и Джона Коттона из Field Controls за диаграмму. Следующая информация относится к мазутной промышленности, но может служить ориентиром для кузнечных дымоходов.

Г-н Лантье ссылается на практическое правило о том, что «соединитель дымохода не должен быть длиннее 75% части дымохода над входным отверстием соединителя дымохода». Если у вас есть (как в его примере) дымоход высотой 35 футов, и вы вычтете 5 футов из высоты того места, где дымовая труба входит в дымоход, оставляя фактическую высоту дымохода 30 футов. Семьдесят пять процентов этой высоты оставляет рабочий размер дымовой трубы не более 22,5 футов.

См. Таблицу и следуйте инструкциям.

Использование тройника и колена 90 *
Если мы оторвемся от задней части обогревателя коротким горизонтальным участком трубы (18 дюймов), коленом 90 *, вертикальным подъемом (24 дюйма) в тройник и горизонтальным спустив (23 дюйма) в дымоход, мы получим около 5,5 футов трубы. Добавьте к 90 * коленам, эквивалентным 11 футам, тройнику с эквивалентом 38 футов, и мы получим общую эквивалентную длину трубы в футах 54,5 фута. 54,5 фута намного больше (почти в 2,5 раза) нашей целевой длины в 22,5 фута

Использование колен 90 *
Если мы оторвемся от задней части обогревателя коротким горизонтальным отрезком трубы (18 дюймов), коленом 90 *, вертикальный подъем (24 дюйма) в другой колено 90 * и горизонтальный проход (23 дюйма) в дымоход у нас около 5.5 футов трубы. Добавьте к этому 2 из 90 * колен, эквивалентных 11 футам каждое (22 фута для 2 колен), и мы получим общую эквивалентную длину трубы в футах, равную 27,5 футам. Это все еще превышает целевую длину в 22,5 фута.

Использование колен 45 *
Если мы оторвемся от задней части обогревателя коротким горизонтальным участком трубы (7 дюймов), коленом 45 *, наклонным подъемом (48 дюймов) в другое колено 45 * и горизонтальным участком ( 5 дюймов) в дымоход у нас есть около 5 футов трубы. Добавьте к этим 2 из 45 * колен, эквивалентных 5 футам каждое (10 футов для 2 колен), и мы получим общую эквивалентную длину трубы в футах, равную 15 футам.

Я хотел бы лучше понять весь процесс создания дымоходов и что заставляет их рисовать или не рисовать. Если у кого-то есть какие-либо дополнительные материалы, пожалуйста, предоставьте их со ссылками, если они доступны, чтобы мы могли лучше изучить этот вопрос.

Подключение маленькой дровяной печи к большому дымоходу

Размер и тяга дымохода

Размер дымохода дровяной печи имеет решающее значение для его производительности. Дымоход - это «двигатель» дровяной печи с естественной тягой. Поднимающийся столб горячего дымового газа активно вытягивает продукты сгорания из печи и втягивает свежий воздух через воздухозаборники.Это явление обычно называют «сквозняком», и без него дровяная печь работать не будет.

Уменьшение размера дымохода меньше воротника печи (или фланца дымохода) почти никогда не допускается. Это приведет к тому, что система дымохода будет меньше, чем требуется для надлежащей тяги, что приведет к выходу дыма из воздухозаборников. Согласно NFPA-211 (промышленный стандарт для дровяных печей для жилых домов):

12.4.4 (1) Площадь поперечного сечения дымохода не должна быть меньше площади поперечного сечения воротника дымохода, если это не указано изготовителем прибора.

Однако, увеличение дымохода до размера, превышающего размер воротника печи (или фланца дымохода), иногда допускается. Дымоход большего размера действительно отрицательно влияет на тягу, поскольку он позволяет дымовым газам замедляться и охлаждаться, прежде чем они выйдут из верхней части дымохода. Но до тех пор, пока дымоход не слишком велик, в камине будет хорошая тяга.

Насколько большой слишком большой?

Допустимое увеличение размера дымохода для выходов через крышу

Выходы через крышу лучше, чем выходы из стены, для создания сквозняка, поэтому для выхода на крышу можно использовать дымоход большего размера, чем это было бы возможно при выходе из стены.

  • Выходы через крышу обеспечивают более прямой вертикальный путь дымовых газов. Выход из крыши без изгибов или самое большее два изгиба под 45 градусов создает очень небольшое сопротивление восходящему столбу горячих дымовых газов.
  • Выходы через крышу удерживают большую часть дымовой трубы в обогреваемой оболочке конструкции, поэтому дымовые газы остаются горячими на выходе.

NFPA-211 указывает, какое увеличение размера дымохода допустимо для выхода на крышу:

12.4.4 (2) Площадь поперечного сечения дымохода без выходящих наружу стен ниже линии крыши не должна более чем в три раза превышать площадь поперечного сечения втулки дымохода прибора.

Итак, согласно отраслевому стандарту, допустимы следующие увеличения размера:

Допустимое увеличение размеров дымохода для выходов из стены

Выходы из стены не создают такой сильной тяги, как выходы из крыши, поэтому возможности увеличения размера дымохода в выходах из стены ограничены.

  • Выход из стены добавляет два крутых поворота на 90 градусов и горизонтальную секцию, которая препятствует вертикальному движению горячих дымовых газов
  • Поскольку большая часть трубы в выходе из стены находится на открытом воздухе, горячие дымовые газы должны проходить через большое количество холодной трубы, что может привести к их охлаждению и замедлению.

NFPA-211 указывает, какое увеличение размера дымохода допустимо для выхода из стены:

12.4.4 (3) Площадь поперечного сечения дымохода с одной или несколькими стенками, выходящими наружу ниже линии крыши, не должна более чем в два раза превышать площадь поперечного сечения дымохода прибора. воротник.

Итак, согласно отраслевому стандарту, допустимы следующие увеличения размера:

  • Для 4-дюймовой печи можно использовать стенной выход 5 дюймов.У нас есть переходник 4х5 ".
  • 5-дюймовая печь может использовать 6-дюймовый стенной выход. У нас есть переходник 5x6 ".

Исключения из правил

Рекомендации NFPA основаны на хорошо спроектированной дымовой системе и обычной домашней печи. Есть несколько соображений, из-за которых увеличение размера может не подойти для маленькой печи, даже если это теоретически приемлемо.

  • Когда печи становятся очень маленькими, тепловая мощность ограничивается, а отношение площади поверхности трубы к объему увеличивается.Эмпирические правила домашнего хозяйства начинают нарушаться при 3 ". По нашему опыту, большинство 3-дюймовых печей не будут надежно работать с выходом в стену, даже если размер трубы соответствует размеру печи. Самая маленькая печь, которую мы видели, которая обеспечивает надежную тягу с выходом в стену, - это наш Dwarf Standard 3kW Standard, в котором используется система дымохода 4 дюйма.
  • Добавление в дымоход приборов «отнимающих тепло» может отрицательно повлиять на тягу в печи и привести к выходу из строя системы дымохода, в остальном исправного. Рубашки дымовой воды и системы «регенерации тепла» охлаждают и замедляют дымовые газы и могут мешать правильной тяге.
  • Духовка на Dwarf Cookstove Combo также забирает значительное количество тепла из печи Dwarf 5kW, дымоходы размером более 5 дюймов не рекомендуются для этой модели.

Как избежать замены всей системы дымоудаления

Если у вас есть существующая система дымохода, которая слишком велика для вашей печи, но вы не хотите заменять весь дымоход, можно добавить облицовку внутри дымохода.

Если вы проложите одностенный дымоход внутри существующего дымохода от фланца дымохода до его крышки, вы можете эффективно уменьшить размер существующего дымохода, чтобы он соответствовал печи.

Убедитесь, что вы используете дымоходную трубу, рассчитанную на твердое топливо, или гибкую дымовую трубу, рассчитанную на твердое топливо, внутри существующей системы дымохода. Для достижения наилучших результатов пространство между облицовкой и существующей дымовой трубой должно быть заполнено керамической изоляцией для дымохода.

Использование небольшой печи в каменном камине

Небольшую дровяную печь часто можно использовать как вставку в каменном камине. Однако существующий дымоход обычно слишком велик для нормальной работы печи.

При добавлении небольшой печи к каменному камину лучше всего добавить систему облицовки дымохода, рассчитанную на твердое топливо, от фланца дымохода до крышки дымохода. Доступны наборы для самостоятельного изготовления, которые включают гибкую трубу, изоляцию, заглушку и переходник для дымохода, а также тройник для подключения к заднему выходу печи.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
