💨 Чугунные радиаторы отопления: виды, преимущества, популярные модели

Если вы приступаете к монтажу системы отопления, чугунные радиаторы отопления способны стать превосходным выбором. Такие изделия обладают множеством неоспоримых достоинств. Они представлены в большом ассортименте и имеют различные технические характеристики. Предлагаем познакомиться с их конструктивными и отличительными особенностями.

Чугунный радиатор – стильное и функциональное устройство

Читайте в статье

• 1 Устройство и принцип действия чугунного радиатора отопления
• 2 Основные виды чугунных радиаторов отопления
• 3 Эксплуатационные характеристики
• 4 Достоинства и недостатки
• 5 Чьей продукции стоит доверять: ведущие производители
• 6 Популярные модели с отзывами реальных покупателей
  • 6.1 Konner Modern 500: рейтинг 4/5
  • 6.2 Sti Нова 500: рейтинг 4/5
  • 6.3 Demrad Ridem 3/500: рейтинг 5/5
  • 6.4 ЧАЗ ЧМ2 (CHERAD): 4,8/5
• 7 Выбираем чугунные радиаторы отопления: основные критерии
  • 7. 1 По числу каналов секции
  • 7.2 По тепловой мощности
  • 7.3 По габаритным размерам
  • 7.4 По месту установки
• 8 Монтаж чугунных радиаторов
  • 8.1 Напольные устройства
  • 8.2 Радиаторы настенного типа

Устройство и принцип действия чугунного радиатора отопления

В состав чугунного радиатора отопления входит несколько одинаковых секций. Каждый элемент отливается отдельно в заводских условиях. Внутри секций формируются каналы круглой либо эллипсовидной формы. В процессе сборки секции соединяются между собой при помощи ниппелей. Стыки герметизируются при помощи термостойких резиновых или паронитовых прокладок.

В процессе эксплуатации полости в чугунных радиаторах заполняются теплоносителем. Последний отдаёт тепло металлу, а тот, в свою очередь, окружающему воздуху.

Внутри чугунного радиатора отопления движется теплоноситель

Основные виды чугунных радиаторов отопления

Большинство чугунных радиаторов имеет секционное строение. Они отличаются по количеству каналов. Бывают:

• одноканальными. Находят ограниченное применение. Достаточно высокие изделия. Монтируются преимущественно в промышленных помещениях с высокими потолками;
• двухканальными. Получили наибольшее распространение;
• трёх- и четырёхканальными. Изготавливаются преимущественно на заказ. Отличаются большой тепловой мощностью и глубиной.

Двухканальные получили наибольшее распространение

Эксплуатационные характеристики

К основным рабочим параметрам чугунных радиаторов стоит отнести:

• мощность теплоотдачи. В зависимости от модели, одна секция может вырабатывать 100–160 Вт. При этом транспортируемая жидкость должна быть разогрета до температуры минимум 70ºС;
• размеры. Зависят от требуемой тепловой мощности и количества секций. Высота может варьироваться в пределах 0,35–1,5 м. Глубина 5-15 см;
• рабочее давление. Обычно составляет 9 атм., но некоторые модели сохраняют работоспособность до 15 атм.;
• ёмкость. Зависит от конструктивных особенностей батареи. В среднем 0,9–1 л.

Размеры радиатора отопления могут меняться в широком диапазонеРабочее давление в системе отопления может достигать большого значения

Достоинства и недостатки

К основным преимуществам стоит отнести:

• коррозионную стойкость. Изделия могут эксплуатироваться в составе открытых систем;
• отсутствие повышенных требований к используемому теплоносителю. Выдерживают воздействие кислотных, щелочных сред, антифриза;
• сохранение технических характеристик в условиях высокотемпературного нагрева и повышенного давления. В зависимости от производителя и модификации способны выдержать до 9 атм. Сохраняют работоспособность в случае гидравлического удара;
• большое поперечное сечение;
• длительный срок службы. Своевременное обслуживание и промывка чугунных радиаторов гарантируют беспроблемную эксплуатацию на протяжении полувека;
• теплоаккумулирующие свойства. Обладая тепловой инертностью, чугунные радиаторы медленно остывают. Через час после отключения отопления тепловое излучение составляет 30% от начального;
• ремонтопригодность. В случае протечки или засора всегда можно восстановить работоспособность отопительного контура;
• доступность. По сравнению с биметаллическими устройствами, изделия из чугуна имеют меньшую стоимость;
• простота выполнения монтажных работ.

Батареи не требовательны к характеристикам теплоносителейКачественные изделия способны прослужить много летСтильные изделия способны гармонично вписаться в интерьер

Из недостатков стоит отметить:

• большой вес. Это значительно усложняет транспортировку и предъявляют определённые требования к порядку монтажа;
• массивный внешний вид. Чугунные радиаторы сложно вписать в современный интерьер. Установка декоративного экрана существенно снижает теплоотдачу;
• тепловую инертность. Для нагрева и охлаждения чугунного изделия требуется много времени. Это делает нецелесообразным их использование при монтаже систем с гибкой регулировкой температуры;
• хрупкость. Из-за большой твёрдости чугун может расколоться от точечного удара;
• склонность к зарастанию. Из-за большой шероховатости на внутренней поверхности накапливаются отложения, что может привести к уменьшению теплоотдачи;
• большой внутренний объём, предполагающий увеличения объёма используемого теплоносителя.

Тяжёлые изделия часто имеют напольное исполнениеЧугунные радиаторы разогреваются очень медленно

Чьей продукции стоит доверять: ведущие производители

Эксплуатационные характеристики и срок службы радиаторов во многом зависит от компании-производителя. Ведущие позиции традиционно занимает продукция:

1. Минского завода отопительного оборудования (Беларусь). На предприятии изготавливается серия МС, аналогом которых являются советские батареи. По сравнению с прототипом, они имеют более усовершенствованный дизайн.
2. «Сантехлит». У российского производителя серия МС представлена доступными батареями с улучшенными техническими параметрами.
3. Viadrus. Продукция чешского производителя имеет современный дизайн и компактные размеры. Чугунные радиаторы нуждаются в окрашивании.
4. Demrad. Турецкий производитель предлагает изделия разного размера, имеющие современный дизайн.
5. Demir dokum. Изделия турецкого производителя отличаются повышенной теплоотдачей. Оформляются в ретростиле.
6. Kоnner. Китайские чугунные радиаторы полностью адаптированы для эксплуатации в российских системах отопления.

Серия МС обладает улучшенными параметрамиПродукция Kоnner адаптирована под отечественные условия эксплуатации

Популярные модели с отзывами реальных покупателей

Несмотря на большой модельный ряд, только некоторые чугунные радиаторы пользуются устойчивым покупательским спросом. Предлагаем познакомиться с отзывами реальных покупателей о наиболее востребованных и популярных изделиях.

Konner Modern 500: рейтинг 4/5

Чугунная секционная настенная модель с боковым подключением. Межосевое расстояние 500 мм. Способна выдержать максимальное рабочее давление до 12 бар при опрессовочном 18 бар. В каждую секцию заливается 0,9 л теплоносителя. Имеет высоту 600 мм и толщину 96 мм при длине каждой секции 64 мм.

Отзыв о модели Konner Modern 500:

Подробнее на Яндекс.Маркет: https://market.yandex.ru/product—radiator-sektsionnyi-chugun-konner-modern-500/12836526/reviews?track=tabs&lr=213

Sti Нова 500: рейтинг 4/5

Настенная секционная модель в чугунном корпусе с боковым подключением и межосевым расстояние 500 мм. Имеет высоту 580 мм при толщине 85 мм. Обеспечивает теплоотдачу 840 Вт. Допускает использование теплоносителя с максимальной рабочей температурой 150ºС. Способна выдержать давление в 12 бар при опрессовочном 18 бар. В стандартном исполнении имеет 7 секций. Весит 29,4 кг. Объём транспортируемого теплоносителя составляет 3,64 л.

Отзыв о модели Sti Нова 500:

Подробнее на Irecommend: https://irecommend.ru/content/chugunnaya-nadezhnosts-nyuansami

Demrad Ridem 3/500: рейтинг 5/5

Современная секционная модель с настенным креплением и боковым подключением. Лишена недостатков, характерных для классических чугунных радиаторов отопления. Имеет межосевое расстояние 500 мм. Подходит для транспортировки теплоносителя, разогретого до 110ºС. Рассчитана на максимальное рабочее давление 10 бар при опрессовочном 15 бар. В каждую секцию заливается 0,72 л теплоносителя. При высоте 575 мм имеет толщину 98 мм. Длина каждой секции 60 мм.

Отзыв о модели Demrad Ridem 3/500

Подробнее на ForumHouse: https://www.forumhouse.ru/threads/31316/

ЧАЗ ЧМ2 (CHERAD): 4,8/5

Допускают установку в частных домах и многоэтажках. В качестве теплоносителя может использоваться вода и пар. Имеют различное количество секций: 5–11, в зависимости от требуемой теплоотдачи. Благодаря оригинальному дизайну гармонично вписываются в любой интерьер.

Одна секция весит 4,5 кг и имеет ёмкость 0,7 л. Имеют глубину 100 мм при высоте 300 мм. Ширина секции 80 мм. Рассчитаны на максимальную температуру транспортируемого теплоносителя 250ºС. Выдерживают рабочее давление до 15 атм.

Некоторые владельцы отмечают протечки спустя некоторое время после начала эксплуатации. Целостность конструкции следует проверять до установки.

Отзыв о модели ЧАЗ ЧМ2 (CHERAD):

Подробнее на Отзовик: https://otzovik.com/review_547550.html

Выбираем чугунные радиаторы отопления: основные критерии

Чтобы смонтированная система отопления справлялась с возложенными на неё задачами, при выборе следует учесть ряд факторов. Каждый их них определяет эксплуатационные характеристики радиаторов отопления. Предлагаем с ними познакомиться более подробно.

К выбору стоит отнестись со всей ответственностью

По числу каналов секции

Количество каналов не оказывает существенного влияния на функциональные возможности устройства. Для жилых помещений чаще всего выбирают двух- и трёхканальные конструкции. Последние имеют большую глубину.

Для жилых помещений достаточно двух каналов

По тепловой мощности

Чтобы в комнате было тепло и комфортно, установленные радиаторы должны обладать достаточной тепловой мощностью. Обычно в технической сопроводительной документации к каждому изделию данный параметр указывается для одной секции. Для нахождения общего значения следует мощность умножить на количество секций.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Для обогрева 10 м² требуется 1 кВт.

«

При выборе подходящего параметра следует учесть, что для помещений:

• с потолками более 3 м требуемое значение следует увеличить пропорционально;
• со стеклопакетами – уменьшить на 15%;
• при нагреве теплоносителя ниже 70ºС следует добавить 10–15% на каждые 10ºС разницы;
• с большим количеством окон радиаторы следует устанавливать под каждым.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Если комната угловая, обеспечьте качественную теплоизоляцию холодной стены или увеличьте мощность на 10%.

«

Тепловая мощность обычно указывается для одной секции

По габаритным размерам

Габариты чугунных радиаторов отопления могут существенно отличаться. Они напрямую зависят от стилистического оформления изделия и производителя. Однако межосевое расстояние остается одинаковым. Существует классификация радиаторов отопления по габаритам:

1. Низкие. Они имеют высоту 330–400 мм при межосевом 300 либо 350 мм.
2. Средние. При межосевом 500 мм имеют высоту 400–660 мм. Глубина секций зависит от производителя. У белорусских устройств обычно 108 мм, у российских – 93 мм.
3. Высокие. Их высота превышает 660 мм. Обычно такие габариты имеют дизайнерские изделия в ретростиле.

При выборе подходящего варианта следует ориентироваться на место установки. Радиатор отопления должен располагаться между полом и подоконником. При этом, нижний зазор должен быть 70–100 мм, верхний – 100 мм. Это позволит обеспечить достаточную конвекцию воздуха. Глубина изделия должна согласовываться с выступающей частью подоконника.

Габариты выбираются с учётом параметров пространства под подоконником

По месту установки

Установка радиатора может быть настенной или напольной. Первый вариант актуален только для несущих стен. Из-за большого веса чугунных изделий требуется крепёж, способный выдержать прикладываемую нагрузку. Основание, не обладающее достаточной прочностью, может разрушиться.

Внимание! Выбор в пользу напольной установки делается и в том случае, если не хочется повреждать отделку стен.

Напольные позволяют избежать повреждения декоративного покрытия

Монтаж чугунных радиаторов

Чтобы в процессе эксплуатации системы отопления не возникало трудностей, монтаж радиаторов должен выполняться с соблюдением ряда правил. Порядок выполнения работ напрямую зависит от конструктивных особенностей устанавливаемых изделий. Предлагаем познакомиться с ними более подробно.

Монтаж должен выполняться по определённым правилам

Напольные устройства

При напольном креплении размещают в нужном месте, обеспечивая требуемое пространственное положение конструкции. Всю нагрузку в этом случае воспринимает пол. Установив и закрепив, батарею подключают к системе отопления.

Напольные модели крепятся к полу

Более подробную информацию о порядке монтажа напольных устройств можно получить из следующего видео:

Watch this video on YouTube

Радиаторы настенного типа

Для фиксации настенных моделей в нужном пространственном положении используется специальный крепёж или металлические штыри. Их прочностные характеристики должны быть достаточными для удержания тяжёлой батареи. При определении нужного положения обязательно предусматривается технологический зазор не менее 60 мм. Радиатор следует располагать строго вертикально.

Порядок подключения батареи к системе отопления зависит от её конструктивных особенностей. При необходимости предусматриваются краны, ограничивающие подачу теплоносителя или термостатические клапаны.

Совет! Учитывая большой вес изделий, монтажные работы лучше выполнять вдвоём.

Посмотрите следующее видео, чтобы разобраться во всех тонкостях монтажа настенных чугунных радиаторов отопления:

Watch this video on YouTube

Делитесь в комментариях, какие радиаторы отопления в вашем доме, и что вы думаете о чугунных моделях.

Watch this video on YouTube

Вес чугунного радиатора 7 секций

Содержание

1. Расчет отопления — вес 1 секции чугунного радиатора
2. Немного о чугунных радиаторах
3. Основные характеристики
4. Расчет нагрузки
5. Заключение
6. Сколько весит секция чугунной батареи?
7. Вес одной секции чугунной батареи
8. О чугунных батареях
9. Базовые характеристики классического радиатора
10. Современные модели радиаторов отопления
11. Сколько весит батарея чугунная. Вес одной секции
12. Преимущества чугуна
13. Особенности монтажа чугунных батарей
14. Технические характеристики батарей из чугуна
15. Расчет необходимого количества секций в батареях
16. Размеры чугунного радиатора
17. Срок службы чугунных батарей отопления



Расчет отопления — вес 1 секции чугунного радиатора

Для расчета системы отопления необходимо учитывать множество разных параметров. Один из них — тяжесть приборов отопления. Допустим, планируется поставить классические радиаторы из чугуна, состоящие из 4–10 элементов. Для того чтобы подсчитать массу всей системы, необходимо знать, сколько весит чугунная батарея — это обеспечит надежность ее монтажа.

Немного о чугунных радиаторах

Чугунный радиатор — классика жанра. Его устанавливают уже более 100 лет, и ни одна современная новинка так и не смогла полностью вытеснить такую батарею с рынка. Популярность, которой пользуются эти радиаторы, определяется характеристиками самого чугуна.

Среди важнейших преимуществ нужно обязательно отметить:

• Коррозионную устойчивость.
• Продолжительный срок службы.
• Нетребовательность к качеству теплоносителя.
• Отличную теплопередачу.
• Нетребовательность в эксплуатации.

Капля дегтя в этой бочке меда — значительная масса конструкции. Один элемент чугунной батареи весит 7,5 кг. Несложно подсчитать, что стандартный радиатор из 7 секций потянет на 50 кг. Для обеспечения нормального теплового режима в помещении не всегда бывает достаточно одного нагревательного элемента. Из-за этого приходится задумываться о надежности крепления элементов системы к стенам.

Кроме того, следует помнить, что чугун является хрупким материалом. Поэтому при перемещении изделий из него и их монтаже следует соблюдать особую осторожность, чтобы от случайного удара в чугуне не появились невидимые глазу микротрещины. В процессе эксплуатации, когда давление в сети отопления будет возрастать, эти трещины начнут увеличиваться, что неизбежно приведет к протечкам.



Основные характеристики

Стандартный прибор отопления состоит из 4–10 отдельных элементов. Размер батареи определяется исходя из теплового режима, который необходимо обеспечить в помещении, а также в зависимости от архитектурных особенностей последнего.

Несмотря на большую массу чугунного прибора отопления и возникающие в связи с этим сложности тяжесть батареи не является проблемой при ее установке. Самое главное — правильно выполнить ее монтаж. Для обеспечения правильности установки радиаторов недостаточно знать только их массу. Необходимо учитывать и другие характеристики:

• Межосевое расстояние. Для стандартных моделей оно может составлять 350 или 500 мм. Радиаторы, имеющие большую высоту, как правило, производятся с большим расстоянием между осями.
• Глубина. Стандартные цифры — 92, 99 и 110 мм.
• Ширина секции. Здесь есть небольшой разброс — 35–60 мм.
• Объем секции — количество теплоносителя, необходимого для ее полного заполнения. В среднем объем составляет 1–4 литра и зависит от размеров элемента.

Современные радиаторы изготавливаются из качественного чугуна, что позволило производителям обеспечить стабильность технических характеристик своей продукции. Это касается и веса одной секции — важнейшего параметра при расчете нагрузки на несущие конструкции помещения.

Важно! Чугунные батареи отличаются модульностью конструкции. Это значит, что при необходимости можно добавить или удалить секции.

Варьирование количества секций — простейший способ регулировать температуру в помещении. Как правило, рекомендуется выбирать приборы с большим по отношению к расчетному количеством секций. Это поможет решить проблему сильных перепадов температур, характерных для холодных периодов года в средней полосе России.

Расчет нагрузки

Расчет тепловой мощности

Рассчитать нагрузку на несущие конструкции, зная вес одной секции чугунной батареи, достаточно просто. Например, рассчитаем, сколько будет весить радиатор, состоящий из 7 секций. Вес одной секции без воды равен 7,5 кг. Умножив эту цифру на количество элементов, получаем вес пустой батареи — 50 кг. Значит, кронштейны и крепления, используемые при монтаже системы, должны выдержать такой вес. Это теоретически. На практике все немного сложнее.

После окончания монтажа система заполняется водой, что неизбежно приведет к увеличению веса и нагрузки на крепежные элементы. Увеличение веса может быть различным, что зависит от объема секции. В среднем вес всей батареи после заполнения системы теплоносителем увеличится на 10–30 кг. Кронштейны, выбранные из расчета 50 кг, просто не справятся с возросшей нагрузкой.

К факторам, оказывающим негативное влияние на крепежные элементы системы, нужно отнести еще и движение, вызванное физическими процессами, происходящими при нагревании и остывании теплоносителя.

Заключение

Чтобы отопительная система служила долгие годы, нельзя игнорировать такие параметры, как вес и объем секции радиатора. Только правильно рассчитав нагрузку на крепежные элементы, можно гарантировать надежность монтажа, а также бесперебойную эксплуатацию всей отопительной сети.

Сколько весит секция чугунной батареи?

Вес одной секции чугунной батареи

О чугунных батареях

Радиатор из чугуна принадлежит к классике жанра. Его применяют уже более 100 лет и полностью вытеснить с рынка пока еще неспособна ни одна современная модель. Чугунные радиаторы пользуются спросом благодаря характеристикам самого материала.

Важными преимуществами чугуна являются:

1. Устойчивость к коррозии,
2. Долговременность эксплуатации,
3. Нетребовательность к качеству теплоносителя,
4. Отличная теплопередача,
5. Нетребовательность в применении.

Не может быть все так гладко, и два недостатка все же находятся.

• Один кроется в массе. Сколько весит секция чугунной батареи? Вес 1 секции чугунного радиатора составляет примерно 7,5 кг. Благодаря несложным умозаключениям можно прийти к выводу, что стандартная батарея из 7 секций будет весить 52,5 кг. Чтобы обеспечить комфортную температуру в комнате, одной секции нагревательного элемента, как правило, недостаточно. Исходя из данных обстоятельств, осуществляя надежность конструкции, приходится продумывать способы крепления радиаторных элементов к стене. Давайте произведем расчет на примере. Советская модель МС 140. которая до сих пор присутствует на рынке, имеет немалую массу — 7,12 кг. Объем ее одной секции составляет 1,5 литра воды, общая масса получается равной 8,62 кг. Тепловая мощность при этом равна примерно 170 Вт. Сколько нужно секций для обогрева комнаты площадью 20 м2? Если необходимо обогреть комнату 20 м2, то потребуется 12 секций, тогда масса будет составлять 85,4 кг, плюс вода – 103,4кг.
• Вторым отрицательным моментом чугуна является его хрупкость. Поэтому, чтобы осуществить перенос изделия с большой массой и его крепление, необходимо все манипуляции с ним проделывать максимально осторожно, предотвращая малейшие удары во избежание невидимых глазу микротрещин. Так как в процессе работы с неизбежным ростом давления в сети отопления, образовавшиеся трещины начнут увеличиваться, что закончится протечками радиатора.

Базовые характеристики классического радиатора

Стандартная чугунная батарея состоит из 4-10 отдельных секций. Ее размер зависит от выбора теплового режима в помещении и архитектурных особенностей дома.

Несмотря на возникающие сложности при установке тяжелого радиатора отопления из чугуна, все же основной проблемой это не считается. Основная задача состоит в выполнении правильного монтажа батареи. Чтобы его осуществить, недостаточно знать лишь массу изделия, необходимо учесть следующие моменты:

• Расстояние между осями. Стандартные модели могут иметь 350 или 500 мм. Батареи с большой высотой характеризуются пропорциональными размерами между осями.
• Глубину. Стандартные размеры 92, 99, 110 мм.
• Ширину секции. Размеры находятся в несколько большем диапазоне – 35 — 60 мм.
• Объем секции. Это количество теплоносителя, которое необходимо для полного заполнения элемента радиатора. Объем находится в зависимости от размера секции. Средние значения колеблются от 1 до 4 литров.

Важной проблемой установки чугунной батареи классического образца является то, что она предназначена только для крепления на стене. В то же время большинство домов современности изготавливаются из пористых материалов. таких как газобетон, пенобетон, а также SIP-панели с пенопластовым наполнением. Данные стены нуждаются в специальном креплении сложной конструкции с многоточечной фиксацией, что вряд ли будет вам по душе.

Современные модели радиаторов отопления

Для крепления на стенах различными производителями разработаны новые модели из серого чугуна, их масса гораздо меньше старых классических образцов. К примеру, опишем чешский радиатор отопления Viadrus STYL 500. Сколько весит 1 секция данного радиатора отопления? И сколько выйдет масса всей конструкции?

Масса 1 секции составляет 3,8 кг. воды вмещается 0,8 литра, поэтому масса одной секции радиатора с водой составит 4,6 кг. При тепловом потоке 140 Вт для обогрева комнаты в 20 м2 потребуется 14 секций, по весу соответственно выйдет 64,4 кг с водой. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классического образца МС 140. Если это значение разделить на две части (по 32 кг), то можно сделать вывод, что установку на стены из современных материалов, включая пористый бетон, осуществить вполне возможно без дополнительных крепежных элементов.

Еще более легкая конструкция разработана российскими производителями. Их отопительные приборы предлагаются под брендом EXEMET. модель MODERN отличается следующими весовыми характеристиками:

Одна секция у этого производителя весит 3,2 кг, теплоотдача 93 Вт. Чтобы обогреть комнату в 20 м2 потребуется 22 секции, тогда общая масса составит 70,4 кг. Данные параметры неплохи, особенно если учесть, что компания производит модели с возможной установкой на полу.

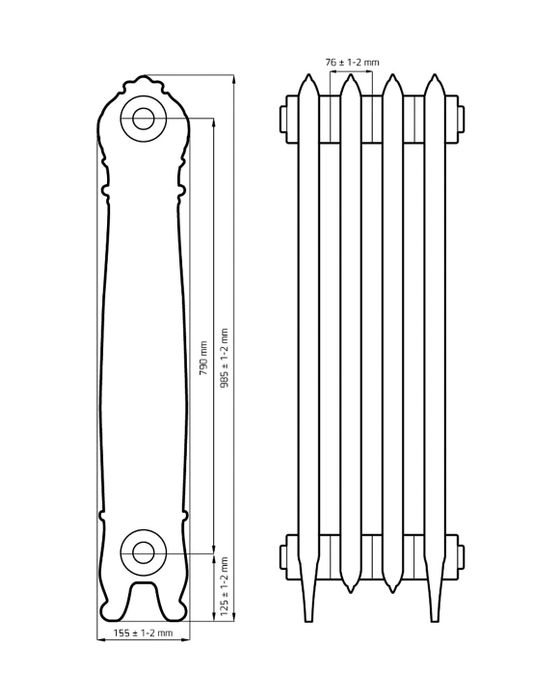

Несколько слов о винтажной батарее из чугуна. Ее вес превосходит советский образец, который может достигать 14 кг. Данные отопительные приборы внешне очень напоминают старинные, которые устанавливали в далеком 19 веке в резиденциях и усадьбах.

Модель EXEMET FIDELIA весит 12 кг, теплоотдача 156 Вт, общая масса прибора для нашего примера выходит просто чудовищной – 154 кг. Сложный вопрос установки здесь неактуален, так как первая и последняя секции снабжены ножками для размещения прибора на полу.

Итак, чтобы обеспечить отопительной системе бесперебойную службу, нельзя игнорировать такие важные показатели, как вес и объем секции батареи. Благодаря правильному подсчету нагрузки на крепежные элементы, можно рассчитывать на надежность установки и долгосрочную эксплуатацию прибора.

• Автор: Вадим Николаевич Лозинский

Сколько весит батарея чугунная. Вес одной секции

November 28, 2016

Чугунные батареи существуют уже более века. И сегодня этот вид отопительных радиаторов продолжает обогревать человеческие жилища, ничуть не уступая более современным компактным конвекторам и аллюминиевым аналогам.

Преимущества чугуна

Чугун имеет массу неоспоримых достоинств. Он долговечен, стоек к коррозии, обладает высокой теплоэффективностью. Выпускаемые чугунные батареи в ретро-стиле поражают своей красотой. Да и современные обычные чугунные батареи выглядят очень привлекательно, выгодно отличаясь эффектным дизайном.

У чугунных батарей есть один недостаток — их вес. Сколько весит чугунная батарея, можно понять, приняв во внимание, что вес одной только секции колеблется от 7 до 7,5 кг. Среди современных разработок есть и более легкие модификации. У них вес секции составляет всего 5,7 кг.

Особенности монтажа чугунных батарей

Поскольку монтаж производится на стенки и перегородки, а они часто бывают выполнены из непрочного материала, то важно знать точно, сколько весит одна секция чугунной батареи. Это нужно для того, чтобы расчитать вес общей нагрузки. Если окажется, что расчетная нагрузка выше норматива, то от такой установки придется отказаться полностью, либо нужно будет делать специальные крепления, чтобы батарея не сломала стену, либо установить отопительную батарею на полу.

Обычно стандартные чугунные батареи состоят из нескольких секций — секционных элементов. Как правило, их количество колеблется от 4 до 10. Но иногда встречаются и батареи с 20 и более секциями. Но использовать такие громоздкие радиаторы неудобно, поэтому на практике обычно устанавливают несколько батарей, по 5-7 секций в каждой. Обычно габариты современной секции чугунной батареи составляют 140 х 500 мм. Рассчитать массу всей батареи несложно, зная точный вес одной секции.

К примеру, нужно определить, сколько весит батарея. Чугунная секция весит 7,5 кг. Следовательно, набор из семи секций будет весить 49-52,5 кг. Такая же батарея, но уже из десяти секций, окажется весом около 75 кг. Необходимо учитывать и то, что это вес батареи без учета веса теплоносителя.

Средний объем одной секции чугунной батареи составляет около 1,5 литра жидкости. Есть и более экономичные модели, с объемом от 1 литра. При решении вопроса о том, сколько весит старая чугунная батарея, необходимо знать, что в старых образцах чугунных батарей объем жидкости достигал 1,7 литра на секцию. Поэтому после запуска системы вес приборов увеличивается.

Технические характеристики батарей из чугуна

Чтобы правильно определить необходимое количество секций в источнике тепла, важно учитывать и другие характеристики чугунных батарей. Главным показателем эффективности радиатора отопления является мощность. Если точно знать мощность одного радиатора, то несложно определить и общее количество, которое требуется для обеспечения жилья теплом.

При неверном расчете нужного количества радиаторов отопления в помещении появится излишняя сухость воздуха, а это не менее неприятно, чем недостаток тепла. На радиаторах будет нагреваться осевшая пыль, из-за необходимости частого проветривания увеличатся сквозняки.

Номинальная тепловая мощность одной секции чугунного радиатора рядовой модификации составляет 160 Вт. При расчете размера каждого устанавливаемого радиатора необходимо сначала узнать, сколько весит чугунная батарея. 1 секция берется за стандарт. Затем нужно определить, какова величина теплового потока отапливаемого жилья. Эта характеристика во многом зависит от того, из какого материала выполнены стены, какова теплоизоляция дома, насколько профессионально установлены окна в здании.

Так, в панельных домах тепловой поток составляет около 0,041 кВт/м 3. В кирпичных строениях этот показатель уже составляет 0,034 кВт/м 3. А при качественно выполненной теплоизоляции — 0.02 кВт/м 3. В последнем примере не имеет значения, из чего построены стены.

Расчет необходимого количества секций в батареях

После определения того, сколько весит батарея чугунная, необходимо расчитать необходимое число звеньев в радиаторе либо количество приборов, которое нужно установить в отдельно взятом помещении. Ту цифру, которая обозначает объем комнаты, умножаем на величину теплового потока помещения, полученную цифру делим на тепловой поток одной секции. Его величина составляет 0,160 кВт.

Полученную в результате вычислений цифру нужно округлить до целого — это и будет количество требуемых секций. При этом нет необходимости соединять все секции в один радиатор. Лучше распределить их в нескольких приборах, установив по одному под каждым оконным проемом. Вычислим таким образом, сколько весит батарея. Чугунная весит намного больше, это мы уже выяснили. Осталось определиться с местом для установки радиатора.

Размер оконного проема также влияет на выбираемое количество секций в устанавливаемом радиаторе. Чтобы использовать всю мощность отопительного прибора, его длина должна быть шире окна не менее чем на 70-75 %. При этом сам радиатор должен быть расположен на расстоянии от 8 до 12 см от подоконника.

Размеры чугунного радиатора

Отдавая дань традициям, радиаторы выпускают общепринятых размеров, обеспечивая этим еще и эффективную работу и безопасность отопления. Ширина одной секции составляет, как правило, от 30 до 60 сантиметров. Это объясняется тем, что конкурирующие производители стремятся выпускать как можно более уникальную продукцию. Кроме того, различные модели также могут иметь разные габаритные размеры. Типовые же изделия обычно имеют глубины 92, 99 и 110 мм.

На современном рынке можно встретить и множество дизайнерских модификаций. Высота чугунных батарей всегда больше межосевого расстояния и всегда может быть увеличена, если прибор планируется устанавливать на пол. Площадь одной секции чугунной батареи составляет около 0,25 кв. м.

Срок службы чугунных батарей отопления

Чугунные радиаторы служат десятилетиями, зачастую без ремонта. Поэтому, установив такие обогреватели, можно в ближайшие лет 20-25 не думать о замене батарей. Давление, которое считается рабочим для чугунных батарей, составляет 9 атмосфер, это дает возможность устанавливать их и в автономных, и в центральных системах отопления.

В домах дореволюционной постройки такие батареи исправно служат и по сей день. А ведь они были отлиты более 100 лет назад.

Помимо всего прочего, чугунные батареи спокойно переносят летний слив теплоносителя и не теряют своих свойств до следующего отопительного сезона.

Зная технические характеристики и то, сколько весит батарея чугунная, из соображений практичности лучше доверить расчет и монтаж специалистам, чем пытаться самому выполнять работу. Тогда не придется расстраиваться из-за совершен ных ошибок.

Источники: http://gidotopleniya.ru/montazh-otopleniya/raschet/ves-1-sekcii-chugunnogo-radiatora-raschet-6816, http://kotel.guru/radiatory/chugunnye/skolko-vesit-sekciya-chugunnoy-batarei.html, http://fb.ru/article/279785/skolko-vesit-batareya-chugunnaya-ves-odnoy-sektsii





Как вам статья?

Чугунные радиаторы с колонной

— сравнительная таблица

У нас самый большой в Великобритании выбор чугунных радиаторов. Поэтому мы подготовили серию полезных руководств, которые помогут вам принять решение. Ниже приведена таблица, в которой подробно описаны все наши чугунные радиаторы с колоннами, а также некоторые из наиболее важных деталей. Чугунные радиаторы с колонной

являются самыми популярными чугунными радиаторами в Великобритании и Северной Америке. Они практичны и благодаря очень большой площади поверхности имеют очень высокую теплоотдачу. Чугунные радиаторы с колоннами традиционно изготавливались размером 24 дюйма (660 мм) и 30 дюймов 760 мм для установки под окнами, но сегодня литейные заводы увеличили этот диапазон, чтобы удовлетворить все параметры помещения и требования к теплу.

Радиаторы Sovereign Cast Iron диаметром 760 мм являются самыми продаваемыми чугунными радиаторами в Великобритании.

Все чугунные радиаторы полностью собраны, испытаны и отделаны в соответствии с вашими точными требованиями.
Чем больше длина секции, тем дешевле чугунный радиатор по размеру. Только чугунные радиаторы Sovereign имеют пожизненную 25-летнюю гарантию в Великобритании.

	Диапазон	Высота чугунных радиаторов	Резюме	Диапазон цен (в грунтовке) без НДС
	Чугунные радиаторы Sovereign с 4 колоннами	5 высоты — Чугунные радиаторы 360 мм Чугунные радиаторы 480 мм Чугунные радиаторы 660 мм Чугунные радиаторы 760 мм Чугунные радиаторы 960 мм Длина секции — 60 мм	Изысканно отлитые изогнутые/конические плечи и изящно отлитые растопыренные ножки. 25-летняя гарантия, лучшее на рынке качество и гарантия Литье в Европе Традиционный эдвардианский / межвоенный дизайн чугунного радиатора. Соответствующий дизайн с 6 колонками	14,50–30 фунтов стерлингов за секцию
	Чугунные радиаторы Sovereign с 6 колоннами	4 высоты — Чугунные радиаторы Sovereign 485 мм, 9 шт.0003 Чугунные радиаторы Sovereign 660 мм, Чугунные радиаторы Sovereign 760 мм, Чугунные радиаторы Sovereign 960 мм Длина секции — 60 мм	Изысканно отлитые изогнутые/конические плечи и изящно отлитые растопыренные ножки. 25-летняя гарантия, лучшее на рынке качество и гарантия Литье в Европе Традиционный чугунный радиатор в эдвардианском/ межвоенном стиле Сочетается с 4-колонным дизайном Очень высокая тепловая мощность	25–40 фунтов стерлингов за секцию
	Двухколонные чугунные радиаторы Sovereign	4 варианта высоты – чугунные радиаторы высотой 490 мм, 640 мм, 760 мм и 1040 мм Длина секции — 60 мм	Изысканно отлитые округлые плечи и изящно отлитые растопыренные ступни. 25-летняя гарантия, лучшее на рынке качество и гарантия Литье в Европе Чугунный радиатор позднего эдвардианской эпохи. Идеально подходит для коридоров или мест с ограниченным пространством. Прекрасно выглядит полированный	12,65–25,30 фунтов стерлингов за секцию
	Чугунные радиаторы с 4 колоннами	4 высоты — 460 мм, 660 мм, 760 мм и 813 мм Длина секции — 60 мм  (813 мм имеет несколько большие размеры)	Экономичные чугунные радиаторы Традиционный дизайн чугунных радиаторов викторианской эпохи с узкими грубыми литыми колоннами. Совместим с 9-колонными, 3-колонными и 2-колонными чугунными радиаторами Доступен вариант с углеродно-нейтральным покрытием	9,99–14,50 фунтов стерлингов
	Чугунные радиаторы с 3 колоннами	3 варианта высоты — 450 мм, 645 мм и 745 мм Длина секции	Колонны немного толще, чем другие чугунные радиаторы с колоннами Литье современного чугунного радиатора Доступен вариант с углеродно-нейтральным покрытием	15–18 фунтов стерлингов
	Двухколонные чугунные радиаторы Викторианской эпохи	1 Чугунные радиаторы викторианской эпохи высотой 615 мм Длина секции — 50 мм	Традиционный чугунный радиатор викторианской эпохи Подходит к чугунным радиаторам с 4 колоннами серии Небольшой с относительно низкой тепловой мощностью Относительно высокая цена из-за малых тиражей	18 фунтов стерлингов
	Двухколонные чугунные радиаторы Bauhaus	1 Высота – 750 мм Длина секции — 66м	Модный послевоенный чугунный радиатор с простой конструкцией стойки и примитивными ножками Очень хорошая цена Узкий и подходит для мест с ограниченным пространством	16 фунтов стерлингов
	Двухколонные чугунные радиаторы Edwardian	3 варианта высоты — 460 мм, 660 мм и 760 мм	Стилизованный двухколонный чугунный радиатор с линейными линиями на плечах и ножках. Доступны 3 варианта высоты Узкий и подходит для мест с ограниченным пространством	19,00–21,00 фунтов стерлингов
	Чугунные радиаторы с 9 колоннами	Высота — 9Радиаторы чугунные колонные 350мм Длина секции — 58 мм	Традиционные чугунные радиаторы викторианской эпохи Дизайн с узкими литыми колоннами. Совместим с чугунными радиаторами с 4, 3, 6 и 2 колоннами Отлично смотрится под большими грузинскими окнами Доступен вариант с углеродно-нейтральным покрытием	30,00 фунтов стерлингов
	Чугунные радиаторы с 6 колоннами	Доступны 3 варианта высоты: 410 мм, 610 мм и 625 мм Длина секции — 52м	Традиционные чугунные радиаторы викторианской эпохи Дизайн с узкими литыми колоннами. Совместим с чугунными радиаторами с 4, 3, 9 и 2 колоннами Отлично подходит, когда требуется высокая тепловая мощность	32,00–36,00 фунтов стерлингов
	Чугунные радиаторы с 7 колоннами	Высота – 350 мм 7-колонные литые ионные радиаторы Длина секции — 61 мм	Интерпретация в стиле ар-деко 9-колонного чугунного радиатора с гладкими угловатыми литыми колоннами. Отлично смотрится под большими грузинскими окнами	30 фунтов стерлингов

Чугунные радиаторы – Винтаж – Викторианский – Традиционный

МЫ ПРЕДЛАГАЕМ ШИРОКИЙ АССОРТИМЕНТ ОРИГИНАЛЬНЫХ ЧУГУННЫХ РАДИАТОРОВ. В ЛЮБОЕ ВРЕМЯ В НАШЕЙ МАСТЕРСКОЙ В СУССЕКСЕ У НАС НАХОДИТСЯ БОЛЕЕ ДВУХ ТЫСЯЧ СТАРИННЫХ РАДИАТОРОВ ВЫСОКОГО КАЧЕСТВА. В ДОПОЛНЕНИЕ К НАШЕМУ АССОРТИМЕНТУ РАДИАТОРОВ, ПРЕДСТАВЛЕННОМУ НА НАШЕМ ВЕБ-САЙТЕ, МЫ МОЖЕМ ДОСТАВИТЬ РЕДКИЕ И ЕДИНСТВЕННЫЕ СТАРИННЫЕ РАДИАТОРЫ ДЛЯ КЛИЕНТОВ, ИЩУЩИХ ЧТО-ТО УНИКАЛЬНОЕ И ОСОБЕННОЕ.

Начиная с £ 375

2 Колонка

Благодаря малой глубине 2,5 дюйма двухколонный радиатор идеально подходит для всех тех помещений, где пространство имеет большое значение. Этот радиатор доступен в 3 высотах; 18″, 24″ и 30″.

Калькулятор БТЕ

Начиная с £ 300

4 Column

Радиатор Four Column является одним из самых популярных радиаторов благодаря своим округлым элегантным линиям и культовому стилю. Этот радиатор имеет глубину 5,5 дюйма и доступен в 4 вариантах высоты; 18″, 24″, 30″ и 36″.

Калькулятор БТЕ

От 444 фунтов стерлингов

6-колонный

Радиатор Six Column идеально подходит для больших помещений, где нет недостатка в пространстве. Его глубина составляет 8,5 дюйма, что обеспечивает высокое качество воспроизведения даже в самых больших помещениях. Доступен в 4 высотах; 18″, 24″, 30″ и 36″.

Техническая информация

Начиная с 460 фунтов стерлингов

9 Column

Измерение глубины 13 дюймов и высоты 13 дюймов Nine Column является одновременно самым широким и самым коротким радиатором в семействе Column. Он идеально расположен под низкими окнами или скамьями. Этот стильный радиатор привлекает много внимания благодаря своему уникальному внешнему виду.

Калькулятор БТЕ

Начиная с £ 344

Школа

Школа — это классика на все времена, получившая свое название от того, что ее обычно можно найти в школах. Многие из нас, возможно, сидели на радиаторе такого типа, когда учились в школе зимним днем. При глубине 5,5 дюйма это отличный вариант, отвечающий требованиям BTU для помещений малого и среднего размера.

В школе есть доступные высоты; 18”, 24”, 30” и 36”

Калькулятор BTU

Начиная с 485 фунтов стерлингов

Duchess

Duchess — еще один элегантный радиатор с круглым верхом, но гораздо тоньше по дизайну и имеет глубину 4,5 дюйма. Этот шикарный радиатор, хотя и тонкий, по-прежнему обладает впечатляющей способностью нагревать большие помещения благодаря своей высокой теплоотдаче. Опять же, как и в случае с принцессой, в наши дни нам труднее найти герцогинь, и поэтому мы гордимся тем, что нашли несколько из них в нашем ассортименте.

Доступный рост герцогини; 18″, 24″, 30″, 36″

Калькулятор БТЕ

Начиная с 485 фунтов стерлингов

Princess

Princess — это радиатор с круглым верхом, который может похвастаться великолепным внешним видом.
