Размеры подрозетников: диаметр, глубина, межосевое расстояние

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.

Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

Подрозетники классифицируются по двум основным установочным размерам:

  • внешний диаметр (d2)
  • глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения.

К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.


Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.


Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке.

При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника.

Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня).

Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.


  • Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

  1. Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

  • Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».
  • Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Коронка по гипсокартону

  1. Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.
  2. Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).
  3. Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.

Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

  • Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.
  • Отверстия для подрозетников готовы.

Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т.к. они мешают при установке подрозетника в высверленное отверстие.

  1. Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.
  2. Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.
  3. Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.
  4. Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники. В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

Монтаж блока подрозетников в гипсокартонную стену

  • Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.
  • Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене.

Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

  1. При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.
  2. После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

  • Все что было сказано и написано в данной статье смотрите в моем видео:

P.S. На этом все. Спасибо за внимание. Будут вопросы — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Установка подрозетников

Перед установкой подрозетника (монтажной коробки) нужно в первую очередь подготовить необходимый инструмент и материалы. Если уже проложен провод, он должен быть обесточен или заизолирован.

Установка подрозетников в бетон

Начинаем с разметки. Как правило, розетки располагают на расстоянии 25-30 см от пола, выключатели примерно 90 см от пола. Если розетка устанавливается над рабочей поверхностью кухни, то её расположение должно быть на расстоянии 15-20 см от столешницы.

После того, как расположение электроточки определено, с помощью пузырькового уровня чертим на стене горизонтальную линию и отмечаем на ней расстояние между подрозетниками.  Для этого нужно отметить две точки на линии, которые будут центрами будущих углублений. Расстояние между точками 71 мм .

Для бурения углублений используется специальная коронка для подрозетников с зубьями из твёрдого сплава. Диаметр коронки по бетону для подрозетника  примерно 85 мм.

Чтобы ускорить процесс и обеспечить более точное вхождение коронки, предварительно делаем отверстия с помощью перфоратора и бура

диаметром равным диаметру сверла в коронке. От вибрации очень часто у коронки откручивается прижимной болт для сверла. Чтобы этого не происходило, его можно зафиксировать с помощью изоленты. Если Вам нужно пробурить большое количество углублений, лучше использовать мощный перфоратор (лучше SDSmax). Можно использовать и безударное сверление.

Для безударного сверления используют алмазные коронки сухого сверления и мощную высоко-оборотистую дрель, желательно от 1.5 кВт и от 3000 об/мин без нагрузки. Диаметры коротких коронок, выпускаемых для сверления отверстий под подрозетники: 68 и 82 мм. Преимущества безударного сверления: малый уровень шума и вибрации, высокая производительность, способность резать армированный бетон.

Недостаток такого способа – дороговизна.

После работы коронки, с помощью зубила и молотка или перфоратора с зубилом убираем бетон из углублений. Проверяем, чтобы подрозетники свободно входили в углубления. Для лучшего сцепления строительного гипса и бетона углубления обрабатываем грунтовкой. Можно просто смочить водой. Теперь углубления готовы для установки подрозетников.

Так выглядит подрозетник и соединитель. В продаже существует огромный ассортимент подрозетников: с соединителями и без, округлой и квадратной формы, для установки в гипсокартон и бетонные стены. Перед монтажом необходимо вырезать в подрозетниках отверстия для провода.

Теперь нужно приготовить строительный гипс. Для этого разводим его водой так, чтобы смесь была похожа на густую сметану. Заполняем углубления гипсом примерно на одну треть и размещаем коробки, вдавливая их в раствор заподлицо с поверхностью стены или чуть утопив. Край подрозетника ни в коем случае не должен выступать за поверхность стены.

Проверяем положение подрозетников по горизонту, ориентируясь на, ранее сделанную на стене, разметку. С выравниванием подрозетников лучше поторопиться, так как гипс схватывается очень быстро. После частичного схватывания, шпателем, как скребком убираем лишний раствор с поверхности стены и чистим подрозетники от попавшего через щели гипса.

Всё, подрозетники установлены. В стене из кирпича, шлакоблоков, гипсовых плит и газобетона коробки монтируются аналогично.

  • Установка подрозетников в гипсокартон
  • В стену из гипсокартона монтаж подрозетников гораздо проще. Для этого существуют специальные подрозетники с «лапками» прижимающими его к листу гипсокартона

с обратной стороны. На стене делается разметка аналогичная предыдущей, с помощью обычной дрели и коронки для гипсокартона делается отверстие. В случае установки двух и более розеток в блоке, расстояние между центрами так же должно составлять 71 мм, только диаметр коронки должен быть равен диаметру подрозетника — 68 мм.

Ещё нужно обратить внимание на расстояние между основной стеной и стеной из гипсокартона, чтобы хватило глубины для установки коробки, в противном случае основную стену придётся поддалбливать с помощью перфоратора или зубила. Если гипсокартон смонтирован в два слоя на профиль 60×27 мм, проблем с глубиной возникнуть не должно.

Глубина коробки составляет 47 мм.

  1. Также посмотрите видео про установку подрозетников в гипсокартон:
  2. Установка подрозетников в старом фонде

Теперь рассмотрим сложный случай. Старый фонд с деревянными оштукатуренными перегородками. В таких стенах даже кабель в гофрированной трубке не уложить, толщины штукатурки не хватит, придётся убирать дранку и выпиливать в доске штробу. Для кабеля это конечно не обязательно, его можно и так уложить, а вот коробку для розетки или выключателя всё равно придётся утапливать.

Помочь нам в этом может коронка по дереву и дрель. Цена такого набора коронок невысокая и продаётся она почти в любом строительном магазине. Дрель лучше всего использовать с низкими оборотами с дополнительной рукояткой, это так называемая сверлильная машина. Такие дрели ещё используют с миксером для размешивания растворов. Но можно обойтись и обычной дрелью.

Перед началом работы в месте установки удаляем штукатурку и делаем разметку, как в примере с бетонной и стеной. Дрелью с коронкой сверлим углубление. С помощью стамески и молотка выдалбливаем сердцевину углубления. Если для подрозетника не хватает глубины, повторяем эту процедуру. Углубление делаем немного глубже подрозетника, примерно на 5 мм.

Готовим раствор строительного гипса. Затем шпателем наносим его на заднюю часть монтажных коробок и монтируем их в углубления заподлицо с поверхностью стены. Выравниваем по горизонтали и ждём, когда схватится гипс. После этого, саморезами по дереву прочно крепим их к стене и заштукатуриваем пространство между подрозетниками и стеной.

И наконец, последнее. Если розетки и выключатели устанавливаются во влажных помещениях, без гидроизоляции стен, или вне помещения, вместо гипса желательно использовать ремсостав на цементно-песчаной основе.

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т. п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой.

При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке.

Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии.

При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость.

Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр.

Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

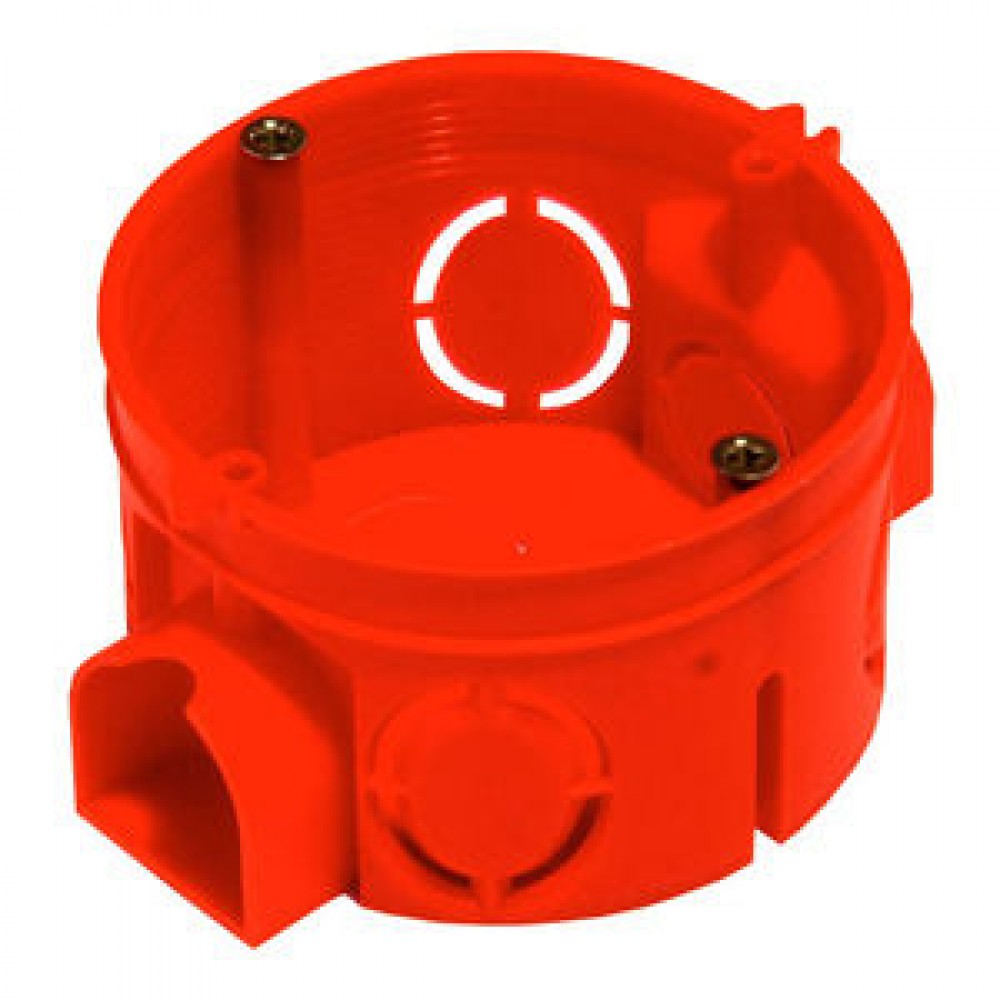

Подрозетники для бетона: как установить

Размещаются такие изделия в зонах подключения выключателей, датчиков движения, розеток к электрической сети. В общем виде подрозетники для бетона представляют собой круглые или квадратные коробки с отверстиями в открытом корпусе для подсоединения кабелей и элементов проводки. Надежность фиксации приборов обеспечивают вырезы в коробке.

Популярность скрытого вида проводки обуславливает необходимость установки монтажных коробок, которые применяются при любом ремонте помещения. Правильность выполнения этой работы обеспечит надежность эксплуатации и поможет избежать передавливанию или разрывов проводки, приводящих к выходу из строя розеток. Важный момент – обеспечение требований по электробезопасности.

Самые популярные размеры:

  • внутренний диаметр устройства – 60 и 68 мм;
  • диапазон глубины – 25-80 мм;
  • стандартное межосевое расстояние – 71мм.

Монтажники считают наиболее удобными габариты 68х45 мм, с полипропиленом в качестве исходного материала. Все работы по креплению выполняются саморезами. Формирование блоков происходит при помощи заранее подготовленных кабелей или с применением корпусных каналов. Рекомендуемый, как наиболее удобный, метод сборки – это монтаж устройства с полной заводской комплектностью.

Как устанавливать подрозетники в бетон

Перед началом работы рассмотрим основные способы выполнения монтажа:

  • фиксация подрозетника в нишах раствором гипса. Для этого в стенах заранее пробиваются отверстия для установки;
  • метод фиксации корпуса распорными лапками в подготовленных выемках стеновой поверхности;
  • замена подрозетников на конструкции соответствующих размеров.

Важный момент – тщательная разметка места установки. В этом случае учитываются особенности интерьера, действующие нормативы технического плана и безопасности. Процедура выглядит достаточно просто – на предусмотренном расстоянии от пола отмечается центр размещаемого устройства, который поможет начертить круг с параметрами подрозетника.

20 см – рекомендуемое расстояние к розетке от дверей.

Работа с перфоратором для обустройства ниши в бетоне

В этом случае имеется определенный алгоритм выполнения работы. Укомплектуем набор требуемых материалов и инструментов:

  • перфоратор с бурами диаметром 8 мм;
  • обычный карандаш;
  • рулетка или линейка;
  • коронка с диаметром 68-70 мм;
  • насадка в форме лопатки;
  • обычный уровень.

Для определения центра коронки на стене наносим точку карандашом. Если требуется установка блока из нескольких устройств, разметка начинается с крайнего из них.

Уровень применяется для нанесения линии через центр блока, равной его общей длине. Затем поочередно находим центральную точку для каждого элемента в отдельности.

Для этого понадобится рулетка с соблюдением расстояния 71 мм между соседними точками.

Отверстия проделываются отдельно в каждом намеченном центре после насадки 8-миллиметрового бура на перфоратор. Затем, получив глубину выемок 5-6 см, намечаются размеры под устройство коронкой по бетону. Теперь как можно компактнее бурятся отверстия по имеющемуся контуру. Минимальное количество выемок составляет 12 штук. Таким образом будущее обустройство ниш происходит гораздо легче.

Вначале используем коронку для углубления на 5-6см, а затем устраняем ненужный бетон из отверстий с применением насадки в виде лопатки. При стандартном диаметре подрозетника 67 мм коронка обычно выбирается 70 мм.

По глубине ниша должна обеспечить свободное расположение устройства с запасом 4 мм.

Работа с использованием болгарки

Этот вариант позволит гораздо быстрее выполнить процедуру подготовки ниши, но сопряжен с большим загрязнением помещения. Методика проведения хорошо знакома всем, кто пользовался болгаркой – в местах разметки делаются разрезы в самых разных направлениях. Далее для получения необходимой глубины зубилом устраняются куски материала.

Не упустите из внимания важный нюанс – проверьте правильность установки после завершения работ. Пластмассовый корпус должен иметь максимально плотную фиксацию и полностью входить в нишу. В отверстие тыльной стенки подрозетника заводится кабель для обеспечения электропитания розетки.

Крепление гипсовым раствором установленного устройства – заключительная стадия монтажных работ. После высыхания производится очистка корпуса от излишков материала.

Особенности приготовления раствора

Для приготовления вам понадобится:

  • тара для выполнения перемешивания;
  • алебастр, медицинский или строительный гипс.

Сухая смесь в небольшом объеме насыпается в емкость. Понемногу добавляем воду, ритмично смешивая состав. Идеальным считается получение сметанообразной, полностью однородной массы.

Приготовление надо выполнять маленькими порциями по причине быстрого, буквально за пару минут, затвердевания раствора.

[embedded content]

Фиксация подрозетника

В качестве своеобразной грунтовки отверстия выступает обыкновенная вода, которой перед монтажом подрозетника обильно смачивается поверхность ниши. Для хорошей пропитки достаточно 4-5 минут. Затем свежий раствор наносим вовнутрь шпателем. И в завершение аккуратно вставляем устройство с заведенным в него проводом в отверстие. Через имеющиеся прорези раствор выдавливается наружу.

Тщательно выравниваем подрозетник, чтобы он был в погруженном состоянии, а винтики были в отношении пола в горизонтальной плоскости. Правильность монтажа определяется приложенным по диагонали к изделию уровнем. Пока гипс полностью не затвердеет, не следует двигать стаканом в нише. В завершение соскребаем остатки застывшего раствора.

Новые модели обладают такими положительными свойствами, как диэлектрические характеристики, надежность крепления раздвижных лапок, они стойки к воздействию коррозии и имеют большой эксплуатационный ресурс.

Размер подрозетника стандартный

Размеры подрозетников и их монтаж на разные виды поверхностей

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры подрозетников стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

  • Монтаж одиночного подрозетника
  • Монтаж нового подрозетника в старый
  • Установка блока подрозетников
  • Монтаж подрозетника на прочие поверхности
  • Расположение провода в подрозетнике
  • Вывод

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

  • Уровень;
  • Карандаш, кисточка/пульверизатор, маленький шпатель;
  • Зубило;
  • Молоток;
  • Дрель с круглой насадкой, имеющая диаметр 68 мм;
  • Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка нашего подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода — 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним сверлим отверстие, смачивая насадку водой, чтоб не было она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» — переходы для монтажа блока подрозетников. они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

  • Монтаж нового подрозетника в старый
  • Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.
  • Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка.

Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены.

Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании.

Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей.

Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

  • Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
  • Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
  • Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
  • Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

Рейтинг перфораторов Hammer

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции.

Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра.

При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм.

Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве.

Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки.

Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут.

При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место.

При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде.

Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки.

По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью.

Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник.

Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены.

Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка.

В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку.

Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место.

В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке.

При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм.

По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм.

При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение.

Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

Виды подрозетников по бетону, их размеры и установка

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

  1. Панели управления электрическими приборами.

  2. Диммеры — регуляторы интенсивности света.

  3. Штепсельные розетки.

  4. Клеммные колодки.

  5. Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

  • Круглые. Самые популярные и универсальные.
  • Квадратные. Более вместительные.
  • Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.
  • Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

  1. Ширина и высота.

  2. Глубина.

  3. Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

  • Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.
  • Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

  1. Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

  2. Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

  3. Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

  • Розетки в жилых помещениях — 30 см от пола.
  • Выключатели и диммеры — 90 см от пола.
  • Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7. 1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

  1. Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

  2. Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

  3. Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.

диаметр, глубина, расстояние между центрами

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

ОГЛАВЛЕНИЕ

Стандартные размеры подрозетников

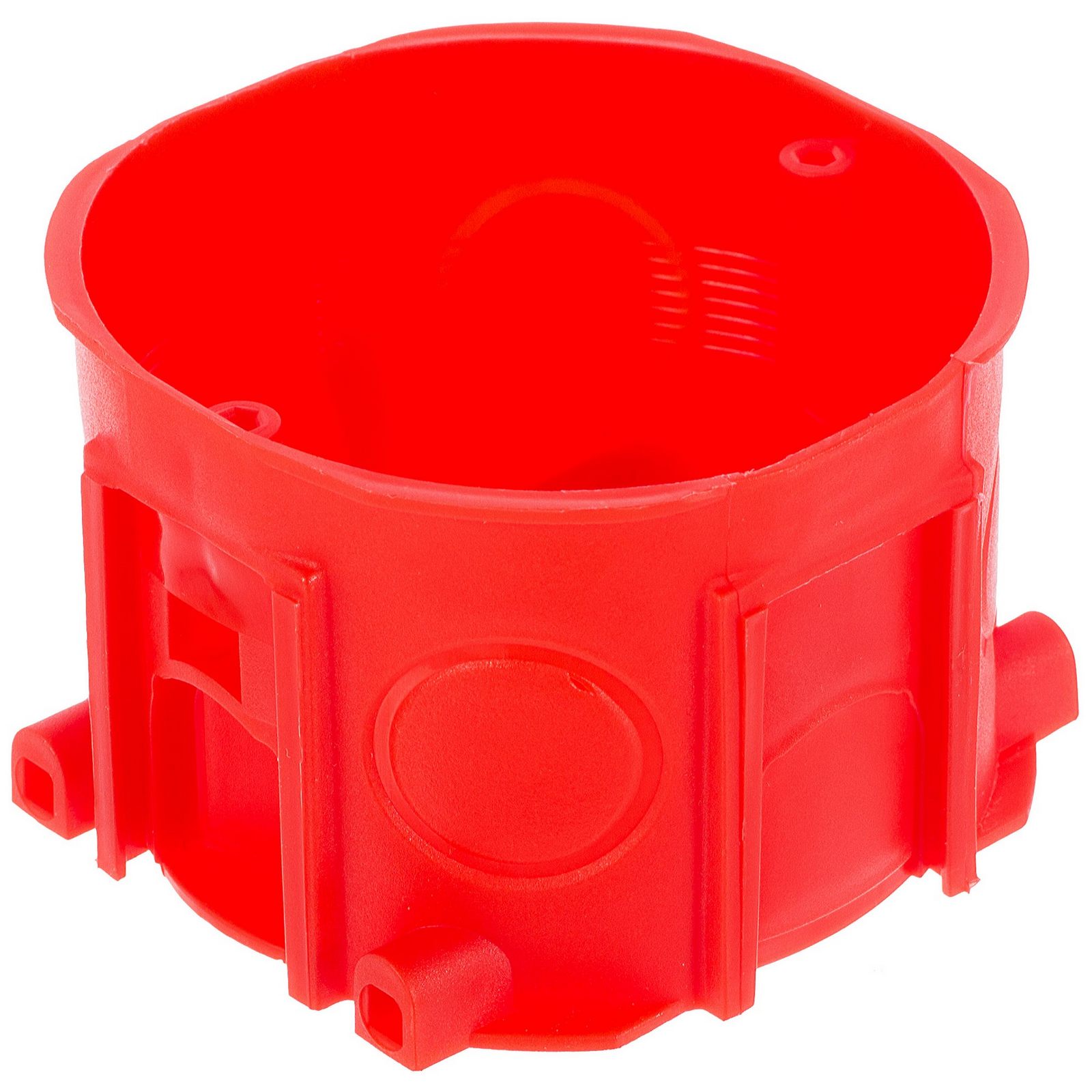

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

Стандартные размеры подрозетников

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

  • Уровень,
  • Карандаш, кисточка/пульверизатор, маленький шпатель,
  • Зубило,
  • Молоток,
  • Дрель с круглой насадкой, имеющая диаметр 68 мм,
  • Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

  1. Выключаем свет в щитке.
  2. Проверяем отсутствие напряжения включением лампочки.
  3. Снимаем крышку, выкручиваем розетку.
  4. Отсоединяем провода.
  5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Вывод

Самостоятельный монтаж подрозетника возможен, для этого достаточно лишь следовать общеизвестным стандартам и правилам, бережно относиться к проводам. Самое главное не забывать про технику безопасности, и обязательно, без наличия специальных инструментов не проверять отсутствие электрического тока включением лампочки в помещении.

диаметр и параметры изделий для скрытого монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Размеры подрозетников могут различаться в зависимости от предназначения и материала изготовления

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

  • розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

  • выключатели;
  • регуляторы и панели управления для настройки электрических приборов;
  • клеммные колодки;
  • диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

  • ДВП;
  • фанера;
  • ДСП;
  • вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

  1. Круглыми – изделия универсального назначения, самые востребованные.
  2. Квадратными – отличаются большей вместительностью.
  3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
  4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

  1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
  2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

  1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
  2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

  1. Высота.
  2. Ширина.
  3. Глубина.
  4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

  • полнотелые стены;
  • гипсокартонные перегородки;
  • плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Статья по теме:

Датчики движения для включения света: верный способ экономии электроэнергии

Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Монтаж подрозетников в бетонную стену

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Монтаж коробок для плинтусных розеток в кирпичной стене

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

  1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
  2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

  1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
  2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
  3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

  • вагонка;
  • гипсокартонные листы;
  • штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон

Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая

Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Разметка стен и подготовка отверстий

Разметка и вырезание отверстий под розетки

Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш. Нужно учесть количество подключаемых потребителей, расположение мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которыми можно руководствоваться. Рекомендуется придерживаться следующих расстояний от пола:

  • до центра отверстия розетки 30 см;
  • до центра выключателя 90 см;
  • для стиральной машины один метр;
  • для кухонного стола 1м 20 см;
  • не ближе, чем 20 см до дверного проема;
  • расстояние до газовых коммуникаций не менее 50 см.

Пропитка гипсокартона грунтовкой

Выбранный участок стены пропитывают грунтовкой. После высыхания наносят тонкий слой шпаклевки. Это сделает гипсокартонный лист прочнее, он не будет крошиться при работе. Далее выполняют разметку. Высверливают отверстие на размеченном участке коронкой. Это специальная насадка на дрель с острыми зубцами по кромке. Можно воспользоваться обычным сверлом, а затем вырезать отверстие строительным ножом.

Чтобы не повредить лист, работу проводят осторожно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронку может повести в сторону

Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации.

Разметка стен для установки подрозетников

Установка подрозетников в гипсокартон начинается с разметки перегородок

В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников

Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.

Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.

Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.

Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.

Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры

Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки

С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.

Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

  • Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
  • С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
  • Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

И первая из них: это выбор по стоимости

Самые доступные, я бы даже сказал дешевые, стоят от 1 гривны, средние за 3-4 грн и выше, и леграндовские более 15 грн. Обычно многие не задумывается и берут самые простые, полагая на то что разницы никакой нет, но как вы увидите – разница есть. Чем они похожи и чем различаются?

Самые простые «не дружат с механизмами», которые в некоторые коробки нормально не становятся, то есть доходят только до определенной глубины, оставляя зазор. Приходится снимать лапки. А что мешает? Мешает «переход» между коробками.

Это часто свойственно дешевым коробкам, при том что у них еще и высота минимальная. Те которые чуть дороже, выше почти на 5 мм и с немного иным вынесенным переходом.

Он и сам по себе более углублен, и выполнен в форме бабочки. Просунуть провод можно снизу или сверху. И вот в такую коробку всё становится прекрасно: никакие распорки выкидывать у механизмов не надо.

Тоже самое вроде бы и у Schneider Electric – переход осуществлён по центру, но он выше, чем дешевый, на те же 5 мм, и механизм в него становится нормально.

Если секционный подрозетник установить, как отдельно стоящий, без дополнительного штробления места под «уши» не получится, то у IEK есть универсальная модель (продаётся по отдельности с переходниками), которая может использоваться как одноместная, так и модульно «набираться».

В целом, наборные коробки тем хороши, что под них в сплошных стенах можно качественней вырезать отверстия. Кстати лучше всё-таки это делать 68мм коронкой, потому что после 67мм они становятся впритык. После 68 мм коронки остаётся зазор и гипсовать удобней и лучше. Даже качество установки дорогих коробок «Legrand» зависит, от того как вы высверлите отверстие.

Так вот под них обычной коронки будет недостаточно. То есть нужно вырезать прямоугольные ниши (раньше «Legrand» вообще были квадратные) болгаркой, либо брать более большую коронку. Тоже самое касается и некоторых круглых Schneider где 67-68 мм коронки недостаточно.

Их неоспоримый плюс, в том что, помимо рифленого покрытия посадочных мест (чтобы лапки хорошо держались) есть некоторый запас хода по высоте – механизм прямо вместе с рамкой можно подогнать по высоте уже после установки – т.к. розетка может «ходить» вверх и вниз примерно на 10 мм.

Если вы, допустим, по комнате где-то пропустили уровень на сантиметр вверх/вниз, и рядом стоящие ( и уже загипсованные) коробки стоят криво (не в уровне между собой) – вы можете это исправить за счет хода механизмов по высоте (до 20мм !).

В такие, «установленные не в горизонтали Legrand» (даже до сантиметра), механизмы становятся нормально, а вот с круглыми такой «фокус» не пройдет. Максимум что вы «сыграете» – 5 мм, потому что у них свободного места практически нету.

Еще немаловажный нюанс: некоторые коробки идут с винтами, некоторые без винтов. Бывалые распинаются, что винтики нужны, только чтобы во время штукатурки не замазали «дырочки». Я с этим категорически не согласен, потому что не встречал ничего подобного на своем опыте. Даже если в них забилась цементная или гипсовая штукатурка, она легко отковыривается и винт прекрасно закручивается.

А вот проблемы будут когда сами винтики замажут цементной штукатуркой. Чтобы его выкрутить и поставить механизм, нужно отцарапывать отверткой штукатурку, тем самым «слизывая» сами шлицы. Решение простое: лучше брать отдельно запасные винты. Причём смотреть внимательно, и брать только те, которые по 3 мм толщиной. Более толстые будут ломать пластиковый корпус.

Я предпочитаю ставить подрозетники вообще без винтов и, по возможности блочные. Потому что, одиночные хоть и встречаются чаще, но точно просчитать их заранее сложно: сколько нужно будет на объект одиночных, а сколько двойных.

Если выбирать из среднего ценового сегмента (по 3-4 грн), то думаю, как «для себя» лучше взять Schneider. Он и чуть выше, и бортик у него не слишком большой. Т.к. большой бортик, при впритык высверленном 68-й коронкой отверстии, нудобно и даже сложно загипсовывать по краям. Когда бортик маленький, зазор достаточно просто подгипсовать шпателем.

Legrand конечно тоже заслуживает внимания, но несколько меньше, потому что под него нужна больше коронка. А чем меньше коронка, тем проще, естественно, выбить. Основной их плюс, это конечно то, что с ними можно работать на разгильдяйство (из-за большого запаса хода механизма).

Но опять же цена – как «ложка дёгтя». Все всегда хотят сэкономить

И в этом случае тоже, многие зацикливаются на копеечной цене, не обращая внимание на низкое качество. Но лучше этого не делать

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Назначение и функции подрозетника

Монтажные коробки выполняют не только функцию крепежа, но и защищают от возгораний, обеспечивают надежную изоляцию соединений. Самые первые конструкции подрозетников были металлическими, а затем стали изготавливаться из пластика. Данный материал отличается высокой технологичностью, низкой стоимостью, а коробки, выполненные из него, обладают всеми необходимыми качествами.

Довольно часто возникают ситуации, когда установка розетки сопровождается одновременной заменой подрозетника. Они стоят внутри стены в течение длительного времени, поэтому в процессе эксплуатации невозможно проконтролировать и определить их техническое состояние.

Неисправности выявляются тогда, когда при вытаскивании вилки, вместе с розеткой из отверстия в стене выпадает и установочная коробка. Это может произойти по следующим причинам:

  • Материал стены, служивший основанием для подрозетников, разрушился, что характерно для зданий старой постройки.
  • Установочная коробка не держится, поскольку она изначально была не качественно закреплена в посадочном месте.
  • Низкое качество самого изделия.
  • Частое вытаскивание вилки за провод приводит к постепенному расшатыванию подрозетника и розетки.

Многие хозяева задаются вопросом о необходимости использования установочных коробок. Некоторые из них выполняют монтаж розетки прямо в стене, без подрозетника. Однако это не дает гарантий надежности и безопасности при дальнейшей эксплуатации.

Поэтому рекомендуется использовать установочные коробки, так как они выполняют несколько важных функций:

  • При монтаже механизм розетки оказывается надежно закреплен внутри коробки и не вываливается. Задача, как закрепить изделие решается с помощью винтов или распорных лапок.
  • В установочную коробку могут монтироваться не только розетки, но и выключатели, а также другие средства коммутации.
  • В некоторых схемах подрозетники выполняют функцию распределительной коробки.
  • Обеспечивается дополнительная изоляция механизма от материала стен. Электрический потенциал с контактов остаётся внутри и не попадает на конструкции стен, которые могут обладать токопроводимостью.
  • Изделия, сделанные из негорючего пластика, надежно защищает от возгораний, а сама конструкция не допускает попадания в розетку пыли, влаги и посторонних предметов.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

Устройство коронки для сверления бетона

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов.

Самые распространённые из них:

  • Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
  • С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
  • С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

Как сделать отверстия под розетки в бетоне и кирпиче

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – “удар с вращением”.

Важно! Работать необходимо в защитных очках.

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме “удар без вращения” устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.

Необходимый инструмент

Многие видели отверстия под розетки. А потому знают, что они бывают двух типов — либо круглой, либо прямоугольной формы. Естественно что для каждого вида отверстия используются разные инструменты, которые сейчас будут перечислены.

Для вырезания отверстия круглой формы прекрасно подойдут электрический лобзик и дрель. Правда, дрель нужна не обычная, а со специальными насадками, которые не будут скользить по плитке и сделают идеальный круг. Такая насадка прямо так и называется: «коронка для подразетника». Наиболее подходящим инструментом тут является дрель. Так же под такие цели подойдёт «балеринка».

Для вырезания отверстия прямоугольной формы также подойдут электрический лобзик и болгарка, так как с их помощью можно сделать отличное отверстие прямоугольной формы.

Выбор варианта сверления

Выбор, каким инструментом будет проходить сверление, зависит от нескольких факторов. Самый первый — есть ли подходящий электрический инструмент в наличии. Понятное дело что если его не будет, то и воспользоваться им не получиться. Второе — находится ли плитка на стене или нет. К примеру, электрическим лобзиком достаточно просто высверлить подходящие отверстие в плитке пока она не приклеена. Но если плитка уже на стене — лобзик практически бесполезен.

Также то, какой инструмент будет использован, зависит от того, какое отверстие нужно проделать в дыре. Если маленькое и круглое — вполне подойдёт и дрель с подходящей насадкой. Если нужна большая и квадратная — подойдёт либо электрический лобзик, либо болгарка.

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

  • розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

  • выключатели;
  • регуляторы и панели управления для настройки электрических приборов;
  • клеммные колодки;
  • диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен.

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

  • ДВП;
  • фанера;
  • ДСП;
  • вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

  1. Круглыми – изделия универсального назначения, самые востребованные.
  2. Квадратными – отличаются большей вместительностью.
  3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
  4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство.

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика.

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

  1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
  2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

  1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
  2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

  1. Высота.
  2. Ширина.
  3. Глубина.
  4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов.

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм.

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

  • полнотелые стены;
  • гипсокартонные перегородки;
  • плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки.

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы.

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм.

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

  1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
  2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов.

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

  1. Выключаем свет в щитке.
  2. Проверяем отсутствие напряжения включением лампочки.
  3. Снимаем крышку, выкручиваем розетку.
  4. Отсоединяем провода.
  5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Монтаж коробки в бетонные и кирпичные стены

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал.

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Приготовление гипсового раствора

В приготовлении пасты используют строительный/медицинский гипс, алебастр.

Этапы приготовления пасты:

  • Сухой гипс насыпается в подготовленную (сухую и чистую) емкость.
  • Постепенно в смесь вливается порционно вода, с постоянным перемешиванием до достижения сметанообразной густоты.
  • Раствор нужно использовать быстро – буквально через несколько минут он начинает твердеть, а уже через 5-10 минут станет непригодным для работы.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

Процесс монтажа подрозетника в бетон:

  • Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
  • Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
  • Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
  • Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
  • Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
  • Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Установка двойного подрозетника

Если планируется монтировать две розетки в одной рамке, соответственно, устанавливают два подрозетника. Стыкуют их между собой с применением соединителя («бабочки»). Сбоку в коробах размещены специальные пазы, куда они вставляются. Так собирают ряды из 2-6 и более подрозетников.

Как смонтировать двойной подрозетник:

  • Выполнить разметку: вымерять расстояние от пола, при помощи строительного уровня провести горизонтальную полосу на стене.
  • Приложить к полосе соединенные уже между собой подрозетники, отметить центр каждого короба.
  • С использованием любого метода выполнить отверстия в бетоне.
  • Соединить отверстия между собой (для помещения соединителя подрозетников) – лучше всего прорезать болгаркой.
  • Опустить в одну из ниш по штробе провод, провести его в один подрозетник, потом в другой так, как это делается при монтаже одного короба.

Единственная особенность в монтаже двух подрозетников – строгое выравнивание их по уровню (особенное внимание нужно обратить при фиксации гипсом). Чем больше подрозетников в ряду, тем труднее их выставить идеально.

Правильно подобранные и качественные, смонтированные по правилам подрозетники станут гарантией безопасной и долговечной эксплуатации электросети. Москва и регионы предлагают достаточно большой выбор изделий, поэтому найти идеальный вариант для конкретного помещения не составит труда.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

  • Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
  • Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
  • Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
  • Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
  • Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Заключение

Несмотря на «зоопарк» производителей, в электрике уже сложились свои стандарты, и ошибиться с размерами подрозетников практически невозможно. Даже без купленной фурнитуры можно сверлить места для подрозетников по стандартным расстояниям и не беспокоиться о том, что что-то не уместится.

Источники

  • https://amperof.ru/elektromontazh/rozetki/koronka-pod-rozetku-diametr.html
  • https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/kak-v-plitke-vyrezat-otverstie-pod-rozetku-5de405d6d4f07a00ac1bdb7d
  • http://remoo.ru/elektrika/podrozetnik-diametr
  • https://domovod.su/finishing/elektrika/razmery-podrozetnikov/
  • https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
  • https://StrojDvor.ru/elektrosnabzhenie/diametr-podrozetnika/
  • https://1beton.info/maloetazhnoe/otdelka/podrozetniki-po-betonu

[свернуть]

Подрозетники для гипсокартона — RozetkaOnline.COM

Современные технологии возведения пустотелых стен и перегородок из гипсокартона (гкл), потребовали применения новых решений и материалов в области электромонтажа. К их числу относились и подрозетники, ведь используемая ранее технология, при которой монтажная коробка «вмазывалась» на раствор, в подготовленном для него отверстии, в условиях полых стен из гипсокартона не работала. Тогда и был разработан современный подрозетник для гипсокартона.

Подрозетник (установочная коробка) для гипсокартона – это неотъемлемый элемент при монтаже встраиваемого электрооборудования в полые(пустотелые) стены, надежно фиксирующий электроустановочные устройства и защищающий их.

Подрозетник для гипсокартона, по сути, является корпусом всех встраиваемых устройств, он крепится в полых стенах или перегородках, а затем в нем подключается к электропроводке, а затем фиксируется любое необходимое встраиваемое электруостановочное оборудование – розетки, выключатели, регуляторы и т.д.

Подрозетник защищает соединение от воздействия негативных факторов, надежно держит розетки и выключатели в посадочном месте и является гарантом их безопасной и комфортной эксплуатации на протяжении долгого времени. Какие бывают подрозетники, их свойства и функции обязательно читайте в нашей статье «Подрозетник (Монтажная коробка)«

Размеры подрозетников для гипсокартона

На изображении ниже, представлены все основные размеры стандартных подрозетников для гипсокартона:

Здесь мы сразу отметили наиболее важные для монтажа и установки подрозетника размеры, среди которых:

Установочный диаметр подрозетника – 68мм.
Диаметр (размер) отверстия в стене из гипсокартона, необходимого для установки подрозетника.



Коронка(фреза) для подрозетиков в гипсокартоне, с помощью которой делаются установочные отверстия, так же имеет диаметр 68мм.

Расстояние между подрозетниками – 71мм.
Расстояние между центрами отверстий при установке подрозетников для гипсокартона на несколько розеток или выключателей, объединённых одной многопостовой рамкой.



Внешний диаметр – 72мм.
Максимальный диаметр внешней, видимой части подрозетника.

Внутренний диаметр – 65мм.
Размер внутреннего диаметра подрозетника, показывающий максимально возможные габариты устанавливаемого в него электроустановочного оборудования.



Установочная глубина – 45мм.
Минимальная глубина ниши, необходимая для установки подрозетника для гипсокартона в полой стене.



Внутренняя глубина – 40мм.
Величина, показывающая максимальный размер доступного для установки розеток и выключателей места внутри подрозетника.



Крепление подрозетника для гипсокартона

Крепление подрозетника для гипсокартона осуществляется за счет так называемых распоров («ушек» или «лапок») установленных на винтах. Они могут быть железные или пластиковые, быть различных форм и типов, в зависимости от производителя, но принцип действия всегда одинаковый.

При закручивании этих болтов, распоры двигаются по направляющим и прижимаются к внутренней стороне стены, тем самым надежно фиксируя подрозетник. Достаточно подробно весь процесс описан в статье «Установка подрозетников в гипсокартон».




Соединение подрозетников для гипсокартона

Для объединения подрозетников для гипсокартона в блоки, чаще всего применяются специальные соединители, продающиеся отдельно. Обязательно обратите внимание на это перед покупкой подрозетников для электромонтажа.

В зависимости от производителя и конструкции подрозетника, выглядеть соединители могут по-разному. Использовать их крайне желательно, соединители фиксируют подрозетники относительно друг друга, гарантируя тем самым точность и простоту последующего подключения и установки розеток, выключателей или любого другого электроустановочного оборудования в них.

Давайте рассмотрим, как соединить два подрозетника для гипсокартона в единый блок, на примере подрозетников фирмы
HEGEL.

1. Первым делом необходимо убрать заглушки в местах установки соединителей.

Раз мы соединяем два подрозетника для гипсокартона, убираем по одной заглушки в каждом из них.

2. Устанавливаем соединитель в подготовленное посадочное место.



При этом обратите внимание на профиль соединителя, он выполнен ступенькой, точно такой же профиль имеет установочное место в монтажной коробке (подрозетнике), что не даст вам выполнить соединение неверно.





3. Свободную сторону соединителя, точно так же, помещаем в посадочное место второго подрозетника. На этом соединение закончено и блок готов к установке.



Таким же образом можно соединить неограниченное число подрозетников, но на практике, обычно, используется не более четырех-пяти подрозетников для гипсокартона в одном блоке, так как основные производители электроустановочного оборудования, не делают рамок более чем на четыре или пять постов.

Хорошо зарекомендовали себя в работе подрозетники для гипсокартона следующих производителей:



Hegel

Legrand



Gusi

Schneider electric

Диаметр отверстия под розетку в бетоне

Отверстие для подрозетника

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Установочная коробка для скрытой установки, предназначенная для крепления в ней розетки, называется подрозетником. Чаще всего подрозетник имеет круглую форму (реже квадратную) и стандартный размер. Главная функция подрозетника — обеспечить жесткое и надежное монтажное место для розетки внутри стены, вблизи плоскости ее поверхности.

Если вам потребовалось установить подрозетник, то вооружившись вполне обычными инструментами (карандаш, уровень, шпатель, кисть, молоток, зубило, дрель с коронкой, алебастр), вы сможете это сделать своими руками. Соблюдайте технику безопасности, предварительно отключите в щитке подачу электричества, аккуратно пользуйтесь инструментом, помните о стандартах — и все получится.

Монтаж подрозетника

Сначала делают разметку относительно провода, идущего к будущей розетке. Проводят горизонтальную линию на небольшом расстоянии от провода — это уровень центра будущей розетки, затем чертят вертикальную линию — это будет край подрозетника (провод должен будет зайти сверху сбоку), наконец прикладывают подрозетник, и обводят его карандашом — обозначают место для сверления.

Стандартный диаметр под сверление коронкой — 68 мм, причем глубина составит примерно 45 мм, это следует учитывать при выборе коронки. Вообще, насадка на дрель так и называется «коронка для подрозетника» (они есть для бетона, для дерева и т. д.), поэтому проблемы с ее приобретением не возникнет. Сверлят по разметке, если нужно, в процессе сверления смачивают насадку водой, чтобы она сильно не перегревалась.

Подрозетник примеряют к отверстию, удаляют при помощи зубила и молотка остатки высверленного материала.

Если подрозетник ставится одиночный, то переходные ушки с его краев срезают, чтобы они не мешали установке в посадочное отверстие, если же розеток будет несколько рядом (блок розеток), то нужные ушки оставляют для скрепления нескольких подрозетников друг с другом.

Если подрозетник легко входит в посадочное отверстие — все хорошо. Провод должен без проблем входить в диагональное отверстие подрозетника, которое находится сбоку возле задней его стенки.

Когда подрозетник нормально входит, подходит по диаметру и глубине, отверстие смачивают водой чтобы лучше приставал алебастр, затем замешивают раствор. Раствор готовят из расчета 4 к 1 — 4 части алебастра к 1 части воды. Наносят раствор на подрозетник со всех контактирующих со стеной сторон.

Осуществляют установку, выставляют подрозетник строго в плоскости стены, чтобы он и не выпирал, и не впадал слишком уж глубоко, края подрозетника должны находиться на одинаковом расстоянии от краев посадочного отверстия. Остатками раствора алебастра маскируют провод, идущий к подрозетнику.

Сверление стен под подрозетники на видео:

Установка новой розетки в старый подрозетник

Порой, при проведении ремонта в многолетних домах, оказывается, что старый металлический подрозетник намного шире чем нужно, новая розетка в нем болтается как в ведре, лапки не зацепляются. В этом случае можно поставить новый подрозетник прямо внутрь старой коробки.

Жесткая широкая старая коробка без дна потребует применения раствора алебастра, как в случае с установкой подрозетника в стену. Если же коробка прочно удерживает новый подрозетник, то его просто прикручивают на саморезы к старому, помня о том, что провод необходимо завести сзади сбоку, и не повредить его саморезами.

Блок из нескольких подрозетников

Если подрозетников ставится несколько в ряд, то это делают монтируя блок подрозетников. Коронка берется немного большего диаметратра — более 68 мм, вплоть до 80 мм — посадочные отверстия будут объединены между собой, а межосевое расстояние составит минимум 71 мм.

Делают разметку горизонтали относительно провода, который должен будет зайти справа, затем размечают стену под сверление посадочных отверстий с учетом нужного межосевого расстояния или по уже соединенным подрозетникам — просто обводят блок.

Высверливают отверстия, зубилом и молотком устраняют лишнее, убирают перегородки, заводят горизонтально провод. Запас по диаметру поможет ровно сориентировать блок. Переходные ушки выполняют здесь свою функцию — объединяют подрозетники в блок.

Установка подрозетника в гипсокартон

Универсальные подрозетники для гипсокартона имеют специальные распорные ушки, которые облегчают фиксацию, и не нужен с ними алебастр. Сверлится коронкой отверстие под размер подрозетника, производится установка, осуществляется фиксация отверткой — все. Крепежные ушки при закручивании отверткой распираются и хорошо держатся внутри тонкостенных поверхностей типа гипсокартона.

Универсальный подрозетник имеет расстояние между фиксирующими лапками около 83 мм, поэтому если выключатель или розетка отличаются большим чем у обычных расстоянием между креплениями — такие устройства встанут хорошо. Также универсальные подрозетники можно в принципе прикручивать к дереву или ставить в бетон, просто убрав фиксирующие лапки.

Монтаж под штукатурку или плитку

Если стена в дальнейшем будет штукатуриться или покрываться плиткой, то необходимо это учесть при монтаже подрозетника. Сделайте запас на выступ порядка 7 мм (или сколько будет покрытия), чтобы плоскость будущего покрытия стены совпадала с краем устанавливаемого подрозетника. Таким образом, подрозетник нужно оставить выступающим.

Вообще, устанавливая подрозетник в стену заранее, важно брать в расчет тот факт, что возможно глубина будущей розетки (выключателя) и ее диаметр будут отличаться от геометрических параметров подрозетника.

Провод в подрозетнике должен иметь запас

Несмотря на кажущуюся незначительность этого аспекта, предусмотрительный монтажник всегда принимает во внимание тот факт, что вероятно в будущем, при замене розетки или выключателя, потребуется зачистить провод или немного его укоротить. Если провод окажется коротким, то его придется наращивать, а это будет сопряжено с повышенной уязвимостью соединения, оно быстрее окислится и разрушится, будет искрить.

Провод берется с запасом примерно сантиметров 20, аккуратно скручивается в спираль или плавно (не круто) сгибается, и таким образом компактно укладывается внутри подрозетника. Это делается, конечно, для того, чтобы если в будущем хозяева затеют обновление интерьера, они смогли бы легко обновить розетки без лишних заморочек и проблем с наращиванием. Как нарастить короткий провод если стена, скажем, покрыта плиткой или штукатурной? Проще заранее оставить запас.

Смотрите также по этой теме: Особенности монтажа розеток и выключателей на различные поверхности

Андрей Повный

Источник: http://electrik.info/electromontazh/1274-razmery-podrozetnikov.html

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

  • Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
  • Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
  • Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
  • Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

Источник: https://electric-220.ru/news/diametr_podrozetnikov/2018-11-27-1609

Таблица размеров розеток

Организация или сортировка розеток по размеру может показаться простой задачей. Но это не так. Особенно, когда есть два стандарта измерения, SAE и метрический, о которых нужно помнить. Однако, если вы только что купили набор розеток, мы поможем вам их расположить.

Ниже вы найдете необходимую информацию о розетках, их типах и размерах. Вы также найдете подробную диаграмму для упрощения преобразования. Итак, приступим.

Наиболее распространенные размеры приводов

Вы можете представить себе головку привода как отверстие (квадрат) для прикрепления головки к токарному инструменту, например, гаечному ключу или трещотке.В зависимости от того, для чего он вам нужен, обычно используются три стандартных размера. Вот стандартные размеры:

  • Приводы 1/2 ″ : Такие приводы в основном используются для тяжелых работ, когда гайки массивные и требуют большего усилия или крутящего момента. Приводы ½ ”в основном используются с гнездами 19 мм. Вы можете использовать их при вбивании анкерных болтов в стены для крепления светодиодного телевизора.
  • Приводы 3/8 ″ : Такие приводы более универсальны. Это потому, что вы можете использовать эти диски для закрытия розеток и участков для различных работ.Его используют как дома, так и в мастерских.
  • Приводы 1/4 дюйма : Когда дело доходит до работ с низким крутящим моментом, вы можете выбрать приводы 1/4 дюйма. Такие приводы можно использовать для небольших розеток с максимальным размером 14 мм. Он используется для точных или внутренних работ.

Типы розеток

Существуют разные розетки, подходящие для разных работ. Если вы занимаетесь механикой, вам будет полезна приведенная ниже информация.

Вот несколько распространенных типов головок:

Ударные головки : В большинстве случаев люди предпочитают ручные инструменты.Это потому, что они олдскульные и крепкого телосложения. Однако для большинства типов розеток такие инструменты не подходят. И здесь на сцену выходят ударные гнезда. Ударные головки специально разработаны для использования в таких инструментах.

Например, предположим, что вы работаете с помощью пневматического или электрического гаечного ключа. Теперь для таких инструментов вам потребуются прочные головки, выдерживающие высокие крутящие моменты. И ударные розетки отлично справляются с этой задачей, поскольку они более прочные и надежные, чем обычные розетки.

Точечные сокеты: Следующими в нашем списке идут точечные сокеты. Такие розетки, особенно 12-гранные, очень удобны в установке и использовании. Вы можете легко надеть эту головку на инструмент в любом из 12 доступных положений. Таким образом, даже если вы новичок, вы можете легко использовать его, так как не будет проблем с выравниванием.

Розетки на 12 точек обычно предназначены для легких домашних задач. Однако есть еще одна категория этого гнезда, известная как шестиконечная розетка. Шестигранная головка используется для тяжелых работ, требующих приложения большого или значительного крутящего момента.

В таких случаях шестигранные головки с меньшей вероятностью соскользнут или сдвинутся. Они считаются более прочными и крепкими, чем внутренние стены. Итак, если вам нужна розетка для легких работ, выберите 12-гранную розетку. В противном случае используйте 6-гранную розетку.

Мелкие и глубокие гнезда

Мелкие гнезда - это другое название обычного гнезда. В некоторых случаях он может не коснуться гайки до того, как болт коснется конца гнезда, что затрудняет работу, а иногда и делает ее невыполнимой.В таких случаях механики используют глубокие розетки.

Обычно, длиной в один дюйм можно использовать глубокие розетки в труднодоступных местах. Вы можете сделать это, только если у вашего драйвера есть расширение.

Таблица размеров метрических головок

Вот размеры метрических головок: -

900 12мм 900
3/8 ″ Привод 1/4 ″ Привод 3/4 ″ Привод 1/2 ″ Привод
5.5 мм 4 мм 19 мм 8 мм
6 мм 4,5 мм 20 мм 9 мм
7 мм 5 мм 21 мм 10 мм
8 мм 5,5 мм 22 мм 11 мм
9 мм 6 мм 23 мм 12 мм
10 мм 7 мм 24 мм 13 мм
11 мм 8 мм 25 мм 14 мм 9мм 26мм 15мм
13мм 10мм 27мм 16мм
14мм 11мм 28мм 17мм
15мм 12мм 18 мм
16 мм 13 мм 30 мм 19 мм
17 мм 14 мм 31 мм 20 мм
18 мм 15 мм 32 мм 21 мм
19 мм 33 мм 22 мм
20 мм 23 мм
21 мм 35 мм 24 мм
22 мм 36 мм 25 мм
38 мм 26 мм
40 мм 2 90 мм 41 мм 28 мм
42 мм 30 мм

Таблица размеров гнезд SAE

Давайте узнаем о размерах гнезд SAE: -

″ Привод
Привод 1/4 ″ Привод 3/4 ″ 900 07 1/2 ″ Привод
1/4 ″ 5/32 ″ 7/8 ″ 3/8 ″
5/16 ″ 3/16 ″ 15 / 16 ″ 7/16 ″
3/8 ″ 7/32 ″ 1 ″ 1/2 ″
7/16 ″ 1/4 ″ 1 -1/16 ″ 9/16 ″
1/2 ″ 9/32 ″ 1-1 / 8 ″ 19/32 ″
9/16 ″ 5 / 16 ″ 1-3 / 16 ″ 5/8 ″
5/8 ″ 11/32 ″ 1-1 / 4 ″ 21/32 ″
11 / 16 ″ 3/8 ″ 1-5 / 16 ″ 11/16 ″
3/4 ″ 7/16 ″ 1-3 / 8 ″ 3/4 ″
13/16 ″ 1/2 ″ 1-7 / 16 ″ 25/32 ″
7/8 ″ 9/16 ″ 1-1 / 2 ″ 13/16 ″
15/16 ″ 1-5 / 8 ″ 7/8 ″
1 ″ 1-11 / 16 ″ 15/16 ″
1-3 / 4 ″ 1 ″
1-13 / 16 ″ 1-1 / 16 ″
1-7 / 8 ″ 1 -1/8 ″
2 ″ 1-3 / 16 ″
2-1 / 8 ″ 1-1 / 4 ″
2-3 / 16 ″ 1-1 / 2 ″
2-1 / 4 ″

Таблица преобразования SAE в метрическую

Иногда, когда у вас есть гаечный ключ в метрических единицах и гайка в имперских единицах, вы не знаете, подойдет он или нет.В таких случаях нужно знать, как правильно преобразовать одну единицу в другую. А приведенная ниже диаграмма поможет вам легко преобразовать размеры из SAE в метрическую или наоборот.

Размер SAE Размер в метрической системе Дюймы в десятичной системе счисления
5/32 ″ 0,156 5/32 ″ и 900 мм
4 мм 0.157 достаточно близко
4,5 мм 0,177
3/16 ″ 0,188
5 мм 0,197
5,5 мм 0,216
7/32 ″ 0,219
6 мм 0,236
1/4 ″ 0.25
6,5 мм 0,256
7 мм 0,276
9/32 ″ 0,281
5/16 ″ 0,313 5/16 ″ и 8 мм -
8 мм 0,315 достаточно близко
11/32 ″ 0,344
9 мм 0,354
3/8 ″ 0.375
10 мм 0,394
13/32 ″ 0,406
11 мм 0,433 7/16 ″ и 11 мм
7/16 ″ 0,438 достаточно близко
15/32 ″ 0,469 15/32 ″ и 12 мм составляют
12 мм 0,472 достаточно близко
1/2 ″ 0.5
13 мм 0,512
17/32 ″ 0,531
14 мм 0,551
9/16 ″

5 0,563

15 мм 0,591 19/32 ″ и 15 мм -
19/32 ″ 0,594 достаточно близко
5/8 ″ 0.625
16 мм 0,63
21/32 ″ 0,656
17 мм 0,669
11/16 ″ 25 0,6
18 мм 0,709
23/32 ″ 0,719
19 мм 0,748 3/4 ″ и 19 мм
3/4 ″ 0.75 достаточно близко
25/32 ″ 0,781
20 мм 0,787
13/16 ″ 0,813
0,813
27/32 ″ 0,844
22 мм 0,866
7/8 ″ 0,875
23 мм 0.906 29/32 ″ и 23 мм -
29/32 ″ 0,906 достаточно близко
15/16 ″ 0,938
24 мм 0,945
1 ″ 1

Заключительные слова

Быть механиком - тяжелая работа. А если вы имеете дело с набором сокетов или органайзером сокетов, работа становится еще сложнее.Розетки бывают разных размеров, типов и даже единиц измерения. А без адекватной информации все могло показаться тарабарщиной.

Однако вышеупомянутой информации достаточно, чтобы просветить вас. Мы обсудили размеры дисков и типы розеток. Вы можете проверить размер розеток как в метрической системе, так и в системе SAE. Кроме того, вы можете найти таблицу преобразования для преобразования размеров в желаемый тип единиц. Таким образом, вы можете отсортировать розетки по своему усмотрению и сэкономить время при выполнении работы.

Размеры розеток в порядке от наименьшего до наибольшего

Использование гаечного ключа может быть доступно, когда вам нужно выполнять работу в сарае или дома. Однако, если у вас есть много разных размеров, над которыми нужно работать, вы можете быстро перегрузить свой портативный верстак.

Выбор наборов розеток, в которых отображаются все розетки в порядке от наименьшего к наибольшему, - это еще не все. Вы должны учитывать, работаете ли вы с SAE и метрическими гайками и болтами. Кроме того, у вас есть диски разных размеров, поэтому некоторые сокеты не подходят для отдельных разъемов.

Здесь вы можете найти все, что вам нужно знать, чтобы убедиться, что вы используете торцевой ключ правильного размера и у вас есть подходящий размер диска.

Наиболее распространенные размеры дисков

Привод вашего торцевого ключа - это квадратное сечение на храповике. Некоторые размеры допускают различное количество розеток, которые могут быть метрическими и SAE.

Обычно вы найдете три стандартных размера, хотя есть и другие.

  • Приводы 1/4 ”: Вы обнаружите, что они используются для работы с низким крутящим моментом и обычно предназначены для головок меньшего размера, возможно, до 14 мм максимум.
  • 3/8 ”Приводы : Вы считаете их наиболее универсальными, так как они могут закрывать розетки для различных областей, от работы по дому до вашего автомобиля и многих других.
  • Приводы 1/2 ”: Обычно используются для более сложных работ на транспортных средствах, где гайки более прочны и требуют большего крутящего момента. Вы найдете их в использовании для розеток размером 19 мм и выше.

Типы розеток

Несмотря на то, что у вас есть большое количество метрических и стандартных размеров головок SAE, вы можете использовать разные гаечные ключи для их использования.

С помощью следующих ключей вы поймете, почему они быстро стали одними из самых популярных инструментов, которые вы можете хранить в сарае.

Головки ударные

У многих есть ручные инструменты, и многие розетки, к сожалению, с ними не работают. Ударные головки сделаны таким образом, что они работают с этими другими инструментами. Ярким примером является электрический или пневматический гайковерт.

Если вы их используете, вам потребуются комплекты розеток, способные выдерживать эти более высокие крутящие моменты. Такие розетки будут более надежными, чем обычные розетки.

Головки точечные

Розетка на 12 точек удобна и проста в использовании. Вы можете надеть его на оборудование в любом из 12 положений, что упрощает выравнивание.

В то время как 12-точечные розетки хорошо подходят для большинства легких и домашних задач, шестигранные, с другой стороны, были выбраны для более важных аппаратных ситуаций, требующих значительного крутящего момента.

Шесть очков имеют меньший шанс поскользнуться в этой ситуации. Считается, что шестигранная розетка будет более долговечной, чем двенадцатигранная, потому что ее внутренние стенки упираются во все шесть сторон оборудования.

Мелкие и глубокие сокеты

Обычные мелкие гнезда не должны касаться гайки или болта до того, как верхняя часть шпильки или болта коснется верха гнезда, или вы работаете в ограниченном пространстве. Гнезда для свечей зажигания являются хорошим примером, как и некоторые колесные гайки.

Таблицы размеров розеток

В следующих таблицах вы можете найти размеры розеток в порядке для метрических розеток и размеры розеток SAE.

Таблица размеров метрических головок
Привод 1/4 ” Привод 3/8” Привод 1/2 ” Привод 3/4” Привод 1 ”
4 мм 5.5 мм 8 мм 19 мм 36 мм
4,5 мм 6 мм 9 мм 20 мм 38 мм
5 мм 7 мм 10 мм 21 мм 41 мм
5,5 мм 8 мм 11 мм 22 мм 46 мм
6 мм 9 мм 12 мм 23 мм 50 мм
7 мм 10 мм 13 мм 24 мм 54 мм
8 мм 11 мм 14 мм 25 мм 55 мм
9 мм 12 мм 15 мм 26 мм 58 мм
10 мм 13 мм 16 мм 27 мм 60 мм
11 мм 14 мм 17 мм 28 мм 63 мм
12 мм 15 мм 18 мм 29 мм 65 мм
13 мм 16 мм 19 мм 30 мм 67 мм
14 мм 17 мм 20 мм 31 мм 70 мм
15 мм 18 мм 21 мм 32 мм 71 мм
19 мм 22 мм 33 мм 75 мм
20 мм 23 мм 34 мм 77 мм
21 мм 24 мм 35 мм 80 мм
22 мм 25 мм 36 мм
26 мм 38 мм
27 мм 40 мм
28 мм 41 мм
30 мм 42 мм

Таблица размеров розеток SAE
Привод 1/4 дюйма Привод 3/8 дюйма Привод 1/2 дюйма Приводы 3/4 дюйма Приводы 1 дюйм
5/32 " 1/4" 3/8 " 7/8" 1-5 / 8 "
3/16 " 5/16" 7/16 " 15/16" 1-11 / 16 "
7/32 " 3/8" 1/2 " 1" 1-3 / 4 "
1/4 " 7/16" 9/16 " 1-1 / 16" 1-13 / 16 "
9/32 " 1/2" 19/32 " 1-1 / 8" 1-7 / 8 "
5/16 " 9/16" 5/8 " 1-3 / 16" 2 "
11/32 " 5/8" 21/32 " 21/32" 2-1 / 8 "
3/8 " 11/16" 11/16 " 1-5 / 16" 2-3 / 16 "
7/16 " 3/4" 3/4 " 1-3 / 8" 2-1 / 4 "
1/2 " 13/16" 25/32 " 1-7 / 16" 2-3 / 8 "
9/16 " 7/8" 13/16 " 1-1 / 2" 2-1 / 2 "
15/16 " 7/8" 1-5 / 8 " 2-5 / 8"
1 " 15/16" 1-11 / 16 " 2-3 / 4"
1 " 1-3 / 4" 2-15 / 16 "
1-1 / 16 " 1-13 / 16" 3 "
1-1 / 8 ” 1-7 / 8” 3-1 / 8 ”
1-3 / 16 " 2"
1-1 / 4 дюйма 2-1 / 8 дюйма
1-1 / 2 " 2-3 / 16"
2-1 / 4 ”

Таблица размеров переходных разъемов

Здесь вы можете найти размеры розеток в порядке от самых маленьких до самых больших, которые вы, скорее всего, будете использовать дома или в автомобиле.

Вы можете быстро использовать таблицу преобразования, чтобы сравнить метрические размеры гнезда с размером гнезда SAE и наоборот.

Таблица преобразования SAE в метрическую систему
Размеры SAE Метрические размеры Аналогичные размеры гнезд
5/32 ” 5/32” и 4 мм почти одинаковы
4 мм 5/32 дюйма и 4 мм почти одинаковы
4.5 мм
3/16 дюйма
5 мм
5,5 мм
7/32 ”
6 мм
1/4 дюйма
6,5 мм
7 мм
9/32 дюйма
5/16 " 5/16" и 8 мм почти одинаковы
8 мм 5/16 дюйма и 8 мм почти одинаковы
11/32 ”
9 мм
3/8 дюйма
10 мм
13/32 ”
11 мм 7/16 дюйма и 11 мм почти одинаковы
7/16 " 7/16" и 11 мм почти одинаковы
15/32 " 15/32" и 12 мм почти одинаковы
12 мм 15/32 дюйма и 12 мм почти одинаковы
1/2 ”
13 мм
17/32 ”
14 мм
9/16 ”
15 мм 19/32 дюйма и 15 мм почти одинаковы
19/32 " 19/32" и 15 мм почти одинаковы
5/8 дюйма
16 мм
21/32 дюйма
17 мм
11/16 ”
18 мм
23/32 дюйма
19 мм 3/4 дюйма и 19 мм почти одинаковы
3/4 дюйма 3/4 дюйма и 19 мм почти одинаковы
20 мм
13/16 ”
21 мм
27/32 ”
22 мм
7/8 ”
23 мм 29/32 дюйма и 23 мм почти одинаковы
29/32 дюйма и 23 мм почти одинаковы
29/32 ”
15/16 ”
24 мм
1 ”

Вы найдете эту таблицу размеров головок более полезной, потому что, если вы используете неметрическую головку для гаек размером около 14 мм, 17 мм или больше, что требует некоторого усилия, вы можете быстро закруглить углы, и вы застрянете с гайкой вы не можете удалить.

Если вы просмотрите список размеров сокетов по порядку, вы увидите, что существует довольно значительное количество различий, и лишь некоторые из них могут использовать сменные сокеты либо от SAE, либо от одного, который является метрическим.

Подробнее Руководства по инструментам

Базовые знания о размере гнезда

- Tien-i Co.

Как измерить размер сокета

На приведенной выше схеме три основных размера розетки обозначены как Drive Hole, L, и S .Эти ключевые размеры определяют использование этой розетки следующим образом:

Отверстие для привода указывает размер отверстия для привода (также называемого «отверстием для отвертки» или «квадратным отверстием»), который определяет величину крутящего момента инструмента для отвертки, который вам понадобится. Например, вы можете использовать приводную головку ½ дюйма с храповым механизмом ½ дюйма.

L указывает общую длину гнезда. Длина, которая вам понадобится, будет зависеть от вашей рабочей среды. Для шурупов в глубоких отверстиях лучшим вариантом будет глубокая головка.

S указывает целевой размер гайки, который определяет, какая головка вам понадобится. Например, вам понадобится торцевая головка на 5 мм для гайки 5 мм.

Размер приводного отверстия

Размер приводного отверстия определяется использованием и требуемым крутящим моментом. Общие размеры следующие:
1/4 дюйма (6,3 мм), 3/8 дюйма (9,5 мм), 1/2 дюйма (12,7 мм), 3/4 дюйма (19,0 мм) и 1 дюйм (25,4 мм). 。

Зачем нужен дюйм? Потому что это было разработано в Великобритании в индустриальную эпоху.

В хозяйственном магазине вы найдете гаечные ключи с храповым механизмом и другие гаечные ключи с указанными выше размерами отверстий. Чем больше отверстие для привода, тем выше сопротивление крутящему моменту. Отверстия меньшего размера подходят для ограниченного пространства. Вообще говоря, 3/8 дюйма (9,5 мм) - самый популярный размер в индустрии ремонта автомобилей. Однако это меняет страну за страной.

Размеры розеток: SAE (дюймовые, дробные) и метрические (мм)

На современном рынке размеры розеток делятся на две системы: SAE (британская, измеряется в дюймах) и метрическая (измеряется в миллиметрах).Эти две системы измеряют как 6-гранные, так и 12-гранные головки. Популярный диапазон составляет 5,5 ~ 24 мм. SAE используется в основном в Соединенных Штатах, а метрическая система используется в основном в Европе и Азии.

Преобразовать: 1 дюйм = 25,4 мм

Длина гнезда

Розетки доступны в глубоких, полуглубоких и стандартных размерах. Вы можете выбрать длину, наиболее подходящую для вашей рабочей среды. Полуглубокий размер разработан специально для 3/8 дюйма DR.

.


Как ведущий производитель розеток и ударных головок, Tien-I предлагает полный ассортимент розеток и деталей для обработки металлов по индивидуальному заказу.Для получения дополнительной информации свяжитесь с нашим отделом продаж.

Размеры сокетов

в порядке от наименьшего к наибольшему (с диаграммами переходов)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 7 апреля 2021 г.

Можно подумать, что список размеров сокетов по порядку будет довольно простым. Что ж, есть кое-что еще.Наряду с двумя разными стандартами измерения (метрическим и SAE) вы также должны учитывать, какой размер диска вы используете.

Независимо от того, приобрели ли вы свой первый набор сокетов, хотите узнать, каких размеров вам не хватает в органайзере сокетов, или просто вам нужна быстрая справка, чтобы узнать, преобразуется ли метрический размер в SAE, посмотрите таблицы ниже, чтобы увидеть все размеры розеток от самых маленьких до самых больших.

Примечание: Ни один набор розеток не будет включать все размеры, перечисленные ниже, и они вам никогда не понадобятся.Могут быть доступны и другие размеры, но они, вероятно, слишком малозаметны, чтобы включать их.

НАЖМИТЕ ЗДЕСЬ, чтобы загрузить диаграммы в виде файла PDF.

Таблица размеров метрических головок

900
Привод 1/4 " 3/8" Привод 1/2 "Привод 3/4" Привод 1 "Привод
4 мм 5,5 мм 8 мм 19 мм 36 мм
4,5 мм 6 мм 9 мм 20 мм 38 мм
5 мм 7 мм 10 мм 21 мм 41 мм
5.5 мм 8 мм 11 мм 22 мм 46 мм
6 мм 9 мм 12 мм 23 мм 50 мм
7 мм 10 мм 13 мм 24 мм 54 мм 8мм 11мм 14мм 25мм 55мм
9мм 12мм 15мм 26мм 58мм
10мм 13мм 16мм 27мм 60
11мм 14мм 17мм 28мм 63мм
12мм 15мм 18мм 29мм 65мм
13мм 16мм 19мм 30мм
14 мм 17 мм 20 мм 31 мм 70 мм
15 мм 18 мм 21 мм 32 мм 71 мм
19 мм 22 мм 33 мм 75 мм
20 мм 23 мм 34 мм 77 мм
21 мм 24 мм 35 мм 80 мм
22 мм 25 мм 36 мм
26 мм 38 мм
40 мм
28 мм 41 мм
30 мм 42 мм

Таблица размеров гнезд SAE

Привод 1/4 " Привод Привод 2 " 3/4" Привод Привод 1 "
5/32" 90 068 1/4 " 3/8" 7/8 " 1-5 / 8"
3/16 " 5/16" 7/16 " 15 / 16 " 1-11 / 16"
7/32 " 3/8" 1/2 " 1" 1-3 / 4 "
1/4" 7/16 " 9/16" 1-1 / 16 " 1-13 / 16"
9/32 " 1/2" 19/32 " 1-1 / 8 " 1-7 / 8"
5/16 " 9/16" 5/8 " 1-3 / 16" 2 "
11/32 " 5/8" 21/32 " 1-1 / 4" 2-1 / 8 "
3/8" 11/16 " 11 / 16 " 1-5 / 16" 2-3 / 16 "
7/16" 3/4 " 3/4" 1-3 / 8 " 2- 1/4 "
1/2" 13/16 " 25/32" 1-7 / 16 " 2-3 / 8"
9/16 " 7/8" 13/16 " 1- 1/2 " 2-1 / 2"
15/16 " 7/8" 1-5 / 8 " 2-5 / 8"
1 " 15/16 " 1-11 / 16" 2-3 / 4 "
1" 1-3 / 4 " 2-15 / 16"
1-1 / 16 " 1-13 / 16" 3 "
1-1 / 8" 1-7 / 8 " 3-1 / 8"
1-3 / 16 " 2"
1-1 / 4 " 2-1 / 8"
1-1 / 2 " 2-3 / 16 "
2-1 / 4"

Таблица преобразования SAE в метрическую систему

Когда-либо наткнулись на гайку или болт, где нужны два гаечных ключа одинакового размера? Не можете найти стандартный гаечный ключ или головку определенного размера и хотите узнать, какой метрический эквивалент (или наоборот)? Этот график поможет. 902 4 мм 900 0,256 5 0,866
Размер SAE Метрический размер Дюймы в десятичной системе счисления
5/32 дюйма 0,156 5/32 дюйма и 4 мм достаточно близки к
0,157
4,5 мм 0,177
3/16 дюйма 0,188
5 мм 0,197
5.5 мм 0,216
7/32 " 0,219
6 мм 0,236
1/4" 0,250
6,5 мм
7 мм 0,276
9/32 " 0,281
5/16" 0,313 5/16 "и 8 мм -
закрыть достаточно
8 мм 0.315
11/32 " 0,344
9 мм 0,354
3/8" 0,375
10 мм 0,394 900 13/32 " 0,406
11 мм 0,433 7/16" и 11 мм
достаточно близко
7/16 " 0.438
15/32 " 0,469 15/32" и 12 мм - это
достаточно близко
12 мм 0,472
1/2 " 0,500
13 мм 0,512
17/32 " 0,531
14 мм 0,551
9/16" 0.563
15 мм 0,591 19/32 дюйма и 15 мм
достаточно близко
19/32 дюйма 0,594
5/8 " 0,625 5/8 дюйма и 16 мм - это
достаточно близко
16 мм 0,630
21/32 дюйма 0,656
17 мм 0.669
11/16 " 0,688
18 мм 0,709
23/32" 0,719
19 мм

3/4 дюйма и 19 мм - это
достаточно близко
3/4 дюйма 0,750
25/32 дюйма 0,781
20 мм 0.787
13/16 " 0,813
21 мм 0,827
27/32" 0,844
22 мм
7/8 " 0,875
23 мм 0,906 29/32 дюйма и 23 мм
достаточно близко
29/32" 0.906
15/16 " 0,938
24 мм 0,945
1" 1.000

См. Также: Размеры цоколя лампы / Таблицы)

Размеры привода

Размер привода на трещотке (также известный как торцевой ключ) - это небольшой квадратный соединительный фитинг на конце храповика. Этот фитинг подходит для розеток одинакового размера. В магазинах и домашних гаражах используются храповики трех стандартных размеров, но существуют и другие размеры.

Привод 1/4 ″

Используется для точных работ с низким крутящим моментом или внутренних работ. Обычно вы хотите использовать гнездо размером 12 мм или меньше (но до 14 мм для приложений с низким крутящим моментом).

Привод 3/8 ″

Самый универсальный и удобный размер привода для большинства людей. Используйте его для работы с двигателем или для любых целей дома. Он позволяет приложить довольно небольшой крутящий момент, но помещается в местах, недоступных для привода 1/2 дюйма.

Как правило, вы хотите использовать гнезда от 12 до 18 мм (или больше, если крутящий момент не будет слишком высоким).Для розеток свечей зажигания почти всегда требуется привод 3/8 дюйма.

Привод 1/2 ″

Используется в случаях, когда требуется большой крутящий момент, например, при креплении автомобильных гаек или выхлопной системы, или при ввинчивании больших болтов с запаздыванием в стойки стены для установки телевизора с плоским экраном. Обычно используется для головок 19 мм и больше или ударных головок.

Разъемы других размеров

В то время как большинству людей никогда не понадобится ничего, кроме дисков трех размеров, указанных выше, трещотки с дисками 3/4 ″, 1 ″, 1-1 / 2 ″ и выше все же существуют.Чаще всего они используются в промышленности или на транспортных средствах, таких как большие грузовики, тракторы и цистерны.

Ищете список размеров гаечных ключей и таблицу преобразования?

См .: Размеры гаечных ключей в порядке от наименьшего к наибольшему


См. Также: Таблица размеров кольцевой пилы

Размеры головок в порядке от наименьшего к наибольшему - включены таблицы преобразования

Сортировка головок по размерам от наименьшего к наибольшему не так просто, как можно было подумать.Во-первых, вам нужно знать, какой размер диска вы используете.

Наиболее распространенные размеры погружения:

  • Привод 1/4 ″
  • Привод 3/8 ″
  • 1/2 ″ привод
  • другие размеры привода

Кроме того, существует 2 основных стандарта измерения:

span {background-color: # a0ce4e! important} .fusion-content-box-2 .fusion-content-box-hover .link-area-box-hover .heading .icon> span {border-color: # a0ce4e! important }]]>

Разработка стандартов SAE

Стандарты SAE International используются для развития мобильной инженерии во всем мире.Программа разработки технических стандартов SAE сейчас - и вот уже почти столетие - является одним из основных направлений деятельности организации в тех отраслях мобильности, которые она обслуживает: аэрокосмической, автомобильной и грузовой. Сегодняшняя продуктовая линейка стандартов SAE включает почти 10 000 документов, созданных в результате разработки согласованных стандартов более чем 240 техническими комитетами SAE с более чем 450 подкомитетами и рабочими группами. Эти работы санкционированы, пересмотрены и поддерживаются добровольными усилиями более 9000 инженеров и других квалифицированных специалистов со всего мира.Кроме того, у SAE есть 60 американских технических консультативных групп (USTAG) при комитетах ISO.

Для получения дополнительной информации о программе разработки технических стандартов SAE перейдите по адресу https://www.sae.org/standards/development.

Вот несколько обзорных статей, которые мы сделали о наборах розеток:

7 лучших наборов розеток за деньги Обзор 2020

11 Обзор лучших розеток 2020

У вас уже может быть розетка или набор. Скорее всего, вам не хватает одного или нескольких размеров, и вам нужно получить их, чтобы завершить набор.Чуть ниже вы найдете справочные таблицы, чтобы вы могли быстро определить, какие размеры сокетов вам не хватает. Они также отсортированы по размеру, от самого маленького до самого большого.

Pro Совет: не ожидайте, что какой-либо набор будет иметь абсолютно все размеры из списка диаграмм, и вам никогда не понадобятся все они. Итак, сначала подумайте о необходимых вам инструментах, чтобы определить, какие размеры вам нужны в наборе розеток.

Вы можете скачать PDF-версию таблиц здесь.

Таблица размеров метрических головок

9 0064 9022 5
Привод 1/4 дюйма Привод 3/8 дюйма Привод 1/2 дюйма Привод 3/4 дюйма Привод 1 дюйм
4 мм 5.5 мм 8 мм 19 мм 36 мм
4,5 мм 6 мм 9 мм 20 мм 38 мм
5 мм 7 мм 10 мм 21 мм 41 мм
мм 8 мм 11 мм 22 мм 46 мм
6 мм 9 мм 12 мм 23 мм 50 мм
7 мм 10 мм 13 мм 24 мм 54 мм
8мм 11мм 14мм 25мм 55мм
9мм 12мм 15мм 26мм 58мм
10мм 13мм 16мм 27мм 60
11 мм 14 мм 17 мм 28 мм 63 мм
12мм 15мм 18мм 29мм 65мм
13мм 16мм 19мм 30мм 67мм
14мм 17мм 20мм 31мм
15 мм 18 мм 21 мм 32 мм 71 мм
19 мм 22 мм 33 мм 75 мм
20 мм 23 мм 34 мм 77 мм 21 мм 24 мм 35 мм 80 мм
22 мм 25 мм 36 мм
26 мм 38 мм
27 мм
28 мм 41 мм
30 мм 42 мм

Таблица размеров гнезд SAE

Привод 1/4 " 3/8" Привод 1/2 "Привод 3/4" Привод 1 "Привод
5/32" 1/4 " 3/8" 7/8 " 1-5 / 8"
3/16 " 5 / 16 " 7/16" 15/16 " 1-11 / 16"
7/32 " 3/8" 1/2 " 1" 1 -3/4 "
1/4" 7/16 " 9/16" 1-1 / 16 " 1-13 / 16"
9/32 " 1/2 " 19/32" 1-1 / 8 " 1-7 / 8"
5/16 " 9/16" 5/8 " 1 -3/16 " 2"
11/32 " 5/8" 21/32 " 1-1 / 4 " 2-1 / 8"
3/8 " 11/16" 11/16 " 1-5 / 16" 2-3 / 16 "
7/16 " 3/4" 3/4 " 1-3 / 8" 2-1 / 4 "
1/2" 13/16 " 25 / 32 " 1-7 / 16" 2-3 / 8 "
9/16" 7/8 " 13/16" 1-1 / 2 " 2 -1/2 "
15/16" 7/8 " 1-5 / 8" 2-5 / 8 "
1" 15/16 " 1-11 / 16 " 2-3 / 4"
1 " 1-3 / 4" 2-15 / 16 "
1-1 / 16 " 1-13 / 16" 3 "
1-1 / 8" 1-7 / 8 " 3-1 / 8"
1-3 / 16 " 2"
1-1 / 4 " 2-1 / 8"
1-1 / 2 " 2-3 / 16"
2 -1/4 "

Таблица преобразования SAE в метрическую

В этом мире, где сосуществуют двойные инженерные стандарты, вы часто будете иметь болт или гайку и не будете знать, какой точный размер гнезда или ключ использовать.Например, если у вас есть гайка с диаметром 5/16 дюйма (ANSI или британские единицы) и гаечный ключ с метрической единицей измерения, для ее затяжки потребуется ключ на 8 мм. Это то, что показывает таблица преобразования SAE в метрическую систему.

900 900 / 32 "
Размер SAE Метрический размер Дюймы Десятичный
5/32 " 0,156 5/32 дюйма и 4 мм составляют
4 мм достаточно близко
4.5 мм 0,177
3/16 " 0,188
5 мм 0,197
5,5 мм 0,216
7/32" 900 0,219
6 мм 0,236
1/4 " 0,25
6,5 мм 0,256
7 мм 0.276
9/32 " 0,281
5/16" 0,313 5/16 дюйма и 8 мм
8 мм 0,315 достаточно близко
11/32 " 0,344
9 мм 0,354
3/8" 0,375
10 мм 0,394
0.406
11 мм 0,433 7/16 "и 11 мм составляют
7/16" 0,438 достаточно близко
15/32 " 0,469 15/32 дюйма и 12 мм -
12 мм 0,472 достаточно близко
1/2 дюйма 0,5
13 мм 0,512
17/32 " 0.531
14 мм 0,551
9/16 " 0,563
15 мм 0,591 19/32" и 15 мм
19/32 " 0,594 достаточно близко
5/8" 0,625
16 мм 0,63
21/32 " 0.656
17 мм 0,669
11/16 " 0,688
18 мм 0,709
23/32" 5 0,719 900
19 мм 0,748 3/4 дюйма и 19 мм составляют
3/4 дюйма 0,75 достаточно близко
25/32 дюйма 0.781
20 мм 0,787
13/16 " 0,813
21 мм 0,827
27/32" 5 0,844
22 мм 0,866
7/8 " 0,875
23 мм 0,906 29/32 дюйма и 23 мм
29/32" 0.906 достаточно близко
15/16 " 0,938
24 мм 0,945
1" 1

Размеры привода

Размеры привода Размер на трещотке (также известный как торцевой ключ) - это небольшой квадратный соединительный элемент на конце трещотки. Этот фитинг подходит для розеток одинакового размера. В магазинах и домашних гаражах используются храповики трех стандартных размеров, но существуют и другие размеры.

Привод 1/4 ″

Используется для точных работ с низким крутящим моментом или внутренних работ. Обычно вы хотите использовать гнездо размером 12 мм или меньше (но до 14 мм для приложений с низким крутящим моментом).

Привод 3/8 ″

Самый универсальный и удобный размер привода для большинства людей. Используйте его для работы с двигателем или для универсального использования дома. Он позволяет приложить довольно небольшой крутящий момент, но помещается в местах, недоступных для привода 1/2 дюйма. Как правило, вам нужно использовать торцевые головки от 12 до 18 мм (или больше, если крутящий момент не будет слишком высоким).

Привод 1/2 ″

Используется в случаях, когда требуется большой крутящий момент, например, при креплении автомобильных гаек или выхлопной системы, или при ввинчивании больших болтов с запаздыванием в стойки стены для установки телевизора с плоским экраном. Обычно используется для головок 19 мм и больше или ударных головок.

Вот видео, которое дополнительно и подробно объясняет различные типы трещоток и розеток:

Разъемы других размеров

В то время как большинству людей никогда не понадобится ничего, кроме трех размеров приводов, указанных выше, трещотки с 3 Существуют диски размером / 4 ″, 1 ″, 1-1 / 2 ″ и больше.Чаще всего они используются в промышленности или на транспортных средствах, таких как большие грузовики, тракторы и цистерны.

После того, как вы определились с размерами сокетов, подумайте о том, чтобы объединить их с одним из лучших организаторов сокетов, чтобы каждый сокет хранился в подходящем месте.

Размеры гнезд SAE для приводов 1/4 "Таблица




Перед тем, как купить неправильный набор торцевых ключей, ознакомьтесь с нашей таблицей, чтобы узнать, какие размеры SAE совместимы с приводом 1/4 ″.Мы поискали в Интернете и собрали 11 наиболее распространенных размеров сокетов SAE, встречающихся в наборах дисков 1/4 дюйма. Стандартные дюймовые размеры квадратных приводов включают 1/4 ″, 3/8 ″, 1/2 ″, 3/4 ″, 1 ″, 1-1 / 2 дюйма, 2- 1/2 дюйма и 3-1 / 2 дюйма. Хотя есть несколько других менее распространенных размеров, 1/4 дюйма - самый маленький. Таким образом, самые маленькие размеры сокетов доступны только для этого размера привода.

Используется для гнезд для дисковода 1/4 дюйма

Благодаря небольшому размеру гнезда для приводов 1/4 дюйма идеально подходят для ограниченного пространства и точных применений.Некоторые примеры включают скейтборды, садовое оборудование, небольшие моторы и электронные устройства. Кроме того, механикам и сантехникам понадобится набор приводных головок диаметром 1/4 дюйма при приближении к близким объектам.

Ключи на четверть дюйма имеют не только самый маленький размер привода, но и более короткие рукоятки. Это приводит к тому, что гаечный ключ имеет меньший крутящий момент, чем более длинные аналоги. Хотя это может показаться менее желательным, на самом деле это весьма полезно в приложениях, где чрезмерная затяжка губительна.В результате приводные ключи 1/4 дюйма являются отличными кандидатами для обработки таких хрупких материалов, как пластик, керамика и алюминий.

Другое главное преимущество набора разъемов для дисководов 1/4 дюйма - это просто удобство. Мастера по дереву и слесари обычно держат пару на своем верстаке для работы и мелкого ремонта. В то время как для работы на работе необходимы ключи большего размера, для большинства бытовых нужд хватит привода 1/4 дюйма. Конечно, это не означает, что приводные ключи на 1/4 дюйма работают без ограничений.Болты большего размера лучше всего крепятся с помощью дисков сопоставимых размеров. То есть, хотя вы можете использовать четверть-дюймовый диск с разъемом 9/16 ″, диск большего размера может оказаться лучшим сервером для вас. Как правило, пора увеличивать размер, если размер сокета более чем в два раза превышает размер вашего диска.

Размеры гнезда SAE для привода 1/4 ″
5/32 ″
3/16 ″
7/32 ″
1/4 ″
9/32 ″
5/16 ″
11/32 ″
3/8 ″
7/16 ″
1/2 ″
9/16 ″
На главную »Учебные пособия и ресурсы для мастерской» Инструменты » Размеры гнезда SAE для привода 1/4 ″

Мы будем рады, если вы поделитесь!

Детали и ремонт ламп | Доктор лампы: размеры патронов и формы ламп

При ремонте, реставрации и создании освещения важно использовать продукты, предназначенные для правильного применения.Розетка - это не просто розетка. Это может быть фарфоровая розетка E39 без ключа. И лампочка - это не просто лампочка. Для розетки E39 вам понадобится подходящая лампочка.

К счастью, в осветительной промышленности существуют стандарты, в которых детали изготавливаются в соответствии со спецификациями. Куски старой лампы, которые вышли из строя, можно заменить почти точной заменяемой деталью. Изношенные розетки и выключатели можно заменить. Лампочки производятся в соответствии с этими стандартами и подходят для розетки.


Объяснение форм ламп Формы лампочек сложно объяснить.Стандарты формы колбы относятся к ширине, высоте и кривизне. Для лампы A-19 части A описывают форму, а 19 - размер лампы. Для ламп серии A ширина измеряется в 1/8 дюйма, а у A19 - 2 3/8 дюйма (19 умноженных на 1/8 дюйма).
A-19, Стандартная цоколь, универсальная лампа для дома и бытовой техники

Другие формы луковиц, такие как G, PS, CT или T, описывают форму, а соответствующее число - это размер.Эти стандарты являются частью номенклатуры ANSI C79.1-2002 для стеклянных колб, предназначенных для использования с электрическими лампами. Если вы хотите узнать больше, удачи в этом путешествии.

Объяснение размеров розеток

Размеры гнезда подчиняются более простому правилу размера шрифта. Розетки типа Е являются наиболее распространенными. E обозначает Эдисон и обозначает гнездо винтового типа. Размер - это простое измерение ширины в миллиметрах. Розетка E26 (наиболее распространенный тип) имеет внутреннюю резьбу Эдисона и имеет ширину 26 миллиметров.Этот сокет также называется средним сокетом.
48226 - Свеча без ключа со средним основанием, 3 дюйма
Три наиболее распространенных розетки в США - это E12 (канделябр), E26 (средний) и E39 (могул). Как видно из этой таблицы, есть несколько розеток между этими размерами. Для традиционного освещения чаще всего используются эти три.
E5 5 мм Lilliput Edison Screw (LES) Контрольные лампы, декоративные светильники 7004-25 [12]
E10 10 мм Miniature Edison Винт (MES) Фонари, велосипедные фонари 7004-22
E11 11 мм Мини-канделябр Винт Эдисона (мини-банка) Галогенный мини-канделябр 120 В (7004-6 -1)
E12 12 мм Винт Канделябра Эдисона (CES), C7 Канделябр 120 В / ночник 7004-28
E14 14 мм Малый винт Эдисона ( SES) Канделябры / люстра 230 В, ночники и некоторые подвесные светильники. 7004-23
E17 17 мм Промежуточный винт Эдисона (IES), C9 Устройство на 120 В 7004-26
E26 26 мм [Средний] (один -дюйм) Винт Эдисона (ES или MES) Стандартные лампы на 120 В 7004-21A-2
E27 27 мм [Средний] Винт Эдисона (ES) Стандартные лампы на 230 В 7004-21
E29 29 мм [Admedium] Винт Эдисона (ES)
E39 39 мм Одноконтактный (Mogul - в Америке) Винт Голиафа Эдисона (GES) 120 В 250+ Вт промышленный 7004-24-A1
E40 40 мм (Mogul) Винт Голиафа Эдисона (GES) 230 В 250+ Вт промышленный 7004-24
Источник: Википедия: Edison Screw 5-31-2017

Калифорния требует ремонта, и в новой конструкции используется розетка GU24 (двухконтактная).Эти типы розеток требуют подходящих ламп и могут ограничиваться лампами CFL или LED. Традиционные розетки могут быть адаптированы к розеткам GU24 с помощью простого адаптера.

48707 - Гнездо E26 со средним основанием для переходника гнезда GU-24

Некоторые стандарты не применяются

Как всегда, есть исключения из правил. Единственным исключением может быть неисправный шарнир на старой лампе. Как бы вы ни старались, запасного элемента не существует.Это правда, но вертлюги, ручки, корпуса и основания являются декоративными элементами, а не электрическими частями. Стандарты для этих деталей являются частью размеров резьбы. Другая тема.

Другая жалоба может быть связана с европейским приспособлением. Может быть, у него байонетные гнезда или резьбовое гнездо странного размера. Стандарты все еще действуют, но зависят от региональных предпочтений. Некоторые старые европейские светильники имеют разъемы E17 Intermediate. Если вы находитесь в процессе ремонта для рынка США, замените розетки на E12 Candelabra, так как эти лампы легче найти.

47624 - Одноконтактная латунная байонетная розетка с наружной резьбой 1 / 8IPS

Вывод

Эта статья лишь поверхностно описывает стандарты ламп и розеток. Мы не касались мощности, измерения энергопотребления лампочек. Мы также не рассмотрели специализированный античный стиль или формы и стили декоративных ламп.

Что вы можете сделать с этими новыми знаниями? Мы предлагаем использовать его для легкой беседы на следующем званом ужине.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
