Технологии подсветки
Например AeroCool выпускает хаб с управление RGB подсветкой Светодиодные ленты Светодиоды, светодиодная лента Подсветку компьютера лучше всего организовать с помощью светодиодных лент, они бывают: — 5050 RGB светодиодная лента Обычные RGB светодиодная лента или тип 5050 напряжение питания 12 вольт — WS2812B (5В) с индивидуальной адресацией. С индивидуальной адресацией тип WS2812B напряжение питания 5 вольт (бывают еще 12 вольт, но менее распространены и тут не используются) Между собой они не совместимы, в лучшем случае работать ничего не будет в худшем все сгорит К материнской плате можно подключать ленты: Мощностью до: — 3А (12В ) — 3А (5В ) Длина, количество светодиодов: -5050 RGB длина ленты не более 2 метров — WS2812B (5 вольт) с индивидуальной адресацией не более 72 светодиода Ниже представлена информация из руководства пользователя материнской платы MSI MSI X470 GAMING M7 AC JRGB1, JRGB2, JRAINBOW1: Разъемы RGB LED Разъем JRAINBOW1 предназначен для подключения RGB светодиодных лент WS2812B (5В) с индивидуальной адресацией. Внимание! Разъем JRGB1/JRGB2 и разъем JRAINBOW1 имеют разное напряжение и подключение светодиодных лент 5В к разъему JRGB1/JRGB2 приведет к их повреждению. Внимание! Перед установкой или заменой светодиодных лент RGB, необходимо полностью обесточить систему и отключить кабель питания . Ссылка на документ Устройства управления подсветкой AeroCool Хаб с управлением RGB подсветкой Aerocool P7-h2 |
Схема подключения RGB ленты от 5 до 20 метров
- Статья
- Видео
Недавно мы с Вами рассматривали, как подключить RGB светодиодную ленту к электросети.
Сейчас мы рассмотрим более углубленный вопрос – выбор подходящей схемы соединения элементов в цепи. На сегодняшний день для освещения в интерьере используют 5-ти метровые отрезки, суммарная протяженность которых не превышает 20 м, вот и рассмотрим каждый из вариантов подключения с усилителем и контроллером.
- 5 м
- 10 м
- 15 м
- 20 м
5 м
Самый простой и наименее затратный вариант – подсоединение ленты длиной до 5 метров. В этом случае можно обойтись без усилителя и дополнительного блока питания на 12в. Все что нужно – 1 БП подходящей мощности, RGB контроллер и сам LED материал. Итак, схема подключения многоцветной ленты 5 метров выглядит следующим образом:
Такой вариант используется редко из-за небольшой протяженности проводника. Его рекомендуется использовать, если нужно провести оригинальное освещение на балконе.
10 м
Такой протяженности будет достаточно для освещения периметра небольшой комнаты, к примеру, коридора.
Если мощность ленты не слишком большая, можно параллельно подключить два отрезка к одному блоку питания и контроллеру. Главное, чтобы мощность последних была выше, чем двух светильников. К Вашему вниманию схема подключения RGB светодиодной ленты до 10 метров:
Если же Вы купили мощную ленту (более 60 led на метр), придется осуществлять монтаж к усилителю и дополнительному БП. В этом случае проект будет выглядеть так:
15 м
При такой протяженности ленты уже не обойтись без дополнительного RGB усилителя и блока питания. Рекомендуется выбирать устройства достаточно высокой мощности, чтобы их хватило на обслуживание двух отрезков. Типовая схема подключения RGB светодиодной ленты не более 15 метров выглядит следующим образом:
Такой длины будет вполне достаточно для создания скрытой подсветки потолка либо монтажа освещения на кухне.
20 м
Ну и последний, наиболее сложный вариант – подсоединение многоцветной ленты, длиной до 20 метров. Тут мы рекомендуем воспользоваться следующей схемой подключения, с двумя блоками питания и усилителем:
Если правильно подобрать параметр мощности у всех составляющих элементов цепи, подсветка будет работать долго и без проблем! Если же длина материалов еще больше (30, 35 метров и т.

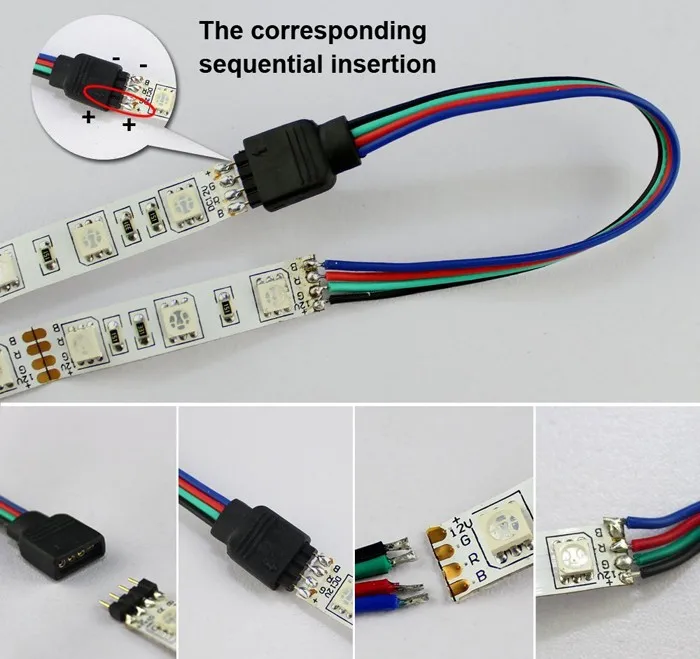

Как подключить провода
Вот и все наиболее популярные схемы подключения RGB ленты с усилителем и контроллером к сети 220 В! Выберите самый подходящий вариант и переходите к соединению проводов. Ничего сложного в монтажных работах нет, в чем Вы можете убедиться по статье, на которую мы сослались в самом начале!
Также читают:
- Как правильно резать светодиодную ленту
- Учимся паять провода паяльником
- Как сделать подсветку кровати
Как подключить провода
Adblock
detector
RGB(W) разъемы для ленточных светильников | Светодиодный диод
Выберите вариант.
..- RGBW (15 мм) Икс
- RGB (10 мм) Икс
Выберите вариант…
- Соединитель ссылок Икс
- Соединитель для сращивания Икс
Выберите вариант.
..- Соединитель ссылок Икс
- 3 дюйма Икс
- 6 дюймов Икс
- 12 дюймов Икс
- 24 дюйма Икс
- 48 дюймов Икс
Выберите вариант.
..- Одинокий Икс
- Пакет из 5 Икс
- Пакет из 25 Икс
..
..

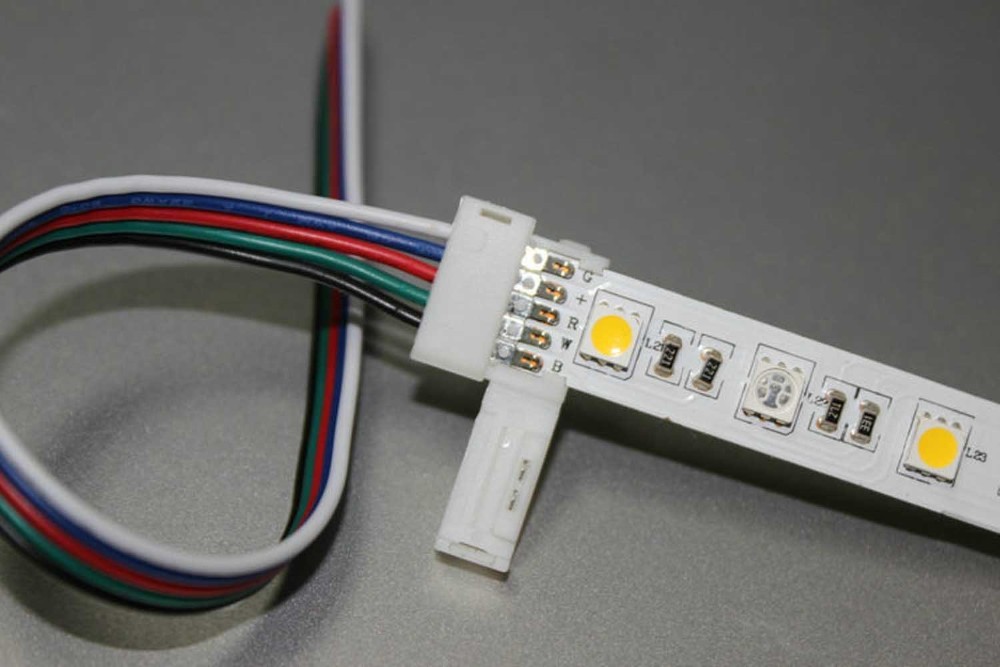

..Разъем AmpChamp™ LED Wire-to-Tape для светодиодных ленточных светильников RGB и RGBW
AL-02-XX-9900
Всегда считавшаяся лучшей на рынке линейка Alloy LED AmpChamp теперь включает первые в отрасли разъемы типа клемм RGB и RBGW для сверхнадежного соединения между светодиодной лентой, меняющей цвет, и проводом.
Новый революционный дизайн, на который подана заявка на патент, позволяет использовать ленту шириной от 0,4 дюйма (10 мм), а конструкция из сплава с высоким содержанием меди обеспечивает исключительную коррозионную стойкость и непревзойденные возможности подключения.
- Доступны различные размеры для наших популярных ленточных светильников Radialux™ RGB и RGBW
- Надежные и плотные соединения позволяют избежать сбоев освещения и дорогостоящих обратных вызовов подрядчиков
- Совместим со сплошным, луженым и многожильным проводом
- Высокий предел силы тока позволяет использовать более длинные ленты на одном разъеме
- Позволяет установщикам подводить собственный провод (калибра 16 или меньше) непосредственно к разъему
- Упрощает инвентаризацию, избавляя от необходимости хранить на складе разъемы различных стилей и длины
- Предварительно установленная лента 3M VHB делает установку быстрой и легкой и обеспечивает превосходное снятие натяжения
- Включает в себя предварительно установленный шестидюймовый кабель 20 AWG, провод для прокладки в стене CL2 с лужеными проводами и специально разработанную отвертку для легкой установки
Alloy LED — единственная компания, которая производит клеммные соединители для всех предлагаемых светодиодных ленточных светильников, предоставляя клиентам наиболее полные и удобные решения для создания наилучших и долговечных осветительных установок.
Краткие характеристики
Примечание. Не затягивайте слишком сильно, так как нижняя часть разъема может треснуть.
Стандартный разъем – AL-02-XX-9900
- Напряжение: 12–24 В пост. тока
- Размеры (ШxДxВ): См. спецификацию
- Максимальный ток: До ограничения класса 2
- Максимальный калибр провода: 16 AWG
- Крепление: Лента 3M VHB (предварительно установлена)
- Совместимые типы проводов: Одножильный, луженый, многожильный
Загрузки
Модели
2 RGB
4 RGBW
