Расширительный бачок своими руками: Возможно ли сделать расширительный бачок для отопления своими руками?

Содержание

Расширительный бак для отопления открытого типа своими руками

Оборудование для отопления

Расширительный бак компенсирует увеличение объема нагретого теплоносителя, снижая давление в разводке. Поэтому такой узел должен присутствовать как в открытой, так и в закрытой системе отопления. Причем бак для закрытой системы можно сделать даже своими руками, используя самодельные или готовые емкости.

1

Расширительный бак – где его наиболее выгодно расположить

В большинстве случаев компенсатор для теплоносителя монтируется между напорным штуцером или патрубком котла и первой батареей. При таком месторасположении расширительный бак открытого типа заменяет предохранительный клапан – при перегреве котла пар пойдет не в систему, а вырвется наружу, сразу в атмосферу.

В многоэтажных домах расширительный бак монтируется в чердачной зоне или под потолком котельной

Но чтобы это случилось, бак нужно оформить в качестве наивысшей точки системы, подняв и над котлом, и над батареями, и над разводкой. Для этого в точке сопряжения вертикальной ветви напорного трубопровода с горизонтальным участком обустраивают тройник, к верхнему отводу которого крепят отрезок арматуры, соединяющей систему и бак.

Поэтому в многоэтажных домах расширители монтируют в чердачной зоне. Или под потолком в котельной, если, конечно, это позволяют габариты и объем бака. Следовательно, перед сборкой нам нужно попытаться вычислить геометрию емкости, отталкиваясь от рекомендуемого объема.

2

Как вычислить объем бачка

Габариты расширительного бака для системы отопления открытого типа вычисляют исходя из объема и температуры теплоносителя. Причем простейшая формула оперирует только первым параметром. В этом случае объем бака равен пяти процентам аналогичного параметра системы.

Например, если в разводку, котел и батареи залили 200 литров воды, то объем расширительного бака равен 10 литрам (200×5%).

Более точная и сложная формула оперирует не только вместительностью системы, но и температурой теплоносителя.

Ведь нагрев на 10 градусов Цельсия масштабирует объем на 0,3 процента. И поскольку начальная температура воды равна комнатной (20 °C), а максимальная температура нагрева доходит только до 100 °C, то и масштабирование объема залитой в систему жидкости возможно только до 2,4% (((100-20)/10)×0,3).

То есть, если в разводку залито те же 200 литров, то объем бака по уточненной формуле не превысит 4,8 литра (200×2,4%).

На практике лучше воспользоваться либо большим значением, вычисленным по 5-процентной пропорции, либо усредненным результатом, который определяется по половине суммы 5% и 2,4% объема теплоносителя. И для 200-литровой системы средний объем равен 7,4 литра ((10+4,8)/2).

Теперь, когда нам известен метод вычисления емкости бака, мы можем перейти к технологии сборки самого изделия.

3

Самодельная конструкция из листового металла

В редкой отопительной системе вместится более 200-300 литров теплоносителя, следовательно, объем нашего бака будет равен 10-15 литрам.

Чтобы сделать такой бак нам понадобится лист металла габаритами 50×75 сантиметров. Толщина листа может быть произвольной, но оптимальной считается 2-миллиметровый вариант.

Бак из листового металла может собрать только опытный сварщик

Ну а сам процесс сборки выглядит следующим образом:

  • Режем болгаркой лист на две заготовки 25×75 сантиметров.
  • Режем болгаркой эти полосы на шесть заготовок 25×25 сантиметров.
  • Прожигаем резаком или электродом дыру в одной заготовке и ввариваем в этом месте штуцер с резьбовым сгоном на 1,0 или ½ дюйма.
  • Прихватываем сваркой две заготовки под прямым углом друг к другу. Аналогичным образом поступаем и с еще двумя заготовками. Далее собираем куб без дна и крышки, соединив эти уголки сваркой.
  • Провариваем швы до герметичного состояния. Тестируем стыки мелом и керосином.

Для проверки герметичности шва мел наносим снаружи, керосин – изнутри. Если спустя некоторое время не меловой полоске не появились жирные пятна, шов проварен герметично.

  • Привариваем к кубу дно – заготовку с вваренным патрубком. Проверяем швы на герметичность.
  • Пропаливаем резаком или дугой от электрода в последней заготовке отверстие 5×5 сантиметров.
  • Привариваем заготовку с отверстием со стороны крышки куба. Герметичность швов в данном случае проверять не обязательно.

В итоге у нас получается емкость на 15,6 литра (25×25×25= 15625 см3 = 15,625 л). Причем в процесс сборки мы расходуем металл без остатка, а общей емкости такого бака хватит на 300-литровую систему.

Единственный недостаток данного варианта – значительная трудоемкость процесса. Такой бак соберет только опытный сварщик. И если вы не умеете варить герметичные швы, то вам лучше обратиться к иной разновидности металлоконструкций, например, к баку на основе готовой емкости – баллона.

4

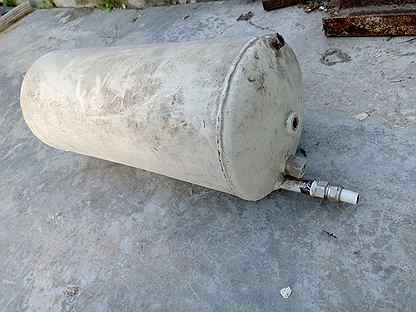

Расширительный бачок из баллона

На расширительную емкость можно пустить и 50-литровый, и 27-литровый баллон. Только в первом случае будет достаточно отрезка высотой 25-30 сантиметров, а во втором – придется использовать весь баллон.

Поэтому с точки зрения экономии материала выгодно использовать 27-литровые или даже 12-литровые емкости. Ведь даже не самый большой 12-литровый вариант можно подключить к системе, в которую влили до 240 литров воды. А сам процесс трансформации баллона в бачок происходит по следующей схеме:

Во-первых, откройте вентиль и спустите остатки газа. Потом скрутите ваниль и слейте отдушку, которую добавляют в баллоны для формирования специфического аромата газа. Отдушку лучше сливать подальше от жилья.

Перед работой надо обязательно спустить остатки газа

Во-вторых, залейте сквозь отверстие вентиля в баллон воду, заполнив его до самого верха. Спустя 5-10 часов слейте воду, подальше от жилья.

В-третьих, обрежьте коническую часть вентиля и наварите ее на штуцер нужного диаметра со сгоном – так вы оформите вход в бак. Если со сваркой не сложилось – используйте вентиль как вход, применив для стыковки с системой сильфонную подводку, которую можно накрутить на внешний штуцер вентиля.

В-четвертых, приварите к корпусу баллона ножки, сориентировав емкость вентилем вниз. При этом ножки из уголков можно зафиксировать с помощью саморезов по металлу, используя для герметичности силиконовые шайбы.

В-пятых, прорежьте в верхней точке уже почти готового бака (со стороны дна баллона) люк габаритами 50×50 миллиметров. Сквозь люк можно залить воду в систему или стравить пар или воздух из теплоносителя. В открытых баках эта деталь должна присутствовать обязательно.

Как видите, собрать бак из баллона не так уж и трудно, но есть еще более простой способ изготовления, предполагающий использование в качестве основы полимерной емкости.

5

Бачок из полимерной емкости

В этом случае вы просто берете пластиковый бак нужного объема. Это может быть и канистра на 10-40 литров, и 5-литровая емкость из-под масла или стеклоочистителя, и даже обычное 10- или 12-литровое ведро. Хотя основа с квадратными гранями в данном случае будет предпочтительнее.

Далее вы покупаете обычный резьбовой штуцер с двумя сгонами (резьбовыми участками на торцах), резиновую шайбу, внутренний диаметр которой совпадает с внешним диаметром штуцера, и две гайки (под резьбу сгонов).

Подойдет любой пластиковый бак нужного объема

На следующем этапе вы нагреваете один торец штуцера на огне (можно на газовой плите) и прожигаете им дно канистры, ведра или любой другой емкости. Далее вы обрезаете верх (если он закрыт) и прожигаете раскаленным гвоздем три отверстия, расположив их треугольников в верхней части. С помощью этих отверстий мы будем крепить канистру к стене, поэтому они должны располагаться подальше от дна.

На предпоследнем этапе вы монтируете штуцер в дно емкости. Для этого на сгон накручивается гайка, а сам он вставляется в отверстие. Потом, изнутри, на резьбу одевают резиновый уплотнитель (шайбу) и накручивают вторую гайку. Она должна придавить резину ко дну, упираясь во вторую (внешнюю) гайку.

На последнем этапе вы крепите емкость под потолком, используя саморезы или дюбели, которые вставляют в заранее просверленные или прожженные горячим гвоздем отверстия. Подобного крепления хватит для фиксации 5-литровой канистры. Для 10-литрового варианта придется строить полку.

6

Как подключить расширитель в систему отопления

После завершения строительства бака мы должны подключить расширитель к системе. И в этом случае нужно действовать по следующей схеме:

  • Слейте воду из системы. Причем можно удалить далеко не весь объем, а только десятую часть, понизив уровень жидкости до верхнего патрубка батарей.
  • Определите наивысшую точку напорной трубы и врежьте в это место тройник. Отметим, что  для полимерных труб можно использовать цанговый фитинг, а если теплопровод собран из стальной арматуры, то вместо тройника можно вварить отвод с резьбовым торцом.
  • Установите расширительный бак у потолка или на чердачное перекрытие. В последнем случае потолок придется рассверливать, открывая доступ к тройнику разводки.
  • Накрутите на штуцер бака гайку сильфонного шланга. Опустите второй конец сильфона на уровень тройника. Накрутите его на отвод разводки (патрубок или штуцер тройника).

Вместо сильфонного шланга можно использовать полимерную или металлическую трубу, но этот шаг усложнит монтаж, поэтому мы выбираем не жесткую конструкцию, а гибкий шланг. Вентиль в точке врезки расширителя монтировать не нужно. Расширительный бак для отопления открытого типа

Расширительный бачок для отопления открытого типа (29 фотографий): установка своими руками пластикового бака и выбор варианта системы отопления

Расширительный бак, который используется для отопления служит для компенсации в случае расширения диапазона закипающего теплоносителя в результате его нагрева. Его функцией является снижение давления в самой системе. Из-за этого такой бак должен быть использован для отопительных систем обоих типов. Бак для установки в закрытой системе вполне реально, как домашние расширитель своими руками. Вторым вариантом является использование готовых резервуаров.

Читайте также: Сводки событий от ополчения.

Местоположение

В принципе, такие бачки устанавливаются между котловым патрубком и первой от него аккумулятором или с напорным штуцером. Такое размещение, расширяющего бака становится альтернативой предохраняющему водяного клапана. В случае перегрева котла лишний пар не останется в системе, а выходит наружу в воздух.

При оборудовании системы отопления в зданиях домов есть такие, которые расширяют баки располагаются в чердачной части здания, а в котельной – под потолком.

При этом бачок должен быть верхней точкой системы централизованного теплоснабжения. С этой целью обустраивается тройник. Его располагают в узле, где вертикальная часть напорного трубопровода коллег из его горизонтальных ветвей. К верхнему резьбовому отвода этого тройника крепится отрезок арматуры для соединения системы с самым расширит баком.

Поэтому такие экстендеры в тепловых установках жилых и пытаются установить именно на чердаках или в котельной высоко к потолку. Происходит это тогда, когда размеры и объем бака позволяют поставить его таким образом. Поэтому перед началом установки необходимо рассчитать геометрию такой емкости, взяв за основу рекомендуемое количество.

Расчет объема

Размеры этого устройства расширитель для системы отопления открытого типа рассчитывают на основе объема и температуры, параметров теплоносителя. Простейшая схема такого расчета основывается на первой ступени. В этом расчете объем бака должен составлять 5% от аналогичного показателя для системы.

Например, если система вмещает 200 л воды, количество расширяющего бака составит 10 л воды.

Более точный и характеризуется большей сложностью способ вычисления вместе с емкостью системы принимает в расчет и указатель температуры охлаждающей жидкости. Известно, что повышение температуры в системе на 10°C вызывает увеличение объема на 0,3%. Если взять за основу до комнатной температуры воды и ее температуру максимальную, которая не может подняться выше точки кипения 100°C, и увеличение объема воды в системе не превышает 2,4%.

В практическом смысле лучше использовать либо максимальное значение, взятые из 5% пропорции, или усредненный результат, как половина суммы 5% + 2,4% от объема теплоносителя.

Самодельный бак из листовой стали

Взяв за основу приведенные выше расчеты емкости бака, можно приступать к его производству.

Нагревательные системы может разместиться более двухсот, а тем более трехсот литров воды, встречаются очень редко. Поэтому для расширительного бака объем примерно 10-15 л будет вполне приемлемой стоимостью. Для его производства поставляется металлический лист размером 500 x 756 мм толщиной от 2 мм и выше.

Процесс производства начинается с раскроя стального листа. В зависимости от наличия и для большей точности лучше сделать это в заводских условиях на гильотинных ножницах. В противном случае лист разрезается болгаркой на две части размером 250 x 756 мм). Далее эти образцы, зацветают на 6 квадратов 250×250 мм.

В одном из них газовой горелкой прожигается отверстие. В него вваривается штуцер. Вы можете сделать это сварка электродом. Его резьбовой сгон должен составлять примерно один или полтора дюйма.

Две детали прихватываются сваркой под углом 90 градусов. Эта же процедура сварки под прямым углом выполняется с двумя другими образцами. Из полученных таким образом частей сварные квадрат, а швы провариваются до плотного состояния. Затем выполняется проверка соединений с помощью мела и керосина.

Мел при этом наносится на наружную часть шва, а керосин – на внутреннюю. Если в течение определенного периода времени на панели от мела не проступили жирные пятна, шов герметичным.

Дном продукта является новая с вваренным в нее патрубком. Далее швы еще раз проверил на герметичность согласно описанного способа.

Газовой горелкой или сварки электродом в остальной объекте прожигается отверстие Ø 50 мм. Этот шаблон с проделанным в нем отверстием приваривается в качестве крышки емкости кубические.

В последний момент проверкой герметичности швов можно пропустить. Результатом проделанной работы должна стать емкость объемом 15,6 литра. В процессе ее производства, весь металл расходуется по безотходной технологии, а бак такой емкости вполне достаточно для применения в трехсотлитровой системе.

Процесс изготовления танка в такой способ очень трудоемкий и требует участия в нем опытного сварщика. Так что если у вас нет такой квалификации или возможности нанять соответствующего специалиста, лучше всего использовать в другой способ, через емкость с готового резервуара.

Расширительный бак из газового баллона

На изготовление расширителя можно потратить 50-литровый, как и 27-литровый баллон с газом. В первом случае, от него исходит эпизод высотой 250 – 300 мм. Второй вариант означает использование всей баллонов.

Поэтому в целях экономии материала лучше использовать емкостью 27 или даже 12 литров. Такой самодельный бак из 12-литровый бак можно устанавливать в системе емкостью до 240 л

Преобразование цилиндра в расширительный бак осуществляется следующим образом.

Перед началом работы с баллонов необходимо полностью ликвидировать остаток газа с отдушкой, что придает ему очень специфический аромат, выкрутив полностью из него клапан. Затем через отверстие выкрученного клапана баллон, полностью заполненный водой на весь его объем. Эта вода отводится через 5-10 часов. Выделение и отвод воды всегда следует проводить вдали от человеческого жилья.

Когда бутылка подготовлена таким образом, обрезаем коническая часть клапана. Далее это сварная с сгоном фитинги, необходимые диаметра для формирования зон для прироста бак. Если нельзя воспользоваться сваркой, можно использовать клапана в виде вступления, стыкуя его с системой через сильфонной подводки. Как правило, привязывается к внешнему патрубку клапана.

Затем в корпуса, сварных баллонов для ноги, а сам контейнер установлен для этой операции клапаном вниз. Из-за отсутствия сварки ножки изготовлены из уголков и крепятся к баллонам с помощью болтов, сверления в нем отверстий и нарезать в них резьбу, или с помощью шурупов для металла герметизированными шайбами из силикона.

На заключительном этапе работ в баллоне врезалась в окно 50×50 мм. Выполняется со стороны баллона дна. Я теперь становится самой высокой точкой всего бака. Через такой маленький люк можно заливать в систему теплоноситель, выпустить воздух из него пар или избыток воздуха из системы.

Таким образом, изготовление бака из газовых баллонов не так уж и сложно, но есть еще один более простой вариант получить расширительного бачка.

Пластиковый бак

Здесь просто берет пластиковый контейнер. На роль танка подойдет и канистра 10 до 40 литров и обычное ведро на 10 или 12 литров. Более выгодным решением будет основой прямоугольного сечения.

К ней необходимо приобрести резьбовой штуцер с резьбой на два рукава и резиновая шайба диаметром патрубка, а также две гайки под диаметр и шаг резьбы сгонов.

Затем один из концов фитинга нагревается на открытом огне паяльной лампы, газовой горелки или плиты газовой и подогретым штуцерным сгоном прожигается дно канистры, ведра или какого-то другого контейнера, предназначенного под расширительный бачок. После этого следует обрезать верх изделия и сжечь с помощью раскаленного на открытом огне гвоздя три отверстия. Эти отверстия, складываем в треугольник и служат для крепления бака к стене.

Теперь необходимо оборудовать в морском продукта переходник. С этой целью на сужение наворачивается гайка, и он сам вставляется в отверстие. С внутренней части емкости бака на резьбу рукава положить резиновую шайбу уплотнительную и прикручивают, сильно затянув, вторую гайку. Задача этой второй гайки плотная крепление резины к нижней части, с акцентом на вторую гайку, расположенную с наружной стороны.

Последний этап работ заключается в креплении емкости выше, где-то под потолком. С этой целью применяются штифты или болты. Они вставляются в заранее прожженные раскаленным гвоздем или просверленные отверстия в пластике. Такой способ крепления подходит для монтажа 5-литровой емкости, и для ее 10-литрового образцы должны уже построить полку.

Подключение модуля к системе отопления

Для подключения бака, выполненного одним из указанных выше способов, для системы отопления из нее необходимо слить воду, удалив 1/10 часть от ее объема, так, чтобы уровень жидкости упал до самого верхнего патрубка блока батареи.

Следует определить как можно высокую температуру напорной системы и дать тройник в то место. В том случае, если в системе применяются трубы из пластика, можно использовать с цанговым фитингом. При монтаже теплопровода с элементами стальной арматуры, вваривается отвод с резьбовой частью лобной. Он используется вместо тройника.

Расширительный бачок оборудован под потолком. В противном случае он установлен на чердачном перекрытии. Для установки на чердаке нужно сделать окно в потолке для создания доступа к разводному тройнику.

Затем на патрубок расширительного бачка накручивается гайка для крепления сильфонного шланга, а другой конец этого шланга опускается до уровня тройника. Последний уделяется отвода зажимов в виде присоединения или тройникового фитинга.

Живет змея можно заменить полимерной или стальной трубой, но это создаст больше проблем при монтаже. По этой причине предпочтительным остается конструкций жесткого типа, а гибкий шланг.

О том, как правильно установить расширительный бак для отопления, можно найти в следующем видео.

Самые свежие новости Украины за последний час.

Расширительный бачок для отопления: особенности установки и эксплуатации

Автономные отопительные системы пользуются большой популярностью при загородном строительстве. Их создание позволяет владельцу жилища чувствовать себя независимым от коммунальных служб, значительно экономить на счетах за отопление. Более того, в ряде случаев, подключение к магистральной системы теплоснабжения является попросту невозможным. В общих чертах индивидуальная отопительная система в частном доме с жидким теплоносителем состоит из устройства, нагревающего воду (оно может работать на разных типах топлива) и системы оборота горячего теплоносителя.

Проектирование и строительство системы оборота воды играет важную роль в создании качественной системы автономного отопления. Она состоит из нескольких составных частей, а среди них расширительный бачок для отопления играет не самую последнюю роль, если не решающую! Для полноценного функционирования системы бачок просто необходим, он делает систему более целостной и без него функционирование невозможно в принципе! Это как автомобиль, который может ехать только в том случае, если все его узлы и агрегаты настроены и нормально функционируют!



Внешний вид расширительного бачка для отопления

Основные функции расширительного бачка для отопления или зачем он вообще нужен?

На расширительный бачок в индивидуальных системах отопления возложена важная роль приема излишней части воды-теплоносителя. При нагреве вода может изменять свой объем, а в системах отопления температура теплоносителя не является постоянной величиной. Таким образом, при создании полностью замкнутой герметичной системы оборота горячей воды возникает существенный риск разрыва соединительных элементов в следствии повышения давления. Вода является практически несжимаемым веществом и перед ее напором не может устоять даже самое надежное соединение из паянного пластика, а также из любых металлов.

Рассмотрим, как работает в системе индивидуального отопления расширительный бачок, какие бывают типы расширительных бачков, как правильно выбрать данное оборудование и какие тонкости необходимо учесть при его установке в частном доме.

Принципы работы расширительного бачка

Приведем простой физический пример. Допустим температура жидкого теплоносителя-воды в нашей системе отопления поднялась всего лишь на 10 градусов. Это может быть связано с более интенсивной работой нагревающего устройства, вызванного пониженной температурой на улице. После такого подъема температуры объем воды, циркулирующей в замкнутой системе увеличиться на 0,3 процента.

Казалось бы – не очень-то большая величина. Однако вода (или антифриз, используемый в качестве теплоносителя) несжимаема, то-есть в системе постепенно возникает сильное избыточное давление. Чтобы такое давление не разрушило соединительные элементы отопительной системы – воде необходимо дать пространство для расширения. Таким пространством и будет расширительный бачок. При холодном теплоносителе он заполнен не полностью, а вот при нагреве уровень воды в нем увеличивается, что сохраняет давление в системе оборота воды на нормальном уровне.

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

  • Бачок закрытого типа.
  • Бачок открытого типа.

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

  • Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
  • Вода из такой системы может испаряться.
  • Баки открытого типа быстро ржавеют при контакте с водой.
  • Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

  1. Бачок со сменяемой мембраной, также называемый фланцевым.
  2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Как выбрать и установить расширительный бачок

Прежде всего – выбираемый расширительный бачок по своим геометрическим размерам должен соответствовать объему теплоносителя, находящегося в системе. Обратите на это особое внимание при выборе. Приобретение чрезмерно маленького бачка может свести всю его эффективность к нолю.

Особое внимание обратите на характеристики мембранного устройства. Оно должно сохранять свои рабочие свойства при всем диапазоне температур, планируемых в отопительной системе. Также мембрана должна выдерживать возможные скачки давления, для чего в ней должен иметься определенный запас гибкости.

Устанавливать расширительный бачок в отопительную систему частного дома необходимо согласно подготовленному проекту, если вы сами не с состоянии подготовить такой проект — обязательно обратитесь за помощью к профессионалам!

Помните, что открытые бачки для расширения теплоносителя могут устанавливаться исключительно в верхней части отопительной системы. Обычно в них присутствует резьбовое соединение, расположенное в нижней части устройства.

При этом расширительный бачок закрытого типа можно установить в любом месте системы отопления . Желательно, чтобы место его монтажа находилось непосредственно после циркуляционного насоса по ходу движения теплоносителя.

установка бачка

Обратите внимание, что расширительный бачок любого типа при наполнении его водой значительно увеличивает свою массу, что накладывает дополнительные требования к прочности системы его крепления. Предусмотрите наличие свободного доступа к отопительному бачку, особенно к устройствам со сменяемой мембраной.

При установке расширительного бачка в обязательном порядке в системе отопления также устанавливается манометр и защитный клапан, который будет служить «последним рубежом обороны» при незапланированном чрезмерном расширении теплоносителя.

Если вы тщательно выберите и грамотно всё смонтируете – можете быть уверены в долгой и бесперебойной работе контуров обогрева.

Обучающее видео по работе расширительного бачка для отопления в частном доме

монтаж, схема крепления, устройство расширительного бачка, смотрите фото и видео

Для чего нужен расширительный бак для отопления

  • для стабилизации показаний манометра, путем компенсации расширения теплоносителя;
  • для вывода воздуха из открытого контура.

Монометр

Перед тем как приступить к самостоятельному изготовлению, нужно понимать, как работает расширительный бак в системе отопления. Когда вода нагревается и ее становиться больше чем нужно, излишки удаляются из контура, на время, в бачок. А после того как вода остывает, изъятая жидкость опять поступает в контур. В герметичных резервуарах это происходит благодаря мембране, на которую действует давление воздушной камеры. В открытых резервуарах это происходит благодаря гравитации.

Таким образом, количество воды в системе всегда одинаковое, давление, соответственно тоже. Это основное предназначение этого резервуара. Помимо главного назначения расширительного бака в системе отопления, есть еще одна проблема, которую решает резервуар  открытого типа. Речь о воздушных пробках. Так как его устанавливают в самой высокой точке контура, который, в свою очередь, спроектирован под наклоном, вода выталкивает воздух вверх.

Открытая система

В открытых системах, при правильном проектировании, не должно образовываться воздушных карманов. Поэтому пузырьки воздуха обязательно найдут себе выход, который находится в пиковой точке контура. Именно там, где установлен резервуар. А устройство расширительных баков для отопления открытого типа предусматривает постоянный процесс взаимодействия жидкости и воздуха.

Работа замкнутого контура отопления невозможна без герметичного расширительного бака, а открытого – без негерметичного. Конструкция двух резервуаров абсолютно разная. Герметичные баки могут быть баллонной или плоской формы. Они разделены надвое. Одна часть удерживает в себе воздух, а во второй циркулирует жидкость. Между частями резиновая перегородка. Она может быть в форме диска, или же грушеобразной. В некоторых моделях мембрану можно менять, это разборные конструкции. Зачем расширительный бак в системе отопления менять полностью, если можно обойтись только заменой мембраны? Но это не всегда возможно, так как есть неразборные модели, которые меняются целиком.

Важные параметры:

  • объём резервуара для воды;
  • количество атмосфер в отсеке с воздухом.

Металлический расширительный бак в открытой системе отопления частного дома – это в большинстве своем прямоугольный сосуд, состоящий из четырех стенок и дна, в котором есть отверстие. Могут быть с крышкой, защищающей теплоноситель от загрязнений. Главное требование, предъявляемое этому виду отопительного оборудования – это достаточный размер, чтобы вместить вытесненный теплоноситель из контура при нагревании.

Как подсоединить мембранный бачок: схема. Настройка прибора

После проведения монтажных работ по врезке резервуара в общую сеть проводится его настройка. При этом основной задачей является достижение нужного давления, соответствующего отопительной системе. Такая настройка касается баков закрытого типа и осуществляется следующим образом:

  • после установки расширителя систему наполняют водой;
  • стравливают воздух из радиаторов и труб, для этого используют клапаны и краны Маевского;
  • измеряют давление (манометром) в воздушном отсеке бачка и в остальной системе;
  • по правилам, давление в резервуаре должно быть на 0,2 Бар ниже, чем в остальной части контура, такой разницы добиваются с помощью стравливания и подкачивания компрессором давления в камере.

Если в результате расчётов давление в системе должно быть 1,3 Бар то в воздушном отделении резервуара его необходимо опустить до значения 1 Бар. Это нужно, чтобы со стороны воды на резиновую «грушу» оказывалось достаточное давление, и при остывании теплоносителя не произошло втягивания воздуха. После подобной настройки системы, включают котёл, теперь давление в расширителе будет увеличиваться плавно, независимо от того, остывает или нагревается жидкость.

Фото 3. Схема подключения мембранного бака к закрытой системе отопления. Все части конструкции обозначены цифрами.

Характерные черты открытого бака

Такие резервуары являются крайне простыми – в качестве расширительного бака всегда может использоваться обычное ведро, специально изготовленная емкость из подручных материалов, канистра, что-либо подобное.

Конструкционные особенности емкости

Главными требованиями к конструкции являются:

  • наличие достаточного объема;
  • отсутствие герметичности.

То есть допускается даже отсутствие крышки, хотя она желательна – защищает от попадания в систему отопления частиц грязи.

Резервуар, который планируется использовать в качестве расширительного бака, должен быть оснащен патрубком, к которому подводится труба от системы отопления. Это единственное обязательное приспособление.

Конструкция любого расширительного бака крайне проста – он представляет собой обычную емкость, оснащенную одним или несколькими входами/выходами. Что позволяет излишкам жидкости накапливаться, сливаться. Самые технологичные резервуары оборудованы подводом воды, сливным краном, который нужен для транспортировки воды в канализацию при слишком больших объемах ее излишков

Но для комфорта и исключения мелких неприятностей желательно использовать следующие аксессуары:

  • Переливной шланг или трубу — такой элемент конструкции необходим в случае переполнения расширительного бака. То есть этот элемент конструкции, отводя жидкость в канализацию или просто за пределы здания, исключает возможность его затопления.
  • Трубу водоснабжения — она необходимо для пополнения системы отопления водой. Без нее вполне возможно обойтись, но следует понимать, что указанную процедуру придется производить с ведром в руках. Хотя в последнем случае конструкция будет более дешевой.

Поскольку расширительные емкости нередко устанавливаются на чердаках, то следует позаботиться о ее теплоизоляции. Что исключит замерзание жидкости и выход всей системы из строя.

В качестве теплоносителя может использоваться только обычная вода. Потому что современные эффективные антифризы в открытых резервуарах быстро испаряются. Что ведет к существенному удорожанию всей процедуры отопления помещения.

Кроме того, испарения антифризов почти всегда являются токсичными, что сказывается на здоровье жильцов. Больше о видах теплоносителей для системы отопления и их особенностях мы рассказали в этом материале.

Форма и материал изготовления

Форма бака принципиального значения не имеет, поэтому может быть любой:

  • круглой;
  • прямоугольной;
  • трапециевидной и т.д.

Материалом изготовления может быть любой металл или даже пластик, но поскольку теплоноситель может разогреваться до значительных температур, то он должен быть термостойким.

Этот рисунок помогает понять принцип работы расширительного бака. На изображении слева показан теплоноситель в холодном состоянии. Ему с избытком хватает предоставленного объема. Но, когда начинается разогрев (рисунок справа), то скоро возникает избыток воды. На самом деле лишней жидкости немного, но этого вполне хватит для того, чтобы найти слабое место в системе и образовать течь или привести к поломке оборудования

В продаже есть различные варианты открытых расширительных бачков, среди которых несложно подобрать наиболее подходящий. Или же смастерить из подручных материалов самодельный резервуар, который будет исполнять роль расширительного бака.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Расчет

Чтобы определить объем расширителя, можно опираться на несколько разных способов. Для этого советуют обратиться к мастерам в специальных бюро. Как правило, для проведения всех необходимых расчетов они используют особые программы, позволяющие учитывать все особенности и нюансы, которые оказывают влияние на работу отопительной системы. Однако нужно учесть, что услуги таких специалистов в большинстве случаев являются дорогими.

Расчет объема бачка можно произвести и самостоятельно. Для этого следует использовать общепринятую формулу. В данном случае надо быть максимально внимательным, поскольку даже маленькая ошибка может привести к получению неверных значений

При расчете важно учитывать абсолютно все нюансы: и объем отопительной системы, и конкретный тип теплового носителя, и даже его физические свойства

В приведенной формуле:

  • С – это общий объем теплового носителя в системе;
  • Pa min – показатель изначального абсолютного давления в резервуаре;
  • Pa max – самый большой параметр давления, который может иметь место в агрегате.

Если же вы боитесь ошибиться либо у вас нет времени на проведение всех требуемых расчетов, то стоит обратиться к помощи специальных онлайн-калькуляторов. Правда, в таком случае рекомендуется перепроверить полученные результаты на нескольких сайтах, чтобы не столкнуться с неправильной работой того или иного портала.

Некоторые люди делают проще – прикидывают нужные параметры на глаз. При этом удельную емкость отопительной системы приравнивают к 15 л/кВт. В результате получатся примерные значения. Но учтите, что обращаться к этому способу разрешено только в процессе технико-экономического обоснования.

Способы подключения

Расширительный аппарат подключают как на обратной, так и на подающей части магистрали.

Подсоединение на обратке считается более надёжным, позволяет расширителю функционировать в оптимальном режиме, а также эксплуатировать мембранный резервуар дольше.

При подключении на подающей части магистрали жидкость, попадающая в ёмкость, будет иметь более высокую температуру, кроме того, в некоторых ситуациях не удастся избежать попадания пара в резервуар, что значительно снизит время эксплуатации мембранных баков и не позволит компенсировать давление должным образом.

Внимание! Правильным считается подключение бака к контуру через «американку» с отсекающим краном, что позволяет в любой момент изолировать и отсоединить расширитель для замены или ремонта, не ожидая, пока остынет жидкость. При установке второго крана и тройника, возможно слить воду из бака, не трогая остальную систему

Как произвести расчет?

Как указывалось выше, любой расширительный бачок, используемый для отопления открытого типа, отличается простотой конструкции, изготовления. А расчет габаритов такого изделия не более сложен.

Для чего можно воспользоваться формулами или же способом, заключающемся в приблизительном подсчете рабочего объема резервуара.

Пример использования формулы для вычисления нужного объема резервуара. Исходя из реального объема воды, циркулирующей в контуре, вычисляют лишь его увеличение при нагревании до определенной температуры, округляя в большую сторону. Затем складывают полученный результат с объемом теплоносителя в отопительной системе и добавляют произвольное количество литров «про запас»

В реальности же, чтобы определить необходимую вместительность бака, владельцы небольшого дачного домика формулы используются крайне редко. Чаще всего вычисляют приблизительный объем расширительной емкости, к которому для страховки можно добавить любое количество литров.

Причина: в случае с открытыми баками лишние объемы влияют на стоимость не существенно, а в ряде случаев к удорожанию вообще не приводят.

В результате весь расчет емкости сводится к определению 10% от объема всего теплоносителя, которые должны быть его минимальным значением расширительного бака.

Проще всего это сделать в момент проектирования и создания системы отопления, когда известны все параметры радиаторов, труб и других элементов конструкции или их легко узнать, выполнив измерения. А затем просто сложив объемы всех комплектующих.

Хотя открытые расширительные резервуары и системы, для которых они предназначены, давно изжили себя, но доступность, а главное высокая автономность делают их востребованными в условиях далеких от идеальных. К примеру, если есть проблема со стабильными поставками электроэнергии или владельцы помещений не проживают там постоянно

Если исходные данные неизвестные, то самым практичным способом исчислений является опытный. Для чего нужно слить всю воду из системы, а затем заполнить ее теплоносителем по новой.

При этом должен производиться замер, что можно делать с помощью счетчика или при использовании тары известного объема. После чего останется узнать нужные 10% объема теплоносителя, которые служат ориентиром при изготовлении или покупке бака.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.


Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

где поставить, монтаж и врезка в отопительную систему

В системе водяного отопления важнейшим элементом является расширительный бачок. Его основная задача – нивелирование увеличения объема воды при нагревании. Современные газовые двухконтурные котлы оснащаются расширительными бачками. Но не всегда объема встроенной емкости хватает для компенсации температурного расширения жидкости. В этом случае хозяину дома приходится думать над тем, как установить дополнительный расширительный бак в закрытую систему отопления.

Необходимость установки дополнительного бака

Устройство расширительного бака. Нажмите на фото для увеличения.

Если дом отапливается при помощи двухконтурного газового котла, то компенсировать излишки воды должен встроенный расширительный бачок. При нагревании жидкости в системе отопления происходит повышение давления. Входящий клапан расширительного бачка открывается и часть жидкости поступает в емкость. При снижении температуры объем воды уменьшается, излишки жидкости в баке заполняют трубы и батареи. Так в системе отопления поддерживается необходимый уровень воды.

Двухконтурные газовые котлы чаще всего комплектуются расширительными бачками объемом 6-8 л. Такая емкость успешно может работать в небольших домах. Если необходимо отапливать большую площадь, а в системе отопления используется много радиаторов, то требуется большой объем емкости. Встроенный в газовый котел расширительный бак не способен вместить весь объем избытка воды. Поэтому для бесперебойной работы системы отопления требуется установка дополнительной емкости.

Если пренебречь дополнительной емкостью, то после полного заполнения штатного бачка произойдет аварийный сброс воды из котла. Жидкость будет до тех пор удаляться из системы отопления, пока в батареях не стабилизируется давление.
После снижения температуры вода из бачка начнет поступать в отопительный контур. Но после аварийного сброса давление в системе упадет настолько, что котел автоматически не сможет включиться в работу. Промедление с подпиткой системы отопления водой может завершиться ее разморозкой или разрушением.

Установка дополнительного бачка позволит избежать аварийного сброса. После заполнения емкости, установленной на газовом котле, вода начнет заполнять вспомогательный бак. А когда температура воды снизится, жидкость уйдет в радиаторы, сохраняя постоянный объем в контуре.

Дополнительный бак лучше устанавливать большего объема, чем расчетная величина. В большинстве случаев расширительный бачок на 10-12 л справится с излишками жидкости.

Подготовка к монтажу

Перед тем как начать монтаж расширительного бака в контур системы отопления, необходимо выполнить его настройку. Для этого емкость переворачивается вверх дном. Пластиковую заглушку требуется снять, тогда откроется доступ к ниппелю для подсоединения автомобильного насоса.

[nggallery id=52]

Предварительно ниппель следует выкрутить, чтобы стравить воздух изнутри. Насос присоединяется к ниппелю и накачивается воздух в бак до достижения давления 1,1 кПа. При этом стоит учесть, что давление в контуре отопления должно быть несколько выше, чем в расширительном баке (примерно на 0,1-0,2 кПа). После этого можно устанавливать дополнительную емкость в систему.

Врезка бака в отопительную систему

Для врезки дополнительного бака в отопительную систему следует последовательно выполнять следующие операции.

Двухконтурный котел необходимо выключить из сети. Закрыть краны подачи жидкости к отопительному прибору. Воду следует слить из отопительного контура, открыв краны Маевского.

Монтаж дополнительной емкости в полипропиленовую систему отопления производится при помощи аппарата для пайки, фитингов, муфт и уголков. Чтобы бак можно было снять без слива жидкости из системы отопления, лучше установить кран с фитингом под названием «американка». «Американка» представляет собой разъемный двухсоставной элемент. К одной части припаивается труба из полипропилена, а другая часть «американки» монтируется к резьбе на дополнительном баке. Для соединения двух частей «американки» понадобится уплотнитель. Надежным герметиком традиционно является лен. Достаточно нанести на резьбу немного уплотнительной пасты, намотать лен и с помощью газового ключа закрутить «американку».

Прежде чем начать монтаж, необходимо проверить, нет осталось ли воды в отопительном контуре. Производители расширительных бачков рекомендуют производить монтаж в тот участок системы отопления, где минимальное давление. Таким участком будет обратка. Дополнительный расширительный бак, который будет установлен в системе отопления, не должен мешать жильцам. Важно основательно подумать, где лучше установить емкость. Удобнее всего ставить бак на полу в углу или возле стены.

[nggallery id=53]

Обвязка

Сначала выполняется обвязка расширительного бака. Отрезок трубы припаивается к тройнику. Затем производится монтаж к трубе запорного крана. С другой стороны припаивается труба с муфтой для присоединения к емкости. Все работы лучше производить на столе или полу. И только монтаж в систему придется производить на весу.

К расширительному баку прикручивается «американка». Специальными ножницами разрезается полипропиленовая труба. К концам труб припаивается тройник с обвязанным участком расширительного бачка. Пока система отопления не заполнена водой, можно открутить фильтр грубой очистки и тщательно промыть его. Заодно следует заменить в магистральном фильтре картридж. Он устанавливается после насосной станции системы водоснабжения.

Все элементы необходимо установить на свои позиции, после чего можно открыть краны подачи воды. Радиаторы заполняются до тех пор, пока давление в системе не станет 1,2-1,3 кПа. Для удаления воздушной пробки из батарей необходимо открыть краны Маевского. После заполнения отопительного контура жидкостью включается котел.
Так как расширительный бак настроен на давление 1,1 кПа, то при повышении в системе давления избыток жидкости будет поступать в него. Как только давление станет ниже, вода из бака пойдет в систему отопления. Установка дополнительной расширительной емкости обеспечит бесперебойную работу системы отопления в доме.

Оцените статью: Поделитесь с друзьями!

Когда он необходим и как не ошибиться в выборе устройства

Сегодняшняя повседневная жизнь не возможна без систем отопления. На протяжении всего своего развития отопительные оборудование получало все более функциональные элементы, и одним из таких улучшений является расширительный бачок. Но для чего именно предназначена данная деталь? Как известно, во время нагрева вода увеличивает свой объем и уменьшает плотность. В закрытых системах лишняя влага остается внутри труб, увеличивая при этом вероятность поломки оборудования. И именно расширительный бачок собирает в себе всю лишнюю влагу, тем самым защищая ваше оборудование, и соответственно, помещение.

Виды расширительных баков

Расширительный бак может быть следующего типа:

  • Открытый
  • Закрытый

Как правило, расширительный бак открытого типа размещается в чердачной части дома и покрывается тепловой изоляцией. Но местом размещения может служить не только чердак. Важно при установке учитывать то, что бак должен располагаться выше отопительной системы. Форма такого бачка чаще всего прямоугольная, а материал, из которого он изготавливается — сталь. Такие баки довольно большие в габаритах, также они не отличаются особой герметичностью и презентабельностью. Основной особенностью данного типа расширительных баков является то, что они соединяются с трубой отопительной системы.

Корпус бака не имеет большого количества элементов, и содержит в себе:

  1. Люк для осмотра;
  2. Несколько патрубков:
    • Патрубок для контрольной трубы;
    • Патрубок для трубы, благодаря которой вода поступает в бак;
    • Патрубок, соединяющий бак и переливную трубу, предназначенной для удаления воды в канализацию:
    • И также патрубок, соединяющийся с трубой, которая создает циркуляцию и обеспечивает определенный тепловой режим.

Открытые расширительные баки предназначены для контролирования количества воды и давления в системе, а также для удаления лишней жидкости.

Расширительный бак закрытого типа отличается своей высокой герметичностью, и представляет собой овальную капсулу, содержащую в себе мембрану. Из-за этого элемента такие устройства называют мембранными расширительными баками. Мембрана, которая изготовлена из термостойкой резины, разделяет бак на две камеры:

  • Жидкостную;
  • Воздушную.

Жидкостная часть, согласно из названия сохраняет в себе воду. Воздушная часть обладает клапаном, который раскрывается при сильном повышении давления и выпускает лишний воздух.

Главными отличиями этих типов является их строение, технические характеристики, принцип работы и место размещения.

Особенности баков открытого и закрытого типа

Расширительные баки открытого и закрытого типа, как и все существующее оборудование, имеют свои особенности и преимущества, благодаря которым их использование оставляет положительные мнения.

Рассмотрим для начала все достоинства и особенности расширительных баков открытого типа. Если учесть конструкцию, все характеристики и прочие данные подобных баков, можно сделать вывод, что главнейшими преимуществами такого оборудования является следующее:

  • Достаточно стандартные формы
  • Сравнительно простая конструкция
  • Отсутствие большого количества элементов управления

Все вышеуказанные параметры обеспечивают расширительным бакам открытого типа доступную цену, а также высокую надежность и прочность. И именно поэтому большая часть покупателей останавливает свой выбор именно на подобном оборудовании.

Расширительные баки закрытого типа. Чем же они порадуют покупателя во время приобретения и принесут ли они дальнейшее удобство в использовании?

Подобные баки имеют достаточно высокую стоимость, в сравнении с предыдущим видом. Такое оборудование отличается более сложной конструкцией и небольшими габаритами. Но благодаря всему этому, следующие преимущества принадлежат именно такому виду расширительных баков:

  • Данные баки никогда не контактируют с воздухом. Это обеспечивает отсутствие испарений, и коррозийных процессов в дальнейшем использовании. Также, при использовании расширительных баков закрытого типа, не появится необходимость периодической дозаправки системы отопления;
  • Также, подобное оборудование можно устанавливать в любом месте отопительной системы. Будь-то чердак, либо помещение внутри дома. Благодаря размещению около отопительной системы, у пользователей не появится необходимость проводить длинную трубу к баку;
  • Такие баки обеспечат долгий срок службы вашего котла и радиаторов;

Возможно, некоторые пользователи предпочтут более низкую стоимость расширительных баков открытого типа, но учтя все преимущества и достоинства баков закрытого типа, нужно задуматься и выбрать подходящий вариант.

Когда расширительные баки необходимы

Расширительные баки для отопления нужно использовать в следующих случаях:

  • При большой площади помещения, т. к. в таком случае используется система отопления, которая может отличаться большим объемом. Во время работы такая система поддается постоянной нагрузке, и дабы снизить давлении внутри труб, используется расширительный бачок. При подобных случаях бак использовать крайне желательно, потому — что именно он снизит давление, тем самым обезопасив ваше оборудование и помещение.
  • При сравнительно большой длине труб бак также использовать крайне желательно, опять же для контроля давления.
  • Желательно устанавливать бак при использовании газового котла, т. к. во время работы в котле все время горит газ, и вода поддается сильному нагреву. Впоследствии внутренне давление труб может быть достаточно велико.

Можно сделать вывод, что бак желательно использовать всегда, а в вышеперечисленных случаях — крайне желательно.

Критерии выбора расширительного бака

Выбрав тип бака, наступает время его приобретения. В таком случае важно знать некоторые правила и детали покупки.

Покупку бака нужно проводить, зная особенности самой системы отопления. В начале, необходимо выбрать подходящий объем, конструкцию и материал мембраны. Также, стоит обратить внимание на вес расширительного бака. Этот показателей покажет длительность срока службы и уровень надежности изделия. Конечно, лучше всего приобретать продукцию известных и проверенных компаний, т. к. именно такое оборудование доставит наиболее качественную службу.

При покупке, обратите внимание на следующие показатели:

  • Вид теплоносителя в системе отопления: вода или антифриз;
  • Объем теплоносителя;
  • Минимальное и максимальное давление;
  • Рассчитайте коэффициент расширения воды при нагреве и коэффициент заполнения бака;

Согласно всем имеющимся показателям, приступайте к выбору подходящего бака.

Короткое видео очень наглядно показывает принцип работы бака закрытого типа:

В заключении можно сказать, что расширительный бак для отопления очень полезное дополнение вашей системы отопления, которое при правильном выборе предотвратит возникновение проблем с эксплуатаци.

Оцените статью: Поделитесь с друзьями!

Расширительный бачок для отопления: процесс изготовления и подключения

Выполняя своими руками работы по устройству системы обогрева дома, следует помнить о том, что необходимой её частью является расширительный бачок для отопления. Как нам известно из курса физики средней школы, объём воды при нагревании имеет способность увеличиваться. Давление внутри системы при этом возрастает и когда его значение достигнет критической точки, может возникнуть аварийная ситуация. Для сброса лишнего давления путём приёма излишков воды и пара служит расширительный бачок.

Итак, расширительный бачок является частью системы отопления. Перед ним стоит задача сбросить лишнее давление, принять излишек воды и пара, а также обеспечить стабильное давление внутри системы. Объём бачка должен быть не менее 4 процентов от общего объёма воды в магистрали.

Различают открытый и закрытый (или мембранный) типы бака – устройство их является довольно простым и вполне возможно изготовление их своими руками.

Устройство расширительного бака открытой конструкции

Расширительный аппарат открытой конструкции изготавливают из толстой листовой стали. Форма может быть любой – цилиндрической, кубической, призматической. Установка такого бака производится в самой высокой точке системы отопления – это необходимо для того, чтобы обеспечить правильное давление в магистрали. Объём, как уже упоминалось, берётся более 4 процентов от общего объёма воды в магистрали.

К такой ёмкости привариваются несколько патрубков:

  • Патрубок трубы расширения – через него вода поступает в ёмкость.
  • Переливной патрубок – когда объём воды превышает допустимое значение, её излишек удаляется из бака.
  • Циркуляционный патрубок – по нему вода подаётся в магистраль отопления.
  • Контрольный патрубок – для стравливания лишнего воздуха.
  • Запасной патрубок – для слива воды, если требуется ремонт оборудования.

Конструкция такого типа вполне позволяет сделать все работы своими руками – это довольно несложно.

Устройство расширительного бака закрытого типа

Закрытый тип расширительной ёмкости известен ещё как мембранный. Внутреннее пространство бака делится мембраной на две части – одна для воды, другая для воздуха. Сначала весь объём внутри заполнен воздухом – мембрана при этом находится в прижатом состоянии. При поступлении воды мембрана растягивается, объём воздушной камеры сокращается, а давление в ней возрастает. Когда давление достигает граничной точки, срабатывает предохранительный клапан, лишний воздух выбрасывается и давление нормализуется.

Следует учитывать, что мембранный бак заполняется не полностью – его объём должен быть заполнен не более чем на 44 процента.

Мембранный аппарат гораздо сложнее, чем открытый – соответственно возникает больше трудностей при его изготовлении своими руками.

Изготовление расширительного бачка своими руками

Сделать своими руками такой аппарат для системы обогрева дома довольно несложно. Саму ёмкость можно сварить из листовой стали толщиной два с половиной миллиметра. С таким же успехом можно использовать металлическую тару от лака или краски – нужно только убедиться, что толщина стенки не меньше 2,5 мм. Годятся также баки для горючего от грузовых автомобилей. Очень подходящим вариантом является ёмкость из нержавейки от старой стиральной машины. Объём должен быть 10-15 литров – напомним, что он должен быть не менее 4 процентов от общего объёма воды в магистрали.

Если мы используем готовую тару, необходимо методом выпаривания очистить её от остатков содержимого – краски или горючего. Внутреннюю поверхность окрашиваем водостойкой краской, внешнюю поверхность – эмалью. Это необходимо для того, чтобы защитить аппарат от коррозионного разрушения.

После того, как ёмкость высохнет, на высоте от 5 до 11 см от дна привариваем штуцеры – они необходимы для того, чтобы осуществить подключение агрегата к трубам системы отопления.

Прорезаем на верхней поверхности люк, который будет закрываться крышкой при помощи болтов. Он нужен для того, чтобы производить очистку внутри агрегата. Нам будет необходимо проверять уровень воды в аппарате – для этого можно изготовить щуп в виде металлического прута с делениями, показывающими высоту уровня. Для измерения щупом делаем герметичное отверстие и привариваем на него стальной штуцер. На штуцере нарезаем резьбу и изготавливаем крышку с резиновой прокладкой, завинчивая которую, мы сможем закрывать отверстие. Наш бачок готов – можно осуществлять его подключение к магистрали.

Процесс подключения своими руками бачка к трубам магистрали отопления

Пошагово подключение расширительного бачка к трубам магистрали отопления выглядит следующим образом:

  • Выкачиваем из аппарата весь воздух и потом накачиваем, пока не обеспечим давление 1,1 кПа.
  • Убеждаемся, что давление в магистрали выше давления в баке приблизительно на 0,1-0,2 кПа.
  • Отключаем электрическое питание котла, перекрываем все краны, удаляем воду из радиаторов.

  • Бак присоединяем к трубе, которая подаёт воду из радиатора в котёл. Соединения выполняем при помощи фитингов.
  • Разрезаем трубу, ставим тройник, трубу и запорный кран им можно воспользоваться, если понадобится ремонт, а воду из системы сливать не будет желания.
  • Подключаем бачок, промываем фильтры.
  • Открываем краны и заполняем систему водой. Следим за тем, чтобы давление в ней было не более 1,3 кПа.
  • Стравливаем лишний воздух из магистрали и запускаем котёл – расширительный бак подключен и система работает.

Заключение

Как вы смогли убедиться, устройство расширительного бачка является достаточно несложным – имея навыки сварщика, можно изготовить такой аппарат самому. Подключение его к магистрали отопления также не представляет больших трудностей. Немного терпения, трудолюбия и аккуратности – и ваша система отопления с новым бачком будет работать как часы.

Установка расширительного бачка

Расширительный бак водонагревателя - это предохранительное устройство, которое защищает трубы и арматуру в водопроводных системах, оборудованных клапаном ограничения давления или устройством предотвращения обратного потока. Установка расширительного бака может потребоваться в соответствии с местными строительными нормами, когда вы устанавливаете новый водонагреватель, или это может быть проект модернизации, установленный для добавления защиты к существующему водонагревателю.

Проект включает в себя врезку в трубопровод подачи холодной воды над водонагревателем и установку небольшого заполненного воздухом резервуара, который служит расширительной камерой для воды, объем которой увеличивается по мере ее нагрева.Это умеренно сложный DIY-проект, за который не стоит браться, если у вас нет опыта работы с сантехникой. Начинающие домашние мастера могут захотеть, чтобы эту работу выполнял профессиональный сантехник, но более опытные домашние мастера обычно могут сделать эту работу днем.

Как работает расширительный бак

Расширительный бак может помочь вашему водонагревателю прослужить дольше, а в некоторых случаях он может даже потребоваться. Вода расширяется при нагревании, и без расширительного бака, прикрепленного к водонагревателю, замкнутая водопроводная система может получить повреждения от этого теплового расширения.Например, когда вода нагревается от температуры от 50 до 120 градусов по Фаренгейту, объем увеличивается примерно на 2%. Расширительный бак обеспечивает пространство для этой расширяющейся воды, тем самым снижая давление на бак водонагревателя, а также на трубы и арматуру.

Расширительный бак наиболее важен в закрытых водопроводных системах, где какой-либо клапан ограничения давления или обратный клапан предотвращает обратное попадание расширяющейся воды в городскую водопроводную сеть. Внутри расширительного бачка находится гибкая резиновая диафрагма, которая разделяет бак на две части - одна из которых принимает расширительную воду при нагревании, а другая обеспечивает воздушную камеру, которая становится слегка под давлением, когда диафрагма расширяется в нее.

Расширительный бак может быть обязательным

Поскольку для установки водонагревателя обычно требуется разрешение на водопровод, вы узнаете о любых требованиях к расширительному баку при подаче заявки на разрешение на установку водонагревателя. Расширительный бак обычно не требуется, если в системе нет какого-либо типа клапана ограничения давления или обратного клапана, который удерживает систему в закрытом состоянии. Но если в вашей системе есть ограничительный клапан какого-либо типа, рекомендуется установить расширительный бак, даже если это не требуется согласно местным нормам.

Инструменты и расходные материалы, которые вам понадобятся

  • Тепловой расширительный бак
  • Ниппель диэлектрического водонагревателя
  • Трубный ключ или плоскогубцы с каналом
  • (2) 3/4-дюймовые медные соединения с внутренней резьбой
  • Трубная уплотнительная лента
  • Медный тройник 3/4 дюйма -подходит
  • Медная труба 3/4 дюйма
  • Дополнительные медные фитинги 3/4 дюйма (при необходимости)
  • Сантехническое паяльное оборудование (при необходимости)
  • Гибкие медные трубы (при необходимости)

Инструкции (установка нового водонагревателя)

Расширительный бак обычно устанавливается непосредственно над водонагревателем с помощью тройника, устанавливаемого в трубе подачи холодной воды.Расширительный бак обычно устанавливается горизонтально, хотя его можно установить вертикально, если это необходимо из-за ограниченного пространства. Сантехническая арматура, которая вам понадобится, зависит от типа имеющихся у вас водопроводных труб и ориентации расширительного бака, но чаще всего соединения выполняются с помощью медных труб и фитингов. Сам расширительный бак обычно имеет штуцер с резьбой 3/4 дюйма, который присоединяется к трубе холодной воды с помощью тройника и коротких отрезков или труб с резьбой или пайкой.

  1. Присоедините диэлектрический союз

    После того, как водонагреватель установлен правильно, прикрепите диэлектрическую муфту к входному отверстию для холодной воды. Оберните резьбу штуцера герметизирующей лентой, затем ввинтите ее во входное отверстие для холодной воды на водонагревателе, используя трубный ключ или плоскогубцы.

  2. Присоедините медный адаптер

    Оберните несколько петель ленты для уплотнения труб вокруг верхней резьбы штуцера, затем навинтите на штуцер медный переходник с внутренней резьбой.Надежно затяните трубным ключом или плоскогубцами.

  3. Присоединительный тройник

    Установите короткую медную трубу и тройник к переходнику на диэлектрическом штуцере водонагревателя. Обычно тройник должен находиться примерно на 30 см выше водонагревателя, чтобы обеспечить достаточный зазор для расширительного бачка. Большинство сантехников делают эти соединения пайкой потом, но они также могут быть выполнены с помощью вставных соединений (иногда называемых «укус акулы»).

  4. Присоедините трубку расширительного бака

    Используя соединения методом пайки или плотной посадки, прикрепите короткую горизонтальную медную трубу к боковому выпускному отверстию тройника. Длина этой медной трубы будет зависеть от доступного пространства, но лучше сделать ее как можно короче - не более 6 дюймов или около того. На конце горизонтальной трубы прикрепите переходник с внутренней резьбой, используя пайку методом пайки или вставное соединение.

  5. Присоедините расширительный бак

    Оберните трубную герметизирующую ленту вокруг резьбового соединения расширительного бачка, затем накрутите ее на резьбовой переходник на горизонтальной трубе. Обычно достаточно затянуть вручную; старайтесь не затягивать слишком сильно, это может привести к повреждению труб или фитингов.

  6. Завершите установку

    Завершите установку, соединив верхний выпуск тройника с трубой подачи холодной воды, используя все необходимые трубы и фитинги. Многие сантехники делают это соединение с помощью медной гибкой линии, а не жестких труб.

    Также завершите подсоединение трубопровода горячей воды к водонагревателю, затем включите водонагреватель, откройте водяные краны и проверьте работу, ища утечки.

Варианты существующего водонагревателя

При добавлении расширительного бачка к существующему водонагревателю главная проблема - найти для него место. Пространство может стать немного тесным, и вам, возможно, придется использовать различные трубы и фитинги, чтобы найти место для расширительного бачка. Часто это означает замену медной гибкой линии на более короткую или более длинную, а иногда и добавление дополнительных колен и труб к трубе холодной воды. При необходимости расширительный бачок можно установить на расстоянии одного-двух футов от водонагревателя, при условии, что он правильно вставлен в линию холодной воды.Большинство профессиональных сантехников предпочитают заменять диэлектрический переходник на новый, когда к существующему водонагревателю добавляется расширительный бак.

Все, что вам нужно знать о расширительных баках водонагревателя

Расширительный бак водонагревателя, также называемый расширительным баком, представляет собой предохранительное устройство, предназначенное для защиты водопровода от теплового расширения. Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может оказаться под угрозой.

Если учесть, что 50 галлонов холодной воды с помощью теплового расширения превратятся как минимум в 52 галлона после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя. Вот тут и пригодится расширительный бак.

Что такое расширительный бак водонагревателя?

В прошлом, когда вода расширялась, это не было проблемой, несколько лишних галлонов просто текли обратно в городское водоснабжение. Но сегодня расширившемуся водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить коммунальное водоснабжение.

С установленными необходимыми обратными клапанами и предохранителями противотока водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель. Это могло быть даже причиной лопнувшей трубы!

Принцип работы расширительного бака

Внутри расширительного бака находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в резервуаре и водопроводной системе. Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения. В расширительном бачке только переливающаяся вода. Он не хранит воду постоянно.

Посмотреть видео:

Зачем мне нужен расширительный бак?

Обойтись без расширительного бачка водонагревателя рискованно. Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов. Как вы можете себе представить, переливная горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

Даже когда компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия.Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

Выбор подходящего расширительного бачка водонагревателя

Установка расширительного бачка на ваш водонагреватель - это не только хорошая идея, но и необходимость в большинстве областей, и важно определить правильный размер для вашей системы. К сожалению, когда дело доходит до баков теплового расширения, не существует универсального варианта.

Как правильно выбрать размер расширительного бака

Выбрать правильный размер относительно просто. Необходимо учитывать два основных фактора:

  • Объем водонагревателя - Эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
  • Бытовое давление воды - Давление воды, измеренное в фунтах на квадратный дюйм в водопроводе вашего дома, можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант - обратиться в вашу компанию водоснабжения.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот водяной манометр поставляется с переходниками, позволяющими измерять давление воды в нескольких местах. Нажмите ЗДЕСЬ, чтобы узнать больше .

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно определить размер расширительного бачка для вашего жилого водонагревателя. Предполагается, что температура установлена ​​на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления подачи или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

Что произойдет, если расширительный бак неправильного размера?

Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления, чтобы сбросить избыточное давление.

Как установить расширительный бак

Если вы немного разбираетесь в механике и любите выполнять домашние задания, вы сможете самостоятельно установить расширительный бак.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака
  • Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
  • Проверьте давление воздуха в расширительном бачке с помощью манометра.
  • Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, а НЕ воздушного компрессора.
  • Установить емкость на трубопровод холодной воды (подробности смотрите в видео).
  • Откройте кран и дайте ему поработать, пока у вас не будет стабильной струи воды. Это удалит весь воздух из резервуара.

Проконсультируйтесь с местным сантехником

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного обслуживания для обеспечения оптимальной работы.Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое обслуживание ежегодно.

Почему требуется техническое обслуживание расширительного бака?

Расширительные баки имеют внутренний баллон, разделяющий воздух и воду. В результате процесса, называемого «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв. Дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

Если внутренний баллон разрывается, расширительный бачок заполняется водой и не сливается должным образом.Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно. Средний срок службы расширительного бака составляет 6 лет при правильной установке.

Проконсультируйтесь с местным сантехником

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете профессионала для проверки расширительного бачка, он воспользуется следующими шагами:

  • Отключите подачу воды в ваш дом и слейте воду. давление, открыв кран.
  • Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр. Давление должно быть выше 75 фунтов на квадратный дюйм.
  • Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
  • Если внутри бака давление, необходимо проверить давление воды.
  • Расширительный бак и давление воды должны быть одинаковыми. Если это не так, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бак.

Однако, если вы ищете быстрый и простой способ осмотра вашего резервуара, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого капает вода, скорее всего, мочевой пузырь разорвался, и вам нужно будет купить новый.

Проверка PSI

После проверки того, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi.В руководстве по эксплуатации будет указано значение psi для вашего резервуара. Вы можете записать этот номер на баке, чтобы вам не нужно было снова искать его в будущем.

Снимите показания манометром. Если давление слишком высокое , вы можете просто выпустить немного воздуха, нажав на клапан, пока не выйдет достаточно воздуха. Если давление фунтов на кв. Дюйм слишком низкое (), вам необходимо добавить немного воздуха с помощью насоса для шин.

Мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора при добавлении воздуха.Воздушный компрессор может легко разорвать мочевой пузырь.

Посмотреть видео

Расширительные баки

- Боб Вила

Схема расширительного бака

: SupplyHouse.com

Домовладельцы, стремящиеся максимизировать эффективность и продолжительность жизни своих систем отопления и охлаждения, могут рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования давления воды и предотвращение дорогостоящего повреждения других компонентов, включая трубы.

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых системах водяного отопления. Это обеспечивает поддержание постоянного давления в трубах, поэтому они не будут повреждены из-за избыточного давления. «Расширительный бак в системе отопления - бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», - утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com.

«Когда вода нагревается, она расширяется», - объясняет О’Брайан.«В закрытой системе отопления не так много места в трубах и котле. Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления ».

Расширительный бак Extrol на 4,4 галлона на SupplyHouse. com

Расширительные баки работают за счет выравнивания давления во всей системе.Расширительный бак - это небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подключена к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, установленный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. По мере увеличения давления диафрагма расширительного бачка опускается. Это сжимает воздух в резервуаре, создавая больше места для проникновения лишней воды. Это снижает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка - это относительно простой процесс, который, как правило, может быть выполнен мастером своими руками менее чем за час. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться с вашим муниципальным строительным управлением, прежде чем приступать к установке.

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов. Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse.com предлагает удобный калькулятор размеров расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бачка, который лучше всего подходит для вашей системы.

Цены на расширительные баки начинаются примерно с 30 долларов за небольшие жилые резервуары и поднимаются до 800–1000 долларов за большие коммерческие резервуары. Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются в системах водяного отопления; расширительные баки серии Watts ET и Bell & Gossett HFT, оба предназначены для использования с закрытыми системами водяного отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Если в вашем доме уже есть расширительный бачок, вы можете периодически проверять его, чтобы убедиться, что бак функционирует. Чтобы проверить, правильно ли работает расширительный бачок, просто положите руку на бачок и измерьте его температуру. Верхняя часть резервуара должна быть теплой на ощупь, а нижняя часть резервуара должна иметь комнатную температуру. Если весь бак теплый, вполне вероятно, что бак полностью заполнен горячей водой, что происходит только в случае выхода из строя диафрагмы.В этом случае необходимо немедленно заменить бак.

Интернет-магазин SupplyHouse.com предлагает большой выбор расширительных баков и принадлежностей от ведущих производителей в отрасли. Чтобы узнать больше, посмотрите видео ниже или посетите SupplyHouse.com.

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

411 на расширительных баках водонагревателя

У вас закрытая система водоснабжения? Если да, нужен ли расширительный бачок водонагревателя?

Насколько они необходимы и можете ли вы избежать их отсутствия? В этой статье мы обсудим все, что вам нужно знать о расширительных баках водонагревателя.


Открытые и закрытые системы водоснабжения

Нужен ли вам расширительный бак водонагревателя, зависит как от типа вашего агрегата, так и от вашей системы водоснабжения. Если у вас есть водонагреватель без резервуара, вам не нужно беспокоиться об его установке.

Вам также не стоит беспокоиться об этом, если ваш дом является частью открытой системы водоснабжения. Когда водопроводная система «открыта», она может возвращаться в городскую систему водоснабжения.

В закрытой системе все наоборот.Вода может течь в ваш дом, но единственный способ вытечь снова - через смеситель или душ.

Что такое расширительные баки водонагревателя?

Для нагрева воды в вашем доме водонагреватель использует тепловое расширение (1) . Это работает именно так, как звучит. Вода внутри вашего устройства расширяется, когда становится теплее.

Тепловое расширение вызовет напряжение в ваших трубах, если воде больше некуда идти.

Поскольку большинство домашних хозяйств имеют закрытую систему водоснабжения, расширительные баки необходимы с любым традиционным баком-водонагревателем. Эти приспособления необходимы для увеличения срока службы вашего устройства, а также спасут ваши трубы.

Расширительный бак пригодится, потому что он может принять дополнительный объем воды после того, как он расширился. Он также служит источником, помогающим регулировать давление воды.

Как установить расширительный бак для воды

После того, как вы определились, что вам нужен расширительный бачок, следующим шагом будет определение бачка какого размера вам понадобится. Правильный размер будет зависеть от размера вашего водонагревателя, а также от давления воды в вашей системе.

Невозможно определить нужный размер, но каждый производитель расширительного бачка предоставляет руководство. Это руководство расскажет, какие из их танков будут соответствовать вашим требованиям.

Расширительный бачок большего размера, чем необходимо, не вызовет никаких проблем. Однако слишком маленький резервуар может вызвать утечку в трубопроводе, поскольку предохранительный клапан излишне работает, чтобы не отставать.

Чтобы проверить давление воды, используйте манометр на предохранительном клапане и периодически проверяйте давление в течение 24 часов.Рекомендуемое давление воды составляет 50-60 фунтов на квадратный дюйм. Если это еще не все, убедитесь, что у вас есть редукционный клапан.

Редукционные клапаны помогают обеспечить стабильное давление в вашей системе. Он регулирует гидроудар и работает с предохранительным клапаном для защиты водонагревателя и трубопроводов (2) .

Большинство расширительных бачков будут доступны в размере двух или пяти галлонов. Когда у вас будет бак, вы собираетесь подключить его к линии холодной воды. Вот что вам следует сделать, чтобы модернизировать его в своей системе.

  1. Припаяйте Т-образный фитинг или используйте седловой клапан, который крепится к трубе болтами.
  2. Отрегулируйте давление воздуха в расширительном бачке с помощью манометра. Давление воздуха должно соответствовать максимальному давлению воды в вашем доме.
  3. Чтобы добавить воздуха в бак, используйте ручной насос, а не электрический. Использование электрического воздушного насоса может вызвать взрыв резервуара.
  4. Подсоедините бак к вашей линии холодной воды.Он должен соответствовать месту, где вы установили Т-образный фитинг или седловой клапан.
  5. Включите кран с горячей водой, пока не потечет ровная струя.

Замена старого бака

Если вы оказались в ситуации, когда вам необходимо заменить существующий расширительный бачок, вот что вам следует сделать. (3) :

  1. Найдите свой старый бак: Обычно они находятся рядом с водонагревателем.
  2. Запишите размеры и информацию о своем старом резервуаре: Вам потребуются размеры и соединения, чтобы убедиться, что вы покупаете правильный размер.
  3. Найдите желаемый расширительный бачок.
  4. Отключите электричество и воду: Вы можете сделать это, закрыв запорный кран. Дать водонагревателю остыть около часа.
  5. Слейте воду из водонагревателя: Откройте спускной клапан и дайте воде стечь в ведро.
  6. Отсоедините старый расширительный бачок.
  7. Создайте давление в вашем новом резервуаре: Убедитесь, что резервуар начинается с нуля, и с помощью велосипедного насоса поднимите давление до 12 фунтов на квадратный дюйм или количества, рекомендованного производителем.
  8. Проверьте давление и используйте тефлоновую ленту: Ленту следует наматывать только на концы разъемов.
  9. Установите новый расширительный бачок.
  10. Включите подачу воды: Откройте кран и посмотрите, есть ли у вас проточная вода. Вы также должны проверить наличие утечек.
  11. Включите электропитание и водонагреватель: Когда система нагреется, проверьте свою горячую воду.

Сколько стоят расширительные баки?

Расширительные баки обычно стоят от 40 до 70 долларов (4) .Говоря о бюджете, вы должны решить, планируете ли вы устанавливать систему самостоятельно или вызовете специалиста. Если вам неудобно иметь дело с электрическими и водопроводными линиями, мы рекомендуем последнее.

Но если вы все же решите кого-то нанять, вам также нужно будет учесть стоимость установки. Затраты на оплату труда варьируются для каждой компании. Изучив Интернет, мы обнаружили компании, которые взимают от 150 до 800 долларов США за установку расширительного бачка.

Устранение неисправностей расширительного бачка

Ни одна система не идеальна, и наверняка будут случаи, когда у вас будут проблемы с расширительным бачком.Проблемы могут возникать из-за резервуара неправильного размера, но в некоторых случаях это означает, что с вашим устройством что-то не так.

Если ваш расширительный бак теряет воздушную подушку, давление во время каждого «рабочего цикла» может быть слишком высоким. Это может нанести ущерб предохранительному клапану вашего водонагревателя (5) .

Более старые расширительные бачки также не имеют внутреннего баллона для разделения воздуха и воды. Итак, если ваш агрегат более старый, вы можете столкнуться с потерей горячей воды. Обычно это происходит, когда воздух смешивается с горячей водой в системе.

Заболачивание и способы устранения

Со временем ваш расширительный бачок может заболачиваться. Это может произойти по нескольким причинам.

В старых системах без баллона заболачивание происходит, когда воздух попадает в резервуар и выходит из него. Когда вы теряете столько воздуха, вы теряете давление воздуха, в результате чего вода в резервуаре застаивается. Если это произойдет, вам может потребоваться слить воду из системы.

Однако, если у вас более новая система и ваш резервуар заболочен, вполне возможно, что внутренний мочевой пузырь разорвался.Переувлажнение в новой системе также может быть связано с протечками в вашем резервуаре.


Невоспетый герой вашей горячей воды

Кто знал, насколько важными могут быть расширительные бачки? Это не просто еще одно дополнение, которое сантехники пытаются продать вам дороже. Эти приспособления необходимы для того, чтобы в вашем доме было много горячей воды и практически не было наводнений.

Тем из вас, кто пользуется традиционными нагревателями баков, проверьте прямо сейчас, чтобы убедиться, что у вас есть расширительный бачок. Если да, то отлично, а если нет, проверьте, есть ли у вас закрытая система снабжения.Если у вас нет расширительного бачка и ваша система водоснабжения закрыта, позвоните специалисту или купите его.

Есть еще животрепещущие вопросы по расширительным бачкам водонагревателя? Оставьте нам комментарий ниже, и мы ответим на все, что вы хотите знать!

Тепловые расширительные баки

В рамках своего консалтингового бизнеса я часто провожу проверки систем горячего водоснабжения, связанных с различными инцидентами, связанными с травмами или повреждением имущества, в результате которых произошло ожог, вспышки болезней легионеров и материальный ущерб в результате наводнений. Я обнаружил, что на значительном количестве более новых водонагревателей нет расширительного бака или других средств для снятия повышения давления из-за теплового расширения, как требуется в моделях сантехники. Международные правила по сантехническому оборудованию и Единые правила по сантехническому оборудованию регулируют требования к тепловому расширению.

При отсутствии расширительного бака и значительном расходе горячей воды в периоды пиковой нагрузки колебания температуры могут быть резкими. Во время цикла нагрева, если вода не используется, должен быть способ сбросить повышение давления от теплового расширения.

Я часто замечаю, что клапан сброса температуры и давления выбрасывает небольшое количество воды, когда давление поднимается выше 150 фунтов на квадратный дюйм, чтобы сбросить давление. Постоянные или прерывистые выбросы предохранительного клапана могут привести к кальцификации или образованию накипи на седле клапана, и в будущем клапан не будет работать при расчетном давлении, если он вообще будет работать.

Должна быть проблема с водонагревателем; протекает!

Много лет назад торгового представителя водонагревателя в районе Мичигана вызвали на автомобильный завод, где операторы завода сказали ему, что на новом водонагревателе, который он продал, неисправен предохранительный клапан.Водонагреватель служил уборной на заводе, которая интенсивно использовалась несколько раз в день, когда сборочная линия простаивала, чтобы рабочие могли сделать 15-минутный перерыв. Во время перерыва сотни рабочих направились в туалет, чтобы вымыть руки. Когда перерыв закончился, им всем пришлось вернуться на свои места. Во время цикла нагрева, когда горелка водонагревателя была включена, уборная практически не использовалась.

Не было установлено расширительных баков, но на трубопроводе возле водонагревателя был установлен четырехдюймовый манометр с циферблатом, который позволял нам видеть давление в системе.Торговый представитель пришел посмотреть на установку, и пока он был там, он стал свидетелем того, как манометр на водонагревателе двигался, как спидометр гоночного автомобиля, когда машина выезжала за пределы стартовой линии. Давление началось примерно с 60 фунтов на квадратный дюйм и постепенно повышалось до примерно 150 фунтов на квадратный дюйм, когда предохранительный клапан выплевывал около чашки воды на пол, а стрелка манометра опускалась до более низкого давления.

Техник сказал: «Видите, что-то не так! Это не должно так протекать.«Торговый представитель заметил, что на отводе холодной воды к водонагревателю есть поворотный обратный клапан, а также небольшой циркуляционный насос, и они установили обратный клапан между подачей холодной воды и патрубком возврата горячей воды к холодной воде. труба, входящая в водонагреватель. Это обычное дело, но расширительного бака не было. Давление, показываемое на манометре, возрастет до 150 фунтов на квадратный дюйм, нагнетание, а затем давление упадет обратно примерно до 60-80 фунтов на квадратный дюйм. Это повышение давления и сброс воды продолжались, пока горелка была включена.Это длилось от 20 до 30 минут и повторялось каждые несколько минут.

Это ясно показывает, почему был необходим резервуар теплового расширения надлежащего размера, чтобы воздушная подушка в резервуаре теплового расширения (резервуар-дозатор) могла поглощать тепловое расширение. Торговый представитель записал, что происходило, с целью обучения.

Большинство производителей расширительных баков имеют инструкции по выбору размеров для выбора бака, учитывающего тепловое расширение в зависимости от перепада температур системы и ее объема.Выберите объем, при котором давление в системе будет ниже 80 фунтов на квадратный дюйм. Когда давление в системе приближается к 80 фунтам на квадратный дюйм, потребуется резервуар большего размера, чтобы поддерживать рост давления ниже 80 фунтов на квадратный дюйм.

Решением было добавить расширительный бак и заменить предохранительный клапан температуры и давления, который так часто работал в течение нескольких месяцев.

Проблема с давлением теплового расширения

Несколько лет назад производитель продукта попросил меня помочь с исследованием водопроводной системы в здании, где, по всей видимости, возникла проблема с давлением, которая привела к разрыву некоторых пластиковых компонентов в произведенном им продукте. Когда компонент сломался во время праздничных выходных, это привело к значительному затоплению и повреждению зданий и продукции на несколько миллионов долларов. Страховая компания оплатила ущерб, а затем подала в суд на производителя компонента с требованием вернуть деньги по делу о суброгации.

Загадка заключалась в том, почему и как произошло повышение давления, достаточное для разрушения компонента. Я посетил здание для осмотра и обнаружил, что на подаче технической воды в ту часть здания, где произошло наводнение, был установлен предохранитель.В системе технологической воды также было пять электрических водонагревателей емкостью 250 галлонов и не было баков теплового расширения. Я заметил множество других нарушений кода и других проблем в системе, которые не были напрямую связаны с инцидентом с наводнением, но было много признаков неправильной установки и обслуживания.

Одним из признаков долговременной проблемы были белые кальцинированные пятна на полу под каждым клапаном сброса температуры и давления и сталактиты, свисающие с трубы клапана сброса. Также были сняты трубопроводные соединения для смягчителя воды.

В какой-то момент появился смягчитель воды. Жесткая вода в этом районе и постоянное срабатывание водонагревателей вызвали давление в системе, и предохранительные клапаны постоянно срабатывали. В конце концов, каждый из предохранительных клапанов увеличился до такой степени, что они перестали работать, пока все пять не перестанут работать. Событие вызвало значительное повышение давления.

Повреждение трубопровода произошло, когда ураган обрушился на этот район и вызвала серьезную потерю мощности всех пяти электрических водонагревателей на несколько дней.Когда электричество было восстановлено, водонагреватели испытали холодный запуск, а тепловое расширение было настолько большим из-за заклинивания предохранительных клапанов, давление выросло до такой степени, что вышло из строя самое слабое место в системе. Бака теплового расширения не было, а предохранительные клапаны не могли сбросить давление. Создаваемое давление в несколько сотен фунтов превышало номинальные параметры системы трубопроводов и пластмассового компонента в системе трубопроводов.

Был нанят эксперт по материалам для дачи показаний в пользу страховой компании, которая предъявляла иск производителю компонентов по делу о суброгации.Эксперт провел испытания аналогичного компонента и обнаружил, что он не работает при давлении 1100 фунтов на квадратный дюйм. Позже он смог заставить компонент выйти из строя при давлении 440 фунтов на квадратный дюйм, с одновременным введением шипов горячей воды на 180 градусов и гидроудара. Производитель опубликовал в каталоге номинальное давление 320 фунтов на квадратный дюйм, так что он все еще был хорош.

В зале суда эксперт показал, что деталь должна была быть металлической, а не пластиковой, потому что металл прочнее. Эксперт по материалам, доктор философии с несколькими степенями, преподавал материаловедение в крупном университете.Судья прочитал мой отчет, в котором говорилось, что код имеет максимально допустимое давление в водопроводной системе 80 фунтов на квадратный дюйм; что код требует баков теплового расширения для сброса давления, а их не было. Также в системе не было никаких предохранительных устройств, которые могли бы поддерживать давление ниже 80 фунтов на квадратный дюйм. Все предохранительные клапаны на пяти водонагревателях, рассчитанные на давление 150 фунтов на квадратный дюйм, были заблокированы, потому что они сняли умягчитель воды для экономии затрат на техническое обслуживание, а предохранительные клапаны не проверялись и не обслуживались должным образом.

Судья спросил эксперта, есть ли у него опыт работы с сантехникой. Он сказал, что много лет назад установил в своем доме водопровод. Затем судья спросил его о технической причине, почему, по его мнению, компонент должен быть пластиковым, а не металлическим. Он сказал, потому что, по его мнению, металл сильнее и выдерживал бы более высокое давление. Затем судья спросил, знает ли он, какое максимальное давление должно быть в водопроводной системе. Эксперт сказал о 100 фунтах на квадратный дюйм; он не знал максимально допустимого давления в сантехническом кодексе.

В этот момент судья попросил адвокатов прийти к нему на совещание. Он уже знал ответ, потому что прочитал мой отчет. Во время боковой панели он спросил поверенного страховой компании, есть ли у него еще свидетели. Адвокат сказал нет. Судья сказал, что собирается дать своему эксперту еще один шанс дать ответ.

Судья приказал судебному приставу вызвать эксперта обратно в зал суда без присяжных. И снова эксперт не смог дать максимально допустимое давление в водопроводной системе, а также не смог назвать техническую причину, почему металл прочнее пластика.Судья отстранил эксперта и поблагодарил его за показания.

Затем он попросил поверенного страховой компании (истца) вызвать его следующего эксперта. Другого эксперта у него не было, поэтому судья прекратил дело. Здесь можно извлечь много уроков, но самый важный из них заключается в том, что баки теплового расширения очень важны для предотвращения повышения давления и повреждения водой.

Терморегуляторы и бактерии Legionella

Установлены расширительные баки с возможностью дренажа вниз и добавления заряда воздуха в верхнюю половину бака. В прошлом гидропневматические баки использовались только в системах нагрева горячей воды, которые были замкнутыми контурами, когда система нагревается от холодного пуска. Тепловое расширение может увеличить давление и вызвать проблемы с арматурой, уплотнениями насоса, фланцами и соединениями. Несколько лет назад в системах бытового горячего водоснабжения не было расширительных баков для теплового расширения, потому что не было устройств предотвращения обратного потока на входах в зданиях водоснабжения для создания замкнутой системы. В то время вода нагревалась и возвращалась обратно в городскую водопроводную сеть через соединительный трубопровод здания.

С введением предохранителей обратного потока, системы горячего водоснабжения стали закрытыми системами. Никто не использовал воду, поэтому потребность в расширительных баках увеличивалась. Изначально баки для теплового расширения представляли собой стальные или облицованные стеклом баки с зарядом воздуха сверху и водой снизу, а также смотровым окном для контроля уровня воды. С этими типами резервуаров было много проблем, потому что не было разделения воздуха и воды. Воздух часто со временем растворялся в воде, и тогда не было возможности теплового расширения, так как вода не сжимается, как воздух.

В конце концов, кто-то разработал резервуар с резиновой диафрагмой, и с тех пор во многих конструкциях использовались новые материалы баллона из синтетической резины. Старые резервуары не были предназначены для использования в системах питьевой воды; они были адаптированы от водяных систем водяного отопления. Теперь у резервуаров есть поверхности, одобренные NSF, и материалы баллонов, подходящие для систем питьевой воды.

Проблемы с материалом и мембранами мочевого пузыря были хорошим усовершенствованием конструкции гидропневматических резервуаров, используемых для теплового расширения, но они не касались конструкции тупиковых резервуаров, что стало очевидным в последние годы в результате многочисленных расследований вспышек легионеллы.Вода находится в расширительном баке. Через несколько дней химические вещества для обработки воды, такие как хлор, монохлор или диоксид хлора, рассеиваются до уровней, неэффективных для контроля роста бактерий Legionella. Когда происходит внезапное падение давления в системе, утечка воды из тупикового теплового расширения или гидропневматического резервуара, используемого для системы повышения давления воды для дома, может привести к выбросу очень высокой концентрации или дозы бактерий Legionella в систему водоснабжения. , что может значительно увеличить шансы на вспышку.

Некоторые производители решили эту проблему с помощью конструкции проточного расширительного бака и гидропневматического бака, который должен стать новым стандартом проектирования безопасной чистой питьевой воды в системах горячего водоснабжения. Проточные резервуары теплового расширения обеспечивают постоянную подачу пресной воды с химикатами для очистки воды из водоочистных сооружений, которые могут помочь контролировать рост бактерий Legionella.

Многие из осмотренных мною баков теплового расширения были расположены рядом с водонагревателями, но трубопроводные соединения необходимо было подсоединить к магистрали холодной воды перед соединением трубопровода возврата горячей воды, что в некоторых случаях приводит к образованию длинных трубопроводов. подключение к резервуару, который представляет собой мертвую ногу, полную застоявшейся воды.Я часто нахожу, что бак теплового расширения подключается после соединения рециркуляции горячей воды, позволяя горячей или теплой воде циркулировать через трубопроводное соединение бака теплового расширения. Это создает длинную мертвую полосу в системе трубопроводов с теплой стоячей водой, которая является идеальным местом для образования легионеллы в резервуаре теплового расширения. Мертвые ноги являются частым источником роста легионелл и других органических патогенов в водопроводной системе из-за застоя воды.

Специалисты-проектировщики должны знать схему расположения трубопроводов и трассировку трубопроводов, чтобы минимизировать мертвые зоны. Я стараюсь держать мертвые ноги не более пяти диаметров труб от протекающего основных для запорного клапана. И я пытаюсь найти водостоки в длинных мертвых ногах или ветвях после запорного клапана. Если есть приспособления, которые используются редко, следует рассмотреть возможность программы промывки или рассмотреть возможность использования клапана с электроприводом для автоматической промывки по мере необходимости.

Убедитесь, что баки теплового расширения подключены к линии холодной воды водонагревателя перед соединением для трубопровода рециркуляции горячей воды, что может привести к тому, что теплая вода с температурным диапазоном, идеально подходящим для роста бактерий Legionella, будет проходить мимо тройника для соединение расширительного бака.Теплопроводность вдоль стенок трубы и через жидкость создает область рядом с тройником, в которой находится застойная вода с температурой в диапазоне роста легионелл. Поэтому я предлагаю сделать врезку расширительного бака в магистрали холодной воды, обслуживающей водонагреватель, перед тройником обратной циркуляции горячей воды и после обратного клапана системы холодной воды.

Я бы также посоветовал рассмотреть вопрос о замене любых баков теплового расширения тупикового типа баллонного типа и установить бак теплового расширения проточного типа подходящего размера.Это улучшит качество воды в большинстве зданий и минимизирует ответственность, связанную со вспышками легионеллы. На рисунке 1 показано, что слишком низкое давление предварительной зарядки позволяет застойной воде оставаться в баке. Если предварительная зарядка слишком высока, вода не будет расширяться в бак до тех пор, пока давление теплового расширения не превысит давление предварительной зарядки. Проконсультируйтесь с изготовителем резервуара относительно резервуара подходящего размера на основе давления в системе и коэффициента приемки.

Если давление воздуха предварительной зарядки в расширительном баке ниже рабочего давления системы, в расширительном баке всегда будет оставаться застоявшаяся вода.Я проверил давление воздуха в резервуаре в день осмотра и обнаружил, что заряд воздуха был примерно таким же или в пределах фунта давления в системе. В идеале заряд воздуха должен быть примерно на два или три фунта выше, чем давление в системе, чтобы быть уверенным, что в расширительном баке никогда не будет застоя воды, за исключением периода запуска или цикла нагрева после большого расхода, за которым следует период отсутствия потока и возможного значительного теплового расширения.

Вскоре появится много проточных конструкций для расширительных баков.Я знаю несколько. Рассмотрите возможность обращения к одному из этих производителей по поводу проточного бака теплового расширения. См. Www.calefactio.com/literature/ или www.wessels.com для получения дополнительной информации о проточных расширительных баках.

Расширительный бак 101 - Morgan Miller Plumbing

• Устраняет общий износ сантехнической арматуры

• Увеличивает срок службы водонагревателя

• Снижает утечки в соединениях в водопроводной системе

• Предотвращает ненужное повреждение водонагревателя и водопроводная система

• Снижает вероятность дорогостоящего ремонта в будущем

• Сводит к минимуму техническое обслуживание, может быть включен в ежегодный осмотр сантехники

• Повышает ценность дома

Игра: отказ от расширительного бака

Пока коды во многих городах (включая Канзас-Сити) требуется установка расширительного бака со всеми новыми водонагревателями, вам может быть интересно, стоит ли устанавливать расширительный бак на более старый водонагреватель. По этому вопросу мы проконсультировались с Sage Restoration, основным поставщиком услуг по восстановлению после пожара, воды, плесени и биологической опасности в Канзас-Сити. Разобравшись с последствиями взрыва слишком большого количества водонагревателей в свое время, Sage Restoration не понаслышке знает о важности наличия расширительного бака для снижения давления и количества воды, капающей из клапана T&P. Он также защищает дом и его жителей от пожара, дыма или повреждений конструкции, связанных с взрывающимся водонагревателем.Повреждение водой создает связанные проблемы, такие как стоячая вода и угроза размножения бактерий и плесени. Устранение этой возможности может быть важным способом уменьшить множество рисков для здоровья, связанных с ростом бактерий или плесени.

Протокол испытаний сантехника:

• Проверьте счетчик на наличие обратного клапана

• Определите текущее давление воды (для давления воды 80 фунтов на квадратный дюйм или выше требуется редукционный клапан (PRV) и рекомендуется расширительный бак )

• Ищите признаки повреждений от теплового расширения

Нужен ли мне расширительный бак?

Чтобы определить, может ли тепловой расширительный бак быть полезен для вашего дома или бизнеса, позвоните лицензированным сантехникам в Morgan Miller Plumbing. Команда Morgan Miller Plumbing предлагает более чем 100-летний опыт работы в сфере сантехники. Наша команда мастеров-сантехников и техников по обслуживанию «была там и сделала это». Будьте уверены, наши специалисты готовы обслужить все ваши потребности в сантехнике 24 часа в сутки, 7 дней в неделю.

Сопутствующие затраты на установку и гарантии

Стоимость установки расширительного бака может составлять от 300 до 400 долларов. Часто расходы на расширительный бачок включаются в стоимость нового водонагревателя.Из-за преимуществ безопасности баков теплового расширения многие производители водонагревателей требуют установки расширительных баков для получения полной гарантии. Гарантия может составлять от одного до пяти лет, и чем меньше вы платите, тем меньше гарантийное покрытие.

Источники: (Morgan Miller Plumbing, Sage Restoration Services и Mack McClain & Associates)

IAPMO

Если у вас есть вопросы или комментарии, присоединяйтесь к обсуждению на нашем форуме LinkedIn.

Из иллюстрированного учебного пособия UPC 2018

608.3 Расширительные баки и комбинированные клапаны сброса температуры и давления.
Водная система, снабженная обратным клапаном, устройством предотвращения обратного потока или другим нормально закрытым устройством, которое предотвращает отвод давления из здания обратно в водопровод, независимо от типа используемого водонагревателя, должна быть снабжена утвержденным, перечисленным и расширительный бак соответствующего размера или другое одобренное устройство, имеющее аналогичную функцию для контроля теплового расширения.Такой расширительный бак или другое одобренное устройство должно быть установлено на стороне здания обратного клапана, предохранителя обратного потока или другого устройства, и его размеры должны быть установлены в соответствии с инструкциями производителя по установке.

Водяная система, содержащая водонагревательное оборудование, должна быть снабжена одобренным, внесенным в список, подходящим по размеру комбинированным клапаном температуры и сброса давления, за исключением перечисленных проточных водонагревателей без накопителя, имеющих внутренний диаметр не более 3 дюймов (80 мм). Каждый такой одобренный комбинированный клапан температуры и сброса давления должен быть установлен на водонагревательном устройстве в утвержденном месте в соответствии с его листинговыми требованиями и инструкциями производителя по установке. Каждый такой комбинированный клапан температуры и сброса давления должен быть снабжен сливом в соответствии с Разделом 608.5.

Вода для всех практических целей является несжимаемой жидкостью. Поскольку она несжимаема, вода, помещенная в закрытый контейнер, может создавать высокое давление при нагревании, даже при нагревании от 40 ° F до комнатной температуры.Это тепловое расширение.

Система распределения воды в здании, имеющая обратный клапан, регулятор давления, предохранитель обратного потока или другое устройство, которое предотвращает возврат повышенного давления в здании в источник или водопровод, независимо от типа используемого водонагревателя, должна быть оборудован расширительным бачком или другими средствами для контроля давления теплового расширения. Расширительный бак поглотит избыточное давление внутри бака (см. Рисунок 608.3а). Клапан сброса давления сбрасывает избыточное давление путем нагнетания до тех пор, пока давление не упадет ниже заданного значения (см. Рисунок 608.3b).

Когда водная система оборудована накопительным водонагревателем, давление повышается еще больше из-за повышения температуры и большого объема воды, содержащейся в баке. Все водонагреватели должны быть оборудованы комбинированным клапаном сброса температуры и давления (клапан T&P).Обратите внимание на рис. 608.3b, комбинированный клапан T&P имеет трубку для измерения температуры. Клапан сброса давления нет.

Накопительные водонагреватели должны изготавливаться в соответствии со стандартами серии ANSI Z21.10. Эти водонагреватели имеют трехступенчатую защиту. Первичная ступень - термостат. В случае выхода из строя термостата вторичная ступень или переключатель верхнего предела отключат источник энергии для нагревателя. При выходе из строя концевого выключателя верхнего предела открывается комбинированный клапан T&P, чтобы предотвратить катастрофический отказ водонагревателя.Проточные водонагреватели, имеющие внутреннюю размерную ширину три дюйма или меньше, освобождаются от необходимости соответствовать требованиям для клапана T&P. Примером этого освобождения является небольшой обогреватель для одной точки использования для раковины. Типичные размеры этих блоков составляют 11 дюймов x 5 дюймов x 2,8 дюйма, и у них нет другой емкости, кроме самой трубы, чтобы вызвать повышение температуры и давления. Когда потребность в горячей воде удовлетворена, проточный водонагреватель отключается. Если в системе подачи воды к этому небольшому водонагревателю предусмотрен предохранитель обратного потока, необходимо предусмотреть расширительный бак соответствующего размера (см. Рисунок 608.3d), хотя клапан T&P не требуется.

При установке клапана T&P очень важно, чтобы установщик проверил паспортную табличку на комбинированном клапане T&P перед установкой, чтобы убедиться, что номинальная входная мощность Btu водонагревателя не превышает максимального номинала Btu клапана. Использование комбинированного клапана T&P меньшего размера может привести к катастрофическому отказу водонагревателя в случае выхода из строя термостата водонагревателя и реле верхнего предела водонагревателя.В случаях, когда на пластине клапана указаны два отдельных значения Btu, для этого определения используется меньшее из двух. Для получения дополнительной информации см. Главу 5.

Производители клапанов T&P требуют, чтобы клапан устанавливался таким образом, чтобы его термочувствительный элемент был погружен в верхние 6 дюймов резервуара, поскольку именно здесь находится самая горячая вода в резервуаре (см. Рисунок 608.3c).

Производители рекомендуют открывать их вручную не реже одного раза в год, чтобы убедиться в их исправности.В местах с высоким содержанием минеральных веществ в воде вокруг седла клапана может образоваться накипь, что приведет к неработоспособности клапана. В таких местах может потребоваться вручную открывать клапан каждые три месяца или реже. Водонагреватель - это потенциальная бомба, взорваться которой не позволяют три отдельных предохранительных устройства. Комбинированный клапан T&P - спасательный круг, и к нему обращаются соответствующим образом.

Следует подчеркнуть, что водонагреватели, работающие при давлении выше 150 фунтов на квадратный дюйм, относятся к котлам.Фактически, водонагреватели, которые имеют объем хранения более 120 галлонов, имеют входную мощность более 200000 британских тепловых единиц или работают при температурах выше 210 ° F, также классифицируются как бойлеры и производятся в соответствии со стандартом ASME для сосудов под давлением .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
