Карта зон снегового покрова территории РФ

Нормативная нагрузка — это наибольшая нагрузка, отвечающая нормальным условиям эксплуатации, учитываемая при расчетах на 2-е предельное состояние (по деформации). Нормативную нагрузку учитывают при расчетах на прогибы балок, при расчетах по раскрытию трещин в ж.б. балках (когда не применяется требование по водонепроницаемости).

Расчетная нагрузка — это произведение нормативной нагрузки на коэффициент надежности по нагрузке. Данный коэффициент учитывает возможное отклонение нормативной нагрузки в сторону увеличения при неблагоприятном стечении обстоятельств. Для снеговой нагрузки коэффициент надежности по нагрузке равен 1,4 т.е. расчетная нагрузка на 40% больше нормативной. Расчетную нагрузку учитывают при расчетах по 1-му предельному состоянию (на прочность). В расчетных программах, как правило, учитывают именно расчетную нагрузку.

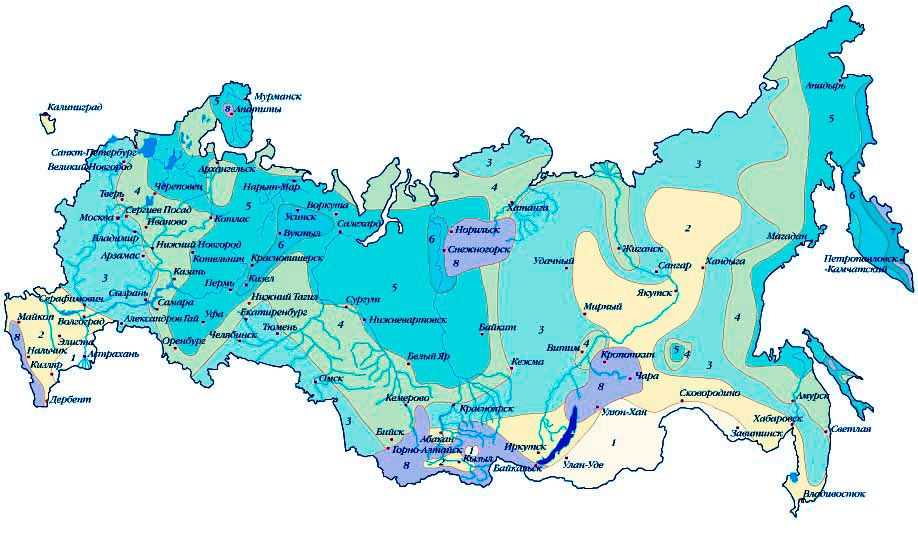

Карта распределения территории РФ и СНГ на зоны по весу снегового покрова

Внимание.

Данная карта является наиболее наглядной, но границы районов немного отличаются от актуальной карты приведенной в приложении к СП 20.13330.2016.

Таблица. Расчетные снеговые нагрузки, действующие на кровли

ЗонаIIIIIIIVVVIVIIVIII
Нормативная снеговая нагрузка, Sg, кПа (кгc/м²)10,5 (50)1,0 (100)1,5 (150)2,0 (200)2,5 (600)3,0 (300)3,5 (350)4,0 (400)
Расчетная снеговая нагрузка, S°, кПа (кгc/м²)20,8 (80)1,2 (120)1,8 (180)2,4 (240)5,2 (320)4,0 (400)4,8 (480)5,6 (560)

  • 1 В соответствии с СП 20.13330.2016 «Нагрузки и воздействия». Актуализированная редакция СНиП 2.
    01.07-85* (с Изменениями N 1, 2). Таблица 11.1.
  • 2 Расчетная снеговая нагрузка с учетом коэффициента 1,4, для кровли с уклоном α не более 25°, без перепадов высот..

Распределение ветровой нагрузки по городам РФ


Зона 1Улан-Удэ, Чита, Астрахань
Зона 2Краснодар, Волгоград, Якутск
Зона 3Москва, Калуга Тула, Тюмень, Омск, Челябинск, Екатеринбург
Зона 4Ханты-Мансийск, Златоуст, Сатка, Ярославль,
Зона 5Уфа, Пермь, Киров

Расчёт снеговой нагрузки

В соответствии с требованиями СНиП 2,01.07-85* приведенная в таблице расчетная снеговая нагрузка действует на кровли, расположенные с уклоном α не более 25°, без перепадов высот. Для покрытий с уклоном более 25° снеговая нагрузка снижается и при уклоне кровли 60° и более становится равной нулю. Для промежуточных уклонов кровли в диапазоне α от 25° до 60° значения снеговой нагрузки изменяются пропорционально от 1,0 до 0 и рассчитываются по формуле:

Sα = S0(60° — α)/(60° — 25°), (2)

где S

α — расчетная снеговая нагрузка для кровли с уклоном в диапазоне α = 25° — 60°; S0 — расчетная снеговая нагрузка для кровли с уклоном в диапазоне α от 0° до 25°.

 19-01-2021

Сообщить о ошибке (Ctrl+Enter)

Карты зон снеговой, ветровой и сейсмической нагрузок

  • Перейти к
  • Видео
  • База знаний
  • Часто задаваемые вопросы

    • Видео

      Ветровые нагрузки на здания

      Длительность 4:00 мин

      Быстрое определение нагрузок посредством инструмента «GEO-ZONE TOOL»: Интерактивные карты зониров…

      Длительность 2:06 мин

      RWIND Simulation | Поток ветра в цифровой аэродинамической трубе и генерация ветровой нагрузки [EN]

      Длительность 2:13 мин

      [EN] Simulation RWIND — Здание Эльбской филармонии (Гамбург) в аэродинамической трубе

      Длительность 30:24 мин

      RWIND Simulation | Автомобиль VW Golf в аэродинамической трубе

      Длительность 0:13 мин

      RWIND Simulation | Объект здания в аэродинамической трубе

      Длительность 0:13 мин

      [EN] RWIND Simulation | Создание ветровой нагрузки на градирню

      Длительность 0:13 мин

      RWIND Simulation | Моделирование воздушных потоков вокруг Эйфелевой башни

      Длительность 0:13 мин

      [EN] RWIND Simulation | Моделирование ветра зонта

      Длительность 0:13 мин

      Смотреть другие видео

      Статьи из Базы знаний

      Действие ветровых нагрузок на высотное здание

      Приведенное ниже исследование содержит сравнение давления ветра на высотное здание, полученного с помощью программы RWIND Simulation, с результатами, опубликованными Dagnew et al. в рамках 11й Американской конференции по ветровой технике в июне 2009 г.

      Снеговая нагрузка на односкатную и двускатную кровлю Определение ветровых нагрузок на конструкции навесов по норме EN 1991-1-4 Создание снеговых нагрузок по EN 1991-1-3 и ASCE/SEI 7-16 Сбалансированные и несбалансированные снеговые нагрузки для криволинейных кровлей по норме ASCE 7-16

      Другие статьи из Базы знаний

      Часто задаваемые вопросы (FAQ)

      • Какие пакеты доступны для инструмента геолокации?
      • Можно ли получить доступ к онлайн-сервису «Карты снеговой, ветровой и сейсмической нагрузок» также в цифровом виде через API или веб-сервис?
      • Как определить ветровую нагрузку на конструкции любой формы?
      • Здание, которое я рассчитал, находится на Северо-Германской низменности. Как можно учесть повышенную снеговую нагрузку?
      • Можно ли также интегрировать инструмент геолокации для определения нагрузки в веб-сервис (API)? Какие условия?
      • Как определить снеговую нагрузку лишь на основе почтового индекса?
      • Можно ли с помощью генератора нагрузок также создать ветровую нагрузку на свесах кровли?
      • Как совместить действие ветровой нагрузки, действующей на мачту с оттяжками, которая состоит из средней ветровой нагрузки и дополнительной нагрузки согласно норме EN 1993‑3‑1 B. 4.3.2.5 (1)?
      • Можно ли использовать генератор ветровой нагрузки также для открытых зданий?
      • Можно ли в данной программе создавать ветровые нагрузки по норме DIN EN 13782?

      Другие часто задаваемые вопросы

      снеговых нагрузок | UpCodes

      Снеговая нагрузка на грунт, используемая при определении расчетной снеговой нагрузки на крышу, должна определяться в соответствии с ASCE 7 или рисунками 1608.2(1) и 1608.2(2) для прилегающих штатов США и таблицей 1608.2 для Аляски. Тематические исследования для конкретных площадок должны проводиться в областях, обозначенных «CS» на рисунках 1608.2 (1) и 1608.2 (2). Снеговые нагрузки на грунт для площадок на высотах выше пределов, указанных на рисунках 1608.2(1) и 1608.2(2), и для всех площадок в пределах зон КС должны быть утверждены. Определение снеговой нагрузки на грунт для таких участков должно основываться на статистическом анализе экстремальных значений данных, имеющихся в окрестностях участка, с использованием значения с 2-процентной годовой вероятностью превышения (50-летний средний интервал повторяемости).

      Снеговая нагрузка на Гавайях равна нулю, за исключением горных районов, одобренных строительным чиновником.

      ТАБЛИЦА 1608.2

      СНЕГОВЫЕ НАГРУЗКИ НА ЗЕМЛЮ, стр. г , ДЛЯ МЕСТОПОЛОЖЕНИЙ НА АЛЯСКЕ

      РАСПОЛОЖЕНИЕ ФУНТОВ НА КВАДРАТНЫЙ ФУТ
      Адак 30
      Анкоридж 50
      Ангун 70
      Курган 25
      Остров Бартера 35
      Вефиль 40
      Большая Дельта 50
      Холодная бухта 25
      Кордова 100
      Фэрбенкс 60
      Форт Юкон      		 60
      Галена 60
      Гулькана 70
      Гомер 40
      Джуно 60
      Кенай 70
      Кадьяк 30
      Коцебу 60
      МакГрат 70
      Ненана 80
      Номер 70
      Палмер      		 50
      Петербург 150
      Острова Сент-Пол 40
      Сьюард 50
      Шемя 25
      Ситка 50
      Талкитна 120
      Уналаклит 50
      Вальдес 160
      Уиттиер 300
      Врангель
      60
      Якутат 150

      Для системы СИ: 1 фунт на квадратный фут = 0,0479кН/м 2 .

      ПРИМЕЧАНИЕ. См. ASCE 7 Таблица 7.2-2 для Колорадо, Таблица 7.2-3 для Айдахо, Таблица 7.2-4 для Монтаны, Таблица 7.2-5 для Вашингтона, Таблица 7.2-6 для Нью-Мексико и Таблица 7.2-7 для Орегона.

      РИСУНОК 1608.2(1)

      СНЕЖНАЯ НАГРУЗКА НА ЗЕМЛЮ, p г , ДЛЯ США (psf)

      Примечание. См. Таблицу 7.2-8 ASCE 7 для штата Нью-Гемпшир.

      РИСУНОК 1608.2(2)

      СНЕЖНАЯ НАГРУЗКА НА ЗЕМЛЮ, p г , ДЛЯ США (psf)

      SEAO — Снеговая нагрузка штата Орегон

      Ассоциация инженеров-строителей штата Орегон

      Запуск карты снеговой нагрузки

      Расчетный грунтовый снег в любом месте штата Орегон можно определить, введя широту и долготу вашего сайта в поля ниже. Средство обеспечивает расчетную снеговую нагрузку на грунт (pg в ASCE7*) для вашего сайта. Расчетные значения снеговой нагрузки на грунт также можно посмотреть на онлайн-карте. Пользователям настоятельно рекомендуется ознакомиться с примечаниями по использованию карты.

      Снеговая нагрузка на грунт очень чувствительна к географическому положению и особенно к высоте над уровнем моря. это рекомендовал вводить значения широты и долготы с точностью до 0,001 (около 105 ярдов).

      * Стандарт ASCE (ASCE/SEI 7-10) Минимальные расчетные нагрузки для зданий и других сооружений , опубликованный Американское общество инженеров-строителей.

      Широта — Поиск долготы

      • Поиск
      • Результаты
      • Высота
      • Ограничения моделирования

      Широта: Долгота:

      координаты ввода (десятичные градусы)

      Результаты

      Латита Высота площадки относится к высоте (над уровнем моря, в футах) места, на которое приходится снеговая нагрузка. требуется. Смоделированная высота сетки представляет собой среднюю высоту ячейки сетки 4 км (около 2-1/2 миль). который использовался при моделировании снеговой нагрузки. На относительно плоской местности две высоты, вероятно, будут такие же или очень похожие. В наклонной или гористой местности эти две высоты могут сильно различаться.

      Расчетная снеговая нагрузка на грунт может быть занижена для некоторых мест, где высота площадки выше высоты смоделированной сетки. Обратитесь к примечаниям по использованию карты, если высота вашего участка превышает 100 футов над показанной смоделированной сеткой высоты или если ваш сайт находится на вершине холма или рядом с ней.

      Oregon Design Снеговая нагрузка на грунт Поиск результатов

      Важно, чтобы пользователь этого инструмента понимал принципы и ограничения используемого моделирования. чтобы создать его. Снеговая нагрузка на грунт может сильно различаться на коротких расстояниях из-за изменений в осадки и высота над уровнем моря. Крайне важно руководствоваться здравым техническим суждением при интерпретации и использовании результаты, сообщаемые этим инструментом. Пользователю рекомендуется просмотреть онлайн-карту, чтобы лучше понимание вариаций и диапазона величин снеговых нагрузок на грунт в окрестностях Местонахождение площадки.

      В отдаленных районах на большой высоте достоверные данные о снеге при создании карты отсутствовали. Для определения расчетной снеговой нагрузки на грунт в этих районах необходимо провести тематическое исследование на конкретном участке. значения снеговой нагрузки на грунт на карте основаны на экстраполяции и не рекомендуются для проектирования. См. примечания по использованию карты для регионов, для которых требуется тематическое исследование для конкретного сайта.

      Рекомендуется проконсультироваться с местным строительным чиновником, имеющим юрисдикцию на объекте. минимальные расчетные нагрузки от грунтового снега или снега на крыше.

      Сообщаемые расчетные снеговые нагрузки на грунт должны быть скорректированы в соответствии с требованиями главы 7 ASCE7* для площадки. экспозиции, наклона крыши, конфигурации крыши и т. д. Только правильно отрегулированные нагрузки могут быть использованы для расчета элементы конструкции крыши.

      Орегон требует, чтобы минимальная снеговая нагрузка на крышу составляла 20 фунтов на квадратный фут (pm в ASCE7*) для всех крыш, плюс 5 фунтов на квадратный фут.
