Расчет толщины плиты: Фундамент плита — расчет толщины, технология, устройство и стоимость

Расчет толщины для плитного фундамента: пример, что следует учесть

Мощный и дорогой плитный фундамент в индивидуальном строительстве применяется нечасто. Но порой условия на участке такие, что никакое другое основание не подходит. Большая площадь опоры позволяет оказывать минимальную нагрузку на грунт, поэтому его используют на слабых почвах.

Оглавление:

1. Этап подготовки
2. Расчет толщины основания
3. Размеры подушки
4. Полезные рекомендации

Любое железобетонное изделие должно включать в себя два горизонтальных ряда арматуры, отстоящих от поверхности монолита на 4-5 см. То есть толщина плитного фундамента будет представлять собой всего лишь сумму следующих величин:

• Два диаметра металлической арматуры.
• Высота промежутка между поясами армирования.
• Два слоя бетона, закрывающие стальные стержни, по 40-50 мм.

Определение этих показателей и есть расчет плиты. Полученные параметры монолитного основания нужно будет соотнести с особенностями грунта и скорректировать в ту или иную сторону. При этом нужно помнить, что каждый неоправданный сантиметр толщины повлечет за собой лишние затраты на покупку бетона и увеличит нагрузку на слабый грунт.

В первую очередь придется узнать массу будущей постройки. Для этого потребуется если не полноценный проект, то хотя бы эскиз с нанесенными размерами и вариантами материалов. Сам плитный фундамент, несмотря на его большой вес, в расчет можно не включать, если он будет опираться на песчаную подушку.

Нужно заложить в формулу приблизительный вес отделки, мебели, инженерных конструкций, так как в сумме все это тоже даст заметную нагрузку на фундамент. Принимается решение по выбору марки бетона для заливки основания, однако монолитная плита с армированием в любом случае изготавливается из раствора не ниже М200.

Второй этап – выбор арматуры и схемы ее укладки. В отличие от ленточного плитный фундамент необходимо усиливать и продольными, и поперечными стержнями. Для сплошного монолита обычно выбирают рифленые прутки диаметром 12-14 мм, а размеры ячеек принимают равными 30х30 см, чтобы не перегружать монолит металлом и не увеличивать его конечную стоимость.

Пример расчета

Монолитная плита имеет особенность – из-за сплошного армирования толщина и количество упрочняющих стержней находятся в определенной зависимости. Если в вашем распоряжении оказалось много недорогой арматуры подходящего диаметра, за счет нее можно уменьшить толщину основания, сохранив его прочность. В случае когда стальные пруты раздобыть проблематично, компенсировать их нехватку придется увеличением размера плиты.

Возьмем для примера расчета арматуру диаметром 14 мм с укладкой сеток на расстоянии 70 мм друг от друга. Тогда высота нашего фундамента сложится из таких значений:

• Защитный слой бетона 2х50 = 100 мм.
• Общая высота арматурных сеток 4х14 = 56 мм.
• Толщина плиты 100+56+70 = 226 мм.

Для круглого счета и запаса по прочности примем основание высотой 25 см.

Этот расчет очень приблизительный, но им вполне можно пользоваться в индивидуальном строительстве – фундаментная плита отлично справится со всеми нагрузками и выйдет вполне приемлемой по цене. Для промышленных объектов, конечно, применяются более точные формулы, а сами вычисления выполняются так называемым шаговым методом – с перебором различных вариантов и их проверкой на каждом этапе.

Проектировщики прибегают к помощи специальных компьютерных программ. Но если усреднить получаемые ими результаты, можно вывести определенную закономерность, где средняя толщина такой плиты зависит от типа будущей постройки и особенностей грунта:

Объект	Толщина фундамента, см
	Грунт средней пучинистости	Сильно пучинистые грунты
Баня, хозпостройки, гараж	10 – 15	15 – 20
Легкий дом из ОСБ, газобетона, пиломатериалов	20 – 25	25 – 30
Кирпичный или бетонный дом в 2-4 этажа	25 – 30	30 – 35

Если судить по этой таблице средних значений, наша расчетная плита вполне подходит для любого загородного дома. А в случае застройки на очень слабых пучинистых грунтах к толщине монолита можно прибавить еще 5 см, чтобы получить достаточно надежное основание.

Фундаментная подушка

Помимо расчета толщины плитного фундамента в проект также необходимо включать размеры песчаной подушки и дренажа, роль которого выполняет слой щебня. Как правило, толщина утрамбованного песка принимается равной 0,3 м, а дренажного слоя – 0,2 м. С таким учетом и нужно готовить котлован под основание дома.

Более легкие постройки допускается устанавливать на подушку меньшей мощности – около 15-25 см, но принимать такое решение следует с учетом особенностей грунта. Чем больше почва склонна к пучению, тем больше потребуется толщина засыпки щебня, который компенсирует ее подвижки. А от количества песка будет зависеть, насколько равномерно распределится давление, которое создаст монолитная плита.

При возведении фундамента на водонасыщенных глинистых грунтах есть смысл поверх подушки выполнить бетонную подготовку мощностью около 10 см из недорого тощего раствора. А перед заливкой нанести на поверхность мастичную гидроизоляцию, чтобы уберечь плиту от вредного влияния грунтовых вод.

Что учесть при строительстве?

Котлован должен иметь запас ширины в каждую сторону примерно в метр, так как незаглубленная монолитная плита нуждается в надежной теплоизоляции, для этого применяются жесткие панели из вспененного полистирола. Глубину котлована определит толщина песчано-щебневой подушки и решение о заглублении бетонного монолита.

Несмотря на то, что плитный фундамент передает давление на грунт по всей своей площади, в верхней части он его воспринимает неравномерно. Внешние несущие стены создают определенную нагрузку по периметру, но при значительных габаритах дома основание в центре от этого будет подвергаться большим разрывным усилиям по правилу рычага.

Чтобы уйти от этой проблемы, стоит заложить в проект дополнительные несущие стены ближе к центру или использовать ребра жесткости. Эти утолщения в нижней части монолита делаются там, где плитный фундамент испытывает максимальные нагрузки – под несущими стенами. Ребра жесткости позволят уменьшить и размер самой плиты, а значит, снизить расход материалов.

расчет толщины бетона для дома из газобетона

Содержание

• 1 Какие параметры влияют на расчет плиты
• 2 Для чего нужно рассчитывать толщину плитного фундамента
• 3 Расчет песчано-щебеневой подушки
• 4 Пример расчета основных параметров плиты фундамента

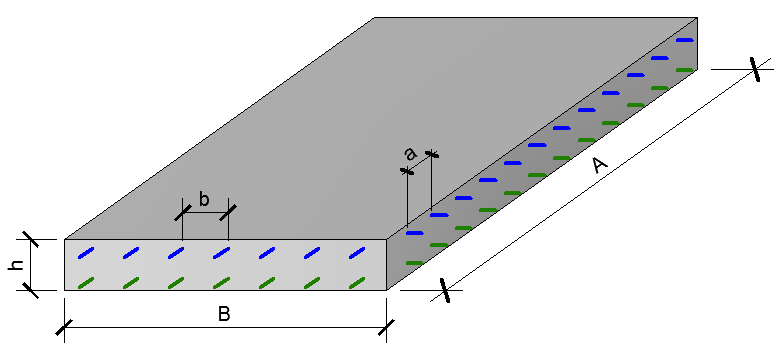

Эскиз с указанием толщины плитного фундамента

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты

Схема с указанием толщины всех слоев плитного фундамента

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

• материал будущего здания, это может быть дерево, кирпич или газобетон;
• расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
• расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
• толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты.

Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента

Толщина готового плитного основания под здание

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.

Перед началом расчетов нужно дополнительно получить следующие данные:

1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
3. Площадь поверхностей, которые прямо контактируют с грунтом.
4. Количество строительных материалов
5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

• состояние и структура грунта;
• степень промерзания почвы;
• пучение почв и сезонные подвижки;
• влажность почвы и высота залегания грунтовых горизонтов;
• материал дома и суммарная масса здания;
• размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента

Эскиз оптимальной толщины плиты фундамента

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Толщина фундаментной плиты для двухэтажного дома

Содержание

1. Толщина монолитной плиты фундамента.
2. Особенности монолитной фундаментной конструкции.
3. Как рассчитать толщину фундаментной плиты.
4. Основные преимущества плитного основания.
5. Устройство подушки под плитный фундамент.
6. Некоторые секреты строительства.
7. Монолитный плитный фундамент: расчет, толщина и особенности.
8. Нужна помощь на стройке?
9. Особенности расчета толщины плитного фундамента.
10. Зачем измерять толщину плитного фундамента.
11. Подушка под плитный фундамент: определяем толщину.
12. Пример расчета толщины и объема плитного фундамента.
13. Определяем толщину плитного монолитного фундамента.
14. Особенности.
15. Порядок возведения.

Толщина монолитной плиты фундамента.

Важность фундамента сложно переоценить. От толщины опоры любого здания зависит его устойчивость и срок службы.

Любому проекту застройки должен предшествовать этап проектирования, когда учитываются все условия участка: тип почвы, климатические особенности, ландшафт и другие нюансы. Обязательно в расчете учитывается масса будущего дома. Вес двухэтажной постройки будет давить на фундамент с одной силой, масса же одноэтажного строения будет сильно отличаться. Именно несущая нагрузка фундамента выступает ключевым критерием при определении толщины монолитной плиты.

Особенности монолитной фундаментной конструкции.

Суммарный вес двухэтажного дома можно назвать весьма существенным, поэтому опора его должна быть надежной и крепкой. Монолитная плита позволит равномерно распределить всю массу постройки, а ее строительство доступно даже начинающему строителю. Любому проекту обязательно должен предшествовать грамотный расчет нагрузки.

Толщина фундаментной плиты для двухэтажного дома.

Плитное основание в разрезе.

Альтернативой монолитному плитному фундаменту является конструкция из железобетонных блоков, которые дополнительно армируют прутками для усиления прочности. Однако, монолитный тип опоры более популярен у частных застройщиков по причине несложного монтажа и доступности основных компонентов.

Плита может иметь небольшое или сильное заглубление, зависит этот показатель от этажности будущего дома. Мелкозаглубленный монолитный фундамент имеет 60-см заглубление. Но здесь есть существенное замечание: касается это утверждение лишь идеальных по своей структуре грунтов. Иногда специфика почвы заставляет мастера даже под баню устраивать прочный фундамент, глубоко уходящий вглубь грунта.

Резюме: устройство монолитной плиты избавляет владельцев недвижимости от возможных проблем с замерзанием почвы, подтоплением и нестабильностью грунтовой структуры.

Как рассчитать толщину фундаментной плиты.

Чтобы правильно выполнить расчет толщины плиты, необходимо располагать следующими данными:

• предельная точка промерзания почвы;
• структура грунта;
• глубина залегания подземных вод.

Самый простой расчет заглубления фундамента – к точке промерзания прибавляется 60 см. Актуальность монолитной плиты в рои опоры дома возрастает на пучинистых и часто подтопляемых грунтах. Технология строительства такого фундамента по вложенным средствам существенно отличается от возведения столбчатого или ленточного основания.

Толщина фундаментной плиты для дома.

Армирование монолитной плиты — обязательный этап фундаментных работ.

Конструкция фундаментной плиты дома собирается по типу пирога:

1) две сетки из арматуры закладываются на 7-см удалении;

2) поверх, снизу и между сетками устраивается слой из бетона, по бокам армирующего каркаса отступается до 5-ти см;

3) диаметр сечения арматурных прутьев должен превышать 120 мм.

Базовая толщина монолитной фундаментной плиты, исходя из вышеприведенных правил, равна 21,8 см.

Основные преимущества плитного основания.

Монолитная технология фундаментного строительства обладает рядом преимуществ:

• платформа одно- или двухэтажного дома слабо подвержена деформации, естественной усадке и прочим негативны фактора внешней среды;
• толщина фундамента прочно защищает первый этаж от подтопления, поэтому допускается возможность устройства дополнительного цокольного этажа;
• сложность строительства доступна даже начинающему мастеру, главное – правильно произвести расчет суммарной нагрузки на опору дома.

Устройство подушки под плитный фундамент.

Расчет необходимо выполнять не только для монолитной плиты, но и для подушки под нее. Самый безопасный с точки зрения профессиональных строителей – песчаный тип почвы, он менее всего подвержен деформациям.

Пучинистые, глинистые почвы с близко подходящими к поверхности земли водами сильно подвергаются не только подтоплению, но и морозному пучению. Разница в уровне расположения фундамента летом можно отличаться от аналогичного параметра весной или осенью до 15 см.

Если первоначальный расчет толщины опоры дома выполнен некорректно, то плита может и не справиться с сезонными нагрузками. Самое страшное, что может произойти – трещина основания и перекос всего здания.

Толщина фундаментной плиты.

Внешний вид плитной фундаментной конструкции.

В чем заключается задача песчаной подушки под плитой? Она мягко распределяет вес здания и препятствует проникновению излишней влажности к плите.

В среднем толщина подложки из песка составляет от 200 до 600 мм. Грунт под подушку подготавливается следующим образом:

• технология устройства песчаного слоя предполагает использование крупнофракционного песка без мусора и посторонних включений;
• предотвратить смешивание материала подушки с грунтом можно прокладкой геотекстиля;
• песчаная прослойка обязательно увлажняется и уплотняется до ровного основания;
• когда данные работы завершены, можно переходить к строительству бетонной плиты.

Некоторые секреты строительства.

Фундамент двухэтажного дома нуждается в обязательной защите от влаги, для чего проводится серия гидроизоляционных процедур. Неграмотное строительство визуально определяется после первой зимы эксплуатации здания. Если расчет нагрузки выполнен с ошибками или фундамент не имеет гидроизоляции, основание здания может «повести» со всеми известными печальными последствиями.

При отсутствии навыков в строительной области и знаний геофизических характеристик грунтов необходимо обращаться к профессионалам, которые не бескорыстно помогут составить проект застройки и буду нести ответственность за исходные данные.

Монолитный плитный фундамент: расчет, толщина и особенности.

Нужна помощь на стройке?

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Особенности расчета толщины плитного фундамента.

При проведении расчета толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

• промежуток между арматурными сетками;
• толщина бетонного слоя над верхней и под нижней арматурной сеткой;
• толщина арматуры.

Самый простой расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением принято считать толщину плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания пород.

Помимо габаритов плиты основания при обустройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и роется котлован глубиной около 0,5 м. Данная величина определяется с учетом того, что щебень укладывается слоем примерно в 20 см, песок – около 30 см.

В итоге простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может значительно варьироваться в зависимости от изменений характеристик грунта и веса всей будущей постройки, под которую данное основание сооружается.

Так, плитный фундамент для кирпичного здания должен быть на 5 см толще такого же основания для постройки из пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты возрастает до 40 см (или больше — в зависимости от веса и конфигурации строения), а при строительстве двухэтажной постройки из пенобетона – как минимум до 35 см. Данные цифры приведены в качестве примера для понимания того, насколько толщина плитного основания зависит от типа постройки, под которую оно закладывается. Точные показатели для конкретного здания определяются путем расчетов, которые рекомендуется поручать специалистам.

Зачем измерять толщину плитного фундамента.

Толщина фундаментной плиты для двухэтажного дома.

Все указанные расчеты должны выполнятся в соответствии с нормами соответствующих СНиП и ГОСТ.

Зная, какая толщина плитного фундамента наиболее подходит для сооружаемой постройки, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Помимо толщины для расчета плитного фундамента нужно определить:

• периметр (длину всех сторон) основания;
• площадь плиты, включая термо- и гидроизоляцию;
• площадь боковой поверхности;
• количество бетона;
• вес бетона;
• нагрузку на почву;
• диаметр арматуры в сетке;
• диаметр вертикальных прутьев арматуры;
• размер ячейки сетки;
• нахлест арматуры;
• общую длину арматурных прутьев;
• общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем закладываемой термоизоляции.

Подушка под плитный фундамент: определяем толщину.

Подушка под плитное основание укладывается по всей площади. Она состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпается щебень, как правило, слоем в 20 см, а затем песок – слоем в 30 см. Таким образом, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует учитывать, что толщина каждого из двух слоев песчано-щебеночной подушки может варьироваться в довольно значительных пределах. Данный показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных строений будет достаточно подушки толщиной 15 см, для гаража – 25 см, а полуметровый слой лучше всего подойдет для больших кирпичных зданий.

Щебень в данном случае компенсирует пучинистость и невысокую плотность грунта, а также является отличным дренажом, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента.

Расчет плитного фундамента выполняют для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, поменяв соответствующие цифры. Допустим, будет возводиться дом размером 10х10 метров и монолитный плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в данном случае составит 25 кубических метров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Необходимо учесть и установку ребер жесткости, служащих для повышения устойчивости к деформациям. Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определиться с длиной и высотой ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в форме трапеции или прямоугольника. По стандарту, ширина ребра должна составлять 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 кубометров. У трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее – 0,8. В рассматриваемом примере площадь трапециевидного поперечного сечения будет равна (0,8+1,5)/2х0,25=0,15 квадратных метров, а объем всех ребер составит 0,15х80=12 кубических метров.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубических метров бетона. Эту величину совсем несложно рассчитать самостоятельно, чтобы определиться с затратами, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может изменяться на разных грунтах или для разных построек. Поэтому, чтобы возвести действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Определяем толщину плитного монолитного фундамента.

В плане соотношения функциональность/затраты на возведение данный тип основания является предпочтительнее более известных аналогов – ленточного или свайного. Тем не менее, в малоэтажном строительстве плитный фундамент монтируется значительно реже. Главная причина – в слабой информированности частных застройщиков обо всех плюсах, особенностях и специфике обустройства монолита. Статья восполнит пробел в знаниях и позволит выбрать оптимальный вариант надежной опоры для любого сооружения в сочетании с разумной экономией.

Фундаментная плита под дом толщина.

Существует несколько названий (плавающий, сплошной) и модификаций такого фундамента. Все зависит от варианта и схемы монтажа. В строительстве известны плиты монолитные, сборные, «шведские», ребристые, коробчатые, с армированием (или без него) и ряд других. Рассматривать все инженерные решения не имеет смысла. Для индивидуального застройщика более интересна монолитная железобетонная плита, которая как нельзя лучше подходит для небольших частных сооружений. Поэтому на ней и будет акцентировано внимание, тем более что технология ее строительства – одна из самых простых.

Особенности.

1. Повышенная несущая способность. Монолитная плита создает небольшое давление на грунт вследствие равномерности распределения всей нагрузки, независимо от толщины заливки. Отличный вариант для дома из бруса, ячеистых бетонов, даже кирпича.

2. Пространственная жесткость. Это исключает вероятность проседания на отдельных участках (пример – лента) и появления трещин в бетоне, на стенах или разошедшихся стыков.

3. Универсальность в применении. Плитный фундамент подходит для любых грунтов, в том числе и называемых проблемными.

4. Упрощенная технология строительства. Возведение монолитной плиты не требует проведения объемных земляных работ, что существенно экономит время.

На заметку! Это не касается варианта, когда проектом (схемой) предусмотрено цокольное (подвальное, технологическое) помещение. В этом случае затраты на монолитный фундамент могут достигать ⅓ – ½ от всей сметы на строительство.

5. Возможность качественного утепления. Варианты – укладка под основание пенополистирола, введение в раствор спец/добавок.

6. Снижение расхода бетона. Хотя это справедливо лишь для случаев обустройства незаглубленной монолитной плиты.

Армирование фундаментной плиты толщиной.

Многие из них относительные, но отметить стоит и их.

1. Сложность расчетов. Это касается толщины будущей плиты. Если речь идет о здании с подвальным помещением, то лучше выбрать другой вариант основания. Во-первых, резко возрастет стоимость строительства. Во-вторых, существенно усложнятся расчеты для монолитной плиты.

2. Большие затраты. Здесь многое зависит от конкретной схемы, но неоспоримо то, что при таком строительстве достигается экономия на других материалах. Если плитный фундамент мелкозаглубленный, небольшой толщины, она может быть внушительной.

3. Трудоемкость. Вопрос в том, насколько правильно организованы строительные работы. Например, использование «автомиксера» значительно упрощает технологию заливки бетонного раствора и экономит время. То же касается и точности расчетов толщины монолитного фундамента.

4. Определенные трудности с отдельными проектами. В первую очередь при реализации схемы с подвальным помещением и в процессе строительства на рельефном грунте.

Какой толщины фундаментная плита.

Расчет толщины плиты.

Уместно привести лишь общую инструкцию и рекомендации, так как многое зависит от особенностей строительства – характеристики почвы, этажность дома, материалы, из которых он возводится, и ряд других нюансов.

Исходные данные для расчета толщины фундамента:

• Тип грунта.
• Конфигурация подземных водоносных пластов.
• Уровень промерзания почвы.
• Наличие дренажной системы на участке и ее схема (если она смонтирована).
• Общая нагрузка на фундамент.

1. Толщина элементов усиления бетона (прутка, сетки).

2. Размер ячеек армирования и интервал между его слоями в монолите.

3. Отстояние прутка от верхнего и нижнего среза фундамента.

Совет. Если на чем и экономить, то только не на расчетах. В инструкциях на тематических сайтах, посвященных данному вопросу, дается лишь общая рекомендация по оптимальной толщине бетона – в пределах от 200 до 400 мм. Но при этом не учитывается специфика возведения монолитного фундамента под конкретное сооружение на определенном участке.

Разница в данном параметре основания для однотипных строений может быть значительной. Например, толщина плиты для деревянного дома варьируется в довольно больших пределах и зависит как раз от характеристик почвы, хотя это и сравнительно легкое сооружение в 1-2 этажа.

• Сечение прутка – 12.
• 2 уровня армирования, интервал между которыми – 70.
• Отстояние арматуры от срезов бетонного монолита – по 50.

Расчет: 12 х 2 + 70 + 50 х 2 = 194.

Округленно – 20 см. К примеру, это минимальная толщина плиты для дома из газобетона. Но при условии строительства монолитного фундамента мелкого заглубления на хорошем, плотном грунте. Именно поэтому все расчеты желательно поручить профессионалу.

Расчет толщины фундаментной плиты.

Порядок возведения.

Далее пошагово будут рассмотрены лишь основные этапы работы по сооружению монолитной конструкции, без учета специфики местности и самого сооружения.

1. Разметка территории.

Производится после ее полной зачистки в соответствии со схемой строительства и наиболее приемлемым способом – «золотой треугольник», по диагоналям и т. п.

2. Земляные работы.

Глубина котлована определяется общей толщиной плитного фундамента и «подушки». Для последней этот параметр выбирается в пределах 350 мм. Если предполагается дополнительное утепление основания Пеноплексом, то соответственно увеличивается и объем вынимаемого грунта.

По поводу структуры «подушки» мнения самые разные. Есть рекомендации засыпать ПГС, кто-то советует использовать песок вперемежку со щебнем. Нужно учесть, что чем меньше подсыпка впитывает влагу из грунта, тем дольше прослужит фундамент. Исходя из этого, предпочтительнее под монолит насыпать крупнозернистый песок, уплотнить его слой, а уже сверху – щебенку, которая также утрамбовывается.

На заметку! Перед обустройством «подушки» обязательно производится максимальное уплотнение грунта в котловане. От этого напрямую зависит надежность монолитной конструкции. Кроме того, желательно выстлать дно геотекстилем.

Минимальная толщина фундаментной плиты.

3. Монтаж опалубки.

Если фундамент мелкого заглубления, то можно ограничиться лишь узкими щитами из досок, которые выкладываются по периметру котлована и сбиваются в единую конструкцию. Как вариант – плиты пенополистирола в качестве опалубки несъемного типа.

Рекомендация – если возводится дом более чем в 1 этаж, а грунт из категории «проблемных», то на этом этапе делается бетонная стяжка толщиной примерно в 100 мм.

В данном случае целесообразно использовать монолитное полотно. Такая бесшовная защита от влаги намного эффективнее рулонных материалов, полосы которых еще придется скреплять.

5. Слой теплоизоляции.

Не обязательно, но при укладке под монолит Пеноплекса полы 1-го этажа будут значительно теплее.

Первая сетка устанавливается не на гидроизоляцию (утеплитель), а на специальные приспособления, называемые «защитой бетона». Их высота определяет толщину его слоя от арматуры до нижнего среза плиты. В продаже встречаются различные варианты таких подставок, поэтому подобрать (или изготовить самостоятельно) нетрудно.

7. Заливка раствора.

Ничего сложного в этой операции нет, если заранее кое-что предусмотреть.

• При выборе бетона нужно ориентироваться не только на его марку (не ниже 300-й), но и на размер фракций наполнителя. Чем они крупнее, тем впоследствии будет сложнее уплотнять раствор. А учитывая небольшую толщину плиты, этим придется заниматься вручную.
• Работу нельзя оставлять на следующий день. Монолит заливается сразу, полностью. Поэтому понадобится хотя бы 1 помощник, даже если фундамент по габаритам и небольшой.

Внимание! Общепринятый алгоритм действий по возведению монолитного основания плиточного типа, без учета местных особенностей.



Рекомендация: Хорошая обзорная статья, из нее узнаете о толщине фундаментной плиты для двухэтажного дома. Чтобы не потерять деньги во время строительства, нужно тщательным образом сделать все расчеты плиты из ходя из реальных заданных условий, т.е. исходя из данного участка, грунта под фундаментом, веса всего дома и т.д. Только таким образом вы не потеряете свои деньги и не построите бракованную фундаментную плиту.

Какой толщины должна быть бетонная плита?

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузки и размера плиты. Как правило, толщина плиты 6 дюймов (150 мм) считается для жилых и коммерческих зданий с деталями армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины одностороннего перекрытия отличается и проще от расчета двустороннего перекрытия.

Выбор и расчет толщины плиты, включая различные типы плит, является важным шагом в процессе проектирования. Если следовать надлежащей процедуре расчета толщины плиты, период проектирования значительно сократится, а также будет достигнута надежная и экономичная толщина плиты.

Содержимое:

• Толщина односторонней плиты
  • 1. Требования к прогибу
  • 2. Требования к изгибу и сдвигу
  • 3. Требования к огнестойкости
• Толщина двусторонней плиты
  • 1. Требования к прогибу
  • 4
    19
  19 односторонней плиты

  Толщина односторонней плиты основана на

  прогибе , изгибе , сдвиге , а иногда и требованиях огнестойкости .
  1. Требования к прогибу

  Отдельно из плит, которые сильно нагружены, например, плиты несут несколько метров грунта толщина плиты выбирается исходя из требований к прогибу. Кодекс ACI устанавливает ограничения на толщину плиты. если прогибы не рассчитываются и определены как приемлемые.

  В противном случае толщина односторонних плит должна быть не менее L/20 для просто поддерживаемые плиты; L/24 для плит со сплошным концом; L/28 для плит с обоими заканчивается непрерывно; и L/10 для консолей; где L — размах.

  Эти значения можно использовать при условии, что плиты не поддерживают и не крепятся к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах.

  2. Требования к изгибу и сдвигу

  Определение толщины плиты на основе изгиба и сдвига требований не часто. Однако эти требования должны быть проверены в дизайн, даже если толщина выбрана на основе требований к прогибу.

  Процедура проверки толщины плиты на соответствие требованиям к изгибу следующим образом:

  1. Рассчитайте пробные учитываемые нагрузки на основе толщины плиты, оцененной на основе требований к прогибу.
  2. Расчет моментов с использованием подходящих методов, таких как метод коэффициента ACI.
  3. Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, подходит ли толщина выбранной плиты для коэффициента армирования 0,01. Используйте уравнение 1 для вычисления d:

  Где:

  d: эффективная глубина плиты, необходимая для восприятия момента

  Mu: момент, рассчитанный по нагрузкам

  b: ширина плиты, ширина полосы плиты 1 м (12 дюймов)

  R: сопротивление изгибу (МПа), рассчитанное с использованием следующего выражения: коэффициент принимается равным 0,01

  fy: предел текучести стали, МПа

  fc’: предел прочности бетона на сжатие, МПа

  Процедура проверки толщины плиты на требования к сдвигу следующая следующим образом:

  1. Рассчитать предельный сдвиг от нагрузок, Vu
  2. Рассчитайте расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предельный сдвиг приходится на внешнюю поверхность первой внутренней плиты, которая рассчитывается по уравнению 4, в противном случае сдвиг следует проверять на внешней поверхности первой внутренняя плита и типовая внутренняя плита, уравнение 5.

  Где:

  Vc: прочность плиты на сдвиг

  b: ширина плиты, 1000 мм0003

  Вт: предельная распределенная нагрузка равна до 1,2*постоянная нагрузка плюс 1,6*подвижная нагрузка

  л: пролет плиты

  3. Требования огнестойкости

  Иногда плита толщины контролируются опасностью передачи тепла во время пожара. За по этому критерию предел огнестойкости пола – это количество часов, необходимых для температура незащищенной поверхности повышается на заданную величину, обычно 121,1°C (250°F).

  При повышении температуры на 121,1°C (250°F) плита толщиной 76,2 мм (3-1/2 дюйма) обеспечивает предел огнестойкости в течение 1 часа, плита толщиной 127 мм (5 дюймов) обеспечивает предел огнестойкости в течение 2 часов , а плита толщиной 152,4 мм (6-1/4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщина плит обычно округляется до ближайших 10 мм.

  Толщина двусторонней плиты

  Как и для односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям по прогибу и сдвигу.

  1. Требования к прогибу

  Как правило, толщина плиты выбирается для предотвращения чрезмерного прогиба в процессе эксплуатации. Код ACI предоставляет метод для расчета минимальной толщины плиты в двух направлениях, которая удовлетворяет прогибу.

  Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы ознакомиться с подробными сведениями о расчете минимальной толщины плиты, нажмите здесь.

  Выбранная толщина плиты должна быть достаточной для сдвига как на внутренних, так и на внешних колоннах. Кодекс ACI разрешает использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.

  Процедура проверки адекватности Толщина плиты, выдерживающая силу сдвига, следующая:

  1. Определить учитываемая равномерная нагрузка.
  2. Чек односторонние ножницы
  3. Проверить двухсторонний сдвиг при продавливании

  Если прочность плиты на сдвиг меньше предела прочности на сдвиг, приложенного к плите, то необходимо рассмотреть необходимые стратегии для решения проблемы. Эти стратегии включают в себя:

  1. Утолщение плиты по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить усилие сдвига.
  2. Используйте откидную панель для утолщения плиты рядом с колонной.
  3. Добавить поперечную арматуру.

  Как рассчитать толщину бетонной плиты?

  Статья призвана ответить на вопрос « Как рассчитать толщину бетонной плиты?». Также будут обсуждаться факторы, влияющие на толщину бетона.

  Как рассчитать толщину бетонной плиты?

  • Определите желаемую толщину бетона.
  • Рассчитайте площадь в квадратных футах, измерив длину и ширину площади, которую нужно покрыть.
  • Преобразование измерения в дюймах в измерение в футах.
  • Чтобы рассчитать кубические футы, умножьте толщину в футах на площадь в квадратных футах.
  • Кубический ярд равен кубическим футам, умноженным на 0,037

  Как определить толщину бетонной плиты?

  • Толщина плиты определяется ее потребностью в изгибе, за исключением плит, которые сильно нагружены, например плиты, несущие несколько метров грязи. Если прогибы рассчитаны и признаны приемлемыми, Кодекс ACI ограничивает толщину плиты.
  • Толщина односторонних плит должна быть не менее L/20 для опорных плит; L/24 для плит с одним сплошным концом; L/28 для плит с двумя постоянными концами; и L/10 для консолей; где L — размах.
  • Поскольку эти значения не относятся к зданиям, которые могут быть разрушены при значительном отклонении, их можно использовать.
  • Использование изгиба и сдвига необходимо для определения толщины плиты не является общим. Если согласованность выбирается на основе требований к прогибу, ее все равно необходимо проверять на протяжении всего процесса проектирования.
  • Используя требования к прогибу, рассчитайте пробные учитываемые нагрузки на основе расчетной толщины плиты.
  • Метод коэффициента ACI может использоваться для вычисления моментов. Предполагая, что ожидается коэффициент армирования 0,01 или более, проверьте, приемлема ли выбранная вами толщина плиты.

  Как я могу определить толщину моей бетонной плиты в двух направлениях?

  Критерии прогиба и сдвига должны соответствовать толщине плиты в двух направлениях.

  Толщина плиты часто выбирается во избежание чрезмерного прогиба во время эксплуатации. Расчет минимальной толщины плиты в двух направлениях, которая соответствует требованиям к прогибу, обеспечивается Кодексом ACI.

  Плоские плиты, плоские плиты, плиты на балках и плиты с внутренними валами или без них могут использоваться с использованием этой технологии. Если вы хотите узнать больше о том, как рассчитать минимальную толщину плиты, перейдите сюда.

  Очень важно выбрать плиту достаточной толщины как для внутренних, так и для внешних колонн. Нет никаких ограничений на использование ACI более тонких плит, когда расчетный прогиб находится в пределах допустимых значений.

  • Коэффициент постоянной массы.
  • Учитывать односторонний сдвиг
  • Пробивной сдвиг с двухсторонней проверкой

  Прочность плиты на сдвиг следует учитывать, если она меньше предельной нагрузки на сдвиг, воздействующей на нее. При необходимости следует использовать соответствующие методы.

  Вся панель должна быть утолщена толстой плитой. С другой стороны, вес плиты может иметь противоположный эффект уменьшения силы сдвига.

  Типичная толщина плиты составляет от четырех до шести дюймов. На толщину бетонной плиты влияет множество переменных.

  Обычно бетонные плиты для жилых помещений имеют толщину от 4 до 6 дюймов. Все зависит от того, какой вес может выдержать плита, вашего бюджета и местных строительных норм. Например, то, что подходит для патио, может не подойти для дома или общественного моста.

  Создание слишком толстой или слишком тонкой бетонной плиты может привести к финансовым и структурным проблемам. Есть несколько вещей, которые следует учитывать при создании бетонных плит, и в этой статье рассматриваются некоторые из них.

  Какие факторы влияют на толщину бетонной плиты?

  Вы должны помнить об этих соображениях при выборе бетонных плит.

  Для больших весов часто требуются более огромные бетонные плиты. Под нагрузкой бетонная плита расколется, если сделать ее слишком тонкой. Тем не менее, вы также должны быть осторожны, чтобы не тратить слишком много денег на его строительство, следя за тем, чтобы он не был слишком толстым.

  Для расчета толщины бетонной плиты, являющейся частью фундамента, необходимо также учитывать основания. Толщина бетонной плиты будет определяться видом грунта и зданием над ним.

  Увеличенная толщина бетонной плиты может составлять от 8 до 12 дюймов. Чтобы разместить опоры, он будет иметь ширину до двух футов или более. Кроме того, полы должны быть не менее чем на 12 дюймов ниже линии промерзания в местах, где промерзание является проблемой.

  Толщина бетонной плиты частично определяется местными строительными нормами. Местные органы власти могут адаптировать свои правила к местным условиям, даже если местные законы следуют международным нормам.

  В результате то, что работает в Европе, может не сработать в США или Южной Америке. Также возможно, что то, что работает в одном штате, может быть незаконным в другом, в зависимости от законов этого штата.

  Толщина бетонных плит также определяется местными строительными нормами в зависимости от типа конструкции, пролета плиты и толщины бетона.

  Иными словами, в коммерческих и жилых помещениях будут бетонные перекрытия разной толщины. И плита в доме с подвалом может быть иной, чем плита в доме без подвала.

  Убедитесь, что ваша бетонная плита имеет толщину не менее 3,5 дюймов, если вы хотите использовать ее в качестве прямой опоры на земле. Однако большинство жилых и коммерческих построек имеют бетонную плиту толщиной шесть дюймов. С другой стороны, плиты для патио обычно имеют ширину четыре дюйма.

  В зависимости от вашего бюджета толщина бетонных плит может быть изменена. Обычно установка бетонной плиты стоит от 4 до 8 долларов за квадратный фут. И каждый кубический фут материалов стоит 4 доллара. Затраты будут варьироваться в зависимости от используемых компонентов, местоположения и площади покрытия.

  Перспектива вложить больше денег в более толстую плиту может привлечь некоторых людей к минимизации затрат. Уменьшите толщину плиты, если хотите сэкономить на материальных затратах. Однако это было бы плохой идеей.

  Толщину плиты можно уменьшить, не нарушая ее конструктивной целостности, если проект одобрит специалист по бетону.

  Какой толщины бетонные стены?

  От четырех до двенадцати дюймов – хороший диапазон толщины для стен из сборного железобетона, если они построены прочно. Изоляция должна быть встроена в тонкую стенку толщиной от 5 до 12 дюймов.

  Стены из многослойного железобетона с изоляцией толщиной 1-4 дюйма также должны иметь толщину 5-12 дюймов.

  Какой толщины бетонные стены в многоквартирных домах?

  В результате получается стена толщиной около 714 дюймов. На нижних уровнях более высокого жилого комплекса могут потребоваться более крупные стойки (и более толстые стены), чтобы обеспечить структурную поддержку.

  Степень изоляции R-13, эквивалентная толщине 312 дюймов, может быть разрешена некоторыми правительствами в более теплых регионах, что на два дюйма меньше, чем у R-21.

  Какова типичная толщина стены жилого дома?

  Жилые стены имеют типичную толщину два на четыре дюйма и номинальную ширину три с половиной дюйма и используются в большинстве внутренних стен.

  Гипсокартон обычно имеет толщину 1/2 дюйма и покрывает обе стороны стены, образуя структуру толщиной 4 1/2 дюйма. В большинстве случаев дверные косяки фрезеруются на такую ​​толщину, чтобы края пуансонов были заподлицо с окружающими стенами.

  Насколько тонкими должны быть бетонные стены?

  Рекомендуется, чтобы бетонные стены имели толщину от 1,5 до 3 дюймов.

  Внешняя сторона тонкостенных стеновых панелей обычно имеет толщину от 1,5 до 3 дюймов и изготавливается из бетона.

  Какой толщины должен быть бетон?

  Толщина бетона определяется весом и размерами каждой плиты. Здания всех видов — жилые и коммерческие — обычно имеют толщину перекрытия шесть дюймов (150 мм).

  Для различных типов плит существует множество методов определения толщины плиты. Например, расчет толщины односторонней плиты намного проще, чем расчет толщины двусторонней плиты.

  Неотъемлемой частью процесса проектирования является выбор и расчет толщины плит для различных типов плит.

  Кроме того, продолжительность проектирования значительно сократилась бы, а толщина плиты была бы надежной и доступной, если бы применялась хорошая методика расчета толщины плиты.


  Как определить толщину односторонней плиты?

  При определении толщины односторонней плиты инженеры учитывают такие факторы, как прогиб, изгиб, сдвиг и даже огнестойкость при определении толщины плиты.

  Какова минимальная толщина бетонной плиты?

  Обычный диапазон от четырех до шести дюймов. Некоторые плиты могут иметь толщину до 20 дюймов.

  Например, в обычном гараже бетонная плита должна иметь толщину не менее четырех дюймов, чтобы соответствовать требованиям строительных норм и правил. Рекомендуется сделать фундамент толщиной от шести до восьми дюймов, если на нем хранится или используется тяжелое оборудование.

  С другой стороны, для жилых и коммерческих построек требуется бетонная плита толщиной шесть дюймов.

  Бетонная плита толщиной два-три дюйма больше похожа на бетонную подушку. Плиты такого типа можно использовать только в регионах, которые не должны выдерживать большой вес. К таким местам относятся дорожки, навесы и патио.

  Заключение

  Вы можете использовать онлайн-калькуляторы толщины бетона для расчета толщины бетонных плит.

  Чем прочнее будет плита, тем больше будет бетона, обычно толщиной 2 дюйма или более. Плита толщиной четыре дюйма является наиболее распространенной.

  Часто задаваемые вопросы (FAQS): Как рассчитать толщину бетонной плиты?

  Как рассчитать толщину бетонной плиты?

  Толщина плиты определяется потребностью в ее прогибе, за исключением плит, которые сильно нагружены, например плиты, несущие несколько метров грязи. Если прогибы рассчитаны и признаны приемлемыми, Кодекс ACI ограничивает толщину плиты.

  Какой толщины бетонные стены?

  От четырех до двенадцати дюймов – хороший диапазон толщины для стен из сборного железобетона, если они построены прочно. Изоляция должна быть встроена в тонкую стенку толщиной от 5 до 12 дюймов. Стены из многослойного сборного железобетона с изоляцией толщиной 1-4 дюйма также должны иметь толщину 5-12 дюймов.

  Какой толщины бетонные стены в многоквартирных домах?

  В результате получается стена толщиной около 714 дюймов. На нижних уровнях более высокого жилого комплекса могут потребоваться более крупные стойки (и более толстые стены), чтобы обеспечить структурную поддержку.

  Степень изоляции R-13, эквивалентная толщине 312 дюймов, может быть разрешена некоторыми правительствами в более теплых регионах, что на два дюйма меньше, чем у R-21.

  Какова типичная толщина стены жилого дома?

  Эти панели размером два на четыре имеют номинальную ширину три с половиной дюйма и используются в большинстве внутренних стен.

  Гипсокартон обычно имеет толщину 1/2 дюйма и покрывает обе стороны стены, образуя структуру толщиной 4 1/2 дюйма. В большинстве случаев дверные косяки фрезеруются на такую ​​толщину, чтобы края пуансонов были заподлицо с окружающими стенами.

  Библиография

  Блоки Fox. Толщина наружных стен: насколько толстыми должны быть ваши стены? Получено с: https://www.foxblocks.com/blog/exterior-wall-thickness- Residential

  Хьюберт Майлз. Осмотр дома. Конструкция внутренних стен: толщина несущих и ненесущих стен. Инсайдер.com; получено с: https://homeinspectioninsider.com/interior-wall-thickness/

  Ваши отзывы помогают нам улучшить качество этих статей.

  РАСЧЕТ ЭФФЕКТИВНОЙ ГЛУБИНЫ ПЛИТЫ – EYE ON STRUCTURES™

  Как правило, мы принимаем единицу измерения толщины плиты в миллиметрах , метрах или дюймах в зависимости от требований к отображению на чертеже и цели измерения. Минимальная толщина плиты, которую мы рассматриваем, составляет 125 мм по IS 456:2000. Толщина плиты зависит от нагрузки на плиту. Здесь мы взяли Толщина перекрытия для 2-х и 3-х этажного дома  как 150 мм. Он также используется на первом этаже и в качестве фундаментной плиты. Прежде чем начать тему! Если вы впервые попадаете сюда, на эту страницу, то прочитайте о том, как быстро рассчитать размер колонны RCC и размер балки, это сделает ваше понимание более ясным.

  ЧТО ТАКОЕ ПЛИТА?

  Определение плиты в гражданском строительстве просто дается как горизонтальная бетонная поверхность, которая используется для изготовления плоских частей конструкций, таких как потолок, настил крыши и полы. Это неотъемлемая часть конструкции, которая передает все нагрузки на опорный элемент, такой как балка, колонна и стена.

  ГЛУБИНА ПЛИТЫ

  Глубина плиты, которую мы можем рассчитать с помощью отношения пролета к эффективной глубине. Но перед расчетом глубины плиты определимся, какие виды бетонной плиты подходят для нашей конструкции. Мы должны выбрать правильный тип плиты в соответствии с нагрузкой и пролетом опоры колонны; то мы можем пойти в соответствии с процедурой расчета глубины плиты.

  ТИПЫ ПЛИТЫ

  Существуют различные типы плит:

  1. ОДНОНАПРАВЛЕННАЯ ПЛИТА: Эта плита поддерживается с двух сторон. В основном мы используем его для пролетов от 3 до 6 м и пригодных для динамической нагрузки от 3 до 5 кН/м2. В эстетических целях можно использовать  потолочная плита нижняя часть бетонной плиты.

  2. ДВУСТОРОННЯЯ ПЛИТА: Этот тип плиты имеет поддержку со всех четырех сторон. Как правило, мы используем двустороннюю плиту для пролетов от 6 до 9 м и подходящую для временной нагрузки 3-6 кН/м2.

  3. РЕБРИСТАЯ ПЛИТА: Ее также называют плитой с односторонними балками, используемой для средних и тяжелых диапазонов временных нагрузок 4 – 6 кН/м2 и пролетов 6 – 9 м. Подходит для этой плиты. Толщина плиты обычно принимается равной 50 – 100 мм, которая опирается на железобетонные конические ребра. Расстояние между ребрами не должно быть более 750 мм.

  4. ВАФЕЛЬНАЯ ПЛИТА: Эти плиты, также известные как решетчатые плиты, обычно используются для средних и тяжелых диапазонов временных нагрузок 4-7 кН/м2. Для этих плит подходит пролет 9 – 15 м. Грузоподъемность вафли больше, чем у других плит.

  5. ПЛОСКАЯ ПЛИТА БЕЗ ПЕРЕКЛАДКИ И ГОЛОВКИ КОЛОННЫ: Эта плита опирается непосредственно на колонны или стены вместо балок. Он также используется в качестве постнапряженных плит. Мы используем плоскую плиту для временной нагрузки 3-5 кН/м2 и подходящую для пролета 6-8 м, но пролет предварительно напряженной плоской плиты составляет от 8 до 12 кН/м2.

  6. ПЛОСКАЯ ПЛИТА С ОТКИДНОЙ ПАНЕЛЬЮ И ОПОРОЙ КОЛОННЫ: Эта плита опирается на колонну, оголовок колонны или откидную панель без балок. Он также используется в качестве постнапряженных плит. Нагрузки передаются непосредственно на колонны. Мы используем эту плиту для пролетов от 6 до 9 м и временных нагрузок 4-7 кН/м2.

  7. ПРОЧНАЯ ПЛИТА: Эти плиты помогают заполнить часть других плит. Изготовленные из прочных кирпичей, они используются в местах с очень высокой температурой. Обычно это не практикуется в Индии. это Толщина плиты в мм  приблизительно считается равной 270 мм.

  8. ПЛИТА BUBBLE DECK: Эта плита интересна своим составом, так как состоит из пластиковых пузырьков. Он используется для увеличения пролета, уменьшения количества колонн и построения без балок и ребер. Это обеспечивает большую прочность плиты, меньший вес, а также экономит бетон.

  9. ПУСТОТНАЯ ПЛИТА: Используется для защиты дорог, а также при строительстве автостоянок и офисов. Стандартная ширина плиты составляет 120 мм, а толщина от 150 мм до 500 мм.

  10. КОМПОЗИТНАЯ ПЛИТА: В этой плите мы используем профилированный стальной лист в качестве постоянной опалубки железобетонной плиты. Поэтому она называется композитной плитой. Толщина этой плиты в мм составляет от 50 до 60 мм.

  11. СБОРНЫЕ ПЛИТЫ: Сборные плиты изготавливаются на заводе-изготовителе, а затем транспортируются на строительную площадку для монтажа. Используется для более длинных пролетов до 15 м.

  ОДНОСТОРОННЯЯ ПЛИТА – Поддерживается с двух противоположных сторон балками для несущих нагрузок. Если отношение большего пролета к меньшему больше двух, то такая плита называется односторонней.

  Таблица № 1 Первичное значение для различных типов плит

  Общая глубина =     Эффективная глубина + Ø/2 + прозрачное покрытие

   D = d + Ø/2 + прозрачное покрытие

  Примечание. Эта формула эффективной глубины также применима для плоских плита.

  Для М.Ф. (Коэффициент модификации)

  (Согласно IS 456: 2000 стр. № 37 и 38 рис. 4 и 5)

  Где,

  d = Эффективная глубина плиты

  D = Общая глубина плиты

  f

  2 = Напряжение стали при эксплуатационной нагрузке

  Ø = диаметр стержня

  Пример-

  Если размер свободно опертой плиты 3 м x 6,5 м и марка стали Fe 415

  Тогда L _y = 6,5 м и L _x = 003 м 90

  f _s = 0,58 x 1 x 415

  f _s = 240 Н/мм ²

  Предположим, что P _t = 0,4 %

  3 M. = 1,3

  Итак,
  d = 3000 / ( 20 * 1,3 )

  d   = 115,38 мм ≈ 120 мм

  D = d + Ø /2 + прозрачная крышка

  Учитывайте Диаметр стержня = 10 мм

  D = 120 + 10 / 2 + 20

  D = 145 мм ≈ 150 мм

  D = 150 мм

  Общая глубина плиты 150 мм

  3

  2 SLAB – поддерживается со всех сторон балками для несущих нагрузок. Если отношение более длинного пролета к более короткому равно или меньше 2 так, то такая плита называется двусторонней.

  Согласно IS 456: 2000 пункт № 23.2.1

  Таблица №. 2 – Базовая стоимость различных типов плит

  L _x / L _y <= ​​2

  Где

  L _Y = более длинный пролет

  L _X = более короткий пролет

  Существуют два условия для расчета в зависимости от глубины плиты:

  • Если более короткий пролет ≤ 3,5 м и L.L. < 3 кН/м ²

  Тогда

  Для Fe – 250 или мягкой стали

  Формула расчетной глубины

  Пример –

  м x 5 м и марка стали Fe 415

  Тогда L _y = 6 м & L _x = 5 м

        6 / 5 = 1,2 ≤ 2   (это двухсторонняя плита)


     d  PER IS 456: 2000 пункт № 23. 2.1)

  F _S = 0,58 x 1 x 415

  F _S = 240 Н/ мм ²

  Предположим P _T = 0,4 %

  M.FAR. = 1,3

  Итак,

    d   = 5000 / ( 35 * 1,3 * 0,8 )

    d   = 137,36 мм ≈ 140 мм

   D = d + Ø/2 + прозрачная крышка

  Учитывайте Диаметр стержня = 10 мм

  D = 140 + 10 / 2 + 20

  D = 165 мм

  Общая глубина плиты 165 мм

  0 Если 9 Короткий пролет > 3,5 м и L.L. > 3 кН/м ²

  Затем для получения базового значения перейдите к таблице № . 1

  Формула эффективной глубины

  Пример-

  Если размер свободно опертой плиты 6 м x 5 м и марка стали Fe 415

  Тогда L _y = 6 м и L _x = 5 м

  6,5 / 5 = 1,2 ≤ 2 (двусторонняя плита) 1)

  А  (Согласно IS 456: 2000, стр. № 37 и 38, рис. 4 и 5)

  f _s = 0,58 x 1 x 415

  f _{s 6 3 4 5 мм/ 2904 Н/440 Н/414}

  Предположим, что P _t = 0,4 %

  M. F. = 1,3

  Итак,

    d   = 5000 / 20 * 1,3

    d   = 192,3 мм ≈ 190 мм

  D = d + Ø /2 + прозрачная крышка

  Учитывать Диаметр стержня = 10 мм

  D = 190 + 10 / 2 + 20

  D = 215 мм

  Общая глубина2 плиты мм
  Вы можете рассчитать максимальный размер стержня в плите по фактической глубине плиты, что поможет вам рассчитать площадь стали в r.c.c. плита. Вы можете проверить формулу расчета стали для колонной балки и плиты на dailycivil.com

  Надеюсь, что эта информация о рассчитывает размер плиты RCC  поможет вам в подготовке и изучении структурного анализа. Если у вас есть какие-либо сомнения в решении задач по расчету размеров колонны, балки или плиты из железобетона или любых фундаментальных тем, связанных с расчетом конструкций, то смело пишите мне!

  И если вам нравятся мои статьи и усилия, сообщите нам об этом в комментариях ниже. Мы будем рады получить ваши ценные отзывы. Eye on Structures попытается представить вам концепции проектирования конструкций, проектирования конструкций с помощью программного обеспечения и реальных проблем конструкции и возможных решений для них.

  No related posts.
