Как рассчитать плиту перекрытия: основные этапы

При строительстве любого здания в обязательном порядке рассчитываются все его конструктивные элементы. Это позволит избежать ситуации, когда под воздействием неблагоприятных погодных условий строение разрушалось или становилось непригодным для последующей эксплуатации. Чтобы избежать подобной ситуации, надо рассчитать плиту перекрытия, соблюдая ряд правил и учитывая нагрузку, которой она будет подвергаться. В этом случае здание прослужит достаточно долго, сохраняя свои первоначальные характеристики.

Для чего нужно проводить расчет монолитного перекрытия?

При возведении здания используются вертикальные и горизонтальные элементы. Срок службы и надежность строения зависит не только от прочности стен. Горизонтальные элементы также воспринимают нагрузку, создаваемую конструкциями, располагающимися выше, и перенаправляют ее на фундамент дома.

Чтобы они смогли справиться с возлагаемой на них задачей, надо рассчитать плиту перекрытия, определив, на какое максимальное усилие может быть рассчитан данный элемент. Если этого не сделать, в процессе эксплуатации могут возникнуть серьезные трудности из-за того, что горизонтальный несущая площадка будет систематические подвергаться нагрузке, превышающей допустимую. Со временем в структуре начнут появляться трещины, которые неизбежно приведут к постепенному ослаблению бетонного основания и его последующему полному разрушению.

Если изначально правильно рассчитать плиту перекрытия, то получится предусмотреть некоторый запас прочности, который позволит предотвратить ее преждевременное ослабление и разрушение. В процессе расчета определяются габариты ЖБИ, сечение армирующих элементов в зависимости от усилия, которое будет восприниматься смонтированной бетонной конструкцией.

На чем основывается расчет ЖБИ конструкций?

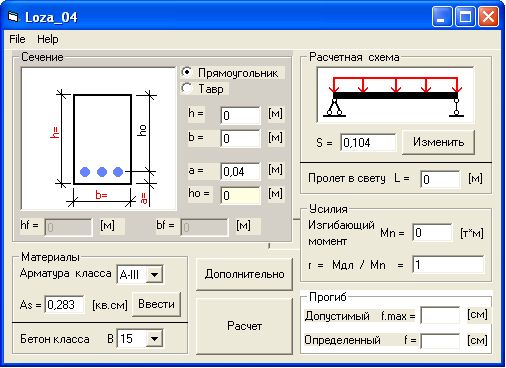

Если надо рассчитать плиту перекрытия, можно воспользоваться калькулятором. Это позволит получить ориентировочные значения, которые могут несколько отличаться от реальных. Чтобы конструкция была рассчитана по всем правилам, проектные работы должны выполняться специалистами, имеющими подходящую квалификацию. В противном случае при определении искомых параметров могут возникнуть некоторые сложности.

При проведении расчетов:

  • Определяются геометрические параметры формируемой горизонтальной поверхности. Зависят напрямую от конструктивных особенностей и дизайна возводимого строения.
  • Выбирается марка бетона, который будет использоваться при заливке, и класс арматуры для армирования.
  • Вычисляется сила, которой будет подвергаться горизонтальное основание в процессе эксплуатации. От этого напрямую зависит, удастся или нет рассчитать плиту перекрытия.
  • Рассчитывается изгибающий момент, действующий в поперечном сечении.
  • Подбирается арматура. Поперечные размеры должны быть подходящими, чтобы выдержать прикладываемую силу. В некоторых случаях предусматривается дополнительный запас для достижения желаемого результата.

Пошаговая инструкция расчета

Для тех, кто занимается строительством своими силами, надо узнать, как рассчитать толщину плиты перекрытия для дома. Для этого составляется схема будущего перекрытия. Оно представляет из себя монолитное ЖБИ, опирающееся на четыре несущие стены. Другими словами, опорные элементы располагаются по всему периметру.

Сам элемент достаточно редко имеет правильную форму. Многие строения отличаются вычурной конфигурацией, что создает трудности при составлении схемы. Многие не знают, как рассчитать плиту перекрытия, из-за сложностей при определении площади.

Для удобства расчета определяется нагрузка на метр плиты, а затем с использованием математических формул площадей высчитывается общая. Чтобы рассчитать монолитную плиту перекрытия, можно:

  • Разделить цельную фигуру на простые.
  • Рассчитать нагрузку для каждого полученного фрагмента.
  • Сложить полученные значения для нахождения общего значения.

На втором этапе определяются геометрические параметры рассчитываемой конструкции. При этом оперируют двумя понятиями: физическая и проектная длина. Первая может иметь различное значение. Проектная соответствует расчетной длине балки. Она численно соответствует максимальному расстоянию между противоположными стенами. Фактически проектная длина меньше физической.

Чтобы рассчитать плиту перекрытия, в качестве несущего элемента при расчетах используют шарнирную безконсольную балку либо имеющую жесткую фиксацию на порах. Выбор схемы зависит от конструктивных особенностей возводимого строения. При этом безконсольный вариант встречается намного чаще, и, как правило, при выполнении расчетов предпочтение отдается именно ему.

Сначала рассчитывается один метр конструкции. Для этой цели используется специальная формула, в которой ширину обозначаются символом b, а толщину – h. В качестве примера можно взять фрагмент, у которого b=100 см, h=10 см.

На третьем этапе, чтобы рассчитать плиту перекрытия, надо определить нагрузку. Процедура существенно упрощается, если плита имеет квадратную форму либо известна нагрузка, которая будет действовать на конструкцию. Последняя делится на:

  • Длительную. Она воздействует длительное время. Зависит от количества этажей в доме, установленной бытовой техники и мебели.
  • Кратковременную. Носит периодический характер. Сюда относится строительной оборудование, которым пользуются в период возведения строения, временные предметы, устанавливаемые в комнатах.

Кроме периодичности действия нагрузка делится по характеру воздействия. Она может быть статической и динамической. Значение первой остается неизменной на протяжении длительного периода времени. Вторая меняет свое значение в большом диапазоне.

Чтобы рассчитать плиту перекрытия, надо знать характер прикладываемой нагрузки. Сосредоточенная в одном месте сила выражается в ньютонах или килограммах. Примером такого нагружения является тяжелый предмет, устанавливаемый на пол в помещении. Это может быть отопительный котел или холодильник. Распределенная сила измеряется в кг/м2. Но она концентрируется не в одной точке, а считается равномерно распределенной по поверхности. Для получения точно результата во внимание берется второй вариант с равномерным распределением приложенной силы.

При проведении расчетов учитывается, на какую стену опирается элемент. Опора может быть из кирпича, камня, бетона, пено-, газобетона либо шлакоблоков. Каждый вариант предполагает индивидуальный подход. Необходимо рассчитать плиту перекрытия не только с точки зрения ее нагружения, но и ее собственного веса. Особенно, если опорная система не имеет достаточную прочность. В таком случае само ЖБИ может выдержать прикладываемую нагрузку, но под ее весом разрушится опорная конструкция. Пристальное внимание должно уделяться стенам из пенобетона, газобетона, шлакоблоков, керамзитобетона. В таком случае надо убедиться, что не только горизонтальная опора сможет сохранить целостность под воздействием прикладываемой нагрузки, а вертикальные опоры останутся неизменным под весом ЖБИ и того, что на нем находится. Для жилого дома распределительная нагрузка равна q1=400 кг/м². Дополнительно прибавляется вес самой плиты и заливаемой стяжки. В сумме этого около 350 кг/м². Итоговое значение составляет 750 кг/м².

Обязательно находится изгибающее напряжение, зависящее от длины пролета и сконцентрированное в центре ЖБИ. Так, если длина пролета составляет 4 метра, изгибающая нагрузка достигнет 750 * (4)2 / 8 = 1500 кг/м. Данное значение свидетельствует о том, что на один метр приходится нагрузка около 1500 кг.

Далее, чтобы рассчитать плиту перекрытия, подбирают класс бетона, который будет использоваться при ее формовании. Отличительной особенностью монолитных конструкций из бетона по сравнению с изделиями из металла и дерева является порядок расчета. Он производится по поперечному сечению.

При этом следует учитывать, что бетон является неоднородным материалом. Его физико-механические свойства могут существенно отличаться. При одинаковых условиях изготовления образцов из одной и той же смеси предел текучести, прочности и ряд других характеристик могут существенно отличаться. Определенное влияние оказывает плотность конкретного замеса, количество добавленных компонентов, загрязненность, используемый способ уплотнения и ряд дополнительных технологических факторов.

Это оказывает влияние на конечный результат, на активность получаемого цемента.

Чтобы рассчитать плиту перекрытия, учитывают класс бетона и арматуры. Сопротивление бетона на сжатие может выбираться больше сопротивления арматуры. При таком подходе на растяжение работает именно армирующий пояс. Наибольшее распространение при заливки горизонтальных поверхностей в частных домах получили бетонные смеси М250-М350 (В20-В25). Для изготовления усиливающего каркаса используется арматура А400 или А500, имеющая оптимальный уровень технических характеристик.

На следующем шаге подбирается арматура. Этап заслуживает особо пристального внимания, так как разрушение горизонтального элемента начинается в тот момент, когда прикладываемая нагрузка достигнет предела текучести материала, из которого изготовлена арматура, либо прочности на растяжение. Решив рассчитать плиту перекрытия, следует учесть, что в большинстве случаев долговечность горизонтальной площадки зависит именно от нее. Если вдвое уменьшить прочность используемой в процессе формования смеси, несущая способность снизится до 82%. Подобное соотношение несложно найти, подставив значение в соответствующие формулы. Для обеспечения достаточной степени упрочнения ЖБИ в процессе формования армируются путем обвязки арматуры.

Чтобы рассчитать плиту перекрытия, надо определить, какой процент должен приходиться на продольные стержни, используемые для армирования поперечного профиля. При этом надо знать, какова площадь поперечного сечения каждого усиливающего элемента.

Для достижения желаемого результата используется преимущественно ребристая арматура. У нее поперечное сечение имеет форму какой-то геометрической фигуры: трапеции, прямоугольника, круга. В процессе расчета учитывается длина диагонали, а также возможность дополнительного армирования.

Возможно выполнения вычисления по контуру. В этом случае выбирается локальная область и производится ее последовательный расчет. На самом объекте рассчитать плиту перекрытия намного проще. Для этого берется замкнутый объект в форме круга, эллипса или прямоугольника. Расчет производят, с формированием двух контуров: внешнего и внутреннего.

Так, если выбранная область прямоугольной формы, отмечается первая точка в вершине угла, затем отмечается вторая и определяется вся площадь. В нормативных документах представлена информация о сопротивлении растяжению различной арматуры. Так, для А400 Rs=3600 кгс/см², что в переводе означает 355 МПа. Для бетона класса B20 оно составляет Rb=117кгс/см² или 11.5 МПа. После подстановки соответствующих значений в формулы можно получить, что для усиления погонного метра надо подготовить пять стержней, у которых поперечное сечение равно 14 мм, а ячейка 200 мм. У такого сечения площадь составляет 7,69 см².

Для обеспечения надежности горизонтальной площадки и повышения ее сопротивляемости прогибу высоту элемента увеличивают до 130 – 140 мм. В таком случае поперечные размеры стержней будут составлять 16 мм, а количество останется неизменным.

Сумев рассчитать плиту перекрытия по выше представленному алгоритму, можно получить все сведения, необходимые для создания строительной конструкции.

последняя будет не только отвечать все требованиям по геометрическим параметрам, но и сможет выдержать значительную эксплуатационную нагрузку. Возведенный с ее помощью дом сможет прослужить достаточно долго, сохраняя целостность под воздействием самых неблагоприятных антропогенных и природных факторов.

CALCULSITE — строительные калькуляторы

Включите JavaScript в настройках вашего браузера, без него калькуляторы не работают…

Стропильный треугольник

Калькуляторы расчета размеров стропильных треугольников и шаблонов наклона ската.

Открыть калькуляторы

Элементы стропильных систем

Калькуляторы расчета размеров деталей стропильных систем.

Открыть калькуляторы

Сечения элементов стропильных систем

Калькуляторы расчета размеров сечений элементов стропильных систем.

Открыть калькуляторы

Состав растворов и бетонов

Калькуляторы подбора составов строительных растворов и бетонов.

Открыть калькуляторы

Расчетные сопротивления древесины

Калькуляторы таблиц расчетных сопротивлений древесины.

Открыть калькуляторы

Сбор нагрузок

Калькуляторы сбора нагрузок действующих на односкатную и двухскатную крыши.

Открыть калькуляторы

Глубина промерзания грунта

Карта нормативной глубины промерзания грунтов: глинистых, песчанных, обломочных.

Открыть карту

Расход материалов для кладки из кирпича и камня

Калькуляторы нормативного расхода кирпича, раствора и других материалов.

Открыть калькуляторы


На какие вопросы отвечает CALCULSITE

Перед началом строительства и в его процессе у людей возникают множество вопросов

— Сколько нужно купить кирпича, цемента, песка для постройки дома со стенами в два кирпича, а если построить стены в кирпич и утеплить их, то сколько нужно кирпича и сколько утеплителя? И что получится дешевле — дом со стенами в два кирпича или в кирпич, но с утеплением, а может вместо кирпичного дома построить каркасный?

— На какую глубину нужно закопать фундамент, какая в моем городе глубина промерзания грунта?

— Какого сечения и с каким шагом нужно установить балки для того, чтобы перекрытие было надежным и какая вообще будет нагрузка на это перекрытие? Какая нагрузка будет давить на крышу, сколько выпадает снега и какая сила ветра в моем регионе строительства? Сколько нужно купить досок на изготовление крыши и какой размер досок нужен?

Для ответа на эти и другие вопросы создан CALCULSITE — сайт бесплатных строительных калькуляторов.

Калькуляторы определяют расход материалов и объем закупок стройматериалов. Помогают рассчитать размеры досок для строительства крыши в соответствии с сортаментом пиломатериалов.

Калькуляторы помогают составить пропорции цементных строительных растворов и бетонов, показывают сколько нужно завести песка и щебня, сколько купить цемента и извести.

Карта глубины промерзания покажет, на какой глубине следует размещать фундамент.

В конечном итоге строительные калькуляторы помогают экономить деньги на закупках стройматериалов и контроле выполнения работ.

Калькуляторы составлены на основе нормативных документов, действующих в строительстве, то есть они считают расходы материалов и размеры конструкций по тем же формулам, по которым их считают строители. Вас трудно будет обмануть.

Расчет нагрузки на колонну — Расчет нагрузки на колонну, балку, стену и плиту

Содержание

Что такое колонна?

Колонна является важным конструктивным элементом железобетонной конструкции, который помогает передавать нагрузку надстройки на фундамент .

Это вертикальный сжимаемый элемент, подвергающийся прямой осевой нагрузке, и его эффективная длина в три раза превышает его наименьший поперечный размер.

Когда элемент конструкции расположен вертикально и подвергается осевой нагрузке, называется колонной, а если он наклонен и горизонтален, называется подкосом.

Что такое Луч?

Это важный конструктивный элемент рамной конструкции, который в основном воспринимает нагрузку, приложенную сбоку к оси балки. В основном это режим отклонения из-за изгиба.

Из-за приложенной нагрузки в точке опоры балки действуют силы реакции, и действие этих сил создает в ней поперечную силу и изгибающий момент , которые вызывают деформацию, внутренние напряжения и прогиб балки .

Его нижняя часть испытывает растяжение, а верхняя – растяжение; следовательно, в нижней части балки предусмотрена дополнительная сталь, чем в верхней.

Обычно балки классифицируются в соответствии с условиями их опоры, условиями равновесия, длиной, формой поперечного сечения и материалом.

Что такое стена?

Это непрерывная вертикальная конструкция, которая разделяет или окружает пространство территории или здания, а также обеспечивает укрытие и безопасность. Обычно его строят из кирпичей и камней.

В здании в основном есть два типа стен: внешние стены и внутренние стены. Внешняя стена помогает обеспечить ограждение здания.

При этом внутренняя стена разделяет огороженную территорию на помещения необходимого размера. Внутренняя стена также известна как перегородка.

В здании стена помогает сформировать основную часть надстройки и помогает разделить внутреннее пространство, а также обеспечивает конфиденциальность, звукоизоляцию и противопожарную защиту.

Что такое плита?

Плита является широко используемым конструкционным элементом, который формирует полы и крыши зданий. Это плоский элемент, глубина которого намного меньше его ширины и размаха.

Плита может поддерживаться каменными стенами, железобетонной балкой или непосредственно колонной. Он воспринимает обычно равномерно распределенные гравитационные нагрузки, действующие на его поверхность и передающие их на опору за счет сдвига, изгиба и кручения.

Расчет типов нагрузки на колонну, балку, стену и перекрытие

Собственный вес колонны × Количество этажей

Собственный вес балки на погонный метр

Нагрузка на стену на погонный метр

другие вещи) + Живая нагрузка (из-за движения человека) + собственный вес

Помимо вышеуказанной нагрузки, колонны также испытывают изгибающие моменты, учитываемые в окончательном проекте.

Наиболее продуктивным способом проектирования конструкций является использование современного программного обеспечения для проектирования конструкций, такого как Staad pro и Etabs.

Эти инструменты помогают избежать длительных и утомительных ручных расчетов при проектировании конструкций. Это настоятельно рекомендуется в настоящее время в области структурного дизайна.

Для профессиональных работ по проектированию конструкций существуют некоторые фундаментальные допущения, которые мы учитываем при расчетах нагрузки на конструкцию.

Расчет нагрузки на колонну

Мы знаем, что плотность бетона составляет 2400 кг/м3 или 24 кН, а плотность стали составляет 7850 кг/м3 или 78,5 кН.

Возьмем колонну размером 300 × 600 с 1% стали и длиной 3 метра.

  • объем бетона = 0,3 x 0,60 x 3 = 0,54 мгранита
  • Вес бетона = 0,54 x 2400 = 1296 кг
  • Вес стали (1%) в бетоне = 0,54 x 0,018505505505505505505505506 = 0,54 9006 x 0,018505505505505506 = 0,54 9009 x 0,01850550550506 = 0,54
  • . = 42,39 кг
  • Общий вес колонны = 1296 + 42,39 = 1338,39 кг = 13,384 кН

Примечание – I кН = 101,9716 кг 9 1000003

Расчет нагрузки на балку

Мы используем аналогичную процедуру расчета для балки , а также для колонны.

Примем размеры поперечного сечения балки как 300 мм x 450 мм , без учета толщины плиты.

Отсюда

  • 300 мм x 450 мм, исключая толщину плиты
  • объем бетона = 0,3 x 0,60 x 1 = 0,138M=
  • Вес бетона = 0,138 x 2400 = 333 KG
  • .0006
  • Вес стали (2%) в бетоне = = 0,138 x 0,02 x 7850 = 22 кг
  • Веса столба = 333 + 22 = 355 кг/м = 3,5 кН/м
.

Итак, собственный вес будет примерно 3,5 кН на метр.

Расчет нагрузки стены

Мы знаем, что плотность кирпича составляет от 1500 до 2000 кг/м3.

Для кирпичной стены толщиной 9 дюймов, длиной 1 метр и высотой 3 метра

Нагрузка/метр = 0,230 x 1 x 3 x 2000 = 1380 кг или 13 кН/метр.

Этот процесс можно использовать для расчета нагрузки кирпича на метр для любого типа кирпича.

Для блоков AAC (Автоклавный газобетон) вес на кубический метр составляет около 550 — 700 кг/м3 .

Если вы используете газобетонные блоки для строительства, нагрузка на стены на метр может составлять всего 4 кН/метр . Использование этого блока позволяет значительно снизить стоимость проекта.

Расчет нагрузки плиты

Рассмотрим плиту толщиной 100 мм.

Следовательно, собственный вес плиты на квадратный метр составит

= 0,100 x 1 x 2400 = 240 кг или 2,4 кН.

Если принять во внимание, что наложенная динамическая нагрузка составляет около 2 кН на метр, а конечная нагрузка составляет около 1 кН на метр.

Следовательно, мы можем оценить, что нагрузка на плиту будет примерно 6 — 7 кН (приблизительно) за квадратный метр из приведенного выше расчета.

Расчет нагрузки на здание

Нагрузка на здание представляет собой сумму постоянной нагрузки, вынужденной или динамической нагрузки, ветровой нагрузки, сейсмической нагрузки, снеговой нагрузки, если конструкция расположена в зоне снегопада.

Статическая нагрузка – это статическая нагрузка, обусловленная собственным весом конструкции, которая остается неизменной на протяжении всего срока службы здания. Эти нагрузки могут растягивающих или сжимающих нагрузок.

Импульсные или временные нагрузки представляют собой динамические нагрузки, связанные с использованием или пребыванием в здании, включая мебель. Эти нагрузки продолжают меняться время от времени. Временная нагрузка является одной из важных нагрузок при проектировании.

Расчет временной нагрузки

Для расчета временной нагрузки здания мы должны следовать значениям допустимой нагрузки согласно IS-875 1987 часть 2.

Обычно мы рассматриваем значение временной нагрузки для жилых здания как 3 кН/м2. Значение динамической нагрузки варьируется в зависимости от типа здания, для которого мы должны следовать правилам IS 875-1987 часть 2.

Расчет статической нагрузки

Для расчета статической нагрузки здания необходимо определить объем каждого элемента, такого как фундамент, колонна, балка, плита и стена, умноженный на единиц веса материала, из которого он изготовлен.

Суммируя постоянную нагрузку всех конструктивных элементов, мы можем определить общую постоянную нагрузку здания.

Коэффициент запаса прочности

Наконец, после расчета полной нагрузки на колонну, не забудьте добавить коэффициент запаса прочности, который является наиболее важным при проектировании любой конструкции здания для ее безопасной и надлежащей работы в течение всего срока службы. .

Это необходимо при выполнении расчета нагрузки на колонну.

Коэффициент запаса прочности составляет 1,5 согласно IS 456:2000,

Надеюсь, теперь вы поняли , как рассчитать нагрузку на колонну, балку, стену и плиту .

Спасибо!

Также прочтите

Что такое плинтусная балка? Защита цоколя – разница между цокольной балкой и анкерной балкой

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Что такое колонна? – Типы колонн, армирование, порядок расчета

Разница между длинной колонкой и коротким столбцом

Разница между предварительным натяжением и пост -натяжным строительных работ – метод длинной стены с короткой стеной, метод осевой линии

Различные типы нагрузки на здание

В этой статье мы объяснили различные типы нагрузки на здание, процедуру расчета, параметры и многое другое.

Пожалуйста, дочитайте статью до конца, а если вам понравилась статья, поделитесь ею с друзьями.

Содержание

При расчете конструкции любого здания очень важно определение нагрузки в соответствии с архитектурными и другими параметрами здания.

Небольшая нагрузка приведет к значительному изменению изгибающего момента или поперечной силы здания, что в конечном итоге приведет к увеличению сечения элементов и количества стали.

Учет каждого типа нагрузки на элементы конструкции более важен для получения идеального результата, в противном случае круглое значение даст круглую цифру для анализа и проектирования здания.

Читайте также: Различные типы дверей и панелей доступа

Итак, сегодня здесь я расскажу о различных типах нагрузки, которая будет воздействовать на структурные элементы здания.

Основные пять выходов нагрузки в расчете конструкции, которые перечислены ниже.

  1. Постоянная нагрузка
  2. Постоянная нагрузка
  3. Ветровая нагрузка
  4. Снеговая нагрузка
  5. Сейсмическая нагрузка

1. Постоянная нагрузка как размер, плотность, материал и т. д.

Мертвец — одна из основных нагрузок любого сооружения. Почти статическая нагрузка покрывает от 50 до 60% общей нагрузки.

Это означает, что на любую конструкцию конструкции больше всего влияет собственный вес, особенно на конструкцию железобетонной конструкции.

В то время как в случае стальной конструкции статическая нагрузка немного меньше или больше, чем другая нагрузка.

Ниже мы перечислили несколько типов статической нагрузки, которые учитываются при моделировании и проектировании конструкций в соответствии с их назначением

Читайте также: Что такое автоклавный газобетон

  • Slab load
  • Parapet wall load
  • Water tank load
  • Sunken load
  • Partition wall load
  • Staircase load
  • Architectural elevation load
  • Floor finish load
  • Water proofing load

Above mention all являются основной статической нагрузкой, которая применяется при расчете здания.

Расчет нагрузки любого материала включает в себя основную концепцию, состоящую из плотности, умноженной на площадь. Это основная концепция, которая используется во всех типах формул нагрузки на конструкцию.

а. Нагрузка на плиту

Нагрузка на плиту — это основная статическая нагрузка на здание, которая полностью зависит от его толщины. расчет нагрузки на плиту приведен ниже,

нагрузка на плиту = толщина плиты x плотность

нагрузка на плиту в кН на квадратный метр площади.

Читайте также: Причины появления трещин в бетоне

b. Нагрузка на стену парапета

Нагрузка на стену — это один из видов нагрузки на стену, относящийся к категории постоянной нагрузки, зависящей от параметров стены, таких как плотность, толщина, высота и т. д.

Нагрузка на парапет = толщина x плотность x высота в метре

Из этой формулы нагрузка будет в кН/м

c. Объем воды

Объем бака для воды зависит от материала бака и объема воды. Как правило, он воздействует на площадь плиты крыши, на которую опирается.

Нагрузка на резервуар для воды = (объем воды / плотность воды) + (объем резервуара / плотность материала резервуара)

Доступная нагрузка по этой формуле выражается в кН.

Чтобы рассчитать нагрузку на резервуар для воды на полу для применения в staad pro, указанная нагрузка делится на площадь пола, на которую он опирается.

д. Углубленный груз

Углубленная плита предусмотрена в месте расположения туалета и ванной Утопленная плита предназначена для покрытия всей арматуры и приспособлений туалета, например, канализационной трубы, сифона и т. д.

Утопленная плита представляет собой нижний выступ пола на расположение туалета, ванной комнаты и т. д.

Пространство между плитами перекрытий и заглубленными плитами заполняется кирпичной кладкой, песком или другими строительными отходами для обеспечения идеального уровня пола.

Эта нагрузка заполненным материалом на утопленную плиту, включая собственный вес, известна как утопленная нагрузка.

Расчет нагрузки на утопление описан ниже:

Нагрузка на утопление = [плотность материала x глубина утопления] + [собственный вес утопленной плиты]

Приведенная выше формула дает нагрузку в кН/м2, которая относится к нагрузке на пол.

Читайте также: Что такое монолитное строительство

эл. Нагрузка на перегородку

В настоящее время здание проектируется как каркасная конструкция. Стена просто используется для заполнения зазора между рамой колонны и балкой. В качестве структурного элемента не используется.

Из-за того, что конструктивные элементы не являются типом, в настоящее время в здании используются различные типы перегородок в соответствии с требованиями пользователя.

Мы уже обсуждали различные типы перегородок в строительстве. Если вы не знаете, какие типы перегородок в здании, сначала идите и rwad.

Расчет нагрузки на перегородку приведен ниже,

Нагрузка на перегородку = толщина стены x плотность стены x высота стены.

Вы получите ответ в кН/м.

Читайте также: Различные типы перегородок в здании

ф. Нагрузка на лестницу

Лестница является одним из наиболее распространенных мест для эвакуации, что означает, что лестница выдерживает большую временную нагрузку по сравнению с другими конструктивными элементами.

Обычно вся нагрузка на лестницу воздействует на среднюю посадочную балку (MLB) и балку пола. Нагрузка на лестницу зависит от ее длины и размеров лестницы.

Нагрузка на лестницу = нагрузка на лестницу + нагрузка на поясную плиту + нагрузка на плиту лестничной площадки + нагрузка на перила

В приведенной выше формуле указана нагрузка в кН на метр.

г. Архитектурная высотная нагрузка.

В наши дни архитектурная высота здания важнее, чем его структурное поведение.

В здании много нагрузок, кроме нагрузки на стены. Архитектор обеспечивает различные проекции и другие объекты в здании для хорошей цели возвышения.

Все сопутствующие сооружения и проекции увеличили собственную нагрузку здания.

час. Нагрузка на отделку пола

Нагрузка на отделку пола также является одним из видов постоянной нагрузки, которая действует на плиту перекрытия. Нагрузка на отделку пола включает вес плитки и других материалов.

Обычно при расчете конструкции нагрузка на отделку пола принимается равной 1,5 кН/м2.

и. Гидроизоляционная нагрузка

Гидроизоляционная нагрузка также является одним из видов постоянной нагрузки, аналогичной нагрузке на отделку пола, но воздействующей на плиту крыши. Гидроизоляционная нагрузка включает вес гидроизоляционных материалов.

Как правило, при проектировании конструкций принимается от 1 до 2,5 кН/м2 на площадь плиты.

2. Временная нагрузка

Временная нагрузка является второй по значимости нагрузкой на здание. Из его названия мы можем легко понять, что динамическая нагрузка — это нагрузка живых существ, таких как грузы людей, животных и т. Д.

Живая нагрузка должна быть взята из IS: 875 часть 2, в которой динамическая нагрузка изменяется в соответствии с типом строительства и его использования.

Читайте также: Что такое строительство шламовых стен

3. Ветровая нагрузка

Высотные здания больше всего подвержены ветровой нагрузке. Ветровая нагрузка – это тип горизонтальной нагрузки, действующей на различные поверхности здания. Ветровая нагрузка зависит от интенсивности ветра, которая постоянно меняется в зависимости от местоположения.

IS:875 часть 3 обеспечивает различное кодовое обеспечение ветровой нагрузки.

4. Снеговая нагрузка

Снеговая нагрузка также становится более важной в некоторых прохладных местах, таких как Джамму и Кашмир, Гималаи, Утракханд и других местах.

Ис 875 часть 4 включает в себя все положения расчета снеговой нагрузки на здание.

5. Сейсмическая нагрузка

Горизонтальная нагрузка действует на здание во время землетрясения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
