На какие вопросы отвечает CALCULSITE
Перед началом строительства и в его процессе у людей возникают множество вопросов
— Сколько нужно купить кирпича, цемента, песка для постройки дома со стенами в два кирпича, а если построить стены в кирпич и утеплить их, то сколько нужно кирпича и сколько утеплителя? И что получится дешевле — дом со стенами в два кирпича или в кирпич, но с утеплением, а может вместо кирпичного дома построить каркасный?
— На какую глубину нужно закопать фундамент, какая в моем городе глубина промерзания грунта?
— Какого сечения и с каким шагом нужно установить балки для того, чтобы перекрытие было надежным и какая вообще будет нагрузка на это перекрытие? Какая нагрузка будет давить на крышу, сколько выпадает снега и какая сила ветра в моем регионе строительства? Сколько нужно купить досок на изготовление крыши и какой размер досок нужен?
Для ответа на эти и другие вопросы создан CALCULSITE — сайт бесплатных строительных калькуляторов.
Калькуляторы определяют расход материалов и объем закупок стройматериалов. Помогают рассчитать размеры досок для строительства крыши в соответствии с сортаментом пиломатериалов.
Калькуляторы помогают составить пропорции цементных строительных растворов и бетонов, показывают сколько нужно завести песка и щебня, сколько купить цемента и извести.
Карта глубины промерзания покажет, на какой глубине следует размещать фундамент.
В конечном итоге строительные калькуляторы помогают экономить деньги на закупках стройматериалов и контроле выполнения работ.
Калькуляторы составлены на основе нормативных документов, действующих в строительстве, то есть они считают расходы материалов и размеры конструкций по тем же формулам, по которым их считают строители. Вас трудно будет обмануть.
как рассчитать мансардную крышу дома и произвести расчет строительных материалов
Общие сведения по результатам расчетов
1. Угол наклона крыши — Угол наклона ската и стропил.
Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
2. Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
3. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
4. Длина стропил — Длина стропила от конька до основания ската
5. Минимальное сечение стропил — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
6. Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
7. Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
8. Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
Определение угла наклона
Можно для такого расчета исходить из материала кровли,который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:
Для шифераразмер угла ската должен быть более 22 градусов.Если угол будет меньше, то это сулит попаданием воды в зазоры;Для металлочерепицытакой параметр должен превышать 14 градусов,в ином случае листы материала могут быть сорваны веером;Для профнастилаугол может быть не меньше, чем 12 градусов;Для битумной черепицы такой показатель должен равняться не более чем 15 градусов.Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.
к. прикрепление материала проводят на мастику;Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов.Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.
Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.
Более подробно про оптимальный угол наклона вы можете прочитать здесь.
Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька
Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа
Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.
Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.
Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667
Определение угла наклона крыши
Общие сведения по результатам расчетов
1. Угол наклона боковых стропил — Угол наклона крыши с боковой стороны строения.
Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.
2. Угол наклона вальмовых стропил — Угол наклона крыши со стороны вальмового ската.
3. Площадь поверхности крыши — Общая площадь кровли с учетом свесов.
4. Примерный вес кровельного материала — Нагрузка на стропильную систему крыши от кровельного материала.
5. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
6. Длина боковых стропил — Длина стропильной ноги с боковой стороны строения и с учетом свеса.
7. Длина вальмовых стропил — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.
8. Длина диагональных (накосных) стропил — Длина так называемых ребер в количестве 4 штук.
9. Рекомендуемое сечение стропил — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.
10. Количество боковых и вальмовых стропил — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.
11. Объем бруса для стропил — Объем материала для стропильной системы в кубометрах.
12. Примерный вес стропил — Общая нагрузка от стропильной системы.
13. Количество рядов обрешетки — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.
Расчет количества материалов для кровли на примере металлочерепицы
Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в предыдущем пункте.
Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов. Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.
Специалисты утверждают, что 45 градусов — это оптимальный угол наклона.
Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является довольно частым гостем, тогда 45 градусов окажется самым оптимальным вариантов, вот только из-за повышения ветрового давления нужно будет укрепить обрешетку и стропильную систему. К тому же, чем больше наклон, тем больше материала уйдет на стреху.
Рассмотрим алгоритм вычисления на примере двускатной крыши:
- Пускай наклонный угол будет выражен буквой А, а ½ покрываемого пролета — В, высота будет Н.
- Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н/В).
- Лучше для решения столь серьезных действий применить калькулятор, способный вычислять обратные тригонометрические функции. Затем умножив В на длину покрытия найдем площадь каждой наклонности.
Касательно расходов материала, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которую будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.
Площадь крыши
Итак, параметр реальной ширины равен 1180 мм, эффективной — 1100 мм. Теперь переходим к вычислению длины покрытия дома, о котором мы уже рассказывали. Поскольку разбираем выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.
Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и поскольку число вышло не целым, по понятным причинам округляем в сторону увеличения.
Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи.
Переходим к расчету количества листов по вертикали.
ВАЖНО!Для измерения вертикального ряда следует учитывать размер нахлеста (обычно принимают в значении 140-150 мм), расстояние между коньком и карнизом, а также длину карнизного свеса. Пусть расстояние составит 4 метра, а свес — 30 см
Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м
Пусть расстояние составит 4 метра, а свес — 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м.
После этого результат 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.
Что рассчитывают на онлайн калькуляторе: виды и возможности
Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге.
Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:
Стандартный калькулятор для расчета крыши
Наиболее распространенный, позволяет получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы).
Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.
Фрагмент онлайн калькулятора расчета вальмовой крыши Источник citymang.ru
Строительный калькулятор
Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию.
В строительном калькуляторе, как правило, можно рассчитать крышу любого типа.
Почти у каждого производителя кровли есть свой калькулятор, который вы можете найти по запросам в поисковых системах. Например, калькулятор по шиферу BF Tech можно найти на сайте производителя.
Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.
Стропила

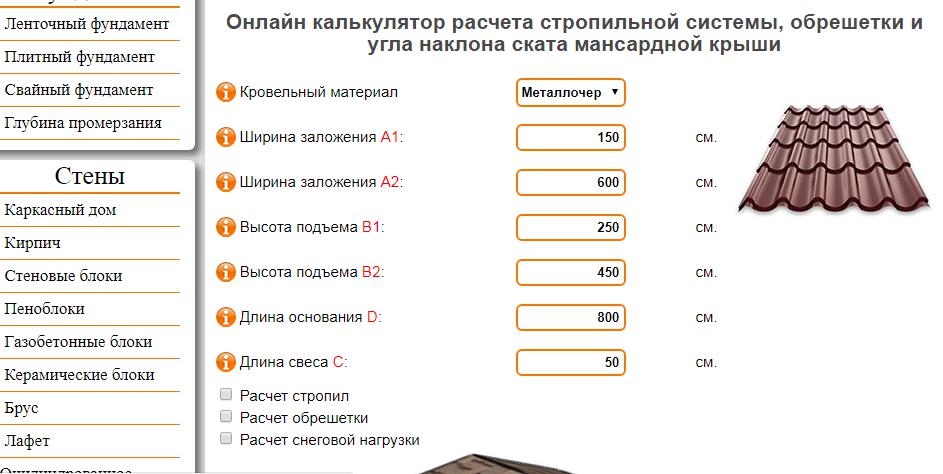

Расчет стропильной системы мансардной крыши – один из основных этапов проектирования. По его результатам определяется необходимый расход пиломатериала. С помощью нашего калькулятора вы легко посчитаете длину и число стропильных элементов.
Длина
Длина опорных деталей для монтажа кровли – необходимая при проектировании величина, определяющая размерные характеристики конструкции и расход пиломатериала.
В соответствующие поля калькулятора введите исходные данные, в том числе боковой свес, значения высот подъемов и ширину мансардной комнаты.
По результатам вычислений программа сразу выдаст точный результат в метрах.
Калькулятор рассчитает длину коньковых и боковых стропил.
Количество
Число необходимых стропильных элементов является еще одним ключевым расчетным критерием. Без него невозможно определить необходимый для закупки объем пиломатериала. Главными исходными параметрами будут шаг установки и длина основания.
Отдельно проводится вычисление количества стропил:
- коньковых — для верхнего более пологого ската;
- боковых — для более крутого нижнего ската.
По итогу вычислений калькулятор выдает точное число необходимых несущих элементов стропильной системы.
Расчет покрытия кровли
Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы .
Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.
Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.
Кроме этого, количество материала всегда больше, чем площадь крыши .
Помимо того, что уложенные материалы для тепло-. паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.
Дополнительно на количество кровельного материала влияет наличие добавочных элементов .
Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.
Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании.
Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала .
В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.
Стандартный принцип расчета количества кровельного материала:
- Рассчитывается площадь общего покрытия крыши;
- Делится на площадь одного листа материала;
- При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.
Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица .
Для шифера пример расчета следующий:
- Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
- Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
- Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.
Пример расчета для металлочерепицы:
- Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
- Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
- После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.
Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.
Калькулятор расчета крыши
Онлайн калькулятор расчета стропильной системы двухскатной крыши
Укажите кровельный материал:
—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2
Введите параметры крыши:
Ширина основания A (см)
Длина основания D (см)
Высота подъема B (см)
Длина боковых свесов С (см)
Длина переднего и заднего свеса E (см)
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
123
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки F (см)
Расчёт снеговой нагрузки:
Выберите ваш регион
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Регион
IaIIIIIIIVVVIVII
Высота до конька здания
5 мот 5 м до 10 мот 10 м
Тип местности
Открытая местностьЗакрытая местностьГородские районы
Рассчитать
Результаты расчетов
Крыша:
Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.
Стропила:
Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.
Как работать с этим калькулятором кровли?
- Указать материал кровли крыши. Калькулятор позволяет сделать любой выбор из обширного списка материалов кровли. Это может быть шифер, битумная черепица, оцинковка, керамическая черепица, металлочерепица, ондулин и т. п.
- Далее необходимо ввести параметры геометрии крыши — длину, высоту и т.д.
- Определиться с шагом стропил.
- Ввести данные по параметрам обрешетки.
- Указать преобладающую в данном регионе снеговую и обязательно ветровую нагрузку.
п.По этим данным онлайн калькулятор моментально произведет расчет двускатной крыши с учетом стропильной системы.
Какие конкретно данные получаются на выходе калькулятора?
- Рекомендуемый угол наклона крыши (с учетом выбранного материала кровли).
- Площадь ее поверхности.
- Вес и количество рулонов материала кровли.
- Параметры стропильной системы — длину стропил и их количество.
- Количество рядов обрешетки.
- Расстояние между ними.
- Объем пиломатериалов и вес досок (брусков) обрешетки.
Важно! Как быть, если стоит необходимость рассчитать двухскатную крышу, имеющую различные углы наклона кровли? В таком случае рекомендуется сделать 2 расчета. Каждый придется произвести как для односкатной крыши
Такой строительный калькулятор также имеется в этой рубрике.
С необходимостью произвести расчет площади кровли двухскатной (или любой иной) крыши неизбежно сталкивается на начальном этапе строительства любой частный застройщик. При помощи предложенного онлайн калькулятора рассчитать и получить все необходимые данные можно легко и быстро.
Углы наклона двухскатной крыши, геометрию стропильной системы, а также количество и вес стройматериалов — все эти сведения вычисляются мгновенно предложенным калькулятором.
Можно ли считать выданные этим онлайн калькулятором результаты стопроцентно точными? Нет. Они даются для ориентировки.
Ибо в каждом регионе возможны некоторые отклонения и особенности (климатические, финансовые и пр.).
Расчет площади покрытия
Расчет площади крыши неминуем в любом проектирования навеса. Если поверхность дома будет отображена в односкатной плоскостью, тогда Вам крупно повезло с вычислениями.
В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и затем два результата умножьте один на другой.
Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того или иного элемента. Прежде всего, рекомендуем все емкие детали покрытия разделить на определенные части (к примеру на треугольники).
В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол — это цифра, взятая с пересечения ската и перекрытия. Что касается измерения длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.
Расчет площади кровли
Следовательно, алгоритм решения во всех проектах, в которых используются скатные стрехи — аналогичен. По завершению отмеченных действий, для того чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.
На стройскладах и в соответствующих магазинах могут продавать скаты с формой неправильного многоугольника. В таком случае вспомните совет, который уже звучал в материале — разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.
«Кровля Профи» — особенности и возможности программы
Эта программа для расчета кровли достаточно проста для освоения и с легкостью может быть использована даже человеком, который к стройке имеет весьма отдаленное отношение. Единственное, что будет необходимо — это умение работать с чертежом собственного дома и школьная программа математики.
Основные возможности программы «Кровля Профи»:
- Создание схемы раскладки листов профнастила с учетом нахлестов.
- Расчет количества листов и доборных элементов, необходимых для полного перекрытия кровли.
- Задание исходных данных в отдельном окне и возможность изменить их в любой момент, включая характеристики листа, величины нахлеста, размеры и виды доборных элементов, а также цены.
- Выбор формы ската из шаблонов или рисование его в удобном и понятном интерфейсе.
- Калькулятор стоимости крыши из профнастила в зависимости от заданных цен или выбранного поставщика.
Это — далеко не все возможности программы, но они наиболее важны для наших целей.
При работе с приложением стоит учитывать его особенности. В частности, расчет следует выполнять для геометрической фигуры, в виде которой выполнен скат кровли, причем для каждого в отдельности. Это не очень наглядно, зато позволяет исключить возможности ошибки.
Кроме того, если вы не используете шаблоны, этот калькулятор профлиста на крышу может провести правильный расчет, только если форма ската является замкнутым многоугольником. Иначе расчет будет неверным, как и схема раскладки листов.
Информация по назначению калькулятора
Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Результаты расчетов
Крыша:
Угол наклона боковых стропил: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Угол наклона коньковых стропил: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: м2.
Площадь мансардного этажа: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.
Стропила:
Нагрузка на боковую стропильную систему: кг/м2.
Нагрузка на коньковую стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина коньковых стропил: см.
Количество боковых стропил: шт.
Уменьшите шаг стропил!
Количество коньковых стропил: шт.
Уменьшите шаг стропил!
Обрешетка:
Количество боковых рядов обрешетки (для всей крыши): рядов.
Количество коньковых рядов обрешетки (для всей крыши): рядов.
Общее количество рядов обрешетки: рядов.
Равномерное расстояние между боковыми досками обрешетки: см.
Равномерное расстояние между коньковыми досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.
| Расчет динамической нагрузки на крышу
✖Понижающий коэффициент для размера площади притока — это коэффициент, на который уменьшается размер площади притока. +10% -10% | |||
✖Понижающий коэффициент для уклона крыши — это коэффициент, на который уменьшается уклон крыши.ⓘ Понижающий коэффициент для уклона крыши [R 2 ] | +10% -10% |
✖Временная нагрузка на крышу — это нагрузка, которой подвергается крыша в дополнение к собственному весу. | Atomic Unit of ForceAttonewtonCentinewtonDecanewtonDecinewtonDyneExanewtonFemtonewtonGiganewtonGram-ForceGrave-ForceHectonewtonJoule per CentimeterJoule per MeterKilogram-ForceKilonewtonKilopondKilopound-ForceKip-ForceMeganewtonMicronewtonMilligrave-ForceMillinewtonNanonewtonNewtonOunce-ForcePetanewtonPiconewtonPondPound Foot per Square SecondPoundalPound-ForceStheneTeranewtonTon-Force (Long)Ton-Force (Metric)Ton-Force (Short)Yottanewton | ⎘ Копировать |
ⓘ Временная нагрузка на крышу [L f ]👎
Формула
Перезагрузить
👍
Решение динамической нагрузки на крышу
ШАГ 0: Сводка предварительного расчета
ШАГ 1: Преобразование входных данных в базовые единицы
Понижающий коэффициент для площади притока: 0,7 —>
Преобразование не требуетсяПонижающий коэффициент для уклона крыши: 0,9 —> Преобразование не требуется
ШАГ 2: Вычисление формулы
ШАГ 3: Преобразование результата в единицу измерения
12,6 Ньютон —> Преобразование не требуется
< 3 Калькулятор динамических нагрузок на крышуФормула динамической нагрузки на крышу
Временная нагрузка на крышу = 20 * Понижающий коэффициент для площади притока * Понижающий коэффициент для уклона крыши
L f = 20*R 1 *R 2
Что означает динамическая нагрузка?
Временная нагрузка — это нагрузка, которой подвергается конструкция в дополнение к собственному весу.
Как рассчитать динамическую нагрузку на крышу?
Калькулятор динамической нагрузки на крышу использует динамическая нагрузка на крышу = 20 * коэффициент уменьшения для размера площади притока * коэффициент уменьшения для уклона крыши для расчета динамической нагрузки на крышу. Формула динамической нагрузки на крышу рассчитывает динамическую нагрузку для крыши, которая эквивалентна 20-кратное произведение понижающих коэффициентов для площади притока и уклона кровли. Динамическая нагрузка на крышу обозначается L f символ.
Как рассчитать динамическую нагрузку на крышу с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для динамической нагрузки на крышу, введите Понижающий коэффициент для площади притока (R 1 ) и Понижающий коэффициент для уклона крыши (R 2 ) и нажмите кнопку расчета.
Вот как можно объяснить расчет динамической нагрузки на крышу с заданными входными значениями -> 12,6 = 20*0,7*0,9 .
Часто задаваемые вопросы
Что такое динамическая нагрузка на крышу?
Формула динамической нагрузки на крышу рассчитывает временную нагрузку для крыши, которая эквивалентна 20-кратному произведению коэффициентов уменьшения для площади притока и уклона крыши и представлена как L f = 20*R 1 *R 2 или Временная нагрузка на крышу = 20*Понижающий коэффициент для площади притока*Понижающий коэффициент для уклона крыши . Понижающий коэффициент для размера притока — это коэффициент, на который уменьшается размер притока, а Понижающий коэффициент для уклона крыши — это коэффициент, на который уменьшается наклон крыши.
Как рассчитать динамическую нагрузку на крышу?
Формула динамической нагрузки на крышу рассчитывает динамическую нагрузку для крыши, которая эквивалентна 20-кратному произведению коэффициентов уменьшения для площади притока и уклона крыши, рассчитанного с использованием динамическая нагрузка на крышу = 20 * коэффициент уменьшения для размера площади притока * Понижающий коэффициент для уклона крыши .
Чтобы рассчитать динамическую нагрузку на крышу, вам потребуется Понижающий коэффициент для площади притока (R 1 ) и Понижающий коэффициент для уклона крыши (Р 2 ) . С помощью нашего инструмента вам необходимо ввести соответствующее значение для коэффициента уменьшения для размера площади притока и коэффициента уменьшения для уклона крыши и нажать кнопку расчета. Вы также можете выбрать единицы измерения (если есть) для ввода (ов) и вывода.
Сколько существует способов расчета динамической нагрузки на крышу?
В этой формуле динамическая нагрузка на крышу использует коэффициент уменьшения для размера площади притока и коэффициент уменьшения для уклона крыши. Мы можем использовать 1 другой способ (способы) для вычисления того же самого, а именно: —
- Временная нагрузка на крышу = 20*(1,2-0,001*Площадь притока)*Понижающий коэффициент для уклона крыши
Доля
Скопировано!
Калькулятор расчетного давления CADDtools
Программа CADDtools ASCE 7-16 ветровой нагрузки Говард Годинг Вот веб-программа ветровой нагрузки Asce7-16.
Программа отображает расчетные давления компонентов стен и облицовки для выбранных условий. Я использую эти программы для проверки проектных нагрузок, предоставленных архитекторами, или для их создания в расчетных или инженерных целях. Настоятельно рекомендуется просмотреть строительные нормы и правила, чтобы понять, откуда берется информация. Обратитесь к нижней части этой страницы для различных ссылок на веб-сайты строительных норм.
Строительные нормы и правила Asce 7-16 состоят из четырех частей для определения компонентов и облицовки. Эта программа использует Часть 1: Малоэтажные здания высотой 60 футов для расчета расчетного давления. Программа автоматически определит часть 1 или часть 3. Я добавил флажок, чтобы заставить программу использовать часть 1 при использовании правила исключения в части 3, которое позволяет использовать часть 1 для высот более 60 футов и менее 90 футов. См. приведенный ниже калькулятор, чтобы убедиться, что исключение можно использовать. Карты скорости ветра разделены на категории риска с 1 по 4.
Некоторые изменения заключаются в добавлении новой переменной Ke в формулу скорости и давления. Ke представляет собой коэффициент высоты земли, и его значение определяется путем расчета над уровнем моря. См. интерактивную карту, показывающую вашу высоту над уровнем моря и рассчитанную переменную Ke. Значение Kz на экспозиции B было пересмотрено на высоте менее 30 футов. В этих условиях вы заметите меньшее расчетное давление. Наконец, я добавил программирование, позволяющее использовать футы и дюймы для преобразования в десятичные футы, как того требует программа. Это покроет среднюю высоту крыши и наименьшую ширину здания. Программа сообщит вам, когда произойдет преобразование после расчета проектных давлений.
Чтобы начать, выберите и введите информацию о своем проекте ниже.
Обязательно заполните все обязательные поля. Если вы введете свой адрес электронной почты, вы можете быть уверены, что он в безопасности и не будет продан. Вы можете получить электронное письмо об обновлениях программы ветровой нагрузки или изменениях на этом веб-сайте. Заранее спасибо.
Метод расчетной нагрузки: ASCE7-16 Прочность Расчетная нагрузка и допустимое напряжение
Скорость ветра = мили в час (требуется)
Из карт скорости ветра. & Рисунки с C26.7-5 по C26.7-7, стр. 745-747
Коэффициент внутреннего давления = 0,55 Частично закрытое здание 0,18 Закрытое здание 0,00 Открытое здание
Угол крыши = θ < 10° (угол крыши меньше или равен 10°
или Flat)θ > 10° (угол крыши больше 10°)
Из рисунка 30.
3-1, стр. 335
Kzt =
Kzt по умолчанию = 1,00
См. раздел 26.8 и рисунок 26.8-1 для определения эффекта ускорения ветра. См. ниже дополнительную информацию о Kzt.
Kd =
Kd по умолчанию = 0,85
См. Таблица 26.6-1, стр. 266. Дополнительную информацию о коэффициенте Kd см. ниже.
Ke = (новый) (Используйте калькулятор ниже)
Ke по умолчанию = 1,00, значение должно быть между 1,00 и 0,35
Коэффициент высоты над уровнем моря см. Таблицу 26.9-1 , стр. 268
Средняя высота крыши = футы (обязательно)
Пример 30′-6″ записывается как 30,5
Наименьшая ширина здания = футы
Пользовательская площадь притока = кв. фут
Введите необязательную площадь притока от 10 до 500 квадратных футов при (MRH 60 футов).
Следующие поля являются необязательными и будут отображаться на распечатанной странице.
Имя проекта = необязательно
Название компании = необязательно
Имя пользователя = необязательно
Электронная почта = необязательно
Исключение из части 3, стр.
363 (Используйте калькулятор ниже)
Если средняя высота крыши больше 60 и меньше 90 — Часть 1 можно использовать, если отношение высоты к ширине равно 1 или меньше.
При установке флажка Исключение (Часть 1) будет использоваться для выполнения вычислений.
Калькуляторы CADDtools
Проверьте, применимо ли исключение в части 3(Введите только десятичные футы. Пример 62′-6″ записывается как 62,5) Введите среднюю высоту крыши: 9 футов0174 Введите наибольшую ширину здания: футы
Коэффициент высоты земли (Ke) Калькулятор
(Введите только десятичные футы. Пример 97′-6″ записывается как 97,5)
Введите высоту над уровнем моря: ft
Широта: Долгота:
Примечание о факторе Kzt:
Обратитесь к значениям Kzt в ваших штатах и отрегулируйте значение по мере необходимости. Я нашел документ из Международного университета Флориды, в котором говорится, что «немногие места в штате Флорида гарантируют коэффициент откоса больше 1,0, поэтому в нынешних усилиях тенге не требуется». Я нашел отличный сайт, показывающий коэффициенты Kzt для Сиэтла, штат Вашингтон, от Департамента планирования и развития, их значения варьируются от 1,12 до 2. Перейдите по ссылке на веб-сайт Сиэтла, штат Вашингтон, для получения информации.Примечание о коэффициенте Kd:
Примечание о методе расчетной нагрузки:
В Строительном кодексе Флориды 2020 (FBC2020) вместо LRFD и ASD используется предельная расчетная скорость ветра Vult и нормальная расчетная скорость ветра Vasd. FBC2020 использует преобразование скорости ветра, при котором Vasd уменьшается на 60 процентов; это происходит путем умножения Vult на (0,775, что является квадратным корнем из 0,6). Поскольку скоростное давление уменьшается на 0,6 в формуле для ASCE7-16 и уменьшается на 0,775 в скорости ветра, которая используется в формуле скоростного давления для FBC2020, это делает расчетные давления для обоих методов одинаковыми.Калькулятор проектной нагрузки ASCE7-05
В архиве
Это ссылка на архивный калькулятор расчетного давления ASCE7-05. Перейдите по ссылке на CADDtools ASCE7-05
Ссылки, которые могут вам понадобиться
Этот веб-сайт финансируется за счет продажи MetalOpt, перейдите на MetalOpt.com для покупки.
Веб-сайт Американского общества инженеров-строителей. Перейдите по ссылке на ASCE.
