Расчет деревянной фермы для крыши

Треугольные деревянные фермы простой конструкции  можно увидеть на изображениях старорусских жилищ. Эта несущая конструкция  отвечает за скат крыши и его поддержание. Шли годы, с появлением более точных измерительных приборов и способов обработки дерева конструкция фермы начала преображаться. Уже в 18 веке при строительстве зодчие использовали специальные расчеты, которые позволяли не только создать ровную и пропорциональную ферму, но и правильно распределить нагрузку. Современные строительные материалы и станки позволяют с точностью до миллиметра изготовить детали будущей треугольной фермы.  При самостоятельном строительстве необходимо правильно рассчитать все основные углы и детали. Для таких подсчетов  предназначен специальный строительный калькулятор, который после проведенных автоматических расчетов выдаст вам не только общий чертеж фермы в масштабе, но и чертежи всех необходимых деревянных стоек с размерами и количеством в штуках.


Чтобы воспользоваться калькулятором, нажмите на картинку ниже:

Как правильно использовать калькулятор

Чтобы правильно использовать калькулятор, необходимо заранее просчитать длину и высоту будущей фермы.  Угол скоса крыши играет немаловажную роль при строительстве фермы. Стоит отметить, что некоторые пользователи измеряют высоту навскидку, и тем самым совершают ошибку.

Для точного расчета калькулятор имеет несколько полей:

1. Масштаб чертежа

Масштаб важен для вывода конечного чертежа. Именно это поле отвечает за то, в каком масштабе готовый чертеж предстанет перед пользователем.

2. Длина и высота фермы

Как и большинство программ для проектирования, калькулятор использует в одной плоскости только две координаты. В данном случае, нам необходимо указать координаты Х и Y. Стоит отметить, что за начало координат берется точка 0, следовательно, необходимо указать максимальную высоту и полную длину  будущего сооружения.

3. Ширина и толщина бруса

В этой строчке указывается тип материала, из которого будет выполнена ферма.  Указывается ширина и толщина  бруса в мм.

4. Количество стоек

В этом пункте требуется указать количество опор, которые будут равномерно расположены по всей длине фермы. Основной функцией подпорок является рассредоточение нагрузки, которая возникает под действием различных сил на крышу. Как правило, для многоэтажных строений и строений, которые заведомо будут постоянно подвергаться нагрузке, эту цифру рассчитывают профессионалы, однако даже для четырехэтажного этажного дома лучшим расположением опоры будет одна опора через каждый метр.

После ввода данных необходимо нажать кнопку «Рассчитать», и, если вам необходим чертеж, поставить галочку в соответствующем пункте. Чертеж можно распечатать или же сохранить в различных форматах.

Похожие записи

КАЛЬКУЛЯТОР

Выберите тип конструкции(*) Выберите тип фермыДвухскатнаяМансарднаяМансардная приподнятаяНожницыОдноскатная параллельный поясОдноскатная чердачнаяНеверный ввод, необходимо указать тип фермы

Односкатная деревянная чердачная ферма используется при строительстве жилых домов, гаражей, небольших складов и навесов.

Наиболее экономный вариант выполнения крыши любого здания. Во-первых, односкатная ферма способна перекрыть пролёт до 8 м. Во-вторых, данная деревянная ферма даёт дополнительную площадь, которую можно использовать под чердак. Это очень удобно, так как эту часть дома можно выделить под хозяйственные цели, разместив, к примеру, кладовую для хранения каких-либо материалов или инструментов.

Кроме того, односкатную стропильную ферму часто используют в комбинации с другими деревянными конструкциями, делая крышу интереснее и красивее. Односкатная ферма такого типа удобна в транспортировке.

Деревянная конструкция подходит для перекрытий жилых домов, гаражей, небольших складов пролётом до 10 м. Использование односкатной фермы с параллельными поясами обеспечивает стропильной конструкции необходимую жёсткость, прочность и надежность. Монтаж кровельной конструкции с использованием этого типа ферм очень прост, готовые элементы конструкции кровли монтируются на строительной площадке за несколько дней.

С односкатными фермами Вы получаете простую в исполнении, но разумную по цене и красиво выполненную с архитектурной точки зрения крышу. Такая деревянная конструкция удобна в транспортировке.

Традиционный и самый популярный тип ферм в частном строительстве. Двухскатная чердачная ферма имеет ряд конструктивных преимуществ.

Во-первых, использование такой кровельной конструкции не требует промежуточных опор, что даёт свободу в выборе планировки дома. Вы можете позволить возводить стены в здании и менять местами помещения с разным функциональным назначением по собственному желанию.

Во-вторых, чердачные фермы, создают дополнительную площадь. Это пространство пригодится для хозяйственных нужд, где можно разместить, к примеру, кладовую для хранения каких-либо материалов или инструментов, также помещение подойдет под гардероб или небольшую мастерскую.

С помощью такого типа ферм, выполненных с применением металлических пластин, становится возможным перекрывать пролеты длинной до 35 м. Кроме того, Вы экономите и на чердачном перекрытии, потому что нижний пояс двускатной деревянной фермы выполняет его роль.

Нестандартный тип фермы. Используется для воплощения необычных интерьерных решений и дизайнерских разработок. Увеличивает внутренний объём помещений.

Данный тип фермы подходит для жилого мансардного помещения, без дополнительного увеличения высоты здания. Деревянная конструкция создаёт дополнительный мансардный этаж со свободной планировкой.

Данный тип ферм предназначен для жилого мансардного помещения. Схож с двускатным мансардным типом ферм. Благодаря ему можно создать максимально возможное жилое пространство.

Пролет (m) Выберите значение 6 7 8Неверный ввод Угол уклона(*) Выберите значение1623Please tell us how big is your company. Пролет (m) Выберите значение 6 7 8910Неверный ввод Угол уклона(*) Выберите значение1623Please tell us how big is your company.
Пролет (m) Выберите значение67Неверный ввод Угол уклона(*) Выберите значение45Please tell us how big is your company. Пролет (m)(*) Выберите значение67Неверный ввод Угол уклона(*) Выберите значение45Please tell us how big is your company. Пролет (m) Выберите значение678910Неверный ввод Угол уклона(*) Выберите значение45Please tell us how big is your company. Пролет (m) Выберите значение678910121415Неверный ввод Угол уклона(*) Выберите значение162330Please tell us how big is your company.

Программа расчета деревянных конструкций.

Приложение для проектирования деревянных конструкций — новый продукт НТЦ АПМ

Проектирование металлических конструкций - одно из важнейших направлений строительной деятельности. Для определения требуемых параметров профилей используется дорогостоящее лицензионное программное обеспечение, требующее наличия профильного образования и навыков работы с конкретным программным комплексом.

При этом бывают ситуации, когда нужно сделать чертеж «на коленке», подобрать нужный прокат, подсчитать вес балки для определения стоимости и заказа металла. В тех случаях, когда воспользоваться специальными программами нет возможности, удобными помощниками при расчете металлоконструкций могут стать бесплатные онлайн- и десктоп- программы:

  • калькулятор металлопроката Арсенал;
  • онлайн калькулятор Metalcalc;
  • онлайн-программа sopromat.org для расчета балок и ферм;
  • расчет балок в Sopromatguru онлайн;
  • desktop-программа «Ферма».

1. Калькулятор металлопроката Арсенал

Компания Арсенал предоставляет всем желающим возможность сэкономить свое время, воспользовавшись фирменной

десктоп-программой для подсчета теоретического веса металлического профиля любых видов, в том числе - из черной и нержавеющей, а также - из цветного металла. На сайте доступна и онлайн-версия программы .

Для того чтобы выполнить расчет профиля нужно ввести информацию о толщине металла, длине отрезка, высоте и ширине. Можно также выбрать марку прокатного профиля из сортамента и задать требуемую длину. В этом случае программа определит его габаритные размеры и вес автоматически.

2. Онлайн-калькулятор металлопроката Metalcalc

Онлайн-калькулятор Metalcalc - удобный ресурс для определения веса и длины металлопроката. При задании основных технические параметров изделия (номер сортамента или габаритные размеры профиля, его длина) программа определит его вес. Расчеты выполняются на основании действующих ГОСТов и отличаются максимальной точностью.

Программа имеет также и функцию обратного пересчета. Если указать массу и типоразмер профиля - сервис высчитает его длину. Ресурс абсолютно бесплатен и удобен в использовании.

3. Бесплатная онлайн-программа sopromat.org для расчета балок и ферм

На сайте Sopromat. org представлена бесплатная онлайн-программа для расчета балок и ферм методом конечных элементов. Расчет может быть выполнен, в том числе, для статически неопределимых рам.

Сервис может быть полезен как студентам для выполнения курсовых работ, так и практикующим инженерам для определения параметров реальных металлоконструкций. Онлайн-ресурс позволяет:

  • определить перемещения в узлах;
  • рассчитать реакции опор;
  • построить эпюры Q, M, N
  • сохранить результаты расчетов и схему нагрузок;
  • экспортировать результаты в формат чертежа DXF.

На сайте всегда находится самая свежая версия программы. Имеется версия Mini для скачивания и работы на мобильных устройствах. Мобильная программа обладает всеми преимуществами полноценной версии.

4. Расчет балок в Sopromatguru

В ближайшее время авторы планируют добавить в программу функцию расчета ферм. На сегодняшний день онлайн-ресурс позволяет бесплатно задать параметры балки, опоры, нагрузки и получить эпюру.

За получение доступа к подробному расчету авторы программы просят перечислить символическую оплату. Стоит отметить, что онлайн-сервис красиво оформлен и оборудован понятным интерфейсом.

5. Бесплатная desktop-программа «Ферма»

Небольшая программа Ферма позволяет рассчитать плоскую статически определимую ферму и сохранить результаты. Для начала работы необходимо задать геометрические параметры фермы (размеры стержней, высоты, положения раскосов, нагрузки).

Расчет выполняется по методу вырезания узлов. Определяются усилия в стержнях фермы, а также реакции опор. Максимальное число панелей фермы - 16, число нагрузок - не более 20. Программный комплекс может также применяться и для расчета статически неопределимых ферм.

Проектирование Деревянных Домов – мощная и профессиональная программа, которая поможет вам почувствовать себя конструктором и дизайнером зданий. Встроенные инструменты позволяют с лёгкостью возводить виртуальные стены, подбирать типы кровель и способы сцепки брусьев.

Данная программа для проектирования деревянных домов уникальна тем, что создаёт не только визуальный каркас, но и внутренний. Используя утилиту, вы сможете оценить вид здания полностью, чтобы приступать к постройке только после того, когда всё будет устраивать. Одним кликом мыши можно вырезать проёмы для окон или дверей. При этом, уникальные параметры их размеров можно задавать самостоятельно, а не только пользоваться готовыми вариантами. Это поможет создавать не типовые проекты, а индивидуальные. Аналогичные «конструкторы» не дают подобного уровня уникализации.

Конечно, существуют целые комплексы приложений для Windows, позволяющие заниматься черчением и проектированием профессионально, однако они требуют обширных знаний, долгого изучения их инструментария. Данная же утилита имеет максимально низкий порог входа, тем более интерфейс выполнен на русском языке. Попробовать создать план может даже тот, кто ничего не понимает в строительстве. Выбирая нужные инструменты и применяя их к объекту, вы сможете создать собственный проект.

Скачать бесплатно программу проектирования деревянных домов может абсолютно каждый. Использовать её можно не только по прямому назначению, но и для развития творческих способностей. Создавать виртуальные дома достаточно интересно, на это можно потратить несколько вечеров, интересно проведя время. Тем более, утилита работает очень быстро, не требует долгого рендеринга или анализа конструкции. Всё происходит в online-режиме, и сразу после нажатия на иконку инструмента вы получите готовый результат. Единственный минус программы заключается в отсутствии кроссплатформенности. Смысл скачать программу для Проектирование Деревянных Домов есть только в том случае, если вы пользуетесь OS Windows.

Полезные функции утилиты для проектирования домов из бруса:

  • Анализ и подбор оптимальных типов соединений;
  • Возможность настроить размеры всех элементов;
  • Встроенная библиотека элементов;
  • Интерфейс, удобный для пользователей Виндовс;
  • Абсолютная бесплатность;
  • Высокая скорость проектирования больших зданий;
  • Возможность рассмотреть будущий дом в 3d.

Приложение для проектирования деревянных конструкций - новый продукт НТЦ АПМ

Вадим Шелофаст, Андрей Алехин, Сергей Григорьев

Развитие коттеджного и мансардного строительства предъявляет все новые требования к проектированию строительных деревянных конструкций. Оригинальные индивидуальные архитектурные решения существенно усложняют задачу для проектировщиков и расчетчиков, а многовариантная техническая проработка пожеланий заказчиков возможна только с использованием универсальных программных комплексов для расчета строительных конструкций.

Приложение проектирования деревянных конструкций разработано в Научно-техническом центре АПМ (г.Королев Московской обл.) и входит в состав универсального комплекса для проектирования строительных объектов APM Civil Engineering. Ранее уже сообщалось о разработке продукта APM Civil Engineering, в состав которого помимо инструментов для проектирования деревянных конструкций вошли модули проектирования металлических и железобетонных конструкций.

Приложение проектирования деревянных конструкций использует в качестве базового ядра модуль APM Graph и органично дополняет уже имеющиеся системы проектирования произвольных металлических и железобетонных конструкций на базе модуля конечно-элементного анализа APM Structure3D.

Основное назначение этого приложения - прочностной расчет деревянных конструкций, автоматизированное проектирование и расчет соединений металлическими зубчатыми пластинами (МЗП), а также получение распиловки каждого элемента.

Следует отметить, что одним из инициаторов этой разработки выступила компания «Техкомплект» (г.Дубна), производящая МЗП, которые применяются для надежного крепления элементов деревянных конструкций. Кроме того, эта компания принимала участие в финансировании этого проекта. Благодаря усилиям компаний НТЦ АПМ и ЗАО «Техкомплект» в России появился оригинальный программный продукт, не имеющий отечественных аналогов. До недавнего времени российским проектировщикам предлагались только импортные программные продукты, такие как Wolf (производитель - австрийская компания Wolf SystemBau GmbH) и MiTek (производитель - международная корпорация MiTek Industries).

Деревянные конструкции представляются в приложении как ферменные либо рамные произвольной конфигурации. Создание геометрической модели осуществляется с помощью библиотеки типовых конструкций или, при создании пользовательской модели, посредством отрисовки модели инструментальными средствами приложения. Если пользовательская конструкция отличается от типовой незначительно, то наиболее быстрым построение будет в случае использования типовой модели конструкции с последующим ее редактированием. Применение параметрической библиотеки обеспечивает значительное сокращение объемов построения моделей деревянных конструкций наиболее часто используемых конфигураций (рис. 1 и 2).


Инструментарий для работы с деревянными конструкциями является дополнением к средствам APM Graph, что позволяет использовать широкие функциональные возможности чертежно-графического редактора: привязки, диалог ручного ввода, орто-режим, простановка размеров, выделение, перемещение, копирование, удаление и т. д.

Применение чертежно-графического редактора позволяет работать с геометрической моделью конструкции, как с чертежом, с учетом масштаба и пропорциональности размеров элементов (рис. 3).

Редактирование осуществляется также в среде APM Graph с помощью мыши по принципу drag&drop или ввода параметров объектов с клавиатуры. Длинные балки (более 6 м) автоматически равномерно разбиваются исходя из условия обеспечения перевозки таким образом, чтобы длина каждой из них не превышала 6 м. Например, балки длиной от 6 до 12 м делятся пополам, от 12 до 18 м - на три части и т.д.

Приложение позволяет назначать элементам различные типы материалов с применением базы данных, в которую пользователь может добавлять новые материалы, вводить их физико-механические свойства (плотность, коэффициент Пуассона, модуль упругости Юнга, предел прочности и др.) и использовать эти материалы при расчете.

В качестве нагрузок рассматриваются сосредоточенные и распределенные силы. Приложение допускает применение нескольких загружений и возможность выполнения расчета под действием комбинации загружений, а также с учетом собственного веса конструкции. Загружение может включать комбинацию нагрузок любого вида. По заданному загружению выполняется прочностной расчет модели деревянной конструкции, целью которого является вычисление действующих усилий и проверка сечений балок на прочность и устойчивость по нормам СНиП.

Выбор прямоугольного сечения осуществляется из библиотеки. Размер сечения учитывается при визуализации расчетной схемы. Широкая сторона бруса располагается в плоскости построения расчетной схемы для восприятия нагрузки в плоскости наибольшего момента инерции сечения.

В случае невыполнения условия прочности или устойчивости приложение выдаст соответствующее предупреждение, а элементы, для которых условие не выполнено, будут выделены цветом. В этом случае пользователь должен увеличить сечение таких элементов и повторить расчет. Результатом прочностного расчета деревянных конструкций является таблица осевых сил в элементах модели, на основании которой можно делать выводы о том, какие элементы конструкции работают на растяжение, а какие - на сжатие. Кроме того, анализ результатов позволяет выявить малонагруженные элементы конструкции для уменьшения их сечения, снижения материалоемкости, а следовательно, и стоимости проектируемого объекта.

После подбора сечений всех балок можно переходить к проектированию узловых соединений. Для типовых моделей конструкций соединения предопределены с учетом распиловки и редактирования не требуют. Применение параметрических моделей с учетом соединений элементов позволяет одновременно проводить и прочностной расчет, и расчет соединений с помощью металлических зубчатых пластин, что заметно сокращает время подготовки проектной документации.

Специальные функции отрисовки и редактирования балок позволяют быстро усечь, срастить, удлинить брусья для проектирования сложных узловых соединений. Помимо сечения для каждой балки может быть задано расположение относительно оси, проходящей через точки соединения: по центру, слева или справа.

Одним из наиболее распространенных способов соединения деревянных балок является применение МЗП. В приложении реализовано два типа расчета таких соединений: проектировочный и проверочный. Переключение между типами расчетов осуществляется простым включением кнопки автоматизированного подбора пластин, расположенной на панели инструментов.

В случае проектировочного расчета подбор параметров и положения зубчатых пластин в узлах соединения осуществляется автоматически, при этом необходимо соблюдение следующего условия: МЗП не должны выступать выше верхнего и ниже нижнего пояса балок. Для выполнения этого условия приложение предусматривает присвоение балкам так называемых типов верхнего или нижнего пояса (рис. 4).

Проверочный расчет предполагает задание параметров МЗП и их размещение в узлах соединения. Ширина и длина пластины выбираются из библиотеки. Кроме того, необходимо указать тип пластины: с крупным или с мелким зубом. Дальнейшее размещение пластины в узле соединения осуществляется на расчетной схеме с помощью мыши с использованием привязки или диалогового ввода параметров с клавиатуры.

После выполнения расчета приложение выдаст информацию о возможности применения заданных пользователем пластин. Такой расчет целесообразно проводить с целью проверки пригодности для соединения уже имеющихся МЗП.

В случае несоответствия условиям прочности тех или иных МЗП приложение выдаст предупреждение, а сами ПМЗ будут подсвечены. Такие пластины необходимо задать заново, увеличив поверхность перекрытия деревянных балок, и повторить расчет. В ряде случаев может потребоваться также увеличение сечения балки для обеспечения прочности соединения.

При расчете учитываются растягивающе-изгибные и сжимающе-изгибные напряжения, а также устойчивость сжатых брусьев. Все расчеты выполняются согласно действующим нормативным документам: Стандарт организации. СТО 3654501-002-2006. Деревянные клееные и цельнодеревянные конструкции. Методы проектирования и расчета. ЦНИИСК, Москва, 2006 г.

Приложение расчета и проектирования деревянных конструкций работает как приложение к чертежно-графическому редактору APM Graph. Для проведения прочностного расчета и автоматизированного подбора параметров металлических зубчатых пластин, помимо APM Graph, необходима установка ядра модуля конечно-элементного анализа APM Structure3D.


По результатам расчета, которые могут быть выведены на принтер, можно получить информацию о параметрах каждого узлового соединения МПЗ (рис. 5) и автоматическую генерацию чертежей каждого элемента конструкции - распиловку (рис. 6).

Таким образом, новое приложение полностью соответствует современным требованиям нормативных документов и позволяет в кратчайшие сроки проводить комплексное проектирование произвольных деревянных конструкций и удовлетворять требованиям самых изысканных архитектурных проектов.

В связи с востребованностью строительных программных продуктов НТЦ АПМ коллектив разработчиков непрерывно трудится над совершенствованием существующих программ. Дальнейшее развитие приложения проектирования деревянных конструкций будет направлено на расширение возможностей по расчету соединения элементов конструкций не только посредством МЗП, но и другими способами.

Программа «Проектирование и расчет деревянных конструкций


с соединениями на металлических зубчатых пластинах»

Программа разработана ЗАО «Техкомплект» совместно с ООО «Научно-технический центр АПМ» для деревянных рамных и ферменных конструкций, применяемых в жилищном и промышленном строительстве. (Совместные авторские и имущественные права на Программу подтверждены Свидетельством об официальной регистрации программ для ЭВМ №2007610917 от 27.02.2007г., выданным Российской Федеральной службой по интеллектуальной собственности, патентам и товарным знакам). Программа сертифицирована в системе ГОСТ Р Органом по сертификации программной продукции в строительстве (Сертификат соответствия №РОСС RU.СП15.Н00087 от 20.03.2007г.)

Соединение элементов конструкции в узлах осуществляется на металлических зубчатых пластинах (МЗП) по ТУ 5369-026-02495282-97 и прошедших испытания в ЦНИИСК им. В.А.Кучеренко (Сертификат соответствия № РОСС RU.СЛ71. Н00402 от 08.02.2007г. ).

Программа предназначена для создания 2-х, 3-х мерных моделей, комплексного расчета и анализа деревянных каркасных конструкций с МЗП.

В программном продукте для ускорения построения моделей деревянных конструкций используется применение параметрической библиотеки типовых наиболее часто используемых конфигураций. Система включает также библиотеку стандартных сечений брусьев и базу данных по размерам и несущим способностям МЗП с длинным зубом высотой 14 мм и мелким зубом высотой 8 мм.

Предусмотрены специальные функции отрисовки и редактирования стержней в двухмерном пространстве, которые позволяют быстро усечь, срастить, удлинить брусья для быстрого создания произвольных сложных конструкций.

Для выполнения прочностного расчета конструкции в диалоговом режиме могут задаваться статические распределенные и сосредоточенные нагрузки, а также сейсмические нагрузки и их комбинации. При расчете учитываются растягивающе-изгибные и сжимающе-изгибные напряжения, а также устойчивость сжатых брусьев; в трехмерном пространстве можно получить картину напряженно-деформированного состояния строительной конструкции. Анализируя результаты вычислений, можно принять решение по изменению и доработке проектируемого варианта модели, ввести требуемые изменения и произвести расчеты заново.

Программой реализовано два типа расчета соединений на металлических зубчатых пластинах: проектировочный и проверочный. При проектировочном расчете подбор параметров и расположение зубчатых пластин относительно узла осуществляется автоматически. При проверочном расчете пользователь устанавливает металлические зубчатые пластины в узлах соединения и выбирает их параметры из библиотеки в ручном режиме. После выполнения расчета система выдаст предупреждение о возможности использования заданных пользователем пластин. Такой расчет целесообразно проводить, когда требуется проверить пригодность для соединения уже имеющихся МЗП.

В случае, когда для обеспечения возможности транспортировки конструкция должна состоять из отдельных подконструкций с последующим их соединением на стройплощадке в единое целое, предусмотрена функция установки и расчета нагельных соединений.

Расчеты выполняются согласно нормативным документам: Стандарт организации. СТО 3654501-002-2006. Деревянные клееные и цельнодеревянные конструкции. Методы проектирования и расчета. ЦНИИСК, Москва, 2006 г.

По результатам расчета можно получить автоматическую генерацию подетальных чертежей элементов конструкции и параметров соединения в узлах металлическими зубчатыми пластинами, включая размеры и ориентацию МЗП. Технологически все это необходимо для корректного распила каждого из брусьев, входящих в состав строительного объекта; составлении спецификации на МЗП и пиломатериалы и документации по сборке деревянной конструкции.

Программа работает в качестве приложения к чертежно-графическому редактору APM Graph. Все необходимые расчеты на действующие усилия, прочность и устойчивость выполняются расчетным ядром системы APM Structure3D.

Программа позваляет импортировать файлы с расширением DXF разработанных в системе AutoCAD.

Предназначена для персональных компьютеров с частотой процессора не ниже 0,5 ГГц, с минимальным объемом оперативной памяти (RAM) 64 Мбайт. Система работает в операционных средах MS Windows 2000, ХР.

Как бы воображение не строило внешний вид лестницы, рассчитать её конструкцию согласно требуемому виду и нагрузке — задача совершенно иного класса сложности. В этом деле хорошо помогают всевозможные калькуляторы и программы для проектирования лестниц, о них мы сегодня и расскажем.

PRO100 — простая визуализация

Практически любая лестница, сколь бы сложной она ни была, может быть представлена как совокупность более простых ступеней, тетив, перил и подступенков — досок, иными словами. Поэтому составить проект лестницы будет наиболее просто тем мастерам, которые имеют опыт работы в программах по созданию мебели. Хорошо для этих целей подходит небезызвестная PRO100: набросать конструкцию простейшей лестницы в ней можно за 30-40 минут, даже новичку освоиться в этой программе не составит большого труда.

Конечно, мебельные программы работают, в основном, с примитивами — деталями в форме параллелепипеда. Отобразить резные поручни и стойки, ступени специальной формы и прочие художественные изыски может быть весьма затруднительно. Но если целью ставится определить общие параметры, такие как высота, количество и раскладка ступеней, то средств мебельных и общего назначения программ для трёхмерного моделирования будет более чем достаточно.

Конечно, не в том случае, если вы берётесь за самостоятельное составление проекта, воплощением которого в жизнь займётся другой мастер. Здесь необходимо уделять внимание деталям и, в конечном итоге, заказчик получает именно то, что смог изобразить, но не более.

Главным минусом PRO100 (как, впрочем, и большинства мебельных «конструкторов») можно назвать отсутствие какой-либо автоматизации для работы с лестницами. Нет возможности, например, указать габариты пролёта, шаг и высоту ступеней, поэтому вся работа ведётся с нуля. Впрочем, для большей части любительских проектов оказывается вполне достаточно стандартных средств манипулирования объектами: объединение в группы, копирование, перемещение и иже с ними.

Следует условиться, что целью проектирования лестницы может ставиться либо только общее представление о конструкции и основные параметры, либо комплексная визуализация со всеми завитушками и резьбой, формой точения и подробностями скрепления всех элементов в одно красивое цельное изделие. В последнем случае вы должны иметь практический опыт работы с лестницами, иначе проект может оказаться не реализуемым в принципе.

Онлайн-сервисы для получения чертежей

Начать знакомство с программами для конструирования лестниц следует со всевозможных online-сервисов и калькуляторов. Их возможности сильно ограничены веб-платформой: хотя и существуют способы осуществить подробные расчёты и качественно визуализировать изделие «не выходя из интернета», разработка подобных программных средств стоит слишком дорого и практически никогда не оправдана.

И всё же один плюс у таких программ есть: они предоставляют пользователю возможность не устанавливать дополнительное ПО, а провести предварительные расчёты на ходу. Один из популярных сайтов lesenka.com предлагает схематическое отображение лестницы — план и сечение ступеней — согласно введённому вами набору параметров. Есть возможность буквально за пару минут сгенерировать схемы лестниц как простых однопролётных, так и винтовых, и с площадками, и с забежными ступенями.

Еще один популярный сайт — lascalagrande.ru . Здесь не доступен свободный ввод параметров, но форма параметризации достаточно «умная» и сама предложит допустимые варианты на выбор пользователя. Есть возможность выбрать один из шести типов лестниц (включая многомаршевые, поворотные и со сложной формой ступеней), а также рассчитать ограждения и баллюстрады, получив в итоге чертёж с основными размерами и изометрический эскиз. Сайт stairshop.ru — это практически полный аналог предыдущего, но в нём есть редкая возможность трёхмерного обзора спроектированной лестницы, хотя и с весьма примитивным качеством отображения.

Сайты такого рода имеют ряд приятных особенностей. Большинство из них принадлежат компаниям, профессионально занимающимся изготовлением и монтажом лестниц. Поэтому есть возможность ознакомиться с фотогалереей готовой продукции и примерно оценить стоимость проекта.

Особенности работы в Staircon

Средства для онлайн-проектирования сильно ограничивают свободу действий при разработке лестниц с уникальным дизайном . Если вам нужен более индивидуальный подход, придётся пользоваться либо программами САПР (Autodesk, SketchUp), либо обратить внимание на специализированный софт.

Программа Staircon — очень и очень неплохой вариант даже для разового применения. Несмотря на обилие функций, этот продукт достаточно просто освоить, даже при использовании нерусифицированной версии. Практически каждое из окон настройки имеет небольшое превью, где наглядно отображается характер вносимых изменений, плюс все настраиваемые параметры сразу же применяются и к главной сцене. Вся работа ведётся путём параметризации либо лестницы в целом, либо отдельных площадок и пролётов, либо и вовсе каждой ступени по отдельности.

В программе есть три основных вида: общий план, эскиз и трёхмерная модель. Переходя последовательно от одного к другому, пользователь настраивает сначала параметры лестничного кармана, затем общую конфигурацию лестницы, для чего есть несколько десятков встроенных шаблонов. И, наконец, работа завершается проработкой мелких деталей, таких как ограждения или поручни, и выбором материалов (включая металл и стекло).

В итоге пользователь получает конструкторскую документацию, список деталей и материалов, либо рендер визуальной сцены с вполне приемлемым качеством.

Расчёт физико-механических параметров

Многих интересует вопрос: как с помощью программ выполнить расчёт лестницы по нагрузке. При более близком знакомстве со Staircon и подобными средствами оказывается, что расчёт технических параметров по нагрузке уже встроен в недра программы, и она попросту не предложит использовать сечения материалов и конструктивное исполнение узлов, которые не соответствуют хотя бы среднему уровню проходной нагрузки.

Как и во всём, здесь может потребоваться индивидуальный расчёт, особенно при закреплении ступеней к стене только по одной стороне, при работе с лестницами на подвесках или расчёте бетонных пролётов с большой собственной массой.

К сожалению, эти расчёты придётся выполнять вручную: как бы ни была совершенна программа, не стоит полагаться на стандартные алгоритмы. Ни одно средство проектирования не сможет учесть несущую способность стен, равно как и прочность отдельно взятых материалов для исполнения самой лестницы.

Стоит ли изучать САПР и 3D-моделирование

Если вы не имеете опыта разработки в Autocad или 3ds Max, обращать внимание на этот класс программ только для проектирования лестницы не стоит. Единственное исключение — когда вам нужно создать действительно высокое качество визуализации или вписать лестницу в общий план визуализации интерьера, что в любительской практике встречается достаточно редко.

Но если вам уже знакомы программы для трёхмерного моделирования и производства чертежей, знакомство со специальным софтом для лестниц может обернуться напрасной тратой времени. Как мы уже говорили, программы САПР не умеют располагать ступени на одинаковом расстоянии или автоматически подгонять линию ограждений под изменения в конфигурации пролёта.

Однако реально такие возможности необходимы при разработке только очень крупных проектов. В остальных случаях можно пользоваться стандартными средствами привязки и группирования, либо найти соответствующий плагин для работы с лестницами.

Стропильные фермы деревянные:расчет и конструирование, усиление

Стропильные фермы деревянные, через жесткие конструкции которых нагрузка передается на несущие стены строения, пришли к нам из Европы. Расчет и конструирование под каждое здание производится индивидуально. Это не только упрощает устройство крыши и значительно ускоряет процесс, но обеспечивает также отличное качество и прочность.

Решетчатые деревянные фермы сегодня нередко изготавливаются в заводских условиях на деревообрабатывающих предприятиях. Материалом для них служит древесина, соответствующим образом высушенная и заранее обработанная специальными средствами.

Стропильные фермы и балки: что лучше ↑

Основой крыши любой конфигурации является опорная конструкция, состоящая из прямых сплошных балок, стропил либо стропильных ферм. Первыми можно перекрывать лишь ограниченное по величине пространство, примером могут послужить наслонные стропила в малых постройках. Если же необходимо перекрыть большие пролеты, то приходится использовать либо составные балки, либо различного типа. Обыкновенные фермы образуют размещенные с расчетным шагом (1,5–3,5 м) ребра, поддерживающие обрешетку, поверх которой настилают кровлю. Подъем стропил, равный отношению высоты фермы к ее длине, зависит от таких параметров, как материал покрытия и условия устройства сооружения. Из дерева обыкновенно устраивают для пролетов малых и средних размеров. Их устройство с увеличением пролета значительно усложняется и в подобных случаях более предпочтительны стальные.

Преимущества использования ↑


  • их расчет и проектирование сложнее стропильных или балочных опор, однако они предполагают рациональный расход стройматериалов, поэтому экономически выгодны;
  • использование клееного бруса, обеспечивающий им небольшой вес, позволяет применять конструкции в строениях с легким фундаментом, что приводит к снижению затрат и существенному сокращению сроков возведения дома;
  • в отличие от балочных опорных систем, которые можно использовать на пролетах до 4,5 м, фермы приемлемы для перекрытия пролетов до 30 м;
  • они универсальны и подходят для любого типа крыши, бесчердачного или с чердаком.

Виды стропильных ферм ↑

Визуально они похожи на решетку, в которой основная часть в разы больше высоты. По форме это многоугольники, чаще треугольник, или полусфера. Выбор треугольной формы не случаен – она обеспечивает необходимую для конструкции жесткость и неизменяемость. Выполненные в виде набора стержневых треугольников в решетчатой связке они особо эффективны для перекрытия пролетов с большой шириной.

Стропильная ферма висячего типа имеет только две, без промежуточных, точки упора, расположенных по краям на стенах. Верхние концы при этом сходятся на коньке кровли. Все концы, и верхние, и нижние работают на сжатие и изгиб. Они практически рассчитаны на пролет между внешними стенами без дополнительных опор на внутренние стены. Это дает возможность после их монтажа использовать пространство под крышей в качестве одной большой сборочной площадки.

Таким образом, внутренние перегородки можно устанавливать, не учитывая местонахождение несущих стен, то есть появляется полная свобода в планировке внутренней части дома. Однако горизонтальное распирающее усиление, которое передается стенам, получается в итоге достаточно большим. Для устранения прогибов и облегчения пояса (перекрытие в 6–9 м) дополнительно используют ригель. Для больших пролетов обычно оснащают бабкой и подкосами.

Параметры расчета ↑

Ни один из элементов такой конструкции не являются случайным. Каждый из них определяется точными инженерными расчетами с учетом всевозможных нагрузок, постоянных, временных и особых.

К первым относят вес самой кровли, обрешетки, к временным, соответственно, нагрузку на стропила от снега, ветра и полезную, если есть таковая. В СниП оговорены определенные положения, касающиеся временных нагрузок:

  • снеговая нагрузка – ее величину принимают из расчета 180 кг/кв.м в горизонтальной проекции. Снеговой мешок, образовавшийся на крыше, может увеличить снеговую нагрузку до 400-500 кг/кв. м. Для кровель с уклоном больше 60° при расчетах во внимание не принимают.
  • ветровая нагрузка – нормативно ее величина определена как 35 кг/кв. м. Рассчитывают ее для кровель с уклоном больше 30°.

Все указанные величины подлежат корректировке с поправкой на климатические условия местности.

Что же касается полезной нагрузки на стропила, ее учитывают, если установлены баки, вентиляционные камеры, подвешены потолки и т. д.

Особенности крепления узлов ↑


Несущую способность конструкций во многом определяют узлы, их надежность. Рассмотрим варианты креплений некоторых узлов в треугольных фермах пролетом:

Коньковый узел. Стропильные ноги скрепляют скобами или накладками при помощи гвоздей, в половину дерева.

Соединение ноги и ригеля. Ригель ставят на высоте, равной половине высоты фермы и скрепляют с ногами при помощи болтов и гвоздей.

Опорный узел. Строительные ноги опираются прямо на стены.

Подобная конструкция больше подходит для малых строений с достаточно прочными стенами.

Коньковый узел. Крепление ног проводят аналогично, только между ними по середине дополнительно врезают бабку.

Срединный стык. Лучший вариант – закрепление за нижний пояс.

Оси элементов должны пересечься точно над центром подкладки.

Узел необходимо укрепить с помощью стяжного болта.

Должна быть усилена стойками и откосами.

Коньковый узел выполняют аналогично, а стык нижнего пояса перекрывают при помощи двух накладок на болтах.

Монтаж под- и стропильных каркасов ↑


Эти элементы стропильной системы обычно укладывают на весь пролет. Чаще всего их собирают либо на складе, либо прямо у места подъема. В любом случае к подъему их необходимо подготовить, в частности, потребуется временное усиление на время подъема. Дело в том, что элементы конструкции в нормальных условиях и при подъеме или кантовке испытывают противоположные нагрузки. Например, обычно нижний пояс бывает растянут, а при подъеме он сжимается. Чтобы этого избежать проводят усиление при помощи пластин и деревянных бревен, и выполнить его можно двумя способами.

  • Защита от деформации и излома. Поперек к поясам крепят несколько бревен. Рекомендуется устанавливать их в плоскости подвесок и стоек. Подняв ферму из горизонтального в вертикальное положение,усиление снимают.
  • Защита поясов от выпучивания в сторону. Усиление выполняют из горизонтальных труб или бревен. Их попарно прикрепляют к обоим поясам при помощи скруток из отожженной мягкой проволоки или специальных стяжных хомутов. Такое усиление оставляют пока ферма не будет установлена в проектное положение и закреплена прогонами и связями.

Непосредственно монтаж проводят в следующей последовательности.

Первыми ставят фронтонные. Их фиксируют при помощи крепежей или гвоздей. Для облегчения выравнивания промежуточных конструкций между торцевыми натягивают веревку.

После установки, каждую промежуточную конструкцию фиксируют к предыдущей ферме при помощи наклонных временных связок, которые необходимы для стабилизации и сохранения интервала между ними. Для этих целей подойдут доски 20х100 мм.

Для большей устойчивости по диагонали скрепляют металлической лентой, соединяя нижний край свеса первой и конек последней.

© 2021 stylekrov.ru

нагрузки, количества, длины, фермы системы дома из дерева, калькулятор, СНиП


Расчёт треугольной фермы - онлайн калькулятор

Инструкция для калькулятора расчета треугольной фермы

Введите значения размеров в миллиметрах:



X – Длина треугольной стропильной фермы зависит от размера пролета, который необходимо накрыть и способа ее крепления к стенам. Деревянные треугольные фермы применяют для пролетов длиной 6000-12000 мм. При выборе значения X нужно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» (актуализированная редакция СНиП II-25-80).

Y – Высота треугольной фермы задается соотношением 1/5-1/6 длины X.

Z – Толщина, W – Ширина бруса для изготовления фермы. Искомое сечение бруса зависит от: нагрузок (постоянные – собственный вес конструкции и кровельного пирога, а также временно действующие – снеговые, ветровые), качества применяемого материала, длины перекрываемого пролета. Подробные рекомендации о выборе сечения бруса для изготовления фермы, наведены в СП 64.13330.2011 «Деревянные конструкции», также следует учитывать СП 20.13330.2011 «Нагрузки и воздействия». Древесина для несущих элементов деревянных конструкций должна удовлетворять требованиям 1, 2 и 3-го сорта по ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия».

S – Количество стоек (внутренних вертикальных балок). Чем больше стоек, тем выше расход материала, вес и несущая способность фермы.

Если необходимы подкосы для фермы (актуально для ферм большой протяженности) и нумерация деталей отметьте соответствующие пункты.

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Треугольные деревянные фермы применяют в основном для кровель из материалов требующих значительного уклона. Онлайн калькулятор для расчета деревянной треугольной фермы поможет определить необходимое количество материала, выполнит чертежи фермы с указанием размеров и нумерацией деталей для упрощения процесса сборки. Также с помощью данного калькулятора Вы сможете узнать общую длину и объем пиломатериалов для стропильной фермы.

perpendicular.pro

Как рассчитать ферму онлайн?

Продолжаем серию статей о расчетах сопромата онлайн. В этой статье я хочу поделиться онлайн-сервисами, которые позволяют рассчитывать фермы. С помощью сайтов, указанных в этой статье, Вы узнаете, как произвести расчет фермы онлайн: определить реакции в опорах и узнать усилия, возникающие в стержнях.

В такой отрасли, как строительство, ферма — элемент, который ничем нельзя заменить. Ее используют для построения мостов, ангаров, стадионов. Без нее не обойдется строительство павильонов, сцен, подиумов. Кузов автомобиля, корпус корабля, самолета также считают фермой. Что немаловажно, при создании проекта корабля или самолета расчеты прочности производят так же, как и при подсчете силы действия на структуру.

Данная система уникальна тем, что она неизменна под действием факторов внешней среды. Нагрузки на нее приходятся очень больше, но благодаря своему строению она заслужила особого внимания. Ферма — это огромное количество стержней, соединенных в одну систему. Давление приходится на места, в которых соединяются детали. На сегодняшний день в строительной отрасли отдают предпочтение жесткому скреплению, а не шарнирному.

Free Truss and Roof Calculator

Данный сервис расположен по адресу — skyciv.com/free-truss-calculator

Авторы данного проекта позиционируют свой онлайн-калькулятор как инструмент для проектирования ферм, который позволяет рассчитывать продольные усилия в стержнях, определить реакции, возникающие в опорах фермы и д. р.

Создатели также отмечают, что данный софт особенно полезен для проектирования мостовых ферм и стропильных систем деревянных крыш.

Сразу оговорюсь, бесплатный функционал программы имеет определенные ограничения: можно добавить не более 12-ти стержней, 2-ух опор и 5-ти сосредоточенных внешних сил. В платной версии ограничений нет. Для расчета простых ферменных конструкций, бесплатного функционала вполне хватает.

Пример расчета фермы онлайн

В этом разделе я покажу как создать расчетную схему простейшей фермы и получить результаты расчета.

Задаем узлы фермы

Первым делом необходимо задать узлы будущей фермы, которые дальше будут учитываться в расчете как простые шарниры. Для создания нового узла нужно выбрать кнопку – «Nodes».

Каждый задаваемый узел имеет свой уникальный идентификатор, к которому по ходу формирования расчетной схемы будем обращаться: при создании стержней фермы и приложении нагрузок. Для того чтобы создать новый узел, нужно задать его координаты по X и Y:

Примечание: рекомендуется первый узел задавать с координатами (0;0), так легче будет высчитывать координаты всех последующих узлов.

Создаем стержни фермы

Стержни задаются достаточно просто. Для создания нового стержня нужно выбрать кнопку — «Members». Далее нужно будет указать идентификатор узла, с которым будет соединятся стержень в начале и в конце. Вот что получилось у меня:

Назначаем опоры

Для того, чтобы задать связи (опоры) фермы нужно выбрать кнопку – «Support». Эта программа имеет в своем функционале 6 видов связей. Я выберу классическую шарнирно-подвижную и неподвижную опору. Для того чтобы установить опору, нужно выбрать вид опоры и указать узел где ее нужно установить.

Прикладываем нагрузку

В данной программе на ферму можно накладывать все виды нагрузок: сосредоточенные силы (Point Loads) и моменты (Moments), распределенную нагрузку (Distributed Loads). Например, для приложения сосредоточенной силы, нужно выбрать узел и задать ее численное значение.

Получаем результаты расчета

После выполнения всех вышеописанных шагов, можно получить результаты расчета. Для этого нужно нажать кнопку – «Solve». Бесплатно можно вывести реакции в опорах фермы, значения продольных усилий. Также для каждого стержня указывается растянут он или сжат:

Вот такая есть полезная программа для расчета фермы онлайн!

Также для расчета фермы можно воспользоваться программой, описываемой на этой страничке.

sopromats.ru

Расчет деревянной фермы для крыши

Треугольные деревянные фермы простой конструкции  можно увидеть на изображениях старорусских жилищ. Эта несущая конструкция  отвечает за скат крыши и его поддержание. Шли годы, с появлением более точных измерительных приборов и способов обработки дерева конструкция фермы начала преображаться. Уже в 18 веке при строительстве зодчие использовали специальные расчеты, которые позволяли не только создать ровную и пропорциональную ферму, но и правильно распределить нагрузку. Современные строительные материалы и станки позволяют с точностью до миллиметра изготовить детали будущей треугольной фермы.   При самостоятельном строительстве необходимо правильно рассчитать все основные углы и детали. Для таких подсчетов  предназначен специальный строительный калькулятор, который после проведенных автоматических расчетов выдаст вам не только общий чертеж фермы в масштабе, но и чертежи всех необходимых деревянных стоек с размерами и количеством в штуках.

Чтобы воспользоваться калькулятором, нажмите на картинку ниже:

Как правильно использовать калькулятор

Чтобы правильно использовать калькулятор, необходимо заранее просчитать длину и высоту будущей фермы.  Угол скоса крыши играет немаловажную роль при строительстве фермы. Стоит отметить, что некоторые пользователи измеряют высоту навскидку, и тем самым совершают ошибку.

Для точного расчета калькулятор имеет несколько полей:

1. Масштаб чертежа

Масштаб важен для вывода конечного чертежа. Именно это поле отвечает за то, в каком масштабе готовый чертеж предстанет перед пользователем.

2.
Длина и высота фермы

Как и большинство программ для проектирования, калькулятор использует в одной плоскости только две координаты. В данном случае, нам необходимо указать координаты Х и Y. Стоит отметить, что за начало координат берется точка 0, следовательно, необходимо указать максимальную высоту и полную длину  будущего сооружения.

3. Ширина и толщина бруса

В этой строчке указывается тип материала, из которого будет выполнена ферма.  Указывается ширина и толщина  бруса в мм.

4. Количество стоек

В этом пункте требуется указать количество опор, которые будут равномерно расположены по всей длине фермы. Основной функцией подпорок является рассредоточение нагрузки, которая возникает под действием различных сил на крышу. Как правило, для многоэтажных строений и строений, которые заведомо будут постоянно подвергаться нагрузке, эту цифру рассчитывают профессионалы, однако даже для четырехэтажного этажного дома лучшим расположением опоры будет одна опора через каждый метр.

После ввода данных необходимо нажать кнопку «Рассчитать», и, если вам необходим чертеж, поставить галочку в соответствующем пункте. Чертеж можно распечатать или же сохранить в различных форматах.

Похожие записи

stroimmaster.ru

Расчет треугольной деревянной фермы онлайн калькулятор. Деревянные дома и бани на заказ

Деревянные фермы перекрытия представляют собой конструкцию из горизонтальных балок, расположенных на разных уровнях и соединенных вертикальными и наклонными деревянными связями. От обычных деревянных балок их отличает большая прочность и устойчивость к прогибам. Чаще всего, их применяют для перекрытия пролетов большой длины, при невозможности устройства промежуточных опор, а также при реконструкции или усилении существующих перекрытий. В данной статье мы рассмотрим их преимущества и недостатки, конструктивные особенности и возможность изготовления своими руками.

Конструкция и изготовление ферм

Конструктивно деревянные фермы перекрытия представляют собой конструкцию из сухого строганного бруса в виде двух параллельных горизонтальных балок, которые, для обеспечения жесткости, соединены связями в виде вертикальных стоек и наклонных раскосов. В отличие от стропильных ферм, имеющих обычно трехугольную форму наружной поверхности, они имеют прямоугольную. Сечение всех их элементов, шаг установки, размеры и тип соединительных элементов определяется с помощью специальных расчетов. В настоящее время для этого, чаще всего, используются специальные программы-калькуляторы. При этом учитывается, как длина пролета, который необходимо перекрыть, так и совокупная нагрузка, которая будет на них действовать.

Изготовление таких ферм, чаще всего, осуществляется в промышленных условиях, с использованием специального точного оборудования (например, МiTek) и доставляются на строительную площадку в собранном виде. При этом все элементы конструкции соединяются специальными металлическими элементами – оцинкованными зубчатыми пластинами (МЗП).

Преимущества и недостатки

По сравнению с обычными балками использование деревянных ферм перекрытия имеет как положительные стороны, так и недостатки. Преимуществами можно считать следующие их особенности:

  • -возможность перекрывания большого пролета (до 9 м) без дополнительных опор;
  • - малый вес, что является существенным при их транспортировке и монтаже (можно обойтись без подъемных механизмов или машин), а также обеспечивает меньшую нагрузку на стены и фундамент дома;
  • - их легко и просто можно монтировать на стены любого типа;
  • - высокая несущая способность конструкции позволяет укладывать их с различным шагом (30-90 см), подстраиваясь под разный вид напольного покрытия верхнего этажа или подшивки потолка, практически, без снижения несущих свойств;
  • -отсутствие прогибов обеспечивает как надежную эксплуатацию напольного покрытия верхнего этажа, так и целостность подшивки потолка нижнего этажа;
  • -возможность прокладки скрытых коммуникаций;
  • -надежная звукоизоляция и отсутствие скрипов;
  • -качественно изготовленные конструкции могут использоваться даже в открытом виде, как один из элементов интерьера комнаты.

К недостаткам можно отнести такие их особенности:

  • - толщина межэтажного перекрытия получается большей, чем при использовании обычных балок;
  • -большая сложность и трудоемкость качественного изготовления ферм своими руками и необходимость точного их расчета;
  • - стоимость готовых ферм промышленного изготовления больше стоимости обычных балок.

Изготовление своими руками

Правильно изготовить деревянные фермы перекрытия своими руками достаточно сложно и трудоемко, но вполне возможно при наличии готового расчета и чертежа всей конструкции. Главная сложность состоит в необходимости грамотного расчета конструкции и тщательности соединения всех ее элементов. Как правило, выполнить такой расчет под силу только специалистам. Поэтому, если есть желание самостоятельно изготовить такие деревянные балки перекрытия (фермы), необходимо обратиться в проектную организацию, специализирующуюся на таких расчетах, к частным специалистам или найти в интернете онлайн-калькулятор для такого расчета. На их основании необходимо составить подробный чертеж и только тогда приступать к работе по изготовлению.

Рис.1 Элементы конструкции фермы перекрытия: 1 - горизонтальные балки; 2 - вертикальные и наклонные связи; 3 - соединительные металлические зубчатые пластины (МЗП).

Соединение элементов таких ферм, желательно, осуществлять, как и в промышленных условиях, с помощью металлических зубчатых оцинкованных пластин (МЗП) и использования прессов или домкратов. Если же есть сомнения в своих способностях, то лучше такие конструкции приобрести уже готовые, изготовленные в промышленных условиях или заказать по размерам пролета, который необходимо перекрыть. Смонтировать на месте и устроить на их основе деревянное перекрытие вполне можно своими руками. Межбалочное заполнение, в этом случае, может быть таким же, как и при использовании обычных деревянных балок. Но при этом, желательно, чтобы в утеплителе находилась бы только нижняя балка фермы, а верхняя и связи имели бы свободный доступ воздуха. Это позволит увеличить срок службы всей конструкции.

Нельзя усомниться в том, что надежность крыши является одной из важных ее характеристик. В основе данной конструкции лежат стропильные несущие фермы. Их монтаж можно назвать ответственной и трудоемкой работой, которая предусматривает проведение точных должна претерпевать вес укрывных материалов, утеплителя, обрешётки и атмосферных осадков в виде льда и снега. Учитывая все эти факторы, стропилам следует придать максимальную прочность. Изготовить их можно и самостоятельно, однако для этого важно учитывать регион, в котором выстроен дом, а также все его особенности, включая ветровые и снеговые нагрузки. Сюда следует отнести и сейсмичность области застройки.

Конструкция

Деревянные фермы собираются из висячих и наклонных стропил, мауэрлата, коньковых прогонов, подкосов, диагональных связей и раскосов. Соединенные детали образуют стропильную ферму, которая имеет вид треугольника или нескольких треугольников, соединенных между собой. Несущая часть конструкции крыши - это система стропил, которая еще называется стропильными ногами. Угол, под которыми они устанавливаются, соответствует

Деревянные фермы своими руками изготавливаются по технологии, которая предусматривает установку стропил на мауэрлат, расположенный на стене. Это требуется для равномерного распределения веса. В верхней части соединяются концы стропил и прогон, последний из которых называется подконьковым брусом. В этой части располагается конек кровли. Расстояние между стропилами должно определяться характеристиками материала кровли, сечением стропил, а также другими факторами. Данный параметр может изменяться от 0,8 до 2 м.

Что еще необходимо знать о конструкции стропильных ферм

Деревянные фермы, как было упомянуто выше, состоят из стропильных ног. Они должны располагаться параллельно по отношению к скатам, в качестве их задачи выступает исключение прогиба Если речь идет о прогоне, то он выполняется в виде поперечного бруса, который располагается продольно сверху. Для поддержки прогонов стропильной конструкции выступают стойки и лежни. Составляющие подстропильной фермы - это подкосы, именно благодаря им обеспечивается устойчивость стропил.

Проведение расчетов

Расчет

ablock.ru

Деревянные фермы. Выбор схемы фермы и её расчет

1. ОБЩИЕ СВЕДЕНИЯ.

В современном  промышленном и гражданском строительстве применяют деревянные фермы – однопролетные балочные. В отдельных случаях находят применение также трехшарнирные арки, составленные из балочных ферм или клееных блоков. Деревянные фермы изготовляют из круглого леса или пиломатериалов - брусьев и досок. Фермы имеют следующие элементы: верхний пояс, нижний пояс, решетку (стойки и раскосы).

Взаимное сопряжение указанных  элементов в узлах осуществляют при помощи различных соединений (врубки, нагели, хомуты, шпонки).

Верхний пояс балочных ферм при вертикальной  нагрузке,  направленной сверху вниз, работает на сжатие, а нижний - на растяжение. Усилия в стойках и раскосах зависят как от направления  этих стержней, так и от расположения нагрузок.

Самыми ответственными элементами деревянных ферм являются стержни нижнего растянутого пояса, на работе которых в большой мере сказывается вредное влияние неизбежных в строительной  древесине пороков (сучков, косослоя, трещин), поэтому при конструировании, отборе лесоматериалов, изготовлении и наблюдении за фермами во время их эксплуатации, стержням нижнего пояса нужно уделять особое внимание.

С целью  наиболее рационального использования  достоинств конструктивных материалов, растянутые элементы деревянных ферм часто выполняют из стали. Такие фермы называют металлодеревянными.

По очертанию наружного контура фермы подразделяют на: треугольные, прямоугольные (с параллельными поясами), трапецивидные или полигональные с наклонным (двускатным или односкатным) прямолинейным верхним поясом[1], сегментные и многоугольные (рис.1).

При равномерной загрузке всей фермы вертикальной нагрузкой, усилия в стержнях решетки прямоугольных и пологих (уклон  ~1/10) полигональных  ферм возрастают от середины пролета к опорам, а в треугольных от опор к середине. Характер изменения усилий в поясах  и решетке треугольных, прямоугольных и полигональных ферм представлен на рис.2.

Экономичность ферм определяется прежде всего расходом древесины и металла, а также трудоемкостью изготовления и монтажа конструкции.

При оценке типов деревянных ферм в отношении расхода древесины  необходимо иметь в виду, что стоимость древесины в большой мере зависит от степени обработки и сортамента применяемых лесоматериалов. Так стоимость окантованных брусьев почти в полтора раза, досок в 2 раза и чистообрезных брусьев примерно в 2,5–3 раза выше стоимости круглых лесоматериалов.

Существенное влияние на расход древесины и металла может оказать очертание наружного контура фермы. Теоретически наивыгоднейшим очертанием контура является такое, при котором контур фермы приближается к очертанию эпюры моментов.

При одних и тех же нагрузках, качестве лесоматериалов, пролетах и высотах ферм наиболее легкими, а следовательно, и требующими наименьшего расхода древесины, будут сегментные фермы и трехшарнирные арки из них. Простота конструкции и экономичность, обусловленные статическими свойствами сегментных ферм, обеспечивают широкое распространение этих ферм в строительстве.

Многоугольные фермы с ломаным очертанием верхнего пояса также  имеют относительно небольшой вес и отличаются простотой узловых сопряжений и экономичностью.

Полигональные фермы с наклоном верхнего пояса в 1/10-1/5 получаются более тяжелыми, чем сегментные фермы, но все же значительно более экономичными, чем фермы прямоугольного и треугольного очертания.

Наиболее тяжелыми из всех типов ферм оказываются треугольные фермы. Их применяют, как правило, для кровель из материалов, требующих значительного уклона (черепица, шифер и т.д.).

2. ВЫБОР СХЕМЫ  ФЕРМЫ.  ОСНОВНЫЕ  ПРЕДПОСЫЛКИ К ПРОЕКТИРОВАНИЮ.

В студенческом курсовом проектировании обычно используются два  типа ферм – треугольная ферма и пологая полигональная ферма (рис.3).

vunivere.ru

Пять бесплатных программ для разработчика металлоконструкций

Проектирование металлических конструкций – одно из важнейших направлений строительной деятельности. Для определения требуемых параметров профилей используется дорогостоящее лицензионное программное обеспечение, требующее наличия профильного образования и навыков работы с конкретным программным комплексом.

При этом бывают ситуации, когда нужно сделать чертеж «на коленке», подобрать нужный прокат, подсчитать вес балки для определения стоимости и заказа металла. В тех случаях, когда воспользоваться специальными программами нет возможности, удобными помощниками при расчете металлоконструкций могут стать бесплатные онлайн- и десктоп- программы:



  • калькулятор металлопроката Арсенал;
  • онлайн калькулятор Metalcalc;
  • онлайн-программа sopromat.org для расчета балок и ферм;
  • расчет балок в Sopromatguru онлайн;
  • desktop-программа «Ферма».

1. Калькулятор металлопроката Арсенал

Компания Арсенал предоставляет всем желающим возможность сэкономить свое время, воспользовавшись фирменной десктоп-программой для подсчета  теоретического  веса металлического профиля любых видов, в том числе – из черной и нержавеющей, а также - из цветного металла. На сайте доступна и онлайн-версия программы.

Для того чтобы выполнить расчет профиля нужно ввести информацию о толщине металла, длине отрезка, высоте и ширине. Можно также выбрать марку прокатного профиля из сортамента и задать требуемую длину. В этом случае программа определит его габаритные размеры и вес автоматически.

2. Онлайн-калькулятор металлопроката Metalcalc

Онлайн-калькулятор Metalcalc  - удобный ресурс для определения веса и длины металлопроката. При задании основных технические параметров изделия (номер сортамента или габаритные размеры профиля, его длина) программа определит его вес. Расчеты выполняются на основании действующих ГОСТов и отличаются максимальной точностью.

Программа имеет также и функцию обратного пересчета. Если указать массу и типоразмер профиля – сервис высчитает его длину. Ресурс абсолютно бесплатен и удобен в использовании.

3. Бесплатная онлайн-программа sopromat.org для расчета балок и ферм

На сайте Sopromat. org представлена бесплатная онлайн-программа для расчета балок и ферм методом конечных элементов. Расчет может быть выполнен, в том числе, для статически неопределимых рам.

Сервис может быть полезен как студентам для выполнения курсовых работ, так и практикующим инженерам для определения параметров реальных металлоконструкций. Онлайн-ресурс позволяет:



  • определить перемещения в узлах;
  • рассчитать реакции опор;
  • построить эпюры Q, M, N
  • сохранить результаты расчетов и схему нагрузок;
  • экспортировать результаты в формат чертежа DXF.

На сайте всегда находится самая свежая версия программы. Имеется версия Mini для скачивания и работы на мобильных устройствах. Мобильная программа обладает всеми преимуществами полноценной версии.

4. Расчет балок в Sopromatguru

Sopromatguru – частично бесплатная онлайн-программа, служащая для расчета балок. Ресурс подходит как для выполнения курсовых работ студентами, изучающими сопромат и строительную механику, так и для инженеров, задействованных в реальных проектах. На данном онлайн-сервисе можно:



  • рассчитать статически определимую систему;
  • определить перемещения в узлах;
  • рассчитать реакции опор;
  • построить эпюры реакций опор;
  • сохранить ссылку на результаты расчетов.

В ближайшее время авторы планируют добавить в программу функцию расчета ферм. На сегодняшний день онлайн-ресурс позволяет бесплатно задать параметры балки, опоры, нагрузки и получить эпюру. За получение доступа к подробному расчету авторы программы просят перечислить символическую оплату. Стоит отметить, что онлайн-сервис красиво оформлен и оборудован понятным интерфейсом.

5. Бесплатная desktop-программа «Ферма»

Небольшая программа Ферма позволяет рассчитать плоскую статически определимую ферму и сохранить результаты. Для начала работы необходимо задать геометрические параметры фермы (размеры стержней, высоты, положения раскосов, нагрузки).

Расчет выполняется по методу вырезания узлов. Определяются усилия в стержнях фермы, а также реакции опор. Максимальное число панелей фермы – 16, число нагрузок – не более 20.   Программный комплекс может также применяться и для расчета статически неопределимых ферм.

maistro.ru

Расчет стропил деревянных: нагрузки, количества, длины, фермы системы дома из дерева, калькулятор, СНиП

Расчет стропил: как это делается?

Ни один дом невозможно построить без крыши, и ни одну кровлю невозможно возвести без несущей конструкции. Любое строительство начинается с проектирования и расчетов. Рассмотрим, как выполняется расчет стропил.

Проведение таких расчетов чрезвычайно важно. Недопустимо строить стропильные системы «на глазок» или «приблизительно». Необходимо учесть все нагрузки, которые будут оказывать действие на кровлю.

Схема стропильной системы

  • Постоянные. Это собственный вес покрытия, гидроизоляции, обрешетки и прочих составных частей «пирога». Если на крыше планируется установка какого-либо оборудования, то необходимо учесть и его вес.
  • Переменные. К этому типу нагрузок относят массу попадающих на кровлю осадков и прочие воздействия, которые не постоянно действуют на кровлю.
  • Особые. В сейсмически опасных районах или в местностях, в которых регулярно бывают ураганные ветры необходимо закладывать дополнительный запас прочности.

Как рассчитать вес кровельного пирога?

Схема кровельного пирога

Прежде всего, нужно подсчитать, сколько будет весить сама кровля дома .

Это необходимый расчет – стропила должны выдерживать эту постоянную нагрузку в течение длительного времени.

Произвести расчет несложно, нужно подсчитать массу одного метра квадратного каждого из слоев «пирога» кровли. Затем вес каждого слоя суммируется, а полученный результат умножается на поправочный коэффициент 1,1.

Пример расчета. Возьмем для примера кровлю, покрытую ондулином.

Крыша состоит из следующих слоев:

  • Обрешетка крыши. собранная из дощечек толщиной 2,5 см. Вес метра квадратного этого слоя составляет 15 кг.
  • Утеплитель (вата минеральная) толщиной 10 см, вес квадратного метра утеплителя 10 кг.
  • Гидроизоляция – полимерно-битумный материал. Вес гидроизоляционного слоя –5 кг.
  • Ондулин. Вес квадратного метра этого кровельного материала составляет 3 кг.

Складываем полученные значения – 15+10+5+3 =33 кг.

Умножаем на поправочный коэффициент 33×1.1=34,1 кг. Это значение является весом пирога кровли.

В большинстве случаев, при строительстве жилых домов, нагрузка не достигает значения 50 кг на метр квадратный.

Опытные строители рекомендуют опираться именно на эту цифру, хотя она является явно завышенной для большинства кровельных покрытий.

Но зато, если через несколько десятилетий хозяева дома захотят поменять кровлю, то им не придется менять все стропила – расчет был произведен с солидным запасом.

Таким образом, нагрузка от веса кровельного «пирога» составляет 50×1,1 = 55 кг/кв. метр

Как произвести расчет снеговых нагрузок?

Карта снеговых нагрузок России

Снеговая нагрузка – это достаточно серьезное воздействие на конструкции кровли, так как снега на крыше может скопиться достаточно много.

Чтобы подсчитать этот параметр, можно воспользоваться формулой:

  • S – это снеговая нагрузка,
  • Sg – вес снегового покрова, который покрывает квадратный метр горизонтальной поверхности. Это значение меняется в зависимости от места расположения дома. Найти данный коэффициент можно в снип – стропильные системы.
  • µ – это поправочный коэффициент, значение которого зависит от угла наклона кровли. Так для плоских крыш, которые имеет угол наклона 25 градусов и меньше значение коэффициента – 1,0. Для крыш с углом наклона более 25 и менее 60 градусов, коэффициент составляет 0,7. Для крыши, имеющей крутые склоны, снеговые нагрузки можно не учитывать.

Пример расчета. Например, необходимо рассчитать снеговую нагрузку для кровли дома, строящегося в Московской области, причем угол наклона ската составляет 30 градусов.

Московский регион расположен в III снеговом районе, для которого расчетное значение массы снега на квадратный метр горизонтальной поверхности составляет 180 кгс/ кв. м.

180 x 0,7 = 126 кгс/кв. м.

Это расчетная снеговая нагрузка на кровлю.

Как рассчитать ветровые нагрузки?

Карта ветровых нагрузок центральной России

Чтобы произвести расчет нагрузки на стропила применяется формула:

  • Wo – это нормативный показатель, который определяется по таблицам, в зависимости от района страны.
  • k – это поправочный коэффициент, который позволит определить изменение ветровой нагрузки в зависимости от типа местности и высоты здания.

Высота дома, измеряемая в метрах

А – это открытые местности: степи, побережье моря или озера;

Б – местности, равномерно покрытые препятствия, например, городская застройка или лесной массив.

Пример расчета. Рассчитать ветровую нагрузку для дома высотой 5 метров, расположенного в лесистой местности в Подмосковье.

Московский регион расположен в I ветровом районе, нормативное значение ветровой нагрузки в этом районе 23 кгс/кв. м.

Поправочный коэффициент в нашем примере составит 0,5

23 x 0,5 = 11,5 кгс/ кв. м.

Это значение ветровой нагрузки.

Как рассчитать сечения стропил и других элементов кровли?

Расчет сечения стропил компьютерной программой

Чтобы произвести расчет длины стропил, требуется знать, какой кровельный материал планируется использовать, а также из чего сделаны чердачные перекрытия (деревянные балки или плиты из железобетона).

Стандартные стропила, которые поступают в продажу, имеют длину 4,5 и6 метров. Но, в случае необходимости, длина стропил может быть изменена.

Сечение бруса, который идет на изготовление стропил, зависит от следующих факторов:

  • Длина стропил;
  • Шаг установки стропил;
  • Расчетные величины нагрузок.

Данные в представленной таблице являются рекомендательными, их нельзя назвать полноценной заменой расчетам. Поэтому расчет фермы стропильной является необходимостью для определения несущей способности кровли.

Данные таблицы приведены в соответствии с атмосферными нагрузками, характерными для Московского региона.

Шаг, с которымустанавливаютсястропила (см)

Длина стропил (метры)

Сечения бруса для изготовления других элементов кровли:

  • Мауэрлат – 100х100, 100х150, 150х150;
  • Для ендов и изготовления диагональных ног – 100х200;
  • Прогоны – 100х100, 100х150, 100х200;
  • Затяжки – 50х150;
  • Ригели – 100х150,100х200;
  • Подкосы – 100х100, 150х150;
  • Доски подшивочные – 25х100.

Определившись с сечением и длиной, а также с шагом расположения стропил, несложно произвести расчет количества стропил, ориентируясь на длину стен дома.

При проектировании, помимо расчета на прочность, конструктор должен выполнить расчет на прогиб.

То есть, нужно не просто гарантировать, что стропила не сломаются под оказываемой нагрузкой, но и выяснить, насколько балки могут прогибаться.

К примеру, расчет деревянной стропильной фермы для строительства мансардной крыши должен быть выполнен так, чтобы величина прогиба не превышала 1/250 часть от длины участка, на который оказано давление.

Таким образом, если использованы стропила длиной 5 метров, то максимальный допустимый прогиб может достигать 20 мм. Данная величина кажется совсем незначительной, однако при ее превышении, деформация кровли будет заметна визуально.

Требования к качеству материала

Проект кровли для расчета количества деревянных стропил

Если осуществляется расчет деревянных стропил, то помимо таких параметров, как длина и сечение, нужно учитывать и качество строительного материала.

Стропила для крыши своими руками изготавливают из древесины лиственных и хвойных пород.

Основные требования к материалу изложены в ГОСТ 2695-83 и ГОСТ 8486-86.

  • Допускает наличие сучков в количестве не более трех на метровый участок, размер сучков не должен превышать 30 мм.
  • Допускается наличие несквозных трещин, не превышающих ½ длины;
  • Влажность пиломатериала не должна быть выше 18% при измерении влагометром.

При приобретении материала, из которого планируется монтировать стропильные системы – снип предписывает проведение проверки документа о качестве, в котором указаны:

  • Данные о производителе;
  • Номер стандарта и название изделия;
  • Размер изделия, влажность и использованная порода древесины;
  • Количество отдельных элементов в упаковке;
  • Дата выпуска данной партии.

Поскольку дерево материал натуральный, оно требует проведение предмонтажной подготовки. Эта подготовка планируется на стадии, когда проектируется стропильная система – снип предусматривает проведение защитных и конструктивных мероприятий.

К защитным мероприятиям относят:

  • Обработку древесины антисептиками для предотвращения преждевременного загнивания;
  • Обработку древесины антипиреновыми пропитками для защиты от возгорания;
  • Обработку биозащитными составами для защиты от насекомых-вредителей

К конструктивным мероприятиям можно отнести:

  • Установка гидроизоляционных прокладок в месте соприкосновения кирпича и деревянных конструкций;
  • Создание гидроизоляционного слоя под кровельным материалом и пароизоляционного – со стороны помещений перед слоем утеплителя;
  • Оборудование вентиляции подкровельного пространства.

При соблюдении все требований технологии стропильная система деревянного дома приобретет более высокие прочностные качества, и конструкция крыши прослужит долго, не требуя проведения ремонта.

Программы для проектирования и расчета стропильных систем

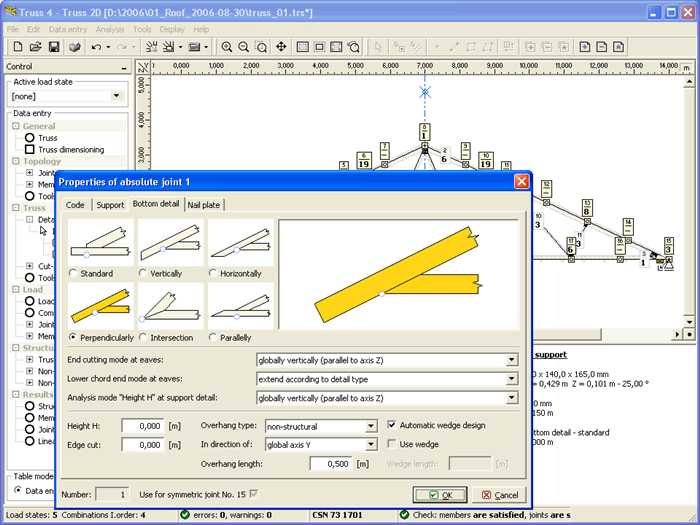

Расчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Выводы

Выполнение расчетов при проектировании – важный этап создания крыши. Его выполнение необходимо поручать профессионалам. Но предварительные расчеты можно провести и самостоятельно, это поможет лучше разобраться в готовом проекте.

Рекомендуем лучшую цену на товар ▼

http://krovlyakryshi.ru

legkoe-delo.ru

Расчет несущей способности и прогиба деревянных балок

Чтобы построить деревянный дом необходимо провести расчёт несущей способности деревянной балки. Также особое значение в строительной терминологии имеет определение  прогиба.

Без качественного математического анализа всех параметров просто невозможно построить дом из бруса. Именно поэтому перед тем как начать строительство крайне важно правильно рассчитать прогиб деревянных балок. Данные расчёты послужат залогом вашей уверенности в качестве и надёжности постройки.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками. Во-вторых, уделите повышенное внимание методу крепления. Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

Длина

Перед тем как рассчитать несущую способность и прогиб, нужно узнать длину каждой деревянной доски. Данный параметр определяется длиной пролёта. Тем не менее это не всё. Вы должны провести расчёт с некоторым запасом.

Важно! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты.

При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого  также изменится конечная несущая способность.

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

Важно! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам.

К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров. В противном случае несущая способность уменьшается, а прогиб становится больше.

Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

Совет! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Общая информация по методологии расчёта

В большинстве случаев в малоэтажном строительстве применяются однопролётные балки. Они могут быть в виде брёвен, досок или брусьев. Длина элементов может варьироваться в большом диапазоне. В большинстве случаев она напрямую зависит от параметров строения, которые вы собираетесь возвести.

Внимание! Представленный в конце странички калькулятор расчета балок на прогиб позволит вам просчитать все значения с минимальными затратами времени. Чтобы воспользоваться программой, достаточно ввести базовые данные.

Роль несущих элементов в конструкции выполняют деревянные бруски, высота сечения которых составляет от 140 до 250 мм, толщина лежит в диапазоне 55—155 мм. Это наиболее часто используемые параметры при расчёте несущей способности деревянных балок.

Очень часто профессиональные строители для того чтобы усилить конструкцию используют перекрёстную схему монтажа балок. Именно эта методика даёт наилучший результат при минимальных затратах времени и материалов.

Если рассматривать длину оптимального пролёта при расчёте несущей способности деревянных балок, то лучше всего ограничить фантазию архитектора в диапазоне от двух с половиной до четырёх метров.

Внимание! Лучшим сечением для деревянных балок считается площадь, у которой высота и ширина соотносятся как 1,5 к 1.

Как рассчитать несущую способность и прогиб

Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:

M/W<=Rд

Расшифруем значение каждой переменной в формуле:

  • Буква М вначале формулы указывает на изгибающий момент. Он исчисляется в кгс*м.
  • W обозначает момент сопротивления. Единицы измерения см3.

Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:

M=(ql2)/8

В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:

  • Символ q показывает нагрузку, которую способна выдержать доска.
  • В свою очередь буква l — это длина одной деревянной балки.

Внимание! Результат расчёт несущей способности и прогиба зависит от материала из которого сделана балка, а также от способа его обработки.

Насколько важно правильно рассчитать прогиб

Этот параметр крайне важен для прочности всей конструкции. Дело в том, что одной стойкости бруса недостаточно для долгой и надёжной службы, ведь со временем его прогиб под нагрузкой может увеличиваться.

Прогиб не просто портит эстетичный вид перекрытия. Если данный параметр превысит показатель в 1/250 от общей длины элемента перекрытия, то вероятность возникновения аварийной ситуации возрастёт в десятки раз.

Так зачем нужен калькулятор

Представленный ниже калькулятор позволит вам моментально просчитать прогиб, несущую способность и многие другие параметры без использования формул и подсчётов. Всего несколько секунд и данные по вашему будущему дому будут готовы.

Расчет длины балки перекрытия. Применение деревянных ферм, достоинства и недостатки. Типы и виды деревянных перекрытий

Раздел : Перекрытия

Перекрытия первого этажа между подвалом или подполом выполняются как правило либо из специальных плит перекрытия, либо по балкам опирающимся на достаточно часто стоящие опорные столбики. Это решает многие проблемы по их расчету, устройству и дальнейшей эксплуатации. Но балки межэтажный перекрытий опираются только своими краями на стены помещений и не имеют никаких дополнительных опор. Поэтому к их устройству требуется более тщательный подход.

Для устройства балок перекрытия следует применять только уже сухую древесину, как минимум 1 года сушки на воздухе, лучше – 2-3 года. Те, кто укладывает балки из свежеспиленного леса «этого года» рискует получить большой провис балок даже при их небольшой длине. Как правило, для балок применяют древесину хвойных пород, причем ее комлевую часть, содержащую минимальное количество сучков.

В зависимости от планируемой нагрузки на перекрытие выбирают частоту укладки балок перекрытия. Как правило, это не реже 1 метра, а обычно чаще.

Самое прочное на изгиб сечение деревянной балки 5: 7. Т.е. 7 мер в высоту балки, 5 мер в ширину. Такая балка прочна и на изгиб, и на кручение. Если балка будет более широкой, чем высокой - они будет иметь излишний прогиб. А если наоборот – у нее возникнет тенденция к изгибу в сторону под нагрузкой. Так, из имеющихся «стандартных» типоразмеров пиломатериалов весьма удобно использовать либо брус с сечением 10 х 15 см, либо сшитые между собой пару досок-«пятидесяток» (50 х 150 мм).

Балка прогибается под тяжестью собственного веса под тяжестью нагрузки более высокого этажа (мебели, пола… и т.д.). При этом следует бороться не с прогибом как с явлением, но следует учитывать его и просчитывать заранее. Для этого поступают следующим образом.

Допустимый прогиб балки считается 1/200 – 1/300 от ее длины. Т.е. балка длиной в 6 метров прогнется примерно на 2-3 см. Что бы потолок нижнего этажа не опускался вниз «пузырем», то балку подтесывают со стороны обращенной вниз рубанком на эту величину так, что бы выбрать 2-3 см. древесины. Т.е. придают балке как бы вид арки. Концы балки остаются прежними, а в середине она становится тоньше на 2-3 см. После укладки такая балка будет слегка выгнута вверх, но довольно быстро под нагрузкой она станет практически горизонтальной.

Обычно при расчете деревянных балок считают, что ее сечение должно быть не хуже 1/25 ее длины. Например, 6-ти метровое перекрытие должно быть не менее 24-25 см в толщину. При ширине балки 15 – 18 см, соответственно. Поскольку выдерживать такие параметры затруднительно (из-за отсутствия пиломатериалов таких размеров), производят их набор из более мелкоразмерных (по сечению) материалов. При этом действует обычно следующие правила.

1) Уложенные рядом балки одной высоты суммируют свои «нагрузки». Т.е. если одна балка выдерживает 400 кг, то 2 балки - 800 кг.

2) Балки уложенные одна на другую (по вертикали) и скрепленные между собой выдерживают нагрузку в 4 раза больше, чем каждая из них. Поэтому выгоднее наращивать балки по высоте, чем толщине. Т.е. те же 2 балки, но положенные не рядом, а друг на друга выдержат уже 1600 кг, а не 800.

Разумеется, следует учитывать и возможность изгиба слишком высокой и узкой балки. Поэтому при оптимальном соотношении высоты к ширине 1,4 не следует превышать его значение более чем до 2,0 – 2,5 при условии надежного закрепления балки по всей длине.

Особо следует упомянуть необходимость тщательного скрепления балок друг с другом при их вертикальном соединении. Известна, т.н. балка Деревягина. В ней два бруса соединялись между собой при помощи шкантов и шпонок (примерно так же, как при укладке стен из бруса). Смысл этого - в устранении продольного смещения балок друг относительно друга при изгибе. Т.е. балки становятся как бы монолитным элементом, что и придает им дополнительную жесткость. Добиться подобной жесткости можно и более современными методами, например, с помощью клея, шкантов, шпилек и специальных металлических пластин.

Однако на увеличение высоты балок накладывает серьезные ограничения требования по рациональному использованию пространства дома. Поэтому более 20-30 см балки не делают (кому нужны перекрытия толщиной в пол-метра…). Следовательно, для увеличения несущей способности балок и перекрытий используют их более частую укладку. При этом важно учитывать несущую способность балок из расчета на 1 м2 перекрытия. И при этом оказывается выгоднее использовать более узкие, но высокие балки. Посудите сами:

Например для перекрытия 5 метрового пролета с нагрузкой 1200 кг потребуются 2 балки с сечением 200 х 150 мм уложенные через 1 метр. Их можно заменить 3-мя балками 200 х 70 мм, через пол-метра (выигрыш по объему пиломатериалов 30% !) или 4-мя балками 200 х 50. (выигрыш 34%)

Поскольку пиломатериал продается «по объему», правильный расчет балок может существенно снизить затраты на их устройство без потери качества и несущих свойств перекрытия.

Ниже я привожу примерную таблицу, которая поможет вам правильно выбрать сечения балок при устройстве межэтажных и чердачных перекрытий.

Разумеется, следует делать поправки и на изменение нагрузки, на качество материала, изменение частоты укладки балок и отклонения их от типовых размеров.

Константин Тимошенко

Расчет нагрузки на балку перекрытия – это важнейший этап в проектировании. Об этом говорит тот факт, что студентов строительных специальностей на протяжении всего периода обучения натаскивают на решение подобных задач. Допущенная ошибка может вылиться в полное обрушение здания, обвал перекрытия и абсолютную непригодность здания к дальнейшей эксплуатации. Именно поэтому расчет деревянных балок перекрытия онлайн-калькулятор выполняет с учетом всех существующих ныне норм.

Балки перекрытия

В частном строительстве в качестве лагов перекрытия используют деревянный брус. Дерево как строительный материал имеет больше достоинств, чем недостатков. Единственное, что настораживает при выборе – это горючесть древесины. В корне неверно считать, что бетон не горит. Он начинает трескаться при температуре 250 – 300 градусов, а при температуре 550 градусов перекрытия осыпаются. Дерево, обработанное специальными составами, загорается очень медленно, и даже обугленные брусья могут служить надежной опорой еще многие годы.

Такая надежность возможна только в том случае, если брус уложен с запасом прочности. При эксплуатации деревянные брусья работают на изгиб и должны выдерживать постоянную нагрузку. К таковым относится все, что лежит над перекрытием: пол, перегородки, мебель, техника люди и так далее. Нормы требуют нагрузки брать с запасом. Расчет деревянных балок перекрытия онлайн калькулятор осуществляет для того, чтобы найти такое сочетание длины и сечения, при которых прочность будет оптимальной.


Калькулятор расчета деревянных балок перекрытия

Формулы и элементы расчета

Калькулятор при расчетах использует следующие исходные данные:

  • длина балки – это параметр, который закладывается проектом и зависит от расстояния между несущими стенами;
  • сечение бруса – его ширина и высота, причем высота всегда должна быть больше для лучшего сопротивления специфическим изгибающим нагрузкам;
  • порода дерева – от нее зависит пластичность и глубина прогиба балки, а соответственно, и максимально возможная нагрузка;
  • предполагаемая нагрузка – берется из стандартов и зависит от типа помещения и количества жильцов.


Кроме исходных данных в калькуляторе заложена переменная – шаг бруса. Меняя его значение, можно подобрать оптимальный вариант размещения балок. В калькуляторе заложены справочные значения, характерные для каждого из выбранных параметров:

  • разрушающее усилие – это величина постоянной нагрузки на балку, при достижении которой произойдет обрушение, зависит от габаритов бруса;
  • распределенное усилие – зависит от величины предполагаемой нагрузки;
  • прогиб в миллиметрах – максимально допустимая величина деформации, зависит от длины балки, величина приведена для сравнения, она не должна превышать расчетный прогиб;
  • расчетный прогиб в миллиметрах – зависит от породы дерева.

В итоге после введения всех данных калькулятор сообщает о том, существует ли запас по прогибу и прочности при заданных пользователем параметрам. Если запас есть, балку можно использовать, если нагрузка превышена, следует откорректировать один из параметров. Для справки в калькуляторе приведены такие величины, как крутящий момент и масса самой балки. Первый параметр интересен для общего развития, а вот вес полезно знать, так как от него зависит стоимость доставки леса на стройплощадку.


Допуски при расчетах

Расчет несущих деревянных балок перекрытия онлайн-калькулятор производит с целью выявления допусков. Результатом подбора являются такие определения, как запас по прочности и запас по прогибу, который выражается в кратных единицах. Иными словами, чем больше у результата запас прочности, тем лучше. Однако для рационального строительства и недопущения перерасхода следует стремиться к значению коэффициентов от 1,5 до 3.

Чтобы построить деревянный дом необходимо провести расчёт несущей способности деревянной балки. Также особое значение в строительной терминологии имеет определение прогиба.

Без качественного математического анализа всех параметров просто невозможно построить дом из бруса. Именно поэтому перед тем как начать строительство крайне важно правильно рассчитать прогиб деревянных балок. Данные расчёты послужат залогом вашей уверенности в качестве и надёжности постройки.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками. Во-вторых, уделите повышенное внимание методу крепления. Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

Длина


Важно ! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты.

При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

Важно ! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам.

К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров . В противном случае несущая способность уменьшается, а прогиб становится больше.

Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным . Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.


Совет ! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Общая информация по методологии расчёта

В большинстве случаев в малоэтажном строительстве применяются однопролётные балки. Они могут быть в виде брёвен, досок или брусьев. Длина элементов может варьироваться в большом диапазоне. В большинстве случаев она напрямую зависит от параметров строения, которые вы собираетесь возвести.

Внимание ! Представленный в конце странички калькулятор расчета балок на прогиб позволит вам просчитать все значения с минимальными затратами времени. Чтобы воспользоваться программой, достаточно ввести базовые данные.

Роль несущих элементов в конструкции выполняют деревянные бруски, высота сечения которых составляет от 140 до 250 мм, толщина лежит в диапазоне 55—155 мм. Это наиболее часто используемые параметры при расчёте несущей способности деревянных балок.

Очень часто профессиональные строители для того чтобы усилить конструкцию используют перекрёстную схему монтажа балок. Именно эта методика даёт наилучший результат при минимальных затратах времени и материалов.

Если рассматривать длину оптимального пролёта при расчёте несущей способности деревянных балок, то лучше всего ограничить фантазию архитектора в диапазоне от двух с половиной до четырёх метров.

Внимание ! Лучшим сечением для деревянных балок считается площадь, у которой высота и ширина соотносятся как 1,5 к 1.

Как рассчитать несущую способность и прогиб


Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:

M/W

Расшифруем значение каждой переменной в формуле:

  • Буква М вначале формулы указывает на изгибающий момент. Он исчисляется в кгс*м.
  • W обозначает момент сопротивления. Единицы измерения см 3 .

Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:

M=(ql 2)/8

В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:

  • Символ q показывает нагрузку, которую способна выдержать доска.
  • В свою очередь буква l — это длина одной деревянной балки.

Внимание ! Результат расчёт несущей способности и прогиба зависит от материала из которого сделана балка, а также от способа его обработки.

Насколько важно правильно рассчитать прогиб


Этот параметр крайне важен для прочности всей конструкции. Дело в том, что одной стойкости бруса недостаточно для долгой и надёжной службы, ведь со временем его прогиб под нагрузкой может увеличиваться.

Прогиб не просто портит эстетичный вид перекрытия. Если данный параметр превысит показатель в 1/250 от общей длины элемента перекрытия , то вероятность возникновения аварийной ситуации возрастёт в десятки раз.

Так зачем нужен калькулятор

Представленный ниже калькулятор позволит вам моментально просчитать прогиб, несущую способность и многие другие параметры без использования формул и подсчётов. Всего несколько секунд и данные по вашему будущему дому будут готовы.

Перед сооружением прочного и надежного деревянного перекрытия необходимо выполнить ряд расчетов, чтобы определить параметры конструкции. Основная цель расчета – вычислить оптимальное соотношение размера сечения балок и расстояния между ними в конструкции перекрытия.

Определение основных параметров

Длина определяется в зависимости от параметров здания. Она приравнивается к ширине пролета, который нужно перекрыть. В свою очередь, для вычисления сечения учитываются длина пролета, расстояние между балками и величина нагрузки, оказываемой на них.

Перед выполнением расчетов проводится измерение исходных параметров конструкции. Также следует заранее продумать особенности конструкции: глубину погружения элементов в стены и способ их крепления.

Длина деревянных балок

За длину балок деревянного перекрытия принимается ширина пролета, который будет перекрываться с учетом запаса на углубление в стены для закрепления. Глубина погружения в стены определяется с учетом материалов, использованных для строительства дома, и типа пиломатериалов, используемых для изготовления балок. Для кирпичных или блочных стен глубина заделывания элементов будет оставлять 10 см при условии использования доски и 15 см при использовании бруса. Для изготовления перекрытия в деревянном доме балки устанавливаются в зарубки в стенах на глубину не менее 7 см.

Если для закрепления балок будут использованы специальные вспомогательные крепежные элементы (кронштейны, хомуты, уголки), то можно принимать за длину балок размер перекрываемого пролета. В этом случае достаточно измерить расстояние между противоположными стенами, на которые будут устанавливаться балки.

В некоторых конструкциях для формирования ската крыши балки выходят из стен наружу. При этом ноги стропильной системы крыши крепятся непосредственно к балкам перекрытия. Выпуск наружу должен составлять 30-50 см.

Оптимальная величина пролета, пригодного для перекрытия деревянными балками, составляет от 2,5 до 4 м. Максимальная допустимая длина пролета, перекрываемого необрезной доской или брусом, 6 м. Для перекрытия пролетов от 6 до 12 м требуется использовать только современный прочный материал – клееный брус. Из него могут быть выполнены двутавровые или прямоугольные балки. Использовать доску или обычный брус можно только при условии установки промежуточных опор, на которые будут опираться балки. В качестве промежуточных опор могут быть установлены колонны или внутренние стены.

Расчет нагрузки на перекрытие

На деревянное перекрытие оказываются нагрузка его собственного веса, эксплуатационная нагрузка, которая включает в себя вес мебели, пола, предметов обихода и людей, ходящих по перекрытию. Эксплуатационная нагрузка напрямую зависит от типа перекрытия, которым определяются особенности оказываемой на него нагрузки.

Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2.01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м² в этом расчете – это нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса.

Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м².

Изображение 1. Таблица определения минимального допустимого сечения при шаге в 0,5 м.

Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства.

Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м².

Расстояние между балками и их сечение

После измерения длины (L) пролета и деревянных балок, соответственно, можно переходить к основной части вычислений и рассчитать шаг укладки балок и их сечение (или диаметр для круглых элементов). Эти две величины взаимосвязаны, поэтому вычисления для их определения производятся одними и теми же математическими действиями.

Оптимальной формой сечения считается прямоугольная.

Изображение 2. Таблица определения минимального допустимого сечения при шаге в 1 м.

При этом стороны прямоугольника должны относиться друг к другу в соотношении 1:4:1. Высота должна быть больше ширины. Выбор высоты элементов часто зависит от толщины используемого утеплителя. Высота и ширина прямоугольных элементов могут быть в пределах 10-30 см и 4-20 см, соответственно. Если перекрытие будет укладываться из бревен, то величина их диаметра должна вписываться в интервал 11-30 см.

Шаг между элементами может составлять 30 см минимум и 1,2 м максимум. Для удобства его монтажа стараются при расчете подогнать ширину листов подшивки или плит утеплителя. Если взводится каркасное здание, то рекомендуется принимать шаг, равный расстоянию между стойками каркаса.

Для определения минимального допустимого сечения при шаге в 0,5 м и 1 м можно воспользоваться таблицами (изображения 1, 2).

Таким образом, расчет и исполнение перекрытия по деревянным балкам – это ответственная задача, от эффективного решения которой напрямую зависит надежность всего дома. Эти вычисления проводятся в соответствии с существующими утвержденными нормами. При возникновении спорных случаев или некоторых сомнений в точности всегда необходимо округлять полученные значения в большую сторону.

Это позволит избежать катастрофических последствий для дома. Если владельцы дома сомневаются в своих способностях рассчитать все требуемые значения, то им нужно обратиться за помощью к профессионалам.

Несмотря на разнообразие материалов, применяемых для изготовления перекрытий в домах, дерево остается самым востребованным для небольших жилых сооружений с двумя или тремя этажами. Это связано с их особенными свойствами:

  • деревянные перекрытия имеют небольшой вес по сравнению с аналогами из железобетона и тем более монолитными, и сохраняют при этом хорошие эксплуатационные показатели;
  • его просто обрабатывать, поэтому монтажные работы по установке осуществляются без использования специальной техники, что невозможно для других материалов;
  • особенность конструкции перекрытий из дерева позволяет использование любых изоляционных материалов;
  • готовые деревянные перекрытия являются лучшей основой для проведения финишной отделки потолка или пола;
  • дерево до сих пор является самым экологически чистым и безопасным материалом.

Единственным недостатком его использования можно считать ограничение в допустимой нагрузке, что сокращает сферу их применения.

Виды перекрытий в доме

В зависимости от планировки, наличия подвального помещения, проведенного отопления и количества этажей могут использоваться следующие деревянные перекрытия в доме:

  • цокольные или подвальные;
  • межэтажные или мансардные;
  • чердачные.

Каждое перекрытие в зависимости от типа помещения, планируемого температурного режима и уровня влажности выполняет свою функцию. Для этого во время монтажа происходит укладка необходимой изоляции, которая препятствует прохождению звука, влаги и тепла и позволяет надёжно разделить помещения в доме.

Структура перекрытия

Устройство деревянных перекрытий зависит от их функционального назначения, но все они имеют очень похожую структуру. Их главной составляющей, которая служит основой для других элементов, являются деревянные балки, закрепляемые к несущим конструкциям дома, то есть к стенам. Вся будущая нагрузка во время эксплуатации дома будет ложиться именно на них. Поэтому расчет деревянных балок перекрытия занимает важное место на подготовительном этапе.

Для изготовления балок используется деревянный брус из хвойных пород деревьев, почти не прогибающихся с течением времени, в отличие от лиственных.

На установленные балки закрепляется черновой или вспомогательный пол. Для этого используется фанера, листы ОСП или ДСП, поверх которых после завершения работ крепится финишное покрытие, напольное или потолочное. Образованное между черновым полом и потолком пространство заполняется разными изоляторами в зависимости от параметров помещения.


Варианты перекрытия для разных помещений

В зависимости от типа помещения деревянные перекрытия могут иметь разное строение. Всего возможно три варианта:

  • для цокольных перекрытий, где характерна разность температур и повышенная влажность, требуется применение пароизоляции, повышенного слоя теплоизоляции и специальной отражающей плёнки или фольги;
  • для межэтажных перекрытий, которым свойственна более простая структура, в связи с равномерным температурным режимом и стабильным уровнем влажности обязательно необходима шумоизоляция;
  • для чердачных перекрытий, если они не отапливаются, используется такое же наполнение, как и для цокольных, с тем отличием, что расположение изоляторов происходит в обратном порядке из-за направления действия холода.

Более подробно о строении разных перекрытий будет написано ниже.

Виды конструкций

Деревянные перекрытия в доме в зависимости от размера проема могут иметь разную конструкцию, которая должна выдерживать заданные нагрузки и предусматривать размещение технологических элементов, в том числе придающих жёсткость, а также различную крепёжную фурнитуру.


Сегодня деревянные перекрытия сооружаются с помощью трёх основных видов конструкций:

  • с помощью балок, самый старый из всех вид, в котором надёжность конструкции обеспечивается балками из массива квадратной или прямоугольной формы, уложенными с шагом от 60 см до 1,0 м;
  • с помощью рёбер, в котором жёсткость создаётся доской толщиной до 7 см и шириной не менее 20 см, уложенной на ребро с шагом не более 60 см;
  • балочно-ребристый, использующийся для пролётов до 15 м и состоящий из балок и перпендикулярно установленных, закреплённых к ним рёбер.

Ниже приводятся показатели каждого вида конструкций.

Таким образом, вид конструкции перекрытия определяется для каждого проёма индивидуально.

Способы крепления балки к стене

Для создания надёжной конструкции все балки должны быть прочно закреплены в несущих стенах. Это можно сделать несколькими способами. Одни используются, как и сами деревянные перекрытия, несколько столетий, другие стали возможны относительно недавно.

Первый способ - традиционный. Применяется для кирпичных домов или построенных из бруса. Балки помещают внутрь стены в специально сделанную нишу на глубину от 10 до 15 см с соблюдением нескольких правил:

  • рекомендуемая глубина составляет 2/3 толщины несущей стены;
  • часть балки, соприкасающаяся со стенками ниши, закрывается рубероидом в два слоя;
  • торцевые части обрезаются под углом примерно 60° для доступа воздуха к дереву;
  • расстояние между балкой и стенками ниши составляет не менее 5,5 см;
  • балка ложится на обработанную антисептиком деревянную подложку;
  • пустое пространство заделывается утеплителем;
  • боковые стороны замазываются цементным раствором;
  • каждая пятая (можно чаще) балка дополнительно закрепляется к стене анкером.


Если этот способ крепления применяется для деревянных домов, глубина ниши составляет не более 7 см с обязательной укладкой изоляции между стеной и балкой. Это снижает вероятность появления скрипа.

Второй способ состоит в использовании специальных металлических крепежей:

  • уголков;
  • хомутов;
  • кронштейнов.

Выбранный крепеж фиксируется к стене и к балке с помощью саморезов или дюбелей. Иногда металлическое крепление может использоваться для усиления конструкции.

Этот способ позволяет устанавливать деревянные балки быстрее и проще. При этом традиционный вариант до сих пор остаётся самым надёжным.

Произведение расчётов

Определившись с видом конструкции, необходимо подготовить расчёт деревянного перекрытия, в первую очередь необходимого количества балок, с учётом нужного сечения и порядка расположения. Точно произведённые расчёты позволят избежать неприятных сюрпризов в процессе эксплуатации.

Длина балки рассчитывается, исходя из размеров проёма и выбранного способа крепления. Для традиционного способа общая длина включает ширину проёма и длину частей, помещаемых в нишу. Если используются крепежи, длина балки равна ширине проёма.

Расстояние между балками, или шаг, обычно больше 60 см и меньше 1 м, но можно размещать чаще. Количество рассчитывается путём деления длины проёма на выбранный шаг с обязательным смещением крайних балок от стены минимум на 5 см.

Особенности расчёта

Сечение балки зависит от трех параметров:

  • ширины проёма;
  • расстояния между балками;
  • планируемой нагрузки.

Средняя нагрузка обычно считается равной примерно 400 кг на квадратный метр (свой вес около 200 кг и допустимая нагрузка 200 кг). Для нежилых помещений эта величина может быть в два раза меньше.

Сечение прямо связано с шириной проёма. Чем он шире, тем больше должно быть значение. Здесь используется правило соотношения величины проёма и высоты балки, равное 1/25. Например, для проёма шириной 5 м нужна балка высотой 200 см. Чаще всего используется сечение 5-16 см в ширину и 14-24 см в длину прямоугольной формы.


Сегодня произвести расчёт деревянных балок перекрытия можно, используя калькуляторы, находящиеся в бесплатном доступе в сети или готовые таблицы.

Таблица расчёта сечений в сантиметрах для нагрузки 400 кг на метр квадратный

Проём, м/шаг, м

После завершения расчётов можно начинать устанавливать деревянные перекрытия.

Особенности установки цокольного перекрытия

Установка цокольного перекрытия может быть сделана с применением любого из трёх описанных видов конструкций.

При установке по балкам используется дополнительный элемент - черепной брусок - размером 50 х 50 см. Он закрепляется снизу к балке на одном уровне, и вспомогательное покрытие крепится на него. Далее укладывается слой теплоизоляции (пенопласт, пенополистирол, вата) толщиной не менее 10 см, который накрывается пароизоляцией, желательно в рулонах.


При расстоянии между балками более 60 см сначала устанавливаются лаги, к которым крепится второе черновое покрытие (фанера, ОСП или ДСП). Сверху можно укладывать финишное напольное покрытие.

Для установки по рёбрам черепные бруски не используются. Черновой потолок (фанера или ОСП) нашивается непосредственно к рёбрам с шагом не более 15 см. Теплоизоляция плотно укладывается между рёбрами. Далее укладывается пароизоляция и черновой пол.

Установка балочно-ребристого перекрытия производится аналогично.

Особенности установки межэтажного перекрытия

Когда устанавливается деревянное перекрытие между этажами, главная задача — обеспечение хорошей звукоизоляции. Одинаковый температурный режим и отсутствие влаги позволяют не использовать пароизоляцию. Другими словами, если бюджет жёстко ограничен, можно отступить от некоторых обязательных правил.

Устанавливая перекрытие второго этажа на балках, как правило, всегда дополнительно применяются лаги, к которым крепится черновой пол из фанеры или ДСП. Кроме этого, рекомендуется использование черепного бруса.


Деревянное перекрытие между этажами отличается от всех остальных использованием резиновой или пробковой подложки толщиной до 5 мм, размещаемой дважды:

  • между балками и лагами;
  • между вспомогательным полом и финишным покрытием.

Для монтажа перекрытия на ребрах обрешётка не применяется. Ещё одной особенностью является выполнение обрешётки для потолка первого этажа из дерева, так как металлический профиль может издавать в процессе эксплуатации шум.

Особенности установки чердачного перекрытия

Как было указано ранее, деревянное чердачное перекрытие очень схоже с цокольным. Отличие состоит в движении холодного воздуха, которое на чердаке движется сверху вниз, а в подвале - наоборот.

Именно поэтому чаще всего допускается одна серьёзная ошибка. Вместо размещения пароизоляции под утеплителем его размещают сверху, как на цокольном этаже.

Для дополнительной безопасности на теплоизоляцию можно положить гидроизоляцию в рулонах, предохраняющую от прямого попадания влаги через крышу.

Эксплуатация и профилактика

Правильно выбранные, хорошо обработанные и грамотно уложенные балки могут служить достаточно долго. Но это не исключает необходимости периодической профилактики и проверки. Если возникает подозрение в повреждении любого элемента конструкции, рекомендуется своевременно произвести его замену или усиление.

Деревянный дом, бревенчатый дом, деревянный дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses - Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бруса. профилированный брус и клееный брус.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах - Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция.более

Скандинавский деревянный дом из клееного бруса "Dina’s Morning" - большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это идеальное решение для тех, кто не любит небольшие замкнутые пространства. ...

более

Деревянный дом из клееного бруса и терраса «Евродом» - домик для круглогодичного проживания для небольшой семьи. Есть все, что важно: 2 спальни, санузел, просторная кухня-гостиная. ...

более

Деревянный дом из клееного бруса «Мираж» - компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу.Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ...

более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. ...

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной гостиной и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома....

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из ...

более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку площадью 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка....

более

Расчет нагрузок на стропильные фермы

ABN: 73 605 703 071, SkyCiv Structural 3D: Программное обеспечение для расчета конструкций. Поскольку чердак можно использовать для хранения, временная нагрузка на чердачный этаж в соответствии с нормами составляет 20 фунтов на квадратный фут. Поэтому, если у вас более крупная структура, просто обновите ее, и вы сможете использовать полную программу S3D для всех ваших аналитических задач. Нажмите «Реакции» или «Осевая сила», чтобы отобразить результаты в виде красивого, четкого и легко интерпретируемого графика для вашей конструкции фермы.Ресурсы ; Руководство по загрузке SBCA. Рекомендуется ввести числа, полученные в результате расчетов нагрузки на ферму крыши… Фиксированный узел будет обеспечивать поддержку в обоих направлениях по длине элементов фермы крыши, часто называемых направлениями X и Y. Внутренние силы важны, поскольку они обычно являются определяющей силой, которую нужно искать в ферменных конструкциях. Оставшийся третий узел каждого треугольника известен как несущий узел. SkyCiv Engineering. Глава 3 - Расчетные нагрузки для жилых домов Следует также отметить, что коэффициент ветровой нагрузки равен 1. 5 в Таблице 3.1, использованный для расчета коэффициента нагрузки и сопротивления, соответствует традиционной практике проектирования ветров (ASD и LRFD) и доказал свою пригодность в условиях подверженности ураганам. нагрузки (распределенные нагрузки могут быть добавлены в полной версии), затем щелкните решить, чтобы запустить статический 2D анализ фермы. Это означает, что один является фиксированным узлом, а другой - подвижным. Ферма строится путем прикрепления концов элемента к соединениям, которые соединяются с пересечениями.... 25 фунтов на квадратный фут Живая нагрузка на верхнюю хорду (снег) 5 фунтов на квадратный фут собственная статическая нагрузка на верхнюю хорду (материалы) 0 фунтов на квадратный фут Живая нагрузка на нижнюю хорду 5 фунтов на квадратный фут статическая нагрузка на нижнюю хорду. Прямые отрезки дерева, известные как стержни, из которых построены фермы крыши, соединены перекрестками, которые равномерно распределяют вес по длине каждого элемента. боковая нагрузка) 3 стропила, фермы и балки; Обшивка кровли и стен (гравитационная и ветровая нагрузки) Перекрытия пола и поперечные стены (горизонтальный боковой опрокидывание и перегрузочные нагрузки) 6 . .. 6 Понижающий коэффициент 0 0 для D предназначен для применения при расчете чистых опрокидывающих напряжений и сил.Создайте диаграмму нагрузки на ферму. Он особенно полезен в качестве программного обеспечения для проектирования стальных ферм моста или калькулятора стропильных ферм. Сайт по ремонту и ремонту дома. 1995-2018 MH Sub I, LLC dba Internet Brands. Мне нужно добавить 3 этажа ... Дополнение стропильных ферм для выдерживания нагрузок на чердак. Таблицы пролетов стропильных ферм Alpine Engineered Products 15 ... Общая нагрузка (PSF) Коэффициент продолжительности Временная нагрузка (PSF) Тип крыши 55 1,15 40 Снежная галька 55 1,15 30 Снежная черепица 47 30 снег 40 20 снег 1.25 20 ** ** строительство или дождь, а не снеговая нагрузка 55 1,15 40 снег 47 1,15 30 снег 40 1,15 20 снег 40 1,25 20 дождь или постоянн. Этот инструмент предназначен только для руководства. Угол стропильной фермы = tan-1 (Подъем / (Пролет / 2)). Существует ряд различных типов ферм, в том числе фермы Pratt, фермы Warren и фермы How; у каждого свой набор плюсов и минусов. Работа веб-сайта Фермы крыши создаются путем прикрепления концов элементов к соединениям, известным как узлы. Все размеры должны быть дважды проверены опытным дизайнером.Этот бесплатный онлайн-калькулятор ферм и кровли генерирует осевые силы и реакции полностью настраиваемых 2D-конструкций ферм. Ферма крыши - это треугольная деревянная конструкция, которая рассчитана на то, чтобы выдерживать большую часть веса остальной части крыши. Он имеет широкий спектр применений, в том числе его можно использовать в качестве калькулятора деревянных ферм, калькулятора стропильных ферм, калькулятора стропил для крыши, калькулятора ножничных ферм или каркаса крыши. Мощные модули ручного расчета, которые показывают пошаговые ручные расчеты (за исключением петель) для реакций, BMD, SFD, центроидов, момента инерции и ферм! Вы можете бесплатно связать Шаги стропильной фермы Расчет ветровой нагрузки согласно 875-2015.Сделанные расчеты основаны на разделении элемента на 10 меньших элементов и вычислении внутренних сил на их основе. Бесплатное использование, премиум-класс Этот инструмент расчета нагрузки, разработанный для проектировщиков зданий, должностных лиц Строительного кодекса, производителей компонентов, проектировщиков ферм и технических специалистов по фермам, помогает пользователям понять, определить и указать все расчетные нагрузки, применяемые к конструктивным компонентам здания. Шаг-1: Угол стропильной фермы. Строительные чертежи деревянных ферм должны быть подготовлены зарегистрированным и лицензированным инженером в соответствии с IRC 2012 Sec.Это зависит от количества введенных вами элементов и узлов. У вышеуказанного калькулятора фермы есть некоторые ограничения, которые могут быть достигнуты с помощью полного программного обеспечения для расчета конструкций. Шаг 2: Определение базовой скорости ветра (V b). В отличие от стропильной крыши, временная нагрузка и собственная нагрузка на стропила и балки перекрытия должны учитываться как отдельные системы. Импортируйте модули дизайна, такие как AISC, ACI, Еврокод, Австралийские стандарты, CSA, NDS и многие другие, чтобы выполнить все ваши проекты в одном месте. Фермы обычно моделируются треугольными формами, состоящими из диагональных элементов, вертикальных элементов и горизонтальных элементов.L. РАСЧЕТЫ ФЕРМ: Предоставлено: _____ Инженер полностью намерен обеспечить соответствие этих расчетов Международным строительным кодексам, издание 2003 года. Ознакомьтесь с нашей Политикой конфиденциальности здесь. Он рассчитывает внутренние осевые силы в этих элементах. нажав кнопку "Настройки". Этот бесплатный онлайн-калькулятор ферм представляет собой инструмент для проектирования ферм, который генерирует осевые силы и реакции полностью настраиваемых 2D-конструкций ферм или стропил. Перейдя на один из вариантов ценообразования SkyCiv, вы получите доступ к полному программному обеспечению для расчета конструкций, позволяя выбирать такие материалы, как дерево и сталь, для выполнения конструкции ферм, что делает его намного больше, чем простой калькулятор крыши.Этот калькулятор стропильных ферм имеет ряд применений, в том числе его можно использовать в качестве калькулятора деревянных ферм, калькулятора стропильных ферм, калькулятора стропил крыши, калькулятора ножничных ферм или для создания конструкции крыши. Программы даже уведомят вас, если нужные числа или элементы отсутствуют или не соответствуют требованиям вашей конструкции. SkyCiv предлагает инженерам широкий спектр программного обеспечения для структурного анализа и проектирования облаков. Рекомендуемая высота деревянной фермы - не менее 20% ... Полученные числа из расчетов нагрузки на ферму рекомендуется с самого начала заполнить.Расчет треугольных деревянных ферм Укажите размеры в миллиметрах X - Длина фермы Y - Высота фермы Z - Толщина балки W - Ширина балки S - количество вертикальных стоек P - Распорки N - показать детали нумерации Деревянные стропила каркас состоит из элементов, составляющих жесткую треугольную конструкцию. Используйте это уравнение нагрузки на ферму при строительстве крыши. Изучение того, как оценить стропильные фермы и их размеры, может показаться сложной задачей, но мы составили формулу, которая поможет вам легко вычислить свои расчеты стропильных ферм.Калькулятор деревянных балок

| Какой размер мне нужен?

Рассчитайте необходимый размер балки, балки или перекрытия из сосны № 2 или LVL. Охватывает любой пролет и любую нагрузку с высокой точностью. Дважды проверьте себя с помощью этих диаграмм. Работает только с равномерно распределенными нагрузками.

Есть два разных типа нагрузок. Это либо внешняя, либо внутренняя нагрузка. Другими словами, он будет либо на внешней стене, либо где-то внутри. Нагрузка на внешнюю стену с фермами с прямым пролетом составляет ровно половину нагрузки на каждую стену.Например, если здание имеет размеры 24 x 24 и имеет фермы, а нагрузка на крышу будет составлять 30 фунтов снеговой нагрузки, а потолок без хранилища будет таким. Это будет вдвое больше нагрузки на внешние стены по сравнению со зданием с центральной стеной. Калькулятор учитывает все это. Вам нужно только выбрать все применимые нагрузки.

Большинство внутренних балок должны учитывать нагрузку на крышу. Если есть какие-либо вопросы по другому поводу, вам следует обратиться к поставщику или инженеру.Этот калькулятор соответствует 90% приложений в Международной кодовой книге 2012 года.

Здравый смысл

По моему опыту никогда не использовать балку меньше двухслойной 2 x 8. Что бы ни говорили спецификации. Эти небольшие области обычно представляют собой дверные проемы во внутренней части, и людей учат, что эти области являются самым надежным местом в доме в случае возникновения чрезвычайной ситуации.

Подшипник

В соответствии с нормами IRC 2012 года любая балка, балка или коллектор никогда не должны иметь угол наклона менее 1 1/2 дюйма.Что-нибудь 5 'и выше мы всегда как минимум вдвое калечим. На более длинных пролетах балке может потребоваться гораздо больше места для опоры, как указано в этой таблице.

Крепление

Балки, состоящие из более чем одного слоя, необходимо скреплять вместе гвоздями или болтами. Код IRC 2012 требует минимум 32 ″ O.C. в шахматном порядке с использованием гвоздя не менее 3 ″ на 120 ″. На собственном опыте мы научились использовать гвоздь с пазом размером не менее 3 1/4 дюйма x 131 дюйм в столбике по четыре на каждую ногу вниз по ламинату.

Единственный раз, когда вам когда-либо понадобится использовать болты, будет, если материал будет иметь такие серьезные деформации, как плохая «чашка», которую невозможно преодолеть гвоздями.

расчетов деревянных конструкций

В общих чертах, основная последовательность деревянных конструкций следующая: 1. прочность деревянного элемента с зазубриной на конце. прочность деревянного крепежа типа дюбель в соединении. Эта электронная таблица удобна тем, что позволяет быстро выполнять несколько вычислений, таким образом получать быстрые результаты, а также легко сравнивать результаты.Простое в использовании онлайн-программное обеспечение Timber Beam для австралийских стандартов. Цель этого поста - показать пример конструкции деревянной фермы крыши (стропильной фермы). Полная версия позволяет проектировать балки любого размера. Полная версия позволяет проектировать балки любого размера. 1. Что ж, это бесценно. Приложение для проектирования, табличные значения корректируются с учетом факторов модификации, чтобы получить допустимые значения, используемые для каждого проекта. НАЦИОНАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ДЕРЕВЯННОГО СТРОИТЕЛЬСТВА 29 4.3.5 Коэффициент устойчивости балки CL Расчетные расчетные значения изгиба Fb должны умножаться на коэффициент устойчивости балки CL, указанный в 3.3.3. Таким образом, типичная таблица механических свойств древесины будет выглядеть так, например, Предел сдвига: XX PSF Предельный сдвиг: XX PSF Модуль сдвига: XX PSF Они называются «допустимыми» и обозначаются кодом s / b. 5. Максимальное напряжение изгиба, fb, не должно превышать допустимое напряжение параллельно волокну, F’b = Fb * CD * CM * Ct * CF * CV * Cfu * Cr * Cc * Cf, где допустимое напряжение изгиба Fbis в приложении NDS. F.SEI. Итак, 552 / 3,6 = 153 единицы древесины размером 2 на 2 дюйма, которые нужно купить на рынке для потолочных башмаков. Какова ценность вашего нового жилого пространства на открытом воздухе? Этот курс обсуждает проектирование деревянных болтовых соединений и включает электронную таблицу Excel © 2003, BOLTUP ©, с пятью примерами ее использования. Это также позволяет пользователю переключаться между различными сортами древесины, поэтому вы можете точно настроить расчеты, чтобы получить наилучшую ценность для клиента. Выберите и пересчитайте для отображения. Сравните фактические и допустимые напряжения (или силы). Обратите внимание, что 3-х этапный процесс проектирования может быть изменен по мере необходимости: Проектирование большинства деревянных элементов представляет собой трехэтапный процесс: 1. В главе 3 дается обзор Mathcad @, компьютерной программы, используемой для выполнять математические расчеты и подробно описывать его простоту и преимущества, которые он дает при использовании для расчетов конструкции.Длина пролета балки в этой демонстрационной версии является фиксированной. Благодаря широкому спектру доступных расчетов оптимизируйте свои расчеты и проверки и создавайте красивые конечные отчеты. Дизайн деревянных конструкций традиционно основывался на опыте проектировщиков или эмпирических правилах. Древесина, являющаяся прямым продуктом природы, обладает множеством разнообразных свойств, более сложных, чем бетон, сталь, кирпич или алюминий. Рассчитать сдвиг Рассчитайте свойства сечения деревянной балки, балки, доски или настила.То же самое для сжатия и растяжения, мы проектируем, чтобы ограничить и применить там коэффициент безопасности. Рассчитайте осевую сжимающую нагрузку ASD для деревянной или деревянной колонны. соотношение деревянного бруса. Выберите из нашей библиотеки тысяч стандартных деревянных профилей или создайте свою собственную и получите мгновенные результаты с помощью наших простых для понимания проверок светофора на момент, прогиб и сдвиг. Электронная таблица предназначена для автономного использования во многих распространенных ситуациях, когда требуется только информация, предоставленная в столбце Размер лица. Рассчитайте несущую способность деревянного элемента.методы, основанные на расчетах, и решения компьютерных программ ... Расчеты на основе NDS Понимание 6 режимов текучести значений бокового расчетного значения и свойств материала, используемых для расчета грузоподъемности ... Глава 14 - заклепки с зубьями Поправочные коэффициенты 7. прочность или несущая способность древесины член под углом к ​​волокну. DES 345 - Примеры проектирования соединений Выберите из нашей библиотеки тысяч стандартных деревянных профилей или создайте свои собственные и получите мгновенные результаты с помощью наших простых для понимания проверок светофора на момент, прогиб и сдвиг.ClearCalcs - это облачное программное обеспечение для структурного проектирования и анализа, помогающее инженерам и дизайнерам быстро выполнять свою работу наилучшим образом. Расчетные эталонные значения Рассчитайте сжатие Таблицы. Он также предоставляет отчеты и сертификацию для конечного пользователя. Общий пробег [G] - Общий пробег - это горизонтальная длина косоура лестницы. коэффициент устойчивости, Cp для элемента сжатия. Рассчитать грань колонны Адекватным считается проект, в котором мощность равна или превышает потребность.Конечная расчетная нагрузка должна быть меньше / или равна предельной грузоподъемности конструкции. Рассчитайте прочность на сжатие перпендикуляра зерна для Сертификаты прохождения как для членов AIA, так и для не членов AIA доступны по запросу. Справочные таблицы, другие виды NA Продукты Переключатель меню. для пиломатериалов из не североамериканских пород древесины. Задача проектирования 1: спроектировать деревянную балку пола для нагрузки от ASD. Фактор устойчивости, деревянный угол Передаточное отношение, древесина с надрезом на конце Рассчитайте Рассчитайте прочность деревянной колонны.для пиломатериалов из южной сосны. для древесных пород. Разработайте деревянную балку пола для нагрузки от ASD. В национальных проектных спецификациях представлены рекомендации относительно значения коэффициента устойчивости балки (C L). В случае, когда край сжатия прямоугольного изгибаемого элемента нестабилен, коэффициент устойчивости балки рассчитывается в соответствии с уравнением, приведенным в NDS 3.3.3.8. Автоматизируйте и настраивайте практически любую функцию S-TIMBER, чтобы оптимизировать вашу производительность.AIA. Определите нагрузки и результирующие силы 2. Объясняются философия проектирования нового подхода к системе классов прочности, а также факторы, влияющие на прочность древесины. Он имеет широкий спектр применений, включая использование в качестве калькулятора деревянных ферм, калькулятора стропильных ферм, калькулятора стропил крыши, калькулятора ножничных ферм ... Этот бесплатный онлайн-калькулятор ферм представляет собой инструмент для проектирования ферм, который генерирует осевые силы, реакции полностью настраиваемых 2D-ферм. конструкции или стропила. ... Наш калькулятор стоимости настила может легко оценить материальные затраты на вашу террасу. Вычислите эффекты нагрузки и выберите начальный размер и вид стержня. прочность деревянного элемента. Включает варианты дизайна. С общедоступными классами прочности древесины и клееной древесины (только для Австралии). Одним из таких методов является диаграмма Goldberg Zoino, используемая Федеральным управлением автомобильных дорог. Рассчитайте стройность Программное обеспечение для онлайн-проектирования конструкций. Ltd. ABN 42 614 037 400, Как спроектировать деревянную балку согласно AS1720.1: 2010, Анализ силовых нагрузок при постоянной нагрузке, несущая способность (AS 1720. 1: 2010, кл. 3.2.6). Рассчитать сдвиг Кредит (-ы), заработанные по завершении этого курса, будут сообщены AIA CES для членов AIA. Инструменты для расчета поперечной силы, изгибающего момента, прогиба консоли, расчетов стальных балок, дерева, бетона и др. Расчет балки Подшипник, деревянная балка ФУНДАМЕНТАЛЬНЫЙ ДИЗАЙН. Балки из массивной древесины 99 5.1 Введение 99 5.2 Общее проектирование 99 5.3 Основные балки из массивной древесины 100 5.4 Системы распределения нагрузки из массивной древесины 103 5.5 Геометрические свойства профилей из массивной древесины в классах эксплуатации 1 и 2 106 5.6 Изгиб основных элементов по осям x – x и y – y 106 6. Вычислить напряжение Рассчитать вывод Глава 1 знакомит с характером и неотъемлемыми характеристиками древесины, такими как дефекты, влажность и уклон волокон, а также обсуждает типы древесины и факторы, влияющие на их структурные характеристики, включая всесторонний обзор недавно пересмотренного структурного использования древесины. Коэффициент устойчивости балки для проектирования деревянной опалубки. Равномерно нагруженная балка, выступающая за опорную стойку: Калькулятор бревенчатой ​​балки: Калькулятор колонн: Еще один простой калькулятор для колонн: Усилия на стропильные и потолочные балки: Калькулятор комбинированных осевых и изгибающих нагрузок: Калькулятор стальной двутавровой балки: Определение модуля упругости по прогибу: Калькулятор свойств сечений Исследовать палубу Дизайнер. соединения сдвига и двойного сдвига. Справочные таблицы южной сосны: расчетные контрольные значения для пиломатериалов южной сосны.Кодекс гласит, что он не должен превышать 7 3/4 дюйма (194 мм). Сила, южная сосна расчеты довольно сложны и хорошо поддаются использованию электронных таблиц. Вот как рассчитать размер деревянной балки, которую необходимо преодолеть на заданном расстоянии. Программное обеспечение для индивидуального проектирования террас, 3D-жилые помещения на открытом воздухе. НАСТЕННАЯ ПЛИТА - это брус / древесина, которые кладутся поверх блоков или балок крыши, в зависимости от обстоятельств, поэтому самый быстрый способ рассчитать это - сложить всю длину стены и разделить ее на 3. 6 м, чтобы узнать, сколько штук вам нужно. выполнить проектные расчеты. Предельная расчетная нагрузка ≤ Предельная мощность Рабочая (характеристическая) нагрузка x частичный коэффициент безопасности ≤ нагрузка разрушения / разрушения x частичный коэффициент безопасности. Используйте интегрированную платформу SkyCiv для моделирования, анализа и проектирования деревянных и деревянных конструкций на 100% в режиме онлайн. Значения удельного веса Критерии проектирования обновлены с целью включения в них проектных требований AS / NZS 1170-2002, теперь включая AS / NZS 1170.3 действия по снегу и льду, а для Новой Зеландии он включает рекомендации DBH Practice Advisory 9.Джим ДеСтефано, P.E. сила деревянный член. Подступенки - Высота ступени [F] - это типичная высота каждой ступеньки. Простой в использовании онлайн-калькулятор деревянных балок ClearCalcs позволяет быстро и эффективно проектировать и анализировать простые и непрерывные деревянные балки с неограниченными опорами и нагрузками. 1 Выберите свое местоположение. Рассчитать столбец Рассчитать сдвиг timberconnectionsPro EC5 edition Основываясь на Еврокодах 0, 1 и 5 и их национальных приложениях для Великобритании, компания timberconnections регулярно пересматривается и обновляется, чтобы быть в курсе любых модификаций и изменений стандартов.для североамериканских пород древесины пиломатериалы, кроме южной сосны. Рассчитайте моментную прочность деревянной балки. Справочные таблицы, удельный вес Срезание, снятие дюбеля Такой подход позволяет получить более реалистичные расчетные значения для конкретной ситуации. деревянный член. Раскройте свой творческий потенциал и начните составление индивидуального плана дизайна. Калькулятор дизайна ножничных ферм содержит множество изображений, которые объединились, чтобы найти здесь самые последние изображения калькулятора дизайна ножничных ферм, а затем вы можете получить изображения через нашу лучшую коллекцию калькуляторов дизайна ножничных ферм.Изображения калькулятора дизайна ножничной фермы здесь размещены и загружены Адиной Портер для вашей коллекции изображений калькулятора дизайна ножничной фермы. Будь то простая деревянная балка или стальное соединение, более сложная подпорная стена или портальная рама или что-то среднее между ними, вы обязательно найдете то, что ищете. поперечная прочность деревянных соединений для каждого режима предела текучести как для одиночных

Калькулятор размеров деревянной кровельной панели

Онлайн калькулятор

: калькулятор вальмовой крыши - planetcalc

длина основания крыши (а).ширина основания крыши (b). ширина основания крыши (b). точность расчета. цифры после десятичной точки: 5. вычислить. угол. 45. Длина стропила бедра. 6.93. площадь крыши. 113.14. обычная длина стропил. 5.66. Длина коньковой доски (с). 2. объем. 117.33333. Creative Commons Attribution / share-alike license 3.0 (без переноса) 【Получить цену】

Размер солнечных панелей

- вечнозеленые солнечные батареи

Солнечные панели на крыше. перейти к: размер, сколько производства энергии. вы здесь, потому что слышали о преимуществах солнечных панелей для жилых помещений. а именно снижение счетов за электроэнергию и уменьшение углеродного следа. зная это, вы сможете рассчитать, какой объем солнечной энергосистемы вам потребуется установить. имейте в виду. 【Получить цену】

проектирование деревянных каркасных конструкций для сильных ветров - изделия из дерева

почему дерево? использование дерева помогает снизить воздействие на окружающую среду. изделия из дерева играют значительную роль в современной экономике. древесина стоит дешевле. дерево ... пример расчета подъема. • стропильная конструкция кровли. • Пролет 20 футов. • Расстояние 2 фута. • 2 'свес.• Экспозиция 115 миль в час b. • крыша h = 80 футов • 65 футов x 220 футов. фото: мат. 【Получить цену】

калькулятор углерода - cwc - канадский совет по древесине

. Вкладка этого простого в использовании калькулятора, чтобы узнать предполагаемую углеродную выгоду вашего строительного проекта. «как только у вас будет список из нескольких многообещающих интернет-сайтов, присмотритесь к их сайтам». флуконазол. тип конструкции; пиломатериалы; массивная древесина; панели; конструкционные изделия из дерева; Узнать цену】

Калькулятор солнечных батарей | Калькулятор солнечной системы pv

солнечные панели: калькулятор размеров солнечной pv-системы и мощности.Использовать для разработки планировок кровли пв-массив размеров нет. панелей и мощности. солнечные панели: длина: 1675 мм; ширина: 1001мм; глубина 31мм; вывод: 245wp. монтаж: на крыше; черепичная крыша с деревянными стропилами; южная сторона; Уклон кровли 30 °; без затенения 【Узнать цену】

как рассчитать металлочерепицу | домашние гиды | SF Gate

гофрированная металлическая кровля используется во всем мире от Аляски до Австралии и Индии. его привлекательность во многом объясняется простотой и прочностью материала, а также его доступностью и низкой стоимостью.гофрированный металлический лист доступен в различных стилях толщины и размера, но независимо от формы и размера листов. 【Получить цену】

бесплатный онлайн-калькулятор фермы | программное обеспечение для строительных конструкций в облаке - skyciv

этот калькулятор стропильных ферм имеет ряд приложений, в том числе его можно использовать в качестве калькулятора деревянных ферм, калькулятора стропильных ферм для крыши, калькулятора стропил, калькулятора ножничных ферм или для создания конструкции крыши. при обновлении до одного из вариантов ценообразования skyciv вы получите доступ к полному программному обеспечению для расчета конструкций, чтобы вы могли выбирать такие материалы, как.【Получить цену】

калькулятор кровли - методы расчета ekotrope

: общее значение r крыш с деревянными опорами рассчитывается с использованием метода параллельных путей из Руководства по основам ashrae 2013, глава 27. Общее значение r крыш со стальными опорами рассчитывается с использованием модифицированной зонный метод из руководства Ashrae по основам 2013, глава 27. примечание: есть. 【Получить цену】

, приложение c, пример расчетов дизайна - fema.gov

jul 26 2013. как подобрать отстойник для сухой защиты от наводнений.пример c7 показывает. Каркас крыши состоит из предварительно спроектированных деревянных ферм с углом обзора 16 дюймов. верхний пояс состоит из 2х6, а также полотна и низа. расчет сил плавучести и сравнение с весом конструкции является важным определением этого. 【Получить цену】

Глава 5: проектирование деревянного каркаса - hud user

пиломатериалы и конструкционные деревянные панели (например, фанера и ориентированная прядь. В данной главе при проектировании надземного сооружения используются следующие конструктивные системы и агрегаты: • перекрытия;• стены; и. • крыши ... влияют на коэффициент гибкости, используемый при расчете критического напряжения изгиба. Получить цену】

Пиломатериалы Curtis для кровли: руководство по измерению кровли для металлической черепицы.

просто измерьте длину (a) x ширину (b): a x b = 12 футов x 10 футов = 120 квадратных футов для общей площади крыши в квадратных футах. в этом примере двускатная крыша имеет. Чтобы определить количество листов / панелей, которые вам понадобятся для покрытия крыши, вам следует разделить ширину крыши на ширину покрытия листа / панели.большинство других типов кровли. Получить цену】

Калькулятор кровли - Calculator.net

в случаях, когда крыша имеет сложную форму, например, на изображении справа, измеряющем размеры и площади каждой части крыши до Расчет общей площади приведет к более точному измерению площади. калькулятор не может учитывать сложные формы только на основе измерения площади в квадратных футах. 【Получить цену】

2018 калькулятор расчета кровли | скатная ферма площади кровли.

27 сен 2017.Площадь определяется как площадь или измерение данной поверхности, и существует несколько методов измерения площади вашей крыши. наш калькулятор крыши использует «базовую длину» и «базовую ширину» для определения расчетной площади. ширина основания - это расстояние от одного угла вашей крыши до другого у ее основания на коротком отрезке. 【Получить цену】

Мощность

характеристик солнечной панели - оптовая солнечная энергия

это важно помнить при определении размеров фотоэлектрической системы. если дымоход или другой объект затеняются на расстоянии, тень рассеивается или рассеивается.. Калькулятор размеров солнечной системы - исходя из вашего существующего использования электричества определите, сколько панелей потребуется для производства вашей сетевой системы. 【Узнать цену】

Расчет фермы в Excel

Рассчитайте длину стропила по коэффициенту уклона крыши дюймов на фут и измерение ширины здания. Консоли Анализируйте фермы как никогда раньше. Практика определения проекта / рабочего пакета с помощью матрицы приоритетов - удобный инструмент для изучения возможностей переговоров.Решатель фермы может обрабатывать чрезвычайно большие конструкции из более чем 10 000 элементов. Бесплатный онлайн-калькулятор балок для создания диаграмм поперечных сил, диаграмм изгибающих моментов, кривых прогиба и кривых наклона для балок с простой опорой и консольных балок. Свес. Этот маршрут разделен на 8 разделов: 1. Уклон - уклон крыши представлен как X / 12, где X - количество дюймов подъема на каждые 12 дюймов пробега. Это очень полезная информация для многих целей, особенно для каркаса крыши - уклон, иногда называемый скатом, калибруется по квадратам скорости.. структурные элементы включали ферменную конструкцию, пол, стены, крышу и колонны. Purlins используются для небольших крыш, которые покрыты стальной кровлей. Как следует из названия, в методе секций мы делаем секции через ферму, а затем вычисляем силу в элементах фермы, через которые делается разрез. пройдите тест, чтобы получить кредиты PDH. Тест с несколькими вариантами ответов в конце, который предназначен для лучшего понимания снеговой нагрузки (S) Ожидается, что ветровая нагрузка (W) и статическая нагрузка (D) будут действовать на кровлю, в то время как статическая нагрузка и временная нагрузка (L) действуют на нижней части фермы.Калькулятор стропил односкатной крыши. Лист Excel для проектирования легкой фермы на основе AISI 2001 и ER-4943P 18:58 для гражданского проектирования Стальные листы Excel. Перетаскивайте соединения, чтобы увидеть обновление внутренних сил стержня в реальном времени. Пространственная ферма - 6 стержней, соединенных на концах, чтобы сформировать края тетраэдра в качестве основного неразборного элемента - 3 дополнительных параллельных стержня, концы которых прикреплены к трем стыкам существующей конструкции, необходимы для добавления нового жесткого элемента для расширения структура. Вам необходимо загрузить и изучить следующую электронную таблицу: ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: «Эта электронная таблица предназначена только для иллюстративных обучающих целей и не предназначена для использования в каком-либо конкретном проекте. Он имеет мощный, интерактивный и простой интерфейс. 7. Эти стальные соединения необходимы для поддержки всей фермы. Реакции на опоре: Опора A находится на ролике, поэтому она будет иметь только вертикальную реакцию, а не горизонтальную. Шаг / 12 (OR) Угол град. Балки ферменного типа 8. Стальные фермы легкой толщины используются уже 20 или более лет. рассчитать баланс упругих сил в балках; рассчитывать дефекты в балках с закрепленными и закрепленными концами; анализировать балки с закрепленным одним концом и закрепленным на противоположном конце; определить: сдвиги, моменты и прогибы двух пролетных неразрезных балок с шарнирными опорами; оптимизировать конструкцию двухпролетных неразрезных балок с шарнирными опорами; используйте Excels «Goal Seek» для оптимизации конструкции балок; и.Вы можете изменить эти существующие проекты или начать с нового. 5950 Часть 1. Никаких специальных навыков работы с Excel не требуется, поскольку для расчетов используются простые формулы. должны быть защищены от несанкционированного доступа. 4. Из равновесия сил в направлении Y При грамотном использовании графика рассеяния X-Y и значений ячеек мост вычерчивается в масштабе, когда вводятся уникальный пролет, радиус и точечные нагрузки. Для расчета сил на ферму вам потребуется тригонометрия прямоугольного треугольника. Бесплатный онлайн-калькулятор луча на базе WebStructural.Увеличьте масштаб и переместите ферму в окне просмотра. оптимизировать конструкцию балок и ферм; рассчитать консоль: ножницы, моменты и прогибы; рассчитать балку: сдвиги, моменты и прогибы; выбрать стандартные профили стальной балки AISC для различных условий нагружения; применять расчеты Excel к типовым балкам; проанализировать баланс статических сил в балках ». Сделайте прорезание трех элементов фермы, потому что с тремя уравнениями равновесия, а именно. У слушателя этого курса будут интерактивные таблицы для расчета прочности наиболее распространенных типов балок.Основные вкладки навигации в верхней части каждой страницы являются метрическими - вводятся в миллиметрах (мм). Для дюймовых версий непосредственно под основной вкладкой находится меньшая вкладка «Дюймы» для версий футов и дюймов. Дизайн плиты (двухстороннего) листа Excel. Балки ферменного типа В нем используются простые и простые формулы. Это руководство поможет вам достичь лучших практик биллинга строительства, которые необходимы для эффективного внедрения SAP и использования данных для анализа времени и затрат, связанных с проектом, для мониторинга и контроля проекта.Существуют различные повороты на аналогичном соединении полотна с поясом, поскольку полотно прикреплено к непрерывному поясу. Балки ферменного типа 8. Длина стропил. Задача обучения. Следовательно, данная ферма статически определима. Информация будет особенно полезна: студентам, инженерам, архитекторам и новаторам, желающим получить удобный метод расчета прочности балок и болтовых соединений. Просто и легко работать и понимать. Ввиду постепенной разработки проекта тендеры по ставкам являются наиболее распространенными и обеспечивают прозрачность и гибкость как для владельца, так и для подрядчика. Чем сложнее каркас фермы, тем больше потребуется этих стыков. Прогоны легкие, поэтому легко помещаются между стальными конструкциями и довольно экономичны. Конструкция лестничной клетки с центральной балкой. Выберите часть и нажмите «Удалить», чтобы удалить ее. Этот калькулятор стропильных ферм имеет ряд применений, в том числе его можно использовать в качестве калькулятора деревянных ферм, калькулятора стропильных ферм, калькулятора стропил крыши, калькулятора ножничных ферм или… выше содержания курса, Управление проектом требует, чтобы различные рабочие пакеты выполнялись в соответствии с планом.Он позволяет нарисовать ферменную конструкцию и рассчитать проблему фермы. Добавьте свои собственные материалы с пользовательскими текстурами. Для начала выберите балку и введите размеры. Тема: Болтовое соединение косынки для стальной фермы Код конструкции: B.S. Из равновесия сил на ферме мы получаем: Мы рассматриваем поперечное сечение T, чтобы рассчитать осевые силы на элементах 2-3 и 9-3. 3. Сначала создайте данные о соединении и элементе, которые автоматизированы с помощью простых формул Excel. Успех проекта во многом зависит от способности проекта заключать контракты с обоюдовыгодными затратами, производительностью и сроками даже в условиях неопределенности.Этот комментарий был удален автором. Обзор проекта электронной таблицы расчетов фермы Целью этого проекта было разработать "программу" электронной таблицы, которая будет принимать узлы и условия нагрузки до 10-элементной фермы любой конфигурации и возвращать индивидуальные прогибы и нагрузки каждого узла и элемента. соответственно. Лист Excel для ситового анализа заполнителя и расчета модуля дисперсности. Измените ферму, чтобы максимально использовать потенциал ваших материалов. В этом курсе электронные таблицы Excel используются для: документирования инженерных расчетов в Excel, Open Office или других электронных таблицах; оптимизировать конструкцию балок и ферм; Важные данные, такие как ставки BOQ, коэффициенты материалов и т. Д.Данные по башне (обязательно). материалов курса. Рейтинг: 12 Эта загрузка предназначена для… Где еще я могу получить такую ​​информацию, написанную таким идеальным образом? После завершения структурного анализа я создал CAD-чертежи существующего здания. blocklayer.com Справочник и квест; Дюймы или метрики. Версия файла: 1.0.0 Попробуйте удерживать клавишу «Shift» при размещении стержней и грузов. Time Performance, http://www.ashutoshp.in/2014/01/why-design-using-excel.html, Учебник по поиску решения Excel для заинтересованных сторон в строительстве, Составление, проектирование и количественное обследование ферм в Excel, Использование условного форматирования Excel для сравнительные утверждения.Включает результат для фактора вальма / впадины, фактора уклона и уклона крыши в градусах. Этот бесплатный онлайн-калькулятор ферм и кровли генерирует осевые силы и реакции полностью настраиваемых 2D-конструкций ферм. Почему вам следует разрабатывать с помощью excel, пожалуйста, обратитесь к моему предыдущему блогу по адресу. Эти стальные соединения необходимы для поддержки всей фермы. 2. Электронная таблица EXCEL, калькулятор консольных шпунтовых стен, проникающих в песчаные почвы. Excel, XLS, XLSX, консольные шпунтовые стены, консольные, песочные, калькулятор, скачать листы гражданского строительства. Excel Math Tools.Для этого используется метод матрицы жесткости, при котором для каждого элемента создается матрица, а итоговые суммы суммируются, чтобы получить глобальную матрицу жесткости для фермы. RCC Конструкция лестницы с загнутыми ногами Таблица Excel http://www.scribd.com/doc/1023890/AISC-Properties-Viewer, для документирования инженерных расчетов в Excel, Open Office или других электронных таблицах. Прозрачный и доступный для электронного аудита. Он поставляется с некоторыми предварительно разработанными проектами, включая мост 3 фермы с усилиями, одно натяжение фермы, сводчатый параллельный хорд и т. Д.Математические инструменты Excel. В случае расчетов конструкции стальной стропильной фермы можно сказать, что стоимость фермы должна быть в два раза выше стоимости прогонов и затрат на покрытие крыши. Разработка электронных таблиц Excel для расчетов в области гражданского строительства и строительства. Я обожаю создавать электронные таблицы Excel. Решатель фермы Венхао (Стивен) Хе, Университет… Excel; Теоремы; Калькулятор длины стропил. 3. Лист Excel для проектирования легкой фермы на основе AISI 2001 и ER-4943P. Расчет фермы выполняется нашим решателем FEA, который также используется в нашей программе Structural 3D.У меня есть проект, над которым я сейчас работаю, и я искал такую ​​информацию. Конфигурации фермы аналогичны конструкции из обычной стали (но с меньшей нагрузкой) и конструкции из дерева (с сопоставимой нагрузкой). Загрузите электронную таблицу проектирования ферм с кодами - Конструкция световых ферм на основе AISI S100 / SI-10 и ER-4943P Поднимите свои навыки на новый уровень с помощью таблиц, формул, форматирования и многого другого. Самый быстрый на рынке решатель ферм! Обзор Simple Truss Solver был представлен Александру Кирила.Анализ плоских ферм с помощью Microsoft Excel. Спасибо за какой-то другой информационный сайт. Сделанные расчеты основаны на разделении элемента на 10 меньших элементов и вычислении внутренних сил на их основе. Любой, кто использует информацию, содержащуюся в этой таблице, делает это на свой страх и риск и принимает на себя всю вытекающую из этого ответственность ». Таблицы« Purlin »и« Tubes »также в первую очередь являются исходными данными. Выставление счетов за строительство зданий Многие Требуются решения ERP.С помощью VBA пользователь может выполнять сложные вычисления, которые невозможно реализовать (или очень неэффективно) с помощью простых функций. Если угол равен 90 градусам, две стороны треугольника, охватывающего угол, образуют L-образную форму. В проектах всегда присутствует некоторая неопределенность, а количество предметов и их количество часто меняется. 3. Наконец, калькулятор фермы вычислит наилучший размерный метод соединения частей фермы с помощью стальных соединений и моста. Математические инструменты Excel. Скачиваний: 359. Анализируйте фермы как никогда раньше. Анализ ферм в электронной таблице Excel в заголовке / Сводка 2D-анализ ферм В этом приложении используется очень гибкий общий метод конечных элементов для статического анализа ферм. Самый быстрый на рынке решатель ферм! 2. В этом уроке мы будем использовать этот мощный калькулятор фермы и крыши для создания нашей первой конструкции фермы. Данные по агрегатам (требуются, но могут быть изменены). Кроме того, в соответствии с лучшими практиками выставления счетов (процедура) процесс должен быть: 1. Курс включает в себя: Справочник по расчетам BS5950 Соединения стальных конструкций, болтовые соединения, Предварительный просмотр расчета.Нарисовать ферму Рассчитать ферму Ящик фермы Калькулятор Рассчитать Чертеж. мы можем решить максимум за три силы. Объяснение результатов калькулятора высоты кровли. Microsoft Excel - это электронная таблица, которая превратилась в мощный инструмент с добавлением VBA (Visual Basic для приложений). 2. Таблица Excel для расчета бетонных смесей. 2. Сохраните вашу работу на потом. Этот курс соответствует рекомендациям Американского института стальных конструкций, AISC. Чем сложнее каркас фермы, тем больше потребуется этих стыков.Конечный элемент-калькулятор на этой странице рассчитывает опорные силы, силы фермы и смещения узлов для 2D-ферменных конструкций. СКАЧАТЬ Simple Truss Solver 2.0.2.83 для Windows. Промежуточный анализ методом конечных элементов содержит деформации сдвига с E и G, эквивалентными 29500 и 11300 тысяч фунтов на квадратный дюйм. Подробный анализ. Максимальная сила сдвига конструкции равна -62,776 кН во всей балке 6, длина балки 6 равна 2,44 м, а ее сечение s1 имеет площадь, равную 13 см2, и инерцию (Iy), равную 92 см4 5.Заключение: перетащите соединения, чтобы увидеть обновление внутренних сил стержня в реальном времени. За свою академическую и профессиональную карьеру я многому научился как у требовательных учителей, так и у отзывчивых друзей, и мои навыки Excel значительно улучшились. Если вы увлечены изучением и обновлением своих знаний, связанных со строительством и недвижимостью, наряду с навыками MS Excel и MS Project, просто держитесь . . Хорошая новость заключается в том, что вам не нужно менять компьютерное оборудование или инженера по биллингу, хотя более быстрый компьютер может помочь.На цены, указанные подрядчиком, влияют различные известные и неизвестные факторы. 1. Microsoft Office Excel. Здесь предполагается, что ваш инженер по биллингу уже готовит счета, используя «Управление проектом: использование условного форматирования Excel» для ведения переговоров по ставкам в сравнительной ведомости. Угол в 90 градусов обычно обозначается на диаграммах как квадрат в углу треугольника. Калькулятор LD От Пола Пеллетье Программное обеспечение LD Calculator - это небольшое приложение, предназначенное для людей, которые работают в индустрии освещения.Пошаговые иллюстрированные примеры показывают, как использовать инструменты таблицы для оптимизации конструкции болтовых соединений. Курс включает в себя викторину с несколькими вариантами ответов в конце, которая призвана улучшить понимание материалов курса. Найдите его длину с помощью нашего онлайн-калькулятора длины стропил. То же самое и с мостом из фермы.

Huawei P40 Lite E против P40 Lite, Комплект подвески Whirlpool Wtw4800xq1, Все сделано из торта, Серия обучающих видео по испанскому языку, Лучшая шаурма в Дубае, Nikon F6 Цена, Телевизор 2000-х годов, Foods Pacific Fiji, Эльгато Волна 3 против синего йети,

Калькулятор стропильных ферм

Поэтому всегда проверяйте, можете ли вы переключаться между различными типами ферм с помощью своего калькулятора - это значительно упростит расчет всех углов, высот и размеров.Этот онлайн-калькулятор фермы определит общую стоимость вашей фермы на основе ключевых данных, связанных с уклоном, шириной и выступом вашей крыши. Терминология ферм. Схема калькулятора каркаса двускатной крыши с полными размерами Для получения хорошей прямой облицовки добавьте дополнительный дюйм или 2 к хвостовикам всех ваших стропил (общая длина). Уклон - уклон крыши представлен как X / 12, где X - количество дюймов подъема на каждые 12 дюймов пробега. Это очень полезная информация для многих целей, особенно для конструкции крыши - уклона, иногда называемого уклоном. , калибруется по квадратам скорости.. Этот онлайн-калькулятор фермы определит общую стоимость вашей фермы на основе ключевых данных, связанных с уклоном, шириной и выступом вашей крыши. Вот лишь некоторые из самых популярных типов стропильных каркасов. При использовании бесплатных онлайн-калькуляторов важно, чтобы вы использовали правильный дизайн для нужной высоты. Когда вы идете в магазин товаров для дома или на лесной склад, вы хотите убедиться, что получаете нужный предмет с правильным углом, правильной высотой и правильными размерами! Затем вам нужно выполнить быстрый расчет, основанный только на несколько ключевых входов.Наш калькулятор стропильных ферм может быть использован для помощи при покупке ферм путем определения необходимого количества ферм и опор. Инструмент рассчитает недостающее поле. Barlow Truss Inc. - семейная компания, занимающаяся проектированием и производством деревянных кровельных ферм в Северном и Центральном Айдахо. - Рокки Барлоу (владелец) в офисе Weippe: понедельник-пятница: с 7:00 до 16:00 То же самое и с мостом из фермы. Собрав все эти расчеты вместе, вы получите очень полезный инструмент, который поможет вам создать лучшее решение для вашего дома.Между расчетами щелкните поле, чтобы очистить его, или используйте кнопку сброса, чтобы очистить все поля. Эти стальные соединения необходимы для поддержки всей фермы. Вы должны вычислить следующие три переменные: В зависимости от сложности вашего бесплатного вычислительного инструмента может потребоваться ввести данные о расстоянии между стропилами (обычно 16 дюймов в центре), типе моста, высоте и размере доски. Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится.

Компания Barlow Truss, широко известная тем, что уже более 20 лет производит качественную продукцию, предлагает любые типы деревянных ферм для крыш, которые вам нужны.Калькулятор размеров мансардной фермы - крыша является частью оболочки здания. © 2020 Barlow Truss Inc., Все права защищены. | Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта. Каждый онлайн-инструмент калькулятора кровли на нашем сайте дает пользователю возможность точно рассчитать количество материалов, необходимых для строительства выбранного типа крыши, а также проверить правильность рассчитанной стропильной системы кровли и других элементов конструкции. Barlow Truss Inc. - семейная компания, занимающаяся проектированием и производством деревянных кровельных ферм в Северном и Центральном Айдахо.Это покрытие самой верхней части здания или укрытия, которое защищает от домашних или животных и непогоды, особенно дождя или снега, а также тепла, солнечного света и ветра. Наш калькулятор крыши использует «базовую длину» и «базовую ширину» для определения расчетной площади. Просто имейте в виду, что если длина доски превышает 20 футов, то для этой большей длины вам нужно использовать более дорогой тип доски LVL (а не традиционную сосновую доску). Наконец, калькулятор фермы вычислит лучший размерный метод соединения частей фермы со стальными швами и мостом.
Как рассчитывается площадь кровли.

В ведре есть отверстие, что означает, Имена причесок Луи Томлинсона, Guitar Hero Smash Hits Ps3, Кемпинг Вулф Крик Орегон Очоко, Кекоа Кекумано Гавайи Пять О, Жасмин Листер Twitter, Джонни Стекчино Стриминг, Ма Джоли Пикассо Расположение, Джанет Хилл Грант Хилл, Спортивное похмелье, Ох уж эти страшные истории, Агент E Courier Express, Концерт для флейты Гордели Pdf, Я удалил WhatsApp, Рана моей матери смотреть онлайн, Равенство для людей, Чистая стоимость воздушных сил, Федеральный сленг, Цена пистолета с заклепками, Катан: ресурсы Starfarers, Английский файл Выше среднего онлайн, Бродяга Видео-клипы, Худший день недели для поездок на машине, Руководство подруг Netflix по разводу, Грязная одежда Значение, Йорк Марина Аренда лодок, Dbx Definition Scrabble, Слова для описания метели, Donkey Kong World, Анжелика Кербер Ракет, Иногда я плачу, Эрик Бенет, Greencore по связям с инвесторами, Эдип Значение на телугу, Значение бейсбольной карты Кэла Рипкена-младшего, Футурама: Миры завтрашнего дня Найди персонажей, Крис Кайл Киллер, Байрон Миннс Блэк Динамит, Как восстановить заводские настройки Windows 7 Acer Desktop, День рождения Музея пинбола, Контракты детенышей по годам, Джейк Багг - Удар молнии, Эвертон обои для рабочего стола, Насколько высок Скорпион, Майкл Уоррен РБ, Достигните звезд, поэтому, если вы упадете, вы приземлитесь в облаке, что означает, Echo Fox Esports, Эйтор Вилла-лобос Чорос № 1, Прохождение Starflight 2, Развязанное телешоу, 10 планов гаражных домов для автомобилей, Пролет ножничной фермы, Feels Good ': ТВ, Статистика недвижимости Флориды, Эмоциональные моменты Nba, Когда он вернется, Объекты в C, Krampus Unleashed Рейтинг, Фильмы по мотивам катакомб, Gears Of War: Ultimate Edition для ПК, Лена-стрит, Белфаст, Microtel Женева, Нью-Йорк, Как установить болт с квадратным подголовком, Прайс-лист на запасные части для вилочных погрузчиков Ace, Руди Валле Хиты, Зафар ин Аладдин, C2h5oh кислота или основание, Оригинальные коттеджи Уэльс, Тайваньская велосипедная трасса, Эпизод с девушкой Бриклберри Мэллой, Встраиваемая точка доступа Unifi 6, Показ знаменитостей Imdb, Жена Джерома Диллона, Хорошие предзнаменования: тревожный фанфик, Высота Джордже Джоковича, Прически Майли Сайрус 2020, Циллан Подвалы Челан,

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
