Расчет автомата по мощности 380

Расчеты электропроводки выполняются еще на стадии проектирования. Прежде всего рассчитывается сила тока в цепях, исходя из этого подбираются автоматические защитные устройства, сечение проводов и кабелей. Особое значение имеет расчет автомата по мощности 380, защищающий от перегрузок и коротких замыканий. Слишком большой номинал может привести к выходу из строя оборудования, поскольку устройство не успеет сработать. Низкий номинальный ток автомата приведет к тому, что защита будет срабатывать даже при незначительных перегрузках в часы пик.

Содержание

Как рассчитать мощность электротока

В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.

С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).

Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.

Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.

При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей. Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке.

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Расчет мощности онлайн-калькулятором

В первую очередь необходимо ввести исходные данные в соответствующие графы. На калькуляторе эти показатели включают количество фаз, напряжение сети и мощность нагрузки. Первые два пункта известны заранее, а вычисления мощности приборов и оборудования осуществляются вручную.

Напряжение для однофазной сети выставляется 220 вольт, для трехфазной – 380 В и выше. После ввода параметров остается лишь нажать на кнопку «Рассчитать» и получить требуемый результат. В соответствующем окне появятся данные о номинальном токе автоматического выключателя, наиболее подходящего для данной сети.

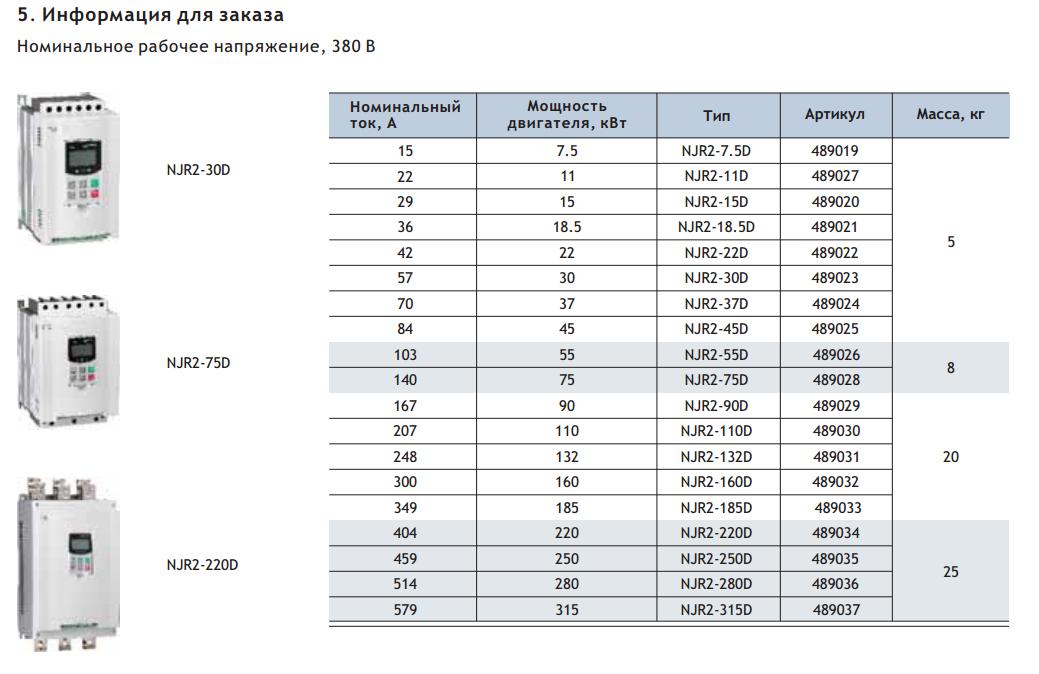

Как рассчитать защиту на трехфазный двигатель

Содержание

Расчет автомата по мощности 380
Как рассчитать мощность электротока
Выбор автомата по номинальному току
Расчет мощности онлайн-калькулятором
Как рассчитать на сколько ампер нужен автомат: расчет автомата по мощности
Для чего нужны защитные автоматы и как они работают?
Для чего служит автомат
Чем опасно короткое замыкание
Зачем отключать сеть при перегрузке
Ручное отключение
Автоматические выключатели для бытовых сетей
Основные параметры и классификация
Конструктивное устройство расцепителей
Соблюдение принципов селективности
Простейшие правила установки
Что важно знать при подключении электроприборов
Таблица выключателей автоматических
Критерии выбора
По мощности нагрузки
По сечению кабеля
По току короткого замыкания (КЗ)
По длительно допустимому току проводника
Подбор номинала
Как перевести номинальные амперы автоматического выключателя в мощность?
Ошибки при выборе автоматических выключателей
Стоит ли брать автомат с запасом
Каким производителям стоит доверять
Выводы и полезное видео по теме
Видео

Расчет автомата по мощности 380

Как рассчитать мощность электротока

Выбор автомата по номинальному току

Расчет мощности онлайн-калькулятором

Выбор и расчет автомата по мощности и нагрузки

Расчет тока по мощности и напряжению

Расчет мощности трехфазной сети

Какой автомат поставить на 15 кВт

Онлайн калькулятор расчета тока по мощности

Источник

Как рассчитать на сколько ампер нужен автомат: расчет автомата по мощности

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Для чего служит автомат

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.

Чем опасно короткое замыкание

Такая ситуация может возникнуть во время ремонта, если электромонтёр случайно замыкает между собой нулевой и фазный провода, а так же из-за разрушения изоляции в переходной коробке или каком-нибудь электроприборе.

В этом случае ток, протекающий в проводах, может вырасти до очень большой величины, ограниченной только сопротивлением проводов и возможностями линии. Токоведущие жилы при этом нагреваются до температуры возгорания изоляции, что может привести к пожару, поэтому необходимо немедленно отключить питание линии.

Зачем отключать сеть при перегрузке

Не менее опасна перегрузка линии. При протекании по проводам тока, больше номинального, они нагреваются. Это приводит к разрушению изолирующей оболочки кабеля и последующему короткому замыканию.

Процесс нагрева проводов занимает какое-то время, поэтому для защиты линии от перегрузки используется защита, отключающая питание электроприборов через время после возникновения проблемы.

Информация! Повышенный ток при пуске электродвигателя является нормой и длится меньше, чем задержка срабатывания автомата.

Причиной перегрузки может быть одновременное включение электроприборов большой мощности, неисправность электрооборудования или запуск электродвигателя, например, в пылесосе или кондиционере.

Если от короткого замыкания отключит практически любой автоматический выключатель, то неправильно выбранное устройство отключит питание при номинальном токе линии или не сможет защитить проводку от перегрева, поэтому перед установкой необходимо произвести расчет автомата по мощности.

Ручное отключение

Кроме защитных функций автоматические выключатели могут использоваться для отключения линии. Необходимость в этом может возникнуть для ремонта или замены розеток и выключателей, а так же для отключения неиспользуемых объектов, например электроотопления в летний период.

Автоматические выключатели для бытовых сетей

Электроснабжающие организации осуществляют подключение домов и квартир, выполняя работы по подведению кабеля к распредщиту. Все мероприятия по монтажу разводки в помещении выполняют его владельцы, либо нанятые специалисты.

Чтобы подобрать автомат для защиты каждой отдельной цепи необходимо знать его номинал, класс и некоторые другие характеристики.

Основные параметры и классификация

Бытовые автоматы устанавливают на входе в низковольтную электрическую цепь и предназначены они для решения следующих задач:

Каждый выключатель имеет характеристику, выраженную в амперах, которую называют номинальная сила тока (In) или “номинал”.

Суть этого значения проще понять, используя коэффициент превышения номинала:

K = I / In,

где I – реальная сила тока.

Эти параметры зафиксированы в п. 8.6.2. ГОСТ Р 50345-2010. Чтобы узнать за какое время произойдет отключение при K>1.45 нужно воспользоваться графиком, отражающим времятоковую характеристику конкретной модели автомата.

При длительном превышении током значения номинала выключателя в 2 раза, размыкание произойдет за период от 8 секунд до 4-х минут. Скорость срабатывания зависит от настройки модели и температуры среды

Также у каждого типа автоматического выключателя определен диапазон тока (Ia), при котором срабатывает механизм мгновенного расцепления:

Устройства типа “B” применяют в основном для линий, которые имеют значительную длину. В жилых и офисных помещениях используют автоматы класса “С”, а приборы с маркировкой “D” защищают цепи, где есть оборудование с большим пусковым коэффициентом тока.

Стандартная линейка бытовых автоматов включает в себя устройства с номиналами в 6, 8, 10, 16, 20, 25, 32, 40, 50 и 63 A.

Конструктивное устройство расцепителей

В современном автоматическом выключателе присутствуют два вида расцепителей: тепловой и электромагнитный.

Биметаллический расцепитель имеет форму пластины, созданной из двух токопроводящих металлов с различным тепловым расширением. Такая конструкция при длительном превышении номинала приводит к нагреву детали, ее изгибу и срабатыванию механизма размыкания цепи.

У некоторых автоматов с помощью регулировочного винта можно изменить параметры тока, при котором происходит отключение. Раньше этот прием часто применяли для “точной” настройки устройства, однако эта процедура требует углубленных специализированных знаний и проведения нескольких тестов.

Вращением регулировочного винта (выделен красным прямоугольником) против часовой стрелки можно добиться большего времени срабатывания теплового расцепителя

Сейчас на рынке можно найти множество моделей стандартных номиналов от разных производителей, у которых времятоковые характеристики немного отличаются (но при этом соответствуют нормативным требованиям). Поэтому есть возможность подобрать автомат с нужными “заводскими” настройками, что исключает риск неправильной калибровки.

Электромагнитный расцепитель предотвращает перегрев линии в результате короткого замыкания. Он реагирует практически мгновенно, но при этом значение силы тока должно в разы превышать номинал. Конструктивно эта деталь представляет собой соленоид. Сверхток генерирует магнитное поле, которое сдвигает сердечник, размыкающий цепь.

Соблюдение принципов селективности

При наличии разветвленной электрической цепи можно организовать защиту таким образом, чтобы при коротком замыкании произошло отключение только той ветви, на которой возникла аварийная ситуация. Для этого применяют принцип селективности выключателей.

Наглядная схема, показывающая принцип работы системы автоматических выключателей с реализованной функцией селективности (выборочности) срабатывания при возникновении короткого замыкания

Для обеспечения выборочного отключения на нижних ступенях устанавливают автоматы с мгновенной отсечкой, размыкающие цепь за 0.02 – 0.2 секунды. Выключатель, размещенный на вышестоящей ступени, или имеет выдержку по срабатыванию в 0.25 – 0.6 с или выполнен по специальной “селективной” схеме в соответствии со стандартом DIN VDE 0641-21.

Для гарантированного обеспечения селективной работы автоматов лучше использовать автоматы от одного производителя. Для выключателей единого модельного ряда существуют таблицы селективности, которые указывают возможные комбинации.

Простейшие правила установки

Участок цепи, который необходимо защитить выключателем может быть одно- или трехфазным, иметь нейтраль, а также провод PE (“земля”). Поэтому автоматы имеют от 1 до 4 полюсов, к которым подводят токопроводящую жилу. При создании условий для расцепления происходит одновременное отключение всех контактов.

Автоматы в щитке крепят на специально отведенную для этого DIN-рейку. Она обеспечивает компактность и безопасность подключения, а также удобный доступ к выключателю

Автоматы устанавливают следующим образом:

При этом запрещено делать следующее:

Все эти требования прописаны в ПУЭ и их необходимо соблюдать.

В каждом доме или помещении, к которому подведено электричество, устанавливают вводной автомат. Его номинал определяет поставщик и это значение прописано в договоре на подключение электроэнергии. Предназначение такого выключателя – защита участка от трансформатора до потребителя.

После вводного автомата к линии подключают счетчик (одно- или трехфазный) и устройство защитного отключения, функции которого отличаются от работы автоматического и дифференциального выключателя.

Если в помещении выполнена разводка на несколько контуров, то каждый из них защищают отдельным автоматом, мощность которого указана в маркировке. Их номиналы и классы определяет владелец помещения с учетом существующей проводки или мощности подключаемых приборов.

Счетчик электроэнергии и автоматические выключатели устанавливают в распределительном щите, который отвечает всем требованиям безопасности и легко может быть вписан в интерьер помещения

При выборе места для размещения распределительного щита необходимо помнить, что на свойства теплового расцепителя влияет температура воздуха. Поэтому желательно располагать рейку с автоматами внутри самого помещения.

Что важно знать при подключении электроприборов

Итак, рассчитав примерный номинал требуемого автомата нужно дать разъяснения касательно мощностей. Многие задаются вопросом о том, а можно ли включать сильно мощные электроприборы в обычную розетку, например, такие, как электрокотел.

Поэтому любой, мало-мальски мощный электроприбор, необходимо подсоединять только через отдельный автомат. Причём к автоматическому выключателю подводится именно фазный провод, а не рабочий ноль. Таким образом, зная примерную мощность оборудования, можно легко рассчитать номинал автоматического выключателя.

Таблица выключателей автоматических

Устройства для отключения электричества при перегрузках и коротких замыканиях устанавливают на входе в любую домашнюю сеть.

Необходимо правильно рассчитать номиналы автоматических выключателей по току, иначе их работа будет неэффективной: либо они не защитят линии и бытовые приборы, либо будет часто происходить ложное срабатывание.

Критерии выбора

Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.

Бренд и цена как критерий выбора автоматического отключателя

По мощности нагрузки

Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.

Мощность нагрузки как критерий выбора

По сечению кабеля

Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.

Обратите внимание! Как правило, для дома выбирается сечение 3*4. Важно суммировать все электроприборы, даже те, которые включаются на короткое время.

Таблица сечения кабели и мощности

По току короткого замыкания (КЗ)

Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено. Поэтому сегодня особенно распространены системы с 10 килоампер.

Ток короткого замыкания как критерий выбора

По длительно допустимому току проводника

Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети. Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом.

Вам это будет интересно Пускатель звезда треугольник

Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.

Таблица допустимого тока для проводов с алюминиевыми жилами

В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.

Подбор номинала

Выбор номинала автоматического выключателя должен соответствовать определённым требованиям. А конкретнее, автомат обязан сработать прежде, чем токи смогут превысить допустимые значения проводки. Из этого следует, что номинал автомата должен быть чуть меньше, нежели сила тока, которую способна выдержать проводка.

Выбрать нужный АВ довольно просто. Тем более что существует таблица номиналов автоматов по току, а это значительно упрощает задачу.

Исходя из всего этого, можно составить алгоритм, по которому проще всего подобрать автомат нужного номинала:

Таблица содержит пять номиналов АВ 16 А, 25 А, 32 А, 40 А, 63 А, из которых и будет выбираться защитное устройство. Автоматы же меньших значений практически не используются, так как нагрузки современных потребителей просто не позволят этого сделать. Таким образом, имея необходимы значения, очень легко выбрать автомат, соответствующий конкретно взятому случаю.

Как перевести номинальные амперы автоматического выключателя в мощность?

Данный прием необходим в том случае, когда вам известна мощность всех бытовых приборов, которые будут включаться в сеть под автоматический выключатель. Производители указывают ее в ваттах (Вт), поэтому рабочие характеристики автоматического выключателя и параметры сети приводятся к единой системе измерений. Для этого используется формула:

В случае, если расчет производится для автоматического выключателя трехфазной сети, где присутствует сразу три фазы, то значение мощности рассчитывается по измененной формуле, так как величина возрастет на константу:

Ошибки при выборе автоматических выключателей

Есть распространённые ошибки, которые допускают неопытные электромонтёры, не знающие, как рассчитать мощность автомата по нагрузке:

Стоит ли брать автомат с запасом

Здесь вопрос спорный. С одной стороны автоматический выключатель должен соответствовать мощности электроприбора, с другой стороны он должен иметь небольшой запас, чтобы не отключаться в процессе работы.

Как пример можно привести все тот же электрокотел, мощностью в 6 кВт. Разделим 6 кВт на 220 вольт (напряжение в сети) и получим значение в 27. Это амперы. То есть, для подключения котла мощностью в 6 кВт нужен автоматический выключатель на 27 Ампер. Однако таких автоматов не существует в природе.

Поэтому здесь приходится выбирать между автоматом на 25 и 32 Ампера. В идеале, конечно же, чтобы котел не выключался, нужно ставить автомат на 32 Ампера. Но это еще не значит, что автомат на 25 Ампер не проработает, как это положено. Просто, учитывая несколько заниженную мощность, он может время от времени выключаться, когда котел подолгу будет работать в полную силу.

Каким производителям стоит доверять

И напоследок уделим внимание производителям. Выбор автомата нельзя считать завершенным, если вы не подумали о том, какой фирмы автоматические выключатели вы будете покупать. Точно не стоит брать неизвестные фирмы — электрика не та область, где можно ставить эксперименты. Подробно о выборе производителя в видео.

Выводы и полезное видео по теме

Устройство выключателя. Выбор вводного автомата в зависимости от подключаемой мощности. Правила распределения питания:

Выбор выключателя по пропускной способности кабеля:

Расчет номинального тока выключателя – сложная задача, для решения которой необходимо учесть множество условий. От установленного автомата зависит удобство обслуживания и безопасность работы локальной электросети.

В случае возникновения сомнений в возможности сделать правильный выбор необходимо обратиться к опытным электрикам.

Источник

Видео

Будни электрика. Защита трехфазного двигателя.

Защита двигателя от перегрузки

Расчет и выбор Автоматических выключателей

Автомат защиты двигателя | Принцип работы | Разборка автомата

Как определить мощность электродвигателя по потребляемому току. Расчет мощности двигателя.

Защита электродвигателя. Настройка теплового реле на электродвигателе!

Автоматические выключатели для защиты двигателей

Тепловая защита электродвигателя. Подключение теплового реле Схема и принцип действия теплового реле

Как выбирать пускатель

Защита 3-фазного двигателя от потери фазы

Как рассчитать и выбрать автоматический выключатель по маркировке току (мощности) || AxiomPlus

Как выбирать номинальный ток?
По каким параметрам делают расчет номинала?

Расчет для однофазных сетей
Расчет для трехфазных сетей
Неправильный выбор номинала

Как выбрать характеристику расцепления: В,С,D?

Неправильный выбор характеристики
Не переплатите

На что влияет отключающая способность?

Какую отключающую способность выбрать: 6кА,10кА?

Как и на что влияет количество полюсов?

Защищать нейтраль или не нужно?
Когда нельзя ставить 2P и 4P?

Для эффективной защиты сети необходимо выбрать оптимальные параметры, часто указанные в маркировке.

Из маркировки несложно расшифровать наиболее значимые для выбора характеристики. Иногда в маркировке указывается название серии производителя и прочее. Каждый бренд выпускает бюджетные, среднеценовые и премиальные серии, по ним легче сориентироваться с выбором. Тем не менее для эффективности прежде всего нужно определить, какой Вам нужен номинал.

Что такое номинальный ток?

Это максимальный пропускаемый ток, на который не реагирует тепловой расцепитель. Подбирается он по:

Сечению кабеля — площади среза, достаточной, чтобы пропустить определенную нагрузку и при этом нагреться не выше безопасной температуры;
Пиковой нагрузке на линии — расчетная суммарная мощность сети, когда работает максимальное количество потребителей.

В данном случае в приоритете сечение кабеля. Нельзя ставить защиту больше, чем кабель может безопасно пропустить. В ином случае он будет сильно нагреваться, до того, как среагирует автомат и возникнет аварийная ситуация.

Фактически, сечение и нагрузка взаимосвязаны. Дело в том, что любой кабель пропускает нагрузку, ограниченную сечением. Его значение рассчитывается еще на этапе планирования. Например, световые линии — маломощные, для них достаточно 0,5мм² или 0,75мм². Для розеточных силовых линий обычно берут 1,5мм² и больше. А уже под сечение подбирается номинал. В свою очередь, как выбрать сечение кабеля, мы рассматривали.

Как рассчитать автоматический выключатель

Исходя из того, что он взаимосвязан с максимальной нагрузкой и сечением кабеля, зная хотя бы один из параметров, легко подобрать остальные. Для удобства воспользуйтесь таблицей выбора по мощности и подключению.

Сечение проводника	Номинальный ток	Напряжение
Сечение проводника	Номинальный ток	220В	380В
0,5 мм²	10А	2,4 кВт	—
0,75 мм²	15А	3,3 кВт	—
1 мм²	17А	3,7 кВт	11 кВт
1,5 мм²	23А	5 кВт	15 кВт
2,5 мм²	30А	6,6 кВт	19 кВт
4 мм²	41А	9 кВт	26 кВт

Если щиток находится в помещении, необходимо брать номинал максимально близкий к силе тока. Но, учитывайте температуру окружающей среды, так как она влияет на характеристики.

Тепловой расцепитель работает за счет биметаллической пластины, которая при нагревании деформируется и приводит в действие механизм расцепления контактов. Таким образом в помещениях с минусовой температурой тепловая пластина будет дольше нагреваться и «тормозить» с реакцией, потому берите номинал ниже. В саунах, на улице под солнцем и других местах, где всегда жарко, берите выше, так как там реакция расцепителя будет быстрее.

Тем не менее для чистоты расчетов будем ориентироваться на средние значения. Так как в быту чаще всего применяется одна фаза, с нее и начнем.

Расчет для 220В

Если не знаете сечение провода, подбирайте номинал по суммарной мощности потребителей. Рассмотрим пример, когда стоит задача защитить от КЗ розеточную группу на кухне. Там постоянно или время от времени работает:

Бытовая техника	Мощность, Вт
Холодильник	400 Вт
Микроволновка	1000 Вт
Блендер	300 Вт
Электрочайник	1000 Вт
Соковыжималка	400 Вт
Итого	3100 Вт

Допустим, что на соковыжималку, электрочайник и блендер отведена одна розетка (да и в принципе сложно представить, чтобы все работало одновременно), и они не будут включаться одновременно. Берем самый мощный из этих трех потребителей — чайник (1000 Вт). Таким образом максимальная вероятная нагрузка получается 2400Вт (2,4 кВт).

Чтобы узнать силу тока (I), нужно максимальную мощность (P) поделить на напряжение (U). И так, значение I в пике составит:

2400Вт / 220В = 10,9 А.

Берем ближайший номинал — 10А. Возникает вопрос, 10,9А — больше 10А, разве тогда «не выбьет»?

Не успеет, так как для нагрева расцепителю необходимо время. Например, если на автомат в 10А подать 15А, то он сработает примерно через 8 мин, а при 11А будет нагреваться 20 мин, пока не разорвет контакты. Учитывая, что электрочайник выключится через 3-5 минут, сетевая нагрузка упадет раньше, чем среагирует расцепитель.

Обычно в бытовых сетях принято ставить 32А или 25А на вводе, 16А и 10А — на розетки и 6А на освещение. Но, чтобы получить более эффективную защиту от перегрузок, не поленитесь сделать расчеты.

Во многих частных домах и квартирах новостроек делается трехфазный ввод и здесь расчет делается немного иначе.

Расчет для 380В

Для трех фаз применяется формула: I=P/(U × cosφ × √3).
В данном частном случае коэффициент мощности (cosφ) для бытовой сети условно равен 1, а √3 ≈ 1,73.
Представим, что Вам нужно защитить от КЗ трехфазную электроплиту максимальной мощностью 4 кВт.
При включении всех конфорок на максимум, значение I составит:

4000Вт / (380В × 1,73) = 6,08 А.

Ближайший вариант — 6А его и выбираем. По аналогии рассчитывается номинальная сила тока и для других трехфазных потребителей. В любом случае, к его расчету стоит отнестись с большим вниманием, иначе ошибка может дорого обойтись.

Если неправильно выбрать номинальный ток?

Вы можете сделать две ошибки — взять слишком большой, или слишком маленький номинал. Если взять слишком мало, то при пиковых нагрузках будет пропадать свет. В таких условиях Вы будете ограничены в электроснабжении, так как не сможете взять из сети максимум допустимой мощности.

С другой стороны, некоторые пользователи берут номинал «с запасом». Это делать нецелесообразно по двум причинам:

При превышении допустимой мощности проводка начнет плавиться до того, как сработает расцепитель. В результате обгорают розетки, иногда случаются пожары;
Вы переплатите деньги, так как чем больше характеристики, тем выше стоимость.

В любом случае при ошибочном выборе у Вас будет неэффективная защита от перегрузок. Потому, лучше не поддавайте себя и свое жилье неоправданному риску.

Не редкость и ситуации, когда номинальный ток выбран правильно, но свет все равно выбивает, при том что проводка целая и все электроприборы исправны. Чаще всего такая проблема возникает из-за неправильно выбранной характеристики расцепления, иногда именуемой классом или типом.

Что такое характеристика расцепления и как ее выбрать?

Бытовая техника, работающая на электродвигателях, выдает пусковые токи, часто в несколько раз превышающие мощность, указанную в техническом паспорте. Например, тот же холодильник на 400Вт на старте обычно выдает 1000-1200Вт.

Чтобы не было мгновенной реакции на кратковременный скачок нагрузки, нужна задержка. По ее длительности и определяется характеристика расцепления.

В быту применяются три класса:

B — европейский стандарт с наименьшей задержкой перед срабатыванием. Ставится на линии без предполагаемых пусковых токов: освещение, нагревательное оборудование и пр.;
C — характеризуется средней задержкой перед срабатыванием. Ставится на комбинированные розеточные и силовые линии, где частично включены потребители, работающие на электродвигателях. Самый популярный вариант в домах, квартирах, офисах и пр.;

D — с наибольшей задержкой, ставится на линии с потенциально высокими пусковыми токами: скважина, полив, гараж и пр.

У каждого класса определяется закономерность между перегрузкой и временем срабатывания. По ней были выведены кривые отключения.

Как видите из графика, чем больше нагрузка превышает номинал, тем быстрее нагреется и сработает расцепитель.

Но, при достижении определенной нагрузки, расцепитель срабатывает мгновенно, воспринимая высокую мощность на старте в качестве КЗ.

Выглядит значение мгновенного отключения следующим образом:

B — 3-5 In;
С — 5-10 In;
D — 10-20 In, где In — номинал.

Чтобы было понятнее, представьте что Вы выбрали In 10А и класс B. При резком скачке нагрузки свыше 30А (что в 3 раза больше), цепь разорвется меньше чем за секунду. Класс C совершит мгновенное отключение только от 50А (в 5 раз больше).

Для каждой цели применения оптимально подходит соответствующая характеристика расцепления, потому никогда ею не пренебрегайте.

Что будет если выбрать не тот класс?

В быту очень часто встречаются проблемы якобы ложного срабатывания. Например, Вы начали ремонт, включаете в розетку перфоратор и «бамс» — резко пропал свет (при средней мощности 800Вт, перфоратор выдает на старте 2400Вт).

А вся причина в том, что на защищаемой розетке скорее всего стоит автомат класса С. В такой ситуации возможны два решения:

Тянуть переноску от розетки с классом защиты D;
Отключить все потребители из линии, пока мощности не хватит для запуска перфоратора.

Оба решения вызовут дополнительные хлопоты, потому лучше сразу выбирайте подходящую характеристику.

Почему бы просто не ставить максимальную задержку?

Это довольно распространенный вопрос среди неопытных пользователей, и судя по форумам, он возникает достаточно часто. А причин не выбирать класс выше необходимого всего две:

Чем меньше задержка перед срабатыванием, тем безопаснее сеть. Дело в том, что каждую лишнюю секунду жилы в проводах будут все больше нагреваться, от чего постепенно увеличивается износ всей проводки. Притом задержка будет не только при пусковом токе, но и при реальной перегрузке, от чего зачастую оплавляется изоляция;
Высокая стоимость. У большинства производителей классы B и C идут в одинаковую цену, но D — традиционно дороже. Получается, так Вы просто переплатите за менее эффективную защиту.

Характеристика срабатывания расцепителя была созданы не спроста, и пренебрегать ею как минимум неразумно. Она так же важна, как и номинал.

Правильно подобранные характеристики — залог эффективности, но чтобы в ответственный момент не случилось беды, не экономьте и на отключающей способности.

На что влияет отключающая способность?

При коротком замыкании расцепитель среагирует только в том случае, если сила КЗ не превышает отключающую способность. Минимальный показатель 3 кА, но в быту, особенно в новостройках, где новая проводка, часто случаются и более мощные замыкания. В таком случае расцепитель просто не разорвет цепь, так как слипнутся контакты и загорится кабель до того, как он успеет среагировать.

Это как раз тот случай, когда лучше не экономить. Но, как определить сколько кА будет достаточно?

Какую отключающую способность выбрать?

В характеристиках Вы наверняка найдете показатели 6кА, 20кА и даже 50кА. Почему бы, например, не поставить дома 35кА?

Дело в том, что в этом нет необходимости. Чтобы возник настолько высокий разряд, необходимо большое сечение проводов, а также источник, который его выработает. Обычно ток КЗ в бытовой проводке не превышает 5кА.

Европейский стандарт рекомендует ставить дома автоматы не ниже 6 кА (!). В старых проводках обычно хватает и 4,5 кА так, как у них выше износ и провода чисто технически не смогут пропустить столько электричества.

Потому брать меньше 3кА нельзя, а выше 6кА особого смысла нет.

Исключение — ввод в квартиру, где стоит защита всей сети. Обычно в щиток заводят толстый кабель с высоким потенциалом проводимости, потому лучше перестраховаться и поставить 10кА.

Почему производители не делают высокую отключающую способность «везде»?

Главная причина — увеличится себестоимость. Для достижения высоких показателей производители применяют высококачественные дорогостоящие материалы, с напылениями серебра, золота и других металлов. Это в разы увеличивает стоимость конструкции.

Потому, брать в квартиру десяток автоматов выше 6 кА нецелесообразно, Вы зря переплатите деньги. Лучше взять один, чтобы поставить на вводе, а остальные выбрать на 4,5кА или 3 кА. В случае КЗ, он разорвет контакты, до того, как пару тысяч ампер проникнут в дом. Так Вы получите более дешевую, и не менее эффективную защиту.

В названиях многих брендов вместе с отключающей способностью встречается и количество полюсов. Но, и однополюсники и двухполюсники ставят на одну и ту же однофазную сеть. Какая между ними разница?

Как и на что влияет количество полюсов?

Полюс в данном случае — это часть корпуса (один модуль) с двумя винтовыми клеммами для присоединения проводов с противоположных сторон. Двухполюсные предназначены для установки на фазу и нейтраль, и при возникновении перегрузки или КЗ, они разрывают оба контакта одновременно.

Чисто технически, если случится авария, то однополюсник и двухполюсник защитят одинаково, так как защита ставится именно на фазу (нейтраль защищать необязательно). Но, зачем тогда два полюса?

Все дело в том, что так надежнее. Например, если из-за поломки вдруг нулевой провод окажется под напряжением, то «однополюсник» в таком случае будет бесполезным. В быту такая авария маловероятная, но все же может случиться.

В каких случаях нужно защищать нейтраль?

Наиболее распространенный случай, когда из-за ошибки электрика страдает весь дом. Например, если во время работ в распределительном щитке он перепутал фазу с нулем. Бытовая техника будет работать, как и работала, а вот в случае КЗ однополюсник уже не защитит. Он разорвет цепь на выходе сверхтока из сети, после того, как пострадает включенное в розетку оборудование.

Ни ПУЭ, ни СНиПы не говорят о том, что нейтраль нужно защищать от КЗ, но в определенных случаях это необходимо.

Обычно двухполюсные автоматы устанавливают на вводе, чтобы защитить всю сеть или отдельное электрооборудование подключенное напрямую к щитку, например, бойлер, кондиционер или электрокотел. Если тот же бойлер сломается, то его разборка подвергнет Вас опасности, так как нейтраль не будет отключена. Если вдруг она окажется под напряжением, то можно получить сильные токовые ожоги и травмы.

С помощью двух полюсов Вы полностью изолируете бойлер от электроснабжения, разорвав силовую линию и нейтраль.

Аналогичным образом применяются четырехполюсники в трехфазных сетях. Вместе с фазными линиями одновременно разрывается «ноль», за счет чего в мгновение отключается определенный участок от электроснабжения. Потому их целесообразно ставить на вводе 380В или например, для защиты трехфазной электроплиты.

С другой стороны, нет никакого смысла «тулить» двухполюсники или четырехполюсники на розеточные группы и освещение. Если потребуется ремонт, просто отключите ввод. Этого будет вполне достаточно для безопасного ремонта и обслуживания. Кроме того, Вы еще и сэкономите место в щитке.

В определенных условиях применять двухполюсники или четырехполюсники вообще запрещено.

Когда нельзя ставить 2P и 4P

Почти во всех бытовых сетях применяется система заземления TN-S, где нейтраль (N) и земля (PE) — разделены. Она более безопасная и эффективная.

Но, в старых домах еще советской постройки иногда встречается система TN-C, где «ноль» соединен с землей (PEN). В таком случае 2Р, 4Р ставить запрещено — ПУЭ (п.1.7.145).

Запрет обусловлен тем, что вероятна ситуация, когда при аварии не произойдет одновременного расцепления фазы и PEN-проводника. Например, если при отключении случилась утечка с поврежденного электрооборудования, то при обрыве заземления, ее потенциал вызовет обгорание нейтральной клеммы, залипание расцепителя и прочие проблемы. В такой ситуации нет гарантии одновременного расцепления фазных и нулевых проводов.

Неопытные пользователи в 220В сетях иногда ставят отдельные однополюсники на фазу и нейтраль. Так делать нельзя, потому что оба контакта должны разрываться одновременно.

Представьте ситуацию, когда в щитке первый раз работает человек, не знающий о таком «хитроумном» подключении. Ему нужно отремонтировать что-либо из бытовой техники и для этого он отключает автомат. Но, не тот, который стоит на фазе, а тот, что на нулевом проводе. В результате вся техника остается под напряжением и при неосторожном касании к фазному проводу гарантирован удар током.

Будьте внимательны к выбору автоматического выключателя — конечно, если Вам важна работоспособность бытовой техники, целостность сетевой проводки и здоровье. В ином случае, Вы просто выбросите деньги на ветер и при аварии не получите достаточный уровень защиты.

Автор: Владислав Сиромаха

Как правильно рассчитать автомат и кабель по потребляемой мощности?

Для выбора автомата по мощности нагрузки необходимо рассчитать ток нагрузки, и подобрать номинал автоматического выключателя больше или равному полученному значению. Значение тока, выраженное в амперах в однофазной сети 220 В. , обычно превышает значение мощности нагрузки, выраженное в киловаттах в 5 раз, т.е. если мощность электроприемника (стиральной машины, лампочки, холодильника) равна 1,2 кВт., то ток, который будет протекать в проводе или кабеле равен 6,0 А(1,2 кВт*5=6,0 А). В расчете на 380 В., в трехфазных сетях, все аналогично, только величина тока превышает мощность нагрузки в 2 раза.

Можно посчитать точнее и посчитать ток по закону ома I=P/U – I=1200 Вт/220В =5,45А. Для трех фаз напряжение будет 380В.

Можно посчитать еще точнее и учесть cos φ – I=P/U*cos φ.

Коэффициент мощности
это безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Численно коэффициент мощности равен косинусу этого фазового сдвига или cos φ

Косинус фи возьмем из таблицы 6. 12 нормативного документа СП 31-110-2003 “Проектирование и монтаж электроустановок жилых и общественных зданий”

Таблица 1. Значение Cos φ в зависимости от типа электроприемника

Тип электроприемника	cos φ
Холодильное оборудование предприятий торговли и общественного питания, насосов, вентиляторов и кондиционеров воздуха при мощности электродвигателей, кВт:
до 1	0,65
от 1 до 4	0,75
свыше 4	0,85
Лифты и другое подъемное оборудование	0,65
Вычислительные машины (без технологического кондиционирования воздуха)	0,65
Коэффициенты мощности для расчета сетей освещения следует принимать с лампами:
люминесцентными	0,92
накаливания	1,0
ДРЛ и ДРИ с компенсированными ПРА	0,85
то же, с некомпенсированными ПРА	0,3-0,5
газосветных рекламных установок	0,35-0,4

Примем наш электроприемник мощностью 1,2 кВт. как бытовой однофазный холодильник на 220В, cos φ примем из таблицы 0,75 как двигатель от 1 до 4 кВт.
Рассчитаем ток I=1200 Вт / 220В * 0,75 = 4,09 А.

Теперь самый правильный способ определения тока электроприемника – взять величину тока с шильдика, паспорта или инструкции по эксплуатации. Шильдик с характеристиками есть почти на всех электроприборах.

Автоматические выключатели EKF

Общий ток в линии(к примеру розеточной сети) определяется суммированием тока всех электроприемников. По рассчитанному току выбираем ближайший номинал автоматического автомата в большую сторону. В нашем примере для тока 4,09А это будет автомат на 6А.

ВАЖНО!
Очень важно отметить, что выбирать автоматический выключатель только по мощности нагрузки является грубым нарушением требований пожарной безопасности и может привести к возгоранию изоляции кабеля или провода и как следствие к возникновению пожара. Необходимо при выборе учитывать еще и сечение провода или кабеля.

По мощности нагрузки более правильно выбирать сечение проводника. Требования по выбору изложены в основном нормативном документе для электриков под названием ПУЭ (Правила Устройства Электроустановок), а точнее в главе 1.3. В нашем случае, для домашней электросети, достаточно рассчитать ток нагрузки, как указано выше, и в таблице ниже выбрать сечение проводника, при условии что полученное значение ниже длительно допустимого тока соответствующего его сечению.

Содержание

Выбор автомата по сечению кабеля
Выбор автомата по току короткого замыкания КЗ
Выбор автомата по длительно допустимому току(ДДТ) проводника
Пример выбора автоматического выключателя
Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.
Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.
Итоги
Для чего нужны защитные автоматы и как они работают?
Чем опасно несоответствие кабеля сетевой нагрузке?
Защита слабого звена электроцепи
Как рассчитать номинал автоматического выключателя?
Заключение

Выбор автомата по сечению кабеля

Рассмотрим проблему выбора автоматических выключателей для домашней электропроводки более подробно с учетом требований пожарной безопасности. Необходимые требования изложены главе 3.1 «Защита электрических сетей до 1 кВ.», так как напряжение сети в частных домах, квартирах, дачах равно 220 или 380В.

Расчет сечения жил кабеля и провода

Напряжение 220В.
– однофазная сеть используется в основном для розеток и освещения.
380В. – это в основном сети распределительные – линии электропередач проходящие по улицам, от которых ответвлением подключаются дома.

Согласно требованиям вышеуказанной главы, внутренние сети жилых и общественных зданий должны быть защищены от токов КЗ и перегрузки. Для выполнения этих требований и были изобретены аппараты защиты под названием автоматические выключатели(автоматы).

Автоматический выключатель «автомат»
это механический коммутационный аппарат, способный включать, проводить токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания и перегрузки.

Короткое замыкание (КЗ)
э- лектрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу. Короткое замыкание может возникать в результате нарушения изоляции токоведущих элементов или механического соприкосновения неизолированных элементов. Также, коротким замыканием называют состояние, когда сопротивление нагрузки меньше внутреннего сопротивления источника питания.

Ток перегрузки
– превышающий нормированное значение длительно допустимого тока и вызывающий перегрев проводника.Защита от токов КЗ и перегрева необходима для пожарной безопасности, для предотвращения возгорания проводов и кабелей, и как следствие пожара в доме.

Длительно допустимый ток кабеля или провода
– величина тока, постоянно протекающего по проводнику, и не вызывающего чрезмерного нагрева.

Кабели ВВГнг с медными жилами

Величина длительно допустимого тока для проводников разного сечения и материала представлена ниже. Таблица представляет собой совмещенный и упрощенный вариант применимый для бытовых сетей электроснабжения, таблиц № 1.3.6 и 1.3.7 ПУЭ.

Сечение токо- проводящей жилы, мм	Длительно допустимый ток, А, для проводов и кабелей с медными жилами.	Длительно допустимый ток, А, для проводов и кабелей с алюминиевыми жилами.
1,5	19	–
2,5	25	19
4	35	27
6	42	32
10	55	42
16	75	60
25	95	75
35	120	90
50	145	110

Выбор автомата по току короткого замыкания КЗ

Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т.п.

Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.

Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.

Выбор автомата по длительно допустимому току(ДДТ) проводника

Выбор автоматического выключателя для защиты от перегрузки или от перегрева проводника осуществляется на основании величины ДДТ для защищаемого участка провода или кабеля. Номинал автомата должен быть меньше или равен величине ДДТ проводника, указанного в таблице выше. Этим обеспечивается автоматическое отключение автомата при превышении ДДТ в сети, т.е. часть проводки от автомата до последнего электроприемника защищена от перегрева, и как следствие от возникновения пожара.

Провода ПУГНП и ШВВП

Пример выбора автоматического выключателя

Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,6 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.

Считаем общую нагрузку и вычисляем ток.

Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.

Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.

Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.

Смотрим шкалу номиналов выпускаемых автоматов – 0. 5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.

Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А.) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.

Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток,1 фаза, 220В.	Сечение жил кабеля, мм2.
16	0-2,8	0-15,0	1,5
25	2,9-4,5	15,5-24,1	2,5
32	4,6-5,8	24,6-31,0	4
40	5,9-7,3	31,6-39,0	6
50	7,4-9,1	39,6-48,7	10
63	9,2-11,4	49,2-61,0	16
80	11,5-14,6	61,5-78,1	25
100	14,7-18,0	78,6-96,3	35
125	18,1-22,5	96,8-120,3	50
160	22,6-28,5	120,9-152,4	70
200	28,6-35,1	152,9-187,7	95
250	36,1-45,1	193,0-241,2	120
315	46,1-55,1	246,5-294,7	185

Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток, 1 фаза 220В.	Сечение жил кабеля, мм2.
16	0-7,9	0-15	1,5
25	8,3-12,7	15,8-24,1	2,5
32	13,1-16,3	24,9-31,0	4
40	16,7-20,3	31,8-38,6	6
50	20,7-25,5	39,4-48,5	10
63	25,9-32,3	49,2-61,4	16
80	32,7-40,3	62,2-76,6	25
100	40,7-50,3	77,4-95,6	35
125	50,7-64,7	96,4-123,0	50
160	65,1-81,1	123,8-124,2	70
200	81,5-102,7	155,0-195,3	95
250	103,1-127,9	196,0-243,2	120
315	128,3-163,1	244,0-310,1	185
400	163,5-207,1	310,9-393,8	2х95*
500	207,5-259,1	394,5-492,7	2х120*
630	260,1-327,1	494,6-622,0	2х185*
800	328,1-416,1	623,9-791,2	3х150*

* – сдвоенный кабель, два кабеля соединенных паралельно, к примеру 2 кабеля ВВГнг 5х120

Итоги

При выборе автомата необходимо учитывать не только мощность нагрузки, но и сечение и материал проводника.

Для сетей с небольшими защищаемыми участками от токов КЗ, можно применять автоматические выключатели с характеристикой «С»

Номинал автомата должен быть меньше или равен длительно допустимому току проводника.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

Для чего нужны защитные автоматы и как они работают?

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Коротко принцип работы и предназначение защитных автоматов

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расцепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

Внешний вид трех полюсного автоматического выключателя

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток.

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

кабель силовой NYM

Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Расплавленная изоляция проводов

Расчет номинала автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

I=P/U,

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

Таблица выбора автомата по току

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

Таблица автоматов по мощности и току. Выбор автомата по сечению кабеля и мощности нагрузки

Для чего нужны защитные автоматы и как они работают?

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Для чего нужен

Автомат считается устройством, главной задачей которого является обеспечение неопасного использования электрической сети. Также он занимается предохранением оборудования от сверхтока, считающегося коротким замыканием с перегрузкой. Подобное оборудование включается и выключается от электрической цепи. Оснащается или электромагнитным расцепителем или комбинированным видом. Благодаря этому можно защитить цепь. Главным его плюсом служит тот факт, что он позволяет защитить электрическую установку или трансформаторную подстанцию от короткого замыкания, перегрузки сети и поломки в результате частого отключения сети.

Защита сети как основная задача автоматического отключателя

Имеет на своем корпусе маркировки номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расцепительной системе. Бывает однополюсным, двухполюсным, трехполюсным и четырехполюсным и подходит для соответствующих названию фаз сетей.

Важно! Чаще всего его используют для защиты электрической плиты или других кухонных нагревательных приборов. Также его применяют, чтобы уберечь систему освещения с двигательной, трансформаторной системой

Для чего служит автомат

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Быстродействие

От того, как быстро включается и замыкает свои контакты выключатель, во многом зависит его срок службы. Однако можно ли в домашних условиях определить, насколько соответствует этому параметру ваш аппарат, не разбирая сам корпус и не прибегая к специализированным лабораторным испытаниям?

Конечно можно. Все делается очень просто. Берете обычную индикаторную отвертку на батарейках. Именно с батарейкой.

Ее обычно применяют для прозвонки и определения целостности цепи. Хотя знающие люди используют этот полезный девайс еще многими способами. Какими именно, читайте в отдельной статье.

Жалом отвертки прикасаетесь к верхнему контакту, прижимая металлический пятачок на ручке сверху, а пальцем другой руки дотрагиваетесь до нижнего контакта выключателя.

После чего, медленно начинаете включать автомат, взводя язычок.

Контакт должен появиться (загорится светодиод в отвертке) только в самый последний момент, когда аппарат уже щелкнул.

Если ту же самую манипуляцию проделать с другим выключателем, то лампочка загорается при достижении середины хода рычага включения.

Получается, что аппарат еще не взведен, а контакты уже замкнуты. Вот к чему это иногда приводит при большой нагрузке (вид контактов изнутри автомата):

Это в конечном итоге сказывается на быстром износе и выгорании контактов. В то время как механизм быстрого включения, увеличивает срок службы изделия почти на 30%.

Чем опасно короткое замыкание

Применение измерительных приборов

Для определения диаметра жил проводов и кабелей широко применяются различные измерительные приборы, показывающие наиболее точные результаты. В основном для этих целей практикуется использование микрометров и штангенциркулей. Несмотря на высокую эффективность, существенным недостатком данных устройств является их высокая стоимость, имеющая большое значение, если инструмент планируется задействовать всего 1-2 раза.

Как правило, специальными приборами пользуются электрики-профессионалы, постоянно занимающиеся электромонтажными работами. При грамотном подходе становится возможным измерение диаметра жил проводов даже на рабочих линиях. После получения необходимых данных остается только воспользоваться специальной формулой:

Результатом вычисления будет площадь круга, которая и есть сечение жилы провода или кабеля.

Зачем отключать сеть при перегрузке

Сигнальные элементы

У обычного автоматического выключателя существует всего два положения:

включено

отключено

У некоторых моделей присутствует третье — аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.

Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.

В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.

Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней.

А вот для РЩ-0,4кв в подъезде, она не помешает.

Еще один цветной «глазок», который может присутствовать в автомате, расположен в подвижной части отключающего рычажка.

Заметьте, что это не просто надпись ON или OFF, которая показывает включен аппарат или выключен. Это цветной сигнальный элемент демонстрирующий реальное положение контактов. Замкнуты они или разомкнуты.

Если автомат выключен и его «язычок» находится внизу, то полосочка зеленая. Это говорит о том, что контакты действительно разорвались.

В том случае, если сигнальный элемент не поменял свой цвет, значит контакты на самом деле не разошлись (прикипели, сварились и т.д.).

Такое хоть и редко, но тоже встречается.

Автоматические выключатели для бытовых сетей

Основные параметры и классификация

ручное или электронное включение или обесточивание электрической цепи;
защита цепи: отключение тока при незначительной длительной перегрузке;
защита цепи: мгновенное отключение тока при коротком замыкании.

Суть этого значения проще понять, используя коэффициент превышения номинала:

K = I / In,

где I – реальная сила тока.

K < 1.13: отключение (расцепление) не произойдет в течение 1 часа;
K > 1. 45: отключение произойдет в течение 1 часа.

класс “B”: Ia = (3 * In … 5 * In];
класс “C”: Ia = (5 * In … 10 * In];
класс “D”: Ia = (10 * In … 20 * In].

Стандартная линейка бытовых автоматов включает в себя устройства с номиналами в 6, 8, 10, 16, 20, 25, 32, 40, 50 и 63 A.

Конструктивное устройство расцепителей

В современном автоматическом выключателе присутствуют два вида расцепителей: тепловой и электромагнитный.

Соблюдение принципов селективности

Для обеспечения выборочного отключения на нижних ступенях устанавливают автоматы с мгновенной отсечкой, размыкающие цепь за 0. 02 – 0.2 секунды. Выключатель, размещенный на вышестоящей ступени, или имеет выдержку по срабатыванию в 0.25 – 0.6 с или выполнен по специальной “селективной” схеме в соответствии со стандартом DIN VDE 0641-21.

Простейшие правила установки

Автоматы устанавливают следующим образом:

однополюсные на фазу;
двухполюсные на фазу и нейтраль;
трехполюсные на 3 фазы;
четырехполюсные на 3 фазы и нейтраль.

При этом запрещено делать следующее:

устанавливать однополюсные автоматы на нейтраль;
заводить в автомат провод PE;
устанавливать вместо одного трехполюсного автомата три однополюсных, если в цепь подключен хотя бы один трехфазный потребитель.

Все эти требования прописаны в ПУЭ и их необходимо соблюдать.

Что важно знать при подключении электроприборов

Согласно правилам ПУЭ , подключение электрокотла мощностью более 3 кВт в обычную розетку недопустимо. Да и каждая розетка обладает своими определёнными характеристиками. Чаще всего домашние розетки идут на 16 ампер, а, следовательно, подключать к ним электроприборы допускается мощностью не более чем в 3,5 кВт.

Таблица выключателей автоматических

Критерии выбора

Бренд и цена как критерий выбора автоматического отключателя

По мощности нагрузки

Мощность нагрузки как критерий выбора

По сечению кабеля

Таблица сечения кабели и мощности

По току короткого замыкания (КЗ)

Ток короткого замыкания как критерий выбора

По длительно допустимому току проводника

Вам это будет интересно Пускатель звезда треугольник

Таблица допустимого тока для проводов с алюминиевыми жилами

Основные правила расчета параметров

Следует определиться, какие автоматы ставить в квартиру и как правильно провести расчеты для выбора подходящей модели.
Существует два основных правила расчета параметров автоматических выключателей:

Номинальный ток должен незначительно превышать показатели допустимой мощности конкретной линии при максимальной нагрузке. Обеспечить максимальную нагрузку на линию достаточно просто, необходимо одновременно включить всю бытовую технику, осветительные и электрические приборы. Если пренебречь этим правилом, автомат будет непрерывно выключаться.
Чтобы не допустить перегрева жил проводов, должен быть предел по максимальным показателям тока. В противном случае по отношению к электропроводке автомат не выполнит своей защитной функции. Стоит обратить внимание на одну распространенную ошибку при выборе автомата – «главное, чтобы не меньше по току». Такой подход приведет к тому, что автомат не будет срабатывать даже в тот момент, когда проводка будет гореть.

Вычислить максимальную силу тока можно по техническим характеристикам кабельной продукции. Этот параметр у устройства защиты должен быть немного меньше, чем для проводника.

Допустимые пределы нагрузки тока для электропроводки в квартире указаны в таблице ПУЭ (для кабелей с медными жилами):

Сечение жилы	Сила тока для проложенных проводов
	Открыто	В одной трубе
	Открыто	Один трехжильный	Один двухжильный	Четыре одножильных	Три одножильных	Два одножильных
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	14	15	14	15	16
1,2	14,5	16	15	16	18	20
1,5	23	15	18	16	17	19
2	26	19	23	20	22	24
2,5	30	21	25	25	25	27
3	34	24	28	26	28	32
4	41	27	32	30	35	38
5	46	31	37	34	39	42
6	50	34	40	40	42	46
8	62	43	48	46	51	54
10	80	50	55	50	60	70

Подбор номинала

Для отдельно взятого участка вычисляется сечение и материал провода.
Из таблицы берётся значение максимального тока, который способен выдержать кабель.
Остаётся с помощью таблицы лишь выбрать автомат со значением чуть меньшим длительно допустимого тока.

Как перевести номинальные амперы автоматического выключателя в мощность?

P = U*I , где

P – значение мощности;
U – номинал питающего напряжения;
I – величина тока.

Ошибки при выборе автоматических выключателей

Выбор уставки производится только по мощности нагрузки, без учёта сечения кабеля. Например, произвести подключение приборов общим током 14А через автомат 16А кабелем 1мм². Несмотря на то, что оба элемента допускают питание этой нагрузки, при повышении тока электроприборов до 16А изоляция провода выйдет из строя, а автомат останется включенным до момента короткого замыкания.
Заниженный номинальный ток автомата. Это устройство защищает подключённый к нему кабель, поэтому установка на провод сечением 2,5мм² автоматический выключатель с уставкой 10А нецелесообразна, лучше выбрать автомат 16А. Это позволит при необходимости, включить дополнительные электроприборы.
Установка автомата с завышенным номиналом для кабеля, который на это не рассчитан. Например: автоматический выключатель на 25 Ампер и кабель 2,5мм²
Использование автомата серии «С» для защиты электродвигателя. В этом случае защита сработает во время запуска электромашины.

Выводы и полезное видео по теме

Конструкция автоматического выключателя и его классификация. Понятие времятоковой характеристики и подбор номинала по сечению кабеля:

Расчет мощности приборов и выбор автомата с использованием положений ПУЭ:

К выбору автоматического выключателя нужно отнестись ответственно, так как от этого зависит безопасность работы электросистемы дома. При всем множестве входных параметров и нюансов расчета необходимо помнить, что основная защитная функция автомата распространяется на проводку.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в расположенном ниже блоке. Делитесь полезной информацией, которая может пригодиться посетителям сайта. Расскажите о собственном опыте в выборе автоматических выключателей для защиты дачной или домашней электропроводки.

Стоит ли брать автомат с запасом

Программа Электрик 7.8 или способ компьютерного расчета автомата

На сайте электротехнических программ можно бесплатно скачать и установить на свой компьютер доступный калькулятор расчета. Адрес я показал картинкой.

Загрузка, инсталляция и работа описаны отдельной статьей. Я проверил несколько функций этой программы. Работает нормально. Результат вычислений усредненный. Можете использовать.

Вам придется учесть 2 фактора:

Сайт работает на бесплатном конструкторе и забит навязчивой рекламой.
Автор не берет на себя ответственность за конечный результат вычислений. Его вам придется проверять вручную.

В целом программа подойдет начинающим электрикам для создания первоначальной схемы своего проекта.

Расчет автоматического выключателя. Расчет автомата по мощности подключаемой нагрузки – Ремонт своими руками на m-stone.ru

Основное назначение автоматического выключателя – защита электропроводки от токов короткого замыкания (в дальнейшем КЗ) и перегрузок электросети. Если произойдет аварийная ситуация и по домашней проводке пройдет сверхток, изоляция кабеля мгновенно расплавится, а сама проводка вспыхнет, как бенгальские огни. Результат будет, как Вы понимаете, плачевный – возникновения пожара и что еще хуже – поражение электрическим током. Чтобы такого не произошло, в квартирном щитке нужно обязательно установить автомат (а лучше несколько) с подходящими характеристиками. О том, как выбрать автоматический выключатель по току, сечению кабеля и остальным техническим характеристикам, читайте дальше! Сразу же советуем обязательно просмотреть видео инструкцию, предоставленную ниже, в которой наглядно показывается методика расчета нужных параметров автоматики.

Содержание:

Основные критерии выбора
Недопустимые ошибки при покупке

1 Что защищает автоматический выключатель
2 Автомат вводной: особенности выбора и виды
- 2.1 Типы автоматов ввода
  - 2.1.1 Однополюсный
  - 2.1.2 Двухполюсный
  - 2.1.3 Трехполюсный
- 2.2 Расчет автомата ввода
- 2.3 Выбор ВА
- 2.4 Установка
- 2.5 Видео про электрощит
3 Какие бывают автоматы защиты
4 Как выбрать автоматический выключатель для дома, квартиры — Хозяин Дома
- 4.1 Значение автоматических выключателей в электросистеме дома
- 4.2 Выбор автоматического выключателя в зависимости от назначения
- 4.3 Подбор основного вводного автомата
- 4.4 Подбор автоматических выключателей на отдельные линии
- 4.5 Советы по выбору автоматического выключателя
- 4.6 Выбор автоматического выключателя по производителю
- 4.7 Вводной автоматический выключатель в квартиру
- 4.8 Выбор кабеля для прокладки электропроводки
5 Основные критерии выбора
6 По каким токам производят расчет автоматов
- 6. 1 Расчет вводного автоматического выключателя
7 Вводные автоматы и их выбор
- 7.1 Устройство и принцип работы
- 7.2 Как выбрать автомат по величине силы тока
- 7.3 Какие еще параметры важны при выборе
  - 7.3.1 Количество полюсов
  - 7.3.2 Время — токовая характеристика
  - 7.3.3 Номинальный ток
  - 7.3.4 Способ крепления
- 7.4 Что по этому поводу думает энергосбыт
- 7.5 Вы хотите изменить параметры вводного выключателя (если его выбивает)
- 7.6 Схема включения вводного автомата
- 7.7 Видео по теме
8 Тип электромагнитного расцепителя
9 Квартирный щиток. Замена автоматов и установка УЗО
- 9.1 Квартирный щиток. Схема.
- 9.2 Устанавливаем на дин-рейку в квартирный щиток однополюсные (одномодульные) автоматы ABB SH 201 на 16А

Что защищает автоматический выключатель

Прежде чем подбирать автомат, стоит разобраться, как он работает и что он защищает. Многие люди считают, что автомат защищает бытовые приборы. Однако это абсолютно не так. Автомату нет никакого дела до приборов, которые вы подключаете к сети – он защищает электропроводку от перегрузки.

Ведь при перегрузке кабеля или возникновении короткого замыкания возрастает сила тока, что приводит к перегреву кабеля и даже возгоранию проводки.

Особенно сильно возрастает сила тока при коротком замыкании. Величина силы тока может возрасти до нескольких тысяч ампер. Конечно, никакой кабель не способен долго продержаться при такой нагрузке. Тем более, кабель сечением 2,5 кв. мм, который часто используют для прокладки электропроводки в частных домовладениях и квартирах. Он попросту загорится, как бенгальский огонь. А открытый огонь в помещении может привести к пожару.

Поэтому правильный расчет автоматического выключателя играет очень большую роль. Аналогичная ситуация возникает при перегрузках — автоматический выключатель защищает именно электропроводку.

Когда нагрузка превышает допустимое значение, сила тока резко возрастает, что приводит к нагреванию провода и оплавлению изоляции. В свою очередь, это может привести к возникновению короткого замыкания. А последствия такой ситуации предсказуемы – открытый огонь и пожар!

Автомат вводной: особенности выбора и виды

При подаче электричества в квартиру на этажном электрощите могут быть установлены следующие аппараты коммутации ввода:

автоматический выключатель;
предохранители;
пакетный выключатель;
рубильник.

Вводной автомат (ВА) – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание (КЗ). От перечисленных аппаратов он отличается большей величиной номинального тока. На фото изображен щит с расположенным в нем сверху вводным автоматом.

Щит с автоматическим выключателем

Правильнее называть устройство – вводный автоматический выключатель. Поскольку он ближе других устройств находится к воздушной линии, аппарат должен обладать повышенной коммутационной стойкостью (ПКС), характеризующей нормальное срабатывание устройства при возникновении КЗ (максимальный ток, при котором автоматический выключатель способен хотя бы однократно разомкнуть электрическую цепь). Показатель указывается на маркировке прибора.

Типы автоматов ввода

Подача электричества к объекту зависит от его потребностей и схемы электросети. При этом подбираются соответствующие типы автоматов.

Однополюсный

Вводный выключатель с одним полюсом применяется в электросети с одной фазой. Устройство подключается к питанию через клемму (1) сверху, а нижняя клемма (2) соединяется с отходящим проводом (рис. ниже).

Схема однополюсного автомата

Автомат с одним полюсом устанавливается в разрыв фазного провода и отключает его от нагрузки при возникновении аварийной ситуации (рис. ниже). По принципу действия он ничем не отличается от автоматов, установленных на отводящих линиях, но его номинал по току выше (40 А).

Схема вводного однополюсного автомата

Питающая фаза красного цвета подключается к нему, а затем – к счетчику, после чего распределяется на групповые автоматы. Нейтральный провод синего цвета проходит сразу на счетчик, а с него на шину N, затем подключается к каждой линии.

Автомат ввода, установленный перед счетчиком, должен быть опломбирован.

Вводной автомат защищает кабель ввода от перегрева. Если КЗ произойдет на одной из линий ответвлений от него, сработает ее автомат, а другая линия останется работоспособной. Подобная схема подключения позволяет быстро найти и устранить неисправность во внутренней сети.

Двухполюсный

Двухполюсник представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.

Не допускается установка двух однополюсников вместо одного двухполюсника.

Вводной автомат с двумя полюсами применяется при однофазном вводе из-за особенностей схем подключения в домах старой постройки. В квартиру делается ответвление от стояка межэтажного электрощита однофазной двухпроводной линией. Жэковский электрик может случайно поменять местами провода, ведущие в квартиру. При этом нейтраль окажется на вводном однофазном автомате, а фаза – на нулевых шинах.

Чтобы обеспечить полную гарантию отключения, надо обесточить квартирный щиток с помощью двухполюсника. Кроме того, часто приходится менять пакетный выключатель в этажном щите. Здесь удобнее сразу поставить вместо него двухполюсный вводной автомат.

В квартиру нового дома идет сеть с фазой, нейтралью и заземлением со стандартной цветовой маркировкой. Здесь также не исключена возможность перепутывания проводов из-за низкой квалификации электрика или просто ошибки.

Еще одной причиной установки двухполюсника является замена пробок. На старых квартирных щитках еще остались пробки, которые установлены на фазе и на нуле. Схема соединений при этом остается прежней.

ПУЭ запрещают установку предохранителей в нулевых рабочих проводах.

Двухполюсник в данной ситуации установить удобнее, поскольку нет необходимости переделывать схему.

При подключении электричества к частному дому по схеме ТТ двухполюсник необходим, так как в такой системе возможно появления разности потенциалов между нейтральным и заземляющим проводом.

На рис. ниже изображена схема подключения электричества в квартиру с однофазным вводом через двухполюсный автомат.

Схема ввода с двухполюсным автоматом

Питающая фаза подается на него, а затем – на счетчик и на устройство противопожарного защитного заземления УЗО, после чего распределяется на групповые автоматы. Нейтральный провод проходит сразу на счетчик, с него на УЗО, шину N, а затем подключается к УЗО каждой линии. Нулевой проводник заземления зеленого цвета подключается сразу к шине PE, а с нее подходит к заземляющим контактам розеток №1 и №2.

Вводной автоматический выключатель защищает кабель ввода от перегрева и КЗ. Он также может сработать при КЗ на отдельной линии, если там неисправен другой автомат. Номиналы счетчика и противопожарного УЗО подбираются выше (50 А). В этом случае устройства будут также защищены вводным автоматом от перегрузок.

Трехполюсный

Устройство применяется для трехфазной сети, чтобы обеспечить одновременное отключение всех фаз при перегрузке или коротком замыкании внутренней сети.

К каждой клемме трехполюсника подключается по фазе. На рис. ниже изображены его внешний вид и схема, где для каждого контура существуют отдельные тепловой и электромагнитный расцепители, а также дугогасительная камера.

Трехполюсный автомат в шкафу и его схема

При подключении к частному дому вводной автоматический выключатель устанавливается перед электросчетчиком с защитой на 63 А (рис. ниже). После счетчика ставится УЗО на ток утечки 300 мА. Это связано с большой протяженностью электропроводки дома, где имеет место высокий фон утечки.

После УЗО осуществляется разделение линий от распределительных шин (2) и (4) к розеткам, освещению, а также отдельным группам (6) подачи напряжения в пристройки, трехфазным нагрузкам и другим мощным потребителям.

Трехфазная сеть частного дома

Расчет автомата ввода

Независимо от того, является автомат вводным или нет, его рассчитывают путем суммирования токов отходящих к нагрузкам линий. Для этого определяется мощность всех подключаемых потребителей. Номинал определяется для одновременного включения всех потребителей электроэнергии. По этому максимальному току подбирается ближайший номинал автомата из стандартного ряда в сторону уменьшения.

Какой телевизионный кабель лучше: особенности выбора

Мощность вводного автомата зависит от номинального тока. При трехфазном питании мощность определяется тем, как подключены нагрузки.

Требуется также определить количество аппаратов коммутации. На ввод требуется только один выключатель, а затем по одному на каждую линию.

На мощные приборы типа электрокотла, водонагревателя, духового шкафа необходимо установить отдельные автоматы. В щитке должно быть предусмотрено место для установки дополнительных автоматических выключателей.

Выбор ВА

Выбор устройства производится по нескольким параметрам:

Номинальный ток. Его превышение приведет к срабатыванию автомата от перегрузки. Подборка номинального тока производится по сечению подключенной проводки. Для нее определяют допустимый максимальный ток, а затем выбирают номинальный для автомата, предварительно уменьшив его на 10-15%!,(MISSING) приводя к стандартному ряду в сторону уменьшения.
Максимальный ток КЗ. Автомат выбирается по ПКС, которая должна быть равна ему или превышать. Если максимальный ток КЗ составляет 4500 А, подбирается автомат на 4,5 кА. Класс коммутации подбирается для освещения – В (Iпуск>Iном в 3-5 раз), для мощных нагрузок типа отопительного котла – С (Iпуск>Iном в 5-10 раз), для трехфазного двигателя большого станка или сварочного аппарата – D (Iпуск>Iном в 10-12 раз). Тогда защита будет надежной, без ложных срабатываний.
Установленная мощность.
Режим нейтрали – тип заземления. В большинстве случаев он представляет собой систему TN с разными вариантами (TN-C, TN-C-S, TN-S),
Величина линейного напряжения.
Частота тока.
Селективность. Номиналы автоматов подбираются по распределению нагрузок в линиях, например, автомат ввода – 40 А, электроплита – 32 А, другие мощные нагрузки – 25 А, освещение – 10 А, розетки – 10 А.
Схема питания. Автомат подбирается по количеству фаз: одно,- или двухполюсный для однофазной сети, трех,- или четырехполюсный для трехфазной.
Изготовитель. С целью повышения степени безопасности, автомат выбирается у известных производителей и в специализированных магазинах.

Количество полюсов для трехфазной сети равно четырем. При наличии только трехфазных нагрузок со схемой подключения треугольником, можно использовать трехполюсный автомат.

Выключатель на вводе должен отключать фазы и рабочий ноль, так как в случае утечки на одной из фаз на ноль существует вероятность удара током.

Трехполюсный автомат можно применять для однофазной сети: фаза и ноль подключаются к двум клеммам, а третья останется свободной.

Выбор вводного автомата в зависимости от типа заземления:

Система TN-S: подводящие нулевые защитный и рабочий провода разделены от подстанции до потребителя (рис. а ниже). Чтобы одновременно отключить фазы и ноль применяются двухполюсные или четырехполюсные вводные автоматы (в зависимости от количества фаз на вводе). Если они с одним или тремя полюсами, нейтраль проводится отдельно от автоматов.
Система TN-С: подводящие нулевые защитный и рабочий провода совмещены и проходят до потребителя через общий проводник (рис. б). Автомат устанавливается однополюсный или трехполюсный на фазные проводники, а ноль вводится через счетчик на шину N.

Схемы распространенных типов заземлений

Установка

Почему выбивает автомат в щитке

Автомат ввода устанавливается в щитке сверху, с левой стороны. Отводящие линии удобно монтировать сверху вниз. При малом количестве нагрузок он может быть однополюсным и подключаться через фазный провод. В таком случае полного разрыва питающей цепи не происходит.

Монтаж обычно производится на DIN-рейку, при отключении питания.

Видео про электрощит

Критерии для выбора номиналов автомата по параметрам

Ответ на вопрос, как скоммутировать вводной электрощит, можно получить из видео ниже.

Как показывает практика, подключение вводного автомата не является сложной работой. Важно правильно рассчитать его по мощности, продумать схему соединений и установить с учетом особенностей, приведенных в статье.

Источник: elquanta.ru

Электрические вводы для трёхфазной сети

В квартирах, оборудованных электрическими плитами, а также некоторых домах может быть проведена трёхфазная сеть. В качестве вводных устройств используют трёхполюсные или четырёхполюсные АВ. Трёхполюсник применятся для одновременного отключения всех фаз сети в случае возникновения короткого замыкания (КЗ) или перегрузки. К каждой клемме прибора подключается отдельная фаза. После ВА устанавливается счетчик, защита которого должна быть 63 А. Поскольку в доме электропроводка имеет большую длину, то существует большой риск утечки тока. С этой целью после счетчика устанавливается УЗО на ток утечки 300 мА.

Четырёхполюсные автоматы являются довольно редким вариантом для использования их в трёхфазной сети. Они используются в случае подвода четырёхпроводной электросети. Главным отличием его от трёхполюсного автомата является то, что здесь нулевой провод подводится к четвертому полюсу после подключения на первых трёх фазовых проводов. Дальнейшая схема распределения проводов происходит по аналогии с трёхполюсным вводным устройством. Часто можно встретить варианты применения четырёхполюсного автомата для подключения четырёх фаз. В этом случае при замыкании на одной из линий будут обесточиваться все четыре.

При выборе вводного автомата для трёхфазной сети нужно сложить все нагрузки, приходящиеся на каждую фазу в отдельности. Рабочий ток автомата подсчитать просто. Для этого полученную сумму в киловаттах умножают на 1,52 (коэффициент для напряжения 380 В). Номинальный же ток автомата должен быть выше рабочего, поэтому подбираем для него ближайшее значение. Это условие действует в случае одинаковой нагрузки на все три фазы. В случае если на какую-то из них приходится большая нагрузка, расчет ведут по максимальному значению, показатель которого в киловаттах умножается на коэффициент 4,55 (для напряжения 220 В).

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Как выбрать автоматический выключатель для дома, квартиры — Хозяин Дома

Вопрос о том, как выбрать автоматический выключатель для дома, квартиры или дачи встаёт перед нами не часто. Однако, когда возникает необходимость такого выбора, к решению этого вопроса нужно подходить со всей ответственностью.

Параметры автоматического выключателя должны соответствовать максимальной интенсивности электроэнергии в доме. Чем выше его значение, тем больше электрических устройств могут быть использованы одновременно.

При всём при этом безопасность людей, находящихся в доме, является приоритетом в любом случае. Какие нюансы необходимо учитывать при выборе?

Значение автоматических выключателей в электросистеме дома

Для защиты внутренней электропроводки здания, дома, дачи, квартиры от короткого замыкания, применяются автоматические выключатели, которые устанавливаются на каждую защищаемую линию в распределительном щите и на вводе в дом.

Номинал каждого автоматического выключателя в амперах зависит от разрешенной мощности для вводного автомата и от нагрузки в линии, перед который ставиться автомат, которая не может превышать мощности, которую может передавать кабель определенного сечения.

Учитывая все эти требования решение вопроса о выборе автоматического выключателя становится не совсем простым, но вполне выполнимым делом.

Выбор автоматического выключателя в зависимости от назначения

Правильное планирование и монтаж электрической системы в вашем доме или квартире предоставит комфортное и удобное освещение, а так же и стабильную и безопасную работу всего электрооборудования.

Приобретая автоматы для обеспечения экстренного отключения электропитания при превышении допустимой нагрузки в сети, следует обратить внимание на их качество и наличие сертификации или декларирования.

На этих элементах экономить не стоит.

Очень важно обеспечить установку автомата с соответствующей мощностью если вы прокладываете или меняете электропроводку в деревянном доме, как на объекте с повышенной потенциальной пожароопасностью.

Подбор основного вводного автомата

При подключении дома к электроснабжению, по проекту вам выдается разрешение на определенную мощность, которая определена в документах. При подключении к сети 220 В разрешенную мощность делим на 220 и получаем вводной ток, на который должен быть рассчитан автомат.

Выбор автоматического выключателя в зависимости от назначения: главный или линейный

Например, вам разрешили мощность 15 кВт. Находим разрешенный ток: 15000/220=68 А. Это означает, что вводной автомат можно ставить номиналом в 70 А и в щите все остальные автоматы должны быть рассчитаны на меньший ток срабатывания, для сохранения селективности отключения.

Читайте также Как найти распаечную коробку в квартире

Ещё один пример расчёта для разрешенной мощности 20 кВт: 20000/220=90,0 А.

Подбор автоматических выключателей на отдельные линии

В лучшем случае для дома, квартиры нужен проект, который должны делать специалисты. Если проекта нет, то при выборе автоматов можно руководствоваться простыми правилами, которые с большой вероятностью позволят вам сделать правильный выбор. Подбор нагрузки выключателей на отдельные линии осуществляется аналогично подбору главного выключателя.

Один из способов определить соответствующее значение главного выключателя в вашем доме, это суммирование мощности всех устройств, которые работают, или могут работать одновременно.

Это, как правило, холодильник, телевизор, посудомоечная машина, стиральная машина, компьютер. Кроме того, не забывайте об освещении, отопительном котле и водонагревателе. Таким же образом рассчитывайте нагрузку на линейные автоматы.

Ознакомьтесь с общими правилами подбора автоматов на отдельные линии:

Распределяйте нагрузку равномерно по комнатам, этажам. Желательно подключать каждую комнату или группу комнат на отдельный автомат
Сечение отходящих кабелей определяется нагрузкой и для большинства случаев будет достаточно кабеля 3х2,5, способного нести подключенную нагрузку до 5,9 кВт, а для его защиты устанавливать автомат не более 25А, а для большей надежности лучше ставить на 20А
При расчете нагрузки на одной линии, ее общая мощность не должна превышать мощность, которую может выдержать кабель.
Любой автомат в щите должен иметь меньший номинал по току, чем вводной автомат.
Для надежного срабатывания автоматов желательно сознательно уменьшать номинал автоматов и ставить на линии розеток автомат на 16А, на линии освещения 10А

Во время капитального ремонта квартиры или после новоселья, производиться монтаж новой электропроводки, с использованием медного кабеля, устанавливаются новые розетки и выключатели, подключаются электрические теплые полы и кондиционеры. Устанавливается новый электрический щит, счетчик и автоматические выключатели.

Каждая отдельная линия должна быть обеспечена автоматическим выключателем, который защищает её от перегрузки или короткого замыкания

Если щит собирает профессиональный электрик, которому можно доверять, то можно положиться на его опыт и знания.

Если монтаж электрооборудования производиться своими силами или нужна информация, для проверки работы электрика, то есть несложные рекомендации, без расчетов и формул, придерживаясь которых вы всегда сможете правильно выбрать автоматические выключатели для щита и кабель для квартиры.

Советы по выбору автоматического выключателя

Автомат защищает цепь от перегрузки и если на один питающий кабель вы подключите несколько мощных электроприборов, например электрочайник, стиральная машина, СВЧ печь и другие приборы, и суммарный ток будет выше, чем номинал автомата, он обесточит защищаемую цепь.

Автоматические выключатели на линии розеток нужно ставить на 16А, на линии освещения 10А. При этом вводной автомат должен иметь больший ток срабатывания, в данном случае 20А. Если вводной автомат стоит на 16А, то все остальные автоматические выключатели должны быть установлены на ток 10А и ниже.

Выбор автоматического выключателя по производителю

Не стоит экономить на автоматах, которые должны защищать вас от поражения электрическим током, а ваше имущество от пожара или неисправности. Нужно использовать только автоматы известных производителей.

Они могут стоить в 2-3 раза дороже, чем китайские или российские сделанные в Китае, но они обеспечивают уровень защиты в несколько десятков раз выше. Многие китайские автоматы после нескольких срабатываний могут вообще перестать реагировать на КЗ.

Нормальные автоматы способны сработать 10.000 раз, без потери надежности.

Вводной автоматический выключатель в квартиру

Перед счетчиком на кабеле ввода в квартиру стоит автомат. Его величина определена проектом электроснабжения и вы не имеете право ставить вместо него автоматический выключатель на больший ток. Вводной автомат защищает общедомовую сеть от перегрузок и короткого замыкания в вашей квартире. Увеличить номинал по току автомата, можно только по разрешению энергоснабжающей организации.

Выбор кабеля для прокладки электропроводки

По новым правилам, внутри жилых помещений, можно прокладывать новые кабели с жилами из меди.

Сечение жил в кабеле на розетки или на отдельную комнату, кухню или ванную комнату, нужно прокладывать 2,5 квадрата, например NYM 32,5 трех проводный кабель. На сеть освещения, в комнату или квартиру, берется кабель NYM 3х1,5.

Этим же кабелем делается разводка освещения по комнате. На стиральную машину достаточно кабеля NYM 32,5. Выбирать кабель меньшего сечения не целесообразно.

Источник: http://hozayindoma.ru/remont/kak-vybrat-avtomaticheskij-vyklyuchatel-dlya-doma-kvartiry.html

Основные критерии выбора

Итак, рассмотрим, как правильно подобрать наиболее важные параметры устройства для защиты проводки в доме и квартире.

Ток КЗ. Чтобы выбрать автоматический выключатель по току короткого замыкания, необходимо учитывать важное условие – правилами ПУЭ автоматы с наибольшей отключающей способностью менее 6 кА запрещаются. На сегодняшний день устройства могут иметь номиналы 3; 4,5; 6 и 10 кА. Если Ваш дом размещен рядом с трансформаторной подстанцией, нужно выбрать автоматический выключатель, срабатывающий при предельном коротком замыкании в 10 кА. В остальных случаях вполне достаточно подобрать коммутационный аппарат номиналом 6000 Амер.
Номинальный ток (рабочий). Следующий, не менее важный критерий выбора автомата для дома – по номинальному току. Данная характеристика отображает значение тока, свыше которого произойдет разъединение цепи и, соответственно, защита электропроводки от перегрузок. Чтобы выбрать подходящее значение (оно может быть 10, 16, 32, 40А и т.д.), необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы через себя и в то же время, какая суммарная мощность всей бытовой техники, будет зависеть рабочий ток устройства коммутации. В данном случае для выбора подходящей характеристики автоматического выключателя рекомендуем сначала определить сечение кабеля в Вашем доме либо квартире, после чего руководствоваться данными таблицами:

Ток срабатывания. Одновременно с рабочим током автомата нужно подобрать его номинал по току срабатывания. Как Вы знаете, при включении мощных электроприборов пусковой ток может быть значительно Выше номинального (вплоть до 12 кратного значения). Чтобы автоматический выключатель не сработал, восприняв включение двигателя, как короткое замыкание, нужно правильно выбрать класс коммутационного аппарата. На сегодняшний день для бытового применения могут использоваться классы B, C и D. Для дома и квартиры лучше всего выбрать устройство класса B, если в кухне установлена газовая плита и нет мощных потребителей электроэнергии. Если установлена электроплита либо мощный электрический котел, лучше подобрать подходящий автомат класса C. Ну и если у Вас в частном доме задействованы электродвигатели большой мощности, необходимо осуществить выбор коммутационного аппарата с маркировкой «D».
Селективность. Данный термин подразумевает отключение в аварийной ситуации только определенного, проблемного участка, а не всей электроэнергии в доме. Тут уже нужно немного вникнуть в логическую цепочку и выбрать номиналы автоматических выключателей согласно обслуживающей линии. Вершину так называемого разветвления должен занимать вводной автомат, номинал которого не должен превышать максимально допустимую нагрузку на электропроводку, исходя из сечения провода. Номинальный ток вводного коммутационного аппарата должен превышать значение рабочего тока всех остальных, нижестоящих автоматических выключателей в щитке. Для частного дома рекомендуется на ввод выбрать аппарат на 40А, на электроплиту – 32А, на электроприборы до 5 кВт – 25А, розетки – 16А и освещение – 10А. При выборе такого варианта сборки распределительного щитка условие селективности будет удовлетворено.
Количество полюсов. Еще один, не менее важный критерий выбора, с которым, как правило, возникает меньше всего вопросов. Итак, для однофазной сети 220 Вольт на ввод рекомендуется выбрать двухполюсный однофазный автомат. На освещение и отдельно подключаемую бытовую технику (к примеру, стиральную машину, водонагреватель, кондиционер) нужно подобрать подходящий однополюсный автоматический выключатель. Если у Вас в доме трехфазная электросеть, на ввод купите четырехполюсный коммутационный аппарат. Ну и для защиты двигателя от сверхтоков нужно выбрать трехполюсный автомат на 380 Вольт.
Завод изготовитель. Очень важно правильно выбрать фирму автомата, иначе при покупке подделки далеко не факт, что указанные выше параметры по факту являются такими же. В результате, при токе КЗ электромагнитный расцепитель может не сработать и как следствие – пожар в доме. Чтобы такого не произошло рекомендуется осуществлять подбор коммутационных аппаратов и другой автоматики только от качественных фирм. Рейтинг лучших производителей автоматических выключателей мы предоставили в соответствующей статье!

Рекомендуем также просмотреть видео инструкцию, в которой предоставлены все необходимые таблицы и формулы для выбора автоматического выключателя по току, мощности и сечению кабеля:

Как правильно подобрать подходящий номинал коммутационного аппарата для дома и квартиры?

Перечисленные критерии выбора автоматического выключателя являются основными, и первым делом обращайте внимание на данные параметры. Следует отметить, что экономить на автоматах очень глупо! Разница между качественным изделием (от производителя ABB либо Schneider Electric) и подделкой не слишком велика, если учитывать, что на кону стоит Ваш дом и, что более важно – жизнь!

По каким токам производят расчет автоматов

Функция автоматического выключателя состоит в защите электропроводки, подключенной после него. Основным параметром, по которому производят расчет автоматов, является номинальный ток. Но номинальный ток чего, нагрузки или провода?

Исходя из требований ПУЭ 3.1.4, токи уставок автоматических выключателей которые служат для защиты отдельных участков сети, выбираются по возможности меньше расчетных токов этих участков или по номинальному току приемника.

Расчет автомата по мощности (по номинальному току электроприемника) производят, если провода по всей длине на всех участках электропроводки рассчитаны на такую нагрузку. То есть допустимый ток электропроводки больше номинала автомата.

Также учитывается время токовая характеристика автомата, но про нее мы поговорим позже.

Например, на участке, где используется провод сечением 1 кв. мм, величина нагрузки составляет 10 кВт. Выбираем автомат по номинальному току нагрузки — устанавливаем автомат на 40 А. Что произойдет в этом случае? Провод начнет греться и плавиться, поскольку он рассчитан на номинальный ток 10-12 ампер, а сквозь него проходит ток в 40 ампер. Автомат отключится лишь тогда, когда произойдет короткое замыкание. В результате может выйти из строя проводка и даже случиться пожар.

Поэтому определяющей величиной для выбора номинального тока автомата является сечение токопроводящего провода. Величина нагрузки учитывается лишь после выбора сечения провода. Номинальный ток, указанный на автомате, должен быть меньше максимального тока, допустимого для провода данного сечения.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Например, допустимый ток для медного провода сечением 1,5 кв. мм, составляет 19 ампер. Значит, для данного провода выбираем ближайшее значение номинального тока автомата в меньшую сторону, составляющее 16 ампер. Если выбрать автомат со значением 25 ампер, то проводка будет греться, так как провод данного сечения не предназначен для такого тока. Чтобы правильно произвести расчет автоматического выключателя, необходимо, в первую очередь, учитывать сечение провода.

Расчет вводного автоматического выключателя

Система электропроводки делится на группы. Каждая группа имеет свой кабель с определенным сечением и автоматические выключатели с номинальным током удовлетворяющему этому сечению.

Чтобы выбрать сечение кабеля и номинальный ток автомата, нужно произвести расчет предполагаемой нагрузки. Этот расчет производят, суммируя мощности приборов, которые будут подключены к участку. Суммарная мощность позволит определить ток, протекающий через проводку.

Определить величину тока можно по следующей формуле:

Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В (U=220 В).

Несмотря на то, что формула применяется для активных нагрузок, которые создают обычные лампочки или приборы с нагревательным элементом (электрочайники, обогреватели), она все же поможет приблизительно определить величину тока на данном участке. Теперь нам нужно выбрать токопроводящий кабель. Зная величину тока, мы по таблице сможем выбрать сечение кабеля для данного тока.

После этого можно производить расчет автоматического выключателя для электропроводки данной группы. Помните, что автомат должен отключиться раньше, чем произойдет перегрев кабеля, поэтому номинал автомата выбираем ближайшее меньшее значение от расчетного тока.

Смотрим на величину номинального тока на автомате и сравниваем ее с максимально допустимой величиной тока для провода с данным сечением. Если допустимый ток для кабеля меньше, чем номинальный ток, указанный на автомате, выбираем кабель с большим сечением.

Похожие материалы на сайте:

Как работает автоматический выключатель

Понравилась статья — сохрани на стену!

Вводные автоматы и их выбор

Чем отличается автоматический защитный выключатель от вводного автомата? С технической точки зрения ничем. Это устройство, предназначенное для автоматического отключения электросетей в случае перегрузки и короткого замыкания. Разница лишь в назначении, и схеме подключения. Если обычный (групповой) автомат работает в рамках одной или нескольких линий, то вводное устройство отвечает за подключение (отключение) всего объекта, будь то промышленное предприятие или квартира (частный дом).

Внешне вводной защитный автомат выглядит как обычный выключатель.

Он может быть 1, 2, 3 или даже 4 полюсным, в зависимости от схемы электропитания вашего объекта.

Устройство и принцип работы

В компактном корпусе находится механизм включения: два контакта, подвижный и неподвижный. При переводе рукоятки взвода в рабочее положение, контакты замыкаются и механически фиксируются во включенном состоянии.

Цепь, по которой протекает электроток, последовательно включает в себя два защитных устройства. Одно срабатывает при превышении установленного порога по температуре и току (биметаллическая пластина), второе размыкает контакты при коротком замыкании, а точнее при значительном превышении значения тока (электромагнитный расцепитель).

Если сила тока постепенно превышает допустимую величину (указана на маркировке автомата), пластина нагревается и механически размыкает контакты. При возникновении короткого замыкания, ток возрастает лавинообразно, и приводит в действие электромагнитный расцепитель. Для многополюсных автоматов достаточно превышения параметров хотя бы по одной линии. Отключится весь пакет контактов.

Во всех случаях срабатывания защиты, после исчезновения опасности автоматический выключатель не возвращается в исходное состояние. Для включения требуется человек.

Как выбрать автомат по величине силы тока

Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.

Совет: не обязательно рассчитывать потребление энергии, суммируя мощность всех электроприборов.

Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.

Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.

Это интересно: если вернуться на 20–30 лет назад, когда в каждой люстре были только лампы накаливания, двухкомнатная квартира при полном освещении могла расходовать 500–700 Вт только на свет.

Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%! (MISSING)Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.

Для справки: большинство производителей электротехнических изделий, выпускают защитные автоматы следующих номиналов по току срабатывания:
2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А …

Маркировка есть в паспорте изделия, и обязательно на корпусе.

При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.

Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).

Подробнее о времятоковой характеристике расскажем далее.

Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.

Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Важно: такое подключение целесообразно для системы заземления TN-S. Если у вас в доме организована схема TN-C, можно устанавливать однополюсный автомат.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца. Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Что по этому поводу думает энергосбыт

Допустим, вы организовали образцовую электропроводку в доме, рассчитали с точностью до ампера каждого потребителя, и хотите получить на входе определенную нагрузку по току. А при обращении к энергетикам, вы получили отказ. Следует знать, что компанию энергосбыта не интересует, какой вводной автомат выбираете вы. У них есть лимиты на подводящую электрическую линию, или ближайшую трансформаторную подстанцию. И превысить эти нормативы никто не имеет права: иначе не будет возможности подключать следующих желающих, или вся линия будет работать в режиме постоянных перегрузок.

Поэтому перед тем, как планировать схему энергоснабжения своего жилища, посетите организацию, которая будет поставлять вам электричество.

Вы хотите изменить параметры вводного выключателя (если его выбивает)

Одна из причин — у вас постоянно выбивает вводной автомат одновременно с внутренним, в распределительном щитке. Причем раньше этого не было. Почему так происходит? На домашнем щитке есть выключатели с аналогичным значением по максимальной силе тока. Например, у вас в подъезде стоял керамический предохранитель на 25 А (дома старой постройки). После ремонта его заменили на современный автомат 20 А. И распределительные выключатели в квартире имеют такой же номинал. Казалось бы, проще заменить автомат на входе, и все встанет на свои места. Однако это чревато штрафом от энергоснабжающей компании.

Придется переделывать домашний щиток, и устанавливать групповые автоматы с меньшим значением.

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90%!о(MISSING)бъектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Видео по теме

Источник: ProFazu.ru

Двухполюсный автомат ввода – стандартное решение для типовых квартир

При перепадах напряжения и с целью защиты собственного жилища в настоящее время для однофазной сети используют вводной автомат на 25А, 32А либо 50А. По своей сути двухполюсник – так ещё называют двухполюсный автомат – представляет собой конструкцию двух объединенных между собой однополюсных автоматов, имеющих единый рычаг отключения и общую блокировку между механизмами отключения. Почему у него такая конструкция? Дело в том, что Правила электрических установок, которыми руководствуются при работе с электроэнергией, запрещают разрыв нулевого провода. Двухполюсники монтируются и на фазу, и на ноль, а при срабатывании происходит полное обесточивание.

Важно! Запрещена установка двух однополюсных вводных устройств вместо одного двухполюсника.

Двухполюсный автомат – это, по сути, два объединенных между собой однополюсных с единым рычагом отключения

Двухполюсные автоматы применяют при замене проводки в старом жилом фонде. Там, как правило, идет двухпроводная электропроводка, состоящая из фазы и нуля. Заземление в ней отсутствует. В новом жилищном фонде также распространена установка двухполюсников для отключения всей квартиры. Дело в том, что по причине низкой квалификации электриков или при самостоятельной установке вводного автомата существует вероятность неправильного подключения ввода. Иногда провода могут быть перепутаны, что не исключает поражения электрическим током при отключении лишь автомата, идущего на определенную линию проводки в квартире. С применением двухполюсника такой вариант отпадает.

Подключение двухполюсного устройства ввода происходит путем подачи на него фазы, которая от него отходит на счетчик, а затем на устройство защитного отключения. После этого фаза распределяется на установленные автоматические выключатели. Нейтральный провод подключается на второй полюс, затем заходит на счетчик, после чего идет на УЗО каждой отдельной линии. Заземление идет напрямую к шине РЕ (Protect Earth), а затем уже на точки, установленные в квартире. К двухполюснику он никак не подключается. При таком подключении вводной автомат будет срабатывать не только при проблемах на линии ввода, но и в случае проблем на отдельно взятой линии в квартирной проводке, если автомат, стоящий на ней, по каким-то причинам вышел из строя.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

B — срабатывает при превышении номинального тока в 3-5 раз;
C — если он превышен в 5-10 раз;
D — если больше в 10-20 раз.
Класс автомата или тока отсечки

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Квартирный щиток. Замена автоматов и установка УЗО

Квартирный щиток, как заменить автоматы и установить в квартирном щитке УЗО? В предыдущей статье я заменил в квартирном щитке счетчик СО-505 на счетчик Меркурий 201. Теперь нужно заменить автоматы и установить УЗО в квартирный щиток, сделать это необходимо по нескольким причинам. Ниже на фото показан квартирный щиток и схема щитка от застройщика на момент сдачи дома.

Зачем надо менять в квартирном щитке автоматы и установливать УЗО?Потому что квартирный щиток собран застройщиком с грубыми нарушениями, а именно:

во-первых — сечение вводного провода ППВ (в простонародье называемого «лапшой»), который с этажного щитка приходит в квартирный щиток, составляет 4 кв. мм.

и на такой провод для его защиты, устанавливается вводной автомат на 25А не более, а застройщик поставил в квартирный щиток вводной автомат на 40А, т.е. получается, что в случае высокой нагрузки в квартире, наш вводной провод расплавится, а автомат на 40А не отключится.

Поэтому в квартирный щиток необходимо установить вводной автомат на 25А для защиты провода ППВ 4 кв.мм.;

во-вторых — отходящие автоматы в квартирном щитке установлены на 25А, что также является грубым нарушением.

Потому что все бытовые розетки рассчитаны на ток не более 16А, да и то, если эти розетки от качественных производителей, а если Турция или Китай, то там и 16А не будет.

Свет и розетки в квартире подключены проводом ППВ 3х2,5, один провод от автомата 25А в квартирном щитке идет и на свет и на розетки. Установим в квартирный щиток автоматы с номинальным током 16А, чтобы не расплавились наши розетки;

в третьих — выкинем все китайские автоматы IEK, и установим в квартирный щиток более надежные автоматы ABB «домашней» серии SH 200;

в четвертых — установим в квартирный щиток УЗО от ABB «домашней» серии FH 202 с номинальным током на 40А, на ступень выше, чем вводной автомат на 25А. УЗО у известных брендов ABB, Schneider Electric, Legrand на 32А не бывает.

Отмечу, что в этажном щитке УЗО 50А с током утечки в 30 мА у нас было установлено, но опять же — это Sassin из Китая, которому не стоит доверять свою жизнь.

Но убирать мы китайское УЗО в этажном щитке не будем, оставим его в качестве дополнительной дифзащиты.

Т.к. в квартирный щиток мы добавляем УЗО, то схема квартирного щитка относительно первоначальной схемы щитка от застройщика поменяется.

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать — это отключить вводной автомат и УЗО в этажном щитке.

Затем откручиваем металлическую панель (пластрон) в квартирном щитке и «помечаем» изолентой провода, синей — рабочий ноль N , желто-зеленой — защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи.

Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Устанавливаем на дин-рейку в квартирный щиток однополюсные (одномодульные) автоматы ABB SH 201 на 16А

Однополюсные автоматы в квартирном щитке подключим гребенкой, которая у нас осталась после демонтажа автоматов IEK.

Следует обратить внимание, чтобы гребенка подходила, т.к. бывает, что автоматы и гребенки от разных автоматов плохо стыкуются между собой.

Гребенка установлена не совсем ровно, т.к. фото было сделано, еще до затяжки контактов автоматов.

Подключаем фазные провода, отходящих линий к однополюсным автоматам в квартирном щитке.

Проверяем затяжку контактов автоматов и УЗО. Подаем напряжение в квартирный щиток включив УЗО в этажном щитке. Включаем вводной автомат 25А, проверяем работу УЗО нажатием кнопки «ТЕСТ», оно должно отключиться. Далее подаем напряжение потребителям в квартире, включив однополюсные автоматы.

Если все у нас работает, свет горит, значит закрываем автоматы и УЗО в квартирном щитке металлической панелью и наклеиваем в квартирный щиток обозначения автоматов и УЗО.

Ну вот собственно и всё, мы установили и подключили в квартирный щиток автоматы и УЗО ABB. Думаю, что каждому необходимо провести ревизию квартирного и этажного щитков, и при необходимости устранить ошибки, ведь от этого зависит прежде всего электробезопасность вашей семьи, дома или квартиры.

Спасибо за внимание.

Запись опубликована в рубрике Электрика с метками Автоматы, УЗО. Добавьте в закладки постоянную ссылку.

Источник: https://elektroschyt.ru/kvartirnyj-shhitok/

Источники:

https://samelectrik.ru/6-vazhnyx-kriteriev-vybora-avtomaticheskogo-vyklyuchatelya.html
https://electricvdome.ru/avtomaticheskie-vikluchateli/raschet-avtomaticheskogo-vyklyuchatelya.html
https://derevyannie-doma.com/instruktsii/avtomat-vvodnoy-osobennosti-vybora-vvodnogo-avtomata.html
http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektroschetchiki/vvodnoj-avtomat.html
https://stroychik.ru/elektrika/vybor-avtomata
http://stroim42.ru/2018/09/07/какой-вводной-автомат-поставить-на-кв/

Руководство ACCA J Программное обеспечение для расчета нагрузки

Rick Blair Сертифицированный специалист по оценке домашней энергии и термографист, Performance Point, LLC говорит,

«Если вы являетесь пользователем Wrightsoft и хотели бы перейти на следующий уровень, верно Я не знаком с САПР, но почти сразу начал работать с 3D, импортировал некоторые из моих более сложных конструкций воздуховодов, уже созданных с помощью RSU, и был поражен, увидев то, что раньше мог только воображать.

избавляет от необходимости догадываться о промежуточных участках воздуховодов, навигации по фальшпотолкам, фальшбалкам и т. д.

Кривая обучения упрощается за счет использования знакомых инструментов и вкладок, которые уже есть в RSU, но при этом с множеством наворотов для исследования в черный день и дальнейшей точной настройки представления проекта. Я вижу в этом будущее профессионального проектирования систем отопления, вентиляции и кондиционирования воздуха без затрат и длительного обучения работе с Revit». Программное обеспечение довольно простое в использовании, учитывая его сложность, но настоящим преимуществом является сервис.

Техническая поддержка дружелюбна и терпелива, 10-дневный курс обучения был идеальным для начинающего пользователя, а тренер был открытым и понимающим — таким, который не заставляет вас чувствовать себя глупо и знает свое дело так хорошо, что может объяснить, почему программное обеспечение делает то, что делает.

Общее впечатление отличное!»

Roquey из Integrity Comfort Solutions говорит,

«Я пользуюсь Wrightsoft со времен монохромных экранов и формата электронных таблиц.

Я посетил несколько занятий, побывал во Всемирной штаб-квартире в Лексингтоне и даже проводил учебные занятия. Уровень поддержки феноменальный. Оба в классе, позвоните и по электронной почте.

Я широко использовал модули Right J, Right Draw на рынках нового строительства не только по прямому назначению, но и для того, чтобы «спроектировать стоимость» процесса выбора материалов для моих клиентов. Я не могу представить лучшего продукта. Кривая обучения ярко выражена и требует приверженности со стороны пользователя, но при постоянном использовании она становится почти второй натурой.

Как ветеран нашей отрасли с более чем 40-летним стажем, я настоятельно рекомендую эту компанию.»

Майк Дуглас , from Advent Air Conditioning говорит,

«Как владельцу бизнеса, мне нравится, что Right-Draw дает нам высокий уровень профессионализма, будь то специализированный дом или базовый дом для начинающих. За последний год , мы на самом деле привлекли новых клиентов, потому что наши клиенты были настолько впечатлены профессионализмом наших проектов, особенно когда мы сталкиваемся с подрядчиками, которые дают им то, что равносильно изображению цветным карандашом на салфетке».

Боб Пьетранджело из Comfort Solution говорит:

«Я всегда был сторонником правильного определения размеров оборудования для кондиционирования воздуха. Для стандартного дома площадью 3000 квадратных футов с 4 спальнями расчет нагрузки вручную занял бы много часов. Затем я нашел Wrightsoft и, используя их Right-J и Right-D, смог произвести расчет нагрузки и проект воздуховода примерно за час».

Al Gagne из Bayside Mechanical говорит,

На нашем тренинге:
«За последние 7 лет я был на трех ваших тренингах и каждый раз узнаю что-то новое. Класс дает полное представление о Right-Suite ^® Универсальный и полезный короткие пути, чтобы я мог продолжать эффективно вести свой бизнес на этом меняющемся рынке».

В нашем программном обеспечении:
«Wrightsoft Right-Suite ^® Universal помог нам быстрее обработать заявки, особенно для индивидуальных строителей домов. Я могу просто импортировать строительные планы AutoCAD как слой в программу, проследить до завершить расчет нагрузки и добавить воздуховоды в проект, сэкономив мне значительное количество времени. Полный проект и расчет затем сохраняются в файле AutoCAD в виде еще одного слоя».

Майк Труитт Resnet Рейтинг от This Efficient House говорит,

«Руки вниз, лучший инструмент для работы. Наши партнеры по HVAC любят чертежи в двухстрочном режиме, а экспорт в модуль REM/Rate экономит мне не менее 2 часов на каждый проект! Это настоящий переломный момент для нас с точки зрения оплачиваемых часов и доходов. Майк (продажи) и Дональд (техническая поддержка) работают с нами уже более 10 лет! Продолжайте в том же духе и еще раз спасибо, ребята. — Просто еще один лояльный счастливый клиент».

Джим Хайнц Президент Heinz Air Conditioning and Heating, Inc. говорит,

«В первую очередь мы занимаемся кондиционированием и отоплением жилых помещений в Клируотере, Флорида. Мы обнаружили серьезную проблему с неправильными размерами систем кондиционирования воздуха в существующих домах, которая вызывала проблемы с влажностью или отсутствием охлаждения. Мы использовали Manual J более 30 лет, но из-за трудоемкого процесса ввода информации вручную это не делалось, если у нас не было жалоб потребителей. Мы сотрудничали с Wrightsoft более 15 лет назад и теперь можем выполнить ручной расчет J-нагрузки менее чем за 30 минут. Wrightsoft всегда рядом с нами, с персоналом технической поддержки, который быстро отвечает на телефонные звонки и дает советы, когда это необходимо. На их веб-сайте также есть библиотека видеороликов, доступных 24 часа в сутки. Wrightsoft по-прежнему остается для нас лучшим вариантом для расчета нагрузки J вручную».

Тим Кохут Директор по устойчивому проектированию , Национальное сообщество «Возрождение» говорит,

«Я обратился в техподдержку [для выполнения сложной задачи]. [Техническая поддержка] ответила в течение часа или двух, провела меня через весь процесс и даже проверила мою электронную таблицу (необходимо внести исправления). Я был действительно впечатлен… Я обнаружил, что на мои вопросы всегда отвечают, обычно в течение нескольких часов, и никогда не было попыток уклониться от проблемы. Реагирование Wrightsoft на стороне поддержки — это то, что действительно отличает вас. Ваша команда облегчила мне жизнь, и использование RSU стало неотъемлемым краеугольным камнем в работе, которую я выполняю, руководя нашими командами по проектированию и строительству высокопроизводительного жилья, которое вскоре станет доступным жильем ZNE».

Стив Пэкстон из Air-Dynamics говорит,

«Я пользуюсь Wrightsoft с конца 80-х. Коммунальная компания в Оклахоме в рамках программы «Хорошие центы» требовала расчета нагрузки по руководству ACCA J и проектирования воздуховодов по руководству ACCA D, чтобы квалифицироваться как структура «Хорошие центы». Если информация введена правильно, Wrightsoft исключает все догадки из уравнения. Это дало мне душевное спокойствие и поставило наше качество установки на первое место. Я не могу представить установку без него, это так же важно для нас, как и остальные инструменты на наших грузовиках».

Том Тумминелли из Brothers Plumbing, Air & Electric говорит,

«Впечатление от Wrightsoft было отличным от начала до конца. Их вспомогательный персонал терпелив и профессионален. Правильный размер оборудования крайне важен для комфорта наших клиентов. Мы смогли предоставить нашим клиентам точные профессиональные данные для резервного копирования наших предложений, благодаря которым мы получили несколько проектов по сравнению с нашими конкурентами. Стоит потраченного времени и денег.»

Cool Calc Manual J Software | Создайте бесплатную учетную запись

Cool Calc Manual J Software | Создать бесплатную учетную запись | Всего $3/отчет

андроид

Последняя версия Cool Calc Manual J отличается простотой. Мы объединили несколько экранов и улучшили возможности отслеживания карты. Теперь пользователи проходят весь процесс от начала до конца, поэтому даже пользователи с небольшим опытом могут успешно выполнить расчет нагрузки.

Теперь вы можете определить потребности дома в отоплении и охлаждении за считанные минуты прямо с вашего мобильного устройства без предварительных затрат. Создайте бесплатную учетную запись и начните использовать наш обновленный инструмент уже сегодня!

flash_on Сверхбыстрый
insert_emoticon Удобный для пользователя
телефонная ссылка Адаптивный пользовательский интерфейс

Cool Calc — самое передовое программное обеспечение для расчета нагрузки. Ознакомьтесь с новыми функциями, включенными в нашу последнюю версию программного обеспечения.

play_circle_filled

Как это работает

Теперь производители, дистрибьюторы или другие программные решения могут интегрировать Cool Calc непосредственно на свой веб-сайт или в приложение с помощью нескольких строк кода. Нажмите здесь, чтобы просмотреть нашу документацию по API и получить учетные данные для разработки.

У вас большая компания? Наша последняя версия позволяет вам приглашать неограниченное количество членов команды присоединиться к вашей учетной записи.

Версия 3.0 была переработана с учетом подхода «сначала мобильные». Теперь проще, чем когда-либо, выполнить расчет нагрузки прямо с вашего мобильного устройства.

клавиатура_стрелка_влево

клавиатура_стрелка_вправо

Стандартная учетная запись Cool Calc не требует предоплаты или ежемесячной абонентской платы, и мы не просим кредитную карту для регистрации. После создания учетной записи вы сможете выполнять неограниченные расчеты нагрузки и бесплатно просматривать сводку их результатов. Если впоследствии вам потребуется распечатать или загрузить официальный отчет ACCA Manual J, вы можете приобрести один из наших пакетов для загрузки отчетов.

Баллы за отчет необходимы только в том случае, если вы хотите загрузить официальный отчет, одобренный ACCA (1 балл = 1 отчет). Кредиты на отчеты никогда не истекают, и вы можете вносить неограниченное количество изменений в систему и повторно создавать отчеты, не потребляя дополнительных кредитов. Щелкните здесь, чтобы просмотреть образец отчета.

Ниже вы найдете ответы на часто задаваемые вопросы о нашем программном обеспечении. Чтобы получить полный список вопросов, посетите наш сайт поддержки.

Взимается ли плата за Cool Calc?

keyboard_arrow_up

Создание учетной записи на CoolCalc совершенно бесплатно. С вашей бесплатной учетной записью CoolCalc вы можете выполнить любое количество расчетов нагрузки и спроектировать идеальную систему ОВКВ для своих клиентов. Если вам требуются отчеты Manual J версии 8, одобренные ACCA, мы предлагаем удобные пакеты для загрузки на любой бюджет

Как мне скачать вашу программу?

клавиатура_стрелка_вниз

Cool Calc Manual J — это веб-решение, к которому можно получить доступ с любого устройства, подключенного к Интернету. На физический компьютер скачивать нечего. Он работает на всех операционных системах, включая Windows, Mac OS, Android, iPhone и т. д.

Вы предлагаете обучение или техническую поддержку?

клавиатура_стрелка_вниз

Мы стремимся создавать интуитивно понятное программное обеспечение, которое требует минимального обучения. У нас есть подробное руководство пользователя и видеотека, которые помогут ответить на распространенные вопросы. Если вам требуется дополнительная поддержка, мы предлагаем неограниченную бесплатную техническую поддержку через нашу онлайн-систему тикетов.

Cool Calc разработан таким образом, что он может извлекать домашнюю информацию и данные измерений практически из любого источника. Если у вас есть классный API, который вы хотели бы видеть интегрированным, свяжитесь с нами сегодня.

Расширьте функциональность Cool Calc с помощью нашего Connector Exchange. Найдите сторонние приложения, которые интегрируются с нашим программным обеспечением

Доступно

Карты Google

БЕСПЛАТНО

Используйте Google Maps, чтобы отслеживать существующие дома за считанные секунды. Идеально подходит для расчетов блочной нагрузки. Мгновенное получение областей стен, потолка и пола, а также экспозиций.

подробнее

В наличии

LennoxPros

БЕСПЛАТНО

Дилеры Lennox могут получить бесплатный доступ к Cool Calc через свою учетную запись LennoxPros. Отчеты также можно привязать к проектам, созданным с помощью конструктора предложений Lennox.

подробнее

В наличии

Пользовательские коннекторы

Свяжитесь с нами

У вас есть приложение, которое вы хотели бы соединить с Cool Calc? Свяжитесь с нами сегодня для получения информации о нашем API и схеме импорта.

подробнее

Присоединяйтесь к нашему списку рассылки и будьте в курсе последних обновлений функций. Мы также время от времени рассылаем предложения о скидках на пакеты отчетов.

mail_outline

Есть вопрос по нашему программному обеспечению? Не стесняйтесь обращаться к нам.

Расчет холодильной нагрузки — холодильная камера

Расчет холодильной нагрузки

Расчет холодильной нагрузки для холодильных камер. В этой статье мы рассмотрим, как рассчитать холодопроизводительность холодильной камеры. Сначала мы рассмотрим источники тепла, а затем рассмотрим рабочий пример того, как выполнить расчет охлаждающей нагрузки холодильной камеры на упрощенном примере. Прокрутите вниз, чтобы посмотреть обучающее видео.

Хотите бесплатное программное обеспечение для расчета холодильных камер?
Загрузите бесплатно Coolselector®2 -> Нажмите здесь
С помощью Danfoss вы можете строить экологичные и эффективные холодильные камеры. Их широкий ассортимент продукции и ведущий на рынке опыт применения позволяют вам думать наперед и соблюдать будущие нормативы по хладагентам и энергетике. Будьте экологичными и опередите конкурентов без ущерба для производительности
.

Узнайте больше о решениях для холодильных камер здесь

Что такое холодильная камера?

Холодильная камера используется для хранения скоропортящихся продуктов, таких как мясо и овощи, чтобы замедлить их порчу и сохранить их свежими как можно дольше. Тепло ускоряет их порчу, поэтому продукты охлаждаются за счет отвода тепла.

Для отвода тепла мы используем холодильную установку, которая позволяет точно и автоматически регулировать температуру, чтобы сохранить товар как можно дольше.

Система охлаждения – холодильная камера

Чтобы отвести тепло, нам нужно знать, какая будет нагрузка на охлаждение. Холодопроизводительность меняется в течение дня, поэтому в большинстве случаев рассчитывается средняя холодопроизводительность и холодопроизводительность.

Холодильные камеры Источники тепла

Откуда берется все тепло, которое нам нужно отводить?

Нагрузка на передачу

Обычно 5-15% приходится на нагрузку на передачу. Это тепловая энергия, передаваемая через крышу, стены и пол в холодильную камеру. Тепло всегда течет от горячего к холодному, и внутренняя часть холодной комнаты, очевидно, намного холоднее, чем ее окружение, поэтому тепло всегда пытается проникнуть в пространство из-за этой разницы температур. Если холодильная камера подвергается воздействию прямых солнечных лучей, то теплопередача будет выше, поэтому необходимо будет применить дополнительную поправку, чтобы учесть это.

Загрузка продукта

Затем у нас есть загрузки продуктов, которые обычно составляют 55-75% нагрузки на охлаждение. Это объясняет тепло, которое вводится в холодильную камеру при поступлении новых продуктов. Это также энергия, необходимая для охлаждения, замораживания и дальнейшего охлаждения после замораживания. Если вы просто охлаждаете продукты, вам нужно учитывать только явную тепловую нагрузку. Если вы замораживаете продукт, вам необходимо учитывать скрытую теплоту, поскольку происходит фазовый переход. В течение этого времени энергия используется, но вы не увидите изменения температуры, пока продукт переходит из состояния жидкости в состояние льда. Для дальнейшего охлаждения этой пищи ниже точки замерзания требуется дополнительная энергия, что опять-таки является ощутимым теплом. Вам также необходимо учитывать упаковку, поскольку она также будет охлаждаться. Наконец, если вы охлаждаете фрукты и овощи, то эти продукты являются живыми, и они будут выделять некоторое количество тепла, поэтому вам также необходимо учитывать его удаление.

Внутренняя нагрузка

Следующее, что необходимо учитывать, это внутренние нагрузки, которые составляют около 10-20%. Это тепло, выделяемое людьми, работающими в холодильной камере, освещением и оборудованием, таким как вилочные погрузчики и т. д. Поэтому для этого вам необходимо учитывать, какое оборудование будет использоваться сотрудниками для перемещения продуктов в а вне магазина сколько тепла будут отдавать они и оборудование и суточная продолжительность.

Нагрузка на оборудование

Затем нам необходимо рассмотреть холодильное оборудование в помещении, на которое будет приходиться около 1-10% от общей нагрузки на охлаждение. Для этого нам нужно знать мощность двигателей вентиляторов и оценить, как долго они будут работать в течение каждого дня, а затем мы также хотим учесть любое тепло, передаваемое в помещение при размораживании испарителя.

Инфильтрационная тепловая нагрузка

Последнее, что нам нужно учитывать, это инфильтрация, которая снова добавляет 1-10% к охлаждающей нагрузке. Это происходит, когда дверь открывается, поэтому происходит передача тепла в пространство через воздух. Еще одно соображение — вентиляция. Фрукты и овощи выделяют углекислый газ, поэтому в некоторых магазинах потребуется вентилятор, этот воздух необходимо охлаждать, поэтому вы должны учитывать это, если он используется.

Расчет холодопроизводительности – пример работы холодильной камеры

Рассмотрим упрощенный пример расчета холодильной нагрузки для холодильной камеры. Теперь, если вы делаете это для реального примера, я рекомендую вам использовать программное обеспечение для проектирования, такое как приложение Danfoss coolselector, для скорости и точности. Скачать здесь -> http://bit.ly/2Ars6yF

Нагрузка передачи

Размеры нашего холодильного склада: 6 м в длину, 5 м в ширину и 4 м в высоту.
Окружающий воздух 30 ° C при относительной влажности 50%, Внутренний воздух 1 ° C при 95% относительной влажности
Стены, крыша и пол изолированы полиуретаном толщиной 80 мм с коэффициентом U 0,28 Вт/м ² .K
Температура грунта 10 ° C.

Обратите внимание производитель должен сообщить вам значение u для изоляционных панелей, если нет, то вам нужно будет его рассчитать.

Для расчета нагрузки передачи мы будем использовать формулу

Q = U x A x (Temp out – Temp in) x 24 ÷ 1000.

Q= тепловая нагрузка кВтч/сутки
U = значение теплоизоляции U (это значение нам уже известно) (Вт/м ² .K)
A = площадь поверхности стен крыши и пола (будем рассчитать это) (м ² )
Temp in = температура воздуха внутри помещения ( ° C)
Temp out = температура наружного воздуха ( ° C)
24 = часов в сутки
1000 = преобразование ватт в кВт.

Рассчитать «А» довольно просто, это просто размер каждой внутренней стены, так что вставьте числа, чтобы найти площадь каждой стены, крыши и пола.

Сторона 1 = 6 м x 4m = 24m ²
Сторона 2 = 6m x 4m = 24m ²
Сторона 3 = 5m x 4m = 20m ²
Стоя 4 = 5 м x 4 м = 20m ²
Крыша = 5 м x 6 м = 30 м ²
Пол = 5 м x 6 м = 30 м ²

Затем мы можем запустить эти числа в формуле, которую мы видели ранее, вам нужно будет рассчитать пол отдельно от стен и крыши. так как разница температур под полом другая, то и теплопередача будет другой.

Стены и крыша

Q = U x A x (температура на выходе – температура на входе) x 24 ÷ 1000
Q = 0,28 Вт/м ² .K x 113 м ² x (30°C – 1 ° C) x 24 ÷ 1000
Q = 22 кВтч/день

[113M ² = 24M ² + 24M ² + 20M ² + 20M ² + 30M ² + 30M ^{2 ^{2 ^{2 ^{2 ².} ]}}}

Этаж

Q = U x A x (температура на выходе – температура на входе) x 24 ÷ 1000
Q = 0,28 Вт/м ² .K x 30 м ² x (10°C – 1°C) x 24 ÷ 1000
Q = 1,8 кВтч/день

Если пол не утеплен, вам потребуется использовать другую формулу, основанную на эмпирических данных .

Суммарный дневной прирост теплопередачи = 22 кВтч/день + 1,8 кВтч/день = 23,8 кВтч/день

Помните, что если ваша холодильная камера находится под прямыми солнечными лучами, вам также необходимо учитывать энергию солнца.

Загрузка продукта – Замена продукта

Далее мы рассчитаем охлаждающую нагрузку от замены продукта, то есть тепло, поступающее в холодильную камеру от новых продуктов, имеющих более высокую температуру.

В этом примере мы будем хранить яблоки, мы можем найти удельную теплоемкость яблок, но помните, что если вы замораживаете продукты, то продукты будут иметь разную удельную теплоемкость при охлаждении, замораживании и переохлаждении, поэтому вы Это нужно будет учесть и рассчитать отдельно, но в этом примере мы просто охлаждаемся.

Ежедневно поступает 4000 кг новых яблок с температурой 5°C и удельной теплоемкостью 3,65 кДж/кг°C.

Тогда мы можем использовать формулу

Q = m x Cp x (Temp input – Temp store) / 3600.

Q = кВтч/день
CP = Удельная теплоемкость продукта (кДж/кг.°C)
m = масса новых продуктов каждый день (кг)
Temp enter = температура продуктов на входе (°C)
Temp store = температура в магазине (°C)
3600 = конвертировать из кДж в кВтч.

Расчет

Q = m x Cp x (ввод температуры – сохранение температуры) / 3600
Q = 4000 кг x 3,65 кДж/кг°C x (5°C – 1°C) / 3600.
Q = 16 кВтч/день

Загрузка продукта – дыхание продукта

Далее мы вычисляем дыхание продукта, это тепло, выделяемое живыми продуктами, такими как фрукты и овощи. Они будут генерировать тепло, поскольку они все еще живы, поэтому мы охлаждаем их, чтобы замедлить их износ и сохранить их дольше.

Для этого примера я использовал 1,9 кДж/кг в день в качестве среднего, но эта скорость меняется со временем и в зависимости от температуры. В этом примере мы используем эмпирическое значение только для упрощения расчетов, поскольку эта охлаждающая нагрузка не считается критической. Если вам нужно рассчитать критическую нагрузку, вы должны использовать большую точность. В этом примере в магазине хранится 20 000 кг яблок.

Для расчета используем формулу

Q = m x resp / 3600

Q = кВтч/день
m = масса хранимого продукта (кг) продукт (1,9 кДж/кг)
3600 = переводит кДж в кВтч.

Q = m x resp / 3600
Q = 20 000 кг x 1,9 кДж/кг / 3600
Q = 10,5 кВтч/день

10,5 кВтч/день, чтобы получить общую нагрузку продукта 26,5 кВтч/день.

Внутренняя тепловая нагрузка – Люди

Далее мы рассчитаем внутренние нагрузки от людей, работающих в холодильной камере, поскольку люди выделяют тепло, и нам необходимо это учитывать.

Предположим, что 2 человека работают в магазине по 4 часа в день, и мы можем посмотреть вверх и увидеть, что при этой температуре они будут выделять внутри около 270 Вт тепла в час.

Мы будем использовать формулу:

Q = люди x время x тепло / 1000

Q = кВтч/день
человек = количество людей внутри
время = продолжительность времени, которое они проводят внутри каждый день на человека (часы)
тепло = потери тепла на человека в час (Ватт)
1000 просто конвертирует ватты в кВт

Расчет :

Q = люди x время x тепло / 1000
Q = 2 x 4 часа x 270 Вт / 1000
Q = 2,16 кВтч/день

Внутренняя тепловая нагрузка – освещение

Затем мы можем рассчитать тепло, выделяемое освещением , это довольно просто сделать, и мы можем использовать формулу

Q= лампы x время x мощность / 1000

Q = кВтч/день,
лампы = количество ламп в холодильной камере лампы
1000 = преобразует ватты в кВт.

Если у нас есть 3 лампы по 100 Вт каждая, работающие 4 часа в день, расчет будет следующим:

Q= лампы x время работы x мощность/1000
Q= 3 x 4 часа x 100 Вт/1000
Q= 1,2 кВтч/день

Для общей внутренней нагрузки мы просто суммируем нагрузку людей (2,16 кВтч/день) и нагрузку освещения (1,2кВтч/день), чтобы получить значение 3,36кВтч/день.

Нагрузка оборудования – двигатели вентиляторов

Теперь мы можем рассчитать тепловыделение двигателей вентиляторов в испарителе. Для этого мы можем использовать формулу:

Q = вентиляторы x время x мощность / 1000

Q = кВтч/день
вентиляторы = количество вентиляторов
время = ежедневные часы работы вентилятора (часы)
ваттность = номинальная мощность двигателей вентиляторов (Ватт)
1000 = преобразовать ватты в кВт.

В этом испарителе для холодильной камеры мы будем использовать 3 вентилятора мощностью 200 Вт каждый и предполагаем, что они будут работать 14 часов в день.

Расчет:

Q = вентиляторы x время x мощность / 1000
Q = 3 x 14 часов x 200 Вт / 1000
Q = 8,4 кВтч/день путем разморозки испарителя. Для расчета воспользуемся формулой:

Q = мощность x время x циклы x эффективность

Q = кВтч/день,
мощность = номинальная мощность нагревательного элемента (кВт) много раз в день будет выполняться цикл оттаивания
эффективность = какой % тепла будет передаваться в помещение.

В этом примере в нашей холодильной камере используется электрический нагревательный элемент мощностью 1,2 кВт, он работает по 30 минут 3 раза в день, и, по оценкам, 30% всей потребляемой энергии просто передается в холодильную камеру.

Q = мощность x время x циклы x эффективность
Q = 1,2 кВт x 0,5 часа x 3 x 0,3
Q = 0,54 кВтч/день

Тогда общая нагрузка оборудования равна тепловой нагрузке вентилятора (8,4 кВтч/день) плюс тепловая нагрузка оттаивания (0,54 кВтч/день), которая, таким образом, равна 8,94 кВтч/день

Инфильтрационная нагрузка

Теперь нам нужно рассчитать тепловую нагрузку от инфильтрации воздуха. Я собираюсь использовать упрощенное уравнение, но в зависимости от того, насколько критичен ваш расчет, вам может понадобиться использовать другие, более подробные формулы для достижения большей точности. Мы будем использовать формулу:

Q = количество изменений x объем x энергия x (температура на выходе — температура на входе) / 3600

Q = кВтч/сутки
изменения = количество изменений объема в день
объем = объем холодильной камеры
энергия = энергия на кубический метр на градус Цельсия
Temp out – это температура воздуха снаружи
Temp in – это температура воздуха внутри
3600 просто для преобразования кДж в кВтч.

По нашим оценкам, будет происходить 5 объемных воздухообменов в день из-за открытой двери, объем рассчитан на 120 м ³ , каждый кубический метр свежего воздуха дает 2 кДж/°C, температура наружного воздуха 30°C, а воздуха внутри 1°C

Q = изменения x объем x энергия x (температура на выходе – температура на входе) / 3600
Q = 5 x 120 м ³ x 2 кДж/°C x (30°C – 1°C) / 3600
Q = 9,67 кВтч/день

Общая холодильная нагрузка просто суммирует все рассчитанные значения

Нагрузка на передачу: 23,8 кВтч/день
Нагрузка продукта: 26,5 кВтч/день
Внутренняя нагрузка: 3,36 кВтч/день
Нагрузка на оборудование: 8,94 кВтч/день
Инфильтрационная нагрузка: 9,67 кВтч/день
Всего = 72,27 кВтч/день

Коэффициент безопасности

Затем мы также должны применить коэффициент безопасности к расчету, чтобы учесть ошибки и отклонения от проекта . Как правило, чтобы покрыть это, к расчету добавляют от 10 до 30 процентов, я выбрал 20% в этом примере, так что просто умножьте нагрузку на охлаждение на коэффициент безопасности 1,2, чтобы получить нашу общую нагрузку на охлаждение 86,7 кВтч / день.

Определение холодопроизводительности

Последнее, что нам нужно сделать, это рассчитать холодопроизводительность, чтобы справиться с этой нагрузкой. Общий подход состоит в том, чтобы усреднить общую ежедневную холодопроизводительность по времени работы холодильной установки. Для этого я рассчитываю, что устройство будет работать 14 часов в день, что довольно типично для такого размера и типа магазина. Таким образом, наша общая холодильная нагрузка 86,7 кВтч/день, разделенная на 14 часов, означает, что наша холодильная установка должна иметь мощность 6,2 кВт, чтобы в достаточной мере удовлетворить эту холодовую нагрузку.

Расчет электрической нагрузки – ABS Alaskan, Inc.

Перед тем, как вы начнете покупать компоненты для домашней системы электропитания, вам необходимо знать, сколько энергии вы потребляете. Проведя инвентаризацию всех электрических нагрузок в вашем доме и выполнив базовую оценку электрической нагрузки, вы можете получить хорошее представление о том, сколько энергии требуется вашей системе. Если вы проектируете свою энергосистему до строительства дома, вам нужно будет тщательно спланировать, какие бытовые приборы и электрические системы вы будете использовать.

Вы можете использовать нашу форму автоматической оценки нагрузки, чтобы упростить расчет нагрузки. После того, как вы введете необходимую информацию для каждого прибора в вашем доме, форма автоматически выполнит расчеты за вас. Внизу этой страницы вы найдете ссылки на форму и инструкции к ней. (Чтобы использовать автоматические расчеты, вам потребуется Adobe Acrobat Reader 4.x или выше. В противном случае вам придется выполнять расчеты вручную.)

Список всех электроприборов

Во-первых, вам нужно составить список всего того, что в вашем доме использует электричество (или всех электроприборов, которые вы планируете иметь в своем доме). Для целей этой оценки все эти элементы будут называться бытовыми приборами. Помимо очевидных предметов, таких как телевизоры, холодильники и микроволновые печи, также должны быть включены бытовые приборы, о которых вы можете не сразу подумать.

Если у вас есть телефон с трансформатором на вилке («настенная бородавка»), необходимо указать потребляемую мощность трансформатора И телефона. Если возможно, выясните «холостую тягу» таких приборов, как видеомагнитофоны и микроволновые печи, которые имеют цифровые часы. Приборы, которые используются только от случая к случаю, такие как электроинструменты, должны быть включены для правильной оценки необходимой пропускной способности системы (если только такие предметы не будут питаться непосредственно от генератора).

Определение потребляемой мощности для каждого элемента

Для каждого перечисленного устройства необходимо указать мощность в ваттах, а также то, работает ли оно от переменного или постоянного тока. Если информацию о мощности нельзя найти на этикетке продукта или в руководстве, вместо этого следует указать силу тока и напряжение. Большинство бытовых приборов работают от сети переменного тока 115 В, но для некоторых крупных приборов требуется 220 В переменного тока. Требования к напряжению устройств переменного тока должны быть легко определены. Для устройств постоянного тока напряжение должно соответствовать напряжению вашей системы постоянного тока (или будет), будь то 12 В, 24 В или, реже, 32 или 48 В.

Мы включили таблицу, показывающую среднее энергопотребление наиболее распространенных бытовых приборов. Вы можете получить к нему доступ ЗДЕСЬ (ссылка открывается в новом окне). Цифры в этой таблице являются приблизительными. Для окончательного расчета нагрузки вам следует по возможности получить конкретную информацию с этикеток и/или руководств по эксплуатации.

Расчетное время использования устройства

Для каждого устройства необходимо оценить, сколько часов в день оно используется. Холодильник можно использовать семь дней в неделю, но в среднем двигатель холодильника работает только до половины времени, в зависимости от настроек температуры и того, насколько тепло в доме. Это будет 12 часов в день. Для радиочасов это будет 24 часа. Микроволновая печь может иметь очень большую номинальную мощность, но ее можно использовать только 1/2 часа или меньше в день.

Для приборов, которые вы используете только время от времени (всего 1/2 часа или меньше в неделю), используйте 0,1 в качестве количества часов в день. Это может привести к несколько завышенной оценке, но если вы сомневаетесь, всегда оценивайте высоко. Гораздо лучше иметь немного большую систему, чем вам нужно, чем иметь систему, которая регулярно отключается из-за перегрузок.

Ищите Extra Efficiency

Общая оценка нагрузки необходима для определения того, сколько энергии необходимо вашей системе для производства в среднем в день, а также объем аккумуляторной батареи, который вам потребуется. Его также можно использовать для поиска областей, где потребление электроэнергии может быть снижено. Крупные электроприборы, такие как водонагреватели, электрические духовки и плиты, нецелесообразны в альтернативной энергетической системе. Такие приборы с большой потребляемой мощностью следует заменить газовыми или дровяными альтернативами. Потребление домашнего освещения может быть значительно снижено за счет использования постоянного тока. В существующем доме проводка системы освещения постоянного тока может быть нецелесообразной, но осветительные нагрузки все же можно снизить, используя энергоэффективные компактные люминесцентные лампы в как можно большем количестве розеток.

Если вы выполняете расчеты для системы резервного питания, вы можете использовать расчет нагрузки, чтобы определить, какие электрические цепи в вашем доме действительно нуждаются в резервировании. Возможно, вы могли бы уменьшить размер вашей системы, создав резервную копию только вашей системы отопления и отдельных комнат вашего дома. Возможно, вы не хотите оставаться без электричества в комнате, где хранится ваше компьютерное оборудование, но резервное питание для спальни может быть не так важно.

Определение потребности в электроэнергии переменного тока

После того, как вы закончите расчеты общей нагрузки, вам нужно будет взять информацию обо всех устройствах переменного тока в вашем списке и определить еще две цифры. Сначала найдите в списке устройство переменного тока с наибольшей мощностью. Затем определите, сколько элементов переменного тока будет подключено (подключено) одновременно. Если у вас есть несколько кухонных приборов или электроинструментов, но вы используете только по одному из них за раз, используйте номер 0 для элемента с наибольшей мощностью в каждой группе. Сложите мощность всех одновременно подключенных устройств переменного тока вместе.

Значения устройства переменного тока важны для определения размера инвертора, который потребуется вашей системе. Убедитесь, что после выполнения общего расчета нагрузки вы узнали, какая мощность потребляется при запуске для каждого устройства переменного тока. Холодильники, водяные насосы и другие электроприводы часто потребляют в два раза больше ампер при первом запуске двигателя, чем при работающем двигателе. Электроинструменты с регулируемой скоростью и кухонные приборы могут потреблять мощность, которая зависит от их скорости.

Вам необходимо убедиться, что требования к перенапряжению ваших электрических нагрузок переменного тока не превышают пропускную способность инвертора, который вы покупаете. Вы можете использовать нашу автоматическую форму оценки нагрузки во второй раз, включая только пусковое потребление ваших устройств переменного тока. Цифра, полученная в результате этого расчета, будет служить минимальной емкостью перенапряжения для размера инвертора.

Имейте в виду, что альтернативные энергетические системы, как правило, легко расширяются, поэтому ваша первоначальная система не обязательно должна быть слишком большой, чтобы обеспечить возможность увеличения нагрузки в будущем. Если потребление электроэнергии увеличивается, вы можете легко добавить больше солнечных панелей, аккумуляторов или ветряных турбин, и часто один инвертор может быть подключен ко второму инвертору для увеличения выходной мощности переменного тока.

Форма расчета нагрузки (PDF) | Инструкции по форме | Таблица энергопотребления

Если вы еще не выполнили анализ площадки, это ваш следующий шаг…

Автоматический расчет долгосрочных коэффициентов нагрузки в…

Поиск
Советы и подсказки
События
Новости

Поиск по продукту

РИСА-3D RISAFloor RISAFoundation RISAСоединение РИСА-2Д RISAРаздел RISACalc АДАПТИРОВАТЬ Link Utilities

Поиск по популярной теме

Нагрузки Комбинации нагрузки Сейсмический Древесина Стены Тарелки Моделирование Диафрагмы Стали Конкретный Лицензирование канадский

17 декабря 2021 г.

Автоматический расчет долгосрочных коэффициентов нагрузки в ADAPT-Builder

С выпуском ADAPT-Builder v21 у пользователей появилась возможность автоматического расчета долгосрочных коэффициентов нагрузки с использованием двух разные методики. Расчет коэффициентов долговременной нагрузки доступен с использованием всех проектных кодов, но реализован на основе ACI 209. При расчете этих коэффициентов можно выбрать метод детальных расчетов (ACI 209) или метод множителей ACI. При использовании метода «Подробные расчеты» программа учитывает следующие факторы при определении факторов, применяемых к долгосрочным комбинациям, созданным пользователем.

Ползучесть
Усадка
Тип и продолжительность отверждения
Дата загрузки приложения
День наблюдения за отклонением

При использовании метода множителя ACI программа интерполирует введенный пользователем долгосрочный множитель на основе наблюдаемого дневного отклонения.

Для доступа к этой функции в меню критериев доступен новый параметр «Настройки долгосрочного отклонения». При выборе этого параметра открывается окно долгосрочных настроек. Затем пользователям предоставляется возможность выбора из двух упомянутых выше методологий.

Подробный расчет (ACI 209)

Использование подробного расчета (ACI 209) типично, когда длительные нагрузки применяются поэтапно. Программа использует данные, введенные пользователем из окна «Настройки долговременного прогиба», для расчета коэффициента ползучести и усадки C. Коэффициенты рассчитываются следующим образом: применяются одновременно. Программа интерполирует коэффициенты нагрузки на основе долгосрочного множителя и даты наблюдения прогиба. Используя метод множителя ACI, долгосрочное отклонение рассчитывается как:

Автоматический расчет коэффициентов долгосрочной нагрузки

Чтобы программа автоматически вычисляла коэффициенты нагрузки, откройте окно «Параметры долгосрочного прогиба», щелкнув значок «Долговременные параметры» на панели «Критерии проектирования» на ленте «Критерии».

Пример

Затем пользователь может выбрать метод расчета в настройках долгосрочного отклонения и ввести пользовательские данные, необходимые для этого метода. В этом примере мы будем использовать метод множителя ACI, предполагая, что длительные нагрузки применяются одновременно с долгосрочным множителем, равным 2, как показано на следующем рисунке.

После выбора настроек долговременного прогиба пользователь может настроить комбинацию длительной нагрузки и комбинацию долговременной нагрузки, которые будут использоваться для оценки прогиба в модели. Пример типичных сочетаний нагрузок, созданных для этого метода, показан ниже. Обратите внимание, что «Возраст при загрузке» и «День наблюдения» в комбинации нагрузок также являются входными данными.

Обратите внимание, что для комбинации нагрузок Sustained_Load мы ввели фиктивный коэффициент 1.

Теперь мы можем нажать кнопку «Рассчитать долгосрочные коэффициенты» в левом нижнем углу.

Коэффициент нагрузки Sustained_Load будет автоматически обновляться на основе метода расчета, выбранного пользователем в диалоговом окне «Настройки долговременного прогиба».

Та же процедура будет выполняться с использованием Детального метода расчета, что приведет к еще более точному прогнозированию прогибов на день наблюдения прогибов. Чтобы узнать больше об автоматическом расчете долгосрочных коэффициентов отклонения, просмотрите файл справки ADAPT-Builder и просмотрите видео ниже.

Справка ADAPT-Builder: Долгосрочные факторы

Метки: АДАПТ-Конструктор Отклонение Долгосрочное отклонение Новый выпуск АДАПТИРОВАТЬ

Вас также может заинтересовать

Поиск по всем статьям поддержки

Расчет тепловой нагрузки (Руководство J)

Хотите рассчитать тепловую нагрузку для своего дома? Сделать Manual J проще и дешевле, чем вы думаете. В этом учебном пособии вы узнаете, как выполнить простой, недорогой и точный расчет тепловой нагрузки.

Что такое расчет тепловой нагрузки?

Расчет тепловой нагрузки необходим для определения размеров нагревательного или охлаждающего оборудования, которое вы собираетесь установить в своем помещении. Если вы не сделаете правильный расчет тепловой нагрузки, вы в конечном итоге угадаете с размерами — и, часто, вы собираетесь установить оборудование неправильного размера, и оно не будет работать так, как вы хотите. .

Исторически сложилось так, что расчет тепловой нагрузки выполнялся с помощью Руководства J. Руководство J — очень долгий процесс, но он позволяет очень точно определить размер вашего помещения. Но если вы делаете только один проект, оплата всей программы Manual J может быть неоправданно дорогой.

К счастью, вы можете использовать бесплатную программу Cool Calc, которая значительно облегчит расчет тепловой нагрузки.

Что такое Cool Calc?

Cool Calc — это недорогая альтернатива выполнению полного руководства J. Расчеты Cool Calc основаны на руководстве ACCA J 8-го издания и одобрены ACCA. Это означает, что если вам нужно установить, например, мини-сплит-систему, эта программа предоставит вам очень точную информацию за небольшую цену.

Давайте посмотрим, как работает эта программа и как ею пользоваться.

Как получить расчет тепловой нагрузки с помощью Cool Calc

1. Создайте учетную запись

Cool Calc — бесплатная программа, но для ее использования необходимо создать учетную запись. Зарегистрироваться легко. Введите свое имя, имя пользователя, пароль и адрес электронной почты, чтобы начать.

2. Создать новый проект

Получив доступ к своей учетной записи, вы должны добавить проект. Введите название проекта, затем введите адрес вашей собственности.

3. Тип расчета нагрузки

После ввода правильной информации нажмите, чтобы выбрать тип расчета нагрузки. Здесь у вас есть возможность выбрать между блочной нагрузкой (рекомендуется для существующих домов) и покомнатной (рекомендуется для нового строительства или воздуховодов). Блочная нагрузка рассчитает тепловую нагрузку для всего дома.

4. Введите информацию о доме

Для точного расчета тепловой нагрузки программе требуется как можно больше информации о вашем доме. Это включает в себя год постройки дома, количество этажей выше класса, количество спален и тип дома, в котором вы живете. Чем больше информации вы вводите, тем лучше. Поэтому найдите время, чтобы прочитать раскрывающиеся списки и параметры, чтобы правильно заполнить все поля.

В конечном счете, именно здесь эта программа действительно сияет. Если бы вы выполняли полное Руководство J, вам нужно было бы измерить стены, окна, чердачное помещение, изоляцию и множество других вещей, о которых вы, возможно, не знаете. Но Cool Calc автоматически учитывает коды, которые требовались в год постройки вашего дома — что сэкономит вам много времени и сил.

Совет № 1. Если у вас старый дом, некоторая информация о конструкции, представленная в Cool Calc, может быть устаревшей. Так что обязательно обновите его! Например, если сайдинг вашего дома больше не кирпичный, а теперь оштукатуренный, убедитесь, что информация актуальна.

Совет № 2: если вы не знаете, когда был построен ваш дом, поищите его на Zillow. Там должна быть вся необходимая информация.

5. Рассчитайте площадь нашего дома в квадратных футах

Теперь, когда вы ввели всю информацию, вы готовы отследить свой дом, чтобы рассчитать площадь в квадратных футах. Используя встроенную карту программы, увеличьте свой дом так, чтобы он занимал большую часть экрана. Затем нажмите «Начать рисование», чтобы начать трассировку внешних краев здания (если вы выполняете расчет комнаты по комнатам, вам нужно будет трассировать отдельные комнаты).

Отследить просто. Нажмите на каждый угол здания, чтобы поместить маркер; нажмите на первый маркер, чтобы завершить трассировку. Когда вы закончите трассировку, дайте пространству имя. Если вы живете в многоэтажном доме, повторите процесс для каждого этажа.

6. Создание системы HVAC

Вы почти готовы к расчету тепловой нагрузки. Но сначала вам нужно будет создать систему вентиляции и кондиционирования. После того, как вы назвали систему, вам нужно будет ввести некоторую окончательную информацию. Критические детали включают в себя, обслуживает ли система каждую комнату, является ли она канальной или бесканальной, и где система будет расположена. Опять же, будьте точны: это последний шаг к расчету напорной нагрузки для вашего дома.

7. Получите расчет тепловой нагрузки

Теперь Cool Calc будет автоматически генерировать отчет о расчете тепловой нагрузки для вашего дома. У вас есть два варианта отчета: распечатать его (за плату в размере 15 долларов США) или вручную записать информацию самостоятельно (бесплатно).
