Делаем ракетную печь своими руками. Чертежи

Для обогрева сооружений по-прежнему очень часто используются различные печи. Они подходят для бани или сауны, а также разнообразных хозяйственных построек.

Они могут предназначаться для формирования полноценного отопления, которое будет высокоэффективным и надежным. Как правило, одновременно с печкой устанавливаются трубы, что позволяет использовать конструкцию для обогрева сразу нескольких помещений.

Что представляет собой ракетная печь?

Достаточно интересным вариантом для любого помещения считается ракетная печь, сделанная своими руками. Ее конструкция отличается оригинальностью, а она подходит как для частного дома, так и для бани, а также для других видов сооружений. При ее создании с контуром не требуются дорогостоящие материалы, размеры выбираются в зависимости от габаритов обогреваемого помещения, однако важно заранее сделать правильный чертеж, чтобы получить эффективное и прочное устройство. Если будет применяться правильная и актуальная схема, то можно своими руками сделать

качественное водяное отопление в помещении.

Принцип работы печи

Печь-ракета функционирует по двум специфическим принципам. Они являются заимствованными от других популярных печей, которые для отопления предполагают использовать твердое топливо. К этим двум принципам относится:

  • пиролиз, заключающийся в дожигании древесных газов, которые возникают в процессе горения топлива;
  • принцип свободного прохождения газов по различным каналам, имеющимся в оборудовании.

Если предполагается самая простая конструкция, которая будет использоваться для готовки, то применяется второй принцип работы, поскольку в ней не имеются элементы, пригодные для создания пиролиза.

Дровяная ракетная печь прямого горения, которая является самой простой, не используется для отопления, однако пригодна для готовки еды, она имеет небольшие размеры, а для ее формирования используются трубы. Конструкция агрегата состоит из короткой трубы,

являющейся топливником. Именно в нее закладывается топливо, а во время его горения возникают раскаленные газы, поднимающиеся вверх, и выходящие наружу.

В трубе делается специальный срез, где можно готовить пищу, а подходит такое устройство для дома, который используется очень редко в зимнее время. Для отопления печь данного типа не подходит, однако найти старые трубы для ее создания очень просто, а если посмотреть обучающее видео, работы могут быть легко реализованы самостоятельно.

Для обогрева дома или бани лучше всего пользоваться усовершенствованным оборудованием. Оно обычно создается из кирпича и металлического листа,также используются трубы. “Робинзон” дополняется теплообменным устройством и специальными каналами для отвода газа. Также печь оснащается подходящим контуром, качественной и надежной рубашкой.

Такое оборудование длительного действия обычно используется для формирования водяного и качественного отопления, которое может применяться для дома с большим количеством комнат разного размера. Видео с принципом работы данного оборудования можно легко найти в интернете.

Каковы плюсы и минусы печи?

Печь-ракета отличается положительными и отрицательными параметрами. К плюсам относится:

  • монтаж оборудования для дома с применением кирпича, труб и металла отличается простотой;
  • стоимость оборудования длительного действия будет невысокой;
  • возможность выполнения работы своими руками, так как не возникает сложностей в процессе кладки кирпича, при работе с контуром, при монтаже трубы или других элементов, также редко приходится сталкиваться с доработками;
  • такую печь можно использовать для создания полноценного водяного отопления;
  • размеры оборудования могут быть разными в зависимости от обогреваемого помещения;
  • КПД является очень высоким, а водогрейка получается долговечной и надежной:
  • загрузка топлива для обогрева комнат выполняется быстро и без проблем.

Дровяная ракетная печь имеет и минусы, к которым относятся:

  • для обогрева важно пользоваться качественными и полностью сухими дровами, а иначе не удастся добиться нужного горения;
  • печь “Робинзон” требует постоянного присутствия и контроля со стороны человека для безопасности использования.

Что нужно сделать перед непосредственными работами?

Первоначально следует подготовить все материалы и оборудование, а также чертежи. Важно определиться с размерами будущего оборудования, а также решить, какова будет его конструкция и другие параметры.

Если печь будет применяться для создания водяного отопления, то необходимо подготовить трубы нужного количества и качества. Для кладки надо пользоваться жаропрочным красным кирпичом, поскольку тогда получится печь длительного горения, которая не будет опасна для использования, а также прослужит долгое время.

Применение кирпича обосновано только для создания стационарной печи. Также приобретается металлическая бочка и трубы для дымохода, водогрейка, арматура и некоторые другие расходные материалы, благодаря которым получится полноценная печь для качественного и равномерного водяного отопления строения.

Поскольку печь-ракета будет с водяным контуром, важно решить, будет ли приобретаться теплообменник по уже созданной печи или она будет создаваться под размеры уже имеющегося прибора.

Процесс создания печи


Формирование печи “Робинзон” считается простым процессом, однако лучше всего предварительно просмотреть несколько видео, чтобы точно разобраться во всех нюансах. Выполняются работы следующими этапами:

  • в полу создается яма подходящей глубины и размера, которая предназначена для установки дымохода печи с контуром;
  • укладывается металлическая бочка, которая выступает в качестве специального колпака
    , а ее следует покрыть жаростойкой краской, чтобы получилась долговечная конструкция, не портящаяся во время горения топлива;
  • установка фундамента для печи из кирпича с водяным контуром, а для этого изначально устанавливается опалубка, а также углубляется два или больше кирпича, далее укладывается арматура на дно и по периметру кладутся кирпичи, после чего производится заливка основания;
  • после подготовки фундамента можно приступать к кладке печи с контуром длительного действия, а для этого важно постоянно ссылаться на имеющие чертежи;
  • во время кладки важно уложить в бочку фланец, с помощь которого будет присоединяться дымоход, также монтируется тройник подходящего типа, благодаря которому будут очищаться трубы;
  • на подымающуюся часть устанавливается водогрейный элемент, с которым соединяются трубы, предназначенные для водяного отопления;
  • основание полученной ракетной печи нужно окружить мешками с песком, а все дыры и пробелы замазываются глиной;
  • подсоединяется дымоходная труба нужного размера, на восходящей части которой монтируется металлическая бочка;
  • проверка работоспособности ракетной печи с контуром, предназначенной для длительного горения, а при обнаружении неполадок устраняются все проблемы.

Если во время работы пользоваться заранее сделанными чертежами и просматривать обучающее видео, можно получить печь нужного размера и оптимального содержания. Оборудование с контуром легко используется для водяного отопления, а при этом не возникает опасности для людей во время горения. Схема может быть создана самостоятельно, а также можно найти подходящие варианты в интернете.

Таким образом, печь с контуром является идеальным решением для обогрева сооружений, а при этом она может предназначаться только для готовки или может быть долгого горения для постоянного обогрева помещений.

Ракетная печь своими руками – основные особенности и чертежи

Под ракетной а, точнее сказать, реактивной печью подразумевается отопительно-варочная система, работающая на древесных продуктах. При этом большую популярность такое оборудование получило благодаря нескольким факторам, самыми важными из которых считаются – простота конструкции и незначительная стоимость при изготовлении.

Помимо этого, реактивная печь обладает уникальными техническими характеристиками.

Также такая популярность обусловлена тем, что собрать ракетную печь сможет любой человек своими руками буквально за несколько минут, а если приложить немного дополнительных усилий, можно на даче соорудить полноценную обогреваемую лежанку. При этом необязательно строить громоздкую русскую печь или конструктивно сложное колпаковое отопительное устройство. Конструкция реактивной печи позволяет изготавливать её с любым дизайном, который ограничивается только фантазией её владельца.

Принципиальные особенности работы ракетной печи

Газы, нагреваемые в процессе горения топлива, вместо трубы отвода дыма попадают в специально обустроенный колпак, где происходит их полное сгорание, благодаря чему в таком устройстве отсутствует сажа. При этом температурные показатели в значительной мере возрастают, а давление в системе понижается.

Повторение такого цикла является беспрерывным, благодаря чему ракетная печь длительного горения переходит на максимальный режим с высокой тягой, сила которой будет зависеть от конструкции отопительного устройства и качества его сборки. При этом температурные показатели в колпаке достигают 1200ᵒ C, вследствие чего происходит полное сгорание топлива.

Именно благодаря этому обустройство дымохода, возможно, как под полом, так и через любую нагревательную систему: лежанка или скамья с подогревом. Помимо этого горячий колпак может использоваться для подогрева воды готовки пищи, сушки фруктов и т. д. Также к положительным свойствам такого устройства можно зачислить следующие:

  • высокая степень КПД;
  • полное сгорание сажи;
  • высокая температура нагрева;
  • использование в качестве топлива любых древесных отходов: шишки, сырые ветки, сухая трава и т. д;
  • высокая экономичность – ракетная печь использует в 4 раза меньше топлива, чем её стандартный аналог.

Разновидности реактивных печей

На сегодняшний день различают несколько видов печей-ракет в зависимости от конструктивных особенностей устройства.

  • Переносные системы из жестяных банок или вёдер. Такие устройства прекрасно подойдут в качестве походных печей.
  • Ракетные печи из шамотного кирпича и бочки из металла имеют горизонтальный дымоход и наружный стояк для увеличения тяги.
  • Реактивные кирпичные печи используют для воздушного обогрева полов. Такие конструкции имеют несколько труб отвода дыма.

Хочется обратить внимание, что конструктивно кирпичные печи-ракеты самые сложные в изготовлении и поэтому их монтаж своими руками под силу не каждому.

Кирпичная ракетная печь с металлической бочкой

В представленном случае работа обычно начинается с подготовки всего, что может понадобиться в процессе сооружения печи:

  • жаропрочный красный кирпич;
  • бочка из металла;
  • металлическая дымоходная труба;
  • старое металлическое барбекю;
  • жаростойкая краска;
  • металлическая арматура;
  • небольшое количество керамзита, самана и перлита;
  • песочно-цементная смесь;
  • щётка по металлу;
  • строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

  1. В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
  2. В качестве колпака для печного устройства используют металлическую бочку. Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.

Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.

На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.

  1. Подготавливают опалубку.
  2. В месте установки топки в почву углубляют несколько кирпичей.
  3. На дно кладут арматуру.
  4. По периметру нижней части топки по уровню кладут кирпичи.
  5. Фундамент заливают песочно-цементной смесью.

После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.

  1. Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
  2. На 2 раду начинают формировать нижний канал ракетной печи.
  3. На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.
  4. Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода. Также желательно установить тройник для очистки дымоходной трубы.
  5. Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
  6. Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
  7. Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
  8. Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
  9. После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.

Ну и в завершение выполняют обкладку дымохода.

  1. Трубу дымохода облаживают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
  2. Саму конструкцию формируют с помощью огнеупорной глины.

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод. После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой, а если у кого-то остались вопросы можно ознакомиться с видео.

Походно-садовая ракетная печь

Как и в случае с предыдущей конструкцией основные работы направлены на изолирование огня и перенаправлении энергии тепла в нужное русло. При этом для изготовления реактивной портативной печи своими руками потребуются следующие инструменты и материалы:

  • 2 ёмкости из жести с разным диаметром;
  • металлические уголки;
  • хомуты из стали 10 см диаметра;
  • дымоходная труба из нержавейки;
  • щебёнка;
  • электрическая болгарка;
  • ножницы для резки металла.

Для сборки такой конструкции понадобится проделать следующий ряд действий, которые также можно просмотреть на видео.

  1. Из ёмкости меньшего диаметра изготавливают крышку для реактивной портативной печи. Для этого в ней обустраивается отверстие для дымохода.
  2. Внизу большей ёмкости проделывают отверстие для присоединения топочной камеры. Жесть нарезают с помощью ножниц по металлу, а образовавшиеся концы загибают внутрь.
  3. Прямоток делают из металлических уголков и трубы. После этого трубу вставляют в ёмкость и соединяют с загнутыми концами при помощи металлического хомута.
  4. Пустоты между корпусом и прямотоком засыпают щебёнкой, которая будет теплоизолятором и термоаккумулятором.
  5. Вторую ёмкость надевают на ракетную печь.
  6. Из металлической проволоки сгибают конфорку для посуды.
  7. Конструкция окрашивается жаростойкой краской.

Для розжига системы используют выходной патрубок от прямотока.

Правила использования реактивной печи

Ракетная печь, как и другая обогревательная система длительного горения, нуждается в предварительном прогреве перед запуском. И если для портативной конструкции это не имеет особого значения, то для стационарной системы это очень важно, так как при холодной дымоходной трубе топливо будет сгорать, не производя, нагрева. Поэтому реактивные печи предварительно прогреваются с помощью опилок или бумаги.

Хочется обратить внимание, что прогрев печи считается завершённым, если гул при горении топлива начинает затихать. Только после этого можно загружать основное топливо. При этом оно разгорится от остатков предыдущих продуктов горения.

Также нужно понимать, что печь ракета не может самонастраиваться и поэтому на первом этапе горения поддувало открывают полностью, а начинают прикрывать лишь после того, как появится мощный гул в системе. В дальнейшем поступление кислорода постепенно снижают.

Печь ракета в парилке – основные особенности

Наверняка у большинства владельцев собственной парной может возникнуть вопрос – можно ли пользоваться реактивной печью в бане? На первый взгляд для этого нет никаких преград, ведь на крышке можно легко соорудить каменку.

На самом деле такое устройство в бане использовать нельзя. Чтобы получить лёгкий пар первым делом прогреваются стены парной, а только после этого воздух. При этом для нагрева воздуха печь должна излучать тепло. Это и является основной проблемой – в реактивной печи конвекция имеет чёткое распределение, а тепловые потери, нагревающие, воздух вовсе отсутствуют.

Небольшая ракетная печь для палатки своими руками

Тёплая палатка? Почему бы и нет? Ракетная печь, собранная своими руками поможет сохранить тепло в морозы.

Ну что же, поехали! Рассказываю как сделать ракетную печь своими руками.

Файлы

Шаг 1: Начинаем с малого

Так как мне нравится находиться и спать в тепле, а на зимнем кемпинге бывает очень холодно, мне очень нужен обогреватель в палатке.

Но какой? В привычном понимании это костер, на котором мы готовим и возле него же и греемся. Но открытый огонь — это открытый огонь, и вам нужна тонна дров, чтобы выдержать ночь. Лучше и эффективнее использовать реактивную печь — экономьте дрова и выделяйте тепло, и кастрюли остаются чистыми.

Лучшее горение обеспечивает ракетная печь — практически без дыма и копоти. Она должна быть маленькой и экономной. Так и будет. Я сделал свои собственные чертежи и начал собирать печь.

Обычная упаковочная металлическая лента использовалась для небольших L-образных профилей с заклепками, прикрепленными на внутренней части первого треугольника. Все остальные треугольники и формы готовятся по аналогии с этим.

Шаг 2: Сборка

В ракетной печи в камере сгорания (место горения) дрова горят очень быстро, и в камере достигается очень высокая температура. Поэтому я решил сделать эту камеру из двух слоев металлического листа, чтобы получить прочность и долговечность. Затем я делаю отверстия внутри камеры, чтобы образовывался вихревой поток воздуха, и вырезаю отверстие для дров.

Шаг 3: Сборка

Все детали оснащены уголками и 3-миллиметровыми заклепками, соединенными с обеих сторон. Нижняя и задняя пластины на 2 см шире, чем внутренние стороны, для достижения расстояния и более низкой температуры — это мера безопасности, чтобы избежать случайного контакта спального мешка или другой походной ткани с горячими поверхностями. Из-за этого печка стала тяжелее.

Шаг 4: Сборка

Наконец, внешняя крышка печки ракеты готова и прикреплена 3 мм заклепками к основному корпусу. Размер этой крышки также больше на 2 см с обеих сторон печи. Также нужно добавить маленькое квадратное отверстие, чтобы держать дымоход.

Шаг 5: Сборка

Добавляем часть, которая держит квадратную трубу на плите.

Шаг 6: Сборка дымохода

Квадратную трубу было сложно продлить (состыковать) и она была тяжелой. Также её будет трудно очистить, поэтому, после первого полевого испытания, я решил заменить её на круглую трубу, изготовленную из аэрозольных баллончиков (собрав баллончики одинакового диаметра, и из одинакового стального материала). Затем резка, прокатка, точечная сварка и сборка.

Что ж, это была моя первая попытка освоить этот навык, и я многому учусь, исправляя ошибки, поэтому сегодня я очень уважаю эту профессию.

Шаг 7: Сборка защиты для палатки

Несмотря на то, что дымоход имеет температуру поверхности около 80°С на высоте 1,2 м при нормальной тяге, я решил добавить банку, которая может скользить, и увеличит расстояние между ним и тканью палатки в том месте, где он выходит на улицу. Позже, при тестировании, я измерил температуру поверхности, она составила около 30°C.

Шаг 8: Сборка — добавление свечного подогревателя в печь

Как насчет сна в теплой палатке?

Если вы каждые 15-20 минут добавляете дрова в печь, чтобы поддерживать огонь, вы не можете идти спать. Если на улице снег, вы загружаете дрова в печь всю ночь. Я подумал о том, что можно добавить деталь (держатель подсвечника) к печи снаружи, поддерживая тление свечей в течение 8 часов. Блок 3х5 свечей должен дать печи около 450 Вт энергии и увести все угарные газы в дымоход (см. Рисунки). Материалом стал металл 0,5 мм, который в итоге был очень тяжелым, но для испытания подошел хорошо. И задумка работает!

Шаг 9: Первый розжиг ракетной печи

Итак, поздней осенью, при температуре около 12С я испытал ракетную печь с квадратной трубой. Все было так, как и планировалось. Легко было собрать маленькие ветки диаметром примерно 3 см, и они горели так, как нужно. Печка была теплая и без дыма. Отлично.

Еще один день испытаний был внутри палатки при наружной температуре +6C … мы достигли комфортных +16 C, но погода была безветренной.

Как оказалось, каждые 10-15 минут дрова выгорают. Печь немного тяжелая для походов (около 4,2 кг) + 1,5 кг для свечей.

Материал, который я использовал для печи — сталь толщиной около 0,5 мм, хотя по-хорошему нужно было использовать 0.25мм. И как всегда, чем лучше материал – тем выше цены.

Как делается ракетная печь своими руками

Среди изобилия обогревателей печного типа особого внимания заслуживают модели с высоким коэффициентом полезного действия. Одна из таких – ракетная печь, которая является экономичным тепловым нагревателем простой конструкции. Ракетная печь своими руками сооружается без существенных затрат на постройку сложной, громоздкой конструкции.

Особенности ракетной печи

Свое название печка получила за необычный звук, напоминающий работу реактивного двигателя при избыточном попадании воздуха в топку. На этом все сходство с летательными аппаратами заканчивается. Принцип работы реактивной печи точно такой же, как у большинства печных агрегатов: в топке горят дрова, а образовавшийся дым выводится через дымоход. При нормальной работе печи слышен только тихий треск сгорающих дров.

Принцип действия

Почти все обогреватели этого типа имеют вертикальную загрузку. Топливо, попадающее в печь, сгорает и постепенно оседает вниз. Большая часть воздуха поступает через поддувало, создавая приток кислорода, которого хватает на процесс дожигания топлива. Но его поток должен ограничиваться, так как холодный воздух будет остужать нагретую смесь.

При вертикальной загрузке главным регулятором является пламя, вытесняющее воздух.

Для поддержания горения и сохранения температуры есть жаровая труба, длина которой определяет качество тяги.

Важной составляющей является отдача тепла после топки. Для качественного выделения тепла его незначительная часть выводится наружу. Это позволяет быстрее нагревать помещение при минимальной теплопотере. Почти все ракетные печи сконструированы так, чтобы максимально сохранить теплоотдачу. При частой дозагрузке топлива ракетная печка превращается в агрегат непрерывного поступления тепла.

На данный момент существует два вида реактивных печей:

  1. Большая – полноценное отопительно-варочное устройство, изготавливаемое из огнеупорного кирпича и металлической бочки.
  2. Малая – переносная сверхэффективная печь из тонкого металла или жести. Часто используется для приготовления пищи на свежем воздухе в теплое время года.
    Малая печь, в отличие от полноценного стационарного устройства, имеет открытую топку и малый вес, благодаря чему завоевала популярность у туристов и любителей отдыхать на природе.

Реактивная печь из кирпича и металлической бочки

Для строительства стационарной печи длительного горения потребуются некоторые материалы и оборудование:

  • огнеупорный кирпич;
  • стальная бочка емкостью 200 л;
  • труба для изготовления дымохода;
  • щетка по металлу;
  • огнестойкая краска;
  • лопата;
  • керамзит;
  • саман;
  • перлит;
  • арматура;
  • песок, цемент;
  • кельма.

Подготовительный этап

  1. В полу необходимо вырыть котлован глубиной 30-50 см. Он нужен для того, чтобы уровень горизонтального дымохода не поднимался слишком сильно.
    2. Металлическая бочка будет служить колпаком для печки. Ее следует обжечь на огне и очистить от остатков краски и сажи при помощи щетки по металлу.

Фундамент

  1. Подготавливается опалубка для основания.
  2. В месте расположения камеры сгорания нужно углубиться на ширину нескольких кирпичей.
  3. На дно укладывается металлическая арматура.
  4. Вокруг нижней части топки укладываются кирпичи.
  5. Основание заливается цементным раствором.

Кладка

Поле высыхания раствора на основании можно переходить к кладке ракетной печи. Для нее применяется кирпич только из огнеупорной глины.

  1. Первый ярус выкладывается вверх, при этом должно остаться только отверстие для камеры сгорания топлива.
  2. На втором уровне кладки формируется нижний печной канал.
  3. На третьем ярусе кладки канал должен перекрываться так, чтобы получить два отделения: для камеры сгорания и вертикального канала.
  4. Подготовка к кладке верхнего канала. Кроме металлической бочки, понадобится старый водонагреватель объемом 150 л. В бочку нужно вставить фланец, к которому будет подключен дымоход и тройник для его чистки.
  5. Далее кладется восходящая часть печи.
  6. На восходящую часть надевается кусок обрезанного водонагревателя, а в пустоты между стенками засыпается перлит и заделывается глиной.
  7. Основание печи обкладывается мешками с песком, а основа кожуха обмазывается глиной.
  8. После подсоединения дымохода на восходящую часть надевается перевернутая металлическая бочка.
  9. Проводится пробная топка печи, после которой бочка красится краской, выдерживающей высокие температуры.

Обустройство дымохода

Дымоход нужно обложить мешками с песком и засыпать керамзитом. При помощи глины придается необходимая форма. Далее нужно установить решетку от барбекю в горловину камеры сгорания топлива и накрыть крышкой, а швы заделать глиной. После высыхания глины можно полноценно использовать ракетную печь.

Читайте также: Как сделать печь длительного горения для теплицы

Печь-ракета из газового баллона

Очень часто самодельную ракетную печь делают именно из газового баллона. Такая конструкция позволяет обогревать помещение с площадью до 50 кв. м. Для ее изготовления с баллона необходимо срезать верхнюю часть и вырезать два проема, расположенные на противоположных стенках. К одному из них подключится жаровая труба, а через второй будут выводиться отработанные газы. При самостоятельном изготовлении ракетной печи нужно придерживаться некоторой последовательности.

Изготовление топливного отсека

Детали печки соединяют при помощи сварки. Крышка топки должна плотно прилегать, поэтому желательно сделать ее из листового металла с прижимным винтовым механизмом. Камера для золы должна быть отделена от общей части отопительного отсека колосниками, сваренными из прута диаметром не менее 8 мм в форме решетки, которую необходимо приварить к внутренней части газового баллона. Дверца камеры для золы должна герметично закрываться, поэтому после ее изготовления необходимо по всему периметру приварить металлическую полосу. Далее осталось подсоединить к топливному отсеку жаровую трубу.

Дымоход

К трубе, которая будет выполнять функцию дымохода, нужно приварить под углом до 90 градусов небольшой кусок трубы, после чего всю конструкцию можно будет поместить внутрь баллона. Отвод с отрезком трубы необходимо вывести в один из проемов, расположенных возле нижней части газового баллона таким образом, чтобы дымоход располагался строго по центру. После размещения дымохода его наружная часть приваривается сплошным швом к жаровой трубе, а крышка фиксируется сверху. На вторую сторону баллона нужно приварить отрезок трубы, который будет играть роль отсека для золы. В нем прорезается окошко для прочистки.

Монтаж дымохода

К выводу отсека для золы приваривается горизонтальная часть дымохода, на которой можно будет устроить лежанку. Если вывод отработанных газов предполагается через металлогофру, то к отделению для золы следует приварить патрубок, а к нему прикрепить гофру. В заключение к месту вывода отработанных печных газов присоединяется наружный дымоход.

Оформление внешнего вида

После того как металлическая часть печи готова к эксплуатации, необходимо ее оштукатурить. Для футеровки топки нужно использовать смесь глины и небольшие кусочки кирпича в правильной пропорции – 1:1.

Если футеровка будет выполняться кирпичом, все пустоты необходимо засыпать строительным песком, а в случае использования речного песка, обогащенного глиной, придется прибегнуть к более сложной технологии:

  1. Песок очищается от крупного мусора и засыпается в кожух небольшим слоем. Далее нужно утрамбовать песок и слегка смочить для образования корки. Так же укладывают следующие слои, количество которых должно быть в пределах 5-7.
    2. Далее отделку из песка сушат в течение недели, замазывают печной глиной и только после этого переходят к дальнейшему изготовлению печи.

В конце процесса на все части ракетной печи наносят саман. Он приготавливается из следующих составляющих:

  • песок;
  • вода;
  • глина;
  • солома.

На 1 куб. м глины необходимо приблизительно 14-16 кг соломы. По своему составу глина может отличаться, поэтому корректировка приготовления самана должна производиться на месте.

Самодельная переносная печь

Печка Огниво, с помощью которой можно приготовить обед для нескольких человек на свежем воздухе, всегда пригодится. Для ее изготовления нужен кусок профильной трубы 150 × 150, топливный отсек – 30 см, дымоход – 60 см, которые необходимо приварить в определенной последовательности. Ножки выполняются из одинаковых кусков арматуры, на которые нарезана резьба. Можно, конечно, сделать несъемные ножки, но с ними печка будет занимать гораздо больше места. Для того чтобы было удобно готовить пищу, на конце дымохода можно приварить шарики от ШРУСа, такой вариант исполнения намного лучше оригинальной версии.

Как растопить ракетную печь

Ракетная печка, как и большинство моделей теплогенераторов с высоким КПД, соответствует своим характеристикам только в случае хорошо нагретого дымохода. Поэтому перед тем, как загрузить топливный отсек максимально, нужно его как следует прогреть. Для этого подойдет все что угодно: бумага, мелкие щепки, сухая трава и пр. Изменение звука реактивной печи будет подтверждением достаточно прогретой топки, в которую можно загружать основное топливо.

как собрать необычный агрегат своими руками

Ракетная печь, сделанная своими руками, чертежи и пошаговое изготовление которой представлены в этой статье, является одним из наиболее удачных решений для обогрева дачного домика или летней кухни. Популярность самодельного обогревательного прибора обусловлена незначительным расходом топлива.

Особенности конструкции

Ракетная, или реактивная печь бывает походного и стационарного видов. Переносная конструкция используется преимущественно в походных условиях для нагрева воды и приготовления пищи. Внешне агрегат напоминает перевернутую Г-образную трубу. Работает такая печь на энергии естественного потока поднимающихся продуктов горения. По такому же принципу действуют простые пиролизные печки.

Стационарная печь-ракета – идеальное решение для отопления небольшого дачного домика, летней кухни или хозяйственных пристроек. Устройство такой конструкции имеет схожесть с пиролизным котлом длительного горения. При тлении топлива начинают выделяться пиролизные газы, которые под давлением выталкиваются в колпак и быстро нагревают печь. Постепенно раскаленные продукты сжигания охлаждаются, опускаются в газоход и попадают в дымоходный канал.

Свое название теплогенератор получил за внешнее сходство с перевернутой космической ракетой. В процессе нагрева агрегат издает громкий гудящий звук, который напоминает характерный для ракеты рев.

К преимуществам реактивной печи длительного горения относят:

  • примитивность конструкции и возможность изготовления своими руками;
  • небольшой расход строительных или подручных материалов;
  • отсутствие сложностей с уходом и обслуживанием;
  • высокий коэффициент полезного действия;
  • быстрый нагрев;
  • возможность контроля расхода топлива во время работы;
  • саморегуляция работы печки.

Несмотря на множество положительных характеристик, печь-ракета имеет ряд недостатков:

  • частая загрузка топливного материала;
  • отсутствие автоматики требует постоянного присутствия человека;
  • сильный нагрев металлического колпака;
  • небезопасность использования в помещениях с детьми.

Стоит отметить, что печь-ракета непригодна для отопления бани или сауны. Теплогенератор дает незначительное количество тепла в инфракрасном диапазоне. Использовать дополненную лежанкой стационарную конструкцию можно в зоне отдыха банного комплекса.

Видео «Походная реактивная печь»

В этом видеосюжете представлен пошаговый мастер-класс по изготовлению самодельной печки, которая пригодится как на даче, так и на пикнике.

Разновидности

Популярность самодельных отопительных приборов стремительно растет. Большим интересом среди дачников пользуются простые в изготовлении конструкции, которые не требуют много топливного материала. Итак, на сегодняшний день разработаны и опробованы в действии видоизмененные ракетные печи. Например, печь с варочной поверхностью позволяет одновременно готовить несколько блюд. Такая конструкция пользуется большой популярностью у дачников в период переработки собранного урожая на зимние заготовки.

Походная печь-ракета отличается легким удельным весом и легкостью сборки. Мобильная конструкция незаменима в походах и частых выездах на природу. С помощью переносной печки, которую в народе называют походной, можно варить супы, готовить каши и даже жарить мясо.

Теплогенератор с водяным контуром подходит для обогрева небольшого частного коттеджа, дачного домика или летней кухни. Основное преимущество печки с водяным контуром – существенная экономия расходов на обогрев помещения и подогрев воды. Отопительный прибор работает автономно, не требуя подключения к электрическим сетям.

Еще одним интересным вариантом для отопления дома является самодельная печь с лежанкой. Массивную печь-ракету с отапливаемой лежанкой можно использовать в качестве кровати либо дивана. Такой «предмет мебели» подойдет для дневного сна или даже ночного отдыха. Лежанку выкладывают из кирпича и глиняной массы.

Как сделать

Ракетную печь можно сделать самостоятельно. Сначала нужно нарисовать эскиз будущей конструкции и проставить на чертеже размеры печки. Наличие проекта экономит время и помогает избежать множества типичных ошибок начинающих мастеров.

Походная

Переносную печь-ракету можно сделать из профильной трубы либо старого газового баллона. В процессе работы понадобятся следующие материалы:

  • отрезок профильной трубы сечением 160х160 мм – 30 см;
  • отрезок профильной трубы сечением 120х120 мм – 50 см;
  • металлические листы (5 мм) размерами 150х150, 160х160 и 200х300 мм;
  • металлические прутья для изготовления колосников.

С помощью болгарки вырезают из профильных труб топку и дымоход. Эти два элемента соединяют между собой под углом 45°. Из металлических прутьев изготавливают колосники, которые приваривают к нижней части топки. Между топкой и поддувалом устанавливают разделяющую пластину.

Из металлического листа толщиной 5 мм делают заслонку на центральное отверстие топки. С помощью заслонки можно регулировать интенсивность пламени в печке. На последнем этапе выполняется окрашивание готовой конструкции термостойкой краской по металлу.

Стационарная

Ракетная печь стационарного типа состоит из трех основных элементов:

  1. Печь-ракета.
  2. Топочное отделение.
  3. Лежанка.

Чтобы конструкция получилась прочной и устойчивой, выкапывают небольшой котлован. Дно ямы выкладывают красным огнеупорным кирпичом. При кладке второго ряда кирпича формируют внутренние дымоотводные выходы и устанавливают дверцы поддувальной и очистной камер. Затем выполняют кладку кирпичом камеры сгорания, вертикального канала и бункера для закладки топливного материала.

Когда раствор засохнет, на вертикальный канал устанавливают металлическую трубу либо бочку диаметром 450 мм. Стенки печки и лежанки закрывают огнеупорным кирпичом и замазывают глиняной массой.

Как правильно топить

Перед закладкой основного топлива рекомендуется разогреть печку. В топку закладывают и поджигают опилки, сухую стружку либо бумагу. Когда огниво разгорится, система начнет издавать другой тональности звук. Теперь можно закладывать любой имеющийся в доме или под рукой твердотопливный материал.

Ракетная печь длительного горения может работать на дровах, плотно утрамбованных опилках, сухих мелких ветках и древесных пеллетах.

Пока топливо не начнет гореть, дверцу топки не закрывают. Как только пламя станет более интенсивным, заслонку можно прикрыть. В процессе горения печь может издавать звуки разной тональности. Если звук меняется резко или слишком часто, стоит проверить, не захлопнулась ли воздушная заслонка.

В сравнении с другими теплогенераторами печь-ракета привлекает простотой устройства и дешевизной обслуживания. Единственным недостатком, который может отталкивать, считается эстетическая непривлекательность конструкции. Сделать походную модель более интересной можно путем окрашивания поверхности термостойкой краской. Стационарную печь рекомендуется обложить красным огнеупорным кирпичом либо натуральным камнем.

Ракетная печь из профильной трубы своими руками: варианты изготовления, чертежи, фото

Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.

Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву. Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.

Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

  • Топливник.
  • Труба для отвода образующегося дыма.

Особенность конструкции топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

  • Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
  • Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
  • Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

Общий принцип работы

Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

  • Твердое топливо (дрова) закладываются в топку.
  • Производится розжиг.
  • В процессе нагревания под действием пламени и сгорания вырабатываются газы.
  • Начинается их движение по вертикальному участку трубы.
  • Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
  • Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

  • Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
  • Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
  • Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
  • Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
  • Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

  • Болгарка.
  • Сварка.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Чертеж

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

  • Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
  • Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
  • Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

  • Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
  • Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
  • Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
  • Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
  • Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
  • Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Печь Робинзон

Удобная и функциональная Ракетная печь Робинзон является отличным вариантом для использования в походе или на даче. Изготовить ее также не сложно, используя чертежи и схемы. Своими руками легко можно создать агрегат, который будет очень похож на заводской.

Печь Робинзон

Материалы

Для изготовления своими силами качественного изделия для обогрева потребуется приобрести следующие материалы:

  • Лист стали (для изготовления корпуса топочного бункера размером15см ×10см×30 см ) – 1 штука, толщина 3 мм.
  • Пластинки из качественной стали (не менее 3 мм) параметры материала составляют 30см×15 см –их потребуется взять 2 шт.
  • Стальные крепкие пластинки с показателями 10см×30 см – согласно классическому варианту проекта потребуется 2 шт.
  • Пластины, также выполненные из хорошей стали 10см×15 см – 1 штука.
  • Металлическая пластина параметры: 15см×20см×3 мм – 1 штука (для изготовления поддувала).
  • Труба, диаметр которой равен10 см (высота 60 см) – 1 штука (металлическая).
  • Отрезки от арматуры диаметром в 7 или 8 мм – 1,2 метра (потребуется для изготовления решетки колосника).
  • Кольца, диаметр которых не меньше 3 см – 3 шт.
  • Вертикальный стояк (10 см) – 1 шт.
  • Кольцо диаметром 11 см – 1 шт.
  • Гайки ( выбирается значение детали d13) – 3 штуки.
  • Отрезок стальной трубы с резьбой – их нужно для работы 3 шт.

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

  • Болгарка.
  • Сварка.
  • Маркер.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Чертеж

Походная печь Робинзон своими руками собирается по следующему чертежу:

Чертеж печи Робинзон

Пошаговая инструкция

Все основные работы потребуют аккуратности, внимания, но не отнимут много времени – около 3 часов с подготовкой. Основные действия предполагают следующие шаги:

  • Подготовка пластины, которая будет отделять в готовой конструкции топку от поддувала – потребуется приварить к ней отрезки арматуры (расстояние 1 см от каждого элемента) – в итоге получится колосниковая решетка.
  • К имеющейся в числе материалов для изготовления пластине для удобства прикрепляется колосниковая решетка, после, используя сварочный аппарат, нужно надежно полученный элемент прикрепить к боковым и задней стенке будущей топки. Особенность работ: нужно перед началом приваривания отступить от низа по краю30 см.
  • Следующий шаг проведения работы – сваривание угловых элементов соединений задней и боковых стенок топочной камеры.
  • Затем приваривается дно камеры.

После этих этапов следует переходить к завершающим действиям. Здесь выполняются такие действия, как прикрепление гаек, которые нужны, чтобы печь устойчиво стояла. Далее к ним при желании крепятся ножки. Затем действия такие:

  • Крышка топки, если она предусмотрена выбранным вариантом чертежа, прикрепляется к корпусу (используется сварка).
  • Следующий этап – разметка трубы (для этой цели потребуется использовать яркий маркер по металлу).
  • После производится срез под углом в 300 (получается по очертанию правильный овал).
  • Каждую из обязательных к использованию труб из комплекта материалов нужно приставить отверстием овальной формы ровно к середине крыши конструкции.
  • Потребуется обвести трубу (маркером).
  • Получившейся рисунок нужен для того, чтобы по его контуру провести вырезку отверстия (работа осуществляется с использованием сварки, напряжение может потребоваться увеличить).
  • Затем в получившееся отверстие вваривается труба, расположить ее по схеме нужно вертикально.

Дополнительно рекомендуется на трубу нужно надеть, а затем и закрепить подставку (для емкости/кастрюли с едой или водой).

В конце прикрепляются ножки (по желанию), проводится первый пробный запуск (с минимумом твердотопливного элемента). Если захочется открасить конструкцию, то перед этим нужно полностью остудить всю конструкцию.

Готовая самодельная печь Робинзон

Усовершенствование конструкции

Удобная походная печь Робинзон своими руками собранная по схеме, может быть усовершенствована.

Первое, что можно сделать – приварить к основной конструкции дверку с ручкой, чтобы иметь возможность контролировать количество выделяемого тепла или количество дров в топке. Она будет открываться не в сторону, а  вверх.

Оптимальный вариант – изготовление заслонки, которая будет открываться в нескольких положениях:

  • вниз или влево,
  • затем вправо.

Такую заслонку нужно установить в приваренные заранее на стенки уголки, размеры выбираются 1Х1 см или, как вариант для увеличения -1,5 смХ1,5 см.

Дополнительные способы усовершенствование печи «Робинзон» увеличение толщины стали для топочной камеры с 3 до 5 мм.

Для участка, где труда проходит вертикально, можно использовать квадратное, а не овальное отверстие.

Подставку и ножки можно создавать из различных материалов, используя наиболее удобные варианты.

Последнее, что можно сделать: к топке приварить широкую металлическую пластину или прикрепить металлические уголки к трубе, чтобы ставить на них емкость для воды. Таким образом получится ракетная печь с варочной поверхностью.

Ракетная печь с варочной поверхностью

Печь Антошка

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь Антошка

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

  • Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
  • Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
  • Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
  • Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
  • Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук. Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки.

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

  • Болгарка.
  • Сварка (для надежного крепления всех элементов).
  • Маркер.
  • Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

  • Разметить имеющуюся в материалах трубу (поставить ее вертикально).
  • Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
  • В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

  • В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
  • Далее потребуется произвести соединение этих двух элементов.
  • Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

  • Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
  • На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

  • Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
  • Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
  • Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
  • Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900  полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Вывод

Печь Робинзон имеет различные варианты для изготовления. Это не только хороший вариант для отопления небольшого дома или палаточного городка в условиях похода, но и настоящая варочная панель, способная обеспечить горячей пищей. Дополнительно, используя печи Робинзон, изготовленной своими руками, в которой имеется крепление для емкости с водой, можно обеспечить подачу горячей воды.

Загрузка...

Ракетная печь своими руками. Как сделать, инструкция, фото

 Сколько разновидностей печей существует и не перебрать. Это и обычная буржуйка и печи из кирпича и тандыр и вот еще одна вариация – ракетная печь. Сразу скажем, что название это не научно-конструкторское, а более народное. Все дело в том, что такая печь чем-то похожа на ракету, а вернее труба, через которую вырываются прямые языки пламени, словно из ракетного реактивного двигателя.

 На самом деле в таком конструкторском решении, когда тепло отбирается из тяговой трубы есть свое разумное решение. Ведь самый жар в простых печах зачастую улетает в небо, то есть в никуда, что свойственно для банных печей, печей буржуек, когда в печи не применена система колодцев. В этом же случае, то есть в ракетной печи,  место для подогрева расположено сразу над трубой. В итоге, самые горячие газы омывают своим потоком место нагрева, тем самым значительно повышая КПД печки. После того как мы разобрались с конструктивными особенностями, приступим к частному примеру изготовления ракетной печки своими руками.

Инструменты и материалы для изготовления ракетной печки своими руками

Для изготовления использованы следующие материалы:
-профильная труба 160*160мм — 30см.
-профильная труба 120*120мм — 50см.
-лист 5мм — 16*16см.
-лист 5мм — 15*15см.
-лист 5мм — 30*20см.
Из инструментов нужен будет сварочный аппарат, болгарка с наждачными кругами.

Процесс изготовления ракетной печи своими руками

Отталкиваться будет от этого чертежа, хотя конечно не все будет сделано в соответсвии с ним.

Берем нашу трубу...

Выпиливаем окна для присоединения и спиливаем угол у тяговой трубы

Привариваем площадку для установки нагреваемой емкости или как в нашем случае "пальцы" от шаровых опор. Здесь надо понять на какой точно высоте выставить площадку, чтобы обеспечить хороший КПД. Если площадка будет слишком высоко, то толку с такой печки будет немного. Именно поэтому лучше первоначально поэксперементируйте, а потом приварите площадку окончательно.

В нашем случае оптимальная высота над трубой оказалась 3-4 см.



Внутрипечки вваривается перегородка и колосники. Под перегородкой будет поддувало, а колосники не дадут забить отверстие из него, обеспечивая постоянную тягу в трубу.

Привариваем дверку на петле. Можно приступать к полевым испытаниям.

Такая ракетная печь может стать прекрасной альтернативой газовым горелкам и керосиновым примусам, которые берут с собой в поход туристы. Да, она несколько больше, но КПД у нее ни чуть не меньше. а если учесть то, что печь работает на "подножном" топливе, также способна без проблем гореть на снегу, влажной почве, не требовательна к хранению и транспортировке, то это вполне достойный альтернативный вариант.

Ракетных печей своими руками - DIY

Я построил свою первую ракетную печь из трех шлакоблоков, пары кусков тротуарной плитки, ржавой банки и кирпича, который я выкопал на промышленной свалке у реки Каламазу. Это было бесплатно, сделай сам и настолько уродливо, насколько это вообще возможно. Моя вторая ракетная печь была сделана из тех же материалов и была ненамного красивее. Но когда пришло время накормить голодную команду партизанских садовников, обе печи легко загорелись, горели горячо, и для каждой использовалось всего несколько деревянных палочек!

Мой опыт неудивителен, потому что разработчики ракетных печей стремятся к не меньшему, чем к радикальной эффективности - лучшие из этих печей сжигают минимум дров и производят мало золы, дыма и избыточного тепла.Ракетные печи достигают своей эффективности за счет простоты, которую можно сделать своими руками, а не из-за сложной инженерии или дорогостоящего изготовления. Это тоже сделано намеренно: Янто Эванс и Ларри Виньярски разработали первую ракетную печь в 1980-х годах для дровяных поваров во всем развивающемся мире, где неэффективное использование топливной древесины часто способствует массовому обезлесению и загрязнению окружающей среды.

Конструкция центрального «колена» ракетной печи имеет фундаментальное значение для ее эффективности. Подобно традиционным каминам, дымовая труба ракетной печи, часто называемая «камерой сгорания», создает тягу, но локоть перемещает поверхность для приготовления пищи вверх (от огня и углей) к вентиляционному отверстию дымохода.Хотя такое размещение вызовет проблемы для традиционных печей, ракетная печь производит минимальный дым. Ракетные печи втягивают богатую кислородом тягу из-под топливной полки в горизонтальную часть колена, через раскаленные угли, через горящие палочки и вверх по камере сгорания к варочной поверхности. В то время как во всех конструкциях ракетных печей используется один и тот же базовый шаблон изгиба, творческие работники продолжают раздвигать пределы производительности и эффективности за счет улучшенной изоляции камеры, более эффективного использования топлива и более высоких температур горения.Вы хотели узнать, как построить ракетную печь для собственной усадьбы или заднего дворика? Вот пять конструкций ракетных печей, которые может сделать любой, у кого есть базовые навыки DIY.

Ракетная печь своими руками для кемпинга

Джон Фишер упаковывает свою портативную ракетную печь каждый раз, когда он выходит на тропу за пределами немецкого города Штутгарт. Спроектировав съемную подающую трубку, камеру сгорания и решетку для гриля, он создал ракетную походную печь, которая складывается так же, как и его палатка.


Материалы: Канистра под давлением большая; 4 куска металлолома для питающего вала; вставить лоток; 2 металлические ножки; 2 гайки, шайбы и болты; болт с заостренной головкой; короткий кабель.

• Полностью опорожните канистру под давлением и измерьте ее длину и диаметр.

• Изготовьте квадратный вал подачи из металлолома так, чтобы «изгиб» колена позволял от 1/4 дюйма до 1/2 дюйма с каждой стороны, и чтобы вал составлял примерно 1/4 общей длины канистры.

• Отрежьте верх канистры и сделайте сбоку отверстие размером с деревянную подающую шахту.

• Сделайте вставку приточного вала, такую ​​как вырезанная крышка вентиляционного отверстия HVAC или поддон для гриля, и поместите его в вентиляционное отверстие в нижней части шахты, чтобы обеспечить беспрепятственный поток воздуха.

• Используйте гайки и болты, чтобы прикрепить 2 опорные стойки к концу подающего вала, чтобы создать небольшой угол подачи и исправить неровную местность.

• Приварите длинный болт с заостренной головкой ко дну бака для дополнительной устойчивости.

• Сформируйте решетку для гриля, надрезав 2 куска углового железа и совместив их под углом 90 градусов.

• Обрежьте нижние углы колосниковой решетки, чтобы она вошла в камеру сгорания.

• Покрасьте всю печь термостойкой краской.



• Для дополнительной устойчивости добавьте выемку в верхней части подающей трубы и на соответствующей стороне камеры сгорания. Отмерьте короткий кабель, чтобы пересечь этот зазор, и закрепите обжатыми концами кабеля.

См. Подробные инструкции с поддержкой фото и видео.

Кухонная плита «Спейс Шаттл»

Имея немного больше, чем сварщик и немного металлолома, Мухаммет Сел построил в Турции красивую ракетную печь. Он назвал законченный проект «космическим шаттлом» из-за его цвета, но также из-за его впечатляющего тепловыделения. Конструкция этой дровяной печи включает в себя 1-дюймовый изоляционный рукав, который Sel заполняет землей.

Материалы: Труба 4 на 4 дюйма длиной 60 дюймов; Листовой металл размером 29 на 4 дюйма, 16 калибра.

• Разрежьте квадратную трубу 4 на 4 дюйма на 2 равные секции под углом 45 градусов. Один из них будет служить подающим валом, а другой - камерой сгорания.

• Вырежьте плоскую полку для подающего вала, которая проходит по длине трубы до короткой стороны угла.

• Приварите полку к подающему валу, чтобы разделить примерно 1/4 трубы для потока воздуха.

• Приварите питающий вал к камере сгорания так, чтобы получился угол 90 градусов.

• Прикрепите нижнюю пластину, выступающую на 1-2 дюйма за края трубы сгорания.

• Обрежьте переднюю пластину вокруг вала подачи и прикрепите.

• Отрежьте заднюю пластину и 2 боковые пластины, которые будут полностью закрывать камеру сгорания. Прикреплять.

• Заполните изоляционное пространство между камерой сгорания и плитами землей или песком.

• Отрежьте верхнюю часть, закрывающую изоляционное пространство, но оставляющую камеру сгорания чистой.

• Разгладьте все сварные швы угловой шлифовальной машиной.

• Прикрепите 3 или 4 сплошных стержня с плоскими вершинами для поддержки готовки. Эти планки должны обеспечивать достаточный поток воздуха под варочной поверхностью для поддержания сквозняков.

• Нанесите слой высокотемпературной краски.

Найдите дополнительную информацию и фотографии о космическом шаттле.

Ракетная печь из шлакоблоков Простая печь из шлакоблоков

Colleen Codekas включает прочный фундамент, который будет уместным на любом заднем дворе, в месте для рыбалки или в кемпинге.Чтобы приготовить еду в этой утилитарной конструкции, загрузите дрова в верхнюю часть (проем) вертикального блока и готовьте на передней части горизонтального блока.

Материалы: 4 бетоноукладчика; 2 шлакоблока; кирпич; решетка для гриля.

• Уложите 2 бетонных брусчатки в виде буквы «Т», чтобы сформировать основу вашей печи.

• Положите один шлакоблок горизонтально, а другой поставьте вертикально на брусчатку. Поставьте кирпич боком на середину горизонтального шлакоблока. Выровняйте стык.

• Поставьте 2 брусчатки краями поверх боковин основного шлакоблока. Если смотреть сверху, это должно образовывать букву «H» (фото слева).

• Поверх буквы «H» последний шлакоблок (фото слева).

• Установите решетку для гриля сверху.

Узнайте больше о ракетной печи из шлакоблоков.

Британская кирпичная печь на 1 час

Рави Део потратил около часа, строя эту прочную ракетную печь на заднем дворе своего пригородного Лондона, но только потому, что он хотел, чтобы она была полностью ровной.Если вы не так разборчивы, то через полчаса можете готовить на гриле. Эта постоянная установка обязательно будет хитом на кухне на заднем дворе.

Материалы: Плитка тротуарная бетонная; кирпичи; металлическая планка; решетка для гриля или духовки.

• Установите бетонную тротуарную плитку (17 дюймов с каждой стороны или больше) так, чтобы верх находился на уровне земли.

• Разложите на плите кирпичи в форме подковы, а сверху уложите металлическую рейку.

• Добавьте второй слой подковы, вставив края планки между слоями.

• Добавьте четырехгранный слой кирпича поверх второй подковы для основания дымохода.

• Продолжайте добавлять слои, чередуя швы, чтобы обеспечить полную высоту дымохода.

• Положите сверху старую решетку для гриля или духовки.

Узнайте больше о британской кирпичной печи.

Усадьба «Попкорн»

Ракетная печь Фреда Эрдманна - это настоящий образец «найденных материалов». Сборка начинается с банки для попкорна, которая при заполнении песком, гравием или почвой обеспечивает более чем достаточную изоляцию для полного сгорания. Ракетная печь Эрдманна производит достаточно тепла, чтобы варить овощи или морепродукты холодными влажными ночами в его прибрежной усадьбе в штате Вашингтон.

Материалы: Большая металлическая банка для попкорна с крышкой; Металлическое колено диаметром 6 дюймов; Печная труба диаметром 6 дюймов; саморезы по металлу или жаропрочная металлическая эпоксидная смола; решетка для гриля; 3 или 4 ноги.

• Вырежьте два 6-дюймовых отверстия в банке для попкорна - одно сбоку для локтя и одно сверху для трубы печи.

• Прикрепите колено к трубе печи с помощью металлических винтов или жаропрочной металлической эпоксидной смолы.

• Заполните емкость изоляционным материалом (песок или земля).

• Закрепите крышку на банке с помощью металлических винтов или жаропрочной металлической эпоксидной смолы.

• Сделайте решетку для гриля, чтобы положить ее поперек отверстия в крышке.

• Отрежьте металлическую полоску, оберните верхнюю крышку и закрепите, чтобы сформировать ветрозащитный блок. (дополнительно)

Чтобы узнать больше о создании этой уникальной недорогой плиты, следуйте этим инструкциям.

27 безумно крутых самодельных ракетных печей для приготовления пищи на дровах

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем получить небольшую комиссию за соответствующие покупки бесплатно для вас.

Ракетные печи - это не ракетостроение, но все же есть наука о том, как они работают. К счастью, они не требуют сложной механики, и они, конечно же, не зависят от газа или электричества, чтобы приготовить вам вкусную еду и утолить голод.

Итак, что же такое ракетная печь и как она работает? Ракетная печь работает в основном на дровах. Создавая простой экзоскелет для печи, вы вставляете кусок дерева, который сжигается в камере сгорания, и позволяете пламени и дыму подниматься через вертикальный и изолированный дымоход.Благодаря этому сгорание завершится даже до того, как огонь достигнет верхней зоны приготовления.

Ракетные печи не только просты в механике, но и чрезвычайно удобны для жизни путешественника, поскольку обычно имеют небольшие размеры и удобны в переноске. И да, они тоже дешевы по карману. Фактически, вы можете сделать их самостоятельно в той форме, которую считаете лучшей. Ракетные печи можно создавать из лома и вторсырья. Также их используют для отопления домов или небольших помещений. Если у вас есть приличное представление о том, как ее сделать, вы можете построить ракетную печь и в чрезвычайных ситуациях, не требуя подробного списка материалов.

Чтобы помочь вам с процессом, вот несколько простых схем, которые можно сделать своими руками.

Если вы нашли приведенные ниже планы ракетной печи интересными, мы приглашаем вас ознакомиться с различными другими бесплатными планами по деревообработке, у нас есть тщательно отобранные списки, которые покажут вам, как построить крошечный домик, утиный домик, стойку для оленей, домик летучей мыши, домик на дереве своими руками. , Кошачья башня, гараж, костровище, качели для крыльца, оранжерея, небольшая хижина, фермерский стол, сарай, клетка для кроликов, собачья кровать своими руками, игровой домик, курятник, журнальный столик или беседка.

Ракетная печь своими руками для приготовления пищи на дровах

1. Переработка

Переработка - лучший способ организовать материалы для вашей печи. Возьмите три жестяных банки, чтобы сделать эту удивительную ракетную печь и приготовить вкусную еду в глуши. Всегда не забывайте использовать перчатки при изготовлении, а также резаки и ножницы для резки жести, а также теплоизоляцию для изоляции печи. Это несложно сделать, правда?

Подробнее на rootimple.com

2. Использование металлического ведра

Вместо жестяных банок мы используем металлическое ведро. Но, несмотря на большую площадь для приготовления пищи, снижения топливной экономичности нет. Возьмите металлическое ведро, вмещающее пять галлонов, две металлические трубы, решетку для поверхности и немного глиняной грязи. Вуаля. Используйте веточки в качестве топлива и готовьте, сколько душе угодно.

Более подробная информация на rootimple.com

3. Печь из мусорного ведра?

Мусорные баки обычно известны тем, что ныряют в мусорные контейнеры и собирают пищу бездомными животными, но вы можете использовать металлический мусорный бак, чтобы творить чудеса на своей кухне на открытом воздухе или в хижине в лесу.Вы всегда можете покрасить плиту, чтобы она не выглядела как мусорное ведро, и украсить ее, как вы сочтете нужным.


Более подробная информация на Instructables.com

4. «Трубки связаны»

Это настолько удобно, насколько возможно. Все, что вам нужно, это кусок стальной трубы с трехдюймовым сечением и крестом наверху, снова сделанным из стали для поверхности. Его легко носить с собой и он чрезвычайно эффективен, вы можете готовить на открытом воздухе самыми простыми способами.

Более подробная информация на gunsamerica.com

5. Строим, возводим из кирпича

Я понимаю, что вы не хотите всегда носить с собой ракетную плиту и, возможно, просто хотите, чтобы на заднем дворе была установлена ​​безгазовая плита без электричества для приготовления пищи на открытом воздухе. Для этого отличный способ сделать постоянную печь из сложенных кирпичей.
Более подробная информация на onegreenplanet.org

6. Кирпичи, но на этот раз более изящно

Если вы хотите более аккуратной отделки и большей прочности для вашей кирпичной печи, выберите эту печь из красного кирпича и раствора, которая выглядит так же аккуратно, как камин в старом загородном доме.Вы, конечно, можете покрасить кирпичи или подкрасить их, чтобы они выглядели более привлекательно.
Более подробная информация на rootimple.com

7. Маленькая консервная банка и много веселья

Это опять же жестяная банка, но она намного меньше других, но столь же эффективна в приготовлении пищи. Все, что вам нужно, это связка веток и несколько листьев, чтобы заправить его.
Более подробная информация на treehugger.com

8. Отопление ракетой

Ракетные печи можно использовать не только для приготовления пищи. Вы можете создать ракетную печь, чтобы использовать ее в качестве обогревателя дома. Доверьтесь мне. Это намного дешевле, чем использование газового или электрического обогревателя, и согревает дом настолько уютно, насколько это возможно. Здесь вместо отопления дома использовался водонагреватель.

Более подробная информация на streetjesus.blogspot.com

9. Маленький нагреватель для большого отопления

Это обогреватель меньшего размера и более открытый сверху, но на самом деле он нагревает большие открытые внутренние помещения.Экономия денег и экономия на строительстве, но еще больше тепла на зиму будет терпимо.

Более подробная информация на Instructables.com

10. Вещь вне нутин

Это потрясающе выглядит и прекрасно работает. Эта особая конструкция позволяет печи работать в течение 4 часов после загрузки и включения. Это долгая горелка, которая помогает экономить ресурсы, даже если эти ресурсы были обнаружены в саду.

Более подробная информация в инструкциях .com

11. Ракетная печь с консервной банкой

Вы можете создать ракетную печь, которая работает на ветках, чтобы подпитывать вашу кухню. Все просто, правда? Ракетная печь, созданная из банки №10 и другого подручного материала, облегчит вам задачу ее создания. Возьмите одну банку №10 и две банки вместимостью 28 унций каждая, добавьте еще одну банку для секции полки. Получите теплоизоляцию. Приобретите резак для жести, чтобы прорезать металл, и прочные перчатки для вашей безопасности. Используйте проволочную вешалку, чтобы сделать ручку, и баллончик с термостойкой краской, если вы хотите покрасить плиту.

Более подробная информация на prepare-housewives.com

12. Крепкий как гвоздь!

Это печь с жесткой кожей. Он прочный и не дрогнет. Аккуратно сваренный, он рассчитан на долгий срок службы. Вам понадобится дополнительная рука помощи, если вы хотите разрезать и сварить его так аккуратно и плотно, как кажется. Вы также можете покрасить его, чтобы он выглядел красивее.
Более подробная информация на инструкций.ком

13. Утилита и эстетика в одном лице

Эта ракетная печь по внешнему виду очень напоминает стимпанк и выглядит более завершенной, чем другие, с полной подставкой для поддержки. Он портативный и является своего рода центральным элементом, где бы вы его ни установили. Вы можете покрасить его или потратить немного больше и получить дополнительную отделку, как те, которые у вас есть для каминов malm.
Более подробная информация на Instructables.com

14.Маленький, но эффективный

Это очаровательно маленькая ракетная печь, в которой снова используется банка №10 в качестве основного корпуса и четыре банки с супом для всего остального. Если у вас уже есть такой материал в гараже или на кухне, вы ничего не тратите на его изготовление. Его легко использовать и легко приготовить, а в качестве бонуса он выглядит мило, пока вы готовите.
Более подробная информация на Instructables.com

15. Печь Тики с магической силой

Этот добавляет в вашу плиту очень легкий элемент.Он идеально дополняет внешний вид природы и гармонирует с ее естественным окружением. Более того, его реликтовый внешний вид делает его отличным украшением.

Но сделать печь тики не так просто, как печь из банок №10. Это тяжелая печь, которую нелегко передвигать. Зачем? Потому что он сделан из бетона. Это не значит, что вы не можете брать его в поход, это просто означает, что вам нужно много рук, чтобы транспортировать его.
Более подробная информация на инструкциях.com

16. Бродяги

Звучит не так уж модно, а название происходит от когда-либо штампованных, но никогда не старых кадров в фильмах о людях, готовящих пищу в подземных переходах и на станциях с небольшой печкой. Этих людей обычно называют бродягами, и печь после них тоже. Но, эй, по функционалу это совсем не плохо. Он небольшой, легкий, и его очень легко носить с собой в походах или даже когда у вас нет газа или электричества.
Подробнее на logcabincooking.com

17. Печь из шлакоблоков

Шлакоблоки выглядят круто. Шлакоблоки также отличаются прочностью. Шлакоблоки идут с готовыми отсеками, и они достаточно тяжелые. Более того, они достаточно большие, чтобы вы могли использовать кастрюли большего размера для приготовления пищи, а с достаточным количеством блоков готовьте в нескольких горшках. И да, они удобны в использовании и удобны в изготовлении.
Более подробная информация на attainable-sustainable.net

18.Стимпанк для победы!

Стимпанк никогда не исчезает, и подобные обогреватели просто привносят ностальгию в вашу идею ракетной печи. Он рассчитан на большие нагрузки и больше приспособлен для обогрева вашего дома, чем для приготовления еды. Судя по внешнему виду, сделать его непросто. Но как только вы разберетесь в механизме этого, вам не нужно будет чувствовать себя виноватым за использование вещей, которые ухудшают окружающую среду.

Более подробная информация на alt-nrg.org

19. Печь из будущего

Это похоже на антиутопический концепт-арт. И не только приятно смотреть, но и очень функционально в использовании. Он укомплектован двумя наборами лотков и площадок для хранения вещей. Также похоже, что робот подает вам еду с высоко поднятыми тарелками. Вы, конечно, можете усилить этот эффект, создав или нарисовав лицо этой печи. Этот гриль также достаточно велик, чтобы приготовить много, и не будет стоить вам много.
Более подробная информация на инструкциях.com

20. Самая легкая вещь на свете!

Это, безусловно, самая простая и самая экономичная ракетная печь в этом списке, но в большинстве случаев это возможно только для тех, кто живет на море. Даже если вы не один, нет ничего страшного в том, чтобы научиться это делать. Все, что вам для этого действительно нужно, - это много песка. Остальные материалы, использованные здесь, снова являются обрезками, которые можно раскопать и приспособить для печи.
Более подробная информация на инструкциях.com

21. Портативная плита - черт возьми!

Это победитель. Он достаточно мал, чтобы поместиться в любом месте вашего дома, автомобиля или даже на задней части велосипеда, и он не только помогает вам эффективно готовить пищу, но и нагревает лучше, чем кажется. Кроме того, он легкий и удобный для переноски, а также, разумеется, в кармане. Кроме того, на всякий случай можно назвать это своей карманной ракетой. Забавно, я знаю.
Более подробная информация на инструкциях.com

22. Самодельная печь для кемпинга и пикника на заднем дворе

Изящная по дизайну и напоминающая что-то из «Войны миров» или «Звездных войн», эта ракетная печь рассчитана на длительный срок службы. На вид это промышленный и готовый к употреблению, но на самом деле самодельный. И нет, сделать это несложно. Выполнив несколько простых шагов, вы сможете поставить эту печь на задний двор или в поход.
Более подробная информация на Instructables.com

23.Другой простой в изготовлении

Это очень легко сделать, и как только у вас будет подробный список инструкций, как сделать это шаг за шагом, ваша работа станет намного проще, чем раньше. Это тоже не дорого, как обычно у ракетной печи. Кроме того, он выглядит очень аккуратно и привлекательно, и его легко носить с собой.
Более подробная информация на rootimple.com

24. Несколько жестяных банок и кое-что другое

Да, в этом в основном используется вырубленный материал, и он не слишком красив, но в то же время позволяет сэкономить время, силы и деньги.Просто используя пару больших жестяных банок и немного изогнутой жести в качестве ручек, эта ракетная печь эффективно справляется со своей задачей и помогает вам готовить вкусные блюда на ходу.
Более подробная информация на Instructables.com

25. «Стиль» - это второе имя

Эта ракетная печь выглядит очень шикарно по дизайну, гладкая и аккуратная на вид. У него есть три небольших стержня внизу для ножек и симметрично асимметричный дизайн с двумя насадками для головок и четырьмя стальными стержнями на поверхности для удержания сковороды.Более того, похоже, что сковорода приварилась к плите, но в этом нет необходимости. Его легко носить с собой, и его можно использовать на заднем дворе или в походах.
Подробнее на Pinterest

26. Промышленная модель

Очень промышленный по дизайну и чем-то напоминающий локомотив, эта печь, вместо того, чтобы быть высокой или широкой, имеет длинную форму и использует железные блоки и пластины, чтобы разрезать и сваривать их вместе наиболее эффективным способом.Он имеет опору на поверхности для размещения горшков, а в зоне возгорания он разделяет на отсеки древесину, веточку или зону набивки листьев. Две прямоугольные трубы внизу для поддержки могут быть оснащены колесами для перемещения.
Подробнее на Pinterest

27. Печка на колесах? Что!

Говоря о колесах, эта ракетная печь с полноценной решеткой для приготовления пищи вварена в кузов грузовика с прицепом, вместе с длинной, прямоугольной и просторной решеткой и глубоким местом для топки.У него также есть боковые ручки для удержания и крышка для закрытия гриля. Этот портативный, но фиксированный гриль очень аккуратно нарезан и сварен, и вы сможете приготовить хорошо прожаренный стейк посреди леса. Этот сверхпрочный гриль чрезвычайно эффективен для людей, которые любят бывать в дороге как можно чаще.
Подробнее на Pinterest

Какая из печей Ракеты своими руками вам больше всего нравится?

Теперь, когда мы дали вам несколько лучших идей для самодельных печей, когда вы собираетесь испачкать руки? Не волнуйтесь; Эти чрезвычайно полезные советы помогут вам в кратчайшие сроки изготавливать плиты из отходов!

Статьи по теме

11 лучших ракетных печей для любителей кемпинга и выживания

10 самых эффективных дровяных печей для домашнего отопления

Обзор 6 лучших электрических дровоколов за ваши деньги

Лучшая ракетная печь - Как сделать ракетную печь своими руками

Ракетные печи

- отличный выбор для людей, которым нужен автономный вариант для приготовления пищи, кипячения воды и производства тепла.Они представляют собой универсальное решение для этих трех и более приложений. Существует большой выбор конструкций, позволяющих построить самодельную ракетную печь для дома или лагеря. Недавно я наткнулся на одну из лучших ракетных печей, которые я видел от Меган на PremiumRocketStoves.com. Он прост в сборке, очень дешев, почти не требует обслуживания и отлично работает в полевых условиях. В этой статье я собираюсь показать вам, как использовать дизайн Меган для создания собственной ракетной печи DIY (Do-It-Yourself).

Меган - отличный ресурс по многим темам, связанным с подготовкой, и она стала экспертом по созданию лучшей ракетной печи из обычных недорогих материалов. Через PremiumRocketStoves.com она продает профессионально сделанные ракетные печи, используя дизайн, которым мы делимся с вами сегодня.

Что такое ракетная печь?

Ракетная печь - это тип топки, которая очень эффективна и может сжигать практически любой органический материал, а также многие материалы, созданные руками человека.Он включает в себя подающую трубку для добавления топлива (палочки и т. Д.), Воздухозаборник и дымоход для направления выделяемого тепла. Вот схема ракетной печи, которая поможет вам понять, как они работают:

Частью универсальности самодельной ракетной печи является разнообразие топливных материалов, которые она может эффективно сжигать. Вот список некоторых из наиболее часто используемых предметов:

Для чего мне использовать ракетную печь своими руками?

Ракетные печи находят множество применений. Некоторые люди строят крупномасштабные печи, называемые массовыми нагревателями с ракетными плитами, для обогрева своих домов, другие используют печи меньшего размера для приготовления пищи или в качестве переносных очагов на заднем дворе.Ракетная плита также является отличным инструментом для приготовления пищи или стерилизации воды в случае отключения электричества или жучка. Помимо множества конструкций, сделанных своими руками, существует широкий выбор складных и разборных ракетных печей, используемых сверхлегкими туристами и выжившими. Их ценят за то, что они представляют собой устойчивый и легкий кухонный прибор, занимающий мало места. Недавно мы рассмотрели одну из этих походных ракетных печей от Emberlit.

Почему ракетная печь, сделанная своими руками, лучше традиционной каминной или дровяной?

У каждого из этих трех методов есть свои плюсы и минусы.Однако ракетная печь будет гореть намного чище и эффективнее, чем любой из двух других вариантов. Эта способность генерировать большое количество тепла с меньшим количеством дыма и золы при использовании гораздо меньшего количества древесины - вот почему многие люди предпочитают строить ракетную печь своими руками.

Хорошо спроектированная ракетная печь, сделанная своими руками, может производить столько же тепла, что и дровяная печь, используя на 90% меньше топлива. Это преимущество в эффективности достигается в основном за счет двух частей конструкции ракетной печи:

Изоляция

В лучших конструкциях ракетных печей, включая ту, которую мы делимся с вами сегодня, используется камера с двойными стенками, которая изолирована от потерь тепла.Это гарантирует, что все выделяемое тепло направляется вверх по дымоходу к варочной поверхности. Простая костровая яма теряет огромное количество тепла в воздух, поскольку она совсем не изолирована, а пламя, горящее где угодно, но не непосредственно под тем, что вы готовите, просто теряется.

Подача воздуха

В дополнение к трубке для подачи топлива в нижнюю часть камеры сгорания ракетная печь также будет включать воздушный канал, позволяющий воздуху поступать непосредственно туда, где сжигается топливо.Это позволяет огню втягивать столько кислорода, сколько нужно, чтобы гореть как можно более горячим. Пока это происходит, расходуется почти ВСЕ топливо, что предотвращает образование дыма и золы. Этот более высокий уровень потребления означает, что больше тепла производится с меньшим количеством древесины, древесного угля или чего-то еще, что вы можете сжигать.

Сложно сделать ракетную печь своими руками?

Как мы вам покажем здесь, сделать ракетную печь своими руками несложно. После того, как мы собрали материалы, нам потребовалось менее 60 минут, чтобы сделать нашу печь своими руками! Кроме того, если у вас нет времени или желания сделать свою собственную, есть много мест в Интернете, где можно купить готовые к использованию ракетные печи, в том числе хорошие люди в Premium Rocket Stoves.com, который предоставил нам наши инструкции и сырье, а также собранную плиту, которую мы собираемся подарить одному из вас, счастливых читателей!

Вот как можно сделать ракетную печь своими руками:

Мы создали это видео, чтобы показать вам, как мы сделали и протестировали нашу ракетную печь, сделанную своими руками.

Нажмите здесь, если у вас возникли проблемы с просмотром этого видео

Если вы любите читать, мы также написали инструкции ниже:

Что мне нужно для начала работы с моей ракетной печью, сделанной своими руками?

  • # 10 Банка с крышкой
  • 2 больших банки по 28 унций для плиты + 1 дополнительная (всего 3)
  • Изоляция
  • Dremel (вместо них можно использовать ножницы для резки металла или долото)
  • Перчатки для тяжелых условий эксплуатации
  • Маркер
Шаг 1. Обрежьте внешнюю банку

Отметьте и вырежьте центральное отверстие.Для большой банки №10 возьмите крышку от маленькой и обведите кружок. Затем вырежьте это. Затем убедитесь, что меньшая банка входит в отверстие, которое вы только что проделали в банке №10.

Шаг 2: Сделайте дымоход

Сделайте то же самое, но теперь с меньшей банкой. Используя кусок, который вы только что вырезали из банки №10, поместите его поверх меньшей банки и обведите, а затем вырежьте.

Шаг 3. Изготовьте трубку для кормления

Отрежьте ободок банки, к которой вы еще не прикасались. Затем сделайте около 1.5-дюймовые выступы вокруг банки. Выдавите его через обе банки. Сложите некоторые выступы, чтобы они плотно прилегали.

Шаг 4: Отрежьте крышку

На верхней крышке нарисуйте круг в центре, используя одну из меньших банок. Затем вырежьте это.

Шаг 5: Заполните изоляцией

Сначала отрежьте петлицы вокруг большой банки. Нарезаем всего 8 штук. Затем упакуйте его изоляцией. Сложите 4 выступа, используя молоток. Поместите крышку с вырезанным в ней кружком сверху. Забейте оставшиеся 4 выступа сверху, чтобы зафиксировать крышку на месте.

Шаг 6. Сделайте полку

Вырежьте прямоугольную металлическую деталь с клапанами, которые поместятся внутрь. Забейте металл молотком, чтобы он стал плоским. Сделайте прорези примерно по 2,5 см на каждой стороне банки. Задвиньте полку на место и откиньте клапаны.

Шаг седьмой:
Разожгите и готовьте!

Набросьте немного ворса сушилки посередине. Поместите палочки на полку. Зажгите его и поставьте сверху кастрюлю / сковороду!

Готовы построить лучшую ракетную печь?

Как видите, сборка ракетной печи своими руками - относительно простой процесс.Не стесняйтесь вернуться к нашему видео вверху, чтобы увидеть процесс сборки и тестирования в действии. Ну, что же вы ждете? Выходи и начинай строить!

Ваши мысли?

Что вы думаете о нашей печи? У вас есть собственная ракетная печь? Для чего ты это используешь? Дайте нам знать в разделе комментариев ниже, спасибо!

10 лучших онлайн-планов по изготовлению ракетных печей [+ Бесплатное руководство для покупателей]

Как часть предметов, которые нам нужны для подготовки для нашего набора для выживания , нам нужно иметь самое необходимое: еда, вода, укрытие и тепло .

В этой статье мы обсудим очень известный инструмент, который можно использовать для производства двух основных упомянутых элементов: пищи и тепла - ракетная печь .

Небольшая помощь науки поможет вам в этом. С помощью ракетной печи вы также сможете нагревать воду и дезинфицировать ее от патогенных бактерий, простейших и вирусов.

Ракетные печи

имеют несколько версий, которые вы можете построить в зависимости от материалов, которые вам доступны.В этой статье мы обсудим все, что нужно знать о хорошей «старой ракетной печи».

Что такое ракетная печь?

Проще говоря, ракетная печь - это небольшая высокоэффективная печь. Вы можете легко использовать этот нагревательный инструмент с источниками топлива, которые вы можете найти в своей среде. Примеры:

  • Дерево
  • Малые отделения
  • Веточки
  • Сушеные листья
  • Шишки

Вы можете использовать несколько других источников топлива, если они быстро воспламеняются и достаточно малы, чтобы поместиться в камеру ракетной печи.Важно отметить, что эти источники топлива собираются быстро и, чаще всего, бесплатно.

Это некоторые из причин, по которым большинство выживальщиков хотели бы иметь это в своем арсенале инструментов. Ракетные печи также относительно дешевле в строительстве и просты в обслуживании.

Обычно ракетные печи сжигают источник топлива в небольшой камере и имеют дымоходы, через которые может выходить дым. Конструкция гарантирует, что вы получите максимальную тепловую мощность, которая лучше всего подходит для приготовления пищи и получения тепла.Ракетные печи также производят больше тепла, чем обычная дровяная печь или традиционная кострище.

Современная версия ракетной печи появилась в 1980-х годах. Его цель - предоставить средства для приготовления пищи и производства тепла для более бедных стран.

10 лучших планов ракетных печей

1. Ракетная печь из бетонных блоков danielharper.org

Один из самых распространенных способов построить ракетную печь - использовать бетон. Хотя бетонные ракетные печи могут быть недоступны для всех или когда вы находитесь в режиме выживания, они по-прежнему превосходны благодаря своей долговечности.

Для этой версии необходимо создать формы и закупить цемент. Это также занимает много времени, так как вам придется подождать, пока цемент застынет и будет готов к использованию.

Однако вы можете создать бетонную ракетную печь в зависимости от желаемой конструкции. Некоторые превратили бы его в лицо тики, чтобы добавить ему прохлады. Пребывание на открытом воздухе не означает, что вы можете делать это стильно!

2. Может Rocket Stove Survivalsupplyzone.com

Если для вас не хватает времени, жестяная банка может стать для вас идеальной ракетной печью.Поскольку материалы, используемые в этой версии, легко приобрести, а иногда их даже можно найти в гараже или сарае для инструментов, это не займет много времени.

Используемые материалы также легкие и, следовательно, легко транспортируются. Однако в долгосрочной перспективе у вас могут возникнуть проблемы с его долговечностью. Жестяные банки могут заржаветь под дождем.

Это также может быть опасно, поскольку банки могут нагреваться при воздействии огня. Вы можете получить ожог, если случайно коснетесь ракетной печи.

3. Ракетная печь для тяжелых условий эксплуатации

Эта версия, как и написано в ее названии, предназначена для тяжелых условий эксплуатации. Как подготовитель, вы должны подумать о том, как ваши инструменты и другие предметы будут храниться в течение длительного времени.

Однако из-за материала, из которого изготовлена ​​эта версия, вес может быть проблемой.

Кроме того, строительство занимает много времени - от покупки материалов до его проектирования и, наконец, сварки всех частей вместе.

Если вы хотите иметь ракетную печь, не беспокоясь о ее техническом обслуживании, это то, что вам нужно.

4. Ракетная печь из кирпича

gardenerd.com

Как и некоторые из ранее упомянутых ракетных печей, кирпичная версия проста в сборке. Все, что вам нужно, это кирпичи и источники топлива, и все готово.

Если вы планируете построить ракетную печь и навсегда установить ее на заднем дворе, то вариант из кирпича может быть идеальным для вас.Кирпичи, как и бетон, не проводят тепло и поэтому относительно безопаснее других более тонких материалов, например консервных банок.

Вы также можете украсить свою ракетную печь из красного кирпича, который напоминает уютный камин.

5. Ракетная печь из шлакоблоков Instructables.com

Да, вы правильно прочитали, вы тоже можете использовать шлакоблоки!

Шлакоблоки похожи на бетонные ракетные печи, но их легче сделать, потому что в них уже есть легкодоступные отсеки.Эти отсеки могут действовать как разделители и, при правильной сборке, служить источником питания вашего пламени.

Ракетные печи из шлакоблоков не требуют дорогих материалов, и вам больше не нужно ждать, пока они будут построены полностью, в отличие от бетонной версии ракетной печи.

Ракетные печи из шлакоблоков также достаточно велики, чтобы вместить сковороды и кастрюли большего размера. Кроме того, если вы используете достаточное количество шлакоблоков, вы можете использовать до двух противней одновременно.

6.Ракетная печь для песка morningchores.com

Знания в области строительства песчаной ракетной печи вам очень понадобятся, если вы окажетесь недалеко от берега моря и вам понадобится огонь для обогрева и приготовления пищи. Этот вариант самодельной ракетной печи - один из самых простых и экономичных в этом списке.

Чтобы сделать вашу конструкцию более прочной, вы можете использовать прочные материалы для трубки, которая вам понадобится для завершения всей установки. Если удастся найти металлическую трубку, будет лучше.

Однако нужно помнить, что перед тем, как использовать песчаную ракетную печь, нужно дождаться, пока песок застынет, и нужно быть осторожным при рытье ямы.Без соблюдения этих мер предосторожности ваша песчаная ракетная печь может быть недостаточно стабильной.

7. Ракетная печь для кемпинга

Эта сборка - одна из самых прочных и ориентированных на большую нагрузку. Однако, в отличие от ранее упомянутой сверхмощной ракетной печи, вариант для кемпинга меньше по размеру и, следовательно, легче и удобнее для транспортировки.

Однако меньшая камера также означает, что вы можете поместить меньшее количество источника топлива и, следовательно, не производить много тепла, как другие большие ракетные печи.Но так как во время кемпинга не нужно готовить сытные обеды, размера вполне достаточно.

8. Ракетная печь с двумя горелками spiraeaherbs.ca

Если вы ищете более прочные, простые в сборке и функциональные ракетные печи, то версия с двумя горелками должна быть в вашем списке. Эта конструкция также экономична, поскольку не требует покупки дорогих материалов, таких как сталь. Вы можете собрать его на заднем дворе, не сваривая детали.

Если говорить о долговечности, можно положиться на двухконфорочную ракетную печь. Пока вы используете высококачественные блоки, все в порядке. Вам также не нужно беспокоиться, если он будет поврежден дождем или воздействием жидкостей, в отличие от тех, которые сделаны из стали.

9. Металлическая ракетная печь skillsurvival.com

Обычно вы строите металлические ракетные печи, используя цилиндрическое ведро. Конечный продукт будет напоминать ракетную печь из консервной банки, но больше. А когда дело доходит до тепловой эффективности, металлические ракетные печи лучше, несмотря на большую поверхность для приготовления пищи.

В реальном событии Судного дня вы можете легко найти мусорные баки и другие цилиндрические предметы, сделанные из металла. Следовательно, знание того, как его построить, будет для вас полезным.

10. Нет материалов Rocket Stove Primitive Technology Asia

Напоследок поговорим о ракетной печи без материалов. Как указано в названии, вам не нужно покупать какие-либо материалы для этой сборки.

Преимущество этой конструкции по сравнению с песочной версией заключается в том, что вам не нужен прочный материал для поддержки конструкции.Вам не нужно ждать, пока он застынет, поскольку почва может быть гораздо более прочным материалом, чем песок.

Все, что вам нужно, это источник топлива, который можно легко найти и собрать в вашем окружении. Эта конструкция идеально подходит, когда вы находитесь в ситуации, когда вокруг вас нет ничего, кроме деревьев, веток, засохших листьев и устойчивой засохшей почвы.

Как работают ракетные печи

Чтобы полностью понять и оценить полезность ракетной печи, вам нужно узнать, как она работает.Кроме того, знание его внутреннего устройства поможет вам построить более прочную ракетную печь.

В отличие от традиционных дровяных печей, ракетные печи не имеют движущихся частей. Эта особенность означает, что его намного проще построить, так как он не имеет топливной заслонки и решетки для впуска воздуха.

Стена дикой воды

Все ракетные печи состоят из следующих четырех основных компонентов:

  • Колено
  • Корпус печи
  • Решетка топливная
  • Юбка для горшков

Без этих четырех основных частей ваша ракетная печь не будет работать правильно.

1. Колено

Эта деталь обычно изготавливается из негорючего материала и имеет форму буквы L. Предпочтительно; вам нужно построить его под углом 90 градусов.

Вертикальная часть колена будет служить дымоходом и камерой сгорания. В то же время горизонтальной частью будет воздухозаборник и топливная камера. Вы будете подавать топливо в ракетную печь через плоскую часть.

2.Корпус печи

Корпус печки служит изоляцией для локтя. Эта часть ракетной печи сохраняет тепло внутри и помогает поддерживать в печи определенную температуру в течение более длительных периодов времени. Без теплоизоляции холодная погода может существенно повлиять на тепло, выделяемое печью.

Один из самых эффективных корпусов печки - металлические банки и другие металлические листы, которые можно согнуть, чтобы закрыть колено. В верхней части есть отверстие для выхода дымохода. Еще один туннель сбоку от корпуса печи предназначен для доступа к топливной камере и воздухозаборнику.

3. Топливная решетка

Топливная решетка поднимает источник топлива, чтобы он не касался нижней части топливной камеры. Эта функция позволяет воздуху проникать внутрь, а пепел падать со стойки. Зола должна быть собрана и удалена из топливной камеры, которая сгорает чисто и помогает выделять больше тепла.

В идеале решетки для топлива должны быть металлическими, чтобы они не горели вместе с источником топлива.

4. Юбка для горшков

Юбка кастрюли широко известна как решетка или решетка.Эта часть ракетной печи предохраняет кастрюли или сковороды, которые вы используете для приготовления пищи, от источника топлива. Пространство между дымоходом и контейнером необходимо для обеспечения потока воздуха, поскольку горячий воздух из пламени должен выходить вверх.

Юбки для горшков также помогают обеспечить более эффективную теплопередачу.

Когда вы посмотрите на свою ракетную печь в сборе, вы лучше оцените и поймете, почему это такой эффективный способ обеспечения тепла для тепла и приготовления пищи. Вот почему:

Источник топлива блокирует поступление большей части воздуха, что означает, что в топливную камеру может попасть только достаточное количество воздуха.Не слишком слабый или слишком сильный, чтобы огонь погас.

By NokoBunva

По мере того, как горячий воздух выходит вверх в дымоход, в ракетной печи постоянно поступает постоянный поток свежего воздуха, который хорош для горения.

Далее источник топлива будет гореть только на кончике. Эта функция делает приготовление пищи и выработку тепла более эффективно, так как печь будет сжигать только то, что необходимо.

После израсходования источника топлива вы будете выталкивать новые источники топлива внутрь, заставляя уже горящие материалы внутрь.Это действие позволит вам лучше контролировать температуру и стабилизировать определенную температуру на более длительные периоды времени.

Наконец, поскольку в сборке есть дымоход, вы можете управлять направлением тепла в определенную область: верхнюю часть ракетной печи, где находятся ваша кастрюля или руки (если вы используете ее для тепла).

До тех пор, пока корпус вашей печи отлично сохраняет теплоизоляцию, вся ваша ракетная печь будет эффективно производить тепло.

Каковы преимущества ракетной печи

Есть несколько причин, по которым такие выживальщики, как вы, должны инвестировать в хорошую ракетную печь. Этот инструмент может помочь вам выжить в дикой природе, и в любой опасной ситуации вы можете застрять.

По сравнению с покупкой других инструментов для обогрева и приготовления пищи, ракетные печи более доступны. Имея это в виду, вы можете добавить больше инструментов в свой набор для выживания, чтобы помочь вам продержаться дольше в случае судного дня.

Кроме того, кто не любит экономить, верно?

В зависимости от ваших потребностей, вы можете купить или построить ракетную печь, которая соответствует вашей ситуации. Он подойдет для большой вечеринки, или вы можете выбрать меньшего размера для портативности и экономической эффективности.

Пока присутствуют все элементы ракетной печи, у вас будет тепло для приготовления пищи и тепло. Неважно, используете ли вы ракетную печь на открытом воздухе или вам нужно установить ее в своей каюте; он все равно будет работать.

Так как ракетная печь эффективно сжигает источник топлива, она производит мало дыма. Кто захочет вдыхать густой дым, готовя или грея руки, верно?

Кроме того, в ситуациях, когда вам нужно скрыть свое местоположение, дым сделает вас более заметным. Ракетная печь будет производить тепло для вас, но также и незаметно - то, что вам нужно, когда прячетесь.

  • Максимально увеличивает ваш источник топлива

Максимальное увеличение источника топлива крайне необходимо, когда материалов не хватает.Поскольку ракетные печи горят эффективно, вы сэкономите свой источник топлива и израсходуете только то, что вам нужно.

Как сделать ракетную печь Instructables.com

В этом примере мы будем изучать, как построить ракетную печь из жестяной банки, так как это одна из наиболее распространенных сборок и имеет все основные детали, необходимые для ракетной печи.

Шаг 1

Найдите банку № 10 и просверлите отверстие с одной стороны.Убедитесь, что отверстие такое же большое, как и ваша другая банка меньшего размера, которая служит топливной камерой. С помощью плоскогубцев загните острые края отверстия во избежание травм. Нет. 10 банок послужат корпусом вашей печки.

Шаг 2

Возьмите банку для супа и проделайте в ней еще одно отверстие. Эта суповая банка - топливная камера.

Шаг 3

Вырежьте отверстие в нижней части второй банки для супа. Вставьте эту банку для супа в отверстие на первой банке для супа.Фигуры должны выглядеть как L. Эти две части будут служить локтем. Не забудьте вставить первую суповую банку в корпус печи перед установкой дымохода (вторая суповая банка с отверстием на дне)

Шаг 4

Расширьте дымоход, отрезав оба конца третьей банки для супа. Третий суп нарежьте вертикально с одной стороны, чтобы он поместился на вертикальной части локтя.

Шаг 5

Вырежьте отверстие в верхней крышке банки, используемой в качестве корпуса печи.Установите крышку на корпус печи и проследите, чтобы образовавшееся отверстие соответствовало дымоходу. Затем заполните верхнюю часть крышки изоляционным материалом, желательно перлитом.

Шаг 6

Вставьте источник топлива снизу и зажгите!

Создать ракетную печь легко и экономично. Однако, если вы хотите его купить, у вас есть несколько отличных вариантов.

Лучшие коммерчески доступные ракетные печи

1.Кемпинговая плита Ohuhu

Эта ракетная печь известна своей портативностью.

Вся ракетная печь разборная, что облегчает транспортировку. Он изготовлен из прочной нержавеющей стали. Вам не придется беспокоиться о ржавчине при контакте с дождем и другими жидкостями.

Он также стабилен и прочен, что делает его безопасным в использовании. Как и в большинстве ракетных печей, вы можете использовать сушеные листья, ветки и другие легковоспламеняющиеся предметы, которые есть в природе - они действительно созданы для кемпинга! Использование этой походной печи также означает, что вы производите тепло экологически чистым способом - не требуется спирт или другие химические вещества, которые могут оставлять вредные элементы.

2. Дровяная походная печь Redcamp

Эта коммерчески доступная ракетная печь из высококачественной нержавеющей стали марки 430. Кубовидная форма этой печи делает ее прочной и устойчивой, что бы ни случилось.

Он также принимает несколько источников топлива, присутствующих в окружающей среде, например сушеные ветки и листья.

У печи Redcamp Wood Burning Camp есть сумка для переноски, которая облегчает транспортировку. Он также разборный и легкий на 1.9 фунтов.

При покупке этого товара компания предоставляет пользователям 360-дневную гарантию возврата денег. Если вы не удовлетворены продуктом, вы можете связаться со службой поддержки клиентов и ответить на ваш вопрос в течение 24 часов.

3. Solo Stove Lite

Solo Stove Lite имеет запатентованную конструкцию, которая может производить меньше дыма по сравнению с большинством ракетных печей. Он имеет уникальную двойную стенку, которая делает сжигание источника топлива более эффективным и, следовательно, производит меньше дыма.

Благодаря тому, что эта ракетная печь эффективно выделяет тепло, она может быстро вскипятить воду - 8-10 минут.

Эта печь также легкая и компактная, ее вес составляет всего 9 унций. Путешествие и походы с этой печкой пройдут гладко!

В качестве доказательства своего гениального дизайна печь Solo Stove Lite также была удостоена награды «Снаряжение года».

Безусловно, убедительное доказательство того, что Solo Stove Lite просто необходим!

4. Комплект мини-плиты MSR Pocket Rocket 2

Эта ракетная печь очень компактна, что делает ее желанной для туристов, ведущих минималистский образ жизни и часто путешествующих в одиночку.Карманная ракета MSR может вскипятить 1 литр воды менее чем за 3,5 минуты - это быстро!

Этот предмет поставляется с горшком с изоляцией, что позволяет использовать его в качестве посуды для еды и питья. Вам также не нужно беспокоиться о том, чтобы обжечься, так как сковорода безопасна для тепла и холода.

Портативность не является проблемой для MSR Pocket Rocket, так как она весит всего 9,9 унции. и может складываться в 4x4x5 дюймов. На продукт также распространяется трехлетняя ограниченная гарантия.

5.EcoZoom Versa Camping Stove

EcoZoom Versa может использовать несколько источников топлива, таких как древесный уголь, дрова и твердую биомассу, в качестве идеальной дровяной печи для кемпинга.

Благодаря этой особенности он отлично подходит для кемпинга. Его изолированная камера сгорания полностью изолирована, что делает ее эффективной. Изоляция также снижает дымность при приготовлении пищи.

Вам также не нужно беспокоиться о том, что EcoZoom Versa случайно споткнется, поскольку он сделан из высококачественного материала и оптимально прочен.Вы легко очистите все части плиты.

Если вы ищете экологически чистый вариант, вы также можете подумать о приобретении этой печи, поскольку для ее приготовления не нужно много дров и древесного угля.

6. Kelly Kettle Camp Stove

Эта печь - еще один must-have для любителей активного отдыха и тех, кто хочет подготовиться к чрезвычайным ситуациям. Камерная плита Kelly Kettle Camp эффективно сжигает источники топлива и может вскипятить воду за считанные минуты.

Как и другие ракетные печи из этого списка, вы также можете использовать экологически чистые источники топлива. Вы можете сэкономить деньги, поскольку вам не понадобится спирт и другие дорогостоящие источники топлива, вам подойдут сушеные ветки, листья и дрова.

Эта ракетная печь также может противостоять суровым погодным условиям, что делает ее идеальной для кемпинга по бездорожью и других видов активного отдыха. Кухонная плита Kelly Kettle Camp Stove также поставляется с полной гарантией возврата денег, если пользователи не удовлетворены ее работой.

Важные напоминания для пользователей ракетной печи

Не забывайте всегда проявлять осторожность при использовании ракетных печей, будь то на улице или в пределах вашей собственности. Избегайте несчастных случаев любой ценой, закрепив ракетную печь в фиксированном положении, чтобы она не опрокидывалась.

Помните также, что огонь является опасным элементом, если его оставить без присмотра. Убедитесь, что вы выключаете пламя, когда не пользуетесь им или собираетесь спать.

Всегда помните о своих отходах и не используйте источники топлива чрезмерно.

Счастливого кемпинга!

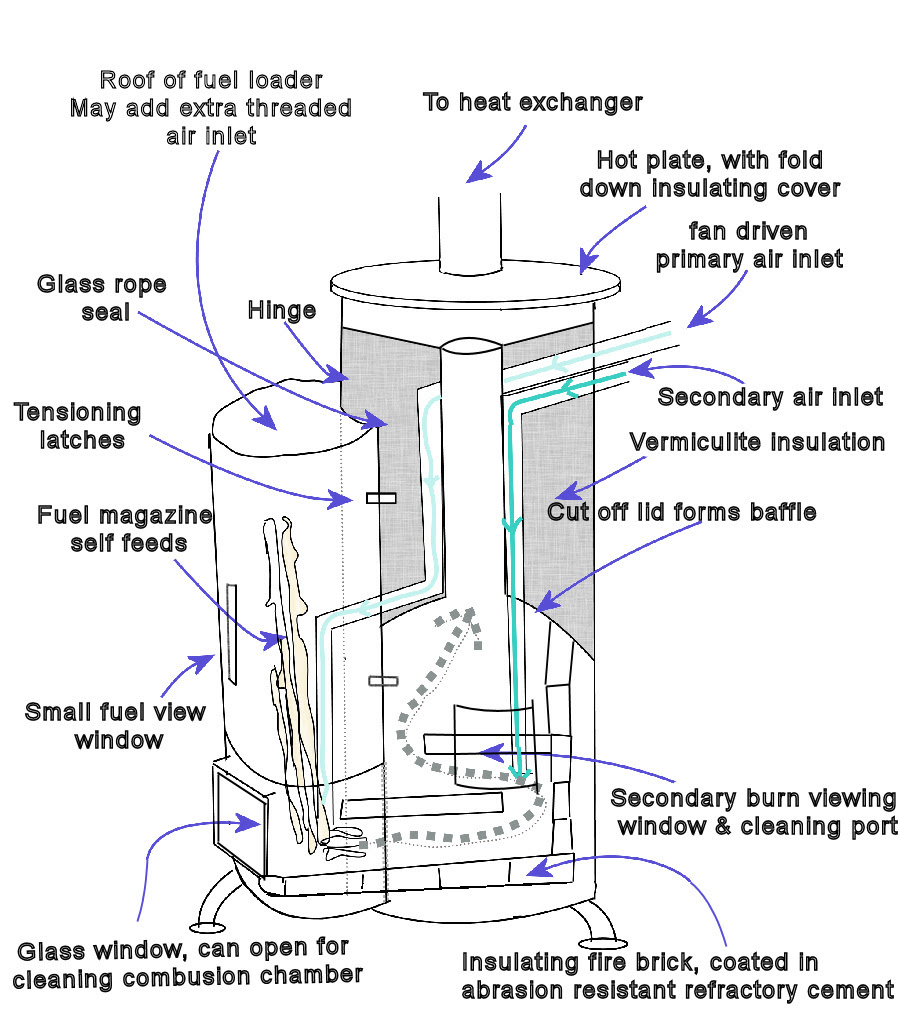

Основы Rocket Stoves

Эта статья впервые появилась в шестом номере журнала Pip Magazine; Австралийский журнал пермакультуры.

Слова и изображения Джоэла Медоуза и Дэна Палмера из мастерских VEG App-Tech

Большая часть наших домашних потребностей в энергии приходится на отопление помещений, нагрев воды или приготовление пищи, и они составляют значительную часть нашего ежемесячного счета.Ракетные печи - это пример соответствующей технологии, которая может удовлетворить все эти потребности, почти ничего не стоить для постройки и всего несколько палочек для бега.

Системы сжигания ракетных печей заслуживают внимания по нескольким причинам:

  1. они предлагают почти полное сгорание древесины, а это означает, что они сверхэффективны и сжигают сверхчисто
  2. они могут достигать очень высоких температур и могут быть подключены практически ко всему, что мы хотим использовать это тепло для
  3. они могут использовать древесину, которая обычно считается слишком маленькой, чтобы называть ее дровами
  4. они легко изготавливаются из обычных материалов.

Совершенно верно - вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло намного эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку. Если вы хорошо разбираетесь в мусоре, их строительство может практически ничего не стоить, а когда вы подрезаете фруктовые деревья, вы можете получить топливо, необходимое для приготовления обеда, обогрева дома и принятия приятного горячего душа.

КАК ГОРЕНИЕ РАКЕТЫ ОТЛИЧАЕТСЯ ОТ НОРМАЛЬНОГО СГОРАНИЯ

Основное различие между обычным камином или дровяной печью и ракетной печью состоит в том, что ракетное сгорание почти завершено.Когда дерево горит, оно выделяет летучие соединения, которые мы узнаем как дым, сажу или креозот. В ракетной печи эти соединения всасываются в изолированный и очень горячий «горящий туннель» блока, где они воспламеняются, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного огня, когда они выдуваются через дымоход.

Это характерное втягивание пламени в горящий туннель и возникающий в результате «рев» - вот что дало ракетным печам свое название. Это тоже часть их магии.Ракетные печи открыты в том месте, куда подается дрова, что позволяет втягивать в установку много кислорода. Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух поднимается вверх по стояку тепла, втягивая за собой много воздуха. Этот входящий воздух поступает в подающую трубку и через горящие дрова, создавая тот же эффект, что и при наведении большого вентилятора на ваш огонь. Становится очень жарко, дерево красиво горит, и вы слышите рев воздуха, который заряжается через систему.

В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше.Этот недостаток кислорода препятствует сгоранию, что приводит к холодным ожогам, неполному сгоранию и образованию большого количества дыма и креозота. Когда сгорание завершено, то, что выходит из дымохода, - это в значительной степени только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потерянную энергию. Мы культурно обучены ассоциировать дым с огнем; но с ракетными печами иногда, когда нет дыма, все еще есть огонь!

Обеспечив полное сгорание и, следовательно, максимальное тепловыделение, только тогда мы думаем о , используя получаемого тепла.Обычные дровяные печи отводят тепло из камеры сгорания для приготовления пищи, обогрева помещений или с помощью водонагревателей с «мокрой обратной стороной», что означает, что устройство просто не может нагреться достаточно для полного сгорания, что приводит к дыму. Камера сгорания ракетной печи сильно изолирована, чтобы предотвратить преждевременную потерю тепла, и огромное количество тепла вырабатывается за счет эффективного процесса сгорания.

Ракетная печь барабанного типа не только функциональна, но и красива.

ЧТО ДЕЛАТЬ СО ВСЕМ ТЕПЛО

Когда сгорание завершено, мы можем отводить тепло из печи в верхней части нагревательного стояка.И здесь ваше воображение и внутренний изобретатель могут разыграться: все, что вы думаете о очень горячем воздухе, можно делать с этого момента.

Вот несколько вещей, на которые можно включить ракетную печь.

  • Духовка - либо переделанная обычная печь с ракетой под ней, либо специально построенная бочковая печь из старых бочек емкостью 44 галлона (около 200 литров).
  • Варочная панель или барбекю - хорошо подойдут старые чугунные плиты для барбекю или тяжелые медные радиаторные плиты, на которые можно ставить кастрюли и сковороды, или просто готовить на потоке горячего воздуха.
  • Системы горячего водоснабжения - мы изготовили различные системы, от тех, которые нагревают большой вентилируемый резервуар с водой с медным змеевиком, проходящим через него, до термосифонов с теплообменником, нагнетающих горячую воду от солнечной энергии.
  • Обогреватели помещений - часто можно увидеть с перевернутой бочкой на 44 галлона, являющейся основным радиатором, с дымоходом, проходящим через тяжелые земляные или каменные элементы (нагреватели массы ракет).

Температуры за пределами графика

Береги себя! Хорошо построенная ракетная печь может работать настолько хорошо, что это может быть опасно.Ракетная печь Дэна однажды нагрелась до 180 ° C за шесть минут, 230 ° C за семь минут и 325 ° C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя оболочка подающей трубы светилась красным, как и дно внутренней части духовки: термометр показывал 350 ° C, а жареные овощи были изрядно обугленными ( с тех пор он снизил температуру до 200 ° C).

Несмотря на свою популярность в некоторых частях мира, ракетные печи - относительно редкое явление в системах пермакультуры Австралии.Они являются прекрасным примером соответствующей технологии, альтернативной обычным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше.


Чтобы прочитать эту статью и больше информации об альтернативных технологиях, загляните в шестой выпуск журнала Pip Magazine.

Духовка с реактивным двигателем: как собрать свою собственную сверхэффективную плиту от Тима Баркера и Иллюстрированного Джоэла Медоуза теперь доступна в виде электронной книги в нашем интернет-магазине.


Электронная книга включает в себя инструкции по преобразованию обычной печи в ракету - здесь вы найдете соответствующие технологические семинары с VEG.

Подогреватель ракетной массы

Подробные сведения о подогревателях ракетной массы

Это может быть самый чистый и надежный способ обогрева обычного дома. Некоторые люди сообщают, что для обогрева своего дома используют только мертвые ветки, падающие с деревьев во дворе. И они горят настолько чисто, что множество подлых людей используют их незаконно, в городах, незамеченными.

Когда кто-то впервые рассказал мне о нагревателях ракетной массы, все это не имело смысла.Огонь горит боком? Не курить? Если обычная дровяная печь эффективна на 75%, разве это не означает, что максимальная экономия древесины, которую вы могли бы сэкономить, составляет примерно 25%? Как сделать большую дыру прямо над огнем, чтобы дом не наполнился дымом? Я был настроен скептически.

А потом я увидел один в действии. Огонь действительно горит боком. Выхлоп близок к комнатной температуре и очень чистый. Дым больше не выходит, потому что огромное количество воздуха засасывается в деревянное отверстие.Аккуратно! Я сел на тот, в котором не горел огонь 24 часа - он все еще был горячим!

как это работает:

Палочки стоят прямо вверх. Горят только нижние концы палочек. Огонь горит боком. Поскольку стояк тепла изолирован, он становится очень горячим. Это вызывает сильное конвективное течение. Когда горячие газы попадают в ствол, он выделяет много тепла, которое охлаждает газы, которые становятся намного меньше, и их легче перемещать. Выходящие газы обычно представляют собой просто углекислый газ и пар.

Настоящее волшебство происходит с стояком тепла. Сильный конвективный поток - это то, что заставляет воздух всасываться через древесину, так что огонь горит боком, а дым не выходит. Это также место, где становится так жарко, что сгорает весь дым.

Выше намного лучше изображение, показывающее огромную мощность изолированного стояка тепла, сжигающего дым и приводящего в действие всю систему.

Я сделал небольшое видео, чтобы объяснить, как работает нагреватель ракетной массы:

На первом рисунке ниже представлена ​​самая тщательная конструкция нагревателя массы ракеты, которую я когда-либо видел.За ним следует подогреватель ракетной массы, созданный на основе этой конструкции. Оба они являются продуктом лидеров инноваций в области нагревателей ракетной массы Эрни и Эрики Виснер, которые построили более 700 нагревателей ракетной массы.

Нагреватель ракетной массы

в сравнении с обычной дровяной печью

обычная дровяная печь использует много тепла для выталкивания дыма из дома

нагреватель ракетной массы отбирает как можно больше тепла перед выпуском выхлопа

Сейчас я проводил презентации и учил людей их делать.Вопрос, который мне чаще всего задают: «Если моя нынешняя дровяная печь эффективна на 75%, кажется, что больше всего возможностей для улучшения составляет около 25%. Но вы говорите, что можете обогреть дом, используя десятую часть дров. утверждение, что нагреватель массы ракеты имеет КПД 750%? Разве 100% КПД не было бы максимальным? " На это можно ответить двумя способами.

  1. Измерьте температуру и объем дыма, выходящего из обычной дровяной печи (очень горячего и большого объема), и сравните его с выхлопом нагревателя ракетной массы (немного больше комнатной температуры и струйка).Гораздо больше тепла остается внутри с нагревателем ракетной массы.
  2. Давайте займемся математикой.
  • Оценка «КПД 75%» не учитывает часть тепла, которое поднимается по дымоходу для удаления дыма. Лаборатории тестирования будут используйте число 14% или 16% для дыма, поднимающегося в дымоход. Таким образом, число 75% на самом деле составляет 59%. Разрешено говорить 75% и продается больше дровяных печей.
  • Оценка 75% была наиболее эффективным результатом, полученным в лаборатории, когда эксперты пытались получить наиболее эффективные числа.Таким образом, хотя дровяная печь может достичь 75% эффективности в лаборатории, в домашних условиях это происходит редко. Опытный оператор дровяной печи, вероятно, испытает около 35%. Кто-то, использующий влажную / зеленую древесину и часто закрывающий заслонки для "медленного горения", вероятно, испытает что-то вроде эффективности 5% (или меньше!) С дровяной печью с эффективностью 75%. Таким образом, остается много возможностей для улучшения. Нагреватели ракетной массы не могут уменьшить воздушный поток для медленного и неэффективного горения.У неопытной дровяной горелки, вероятно, будет каждый раз эффективность сжигания 90%.

Еще вопрос по креозоту. В обычной дровяной печи в неэффективных условиях креозот может накапливаться в дымоходе и вызвать пожар в дымоходе. «Дымоход» в ракетной печи - это то же самое, что и стояк тепла. Ракетная печь спроектирована таким образом, чтобы при каждом горении дымохода контролировался.

Здесь Эрни рассказывает о том, как заменить обычную дровяную печь на обогреватель с ракетной массой и как он теперь использует 1/8 древесины, которую использовал раньше:

Лучшее нагревание древесины: Ракетные нагреватели массы своими руками

Этот набор из 4 DVD о нагревателях ракетной массы вышел в сентябре 2016 года.

Вот трейлер к новому DVD.

НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации

получить бесплатно полезности нагревателя ракетной массы

Если вы подпишетесь на ежедневную рассылку прямо сейчас, вы получите самые популярные на рынке планы дизайна ракетных массонагревателей, 6-дюймовую вариацию приложения! Эрни и Эрика обычно продают этих плохих парней за 15 долларов, но они делятся этой информацией с вами в надежде заручиться поддержкой их предстоящего кикстартера, который принесет знания о ракетном нагревателе массы миллионам людей!

Щелкните здесь, чтобы получить мгновенный доступ!

Дровяные печи 2.0 Набор из 4 DVD

После многих лет работы над этой статьей, проведения презентаций и обучающих семинаров ... Эрни, Эрика и я организовали специальный семинар, чтобы вмешивайтесь во все, что касается нагревателей ракетных масс, ракетных печей и т. д., чтобы мы могли снять это на видео и поместить все это в этот набор из 4 DVD.

Прицеп к комплекту подогревателя реактивной массы 4-ДВД:

Подробнее здесь

Планы зданий

Если эти ракетные печи вас интересуют, самым разумным следующим шагом, вероятно, будет получение набора планов, очень похожих на то, что вы собираетесь разработать.Эти планы - проверенные конструкции, которые Эрни и Эрика Виснер, ведущие новаторы в области ракетных печей, разработали и протестировали.

Планы подогревателя 6-дюймовой ракеты

Изменение приложения

Это самые популярные чертежи на сегодняшний день. Они предназначены для L-образной скамьи с подогревом. Цифра «6» обозначает диаметр теплообменного канала. Этот проект обеспечивал единственное тепло для старого коттеджа / квартиры Портленда площадью около 800 квадратных футов.

Нажмите здесь, чтобы узнать больше!

Кушетка с байпасом

Эти планы относятся к небольшому обогревателю с канальным отоплением, который обогревает гостевой коттедж 11 x 11 (120 квадратных футов) в Портленде, штат Орегон. Байпас от коллектора к дымоходу позволяет легче заправлять нагреватель при холодном пуске. Вместо скамейки масса составляет платформу для кровати!

Нажмите здесь, чтобы узнать больше!

Планы подогревателя 8-дюймовой ракеты

Комбо Эрни и Эрики ВСЕ

С этой комбинацией вы получите огромную экономию в колонке старых денег, получив ВСЕ планы выше
ПЛЮС глава 4 Руководства изготовителя ракетного массонагревателя
ПЛЮС Искусство огня
PLUS Простые идеи приюта
Двухкамерная глиняная печь PLUS планы

Нажмите здесь, чтобы узнать больше!

книг

Руководство изготовителя ракетного массонагревателя Эрики и Эрни Виснер

Прочтите об этом и получите книгу здесь.

Наконец-то - исчерпывающая книга о нагревателях ракетной массы! Это должно положить конец фейк-шоу с пламенной смертью, появляющимся на YouTube, ошибочно обозначенным как нагреватели ракетной массы, и положить конец тому, чтобы одни и те же вопросы задавались снова и снова. Мы можем начинать каждый ответ с

"Вы читали Руководство изготовителя ракетного массонагревателя?"

Подогреватели реактивной массы Янто Эванса

Прочтите отзывы из Перми и получите книгу здесь.

Это восхитительная книга, чтобы прочитать и понять, КАК работают нагреватели ракетной массы и ПОЧЕМУ нагреватели ракетной массы работают так хорошо.Янто - изобретатель нагревателей ракетной массы, и он прекрасно рассказывает историю.

Подкасты о ракетных массах

Когда я разрабатывал свои инновационные портативные нагреватели ракетной массы, я несколько раз звонил Эрни и Эрике. В конце концов, они знают гораздо больше, чем я. После большого успеха Дня Земли я записал с ними подкаст. Не только для того, чтобы подкаст был загружен информацией о нагревателе ракетной массы / ракетной печи, но и для того, чтобы немного злорадствовать об успехе моей инновации.Это был мой самый первый подкаст о нагревателях ракетной массы!

С тех пор я записал более дюжины подкастов о нагревателях ракетной массы, и вы можете получить их гигантской связкой здесь:

кредитов

Хорошая работа здесь сделана Дэниелом Ван Тасселлом, хотя Дэниел настаивает на том, что я благодарен Адриане Стагнаро за совместные усилия на форумах по перми.

советов по созданию собственного

Они могут показаться высокотехнологичными, но ракетные печи (названные в честь того, как через них движется воздух) - это совсем не так.

Разработанные для повышения эффективности использования топлива без увеличения вредных выбросов, ракетные печи помогают людям стать более самодостаточными, замедляют изменение климата и спасают жизни в развивающихся странах, где дрова не хватает, а традиционные открытые костры загрязняют воздух в помещениях.

Они идеальны не только из-за их социальных и экологических преимуществ, но и по экономическим причинам: они дешевы, просты в сборке и требуют очень мало топлива.

Итак, хотите ли вы сэкономить деньги, построить доступную, портативную и эффективную походную печь или просто иметь запасной вариант на случай чрезвычайной ситуации, ракетная печь станет легкой задачей.

Что такое ракетная печь?

Ракетная печь - это дровяная печь для приготовления пищи на открытом воздухе, которая была разработана доктором Ларри Виньярски в 1980-х годах как безопасная, эффективная и экологически безопасная альтернатива открытому костру для бедных людей в развивающихся странах.

По сравнению с традиционными открытыми кострами (также называемыми «кострами из трех камней»), ракетные печи могут быть более полезными и эффективными.

Они уменьшают дымность и вредные выбросы, используют меньше топливной древесины и увеличивают количество энергии древесины, которая превращается в тепловую энергию.

В таких странах, как Демократическая Республика Конго, энергоэффективные ракетные печи сокращают загрязнение воздуха, позволяют более эффективно готовить пищу, создают возможности для трудоустройства, предотвращают повсеместную вырубку лесов и помогают беженцам и внутренне перемещенным лицам готовить еду, когда топливо недоступно или отсутствует. не надежно закуплены.

Кроме того, ракетные печи могут быть недорогим средством замедления изменения климата.

По данным Исследовательского центра Апровечо, который первым начал использовать ракетные печи, «требуется всего около трех ракетных печей ARC, чтобы компенсировать привычки вождения одного среднего американца в течение одного года.... или всего 13 печей, чтобы компенсировать весь годовой экологический след американца ».

Базовая ракетная печь состоит всего из нескольких компонентов:

• Изолированный отвод ракеты, образованный горизонтальной топливной камерой, которая входит в вертикальную камеру сгорания (также называемую «дымоходом»).

• Корпус печи, окружающий колено, из листового металла или другого недорогого материала с небольшим отверстием.

• Топливная решетка, размещенная внутри топливной камеры, на которой лежит дрова.

• Юбка горшка, щит из листового металла, который окружает емкость для приготовления пищи, создавая зазор, чтобы обеспечить попадание большего количества тепла от дымовых газов в емкость.

Как это работает?

В открытом огне, за которым не ухаживают, только небольшой процент тепловой энергии, выделяемой горящими дровами, попадает в кастрюлю.

В ракетной печи сжигаются только кончики дров, что исключает отходы (и, в качестве дополнительного преимущества, устраняет дым).

В ракетных печах можно использовать практически любую сухую растительную массу, а не только древесину - листья, ветки и кисть тоже подойдут.

Свежий воздух поступает в топливную камеру из-под горящих дров, лежащих на решетке, позволяя воздуху предварительно нагреться до того, как он попадет в камеру сгорания, что, в свою очередь, приводит к более чистому сгоранию.

Небольшая подача топлива не только требует меньше дров, но также ограничивает количество поступающего холодного воздуха.

Само сгорание ограничено небольшим изолированным пространством, поэтому большая часть энергии древесины преобразуется в тепло для приготовления пищи.

Кастрюля находится прямо над камерой сгорания, поэтому горячие газы контактируют с ней сразу после сгорания, уменьшая дымность.

Юбка кастрюли, которая окружает сосуд, дополнительно повышает эффективность за счет увеличения температуры пламени, которое контактирует с кастрюлей, и за счет направления газов, чтобы очистить стенки кастрюли, а также дно, увеличивая теплопередачу.

Вот как собрать

Процесс создания ракетной печи прост, и инструкции доступны в Интернете (некоторые сайты требуют пожертвования для доступа к планам).

Обычная ракетная печь, используемая для приготовления пищи или кипячения воды в одной кастрюле, может быть построена за пару часов из нескольких дешево купленных или найденных / переработанных материалов: листового металла, огнеупорных кирпичей, вермикулита и цемента (для обеспечения горения камера в корпусе печи) и стальные опоры для опор для кастрюль.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
