Статья «Устройство, назначение и принцип работы цифровых мультиметров (тестеров)»
Содержание
- Варианты конструктивного исполнения мультиметров
-
Эксплуатация тестера
- Измерение постоянного напряжения
- Измерение переменных напряжений
- Измерение постоянного тока
- Измерение сопротивлений
- Контроль исправности диодов
Цифровой мультиметр — это простой в эксплуатации, универсальный наглядный прибор, измеряющий электрические параметры. Сегодня на рынке представлены десятки типов этих устройств, но для использования на станциях техобслуживания при покупке следует убедиться, чтобы он внесен в реестр средств измерений для прохождения метрологической поверки.
Первый мультиметр был изобретен в 1920 г. Дональдом Макади.
К разработке универсального прибора его подтолкнула необходимость носить большое количество разнообразных инструментов для выполнения измерений. Мультиметр тогда назывался авометр и делал измерения в вольтах, амперах и омах. Продажи изобретения начались в 1923 г.
Варианты конструктивного исполнения мультиметров
Принцип работы тестера основан на сопоставлении входного сигнала с опорным. Основой цифрового мультиметра является АЦП двойного интегрирования. Изменение предела измерений выполняется на резисторных делителях. Если мультиметр имеет милливольтовое деление, оборудование может быть построено на встроенном усилителе с возможностью корректирования коэффициента усиления. Напряжение измеряется прямым подключением к цепи. Измерение тока основывается на падении напряжения на встроенных резисторах (разные резисторы для разного предела измерения). Сопротивление замеряется при подаче тока на резистор, с которого считываются значения (включение резистора основано на обратной связи инвертирующего усилителя).
Эксплуатация тестера
Примечание. Покупать самый дорогой прибор не обязательно. Так, автоэлектрику достаточно иметь доступ к нескольким функциональным возможностям: измерению постоянного напряжения и тока, измерению сопротивления, переменного напряжения, параметров диода. В начале работы к клемме 1 нужно подсоединить провод измерительного щупа черного цвета, к клемме 3 — красного.
Измерение постоянного напряжения
Переключатель переводится на деление 1000 V в положение 4, черный щуп подсоединяется к неизолированному участку корпуса, красный – к точке измерения, к примеру, плюсу аккумулятора. При измерении напряжения аккумулятора показания тестера должны находиться в пределах 12,0 — 14,6 V, иначе батарея будет разряжена. Для увеличения точности измерений необходимо перевести переключатель на значение 20 V. Аналогично проводятся и другие измерения. Измерение напряжений может проводиться на каждом узле или элементе с подключением прибора параллельно элементу.
Измерение переменных напряжений

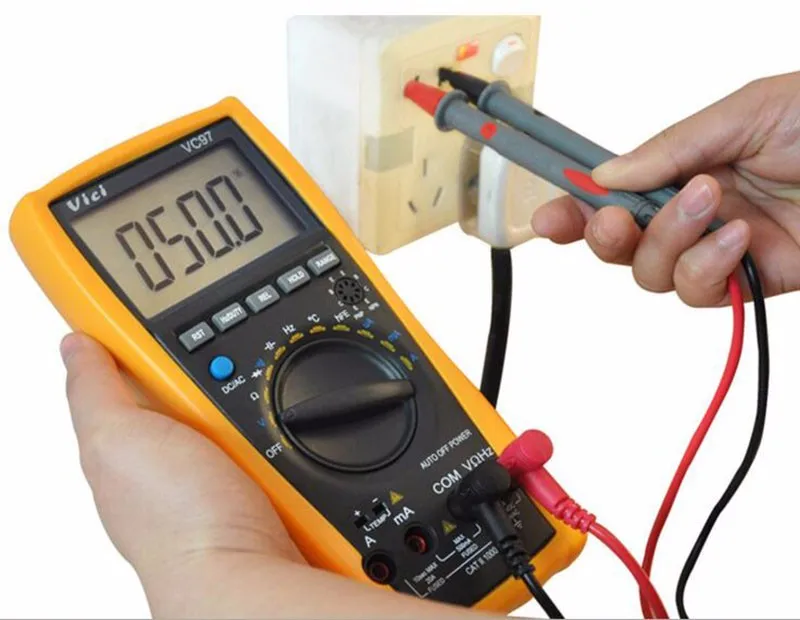

Данный вид измерений необходим для контроля напряжения сети переменного тока 220 В, например, в гараже. Переключатель переводится в предел 750 V, положение 5. Щупы подключаются в гнезда розетки. Напряжение должно находиться в пределах 210–230 В.
Измерение постоянного тока
Необходимо перевести переключатель в положение 6, предел 200 миллиампер. Щупы мультиметра подсоединяются в разрыв электрической цепи. Производятся измерения. В автомобиле протекают большие токи, по этой причине измерения производятся в положении переключателя 2 с подключением красного провода к разъему 2.
Измерение сопротивлений
Измерение сопротивлений нужно производить на отключенной от схемы детали. Переключатель переводится в положение 7 на предел 200 килоом. Далее детали параллельно подключаются к щупу. Измерение производится с увеличением точности путем перехода к нижнему пределу.
Сопротивление ламп накаливания колеблется от 10 до 500 Ом, двигателей постоянного тока (стеклоподъемники, система вентиляции, дворники) — 5–50 Ом, реле — 10–5000 Ом, стартера — 0,1–0,5 Ом.
Контроль исправности диодов
Часто этот вид измерений нужно выполнять при проверке работы индикаторов на приборной панели, генераторов и современного светодиодного осветительного оборудования. Контроль производится только на выключенном элементе. Переключатель должен находиться в положении 8. Щупы подсоединяются сначала в одном, потом в другом направлении. Таким образом, в одном направлении показания тестера должны быть от 300 до 600 Ом, а в другом — отсутствовать.
Current/voltage tester testo 755-1 | Сопротивление | Электрические параметры | По параметру
Подробнее Технические данные Принадлежности Применение Центр загрузки
- testo 755-1
org/ListItem»>
На ГлавнуюНомер заказа. 0590 7551
176,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
Простая и безопасная работа благодаря автоматическому определению параметров измерения
Подходит практически для всех электроизмерительных задач
Сменные измерительные щупы
Сертифицирован в соответствии с DIN EN 61243-3:2010
Практичная функция автоматического включения и автоматическое определение параметров измерения дают вам возможность работать с этим прибором с большим удобством, чем прежде.Подробнее
Описание продукта
Первый тестер напряжения, измеряющий силу тока: testo 755-1. Вы можете определять наличие или отсутствие напряжения в цепи, измерять протекание тока или потребление тока, а также проводить тесты на целостность цепи с помощью одного единственного инструмента.
В процессе работы, тестер напряжения testo 755-1 автоматически определяет и подбирает необходимые настройки: вы можете сразу приступать к измерению без всяких включений и переключений.
Измерительные щупы, которые могут быть легко и быстро заменены, также очень удобны для использования. Это значит, что в случае повреждения вам не нужно менять сразу весь инструмент. Еще одно удобство – встроенный фонарик для подсветки неосвещенных мест замера.
Тестер напряжения/тока testo 755-1 – это настоящее универсальное устройство, которое облегчит вашу повседневную работу.
С подтвержденными метрологическими характеристиками и расширенными техническими данными можно ознакомиться в описании типа в Центре загрузки.
Комплект поставки
Тестер тока/напряжения testo 755-1, включая батарейки, щупы, колпачки для щупов, заводской протокол калибровки и инструкцию по эксплуатации.Технические данные
| Измерение напряжения постоянного тока | |
|---|---|
Диапазон измерений | 6 … 600 В |
Разрешение | макс. 0,1 В |
Погрешность | ± (1,5 % от изм. |
знач. + 3 Digit)| Измерение напряжения переменного тока | |
|---|---|
Диапазон измерений | 6 … 600 В |
Разрешение | макс. 0,1 В |
Погрешность | ± (1,5 % от изм. знач. + 3 Digit) |
| Измерение силы переменного тока | |
|---|---|
Диапазон измерений | 0,1 . |
Разрешение | макс. 0,1 А |
Погрешность | ± (3 % от изм. знач. + 3 Digit) |
.. 200 А| Измерение сопротивления | |
|---|---|
Разрешение | макс. 1 Ом |
Диапазон измерений | 30 … 100 кОм |
Погрешность | ± (1,0 % от изм. |
знач. + 5 Digit)| Общие технические данные | |
|---|---|
Рабочая влажность | 0 … 75 % ОВ |
Вес | 320 г |
Размеры | 199 x 62 x 40 мм |
Рабочая температура | -10 … +50 °C |
Цвет продукта | черный |
Класс защиты | IP64 |
Стандарты | EN 61243-3; EN 61010-1 |
Тип батареи | 2 микроэлемента ААА |
Тип дисплея | LCD |
Размер дисплея | Размер дисплея: одна строка |
Температура хранения | -15 . |
Класс перенапряжения | CAT IV 600V; CAT III 1000V |
Авторизации | CSA; CE |
.. +60 °C| Функции измерительного прибора | |
|---|---|
Проверка на отсутствие разрывов цепи | да |
Подсветка дисплея | да |
Фиксация | да |
Подсветка точки замера | да |
Дисплей (разрядность) | 4 000 |
Автоматическое определение измеряемого параметра | да |
Принадлежности
Принадлежности
Replacement measuring tips, 1 set, CAT IV 600 V / CAT III 1000 V
Номер заказа.
: 0590 0015
31,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Комплект изолированных зажимов типа «крокодил», класс перенапряжения CAT III 600 В, максимальный ток 10 А
Номер заказа.: 0590 0008
38,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Транспортировка и защита
Сумка для транспортировки (без измерительного прибора и принадлежностей).
Номер заказа.: 0590 0017
45,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
Применение
Идеален для проверки наличия и отсутствия напряжения и измерения силы тока
- Автоматическое определение параметра измерения, автоматическое включение, сменные измерительные щупы, встроенный фонарик для подсветки места замера
Обзор областей применения
- Проверка наличия или отсутствия напряжения в электрических цепях или системах (согласно стандарту DIN EN 61243-3:2010)
- Измерение расхода тока
Центр загрузки
Брошюры по продукту
Каталог Приборы для измерения электрических параметров (application/pdf, 3.
830 KB)Свидетельство testo 755 (application/pdf, 191 KB)
Описание типа testo 755 (application/pdf, 302 KB)
Приказ о внесении изменений № 1999 (application/pdf, 38 KB)
Приложение к приказу № 1999 (application/pdf, 144 KB)
Приказ о продлении срока действия № 979 (application/pdf, 39 KB)
Приложение к приказу № 979 (application/pdf, 612 KB)
830 KB)Инструкции по применению
Инструкция по использованию testo 755 (application/pdf, 839 KB)
176,00 y.
e.
c НДС. Внутренний курс у.е. равен 89 рублям
Электротестер Описание работы (зарплата, навыки)
Как стать электротестером
Есть несколько способов стать электротестером. Вы можете получить необходимую квалификацию, пройдя курс обучения в колледже или стажировку, или вы можете обратиться непосредственно к работодателю, если у вас есть предыдущий опыт.
Вам следует изучить эти пути становления электрическим тестером, чтобы выяснить, какой из них подходит именно вам. Хотя некоторые из этих вариантов имеют определенные квалификационные требования, многие работодатели больше заинтересованы в людях, которые полны энтузиазма, хотят учиться и могут следовать инструкциям.
Для работы на стройке вам может понадобиться карточка схемы сертификации строительных навыков (CSCS).
Колледж/поставщик услуг по обучению
Вы можете получить диплом City & Guilds уровня 2 или 3 по электроустановке, чтобы стать электротестером.
Вам потребуется:
- Минимум 2 экзамена GCSE (или эквивалент) в 9–3 классах (от A* до D) (курс уровня 2)
- GCSE от 4 до 5 (или эквивалент) в классах с 9 по 4 (от A* до C) (курс уровня 3).
- Объяснение эквивалентных вступительных требований
- Найдите курс рядом с вами
- Консультация по финансированию
Ученичество
Вы можете получить навыки, чтобы стать электрическим тестером, пройдя курс обучения электромонтажу среднего или продвинутого уровня.
Чтобы стать учеником электрика, вам потребуется сдать 4 экзамена GCSE (или эквивалент) в 9–4 классах (от A* до C), включая английский язык и математику.
Стажировка открыта для всех, кто старше 16 лет. В качестве ученика вы будете полностью трудоустроены в компании и должны будете работать не менее 30 часов в неделю. Ваше время будет разделено между опытом работы и обучением в колледже или учебном заведении.
- Найдите место ученичества рядом с вами
- Руководство по обучению
Работа
Если у вас есть экзамены GCSE (или эквивалент), включая английский язык и математику, а также хорошие практические навыки, вы можете устроиться на работу помощником, стажером или помощником электрика.
Ваш работодатель может помочь вам пройти обучение, чтобы получить полную квалификацию, что позволит вам перейти к роли электрического тестера.
Опыт работы
Опыт работы необходим для трудоустройства в строительной отрасли. Вы можете получить это в школе или работая по выходным и праздникам с компанией или родственником, который работает электрическим тестером. Потенциальные работодатели всегда будут рады увидеть опыт работы, указанный в вашем резюме.
- Узнайте больше об опыте работы
Навыки
Дополнительные навыки, которые могут пригодиться любому, кто рассматривает возможность работы в качестве электрического тестера , включают:
- Способность сохранять спокойствие в стрессовых ситуациях
- Способность хорошо работать с другими
- Отличное внимание к деталям
- Хорошие навыки обслуживания клиентов
- Сильные письменные коммуникативные навыки.
Что делает электрический тестер?
В качестве тестировщика электрических систем вы будете нести ответственность за проверку электрических систем и оборудования в домах и на предприятиях для выявления неисправностей.
Возможно, вы проводите проверки качества новых зданий или проводите регулярные тесты портативных устройств (PAT) на часто используемых машинах.
Должность электрического тестера включает следующие обязанности:
- Обследование, испытание и осмотр электрических установок
- Проведение тестирования портативных устройств (PAT)
- Соблюдение рекомендаций правительства и регулирующих органов
- Выявление ошибок или неэффективности
- Устранение неисправностей или организация их ремонта
- Работа в соответствии со стандартами охраны труда и техники безопасности
- Получение расценок на ремонтные работы
- Заполнение отчетов об испытаниях и электрических сертификатов
- Взаимодействие с клиентами и коллегами.
Сколько вы могли бы заработать в качестве электрического тестера?
Ожидаемая заработная плата тестировщика электрических систем зависит от вашего опыта.
- Новые тестировщики электрооборудования могут зарабатывать 17 000 фунтов стерлингов
- Опытные тестировщики электрооборудования могут заработать 36 000 фунтов стерлингов*
- Самозанятые тестировщики электрики сами устанавливают свои ставки заработной платы.
Часы работы и заработная плата зависят от местоположения, работодателя и сверхурочной работы.
* Заработная плата была получена из нескольких отраслевых источников
Ознакомьтесь с последними вакансиями электрика-тестировщика:
- Действительно
- Всего заданий
Поскольку это внешние веб-сайты, количество вакансий, связанных с выбранной вами ролью, может различаться. Новые вакансии будут публиковаться по мере их появления.
Карьерный путь и продвижение
В качестве тестировщика электрооборудования вы можете стать руководителем группы или супервайзером, работать в управлении объектами или над более крупными электротехническими проектами.
В качестве альтернативы вы можете зарегистрироваться в качестве индивидуального предпринимателя.
Электробезопасность и тестеры напряжения
» Домашняя электропроводка
» Справочник по электропроводке
» Домашняя электробезопасность
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Резюме: При работе с домашней электропроводкой качественные тестеры напряжения могут сыграть важную роль в обеспечении электробезопасности. Электрические тестеры позволяют идентифицировать электрические цепи и помогают предотвратить возможность случайного поражения электрическим током. |
Узнайте, чем делятся другие, на Спросите электрика:
Это действительно круто. Место, где я мог бы задать вопрос и, надеюсь, получить ответ, а не озадаченный взгляд, который я получил в Home Depot. Адам из центра города Сан, Флорида
Тестеры напряжения для проверки электрических цепей
Видео по электромонтажу Как подключить розетку GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал YouTube:
» Спросите электрика «
и подписывайтесь!Электробезопасность начинается с понимания основ электропроводки и проекта, который необходимо выполнить.
Существует множество электрических тестеров с различными опциями. Ниже приведены некоторые важные моменты, которые следует учитывать при выборе электрического тестера.
Перед использованием любого электрического тестера обязательно полностью прочтите и усвойте инструкции и документацию, поставляемую с выбранным вами тестером.
стиль = «очистить: слева»>
Обесточьте или выключите цепь, которая представляет опасность, и любую цепь, с которой будут работать.| Тестер розеток и анализатор цепей Удобные тестеры напряжения в розетке отлично подходят для проверки напряжения, а также показывают, правильно ли подключена розетка или отсутствует ли провод, например, провод заземления. электропроводка дома. |
Имея множество доступных тестеров напряжения, убедитесь, что вы выбрали тот, который имеет хорошее качество, легко читается и имеет длинные изолированные измерительные провода .
При использовании тестера напряжения любого типа будьте очень осторожны.
Если вы коснетесь одного из проводов, когда вы заземлены, или если какая-либо часть вашего тела окажется в цепи, вы можете получить удар током!
стиль = «очистить: слева»>
| Тестеры напряжения Это тестер напряжения индукционного типа K-60, который работает, индуцируя ток через тестер, который производит чтение. Преимущества: К-60 не требует аккумулятора. Большинство тестеров напряжения/обрыва цепи с батарейным питанием не будут измерять напряжение без батареи. Мы считаем это существенным недостатком этих типовых тестеров. K-60 всегда готов к работе — батарейки не требуются. Этот тестер стиля тонкий, имеет длинные провода и отлично помещается в сумке для инструментов. Я использовал этот стиль в течение многих лет, и он отлично подходит для тестирования электрических цепей дома.  | |
| Tic-тестеры Перед выполнением любых электромонтажных работ проверьте свои цепи и уберегите себя от любой опасности. Этот тестер Tic представляет собой бесконтактный тестер напряжения, который проверяет наличие действующего переменного напряжения от 50 до 600 вольт. Визуальный (мигающий) и звуковой (пищащий) индикаторы сигнализируют о наличии напряжения простым нажатием на встроенную карманную клипсу. /тд> | |
7-функциональный цифровой мультитестер Цифровой
тестеры напряжения намного безопаснее и имеют легко читаемый дисплей,
как показано ниже. Многие из этих тестеров можно использовать для проверки переменного тока и
Напряжение постоянного тока и непрерывность. Типичный цифровой измеритель/мультитестер позволяет получать точные показания напряжения постоянного тока, постоянного тока, напряжения переменного тока, сопротивления, тестер транзисторов, тестер диодов и тестер аккумуляторов. Узнайте больше о том, как работают тестеры |
.jpg)
| Электробезопасность чрезвычайно важна для всех проектов Уровень квалификации: |
Контрольный список безопасности |
Проверка цепи
Будьте очень осторожны и берегите себя!Узнайте о безопасности и важности электрических тестеров:
Нажмите здесь, чтобы узнать, как использовать электрические тестеры
|
youtube.com/embed/QaQFZtOxGQg?» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
| |||||||
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. |
