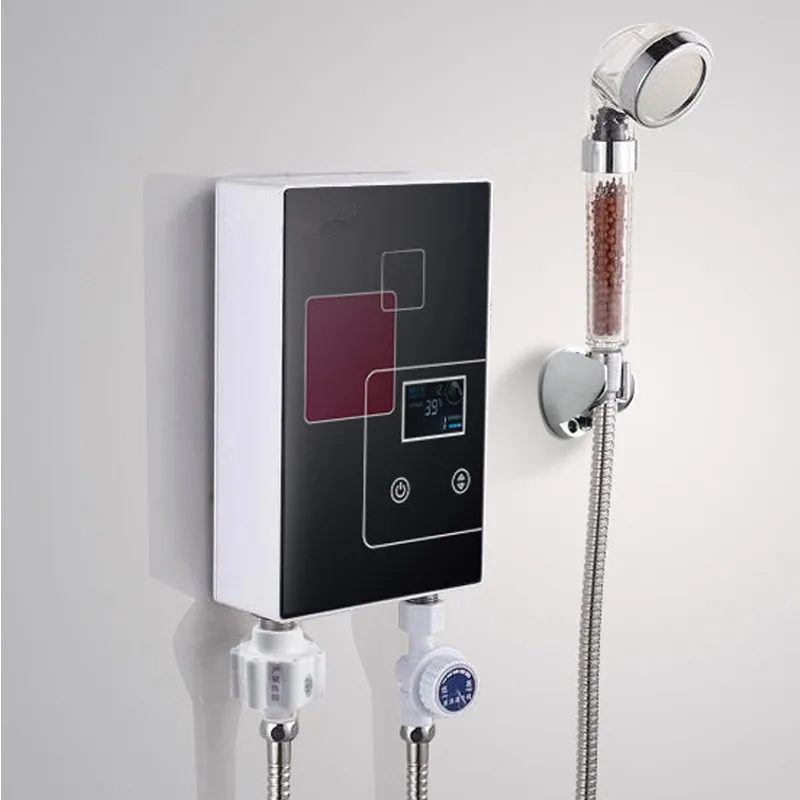

WEZER Проточник SDR-B07STP ванна, гусак ухо, настенный, УЗО (с датчиком темп)
WEZER Проточник SDR-B07STP ванна, гусак ухо, настенный, УЗО (с датчиком темп)- Отопление
- Насосное оборудование
- Теплый пол
- Трубы и фитинги
- Запорная арматура и автоматика
- Водоочистка
- Сантехника и смесители
- Системы полива
- Альтернативная энергетика
Похожие товары
SOLONE Проточник EС-300 кухня
WEZER Проточник SDR-B07STP ванна, гусак ухо, настенный, УЗО (с датчиком темп)
WEZER Проточник SDR-E03W кухня настеный (без датчика темп.
WEZER Проточник SDR-Н16Т тюльпан литой гусак, гайка, ХРОМ (c датчиком темп.)
WEZER Проточник SDR-Н17T умывальник поворот. гусак гайка (c датчиком температуры)
ZEGOR Проточник EС-710 кухня, индикатор температуры+рефлекторный гусак, гайка
ZERIX ELW-16-E (3-3.6кВт)
WEZER Проточник SDR-9D-3 (без датчика темп.) УЗО
WEZER Проточник SDR-C10Т кухня ухо гайка хром (с датчиком темп.)
WEZER Проточник SDR-D05 кухня гайка (без датчика темп.)
WEZER Проточник SDR-D05T кухня гайка (c датчиком температуры)
WEZER Проточник SDR-F05 кухня гибкий гусак гайка (без датчика темп.
WEZER Проточник SDR-F05Т кухня гибкий гусак гайка (с датчиком темп.)
WEZER Проточник SDR-F06 кухня гибкий гусак гайка (без датчика темп.)
WEZER Проточник SDR-F06 ТР кухня гибкий гусак гайка (с датчиком темп.)
Бренды Смотреть все
svg_btn-searchsvg_btn-cart-buy2cart-buysvg_contact-locationsvg_scl-fbsvg_scl-ybПроточник в квартире с 3х фазным вводом на 15кВт / Блог LinTux / Cs-Cs.Net: Сообщество
День добрый! Это мой первый пост в сообществе и я попытаюсь рассказать о своей идее подключения 3х фазного проточного водонагревателя в квартире с 3х фазным вводом на 15кВт.
Начну с того откуда вообще появилась данная проблема? А появилась она из-за того, что сейчас все новостройки поголовно идут с вводом 25А 3-фазы и крутись как хочешь, даже в доме на 400 с лишнем квартир, где можно было совсем не думая раскидать их по фазам и получить тот же самый эффект.
Почему не взять однофазный проточный водогрей? Потому, что он нужен только две недели в году и выделять ему целую фазу — это значит переносить с нее всех потребителей на другие фазы в течении этого времени. В принципе это не самый плохой выход и он может оказаться достаточно бюджетным (если бы меня кто-то попросил помочь ему сделать нечто такое, то я бы наверное ему такой вариант и предложил), но мы не ищем легких путей, да и 6кВт это 3-4л/м, чего хватит на помыть руки и тоненькую струйку из душа.
После безуспешных попыток найти 3х фазный проточник на 8-9кВт я приуныл и начал разделять нагрузки по фазам и по 3м группам приоритетов (не отключаемые, отключаемые приоритет1 и отключаемые приоритет2), изначально я планировал воспользоваться идеей из поста про ОМ-310, но потом открыл даташит на выбранный проточник и увидел следующею схему подключения:
Оказывается переключение режимов полная/половинная мощность выполняется простым отключением одной из трех фаз (нагреватель еще не заказан, но судя по фото внутренностей из интернета это очень похоже на правду), точно также выполнены и некоторые другие простые проточные нагреватели, которые предусматривают два режима мощности и обычное гидравлическое управление (без точных регулировок температуры и тд).
После этого сразу родилась вот такая схема (на этой схеме я рву вторую фазу, а по схеме проточника обрывать нужну ту что под цифрой 3, я эту ‘ошибку’ заметил уже после создания поста):Контактор на 40А 4НО можно заменить обычным 4х полюсным рубильником. Небольшое отступление, зачем нам 4х полюсный рубильник или контактор на 4НО контакта? А для того, что бы с четвертого полюса брать сигнал о том, что водогрей включен (согласен схема с использованием РМТшек в две другие фазы гораздо удобнее, но отнимает люшние 6мест и стоит +6к сверху, так что пришлось немного ужаться) и отправлять его на дистанционный выключатель ОМ-310, разрешая ему тем самым управлять контакторами нагрузки.
Собственно а что нам это дает и чем оно полезно? Давайте рассмотрим как используется нагреватель, я выделил два сценария:
1) Принятие душа — требуется максимальная мощность, тут можно потерпеть и не включать мощные потребители некоторое время.
2) Мытье посуды, рук и приготовление еды — хватит половинной мощности и тут уже не получается отказаться от мощных потребителей, т.
Для первого случая нагреватель потребляет 4,4кВт по каждой фазе, а для второго 3,3кВт по фазам 1 и 3 (вторая оказывается не задействованной). Зная что тепловое расщипление при автомате в 25А на самом деле не произойдет пока мощность не привысит 6,5кВт (25*1,14*230), мы получаем в первом случае возможность использовать до 2кВт по каждой фазе, а во втором целую фазу или 6,5кВт и по 3кВт на двух других — согласитесь этого уже вполне хватит на приготовление еды с использованием плиты + микроволновки + на работу всяких постоянных нагрузок типа холодильник, комп, ТВ, кондей, свет. Теперь о том как этим воспользоваться, я перенес всю кухонную технику на фазу №2, а постоянные нагрузки размазал по всем трем фазам (примерно по 1-1,5кВт на фазу), дальше я воспользовался ОМ-310. У него имеется функциональное реле (реле К2 по схеме) которое можно настроить на срабатывание при нагрузке в Х% от основного порога и получается у меня вот такая логика: Ограничение мощности на 19кВт или 6,33кВт на фазу, порог срабатывания реле дополнительной нагрузки 95% (6кВт на фазу), реле дополнительной нагрузки отключает контактор подающий фазу 2 на проточник и тем самым реализует переключение полная/половинная мощность, а реле основной нагрузки рубит контактор не приоритетных нагрузок при привышении максимальной мощности.
В таком варианте, как мне кажется, получается наиболее оптимальный случай комбинации приоритета проточника над неприоритетными нагрузками и в тоже время имеется возможность свободно пользоваться мощными нагрузками на кухне одновременно с работающим проточником (и как я надеюсь нет шанса, что поставив что-то в духовку на пару часов, ты потом вырубишь ее программу на пол пути, просто решив помыть руки). В худшем случае, при принятие душа и включении какой-либо очень мощной нагрузки, мощность проточника переключится на половинную, но это уже не так страшно как полное отключение и тут еще должен помочь смеситель с термостатом уменьшив проток воды.
P.S. Тут попутно пришла в голову идея, что можно же не только подавать сигнал на ОМ-310 но и на трехходовой шаровой кран, тем самым переключая подачу воды со стояка ГВС на проточник, а если пойти дальше, то нужно взять реле температуры, подключить его датчик на стояк ГВС и при понижении его температуры ниже 25-30 градусов подавать сигнал на контактор проточника, ОМ-310 и шаровой кран, тогда пользователю сего чуда вообще не нужно будет знать о том, что существуют отключения горячей воды, система сама за него будет переключать подачу воды на проточник о обратно на ГВС.
