маленькая печка из кирпича своими руками, небольшая, простая печка

Содержание:

Дача давно перестала восприниматься исключительно, как место для ночевки в период работы в саду и на огороде. Чтобы обеспечить уютное проживание в загородном доме, лучше всего оснастить его печным отоплением, т.к. водяная система зимой может разморозиться.


Общие сведения

Печной обогрев издревле применялся в российских деревнях. При этом новомодные отопительные системы практически не пошатнули позиции старой доброй печка, обладающей многовековой историей. На протяжении этого длительного периода ее конструкция подвергалась многим изменениям. За это время успели появиться и исчезнуть совершенно неожиданные разработки, что никак не повлияло на популярность отопительного прибора.

В сельской местности этот момент особенно заметен. С одной стороны, популярность печек в деревенских домах легко объясняется экономическими соображениями (доступность топлива) и дешевизной возведения отопительной конструкции (соорудить небольшую печку из кирпича можно самостоятельно). При этом она продолжает ассоциироваться с неспешной и размеренной сельской жизнью, отличной от городской спешки.


Обустроив небольшую печку из кирпича своими руками в дачном доме, можно обзавестись стабильным источником обогрева на весь год, вне зависимости от сезона. КПД подобных отопительных сооружений обычно находится на уровне не менее 75%. Классические отопительные и отопительно-варочные конструкции обладают более высокими показателями. Этого вполне достаточно для оперативного обогрева жилища в случае спонтанного приезда зимой.

Для летней дачи достаточно будет установки простейшей варочной печи. Тепло такая конструкция излучает только пока горят дрова. Обычно подобные модели используют для приготовления пищи и закаток на зиму. Если дачу используют только в целях отдыха и наслаждения природой, то в качестве обогревающего прибора можно применить камин. Также существуют и многие другие разновидности кирпичных печей.

Разновидности печей

Разнообразные виды кирпичных печей позволяют выбрать для себя наиболее подходящий вариант. Главным критерием для классификации печей является их доминирующая функция:

  • Варочные.
  • Отопительные.
  • Варочно-отопительные.
  • Уличные.
  • Узкоспециальные.
  • Комбинированные.


Габариты конструкций могут сильно отличаться. Параллельно с масштабными русскими печками встречаются миниатюрные «буржуйки». Достаточно часто делают мини печь своими руками. Подбор оптимального размера зависит от площади жилища. Для отопления небольшого домика достаточно будет маленькой печи. Обогреть же дачу значительной площади такая конструкция не в состоянии.

Приборы узкоспециального и комбинированного назначения

Всеми преимуществами обладают комбинированные универсальные печи. Их конструкция включает в себя возможности отопительного прибора и варочной плиты. Могут встречаться также и другие функции, которые добавляются по желанию хозяев дома. Подобные печки зачастую оснащаются пристроенными лежаками или каминами. В качестве дополнительных элементов используется духовка, различные полки или ниши. Вариантов очень много: в свободном доступе есть необходимые проекты, схемы, чертежи и подробные описания кладочных работ.


Небольшая кирпичная печь для дачи легко возводится самостоятельно, при наличии элементарных строительных навыков. В результате за короткое время в доме может появиться простейшая отопительная печь-голландка или универсальная многофункциональная шведка. Преимущества универсальных конструкций никоим образом не принижают значимость узкоспециальных печей. К ним относится очень популярная на дачах уличная разновидность в виде роскошной печи-барбекю или простейшей бочки, в которой разводят костры для согревания в холодную погоду.

Какой должна быть печь для дачи

Дачная печная конструкция должна соответствовать целому ряду жестких требований экономического и технического характера.


Речь идет о следующих вещах:

  1. Внешние декоративные данные. Эстетичность конструкции становится залогом тепла и уюта в доме. Особенно хороши в этом отношении камины с открытой топкой, дающие возможность наслаждаться живым пламенем.
  2. Стойкость. Это касается не только способности выдерживать серьезные температурные колебания во время работы. Прибор должен без разрушений переносить длительные паузы в эксплуатации.
  3. Способность быстро обогревать помещение и долго сохранять тепло (иметь хорошую теплоемкость).
  4. Небольшие размеры, что позволит сэкономить жилищное пространство в доме.
  5. Экономный расход топливного материала. Также желательно, чтобы печь была универсальной в плане потребляемого топлива, не ограничиваясь только один его видом.
  6. Простота конструкции. Возможность соорудить простую печку для дачи своими руками сэкономит значительные финансы.

Из чего сделать

В качестве материала изготовления дачной печи может выступать не только кирпич. Для изготовления фабричных приборов зачастую используется чугун, а простейшие «буржуйки» обычно свариваются из листового металла. У каждого материала имеется свои достоинства и недостатки.

Чугун

Отличается долговечностью, надежностью и высоким КПД. Чугунные печи являются подходящим вариантом для домов с постоянным проживанием и регулярной топкой. Хотя чугун и является хрупким материалом, однако ему не страшны длительные паузы в топке.


После перерыва на прогревание помещения уйдет намного больше времени. Чугунные конструкции непригодны для встраивания водяного контура. Большей долговечностью славятся литые чугунные конструкции, однако и цена на них достаточно высокая.

Сталь

Преимущества стальных приборов заключаются в их простоте, дешевизне, мобильности и модульности. С их помощью можно очень быстро повысить температуру в остывшем помещении. К тому же конструкции этого типа без проблем переносят продолжительные паузы в работе. В плане долговечности сталь уступает чугуну, однако для дачных печей этот вопрос не является особо принципиальным.


Для изготовления простейшей конструкции понадобится лист металла и сварочный аппарат. Под стальными печками подразумеваются простые буржуйки, дополнительно оснащенные плитой, духовкой, водяным контуром и прочими полезными функциями. К недостаткам стального прибора можно отнести невозможность аккумулировать тепло. Такая печка нуждается в постоянном протапливании, особенно в зимнее время.

Кирпич

Классическое решение, отличающееся хорошей теплоемкостью, способностью долго сохранять тепло и быстро прогревать помещения. Маленькую печь из кирпича своими руками можно соорудить без особых проблем. Основным недостатком является статичность прибора, для установки которого потребуется прочный фундамент. Если потребуется передислокация на другое место, сделать это будет довольно сложно.


В случае длительного простаивания ввод кирпичной печи в эксплуатацию подразумевает проведение разгонной протопки: строго говоря, речь идет о нескольких топках с постепенным увеличением объема сжигаемого топлива. Кирпичными печами обычно оснащаются дома с сезонным проживанием.

Разновидности кирпичных печей

Несмотря ни на что, наиболее оптимальным решением для дачи продолжает оставаться кирпичная печь, которая может отличаться по конструкции, назначению, функциональности и размерам.


Основные модификации печи из кирпича:

  1. Русская печь. Традиционный представитель печного отопления со множеством преимуществ. Однако русскую кирпичную печь для дачи из-за больших габаритов используют редко. К тому же, эта конструкция плохо переносит длительные простои. Чтобы все ее преимущества раскрылись в полной мере, топка должна осуществляться беспрерывно.
  2. Голландка. Для этой разновидности отопительной печи характерна компактность, простота и эффективность. При этом потребуется использование только качественного топлива, а истопник должен иметь хорошую квалификацию.  В противном случае голландка будет быстро остывать, с угрозой попадания в помещение угарного газа.
  3. Шведка. В данной традиционной отопительно-варочной конструкции соединились практически все возможные преимущества печного отопления. При необходимости, внутрь кирпичной печи можно встроить водяной контур. Легко сооружается и комбинированная конструкция, состоящая из шведки, лежанки и камина.
  4. Колпаковая. Отличается эффективностью, простотой конструкции и высоким КПД. Однако для дачи это плохой вариант, т.к. после длительного простоя в холодном помещении колпаковая печь обычно покрывается трещинами. Это не в силах предотвратить никакие режимы разгона.
  5. Камин. Декоративное сооружение, обладающее очень низким КПД. Подойдет в том случае, если хозяева используют дачу только для отдыха. Для любителей экзотики есть вариант объединить камин одной общей трубой с уже имеющейся шведкой.

Уличные конструкции

Пребывание на даче трудно себе представить без готовки шашлыка. Специально для этих целей предназначены уличные конструкции, самая простейшая разновидность из которых — печь-барбекю. Она состоит из небольшой варочной поверхности и встроенного мангала, что позволяет готовить пищу, шашлык, зимние закатки, запекать мясо или рыбу.


Стационарная печь-барбекю представляет собой многофункциональное сооружение, которое несложно возвести самостоятельно. Маленькая печка из кирпича своими руками возможно не будет блистать выдающимися эстетическими характеристиками, однако ее эффективность будет на должном уровне. При грамотно организованном дымоходе можно избежать задымления на улице (ошибки в обустройстве отведение дыма являются главной проблемой самодельных печей).


Малогабаритная отопительная печь из кирпича своими руками

Основным предметом во всех домах наших предков была печь. Наиболее часто ее возводили в самом центре помещения, чтобы максимально равномерно прогревать дом. Кроме того, на ней готовили еду и лечили простуды, если присутствовала лежанка. Но в настоящее время кирпичная печь является лишь отопительной конструкцией. При этом сделать ее своими руками не так уж и сложно. Процедура не требует дорогостоящего специализированного оборудования, большого опыта и привлечения профессионального печника. А если использовать качественный и внешне красивый кирпич, то отделочными работами заниматься не придется. Но несмотря на всю легкость, базовые знания должны присутствовать.

Дополнительные требования к выбору печи

Так как мы предлагаем сделать все самостоятельно, а не купить готовую печь в магазине, при выборе необходимой конструкции рекомендуем обращать внимание на следующие параметры:

  1. Простота эксплуатации. Процесс топки должен быть приятным и несложным занятием, с которым сможет справиться каждый член семьи.
  2. Экономичность. Данный пункт особенно важен, если планируется использование только этой печи для обогрева дома на постоянной основе (в зимнее время). При этом одна единица топлива будет обеспечивать максимальную теплоотдачу.
  3. Простота конструкции. Если человек, не имеющий опыта в кладке, возьмется за возведение сложной модели устройства, то могут возникнуть трудности, которые впоследствии приведут к некорректной работе печи.
  4. Внешний вид. Дизайн конструкции должен радовать глаз и создавать уют в комнате, поэтому стоит уделить особое внимание качеству кирпича.
  5. Присутствие водяного контура. Известно, что даже небольшая отопительная печь с вмонтированным теплообменником для нагрева теплоносителя является намного производительнее, нежели другие модели без этого устройства.

При выборе отопительной печи необходимо проконсультироваться с квалифицированным печником. Он подскажет, какую конфигурацию выбрать и на что следует обратить особое внимание.

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Что будем строить

Печь, которую предлагаем сложить своими руками, в народе имеет несколько названий: «Малютка» или одноколпаковая печь ПТО-2300. Ее размеры составляют 770х510х2380 мм. Такая конструкция хорошо подходит для дачного строительства. Топливник складывается из огнеупорного кирпича. Устройство может работать практически на любом твердом топливе, а именно на дровах, каменном угле, торфе, антраците.

ПТО-2300 является самой компактной из всех толстостенных моделей. Ниже можно увидеть печь 2х3 кирпича с довольно простой конструкцией. Само название говорит о ее мощности, т. е. устройство может выдавать до 2300 ватт в час. Одной топки хватит, чтобы обогреть помещение размером 25 м² или две смежные комнаты площадью 35 м².

В основном подобную конструкцию устанавливают в центральной части дома. Благодаря форме вытянутого прямоугольника она выступает в качестве перегородки между комнатами.

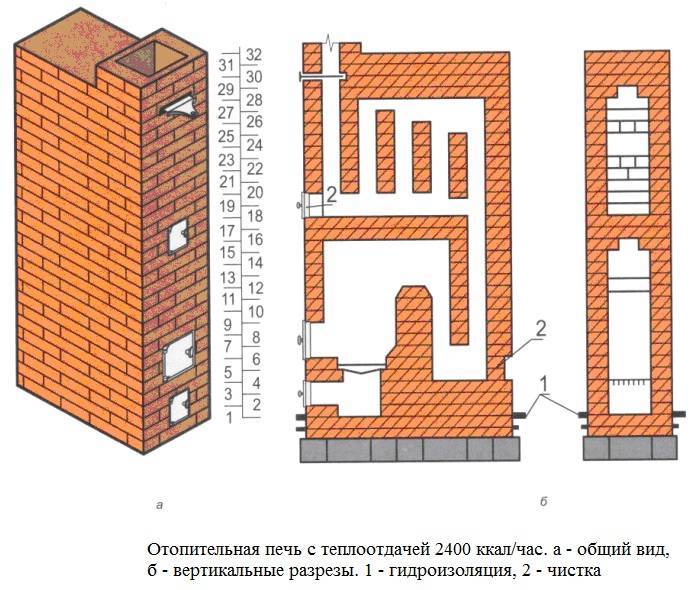

Конструктивные параметры

Устройство

В представленной печи горячие газы поднимаются по надтопочному каналу в колпак (их путь указан стрелками на схеме). Далее газы опускаются, огибают «подвертку», попадают в вертикальный канал и устремляются в дымовую трубу, где устанавливаются две задвижки.

При отсутствии конвективной системы твердотопливная печь не успевала бы нагреться. Колпак служит для замедления газов и увеличивает их время контакта с кирпичными стенами.

Скачать чертеж в высоком качестве можно по этой Ссылке.

Преимущества печи-малютки

Среди основных достоинств отмечают следующее:

  1. Простейшая конструкция позволяет самостоятельно возвести печь даже непрофессионалу.
  2. Устройство занимает площадь всего 0,4 м². Благодаря таким габаритам этот отопительный прибор пользуется популярностью в дачных домах.
  3. Мощный фундамент не требуется, поскольку вес конструкции невелик.
  4. Экономичность печи позволяет не делать больших запасов дров. К тому же ее можно топить и другими видами топлива: углем, торфом, антрацитом.
  5. Устройство не содержит обогревательных каналов. Их функции выполняет топливный колпак.
  6. Может отопить комнату площадью до 35 м². В весенний и осенний периоды для обогрева помещения будет достаточно одной топки, а в зимний – две.
  7. Конструкцию можно установить в простенок, тем самым обеспечивая экономию места и равномерный прогрев двух комнат.

Расход материалов под отопительную печь ПТО-2300

Фундамент

Фундамент должен быть отдельно стоящим, не связанным с домом. В зависимости от материала выделяют бутовый, бутобетонный и кирпичный фундамент. Обычно используется цементный или известково-цементный раствор.

Размер фундамента нужно закладывать на 5-7 см больше, чем габариты самой печи. По глубине он должен быть на 15-20 см ниже пола. Поверху кладки устраивают цементно-песчаную стяжку. Рекомендуется пользоваться уровнем и проверять ее горизонтальность. Затем необходимо постелить два слоя рубероида и выложить 2-3 ряда кирпичей до отметки пола.

Порядовка печи

Ниже детально рассмотрим порядовку отопительной печи.

Ряд 0. Как описывалось выше, сначала нужно выложить два уровня до отметки пола. Их располагают на гидроизоляционном слое фундамента. Для этого используют рубероид.

0(1) ряд — сплошной. Количество кирпичей в ряду – 12 (красный).

Ряд 1. Формируется зольная камера, где будет собираться зола от сгоревших в печи продуктов. Чтобы остаток от горения было проще удалять, в передней части стесывают два кирпича до середины.

1 ряд. Количество кирпичей – 11 и ½ (красный).

Ряд 2. Продолжаем формировать зольную камеру, для доступа к которой устанавливается отверстие для дверцы. Ее размер составляет 140х140 мм.

2 ряд. Количество кирпичей – 12 (красный).

Ряд 3. Идентичен предыдущему ряду и продолжает формировать зольную камеру.

3 ряд. Количество кирпичей в ряду – 10 и ½ (красных).

Ряд 4. Здесь перекрывается зольная камера и вырезаются в кирпичах пазы для установки колосниковой решетки размером 200х300 мм. Рекомендуется делать это следующим образом: на ряд без раствора прикладывается имеющаяся колосниковая решетка, обводится по контуру с запасом (обычно оставляют около 5 мм, что необходимо для температурной деформации металла). Далее каждый кирпич нужно обработать и стесать. Затем делается прикидка и все ставится на раствор. После этого сразу размещается колосниковая решетка.

4 ряд. Количество кирпичей – 11 и ½ (красных).

Ряд 5. Осуществляется кладка огнеупорного кирпича, формируется топливная камера. Спереди и сзади она содержит скосы внутренней поверхности в сторону колосниковой решетки. Это необходимо для того, чтобы продукты горения могли скатываться туда, где имеется достаточный доступ воздуха.

5 ряд. Кирпичи, установленные в передней и задней частях камеры, срезают под углом 45 градусов. Количество кирпичей – 11 (шамотных).

Ряд 6. Продолжение топливной камеры. Здесь начинает формироваться дверь для камеры горения. Ее размер составляет 250х210 мм. Стоит отметить, что задний кирпич имеет небольшой скос в область горения.

6 ряд. Кирпич задней стенки камеры срезаем под углом 45 градусов. Количество кирпичей – 8 (шамотных).

Ряды 7 и 8. Продолжение топливной камеры.

7 ряд. Количество кирпичей – 7 (шамотный).8 ряд. Количество кирпичей – 7 (шамотный).

Ряд 9. Перекрывается дверца топливной камеры и продолжается наращивание ее высоты.

9 ряд. Количество кирпичей – 8 (шамотный).

Ряды 10 и 11. Формируется топливная камера. Она получается довольно объемной. Необходимо обратить внимание на разное расположение кирпича на 10 и 11 уровнях.

10 ряд. Количество кирпичей – 8 (шамотный).11 ряд. Количество кирпичей – 9 (шамотный).

Ряд 12. Начинается перекрытие камеры. Устанавливаются трехчетвертные кирпичи с краем, при этом оставляется вертикальный канал, который будет использоваться для выхода газов.

12 ряд. Количество кирпичей – 11 и ½ (шамотный).

Ряд 13. Продолжается полное перекрытие топливной камеры, оставляется только вертикальный канал. Его размер аналогичен параметрам целого кирпича.

13 ряд. Количество кирпичей – 13 (шамотный).

Ряд 14. Продолжается формирование вертикального канала. Камера перекрывается еще одним уровнем шамотного кирпича.

14 ряд. Количество кирпичей – 12 (шамотный).

Ряд 15. Начинается формирование нового вертикального канала и отверстия для установки дверцы для прочистки. Ее размер составляет 140х140 мм.

15 ряд. Количество кирпичей – 9 (шамотный).

Ряд 16. Здесь используется обычный кирпич. Необходимо отметить, что по центру он не кладется, поскольку там образуется соединение между первым и вторым каналами для обеспечения прохода горячих газов.

16 ряд. Количество кирпичей – 8 (красный).

Ряд 17. Перекрывается отверстие прочистной дверцы. Каналы между собой все еще соединяются по центру, кирпич не кладется.

17 ряд. Количество кирпичей – 9 (красный).

Ряд 18. Начинается формирование колпака, который будет продолжаться до самого верха. В последующем передний канал перейдет в трубу.

18 ряд. Количество кирпичей – 9 и ½ (красных).

Ряды 19, 20, 21, 22, 23. По конфигурации полностью повторяют предыдущий уровень.

19 ряд. Количество кирпичей – 10 (красных).

Ряд 24. Отверстие вертикального канала сужается в виде буквы Г. Формируется пробоина для задвижки.

24 ряд. Количество кирпичей – 10 (красный).

Ряд 25. Оставляется отверстие, равное половине кирпича, и вырезается посадочное место для дымовой задвижки.

25 ряд. Устанавливаем задвижку. Количество кирпича – 10 и ½ (красный).

Ряд 26. После того как была установлена дымовая задвижка, необходимо ее закрыть и оставить отверстие на полкирпича.

26 ряд. Количество кирпичей – 10 (красный).

Ряд 27. Возвращаем передний канал на целый кирпич.

27 ряд. Количество кирпичей – 10 (красный).

Ряды 28, 29, 30. Продолжается поднятие высоты печи.

28 ряд. Количество кирпичей – 9 и ½ (красный).

Ряд 31. Частично перекрывается колпак кирпичами 3/4 и готовится посадочное место для второй дымовой заслонки. Это необходимо для того, чтобы надолго сохранить тепло после протопки печи.

31 ряд. Количество кирпичей – 11 и ½ (красный).

Ряд 32. Полностью перекрывается колпак и готовится место для установки дымовой заслонки.

32 ряд. Количество кирпичей – 12 и ½ (красный).

Ряд 33. Закрывается дымовая заслонка и оставляется вертикальный канал размером в полкирпича.

33 ряд. Количество кирпичей – 12 и ½ (красный).

Ряды 34, 35. Продолжается наращивание высоты печи.

34 ряд. Количество кирпичей – 12 и ½ (красный).Этим рядом начинается кладка трубы для печи. Количество кирпичей – 4 (красный).

Далее идет труба. Она состоит из четырех кирпичей и отверстия размером в полкирпича. На этом этапе кладка отопительного устройства завершается, поскольку дальше уже будут формироваться и выводиться трубы.

Скачать проект печи:

  1. В формате PDF
  2. В формате Word

Более подробно о том, как сложить конструкцию, можно узнать из видео.

Часто задаваемые вопросы

Вопрос: Достаточно ли в этом проекте сечения дымовой трубы 14х14?
Ответ: Мощность устройства – 1760 Вт. При таком параметре сечения дымохода вполне достаточно.

В: На какой раствор лучше класть шамотный кирпич?
О: Рекомендуется использовать готовую смесь для огнеупорной кладки, которая продается в любом специализированном магазине. Как правило, на упаковке представлена инструкция по его применению. Можно использовать и обычный раствор, но рекомендуется добавлять в него огнеупорный мертель в количестве, которое указано на упаковке. В нем могут попадаться кусочки, поэтому следует либо просеивать, либо дополнительно измельчать.

В: Мощности такой печи не будет маловато для дома 6х6 м, состоящего из трех комнат? Стены выполнены из саманных блоков либо каркасно-щитовые. Зимой средняя температура составляет -10 °C, однако бывают морозы и до 35-40 градусов ниже нуля.
О: Для таких условий этого будет недостаточно. Нужно использовать что-то по размеру шведки.

В: Если печь удлинить на четыре метра, растянув выше колпак, будет ли она нормально функционировать?

О: На практике не встречалось, чтобы печь удлиняли до четырех метров. Конструкция, конечно, предусматривает изменение высоты за счет верхнего колпака, но 4 м – это нужно пробовать.

В: Можно ли печь сделать без фундамента, поставив ее на пол?
О: Вес конструкции без учета трубы составляет почти 1,5 тонны. Сможет ли пол такое выдержать, смотрите сами.

В: Можно ли уменьшить высоту?
О: Это получится сделать с помощью рядов 19-22 и 27-30. Если из представленного диапазона удалить два любых последовательных уровня, конструкция не нарушится.

В: Подскажите, достаточно ли будет этой печи для прогрева двух комнат (20 м² и 15 м²)?
О: Все зависит от того, насколько хорошо утеплен дом и при какой наружной температуре воздуха будете его обогревать. Если собираетесь жить в этом доме зимой, лучше выбрать печь большего размера.

В: Какое преимущество дают 2 заслонки? Можно ли для упрощения конструкции оставить только верхнюю?
О: Две задвижки лучше держат тепло. Разрешается поставить одну, но при этом она должна плотно закрываться.

В: Можно ли сделать эти печи полностью из огнеупора? Получится ли занизить топливник и на что это повлияет?
О: Кладка печи из огнеупорного кирпича возможна. Топливник делать ниже не стоит. Топливо при этом может сгорать не полностью, будет образовываться сажа.

В: Как решается вопрос с разницей размеров обычного и шамотного кирпича?
О: Из-за лучшей геометрии огнеупорного материала при кладке швы получаются тоньше. Это скрадывает разницу в размерах кирпича.

Заключение

Воспользовавшись инструкцией, представленной на сайте, вы сможете сделать отопительную печь самостоятельно, не потратив при этом много денег. Необходимо отметить, что подобная схема не предусматривает наличие варочной панели. Если вы планируете использовать печь для приготовления пищи, стоит ознакомиться с более сложными конструкциями.

Похожие статьи:

порядовки, схемы, кладка своими руками


Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Содержание статьи:

Материалы для строительства кирпичной печки

Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Существует масса . Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.

Галерея изображений

Фото из

Кирпичная печь для решения дачных проблем

Варочный агрегат для летних домиков

Отопительная кирпичная печка

Отопительное сооружение с топчаном

Универсальная варочно-отопительная печь

Русская печка в дачном интерьере

Кирпичная печка каменка в обустройстве бревенчатой бани

Металлический бак для нагрева воды

Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

Как самостоятельное сооружение кирпичная печь включает:

  • Фундамент. Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
  • Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
  • Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.

Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.

Галерея изображений

Фото из

Сооружение массива печи из кирпича

Колосниковая решетка на дне топливника

Варочная плита с одной конфоркой

Футеровка топки шамотным кирпичом

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.

Для кладки кирпичной печки потребуются следующие материалы:

  • Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
  • Огнеупорный тугоплавкий кирпич. Этим кирпичом выполняется футеровка топливника печек и кладка «пода» – основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
  • Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
  • Теплоизоляционные невозгораемые материалы. Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.

Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.

Галерея изображений

Фото из

В строительстве корпуса печки, дымооборотов, конструктивных отделов, дымохода используется полнотелый красный кирпич

Для сооружения печей без дальнейшей облицовки выпускают кирпич с фактурной лицевой стороной

В устройстве поверхностей, непосредственно контактирующих с открытым огнем и топливом, применяют огнеупорный тугоплавкий кирпич

В качестве изоляционных материалов используются невозгораемые и не поддерживающие огонь варианты: асбестовый картон, строительный войлок с пропиткой из глиняного раствора, плиты из асбестоцемента и минваты на синтетической основе

Если есть возможность и желание построить уникальную печку, стоит приобрести фасонные керамические кирпичи. С их помощью выполняют интересную скульптурную отделку, округленные углы и переходы

Потребуются чугунные или стальные дверцы с рамами, необходимые для обустройства камеры поддувала и камер прочистки дымохода

Для обустройства печки нужна будет колосниковая решетка, металлический уголок для укрепления и обеспечения опоры, стальная полоса, дверца для топки

Варочно-отопительному или варочному агрегату нужна будет чугунная панель с конфорками или без. Наличие конфорок позволяет увеличивать и уменьшать огонь

Полнотелый красный кирпич

Печной кирпич с нестандартной лицевой стороной

Огнеупорный шамотный кирпич

Невозгораемые изоляционные материалы

Фигурный керамический кирпич

Чугунная дверца камеры поддувала

Дверца топливника и металлический уголок

Варочная чугунная плита без конфорок

Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.

Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.

Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.

Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.

Потребуются следующие растворы:

  • Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения – печного массива.
  • Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
  • Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
  • Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
  • Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.

Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.

Галерея изображений

Фото из

В самостоятельном приготовлении кладочного раствора для печей используется мягко- или тугопластичная глина - горная порода, напоминающая по консистенции пластилин. В массе не должно быть линз песка, гравия и органических включений

Потребуется песок мелкий или среднезернистый без включений. Не допускается наличие органики, бытовых загрязнений, гравия и частиц крупнее 1,5 мм

Для устройства футеровки нужна огнеупорная смесь, приготовленная из шамотного порошка и тонко перемолотой глины. Приготовить компоненты сложно самим, лучше купить готовый состав

Кирпичный или бутовый фундамент, а также наружную часть дымохода, возвышающуюся над кровлей, кладут на цементный раствор

Мягкопластичная красная глина

Песок карьерный без включений

Огнеупорная кладочная смесь для печей и каминов

Цементно-песчаный раствор для кладки

В жирной глине преобладают тонкодисперсные частички, в тощей есть песок, снижающий пластичность горной породы. К тощей глине песок можно не добавлять вообще. Соотношение обычно подбирают опытным путем, смешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне себе может быть. Доля песка обычно варьирует, пропорции подбирают на объекте так, чтобы раствор при высыхании не трескался и не изменялся в объеме.

Раствор из глины с песком, предназначенный для самостоятельной кладки печки, готовят заранее. Не более чем за сутки, но не менее чем за три часа. Природные компоненты должны быть подготовлены к замешиванию. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сетку с ячейками до 4 мм. В подготавливаемой массе не должно быть органических включений.

При использовании строительных смесей заводского производства в изготовлении точно следуют руководству, приложенному производителем к своему продукту.

Доля песка в самодельных кладочных растворах зависит от “жирности” глины. Чем меньше в ее составе песчинок, тем жирнее, а значит, и пластичнее глина

Растворы для кладки кирпичной печки готовят в количестве, необходимом для работы. Нет смысла затворять больше, потому что после высыхания их нельзя «размолаживать», т.е. разводить водой до первоначальной консистенции.

Процентное соотношение самодельного глинопесчаного раствора, использованного в строительстве массива печи, необходимо запомнить. После строительства этим же составом отделывают печь, если решено не оставлять сооружение без отделки.

Порядовки в помощь самостоятельным печникам

В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.

Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.

Галерея изображений

Фото из

Кирпичная печь с коваными приборами

Большие теплоемкие печки

Небольшой отопительный агрегат

Печь с аккумулирующим тепло массивом

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

О самых популярных разновидностях кирпичных печей можно прочесть в .

Вариант #1 – печка с одноконфорочной панелью

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.

Печь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям

В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.

К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.

На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя  до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2 – печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.

Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.

Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

Вариант #3 – печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.

Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.

Как построить своими руками кирпичную печь для дома. Какую печку из кирпича выбрать для дачи?

Как построить своими руками кирпичную печь для дома. Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Груба отопительная своими руками. Разновидности печи-груба

Груба (или грубка) — один из вариантов русско-голландской печи. Появившиеся в России более 200 лет назад, «голландки» зарекомендовали себя как экономичный и надежный отопительный агрегат, занимающий мало места в доме. Однако отечественные печники, решив расширить функционал существующей конструкции, добавили к нему еще и лежанку. Первоначальная модель претерпела существенные изменения: высота и расположение лежанок постоянно менялось, совершенствовались материалы, грубка стала выполнять не только отопительно-варочные функции, но и украшать дом, играя роль своеобразного камина.

ВАЖНО! Данный вид печи подходит для обогрева маленького пространства. Бессмысленно строить ее в большом доме — она менее теплоэффективна по сравнению, например, с классической русской печью. Грубка подходить для сезонного использования в небольших помещениях: охотничьих домиках, сезонных базах отдыха, дачах.

Решить, нужна ли в доме именно груба, или стоит присмотреться к другому варианту, можно только после тщательного взвешивания всех плюсов и минусов рассматриваемой конструкции.

Преимущества:

  • грубу строить проще, чем большинство известных печей канальной мощности. Этим можно заниматься как во время процесса возведения дома, так и в уже благоустроенном помещении. Не требуется никаких масштабных строительных работ или переделок;
  • затраты на материалы «по карману» практически любому человеку;
  • печка проста в эксплуатации, компактна и занимает мало места;
  • ее внешний вид зависит от вкуса хозяина, который по своему желанию подбирает форму и размер кирпичей, цвета штукатурки и дизайн составных элементов;
  • благодаря установленной варочной панели, на грубке легко готовить.

Недостатки:

  • теплоэффективность такой печки чрезвычайно мала: она может прогреть помещение, площадью всего лишь25-30 кв. м.Если владелец непременно захочет использовать грубку для обогрева помещения большего размера — его неприятно удивит количество уходящего растопочного материала.

Пристройка обогреваемой лежанки — еще один плюс грубки. Но такой вариант возможен только при отоплении дровами. Уголь нагревает поверхность лежанки слишком сильно.

Виды допустимых конструкций:

  • С пристроенным щитком

Прикрепление щитка снаружи позволяет придать печи более декоративный вид, сделав ее похожей на камин. Если работа будет выполнена аккуратно, с использованием изразцов или декоративных керамических плиток, такая печь придаст комнате особый шарм. Но это будет весьма затратная работа: и по прилагаемым усилиям, и по объему материалов. Такую печь сложнее и тяжелее сложить, устройство фундамента обязательно. В качестве отопительного материала подходят как дрова (до16-18 кВт),так и уголь (до20-22 кВт).Однако тепловая мощность такого агрегата значительно больше, чем у печи со встроенным щитком.

  • Со встроенным в основу щитком

Внешне она похожа на обычную варочную плиту. Такой агрегат легче построить, а материалов тратится в разы меньше по сравнению с первым вариантом. Это компактная печка небольших размеров, количество тепловой энергии которой ограничено всего10-12 кВт.Поэтому это вариант подходит только для помещений, в которых живут с весны по осень, а в зимний период посещают эпизодически. Грубку можно построить без фундамента, но несущая способность пола при этом должна быть от 500 кгс/кв.м.

Печь отопительно-варочная своими руками порядовка. Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

Видео как сделать печку.Кладка печи для дома своими руками.

Кладка печей из кирпича своими руками: чертежи

Считается, что кладка печей своими руками — дело тяжелое и бесполезное, поскольку газовые оборудования более экономичны. Однако если газового отопления нет, правильно выложенное сооружение обеспечит тепло и сухость помещению. Чтобы кирпичная печь могла оказать требуемый эффект, важно правильно подобрать материалы и выполнять предписания по процессу монтажа.

А преимущества есть?

Живой очаг с приятным звуком потрескивающих дров — приятное дополнение в частном доме. Раньше отопительная печь была неотъемлемым элементом домашнего уюта и необходимым условием теплоты и сохранения сухости постройки. После появления современных технологий, которые позволяют использовать газ для согревания, подобные элементы из красного кирпича перестали использоваться. Хотя если построить печь, ощущаются такие преимущества:

  • Корпуса кирпичных печей — сильные аккумуляторы тепла. Их не нужно разжигать, потому как они способны удерживать тепло до 24-х часов без подбрасывания дополнительного материала.
  • Постепенное сгорание материала приводит к рациональным расходам для достижения теплоотдачи.
  • Отопительная печь не перегревается, что делает ее безопасной для установки даже в жилых комнатах с детьми.
  • При выделяемом паре из корпуса печи поддерживается образная влажность на комфортном уровне 40—60%.
  • Дым появляется только при растопке и печь не коптит постоянно.

Что касается недостатков конструкции, среди них выделяют:

  • Если прибор не нагревался, а помещение остыло, необходим не один час для достижения комфортного температурного режима.
  • Возводить печку важно в то же время, когда и строятся стены. Поскольку само по себе сооружения требует тщательного подбора места из-за габаритов.

Устанавливать отопительную печь в цветниках или оранжереях нельзя, поскольку гнилостные испарения приводят к нарушению структуры кирпича и деформации конструкции.

Вернуться к оглавлению

Распространенные виды

В небольших домах часто строят русскую печь с лежанкой.

Печь из кирпича своими руками предполагает несколько разновидностей. Схема строения подбирается в зависимости от назначения сооружения и количества свободного места. Чаще для небольшого домика предполагаются:

  • Голландский тип. Еще такая печка называется «канальная последовательная». Этот способ кладки — простой и умещается в помещение любого размера. Печная конструкция выдает КПД в 40%.
  • Шведский агрегат. Применяется и для прогревания через топку, и для установки отдельного отделения с плитой. Печка камерная и предполагает омывание стенок дымовыми газами высокой температуры. КПД этого сооружения — 60%, что позволяет равномерно прогреть стенку агрегата на всю высоту.
  • Колпаковая печь. Механизм работы такого сооружения предполагает саморегуляцию дымовых газов: они попадают в дымоход после полного прогорания под колпаком. КПД колпаковой печки — 70%. Применяется только для нагревания воздуха в помещении.
  • Русская печка-лежанка — проточная схема без конвектора. Коэффициент полезного действия этого сооружения выше 80%.
Вернуться к оглавлению

Качественный материал — надежная конструкция

Чтобы выложить печку из кирпича, важно правильно подобрать материалы. От износоустойчивости и структуры использованных приспособлений зависит результат. Первое, что необходимо закупить, — кирпич для печи. Если есть достаточно опыта в строительстве сделать кирпич можно самостоятельно. Но чаще применяют такие виды:

Для кладки может быть использован печной керамический кирпич.
  • Керамический строительный (красный). Используют для выкладки первого ряда — подтопочного ряда, и для выстраивания части дымохода, где температура ниже 80 градусов.
  • Керамический печной кирпич — красного цвета, но с более плотной структурой. Температура, которую выдерживает материал 800 градусов. Он применяется для выкладывания жаровой части.
  • Шамотный кирпич. Используют для обкладывания топочного отделения изнутри. Хорошо впитывает и проводит тепло. Для второго слоя иногда применяется подовый кирпич.

Укладка не может проводиться лицевым материалом.

Кроме того, при выборе кирпича необходимо обратить внимание на такие показатели:

  • отсутствие газовых пор и сторонних частиц в структуре;
  • мелкозернистость;
  • четкий звонкий звук при ударении металлическим предметом;
  • способность к образованию нескольких крупных фрагментов при раскалывании.
Вернуться к оглавлению

Возможные разновидности растворов

Чтобы правильно сложить печку, необходимо также правильно подобрать раствор для скрепления всех элементов. Чаще всего используют такие смеси:

Для приготовления раствора может быть использована смесь песка и цемента.
  • Цементно-песчаный. Подходит для конструкции из строительного кирпича.
  • Цементно-песчаный класса «люкс». Для приготовления применяется горный песок и портландцемент марки М400 и выше. Такая смесь используется если дровяная печь растапливается нерегулярно.
  • Раствор на глине с горным песком. Позволяют сделать равномерную прокраску вне зависимости от того, какая толщина швов. Вместо песчаного компонента, для смеси можно использовать перебитый в порошок шамотный кирпич.
Вернуться к оглавлению

Чертежи и расчеты

Строительство печи в доме возможно осуществить просто и практично, если произвести все необходимые расчеты и правильно рассчитать расходы. Чертежи отопительных печей из кирпича для дома можно заказать у специалиста или сделать самостоятельно. Общее устройство печи выглядит следующим образом:

  1. Камера с дверцей, внутри которого топка.
  2. Нижняя часть элемента выстлана решеткой, на которую укладывается материал для сгорания и происходит вентилирование.
  3. Под топкой — зольник, куда попадают продукты сгорания. Эта камера также оснащена дверцей.
  4. В задней стенке кирпичного массива — хайло, через которое проходят дымовые газы.
  5. В конце хайла расположен сопл, а за ним — газовый конвектор.
  6. Его стенки отвечают за нагрев воздуха, проходя по воздушному каналу.
Для кладки дымохода понадобится вьюшка.

Порядовка печи также предполагает укладку дымохода. Если выложить этот элемент, не соблюдая правила, есть риск попадания угарных газов в помещение. Дымоход предполагает выкладывание таких компонентов:

  • прочистная дверца — для простоты очистки канала, отводящего дым;
  • задвижка — для определения насыщенности горения;
  • вьюшка — задвижка, предполагающая закрытие дымохода для сохранения тепла.

После того как были выполнены чертежи печей происходит расчет теплоотдачи материалов. Методика очень сложная. Большой популярностью пользуется способ И. В. Кузнецова. По его исследованиям на 1 м² в обычных условиях отдача тепла составляет 0,5 кВт, при низких температурах и регулярной топке — 0,76 кВт. Чтобы более или менее точно высчитать нужный объем кирпичей, лучше всего вручную пересчитать количество элементов в кладке через компьютер. Специальное приложение определить требуемое количество целых и резаных структурных компонентов.

Вернуться к оглавлению

Необходимые инструменты для кладки печей из кирпича своими руками

Простая кирпичная печка может быть изготовлена без привлечения специалистов при условии наличия строительного инструмента. Стандартный набор приспособлений должен включать в себя:

  • кельму;
  • молоток-кирочку;
  • разделки для швов;
  • лопату для раствора.
Вспомогательным инструментом должна стать рейка-порядовка.

Кроме того, необходимо заранее подготовить дополнительные инструменты:

  • рейку-порядовку;
  • скобы, чтобы крепить швы;
  • отметки для установки соответствия положению рядов.
Вернуться к оглавлению

Процесс укладывания пошагово

После разработки схемы кладки отопительных печей из кирпича, закупки материала и инструмента, можно приступать к выкладыванию сооружения. Чаще всего применяют схему 3 на 3 или 3 на 4. Это минимизирует затраты материала и упрощает работу мастеру. Чтобы построить простую кирпичную печь, необходимо выполнять все этапы постепенно.

Вернуться к оглавлению

Закрепление фундамента

Схема кладки предполагает заливку фундамента. Его можно провести с помощью щебня, садового или любого другого кирпича. Фундамент необходимо полностью залить цементным раствором и тщательно выровнять слой. Затем, перекрытие стоит оставить до полного высыхания и только после этого продолжать монтажные работы.

Вернуться к оглавлению

Возведение зольника и тела

Если у мастера нет достаточного опыта укладывания на 3 кирпича, первый ряд лучше выложить без применения скрепляющего раствора. Выровнять его, а уже потом переложить смесью. Чтобы поверхность была идеально ровной, можно под основной материал подсыпать сухой песок. Для дополнительной опоры также выстраивают опалубку, снимать которую можно только после полного застывания фундамента. План предполагает установку дверцы на 2—3 рядах. Чтобы минимизировать щель между кирпичом и рамой, необходимо закрепить его асбестовым шнуром.

Вернуться к оглавлению

Конструкция топки

После установки дверцы можно переходить к кладке топки.

После установки дверцы, устанавливают еще 3 ряда кирпичей не на ребро, после этого еще пара рядов из ¼ элементов. Затем производят выкладку огнеупорным кирпичом и производят установку перекрытия в виде сетки. Рядом с решеткой ставят и закрепляют цементом и проволочным шнуром основную дверцу. Над затворкой ставят небольшую жестяную основу и выкладывают на нее 2 слоя материала. Затем на огнеупорный кирпич ставится каминная решетка. Фиксируется дверца.

Вернуться к оглавлению

Закрепление дымоотвода

Правильная печь должна заканчиваться дымоходом, изготовить который можно самостоятельно. Даже если сооружение помещается в кирпичный дом, дымоотвод должен быть сконструирован. В месте, где располагается элемент происходит разделение на колодцы, которые усиливают металлическими пластинами. После этого происходит укладка кирпичей, а над крышей топчи устанавливаются сажечистки. Колодцы разделяют кирпичами и возводится потолок печи. Пространство для выхода дыма оставляют полым. Затем устанавливают карниз и выкладывают дымоотводы. После выполнения основных монтажных работ можно заняться облицовкой.



Отопительные печи для дома из кирпича


Несмотря на большое количество готового печного оборудования, классические кирпичные изделия остаются по-прежнему популярными. Единственным критерием, который ограничивает спрос на кирпичные отопительные печки, является то, что найти хорошего, толкового печника не так и просто.

  • Какие печи для дома из кирпича существуют?
  • На что обращать внимание при ее выборе?
  • Есть ли ограничения связанные с эксплуатацией печного оборудования?

Виды печей для дома из кирпича

Существует большое количество самых разнообразных моделей печей имеющих различное предназначение и конструкцию. Можно отдельно разделить все печи по их функциональности и рабочей схеме.

Классификация по назначению:

  1. Отопительная – это обычная печь из кирпича, основной функцией которой является обогрев помещения. Отопительная печка не предусматривает возможность нагрева горячей воды или приготовления пищи. С появлением возможности использования водяного контура, эти печи практически перестали использовать для отопления домов.
  2. Варочные – эти модели печного отопления из кирпича обычно имели низкую теплоотдачу, что позволяло использовать в летнее время для приготовления пищи. Недостатком варочного оборудования являлись высокие энергозатраты с низким КПД. Поэтому варочные печки устанавливали в качестве дополнительного источника отопления на дачах и других помещениях, не требующих постоянного обогрева.
  3. Комбинированные печи отопления из кирпича – наиболее популярные модели, эффективно отапливающие помещения и могут быть использованы для приготовления пищи и нагрева горячей воды.
  4. Специфические – эти модели имеют особенное устройство, позволяющее достичь определенных целей. К таким моделям относятся каменки, тандыр и т. п.

Помимо основного предназначения, печи также можно разделить по используемой конструкции. Наиболее востребованными и популярными моделями являются:

  • Классическая русская печь – имеет канальный дымоход. Благодаря классической конструкции печи нагрев воздуха в помещении осуществляется равномерно и быстро. Отопительные кирпичные печи для дома классического типа имеют еще одну характерную особенность – лежак для отдыха. Имеется варочная поверхность и духовой шкаф.
  • Шведка – более компактная модель, которая совмещает в себе функции отопления и возможности приготовления пищи. Особенностью печи Шведки является колпаковая система дымоотведения. Небольшие габариты и функциональные возможности позволяют использовать Шведку в качестве основного источника тепла в небольших домах из бруса.
  • Голландка – эта отопительная печь для дома из кирпича используется исключительно для нагрева помещения. Варочная поверхность у печки Голландки отсутствует, что полностью компенсируется увеличенной теплоотдачей. Система дымоотведения может быть канальной, комбинированной или без канальной.

Существуют также специфические печи, предназначенные для отопления бани (каменка) и приготовления традиционных блюд восточной кухни (тандыр). Последние модели практически не используют в частных домах, но их можно часто встретить в ресторанах и кафе.

Какую кирпичную печь выбрать для дома

Все зависит от того, какие требования предъявляются к печному оборудованию. Обычная кирпичная печь для дома может подойти в тех случаях, когда планируется использовать ее исключительно для обогрева комнат. Помимо наличия варочной поверхности при выборе следует обратить внимание на следующее:

  • Экономичность – этот критерий особенно важен, если печку планируют использовать в качестве основного источника отопления дома. Оптимальным будет решение, при котором при небольшом количестве топлива будет обеспечена максимальная теплоотдача.
  • Простая конструкция – чем сложнее кладка печи, тем меньше вероятность, что даже квалифицированный печник справиться с ее монтажом.
  • Наличие водяного контура – отопительные печи из кирпича не большого размера, но имеющие вмонтированный теплообменник для нагрева теплоносителя, более производительны, чем любая выбранная модель оборудования без него.
  • Внешний вид – некоторые печки устанавливают исключительно по причине создания уникального декора помещения. Особенно часто для декоративных целей используется классическая русская печь, которая смотрится стильно и элегантно при этно стиле.
  • Простота в эксплуатации – самостоятельно протапливать печку должно быть приятным и благодарным занятием, с которым должен справиться даже «неопытный» хозяин дома.

Кирпичные печки для дома лучше выбирать вместе с квалифицированным печником. Печник поможет подобрать необходимую конфигурацию оборудования и порекомендует, какой материал использовать для кладки.

Чем топить печь из кирпича

Перефразируя известное выражение «Мы то, что мы едим» относительно печки можно сделать следующий вывод: то, как печка будет работать, зависит от используемого вида топлива. И здесь существуют определенные не писаные правила. А именно:

  1. Что нельзя сжигать – мусор, пищевые и древесные отходы, пыль и т. д. Печка для дома из кирпича не предназначена для утилизации отходов. Удивительно, но использование для топки посторонних предметов существенно уменьшает КПД печного оборудования. Недаром наши предки считали кощунством сжигать в топочной камере отходы и мусор.
  2. Чем топить? Кирпичные отопительные печи бывают как дровяные, так и работающие на угле. Большинство моделей считаются комбинированными и способными совмещать эти два типа топлива. Но настоящие ценители печного оборудования считают, что протапливать дом следует исключительно дровами.


Выбор топлива для растопки личное дело самого владельца дома, но для длительной эксплуатации оборудования запрещается топить печь и сжигать в топочной камере мусор и отходы.

Какой коэффициент КПД у кирпичной печки

КПД кирпичной печи для дома, обычной конструкции составляет около 75%. Практически такой же коэффициент отличает и твердотопливные котлы. Существует возможность переделать дровяную печь таким образом, что увеличить длительность сгорания топлива и теплоотдачу. Для поднятия эффективности используют следующие методы:

  • Встроить теплообменник в дымоходные каналы. Горячий воздух в большом количестве просто выбрасывается в атмосферу. Можно использовать эту тепловую энергию с помощью установки змеевика в каналы.
  • Установить водяной контур – КПД оборудования существенно увеличивается, если нагрев происходит не только с помощью стены, в которой проходят дымовые каналы, а и с помощью теплоносителя циркулирующего по трубам.
  • Размеры топочной камеры – топка кирпичных печей не должна быть чрезмерно большой, это обеспечивает сильный приток воздуха и благодаря этому снижается эффективность нагрева помещения.

Существует огромная разница между печкой, которую сложил профессионал и новичок. Если требуется: качественное, долговечное и экономное оборудование, тогда лучше предоставить выбор модели и материалов мастеру.

Порядовка кладки Русской печи и Печи с камином

{banner_downtext}

инструкция и советы опытных печников

Отопление своего жилища является важным фактором существования человека в холодное время года. В настоящее время подогрев дома производится с учетом различных индустриальных технологий, но желающих построить кирпичную печь для дома не стает меньше.

Объяснением такой популярности может считаться экологическая чистота внутреннего климата в жилище. Понятие «дыхания» печи обозначает, что при разогревании кирпичный пористый массив выдает в атмосферу влажные пары, а остывание способствует обратному их вбиранию. Кирпичная конструкция поддерживает здоровый, с точки зрения физиологии, климат в доме.

При таких условиях снижается порог комфортной температуры в помещении. Например, в частных домах с батареями и водяными трубами бывает сыро про 18–19ºС, а при печном отоплении даже нагрев до 16–17ºС дает ощущение сухости и комфорта.

Чтобы сложить печь в доме по всем правилам, нужно изучить самые важные факторы: подбор подходящих материалов и выбор оптимальной конструкции. Если выполнить кладку из некачественных составляющих, это приведет к необходимости переделывать печь через небольшой промежуток времени. Начинающий печник, относящийся к работе спустя рукава, вынужден будет коротать зимние вечера со вкусом дыма, а то и вовсе жить в холодном доме.

Подразделение печей

По функциональности

  • Печи для отопления строят только для обогрева дома, никаких других хозяйственных нужд она не исполняет, варочная поверхность не предусмотрена Приготовить еду или подогреть воду на такой печи нельзя. Подобные типы и раньше использовались достаточно редко, а в последнее время, после начала использования водяных контуров, они практически вышли из применения.
  • Плиты для приготовления пищи – варочные. Такие модели устанавливают в качестве летнего варианта, иногда на открытом воздухе, на дачах, в летних кухнях. Варочные плиты используют выделение тепла только в рабочей области для варки еды, а коэффициент нагрева окружающей среды у них очень низкий, такие плиты устанавливают в тех помещениях, которые не требуют сильного отопительного обогрева.
  • Отопительно-варочная печь из кирпича наиболее любимая и популярная модель у владельцев домов. Устроена она так, что ходы в дымоходе позволяют максимально использовать тепло для отопления, также присутствует варочная поверхность для хозяйственных нужд. Система задвижек позволяет увеличить нагрев дома в зимнее время и приготавливать пищу в летнее время, не отапливая комнаты. Этими же задвижками регулируют горение и вывод дыма при различных перепадах атмосферного давления.
  • Печь для барбекю представляет собой плиту с незакрытым горением, которую строят на открытом пространстве или под навесом. Дымоход выполняется в виде колпака, кирпичная кладка простая и делается для устройства жерла горения и опоры решеток. Основание — также простейшее. Некоторые хозяева устраивают в месте расположения барбекю из кирпича настоящий кухонный узел, подводят туда водопровод и делают сток канализации.
  • Отопительная банная печь строится как быстро прогревающийся массив, дающий сухой пар. Ходы устроены так, что дыму деваться некуда, кроме как нагревать поверхность печи. Такие печи нужно выполнять максимально по инструкции. Любые недочеты, неправильное топливо (не дрова, а мусор) или плохо подогнанные камни приводят к тому, что не полностью сгоревшая органика осадком остается на дне печи. Сухой пар может оказаться угарным, токсичным и канцерогенным.

В зависимости от строения

  • Стандартная русская печь является настоящей «душой» дома. И с этим трудно поспорить. Ее конструкция предусматривает отопление помещения, варочную поверхность. Наличие духового отдела позволяет готовить еду по рецептам, которые просто нельзя приготовить по-другому. Конструкция русской печи имеет еще одну немаловажную характерную особенность – лежак для сна или лечения теплом, который активно использовался в стародавние времена.
  • Более компактная шведская модель, полезное действие — на уровне 60%. По сути, это печь с камерой и системой отведения дыма по типу колпака. В ней тоже присутствует духовка. Очень часто используется в небольших домах.
  • Кирпичная голландка используется в домах только для отопительных целей, и варить пищу на ней нельзя. Дымоход устраивается канальный или комбинированного типа. Отсутствие варочной поверхности заставляет горячий воздух эффективно отдавать тепло на обогрев.

Особенности кирпичной печи

  • Конструкция печи позволяет создать экономичный отопительный источник тепла для дома, при котором топлива будет использовано небольшое количество, а теплая и комфортная атмосфера в помещении будет всегда.
  • Кирпичная печь проста в исполнении. Изучив правила кладки, любой начинающий печник сможет выполнить ее качественно своими руками.
  • Возможность вставить внутренний нагреватель для теплоносителя. Водяной бачок, нагреваемый в печи и передающий тепло воде в трубах, наиболее экономичный вариант любого отопления.
  • Величественный вид русской печи очень часто используют дизайнеры для создания неповторимого деревенского интерьера. Фото интерьеров с русской печью можно найти в тематических каталогах.
  • Эксплуатация печного массива не создает видимых трудностей для начинающих любителей печного отопительного оборудования, простота закладки и растапливания дров не только полезное дело, но еще и пользуется особой популярностью из-за неповторимой атмосферы открытого огня.
  • Если правильно выбрать назначение и конструкцию печи, то решается много проблем от подачи тепла до приготовления вкусных блюд.
  • Использовать в качестве отопительного материала рекомендуется дрова или уголь. Сжигать в топке различные отходы нельзя, так как современные материалы, пришедшие в негодность, выделяют много вредных смесей для организма человека. Кроме того, эти горючие частицы оседают на стенках дымохода и очень плохо поддаются чистке.

Этапы строительства печи

Размещение в доме

Кладка печи производится на индивидуальном фундаменте, не зависящем от общего основания дома. Допускается начинать возведение на общей плите, если дом построен на массивном сплошном основании.

Начинают проектировать место под печку с определения расположения центрального дымохода. При этом учитывают, что место в кровле, где он будет проходить, желательно не переделывать, то есть не пилить несущие стропила и прогоны. Расстояния от дымохода до ближайшей конструкции принимают не менее одного метра.

Невысокие, маломощные печки допускается ставить на деревянный пол из массивных досок, простелив предварительно два слоя гидроизоляции. Но такое решение применяется только в исключительном случае, ведь печка строится на все длительное время эксплуатации жилища, а половые доски могут прогнить через десяток лет.

Труба дымохода по нормам должна подниматься над кровлей не менее 500 мм, чем ближе она расположена к коньку крыши, тем выше это расстояние.

Как подобрать материалы

Песок применяется исключительно карьерный, морской и речной непригодны. Края горного песка острые и неправильной формы, позволяют образовывать тесное соединение с раствором, обточенные же водой до гладкого состояния не могут обеспечить качественное сцепление. Перед использованием песок сеют через сито и промывают водой до получения прозрачной воды, протекающей через толщу песка в сите.

Для качественной кладки используют только керамический кирпич, силикатный не применяется никогда из-за своей повышенной гигроскопичности. Первый сорт кирпича имеет красный цвет, не содержит на поверхности трещин и при постукивании слышен звонкий звук с металлическим оттенком.

Существует также пережженный или недожженный кирпич тускло розового цвета с глухим звуком. Эти экземпляры используют для кладки второстепенных перегородок внутри печи. Темно-коричневый кирпич применяют для кладки штучных оснований и фундаментов, для возведения самой печи его не используют.

Для кладки печи можно использовать и материалы от разборки старого массива, если он был сложен только на глиняном растворе. Не применяют кирпичи, даже тщательно очищенные от кладки, на цементном и известковом растворе. Если в поверхность кирпича въелась сажа, его не применяют для лицевой кладки, иначе на стене долго будут выступать серые пятна и портить внешний вид печи.

Глину употребляют для приготовления раствора для возведения печи. Она делится на жирную, среднюю и тощую. Оптимальной для печной кладки считается глина средней жирности, которая будет длительно удерживать прочность кладки при высоких температурах.

Приготовление раствора

Кладку не выполняют на чистом глинистом растворе, так как использование только одного вяжущего материала ухудшает качество раствора, в результате при высыхании он растрескивается и начинает пропускать в помещение продукты горения. Поэтому применяют глиняно-песчаные смеси или растворы с небольшим добавлением цемента.

Швы опытные специалисты делают не более 3 мм, такая кладка требует приблизительно три ведра готового раствора на сотню кирпичей. Для улучшения свойств раствора добавляют на твердого глины один стакан соли и 1 кг цемента.

Для приготовления корыто ставят наклонно, вниз наливают воду, а в верхней части насыпают глину. Осторожно смешивают оба компонента до полного намачивания веществ. Оставляют глину намокать на две недели, постоянно перемешивая нее. По окончании срока добавляют в нее просеянный и промытый песок и цемент. Жирность раствора можно проверить степенью прилипания его к лопате или кельме. Жирный раствор будет налипать комом, средний легко сползать, а тощий не оставит на инструменте видимого следа.

Если нужно поштукатурить печь после кладки, используют более прочные цементно-песчаные растворы с добавлением извести.

Основные конструктивные элементы печи

  • Фундамент выполняется монолитным, железобетонным, выступ его за пределы печки по ширине и длине не менее 5 см.
  • Основание изолируют двумя слоями гидроизоляционного материала с применением мастики, сверху кладут лист асбеста, затем металлическую прослойку, а потом покрытие из войлока или картона, который пропитан слабым цементно-песчаным раствором.
  • Вход душника и подтопочную часть кладут из обыкновенного кирпича на строительном растворе. Рассчитывается место для вставки колосников и дверцы поддувала.
  • Сверху располагается жаровая часть, выполненная из керамического кирпича или шамотного на глинистом растворе с дверцей топки.
  • Свод топки заканчивается устьем или хайлом.
  • Дверка для очистки также необходима, не забудьте об этом элементе.
  • Начиная от 80 см по высоте дымоход опять можно класть из керамического материала на строительном растворе. Иногда дымоход из кирпича совмещают с трубой сандвичем из нержавеющей стали, которая более успешно работает в агрессивной дымовой среде и менее подвержена разрушениям.
  • Распушка (выдра) ставится в устье дымохода и служит для рассекания ветрового потока. Пренебрежение этим элементом приводит к задымлению печей.

Устройство кирпичной печи своими руками — очень нужное дело, экономит средства и дарит возможность получить источник тепла для дома.

Металлокирпич печная каменка своими руками - конструкция от знаменитого Максимыча | Своими руками

КОНСТРУКЦИЯ ДАННОЙ ПЕЧИ-КАМИНКИ МНОГОЕ ПРИДЕТ ДУШЕЙ, ТАК ЖЕ БЫЛО ПРОВЕРЕНО ВРЕМЯ.

Однажды я опубликовал описание и рабочие чертежи металлокирпичной печи-каменки. Я взял за основу кухонную плиту, которая когда-то была построена в городе Братске в садовом домике, в которой вместо духовки я установил три стальные трубы 0 100 мм с небольшим уклоном в зоне прохождения самых горячих газов. .Нижние концы труб уходили в кухню, верхние - в комнату. Когда топка горела, из них выходил горячий воздух так быстро, что тушил горящую спичку.

Я назвал эти трубы калорифером.

Они полностью оправдали мои ожидания. Даже при температуре ниже -NUMX ° C, а такие морозы в Восточной Сибири обычное дело, через полчаса после начала пожара в садовом домике стало так тепло, что можно было раздеться, а через час либо пришлось Чтобы заглушить топку или поставить трубы, «обогреватели» заглушки.

ОБОГРЕВАТЕЛЬ ДЛЯ ВАННОЙ

На основе уже проверенной конструкции я сконструировал печку-каменку (рис. 1) для садовой бани, которую скромно назвали «Максимка». Он отличался от отопительного тем, что был дополнен камерой с каменным заполнением, расположенной в дымоходе над трубами «калорифера».

Эта печь имела ряд преимуществ по сравнению с другими банными печами. Простота конструкции позволила сделать это самими застройщиками, не приглашая высококлассных специалистов печников, которых сложно найти, а если найдешь, то потребуется немалые деньги на оплату.

Стоимость такой печи во много раз меньше металлической или кирпичной. Последний, кстати, имеет объем в 2,5-3,0 куба, что для садовой бани с парилкой в ​​10-12 м 3 не подходит. К тому же в этой духовке парную готовят достаточно быстро, за 2,5–3,0 часа.


Смотрите также: Банная печь - каменка своими руками - как сделать: фото и чертежи


РАЗРАБОТКА MAXIMIC

Все это привлекло внимание многих дачников.И за эти годы я получил большое количество писем от тех, кто проверял Максимку по делу.

В письмах содержались как благодарности, так и предложения по устранению недостатков, выявленных в процессе эксплуатации. Действительно, одно дело - печь с металлическими трубами - «обогреватели» для обогрева садового домика, температуру которых не нужно поднимать выше 20 ° С, и совсем другое - печь-каменка для садовой бани. Некоторые любители поднимают температуру в парилке до + 80... 90 и даже до 100 ° C и топить плиту несколько часов.

С учетом этих замечаний и предложений, а также из собственного опыта я разработал улучшенную версию «Максимки» (рисунок 2).

Вместо четырех труб - «обогревателей» 0 100 мм, расположенных в зоне прохождения наиболее горячих газов, устанавливаются две трубы 0 150 ... 160 мм, наполовину уложенные гранитными камнями для получения пара. Я назвал их труб - «обогреватели».

НУЖНА ВОЛОСНАЯ ДОРОГА

Сложность заключается в том, что эти трубы обязательно должны быть из нержавеющей стали.Трубы из черной стали не подходят, потому что при нагревании такая сталь вступает в реакцию с водой (паром), окисляется и быстро разрушается, а частички ржавчины с паром могут попасть в воздух, превратив парилку в газовый чан.

Получить нержавеющие трубы необходимого диаметра - задача довольно сложная. Дело, однако, несколько облегчает то, что нержавеющая сталь не теряет своих свойств от высокой температуры, а толщина стенок труб может составлять всего 1,5 ... 2,0 мм.Поэтому такие трубы можно изготавливать из листовой стали, накручивая их молотком и киянкой по стальным трубам 0 3,0 ... 4,0 дюйма, а также по деревянным пруткам нужного диаметра. Неважно, помятые ли трубы и имеют ли они неправильную форму. Фланцы тоже можно изготовить своими руками с помощью болгарки и наждака. Их форма по желанию может быть округлой.

Вы можете сделать такую, которая легче распиливается, например, восьмиугольной по внешнему и внутреннему краю (рис. 3) и лучше с боковинами для стопорных камней.Для нижнего конца трубы высота фланца составляет половину диаметра трубы, для верхнего - примерно 2 ... 3 см. К концам труб следует приварить фланцы, которые для этого следует разрезать той же болгаркой заподлицо с кирпичной кладкой стен топки.


Смотрите также: Делаем печь-каменку для периодической бани


ВАЖНЫЕ МОМЕНТЫ НА ПЕЧИ-КАМЕНКА

В дымоходе сечением 250 * 250 мм три 0-100... Установлены водонагреватели 120 мм для отвода тепла от горячих газов, в том числе на месте бывшего подогревателя. Снял утеплитель, начавший на 17 ряду кладки. Практика показала, что оставшееся тепло в горячих газах после труб «калорифера» не нагревает камни до температуры, необходимой для пара. Хуже того, при прохождении через камни скорость газов уменьшалась, что приводило к интенсивному отложению сажи на камнях.

Трубы в дымоходе из-за значительного снижения температуры горячих газов можно установить из черной стали, но толщина стенок труб «калорифер» должна быть не менее 4 мм, лучше - 5 мм.Трубы, кстати, тоже должны быть с фланцами.

Отрезки труб «утеплитель» и «утеплитель», проходящие через кладку, следует обернуть листовым или кордовым асбестом толщиной 1,5 ... 2,0 см. Обмотка из асбеста послужит своеобразным амортизатором, когда металл труб расширяется при нагревании.

Эти обмотки и скрывают сварочные швы, и позволяют фланцам плотно прилегать к кирпичной кладке печи. Кроме того, кладка печи Максимка обязательно должны быть выполнены из огнеупорных кирпичей, а лучше, если глина (тугоплавкие) глины будет использоваться при укладке.

Дверь для бывшей камеры засыпки камня я оставил, чтобы было удобно чистить дымоход и верхние трубы-калориферы от копоти. Если есть плохая тяга, то перед растапливанием печи нужно откройте эту дверцу, поместите зажженную бумагу в трубу, чтобы нагреть трубу и создать тягу, и после того, как вы уже приступили к растопке, печь сразу же начнет гудеть от сквозняка.

И последнее. Я сделал чугунную пластину для легкой очистки топки, топки и начала дымохода.Вот, пожалуй, и все доработки Максимки.

© Автор: А. Андреев (Максимыч)

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

чертежей, пошаговая инструкция + видео

Что такое кирпичная печь в загородном доме? Это возможность всю зиму отапливать дом, не используя ни газа, ни электричества.Более того, ощущение комфорта, которое исходит от печи, сложно с чем-то перепутать. Нет ничего лучше, чем в конце дня облокотиться на его горячую стену, наслаждаясь теплом.

Современные технологии строительства позволяют разложить плиту так, чтобы одной хорошей растопки хватило до утра. Кроме того, продуманная конструкция сохраняет внутреннее тепло в течение 10-12 часов.

Если немного погасить огонь в печи, то мойка может быть 24 часа в сутки с минимальным количеством дров.Кроме того, в печь не нужно ставить дрова. Можно использовать специальный уголь. Но для этого плиту нужно сложить особым образом. При использовании огнеупорного камня, который может выдерживать высокую температуру.

Также стоит отметить, что печь может иметь множество модификаций. Например, конструкцию можно сложить так, что к плите добавится еще одна и камин. Он не займет много места, но принесет в любой дом еще больше тепла и уюта. К тому же одной трубы достаточно для вывода дыма из двух печей.

История развития конструкций печей насчитывает много веков. Неудивительно, что складная теплоэффективная и надежная печь - это искусство. Но при должной тренировке и старании можно сделать это самостоятельно, вот хорошее видео:

Поставьте плиту, используя различные методы. Существует ряд параметров, определяющих специфику будущей печи:

  1. Назначение.
  2. Температура, до которой нагреваются стены.
  3. Время, необходимое для нагрева стен и желаемое количество топлива.
  4. Конструкция дымохода.
  5. Уровень тепла.
  6. Схема движения газов в каналах.
  7. Форма
  8. .
  9. Отделочный материал наружных стен.
  10. Основной материал.

Исходя из всех этих параметров, вы складываете печь своей мечты. Главное, на начальном этапе сделать чертеж с подробными схемами. В проекте необходимо подробно описать все особенности будущей конструкции. Но перед этим нужно определиться, какая печь вам нужна.

Складная топка проще. Он выполняет основную функцию - дарит тепло людям и дому. Такие конструкции не несут никакой дополнительной функциональности, но надежны и удобны в эксплуатации, за что завоевали немало симпатий у дальнобойщиков.

Естественно, все отопительные печи классифицируются по теплопередаче, времени на дрова и степени нагрева стен. Эти параметры нужно обосновать в первую очередь, прежде чем настраивать духовку своими руками.

Если вы хотите печь на умеренном огне, положите ее в кирпич. Эти духовые шкафы медленно нагреваются и медленно остывают. Средняя температура стен около 60 градусов.

Отопительную печь нельзя назвать изюминкой архитектурной мысли. Но массивный дизайн и простые формы создают ощущение монументальности. К тому же, если в этой печи искусно сложить кирпичи - она ​​может стать отличным предметом декора.

Не стоит забывать и о внешней отделке.После того, как вы сложите печь, ее можно оштукатурить и положить сверху плитку. Во-первых, он защищает конструкцию от разрушения, во-вторых, придает ей красивый и эстетичный вид.

Важно! Прежде чем настраивать обогрев кирпичной печи своими руками, учтите, что для этого требуется чрезвычайно много материала.

Типичные представители семейных отопительных печей относят такие конструкции к:

  • «Голландский»,
  • ОПТ-3,
  • Треугольная печь,
  • Духовка Грум-Гримайло,
  • ОТП-11
  • Прямоугольное отопление,
  • Т-образный.

Эти печи пользуются большой популярностью. Дело в том, что для того, чтобы проиграть, нужно много времени и материалов, а функциональность - результат плохой.

Очень часто в загородных домах хозяева решают сложить именно отопительную и кухонную плиту. Эта постройка имеет массу преимуществ по сравнению с обычной печью. На нем без проблем и даже с комфортом можно готовить блюда, используя древесину сосны, березы или тиса.

Важно! Около 90% заказов у ​​Печникова приходится на отопление и готовку.

Основным элементом духового шкафа является чугунная варочная поверхность. Духовка строится не везде, поэтому чтобы ее складывать, нужно проявить большое мастерство. Самые продвинутые конструкции имеют следующие дополнительные функции:

  • Камера для выпечки хлеба,
  • кровать,
  • ниша для сушки дров,
  • котел водяного отопления.

На самом деле количество дополнительных функций зависит исключительно от ваших возможностей и желаний. По сути, из простой плиты можно сложить настоящий мультипроцессор, который станет главным украшением кухни.Про экономию даже сказать нет. К тому же еда из таких тарелок всегда вкусная.

Внимание! Уровень КПД в отопительных и варочных конструкциях до 65%. Тепловая мощность около 4 кВт.

Эти духовые шкафы способны сохранять тепло. К тому же они обеспечивают мощную тягу. Самое главное, чтобы дым шел прямо в трубу, а не в комнату. Самые распространенные конструкции:

  • «Шведский»,
  • Духовка Волкова,
  • «Домработница»,
  • «Камбуз»,
  • «Малышка».

Как видите, существует огромное количество разнообразных отопительных и кухонных плит, с которыми можно легко и выгодно за семейный бюджет приготовить что-нибудь вкусненькое.

Дизайн с грелками - дешевое решение, включающее в себя все необходимое для работы. Чтобы сложить эту конструкцию, нам понадобится минимум материалов и физического труда. Достаточно 175 для полной кладки кирпича.

Несмотря на минимальную стоимость конструкции, КПД печи более чем высок.Этот вид печи пользуется большой популярностью у садоводов преклонного возраста из-за удобства и дешевизны.

В стороне печь для бани. Обычно это простой обогреватель, не отличающийся какими-либо архитектурными изысками. Их основная роль - нагревать воду в бане и эффективно повышать температуру. Такая отопительная печь может хранить тепло двое суток.

Совет! Главное достоинство печей - возможность адаптации под любое помещение.

Конечно, эти типы классификации не ограничиваются печами. На самом деле существует огромное количество видов, классифицируемых по многим параметрам. Только что была описана самая популярная система.

Необходимо отличать обычный огнеупорный кирпич от печного. Во-первых, последний выдерживает температуру выше 1000 градусов. Во-вторых, при резком охлаждении конструкция растрескивается.

Для строительства печей используют печной кирпич четырех видов:

  1. Кварц.Этот кирпич - результат обжига песка и глины.
  2. Carbon состоит из графита.
  3. шамотный. Лучше всего подходит для камина. Но нельзя игнорировать его уникальные изоляционные качества. Он способен выдерживать температуру до 1600 градусов. Он не трескается и не теряет своих качеств. Единственный минус - желтоватый оттенок.
  4. Main - используется, когда необходимо добавить металлургическую печь.

На самом деле строгих правил относительно выбора материалов для кладки при строительстве нет.Однако есть некоторые рекомендации, которые работают лучше, основная касается шамотного кирпича. Ставить его нужно в самых жарких местах, а именно в районе топки и дымохода. По всем остальным направлениям марка не должна быть ниже М-200.

Внимание! Лучшей печью считается кирпич марки М-500.

Выбор локации ↑

Чтобы поставить хорошее отопительное сооружение, нужно правильно выбрать место. При этом следует учитывать следующие стандарты:

  1. От дымохода до деревянных конструкций должно быть больше 37 см.
  2. Минимальное расстояние трубы от конька полметра. Высота над коньком два фута.
  3. Если труба до конька 1,5—3 метра, можно поставить наравне с ним.

Печь складывать лучше всего посередине дома. Это обеспечит равномерное распределение тепла и простоту использования.

Материалы и инструменты ↑

Помимо кирпичей, для постройки печи понадобится еще несколько материалов. К ним относятся:

Это основные материалы, за исключением компонентов, но все же необходимо позаботиться о дверцах вентиляционных отверстий, поддувале, печи и так далее.

Чтобы печь хорошо перемешала правильный раствор. Лучше всего использовать специальную огнеупорную глину, на крайний случай можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путем. Обычно это 1: 1 или 1: 2. Плюс 25 процентов воды от общего объема глины.

Основную роль в строительстве печей играют металлические предметы. Для складывания достойной конструкции потребовались двери и полуверы, решетки, чугунная задвижка, задвижки и демпферы.Все эти элементы при необходимости можно сделать своими руками, но для этого потребуется приобрести железные листы.

Конечно, без хороших инструментов поставить плиту не получится, вам понадобятся:

  • молоток-кирочка специально для духовки,
  • Шпатель
  • ,
  • линейная линейка,
  • кисточка мочальная,
  • Рулетка
  • ,
  • отвес,
  • уровень.

С помощью этих незамысловатых инструментов вы сможете сложить любую духовку.

Процесс постройки печи ↑

Котлован выкопанный, засыпка и усиленный каркас.Полученная конструкция заливается бетоном. Прежде чем настраивать печь, убедитесь, что перед глазами есть схемы из кирпича.

При работе очень важно соблюдать порядок. Или сложить качественную духовку не получится. Малейшее отклонение в конструкции приведет к тому, что один из каналов закроется. Результат более чем плачевный. Дым, вместо того, чтобы выходить из трубы, будет попадать в комнату.

Первый ряд кладется на шнур.Каждую муфту можно проверить с помощью уровня. Углы контролируются Доджером. После завершения кладки устанавливается печное оборудование, например, горелка. Трубка снаружи в конце. Чтобы узнать больше, как складывать духовку , посмотрите видео ниже:

Для установки печи по действующим правилам расстояние от внутренней стенки дымохода до ближайших конструкций должно быть не менее 38 сантиметров. При установке печки чугунная, а зазоры по бокам должны быть не менее 5 миллиметров.

Поставить печку по силам каждому. Важно с самого начала выбрать правильный вид и создать проект, в котором нужно подробно описать особенности будущей печи. Чтобы не утруждать себя созданием уникальных рисунков, можно делать готовые снимки.

Связанные с контентом

Складываем банную печь из кирпича своими руками. Кирпичная печь. Конструкции кирпичных печей для бани.

Несмотря на разнообразие представленных на рынке дровяных обогревателей для бани из металла и чугуна, традиционная конструкция кирпичной печи остается актуальной и востребованной.В этом нет ничего удивительного, ведь он хорошо прогревает парилку, долго сохраняет тепло и обеспечивает ее сухим паром. Помимо парилки, кирпичная печь может обогревать еще 2-3 смежные комнаты (моечная, гардеробная). В этой статье мы расскажем, как сложить банную печь из кирпича своими руками, поделимся опытом подготовительных работ и фундамента.

Приготовить глиняный раствор

Нагревательная печь может быть стационарной или мобильной, с прерывистой или длительной топкой.Основные части - топливо для сжигания топлива, пепельницы, ардин, каналы для горячего газа и дымоход. Тепло передается в помещение через стенки топки и каналы, а остывший газ выходит через дымоход. Печи изготовлены из кирпича, глины, металла. Стены топки и газопровода выполнены из жаропрочного керамического кирпича. Наружная поверхность печи может быть оштукатурена, покрыта металлическими пластинами.

Виды печей для бани

Прежде всего, нужно выбрать подходящий готовый проект печи.Опытные мастера печи умеют разработать собственные схемы применительно к условиям кладки и эксплуатации. Итак, нужно использовать их опыт и взять готовую схему, а для этого нужно понимать, какие бывают печи для бани из кирпича.

Другие печи аналогичны по конструкции, но имеют другую форму, например, тарелка имеет продолговатую форму, низкий профиль означает, что тарелка закрывает одно или несколько круглых отверстий, горшки вставляются впрыском, хлеб для запекания вытянут по горизонтали с большой духовкой.

Сегодня, говоря о чистом огне, мы часто имеем в виду, что он не вреден, не разливает токсичные материалы. Энергоблоки для отопления зданий с каждым годом постоянно растут. Естественно, это приводит к использованию экономичных материалов и новых технологий. Изолировать стены, укрытия, полы и т. Д.

Четко классифицировать обогреватели по типам очень сложно, их слишком много, но условно все разработки можно разделить на группы по следующим критериям:

  • способ передачи тепла в комнату;
  • расположение ТЭНа;
  • способ нагрева воды.

Эффективность теплопередачи во многом зависит от конструкции и принципа работы нагревателя. По этому критерию существующие типы печей можно разделить на:

  • канал: название указывает на то, что печь имеет один или несколько каналов (каналов) для дымовых газов. Последние, проходя по этим каналам, отдают тепло кирпичным стенам. Дымоходы могут проходить в корпусе топки как вертикально, так и горизонтально;
  • колпаковые печи И.В. Кузнецов: здесь принцип теплопередачи другой, продукты сгорания отдают тепло, накапливаясь в пространстве под специально изготовленным колпаком. А выбраться оттуда они могут только после остывания, так что печка выходит очень теплопоглощающей.

Наконечник. Колпаковые печи очень сложны в исполнении, вряд ли домашний мастер без опыта сможет их построить. Поэтому новичку лучше начать осваивать кладку кирпичных печей канального типа.

Каменная засыпка (каменка) может располагаться как внутри печи, так и быть открытой. На качество работы этот критерий особо не влияет. Но способ нагрева воды может повлиять на продолжительность обогрева парилки. Вот такие технические решения:

  • регистр из стальных труб или резервуар из нержавеющей стали, встроенный в корпус печи, а точнее в дымоход;
  • Варочная панель
  • : вода на ней нагревается в больших емкостях.

Следует отметить, что хорошая кирпичная печь с варочной панелью хоть и быстрее нагреет парилку, но неудобства с горячей водой в кастрюлях несравнимы с проточным теплообменником внутри дымохода, подключенным к хранилищу. бак.

Конструкции печей для бани

Как уже было сказано, существует великое множество различных конструкций печей для обжига кирпича. Мы предложим несколько типовых схем, вы можете воспользоваться ими или найти что-то подходящее в технической литературе. Итак, первая - это схема банной печи из кирпича с открытой каменкой и встроенным баком для нагрева воды:



Примечание. На этой диаграмме и далее используются следующие условные обозначения:


Для постройки этой печи вам понадобится 415 шт.кирпичи и такие комплектующие как:

  • дверцы чистящие 140 х 70 мм - 2 шт .;
  • Резервуар из нержавеющей стали
  • 200 x 300 x 490 мм;
  • пластина чугунная 410 х 410 мм;
  • Задвижка
  • 120 x 230 мм и 2 задвижки 130 x 130 мм.

На следующей схеме показан заказ печи для сауны:



Печь с топкой

Этот нагреватель для бани вместо встроенного бака укомплектован печью на 2 конфорки, причем нагреватель расположен в корпусе печи, прямо над топкой.Хотя в конструкции предусмотрена возможность установки внутреннего водогрейного котла, это отражено в соответствующих схемах кладочных печей для бани:


Для возведения каменки потребуется 650 кирпичей, а также печные принадлежности:

  • дверца печи 210 x 250 мм, а вентилятор 140 x 140 мм;
  • дверцы чистящие 140 х 70 мм - 4 шт .;
  • пластина чугунная 410 х 710 мм;
  • Колосниковая решетка
  • 175 х 255 мм;
  • Круг стальной
  • Ø20 мм - 3 м;
  • Бак для воды из нержавеющей стали
  • 220 x 380 x 630 мм - при необходимости.

В данном варианте порядок кладки печей следующий:

Печь банная нижняя

Это небольшая печь из кирпича, в силу конструктивных особенностей требующая хорошего фундамента. На самом деле на ее устройство уйдет больше времени, чем на сама кладка. Вот схема обогревателя в разрезе:


Дополнительно 260 шт. кирпичей для строительства еще необходимо:

  • дверца печи 210 x 250 мм, а вентилятор 140 x 140 мм;
  • дверцы чистящие 140 х 140 мм - 2 шт.;
  • двери каменных камер 210 х 250 мм - 2 шт .;
  • пластина чугунная 410 х 410 мм;
  • Колосниковая решетка
  • 175 х 255 мм;
  • Задвижки
  • 130 x 240 мм и 130 x 130 мм.

Подготовка к постройке печи

Перед тем, как приступить к постройке кирпичной печи в бане, необходимо подготовить необходимые инструменты и материалы. Набор инструментов, необходимый для работы, показан на рисунке:

Как видно из рисунка, в наборе должны быть инструменты для колки и усадки кирпичей (кирка, молоток), для работы с раствором (кельма, терка) и различные измерительные приборы (рулетка, уровень).

Для справки. Вместо колки камней киркой в ​​современных печках часто используются отрезные станки - станки, болгарки.

Помимо инструмента, построить печь помогут некоторые приспособления:

  • сито для просеивания песка;
  • Емкость
  • малая, в ней замачиваются кирпичи;
  • различных строительных лесов или коз.

Какой кирпич использовать для банной печи?

Вы должны понимать, что печь в бане будет работать в более экстремальных режимах, чем обычная печь для отопления дома.Итак, кладочный кирпич следует выбирать хорошего качества, без повреждений, сколов и трещин, лучше всего - с ровными краями ложки (см. Рисунок ниже). Для строительства печей используется 2 вида кирпича: красный керамический сплошной и огнеупорный (шамотный). Размеры стандартного кирпича - 250 х 120 х 65 мм, при расчетном весе 3,5 кг.

В 1 м3 стандартного керамического кирпича содержится примерно 480 камней общим весом 1700 кг. Однако некоторые конструкции кирпичных печей могут включать использование камней нестандартного размера, как показано на рисунке ниже:


Наконечник. При покупке кирпича берите с некоторым запасом брака. Размер ложа зависит от качества материала, а также от умения мастера точно и правильно его расколоть или разрезать. Неопытному печнику нужно больше инвентаря.

Кладочный раствор

Печная кладка кирпича на трубу выполняется исключительно на глиняном растворе, без использования цемента. Для его приготовления нужно взять такое же количество просеянного песка и очищенной от примесей глины (то есть пропорция 1: 1), перемешать и долить воды.Хорошая консистенция - это когда раствор легко соскальзывает с лопатки, но в нем нет лишней воды.

Наконечник. Начинающему мастеру лучше приобрести готовую строительную смесь для кладки печей.

Глину также можно взять из ближайшего оврага и приготовить своими руками. Ее нужно будет вымачивать в корыте на 2-3 дня, а затем тщательно перемешать и вручную протолкнуть смесь через сито, отделяя камни и другие посторонние фракции.Количество воды для замачивания берется в соотношении 1: 1 к глине. Что касается кладки топки из шамотного кирпича, то здесь вам понадобится не менее огнеупорный раствор. Для его приготовления вместо песка в глину добавляют глиняный шамот в такой же пропорции.

Строительство печи сауны

Любая, даже самая простая банная печь требует надежного фундамента. Как правило, фундамент - это фундамент, хотя в некоторых случаях его устройство не требуется, печь ставят прямо на пол, укладывая лист асбеста и металла.Это допускается, когда общий вес конструкции с трубой не превышает 750 кг или фундамент самого здания представляет собой монолитную плиту. В остальных случаях потребуется отдельное основание, расположенное не ближе 50 (а лучше 150 мм) от фундамента здания.

Наконечник. Еще до установки фундамента помните, что все дровяные печи следует размещать на определенном расстоянии от строительных конструкций, чтобы предотвратить возгорание, как показано на рисунке:

Самый простой способ залить такую ​​же плиту бетона по размеру печи, равномерно распределив всю ее нагрузку на земле.Для этого выкапывается котлован глубиной не более 30 см, его дно утрамбовывается, а затем насыпается щебень на высоту до 100 мм. Далее из цементно-песчаного раствора заливается бетонная плита толщиной до 7 см, а после ее застывания устанавливается опалубка и арматурный каркас. Затем в получившуюся форму на оставшуюся высоту укладывается бетон. Полное затвердевание бетона - 3 недели.

  • каждый кирпич перед кладкой замочите в емкости с водой;
  • раствор наносится не на камень, а на предыдущий ряд;
  • для укладки кирпича гладкой стороной к дымовому каналу;
  • вначале выкладывать каждый ряд без раствора для подгонки камней;
  • остаток раствора удаляют, смывают и вытирают насухо через каждые 3-4 ряда с внутренней поверхности;
  • проверка по горизонтали и вертикали выполняется для каждой строки.

Важно! Если малогабаритные печи имеют топку, изготовленную из огнеупорных кирпичей, не перевязывать шамотный и обычную кладку! Между ними оставляют зазор, залитый раствором измельченной минеральной ваты.

После окончания кладки ей дают пару дней высохнуть, после чего делают пробную растопку небольшим количеством дров. Когда влага полностью исчезнет, ​​печь можно полностью нагреть.

Заключение

В принципе, любой неопытный печник или даже новичок, а это практически все домовладельцы, может сложить небольшую печку для бани, имеющую простую конструкцию.Последний совет: перед строительством не ограничивайтесь изучением литературы, дополнительно посоветуйтесь с опытным мастером.

Следует учитывать, что человеку без должных профессиональных навыков сложно самостоятельно проводить кладочные работы. Поэтому по возможности пригласите человека, который разбирается в этом, или постарайтесь присутствовать при кладке одной из печей. Более того, необходимо соблюдать (лучше поучаствовать) при кладке топки для бани.Кирпичные печи для бани встречаются все реже не только потому, что парилка отапливается долго (хотя вечно занятых горожан ждать некогда), но и потому, что умеющих правильно укладывать очень мало людей банная печь. Многие умеют делать для готовки обычную духовку, но пользоваться баней могут единицы. Множество тонкостей, некоторые из которых мы рассмотрим в статье.

Материалы для кладки печи

При выборе материала главное выбрать качественный и хорошо пропеченный кирпич.Кирпич должен быть с ровными краями, без трещин и сколов. При падении он должен распасться на несколько крупных частей. Если попадается много мелочей - вечеринка не подходит.

Для кладки необходимо использовать керамический огнеупорный кирпич, который еще называют печным. В идеале все должно быть стандартного размера - 125х250х65 мм. Но реальность такова, что размеры различаются не только у разных производителей, но также может быть значительная разница между партиями одного и того же производителя.Поэтому нужно тщательно выбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, обнажают кирпичи по одному, оставляя щели в стыках. Так вы сможете избежать многих ошибок.


Есть еще и специальный обжиговый кирпич: у него обожжены только три стороны. Одна ложка осталась без обжига. И выкладывается неровная необожженная сторона (от топки). Но это большая редкость. Чаще всего используется обычная красная керамика.

Для кладки топливной зоны используется шамотный кирпич Ш5 белого, светло-розового или слегка желтоватого цвета.Выдерживает высокие температуры. Его габариты несколько другие. Но особой роли это не играет - в большинстве топок выложенная из шамота топка не соединяется с корпусом топки, и нет необходимости подгонять ряды до одного уровня. Но если вдруг понадобится выровнять, можно подпилить, добившись необходимого соответствия.


Важно! Использовать шамотный кирпич для кладки всей топки не рекомендуется. И дело не только в цене (он прилично дороже красного).Дело в том, что шамот быстро остывает. Его задача не аккумулировать тепло, а выдерживать высокие температуры.

Раствор кирпича строительного раствора получают из шамотной огнеупорной глины - белый. Он продается в специализированных магазинах стройматериалов. Для кладки шамота можно использовать готовые составы. Но на этот раствор нельзя ставить всю печь: при температуре 600-800 ° С этот состав спекается в монолит. В наружной кладке таких температур просто нет, поэтому со временем раствор просто растворяется и выливается, и кладка разрушается.

Для остальной конструкции печи использован раствор глины и кварцевого песка. Соотношение растворной смеси - 1: 5 (1 часть глины, 5 частей песка). Песок может быть карьерного или речного происхождения. Несколько хуже река - песчинки набегающие, круглая, и такой раствор имеет худшие характеристики. Чтобы печь долго стояла, лучше купить карьерный песок. Его необходимо просеять через сито с ячейками 2-2,5 мм, чтобы исключить попадание в раствор крупных частиц.


Глина добывается в карьерах глубиной не менее 2 метров. К ее выбору нужно относиться внимательно. Качество глины вы можете проверить самостоятельно. Замочите небольшое количество в воде на один день (200 г). Сверните булочку и оставьте сохнуть под навесом. Через два дня проверьте его на наличие трещин. Для этого «упадите» с высоты 170 см на плиту или каменную плитку. Если булочка рассыпалась на несколько крупных кусков, то для кладки печей подойдет глина.

Выбрав подходящую глину, ее нужно приготовить: замочить в воде до пастообразного состояния и протереть через сито.Сначала с более крупными ячейками, затем через мелкую сетку.

Также потребуется проволока диаметром 2-3 мм. Он будет использоваться для крепления с дверцей топки и воздуходувки.



Рабочие инструменты

Для кладки кирпичной печи для бани необходимо:

  • уровень строительный из стали - 60-90 см;
  • Отвес
  • ;
  • строительный угол - 60х40 см;
  • Кирка молотковая
  • ;
  • Мастерок каменщик
  • .

В процессе кладки печи нужно разрезать кирпич.Для резки кирпича по размеру можно использовать болгарку с диском по камню. Но необходимо учитывать, что необходимо использовать защитные очки. Понадобится больше перчаток, но это то, к чему вы привыкли.

Кладочный фундамент

Для кладки любых печей нужен бетонный, каменный, бутовый фундамент. В зависимости от несущих нагрузок необходимо рассчитать глубину фундамента и его размеры.

Для печи Анатолия Заболотного рекомендуется устройство фундамента высотой 90 см и размерами шире самой печи, по 20 см в каждую сторону.Фундамент должен быть из бетона М200. Вы можете приготовить раствор самостоятельно в соотношении 1: 3: 5 (1 часть цемента М500 (марку ниже брать не следует), 3 части просеянного речного песка, 5 частей щебня фракции 30-50. мм).


После того, как фундамент готов и оседает, его покрывают двумя слоями гидроизоляции, после чего начинается кладка печи согласно порядку. Обычно печи начинают с двух стартовых рядов кирпича, уложенного в перевязку (с перекрытием швов).

Кирпичная печь для бани

Укладка банной печи - сложная и кропотливая работа с массой тонкостей, которые приходят с опытом. В помощь неопытным печникам есть заказы печей - планы, на которых ряд за рядом показан процесс кладки. По таким планам сделать печь для бани из кирпича вполне реально.

Вот, например, простая печка с открытым тэном. Его размеры всего 102х62 см, парилка может обогреть небольшую - до 9 м3, есть бак для нагрева воды.Он расположен отдельно - используется очень интересная система нагрева воды - открытый сифон: в резервуар для воды под небольшим углом приваривается загерметизированная на конце труба. Ставится над открытым огнем в топке. В трубе вода закипает, поднимается в емкость, а на ее место приходит холод.


Для кладки используется только красный кирпич без шамота, поэтому долго не прослужит, раз в год-два нужно будет смазывать швы. Камни лежат на металлическом листе или чугунной пластине (что вы кладете) и нагреваются по мере нагрева металла (чугуна).Если вам нужен недорогой, малогабаритный вариант кирпичного утеплителя, то это он.


Намного более сложная печь с закрытым нагревателем представлена ​​на видео. Интересно то, что каменная емкость не металлическая, как мы привыкли, а из шамотного кирпича. В целом дизайн любопытный. Ее порядок последовательно выкладывается, демонстрируется и довольно подробно комментируется автором в видео.


После завершения кладки необходимо дать духовке высохнуть в течение 10 дней, чтобы предотвратить сквозняк.Только по истечении этого срока можно топить печь.

Некоторые тонкости кладки печей

Если есть возможность справиться с кладкой кирпича на раствор, то установка печного литья требует знания некоторых тонкостей. И об этом печнику никто не может лучше сказать. На видео ниже не только рассказано, но и показано, как все делать.

Каждый ряд кладки необходимо проверять на вертикальность и горизонтальность, следить за вертикальностью углов, иначе вот что происходит...

Еще один совет, которого следует придерживаться: проверяйте каждый ряд на горизонтальность и исправляйте любые отклонения. Также строго необходимо следить за вертикальностью углов: малейшие неточности и ваша печь выйдет из строя.

В кирпичных печах топливные отсеки обычно большие - сами печи не маленькие и нужно сжечь приличное количество дров, чтобы нагреть приличную массу камней. При этом для хорошей подачи воздуха для горения желательно установить решетку с решеткой, направленной от двери внутрь.Но далеко не всегда можно найти готовую заводскую решетку. Потому что нужно поставить два размера поменьше и поперёк топки.

Если вы планируете свою печь самостоятельно, учтите, что каменка, если она расположена над топкой, должна быть на 55 см выше топки. На такой высоте топливной камеры камни будут быстро нагреваться. Опуская нагреватель ниже, вы не ускорите нагрев камней, а сделаете его медленнее: камни нагреваются путем догорания в верхней части топки пиролизных газов.Опуская топку, вы не даете этому процессу протекать в полной мере, тем самым уменьшая тепловыделение и увеличивая расход топлива на обогрев помещения.

Если печь встраивается в стену из дерева, от нее должно быть расстояние не менее 25 см, уложенное негорючими материалами. В качестве негорючего материала можно использовать тот же кирпич: кладите стену в один кирпич между печью и стеной. Этого должно быть достаточно для обеспечения пожарной безопасности.

Камин VS Печи Плюсы и минусы

Древесина хороша! Но когда дело доходит до выбора между различными решениями по сжиганию древесины для отопления вашего дома, уместно сделать несколько сравнительных покупок.Сегодня мы рассмотрим особенности дровяных каминов и печей и посмотрим, как каждая из них «складывается». Возьми? Дерево… складывается. В любом случае, давайте сравним некоторые ключевые особенности, на которые следует обратить внимание при выборе между целым очагом и печью.

Закупочная цена

Ценник. Если хотите, это необходимое «зло». Хотя следующие дополнительные факторы могут в конечном итоге оказаться для вас более важными в долгосрочной перспективе, ваш кошелек может определять, что вы решите купить сейчас. Домашнее отопление - ценный товар, и поэтому за него стоит соответствующая цена.Для бюджетного отопления можно использовать дровяной камин. На стандартный заводской камин стоит потратить в среднем от 3000 до 5000 долларов в округе Колумбия. Обратите внимание, что замена / обновление старого устройства обходится дешевле, поскольку включает только замену оборудования, однако изготовление камина с нуля потребует тяжелой конструкции и взвешивания стоимости различных материалов (например, камня по сравнению с кирпичом). С другой стороны, дровяные печи с самого начала стоят дороже. В среднем они стоят от 2500 до 4000 долларов ПЛЮС на установку и вентиляцию.Вам также придется подумать, нужна ли для вашей печи специальная система вентиляции, если в доме еще нет вентиляции камина. Печь может вентилироваться через стену или дымоход, и метод имеет значение для вашего кошелька!
Победитель: Камин.

КПД

Каждый блок использует древесину в качестве источника топлива, которое легко найти и относительно недорого при покупке, но есть существенные различия в уровнях эффективности каминов и печей.Дровяные камины лучше всего использовать для обогрева отдельной комнаты, потому что во время горения камин забирает воздух изнутри вашего дома и может приносить его снаружи, чтобы отправить дым и CO в дымоход. Это может вызвать сквозняк в доме, и вы получите меньше тепла от огня. С другой стороны, печь потенциально на 50% более энергоэффективна, согласно EPA, и использует на 1/3 меньше древесины для обогрева, обеспечивая при этом больше тепла, чем ее аналог-камин.
Победитель: Плита.

Зелень

Мы совершенно не можем забыть об окружающей среде, выбирая между камином и печью. Основным фактором здесь является окись углерода, которая токсична при вдыхании. Сжигание древесины считается экологически безопасным и углеродно-нейтральным, поскольку выбросы составляют всего 0,00612 фунта CO в час, но все же следует контролировать. Выбросы окиси углерода различаются между двумя типами агрегатов, с меньшим риском внутреннего загрязнения от печи, поскольку дымовые газы текут прямо вверх и из дымохода, а не в ваш дом.Однако камин может препятствовать проникновению некоторых вредных газов в ваш дом, а остальные выходить через дымоход. В любом случае, однако, определенная доля CO проникает в атмосферу, воздействуя на окружающую среду. В данном случае это сложная гонка, однако, учитывая более крупную среду и , ваш собственный дом, мы видим явного победителя.
Победитель: Плита.

Эстетика

Как сказал один встреченный нам блоггер, дровяная печь в углу комнаты иногда просто выглядит «грустной».«Дровяные печи часто представляют собой большие отдельно стоящие металлические блоки, которые просто выглядят неудобно, когда ими не пользуются, и мало что делают, чтобы добавить красоты комнате. Хорошим компромиссом является выбор дровяной топки, которая будет занимать каминную зону, но вы все равно можете захотеть иметь стандартный дровяной камин для дополнительной красоты. Дровяной камин во многом занимает центральное место в комнате, которую он занимает. Одетый в элегантную мантию, деревенский кирпич и / или великолепную плитку, он приносит радость в комнату. Вы можете дополнять его по сезону, размещая декоративные акценты на мантии и многое другое.И когда этот огонь зажжется - мальчик, тебя ждет угощение! Между тихим потрескиванием дерева и сиянием пламени камин создает атмосферу!
Победитель: Камин.

Безопасность

Горение древесины сопряжено с некоторыми опасностями. Например, мы знаем, что обе установки используют древесину в качестве топлива, которая сама может переносить плесень или вредителей. Мы также знаем, что горение древесины может привести к накоплению креозота внутри дымохода, что может стать причиной возгорания дома. Однако с усердием с этими проблемами можно справиться.Кроме того, часто дровяные камины открыты, иногда с занавеской из сетки для минимальной защиты. Это означает, что могут вылететь искры, что может привести к ожогам рук или возгоранию вашего имущества. В том же духе дровяные печи закрываются, как правило, стеклянной дверью. Не жертвуя теплом, эта закрытая дверь обычно будет обеспечивать безопасность вас, вашей семьи и вашего имущества, а искры будут проблематичными только при уходе за огнем. Тем не менее, важно понимать, что, хотя пламя печи укрыто за закрытыми дверцами, само устройство сильно нагревается, и к нему нельзя прикасаться, чтобы избежать дальнейшего риска ожога.Если учесть все аспекты, то уровни безопасности для каждого типа устройства практически одинаковы.
Победитель: Ничья!

При выборе способа обогрева дома нужно о многом подумать. Цена наклейки, экономичность, экологичность и другие факторы - лишь верхушка айсберга при выборе дровяного камина и печи. Эти два варианта довольно близко сравниваются, но выбор действительно зависит от того, какие функции вы цените больше. Независимо от того, какой из них выигрывает в вашей книге, камин или печь, High’s Chimney поможет вам! Позвоните нам, чтобы обсудить ваши потребности сегодня!

Дровяных кирпичей - Деревянные топливные блоки - Био-кирпичи

Наслаждайтесь лучшим огнем с помощью дровяных кирпичей Energex

Сидеть у костра - это что-то особенное.Жара, тепло, запах - это одно из лучших впечатлений, которые может предложить жизнь. И когда вы можете наслаждаться этим опытом с меньшим количеством золы, без мусора и с меньшим воздействием на окружающую среду дровами, лучшее становится еще лучше. С помощью прессованных деревянных кирпичей Energex этот чистый и легкий огонь у вас под рукой. Во всяком случае, на безопасном расстоянии от них!

Спрессованные из опилок твердой древесины, XBLOX6 Bio-Bricks - это топливные блоки для дровяной печи премиум-класса, предназначенные для более жарких пожаров, экологичности и простоты использования и хранения.Эти экологически чистые деревянные кирпичи позволяют без труда пользоваться печью или камином, при этом соблюдая самые высокие стандарты качества в отрасли.

Чистые и уютные преимущества деревянного кирпича

Если вы не живете в лесу, у вас, вероятно, нет неисчерпаемой кучи дров прямо за дверью. Когда наступают холода и спрос превышает предложение, достать дрова может быть проблемой, даже если вы попытаетесь собрать их самостоятельно. Вы можете сэкономить время и пальцы, просто взяв несколько био-кирпичей.

А если вы собрали свои собственные дрова, вы знаете, как их рубить и складывать. С Bio-Bricks у вас больше никогда не будет битвы с грязным и недобросовестным журналом. Наши удобные древесные топливные блоки плотно прижаты и имеют одинаковую форму, что позволяет легко складывать их и хранить в помещении.

Дровяные печи - это возвращение в прошлое, но им понравятся современные технологии наших дровяных кирпичей. Если сжигание неправильных дров может привести к засорению дымохода и облаку дыма, Bio-Bricks устраняет все догадки.Их стабильный состав волокон из твердых пород древесины дает гораздо меньше золы, чем традиционные дрова, при этом горение значительно горячее и длительное. Зачем рисковать своей печкой?

Лучше всего то, что прессованный деревянный кирпич является экологически чистым и экологически чистым, позволяя уменьшить углеродный след вашей печи или камина. Дровяные кирпичи Energex, гарантированно не содержащие химикатов и вредных добавок, являются идеальным способом насладиться невероятным вкусом дровяной печи при приготовлении пищи, и все это происходит от огня, от которого вы можете чувствовать себя хорошо.

Выберите топливные блоки для дровяной печи от Energex

Качество Energex является легендарным в энергетической отрасли, потому что мы считаем нормы отправной точкой. С каждым продуктом, который мы производим, мы делаем все возможное, чтобы сделать его наилучшим для вас и вашей плиты. Каждый из наших поставщиков проходит испытания на содержание золы, влажности и чистого первичного древесного волокна. Никаких переработанных материалов, никаких режущих углов и компромиссов.

Вам нужен чистый, естественный способ обогреть свой дом и насладиться светом камина, и Bio-Bricks облегчат это.Благодаря удобному хранению, экологичности и продолжительному горячему пламени древесные топливные блоки XBLOX6 превратили традиционное отопление в современную науку.

Длина 9,75 ″
Ширина 4 ″
Высота 3 ″
Упаковок на поддоне 96
кирпичей в упаковке 6
фунтов на кирпич 3.75
фунтов в упаковке 22,5
фунтов на поддон 2160

Если вам нужен сертифицированный продукт премиум-класса, Energex - единственный выход. Свяжитесь с нами сегодня, чтобы узнать больше о XBLOX6 Bio-Bricks и узнать, каким должен быть огонь!

Ракетные нагреватели массы - Книга Янто Эванса и Лесли Джексон

Введение - Лесли Джексон

Эта статья служит хорошим введением в нагреватели ракетной массы для непрофессионала.Чтобы получить лицензию на отрывок, свяжитесь со мной и просмотрите мелкий шрифт, внизу страницы. Наслаждаться!

Стоять у костра на любом заднем дворе США с холодным пивом в одной руке, а гости вертятся, как свиньи на вертеле, чтобы согреть одну или другую сторону тела, и часто всплывает понятие «ракетная печь» . Примечательно, как много людей из всех слоев общества слышали о них, тогда как десять лет назад они ограничивались естественными строителями и усовершенствованием кухонных плит и ботаниками. Ракетные печи были изобретены как решение проблем сообществ стран третьего мира: готовка в закрытых помещениях с ограниченными топливными ресурсами на трехкаменных очагах (три одинаковых по размеру камня, поддерживающих кастрюлю над дровами).Дефицит топлива, бедность и загрязнение помещений, не говоря уже о проблемах со здоровьем, таких как астма, проявляющаяся у детей, и парниковых газах от всех видов неэффективного сгорания, побудили организации по оказанию помощи искать проблемы и решения на кухнях. В 1970-х годах перед исследовательской группой ученых-пожарников из организации под названием Aprovecho Research Institute была поставлена ​​задача разработать дровяное устройство, которое было бы легко воспроизвести из недорогих материалов, которое бы сжигало древесину настолько хорошо, чтобы выделять очень мало дым.Печь Lorena, которую Янто Эванс разработал в Гватемале, является одной из таких печей. Янто, валлиец, выздоравливающий профессор ландшафтной архитектуры и, вероятно, лучший экологический дизайнер, был одним из разработчиков. Он путешествовал по кухням в Африке и Центральной Америке; проводил время с (обычно) женщинами на их кухнях и готовил вместе с ними. Плита, разработанная им и его коллегами, все еще находится в разработке такими организациями, как Aprovecho и Ashok Gadgill’s Stove Lab в лаборатории Лоуренса Беркли в Калифорнии.

Что делает дровяную печь ракетной?

Янто потратил много времени на приготовление пищи и разговоры на разных языках с женщинами из стран третьего мира на их дымных кухнях, чтобы придумать печь Lorena. Фото: Мэтт Андерсон

Ракетная печь горит чисто и почти полностью, и это происходит за счет комбинации материалов, из которых она построена, и геометрии. Дымоход изолирован, что обеспечивает максимальную внутреннюю температуру, что способствует полному сгоранию топлива.Древесина мелкая, сухая и прямая. Камера, в которой горит дерево, имеет размер, позволяющий отражаться от самого себя, а также максимизировать ожог, помогая ему оставаться горячим. Отверстие в печи, в которое подается топливо, дымовая труба, на которой стоит кастрюля, и зазоры, вокруг которых проходят газы и вокруг нее, очень тщательно рассчитаны, чтобы контролировать количество кислорода, смешивающегося с горящим топливом. . L-образная или J-образная форма печи способствует идеальному смешиванию дымовых газов для чистого горения.Все дело в надлежащих условиях для полного сгорания. Зная то, что мы знаем о здоровом приготовлении пищи в помещении, если мы можем согреть кастрюлю с супом с минимальным количеством топлива и минимальным количеством дыма, сможем ли мы также создать комфорт в помещении, согревая тела?

Сегодня Янто Эванс учит людей получать от беговой дорожки , просто живя в построенных вручную домах с использованием возобновляемых источников энергии и выращивая продукты питания. Работая над проблемами комфорта человека дома в тропическом лесу Oregon , Эванс начал играть с накоплением тепла, производимого этими экономичными дровяными горелками.Финские каменные обогреватели , используемые в очень холодных климатических условиях, таких как Россия и Северная Европа, могут многому научить нас об эффективном обогреве помещений, но они очень сложны по своей конструкции, требуя от высококвалифицированного дизайнера для определения размера обогревателя и квалифицированного каменщика для сложите кирпичи, которые образуют путь дыма через сложный лабиринт каналов, поскольку газы охлаждают и передают тепло кирпичам. Каменный обогреватель можно установить за 10 или 20 тысяч долларов и прослужит несколько поколений, обеспечивая приятное тепло от своей массы; более влажная и более удобная форма тепла, чем печь из металлического ящика, которая горит на ощупь и остывает по мере угасания огня.Если мы сможем массово производить пятидолларовый обогреватель, который безопасно готовит пищу, неужели комфорт в помещении должен быть таким недосягаемым? Проблема обретения здоровья и тепла с большим количеством топлива не ограничивается третьим миром. Янто пишет:

Гигантский культурный обман: нас убедили, что дома нужно отапливать. Давайте проясним. Дом не гудит, на самом деле, он прослужит дольше, если его не отапливать. Так зачем вообще заморачиваться с отоплением? Потому что в холодную погоду у нас, людей, не хватает тепла.Нам становится неуютно, когда нам холодно.

Новые дровяные печи могут быть довольно эффективными в превращении большей части древесины в CO2, водяной пар, золу и тепло, а передача этого тепла от печи до Chilly Willy по-прежнему крайне неэффективна. Мы полагаемся на лучистое тепло, которое эффективно поджаривает одну сторону человека (в то время как другая сторона продолжает замерзать), и адвекцию, то есть вдувание нагретого воздуха во всю комнату. Две проблемы: Холодный Вилли не может использовать большую часть этого тепла. В основном он тратится впустую, потому что он не может занять весь объем комнаты, а воздух очень тонкий, поэтому он не может удерживать много тепла, плюс, возможно, это самый эффективный изолятор, поэтому то тепло, которое он содержит, нелегко добраться до его. тело.

Так при чем здесь ракетные нагреватели массы? Что ж, вы можете сесть или лечь на свою ракету, чтобы тепло проникало прямо в ваше тело, чему способствует ваш вес, сжимающий части тела на теплой поверхности. Проводимость больше, чем конвекция или излучение. Есть бонус: 90 с лишним процентов тепла остается в вашем здании, вы не греете небо. Когда моя офисная плита горит на полную мощность, я могу лизать одностенную плиту там, где она выходит из стены, она теряет так много тепла (отдает его на скамейку массы).И никакого дыма, только пар, так что мы используем каждый маленький БЫТ потенциального тепла, которое было закопано в этих дровах ».

Что происходит, когда вы подключаете эту улучшенную плиту к скамейке из початков?

Глиняная будка Art Ludwig. Печь Арта - пример использования ракетных массонагревателей.

Rocket Mass Heater - это дровяная печь, в которой используется технология Rocket Stove для очень эффективного и чистого сжигания древесины, а затем для хранения выделяемого тепла в термически массивной мебели - кровати или диване, на котором вы сидите или лежите.Достаточно понимая, как горит дерево и как движется тепло; и, понимая роль материалов в частях печи, вы можете построить один из этих обогревателей для себя, используя доступные и недорогие для вас материалы - часто из вашего собственного потока отходов.
В своей основной форме - печь в стиле Янто, как ее называют, - это топочная установка (ракетная печь) с перевернутой 55-галлонной масляной бочкой, окружающей изолированный дымоход, которая улавливает газы и подает их вниз и вокруг изолированный дымоход в коллектор, из которого выхлопные трубы, окутанные тепловой массой (в данном случае початком), проходят через кровать или скамейку.Бочка на 55 галлонов - это некрасиво, но удивительно видеть творческие вещи, которые люди делают, чтобы жить с масляной бочкой в ​​своем помещении. Некоторые, например Art Ludwig , оборачивают барабан причудливыми декоративными металлическими изделиями, что также отвлекает непосвященных от того, чтобы прислониться к его горячей поверхности. В Дании есть подогреватели ракетной массы с каменной кладкой вместо масляной бочки. Я видел, как скамейка или кровать из глыбы эволюционировали из кляксы с подушками в скульптурную кушетку с узорами и рельефной скульптурой, создавая уютное произведение искусства , на котором можно прижаться.Небо - предел для глыбы, так как вы лепите его вручную.

Подходит ли вам этот обогреватель?

  • Первое, что я спрашиваю у людей, это в каком доме они живут и утеплен ли он. Я всегда призываю людей максимально увеличить объем дома до того, как определять размеры или устанавливать какой-либо прибор. За этим советом я отправляю людей моему старому работодателю Home Energy Magazine , публикацию по строительной науке / домашней работе. Он предназначен для профессионалов в области строительства и является беспристрастным и беспристрастным источником эффективности жилья.
  • Знаете ли вы, какие у вас потребности в отоплении? Эта статья, состоящая из двух частей, на сайте Green Building Advisor поможет вам прийти к цифрам.
  • Скамья для груза тяжелая, и, возможно, потребуется укрепить фундамент, чтобы выдержать вес.
  • Перевернутая бочка емкостью 55 галлонов может помешать людям, это просто присутствие в комнате.
  • Еще одно соображение - время: древесина небольшого диаметра, очень сухая, требует обработки и хранения перед использованием. Есть еще один фактор, поскольку печи требуют технического обслуживания и устранения неисправностей в случае засорения трубы, скопления креозота или дожигания.
  • Самый большой недостаток, который я слышу от людей, заключается в том, что им нужно слишком много внимания, когда они на самом деле горят. Всего за 45 минут до часа вы можете зарядить скамью, чтобы вернуть ее в течение 12-24 часов. Но за эти 45 минут вы проверяете топливо, дозаправляетесь и добавляете топливо. Если вы предпочитаете развести огонь, отрегулируйте приток свежего воздуха и уйдите, возможно, это не ваша плита. Ситуация может измениться с появлением инновационного нагревателя ракетной массы типа «пакетная коробка», который обсуждался и использовался в течение нескольких лет с такими ранними адаптерами, как Lasse Holmes, в Гомере, Аляска.

Разработан Флеммингом Абрахамссоном в Дании, Fornyet energi. Flemming предлагает сборную установку для сжигания и ручную установку. Домовладелец построила это сама в солярии. [в центре] Канал для охлаждающих газов проходит внутри глиняной скамейки и лестницы. [Справа] Ствол быстро нагревается, чтобы вас поддержать, пока масса нагревается. [Фото: Лесли Джексон]

Людям нравится моментальная разминка в бочке и продолжительное тепло на термостате, когда они делают документы, читают, мастерит и прижимаются друг к другу.На самом деле может быть трудно отстранить людей от этого… что может быть или не быть обратной стороной. Как говорит Лассе Холмс о своем обогревателе на Аляске, «может потребоваться изобрести человеческий шпатель».

Третье издание. Февраль 2014.

Культура DIY, обучение (а не заключение контрактов с другими) и обмен открытым исходным кодом на форумах (вместо написания патентов, что может помешать технологии в полной мере раскрыть ее эволюционный потенциал) идут рука об руку с революционной философией жить в простоте и брать в свои руки наши жилищные и энергетические потребности.Мы с Эвансом в 2005 году написали небольшой буклет под названием Rocket Stoves to Heat Cob Buildings . В нем рассказывается история нагревателя ракетной массы и дается описание базовой модели с иллюстрациями. Теперь, в 2015 году, это документ в мягкой обложке и загружаемый файл .pdf под названием Rocket Mass Heaters , отражающий тот факт, что сегодня эти печи находятся в деревянных хижинах, юртах, обычных домах и домах из соломы, домах из мешков с землей, утрамбованной земле. , саман, земные корабли и т. д.) За время, прошедшее с момента его первой публикации, он был переведен на русский, французский, японский и испанский языки, а семинары проводятся на всех континентах.Два основных участника второго издания 2007 года, Кирк Моберт и Эрни Виснер, запустили онлайн-форум , чтобы сэкономить время, поскольку их почтовые ящики были переполнены одними и теми же вопросами. В настоящее время существует несколько форумов на нескольких языках по всему миру, люди находят семинары, делятся ресурсами материалов по регионам и строят вместе.

Анатомия водонагревателя, мастерская

Забавно наблюдать, как люди начинают понимать это простое древнее искусство огня.Когда загорается свет, многие люди спрашивают: «А как насчет нагрева воды?» Это опасная территория, потому что при высоких температурах печи вода будет быстро расширяться, и если система будет закрыта, теперь у вас есть потенциальная бомба в вашем пространстве. На форуме Кирка последовало много дискуссий, и он начал рисовать, экспериментировать и спрашивать профессионалов-сантехников.

Теперь у него есть способ сделать это, не требуя навыков сварки, хотя при этом необходимо немного пропотевать трубу. В мастерских представьте живое огненное шоу, рассказывающее об эволюции печи через огонь и историю.Он расскажет мелом об основах ракетных печей: определение размеров системы, как безопасно построить (часто из отходов, таких как использованные водонагреватели и детали) дровяной водонагреватель, некоторые основы сантехники; основы брусчатки и кладки; как безопасно строить на фундаменте, который будет выдерживать вес, а также как строить с безопасными зазорами вдали от легковоспламеняющихся поверхностей.

[1] Кирпичная часть сердечника каменки, встроенная. [2] Теперь корпус печи и ее внутренние камеры строятся очень быстро, с использованием повторно использованного / переделанного красного кирпича, сырцового кирпича и глыбы (в качестве раствора / наполнителя).[3] Здесь структура основания практически закончена, формы будут исправлены позже. [4] Здесь структура основания практически закончена, формы будут исправлены позже. Чтобы увидеть полную картинку, введите в поисковой строке «водонагреватель» www.donkley32.proboards.com [Фото: Кирк Моберт. 2015.]

Laytonville Ecovillage Workshop
Последний семинар Кирка по водонагревателям проходил в конце лета 2015 года в Лейтонвилле, экопоселке. Там дюжина человек собралась, чтобы разбить лагерь, чтобы поесть великолепную еду, предоставленную Дэном Антониоли и приготовленную кулинарными волшебниками Лэйтонвилл Экодеревня Рейн и Чи.
На сайте LEV есть баня для участников семинаров и небольшая община постоянных жителей. В одном из них есть два замечательных душа на открытом воздухе, которые до сих пор питаются от солнечно-термальной системы горячего водоснабжения, а в другом - водонагреватель по запросу. Владелец

Дэн Антониоли хотел, чтобы водонагреватель на дровяной печи дополнял систему, чтобы во время загруженного семинара - или просто пробки в душевой! - можно было принять душ до десяти человек. Он также хотел получить возможность еще больше вывести экопоселение Лейтонвилл из-под ископаемого топлива, воспользоваться преимуществами заросшего леса тоннами древесины небольшого диаметра и повеселиться, изучая технологию ракетных печей.

За два дня класс выучил:

  • Основы строительства из глинобитных плит: поиск глины, тестирование на содержание глины, перемешивание пешком и лепка вручную
  • Трубка запотевания
  • Подготовка площадки
  • Укладка кирпича
  • Ракетные печи и дровяные печи
  • Водяное отопление
    … и к полудню воскресенья уже был исправный, работающий водонагреватель ракетной печи. Миссия выполнена.

Здесь есть хорошая статья с фотографиями на форуме Кирка.

Помимо проведения первого онлайн-форума по нагревателям ракетных масс, Кирк руководит Школой естественного строительства Sundog в Пойнт-Арена, Калифорния. До встречи на семинаре!

© Авторские права Лесли Джексон, декабрь 2015 г.
Разрешение на перепечатку или использование любого необходимого содержимого по запросу: [email protected]

Как красить кирпичный камин

Этот пост впервые появился здесь еще в 2012 году от Моники из East Coast Creative и, безусловно, входит в пятерку лучших постов на Infarrantly Creative.Похоже, у вас, ребята, много кирпичных каминов, которые нужно немного побелить. Итак, давайте еще раз взглянем на эту вневременную идею….

Несмотря на то, что золотые украшения снова в моде, устаревший медный камин может серьезно ухудшить стиль комнаты! Обновление камина может показаться утомительным, но позвольте мне сказать, что это не так сложно, как кажется, и если вы действительно настроены (как я), вы можете сделать это менее чем за 24 часа!

Вот история этого преобразования ... Одна из моих лучших подруг переезжала в новый дом, поэтому я на грузовике поехал в Мэриленд, чтобы помочь переехать и попытаться заняться несколькими интересными проектами.Они даже не думали, что я работаю над камином, но в тот момент, когда я вошел, он КРИЧАЛ, требуя ремонта. Вот порядок моих шагов: 1 - Побелить кирпич 2 - Покрасить обшивку и встроенные детали 3 - Покрасить латунную окантовку ********************** ******************** Как побелить кирпич: Побелить кирпич действительно просто! Вам понадобится недорогая кисть для рисования, пластиковый контейнер, тряпка, вода и краска. Я смешал обычную латексную краску и воду в соотношении 1 часть краски на 3 части воды.Если вы хотите большего покрытия, увеличьте количество краски, а для меньшего покрытия увеличьте количество воды. Начните с одного угла и работайте небольшими участками. Смесь краски будет очень жидкой, поэтому вам нужно, чтобы тряпка в руке собирала капли. Нанесите краску кистью на область размером 1х1 дюйм, а затем сразу же используйте тряпку, чтобы втереть ее глубоко в кирпич, а затем удалите излишки. Процесс идет очень быстро, но предупреждаю, что он немного запутанный. Затирка может быть немного песчаной, поэтому вам обязательно нужно пропылесосить, когда вы закончите.На весь камин и очаг у меня ушло меньше 30 минут. Разница в цвете потрясающая! После побелки и покраски полок и мантии пришло время избавиться от этой латуни! Моими точными словами моей подруге Мэнди были: «Ты мне доверяешь?» и я так рада, что она это сделала! Как распылить краску на латунную окантовку камина: Есть некоторые ключевые элементы, которые вам понадобятся для правильного выполнения этого проекта: лента с лягушкой, крафт-бумага, одноразовая пластиковая ткань и высокотемпературная аэрозольная краска из ржавого олеума. от кирпича прямо вокруг окружения.Убедитесь, что вы подобрали его как можно ближе. Нам повезло, что лента могла проскользнуть за окантовку, так что не было шанса просочиться. Как только края будут обработаны, вы должны использовать крафт-бумагу и скотч, чтобы убедиться, что весь кирпич покрыт. Это похоже на упаковку действительно большого и неудобного подарка! После того, как кирпич был покрыт, мы вырезали кусок пластиковой ткани и оборачивали им мантию. Мы были очень осторожны, чтобы убедиться, что мы плотно приклеили его, чтобы краска не могла проникнуть внутрь. Для стеклянных дверей мы использовали больше ленты и бумаги. Я обнаружил, что если бы я использовал шпатель, я мог бы поднести ленту очень близко к краям для идеального, четкого вида. А теперь пришло время для небольшого сумасшествия… Делаем кокон из аэрозольной краски! Поскольку мы опрыскивали дом, нам нужно было все закрыть. По сути, я вошел, и мы закрыли все вокруг меня тряпкой. ВНИМАНИЕ: пары будут очень сильными. Я рекомендую маску для лица. У меня его не было, поэтому мы использовали полотенце. К счастью, эта краска великолепна и не требует более одного сплошного слоя.Мне же потребовалось около 3 душа, прежде чем вся черная краска сошла с моего лица и рук! Но это того стоило!

Вот и готовый продукт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
