Труба полипропиленовая размеры: таблица диаметров
Автор Монтажник На чтение 2 мин. Просмотров 14.6k. Обновлено
Труба полипропиленовая выпускается в прямых отрезках длиной от 2 до 4 метров диаметром от 16 до 160 мм. Правда в Российской Федерации более распространена труба полипропиленовая размеры которой имеет диаметры от 20 до 110 мм. Диаметры 125, 140 и 160 мм менее редки их производят один или два завода на всю страну.
Труба полипропиленовая размеры которой 16 мм является редкостью и, как правило, используется для прокладки в системах водяных теплых полов и чаще всего выпускается в рулонах по 160 метров. Но опять же для теплых полов 16 мм применяют чаще трубы из сшитого полиэтилена (PEX) она более гибкая и не боится высоких температур.
Размеры полипропиленовых труб, как и все трубы изготовленные из термопластов, рассчитываются по наружному диаметру. Это важно помнить, что если стальная труба имеет размер 16 мм, то полипропиленовая — 20 мм.
Если прямой фитинг для стальной трубы имеет размер 16 х 1/2″, то полипропиленовая прямоходная муфта (т.е. без сужения и расширения прохода) будет иметь размер 20 х 1/2″ мм. Из чего следует: 20 мм — это наружный диаметр полипропиленовой трубы, а 1/2″ это внутренний диаметр прохода жидкости.
Иногда, по согласованию с потребителем, допускается изготовление труб другой длины и других предельных отклонений. Фитинги для соединения труб имеют те же размеры, что и трубы. Если труба имеет маркировку 20, 25 и т. д. мм, то и фасонные части со стороны пластика тоже должны быть этих размеров.
Труба полипропиленовая PN10, PN20 размеры:
Труба полипропиленовая для воды
PN 20 Размер, мм | D, мм | S, мм | d, мм | PN 10 Размер, мм | D, мм | S, мм | d, мм |
16х2,7 | 16 | 2,7 | 10,6 | — | — | — | — |
20х3,4 | 20 | 3,4 | 13,2 | 20х1,9 | 20 | 1,9 | 16,2 |
25х4,2 | 25 | 4,2 | 16,6 | 25х2,3 | 25 | 2,3 | 20,4 |
32х5,4 | 32 | 5,4 | 21,2 | 32х3,0 | 32 | 3,0 | 26,0 |
40х6,7 | 40 | 6,7 | 26,6 | 40х3,7 | 40 | 3,7 | 32,6 |
50х8,4 | 50 | 8,4 | 33,2 | 50х4,6 | 50 | 4,6 | 40,8 |
63х10,5 | 63 | 10,5 | 42,0 | 63х5,8 | 63 | 5,8 | 51,4 |
75х12,5 | 75 | 12,5 | 50,0 | 75х6,9 | 75 | 6,9 | 61,2 |
90х15,0 | 90 | 15,0 | 60,0 | 90х8,2 | 90 | 8,2 | 73,6 |
110х18,4 | 110 | 18,4 | 73,2 | 110х10 | 110 | 10,0 | 90,0 |
Армированная полипропиленовая труба PN25 размеры:
Труба полипропиленовая армированная
D, мм | D1, мм | D2, мм | S, мм |
20 | 13,2 | 21,2 | 4,0 |
25 | 16,6 | 26,2 | 4,8 |
32 | 21,2 | 33,2 | 6,0 |
40 | 26,6 | 41,4 | 7,4 |
50 | 33,2 | 52,5 | 9,1 |
63 | 42,0 | 65,9 | 11,3 |
75 | 50,0 | 77,9 | 13,3 |
Диаметры полипропиленовых труб для отопления: таблица и расчет
В современных строительных технологиях всё реже наблюдаем применение для монтажа магистралей труб из ставших привычными металлов.
Сегодня всё чаще переходят на использование полимерных материалов. Например, для прокладки канализации их используют из ПВХ, а для систем отопления – пропиленовые. Они гораздо качественнее, долговечнее и эффективнее, чем металлические изделия.
Пропиленовые трубы применяют в следующих областях:
- Системы центрального отопления;
- Холодное водоснабжение;
- Горячее водоснабжение;
- Котельные;
- Водяной пол с обогревом;
- Стояки;
- Системы орошения в сельском хозяйстве;
- Транспортировка сжатого кислорода и химрастворов.
Классификация труб из полипропилена
Классификация полипропиленовых труб выделяет следующие разновидности:
- армированные алюминием. Алюминий может быть в виде сплошного листа, несплошного, может быть гофрированным. Армирование может выполняться как по внешнему краю, так и по середине изделия. Соединение с алюминием существенно повышает их стабильность работы и прочность;
- армированные стекловолокном.
Армирование выполняется по серединному слою; - армированные композитом. Армирование выполняется композитом, включающим в себя пропиленовые составляющие и стекловолокно. Это помогает сделать лучше свойства этих изделий для использования в системах отопления.
Армирование выполняется по серединному слою;Данная классификация уже сама по себе даёт представление о том, чем пропиленовые изделия лучше стальных.
Основные характеристики полипропиленовых труб
Пропиленовые изделия стали так популярны и востребованы в монтаже систем отопления в современном строительстве, благодаря совокупности своих эксплуатационных характеристик. Рассмотрим подробнее эти характеристики:
- Отличная износостойкость изделий, благодаря их многослойной структуре;
- Они не поддаются коррозии, что даёт возможность не тратить ресурсы на их окрашивание;
- Высокая стойкость к гниению и разрушению;
- Маленькая масса, что упрощает их транспортировку;
- Отсутствие вибрации при движении жидкости в них и маленькое гидравлическое сопротивление;
- Герметичность;
- Защищённость от блуждающих токов;
- Стойкость к высоким и низким температурам;
- Устойчивость против химичского и механического разрушения;
- Нетоксичность и экологичность;
- Отсутствие благоприятных условий для возникновения бактерий, микроорганизмов, а также накипей и минеральных отложений;
- Простота и удобство в монтаже и эксплуатации;
- Доступная цена;
- Универсальность;
- Долговечность и гарантия не менее 50 лет службы.
Благодаря всем вышеперечисленным свойствам пропиленовыетрубы широко используются в современных строительных технологияхдля прокладки магистралей и систем подачи воды. Ввиду заявленной долговечности и гарантированного длительного срока службы, их можно проводить в виде как открытой, так и закрытой прокладки, а также прокладки по стенам.
Следует учесть, что заявленный производителями длительный срок службы этих изделий может существенно сократиться, если температура и давление жидкости не соответствуют нормам. Они могут выдерживать большое давление, но при низкой температуре. Либо наоборот – высокую температуру при низком давлении. Высокая температура при высоком давлении приведут к значительному снижению срока службы изделия.
Размеры полипропиленовых труб для отопления
Пропиленовые трубы имеют разные размеры в зависимости от тех участков, где их применяют. Основной характеристикой является диаметр. Различают внутренний диаметр и внешний. Внешний диаметр зависит от гидродинамических расчётов участка, где планируется использование данного изделия.
Рассмотрим, какие диаметры применяются для решения различных задач в строительстве:
- Большие диаметры свыше 200 мм применяются при строительстве больших объектов – магазинов, гостиниц, торговых центров, больниц, где планируется большое количество людей;
- Диаметры в диапазоне от 20 до 32 мм используют для строительства небольшого здания или частногодома. Их удобно прокладывать, придавая необходимую форму;
- Для горячего водоснабжения применяется диаметр 20 мм, а для монтажа стояков – 25 мм;
- Для монтажа водяного пола с подогревом используют изделия, диаметр которых составляет 16-18 мм. Они легко гнутся, принимая необходимую форму укладки системы;
Ниже приведённая таблица покажет взаимозависимость различных параметров у таких изделий:
Размеры полипропиленовых труб для отопления частного дома
Рассчитать размеры полипропиленовой трубы для любого дома поможет специальная таблица. Учитывая перепады давлений и температур, используя массу различных сложных формул, вникать в которые не хочется да и нет никакой надобности, таблица даст возможность в зависимости от расхода воды за единицу времени определить какой нужен диаметр изделия для отопления данного конкретного дома.
Мы видим, чтов зависимости от расхода воды, теплового потока и скорости водыможем определить,какой диаметр подойдёт для отоплениядома.
Однако, как показала практика, для частногодома расчёты проводить не нужно – в этом случае просто рекомендуется использовать пропиленовые трубы диаметром 20 мм.Это избавляет нас от необходимости сверяться с таблицами размеров, погружаться в сложные технические формулы и даёт возможность без особых усилий определиться с тем, какой размер трубы для отопления лучше всего подойдёт для нашего дома.
видео-инструкция по монтажу своими руками, особенности изделий 16, 20, 25, 32, 50, 110 мм, таблица, цена, фото
С течением времени постепенно, но уверенно водоснабжение и отопительное системы из металла переходят на полимеры. Примечательно, что исчисляются размеры полипропиленовых труб в мм, а не в дюймах, как это делалось ранее (вычислять можно в любых единицах, но документация создаётся в метрической системе).
Мы недаром упомянули про PPR, так как речь пойдёт именно о нём, то есть, о модификации, маркировке и размерах, которые применяются для транспортировки жидкостей разной температуры. Если вам это интересно, то более подробная информация находится ниже. А кроме того, вы увидите видео в этой статье, которое наглядно продемонстрирует нашу тему.
Полипропиленовая труба 50 мм, 20 мм, 16 мм… и т.д. для различных систем
PPR
Маркировка полипропиленовых труб
Так маркируются PPR полипропиленовые – труба 25 мм и другие сечения
- Наиболее популярная продукция такого типа имеет маркировку PPR, как это видно на фото вверху, и это всё благодаря очень высокой теплостойкости – такие изделия используют для холодного и горячего водоснабжения, а также систем отопления. Как бы там ни было, в любом случае первые буквы аббревиатуры будут PP.
Но вы можете встретить PPH или PP-1, это означает, что продукция изготовлена из гомополимера (изделие первого поколения для холодной воды). Также можно встретить символы PPB, что указывает на возможность применения для горячей воды и отопления. - Символы PN указывают на номинальное давление в барах. Например, если PPR – полипропиленовые – труба 110 мм и другие диаметры обозначены, как PN20, значит, её рабочее давление 20 бар, что равно 2МПа или 20,4кг/см2. Среди всей символики в данном случае можно выделить четыре категории – это PN10, PN16, PN20 и PN25.
Причём две первых изготавливаются с однородной стенкой, а у двух последних посредине или ближе к поверхности есть армирующий слой, который делают из стекловолокна или алюминиевой фольги. - Помимо основных данных, маркировка указывает и вспомогательные, такие как имя завода-изготовителя, классность, наружный диаметр и толщину стенки, нормативный документ данного продукта.
Также можно встретить символы PPB, что указывает на возможность применения для горячей воды и отопления.Примечание. Следует сказать, что PN10 и PN19 производятся без армирующего слоя, который служит не для увеличения сопротивления внутреннему давлению, но защитой от деформации PPR при нагреве.
Геометрические параметры
| Номинальное давление | Маркировка | Диаметр наружный (мм) | Толщина стенки (мм) | Диаметр внутренний (мм) |
| PN10 | 20×1,9 | 20 | 1,9 | 16,2 |
| 25×2,3 | 25 | 2,3 | 20,4 | |
| 32×3,0 | 32 | 3,0 | 26,0 | |
| 40×3,7 | 40 | 3,7 | 32,6 | |
| 50×4,6 | 50 | 4,6 | 40,8 | |
| 63×5,8 | 63 | 5,8 | 51,4 | |
| 75×6,9 | 75 | 6,9 | 61,2 | |
| 90×8,2 | 90 | 8,2 | 73,6 | |
| 110×10 | 110 | 10 | 90,0 | |
| PN20 | 16×2,7 | 16 | 1,6 | 10,6 |
| 20×3,4 | 20 | 3,4 | 13,2 | |
| 25×4,2 | 25 | 4,2 | 16,6 | |
| 32×5,4 | 32 | 5,4 | 21,2 | |
| 40×6,7 | 40 | 6,7 | 26,6 | |
| 50×8,4 | 50 | 8,4 | 33,2 | |
| 63×10,5 | 63 | 10,5 | 42,0 | |
| 75×12,5 | 75 | 12,5 | 50,0 | |
| 90×15,0 | 90 | 15 | 60,0 | |
| PN25 | D, мм | D1, мм | D2, мм | S, мм |
| 20 | 13,2 | 21,2 | 4,0 | |
| 25 | 16,6 | 26,2 | 4,8 | |
| 32 | 21,2 | 33,2 | 6,0 | |
| 40 | 26,6 | 41,4 | 7,4 | |
| 50 | 33,2 | 52,5 | 9,1 | |
| 63 | 42,0 | 65,9 | 11,3 | |
| 75 | 50,0 | 13,3 |
Таблица размеров полипропиленовых труб PN10, PN20 и PN25
PPR разного диаметра
Обратите внимание на таблицу, и вы увидите, как изменяются геометрические показатели в зависимости от номинального давления при одинаковом наружном сечении.
Например, полипропиленовая труба 20 мм, здесь:
- PN10 будет иметь внутренний диаметр 16,2 мм, стенку – 1,9 мм;
- PN20 – внутренний диаметр 13,2 мм, стенку – 3,4 мм;
- PN25 – внутренний диаметр 13,2, стенку – 4,0 мм, но здесь уже немного увеличивается наружное сечение – в данном случае оно получается 21,2 мм.
Точно также изменяются геометрические пропорции и у других сечений, например, полипропиленовые трубы 32 мм:
- PN10 будут иметь внутренний диаметр 26,0 мм, стенку 3,0 мм;
- PN20 – внутренний диаметр 21,2 мм, стенку – 5,4 мм;
- PN25 внутренний диаметр 21,2 мм, стенку – 6,0 мм.
И опять-таки PN25 окажется чуть-чуть толще условного сечения – оно уже будет не 32 мм, а 33,2 мм.
Зачистка PPR шейвером
Примечание. Учитывая то обстоятельство, что армирующий слой из алюминиевой фольги находится не посредине стенки, а ближе к поверхности, да и сечение PN25 слегка превышает условное, перед свариванием изделий с муфтой инструкция обязывает производить зачистку места пайки от верхнего слоя PPR и фольги.
Осуществить такую процедуру ножом будет крайне затруднительно, поэтому в таких случаях используют специальный шейвер определённого диаметра.
| Сечение (мм) | Глубина сварочной посадки (мм) | Время нагрева (сек) | Время охлаждения (сек) |
| 20 | От 14 до 17 | 5-6 | 2-3 |
| 25 | От 15 до 19 | 6-7 | 3-4 |
| 32 | От 16 до 22 | 8-9 | 4-5 |
| 40 | От 18 до 24 | 12-13 | 5-6 |
| 50 | От 20 до 27 | 18-19 | 6-7 |
| 63 | От 24 до 30 | 24-25 | 7-8 |
| 75 | От 26 до 32 | 30-31 | 8-9 |
| 90 | От 29 до 35 | 40-41 | 9-10 |
Глубина и время пайки в зависимости от размеров
Как вы понимаете, при монтаже PPR полипропиленовые – труба 50 мм, 32 мм или с другими параметрами, подлежат свариванию для стыковки через фитинги.
Но определённое сечение изделия подразумевает и определённую глубину посадки её конца в фитинг.
Также от сечения зависит время удержания деталей при сварке и после неё – при застывании. Глубину посадки изделия в фитинг и время её удержания вы можете определить, воспользовавшись верхней таблицей.
Сварка произведена правильно. Разрез
Сварочные параметры чрезвычайно важны для каждого размера, ведь если PPR полипропиленовые – труба 16 мм условного внутреннего диаметра протолкнуть в фитинг больше, чем положено, то за счёт расплющивания стенок проходимость понизится, либо проход закупорится вообще. Если это произойдёт в тройнике или четверике, то конец просто-напросто перекроет перпендикулярный отвод, что тоже грозит понижением проходимости или затором.
Применение
Гофрированный PPR для канализации
Помимо привычного для нас использования полипропиленовых труб для водоснабжения и систем отопления, которые зачастую многие домашние умельцы монтируют своими руками, их также используют для системы наружной канализации и вентиляции помещений.
Например, для канализационных стоков используют PPR диаметром от 40 мм до 110 мм, с типовой длиной 5м. стыковка здесь производится при помощи муфт с резиновыми уплотнителями, а само изделие может быть, как гладкостенным, так и гофрированным.
Вентиляция из полипропилена
Для вентиляционных каналов, как на верхнем фото, используют те же диаметры, что и для наружных канализационных стоков, но только вот конфигурация сечения может быть здесь не только круглой, но также овальной, квадратной или прямоугольной. Основным требованием к вентиляционным каналам является не повышенная прочность и низкая теплопропускная способность, а малый вес.
Заключение
При выборе полипропиленовых труб вы, безусловно, будете обращать далеко не последнее внимание на стоимость материала. При этом вам следует учитывать, что цена складывается не только из размеров и номинального давления стен, но и от марки.
Брендовые производители всегда продают свою продукцию дороже, хотя по качеству им могут не уступать (и даже перегонять) совсем неизвестные начинающие производители.
рассчет внутреннего по таблице, большие размеры для водоснабжения
Давайте постараемся проанализировать:
- По каким принципам подбирается внутренний диаметр полипропиленовых труб при выборе материала для водопровода;
- Где используются полипропиленовые трубы больших диаметров;
- И какого все-таки диаметра трубу из полипропилена стоит купить человеку, который собирается смонтировать новый домашний водопровод.
Встретить полипропиленовые трубы сейчас можно везде
Начнем, однако, с нескольких замечаний общего характера.
Сфера применения
Полипропиленовые трубы появились на рынке совсем недавно, однако уже завоевали популярность.
Причина — их несомненные достоинства на фоне конкурентов:
- Они не подвержены коррозии;
- Не боятся сырости и агрессивных сред;
- Дешевы;
- Неэлектропроводны и, значит, гарантируют, что в водопроводе или системе отопления электрохимические процессы не будут разрушать алюминиевый радиатор, а владельца не ударит током при неисправности стиральной машинки;
- Легко монтируются;
- Имеют эстетичный внешний вид.
Однако внутренние водопроводы — не единственный ареал обитания полипропилена.
Его применяют и для:
- Вентиляции. Полипропиленовые трубы большого диаметра легки и не создают значительной нагрузки даже на перегородки, сделанные на основе деревянного каркаса с обшивкой из стеновых панелей или гипсокартоном.
Еще недавно в вентиляционных системах можно было видеть только жестяные короба. Все меняется…
- Канализации. Стойкость материала к агрессивным средам здесь очень кстати.
Легко перенести, легко смонтировать
- Наружные водопроводы холодного водоснабжения на несколько домов. С одной стороны, полипропилен менее механически прочен, чем его основной конкурент в этой области — чугун.
Полипропиленовые водопроводы, проложенные под дорогами, нуждаются в дополнительной защите — железобетонном коробе.
Зато они не зарастают отложениями. Кроме того, эластичность материала сохранит трубу целой даже при перемерзании: она просто растянется, а после оттаивания вернется к старому диаметру.
Классификация
Таблица самых распространенных видов полипропиленовых труб выглядит так:
РРВ
Так маркируются трубы с повышенной ударной прочностью. Традиционно применяются при монтаже напольных систем отопления (немудрено запнуться о трубу, но если она при этом треснет — грош цена такому трубопроводу) и в системах холодного водоснабжения.
PPH
Как правило, это трубы полипропиленовые большого диаметра, предназначенные для вентиляционных систем и водопроводов с холодной водой. Температуры они боятся.
PPR
Самые распространенные и популярные трубы. Ценятся своей универсальностью. Они хорошо переносят высокие температуры и годятся для холодного, горячего водоснабжения и отопительных систем.
Как нетрудно догадаться, все вышеперечисленные трубы различаются прежде всего видом используемого пластика. Незначительные добавки могут сделать полипропилен более эластичным или термостойким.
Армирование
Однако есть и другой способ изменить механические свойства труб — армирование.
Армирование труб выполняется:
Здесь слой алюминия прячется между слоями пластика

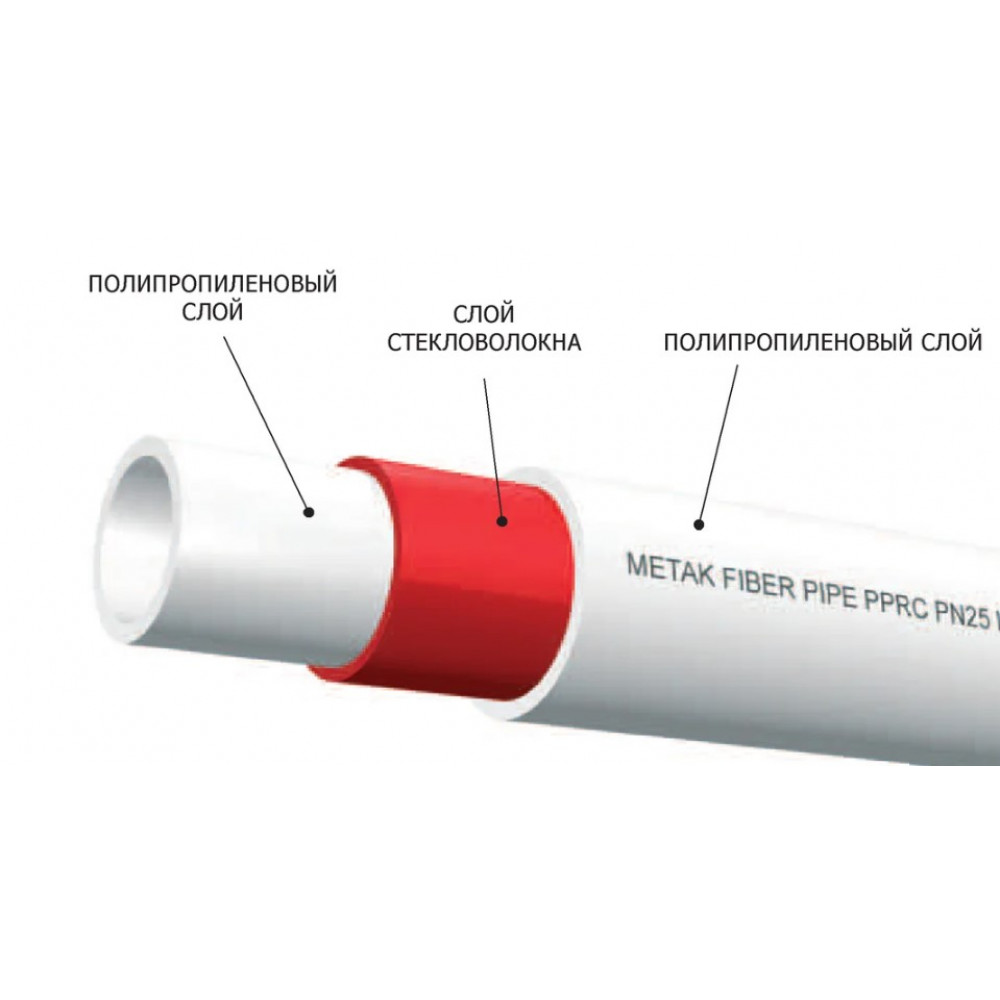

- Стекловолокном. В этом случае средний слой трехслойной трубы представляет собой смесь полипропилена с волоконцами стеклоткани.
Армирование обычно выделяется цветом
Армирование делает трубу более прочной и уменьшает коэффициент ее теплового расширения.
Совет: если вы решаете, какой вид армирования стоит предпочесть — лучше остановите свой выбор на стекловолокне.
Такие трубы ни при каких обстоятельствах не расслаиваются, теряя механическую прочность. Кроме того, при монтаже они не требуют зачистки для полипропиленовых труб.
Диаметр
Наконец, трубы классифицируются по проходимости. Внутренний диаметр полипропиленовой трубы определяет то, сколько воды она может пропустить за единицу времени. Внешний диаметр для расчета проходимости не важен, однако им, а значит, и толщиной стенок трубы определяется ее прочность и способность выдержать давление воды.
Расчет проходимости
В общем случае для грубого расчета необходимого внутреннего диаметра трубы существует несложная формула:
Формула расчета внутреннего диаметра полипропиленовой трубы
В ней Qобщ — суммарный пиковый расход воды, число Pi принимается равным 3,14, а V — скорость движения воды по трубам. Значение последнего параметра берется для толстых труб в 1,5-2 метра в секунду, для тонких 0,7-1,2. Разница связана с тем, что тем меньше диаметр трубы — тем больше у этой трубы соотношение поверхность/просвет. Попросту говоря, в тоненькой трубе большая часть проходящего через нее объема воды будет тормозиться о стенки.
Полипропиленовые трубы диаметры 10-25 миллиметров подбираются исходя из меньшего значения скорости, трубы полипропиленовые диаметры 32 миллиметра и выше — по большему значению V.
В каждой группе стоит ориентироваться на максимальное значение скорости, поскольку у полипропилена очень гладкая поверхность. Применительно к водопроводу это означает минимальные потери на трение воды о стенки.
Точный расчет проходимости и диаметра трубы важны в том случае, если проектируется прежде всего система водоснабжения многоквартирного дома. Если использовать трубу диаметром меньше необходимого — то в вечерние часы, в пик потребления воды верхние этажи просто останутся без нее.
Как видите, из полипропиленовой трубы делают и стояки водоснабжения
Разумеется, всегда есть соблазн перестраховаться и взять трубу диаметром значительно больше расчетного. Но здесь не стоит забывать про экономическую составляющую проекта: тем больше диаметр полипропиленовых труб для водоснабжения, тем больше и их стоимость. Добавьте к этому более дорогие фитинги для полипропиленовых труб — и получим в результате весьма значительные расходы, которых легко можно избежать.
Трубы полипропиленовые большого диаметра не используются там, где можно обойтись меньшими, в силу еще одной причины, опять-таки связанной с экономией. Вспомните, как вы умываетесь утром. Зачастую приходится долго сливать воду из крана, прежде чем она станет горячей, верно? И это количество тем больше, чем больше диаметр трубы.
В отсутствие водоразбора все тепло горячей воды, заполняющей трубу, бесполезно рассеивается в атмосфере.
Совет: сделав систему горячего водоснабжения циркуляционной, вы избежите необходимости долго сливать воду прежде, чем она нагреется.
В частном доме для этого достаточно простенького циркуляционного насоса и второй трубы для возврата воды к котлу.
Если при монтаже стояка водоснабжения используются полипропиленовые трубы — внутренний диаметр их, как правило, берется около 25 миллиметров для пятиэтажных домов и 32-х — для девяти — шестнадцатиэтажек. Впрочем, при выборе диаметра используется обычно точный подсчет количества сантехнических приборов.
Трубы полипропиленовые больших диаметров обычно используются для подвода холодной воды к одному или нескольким домам. На теплотрассы полипропилен не ставят никогда: слишком высока температура воды на подающем трубопроводе. Да и при испытаниях трасс на плотность подвергать сравнительно мягкий полипропилен огромному давлению — значит искать приключений на свою пятую точку.
С холодной водой таких опасностей нет: температура постоянно низкая, давление сравнительно невелико, поэтому последнее время коммунальники постепенно отказываются от магистралей из чугуна и стали в пользу нового материала. Трубы полипропиленовые диаметром 500 миллиметров и даже больше уже часто можно встретить в трубопроводах, снабжающих водой целые микрорайоны.
Полипропиленовые трубы бываю и такими
Частный дом или квартира
Однако если вы проектируете водопровод для небольшого частного дома или своей квартиры — сложный расчет вам ни к чему. Количество точек водоразбора невелико, а разница в цене между трубами разных диаметров при небольшом объеме закупки не подорвет даже скромный бюджет.
Посмотрите в корпус смесителя. Видите, через какие тонкие отверстия вода попадает в раковину? Трубы полипропиленовые внутренний диаметр должны иметь всего-то достаточный, чтобы узким местом водопровода были те самые дырочки в смесителе. Вспомните: проходимость трубы равна проходимости самого узкого ее места.
Именно поэтому владельцы домов и квартир, не тратя времени на сложные расчеты, просто покупают и ставят себе полипропиленовые трубы диаметр 20 мм. При любом разумном количестве умывальников, раковин, ванн и биде этого хватит за глаза.
Владельцы квартир редко ломают голову над выбором нужного диаметра трубы
Заключение
Как видите, диаметры труб полипропиленовых подбираются без особой сложности. В большинстве случаев достаточно просто взять самую дешевую трубу — и вперед, творить и созидать
Удачи в ремонте!
Как выбрать полипропиленовые трубы для водоснабжения
Система водоснабжения и канализации загородного дома может использовать разные трубы. Современный рынок материалов предлагает вашему вниманию медные, стальные, металлопластиковые, пластиковые, полипропиленовые трубы. Выбор того или иного вида зависит от требований к системе и размера бюджета.
Полипропиленовые трубы для водоснабжения от aquatherm green pipe являются отличной альтернативой металлическим аналогам. С их помощью можно смонтировать системы холодного и горячего водообеспечения. Материал, из которого они производятся, способен выдерживать температуру до 95°С при постоянном потоке, а при кратковременных температурных колебаниях — до 110°С. Если температура опускается ниже 0°С, полипропиленовые трубы для водоснабжения остаются невредимыми. Объясняется это их свойством расширяться и возвращаться в исходное положение. В последнее время эти трубы выбирают люди, желающие устроить водоснабжение дома своими руками, также их можно использовать для подключения бойлеров и двухконтурных котлов.
Монтаж такого водопровода прост и удобен, благодаря тому, что полипропилен прекрасно поддается сварке. Определенные виды полипропиленовых труб используют в устройстве напольного отопления и горячего водообеспечения, однако основная область применения — холодное водоснабжение и водоотведение.
Основные преимущества:
- высокая химическая стойкость,
- долговечность,
- устойчивость к коррозии,
- гигиеничность материала (физиологическая и микробиологическая нейтральность),
- стойкость к солеотложению,
- высокая механическая прочность,
- гашение шумов и вибрации,
- длительный срок эксплуатации,
- устойчивость к температурным колебаниям,
- отсутствие электрической проводимости.
Полипропиленовые трубы для водоснабжения — классификация:
- PN10. Предназначаются для устройства холодного водообеспечения. Такие трубы могут иметь размеры от 20х1,9 до 110х10 мм, выдерживать давление 1,0МПа и температуру до 20°С.
- PN16. Это однородные трубы, которые нашли свое применение в устройстве горячего и холодного водоснабжения с температурой до 60°С и рабочим давлением 1,0МПА. Диаметр труб находится в диапазоне 20х2,8 – 110х15,2мм.
- PN20. Это толстостенные, однородные универсальные полипропиленовые трубы для водоснабжения, как холодного, так и горячего. Они способны выдержать температуру до 60°С (в отдельных случаях температура может достигать 90°С) и давление до 1,0Мпа.
- PN20 Stabi Al. К этому классу относятся стабилизированные комбинированные, армированные алюминием трубы, предназначенные для использования в монтаже горячего водоснабжения с расчетной температурой 60-80°С и давлением 1,0Мпа. Диаметр изделий находится в диапазоне от 16х2,7 до 110х18,4 мм.
Учитывая тот факт, что пропиленовые трубы для водоснабжения склонны к тепловому удлинению, специалисты рекомендуют в монтаже использовать разные виды компенсации (Z и П-образные компенсаторы, гибкие компенсационные плечи).
Как правильно выбрать диаметр труб для устройства внутреннего водопровода?
Если общая длина вашего трубопровода составляет приблизительно 10 метров, рекомендуется выбирать трубы диаметром 20 мм, если в доме будет использоваться стояк, его диаметр, должен быть не менее 32 мм. В случае, когда длина водопровода свыше 10 метров, но не более 30 м, стоит отдать предпочтение изделиям с 25 мм диаметром. Для трубопроводов с протяженностью свыше 30 мм подойдут трубы диаметром 32 мм.
Перед тем как приступить к монтажу водопровода, следует нанести на стены дома схему расположения труб, отметить точки пересечения. Это позволить точно определить необходимое количество фитингов, и уголков, понять, понадобятся ли обводы и скосы.
Соединение труб производится методом сварки с применением муфт и разных уголков. На стояках для устройства отводов необходимо применять тройники. Закрывают трубопровод с помощью специальной заглушки. Если осуществляется коллекторная разводка, лишние выходы нужно приварить и поставить заглушки. Если отводов не хватает, то дополнительно приваривается муфта-отвод, которая позволит перейти на нужный диаметр трубы. Перекрестное соединение труб проводится с использованием крестовины. Для подключения труб к сантехнике применяются переходники с резьбовым соединением. В качестве запорной арматуры между шлангом крана и переходником используется шаровый кран.
Крепление труб на стены производится с помощью клипс на расстоянии 1,5-2 м. Если трубы горячей и холодной воды располагаются друг над другом можно применять двойные клипсы.
В процессе монтажа не стоит забывать, что полипропиленовые трубы для водоснабжения подвергаются удлинению, поэтому следует оставлять зазор. Это позволит избежать деформации расширяющихся участков.
Schedule 40/80 Размеры и размеры труб из ПВХ
Спецификации труб из ПВХ Schedule 40 и Schedule 80
ПРИЛОЖЕНИЕ
Коррозионно-стойкая напорная труба, IPS размером от 1/4 до 24 дюймов, для использования при температурах до 140 ° F включительно. Номинальное давление (от 120 до 1230 фунтов на квадратный дюйм) зависит от модели, размера трубы и температуры. Обычно устойчив к большинству кислот, оснований, солей, алифатических растворов, окислителей и галогенов. Данные по химической стойкости доступны и на него следует ссылаться для правильного выбора материала.Труба демонстрирует отличные физические свойства и характеристики горючести. Типичные применения: химическая обработка, гальваника, высокая чистота. Применения, системы питьевой воды, водоочистка и очистка сточных вод, дренаж, орошение, сельское хозяйство и другие применения, связанные с перекачкой агрессивных жидкостей.
ОБЛАСТЬ ПРИМЕНЕНИЯ
В данной спецификации изложены минимальные производственные требования для напорных труб с размерами железных труб (IPS) из поливинилхлорида (ПВХ) Графика 40 и Графика 80.Эта труба предназначена для использования в тех случаях, когда перекачиваемая жидкость не превышать 140 ° F. Эта труба соответствует или превосходит отраслевые стандарты и требования, установленные Американским обществом испытаний и материалов (ASTM) и Национальной службой санитарии. Фонд (NSF International).
МАТЕРИАЛЫ ПВХ
Материал, используемый при производстве трубы, должен представлять собой жесткий поливинилхлорид (ПВХ), тип 1, класс 1, с классификацией ячеек 12454, как определено в ASTM D1784, обозначение торгового наименования. H707 ПВХ.Этот состав должен быть белого или серого цвета, как указано, и должен быть одобрен NSF International для использования с питьевой водой (NSF Std 61).
РАЗМЕРЫ
Трубы PVC Schedule 40 и Schedule 80 всех размеров должны изготавливаться в строгом соответствии с требованиями ASTM D1785 в отношении физических размеров и допусков. Каждый производственный цикл трубы, изготовленной в соответствии с настоящим стандартом, также должны соответствовать или превосходить требования к испытаниям в отношении материалов, качества изготовления, давления разрыва, сплющивания и качества экструзии, определенных в ASTM D1785.Все трубы с раструбным концом должны иметь конические муфты для создания посадки с натягом, которые соответствуют или превышают требования к размерам и минимальная длина патрубков для патрубков под давлением, как определено в ASTM D2672. Все трубы PVC Schedule 80 также должны соответствовать требованиям стандартов NSF Standard 14 и CSA Standard B137.3 для жестких труб из ПВХ для работы под давлением. и должен иметь отметку этих листинговых агентств. Эта труба должна иметь рейтинг распространения пламени 0-25 при испытании на характеристики горения поверхности в соответствии с CAN / ULC-S102-2-M88 или аналогичным.
| Таблица 40 Размеры трубы из ПВХ | |||||
| 1/4 « | . 540 | . 344 | .088 | .086 | 780 |
| 3/8 « | .675 | . 473 | .091 | .115 | 620 |
| 1/2 « | . 840 | .602 | .109 | .170 | 590 |
| 3/4 « | 1.050 | .804 | .113 | . 226 | 480 |
| 1 « | 1,315 | 1.029 | .133 | .333 | 450 |
| * 1-1 / 4 « | 1,660 | 1,360 | .140 | .450 | 370 |
| * 1-1 / 2 « | 1.900 | 1,590 | .145 | . 537 | 330 |
| * 2 « | 2,375 | 2,047 | . 154 | .720 | 280 |
| 2-1 / 2 « | 2,875 | 2,445 | .203 | 1,136 | 300 |
| * 3 « | 3,500 | 3,042 | ,216 | 1.488 | 260 |
| 3-1 / 2 « | 4.000 | 3,521 | . 226 | 1,789 | 240 |
| * 4 « | 4.500 | 3,998 | . 237 | 2,118 | 220 |
| 5 « | 5,563 | 5,016 | 0,258 | 2,874 | 190 |
| * 6 дюймов | 6,625 | 6.031 | .280 | 3,733 | 180 |
| * 8 « | 8,625 | 7,942 | .322 | 5,619 | 160 |
| * 10 « | 10,750 | 9,976 | .365 | 7,966 | 140 |
| * 12 дюймов | 12.750 | 11,889 | .406 | 10,534 | 130 |
| * 14 дюймов | 14,000 | 13,073 | .437 | 12,462 | 130 |
| * 16 « | 16,000 | 14,940 | .500 | 16,286 | 130 |
| * 18 дюймов | 18,000 | 16.809 | . 562 | 20,587 | 130 |
| * 20 дюймов | 20.000 | 18,743 | .593 | 24,183 | 120 |
| * 24 « | 24.000 | 22,544 | .687 | 33,652 | 120 |
| График 80 Размеры трубы ПВХ | |||||
| 1/4 « | . 540 | . 282 | .119 | .105 | 1130 |
| 3/8 « | .675 | .403 | .126 | .146 | 920 |
| 1/2 « | . 840 | . 526 | . 147 | . 213 | 850 |
| 3/4 « | 1.050 | .722 | . 154 | . 289 | 690 |
| 1 « | 1,315 | . 936 | . 179 | .424 | 630 |
| 1-1 / 4 « | 1,660 | 1,255 | .191 | . 586 | 520 |
| 1-1 / 2 « | 1.900 | 1.476 | .200 | .711 | 470 |
| 2 « | 2,375 | 1,913 | ,218 | . 984 | 400 |
| 2-1 / 2 « | 2.875 | 2,290 | 0,276 | 1,500 | 420 |
| 3 « | 3,500 | 2,864 | ,300 | 2,010 | 370 |
| 3-1 / 2 « | 4.000 | 3,326 | .318 | 2.452 | 350 |
| 4 « | 4.500 | 3,786 | .337 | 2,938 | 320 |
| 5 « | 5,563 | 4,768 | .375 | 4,078 | 290 |
| 6 « | 6.625 | 5,709 | .432 | 5,610 | 280 |
| 8 « | 8,625 | 7,565 | . 500 | 8,522 | 250 |
| 10 « | 10,750 | 9,493 | .593 | 12,635 | 230 |
| 12 дюймов | 12,750 | 11,294 | .687 | 17,384 | 230 |
| 14 « | 14,000 | 12.410 | 0,750 | 20,852 | 220 |
| 16 « | 16.000 | 14,213 | . 843 | 26,810 | 220 |
| 18 « | 18,000 | 16.014 | .937 | 33,544 | 220 |
| 20 дюймов | 20.000 | 17,814 | 1.031 | 41,047 | 220 |
| 24 « | 24,000 | 21,418 | 1,218 | 58,233 | 210 |
* Размеры отмечены как соответствующие стандартам ASTM D1785 (напорная труба) и ASTM D2665 (сливная, сточная и вентиляционная труба — DWV).
Номинальное давление дано для воды, без ударов, @ 73 ° F.Должны применяться следующие температурные коэффициенты снижения номинальных значений. с номинальными значениями рабочего давления (WP), указанными при работе при повышенных температурах.
| РАБОТАЕТ ТЕМПЕРАТУРА (° F) | СНИЖЕНИЕ ФАКТОР |
|---|---|
| 73 | 1,00 |
| 80 | 0,88 |
| 90 | 0.75 |
| 100 | 0,62 |
| 110 | 0,51 |
| 120 | 0,40 |
| 130 | 0,31 |
| 140 | 0,22 |
Умножьте номинальное рабочее давление выбранной трубы при 73 ° F на соответствующий коэффициент снижения, чтобы определить максимальное номинальное рабочее давление трубы при выбранной повышенной температуре.
ПРИМЕР: ГРАФИК ПВХ для 10 «80 @ 120 ° F =?
230 фунтов на кв. Дюйм x 0,40 = 92 фунта на кв. Дюйм макс. @ 120 ° F
МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА РАБОТЫ ДЛЯ ПВХ СОСТАВЛЯЕТ 140 ° F.
Соединения, зацементированные растворителем, следует использовать при работе при максимальных или близких к ним температурах.
Заправка труб ПВХ Schedule 40 не рекомендуется из-за недостаточной толщины стенок. Только резьба Schedule 80 или более тяжелые стены. Для нарезания резьбы требуется снижение номинального давления на 50%, указанного для трубы с гладким концом при 73 ° F.
Для правильного выбора материала и возможного снижения характеристик при работе с жидкостями, отличными от воды, следует обращаться к данным по химической стойкости.
СТАНДАРТ ASTM D1784 МАТЕРИАЛЫ: Классификация ячеек 12454 = ПВХ, тип 1, сорт 1 = ПВХ 1120
Указанные размеры труб производятся в строгом соответствии со стандартом ASTM D1785
.Общие технические условия для стандартных дренажных фитингов из ПВХ стандарта Schedule 40 и Schedule 80
Область применения
Эта спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к (ПВХ) поливиниловому пластику. Конфигурации фитингов по Графику 40 и Графику 80 для хлоридов.
Конструкционные материалы
(ПВХ) Поливинилхлорид
Фитинги должны быть изготовлены из ПВХ, который соответствует или превышает требования ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1.
Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40 и Приложение 80) или ASTM D-2241 (SDR-26 и SDR-41) и внесена в список Национального Фонд санитарии (NSF) для питьевой воды.
Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар, и производиться без использование пластификаторов или наполнителей.
Растворитель для цемента и сварочного стержня (ПВХ)
Все используемые цементы на основе растворителей, соответствующие стандарту ASTM D-2564, внесены в список NSF для применения в питьевых целях
Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ
Порядок сборки и строительства
Фитинги должны быть сварены стыковой сваркой (машинная сварка), если это возможно, или сварены вручную (угловая сварка) квалифицированным и опытным мастером, обученным в данной области техники. сварки и изготовления термопластов.
Фитинги PVC Schedule 40 будут белого или серого цвета (этот цветовой код применяется как для напорных, так и для дренажных схем)
Фитинги диаметром 18, 20 и 24 дюйма, по желанию заказчика, также могут быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления (например, 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).
Габаритные характеристики
Вся указанная в каталоге фурнитура должна быть изготовлена в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будет поставляться в соответствии с или в соответствии с согласованы по техническим условиям заказчика.
Все розетки с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2
Допуски на длину разрезаемого компонента ± 0,500 дюйма
Угол (изменение направления ± 2 °
Качество продукции
Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.
Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.
Выборочная проверка, проводимая ежедневно начальником цеха
| ТАБЛИЦА 1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление) | ||||||||||
| Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F | ||||||||||
| 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | |
| 220 | 180 | 160 | 140 | 130 | 130 | 130 | 130 | 130 | 130 | |
| 320 | 280 | 250 | 230 | 230 | 220 | 220 | 220 | 220 | 220 | |
| ТАБЛИЦА 2 | ||||||
|---|---|---|---|---|---|---|
| Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80 | ||||||
| Входная розетка | Гнездо снизу | Глубина гнезда | ||||
| Номинал Размер трубы | И.Д. Минимум | I.D. Максимум | I.D. Минимум | I.D. Максимум | График 40 | График 80 |
| 4 « | 4,509 « | 4.527 « | 4,482 « | 4.500 « | 1.875 « | 1,875 « |
| 6 « | 6,636 « | 6,658 « | 6.603 « | 6,625 « | 3.000 « | 3.000 « |
| 8 « | 8,640 « | 8,670 « | 8,595 « | 8,625 « | 4.000 « | 4.000 « |
| 10 « | 10,761 « | 10,791 « | 10,722 « | 10,752 дюйма | 5.000 « | 5.000 « |
| 12 дюймов | 12,763 « | 12,793 « | 12,721 « | 12,751 « | 6.000 « | 6.000 « |
| 14 « | 14.030 « | 14.045 « | 13,985 « | 14,000 « | 7.000 « | 7.000 « |
| 16 « | 16.037 « | 16.052 « | 15.985 « | 16,000 « | 8.000 « | 8.000 « |
| 18 « | 18.041 « | 18,056 « | 17,985 « | 18,000 « | 9.000 « | 9.000 « |
| 20 дюймов | 20.045 « | 20.060 « | 19,985 « | 20.000 « | 10.000 « | 10.000 « |
| 24 « | 24,060 « | 24,075 « | 24,000 « | 24,015 « | 12.000 « | 12.000 « |
Общие технические условия для фитингов давления, изготовленных из ПВХ стандартных сортов Schedule 40 и Schedule 80
Область применения
Эта спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к конфигурациям фитингов (ПВХ) поливинилхлорида Графика 40 и Графика 80.
Конструкционные материалы
(ПВХ) Поливинилхлорид
Фитинги должны быть изготовлены из материала ПВХ, который соответствует требованиям ASTM D-1784, классификация ячеек или превышает их. 12454B, тип 1, сорт 1.
Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40/80) или ASTM D-2241 (SDR-26/41) и внесена в список Национальным фондом санитарии (NSF) для питьевой воды.
Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар, изготовлены без использования пластификаторов и наполнителей.
Растворитель для цемента и сварочного стержня (ПВХ)
Все используемые цементы на основе растворителей соответствуют стандарту ASTM D-2564, внесенному в список NSF для применения в питьевых целях.
Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ и иметь материал совместим с соответствующей трубой / листом.
Порядок сборки / строительства
Фитинги должны быть сварены стыковой сваркой (машинной сваркой), если это возможно, или ручной сваркой (угловой сваркой) квалифицированным и опытным мастером, обученным искусство сварки и изготовления термопластов.
Все фитинги, работающие под давлением, за исключением фасонных колен, муфт, муфт редукторов и втулок редукторов, будут на 100% армированы стекловолокном с несколькими слоев или мата и смолы для увеличения номинального базового давления фитинга для достижения или превышения требуемого номинального рабочего давления соответствующего диаметра и стены График трубы. См. Таблицу 1.
ФитингиPVC Schedule 40 будут белого цвета, а фитинги PVC Schedule 80 — темно-серого цвета. Этот цветовой код применим как к напорным, так и к дренажным схемам.
Фитинги диаметром 18 дюймов, 20 дюймов и 24 дюйма по выбору заказчика также могут быть изготовлены из трубы SDR-26 или SDR-41, в зависимости от требуемого номинального давления. (т.е. 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм)
Габаритные характеристики
Вся указанная в каталоге фурнитура должна быть меблирована в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будут поставляться в соответствии со спецификациями заказчика или по согласованию с ними.
Все розетки с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2
Допуски на длину разрезаемого компонента ± 0,500 дюйма.
Допуски на угол (изменение направления) ± 2 °.
Качество продукции
Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.
Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.
Выборочная проверка, проводимая ежедневно начальником цеха
| ТАБЛИЦА 1 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление) | ||||||||||
| Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F | ||||||||||
| 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | |
| 220 | 180 | 160 | 140 | 130 | 130 | 130 | 130 | 130 | 130 | |
| 320 | 280 | 250 | 230 | 230 | 220 | 220 | 220 | 220 | 220 | |
| ТАБЛИЦА 2 | ||||||
|---|---|---|---|---|---|---|
| Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80 | ||||||
| Входная розетка | Гнездо снизу | Глубина гнезда | ||||
| Номинал Размер трубы | И.Д. Минимум | I.D. Максимум | I.D. Минимум | I.D. Максимум | График 40 | График 80 |
| 4 « | 4,509 « | 4.527 « | 4,482 « | 4.500 « | 1.875 « | 1,875 « |
| 6 « | 6,636 « | 6,658 « | 6.603 « | 6,625 « | 3.000 « | 3.000 « |
| 8 « | 8,640 « | 8,670 « | 8,595 « | 8,625 « | 4.000 « | 4.000 « |
| 10 « | 10,761 « | 10,791 « | 10,722 « | 10,752 дюйма | 5.000 « | 5.000 « |
| 12 дюймов | 12,763 « | 12,793 « | 12,721 « | 12,751 « | 6.000 « | 6.000 « |
| 14 « | 14.030 « | 14.045 « | 13,985 « | 14,000 « | 7.000 « | 7.000 « |
| 16 « | 16.037 « | 16.052 « | 15.985 « | 16,000 « | 8.000 « | 8.000 « |
| 18 « | 18.041 « | 18,056 « | 17,985 « | 18,000 « | 9.000 « | 9.000 « |
| 4 « | 20.045 « | 20.060 « | 19,985 « | 20.000 « | 10.000 « | 10.000 « |
| 24 « | 24,060 « | 24,075 « | 24,000 « | 24,015 « | 12.000 « | 12.000 « |
Рекомендации по соединению цемента на растворителе (соединения ПВХ большого диаметра)
В этих правилах конкретно рассматриваются рекомендуемые процедуры, необходимые для успешного производства растворителей. сварные соединения для систем большого диаметра (т.е. От 8 дюймов до 24 дюймов). Соединения, зацементированные растворителем, представляют собой окончательный важные шаги для того, чтобы сделать систему успешной или неудачной. Важно, чтобы эти инструкции тщательно соблюдаются.
Важно для всех успешных сварных швов растворителем есть «ЧЕТЫРЕ» важных ингредиента:
- Важно, чтобы склеиваемые поверхности были чистыми и не содержали посторонних материалов. Если разрешено оставаться, смажьте, масло, тушь и др.может помешать процессу склеивания растворителем и снизить прочность склеивания.
- Соединительные поверхности (труба и фитинги) должны быть растворены и сделаны мягкими.
- Необходимо нанести достаточное количество цемента для заполнения зазоров между трубой и фитингом.
- Сборка труб и фитингов должна производиться на влажных и жидких поверхностях
Соединения большого диаметра очень похожи на соединения меньшего диаметра, поскольку оба имеют конические муфты.Конические розетки иметь возможность обеспечить плавкое соединение в нижней части гнезда и клеевое соединение в верхней части гнезда, что приводит к качественному уплотнению особенно в приложениях, работающих под давлением. Однако конические муфты также могут привести к тому, что труба будет сразу же «выталкиваться». после того, как труба вставлена в штуцер. Необходимо следить за тем, чтобы труба оставалась на месте, пока цемент не начнет схватываться.
Как и любые соединения, склеенные растворителем, трубу необходимо разрезать под прямым углом и очистить.Трубу из ПВХ большого диаметра можно разрезать с помощью специальной пилы и лезвия с твердосплавным наконечником. Дисковое лезвие с 20 или менее зубьями предпочтительнее, чем лезвие с более мелкими зубьями, поскольку оно имеет тенденцию нагревать ПВХ-материал при резке, что приводит к расплавлению ПВХ. остаток, производящий черновую резку. Рекомендуется использовать «пояс для труб» для обеспечения прямого реза.
После того, как труба будет отрезана до нужной длины, необходимо удалить заусенцы с внешней и внутренней кромок. Этого легко добиться, соскоблив эти края острым краем. кусок стали (т.е. файл). Это относительно простой шаг, который занимает всего несколько минут, но является важным шагом.
Два или более монтажника настоятельно рекомендуются при выполнении соединений большого диаметра из-за большого объема и веса системы, а также необходимости нанесения цемента и грунтовки. как можно быстрее.
Выровняйте трубу и фитинг как можно ближе к их окончательному положению. Поднимите трубу и фитинг так, чтобы была доступна вся окружность.
Для втягивания трубы в патрубок фитинга настоятельно рекомендуется использовать механические устройства, такие как комплектующие. Возможно использование цепей для «захвата» трубы, но они также могут соскользнуть. Перед сборкой необходимо проложить достаточный кабель или цепь, достаточную для прохождения 20-футового стыка (ов) трубы по обе стороны от стыка. Необходимо добавить дополнительный кабель, чтобы закрепить его на блоке 4×4, выступая примерно на 1 фут за трубу сбоку.Каким бы громоздким он ни казался, этот метод предлагает более положительные тянуть, чем другие методы.
(Примечание: на фитингах можно использовать цепную стропу, если она обеспечивает «прямое» натяжение.)
На этом этапе доступная рабочая сила, работающая в унисон, используется для удержания всех компонентов на своих местах. Убедитесь, что труба и фитинг свободны для прохождения необходимого расстояние до посадочного места на дне патрубка фитинга. Отметьте глубину раструба на трубе плюс шесть дюймов как указание глубины погружения трубы.В два комплекта кабеля немедленно подключаются в 3:00 и 9:00, чтобы после нанесения грунтовки и растворителя соединение можно было растянуть вместе.
Когда цепи (тросы) на месте, выполняется подготовка стыков.
PC-64 Primer-Cleaner, очистите трубы и поверхности фитингов ватной тряпкой, чтобы удалить влагу и излишки грязи.
После надлежащей очистки поверхностей труб с помощью очистителя грунтовки PC-64 и кисти шириной от 3 до 4 дюймов, обильно нанесите грунтовку, чтобы она растеклась и впиталась. в пластик, что приводит к смягчению поверхностей для максимальной свариваемости.Грунтовку следует нанести на концы труб и на площадь равную соответствующая посадочная глубина гнезда плюс приблизительно 4 дюйма. Грунтовка удалит глянцевую поверхность, загрязнения и отпечатки с поверхности. Правильно загрунтованная поверхность будет иметь однородную матовую поверхность, которая будет постепенно размягчаться.
Заправьте штуцер фитинга так же, как описано выше. Затем может потребоваться второй слой грунтовки на трубе для обеспечения влажных поверхностей
Используя серый цемент средней плотности, обильно нанесите растворитель, снова используя кисть от 3 до 4 дюймов, как на муфту фитинга, так и на поверхность трубы.Не смывайте растворитель слишком сильно. Когда все сделано правильно, должна быть видна очень небольшая часть поверхности, которую необходимо соединить. Требуется толстый ровный слой, чтобы заполнить промежуток между труба и фитинги.
Примечание. Рекомендуется наливать грунтовку и растворитель в более крупные емкости с «широким горлышком» перед использованием для размещения кистей от 3 до 4 дюймов.
Важно: рекомендуется использовать два или более монтажников. Один нанесет грунтовку / растворитель на муфту фитинга, а другой — на поверхность трубы одновременно. и быстро.При выполнении соединения стыковые поверхности должны быть плавными.
Используя переходник, стяните соединение, втягивая трубу в муфту фитинга, пока труба не достигнет упора фитинга (дна муфты). Наблюдать предварительно измеренные отметки трубы, чтобы гарантировать, что труба сидит на трубе. В этот момент цемент потечет к дну трубы и заполнит небольшой раздел внутри фитинга. Удалите как можно больше видимых излишков цемента.Одна система очень большого диаметра, дюймов. Не заходите внутрь системы для проверки. стык или очистить растворителем. Пары могут быть опасными ».
Любой избыток растворителя с внешней стороны стыка также следует удалить, чтобы избежать образования луж и для внешнего вида.
Продолжайте подавать давление, удерживая трубу в муфте фитинга примерно на 15 минут (или пока растворитель не начнет схватываться), чтобы предотвратить «выталкивание» трубы.
Испытайте систему под давлением только после того, как стыки затвердеют. См. Графики отверждения, определенные производителем растворителя, которые в первую очередь зависят от температуры.
Выше приведены только рекомендации. Условия сайта сильно различаются. Harrison Machine & Plastic Corporation не несет ответственности за результаты.
| Оборудование, необходимое для установки / сборки | |||
|---|---|---|---|
| Рулетка | Ремень для труб | Файл | Чистые хлопковые тряпки |
| Друзья | Грунтовка | Терпение | Карандаш |
| Пила и дисковое полотно | Цемент | Очиститель | |
| Ковши | Кисти от 3 до 4 дюймов | ||
Центр CE — Трубопроводы из полипропиленового ряда (PP-R) для различных областей применения
Прочные, устойчивые к коррозии, универсальные и экологически чистые трубопроводы из полипропилена также могут сократить время установки
Стандартное соотношение размеров
Стандартное соотношение размеров (SDR) — это отношение внешнего диаметра трубы к толщине ее стенки, которое используется в качестве метода оценки устойчивости трубы к давлению.Высокое отношение SDR указывает на то, что стенка трубы тоньше по сравнению с диаметром трубы, что приводит к более низкому номинальному давлению. Более низкий SDR указывает на то, что стенка трубы тяжелее, что приводит к более высокому номинальному давлению.
В Северной Америке плавкие пластмассы, используемые для трубопроводов высокого давления, включая PP-R, обычно производятся в соответствии с размерами SDR, указанными в международных стандартах ASTM. Все размеры труб в данном SDR имеют одинаковые номинальные значения давления. Рейтинги не снижаются с трубами SDR большего размера, как с трубами из спецификации или типа, обычно используемыми в Северной Америке, такими как стальные и медные.
В некоторых случаях PP-R и другие плавкие пластмассы изготавливаются по заданным размерам. Обычно это либо дренажные изделия без давления, либо трубопроводы для специальных химических процессов. В большинстве этих случаев существуют разные обозначения ASTM для дифференциации продуктов, такие как ASTM F1412 для коррозионных (кислотных) отходов трубопроводов. Стандарт для напорных трубопроводов PP-R, используемых в механических и водопроводных системах, — ASTM F2389. Кроме того, для систем питьевой воды трубопровод должен соответствовать требованиям NSF 61 и испытаниям на стойкость к окислению ASTM F2389.В Северной Америке есть несколько производителей, перечисленных в соответствии с ASTM F2389 для механических применений, и один производитель имеет список для NSF 61 и стойкости к окислению для питьевой воды.
SDR — один из основных факторов, используемых в инженерных трубных системах для конкретного применения, где каждый SDR имеет свои преимущества. Например, толстостенная труба с SDR 7,4 может быть указана для приложений с высокими напряжениями, таких как рециркуляция горячей воды, которая требует повышенных значений давления и температуры, а труба с более тонкими стенками с SDR 17.6 обеспечит максимальную скорость потока при минимальном весе материала, стоимости и времени плавления. Производители труб PP-R перечисляют SDR и их соответствующее применение.
Изображения любезно предоставлены Aquatherm
Примеры SDR для труб.
Слева: более толстая стенка обеспечивает повышенные номинальные значения давления и температуры для приложений с высокими нагрузками, таких как рециркуляция горячей воды.
Средний: средняя толщина стенки обеспечивает более высокий расход при поддержании высокого давления и подходит для большинства механических и промышленных применений.
Справа: более тонкая стенка обеспечивает максимальную скорость потока при минимальном весе материала, стоимости и времени плавления и используется для охлаждения, охлаждения и конденсатора.
KRAH — Krah Pipes
Высокопроизводительная технология производства пластиковых труб от Krah Сделано в Германии
Герметичная, устойчивая, однородная и гибкая трубопроводная система Krah
Из поколения в поколение человечество занято транспортировкой воды / канализации или любых других жидкостей из одной точки в другую.Задача всегда заключалась в том, чтобы обеспечить бесперебойную работу системы транспортировки и утечек. Большинство отказов труб происходило на стыках из-за коррозии или трещин на жестком негибком материале трубы.
За последние десятилетия присущие бетону, глине, пластику, ПВХ и стали слабые места вызвали огромные проблемы в существующих системах водоснабжения и канализационных труб, поскольку они имеют тенденцию быть хрупкими или слишком чувствительными к агрессивным химическим веществам и почвенным условиям. Утечки стали обычным явлением во всем мире в системах водоснабжения, канализации и других труб большого диаметра.Кроме того, они имеют невыгодное соотношение между затратами и выгодой из-за короткого срока службы и высоких затрат на техническое обслуживание.
Krah Pipes изготавливаются из различных сортов чистого полиэтилена или полипропилена, которые обладают превосходными свойствами против коррозии, утечек, смещения труб и просачивания. В дополнение к постоянному решению, которое прослужит из поколения в поколение, трубопроводная система Krah способна обеспечить устойчивое, экологически чистое и экономичное решение с широким спектром областей применения, f.е. водоснабжение, канализационные системы, дренаж, управление ливневыми водами, водозаборы / водозаборы, колодцы и резервуары.
Для того, чтобы удовлетворить потребность в герметичной, устойчивой и гибкой трубопроводной системе не менее 100 лет, Krah Pipes производятся с интегрированной системой электрофузионных соединений, которая обеспечивает плавление труб до однородной и монолитной системы труб.
Krah Pipes могут изготавливаться из следующих термопластов:
полиэтилен высокой плотности (PE80 и PE100))
Полипропилен — случайный (PP-R, PP-B)
Полипропилен — гомо (PP-H)
Огнестойкий полипропилен (PP-S)
Другие материалы могут использоваться после предварительного согласования с производителем и третьей стороной для контроля качества.
AASHTO M 330 — Стандартные спецификации для полипропиленовой трубы, диаметр от 300 до 1500 мм (от 12 до 60 дюймов)
объем:
Настоящая спецификация охватывает требования и методы испытаний гофрированных полипропиленовых (ПП) труб, муфт и фитингов для использования в системах поверхностного и подземного дренажа.
Включены номинальные размеры от 300 до 1500 мм (от 12 до 60 дюймов).
Указываются материалы, качество изготовления, размеры, жесткость труб, устойчивость к растрескиванию под действием внешних напряжений, системы соединений, хрупкость, перфорация и форма маркировки.
Гофрированная полипропиленовая труба предназначена для поверхностного и подземного дренажа, когда почва поддерживает ее гибкие стенки. Его основное предназначение — сбор или транспортировка дренажных вод открытым самотечным потоком, например, водопропускные трубы, ливневые стоки, коллекторы и т. Д. Этот стандарт не распространяется на приложения, в которых требуется полипропиленовая труба более 600 мм (24 дюйма) с минимальной жесткостью трубы более 314 кПа (46 фунтов на квадратный дюйм) и водонепроницаемые соединения низкого давления (7,6 м (25 футов) постоянного напора), например, требуемые в системах канализации.
Эта спецификация не включает требования к нагрузке на подстилку, засыпку или земляной покров. Успешная работа этого продукта зависит от правильного типа подстилки и засыпки, а также осторожности при установке. Конструктивная конструкция термопластической трубы и надлежащие процедуры установки приведены в AASHTO LRFD Спецификации конструкции моста , Раздел 12, и AASHTO LRFD Спецификации конструкции моста , Раздел 30, соответственно. По запросу пользователя или инженера производитель должен предоставить детали профиля стены, необходимые для полной инженерной оценки.
Значения, указанные в единицах СИ, считаются стандартными. В тексте общепринятые единицы измерения США указаны в скобках и могут не быть точными эквивалентами.
Следующее предостережение относится только к части метода испытаний, раздел 9.4 данной спецификации: Этот стандарт не претендует на полноту описания всех мер безопасности, если таковые имеются, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил техники безопасности и охраны здоровья и определение применимости нормативных ограничений до его использования.
Enpure ™ Полипропилен особой чистоты
ОБЛАСТЬ ПРИМЕНЕНИЯ
Все трубопроводы для воды высокой чистоты, показанные на чертежах, должны быть изготовлены из первичного натурального полипропилена (не содержащего доизмельченного материала), изготовленного IPEX, с муфтовым соединением. Полная система трубопроводов, клапанов, фитингов, кранов, опор для труб и сварочного оборудования должна поставляться и иметь гарантию от одного производителя.
РАЗМЕРЫ
Физические размеры труб и фитингов Enpure PP должны соответствовать требованиям Приложений 40 и 80 или превышать их.
ТРУБОПРОВОД
Трубопроводы должны изготавливаться длиной 10 футов или 20 футов (3 м или 6,1 м) в соответствии с размерами по Приложению 40 и Графику 80 из чистого, непигментированного, высокопрочного сополимерного полипропилена типа 2, соответствующего стандарту ASTM D 4101, без использования антиоксидантов или пластификаторов. Трубопроводы должны быть закрыты с каждого конца и помещены в коробки для защиты и чистоты на месте изготовления.
ФИТИНГИ
Фитинги должны быть изготовлены из чистого, непигментированного, ударопрочного сополимерного полипропилена типа 2, соответствующего стандарту ASTM D 4101, без использования антиоксидантов или пластификаторов.Фитинги должны быть спроектированы для сварки муфт с использованием инструментов для сварки муфт IPEX и иметь рабочее расчетное давление 150 фунтов на кв. Дюйм при 73 ° F (1000 кПа при 23 ° C). Все фитинги должны быть упакованы в полиэтиленовые пакеты на месте производства для сохранения чистоты фитингов.
FAUCETS
Все металлические смесители должны быть покрыты полиэфирным лаком и иметь смачиваемые части из непигментированного полипропилена. Смесители должны быть рециркуляционными, чтобы исключить статические водяные карманы, и должны быть рассчитаны на давление 150 фунтов на кв. Дюйм при 73ºF (1000 кПа при 23ºC).Все смесители должны быть полностью совместимы со всеми другими компонентами трубопроводов из натурального полипропилена с точки зрения размеров, качества и чистоты.
КЛАПАНЫ
Все клапаны должны быть изготовлены из первичного, непигментированного гомополимерного полипропилена типа 1, соответствующего стандарту ASTM D 4101, без использования антиоксидантов или пластификаторов, которые могут ухудшить качество воды. Клапаны должны быть спроектированы для сварки муфт с использованием инструментов для сварки муфт IPEX и иметь рабочее расчетное давление 150 фунтов на кв. Дюйм при 73 ° F (1000 кПа при 23 ° C).
- Все шаровые краны должны быть двухблочного типа с уплотнительными кольцами под седлами из ПТФЭ, с возможностью микронастройки на линии и иметь гаечный ключ в рукоятке.
- Все мембранные клапаны должны быть водосливного типа с гладкими (без просверленных отверстий) крышками из стеклопластика со встроенными крепежными элементами (для обеспечения чистоты) и индикатором подъема.
- Все клапаны с диафрагмами из EPDM должны иметь концентрические выступы на корпусе клапана и гладкие диафрагмы.
- Все клапаны с мембраной из ПТФЭ должны иметь механически обработанные (гладкие) корпуса и жесткие мембраны из ПТФЭ для обеспечения герметичного уплотнения и увеличения срока службы.
- Все шаровые обратные клапаны должны иметь конструкцию с одним штуцером и микрорегулируемым держателем седла.
ОПОРЫ
Все опоры трубопроводов должны включать зажимы IPEX Cobra, изготовленные из U.V. стабилизированный полипропилен и разработан для обеспечения свободного осевого перемещения трубы при расширении и сжатии системы трубопроводов. Расстояние между опорами должно соответствовать рекомендациям производителя для расчетной температуры системы.
УСТАНОВКА
Установка должна производиться в соответствии с контрактными чертежами, рекомендациями производителя и местными строительными нормами.Вся система должна быть установлена без напряжений и должным образом выровнена с учетом расширения и сжатия.
ТЕСТИРОВАНИЕ
Требования к испытаниям на воду для любой полной системы трубопроводов сильно различаются в зависимости от рабочего давления, температуры, условий установки, метода соединения и предлагаемой рабочей среды. Если тестирование не определяется инженером или регулируется нормативным кодексом, следует связаться с производителем.
Трубы и фитинги с покрытием из полипропилена (ПП) | Санкт-ПетербургЛуи, Миссури
Трубы и фитинги с полипропиленовым покрытием
Компания SEMCOR, базирующаяся в Сент-Луисе, долгое время является поставщиком трубопроводной арматуры и другой продукции для обработки жидкостей для клиентов на Среднем Западе. Более 100 лет мы стремимся предлагать нашим клиентам лучшие продукты на рынке сегодня и подкреплять все, что мы продаем, исключительным обслуживанием и поддержкой.
Если вы хотите купить трубы и фитинги с полипропиленовым покрытием (PP), мы можем вам помочь. У нас есть обширный ассортимент, и мы можем быстро обрабатывать и доставлять заказы для клиентов в Миссури, Иллинойсе, Индиане, Кентукки и Айове, чтобы вы могли быстрее приступить к работе.Мы также предлагаем обширные услуги по настройке и изготовлению для специальных проектов.
Запросить литературу
Использование и приложения
Полипропилен — один из самых экономичных видов фитингов для пластиковых труб. Он предлагает ряд преимуществ более дорогого ПТФЭ с хорошей устойчивостью как к основным, так и к кислотным химическим веществам. Трубопровод с полипропиленовым покрытием можно безопасно использовать при температурах до 225 ° F. Он обладает некоторой стойкостью к истиранию и становится хрупким при более низких температурах.
Типичные отрасли и области применения, в которых используются трубы с полипропиленовым покрытием, включают очистку воды, химическую обработку, производство продуктов питания и напитков, а также производство электроэнергии. Для получения подробных технических характеристик продукта и дополнительной информации о потенциальных областях применения свяжитесь напрямую с SEMCOR.
Марки труб и фитингов с полипропиленовым покрытием
SEMCOR — авторизованный дистрибьютор трубной арматуры из полипропилена от Resistoflex®, ведущего производителя оборудования для работы с жидкостями. Благодаря этому партнерству мы можем предложить полную линейку продукции компании, включая футеровку из сополимера полипропилена и гомополимера полипропилена, в широком диапазоне размеров и конфигураций.
Полипропиленовые гомополимерные футеровки обычно используются с обжимными трубами 1–8 дюймов и фитингами 1–12 дюймов. Футеровки из сополимера полипропилена несколько более пластичны и обладают меньшей термостойкостью. Они используются с трубопроводами Thermalok® от 1 до 12 дюймов.
Руководство по проектированию Resistoflex
Resistoflex Field Fab Руководство
Настройки
Мы можем предоставить расширенные настройки для любого трубного фитинга с полипропиленовым покрытием или сопутствующего продукта. Если у вас есть особые требования, которые невозможно удовлетворить с помощью стандартного продукта, свяжитесь напрямую с одним из наших инженеров по продажам.
Просмотреть продукты и связаться с нами
Свяжитесь с представителем SEMCOR напрямую, чтобы узнать больше о нашем текущем инвентаре трубных фитингов Resistoflex с полипропиленовым покрытием и другой продукции. Один из членов нашей команды будет рад обсудить ваши требования и помочь выбрать конвейерную обработку, которая обеспечит наилучшее общее сочетание ценности и производительности.
Свяжитесь с нами сегодня
PIPE
Charter Plastics предлагает широкий выбор полиэтиленовых труб с давлением и размерами для удовлетворения требований вашего проекта.
Следующая таблица поможет вам выбрать Right Труба для вашего приложения.
Семейство продуктов:
На приведенной ниже диаграмме или на вкладке веб-страницы с надписью «Труба», щелкнув любое из этих семейств продуктов, вы перейдете к продуктам, относящимся к этому семейству. Там вы найдете описание, размеры и технические характеристики этих продуктов.
Семейства продуктов включают:
Обозначение материала:
Имеются три различных обозначения полиэтиленовой смолы и одно обозначение полипропилена:
- PE 2708 — MDPE (полиэтилен средней плотности) только для газов
- PE 4710 — HDPE (полиэтилен высокой плотности) — стандарт для всех приложений HDPE
- PE — полиэтилен (материал без давления для ирригационных систем низкого давления только
- PP-RCT — случайная кристаллическая температура полипропилена
Заявка:
Вы можете определить соответствующее семейство продуктов на основе вашего конечного приложения.Если вы не видите свое приложение, обратитесь в отдел продаж Charter Plastics HDPE по телефону 814.827.9665.
ASTM:
Указывает стандарт ASTM, по которому производится труба.
- ASTM D2239 — SIDR
- ASTM D2737 — CTS
- ASTM D3035 и ASTM F714 — IPS
- ASTM F714 — DIPS
- ASTM D2513 — CTS и IPS (только газ)
- ASTM F2389 — Только полипропилен
Система калибровки:
Полиэтиленовые трубы производятся по четырем разным размерам
- SIDR — Стандартное соотношение внутренних размеров
- CTS — Размер медной трубки
- IPS — Размер железной трубы
- DIPS — Труба из высокопрочного чугуна, размер
Системы определения размеров соответствуют определенному стандарту ASTM и тому, как вы планируете соединять трубы.
Полипропиленовая труба PP-RCT выпускается с метрическими размерами.
Размер трубы:
Размер трубы, доступный для данного ASTM и системы размеров.
Регистрация:
В этом разделе приводится рекомендуемый метод соединения для данного ASTM и системы определения размеров.
Цветовое кодирование
При нажатии на семейство продуктов вы можете обнаружить, что некоторые трубы доступны в разных цветах.Обычно полиэтиленовые трубы Charter производятся в черном цвете, но для определенных продуктов доступна цветовая кодировка.
Цветовая кодировка основана на рекомендациях APWA, которые определяют конечное применение по цвету.
Это упрощает визуальную идентификацию приложения конечного использования, что выгодно для дистрибьюторов, установщиков и владельцев активов.
Charter предлагает два типа цветовой кодировки полиэтиленовых труб:
Сплошная: : однотонная труба (может быть черной, синей или желтой)
Полосатый : черная труба с тремя равномерно расположенными полосами с цветовой кодировкой, идущими по длине трубы для облегчения идентификации
- Полосатая труба Charter CTS и IPS имеет 3 равномерно расположенных цветных полосы
- Полосатая труба Charter DIPS имеет 3 пары равномерно расположенных полос
