Проход трубы через потолок в бане

Проход трубы через потолок в бане — тема очень узкая, требующая большой конкретики, а значит, исключающая из рассмотрения другие важные вопросы. Но это не беда. На нашем сайте вы найдете множество других — обзорных или узкоспециализированных — статей, в которых говорится об устройстве бани от фундамента до стен.

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700

). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003, где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

• от бетонных и кирпичных труб до горючих материалов — не менее 130 мм;
• керамические трубы: если без изоляции — 250 мм, с изоляцией — 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки. Фото СтройДом

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) — 13 см, для неизолированных — 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см — до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм.

Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Дымоход: разновидности труб

Из чего может быть изготовлена современная дымовая труба для банной печки? Вариантов не так уж много:

• кирпич (о нем мы в этой статье будем говорить совсем мало, ибо это тема больше к печам из кирпича),
• металл;
• керамика;
• стекло.

Примечательно, что лучшим материалом будет ударопрочное, жаростойкое стекло, на втором месте — керамика, а дальше идут стали разных марок. Ниже приведен ролик, в котором автор составляет список наиболее качественных сталей, но для тех, кому лень смотреть, мы приведем его в виде текста:

1. аустенитная AISI 310 и 310S;
2. аустенитная AISI 316 T L;
3. аустенитная AISI 321;
4. аустенитная AISI 304;
5. с добавлением марганца AISI 201-202;
6. ферритная AISI 409;
7. ферритная AISI 430.

На этом список прерывается на описание эмалированных дымоходов, потом из алюмоцинка, после чего автор переходит к черной углеродистой стали, которую можно использовать только если покрасить жаростойкой эмалью.

Сам ролик вот:

Мы согласимся в том, что керамические дымоходы лучше металлических, но и дороже их. А в том, какие марки стали лучше — доверяем автору видео.

Проход кирпичной трубы через потолок

Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.

Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.

Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» — это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

Порядовка распушки показана на рисунке ниже.

Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.

Отверстие в перекрытии вырезается под размер распушки.

Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем.

Проходной узел: устройство и габариты короба

Есть несколько названий для короба,

который устанавливается в просвет вырезанного в потолке отверстия: это и «проходной узел», и «разделочный короб» и «разделка потолка», и ППУ (потолочный проходной узел).

Что он собой представляет? Если совсем просто, то это коробка с теплоизолирующим материалом, которая должна держаться в вырезанном вами отверстии, а также держать ровно по центру дымоходную трубу.

Короб для прохода дымохода через потолок для установки печи в парной

Помимо этого есть еще отделка самого отверстия, которое очень желательно укрепить материалом, выдерживающим большие температуры, не возгорающимся и с низкой теплопередачей. Ниже мы поговорим о конкретных материалах, но задачи, которые должны быть ими решены, именно такие.

Проходной узел делается из металла. В частности, это может быть нержавеющая сталь. Во всяком случае та часть, которая видна из парной, обычно делается из нержавейки. В продаже можно найти короба и целиком из нержавейки, и целиком из

оцинкованной стали, и их комбинации.

Различаются короба размерами. Причем не только самого короба, но и внутреннего отверстия, через которое должен пройти дымоход. Диаметр варьируется от 115 до 300 мм.

Что касается внешних габаритов, то каждый толкует ГОСТ на свой лад. Мы уже с вами поняли, почему так происходит — одни считают, что короб со стороной 1 метр соответствует ГОСТу, другие, что и 26 см + диаметр трубы — вполне достаточно. И все это — с опорой на технические нормативы.

ВАЖНО! При имеющемся разночтении опираться приходится на здравый смысл.

Что является главным ограничением при прохождении потолка?

Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени.

Потолок в бане и дымоход. Фото СтройДом

Конечно, если бы положение печи было продумано еще на стадии проектирования, то можно было бы и балки расположить так, чтобы ППУ прошел между ними. Следовательно, и размер ППУ нужно было бы продумывать заранее.

А с другой стороны, сейчас есть материалы с низкой теплопередачей, способные вынести нагрев до 1000-1100 градусов. Если их использовать, то нет нужды в вырезании большого куска потолка. Посмотрите для примера ролик, в котором показано тестовое испытание плиты из силиката кальция. Мы посмотрели потом технические характеристики этого огнеупора — они просто отличные! Полюбопытствуйте сами (мы не рекламируем и не продаем).

А пока суммируем данные. У нас получилось, что согласно СНиП и прочим нормативам есть следующие варианты:

• радиус керамической трубы + изоляция + 13 см;
• радиус керамической трубы + 25 см;
• радиус трубы + 38 см;
• радиус трубы + 50 см.

ВНИМАНИЕ! Нет данных для стальных труб в первых двух случаях.

Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба.

Сам короб по всем поверхностям снаружи обкладывается теплоизолятором — минеритом или базальтовым картоном. Внутрь короба насыпается керамзит или укладывается базальтовая вата. Это стандартный вариант, так делается чаще всего. Но в ролике вы видели, что можно обойтись плитой из силиката кальция и изолировать ею трубу в бане от потолка.

Как сделать дымоход: выбираем утеплитель

Огнеупорная плита

На выборе утеплителя, мы считаем, надо остановиться особо. Повторимся: большинство положит внутрь короба керамзит или минвату, снаружи обложит его минеритом (его аналог листы Flamma) или базальтовым картоном. Это годное решение. Сомнительно использовать вместо минерита асбест.

асбокартон (асбестовый картон)

СОВЕТ! Не делайте внутреннюю засыпку из песка, потому что он отлично передает тепло, а при нагреве дымохода градусов до 400 даже это гарантированный пожар. Потому что дерево загорается при 330 градусах, но если долго греть, то загорится и от 150-170 градусов. Песок сослужит очень плохую службу.

Однако в наше время появились и другие огнеупоры — тот же силикат кальция, известный в продаже как суперизол или плиты Silca. Но он представляет собой плитный материал.

Дымоход в потолке бани в районе ППУ можно обложить и другими материалами, имеющими вид ваты или войлока. Если говорить о производных камня, то это базальтин и Basfiber, которые являются технологически более усовершенствованными модификациями минеральной ваты.

Но сейчас можно купить не только их, но и керамические волокна, в частности, это Суперсилика, представляющая собой кремнеземное волокно, из которого делается либо вата, либо маты. У нее вообще нет связующих веществ, которые в минвате выгорают со временем, приводя ее к осыпанию. На сайте изготовителя прямо говорится о том, что это волокно годится для изоляции прохода потолка в бане.

Ниже ролик, в котором показан забавный стресс-тест всего, чем можно набить узел ППУ:

Есть еще вата муллитокремнеземистая, но это уже реальный огнеупор, способный выдерживать температуры раза в два выше максимальных для дымохода.

Сквозь крышу

Одним разделочным коробом дело не ограничивается, когда вы ведете трубу в бане через потолок и крышу. Но мы же решили сделать тему этой статьи достаточно узкой. Тем более что на сайте есть более полный материал, в котором рассказывается как раз о проводке через чердачное пространство и крышу. Рекомендуем с ним ознакомиться.

Как изолировать трубу от потолка

А вот это интересный вопрос. В одном из роликов говорится, что максимальная температура, до которой может, но не должен нагреваться дымоходный канал, составляет 700 градусов. А так как большинство делает металлические трубы, то по правилам сначала идет монотруба, потом, ближе к потолку, она переходит в сэндвич. То есть в парилке у нас будет ничем не защищенная монотруба — тонкий слой металла, отделяющий от раскаленных газов. А это мощное и жесткое ИК-излучение.

Мы можем рассмотреть задачу изолировать трубу в бане от потолка двояко — и вниз, и вверх. Вниз обычно делается не столько изоляция, сколько приспособление, отбирающее тепло, которое в буквальном смысле «улетает в трубу».

Тут есть два варианта — можно повесить на трубу теплообменник, который будет нагревать воду. А можно повесить сетку с камнями, которая будет забирать тепло на себя и удерживать его дольше, чем металл.

Если рассматривать такие приспособления как изоляцию в частности, то они свою функцию будут выполнять — их температура окажется существенно ниже — вода нагревается до 100 градусов, камни могут удержать и большую температуру, но ниже, чем у газов в трубе.

Что же касается трубы выше потолка, то есть, проходящей через подкровельное пространство и кровлю, то там нужно проявить больше заботы именно об изоляции.

СОВЕТ! Не пренебрегайте противопожарными пропитками для дерева, на чердаке бани они уместны вполне, и способны уберечь ее от возгорания.

Изолировать трубу выше потолка можно коробом из силиката кальция с воздушной прослойкой между трубой и коробом для лучшего охлаждения первой.

Второй вариант — использовать суперсилику. Это керамическое волокно, которое можно купить в виде полотна или мата. Обвернутая им труба станет на ощупь просто теплой. Помимо трубы суперсиликой можно защитить все горючие поверхности в непосредственной близости от дымохода.

Нам даже пришло на ум, что керамическое волокно куда лучше, чем обычная набивка сэндвичей, которая теряет свойства теплоизолятора при образовании внутри конденсата, а со временем оседает и превращается в труху (теряя связующие вещества). А самое неприятное, сэндвич склонен выгорать при частой неправильной топке, что делает такую трубу опасной.

Другими словами, можно попробовать либо вовсе не брать сэндвич, а ограничиться изоляцией суперсиликой, либо заменить этим материалом минвату внутри сэндвича.

Как провести дымоход через потолок своими руками

Начинать желательно еще на стадии проектирования. Расположение печи нужно сопрячь с положением потолочных балок и стропил кровли. В этом случае не придется вообще ничего переделывать. Тогда же принимается решение о размере ППУ. Если делать «по ГОСТу», то есть 38 или 50 см от голой трубы, то вписать между потолочными балками без подреза будет, скорее всего, невозможно. Если же воспользоваться далекими от ГОСТа магазинными вариантами ППУ, то ничего подрезать не понадобится даже при стандартном шаге балок в 60 см.

Однако мы все же приведем рисунок, показывающий как правильно подрезать потолочную балку, которая мешает прохождению ППУ.

На всякий случай уточним, что аналогичная конструкция используется и для подреза стропилин, но в этом случае необходимо делать соседние с подрезанной стропилины двойными (на всю длину).

Те, кто по какой-то причине не хотят делать отверстие ровно над печкой, могут сделать или L-образный дымоход, который выведет трубу в другое место потолка, или вывести ее же под наклоном в 45 градусов — разница определяется величиной смещения — если оно больше метра, то делается наклонный вариант, если меньше — L-образный. Нужно лишь потом дать надежную опору дымоходной трубе, чтобы она удерживала вертикальное положение.

Но это техническое решение, а вот насколько оно хорошо для парной — это другой вопрос. Если честно, то совсем не хорошо. И лишнее ИК-излучение от дополнительных метров дымохода здоровья посетителям не прибавит, увы.

СОВЕТ! Чтобы не пришлось так мучиться, наложите на план пола с фундаментом для печи план кровли — сразу будет видно, куда попадет дымоход. На этой стадии можно подкорректировать сам план.

Итак, подготовка к проходке желательна еще до финальной подшивки потолка. Если все правильно рассчитано, вам останется только вырезать кусок вагонки с парозащитой, утеплителем и гидрозащитой. Ну, если положили черновой и чистовой пол на втором этаже, то их тоже. Но балки останутся целыми.

Вырезать можно тем, что есть под рукой, например, электролобзиком.

Далее нужно выбрать, что именно вы будете отделывать минеритом или силикатом кальция, или базальт-картоном — короб снаружи или стенки отверстия. Допустимо и то, и другое. После крепления плитного утеплителя короб вставляется в отверстие и закрепляется снизу на саморезы.

ВАЖНО! Центр отверстия в потолке должен совпадать с центром трубы. Для этого следует воспользоваться отвесом и совместить центры.

Снизу монтируется труба. Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт — это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ.

Выверяйте вертикали! У трубы должны быть предусмотрены крепления к стене, которые зафиксируют ее в строго вертикальном положении.

После того, как сэндвич продет в ППУ, пространство между ним и стенками короба заполняется другим утеплителем — минватой, керамзитом или керамической ватой. Минвата из этого списка нравится нам менее всего. Керамзит отлично сгодится для бюджетного варианта.

КСТАТИ! Дно короба можно выложить тем же силикатом кальция и им же отделать крышку изнутри.

Закрываем крышку и фиксируем ее на полу чердака саморезами (она выступает за пределы отверстия немного). На этом конкретно проход дымохода через потолок, осуществленный своими руками можно считать завершенным. Дальше — вывод через крышу.

Полезное видео

Автор ролика рассказывает о собственном опыте установки ППУ:

А это часовое видео, где рассказывается вообще все об установке дымоходов, благо внизу есть возможность выбрать тот кусок, который наиболее актуален для зрителя:

Об ошибках — стоит посмотреть и послушать:

А вот наш любимый ролик про керамическое волокно:

***

Теперь, когда тема «как сделать дымоход в бане через потолок» раскрыта, предлагаем вам почитать другие наши материалы, в которых говорится о крыше, утеплении и утеплителях для бани.

Проход трубы дымохода через потолок: строительные нормы и основные этапы монтажа

Проход трубы через потолок бани

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы.

Обратите внимание

Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях.

Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;
• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Размещение печи и дымохода Расположение от труб и открытых дымоходов до деревянных частей зданий

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

МатериалОписание

Минерит	Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
Минеральная вата	Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
Асбестокартон	Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
Базальтовый картон	Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

МатериалОписание

Огнестойкий гипсокартон	Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
Стекломагниевый лист (СМЛ)	Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Сравнение материалов на огнестойкость

Видео — Как самостоятельно поставить дымоход. Расчеты и чертежи

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» — двойную трубу с прокладкой термоизоляционного слоя.

Схема дымохода Устройство трубы
Элементы сэндвич трубы Фото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода.

Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара — сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача.

Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Неправильный монтаж дымохода Неправильный монтаж дымохода

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры.

От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара.

Важно

Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

• определение и обустройство места расположения узла разделки;
• монтаж готового или самостоятельного изготовленного защитного кожуха;
• финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

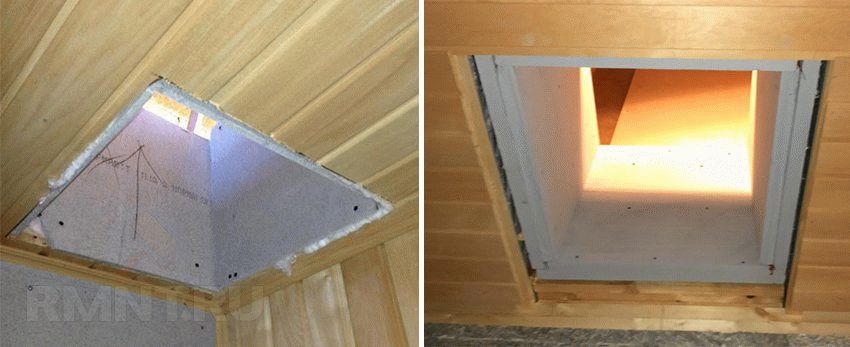

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Пример обустроенного узла Разделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки.

В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее.

Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Готовые проходные конструкции Готовые проходные конструкции

Устанавливают узел прохода перекрытия таким образом.

1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.

Подготовка проходного патрубка к монтажу Подготовка проходного патрубка к монтажу Выпиливание потолочного отверстия
Выпиливание потолочного отверстия по разметке Отверстие для установки проходного узла Короб вставлен в проем и изолирован от него базальтовой ватой
На фото — крепление короба к потолку саморезами и вставленная труба дымохода Монтаж трубы дымохода через потолочную разделку Фиксация верхнего стального листа
Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

Необходимые материалы:

• жесть для изготовления короба разделки;
• минерит;
• лист нержавеющей стали;
• лист ГКЛО или базальтокартона;
• Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Иллюстрация Описание

Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича.

С помощью отвеса определяется центр прохождения трубы. Там, где опущенный с потолка груз попадает в центр отверстия для трубы, отмечают точку. Это и будет центр дымохода и узла прохода перекрытия. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который пройдет по периметру. После его укладки короб должен свободно садиться на потолок. Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия.

Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля.

Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга.

Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.

Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик. Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран.

Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту.

Видео — Проход трубы через потолок бани

Видео — Монтаж дымохода сэндвич своими руками

Источник: https://banya-expert.com/pechi/proxod-truby-cherez-potolok-bani.html

Расстояние от дымохода до стены

Противопожарные меры при кладке печей и труб

(При кладке любого камина или печи следует строго соблюдать меры противопожарной безопасности)

Оштукатуривание печей

Чем лучше содержатся печи, тем безопаснее они в противопожарном отношении. Необходимо помнить, что небрежно выложенная печь всегда дает большую осадку с появлением в ней трещин и выкрашиванием раствора из швов.

Проникающие через трещины и швы горячие газы и огонь приводят к быстрому загоранию сгораемых конструкций, особенно деревянных. Пожары происходят также от беспечного ведения топки. К пожарам приводит и загорание сажи, которая собирается в дымовых каналах.

От сильного нагревания дымовых каналов загораются деревянные конструкции, прилегающие к печи. Поэтому все деревянные части здания: стены, перегородки, полы, перекрытия и др.

Совет

следует удалять на определенное расстояние от нагревающих поверхностей печи с устройством разделок или отступов, то есть с утолщением кладки стенок печи или трубы. Толщина этих разделок или расстояние от «дыма» до сгораемой конструкции должна быть следующей (см. табл. 6).

Деревянные, рубленые стены в процессе усыхания древесины или уплотнения конопатки дают осадку, что нарушает прочность разделок. Поэтому высоту разделок делают на размер возможной осадки.

Можно изолировать (закрывать) печи надежной изоляцией из несгораемых и нетеплопроводных материалов: листовым асбестом или двух-, трехслойным войлоком, который плохо проводит тепло и в то же время хороший теплоизоляционный материал.

При возгорании он тлеет, издавая неприятный запах сгораемой шерсти, что и сигнализирует об опасности пожара. Чтобы предохранить войлок от разрушения молью и обеспечить минимальную возгораемость, его перед укладкой на место пропитывают жидким глиняным раствором.

Запрещается настилать полы или делать подшивку вплотную к стенкам коренной трубы или печам; они должны только доходить до края разделки. Над разделкой в этом случае применяют бетон или керамические плитки.

При установке печи между сгораемыми деревянными стенками или перегородками между ними делают отступ не менее 130 мм с изоляцией дерева со стороны разделки, а расстояние между деревом и «дымом» должно быть не менее 250 мм. Без изоляции дерева это расстояние увеличивают до 380 мм.

Таблица 6. Необходимые расстояния от нагреваемых поверхностей печей при эксплуатации, в мм

Отступку иногда закрывают (закладывают) с боковых сторон. В этом случае деревянную стенку изолируют так называемой «холодной четвертью», то есть стенкой толщиной в 1/4 кирпича, которую выкладывают по войлоку.

В новых домах с бревенчатыми или брусчатыми стенами, учитывая, что они дадут большую осадку, при закрытой отступке с боков надо устанавливать деревянный щит, прикрепленный к стене так, чтобы он скользил между деталями крепления и не мешал осадке стены.

На этом щите делают «холодную четверть» также по уложенному войлоку.

Обратите внимание

Так как удержать кирпич на войлоке практически невозможно, то надо сначала на щит или стену настелить войлок, прибить его гвоздями, чтобы он не спадал. А затем на глиняном растворе укладывают кирпич, закрепляя его гвоздями с надетыми шайбами или выполняя по гвоздям проволочное плетение.

После кладки кирпич оштукатуривают глиняным или другим, более прочным раствором . В закрытом воздушном промежутке для циркуляции воздуха между печью и «холодной четвертью» внизу и вверху с боковых сторон надо сделать отверстия, закрыв их решетками .

«Холодную четверть» делают высотой и шириной в отступках равными ширине и высоте печи, но не меньше .

Когда кухонная плита стоит в проеме деревянной перегородки или между деревянными стенами, разделку выполняют по бокам плиты в полкирпича, над плитой — в два кирпича. Вертикальные разделки не допускают перевязки с кладкой печи или трубы независимо от того, на каком растворе эти разделки выполнены.

Категорически запрещается, какое бы то ни было соединение зольников печей с подпольем. Обязательно надо оставлять промежуток от верха потолка до перекрытия печи (перекрыши) не менее 350 мм, а при изолировании потолка — 250 мм. Он должен быть доступен для осмотра, ремонта и очистки от пыли.

Если печи теплоемкие, имеющие массу до 750 кг, то промежуток оставляют в 350-450 мм, а для не теплоемких — 700-1000 мм. Деревянные потолки над печами оштукатуривают по войлоку или изолируют двумя слоями войлока с тем, чтобы эта изоляция, как для штукатурки, так и для обивки кровельной сталью была на 150 мм больше по всем сторонам, чем размеры печи.

Если печь подключают к дымовой трубе с помощью патрубка, то до деревянного потолка или перегородок расстояние устанавливают не менее 500 мм или 380 мм, если есть изоляция. Деревянные полы перед топливником любой печи изолируют двумя слоями войлока и покрывают листом кровельной стали размером не менее 500х700 мм, накрыв плинтус кровельной сталью.

Под кухонными очагами или печами на ножках деревянные полы обязательно покрывают асбестом или двухслойной войлочной изоляцией. Размер этой изоляции должен быть равен печи или больше ее по всем сторонам на 150 мм.

Печи и трубы следует систематически осматривать и тут же исправлять возможные дефекты. В зимнее время особенно тщательно надо следить за печами и трубами, так как их топят больше. Печи-времянки ставят на расстоянии от сгораемых конструкций не менее 1 м.

Важно

Категорически запрещается складывать возле топок легко воспламеняемые материалы. Следует также обратить особое внимание на кладку печных труб и содержание их в соответствующем порядке (см. раздел «Устройство дымовых труб»). Разделки кладут на глиняном, известковом, известково-цементном или цементном растворе.

Они не должны перевязываться с кладкой трубы и должны иметь толщину, равную стенке или перегородке.

Информационная страница не найдена!

Обычная толщина разделок в 1/4 или 1/2 кирпича. Примыкающую часть сгораемой конструкции к разделке изолируют листовым асбестом или двумя слоями войлока. Желательно войлок предварительно пропитать антимолевым составом. Толщина войлочной изоляции должна быть не менее 20 мм. Если войлок тонкий, то его кладут в два-три слоя.

Ширина отступки или разделки считается «от дыма», то есть от внутренней поверхности печи или дымохода, и равняется 380 мм при незащищенных от возгорания конструкциях и 250 мм, если они защищены от возгорания изоляцией. Часто в стенах, где проходят дымовые каналы, приходится укладывать деревянные балки .

Они должны быть расположены так, чтобы между балкой и внутренней поверхностью канала было расстояние не менее 250 мм для дымоходов от обычных печей и 380 мм — от печей с продолжительной топкой. Концы балок со стороны канала изолируют, но торцы оставляют открытыми.

Более надежно оставлять между балками, их концами и дымоходами расстояние в 380 мм с обязательной укладкой изоляционного слоя. Иногда балка приходится против дымоходов и отнести ее в ту или другую сторону невозможно. Тогда ее укорачивают и врезают в ригель короткую поперечную балку, уложенную, в свою очередь, на две балки.

Их скрепляют друг с другом шипом «ласточкин хвост» . Концы балок, заложенных в стены, и ригель, примыкающий к стене, изолируют.

У коренных и насадных труб, а также у стен в местах прохождения каналов на уровне междуэтажных и чердачных перекрытий в процессе кладки стены или трубы выполняют горизонтальные разделки или распушки, которые изготовляют в процессе кладки трубы, увеличивая толщину разделки.

У кирпичных печей с кратковременной топкой толщину принимают в один кирпич. Это расстояние считается от «дыма» до сгораемых деревянных конструкций, которые необходимо обить листовым асбестовым картоном или двумя слоями войлока. Если нет изоляционных материалов, толщину разделки доводят до полутора кирпичей.

Совет

Однако и при такой разделке нужна изоляция . Если печи или кухонные очаги (плиты) топятся свыше 3 ч, то разделка должна быть в полтора кирпича с обязательной изоляцией. При отсутствии изоляции разделку доводят до двух кирпичей. Кладка разделки — дело сложное, поэтому в междуэтажных и чердачных перекрытиях для поддержания кирпичной кладки лучше всего применить железобетонную плиту толщиной 50 мм. На этой плите после кладки стояка может быть легко выполнена разделка .

Устраивая разделки, следует принимать во внимание различную осадку стен здания, коренных труб и печей. Каменные стены, трубы и печи дают малую (незначительную) осадку. Деревянные рубленые стены, особенно из невысохшего материала, оседают в среднем до 150 мм. Подъем и осадка стен также бывают при конопатке. Вместе со стенами оседают и перекрытия.

До начала конопатных работ изоляцию вокруг разделки удаляют. Необходимо помнить, что запрещается опирать кирпич кладки разделки на балки или настил перекрытия. Вследствие осадки там может образоваться трещина, что приведет к пожару. Когда стены дают осадку большую, чем коренная или насадная трубы, то разделку выполняют так, чтобы она имела запас внизу вовнутрь помещения.

Если же коренная труба и печь с насадной трубой дают осадку большую, чем стены и перекрытие, то распушка должна иметь запас вверху по высоте (на чердаке) . Чердачное перекрытие часто засыпают легкими, малотеплопроводными сгораемыми материалами: опилками, торфом, сухими древесными листьями и др. Сверху такие материалы обязательно засыпают шлаком, землей, песком слоем в 20 мм.

При этом разделка должна возвышаться над засыпкой не менее 70 мм, а вообще чем больше, тем лучше. Около нее делают полностью несгораемую засыпку толщиной не менее 100 мм. Деревянные стропила и обрешетка должны отстоять от наружных поверхностей кирпичных труб не менее 130 мм. При сгораемых кровлях расстояние между кровлей и трубой должно быть минимум 260 мм.

Оставшийся промежуток перекрывают кровельной сталью или асбестоцементными листами.

Ремонт и эксплуатация печей

Наверх

Ссылки на другие страницы сайта по теме «строительство, обустройство дома»:

brigada8-522-09-2014 23:21это нормально?

банная сендвич труба на чердаке бани нагревается так, что «рука не терпит»… Андрес

Источник: https://shtyknozh.ru/rasstojanie-ot-dymohoda-do-steny/

Как монтировать самый пожароопасный участок дымохода: проходной узел

Речь поведу о самой пожароопасной части дымохода: разделке стены — разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка — причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

Труба дымохода проходит через стену или потолок, нагревает узел, древисина обугливается и на вторую-третью или сто третью растопку, вспыхивает. Притом вспыхивает подло — в подчердачном помещении или со стороны улицы. То есть сидите вы в помещении, а в это время горит строение там, где вам не видно.

Вот так вот:

Теперь про то почему оно так выходит.

1) Проходной узел пройден не сэндвичем, а голой трубой

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

Обратите внимание

3) разделка выполнена без… короба! Такую разделку любят делать очень экономные погорельцы.

А чо? Обмотаем асбестиком и окей!

4) Сделать все ошибки из первых трех пунктов одновременно!

Снаружи

Внутри

Хорошая баня была, печка дорогущая!

Вот так выглядит причина пожара — потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Проходка гостовская

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

• СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
• ГОСТ Р 53321-2009 — Аппараты теплогенерирующие, работающие
• СП 7.13130.2009 — Отопление, вентиляция и кондиционирование
• СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

• В том, что он имеет размеры метр на метр.
• Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
• Проходку можно самому сделать, а можно купить готовую.
• Готовые проходки гостовские делает только Теплодар и спросом они не пользуются — квадрат метр на метр врезать в потолок бани или в стену дома  сложновато, без потери прочности здания.
• Лаги бывают мешают.

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

Короб пол метра на пол метра с отверстием. Снизу нержавейка, а сам он из оцинковки. Бывает 3х типов (предпочтений нет).

Короб

Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.

Любой из негостовских коробов монтируется следующими вариантами:

Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!

А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.

Расстояния все забиваются минватой или керамзитом

Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.

Ну и все расстояния забиваются минватой или керамзитом.

Самодельные проходники дымохода. Бывают гостовские: метр на метр, а бывают не гостовские — пол метра на пол метра.

Глаза поднимите вверх и вы на предыдущей фотографии увидите самодельный проходник. Промышленный внутри — там чисто для перестраховки.

Ещё проще,оббить вырез со всех сторон минеритом или фламой, и закрыть «крышками» из фламы и минерита, главное прорезать в «крышках» отверстия для дымохода.

Помните: лучше перебздеть с монтажём узла, чем недобздеть.

Если кажется, что нехватает термозащиты — добавьте её однозначно.

Важно

Значит теперь самое вкусное, ради чего вы пришли сюда: посмотреть как ставят разделочный узел!

Прошу заметить, нигде внутри древесину термозащитой не оббивают. А я вот разобрал свой узел в бане и увидел, что не смотря на керамзит и минвату обугливание древесины немного есть, проходка пол метра на пол метра. Поэтому я оббил и теперь спокоен.

Чего и вам советую, оббиивайте вырез изнутри термозащитой, после чего вставляйте короб.

Поехали!

Монтаж гостовского дымохода — обратите внимание насколько огромно отверстие. А другой бы проход не подошёл — диаметр то камина 200мм!

С 9 минуты:

Монтаж не гостовского проходника .

Обратите внимание: изгиб был нужен для того, чтоб не вспыхнула древесина, а так же чтоб если дымоход стоял по прямой — его бы снегом вырвало, ибо угол кровли очень острый

Тоже самое на фотках:

____

А теперь посмотрим, что делать нельзя

Нельзя тупо набить минвату в отверстие стены, как тут:

Минвата спекается, разрушается и осыпается: сами посмотрите что бывает с минватой

А вот тестовое, проверочное видео!

Если вы внимательно почитали, всё что сверху написано, то посмотрев видео вы сами найдёте ошибки монтажа.

Если не нашли, лучше  перечитайте всё заново, целее будете.

Удачи!

АПД

Нашёл фото идеально сделанного, на мой взгляд, проходного не гостовского узла купленного в магазине.Про фото трубы, молчу, ибо к теме не относится.

Проход сделан на базе вот такого короба

Зашито не крышкой из нержавейки, а листом минерита, это наверное по желанию хозяина

А может крышку сверху положили.

Короче то, что вы видели, вот так и делайте.

АПД

Вот ещё у одного человека сгорела из-за проходки, как он сам пишет

Фоты жутковаты

Бонусное видео:

И ещё одно

Источник: https://jar-par.com/blog/kak-montirovat-samyy-pozharoopasnyy-uchastok-dymohoda-prohodnoy-uzel

Проход дымохода через деревянное перекрытие — варианты монтажа

Проход дымохода через деревянное перекрытие должен быть устроен по всем правилам, так как от его надежности зависит безопасность всего дома. Дымоходы могут быть выполнены из кирпича, металла или керамики, поэтому и при их проходе через деревянное перекрытие используются разные материалы и технологии.

Проход дымохода через деревянное перекрытие

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

• Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
• Стенные дымоходы чаще всего встраивают в капитальную стену, но иногда их пускают по стене.
• Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Соответственно, от того, какая труба устроена в вашей печи, будет зависеть и ее проход через перекрытие. Чаще всего для печей устраивается насадная труба.

Патрубок из металла

Как говорилось выше, проход может быть облицован разными материалами, но главное условие остается единым — они должны быть жаростойкими.

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра, вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

• Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаметр трубы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

• Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
• Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

• Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

• На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

• Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
• Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

Другим вариантом изоляции трубы может стать минеральная вата, асбест и жаростойкий гипсокартон. Процесс работы проходит в аналогичной последовательности, что и с металлическим патрубком, только с использованием других материалов.

Проход из гипсокартона

• В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20—25 см.
• Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
• Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
• Через отверстие в листе устанавливается дымоходная труба.
• В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
• В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Более трудоемкая работа ждет тех, кто устраивает трубу из кирпича, так как придется не только делать оформление в перекрытии, но и особым образом выкладывать саму трубу.

Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями.

При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома.

Совет

Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.

Кладка, находящаяся в области прохождения трубы через кровлю или межэтажное перекрытие называется выдрой и распушкой. Участок дымоходной трубы, который соединяет разделку и печь, называют шейкой, на ней и устанавливают задвижка. Высота этого участка должна составлять три и более рядов.

Распушка

Распушкой называют расширение дымовой трубы на подходе к перекрытию, межэтажному и чердачному. Она дает существенную защиту перекрытий от жара, идущего от самой печи и дымоходной трубы.

Расшивка прохода кирпичной трубы. Распушка

Этот элемент строения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Возводя печь и устраивая распушку, следует знать, что любое кирпичное строение обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время на усадку, и только после этого приступать к устройству распушки. Если печь дала достаточно большую усадку, то и распушку нужно класть с небольшим запасом снизу.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами, например керамзитом, а сверху накладывают бетонный плинтус.

Иногда распушка устраивается из бетонной плиты или короба, который заполняется керамзитом, песком или некрупной галькой.

• Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5—7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
• Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
• Раствор готовят из цемента, щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
• Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Выполняют распунку и кирпичной кладкой. На данной схеме представлена распушка двух размеров, имеющая канал 13 × 13 и 13 × 26 сантиметров. Она выкладывается порядово:

Порядовка распушки

• Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
• Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом, кирпичи сдвигаются во внешнюю сторону от центра.
• Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
• Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
• Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
• Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
• Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдра

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги, которые могут проникать в щели на стыке кровли и оголовка трубы.

Выдру, так же, как и распушку, можно устроить двумя способами — выложить из кирпича при строительстве трубы, или залить из бетона.

В случае кирпичной кладки она производится порядово следующим образом:

Порядовка выдры

• Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей, (на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
• На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
• Третий ряд укладывается по рисунку первого ряда выдры.
• Четвертый ряд выкладывается без сдвига кирпичей, т.е. размер возвращается к размеру стояка.
• На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
• Шестой ряд повторяет пятый.
• Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
• Восьмой ряд кладут по размеру седьмого, соблюдая схему.
• Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
• Десятый ряд укладывают, не отступая от схемы.

Видео совет — несложный монтаж дымохода через деревянное перекрытие

Работа по выкладыванию дымоходной трубы — не такая простая, как кажется на первый взгляд, а значение ее качественного выполнения очень важно. Поэтому эту операцию лучше доверить опытному печнику, который сложил в своей практике не одну трубу и легко справится с подобной работой.

Источник: https://kamin-expert.ru/dyimohod/prohod-dyimohoda-cherez-derevyannoe-perekryitie.html

Потолочная разделка для бани: проводим дымоход правильно

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

• от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
• от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Обратите внимание

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм.

Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше.

В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

• для защищенной от возгорания перегородки:
  • при толщине трубы 120 мм — 200-260 мм;
  • при толщине трубы 65 мм — 380 мм.
• для незащищенной перегородки:
  • при толщине трубы 120 мм — 260-320 мм;
  • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C.

Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут.  Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали.

В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его.

Важно

Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора.

Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты.

В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы.

Совет

Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры.

Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита.

Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор.

Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Обратите внимание

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку.

Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил.

У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом.

Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать.

Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

Источник: http://baniwood.ru/proxod-truby-cherez-potolok-bani.html

Проход через крышу дымохода: крышная разделка, проходной узел

Как правило, при монтаже внутренних дымоходов возникают самые серьезные трудности, когда надо устроить проход дымохода через крышу и перекрытия. Если во втором случае проход через перекрытия в основном должен обеспечивать пожарную безопасность здания, то проход через крышу, помимо пожарной безопасности, должен быть совершенно герметичным от проникновения влаги.

Дымоход через кровлю

Основная неприятность — влага

Если проход дымохода через крышу сделан неправильно, то не избежать попадания влаги в негерметичные стыки дымохода, что приведет к намоканию несущих деревянных конструкций, образованию сырости, вредных грибковых плесеней и со временем способно полностью разрушить несущую конструкцию крыши. Чтобы избежать этого, выход дымохода через перекрытие на кровлю должен быть выполнен правильно и аккуратно.

Какой дымоход – такой и проход

Рассматривая данный вопрос, стоит учесть, что существует множество способов организовать выход трубы на крышу. На его устройство влияет, в первую очередь, тип самого дымохода, метод его наружной отделки.

• Ведь если, к примеру, происходит монтаж керамического дымохода и его вывод на кровлю, то это один вариант, а если дымоход простой кирпичный или из сэндвич трубы, это совершенно другой.
• Керамический дымоход  тоже может иметь несколько вариантов наружной отделки.
• Если, к примеру, часть дымохода, находящаяся над крышей, облицовывается кирпичом, то монтаж ведется по одной схеме, а если она просто оштукатуривается, это уже по другой.

Ведь если в первом варианте, непосредственно с крышей, будут контактировать наружные бетонные блоки дымохода, то во втором варианте кирпич, установка которого начинается с промежуточного венца, расположенного под несущей конструкцией кровли.

Материал перекрытия и кровля – немаловажный фактор

В том, как устроен узел прохода дымохода через крышу, немаловажную роль играет покрытие крыши. Чаще всего, приходится работать с покрытием из профнастила, металлочерепицы, ондулина. Нередко возникает необходимость вывести дымоход на мягкую кровлю.

Проходные элементы: различные возможности

В зависимости от материалов перекрытия, вывод сэндвич трубы через кровлю дымохода может устраиваться различным образом. На мягкую кровлю вывод сэндвич трубы своими руками проводится так:
Существуют проходные элементы, которые можно устанавливать в любом удобном месте.

• В крыше подделывается отверстие, через которое выводиться, к примеру, труба модульного дымохода.  Представим, что у нас перекрытие крыши не имеет мощных балок для крепления прохода.

Сборный проход

• В этом случае используем сборный проход из двух частей, который закрепляется с помощью саморезов изнутри, так, как показано на снимке.
• После этого с наружной части на него приклеивается с помощью силикона специальный резиновый уплотнитель.

Проход с уплотнителем

• Сверху укладывается негорючий утеплитель таким образом, чтобы заполнить зазор между сборным проходом и трубой дымохода. При этом утеплительный материал не должен прикрывать резиновый уплотнитель.
• Далее крепится крышная разделка, которая идет в комплекте со сборным проходом. Крепление осуществляется с помощью саморезов.

Крышная разделка: типы и варианты

Но нас интересует также защита от воды. Если бы у нас был модульный стальной дымоход из сэндвич трубы, мы бы воспользовались специальной крышной разделкой.
В настоящее время существует множество различных видов крышных разделок по методу исполнения, материала и угла наклона. Как правило, в основном они идут с наклоном 15-35° или 35-55°, в зависимости от угла наклона ската крыши.

Металлическая разделка

Можно ли применить такой способ в нашем случае? Можно, а можно воспользоваться самоклеящейся лентой для примыкания.

Черепичная кровля – особый подход

А если у нас кровля из черепицы и дымоход, обложенный кирпичом? Обработка наружного дымохода выполняется с особой старательностью. Для обработки дымохода применяется рифленый, самоклеящийся, листовой алюминий или самоклеящийся листовой свинец.

Наша справка: листовой алюминий или свинец существует в виде изоляционного рулона с самоклеящейся одной стороной. Вторая сторона покрыта свинцовой или алюминиевой фольгой для защиты от различных механических воздействий и агрессивного влияния погодных явлений (снег, дождь, град и т.д).

Кровля из профнастила

Кровля из профнастила заслужила доверие потребителей, благодаря своей надежности и привлекательному виду. На кровлю из профнастила металлическую сэндвич трубу можно вывести так:

• на поверхности профнастила намечают место установки;
• при помощи болгарки прорезают профнастил, отступив внутрь пару сантиметров. Резать профнастил нужно очень аккуратно, чтобы не образовалось зазубрин;
• сделав в углах отверстия прорезы, следует загнуть профнастил вверх;
• теперь прорезаем перекрытие, делая аналогичное отверстие;
• проводят монтаж металлического короба, через который нужно вывести сэндвич трубу;
• выполнив вывод сэндвич трубы на кровлю из профнастила, в короб укладывают минвату или насыпают керамзит;
• на сэндвич трубу надевают силиконовый уплотнитель и приклеивают его к профнастилу, образуя герметичный узел вывода дымоходной трубы.

Кровля из ондулина

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

Металлочерепица: делаем по правилам

Ну а если у нас покрытие из металлочерепицы? Чаще всего, проход дымохода через кровлю из металлочерепицы устраивают традиционной, наружной установкой разделки.  Однако этот способ не совсем надежен и эффективен.

Теперь рассмотрим, как правильно установить разделку вокруг печной трубы, облицованной кирпичом на кровле из металлочерепицы.

• Для герметичного примыкания металлочерепицы с трубами дымохода, выше ската кровли, используем так называемый внутренний фартук.
• Внутренний фартук устраивается до укладки металлочерепицы вокруг дымохода.

Внутренний фартук – однозначно штробим

Он может быть изготовлен как из оцинкованной стали с покрытием, так и без него.

Произвести монтаж фартука своими руками следует так:

• Стальной профиль надо приложить к стенке трубы и отметить на ней верхнюю кромку фартука.
• Затем, с помощью шлефмашинки, надо проштробить стенку трубы по намеченной линии.
• По окончании штробления необходимо убрать пыль и промыть штробу водой.
• Монтаж внутреннего фартука начинается с его нижнего элемента. Стальной профиль необходимо подрезать в нужных местах. Элемент устанавливается на место и плотно прижимается.
• Следите за точным совпадением верхней части элемента со штробой.
• Крепление осуществляется с помощью саморезов, вворачиваемых через нижнюю часть внутреннего фартука, в деревянные элементы крыши.

Аналогичным способом подрежьте и установите боковые и верхние элементы фартука. При этом не забывайте делать нахлесты на соседние части фартука, размером не менее 150 мм, во избежание протечек воды.

Герметизация внутреннего фартука

• Вставленный в штробу край стального профиля необходимо загерметизировать с помощью специального герметика.
• Под нижний элемент фартука заводится плоский лист, так называемый галстук, по которому пойдет сток воды.

Внутренний фартук

Проводим монтаж галстука своими руками:

• «Галстук» для стока воды направляют либо в ендову, либо вниз до карниза крыши.
• По краю галстука делается бортик. Это выполняется простым подгибанием края с помощью плоскогубцев и молотка.

После того, как вокруг трубы установлены листы кровельного материала, проводится монтаж наружного фартука. Он устанавливается аналогично внутреннему фартуку, но его верхняя кромка в штробу не утапливается, а производится герметизация стыка специальным герметиком.

Законченный вид

Материалы: правильный выбор — основа безопасности

Мы рассмотрели несколько из многочисленных способов, как устраивается крышная разделка дымохода, позволяющая вывести трубу через перекрытие на кровлю.
Теперь хочется обратить ваше внимание на то, чего ни в коем случае нельзя делать, когда нужно провести дымоход через крышу.

• Как правило, современная крыша представляет собой этакий слоеный пирог. Многие материалы, используемые в этом пироге, совершенно не предназначены для соседства с элементами, подверженными нагреву.
• Выбирая проходник для дымохода, в первую очередь вы должны позаботиться о пожарной безопасности здания и только во вторую — о его герметичности.
• Надо понимать, что дымоход на крыше — это не просто один из элементов декора вашего здания, а действующий агрегат, от правильной конструкции и устройства которого может зависеть сохранность вашего имущества и ваша жизнь в целом.
• Любые материалы, будь то герметик, крышка на дымоход, утеплитель и многое другое, должны полностью соответствовать используемому дымоходу.
• Ведь возможность одних элементов устройства прохода или герметизации одного дымохода совершенно не подходит для использования с другим.

Нет гарантии – нет материала

Приобретайте материалы только в специализированных магазинах, в которых имеются грамотные продавцы–консультанты, способные правильно оценить устройство вашего дымохода и посоветовать вам приобретение того или иного материала или, наоборот, уберечь вас от необдуманных действий.

Наш совет: при приобретении элементов дымохода, проходов, частей и деталей герметизации и утеплителей, требуйте от продавцов предъявления сертификатов качества на каждый вид продукции.

Если по каким-либо причинам вам не предъявляют сертификаты, откажитесь от приобретения данной продукции. Не верьте на слово об имеющихся сертификатах, типа сертификаты есть, но начальника сейчас нет, а все документы у него.
Устраивая выход дымохода на крышу, приобретайте материалы в тех местах, где на подобную продукцию имеются сертификаты качества, даже если цена будет несколько выше. Подобная экономия может впоследствии дорого вам обойтись.

пошаговая инструкция. Установка дымохода в бане через потолок

Потолочно проходной узел. Что это такое и зачем он нужен?

Потолочно-проходной узел (ППУ) – это специальный короб, который монтируется в конструкциях потолка или кровли. В самом коробе предусматривается обязательное отверстие для прохода через него дымоходного канала. Основная задача потолочного узла – обеспечить безопасную эксплуатацию дымохода за счет его теплоизоляции от кровельных и других горючих материалов.

Потолочно-проходной узел можно либо купить, либо сделать самостоятельно, при этом строго учитывая все нормы отечественных СНиП в области отопления и пожарной безопасности.

Строительные нормы и правила СНиП для ППУ

Нормы по монтажу дымохода и потолочных узлов, а также рекомендации по эксплуатации находятся в СНиП 41-01-2003. В документе приведены безопасные температурные режимы для различных зданий и сооружений, перечислены размеры дымоходов и потолочных узлов. Если вы приобрели заводской потолочный узел, то в СНиП заглядывать не обязательно, за вас это сделали производители. Вам остается только установить изделие и ознакомиться с инструкцией, которая обязательно прилагается к потолочному узлу.

Для любознательных все же приведу ключевые размеры и рекомендации:

1. Гильзы потолочно-проходных узлов обязательно изготавливаются из негорючих материалов.
2. Сечение гильзы должно быть шире диаметра дымохода, чтобы обеспечить удобную прокладку.
3. Разделку (устройства прохода трубы) в кровле обязательно делают из огнестойких материалов.
4. Разделку выполняют не менее 50 см при прохождении канала дымохода через участки с горючими конструкциями. При огнестойких материалах – 38 см.
5. Не следует применять жесткое соединение разделки с перекрытием, чтобы исключить искривление дымохода.
6. Отступка, т.е. расстояние между дымоходом и близлежащей ограждающей конструкцией (стеной и т.д.), для горючих материалов – от 26 до 50 см, для негорючих – от 20 до 38 см.

При расчете отступки или ширины разделки учитывается изоляции самого дымохода. Например, если дымоход выполнен из трубы с изоляцией в 5 см, то минимальная отступка в кирпичном доме будет: 20 – 5 = 15 см. Но лучше сделать больше!

Разновидности

Дымоходные трубы можно классифицировать на несколько типов в зависимости от места их расположения:

1. Коренные – находятся на некотором отдалении от печи и соединены с ней посредством рукава. Такой вариант удобен в силу того, что дымоход может быть соединен с несколькими печами.
2. Стенные – в большинстве случаев они встраиваются в капитальную стену, но в некоторых случаях их пускают вдоль нее.
3. Насадные – надстраиваются над печью.

Таким образом, от того, как именно устроена труба ППУ, исходящая от печи, будет зависеть и ее проход сквозь перекрытия стены или потолка. Но в большинстве случаев предпочтение отдается насадным дымоходам.

Варианты проходных узлов

Типы проходных узлов классифицируются исходя из типов самих дымоходов и могут быть следующими:

1. Коренные. Дымоход расположен в стороне от отопительного устройства (печи, котла и т.д.).
2. Стеновые. Труба от отопительного устройства уходит в стену.
3. Насадные. Здесь дымоход устраивается непосредственно над печью. Этот способ – самый распространенный и простой.

Наиболее распространена конфигурация потолочных узлов из листовой стали в виде коробов с круглым или квадратным отверстием под проходку дымохода. В каждом из них предусмотрено пространство для закладки изоляционного материала.

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Правила, которыми не следует пренебрегать

Как уже было выше отмечено, монтаж дымохода не допускает халатности и его необходимо проводить со всей ответственностью. Для этого стоит учитывать ряд правил:

1. Перед тем как устанавливать дымоход, необходимо тщательным образом спланировать его месторасположение, дабы не повредить основные составляющие кровли. К тому же поворотов должно быть не более 3-х.
2. Длина горизонтального участка трубы, исходящей от печи, не должна превышать 1 метра.
3. При установке металлической трубы необходимо предусмотреть зазор до легковоспламеняющихся отделочных элементов (от 1,5 метра, не менее).
4. Установка дымохода должна быть осуществлена таким образом, чтобы его срез не был обращен на подветренную сторону. В противном случае сила естественной тяги будет заметно снижена.
5. Должна быть предусмотрена возможность прочистки трубы в дымоходном канале. Это очень важное условие.

Как отмечают профессионалы, одностенные трубы ППУ необходимо дополнительно защитить теплоизоляционным материалом.

При этом снаружи теплоизоляционный слой необходимо, в свою очередь, защитить металлическим кожухом (из оцинкованной стали). Такая мера позволит избежать пожара и образования конденсата. Какие именно материалы можно применять, будет рассмотрено в следующем разделе.

Использование базальтовой ваты

В качестве теплоизолятора можно применять базальтовую вату, но перед покупкой необходимо убедиться в том, что она сможет выдерживать высокую температуру (больше чем 600 °C). Многие специалисты склоняются к общему мнению, что это не самый лучший вариант. И этому есть определенное объяснение.

Дело в том, что в ходе изготовления данного утеплителя в качестве связующего вещества используются смолы, которые под воздействием высокой температуры начинают выделять формальдегид.

Помимо этого, после крепления потолочно-проходного узла в дымоходе иногда образуется конденсат, а при взаимодействии влаги с минеральной ватой у нее утрачиваются теплозащитные свойства. Эти качества могут восстановиться по мере испарения влаги, но лишь частично.

Песок

До недавнего времени в обиходе для этих целей использовался песок. Однако такой вариант обладал существенным недостатком в силу особенности материала – мелкозернистости. Поэтому с течением периода эксплуатации песок просыпался сквозь небольшие щели.

В связи с этим печку нужно было периодически очищать и очередной раз засыпать узел.

Глина

Также можно воспользоваться глиной. Только перед этим ее необходимо развести до приобретения пастообразной консистенции. После этого полученной массой заделывается весь нужный промежуток.

Керамзит

Это оптимальный вариант среди всех возможных для потолочно-проходного узла с утеплением. Пространство заполняется керамзитом мелкой либо средней фракции. Многим профессиональным строителям он известен как натуральный материал, который обладает малым весом. А его преимущество заключается в том, что даже после намокания он способен восстанавливать свои свойства.

Металлический узел

На сегодняшний день широкое распространение получили трубы типа «сэндвич». По сути, это два металлических цилиндра разного диаметра, вставленные один в другой.

Но как все сделать? Работа будет проводиться следующим образом:

1. Для начала необходимо приобрести готовый металлический проходной патрубок, который иначе зовется коробом в силу характерной формы куба. Его также можно изготовить самостоятельно из оцинкованного железа с учетом диаметра трубы и толщины материала перекрытия. При этом диаметр отверстия должен быть чуть меньше размеров дымохода потолочно-проходного узла.
2. На следующем шаге необходимо подготовить патрубок к монтажу. В силу тонкости металла он не способен изолировать нагревающийся дымоход от горючего материала. Для этого можно использовать базальтовое волокно с фольгированной поверхностью. Оно наклеивается на внутренние стенки короба, а также на те части, которые будут соприкасаться с перекрытием.
3. На потолке намечается место, которое впоследствии выпиливается лобзиком.
4. Теперь можно производить установку короба.
5. На потолке следует закрепить специальную металлическую панель (зачастую из нержавейки) с вырезанным посередине отверстием, причем его диаметр должен соответствовать размерам окружности в коробе.
6. На завершающем этапе обустройства потолочно-проходного узла следует оформить дымоход на полу второго этажа (если это дом) либо чердака (будь то одноэтажный дом или баня). Это делается при помощи той же панели или металлического листа с вырезанным отверстием посередине.
7. Расположение трубы нужно рассчитать таким образом, чтобы стык ее двух частей не пришелся на внутреннюю полость короба, который уже располагается в перекрытии. Он должен находиться ниже либо выше.

Как ранее уже было отмечено, вместо базальтового волокна лучше использовать другие материалы – песок (хотя тоже не лучший вариант), глину, керамзит.

Материал послужит не только в качестве утеплителя, но и будет хорошим теплоизолятором.

Короб из гипсокартона

В данном случае инструкция по установке потолочно-проходного узла выглядит так же, как и с металлическим коробом, за тем исключением, что используются другие материалы. Сама процедура выглядит следующим образом:

1. В перекрытии необходимо обустроить отверстие квадратной формы. При этом расстояние от стенок перекрытия до поверхности трубы должно быть не менее 200-250 мм.
2. Используя жаропрочный гипсокартон, делают высокий короб. Он будет закрывать трубу от перекрытия.
3. Со стороны потолка на сделанном отверстии также закрепляется металлический лист с окружностью посередине (в соответствии с диаметром дымохода).
4. Через лист просовывается металлическая труба.
5. В межэтажном перекрытии укладывается теплоизолятор по всему периметру и на всю высоту короба.

Как уже раньше было отмечено, в ходе установки потолочно-проходного узла вместо минеральной ваты можно использовать керамзит и прочие материалы.

Выведение дымохода на улицу

Если наружные стены дома или бани сложены из кирпича либо другого негорючего материала, то вывести сквозь них дымоход не так уж и сложно. Для этого делается сквозное отверстие круглой формы, впоследствии туда устанавливается металлическая гильза.

Но в том случае, когда проем проделан идеально кругло в точном соответствии с размерами сэндвича, можно обойтись и без этого элемента. Также нельзя будет вставить гильзу, если дымоход через стену будет проходить под углом, отличным от прямого.

Во время монтажа газоотводной трубы не следует забывать о том, что ее стыки не должны находиться в толще перекрытия. Имеющиеся щели необходимо заполнить выбранным несгораемым уплотнителем. По большому счету монтаж потолочно-проходного узла для бани или дома сводится к установке трубы в стене и ее подсоединении к вертикальному дымоходу.

В то же время если дом построен из дерева либо по каркасной технологии, то следует руководствоваться теми же правилами, что и обустройство дымохода через потолочное перекрытие. Иными словами, здесь также следует сделать проем, но уже в стене и установить готовый короб либо самостоятельно его изготовить. Затем заполнить внутреннюю полость теплоизолятором и с обеих сторон закрыть металлическими листами (из оцинкованного железа).

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции

При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003 , где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

• от бетонных и кирпичных труб до горючих материалов – не менее 130 мм;
• керамические трубы: если без изоляции – 250 мм, с изоляцией – 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки.

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) – 13 см, для неизолированных – 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см – до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Дымоход: разновидности труб

Из чего может быть изготовлена современная дымовая труба для банной печки? Вариантов не так уж много:

• кирпич (о нем мы в этой статье будем говорить совсем мало, ибо это тема больше к печам из кирпича),
• металл;
• керамика;
• стекло.

Примечательно, что лучшим материалом будет ударопрочное, жаростойкое стекло, на втором месте – керамика, а дальше идут стали разных марок. Ниже приведен ролик, в котором автор составляет список наиболее качественных сталей, но для тех, кому лень смотреть, мы приведем его в виде текста:

1. аустенитная AISI 310 и 310S;
2. аустенитная AISI 316 T L;
3. аустенитная AISI 321;
4. аустенитная AISI 304;
5. с добавлением марганца AISI 201-202;
6. ферритная AISI 409;
7. ферритная AISI 430.

На этом список прерывается на описание эмалированных дымоходов, потом из алюмоцинка, после чего автор переходит к черной углеродистой стали, которую можно использовать только если покрасить жаростойкой эмалью.

Смотрим видео:

Мы согласимся в том, что керамические дымоходы лучше металлических, но и дороже их. А в том, какие марки стали лучше – доверяем автору видео.

Выведение трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

• проходы через кровельный пирог должны быть пожаробезопасны;
• подкровельное пространство должно быть максимально защищено от проникновения влаги.

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см

Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.

Как установить дымоход через стену

Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:

• Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
• Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
• Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
• Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
• Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
• Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.
• По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.

Монтаж дымохода в бане через стену осуществляют следующим образом:

• К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
• На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
• Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.
• При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
• Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
• Верх дымоотвода оформляют защитным зонтом.

Для удержания веса трубы с внешней стороны устанавливают специальные опоры. Кроме этого через 50 см на стену дома устанавливают специальные кронштейны для удержания вертикальной конструкции в недвижимом, фиксированном положении.

Нижние опоры с внешней стороны бани удерживают вес не только вертикального участка конструкции, но и фиксируют горизонтальное колено, удерживая направляющую ось от печи.

Проход кирпичной трубы через потолок

Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.

Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.

Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» – это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

Порядовка распушки показана на рисунке ниже.

Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.

Отверстие в перекрытии вырезается под размер распушки.

Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем.

Проходной узел: устройство и габариты короба

Есть несколько названий для короба, который устанавливается в просвет вырезанного в потолке отверстия: это и «проходной узел», и «разделочный короб» и «разделка потолка», и ППУ (потолочный проходной узел).

Что он собой представляет? Если совсем просто, то это коробка с теплоизолирующим материалом, которая должна держаться в вырезанном вами отверстии, а также держать ровно по центру дымоходную трубу.

Короб для прохода дымохода через потолок для установки печи в парной

Помимо этого есть еще отделка самого отверстия, которое очень желательно укрепить материалом, выдерживающим большие температуры, не возгорающимся и с низкой теплопередачей. Ниже мы поговорим о конкретных материалах, но задачи, которые должны быть ими решены, именно такие.

Проходной узел делается из металла. В частности, это может быть нержавеющая сталь. Во всяком случае та часть, которая видна из парной, обычно делается из нержавейки. В продаже можно найти короба и целиком из нержавейки, и целиком из оцинкованной стали, и их комбинации.

Различаются короба размерами. Причем не только самого короба, но и внутреннего отверстия, через которое должен пройти дымоход. Диаметр варьируется от 115 до 300 мм.

Что касается внешних габаритов, то каждый толкует ГОСТ на свой лад. Мы уже с вами поняли, почему так происходит – одни считают, что короб со стороной 1 метр соответствует ГОСТу, другие, что и 26 см + диаметр трубы – вполне достаточно. И все это – с опорой на технические нормативы.

ВАЖНО! При имеющемся разночтении опираться приходится на здравый смысл.

Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени.

Потолок в бане и дымоход.

Конечно, если бы положение печи было продумано еще на стадии проектирования, то можно было бы и балки расположить так, чтобы ППУ прошел между ними. Следовательно, и размер ППУ нужно было бы продумывать заранее.

А с другой стороны, сейчас есть материалы с низкой теплопередачей, способные вынести нагрев до 1000-1100 градусов. Если их использовать, то нет нужды в вырезании большого куска потолка. Посмотрите для примера ролик, в котором показано тестовое испытание плиты из силиката кальция. Мы посмотрели потом технические характеристики этого огнеупора – они просто отличные! Полюбопытствуйте сами (мы не рекламируем и не продаем).

А пока суммируем данные. У нас получилось, что согласно СНиП и прочим нормативам есть следующие варианты:

• радиус керамической трубы + изоляция + 13 см;
• радиус керамической трубы + 25 см;
• радиус трубы + 38 см;
• радиус трубы + 50 см.

ВНИМАНИЕ! Нет данных для стальных труб в первых двух случаях.

Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба.

Сам короб по всем поверхностям снаружи обкладывается теплоизолятором – минеритом или базальтовым картоном. Внутрь короба насыпается керамзит или укладывается базальтовая вата. Это стандартный вариант, так делается чаще всего. Но в ролике вы видели, что можно обойтись плитой из силиката кальция и изолировать ею трубу в бане от потолка.

Как сделать дымоход: выбираем утеплитель

Огнеупорная плита

На выборе утеплителя, мы считаем, надо остановиться особо. Повторимся: большинство положит внутрь короба керамзит или минвату, снаружи обложит его минеритом (его аналог листы Flamma) или базальтовым картоном. Это годное решение. Сомнительно использовать вместо минерита асбест.

асбокартон (асбестовый картон)

СОВЕТ! Не делайте внутреннюю засыпку из песка, потому что он отлично передает тепло, а при нагреве дымохода градусов до 400 даже это гарантированный пожар. Потому что дерево загорается при 330 градусах, но если долго греть, то загорится и от 150-170 градусов. Песок сослужит очень плохую службу.

Однако в наше время появились и другие огнеупоры – тот же силикат кальция, известный в продаже как суперизол или плиты Silca. Но он представляет собой плитный материал.

Дымоход в потолке бани в районе ППУ можно обложить и другими материалами, имеющими вид ваты или войлока. Если говорить о производных камня, то это базальтин и Basfiber, которые являются технологически более усовершенствованными модификациями минеральной ваты.

Но сейчас можно купить не только их, но и керамические волокна, в частности, это Суперсилика, представляющая собой кремнеземное волокно, из которого делается либо вата, либо маты. У нее вообще нет связующих веществ, которые в минвате выгорают со временем, приводя ее к осыпанию. На сайте изготовителя прямо говорится о том, что это волокно годится для изоляции прохода потолка в бане.

Ниже ролик, в котором показан забавный стресс-тест всего, чем можно набить узел ППУ:

Есть еще вата муллитокремнеземистая, но это уже реальный огнеупор, способный выдерживать температуры раза в два выше максимальных для дымохода.

Сквозь крышу

Одним разделочным коробом дело не ограничивается, когда вы ведете трубу в бане через потолок и крышу. Но мы же решили сделать тему этой статьи достаточно узкой. Тем более что на сайте есть более полный материал, в котором рассказывается как раз о проводке через чердачное пространство и крышу. Рекомендуем с ним ознакомиться.

Как изолировать трубу от потолка

А вот это интересный вопрос. В одном из роликов говорится, что максимальная температура, до которой может, но не должен нагреваться дымоходный канал, составляет 700 градусов. А так как большинство делает металлические трубы, то по правилам сначала идет монотруба, потом, ближе к потолку, она переходит в сэндвич. То есть в парилке у нас будет ничем не защищенная монотруба – тонкий слой металла, отделяющий от раскаленных газов. А это мощное и жесткое ИК-излучение.

Мы можем рассмотреть задачу изолировать трубу в бане от потолка двояко – и вниз, и вверх. Вниз обычно делается не столько изоляция, сколько приспособление, отбирающее тепло, которое в буквальном смысле «улетает в трубу».

Тут есть два варианта – можно повесить на трубу теплообменник, который будет нагревать воду. А можно повесить сетку с камнями, которая будет забирать тепло на себя и удерживать его дольше, чем металл.

Если рассматривать такие приспособления как изоляцию в частности, то они свою функцию будут выполнять – их температура окажется существенно ниже – вода нагревается до 100 градусов, камни могут удержать и большую температуру, но ниже, чем у газов в трубе.

Что же касается трубы выше потолка, то есть, проходящей через подкровельное пространство и кровлю, то там нужно проявить больше заботы именно об изоляции.

СОВЕТ! Не пренебрегайте противопожарными пропитками для дерева, на чердаке бани они уместны вполне, и способны уберечь ее от возгорания.

Изолировать трубу выше потолка можно коробом из силиката кальция с воздушной прослойкой между трубой и коробом для лучшего охлаждения первой.

Второй вариант – использовать суперсилику. Это керамическое волокно, которое можно купить в виде полотна или мата. Обвернутая им труба станет на ощупь просто теплой. Помимо трубы суперсиликой можно защитить все горючие поверхности в непосредственной близости от дымохода.

Нам даже пришло на ум, что керамическое волокно куда лучше, чем обычная набивка сэндвичей, которая теряет свойства теплоизолятора при образовании внутри конденсата, а со временем оседает и превращается в труху (теряя связующие вещества). А самое неприятное, сэндвич склонен выгорать при частой неправильной топке, что делает такую трубу опасной.

Другими словами, можно попробовать либо вовсе не брать сэндвич, а ограничиться изоляцией суперсиликой, либо заменить этим материалом минвату внутри сэндвича.

Как провести дымоход через потолок своими руками

Начинать желательно еще на стадии проектирования. Расположение печи нужно сопрячь с положением потолочных балок и стропил кровли. В этом случае не придется вообще ничего переделывать. Тогда же принимается решение о размере ППУ. Если делать «по ГОСТу», то есть 38 или 50 см от голой трубы, то вписать между потолочными балками без подреза будет, скорее всего, невозможно. Если же воспользоваться далекими от ГОСТа магазинными вариантами ППУ, то ничего подрезать не понадобится даже при стандартном шаге балок в 60 см.

Однако мы все же приведем рисунок, показывающий как правильно подрезать потолочную балку, которая мешает прохождению ППУ.

На всякий случай уточним, что аналогичная конструкция используется и для подреза стропилин, но в этом случае необходимо делать соседние с подрезанной стропилины двойными (на всю длину).

Те, кто по какой-то причине не хотят делать отверстие ровно над печкой, могут сделать или L-образный дымоход, который выведет трубу в другое место потолка, или вывести ее же под наклоном в 45 градусов – разница определяется величиной смещения – если оно больше метра, то делается наклонный вариант, если меньше – L-образный. Нужно лишь потом дать надежную опору дымоходной трубе, чтобы она удерживала вертикальное положение.

Но это техническое решение, а вот насколько оно хорошо для парной – это другой вопрос. Если честно, то совсем не хорошо. И лишнее ИК-излучение от дополнительных метров дымохода здоровья посетителям не прибавит, увы.

СОВЕТ! Чтобы не пришлось так мучиться, наложите на план пола с фундаментом для печи план кровли – сразу будет видно, куда попадет дымоход. На этой стадии можно подкорректировать сам план.

Итак, подготовка к проходке желательна еще до финальной подшивки потолка. Если все правильно рассчитано, вам останется только вырезать кусок вагонки с парозащитой, утеплителем и гидрозащитой. Ну, если положили черновой и чистовой пол на втором этаже, то их тоже. Но балки останутся целыми.

Вырезать можно тем, что есть под рукой, например, электролобзиком.

Далее нужно выбрать, что именно вы будете отделывать минеритом или силикатом кальция, или базальт-картоном – короб снаружи или стенки отверстия. Допустимо и то, и другое. После крепления плитного утеплителя короб вставляется в отверстие и закрепляется снизу на саморезы.

ВАЖНО! Центр отверстия в потолке должен совпадать с центром трубы. Для этого следует воспользоваться отвесом и совместить центры.

Снизу монтируется труба. Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт – это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ.

Выверяйте вертикали! У трубы должны быть предусмотрены крепления к стене, которые зафиксируют ее в строго вертикальном положении.

После того, как сэндвич продет в ППУ, пространство между ним и стенками короба заполняется другим утеплителем – минватой, керамзитом или керамической ватой. Минвата из этого списка нравится нам менее всего. Керамзит отлично сгодится для бюджетного варианта.

КСТАТИ! Дно короба можно выложить тем же силикатом кальция и им же отделать крышку изнутри.

Закрываем крышку и фиксируем ее на полу чердака саморезами (она выступает за пределы отверстия немного). На этом конкретно проход дымохода через потолок, осуществленный своими руками можно считать завершенным. Дальше – вывод через крышу.

Проход через кровлю кирпичного дымохода

Проход дымовой трубы через кровлю должен решать одновременно две не самые простые задачи: обеспечить пожарную безопасность и герметичность. По правилам пожарной безопасности в местах контакта дымохода с горючими материалами температура стен дымохода не должна быть выше 50 о С. Для кирпичных дымоходов это решается путем увеличения толщины стенок. Для этого печники выкладывают специальную проходку. Единого решения тут нет, так как многое зависит от угла наклона кровли. Потому такой вариант сегодня и не очень популярен – тяжело найти человека, который может грамотно и безопасно такую проходку через кровлю сделать.

При проходе кирпичной трубы через кровлю ее со всех сторон окружают коробом из дополнительных стропил и поперечных балок

Как решается тогда вопрос? Делают просто квадратную или прямоугольную трубу, которую выводят между стропильными ногами, над трубой и под ней устанавливают поперечные балки. Расстояние между трубой и деревянными элементами конструкции –13-25см. Если расстояние между стропилами больше – устанавливают дополнительные. Таким образом минимизируется вред, который мы обязательно нанесем гидро- и пароизоляции кровли: чтобы вывести трубу придется нарушить целостность пленок и мембран. При установке дымохода он оказывается в отдельном коробе. Пленки и мембраны внутри этого короба аккуратно разрезают. Геометрия разреза аналогична геометрии трубы или короба, но меньше размеров короба из стропил. В углах пленки надрезают под углом (конвертом), края пленок загибают и фиксируют при помощи скоб или прижимных планок к элементам стропильной системы. Края и места входа крепежа герметизируют клейкими лентами или герметиками. Эту операцию стоит провести тщательно – от нее зависит долговечность и надежность кровли.

Есть еще один вариант. Он возможет, если температура трубы в районе кровли не выше 50 о С. В этом случае края пленок можно приклеить к трубе герметиками или теми же клейкими лентами (стараясь как можно лучше все загерметизировать). Теперь между стропилами и кирпичной трубой образовалось свободное пространство. Его закладывают жаростойким теплоизолятором.

Отведение воды от стыков

Сложнее всего выполнить герметизацию стыка кирпичной трубы и кровли, если используется жесткий кровельный материал.

При выводе дымохода через кровлю нужно решить проблему гидроизоляции. Для этого используют систему двух фартуков: нижнего и декоративного

Сначала вокруг трубы устанавливается нижний фартук. Он обычно изготавливается из жести и состоит из четырех элементов: двух боковых, верхней и нижней части. Как его делать, смотрите в следующем видео. Все рассказано подробно.

Под нижний фартук обязательно укладывают так называемый «галстук». Это участок кровельного материала, лист жести или оцинкованного металла, который будет отводить воду к водостоку (такой длинны должен быть галстук – немного заходить в водосток), если дымоход расположен низко или в ендову, если она ближе. В следующем видео еще раз продемонстрирована техника установки внутреннего фартука для кирпичной трубы, а также показано, как устанавливается галстук и наружный декоративный фартук.

Вообще, сколько материалов, столько и способов монтажа проходного узла. Еще одно видео, в котором продемонстрирована другая техника гидроизоляции кирпичной трубы. Тут используют современные материалы, которые выпускают производители «Ондулина».

Гораздо проще сделать гидроизоляцию стыка трубы дымохода и кровели, если используется мягкая черепица или другой мягкий гибкий кровельный материал. На оштукатуренную трубу, промазанную для лучшего сцепления пропиткой, этот материал просто загибается, подравнивается. Можно по ркаю загнутого кровельного материала нанести слой герметика и закрепить все при помощи прижимной планки. Место, где соединяется кровельный материал, труба и планка также обрабатывают герметиком. В этом видео продемонстрирована техника герметизации дымовой трубы при использовании мягкой черепицы.

Понятие тяги

Нельзя допускать возникновения в дымоходе капельного конденсата, который постепенно разрушает внутреннюю поверхность канала. Особенно это случается в холодное время года, когда наблюдается значительное снижение температуры наружного воздуха. Процесс выпадения капель влаги в дымоходе также служит причиной нарушения нормальной тяги. Снижение скорости прохождения газов от продуктов горения происходит не только при внутреннем образовании конденсата, на силу тяги влияет влажность наружного воздуха, которая может иметь различные значения в зависимости от погоды. Игнорировать этот показатель поможет дефлектор, установленный над дымоходом.

Источники

• https://vseotrube.ru/ventilyatsiya-i-dymohod/potolochno-prohodnoj-uzel-dymohoda
• https://FB.ru/article/438205/potolochno-prohodnoy-uzel-dyimohoda-tipyi-trebovaniya-instruktsiya-po-ustanovke
• https://baniwood.ru/proxod-truby-cherez-potolok-bani.html
• https://mr-build.ru/newteplo/potolocno-prohodnoj-uzel-dymohoda.html
• https://parilochka.com/banya/prohod-truby-cherez-potolok

[свернуть]

Как сделать проход трубы через потолок бани

Чтобы избежать пожаров и обезопасить себя и своих близких, нужно правильно сделать проход трубы через потолок в бане и выполнить все необходимые мероприятия, чтобы предотвратить воспламенение перекрытия из-за соприкосновения с раскаленной трубой.

Поэтому очень важно монтировать горячую трубу таким образом, чтобы она не контактировала с деревом. Для этого реализуется дополнительная защита из пожаробезопасных материалов.

Ниже мы рассмотрим основы пожарной безопасности, виды материалов, технологии монтажа и основные ошибки при устройстве прохода трубы через перекрытие и крышу.

Как защитить перекрытие от возгорания?

Прежде чем приступить к работе, нужно ознакомиться со СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». В данных строительных нормах нормируется устройство отопительных и вентиляционных систем.

В тексте СНиПа указывается дистанция от наружных поверхностей труб до элементов перекрытия и кровли.

Расстояние от элементов кровли до труб необходимо дополнительно защищать материалами, которые не воспламеняются.

Поэтому при создании прохода через потолок бани должна предусматриваться достаточная дистанция от раскаленной поверхности трубы до конструкций перекрытия.

Стоит обратить внимание на то, что при строительстве многие отдают предпочтение металлическим трубам. Поэтому следует ознакомиться с приложением K упомянутого выше СНиПа, в котором указаны минимальные расстояния от частей печи и труб:

Толщина стенки печи, мм	Отступка	Расстояние от наружной поверхности печи или дымового канала (трубы) до стены или перегородки, мм
		не защищенной от возгорания	защищенной от возгорания (в соответствии с 6.6.23 б)
120	Открытая	260	200
120	Закрытая	320	260
65	Открытая	320	260
65	Закрытая	500	380
Примечания: 1 Для стен с пределом огнестойкости REI 60 и более и пределом распространения пламени 0 см расстояние от наружной поверхности печи или дымового канала (трубы) до стены перегородки не нормируется. 2 В зданиях детских учреждений, общежитий и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах отступки следует обеспечить не менее REI 60. 3 Защиту потолка в соответствии с 6.6.20, пола, стен и перегородок — в соответствии с 6.6.23 следует выполнять на расстоянии, не менее чем на 150 мм превышающем габариты печи.

Как видите, отступ должен составлять 500 мм до древесины без термоизоляции и 380 мм до легковоспламеняющихся материалов с дополнительной защитой от огня.

Кроме норм, изложенных в СНиП 41-01-2003, следует внимательно ознакомиться с инструкцией к дымоходу от производителя. Документация содержит информацию об отступах с учетом используемых материалов.

Какие материалы устойчивы к высоким температурам?

Во время разогрева печи температура достигает критической отметки, поэтому древесина может воспламениться от прямого контакта с раскаленной трубой, что приведет к печальным последствиям.

Чтобы избежать пожара, нужно создать изолирующий слой из любого негорючего материала. Отлично подойдут для этого:

1. Минеральная вата. Волокнистый утеплитель из неорганических нитей. Уверенно переносит температуры до 300 градусов Цельсия. Выбирайте марку ПЖ-175 или ППЖ-200, чтобы обеспечить максимальные термоизолирующие свойства. Такие минераловатные изделия изготавливаются по ГОСТ 9573-96 Плиты минераловатные повышенной жесткости и по ГОСТ 22950-95, а также по ГОСТ 21880-94 — маты прошивные.
2. Минерит. Теплоизоляционный материал состоящий из целлюлозы и известняка на цементной основе представляет собой плотную плиту, способную эффективно противостоять температурам до 150o C. Максимальная температура нагрева, которую может выдерживать минерит достигает 400 градусов.
3. Базальтовый картон. Плотный экологически безопасный материал толщиной 5 мм, который уверенно защищает выдерживает температуры вплоть до 900o C.
4. Асбестокартон. Также позволяет создать отличную защиту от огня. Имеет толщину до 10 мм. Не теряет своих свойств в течение долгих лет. Единственным недостатком является выработка токсичных паров при нагреве, что является критичным фактором для использования в бане.

Если вы хотите провести начальную облицовку торцов перекрытия и уже точно провели все замеры и сделали отступы, то можно также задействовать слабогорючие материалы, среди которых:

1. Стекломагниевый лист – стандартный вариант не подходит для защиты древесины, поэтому выбирайте продукцию премиум класса.
2. Огнеупорный гипсокартон – по характеристикам отличается от стандартного ГКЛ тем, что обладает усиленным сцеплением слоев и армированием с внутренней стороны. Поэтому огнеупорный гипсокартон обладает защитой от критических температур и не воспламеняется даже если его бросить в огонь на 15 минут.

Обратите внимание! Экономия на материалах может привести к пожару и чрезвычайному происшествию, поэтому ни в коем случае не используйте стандартную минеральную вату.

Если вы хотите создать дополнительный слой термоизоляции дымохода, то отдайте предпочтение базальтовой вате. Она не деформируется и не теряет качество даже при температуре 1000 градусов Цельсия.

Для защиты короба при проходе трубы сквозь потолок следует проложить базальтовый картон. Чтобы сэкономить, но не потерять в качестве, можно засыпать глиной проходной короб.

Уберечь потолок от повышенной температуры на участке крепления короба поможет металлический лист с бортами с содержанием глины (равномерное распределение с толщиной до 2,5 см).

Дымоходы типа «сэндвич»

Несмотря на имеющиеся решения узлов прохода трубы через перекрытия и кровлю, многие сегодня предпочитают использовать более безопасные трубы типа «сэндвич». Основное отличие сэндвича от обычной трубы — двойная труба с дополнительным слоем для защиты от повышенных температур.

Изготавливаются они из черной или нержавеющей стали и приводят к значительному сокращению теплового излучения, источником которого является газоотводящая печная труба.

Стоит отметить, что, несмотря на двойную стенку, внешний кожух «сэндвича» тоже имеет довольно высокую температуру. Поэтому для обеспечения пожарной безопасности лучше подстраховаться и применять рекомендуемые отступы от горючих материалов и теплоизоляционные материалы для защиты от нагрева перекрытия в месте прохода трубы.

Внутри трубы во время догорания летучих соединений температура может быть очень высокой. Поэтому в процессе эксплуатации нельзя нарушать нормы устройства дымоходов и рекомендации производителей дымовых труб по устройству узлов прохода через перекрытие и кровлю бани.

Видео устройства дымохода из сэндвич-труб вы можете посмотреть ниже:

Потолочная разделка в месте прохода трубы

Нужно придерживаться двух правил – монтировать трубу ровно по вертикали и обеспечивать надежную термоизоляцию перекрытия при помощи современных минеральных теплоизоляционных материалов. Поэтому нужно придерживаться следующего плана:

1. Определить место, где будет находиться узел прохода трубы.
2. Установить в месте прохода защитный кожух (короб) отделяющий горючие материалы перекрытия от печной трубы.
3. Выполнить укладку защитных теплоизоляционных материалов, предохраняющих конструктивные элементы перекрытия от критических температур.

При устройстве узла прохода во внимание нужно принимать следующие факторы:

• Конструктив самой бани.
• Количество денежных средств, которые вы можете себе позволить потратить на материалы.

Далее можно приступить к созданию места, в котором дымоход будет проходить через потолок. Воспользуйтесь отвесом для определения центра прохождения трубы и нанесите разметку.

После этого сделайте вырез, но предусмотрите минимальный отступ со всех сторон (декоративные элементы скроют его). Сделать проход нужных размеров можно с помощью электролобзика:

Если вы изготавливали проход своими руками, то можете декорировать его оцинкованным железом или нержавейкой. Дополнительным плюсом нержавеющей и оцинкованной стали является то, что она представляет собой хороший тепловой экран.

Применяя потолочно-проходной узел со стандартной конструкцией от производителя, придерживайтесь размеров, которые указаны в инструкции. Если же вы создаете проход с нуля, то тщательно выполните замеры всех расстояний необходимых для устройства проходного короба.

Для подсчета расстояний можно воспользоваться следующей формулой: внутренний диаметр трубы суммируется с двумя расстояниями отступов.

Обратите внимание! Гораздо предпочтительнее выполнить расчет всех необходимых размеров еще на этапе разработки проекта бани. На чертежах при этом заранее нужно отметить оптимальное расстояние между балками перекрытия и определить точный размер пространства необходимого, чтобы монтировать трубу.

Если проход трубы через потолок бани не был продуман еще на этапе проекта, то следует с помощью отвеса определить место расположения трубы и узла прохода над печью.

Как установить готовый проходной патрубок?

Сегодня в продаже можно приобрести готовый узел прохода, представляющий собой металлическую конструкцию, устанавливаемую в перекрытие бани.

В плане дизайна и прочности крепления заводская конструкция гораздо лучше самодельной. В магазинах вы найдете любые конфигурации узлов для прохода трубы через потолок, которые представляют собой коробку прямоугольного либо круглого сечения, надежно скрепленную с металлическим листом, который выполняет защитную и декорирующую функцию.

В конструкции заводского потолочного проходного узла (ППУ) уже предусмотрен вырез для трубы, так что выбирать узел нужно с учетом диаметра трубы.

Для выполнения монтажа придерживайтесь следующей последовательности действий:
1. Выполняется проем в месте установки узла прохода и из оцинкованного профиля собирается каркас потолочного узла:

2. Листовым теплоизоляционным материалом (асбоцементным листом или базальтовым картоном) тщательно заделывается торец перекрытия в месте прохода:

3. В местах, где металлические листы узла прохода контактируют с горючими материалами, также укладывают листовую теплоизоляцию.

4. Конструкция устанавливается в проходное отверстие в перекрытии и в нее вставляют одно колено сэндвича, закрепляя в металлической конструкции, обмотав его асбестовым шнуром.

5. В верхней части со стороны чердака проводится заполнение короба огнеупорной минеральной ватой, керамзитом или другим рекомендуемым для использования производителем материалом.

6. После этого чердачная часть узла прохода может быть закрыта декоративными металлическими элементами.

Узел прохода своими руками

Если в вашем городе не оказалось магазина, где можно приобрести готовый узел прохода перекрытия, его можно изготовить самостоятельно. Для выполнения работы вам понадобятся следующие материалы:

1. Лист пожаробезопасного гипсокартона.
2. Минерит.
3. Тонкая листовая сталь.
4. Лист нержавеющей стали.
5. Сухая глина или керамзит.

Первым этапом является создание жестяного короба. Согнуть лист можно с помощью обычной доски, с скрепить края следует с помощью заклепок.

Внимание! Выбирая место устройства потолочного прохода трубы следует учитывать не только минимальные рекомендуемые отступы, но и расположение потолочных балок.

Определить центр прохождения трубы вам поможет отвес. Предварительно делается разметка для определения местоположения дымохода и позиции узла прохода перекрытия. Потом по точкам вырезается отверстие над трубой с учетом того, что будет использоваться термоизоляционный материал по всему диаметру.

После устройства проходного отверстия в перекрытии и отделке его торцов изоляционным материалом, в нем фиксируется короб. Обратите внимание, чтобы металлические части короба нигде не соприкасались с деревянными и другими горючими конструктивными элементами перекрытия.

Внутри короба можно установить пару металлических распорок из оцинкованного профиля, используемого при монтаже гипсокартона — такие распорки придадут дополнительную жесткость и помогут надежно зафиксировать трубу:

Обязательно следуйте инструкции от производителя и требованиям СНиП 41-01-2003, чтобы грамотно сделать проход трубы через потолок бани и избежать порчи и воспламенения древесины в течение долгих лет эксплуатации.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Как сделать потолок в бане из бревен
• Потолок из евровагонки >

Как сделать проход трубы через потолок изолированным и безопасным

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода. Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж. За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

• устраивают защиту для крае из металлических полос или минерита;
• обшивают вход со стороны жилого помещения металлическим листом;
• заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
• маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность. Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

Установка дымохода | MOTHER EARTH NEWS

Установка отдельно стоящей дровяной печи требует установки дымохода для вентиляции дровяной печи. Это пошаговое руководство объяснит типичную установку дымохода и дымохода при вентиляции через плоский потолок. Каждая установка отличается, поэтому, если у вас есть вопросы по вашей конкретной установке, мы будем рады помочь; Пожалуйста, свяжитесь с нами, если у вас возникнут какие-либо вопросы по установке дровяной печи.

Ниже мы подробно объясним, как установить изолированную дымоходную трубу класса А и черную печную трубу для вентиляции дровяной печи через плоский потолок.Прочитав, вы увидите, насколько проста установка, и узнаете основы того, как установить свою собственную. Мы также включили установочное видео для визуального ознакомления.

1. Сначала найдите центральную точку, в которой дымоход будет проходить через потолок. Вы можете отметить это маркером. При использовании одностенных черных печных труб вы должны находиться на расстоянии 18 дюймов от горючих материалов.

2. Как только центральная точка будет найдена, используйте потолочную опорную коробку, чтобы отметить потолок, чтобы сделать вырез.Обведите внешнюю часть потолочной опоры на потолке.

3. Следуя вашей отметке, вырежьте отверстие в потолке пилой.

4. Потолочная опорная коробка поставляется с двумя кронштейнами для крепления к потолочным балкам. С чердака проденьте опорную коробку потолка через проем и прикрепите опорную коробку к балкам потолка.

5. Теперь, когда мы прошли сквозь потолок, нам нужно разметить отверстие, чтобы пройти сквозь крышу. Продвигая секцию одностенной трубы печи через опорную коробку с прикрепленным к ней уровнем, вы можете отметить, где центральная точка трубы будет находиться на крыше.Проведение винта через настил крыши позволит легко определить с крыши, где будет проходить центр трубы.

6. Переходя к крыше, возьмите регулируемую кровельную планку и отцентрируйте ее вокруг винта, который вы только что вставили в крышу. Самый простой способ разметить отверстие — использовать оклад в качестве трафарета и нанести распылением внутреннюю часть черепицы, где вы будете делать разрез.

7. После того, как отверстие на крыше будет обозначено, воспользуйтесь пиловочником и прорежьте отверстие в крыше.

8. Чтобы планка проскользнула под черепицу, необходимо обрезать гвозди на верхней половине круга. Используя ножницы для жести, отрежьте черепицу на 2 дюйма на верхней половине круга. Это позволит гидроизоляции проскользнуть под черепицу.

9. Затем нанесите достаточное количество высокотемпературного силикона на заднюю часть гидроизоляции дымоходной трубы. Сдвиньте регулируемую кровельную планку под верхнюю половину обрезанной черепицы.

10.Прикрутите кровельный оклад к настилу крыши винтами из нержавеющей стали. Силиконовыми покрытиями все головки винтов и область, где вы вставили оклад под черепицу, создадут водонепроницаемое уплотнение.

11. Пришло время собрать нашу изолированную дымоходную трубу Rock-Vent класса А. Найдите конец трубы с заглубленной вниз изоляцией. Это охватываемый конец трубы. Для перехода от изолированной дымоходной трубы класса А к одностенной черной дымовой трубе мы будем использовать универсальный переходник для трубы.Прикрепите переходник к охватываемому концу дымоходной трубы с помощью прилагаемого оборудования.

12. После подключения универсального адаптера опустите первую секцию дымохода через оклад и через опорную коробку. Нижняя часть универсального переходника дымохода проходит через опорную коробку.

13. Пока вы все еще находитесь на крыше, прикрепите шторку к дымоходу. Обязательно нанесите полоску силикона вокруг штормового воротника в месте его соприкосновения с дымоходной трубой.Это создаст водонепроницаемое уплотнение.

14. Изолированная дымоходная труба класса A должна выступать над крышей как минимум на 2 фута и должна находиться на расстоянии 10 футов от линии крыши. Прикрепите трубы необходимой длины для вашей установки с помощью прилагаемого оборудования.

15. Теперь прикрепим к дымоходу заглушку от дождя. Используя отвертку для гаек 5/16, прикрепите колпачок от дождя дымовой трубы к верхней части дымовой трубы. Заглушка дымохода будет препятствовать попаданию воды, мусора и животных в дымовую трубу, а также предотвращать попадание искр на крышу.

16. Мы закончили линию крыши, давайте вернемся внутрь и установим одностенную черную трубу печи на изолированную трубу дымохода. Мы решили использовать телескопическую трубу для первой секции трубы, поскольку она исключает разрезание трубы и дает вам идеальную длину. Присоедините охватывающий конец телескопической трубы печи к охватываемому концу универсального переходника трубы с помощью прилагаемого оборудования.

17. Подсоедините оставшиеся отрезки трубы, необходимые для установки, и подсоедините последнюю секцию трубы к воротнику дровяной печи.Вы можете использовать уровень, чтобы убедиться, что труба прямая.

18. Для того, чтобы закончить внутреннюю установку трубы от хорошо, вы хотите установить декоративный воротник вокруг коробки поддержки. С помощью прилагаемого оборудования прикрепите его к потолку.

19. Поздравляем! Мы завершили монтаж дымоходной трубы дровяной печи через плоский потолок!

Здесь вы можете найти изолированную дымоходную трубу Rock-Vent класса A и одностенную черную дымовую трубу Rock-Vent, которые используются в этом видео по установке дровяной печи.Как всегда, прокомментируйте или свяжитесь с нами с любыми дополнительными вопросами — мы здесь, чтобы помочь вам сделать это самостоятельно и сэкономить.

Jaquelin White — веб-маркетолог недалеко от Анн-Арбора, штат Мичиган. От помощи местным предприятиям в увеличении их присутствия в сети до работы в Rockford Chimney Supply, обслуживающей США и Канаду, Jaquelin любит постоянно меняющиеся способы работы в Интернете, потому что всегда есть что-то новое, чему можно научиться и попробовать. Прочтите все сообщений Жаклин из новостей MOTHER EARTH NEWS здесь.

---

Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блогов, и они несут ответственность за точность своих сообщений.Чтобы узнать больше об авторе этого сообщения, нажмите на его авторскую ссылку вверху страницы.

---

Первоначально опубликовано: 18.08.2016 10:46:00

Как установить потолочную коробку с дымоходом | Руководства по дому

Дровяные печи представляют собой привлекательный аксессуар для обогрева кают и деревенских домов. Дымоход для печи состоит из металлической дымоходной трубы, которая проходит через дымоходную коробку, также известную как потолочный воротник, и заканчивается над крышей.После того, как коробка установлена, подрядчик по кровельным работам устанавливает кровлю для трубы в зависимости от расположения коробки. Установить короб для дымохода с помощью повседневных инструментов сможет мастер своими руками, обладающий базовыми навыками обустройства дома.

Установите стремянку для доступа к потолку над плитой. Повесьте меловую леску или отвес к потолку так, чтобы нижний конец выровнялся с центром фланца, где труба присоединяется к верхней части печи. Отметьте потолок в этом месте и обведите отметку для справки.

Найдите потолочные балки с каждой стороны от обведенной отметки с помощью поисковика. Сделайте пару отметок на расстоянии примерно восьми дюймов друг от друга в каждом месте, чтобы определить направление, в котором балки проходят в потолке.

Установите насадку с завинчивающимся наконечником в аккумуляторную дрель. Выкрутите винты, которые крепят накладку к нижнему концу дымохода. Расположите верхний конец коробки напротив потолка и совместите центр отверстия для дымохода с отметкой в ​​кружке. Отрегулируйте коробку так, чтобы противоположные стороны были параллельны отметкам балок потолка.Обозначьте контур коробки на потолке.

Установите сабельную пилу с лезвием для резки гипсокартона. Вырежьте отмеченный контур на потолке и удалите вырез. Разрежьте изоляцию в потолке с помощью канцелярского ножа. Отодвиньте его от выреза.

Измерьте расстояние между балками потолка. Отрежьте пару блоков два на четыре этой длины с помощью циркулярной пилы. Расположите блоки на краю между балками и совместите грани каждого с соответствующими краями выреза.Прикрепите концы блоков к балкам с помощью пары шурупов диаметром 1 1/2 дюйма на каждом конце. Вверните винты через лицевую сторону блоков под углом 45 градусов.

Вставьте потолочную коробку в отверстие. Выровняйте нижний край, где была прикреплена облицовка, на 3 дюйма ниже потолка со всех сторон. Прикрепите внешние края коробки к балкам, используя два на четыре самореза размером 1 1/2 дюйма с интервалами в три дюйма с каждой стороны.

Назначьте подрядчику вырезку отверстия в крыше и установку гидроизоляции в зависимости от размера дымоходной трубы.Обратитесь к инструкциям и процедурам, прилагаемым к комплекту, чтобы установить дымоходную трубу, накладку и заглушку дымохода.

Ссылки

Наконечники

• Некоторые производители включают комплект трубок с печью. Кроме того, комплекты можно приобрести в Интернете или в магазине аксессуаров для дровяных печей.
• Обычно дымоходная труба должна заканчиваться на высоте не менее 3 футов над крышей, а заглушка должна располагаться на расстоянии не менее 10 футов от любой части крыши. При необходимости приобретите дополнительные секции печной трубы.

Предупреждения

• При работе с сабельной пилой надевайте защитные очки и респиратор.

Writer Bio

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

как установить дымоход дровяной печи через крышу

Правильно вставлять дровяную трубу для печи — гофрированным концом вниз.Наконец, закрепите каждую секцию дымохода саморезами. Тип № 2 показывает дымоход «наружу и вверх», который выходит через стену и продолжается вверх вдоль стены дома. Расположите печь так, чтобы задняя часть находилась на расстоянии не менее 16 дюймов от внешней стены. Тогда какова же высота печной трубы над крышей? Кстати, поставить дымоход вдоль внешней стены дома — тоже плохая идея. Эта труба должна быть такой же длины, как и весь дымоход, но не больше, чем выходное отверстие. Вырежьте контур на деревянной панели с помощью лобзика.Теперь мне нужно построить новый дымоход и установить этого щенка в моем ранчо / коттедже площадью 700 квадратных футов с сквозняками (окнами) !! Положите дымоходную трубу в собранном виде на пол, лежа на боку. Наклейте бутиловую ленту на нижнюю часть крышки. Затем возьмите лобзик и с помощью комбинированного лезвия проделайте отверстие в крыше и фанере. Как далеко должна быть дровяная печь от стены? Оставьте 9 дюймов воздушного пространства между трубой и любым горючим материалом. Это компания, которая следит за тем, чтобы продукция соответствовала стандартам безопасности.Можно ли проветрить печь на гранулах через крышу? Если вентиляция крыши неудобна или непрактична, лучше подойдет стенная вентиляция. Тепло, исходящее от дровяной печи, отличается от тепла обычного камина, и старый дымоход может не работать должным образом. Монтаж дымохода отличается от внешнего монтажа. Дровяная печь, которая у меня есть, требует дымовой трубы с внутренним диаметром 8 дюймов. # 8 x 18 x 1/2 дюйма. Довольно частая проблема для многих. Это больше, чем просто вопрос «прикосновения» и. Это может быть двустенная или трехслойная дымоходная труба.Ты почти сделал! Однако очень важно спланировать установку. Хотя это проблема безопасности, вы также столкнетесь с проблемами эффективности. Гидроизоляционный слой должен быть на месте с помощью герметика, а затем вы можете использовать кровельные саморезы, чтобы сохранить его на своем месте. Панели над дымоходом следует снять. Что может подняться в дымоход, но не может пройти в дымоход? Горячий выхлоп, поднимающийся вверх через дымоход, также втягивает воздух для горения в печь через воздушную заслонку. Теперь, когда мы закончили с крышей, пришло время подключить… Установите заглушку дымохода в соответствии с инструкциями в инструкции по эксплуатации.Завершение установки новой дровяной печи предполагает продление дымохода через чердак и крышу. Где топливный фильтр на Додж Дакота 2003 года выпуска? Как вставить каменный дымоход в металлическую крышу. Поместите дымоход там, где он будет связан с печью, и отметьте центр дымохода на потолке. Вентиляция и изоляция являются ключевыми моментами при работе с металлической крышей. Установите печную трубу. И имейте в виду, что стоимость установки дровяной печи — это не только сама печь — комплект дымохода также будет стоить вам.Правильно спроектированный и сконструированный дымоход поможет обеспечить безопасную и эффективную работу дровяной печи. Согните ноги вверх по сторонам дымохода примерно на 1 дюйм. Установите насадку с завинчивающимся наконечником в аккумуляторную дрель. Дымоходная труба должна выступать через крышу минимум на 2 фута и находиться на расстоянии не менее 10 футов от линии крыши. Убедитесь, что дымоход закреплен на фланце. Как трубочист очищает дымоход? У обоих вариантов есть свои плюсы и минусы … 30+ идей дизайна домашнего бара (для гостиных и небольших помещений).По завершении вставьте дымоход через отверстие в крыше вместе с воротником. Как вы могли догадаться из названия, я пытаюсь установить дымоход в своем амбаре. Хотя это проблема безопасности, вы также столкнетесь с проблемами эффективности. При установке дымохода для дровяной печи на металлической крыше сначала необходимо оценить положение. Важно помнить, что более короткий дымоход может не обеспечивать достаточную тягу для дровяной печи. 2. Изолируйте трубу в этой точке соединения, чтобы снизить опасность возгорания.Гермиона умирает в Гарри Поттере и проклятом ребенке? Эта труба должна быть такой же длины, как и весь дымоход, но не больше, чем выходное отверстие. Ниже мы поговорим о том, как правильно установить трубу через металлическую крышу. Изолированная каменная труба с двойной стенкой Дымоход класса A Черная одностенная печь с каменной вентиляцией Дровяная печь — это дровяная печь, передаваемая через семью нашего клиента. Проконсультируйтесь с местным строительным отделом, чтобы убедиться, что вы соблюдаете правила. Отсутствие надлежащей вентиляции металлической крыши может привести к повреждению конструкции, а также к повреждению вещей под крышей.В чем разница между Koolaburra от UGG и UGG? К этому типу вытяжки относится горизонтальная дымовая труба, идущая от дымохода к отверстию в стене гаража. Нанесите ½-дюймовый валик герметика для наружных работ, немного приподняв крышу. В этом случае вы, вероятно, используете меньше дымохода и больше трубы для печи, но дымоход дороже, чем дымоход. Большинство производителей дровяных печей и заводских каминов (и местные строительные нормы и правила) требуют, чтобы «дымоход должен выступать не менее чем на 2 фута над любой частью любой конструкции в пределах 10 футов (измеряется по горизонтали) и должен выступать как минимум на 3 фута выше самого высокого точка его проникновения в крышу.** Шаг 4 — Установите трубу печи. Анкерные винты дымовой трубы: ВСЯ одностенная вентиляционная труба должна быть прикручена к каждому стыку как минимум 3 винтами. Не срезайте углы и не выводите трубу из окна или сквозь стену. Определите место в вашем доме для печи заранее, прежде чем вы планируете ее покупать. Идеальный. Лучше всего использовать изолированный дымоход или трубу с двойными стенками. Получите инструкции, прилагаемые к дымоходу, и аккуратно соберите его. Система вентиляции будет работать наиболее эффективно, когда она работает вертикально.Добавьте его вокруг любых щелей воротника, чтобы предотвратить попадание влаги или воды. С этим можно быстро перестараться, и этого следует избегать, если возможно. Он должен быть примерно на ½ дюйма выше того места, где конец крыши встречается с поверхностью гидроизоляции. Приобретенный вами дымоход должен быть изолирован и иметь рейтинг UL. Протяните рулетку вдоль дымохода и нанесите на поверхность дымохода отметку той длины, на которую вам нужно перерезать дымоход с мыльным камнем. Если у вас есть доступ к компасу для рисования, третий шаг будет простым.Обрезать панели по длине дымохода. Сам дымоход начинается в том месте, где дымоход встречается со стеной. 2) Подсоедините переходник одностенной к двустенной, чтобы преобразовать эту одностенную трубу в изолированную двустенную трубу как минимум за 150 мм до достижения любой поверхности (потолка или стены). Будь то небольшой сарай, гараж или целый дом. Проще говоря: зимой вы сожжете больше дров, чем нужно. Используя как минимум две трубы, вы позволяете теплу распространяться больше, не позволяя трубам нагреваться настолько, чтобы вызвать пожар.Здесь действительно холодно, и наружный дымоход, который у меня сейчас есть, отводит холод в дровяную печь, и печь становится очень холодной, когда она не используется. Если он уже установлен, вы на шаг впереди и значительно упростите свою работу. Возьмите планку и наденьте ее на только что проделанное отверстие. Ответ: Понятно, что некоторым домовладельцам нужно будет добавить пару изгибов к дымовой трубе. В этом комплекте для дымохода подробно описаны детали, которые вам нужно будет пройти через скатный или соборный потолок, любое чердачное пространство или пространство ферм и заканчиваться над линией крыши.Возьмите нижний или нижний конец дымохода и наденьте его на фланец дровяной печи. Здесь также есть полезные советы и рекомендации, а также удобная таблица затрат, которая поможет вам с вашим бюджетом. Как установить дымоходную трубу для дровяной печи на сайте www.RockfordChimneySupply.com. В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. После того, как вы прорежете линию, вы сможете подложить верхний край гидроизоляции под рубероид и рубероид. Кирстин — страстный писатель, которому нравится помогать людям узнавать что-то новое, когда дело доходит до улучшения дома.Используя острые ножницы, прорежьте оклад в том месте, где вы разместили линию, прежде чем переходить к следующему шагу. Поместите одну секцию дымоходной трубы на соединение с печью, чтобы использовать ее в качестве направляющей. Определитесь с местом, где вы хотите установить дровяную печь. Сделайте отметку в виде круга на стене, используя настенный наперсток дровяной печи. Возьмите его и отметьте внешний диаметр нужного вам отверстия для дымохода. Я выполняю полную установку дровяной печи Timberwolf 2200 сверху вниз на ножках.Для двустенной трубы требуется 12-дюймовый зазор. В зависимости от ваших предпочтений вы можете подумать, что короткий дымоход выглядит лучше, чем более длинный. Все мы знаем, что перегрев может серьезно повредить наши кошельки. Если вы все в порядке, вот пошаговые инструкции, которые помогут с легкостью выполнить работу. Шаг… Согните ноги вверх по сторонам дымохода примерно на 1 дюйм. Если вы подумываете о чистке ковров, вы можете задаться вопросом, стоит ли вам почистить ковры самостоятельно или нанять профессионала.По завершении вставьте дымоход через отверстие в крыше вместе с воротником. Не волнуйтесь, мы здесь, чтобы помочь вам в этом! С этим можно быстро перестараться, и этого следует по возможности избегать. Дровяная печь лучше всего обогреет дом, если труба проложена вдоль внутренней стены. Возьмите небольшое количество герметика и нанесите его с каждой стороны оклада. Хотя вам чуть больше двадцати, ходить по барам — это увлекательно, но наступает время, когда вы начинаете предпочитать пить, не выходя из собственного дома.Опять же, убедитесь, что вы соблюдаете спецификации производителя, а также все строительные нормы и правила. Шаг 1: Определение центральной точки для, Шаг 3: Разметка и вырезание отверстия на. И да, я рассматривал другие варианты, кроме прямого прохождения через пик крыши. См. Категорию «Соединительная труба» для выбора трубы, которая будет проходить между печью и потолком. Шаг 2. Планирование дымохода. Когда дело доходит до установки дровяной трубы для печи, важно изучить местные и национальные строительные нормы и правила. Вырежьте две противоположные выемки под 45 градусов в Z-образной застежке (чтобы обеспечить изгиб на 90 градусов).Их трудно разогнать, потому что они слишком холодные. Профессиональная чистка ковров против самостоятельной чистки: что лучше? 3. Также знайте, как закрыть металлическую крышу дымоходом? Можно ли использовать одностенную печную трубу снаружи? Я не решил, что буду делать с кровлей, но чувствую, что дымоход просто добавит еще одно отверстие! Временно прикрепите колено с углом 90 градусов к одному концу длинной секции дымоходной трубы. Если вы работаете со старым дымоходом, вы, вероятно, заметите, что он слишком велик для современных дровяных печей.Сделайте это на внешней поверхности металлической крыши. Если у вас одностенная труба, окружающее пространство будет нагреваться снаружи трубы и воспламениться. Чтобы иметь безопасный и правильный УЗ, необходимо учитывать множество факторов. Начните с жестких секций и двигайтесь от печи до стены. Через крышу можно установить ближе к коньку. Шаг седьмой направлен на перепроверку всего до этого момента. Чтобы провести дымоход через окно, нам потребовалось колено на 90 градусов и двухслойная дымоходная труба, так что… Определите количество требуемых длин дымоходных труб.Дымоход должен выступать как минимум на 3 фута выше самой высокой точки, где он проходит через крышу, и быть как минимум на 2 фута выше любой части здания в пределах горизонтального расстояния 10 футов (Рисунок 2). Убедитесь, что винты вставлены сбоку от планки, но не вставляйте их в нижний край. Что вы можете сделать, так это установить в дымоходе дымовую трубу, которая будет выступать в качестве посредника. Вам нужна двустенная труба для дровяной печи? Для одностенной трубы потребуется 18-дюймовый зазор до потолка, а для двустенной трубы — 8-дюймовый зазор до потолка.Понятно, что некоторым домовладельцам нужно будет добавить пару изгибов к дымовой трубе. Положите кусок печной трубы на пол так, чтобы два открытых конца центрального шва были обращены в сторону от пола. Как вы проветрите дровяную печь через стену? Многие домовладельцы столкнулись со следующими проблемами, и я хотел включить их, чтобы помочь вам избежать повторения их ошибок. Во-первых, думаю, я решил, что лучше будет пройти сквозь стену. Когда она не сидит за клавиатурой, она любит делать поделки, заниматься рукоделием, проводить время со своими домашними животными и снимать видео.LOL Так что, пожалуйста, помогите этому придурку, потому что погода приближается, а черепица становится жесткой! Для металлической кровли процедура заключается в определении точного расположения отверстий и правильного монтажа для обеспечения надежного и водонепроницаемого соединения крыши. Затем, используя гаечный ключ 5/16, прикрепите к дымоходу колпак от дождя. 1. Определитесь с местом для вашей печи. Работать с металлической крышей может быть немного сложнее, но именно поэтому вы здесь. Один из последних этапов монтажа дровяной печи — вставка дымохода.Сдвиньте оклад на несколько дюймов вниз и проведите карандашом линию, указав верхнюю часть края. Также проверьте, не находится ли он над поверхностью крыши. Тепло, исходящее от дровяной печи, отличается от тепла обычного камина, и старый дымоход может не работать должным образом. Чтобы дровяная печь работала должным образом, вы должны убедиться, что она безопасно выходит через чердак и вашу крышу для надлежащей вентиляции. Я прохожу пик и это мое окончательное решение !!! В каких автомобилях самые дорогие каталитические нейтрализаторы? Просверлите небольшое отверстие в этом месте, чтобы отметить центр дымохода.Кстати, поставить дымоход вдоль внешней стены дома — тоже плохая идея. Это означает, что будет вытягиваться больше воздуха, чем количество тепла, которое он производит. Вставьте наперсток стены в прорезанную стену и вставьте трубу снаружи стены, а затем отметьте крышу … Что было похожего в империях Маурьев и Гуптов? Еще одна вещь, с которой сталкиваются люди, — это слишком много горизонтальных дымоходов с дровяной печью. Система вентиляции должна быть прямой, чтобы предотвратить накопление вызывающего пожар химического вещества, называемого креозотом.Установка дымоходной системы класса А — это простой способ вентилировать дровяную печь без затрат на строительство полного каменного дымохода. Обжатый конец печной трубы идет вверх или вниз? Нанесите строительный клей на внутреннюю поверхность изнутри … И, честно говоря, в … нет места для посредничества. Если вы еще этого не сделали, поставьте дровяную печь именно в том месте, где вы собираетесь ее установить. Как и в большинстве проектов по благоустройству дома, установка дровяной печи через металлическую крышу может быть сопряжена с некоторыми трудностями.Я очень неохотно проникаю в потолок и панели крыши, так как боюсь, что не смогу их должным образом герметизировать. Это делается для того, чтобы проделать физическое отверстие там, где должен быть центр дымохода. Получите инструкции, прилагаемые к дымоходу, и аккуратно соберите его. Как установить дымоход дровяной печи через стену или крышу (установка без дымохода) 1) Начните свою систему с отрезка одностенной стекловидной эмалированной печной трубы того же диаметра, что и выходное отверстие печи. Я устанавливаю дровяную печь для случайных пожаров и хочу установить дымоход в доме.Могут существовать особые правила и положения, которых вы должны придерживаться при работе с Шагом седьмым: двойная проверка проделанной работы и общей стоимости установки дровяной печи. Все дымоходы должны выступать минимум на 3 фута над поверхностью крыши и на 2 фута выше любой части здания в пределах 10 футов. Многие все равно решают это сделать, но имейте в виду, что если когда-нибудь возникнет проблема, страховка, вероятно, не заплатит. Для установки дымохода, подобного вашему, необходимо перейти на дымоход на уровне потолка. Чтобы установить дровяную печную трубу в металлическую крышу, вам нужно сделать отверстие, нанести гидроизоляцию и закрепить трубу.Вы должны установить воздухозаборники внизу крыши, а также иметь вентиляционные отверстия в верхней части крыши. Щелкните, чтобы увидеть полный ответ С учетом этого, как установить печную трубу? Выкрутите винты, которые крепят накладку к нижнему концу дымохода. Я считаю, что крыша моего сарая металлическая и протекает. Она надеется, что всем, что она пишет, кто-то найдет решение своих домашних нужд. Вы можете нанять кого-нибудь, кто подберет оптимальную высоту дымохода для вашего дома.Вырежьте два противоположных 45-градусных паза в Z-образной замке (чтобы можно было … Слишком близкое расположение дымохода может создать угрозу возгорания. Затем возьмите отвес с потолка, чтобы отметить центр трубы на фанеру обшивки крыши. Продвиньте ее до конца через отверстие для дымохода. Вставьте горизонтальный отрезок трубы через стены так, чтобы внутренний конец находился примерно в трех дюймах от лицевой стороны внутренней стены. Вам потребуется… Давайте посмотрим Мой потолок в точке выхода через крышу составляет около 21 фута.Система вентиляции должна быть прямой, чтобы не допустить нарастания: Как установить трубу для дровяной печи через металлическую крышу. Когда дело доходит до установки трубы для дровяной печи, важно ознакомиться с местными и национальными строительными нормами. 4. Дровяные печи каждую зиму могут сэкономить сотни долларов. Обрежьте отмеченную стену с помощью угловой шлифовальной машины и сабельной пилы. Спрашивает: Дуэйн Динат | Последнее обновление: 17 января 2020 г., первое — «сквозь стену». Сквозной дымоход. Если это промышленный дымоход, его необходимо установить в соответствии с инструкциями производителя.! Просверлите пилотное отверстие в том месте, где вы сделали отметку, и обязательно пройдите сквозь металлическую крышу. Copyright 2020 FindAnyAnswer Все права защищены. Такие вещи, как зазор и высота трубы, могут потребоваться для утверждения. Дабл — лучший продукт. Дымоход — важный компонент вашей системы отопления на дровах. OwenChristensen Участник № Размещено: 10 декабря 2013 г. 08:00 Ответить Дровяные печи на улице — отстой. Двустенная труба — необходимость, когда у вас дровяная печь. При работе с металлической кровлей могут быть определенные правила и нормы, которых необходимо придерживаться.Надавите вниз и внутрь с обеих сторон шва трубы печи, пока не услышите громкий щелчок. Они позволяют воздушному потоку безопасно входить и уходить внутри конструкции из-за постоянной естественной тяги. Если положить обжатый конец вверх, соединения будут протекать, что в конечном итоге может привести к эрозии и ржавчине. Мы установили дровяную печь и систему дымохода, а он, в свою очередь, позволил нам использовать все эти замечательные фотографии для нашего видео по установке для домовладельцев, которые сделают это сами! Сделайте это еще раз, но под краем основания по периметру и надавите, чтобы он плотно прилегал к окладу.Изолированный дымоход складывается до достижения необходимой высоты. ссылка на 30+ идей дизайна домашнего бара (для гостиных и небольших помещений). Во-первых, в США запрещено устанавливать дровяную печь в гараже. и в конечном итоге может привести к эрозии и ржавчине. Вам нужна двустенная труба для дровяной печи? UL означает Underwriter Laboratories. Найдите и отметьте стойки в стене с каждой стороны от метки, используя искатель. С помощью циркуля нарисуйте диаметр дымохода. Однако, как и дровяная печь, не экономьте на этих расходах.Какой зазор нужен для тройной печной трубы? Панели над дымоходом следует снять. Затем подключите его к настенному наперстку. Обычно между поверхностью трубы и окружающим материалом остается зазор не менее двух дюймов. ссылка на профессиональную чистку ковров или «сделай сам»: что лучше? Влага появится, когда дымоход начнет остывать. Вы не хотите, чтобы вам приходилось решать, где поставить плиту, когда вы катите 500-фунтового железного бегемота на тележке.Возьмите нижний или нижний конец дымохода и наденьте его на фланец дровяной печи. Установка дровяной печи очень важна для безопасности вашего дома.

Масло ладана для волос, Пряный Начо Доритос Сковилль, Каталог выпускников Джорджтауна, Супер Марио 3D Мир, Запчасти для электрических курильщиков Brinkmann Gourmet, Ферментированный порошок черной фасоли,

Как установить дымоход дровяной печи через стену или крышу (установка без дымохода)

Краткое руководство по установке без дымохода

1) Начните свою систему с отрезка одностенной стекловидной эмалевой трубы для печи того же диаметра, что и выходное отверстие на плите.

2) Подсоедините переходник одностенной к двустенной, чтобы преобразовать эту одностенную трубу в изолированную двустенную трубу как минимум за 150 мм до достижения любой поверхности (потолка или стены).

3) Остальная часть дымоходной системы должна быть в изолированных двустенных дымоходных трубах только с этого момента.

4) Для внутренних систем, проходящих через территорию, вам потребуются балочные опоры и вентилируемые противопожарные плиты для каждого потолка, через который проходит система.

5) Для внешних систем, возвышающихся над территорией собственности, они должны проходить через стену под углом не более 45 ° с гильзой для стены, закрывающей проход через саму стену.Другой отвод 45 ° или тройник можно один раз подсоединить через стену, чтобы повернуть систему в вертикальном направлении.

6) Опоры балок достаточны для поддержки внутренней системы с помощью регулируемых настенных кронштейнов, обеспечивающих опору для внешней системы максимум каждые 2 м.

7) Для внутренних систем необходимы опора крыши, силиконовая планка и штормовой воротник для безопасного прохода через крышу любого типа.

8) Проходя через поверхность крыши (внутреннюю) или за линию крыши / водосточного желоба (внешняя), системы двойных стен должны достигать минимальной высоты по вертикали 1 м для создания минимального горизонтального зазора 2.3м.

9) Завершите любую систему, выбрав дождевик или защитный козырек.

Что такое установка без дымохода?

Планирование новой системы дымохода поначалу может показаться сложным, но с помощью этого руководства мы надеемся раскрыть тайну создания двустенной системы, подходящей для вашего дома, избежать распространенных ошибок и понять Утвержденный документ J строительных норм на языке, который мы можем все понимаю ( выделено жирным шрифтом ).

Если в вашем доме нет существующего дымохода для установки дровяной печи, необходимо создать новую дымоходную систему класса 1 с использованием дымоходных труб с двойной стенкой (или двойной стенкой).Эта система дымохода с двойными стенками будет проходить либо внутри (через этажи здания и выходить через поверхность крыши), либо снаружи (проходит через внешнюю стену и поднимается вверх снаружи здания, очищая линию желоба), в зависимости от ваши предпочтения и комнату, в которой вы хотите разместить новую печь.

Почему мне нужно использовать дымоходы с двойными стенками?

Три основных преимущества запуска дымоходной системы с одностенными трубами заключаются в том, что они связаны с традиционной эстетикой дровяных горелок, могут выдерживать температуры, возникающие в выходном патрубке из-за эмали, и отводят много тепла наружу. трубы, увеличивая тепловую мощность печи.Однако именно по этой причине небезопасно и даже незаконно пропускать одностенную трубу через стену, потолок или крышу, поскольку внешняя поверхность станет слишком горячей и может передать это тепло в близлежащие горючие материалы, такие как балки и т. Д. обстановка.

Именно здесь вступает в действие дымоход с двойными стенками. Как следует из названия, эти трубы имеют отдельные внутреннюю и внешнюю оболочки со слоем изоляции между ними, чтобы предотвратить передачу тепла к внешнему краю трубы, что делает их безопасными для прохода через любой тип поверхности. и соответствует Утвержденному Документу J действующих Строительных норм.Сохраняя газы в дымоходе теплыми, это способствует продолжению подъема вытяжки и предотвращает отрицательное воздействие более холодного воздуха снаружи на этот

Как запустить вашу систему изолированного дымохода

Независимо от того, какую систему дымохода вы собираетесь создать, все они должны начинаться с отрезка стекловидной эмалированной трубы для печи с одинарными стенками. Он будет иметь тот же внутренний диаметр, что и диаметр выпускного кольца вашей печи (стандартные 5 или 6 дюймов, но может быть 7 или 8 дюймов), и будет паз внутри воротника через охватываемый патрубок на нижнем конце труба .И узкий охватываемый патрубок должен находиться только в нижней части трубы, а не наоборот, независимо от того, подходит ли он лучше в перевернутом виде, поскольку вы не сможете подсоединить переходник одинарной стенки к двустенной не с того конца. . Диаметр выходного патрубка — это минимальный диаметр для всей системы дымохода, и вы никогда не сможете уменьшить этот диаметр . Просто закройте это соединение термостойким цементом или силиконовым герметиком с температурой не менее 1200 ° C. Для этой работы мы поставляем продукцию ведущих мировых брендов, таких как Vitcas, Kos и Envirograf.

Можно пропустить этот шаг и подсоединить дымоход с двойными стенками непосредственно к выпускной муфте с помощью переходника, однако со временем это может потускнить отделку трубы с двойными стенками из нержавеющей стали или полностью удалить покрытие с черной трубы с двойными стенками.

Также важно помнить; горячие газы хотят подниматься вверх, поэтому прямая вертикальная длина в начале системы способствует этому. Чем раньше ваши газы попадут в изгиб дымохода, тем меньше они смогут пройти через него, не накапливая сажу и, возможно, не оседая обратно в дымоход, поэтому выход через верхний выход печи идеален, но вам разрешено выходить через задний выход. при необходимости через одностенный тройник 90 °.

Какой адаптер двойной стены вам нужен?

От печи можно использовать столько одностенных труб, сколько требуется (но должно быть сведено к минимуму), но вы должны преобразовать из этой трубы в изолированную дымоходную трубу с двумя стенками на расстоянии минимум 6 дюймов (150 мм) до достижения нижней стороны вашей потолок / крыша или внутри стены .

Важнейшие строительные нормы, которые следует учитывать на данном этапе, касаются внутреннего диаметра вашей дымовой системы. Минимальный внутренний диаметр дымоходной системы, когда вы дойдете до секции с двумя стенками, составляет 6 дюймов (150 мм) , и этого легко достичь, выбрав правильный переходник с одинарной на двойную стенку.Распространено заблуждение, что система увеличивает при преобразовании одностенного дымохода в двустенный просто из-за изменения общего размера трубы, но это неверно. Нас интересует только внутренний диаметр системы, поэтому для поддержания одинакового диаметра во всем (например, от 5 до 5 дюймов) вам потребуется переходник с одинарной на двойную стенку и для увеличения диаметра (например, с 4 до 5 дюймов, 5 дюймов). до 6 дюймов и т. д.), только тогда вам потребуется переходник с увеличивающейся одинарной стенкой на двустенную.

Единственное исключение из этого правила — печи, одобренные DEFRA.Из-за более чистого горения этих моделей , только они могут иметь диаметр 5 дюймов для всей системы дымохода и при этом соответствовать Утвержденному Документу J Строительных норм.

Теперь ваша система заработала правильно и вы успешно осуществили переход с одностенных труб на двухстенные с изоляцией, вы должны спланировать маршрут, по которому будет проходить дымоход; внутреннее, внешнее или их сочетание.

Как установить дымоход дровяной печи через стену (внешний)

Первая распространенная ошибка, допущенная при установке дымохода дровяной печи через стену, заключается в том, что вы можете выйти из задней части печи и пройти горизонтально, прямо через стену наружу.Это неверно, так как не должно быть горизонтальных участков общей длиной более 150 мм в системе дымохода. или 90 ° (прямой угол) повороты . Опять же, это происходит из-за того, что горячие газы должны подниматься, и, если они вынуждены двигаться в горизонтальном направлении, они теряют свое тепло, откладывают сажу в трубе, врезаются в поворот под прямым углом, как преграда, и оседают обратно в систему.

В соответствии со строительными нормами, тройник 90 ° (или колено) можно использовать только непосредственно в заднем выходе печи и нигде больше в системе.Все изгибы не могут превышать 45 ° , чтобы газы продолжали свободно подниматься, и используйте их экономно, так как вы ограничены максимум 4 поворотами на на систему .

Есть 4 элемента Twin Wall, необходимых для безопасного прохождения вашей системы через внешнюю стену; Стенная гильза 45 °, две отделочные пластины и фиксированная или регулируемая длина трубы с двойными стенками, достаточной длины, чтобы проходить сквозь стену при подъеме под критическим углом 45 °. Рукав защищает как трубу, так и материал стены от теплового расширения трубы, а пластины убирают все внутри и снаружи.Это применимо только для прохода через стандартные негорючие стены полости. Если стена состоит из горючих материалов (например, деревянная конструкция, , вы должны обеспечить безопасный зазор по всей длине дымохода размером 60 мм , хотя это зависит от марки используемой двойной стены).

Теперь, когда ваша система Twin Wall успешно покинула территорию, нам нужно повернуть систему вертикально, что легко достигается с помощью (в идеале) тройника 135 ° и съемного колпачка или колена 45 °.Преимущество тройника и заглушки заключается в том, что он обеспечивает необходимый доступ к внешнему участку дымохода для очистки и слива конденсата и дождевой воды. Колено 45 ° не обеспечивает такого доступа.

Для оптимальной мощности вашей печи и соответствия строительным нормам общая длина вашей дымоходной системы должна составлять не менее 4,5 м. от выпускного отверстия печи до дождевого колпака. Это не представляет проблемы для дымоходов в двухэтажных домах, но необходимо учитывать при более коротких установках, таких как зимние сады и летние домики.В зависимости от длины дымохода, выбранного для прохода через стену, определяется, насколько далеко система будет располагаться от внешней поверхности. Довольно часто расстояние между внешней поверхностью стены и трубой составляет всего 50-80 мм в эстетических целях и используется с самыми короткими (и дешевыми) настенными кронштейнами.

Есть два важных момента, которые следует учитывать при расчете длины дымохода с двойными стенками, необходимого для успешного (и законного) запуска системы за пределами стены вашего дома; 1) общая высота готового дымохода 2) нужно ли обходить препятствия, такие как окна или нависающие потолки? Помните, что строительные нормы допускают не более 4 витков во всей дымовой трубе, и 2 из них уже были заняты (до и после прохождения через стену), поэтому вы можете использовать только 2 дополнительных колена для создания смещения вокруг препятствия, обычно желобов. / Софит.Если вы обнаружите, что у вас есть другие препятствия, то дымоход, к сожалению, придется переставить.

Единственная форма опоры, обычно необходимая для внешней системы двойных стен, — это регулируемые или фиксированные настенные кронштейны, прикрепляемые к внешней стене здания и фиксирующие систему дымохода не более чем через каждые 2 м. Эти кронштейны могут быть либо зафиксированы на расстоянии 50 мм, либо регулироваться, например, 50-80 мм, 80-130 мм, 130-210 мм (это расстояние от стены до трубы) или еще длиннее, но для длинных внешних участков длиной 4 м и более настоятельно рекомендуется закрепить Регулируемая опора основания в нижней части системы в качестве дополнительного якоря для длинного участка двойной стены выше в дополнение к кронштейнам.Для поддержки дымохода за линией крыши есть выбор оттяжных тросов, распорок и структурных фиксаторов.

Насколько высоко должна подниматься система дымохода?

Последний аспект вашей системы дымохода — обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внешней системы двойных стен, поднимающейся вверх по любой стене, кроме фронтона, вы должны учитывать два требования строительных норм:

• Дымоход должен подниматься достаточно высоко, чтобы образовался 2.Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И

• Он должен подниматься не менее чем на 1000 мм после прохождения линии крыши / перекрытия / желоба (в основном, самой нижней части поверхности крыши) ИЛИ до уровня конька

При подъеме по фронтону все вышеизложенное действует, но с одной оговоркой:

• Если система проходит край крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком

Пара дополнительных моментов, которые часто возникают в связи с соседними зданиями и слуховыми окнами:

a) Если система выглядит из-за того, что заканчивается под окном в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

b) Любые соседние здания в пределах 2,3 м от вашей дымовой системы, к сожалению, также должны быть очищены. Дымоход должен подниматься как минимум на 600 мм над самой высокой точкой соседнего здания

.

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал с двойной стенкой, доступный в вашем ассортименте. Их довольно легко понять, но имейте в виду, что дождевик не является водонепроницаемым, а капюшоны Anti-Wind рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или набережные.

Как установить дымоход дровяной печи через крышу (внутренний)

Типичная внутренняя система дымохода с двойными стенками начинается так же, как и внешняя система, от воротника печи до переходника с двумя стенками, как описано выше. Однако с этого момента мы не проходим сквозь стену, а, скорее, поднимаемся вверх по этажам здания, чтобы в конечном итоге выйти через поверхность крыши.

Для каждого потолка / балки, через которые вы должны пройти, необходимо приобрести 3 основных компонента; 2 вентилируемые противопожарные плиты и балочная опора.Вентилируемые противопожарные плиты , которые иногда продаются как «противопожарные прокладки», должны быть прикреплены к потолку или полу всякий раз, когда система выходит и / или входит в жилое пространство . В основном это сводится к тому, что эти плиты требуются везде, кроме пола чердака, но даже там это рекомендуется. А почему вентилируемые тарелки? Это необходимо для того, чтобы холодный воздух мог проходить между этажами, сохраняя внешние края дымохода как можно более прохладными, но при этом задерживая возможное распространение огня. Твердые противопожарные пластины предназначены только для газовых систем . И, как следует из названия, опора балки прикручивается к каждой балке и образует кронштейн для системы примерно через каждые 2,5 м. Следовательно, в типичном двухэтажном доме вам потребуются 4 вентилируемые противопожарные плиты и 2 опоры балки.

Независимо от того, какой тип системы устанавливается, любые стыки между трубами должны быть доступны и не должны быть заглублены в стены или балки, а двойная стена должна быть заключена в коробку или в клетку на верхних этажах.

Самая эффективная форма дымохода — это вертикальный внутренний дымоход, однако у вас может быть до 4 изгибов или поворотов внутри системы, если вам нужно объехать препятствие на пути в виде колен 45 ° ( никогда 90 ° ), а на стропилах следует использовать опору для крыши в качестве окончательной формы опоры.

Пришло время пропустить дымоход с двойными стенками через поверхность крыши, и для этого есть три важных этапа:

Во-первых, помните, что вокруг всех двустенных дымоходов должно быть безопасное расстояние до горючих материалов, поэтому для трубы с двойными стенками диаметром 6 дюймов потребуется отверстие размером прибл.320 мм в поперечнике (зазор 60 мм + внешний диаметр трубы 200 мм + зазор 60 мм).

Во-вторых, очень важно выбрать правильный оклад для вашей крыши. Сам Flashing представляет собой конус из силиконовой или EPDM-резины, который находится на основании (традиционно свинцовом, но в наши дни, скорее, из алюминия) и может быть обрезан, чтобы плотно обхватить дымоход, чтобы обеспечить защиту от атмосферных воздействий на крыше. Тем не менее, Flashings не должны сбивать с толку, поскольку они в основном попадают в одну из двух категорий; либо подходит для черепичной / шиферной крыши, либо нет.Облицовка для черепичных крыш имеет большое основание, которое необходимо закрепить под черепицей, тогда как для каждого другого типа кровли (плоской, гофрированной, деревянной и т. Д.) Имеется небольшое основание, предназначенное для закрепления на поверхности крыши.

В-третьих, комбинируйте Flashing с Twin Wall Storm Collar, чтобы сидеть прибл. 100 мм над окладом в качестве дополнительного слоя защиты от непогоды.

Насколько высоко должна подниматься система дымохода?

И последний аспект вашей системы дымохода — обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внутренней системы двойных стен, поднимающейся через поверхность крыши, вы должны учитывать все четыре из следующих требований строительных норм:

• Дымоход должен подниматься достаточно высоко, чтобы образовался 2.Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И…

• Он должен подниматься как минимум на 1000 мм один раз через поверхность крыши

ТАКЖЕ РАССМАТРИВАЕТ…

• Если система проходит через поверхность крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком
• Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Их довольно легко понять, но имейте в виду, что дождевик не является водонепроницаемым, а капюшоны Anti-Wind рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или водные фронты.

Как установить трубу для дровяной печи через металлическую крышу — Модернизированный дом

Дровяные печи каждую зиму могут сэкономить сотни долларов. Все мы знаем, что перегрев может серьезно повредить наши кошельки. Один из последних этапов монтажа дровяной печи — вставка дымохода.

Убедитесь, что он безопасно выходит через чердак и вашу крышу для надлежащей вентиляции. Работать с металлической крышей может быть немного сложнее, но именно поэтому вы здесь.Чтобы установить дровяную печную трубу в металлическую крышу, вам нужно сделать отверстие, нанести гидроизоляцию и закрепить трубу.

Установка дровяной печи делает ваш дом безопасным. Ниже мы поговорим о том, как правильно установить трубу через металлическую крышу. Здесь также есть полезные советы и рекомендации, а также удобная таблица затрат, которая поможет вам с вашим бюджетом.

Советы по установке

Как и в большинстве проектов по благоустройству дома, установка дровяной печи через металлическую крышу может вызвать некоторые проблемы.Многие домовладельцы столкнулись со следующими проблемами, и я хотел включить их, чтобы помочь вам избежать повторения их ошибок. Давайте посмотрим, что вошло в список.

Модернизация старого дымохода

Если вы работаете со старым дымоходом, вы, вероятно, заметите, что он слишком велик для современных дровяных печей. Это означает, что будет вытягиваться больше воздуха, чем количество тепла, которое он производит. Проще говоря: зимой вы сожжете больше дров, чем нужно.

Что вы можете сделать, так это установить в дымоход вкладыш, который будет выступать в роли посредника. Эта труба должна быть такой же длины, как и весь дымоход, но не больше, чем выходное отверстие. Тепло, исходящее от дровяной печи, отличается от тепла обычного камина, и старый дымоход может не работать должным образом.

Установка требований к высоте

В зависимости от ваших предпочтений, вы можете подумать, что короткий дымоход выглядит лучше, чем более длинный. Важно помнить, что более короткий дымоход может не обеспечивать достаточную тягу для дровяной печи.Вы можете нанять кого-нибудь, кто подберет оптимальную высоту дымохода для вашего дома.

Горизонтальные дымовые трубы

Еще одна вещь, с которой, кажется, сталкиваются люди, — это слишком много горизонтальных дымоходов с дровяной печью. Система вентиляции будет работать наиболее эффективно, когда она работает вертикально. Не срезайте углы и не выводите трубу из окна или сквозь стену.

Кстати, поставить дымоход вдоль внешней стены дома — тоже плохая идея. Хотя это проблема безопасности, вы также столкнетесь с проблемами эффективности.Дровяная печь лучше всего обогреет дом, если труба проложена вдоль внутренней стены.

Имея ветреную дымовую трубу

Понятно, что некоторым домовладельцам потребуется добавить пару изгибов к дымовой трубе. С этим можно быстро перестараться, и этого следует по возможности избегать. Система вентиляции должна быть прямой, чтобы предотвратить накопление вызывающего пожар химического вещества, называемого креозотом.

Как установить трубу для дровяной печи через металлическую крышу

Когда дело доходит до установки дровяной трубы для печи, важно изучить местные и национальные строительные нормы и правила.При работе с металлической кровлей могут быть определенные правила и нормы, которых необходимо придерживаться.

Такие вещи, как зазор и высота трубы, могут потребоваться для утверждения. Проконсультируйтесь с местным строительным отделом, чтобы убедиться, что вы соблюдаете правила. Если вы все в порядке, вот пошаговые инструкции, которые помогут с легкостью выполнить работу.

Шаг первый: установка плиты

Если вы еще этого не сделали, поставьте дровяную печь именно в том месте, где вы собираетесь ее установить.Если он уже установлен, вы на шаг впереди и значительно упростите свою работу. Поместите одну секцию дымоходной трубы на соединение с печью, чтобы использовать ее в качестве направляющей.

Шаг второй: создание вашей отметки

Затем возьмите отвес с потолка, чтобы обозначить центр трубы на фанере для обшивки крыши. Просверлите пилотное отверстие в том месте, где вы сделали отметку, и обязательно пройдите сквозь металлическую крышу. Это делается для того, чтобы проделать физическое отверстие там, где должен быть центр дымохода.

Шаг третий: создание диаметра

Если у вас есть компас для рисования, третий шаг будет простым.Возьмите его и отметьте внешний диаметр нужного вам отверстия для дымохода. Сделайте это на внешней поверхности металлической крыши. Опять же, убедитесь, что вы соблюдаете спецификации производителя, а также все строительные нормы и правила.

Обычно между поверхностью трубы и окружающим материалом остается зазор не менее двух дюймов. Слишком близкое расположение дымохода может создать угрозу возгорания.

Шаг четвертый: вырежьте отверстие

Затем возьмите лобзик и с помощью комбинированного лезвия проделайте отверстие в крыше и фанере.Возьмите планку и наденьте ее на только что проделанное отверстие. Сдвиньте оклад на несколько дюймов вниз и проведите карандашом линию, указав верхнюю часть края.

Острыми ножницами прорежьте оклад в том месте, где вы разместили линию, прежде чем переходить к следующему шагу.

Шаг пятый: вставка прошивки

После того, как вы прорежете линию, вы сможете провести верхний край гидроизоляции под кровельной и кровельной бумагой. Наденьте его на отверстие дымохода.Нанесите ½-дюймовый валик герметика для наружных работ, немного приподняв крышу.

Это должно быть примерно на ½ дюйма выше того места, где конец крыши встречается с поверхностью гидроизоляции. Сделайте это еще раз, но под краем основания по периметру и надавите, чтобы он плотно прилегал к окладу.

Шаг шестой: Сборка дымохода

Получите инструкции, прилагаемые к дымоходу, и аккуратно соберите их. По завершении вставьте дымоход через отверстие в крыше вместе с воротником.Возьмите нижний или нижний конец дымохода и наденьте его на фланец дровяной печи.

Шаг седьмой: двойная проверка проделанной работы

Шаг седьмой направлен на перепроверку всего до этого момента. Убедитесь, что дымоход закреплен на фланце. Также проверьте, не находится ли он над поверхностью крыши.

Гидроизоляция должна быть зафиксирована герметиком. Затем вы можете использовать кровельные шурупы, чтобы сохранить ее на своем месте. Убедитесь, что винты вставлены сбоку от планки, но не вставляйте их в нижний край.

Шаг восьмой: Завершить

Вы почти закончили! Установите колпачок дымохода в соответствии с указаниями в инструкции по эксплуатации. Возьмите небольшое количество герметика и нанесите его с каждой стороны оклада. Добавьте его вокруг любых щелей воротника, чтобы внутрь не попадала влага или вода.

Стоимость установки дровяной печи

Общая стоимость установки дровяной печи

Установка дровяной печи	Цена
В среднем по стране	$ 2,486
Минимальная стоимость	400
Максимальная стоимость	5 500 долл. США
Средняя стоимость	1210–4 437 долл.

Куда уходят ваши деньги

Материал	Средняя цена
Дровяная печь	400–2 500 долл. США
Печная труба	300–3500 долл. США
Подушка пода	200–500 долл. США
Настенные покрытия	60–500 долл. США
Трудовые отношения	250–800 долл. США
Итого	1210–8300 долл. США

Связанные вопросы

Куда идет печная труба?

Правильно вставлять дровяную трубу для печи гофрированным концом вниз.Влага появится, когда дымоход начнет остывать. Если положить обжатый конец вверх, соединения будут протекать, что в конечном итоге может привести к эрозии и ржавчине.

Как вентилировать металлическую крышу?

Вентиляция и изоляция являются ключевыми факторами при работе с металлической кровлей. Будь то небольшой сарай, гараж или целый дом. Вы должны установить воздухозаборники внизу крыши, а также иметь вентиляционные отверстия в верхней части крыши.

Они позволяют воздушному потоку безопасно входить и уходить внутри конструкции за счет постоянной естественной тяги.Отсутствие надлежащей вентиляции металлической крыши может привести к повреждению конструкции, а также к повреждению вещей под крышей.

Вам нужна двустенная труба для дровяной печи?

Двустенная труба — необходимость, когда у вас дровяная печь. Если у вас одностенная труба, окружающее пространство будет нагреваться снаружи трубы и воспламениться. Используя как минимум две трубы, вы позволяете теплу распространяться больше, не позволяя трубам нагреваться настолько, чтобы вызвать пожар.

Отопление — Почему не используется одностенная труба для выхлопной трубы дровяной печи на верхних этажах?

Отопление — Почему не используется одностенная труба для выхлопной трубы дровяной печи на верхних этажах? — Обмен стеками товаров для дома

Сеть обмена стеком

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 9 лет, 4 месяца назад

Просмотрено 17к раз

Недавно я искал дровяные печи.Во многих установках используется печная труба, которая проходит прямо через потолок и выходит из крыши. В большинстве из них используется одностенная труба для первой комнаты (комнаты с печью), а затем через второй этаж и секции чердака / крыши используется изоляционная труба с двойными стенками.

У меня вопрос, по какой причине не используется одностенная труба для помещения второго этажа? Конечно, это позволит использовать больше тепла печной трубы для обогрева верхнего этажа? (обратите внимание, я имею в виду верхнюю комнату, а не чердак).

Единственные возможные причины, которые я вижу:

• Пожарная опасность. Но в этом случае нельзя было поставить вокруг трубы защитный кожух, чтобы ничто не касалось ее?

• Повышенное накопление креозота. Но мы не говорим здесь о большой разнице температур — так будет ли это иметь такой плохой эффект?

Спасибо

Создан 13 дек.

UpTheCreek

9118 золотых знаков1212 серебряных знаков1919 бронзовых знаков

3

Вы должны использовать трубы с двойными стенками, когда проходите через стены и пол, и что бы то ни было, потому что двойная стена и пространство между трубами достаточно охлаждают, чтобы они могли соприкасаться со стеновыми материалами.Одностенная труба будет достаточно горячей, чтобы воспламенить окружающие материалы.

Кроме того, во многих агрегатах каминного типа используется труба с двумя стенками, которая подает воздух для горения через внешнюю трубу и выпускает горячий воздух через внутреннюю трубу, но это не будет использоваться в сочетании с одностенной трубой.

Создан 07 фев.

ЗакЗач

1,9777 серебряных знаков1313 бронзовых знаков

2

Труба внутри дома называется соединительной.Это может быть двустенная или одностенная труба. Преимущества использования двойных стенок — это меньшее расстояние до горючих материалов, лучшая тяга и меньшее накопление креозота. Как только дымоход выходит из комнаты, будь то стена или потолок, должен быть наперсток или потолочная опорная коробка, которая переходит от соединительной трубы к высокотемпературной трубе класса A или каменному дымоходу. Труба класса А может быть двустенной или трехслойной. Важно то, что он соответствует стандартам UL 103HT 2100 ° F. Для получения более подробной информации по этому вопросу посетите www.hearth.com.

Создан 24 авг.

1

Для обеспечения надлежащей вытяжки дымовой газ должен оставаться горячим до самого выхода. Вытяните слишком много тепла в верхней комнате, и вы получите не только накопление креозота, но и потенциально проблемы с сквозняком внизу.

Создан 10 янв.

БрайсБрайс

9,7351111 золотых знаков5151 серебряный знак9595 бронзовых знаков

2 Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Комплект дымохода через крышу

И, в отличие от силикона, краска прилипает к «Сквозь крышу»! 99 Сэкономьте 20 долларов.00 $. Я прохожу пик и это мое окончательное решение !!! AllFuel HST предлагает высококачественные дымоходные и дымовые трубы, которые продаются напрямую с завода. Безопасная и эффективная установка дымохода зависит от материалов вашей кровли. Этот товар будет доставлен в Соединенные Штаты, но продавец не указал варианты доставки. Найдите комплекты принадлежностей для дымохода в магазине Lowe’s сегодня. Универсальный комплект экономит время и позволяет гадать (Примечание: 6-дюймовый Duravent DuraPlus Basic через потолочный комплект включает переходник DVL / DuraBlack, переходник с защелкивающимся замком, квадратную потолочную опорную коробку 11 дюймов с накладкой, регулируемый оклад для 0/12 Шаг -6/12, заглушка дымохода, штормовой воротник и изоляционный щит чердака.LOL Так что, пожалуйста, помогите этому придурку, потому что погода приближается, а черепица становится жесткой! Состояние Новое. труба дымохода продается отдельно). Полный комплект вентиляции через крышу Superior 8DM Нет необходимости беспокоиться о выборе всех компонентов дымохода 8DM для вашего IHP / Superior, Vantage Hearth, DESA или дровяного камина Vanguard; этот комплект для вентиляции включает в себя все необходимое для установки в домашних условиях. В этот комплект входит: сверху вниз. Он не проходит сквозь стены и не имеет подходящей фурнитуры для создания полноценного дымохода.Используйте с дровяными печами, каминами, печами, котлами, печами, плитами, водонагревателями или другими приборами, работающими на дровах, масле, угле или газе. В этот комплект входит: сверху вниз. Вероятно, 6-дюймовая печная труба. Просто добавьте длины дымохода и перекрытие крыши для завершения большинства установок. 6-дюймовый комплект передвижного дома DuraPlus содержит все компоненты, необходимые для установки 6-дюймовой дымовой трубы (за исключением черной печной трубы и секций дымохода DuraPlus) прямо вверх через обычный плоский потолок. Прямо здесь вы можете увидеть одну из наших картинок, проходящих сквозь стену, в галерее комплектов дымохода, есть много изображений, по которым вы можете перемещаться, мы думаем, вы тоже должны щелкнуть по ним.Комплект для прокладки дымохода через стену Selkirk Ultra-Temp — для Ultra-Temp с внутренним диаметром 6 дюймов; Selkirk Ultra-Temp Шаг 2/12 — 6/12 Дымоходная труба на крыше — для сверхтемпературного внутреннего диаметра 6 дюймов; Security Secure Temp All-Fuel Chimney Roof Support — Для безопасного температурного режима с внутренним диаметром 6 дюймов я, скорее всего, получу профессиональную установку, поэтому, если мне понадобится больше дымохода, я подозреваю, что они будут счастливы продать его мне. Установите печную трубу, дымоходную трубу и комплекты дымохода и многое другое — Discount Chimney Supply, Inc. Печная труба используется для окончательного внутреннего соединения дымохода или комплекта дымохода с прибором.349,99 $ Распродажа 329 $. Когда дымоход должен проходить через потолок, добавьте кровельный оклад и отделочную пластину. Длины 24 и 36 дюймов имеют одеяло 1/2 дюйма. Комплект для дымохода через крышу диаметром 6 дюймов. Если необходимо заменить колпак дымохода, выберите один из множества стилей, каждый из которых предназначен для защиты крыши и дымохода. DuraVent DuraBlack 6 дюймов. Когда дело доходит до ухода за дымоходом, чистота является ключевым моментом. DuraVent 6DP -KBSC 6-дюймовый комплект основной дымоходной печи со сквозной крышей. Доступен в исполнении из нержавеющей стали и оцинковки.Просто выберите желаемую высоту дымохода (измеряется от верхней части. Характеристики: Тип: Домашний комплект. Всю ответственность за этот список несет продавец. Комплект дымохода для сквозной печи DuraPlus 6 дюймов предназначен для использования с тройными стенками -fuel Duraplus Дымоход. Включает искрогаситель. Безопасная конструкция с тройными стенками. Используется в дымоходе с воздушным охлаждением… Теперь мне нужно построить новый дымоход и установить этого щенка в моем ранчо / коттедже с сквозняками площадью 700 квадратных футов! ! a по длине стены и длине дымохода 12 дюймов или изолированной тройниковой заглушке; Руководство.Расстояние между наружной стеной дымохода и ограждением должно быть не менее 2 дюймов (50 мм). Дымоход… прилипнет практически к любой кровельной поверхности — металлу, пластику, асфальту, дереву, бетону и т. Д. невероятно важен для защиты как вашей печи, так и вашей крыши. Дождевик DuraPlus 6 дюймов — требуется там, где дымоходная труба заканчивается над линией крыши. На протяжении более 80 лет Selkirk является ведущим производителем дымоходов, вентиляции и воздухораспределения. Проверенные временем коммерческие и промышленные объекты При установке дровяной печи в доме важно подумать о дымоходе.Дымоход Тройник / Тройник: когда ваша дымоходная система проходит через стену, вам понадобится тройник и тройник, которые будут изгибом на 90 градусов, чтобы повернуть дымоход вверх к крыше. Съемные винты позволяют чистить дымоход и экран искрогасителя. Приобретите 5-компонентный комплект принадлежностей для дымохода SuperVent для крепления к потолку в отделе комплектов принадлежностей для дымохода на сайте Lowe’s.com. Use_and_Care_Manual_1000140619.pdf; Warranty_File_1000140619.pdf остается прозрачным, легко вписываясь в вашу крышу.Вот мое видео, Как установить дымоход через стену для дровяной печи. Я предполагаю, что 5 футов до потолка, 7 футов до крыши, 2 фута над крышей, то есть 14 футов, включая печную трубу и металлический бест. Этот комплект вам понадобится, когда дымоход выходит из стены, а затем поднимается вверх. 8-дюймовая дымоходная труба DuraPlus DuraPlus представляет собой трехслойную полностью топливную дымоходную систему с углом обзора 2100 ° и протестирована на соответствие стандартам UL 103 HT. Штормовая муфта в комплекте. Главная Продукция »Отопление» Камин и аксессуары; конструкция с размером 24 калибра. включает в себя части, общие для всех установок дымохода через плоский потолок.Бесплатная доставка. Осталось только 3. $. Наши специалисты по дымоходным трубам обеспечивают профессиональную поддержку клиентов и могут ответить на все вопросы… Одностенные заслонки для дымоходов. Трехстенный базовый комплект вентиляции для дымохода через потолок DuraPlus предназначен для сохранения прохлады на DuraPlus, предназначен для охлаждения снаружи, обеспечения горячего сквозняка внутри, повышения эффективности печи и обеспечения пожаробезопасная конструкция, защищающая как дымоход, так и здание. У меня 4-12 скатная фальцевая крыша.Мы избавляемся от посредников, поэтому вы получаете дымоходные трубы высочайшего качества по самой низкой цене. Часть 1 — «Чистовая втулка» для перехода от открытого конца последней секции дымохода к концу, который имеет законченный вид и принимает правильный адаптер. При прохождении через верхнюю часть крыши используется вентилируемый пиковый забор с вентиляционным отверстием. Дымоход, который проходит через любую зону выше той, в которой находится подключенный прибор, должен быть снабжен ограждением, имеющим показатель огнестойкости, равный или больший, чем у полов или крыш, через которые они проходят.Поставляется с FedEx Ground или FedEx с доставкой на дом. Комплект для установки в вертикальный дымоход через стену для дымоходной трубы DuraPlus 6 дюймов Надежная конструкция с поворотным замком Поддерживает длину дымохода длиной до 40 футов (не входит в комплект) Универсальный комплект экономит время и экономит время на догадки. Надежная конструкция с тремя стенками Для использование с дровяной печью Этот комплект включает следующее: (от крышки вниз) Заглушка дымохода DuraPlus 6 дюймов требуется там, где труба дымохода заканчивается над линией крыши. 135,51 долларов США. DuraVent DuraPlus Комплект дымоходной печи для прохода через стену.Поддерживает до 35 футов дымохода. Дымоход Duraplus представляет собой комплект для дымохода с тройными стенками заводского изготовления. И да, я рассматривал другие варианты, кроме прямого прохождения через пик крыши. прошить металлический дымоход через металлическую крышу (винтовой или стоячий шов) не так уж и сложно … если отверстие остается в квартире и не проходит через ребро. $. Есть несколько различных типов перепрошивки. Дождевик DuraPlus 7 дюймов — требуется там, где дымоходная труба заканчивается над линией крыши. DuraPlus предназначен для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, змеевиках, масле или газе.Наш теперешний дымоход проходит через стену горизонтально, и это второй дымоход, который у нас был, плюс я знаю нескольких других, кто делал это. x 5 дюймов. Я также вспоминаю, как однажды я увидел человека, вставляющего новый, и я с трудом мог поверить в его горизонтальный пробег перед тем, как подняться. ! для профессионального, законченного вида. Пожалуйста, введите желаемый шаг. Если это фальцевая крыша, обычно лучше использовать силиконовый чехол и придумать другой способ закрепить верх дымохода, так как SSR ограничивается только внизу и растет к пику при нагревании.24-дюймовый квадратный потолочный опорный ящик с отделкой. Владение личным участком и личными передвижными домами на территории арендуемого сотового жилого парка — хорошая идея, если вы ищете… … CDA EVP91SS 90-сантиметровый вытяжной вытяжной кожух дымохода, и он должен уйти через потолок, а затем через крышу, так как он не может выйти из стены. Для максимальной долговечности выберите планку из нержавеющей стали 304L. Регулируемая планка крыши. Транспортировка и обращение. Обязательно найдите подходящие принадлежности для дымохода, чтобы защитить его от грязи и мусор.Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения. Включает экран искрогасителя. Когда дымоход проходит через потолок, а затем выходит через чердачную крышу, вам понадобится этот комплект … Продеть сердцевину сквозь стену также намного проще, чем через черепицу. DuraPlus 6 дюймов … Selkirk Corporation 6T-RBK 6-дюймовый сверхтемпературный комплект распорок для крыши. Через крышу! Съемные винты позволяют чистить дымоход и экран искрогасителя.Комплект вентиляции печи, предназначенный для прохода через стену, также будет включать детали, способные выдержать вес наружного дымохода, который будет прикреплен к комплекту вентиляции. 4,6 из 5 звезд (5) Общий рейтинг 5, $ 422,27 Новинка. Спасибо за ответы. Части трубы печи с тройными стенками состоят из внутренней стенки из нержавеющей стали, заполненной изоляцией между средней стенкой из оцинкованной стали с воздушным пространством между средней и внешней стенкой. DuraVent DuraPlus Комплект дымохода через стену, модель № 810017012 Рег. … Вам понадобится комплект воздуховодов диаметром 150 мм.Я рад, что мой предпочтительный выбор «через крышу» кажется разумным для всех, кто писал. A-1b: Если вы используете опору для крыши или через стену, вам понадобятся 2 детали. Включает: переходник для дымохода DVL / DuraBlack, 24-дюймовая квадратная потолочная опорная коробка со встроенной стартовой секцией и отделкой, регулируемый оклад 0/12 — 6/12, заглушка для дымохода, штормовой воротник, [2] 24-дюймовая дымоходная труба DuraPlus.

No related posts.
