Описание

Клапан предохранительный типа КП

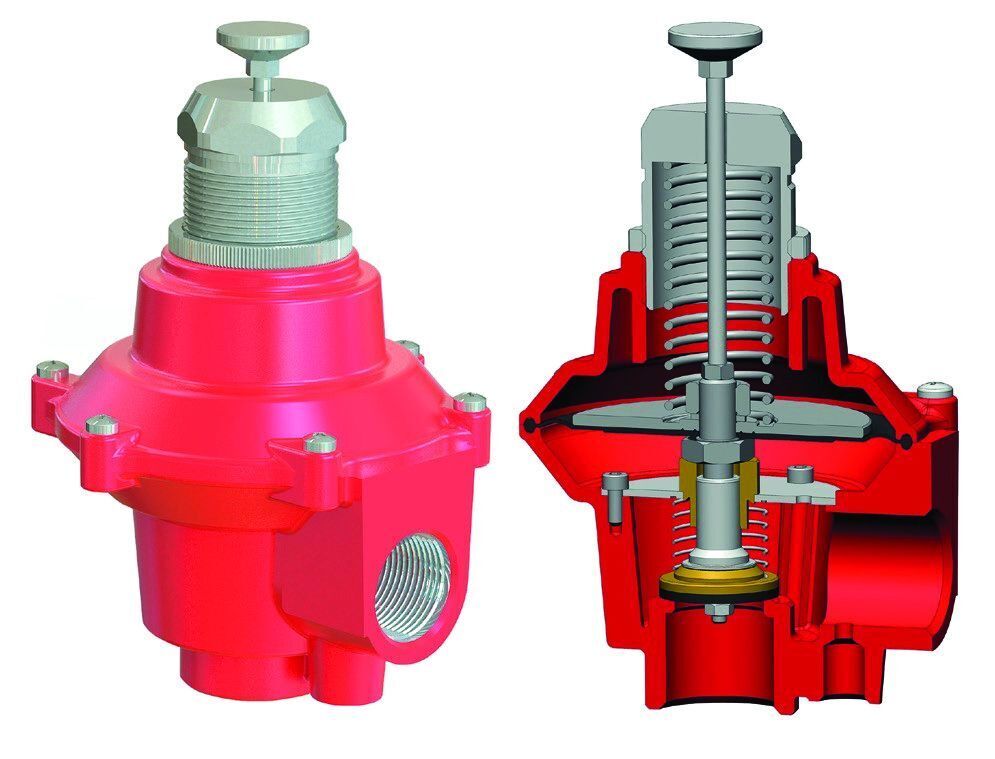

Клапаны предохранительные необходимы для защиты оборудования и трубопроводов  в случаях аварийного повышения давления в систему низкого давления.

Линейная скорость сплошной коррозии деталей проточной части клапанов в перекачиваемой среде не должна превышать 5·10-5 м/год в соответствии с требованиями ГОСТ 9. 908. В компании «Ареопаг» вы можете приобрести клапаны предохранительные собственного производства по приемлемым ценам.

Исполнение -01 без возможности ручного подрыва

Исполнение -02 с возможностью ручного подрыва

Наименование	Размеры								Вес
	Н, мм	Н1, мм	B, мм	В1, мм	D1, мм	d1, мм	D2, мм	d2, мм	М, кг
КП01-4	259	83,5	101	82	17	11	17	11	3,8
КП02-4	299	83,5	101	101	17	11	17	11	4,4
КП01-6	259	83,5	101	82	17	11	17	11	3,8
КП02-6	299	83,5	101	101	17	11	17	11	4,4
КП01-10	281,5	100	108	82	22	15	22	15	4,3
КП02-10	322	100	108	101	22	15	22	15	4,9
КП01-15	281,5	100	108	82	22	15	22	15	4,3
КП02-15	322	100	108	101	22	15	22	15	4,9

Условное обозначение клапана

Основные технические характеристики клапанов



Показатели назначения по рабочим жидкостям, с которыми может эксплуатироваться клапан:

Показатель жидкости	Значение показателя
Температура, °С	— 60… +200
Водородный показатель, рН	0 … 14
Плотность, не более, кг/м3	2000
Кинематическая вязкость, м2/с (Ст)	3,5х10-7…3х10-2 (0,0035 … 300)
Концентрация твердой неабразивной фазы, не более, %	10
Плотность твёрдой неабразивной фазы, не более, кг/м3	2300
Величина зерна твёрдой неабразивной фазы, в % от наименьшего диаметра седла клапана (d0), не более	1
