Шланги для газовой колонки: выбор и подключение

Установка газового водонагревателя позволяет забыть о сезонных отключениях и перебоях с водой. Но для комфортного и безопасного использования важно правильно подключить технику. Если вы уже нашли место и готовы провести монтажные работы — не спешите. Сначала подготовьте инструменты и материалы. А также узнайте, какие нужны шланги для газовой колонки. От правильного выбора зависит эффективность работы прибора и ваша безопасность.

Какой нужен шланг для подключения газа

Ранее к установке газового оборудования применялись жесткие требования. Еще 15–20 лет назад никто не задумывался о выборе шлангов, потому что существовал только один стандарт. Все приборы крепились «намертво» стальной трубой. Для углового размещения применялись колена или уголки. Конечно, такой способ имел ряд преимуществ: прочность, безопасность.

Однако и недостатков хватало, ведь передвинуть технику было невозможно. Мытье полов или подбор мебельного гарнитура становились неразрешимой задачей. К счастью, время идет. На рынке представлен большой ассортимент товаров.

Первое, на что следует обратить внимание при выборе газового шланга — материал изготовления. Можно ли использовать трубки для воды? Это категорически запрещено. Для подключения газа требуются только специализированные комплектующие. Так, рукав для газа имеет желтую маркировку, тогда как для воды маркировка красная или синяя.

Какие подводки лучше выбирать? Рассмотрим их разновидности.

Гибкий резиновый шланг, армированный текстильной нитью. Один из бюджетных вариантов. В продаже вы найдете изделия любой длины и диаметра. Резина обладает хорошей гибкостью, простотой монтажа, диэлектрическими свойствами. Кроме перечисленных плюсов, есть и минусы. Материал быстро разрушается, в местах изгибов со временем появляются трещины.

Рекомендованный срок использования — не более двух лет, желательно в частном секторе и отдельных котельных.

Шланг, армированный стальными нитями. Считается, что в основе их также лежит резина, но на самом деле под нитями находится полимерный материал. Внешне изделие похоже на подвод для воды. Различить их поможет вплетенная нить желтого цвета.

Однако в Европе уже давно отказались от использования таких комплектующих. И вот почему:

• Полимер подвержен такому же разрушению, что и резина.
• Сталь хорошо проводит ток, поэтому установка возможна только с диэлектрическими прокладками.
• Под оплеткой не видно основу, ее невозможно осмотреть. Поэтому при протечке повреждение сложно обнаружить.

Металлический сильфонный подвод. Это лучший выбор для подключения к газовой трубе. Рукав устойчив к механическим повреждениям, воздействиям температуры, повышению давления. Оболочка изготавливается одно- или многослойной. Внутренняя часть выполнена из стали, а покрытие бывает:

• Из металлической оплетки. Если прибор дополнительно подключается к электричеству, тогда при установке используют прокладки-диэлектрики.

• Из полимера желтого цвета. Это покрытие обладает диэлектрическими свойствами, надежно и безопасно.

Несмотря на высокую цену, сильфонный рукав обладает неоспоримыми преимуществами:

• Метод изготовления соответствует ГОСТу.
• Разрешен для установки газовыми службами.
• ПВХ-покрытие устойчиво к агрессивной среде, механическим повреждениям. Обеспечивает защиту от поражений током свыше 1 000 В.
• Срок службы более 25 лет.

Как выбрать и подключить газовый шланг

Покупайте изделие только в специализированном магазине. Посоветуйтесь с продавцом, пусть он вам покажет сертификаты соответствия продукции ГОСТу.

Почему лучше не отправляться за покупкой на рынок:

• Продавцы предлагают подделки из тонкой резины.
• Обычному покупателю сложно отличить подделку от оригинала.

Конечно, гарантию или чек вы вряд ли получите, что и говорить о сертификации. Это важно знать, ведь утечка газа может привести к аварии.

Какие еще рекомендации нужно соблюдать:

• На шланге должна быть желтая маркировка.
• Максимально допустимая длина — +20 % к расстоянию от трубы до колонки. Не стоит брать рукав с запасом.
• Диаметр — ½ и ¾ дюйма.
• С обоих концов шланг оснащается резьбовыми гайками (по-простому «мама-мама» или американка). Есть и другая разновидность: с одной стороны гайка с внутренней резьбой, а с другой — втулка с наружной («мама-папа»).

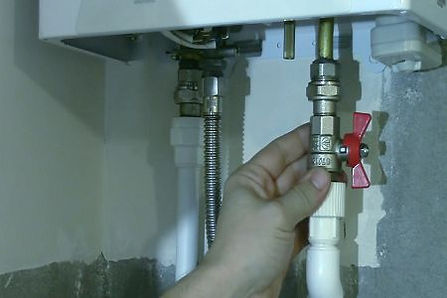

Как подсоединить и нарастить шланг? Разрешенная установка производится в соответствии с правилами СНиП 42-01-2002.

Важно! Врезка и подключение к газопроводу проводится только газовой службой.

Вы можете подготовить комплектующие для работ, но мы не рекомендуем заниматься самодеятельностью. Главная причина — незначительная ошибка может привести к аварийной ситуации. Рано или поздно вам придется показать технику специалисту. Тогда вам может грозить штраф и отказ в обслуживании. А то и вовсе отрежут от магистрали.

Но знать, как правильно выполняется подключение, нужно — чтобы проконтролировать работу мастера. В этом поможет видео:
