В жизни каждого мужчины наступает момент, когда необходимо повесить новую люстру или заменить старый вариант. Конечно, можно вызвать специалиста, и доверить всю работу ему. Но при обладании некоторыми навыками и соблюдении техники безопасности можно произвести работы по самостоятельному подключению люстру.

В этой статье мы постараемся дать пошаговую инструкцию, о том, как правильно и безопасно подключить люстру.

Краткое содержимое статьи:

Необходимые инструменты для проведения работ

Для проведения качественной установки люстры, вам необходимо подготовить инструмент, который пригодиться во время работы.

• Отвертки. Необходимо приготовить три вида отверток. С плоским концом, фигурную и индикаторную отвертку.
• Плоскогубцы
• Нож
• Вольтметр
• Изоляционная лента или соединительные клеммы.

Подготовительные работы

Прежде чем начать установку новой люстры, вам необходимо демонтировать старую люстру.

Рекомендуем производить демонтаж при отключенном энергоснабжении помещения.

После того как сняли люстру, вам необходимо определиться с проводами по которым происходит питание.

В основных вариантах к люстре подходят три провода. Это фаза, ноль и заземление. Для правильной установки люстру, необходимо определить какой провод соответствует указанным маркировкам.

Виды проводов

• Заземление. Провод заземления определить очень просто. Изоляция провода окрашена в желто-зеленый цвет.
• Фаза. Обычно фаза проходит по проводу имеющий коричневый цвет.
• Ноль. В обычных вариантах изоляция такого провода окрашена в синий цвет.

Для более точного определения, где фаза или ноль, необходимо воспользоваться индикаторной отверткой. Дотронувшись кончиком отвертки до оголенного провода, точно определите, по какому из проводов проходит фаза.

После этого внимательно рассмотрите провода на люстре.

Если на люстре несколько рожков, то от каждого рожка будет отходить по два провода. Один нулевой, другой с фазой.

Обычно однотипные провода в люстре окрашены одинаковым цветом. Поэтому при присутствии нескольких рожков следует скрутить провода одного цвета в один жгут, а другого цвета в другой.

В результате у вас в конструкции люстры будет три провода: фаза, ноль, заземление.

Подключение люстры

После того как определили с проводами на люстре и на потолке, можно приступать к подключению люстры своими руками.

Для удобной установки люстры рекомендуем воспользоваться стремянкой. Вы будете чувствовать себя более комфортно в таких условиях.

Не рекомендуем использовать стулья или другие варианты. Во-первых, вы можете не дотянуться до потолка со стула, во-вторых, стул или другой способ является не очень устойчивым вариантом.

После установки стремянки можно приступать к основным этапам подключения. В начале, необходимо соединить провода заземления на люстре и потолке.

Напоминаем, что все работы по подключению люстры необходимо проводить при отключенном электричестве в помещении. Для этого на счетчике необходимо отключить клавиши или вывернуть пробки, если они присутствуют.

Соединив провода заземления, можно приступать к соединению проводов с фазой и нулем. В обычных случаях производят соединение проводов с помощью скрутки.

Стоит помнить, что таким вариантом можно воспользоваться, если провода на потолке и люстре имеют одинаковый состав. Можно соединять вместе только медные или алюминиевые провода.

Если у вас разнотипные провода, то советуем воспользоваться соединительными колодками. При однотипных проводах так же можно воспользоваться колодками.

Проверка подключения

После окончания работ по соединению проводов следует проверить изоляцию в местах соединения. После этого можно подать электричество и проверить качество работы.

Как видите каких-либо сложностей для того, что бы правильно повесить люстру, не существует. С этим может справиться любой желающий.

В конце статьи напоминаем, что существует несколько способов подключения люстры. Все зависит от вашего варианта люстры и количества проводов, которые предусмотрены для питания.

При возникновении каких-либо сложностей вы можете воспользоваться специализированными сайтами, на которых специалисты смогут вам помочь в разрешении возникшей проблемы.

Фото советы как подключить люстру своими руками

Вам понравилась статья? Поделитесь 😉



Как подключить люстру своими руками

• Правила техники безопасности
• Установка люстры. Варианты и возможности
  1. Два провода на люстре и два провода на потолке
  2. Два провода на люстре и три провода на потолке
  3. Три и более провода на люстре и два провода на потолке
  4. Три и более провода на люстре и три провода на потолке
  5. Три и более провода на люстре и четыре провода на потолке
• Как подключить несколько люстр к одному выключателю?
• Как подключить три люстры к выключателю с тремя клавишами?
• Как подключить одну люстру на два разных выключателя?
• Галогенные лампы – преимущества и схемы подключения
• Люстра с пультом управления – роскошь или удобство?

Выбор и приобретение люстры являются самыми приятными моментами при оборудовании дома или квартиры новыми источниками света. Далее следует сборка люстры, время которой будет зависеть от сложности конструкции и ее последующее крепление. Но если с этим можно справиться, следуя подробной инструкции и имея под рукой элементарные монтажные инструменты, то для того чтобы подключить люстру требуются хотя бы минимальные знания электрики.

Подключение потолочной люстры – дело несложное, но с оговоркой… Если знаешь как ее подключать. Ну а поскольку большинство людей с законами физики сталкивались в последний раз разве что на лекциях, то давайте попробуем разобраться, как подключить люстру, не прибегая к помощи дяди электрика.

Правила техники безопасности при подключении люстры

Первым требованием при работе с электропроводкой является обесточивание необходимого участка, в данном случае – это выходящие из потолка провода. Не рекомендуется ограничиваться переводом выключателя в положение «ВЫКЛ», для гарантированного снятия напряжения следует отключить автоматы в щитке.

После этого подготовьте провода для тестирования, разомкнув их, чтобы не допустить соприкосновения друг с другом. Следуя правилам маркировки, нулевой провод обозначается латинской буквой N, а фаза буквой L. Для того чтобы определить, на какой из проводов что подается, воспользуйтесь индикаторной отверткой, поочередно касаясь оголенных кончиков. При этом следует подключить расположенный в щитке автомат, а клавиши выключателя перевести в положении «ВКЛ». Если во время тестирования внутри отвертки загорится светодиод, то данный провод находится под напряжением и является фазой.

Разобравшись с проводами, следует вновь отключить подачу электропитания и уже спокойно заниматься монтажными работами. При соединении проводов рекомендуется использовать клеммные зажимы, также возможен вариант скрутки с последующей изоляцией защитными колпачками. Помните, лента ПВХ имеет свойство рассыхаться со временем, что значительно понижает ее изоляционные характеристики. Поэтому ее применение в данном случае нежелательно.

Установка люстры. Варианты и возможности

Существует несколько основных вариантов подключения люстры, которые могут изменяться в зависимости от таких параметров как:

• количество проводов, выходящих из люстры;
• количество проводов, выходящих из потолка;
• количество клавиш на выключателе.

Подробное описание каждой схемы подключения позволит выбрать наиболее подходящий для установки вариант.

Вариант № 1. Два провода на люстре и два провода на потолке

Наиболее простым вариантом установки люстры, не требующим усилий, является подключение осветительных устройств с двумя проводами к двум проводам на потолке. В данном случае достаточно соединить пары проводов, предварительно определив фазу и ноль. Порядок соединения в данном случае не принципиален.

А) Схема подключения люстры с одной лампой на одноклавишный выключатель.

Нулевой провод (на схеме он синего цвета), идущий от распределительной коробки, следует напрямую подключить к нулевому проводу, выходящему из осветительного устройства.

Коричневый провод, обозначающий фазу, подключается не только к фазному проводу люстры, но и к выключателю.

Б) Схема подключения люстры с двумя-тремя лампами на одноклавишный выключатель.

При установке источников света с двумя или тремя лампами к выключателю с одной клавишей необходимо все нулевые провода, идущие от люстры, в первую очередь соединить между собой, а уже потом с нулевым проводом, приходящим от распределительной коробки. Провода с фазой также объединяются, после чего подаются на фазный провод, приходящий от выключателя.

Вариант № 2. Два провода на люстре и три провода на потолке

Электропроводка в современных строениях выполняется трехжильным кабелем, в котором присутствуют провода разного цвета. Соответственно к месту крепления осветительного прибора подводятся три провода, но на вашей люстре их только два. Так как же подключить люстру в данном случае?

В первую очередь следует разобраться с назначением проводов на потолке при помощи индикатора. Два из них – это фазы, а третий нулевой проводник. Два фазных провода предусматривают использование двухклавишного переключателя, но поскольку в данном случае мы рассматриваем подключение люстры всего с двумя проводами будет достаточно и одноклавишного выключателя.

Предварительно обесточив участок, проводим изоляцию одного из фазных проводов, оставляя пару фаза-ноль. Далее проводим монтаж уже вышеописанным способом.

Вариант № 3. Три и более провода на люстре и два провода на потолке

Если из потолка выходит только два провода, то вариант подключения люстры, независимо от количества выходящих из нее проводов, только один – все лампочки в люстре будут гореть одновременно.

Для этого следует соединить все нулевые провода люстры между собой и подключить их к нулевому проводу, выходящему из потолка. Такая же операция проводится и со всеми проводами, на которые подводятся фазы.

Вариант № 4. Три и более провода на люстре и три провода на потолке

Данный вариант подключения подразумевает использование выключателя с двумя клавишами. Такой подход позволит обеспечить наиболее рациональное освещение рабочей зоны, комбинируя очередность и количество горящих на люстре ламп.

Три провода, выходящих из потолка маркируются следующим образом:

• провод фазный L1;
• провод фазный L2;
• нулевой провод N.

Поскольку при прокладке электропроводки рабочие не всегда придерживаются цветовой схемы, а также зависят от типа используемого кабеля, следует обязательно убедиться в назначении каждого из проводов. Как уже было указанно выше, самым легким способом является работа с отверткой-индикатором.

Если такой индикатор отсутствует, то можно разобрать выключатель, предварительно выключив автомат в щитке. После этого легко определить, какие именно провода (какого цвета) проходят от выключателя к потолку. Помните, что фазные провода будет заходить на клавиши выключателя, а вот нулевой провод уходит напрямую к люстре.

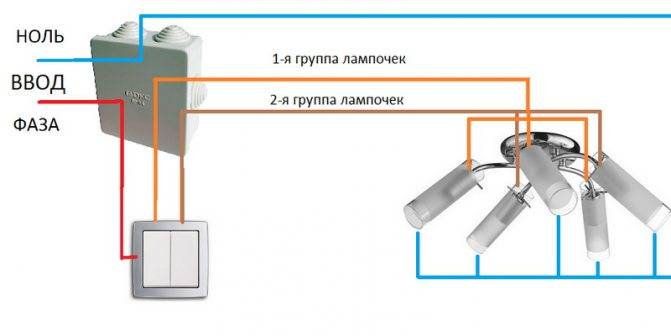

Подключение люстры, из которой выходят несколько проводов к выключателю с двумя клавишами, отличается тем, что провода от ламп предварительно распределяются на две секции. Каждая из секций соединяется только с одним из проводов, по которым подается фаза, но при этом обе группы должны обязательно соединяться с нулевым проводом.

При таком способе подключения при нажатии одной из клавиш выключателя будет загораться одна группа ламп, а при нажатии второй клавиши – другая.

Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.

В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.

В данном примере каждая клавиша выключателя включает по три лампы.

Еще один пример подключения 6-ти рожковой люстры, когда одна клавиша подключает сразу 5 ламп, а другая – одну.

Подключение люстры на большее количество рожков будет идентично уже рассмотренным примерам. Вам только остается распределить лампы по группам и подключить их на определенную клавишу.

Вариант № 5. Три и более провода на люстре и четыре провода на потолке

Если электропроводка в доме или квартире была выполнена относительно недавно, то существует вероятность наличия дополнительно защемляющего провода, который выполняет защитную функцию. Данный провод, обычно желто-зеленого цвета, и будет четвертым проводом, выходящим из потолка. Маркируется он латинскими буквами PE – заземляющий проводник. Остальные провода уже известны нам по предыдущему примеру. Это две фазы L1 и L2, а также нулевой провод.

При наличии в люстре желто-зеленого провода просто скрутите его с заземляющим проводом, выходящим из потолка. Если же в люстре такой провод не предусмотрен, просто заизолируйте на потолке желто-зеленый защитный проводник.

Как подключить несколько люстр к одному выключателю?

Данный вопрос актуален для помещений, где расположено сразу несколько источников света. В больших залах этот могут быть люстры, в жилых комнатах – группа галогенных или светодиодных ламп. Также может возникнуть необходимость подключения освещения сразу в нескольких помещениях. В данном случае подключение производится по следующей схеме:

Все люстры подключаются параллельным соединением. Каждая из люстр может быть подключена к выключателю через отдельные распределительные коробки, также в зависимости от схемы электропроводки возможно размещение в единой коробке распределения.

Как подключить три люстры к выключателю с тремя клавишами?

Такой вариант подключения очень часто используется для освещения кухни, туалета и ванной комнаты. При помощи установленного в коридоре выключателя с тремя клавишами можно легко включить необходимый осветительный прибор.

Как подключить одну люстру на два разных выключателя?

Для реализации схемы подключения осветительного прибора с двух разнесенных выключателей вам понадобятся специальные проходные выключатели. Такие устройства отличаются от обычных выключателей особенностями конструкции и наличием в монтажной схеме трех контактов.

Подсоединив провода согласно схеме вы сможете управлять освещением сразу с двух выключателей.

Как видно на рисунке в проходном выключателе присутствуют три контакта: общий вывод для подключения к люстре или фазовому проводу и два контакта, при помощи которых выключатели соединяются между собой.

Такое распределение необходимо продумать заранее, желательно перед началом ремонта. В противном случае вам понадобиться прокладка дополнительной проводки, с последующим косметическим ремонтом.

Галогенные лампы – преимущества использования и схемы подключения

Галогенные лампы намного выигрывают у своих предшественниц – обычных ламп накаливания, не только разнообразием представленного на рынке ассортимента, но и более низким потреблением электроэнергии. При этом их свечение остается не менее ярким, чем у ламп накаливания. Галогенные лампы малого напряжения нуждаются в источнике питания на 24, 12 или 6 Вольт. Единственное требование для подключения таких ламп – установка понижающего трансформатора, для преобразования 220 В от сети в требуемый номинал.

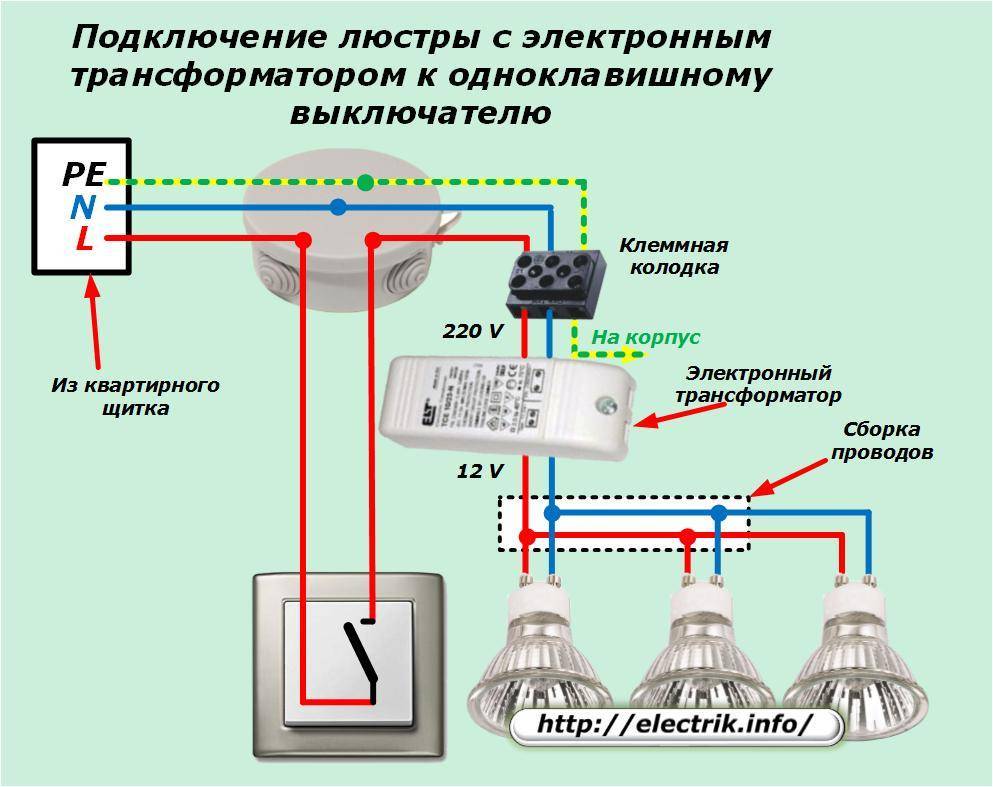

Для подключения нескольких галогенных светильников их необходимо подсоединить к понижающему трансформатору, предварительно запараллелив между собой.

Трансформаторы, благодаря небольшим размерам, можно размещать прямо в каркасах подвесных потолков. Количество светильников и трансформаторов может различаться, но помните, что каждый новый трансформатор должен подключаться отдельными проводами, которые будут сходиться в распределительной коробке.

Располагать трансформаторы следует на расстоянии не менее 20 см от источников тепла, при этом не рекомендуется превышать длину выходящих из трансформатора проводов более чем на 2-2,5 метра. Такое расположение может повлиять на яркостные характеристики галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Осветительные приборы с пультом ДУ – это самые современные разработки, в которые уже включены управляющие элементы. Такая люстра избавит вас от необходимости выбираться из-под теплого одеяла, чтобы потушить свет в спальне и поможет избежать случайных ударов об углы и стены при возвращении к кровати в полной темноте.

Люстры с пультом не требуют дополнительных знаний при установке, ведь их монтаж не отличается от подключения других источников света. Крепление такой люстры происходит по одному из описанных выше способов, а управлять освещением позволит уже встроенный контроллер.

При этом не рекомендуется избавляться от настенного выключателя, ведь каждый наверняка испытал на себе, сколько времени иногда занимают поиски пульта от телевизора и неоднократные возвращения из очередного похода в магазин без новых батареек.

Как установить люстру

256 акции

• Facebook
• Твиттер

Вам нравятся все светильники в вашем доме? Если нет, хотели бы вы знать Как установить люстру, , чтобы вам не приходилось нанимать электрика для этого? Сегодня ваши пожелания будут услышаны!

Вы знаете тот момент, когда вы видите идеальный светильник и понимаете, что он ДОЛЖЕН быть у вас дома, иначе вы не сможете прожить еще один день? Ладно, может быть, не часть «прожить еще один день». Но вы же знаете, каково это — по уши влюбиться в светильник. Для меня этим светильником была люстра Magnolia Market. Я хотел это, но ценник был больше, чем я хотел заплатить. Однажды я получил электронное письмо от Джоанны (да, Джоанны Гейнс из HGTVs Fixer Upper), в которой говорилось, что в ее магазине проходит распродажа осветительных приборов. Я не мог нажать на ссылку достаточно быстро. Через несколько дней прибыла моя прекрасная новая люстра.

Пришло время попрощаться с нашей старой люстрой…

…и установить мою новую люстру.

Готовы узнать, как установить новый потолочный светильник или люстру? Возьмите эти несколько предметов:

Материалы:
(содержит партнерские ссылки)

• Отвертки (плоские и крестообразные)
• Инструмент для зачистки проводов
• Плоскогубцы с тонкими губками (необходимо два)
• Бесконтактный тестер напряжения
• Рулетка
• и Люстра (конечно)

Инструкции:

Включите светильник и отключите питание светильника. Убедитесь, что свет не горит.

Снимите лампочки со старого светильника и отложите их в сторону.

Установите люстру на лестницу или попросите рядом помощника, который будет держать светильник. Снимите навес с потолка, чтобы обнажить проводку.

Прикоснитесь тестером напряжения к проводам, чтобы убедиться, что питание отключено. (Вы должны сделать это до снятия гаек.)

Снимите все гайки с соединений. Отвинтите монтажный кронштейн от коробки потолочного крепления.

Опустите старую люстру и отложите ее в сторону. Ваша потолочная коробка должна выглядеть так:

Измерьте длину, на которую вы хотите повесить новый светильник. Обычно люстры висят на высоте 30–34 дюйма над столом (для потолков высотой 8 футов). Каждый дополнительный фут высоты потолка поднимает люстру еще на дюйм выше стола.

Измерьте высоту вашей люстры и определите, сколько нужно снять с цепи. С помощью двух острогубцев разъедините одно звено цепи (поверните в противоположных направлениях, как показано ниже). Удалите лишние звенья и снова закройте открытое звено.

Отрежьте лишний провод люстры, обязательно оставьте примерно на 8-10 дюймов больше, чем вам нужно. Разделите концы на части. (Если они не хотят легко отрываться, аккуратно надрежьте изоляцию посередине, стараясь не порезать провода.)

Зачистите конец каждого провода примерно на дюйм.

Открутите зеленый винт заземления на вашем светильнике.

Сначала подключите заземляющий провод: Подсоедините заземляющий провод от вашего светильника к оголенному медному заземляющему проводу из вашего дома и оберните провод вокруг зеленого винта заземления.

Прикрепите монтажный кронштейн осветительного прибора к потолочной коробке.

Подключите второй провод нейтрали:  Подсоедините белый нейтральный провод к ребристому или маркированному проводу вашей люстры.

Скрутите их вместе по часовой стрелке, а затем накрутите на концы проволочные гайки.

Далее соедините гладкий (или немаркированный) провод от люстры с черным (или горячим) проводом от вашего дома.

Скрутите их вместе по часовой стрелке и добавьте проволочную гайку, чтобы закрыть оголенные концы проводов.

Аккуратно заправьте каждый провод в потолочную распределительную коробку. Обязательно наденьте черный провод на одну сторону монтажного кронштейна, а белый провод — на противоположную сторону.

Прикрепите крышку фонаря к монтажному кронштейну.

Включите питание, чтобы убедиться, что ваш прибор подключен правильно.

Мне нравится мой новый светильник!

Люстра Источник для покупки

Всем удачной установки люстры!



256 акции

• Facebook
• Твиттер

Как установить шнур лампы люстры | На главную Руководства

Крис Бэйлор

Многие люстры предназначены для жесткого подключения к надежно установленной распределительной коробке на потолке, которая подключена к настенному выключателю. Однако, если вы арендуете свой дом или квартиру и хотите установить люстру, желательно менее постоянное подключение. В таких случаях вы можете установить на люстру специальный комплект. Это позволит включить люстру в стандартную розетку. Комплект для украшения можно установить на люстру примерно за час с помощью нескольких основных ручных инструментов. Снимите навес люстры, прежде чем начать.

1. Расположите стремянку непосредственно под потолком, на котором вы хотите повесить люстру. Найдите ближайшую потолочную балку с помощью искателя гвоздей и отметьте карандашом место сверления на гипсокартоне, соответствующее центру этой балки.

2. Вставьте 1/8-дюймовое сверло в патрон дрели и просверлите направляющее отверстие в гипсокартоне и в потолочной балке. Затем ввинтите один из декоративных крючков из комплекта декоративных элементов в направляющее отверстие, пока основание крючка не окажется на одном уровне с гипсокартоном.

3. Переместите стремянку так, чтобы она располагалась рядом с розеткой, к которой вы хотите подключить электрический шнур люстры. Просверлите пилотное отверстие в потолке для второго крюка над розеткой. Если в этом месте нет потолочной балки, вбейте молотком анкер для гипсокартона из комплекта для крепления в направляющее отверстие, затем вденьте крюк в анкер.

4. Пропустите открытый конец электрического провода комплекта гирлянд через все остальные звенья цепи комплекта гирлянд. Затем отделите последнее звено цепи набора с помощью плоскогубцев и наденьте последнее звено цепи люстры на отделенное звено. Закройте звено с помощью плоскогубцев, чтобы прикрепить цепь комплекта к цепочке люстры.

5. Наденьте кусок термоусадочной трубки на концы проводов комплекта гирлянды. Зачистите 1/2 дюйма с концов двух изолированных проводов с помощью инструмента для зачистки проводов. Присоедините оголенные концы полосатого провода из комплекта гирлянды к черному проводу от люстры и обмотайте соединение изолентой. Затем таким же образом подключите два оставшихся провода.

6. Наденьте термоусадочную трубку на соединения и закрепите трубку вокруг проводов с помощью фена, чтобы усадить трубку.

7. Поместите стремянку под крюк, на котором будет висеть люстра. Поднимите люстру и держите ее рядом с крюком. Поднимите или опустите люстру, пока она не окажется на нужной высоте, затем зацепите ближайшее звено за потолочный крюк. Переместите лестницу к крюку над розеткой в ​​стене и наденьте цепь на этот крюк, позволяя цепи проходить через потолок. Отрегулируйте петлю, связанную со вторым крючком, так, чтобы пройденная цепочка выглядела наиболее привлекательной для вашего глаза.

8. Вставьте электрическую вилку комплекта сувениров в розетку и поверните поворотный переключатель, чтобы проверить свет.

Справочные материалы

• Дизайн интерьера Mary Rose: как превратить проводную люстру в розетку
• Home Depot: как превратить люстру во встроенный светильник
• Realtor.com: Замена шнура лампы или прибора

Советы

• Если ваша люстра включает в себя навес, который нельзя снять, вам потребуется дополнительный соответствующий навес, чтобы установить его поверх существующего навеса.
