какая схема лучше, как подключить батареи наиболее оптимально

Для поддержания тепла в зданиях используют системы отопления. Большинство включают радиаторы, которые монтируют несколькими способами. Варианты зависят от строения обвязки и используемых батарей.

Различий в схемах, на первый взгляд, немного, но выбор лучше предоставить профессионалу. Специалист поможет составить грамотный проект, который не только учтёт пожелания владельца, но также будет качественно работать.

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Подобная система обладает парой недостатков:

  1. Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
  2. Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

Лучшие и худшие черты двухтрубной системы

В отличие от напарника, имеет прямую и обратную трубы, цель которых, соответственно: подать горячую, вернуть остывшую воду. Каждую батарею системы подключают параллельно. Это увеличивает прогрев дальних участков цепи. Две трубы позволяют устанавливать регуляторы перед каждым радиатором, с помощью которых настраивают необходимую температуру.

Недостатком является сложность монтажа и рост затрат.

Справка. Стоимость увеличивается практически вдвое, в сравнении с однотрубной системой отопления.

Какая схема подключения батареи самая эффективная?

Различают три способа установки радиатора.

Диагональная

Считается наиболее эффективной и используется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

  1. Теплоноситель поступает в батарею из верхнего угла.
  2. Жидкость расходится по всему доступному объёму.
  3. Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

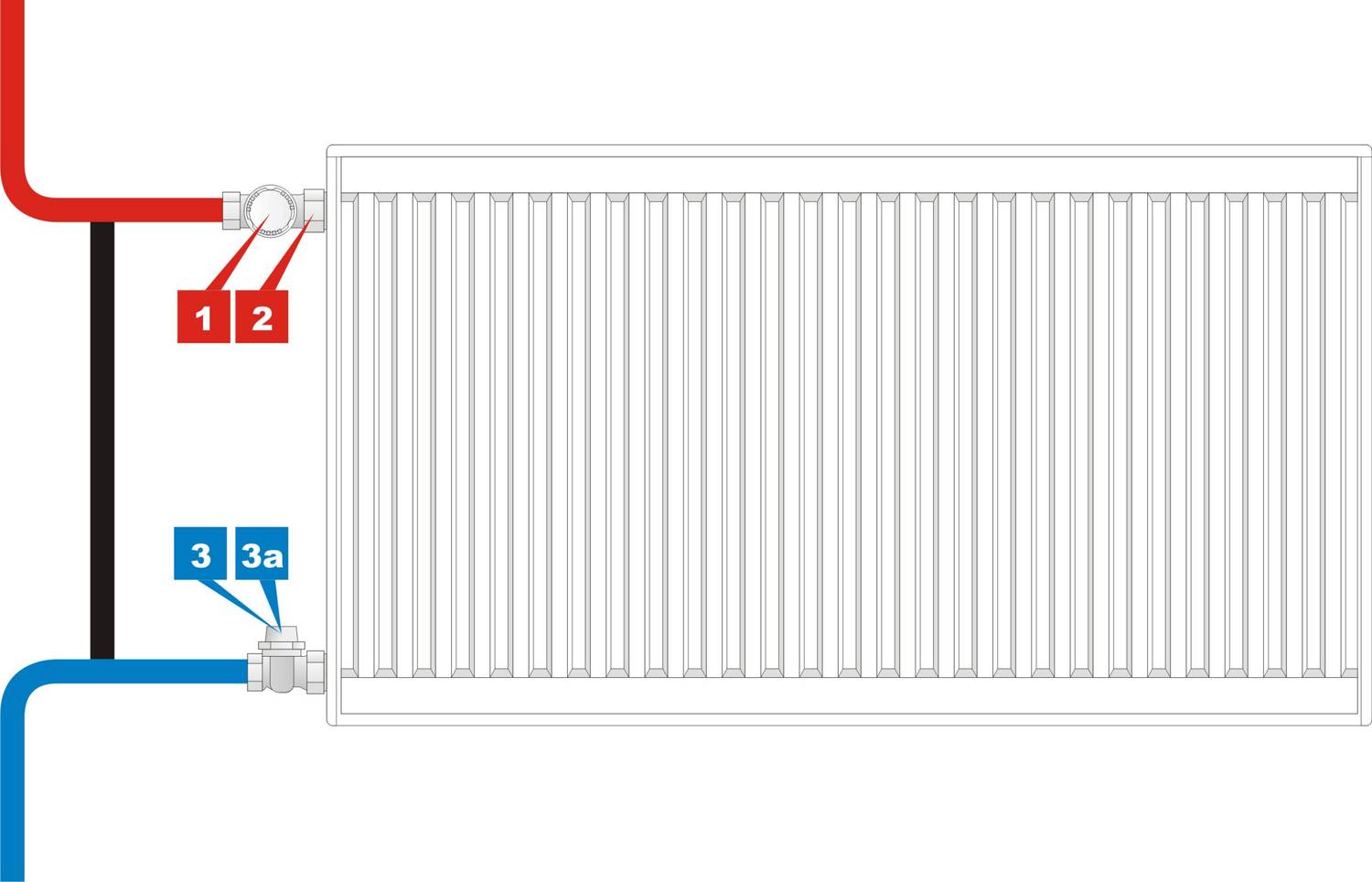

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов

с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу.

Полезное видео

В видео разбираются особенности разных популярных схем подключения радиаторов.

Как сделать наиболее оптимальный выбор

В частных домах рекомендуется использовать двухтрубную обвязку, хотя она дороже и сложнее в установке. Среди схем подключения радиаторов нужно выбирать по желаемому результату. Лучший прогрев обеспечивает диагональная, а с эстетической стороны лидирует нижняя.

Схемы подключения радиаторов отопления и их эффективность

Радиаторные системы отопления бывают двух видов: однотрубными и двухтрубными.

Однотрубная требует меньшего количества труб, но ее главный недостаток: разная температура теплоносителя на входе радиаторов. Получается, что тот, который ближе к котлу, греется сильнее, тот который дальше — слабее. В сетях большой протяженности может случиться так, что на последний радиатор заходит уже совсем холодный теплоноситель. Это часто можно наблюдать на первых этажах многоэтажек. Там обычно используется однотрубная система, а теплоноситель подается с верхних этажей вниз.

На рисунке представлена горизонтальная схема последовательного подключения радиаторов отопления, называется она еще «однотрубная» и «ленинградка». Для возможности ремонта с обеих сторон отопительного прибора установлены запорные краны. Закрыв их, вы можете снимать, менять и ремонтировать радиатор без останова всей системы. Подобная схема часто применяется при подключении батарей отопления в частном доме. Она просто монтируется, а при небольшой протяженности теплоотдача каждого радиатора регулируется при помощи игольчатых кранов, которыми можно изменять интенсивность потока теплоносителя.

Однотрубную систему называют еще «последовательное соединение радиаторов отопления»

Двухтрубная схема — параллельное подключение радиаторов к подаче. На вход каждого из них поступает теплоноситель одинаковой температуры, а остывшая вода собирается в другой трубопровод. И хотя расход труб (и денег) тут при монтаже больше, но сбалансировать (отрегулировать) теплоотдачу каждого отопительного прибора намного проще.

Подробнее о видах систем и разводки теплоносителя читайте тут.

Двухтрубная система — параллельное подключение отопительных приборов

Варианты подключения радиаторов отопления

В любой из систем радиаторы можно подключить несколькими способами. Основных существуют три.

Диагональное

В этом случае чаще всего подача теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается самой лучшей схемой подключения радиаторов. Расчетные потери тепла на больше 2-5%. Получается, что горячая вода более равномерно распространяется по всем секциям. В паспортных данных к каждой секции указана тепловая мощность. Так вот, при испытаниях используют именно эту схему.

Диагональное подключение — одно из самых эффективных (которое слева)

Иногда можно встретить другую картину — когда подача идет внизу, а обратный трубопровод подключен сверху. Хоть это и диагональное подключение, но при таком поступлении теплоносителя расчетные потери будут 20-25%. В некоторых ситуациях эта схема неплохо себя показывает, и если у вас при таком диагональном подключении вся поверхность прибора прогрета более-менее нормально, то для вашей системы это работает.

Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах с принудительной циркуляцией часто нижнее подключение работает лучше.

Нижнее

Согласно теории потери тепла при таком варианте большие — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора снизу доверху оказывается хорошо нагретой. А все потому, что возникают вихревые потоки. Эта часть теплотехники (распределение и поведение вихревых потоков) до сих пор недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления — самое эффективное.

Нижнее подключение для двухтрубных и однотрубных систем

Схема популярна еще и потому, что при скрытой прокладке трубы в полу практически незаметна. Но вариантов нижнего подключения тоже два. Седельное — это когда трубы подключаются с противоположных сторон. Используется обычно на секционных радиаторах. И именно нижнее подключение — когда вход и выход отопительной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения применяется для панельных радиаторов.

Боковое или одностороннее

Чаще всего такой тип подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки опускаются сверху вниз, проходя через все этажи. На каждом из этажей подключены радиаторы. Чаще в этом случае система однотрубная (стояк один), но бывают и двухтрубные подключения (рядом два стояка).

Боковое или одностороннее подключение при двухтрубной или однотрубной системе

Этот вид подключения радиаторов отопления средний по потерям. Они составлять могут 5-10%. Используется часто из-за минимального расхода труб при подключении и неплохой, в принципе, эффективности.

Где установить

Со схемами подключения радиаторов отопления разобрались, но важно еще правильно выбрать место их расположения. Традиционно они размещаются под окнами. Это оправданно с точки зрения теплотехники. В комнатах идет самая большая потеря тепла именно через окна. Установив под ними радиаторы, мы создаем тепловую завесу, которая предотвращает утечку тепла из помещения. Аналогично будут действовать радиаторы расположенные вблизи от входных дверей.

Правила установки радиатора под окном

Но устанавливать радиатор тоже нужно правильно, выдерживая рекомендованные расстояния от пола и подоконника. При определении высоты отопительных приборов нужно исходить не только из требуемой мощности, но и из того, как «встанет» батарея такого размера.

Кроме типа подключения радиаторов нужно выбрать место установки

Кроме того стоит учитывать, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также снижаем количество поступающего от них тепла.

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим. Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин.

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1oC.

Итоги

Потери теплоотдачи радиаторов могут оказать влияние при неправильно рассчитанной системе или при большой ее протяженности. Если расчет верен, и система имеет определенный запас мощности, то подключайте радиаторы так, как вам удобнее. Гораздо важнее выдержать правильный уклон: та сторона радиатора, на которой установлен кран «Маевского» должна быть чуточку выше, чем ее противоположный конец.

Как правильно подключить батарею отопления в частном доме + Видео

Когда заходит речь об обеспечении помещения теплом, то в первую очередь говорится о правильно созданной и налаженной системе отопления. От нее зависит комфорт в доме, вне зависимости от того, будет это частный дом или квартира. Естественно, в наше время эта система должна быть экономически выгодной. Одним из важных моментов при устройстве является то, как подключить батарею отопления правильно. При неправильном их размещении значительно увеличится расход тепла. В большинстве случаев радиаторы устанавливают под окнами, чтобы теплый воздух эффективнее соединялся с воздухом в комнате.

Необходимо правильно подходить к выбору радиаторов и продумать, как подключить батарею отопления надлежащим образом. Ведь если сделать это не по правилам, можно получить большие неприятности. Поэтому при установке необходимо знать некоторые параметры: рабочее давление системы отопления, чистоту и температуру теплоносителя, а также следует учесть его дизайн.

Подключение радиаторов отопления условно можно разделить на несколько этапов:

  • Выбор места установки радиатора
  • Крепление радиатора к несущей поверхности
  • Проведение монтажных работ

Поговорим об этом подробнее.

Выбор места установки радиатора

Радиатор отопления в частном доме можно установить практически в любом месте. Все зависит от желания владельца, его представления о комфорте и дизайне. Однако целесообразнее устанавливать приборы отопления «на пути» потерь тепла, что не только снизит их величину, но и создаст ощущение комфорта.

Наибольшие тепловые потери в доме происходят через поверхность окон. Установка современных стеклопакетов, тройное остекление и применение новейших технологий для снижения теплопроводности стекол снижают уровень потерь тепла, но все же тепловое сопротивление стеклопакетов значительно ниже теплового сопротивления стен.

Зимой, при минусовой температуре, даже при полном отсутствии сквозняков ощущается поток холодного воздуха, идущий от оконных проемов. Для создания комфортных условий в помещении применяется экранирование поверхности окон восходящими потоками теплого воздуха. Для этого радиаторы отопления устанавливают под подоконниками. Причем ширина прибора отопления должна быть соизмерима с его шириной (допустимым считается отклонение в ту или иную сторону на 5-10%)

Если установки радиаторов под окнами недостаточно, их монтируют на поверхности наружных стен.

Для нормальной работы радиатора и обеспечения свободной циркуляции потоков воздуха прибор отопления должен отстоять от стены не менее чем на 3 см. Между полом и батареей, а также между верхней частью радиатора и подоконником должно быть расстояние не менее 10-12 см.

Крепление радиаторов к несущей поверхности

Большинство производителей теплотехнического оборудования в техническом паспорте радиатора дают исчерпывающие рекомендации по их монтажу и способу крепления к базовой поверхности. Кронштейны и все необходимые комплектующие элементы для правильной установки радиатора обычно тоже идут в комплекте.

Монтаж радиатора начинается с разметки стены, поверхность которой должна быть полностью отделанной (окрашенной и подготовленной к установке). Выполнить какие-либо отделочные работы под уже установленным радиатором весьма проблематично.

При монтаже приборов отопления с большим внутренним объемом и большой массой, например, чугунных радиаторов, к качеству стены и способу крепления предъявляются особые требования. Для обеспечения большей надежности чугунные радиаторы снабжаются дополнительной опорой, устанавливаемой на пол.

Монтаж чугунных радиаторов только на пол не практикуется: обязательно предусматривается крепление отопительного прибора к стене.

Допускается установка на пол (без фиксации к поверхности стены) специально предназначенных для этого радиаторов: чаще всего дизайн радиаторов в форме скамеек, лавочек и лежанок.

Подключение батарей трубам системы отопления

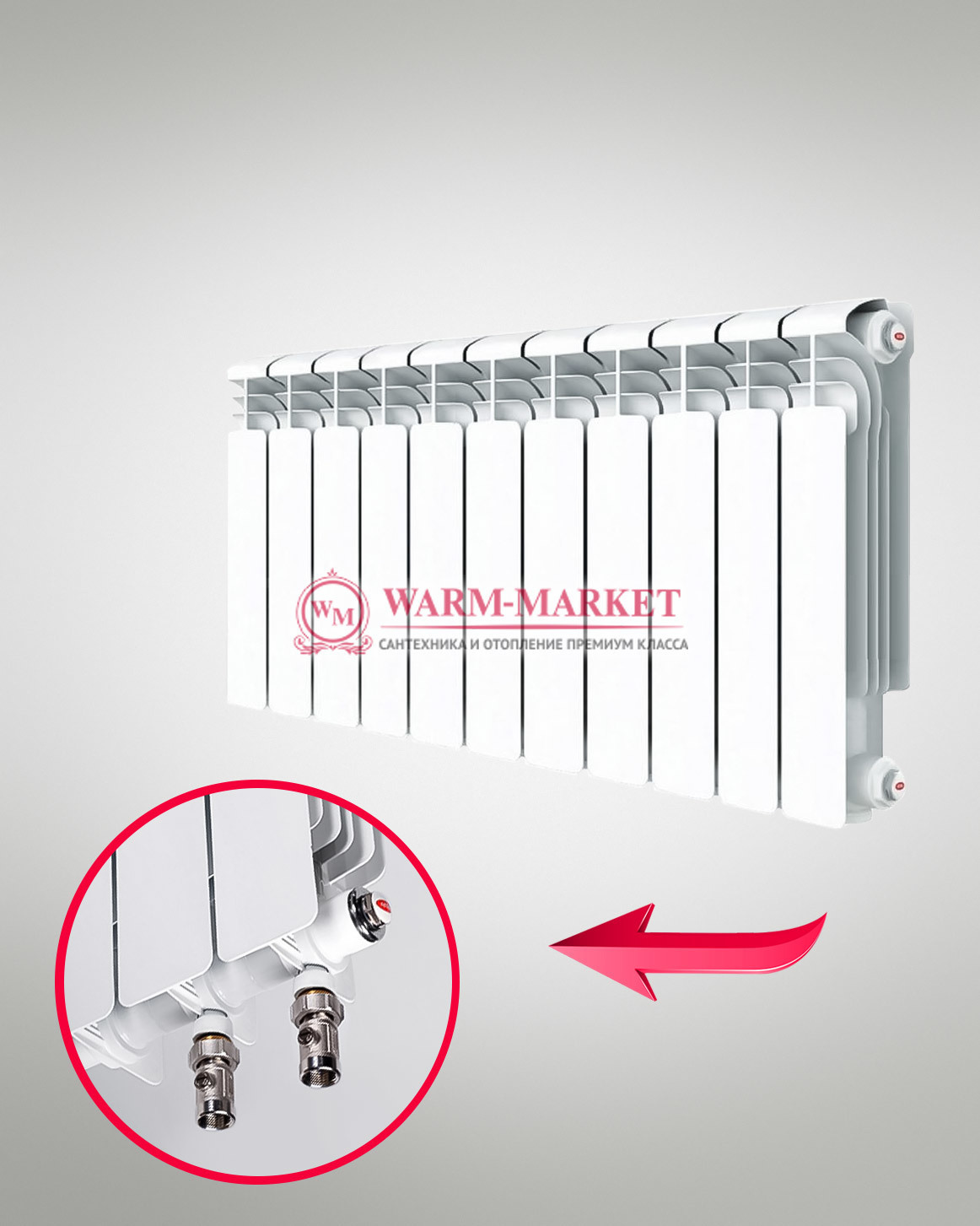

Подключение радиаторов отопления может быть боковым или нижним. Информация об этом содержится в технических характеристиках прибора отопления. Определить, о каком именно приборе отопления идет речь, несложно, достаточно просто осмотреть его: у радиатора с нижним подключением входное и выходное отверстия расположены близко друг к другу и находятся в нижней части корпуса.

Обе трубы системы отопления (подача и обратка) подсоединяются к радиатору в нижней части корпуса. Причем подача располагается ближе к центру, а обратка смещена к краю. Ход теплоносителя внутри прибора отопления с нижним подключением можно сравнить с движением воды по кругу. Движение теплоносителя по столь сложной траектории неизбежно ведет к снижению его скорости, что негативно сказывается на КПД радиатора. Как следствие, теплоотдача прибора отопления с нижним подключением всегда ниже теплоотдачи аналогичного радиатора с боковым подключением.

Однако, отопительные приборы с нижним подключением позволяют избавиться от труб отопления в интерьере, поместив их под плинтусами или под фальшь полом, что неизбежно вызывает интерес к ним со стороны дизайнеров интерьеров и объясняет постоянно растущую популярность именно этого вида радиаторов.

Установка радиаторов с боковым подключением

Обычный радиатор имеет 2 пары отверстий, расположенных с одной и с другой стороны прибора, что позволяет подключать их наиболее удобным способом с учетом реальной ситуации монтажа отопления, что особенно важно при дефиците свободного пространства (например, радиатор в углу комнаты можно подключить только с одной стороны).

Если ситуация позволяет, нужно выбирать наиболее эффективные способы подключения с минимальными потерями тепловой мощности:

  1. Лучший и самый эффективный способ: диагональное подсоединение, при котором подача подключается к верхнему патрубку, а обратка к нижнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает максимальную теплоотдачу любого прибора отопления.

  2. Самый нежелательный вариант подключения: диагональное подсоединение, при котором подача подключается к нижнему патрубку, а обратка к верхнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает минимальную теплоотдачу любого прибора отопления.

  3. Подача и обратка подсоединены с одной боковой стороны прибора отопления. При таком способе подключения наблюдается снижение эффективности работы радиатора в среднем на 5%

  4. Подача и обратка подсоединены к нижним патрубкам прибора отопления. Такой способ подключения снижает теплоотдачу радиатора в среднем на 10%.

Особенности монтажа радиаторов в однотрубной системе отопления

Однотрубная система отопления может быть вертикальной или горизонтальной. Ее устройство предельно просто: каждый прибор отопления «заменяет» кусочек трубы с теплоносителем, не меняя при этом направления его движения. Это значит, что при выходе радиатора из строя (всякое может случиться: например, произошел засор, блокирующий движение воды в системе) остановится вся система отопления, а это уже чревато разморозкой труб или закипанием котла. Чтобы избежать этого, радиаторы в однотрубной системе отопления устанавливаются с байпасом, диаметр которого должен быть меньше диаметра подачи и обратки.

Подключаем…

Как уже было сказано выше, все необходимые для монтажа комплектующие обычно приобретаются вместе с прибором отопления. Если они не входят в комплект поставки, лучше все элементы для монтажа (футерки, заглушка и кран Маевского) купить той же торговой марки, что и прибор отопления.

Подключение радиатора начинается с установки футерок, две из которых с левой наружной резьбой, а две с правой резьбой. При их вкручивании главное не ошибиться и не переусердствовать: если деталь «не идет», не нужно прикладывать усилия и пытаться установить ее любым путем. Вероятно, у нее просто другая резьба. Особенно осторожным нужно быть с алюминиевыми радиаторами, в которых легко срывается резьба. Внутренняя резьба всех футерок правая.

После подключения радиатора свободным останутся два патрубкаа, в верхний из которых вкручивается кран Маевского, обеспечивающий сброс воздуха и устранение воздушных пробок, а в нижний устанавливается заглушка.

Видео инструкция - Как установить батарею отопления

Установка радиатора окончена!

Виды отопительных систем

Перед тем, как устанавливать батареи отопления, необходимо четко знать, к какой системе она будет подключена. Это может быть однотрубная и двухтрубная.

Простейшим способом подключения является однотрубное. По такому принципу сделана система отопления в многоэтажных домах, когда нагретая вода поступает вверх по радиаторам, установленным в квартирах. Такая система неудобна тем, что в ней нет приборов, которые позволяют настраивать температуру обогревателей. Специально для этого необходима установка отдельных конструктивных составляющих.

Двухтрубная система особенно хороша для тех, кто думает, как подключить батарею отопления в загородном доме. Ее работа строится на подаче горячей воды по одной трубе, а ее отвод – по другой в противоположном направлении. В этом случае тепло распределяется по батареям одинаково. Его можно контролировать с помощью вентиля, вмонтированного в трубе радиатора.

Виды радиаторов

При выборе радиаторов отопления необходимо точно знать, куда они будут устанавливаться, с какой стороны, и будут ли подходить под дизайн помещения. Тем более, в наше время выбор данного оборудования огромен:

  • секционные;
  • пластинчатые;
  • трубчатые;
  • панельные.

Секционные батареи легко конструируются из отдельных секций в радиатор нужной длины, в зависимости от того, сколько тепла необходимо от них получить. В свою очередь, они делятся на категории:

  • стальные;
  • алюминиевые;
  • чугунные;
  • комбинированные (биметаллические).

Варианты подключения радиаторов отопления и их различия

С каждым годом благосостояние многих россиян улучшается. На фоне этого заметно увеличение строительства частных домов для постоянного проживания, что в обязательном порядке требует устройства системы отопления. Людям, далеким от вопросов строительства практически невозможно самостоятельно выбрать схему подключения радиаторов и сделать последовательное подключение.

При неправильном подходе к решению этой задачи, система отопления будет работать на 30−50% слабее от запланированной мощности. Если нет возможности осуществить подсоединение радиаторов самостоятельно, но ознакомившись с информацией, какие схемы подключения отопительных приборов существуют, зная их плюсы и минусы, можно проконтролировать рабочий процесс, осуществляемый специалистами.

Прежде чем говорить о подключении радиаторов, следует определиться, по какой схеме была произведена разводка трубопровода в вашем загородном доме или городской квартире. Именно от расположения и типа разводки напрямую зависит подключение приборов отопления. При монтаже трубопровода в жилых помещениях применяют два основных вида разводки:

  1. Однотрубный. По такой схеме, к радиаторам подключенным последовательно, теплоноситель переносится по подающей трубе, при этом постепенно остывая. Применяется в основном для создания системы отопления многоквартирных домов. Получила название — «ленинградка» и может осуществляться как в горизонтальном, так и в вертикальном положении. Единственное условие, все радиаторы должны быть расположены строго друг под другом, независимо от этажа. Подробное описание однотрубной системы отопления.
  2. Двухтрубный. По такой схеме, подающая и отводящая теплоноситель трубы независимы друг от друга и замыкаются они на источнике подачи тепла, в качестве которого может быть использован газовый, электрический или твердотопливный котел. Именно такая схема разводки и применяется в жилых помещениях, так как происходит постоянная циркуляция теплоносителя по радиаторам системы отопления. Особенности двухтрубной системы.

В подавляющем большинстве на рынке отопительных приборов представлены унифицированные радиаторы, которые имеют четыре точки подключения: две сверху и две снизу. В комплекте обязательно поставляются заглушки и воздухоотводный клапан. В настоящее время существует несколько основных схем подключения радиаторов отопления:

  • одностороннее;
  • перекрестное;
  • нижнее.

Одностороннее подключение

Такое подключение радиаторов характерно для многоквартирных домов и считается самой распространенной. По этой схеме радиаторы к трубам отопления подключаются только с одной стороны. Преимущества — номинальная мощность отопительного прибора при относительно небольших материальных затратах.

Именно поэтому она выбрана в качестве основной схемы при строительстве многоэтажных домов, когда удается достичь максимального результата, сократив при этом расход материалов. К минусам можно отнести тот факт, что если например, на первом этаже самостоятельно увеличить количество секций, то резко снизиться прогрев помещений верхних этажей. Для увеличения эффективности работы радиаторов отопления, предусмотрена установка перемычек — байпаса, за счет чего удается понизить скорость остывания отопительного прибора. Демонтаж такой перемычки самостоятельно, также приведет к нарушению работы отопления всего многоквартирного дома.

Перекрестное подключение

Такая схема подключения радиаторов рекомендуется только в том случае, если количество секции в отопительном приборе 15 штук. При таком подключение радиатора, теплоноситель перемещается по нему сверху вниз с противоположных сторон, тем самым обеспечивая равномерный прогрев всей поверхности прибора. Максимальный результат достигается только при двухтрубной системе отопления. Очень важна правильность подключения подводящей и отводящей трубы теплоносителя. Подводящая должна располагаться сверху, а отводящая снизу. Если нарушить правильность подключения отопительного прибора, то потеря мощности может составлять до 50%.

Нижнее подключение

Такая схема подключения радиаторов больше всего подходит для загородных домов с автономной или индивидуальной системой отопления. По такой схеме, подводящая и отводящая труба теплоносителя подключается снизу с разных сторон. При выборе такой схемы подключения отопительных приборов может теряться до 14% мощности радиатора. Немного исправить ситуацию помогает установка воздушных клапанов, с помощью которых удаляется воздух из системы и за счет этого увеличивается мощность прибора.

Существует еще одна схема нижнего подключения радиаторов, когда подводящая и отводящая трубы подсоединяются к батарее не с противоположных нижних сторон, а к его нижней грани. При таком подключение мощность радиатора используется по максимумам. Как боковое нижнее, так и полностью нижнее подключение применяется при скрытой плинтусной разводке, что позволяет не нарушать общую картину создаваемого интерьера.

Занимаясь подключением радиаторов, не стоит забывать, что как бы качественно не был изготовлен, и какой бы современный материал для этого не применялся. Всегда существует вероятность его преждевременного выхода из строя. Поэтому в обязательном порядке рекомендуется установка специальных кранов на отводящую и подводящую трубы для возможности прикрытия доступа теплоносителя. Такая предусмотрительность поможет заменить прибор отопления, не отключая всю систему. Кроме этого, на отводящую трубу можно установить запорную арматуру, а на подводящую — терморегулирующий кран, что позволит самостоятельно регулировать мощность отопительного прибора.

Правильная установка приборов отопления

Насколько эффективно будет прогреваться помещение, зависит не только от схемы подключения, но и от правильной установки радиаторов. На это существуют свои нормы и правила, которых следует придерживаться при проведении монтажных работ.

  1. Устанавливать радиаторы следует только под оконными проемами. Это позволит создать тепловой барьер для холодного воздуха, поступающего от окна;
  2. Располагаться радиатор должен в 10−12 см от пола;
  3. Расстояние от радиатора до стены должно быть в пределах от 2 до 5 см;
  4. Промежуток между подоконником и радиатором должен быть не менее 10 см.

Сегодня очень многие большое внимание уделяют созданию интерьера помещения и поэтому используют различные приемы декорирования отопительных приборов. Выступ подоконника над радиатором может привести к потере мощности до 4−5%. Устанавливая его в специально созданную нишу, можно недополучить тепла порядка 7%. Наибольшая потеря мощности происходит при установке полного или частичного экрана. В первом случае она может составлять 20%, во втором — 10%.

Видео инструкция по выбору схемы подключения

Автор довольно доходчиво рассказывает и иллюстрирует возможные варианты подключения радиаторов, рассказывае о плюсах и минусах каждой схемы.
