Обогрев водопровода греющим кабелем — как обогреть водопровод на улице в частном доме

Обогрев водопровода диаметром до 50 мм обычно выполняется саморегулирующим кабелем и осуществляется несколькими способами, всё зависит от потребности и наличия доступа к трубам. Если к водопроводу есть беспрепятственный доступ или подвод воды только планируется, то стоит обратить внимание на обогрев труб снаружи, так как этот способ проще в монтаже. Но если труба уже закопана в землю и доступа к водопроводу нет, то кабель монтируется внутрь трубы.

Выбор необходимой мощности подогреваемыого водопровода

Основной задачей при выборе кабеля является правильный расчет необходимой мощности. Всё дело в теплопотерях труб, которые зависят от многих параметров: температуры окружающей среды и воды, материал и диаметр труб, толщина теплоизоляции и много другое. Можно конечно сделать всё «наверняка» просто замотав трубы кабелем, но такой метод неэкономичен и потребует дополнительных расходов на электроэнергию. Поэтому лучше провести правильный расчет перед покупкой изделия и исходя из полученных данных подобрать подходящие комплектующие для системы обогрева.

Раньше все расчеты производили вручную по формулам с большим количеством переменных, но это было долго и не удобно, поэтому была выведена таблица теплопотерь для основных диаметров труб и толщины изоляции. А на основе формул был создан калькулятор для подбора мощности. Перейти к калькулятору >>

Таблица теплопотерь

Для расчета обогрева внутри трубы можно выбирать минимальные значения изоляции, т.к кабель будет иметь непосредственный контакт с жидкостью. Приведенные величины потерь относятся только к трубопроводам. В практике следует учитывать потери тепла на клапанах, фланцах и т. д. Также необходимо учесть соответствующую длину кабеля, который компенсирует потери тепла в этих местах. Греющий кабель должен быть равной и чуть большей мощности, чем значение приведенное в таблице

толщина теплоизоляции [мм]	ΔT°С	Диаметр трубопровода, мм
		8	15	20	25	32	40	50
		Расчетные тепловые потери на 1 погонный метр трубы, Вт/м
10	30	5,8	8,6	10,5	12,3	14,9	17,9	21,6
13		5,0	7,2	8,7	10,2	12,2	14,5	17,3
16		4,5	6,4	7,6	8,8	10,5	12,3	14,7
19		4,1	5,7	6,8	7,9	9,3	10,9	12,8
20		4,1	5,6	6,6	7,6	8,9	10,5	12,3
25		3,7	4,9	5,8	6,6	7,7	8,9	10,5
30		3,4	4,5	5,2	5,9	6,9	7,9	9,2
32		3,3	4,4	5,1	5,7	6,6	7,6	8,8
40		3,0	3,9	4,5	5,1	5,8	6,6	7,6

Подбор длины кабеля для обогрева водопровода

Длина изделия для обогрева водопровода подбирается исходя из расчетов необходимой мощности на погонный метр трубы и номинальной мощности кабеля. Например если необходима мощность 30 Вт на один метр трубы, то нам понадобится 2 метра кабеля мощностью 15 Вт/м или 1 метр 30 Вт/м. Первый вариант во многих случаях будет предпочтительней, так как значительно увеличит площадь обогрева.

Обогрев водопровода снаружи трубы

Для обогрева водопровода снаружи трубы применяется саморегулирующийся кабель с полиолефиновой или ПВХ оболочкой. Он дешевле, чем кабель для использования внутри трубы и не может быть применим с питьевой водой. Существуют как готовые комплекты, так и кабель в отрез.

Монтаж греющего кабеля снаружи трубы

При монтаже следует внимательно следить, чтобы кабель не проходил по острым краям, не пересекался и не соприкасался друг с другом. Не допускается радиус изгиба менее трёх внешних диаметров кабеля. Силовой кабель подводится к клеммной коробке, розетке или непосредственно к электрощитку. Узел соединения греющего кабеля с силовым располагается на обогреваемой трубе.

Как подключить подогревающий кабель для водопровода и избежать ошибок при монтаже системы обогрева снаружи трубы

не крепить кабель металлическими изделиями;
избегать крепления на острых краях;
соблюдать допустимый радиус изгиба;
узел соединения греющего кабеля с силовым крепить на трубе;
для пластиковых труб использовать металлизированный скотч в роли подложки;
минимальное расстояние между витками 30 см;
для лучшей теплоотдачи кабель проклеить сверху алюминиевым скотчем.

Готовые комплекты для наружного применения

Комплект для обогрева труб изнутри FROSTGUARD 10 Вт/м

Комплект резистивного кабеля для труб IQ PIPE CW 15 Вт/м

Кабель двужильный FS 10 Вт/м со встроенным термостатом и вилкой для обогрева труб

Кабель в отрез

СБО-16P Кабель нагревательный саморегулирующийся без оплетки 16 Вт/м

TSD-17P кабель нагревательный для труб 17 Вт/м

Саморегулирующийся кабель для обогрева труб SRL-16 CR

Перейти в раздел

Обогрев водопровода внутри трубы

Для подогрева водопровода внутри используется кабель с оболочкой из пищевого фторполимера, он не токсичен и не подвергается разрушению при постоянном нахождении в воде. Для питьевой воды применяется специальный сертифицированный кабель, например Frostguard, его пригодность подтверждена сертификатом соответствия. Использовать изделия с полиолефиновой оболочкой для питьевой воды запрещено.

Важно:

Для завода внутрь трубы используются сальники, подобрать подходящий можно по ссылке >>
Внутренний диаметр водопровода должен быть не меньше 15 мм (1/2 дюйма)
Краны и вентили обогреваются только снаружи

Подсказка: в случае затруднения протяжки кабеля внутри трубы можно использовать маленькую хитрость. Для этого нам понадобятся:

Кусочек пенопласта;
Капроновая нить чуть длиннее водопровода;
Пылесос.

Привязываем один край нитки к пенопласту, а другой к оконцовочному колпачку греющего кабеля. Разбираем водопровод с двух сторон. Со стороны подвода питания заводим в трубу пенопластовый поплавок, с другой стороны крепим шланг обычного пылесоса и включаем. Тяги пылесоса вполне хватит для кусочка пенопласта с ниткой и он беспрепятственно пройдет по всей длине трубы. Останется только аккуратно потянуть его на себя и вытянуть привязанный греющий кабель.

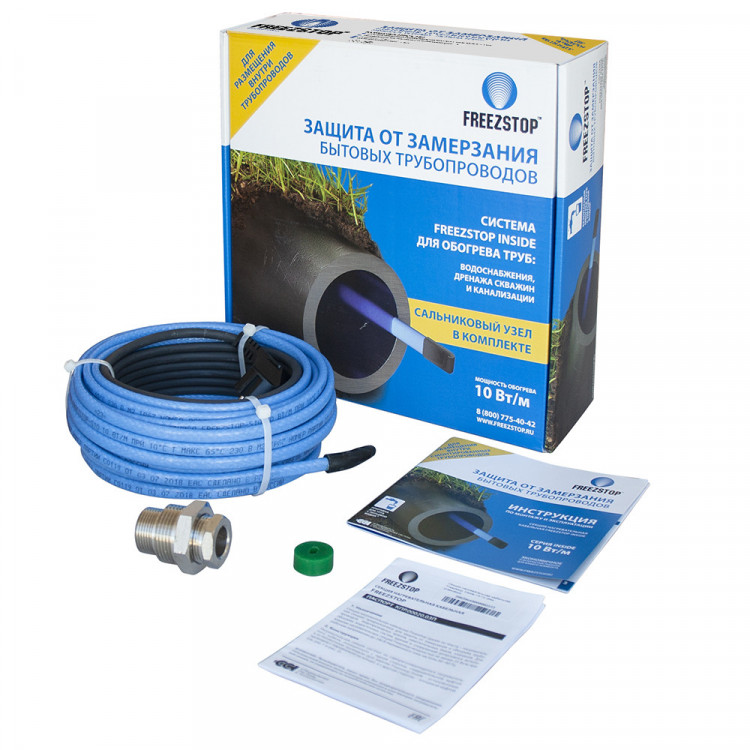

Готовые комплекты для внутреннего обогрева труб с питьевой водой

Комплект саморегулирующегося кабеля для водопровода внутрь трубы ETL ( с сальником )

Комплект для обогрева водопроводных труб внутри IQ PIPE 10 Вт/м

Комплект для обогрева труб изнутри FROSTGUARD 10 Вт/м

Кабель в отрез для труб с питьевой водой

Саморегулируемый кабель для канализационных труб Traceco 15-ESR-BOA, в отрез

Саморегулирующийся греющий кабель внутрь трубы IQ PIPE , на отрез, 10 Вт/м

ETL-10 cаморегулируемый греющий кабель Raychem, на отрез, 10 Вт/м

Перейти в раздел

Как получить индивидуальную систему для трубопровода

Для заказа индивидуальной системы обогрева водопровода достаточно заполнить форму заявки, мы перезвоним Вам и подберем подходящий вариант.

Бесплатная доставка по Москве. Гарантия на монтаж 5 лет.

Получить индивидуальное предложение

Спасибо за заявку!
Наши менеджеры свяжутся с вами в ближайшее время.

Ваше имя

Ваш телефон

Обогрев труб. Защита труб от замерзания. Цены на обогрев труб греющим кабелем от промерзания.

Главная

Обогрев труб

Обогрев труб с помощью готового комплекта FrostGuard

Описание	№ в каталоге
FrostGuard 2 м	928206-000
FrostGuard 4 м	524628-000
FrostGuard 6 м	845612-000
FrostGuard 8 м	493074-000
FrostGuard 10 м	641438-000
FrostGuard 13 м	108722-000
FrostGuard 16 м	924248-000
FrostGuard 19 м	468683-000
FrostGuard 22 м	107442-000
FrostGuard 25 м	768868-000

Готовые комплекты FrostGuard. ..

Обогрев труб с помощью греющего кабеля Frostop для защиты труб от замерзания

Технические характеристики	FroStop Green 30 m	FroStop Black 30 m
Ном. мощность обогрева (при 5 С, на трубе)	10 Вт/м	18 Вт/м
Напряжение питания	230 В перем. тока	230 В перем. тока
Мин. температура монтажа	-20 С	-20 С
Мин. радиус изгиба	13 мм	13 мм
Макс. длина цепи при токе 16 А	100 мм	80 мм
Электрическая защита при темп. пуска 0 С	16 А	16 А
Макс. допустимая темп. (постоянное возд.)	+65 С	+65 С
Макс. допустимая темп. (периодическое возд. до 800 ч)	+85 С	+85 С

Кабели Frostop. ..

Поддержание высоких температур горячей воды в водопроводах

Преимущества данных систем:

Высокая надежность: мгновенная подача горячей воды
Отсутсвие обратных линий воды: снижение энергопотребления и экономия пространства
Не требует технического обслуживания: не нужен циркуляционный насос
Простой расчет и проектирование: не нужно проводить расчет падения напора
Легкость монтажа: система подсоединения RayClic

Низкое энергопотребление

HWAT-L: 7 Вт/м при 45С
HWAT-M: 9 Вт/м при 55С
HWAT-R: 12 Вт/м при 70С

Руководство по проектированию и комплектующим изделиям для обогрева труб

Область применения

Поддержание оптимальной температуры воды в трубах для частных домов, квартир, офисов, гостиниц, больниц, спортивных центров, санаториев.

Тип греющего кабеля	HWAT-L	HWAT-M	HWAT-R
Поддерживаемая температура	обычно 45С	обычно 55С	обычно 50-70С
Макс. допустимая температура	65С	65С	80С
Цвет оболочки кабеля	желтый	оранжевый	красный
Модуль управления HWAT-ECO	—	совместим	необходим
Таймер QWT-04	рекомендуется	—	—
Термическое обеззараживание	—	—	Возможность термической обработки от бактерий вплоть до точек отбора воды

Pack-HWAT-L-15

Набор для частных домов и небольших зданий
Комплектация: 15 м кабеля HWAT-L, 1 узел подвода питания, 1 концевая заделка RayClic, 1 выключатель с таймером, 3 самоклеющиеся предупредительные надписи, 50 крепежных хомутов, 1 инструкция по монтажу

Конструкция греющего кабеля для обогрева труб

Медная жила (1,2 мм2)
Саморегулируемый греющий элемент
Электроизоляция из модифицированного полиолефина
Алюминиевая фольга
Защитная оплетка из луженой меди
Защитная оболочка из модифицированного полиолефина

Расчет длины греющего кабеля

Греющий кабель монтируется на трубопровод прямыми участками
Греющий кабель можно прокладывать вплоть до точек отбора воды

Общая длина обогреваемой трубы
+ около 0,3 м на подвод питания
+ около 1,0 м на разветвление
+ около 1,2 м на узел разветвления на 4 цепи
= необходимая длина греющего кабеля

Толщина теплоизоляции

Теплопотери (Вт/м) при температуре трубы 55С и температуре воздуха 5С

Теплопотери (Вт/м) при температуре трубы 55С и температуре воздуха 18С
Теплоизоляция	ДУ 15	ДУ 20	ДУ 32	ДУ 40	ДУ 50
15 мм	10	12	16	18	21
20 мм	9	10	14	15	18
30 мм	7	8	11	12	14
40 мм	6	7	9	10	12
50 мм	6	7	8	9	10
60 мм	5	6	8	8	9
Теплоизоляция	ДУ 15	ДУ 20	ДУ 32	ДУ 40	ДУ 50
15 мм	13	16	21	24	28
20 мм	12	13	18	20	23
30 мм	10	11	14	16	18
40 мм	8	10	12	13	15
50 мм	8	9	11	12	13
60 мм	7	8	10	11	12

Оценка теплопотерь выполнена в программе TraceCalc (R) Pro для следующих допущений:

Температура трубы 55С
Коэффициент надежности 10%
Внутреннее помещение
Теплопроводность при 40С a=0,041Вт/(м х К)

Оборудование для обогрева труб

Греющий кабель	HWAT-L HWAT-M HWAT-R
Устройства управления (термостаты)	HWAT-ECO
Наборы соединения	RayClic-CE-02 RayClic-T-02 RayClic-E-02

Индукционная система подогрева труб Miller ProHeat 35 Air по цене от 1738000 руб

Индукционная система подогрева труб Miller ProHeat 35 Air с воздушным охлаждением рассчитана на предварительный нагрев при температурах до 204 °С. Система может использоваться в режиме ручного программирования, когда выходная мощность подается к детали в течение заданного времени, или в режиме программирования, когда выходная мощность регулируется в зависимости от температуры детали. Одеяла с воздушным охлаждением выпускают для труб диаметром от 203 мм до 1422 мм или, при работе с листовыми деталями, для длин от 1041 мм до 4902 мм.

Наземные транспортные трубопроводы

Обеспечивает однородный нагрев по длине окружности трубы повышенной прочности.
Поддерживает температуру на толстостенных трубах большого диаметра, при работе с которыми температуры сварочного процесса недостаточно для поддержания минимальной температуры для наложения последующего шва.
Устраняет расходы на пропан. Подводные транспортные трубопроводы (баржи)
Обеспечивает однородный нагрев по длине окружности трубы повышенной прочности.
Обеспечивает быстрый нагрев.
Устраняет расходы на пропан, его хранение и перевозку.
Устраняет риски работы с открытым пламенем на барже.

Судостроение

Обеспечивает однородный быстрый нагрев при работе с листовым металлом.
Наличие нескольких разъёмов и возможность использования до 4-х одеял позволяет нагревать длинные стыки при минимальном оборудовании.
Обеспечивает повышенную безопасность и удобство условий труда для сварщиков и операторов. Персоналу нет необходимости работать с открытым пламенем, взрывоопасными газами и горячими нагревательными элементами.
Более высокая энергоэффективность по сравнению с резисторным электронагревом.

Горная промышленность

Обеспечивает однородный нагрев легированных металлов, чтобы предотвратить образование трещин.
Повышает производительность благодаря улучшению условий труда и поддержанию температуры.
Наличие нескольких разъёмов и возможность использования до 4-х одеял позволяет нагревать длинные стыки при минимальном оборудовании.
Устраняет расходы на пропан.

Дополнительные аксессуары:

артикул 195 436 Передвижная тележка Для источника питания или устройства охлаждения
артикул 043 932 Дистанционное контакторное управление Позволяет выполнять дистанционное включение/выключение источника питания
артикул 951142 Индукционный охладитель повышенной производительности Подключается к источнику питания. В комплект входит упаковка с охлаждающей жидкостью #300 355.

Записывающее устройство с защитным кожухом

артикул 195 374 6-ти канальный с выходным кабелем термопары
артикул 300 698 12-ти канальный с выходным кабелем термопары
артикул 300 168 Соединительный кабель выходной кабель термопары 1. 5м, используется с альтернативным записывающим устройством (не требуется при заказе #195 374 или #300 698)
артикул 194 959 Портативное устройство для подварки проводов термопар
артикул 194 999 Термопара (сварная) Термо-провод К-типа, длиной 500 футов (152 м)
артикул 195 098 Разъёмы для подключения термопар (Используются с #194 999) К-типа, 2-контактный штекер, упаковка 10 шт.
артикул 200 202 Термопара (контактная) Датчик контактной термопары (только для предварительного нагрева). Максимум 500°F/260°C

Удлинитель термопары

артикул 194 968 Удлинительный кабель, 6 пар К-типа, 50 футов (15,2 м)
артикул 200 201 Удлинительный кабель, 25 футов (7,6 м) К-типа, армированный

Выходные удлинительные кабели

артикул 195 404 С воздушным охлаждением, 25 футов (7,6 м)
артикул 195 405 С воздушным охлаждением, 50 футов (15,2 м)
артикул 300 362 С воздушным охлаждением, 75 футов (22,9 мм)
артикул 195 437 С воздушным охлаждением, 28 дюймов (711 мм) последовательный адаптер для соединения одеял

Индукционные одеяла (выбираются в зависимости от размера трубы или длины листа)

артикул 300 336 Для труб 1524 мм (5004 X 191 мм с рукавом)
артикул 224 584 Для труб 1422 мм (4699 X 191 мм с рукавом)
артикул 300 060 Для труб 1321 мм (4314 X 191 мм с рукавом)
артикул 300 061 Для труб 1219 мм (4064 X 191 мм с рукавом)
артикул 300 062 Для труб 1168 мм (3912 X 191 мм с рукавом)
артикул 300 088 Для труб 1118 мм (3733 X 191 мм с рукавом)
артикул 300 063 Для труб 1067 мм (3581 X 191 мм с рукавом)
артикул 300 087 Для труб 1016 мм (3429 X 191 мм с рукавом)
артикул 300 064 Для труб 965 мм (3277 X 191 мм с рукавом)
артикул 300 065 Для труб 914 мм (3099 X 191 мм с рукавом)
артикул 300 066 Для труб 864 мм (2946 X 229 мм с рукавом)
артикул 300 067 Для труб 813 мм (2794 X 229 мм с рукавом)
артикул 300 068 Для труб 762 мм (2642 X 229 мм с рукавом)
артикул 300 069 Для труб 711 мм (2464 X 229 мм с рукавом)
артикул 300 070 Для труб 660 мм (2311 X 229 мм с рукавом)
артикул 300 071 Для труб 610 мм (2159 X 229 мм с рукавом)
артикул 300 072 Для труб 559 мм (1981 X 229 мм с рукавом)
артикул 300 073 Для труб 508 мм (1829 X 229 мм с рукавом)
артикул 300 074 Для труб 457 мм (1676 X 229 мм с рукавом)
артикул 300 075 Для труб 406 мм (1524 X 257 мм с рукавом)
артикул 300 077 Для труб 356 мм (1346 X 257 мм с рукавом)
артикул 300 078 Для труб 305 мм (1194 X 257 мм с рукавом)
артикул 300 079 Для труб 273 мм (1143 X 287 мм с рукавом)
артикул 300 080 Для труб 219 мм (1016 X 333 мм с рукавом)

Сменные чехлы одеял

артикул 232 453 Для труб 1524 мм (5207 X 191 мм)
артикул 217 628 Для труб 1422 мм (4902 X 191 мм)
артикул 200 262 Для труб 1321 мм (4546 X 191 мм)
артикул 198 670 Для труб 1219 мм (4216 X 191 мм)
артикул 194 809 Для труб 1168 мм (4038 X 191 мм)
артикул 194 810 Для труб 1118 мм (3886 X 191 мм)
артикул 198 669 Для труб 1067 мм (3708 X 191 мм)
артикул 194 814 Для труб 1016 мм (3556 X 191 мм)
артикул 194 813 Для труб 965 мм (3378 X 191 мм)
артикул 194 705 Для труб 914 мм (3226 X 191 мм)
артикул 194 812 Для труб 864 мм (3048 X 229 мм)
артикул 194 811 Для труб 813 мм (2896 X 229 мм)
артикул 198 668 Для труб 762 мм (2718 X 229 мм)
артикул 198 667 Для труб 711 мм (2540 X 229 мм)
артикул 198 666 Для труб 660 мм (2388 X 229 мм)
артикул 194 706 Для труб 610 мм (2210 X 229 мм)
артикул 198 665 Для труб 559 мм (2057 X 229 мм)
артикул 198 664 Для труб 508 мм (1880 X 229 мм)
артикул 194 707 Для труб 457 мм (1727 X 229 мм)
артикул 194 887 Для труб 406 мм (1575 X 257 мм)
артикул 194 888 Для труб 356 мм (1397 X 257 мм)
артикул 194 889 Для труб 305 мм (1245 X 257 мм)
артикул 195 338 Для труб 273 мм (1143 X 287 мм)
артикул 195 337 Для труб 219 мм (1041 X 333 мм)

Ремонт печи Poulsbo WA | Eagle Pipe Heating & Air

Парящий над остальными, чтобы сделать удобное гнездышко

Отопление

Нужна надежная компания HVAC в районе Поулсбо, которая отремонтирует или заменит вашу печь? Хотите заказать техническое обслуживание системы отопления? Позвоните в компанию Eagle Pipe Heating & Air.

Охлаждение

Сохранение прохлады в вашем доме является ключом к комфортной жизни в районе Порт-Лудлоу и Кингстона. Вот почему так важно, чтобы настройка или ремонт вашего кондиционера выполнялись специалистами Eagle Pipe.

Газовая труба

Узнайте о преимуществах перехода на газ и позвольте нашим хорошо обученным и эффективным газовщикам подключить ваш новый камин или прибор. Мы с гордостью обслуживаем район Пулсбо с 1978 года.

Имея более чем 40-летний опыт работы, компания Eagle Pipe Heating & Air является надежным поставщиком услуг по прокладке газопроводов для коммерческих и жилых помещений и ОВКВ. Мы предлагаем широкий спектр услуг, включая установку новых печей, ремонт печей, сезонное техническое обслуживание и чистку. Одной из наших специализаций является утепление — процесс, с помощью которого мы повышаем эффективность и комфорт дома. Компания Eagle Pipe Heating & Air с гордостью принадлежит женщинам. С 19 года мы также обладаем лицензией механика города Сиэтла.78 и имеют множество дополнительных лицензий и аккредитаций на наше имя.

Когда дело доходит до ремонта печи в Пулсбо, обращайтесь в Eagle Pipe.

Мы работаем с 1978 года и имеем отличную репутацию не только потому, что знаем системы отопления, вентиляции и кондиционирования воздуха, но и потому, что относимся к нашим клиентам с уважением. Это включает в себя все: от предварительных ценовых предложений на ремонт вашей печи до профессионального поведения, с которым мы ведем себя, до того, как мы относимся к вам и покидаем ваш дом. Будь то наша работа или ваш опыт работы с нашими людьми, ваше удовлетворение гарантировано.

Наши специалисты по системам вентиляции и кондиционирования проходят постоянное обучение, которое помогает обеспечить безопасность вашей семьи. А еще лучше, если вы расскажете нам о своих проблемах с отоплением, мы дадим вам советы или решения, которые могут помочь.

Если вы хотите узнать больше о системах отопления, вентиляции и кондиционирования воздуха в вашем доме, вы найдете массу информации на нашем сайте. В Eagle Pipe Heating & Air мы прилагаем все усилия, чтобы наши клиенты в районе Поулсбо чувствовали себя комфортно круглый год. Если вы живете в Западном Вашингтоне и у вас есть вопрос о вашей печи или другой системе отопления, просто спросите, и мы будем рады помочь. Это бесплатно, клиент или нет. Мы приглашаем вас познакомиться с нами.

Итак, если вы живете в районе Порт-Лудлоу или Поулсбо и нуждаетесь в ремонте печи, позвоните нам по телефону (206) 765-6851. Вы не будете разочарованы.

Замена нагревательного элемента

Если ваша печь или другой нагревательный элемент работает до двадцати лет, возможно, пришло время подумать о замене. Это не только уменьшит вероятность поломки в середине зимы, но и сэкономит вам деньги на счетах за электроэнергию. Старые печи часто неэффективны и не имеют такого точного контроля, как новые. Будьте уверены, если вы не уверены, следует ли вам установить новую печь или отремонтировать старую, мы предложим вариант, который подходит именно вам, а не нам. Свяжитесь с нами по электронной почте или телефону, чтобы узнать цену на установку или замену отопления в Порт-Лудлоу и его окрестностях.

Ремонт отопления

Иногда это быстро исправить. Возможно, ваша печь или тепловой насос просто нуждаются в чистке. Или это 25-долларовая деталь и час или два работы, чтобы снова запустить ее. В таких случаях ремонт зачастую более выгоден, чем замена всей системы. Но может быть трудно сказать, какой ремонт вам нужен, пока профессиональный подрядчик HVAC не посмотрит. Поскольку мы занимаемся подобными вещами с 1978 года, мы предлагаем вам начать с нас. Если вам нужно второе мнение о чужом диагнозе ремонта печи, мы будем рады помочь и в этом! Заполните форму в нашем нижнем колонтитуле, чтобы начать.

Если вам интересно, что нового в HVAC, вот несколько страниц, которые вы, возможно, захотите посетить:

Варианты финансирования

Каждый должен иметь доступ к новой печи и комфорту, который она обеспечивает. Вот почему мы предлагаем специальные варианты финансирования через финансовую группу PowerPay.

Зона вашего дома

Если вы устали от неудобных комнат, в которых либо «слишком жарко», либо «слишком холодно», возможно, пришло время обратиться к нашим экспертам по зонированию дома.

100% удовлетворение

Думаете о замене старой системы отопления или кондиционирования воздуха в Пулсбо? Изучите нашу страницу гарантий, чтобы узнать, как мы обеспечиваем ваше удовлетворение!

Служба расписания

Мы модернизировали процесс обслуживания! Если вам нужно установить новую печь или в районе Кингстона, нажмите здесь, чтобы назначить встречу. Это просто, быстро и удобно.

СООБЩЕСТВА, КОТОРЫЕ МЫ ОБСЛУЖИВАЕМ

Оберн
Остров Бейнбридж
Белфэр
Бельвю
Ботелл
Бремертон
Бриннон

Химакум
Дюваль
Эдмондс
Эверетт
Федеральный путь
Гиг-Харбор
Хансвилл

Кенмор
Кент
Клавиатура
Кингстон
Киркланд
Озеро Стивенс
Линнвуд

Остров Мерсер
Милл-Крик
Маунт-Вернон
Терраса Маунтлейк
Мукилтео
Нурланд
Порт Гэмбл

Порт Хэдлок
Порт Ладлоу
Порт-Орчард
Порт Таунсенд
Пулсбо
Квилсен
Редмонд

Сиэтл
Секим
Шелтон
Сильвердейл
Суквамиш
Такома

Присоединяйтесь к нашей программе обслуживания ОВК сегодня и воспользуйтесь всеми преимуществами!

Полугодовые точные настройки
Приоритетное обслуживание
Скидка 10% на ремонт
Гарантия отсутствия поломки

Без дополнительных оплат за нерабочие часы
Программа замены лояльности
Бесплатные звонки в сервисную службу

0 Ежегодная проверка оборудования HV3

Eagle Pipe Heating & Air — компания, занимающаяся отоплением, кондиционированием воздуха, тепловыми насосами, мини-сплит-системами, водонагревателями и печами, расположенная в Западном Вашингтоне. Компания Eagle Pipe Heating & Air нанимает только лучших специалистов по ОВКВ для ремонта или замены кондиционеров, бесканальных систем, печей и тепловых насосов. У нас также работают квалифицированные газовые установщики, которые помогут с подключением и переоборудованием ваших приборов. В нашу зону обслуживания входят города Оберн, Бейнбридж-Айленд, Белфер, Белвью, Ботелл, Бремертон, Бриннон, Чимакум, Дюваль, Эдмондс, Эверетт, Федерал-Уэй, Гиг-Харбор, Хансвилл, Кенмор, Кент, Кейпорт, Кингстон, Киркланд, Лейк-Стивенс, Линнвуд, Мерсер-Айленд, Милл-Крик, Маунт-Вернон, Маунтлейк-Террас, Мукилтео, Нордланд, Порт-Гэмбл, Порт-Хэдлок, Порт-Лудлоу, Порт-Орчард, Порт-Таунсенд, Поулсбо, Квилсен, Редмонд, Сиэтл, Секим, Шелтон, Сильвердейл, Суквамиш и Такома. Итак, когда вы просите найти «Хорошую компанию HVAC рядом со мной», вы попали в нужное место. Чтобы рассчитать стоимость ремонта или установки печи, позвоните по телефону (206) 765-6851. Eagle Pipe Heating & Air обслуживает все марки печей, кондиционеров, увлажнителей, фильтров, термостатов и водонагревателей, включая Carrier, Bryant, Payne, Trane, Lennox, Rheem, Ruud, Amana, Daikin, Mitsubishi, Fujitsu, Goodman, Lochinvar, Maytag, Weil. McLain, AO Smith, Kohler, American Standard, General, Aprilaire, Honeywell и White Rodgers.

Нагревательный кабель для труб с обмоткой

HeatersPlus.com

Вопросы? 1-800-442-2581
8:00–17:00 с понедельника по пятницу (восточное время)

Тележка для покупок

Наш безопасный сайт для онлайн-заказов: www.MorElectricHeating.com.
О Наши другие веб-сайты: www.InfraredHeaters.com и www.Fans-Plus.com.

Греющий кабель для труб с обмоткой

Мы являемся авторизованным дистрибьютором чулок для Wrap-On Co. , Inc.

Предотвращает замерзание водопроводных труб до 50F. Просто оберните на, изолировать и подключить. Разработан для использования на металлических и жестких пластиковые трубы. Использует эксклюзивную кнопку Press-To-Test, чтобы вы могли проверьте кабель перед установкой. Встроенный термостат переключает кабель на 38F. Проверенная конструкция с низким энергопотреблением использует до 70 процентов меньше энергии, чем другие кабели, и защищает до 50F. Эксклюзивный Лампочка датчика мощности светится, когда термостат закрыт.
Каждая упаковка содержит один нагревательный кабель для труб, готовый к установке. вместе с инструкцией по установке. Для установки также потребуется ПВХ/изолента, изоляция из стекловолокна, рулетка и глаз защита.
Предупреждение. Этот кабель был разработан с единственной целью предотвращение замерзания металлических и жестких пластиковых заполненных водой трубопроводов. Не используй этот продукт на топливопроводах, дренажных линиях, шлангах или подземных трубах. Стеклопластиковая труба обертка требуется для завершения установки. Прочтите и следуйте всем инструкциям. Кабели доступны различной длины. Смотрите таблицу, чтобы определить длину требуется для вашего приложения.
Два года ограниченной гарантии.

Внесен в список UL
Сертифицирован CSA


Доступные длины нагревательных кабелей для труб Для кабелей длиной 45, 60, 80 и 100 футов используйте следующую таблицу множителей, чтобы выбрать соответствующую длину кабеля. Множители для определения необходимой длины нагревательного кабеля для труб на основе диаметра трубы и количества витков на фут.
Артикул №	Длина (футы)	Вт	Ампер при 120 В Приблизительно
31003	3	6	0,05
31006	6	12	0,10
31009	9	18	0,15
31013	13	26	0,22
31015	15	30	0,25
31018	18	36	0,30
31024	24	48	0,40
31030	30	60	0,50
31045	45	90	0,75
31060	60	120	1,00
31080	80	160	1. 10
31100	100	200	1,70
Таблицы выбора нагревательных кабелей для труб Для кабелей длиной от 3 до 30 футов используйте следующую таблицу:

31003	31006	31009	31013	31015	31018
31024	31030	31045	31060	31080	31100

Инструкции по установке наматывающего устройства

У вас должна быть бесплатная программа Adobe Acrobat Reader плагин.

Нагревательный кабель для труб Мультипликаторы

Для кабелей длиной 45, 60, 80 и 100 футов используйте следующую таблицу множителей, чтобы выбрать соответствующую длину кабеля. Множители для определения необходимой длины нагревательного кабеля для труб на основе диаметра трубы и количества витков на фут.
Множитель	Труба с наружным диаметром 1/2 дюйма	Труба с наружным диаметром 3/4″	Труба с наружным диаметром 1 дюйм
1 виток/ножка (расстояние 12 дюймов)	1. 1	1.1	1.1
2 Обертка/ножка (идеальное расстояние 6 дюймов)	1.1	1,2	1,3
3 Обертка/ножка (расстояние 4 дюйма)	1,2	1,3	1,5
3 Обертка/ножка (минимальное расстояние 3 дюйма)	1,4	1,5	1,7
Н. Д. = Внешний диаметр Примечание:* Идеальное расстояние между кабелями составляет 2 витка на фут трубы. Если использование этого множителя приводит к тому, что длина кабеля не соответствует ни одному из доступных размеров, попробуйте другие множители в том же столбце, чтобы найти расстояние обертывания, которое приведет к максимальному совпадению с размером кабеля.

Безопасный Онлайн-заказ Время доставки: обычно доставляется в течение 1 рабочего дня или менее, плюс дополнительное время для выбранного вами способа доставки UPS или FedEx.* Стоимость доставки будет отображаться в корзине.
Вещь ID	№ по каталогу	Описание	Нажмите «Выбрать» ниже, чтобы увидеть нашу цену и фактическое количество в реальном времени на складе
WRAPON31003	31003	Греющий кабель для труб, 3 фута, 6 Вт, 120 В
WRAPON31006	31006	Греющий кабель для труб, 6 футов, 12 Вт, 120 В
WRAPON31009	31009	Греющий кабель для труб, 9 футов, 18 Вт, 120 В
WRAPON31013	31013	Греющий кабель для труб, 13 футов, 26 Вт, 120 В
WRAPON31015	31015	Греющий кабель для труб, 15 футов, 30 Вт, 120 В
WRAPON31018	31018	Греющий кабель для труб, 18 футов, 36 Вт, 120 В
WRAPON31024	31024	Греющий кабель для труб, 24 фута, 48 Вт, 120 В
WRAPON31030	31030	Греющий кабель для труб, 30 футов, 60 Вт, 120 В
WRAPON31045	31045	Греющий кабель для труб, 45 футов, 90 Вт, 120 В
WRAPON31060	31060	Греющий кабель для труб, 60 футов, 120 Вт, 120 В
WRAPON31080	31080	Греющий кабель для труб, 80 футов, 160 Вт, 120 В
WRAPON31100	31100	100 футов, 200 Вт, 120 В, нагревательный кабель для труб
*Это срок поставки указан для нормальных условий и зависит от заводской упаковки. доступность.

Мы Дистрибьютор промышленных, коммерческих и Бытовые обогреватели и средства управления. Всегда консультируйтесь Инструкции по установке производителя для правильной установки продукты или системы, представленные на этом веб-сайте. © Copyright 1999-2019 Мор Электроотопление Ассоциация, Inc.

МОР ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 США
Тел.: 616-784-1121 — 800-442-2581 — Факс: 616-784-7775
.com

Принципы работы и применения технологии тепловых трубок

Компания Advanced Cooling Technologies, Inc. является надежным экспертом в области продуктов и технологий тепловых трубок. ACT производит большое разнообразие тепловых трубок, радиаторов с тепловыми трубками и сборок с тепловыми трубками для широкого спектра применений на различных рынках. Фактически, ACT является единственным производителем в США, который регулярно поставляет тепловые трубки для охлаждения наземной электроники (медь-вода), управления температурным режимом на орбитальных спутниках (алюминий-аммиак и медь-вода) и оборудования для высокотемпературной калибровки (жидкий металл). Кроме того, ACT является предпочтительным партнером для разработки новых функций и повышения производительности с помощью новой технологии тепловых трубок.

Эта страница ресурсов по тепловым трубам содержит самую обширную информацию о тепловых трубах и связанных с ними технологиях, доступную в Интернете, включая основы, пределы, фитили, рабочие жидкости и оболочки, различные виды тепловых трубок и передовые разработки.

Обзор технологии тепловых трубок

Тепловая трубка представляет собой двухфазное устройство для передачи тепла с очень высокой эффективной теплопроводностью. Это вакуумплотное устройство, состоящее из оболочки, рабочей жидкости и фитильной конструкции. Как показано на видео ниже, подводимая теплота испаряет жидкую рабочую жидкость внутри фитиля в секции испарителя. Насыщенный пар, несущий скрытую теплоту парообразования, течет в сторону более холодной секции конденсатора. В конденсаторе пар конденсируется и отдает скрытую теплоту. Сконденсированная жидкость возвращается в испаритель через структуру фитиля за счет капиллярного действия. Процессы фазового перехода и циркуляция двухфазного потока продолжаются до тех пор, пока поддерживается температурный градиент между испарителем и конденсатором.

Преимущества этих устройств:

Высокая теплопроводность (от 10 000 до 100 000 Вт/м·К)
Изотермический
Пассивный
Низкая стоимость
Устойчивость к ударам/вибрациям
Устойчивость к замораживанию/оттаиванию

Нажмите на значки ниже, чтобы узнать больше о тепловых трубках.

Если вы проектируете тепловую систему и просто хотите узнать больше о тепловых трубах для охлаждения, воспользуйтесь ссылками в разделе «Эксплуатация». Если у вас остались вопросы, свяжитесь с нами, и инженер свяжется с вами.

Узнайте больше о тепловых трубках в разделе «Часто задаваемые вопросы о тепловых трубках» или загрузите наше Руководство по надежности тепловых трубок. Смотрите полное видео и транскрипцию об основах тепловых трубок и их преимуществах.

Страницы ресурсов

Базовая физика, включая видео, демонстрирующее двухфазный перенос тепла.

Часто задаваемые вопросы об основах тепловых трубок.

В этом удобном для печати руководстве содержится следующая информация о медных/водяных тепловых трубах: Пошаговое руководство по проектированию тепловых труб в вашей системе, Моделирование, Практическая надежность

Узнайте о различных ограничениях, определяющих максимальную мощность (Вт), которую может передать тепловая трубка.

Используйте этот инструмент для расчета производительности медно-водяной тепловой трубы для вашей системы.

Изучите основы определения размеров и моделирования с помощью нашего руководства по проектированию тепловых трубок. Вы сможете интегрировать эти устройства в свой проект в кратчайшие сроки!

Посетите галереи двухфазных теплообменных аппаратов.

Узнайте о преимуществах, ограничениях и компромиссах различных конструкций фитиля.

Рабочие жидкости определяются главным образом условиями окружающей среды, термодинамическими свойствами жидкости и совместимостью с фитилем/оболочкой.

Обсуждает специализированные тепловые трубы и их применение.

Видео с расшифровкой, в которой обсуждаются основные принципы работы тепловых трубок.

Узнайте, как интегрировать тепловые трубки в компьютерные модели.

Краткая история, показывающая, как расширились области применения с тех пор, как в 19 году была изобретена тепловая трубка.63.

Видеоруководства ACT по управлению температурным режимом, включая двухфазную теплопередачу, радиаторы, управление температурным режимом светодиодов и накопление тепла. Доступны транскрипции видео.

В наших брошюрах представлен обзор различных категорий продукции.

Новые усовершенствования

Усовершенствованные тепловые трубки и контурные тепловые трубки, включая новые рабочие жидкости, пассивный термоконтроль с переменными условиями и стойкость к замерзанию/оттаиванию.

Узнайте, как компания ACT расширила диапазон рабочих температур рабочей жидкости на воде со 150 до 300°C.

ACT разрабатывает новые рабочие жидкости для промежуточного диапазона температур между водой и рабочими жидкостями на основе щелочных металлов.

Среды для обработки щелочных металлов с оболочками из суперсплава позволяют работать при температурах до 1100°C.

Компания ACT разработала распределители тепла с испарительной камерой, которые могут принимать тепловые потоки мощностью до 500 Вт/см2 на площади 4 см2 и преобразовывать тепловой поток таким образом, чтобы его можно было удалить с помощью обычных методов охлаждения.

PCHP изменяют количество неконденсируемого газа (NCG) в своем резервуаре, обеспечивая очень жесткий контроль температуры (± 5 мК) в течение нескольких часов работы.
