Подключить газовую колонку: Установка газовой колонки в квартире своими руками: 🚩 нормы и требования

в частном доме, подключение, требования

СодержаниеСвернуть

Дымоход из колонки в частном доме

Частный дом – жилье для людей, которые ценят автономность. Обеспечение теплом и горячей водой своего дома – одна из основных задач его хозяина.

Газовая колонка в частный дом – оптимальное решение, в связи с доступностью, практичностью и надежностью такого водонагревателя. Но перед тем как поставить газовую колонку в частном доме, следует разобраться в процессе монтажа, требованиях по установке газового водонагревателя и рассчитать стоимость всех этапов вместе с приобретением устройства.

Этапы установки газовой колонки в частный дом

data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Сначала следует разобраться в каждом из этапов установки газовой колонки. После того, когда вы узнаете,как установить газовую колонку в частном доме, вы сможете объективно оценить возможность ее монтажа у себя в доме.

Монтаж газовой колонки в частном доме состоит из следующих обязательных шагов:

1. Проверка соответствия планируемой комнаты, для установки в вашем доме, нормам и стандартам для газовых водонагревателей. К примеру газовая колонка в ванной комнате частного дома не может быть установлена, так как практически все такие помещения не соответствуют требованиям;
2. Оформления разрешительных документов и согласования проекта монтажа;

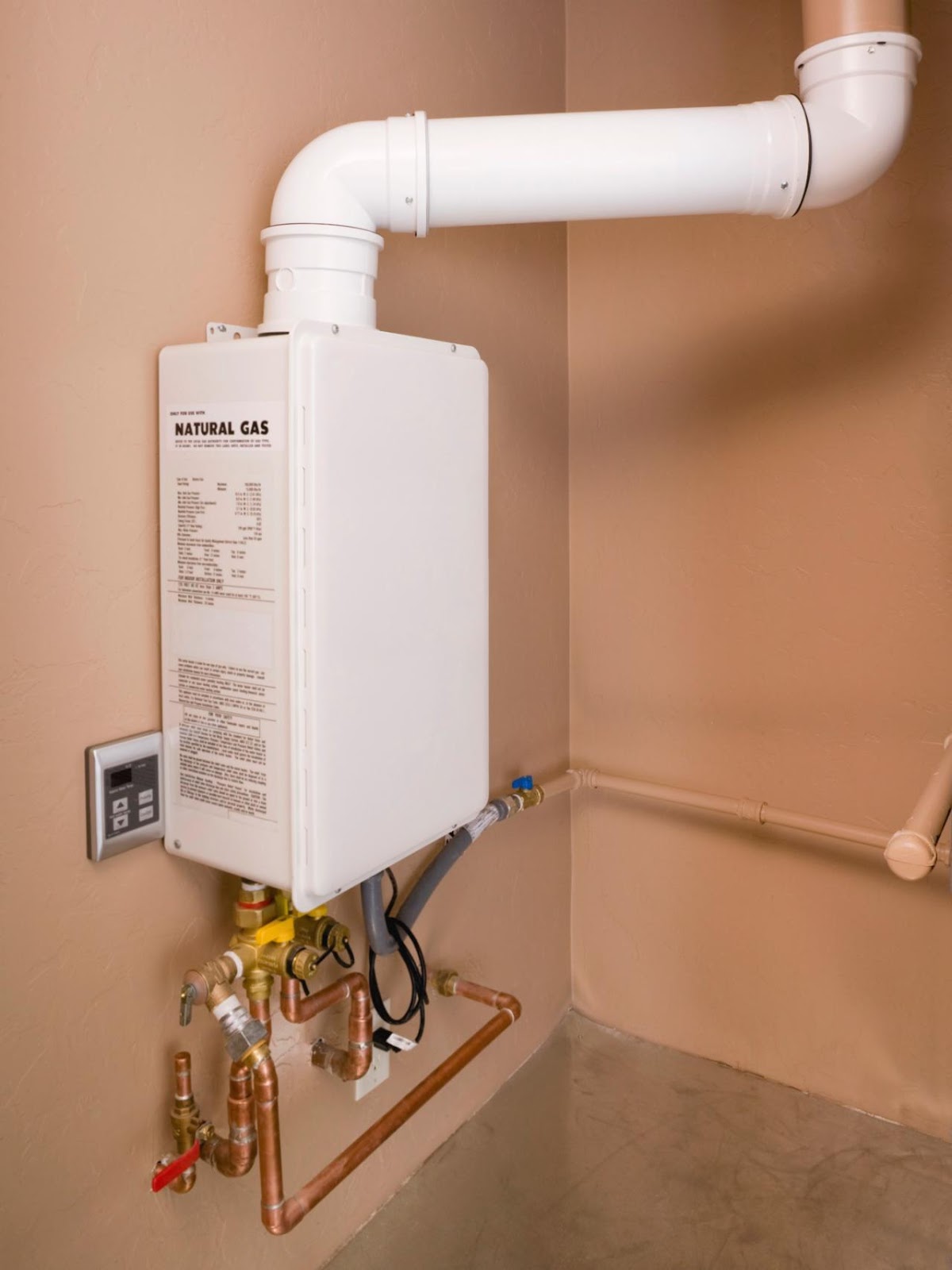

Колонка с дымоходом в частном доме

Первые два пункта крайне важны, детальнее о них мы поговорим дальше.

• Покупка газового водонагревателя. Здесь особое внимание следует уделить торговой точке. Лучше всего покупайте устройство в официального представителя производителя, либо в сертифицированных и популярных магазинах. Далее убедитесь в подлинности продукта обращая внимания на коробку и ее маркировку, наличие технического паспорта устройства, а также гарантийного талона;
• Подбор места для установки газовой колонки. Здесь следует знать, что потребуется как минимум 1 м высота от пола + габариты самого водонагревателя и около 50 см для дымохода;
• Установка газовой колонки в частном доме. Как правило, в комплекте с водонагревателем поставляются крепежные элементы-метизы. Поэтому особых проблем с установкой возникнуть не должно. Если же таковы отсутствуютследует применить дюбели 10 мм, туго затянув установочную планку. После чего убедиться в надежности конструкции, так как само устройство вместе с водой весит достаточно много;
• Подключение колонки в частном доме к дымоходу. Несомненно, важный этап, так как в случаи ошибки может быть нарушен вывод отработанных газовых продуктов, что в свою очередь опасно для здоровья и жизни! Сам по себе монтаж не представляет особой сложности, но требует повышенного внимания. Диаметр стальной трубы, либо гофры не должен быть меньше выходного патрубка газовой колонки. Сначала труба устанавливается на патрубок колонки и закрепляется специальным хомутом, второй конец вставляется в дымоход для газовой колонки в частном доме и уплотняется;
• Подключение колонки в частном доме к водопроводу. Следует убедится в достаточном давлении в вашем водопроводе, иначе вы рискуете получить крайне слабый напор горячей воды на выходе;
• Подключение водонагревателя к газовой трубе. Данный этап может быть выполнен лишь профессионалом. Подключения к газу происходит лишь при помощи специальных полимерных уплотнителей.

к меню ↑

Какие требования для установки газовых колонок в частный дом

Обязательное условие для любого потенциального пользователя водонагревателя – знать какие требования для газовой колонии в частном доме.

Прежде всего необходимо знать снип газовые колонки для частного дома, который устанавливает требования к помещению, в котором планируется установка водонагревателя: минимальная площадь – 15 квадратных метров, высота потолка – минимум 2 метра,наличие окна – не менее 0,5 м², наличие вентиляции (либо установлена вытяжка для газовой колонки в частном доме), напор воды – от 0, 1 атм., стена под газовой колонкой должна быть выполнена из кирпича либо бетона, в противном случаи необходима изоляция специальным картонном из базальта.

Кроме этого, нормы установки газовой колонки в частном доме обязуют соблюдать следующие параметры:

1. Перед фронтальной панелью газовой колонки должен быть запас в 60 см;
2. Расстояние от водонагревателя к газовой плите – минимум 20 см;
3. Запорный кран монтируется еще до установки колонки.

Правила установки газовой колонки в частном доме регламентируют и процедуру легализации установки газовой колонки. Для получения разрешения на монтаж водонагревателя следует получить проект своего дома и произвести проверку о состоянии дымохода (после чего вы получаете акт), далее правообладатель частного дома составляет заявление на переоборудование своего жилища.

Так же вам пригодится тех паспорт колонки, либо ее модель (если последняя еще не приобретена). После этого, вы можете обращаться в ГОРГАЗ, для осуществления врезки.

Вытяжка и колонка в частном доме

к меню ↑

Этапы монтажа (советы мастера)

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Следует знать тонкости при каждом этапе установки газовой колонки в частном доме. Это понадобится как при частичном монтаже своими руками, так и для расчета всех нюансов работы. Опытные специалисты делятся следующими советами:

• Если вы решили замаскировать газовую колонку в шкаф-обманку – это возможно. Но следует знать о том, что у такого шкафа не должно быть дна, а боковые стены должны иметь качественную изоляцию;
• Если вы колеблетесь в выборе между установкой трубы для дымохода, делайте выбор в пользу гофры из многослойного алюминия. Такая труба отлично подойдет для частного дома, так как она легко монтируется, достаточно надежная и недорогостоящая, а внутри имеет стальные трубы, которые предотвращают провисания;
• Если вы планируете монтировать газовую колонку вместо старой, которая пришла в непригодность то лучше всего не меняйте место монтажа. Так вы сэкономите время и часть денег;
• Помните, что при самовольной врезке в газопровод и подключении газовой колонки вам светит административная ответственность, в виде штрафа.

Обращая внимания на отзывы покупателей, часто встречается проблема, когда замерзает газовая колонка в частном доме.

Мастера советуют прежде всего обратить внимание на тягу в дымоходе.

Чаще всего неполадка в виде обратной тяге и служит причиной выхода из строя водонагревателя. Сбор конденсата газовой колонки в частном доме может появится если в системе не установлен зольник, а уже с него выводить слив конденсата.В противном случаи, данная проблема будет встречаться каждый зимний сезон.
к меню ↑

Устанавливаем колонку в частный дом — видео

Как правильно установить газовую колонку в квартире самостоятельно?

Какие документы нормируют данную процедуру?

Разрешительных документов два, первое это собственно разрешение и второй это план проект на установку.

Эти документы выдаёт газовая контора (газовое хозяйство), или фирмы с лицензией на этот вид деятельности.

Самостоятельно врезать тройники, краны, совершать манипуляции с газовыми трубами категорически запрещено, к нарушителям применяют огромные штрафы.

Максимум что можно сделать, это уже к установленному газовому крану, прикрутить газовый шланг.

Какие требования существуют, чтобы правильно установить колонку?

Начать ознакомление с требованиями, лучше с самого помещения, оно (помещение), должно быть не меньше 7.5 кубов.

Высота потолков в помещении не меньше двух метров.

Вентиляция должна быть достаточной.

В помещении должен быть дымоход, но и это не всё, диаметр трубы дымохода должен быть не меньше 120-и мм.

Стена на которую будет крепиться колонка должна быть из не горючих материалов.

Ну и требования по размещению, запрещены глухие шкафы, в них нельзя устанавливать колонку, нельзя вешать колонку над газовой плитой (категорически) и так далее.

Как установить газовую колонку самостоятельно?

Из написанного выше, Вы уже поняли что самостоятельно устанавливать газовую колонку нельзя, Вы можете (и то после получения план-проекта), подвести воду к колонке и подсоединить колонку к дымоходу.

Газовые службы водой не занимаются, поэтому без подключения воды, они не подключат газ к колонке.

Подвести воду не сложно.

Если это кухня, то врезаем тройники в проводку и делаем отводы к газовой колонке, советую стразу устанавливать и фильтра грубой очистки.

Удобно соединительный узел делать разборным, для этой цели можно использовать «американки».

Можно сделать ещё проще, воду подвести трубами, а последний короткий участок сделать на гибких шлангах, желательно шланги не длинные, я обычно не ставлю длиннее 30-см.

В этом случае «американки» не нужны.

Шланги берите армированные.

Кран на входе, кран на выходе, вот собственно и весь водопровод под колонку.

Осталось прикрутить газовый шланг, соединиться с дымоходом и можно совершать первый запуск.

Ну и в конце добавлю, надо чётко придерживаться плана-схемы, всё равно заставят переделывать, лучше сразу уточняйте все моменты.

Трубы подвода надо крепить жёстко к стене.

Установка газовой колонки в квартире. Требования и подключение

Установка газовой колонки в квартире – требования

Самое важное, что нужно сделать перед установкой этого сложного прибора – это собрать все необходимые документы для различных организаций и соблюсти все требования по установке, которые обеспечат правильную и безопасную эксплуатацию оборудования.

Организации и документация

В первую очередь, необходимо обратиться в ЖЭК и получить планы дымоотведения, водо- и газоснабжения. Если в доме уже ранее был водонагреватель, то следует получить также план, где обозначены технические характеристики прибора и места его установки.

Как только все эти планы будут на руках, нужно обратиться в газовую службу города с заявлением, в котором будет содержаться просьба на разрешение замены старого оборудования или установки нового. К этому документу нужно приложить и заявление о том, чтобы был отремонтирован или заменен газо- и водопровод.

Когда ремонт и замена будут выполнены, владелец получает утвержденный акт и, соответственно, установленную колонку.

Гораздо более сложным этот процесс становится при установке прибора на новом месте. Ведь такие работы приводят к необходимости изменения газовых и водопроводных труб, а также системы дымоотвода.

Нужно собрать более подробный перечень документов. В него входит:

• Технический паспорт колонки или хотя бы название ее модели

• Акт о состоянии дымовых каналов

• Заявление на переустройство жилплощади

• Документы, которые подтверждают право собственности на квартиру

• Проект установки колонки

• Заявление на выполнение монтажных работ

После того как все документы будут готовы и утверждены, работники газовой службы должны будут произвести все необходимые работы по монтажу, настройке и подключению оборудования.

По окончанию всех работ и опломбировки счетчика, необходимо будет получить акты от технадзора и пожарной службы, а также отдельный акт о том, что прибор был принят в эксплуатацию.

Обязательно нужно будет обратиться в БТИ, чтобы занести новый проект.

Основные требования к установке и подключению газовой колонки

По современным нормативам этот прибор можно устанавливать только в двух помещениях в квартире: кухне или нежилом помещении. До внесения изменений в законодательство в этот список входила также и ванная комната.

Так выглядит схема правильного расположения колонки на кухне:

Кроме назначения помещения, при его выборе нужно также ориентироваться на его объемы (от 8 м3 и более), высоту потолка (не менее 2-х метров) и материал стен (несгораемый).

Важно! Категорически запрещается устанавливать колонку на стенах из дерева.

Если стены изготовлены из трудносгораемых материалов, то место, где будет стоять оборудование, следует защитить базальтовым теплоизоляционным картоном толщиной от 3-х до 5 мм и оцинкованным листом толщиной в 1 мм.

Навешивание прибора происходит по определенным правилам: боковая его панель должна находиться от стены на расстоянии на менее 15 см, а лицевая – отдалена от любых предметов напротив не менее чем на 60 см.

Для подключения этого устройства нужно правильно установить трубу дымоотвода. Она должна быть исключительно из нержавеющей или оцинкованной стали толщиной не менее 1 мм. Алюминий – не допускается.

Рядом с колонкой нужно монтировать газовый кран, ручка которого должна быть окрашена в желтый цвет – традиционный для газовых приборов.

Важно! Если запорный кран не установлен – нельзя производить установку колонки.

Теперь о подводе труб для горячей и холодной воды. Для холодной воды устраивают отдельную трубу от стояка. Такие же трубы ведут и для ванной, смесителей и сливного бака. Для нагретой воды лучше установить трубку из меди или нержавейки 15 мм в диаметре.

Как установить газовую колонку

Прежде чем заняться работами по монтажу, следует набросать схему установки.

Примерный вид:

Однако следует учитывать, что на этой схеме не указан вентиляционный выход для удаления продуктов сгорания и внешнее электроснабжение, без которого прибор не будет запускаться.

Проверка тяги

Перед тем как устанавливать колонку, нужно проверить, будут ли нормально удаляться продукты сгорания. Для этого проверяется тяга в дымоходе. Проверка производится при помощи свечи или зажженной спички.

Если поднести горящее пламя к вентиляционному отверстию на расстояние около 2 см, оно должно немного отклониться (на 45 градусов) – это нормальный показатель. Если же отклонение незначительно (5-10 градусов), то тяга недостаточна. А если пламя и вовсе начинает отклоняться в обратную сторону, то необходимо прочистить дымовую шахту и только потом заниматься установкой водонагревателя.

Существует и нормативный показатель тяги: он должен составлять 1.96-29.40 Па (варьируется, в зависимости от типа помещения).

Какие инструменты понадобятся

После составления схемы и проверки работоспособности вентканала, нужно обзавестись всеми необходимыми материалами и инструментами (помимо газовой колонки). К ним относятся:

• Труба для устройства дымохода (толщина стенки – не менее 1 мм)

• Труба для отвода воды из ПХВ

• Труба для газа из металлопластика

• Комплект фитингов, ключей и кранов

• Запорный газовый кран

• Фильтры для очистки воды, которые уберегут колонку от накипи

• Гофр

• Дрель и труборез

Правильный выбор расположения и устройство дымоотвода

Если установка будет производиться на кухне, то колонку нужно разместить от электро- или газовой плиты не менее чем на 10 см. При этом ее окошечко, через которое видно, как работает горелка, должно находиться как раз на уровне глаз.

После этого нужно подготовить вентиляционное отверстие, в которое будет подводиться дымоотвод колонки. В него вставляется оцинкованная дымоотводная труба длиной не менее 1.5м и соединяется с прибором. Колонку крепят к стене дюбелями.

Подключение к газопроводу

Когда прибор будет надежно закреплен и прикручен саморезами, можно подводить к нему газовый шланг и накручивать его на специальный штуцер (отличить от водопроводных штуцеров его можно по диаметру или же по цвету).

На картинке 2 штуцера для воды желтые, а для газа – белый:

Для подсоединения газового шланга непосредственно к газопроводу, необходимо врезать в газовую трубу тройник. Делается это при помощи сварочного аппарата или же, если есть резьбовое соединение, путем вкручивания тройника.

Подключение газовой колонки к водопроводу

Теперь следует подключить газовую колонку к водопроводу. Для этого необходимо отвести отдельную линию от трубы «холодного» водопровода, которая будет заканчиваться как раз у специального штуцера колонки. Это будет «вход». «Выход» же выводится из колонки и соединяется с «горячим» трубопроводом.

Для соединения с трубами используется все тот же метод врезки, как и в случае с газопроводом.

Устройство дополнительных составляющих

Обязательно наличие солевого и магнитного фильтров, которые будут защищать прибор от накипи и связанных с ней поломок.

Важно! При установке нельзя забывать и о таком важном элементе, как кран Маевского. Он «развоздушивает» коммуникацию и тем самым продлевает сроки ее эксплуатации.

Когда со всеми работами будет покончено, можно надеть на трубу, подключенную к вытяжному каналу, верхний патрубок колонки и зафиксировать датчик тяги.

Проверка работоспособности

Установка завершена, осталось проверить работоспособность агрегата и со спокойной душой начинать эксплуатировать его.

Для проверки нужно открыть кран и запустить газ в колонку. Также нужно проверить соединение «колонка-газовый шланг» на наличие утечек. Для этого подготавливается мыльный раствор, который обязательно выдаст наличие утечки: пойдут пузырьки на местах плохой стыковки.

Теперь можно проверить водоснабжение. Для этого необходимо открыть «горячий» кран и приоткрыть кран Маевского. Из труб выйдет воздух, наберется фильтр и колонка запустится. Если из крана в ванной и кухне пойдет горячая вода – значит, все усилия были не напрасны и водонагреватель установлен успешно.

Установка газовых колонок – это трудоемкий и очень ответственный процесс. Ведь неправильно монтированное и подключенное устройство может стать причиной утечки газа, которая повлечет за собой необратимые последствия в виде порчи имущества, жилья и самое главное – гибели людей. Поэтому неопытным пользователям нужно просто собрать все необходимые документы и не пытаться установить этот агрегат самостоятельно — лучше доверить работу профессиональным мастерам.

Видео-рекомендации по установке газовой колонки:

Больше информации

Задать вопрос

Перенос и согласование газовой колонки в СПб

Как осуществить подключение газовой колонки по действующим требованиям СНиП или выполнить перенос газовой колонки.

Газовая колонка способна решить проблему перебоев с горячей водой, или же отсутствие централизованного водоснабжения в жилом помещении.

Однако демонтаж и установка столь опасного и сложного прибора, требует не только умения и мастерства, но и профессиональных специализированных знаний не только в работе, но и в законодательстве.

Поэтому, если Вы планируете поменять или установить новую газовую колонку, следует оценить предполагаемое место расположения прибора с точки зрения действующих нормативных документов.

Требования к месту размещения газовой колонки.

1. Объем помещения, в котором предполагается монтаж газовой колонки, не должен быть менее 15 м³.
2. Нормативами определена минимальная высота помещения расположения прибора – не менее 2 м.
3. Недопустима установка газового прибора в санузлах.
4. Помещение обязательно должно иметь вентиляционные выходы – окно, форточка, либо дымоход, диаметром не менее 120 мм (типовая вентиляция в квартирах к таковым не относится).
5. Недопустимо установить газовую колонку над газовой плитой или монтировать ее на стену из горючих материалов (например, дерево или панели)

При соблюдении данных условий колонка будет работать исправно, а значит можно покупать новый прибор и прибегнуть к услугам мастера по монтажу газовой колонки.

Правила переноса газовой колонки.

Перенос газовой колонки может понадобиться при перепланировке и ремонте квартиры, или купили квартиру в которой ранее была установлена газовая колонка с нарушениями. Многие домовладельцы сталкиваются с тем, что изменившиеся СНиПы и ужесточение законодательства сделали незаконной эксплуатацию газовых колонок, изначально установленных в квартирах и домах. Так, это относится к приборам, установленным в санузлах. Действующее законодательство требует переноса газовой колонки на изначальное место. Узнать где она должна стоять по правилам.

Для того чтобы осуществить подобное мероприятие недостаточно просто перенести прибор, ведь потребуется прокладка по сути новой газовой магистрали. По правилам необходим проект переноса газовой колонки, если ее перемещают более чем на 1,5 метра от старого места установки. В проекте будет утверждено место нового размещения прибора и регламент его переноса, с учетом вышеуказанных требований к месту монтажа прибора. Без этого разрешительного документа перенос газовой колонки незаконен и сопряжен с высокой долей опасности для потребителей. Проект переноса газовой колонки согласовывается с ресурсоснабжающей организацией ГРО «ПетербургГаз». Срок выполнения всех этапов согласования занимает до 5 мес.

Этапы переноса газовой колонки

1. Получение технических условий
2. Разработка и согласование проекта
3. Строительно-монтажные работы
4. Сдача акта выполненных работ в ГРО «ПетербургГаз»

Чтобы избежать проблем с законом и не подвергать опасности себя и своих близких, мы рекомендуем доверить работу по переносу и подключению газовой колонки в Санкт-Петербурге опытным профессионалам, имеющим допуски к работе с газовым оборудованием и обладающим высоким профессиональным опытом!

подключение к водопроводу своими руками, видео и установка

Для того чтобы правильно использовать газовую колонку Аристон, необходимо предварительно детально ознакомиться с инструкцией Газовые колонки пришли в наши дома в конце 19 века благодаря немало знаменитому профессору Юнкерсу. Уже в то время проточный газовый водонагреватель включал в себя автоматическое устройство, благодаря которому можно было регулировать мощность и прекращать подачу газа в случае угасания пламени. Немного спустя, выпуском газовых колонок начали заниматься и итальянцы и инженером Аристидом Мерлони была основана компания Аристон, которая на данный момент известна во всем мире.

Газовая колонка Аристон: инструкция

Газовые котлы Ariston обладают не большим объемом потребления газа, но при этом у них большой спектр эксплуатационных возможностей. Как правило, в ее комплекте всегда находится инструкция по использованию.

К основным моментам в повседневном использовании можно отнести:

1. Перед тем как начать пользоваться колонкой, удостоверьтесь, что в вашем помещении хорошая вентиляция;
2. Проверьте насколько хорошее давление воды. Если отметка ниже показателя в 0.6 бар, то есть необходимость в дополнительной подпитке контура.
3. Если вы заметили, что снижение давления воды появляется часто, то обратите внимание на возможное появление утечки жидкости из самой системы. Такая неисправность должна устраняться исключительно специалистом.
4. Для того чтобы привести колонку в действие, достаточно нажать кнопку.
5. Данные газовые колонки включают в себя несколько режимов – «Зима» и «Лето». Первый режим обеспечивает помещение обогревом и горячей водой, второй обладает функцией только подачи горячей воды.
6. Температурный режим газовых колонок аристон выставляется с помощью регулирующих кнопок. Для отопления это может быть показатель от 35 до 83 градусов, для подачи горячей воды показатель может быть 36-56 градусов.

Когда вы отключаете котел, он переходит в специальный режим, который называется антизамерзание. Если же вы хотите отключить колонку полностью, то необходимо повернуть до максимума внешний выключатель и перекрыть подачу газа.

Подключение газовой колонки к водопроводу: организация и документация

Первое, что нужно будет сделать, это обратиться в ЖКХ и попросить выдать план отведения воды, газа и дыма. Если в помещении уже был установлен газовый прибор, то получить план все равно придется, чтобы определить, где именно должен быть установлен прибор.

Если вам нужно подключить газовую колонку к водопроводу, лучше обратиться за квалифицированной помощью к мастеру

Как только вы получите все эти планы, то потребуется отправиться к газовой службе города с заявление, в котором будет указана просьба о замене старого прибора на новый. К заявлению нужно приложить прошение о ремонте или замене газопровода и водопровода. После того как все работы по замене и ремонту буду выполнены, владелец должен получить на руки акт о проведенных работах и установленную на свое место колонку.

Более сложным процессом будет установка газового прибора на новое место. Такая работа подразумевает изменение расположения всех необходимых труб и соответственно дымоотвода.

Для того чтобы осуществить эту работу потребуются следующие документы:

• Проект установки колонки;
• Название модели и желательно технический паспорт;
• Документ о состоянии дымохода;
• Ряд документов, которые подтверждает владение собственностью;
• Заявление, в котором будет указано прошение о переустройстве;
• Заявление о прошении на строительные работы.

После того как все документы будут подтверждены и подписаны, работники проведут монтажные работы, настроят и подключат колонку. По завершению и после опломбирования счетчика, вам потребуется получить акт от технического надзора и пожарной службы, а так же отдельный документ в котором будет утверждено, что прибор может быть использован. В конце, нужно будет обязательно обратиться в БТИ, чтобы там внесли новый проект помещения.

Как подключить газовую колонку к водопроводу: основные требования

Если изучить нормативные акты, то можно увидеть, что газовые колонки могут быть размещены только в нескольких помещениях. К ним относится кухня и нежилое пространство. До того как было изменено законодательство, к этому списку относилась еще и ванная. Так же в процессе выбора пространства, нужно ориентироваться на его размер, он должен быть от 8м³. Высота потолков должна составлять не менее 2 м, а стены должны быть сделаны из противопожарного материала.

Установка газовой колонки на деревянных стенах категорически запрещена.

Если стены сделаны из материала, который относится к трудносгораемым, то в месте, где будет находиться колонка должен присутствовать колонка должен находиться слой теплоизоляционного картона.

Что касается навешивания, то оно должно проходить согласно определенным правилам. Боковые панели должны располагаться на расстоянии 15 см относительно стены. Лицевая сторона должна находить на расстоянии не менее 0.5 м от окружающих предметов.

Для того чтобы подключить устройство нужно правильно установить трубу дымоотвода. Она должна быть изготовлена исключительно из стали нержавеющего типа. Алюминий использовать запрещено. Рядом с газовой колонкой должен располагаться кран желтого цвета, который служит для перекрытия поступающего газа.

Если установить запорный кран нельзя, то установка газовой колонки невозможна.

Осталось упомянуть о трубах для подведения горячего и холодного водоснабжения. Для проведения холодной воды нужно сделать отдельную трубу от стояка. Трубы такого же типа ведут в ванную. Для горячего снабжения лучше выбрать медную трубу, ее диаметр должен составлять примерно 15 мм.

Установка газового водонагревателя

Перед началом установки нужно решить, на какой высоте будет располагаться колонка, особенно этот факт важен, если в доме есть маленькие деть. Позаботьтесь о том, чтобы крепления были надежными. С помощью дрели сделайте отверстия в стене и можно прикручивать колонку с помощью саморезов.

Перед тем как устанавливать газовый водонагреватель, следует сперва подготовить все необходимые инструменты для работы

Для того чтобы подсоединить колонку к дымоходу нужно приобрести гибкую гофру. С одной стороны она должна быть прикреплена к выходу, а с другой к колонке. Что касается подключения к газу, то здесь лучше использовать тройник, его нужно врезать в газовую трубу и поэтому не обойтись без сварки.

Ели ваш тройник с резьбой то это облегчает задачу, он просто вкручивается, создавая надежное соединение.

Подключение колонки к воде, так же нуждается в установке тройника. Он тоже врезается в трубу и после этого на него устанавливают кран Маевского, чтобы регулировать давление воды.

Инструкция по эксплуатации газового бойлера включает в себя объяснения о том, как подключить его к водопроводу, как включить и как зажечь пламя своими руками. К каждому действию есть своя схема, а в интернете обучающие видео. Но еще раз напомним, что установку и подключение водонагревателя должны выполнять специалисты, так как каждая газовая колонка обладает своими особенностями.​​

Подключение газовой колонки своими руками (видео)

Если инструкция по эксплуатации была утеряна или случайным образом испорчена, не расстраивайтесь, все необходимые действия по установке и использованию мы раскрыли в нашей статье. Вам осталось ознакомиться с ней более тщательно, собрать все необходимые документы и заняться непосредственно установкой. Подойдите к делу со все ответственностью, так как именно от ваших действий будет зависеть насколько качественно колонка будет работать.

Добавить комментарий

Правила установки газовой колонки в квартире

Проточный водонагреватель, работающий на газу, или газовая колонка, является одним из самых широко распространённых водонагревающих приборов в современной квартире. Он используется, как правило, в тех домах, где отсутствует центральное отопление и куда осуществлён подвод магистрали с газом. Необходимо знать, что любая модель может приготовить ограниченное количество горячей воды – оно зависит от мощности агрегата.Колонка на газу удобна в эксплуатации, её использование обходится потребителям достаточно недорого, есть возможность самому регулировать уровень затрат на нагревание воды.

Читайте также: Почему газовая колонка не зажигается?

Однако этот вид приборов требует крайне аккуратного обращения, тщательного соблюдения всех правил и норм безопасности. Существуют также специальные документы и требования, регулирующие порядок замены и установки приборов, работающих на газе, в квартире. Существует специальная инструкция, регламентирующая эти процессы для того, чтобы обеспечить безопасность эксплуатации проточных водонагревателей на газу. После того, как прибор установлен и введён в эксплуатацию, потребители обязаны соблюдать правила пользования газовой колонкой для того, чтобы избежать неприятных последствий небрежного обращения с этим типом устройств.

Основные требования к монтажу водонагревателей на газу

Инструкция выдвигает определённые требования к тому, где и как будет установлен водонагревающий газовый прибор:

• Устройства такого типа не разрешается устанавливать в общих коридорах, санузлах, общежитиях любого типа, а также в помещениях, где отсутствуют окна с форточкой.
• Нельзя также устанавливать агрегат над газовой плитой.
•  Не допускается установка агрегатов такого типа в помещении, площадь которого менее 7,5 м² и высота потолков менее 2 м.
• Инструкция запрещает устанавливать приборы такого типа в помещениях подвального и полуподвального типа.

• Помещение должно быть обязательно оборудовано дымоходом.
• Если бытовой кухонный газовый водонагреватель устанавливается в кухне и предусмотрен вывод продуктов сгорания в помещение (в количестве, которое разрешает инструкция), то нужно обязательно предусмотреть невозможность одновременного использования колонки и газовой плиты при помощи установки специального крана. Размер кухни должен быть не менее 21м³, а количество удаляемого воздуха – более 90 м³/ч.
• Запрещается установка принудительной вытяжки воздуха в квартирах, где имеется колонка и газовые печи отопления.
• Требования безопасности говорят о том, агрегат должен устанавливаться на расстоянии более 1,5 м от электробытовых приборов.
• Инструкция требует обязательного наличия специальных датчиков для контроля наличия в воздухе продуктов сгорания. Если превышен необходимый уровень, датчики отключают подачу газа либо сигнализируют об этом.

С чего начать

Задавшись вопросом: «Как правильно установить газовую колонку в квартире?», необходимо знать, что всё начинается с этапа предварительной подготовки. Для начала вы должны предпринять следующие действия:

• Выбрать в доме место, где будет располагаться проточный водонагреватель.

• Выбрать модель агрегата, который планируется установить. Необходимо правильно рассчитать мощность колонки, особенно, если планируется разводка воды на несколько точек.
• Выполнить проверку надлежащего состояния дымохода и составить акт, что всё в порядке.
• Выполнить проект установки в доме проточного водонагревателя на газу. Проект должен учитывать планировку квартиры, подвод газомагистралей и водомагистралей, наличие дымоходов либо мест, где их планируется сделать.
• Проект должен обязательно включать в себя такие документы, как схема всех необходимых подводок газа и воды, схема вывода продуктов горения, а также разводку в случае подогрева воды для нескольких точек.
• Проект необходимо согласовать в соответствующих инстанциях.

• После того, как проект согласован, можно получить все необходимые разрешения на установку проточного водонагревателя на газу.
• Когда все документы готовы, можно приступать к установке водонагревателя.

Установка проточного газового водонагревателя в квартире

Поэтапно процесс установки водонагревателя выглядит следующим образом:

• Перекрываем подачу газа в квартиру, перекрыв соответствующие краны.
• Перекрываем водоснабжение в квартире.

• Размечаем на стене места для крепления прибора.
• Используя дюбеля и электродрель, крепим к стене кронштейны для крепления колонки.

• Вешаем прибор на кронштейны.
• Инструкция по монтажу всегда прилагается к колонке, которую вы покупаете в магазине – она обязательна к изучению.
• Врезаем в трубу газоснабжения тройник и осуществляем подводку газомагистрали к колонке. Подводка должна быть обязательно оснащена краном. Все соединения необходимо снабдить специальными прокладками. Выполняем газовое подключение так, как это рекомендует инструкция к этому изделию.
• Осуществляем подводку к водной магистрали. Все соединения выполняем герметично, пользуемся прокладками, чтобы избежать утечек воды.
• Выходное отверстие для удаления продуктов горения из колонки соединяем с входным отверстием в дымоход. Для этого используем специальный гофрированный шланг – приобретаем его, подбирая соответствующие соединительные диаметры. Место соединения с дымоходом обрамляется специальной розеткой.
• Открываем кран водной магистрали, подаём воду и проверяем соединения на предмет протеканий. В случае обнаружения таковых перекрываем воду, устраняем причины утечек и подаём воду снова.

• Места газовых соединений намазываем мыльным раствором и открываем кран подачи газа. Если есть утечка, мыльный раствор будет пузыриться – в таком случае перекрываем кран и туже затягиваем соединение. Важно не переусердствовать с прилагаемым усилием, чтобы не повредить соединение.
• Убедившись, что мыльный раствор не пузырится и все соединения выполнены герметично, проверяем тягу – подносим к дымоходу спичку. Если пламя отклоняется в сторону дымохода, значит тяга хорошая.
• Включаем колонку и проверяем, насколько эффективно она нагревает воду. Если всё в порядке, вода нагревается и можем пользоваться устройством, соблюдая правила безопасности.

Заключение

Установка и замена проточных водонагревателей, работающих на газе  – задача ответственная, требующая соблюдения правил безопасности и определённых требований по монтажу и подключению. Работы такого плана можно выполнять самостоятельно только в том случае, если вы уверены в своих силах. В противном случае стоит обратиться к услугам квалифицированных мастеров.

Установка в квартире колонки «с нуля» требует выполнения проекта и получения всех необходимых разрешений и согласований. Этот этап является обязательным к исполнению, как и установка агрегата в соответствии с требованиями и нормами. Только в этом случае вы сумеете уберечь себя и своих близких от серьёзных последствий в виде пожара, взрыва или отравления угарным газом. Правильная эксплуатация газовых приборов начинается с соблюдения правил безопасности – таково главное правило и его необходимо соблюдать.

Установка и монтаж газовой колонки Neva Lux-5514

__________________________________________________________________________

Установка и монтаж газовой колонки Neva Lux-5514

Расположение и схема установки газовой колонки Нева Люкс-5514

Газовую колонку Нева 5514 (водонагреватель ВПГ-24) необходимо устанавливать на кухнях или других нежилых отапливаемых помещениях в соответствии с проектом газификации. Объем помещения, где устанавливается водонагреватель, должен быть не менее 8 м3.

Помещение, где устанавливается водонагреватель, должно иметь хорошую вентиляцию и постоянный приток свежего воздуха (форточку или открывающуюся фрамугу), так как при работе аппарата происходит сжигание кислорода. Решетки или щель в нижней части двери или стены не должны наглухо закрываться.

Аппарат должен быть подсоединен к дымоходу с хорошей тягой (разрежение 1,96…29,4 Па) и при этом должен быть установлен как можно ближе к дымоходу. Один из доступных способов проверки тяги в дымоходе приведён на рисунке 4.

Установка газовой колонки NevaLux-5514 необходимо проводить на несгораемых стенах – кирпичных, бетонных (с облицовкой керамической плиткой или без неё).

Допускается установка прибора на трудносгораемых стенах при условии изоляции стены оцинкованным листом толщиной 0,8…1 мм по листу базальтового теплоизоляционного картона БТК толщиной 3…5 мм. Изоляция стены должна выступать за габариты корпуса аппарата не менее чем на 100 мм с каждой стороны (см. рис. 5).

Расстояние от боковых поверхностей агрегата до трудносгораемых стен без применения изоляции должно быть не менее 250 мм. При уменьшении указанного расстояния до 150 мм необходима установка теплоизоляции (обивка стен оцинкованным листом по листу теплоизоляционного материала).

При установке водонагревателя ВПГ-24 на несгораемых стенах устройство изоляции не требуется.

Запрещается установка прибора на деревянных стенах; оштукатуренных стенах, имеющих деревянную основу; на стенах, покрытых легко возгораемыми материалами.

Запрещается устанавливать аппарат над источником тепла или открытого пламени.

Место и высота установки прибора должны обеспечивать выполнение всех требований. При этом рекомендуется устанавливать его на такой высоте, чтобы смотровое окно находилось на уровне глаз потребителя или как можно ближе к этому уровню.

Рис.5. Установка газовой колонки NevaLux 5514 на трудносгораемых стенах

Также для осуществления сервисного обслуживания при установке агрегата необходимо выдержать следующие зазоры:

— расстояние от боковой поверхности прибора до боковой стены не менее 150 мм;

— свободное пространство перед лицевой поверхностью должно быть не менее 600 мм.

Схема установки приведена на рисунке 6. Рекомендуется сначала подключить прибор к водопроводной сети, заполнить водяную систему и затем подключить его к газовой сети.

Рисунок 6. Схема установки газовой колонки Нева 5514

Подключение водонагревателя ВПГ-24 к водопроводной сети

Для увеличения срока службы газовой колонки Neva Lux-5514 и улучшения его эксплуатационных характеристик рекомендуется устанавливать перед аппаратом фильтр очистки воды (см. рис. 6).

Для облегчения последующего технического обслуживания необходимо установить перед агрегатом запорный кран на трубопроводе подвода холодной воды. Запорный кран должен быть легко доступен.

Подключение газовой колонки к водопроводной сети необходимо выполнять металлическими трубами или гибкими шлангами с внутренним диаметром не менее 13 мм. Длина гибкого шланга для подвода и отвода воды должна быть не более 2,5 м.

Подключение холодной воды производить к штуцеру подвода холодной воды 5, а горячей воды – к штуцеру отвода горячей воды 7 (см. рис. 1), предварительно сняв со штуцеров защитные заглушки.

Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом труб и частей прибора во избежание смещения или поломки и нарушения герметичности водяной системы.

Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу холодной воды на некоторое время для прочистки трубы подвода воды и предотвращения нежелательного попадания грязи и отложений при первом включении.

После подсоединения трубопроводов к водонагревателю ВПГ-24 необходимо обязательно проверить герметичность мест соединений.

Проверка герметичности производится в следующем порядке:

— открыть кран горячей воды;

— открыть запорный кран холодной воды перед прибором;

— после заполнения тракта аппарата водой закрыть кран горячей воды и осмотреть соединения. Течь в местах соединений не допускается.

Рекомендуется также осмотреть места соединений водяного тракта аппарата, так как возможно нарушение их герметичности при нарушении условий транспортировки и хранения аппарата. При необходимости места соединений подтянуть.

Подключение газовой колонки Neva Lux-5514 к газовой сети

Для увеличения срока службы прибора и улучшения его эксплуатационных характеристик рекомендуется устанавливать перед ним газовый фильтр (см. рис. 6).

Для обеспечения устойчивой работы аппарата необходимо производить подводку газовой линии металлическими трубами или гибким шлангом с внутренним диаметром не менее 14 мм. Гибкий шланг для подвода газа, в соответствии с требованиями, должен быть стойким к подводимому газу при заданных давлении и температуре.

Длина гибкого шланга должна быть не более 2,5 м. Трубы или гибкий шланг подключать к штуцеру 6 (см. рис. 2), предварительно сняв с него защитную заглушку.

При монтаже газопроводов количество разборных соединений необходимо сводить к минимуму.

При монтаже газовой линии к газовой колонке Нева Люкс-5514 на входе в аппарат обязательно должен быть установлен запорный кран. Запорный кран должен быть легко доступен.

Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и деталей агрегата во избежание смещения или поломки его отдельных деталей и узлов и нарушения герметичности газовой линии.

После подключения агрегата к газовой линии места его соединений с коммуникациями должны быть проверены на герметичность.

Проверка герметичности в местах соединения подвода газа производится при неработающем аппарате и открытом положении запорного крана. Утечка газа не допускается.

Проверка герметичности газовых соединений выполняется путем обмыливания мест соединений (или другими безопасными методами без использования источников открытого пламени). Появление пузырьков означает утечку газа.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Как установить газовый водонагреватель

Типичный срок службы водонагревателя составляет от 7 до 15 лет, в большинстве случаев — не менее десяти лет. Проведите небольшое исследование, прежде чем ваш обогреватель выйдет из строя, чтобы не вылезти из строя в последнюю минуту. Если вы владеете основными инструментами и имеете некоторый опыт пайки меди, вы легко сможете установить свой собственный газовый водонагреватель.

Проведите исследование

Вам не нужно ждать, пока ваш газовый водонагреватель не начнет протекать или не нагреет воду, прежде чем заменить его.По данным Министерства энергетики США, средняя семья тратит от 400 до 600 долларов в год на отопление воды. Если вы хотите сэкономить на расходах на нагрев воды, поищите лучший обогреватель для своей семьи.

В соответствии с этим определите водонагреватель какого размера вам следует купить. Если ваша семья стала больше или меньше, подумайте о том, чтобы изменить размер водонагревателя в соответствии с меняющимися потребностями вашей семьи. Измерьте высоту своего старого обогревателя и купите его такой же высоты, чтобы вам не пришлось изменять длину электрических, газовых и водопроводных линий. Министерство энергетики США предлагает полезную таблицу, которая поможет вам выяснить, какой размер лучше всего соответствует потребностям вашей семьи.

В некоторых районах требуется, чтобы домовладельцы получали разрешение на строительство для замены их водонагревателей. Позвоните в местный отдел инспекции, чтобы определить, соответствует ли ваш проект требованиям. Когда вы закончите установку, вызовите сантехника или электрика, чтобы проверить вашу работу.

Подготовьте свой район

Тестовая система вентиляции

Перед установкой запасного газового водонагревателя необходимо подготовить место.Начните с отключения воды и газа. Оттуда вы должны убедиться, что вентиляционная система водонагревателя работает правильно. Для этого закройте все окна и двери, а затем включите все газовые приборы и их вытяжные вентиляторы. Увеличьте температуру водонагревателя и подождите несколько минут. Поднесите погасшую спичку к вентиляционному колпаку и посмотрите, втягивается ли дым в колпак. Если он возвращается к вам, проблема с выходом воздуха.

Слить и отсоединить старую установку

Вам также необходимо слить воду и отключить старый водонагреватель, поэтому подсоедините садовый шланг к сливному клапану и опорожните резервуар.Помните, что вода горячая. Перед тем, как снимать старый водонагреватель, проверьте вентиляционную трубу. Если он все еще в приличном состоянии, вы можете повторно использовать их с новым нагревателем.

Используйте два трубных ключа, чтобы отсоединить газовую линию. Если труба оцинкована, отсоедините ее от штуцера. Если труба медная, отсоедините ее от конусного фитинга. Используйте два разводных ключа, чтобы отсоединить линии подачи воды над баком. Если трубопровод был припаян к водонагревателю, ножовкой разрежьте трубу по прямой линии.

Удалить и заменить

После отключения старого водонагревателя уберите его с места. Если дно заполнено осадком, вам может потребоваться помощь, чтобы удалить его. Убедитесь, что ваша служба по переработке мусора выбрасывает старый водонагреватель.

Установите новый водонагреватель в таком месте, чтобы вокруг него оставалось не менее 6 дюймов свободного пространства. Это позволяет обеспечить надлежащую вентиляцию. Используйте уровень, чтобы водонагреватель оставался ровным, и при необходимости поместите под него пластиковые прокладки.Если ваш новый водонагреватель не поставляется с предварительно установленным клапаном сброса температуры и давления, оберните резьбу нового клапана тефлоновой лентой и закрутите ее. Не используйте старую повторно. Эта деталь жизненно важна, потому что она автоматически открывается, если давление или температура становятся слишком высокими.

Припаяйте новые медные адаптеры к 6-дюймовым медным кабелям и прикрутите сборки к портам для горячей и холодной воды в верхней части бака. Установите выпускную трубу клапана сброса температуры и давления в сторону пола.Если поблизости нет слива, поставьте под него ведро. Обрежьте трубу так, чтобы она находилась не более чем на 6 дюймов над ведром.

Присоедините шланги

Для завершения процесса подключения к электросети используйте комплект гибких шлангов с газовым шлангом. Используйте водопроводную ленту и прикрепите ее к резьбе ниппелей теплового ловителя. Оттуда прикрепите шланги. Наклейте дополнительную водопроводную ленту на резьбу корпуса разъема. Убедитесь, что фитинги надежно закреплены на шланге, а затем поднесите шланг к трубе.Пометьте и обрежьте трубу, затем наденьте на трубу стяжную гайку и кольцо. Затяните гайку вокруг трубы, как только вставите трубу в фитинг.

Если вы живете в сейсмоопасной зоне, не забудьте использовать специальные сейсмические ремни для крепления обогревателя к стене.

Заполните бак

После установки нового газового водонагревателя установите температуру воды не выше 120 градусов по Фаренгейту. Установка более высокого значения может вызвать ожоги.Снимите аэратор с крана и откройте горячую сторону. Снова включите подачу воды и проверьте герметичность соединений. Если есть протечки, перекрыть подачу воды и затянуть соединения. Убедившись в отсутствии утечек, наполните бак.

Закрепите вытяжной колпак на вентиляционном отверстии винтами. Возьмите сантехническую ленту и оберните ею резьбу фурнитуры комплекта. Установите ручку управления газом на баллоне в выключенное положение. Вставьте накидную гайку в регулирующий клапан, а вторую накидную гайку вверните в газопровод.Подсоедините и затяните шланг. Поверните ручку управления на пилот, нажмите ручку и нажмите кнопку воспламенителя. Когда индикатор мигает, вы должны увидеть небольшое пламя через смотровую панель.

Как и все приборы, газовые водонагреватели не вечны. Вы можете сэкономить деньги, заменив старый водонагреватель на более энергоэффективную модель. Просто следуйте этим советам по установке, и вы сможете заменить старый газовый водонагреватель на лучший вариант для своей семьи.

Ресурсов:

https: // www. builddirect.com/Water-Heaters-Results

https://www.builddirect.com/blog/4-reasons-to-replace-your-old-appliances/

https://energy.gov/articles/new-infographic-and-projects-keep-your-energy-bills-out-hot-water

https://energy.gov/energysaver/sizing-new-water-heater

https://www.familyhandyman.com/plumbing/water-heater/replacing-a-water-heater/view-all/

http://www.homedepot.com/c/how_to_install_gas_water_heater_HT_PG_PL

https: // www.lowes.com/projects/repair-and-maintain/install-a-gas-water-heater/project

http://smarterhouse.org/water-heating/replacing-your-water-heater

Почему не стоит устанавливать водонагреватель самостоятельно

Если вы решили установить водонагреватель самостоятельно, чтобы сэкономить деньги или проверить свои навыки слесаря ​​своими руками, мы предлагаем вам передумать.

Существуют веские причины, по которым установка водонагревателя составляет значительную часть стоимости нового водонагревателя, причем безопасности и фактическая стоимость возглавляют список.

Безопасность прежде всего

Мы не можем слишком сильно подчеркивать запас прочности. Если вы допустили ошибку при установке водонагревателя, это может быть очевидным сразу или может потребоваться некоторое время, чтобы проблема возникла. Однако правильная установка и регулярное обслуживание помогут продлить срок службы водонагревателя.

В конце концов, все водонагреватели выйдут из строя. Первая цель — сделать так, чтобы отказы водонагревателя не были зрелищными, как в этом видео из телешоу «Разрушители легенд».Он был запущен как ракета из-за повышения давления, разрушившего бетонные блоки под ним и крышу над ним, показывая, что взрывы водонагревателя реальны, а не миф.

Для демонстрации клапан сброса температуры и давления (TPR) был настроен так, чтобы оставаться закрытым — что может случиться в любом доме в результате неправильной установки или плохого обслуживания — что позволило создать внутри 85000 фунтов давления танк до того, как его взорвали.

Клапан TPR предназначен для сброса избыточного давления, когда давление воды превышает 150 фунтов на квадратный дюйм или температура воды превышает 210 градусов по Фаренгейту.Когда клапан открывается, он выпускает горячую воду через переливную трубку.

Угроза безопасности очевидна. Неправильная установка или неисправность клапана сброса температуры и давления (TPR) может привести к впечатляющему и разрушительному взрыву. Добавьте к этому требуемый структурный ремонт повреждения водой, и его стоимость может исчисляться десятками тысяч долларов.

Финансовый риск может быть менее очевидным. Страхование вашего домовладельца может покрывать ущерб, причиненный водой, но это может быть аннулировано, если полис требует, чтобы водопроводчик установил водонагреватель, как это делают многие полисы.

Кроме того, гарантии на водонагреватели многих производителей будут аннулированы, если установка будет выполнена не лицензированным сантехником. Производители водонагревателей требуют номер лицензии установщика водопроводчика для регистрации гарантии на продукт.

Лицензированные сантехники обучены и оснащены для обеспечения надлежащей установки водонагревателей всех типов — газовых, электрических, резервуарных и без резервуарных, конденсационных, тепловых насосов и геотермальных. Их навыки и знания охватывают слесарное дело, электричество, столярные изделия, строительные нормы и многое другое.Эта диаграмма с сайта coggle.it показывает, как все это (и многое другое) задействовано.

Кроме того, лицензированные сантехники застрахованы, поэтому в случае ошибки ответственность несет сантехническая компания, а не домовладелец. Если вы сомневаетесь в том, застрахован ли сантехник, попросите предоставить подтверждение страхового покрытия.

Мы постоянно видим результаты, когда домашние мастера-любители берут на себя ответственность за все проекты сантехники своими руками, когда они решают установить водонагреватель самостоятельно. Если вы спрашиваете себя: «Что может пойти не так?» у нас есть для вас отрезвляющий список.

1. Вам действительно нужен новый водонагреватель?

Если вы достаточно уверены в себе, чтобы взяться за подобный проект, вы, вероятно, также уверены, что ваш водонагреватель — безнадежное дело. Но разве не будет позором (и пустой тратой денег), если вы поставили неправильный диагноз и решили заменить водонагреватель, когда проблема заключалась в неисправном нагревательном элементе или анодном стержне, который можно было заменить? Лицензированные сантехники проводят диагностику, чтобы определить причину проблемы, прежде чем рекомендовать какие-либо действия.Хорошие подскажут, что лучше — ремонт или замена.

2. Покупка неправильного размера

Размер относится к емкости бака (галлонов, нагретых в минуту для безбаквальных водонагревателей) и размерам самого нагревателя. Давайте сначала рассмотрим емкость. Большинство домов с 2,5 ванными комнатами и от двух до четырех жителей будут хорошо оборудованы водонагревателями на 50 галлонов.

В зависимости от того, сколько стирки вы стираете и сколько душа принимает ваша семья, может потребоваться резервуар на 60 галлонов или больше.Немного дороже за больший резервуар может сэкономить деньги со временем и почти наверняка сэкономит на ненужных разочарованиях.

В больших домах обычно требуются водонагреватели большего размера или более одного небольшого. Мы обслуживаем многие дома с тремя и более водонагревателями. Для небольших домов, где живут один или два человека, может быть достаточно 30- или 40-галлонного бака, но будьте осторожны. Если резервуар слишком мал, он будет работать все время, пытаясь угнаться за спросом, и изнашиваться быстрее, чем следовало бы.

Повышение государственных стандартов эффективности привело к появлению водонагревателей нового поколения, которые больше и лучше.Но имейте в виду, что, как и многие из нас, они прибавили несколько дюймов по центру (а также сверху и снизу).

3. Водонагреватель, установленный в запрещенном месте…

Запрещается устанавливать водонагреватель в любом месте. Большинство городов в Соединенных Штатах и ​​других странах следуют моделям Международного совета кодексов (ICC), которые стандартизируют жилищные и коммерческие строительные нормы во всем мире. В Техасе у вас должно быть разрешение на замену или установку водонагревателя, а установка должна быть проверена местным муниципалитетом на предмет соответствия нормам.

Международный жилищный кодекс, раздел M2005.2, касается запрещенных мест для газовых и электрических водонагревателей и дополнительных нагревательных устройств и описывает стандарты доступности для установки водонагревателей. Например, нельзя устанавливать водонагреватель в помещении, используемом как кладовая. Водонагреватели, установленные в спальне или ванной, должны быть «… установлены в герметичном корпусе, чтобы воздух для горения не забирался из жилого помещения».

4.… или трудное место

Раздел M1305 IRC определяет требования к доступу к водонагревателям и другим приборам в местах, включая чердаки, комнаты и под полом. Доступ на чердак, например, должен включать проем размером не менее 22 x 30 дюймов и ровное служебное пространство для водонагревателя размером не менее 30 x 30 дюймов. Должен быть свободный проход из твердого и сплошного пола шириной не менее 24 дюймов, ведущий к служебному помещению, которое должно находиться на расстоянии не более 20 футов от входа.

Многие водонагреватели, выпущенные с 16 апреля 2015 года, выше и шире предыдущих моделей. Более высокая эффективность в соответствии с новыми государственными стандартами включает лучшее удержание тепла, что требует большей изоляции вокруг резервуара.Эта дополнительная изоляция может плотно прилегать, когда вы устанавливаете водонагреватель в некоторых местах.

Рассмотрим популярный водонагреватель с пластиковым резервуаром Rheem Marathon. Высокопроизводительный электрический водонагреватель на 50 галлонов модели MR50238 имеет ширину 23,5 дюйма — слишком большую ширину для 22-дюймового стандарта. Меньшая модель, модель MR40245 на 40 галлонов, имеет ширину 21,62 дюйма, так что если вы будете предельно осторожны, то сможете подогнать ее. Но хватит ли у вас емкости горячей воды?

Если у вас есть старый водонагреватель в месте с ограниченным пространством, вам, возможно, придется проявить творческий подход, чтобы подобрать новый.Предполагая, что вы можете протянуть бак через отверстие, чердачные помещения предлагают много места для установки водонагревателя практически любого размера, но представляют собой другую проблему: поднять его на чердак.

Типичный водонагреватель на 50 галлонов весит около 125–150 фунтов, так что это не работа одного человека. Если доступ на чердак осуществляется по спускной лестнице, подъемник будет проблемой для большинства людей, а общий вес водонагревателя и людей может быть больше, чем лестница может выдержать. Сантехникам часто приходится поднимать водонагреватели с тросом, чтобы обойти эту проблему.

5. Установка водонагревателя без разрешения на водопровод

Разрешительные агентства могут быть очень привередливы в обеспечении соблюдения кодекса. Им нравится присылать инспекторов, чтобы убедиться, что работа была сделана правильно, чтобы не создавать проблем в будущем. Город Грейпвайн, штат Техас, предлагает этот документ, в котором излагаются виды работ, требующие от владельца, строителя или подрядчика получения разрешения.

Политика Grapevine аналогична политике Далласа и других муниципалитетов Техаса и других штатов.Обратите внимание, что на некоторые вещи, в том числе конкретное упоминание о получении разрешения на установку водонагревателя, распространяется исключение. В документе объясняется, когда разрешение не требуется (утечки воды, засорение канализации и т. Д.), Но говорится, что для удаления и замены водопровода. требует разрешения и проверки после работы.

Многие домашние мастера не хотят тратить деньги и беспокоиться о получении разрешения, и — можете ли вы в это поверить? — некоторые не получают разрешения на ремонт дома, потому что не хотят повышения налога на недвижимость.Когда дом продается, продавец должен сообщать обо всех выполненных работах, требующих разрешения. Ой-ой. Независимо от того, как вы ответите на этот вопрос, у вас могут возникнуть юридические проблемы с неразрешенной работой. Также вполне вероятно, что запрещенная работа приведет к аннулированию страхового покрытия домовладельца в отношении любых претензий, связанных с работой.

6. Невозможность удалить воздух из резервуара

После того, как вы закончите предварительные мероприятия, пора отключить подачу воды к водонагревателю, который вы заменяете.Вы должны слить воду из бака, прикрепив шланг, достаточно длинный, чтобы добраться до слива или выйти за пределы дома. Но перед этим обязательно откройте кран с горячей водой на верхнем этаже. Это предотвратит образование вакуума и позволит воздуху попасть в бак, чтобы он мог полностью стекать.

7. Нет сливного поддона под баком водонагревателя

Все водонагреватели с баком для жилых помещений в Техасе должны иметь устойчивый к коррозии, водонепроницаемый дренажный поддон, как описано в данном муниципальном кодексе. Сковорода должна быть 1.5 — 2,5 дюйма в высоту и на два дюйма шире нового водонагревателя. В нем также должно быть место для крепления водосточной трубы, которая выходит за пределы дома и рядом с землей для слива воды в случае выхода резервуара из строя.

Если старый дренажный поддон достаточно большой, его можно использовать, но внимательно осмотрите его на предмет повреждений или коррозии. В зависимости от расположения водонагревателя, сливные поддоны могут быть повреждены, если на них упадут предметы или будут складывать рядом с ними. Если у вас на чердаке уходит бак, будь то 40 галлонов или 100, это значит, что в сливной поддон в спешке выливается много воды.Если сливная линия слишком мала или засорена, она не сможет справиться с потоком, это приведет к повреждению водой.

8. Электропитание водонагревателя и отсечки газа вне поля зрения

Независимо от того, устанавливаете ли вы водонагреватель, работающий на газе или электричестве, нагревание не должно подаваться, пока водонагреватель не будет полностью установлен и заполнен водой. Нагревание пустого резервуара называется сухим обжигом, а это совсем не то, что вам нужно. Нагревательные элементы в электрических водонагревателях необходимо погружать в воду, иначе они перегреются и быстро перегорят. Пламя, подаваемое на пустой газовый водонагреватель, может перегреть бак и треснуть.

Чтобы питание оставалось выключенным, вы должны видеть запорный выключатель с того места, где находится водонагреватель. Если обогреватель подключен к розетке рядом с водонагревателем или если в поле зрения находится автоматический выключатель, это все, что вам нужно. В противном случае вам понадобится замок на коробке выключателя или отдельный электрический выключатель, автоматический выключатель или отсоединяющая коробка рядом с водонагревателем.

9. Ошибки клапана TPR и нагнетательной трубки

Как мы уже говорили, при установке водонагревателя вы должны быть уверены, что клапан TPR работает, и что вся горячая вода, которую он выталкивает, направляется через сливную трубку.Вы должны ожидать, что клапан TPR время от времени будет открываться и сливать воду. Эта вода должна идти либо в сливной бак, либо в канализацию. Некоторые муниципалитеты требуют переливных резервуаров, а некоторые не знают местных нормативных требований.

Существуют стандарты для материалов и установки сливных трубок, о которых не знает большинство сантехников. Вы никогда не ошибетесь с медной трубой, как показано на этом изображении с сайта специалистов по домашнему осмотру nachi.com. Распространенные ошибки в газоразрядной трубке, которые делают сантехники DIYer, включают:

• Слишком короткая сливная трубка — она ​​должна выходить на расстояние не более 6 дюймов от пола или дренажного поддона, чтобы горячая вода не разбрызгивалась на кого-либо или что-либо поблизости.Дно не должно иметь резьбу.
• Изготовлен из неутвержденного материала. — одобренные материалы: медь, оцинкованная сталь, ХПВХ, нержавеющая сталь или полипропилен. Неутвержденные пластмассы могут плавиться.
• Диаметр трубки слишком мал — напорная трубка не может быть меньше, чем клапан TPR, к которому она подсоединяется, который обычно составляет ”. Кроме того, не должно быть уменьшения размера трубки ниже соединения с клапаном TPR.
• Неправильная прокладка слива воды — вода должна идти из сливной трубы в сток в полу, в приемник непрямых отходов (дренажный поддон) или по линии, ведущей за пределы дома.Его нельзя подключать напрямую к дренажной системе, так как обратный поток может загрязнить подачу горячей воды. Это должно быть очевидно, но газоразрядную трубку нельзя закрывать крышкой.

Это краткий список типичных ошибок газоразрядной трубки. Эта статья InterNACHI, Международной ассоциации сертифицированных домашних инспекторов, предоставляет более полное руководство.

10. Плохая техника пайки

Чтобы установить водонагреватель, необязательно уметь протирать пайку, но это предпочтительный способ.Сюда входит знание того, как использовать труборез и удалять заусенцы с обрезанных концов, флюсовать стыки и равномерно применять тепло. Вы должны держать горелку в нужном месте, чтобы расплавленный припой стекал в стык и образовывал водонепроницаемое соединение.

Навык — это тот навык, который почти каждый может приобрести с практикой, но слишком многие водопроводчики-любители, кажется, никогда не научатся этому. В результате они не учитывают нежелательные эффекты тепла от горелки. Тепло, приложенное к медным трубкам, проходит через медь.Если паяное соединение выполняется слишком близко к верху водонагревателя, тепло, проходящее через медную трубу, может расплавить погружную трубку или другие пластмассовые детали.

Когда опытные сантехники устанавливают водонагреватель, они отсоединяют ниппели от верхних частей резервуаров и выполняют все соединения, кроме последнего паяным, в то время как медные провода отсоединяются. При установке последнего паяного соединения оно должно быть как можно дальше от резервуара, примерно в футе или около того. Оберните медную трубу холодной влажной тряпкой, чтобы она остыла.

11. Выбор материалов

Сантехники своими руками, которые хотят избежать пайки, обычно выбирают пластиковые трубки PEX с вставными или вставными разъемами, потому что они кажутся более простыми в установке. PEX гибкий, поэтому его легче обходить углы и другие конструкции. Но его гибкость может стать помехой.

Поскольку трубка PEX не жесткая, она изгибается, как садовый шланг, когда поток воды начинается и останавливается. Он также расширяется и сжимается при изменении температуры, что заставляет линию PEX двигаться вперед и назад.Это может вызвать износ везде, где линия PEX соприкасается с любой твердой поверхностью. PEX должен быть защищен и поддерживаться в углах и там, где он проходит через конструкцию, с помощью абразивных зажимов, изоляции труб или другого одобренного защитного материала. Слишком резкий изгиб PEX может привести к его перекручиванию, как садовый шланг.

«Простой» процесс подключения тоже далеко не надежен. Может быть довольно сложно добиться идеального совмещения пластиковой трубки с соединителем, чтобы она сохраняла плотное соединение, когда поток воды останавливается и начинается.Когда хорошее соединение установлено, его труднее отменить для ремонта, чем медные соединения. Кроме того, в отличие от меди, PEX особенно уязвим для УФ-лучей и повреждений грызунами.

12. Смешение металлов

Смешивание металлов при установке водонагревателя может привести к серьезной коррозии, в зависимости от мер предосторожности, которые вы принимаете. Гальваническая коррозия — это результат физического соприкосновения металлов разных типов или их электрического контакта при погружении в электролит. Вода — это электролит, поэтому в резервуарах водонагревателя вместо резервуара или других металлических деталей используются анодные стержни, предназначенные для их коррозии.

Гальваническая коррозия также может возникнуть при соединении двух водопроводных труб, изготовленных из разных металлов, таких как медь и оцинкованная сталь. Если водопроводные и распределительные линии для водонагревателя медные, но водонагреватель имеет ниппели из оцинкованной стали (точки подключения водопровода сверху), это может привести к коррозии. Сантехники, которые не знают о необходимости использования изолированных диэлектрических разъемов, подвержены коррозии и нарушают строительные нормы и правила.

13.Отказ закрепить водонагреватель и подачу электроэнергии / газа

При размещении в месте, где он может быть подвержен ударам, закрепите бак ремнем или иным образом закрепите его. Удар может не опрокинуться на заполненный водой водонагреватель, но он может ослабить фитинги и вызвать утечку. Люди, устанавливающие водонагреватель в зонах сейсмической активности, обязаны закреплять его сейсмостойкими ремнями.

Водонагреватели в гаражах должны быть защищены колесными упорами / бордюрами, задвижками или другими конструкциями, чтобы предотвратить столкновение с ними транспортных средств.

Газовые и электрические линии также должны быть закреплены на месте. Достаточно плохо споткнуться о газопровод на темном чердаке, но еще хуже, если вы ослабите соединение и вызовете утечку газа. Используйте кабелепровод для защиты электрических линий. Хотя это и не требуется на чердаках, рекомендуется закрепить электрические линии внутри кабелепровода в местах с пешеходным движением. Электропроводка по всей цепи должна соответствовать требованиям водонагревателя.

14. Вакуумные выключатели и автоматические выключатели

Санитарный кодекс требует, чтобы на водонагревателях резервуара с нижним подводом воды были предохранительные клапаны для предотвращения обратного сифона из резервуара в случае внезапного снижения давления в водопроводе.Это может произойти, когда пожарные бригады промывают гидранты или когда водопровод перерезается. Такая же опасность существует в домах с колодезной водой в случае выхода из строя водяного насоса. Прерыватель вакуума пропускает воздух, чтобы сломать сифон.

При опорожнении бака возможно сухое возгорание, что приведет к повреждению бака газового водонагревателя или сгоранию нагревательных элементов в электрических водонагревателях.

Автоматические запорные клапаны должны быть установлены на случай утечки воды из водонагревателя и невозможности слива воды из поддона. Если резервуар выходит из строя и быстро опорожняется, могут произойти две вещи: 1) вода будет продолжать проходить через резервуар в поддон для перелива, пока не выльется через верх, и 2) пустой резервуар перегреется и будет поврежден. Запорный клапан должен быть установлен для отключения электроэнергии и воды.

15. Неправильная вентиляция

Правильная вентиляция газовых водонагревателей важна для безопасности каждого в вашем доме. При правильной вентиляции естественная тяга втягивает дымовые газы, грипп и выбрасывает их в воздух. Дымовая труба должна иметь небольшой уклон ¼ дюйма на погонный фут, как показано на этом рисунке InspectApedia.com. Это гарантирует, что окись углерода и другие токсичные газы выводятся наружу и не могут накапливаться в доме.

Вы можете проверить наличие обратного сквозняка при гриппе, используя дымовую трубку или чиркнув спичкой возле вентиляционного колпака в верхней части водонагревателя. Если дым не вытягивается, то что-то не так. Обратитесь к квалифицированному сантехнику, чтобы исправить это.

Кроме того, убедитесь, что у некоторых газовых водонагревателей есть свободное пространство от стен и хранимых предметов, чтобы обеспечить хороший поток воздуха для горения и держать водонагреватель на безопасном расстоянии от горючих материалов. Раздел M1306 Международного жилищного кодекса предписывает зазоры в местах готовых и незавершенных помещений, как и инструкции производителя по установке водонагревателя.

Прочие соображения перед покупкой и установкой водонагревателя

Лицензированные специалисты по сантехнике продают водонагреватели профессионального уровня по сравнению с потребительскими товарами, предлагаемыми населению в больших магазинах. В товарах потребительского уровня нет ничего плохого, но вы должны знать о различиях, включая установку, обслуживание, детали и гарантии, чтобы вы могли принять осознанное решение. Вот сравнение сопоставимых продуктов профессионального и потребительского уровня Rheem.

Профессиональный уровень	Потребительский класс
Латунный сливной клапан	Пластиковый сливной клапан
Газовый клапан с металлическим корпусом	Газовый клапан с пластмассовым корпусом
Использует традиционную термопару для управления потоком газа)	Использует вариант с термобатареей, который был менее надежен
Доступна модернизация дополнительного анодного стержня	Обновление недоступно
Нагревательные элементы из нержавеющей стали с увеличенным сроком службы в электрических водонагревателях	Короткоживущие медные нагревательные элементы в электрических водонагревателях
Дилер Rheem уважает гарантию, которая распространяется на все детали, резервуар и работу. Работу выполняет сотрудник продавца.	Дилеры Rheem не соблюдают гарантию. Гарантийные работы должны проходить через подрядчиков, которых привлекает крупная компания-продавец. Эти подрядчики не получают хорошей оплаты, поэтому у вас будут менее квалифицированные специалисты, и вам, возможно, придется ждать несколько дней для обслуживания.
Установка включена в продажную цену нагревателя	Установка требует дополнительных затрат и часто не требует больших затрат; вы можете в конечном итоге заплатить больше, когда обогреватель будет установлен.
Оригинальные запасные части доступны у дилера Rheem	Запасные части должны быть приобретены через компанию по продаже больших коробок

Итак, спросите себя, действительно ли вы экономите деньги, когда вы идете в большой магазин, чтобы купить, а затем самостоятельно устанавливать водонагреватель. Вы можете удивиться, узнав, что это часто в конечном итоге обходится вам дороже.

ЗАКЛЮЧЕНИЕ

Установка водонагревателя — не обычный проект, сделанный своими руками. Вы должны обладать навыками слесаря, электричества, отопления, вентиляции и столярных работ, знать государственные и местные строительные нормы и правила, получить разрешение на работы и договориться с вашим муниципалитетом о проверке работы.

Несоблюдение правил водоснабжения может подвергнуть вас значительному физическому, финансовому и юридическому риску. Если у вас есть лицензированный сантехник, который установит водонагреватель, сантехническая компания принимает на себя риск и имеет страховку для его покрытия. Если вы выполняете неразрешенную работу, вы подвергаетесь юридической опасности и можете аннулировать страховое покрытие домовладельца, связанное с этой работой.

Все водонагреватели рано или поздно выходят из строя, но вы можете помочь избежать серьезных сбоев, наняв лицензированного сантехника, вместо того, чтобы делать это самостоятельно.Вы избежите 15 распространенных ошибок, которые делают сантехники при установке водонагревателя, приобретут водонагреватель более высокого качества и, скорее всего, сэкономят деньги в долгосрочной перспективе. Если вам нужна помощь в установке нового водонагревателя, у нас есть водопроводчики, имеющие опыт поиска утечек в плитах в Цветочном насыпи, Грейпвайн, Плано, Норт-Ричленд-Хиллз, Кэрроллтоне и Ричардсоне.

Электрические водонагреватели — Как установить водонагреватель

Водонагреватель, особенно электрическая модель, очень простое устройство.С одной стороны бака попадает ненагретая вода. Вода нагревается парой элементов электрического сопротивления, которые проходят со стороны бака в середину воды. И тогда по запросу вода выходит с другой стороны резервуара.

К сожалению, на его установку такая простота не распространяется. Хотя установка электрического водонагревателя совсем не сложна, она требует выполнения сантехнических и электромонтажных работ, которых может быть достаточно, чтобы отпугнуть многих людей. Не должно.Навыки, необходимые для такой работы, не так сложны, как для других обычных занятий домовладельца, таких как ремонт мебели или выращивание успешных овощей или цветов.

Сначала запланируйте установку на бумаге. Это отличный способ свести к минимуму количество необходимых аксессуаров и количество походов в строительный магазин, чтобы купить то, что вы забыли.

Для этой работы мы заменяли резервуар и перемещали его местоположение в рамках более масштабной работы по модернизации. Если вы просто поставите новый резервуар на то же место, у вас будет еще меньше работы.Начните с того, что вытащите бак из коробки и прочтите всю прилагаемую к нему литературу. Обязательно включите в свои планы какие-либо конкретные инструкции производителя, особенно если это не приведет к аннулированию гарантии на продукт.

Шаг 1. Постройте платформу

Выберите удобное место для резервуара и поместите два или три бетонных блока на пол. Эти блоки помогают предотвратить повреждение от незначительных наводнений и значительно облегчают доступ к водостоку.

Шаг 2: Центрируйте резервуар

Затем сдвиньте резервуар поверх блоков, убедившись, что сливной кран находится впереди. Слегка покачивайте бак вперед-назад, чтобы блоки не двигались. Если блоки действительно двигаются или бак качается на них, перемещайте все, пока бак не станет устойчивым.

Шаг 3: Основы пайки

Пайка медных труб и фитингов — действительно один из самых простых навыков строительства. Все, что вам нужно (помимо трубок и фитингов), — это пропановая или газовая горелка Mapp (мы предпочитаем газ Mapp, потому что он горит сильнее и лучше плавит бессвинцовый припой), резак для труб, немного флюса для пасты, несколько подушечек из стальной ваты, проволочную щетку для очистки концов фитингов и немного бессвинцового припоя.Все эти предметы обычно доступны в местных хозяйственных магазинах и домашних центрах. Правила просты: сопрягаемые поверхности должны быть тщательно очищены и покрыты флюсом, срезы труб должны быть абсолютно квадратными, а фитинги не должны изгибаться или деформироваться.

Для начала нужно отрезать кусок от 6 до 8 дюймов диаметром 3/4 дюйма. трубка для входа холодной воды на бак. Используйте труборез, а не пилу, и держите колесо перпендикулярно трубе во время работы.

Затем очистите конец трубки куском стальной мочалки.Протрите поверхность не менее 1 дюйма длиной и убедитесь, что по завершении работы будет виден только яркий медный цвет.

Затем покройте очищенную область небольшим количеством паяльного флюса и отложите деталь в сторону.

Вы также можете использовать стальную мочалку для очистки внутренней части всей вашей фурнитуры, но гораздо удобнее использовать простую проволочную щетку, предназначенную для этой цели. Просто вставьте щетку в конец фитинга и поворачивайте, пока поверхность не станет чистой.

Добавьте флюс внутрь фитинга, а затем наденьте фитинг на конец детали трубки.

Начните нагревание стыка, включив горелку и отрегулировав пламя так, чтобы внутреннее синее пламя было длиной около 3/4 дюйма. Поднесите кончик пламени прямо к верхней части стыка и нагрейте эту область, пока флюс не расплавится и не выгорит. Вам не нужно перемещать горелку вокруг стыка. Медь — отличный проводник тепла, и удерживать пламя в одном положении — это все, что требуется для нагрева всего соединения.

Как только флюс исчезнет, ​​прикоснитесь к верхней части соединения небольшим количеством припоя.Если трубка достаточно горячая, припой сразу же расплавится. Если нет, просто снимите припой, продолжайте нагревать соединение и попробуйте снова.

Как только припой начнет плавиться, продолжайте вталкивать припой в соединение, пока он не потечет вниз. Это означает, что сустав заполнен. Немедленно уберите пламя и сотрите излишки припоя мягкой тряпкой. Обязательно наденьте плотные перчатки, чтобы избежать ожогов.

Поскольку мы хотели иметь возможность легко перемещать резервуар для обслуживания или ремонта, мы решили установить штуцер на холодную и горячую линии, когда они выходят из резервуара.Чтобы установить эти соединения, просто очистите все концы трубок и фитинги, как прежде, добавьте немного флюса и припаяйте детали.

Когда сборка будет завершена и остынет на ощупь, используйте тефлоновую ленту для уплотнения трубной резьбы на ниппеле резервуара. Вставьте ленту по часовой стрелке.

Навинтите трубку и переходник в сборе на резервуар, а затем надежно затяните на месте разводным ключом.

Затем соедините две половинки муфты, установите и плотно затяните гайку.

Затем очистите и нанесите флюс на запорный клапан для холодной стороны, наденьте его на место конца трубки и припаяйте на место. Для этой цели мы использовали шаровой кран, но можно также использовать задвижку с фитингами на обоих концах.

Шаг 4: Клапан T&P

Клапан T&P (клапан сброса температуры и давления) — это предохранительное устройство, которое создает путь для выхода воды, если давление внутри резервуара по какой-либо причине возрастет до опасного уровня. Важно, чтобы у клапана, который вы покупаете, был такой же рейтинг, как у вашего водонагревателя.В документации по обоим продуктам будет описано, что требуется. В нашем случае мы просто сопоставили рейтинги ANSI (Американский национальный институт стандартов) для обоих.

Чтобы начать установку, временно вкрутите клапан в резервуар и измерьте расстояние между дном клапана и полом.

Вычтите 4 дюйма из этого измерения и отрежьте трубку нужной длины. По завершении измерения снимите клапан сброса температуры и давления. Затем закройте нити тефлоновой лентой, натягивая ее на место.

Установите клапан в резервуар с помощью разводного ключа. Убедитесь, что открытый конец клапана направлен вниз.

Отрежьте трубку предохранительного клапана до нужной длины и припаяйте переходник к одному концу. Закройте резьбу адаптера тефлоновой лентой.

Вкрутите сливную трубку в предохранительный клапан и затяните. Открытый конец трубы должен находиться на высоте 3–4 дюйма над полом.

Шаг 5: Электроэнергия

Для водонагревателя всегда требуется отдельная цепь 220 В, а в нашем случае автоматический выключатель на 30 А и кабель цепи 10/2 (с заземлением). Они уже были на месте во время нашей работы, но кабель заканчивался почти в 20 футах от нашего нового резервуара.

Мы принесли новый кабель от распределительной коробки на балке к месту нового резервуара, просверлив отверстия в середине подвесных балок и пропустив кабель вдоль балок там, где это удобно. Не забудьте закрепить кабель на месте каждые 2 фута.

Чтобы получить доступ к электрическим проводам в резервуаре, снимите верхнюю крышку. и вытащите черный и белый провода, которые вы там найдете.

Найдите выбоину в верхней части бака и надавите на нее с помощью отвертки и молотка. Отломите его плоскогубцами.

Вставьте конец соединителя кабелепровода с резьбой в выбивное отверстие и затяните его на месте гайкой соединителя.

Затем измерьте расстояние от верха бака до балок выше и добавьте примерно 4 дюйма, чтобы трубопровод можно было прикрепить к стороне балки или к блоку, прибитому между двумя балками.

После разрезания кабелепровода вставьте свободный конец кабеля в верхнюю часть трубы и вытяните кабель из нижней части.

Затем протяните конец кабеля через соединитель в отверстие резервуара и вставьте кабелепровод в соединитель.

Затяните его на месте с помощью соединительного винта и прикрепите заземляющий провод от кабеля к заземляющему винту внутри отверстия резервуара.

Соедините два белых провода вместе с разъемами и два черных провода вместе с разъемами. Замените защитную пластину, и установка завершена.

Проверьте свою работу, сначала наполнив резервуар водой и убедившись, что в сантехнических работах нет утечек.Не забудьте закрыть сливной кран перед включением воды. Только когда бак заполнен, вы можете включать автоматический выключатель и подавать питание на нагревательные элементы. Если вы включите элементы до того, как резервуар наполнится водой, они выйдут из строя, и их придется заменить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино. io

Как заменить водонагреватель

Поскольку профессиональная установка часто увеличивает стоимость замены стандартного водонагревателя резервуарного типа на 500 долларов или больше, многие домовладельцы, естественно, рассматривают возможность установки его самостоятельно. И хотя это считается продвинутым проектом, домашние мастера с большим опытом часто могут выполнить работу самостоятельно, немного спланировав. Но это не проект для новичков.

Первый шаг к тому, чтобы узнать, как установить новый водонагреватель, — это изучить тип водонагревателя, который у вас уже есть.Сначала определитесь с источником топлива: газ или электрический? Затем определите размер: 30, 40, 50 галлонов или больше? При замене водонагревателя проще всего использовать тот же тип топлива и примерно такой же размер бака. Однако, если ваш старый водонагреватель не обеспечивал достаточного количества горячей воды, вы можете подумать о переходе на более крупный водонагреватель — например, переход с 40-галлонного на 50-галлонный — при условии, что для него достаточно места.

В лучшем случае замена — это несколько часов работы, отключение и удаление старого нагревателя, затем установка нового на место и восстановление соединений точно таким же образом.Однако есть причина, по которой сантехники предлагают работу на основе полного рабочего дня: это часто становится более сложным.

Замена водонагревателя потребует от вас подключения как водопровода, так и проводки или подключения газа, а также вентиляционного соединения, если у вас есть газовый обогреватель. Если вы не уверены в своих навыках в этих областях, лучше всего обратиться к профессионалу. В некоторых районах домовладельцы могут быть незаконными при подключении к газовой сети. При работе с газопроводами всегда соблюдайте местные предписания.

Вентиляция газового водонагревателя

В течение многих лет стандартным средством отвода выхлопных газов сгорания для газового водонагревателя было отвода в атмосферу. В этой системе металлический вытяжной колпак в верхней части водонагревателя направляет выхлопные газы и небольшое количество свежего воздуха из помещения в металлический дымоход через крышу или в общий дымоход. Во многих случаях установка нового водонагревателя сводится к простому подключению существующего дымохода и вытяжного шкафа к новому водонагревателю.

Но строительные нормы и правила в некоторых сообществах могут потребовать перехода на другие средства вентиляции при установке нового водонагревателя. Во многих областях теперь требуется система, известная как с прямым выпуском воздуха , в которой специальная двухкамерная вентиляционная труба выводит выхлопные газы за пределы дома, в то же время, когда поступает свежий воздух. Это часто требуется в современных системах вентиляции и кондиционирования. в герметичных домах, чтобы газ и поток воздуха через дымоход водонагревателя не создавали перепада давления воздуха, который может втягивать газы из горелки водонагревателя в дом.В зависимости от того, как далеко должна проходить прямая вентиляция, для кода может также потребоваться мощный вентилятор, который помогает потоку выхлопных газов в вентиляцию. В старых, менее герметичных домах это редко бывает проблемой.

Если ваш код требует, чтобы вы сменили простую вентиляцию атмосферы на прямую вентиляцию или прямую вентиляцию с питанием, это более сложная работа. Большинству людей следует обращаться за помощью к профессионалу.

Подсказка

Все сантехнические установки должны соответствовать местным нормам водоснабжения, поэтому проконсультируйтесь с местным строительным отделом относительно требований в вашем регионе.Поскольку установка различается в зависимости от местоположения и типа обогревателя, следующие шаги просто показывают общий процесс и могут или не могут относиться к вашей ситуации.

Сколько стоит установка газового водяного отопления?

Бытовой газовый водонагреватель может быть резервуарного или безбактового типа.

Типичные бытовые водонагреватели емкостного типа имеют объем от 30 до 50 галлонов, и для их установки требуется место на полу. Безрезервуарные агрегаты измеряются в галлонах в минуту (галлонах в минуту) и имеют диапазон от 2 до 10 галлонов в минуту. Их можно монтировать на стене и размещать в ограниченном пространстве.

Вы обнаружите, что газовые водонагреватели дороже, чем электрические, даже без учета стоимости газовой вентиляции и требований к газовым трубам, но в большинстве регионов газ является менее дорогим источником тепла. Безрезервуарные нагреватели могут стоить дороже, но они считаются более дешевыми в эксплуатации с более высокой эффективностью.

Стоимость установки среднего газового водяного отопления зависит от типа, расхода тепла и емкости резервуара, подготовки и особых потребностей, а также от нормы рабочей силы.

В приведенной ниже таблице затраты на рабочую силу представляют собой сумму, которую способные и подготовленные домашние мастера должны рассчитывать сэкономить, выполняя соответствующие задачи.

Замена газового водонагревателя: для дома на 4 или 5 человек; включает вывоз и утилизацию старых материалов, транспорт, новые материалы и установку, оборудование и отходы.

CY

Товар	Стоимость единицы		Кол-во	Стоимость строки
1.Водонагреватель: Бак емкостью 40 галлонов, с небольшими изменениями подключается к существующему вентиляционному отверстию и трубе.	$ 385	каждый	1	$ 385
2. Емкость бака для модернизации: 50 галлонов, 5 человек дома.	$ 99	каждый	1	$ 99
3. Обновление без резервуара: дополнительных затрат на установку без резервуара 6,4 галлона в минуту; установлен на существующую вентиляцию и трубу с незначительными изменениями.	$ 209	каждый	1	$ 209
4. Вывоз: сборов за транспорт и неопасные свалки.	$ 45	по	1,5	$ 68
Сборы и затраты на материалы	$ 761	каждый	1	$ 761
5. + Затраты на оплату труда (снятие и утилизация)	$ 32	в час	2	$ 64
6.+ Стоимость труда (установить)	$ 42	в час	4	$ 168
7. + Затраты на оплату труда (модернизация)	$ 42	в час	1	$ 42
8. + Затраты на рабочую силу (модернизация без бака)	$ 42	в час	1	$ 42
Общая стоимость	$ 1 077	каждый	1	$ 1 077

Прочие соображения и затраты

• Эти цены действительны для услуг в непосредственной близости от поставщика.
• Налоги и разрешительные сборы не включены.
• Продление гарантии возможно за дополнительную плату.
• Модели более высокого уровня включают устройства мониторинга и управления на основе Wi-Fi.
• Для газовых обогревателей требуется установка как внешнего вентиляционного отверстия, так и газопровода.
• Некоторые газовые обогреватели можно установить на открытом воздухе, сэкономив на расходах на вентиляцию снаружи.
• Стоимость эксплуатации нагревателя соответствует стоимости газа в регионе.
• Все типы требуют строгого соблюдения всех соответствующих местных норм и правил.
• Часто, когда водонагреватель требует замены, оказывается, что установку необходимо обновить в соответствии с последними нормами и правилами, касающимися вентиляции или подготовки к землетрясениям.
• Во время проверки подрядчиком домовладелец должен быть проинформирован о любых проблемах с ремонтом, таких как гниение, и любых затратах на адаптацию существующей конструкции.

Рекомендации для самостоятельной работы

• В лучшем случае эта установка может быть подходящей для способных самоделок, но для страхования жилья или местных норм может потребоваться лицензированный или сертифицированный установщик.
• Во всех случаях могут возникнуть проблемы, которые лучше всего доверить профессионалам, чтобы они разрешили их на месте.
• Потребуется довольно полный набор сантехнических инструментов, возможно, включая фонарик.

Список литературы

• Сметная книга мастера, полная серия за 2015 год.
• Последние цены на сайте Home Depot и других поставщиков.
• Обзор литературы по сайтам DIY.

Установка водонагревателя — Happy Hiller

Дом »Сантехника» Установка водонагревателя

Хотя вы, вероятно, не особо задумываетесь об этом, вы зависите от водонагревателя для решения многих домашних задач.Поэтому, когда приходит время выбирать новый, вы должны быть уверены, что получите продукт, который будет отвечать потребностям вашего дома и служить вам долгие годы. Однако при таком большом количестве вариантов бывает сложно понять, какая модель лучше всего подходит для этой цели.

Опции водонагревателя

Первое, что вам нужно решить, глядя на водонагреватели, — это какой тип топлива вы хотите использовать. Большинство водонагревателей рассчитаны на работу с электричеством, газом или маслом.Таким образом, вам необходимо знать о наличии таких устройств в вашем районе, а также об относительной стоимости каждого из них, чтобы принять обоснованное решение.

Вам также необходимо решить, хотите ли вы водонагреватель традиционного типа или модель без резервуара. Бесконтактные водонагреватели — относительно новый игрок на рынке, но они вполне подходят для большинства домовладельцев. В отличие от традиционных водонагревателей, в которых резервуар с горячей водой всегда готов к работе, водонагреватели без резервуара нагревают воду только тогда, когда вы открываете кран.

Они делают это, пропуская воду через ряд нагревательных элементов, а затем прямо в ваш кран. Таким образом, вы можете получать горячую воду в любое время, не платя за то, чтобы нагревать полный бак 24 часа в сутки.

Если в вашем доме особенно высок спрос на горячую воду, возможно, вам придется установить несколько водонагревателей без резервуара или выбрать традиционную модель резервуара.

Эффективность и размеры водонагревателя

После того, как вы определились с типом водонагревателя, который вам нужен, вы также должны определить, какого размера он должен быть для удовлетворения ваших домашних нужд.Для этого вам нужно приблизительно рассчитать, сколько горячей воды вы, вероятно, будете использовать в своем доме в часы пик, а затем приобретите водонагреватель с резервуаром чуть большего размера. Профессионал может рассчитать эту сумму таким образом, чтобы было понятно, какие системы подходят для каждой конкретной ситуации.

Вы не хотите просто покупать самый большой водонагреватель из имеющихся, так как это может быть больше, чем вам нужно, и вы все равно будете платить, чтобы поддерживать весь бак в горячем состоянии все время. С другой стороны, вы не хотите покупать слишком маленький резервуар, в котором может постоянно кончаться горячая вода, когда она вам понадобится.

Выбирая водонагреватель, обращайте внимание на рейтинг энергоэффективности рассматриваемых моделей. Особенно, если вы выберете модель с большим баком, ваши счета за электроэнергию могут действительно увеличиться со временем. Выбор модели с хорошими показателями энергоэффективности, даже если вы заплатите за нее больше, наверняка сэкономит вам значительную сумму в течение срока службы устройства.

Дополнения / обслуживание водонагревателя

Без надлежащего ухода ваш водонагреватель не сможет обеспечить постоянную горячую воду для душа, стирки одежды или посуды. Хотя непостоянная подача горячей воды сначала является умеренным неудобством, она может быстро стать хроническим препятствием для качества вашей жизни.

Когда у вас установлен новый водонагреватель, качество водонагревателя, которое вы выбираете, составляет лишь половину того, что необходимо для обеспечения отличного конечного результата. Другой аспект этого результата — это, конечно же, сама установка.

Высококачественная установка водонагревателя может занять обычный водонагреватель и позволить ему работать с максимальной эффективностью и долговечностью, в то время как установка водонагревателя низкого качества может привести к неэффективной работе даже самого лучшего водонагревателя и имеют более короткий, чем ожидалось, срок службы. Для достижения этой высококачественной установки требуются правильные инструменты и правильный опыт.

Сколько времени может занять установка водонагревателя?

Как и любой проект по ремонту дома, замена водонагревателя во многом зависит от индивидуальных характеристик дома, в котором он устанавливается.Однако если все пойдет по плану, можно ожидать, что весь процесс займет от 2 до 3 часов.

Однако имейте в виду, что наша самая важная цель при работе над вашим проектом как надежного подрядчика по водонагревателям — сделать это правильно, а не быстро. Разумеется, мы не хотим отнимать у вас больше времени, чем нам нужно, но мы также не хотим торопиться и в конечном итоге вызвать проблемы. Поскольку неправильно установленный водонагреватель сопряжен с риском пожара и повреждения водой, мы очень серьезно относимся к своей работе.

Для традиционного водонагревателя с баком процесс включает снятие, установку и настройку. Для удаления водонагревателя необходимо отключить источник питания и полностью слить воду из бака. Затем большой и тяжелый блок нужно крутить и поворачивать до тех пор, пока его нельзя будет вывести из дома. После этого можно внести новый водонагреватель и установить его на место. Наконец, будут выполнены подключения к воде и электричеству, установка будет заполнена, и все системы будут тщательно проверены.

Продолжительность этого процесса зависит от многих факторов. Одним из таких факторов является источник питания водонагревателя. Если установка работает от электричества, отключение источника питания от старого водонагревателя и подключение его к новому, вероятно, будет немного быстрее, чем с установкой, работающей на газе или масле. Это связано с тем, что поток энергии легче регулировать с помощью электрического соединения, к тому же пилотный свет должен правильно зажигаться с помощью газового соединения. Однако наши опытные подрядчики могут своевременно устранить любые источники энергии.

А как насчет безбаковых?

Водонагреватели без резервуаров продолжают набирать популярность, поскольку люди все больше узнают об их преимуществах в области энергосбережения и горячего водоснабжения. Однако в большинстве случаев установка безбаквального водонагревателя потребует довольно сложного процесса установки, который, вероятно, займет гораздо больше времени, чем традиционный водонагреватель. Это во многом связано с увеличением количества энергии, необходимой для работы безбаквального нагревателя, когда он используется.

Более высокое потребление энергии может показаться противоречащим тому, что часто называют лучшей особенностью безрезервуарного водонагревателя.Хотя это правда, что водонагреватель без резервуара в конечном итоге потребляет меньше энергии с течением времени, поскольку ему не нужно поддерживать 40-80 галлонов воды горячей 24/7, он требует много энергии короткими всплесками, чтобы быстро довести воду до требуемой температуры. поскольку он поступает из линии подачи.

В вашем конкретном случае для этого может потребоваться более крупная газовая линия или гораздо более мощное электроснабжение, чем то, что в настоящее время идет к вашему водонагревателю. Кроме того, в случае газового агрегата для этого дополнительного притока энергии может потребоваться вентиляция агрегата иначе, чем у вашего текущего водонагревателя, что приведет к потенциальным работам с воздуховодами и кровлей, которые не потребуются с традиционным водонагревателем.Кроме того, многие безбаковые агрегаты, даже те, которые работают на газе, требуют для работы электрического подключения, что может потребовать установки дополнительной линии подачи.

Это не означает, что безбаковый водонагреватель — плохой продукт для использования. Правильно установленный безбаковый нагреватель, безусловно, может сэкономить большое количество энергии по сравнению с традиционным водонагревателем. Кроме того, вы можете наслаждаться практически неограниченным количеством горячей воды. В то же время мы хотим, чтобы вы знали о неожиданных аспектах установки, с которыми вы можете столкнуться, если выберете безрезервуарный обогреватель, чтобы вас не застали врасплох.После решения проблем с электроснабжением и водоснабжением безбаковый водонагреватель довольно просто установить и, безусловно, гораздо проще установить на место.

Установка водонагревателя, которому можно доверять

Как уже упоминалось, установка нового водонагревателя любого типа требует специальных знаний в области электричества, газа и водопровода. Вот почему мы прилагаем все усилия, чтобы поддерживать самые свежие знания о новейших продуктах и ​​технологиях, чтобы гарантировать, что мы каждый раз выполняем каждую установку наилучшим образом.Кроме того, мы гордимся тем, что делимся своими знаниями с вами, клиентом.

Мы хотим, чтобы вы точно знали, что мы делаем, когда мы это делаем, чтобы вы могли быть проинформированы в процессе установки и чтобы вы могли правильно обслуживать и понимать свое устройство после его установки.

Если вы устали от постоянной кончины горячей воды, сразу же свяжитесь с Hiller!

Бесценное спокойствие, 16 долларов в месяц

Присоединяйтесь к клубу Happy Hiller и получите все привилегии членства: сезонные обновления.Приоритетное планирование. 100% удовлетворение гарантировано.

Узнать больше Коды установки водонагревателя

для Texas Part-1

HomeProPlumber

В этой статье подробно описываются коды сантехники для установки нового водонагревателя в Техасе. HomeProPl umber предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене всех сантехнических компонентов в вашем доме. Мы продаем и устанавливаем газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров.Мы находимся недалеко от вашего дома в Плано, Аллене, Фриско и МакКинни. Мы обслуживаем все дома в южных округах Коллин и Дентон без дополнительных транспортных расходов.

HomeProPlumber в Плано, Техас также обеспечивает обслуживание и ремонт всех марок центральных кондиционеров, газовых и электрических печей и тепловых насосов. Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (та же компания, что и American Standard) и Coleman HVAC (та же компания, что и York HVAC).

Позвоните нам сегодня, чтобы обсудить любые проблемы или проблемы, которые у вас есть с вашей системой HVAC или водопроводом. Мы назначим встречу в удобное для вас время и предложим круглосуточную службу экстренной помощи

.

Источник изображения: ShutterStock

ПОКАЗАНО: Установка электрического водонагревателя

Мы продаем и устанавливаем водонагреватели Rheem Professional Grade . Они обозначены словом «профессиональный» на верхней части этикетки бака.

Если не сказано «Профессиональный», значит, не профессиональный. Rheem Professional Grade не продается в магазинах со скидкой Big-Box.

Обычно дом должен обновляться до текущих кодов , когда происходят модификации, капитальный ремонт или замена. До тех пор, пока не произойдет одно из этих «подстрекательских» действий, дом считается законным, если он соответствовал строительным нормам, действующим на момент постройки. Если изменения произошли, они являются законными, если они соответствовали Строительным нормам и правилам на момент завершения изменений.

Источник изображения: ShutterStock

ПОКАЗАНО: Установка газового водонагревателя

При замене водонагревателя в Техасе установка должна выполняться в соответствии со всеми действующими сантехническими правилами. В этой статье обсуждаются элементы, которые наиболее часто требуются для того, чтобы установка нового водонагревателя была законной и соответствующей нормам. Мы также расскажем, зачем нужен каждый элемент. Практически в каждом случае это необходимо для защиты дома и безопасности людей.

Для установки всех водонагревателей в Техасе требуется разрешение на сантехнику

С 2007 года Техас требует разрешения на сантехнику для замены водонагревателя. Разрешение требует, чтобы лицензированный сантехник устанавливал водонагреватель в соответствии с правилами штата Техас + по водопроводным нормам местного самоуправления. Международные строительные нормы и правила (IBC) составляют основу большинства кодексов Техаса.

Разрешение требует проверки после установки для подтверждения:

• Водонагреватель установлен правильно.
• Водонагреватель работает правильно и безопасно.
• Никаких опасностей не существует.
• Есть много вещей, которые могут пойти не так, если возникнет ошибка в установке водонагревателя.
• Щелкните здесь, чтобы увидеть коды сантехники Техаса 2015: Up.codes 2015 Глава 5 — Водонагреватели Примечание: Международные строительные нормы и правила (IBC) 2018 могут включать обновления того, что показано по ссылке.

Муниципалитет -Специальные коды сантехники

Гаражное оборудование

Источник изображения: Pixabay.com

Помимо кодов Техаса, могут существовать дополнительные требования к кодам установки водонагревателя для конкретных муниципалитетов.

Пример: Для установки в гараже, код Техаса требует ВСЕ газовые водонагреватели ДОЛЖНЫ быть на 18 дюймов выше пола гаража . Это связано с тем, что газовый водонагреватель может стать источником воспламенения легковоспламеняющихся / горючих паров (например, бензина), которые скапливаются у пола.

Электрический водонагреватель МОЖЕТ должен быть на высоте 18 дюймов над полом при установке в гараже (зависит от муниципалитета). Когда электрический водонагреватель начинает нагреваться, может возникнуть искра. Искра может стать источником возгорания. Пример: Арлингтон требует, чтобы электрический водонагреватель был на высоте. Плано — нет.

Нажмите здесь, чтобы увидеть электрический водонагреватель, приподнятый с пола гаража: Электрический водонагреватель, приподнятый с этажа гаража

Установка водонагревателя в шкафу (внутри жилого помещения)

Во многих домах DFW в доме есть водонагреватели.Есть новые Сантехнические Кодексы, которые требуют добавления элементов при установке нового водонагревателя (зависит от муниципалитета).

• Источник воздуха для горения: Комнатные водонагреватели теперь должны иметь прямой доступ к наружному воздуху для сжигания газа. В прошлом предполагалось, что водонагреватель может потреблять достаточно воздуха для горения из дома. В некоторых случаях восходящая тяга водонагревателя была недостаточной для этого, поэтому выпуск оксида углерода и других газов был ограничен. Это называется «обратным черчением». Обратное вытягивание происходит, когда не хватает свежего воздуха как для сгорания, так и для надлежащей вентиляции. Обратная тяга происходит, когда воздух всасывается вниз дымохода (для сгорания) вместо вверх дымохода (для удаления выхлопных газов).

• Для установки нового газового водонагревателя в туалете водонагревателя (в зависимости от муниципалитета) потребуется 1 или 2 вентиляционных отверстия. Низкое входное отверстие для подачи свежего воздуха в горелку для горения.Высокое приточное отверстие предназначено для подачи столько воздуха, сколько необходимо для обеспечения выхода выхлопных газов из дома.

• Дверь туалета водонагревателя должна быть герметичной. Это гарантирует, что работающие вентиляторы для кухни и ванны, сушилка для одежды или камин не будут вытягивать воздух из туалета с водонагревателем (вызывая обратную тягу).

Нажмите ниже, чтобы увидеть фото правильно установленного газового водонагревателя внутри шкафа водонагревателя (внутри дома):

Установка газового водонагревателя в соответствии с Кодексом сантехники в шкафу водонагревателя

Щелкните здесь, чтобы увидеть требования к установке водонагревателя Plano, TX : Требования к установке водонагревателя Plano, TX

Пример того, что может быть опасно Wro ng при неправильной установке водонагревателя

(или заброшенный водонагреватель)

Если водонагреватель неисправен и продолжает нагревать, давление внутри водонагревателя продолжает расти, пока водонагреватель не взорвется. Для предотвращения взрыва клапан температуры и давления (T&P) открывается при заданном давлении (в большинстве случаев 150 фунтов на квадратный дюйм) и / или температуре (в большинстве случаев 210F).

Клапан T&P позволяет чрезмерно горячей и / или находящейся под избыточным давлением воде безопасно выходить из резервуара до тех пор, пока температура и / или давление не упадут ниже предварительно установленных уровней клапана T&P. Затем клапан снова закрывается.

Щелкните изображение, чтобы: просмотреть клапан, просмотреть подробные сведения или купить на Amazon.com. Для водонагревателей требуются специальные клапаны T&P. Эти клапаны не подходят для всех.

Показано: Клапан T&P для водонагревателя (газовый и электрический)

ПРИМЕЧАНИЕ. Более старые клапаны T&P могут выйти из строя из-за коррозии или по другим причинам. Клапан T&P необходимо проверять ежегодно, чтобы убедиться, что он работает.

Нажмите на белую стрелку вверху, чтобы увидеть неисправный клапан T&P

Дом разрушен в результате катастрофического взрыва водонагревателя (из-за неисправности клапана T&P)

Домашний водонагреватель взрывается, проломает 135 ярдов и разрушает дом

Нажмите на белую стрелку, чтобы увидеть разрушенный дом, когда взорвался водонагреватель

Простая ошибка — не обнаружить неисправный клапан T&P во время замены воды

Установка обогревателя является ярким примером того, почему требуется разрешение на сантехнические работы и осмотр

Когда установка будет завершена, городской инспектор повторно проверит установку, чтобы убедиться, что она правильная, а водонагреватель работает правильно и безопасно. Неисправный клапан T&P — это один из предметов, который проверяется во время проверки.

Требования Международного жилищного кодекса (IRC) 2018

Международные строительные нормы и правила (IBC) приняты (или используются) всеми 50 штатами. С развитием строительных материалов и строительных наук Строительные нормы и правила продолжают развиваться. Совет International Code Council (ICC) каждые 3 года создает обновленные Международные строительные нормы (IBC) .Текущая версия IBC — это издание 2018 года, известное как ICC IBC-2018 . Этот всеобъемлющий кодекс включает все требования к зданиям, водопроводным, механическим, топливным, газовым и электрическим условиям.

ИСТОЧНИК: https://blog.ansi.org/2017/11/2018-international-building-code-icc-ibc/#gref

Щелкните здесь, чтобы прочитать коды IBC 2018 для установки водонагревателя: IccSafe.org Код IBC 2018 для установки водонагревателя

IBC-2018 Требования к установке водонагревателя

НАГРЕВАТЕЛЬ ГАЗОВОЙ ВОДЫ

• Газовый штуцер должен быть доступен . Как газовый разъем, так и газовый клапан нельзя скрыть. Большинство муниципалитетов допускают установку гибкого соединителя между водонагревателем и газовой линией из дома. В других муниципалитетах может потребоваться прочное (негибкое) соединение газопровода.

Показано: газовый соединитель (гибкая труба)

Нажмите на изображение, чтобы: просмотреть клапан, просмотреть подробности или купить на Amazon.com

Нажмите здесь, чтобы увидеть газовый водонагреватель с подключением к сплошной газовой трубе: Водонагреватель с подключенной сплошной газовой трубой

• Газовый клапан : Старый газовый клапан часто требуется заменять на газовый клапан с шаровой опорой.
• ПРИМЕЧАНИЕ. Гибкие газовые соединители не требуются для соединения . Это потому, что они привязаны к проложенным газопроводам .

Показано: шаровой кран для газопровода

Нажмите на изображение, чтобы: просмотреть клапан, просмотреть подробности или купить на Amazon. com

• Уловитель осадков на газопроводе . Его цель — улавливать любой осадок или влагу внутри газа, когда он течет в водонагреватель

Показано: отстойник на газовой линии, черный (негибкий) Газовый трубопровод.

Он образует «Т» с газом, поступающим с одной стороны и идущим в водонагреватель от его центра.

Нажмите на изображение, чтобы: просмотреть клапан, просмотреть подробности или купить на Amazon.com

Склеивание гибких гофрированных труб из нержавеющей стали (CSST) газопроводов

Международный строительный кодекс (IBC) 250.104: Склеивание трубопроводных систем

Металлические трубопроводы, если они установлены в здании, включая газовые трубопроводы, которые могут оказаться под напряжением (в основном в результате удара молнии), должны быть скреплены.Если в дом попадает молния, электрический скачок проходит через домашнюю проводку. Затем он «дугой» (прыгает по воздуху) к газопроводам CSST. Если они не соединены, арка образует мелкие дыры в линии, выделяя газ, который еще больше разжигает огонь.

Если линии CSST соединены между собой (электрически заземлены), то соединение будет отводить электрическую энергию от линий, оставляя их неповрежденными.

Показано: Трубка CSST.На нем почти всегда желтый пиджак.

Нажмите на изображение, чтобы: просмотреть клапан, просмотреть подробности или купить на Amazon.com

Толщина стенок труб общего газопровода:

• CSST: 0,008 ″ (3/ 125 th, если 1 дюйм)
• Медные трубки: 0,04 (1/25 1 дюйма)
• Труба из черного железа: 0,12 (3/25 1 дюйма)

Источник изображения: ShutterStock

Электроэнергия от удара молнии или поврежденного домашнего электрического провода уже приводила к повреждению гибких газопроводов CSST.

(путем создания в них отверстий), когда они не связаны для отвода электрической энергии.

Строительный кодекс с 2006 года требует, чтобы эти трубы были прикреплены к домашнему электрическому заземлению , чтобы гарантировать, что они не будут под напряжением или повреждены электрической энергией.

Если ваш дом гибкий, газопроводы CSST не связаны (требуется в 2006 году)

Ваша безопасность и дом в опасности

Гибкие газопроводы

должны быть соединены для снижения риска повреждения от ударов молнии

Прокладка газопроводов CSST стала нормой строительства в Техасе

Источник изображения: встроенное видео YouTube

Нажмите на белую стрелку вверху, чтобы просмотреть видео, показывающее поврежденные газопроводы CSST от удара молнии

Щелкните здесь, чтобы прочитать статью о требованиях к соединению для гибких газопроводов CSST: гибкие газопроводы CSST должны быть соединены

ПРИМЕЧАНИЕ: В статье (ссылка чуть выше) на странице 2 показаны фотографии соединительного (синего покрытого) провода, подключенного к (желтым) газопроводам CSST.

А как насчет существующих домов? Строительные нормы и правила являются «устаревшими». Это означает, что если что-то было установлено для кода, оно по-прежнему считается совместимым с кодом, даже если коды значительно изменились. Если CSST был установлен в соответствии с кодом в 2005 году или ранее (а у производителя CSST в то время не было особых требований к связыванию), установка все еще соответствует нормам и сегодня — это не значит, что это безопасно! Если что-то считается небезопасным из-за изменения принятых стандартов жилищного строительства, домашние инспекторы должны сообщить об этом своему заказчику инспекции.

Если ваш дом был построен ранее 2006 года, его гибкие газопроводы CSST не могут быть связаны.

Независимо от того, являлась ли установка в то время жалобой на код и была ли она устаревшей, Несвязанные гибкие газовые линии CSST небезопасны и делают дом уязвимым для пожара в результате прямого удара молнии (а иногда и удара молнии поблизости).

Нажмите здесь, чтобы увидеть изображение из «Желтой кампании безопасности CSST»: Желтое изображение кампании безопасности CSST.

А как насчет гибкого газопровода, соединяющего газовое оборудование с домашними газопроводами?

Желтая гибкая труба, которая соединяет газовое оборудование с газопроводами дома, не требует подключения , когда газопроводы дома подключены.

HomeProPlumber

В этой статье подробно описываются коды сантехники для установки нового водонагревателя в Техасе. HomeProPl umber предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене всех сантехнических компонентов в вашем доме. Мы продаем и устанавливаем газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров. Мы находимся недалеко от вашего дома в Ричардсоне, Гарленд, и на северо-востоке Далласа, штат Техас.

No related posts.
