Подключение теплоаккумулятора: Теплоаккумулятор для твердотопливного котла: расчет, выбор, обвязка

Содержание

Система отопления с теплоаккумулятором — блог об инжиниринге в загородных домах и коммерческих объектах

Объём ёмкости буферного накопителя находится в прямой зависимости от мощности твердотопливного котла. На практике, это выражается следующим образом. Объём бака должен быть такой, чтобы имеющийся в нем теплоноситель полностью нагревался до расчетной температуры за время одной загрузки топлива. Учитывая, что время эффективного нагрева классического твердотопливного котла составляет порядка 3-4 часов. Такой режим работы позволяет сократить количество загрузок до 1-3 как в сутки, что обеспечивает КПД близкий к максимальному.

Выполним расчет теплоаккумулятора на примере частного коттеджа площадью 150 м2. При достаточно эффективном утеплении сооружения, при температуре окружающей среды -30°С теплопотери такого дома могут достигать 15 кВт/ч. В сутки теплопотери составят около 360 кВт/ч.

При условии отопления дома сухими березовыми дровами, имеющими выход тепловой энергии 3,8 кВт/ч/кг. Общие суточные затраты топлива могут составить 95 кг. При условии, что объем топки среднего по размерам котла составляет около 50 л в неё можно свободно загрузить 30 кг дров. Что даст 114 кВт/ч тепловой энергии. Это значит, что в сутки необходимо выполнить три полные загрузки.

Для упрощения расчетов принимается, что на 1 кВт мощности котла необходимо 18-23 л воды в аккумулирующем баке. При условии, что вся тепловая энергия, которую обеспечивает котел, используется только для нагрева теплоносителя в баке его объем должен составлять 1,5 тонны. Исходя из практики, твердотопливный котел для обеспечения системы отопления с одновременным нагревом воды в аккумуляторе должен иметь избыточную мощность. Если обычно системы отопления принимается 1 кВт на 1 м2, в сочетании с буферной емкостью мощность должна быть увеличена 25-30% и составлять 20-25 кВт.

Если твердотопливный котёл определенной мощности уже имеется, то расчетный объём бака необходимо сокращать на треть. Таким образом, она составит для данного дома 1000л.

Принимаем теплоотдачу котла на одной загрузке равную 38 кВт/ч. (3 часа работы на березовых дровах (30кг) 114 кВт/ч.). Из них на поддержание системы отопления дома уходит около 15 кВт/ч, а на нагрев теплоносителя в баке остальные 23 кВт/ч. Соответственно, буферная емкость объёмом 1000 л будет нагреваться до плановой температуры на протяжении 2,8 часа, что соответствует продолжительности одной загрузки.  Следовательно, объём бака буферной емкости подобран правильно.

После того как котёл погаснет температура теплоносителя из бака будет достаточно для обеспечения комфортного уровня температуры в помещениях на протяжении 3-4,5 часов. То есть одной загрузке котла в сочетании с буферной емкостью достаточно на 6-7,5 часов. Это означает сокращение количества загрузок топлива на треть при температуре -30°С и вдвое при -10°С.

Схема подключения (обвязки) буферной емкости с твердотопливным котлом

Практика показала, чтобы твердотопливное котельное оборудование работало с соответствующим паспортным данным КПД, требуется его эксплуатация в режиме, приближенном к максимальному возможному.

Автоматическая регулировка, связанная с уменьшением количества подаваемого в топку воздуха, позволяет увеличить продолжительность горения одной закладки. Но, горение топлива в обедненной кислородом атмосфере приводит к снижению его теплоотдачи. То есть, часть тепла попросту вылетает в трубу.

Схема подключения буферной емкости с твердотопливным котлом позволяет обеспечить стабильную работу в таком режиме и не тратить лишнее топливо.

Обвязка твердотопливного котла с буферной емкостью

В дополнение к приборам, используемым в традиционной схеме подключения, потребуется еще один циркуляционный насос и буферная емкость (тепловой аккумулятор). По своей сути, обвязка такого типа позволяет сформировать двухконтурную систему отопления, при которой теплоноситель, нагреваемый котельным оборудованием, не поступает непосредственно в радиаторы. По основной сети циркулирует вода, нагреваемая именно в теплообменнике.

Приведенная схема работает следующим образом:

  1. Теплогенератор работает в режиме максимальной мощности с высоким КПД.
  2. В течение горения закладки дров, вода циркулирует по малому контуру — котел-теплоаккумулятор. В этот период обменный бак набирает тепловую энергию, отдавая только требуемую ее часть в радиаторы.
  3. Теплоноситель основного контура нагревается за счет теплообмена в тепловом аккумуляторе, способном поддерживать стабильную температуру длительное время.
  4. При прогорании закладки топлива отопление функционирует только за счет накопленной в буфере тепловой энергии. Это позволяет отказаться от необходимости добавлять дрова или уголь, температура в системе и так будет поддерживаться на требуемом уровне.

Циркуляция в основной сети обеспечивается дополнительным насосом. А при помощи установленного трехходового клапана можно регулировать температуру теплоносителя на подаче.

Время поддержания работоспособности отопления при затухании зависит от объема включенного в систему накопителя. Для дома площадью 200 квадратов потребуется теплоаккумулятор на 1 м3 и более. Такого запаса хватит на 3-4 часа работы.

Особенности подбора оборудования для обвязки ТТ котла с теплоаккумулятором

Чтобы система работала эффективно и экономно, учитывайте следующие моменты:

  • Котел должен обладать существенным запасом по тепловой мощности. В режиме активного горения он должен обеспечивать и отопление дома, и загрузку (накопление энергии) в буфере. Рекомендовано использовать оборудование с 2-кратным резервом по теплоотдаче.
  • Скорость циркуляции теплоносителя в малом контуре (котел-буфер) должна быть выше, чем в основной сети. Подбирайте циркуляционные насосы с учетом этого требования по производительности.

Схема подключения твердотопливного котла с буферной емкостью позволяет упростить управление, поддерживать стабильную комфортную температуру в помещении при сокращении расхода топлива. Дополнительное оборудование окупается за 2-3 сезона.

Схема подключения теплоаккумулятора к твердотопливному котлу

На сегодняшний день современные котлы твердотопливного типа нашли широкое применение среди тех, кто является владельцем загородного дома.

Оборудование, которое работает на качественном твердом топливе становится идеальной альтернативой газовому, поэтому с каждым днем набирает все большую популярность.

Тщательно продуманная грамотная обвязка значительно увеличивает срок активной эксплуатации отопительного устройства. Сейчас среди самых разных вариаций подключения довольно распространенным и востребованным стала установка современного теплоаккумулятора, который идеально подходит для твердотопливных котлов самых разных моделей.



Данная схема дает возможность всем, кто проживает в доме, значительно сэкономить финансовые траты на отопление и максимально снимает высокое напряжение с котла в моменты самых резких пиковых нагрузок. Как подобрать оборудование и выполнить надежное подключение теплового аккумулятора твердотопливных котлов?

Выбор качественного оборудования

Непосредственно аккумулятор выбирают под заранее приобретенный котел твердотопливного типа и подсчитывают параметры так, чтобы он запросто мог по максимуму аккумулировать тепловую энергию, которая была выработана непосредственным источником требуемого тепла.

Приоритетом и главным критерием выбора современного и продуманного теплоаккумулятора будет сам котел, если его рабочее время теплопоступления и мощность как-то лимитированы:

  • Для выработки тепла только единственной разовой загрузки любого топлива и дальнейшим его разбором установленной системой полного отопления в течение целых суток.
  • Накопителем солнечного типа определенной и требуемой для стабильной работы котла мощности, где собирается тепло исключительно в светлое время дня и стабильно равномерным или же исключительно пиковым использованием.

Схема подключения

Основным показателем к выбору хорошего теплоаккумулятора становится сам потребитель, когда есть необходимость покрывать установленную нагрузку теплового характера за какой-то отрезок времени.

Приобрести данное устройство необходимо в соответствии с индивидуальными потребностями, а также характеристиками установленного твердотопливного котла.

Заранее спроектируйте, какой именно теплоаккумулятор вам необходим, чтобы он смог полностью выполнять возложенные на него функции и задачи по усилению и контролю вырабатываемой тепловой энергии котлом.

Какие расчеты подразумевает установка теплоаккумулятора?

Установка теплоаккумулятора

Расчет теплоаккумулятора для твердотопливного котла проводится максимально точно и внимательно. Данное устройство является достаточно габаритным, поэтому его установка должна быть внесена еще в самый первый проект системы отопления.
Расчет буферной емкости твердотопливного котла проводится, исходя из установленного соотношения 30, 40 или 50 литров всего объема емкости на 1 кВт фиксированной мощности котла.

Исходя из продуманной схемы применения, применяются разные методики, которые помогают провести расчет теплоаккумулятора для твердотопливного котла. При тщательном подборе рекомендуется максимально учитывать такие рекомендации:

  1. Чем значительнее показатель пикового теплопотребления отличается от установленного среднечасового, а также чем дольше оно длиться, тем и больше необходим объем бака для накопления в нем нужного тепла.
  2. Давление номинальное, где аккумулируется тепло, должно непременно быть по максимуму больше, чем обычное рабочее давление.
  3. Теплоаккумулятор, который подключается к любому твердотопливному котлу, правильно аккумулирует нужное тепло, которое генерировалось хотя бы одной разовой загрузкой.
  4. В каждой схеме подключения устройства в обязательном порядке должны быть предохранительные клапаны и предусмотренный расширительный бак.

Выбор теплоаккумулятора для котла

Каждый расчет должен проводиться внимательно и четко. Помните о том, что от правильности учета всех факторов зависит безопасность дома и жильцов в нем. Если подключение теплоаккумулятора будет выполнено неправильно или даже с минимальной ошибкой, это грозит неприятными и достаточно опасными последствиями.

Вы должны быть абсолютно уверенными в том, что учли каждый показатель и фактов, правильно просчитали потребности в тепле, а продуманная схема подключения бака к самому твердотопливному котлу правильна и надежна.

Подключение: профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

  • Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
  • Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
  • В этот момент в бак наливается горячая вода из установленного агрегата — так происходит зарядка теплоаккумулятора.
  • За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
  • Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
  • Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.



Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Вас могут заинтересовать:

ТЕПЛОАККУМУЛЯТОР. УСТРОЙСТВО, СХЕМА, ПОДКЛЮЧЕНИЕ. | Уютный дом

Теплоаккумулятор, буферная емкость – это емкость с водой определенного объема, которая установлена рядом с котлом и утеплена. Бак теплоаккумулятор вещь, безусловно, полезная, но и не дешевая. Мы постараемся рассказать о его назначении, и типах.



















Система отопления с теплоаккумулятором



Для чего нужна буферная емкость?



Прежде всего, применение бака аккумулятора:

1.       Позволяет уменьшить расход топлива.

Одним из основных критериев при выборе котла является время его горения на одной загрузке топливом. При том, что разные типы твердотопливных котлов имеют разное время горения, общим их недостатком является необходимость подбрасывать дрова. Во время работы котла с теплоаккумулятором он нагревает как систему отопления, так и буферную емкость. После того как топливо прогорело и котел больше не может греть систему, а в баке теплоаккумуляторе есть запас горячей воды, бак начинает эту воду отдавать в систему. При этом правильно подобранный бак сможет греть систему отопления на протяжении до 10 часов, а это примерно столько, сколько классический твердотопливный котел горит на одной загрузке топлива. Таким образом, система отопления с теплоаккумулятором будет работать, на одном и том же количестве топлива в два раза дольше чем система без бака. А значит, и потреблять в два раза меньше топлива.

 2.       Повышается эффективность котла.

Механизм работы любого твердотопливного котла таков, что он работает циклами. Интенсивное горение (нагрев) – отдых (тление)- интенсивное горение (нагрев). Это обусловлено инерционностью горения и невозможностью точного контроля горения из-за того, что нет возможности регулировать подачу топлива.

Во время интенсивного горения котел работает на номинальной мощности и с максимальной эффективностью. Но вовремя т.н. перерыва топливо горит не интенсивно или вовсе тлеет, при этом все равно выделяя энергию. Эта энергия системе не нужна, т.к. система нагрета. В этом случае котел работает в не эффективном режиме, и вся энергия уходит в трубу, в прямом смысле слова.

Применение же теплоаккумулятора позволяет работать котлу постоянно в номинальном режиме и собирать эту энергию и накапливать. К слову сказать, в таком режиме работы существенно сокращаются вредные выбросы в атмосферу за счет полного сжигания топлива.  Таким образом, эффективность котла повышается.

 3.       Увеличивается срок службы котла.

Котел прослужит дольше за счет того, что он работает практически в 2 раза меньше, при том что отдает то же количество тепла. Кроме того, бак аккумулятор работает в качестве гидрострелки, а она позволяет продлить срок службы котла.

 4.       Сглаживание температурных колебаний котла.

При использовании котла с механической регулировкой горения невозможно добиться точной регулировки. Поэтому котел выдает температуру волнообразно. Буферная емкость позволяет выравнивать эти скачки и выдавать необходимую температуру в систему отопления.

 5.       Безопасность котла.

В случае если система отопления не имеет естественной циркуляции, то при отключении электричества велика вероятность перегрева котла. Применение бака аккумулятора, один из самых эффективных способов избежать этого. Бак теплоаккумулятор будет способен поглотить выделившуюся энергию, которую не взяла на себя система отопления.

Таким образом, мы видим, что применение аккумулирующей емкости имеет массу плюсов.



Какие бывают баки теплоаккумуляторы.

Баки аккумуляторы бывают разного объема и разных типов. Объем бака подбирается исходя из мощности котла, назначения и особенностей системы отопления.

Бак теплоаккумулятор может выполнять как роль только аккумулятора, так и роль бака косвенного нагрева воды. Т.е. с помощью такого бака можно обеспечить нагрев горячей воды для хозяйственных нужд.

Нагрев воды происходит через змеевик, встроенный в бак, который выполняет функцию теплообменника. Бак может иметь один ил два змеевика в зависимости от назначения бака. При помощи бака теплоаккумулятора, например, подключаются в одну систему твердотопливный котел и солнечный коллектор.



Расчет теплоаккумулятора для твердотопливного котла

Специалисты рекомендуют использовать следующую формулу для расчета теплоаккумулятора: 25-30 литров объёма на 1 кВт. мощности твердотопливного котла.

Т.е для котла мощностью 15кВт. – понадобится теплоаккумулятор объемом 625-725 литров.

Так как мощность котла всегда указана в Квт, эту цифру можно умножить на 25/30 и сразу получить результат Вашего расчета. Вот так просто и производится расчет объема бака теплоаккумулятора.

Установка бака аккумулятора должна проводиться специалистом имеющим нужную квалификацию и в соответствии со схемой монтажа котла.

Особенности и схемы подключения теплоаккумулятора

Буферная ёмкость или теплоаккумулятор – это два названия одного элемента отопительной системы. Такой бак наполнен водой, специально утеплён и размещается возле самого котла. Покупка теплоаккумулятора требует дополнительных затрат и пространства в котельной, но он важен для современной системы отопления. В чём же задачи буферной ёмкости?

Теплоаккумулятор нужен для:

1. Снижения расхода топлива
Разное сырьё обеспечивает разное пиковое время горения на одной топке. Стремление к выбору самого эффективного топлива оправдано, ведь в таком случае вы будете реже загружать его в котёл и сэкономить существенную сумму. Система отопления с теплоаккумулятором сможет ориентировочно проработать в 1,5 - 2 раза дольше на одной загрузке сырья, то есть потребить в 2 раза меньше топлива. Как это происходит?

Если котёл оборудован буферной ёмкостью, тогда она будет нагреваться вместе со всей отопительной системой. Соответственно после того, как дрова или другое используемое топливо догорит, в теплоаккумуляторе будет большой запас горячей воды, а значит буферная ёмкость сможет подавать её в отопительную систему для поддержания нужной температуры. По подсчётам специалистов, если правильно подобрать теплоаккумулятор, он сможет поддерживать тепло до 10-ти часов – время, равное усреднённой продолжительности работы котла на одной загрузке топки.

2. Повышение КПД отопительного оборудования

Любой твердотопливный котёл функционирует циклами: нагрев – тление – нагрев. На стадии интенсивного горения (нагрева) он работает на предельной мощности и с самой высокой эффективностью, а во время перерыва (тления) топливо горит или неинтенсивно, или вовсе тлеет, но в любом случае освобождает тепловую энергию. Здесь есть место нерациональности: поскольку тепло на данном этапе не нужно, оно просто пропадает. В случае с теплоаккумулятором это тепло будет накоплено, а при необходимости – рационально использовано. В итоге повышается эффективность работы отопительного оборудования + снижается количество вредных выбросов в атмосферу.

3. Оптимизация и продление срока службы котла

Благодаря чередованию циклов работы нагрева/тления и оптимизации в использовании вспомогательного тепла, котёл сможет прослужить примерно в 2 раза дольше. Дополнительное преимущество – бак будет выполнять роль гидрострелки, тем самым участвуя в продлении его срока эксплуатации.

4. Повышение безопасности

Буферная ёмкость – надёжный защитник от перегрева котла. Если в системе нет естественной циркуляции, а неожиданно отключат электричество, тогда теплоаккумулятор поглотит излишнюю энергию.

5. Минимизация разницы температур и колебаний

Если вы регулируете загрузку топки механическим способом, тогда не сможете достичь конкретного температурного показателя и избежать колебаний. В итоге уровень температуры в котле будет похож на синусоиду: выше, затем ниже, снова выше и далее по циклу кривой. Но наличие теплоаккумулятора позволяет избежать этих колебаний: она отдаст или заберёт на себя лишнее тепло.

Подбираем подходящую буферную ёмкость

Для начала нужно выбрать конкретный тип теплоаккумулятора. Есть несколько классификаций баков: по количеству теплообменников и объёму. Рассмотрим их особенности:

  1. Для нагрева воды в буферной ёмкости задействуется змеевик, который встроен в неё. Поэтому в зависимости от задач и предназначения конкретного теплоаккумулятора в баке может быть один или два теплообменника. Или их может не быть вовсе.
  2. В другом случае баки можно классифицировать по объёму. Есть модели на 500 л, 750 л, 1000 л и проч. Как выбрать подходящую ёмкость теплоаккумулятора? Нужно учесть мощность твердотопливного котла. Для этого задействуйте специальную пропорцию: на 1 кВт мощности необходимо ориентировочно 25-30 л. Например, если котел обладает мощностью 15 кВт, для него стоит купить буферную ёмкость объёмом 375-450 л.

После выбора и покупки подходящего теплоаккумулятора за вами остаётся ещё один немаловажный шаг – его подключение в отопительную систему. Она проводится по специально разработанной схеме, которая может отличаться в зависимости от производителя и модели бака. Однако лучший вариант – обратиться к мастеру, который профессионально занимается наладкой отопительного оборудования, а значит сможет выполнить качественную установку буферной ёмкости.


Теплоаккумулятор: устройство, как подключить и как сделать своими руками

В этой статье рассмотрим:
Теплоаккумулятор: назначение и принцип работы
Бак теплоаккумулятор: функции и внутреннее устройство
Теплоаккумулятор для отопления: схема подключения
Как изготовить и подключить теплоаккумулятор своими руками

Работу многих современных котлов отопления трудно себе представить без такого устройства, как теплоаккумулятор. В его задачи входит обеспечение бесперебойного отопления вне зависимости от подачи топлива в котел. Это устройство станет незаменимым помощником в работе твердотопливных котлов, солнечных коллекторов и даже электрических котлов, потребляющих энергию в двухтарифном режиме. В этой статье от сайта stroisovety.org мы подробно разберемся с назначением теплового аккумулятора, его устройством, схемой подключения и решим вопрос, как изготовить его самостоятельно?

Бак теплоаккумулятор фото

Теплоаккумулятор: назначение и принцип работы

С назначением теплоаккумулятора все более или менее понятно – он служит для подпитки системы отопления горячей водой в те моменты, когда котел не в состоянии по каким-либо причинам подогревать воду. Кроме того, одним из побочных эффектов в работе этого устройства является возможность экономии энергетических ресурсов – если своевременно давать теплоаккумулятору разряжаться, то можно добиться снижения энергопотребления процентов на двадцать. А это в наш век, поверьте, не так уж и мало. Кстати, при желании, установить такое устройство можно в систему отопления с любым котлом – есть, правда, один недостаток, с которым придется смириться – это его габариты (если нет специального помещения (топочной), то он займет достаточно много полезной площади).

Теплоаккумулятор для твердотопливного котла фото

Работает теплоаккумулятор для твердотопливного котла элементарно просто – по сути, это большой, хорошо утепленный накопительный резервуар, в который во время работы котла поступает максимально нагретый теплоноситель. Благодаря тому, что он врезается в систему отопления первым от кола, вода в нем постоянно обновляется с большой скоростью и имеет самую высокую температуру. Когда котел из-за отсутствия топлива прекращает свою работу, остывшая в магистральных трубопроводах вода постепенно начинает выдавливать горячий теплоноситель из бака в систему, тем самым обеспечивая ее бесперебойную работу на ваше благо. Следует понимать, что ресурс этого устройства является ограниченным, и надолго его не хватит. Хотя при надлежащей настройке системы и качественном утеплении здания теплая ночь вам обеспечена будет!

Теплоаккумуляторы для отопления фото

Бак теплоаккумулятор: функции и внутреннее устройство

Современный бак для накопления тепловой энергии представляет собой достаточно сложный агрегат, который в состоянии выполнять сразу несколько функций. Одновременно он может служить для таких целей.

  1. Накопление нагретой котлом воды и последующая ее отдача по требованию системы отопления.
  2. Защита котельного оборудования от перегрева.
  3. Объединение в один контур нескольких источников тепла (к нему одновременно можно подсоединить от двух и более котлов – все зависит от модели бака).
  4. Увеличение КПД системы до максимума. При повышенных температурных режимах работы системы экономятся энергоресурсы – снижается количество загружаемого в котел топлива.
  5. Стабилизация температурного режима во всем доме.
  6. Обеспечение дома горячей водой.

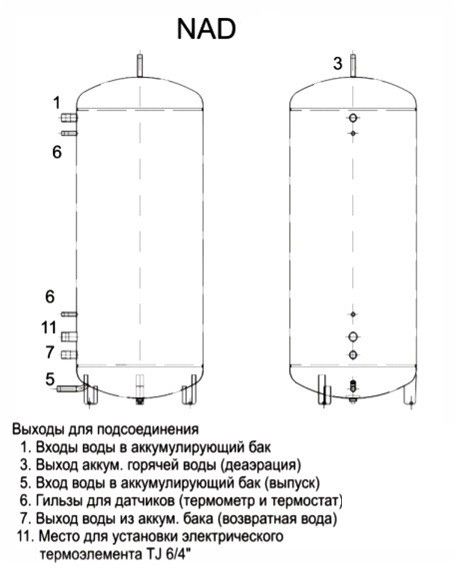

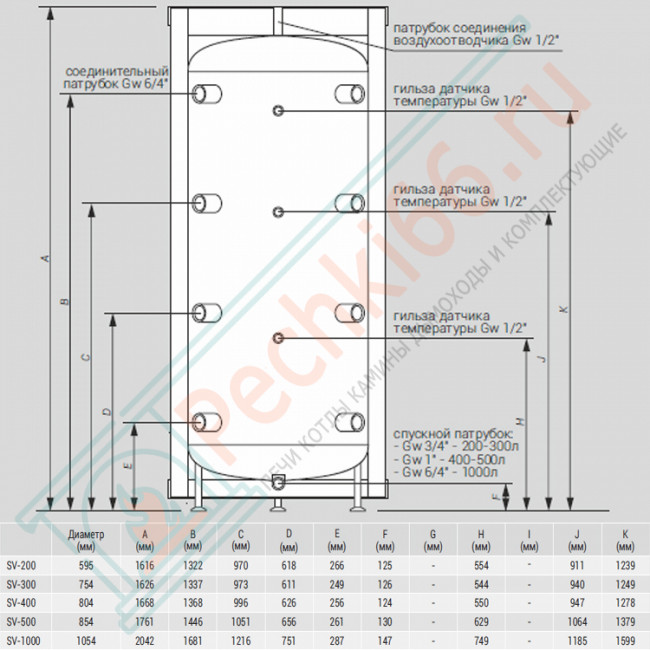

Устройство теплоаккумулятора фото

Для решения вот таких задач и придумали инженеры устройство под названием «теплоаккумулятор для котла». Как он устроен? Начнем с того, что это устройство представляет собой огромную бочку объемом от 350 до 3500л, и использовать его можно с одинаковым успехом как в открытых, так и в закрытых отопительных системах. Внутрь этого огромного и капитально утепленного бака помещено несколько змеевиков, которые подключаются к различным нагревательным приборам – как вы уже поняли, именно эти змеевики нагревают воду в баке. Впоследствии, когда котел отключается, через эти же змеевики осуществляется и отбор тепла для нагрева воды в системе отопления. Мало того, нагретая вода также отдает тепло змеевику, который отвечает за снабжение дома горячей водой. Существует и другая схема устройства теплоаккумулятора – в более простых моделях теплоноситель, нагретый котлом, попадает непосредственно в бак, в котором процесс подпитки системы осуществляется благодаря естественной конвекции воды. А с помощью змеевиков или, как их еще называют, теплообменников, с теплоаккумулятора забирают тепло для горячего водоснабжения и с их же помощью подключаются дополнительные источники тепла.

Теплоаккумулятор для котла фото

Теплоаккумулятор для отопления: схема подключения

Для человека, который занимается монтажом отопительных систем, подключение теплоаккумулятора не является проблемой, да и для обычного человека, задавшегося целью самостоятельно обвязать это устройство, имеются все шансы сделать это правильно. Если вы знакомы с принципами соединения труб, то все получится самым лучшим образом. В целом же, схема подключения теплоаккумулятора выглядит следующим образом. 1. Обратный трубопровод – в теплоаккумуляторе он проходит транзитом через весь бак (имеется вход и выход обратки диаметром полтора дюйма). Для начала нужно соединить бак с обраткой котла – на этом промежутке трубопроводов устанавливается циркуляционный насос, который гонит теплоноситель из емкости в котел, расширительный бак и отсекающий кран. С другой стороны теплоаккумулятора также монтируется отсекающий кран и еще один циркуляционный насос – дальше следует обратный трубопровод системы отопления. 2. Подающий трубопровод. Здесь все точно так же, как и с обратным трубопроводом, только отсутствуют насосы и расширительный бак, а есть лишь отсекающие краны. Диаметр подключения подачи точно такой же, как и обратки, и составляет полтора дюйма.

Схема подключения теплоаккумулятора

Как видите, обвязка теплоаккумулятора имеет несложную схему, но это если дело касается небольших систем отопления, нагрев которых производится одним котлом. Если оборудование будет добавляться, то, естественно, и схема начнет усложняться. И не стоит забывать о перегреве этой емкости, чтобы предотвратить его последствия, в обязательном порядке нужно установить взрывной клапан и датчики давления и температуры теплоносителя – для этого в емкости предусматриваются специальные патрубки.

Как изготовить и подключить теплоаккумулятор своими руками

Решить вопрос, как изготовить теплоаккумулятор для отопления своими руками, не очень сложно, особенно если вы умеете пользоваться сварочным аппаратом. Простейший конденсатор тепла, в задачи которого входит увеличение КПД системы отопления, представляет собой обыкновенную, хорошо утепленную емкость, в которую врезаны патрубки для подключения трубопроводов и некоторого оборудования в виде датчиков температуры, давления и взрывного клапана. Изготовить такое устройство можно либо из трубы большого диаметра, либо из листового железа – из этих материалов собирается полностью герметичная емкость, в которую впоследствии врезается два патрубка для подключения подающих трубопроводов (их вваривают в самой верхней точке бака) и два патрубка для обратного трубопровода (ввариваются в самой нижней точке емкости). Каждая пара резьбовых патрубков устанавливается четко друг напротив друга. Теперь вверху бака дополнительно ввариваем полудюймовые муфты (минимум 2шт.) и в них устанавливаем термометр и взрывной клапан. Последний при обвязке лучше подключить к дренажному каналу стационарным трубопроводом.

Как сделать теплоаккумулятор для отопления своими руками фото

Завершающим этапом изготовления теплоаккумулятора своими руками является его теплоизоляция – в заводских условиях для этого используется двухкомпонентный полиуретановый герметик (монтажная пена), но ничего страшного не произойдет, если утепление бака осуществить обычной монтажной пеной. Дело здесь только в стоимости утепления – лучше обзавестись пистолетом и производить утепление бака профессиональными баллонами монтажной пены. В принципе, бак готов к подключению и эксплуатации, но если вам не нравится его внешний вид, то можете поместить его в еще один корпус, самостоятельно изготовленный из тонколистовой стали.

В завершение темы несколько слов о рациональности использования теплового аккумулятора в системах отопления. Как и говорилось выше, его применяют в системах отопления с твердотопливными котлами или солнечными коллекторами. Но и в других ситуациях его применение будет полностью оправдано. Взять, к примеру, электрокотел и оплату за потребленную им энергию по двухтарифному счетчику – ночью энергия дешевле, и его можно включать на полную катушку. Днем же его функцию частично будет выполнять теплоаккумулятор. Экономия налицо. Точно так же обстоят дела и с газовым котельным оборудованием – здесь экономичная работа отопительной системы достигается за счет циклов поочередного использования теплоаккумулятора и самого котла. Кроме того, бак, установленный первым от котла, будет дольше поддерживать в нем высокую температуру и, как результат, перерывы между включением и выключением газовой горелки будут значительно больше. Автор статьи Александр Куликов

Теплоаккумулятор своими руками. От А до Я

На чтение 9 мин. Просмотров 1.8k.

Использование твердотопливных котлов сегодня опять набирает популярность. Это связано с применением в их конструкции новых технологий контроля процесса горения и вспомогательного оборудования позволяющего обойтись без постоянного обслуживания агрегата.

К последним относятся и тепловые аккумуляторы включаемые в систему отопления вместе с котлом. Принцип работы достаточно прост что не исключает возможности сделать теплоаккумулятор собственными руками.

Для чего нужны топливные аккумуляторы?

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

Конструкция

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

  • Простые – не имеющие внутри дополнительных узлов.
  • Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

Принцип работы теплоаккумулятора

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

Обзор лучших моделей

На российском рынке, сегодня предлагают свою продукцию хорошо известные зарубежные компании, а также отечественные производители:

  • Buderus (Германия) – теплоаккумуляторы универсального типа подходящие для работы с котлами других марок твердотопливных котлов. Выпускаются три модели устройств: PS – с объемом от 200 до 2000 литров, не оснащаются внутренними теплообменниками и могут использоваться для хранения холодной воды; PR и PNR – с объемом на 500, 750 и 1000 литров. Конструктивная особенность PNR это возможность подключения к солнечному коллектору. Баки выполнены из углеродистой стали и оснащены слоем изоляции из пенопласта толщиной 100 мм.

  • Hajdu (Венгрия) – отличаются сбалансированной стоимостью относительно качества. Толщина теплоизоляционного слоя составляет 100 мм. Выпускаются серии РТ и AQ PT отличающиеся емкостями баков. AQ PT может не оснащаться внутренними теплообменниками либо иметь один или два. В серии РТ предусмотрен электрический нагреватель что позволяет продлить время разрядки и использовать электроподогрев ночью при наличии многотарифного электросчетчика.

  • Lapesa (Испания) – выпускает модели MASTER INERTIA, MASTER VITRO, MASTER INOX и GEISER INERTIA. В модельном ряду конструкции предназначенные для промышленной и бытовой установки. Для изоляции баков используется полиуретан что значительно снижает теплопотери. Внутренние стенки баков MASTER VITRO эмалируются, а в серии MASTER INOX используется нержавеющая сталь. Объем варьируется от 800 до 5000 литров, емкости опционально оснащаются ТЭНом и внутренними теплообменниками.

  • NIBE (Швеция) – модельный ряд предусматривает возможность синхронизации аккумулятора с такими узлами отопительной системы как солнечный коллектор или тепловой насос. Возможно каскадное подключение сразу нескольких баков для увеличения аккумулирующей мощности. Устройства оснащаются встроенным электронагревателем и теплообменниками. Термоизоляция выполнена из пенополистирола толщиной до 80 мм. Для изготовления используется нержавеющая и углеродистая с покрытием из эмали сталь. Объем моделей варьируется от 100 до 1000 литров.

  • S-TANK (Беларусь) – одна из самых доступных по цене серий отличающаяся высоким качеством. Для изготовления используется нержавеющая и углеродистая сталь. Устройство адаптировано к работе с водой имеющей низкие химические показатели. Для антикоррозионной защиты нанесен усиленный слой эмали. Объем выпускаемых баков варьируется от 100 до 2500 литров. Предусмотрена возможность каскадного подключения при необходимости увеличения мощности.

Отзывы

Не верили что аккумулятор будет работать настолько эффективно. Капитальные вложения большие, но теперь нет необходимости подсыпать ночью уголь.

Оценка:

Екатерина

Пришлось пожертвовать третьей частью подвала своего дома, но оно того стоит, утром просыпаешься в тепле.

Оценка:

Виталий

После установки аккумулятора окончательно отказался от мысли установить газовый котел твердое топливо с аккумулятором выходит намного дешевле.

Оценка:

Егор

Как изготовить теплоаккумулятор своими руками?

Устройство аккумулятора и принцип работы довольно просты. Даже изготовленные собственноручно резервуары могут повысить эффективность домашней системы отопления и сделать эксплуатацию намного удобнее.

Особенности устройства

Основа конструкции – это надежный резервуар могущий выдержать перепады давления. Для этой цели можно использовать старые газовые баллоны или иные емкости промышленного назначения. В системах без циркуляционного насоса установка должна производиться выше ниже радиаторов. Вода будет циркулировать естественным способом подчиняясь законам гравитации.

В домашних условиях нецелесообразно нарушать целостность бака для установки теплообменников. В большинстве случаев переоборудование сводится к просверливанию двух отверстий на верхней и нижней границах уровня, куда и подключаются подающий и отводящий патрубки.

Поток теплоносителя просто проходит через бак, который выступает в качестве буферной емкости. В случае перегрева котла он воспринимает на себя излишнюю тепловую энергию. По окончанию работы котла, вентили подающего и обратного трубопроводов перекрываются, таким образом, поток теплоносителя начинает идти исключительно через аккумулятор.

Если резервуар не оснастить собственным циркуляционным насосом, в случае монтажа вверху то движение теплоносителя остановится. Не лишним будет и монтаж электрического нагревателя, его установить достаточно просто в отличие от внутренних теплообменников.

Расчет объема и мощности

Выбор объема резервуара неразрывно связан с мощностью котла и объемом помещения где он будет находиться. Чем больше емкость тем больше вес, поэтому монтаж на перекрытиях производится исходя из их материала и веса наполненного бака.

Если помещение необходимого объема отсутствует, а меньшая мощность не удовлетворяет расчетным параметрам, то устанавливают два бака в разных помещениях здания. Не рекомендуется приобретать аккумулятор с емкостью большей чем расчетная поскольку мощность котла должна быть в два больше и система будет работать неэффективно.

За расчетное берется условие что при расходе 1 КВт тепловой энергии на нужды отопления, требуется от 25 до 50 литров теплоносителя. Предполагается, что аккумулирование составит 90 градусов, а после того как он включится в работу, разрядка будет продолжаться до 50 градусов. Выбор мощности производится по таблице учитывающей эту разницу.

Объем теплового аккумулятора, м30,350,50,811,5233,5
Величина отдаваемого теплапри разности температур в 40 ⁰С, кВт/ч2030455885115170210

Рекомендации по изготовлению

При самостоятельном изготовлении прямоугольного резервуара из листового металла, следует особое внимание уделить сварным швам. При отсутствии опыта лучше обратиться к квалифицированному сварщику который правильно подберет электроды и сделает соединение. При несоблюдении технологии даже выполненный из нержавеющей стали агрегат даст течь по швам.

Необходимо оборудовать вентилями входящий и уходящий трубопроводы. Подключение насоса выполнять параллельно с обратным клапаном, а установку ТЭНа производить только на дне. При использовании нержавеющей стали, монтаж аккумулятора выполняется исключительно на нижнем этаже.

Чем утеплить?

Выбор утепляющего материала зависит от формы бака, в остальном они все показывают достаточно высокую эффективность:

  • Цилиндрический бак — применяются рулонные фольгированные утеплители в комплексе с гибкими плитами из минеральной ваты.
  • Прямоугольный бак — жесткие плиты применяемые в утеплении фасадов, пенопласт или гибкие утеплители.

Как подключить?

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

  1. Подготовка системы, слив теплоносителя.
  2. Определение места врезки.
  3. Приваривание отводов к отходящему от котла трубопроводу.
  4. Нарезание резьбы и установка запорной арматуры.
  5. Приваривание обводного трубопровода котла.
  6. Подключение аккумулятора.

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

  1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
  2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Накопитель тепловой энергии на основе вяжущих материалов: обзор

-J -6
[1] Дехгана А.А., Барзегарб А. (2011) Температурные характеристики солнечного накопителя горячей воды для бытового потребления во время режима потребления. Energ Convers Manage 52: 468–476. DOI: 10.1016 / j.enconman.2010.06.075
[2] Бопшетти С.В., Наяк Дж. К., Сухатме С.П. (1992) Анализ производительности солнечного бетонного коллектора. Energ Convers Manage 33: 1007–1016. DOI: 10.1016 / 0196-8904 (92)
[3] Хазами М., Кооли С., Лазар М. и др. (2010) Энергетические и эксергетические характеристики экономичного и доступного интегрированного солнечного накопительного коллектора на основе бетонной матрицы. Energ Convers Manage 51: 1210–1218. DOI: 10.1016 / j.enconman.2009.12.032
[4] Ву М. , Ли М., Сюй Ц. и др. (2014) Влияние бетонной конструкции на тепловые характеристики двухсреднего термоклинного резервуара для хранения тепла с использованием бетона в качестве твердой среды. Appl Energy 113: 1363–1371. DOI: 10.1016 / j.apenergy.2013.08.044
[5] Мартинс М., Вильялобос Ю., Делклос Т. и др.(2015) Новая концентрирующая солнечная электростанция для испытания аккумуляторов тепловой энергии в высокотемпературном бетоне. Энергетические процедуры 75: 2144–2149. DOI: 10.1016 / j.egypro.2015.07.350
[6] Су Л, Ли Н, Чжан Х и др. (2015) Теплопередача и характеристики охлаждения бетонных потолочных лучистых охлаждающих панелей. Appl Therm Eng 84: 170–179.DOI: 10.1016 / j.applthermaleng.2015.03.045
[7] Girardi M, Giannuzzi GM, Mazzei D, et al. (2017) Переработанные добавки для улучшения теплопроводности бетона при подготовке систем хранения энергии. Строительный материал 135: 565–579. DOI: 10.1016 / j.conbuildmat.2016.12.179
[8] Озрахат Э., Юналан С. (2017) Тепловые характеристики бетонной колонны как разумного накопителя тепловой энергии и нагревателя. Renew Energy 111: 561–579. DOI: 10.1016 / j.renene.2017.04.046
[9] Джаннуцци Г.М., Либераторе Р., Меле Д. и др. (2017) Экспериментальная кампания и численный анализ бетонных модулей, аккумулирующих тепло. Sol Energy 157: 596–602. DOI: 10.1016 / j.solener.2017.08.041
[10] Саломони В.А., Майорана К.Э., Джаннуцци Г.М. и др.(2014) Тепловое накопление явного тепла с использованием бетонных модулей на солнечных электростанциях. Sol Energy 103: 303–315. DOI: 10.1016 / j.solener.2014.02.022
[11] Мао Q, Чжэн Т., Лю Д. и др. (2017) Численное моделирование спирального накопителя тепла для солнечной тепловой электростанции. Int J Hydrogen Energy 42: 18240–18245.DOI: 10.1016 / j.ijhydene.2017.04.145
[12] Фарид М.М., Худхаир А.М., Разак С.А.К. и др. (2004) Обзор накопления энергии с фазовым переходом: материалы и приложения. Energy Convers Manage 45: 1597–1615. DOI: 10.1016 / j.enconman.2003.09.015
[13] Пинель П., Синтия А.С., Босолей-Моррисон И. и др.(2011) Обзор доступных методов сезонного хранения солнечной тепловой энергии в жилых помещениях. Обновите Sust Energ Ред. 15: 3341–3359. DOI: 10.1016 / j.rser.2011.04.013
[14] Zhu N, Ma Z, Wang S (2009) Динамические характеристики и энергоэффективность зданий с использованием материалов с фазовым переходом: обзор. Energy Convers Manage 50: 3169–3181. DOI: 10.1016 / j.enconman.2009.08.019
[15] Шарма Р.К., Ганесан П., Тяги В.В. и др. (2015) Разработки органических материалов с фазовым переходом от твердой до жидкой фазы и их применения в накоплении тепловой энергии. Energ Convers Manage 95: 193–228. DOI: 10.1016 / j.enconman.2015.01.084
[16] Sun X, Zhang Q, Medina MA и др. (2016) Расчет параметров для панели из материала с фазовым переходом, установленной на внутренней поверхности внешних ограждающих конструкций здания для охлаждения в Китае. Energ Convers Manage 120: 100–108. DOI: 10.1016 / j.enconman.2016.04.096
[17] Кузник Ф., Дэвид Д., Йоханнес К. и др.(2011) Обзор материалов с фазовым переходом, интегрированных в стены зданий. Renew Sust Energ Rev 15: 379–391. DOI: 10.1016 / j.rser.2010.08.019
[18] Сюй Б. , Ли Зи (2014) Характеристики новых вяжущих композитов с накоплением тепловой энергии, включающих композиционный материал с фазовым переходом парафин / диатомит. Appl Energy 121: 114–122. DOI: 10.1016 / j.apenergy.2014.02.007
[19] Мемон С.А., Цуй Х.З., Чжан Х. и др. (2015) Использование макрокапсулированных материалов с фазовым переходом для разработки аккумуляторов тепловой энергии и конструкционного бетона из легкого заполнителя. Appl Energy 139: 43–55. DOI: 10.1016 / j.apenergy.2014.11.022
[20] Тиле А.М., Сант Дж., Пилон Л. (2015) Суточный термический анализ стен из микрокапсулированного ПКМ-бетона из композитных материалов. Energ Convers Manage 93: 215–227. DOI: 10.1016 / j.enconman.2014.12.078
[21] Zhou G, Pang M (2015) Экспериментальные исследования производительности системы коллектор-накопитель с использованием материалов с фазовым переходом. Energ Convers Manage 105: 178–188. DOI: 10.1016 / j.enconman.2015.07.070
[22] Рамакришнан С., Санджаян Дж., Ван X и др. (2015) Новый композитный материал с фазовым переходом парафин / вспученный перлит для предотвращения утечки PCM в цементных композитах. Appl Energy 157: 85–94. DOI: 10.1016 / j.apenergy.2015.08.019
[23] Ван X, Ю Х, Ли Л. и др. (2016) Экспериментальная оценка использования материалов с фазовым переходом (PCM) -кирпичей в наружной стене полномасштабной комнаты. Energ Convers Manage 120: 81–89. DOI: 10.1016 / j.enconman.2016.04.065
[24] Цуй Х., Тан В., Цинь Ц. и др.(2017) Разработка структурно-функционального интегрированного бетона с накопителем энергии с инновационным макрокапсулированным ПКМ с помощью полого стального шара. Appl Energy 185: 107–118. DOI: 10.1016 / j. apenergy.2016.10.072
[25] Хембаде Л., Нейтхалат Н., Раджан С.Д. (2014) Понимание энергетических последствий материалов с фазовым переходом в бетонных стенах с помощью анализа методом конечных элементов. Дж Энергия Eng 140.
[26] Цуй Х., Мемон С.А., Лю Р. (2015) Разработка, механические свойства и численное моделирование макрокапсулированного бетона с накопителем тепловой энергии. Energ Buildings 96: 162–174. DOI: 10.1016 / j.enbuild.2015.03.014
[27] Arora A, Sant G, Neithalath N. (2017) Численное моделирование для количественной оценки влияния материалов с фазовым переходом (PCM) на термическую реакцию бетонных покрытий в раннем и позднем возрасте. Cem Concr Compos 81: 11–24. DOI: 10.1016 / j.cemconcomp.2017.04.006
[28] Шавия Б., Чжан Х., Шланген Э. (2017) Влияние добавления микрокапсулированного материала с фазовым переходом (ПКМ) на (микро) механические свойства цементного теста. Материалы 10: 863. doi: 10.3390 / ma10080863
[29] Мишель Б., Мазет Н., Неве П. (2014) Экспериментальное исследование инновационного термохимического процесса, работающего с гидратной солью и влажным воздухом для теплового хранения солнечной энергии: глобальные характеристики. Appl Energy 129: 177–186. DOI: 10.1016 / j.apenergy.2014.04.073
[30] Понс М., Лоран Д., Менье Ф. (1996) Экспериментальные температурные фронты для адсорбционных тепловых насосов. Appl Therm Eng 16: 395–404. DOI: 10.1016 / 1359-4311 (95) 00025-9
[31] Sun LM, Feng Y, Pons M (1997) Численное исследование адсорбционных систем теплового насоса с регенерацией тепла тепловыми волнами в условиях равномерного давления. Int J Heat Mass Transfer 2: 281–293.
[32] Mhimid A (1998) Теоретическое исследование тепломассопереноса в слое цеолита во время десорбции воды: справедливость предположения о локальном тепловом равновесии. Int J Heat Mass Transfer 41: 2967–2977. DOI: 10.1016 / S0017-9310 (98) 00010-6
[33] Leong KC, Liu Y (2004) Численное моделирование комбинированного тепломассопереноса в слое адсорбента системы охлаждения цеолит / вода. Appl Therm Eng 24: 2359–2374. DOI: 10.1016 / j.applthermaleng.2004.02.014
[34] Хонгуа С., Кузник Ф., Стивенс П. и др. (2011) Разработка и характеристика нового цеолитового композита MgSO 4 для длительного хранения тепловой энергии. Sol Energy Mater Sol Cells 95: 1831–1837. DOI: 10.1016 / j.solmat.2011.01.050
[35] Duquesne M, Toutain J, Sempey A и др. (2014) Моделирование нелинейного термохимического накопления энергии путем адсорбции на цеолитах. Appl Therm Eng 1: 469–480.
[36] Скапино Л., Зондаг Х.А., Ван Баел Дж. И др.(2017) Сорбционное накопление тепла для долгосрочных низкотемпературных применений: обзор достижений в масштабах материалов и прототипов. Appl Energy 190: 920–948. DOI: 10.1016 / j.apenergy.2016.12.148
[37] Леманн С., Бекерт С., Глэзер Р. и др. (2017) Оценка моделей плотности адсорбата для численного моделирования приложений хранения тепла на основе цеолита. Appl Energy 185: 1965–1970. DOI: 10.1016 / j.apenergy.2015.10.126
[38] Semprini S, Lehmann C, Beckert S (2017) Численное моделирование изотерм водопоглощения цеолита 13XBF на основе разреженных наборов экспериментальных данных для приложений аккумулирования тепла. Energ Convers Manage 150: 392–402. DOI: 10.1016 / j.enconman.2017.08.033
[39] Стивенс П., Хонгуа С. (2009) Matériau et procédé de stockage d'énergie thermique. Патент EP 2163520 A1 , поданный 3 сентября 2009 г.
[40] Левицкий Е.А., Аристов Ю.И., Токарев М.М. и др.(1996) «Химические аккумуляторы тепла»: новый подход к аккумулированию низкопотенциального тепла. Sol Energy Mater Sol Cells 44: 219–235. DOI: 10.1016 / 0927-0248 (96) 00010-4
[41] Аристов Ю.И., Токарев М.М., Cacciola G и др. (1996) Селективные водные сорбенты для множества применений, 1. CaCl 2 , заключенный в мезопорах силикагеля: сорбционные свойства. React Kinet Catal Lett 59: 325–333.
[42] Аристов Ю.И., Ресторан Г., Токарев М.М. и др. (2000) Селективные сорбенты воды для различных применений. 11. CaCl 2 , ограниченный вспученным вермикулитом. React Kinet Catal Lett 71: 377–384. DOI: 10.1023 / A: 1010351815698
[43] Аристов Ю.И. (2009) Оптимальный адсорбент для адсорбционных теплопреобразователей: Динамические соображения. Int J Refrig 32: 675–686. DOI: 10.1016 / j.ijrefrig.2009.01.022
[44] Аристов Ю.И. (2012) Адсорбционное преобразование тепла: Принципы построения базы данных адсорбентов. Appl Therm Eng 42: 18–24. DOI: 10.1016 / j.applthermaleng.2011.02.024
[45] Хадорн Дж. К. (2008) Передовые концепции хранения для активной солнечной энергии - IEA SHC Task32 2003–2007. EuroSun -1-я международная конференция по солнечному отоплению, охлаждению и зданиям , Лиссабон, Португалия.
[46] Ю Н, Ван Р.З., Ван Л.В. (2013) Сорбционный накопитель тепла для солнечной энергии. Prog Energy Combust Sci 39: 489–514. DOI: 10.1016 / j.pecs.2013.05.004
[47] Шаубе Ф., Кох Л., Вернер А. и др.(2012) Термодинамическое и кинетическое исследование дегидратации и регидратации Ca (OH) 2 при высоких парциальных давлениях H 2 O для термохимического накопления тепла. Thermochim Acta 538: 9–20. DOI: 10.1016 / j.tca.2012.03.003
[48] Руже С., Криадо Ю.А., Сориано О. и др. (2017) Непрерывный CaO / Ca (OH) 2 Реактор с псевдоожиженным слоем для хранения энергии: первые экспериментальные результаты и проверка модели реактора. Ind Eng Chem Res 56: 844–852. DOI: 10.1021 / acs.iecr.6b04105
[49] Калива Е.А., Вагия Е.Ч., Констандопулос А.Г. и др. (2017) Исследование модели частиц для термохимических стадий цикла расщепления серы и аммиака водой. Int J Hydrogen Energy 42: 3621–3629. DOI: 10. 1016 / j.ijhydene.2016.09.003
[50] Criado YA, Huille A, Rougé S и др. (2017) Экспериментальное исследование и проверка модели реактора с псевдоожиженным слоем CaO / Ca (OH) 2 для термохимического хранения энергии. Chem Eng J 313: 1194–1205. DOI: 10.1016 / j.cej.2016.11.010
[51] Struble LJ, Brown PW (1986) Теплота дегидратации и удельная теплоемкость соединений, обнаруженных в бетоне, и их потенциал для хранения тепловой энергии. Sol Energy Mater 1: 1–12.
[52] Winnefeld F, Kaufmann J (2011) Бетон, произведенный с использованием сульфоалюмината кальция: потенциальная система для хранения энергии и тепла. Первая ближневосточная конференция по интеллектуальному мониторингу, оценке и восстановлению гражданских сооружений (SMAR 2011), Дубай, Объединенные Арабские Эмираты.
[53] Ndiaye K (2016) Etude numérique et expérimentale du stockage d'énergie par les matériaux cimentaires . Кандидатская диссертация, Университет Тулузы III.
[54] Cyr M, Ginestet S, Ndiaye K (2015) Система хранения / отбора энергии для объекта. Патент WO 2017089698 A1, выдан 1 июня 2017 г.
[55] Ndiaye K, Ginestet S, Cyr M (2017) Моделирование и экспериментальное исследование низкотемпературного реактора-накопителя энергии с использованием вяжущего материала. Appl Therm Eng 110: 601–615. DOI: 10.1016 / j.applthermaleng.2016.08.157
[56] Ndiaye K, Ginestet S, Cyr M (2017) Прочность и стабильность материала на основе эттрингита для хранения тепловой энергии при низкой температуре. Cem Concr Res 99: 106–115. DOI: 10.1016 / j.cemconres.2017.05.001
[57] Нараянан Н., Рамамурти К. (2000) Структура и свойства пенобетона: обзор. Cem Concr Compos 22: 321–329. DOI: 10.1016 / S0958-9465 (00) 00016-0
[58] Valore RC (1954) Ячеистые бетоны - состав и способы приготовления. J Am Concr Inst 25: 773–795.
[59] Руднай Г. (1963) Бетоны легкие. Будапешт: Akademi Kiado .
[60] Шривастава О.П. (1977) Легкий пенобетон или ячеистый бетон - обзор. Indian Concr J 51: 18–23.
[61] Рекомендуемая практика RILEM (1993) Газобетон автоклавного твердения - Свойства, испытания и дизайн. E&FN SPON, ISBN 0419179607.
[62] CEB Руководство по проектированию и технологии (1977) Автоклавный газобетон.Construction Press, ISBN 06768.
[63] Мидгли Х.Г., Чопра С.К. (1960) Гидротермальные реакции между известью и заполнителем. Mag Concr Res 12: 73–82. DOI: 10.1680 / macr.1960.12.35.73
[64] Мицуда Т., Кирибаяси Т., Сасаки К. и др.(1992) Влияние гидротермальной обработки на свойства газобетона в автоклаве, В: Виттманн Ф.Х., редактор. Достижения в автоклавном ячеистом бетоне, 11–18.
[65] Schober G (1992) Влияние распределения размеров воздушных пор в AAC на прочность на сжатие. В: Whittmann FH, редактор. Труды прогресса в автоклавном ячеистом бетоне, 77–81.
[66] Габриэль С., Фелипот-Марделе А., Ланос С. (2017) Обзор термомеханических свойств легкого бетона. Mag Concr Res 69: 201–216. DOI: 10.1680 / jmacr.16.00324
[67] Нараин Дж., Джин В., Гандехари М. и др.(2016) Дизайн и применение бетонных плиток, усиленных микрокапсулированным материалом с фазовым переходом. J Archit Eng 22: 05015003. DOI: 10.1061 / (ASCE) AE.1943-5568.0000194
[68] Цао В.Д., Пилехвар С., Салас-Брингас С. и др. (2017) Микрокапсулированные материалы с фазовым переходом для улучшения тепловых характеристик портландцементного бетона и геополимерного бетона для пассивных строительных конструкций. Energ Convers Manage 133: 56–66. DOI: 10.1016 / j.enconman.2016.11.061
[69] Bave G (1980) Легкий газобетон по современной технологии. В: Труды второго международного симпозиума по легким бетонам . Лондон.
[70] Watson KL, Eden NB, Farrant JR (1977) Автоклавированные аэрированные материалы из сланцевого порошка и портландцемента. Precast Concr , 81–85.
[71] Laurent JP, Guerre-Chaley C (1995) Влияние содержания воды и температуры на теплопроводность автоклавного газобетона. Mater Struct 28: 164–172.
[72] Ричард Т.Г. (1977) Поведение ячеистого бетона при низких температурах. J Am Concr Inst 47: 173–178.
[73] Valore RC (1956) Изоляционные бетоны. J Am Concr Inst 28: 509–532.
[74] Tada S (1986) Материальный дизайн из пенобетона - Оптимальный дизайн. Mater Struct 19: 21–26. DOI: 10.1007 / BF02472306
[75] Wagner F, Schober G, Mortel H (1995) Измерение газопроницаемости автоклавного газобетона в сочетании с его физическими свойствами. Cem Concr Res 25: 1621–1626. DOI: 10.1016 / 0008-8846 (95) 00157-3
[76] Джейкобс Ф., Майер Г. (1992) Пористость и проницаемость автоклавного газобетона.В: Виттманн Ф. Х., редактор. Труды развития автоклавного газобетона, 71–76.
[77] Хадорн Дж.С. (2005) Накопитель тепловой энергии для солнечных и низкоэнергетических зданий, современное состояние. Международная энергетическая ассоциация (МЭА) .
[78] Jerman M, Keppert M, Výborný J, et al.(2013) Гигрические, термические и долговечные свойства автоклавного газобетона. Строительный материал 41: 352–359. DOI: 10.1016 / j.conbuildmat.2012.12.036
[79] Радулеску М. (2012) Улучшенная установка котла. Патент EP 2224176 B1 , подана 24 июля 2012 г.
[80] Годин Г. (2017) Инсталляция, смешанная с водным транспортом и санитарием. Патент EP 2306096 B1 , выданный 12 апреля 2017 г.
[81] Laing D, Lehmann D, Bahl C (2008) Бетонные хранилища для солнечных тепловых электростанций и промышленного тепла. Труды 3 -й Международной конференции по хранению возобновляемой энергии (IRES III 2008) , Берлин, Германия.
[82] Лэнг Д., Бахл С., Бауэр Т. и др.(2011) Накопитель тепловой энергии для прямого производства пара. Sol Energy 85: 627–633. DOI: 10.1016 / j.solener.2010.08.015
[83] Лэнг Д., Бахл С., Бауэр Т. и др. (2012) Высокотемпературные твердотельные накопители тепловой энергии для солнечных тепловых электростанций. Proc IEEE 100: 516–524. DOI: 10.1109 / JPROC.2011.2154290
[84] Laing D, Steinmann WD, Tamme R (2006) Теплоаккумулятор твердой среды для электростанций с параболическим желобом. Sol Energy 80: 1283–1289. DOI: 10.1016 / j.solener.2006.06.003
[85] Лайнг Д., Леманн Д., Фис М. (2009) Результаты испытаний конкретного накопителя тепловой энергии для электростанций с параболическим желобом. Дж Sol Energy Eng 131: 041007. doi: 10.1115 / 1.3197844
[86] Шарма А., Тяги В.В., Чен ЧР и др. (2009) Обзор накопления тепловой энергии с использованием материалов и приложений с фазовым переходом. Обновите Sust Energ Ред. 13: 318–345. DOI: 10.1016 / j.rser.2007.10.005
[87] Фукаи Дж., Хамада Й., Морозуми Й. и др.(2002). Влияние щеток из углеродного волокна на кондуктивный теплообмен в материалах с фазовым переходом. Int J Heat Mass Transfer 45: 4781–4792. DOI: 10.1016 / S0017-9310 (02) 00179-5
[88] Рамакришнан С., Ван Х, Санджаян Дж. И др. (2017) Улучшение накопления тепловой энергии в легких цементных растворах с применением материалов с фазовым переходом. Procedure Eng 180: 1170–1177. DOI: 10.1016 / j.proeng.2017.04.277
[89] Маццукко Дж. , Хотта Дж., Саломони В.А. и др. (2017) Твердый накопитель тепла через материалы PCM. Численные исследования. Appl Therm Eng 124: 545–559. DOI: 10.1016 / j.applthermaleng.2017.05.142
[90] Судиан С., Берарди У. (2017) Экспериментальное исследование скрытого накопления тепловой энергии в многоэтажных жилых домах в Торонто. Энергетические процедуры 132: 249–254. DOI: 10.1016 / j.egypro.2017.09.706
[91] Родригес-Убинас Э., Арранс Б.А., Санчес С.В. и др. (2013) Влияние использования гипсокартона ПКМ и оконных проемов при переоборудовании зданий. Energy Build 65: 464–476. DOI: 10.1016 / j.enbuild.2013.06.023
[92] Ascione F, Bianco N, De Masi RF и др.(2014) Энергетическое обновление существующих зданий с использованием материала с фазовым переходом: Энергосбережение и комфорт в помещении в сезон охлаждения. Appl Energy 113: 99–107.
[93] Bales C, Gantenbein P, Jaeing D, et al. (2008) Заключительный отчет по подзадаче B - Химическое и сорбционное хранение. Отчет B7, IEA SHC-Task 32.
[94] Ник М., Джират Дж, Косата Б. (2006) Сборник химической терминологии ИЮПАК . Оксфорд. Доступно по адресу: http://dx.doi.org/10.1351/goldbook.
[95] Akgün U (2007) Прогнозирование адсорбционного равновесия газов .Genehmigten Диссертация, Technischen Universität München.
[96] Рутвен Д.М. (1984) Принципы адсорбции и адсорбционных процессов . Wiley Interscience, Нью-Йорк. ISBN 0471866067.
[97] Bales C, Gantenbein P, Hauer A, et al.(2005) Тепловые свойства материалов для термохимического хранения солнечного тепла. Отчет B2-IEA SHC Задача 32.
[98] Кауфманн Дж., Виннефельд Ф. (2011) Химические накопители энергии на основе цемента. Патент EP 2576720 B1 , выдан 10 апреля 2011 г.
[99] Бетонное отопление (2015) Empa news n49 p16. Доступно по адресу: https://www.empa.ch/web/s604/concrete-heating?inheritRedirect=true
[100] Основание Т., Миджли Х.Г., Новелл Д.В. (1988) Карбонизация эттрингита атмосферным углекислым газом. Thermochim Acta 135: 347–352. DOI: 10.1016 / 0040-6031 (88) 87407-0
[101] Нисикава Т., Сузуки К., Ито С. (1992) Разложение синтезированного эттрингита карбонизацией. Cem Concr Res 22: 6–14. DOI: 10.1016 / 0008-8846 (92) -N
[102] Чен X, Зоу Р. (1994) Кинетическое исследование реакции карбонизации эттрингита. Cem Concr Res 24: 1383–1389. DOI: 10.1016 / 0008-8846 (94)
[103] Zhang L, Glasser FP (2005) Исследование микроструктуры и карбонизации бетонов на основе CSA, снятых с эксплуатации. Cem Concr Res 35: 2252–2260. DOI: 10.1016 / j.cemconres.2004.08.007
[104] Règlementation thermique (2012). Доступно по адресу: http://www.rt-batiment.fr/batiments-neufs/reglementation-thermique-2012/presentation.html
[105] Ван Беркель Дж. (2000) Методы накопления солнечного тепла. Исследование выполнено по заказу Агентства Нидерландов по энергии и окружающей среде NOVEM , проект № 143.620-935.8.
[106] Le Sao Gt G, Lothenbach B, Hori A, et al. (2013) Гидратация портландцемента с добавками сульфоалюминатов кальция. Cem Concr Res 43: 81–94. DOI: 10. 1016 / j.cemconres.2012.10.011
[107] Le Sao Gt G, Lothenbach B., Taquet P, et al.(2014) Исследование гидратации алюминатного цемента, смешанного с ангидритом. Международная конференция по алюминатам кальция: Труды четвертой конференции , Авиньон, Франция.

Уникальная технология аккумулирования тепла собирает пар

Многие процессы, которые генерируют электричество, также производят тепло - мощный энергетический ресурс, который часто остается неиспользованным везде, от заводов до автомобилей и электростанций. Инновационная система, разрабатываемая в настоящее время в U.Аргоннская национальная лаборатория Министерства энергетики США (DOE) может быстро накапливать тепло и выделять его для использования при необходимости, превосходя традиционные варианты хранения как по гибкости, так и по эффективности.

Система накопления тепловой энергии в Аргонне, или TESS, изначально была разработана для улавливания и хранения избыточного тепла от установок концентрированной солнечной энергии. Он также подходит для различных коммерческих применений, в том числе для опреснительных установок, систем комбинированного производства тепла и электроэнергии (ТЭЦ), промышленных процессов и тяжелых грузовиков.

«В некотором смысле, это тепловая версия батареи, в которой вы заряжаете и разряжаете тепло, а не электричество». - Дилип Сингх, старший научный сотрудник Аргонна,

Возможность рекуперации и использования отходящего тепла может повысить эффективность и сократить расходы за счет извлечения большего количества энергии из того же количества топлива. В случае электростанции или опреснительной установки, работающей на концентрированной солнечной энергии, TESS может улавливать тепло в течение дня и выделять его ночью, чтобы поддерживать работу завода.Работа Argonne по разработке системы финансируется Управлением технологий солнечной энергии Министерства энергетики США.

Система хранения тепловой энергии Argonne размером с мусорный бак может быть увеличена или уменьшена для удовлетворения потребностей практически любого коммерческого применения. (Изображение Аргоннской национальной лаборатории.)

«Каждый раз, когда у вас есть процесс горения, вы тратите около 60 процентов энергии в виде тепла», - сказал Дилип Сингх, старший ученый-материаловед в Аргонне, руководивший разработкой TESS. «В некотором смысле, это тепловая версия батареи, в которой вы заряжаете и разряжаете тепло, а не электричество.”

TESS

Argonne - это форма аккумулирования скрытой теплоты, при которой энергия содержится в материале с фазовым переходом, таком как расплавленная соль. Хотя такие материалы хорошо удерживают тепло, они, как правило, являются плохими проводниками, поэтому им требуется слишком много времени для поглощения и выделения энергии.

Чтобы обойти это ограничение, исследователи из Argonne разработали способ встраивания материалов с фазовым переходом в пористую пену с высокой теплопроводностью. Затем они герметизируют пену инертным газом внутри модуля, предотвращая попадание влаги или кислорода внутрь и разрушение компонентов.Накопленное тепло внутри блока затем может быть передано, например, воде, где оно становится паром, который приводит в движение турбину. TESS также может быть настроен для конкретного применения путем выбора различных материалов с фазовым переходом.

«Одним из больших преимуществ нашей технологии является то, что она модульная, поэтому вам не нужна огромная структура хранения, - сказал Сингх. «Вы можете сделать эти модули определенного управляемого размера, например, бочку емкостью 55 галлонов или меньше, и установить их в любом количестве, которое вам потребуется.”

Исследователи продемонстрировали, что TESS работает при температурах выше 700 ° C (1292 ° F). Его высокая плотность энергии делает его меньше по размеру и более гибким, чем обычно используемые системы аккумулирования явного тепла, которые основаны на повышении и понижении температуры материала. Эта технология получила награду R&D 100 в 2019 году, и сейчас исследователи работают над ее интеграцией в системы ТЭЦ от Capstone Turbine Corporation для повышения рекуперации тепла.

С помощью отраслевых партнеров Сингх и его коллеги продолжают совершенствовать технологию TESS, и они разработали собственный испытательный центр для проверки производительности при повторной зарядке и разрядке.В дополнение к усовершенствованию систем когенерации и расширению диспетчеризации опреснительных и электростанций, TESS может преобразовывать отработанное тепло в механическую энергию в тяжелых грузовиках или в отопление салона электромобилей. И так же, как TESS может работать как аккумулятор для тепла, он может делать то же самое и для холода, возможно, предлагая вариант охлаждения для коммерческих зданий.

Компании, заинтересованные в лицензировании или партнерстве по этой технологии, могут отправлять электронные письма партнерам @ anl.

Ящики для аккумулирования тепла | Подключение устройств

Коронавирус COVID-19 (последнее объявление): наши обязательства перед вами


Delta Heat DHDD363B


Delta Heat DHDD363B DHDD363-B 36-дюймовая встроенная дверь с 3 ящиками, конструкция из нержавеющей стали 304 и цельная рама 18 калибра из нержавеющей стали Написать рецензию DHDD363-B 36-дюймовая встроенная дверь с 3 ящиками, конструкция из нержавеющей стали 304 и цельная рама 18 калибра из нержавеющей стали Написать рецензию

Delta Heat DHDD363-B Встраиваемая дверь 36 дюймов с 3 ящиками, конструкция из нержавеющей стали 304 и цельная рама размером 18 манометров из нержавеющей стали

  • Ширина: 36 дюймов
  • Высота: 20. 75 дюймов
  • Глубина: 20,75 дюйма

Прейскурантная цена: 1080,23 $

Сохранить: $ 151,23 (14%)

Наша цена: 929 долларов США Мы сопоставим и превзойдем любую цену

Список цен: 1080 долларов США.23

929 долларов США Мы сопоставим и превзойдем любую цену

Quickship

Товары с пометкой «Быстрая доставка» будут отправлены в течение 2 рабочих дней со склада на Восточном побережье. Фактические сроки доставки зависят от вашего местоположения. Если вы заказываете несколько товаров, и не все товары подходят для быстрой доставки, заказ будет отправлен, когда все товары будут готовы к отправке. Быстрая доставка не может применяться к нескольким количествам одного и того же продукта.

  • Ширина: 36.4 "
  • Высота: 21,1"

Прейскурантная цена: 879,00 $

Сохранить: $ 80,00 (9,1%)

Наша цена: 799 долларов США Мы сопоставим и превзойдем любую цену

Список цен: 879 долларов. 00

799 долларов США Мы сопоставим и превзойдем любую цену
  • Ширина: 30.4 "
  • Высота: 21,1"

Прейскурантная цена: 769,00 $

Сохранить: $ 70,00 (9,1%)

Наша цена: 699,00 долл. США Мы сопоставим и превзойдем любую цену

Список цен: 769 долларов.00

699,00 долл. США Мы сопоставим и превзойдем любую цену

Прейскурантная цена: 659 долларов.00

Сохранить: $ 60,00 (9,1%)

Наша цена: 599,00 долл. США Мы сопоставим и превзойдем любую цену

Список цен: 659,00 $

599,00 долл. США Мы сопоставим и превзойдем любую цену

Прейскурантная цена: 549 долларов.00

Сохранить: $ 50.00 (9,11%)

Наша цена: 499,00 $ Мы сопоставим и превзойдем любую цену

Список цен: 549,00 $

499,00 $ Мы сопоставим и превзойдем любую цену

Delta Heat DHDD303B


Delta Heat DHDD303B DHDD303-B 30-дюймовая встроенная дверь с 3 ящиками, конструкция из нержавеющей стали 304 и цельная рама 18 калибра из нержавеющей стали Написать рецензию DHDD303-B 30-дюймовая встроенная дверь с 3 ящиками, конструкция из нержавеющей стали 304 и цельная рама 18 калибра из нержавеющей стали Написать рецензию

Delta Heat DHDD303-B 30-дюймовая встроенная дверь с 3 ящиками, конструкция из нержавеющей стали 304 и цельная рама 18 калибра из нержавеющей стали

  • Ширина: 30 дюймов
  • Высота: 20. 75 дюймов
  • Глубина: 20,75 дюйма

Прейскурантная цена: 1033,72 $

Сохранить: $ 144,72 (14%)

Наша цена: $ 889,00 Мы сопоставим и превзойдем любую цену

Список цен: 1 033 долл. США.72

$ 889,00 Мы сопоставим и превзойдем любую цену

Delta Heat DHDD362B


Delta Heat DHDD362B DHDD362-B 36-дюймовая встроенная дверь с 2 ящиками, конструкция из нержавеющей стали 304 и цельная рама 18-го калибра из нержавеющей стали Написать рецензию DHDD362-B 36-дюймовая встроенная дверь с 2 ящиками, конструкция из нержавеющей стали 304 и цельная рама 18-го калибра из нержавеющей стали Написать рецензию

Delta Heat DHDD362-B Встраиваемая дверь 36 дюймов с 2 ящиками, конструкция из нержавеющей стали 304 и цельная рама 18 калибра из нержавеющей стали

  • Ширина: 36 дюймов
  • Высота: 20. 75 дюймов
  • Глубина: 20,75 дюйма

Прейскурантная цена: 987,21 $

Сохранить: $ 138,21 (14%)

Наша цена: 849 долларов США Мы сопоставим и превзойдем любую цену

Список цен: 987 долларов.21 год

849 долларов США Мы сопоставим и превзойдем любую цену

Delta Heat DHDD302B


Delta Heat DHDD302B DHDD302-B 30-дюймовая встроенная дверь с 2 ящиками, конструкция из нержавеющей стали 304 и цельная рама 18 калибра из нержавеющей стали Написать рецензию DHDD302-B 30-дюймовая встроенная дверь с 2 ящиками, конструкция из нержавеющей стали 304 и цельная рама 18 калибра из нержавеющей стали Написать рецензию

Delta Heat DHDD302-B Встраиваемая дверь 30 дюймов с 2 выдвижными ящиками, конструкция из нержавеющей стали 304 и цельная рама 18 калибра из нержавеющей стали

  • Ширина: 30 дюймов
  • Высота: 20. 75 дюймов
  • Глубина: 20,75 дюйма

Прейскурантная цена: 952,33 $

Сохранить: $ 133,33 (14%)

Наша цена: $ 819,00 Мы сопоставим и превзойдем любую цену

Список цен: 952 доллара.33

$ 819,00 Мы сопоставим и превзойдем любую цену

Прейскурантная цена: 219 долларов. 00

Сохранить: $ 20.00 (9,13%)

Наша цена: 199,00 долл. США Мы сопоставим и превзойдем любую цену

Список цен: 219,00 $

199,00 долл. США Мы сопоставим и превзойдем любую цену

Delta Heat DHSD133B


Delta Heat DHSD133B

DHSD133-B 13-дюймовые ящики для хранения с конструкцией из нержавеющей стали 304, цельная рама 18 калибра и 3 ящика глубины из нержавеющей стали Дельта-тепло DHSD133B

Delta Heat DHSD133-B 13-дюймовые ящики для хранения с конструкцией из нержавеющей стали 304, цельная рама 18 калибра и 3 ящика глубины, из нержавеющей стали

  • Ширина: 13 дюймов
  • Высота: 20. 75 дюймов
  • Глубина: 20,75 дюйма

Прейскурантная цена: 696,51 $

Сохранить: $ 97,51 (14%)

Наша цена: 599,00 долл. США Мы сопоставим и превзойдем любую цену

Список цен: 696 долларов.51

599,00 долл. США Мы сопоставим и превзойдем любую цену

Delta Heat DHSD132B


Delta Heat DHSD132B

DHSD132-B 13-дюймовые выдвижные ящики из нержавеющей стали, конструкция из нержавеющей стали 304, цельная рама 18 калибра и 2 ящика глубины, из нержавеющей стали Дельта-тепло DHSD132B

Delta Heat DHSD132-B 13-дюймовые ящики для хранения с конструкцией из нержавеющей стали 304, цельная рама 18-го калибра и 2 ящика глубины, из нержавеющей стали

  • Ширина: 13 дюймов
  • Высота: 20. 75 дюймов
  • Глубина: 20,75 дюйма

Прейскурантная цена: 580,23 $

Сохранить: 81,23 $ (14%)

Наша цена: 499,00 $ Мы сопоставим и превзойдем любую цену

Список цен: 580 долларов.23

499,00 $ Мы сопоставим и превзойдем любую цену

Программа ConnectedSolutions по аккумуляторным батареям

В решении Connected Solutions используются батареи, чтобы сделать сеть более устойчивой за счет сокращения пикового потребления энергии, что снижает загрязнение воздуха и снижает затраты на электроэнергию.

Как это работает

Аккумуляторные системы - отличный способ накопить энергию для вашего дома, чтобы обеспечить резервное питание, когда это необходимо.

Зарегистрировав аккумуляторную систему своего дома или малого бизнеса в ConnectedSolutions, вы получите стимулы, позволяющие нам потреблять энергию, хранящуюся в вашей батарее, в периоды пикового спроса на электроэнергию, чтобы помочь сбалансировать электрическую сеть и избежать использования энергии от «пиковых электростанций». . »

Стимулы заработать легко. Ваш спонсор Mass Save автоматически отправит сигнал инвертору, который контролирует вашу батарею, когда потребуется энергия.Большинство владельцев аккумуляторов даже не заметят события.

Вы можете принять участие в этом предложении, установив систему хранения батарей с новой системой солнечных панелей, добавив систему хранения батарей к существующей системе солнечных панелей, или установив автономную систему хранения батарей для вашего дома или малого бизнеса.

Ваш спонсор Mass Save будет вызывать вашу батарею не более 60 раз за лето и 5 раз за зиму, при этом каждое мероприятие будет длиться не более 3 часов. Летние мероприятия будут проходить в не праздничные дни с 1 июня по 30 сентября, с 14:00. и 19:00. Зимние мероприятия будут происходить в не праздничные дни с 1 декабря по 31 марта.

Что за стимул?

В обмен на ваше участие ваш спонсор Mass Save заплатит 225 долларов за киловатт (кВт) за средний вклад вашей батареи во время летних мероприятий и 50 долларов за кВт за средний вклад вашей батареи во время зимних мероприятий.

Различные батареи могут давать разное количество за 2 или 3 часа событий.За типичную батарею, способную обеспечить постоянную мощность 5 кВт во время этих мероприятий, программа ConnectedSolutions будет платить 1375 долларов в год за участие.

Проконсультируйтесь с производителем или установщиком инвертора, чтобы оценить, как будет работать ваша аккумуляторная система, и какое ежегодное вознаграждение вам следует ожидать.

Какие системы хранения батарей подходят?

Устройство, называемое инвертором, будет управлять вашей батареей. Некоторые инверторы встраиваются в аккумулятор как единое целое, а некоторые - как отдельное устройство.Это предложение поддерживает следующие инверторы: 1

[1] Эти системы могут быть недоступны для вашей утилиты. Посетите веб-сайт вашей утилиты для получения дополнительной информации

Клиенты имеют право подать заявку на получение ссуды HEAT для покрытия материальных и трудовых затрат, связанных с установкой аккумуляторной системы хранения, для участия в Connected Solutions. Заем HEAT не может быть использован для покрытия стоимости солнечной фотоэлектрической батареи или затрат на установку вашей аккумуляторной системы для резервного питания.Если вы заинтересованы в получении формы разрешения, которую можно передать участвующим кредиторам для подачи заявки на получение ссуды HEAT, отметьте соответствующее поле в своем заявлении Connected Solutions. Пожалуйста, проконсультируйтесь с вашим установщиком или производителем инвертора для получения более подробной информации.

Часто задаваемые вопросы

Что такое аккумулятор?

Аккумуляторная система хранения работает как аккумуляторная батарея телефона, планшета или ноутбука, но в гораздо большем масштабе. Он считается «солнечной батареей», если заряжается от системы солнечных батарей.Системы хранения на солнечных батареях могут накапливать электроэнергию от ваших солнечных панелей, а затем отправлять ее обратно в электрическую сеть или в ваш собственный дом для использования, когда солнце не светит. Чтобы солнечная батарея могла участвовать в Connected Solutions, она должна иметь соглашение о межсетевом подключении, что является стандартным шагом при установке солнечной батареи в вашем доме.


Как найти аккумуляторную батарею?

Для участия в Connected Solutions клиенты должны использовать аккумуляторную систему хранения, управляемую поддерживаемым производителем аккумуляторного инвертора.См. Список поддерживаемых производителей инверторов выше. Вы также можете обратиться к своему установщику, чтобы узнать, устанавливает ли он один из поддерживаемых инверторов.


Как насчет использования аккумулятора при отключениях электроэнергии?

Многие клиенты устанавливают системы хранения энергии, чтобы быть готовыми к отключениям электроэнергии. Мы хотим, чтобы клиенты с батареями были готовы к тому, что свет погаснет.

В Новой Англии большинство отключений электроэнергии происходит зимой, в то время как большинство событий, указанных в программе Connected Solutions, приходится на лето.Кроме того, если прогноз погоды предусматривает экстремальное погодное явление, мы не будем называть зимнее событие, что позволит участникам Connected Solutions сохранить заряженные батареи для подготовки к возможному отключению.


Нужно ли мне поддерживать интернет-соединение с моей системой хранения энергии?

Да, чтобы иметь возможность вызывать вашу систему накопления энергии, когда это необходимо, нам нужно, чтобы вы поддерживали интернет-соединение с вашей батареей.

Поскольку ваши летние и зимние льготы основаны на среднем вкладе вашей системы накопления энергии в течение сезона, все, что заставляет вашу батарею не вносить вклад, уменьшит ваш стимул для этого сезона.

Если мы не сможем связаться с вашей системой накопления энергии, или если ваша система накопления энергии не сможет разряжаться, когда это необходимо из-за проблем с техническим обслуживанием, это повлияет на поощрительную выплату.

Могу ли я участвовать в этом предложении, если у меня уже есть солнечная фотоэлектрическая система?

Да. Клиенты с существующими солнечными фотоэлектрическими системами могут добавить систему хранения энергии в свой дом или малый бизнес, чтобы участвовать в этой программе. В рамках этого процесса необходимо обновить ваше соглашение об оказании услуг по подключению солнечных батарей.Чтобы завершить это обновление, обратитесь к установщику фотоэлектрической панели или аккумулятора.


Что, если я откажусь от участия в предложении?

Отправьте сообщение с просьбой о прекращении вашего участия на адрес электронной почты вашего спонсора Mass Save, указанный ниже.

Клиенты Eversource должны использовать приложение, доступное на веб-сайте Eversource.

Как здания могут получить выгоду от систем аккумулирования тепла

Накопление энергии имеет многообещающие применения в зданиях и экологически чистом производстве электроэнергии.Хотя в последнее время средства массовой информации сосредоточены на литий-ионных батареях, существуют и другие жизнеспособные формы хранения энергии, и одним из примеров является аккумулирование тепла. Поскольку на отопление помещений и горячую воду приходится значительная часть энергопотребления в зданиях в США, возможности для использования аккумуляторов тепла огромны.

Система аккумулирования тепла может быть такой же простой, как резервуар для воды с эффективной изоляцией, поскольку вода может удерживать большое количество тепла в компактном объеме. Когда один кубический метр воды снижает ее температуру на 10 ° C, он выделяет 41870 килоджоулей тепла, что эквивалентно 39 685 БТЕ. Горячая вода может использоваться напрямую, или она может обеспечивать обогрев помещения, циркулируя через воздухоочистители или трубы лучистого отопления.


Разработайте оптимальную систему отопления для вашего строительного проекта.


Применение накопителей горячей воды

Когда в системах отопления используется природный газ или мазут, их эксплуатационные расходы не зависят от времени использования - нагрев 100 галлонов воды имеет те же затраты в любой час. Однако отопление сжиганием приводит к локальным выбросам, и электрическое отопление с использованием чистой энергии является одной из предлагаемых альтернатив для уменьшения загрязнения от зданий.

Электрообогрев зависит от времени использования, в отличие от топочного, и его использование может стать очень дорогостоящим при неправильном управлении:

  • Потребители электроэнергии с тарифами по времени использования платят очень высокую цену за киловатт-час в часы пиковой нагрузки.

  • Крупным потребителям с платой за потребление выставляется счет за максимальное пиковое потребление в дополнение к обычному счету за количество использованной энергии.

Электрический резистивный обогреватель существует уже несколько десятилетий, но его эксплуатационные расходы высоки, потому что на каждый киловатт тепловой мощности требуется один киловатт потребляемой электроэнергии.С другой стороны, электрические тепловые насосы вырабатывают от 2 до 6 киловатт тепла на каждый киловатт электроэнергии. Коэффициент полезного действия (COP) зависит от конкретного типа теплового насоса, его конструкции и условий эксплуатации:

Отопление помещений и горячее водоснабжение оказывают минимальное воздействие на окружающую среду, если в них используются тепловые насосы, приводимые в действие недорогой электроэнергией от ветряных турбин и солнечных электростанций. Основным недостатком этой установки является переменная мощность солнечных и ветряных систем, но накопление горячей воды может уравновесить энергоснабжение и потребность в тепле.

Поскольку электричество транспортировать намного проще, чем воду, идеальное место для хранения горячей воды - близко к месту использования. Когда резервуар для горячей воды находится далеко от места использования, перекачка может привести к значительному увеличению эксплуатационных расходов. Также учтите, что более длинные трубопроводы приводят к повышенным тепловым потерям.

Теплоаккумулятор промышленного назначения

Распределенное аккумулирование тепла - жизнеспособное усовершенствование систем отопления помещений и горячего водоснабжения. Тем не менее, накопление тепла также было протестировано в масштабах коммунального предприятия вместе с концентрированной солнечной энергией (CSP).

В отличие от фотоэлектрической батареи, в которой используются солнечные модули, установка CSP концентрирует солнечный свет с помощью зеркал. Интенсивного локального нагрева достаточно для привода паровой турбины и генератора:

  • Концентрированное тепло плавит специальную соль, обычно нитрат натрия или нитрат калия.

  • Расплавленная соль попадает в теплообменник, где превращает воду в пар для вращения турбин.

В этой конфигурации расплав соли хранится в огнеупорных контейнерах, где она удерживает тепло в течение длительного времени.Таким образом, система может продолжать производить пар для турбин даже в отсутствие солнечного света. Хотя фотоэлектрические батареи предлагают более низкую стоимость электроэнергии, чем системы CSP с расплавленной солью, они не могут поставлять электроэнергию по запросу.

В отличие от фотоэлектрических решеток, станции CSP требуют большого масштаба, чтобы быть экономически жизнеспособными. Для владельца здания, который хочет максимально использовать возобновляемые источники энергии, солнечная фотоэлектрическая система с накоплением энергии предлагает гибкость для уменьшения масштаба. Станции CSP для самостоятельной генерации возможны для пользователей, достигающих масштаба мегаватт - крупные производственные парки были бы жизнеспособными кандидатами.

Эта концепция все еще относительно новая и была внедрена только на нескольких электростанциях по всему миру. Первым коммерческим применением CSP с накоплением тепла в США была установка Crescent Dunes мощностью 110 МВт в Неваде.

Заключение

Накопление тепла позволяет увеличить использование чистой энергии в системах отопления помещений и горячего водоснабжения, которые традиционно полагались на сжигание. Накопление горячей воды может обеспечить синергию с тепловыми насосами, которые доставляют от 2 до 6 кВтч тепла на каждый кВтч потребляемой электроэнергии.Хотя аккумулирование тепла можно также использовать с обычными резистивными нагревателями, система становится неэффективной и дорогой в эксплуатации.

Расплав соли успешно используется в качестве теплоносителя в крупномасштабном производстве, поскольку он может производить пар даже при отсутствии источника тепла. Расплавленная соль использовалась для выработки энергии в ночное время на концентрированных солнечных электростанциях, а также она может улавливать тепло из аккумуляторов энергии сжатого воздуха - еще одна развивающаяся технология.

Батареи, теплоэлектроцентраль в немецком проекте AEG по регулированию частоты

Опубликовано: 1 фев 2018, 16:15

Изображение: AEG Power Solutions.

Коммунальное предприятие в Бремене, Германия, заключило контракт с транснациональной инженерной группой AEG на создание гибридного решения для регулирования частоты сети, которое сочетает в себе электрохимические батареи и технологию преобразования энергии в тепло.

Swb Erzeugung AG & Co, которая поставляет электроэнергию и отопление, а также услуги водоснабжения, связи, Интернета и инфраструктуры в Бремене и прилегающих районах, заказала систему мощностью 20 МВт, которая может обеспечивать мощность 15 МВт для управления первичной частотой, что является методом балансировки. сетки.

AEG Power Solutions работает над разработкой гибридной системы, которая, по словам компании, может «значительно» снизить стоимость электроэнергии на первичной частоте. По сути, батареи и система электрического обогрева, которая, очевидно, хранит энергию в виде тепла, подключены к преобразователю энергии. Отсюда система может работать в двух направлениях, подавая энергию в сеть по мере необходимости или отбирая из нее энергию для балансировки частоты.

Как и в других регионах Германии, растущая доля возобновляемых источников энергии в сети вызывает большую потребность в балансировке сети, и в других регионах страны несколько автономных аккумуляторных установок были подключены к сети или находятся в стадии строительства с использованием Energy-Storage.Новости сообщают о двух таких проектах в январе.

AEG утверждает, что гибридизация двух решений может снизить затраты, требуя гораздо меньшей емкости батареи - компания заявила, что экономия на размерах может составить около 50% - в то время как хранение энергии в системе отопления значительно дешевле. Обе системы хранения используют совместно силовую электронику и оборудование точек подключения к сети, что, по заявлению AEG, также снижает затраты на установку оборудования. Помимо снижения затрат для системного оператора, этот аспект снижения затрат может также снизить плату за обслуживание сети, которую платит население Германии.

Технический директор AEG Power Solutions Йорг Лидлофф сказал, что компания «убеждена, что этот подход является очень рентабельным и высоконадежным для поддержки требований стабилизации энергосистемы».

«Мы твердо уверены, что рынок таких решений сейчас находится в стадии развития и откроет нам новые возможности».

Между тем Йенс-Уве Фрайтаг, управляющий директор коммунального предприятия, сказал, что система идеально подходит для Swb Erzeugung AG & Co, поскольку компания уже занимается поставкой как электроэнергии, так и тепла.

Будьте в курсе последних новостей, аналитики и мнений. Подпишитесь на рассылку новостей Energy-Storage.news.

PVT и сезонное хранение: инновационные технологии в Испании

Местное производство PVT-панелей и систем, которые позволяют достичь высокой доли солнечной энергии за счет сезонного хранения: это основная цель испанской начинающей компании Abora, базирующейся в Сарагосе. Он уже установил несколько систем PVT для горячего водоснабжения в многоквартирных домах, спортивных центрах и домах престарелых, а также комбинированный блок отопления и охлаждения в отеле в Жироне на северо-востоке Испании. На стадии разработки находятся еще четыре установки, каждая из которых состоит из PVT-системы, сезонного накопителя и теплового насоса. Абора участвует в Задаче 60, Применение коллекторов PVT , исследовательской платформе, созданной под эгидой программы МЭА по солнечному отоплению и охлаждению. На фотографии показаны 64 коллектора PVT, обеспечивающие теплом и электричеством 162 человека в доме для престарелых в Малаге.

Фото: Abora

«Как стартап, мы принимаем участие в Задаче 60, чтобы узнать о развитии рынка PVT в других странах и позволить сторонним экспертам проанализировать наши отслеживаемые системы», - сказал Алехандро дель Амо, генеральный директор компании.Компания Abora была основана летом 2017 года после привлечения 2 миллионов евро капитала и накопления пятилетнего предыдущего опыта в производстве панелей PVT. Штат компании составляет 20 человек, из которых около 50% отвечают за производство PVT коллекторов. Объем производства в 2018 году составляет около 1200 панелей. Компания, которая специализируется на коммерческих клиентах, таких как отели, больницы, дома престарелых и промышленные объекты, ожидает, что продажи вырастут до 2500 единиц в 2019 году.

Дополнительная крышка для повышения эффективности

Abora производит остекленные PVT панели, которые состоят из монокристаллических ячеек, ламинированных вместе с медным поглотителем.Поглотитель имеет селективное покрытие Tinox, потому что небольшая часть излучения проникает через фотоэлементы и достигает поверхности поглотителя.

Для повышения эффективности в гибридных компонентах используется инертный газ между фотоэлементами и стеклянной крышкой, а также некоторые виды обработки для уменьшения отражения и потерь тепла (из-за конвекции, проводимости и излучения). Части PVT также были изолированы на спине.

Дель Амо сказал: «Благодаря этому инновационному устройству мы можем достичь периода окупаемости от 5 до 6 лет без каких-либо стимулов. Это означает, что наши решения подходят не только для новых, больших жилых домов, но и для существующих, где пользователям обычно требуются меры, обеспечивающие быструю окупаемость инвестиций ».

PVT-система

aH60

aH72

Площадь брутто

1.65 кв.м 2

1,96 м 2

Масса

43 кг

50 кг

Фотоэлектрическая пиковая мощность

260 Вт p

300 Вт p

КПД коллектора

0. 59

0,59

Температура застоя

155 ° С

150 ° С

Кол-во гидравлических соединений

4

4

Технические характеристики гибридных панелей Abora, протестированных в CENER в Испании.Сертификация Solar Keymark находится в разработке и, скорее всего, будет выдана в начале 2019 года.

Источник: Abora

Будьте амбициозны и храните солнечное тепло на зиму

Одним из ключевых подходов к реализации видения Abora на рынке является более амбициозный подход к роли солнечного тепла: в типичном жилом доме в Испании жильцам требуется 80% общей потребности в тепле для отопления помещений и только 20% для отопления помещений. бытовая горячая вода. «Если посмотреть на национальные строительные нормы, которые устанавливают 50% потребности в возобновляемом тепле для горячего водоснабжения, солнечная энергия покрывает только 10% всех потребностей в тепле», - сказал дель Амо.

Это была основная причина решения компании предложить решения с сезонным накоплением тепла, что позволяет использовать более высокую долю солнечной энергии и обеспечивать теплом такие здания, как школы, где потребление летом низкое.

В стратегии компании на рынке сезонное хранение рассматривается как плюс для тех клиентов, которые не уделяют особого внимания максимизации прибыльности, а скорее удовлетворяют почти все свои потребности за счет возобновляемых источников энергии.

Инновационные проекты в разработке

Сезонный буферный резервуар будет одним из ключевых элементов в четырех проектах, которые уже находятся в стадии разработки и будут разработаны Abora в течение следующих двух или трех лет: два из них будут реализованы в Сарагосе - в Британской школе и местный университетский факультет философии. Третий будет снабжать энергией спортивный центр в Каталонии, а последний будет установлен в отеле Tobazo недалеко от французской границы.

Еще один план, о котором стоит упомянуть, - это трехэтапный проект, разработанный для бизнеса, производящего сборные дома. На первом этапе будет установлено 112 PVT-коллекторов для обеспечения тепловой энергией системы лучистого отопления в офисах компании. Следующим летом они также будут подключены к адсорбционному чиллеру мощностью 30 кВт, который частично удовлетворит потребности в охлаждении. На третьем этапе отработанное тепло, производимое чиллером, будет передано тепловому насосу для повышения температуры с 30 ° C до 60 ° C и нагрева системы аккумулирования тепла.

Солнечное будущее

Дель Амо ожидает роста спроса на технологии PVT в Испании, поскольку в октябре 2018 года были отменены налоги на самопотребляемую солнечную электроэнергию. Новый закон также обеспечивает простой и основанный на спросе обмен излишков электроэнергии между многоквартирными домами и соседними энергоресурсами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
