Трубчатые нагревательные элементы являются наиболее универсальным и подходящим промышленным нагревательным решением для широкого спектра применений. Трубчатые элементы имеют заводскую конфигурацию практически любой формы и размера. По запросу могут быть изготовлены нагреватели любого диаметры изгиба. Трубчатые элементы часто рассматриваются как основа всех нагревательных элементов. Им характерна прочная внешняя оболочка, которая помогает защитить технологический нагреватель от физических нагрузок, а высококачественные сплавы обеспечивают эффективную передачу тепла от резистивной катушки к теплоносителю.
В зависимости от характеристик, оболочки и формы, электрические трубчатые нагреватели используются в различных областях промышленного обогрева (теплопроводность, конвекция, радиационный нагрев), где для нагрева жидкостей, газов и твердых веществ требуются высокие температуры. Даже в стандартных заводских моделях трубчатых нагревателей доступны различные диаметры для регулировки плотности ватт, для обеспечения максимальной производительности и длительного срока службы.
Высококачественный оксид магния в конструкции нагревателей используется для эффективной передачи тепла от резистивной катушки к вашему теплоносителю, будь то воздух, жидкость или твердое вещество. Радиусы изгиба разрабатываются с тщательной экспертизой, чтобы обеспечить оптимальную производительность при соблюдении «формы и функциональности» вашего приложения.
Преимущества трубчатых нагревателей и их использование:
- Усовершенствованный механизм управления
для точной передачи тепла и поддержания температуры
- Компактный размер
, который позволяет легко устанавливать, чистить, обслуживать и даже заменять нагреватель в случае повреждения, не занимая много времени
- Доступны различные формы и размеры
для каждой категории, специально разработанной с использованием надежной технологии для увеличения срока службы изделия
Все электронагреватели можно подключать и к однофазной и к трехфазной сети. Для подключения нагревательных элементов к трехфазной сети можно использовать одну из двух схем:
- «Звезда»;
- «Треугольник».
Для равномерного распределения электрической мощности и для нейтрализации эффекта «перекоса фаз», к каждой фазе должно быть подключено трехкратное число ТЭНов
. Нагреватели при этом должны иметь напряжение питания 230 или 380 Вольт, соответствующее фазному напряжению линии в соответствии со схемой коммутации. Так ТЭНы с рабочим напряжением 230 Вольт подсоединяют по схеме «звезда», а нагреватели, напряжение которых рассчитано на нагрузку в 380 Вольт, соответственно треугольником.
Подключения по схеме «звезда»
В качестве наглядного примера предлагаем рассмотреть подключение схемы «звезда», где использовано три нагревателя. Данный вариант подходит для подсоединения к сети сухих трубчатых нагревателей с выводами в виде 4-х болтов и блоков ТЭН.
Данная схема предполагает подсоединение к соответствующей фазе каждого второго вывода нагревателя. Каждый первый вывод нагревателей соединены между собой, что способствует образованию общей точки, которая в свою очередь определяется, как нулевая.
Соединённая нагрузка — трехпроводная.
Трехпроводное соединение используется для напряжения 380 Вольт. Далее предлагаем рассмотреть подключение ТЭНа в трехфазную сеть. Здесь включение и отключение напряжение осуществляется в автоматическом режиме за счет наличия трехполюсных выключателей.
Приведенная схема показывает, что контактные выводы электронагревателей, которые располагаются с правой стороны подключены к фазам А, В, С. Выводы расположенные слева соединены в общую нейтральную точку. Напряжение при работе нагревательных элементов между выводами расположенными справа и нулевой точкой составляет 230 Вольт.
Существует также метод подключения схемы «звезда» по четырехпроводному типу. Электронагреватели подключаются к трехфазной сети с напряжением 230 Вольт. Нулевая точка выводов нагревателя при этом соединена с нулевой точкой источника питания.
На имеющейся схеме видно, что правые выводы ТЭНов соединены с соответствующими фазами. Левые выводы замкнуты в единой точке, которая в свою очередь соединена с нейтральной шиной питающего источника.
Между нулевой точкой и контактными выводами рабочее напряжение составляет 230 Вольт.
Для полного отключения нагрузки электросети используют автоматические выключатели «3+N» или «3Р+N». Такие автоматы позволяют переводить силовые контакты на рабочий авторежим. Чтобы подробней ознакомиться со схемой «звезда» на практике предлагаем рассмотреть подключение ТЭНов электрокотла.
Схема подключения электрического калорифера
Калорифер электрический ЭКОЦ. Схема электрическая.
Недавно пришлось мне подключать электрический калорифер ЭКОЦ-25. Его фото и параметры можно легко найти в интернете, а схема приведена в начале статьи.
Калорифер состоит из корпуса, в котором установлены три ступени электронагревателей и электродвигатель вентилятора. Вентилятор калорифера засасывает уличный воздух, ТЭНы его нагревают, и далее воздух поступает в обогреваемое помещение.
Как следует из названия, главный параметр – мощность калорифера – имеет значение 25 кВт.
Кроме того, калорифер – источник повышенной пожароопасности, поэтому к его установке и подключению надо подходить ответственно.
ТЭНы в таких схемах, как правило, включены в систему “Звезда”, напряжение каждого ТЭНа – 220В. Подробнее рассказано в статье про системы Звезда и Треугольник, которые используются в однофазной и трехфазной сетях 220 В и 380 В.
Предыдущий калорифер имел примерно такую же мощность, и был подключен по такой схеме:
Как нельзя подключать калорифер. Неправильная схема промышленного калорифера на 380 В.
Как видно из схемы, двигатель вентилятора (воздуходува) мощностью менее 1 кВт подключен параллельно с тенами мощностью почти 25 кВт.
Будет ли работать такая схема? Конечно, будет. Вот только около такого калорифера надо постоянно дежурить с огнетушителем и быть готовым отключить в случае чего рубильник.
У этой схемы есть только одна защита – термореле, которое должно в ответственный момент отключить пускатель и не допустить перегрев и возникновение пожара.
Есть и преимущество – от шкафа управления к калориферу идет только один трехфазный провод (плюс земля и два проводка на термо реле). Это тот случай, когда экономятся деньги в ущерб безопасности.
В данном случае оказалось, что двигатель крутиться перестал (пропала фаза или что было – уже не известно), термореле сработать не успело или совсем не сработало, в результате чудом удалось избежать пожара.
Я принялся искать более толковую схему подключения калорифера. Оказалось, что есть специальный Блок Управления калорифером БУ-3-25. Из названия следует, что он имеет 3 степени регулирования и мощность нагрузки 25 кВт. Схемы его не оказалось, имеется только схема подключения:
Схема подключения блока управления калорифером
Из этой схемы видно, что блок управления переключает секции ТЭНов в соответствии с заданной температурой. Из описания следует, что блок контролирует температуру в обогреваемом помещении и в случае, если она ниже, чем заданная, включает калорифер.
Также в моделях калориферов ЭКОЦ с мощностью 40 и более кВт обеспечивается задержка выключения вентилятора при выключении ТЭНов. Температура задается плавно потенциометром, а включением количества секций нагрева изменяется мощность (скорость) нагрева (достижения заданной температуры).
Термореле ТК-20 обеспечивает аварийную защиту от перегрева в случае нагрева корпуса калорифера выше 140 0С.
Мне требовалось создать шкаф управления без особых изысков, ступенчатого и тем более плавного изменения мощности и температуры не требовалось. Обогревать необходимо производственное помещение площадью около 120 кв.м в зимнее время.
За основу решено было взять такую схему:
Схема пульта управления калорифером (исходный вариант)
Эта схема имеет температурную защиту, защиту двигателя вентилятора, блокировку включения ТЭНов без вентилятора (на схеме показана как-то не явно), индикацию включения. В результате блок управления калорифером собран по нижеприведенной схеме:
Калорифер для приточной вентиляции – электрическая схема подключения
Работает схема следующим образом.
Сначала первой кнопкой ПУСК включается пускатель КМ1 и запускается вентилятор калорифера. Двигатель вентилятора защищен тепловым реле РТЛ на соответствующий ток. При срабатывании теплового реле (проблема с вентилятором) цепь питания пускателя КМ1 размыкается, и питание двигателя отключается.
Когда включен вентилятор калорифера, возможно включение ТЭНов, благодаря замыканию блокировочных контактов КМ1.5. ТЭНы включаются нажатием второй кнопки ПУСК. При этом включается промежуточный пускатель КМ2, который включает мощный пускатель 4-й величины, включающий через свои контакты собственно ТЭНы. Нагреватели подключены все сразу для максимальной мощности нагрева помещения.
В этой схеме для обеспечения пожарной безопасности предусмотрены такие способы защиты:
- защита от остановки двигателя (тепловое реле RT1)
- защита от включения нагрева без включения вентилятора (КМ1.5)
- защита от проблем (перегрева) мощного пускателя (контакты RT2) – это ставить не обязательно
- защита от перегрева корпуса калорифера выше 140 0С (тепловое реле RT3). При этом вентилятор продолжит вращаться в обычном режиме, что легко устранит перегрев.
При этом вентилятор продолжит вращаться в обычном режиме, что легко устранит перегрев.Схему можно дополнить индикацией включения пускателей и индикацией аварий (замыкающие контакты тепловых реле). Также можно ввести трехполюсный автоматический выключатель на цепь питания ТЭНов. Ток – 40 или 50 Ампер. И автомат на 63 Ампера на вход устройства, так как пусковой ток небольшой.
Но ставить автомат на цепь питания вентилятора категорически не рекомендую (разве что с доп.контактами). Ведь если он отключится, защиту обеспечит только термореле RT3, а после его срабатывания температура корпуса калорифера может достигнуть 200 0С из-за тепловой инерции. Кроме того, надежность срабатывания термореле у меня лично вызывает сомнение.
И в заключение о реализации блока управления. Схема собрана на пускателях, параметры которых приведены на схеме. Шкаф управления калорифером необходимо установить по возможности ближе к калориферу. Это позволит избежать большой длины трассы, а главное – проводов большого сечения.
Однако, на шкаф не должен воздействовать горячий воздух.
Трасса состоит из таких кабелей:
- кабель 4х6 – питание ТЭНов, заземление. Провод заземления рекомендуется прокладывать отдельно.
- кабель 4х1,5 – питание электродвигателя вентилятора калорифера, заземление двигателя.
- кабель 2х1,0 (2х0,75) – провода к термореле.
Электрический промышленный калорифер является очень энергоемким устройством, потребляющим в данном случае 25 кВт в час. Так как стоимость обогрева электрическим способом высока, гораздо выгоднее применять водяные калориферы, а электрические устанавливать на крупных предприятиях. Например, в моём случае мощность промышленного оборудования в обогреваемом цеху составляет более 100 кВт. На настоящий момент калорифер работает более года (прошло 2 зимних периода) без нареканий.
Скачать: • Электрокалориферные установки ЭКОЦ / Электрокалориферные установки ЭКОЦ, pdf, 614.21 kB, скачан: 1488 раз./ – описание, технические параметры, габаритные размеры, блоки управления.
Понравилось? Поставьте оценку, и почитайте другие статьи блога! (8 оценок, среднее: 3,50 из 5)
ПОДКЛЮЧЕНИЕ ТЭНОВ ЭЛЕКТРОКОТЛА
При подключении электрического котла могут использоваться разные схемы. На основе недавленого опыта представляем вашему вниманию подключение сухих трубчатых нагревателей по типу «звезда» с рабочим напряжением 230 Вольт к трехфазной сети. Сухие ТЭНы обладают высокой мощностью, поэтому провода питания должны с ними соединяться надежно. Здесь важно соблюдать схему подсоединения проводов к контактным выводам нагревателей строго по инструкции.
Подключая фазные провода к выводам электронагревателей следует в первую очередь накрутить гайку м4. После этого нужно наложить шайбу и одеть наконечник-кольцо питающего проводка. Далее опять накладывается шайба, а сверху на нее ложится пружинная шайба-гровер. Все это зажимается гайкой м4.
Провод, который будет подключен к нейтральной фазе, затягивается болтом м8.
Он будет располагаться в перемычке между контактами отверстий нагревателя.
После подключения проводов следует провести заземление корпуса нагревателя и проводов подключения ТЭНа. Обычно у котлов для заземления с левой стороны у блока электронагревателей находится болт, к которому и следует подключать проводник заземления.
В качестве защитного заземлителя можно использовать отдельный проводник дополнительной системы уравнивания потенциалов или взять его с клеммы заземления управляющего блока.
После того как нагреватель электрокотла подключили, следует установить защитный кожух на блок теплообменника. С целью контроля температуры нагреваемой жидкости следует использовать термодатчик. Также можно установить датчик температуры воздуха. На панели блока управления для таких датчиков есть регуляторы с соответствующими маркировками. У каждого регулятора есть градуировка с кодовым обозначением температуры. Таким образом, вы сможете легко выставлять температуру для теплоносителя.
Когда температура теплоносителя достигнет установленного уровня, датчик подаст сигнал и нагреватель автоматически отключится. Если же уровень температуры упадет ниже требуемых значений, по принципу того же отклика нагревательное устройство включится в работу и нагрев возобновится.
За счет наличия таких коммуникаций работа электрокотла практически полностью автоматизируется. Вам нужно будет только выставить все необходимые режимы настройки.
Температурный датчик для воды размещают внутри теплообменника в специально отведенном месте посадки. Также его можно монтировать самому, прицепив к отопительной трубе.
По этому же принципу действует и датчик температуры воздуха. Его просто устанавливают в помещении, где он измеряет общие термические значения воздуха.
Электрический котел будет прогревать теплоноситель до тех пор, пока воздух в помещении не достигнет нужных температурных значений.
Разные модификации котлов отличаются внутренней начинкой, дополнительными функциями, уровнем автоматики.
… Не меняются лишь проводка, сечение кабеля, защита и вид сетевого подключения.
Электромонтаж в трехфазной сети
Схема подключения электрического котла к трехфазной сети более сложная, но все же под силу даже новичку.
Три фазы нужно подсоединить следующим образом:
Обратите внимание на следующие нюансы:
- С каждым водонагревателем в комплекте идет технический паспорт, в котором обязательно указывается рекомендуемая производителем схема обвязки электрокотла. Руководствуйтесь только этим документом в своем случае, т.к. далеко не всегда предоставленные в интернете примеры могут подходить для Вашей отопительной системы.
- Обязательно защитите котел автоматическим выключателем и УЗО. Данные устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в электросети.
- Обязательно должно присутствовать заземление проводки.
К Вашему вниманию наглядный проект электрического отопления на двухэтажной даче с использованием котла:
Помимо этого рекомендуем просмотреть видео, на котором наглядно продемонстрировано подключение электрического котла на 380 В:
Похожие материалы:
Подключение ТЭН по схеме «треугольник»
Данная схема подразумевает соединение выводов ТЭНа поочередно.
Схема подключения такого типа означает, что: вывод под номером 1 у первого нагревателя будет соединён с выводом №1 второго нагревателя; вывод №2 второго ТЭНа подключится к выводу №2 третьего нагревателя; от первого нагревателя вывод №2 подсоединится к выводу №1 третьего ТЭНа. При соблюдении указанной схемы в итоге должно получиться три плеча — «а», «б», «с». На каждое плечо будет подана своя фаза:
- «а» — А фаза;
- «б» — В фаза;
- «с» — С фаза.
Вариант подключения к трехфазной сети питания типа ТРЕУГОЛЬНИК
Рассмотрим на схеме второй вариант подключения нагревательных элементов к трехфазной сети под названием ТРЕУГОЛЬНИК.
При данном варианте нагреватели соединяются между собой последовательно. У нас в итоге должно сформироваться три плеча для фазы А, В и С. Для примера:
Для А фазы – соединяем первый вывод ТЭНа №1 и первый вывод ТЭНа №2
Для В фазы – соединяем второй вывод ТЭНа №2 и второй вывод ТЭНа №3
Для С фазы – соединяем второй вывод ТЭНа №1 и первый вывод ТЭНа №3
Теперь, когда мы познакомились с двумя типами подключения ТЭНов, можно рассмотреть зависимость мощности и температуры нагревателей от типа схемы подключения.
Мощность нагревателей и их температурная подача зависимо от схемы подключения ТЭНа
Выбирая нагреватель, покупатель в первую очередь обращают внимание на его мощность. Техническая практика же показывает, что при постоянном подключении к определенной сети, когда не используются трансформаторы, показатели мощности зависят только от электросопротивления резистивного элемента, который находится в самом нагревательном устройстве. Зависимость определена формулой:
P = U * I
где P — мощность,
U — напряжение между концами греющего элемента,
I – ток, протекающий по резистивному элементу.
По той причине, что ток, проходящий по спирали зависим только от напряжения, приложенного к концам и собственного электросопротивления (R) конкретного участка спирали, формулу можно упростить:
P = U2 / R
Из этого можно сделать вывод, что в условиях постоянного напряжения мощность будет повышаться только тогда, когда сопротивление будет падать.
Электрическое сопротивление большинства нагревательных приборов напрямую зависит от температуры подаваемой самим нагревателей.
Но сопротивление в пределах нескольких сотен градусов будет немного отличаться. Следует понимать, что с карбидокремниевыми нагревателями ситуация будет совершенно иной. Поскольку они выполняют функцию нагревательного элемента, выполняемого неметаллическим стержнем, сопротивление здесь не будет изменяться линейно. Сопротивление таких устройств может находиться в диапазоне 0,5 … 5 Ом, что не позволит напрямую подключить нагревательное устройство к сети напряжением 220 вольт и тем более 380 вольт. По техническим стандартам карбидокремниевые нагреватели могут быть подключены к стандартной сети при условии, что они собраны в последовательную цепь. Но. Стоит отметить, что такая методика неэффективна, если необходимо осуществлять точное регулирование мощности и регулировать определенную температуру печи. Наилучшим способом является подключение к сети электрических нагревателей с использованием автотрансформаторов с лабораторным управлением или стандартных статистических электромагнитных устройств.
Зависимость температуры и мощности нагрева от варианта схемы подключения
Мощность нагревателя – это очень важный параметр, на который многие покупатели ориентируются при покупке ТЭНа. По сути же мощность ТЭНа зависит только от показателя сопротивления греющей спирали. Конечно же, если не использовать трансформаторы и питание от определенной сети будет постоянным. Данное свойство зависимости можно легко вычислить, воспользовавшись простой формулой из школьного курса физики:
Мощность (P) = Напряжение (U) * Сила тока (I)
В данном случае за величину напряжения берем разницу потенциалов между выводами электрического ТЭНа, а силу тока нужно измерять ту, которая будет протекать по греющей спирали.
Силу тока можно вычислить по формуле I=U/R, где R – электрическое сопротивление нагревательной спирали. Теперь подставим данное значение в формулу мощности, и получится, что мощность ТЭНа зависит только от напряжения и сопротивления.
Таким образом, делаем вывод, что при постоянном напряжении сети питания мощность электронагревателя будет меняться только при изменении сопротивления.
Значение сопротивления резистивного элемента в основной массе нагревателей имеет прямую зависимость от значения выделения температуры. Но в нагревателях с нихромовой или фехралевой спиралью, к примеру, в пределах сотни-другой градусов сопротивление практически не изменяется.
Подключение нагревательного блока по схеме звезда и треугольник
Существуют нагреватели, которые производятся сразу для трехфазной сети, например, нагревательные элементы или нагреватели из карбида кремния в форме буквы W. Способ их подключения зависит от расчетного напряжения по схеме «звезда» или «треугольник». При подключении по схеме «треугольник» это означает подключение трех нагревательных блоков, в которых сопротивление равно и на каждое из них подается напряжение 380 вольт. Схема «звезда» с наличием нейтрального провода подробно описана выше и предназначена для подачи 220 вольт каждому потребителю. Нулевой провод необходим для подключения потребителей с различным электрическим сопротивлением.
Блок тени з регулятором температури. Товари та послуги компанії «Element»
Блок тени з терморегулятором виготовлені з міді або нержавіючої сталі.
Комплект складається з нагрівального елемента — блок-тена, механічного терморегулятора закритого типу, з градацією від 30 до 90 градусів, електро магнітного пускача (контактора), розрахованого строго на потужність підключається блок-тена, індикатори включення і виключення.
за порядкомза зростанням ціниза зниженням ціниза новизною
Блок с рег.
Блок тен з терморегулятором, для котла опалення 3 кВт 3 квт3 760 грн
В наявності
Купити
-
Блок с рег.4,5 квт
Блок тен з терморегулятором, для котла опалення 4,5 кВт3 854 грн
В наявності
Купити
Блок с рег.7,5 квт
Блок тен з терморегулятором, для котла опалення 7,5 кВт3 948 грн
В наявності
Купити
3 квт
Jg8pFmvGbu7To5-LKkAzdl1Z4DQd8ryLDPjMyey3H04″ data-advtracking-product-id=»1559053891″ data-tg-chain=»{"view_type": "preview"}»>Блок с рег.6 квт
Блок тен з терморегулятором, для котла опалення 6 кВт3 901 грн
В наявності
Купити
16243248

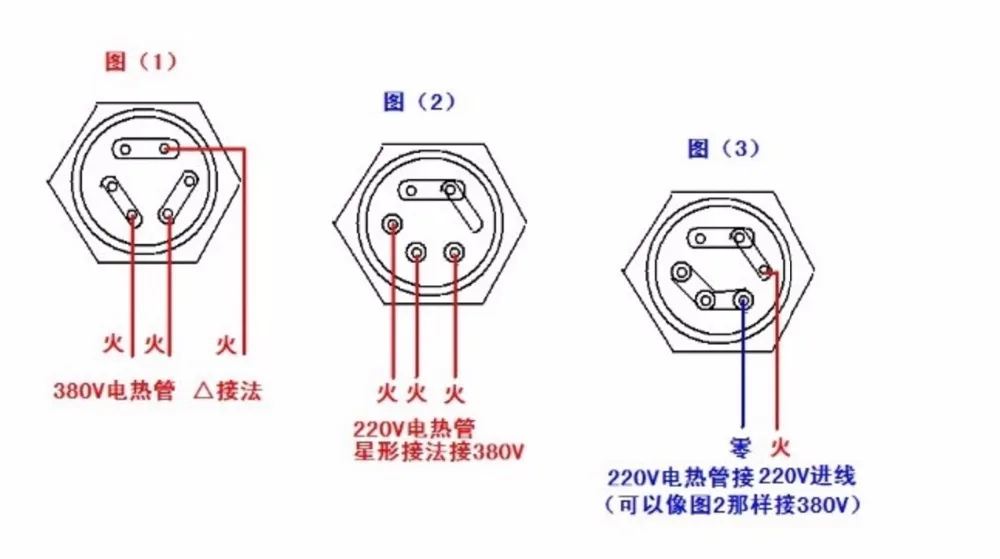

Підключення тенів може мати 2 види, це (зіркою) на 380 в, де нульовий провід йде відразу на 3 виходи, а три дроту фази, що йдуть на кожен вихід окремого тена, таким чином, на один тен підключається живлення фаза і нуль, це 220 в
Второй вид подключения, это (ТРЕУГОЛЬНИКОМ) на 380 вольт, при таком подключении, нагрузка на провода уменьшается, за счет увеличения напряжения, а на сам блок тэн идёт только три провода фазы, без ноля!!! Ноль желательно подключать на корпус фланца.
В таком случае, на один тэн подключается фаза и фаза, в результате 380 вольт.
Схему подключения смотрите ниже.
застосування — водонагрівачі, електричні котли, системи опалення.
Тен виготовлений з харчової нержавіючої сталі марки (304)
Сборка тэна происходит по новейшей технологии путём сваривания металов,что делает его выносливым к критически высоким температурам и механическим повреждениям.
Подходит на все электро котлы для отопления типа KOSPEL, PROTHERM Ray,Tenko, DNIPRO, Титан, ЭКО, ТЭРМИЯ, Hi-therm и др.
Данный тэн с лёгкостью работает а кислотных и агрессивных средах(жидкостях).
Выдерживает кипячение загрязнённой воды.Не боится накипи. Длинна резьбы тэна 16 мм.(но ,по желанию клиента мы ставим любой необходимый размер) Так же длину,мощность,напряжение и диаметр вы можете выбрать сами,уточнив у продавца.
Тэн имеет в центре трубку под термо датчик для регулировки рабочей температуры.
Контактные выходы (флажок с резьбой 4 мм)
Каждый тэн проходит проверку высоким давлением и имеет гарантию.
1.Очень важный момент данных тэнов, это подключение, обязательно обсуждайте это перед покупкой!!!
2.Расположение тэна в вашей ёмкости!!! (сверху ,снизу или сбоку)-уточняйте!!!
3.Для безопасности всегда заземляйте любой электро тэн!!!
Все комплектующие для сборки вашей системы (резьбы, муфты, гайки, провода и т.д.) можете подобрать на нашем сайте.
Скорость изготовления тэна нашей компанией по чертежу-1 час!!!
Отправка происходит в день заказа!!! Доставка по всей Украине и за её пределами.
Мы рады каждому клиенту, звоните, наши специалисты всегда помогут решить любую задачу.
